Выпрямитель для сварочного аппарата

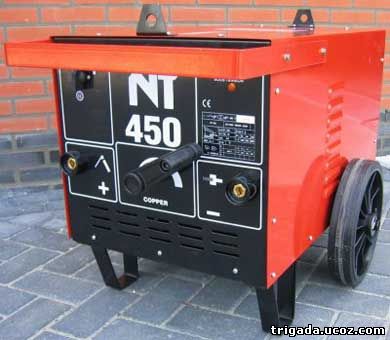

Сварочные аппараты для переменного тока (сварочные трансформаторы) весьма неудобны в использовании в домашних условиях. Эти устройство при работе создают в сети

перепады скачки напряжения и помехи в работе электронных устройств соседей. Свет в этом случае заметно мигает. Вот почему для проведения сварочных работ необходимо разрешение службы энергонадзора. Выпрямитель для сварочного аппарата (сварочного трансформатора) позволяет частично сгладить резкие провалы напряжения и, в случае небольшого объема сварочных работ, избежать неприятных контактов с официальными лицами электросетей.

Типов сварочных выпрямителей существует большое количество. Современные полупроводниковые приборы позволяют собирать компактные схемы выпрямляющих и управляющих блоков к сварочным аппаратам.

• диодные схемы;
• диодные выпрямители с тиристорным управлением тока и напряжения;
• диодные выпрямители с дросселем насыщения;
• инверторные с двойным преобразованием тока.

Это далеко не полный перечень. Самодельный выпрямитель для сварочного аппарата имеет полное право на существование. Лучшим вариантом является приобретение сварочного выпрямителя фабричного производства. Лучше всего подойдет Сварочный выпрямитель инверторного типа. Помехи в электрической сети при его использовании практически не заметны. Просадка напряжения при зажигании дуги (в момент зажигания просадка максимальная) редко превышает 5%, если входное напряжение соответствует 220в, как положено. Подобные просадки возможны при включении компрессора холодильника.

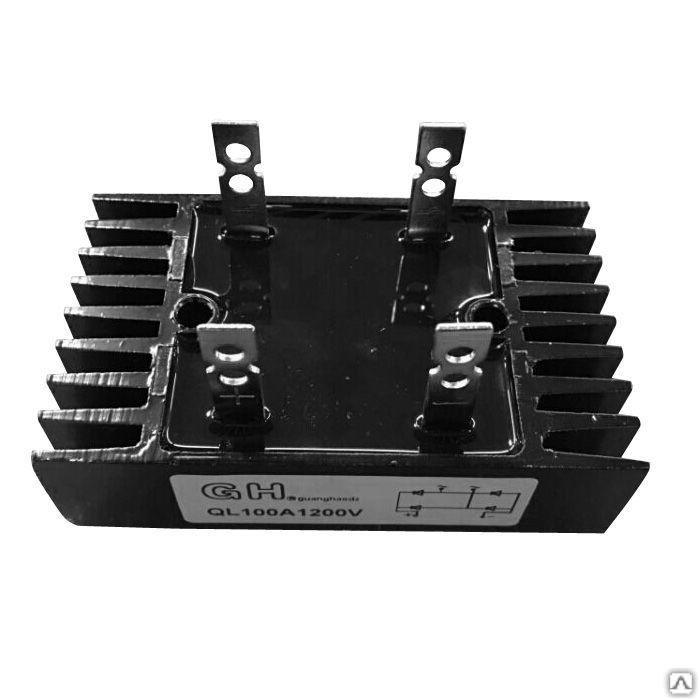

Выпрямитель, изготовленный по диодной мостовой схеме, с переменным активным сопротивлением регулировки тока такого эффекта не создаст. Выпрямители для сварки постоянным током дополняющие сварочный трансформатор, удобней в работе, чем сварка переменкой. Загорание дуги и устойчивость горения при постоянном токе сварки более эффективны. При сварке постоянным током проще получить необходимые навыки сварщика. Кроме того качество сварных швов и плотность наплавленного металла получается выше, чем при сварке переменным током.

Таким образом, выпрямительные устройства прекрасно дополняют самодельные сварочные аппараты переменного тока, а готовые сварочные выпрямители разных типов, включая инверторы, можно купить в магазине или выписать по интернету. Выпрямители отличаются по мощности, что позволяет использовать электроды различного диаметра. Больший диаметр сварочного электрода требует большей мощности выпрямителя.

Читайте также

---

• Устройство сварочного выпрямителя

  Базовые схемы устройства выпрямителей, используемых для сварки могут существенно различаться, но при этом сохраняется базовый принцип их организации. …




Сварочные выпрямители, аппараты и источники сварочного тока

Сварочное оборудование Каталог оборудования

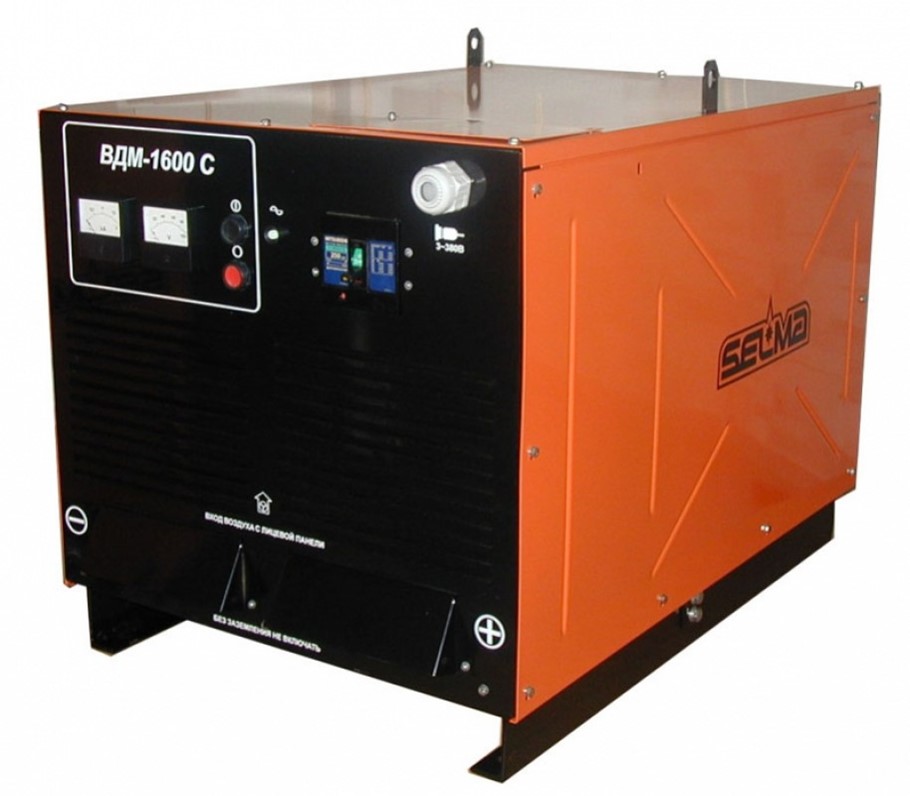

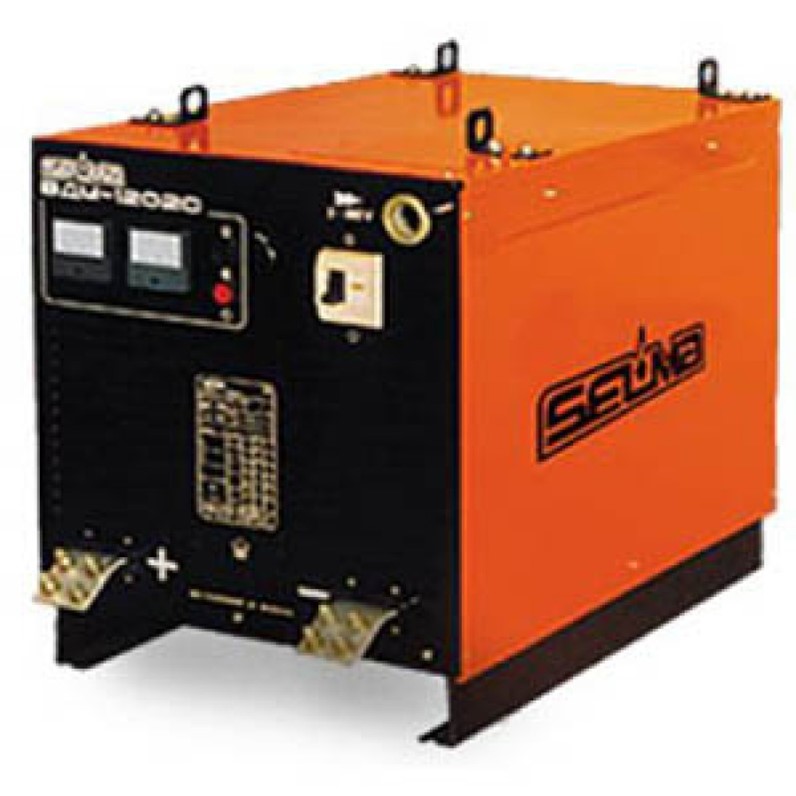

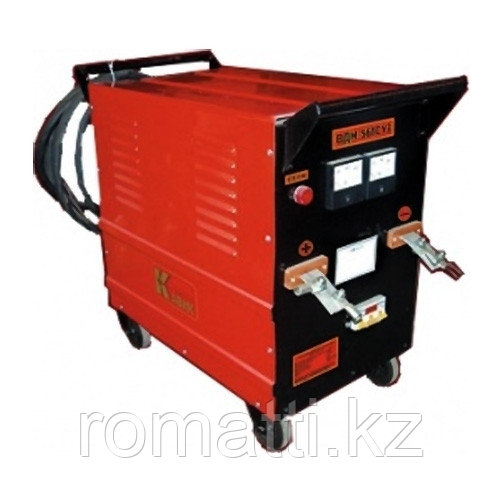

Однопостовые выпрямители для ручной дуговой сварки Наименование Питающая сеть, В Номинальный ток, А (ПВ %) Диаметр используемых электродов, мм Потребляемая мощность, кВа, Габаритные размеры, мм Вес, кг 2*380 315 (20) 2. ..5 21 360*360*930 73 3*380 315 (60) 3,,,5 23 660*660*720 126 3*380 315 (60) 2,,,5 21 645*505*560 100 3*380 315 (60) 2,,,5 25 390*700*600 125 3*380 330 (20) 3,,,5 21 530*305*630 75 3*380 400 (60) 2,,,6 36 740*410*750 125 3*380 500 (60) 2,,,6 36 390*730*690 165   Многопостовые выпрямители для ручной дуговой сварки Наименование Питающая сеть, В Номинальный ток, А (ПВ %) Диаметр используемых электродов Потребляемая мощность, кВа, Габаритные размеры, мм Вес, кг 3*380 300 (60) 3,,,5 27 660*505*710 160 3*380 300 (70) 3,,,5 30 730*700*700 180 3*380 400 (80) 3,,,5 36 730*700*700 210 3*380 300 (50) 3,,,5 30 730*700*1150 290 3*380 400 (60) 3,,,5 36 730*700*1150 350 3*380 4*315 (60) / 630 (100) 3,,,5 55 810*620*820 250 3*380 4*315 (60) / 630 (100) 3,,,5 46 650*580*630 205 3*380 4*315 (100) / 630 (100) 3,,,5 48 770*800*940 270 3*380 8*315 (60) / 1250 (100) 3,,,6 95 600*1130*800 350 3*380 8*315 (60) / 1250 (100) 3,,,6 102 1010*690*810 400 3*380 9*315 (60) / 1250 (100) 3,,,6 96 1050*650*800 350   Выпрямители для полуавтоматической и автоматической сварки Наименование Питающая сеть, В Номинальный ток, А (ПВ %) Потребляемая мощность, кВа, Габаритные размеры, мм Вес, кг 3*380 315 (60) 19 595*720*630 170 3*380 315 (80) 25 850*420*800 120 3*380 320 (60) 12 550*330*730 75 3*380 300 (60) 18 775*595*715 120 3*380 400 (60) 24 775*595*715 130 3*380 500 (60) 34 830*420*1080 290 3*380 500 (60) 30 750*650*1150 260 3*380 500 (60) 23 750*650*1150 260 3*380 500 (60) 29 775*595*715 140 3*380 630 (60) 40 600*740*920 230 3*380 630 (100) 37 600*850*775 257 3*380 1000 (60) 57 695*610*1105 360 3*380 1000 (100) 82 1160*690*1025 500 3*380 1250 (60) 102 1000*685*885 550 3*380 1250 (100) 50 600*780*1410 520 3*380 1600 (60) 132 680*1160*1025 600 3*380 2000 (100) 164 1160*690*1025 630 Сварочный выпрямитель – это аппарат, который преобразует переменный ток от сети в постоянный ток, который предназначен для питания сварочной дуги. Происходит это благодаря полупроводниковым (селеновым, кремниевым или германиевым) выпрямительным элементам. Селеновые вентили имеют большую перегрузочную способность, но обладают небольшим КПД, в сравнении с кремниевыми. Как следствие, селеновые вентили используются в выпрямителях которые имеют как падающую, так и жесткую характеристику. Кремниевые элементы применяют в выпрямителях с падающей внешней характеристикой, там, где ток короткого замыкания немногим превышает сварочный ток. При этом кремниевым вентилям требуется охлаждение и, соответственно, выпрямители с данными элементами оснащаются вентиляторами. Сварочный выпрямитель имеет следующие технические решения: понижающий трехфазный трансформатор с подвижной катушкой выпрямительного блока с охлаждающим вентилятором пускорегулирующая и защитная аппаратура, смонтированная в одном корпусе Понижающий трансформатор уменьшает напряжение питающей сети до рабочего значения, и служит для регулировки сварочного тока, с помощью изменения расстояния между первичной и вторичной обмоткой. Внутри сердечника у трансформатора есть ходовой винт с закрепленной на нем первичной обмоткой. Силовой трансформатор преобразует энергию питающей сети в необходимую энергию для сварки, и производит соответствие между значениями напряжения питающей сети с выходным напряжением. В выпрямителях для однопостовой сварки, чаще всего используется трехфазный трансформатор. Для формирования жесткой или падающей внешней характеристики используется регулятор тока (регулятор напряжения). Падающая внешняя хар-ка в выпрямителе получается при использовании трансформатора с увеличенным магнитным рассеянием или при включении в цепь реактивной катушки. Часто встречаются выпрямители в которых используется трансформатор с подвижной первичной обмоткой. В таких выпрямителях сварочный ток регулируют секционированной обмоткой трансформатора, изменяя расстояния между специальным дросселем насыщения или обмотками. Выпрямительные блоки часто собирают по трехфазной мостовой схеме, иногда – по однофазной. В первом случае получается наиболее равномерная загрузка трехфазной сети и в итоге достигается наиболее высокие технико-экономические показатели. Типы сварочных выпрямителей: 1. Конструкция силовой части сварочные выпрямители разделяют на следующие виды: инверторные регулируемый трансформатором с дросселем насыщения с транзисторным регулятором тиристорные 2. Также сварочные выпрямители разделяют на типы по формированию вольт-амперных характеристик. При механизированной сварке под слоем флюса или в среде защитных газов в сварочном выпрямителе с саморегулирующейся дугой используется однопостовой выпрямитель с жесткой внешней характеристикой. Как правило, в выпрямителях такого типа используется трансформатор с нормальным магнитным рассеянием. При ручной дуговой сварке используется выпрямитель с падающей внешней характеристикой. В таких аппаратах применяют нижеследующие способы формирования характеристик: повышение сопротивления у трансформатора с подвижной обмоткой, или с магнитным шунтом, или с разнесенными обмотками применение обратной связи по току – в транзисторных, тиристорных или инверторных выпрямителях На рынке очень популярны универсальные сварочные выпрямители, в которых формируется как жесткая, так и падающая характеристики. Данный тип выпрямителей используется при сварке электродной проволокой под слоем флюса, в среде защитных газов, а также порошковой проволокой.

Выпрямители сварочные. Краткий обзор оборудования.

Соединить металлические изделия между собой можно заклепками, болтами, ковкой, клеем и т.п. Одним из наиболее долговечных и надежных способов соединения металлических изделий является электросварка. Экономичность, прочность и быстрота — вот основные преимущества позволившие этому способу получить большое распространение в промышленности и быту.

Электросварка — трудоемкий процесс, который требует наличия специального оборудования и подготовки. Поэтому качество выполненных работ напрямую зависит от правильно выбранного сварочного выпрямителя. Ниже рассмотрим основные параметры, которыми следует руководствоваться при подборе необходимого оборудования.

Сразу отметим, что сварочные выпрямители, в зависимости от модели, могут работать как от однофазной сети 220В, так и от трех-фазной напряжением 380В. Поэтому в первую очередь, при выборе аппарата, следует определиться с источником электроэнергии от которого он будет работать. Например, выпрямитель Дуга-318МА-220 предназначен для ручной сварки любых металлов и различных сплавов всеми типами электродов в бытовых условиях и небольших мастерских с однофазной сетью. А Дуга-318М1-220/380 — в производственных цехах, передвижных мастерских, строительных работах с трех-фазной сетью.

Следующим критерием, на котором стоит обратить особое внимание — это свариваемые материалы. В случае с сварочными аппаратами на постоянном токе немного проще. Они могут использоваться для сварки как черных металлов (стали, чугуна), так и для цветных (нержавейки, меди, титана, никеля и даже алюминия) за счет возможности изменения полярности тока.

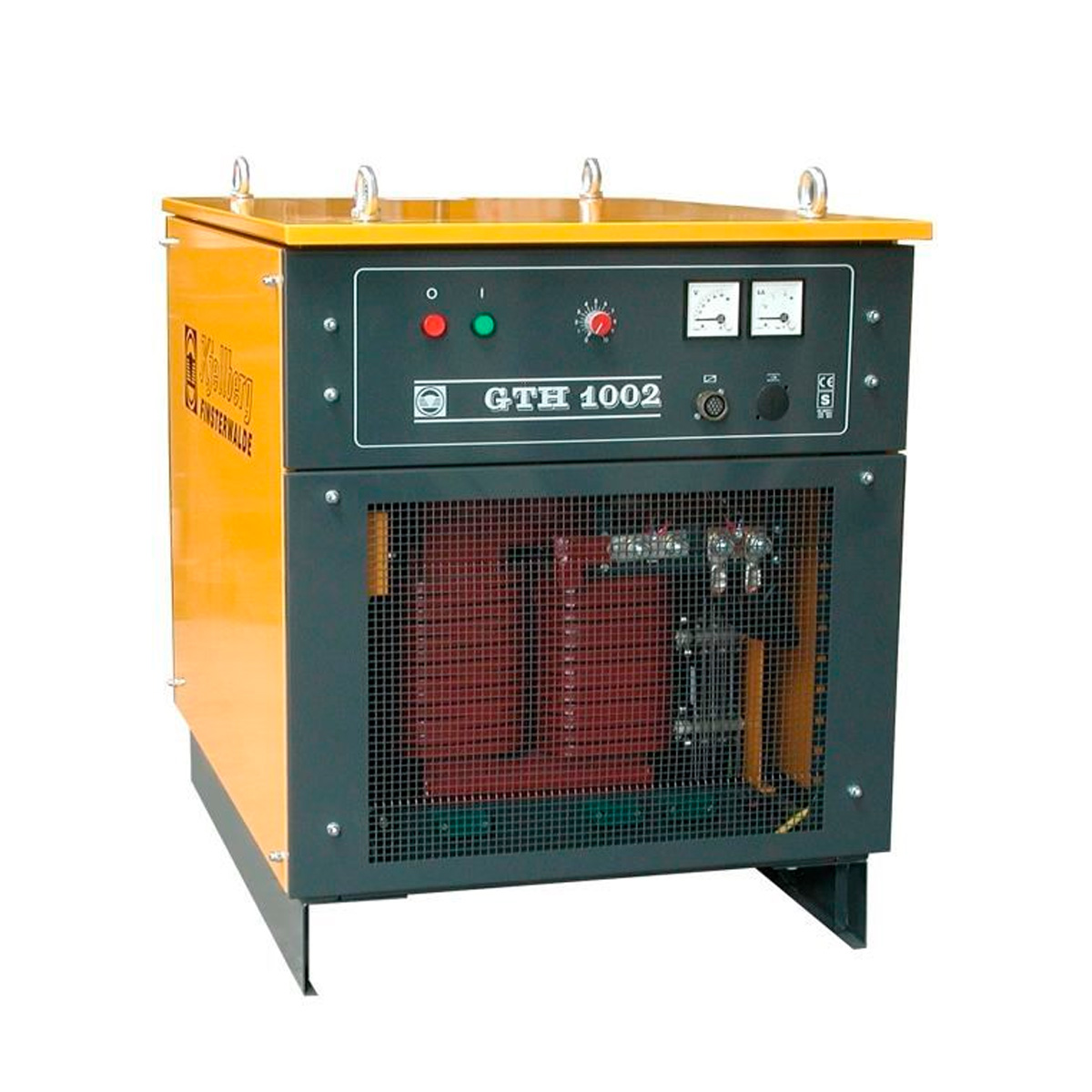

Сварочные выпрямители

Следующим критерием выбора является толщина металлических деталей, которые планируется сваривать. Этот критерий зависит от силы тока и мощности аппарата. Чем толще металлические детали, тем соответственно должна быть больше мощность и сила тока. Однако прямой зависимости между этими параметрами не существует. Сварочный аппарат подбирается исходя из еще нескольких условий. Кроме толщины металла следует учитывать его качество, форму кромок и длину сварочного шва. Так, в ВД-306Б-УЗ могут использоваться электроды диаметром от 2 до 5 мм., что позволяет с его помощью сваривать кромки как со скосом, так и без.

Сварочный выпрямитель ВД-306Б УЗ

Пределы регулир. свар. тока, А: 60–300

Напряжение питания, В: 380

Кол-во постов: 1

Вес, кг: 86

Потребляемая мощность, кВт: 16.8

ПВ, %: 40

Напр. холостого хода, В: 70

Номин. раб. напряжение, В: 32

Охлаждение: принудительное

Диаметр электрода, мм: 2-5

Диаметр кабеля питания, мм: 4

Диаметр свар. кабелей, мм: 25

КПД, %: 80

Габаритные размеры, мм: 690x360x650

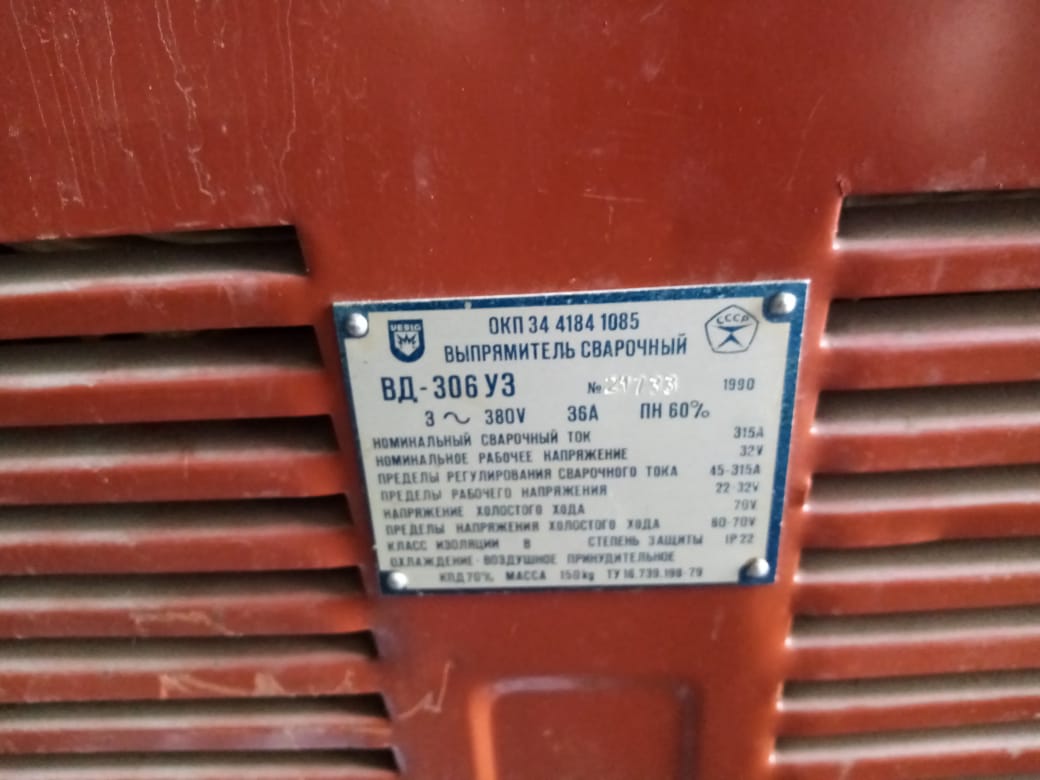

Сварочный выпрямитель ВД-306 Б-03

Номинальное напряжение питающей сети трехфазного переменного тока, В: 380

Номинальная частота, Гц: 50

Первичный ток при напряжении 380В, А: 36

Максимальный сварочный ток, А: 315

Номинальный режим работы, (ПН)%: 60

Напряжение холостого хода, В: 60-70

Пределы регулирования сварочного тока, А: 45-125; 125-315

Потребляемый ток из сети, А: 36

Пределы рабочего напряжения, В: 22-32

Габариты, мм: 785х765х600

Масса (не более), кг: 130

Сварочный выпрямитель ВД-301 «Зверь»

Напряжение питающей сети, В: 220 ± 5%

Номинальная частота, Гц: 50

Диаметр электрода, мм: 2-5

ПВ (%) при 300А: 40

ПВ (%) при 200А: 100

Диапазон регулирования сварочного тока, А: 60-300

Напряжение холостого хода, В: от 25 — 50

Потребляемая мощность, кВт: 9

Ток защиты по первичной сети, А: 40

Ток холостого хода, А: не более 1,6

Длина сетевого шнура, м: 3

Габаритные размеры, мм: 410х140х400

Масса, кг: 40

ВД-250 СЭ

Номинальное напряжение питающей сети, В: 1х200; 220/380; 2×380

Частота, Гц: 50

Номинальный сварочный ток, А: 250

Рабочее напряжение, В: 21-30

Пределы регулирования сварочного тока, А: 40…250

Напряжение холостого хода, среднее значение, не более, В: 80

Первичный ток при номинальном сварочном токе, А: 75; 75/40; 40

Номинальный режим работы, ПН%: 60

Масса, кг: 65

Габаритные размеры, мм: 560х430х540

От длины сварочного шва зависит время работы сварочного выпрямителя. Каждый источник питания имеет в техническом паспорте такой параметр как продолжительность включения, сокращенно ПВ. Как правило, это показатель указывается в процентах. А за основу взят интервал в 15 мин. К примеру, у сварочного выпрямителя ВД-250-СЭ ПВ составляет 40%, что соответствует 6 минутам непрерывной работы без перегрева. При этом перерыв должен составлять 9 минут. Что является для обычного сварочного аппарата неплохим показателем.

Не последнюю роль, при выборе сварочного выпрямителя, играет сфера применения. В зависимости от условий, в которых планируется использовать сварку, мобильность может занимать не последнее место. А способность перемещать аппарат напрямую зависит от габаритов и веса, поэтому следует выбирать выпрямитель исходя из технических возможностей его перемещения. Так, выпрямитель Дуга-318МА-220 имеет вес 40 кг. и может перемещаться одним человеком без специальных подручных средств. А вот для перемещения ВД-306Б-УЗ, при весе 86 кг., уже требуются дополнительные средства.

В заключении небольшого обзора о выборе сварочного выпрямителя хочется отметить — единой «панацеи» сегодня нет для всех видов сварочных работ. Поэтому выбирая сварочный выпрямитель следует руководствоваться в первую очередь потребностями, критериями качества и надежности, а также стоимостью оборудования. А лучше всего воспользоваться консультацией опытного сварщика или консультанта продающей компании с многолетним опытом.

Стабилизатор напряжения для сварочного аппарата

Выбор стабилизатора напряжения зависит от модели сварочного аппарата, которому может, вообще, не потребоваться дополнительный нормализатор, если напряжение сети будет соответствующим. Недорогому китайскому сварочнику по-любому не обойтись без стабильника, так как оборудование может не включиться при низком напряжении, или вовсе выдавать характеристики, далёкие от заявленных.

О стабилизаторах напряжения для сварки

Сварочный стабилизатор представляет собой электрическое устройство, используемое для стабилизации подачи тока на сварочную технику. Защищает их от повреждений вследствие сетевых скачков.

Аппарат работает по принципу трансформатора, где входной ток подаётся на первичные обмотки и выводится со вторичных. Когда происходит падение входного напряжения, активируется реактивная катушка с регулируемым индуктивным сопротивлением, или добавляется большее количество витков во вторичной обмотке – это компенсирует потери и повышает выходное напряжение. Если входное – завышенное, происходит обратное действие, и поэтому напряжение на выходе остается практически неизменным.

Существуют следующие типы стабилизаторов напряжения 220 В для сварки:

• трансформаторы;
• выпрямители;
• инверторы.

А также выделяют:

• полуавтоматы;
• сварочные аппараты с бензиновым либо дизельным генератором.

Выбор стабилизатора напряжения для сварочника

Постараемся в этом разделе рассмотреть самые популярные вопросы:

1.        Помогите подобрать стабилизатор напряжения для инверторной сварки?
2.       Что лучше стабилизатор для сварочника или сварочный выпрямитель?

Выбор аппарата для сварки должен производиться согласно требованиям к приобретаемому устройству под определенные потребности:

• если имеете дело с толщиной металла тоньше 1,5 мм, предпочтение лучше отдать полуавтомату;
• если приходится работать с высоколегированной и нержавеющей сталью, то выбирайте либо сварочный выпрямитель, либо инвертор;
• если предстоит работать в непростых условиях производства работ (низкая температура, запылённость), то следует выбрать выпрямитель на диодах или полуавтомат;
• с большим объемом работ прекрасно справятся сварочные инверторы;
• стоимость.

Достижение максимально эффективного результата возможно лишь с использованием сварочного инвертора с его функциями и удобством в работе. В современных устройствах для коммутации применяют транзисторные модули IGBT, являющиеся самыми дорогими элементами аппарата и обеспечивающими компактность и небольшой вес.

Выбирая аппарат для сварки, стоит подумать и о покое соседей. Если работы по сварке много, а подача электроэнергии в основном нестабильная, то лучшим вариантом будет инвертор с его экономным энергопотреблением.

В зависимости от потребляемой мощности сварочника выбирается стабилизатор на 3, 5, 8 либо 10 кВА. Из изделий отечественного производства можно выделить инверторы марки Ресанта, Энергия, Форсаж, имеющие защиту от перегрева, нестабильности напряжения в сети, токовой перегрузки. Все они отличаются надёжностью, неприхотливостью в работе и долговечностью.

На видео сварочный инвертор работает от стабилизатора Vektor (Вектор)

Стабилизатор напряжения и сварка. Сварочный инвертор работает от стабилизатора Vektor (Вектор)

Watch this video on YouTube

ВЫПРЯМИТЕЛЬ СВАРОЧНЫЙ ВД-306Э У3

Общие сведения Выпрямитель ВД-306Э У3 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавке металлов. Структура условного обозначения ВД-306Э У3: ВД — выпрямитель для дуговой сварки; 3 — номинальный сварочный ток, сотни А; 06 — регистрационный номер; Э — условное обозначение фирмы-изготовителя; У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69. Условия эксплуатации Высота над уровнем моря не более 1000 м. &nbsp&nbspТемпература окружающего воздуха от минус 40 до 40°С. &nbsp&nbspОтносительная влажность воздуха не более 80% при температуре 20°С. &nbsp&nbspВ закрытых помещениях. &nbsp&nbspОкружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. &nbsp&nbspЭксплуатация выпрямителя должна осуществляться в соответствии с требованиями действующих «Правил технической эксплуатации электроустановок», «Правил техники безопасности при эксплуатации электроустановок потребителей» и ГОСТ 12.3.003-86. &nbsp&nbspВыпрямитель соответствует требованиям ТУ 3441-052-05758322-98. Нормативно-технический документ ТУ 3441-052-05758322-98 Технические характеристики Номинальное напряжение трехфазной питающей сети, В — 380 Частота питающей сети, Гц — 50 Номинальный сварочный ток, А — 315 Продолжительность нагрузки (ПН)*, % — 60 Пределы регулирования сварочного тока, А, в диапазоне: малых токов — 45-125 больших токов — 125-315 Первичный ток, А — 36 Номинальное рабочее напряжение, В — 32 Диапазон рабочего напряжения, В — 22-32 Напряжение ХХ, В, не более — 70 КПД, %, не менее — 70 Уровень звука, дБА, не более — 80 Масса, кг, не более — 150 &nbsp&nbsp* Перемежающийся режим работы при продолжительности цикла сварки 5 мин без отключения первичной обмотки силового трансформатора выпрямителя от сети во время паузы. &nbsp&nbspГарантийный срок — 1 год с момента ввода выпрямителя в эксплуатацию, но не более 1,5 лет со дня отгрузки изготовителем. Конструкция и принцип действия Выпрямитель (рисунок) состоит из понижающего трехфазного силового трансформатора с подвижными первичными катушками, блока диодов, собранного по мостовой схеме выпрямителя, вентилятора, пусковой и защитной аппаратуры, кожуха. Рисунок &nbsp&nbspОбщий вид и габаритные размеры выпрямителя ВД-306Э У3: &nbsp&nbsp1 — диодный модуль; &nbsp&nbsp2 — пускатель; &nbsp&nbsp3 — вентилятор; &nbsp&nbsp4 — реле контроля вентиляции; &nbsp&nbsp5 — силовой трансформатор; &nbsp&nbsp6 — рукоятка для перемещения первичных катушек трансформатора; &nbsp&nbsp7 — зажим для заземления выпрямителя; &nbsp&nbsp8 — панель зажимов с защитной крышкой для подключения питающей сети; &nbsp&nbsp9 — амперметр; &nbsp&nbsp10 — сигнальная лампа; &nbsp&nbsp11 — кнопка «ПУСК»; &nbsp&nbsp12 — кнопка «СТОП»; &nbsp&nbsp13 — переключатель диапазонов сварочного тока; &nbsp&nbsp14 — зажимы для подключения сварочных кабелей &nbsp&nbspВсе составные части выпрямителя собраны на основании, которое имеет два колеса. Для перемещения выпрямителя предусмотрены ручки, а для подъема — подъемные скобы. &nbsp&nbspВыпрямитель является источником питания постоянного тока с падающими внешними характеристиками. &nbsp&nbspНапряжение, необходимое для процесса сварки, падающая внешняя характеристика выпрямителя, необходимая для стабильного горения сварочной дуги, и регулирование сварочного тока обеспечиваются трехфазным силовым трансформатором с повышенной индуктивностью рассеяния. Повышенная индуктивность рассеяния создается путем расположения первичной и вторичной обмоток вдоль стрежней сердечника на некотором расстоянии друг от друга. &nbsp&nbspВыпрямитель имеет два диапазона регулирования сварочного тока: диапазон малых токов — при соединении первичной и вторичной обмоток трансформатора звездой (Y/Y) и диапазон больших токов — при соединении первичной и вторичной обмоток треугольником (D/D). Переключение диапазонов сварочного тока осуществляется переключателем диапазонов тока. &nbsp&nbspПлавное регулирование сварочного тока внутри каждого диапазона производится путем изменения расстояния между первичной и вторичной обмотками. При сближении обмоток индуктивность рассеяния уменьшается, сварочный ток увеличивается, при увеличении расстояния между обмотками индуктивность рассеяния увеличивается, сварочный ток уменьшается. &nbsp&nbspВторичное напряжение ХХ выпрямителя несколько зависит от расстояния между катушками трансформатора. Большее напряжение ХХ имеет место при сдвинутых катушках, меньшее — при раздвинутых. &nbsp&nbspВнешние характеристики выпрямителя имеют крутопадающую рабочую часть со сравнительно небольшими кратностями тока КЗ — 1,2-1,4 значений сварочного тока при номинальном рабочем напряжении. &nbsp&nbspОбмотки трансформатора выполнены алюминиевым проводом со стеклянной изоляцией. Для межслоевой изоляции катушек применена стеклолакоткань. Концы катушек армированы медью. Катушки первичной обмотки — подвижные и установлены в специальные обоймы, которые обеспечивают их изоляцию от сердечника. Катушки вторичной обмотки — неподвижные и закреплены у верхнего ярма. Вторичные катушки от сердечника изолированы прессованными вкладышами. Обоймы первичных катушек и вкладыши вторичных катушек выполнены из электроизоляционного нагревостойкого прессматериала. &nbsp&nbspСердечник трансформатора собран из лакированных листов холоднокатаной электротехнической стали марки 3414. Через верхнее ярмо трансформатора пропущена направляющая ходового винта, скрепленного обоймой первичных катушек. При вращении гайки, осуществляемом с помощью рукоятки, находящейся сверху сварочного выпрямителя, происходит перемещение первичных катушек, и тем самым изменяется расстояние между обмотками. &nbsp&nbspПреобразование переменного напряжения в постоянное (сварочное) осуществляется с помощью диодного модуля, состоящего из алюминиевых пластин с впрессованными диодами, собранного по мостовой схеме. &nbsp&nbspВентиляция выпрямителя — воздушная принудительная. Вентилятор приводится во вращение трехфазным асинхронным двигателем. &nbsp&nbspПри правильном направлении вентиляции поток воздуха должен засасываться в выпрямитель со стороны присоединения сварочных проводов (лицевой панели) и выбрасываться с задней стороны выпрямителя. &nbsp&nbspНормальная работа системы вентиляции контролируется реле, выполненным на базе микровыключателя. При нарушении и вентиляции реле разрывает цепь катушки пускателя, который отключает выпрямитель от сети. &nbsp&nbspДля подключения выпрямителя к питающей сети на передней стенке имеется панель зажимов с защитной крышкой. Для подключения сварочных кабелей там же имеются два токовых зажима «+» и «-«. &nbsp&nbspЗажим для заземления выпрямителя расположен на основании выпрямителя рядом с панелью зажимов для подключения питающей сети. &nbsp&nbspНа лицевой панели выпрямителя расположен амперметр для измерения сварочного тока, сигнальная лампа, кнопки выключателей «ПУСК», «СТОП», переключатель диапазонов сварочного тока. &nbsp&nbspДвигатель вентилятора защищен предохранителями. Для защиты диодного модуля от коммутационных перенапряжений на выходе выпрямителя включена защитная RС-цепочка, состоящая из активных сопротивлений и конденсатора. &nbsp&nbspПуск выпрямителя производится кнопкой выключателя «ПУСК». При нажатии кнопки срабатывает магнитный пускатель, контакты которого подключают выпрямитель к сети. Кнопку «ПУСК» необходимо удерживать в нажатом состоянии до тех пор, пока не придет во вращение вентилятор и не сработает реле контроля вентиляции. &nbsp&nbspВыключение сварочного выпрямителя производится нажатием кнопки выключателя «СТОП». &nbsp&nbspПереключение диапазонов сварочного тока производится переключателем, имеющим три положения, «45-125 А», «0» и «125-315 А». Переключения производятся при выключенном выпрямителе. В комплект поставки входят: сварочный выпрямитель, запасные части и принадлежности по ведомости ЗИП, комплект эксплуатационной документации. Центр комплектации «СпецТехноРесурс» Все права защищены.

Купить Онлайн Miller DC Rectifier GoldStar 602 Электросварочный аппарат-GZ Промышленные поставки Нигерия

GZ Industrial Supplies является дистрибьютором сварочных расходных материалов марки Miller в Нигерии. Наш электросварочный аппарат Goldstar 602 с выпрямителем постоянного тока Miller встроен в систему контроля дуги — позволяет вам плотно прилегать, не залипая электродом. Схема компенсации электрода обеспечивает стабильное управление дугой независимо от размера электрода.

Горячий пуск  – облегчает запуск труднозаводимых стержневых электродов, таких как E-6010 и E-7018

Простая панель управления  – позволяет регулировать силу тока в одном диапазоне, обеспечивая простую и эффективную работу.От сталелитейного производства до судостроения, от литейных заводов до нефтеперерабатывающих заводов, серия Gold Star от Miller известна сварщикам во всем мире благодаря прочной, надежной работе и превосходным характеристикам дуги.



Процессы

• Палка (SMAW)
• ВИГ (GTAW)
• Воздушно-угольная дуга (CAC-A)
• Резка и строжка
• Порошковая проволока (FCAW)
• Спрей MIG (GMAW)
• Передача при использовании
• a Датчик напряжения
• Механизм подачи проволоки

Тяжелая промышленность

• Стальная конструкция
• Сварка труб
• Производство резервуаров/сосудов под давлением
• Техническое обслуживание/ремонт
• Судостроение
• Строительство
• Нефтеперерабатывающие заводы
• Химические производственные предприятия
• Предприятия по производству стали
• Литейные цеха

Процессы:
—	Палка (SMAW)
—	ВИГ (GTAW)
—	Air Carbon Arc Резка и строжка (CAC-A) (302: 1/4 углерода) (452: 5/16 углерода) (652: 3/8 углерода)
—	Порошковая проволока (FCAW)
—	MIG Spray Transfer (GMAW) с питателем, чувствительным к напряжению

Технические характеристики Gold Star 602:

Диапазон сварочного тока. (20-590А).
450 А, 38 В переменного тока. 60% Рабочий цикл.

Свяжитесь с нами, чтобы узнать о наличии товара и доставке в тот же день по Нигерии

Загрузите техпаспорт продукта здесь

Сварочный выпрямитель постоянного тока

— Сварочный инвертор постоянного тока 200 ампер Производитель из Дели

STERCO

Текущий	800 — 1000 AMPS
модели
модели	SDC — 2, SDC — 3, SDC — 4, SDC — 5, SDC — 6

наш огромный опыт в области, мы вовлечены в предложение Сварочный Выпрямитель постоянного тока .Этот сварочный выпрямитель, широко используемый в различных отраслях промышленности, изготовлен с использованием компонентов высшего качества и новейших технологий, соответствующих отраслевым стандартам. Кроме того, этот сварочный выпрямитель предлагается в разнообразных размерах и технических требованиях согласно требованиям наших клиентов. Чтобы предложить клиентам качественный продукт, этот сварочный выпрямитель тестируется по различным показателям качества.

Особенности:

• Низкое обслуживание
• Прочная конструкция
• Простая установка
• Простая установка

1 Преимущества:

• Улучшает коэффициент мощности и экономия энергии
• Не создает несбалансированное колебание напряжения на другой нагрузке, соединенной одновременно
• Нижний спрос на первичный ток для начала
• Очень низкий уровень беговых и обслуживаемых Стоимость
• Экстремально низкая рябь на выходе

1 Ассортимент продукции:

2

8 Model0

SDC — 2	SDC — 3	SDC — 4	SDC — 5	SDC — 6
Максимальный сварочный ток при рабочем цикле 60%	Ампер.	200	300	400	500	600
Минимальный сварочный ток	Ампер.	40	50	60	80	100
Обрыв цепи	Вольт.	75	75	75	80	80
Сварочное напряжение	Вольт.	21–28	22–32	23–36	23–40	24–44
Максимальный сварочный ток 9,070 А при рабочем цикле 100 80 А	в 150	220	в 300	375	450
КВА согласно ISI	КВА	5,6	9,6	14,4	20	26,4
Максимальных КВА	КВА	13	19,5	26	35	49

Дополнительная информация:

• Код товара: SDC
• Условия оплаты: T/T (банковский перевод)

Сварочный аппарат с выпрямителем постоянного тока Поставщики | сварочный аппарат с выпрямителем постоянного тока विक्रेता и आपूर्तिकर्ता

Чем мы вам можем помочь?

Connect2India — это глобальная торговая платформа, которая предоставляет вам ведущих индийских производителей и ведущих индийских поставщиков сварочных аппаратов с выпрямителем постоянного тока. Connect2india также предоставляет информацию о торговых данных и аналитику, например, страны, импортирующие сварочный аппарат с выпрямителем постоянного тока, а также их общую стоимость в долларах США. Кроме того, производители и поставщики сварочных аппаратов с выпрямителями постоянного тока могут быть отфильтрованы по году выпуска, стране и другим параметрам. Мы также предоставляем торговые услуги для сварочного аппарата с выпрямителем постоянного тока, такие как экспортно-импортная документация и другие формальности, необходимые для экспорта сварочного аппарата с выпрямителем постоянного тока из Индии и для импорта сварочного аппарата с выпрямителем постоянного тока в любую другую страну.Мы занимаемся сквозным выполнением торгового заказа на сварочный аппарат с выпрямителем постоянного тока.

Получите торговое финансирование или оборотный капитал для сварочного аппарата с выпрямителем постоянного тока из-за рубежа для экспорта / импорта на лучших условиях с Connect2India. Вы также можете получить поставщиков по всей Индии для сварочных аппаратов с выпрямителем постоянного тока с профилем их компании, адресами офисов, контактными данными, номерами телефонов и адресами электронной почты. Вы также можете просмотреть подробный профиль поставщиков с историей торговли, если экспортер, финансовые и регистрационные данные, уголовные обвинения, если таковые имеются, сертификаты и награды.Connect2India поможет вам найти поставщиков, которые торгуют продуктами {0} и всеми их субпродуктами рядом с вами, в вашем городе и в вашем штате. Свяжитесь с Connect2India, чтобы получить дополнительную информацию, например, где купить {0}, {0} производителей, {0} поставщиков рядом с вами, {0} дистрибьюторов и т. д.

Сварочные аппараты с выпрямителем постоянного тока можно найти под различными торговыми марками. такие как Colton, Bansal Arc, Cruxweld, Parmo, Electra, Ador, Swastic, Sterco, Jodhka, ESAB. Кроме того, существуют различные цвета, в которых доступен сварочный аппарат с выпрямителем постоянного тока — желтый, красный и красный. Синий.Кроме того,

Многие страны торгуют сварочным аппаратом с выпрямителем постоянного тока по всему миру. На странице есть подробный список поставщиков сварочных аппаратов с выпрямителем постоянного тока из Индии. Теперь мы выясним потенциал индийских поставщиков сварочных аппаратов с выпрямителями постоянного тока на международном рынке.

В условиях современного рынка покупателям сварочных аппаратов с выпрямителями постоянного тока крайне важно найти надежного поставщика, отвечающего их требованиям.

Если какая-либо страна желает торговать сварочным аппаратом с выпрямителем постоянного тока с Индией, она ищет рынок, чтобы найти надежного и конкурентоспособного поставщика сварочного аппарата с выпрямителем постоянного тока для эффективной торговли.Это включает в себя больше, чем просто взгляд на ряд прайс-листов. Выбор индийского поставщика сварочного аппарата с выпрямителем постоянного тока будет полностью зависеть от ряда факторов, таких как соотношение цены и качества, качество, надежность и история торговли. Connect2India предоставляет вам исчерпывающую информацию о поставщиках сварочных аппаратов с выпрямителями постоянного тока в Индии, чтобы помочь вам безопасно и легко торговать.

Connect2India имеет широкую сеть по всему миру для сварочных аппаратов с выпрямителем постоянного тока. Это позволяет другим странам торговать сварочным аппаратом с выпрямителем постоянного тока с Индией.Дистрибьюторы сварочных аппаратов с выпрямителями постоянного тока, основанные на сварочных аппаратах с выпрямителями постоянного тока, систематически классифицируются по штатам, городам и их соответствующим зонам обслуживания.

Схема сварочного аппарата с выпрямителем

Более подробная информация приведена на схеме ниже

Замена выпрямителя для сети Mig Welder Boat Design Net Крепление сварочного аппарата Mig Замена выпрямителя Как устроен сварочный трансформатор Quora Управление выходным током дуговой сварки и модернизация выпрямителя постоянного тока Источник питания для сварки 94v0 Pcb Электрическая схема конструкции сварочного аппарата Инверторный сварочный аппарат Arc 200 Amp Советы и рекомендации по ремонту Ремонт сварочного аппарата на дому Схема цепи 3-фазного сварочного аппарата Elegant Производители и поставщики сварочных аппаратов Electra Поставщик сварочных аппаратов с индукционным нагревом квадратной трубы на Аппараты для контактной сварки и источник питания Электрический Урок 2 Сварка MIG объяснила Diy Tig Welder Plans Diy Projects Металлообработка в 2019 году 400 Инверторный сварочный аппарат постоянного тока Ремонт Аксессуары Цепь Сварочная проводка схема проводки принципиальной схематической диаграммы

Импорт данных и цена сварочной машины Выпрямитель под HS код 8515

95159000

7 Финляндия

7 6 423

7 6,423

95159000

7 PCS

7 335

7 167

7 ноябрь 18 2016 95159000

7 NOS

7 2

7 3540

7 1,770

951590007 Nhava Sheva Sea

7 KGS

7 ноябрь 05 2016

95159000 95407 4297910 Первичный выпрямитель Master-Tig MLS (запчасти для сварочных машин-модель-мастер TIG MLS 4000)07 Finland

7 Banglore Air Cargo

7 12 771

7 12 771

95159000

7 1

95159000

7 593

7 1487 ноябрь 03 2016 ноябрь 03 2016

7 50

7

7

7 360

7 43

7 54,478 95159000

7 KGS

7 393770

7 сен 12 2016

95159000

7 33,921

7 6,784

7 1 435

7 1 435

7 сен 08 2016

951590007

7 PCS

7 6,606

7 6 606

95159000

7 PCS

7 20 531

7 6 844

7 авг 24 2016

95159000

7 10

7 4,536

7 454

7 авг 22 2016 70070 700707 645407 0777

China China 700407 China77 KGS7 0

7 645

7 авг 22 2016

7 China

77 China7 Nhava Sheva Shee7 KGS7 67067 1 567

дата	HS код	Описание	Происхождение Страна	Порт разряда	Блок	Количество		Стоимость (INR)	За единицу (INR)

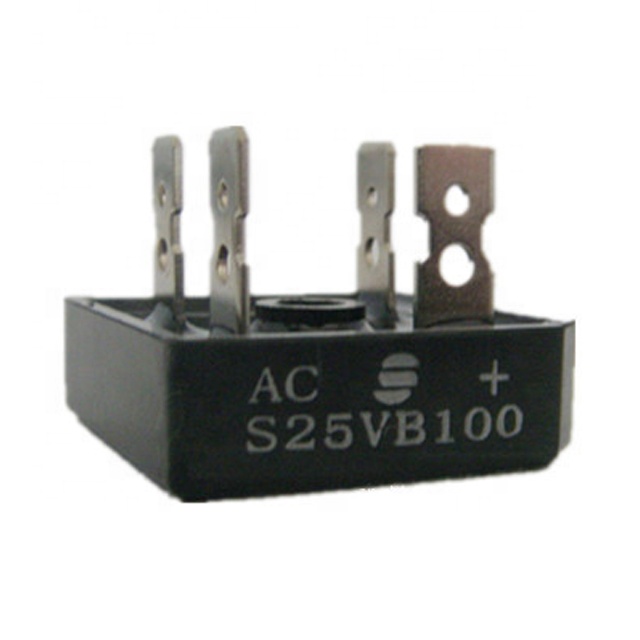

ноябрь 21 2016	85159000	9750173 — Выпрямительный блок 100A 1600V — Сварочные машины Части	Chennai Air Cargo	PCS	1
ноябрь 21 2016	85159000	1156-1112-100R Выпрямительный мост KBPC5006F (части сварочного аппарата)	Польша	Chennai Air Cargo	2
85159000	70-102-100 моста выпрямитель (CDM) (части сварочного аппарата)	Великобритания	Bangalore

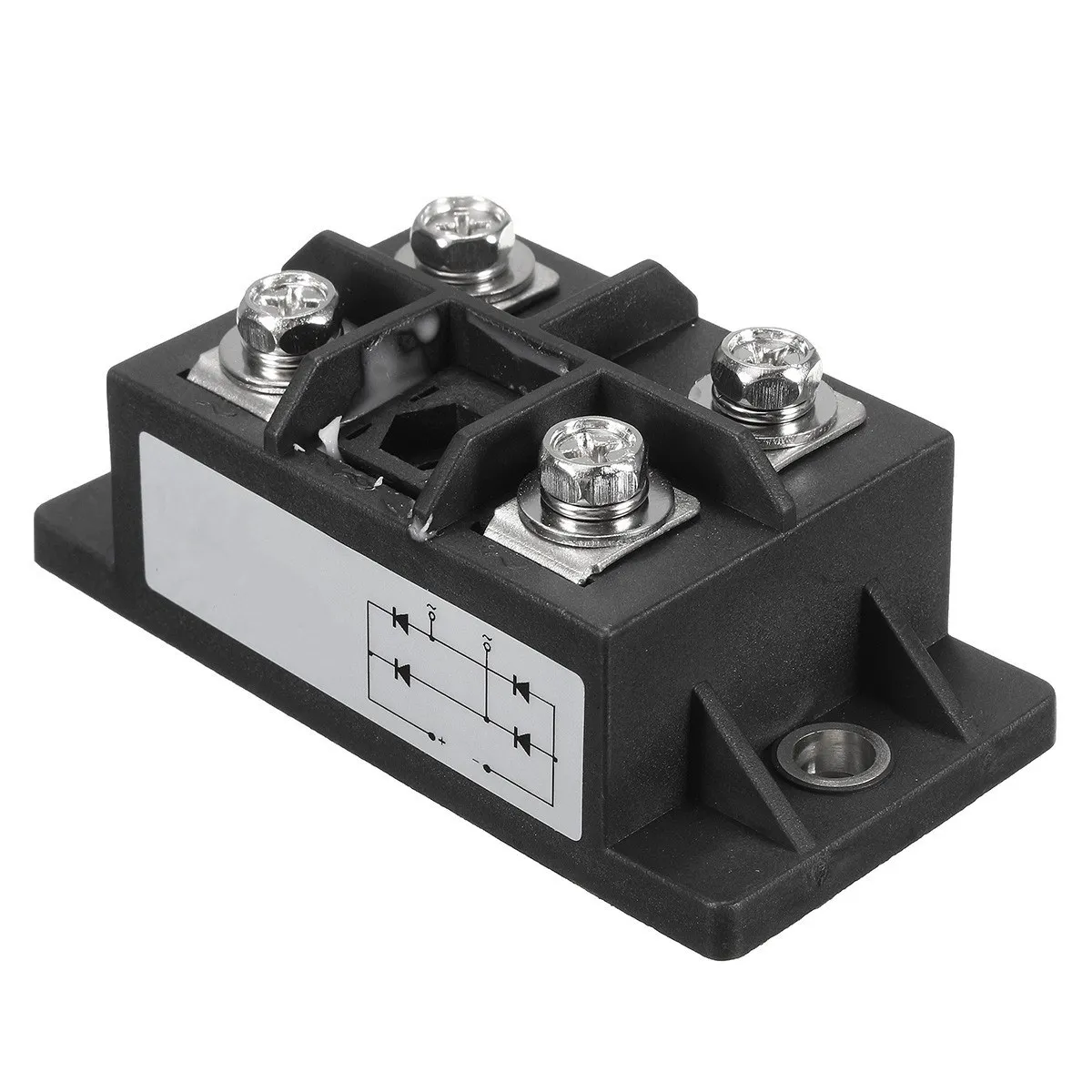

ноябрь 18 2016	85159000	Сварочные машины Аксессуары: фазовый мост выпрямитель- MDS 100A 1600V (кол-во: 300 шт. )	Китай	45	160458	3566
85159000	PCS	1
ноябрь 03 2016	85159000	211346 Выпрямитель Si Diode Welding Machine Parts	США	Bombay Air Cargo	UNT	25 1644	25,144
ноябрь 03 2016	85159000	0100040012956 — РАДД.PTS 400 (ДЕТАЛИ ВЫПРЯМИТЕЛЯ ДЛЯ СВАРОЧНОГО АППАРАТА)	Италия	Бангалор	UNT	25	39 215	1 569 0 0	0 ноябрь 03 2016	85159000	035704 — Выпрямитель ITEG 40 AMP 800V Сварочная машина	Соединенные Штаты	Bombay Air Cargo	UNT	4
85159000	0100040012781 — РАДД. PTS 290 (ДЕТАЛИ ВЫПРЯМИТЕЛЯ ДЛЯ СВАРОЧНОГО АППАРАТА)	Италия	Бангалор	UNT	50	65 499	1 319 0 0
85159000	0100040012782 — РАДД. PTS 500 (Выпрямительные детали для сварочной машины)	Италия	Bangalore	ung	98 037
октябрь 31 2016	85159000	РАДД.PTS 24/6/25 (выпрямительные детали сварочных машин) (224NOS)	ИТАЛИЯ	CHENNAI SEA	KGS	275 516	765
октябрь 31 2016	85159000	РАДД. PTS 400 (выпрямительные части сварочных машин) (30 NOS)	Италия	Chennai Sea	KGS	1 267
октябрь 05 2016	85159000	Запчатая часть сварочного аппарата-выпрямителя (50 шт.) (Detls As Per Inv & P / L)	Китай	Kolkata Sea	500	788
85159000	Часть для сварочного аппарата: входной выпрямитель PCB PCB впускной выпрямитель -10 PCS	China	Bombay Air Cargo	KGS	5
сен 12 2016	85159000	W4100012R Выпрямительный мост 60А 1600В (запчасти для сварочного аппарата)	Польша	Chennai Air Cargo	NOS	1
85159000	9750173 — Выпрямительный блок 100A 1600V — Сварочные детали	Финляндия	Chennai Air Cargo	1
авг 31 2016	85159000	4297910 Мастер первичного выпрямителя, -Tig MLS- части для сварочного аппарата	Finland	Bombay Air Cargo	3
85159000	12260008 Выпрямитель 35A 1600VSPARE Запчасти для сварочного аппарата	Дания	Chennai Air Cargo	PCS
85159000	Сварочная машина Запчасти запчасти — 300407
85159000	Сварочный аппарат Запчасти запчасти — трех атрибус фазовый мост: MDS60A / 1200V (39 NOS)	4

Высококачественные сварочные диоды для требовательных Промышленное применение

Специфические требования к контактной сварке, несмотря на то, что она не является важным приложением для силовой электроники, привели к непрерывной разработке семейства устройств для конкретных приложений. В этой статье мы более подробно рассмотрим само приложение, требования, которым должны соответствовать силовые полупроводники при тестировании нагрузочного цикла, и компоненты, которые были разработаны для удовлетворения этих требований. Наконец, обсуждаются тенденции выпуска новых продуктов в ближайшем будущем.



Сварка сопротивлением

Сварка сопротивлением — это метод, используемый в основном для соединения листов металла. Он включает выделение тепла за счет пропускания тока через контактное сопротивление между металлическими поверхностями.Небольшие лужицы расплавленного металла образуются в зоне сварки, когда через нее проходит сильный ток.

После того, как область остынет, образуется прочный шов. На следующем рисунке 1 показаны основные активные и паразитные сопротивления во вторичном контуре сварочного трансформатора. Это демонстрирует важность отличных характеристик прямого хода диода. Сварочный диод должен иметь низкое удельное сопротивление в цепи, чтобы быть успешным с точки зрения эффективности и срока службы. Любые дополнительные потери приводят к увеличению нагрузки на диод в приложении.



Рис. 1: Сопротивление контура сварки. Цвета обозначают различные части и соответствующие им сопротивления



По сравнению с другими методами сварки контактная сварка очень эффективна, так как она вызывает незначительное загрязнение окружающей среды и ограничивает деформацию заготовки. Он имеет высокую производительность, легко автоматизируется и не требует присадочных материалов. Поэтому он широко используется в автомобильной промышленности, так как большинство автомобилей имеют несколько тысяч точечных сварных швов, выполненных промышленными роботами.



Принцип сварочной цепи

Электрическая схема системы контактной сварки состоит из 4 частей, как показано на рисунке 2:

• Преобразователь частоты, который генерирует однофазное квазипрямоугольное напряжение и ток заданной частоты из трехфазной синусоидальной волны. Обычно сварочные агрегаты собираются вместе с инвертором IGBT. Выход инвертора подключен к первичной обмотке трансформатора. Форма волны представляет собой прямоугольный импульс ШИМ с типичной частотой 1 кГц и амплитудой 560 В.
• Трансформатор с вторичным напряжением в диапазоне 6 – 20 В, наиболее распространенным является 10 В. Вторичный ток часто находится в диапазоне 10–20 кА, но может быть даже выше при сварке алюминия.
• Диодный выпрямитель для преобразования тока квазипрямоугольной формы в постоянный ток. Это сделано потому, что качество сварки намного лучше при использовании постоянного тока вместо переменного. Предпочтительным соединением является тип M2, чтобы уменьшить количество диодов, необходимых для выпрямления. Когда требуются более высокие токи, мощность увеличивается за счет параллельного соединения двух или более диодов.
• Сварочный пистолет с водоохлаждаемыми электродами, между которыми запрессовываются соединяемые металлические листы.



Рис. 2: Типовая схема сварки



Требуемые характеристики диодов для сварки

Для каждой модели автомобиля разрабатывается индивидуальная сварочная система. В автомобильной промышленности трансформатор, выпрямитель и сварочная горелка часто размещаются на манипуляторе робота. Таким образом, размер и вес имеют большое значение.Поскольку увеличение частоты уменьшает размер трансформатора при равной мощности, существует тенденция к увеличению частоты с 1 кГц, используемой сегодня, примерно до 10 кГц или, возможно, даже до 20 кГц.

Определенные материалы также требуют особой последовательности сварки и требований. Каждый материал имеет так называемый диапазон температур пластичности, при котором он может легко деформироваться, плавиться и соединяться под действием силы. Стальные материалы и сплавы имеют широкий диапазон температур пластичности и поэтому легко свариваются плавлением.

С другой стороны, чистые металлы, такие как медь и алюминий, обладающие высокой проводимостью (тепловой и электрической), имеют узкий диапазон температур пластичности. Они требуют более точной синхронизации, короткого времени сварки и более высоких уровней тока (см. рис. 3). Поэтому были разработаны новые сварочные системы 10 кГц. Все представленные аспекты применения отражены в особенностях сварочных диодов АББ.



Рис. 3: Параметры сварки, особые требования к материалам



Возможность циклического изменения нагрузки

Успех применения в оборудовании для контактной сварки во многом зависит от правильного выбора сварочного диода и его правильной работы.Каждый сварочный цикл представляет собой цикл нагрузки для диодов, а ожидаемый срок службы обычно составляет 10 миллионов циклов или даже больше. Это означает, что способность диода к циклической нагрузке имеет решающее значение для выбора компонента, и эта способность определяется температурными колебаниями, которым диод подвергается во время цикла.



Рис. 4. Диоды подвергаются воздействию регулируемого короткого замыкания в месте сварки.



Чтобы поддерживать как можно меньшее колебание температуры во время цикла сварки, диоды должны быть рассчитаны на минимальные потери и тепловое сопротивление.В течение одного места сварки на диод воздействуют быстрые импульсы тока (диапазон 1 кГц), достигающие от 10 до 50 кА и длящиеся сотни миллисекунд.



Температура перехода

Температура перехода в это время быстро растет, обычно до Tjmax (180°C). Таким образом, работа сварочного диода представляет собой комбинацию импульсного тока, быстрой коммутации и частотной нагрузки. Срок службы диода также сильно зависит от конструкции диода, используемых материалов и качества его изготовления.

Диоды

АББ сочетают в себе все необходимые характеристики для таких экстремальных нагрузок и устанавливают новые рекорды циклов мощности для всех силовых полупроводниковых устройств в целом.



Рис. 5: Сварочные диоды от ABB



Стандартные WD (до 2 кГц)	I ФАВМ (А)	Упаковка* (мм)
5SDD 71X0400	7110	61 / 44
5SDD 71B0400	7110	63 / 44
5SDD 0120C0400	11350	75 / 57
5СДД 92Z0401	9250	53 / 47
5СДД 0105Z0401	10502	56 / 50
5СДД 0135Z0401	13500	64 / 57



Высокочастотные WD (до 10 кГц)	I ФАВМ (А)	Упаковка* (мм)
5СДФ 63X0400	6266	61/44
5СДФ 63B0400	6266	63/44
5СДФ 0102C0400	10159	75/57
5СДФ 90Z0401	9041	53/47
5СДФ 0103Z0401	10266	56/50
5СДФ 0131Z0401	13058	64/57



ВРД = 400 В

* Примечание: максимальный диаметр / диаметр полюсного наконечника

Таблица 1: Ассортимент сварочных диодов АББ



Сварочные диоды ABB

Компания АББ разработала широкий ассортимент сварочных диодов, представленных ниже на рис. 5 и в табл. 1.Мы предлагаем стандартные сварочные диоды в герметичном корпусе или даже более тонкие версии, называемые бескорпусными диодами. В этой конфигурации кремниевый чип сварочного диода соединен в один прочный тонкий сэндвич вместе с двусторонними молибденовыми дисками и верхним медным электродом. Преимущество этого тонкого корпуса заключается в еще более низком тепловом сопротивлении. Дополнительным преимуществом является небольшой размер и малый вес диодов, что приветствуется для оборудования, установленного на манипуляторе робота.



Многослойная диодная структура

Сэндвич-структура диодов подтверждена многочисленными циклическими испытаниями, проведенными научно-исследовательской лабораторией АББ, а также международным сотрудничеством с основными игроками в области контактной сварки.Успешные испытания диодов достигли значительно более 10 миллионов циклов без отказа диодов или ухудшения параметров сварки.

Чтобы удовлетворить требования более высоких частот, была разработана новая группа высокочастотных сварочных диодов с высокой пропускной способностью по току в сочетании с отличными характеристиками обратного восстановления. Эти новые функции позволят работать с высокой эффективностью на частотах около 10 кГц.

Сварочный диод представляет собой наиболее нагруженный компонент в приложении.Надежность диодов и срок службы являются ключевыми факторами успешного применения. Сварочные диоды АББ считаются мировым эталоном.



Об авторе

Ладислав Радван изобретатель, который также работает в ABB s.r.o. Полупроводники, в которой АББ является технологическим лидером, проводящим цифровую трансформацию отраслей. Имея более чем 130-летнюю историю инноваций, ABB имеет четыре ориентированных на клиента, ведущих в мире бизнеса: электрификация, промышленная автоматизация, управление движением и робототехника и дискретная автоматизация, поддерживаемые цифровой платформой ABB Ability™.Бизнес ABB Power Grids будет передан Hitachi в 2020 году. ABB работает более чем в 100 странах и насчитывает около 147 000 сотрудников.



Первоначально эта статья была опубликована в журнале Bodo’s Power Systems.
