Сварочное оборудование — Выпрямители сварочные
Сварочными выпрямителями называют устройства, которые с помощью полупроводниковых элементов преобразуют напряжение переменного тока в однофазной или трехфазной сети в напряжение постоянного тока с необходимой внешней характеристикой и предназначены для питания сварочной дуги.
Сварочные выпрямители получили большое распространение. Основные их преимущества следующие: высокий к.п.д. и относительно небольшие потери холостого хода; высокие динамические свойства при меньшей электромагнитной индукции; отсутствие вращающихся частей и бесшумность в работе; равномерность нагрузки фаз; небольшая масса; возможность замены медных проводов алюминиевыми.
Сварочные выпрямители состоят из двух основных блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или выпрямительного блока. Кроме того, выпрямитель имеет пускорегулирующее защитное устройства, обеспечивающие нормальную его эксплуатацию. Для выпрямления тока используется свойство полупроводникового вентиля проводить ток только в одном направлении. Наибольшее применение получили селеновые и кремниевые вентили. Селеновые вентили — дешевы, выдерживают перегрузки. Кремниевые вентили обладают высокими энергетическими показателями высоким к.п.д., но очень чувствительны к перегрузкам по току поэтому требуют защитных устройств и интенсивного охлаждения.
Выпрямление тока осуществляется по трехфазной мостовой схеме Ларионова. Мост состоит из шести плеч, в каждом из которых установлены вентили, обеспечивающие выпрямление обоих полупериодов переменного тока в трех фазах (рис. 35).
Сварочные выпрямительные установки в соответствии с ГОСТ 13821—77 выпускают на номинальные силы тока 120…1000 А, транзисторные источники питания — 15…300 А с пределами регулирования от 0,15 до 300 А.
Основными узлами сварочного выпрямителя являются понижающий трансформатор, блок выпрямительных вентилей, вентилятор, пускорегулирующая и стабилизирующая аппаратура.
В зависимости от внешней вольт-амперной характеристики, количества постов и способа сварки сварочные выпрямители подразделяют на однопостовые с падающей внешней характеристикой. однопостовые с жесткой внешней характеристикой, однопостовые универсальные, многопостовые, однопостовые транзисторные.
Сварочные выпрямители с жесткой внешней характеристикой типа ВС и ВДГ предназначены для сварки в защитном газе плавящимся электродом, автоматической и полуавтоматической сварки под флюсом, порошковой проволокой и др.
Они просты в устройстве и надежны в работе. Имея общую принципиальную схему, выпрямители этого типа отличаются в основном мощностью и числом ступеней регулирования. Выпрямители состоят из понижающего трехфазного трансформатора, выпрямительного блока, двух универсальных переключателей для переключения витков первичной обмотки трансформатора (для грубой и точной регулировки), дросселя(для обеспечения нарастания тока короткого замыкания и сглаживания пульсаций) и вентилятора.
Сварочные выпрямители однопостовые с падающей внешней характеристикой предназначены для ручной дуговой сварки и наплавки, а также для механизированной сварки под флюсом. Падающая внешняя характеристика и заданное значение силы сварочного тока обеспечиваются трансформатором. Для преобразования тока используют селеновые (выпрямители серии ВСС) и кремниевые (выпрямители серий ВКС и ВД) вентили. По сравнению с кремниевыми селеновые вентили имеют меньший КПД, но обладают большей стойкостью к перегрузкам.
Сварочные выпрямители с падающей внешней характеристикой выпускаются типа ВСС, ВКС и ВД.
Сварочные выпрямители типа ВСС состоят из понижающего трехфазного трансформатора с подвижными обмотками, выпрямительного селенового блока с вентилятором, пускорегулирующей и защитной аппаратурой. Понижающий трансформатор выполнен с повышенным магнитным рассеянием, которое регулируется изменением расстояния между первичной и вторичной обмотками. Два диапазона регулирования сварочного тока получают, соединяя первичную и вторичную обмотки звездой (малые токи) и треугольником (большие токи). В пределах каждого диапазона ток плавно регулируют, изменяя расстояние между катушками первичной (нижней подвижной) и вторичной(верхней неподвижной) обмоток с помощью рукоятки. При вращении рукоятки по часовой стрелке катушки обмоток сближаются, индуктивность рассеяния уменьшается, сварочный ток увеличивается. Обмотки трансформатора выполнены из алюминия. Выпрямительный блок собран из селеновых пластин 100X400 мм, охлаждается вентилятором.
Сварочные выпрямители типа ВКС имеют следующие основные отличия от типа ВСС: выпрямительный блок составлен из кремниевых вентилей ВК-200; сварочный ток регулируют, перемещая катушки обмоток с помощью асинхронного двигателя с дистанционным управлением.

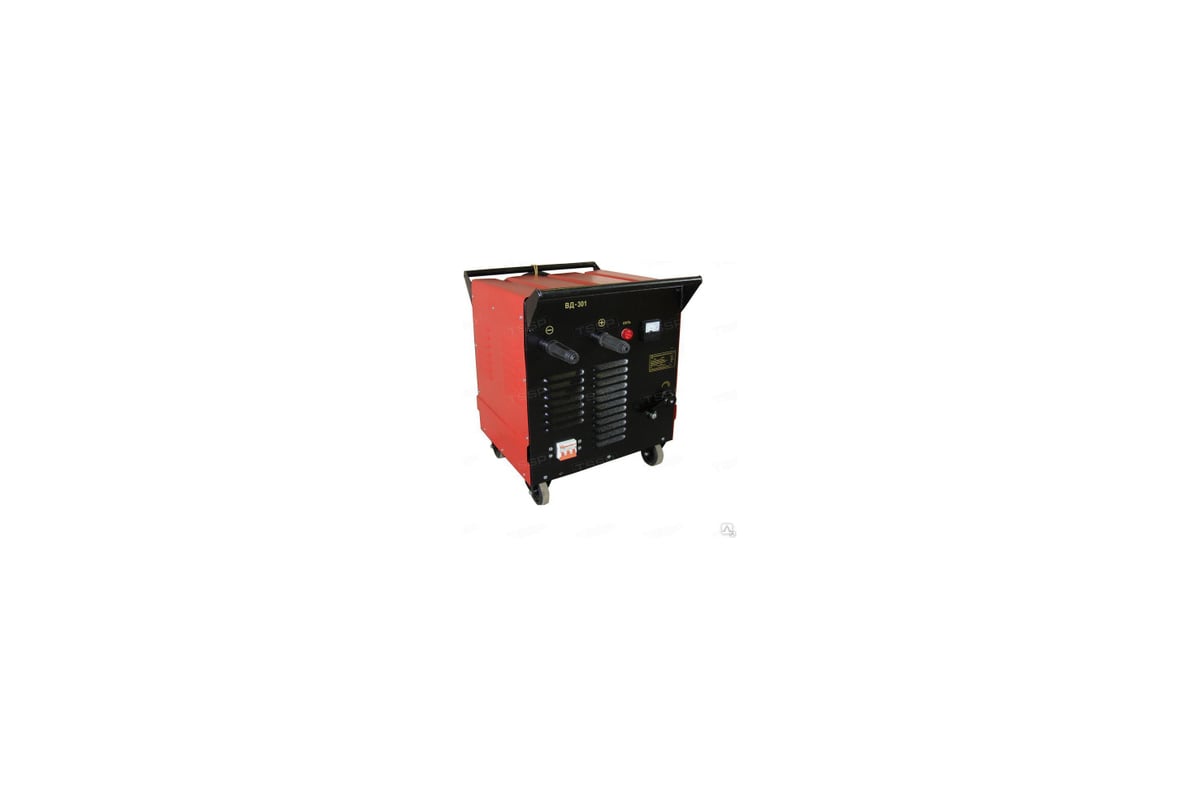

Широкое применение получили сварочные выпрямители ВД-101 и ВД-301 с кремниевыми вентилями и ВД-102 и ВД-302 с селеновыми вентилями. Они несложны по устройству, обладают достаточно высоким коэффициентом полезного действия и имеют небольшую массу.
Сварочные выпрямители типа ВСУ и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварке под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ, кроме обычных — блока трехфазного понижающего трансформатора и выпрямительного блока, имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики. Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей—тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения питающей сети.
Для сантехнических монтажных сварочных работ Институт электросварки им. Е. О. Патона разработал переносный сварочный выпрямитель ВЖ-2М, предназначенный для питания полуавтоматов и автоматов при сварке открытой дугой и в защитном газе стыков труб диаметром 20… 100 мм. Внешняя характеристика — пологопадающая; число ступеней регулирования — 9; масса — 50 кг.
Однопостовые универсальные сварочные выпрямители обеспечивают возможность получения как жесткой, так и падающей внешних характеристик, поэтому их можно применять для ручной дуговой сварки, автоматической сварки плавящимся и неплавящимся электродами в защитных газах и сварки под флюсом.
Многопостовой выпрямитель снабжает энергией несколько сварочных постов для ручной дуговой сварки. Эти выпрямители, изготовляемые на кремниевых вентилях, отличаются высоким КПД, хорошими энергетическими показателями, бесшумностью работы, малыми габаритными размерами и небольшой массой. Они рассчитаны на работу в закрытых помещениях при температуре окружающего воздуха от —40 до +40 °С.
Источник: Геворкян В.Г. Основы сварочного дела
Э.С. Каракозов, Р.И. Мустафаев «Справочник молодого электросварщика». -М. 1992
Сварочный выпрямитель полуавтомат ВС-630 БУРАН Энергия Сварка
Характеристики: ► Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран| Номинальное напряжение сети 50 Гц, В | 3 x 380 |
| Потребляемая мощность max, кВт | 34 |
| Номинальный сварочный ток при ПН 40%, А | 600 |
| Номинальный сварочный ток при ПН 60%, А | 420 |
| Номинальный сварочный ток при ПН 100%, А | 340 |
| Пределы регулирования сварочного тока, А | 30-600 |
| Напряжение холостого хода, В, не более | 45 |
| Число ступеней регулировки тока | 2 х 6 |
| Диапазон регулирования напряжения, В | 18-42 |
| Тип охлаждения | AF |
| Степень защиты | IIP 21S |
| Класс изоляции | F |
| Первичный предохранитель (автомат), А | 40 |
| Масса, кг | 185 |
| Габаритные размеры, мм (с тележкой) Д/Ш/В | 950/470/715 |
ОПИСАНИЕ: ► Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран
ВС-630 Буран выпрямитель для полуавтоматической сварки проволокой сплошного сечения в среде защитного газа МИГ или самозащитной проволокой с флюсом МАГ.
Область применения ВС-630 Буран является комплектация наплавочных машин, сварочных тракторов и подающих механизмов для работы с длинными швами.
ВС-630 Буран идеально совместим с механизмами подачи СПМ-540 и СПМ-Н, позволяющими работать с проволоками Ø 0,8 – 3,2 (4,0) мм.
Комплект ВС-630 Буран + СПМ-Н для наплавки.
СПМ-540 для работы с проволокой до 3,2 мм
Функции СПМ при работе с ВС-630: ► Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран
- Регулировка скорости подачи проволоки (м/мин.), индикация рабочего напряжения сварочной дуги, индикация перегрева непосредственно на блоке управления;
- Функция «заправка проволоки» без включения сварочного тока и газа и «тест газовой магистрали«;
- «Предгаз» — служит для предварительной подачи газа в зону сварки, создавая защитную ванну перед началом сварочного процесса;
- «Постгаз» — обеспечивает подачу защитного газа после завершения сварки, создаёт газовую защиту расплавленного металла в кратере, до момента его кристаллизации.
- Регулируемый «Плавный старт» — служит для плавного нарастания скорости подачи от минимального значения до установленного, за заданное время.
- Регулируемый «Плавный стоп» — служит для плавного уменьшения скорости подачи от выставленного значения до минимального, за заданное время.
- «4Т» режим — для работы с продолжительными включениями.
- После выключения питания, СПМ запомнит в энергонезависимую память выставленные значения скорости подачи, установок времени работы «предгаз», «постгаз», «плавный старт», «плавный стоп», а после возобновления питания продолжит работать с теми же настройками. Также имеется возможность сохранить до 10 разных режимов сварочного процесса в память аппарата для более быстрой смены в процессе работы.
При заказе, механизмы СПМ могут комплектоваться:
— Горелкой с охлаждением жидкостью и шланг-пакетом 3-5 м. для ручного применения.
Для автоматизированных наплавочных машин возможна установка горелок в виде мундштука.
При этом, возможна различная конфигурация устройства мундштука: 1. с охлаждением защитным газом, 2. с охлаждением жидкостью, 3. с комбинированным охлаждением.
Куллером для охлаждения жидкостью.
- Роликами с V и U-образными канавками, с насечкой и без неё, под различный диаметр и состав сварочной проволоки
- Размотом с тормозным устройством, для катушек, от D200/5 до D440/30.
- Выпрямителем проволоки
- Шлейфом силовых и управляющих кабелей
- В зависимости от задач, выбор сечения силового кабеля КГ 50, 70 мм.кв.
- Подбор длины соединительного шлейфа от 1,5 до 20 м. п;
- Наличие магистрали для охлаждающей жидкости или без неё;
п;УСЛОВИЯ РЕАЛИЗАЦИИ: ► Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран
Внимание! В стоимость товара Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран не входит стоимость механизма подачи сварочной проволоки. Рекомендуется применять механизм подачи сварочной проволоки СПМ .
Реализация товара, Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран, производится частным лицам и организациям за наличный и безналичный расчет. Для нерезидентов Украины по вопросам цены и реализации, просьба связаться с отделом продаж (в разделе КОНТАКТЫ)
Товар, Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран, вы можете купить в Запорожье, посетив фирменный магазин, находящийся на територии предприятия Энергия Сварка, или получить на складе курьерской службы в следующих городах Украины: Киев, Харьков, Одесса, Донецк, Днепропетровск, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Винница, Макеевка, Херсон, Полтава, Чернигов, Черкассы, Житомир, Сумы, Хмельницкий, Горловка, Ровно, Кировоград, Днепродзержинск, Черновцы, Кременчуг, Ивано-Франковск, Тернополь, Белая Церковь, Луцк и другие города.
Вы также сможете приобрести товар, Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран, через нашу дилерскую сеть, работающую по Украине. Найти дилера в своем городе можно тут
ВИДЕО О ПРОДУКТЕ : ► Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран
Выпрямители для полуавтоматов : Выпрямитель сварочный ВС-630
ВС-630 — это выпрямитель для полуавтоматической сварки проволокой сплошного сечения в среде защитного газа МИГ или самозащитной проволокой с флюсом МАГ.Выпрямитель сварочный ВС-630 идеально совместим с механизмами подачи СПМ-540 и СПМ-Н, позволяющими работать с проволоками Ø 0,8 – 3,2 (4,0) мм.Сварочный полуавтомат, выпрямитель сварочный ВС-630 Буран, характеристики:
| Номинальное напряжение сети 50 Гц, В | 3 x 380 |
| Потребляемая мощность max, кВт | 34 |
| Номинальный сварочный ток при ПН 40%, А | 600 |
| Номинальный сварочный ток при ПН 60%, А | 420 |
| Номинальный сварочный ток при ПН 100%, А | 340 |
| Пределы регулирования сварочного тока, А | 30-600 |
| Напряжение холостого хода, В, не более | 45 |
| Число ступеней регулировки тока | 2 х 6 |
| Диапазон регулирования напряжения, В | 18-42 |
| Тип охлаждения | AF |
| Степень защиты | IIP 21S |
| Класс изоляции | F |
| Первичный предохранитель (автомат), А | 40 |
| Масса, кг | 185 |
| Габаритные размеры, мм (с тележкой) Д/Ш/В | 950/470/715 |
СПМ-540 для работы с проволокой до 3,2 мм.
Функции СПМ при работе с ВС-630:
- Регулировка скорости подачи проволоки (м/мин.), индикация рабочего напряжения сварочной дуги, индикация перегрева непосредственно на блоке управления;
- Функция «заправка проволоки» без включения сварочного тока и газа и «тест газовой магистрали«;
- «Предгаз» — служит для предварительной подачи газа в зону сварки, создавая защитную ванну перед началом сварочного процесса;
- «Постгаз» — обеспечивает подачу защитного газа после завершения сварки, создаёт газовую защиту расплавленного металла в кратере, до момента его кристаллизации.
- Регулируемый «Плавный старт» — служит для плавного нарастания скорости подачи от минимального значения до установленного, за заданное время.
- Регулируемый «Плавный стоп» — служит для плавного уменьшения скорости подачи от выставленного значения до минимального, за заданное время.
- «4Т» режим — для работы с продолжительными включениями.
- После выключения питания, СПМ запомнит в энергонезависимую память выставленные значения скорости подачи, установок времени работы «предгаз», «постгаз», «плавный старт», «плавный стоп», а после возобновления питания продолжит работать с теми же настройками. Также имеется возможность сохранить до 10 разных режимов сварочного процесса в память аппарата для более быстрой смены в процессе работы.
При заказе, механизмы СПМ могут комплектоваться:
— Горелкой с охлаждением жидкостью и шланг-пакетом 3-5 м.
для ручного применения.
Для автоматизированных наплавочных машин возможна установка горелок в виде мундштука.
При этом, возможна различная конфигурация устройства мундштука:
1. с охлаждением защитным газом,
2. с охлаждением жидкостью,
3. с комбинированным охлаждением.
-
Роликами с V и U-образными канавками, с насечкой и без неё, под различный диаметр и состав сварочной проволоки.
- Размотом с тормозным устройством, для катушек, от D200/5 до D440/30.
- Выпрямителем проволоки
- Шлейфом силовых и управляющих кабелей
- В зависимости от задач, выбор сечения силового кабеля КГ 50, 70 мм. кв.
- Подбор длины соединительного шлейфа от 1,5 до 20 м.п;
- Наличие магистрали для охлаждающей жидкости или без неё;
кв.Сварочный полуавтомат ВС-630 купить Вы можете в сети магазинов «ЗВАРЮВАННЯ».
Выпрямитель сварочный ВС-630 купить в г. Кривой Рог Вы можете в сети магазинов «ЗВАРЮВАННЯ»:
• магазин ЗВАРЮВАННЯ — ул. В. Матусевича (22-го партсъезда), д. 55, р-он ГосЦирка;
Тел.: (067) 379-07-77, (067) 569-35-66, (099) 047-64-46, (093) 610-90-26. Низкие цены. Гарантия от ведущих производителей. Доставка во все регионы Украины.
Покупка у официального дилера – гарантированный способ получить высокое качество и конкурентоспособные цены на сварочное оборудование, а также качественное гарантийное и послегарантийное обслуживание.
Купить выпрямитель сварочный ВС-630.
Выпрямитель сварочный ВС-630 Кривой Рог. Сварочный выпрямитель ВС-630 купить. Сварочный выпрямитель ВС-630 Кривой Рог. Сварочный выпрямитель ВС-630 цена. Сварочный полуавтомат ВС-630 купить. Сварочный полуавтомат ВС-630 цена. Сварочный полуавтомат ВС-630 Кривой Рог.
Сварочный выпрямитель ВС-500
Надежный и мощный сварочный выпрямитель для полуавтоматической сварки.
Основные достоинства сварочного выпрямителя ВС-500:
— Простые настройки и поддержание необходимого режима сварки благодаря переключателям на передней панели
— Высококачественная сборка и как результат – надежность
— Функция защиты от перегрева
— Встроенное питание 36В для подогревателя защитного газа
— Выпрямитель установлен на поворотных колесах
— Имеется площадка для установки баллона
— 3 ступени индуктивности
— Механизм подачи проволоки устанавливается на поворотное устройств
Сварочный выпрямитель ВС-500 используют в составе сварочного полуавтомата для серийного производства металлоконструкций в строительстве, судостроение и судоремонте, энергетике и машиностроении.
Выпрямитель сварочный ВС-500 предназначен для полуавтоматической сварки как источник сварочного тока в комплекте с подающими механизмами типа ПДГ-315К, ПДГ-350К, ПДГ-350-4К и ПДГО-570-4К.
ВС-500 имеет ступенчатую регулировку выходного напряжения и жёсткую вольт-амперную характеристику.
В составе сварочного полуавтомата ВС-500 используется для сварки низкоуглеродистых, коррозийно-стойких, легированных сталей электродной проволокой в среде защитных газов на постоянном токе.
Технические характеристики выпрямителя сварочного ВС-500
Наименование параметра | Значение |
Питание сети, | 380 В, 50 Гц, 3 фазы |
Номинальный сварочный ток, А | 500 |
Диапазон регулирования сварочного тока, А | 60-500 |
Диапазон регулирования напряжения на дуге, В | 12…34 |
Число ступеней регулировки напряжения | 30 |
Первичный ток, А, не более | 32,5 |
Продолжительность включения (ПВ), % | 60 |
Напряжение холостого хода, не более, В | 45 |
Габаритные размеры, мм | 775х595х715 |
Масса, кг | 140 |
Смотрите также Источники и выпрямители для полуавтоматической и автоматической сварки:
