Розпашні Ворота (Схема — Креслення): Зробити Ворота Самостійно За Інструкцією. Ціна. Відгуки

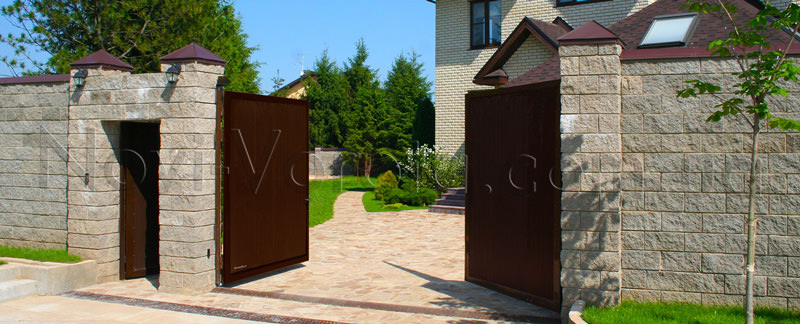

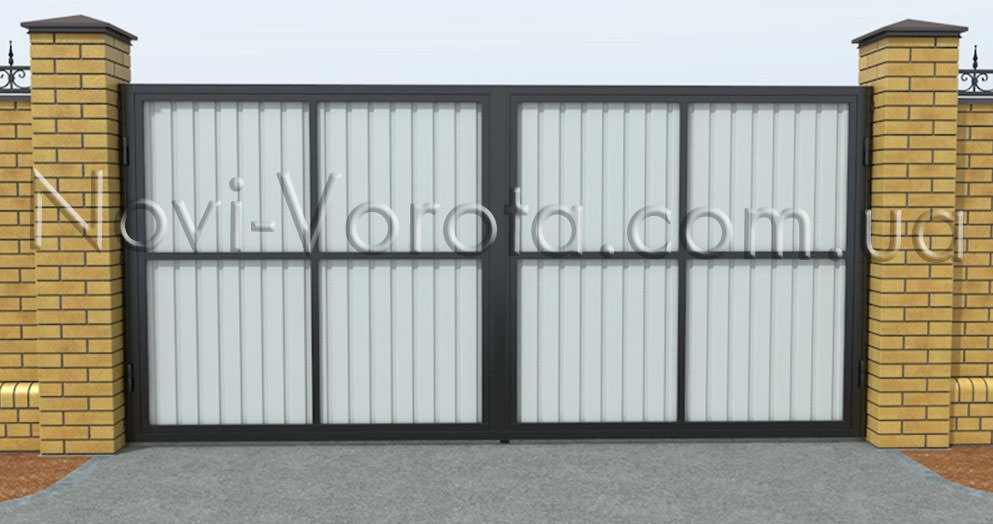

Розпашні ворота — це класика конструкцій. Вони з’явилися ще в давнину і не втрачають популярності досі.

Монтаж розпашних воріт полягає в тому, що їх потрібно просто навісити на петлі опорних стовпів, і ця стаття написана саме для тих, хто збирається виготовити таку конструкцію самостійно.

Зміст статті:

• Плюси та мінуси розпашних воріт
• Підготовка майданчика
• Риття ям під фундаменти для стовпів
• Підготовка металевих елементів перед заливкою фундаментів
• Бетонування
• Облаштування заставних деталей і металевих накладок
• Виготовлення каркаса стулки
• Установка замка
• Кріплення стулок до опор
• Монтаж додаткових елементів

Плюси та мінуси розпашних воріт:

Розпашні ворота — не єдиний варіант ворітної конструкції, зате найдешевший у виготовленні, оскільки не вимагає додаткової фурнітури, ціна якої «стартує» від 2500 грн. (для відкатного типу конструкції).

Плюси:

• Проста конструкція.
• Можна виготовити самостійно в домашніх умовах.
• Найдешевший варіант в порівнянні з іншими типами.

Мінуси:

• Відкриті стулки можуть стати причиною незручного в’їзду і виїзду з двору. У відкатних конструкцій такої проблеми немає, так як їх стулка рухається вздовж паркану.
• Ворота обов’язково потрібно фіксувати, тому що при поривах вітру стулка може призвести удар.
• Якщо встановлена ​​автоматика, потрібно обов’язково прибирати сніг на шляху руху стулок, інакше навантаження на привід різко зростає.

Самостійне виготовлення таких воріт — процес доступний кожному, а економія грошей на послуги монтажників реально відчутна.

Можна приблизно порахувати, у скільки обійдеться вартість розпашних стулок при власноручному їх виготовленні.

Візьмемо стулку шириною 3 м і висотою 2 м, тобто площа її складатиме 6 м². Вам знадобляться такі матеріали:

• труба прямокутна 60х30 мм — 28 кг;
• труба прямокутна 30х20 мм — 18 кг;
• профнастил пофарбований — 6 м².

В середньому ціна металу на ринку становить 20 000 грн за тонну, а профнастилу — 110 грн / м².

Розрахуємо вартість необхідних матеріалів:

• труба прямокутна 60х30 мм: 0,028 т * 20000 грн = 560 грн;
• труба прямокутна 30х20 мм: 0,018 т * 20000 грн = 360 грн;
• профнастил забарвлений: 6 м² * 110 грн = 660 грн.

Сума: 560 грн + 360 грн + 660 грн = 1580 грн.

Дві стулки: 1580 грн * 2 = 3160 грн.

Вартість приблизна і не враховує придбання фарби, грунтовки, електродів, саморізів. Все це обійдеться Вам для двох стулок не дорожче 1000 гривень, тому загальна вартість виготовлення двох стулок не перевищить 4160 гривень.

Для порівняння: замовлення воріт у найманого фахівця складе приблизно 10-12 тисяч гривень. Економія грошей очевидна. На зекономлені гроші можна купити автоматику.

Підготовка майданчика:

Для початку потрібно зробити детальну розбивку опорних стовпів. Необхідно зняти рослинний грунт в місці облаштування воріт, щоб нічого не заважало розмітці та виконанню робіт. Після чого розбити основні й допоміжні осі — для цього можна використовувати арматуру діаметром 8-12 мм, довжиною 80 — 90 см.

Арматура забивається в землю таким чином, щоб створити чотири кути прямокутника або квадрата, всередині якого і будуть розташовуватися майбутні стовпи воріт. Після того, як Ви виставили прямокутник, необхідно перевірити його діагоналі, які повинні обов’язково збігатися за розмірами. Після коригування діагоналей арматуру можна забити глибше, залишивши на поверхні близько 15 см.

Між (осями) арматурою можна буде натягнути шпагат або волосінь для позначення країв ями. В якості допоміжних (тимчасових) осей можна також використовувати арматуру або електроди. Всі осі рекомендується перевірити кілька разів, щоб уникнути помилки, так як при встановлених стовпах буде вже важко будь що виправити.

Кількість необхідних матеріалів буде залежати від ширини Вашого проїзду.

Риття ям під фундаменти для стовпів:

Наступний етап після розбивки — земляні роботи: риття ям під стовпи, траншеї для прокладки кабелю та стрічкового фундаменту.

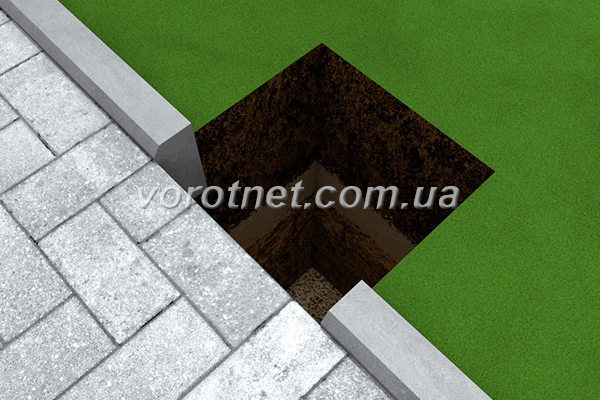

Ями під стовпи повинні бути в плані на кілька сантиметрів більші. Наприклад, для стовпа 50х50 см, розмір повинен бути 52х52 см. Це робиться для полегшення початку робіт по цегляній кладці. Глибина ями повинна бути не менше нормативної глибини промерзання, яка для України становить в середньому близько одного метра. Якщо не виконати цю вимогу, з часом опора може «покоситися».

Якщо краї ями обсипаються, необхідно зробити опалубку з дощок, фанери тощо. Через тиждень після бетонування опалубку можна буде прибрати.

Траншея для прокладки кабелю. Для подальшого підключення автоматики прокладається пластикова труба діаметром 25-30 мм, в яку затягуються електричні дроти. Глибина прокладки згідно з вимогами СНиП повинна бути не менше 0,9 м.

Якщо навіть Ви поки не плануєте автоматизувати ворота, рекомендую гільзу з проводами все одно заложити — після не доведеться ламати покриття проїзду. Перша труба прокладається між опорами. Друга труба прокладається до однієї з опор і до місця підключення електрики. Отвори труби закрийте, щоб туди не потрапили волога і грунт.

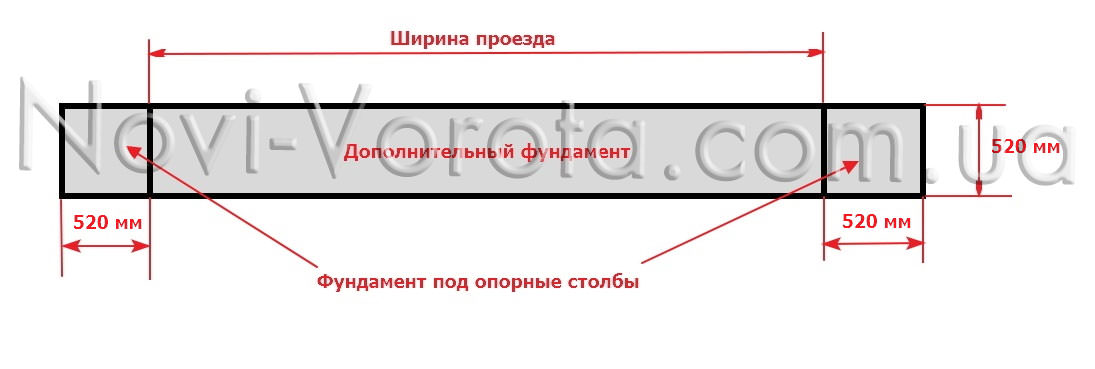

Траншея для додаткового фундаменту. Для зв’язки опор між собою можна зробити додатковий фундамент (рекомендується). Ширина траншеї зазвичай береться рівній ширині фундаментних стовпів. Підготовлені ями і траншеї необхідно ущільнити і пролити водою. При великій перерві в роботі перед заливкою бетоном, необхідно всі приямки та траншеї накрити щитами для захисту від дощу.

Підготовка металевих елементів перед заливкою фундаментів:

Для посилення цегляної кладки і для того, щоб до стовпів можна було прикріпити закладні деталі, в фундамент перед заливкою вставляється металева опора. Це може бути труба, швелер, арматурна сітка, куточок. Для прикладу будемо розглядати квадратну трубу, розміри якої можуть бути від 80х80 мм до 100х100 мм. Підземну частину труби необхідно покрити бітумною фарбою для захисту від корозії. Нижня частина труби не повинна доходити до дна фундаменту, щоб утворився захисний шар бетону товщиною 50-100 мм, який дозволить уникнути корозії.

Каркас додаткового стрічкового фундаменту

бажано робити для зв’язки опор, особливо якщо грунт глинистий, який при замочуванні починає «плисти». Глибина закладення фундаменту — на глибину промерзання — згідно СНиП для України 1 м (така ж, як і у стовпів).

Каркас виконується об’ємним, в поздовжньому напрямку має чотири стрижні арматури діаметром 8-12 мм, а для поперечного підійде дріт діаметром 6-8 мм довжиною 20 см, кроком 20-30 см.

Порахуємо, у скільки нам обійдеться арматура для виготовлення каркаса. Для прикладу візьмемо ширину прорізу воріт три метри, а так як нам потрібно зв’язати каркасом фундаменти стовпів, додамо напуски по 20 см для кожного фундаменту, вийти, що довжина каркаса 3,4 м.

Загальна довжина поздовжніх стрижнів складе: 3,4 м х 4 од. = 13,6 м.п. Загальна вага поздовжньої арматури діаметром 12 мм (з огляду на те, що вага одного її погонного метра становить 0,888 кг): 13,6 м.п. х 0,888 кг = 12 кг.

Порахуємо, необхідну кількість дроту для поперечних стрижнів: 3,4 м / 0,2 м х 4 = 68 м,

де:

• 3,4 м — довжина каркаса;
• 0,2 м — крок стрижнів дроту;
• 4 шт. — кількість сторін каркаса.

Загальна вага і довжина дроту:

Довжина: 68 м х 0,2 м = 13,6 м.п. Вага: 13,6 м.п. х 0,395 кг / м = 5,372 кг.

Середня ціна металопрокату на ринку становить близько 20 000 грн за тонну, відповідно покупка необхідної кількості матеріалу для виготовлення каркаса буде коштувати:

• арматура діам. 12 мм: 0,012 т х 20000 грн / т = 240 грн;
• дріт діам. 8 мм: 0,005 т х 20000 грн / т = 100 грн.

Загальна вартість металу: 240 грн. + 100 грн. = 340 грн. Отримана сума для додаткового фундаменту невелика, зате міцність всієї конструкції воріт значно зросте.

Бетонування:

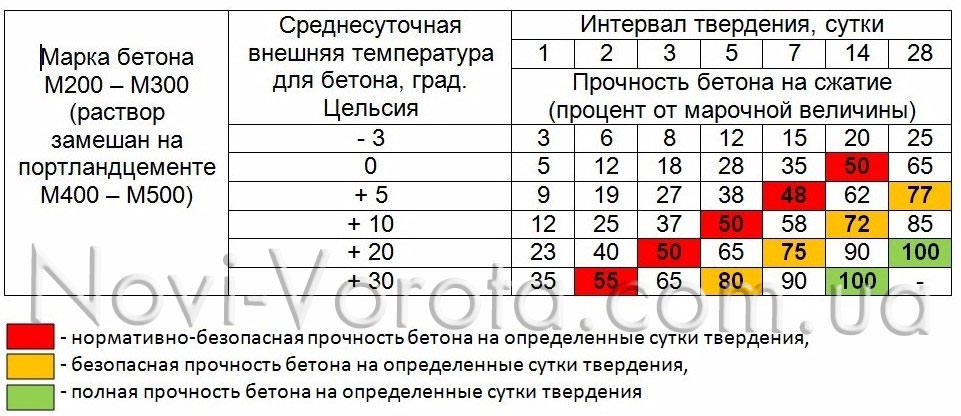

Бетонувати фундамент необхідно до настання морозів оскільки міцність суміші визначається не тільки якістю самого бетону, але й погодними умовами, в яких ведеться укладка. Саме те, пpи якій температурі заливають бетон, може вплинути на міцність і довговічність майбутньої будови.

При температурі нижче + 5 ° С процес гідратації цементу практично зупиняється, тому необхідно застосовувати противоморозні добавки або прискорювачі набору міцності бетону, і якщо хочете, щоб в короткі терміни бетон набрав міцність, краще підвищити клас бетону (марку).

Можна купити готовий бетон з доставкою на ділянку, а можна зробити самостійно. Для заливки фундаментів воріт використовують бетон марки М200, для виготовлення якого потрібно дотримуватися такої пропорції: на одне відро цементу, 3 відра піску, 3 відра щебеню (фракція 20х20, 20х40) і орієнтовно 20% води від загального обсягу замісу.

Перед заливанням бетону в підготовані приямки потрібно точно за рівнем встановити всі металеві елементи — труби стовпів і каркас для стрічкового фундаменту. Заставні деталі необхідно закріпити, щоб при заливці бетоном вони не змістилися.

Після заливки слід перевірити вертикаль заставної труби, а якщо необхідно, підправити і зафіксувати її положення.

Під час укладання бетон потрібно трамбувати для виключення появ в ньому пустот. Бажано накрити залитий фундамент для захисту від прямих сонячних променів. Перші кілька днів після заливки бетон потрібно зволожувати водою. При температурі + 20ºС через 28 днів бетон набере остаточну міцність. Але цегляний стовп можна починати зводити вже через тиждень після заливки. Квадратну трубу в фундаменті зверху також потрібно закрити на випадок дощу.

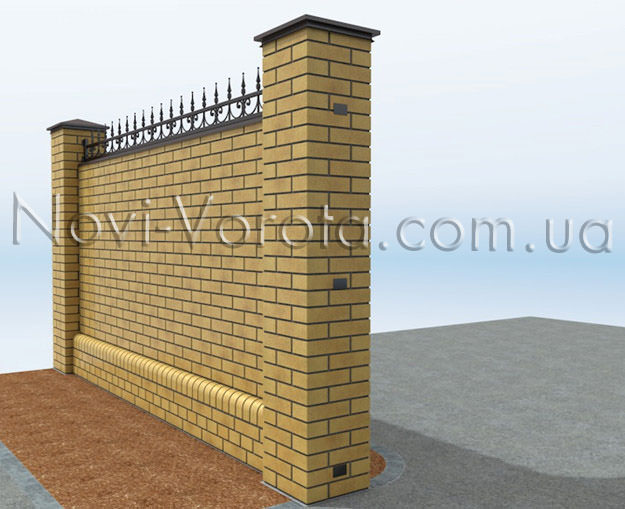

Облаштування заставних деталей і металевих накладок:

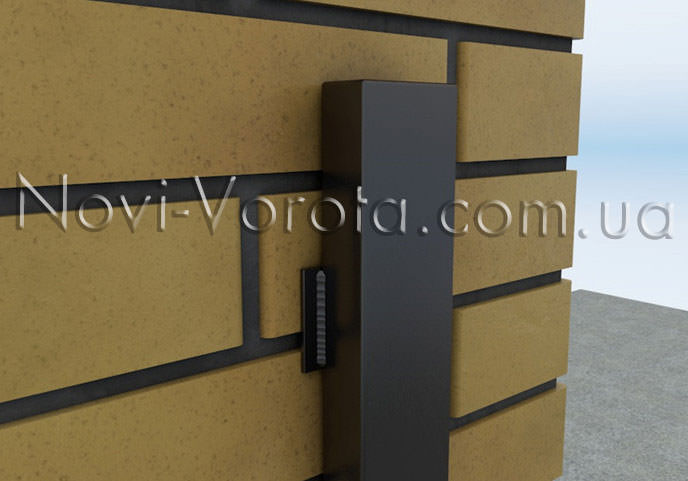

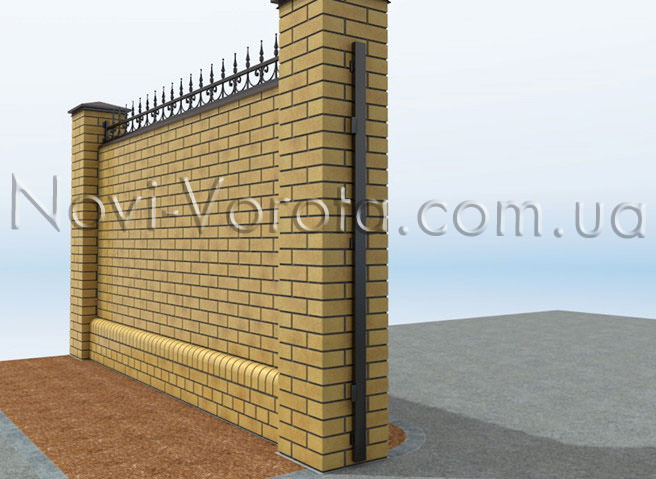

Заставні деталі призначені для кріплення металевих накладок, на яких в подальшому будуть триматися стулки. Заставні деталі для кріплення накладок потрібно вивести на грані стовпів, але з фіксацією до сердечнику. Є багато варіантів з чого робити ці елементи, я пропоную їх виготовити з металевого куточка 50х50 мм довжиною 65-70 мм, а також арматури діаметром 8 мм. На кожному стовпі встановлюють не менше трьох заставних для металевих планок.

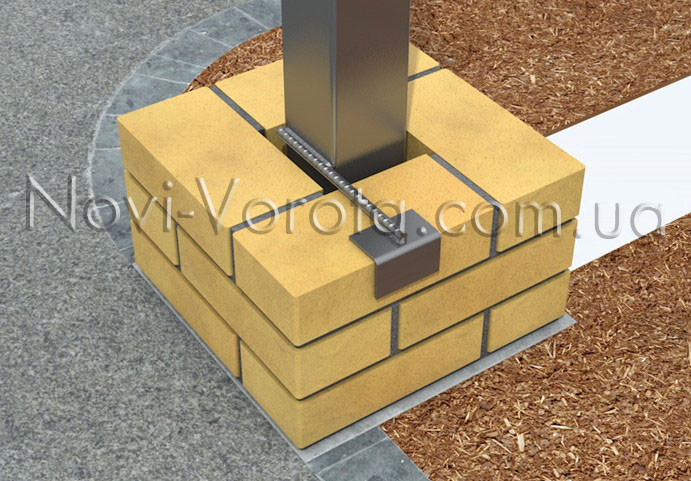

Нижня заставна деталь встановлюється після перших трьох рядів цегляної кладки. Верхня деталь — нижче верху стійки на 5 см, а середня — посередині між верхньою та нижньою заставними. Для надійного кріплення заставні необхідно приварити до металевій труби стовпа арматурою.

Металеві накладки кріпляться до встановлених заставних зварюванням. Рекомендую використовувати прямокутну трубу 60х30 мм, так як її простіше кріпити. Вгорі трубу потрібно закрити заглушками, або просто заварити, це виключить проникнення опадів всередину та захистить метал від корозії.

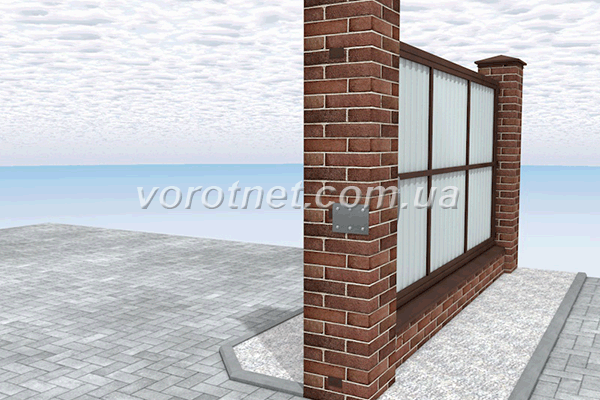

Якщо Ви надалі плануєте автоматизувати свої ворота, при кладці стовпів необхідно відразу встановити заставні деталі для монтажу приводів.

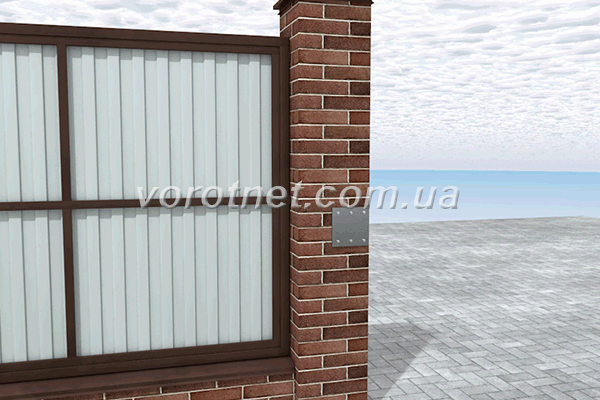

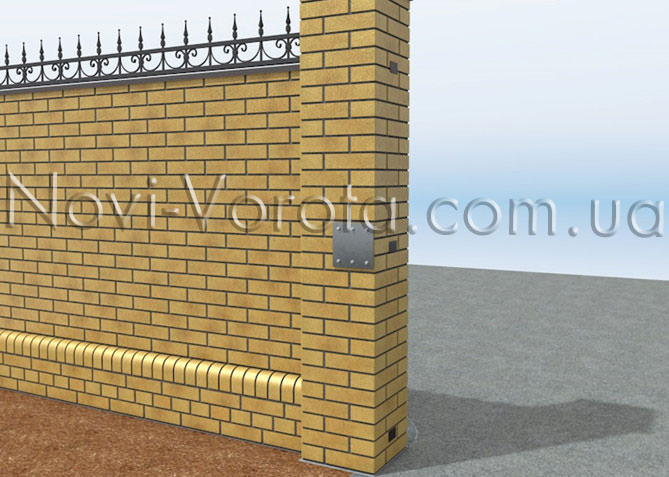

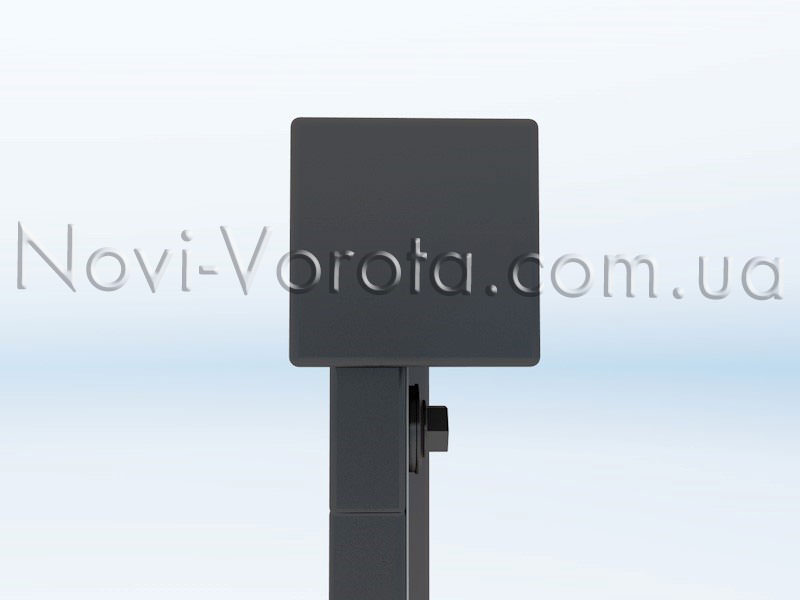

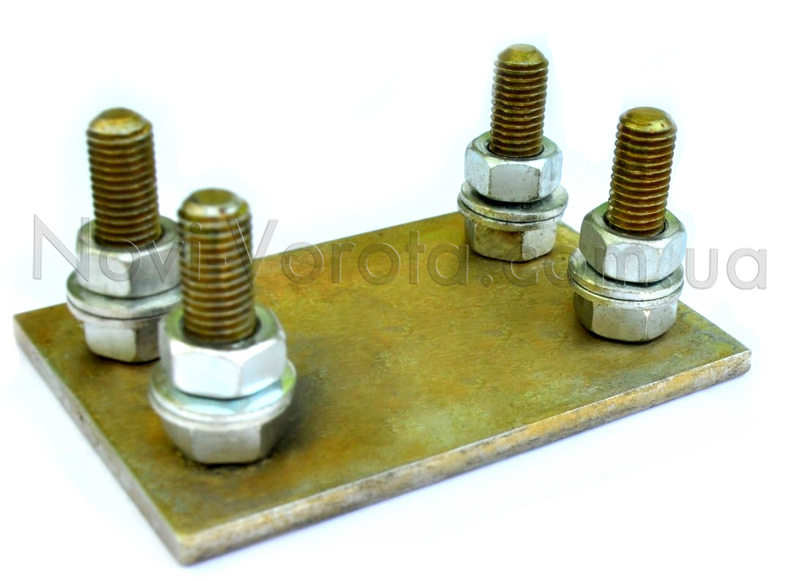

Якщо стовпи вже готові, можна на опорах закріпити металеві пластини за допомогою анкерних болтів. На схемі видно таку пластину для кріплення приводу по центру стулки воріт.

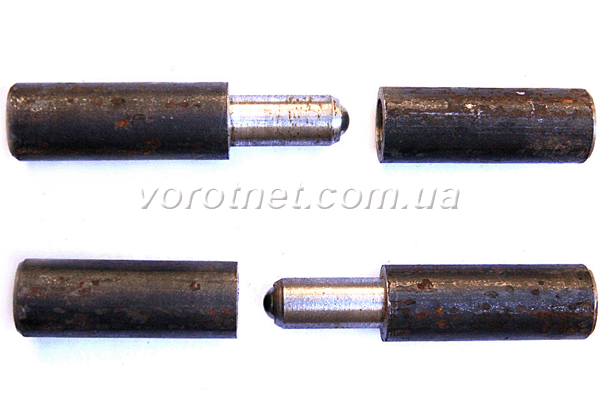

Після кріплення накладок до закладних, встановлюють (приварюють) навіси (петлі).

Приварка петлі до металевих накладок і стулок повинна виконуватися суцільна швом. Петлі бажано використовувати з металевою кулькою всередині, що полегшить хід воріт. Відстань між петлями має бути максимально можливою, що також зробить більш легким хід стулки.

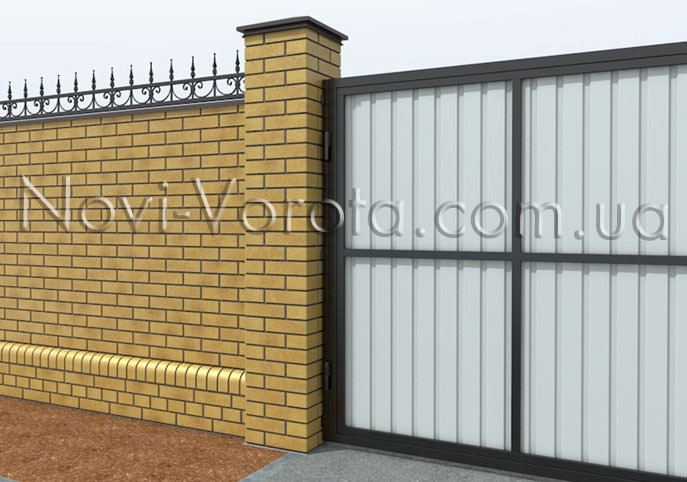

Виготовлення каркаса стулки:

Опишу далі виготовлення стулки без хвіртки, так як в більшості випадків при висоті воріт 2-2,2 м висота отвору хвіртки становитиме не більше 1,8 м. При високому зрості людини можливий удар головою об верхню перекладину, тому в ряді випадків хвіртка, вбудована в стулку, не практична. Якщо ж Ви бажаєте виготовити стулку з хвірткою, можна подивитися окрему статтю.

Каркас воріт виготовляється з прямокутних труб, так як це найзручніший варіант. Для воріт шириною 3-3,5 м і висотою 2-2,5 м, знадобиться труба 60х30 мм для основного каркасу  і 30х20 мм для допоміжного. При більшому отворі знадобиться більш міцний несучий каркас.

Виготовлення каркаса зручніше проводити на монтажному столі або на пласкій рівній поверхні. У процесі зварювання каркаса, після первинної прихватки перевіряйте рівнем і лінійкою правильність розмірів і тільки потім робіть остаточне зварювання.

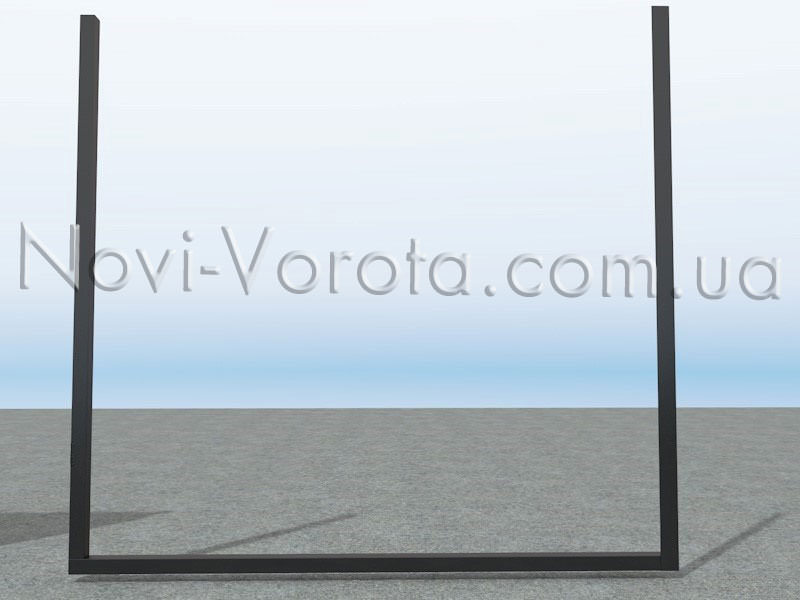

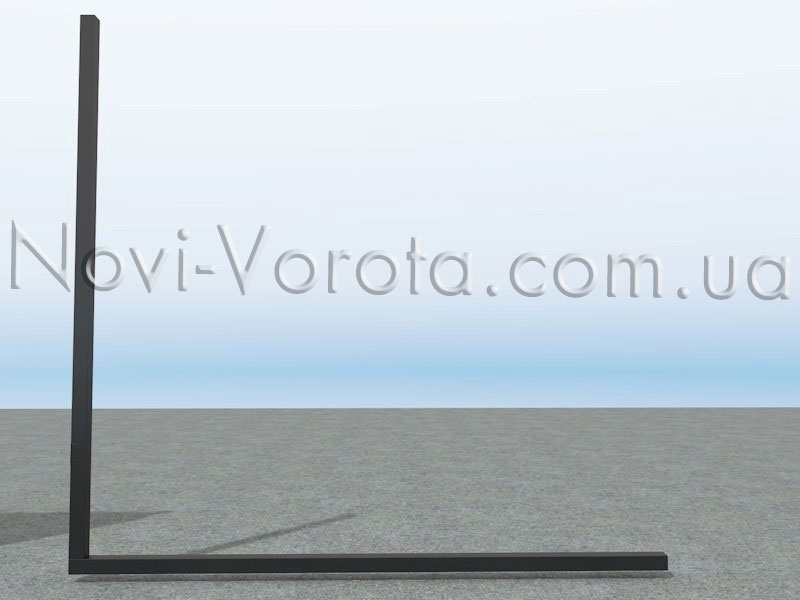

Спочатку приварюють одну стійку до нижньої труби каркаса під прямим кутом:

Далі другу:

Потім кріпимо перекладину:

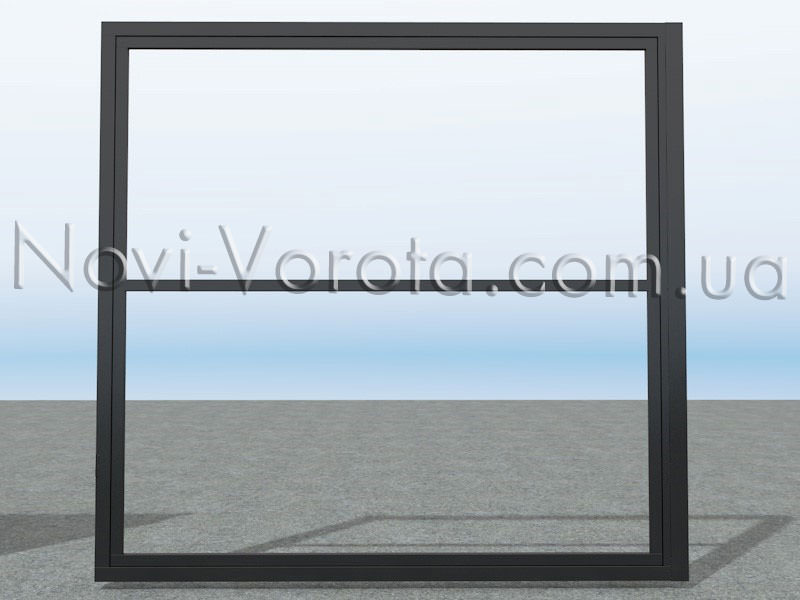

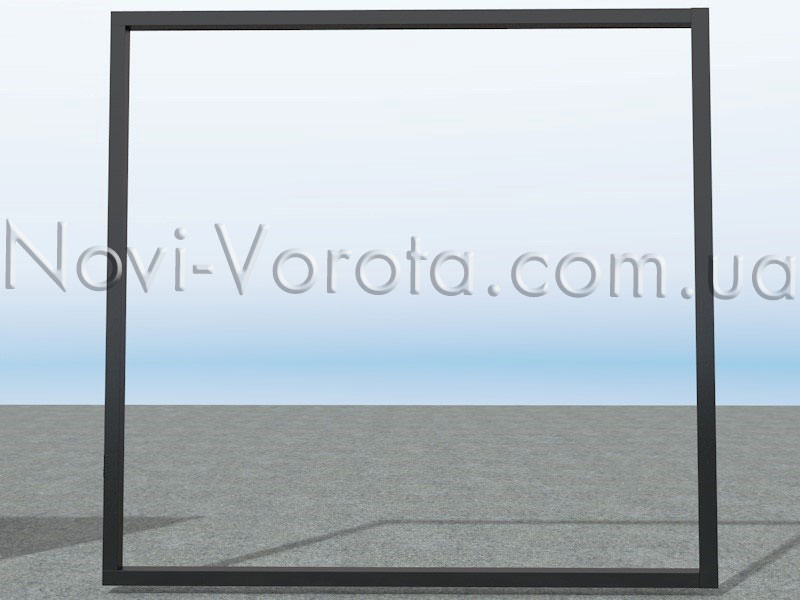

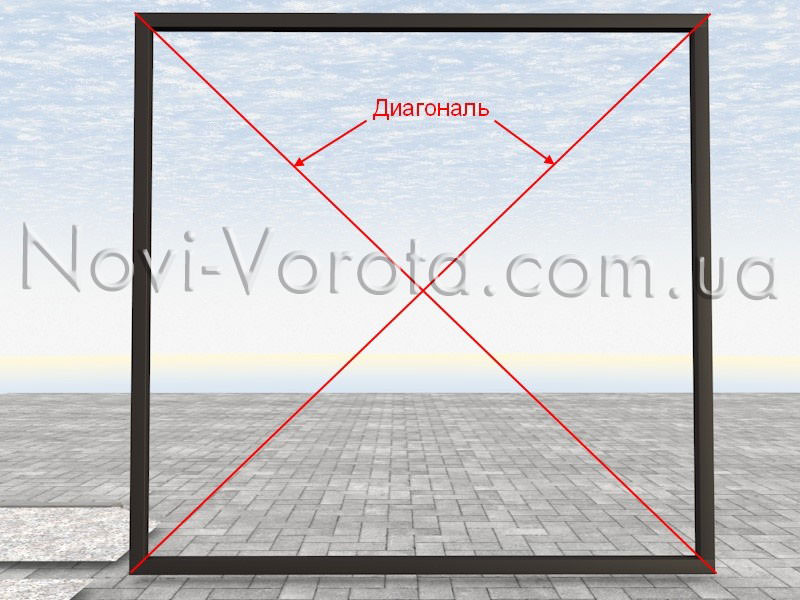

Коли несуча рама готова, необхідно перевірити діагоналі, щоб вони були однаковими, інакше ворота будуть перекошені.

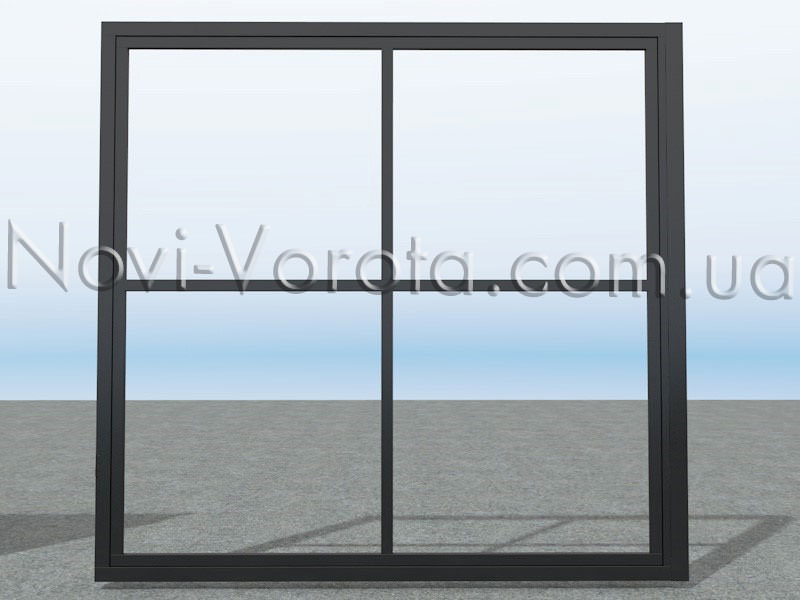

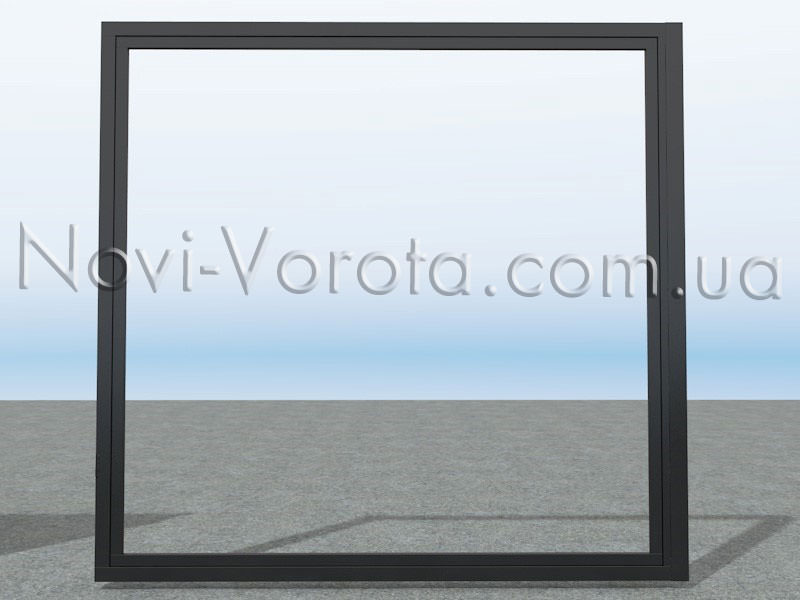

Після того, як несучий каркас зварений, по його внутрішньому периметру приварюють допоміжний з труби 20х30 мм. Він потрібен для того щоб до нього прикріпити профнастил. Зварювати потрібно не суцільним швом (щоб раму не повело), а прихватками довжиною шва 15-20 мм з кроком 20-30 см — при цьому Ви ще й заощадите електроди і час.

Коли Ви варите труби внутрішнього каркаса, можна розмістити його край точно по центру труби зовнішнього каркаса — тоді можна буде прикрутити профнастил, щоб він був злегка втоплений в стулку.

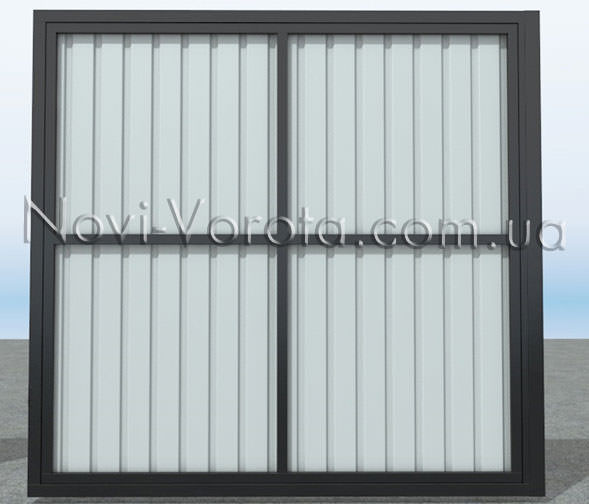

Коли по внутрішньому периметру приварений допоміжний каркас, приварюють горизонтальну перемичку з труби 20х30 мм.

Потім з такої ж труби кріпимо вертикальну перемичку. Що Ви виконаєте першим: горизонталь або вертикаль — значення не має.

Якщо Ви плануєте надалі встановлювати автоматику на свої ворота, необхідно передбачити спеціальну перемичку на стулці, до якої буде кріпитися кронштейн приводу. При кріпленні приводу по центру стулки використовується центральна перемичка. Якщо розташування автоматики планується вгорі або внизу, то додаткова перемичка так само не потрібна, так як використовується верхня або нижня труба каркаса стулки. Якщо вибрано інше місце кріплення, потрібна додаткова перемичка з труби 60х30 мм. Тому Вам відразу потрібно визначити висоту установки приводу.

Після завершення зварювальних робіт необхідно зашліфувати шви болгаркою, очистити каркас від іржі, знежирити і тільки потім його прогрунтувати. Профнастил можна кріпити до каркаса, коли стулка ще не закріплена на петлях (навісах) або ж після її установки. Кріпити профнастил потрібно окремими листами якомога щільніше до каркасу.

Крім того, зараз з’явився альтернативний варіант — виготовлення каркаса з Т-профілю.

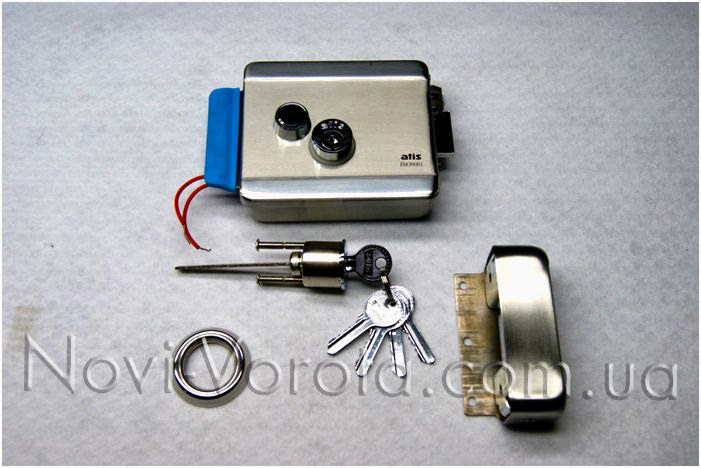

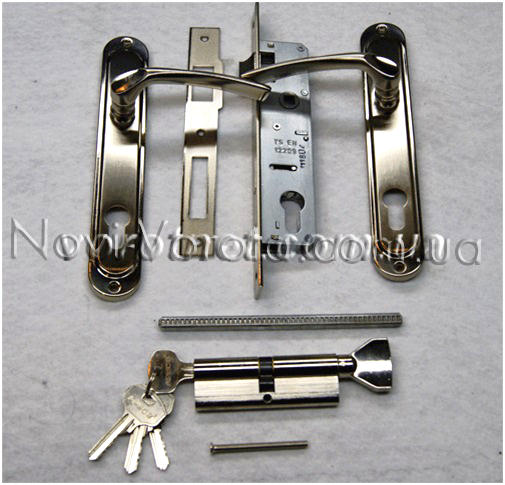

Установка замка:

При виготовленні каркаса, потрібно заздалегідь продумати яким буде замок — накладний або врізний. Можна скористатися звичайним врізним механічним замком.

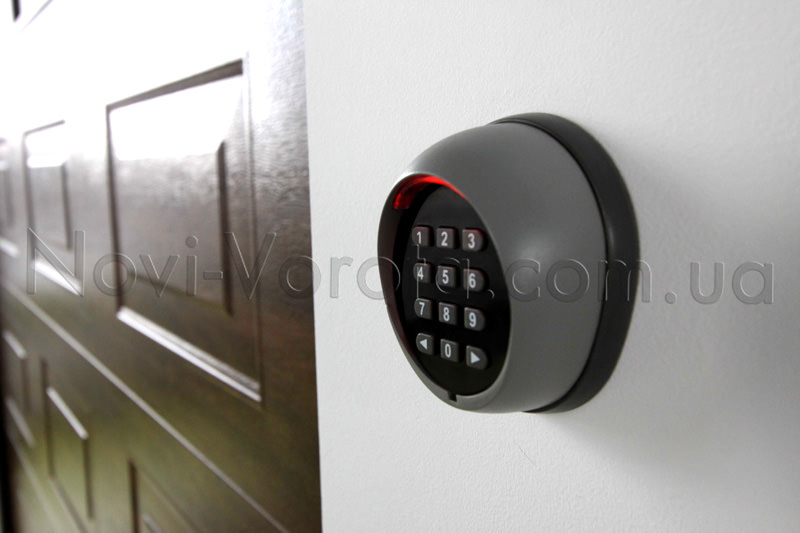

Використання електромеханічного замка дозволить відкрити ворота на відстані. До нього необхідно буде підвести електроживлення, і сам замок коштує дорожче звичайного.

Виготовлення вирізів в каркасі залежить від конкретної моделі замку. Болгаркою прорізають відповідні отвори під місце установки.

У більшості випадків замок встановлюють на висоті 80-90 см від землі.



Кріплення стулок до опор:

Після зварювання всього каркаса до нього, як і до металевих накладок, потрібно приварити петлі. Потім стулку можна «вішати» на стовпи. Попередньо петлі потрібно змастити й перевірити якість їх виконання — хороші петлі повинні легко обертатися навколо своєї осі.

Якщо стулка дуже важка для монтажу використовують кран. Після того як стулки встановлені, до їх каркасу можна прикріпити профнастил за допомогою саморізів по металу довжиною 19 мм.

Монтаж додаткових елементів:

Механічний упор, штирі для фіксації стулок і притискна планка — це необхідні елементи воріт.

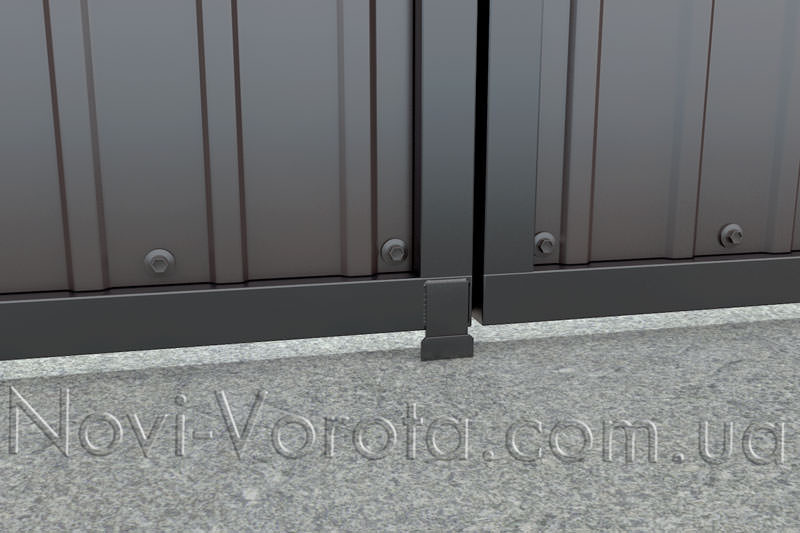

Механічний упор служить для зупинки і фіксування воріт в кінцевих точках і являє собою дві металеві пластини, одна з яких приварюється до стулки, а друга кріпиться в основі проїзду. Товщина металу цих пластин зазвичай береться 3-4 мм. Нижню (відповідну) пластину встановлюють, коли виконується тверде покриття проїзду.

Штирі фіксації стулок встановлюються щоб була можливість зафіксувати стулки у відкритому чи закритому положенні.

Для виготовлення штиря зазвичай використовують кругляк діаметром 10-12 мм. Стрижню потрібно надати Г-подібну форму. Довгий його відрізок повинен бути близько 50 см, а короткий — приблизно 15 см.

Штир повинен переміщатися в трубі діаметром 12-15 мм — цей відрізок труби зварюванням потрібно прикріпити до стулки на висоті 30-40 см від рівня землі.

У підставі проїзду теж потрібно урівень встановити труби діаметром 12-15 мм, в які буде входити штир.

Притискна планка являє собою металеву смугу, яка кріпиться до однієї зі стулок з боку двору. Коли одна стулка притискає іншу в закритому положенні, зазор між ними закривається.

Планку кріплять швами по 10-15 мм через 20-30 см — так каркас стулки не поведе. Як матеріал притискної планки зазвичай використовують металеву смугу товщиною не менше ніж 1 мм. Її ширина повинна бути такою, щоб був забезпечений напуск на притиснуту стулку не менше 5 мм.

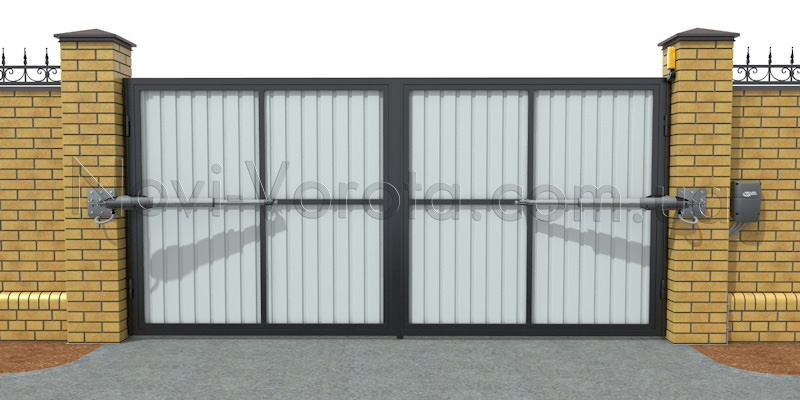

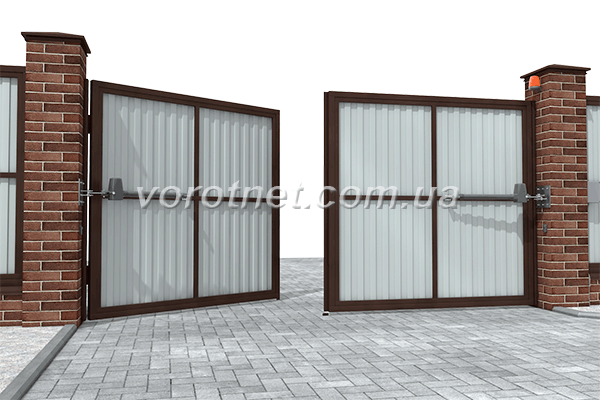

Установка автоматики

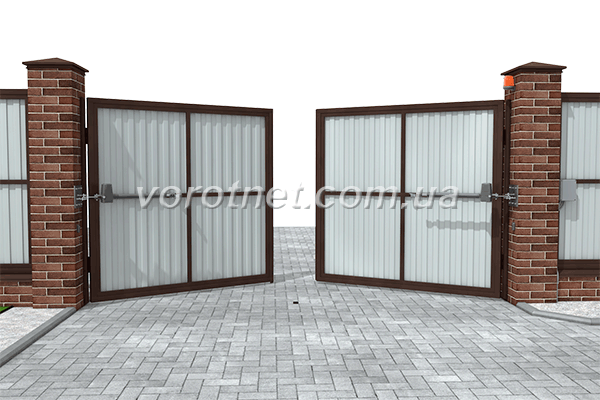

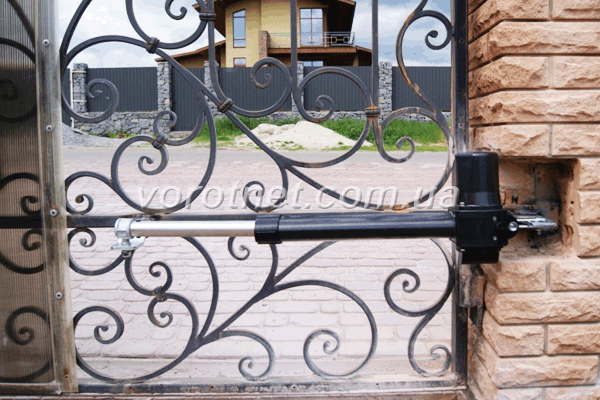

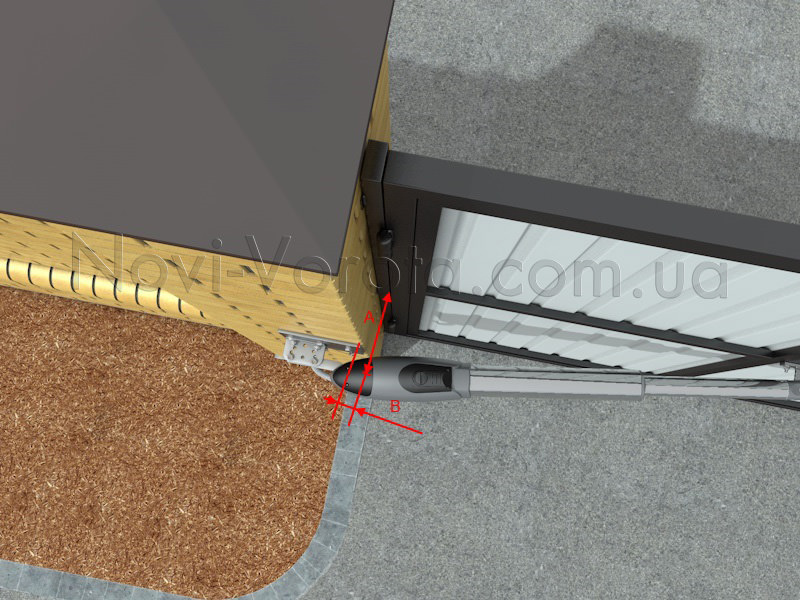

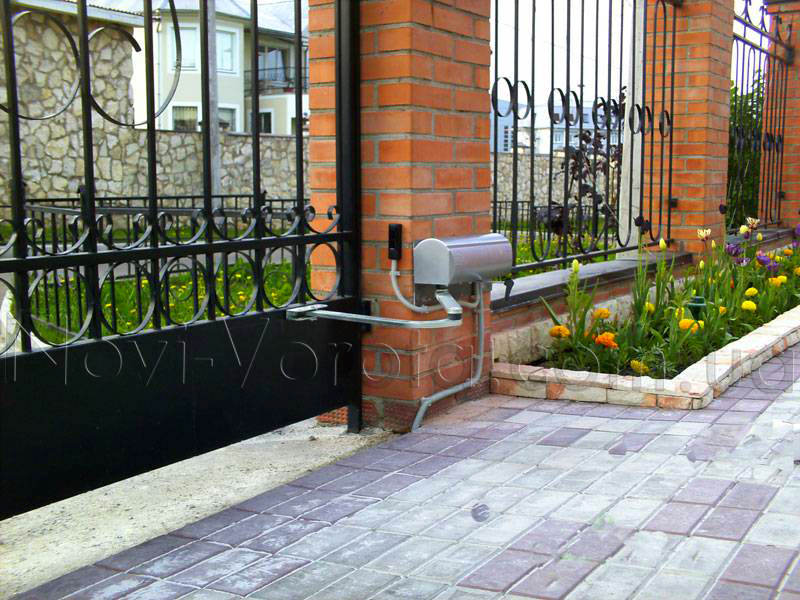

Також на розпашні ворота можна поставити автоматику, яка буде відкривати ворота з пульта всього одним натисканням кнопки.

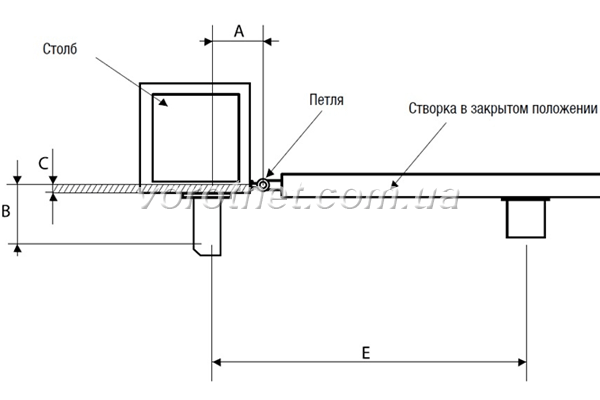

Взагалі існує 2 типу установки автоматики: з відкриттям всередину і назовні. Повірте, в установці автоматики немає нічого складного і це цілком можна зробити своїми руками.

Більш детально про установку автоматики для розпашних воріт можна прочитати в наступних матеріалах:

Крім того, рекомендуємо Вам ознайомиться з таким матеріалом як: Як вибрати автоматику для розпашних воріт. Ця інформація дозволить вам зробити правильний вибір автоматики, яка ідеально підійде під ваші ворота.

Як зробити розпашні ворота — виготовлення розпашних воріт

Будь-який власник приватного будинку знає, що без надійного забору і міцних воріт на них обійтися не вийде ніяк. І справа навіть не в тому, що таким чином забезпечується додаткова безпека домоволодіння, а в тому, що без воріт і огорожі будинок виглядає незавершеним, швидше схожим на тимчасове житло, ніж на сімейне гніздо. Тому відразу після зведення самого будинку необхідно приступати до зведення огорожі і воріт як його логічного завершення. Варто відразу сказати, що варіантів виготовлення воріт існує декілька, і одним з найбільш простих з монтажу і надійним за експлуатаційними характеристиками є розпашні ворота.

Етапи виготовлення воріт

Перед тим як приступити до відповіді на питання, як зробити розпашні ворота, необхідно відразу сказати, що процес їх виготовлення досить простий, в зв’язку з чим його можна виконати самостійно, без залучення фахівців. Ці роботи можна умовно розділити на кілька етапів.

• Планування. На цьому етапі виготовлення слід в першу чергу визначитися, з якого матеріалу ворота будуть виготовлені. В принципі, ворота можуть бути і дерев’яними і зробленими з металевих профільованих листів і кованими. Робити вибір варто, виходячи зі здорового глузду і фінансових можливостей. Але найбільш поширеним варіантом є застосування профлиста, так як зробити з нього ворота не тільки просто, але й економічно вигідно. А також на етапі планування потрібно зробити докладний креслення майбутніх воріт. Зробити це можна, як за допомогою креслярських інструментів, так сказати по-старому, так і застосувавши спеціалізовані комп’ютерні програми.

• Встановлення стовпів. Після того як підготовка буде завершена, можна переходити до самого процесу виготовлення. Починати його слід з встановлення стовпів для закріплення створів. Для цього можна використовувати металевий швелер. Згодом його можна обкласти цеглою для більшої естетики. Отже, для того, щоб встановити стовп для воріт, потрібно вирити яму глибиною близько півтора метрів. Можна використовувати бур, так і просто лопату. На дно цієї ями потрібно насипати шар піску і шар щебеню. Робиться це в якості гідроізоляційного шару. До речі, ту частину, швелера, яка буде нижче рівня землі, необхідно додатково обробити антикорозійним складом. Як тільки все буде готове, потрібно встановити стовп. Вертикаль необхідно контролювати за допомогою будівельного рівня. Далі, стовп бетонується за допомогою цементно-піщаної суміші, в яку для більшої міцності слід додати щебінь. Після цього стовп потрібно залишити до повного застигання бетону. За аналогією з першим слід встановити і другий стовп.

• Монтаж створів. Поки бетон застигає, можна перейти до робіт з монтажу створів. Для цих цілей, згідно з раніше розрахованими розмірами і кресленням, потрібно скласти каркас. Виготовити його доцільніше з металлопрофильной труби. Скріплювати окремі частини каркаса слід за допомогою зварювального апарату. Шви потрібно неодмінно зачистити. Після того, як каркас буде зварений, до нього у відповідності з розмірами майбутніх створів слід прикріпити профільний лист. Робити це можна за допомогою саморізів, попередньо просвердливши отвори. Як тільки ці роботи будуть завершені, можна переходити до завершального етапу монтажу, а саме закріпленню самих створів.

• Якщо цемент стовпів вже застиг, то необхідно приварити до них петлі для кріплення воріт. Петлі складаються з двох частин, одну з яких приварюють за допомогою зварювального апарату до швелеру, а другу — до каркаса створів. Кількість петель слід вибирати, виходячи з ваги створів воріт, у разі застосування профільних труб цілком достатньо буде двох петель. Коли вони будуть приварені, на них закріплюються створи. Закриватися створи будуть за допомогою клямок і спеціальних затворів, які можна зробити з металевих прутів. На цьому виготовлення воріт можна вважати закінченим.

На закінчення вищесказаного, варто сказати, що для спрощення процесу відкривання/закривання воріт можна застосовувати автоматичні системи. Їх монтаж слід проводити на етапі виготовлення створів. Розпашні ворота є найбільш простим варіантом, однак від цього не стають чимось гірші за інших.

При цьому їх монтаж можна виконати самостійно, що дозволяє заощадити і ця обставина є ще одним аргументом на користь даного типу воріт. А також слід додати, що при самостійному монтажі можна не просто зібрати типові ворота, які мало чим будуть відрізнятися від сусідніх, але зібрати їх за індивідуальним кресленням, ніж додатково виразити неповторність як ділянки, так і його власника.

Відео

У цьому ролику йдеться про зведення розпашних воріт з дерева на дачі.

Орні Ворота Своїми Руками (Покрокова Інструкція + Креслення)

Покрокова інструкція з виготовлення

Як і століття тому, розсувні ворота до сих пір мають широку популярність. В першу чергу через те, що це, мабуть, найбільш дешевий варіант у порівнянні з ролетними або відкотами (розсувними) воротами. Для таких воріт обов’язково потрібні спеціальні механізми, що вони змогли відкриватися, вартість яких на сьогоднішній день від 2500 грн.

Тому, якщо Ви не хочете доплачувати за фурнітуру воріт, в цій статті я розповім, як зробити розсувні ворота своїми руками, щоб не платити гроші за виготовлення професіоналам.

Ось давайте з Вами порахуємо, скільки Ви заощадите, зробивши ворота самостійно.

Для цього нехай Ваші ворота будуть шириною 3 м, а заввишки 2 м. Тобто виходить, що площа їх буде 6 м².

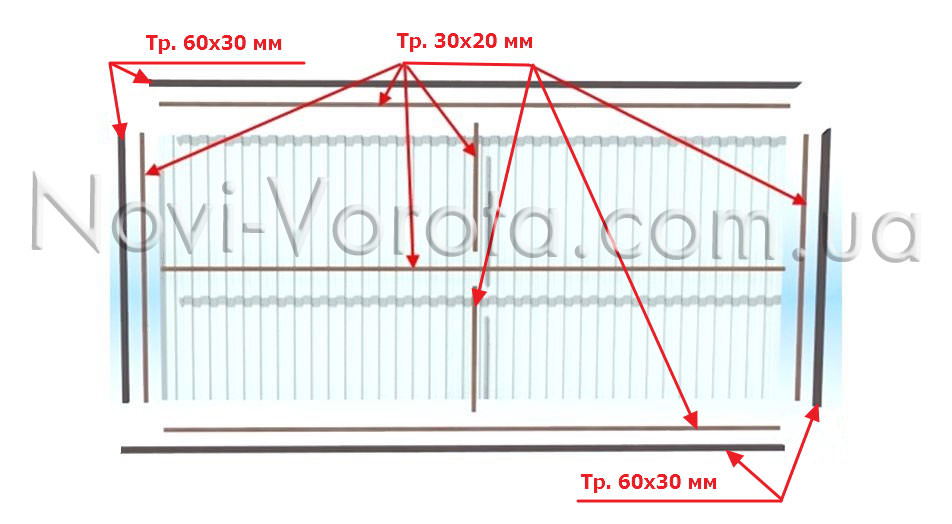

Для виготовлення знадобляться матеріали в такій кількості:

• Труба прямокутна 60х30 мм — 28 кг

• Труба прямокутна 30х20 мм — 18 кг

• Профнастил фарбований — 12 м²


Сьогодні в середньому метал коштує близько 20000 грн. за тонну, а профнастил близько 110 грн. за квадратний метр. Тепер порахуємо, у скільки обійдуться нам матеріали:

• Труба прямокутна 60х30 мм: 0,028 т * 20000 грн = 560 грн

• Труба прямокутна 30х20 мм: 0,018 т * 20000 грн = 432 грн

• Профнастил фарбований: 6м² * 110 грн = 660 грн


Тепер порахуємо загальну їх вартість: 560 грн + 432 грн + 660 грн = 1652 грн.

Погоджуся, що цей розрахунок грубий, в ньому не враховуються саморізи, електроди та інші матеріали, але навіть якщо їх включити, то вартість буде не вище 4 — 5 тисяч гривень і погодьтеся, на тлі 10-12 тисяч, які візьмуть за свою роботу професіонали , є сенс робити ворота самостійно.

Заощадивши, таким чином, близько 8000 грн. Ви можете купити автоматику (посилання) для своїх воріт, і за таку ціну це буде досить добре і довговічне устаткування.

У розпашних воріт є як позитивні, так і негативні сторони і ось найбільш вагомі.

Позитивні:

• Проста конструкція

• Без проблем можна зробити самому


Негативні

• При відкриванні займають багато місця в порівнянні з тими ж відкатними, які рухаються уздовж забору. Особливо це буде відчуватися, якщо біля Вашого будинку неширока вулиця, або відстань від паркану до будинку не велика.

• Коли випадає сніг, потрібно постійно його чистити, тому що стулки будуть його загрібати, і Вам доведеться докладати багато сил, щоб відкрити або закрити ворота.

• Відчутна парусність, яку Ви відчуєте в вітряну погоду — буде реально важко переміщати стулки.


Ця стаття максимально описує всі етапи виготовлення воріт, починаючи від підготовчих, до повного закінчення. Також докладно розповідає, що заздалегідь потрібно передбачити, щоб у майбутньому без проблем ворота можна було обладнати автоматикою.

Не скажу, що стаття вийшла короткою, в іншому випадку, я б не зміг все докладно розписати, але Вам не обов’язково все підряд читати, а Ви можете натиснути на будь-який розділ в змісті статті і відразу опинитеся саме на ньому.

Зміст статті:

• Необхідні інструменти та матеріали для виготовлення розпашних воріт

• Підготовка до виготовлення воріт (геодезичні роботи)

• Копання ям і траншей під фундаменти

• Заготівля метало виробів і каркасів перед заливкою бетоном

• Бетонні роботи

• Умови для відкриття стулок всередину

• Відкриття стулок воріт назовні

• Монтаж заставних деталей, металевих накладок і навісів

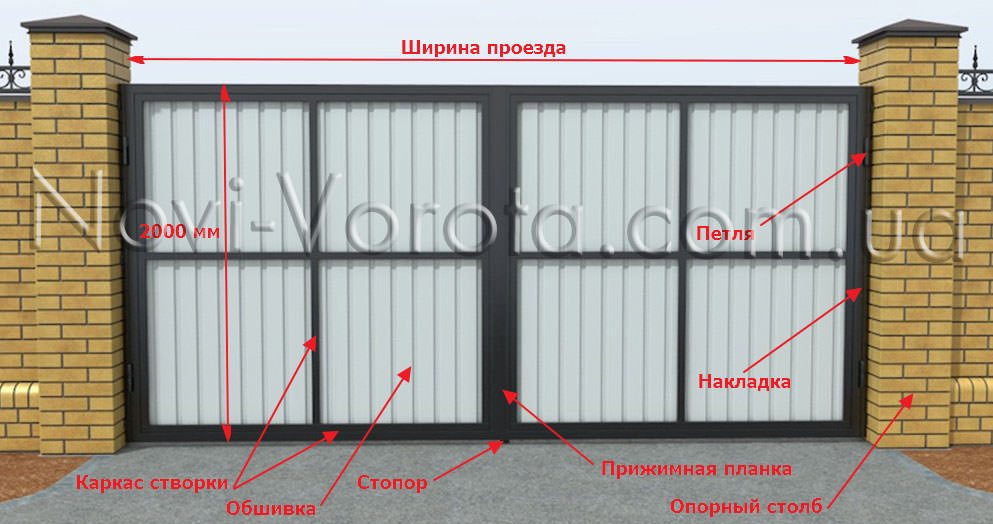

• Конструкція стулки

• Робимо каркас стулок

• Установка замка

• Кріплення стулок до стовпів

• Монтаж додаткових елементів воріт

• Що потрібно, щоб автоматизувати ворота

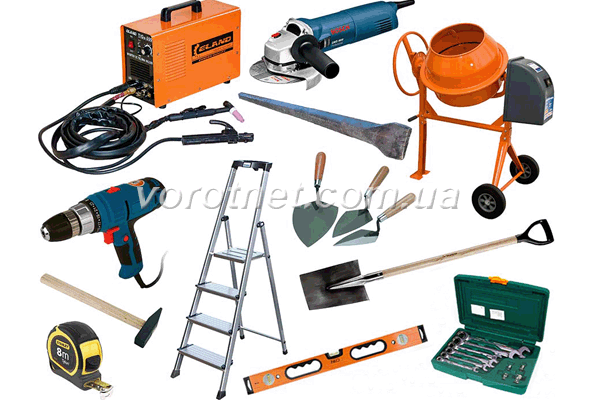

Необхідні інструменти та матеріали для виготовлення розпашних воріт

• Зварювальний апарат
• Бетономішалка

• Інструмент для цегляної кладки

• Шуруповерт

• Драбина

• Лопата

• Гідравлічний рівень

• Молоток

• Набір гайкових ключів

• Лом

• Рулетка


Підготовка до виготовлення воріт (геодезичні роботи)

Перед тим як зайнятися виготовленням своїх воріт, я рекомендую до цього підготуватися, щоб процес йшов набагато простіше.

В першу чергу зніміть рослинний шар грунту, де будуть стояти Ваші ворота — так буде легше зробити розмітку, та й в цілому зручніше виконувати всі роботи.

Після того як знято рослинний шар зробіть розмітку де будуть стояти стовпи Ваших воріт.

Для цього можна використовувати арматуру і електроди — вони будуть виконувати функції кілочків, які будуть показувати тимчасові і постійні осі. Між ними можна буде натягнути шпагат або волосінь, щоб точно знати, де і який елемент воріт буде розташовуватися.

Арматуру для кілочків можна використовувати діаметром 10-12 мм, а довжиною 80-90 см. Але я її відразу не раджу забивати в землю глибоко, краще повторно перевірити всі розміри, щоб в подальшому не «повилазили» помилки.

Найкраще з чотирьох шматків арматури зробити прямокутник або квадрат (діагоналі повинні мати однакову довжину) навколо місця, де будуть стояти ворота, щоб можна було легко відміряти необхідний розмір.

Копання ям і траншей під фундаменти

Після того як розбивка зроблена і всі розміри винесені правильно, можна приступати до земляних робіт, які полягають в копанні ям під стовпи фундаментів, закладки гільзи, а також за Вашим бажанням влаштування додаткового стрічкового фундаменту між фундаментами стовпів.

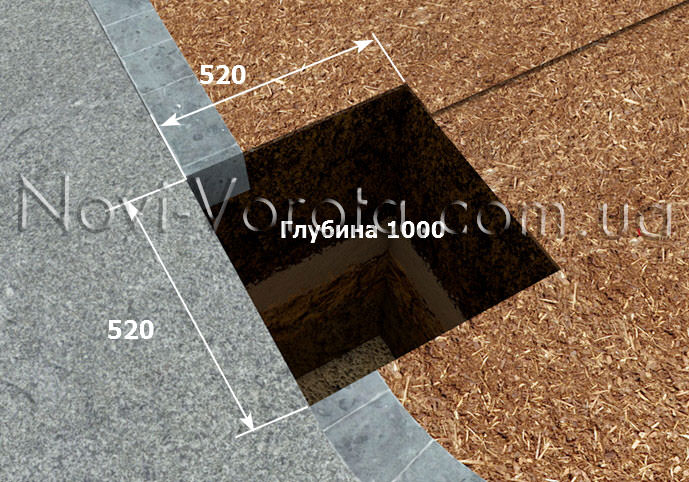

Уривка ям під фундаменти стовпів. Розміри в плані цих приямків повинні відповідати розміру стовпів, ну або на пару сантиметрів бути більше, так буде простіше починати цегляну кладку стовпів. Наприклад, якщо стовп планується бути розміром 50х50 см, то яму потрібно зробити таким чином, щоб в результаті фундамент вийшов 52х52 см.

Що стосується на скільки глибоко потрібно рити, то тут все залежить від глибини промерзання грунту в Вашому районі, в середньому по Україні вона близько одного метра, тобто приямок повинен бути не менше цієї глибини, щоб конструкція воріт міцно «сиділа» в грунті.

Якщо стінки Ваших приямків обсипаються, то потрібно буде зробити опалубку. Використовувати можна беушні дошки для неї (купувати нові не потрібно), тому що краса значення не має — все буде заховано в грунті. Після бетонування опалубку можна прибрати приблизно через тиждень.

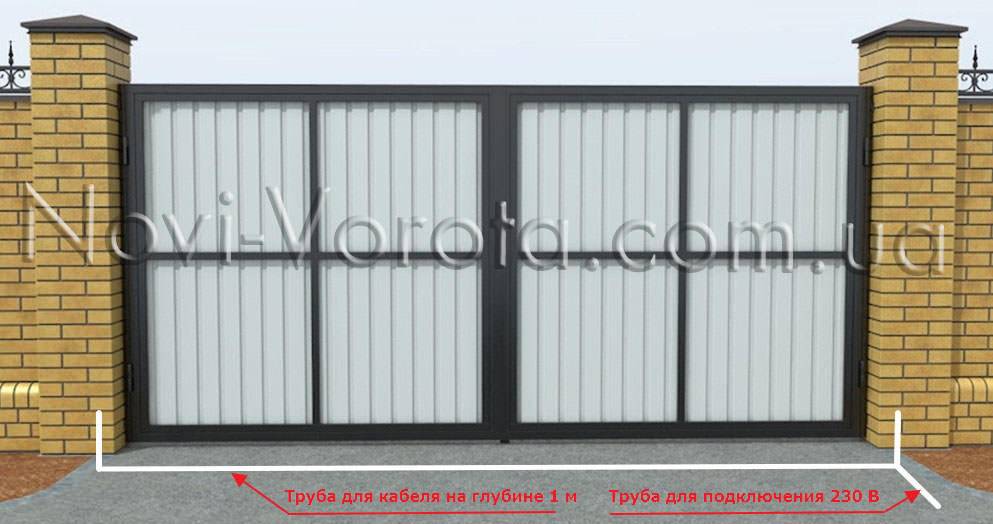

Траншея для закладки гільзи. Це потрібно на перспективу, для підключення автоматики воріт, щоб потім не ламати вже зроблений проїзд. Як гільзи можна взяти пластикову трубу діаметром 15-25 мм і укласти її під майбутнім проїздом воріт на глибину 90-100 см. Також в цій гільзі повинні бути заздалегідь заведені кабелю для майбутніх підключень. Перед тим як зробити зворотне засипання грунту, закрийте отвори труб з двох країв поліетиленовим пакетом або чимось на подобі.

Траншея під додатковий стрічковий фундамент. Я не наполягаю на його пристрої, але деякі люди його роблять, щоб з часом стовпи не почали завалюватися.

Траншея виривається між фундаментами стовпів в створі воріт. Ширина, як правило, дорівнює ширині приямків під фундаменти, а глибина близько 50 см.

Після того як всі приямки і траншеї зроблені, їх дно можна залити водою, щоб трохи утрамбувати грунти, який при відривання був розпушити. Але лити воду потрібно не великими обсягами, щоб стінки не обсипалися.

Після проливки, якщо Ви поки не плануєте бетонувати, то ями і траншеї краще накрити дерев’яними щитами, щоб дощ їх не замилити.

Заготівля метало виробів і каркасів перед заливкою бетоном

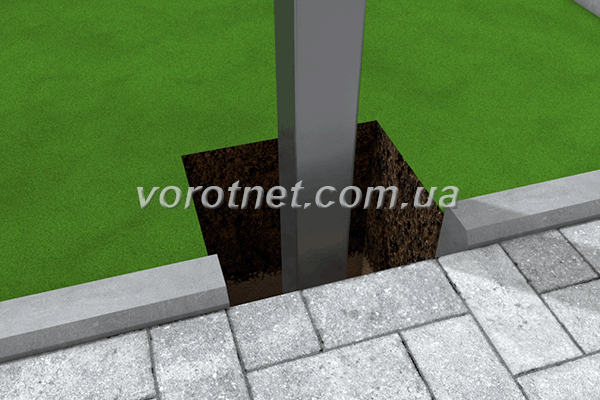

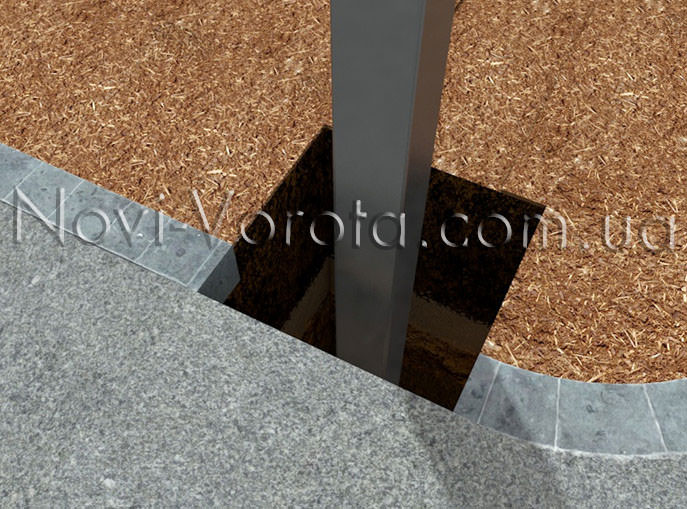

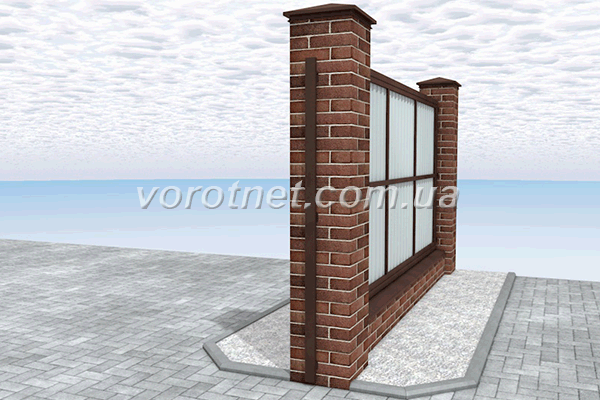

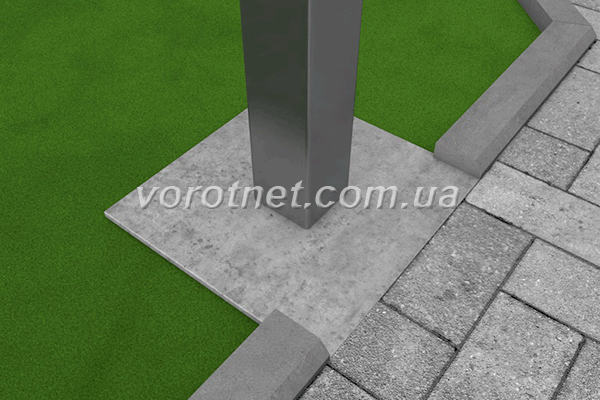

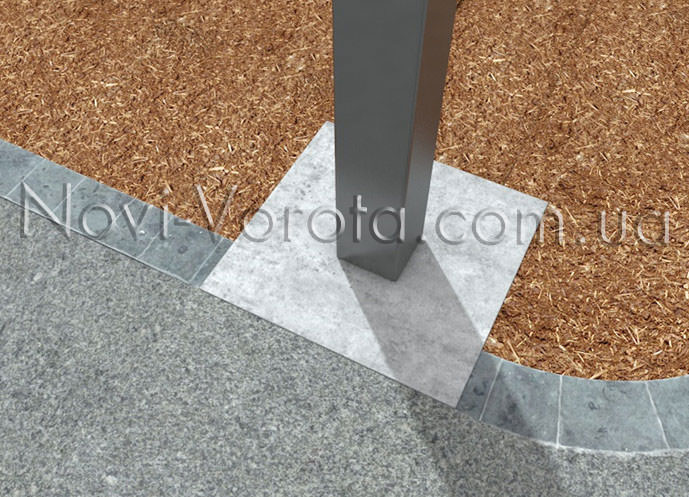

Металеві стовпи. В конструкції наших воріт будуть виконувати функцію сердечників для стовпів, які будуть забезпечувати вищу їх міцність.

Зазвичай використовуються труби розміром 80х80 мм або 100х100 мм. Ну звичайно це не догма, можна використовувати або труби круглого перетину або швелери. Але я буду надалі розглядати квадратні труби.

Що стосується висоти сердечника, то вона повинна складатися з двох частин — підземної і надземної.

Підземна частина від поверхні землі повинна бути трохи менше, ніж глибина закладення фундаменту, щоб створити захисний шар бетону. Наприклад, якщо фундамент має глибину 1 м, то підземна частина сердечника повинна бути 95 см, тобто захисний шар бетону складе 5 см.

Надземна частина повинна бути трохи нижче, ніж висота цегляної кладки, щоб стовп можна було без проблем накрити козирком. Виходить, якщо висота кладки, припустимо, 2 метра, то сердечник повинен бути близько 1,95 метра.

Для того, щоб труба міцніше «сиділа» в фундаменті до її підземної частини можна хрестоподібно приварити два додаткових шматка арматури діаметром 8-12 мм і довжиною близько 25 см, кожен.

Каркас для додаткового стрічкового фундаменту. Як я не багато вище писав, його не кожна людина робить для своїх воріт, тому що це підвищує їх загальну вартість, а й багато, перестраховуючись, від нього не відмовляються.

Каркас робиться об’ємним з арматури (4 шматки довжиною на 40 см більше Вашого отвору воріт) діаметром 18-12 мм в подовжньому напрямі, а в поперечному можна використовувати дріт 6 мм з кроком 20-30 см, довжиною 20 см.

Зараз ми з Вами парканом, у скільки по каркасу відбудеться подорожчання воріт в цілому.

Задамося, що ширина отвору воріт дорівнює 3 м, а так як нам потрібно запустити ще арматуру каркаса по 20 см в кожен фундамент, то довжина одного поздовжнього стрижня складе 3,4 м.

Множимо на загальну кількість: 3,4 м х 4 шт. = 13,6 м.п.

Щоб порахувати вага поздовжньої арматури я взяв її діаметром 12 мм, мас у якій одного погонного метра дорівнює 0,888 кг.

Вага арматури: 13,6 м.п. х 0,888 кг = 12 кг

Порахуємо, скільки нам потрібно дроту діаметром 8 мм поперечному напрямку.

Кількість необхідних стрижнів дроту на каркас:

3,4 м / 0,2 м х 4 = 68 шт.

Де, 3,4 м — довжина каркаса

0,2 м — крок стрижнів дроту

4 шт. — кількість сторін каркаса

Тепер вважаємо загальну довжину і вагу дроту:

Довжина: 68 шт. х 0,2 м = 13,6 м.п.

Вага: 13,6 м.п. х 0,395 кг / м = 5,372 кг.

З огляду на, що в середньому вартість метало прокату на ринку близько 20000 грн за тонну, вважаємо вартість металу:

Арматура діам. 12 мм: 0,012 т х 20000 грн. = 240 грн.

Дріт діам. 8 мм: 0,005 т х 20000 грн. = 100 грн.

Загальна вартість металу: 240 грн. + 100 грн. = 340 грн.

Бетонні роботи

Найкраще робити при плюсових температурах, тоді не доведеться використовувати протівозаморозковие добавки.

Що стосується міцності бетону, то достатнім буде використовувати марку М200, якої щоб домогтися, потрібно дотримуватися пропорції на 1-но відро цементу, 2,8 відра піску, 2,8 відра щебеню (фракція 20х20, 20х40) і орієнтовно 20% води від загального обсягу замісу.

До того, як Ви почнете заливати бетон, потрібно щоб всі металеві елементи підлягають бетонування, були встановлені в приямку і жорстко зафіксовані, щоб вони не змістилися під тиском бетону.

Коли Ви укладаєте бетон, його потрібно постійно трамбувати, щоб не було в ньому пустот.

Після того, як Ви повністю залили бетон, треба його поверхню загладити, щоб після застигання не було горбків і ямок.

Якщо Ви бетон залили в спеку то його потрібно чимось накрити від попадання сонячних променів, а так само перші пару діб рясно поливати водою, щоб він не потріскався.

Приблизно, через тиждень бетон набере певний відсоток міцності, тому можна буде далі проводити роботи.

Якщо Ви їх поки вирішили призупинити, то закрийте поліетиленом або чим-небудь іншим отвори на трубах-сердечниках стовпів, щоб в них не потрапляли опади.

Умови для відкриття стулок всередину

Якщо Ви хочете, щоб стулки ваших воріт відкривалися всередину, то я Вам раджу при установці стулок враховувати те, що Ваші ворота в майбутньому будуть обладнані автоматикою. Краще відразу врахувати деякі моменти, щоб під час установки приводів не нести додаткових фінансових витрат.

Кожен виробник приводів дає установчі розміри, яких потрібно дотримуватися, щоб ворота потім могли нормально відкриватися.

На схемі показані параметри, які характеризуються тим чи іншим розміром. Але, мабуть, найважливішими є параметри «А» і «С», тому що якщо вони не будуть витримані, привід при закритті воріт буде впиратися в стовп і тому стулки неможливо буде закрити

Деякі монтажники йдуть від даної проблеми, роблячи ніші в стовпах, але це знову ж таки, додаткові витрати. Тому стулку краще відразу від внутрішнього краю стовпа воріт встановлювати на відстані 12-14 см.

До речі я говорив про більшість виробників, у яких ця проблема може мати місце, але у деяких виробників ця проблема спочатку вирішена спеціальними кріпленнями.

Крім того, автоматика багатьох виробника здатна відкривати стулки на 90 ° або на 120 ° і це буде все залежати від того, наскільки близько перебуватиме стулка до внутрішнього краю стовпа.

Відкриття стулок воріт назовні

При бажанні, щоб стулки воріт відкривалися назовні, а в подальшому Ви плануєте поставити для них приводи, потрібно враховувати, що приводи будуть перебувати на стовпах безпосередньо в створі воріт, які заберуть мінімум по 15см кожна.

Ще Ви приводи можете встановити вище, щоб вони не заважали проїзду Вашої машини.

Так як для зовнішнього відкривання, привід встановлюється на стовпі всередині отвору, то стулка повинна бути зміщена ближче до зовнішнього краю стовпа на відміну при відкритті всередину, де стулку зміщують до внутрішнього краю.

В принципі, я коротко розповів, що потрібно враховувати при влаштуванні стулок для того, щоб в наслідок можна було просто встановити автоматику і далі пропоную перейти до розгляду питання заставних деталей на стовпах для металевих накладок і приводів, а також монтажі навісів (петель)

Монтаж заставних деталей, металевих накладок і навісів

Заставні деталі нам знадобляться, щоб потім до них приварити накладки з навісами, на яких будуть висіти ворота. Крім того, розглянемо ще й установку пластин для монтажу приводів.

Заставна для накладок. Зазвичай її роблять з куточка 50х50 м завдовжки приблизно 70-75 мм і арматури діаметром 8 мм. Довжина шматка арматури буде залежати від товщини вашого стовпа воріт і його сердечника, тобто товщина кладки + товщина сердечника.

Наведені розміри і матеріали, які не є принциповими, Ви можете їх замінити і на інші рівнозначні елементи.

На кожному стовпі воріт заставні елементи встановлюються по три штуки.

Перша «закладушка» ставиться після перших трьох рядів кладки. Верхня, трохи нижче, ніж верх стулок воріт, а середня розташовується пропорційно по середині.

Всі заставні елементи для міцності приварюються до металевого сердечника стовпа

Металеві накладки. Після того, як заставні надійно закріплені, до них приварюють накладки, теж на кожному стовпі. Шов повинен бути суцільним по всій площині елементів, що зварюються. Зазвичай для металевих накладок використовуються прямокутні труби розміром 60х30.

Так само перед їх кріпленням до стовпів, я рекомендую (хоча б зверху) наварити у них заглушки, щоб всередину не потрапляли опади — так метал довше пробуде без впливу корозії.

Після чого приварюють навіси

Навіси (петлі). Можна поставити самі що ні на є прості, які можна купити на будь-якому ринку, а є такі, які йдуть з завальцован кулькою, завдяки якому хід стулки набагато легше.

Одна половина петлі кріпиться на металевій накладці на стовпі, а інша на стулці воріт, і тут дуже важливо не промахнутися — верхні і нижні петлі повинні знаходитися строго в одному горизонті.

Так само петля знизу повинна бути якомога нижче до землі, а зверху, якомога вище.

Заставні для приводів. Щоб в майбутньому при монтажі автоматики не довелося нести додаткові витрати, краще відразу встановити на стовпах закладні деталі з куточка 80х80 мм або 100х100 мм на висоті не менше 500 мм — приводи взимку не будуть знаходитися в снігу.

Заставна деталь приводу для відкривання воріт всередину

Заставна деталь приводу для відкривання воріт назовні

Якщо стовпи Ваших воріт вже готові, можна замість закладених деталей прикріпити монтажні пластини за допомогою хімічних анкерних болтів:

Монтажна пластина приводу для відкривання воріт всередину

Монтажна пластина приводу для відкривання воріт назовні

Конструкція стулки

Що стосується стулки, то перш ніж перейти до опису її виготовлення, хочу щоб Ви спланували якою буде конструкція полотна воріт, це в подальшому зіграє роль на вартість покупки автоматики для Ваших воріт.

Зашита повністю стулка профнастилом або іншим листовим матеріалом у вітряну погоду буде приймати він не малу навантаження від вітру, яку буде передавати на привід, коли він буде працювати на відкриття або закриття.

Залежно від вітрового району та конструкції стулки, буде залежати, якої потужності буде необхідний привід. І чим він потужніший — тим дорожче.

Щоб Ви розуміли, наскільки вітер утяжелит глуху стулку, я приведу невеликий приклад.

За вихідні дані візьмемо ворота розміром в ширину 3 м, а висоту 2 м, тобто їх площа дорівнює 6м². Так як в Україні нормативне вітрове тиск залежить від регіону і величини у нього різні від 40 до 60кг / м². Для розрахунку я візьму 50кг / м².

Давайте тепер порахуємо навантаження на наше полотно воріт

6 м² * 50 кг / м² = 300 кг

Цей результат для двох стулок, а для однієї він буде дорівнює 150кг. Погоджуся, що це значення нормативне, і не факт, що воно в Вашому випадку буде саме таким, але слід не забувати, що і сама стулка має певне політичне значення.

З гратчастими воротами, питання з вітрової навантаженням йде трохи простіше, в зв’язку з цим і привід знадобиться меншої потужності, але слід враховувати, які у Вас зими. Якщо вони снігові і холодні, то не виключено налипання снігу на стулку воріт, а також обмерзання її петель, що утримують ворота у висячому положенні.

Наскільки різниця між автоматикою за ціною в залежності від потужності, Ви можете дізнатися прямо зараз, зв’язавшись з одним з наших фахівців.

Робимо каркас стулок

Ще рік тому найпростішим і найдешевшим варіантом для виготовлення каркаса стулки воріт вважалося виготовити його з двох типів профілів — 60 * 40 мм і 30 * 20 мм. Спочатку варили зовнішній великий каркас з труб більшого розміру, а потім до нього по внутрішній частині приварюють труби меншого розміру. Але такий спосіб несе в собі ряд проблем.

По-перше, профілю з металобази йдуть не очищені, на них дуже часто присутня іржа і окалини, тому перед зварювальними роботами їх необхідно очистити, знежирити і покрити антикорозійним засобом.

По-друге, на зварювання каркаса йде дуже багато часу.

По-третє, навіть якщо стики між профілями зовнішнього і внутрішнього каркаса дуже добре промазати герметиком, це ще не гарантує, що туди не потрапить волога і не потече іржа.

Але зараз у нас з’явився другий варіант — зробити каркас з Т-профілю.

Це новинка на ринку металопрокату, яку ми чекали більше 2-х років.

Т-профіль являє собою дві прямокутні труби (60 * 40 мм і 30 * 20 мм), які прокатані в один профіль. Таким чином мінімізували кількість стиків в каркасі, тобто між двома трубами вже не буде текти іржа. Також Т-профіль зроблений ідеально рівний по всій довжині і не має ні іржі, ні окалин.

А ще якщо зробити каркас з такого профілю, то Ви витратите в 2 рази менше часу, ніж при використанні двох профілів різного розміру. Так, Т-профіль коштує трохи-дорожче, але воно того варте.

Ось приклад стикування Т-профілю:

57 фото установки різних типів воріт від експертів

Задумавши зведення будь-якого типу огорожі для свого заміського будинку або ж під час будівництва такого об’єкта, як автомобільний гараж, в будь-якому випадку постає питання про те, як зробити ворота власними зусиллями.

Види воріт

Перед тим, як ви почнете купувати різні необхідні для подальшого будівництва матеріали, а також розпочати самі роботи, що дуже важливо в цілому зрозуміти, розсувні ворота ви хочете, відкатні ворота своїми руками швидко зробити або ж який-небудь інший вид.

Якщо своєчасно не звернути увагу на всі різні важливі деталі і вибрати таким чином не найкращу конструкцію, можна до нещастя приректи себе на додаткові не тільки фінансові, але до того ж і тимчасові витрати

Одним з найпростіших варіантів, який на практиці найчастіше можна побачити в заміському будинку – це розпашні ворота з додатково вбудованою або ж безпосередньо поруч встановленої хвірткою.

Така конструкція воріт складається насамперед з двох стовпів. Стулки хвіртки, а також самих воріт при цьому встановлюються на петлі, приварені до опорних стовпів.

В залежності від побажань власників будинку і рад будівельників вони закріплюються іноді до внутрішньої сторони опори, а іноді до зовнішньої. Власне надалі це вплине на те, яким чином будуть відкриватися стулки воріт – назовні/всередину.

Дуже часто якщо фото воріт таких подивитися, то можна помітити що вони виготовляються повністю з високоякісного дерева. Важливий момент, на який варто звернути увагу: при створенні стулок вони ні в якому разі не повинні виявитися надто масивними. В іншому випадку навантаження на встановлені петлі і самі опорні стовпи буде надто великий.

Завжди слід пам’ятати про те, що деталі для підвісу за розмірами, як і за властивостями міцності повинні в ідеалі відповідати вазі вибраних стулок.

Незважаючи на те, що у даної конструкції є величезна кількість самих різних переваг на відміну від багатьох інших, також у неї є і свої мінуси. Наприклад, з часом може виникнути нахил опорних стовпів, або, що буває досить часто, провисання стулок.

Однак варто мати на увазі, що такого роду недоліки можуть проявитися лише в одному випадку – якщо була порушена технологія установки або якщо вага у стулок був невірно підраховані.

Переваги розсувних воріт

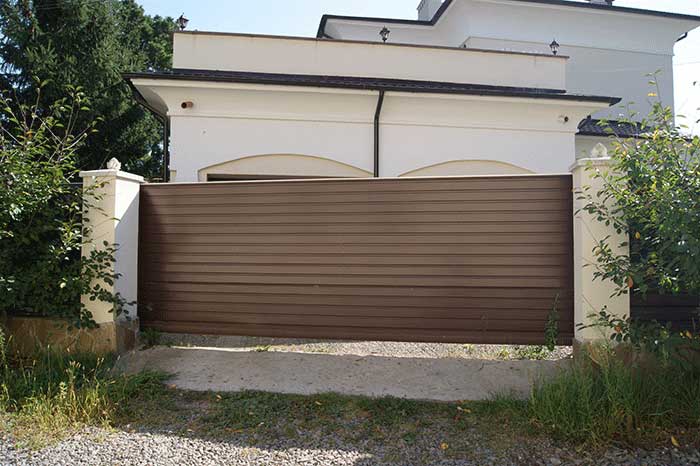

В останні кілька років особливо популярними стали розсувні ворота. В принципі креслення воріт таких можна знайти у вільному доступі практично на будь-якому ресурсі. Їх особливість полягає в тому, що у них існує підрозділ на кілька підвидів і вибирати насамперед необхідно залежно від конкретних умов.

При цьому варто мати на увазі, що даний варіант воріт підходить тільки в тому випадку, коли є достатній простір вздовж паркану, який був встановлений. В іншому випадку при відкриванні у рухомий стулки просто не буде можливості пересуватися.

Задумавши зробити відкатні ворота, варто мати на увазі, що їх монтаж дещо складніше, ніж, наприклад, у воріт орного типу. З боків від проїзду при установці цієї популярної різновиди воріт найчастіше встановлюють досить громіздкі стовпи прямо з білого або червоного цегли.

На них у подальшому монтуються ролики. Саме вони підтримують фіксатори, а також скоби.

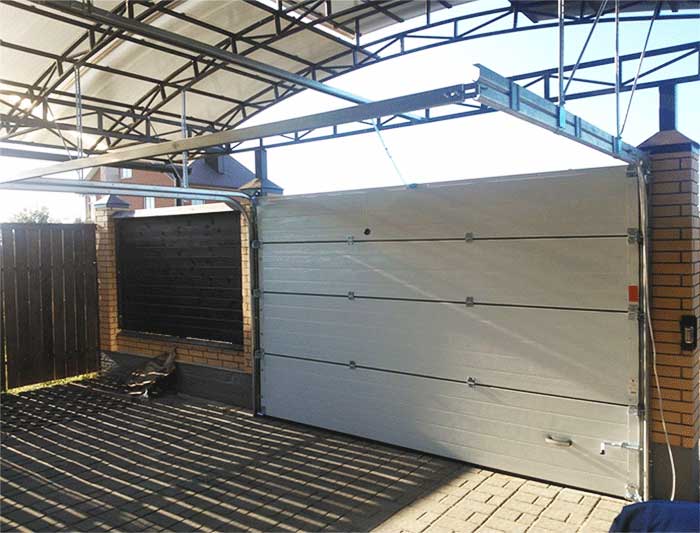

Підйомні ворота

Це ідеальний варіант для подальшого оснащення ними, наприклад, гаража. Якщо ви підбираєте ідеальну захист у вигляді воріт для закритого проїзду у внутрішній двір будинку, то дана різновид воріт не підходить із-за того, що вони обмежують висоту.

При цьому такі ворота завжди мають достатньо просто відкриватися і відповідно закриватися шляхом легкого підняття і подальшого зрушення всього полотна різко вгору в рівне горизонтальне положення.

Найчастіше полотно для даного типу воріт створюється з металу, який потім обшивається або високоякісним деревом, або будь-яким іншим матеріалом.

Переходити до установки воріт слід у будь-якому випадку виключно після того, як детально будуть вивчені абсолютно всі креслення та інструкції. Тільки тоді готуються матеріали, які можуть знадобиться і збирається конструкція.

Фото воріт своїми руками

Розпашні та відкатні автоматичні ворота у Вашому місті

Добридень, шановний відвідувач нашого сайту!

У статтях цього циклу ми хочемо допомогти Вам заощадити максимальну кількість грошей при автоматизації свого проїзду, але не на шкоду надійності конструкції або потужності електроприводів, а саме там, де додаткові витрати нічого не поліпшать.

Наша компанія п’ятнадцятій рік займається виготовленням і автоматизацією всіх типів воріт. Досвід показав, що деякі нюанси при виготовленні самої конструкції, а також при виборі та монтажу на неї автоматичної системи, можуть значно вплинути на сумарну вартість воріт і термін їх експлуатації.

Україна — велика країна, і кліматичні умові в областях значно відрізняються, тому ми розробили окремі рекомендації щодо вибору оптимального обладнання для відкатних та розпашних воріт з урахуванням характерних для кожного регіону навантажень.

Далі я стисло розкажу про «плюси» і «мінуси» конструкцій розпашних і відкатних воріт, а також про варіанти їх автоматизації.

Про виготовлення воріт і вибір автоматики з урахуванням кліматичних умов своєї області можна прочитати в окремих статтях:

Типи ворітних конструкцій: який обрати?

Традиційними вважаються ворота розпашного тіпу — таких конструкцій в нашій країні більшість. В цьому випадку стулки навішуються на опорні стовпи за допомогою петель і відкриваються або всередину двору, або на вулицю. Найчастіше все-таки всередину, оскільки по вулиці їздять машини і Ваші ворота можуть заважати руху.

Переваги та недоліки розпашної конструкції:
Переваги:	Недоліки:
простота та надійність конструкції;	необхідність вільного простору перед проїздом, рівного ширині стулки;
невисока вартість виготовлення;	електропривід потрібен для кожної стулки, тому автоматика коштує дорожче, ніж для відкатних воріт;
не потрібна спеціальна фурнітура — тільки петлі і упори;	висока парусність внаслідок вітрового тиску;
не потрібні фундаменти для механізму — тільки для опорних стовпів;	конструкція передбачає значне навантаження на опорні стовпи;
порівняно простий ремонт з можливістю заміни будь-якої стулки.	взимку проїзд обов’язково потрібно розчищати від снігу.

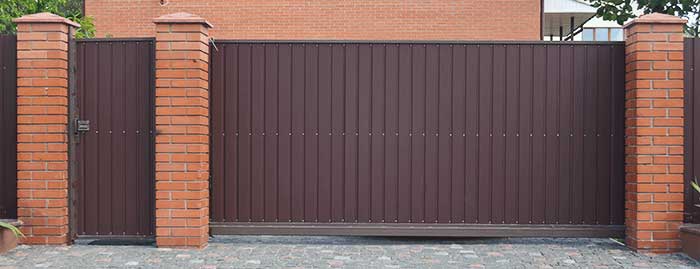

Відкатні (зсувні) ворота зустрічаються рідше, але тільки тому, що їх винайшли пізніше, ніж розпашні. В цьому випадку стулка рухається вздовж паркану, відкриваючи й закриваючи проїзд подібно шафі-купе.

Існує три варіанти конструкції:

Підвісні — використовуються в основному на в’їздах в промислові приміщення, де вже є обмеження по висоті — полотно на роликових каретках підвішується до балки над проїздом. Якщо висота вашого проїзду не має обмежень, не варто створювати їх штучно.

Відкатні по рейці — найпростіша конструкція — полотно переміщується по рельсу на кшталт трамвайного, при цьому проїзд повинен бути вільним, тому його постійно доведеться розчищати від занесеного вітром сміття, а взимку ще й від снігу.

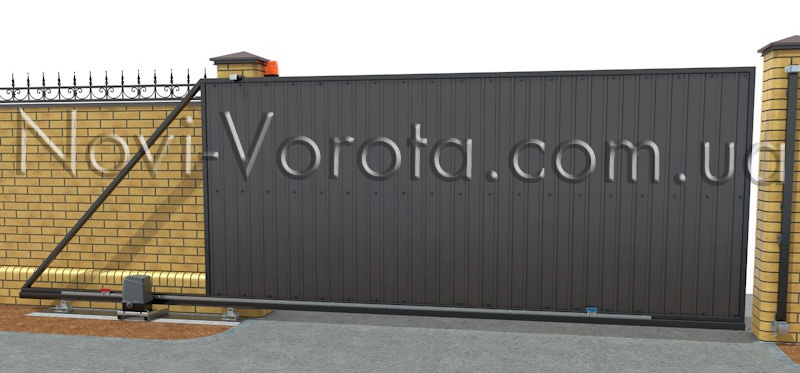

Консольні — сама невибаглива та зручна в експлуатації конструкція — до полотна кріпиться рельс, всередині якого переміщуються роликові каретки, встановлені з одного боку проїзду. Немає обмежень по висоті та проблемного нижнього рельсу в отворі воріт.

Як правило, користувачі вибирають саме консольну конструкцію, незважаючи на те, що вона обходиться трохи дорожче (для неї потрібна спеціальна фурнітура).

Переваги та недоліки відкатної конструкції:
Переваги:	Недоліки:
простота і надійність конструкції;	необхідність вільного простору вздовж паркану, рівного 1,5 ширині стулки;
в проїзді не потрібно простір для руху стулок;	неприпустимі піднесення рельєфу на шляху руху стулки;
відсутні навантаження на опорні стовпи;	більш висока вартість виготовлення, оскільки потрібна спеціальна фурнітура;
висока зломостійкость і стійкість до вітрового тиску;	для роликових опор необхідними є бетонний фундамент і заставна деталь;
вартість автоматики нижча ніж для розпашної конструкції, оскільки електропривід потрібен тільки один.	якщо буде потрібен ремонт, він може виявитися складнішим, ніж для розпашних воріт.



Останнім часом ті, хто виготовляє ворота «з нуля», частіше вибирають відкатний (зсувний) варіант консольного типу, особливо в регіонах, де можливі сильні вітри.

Це економічно обґрунтовано: зрушити стулку розпашних воріт у вітряну погоду в рази складніше, тому автоматику доведеться купувати набагато потужнішу, а значить, і більш дорогу, в той час як для відкатної конструкції вітрове навантаження майже не враховується, оскільки воно не вимагає значного додаткового зусилля від приводу.

В цілому ж ніхто не зможе Вам сказати, які ворота краще: розпашні або відкатні. Керуйтеся своїми уподобаннями та умовами, а ми допоможемо виготовити і автоматизувати з найменшими витратами будь-який тип конструкції.

Фурнітура для відкатних воріт

Це спеціальній набір елементів, що забезпечують переміщення стулки уздовж проїзду.

Існують комплекти для воріт з різною вагою — від цього залежить товщина сталі елементів, матеріали, з яких вони виготовлені, вибір підшипників у роликах тощо.

Повний комплект фурнітури передбачає наявність таких елементів:

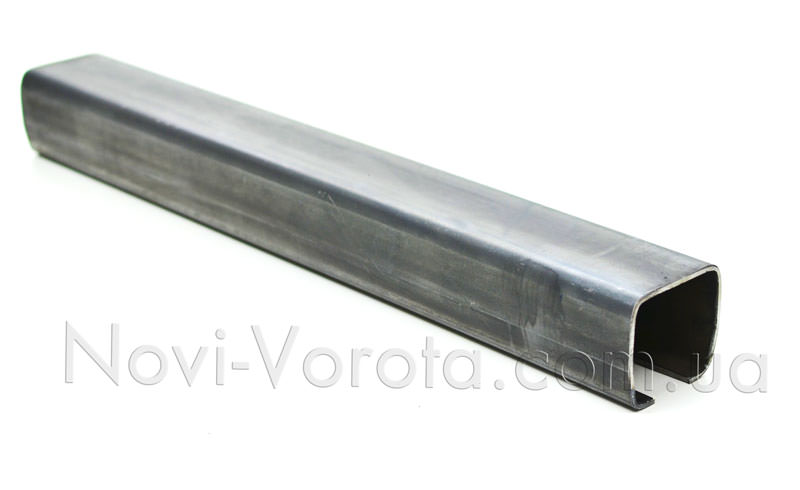

	Направляючий профіль — рельс особливої ​​форми, який приварюється до рами стулки знизу. У нього заводяться ролики опор і за рахунок їх кочення всередині рейки полотно рухається уздовж проїзду.

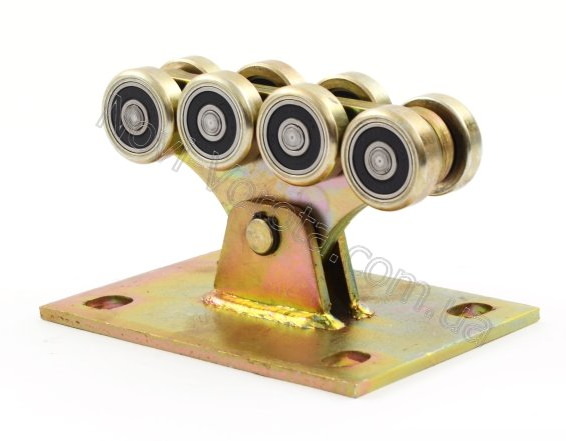

	Роликові опори — дві каретки з роликами, які встановлюються на фундаменті з боку відкату воріт. Вони утримують стулку у висячому положенні над проїздом і забезпечують її переміщення.

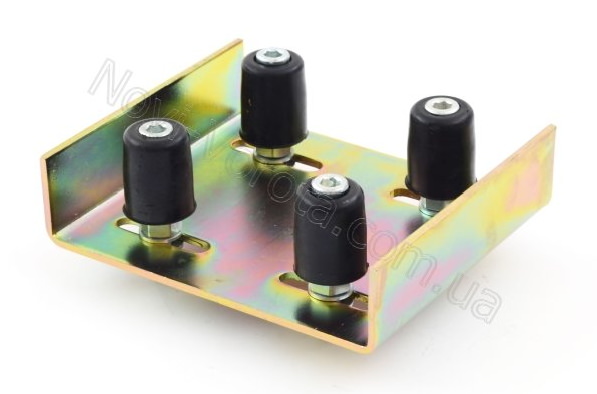

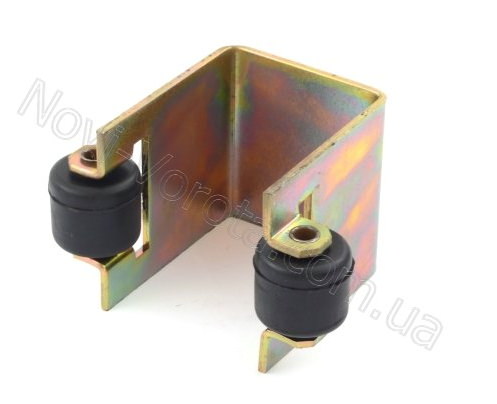

	Верхня пластина з роликами кріпиться на верхню частину опори з боку відкату і направляє полотно по прямій, утримуючи його зверху.
	Нижній кінцевий ролик заводить стулку в нижній уловлювач, накочуючись на його поличку.
	Нижній уловлювач приймає полотно знизу, в закритому положенні знімає навантаження від ваги стулки з роликових опор.
	Верхній уловлювач фіксує полотно в закритому положенні зверху.

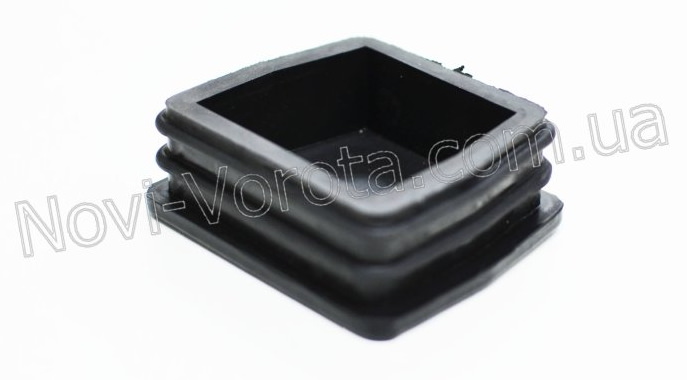

	Заглушки закривають торці направляючого профілю від попадання всередину бруду та вологи — це захищає рельс від корозії.
	Регулювальні пластини не входять до комплекту — без них можна обійтися, але правильно виставити роликові опорі щоб домогтися легкого ходу стулки з пластинами буде значно простіше.



На ринку сьогодні є безліч пропозицій від різних виробників, і за ціною вони можуть дуже різнитися, навіть якщо призначені для воріт з однаковою вагою. Як фахівці рекомендують вибирати фурнітуру, можна прочитати тут.

Ми рекомендуємо комплекти з гарантією 5 років — їх не доведеться міняти мінімум 10 років. Фурнітура з гарантією 1 рік коштує трохи дешевше, але через рік-два Вам дійсно доведеться її замінити — самі вирішуйте, якій комплект Вам вигідніше взяти.

Рекомендовані комплекти фурнітури для відкатних воріт

Для покупців рекомендованих комплектів діють спеціальні пропозиції:

• ми протягом 2-х днів безкоштовно доставимо замовлення у Ваше місто з оплатою при отриманні;
• візьмемо цю фурнітуру на гарантійне обслуговування в нашому сервісному центрі;
• безкоштовно виготовимо детальне креслення Ваших воріт зі специфікацією;
• подаруємо детальну покрокову інструкцію з виготовлення воріт.

Кожен відвідувач нашого сайту може скористатися безкоштовною консультацією експерта в сфері автоматичних ворітних конструкцій — для цього слід зателефонувати нам або залишити в формі свій контактний номер для передзвону.

Впишіть свій номер в форму, і мі зателефонуємо вам протягом 20 хв в робочий час.

Задати питання спеціалісту

Автоматика для відкатних воріт

Для автоматизації зсувної конструкції Вам потрібні електропривід з блоком управління та системою кінцевих вимикачів, зубчаста рейка і будь-який пристрій для управління воротами. Додатково всі виробники рекомендують встановити сигнальну лампу й фотоелементи для забезпечення безпечної роботи.

В електроприводах для відкатних воріт, як праиіло, блок управління вбудований в корпус, а система кінцевих вимикачів (відключення автоматики, коли ворота відкрилися або зачинилися) може бути механічною або магнітною. Рекомендую вибирати моделі з магнітною системою, оскільки вона не дає збоїв взимку, на відміну від механкиі.

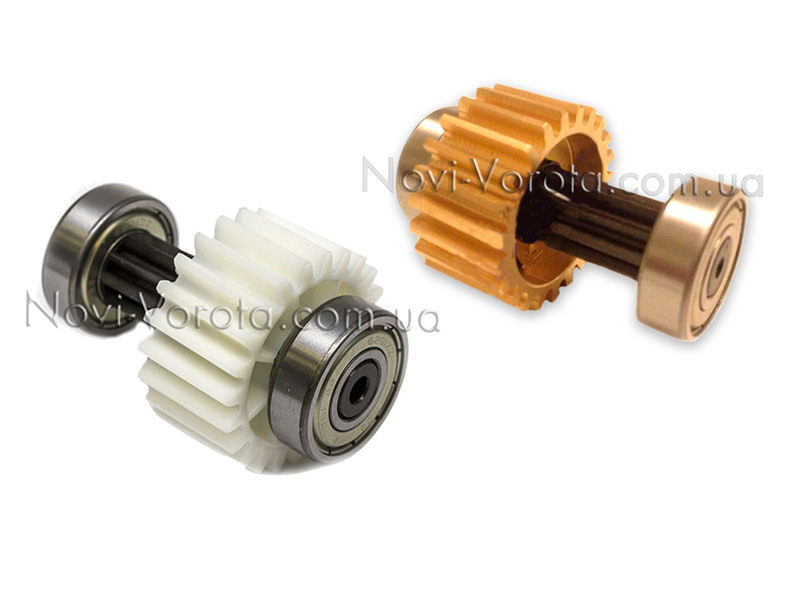

Крім системи кінцевих вимикачів слід звернуті увагу на редуктор приводу, точніше на матеріали, з яких зроблені його шестерні — для роботи в нашій країні технополімери не годяться (їм холодно взимку і спекотно влітку). Алюмінієвий сплав силумін теж не має достатніх параметрів міцності — він занадто крихкий.

Всі деталі редуктора повинні буті зроблені зі сталі або сталі та бронзи.

При виборі автоматики обов’язково врахуйте необхідний запас потужності двигуна для нормальної роботі приводу з урахуванням всіх постійних і тимчасових навантажень — вони для кожних воріт індивідуальні, але якщо мотор виявиться малопотужним, примерзлу взимку фурнітуру механізм не зможе зірвати.

Мі рекомендуємо кілька перевірених в різних умовах моделей — вони точно «потягнуть» будь-які ворота заявлених габаритів, усередині у них потужні двигуни з багаторазовим запасом і повністю металеві редуктори, а парковка стулки здійснюється магнітною системою кінцевих вимикачів.

Рекомендуемая нашими специалистами автоматика для откатных ворот:

Якщо потрібна допомога фахівця, щоб обрати належну модель обладнання — в рамках безкоштовної консультації наш інженер розрахує консолідоване навантаження Ваших воріт і запропонує відповідну за всіма критеріями автоматику.

Впишіть свій номер в форму, і ми передзвонимо вам протягом 20 хв в робочий час.

Задати питання спеціалісту

Автоматика для розпашних воріт

Для автоматизації розпашної конструкції потрібні два електроприводи (по одному для кожної стулки), блок управління та пристрій для передачі автоматиці команд. Настійно рекомендується доповнити ці обов’язкові елементи сигнальної лампою та фотоелементами для безпечної роботі автоматичної системи.

Устаткування для розпашної конструкції може бути навісним (як на фото) або підземним (прихованої установки), але приховану автоматику використовують суто для випадків, коли неприпустимо, щоб механізми були на видноті (раритетні ворота або стулки як витвір мистецтва). В цьому випадку приводи монтуються під землею врівень з проїздом і переміщують стулки за допомогою довгих важелів.

Варіант дорогий і проблемний: якщо у Вас не ідеальна ливнівка, після сильного дощу до ворот буде боязко наближатись — можна отримати удар струмом.

Навісне обладнання буває двох видів: лінійного і важельного. Найбільш популярні у користувачів приводи лінійного типу, оскільки вони найпростіші конструктивно, а значить найпотужніші, надійні і при цьому найдешевші.

Така автоматика передбачає виносний блок управління — він один для двох мотор-редукторів і розташований в окремій шафі, яка кріпіться з одного боку воріт на будь-яку вертикальну поверхню. Самі приводи кріпляться однім краєм до опор, а другим до стулки.

Назва цього типу автоматики походіть від принципу їх роботі: по штоку з різьбленням прямолінійно рухається прикріплена до стулки гайка-каретка, скорочуючи шток і відкриваючи ворота, або подовжуючи шток і закриваючи їх.

Відповідно до законів фізики максимальній ККД від роботи такого механізму буде за умови кріплення цієї гайки-каретки до стулки якнайдалі від петель — точно також встановлюють дверну ручку. Тобто, чим більш паралельно до стулки буде встановлений привід, тим ефективніше буде використовуватися його зусилля.

Це правило створює обмеження по можливості монтажу лінійної автоматики на ворота з широкими опорними стовпами.

В інструкціях по монтажу та експлуатації виробники вказують допустимі монтажні розміри для кожної моделі, але при відкриванні стулок у двір в більшості випадків відстань від петлі до внутрішнього кута опори (габарит «А») не повинна перевищувати 4-10 см.

Це може виявитися проблемою, оскільки стандартна ширина грані цегляного стовпа становіть 38 см, і якщо стулка навішена по центру грані, габарит «А» виходить 19 см — лінійну автоматику неможливо встановити, оскільки механізми впираються в кути опор і ворота не зачиняються.

Для таких випадків пропонується автоматика важільного типу. Ці приводи відкривають стулки за допомогою довгих важелів, з’єднаних рухомим шарніром — вони дотягуються до стулки, навіть якщо встановлені на дуже широких опорах.

Однак в потужності і надійності важільна автоматика програє лінійній, а коштує вона вдвічі дорожче. Тож не дивно, що користувачі вважають за краще взяті лінійну модель, навіть якщо вона не дуже підходить за габаритами. В цьому випадку стулки перевішують ближче до внутрішніх кутів опор або в стовпах вирубують ниші для приводів.

Не можу назвати таке рішення «Соломоновим», оскільки переважувати стулки дорого і клопітно, а дірки в стовпах не просто спотворюють, але й послаблюють їх при тому, що для розпашних конструкцій надійність опор важлива.

Сьогодні на ринку є пропозиції лінійної автоматики зі спеціальними кронштейнами для монтажу на широкі опорі від трьох торгових марок: Edinger, Miller Technics і Rotelli. У них є моделі, які можна встановити навіть при габариті «А» до 35 см.

Крім монтажних розмірів при виборі автоматики для розпашних воріт важливо врахувати властиві Вашій конструкції навантаження — якщо потужності моторам не вистачить, щоб рухати стулки, опираючись вітру, Вам доведеться відключати приводи та відкривати ворота вручну.

Зверніть увагу на виконання редукторів — незалежно від їх конструкції (черв’ячна, планетарна) шестерні повинні буті металевими.

Ми рекомендуємо своїм клієнтам лінійні моделі, які можна встановити на характерні для Україні ворота з широкими стовпами — у них крім цієї переваги ще потужні двигуні з великим запасом зусилля та повністю металеві редуктори.

Рекомендуемая нашими специалистами автоматика для распашных ворот:

Якщо потрібна допомога фахівця для визначення найбільш відповідної моделі — в рамках безкоштовної консультації наш інженер проведе розрахунок навантажень Ваших воріт і запропонує відповідне за всіма критеріями обладнання.

Впишіть свій номер в форму, і ми передзвонимо вам протягом 20 хв в робочий час.

Задати питання спеціалісту

Пристрої для управління воротами

У базовому комплекті автоматики ми пропонуємо для управління воротами два радіопульти — це найбільш традиційній спосіб передавати команді. Як правило, в блоці управління автоматики вбудований радіоприймач, якій вже готовій розшифровувати сигнали певних передавачів.

Всі виробники випускають свої пульти-брелоки, але вартість їх може відрізнятися дуже значно: в середньому німецькій передавач коштує 80 €, італійській — 25 €, а китайській може коштувати навіть 5 €. З огляду на те, що пульт потрібен кожному користувачеві воротами (плюс хоча б один запасний), вартість брендових передавачів найчастіше перевищує ціну самої автоматики.

Якщо Ви взяли італійську або німецьку автоматику, але вартість комплекту «рідних» брелоків Вас не влаштовує, можна без проблем замінити їх більш дешевими аналогами, встановивши зовнішній приймач для «чужих» передавачів (він коштує не дорожче одного фірмового пульта).

Якщо Ви встановлюєте автоматику на ворота підприємства, пульти дистанційного керування взагалі браті не вигідно — при наявності пункту цілодобової охорони розумніше вивести туди звичайну ключ-кнопку, а якщо такого пункту немає, можна на в’їзді встановити клавіатуру.

Альтернативних варіантів управління воротами досить багато: якщо в машині є Home-Link, можна відкривати ворота з його допомогою, можна за допомогою ключа-вимикача, жетоноприймача, зчитувача транспондерних карт, радіокодової або звичайної клавіатури, є навіть спеціальні детекторі відбитків пальців і заритий в проїзді датчик (індукційна петля).

Останнім часом найбільш популярнім варіантом став GSM-модуль, який дозволяє керувати автоматикою з мобільного телефону.

Такий спосіб передбачає підключення до блоку управління автоматики контролера зі своєю SIM-картою (будь-якого оператора) і запис в його пам’ять телефонних номерів всіх користувачів. Ви просто набираєте номер GSM-модуля, і якщо Ваш телефон є в його пам’яті, він відкриє ворота.

За ціною цей варіант виходить дешевше, ніж придбання пультів для сім’ї з чотирьох осіб.

Якщо потрібна детальна консультація щодо автоматизації воріт і способів управління ними- можна прямо зараз зателефонувати нашому фахівцеві або замовити зворотній дзвінок.

Впишіть свій номер в форму, і мі передзвонимо вам протягом 20 хв в робочий час.

Задати запитання спеціалісту

Як зробити розсувні ворота в гараж своїми руками з металу

Люди, які володіють автомобілем воліють зберігати його в захищеному місці, куди не потрапляють атмосферні опади — гаражі. Ну і ще бажано, щоб він був в доступності недалеко від будинку.

Люди, які володіють приватним будинком можуть побудувати собі гараж на земельній ділянці біля будинку або ж безпосередньо в ньому. Багато хто так і робить — облаштовують гараж або на першому поверсі, або в підвалі.

Подання про орних металевих воротах

Кожен гараж має ворота. Вони можуть бути різного типу — секційні, підйомні, відкатні або розстібні. Підйомні або секційні мають багато нюансів в виготовленні або установці. Секційну конструкцію краще купити в готовому варіанті, самостійно буде складно їх зробити.

Самий складний варіант для гаража — це облаштувати відкатні ворота. Для їх відкату необхідно досить місця, що не завжди підходить для маленьких ділянок.

Останній варіант найпоширеніший. Розпашні ворота зробити найпростіше, тим більше можна навіть не наймати фахівців, а зробити все своїми силами. так ворота обійдуться набагато дешевше.

Давайте розглянемо основні нюанси облаштування розпашних воріт в гараж, зроблених з металу (найпоширеніший матеріал).

Створення розпашних воріт з металу

Орні ворота в гараж можуть зробити навіть люди без досвіду в таких справах. Тим паче що для їх створення не потрібно спеціального устаткування. Просто потрібно буде взяти зварювальний апарат, болгарку. Матеріали для металевих воріт теж стоять не дорого, вони є у вільному доступі як на ринку, так і в спеціалізованих магазинах.

Усе, що знадобиться, це:

·                    Металевий куточок;

·                    Профільна труба;

·                    Лист металу з товщиною не менше 1 мм;

·                    Кріпильні елементи;

·                    Аксесуари.

Сам процес створення та встановлення металевих воріт можна розділити на такі чотири етапи:

1.           Збір рами.

2.           Збірка каркаса стулок.

3.           Обшивка металом.

4.           Установка.

Збір рами

Почнемо з збірки несучої рами. Вона складається з дух частин — зовнішньої і внутрішньої. самий простий варіант — зробити з металевого куточка. Для цього знадобиться такий набір інструментів: зварювальний апарат, болгарка для різання металу, рівень (Найкраще лазерний — він більш точний), кутник. З матеріалу — куточок з стали. Якщо немає зварювання, його можна взяти в оренду.

Перш за все потрібно зняти всі виміри отвору. Після цього вирізаємо все заготовки з куточків. Далі розміщуємо їх на рівну горизонтальну поверхню, виставляємо по рівню, щоб кути були строго 90 °. Після цього зварює раму, а шви шліфуємо.

Для забезпечення більшої жорсткості, по кутах вертикально приварюють додаткові планки з кусків куточка.

Особливе увагу потрібно приділити самому монтажу.

Збір каркаса для стулок

Самим важливим елементом в двостулкових воротах, які виготовляють з металу є каркас. Він складається з двох частин — зовнішнього головного і внутрішнього додаткового. Головний каркас можна виготовити з профільної труби з розмірами 60 * 30 мм, для додаткового можна взяти профільні труби меншого діаметру, наприклад, 40 * 20 мм.

Починати слід з збірки головного каркаса. Весь процес схожий з процесом складання рами. Каркас повинен мати прямі кути без перекосів. Збирати його краще на рівній поверхні. Перед складанням потрібно зробити заміри по внутрішній частині рами і накреслити креслення. Важливо також визначиться з наявністю додаткової вхідний двері в воротах.

До головному каркасу приварюють додатковий у вигляді обрешітки.

Обшивка листом металу

Робимо обшивку з листа металу з товщиною не менше 1 мм, але і не більше 3 мм — це найоптимальніший варіант. Вирізаємо з нього полотна потрібного розміру. слід також враховувати, що одне полотно потрібно робити внахлест на друге, тому одне полотно повинно бути на пару сантиметрів більше ніж друге.

Приварюють полотна до каркаса за допомогою зварювального апарату. Починати краще знизу і йти до верху.

Для полегшення процесу відкривання воріт на стулки і на раму приварюють спеціальні силові петлі.

Засоби фіксації стулок

Найчастіше всього одну із стулок розпашних воріт фіксують в закритому положенні. зробити це можна за допомогою спеціальних штирів, розміщений вертикально.

Зробити такі запори дуже легко. Досить просто виконати отвори в стелі і на підлозі з діаметром близько 25 мм, але це залежить від діаметра арматури, яку використовуватимуть як засувів.



Також замість таких засувів можна використовувати затискні кріплення як на бідонах.

Установка воріт

Коли своркі вже готові, можна приступати до їх установлення. Але перш за все всю конструкцію потрібно очистити, знежирити і прогрунтувати.

Після того, як все висохне приступаємо до монтажу. Від якісної установки залежить правильність роботи воріт.

Рами, як зовнішня, так і внутрішня кріпляться до косяків прорізу за допомогою штирів арматури. Далі на навіси навішуємо стулки. Покриваємо всю конструкцію фарбою потрібного нам кольору.

Теплоізоляція гаража

Металеві ворота готові. Щоб забезпечити тепло в гаражі їх можна утеплити. Зробити це дуже легко. Для цих цілей підійде будь-який теплоізоляційний матеріал — пінопласт з товщиною до 5 см, скловолокно, мінеральна вата і т.п.

Автоматизація гаражних воріт

Для більш зручної експлуатації гаражних розпашних воріт їх можна укомплектувати автоматикою. Так ви зможете управляти ними на відстані. Це особливо зручно в разі негоди (коли йде дощ або сніг).

Проконсультуватися з приводу автоматики ви можете з нашими менеджерами. Вони вам детально розкажуть про всі переваги автоматизації воріт.

Ворота Своїми Руками. Креслення і Відео

Ворота є візитною карткою Вашого будинку. Найперше, що побачить Ваш гість — це ворота, паркан і хвіртка. Перше враження — найсильніше. У нас, як то кажуть, зустрічають по одягу. І від зовнішнього вигляду воріт і огорожі людина формує думку, що представляють собою господарі цього будинку.

Отже, Ви вирішили виготовити ворота своїми руками. Перш за все треба   визначитися, яким вони будуть — відкатними, розпашними, гаражними (секційними    або ролетними)? У всіх цих типів воріт є свої плюси і мінуси, тому я  постараюся коротко описати їх.

Чому так важливо правильно вибрати найбільш підходящий для Вас тип воріт? Це    найважливіший етап в процесі створення воріт своїми руками, так як від цього  буде залежати:

✓ комфорт використання

✓ естетичний вигляд воріт

✓ витрати на виготовлення воріт своїми руками

✓ витрати на підтримання воріт в працездатному стані

Відкатні ворота

Ще років десять тому тільки формувалася мода на відкатні ворота. Як і годиться, законодавцем мод в воротній тематиці виступила столиця. Ціна на них відверто кусалася, але багато хто оцінив зручність користування відкатними воротами. На сьогодні приблизно 90-95% всіх встановлюваних в столиці воріт — це відкатні.

Відкатні ворота є лідером по зручності користування і надійності.

У них маса переваг і практично відсутні недоліки.

✓ Стулки зсуваються в бік — не займають місце, необхідне для стоянки автомобіля

✓ Внизу і вгорі прорізу відсутня перекладина — по факту вони «висять в повітрі», тому відсутні обмеження по висоті автомобіля

✓ Легко виготовити своїми руками

✓Автоматика для відкатних воріт значно дешевше і надійніше (що важливо), ніж для розпашних

✓ Відкатні ворота надзвичайно надійні — їх важко зламати або розкрити

✓ Немає необхідності розчищати сніг перед воротами

Недоліків у відкатних воріт небагато:

✓  Необхідно місце для відкочування воріт

✓ Виготовлення воріт обходиться трохи дорожче розпашних, так як необхідно купувати фурнітуру для відкатних воріт і бетонувати фундамент

Найцікавіше, що люди часто бояться робити відкатні ворота своїми руками,так як вважають, що їх виготовити складніше, ніж розпашні. Але це далеко не   так — до виготовлення відкатних воріт значно нижче вимоги до розмірів, кутів і пропелерних.

А ось розпашні ворота повинні бути дуже точними, інакше одна стулка буде упиратися в іншу, будуть нерівномірні зазори або не збігатимуться стулки. І якщо для відкатних воріт більшість «косяків» зварника виявиться непоміченими і не буде грати ніякої ролі в процесі експлуатації, то в випадку виготовлення розпашних воріт такий фокус не пройде.

Читайте також: Як зробити відкатні ворота з профнастилу своїми руками



Розпашні ворота

У дев’яностих роках майже всі вуличні ворота були розпашними. Відкатних воріт тоді ще ніхто в очі не бачив. А якщо і бачив — то ціна була захмарна, доступна тільки сильним світу цього. Але час йде, розсувні ворота поступилися пальму першості відкатним — в столиці, наприклад, питома вага розпашних воріт в новобудовах не перевищує 5%.

Чому залишилися 5% вибирають розсувні ворота? Зазвичай це відбувається в двох випадках:

• Якщо немає місця для відкочування воріт
• Якщо замовник дуже бідний і не може назбирати грошей на комплект фурнітури для відкатних воріт
• Ще не розсмакували принади воріт

Більшість людей в столиці навіть не розглядають розпашні ворота як варіант, віддаючи перевагу відкатним. А ось в регіонах ситуація інша — там тільки зараз зароджується мода на відкатні ворота. По-перше, ще кілька років тому народ навіть не підозрював про існування іншого типу воріт, відмінного від розпашних. А по-друге, населення в регіоні в більшості випадків живе більш бідно, ніж в столиці, і додаткові пару тисяч гривень на покупку фурнітури для воріт можуть стати серйозною перешкодою для того, щоб виготовити відкатні ворота своїми руками.

Давайте подивимося, чому такий популярний розпашний тип. І його переваги над іншими типами воріт:

• Дуже дешеві у виготовленні

• Практично не потрібна дорога фурнітура, за винятком петель
• Розпашні ворота може зварити практично будь-який зварювальник «за пляшку»
• Зрозумілий і простий устрій розпагних воріт для будь-якої людини
• Якщо відсутня автоматика — то там практично нічому ламатися

Але крім геніальної простоти і дешевизни у розпашних воріт присутні недоліки:

• При відкриванні займають місце, яке можна було б використовувати для стоянки автомобіля
• Автоматика для розпашних воріт помітно дорожче, ніж для відкатних
• Надійність автоматики для розпашних воріт нижче, ніж у автоматики для відкатних воріт
• Розпашний тип не такий зламостійкий, як відкатний — їх може пошкодити навіть сильний вітер або хуліган
• У вітряну погоду розпашні ворота можуть вдарити автомобіль — їх необхідно обов’язково фіксувати при кожному закриванні або відкриванні

В цілому, розпашні ворота не такі зручні, як відкатні. Хто вже користувався відкатними воротами, то вже ніколи не встановить собі розпашні, якщо навіть і фінанси співають романси.

Наприклад, у себе вдома я встановив двоє воріт — одні відкатні, інші розпашні. Зробити своїми руками двоє воріт я не міг фінансово, так в ті часи ціна фурнітури для воріт була більше тисячі євро, тому довелося шукати компроміс. Два роки користування розпашними воротами не пройшли даром — вони були благополучно перероблені в відкатні шляхом порізки їх на профільні труби і виготовлення з них нового каркаса воріт. Таким чином, розпашні ворота знайшли нове життя і продовжують працювати на благо суспільства в новому для себе образі. У мене звільнилося місце ще для одного автомобіля, а крила і двері авто перестали страждати від регулярних ударів стулки воріт. Тому я є затятим прихильником відкатних воріт перед іншими типами — я мав можливість випробувати всі принади різних типів воріт на власній шкурі.

 Але розпашні ворота, крім в’їзду у двір можна використовувати для гаража — їх досить просто і легко утеплити, на відміну від відкатних

Секційні ворота

Секционные ворота лучше всего подойдут для гаража.

Також їх можна використовувати і для в’їзду у двір, але в такому випадку необхідно спорудити навіс, під яким будуть ховатися секційні ворота, перебуваючи в відкритому стані. Це значно здорожує кошторис, так як крім недешевих воріт необхідно ще витрачатися на виготовлення навісу.

Але якщо подивитися на цю проблему з іншого боку, то Ви отримуєте практично провітрюваний  гараж — взимку автомобіль не буде заносити снігом, а значить, не треба буде зчищати примерзлий сніг

Ролетні ворота

Сподіваюсь, Ви вже визначилися з типом воріт, які плануєте виготовити своїми руками.

 Мої перші ворота, які я виготовив своїми руками

На фото мої перші ворота, виготовлені більше десяти років тому. У мене не було грошей, щоб замовити виготовлення воріт «фірмі», так як тоді треба було віддати 35 тисяч гривень, що дорівнювало 7400 американських рублів за поточним курсом. Це було більше, ніж вся моя річна зарплата. І я вирішив виготовити ворота своїми руками, про що анітрохи не шкодую.

На виготовлення моїх перших воріт пішло всього два дні. За два дні я заощадив грошей стільки, що можна було

Воротам вже більше десяти років, але по їх стану не скажеш. Ремонту зажадали навіть несучі стовпи, а ворота немов вчора встановили. Так, під палючим сонцем трохи вигоріла фарба, але профнастил зберіг свій первісний колір, а роликова система воріт досі у відмінному стані.

У той час виготовити ворота своїми руками було не дуже просто, так як інформація про те, як зробити їх своїми руками, у відкритому доступі була відсутня. І це не дивно  — адже в той час рентабельність виробників воріт коливалася від 500 до 1000%, тому ніхто не хотів ділитися інформацією. Навіщо рубати курку, яка несе золоті яйця?

Мені доводилося підглядати конструкцію воріт у небідних сусідів, у яких була фінансова можливість замовити ворота у виробника

Незабаром я почав виготовляти ворота на замовлення, досяг непоганих успіхів. З тих пір виготовлення воріт стало моїм ремеслом і сенсом життя.

Багато людей стали звертатися до мене з проханням допомогти, намалювати схему або креслення. Я намагався допомогти всім, але з часом кількість стражденних стало настільки багато, що я виклав весь накопичений мною і моєю командою досвід у всесвітню мережу. Так і народився наш сайт, який так і називається — Ворота своїми руками.

У той час це був самий перший сайт на просторах усього СНД — російськомовного інтернету, який абсолютно безкоштовно ділився накопиченим досвідом по виготовленню воріт, хвірток і заборів. На нашому сайті ми описуємо технології, за якими легко зробити все своїми руками.

Маю велику надію, що викладені на нашому сайті матеріали Вам будуть корисні і допоможуть уникнути багатьох помилок, через які мені і моїй команді довелося пройти, набуваючи безцінного досвіду у виготовленні воріт і парканів.

Не бійтеся зробити ворота своїми рукам. Сотні тисяч людей на рік з усіх країн всього колишнього СРСР відвідують наш сайт в пошуках інформації, яка може допомогти виготовити свої перші ворота.

Багато людей сумніваються, а чи зможу я сам це зробити? Виходить у інших — вийде і у Вас.

Не святі горшки ліпити

Іноді я чую думку, що для виготовлення воріт потрібен професійний зварювальник. Я не зовсім згоден з цим твердженням, тому що:

• Вимоги до зварних швів не такі високі, як при зварюванні відповідальних деталей типу газопроводу або водопроводу

• Я ще жодного разу не бачив професійного зварника з «папірцем», який би займався виготовленням воріт


Ви будете сміятися, але виробництвом воріт займаються колишні водії, вантажники, слюсарі, менеджери, економісти …. Кого я тільки не зустрічав. Чи не зустрічав я тільки зварників — професіоналів, з «корочкой». Тут до зварювання НЕ такі високі вимоги, як при зварюванні опалення, водопроводу або газопроводу — вода не витече, газ не вибухне. Навіть якщо Ви не дуже якісно зварите полотно і зварний шов лопне, то немає проблем заново його   проварити. Зрештою, не святі горшки ліплять — звичайні люди. Є така приказка — якщо руки золоті, то не важливо, звідки вони ростуть. Якщо з правильного місця — не бійтеся, все вийде.

Читайте також: Як вибрати автоматику для розпашних воріт

Чи складно встановити автоматику для воріт своїми руками?

Якщо не читати наші огляди, присвячені встановленню автоматики на ворота, то можуть виникнути деякі питання.  Але ми намагаємося так піднести для Вас інформацію, що  б встановити її міг будь-яка людина, яка взагалі не розбирається в електриці. Більш того, ми виконуємо налаштування і    програмування обладнання, що б максимально полегшити процес установки. Все, що потрібно від Вас — встановити привід і подати йому напругу. Усе інше ми зробимо за Вас.

Що дорожче — автомобіль чи ворота?

Це зараз Ви будете крутити пальцем біля скроні — зрозуміло, що автомобіль дорожче. А років десять тому все було не так однозначно.

Ще років десять тому більшості людей навіть в думках не приходила ідея виготовити ворота своїми руками, так як вважалося, що виготовляти їх обов’язково повинна «фірма».Як я говорив, технології виготовлення воріт трималися в найсуворішому секреті. У ті часи за сучасні автоматичні ворота просили від 5 до 10 тисяч американських рублів — залежно від жадібності продавця. Навіть бюджетні автомобілі типу «Daewoo Matiz» або «Daewoo SENS» в автосалоні коштували дешевше, ніж ворота «під ключ». Ви самі розумієте,що такого не повинно бути в принципі, адже автомобіль незрівнянно складніше виготовленні, та й вага його раз в п’ять-десять більше, ніж у воріт. Тому не має бути такого, що простий зварний виріб коштував дорожче автомобіля. У той час багато хто стояв перед вибором — купити новий автомобіль і їздити або замовити «на фірмі» ворота або ходити пішком.

У ті часи люди, які виготовляли ворота на замовлення, заробляли за місяць 20-30 тисяч зелених. За ці гроші можна було купити не сильно крутий джип або   пристойну іномарку бізнес класу. Зараз це здається якимось маренням, але в середині двотисячних ціна на ворота могла шокувати будь-яку розсудливу людину. Давайте проаналізуємо, чому виникла така ситуація.

Перш за все, економіка була перегріта кредитними грошима, які ввалювалися в ринок нерухомості. Грошей на ринку нерухомості гуляло стільки, що хоч жопой жуй. Люди брали кредит, будували будинок, продавали його, купували землю, будували будинок, продавали його …  Ціни на нерухомість росли не по днях, а по годинах. Квартира в спальному районі Києва коштувала дорожче, ніж невелике село в провінції. Банки видавали кредити всім охочим, навіть під»липові» довідки про доходи. Але вічно так тривати не могло. Як тільки кредитний «краник» нам перекрили, ринок нерухомості моментально «здувся». Кількість новобудов знизилося в десятки разів, відповідно впав і попит на ворота. А кількість продавців залишилася колишня … Ціни стали знижуватися — і   набагато швидше, ніж росли.

Час йде, конкуренція зростає. Ціни впали в кілька разів — і зараз їх можна купити раз в п’ять — десять дешевше, ніж раніше. Зараз ціна сучасних воріт з автоматикою значно менше тисячі «вічнозелених».

Тоді навіщо виготовляти їх своїми руками? — запитає недосвідчений читач. Якщо так все дешево, то навіщо витрачати свій час на виготовлення воріт? Але не все так просто — навіть якщо Ви замовите виготовлення в якійсь організації, Ви можете зіткнутися з великою кількістю неприємностей. У цій статті я спробую Вам пояснити, чому краще зробити все своїми руками, ніж замовити виготовлення в спеціалізованій «фірмі».

За дарма ніхто працювати не буде

Найпершою причиною, щоб зробити все своїми руками, є економія грошових коштів. Ні для кого не секрет, що люди працюють не тільки для того, що б доставити іншому радість, а й для задоволення своїх матеріальних потреб. Говорячи простими словами, працюють заради того, що б заробити грошей.

Звичайно, ціна сучасних воріт вже не така шокуюча, як була років десять назад. Звичайно, рентабельність виготовлення воріт знизилася з 500-1000% і становить орієнтовно 50-100% від вартості матеріалів. Але і це немало..

Формула приблизно така — ціна готових воріт приблизно в півтора — два рази  більше, ніж обійдеться їх виготовлення своїми руками. Тобто ринкова ціна на ворота приблизно в два рази вище, ніж коштує їх виготовлення. І це природно, так як виробник воріт витрачається на рекламу, транспорт, зарплату людей, зв’язок, інтернет, оренду, отримувати прибуток … Чудес не буває — хтось повинен за це все платити. І цим «хтось» і будете Ви, якщо замовте їх на «фірмі».

Якщо Ви не крадете гроші мільйонами, то Вам вигідніше буде виготовити ворота своїми руками, так як Ви зможете заощадити приблизно половину бюджету, виділеного на виготовлення воріт.

Якщо у Вас є достатньо грошей, то найпростіше звичайно буде замовити готовий варіант, ніж виготовляти їх самостійно. Але навіть в цьому випадку є можливість напоротися на підводні камені, про які я розповім нижче.

Навіщо витрачатися на якісні комплектуючі?

Саме так міркує господар фірми, якій Ви збираєтеся доручить виготовлення воріт. Адже ви так довго торгувалися, влаштовували тендери між виробниками, що виграв тендер нічого не залишається робити, як замовити самі — найдешевші комплектуючі для воріт. Адже клієнт його так «Віджав» за ціною, що він просто не може замовити якісний комплект на ворота, інакше взагалі залишиться без заробітку або взагалі почне додавати свої з кишені.

Доходить іноді до абсурду. Іноді в гонитві за замовленням виробники так знижують ціну, що місця для заробітку взагалі не залишається. Коли розсіюється п’янкий дим перемоги і приходить протверезіння, виробник починає розуміти, що отриманих від замовника грошей банально не вистачить на виготовлення воріт. Свої додавати бажання немає (найчастіше і додавати нічого), тому він починає робити судомні спроби заощадити на всьому, чим можна. Вхід йде дешева фурнітура, автоматика з пластиковими шестернями, тонка труба, низькоякісні лакофарбові матеріали, надтонкий профнастил…

Я постійно працюю з виробниками воріт. І кожен день стикаюся з невиправданої економією виробників. Багато свідомо роблять свій вибір в користь економії, розуміючи, що це з високим ступенем ймовірності може привести до руйнування конструкції (наприклад, використовують для виготовлення важких кованих або фільонок воріт фурнітуру для легких профнастілових воріт). Я не вітаю їх вибір і постійно намагаюся переконати їх, доводячи, що переробка обійдеться значно дорожче, ніж відразу зробити все правильно.

Але варто віддати належне тим людям, які ніколи не стають на стежину невиправданої економії. Їх небагато, але частина наших клієнтів використовують тільки якісні комплектуючі для воріт. І навіть якщо він розуміє, що він не зможе виграти тендер у інших, що пропонують виготовити ворота дешевше на дешевшою фурнітурі, він просто відмовляється, тому що для хорошого майстра хороша репутація може коштувати дорожче, ніж теперішня вигода.

Чи гарантує висока ціна висока якість воріт?

Я впевнений, що ні. Навіть дуже висока ціна ще нічого не гарантує.

Поставте себе на місце виробника воріт. Дзвонить замовник, цікавиться вартістю воріт. Виробник думає: «Якщо я йому назву вартість воріт на дорогий фурнітурі, то він замовить у інших; назву ка я йому вартість на самій дешевої, авось замовить ». І він має рацію — в більшості випадків замовник зупиняє свій вибір на самому вигідній пропозиції з точки зору ціни. Про ціною і поговоримо.

Ми звикли до того, що більш висока ціна, як правило, гарантує більш висока якість товару. Але не завжди. Багато фірм, що виготовляють ворота, заламують високу ціну, але встановлюють найдешевшу фурнітуру, прагнучи максимально збільшити прибуток. Але в будь-якому випадку, дуже низька просто ціна кричить про те, що для виробництва будуть обрані найдешевші матеріали або Вас просто кинуть на гроші. Так що висока ціна хоч і не гарантує високої якості, але є ймовірність того, що Ви його отримаєте. А сама низька ціна на ринку гарантує Вам застосування найдешевших комплектуючих і матеріалів, і як правило, дуже короткий термін експлуатації до капремонту.

Дійсно, а навіщо виробникові воріт платити більше? Адже якщо навіть він купить більш дешевий виріб, все одно все зробить і здасть їх клієнту. той Адже це не сильно розбирається в якості комплектуючих… Більш того, мало хто з виробників воріт добре розбирається в якості фурнітури. Просто купують, що подешевше і все.

Ясний перець, що більш дешеві комплектуючі прослужать менше. Ну прослужать не десять років, а півтора. Гарантійний термін то все одно відходять. А далі на ремонті ще заробити можна буде.

Виробники воріт з невеликих провінційних містечок більш педантичні в виборі комплектуючих для воріт. Адже там на місто в кращому випадку два-три    майстри, всі один одного знають в обличчя і недобросовісна робота не залишиться непоміченою. Гарне забувається швидко, а  погане люди будуть довго пам’ятати. До того ж  в провінційних містечках конкуренція менше через обмеженого числа виробників воріт, відповідно, ціни на готову  продукцію «під ключ» іноді будуть вище столичних. Бажання зберегти репутацію    стимулює регіональних виробників воріт використовувати якісні    комплектуючі для виготовлення воріт.

У великих містах ситуація протилежна. Виробників воріт — тисячі.    конкуренція —  величезна. Замовлення отримає той виробник, який дасть    найнижчу ціну. А як дати саму низьку ціну? Тільки використовуючи найдешевші (Читай — низькоякісні) комплектуючі для воріт.

Адже якщо закласти в кошторис хорошу фурнітуру, автоматику, імпортну фарбу, якісний європейський профнастил, то тільки вартість матеріалів перевищить    середню продажну ціну готових воріт в інтернеті! А ще треба платити людям    зарплату, заправляти автомобіль, оренда, податки, прибуток…

Замкнуте коло. Провести якісні ворота дешево неможливо. А платити    багато (як кілька років тому) люди вже не хочуть і не можуть. І    виробник просто змушений забивати в кошторис найдешевші комплектуючі для воріт, що б хоч як то вижити в цьому світі і заробити свою сім’ю на шматок хліба.

А тепер давайте подумаємо, наскільки висока ймовірність того, Ваші ворота будуть виготовлені з якісних комплектуючих? Вона просто мізерна. ринкова ситуація підстьобує виробників використовувати тільки найдешевші матеріали в процесі виготовлення воріт. Якщо Ви хочете отримати якісні ворота, то їх краще буде виготовити своїми руками. Чому?

Тому що саме Ви будете вибирати матеріали для виготовлення воріт. хто Вам забороняє купити якісну фурнітуру для воріт, німецьку корозійно стійку    фарбу, європейський профнастил з шаром цинку 250-300 мікрон? Так, вони будуть коштувати дорожче, але і виглядати вони будуть гарніше, і їх ремонт не скоро    доведеться робити…

Тому я вважаю, що вибір якісного матеріалу для воріт є запорукою  довговічності воріт. Саме з цієї причини варто зайнятися виготовленням воріт своїми руками, що б самостійно контролювати процес покупки матеріалів для їх виготовлення.

«Фірма» віників не в’яже

Багато людей вважають, що роблячи все своїми руками,  неможливо досягти якості, яке отримують фірми, що виготовляють виріб на замовлення. Це дуже    широко поширена помилка.

Люди думають, що у цих фірм ворота виготовляються в спеціальних пристосування, а фарбуються в фарбувальних камерах. А займаються виготовленням воріт професійні зварювальники.

Подавляющее більшість фірм, виробників, не мають навіть власної    виробничої бази. У кращому випадку вони розміщують замовлення на виробництво у    інших фірм, що мають виробничу базу. У гіршому — виробляють ворота на    об’єкті у замовника, зварюють у себе в гаражі або на дачі. 90% фірм, які    роблять»під ключ»  — це приватні особи, які варять конструкції у себе    на дачі або гаражі.

Навіть елементарний навіс, який необхідний для зварювання або фарбування воріт є у 5-10% фірм. У більшості «фірм» робочі чекають закінчення дощу, що б    продовжити зварювання або фарбування полотна воріт. Адже варити під дощ не комфортно і небезпечно для життя, а краплі води на фарбі залишають розводи.

Залізобетонні плити перекриття. Як укладати

Найнадійнішими видами перекриття в будівництві є залізобетонні плити перекриття. Этот вид перекриття між поверхами будинку и над підвальним приміщенням підходить не для всех конструкцій приватного будинку. Будинки, стіни якого виконані с деревом или щитові будинки, слід перекривати також дерев’яними перекриттями. А ось в будинку, зведеному з цегли или піноблоків, краще влаштувати залізобетонні перекриття. Эти багато-баговые конструкторы прослужат без дополнительных догляду по часам их использования.
Залізобетонні плити перекриття завозяться на будмайданчик в потрібній кількості відповідно до проекту. Проекти приватних будинків зазвичай розробляються таким чином, щоб при монтаже плиток зайвих отворів, крім, мабуть, входу в підвальне приміщення и то, якщо це передбачено в проекте.

Як укладывать залізобетонные плити перекриття

Для монтажа необхідно виконати на поверхні фундамента армований пояс висотою до 150 мм. У тіло армопоясу досить буде змітку с арматури діаметром близько 12 мм, бетон застосовується марки не нижче М 200.Подробности про армопояс читайте тут https://o-remonte.com/uk/armopoyas-shho-ce-take-i-yak-zrobiti/.

Залізобетонные плити перекріття повінні монтуатії на дві несучі стіни своїми торцями. Спирання на три точки (у вигляді стін или перегородок) неприпустимо, так як в такому випадку плита перекриття просто зламається (трісне) иїї подальша експлуатація буде неможлива.

Монтуються плити перекриття на цементному розчині марки М 100, він розстилається по армопоясу шаром близько 30 мм.Спирання плитки на несучие стіни всегда бути не менше 80 мм на бетон и 120 мм на цеглу.

Порожнечі в залізобетонных плитах из одного торця закладаються бетоном ще на заводх ЗБВ. Плити цією стороною монтуються на запросах, отвлекаться в плитах закрывать для запоминания промерзання стін в данных місцях. Якщо порожнечі в зовнішніх стінах не закриті, то можна самостійно закрити отвори боєм цегли з цементним розчином.

При монтаже плити перекриття вивіряються по своим нижним частям, шви элементы повинні перебувати на одну горизонті, якщо дивитися на конструкцию снизу.Шви між плитами після їх монтажу закладаються бетоном на щебені дрібної фракции или цементним розчином. При утворенні пустот между перекрёстками больше 50 мм, это слід армуват с установкой підвісної опалубки. Бетон для таких монолітних ділянок застосовуться марки М 200.

Після закінчення монтажу плит перекриття їх слід скріпити між собою. Цей вид роботи називається анкеруванням. Цією роботою не можна нехтувати, так як анкера надають жорсткість всем змонтованим плитам.

Для анкерів застосовуться арматура в 10 мм. Арматура приварюється до петель змонтовани плит таким чином перекриття з’єднуються.

Плити, що спираються на зовущие стіни, кріпляться за допомого анкерів вигляді букви Т. Одна сторона анкера приварюється до монтажної петлі плити, а друга буде скріплена кладкою при подальшому зведенні стін з цегли или піноблоків.

Для цієї простої роботи буде потрібно замовлення вантажопіднімальной техніки и ланка монтажников с 3-4 чоловік.

Укладання плит перекриття. Відео процесу

.

Як отримати громадянство ЄСі де простіше это зробить ⋆ІА «ЄУРАБОТА»

З огляду на все привілеї, які отримує громадянин ЄС після оформление паспорта, не дивно, для всех брачных услуг. Але що, крім високого рівня життя, так приваблює неавропейских жителів планети и як сам отримати громадянство в Євросоюзі?

ЗМІСТ

1. Які переваги дає громадянство Європейського Союзу?
2. Программы иммиграции для українців и инших иноземцев

2.1. За народженням

2.1.1. Громадянство в спадок

2.1.2. Чи можна народити в Європі й отримати громадянство?

2.2. Репатріація

2.3. Статус біженця

2.4. Громадянство через натуралізацію

3. Етапи отримання громадянства
4. У якій країні Євросоюзу легше отримати громадянство?

Які переваги дає громадянство Європейського Союзу?

Громадянство Євросоюзу відкриває широкі перспектив. Крім того, отримати паспорт ЄС можна, не відмовляючись від українського документа, чтобы дає ще більше можливостей и головну — можливість вибору.Правда, не все країни Євросоюзу дозволяють другий паспорт своєму громадянину: наприклад, Німеччина вважає за краще одноосібну «опіку». Зате в Греції та Італії український паспорт сприймають як ще один документ, що засвідчу особу и друге громадянство.

Якщо туристичний інтерес до Європи має чисто естетичный характер, чтобы у бажання стати підданим Євросоюзу є исследовать меркантильні причини:

1. У першу чергу Європаваблює своєю стабільню стаб. Может быть, в зависимости от того, какой країній рівень життя на досмотр в высоком рейтинге, а економічне становище стабільне: жителі соціально и матеріально забезпеченить и мають не тільки можливість стабільного заробитку наіняювівізаіза.Крім того, громадянин ЄС має право на соціальні и медичні районы, на відміну від іноземця без права проживання.
2. Свобода пересмотра по території вросоюзу приваблює іноземців не менше, ніж фінансова стабільність. Більш того, жити і працювати можна в різних країнах абсолютно безперешкодно, процедура отримання австралійської или американскої візи, наприклад, для громадянина ЄС буде більш простою, ніж для українця.
3. Важный для громадянина ЄС буде перспектива для його родини, адже діти — громадяни Євросоюзу мають можливість отримати освіту на найвищому рівні и диплом, який котирується по всьому світу.

Программы для українців и других иноземцев

Оформить паспорт ЄС може-який житель світу, хто не проблем с законом, податкового или кредитного боргу. Але у певної категории громадян є невелики переваги в отриманны громадянства.

За народженням

Є два варіанти набуття громадянства за народженням: за право «крові» и за право «ґрунту». Перший варіант означающий, що новонародженому присвоюється громадянский статус батьків, и другий — що малюк має право на громадянство тієї території, де він з’явився на світ.Ежегодно більшість держав у світі віддають перевагу праву «крові».

Громадянство в спадок

Загальные правила ЄС такі: якщо хочуа б один с батьків громадянином країни, їхня дитина отримує право на громадянство безумовно. А також якщо обидва батьки не мають громадянства и живуть в країні на постійній основі. Якщо у обох віноземне громадянство, то цей випадок більш индивідуальний. Від них вимагається тривале проживання в країні с перспективами на громадянство. Але в цьому випадку не кожна країна ЄС готова надати дитині своє громадянство безумовно.

Право на громадянство зберігається у дитини довічно. Навіть якщо вона не скористувалася его відразу, то можно сделать это самостийно після исследования повноліття или в будь-який час за заявою батьків.

Чи можна народити в Європі й отримати громадянство?

Сьогодні в Євросоюзі громадянство за народными правами на правах «ґрунту» можна отримати не скрізь. Відразу після пологів дитині батьків-иноземцев його не нададуть.

Чтобы набути статусу громадянина ЄС, потрібно не тільки народитися на певній території Євросоюзу, и прожити там певну кількість часу: у Франції — 5 років, в Германии — 8.Данське законодавство дозволяє отримати ст

.
