Сварочная маска хамелеон. Устройство, ремонт. — Радиомастер инфо

Показан способ разборки и замены батарейки.

Сварочная маска хамелеон вроде бы работает, но время до включения затемнения увеличилось и регуляторами не уменьшается. При работе это неудобно.

Из информации в интернете установлено, что корпус маски заклеен и замена батареек не предусмотрена. К тому же есть ссылка на то, что солнечный элемент должен обеспечивать работу маски.

Модель маски “Optech S998e”.

Информации по разборке именно этой модели в интернете не нашел. Пришлось разбираться самому.

Маска имеет три регулятора. Ручка освещенности находится снаружи, остальные две – чувствительность и задержка, внутри.

Для начала нужно поджав защелки изнутри маски вынуть блок с электроникой и защитными стеклами наружу маски. Особенность в том, что нужно отжимать не защелки, а отводить корпус от защелки иначе жесткие защелки можно сломать.

Освободив одну защелку вставить фиксатор из полоски жести. Освободив вторую защелку с той же стороны, выдавить эту сторону. Оставшиеся две защелки с другой стороны можно не отжимать, они выйдут и так. Регулятор освещенности я не снимал. Длины провода хватило, чтобы раскрыть блок и заменить батарейку.

Ниже показан снятый блок.

Далее нужно снять защитные стекла с каждой стороны. С внутренней поменьше, с наружной побольше. В корпусе есть углубления, поддев ногтем стекло легко снимается.

Корпус блока состоит из двух склеенных половинок. Разделить их можно скальпелем постепенно поддевая и перемещаясь по периметру.

Одна из батареек имеет напряжение 3,27В,

а вторая 0,32В.

Хотя, когда солнечный элемент освещен, то на севшей батарейке более 6В. Поэтому маска и работала. Но ввиду того, что это не аккумулятор, а батарейка, она не заряжается. Я проверял. Держал на свету несколько часов. Затем в затемненном месте проверял напряжение.

Сразу оно было около 3,4В, но спустя некоторое время, около часа, падало до значения менее 1В.

Задержка при работе с такой севшей батарейкой появлялась видимо потому, что батарейка сдерживала рост напряжения от солнечного элемента. Другими словами, зажигается дуга сварки, от ее света солнечный элемент выдает напряжение, но поскольку оно поступает и на разряженную батарейку, она в данном случае работала как конденсатор, то напряжение на схеме достигает нужного значения 3В с задержкой.

Тип применяемых батареек GR2430 показан ниже.

После замены неисправной батарейки сварочная маска хамелеон заработала, как и положено.

Проверять работу маски можно на лампе накаливания. Светодиодные лампы, а также экономки и солнце для этого не подходят.

При сборке половинки корпуса блока можно не склеивать. Вставленный на место блок хорошо фиксируется. Если кто часто использует маску, замена батареек может понадобиться чаще. При желании можно двумя проводками вывести каждую батарейку наружу и применить другие типы, подходящие по напряжению.

Материал статьи продублирован на видео:

Батарейка для сварочной маски ресанта

Ремонт маски сварщика Хамелеон

Речь пойдет не о сложном ремонте, а всего лишь о замене батареек в сварочной маске «Хамелеон». Именно неисправный источник питания является причиной отказа в большинстве случаев.

Основным элементом защиты в маске «хамелеон» является автоматический светофильтр. Он замемняется автоматически сразу после появления дуги, позволяя контролировать начало сварки без ослепления глаз.

Как правило, светофильтр имеет многослойную структуру. Использование нескольких жидкокристаллических слоев позволяет понизить зависимость затемнения от угла падения света.
При зажигании дуги кристаллы выстраиваются в определенном порядке, за счет чего и блокируется часть светового потока.

Для правильной работы светофильтра необходим источник питания. У некоторых моделей это — две батарейки типоразмера ААА, расположенные в специальном отсеке на корпусе фильтра. У других моделей источник питания спрятан внутри корпуса. Как правило, это один-два литиевых элемента напряжением 3 вольта, обладающих очень большим ресурсом.
Хотя логично предположить, что в дешевой маске установлена дешевая батарейка.

Я использую сварочную маску «Ресанта», хотя модель не имеет большого значения. Светофильтры всех моделей имеют один принцип работы и отличаются лишь конструкцией, применяемой элементной базой и наличием или отсутствием регулировок.

Как и многие, я пользуюсь сваркой не ежедневно, а лишь по мере необходимости. И вот в очередной раз, готовясь что-то там приварить, я с огорчением обнаружил, что сварочная маска «Хамелеон» не работает.

При наведении на источник света светофильтр не затемнялся или срабатывал через раз. Будь то солнце, яркая лампа или зажигалка.

Иногда при легком постукивании по маске светофильтр срабатывал. Это наводило на мысль, что где-то плохой контакт, непропай или нечто подобное. Но в первую очередь подумалось о том, что проблема — в питании светофильтра. Села батарейка.

В таких случаях иногда советуют выставить маску на солнце примерно на два часа, чтобы батарейка подзарядилась от встроенной светодиодной панели.

Возможно, так оно и есть. Но ждать каждый раз два часа что-то не хотелось. К тому же неизвестно, каким будет конечный результат. Может, заработает, а может и нет.
Короче, я решил разобраться, в чём там, собственно, дело, и по возможности восстановить работоспособность фильтра.

К маске светофильтр крепится с помощью двух винтов. Открутив винты, извлекаем его.
По периметру корпуса есть узкая щель. Осторожно раздвигая половинки корпуса, разделяем его на две части. Неважно, каким способом вы это сделаете.

Внутри корпуса находится электронная начинка светофильтра и литиевый источник питания. Первым делом надо измерить напряжение на нём. Номинальное напряжение — 3 вольта, но светофильтр исправно работает при понижении напряжения до 2,5 вольт. Впрочем, это лишь предположение, может быть разброс в ту или иную сторону. В моем случае напряжение на выводах батарейки было чуть более двух вольт, при этом уже ничего не работало.

Убедившись, что батарейка «сдохла», приступаем к замене. В моем светофильтре применялся элемент CR2450. Он запаян в плату с двух сторон. Очень аккуратно выпаиваем его и заменяем точно таким же новым.

Если не найдете CR2450, на какое-то время его можно заменить элементом CR2032, он устанавливается на материнские платы компьютера.
Батарейку лучше всего использовать с держателем, при этом облегчается её замена и не придется перегревать «таблетку» при пайке. В крайнем случае можно припаять два вывода. Очень быстро и с хорошим флюсом, чтобы выполнить операцию одним легким движением руки.

Для закрепления батарейки в этом случае можно применить двустороннюю клеящуюся ленту.

После замены источника питания фильтр стал работать исправно, постукивание по маске на его работу никак не влияло. Другое дело — срок службы батарейки. Но в тот момент меня это мало интересовало.

Замена батареек в маске Хамелеон

К сожалению, батарейка CR2032 прослужила недолго. Несмотря на то, что ток потребления измеряется микроамперами, через какое-то время фильтр снова не работал.

Разумеется, вопроса типа «Что делать?» даже не возникало. Надо было установить более мощный источник питания. Наиболее подходящий вариант — два элемента по 1,5в типоразмера АА или ААА. Их можно разместить в специальном батарейном отсеке, который имеется в продаже. У меня такого не было, поэтому пришлось отпилить отсек для батарей от любимого телевизионного пульта.

От печатной платы отпилил ту часть, где находятся контакты для батарей. Всё лишнее (микросхему и обвязку) вычистил, к контактам припаял два многожильных провода. Торец слегка замазал тем, что было под рукой. Получился неплохой батарейный отсек на два элемента АА.

К маске батарейный отсек крепится двумя болтами М2,5. Отверстия просверлены по центру, поэтому крепление не мешает при установке батареек в отсек.
Крепить можно в любом месте. Провода должны быть как можно короче. Я закрепил отсек в верхней части, над головой. В этом случае не нарушается общая балансировка, есть свободный доступ к отсеку для замены батарей. В период простоя можно даже вытащить одну батарейку из отсека.
В целях, так сказать, глобальной экономии.

В народе бытует мнение что у сварочной маски хамелеон нет батареек, и она работает как-то без них. Да и китайский производитель утверждает, что маска прекрасно функционирует без них. Может она и работает, но защищает лишь лицо, а не глаза.

В действительности в ней имеется целых 2 элемента типа CR2032 каждый из которых обладает напряжением 3 вольта. Хватает их примерно на 2 года работы, а дальше приходится приобретать новые.

Брать требуется элементы с желтой каймой и с встроенными ножками. Дальше нужно взять паяльник и выпаять старые элементы. Здесь нужно соблюдать аккуратность, иначе можно повредить рабочую плату. Далее в освободившиеся ячейки впаять контакты новых элементов питания. На этом, замена батареек в сварочной маске хамелион будет завершена.

Приветствую автолюбителей и просто посетителей моего блога. Сегодня я хочу рассказать о том, какая батарейка для сварочной маски хамелеон необходима при ее замене, а так же сделаю небольшую модернизацию маски.

Не так давно случилось так, что возникла необходимость приварить одну детальку к другой.

В моем распоряжении была сварочная маска Ресанта МС 2, в которой находился светофильтр хамелеон.

Все было готово к сварке, но как только я начал приваривать детальку тут же был пойман «Зайчик».

Работу прекратил и решил проверить светофильтр.

Когда я поднес зажигалку к стеклу светофильтра и зажег её, светофильтр не затемнился, а только проявились, какие то слабые мерцания.

Стало понятно, что светофильтр неисправен.

Но детальки, которые надо было приварить друг к другу ждать не хотели и пришлось их приваривать в неисправной маске.

Сварочная маска хамелеон не дешевое удовольствие, и поэтому стало конечно обидно, так как маске был всего 1 год.

Разборка светофильтра маски

Сняв с маски светофильтр я приступил к разборке его корпуса, так ка подозревал, что замена батарейки в сварочной маске просто необходима.

Занятие оказалось не из легких по той причине, что автоматический светофильтр оказался не разборный.

Пришлось при помощи китайских отверток аккуратно разъединять на две половины корпус светофильтра.

В итоге все же удалось, ни чего не поломать и разобрать на две половины светофильтр.

На электронной схеме находилась китайская батарейка для сварочной маски хамелеон.

Батарейка должна иметь напряжение не менее 3 вольт.

При замере напряжения мультиметром оно оказалось равно 1,3 вольта.

Солнечная батарейка, которая расположена с лицевой стороны светофильтра не способна полностью компенсировать напряжение для устойчивой работы светофильтра, а служит лишь для частичной зарядки батарейки, когда сварочная маска находится в работе.

Батарейка оказалась приварена точечной сваркой, и как заменить батарейку в сварочной маске хамелеон на первый взгляд стало непонятно.

Затем аккуратно она была вырвана от туда.

Потом я решил сделать, так что бы больше не вскрывать светофильтр, при очередной замене батарейки в сварочной маске.

Идея заключалась в использовании внешней батарейки, что бы больше не думать, о том как заменить батарейку в сварочной маске хамелеон.

Но так, как обычная батарейка имеет напряжение 1,5 вольта, а мне было необходимо 3 вольта то пришлось придумывать конструкцию для того, что бы использовать две батарейки.

Установка батареек на новое место в маске

Для этого мне понадобились: мультиметр, немного провода, паяльник с припоем и канифолью, блок для батареек (я использовал размер батареек «АА»), кнопка с фиксацией (нажал — включилось, еще раз нажал — выключилось) — для того, что бы батарейки постоянно не вытягивать из блока, кусачки, пинцет, ну и конечно сам светофильтр.

Отрезок провода 2-х жильного я припаял на то место, где раньше было крепление плоской батарейки, предварительно выпаяв само крепление.

Ведь после модернизации в сварочной маске хамелеон замена батарейки внутри больше не потребуется.

Провод решил пустить в туже сторону, куда выходит провод на регулятор затемнения, а батарейный блок разместить с внутренней стороны маски возле регулятора затемнения.

В итоге получилось достаточно не плохо. Кнопку «влк — выкл» разместил там же возле батарейного блока, получилось удобно. Теперь не возникнет вопроса, как поменять батарейку на сварочной маске хамелеон.

Склеенный корпус светофильтра я промазал жидкими гвоздями для того, что бы туда не попадала пыль, но можно использовать и силикон.

При испытании сварочной маски после модернизации все работало, как в новой маске, ни каких сбоев не было. Так что, о том, как поменять батарейку в сварочной маске теперь можно забыть.

Теперь» батарейка для сварочной маски хамелеон заменена на две внешних батарейки и имеет доступность для их последующей замены, без всякой разборки маски.

На этом все, всем удачи на дорогах.

C уважением автор блога: Doctor Shmi

>

Как поменять батарейку на сварочной маске фаворит. Сварочная маска хамелеон не работает светофильтр

Несмотря на высокое качество многих изделий, все равно нет вечных вещей и любая техника рано или поздно ломается. Неисправность сварочных масок может возникнуть по многим причинам. Это может неправильное соблюдение температурного режима, механических повреждений, некачественных или бракованных компонентов и так далее. Ремонт сварочной маски хамелеон своими руками может оказаться как достаточно простым, так и весьма сложным делом, в зависимости от того, что именно сломано. Должностная инструкция сварщика любого разряда запрещает использование поврежденной техники, будь то сварочная маска или сварочный трансформатор, поэтому при обнаружении поломки не стоит продолжать пользоваться изделием, а лучше отложить все в ремонт.

Чем более сложная модель маски, тем она удобнее в работе и в то же время, тем больше проблем с ней может возникнуть. Перед ремонтом следует изучить конструкцию и прочие особенности имеющейся маски. Ведь иногда требуется замена каких-либо деталей или элементов, поэтому, следует точно знать, с чем предстоит работа.

Конструкция сварочной маски Хамелеон

Запчасти для сварочных масок хамелеон можно приобрести в тех же местах, где и сами маски, так как с проблемами поломки в рабочих условиях встречаются многие люди.

Виды неисправностей

Очень часто случается такая ситуация, когда сварочная маска хамелеон не работает. В данном случае, скорее всего, проблема кроется в элементах питания. Если все работает от солнечных батарей, то маска может быть попросту посажена полностью и ее нужно подзарядить. Для этого требуется положить ее в солнечное место и потом проверить на работоспособность. Если же работа идет на литиевых батареях, то их также нужно заменить или зарядить, в зависимости от конструкции. Наиболее странным моментом здесь будет повреждение самого блока с элементами питания, так как тогда потребуется его заменять, а это уже дороже и сложнее.

Аккумуляторы в маске Хамелеон

Также могут возникнуть проблема с повреждением стекла. В данном случае выявить поломку достаточно легко, так как на стекле, как правило, наблюдаются трещины или другие механические повреждения. Естественно, что сварочная маска не затемняется в таком случае. Здесь также требуется замена жидкокристаллического стекла, причем его параметры должны точно соответствовать предыдущему. Это один из самых дорогостоящих элементов.

Часто выходят из строя крепления, которые заменяются на аналогичные, или просто прикрепляются заново, уже более надежным способом. Это один из самых простых видов ремонта.

Очень сложным является ремонт платы управления. Здесь не сложно заметить какие-либо неполадки, кроме самых явных. Осуществить ремонт самостоятельно также не всегда получится, поэтому, зачастую приходится пользоваться услугами профессионального сервиса. При поломке этого элемента могут не регулироваться параметры или не срабатывать затемнение, или осветление светофильтра.

Плата управления в маске Хамелеон

Техническое обслуживание

Если вы обнаружили на сварочной маске хамелеон неисправности, то в первую очередь следует прекратить все сварочные работы, которые проводились и нужно отключить оборудование. Затем желательно провести внешний осмотр, для выявления возможных неисправностей и их причин возникновения. Далее, если ничего не помогло, то нужно разобрать изделие, чтобы провести осмотр изнутри.

Чтобы уменьшить вероятность поломки, следует периодически проводить техническое обслуживание. Оно должно проводиться не реже одного раза в месяц. Это помогает удалить грязь и пыль, которые накапливаются в картридже на светофильтре. Для очистки картриджа используется хлопковая чистая ткань, которая увлажняется не агрессивной жидкостью. Запрещается использовать абразивные материалы, растворители и вещества, которые содержат масло. Во время очистки не нужно перегибать электронный шлейф и не нужно сильно давить на материал, чтобы не повредить его.

Может потребоваться извлечение пластин светофильтра. Это нужно для замены, удаления лишних частиц с нее, обслуживания элемента или для снятия защитной пленки, если используется новая маска. Во время обслуживания или когда идет ремонт сварочной маски хамелеон с двумя батарейками, может потребоваться замена элементов питания. Для этого нужно:

• Повернуть крышку отсека питания, чтобы он был совмещен со знаком открытого замка на корпусе;
• Открыть крышку;
• Вынуть элементы питания;
• Установить новые, соблюдая полярность элементов.

Техника безопасности

Во время работы следует действовать аккуратно, так как вероятность повреждения для человека здесь минимальная, но вполне возможно навредить самой технике. Для этого все процедуры при протирании и при работе с микросхемами следует делать крайне деликатно, так как можно навредить светофильтру или ломать мелкие детали. Также не нужно использовать масла, и другие агрессивные вещества для обслуживания. После всех процедур технику стоит протереть сухой тряпкой.

Обращение в сервисный центр

Если ремонт сварочной маски хамелеон Ресанта, или какой-либо другой модели от другого производителя кажется невозможным или сложно осуществимым, то не стоит браться за него самостоятельно, так как можно только усугубить ситуацию. Лучше обратиться к специалистам, которые смогут сделать все с гарантией качества и вернут изделие с полной работоспособностью.

svarkaipayka.ru

Как устроен светофильтр сварочной маски «Хамелеон»

Автоматически затемняемый светофильтр предназначен для защиты глаз сварщика от светового излучения в видимой части спектра: затемнение усиливается автоматически при начале сварки, что позволяет легко контролировать начало сварки без опасности ослепить глаза («поймать зайчика», как говорят сварщики).

Светофильтр изготовлен по принципу «слоеного пирога», где несколько слоев жидких кристаллов находятся между поляризационными пленками. Под напряжением жидкие кристаллы «выстраиваются» В определенном направлении, таким образом блокируя часть поляризованного света.

Следует также заметить, что наибольшую опасность при дуговой сварке составляет невидимое излучение в ультрафиолетовом и инфракрасном спектре. Даже неисправный светофильтр-«хамелеон» обеспечивает п

Ремонт маски Хамелеон своими руками (замена батарейки) | Своими руками

Если сварочная маска-хамелеон сломалась, не спешите покупать новую — вы вполне способны починить старую своими руками.

Разбираем сварочную маску «Хамелеон»

Эта история началась, когда мне нужно было проделать небольшую работу, связанную со сваркой — поставить на затвор дополнительную задвижку: сварить и приварить к ним несколько деталей и прожечь одно отверстие. И, как говорится, «ничего не предвещало»… пока не проверил сварочную маску — «хамелеон» . Работать не захотела: максимум, чего смогла добиться, это слабое мерцание экрана.

Производители в таких случаях иногда советуют держать маску на солнце для зарядки внутренних аккумуляторов, однако «подзарядка» не помогла. Объем работы был невелик, особой ответственности не требовал, и я решил приготовить немного «вслепую», прикрыв лицо маской, но не глядя на дугу, благо сам по себе фильтр «хамелеон» уже есть довольно темно.«Раскачать» вышли из строя встроенные аккумуляторы и от сварочной дуги (тайная надежда на это была). В общем, проделана одна работа, но потом возникла новая задача: сменить маску или попытаться исправить. Конечно, для начала было выбрано второе: выкинуть — всегда получится.

Самая простая часть работы — удалить элемент «хамелеон» из маски. Так как на этой модели регулятор диммера вынесен, сначала снимаем его. Для этого подденьте поворотную ручку регулятора (1) плоским предметом (ножом) и открутите пластиковую гайку (2).В снятии фильтрующего элемента нет ничего сложного — он устанавливается на защелку (3). Корпус маски с внешним сменным стеклом (точнее, лист прозрачного пластика) не понадобится, пока мы не увидим, как разобрать фильтр.

Предварительное задание — определить размер встроенных аккумуляторов. Все было бы просто, если бы в корпусе фильтра был какой-нибудь отсек или прорезь для них, но такие маски встречаются редко. Но наш случай наиболее типичный: корпус не разборный.Тем же ножом мы поддерживаем регуляторы задержки для выключения яркости и чувствительности (4). В принципе, «с глаз» вставленный в корпус прозрачный пластик можно снять, но это нам ничего не даст — оставляем как есть.

«Корпус в разобранном виде» в нашем случае означает, что обе половинки соединены между собой, но нет винтов или хотя бы наклеек, под которыми они могли бы спрятаться. Предварительный вывод — половинки либо приклеены, либо закреплены на каких-то внутренних защелках, это будет выявлено при вскрытии.Для этого снова возьмите нож и осторожно попробуйте разделить половинки. Во время этой операции тело следует крепко удерживать. Нож, кстати, обычный столовый, с закругленным кончиком, чтобы не порезаться, если случайно соскользнет. Отсоединив один из углов, медленно, действуя ножом как рычаг, перемещаемся по периметру (5). Если бы соединение производилось на защелках, они бы сломались или вышли из зацепления (тут как повезло) с характерным хрустом, и после первого такого щелчка можно было попробовать как-то надавить на них, чтобы сохранить хоть часть.

---

См. Также: Сварочная техника в защитных газах

---

А замков у нас нет — простая склейка. Итак, продолжая проявлять осторожность, мы «шлепаем» половинки одну от другой, стараясь не сломать их. Если сломается — ничего страшного, но усложнять задачу, ремонтируя корпус, пока не стоит. Когда образуется достаточный промежуток, мы время от времени заглядываем в него. Очень часто отдельные элементы «начинки» электронной аппаратуры закрепляются или «втыкаются» в разные половинки корпуса, и их можно соединить, например, тонкими спаянными проводами.«Раскрыл» корпус не в ту сторону — и эти провода надо припаять. И не факт, что это будет возможно без «тонкого» паяльника или паяльной станции. Здесь такой проблемы не возникло: все электронные элементы остались в нижней (внешней) половине корпуса. При снятой крышке можно любоваться устройством изнутри (6).

Первое, что бросается в паз — это что-то вроде двух круглых батареек. Хотя вряд ли — вполне обычные батарейки. Батареи, конечно, тоже можно немного подзарядить, но это не батарейки.

Однако, если учесть, что маска успешно отработала четыре сезона, особой разницы нет: аккумулятор для такого времени тоже по крайней мере изрядно болтается в баке. Судя по всему, «встроенные батарейки» в большинстве случаев производители называют это батареями. По крайней мере, на простых масках невысокой ценовой категории. Найти в продаже аналогичные аккумуляторы было бы довольно просто, если бы не одно «но». К этому их разновидности плюсовых и минусовых выводов приварены в двух точках каждая — соединение тоже можно считать неразрывным.Именно такие вещи вряд ли будут продаваться «на каждом углу», да и специально за ними ходить в магазин электроники неинтересно. В конце концов, такие батарейки удобны в условиях сборки на заводе, но снять контакты с платы, а потом все равно найти и припаять новые «батарейки с контактами» в домашних условиях сложно. Есть еще одна причина, которая совсем не мотивирует на такой «подвиг»: многослойная доска. Все элементы и токопроводящие дорожки видны только с одной стороны, с другой, кроме приклеенного фотоэлемента («солнечная батарея») и пары датчиков, реагирующих на изменение освещенности, ничего не наблюдается.

Для очистки совести осматриваем остальные электронные компоненты, расположенные на плате — внешних дефектов нет. Первая часть задачи выполнена: для ремонта нам понадобятся две круглые батареи «номер 2330» на напряжение 3 В (эти данные указаны на них), обычные, без лишних ножек. В принципе, подходят любые аккумуляторы, но пока будем ориентироваться на покупку именно этих.

Первая попытка купить такие аккумуляторы не удалась. То есть другие, похожие, но другого диаметра или толщины в продаже были, а «2330» — только один.В общем, «рука рынка» показала сочетание трех пальцев. Так как ремонт маски не был первоочередной задачей, я не стал специально заниматься поиском аккумуляторов. И, как это обычно бывает, маска, а точнее сварка, понадобилась практически сразу. Пришлось заменить резонатор (часть выхлопной системы на автомобиле), а новый требовал «подгонки». Работа тоже небольшая: переместите крючок, чтобы прикрепить к туловищу и немного измените изгиб трубы. Со сваркой — это буквально несколько минут, но без маски это уже невозможно, и даже приготовить «закрыв глаза» не получится — металл не толстый, за работой нужно постоянно следить.А по батарейкам идти не на что. Самый простой способ — добраться до места продажи «по соседям» и купить там батарейки или маску целиком, сложнее — попробовать отремонтировать маску исходя из того, что есть под рукой (инструмент, круглые батарейки на 3 В, хоть и совершенно другого размера, вдвое тоньше и меньшего диаметра, и уже какое-то время отработали). В общем, хотя бы потренироваться вполне можно было.

---

Смотрите также: Выбирать бытовой сварочный аппарат — как и что?

---

ПОДГОТОВКА К РЕМОНТУ МАСКИ

Вариантов установки батарей два (а то и три).

Первое требует определенного умения: вставить батарейки на место довольно сложно. Сделать «выносной блок питания» намного проще. А это вторая и третья версии, которые использовались в дальнейшем. Но начало во всех случаях одно и то же.

Необходимо снять старые элементы, отсоединив их от ножек. Напомним: скреплены точечной сваркой, по две точки за каждый вывод. Не хотелось прикладывать много усилий, чтобы не сломалась плата, а с мелкими не получалось: хотя точки сварки и мелкие «держались» крепко, оторвать их не получалось.Самым удобным инструментом для этой работы был гравер (иногда называемый дрелью). Контакты «Плюс» легко отсоединяются отрезным кругом — достаточно «прорезать» их прямо через точечные швы (7). С «минусовыми» контактами было сложнее — туда не помещался отрезной диск, в такелажном комплекте гравера не было маленького (отработанного) диска, а была шлифовальная насадка — «камушек» подходящего размера. (8). Достаточно «спилить» только одну точку сварки, а потом, закручивая аккумулятор в разные стороны, отсоединить вторую.

Гравер — инструмент хоть и полезный (редко, но удачно), но не у всех он есть. Отключаем аккумуляторы и без него. Вы все еще можете осторожно, одну за другой, «отламывать» сварные точки, но вы можете, например, взять какой-нибудь надрез и пропилить «ножки» поперек, рядом с точками сварки.

В итоге у нас есть четыре контакта («плюс» — сверху), к которым необходимо присоединить либо провода, либо непосредственно аккумуляторы. Также есть несколько вариантов, но поскольку существующие батареи были явно «маленькими», «старыми» и долго не прослужили, было решено использовать «временную схему», чтобы не тратить время на их замену.Первое решение — просто припаять батареи к имеющимся контактам.

ЗАМЕНА ЭЛЕМЕНТОВ МАСКИ. ПЕРВЫЙ ВАРИАНТ

Чтобы закрепить аккумуляторы пайкой, сначала придется облучить небольшие участки с обеих сторон от них (не совсем по центру, чтобы не мешать прижатию контактов). Здесь есть некоторые особенности. Батарейки сильно нагревать нельзя: они могут испортиться. Поэтому нагрев от паяльника должен быть минимальным: потрогал — и сразу забрал, не с первого раза — нужно дождаться, пока батарея остынет.Стоит повторить, что паяльник должен быть хорошо прогрет (на это нужно меньше времени), а площадь контакта с батареей должна быть небольшой (со временем будет передаваться меньше тепла). Если есть сомнения, можете попробовать потренироваться на удаленных элементах.

Далее заготавливаем два небольших куска провода, снимаем изоляцию с их концов, а также оказываем услуги. Это будут перемычки от «минусовых» выводов на плате к «отрицательным» контактам аккумулятора. Так удобнее, потому что места для пайки не хватает.Так же обрабатываем контакты по схеме (9). Припаиваем перемычки к «минусовым» контактам аккумуляторов (тоже с минимальным прогревом последних, но это проще), затем каждый припой припаивается к «минусовым» контактам на схеме (10). Предварительно на всякий случай замыкаем участки схемы под выводами. Достаточно небольшие кусочки скотча. В дальнейшем они не удаляются. Вставляем батарейки в нижние контакты, а «плюсовые» клеммы (11) припаиваем.Проверяем работоспособность — все в порядке. Можно собрать обратно.

Приклеивать корпус плотно нет смысла. Плотности не требуется, но внутри маски она будет вдавлена. Легче обмотать его тонкими полосками изоленты с краев, не закрывая датчики, фотоэлемент и «окно» (12). Для безопасности можно нанести по периметру тонкий слой термоклея (13) или, например, герметик. Держись будет, установка корпуса в маску не мешает, а в дальнейшем разбирать, если что, то несложно.

На этом ремонт можно считать завершенным. Маска работает, все что приходилось делать со сваркой, сделали. Но хотелось заменить временную схему на постоянную — поставить новые батарейки нужного размера. Их поиски в ближайшем крупном поселке закончились так же, как и в первый раз: в десяти добрых торговых точках был доступен только один элемент 2330.

Значит пришлось взять почти такие же элементы 2430, чуть большего диаметра, но такой же толщины (первые две цифры — диаметр элемента в миллиметрах, вторая — толщина в десятых долях миллиметра). Собственно, размер элементов уже не имел значения: возникла идея сделать «выносной блок питания», вынимающий батарейки.

---

Ссылка по теме: Выбираем маску сварщика. Маски хамелеон

---

ВТОРОЙ И ТРЕТИЙ ВАРИАНТ

Опять разбираем фильтр, выпариваем батареи, а вместо них припаиваем все четыре провода с отрезками проводов длиной 20-30 см, с запасом (14). Вытащил их из какого-то старого шнура питания, в нем было три подходящих провода с разным цветом изоляции.Почему три, а не четыре? Потому что сначала была идея заняться двумя. Практически на всей технике с несколькими батареями они собираются последовательно, по одной, т.е. достаточно иметь только два выхода для подключения. На маске этот вариант не пропустили: при этом подключении он затемнен, но работает некорректно, к тому же на плате между двумя средними выводами контактов были видны какие-то токопроводящие дорожки.

В нашем случае можно было обойтись тремя выводами: «непрерывность» показала, что средние контакты подключены. Не факт, что такая же принципиальная схема используется на других масках, часто аккумуляторы «разносятся» по разным краям платы, есть ли общая шина, соединяющая их в таких случаях? Неизвестно. В общем, самый простой способ отремонтировать все четыре провода — это закрепить их, заизолировать (15), просверлить два отверстия в крышке корпуса, сгруппировать провода попарно, вытащить их и закрыть корпус. Для этого снова воспользуйтесь термоклеем. На место выводов проводов от корпуса (16) наносится немного клея, «чтобы не свисать».«

Следующее задание — прикрепить аккумуляторы к клеммам. Самый простой вариант — прижать провода к полюсам аккумуляторов, например той же изолентой. Будем рассматривать это как второй вариант — на фото (17) показано, как он может выглядеть в комплекте с маской.

Батарейки легкие, провода довольно жесткие, если зажать их проволочной рамкой на маске, больше ничего не поделаешь. Получится, но на надежный контакт рассчитывать не стоит.Хотя восстановить контакт, если он пропадет, несложно. Если вы хотите сделать действительно надежное соединение, вам нужно построить «аккумуляторный ящик». И это третий возможный вариант.

Дальнейшие действия зависят от того, что доступно. Лучше всего, конечно, использовать готовые блоки. Плоские батарейки 3 В разных размеров используются во многих типах электронного оборудования. Каждый из них может быть полностью заменен парой «пальчиковых» или «мизинцев» (LA или ALL) батареек или аккумуляторов.Любая ненужная или сломанная электроника может стать «донором»: пульты дистанционного управления, некоторые брелки для ключей автосигнализации, игрушки, бытовая техника … даже материнские платы компьютеров. Если из поврежденной платы или корпуса вырезать секцию с аккумуляторным отсеком, то задача почти решена (естественно, потребуется два таких слота) .Ну а если ничего подходящего не найдено — можно собрать блок самостоятельно из подручных материалов.

В нашем случае все необходимое (18) было найдено после непродолжительных поисков. Конечно, собирать один и тот же комплект совершенно необязательно — здесь простор для фантазии.Корпус — старая упаковка от отрезных дисков до гравера. Этот же гравер с помощью другого точильного камня в крышке выступающего корпуса имеет узкую прорезь для вставки проводов с контактами.

Пружина когда-то была частью велосипедного звонка, пластиковые кольца — прокладки неизвестного происхождения (можно вырезать аналог и из картона). Третий аккумулятор был «отрезан» от фильтра маски, тоже полезного в качестве прокладки. Еще понадобились три локона «для штор», их припаяли к трем выводам от корпуса фильтра (19).Четвертый вывод в этой конфигурации бесполезен. Пластиковые прокладки нужны для обеспечения центровки контактов — тех колец, которые касаются «минусовых» сторон аккумуляторов: зазор между полюсами таких аккумуляторов составляет доли миллиметра, а пересекать полюса невозможно.

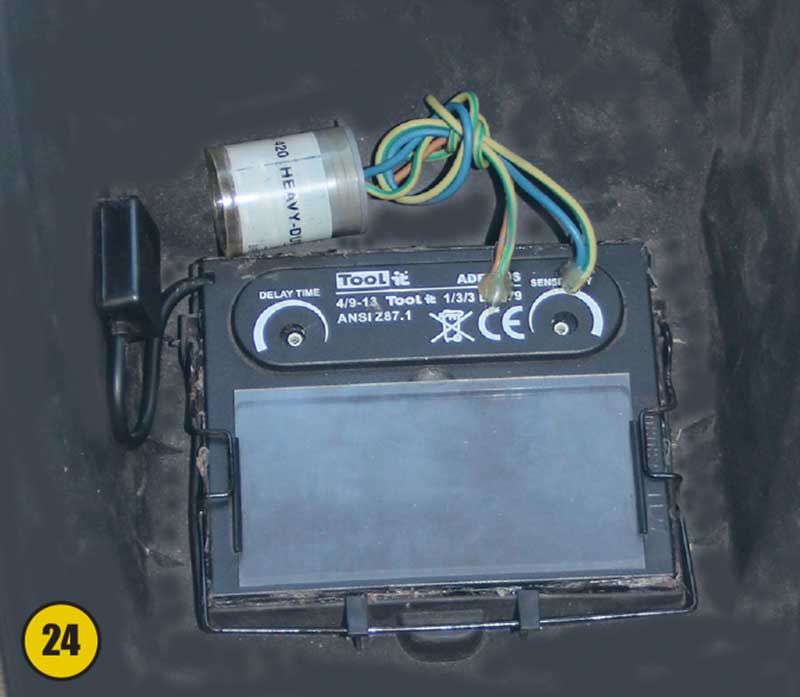

Далее — сборка. В корпусе поочередно вставляйте прокладку «минусовой» (синей) клеммой, отрицательной стороной аккумулятора вниз (20), вторую прокладку, закрывающую «промежуточный» вывод с желто-зеленым проводом, и еще одну батарею ( 21). Эти два провода намеренно сделали немного длиннее второй пары, чтобы их было удобнее собирать. Связываем их узлом, ставим контакт «плюс» — коричневый провод (22).

Для него изоляционная прокладка не нужна, вместо нее прижимаем контакт с третьей прокладкой (старый аккумулятор), ставим пружину, закрываем крышку (23). Собственно и все. Сборка просто кажется сложной, замена аккумуляторов в таком блоке в будущем вообще не проблема. Наклеиваем получившуюся конструкцию в маску (24).Блок с батареями, конечно, нужно прикрепить к маске — опять же подойдет клей или герметик.

Цена на самые популярные маски «Хамелеоны» в бюджетном ценовом диапазоне 1000-4000 руб. Стоимость времени ремонта, если все инструменты подобраны и процедура понятна, составляет буквально час-два. Элементы питания, судя по статистике, прослужили не менее трех лет, на пятый сезон пришлось их менять. Стоимость новой пары элементов 60-70 руб. В целом польза от замены очевидна.

Проверить и припаять маску хамелеон

Проверить работоспособность маски «хамелеон» легко и без сварки. Вы можете поджечь зажигалку перед датчиками дуги или направить маску на источник света (лампу или солнце), чтобы она еще не потемнела, и быстро подержать ее перед собой. Правильная маска должна перейти в режим затемнения и через некоторое время (обычно менее секунды, в зависимости от ее настроек) — «засветиться». Работоспособность экспериментальной маски уже можно было проверить, при зажатии между контактами она полностью потемнела.

Осталось их починить, а без паяльника обойтись будет сложно. (Впоследствии думали, что в такой ситуации может помочь токопроводящий «клей для нитей обогрева заднего стекла» (продается в автомагазинах), но этот вариант я не проверял.)
Для обеспечения качественной пайки Вам понадобятся три вещи: паяльник, припой и некий флюс.

Придется на этом остановиться подробнее, потому что по опыту «паять махальник» умеют далеко не все.«Паяльник надо хорошо греть, паять, раз уж речь идет об электронике — желательно плавкий, используя в качестве флюса совсем другое вещество.

Чаще всего это канофия. Хороших результатов можно добиться, используя обычный измельченный аспирин (ацетилсалициловая кислота). Я, например, предпочитаю фосфорную, точнее ортофосфорную кислоту (H5K) 4). Практически чистая кислота также продается в автомагазинах, называемая «агентом уменьшения ржавчины», обычно отечественного производства. Недостаток — после пайки «кислотой» желательно нейтрализовать ее остатки (если паяемые детали нельзя смыть водой, вполне подойдет слегка смоченный содовый раствор или чистящая щетка).Достоинство — припой держится герметично.

Перед пайкой необходимо подготовить паяльник. При работе над его жалом образуется нагар. Жало (обычно медное) следует притереть к металлу и облучить — нанести флюс на рабочую поверхность и покрыть ее тонким слоем припоя. Имеющийся паяльник не совсем подходил для работы с электроникой — слишком толстое жало. Но выход есть. Я в таких случаях чищу ожог жалом на небольшом участке и лечу только его.

В результате на довольно большом жале может остаться только небольшая капля припоя. Что и требуется.
Паяемые детали также необходимо предварительно облучить. Таким же образом: окуните деталь и паяльник во флюс, «наберите» припой или припой на паяльнике и прижмите его к детали.

Должна образоваться тонкая пленка, «обволакивающая» нагретую область. Аналогично делаем вторую часть, затем снова наносим флюс на оловянные участки, прижимаем их друг к другу, а к ним — паяльником (иногда даже дополнительная порция припоя на паяльнике не нужна, но она должна смотреть на место).На правильно свариваемых деталях никаких «соплей» быть не должно — оловянные участки стыкуемых деталей должны иметь плавный переход припоя «друг в друга».

Автор материала М.Грибоедов — журналист и по совместительству мастер золотых рук!

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Как выбрать сварочную маску. Виды и типы сварочных масок. Маски для сварки хамелеон Сварочная маска -…

Многоразовая защитная маска для лица своими руками + ДИАГРАММА + видео МНОЖЕСТВЕННАЯ МАСКА ДЛЯ ЛИЦА СВОИ …

Универсальный аккумулятор своими руками — 2 варианта (фото) Адаптер аккумулятора своими руками Внук. ..

Сигнализация для выдачи лазерной указки своими руками (+ схема) КАК СДЕЛАТЬ ПРАЗДНИЧНУЮ СИГНАЛИЗАЦИЯ СВОЕЙ …

Замена батареек в шуруповерте на новые (+ цепь) ШУРУПОВЕРТ ЕЩЕ СЕРВИС — РЕМОНТ…

Переделка блока питания компьютера своими руками. Вторая жизнь блока питания компьютера …

Радиомодем своими руками Как сделать радио из роутера После …

---

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Защитная маска для шлема литиевая батарея Сварка Солнечная автоматическая лакировка Замена маски с установленной на головке функцией автоматического затемнения | |

Характеристики:

Большой оконный экран, четкое видение, отсутствие усталости, больший угол обзора при сварке, высокая чувствительность с 2 чувствительными датчиками. Защита от ультрафиолетового и инфракрасного излучения, автоматический затемняющий фильтр с литиевой батареей и солнечной батареей могут значительно продлить срок службы батареи.

Применение:

Подходит для всех видов сварки. Высокочувствительный зонд имеет высокую эффективность работы. Эксперимент доказывает, что повреждение глаз от этого времени преобразования <0. Когда образуется свет лисы, линзы затемняются, чтобы защитить глаза; когда дуга исчезает, линза возвращается в прозрачное состояние.

Информация о продукте:

Материал маски: PA / PP
Размер группы кадров (прибл.): 110 мм × 90 мм × 9 мм / 4,33 * 3,54 * 0,35 дюйма
Размер окна (прибл.): 92,5 мм × 42,5 мм / 3,64 * 1,67 дюйма
Уровень цвета в темном состоянии: DIN9 ~ 12,5
Режим регулировки цвета в темном состоянии: внутреннее управление, плавная регулировка
Время отклика при затемнении: 1/10000 с. питание: литиевая батарея / солнечная энергия
Номинальная емкость литиевой батареи: 600 мАч
Возможность замены батареи: нет
Модель батареи: CR2450
Рабочая температура: -10 ° C ~ 65 ° C
Количество датчиков дуги: 2
Материал маски : PA / PP
Рейтинг защиты от инфракрасного / УФ-излучения: IN15
Функция самотестирования: №
Функция аварийного сигнала низкого напряжения: №
Функция шлифования: №
Функция резки: №

В комплект входит:

1 * комплект козырька для сварочного шлема

9000 2 ДОСТАВКА:

1) Мы отправляем только на ваш подтвержденный адрес. Перед покупкой убедитесь, что ваш почтовый адрес правильный.

2) Обычно все заказы отправляются в течение 1-2 рабочих дней после подтверждения оплаты.

3) Доставка авиапочтой осуществляется только для товаров весом менее 2 кг.

4) Если вам нужны товары срочно, свяжитесь с нами для доставки DHL или FedEx и т. Д.

Мы рассчитаем стоимость доставки для вас. Доставка всегда занимает около 3-7 дней.

ВОЗВРАТ:

1) Мы не несем ответственности за какие-либо таможенные пошлины или налог на импорт

2) Мы делаем все возможное, чтобы обслуживать наших клиентов.

3) Мы вернем вам деньги, если вы вернете товар в течение 7 дней с момента получения товара по любой причине. Однако покупатель должен убедиться, что возвращенные товары находятся в исходном состоянии. Если предметы будут повреждены или утеряны при возврате, покупатель будет нести ответственность за такой ущерб или потерю, и мы не вернем покупателю полную стоимость. Покупатель должен попытаться подать иск в логистическую компанию, чтобы возместить стоимость ущерба или убытков.

Покупатель несет ответственность за оплату доставки при возврате товара.

ОБРАТНАЯ СВЯЗЬ:

1) Ваше удовлетворение и положительные отзывы очень важны для нас.

2) Пожалуйста, оставьте положительный отзыв и 5 звезд, если вы удовлетворены нашими товарами и услугами.

3) Если у вас возникли проблемы с нашими товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.

4) Мы сделаем все возможное, чтобы решить любые проблемы и предоставить вам лучшее обслуживание клиентов.

Лучшая батарея для маски-хамелеона — Отличные предложения на батарею для маски-хамелеона от глобальных продавцов масок-хамелеонов

Отличные новости !!! Вы попали в нужное место для масок-хамелеонов.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта батарея-хамелеон с верхней маской скоро станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили маску-батарейку-хамелеон на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе батареи для масок-хамелеонов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести battery mask chameleon по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Эта маска позволяет вам отправлять суррогатную версию себя на встречи, на которые вы не можете присутствовать

Если вы когда-либо были перенапряжены и вам было трудно выполнять все свои социальные и рабочие обязательства, ответ здесь.

Добро пожаловать в Human Uber, концепцию, которая позволяет вам нанять кого-нибудь, чтобы он пошел за вас на встречу с iPad, привязанным к его лицу, чтобы вы могли все видеть и слышать.

Совершенно причудливая концепция была представлена ​​на конференции EmTech MIT Tech Review в Азии в начале этого года. Японский исследователь AR / VR объединился с Sony, чтобы представить идею и технологию.

Устройство, официально известное как маска хамелеона, описывается как «система телеприсутствия, которая отображает лицо удаленного пользователя на лице другого пользователя».

Источник: Sway

Суррогат может использовать язык тела и передавать эмоции

Почему это лучше, чем просто сиять на встрече через Skype? Потому что с маской хамелеона ваш суррогат может общаться с друзьями и коллегами языком тела, а также вербально.

Изобретатели маски-хамелеона говорят, что применение маски безгранично. Если кто-то не может присутствовать физически, чтобы читать лекцию или выступать, суррогатное тело может принять лицо ведущего и выступить с убедительной речью, даже не будучи там.

Другие приложения склоняются к странностям, например к идее «Дистанционное присутствие».

Источник: Sway

Команда Chameleon Mask предполагает, что их технология может быть идеальной, чтобы сделать популярных персонажей аниме более реальными. Актер-человек одевается в типичную одежду аниме-персонажа, а затем носит маску лица персонажа.

Источник: Sway

Технология, необходимая для Маски Хамелеона, тяжелая, но относительно простая. Суррогатная мать носит маску VR, смартфон и iPad. Эта установка связана с «режиссером», который сидит перед камерой в их месте.

Источник: Sway

Задержка развития могла послужить источником вдохновения

Идея кажется одновременно в высшей степени футуристической, а также странно низкотехнологичной, перекликающейся со странным суррогатным персонажем «Ларри Миддлмен» из давнего комедийного сериала «Арестованное развитие».Джордж Блат нанимает Миддлмена в качестве суррогата, чтобы он мог посещать семейные собрания, пока находится под домашним арестом.

Персонаж Посредника носит кепку с камерой и наушником, с помощью которого он передает ему все, что говорит ему Блат. Хотя это не совсем Маска Хамелеона, шутка очень похожа.

Пока не ясно, продолжают ли создатели Chameleon Mask развивать свою идею. Но на их веб-сайте есть ссылки на другие видео и некоторые опубликованные академические исследования, связанные с этим странным и блестящим изобретением.

Хамелеон — Индивидуальные компьютеры

Хамелеон Хамелеон v2 первый прототип Главное меню Chameleon (снимок экрана, загруженный из буфера кадра VGA) Chameleon Filebrowser (снимок экрана, загруженный из фреймбуфера VGA) ОСНОВНОЙ стартовый экран (снимок экрана, загруженный из фреймбуфера VGA)

Обзор

Chameleon — это чрезвычайно удобный многоцелевой картридж, который можно использовать, не открывая компьютер. Он просто подключен к порту расширения C64.Он также может работать как автономное устройство (поскольку это, по сути, компьютер с ПЛИС, такой как C-One в корпусе картриджа C64), заменяя компьютер, дисковод гибких дисков и мощный источник питания. Доступна док-станция с 4 портами для джойстиков и разъемами для клавиатуры Amiga или C-64.

Технические данные

• ПЛИС Altera с 24624 LE
• Флеш-память 16 МБ, ОЗУ 32 МБ
• Разъем VGA
• Слот для карты MMC / SD
• Разъемы для мыши PS / 2, клавиатуры PS / 2 и шины IEC
• Часы реального времени с батарейным питанием (RTC)
• ИК-приемник для дистанционного управления CDTV.
• Разъем для RR-Net (для работы RR-MK2 в автономном режиме на Chameleon V1 требуется патч).
• USB-соединение с ПК для отладки и передачи данных.

Turbo Chameleon 64 Ядро FPGA

• В режиме картриджа ядро ​​C64 может использоваться с европейским (PAL-G) или «новым» американским 65-тактовым (NTSC-M) C64. «Старый» американский 64-Cycle C64 и аргентинский «Drean» (PAL-N) C64 использовать нельзя.
• В автономном режиме можно эмулировать PAL-G или NTSC-M C64
• VGA-выход с частотой обновления 60 Гц и более.
• Функция Turbo с полной совместимостью с процессором 6510 (включая недопустимые коды операций). Впервые ускоритель C64, использующий не 16-битный процессор, а ускоренный 6510. (см. Тесты)
• REU (расширение памяти) с ОЗУ до 16 МБ.
• GEORAM (расширение памяти) с ОЗУ до 4 МБ.
• Слот для карты MMC / SD с поддержкой MMC64 и дополнительной эмуляцией MMC64 ROM.
• Полная эмуляция 1541 (2 диска)
  • поддерживает файлы D64 и G64
• Эмуляция SID с фильтрами (эмулируются два SID с выбираемыми характеристиками фильтра и базовым адресом 2-го SID).
• Поддержка мыши PS / 2 (эмуляция 1351 и Micromys).
• Поддержка клавиатуры PS / 2 (эмуляция джойстика доступна на цифровой клавиатуре).
• Морозильник (совместим с Retro Replay). ПЗУ можно хранить во встроенной флэш-памяти или считывать с карты MMC (в виде файлов .crt или двоичных файлов).
• Доступна эмуляция следующих служебных и игровых картриджей: картриджи ROM емкостью 8 или 16 Кбайт (EP), Simons ‘Basic, Ocean type 1, FunPlay, Super Games, Epyx Fastload, Westermann Learning, C64 Game System (система 3), Warpspeed, Dinamic, Zaxxon, Magic Desk, Comal-80, Ross, Mikro Assembler, StarDos, EasyFlash, Prophet-64, Mach-5, PageFox, Business Basic (S’More).
• Доступна эмуляция следующих картриджей морозильной камеры: Action Replay, Retro Replay, Final Cartridge 3, Expert Cartridge, KCS Power Cartridge, SuperSnapshot 5, Capture.

Обновления

• Chameleon Beta-9k release (12 декабря 2020 г.): Комбинированное обновление ядра, меню и ChaCo, включая руководство (12 МБ, включает автоматическое обновление для Windows и версии ChaCo для Win32 и Linux64) (что нового)

Более ранние выпуски: Бета-7 Бета-7а Бета-7b Бета-8 Бета-8а Бета-8b Бета-8c Бета-8д Бета-8e Бета-8ф Бета-8г Бета-8ч Бета-8i Бета-9 Бета-9а Бета-9b Бета-9c Бета-9д Бета-9e Исправление Beta-9e Бета-9ф Бета-9г Бета-9ч Исправление Beta-9h Бета-9i Бета-9j

Информация для пользователя

Ошибки и ограничения

Если вы обнаружите какие-либо ошибки, сообщите о них непосредственно на отдельные компьютеры через наш веб-форум.Перед этим убедитесь, что вы используете последнюю версию Turbo Chameleon FPGA Core.

Чтобы нам было проще и эффективнее обрабатывать отчеты об ошибках, предоставьте вместе с ними следующую информацию:

• независимо от того, используете ли вы Chameleon в автономном режиме или в режиме картриджа
• используете ли вы PAL или NTSC
• , если вы используете режим картриджа, было бы полезно знать, какой это тип C64 (версия платы, тип CIA, VIC, SID). Вы можете использовать Box Check: Type, чтобы получить некоторую связанную информацию, не открывая C64.
• , если у вас возникла ошибка в режиме картриджа, попробуйте также, если та же проблема проявляется в автономном режиме. иногда некорректное поведение можно отнести к (частично) поломке c64 — это нужно сначала исключить.
• подробное описание, которое позволяет нам воспроизвести ошибку

для получения более подробной информации см. Процедуру тестирования хамелеона.

Информация для разработчиков

Системный Обзор

• Также доступны USB-библиотека и источник инструментов

Опора

• форум icomp — зарегистрируйтесь здесь, чтобы связаться с разработчиками и другими пользователями Chameleon.Поскольку все разработчики читают это, это также предпочтительный способ сообщать об ошибках.

Не стесняйтесь обращаться к нам, если у вас есть вопросы, ответы на которые отсутствуют в имеющихся документах.

Связанные проекты

Вот некоторые известные нам проекты, связанные с Хамелеоном. Обратите внимание, что все они создаются и обслуживаются другими пользователями Chameleon, а это означает, что отдельные компьютеры не предоставляют (и не могут) оказывать им поддержку.

Ядра

При установке ядра убедитесь, что вы используете правильное ядро ​​для вашего оборудования.

Обратите внимание, что еще не все ядра перенесены на вторую версию Хамелеона. Мы отслеживаем прогресс в этой теме форума

Мы предлагаем специальные предложения для основных авторов — свяжитесь с нами!

Домашние компьютеры

8 бит

• TCA2601 — еще одно ядро ​​ Atari 2600 VCS (A2601), перенесенное Фрэнком Бассом.

• ZX-One — это ядро ​​FPGA Sinclair Spectrum , которое было перенесено на оборудование Chameleon Алессандро Доригатти.

16 бит

• MiniMig — это ядро ​​ Amiga FPGA, которое также было перенесено на оборудование Chameleon Аластером М. Робинсоном.
• Аластер М. Робинсон портировал ядро ​​ Sega Genesis FPGAgen

Аркада

• Аластер М. Робинсон перенес ядра PACE Pacman , Pengo и Moon Patrol .
• Аластер М. Робинсон портировал ядро ​​Rampage.

Другое

USB-инструменты

в репозитории Chaco доступно несколько различных инструментов:

• Chaco — оригинальный USB-клиент с графическим интерфейсом.Используйте это для прошивки сторонних ядер.
• flasher — программа обновления из релизных пакетов
• chacocmd — оригинальный USB-клиент командной строки
• chshot — сделать снимок экрана с экрана C64 через USB
• chcodenet — клон «codenet», работающий через USB
• chtransfer — порт «EasyTransfer» от Skoe (GUI USB-клиент)
• chxfer — порт «ef3xfer» от Skoe
• chmon — порт «netmon» от Hannenz
• chusb — порт «ef3usb» от Tom-Cat
• chmount — инструмент командной строки для отправки образов дисков в оперативную память хамелеона (используется для тестовой среды)

скачать двоичные файлы для Linux, OSX, Windows или Source

• Qchaco — это «внешний интерфейс, работающий с chacocmd с параметрами для загрузки файла, образа диска или прошивки с новой прошивкой. »
• Chameleon Server — это «служебная […] утилита, которая позволяет отправлять файлы C64 prg прямо на машину через USB».
• Chameleon CC65 — это «блокнотное приложение, которое использует компилятор CC65 для компиляции программ на языке C, которые затем могут быть отправлены непосредственно на C64 через USB»
• Ultimate1541 Sid Remote 1.1 — приложение для удаленного проигрывателя SID

Программное обеспечение C-64

Листинг программного обеспечения, которое требует или поддерживает ту или иную специальную функцию, доступную только на «современном» оборудовании и / или эмуляторах, таких как Chameleon или VICE.

16 МБ REU

4 МБ GeoRam

RTC

• GeoCham64RTC от DarkVision — это утилита автозапуска для установки часов GEOS из Chamelon RTC.

Турбина

Здесь перечислены только игры, которые предназначены для работы на более быстром процессоре или работают без нежелательных побочных эффектов, т. е. включение турбо-режима не только заставит их работать быстрее в целом, но и игра будет поддерживать более высокую частоту кадров. и / или работать более плавно, или иметь другие преимущества, такие как более быстрое снятие упаковки или переворачивание экрана.Большинство из них не обнаруживают хамелеона и не включают турбо-режим автоматически, поэтому вам придется настраивать его вручную. Сообщите нам, если вы знаете, что в этом списке отсутствуют другие игры.

• 3D-Pool (использует бит $ d030, работает без) — работает быстрее в целом, но остается играбельным
• Alien 8 от Rod & Emu — улучшенная частота кадров
• Alleykat (использует бит $ d030, используйте 2 МГц, отключите «Turbo IEC sensitive») — добавляет больше спрайтов в Katerkillar, больше маркеров на экране, больше эффектов на экране заголовка
• Эмулятор астероидов (версия C64) (использует бит $ d030)
• Bruce Lee II (использует бит $ d030) — более быстрое перелистывание экрана
• Castlevania (использует бит $ d030)
• Crazy Dream 10 — Больше никаких замедлений, лишнего использования колорграмм, меньше задержки при запуске уровня
• Elite 128 by Uz (использует бит $ d030, работает без) — повышенная частота кадров
• Grubz от Singular (используйте бит $ d030)
• Ferrari Formula One (используется бит $ d030)
• Flight Simulator II (с патчем, опубликованным «Commodore Disk User Magazine») (используйте бит $ d030) — патч позволяет переключаться между нормальным и быстрым режимом, последний увеличивает частоту кадров
• Grand Prix Circuit (использует бит $ d030, отключите «Turbo IEC sensitive») — повышенная частота кадров
• Gunfright (для c64 — v1. 10) (использует бит $ d030, используйте 2 МГц)
• Gunship (используйте бит $ d030) — увеличение скорости
• Hard Drivin ‘- увеличена частота кадров
• Head over Heels (Ocean) — лучшая частота кадров
• Hessian (использует бит $ d030) — убирает глюки на NTSC
• Intensity (использует бит $ d030)
• Knight Lore (используйте бит $ d030) — более быстрое перелистывание экрана
• Koronis Rift — более высокая частота кадров
• Last Ninja — более быстрое перелистывание экрана
• Leader Board Golf — гораздо более быстрое переключение экрана
• Mega Apocalypse (использует бит $ d030) — позволяет избежать проблем с производительностью
• Morpheus (использует бит $ d030) — подробнее Morphai
• Newcomer (используйте бит $ d030) — более быстрое развертывание
• Nuclear Reaction 2100 — Компьютер «думает» намного быстрее
• Paradroid Metal Edition (Heavy Metal Paradroid) (использует бит $ d030, используйте 2 МГц) — более плавная прокрутка
• Paradroid Redux (использует бит $ d030) — более плавная прокрутка
• Пентаграмма (для c64 — v1. 30) (отключить бит $ d030) — более быстрое перелистывание экрана
• Project Stealth Fighter (использует бит $ d030, работает без) — более высокая частота кадров
• Prince of Persia (использует бит $ d030, работает без) — более высокая частота кадров
• Rescue on Fractalus — более высокая частота кадров
• Slipstream от Bauknecht — более высокая частота кадров
• Spindizzy — намного быстрее листать экран
• Steel Ranger (использует бит $ d030) — убирает глюки на NTSC
• Stellar 7 — работает быстрее в целом, но остается играбельной
• Stratton (использует бит $ d030) — более быстрое переключение из режима привлечения в режим игры
• Super Bread Box (полная игра, а не картридж 16 КБ) (используйте бит $ d030) — повышенная производительность
• Super Mario Bros.64 — без замедлений
• Test Drive (исправленная версия использует бит $ d030, работает без) — более высокая частота кадров
• Test Drive 2 (использует бит $ d030) — более высокая частота кадров
• The Eidolon — более высокая частота кадров
• The Sentinel — более быстрое перелистывание экрана
• Thrust Gold от The Dreams (использует бит $ d030, работает без) — более точные расчеты силы тяжести
• Thunderchopper (использует бит $ d030)
• Trans World — более быстрое переключение экрана
• Up Periscope (использует бит $ d030)
• Uridium + (новый Uridium) (использует бит $ d030, работает без) — больше пуль, выше скорость, больше звезд на заднем плане
• Xenophobe (только версия d64) (используется бит $ d030)

кроме этого, есть также несколько демонстраций сцен, которые используют преимущества турбо хамелеона:

маг.
