Как сделать TIG сварку из обычного инвертора своими руками

Покупка современного TIG сварочного оборудования, возможности которого значительно превосходят функционал ручной электродуговой сварки (ММА), сделает заметную брешь в семейном бюджете. Но TIG сварку можно собрать самому и для этого не нужны особые знания, навыки и опыт.

Понадобится

Материалы:

• газовая горелка типа «Карандаш»;
• болт с круглой головкой и гайка;
• ФУМ-лента;
• трубка резиновая со штуцером и двумя хомутами;
• суперклей;
• термоусадочная коробчатая трубка EKF;
• инвертор с неплавящимся электродом;
• баллон с газом и др.

Инструменты: плоскогубцы удлиненные, токарный станок, сверла, метчик, гаечный ключ, фен, ножовка по металлу, круглогубцы и пр.

Сварочные электроды широкого назначения на АлиЭкспресс со скидкой — http://alii.pub/606j2h

Процесс изготовления TIG сварки на базе газового карандаша и бытового инвертора

С помощью удлиненных плоскогубцев выкручиваем из корпуса газовой горелки заправочный клапан. Зажимаем в шпинделе токарного станка корпус газовой горелки, рассверливаем центральное отверстие на некоторую глубину и нарезаем метчиком резьбу.

В болте с круглой головкой сверлим центральное сквозное продольное отверстие, протачиваем головку и нарезаем три круговые канавки.

Из отверстия корпуса газовой горелки удаляем полоску поролона, а заодно металлическую стружку и мелкие частицы, которые могли оказаться внутри при рассверливании отверстия и нарезания резьбы.

Навинчиваем на болт с центральным отверстием гайку, на резьбу наматываем ФУМ-ленту, вкручиваем в отверстие с резьбой в корпусе газовой горелки и затягиваем гайку рожковым ключом.

Надеваем на круглую головку болта, вкрученного в корпус газовой горелки, предварительно смазанного суперклеем, резиновый шланг с двумя проволочными хомутами.

Закрываем стык болта с корпусом газовой горелки термоусадочной коробчатой трубкой и осаживаем ее с помощью бытового или строительного фена.

Пассатижами откручиваем сопло с регулятором подачи газа с резьбы трубки, отрезаем резьбовую часть трубки ножовкой по металлу, снимаем фаску и отгибаем конец в сторону с помощью круглогубцев.

Связываем модернизированный корпус газовой горелки карандашного типа с закрепленным на нем отрезком шланга с корпусом неплавящегося электрода (как его сделать читайте ТУТ) посредством скотча в нескольких местах. Причем, конец газовой трубки должен быть направлен на конец неплавящегося электрода.

Подсоединяем провод массы к плюсовой клемме инвертора, а провод электрода – к минусовой. Подаем через газовую горелку аргон или инертный газ и напряжение на неплавящийся электрод.

Возбуждаем электрическую дугу и с помощью присадочной проволоки завариваем отверстия в металлической пластине.

Многоэлектродные, иридиевые и любые другие свечи на Али Экспресс со скидкой — http://alii.pub/69bzlo

Смотрите видео

3 способа сварки металлов графитовым стержнем из пальчиковой батарейки — https://sdelaysam-svoimirukami.ru/8654-3-sposoba-svarki-metallov-grafitovym-sterzhnem-iz-palchikovoj-batarejki.html

холодная, дуговая, как варить, видео, фото, апараты

Главная : Сварка

Создание сварочного полуавтомата своими руками

Сделанный своими руками сварочный полуавтомат не требует больших затрат, позволяя сваривать черные и цветные металлы в условиях небольшой мастерской.

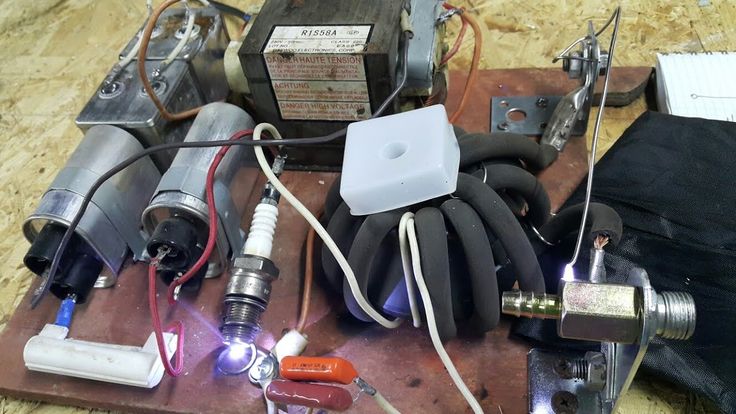

Подробнее » Устройство и особенности осциллятора для инвертора
