устройство, принцип работы, как сделать своими руками

Современные технологии в последнее время стараются использовать экологически чистые виды топлива, которые не наносят серьезный вред окружающей среде, это требование также относится и к сварочным работам. Ведь важно, чтобы процесс работы был не только эффективным, но и безопасным.

Прекрасной альтернативой ацетиленовому пламени является водородное с использование кислорода. Водородная сварка является отличным способом сваривания разных металлов, она создает прочное соединение, и при этом во время нее не выделяются вредные пары. Но все же перед тем как ее применять не стоит забывать про важные особенности.

Особенности водородной сварки

Сварка водородом относится к безвредным технологиям, потому что во время горения дуги используется только один химический компонент — водород, а точнее водяной пар. Но данное преимущество имеет в себе несколько негативных качеств. К примеру, сверху заготовка может покрываться слоем из шлака. Также сварной шов может получиться слишком тонким.

Для усиления соединения применяются связывающие кислород органические соединения. Наибольшей популярностью пользуются — толуол, бензин или бензол. Они потребуются в небольшом количестве, по этой причине сварка с использование водорода обойдет намного дешевле других газопламенных работ.

Дуга при сварке горит в водородной атмосфере между двумя неплавящимися вольфрамовыми электродами. Из-за того что в дневное время пламя горючего вещества не видно, часто используются специальные водородные датчики. Не стоит применять крупные и тяжелые баллоны с газом, потому что они могут оказывать вредное воздействие на здоровье и могут быть опасными для жизни человека.

Именно этот фактор заставил многих специалистов найти наиболее оптимальное решение — они начали использовать специальные аппараты, которые заполнены водой. Под воздействием электричества жидкость распадается на водород и кислород. Наиболее подходящим стали электролизеры.

Это водородный сварочный аппарат, в котором вода распадается на два составляющих элементами, при этом их количество имеет оптимальные пропорции. После проведения дистиллят через электрический ток происходит процесс диссоциации.

Аппараты, которые применялись ранее, обладали огромными размерами. Устройства, которые могли сварить листы металла с показателем толщины 6 мм, весили около 300 килограмм. Это доставляло массу неудобств, поэтом позже создали передвижные конструкции, которые намного облегчили проведение сварочных работ.

Положительные качества водородной сварки

Водородная сварка, которая проводится своими руками, имеет много положительных качеств, о которых должен знать каждый начинающий сварщик. К самым главным относят:

• При ее проведении не требуется часто перезаряжать сварочный аппарат, это экономит много времени;
• Быстро входит в рабочий режим. На этот процесс может уходить максимум 5 минут в зависимости от расхода газа и показателей атмосферы;
• Обладает повышенной мощностью при небольших габаритах оборудования;
• Имеет экологическую частоту. В отличие от ацетиленовой газовая сварка своими руками с водородом не выделяет пары азота, которые оказывают отравляющее воздействие на здоровье;
• Сварочный аппарат, который применяется при водородном сварочном процессе, обладает высокой пожаробезопасностью;
• Конструкция установки максимально продумана, она позволяет избежать возгорания и взрывов;
• При помощи сварки с водородом можно обрабатывать и сваривать разные виды материалов — разные цветные металлы, чугун, сталь, стекло, керамику;
• После сваривания швы не окисляются;
• Для того чтобы обеспечить бесперебойный процесс сваривания достаточно иметь всего несколько доступных компонента — воду и источник тока.

Какое оборудование используется

Сварка на воде может проводиться своими руками, но для этого требуется подготовить необходимое оборудование. Именно от него зависит качество и прочность сварного шва, а также износостойкость всей конструкции. Наиболее подходящим вариантом будет использование водородно-кислородного сварочного аппарата.

Если рассматривать среди отечественных моделей сварочных устройств, то популярным считается продукт отечественного производителя под названием «Лига». Устройства могут работать от сети с мощностью 220 В. Для них подходит обычная дистиллированная вода, которая используется в качестве топлива.

Ниже имеет краткий принцип действия данного оборудования:

• Через дистиллированную воду проходит заряд электрического тока;
• Ток превращает дистиллят в водород и кислород;
• Полученная смесь проходит через охладитель-обогатитель газа, в нем остается лишняя влага;
• В этом же элементе к водороду добавляется горючее — разные углеводоро

Сварка с водородно-кислородной горючей смесью из электролиза воды

Аппарат для газовой резки и сварки различных материалов, включая тугоплавкие металлы, ни одному хозяйству, думается, не помешает. Тем более компактный и абсолютно безопасный в обращении. Но где такой достать? Да и не по карману многим его приобретение.

А вот у сторонников малой механизации — любителей создавать всё своими руками такой аппарат наверняка имеется. Возможно, даже самодельный, выполненный по эскизам и с учётом рекомендаций, которые были опубликованы на страницах «Моделиста-конструктора» (№7 за 1980 г. и № 10 за 1985 г.).

О том, как смастерить усовершенствованный вариант малогабаритного, но достаточно мощного аппарата для газовой резки и сварки, работающего по принципу получения водородно-кислородной горючей смеси с помощью электролиза водного раствора щёлочи, рассказывает очередная публикация журнала.

Первая «водогорелка», способная резать и сваривать даже тугоплавкие металлы, у меня с 1985 года. Изготовил её (а сейчас наладил мелкосерийный выпуск аналогов для продажи) по материалам журнала «Моделист-конструктор». Теперь выношу на суд читателей свою последнюю разработку, в основе которой хотя и усовершенствованный (большее число рабочих пластин, модифицированные боковые платы и надёжный штуцер для выхода горючей газовой смеси), но действующий по тому же принципу электролизер.

Тем, кто впервые сталкивается с подобным устройством, нелишне, думается, в самых общих чертах пояснить (а остальным напомнить), в чем суть такого рода конструкций. А она достаточно проста.

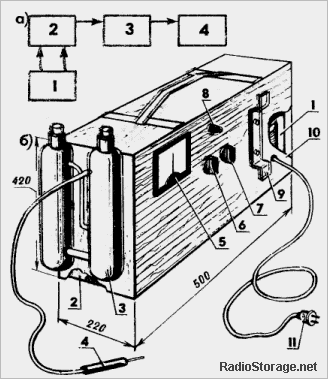

Рис.1. Аппарат для резки и сварки, работающий на продуктах электролиза слабого щелочного раствора:

а — блок-схема, б — готовая самодельная конструкция; ё — блок питания выпрямленным напряжением электросети, 2 — электролизер, 3 — затвор жидкостный, 4 — горелка газовая, 5 — амперметр, 6 — ручка включения аппарата, 7 — ручка смены режима работы (скачкообразное изменение отдаваемой в нагрузку мощности), 8 — ручка управления потенциометрами, 9 — скоба хранения электрошнура в свёрнутом состоянии, 10 — корпус переносной деревянный, 11 — штепсельная вилка.

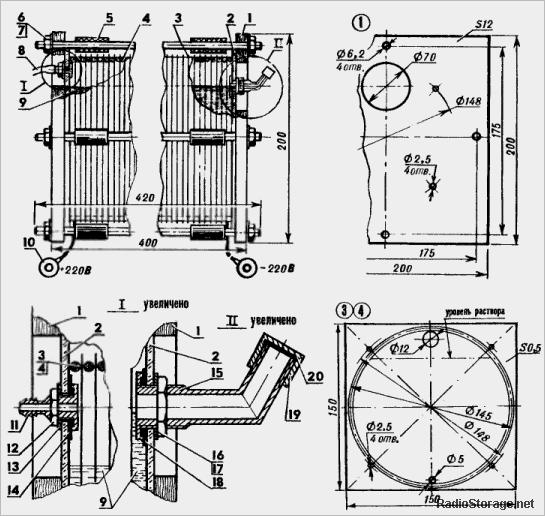

Рис.2. Электролизер («восьмидесятиячеистый» вариант):

1 — плата боковая (фанера, s12, 2 шт.), 2 щека прозрачная (оргстекло, s4, 2 шт.), 3 — пластина-электрод (жесть, s0,5; 81 шт.), 4 — кольцо разделительное герметизирующее (5-мм резина кислото- и щёлочеупорная, 82 шт.), 5 — втулка-изолятор (кембриковая трубка 6,2×1, L35, 12 шт.), 6 — шпилька М6 (4 шт.), 7 — гайка М6 со стопорной шайбой (8 шт.), 8 — трубка вывода горючей газовой смеси, 9 — раствор слабощелочной (2/3 внутреннего объёма электролизера), 10 — вывод контактный (медь рафинированная, 2 шт.), 11 — штуцер («нержавейка»), 12 — гайка накидная M10, 13 — шайба штуцера («нержавейка»), 14 — манжета (резина кислото- и щёлочеупорная), 15 — горловина заливная («нержавейка»), 16 — гайка накидная Ml8, 17 — шайба заливной горловины («нержавейка»), 18 — шайба герметизирующая (резина кислото- и щелочеупорная), 19 — крышка заливной горловины («нержавейка»), 20 — прокладка герметизирующая (резина кислото- и щёлочеупорная).

Между боковыми платами, соединёнными четырьмя шпильками, размещены металлические пластины-электроды, разделённые резиновыми кольцами. Внутренняя ячеистая полость такой батареи на 1/2…3/4 объёма заполнена слабым водным раствором щёлочи (КОН или NaOH).

Приложенное к пластинам напряжение от источника постоянного тока вызывает разложение (электролиз) раствора, сопровождающееся обильным выделением водорода и кислорода. Эта смесь газов, пройдя через специальный жидкостный затвор (рис. 1а), поступает далее на горелку и, сгорая, позволяет получить столь необходимую для многих технологических процессов (например, резки и сварки металлов) высокую температуру — около 1800° С.

Производительность электролизера зависит от концентрации щёлочи в растворе и прочих факторов. А самое главное — от размеров и количества пластин-электродов, расстояния между ними, что, в свою очередь, определяется параметрами блока электропитания — мощностью и напряжением (из расчёта 2…3 В на гальванический промежуток между двумя расположенными рядом друг с другом пластинами).

Предлагаемые мною конструкции источника постоянного тока доступны для изготовления в условиях «домашней мастерской» и начинающему самодельщику. Они способны обеспечить надёжную работу даже «восьмидесятиячеистого» (пластин-электродов у такого — 81 шт.) электролизера, а тем более — «тридцатиячеистого».

Вариант, принципиальная электрическая схема которого изображена на рис. 4, позволяет к тому же легко осуществлять регулировку мощности для оптимального согласования с нагрузкой: на первой ступени — 0…1,7 кВт, на второй (при включении SA1) — 1,7…3,4 кВт.

И пластины для электролизера предлагаются соответствующие — 150×150 мм. Изготавливаются они из кровельного железа толщиной 0,5 мм. Помимо газоотводного 12-мм отверстия в каждой пластине сверлится еще по четыре установочных (диаметром 2,5 мм), в которые при сборке продеваются вязальные или велосипедные спицы.

Последние нужны для лучшего центрирования пластин и прокладок, а потому на окончательном этапе сборки из конструкции убираются.

Вообще-то пришлось немало поломать голову, прежде чем «водогорелка» стала удобной и надёжной, как лампа Эдисона: включил — заработала, выключил — работать перестала. Особенно хлопотным делом оказалась модернизация не самого электролизера, а подсоединяемого к нему на выходе жидкостного затвора. Но стоило отказаться от ставшего было шаблонным применения воды в качестве заслона от распространения пламени внутрь газообразующей батареи (по соединительной трубке) и обратиться к использованию… керосина, как все тут же пошло на лад.

Почему выбран именно керосин? Во-первых, потому, что в отличие от воды эта жидкость в присутствии щелочи не вспенивается. Во-вторых, как показала практика, при случайном попадании капель керосина в пламя горелки последнее не гаснет — наблюдается лишь небольшая вспышка.

Наконец, в- третьих: будучи удобным «разделителем», керосин, находясь в затворе, оказывается безопасным в пожарном отношении.

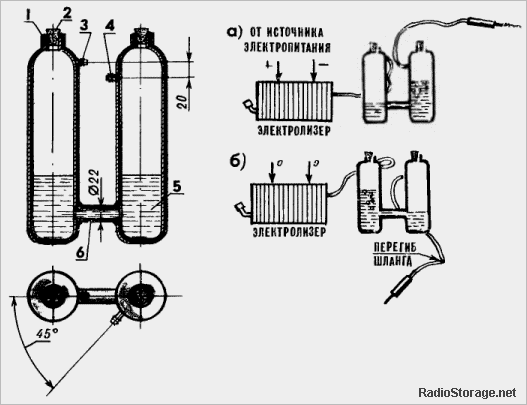

Рис.3. Керосиновый затвор и принцип его действия (а — при работающем электролизере, б — в момент отключения аппарата):  1 — баллон (2 шт.), 2 — пробка (2 шт.), 3 — штуцер вводный, 4 — штуцер выводной, 5 — керосин, 6 — переходник (стальная труба).

По окончании работы, во время перерыва и т.п. горелка, естественно, гасится. В электролизере образуется вакуум, и керосин перетекает из правого бачка в левый (рис. 3).

Потом — барбатация воздуха, после чего горелку можно хранить сколько угодно: в любой момент она готова к использованию. При её включении газ давит на керосин, который вновь перетекает в правый бачок. Затем начинается барбатация газа…

Соединительные трубки в аппарате — полихлорвиниловые. Лишь к самой горелке ведёт тонкий резиновый шланг. Так что после отключения питания достаточно эту «резину» перегнуть руками — и пламя, выдав напоследок легкий хлопок, потухнет.

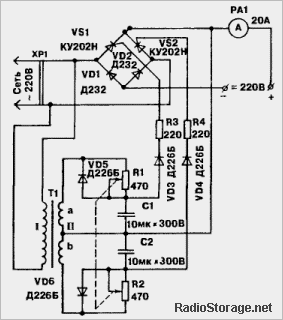

Рис.4. Принципиальная электрическая схема блока электропитания.

И еще одна тонкость. Хотя блок питания (см. рис. 4) и способен обеспечить электроэнергией 3,4-киловаттную нагрузку, пользоваться столь большой мощностью в любительской практике случается очень редко.

И чтобы «не гонять электронику» чуть ли не вхолостую (в однополупериодном режиме выпрямления, когда на выходе 0…1,7 кВт), нелишне иметь в распоряжении и другой источник питания электролизера — поменьше и попроще (рис. 5). По сути, это — двухполупериодный, известный многим самодельщикам регулируемый выпрямитель.

Причём со связанными друг с другом (механически) «движками» 470-омных потенциометров. Конструктивно такую связь можно осуществить либо при помощи простейшей зубчатой передачи с двумя текстолитовыми шестернями, либо воспользоваться более сложным устройством типа верньера (в бытовом радиоприёмнике).

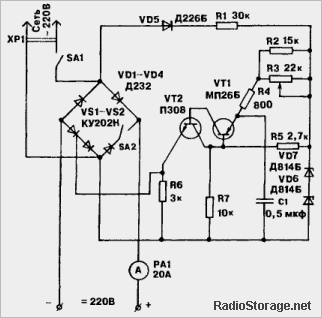

Рис.5. Вариант блока питания с использованием в схеме тиристоров и самодельного трансформатора.

Трансформатор в блоке питания самодельный. В качестве магнитопровода применён набор Ш16×32 из трансформаторной стали. Обмотки содержат: первичная — 2000 витков ПЭЛ-0,1; вторичная — 2×220 витков ПЭЛ-0,3.

Практика показывает: рассмотренный самодельный аппарат для газовой резки и сварки даже при самой напряжённой эксплуатации способен исправно служить весьма продолжительное время. Правда, раз в 10 лет требуется проводить основательное техобслуживание, в основном из-за электролизера.

Пластины последнего, работая в агрессивной среде, покрываются окисью железа, которая начинает выступать в роли изолятора. Приходится пластины промывать с последующей зачисткой на наждачном круге. Более того, заменять четыре из них (у отрицательного полюса), разъеденных кислотными остатками, собирающимися вблизи «минуса».

Поэтому рекомендуется в электролизер заливать только дистиллированную воду, а щелочной раствор использовать наименее загрязнённый солями (недопустимо присутствие следов химических соединений серной и соляной кислот).

Применение так называемых сливных отверстий (кроме заливного и газоотводного) также вряд ли можно считать оправданным, что и было учтено при разработке аппарата. Столь же необязательным является и ввод в схему аппарата бидонов для сбора накапливающейся сверхагрессивной щёлочи.

К тому же эксплуатация «безбидонной» конструкции показывает, что этой «вредоносной жидкости» способно собраться за 10-летний период на дне керосинового затвора не более полстакана. Скопившуюся щёлочь удаляют (например, при техобслуживании), а в затвор заливают очередную порцию чистого керосина.

В.РАДЬКОВ, Татарстан. Моделист-конструктор 1997 №3.

Электролизер сварочный Энергия 1.5 — Оборудование для газовой сварки

Хочу поделиться и своими соображениями. Скажу сразу, у меня хватает образования на решение каких-либо технических штучек. Без ложной скромности: своими руками собрал два дельтаплана в 1982 году. То есть тогда, когда «Славутичи» только-только начинали делать в Киеве в бюро Антонова. Кроме того, за последние пятнадцать лет я ухитрился сплести 13 доспехов новоделов: кольчуги и байданы из титановой и нерж. проволоки, бахтерцы из титана ОТ-4, кольчуги из шайб Гровера разных диаметров и цветов.

Возникла как-то у меня нужда в хорошем восстановительном пламени, но ацетилен не устраивал по температуре. Компа у меня на тот момент не было, но я нашел кое-какую литературу. Что мне мешает получить водородное пламя, сказал я себе, и загорелся этой идеей всерьез. В принципе я не видел в этом никаких особых технических трудностей. Если перед тобой вершина, ты должен взять ее во что бы то ни стало — так учит альпинизм, а я в этом деле не новичок.

Суть была ясна — раздельное получение водорода и кислорода. Кислород мне не нужен, пусть идет в атмосферу, надо собирать водород. У пламени должна быть определенная мощность, то есть его должно хватать на расплавление скажем пяти серебряных контактов 12х12х3 мм. Получить столько водорода в одном блоке зараз не получится. Значит надо определиться с конструкцией блока, собрать его, испытать, выяснить его производительность, и умножить на такое их кол-во, чтобы получить искомую производительность.

Скоро сказка сказывается.

Идеальным материалом для электродов, как известно служит никель. С этим у меня проблем не было — я располагал тремя квадратными метрами никелевой сетки. Испытания, испытания, испытания… С разными конструкциями электродов, разной площадью и расстоянием между ними.

Литература говорила — для электролиза нужны большие токи и 12-14 вольт. Мощность сборной установки должна быть такой, чтобы не было посадки напряжения при подключении дополнительных блоков.

Как бы то ни было, получил я с одного колпачка столько водорода, что игла от шприца раскалилась добела. И случился обратный удар, от которого мой пластиковый блок разрушился и меня залило щелочью. Хлопок был такой силы, что соседи постучали мне в дверь — не случилось ли чего. На ходу я выдумал какое-то оправдание.

По мере погружения в этот увлекательный процесс, передо мной вставали все новые и новые проблемы. 250 Ампер — это круто, следовало вводить в работу 12 блоков поэтапно, чтобы не вырубить весь подъезд (свои автоматы я загрубил). Чтобы получить нужные вольты и ампераж, я перемотал 9-амперный автотрансформатор.

Конструкция обратного фильтра отняла у меня уйму времени, но 100% проблему не решила. Водород поступает в фильтр под самотечным давлением, любое гидравлическое сопротивление действует на него пагубно, начинается подпор газа под колпачком и вытеснение щелочи. Одновременный контроль пламени на выходе (не говоря уже о работе с ним) и уровня жидкости — невозможен.

Я засел за теорию, за изучение работы с пропаном, бутаном, ацетиленом. Литературы по водородной теме нет, она засекречена, до всего приходилось доходить самому. И после двух лет увлеченной и на первый взгляд перспективной работы неутешительный и разочаровывающий вывод — в домашних стесненных условиях задуманный электролизер не собрать. Во-первых все эти эксперименты чреваты взрывом. В жилом доме заниматься опытами — самоубийство. Во-вторых, эксперименты с ацетиленовым резаком и воздушным компрессорным поддувом требует средств. Надо перебирать резаки, искать компрессоры с нормальным давлением и соответствующим ресурсом.

Вся проблема в том, и это главное, и это надо ВСЕГДА иметь ввиду: у каждого из газов есть своя скорость горения. Если водорода достаточно, ион вытекает из горелки быстрее, чем эта скорость, обратный удар исключается. Но появляется проблема переполнения отборных колпачков водородом. Не существует в природе спускных клапанов такого маленького давления, их надо изобретать самому. А это время и деньги.

Второй совет. Врагу не пожелаю заниматься этим одному, нужны единомышленники и оппоненты в одном лице. В принципе эту задачу решить можно, существуют же в Швейцарии заводы, где в кислородно-водородном пламени выращивают гранаты, сапфиры, рубины, фианиты. И ничего, не взрываются. Главное, не дать раньше времени смешаться водороду и воздуху. Если получится гремучий газ — пиши пропало. Сам по себе водород сгорает постепенно, без взрыва. Вспомните простой опыт получения ацетилена в банке (карбид + вода). Горит и не взрывается. Так что удачи. Если что — пишите.
