Какой газ нужен для полуавтомата. Газ для полуавтоматической сварки: виды и особенности

Газ для полуавтоматической сварки: виды и особенности

Зачастую сварочный полуавтомат используют в связке с проволокой без защитной среды, которая свойственна электродам. При этом возникает опасность негативного влияния кислорода на сварочную ванну. Попадая из атмосферы кислород ухудшает качество сварного шва, а само соединение ненадежно и легко подвержено механическому воздействию.

Этих трудностей можно избежать путем изоляции сварочной ванны с помощью газа. Конечно, вы можете применить метод обмазки электрода и использовать его, но связка проволока+газ гораздо эффективнее. В этой статье мы подробно расскажем, какой газ применять при сварке полуавтоматом, где он применяется и какие достоинства есть у такого метода сварки.

Содержание статьи

Область применения защитного газа для сварки полуавтоматом

Область применения защитного газа широка: без него невозможно представить процесс сварки полуавтоматическим сварочным аппаратом (кроме тех случаев, когда используется самозащитная проволока), газ широко используется в авторемонтных мастерских, а также в цехах для сборки сложных конструкций из цветного металла. Кроме того, на большинстве металлургических предприятий и заводов используется полуавтоматическое сварочное оборудование, а где полуавтомат, там и газ.

Какой газ нужен для сварки полуавтоматом

Выбирая, какой газ использовать для полуавтоматической сварки, нужно заранее знать виды и свойства каждого из газов, используемых в работе сварщика. Зачастую используются следующие газы:

Ацетилен. Это самый распространенный сварочный газ, получивший свою популярность благодаря хорошим характеристикам. От других газов он отличается тем, что обладает самой высокой температурой горения, из-за чего его нередко используют даже для резки металла. Ацетилен добывается путем химического взаимодействия воды и углеродистого кальция, для его производства часто используются специальные генераторы. Обратите внимание, что углеродистый кальций в составе ацетилена склонен к повышенному поглощению влаги из атмосферы, так что соблюдайте безопасность при хранении этого вида газа. Ацетилен легче воздуха, прозрачный, но при этом его легко отличить по резкому специфическому запаху.
Водород. Менее популярный вид газа, но все же использующийся для сварки стали и тонкого алюминия. Он не имеет запаха и цвета, но при этом считается очень взрывоопасным из-за своей главной особенности: при смешивании с кислородом водород начинает активно гореть и превращается в гремучий газ. По этой причине следите за давлением водородных баллонов, оно не должно превышать 15 мегапаскалей. Водород производят так же, как ацетилен, с помощью генераторов. Но помимо генератора водород можно добыть с помощью синтеза воды, когда кислород и водород разделяются.
Коксовый газ. Вещество, не имеющее цвета, с сильным сероводородным запахом. По сути своей, это просто побочный продукт, получаемый при производстве кокса (который, в свою очередь, добывается из каменного угля). От других газов отличается относительной безопасностью, его можно перемещать даже через трубопровод. Применяется редко в силу специфичности характеристик.
Природные газы. К ним относят метан, пропан и бутан, все они используются в сварочных работах, при том достаточно часто. Они подходят для выполнения большинства задач сварщика, стоят недорого и их легко найти в любом городе. Хранить и перемещать природные газы достаточно просто, не нужно беспокоиться о возможном взрыве. Природные газы добывают из газовых месторождений, их генерация невозможна в искусственных условиях.
Пиролизный газ. В отличие от водорода или ацетилена его не нужно генерировать, газ образовывается практически сам собой во время распада нефтепродуктов, в состав которых входит. Зачастую применяется для пайки, сварки и резки тонких сталей. Его транспортировка осуществляется так же, как и в случае с коксовым газом: по трубопроводу. У пиролизного газа есть один существенный недостаток: его использование приводит к образованию коррозии на горелке. Поэтому мы не рекомендуем использовать его на постоянной основе.

Критерии выбора

На какие критерии опираться при выборе газа для сварки? Прежде всего, обратите внимание на показатель температуры, который может обеспечить каждый вид газа. От этого показателя во многом и зависит выбор того или иного вещества. Также учитывайте количество тепла, выделяемое благодаря горению газа. В интернете можно легко найти таблицы с характеристиками каждого из видов газов.

Обратите внимание! Если вы выбираете вещество и знаете, что будете хранить его долго, то отдайте предпочтение готовым газам. Не добывайте газы с помощью генератора. Эта особенность неактуальна, если вы планируете недолго хранить выбранный газ.

Технология сварки

Технология сварки с помощью газа будет одинаковой и в случае с использованием сварочной смеси, и в случае с использованием углекислоты. Ниже вы можете видеть таблицу с рекомендуемыми режимами сварки в углекислоте.

При газовой сварке крайне важно соблюдать технику безопасности. Перед работой обязательно проверьте все компоненты, их работоспособность и исправность. Особенно это касается клапана подачи газа для сварочного полуавтомата. Во время проведения сварочных работ газ должен полностью заполнять сварочную ванну, только в этом случае его применение даст нужный результат.

Особенности выполнения сварки под газом

Перед тем, как приступить к работе, учтите следующие важные особенности. Достичь наилучшего качества сварных швов можно лишь в том случае, если на сварочном аппарате правильно установлена мощность, проволока, защитный газ для сварки полуавтоматом и их подача подобраны в соответствии с той задачей, которую необходимо выполнить. Здесь не получится найти универсальный метод.

Учтите, что свариваемые поверхности будут довольно медленно нагреваться и охлаждаться. Поэтому нужно регулировать температуру пламени, если вы свариваете стальные или титановые детали. Температура регулируется в соответствии с положением пламени и изменяется вместе с углом наклона.

Для кузовных сварочных работ или сваривания трубопровода на улице лучше использовать баллоны с меньшим давлением, это упрощает сварку. В свою очередь, баллоны с высоким давлением максимально эффективны, если вы не перемещаетесь во время проведения сварочных работ.

При сварке с газом рекомендуется использовать проволоку с кремнием и марганцем в составе. В сварочных стандартах строго указаны марки проволок, используемых при сварке полуавтоматом. Расход проволоки нужно контролировать прямо во время работы и подавать одновременно вместе с газом. Это обеспечивает минимальное влияние кислорода на качество готового шва.

Преимущества сварки с помощью газа

Любой выбранный вами газ, используемый при сварке полуавтоматом, даст следующие дополнительные преимущества:

Качество сварного шва станет заметно лучше, а его механическая надежность, пластичность и плотность увеличится в разы.
Производительность труда сварщика увеличивается, а значит и эффективность сварочных работ становится выше.
Любой металл начинает плавиться гораздо быстрее, экономя время и ресурсы, при этом практически не разбрызгивается в ходе работы.
Сварщик получает стабильную дугу, благодаря чему работать легче.
Практически нет задымления.

Вместо заключения

Сейчас полуавтоматическое сварочное оборудование используется практически повсеместно, начиная от частных умельцев и заканчивая крупными предприятиями. Мы уже выяснили, что газ идеален именно для полуавтоматической сварки, он улучшает характеристики готового шва и обеспечивает надежность сварного соединения. Но для положительного результата важно выбрать газ, подходящий именно для ваших сварочных работ. Также каждый сварщик должен знать нюансы хранения и применения газов, чтобы избежать несчастных случаев.

Использование сварочного полуавтомата в связке с газом обеспечивает высокое качество работы. Конечно, себестоимость сварочных работ с использованием газа может показаться завышенной, но учитывайте, что газ расширяет ваши возможности и позволяет сваривать практически любые металлы. Зачастую именно профессионалы используют в своей работе газ, потому что сварка с помощью полуавтомата требует высокой квалификации, но ничто не мешает новичку попробовать этот метод сварки. Желаем удачи!

[Всего голосов: 2 Средний: 5/5]

svarkaed.ru

Как правильно выбрать сварочный полуавтомат для дома

Можно без преувеличения сказать, что без сварочного аппарата не сможет обойтись ни один хозяин частного дома. Время от времени требуется проведение небольшого ремонта металлоконструкций или изготовление новых. В связи с этим возникает вопрос: «Как выбрать сварочный полуавтомат для дома?».

Как работает полуавтоматическая сварка
Какой газ нужен для сварки полуавтоматом
Как настроить полуавтоматическую сварку
Как пользоваться сварочным полуавтоматом
Какой фирмы лучше сварочный полуавтомат
Какой сварочный полуавтомат выбрать для производства
Чем отличается сварка автомат от полуавтомата

Следует отметить, что некоторые профессиональные строительные бригады, если проведение сварочных работ требуется не часто, выбирают бытовые модели сварочных полуавтоматов.

Как работает полуавтоматическая сварка

Выбор сварочного полуавтомата для дома станет намного проще, если разобраться в том, как он работает. Это позволит обращать внимание на качество наиболее важных узлов в полуавтоматическом оборудовании.

Полуавтоматические сварочные аппараты в первую очередь были разработаны для обеспечения качественной сварки легированных, низкоуглеродистых и нержавеющих сталей. Использование полуавтомата является оптимальным для работы с системой отопления.

Работает сварочный полуавтомат следующим образом:

На горелку подается газ, используемый в качестве защитного элемента.
Специальный механизм направляет сварочную проволоку с необходимой скоростью.
Электроэнергия подается с помощью источника питания трансформаторного или инверторного типа.

Принцип работы полуавтоматического оборудования для сварных работ заключается в следующем:

Сварной ток поступает на горелку.
В роли электрода в данном случае выступает проволока, которая автоматически подается с помощью специального механизма. Для сварки под флюсом полуавтомат имеет специальную воронку и может использовать более толстую проволоку.
Между обрабатываемым материалом и проволокой образуется дуга, с помощью которой и осуществляется плавление проволоки.
Одновременно подается газ. Газ обеспечивает защиту вокруг сварной ванны.

Некоторые аппараты способны работать как от однофазного, так и от трехфазного напряжения. Подключить полуавтомат с 380В на 220В можно, изменив внутренние настройки оборудования, обычно они указаны в инструкции по эксплуатации.

Какой газ нужен для сварки полуавтоматом

Понятно, что для дома лучше выбрать сварочный аппарат полуавтомат на 220В, но это не единственное условие для правильного выбора. Нередко покупателей может смутить маркировка MIG или MAG, на установке.

Что означают обозначения MIG или MAG, и какое отношение имеют к тому, какой для сварки применяется газ?

MIG — аббревиатура обозначающая, что при сварке полуавтоматом инертного типа используется газ – Аргон.
MAG — обозначает, что оборудование настроено на работу с углеродом.

Возможны как комбинации этих газов, так и использование смесей в которых они выступают в качестве основы. От того, какая именно смесь будет использоваться, зависит качество проведения работ. Также MIG или MAG влияет на выбор сварной проволоки. Лучшие сварочные полуавтоматы могут работать на любом типе газа.

Профессиональные сварщики рекомендуют использовать смесь аргона и углекислого газа в соотношении 80 на 20. Этот состав обеспечивает простоту проведения работ, а также качественный ровный шов, не требующий дополнительной обработки.

Выбор газа для полуавтоматической сварки также зависит от мощности напряжения в аппарате и вида обрабатываемого материала. Так, к примеру, аргон используется для цветных металлов, а для сварки меди и сплавов необходимо применение азота в чистом виде.

Как настроить полуавтоматическую сварку

Независимо от того, используется ли для проведения работ бюджетный полуавтомат или его более дорогой аналог, от мастера понадобится правильно подготовить оборудование к сварке.

Точно выставленные настройки залог легкого и качественного выполнения работ.Правильно настроить сварочный полуавтомат можно при условии соблюдения следующих рекомендаций:

Подобрать силу тока — сделать это достаточно просто, если воспользоваться инструкцией по эксплуатации, предоставленной заводом – изготовителем. Обычно в инструкции есть таблицы, помогающие выбрать сварочный ток на полуавтомате в зависимости от толщины обрабатываемого металла.
Скорость подачи проволоки — регулируется благодаря смене шестеренок, идущих в комплекте с оборудованием.
Настроить установку, отрегулировать режим сварки на полуавтомате и повысить мощность можно с помощью подключения аппарата к трехфазному напряжению. Инверторные модели оборудования обеспечивают высокую производительность даже во время работы от 220 Вт. Правильно выбранный режим и настройки сварного полуавтоматического аппарата можно определить по устойчивой стабильной дуге и необходимого количества флюса.

Увеличить мощность сварочного полуавтомата можно и с помощью регуляторов мощности установленных на корпусе.

Как пользоваться сварочным полуавтоматом

Чтобы начать работать со сварочным полуавтоматом, надо подготовить как сам обрабатываемый материал, так и используемую установку. Для начала сварочных работ от сварщика потребуется выполнить следующее:

Зачистить поверхность деталей или металлических заготовок от краски, жира и других материалов, которые могут препятствовать прохождению электрического тока.
Жирные пятна удаляются растворителем.
Правильно накладывать сварочный шов полуавтоматом получится не сразу. Если опыта в проведении данных работ нет, следует попрактиковаться на черновой заготовке. Это особенно важно, если планируется обработка алюминиевых деталей. Умение пробить окисную пленку и выполнить правильный шов сварки полуавтомата получится спустя какое-то время.
Избавиться от брызг при сварке полуавтоматом можно, правильно подобрав газ для работы. Для стали и черных металлов лучше остановить свой выбор на аргонно-углекислой смеси — это позволит избежать брызг. Но как правильно замечалось, сварочные работы выполняет не полуавтомат, а сварщик, поэтому правильное плавное протягивание дуги и контроль над сварочной ванной позволит существенно улучшить качество работ.
Можно также варить сварочным полуавтоматом без газа. Для этого приобретается специальная флюсовая или порошковая проволока. Внутри проволоки расположено вещество, при сгорании образующее защитный слой газа. Пользоваться сваркой в таком случае можно только при условии подачи прямого тока или плюса на изделие.

Правильный шов сварки полуавтомата выглядит ровным без наплывов и большого количества брызг.

Какой фирмы лучше сварочный полуавтомат

Выбор марки сварочного полуавтомата в основном можно разделить на три основных категории. А именно:

Китай — оборудование китайских производителей представлено в наиболее приятной ценовой категории. Можно приобрести китайский полуавтомат как заводской, так и кустарной сборки. Некоторые российские модели также на самом деле собираются по лицензии в Китае. Качество во многих случаях оставляет желать лучшего.
Европа — качественное, многофункциональное, но дорогое оборудование. Наиболее ценятся модели полуавтоматических аппаратов итальянских производителей. Прежде всего, в полуавтомате важны качество и стабильная работа, тогда европейские модели будут оптимальным решением. Популярностью пользуется EWM, Telwin, BlueWeld.
Россия — нечто среднее по ценовой политике со сравнительно хорошим качеством. Единственное условие, чтобы полуавтоматическое оборудование для выполнения сварочных работ изготавливалось непосредственно в России, а не было подделкой. Подойдут модели Энергомаш, Сорокин и т. д.

Какой сварочный полуавтомат выбрать для производства

По сравнению с бытовым оборудованием, к промышленному сварочному аппарату полуавтомату предъявляются более высокие требования.

Они затрагивают как мощность и производительность промышленного агрегата, так и дополнительные функциональные возможности. А именно:

Качество подачи напряжения — производство требует высокого качества выполнения сварочных работ. По этой причине устройства, которые помогают обеспечить постоянство и стабильность дуги, являются важными и на их наличие стоит обращать внимание в первую очередь. Выбор сварочного полуавтомата для производства следует ограничить инверторными моделями, позволяющими стабилизировать напряжение электричества на выходе.
Скорость проведения работ — этот критерий имеет особое значение при проведении производственных работ. Следует уделить внимание дополнительным функциям, ускоряющим и облегчающим процесс сварки. К ним относится:
1. система автоматической подачи проволоки
2. контроль над предотвращением прилипания электрода
3. возможность горячего запуска
Тип подключения — при выборе сварочного полуавтомата нужно знать параметры электрической сети, которая есть в наличии. Но чаще всего такие установки должны работать от трехфазного напряжения.

Чем отличается сварка автомат от полуавтомата

В основном автоматическая и полуавтоматическая сварка отличаются друг от друга количеством личного участия человека в выполнении работ. При этом у каждого из видов существуют как свои ограничения, так и сфера применения. А именно:

Полуавтомат — по сути, практически ничем не отличается от обычной сварочной установки. Единственной разницей является то, что подача сварной проволоки осуществляется автоматически (может быть как с механическим, так и электронным приводом). Преимущества полуавтоматической сварки перед автоматической сваркой состоят в том, что квалифицированный специалист может выполнять сложные задачи по обработке тонких металлов, что практически недостижимо при использовании автомата.
Автомат — в установке роль человека ограничивается исключительно установкой сварочного трактора в начале шва. Все работы выполняются полностью автономно. При этом различие технологии автоматической и полуавтоматической сварки делает непрактичным использование автоматического метода для выполнения штучных работ.

Выбирая, какое именно оборудование необходимо для промышленных целей, следует определиться с тем, какие работы будут требоваться при производстве. При сравнительно небольших объемах автомат будет нерентабельным.

Выбирая, какой именно сварочный аппарат автомат или полуавтомат приобрести, следует обращать внимание на его производительность, возможность использования защитных газов, тип подачи напряжения на горелку, степень автоматизации процесса.

Значение имеет тип установки и ее основное предназначение. Для бытовых условий можно приобрести полуавтомат, работающий от 220В. Следует быть внимательным при выборе производителя оборудования, отдавая предпочтение проверенным временем итальянским и немецким концернам.

stroy-plys.ru

Защитный газ для сварки полуавтоматом: какой нужен, преимущества

Полуавтоматические сварочные аппараты работают преимущественно с проволокой, которая не имеет защитной среды, в отличие от электрода. Но сварочная ванна в таком случае остается подверженной негативному влиянию кислорода из атмосферы. Из-за этого качество получаемого шва резко падает и соединение становится крайне ненадежным. Чтобы изолировать ванну от всего, что может ей навредить, следует использовать газ для сварки полуавтоматом. Он оказывается намного эффективнее, чем обмазка электрода, хотя и обладает более высокой стоимостью. Себестоимость процесса сварки оказывается более высокой, но газ позволяет работать практически со всеми металлами и заготовками любой толщины.

Углекислота для сварки полуавтоматом

Область применения

Защитный газ для сварки полуавтоматом применяется во многих областях. Без него не проводится ни один сварочный процесс полуавтоматом, помимо тех, когда используется самозащитная проволока. Чаще всего его используют профессионалы, так как применение полуавтомата относится больше к высококвалифицированной работе. Газ используется в мастерских по ремонту техники, автомобилей. Часто это применяется при сборке металлоконструкций из цветных металлов. Практически на всех производственных предприятий, где есть необходимость работы с металлом, имеются полуавтоматы, работающие с помощью газовой защитной среды. Здесь нет определенной привязки к модели самого аппарата.

Виды сварочных газов

Выбирая, какой газ нужен для сварки полуавтоматом, нужно знать его свойства. Это же касается и сварочной смеси для полуавтоматов.

Ацетилен является одним из самых распространенных видов. Высокую популярность он заслужил благодаря самой высокой температуре горения среди остальных субстанций для сварки. Ацетилен можно получить благодаря взаимодействию карбида кальция и воды. Карбид кальция даже поглощает ту влагу, которая находится в атмосфере, поэтому, для хранения требуется применять особые меры безопасности. Для получения данного газа часто используются ацетиленовые генераторы. Вещество легче воздуха, не имеет цвета, но обладает резким специфическим запахом. Благодаря высокой температуре горения его нередко используют для резки металла.
Водород также не имеет цвета, но и ничем не пахнет. Он относится к сильно взрывоопасным газам, так как при смешивании с воздухом или чистым кислородом получается гремучий газ. Давление для баллонов с водородом не должно превышать 15 МПа по технике безопасности. Для получения водорода применяются специальные генераторы. Также этого можно достичь благодаря синтезу воды, когда происходит разделение водорода и кислорода.
Коксовый газ является бесцветным. Его выделяет резкий специфический запах сероводорода. Он является своеобразным побочным продуктом, который получается при добыче кокса, который получается из каменного угля. Транспортировать его можно даже через трубопровод, так как это относительно безопасная субстанция.
Природный газ, к которому относится пропан, бутан и метан, также используется для сварки. Это относительно недорогие и распространенные варианты, предназначенные для выполнения большинства сварочных процедур. Здесь не возникает проблем с хранением и транспортировкой. Местом добычи являются газовые месторождения
Пиролизный газ появляется во время распада нефти и различных продуктов, в состав которых она входит. Субстанция вызывает коррозию на мундштуках в горелках, что приводит к их негодному состоянию. Перед непосредственным использованием газ предварительно очищают. Его используют не только для сварки, но и для резки металлических изделий.

Преимущества

Вне зависимости от того, какой газ нужен для сварочного полуавтомата, все разновидности обеспечивают ряд преимуществ для работы:

Качество получаемых швов становится более высоким;
Возрастает производительность труда;
Эффективность сварочного процесса становится выше;
Металл начинает плавиться быстрее;
Снижается коэффициент разбрызгивания расплавленного металла;
Получаемые швы становятся более плотными и пластичными;
Дуга получается более стабильной в работе;
Задымление становится не таким сильным, как раньше.

Критерии выбора

Критерии выбора конкретного газа для сварки зависят от того, какую температуру пламени он сможет обеспечить. Помимо этого, нужно учитывать теплотворную способность, которая отвечает за количество теплоты, образуемой газом. Существуют специальные таблицы с техническими характеристиками каждого вещества.

«Важно!

Для длительного хранения лучше выбирать готовые газы, а не добывать их при помощи генератора.»

Технология сварки с использованием газов

Вне зависимости от того, используется углекислота или сварочная смесь, технология из применения практически одинакова. По этой причине и режимы сварки также будут совпадать. Ниже представлена таблица режимов сварки в углекислоте:

Диаметр проволоки, мм	Толщина детали, мм	Сварочный ток, А	Напряжение, В	Скорость сварки, м/ч	Вылет электрода, мм	Расход газа, л/мин
0.8	1…2.5	70…150	17…21	20…35	7…9	6…7
1.0	1…3	100…180	18…23	25…40	8…10	6…8
1.2	2…4	140…300	20…28	30…45	9…24	7…9

Главной особенностью здесь является обеспечение техники безопасности для работы. Тут нужно проверять работоспособность всех компонентов. Клапан подачи газа для сварочного полуавтомата, а также другие детали, должны быть исправными. Газ используется для предварительного прогревания места будущей сварки, если того требует технология. Так как он не используется как основная температурная сила для расплавления основного металла и расходного материала, то температура горения здесь не слишком высокая. Во время работы он должен полностью покрывать сварочную ванну. После окончания сварки может потребоваться прогревание с постепенным остыванием.

Заключение

Полуавтомат для сварки в углекислом газе используется очень часто в промышленности и частной сфере. Для каждой области применения могут оказаться более уместными те или иные газы. Они необходимы для качественной работы и всегда должны присутствовать в арсенале любого специалиста. Помимо их свойств, мастер должен знать, как правильно хранить баллоны и как применять тот или иной газ. Несчастных случаев при использовании газов намного больше, чем при электросварке.

svarkaipayka.ru

видео, режимы и скорости, советы

Сегодня сварка автомобиля полуавтоматом с газом в домашних условиях не является необычным явлением. Полуавтомат для сварки доступен не только в профессиональной деятельности.

В любом специализированном магазине предлагают качественные аппараты для сварки швов — цена их доступна потребителям.

Их популярность растет, благодаря простоте действий, швы на изделиях из меди, титана, стали, алюминия, нержавейки получаются аккуратные, качественные.

При этом пользователю не обязательно быть профессионалом.

Даже наличие небольших навыков и просмотр видео для начинающих помогут правильно заварить шов кузова автомобиля, выполнить соединение труб из нержавейки.

Конструкция, принцип действия сварочного полуавтомата

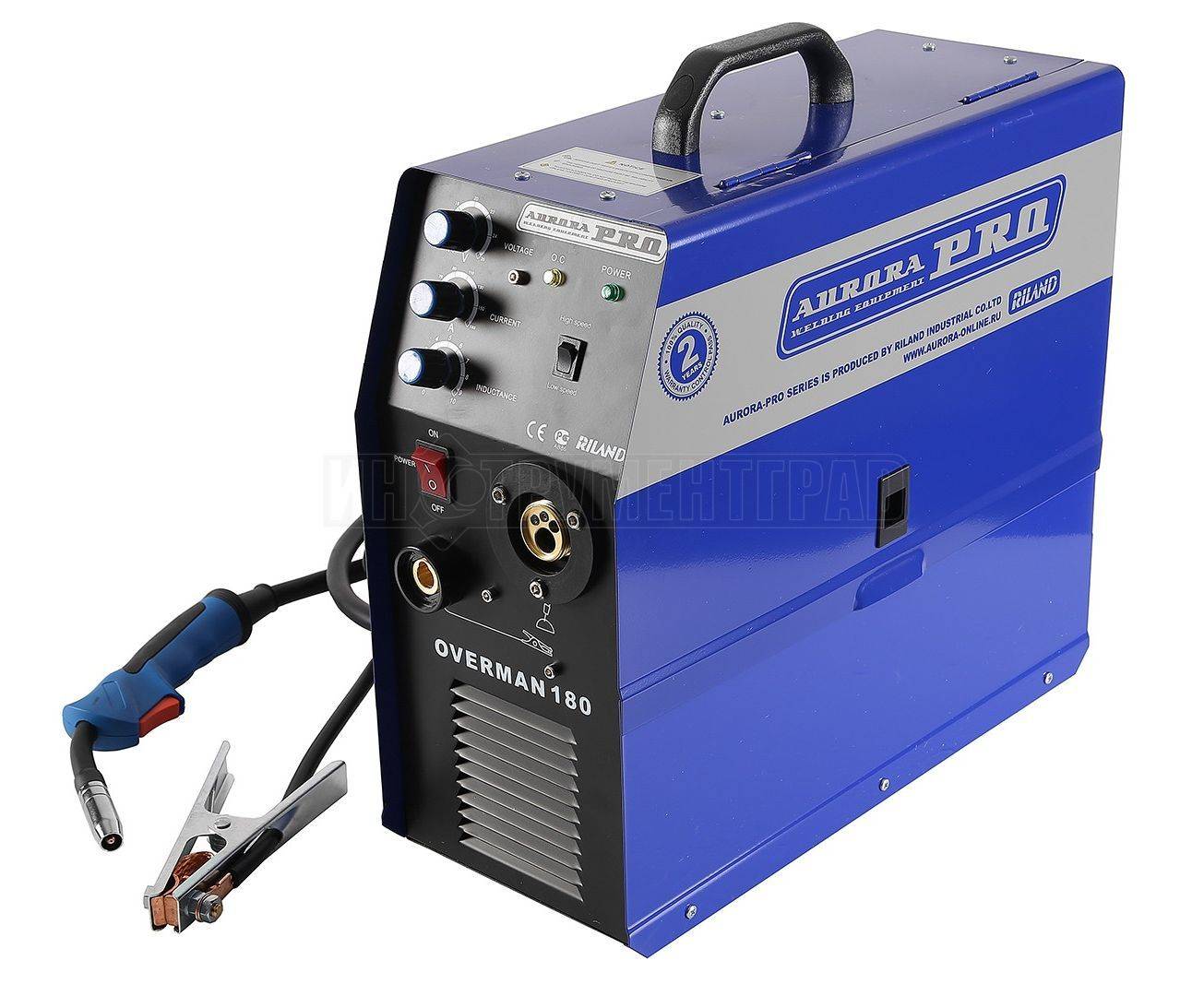

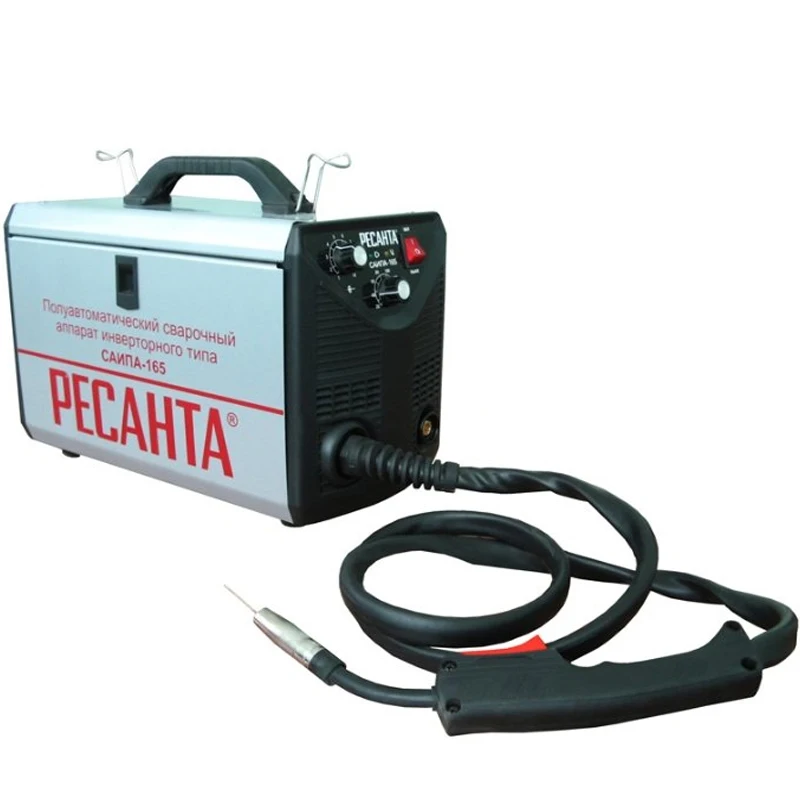

Сварочный полуавтомат представляет собой агрегат, работающий от электрического тока. Им преобразовывают электроэнергию в тепловую с помощью электрической дуги.

Сварка труб, кузова авто, других изделий из меди, титана, стали и нержавейки проводится электродной проволокой, которую нужно подавать в точку сварки постоянно.

В качестве электрода предполагается расход калиброванной проволоки определенной толщины.

Покрывают ее чаще всего медью, чтобы получить высокий уровень скольжения электроконтакта.

Проволока расположена на специальной катушке, что дает ей возможность при работе разматываться равномерно, ее расход будет под контролем.

Аппарат для сварки имеет:

Устройство подачи электрода — схема механизма в разных моделях может отличаться подачей проволоки, ее расход можно регулировать, в аппарате может быть различное количество прижимных роликов. В зависимости от конструкции данного механизма зависит цена аппарата;
Горелка — отличается потребляемой мощностью, каждый вид горелки может охлаждаться разными способами. Чем выше мощность, тем больше цена полуавтомата;
Источник электроэнергии;
Пистолет;
Шланги различного диаметра;
Редуктор для газа.

Сварочный полуавтомат может быть представлен несколькими видами, которые делят по характеристикам:

По способу перемещения. Полуавтоматы бывают переносными или передвижными, их используют в домашних условиях или в небольших мастерских для ремонта кузова автомобиля, труб, прочих изделий. Также есть стационарная техника — чаще всего используется на предприятиях. Цена переносного аппарата меньше, чем стоимость стационарного;
Способ защитных швов. Защитный шов может производиться газом, слоем флюса, порошковой проволокой;
Тип порошковой проволоки. Может использоваться сплошная стальная или алюминиевая проволока. Есть универсальные сварки, где установлено два вида проволоки — цена такого полуавтомата будет выше.

Сварщик в процессе работы может сталкиваться с разными металлами, в том числе и изделиями из нержавейки. В связи с этим разработчики полуавтомата внедрили режимы сварки полуавтоматом.

Настройка агрегата позволяет выбрать именно тот режим, давление, скорость подачи проволоки, которые нужны для сварки определенного тонкого металла или нержавейки.

Видео:

Режимы могут быть такие:

применяя короткое замыкание для дуговой сварки, или не применяя его;
крупнокапельные, среднекапельные, мелкокапельные виды;
применяя разбрызгивание флюса, не применяя его.

На выбор режима сварки также влияет назначение детали автомобиля, на которую нужно наложить шов.

Для облегчения проведения сварки, специалист может выбрать цикличную сварку — там применяется дуговой метод. Иногда применяется точечная сварка или импульсная.

Бывает сварка, где часть тонкого свариваемого металла, труб или нержавейки перемещается струйным методом или сваривается путем кругового переноса металла.

На практике часто используют импульсный дуговой режим, если при сварочных работах применяется сварка в среде углекислого газа. Ток при этом обратной полярности.

Таким образом, металл плавится при работе не очень быстро, но сварочный дуговой режим получается стабильным, шов — очень прочный.

Сварка в защитных газах применяется для соединения кузова, деталей автомобиля, труб, выполненных из цветного тонкого металла, меди, титана, оцинковки, легированной, углеродистой стали, нержавейки.

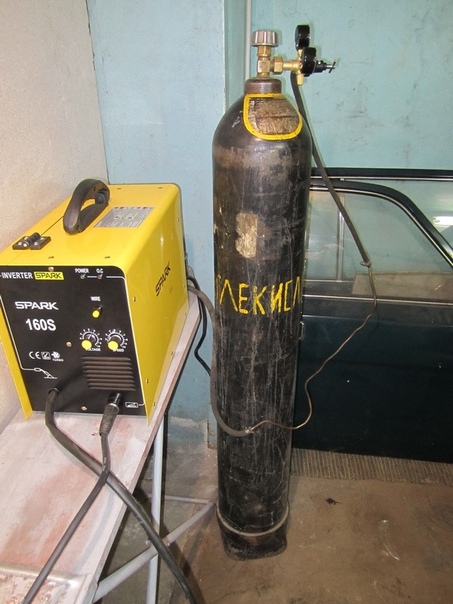

Применяется углекислота в баллоне углекислого газа, где высокое давление. Настройка расхода производится через пистолет. Особенно пригодится этот метод для сварки оцинковки.

Редуктор стабилизирует давление газа до того, как он попадет в зону рабочего процесса. Схема сварки с газом показана на видео.

Видео:

Сварочный полуавтомат обладает рядом преимуществ в сравнении с обычной сваркой:

высокое качество швов;
при сваривании небольшого шва процесс может осуществляться на вертикальных поверхностях, т.е. растекаться металл не будет;
при работе полуавтоматом в окружающую среду не выделяются вредные вещества.

Какой сварочный аппарат нужен?

Выбирая сварочный аппарат для начинающих, стоит учитывать некоторые моменты: соединение толстого или тонкого металла будет необходимо, какой нужен будет соединительный шов, а также условия, в которых будет проводиться работа.

После определения задач, которые будет выполнять сварочный полуавтомат, нужно обратить внимание на качество, которое имеет техника.

Обязательно нужно узнать отзывы о марке полуавтомата, которую приобретаете, и о заводе, выпустившим его, как производится настройка. Цена не должна быть очень низкой.

Перед покупкой сварочного полуавтомата стоит оценить напряжение в помещении, где он будет использоваться.

Мощность агрегата напрямую будет зависеть от показателей электросети.

Если есть возможность подключаться к напряжению 380В (трехфазному), то можно купить трехфазную модель.

Качество работы в этом случае будет выше, цена, соответственно, также.

У полуавтоматов с малой мощностью цена будет невысокой, но обрабатывать им можно только тонкий металл. На фото изображены полуавтоматы.

Фото:

При оформлении покупки важно узнать, если на аппарат гарантия и как далеко находится центр сервисного обслуживания.

Следует сразу уточнить, где можно купить расходные материалы в случае необходимости.

Как подготовить аппарат и провести сварку своими руками?

Чтобы работа со сварочным автоматом была безопасной, необходимо правильно подготовить агрегат к работе.

Схема действий включает подготовку поверхности материала, на который нужно наложить шов.

Поверхность детали автомобиля, труб или нержавейки следует очистить от мусора, грязи, удалить масло, влагу, ржавчину.

При выполнении этих операций нужно пользоваться тряпочкой, щеткой для металла.

Очищенную поверхность из меди, титана, стали необходимо обезжирить, протравить. На видео можно посмотреть, как правильно подготовить поверхность.

Видео:

При работе полуавтоматом важна правильная настройка агрегата, расход, скорость подачи проволоки. Схема действий описана ниже.

Проверить заземление агрегата. Техника обязательно должна быть присоединена к проводнику заземления.

Проверить напряжение, которое есть в данный момент в сети, так как некоторые модели негативно воспринимают отклонения напряжения от нормы, скорость подачи проволоки будет снижена.

Установить режим агрегата. Производители выпускают полуавтоматы, имеющие большое количество настроек. Они дают возможность подобрать индивидуальный режим работы для разных металлов.

Диаметр наконечника должен быть больше, чем размер проволоки на несколько миллиметров, поэтому его нужно отрегулировать.

Настроить горелку и механизм с проволокой. Если этого не сделать, то процесс сваривания пройдет с ошибками, что вызовет брак в работе, большой расход материалов, неправильную скорость подачи.

Проволока также должна быть качественной, поэтому ее необходимо проверить на предмет различных повреждений, вмятин.

Чтобы правильно провести сварочные работы самостоятельно, без привлечения профессиональных сварщиков, должна быть изучена схема, просмотрено видео, после чего нужно выполнить такие этапы:

Подобрать необходимый сварочный ток, скорость подачи, давление, расход проволоки, выбрать необходимый режим. Как правило, к каждой модели сварочного полуавтомата дается инструкция, схема. При выборе параметров следует руководствоваться ее данными;
После настройки режима, техника должна сделать пробную сварку. Для этого производится шов на пробном куске толстого или тонкого металла, изделии из меди, титана, стали. Если будет необходимость, то выбранные параметры стоит откорректировать: давление, скорость, мощность. Если полуавтомат настроен, как рекомендует схема и стандарты ГОСТ, то дуга будет устойчивой и операцию можно выполнять на детали автомобиля, на поверхности труб;
Переключить механизм подачи проволоки в позицию «пуск» и подать флюс;
Держатель нужно поставить в таком положении, чтобы его наконечник поместился в сварочную зону;
Вместе с нажатием кнопки «пуск» нужно чиркать в месте соединения, после этих действий должна загореться дуга.

Сварка с газом

Сварка кузова автомобиля, труб, других изделий из меди, титана, стали полуавтоматом с газом представляет собой процесс соединения частей металла, путем подачи проволоки к месту соединения.

Вместе с этим подается защитный газ. Защитный газ является гарантией того, что воздух не окажет негативного воздействия нагретым, расплавленным металлам.

Видео:

Схема проведения полуавтоматической сварки есть в ГОСТ, положения документа должны быть соблюдены.

Сварка в защитных газах имеет свои преимущества. Процесс не требует приобретения оборудования, у которого высокая цена.

Работы в среде углекислого газа можно проводить в любых частях строения, здания, расход дополнительного источника энергии не происходит.

При проведении сварочных операций есть возможность изменять мощность пламени, таким образом, можно соединять различные материалы: соединения меди и титана, латуни и свинца, прочие металлы, у которых температуры плавления отличаются.

В ГОСТ описаны требования, которые предъявляются к соединениям металлов, необходимая схема.

Сварка чугуна полуавтоматом, а также меди, свинца, латуни проходит быстрее, поверхности крепче свариваются именно этим видом сварки.

Если установить правильно вид, мощность аппарата, выбрать подходящую присадочную проволоку, ее правильный расход, скорость подачи, то швы будут высокого качества.

Поверхности, которые подвергались сварке, медленно нагреваются и так же остывают. При выполнении сварки на поверхностях из меди, титана, стали можно регулировать температуру пламени.

Если пламя направлено вертикально, то температура будет максимальной, если изменить у пламени угол наклона, уйти от вертикальных поверхностей, температура снизится.

Швы могут иметь более высокую прочность, чем швы, полученные сваркой электродуговым методом. Размер, вид швов указан в стандартах ГОСТ.

Данным видом сварки можно не только сваривать поверхности из меди, латуни, чугуна, титана, свинца, но и резать их, закалять.

Видео:

При проведении сварочных работ в среде углекислого газа применяют два вида аппаратов.

В одном сварка проходит в среде аргона или другого инертного газа, без углекислого газа. Второй вид аппарата производит сварку в среде углекислого газа.

Применение газового баллона, при высоком давление углекислого газа, затрудняет ремонт кузова автомобиля, труб на открытой местности.

Но если проводить работы стационарно, то такой вид сварки, в среде углекислого газа, считается лучшим. Стандарты на аппараты, которыми проводят сварку в газовой среде, описаны в ГОСТ, прилагается схема для проведения работ.

Электродная проволока, применяемая при сварке с газом, содержит в составе марганец, кремний.

Она подается в точку сварки вместе с газом, расход проволоки строго контролируется.

Он защищает проволоку и металл от воздействия, оказываемого окружающей средой.

Какую марку проволоки выбрать для определенного сварочного полуавтомата, стоит уточнить в стандартах ГОСТ.

Применяя такой вид сварки, можно сэкономить время, так как не нужно менять электрод, зачищать швы от шлаков.

Несмотря на то, что швы при сварке с газом получаются крепче и аккуратнее, стоит помнить, что состав газа окажет влияние на внешний вид швов.

Так, сварка в среде чистого углекислого газа даст чешуйчатый рельеф шву. Если в углекислый газ добавить аргона, шов будет гладкий, ровный. Сварка при помощи аргона не требует дальнейшей обработки.

Сварка без газа

Сварка полуавтоматом без газа является перспективным направлением. Соединение происходит с помощью проволоки-флюса.

Она выглядит как стальная трубка, где находится специальный порошок для сварки.

Видео:

Флюс по внешнему виду напоминает обмазку электродов. В момент, когда возникает высокая температура, флюс сгорает.

В результате создается облако из газа, которое внешне схоже со сваркой с помощью электрода.

Конструктивные элементы сварки полуавтомата без применения газа можно изучить в ГОСТ.

Сварка полуавтоматом без газа обладает основным достоинством — отсутствие баллонов, в котором есть давление газа.

Сварку кузова, труб можно проводить на любой точке местности, в любом строении.

Проволоку для выполнения сварочных работ можно выбрать с любым составом — он зависит от материала: поверхность из меди, титана, стали, алюминия, прочего металла.

В стандартах ГОСТ описаны требования к проволоке, которая используется при сварке деталей автомобиля, его кузова, труб полуавтоматом без использования газа.

Цена проволоки с различным составом будет отличаться. Расход также может быть различным в зависимости от объема работ.

Там же в ГОСТ описаны требования, которые предъявляются характеристикам, видам швов после применения сварки такого вида.

Специалисты рекомендуют после того, как будет наложен сварочный шов, сделать еще один сверху. Это связано с тем, что на шов может попасть шлак, образованный отработанным флюсом.

Такой шов не будет герметичным, поэтому понадобится дополнительная обработка.

Видео:

Флюсовая проволока отличается повышенной жесткостью.

По этой причине подавать ее в область сварки необходимо с усилием. При проведении операций нужно следить, чтобы шланги не изгибались, полярность «массы» и фазы строго соблюдалась.

В ГОСТ есть схема, описаны условия, при которых должны проводиться работы.

rezhemmetall.ru

Выбор сварочного защитного газа

Влияние сварочного газа на процесс сварки

Сварщики и специалисты в этой сфере часто упускают из виду применяемый ими защитный газ и его вклад в процесс сварки.

Защитные газы влияют на режим переноса металла, свойства и геометрию сварочного шва, задымленность и многие другие характеристики сварочного шва.

Правильный выбор защитного газа для процессов дуговой сварки металла, таких как аргонодуговая TIG сварка и полуавтоматическая сварка MIG MAG могут резко повысить скорость, качество сварки и глубину проплавления.

Чистые сварочные газы

Чистые газы, используемые для сварки, это аргон, гелий, и углекислый газ. Эти газы могут иметь как положительное, так и негативное воздействие на дуговой процесс сварки и появление дефектов в сварочном шве.

Аргон100% аргон обычно используются для аргонодуговой TIG сварки для всех материалов и MIG сварки цветных металлов. Аргон химически инертен, что делает его пригодным для сварки химически активных и тугоплавких металлов.
Этот газ имеет низкую теплопроводность и потенциал ионизации, что приводит к низкой передаче тепла на внешнюю область сварочной дуги. В результате формируется узкий столб дуги, который в свою очередь, создает традиционный для сварки в чистом аргоне профиль сварочного шва: глубокий и относительно узкий.
ГелийГелий также является одноатомным инертным газом, и чаще всего используется для аргонодуговой TIG сварки цветных металлов. В отличие от аргона, гелий имеет высокую проводимость тепла и потенциал ионизации, которые дают противоположный, чем при сварке в аргоне, эффект. Гелий обеспечивает широкий профиль сварочного шва, хорошее смачивание по краю и более высокое тепловложение, чем чистый аргон.
Углекислый газУглекислый газ CO2 – активный газ — обычно используется для полуавтоматической MAG сварки короткой дугой и MAG сварки порошковой проволокой. CO2 является наиболее распространенным из химически активных газов, используемых в MAG сварке. И единственным газом , который можно использовать в чистом виде без добавления инертного газа.
Углекислый газ является одним из самых дешевых защитных газов, что делает его привлекательным выбором, когда материальные затраты являются основным приоритетом при сварочном процессе. CO2 обеспечивает очень глубокое проплавление, что полезно для сварки толстого металла, однако, при сварке в этом газе менее стабильна сварочная дуга, что приводит к большому образованию брызг. Также его применение ограничивается сваркой на короткой дуге и делает не возможной сварку со струйным переносом.

Сварочные газы, используемые как компоненты сварочной смеси газов

КислородКислород — двухатомный, активный защитный газ обычно используется для MIG MAG сварки как один из компонентов сварочной смеси, в концентрации менее 10%.
Кислород обеспечивает очень широкий профиль сварочного шва с неглубоким проплавлением и высокое тепловложение на поверхности металла. Кислородо-аргонные смеси обладают характерным профилем проплавления сварочного шва в виде «шляпки гвоздя». Кислород также используется в тройных смесях с СО2 и аргоном, где он обеспечивает хорошую смачиваемость и преимущества струйного переноса.
ВодородВодород — двухатомный, активный компонент защитного газа обычно используется в сварочной смеси в концентрации менее 10%. Водород используется главным образом при сварке аустенитной нержавеющей стали для удаления оксида и повышения тепловложения. Как и для всех газов из двухатомных молекул, результат — широкий на поверхности сварочный шов. Проплавление увеличенное.
Водород не подходит для ферритных или мартенситных сталей из-за возникновения трещин.Водород может быть использован в более высокой концентрации (от 30 до 40%) для плазменной резке нержавеющей стали — для увеличения мощности и сокращения шлака.
АзотАзот используется реже всего для защитных целей. Он в основном используется для того, чтобы повысить коррозионную стойкость в дуплексных сталях.

Сварочные смеси газов

В зависимости от сварочного процесса и материалов для сварки используется множество различных сварочных газов и их смесей:

	Сварка TIG			Сварка MIG MAG
Сварочный газили смесь	Сталь	Нерж.сталь	Алюминий	Сталь	Нерж.сталь	Алюминий
Аргон (Ar)	х	х	х			х
Гелий (He)			х
Углекислый газ (СО2)				х
Смесь Ar/ СО2				х	х
Смесь Ar/ О2				х	х
Смесь Ar/ He		х	х		х	х
Смесь Ar/ СО2/ О2				х
Смесь Ar/ h4		х
Смесь Ar/ He/ СО2				х	х
Смесь He/ Ar/ СО2					х

Стоимость сварочного газа на фоне общей стоимости сварочных работ

Если посмотреть на диаграмму распределения стоимости сварочных работ, то можно увидеть, что затраты на сварочный газ составляют всего 2-5% от всех затрат на сварку. Однако недооценивать эти затраты не следует.

Выбор правильного газа и его качество значительно влияют на расход сварочных материалов, геометрию сварочного шва и на весь процесс сварки в целом. Также выбор газа влияет и на затрачиваемый труд на исправление дефектов и обработку сварочного шва после сварки.

Надеемся данная статья было полезна для вас. На этом сайте вы найдете много других интересных и полезных статей. Спасибо.

Данная статья является авторским продуктом, любое её использование и копирование в Интернете разрешена с обязательным указанием гиперссылки на сайт www.smart2tech.ru

www.smart2tech.ru

Полуавтоматическая сварка в среде защитных газов

Март 22, 2017

О возможности полуавтоматической сварки материалов в среде углекислого газа заговорили в середине ХХ столетия. Разработали данную методику Новожилов Н.М. и Любавский К.В. – советские исследователи. Данный способ сварки из-за дешевизны углекислого газа, благодаря высокой степени производительности стал достаточно востребованным в строительной, производственной индустрии, и, конечно же, в быту.

Суть технологии газосварки

Согласно данной методике углекислый газ, обеспечивающий защиту на соединяемом участке, под влиянием высокой температуры дуги делится на О2, угарный газ. В результате поток образовавшейся газовой смеси защищает зону сваривания материала от негативного воздействия воздуха внешней среды, взаимодействует с углеродом, железом.

Для предотвращения окисления СО2 в прут для сварки газом вводится марганец, кремний, которые являются химически активнее больше железа, они окисляются первыми. Поэтому пока Mn, Si будут присутствовать на участке соединения металлических изделий, углерод, железо окисляться не будут.

Для получения высококачественных сварных швов при сваривании углеродистых сталей, пропорция марганец/кремний берется 1/2. Образующиеся оксиды марганца, кремния при выполнении работ не растворяются в сварной ванне, они формируют легкоплавкое соединение после реакции между собой. Данное соединение легко выводится из металла, находящегося в жидком состоянии.

Особенности сварочных работ в углекислотной среде

Полуавтоматическая сварка в среде углекислого газа выполняется постоянным током, обладающим обратной полярностью, так как ток прямой полярности негативно влияет на стабильность дуги (сварной шов будет иметь дефекты).

Ток прямой полярности применяется в случае выполнения наплавления, но не сварки, так как у него коэффициент наплавления в 1,7 раз выше, чем данный коэффициент у тока, имеющего обратную полярность.

Также сварку можно производить на переменном токе, но тогда в цепи обязательно нужно использовать осциллятор.

Используемые газы для газосварки

Типов сварки существует несколько вариантов. Они отличаются между собой технологией образования сварочной ванны, имеющей высокую температуру, предназначение которой – соединение, резка металлов, их сплавов. Это может выполняться газовым пламенем, ультразвуком или электрической дугой. Принцип соединения металлов основан на расплавлении краев отдельных металлических конструкций для дальнейшего их соединения вместе, в результате которого получается сварочный шов.

Зависимо от газа, используемого для сварочных работ, показатель температуры будет отличаться. К примеру, при взаимодействии с карбидом кальция Н2О, осуществляется выделение ацетилена. В процессе реакции данного элемента с кислородом температура пламени может достигать больше 3000ºС.

Сварочные газы – это все бутаны, пропаны, бензолы, МАФ, керосины и т. д. При использовании для сварки любых газов обязательно наличие кислорода – это катализатор горения. О2 должен быть чистый и высококачественный. От этого будет зависеть максимальный температурный показатель.

Газовый состав

В газовом составе обязательно присутствие чистого кислорода, который предоставляет возможность получать максимальную температуру горения, важные показатели пламени. От качества этого компонента будет зависеть полнота сгорания горючих компонентов, а от его количества – окислительные, восстановительные характеристики, получаемые пламенем.

К условиям хранения газов предъявляются особые требования. Применение специальных емкостей (баллонов) обязательно, так как:

большинство сварочных газов являются токсичными;
технический кислород – это мощнейший катализатор.

Если использовать атмосферный кислород, сварные швы не получатся ровными. При этом после расплавления и последующего соединения металл потеряет свои первоначальные качества. Применение стандартного кислорода, который содержится в атмосфере недостаточно эффективно. В нем присутствуют разнообразные примеси, которые существенно снижают скорость сгорания компонентов, а это соответственно сказывается на температуре пламени горелки.

Газы для сварки

Важно! Необходимо соблюдать пропорции газовых смесей при использовании любого типа газа. Сам же выбор будет зависеть от свариваемого материала. Например, для соединения образцов из стали газовый состав должен содержать 18% углекислого газа, а для соединения материалов из нержавеющей стали смесь должна состоять на 98% из аргона.

Механизированная сварка в среде защитных газов предполагает использование активных, инертных газов. Они в металлах не растворяются, не являются ядовитыми.

Разновидности газов:

N2 – азот, бесцветный газ, не имеющий запаха. Используется для соединения медных материалов. Выделяется четыре типа азота с различным содержанием вещества.
He – гелий, газ бесцветный, не имеющий запаха, легче воздуха. Выделяется два типа гелия: технический, высокочастотный. Из-за высокой себестоимости данный газ менее востребован на рынке. Гелий предназначен для соединения образцов из алюминия, чистых металлов, стали.
Ar – аргон, газ бесцветный, не имеющий запаха, весит в 1,5 раза больше воздуха, не горит. Выделяют два типа данного газа: 1-го сорта (для образцов из алюминия, стали), высшего сорта (для полуавтоматической сварки в среде защитных газов образцов из редких металлических сплавов).

Активные газы выполняют защиту от воздуха участка сваривания. Они вступают в реакцию, растворяются в металлах.

Углекислый газ (СО2), отличается повышенными окислительными характеристиками, обладает специфическим запахом. Его масса в 1,5 раза больше воздуха, он растворяется в Н2О. Выделяю три типа данного газа, которые применяются для сваривания чугунных материалов, низко, среднеуглеродистых металлических сплавов, коррозийных, низколегированных стальных образцов. Важно запомнить! Сварка в защитных газах не предусматривает применения двуокиси углерода.
Кислород О2 – довольно мощный катализатор, бесцветный, без вкуса, запаха, не горит, но поддерживает горение. Используется в составе с инертными компонентами.

Наиболее популярные газовые смеси, которые повышают качество шва, улучшают сам процесс соединения:

углекислый газ «плюс» кислород
аргон «плюс» гелий
углекислый газ «плюс» аргон
углекислый газ «плюс» кислород «плюс» аргон
кислород «плюс» аргон

Достоинства, недостатки газосварки

Сварка в защитных газах характеризуется плавлением материала. Сам процесс основывается на соединении отдельных элементов предварительно нагреваемого металла до расплавления. Для этого берется высокотемпературное пламя горелки, которое формируется в процессе сжигания газового состава с кислородом. Зазор между образцами заполняется предварительно расплавленной металлической проволоки.

Преимущества:

довольно простая технология сварки;
нет необходимости в приобретении дорогостоящего, технически сложного оборудования;
нет необходимости в специальном источнике питания;
сварщик имеет возможность регулировки скорости нагревания, охлаждения соединяемого сваркой материала, меняя мощность, положение пламени горелки относительно свариваемой точки.

Недостатки:

металл нагревают с меньшей скоростью;
участок теплового воздействия на материал достаточно большой в сопоставлении с дуговой сваркой;
скопление тепла, когда используется сварка в углекислом газе, меньше, коробление соединяемых образцов больше, если сравнивать с дуговой сваркой.

Несмотря на некоторые недостатки, сварка в защитных газах позволяет опытному сварщику при правильно подобранной мощности пламени горелки, концентрации газовой смеси производить соединения свариваемых конструкций высокого качества.

При относительно медленном нагреве металлического образца, незначительной концентрации тепла в процессе нагревания производительность газосварки значительно уменьшается с увеличением толщины металлических изделий, которые соединяются.

Пример: если толщина свариваемого стального листа 0,1 см, скорость газосварки приблизительно 10,0 м/ч, если толщина материала 1 см, скорость – не более 2,0 м/ч.

Сварка в защитных газах стальных изделий, толщина которых превышает 0,6 см, менее эффективна, если сравнивать с дуговой сваркой. В подобных случаях используется достаточно редко.

Цена на газ вместе с кислородом больше, если сравнивать с ценой на используемую электроэнергию при использовании контактной, дуговой сварки.

Автоматическим и механическим процессам газосварка поддается труднее, чем электрическая. Поэтому автоматизированная газосварка с многопламенными горелками используется только при соединении тонких металлических труб, обечаек.

Область применения

Соединение труб диаметром, не более 10 см, их фасонных компонентов.
Изготовление, ремонт изделий, выполненных из тонколистовой стали: соединение отдельных листов резервуаров небольшой вместимости, заваривание небольших трещин в металлических изделиях.
Низкотемпературная сварка чугуна.
Соединение высокопрочного чугуна. В данном случае дополнительно используются присадочная бронзовая или латунная проволока.
Ремонт литых бронзовых, чугунных изделий.
Наплавление латуни на чугунные, стальные изделия.
Соединение алюминиевых, латунных, свинцовых, медных изделий.

Сварка в защитной газовой среде предоставляет возможность выполнять сварное соединение практически любых металлов, которые используются на технических средствах. Например, свинец, медь, чугун лучше поддаются газосварке, чем электродуговой. А благодаря простоте конструкции газосварочное оборудование является достаточно востребованным в сельском хозяйстве, на машиностроительных предприятиях, при выполнении ремонтно-строительных работ, иных сферах деятельности.

Заключение

Подбирая газ для сварки для индивидуальной ситуации, рекомендуется учитывать следующие критерии:

технические характеристики оборудования;
химический состав;
характеристики свариваемых образцов;
необходимую форму шва;
в каких условиях предполагается проводить сварочные работы.

Газосварка будет стоить на порядок выше дуговой, контактной электросварки, так как газ с кислородом значительно дороже электроэнергии.

electrod.biz

Сварка нержавейки полуавтоматом, особенности технологии и режимов сварки с газом и без

Еще в начале прошлого столетия было случайно обнаружено, что при добавлении в низкоуглеродистую сталь небольшого количество хрома, появляется металл со способностью сопротивляться воздействию кислоты. С тех пор и появился металл, который сегодня известен как нержавейка.

Полуавтомат для сварки нержавеющей стали
Какой газ нужен для полуавтоматической сварки нержавейки
Технология сварки нержавеющей стали полуавтоматом

Всего лишь такое небольшое изменение в составе стали привело к существенной трансформации свойств материала: низкой проводимости тока и теплоотдачи, а также способности быть нейтральными к воздействию большинства из известных химических веществ и воды. Но это также затруднило и обработку полученной стали.

Сварка нержавейки полуавтоматом является высокотехнологическим процессом, на результат которого влияет: тщательная подготовка, правильный выбор режима работ и расходных материалов.

Полуавтомат для сварки нержавеющей стали

Существует несколько способов сварки нержавеющей стали. Для этого используется:

Электродная сварка.
Аргонно-дуговая.
Сварка нержавейки в среде углекислого газа полуавтоматом.

Способ сварки в среде углеродистого газа зарекомендовал себя как самый надежный и качественный метод обработки нержавеющей стали. Метод учитывает особенности строения металла, его химические свойства и структуру. Работы с полуавтоматом выполняются тремя разными способами. А именно:

Короткой дугой.
С применением струйного переноса.
Импульсной сваркой.

Каждый из этих методов оправдывает себя при определенных ситуациях.

Возможна сварка нержавейки полуавтоматом без газа. Выполняется сварка без газа с помощью специальной порошковой проволоки. В результате получается качественный шов. Но недостатком способа является то, что шовный материал будет ржаветь с течением времени. Поэтому для работ с нержавейкой лучше использовать проволоку из такого же материала и с подачей углекислоты в сварную ванну. Соответственно полуавтомат для этих работ необходим с функцией MIG / MAG.

[media=http://www.youtube.com/watch?feature=player_detailpage&v=DnkTZeqnMF4#t=8]

Сварка нержавеющей стали полуавтоматическим аппаратом является сложным высокотехнологическим процессом и требует определенных навыков и профильного образования. Для начинающих мастеров следует попробовать выполнить работы на отдельной черновой заготовке.

Какой газ нужен для полуавтоматической сварки нержавейки

Как уже отмечалось особенности сварки нержавейки таковы, что лучшие результаты достигаются благодаря использованию газов, создающих защитный слой во время горения проволоки. Такое «облако» необходимо, чтобы на плавящийся металл не воздействовал кислород. Защитный газ позволяет улучшить процесс сжигания проволоки и ее адгезии к обрабатываемому материалу.При выполнении полуавтоматической сварки нержавеющей стали используют два рабочих состава газовой смеси.

Аргон и углекислота — этот состав рекомендован для проведения промышленных работ с нержавеющей сталью. Газовая смесь позволяет улучшить качество сварного шва и обеспечивает хорошую растекаемость расплавленного металла. Соотношение газа 98% Аргон на 2% Углекислоты.
В некоторых случаях рекомендуют заменить углекислоту, на чистый кислород. Это необходимо, прежде всего, для улучшения смачиваемости на концах обрабатываемого шва.

Использование сварочного аппарата полуавтомата для нержавеющей стали с использованием газа позволяет использовать специальную нержавеющую проволоку при проведении работ, что существенно улучшает внешний вид и качество изделия после обработки.

Технология сварки нержавеющей стали полуавтоматом

Суть технологии сводится к тому, чтобы обеспечить оптимальные условия для проведения сварных работ с учетом особенностей обрабатываемого материала. Газ для сварки нержавейки полуавтоматом позволяет добиться минимального разбрызгивания расплавленной проволоки и обеспечить защиту нержавейки по краям шва.

Каждый из способов выполнения работ имеет свои преимущества и особенности:

С использованием короткой дуги — полуавтоматическая сварка нержавейки, в среде защитных газов, выполненная этим способом позволяет обеспечить необходимые условия для сваривания тонких листов материала. Преимуществом способа с короткой дугой является снижение вероятности прожигания нержавейки.
Со струйным переносом — при этом способе рекомендовано использовать проволоку с флюсом (порошковую) без применения газа. Потребуется также использовать специальные головки на сварочный автомат.
Импульсный метод — из всех режимов сварки нержавеющей стали полуавтоматом, импульсный является наиболее точным и эффективным, так как является полностью контролируемым. Назван импульсный метод так потому, что проволока подается в ванну импульсно в виде небольших капель. У импульсного способа сварки нержавеющей стали имеются свои преимущества: полностью отсутствуют брызги, а также уменьшается расход проволоки.

Какой бы из методов проведения сварочных работ по нержавейке ни был выбран, перед началом потребуется выполнить следующие приготовления:

Поверхность зачищается до блеска.
Металл обезжиривается с помощью растворителя или ацетона.
При подготовке необходимо обработать торцы, чтобы между ними осталось небольшое пространство.

Технология полуавтоматической сварки нержавейки учитывает особенности этого металла и позволяет выполнить работы таким образом, чтобы шов получился однородным и имел идентичные свойства.

Так как процесс работ: подбор мощности установки, выбор метода сварки, побор необходимых расходников достаточно сложен, рекомендуется, чтобы работы выполнял квалифицированный специалист, имеющий профильное образование и практику.

stroy-plys.ru

Какой редуктор нужен для полуавтомата

Для того чтобы полуавтоматический сварочный аппарат мог хорошо функционировать, нужно подобрать к нему подходящий редуктор, который бы стабилизировал давление газа. Это позволит повысить качество сварочного шва, а также понижает расход газа, делая сварочный процесс более выгодным.

Для такой задачи подходит практически любой редуктор, который работает в среде газообразных газов. Также для полуавтоматической сварки подойдет редуктор, который используется для сжатого, а не сжиженного вида.

Если Вы решили работать с газом, то нужно обратить внимание на подбор газа. Диаметр шланга должен быть не более 5-и миллиметров, однако необязательно покупать специальные кислородные армированные шланги, способные работать под большим давлением. Давления в шланге, которая идет от сварочного аппарата, практически нет, однако шланг должен обеспечивать расход газа приблизительно 5 – 10 литров в минуту. Также важно, чтобы шланг при использовании не перегибался самопроизвольно, потому что так он будет перекрывать движение газа, а не держать свою форму. Если Вы подберете некачественный шланг, то сварочный процесс превратится для Вас в что-то страшное.

Редуктор для полуавтоматической сварки должен иметь 2 манометра. Один из них должен показывать давление в баллоне, а второй должен показывать расход газа в литрах за 1 минуту. Фактически, второй датчик является расходомером, что очень нужно для комфортного сварочного процесса.

При использовании небольшого тока достаточно расхода газа приблизительно 5 литров в минуту. Если Вам нужно повысить сварочный ток, то нужно, соответственно, повышать и расход газа. При сваривании полуавтоматической сваркой можно минимизировать расход газа. Для этого во время сварочного процесса нужно внимательно смотреть на шов, уменьшить подачу газа и продолжать варить до тех пор, пока в сварочном шве не будут появляться поры. Во избежание их появления Вам нужно увеличить расход газа и попробовать сваривать снова. После проварки небольшого шва можете оценить его качество.

Если оно Вас устраивает и соответствует требованиям к нему, можно продолжать работать при таком расходе газа. В таком случае это будет минимальным расходом газа, потому что при меньшем расходе будут образовываться поры. Выбор подачи и напряжения можно сделать с помощью ручек подачи проволоки и напряжения до того момента, пока Вы не получите желаемый результат. Как правило, для каждого сварщика существуют свои правила настройки подачи и напряжения, но все-таки существуют средние показатели, которые соответствуют государственным стандартам.

Популярным редуктором для сварочных аппаратов является редуктор 2-КВД. В нем сочетаются все необходимые качества, необходимые для редуктора, например, он имеет два манометра для высокого и низкого давления. Редуктор позволяет производить сваривание высокого качества при минимальных затратах денежных средств и нервов.

Какой ГАЗ нужен для сварки полуавтоматом?

Газ для полуавтоматической сварки: виды и особенности

Область применения защитного газа для сварки полуавтоматом

Какой газ нужен для сварки полуавтоматом

Аргон. Используется чаще всего. Незаменим при применении аргонодуговой сварки (она же TIg-сварка). Аргон относится к инертным газам, поэтому его можно использовать для работы с химически активными и тугоплавкими металлами.
Гелий. Еще один инертный газ, часто применяемый при сварке полуавтоматом. Позволяет получить широкие качественные швы.

Углекислота. Углекислый газ активен, применяется для полуавтоматической сварки на короткой дуге. Его можно использовать как в чистом виде, так и смешивать с инертными газами.
Смеси из этих газов в различной пропорции

Критерии выбора

Технология сварки

Особенности выполнения сварки под газом

Преимущества сварки с помощью газа

Качество сварного шва станет заметно лучше, а его механическая надежность, пластичность и плотность увеличится в разы.

Производительность труда сварщика увеличивается, а значит и эффективность сварочных работ становится выше.
Любой металл начинает плавиться гораздо быстрее, экономя время и ресурсы, при этом практически не разбрызгивается в ходе работы.
Сварщик получает стабильную дугу, благодаря чему работать легче.
Практически нет задымления.

Вместо заключения

Какой газ необходим для сварки полуавтоматом черного металла?

Качество сварочного соединения зависит не только от профессиональных качеств работника, но и условий выполнения работ. Идеальный шов требует взаимодействия присадочного материала и электрода без дополнительных элементов окружающей среды. При сварке в автоматическом режиме данную функцию выполняет флюсовое покрытие электрода. Роль человека сводится к выбору направления движения дуги и регулировке силы тока.

Работа в полуавтоматическом режиме дает больше свободы. Сварочная проволока не имеет защитного покрытия, потому работа ведется в среде защитных газов, с ручной регулировкой скорости подачи присадочного материала. Таким образом, полуавтоматический режим более требователен к квалификации сварщика, который, обладая необходимыми навыками, добьется лучшего качества спайки, по сравнению с автоматическим режимом. Вот чем отличаются сварка автомат и полуавтомат.

Влияние на процесс

Газы для сварочного полуавтомата призваны защитить зону спайки от внешнего воздействия. Кроме того, применение газа положительно влияет на чистоту шва, уменьшая шлаковую составляющую и снижая вероятность появления трещин, за счет увеличения скорости и глубины проплавления.

Область применения

Применение всех видов сварочных проволок, за исключением самозащитной, подразумевает использование защитного газа. Полуавтомат – оборудование опытных специалистов. С его помощью выполняется тонкая работа соединения цветных и черных металлов, кузовной ремонт транспортных средств и промышленное соединение тонкостенных элементов. Какой нужен газ для сварки полуавтоматом, будет рассмотрено ниже.

Какой газ нужен

Чтобы выбрать, каким газом пользоваться при сварке полуавтоматом, необходимо иметь представление о физических и химических свойствах газа. Выделяют три основные категории:

Рассмотрим их подробнее.

Данное органическое соединение получило наибольшее распространение. Газ легче воздуха, бесцветный, имеет специфический запах, отличается высокой температурой горения, из-за чего используется при газовой резке металлических изделий.

Для промышленного производства ацетилена применяют специальные генераторы, в которых карбид кальция взаимодействует с водой.

Единственный недостаток – сложность в хранении, поскольку карбид углерода легко впитывает влагу из атмосферы, что создает дополнительные неудобства.

Широко применяется для соединения алюминиевых изделий и плазменной резки нержавейки. Газ не имеет цвета и запаха. Взрывоопасен. При соединении с воздухом или водой образует гремучую смесь. Его получают путем синтеза воды, при разделении кислорода и водорода в специальных генераторах. Согласно нормативно-правовым актам по технике безопасности, водород запрещено хранить в баллонах под давлением, которое превышает 15 МПа.

Побочный продукт коксохимической промышленности, который образуется при производстве кокса. Газ бесцветный с резким запахом. К его хранению не предъявляют таких жестких требований, как к водороду, несмотря на то, что газ относится к категории взрывоопасных. Транспортировку газа выполняют с помощью трубопроводных магистралей. Не получил широкого распространения, ввиду специфики производства. Применяется только в промышленных районах.

Представители органической группой углеводородных соединений – метан, пропан и бутан. Отвечают всем требованиям, предъявляемым к сварочным газам. К преимуществам относятся распространенность данного вида, а также относительно невысокая стоимость. Требования к условиям хранения не отличаются строгостью – допустимо хранение баллонов на улице, при сооружении специальной клетки с навесом. Искусственный синтез невозможен. Добывается только из природных месторождений.

Пиролизный

Данный вид выгодно отличается от своих собратьев – его не нужно генерировать, поскольку пиролизный газ выделяется при распаде нефтепродуктов. Перед использованием его подвергают предварительной очистки, ввиду излишней химической активности, которая может привести к коррозии горелки. Подходит как для сварочных работ, так и для резки металлоконструкций.

К данной группе относятся следующие газы:

Аргон. В чистом виде используется только при аргонодуговой сварке. Входит в состав разнообразных смесей, в качестве одного из компонентов. Химическая инертность делает аргон оптимальным выбором при работе с тугоплавкими материалами. Отличается низкой теплопроводностью и потенциалом ионизации.
Гелий. Еще один представитель химически инертной группы. По сравнению с аргоном, обладает большей теплопроводностью и потенциалом ионизации.

Углекислый газ. Самый дешевый газ, из всех перечисленных. Данное обстоятельство обеспечивает широкую популярность при проведении работ в условиях ограниченности бюджета. К положительным качеством относят глубокие проникающие способности, особенно полезные при соединении толстолистовой стали. Основной недостаток – слабая стабилизация дуги, и как следствие, достаточно большое количество брызг.

Отличительная особенность данного газа в том, что его разрешено применять без добавления инертных газов.

Газы, используемые как компоненты смеси

Наиболее известным добавочным компонентом является кислород. Высокая химическая активность влияет на процентное содержание в смеси – его массовая доля редко превышает 7-10 %. Смесь аргона и кислорода обладает специфическим характером проплавления.

Сварочный шов, выполненный с применением данной смеси известен как «шляпка гвоздя», названный за счет внешнего сходства. Известны трехкомпонентные смеси, в состав которых входит кислород, аргон и углекислота, с различными пропорциями, в зависимости от характера работ.

Азот не получил широкого распространения, в качестве защитного газа. В основном его применяют для соединения меди и нержавейки, поскольку он не вступает в реакцию с данными металлами.

Газовые сварочные смеси и рекомендуемая область их применения.

Критерии выбора

Новичку порой сложно выбрать, какой баллон нужен для полуавтомата, не говоря о газовой смеси. Опытные специалисты рекомендуют обращать внимание на предельный показатель температуры и количество тепла, которое выделяется при горении газа. Сравнительные характеристики сварочных газов находятся в свободном доступе.

Особенности выполнения

Сварка в среде защитного газа имеет следующие особенности, которые требуют внимания:

Параметры работ. Подбираются индивидуально для каждой конкретной ситуации. Получить качественное соединение возможно только при условии грамотного сочетания следующих параметров: мощность, тип проволоки, скорость подачи, расход газа.
Температурный режим. Рабочая плоскость металла нагревается и охлаждается длительный промежуток времени. При соединении некоторых типов поверхности, например, стальных или медных, возможно регулировать температурный режим, путем изменения угла наклона дуги.
Выбор газа. Существует два способа выполнения работ. В первом случае необходимо использовать углекислоту без добавления каких-либо примесей. Второй вариант – применения различных смесей на базе аргона или других инертных элементов.
Характер работ. Основное предназначение баллонов – стационарная работа в условиях мастерской. Использование резервуаров с высоким давлением на открытой местности сопряжено с определенными неудобствами.

Схема подключения баллона с углекислотой к газовой магистрали.

Технология работы с применением углекислого газа не имеет принципиальных отличий от деятельности, с использованием прочих газовых смесей. Самое главное – соблюдать технологические требования.

Преимущества

Не зависимо от типа газовой смеси, ее применение имеет ряд преимуществ:

Качество соединения. Физические свойства шва гораздо выше, по сравнению с использованием автоматического режима. Малое количество брызг в процессе соединения.
Производительность труда. Эффективность работы повышается благодаря сокращению времени нагрева металла, что в конечном итоге сокращает трудозатраты.
Стабильная дуга. Существенно облегчает работу. Дополнительным преимуществом является практически полное отсутствие дыма.

Для автомобильного ремонта

Появление бытовых полуавтоматов позволило производить кузовной ремонт автомобиля практически в любом гараже с подключением к сети. Сварка в среде углекислого газа обладает следующими преимуществами:

Технологическая простота – основы работы с полуавтоматом доступны пониманию широкому кругу лиц;
Низкая цена углекислоту оказывает положительное воздействие на себестоимость работ;
Низкая зона температурного воздействия сваривать изделия практически любой толщины;
Благодаря ограниченному температурному воздействию краска вокруг шва практически не выгорает, что позволяет экономить время и средства на финишной обработке;
Соединяемые элементы не требуют подгонки.

Заключение

Данная технология представляет огромный интерес для широкого круга потребителей, вне зависимости от того, какой газ для полуавтоматической сварки будет выбран. Домашние мастера отдадут предпочтение углекислому газу – благодаря отличному показателю соотношения цена-качество. На промышленных предприятиях во главе угла стоит повышение качества и надежности соединения, не считаясь с затратами. Помните, что сварка в среде защитного газа – это работа повышенной опасности. Не забывайте о необходимости применения средств индивидуальной защиты.

Критерии выбора защитного газа для полуавтоматической сварки. Виды используемых газов

В отличие от ручной дуговой сварки использование полуавтомата в большинстве случаев предполагает проведение работ непокрытым плавящимся электродом, что требует постоянной защиты сварочной ванны от пагубного воздействия атмосферного воздуха. Кроме того, некоторые металлы, склонные к быстрому поверхностному окислению, предъявляют особые требования к количеству и качеству внешней среды вокруг стыка свариваемых заготовок.

Какие газы используются для сварки полуавтоматом

Надежную защиту сварочных ванн при полуавтоматической сварке обеспечивают активные газы (метод MAG) и инертные газы (метод MIG), а также их смеси. Они формируют среду, непроницаемую для атмосферного воздуха, и удерживают ее с момента начала плавления до кристаллизации ванны. Выбор конкретного защитного материала определяется составом и характеристиками заготовок, режимом сварки, требуемым качеством шва. Рассмотрим самые востребованные газы.

Одноатомный инертный газ аргон (Ar) нашел широкое применение как в чистом виде, так и в составе газовых смесей. Он тяжелее воздуха, бесцветен, не пахнет и не ощущается в воздухе, но опасен в больших концентрациях. Чаще всего аргон используют для соединения заготовок из цветных металлов и их сплавов, в том числе хрупких и химически активных.

Среди достоинств газа:

предотвращение всех посторонних химических реакций;
глубокое проплавление при малой ширине шва;
быстрый поджиг и стабильное горение дуги;
относительно малый расход.

Главным недостатком аргона является его дороговизна. Кроме того, в некоторых случаях газ может способствовать повышенному разбрызгиванию металла из сварочной ванны, а также не всегда обеспечивает достаточную энергию дуги.

Так, соединение толстых заготовок из тугоплавких материалов чаще проводится не чистым аргоном, а аргоносодержащими смесями.

«Главный инертный газ» гелий (He) намного легче воздуха, не имеет цвета и запаха. Чаще всего чистый гелий используют для ответственной сварки заготовок из алюминия и его сплавов. При работе с другими цветными металлами могут использоваться смеси Ar-He и Ar-He-CO₂ с различными пропорциями компонентов. Применение чистого гелия в MIG- и TIG-сварке дает такие преимущества:

высокая теплопроводность и, как следствие, возможность наложения широких швов;
высокая энергия дуги, незначительно изменяющаяся при изменении ее длины;
надежная изоляция сварочной ванны от любого химического воздействия.

Однако важно помнить, что гелий дорого стоит и быстро расходуется. Ему свойственно усиливать разбрызгивание расплавленного материала, а с поджигом дуги в гелиевой среде у неопытного сварщика могут возникнуть большие сложности.

Углекислый газ

Углекислота относится к активным газам, она в 1,5 раза тяжелее воздуха, бесцветна и имеет едва различимый запах. Является единственным неинертным газом, который можно применять в чистом виде. Чаще всего углекислый газ используют для защиты сварочной ванны при работе порошковыми электродами и/или на короткой дуге. Это связано с такими его преимуществами:

крайне высокая энергия дуги;
быстрое и глубокое проплавление;
очень низкая стоимость.

Углекислый газ не полностью исключает посторонние химические реакции, поэтому не рекомендуется к использованию в чистом виде с активными металлами.

Кроме того, он делает дугу нестабильной и провоцирует разбрызгивание расплавленного вещества, что затрудняет сварку.

Пиролизный газ

При нагревании древесных и некоторых других волокон до температуры не менее 450℃ выделяется несколько газов (водород, метан, этан, пропилен и т. п.), которые, смешиваясь, образуют пиролизный газ с температурой горения до 1100℃. По сравнению с другими средами пиролизная обладает такими преимуществами:

простота синтеза;
относительная дешевизна;
щадящая проработка сварочной ванны без риска прожогов заготовок.

При этом материал не исключает вероятность возникновения окислительных реакций при работе с химически активными металлами. Его совместное использование с другими газами не рекомендуется, а вот обеднение путем удаления лишних фракций может улучшить качество пиролизного газа.

Одноатомный газ водород – самое распространенное и самое легкое вещество в мире. При его горении выделяется до 140 кДж тепла на каждый грамм, что в 2,5 раза превышает энергоотдачу природного газа и в 1,5-2 раза – инертных веществ. При использовании в качестве защитной сварочной среды водород гарантирует:

равномерное проплавление ванны;
формирование относительно узкого аккуратного шва;
легкий поджиг и стабильное горение дуги;
защиту от подавляющего большинства окислительных реакций.

Газ дешев и легко синтезируется в промышленных условиях. Использовать его рекомендуется для сваривания толстых заготовок, в том числе из тугоплавких металлов.

Главный риск здесь связан со взрывоопасностью сжатого водорода и водородно-кислородной смеси (т. н. гремучий газ). Поэтому к условиям заполнения, хранения и использования водородных баллонов предъявляются особые требования.

Коксовый газ

Материал выделяется при нагреве каменного угля до температуры 900-1100℃. Его основными компонентами являются водород, метан и оксиды карбона, кроме того, могут содержаться смолы, сероводород, аммиак. Наличие этих примесей делает коксовый газ непригодным для сварки большинства цветных металлов. При работе со стальными заготовками коксовая среда гарантирует:

Для улучшения свойств шва проводится физико-химическое очищение коксового газа, в процессе которого частично улавливаются и связываются механические примеси, удаляются нежелательные газовые фракции.

Критерии и особенности выбора газа

Выбор типа защитной среды для полуавтоматической сварки осуществляется на основе сведений о виде и марке металла заготовок, что, в свою очередь, указывает на их физико-химические особенности. В случае сваривания разнородных материалов основным считается менее стабильный и/или более тугоплавкий. Кроме того, должны учитываться:

Геометрические параметры заготовок и способ их подготовки под сварку.
Наличие и вид термообработки заготовок.
Технологические особенности сварочного процесса, требования к качеству шва.
Технические характеристики используемого оборудования и расходных материалов.
Внешние условия, в том числе: температура, влажность, наличие и сила ветра, удобство доступа к стыку.
Экономические показатели (стоимость и расчетный расход газа).

В таблице ниже приведены популярные виды металлов, а также газы и газовые смеси, рекомендуемые в качестве защитной среды для их сварки.

Подбор, использование и хранение газа при сварочных работах

При полуавтоматической сварке обычно используется сварочная проволока. У нее нет защитной среды, как в электродах, поэтому риск воздействия кислорода на свариваемые детали существенно возрастает.

Окисление деталей ухудшает качество шва и негативно влияет на качество и надежность соединения. Проблему можно решить, используя для изолирования сварочной ванны защитный газ.

Мы расскажем вам о преимуществах этого метода. Также эта статья может быть полезна при выборе газа для сварочных работ.

Применения метода

Защитный газ применяют практически во всех сварочных работах, где используются полуавтоматы.

Единственная альтернатива этому методу – использование самозащитной проволоки, однако газ позволяет добиться более высокого качества сварки.

Газ часто используют в автомастерских, в работе над сложными конструкциями, где необходимо соединение цветных металлов, в сварочных работах на металлургических предприятиях.

Что применяют в сварочных работах

Вот самые распространенные варианты:

Аргон. Самый распространенный в сварке газ. Это инертное вещество, поэтому он может применяться при сваривании тугоплавких или металлов с повышенной химической активностью;
Гелий. Очень распространенный вид. При его использовании мы получаем широкий шов хорошего качества;
Углекислый газ. Активное вещество, основная область применения – сварка с использованием короткой дуги. Также может использоваться в смесях с инертными газами;
Газовые смеси. Все эти варианты могут использоваться в виде смесей в любых пропорциях.

Как правильно подобрать

Выбирая компоненты для сварки необходимо учитывать их рабочие характеристики. Основная характеристика газа – это количество тепла, выделяемое при его сгорании.

От этой характеристики зависит температура в рабочей области, поэтому на это надо обратить внимание в первую очередь.

У разных газов характеристики заметно отличаются, списки этих характеристик можно найти в открытом доступе, такие таблицы достаточно распространены в интернете.

Также нужно учитывать сроки и условия хранения. Если планируется длительное хранение – забудьте о способе получения газа при помощи газогенераторов, используйте только готовые газы.

Характеристики

Предлагаем вашему вниманию таблицу для сварки. Она содержит данные для сваривания с использованием углекислого газа, однако эти данные можно использовать и для сварки с использованием смесей, существенных технологических отличий нет.

При сварочных работах необходимо неукоснительно соблюдать технику безопасности. Перед началом выполнения необходимо проверить исправность всех механизмов и устройств.

В особенно тщательной проверке нуждается подающий клапан. Сварочная ванна должна быть полностью заполнена газом, несоблюдение этого условия может негативно сказаться на результате.

Особенности сварочных процессов

Не существует универсальных методов при сварке с использованием газа, поэтому надо серьезно отнестись к выбору материалов и параметров для каждого конкретного случая. Важно правильно установить мощность аппарата.

Не надо забывать и о факторе нагрева поверхностей. Учитывая этот фактор, необходимо следить за температурой пламени. Особенно это важно, если вы свариваете детали из титана или из стали.

Температура изменяется в зависимости от угла наклона пламени и зависит от его положения.

Если в при сваре вам не надо перемещаться – вам подойдут баллоны с повышенным давлением.

Баллоны с низким давлением обычно используют в процессах, которых важна мобильность, например, при проведении кузовных работ или при сваривании трубопроводов.

Существуют строгие стандарты по использованию проволоки для полуавтоматической сварки. Для таких работ обычно используется проволока, содержащая кремний и марганец.

Надо внимательно следить за расходом проволоки, она должна подаваться одновременно с газом, чтобы снизить риск воздействия кислорода на качество сварочного шва.

Преимущества метода

Основные преимущества метода:

Заметное улучшение качества сварки, механической надежности сварочного шва, его пластичности и плотности;
Повышение эффективности вследствие повышения производительности труда;
Сокращения времени плавления металла, экономия времени и ресурсов;
Облегчение процесса сваривания, обусловленное получением стабильной дуги;
Отсутствие задымления.

Заключение

Сварочные полуавтоматы распространены очень широко. Они используются для сварочных работ как на крупных предприятиях, так и в домашних условиях.

Газ для этого вида сваривания — незаменимый компонент, благодаря ему обеспечивается качество и надежность сварного соединения.

Для достижения хорошего результата надо серьезно отнестись к выбору компонентов для сварки в соответствии со стоящими перед вами задачами. При работе с газом и его хранении необходимо неукоснительно соблюдать правила техники безопасности.

Использование газа в сварочных работах может повысить их себестоимость, но это оправдывается хорошими результатами с практически всеми металлами.

Газ чаще всего используют опытные сварщики, однако и новички могут попробовать себя в этом деле, неуклонно следуя всем правилам. Желаем вам успехов!

Расход газа при сварке полуавтоматом

Полуавтоматическая сварка обычно осуществляется в газовой среде с применением проволоки. Процесс представляет собой электродуговую сварку с использованием тепловой энергии, исходящей от электрической дуги, которая соединяет металлическую поверхность изделия и окончание электрода. Какой газ нужен для сварки полуавтоматом?

Применяемые газы для сварки

Подбирать газ для сварочных работ полуавтоматом необходимо, основываясь на его свойствах.

Это один из самых распространенных газов, который используется в данной сфере деятельности. Он обладает среди остальных видов газа наиболее высокой температурой горения, имеет высокую полярность. Часто применяется из-за высокой температуры горения при резке металлических конструкций.

Для производства ацетилена применяются специализированные генераторы. Получить ацетилен можно при помощи соединения воды с карбидом кальция, который способен даже поглощать влагу из атмосферной среды. Поэтому согласно требованиям безопасности к данному химическому соединению предусматриваются особые условия хранения.

бесцветный;
не имеет запаха;
относится к взрывоопасным средствам.

При соединении с кислородом, воздушной средой образует гремучий газ. По требованиям безопасности водородные баллоны не должны находиться под давлением более 15 МПа.

Для производства водорода используются специализированные генераторы. Водород также выделяется благодаря синтезу воды.

Коксовый газ

Это побочный продукт, извлекаемый в процессе добычи кокса, который, в свою очередь, выводится из каменного угля. Этот газ можно транспортировать при помощи трубопроводных магистралей.

Природный газ: метан, бутан, пропан

Достаточно распространенные виды газов, применяемые для множества сварочных работ. К ним нет особых требований при транспортировании, хранении. Добыча этих разновидностей газов для сварки полуавтоматом производится на их месторождениях.

Газ пиролизный

Извлекается в процессе распада нефтяных продуктов. Этот газ способствует образованию коррозии мундштуков горелки, в результате чего они быстро выходят из строя. Пиролизный газ перед его непосредственным использованием подвергается очистке. Применяется данная субстанция, как для сваривания металлических конструкций, так и для их резки.

Какой газ подходит для сварочных работ?

Для любительской сварки в бытовых условиях лучше выбирать полуавтоматы, которые можно подсоединить к стандартной сети 220 В, но это условие не единственное для правильного подбора оборудования. Часто пользователей смущает маркировка на инструментах: MAG, MIG. Что же обозначает данная аббревиатура?

MAG – полуавтомат для работы с углеродом.
MIG – полуавтомат для работы с аргоном.

Также возможна комбинация данных газов или применение смесей, в которых они являются основой. От состава используемых смесей зависит конечный результат, качество сварного соединения. MAG или MIG предусматривает применение определенного типа присадочной проволоки. Универсальные варианты полуавтоматов способны функционировать с любой газовой смесью.

Опытные сварщики советуют использовать для полуавтоматической сварки смесь, включающую углекислый газ/аргон, 20/80 соответственно. Состав газа в такой пропорции значительно облегчает проведение сварочных работ, позволяет получать абсолютно ровное высококачественное сварное соединение, при этом полученный шов не нуждается в дополнительной обработке.

Газосварка полуавтоматом

Газовая полуавтоматическая сварка стальных медных, титановых образцов, их сплавов представляет собой процедуру соединения отдельных металлических изделий посредством подачи на участок соединения присадочной проволоки, газа, который ограждает расплавленные материалы от неблагоприятных воздействий воздуха.

Преимущества газовой сварки

Для осуществления сварных соединений металлических конструкций с применением газа нет необходимости приобретать довольно дорогостоящее оборудование.
При использовании углекислого газа сварные работы можно осуществлять на любых участках зданий, сооружений. При этом дополнительное потребление энергии исключается.
В период выполнения сварочных работ присутствует возможность изменения мощности пламени. Это предоставляет возможность сваривать разнотипные образцы, к примеру, титановые с медными, свинцовые с латунными, другие металлы с разной температурой плавления.
Данным способом сваривания можно не только соединять металлические конструкции, но и производить их закалку, резку.
Сварные швы полуавтоматом в газе получаются намного прочнее, чем при электродуговой сварке.

Особенности выполнения работ

Если на полуавтомате правильно установить мощность, подобрать оптимальную проволоку, скорость подачи проволоки, расход углекислого газа, тогда сварные соединения будут наилучшего качества.
Поверхности, подвергаемые сварке, нагреваются и охлаждаются довольно медленно. При соединении медных, стальных, титановых деталей температура пламени регулируется. Максимальная температура пламени при его вертикальном положении, соответственно изменении угла наклона она будет снижаться.
При выполнении газовой полуавтоматической сварки в углекислом газе предусмотрено применение двух вариантов оборудования. В первом случае сварочные агрегаты работают с аргоном, прочими инертными газами. Во втором случае полуавтоматы работают с углекислым газом.
Применение газового баллона под высоким давлением значительно затрудняет выполнение кузовных работ, сваривание трубопроводных коммуникаций на открытой местности. Но, для стационарных работ данная методика считается наиболее эффективной.
При газосварке применяется проволока, имеющая в своем составе кремний, марганец. Ее расход строго контролируется, а подача в сварную зону осуществляется вместе с газом, который обеспечивает защиту проволоке, соединяемым металлам от негативных влияний воздуха. В стандартах определены марки проволоки, которые рекомендуется использовать для конкретного сварочного оборудования.

Преимущества полуавтоматической сварки с углекислым газом для автомобильного ремонта

Технология выполнения сварки в углекислом газе легко усваивается, при необходимости ее можно быстро изучить.
Ограниченная зона термических влияний предоставляет возможность соединять тонкие металлические изделия.
Углекислый газ наиболее доступный из всех типов газов, применяемых для сварки.
довольно высокая скорость расплавления присадочной проволоки, соответственно высокая производительность работ.
Краска на изделии выгорает узкой полоской. Это позволяет подготовительные, финишные работы свести к минимуму.
Сварные швы получаются высокого качества для деталей разной толщины.
Отсутствует необходимость предварительно подгонять свариваемые образцы.

Сварка полуавтоматом с газом позволяет значительно экономить время на выполнении работ, так как отсутствует необходимость замены электродов, зачистки шлакообразований на сварных соединениях.

Клапан газовый (отсекатель газа) 36V — 54

Описание

Выбираем отсекатель газа для полуавтомата.

Задача клапана в конструкции сварочного полуавтомата регулировать необходимую подачу и перекрытие защитного газа (аргон, углекислота, смесь газов) для формирования сварочного шва.

Любому опытному сварщику знакома ситуация, когда «барахлящий» электроклапан по какой-либо причине прекращает подачу углекислоты. Сварщик нажимает пальцем на кнопку горелки, но эффекта нет — газ не поступает. Срочна нужна замена. Кто-то держит такое устройство всегда на складе, кто-то решает его купить лишь после выхода из строя.

Характеристики и конструкция.

Газовые клапаны для сварочного полуавтомата отличаются по типу поступающего на него напряжения и имеют показатель: 12В, 24В, 36В, 42В или 220 Вольт. Корпус на котором крепится съёмное реле с несколькими лепестковыми контактами (легко разбирается, чистится и продувается). С двух сторон корпуса расположены входной и выходной штуцера под шланг 6 мм или 9 мм. Крепление осуществляется двумя способами: через гайку на одном из штуцеров;
через два отверстия с внутренней резьбой в корпусе клапана углекислоты (таким образом его фиксируют на днище аппарата).

Назначение отсекателя газа для полуавтомата.

Перед началом процесса сварщик открывает вентиль баллона с углекислым газом или сварочной смесью. Углекислота проходит через регулятор давления по шлангам доходит до полуавтомата, входит в корпус и останавливается перед клапаном отсечения.

Катушка с проволокой устанавливается в механизм подачи. Кончик проволоки вводят в подающий канал, включают подачу и протягивают её до выхода из токосъёмного наконечника.

Сопло горелки удерживается на расстоянии 10-15 см от поверхности заготовки и нажимается кнопка для возбуждения дуги.

Срабатывает клапан отсекатель газа и в зону сварки поступает углекислота, создающее защитное облако. Через небольшой промежуток времени (этот показатель на некоторых моделях полуавтомата регулируется) туда же направляется и проволока. Если газ предварительно не выпустит, то проволока без защиты просто пережжётся, перегорит и прилипнет к детали.

По окончании сварки кнопка горелки нажимается ещё раз. Ролики и шестерни механизма подачи останавливаются и не двигают проволоку вперёд, перестаёт и поступать напряжение. А углекислотный клапан полуавтомата ещё пару секунд будет подавать газ и лишь затем отключится. Расплавленный металл шва требует защитной среды от вредного воздействия газов из атмосферы ( пока не остынет до определённой температуры).
НСК сварка, https://nsksvarka.ru/, Электроды, Редукторы, ручная дуговая сварка, Рукава на полуавтомат, аксессуары для сварки, Маски, плазменная резка, https://154svarka.ru/, Всё для сварки, http://www.welding54.ru/, керамика, керамическое сопло, сопло из керамики, тиг сопло, TIG сопло, 4043 присадка, сопло для тиг сварки, сопло для TIG сварки, Welding54, MIG, MIG/MAG аппараты, полуавтомат, MIG аппарат, TIG сварка, аргонные аппараты, аргонник, расходники для полуавтомата, наконечники М6, наконечники для полуавтомата, плазмарез, присадка 4043 купить, купить CUT 40, Редукторы, запасные части для плазмареза, запчасти для CUT 60, Электроды, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, пруток присадочный алюминиевый, регуляторы сварочные, mig аппараты, Электроды, аргонный аппарат, сварочные маски интернет магазин, маскиИнтернет-магазин Дом Сварки, Резак, купить резаки Новосибирск, пропановый резак, купить ацетиленовый резак, Редуктор, регулятор, кислородный регулятор, ручная дуговая сварка, кислородный редуктор, купить редуктор Новосибирск, Редукторы, tig 200p ac dc, купить сварку Новосибирск, аргон, jasic, присадка, присадочный пруток, проволока, проволка, дом сварки, клапан газовый, сварочный аппарат, аппарат сварочный, импульсный сварочный аппарат, купить сварочные аппараты постоянного тока, продажа сварочных аппаратов, малогабаритный сварочный аппарат, сварочный аппарат цена, Рукава на полуавтомат, куплю сварочный аппарат, сварочный аппарат для дома, сварочные аппараты бытовые для дачи, сварочные аппараты италия, какой сварочный аппарат выбрать, многофункциональные сварочные аппараты, типы сварочных аппаратов, портативный сварочный аппарат, где купить сварочный аппарат, расходные материалы к mma mig tig cut сварке, плазменная резка, лучший сварочный аппарат, сварог, сварочные полуавтоматы купить, присадка по аллюминию, редуктор кислород, регулятор давления, присадочный пруток для сварки, сварочные маски интернет магазин, сварка алюминия, Маски, клапан газовый, аксессуары для сварки, лайнер тефлоновый, торус, Аквамаркет, Мир-сварки, 220 вольт, АрМиг, armig, сварочное оборудование, мир сварки, Сварог, купить сварог новосибирск, все для сварки новосибирск, присадка 4043, пруток er 4043, tig 315p, присадка для сварки, тиг прутки по нержавейке, пруток 4043, пруток присадочный 308, er-308, алюминиевый пруток er 4043, Маски, сопло для аргона, сопло для сварки аргоном, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Рукав MB 15, булден, купить булден новосибирск, булден недорого, качественный булден, гусак MB 36, гусак MB 24, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, наконечник, токосъемный наконечник, держатель наконечника, полуавтомат, сварочный полуавтомат, купить полуавтомат новосибирск, купить присадку, купить 4043, 154Сварка, НСКсварка, нск сварка, 54-сварка, купить сварку в новосибирске, купить сварочник в нск, купить полуавтомат новосибирск, купить сварку, сварка полуавтомат, сварка аргоном, сварка цена, супер сварка, ручная сварка, сварка алюминия, сварочный аппарат, сварка полуавтомат, полуавтомат цена, полуавтомат 200, полуавтомат 250, какой полуавтомат, сварка проволока, инверторный сварочный аппарат, клапан газовый, купить сварочный, полуавтомат ресанта, полуавтомат сварог, сварки, сварку, сварки полуавтоматом, сопла, наконечник для полуавтомата, наконечник М6, наконечник 08, наконечник медный, медный наконечник, наконечник под, какие наконечники, вольфрам, вольфрам альфа, какой вольфрам, цена вольфрам, вольфрам купить, сварка, сварки, сварку, клапан газовый, пруток присадочный 308, er-308, алюминиевый пруток er 4043, сопло для аргона, сопло для сварки аргоном, Расходники CUT, сопло для аргонодуговой сварки, сопло для аргонной сварки, недорогое сопло для аргона, качественная керамика, качественное керамическое сопло, надежное керамическое сопло, сопло под газовую линзу, Проволока, Рукав MB 15, булден, купить булден новосибирск, булден недорого, качественный булден, гусак MB 36, гусак MB 24, сварочный наконечник, Колпачок, Хвостовик, пистолет WP 18, 54-сварка, Дом сварки

Патент США на полуавтоматическое устройство для нанесения слезоточивого газа Патент (Патент № 4895273, выданный 23 января 1990 г.)

Уровень техники

Устройства для подачи слезоточивого газа известны из уровня техники, они являются либо неавтоматическими устройствами, с помощью которых пользователь управляет клапаном, выпускающим необходимое количество газа из баллона под давлением, в котором хранится газ, вызывающий слезы. Или такие устройства имеют форму полностью автоматического устройства с клапанным управлением, которое обычно запускается на расстоянии для выпуска содержимого слезоточивого газа из баллона под давлением в течение заданного времени или до тех пор, пока не будет выпущено все содержимое газа.Автоматическое управление клапанами этого типа может осуществляться электрически или пневматически.

Рассматриваемая здесь конструкция полуавтоматического устройства подачи слезоточивого газа исключает срабатывание указанного устройства по ошибке вследствие приложения давления к ручке или спусковому крючку пользователем или другими средствами. Конструкция также обеспечивает автоматическое отключение клапана слезоточивого газа сразу после подачи заданного количества такого газа, чтобы минимизировать количество выделяемого газа, тем самым экономя ненужное использование газа и гарантируя, что количество выбрасываемого газа находится в нормальных медицинских пределах. .

Соответственно, целью данного изобретения является создание механического устройства, позволяющего пользователю устройства подачи слезоточивого газа выпускать заданное количество газа при каждом нажатии спускового крючка для достижения результата, аналогичного полуавтоматическому оружию, выпускающему одну пулю. за один раз без необходимости перезагрузки.

Другой целью этого изобретения является предоставление пользователю возможности выпускать количество газа, приспособленное к его регулярным потребностям, которые могут быть определены размером комнаты или размером толпы, с которой он сталкивается, и без чтобы каждый раз оценивать количество газа, которое должно быть выпущено, как в случае ручного управления, чтобы таким образом избежать перезарядки газа.Понятно, что это позволяет пользователю действовать быстрее, выпуская идеальное количество газа для достижения желаемых результатов без передозировки или недостаточной дозировки.

Другой важной задачей этого изобретения является то, что устройство автоматически настраивается в соответствии с требованиями пользователя, когда возникает необходимость в использовании слезоточивого газа. Оборудование портативное и не требует отдельного источника энергии.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Описанное здесь изобретение обеспечивает полуавтоматическое устройство для нанесения слезоточивого газа, содержащее сосуд под давлением слезоточивого газа, содержащий сжатый раствор химического вещества, производящего слезы, помещенного в подходящий растворитель.Упомянутый сжатый раствор вытесняется из сосуда высокого давления в окружающую среду давлением газа в сосуде и проходит через клапан, имеющий небольшое отверстие. Значение регулируется штифтовым клапаном. Штифтовый клапан, как будет понятно специалисту в данной области техники, взаимодействует с ударным средством, которое установлено на рукоятке спускового крючка, так что, когда пользователь нажимает на спусковой крючок, молоток входит в зацепление с осевым штифтовым клапаном и перемещает его.

Штифтовый клапан приводится в действие спусковым устройством пластинчатого типа, которое может быть установлено соосно со спиральной пружиной, установленной на одной из двух рукояток устройства, и пружиной крутящего момента, установленной на той же рукоятке, для приведения в действие упомянутой спусковой пластины при приложении давления к ней. Это.Предохранительный молоток находится между двумя ручками устройства и прижимается к указанной пружине крутящего момента; так что, когда операция освобождает предохранительный штифт и нажимает на одну из рукояток, предохранительный молоток перемещается вниз, также нажимая упомянутую пружину крутящего момента. Когда оператор прикладывает дополнительное давление к указанной рукоятке, указанная рукоятка толкает указанную пусковую пластину, которая входит в зацепление с штифтовым клапаном, выпуская поток газа через открытое отверстие.

Чтобы гарантировать, что оператор не сможет удерживать упомянутую пусковую пластину в промежуточном положении, в результате чего штифтовый клапан может упасть в наклонную яму на конце пусковой пластины, таким образом, непрерывно выбрасывая газ через упомянутое открытое отверстие, к упомянутой ручке прикреплена пластинчатая пружина, так что, когда упомянутый предохранительный молоток движется вниз, он останавливается против упомянутой пластинчатой пружины, и эту функцию можно преодолеть только путем приложения сильного давления на упомянутые ручки.Когда оператор прикладывает определенное давление к ручкам, пластинчатая пружина деформируется, так что движение ручек в промежуточном положении становится невозможным. Однако ручки перемещаются навстречу друг другу до тех пор, пока они могут свободно перемещаться, чтобы заставить упомянутый штифтовый клапан упасть в наклонное положение, чтобы вернуть его в исходное положение, чтобы закрыть газовый клапан, вызывая только заданное количество потока слезоточивого газа. Когда оператор сбрасывает давление, и упомянутые ручки возвращаются в исходное положение, предохранительный молоток перемещается вверх, зацепляет обе ручки и фиксирует их таким же образом, чтобы они не могли двигаться, даже если к ручкам приложено давление.

ПРЕДПОЧТИТЕЛЬНЫЕ ВАРИАНТЫ ОСУЩЕСТВЛЕНИЯ

В предпочтительных вариантах осуществления предохранительный молоток может быть выпущен с помощью ручки, установленной на центральном штифте молотка. Ручка перемещает молоток вниз вместе с двумя прикрепленными к нему ручками. Упомянутая ручка приводится в действие оператором, как будет ясно специалисту в данной области техники.

В другом варианте осуществления положение пусковой пластины также можно регулировать с помощью ручки, установленной на винтовой пружине сжатия, которая находится на выбранной рукоятке.

В другом варианте осуществления упомянутая спиральная пружина сжатия и спусковая пластина установлены на подвижной рукоятке.

В другом варианте осуществления механизм клапана выпуска газа между ручками закрыт двумя предохранительными накладками.

Материал, из которого изготовлен сосуд высокого давления, предпочтительно может быть из металла (стали) или армированного композитного пластика; Спусковые механизмы могли быть выполнены из стали, алюминия или жесткого армированного пластика.

Для более полного понимания вышеупомянутых и других признаков и преимуществ изобретения следует сделать ссылку на следующее подробное описание предпочтительного варианта осуществления и на прилагаемые чертежи.

ОПИСАНИЕ ЧЕРТЕЖЕЙ

На чертежах одинаковые ссылочные позиции обозначают соответствующие части на нескольких видах:

РИС. 1 представляет собой вертикальный вид, показывающий рассматриваемое здесь предохранительное устройство.

РИС. 2 — вид сверху в разрезе предохранительного устройства.

РИС. 3, 4, 5, 6 — частичные виды в разрезе устройства, на которых показан механизм по этапам работы.

РИС. 7 — вид сбоку рассматриваемого здесь устройства со слезоточивым газом, показывающий полуавтоматический спусковой механизм, который является предметом настоящего изобретения.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

РИС. 1 иллюстрирует функционирование механизма, как будет понятно специалисту в данной области, когда оператор сжимает ручки 31 и 32 вместе. После нажатия на ручку 33 предохранительный молоток 38 затем нажимается, позволяя ручке 32 двигаться против часовой стрелки. против рукоятки 31, молот 38 затем переместится вниз, чтобы также надавить на пластинчатую пружину 39. При дополнительном давлении на рукоятки 31 и 32 пружина 39 сжимается, обеспечивая непрерывное движение спусковой пластины 40 к штифтовому клапану 42, который приводит в действие Клапан выпуска газа 37.

Сразу после этой процедуры, как лучше всего видно при просмотре фиг. 3, 4, 5 и 6 последовательно, штифтовый клапан 42 скользит непрерывно, чтобы проникнуть в наклонную яму или углубление в нижней части пусковой пластины 40, тем самым высвобождая штифтовый клапан 42, тем самым закрывая клапан 37. Когда давление сбрасывается с рукояток 31 и 32, винтовая пружина 44 перемещает спусковую пластину 40 обратно в исходное положение. Пружина 41 крутящего момента перемещает молоток 38 в его положение, блокируя движение рукояток 31 и 32 рычагом 43.

РИС. 1 показано действие предохранительного молотка 38, соединенного с рычагом 43. Пружина 41 прижимает молот вверх, когда давление сбрасывается, а ручка 33 прижимает рычаги вниз, когда оператор прикладывает давление большим пальцем. Накладки 35 и 36 защищают механизм.

РИС. 2 показано действие предохранительного молотка 38, соединенного с рычагами 43. Пружина 41 прижимает молот вверх, когда давление сбрасывается, а ручка 33 прижимает рычаги вниз, когда оператор прикладывает давление. Накладки 35 и 36 защищают механизм, как указано выше.

Просмотр ФИГ. 3, 4, 5, 6 последовательно показано функционирование механизма в различных положениях, когда оператор сжимает вместе ручки 31 и 32 после нажатия на ручку 33 (не видно). Предохранительный молоток 38 прижимается, позволяя ручке 32 перемещаться в этом варианте осуществления против часовой стрелки по направлению к ручке 31. Молоток 38 перемещается вниз, также давя на пружину 39.

При дополнительном давлении на ручки 31 и 32 пружина 39 сжимается, обеспечивая непрерывное движение пусковой пластины 40 к штифтовому клапану 42, который приводит в действие клапан 37 выпуска газа.Сразу после открытия клапана штифтовый клапан 42 непрерывно скользит, чтобы проникнуть в наклонную яму в нижней части пусковой пластины 40, тем самым высвобождая штифтовый клапан 42, который вызывает закрытие клапана 37 (как на фиг. 6). . Когда давление сбрасывается с рукояток 31 и 32, винтовая пружина 44 перемещает пусковую пластину 40 обратно в исходное положение. Пружина 41 перемещает молоток 38 в его положение, блокируя движение рукояток 31 и 32 рычагами 43 (как показано на фиг.3).

На ФИГ. На фиг.7 показан сосуд 20 под давлением, содержащий раствор ингредиента, образующего слезоточивый газ, под давлением. Емкость 20 соединена с устройством для выпуска распыляемых частиц в сосуд через трубу 21, когда спусковой крючок 32 нажимается по направлению к пользователю. Ручка 31 предназначена для удобства пользователя.

Конечно, следует понимать, что конкретные формы изобретения, проиллюстрированные и описанные здесь, предназначены только для репрезентативности, поскольку в изобретение могут быть внесены определенные изменения без отклонения от ясных идей раскрытия.Соответственно, следует сделать ссылку на следующую прилагаемую формулу изобретения, определяющую полный объем изобретения.

Официальный — NBC New York

Подросток из Огайо был арестован после того, как его нашли с разряженным полуавтоматическим ружьем и боеприпасами в сумке на оживленной станции метро в центре города, сообщили News 4 в правоохранительных органах.

Мужчина, которого несколько источников в правоохранительных органах опознали как Саадика Тига, был задержан сотрудниками станции метро на Таймс-сквер около 12:45.м. В пятницу около линии A / C / E, заявили официальные лица.

Пара офицеров полиции Нью-Йорка, проводившая инспекцию на станции, заметила Тига, когда он вынул незаряженное оружие из своей сумки и положил его на землю на виду. По словам официальных лиц, полицейские подошли к нему и допросили его, прежде чем заключить его под стражу.

У 18-летнего подростка из спортивной сумки на оживленной станции метро торчал полуавтоматический пистолет, и он сказал полиции, что это оружие выдано ему по лицензии и было разряжено.Об этом сообщает Майлс Миллер из Нью-Йорка.

Комиссар полиции Дермот Ши позже опубликовал в Твиттере фотографию огнестрельного оружия, которое полиция нашла у подозреваемого, идентифицировав его как АК-47. Тигу было предъявлено обвинение по четырем пунктам обвинения в преступном хранении оружия и преступном использовании принадлежностей для наркотиков.

MTA назвал это «тревожной ситуацией», добавив, что «что-либо подобное в нашей системе неприемлемо».

. Полицейские @ NYPDTransit во время «обычного» патрулирования на станции метро @TimesSquareNYC обнаружили этот АК-47 и заряженный магазин у 18-летнего из Огайо.
У этой истории мог быть трагически другой конец, но благодаря этим прилежным полицейским она заканчивается подозреваемым в наручниках. pic.twitter.com/SkSyBzMdfV
— Комиссар Ши (@NYPDShea) 16 апреля 2021 г.

Следователи работали, чтобы определить, почему 18-летний подросток был там и каковы его намерения, но полицейские все же нашли загруженный журнальный клип в его распоряжении, сказал чиновник. Высокопоставленные представители правоохранительных органов заявили, что Тиг посещал город с другом, который позже пошел на транзитную станцию, чтобы выяснить, почему Тиг был взят под стражу.

При обыске в номере отеля, где остановился подросток, полиция обнаружила марихуану и бонг, сообщили источники в правоохранительных органах. По словам правоохранительных органов, при аресте Тиг нес в сумке какой-то противогаз, и чиновники выясняют, действительно ли это было устройство, которое можно подключить к бонгу, чтобы увеличить кайф от курения.

Видео, размещенные в Instagram Тига, показывают, как подросток гуляет по городу с пистолетом, торчащим из верхней части его рюкзака.Он также снял себя, идущего по улице, крича «Я хочу вернуться в Колумбус», и то, что, похоже, было им и кем-то еще, беспокоящим людей, спящих в метро. Пара облила водой одного лежащего спящего мужчину и ударила другого дремлющего незнакомца.

НОВИНКА: По словам высокопоставленных сотрудников правоохранительных органов, арестованным в ходе этого инцидента был назван Саадик Джован Тиг, родившийся в августе 2002 года.
Полиция не разглашает информацию об обвинениях, и расследование продолжается https: // t.co / 6Pwn7ilI66
— Том Винтер (@Tom_Winter) 16 апреля 2021 г.

Официальные лица сообщили News 4, что Тиг сказал, что он из Огайо и является законным владельцем оружия.

Трое высокопоставленных должностных лиц правоохранительных органов заявили, что Тиг является сыном Эндрю Тига, который был убит в ходе дикой полицейской погони и перестрелки на шоссе в Огайо в марте. Его отец был объявлен в розыск по обвинению в нападении в феврале.

Следователи разговаривали с властями Огайо, чтобы выяснить, почему Тиг-младший поехал в город с винтовкой и боеприпасами.

Представитель ФБР заявила, что им известно об аресте с применением огнестрельного оружия, и они занимаются этим вопросом.

Расследование продолжается.

3D-анимация показывает, как работает полуавтоматическая винтовка AR-15

Это 3D-анимационное видео показывает внутреннюю работу Armalite Rifle (AR-15), когда она стреляет из патронника.

Вам так же нравятся звук и мощь выстрела, как и мне? Теперь соедините это волнение с попаданием в цель.

Победа!

Время на выстреле помогает вам сосредоточиться и снять напряжение.

А как насчет тех случаев, когда ваш бросок неточный? Была ли это ошибка человека или механика? Я не думаю, что мы понимаем, что нужно, чтобы наши пули достигли цели.

Для простого выстрела из винтовки AR-15 требуется серия точно рассчитанных по времени событий, которые происходят за доли секунды. В основном гладкая внешняя поверхность пистолета скрывает магию, происходящую внутри.В тот момент, когда ваш палец нажимает на спусковой крючок в нужном месте, детали начинают двигаться.

Нет, движение пальца не вызывает автоматически мощного удара по задней части пули, который направляет ее в ствол.

Для эффективного выстрела вам понадобятся спусковой крючок, курок, булавка и капсюль. Курок, который вы нажимаете, освобождает курок. Он поражает боек, который, в свою очередь, попадает в капсюль. У вас уже есть четыре занятия, и вы еще даже не подошли к пуле.

То, что выталкивает пулю из патронника, на самом деле является газом.При взрыве капсюля воспламеняется порох с высокой скоростью горения. При таком быстром горении внутри пистолета образуется газ, который мгновенно увеличивает давление. Единственное, что может компенсировать это изменение, — это пуля, которая выталкивается наружу через ствол. Давление газа — вот что придает вашей пуле такую скорость.

Но полуавтоматическую винтовку AR-15 не любят не только за точность. Мне нравится, как быстро ты можешь сделать следующий снимок. Кто хочет тратить время на перезарядку, верно?

Сложная конструкция пистолета оптимально использует газ.Вместо того, чтобы позволить ему ускользнуть с патроном, он направлен обратно в ружье.

Для обеспечения плавности стрельбы небольшая часть горячего газа, который приводит в движение снаряд, отводится от ствола и направляется непосредственно в Bolt Carrier Group (BCG). Это автоматически заключает новый раунд.

Детали быстро перемещаются, поскольку газ толкает Carrier назад. Теперь есть место для выхода газа через вентиляционные отверстия и место для втягивания пустого кожуха. Он возвращается обратно в механизм пистолета, а затем выбрасывается.

Мне нравится смотреть, как эти гильзы разбрасываются по всему стрельбищу. Неудивительно, что защитное снаряжение является обязательным. Но летающие части демонстрируют мощь AR-15.

А что заменяет оболочка? Еще одна пуля из магазина.

Вот почему так сложно отжать последние несколько пуль, которые вы заряжаете. Пружина внутри магазина должна обеспечивать достаточную мощность, чтобы вставлять новые пули на место в момент выхода пустых гильз из пистолета.

Конечно, винтовка AR-15 настолько же безопасна, насколько и мощна.Простая предохранительная защелка — это все, что вам нужно, чтобы курок не начал последовательность движений, позволяющих сделать выстрел.

Посмотрите эту 3D-анимацию, демонстрирующую, как базовая полуавтоматическая винтовка AR-15 ведет себя при стрельбе.

Via 45 Снайпер

Превосходство в газовом огнестрельном оружии

Фон

Боеприпасы

Superformance были разработаны в баллистической лаборатории Hornady с использованием современного испытательного оборудования в соответствии с директивами SAAMI (Институт производителей спортивного оружия и боеприпасов) по давлению, скорости и точности с использованием испытательных стволов с камерами минимальных спецификаций SAAMI и размерами канала ствола и канавки.

Все боеприпасы проходят тщательные испытания на отклонение давления и скорости при температурах от -20 ° F до + 140 ° F. Все нагрузки Superformance демонстрируют чрезвычайно стабильную работу с очень незначительными отклонениями давления и скорости при экстремальных температурах.

Пропелленты

Superformance обеспечивают более длительное действие пикового давления на кривой зависимости давления от времени, которое происходит внутри ствола (см. Кривую давления на рис. 1). Другими словами, и Superformance, и стандартные порохы обеспечивают одинаково мощный «толчок», прикладываемый к основанию пули, но с метательными порохами Superformance «толчок» применяется в течение более длительного периода времени.

После того, как пиковое давление снижается, горение пороха Superformance возвращается к «нормальной» кривой, аналогичной кривой для стандартных порохов. Это иллюстрирует очень прогрессивные характеристики горения порошка и его способность полностью гореть. Полное сгорание всего заряда Superformance происходит за более короткий период времени, что приводит к гораздо меньшему снижению скорости при более коротких стволах (длина ствола = время горения).

Внутренняя баллистика превосходных характеристик полуавтоматического / избранного огнестрельного оружия

Боеприпасы

Superformance протестированы и соответствуют требованиям SAAMI по давлению.Газовое (прямое попадание или газопоршневое) огнестрельное оружие совершенно безопасно использовать с боеприпасами Superformance. Однако специалисты по баллистике Hornady провели испытания с различными орудиями (включая орудия, оснащенные глушителями), и наши результаты показывают, что одни системы работают с боеприпасами Superformance намного лучше, чем другие.

Рекомендуется, чтобы для обеспечения наилучшего функционирования боеприпасов Superformance в газовых / газопоршневых полуавтоматических ружьях или избранных огнестрельных ружьях, газовые системы нарезной длины с длиной ствола 20 дюймов и более лучше всего подходили для надежной стрельбы и извлечения.Любая другая конфигурация, особенно более короткие стволы / газовые системы, лучше всего обслуживаются с установкой регулируемой газовой системы, ОСОБЕННО, если должен быть установлен глушитель.

Из-за большей продолжительности пикового давления, создаваемого Superformance ™, постпиковое / падающее давление в портах для обычных карабинов и газовых портов средней длины все еще выше, чем у стандартного пороха. Это имеет тенденцию заливать систему большим объемом газа с более высокой скоростью, что приводит к слишком быстрому открытию затвора пистолета.Это вопрос времени. Гильза все еще набухла от давления во время выстрела, в то время как пистолет одновременно пытается извлечь гильзу, прежде чем она успела вернуться к своему первоначальному размеру, или, проще говоря: пистолет все еще в процессе или стреляет, пытаясь извлечь гильзу.

Если огнестрельное оружие и боеприпасы не синхронизированы, на гильзе может быть то, что обычно называют «следами давления».Это проявляется в движении / повреждении головки гильзы, покрытых кратерами капсюлей, плоских капсюлей, разорванных или разорванных гильз, «лопнувших капсюлей» и / или любой комбинации этих эффектов. Если какой-либо из этих «признаков давления» очевиден, немедленно прекратите стрельбу. Если установлена регулируемая газовая система, рекомендуется уменьшить количество газа, протекающего через систему, закрыв газовый порт, пока пистолет не будет работать правильно.

При установке регулируемой газовой системы давление газа может быть измерено до такой степени, что подается достаточно газа для открытия затвора, но с меньшей скоростью, чтобы позволить гильзе картриджа вернуться к своему первоначальному диаметру перед перемещением затвора. болт, и, таким образом, обеспечить правильное извлечение.

Давление VS Расположение отверстия для газа

Из-за большей продолжительности пикового давления, создаваемого Superformance ™, постпиковое / падающее давление в местах расположения обычных карабинов и газовых портов средней длины все еще выше, чем у стандартного пороха. Тем не менее, существует очень небольшая разница в давлении в порте между Superformance ™ и стандартным порохом в месте расположения порта по длине винтовки.

Superformance и подавители

Использование глушителей на винтовках создает еще одну динамику в конструкции огнестрельного оружия, которую обычно не понимают или не передают.Считайте глушитель на огнестрельном оружии тем же, что и глушитель на автомобиле. Глушитель работает как фильтр для газа (шума), выходящего из ствола во время стрельбы. В качестве «фильтра» газу требуется больше времени, чтобы покинуть пределы огнестрельного оружия, и, таким образом, он создает противодавление. Это противодавление, ОСОБЕННО в газовом огнестрельном оружии, заставляет большое количество газа обратно через операционную систему огнестрельного оружия, что может создать слишком большую тягу слишком рано во время цикла работы огнестрельного оружия.

Чтобы противодействовать этому противодавлению, рекомендуется использовать регулируемую газовую систему.Путем дозирования газовой системы, чтобы гарантировать, что она будет правильно переключать огнестрельное оружие и не переполнять систему газом / давлением, ружье будет работать правильно и по-прежнему будет значительно выигрывать от увеличенного скоростного потенциала боеприпасов Superformance.

Противодавление от глушителя

Щелкните здесь, чтобы загрузить это в формате PDF.

MS400 от GCE Group, ведущего производителя оборудования для регулирования расхода газа

Номер группы : 2731

Полуавтоматический коллектор MS400 сокращает количество сжатых газов макс.300 бар для непрерывной подачи газа 20 бар или 40 бар. Он рассчитан на два типа источников газа (баллоны или пучки баллонов). Однако только одна сторона в каждый момент времени является рабочей, а другая — резервной стороной.

MS400 будет обеспечивать непрерывность потока газа за счет автоматического переключения с почти пустой стороны на полную (резервную) сторону. MS400 представляет собой полный клапанный блок с фильтрами высокого давления, запорными клапанами, продувочными клапанами, регуляторами, устройством автоматической смены и трубопроводом низкого давления с запорным клапаном на линии.Компоненты собраны и установлены на устойчивой пластине из нержавеющей стали. Впускной х-блок содержит запасной порт для расширения для дополнительных источников газа.

MS400 может использоваться для кислорода и инертных газов, таких как азот, аргон, CO ₂ и их смеси. Вариант для топливного газа можно использовать для водорода, метана и их смесей. Это оптимальное решение для непрерывной подачи газа для промышленного применения, например, для сварка и резка, подача вспомогательного газа для лазерной резки и многих других применений.Также существуют варианты с контактными датчиками, сигнализирующими о переходе на резервную сторону.

ВЫХОД

Арт. №	Описание	Газ	Давление	Впуск
0768114	MS400	O, D, N, CO ₂	300 бар / 20 бар	W21,8 × 1/14 ”
0768164	MS400 CG *	O, D, N, CO ₂	300 бар / 20 бар	W21,8 × 1/14 ”
0768191	MS400 CG *	O, D, N, CO ₂	300 бар / 40 бар	W21,8 × 1/14 ”
0768192	MS400	O, D, N, CO ₂	300 бар / 40 бар	W21,8 × 1/14 ”
0768193	MS400	H / M	300 бар / 20 бар	W21,8 × 1/14 ”LH
0768212	MS400 CG *	H / M	300 бар / 20 бар	W21,8 × 1/14 ”LH

* CG = контактный датчик

Как чистить оружие: Часть II — Полуавтоматические ружья

Материалы и оборудование

Прежде всего, установите верстак на открытом воздухе или в месте, где более чем вероятно падение масло и отстой не сделают беспорядка (вам следует выбросить кухню или гостиную, особенно если вы живете вместе или женаты! Послушайте меня.Я знаю, о чем говорю …). Для тех, у кого есть специализированная мастерская, проблем не возникает

This Fluna Tec Gun Care В набор для очистки входят обезжириватель Fluna Gun Degreaser (100 мл), Fluna Gun Coating (100 мл). мл) и салфеткой из микрофибры.

Верстак из пластика или материала, который не повредит детали пистолета в случае жесткого контакта.
Старое полотенце, которое нужно положить на верстак.
Хорошая щетка для обуви.
Старая, чистая и сухая зубная щетка.
Кисть хорошего качества, новая или чистая.
Бумага кухонная в рулонах.
Салфетка из микрофибры, аналогичная той, что используется для чистки стекла. Лучше новый, но подойдет и старый, если он чистый и сухой.
Щетки соответствующего калибра.
Смазка для пистолетов или универсальная смазка (Свитол или аналогичные продукты — или масла для швейных машин, если вы их еще можете найти), доступная в любом хозяйственном магазине. В случае, если дизель — хорошая замена.
Очиститель для пистолета (его можно без проблем заказать в Интернете, и вы можете найти его даже во время изоляции).
Пробойник и молоток.

Конечно, для тщательной чистки также потребуется обдувочный пистолет и разборка некоторых деталей, но для этого лучше обратиться к оружейнику.

Разборка оружия

Проверив 2200 раз, что винтовка разряжена, прежде чем обращаться с ней (сделали? Сделать это еще раз!), Снимите все ремни для переноски, если вы еще не снимали их ранее.

Прежде всего, при собранном ружье и строго открытом затворе (по причинам, указанным выше), снимите чок, который вы используете (в современных полуавтомобилях стволы с фиксированными чоками встречаются реже, чем куриные зубы), удерживая пистолет между ваши ноги и использование дроссельного ключа — это должно быть последнее место, где вы его оставили (если вы его не потеряли, что случается!).

Отложив чок (у вас должен остаться соответствующий ящик для хранения), отвинтите крышку магазина, осторожно снимите цевье, а затем — после снятия ствола — также снимите поршень в газовых ружьях.Здесь начинается этап тщательной очистки.

По частям

Колпачок: Похоже, это наименее важная часть, но это не так! Он не только служит для удержания цевья вокруг трубки магазина, но и играет первостепенную роль в работе всего оружия. Более того — в уже «старом» проекте Fabarm (по крайней мере, евро 3) он также работает как вспомогательный газовый предохранительный клапан для стравливания избыточного давления газа. Я бы также добавил, что эта деталь имеет тенденцию к образованию большего количества ржавчины на резьбе, поэтому ее необходимо хорошо очистить и смазать маслом.

Удалите грязь сначала механически, используя кисть или сухую кисть, затем дизельным топливом или очистителем. Хорошо смажьте, вытрите излишки масла и уберите пистолет перед повторной смазкой.

Цевье: в полуавтомобилях оно никогда не играет важной механической роли, оно имеет тенденцию собирать грязь, и всегда лучше его хорошо почистить. Масляная вуаль на внутренней стороне, которая соприкасается с магазином, тоже никогда не повредит.

Ствольная коробка и ложа: менее опытные могут ограничиться сильной очисткой всего болтового узла и направляющих обильным очистителем или дизельным топливом, а затем хорошо все смазать.Короче они должны очистить все детали, скажем так, что видно. Не забывая про лифт и все, до чего можно добраться. Во-первых, убедитесь, что не осталось мелких семян, частей листьев или хвои. Затем перейдем к химическим веществам. Также используйте бумагу для удаления грязных остатков.

Также важно хорошо очистить спусковой механизм. Для этого сначала вынимаем штифт (у некоторых производителей их два), с помощью которого он крепится к ствольной коробке, а затем продолжаем, как обычно, тщательную очистку.

Те, у кого немного больше ловкости, особенно после напряженного сезона, могут легко разобрать ложу, все почистить, а затем перейти к разборке затвора, стараясь начинать с рукоятки зарядки.

Обязательно всегда хорошо смазывайте все перед повторной сборкой.

Ствол (и, если имеется, узел газового клапана): для ствола, действуйте как обычно, но — будьте осторожны — перед энергичной чисткой щеткой снова соберите чок (который вы должны быть уже очищены и смазаны), также прочистить резьбу там, где она будет вкручиваться! Важно не испортить резьбу каким-либо образом.

Фосфорная бронза, хлопок и нейлоновые щетки для очистки каналов стволов.

После того, как закончите, действуйте как обычно, используя щетку правильного калибра, затем пропитав бумагу, смоченную в специальном очистителе или дизельном топливе, затем высушите все и смажьте. Наконец, вытрите излишки бумажным полотенцем.

Готовы к внешним поверхностям, если это не газовый пистолет.

В остальном, мы все равно должны уделять много внимания упомянутым выше продуктам и инструментам, чтобы очистить также и, прежде всего, отверстия для выпуска газа и все движущиеся части системы, от поршня до газового баллона.

Для тех, кто использует дробовики с длинной отдачей: никогда и никогда не смазывайте фрикционное тормозное кольцо узла возвратной пружины !!!

Повторная сборка и хранение: Прежде чем продолжить, нанесите немного масла на все движущиеся части. Повторная сборка выполняется в порядке, обратном разборке. После завершения работы не забудьте вставить защелкивающийся колпачок, а затем нажать спусковой крючок, чтобы спустить пистолет, прежде чем положить его на хранение.

Очевидно, что после протирания смазанной тканью ружье нужно обращаться с ним, даже когда оно помещено в специальный шкаф, чтобы не оставлять отпечатков пальцев на наиболее чувствительных металлических частях.

Системы подачи газа сверхвысокой чистоты | Системы доставки газа UHP

Оборудование для доставки и распределения газа UHP

Мы производим полный ассортимент газового и газораспределительного оборудования для очистки и распределения специальных газов для полупроводниковых приложений. Наши продукты для газовых систем включают газовые шкафы, распределительные коробки (VMB), узлы распределительных панелей, газовые панели, газораспределительные устройства и многое другое. Это оборудование объединяется для создания эффекта системы доставки газа.

Газовые стержни — необходимая часть эффективной системы подачи газа. Узлы обеспечивают возможность распределять газ от одного источника панели к нескольким отверстиям для инструментов. SilPac предлагает широкий выбор промышленных газовых стержней высокой чистоты.

1-, 2- и 3-цилиндровые газовые шкафы являются неотъемлемой частью эффективного газораспределительного узла. Газовые шкафы оснащены автоматическими или ручными рабочими панелями, а также контроллерами как в стиле ПЛК, так и в стиле Life Safety, характерными для конструкции панели.

Ручные газовые панели с двумя и тремя клапанами отлично подходят для работы с инертным газом, в то время как ручные и полностью автоматические газовые панели с шестью клапанами доступны для приложений с опасными газами. Они предназначены для защиты вашего предприятия, оборудования и сотрудников от токсичных или коррозионных веществ.

Блоки распределительных клапанов

(VMB) помогают снизить ваши общие расходы и имеют компактные размеры для эффективного использования пространства на вашем предприятии. SilPac предлагает широкий выбор газовых ящиков для ваших приложений.

Преимущества систем доставки сверхчистого газа

При проектировании газовой системы важным компонентом является уровень чистоты газа в каждой точке использования. Газовые системы помогают поддерживать уровень чистоты газа за счет использования соответствующих материалов. Материалы, подходящие для одного уровня, могут иметь негативное влияние на другом уровне. Всего три уровня:

Многоцелевой
Особой чистоты
Сверхвысокая чистота

Системы подачи газа сверхвысокой чистоты (UHP) имеют высший уровень чистоты, и все материалы, используемые для этого уровня, должны быть сведены к минимуму.Области применения, в которых обычно используются приборы высокой чистоты, включают: полупроводниковую, фармацевтическую, медицинскую, научно-исследовательскую и университетскую лаборатории, а также приложения для газовой хроматографии.

Системы подачи газа сверхвысокой чистоты

и сопутствующие газовые системы предлагают пользователям множество преимуществ. Независимо от области применения системы подачи газа сверхвысокой чистоты обеспечивают:

1. Снижение частоты замены баллонов: Несколько баллонов подключены к газовым коллекторам, так что один блок может безопасно вентилироваться, пополняться и продуваться, в то время как второй блок продолжает обеспечивать обслуживание газа.

2. Повышенная производительность: Как упоминалось ранее, это позволяет постоянно улучшать и упрощать работу с цилиндрами.

3. Повышенная безопасность: Одной из основных целей системы доставки газа является защита вашего предприятия и сотрудников от токсичных и опасных материалов. Благодаря системе подачи газа UHP ваши сотрудники обучаются работе с оборудованием для работы с токсичными и опасными газами для дальнейшего повышения безопасности.

4. Дополнительные усовершенствования системы: В систему подачи газа можно добавить множество функций, включая аварийный запорный клапан, который останавливает утечку газа, автоматически перекрывая поток из баллона, или переключатели избыточного потока, когда поток превышает заданный уровень. .Эта функция, наряду со многими другими, добавляет дополнительную безопасность.

При необходимости мы предоставим консультации, чтобы помочь выбрать подходящую газовую систему для вашего индивидуального применения. Мы проектируем и производим под ключ, полностью документированные системы доставки и распределения газа, или мы можем работать с вами для разработки индивидуальных газовых систем, которые соответствуют вашим требованиям и требованиям к производительности.

Все наши газовые системы и газоперерабатывающее оборудование изготавливаются и собираются в наших собственных чистых помещениях, а наши оптимизированные производственные процессы позволяют осуществлять доставку в кратчайшие сроки и обеспечивают гибкость для проектов, требующих быстрого выполнения работ.

Дополнительные продукты и услуги

SilPac не просто производит газовые системы. Мы также предлагаем полный перечень услуг и инвентарь для поддержки вашего газораспределительного оборудования. Мы обеспечиваем запуск системы и функциональное тестирование на месте, обучение, а также обслуживание и поддержку в полевых условиях.

Запросите расценки на продукты и услуги или свяжитесь с нами для получения дополнительной информации.
