Ручная электродуговая сварка штучными электродами различных металлов. Покрытие электрода образует газовую атмосферу, которая препятствует взаимодействию места сварки с воздухом.

Ручная дуговая сварка MMA применяется для обработки, черных и легированных металлов. Предназначенное для этого метода оборудование имеет небольшие размеры, может использоваться для работ на высоте и очень удобно в эксплуатации (справится и профессионал, и новичок).

Ручная электродуговая сварка — принцип работы

Как любая другая, дуговая mma-сварка подразумевает соединение металлических заготовок с помощью тепловой энергии, возникающей в результате горения электродуги. Такой метод получил еще название сварка покрытыми электродами, так как они имеют специальную обмазку. При замыкании электрической цепи аппарат дуговой сварки подает ток на электрод, его покрытие начинает плавиться, образуя вокруг рабочей зоны газовое облако, блокируя попадание воздуха в сварочную ванну.

Различают установки для ручной дуговой сварки переменного тока и постоянного. К первым относят трансформаторы, которые преобразуют сетевой ток в переменный нужного напряжения. Как правило, электродуговая сварка переменного тока используется для углеродистых сталей. Для обработки нержавеющей стали нужна электрическая сварка на постоянном токе, для чего может использоваться различное оборудование MMA-сварки: выпрямитель или инверторный аппарат.

Виды дуговой сварки MMA

Оборудование для электродуговой сварки металлов подразделяется на следующие виды:

• инверторы — такие электродуговые установки обладают высокой мощностью при малом весе;
• трансформаторы — классическое средство дуговой сварки, обладает низкой ценой и высокой эффективностью;
• выпрямители — преобразуют переменный ток в постоянный, позволяющий получить более качественный шов.

Преимущества и недостатки метода

Как известно, электродуговая сварка является наиболее популярным методом. Она находит применение и в профессиональной сфере, и в быту. Строительство, производство, ремонтные и монтажные работы – далеко не все сферы ее использования. Это обусловлено неоспоримыми достоинствами метода.

• Универсальность заключается в том, что работа выполняется во всех пространственных положениях, расширяя сферу применения. Можно выполнять вертикальные, угловые, стыковые швы, работать с тонколистовыми металлами.
• Удобство обеспечивается тем, что дуговая сварка позволяет сваривать материалы даже в стесненных условиях, труднодоступных местах и на высоте. Многие аппараты мобильны, поэтому сварщик может быстро перемещаться по рабочей площадке.
• Работа с любыми металлами открывает широкие возможности для электродуговой сварки. Метод подходит для различных видов сталей, цветных металлов, чугуна. Важно правильно подбирать электроды и выставлять силу тока на аппарате.
• Устойчивость к погодным условиям дает возможность работать на улице в любое время года и практически при любой погоде (за исключением дождя и снега). Влажность влияет на качество сварки, но проблема решается просушкой электродов.
• Простота метода позволяет легко освоить процесс даже новичку. Кроме того, ручная дуговая сварка не требует большого количества приспособлений, как, например, газосварка.

При всех своих преимуществах метод имеет некоторые недостатки. Такая сварка вредна для человека – опасности подвергаются зрение и дыхательные пути. Качество шва во многом зависит от опыта сварщика. К тому же процесс дуговой сварки не удается сделать высокопроизводительным, как, например, это происходит при работе полуавтоматом.

Рекомендации по выбору оборудования

Чем большее значение тока имеет аппарат, тем большего диаметра электроды можно применять, следовательно, тем большие по толщине металлические детали можно сваривать. К примеру, на расплавление 1 мм электрода приходится около 30-40 А. Если ручная дуговая сварка ведется покрытыми электродами диаметром в 4 мм, то подойдет аппарат на 120 — 160А, при диаметре до 8 мм требуется установка для дуговой сварки с максимальным значением тока в 320 — 400 А.

Подробнее ознакомиться с характеристиками, видами и ценами на электро-дуговую сварку можно на нашем сайте в карточках товаров. Если вы не знаете какой лучше выбрать аппарат для сварки тех или иных металлов — обратитесь за помощью к специалистам по бесплатному телефону 8-800-333-83-28.

Информация о методе ручная дуговая сварка mma

Ручная дуговая сварка – вид электрической сварки, выполняемой сварочным аппаратом вручную без использования автоматических или других механизмов. Часто для обозначения ручной сварки используется аббревиатура РДС или MMA (от английского Manual Metal Arc).

Метод ручной сварки предполагает использование присадочной проволоки в качестве электрода, закрепленного в электрододержателе. Электрическая дуга при этом создается между электродов и заготовкой.

В отличие от сварок типа TIG и MIG/MAG электрод при ручной сварке MMA постоянно уменьшается, что ведет к увеличению расстояния между электродом и заготовкой. Сварщик в ходе работы должен поддерживать это расстояние вручную, постоянно приближая электрод к заготовке. Это влечет за собой необходимость постоянного повышения производительности при проведении ручной сварки.

Для повышения производительности сварки MMA необходимо тщательно выбирать рабочее оборудование, кабели подключения и другие вспомогательные устройства в соответствии с конкретным рабочим местом. Рабочее место при этом важно содержать в чистоте и порядке. Поддержание чистоты повышает общую скорость работы.

В первую очередь стоит использовать современную защитную сварочную маску. Она позволит ускорить процесс сварки, резки или полировки с помощью специального самозатемняющегося экрана. Уровень затемнения можно изменять с помощью специального регулятора освещенности. Соответственно в процессе работы не приходится снимать или менять маску при изменении уровня освещения или переходе между этапами работы.

Производительность работы напрямую зависит от выбранного сварочного аппарата. Так не стоит выбирать самый большой аппарат с максимальным функционалом. Это значительно замедлит работу в случае необходимости перемещения оборудования на новое рабочее место. Размер устройства должен соответствовать максимальному размеру электродов, используемых на каждой конкретной площадке. При необходимости выбора тяжелого аппарата или увеличения общего веса оборудования рекомендуется использовать специальную тележку для перемещения. Она может пригодиться также в тех случаях, когда вес оборудования невелик, но размеры затрудняют перемещение.

Увеличить производительность позволит конкретный тип сварочного аппарата. Инверторные сварочные аппараты отличаются небольшим размером и весом, но при этом позволяют регулировать динамические параметры сварки. Это обеспечивает более чистый шов и сокращает объем дополнительных работ после сварки. Для работы с инверторными аппаратами используются специальные источники питания с высокими показателями продолжительности включения, позволяющими снизить энергозатраты.

Оснащение сварочных аппаратов пультами дистанционного управлениязначительно ускоряют сварочный процесс, в особенности на монтажных площадках. При использовании пульта сварщик при необходимости изменения параметров сварки не должен постоянно подходить к оборудованию, осуществляя контроль на расстоянии. Это позволяет значительно повысить качество и производительность работы.

Длина сварочного кабеля должна быть оптимальной для каждого рабочего места. Слишком длинный кабель увеличивает вес оборудования и усложняет перемещение. Короткий кабель невозможно удобно разместить.

Электрододержатель должен соответствовать максимальному току на данном типе оборудования. Слишком большой или слишком маленький держатель, не соответствующий параметрам тока сварочного аппарата, снижает безопасность работы оборудования и повышает опасность для сварщика. Кроме того, большой электрододержатель затруднит доступ к месту сварки и замедлит весь процесс.

Сварочный электрод выбирается в точном соответствии с планируемыми работами и используемым оборудованием. В первую очередь следует выбирать высокопроизводительные электроды со специальным покрытием из порошкового железа и присадочного материала. Такое покрытие в процессе сварки плавится, дополняя шов и повышая выход от использования электрода. Подробная информация об электродах высокой производительности приводится в специальных перечнях присадочных материалов от производителей электродов.

Порядок работы необходимо планировать заранее в зависимости от поставленной задачи. При планировании важно обеспечить максимальную эффективность и производительность. При работе необходимо соблюдать технику проведения ручной дуговой сварки.

Ручная дуговая сварка сегодня является самым доступным сварочным методом и может применяться практически в любых условиях. Сварка MMA с использованием современного оборудования практически универсальна. Ручная сварка широко применяется на монтажных площадках на открытом воздухе и при работе в труднодоступных для сварочных машин местах.

Ручная сварка используется повсеместно и не только в промышленности. Так сварка MMA оптимально подойдет для сварки трубопроводов. Помимо крупных монтажных площадок ручная сварка используется в небольших ремонтных цехах, а также мастерами-любителями. Универсальность метода подойдет даже для проведения подводных сварочных работ при условии использования соответствующих специальных присадочных материалов.

Сварка ММА что это такое

Когда возникает необходимость соединить два металлических листа, элементы труб; сделать забор или лестницу из железа, используют обычную дуговую сварку и электроды. Метод был изобретен еще в 1882 году. Впервые электрическую дугу для соединения металлических заготовок использовал русский ученый Н.Н. Бенардос. Первым использованным электродом стал угольный.

Новый метод стал востребованным в промышленном производстве и на строительстве железнодорожных магистралей. Электродами служила обыкновенная стальная проволока, не имеющая никакого покрытия. Поэтому сварной шов по составу практически не отличался от цельного металла. В силу того, что не было никакой защитной среды, внутри расплава было много дефектов: трещин, пустот и раковин. В корне ситуация изменилась после появления штучных электродов с обмазкой. Впервые такой расходник был изготовлен в 1907 году шведским изобретателем Кьельбергом, а обмазка представляла собой слой из силикатного клея.

Что такое сварка ММА

Аббревиатура MMA является производной от английского Manual Metal Arc – ручная металлическая дуга. Таким сокращением принято обозначать дуговую ручную сварку. Основа процесса обеспечивается за счет подключения к сети энергоснабжения, с последующей передачей напряжения на в рабочую область. Для этого предусмотрены специальные кабели. Один из них на конце имеет специальный зажим, который крепится к заготовке. Другой проводник укомплектован держателем электродов.

Во время работы ручной сварки расходуется тепловая энергия электрической дуги, сгенерированной в результате замыкания электрической цепи с одним потребителем. Выработанное тепло передается на заготовки. Его настолько много, что металл не выдерживает и начинает плавиться, образуя так называемую сварную ванночку. После прекращения подачи электричества перестает генерировать электродуга, сварочная ванна отдает скопившееся тепло и, остывая, кристаллизируется. В результате получается сварное соединение.

Наряду с плавлением металла расходуется электрод. Он тоже плавится под воздействием температуры и в виде капель переходит в ванну, образуя с металлом заготовки расплав. Для электрической сварки используются электроды, представляющие собой стальной пруток. Он покрывается специальной обмазкой, которая отличатся по своему составу в зависимости от предназначения электрода.

При горении электрода в ванну попадает не только расплавленный металл, но и элементы обмазки. Поэтому сварной шов отличается от металла по составу. Кроме этого, обмазка при горении выделяет газы, окутывающие рабочую область. Тем самым они предохраняют металлический расплав от быстрого окисления под воздействием атмосферной влаги.

Читайте также: Виды сварки

Основы процесса сваривания металлов

Прежде всего сварщик определяется с каким током ему предстоит работать в конкретном случае. Сварочные аппараты генерируют переменный или постоянный ток, но многие модели, реализуемые в наши дни, способны функционировать в двух режимах. В случаях, когда отдается предпочтение переменному току, нужно иметь ввиду, что в таких условиях электрическая дуга менее устойчива. В дополнение к этому шов при переменном токе менее качественный, чем при постоянном. При работе с некоторыми металлами или их сплавами альтернативы постоянному току просто нет.

Следующий этап – выбор полярности, которая может быть двух видов:

• прямая. Минус устанавливается на электрод, а положительный заряд поступает на клемму «массы». При таком подключении ток от электрода поступает на заготовку, а сам расходник остается холодным. Оптимальный вариант для скоростного сваривания листового металла и в ряде иных случаев. Активно используется в узкоспециализированных областях производства, а также в строительстве;
• обратная. Подключение к сети снабжения осуществляется в противоположном порядке по сравнению с прямым: плюс подается на электрод, а минус – на массу. Ток протекает по направлению от заготовки к электроду. Такой способ подключения считается более распространенным.

Когда полярность определена, а провода подключены, настало время выбрать силу тока. Она зависит от толщины заготовок и подбирается из расчета 30-40А на 1 мм. Нужное значение выставляется регулятором на панели инструментов.

Подошло время разжечь сварочную дугу. Это не всегда простой этап выполнения работ и его результат зависит от большого количества объективных факторов. Каждый сварщик сам подбирает наиболее удобный для себя способ розжига. Хотя их совсем и немного – только два: можно сделать пару-тройку чиркающих прикосновений, а можно получить контакт серией коротких резких ударов.

Подошло время разжечь сварочную дугу. Это не всегда простой этап выполнения работ и его результат зависит от большого количества объективных факторов. Каждый сварщик сам подбирает наиболее удобный для себя способ розжига. Хотя их совсем и немного – только два: можно сделать пару-тройку чиркающих прикосновений, а можно получить контакт серией коротких резких ударов.

Удерживать дугу стабильной несложно. Достаточно соблюдать одинаковое расстояние между крайней частью электрода и рабочей поверхностью. Если расстояние станет большим, то дуга, скорее всего погаснет. А если придвинуть электрод к металлу очень близко, то он прилипнет к заготовке. В этот момент очень важно резко отдернуть расходник от детали, поскольку в противном случае он прикипит и придется срезать болгаркой.

Для образования сварочной ванны следует ненадолго задержать электрод в одном месте. Как показывает практика, достаточно двух-трех оборотов электрода в начальной точке сваривания, чтобы металл начал плавиться. Желательно, чтобы жидкий металл не сильно расходился. И был одинаковым по всей ширине сварного шва. Новичку на первых порах будет сложно добиться хорошего результата. В этих делах очень важна практическая сторона. Однако потраченное на тренировки время позволит в итоге научиться положить сварной шов хорошего и отличного качества.

В самом начале выполнение сварочных работ кажется уж очень непростым технологическим процессом. На самом деле обучение не займет много времени. На первых порах следует освоить основные приемы, поработав с разными по форме и материалу заготовками. В процессе обучения следует как можно больше экспериментировать силой тока. Это поможет быстрее освоить сварку ММА. Сваривание металлов ручной дуговой сваркой является наиболее распространенным методом. Он востребован в строительстве, производстве, ремонте и в бытовых условиях.

Читайте также: Марки электродов для ручной дуговой сварки

Плюсы и минусы ручной дуговой сварки MMA

Сварочный аппарат стоит покупать только после того, если есть твердое убеждение, что он будет востребован постоянно, а не пополнит число ненужных предметов после одного или нескольких сеансов сварки. Как и любой иной метод сваривания металлов технология ММА имеет свои положительные и отрицательные стороны.

Положительные моменты MMA:

• можно соединять почти что все виды металлов;
• сварочные работы можно выполнять в любом пространственном положении и даже в условиях ограниченного пространства;
• аппарат допускается использовать при самых разных атмосферных условиях за исключением осадков;
• невысокая стоимость оборудования, что позволяет применять его в быту.

Недостатки аппаратов ММА:

• сравнительно с полуавтоматической установкой он обладает низкой продуктивностью;
• уровень сварочного шва очень сильно зависит от квалификации сварщика;
• технологический процесс является достаточно сложным процессом: возможно залипание электрода, возникают сложности при розжиге дуги;
• электронная обмазка может испариться, что ухудшает условия формирования шва.

Минусы, если вникнуть в суть вопроса, таковыми даже не являются. Как минимум, часть из них. К примеру, сравнительно невысокая производительность оборудования. Сварка в большинстве случаев не является основным технологическим процессом, а только вспомогательным. К примеру, в строительстве сварочные работы занимают очень маленькую долю от общего процесса. И даже малопродуктивное оборудование вполне справляется с поставленными задачами. Автоматические или полуавтоматические установки в этом случае были бы избыточными с точки зрения продуктивности.

Что касается квалификации сварщика, то увы, человеческий фактор имеет первостепенное значение на любо производстве. И это не является недостатком сугубо ручной сварки, но имеет отношения к любому иному технологическому процессу с участием человека. К тому же, ничто не мешает специалистам повышать свою квалификацию. К тому же разработчики и производители прилагают большие усилия, чтобы упростить эксплуатацию сварочных аппаратом. Большинство современных моделей оснащены такими полезными функциями как «антизалипание», «горячий старт» и другими.

На фоне минусов, которые в большинстве случаев не являются основание для отказа от использования ручной дуговой сварки, плюсы являются очень существенными. Являясь по сути универсальным оборудованием, сварки ММА эксплуатируются в разных условиях и областях производства. Сравнительно с полуавтоматами и аргонодуговыми сварками, аппараты доступны по стоимости и неприхотливы в эксплуатации.

Читайте также: Ручная сварка для начинающих

Виды сварочного оборудования

Покупка дуговой сварки сопряжена с выбором оптимального варианта оборудования. На решение влияет не столько цена, сколько функциональные возможности и рабочие параметры установки. До того, как перейти к сравнению характеристик, следует определиться с наиболее подходящим видом оборудования. На рынке представлены:

• трансформаторы. Полностью механические, с ручным управлением, неприхотливые в использовании и очень надежные аппараты. Основу установки составляет катушка с намотанной проволокой. Она преобразует энергию из сети электроснабжения в сварочный ток. Область использования ограничивается тем, что сваривание возможно только на переменном токе. В большинстве случаев аппараты используются стационарно, поскольку имеют большие габариты и вес;
• выпрямители. Оборудование переменный ток преобразует в постоянный. Это дает возможность получить на выходе аккуратный, ровный и прочный шов. Установки имеют приличные габариты, а для работы с ними требуются хотя бы минимальные навыки сварщика;
• инверторы. Современный вариант сварочного оборудования, использование которого максимально упрощено за счет дополнительного функционала. Массивную катушку преобразователя разработчики заменили маленькой электронной платой. Выпрямитель изначально встроен в корпус, благодаря чему на выходе постоянный ток. Стабильность выходного напряжения контролируется микропроцессором. Большая часть представленного на рынке оборудования оснащена функциями антизалипания, форсажа сварочной дуги и быстрого розжига. По сравнению с трансформаторными аналогами оборудование имеет в разы меньший вес.

Для бытовых потребностей идеально подходят именно инверторы, обладающие хорошим функционалом и небольшим весом.

Читайте также: Сварочные электроды: виды и назначение

MMA, MIG-MAG, TIG – разбираем основные виды сварки без воды

В настоящее время существует более 50-и способов сварки. Мы же рассмотрим самые распространенные виды сварки в быту и профессиональной сфере: ручную электродуговую (MMA), в среде защитного газа (MIG-MAG) и аргонодуговую (TIG). В чем принципиальное отличие оборудования? Какими достоинствами и недостатками обладает тот или иной тип сварки? Давайте разберемся по порядку и постараемся дать краткую характеристику для перечисленных способов, понятную даже новичку.

Ручная электродуговая сварка (MMA) – легкий старт для новичка

Первое, что отличает данный способ – доступность и простота. Именно он является базой для многих сварщиков-новичков. Для проведения ручной дуговой сварки необходим сам аппарат, горелка и штучные электроды. Под действием теплоты электрической дуги электрод плавится, оставляя на месте соприкосновения с деталью неразъемное соединение – скрепляющий шов.

Плюсы:

• Сварочные аппараты (инверторы) доступны по цене

• Легкая и компактная конструкция оборудования

• Возможность сварки в любых положениях

• Дополнительные функции для облегчения процесса сварки

• Дешевые расходные материалы

Минусы:

• Ограничение по виду и толщине свариваемых металлов

• Низкая производительность относительно других видов сварки (MIG-MAG, TIG)

• Дополнительные усилия и временные траты на удаление шлака и окалины

Когда пригодится сварочный аппарат для электродуговой сварки? Если оборудование необходимо периодически и производительность не играет особой роли, то инвертор прекрасно подойдет для решения ремонтных и строительных задач. Такой агрегат часто используется в быту и занимает почетное место среди инструментария у многих домашних мастеров.

---

Полуавтоматическая сварка в среде защитных газов (MIG-MAG) – производительность и перспектива

Аппараты MIG-MAG – шаг в сторону профессиональных сварочных агрегатов. Конечно же, полуавтоматы можно встретить и в быту, но чаще ими пользуются в промышленных предприятиях для производства и мастерских по ремонту автомобилей или слесарным работам.

Основные особенности вида сварки: использование тонкой проволоки вместо электрода и защитного газа для изоляции от окружающей среды. Во время варочного процесса проволока подается автоматически, а сам механизм работы позволяет добиться качественного и эстетичного сварного шва.

В зависимости от газа полуавтоматическая сварка может быть:

• MIG (Metal Inert Gas) – с использованием инертного газа. MIG аппараты отлично подойдут для сварки алюминия, меди, титановых изделий, никеля и различных сплавов.

• MAG (Metal Active Gas) — с использованием азота, углекислого газа и других газов, связывающих кислород. Вид сварки используют для заготовок из низколегированных, нелегированных и коррозионно-устойчивых сталей.

В ряде случаев можно не использовать газ вовсе. Для этого понадобится флюсовая проволока, которая изначально имеет достаточную защитную оболочку.

Плюсы:

• Экономия времени на замене электрода

• Расширенный диапазон рабочих таков

• Отсутствие необходимости в постобработке шва

• Качественный и прочный шов

• Удобство эксплуатации за счет широкого набора функций

Минусы:

• Низкая мобильность

• Возможны затруднения в сварке в труднодоступных местах

• Дорогостоящий стартовый комплект (помимо аппарата необходимы: горелка, катушка с проволокой, газовые баллоны, редукторы и шланги)

Резюмируя скажем: данный вид сварки предполагает частое использование и уже является настоящим вложением, которое требует отдачи. Хотя для бытового использования в линейках производителей есть доступные аппараты. Например, в серии полуавтоматов FUBAG к таким относится IRMIG 160 и его старшие аналоги.

---

Аргонодуговая сварка (TIG) – исключительное качество сварного шва

Данный вид сварки не принесет результата, если у сварщика нет должного опыта и подготовки. Начинать с него не стоит, все же инвертор или полуавтомат станут более взвешенным решением.

В отличие от предыдущих способов, здесь вместо проволоки или расходного электрода, используется тугоплавкий электрод из вольфрама с высокой температурой плавления. Процесс проходит в среде защитного газа – аргона. Сам по себе электрод для аргонодуговой сварки не поддается плавлению. Поэтому для шва может использоваться присадочный материал из того, же металла, что и заготовка. В некоторых случаях шов формируется в результате расплавления кромок.

Плюсы:

• Возможность работать с любыми металлами малых толщин

• Высокое качество сварного шва

• Широкий диапазон сварочного тока

• Тонкая настройка параметров аппаратов

• Дополнительные функции для облегчения процесса

Минусы:

• Малая скорость сварочного процесса (относительно других видов сварки)

• Ручная подача сварочного прутка

• Тщательная подготовка заготовки

• Дорогостоящий комплект оборудования

• Необходимость использования аппарата в закрытом помещении

Тем не менее, данный способ сварки не имеет конкурентов в работе с тонкостенным материалом. Поэтому он всегда остается востребованным для специфических задач.

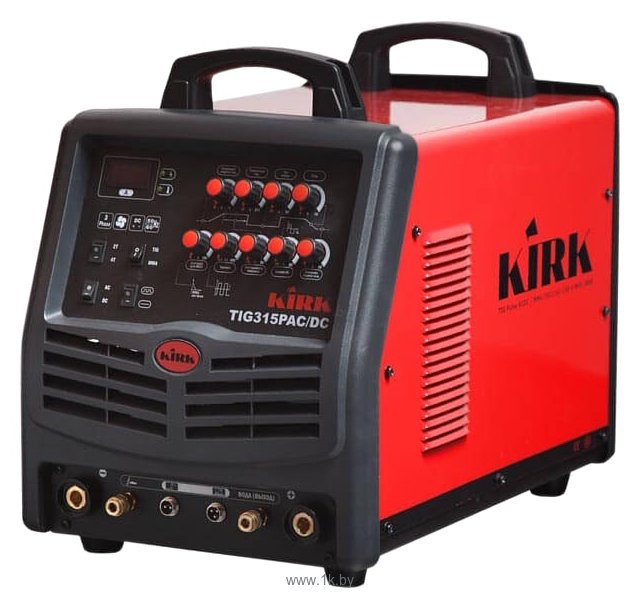

Что нужно знать о TIG аппаратах? В зависимости от конструкции устройства могут варить на постоянном и (или) переменном токе. Выбирать сварочник на постоянном токе стоит для стали, нержавейки, титана и меди. Агрегаты на переменном токе подойдут для работы с алюминием и его сплавами.

Некоторые сварочные аппараты обладают функцией импульсной сварки. Она важна при работе с алюминием и материалами, содержащими данный вид металла. При помощи функции можно контролировать тепловложение.

---

Какие из основных видов сварки предпочтительнее?

Итак, обобщим все вышесказанное. Воспользуйтесь таблицей ниже, чтобы подобрать идеальный вариант сварочного аппарата под ваши запросы.

	ВИДЫ МЕТАЛЛОВ	ТОЛЩИНА МЕТАЛЛА, мм	ПРЕИМУЩЕСТВА	ОГРАНИЧЕНИЯ
MMA	стали (углеродистая, низколегированная, высоколегированная)	От 2 мм. и выше	Простота и доступность процесса сварки Минимальный набор расходных материалов Сварка в любых положениях	Ограничения по видам и толщинам свариваемых металлов. Ограниченная производительность Необходимость удаления шлака с деталей.
MIG-MAG	Все виды сталей, медь, алюминий и его сплавы, чугун	От 1 мм и выше	Высокая производительность Качественный шов Отсутствие шлака	Ограниченная мобильность Необходимость в дополнительных расходных материалах и доп. оборудовании
TIG	Все виды сталей, медь и ее сплавы, чугун, титан Алюминий и его сплавы	От 0,5 мм и выше	Возможность сварки любых металлов Эстетический и качественный шов	Низкая производительность Необходимость в дополнительных расходных материалах и доп. оборудовании



Вы можете закрепить материал и узнать больше из нашего видео, в котором приведена классификация видов сварки:

Получите 10 самых читаемых статей + подарок!

*

Подписаться

Ручная дуговая сварка MMA — Афалина ГК

Наша компания предоставляет сварочное оборудование EWM для ручной дуговой сварки.

Ручная дуговая сварка (как разновидность электродуговой сварки) присутствует на большинстве производств России и мира. Ручная сварка (РДС) — это самый старый вид электро сварки, который применяется достаточно часто – благодаря своей универсальности. Наряду с продажей сварочных инверторов, значительно облегчивших жизнь и работу современного сварщика в независимости от уровня его профессионального мастерства, сегодня успешно продаются сотни разновидностей электродов. В том числе и электроды с легирующими добавками, увеличивающими долговечность шва, необходимые для ручной дуговой сварки. Подробней с данной номенклатурой вы можете ознакомиться в каталогах продукции компании EWM, за последние десятилетия получившей статус ведущего производителя сварочного оборудования в Европе.

Технология ручной сварки достаточно проста. Ручная дуговая сварка — это сварка при помощи покрытого плавящегося электрода. Чаще всего ручную электро сварку используют для сваривания сплавов железа (например, в несущих конструкциях из сталей), в судостроении и промышленности, а также во время ремонтов и техобслуживания. Ручная Электродуговая сварка имеет ряд преимуществ. Во-первых, это высокая маневренность благодаря возможности использования длинных сварочных кабелей. Это немаловажно во время монтажных и строительных работ: сегодня именно здесь чаще всего используется ручную сварку. Сварочное оборудование для ручной электро сварки транспортабельно и незамысловато, а большое количество марок электродов позволяет подобрать оптимальный вариант электродуговой сварки практически для любого типа материала.

Однако в сравнении с инверторной сваркой (с помощью инверторного источника питания), ручная сварка традиционным источником питания имеет ряд ощутимых недостатков. Это и более низкий КПД, и прямая зависимость качества шва от квалификации сварщика, и низкие гигиенические характеристики процесса. Инверторные аппараты предлагают возможность импульсной сварки. Продажа сварочных инверторов – дело самое обычное, поскольку спрос на них просто невероятный. Главный плюс инверторного аппарата — его компактность. Инверторная сварка разработана достаточно давно, однако на сегодняшний день инверторный аппарат является наиболее совершенным в технологическом плане сварочным оборудованием. Однако на сегодняшний день нельзя сказать, что технология инверторной сварки полностью вытеснила сварку с помощью менее технологичных источников питания.

Что такое ручная дуговая сварка MMA

Ручная дуговая сварка для надежного соединения металлических деталей и конструкций сегодня применяется во многих отраслях. Данная технология была одной из первых, которая стала применяться как для простых задач, как то возведение заборов, так и для сложных – строительство космических станций и прочих сооружений.

Особенности применения ручной дуговой сварки ММА

Прикосновение к нужному месту соединения электродом приводит к КЗ (короткому замыканию). В итоге электрическая цепь соединяется. Сварщик отводит конец электрода от поверхности примерно на полсантиметра, чтобы он не прилип к детали. Металл расплавляется под действием образованной дуги, температура которой превышает 5 тыс. градусов по Цельсию. Соединительный шов появляется в результате плавления электрода.

Ручная электродуговая сварка MMA имеет ряд неоспоримых плюсов по сравнению с другими методами, а именно:

• применяется для соединения деталей из стали любой марки;
• предельно высокая скорость работы;
• возможность работать с деталями в любом их положении и в самых труднодоступных местах;
• сварное оборудование можно легко переносить с места на место. Оно относительно легкое и простое в эксплуатации.

Дуговая сварка

Для получения идеального шва по всей линии соединения, дуга должна быть максимально короткой. Для этого достаточно приподнять конец плавящегося электрода всего на 5 мм над обрабатываемой поверхностью детали, постепенно двигая им и равномерно расплавляя металл. Металлических капель в виде брызг в таком случае будет наименьшее количество.

Использование покрытых электродов

В условиях, когда нужно получить короткий шов при небольшом объеме работ, ручную дуговую сварку покрытыми электродами используют чаще всего. С ее помощью можно обработать цветные и черные металлы, толщиной 3-20 мм в процессе исправления дефектов или сборке металлических конструкций.

Сварка в защитных газах

Данная технология по сравнению с обычной ручной электросваркой применяется для любых металлов и сплавов, толщиной до нескольких десятков миллиметров, и способна повысить производительность труда в 2 раза. Это достигается непрерывной подачей защитного газа непосредственно в зону дуги. Надобность постоянно убирать шлак и удалять флюс отпадает, а рабочая зона в это время закрывается от негативного влияния воздуха. Для работы используются автоматические и полуавтоматические аппараты.

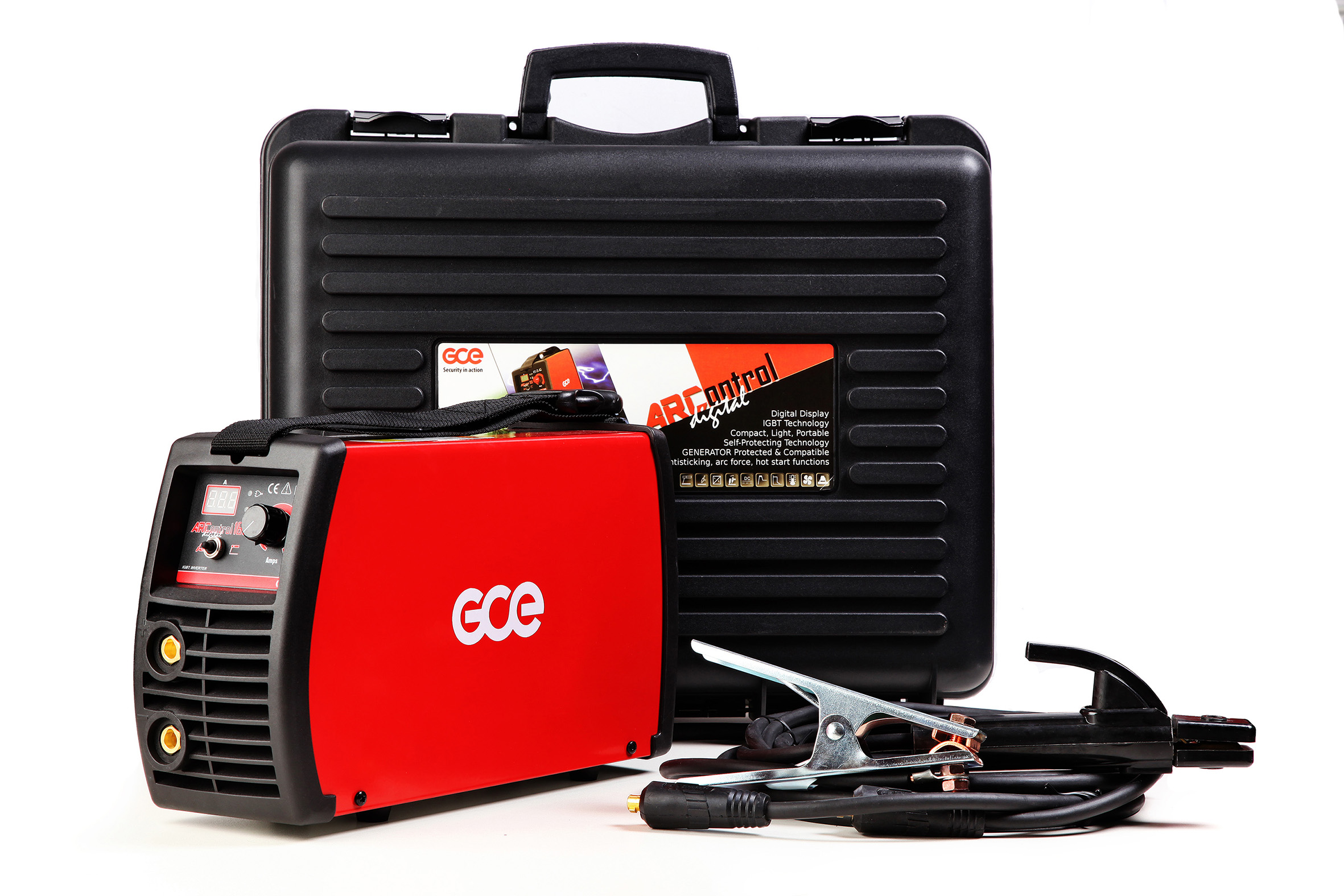

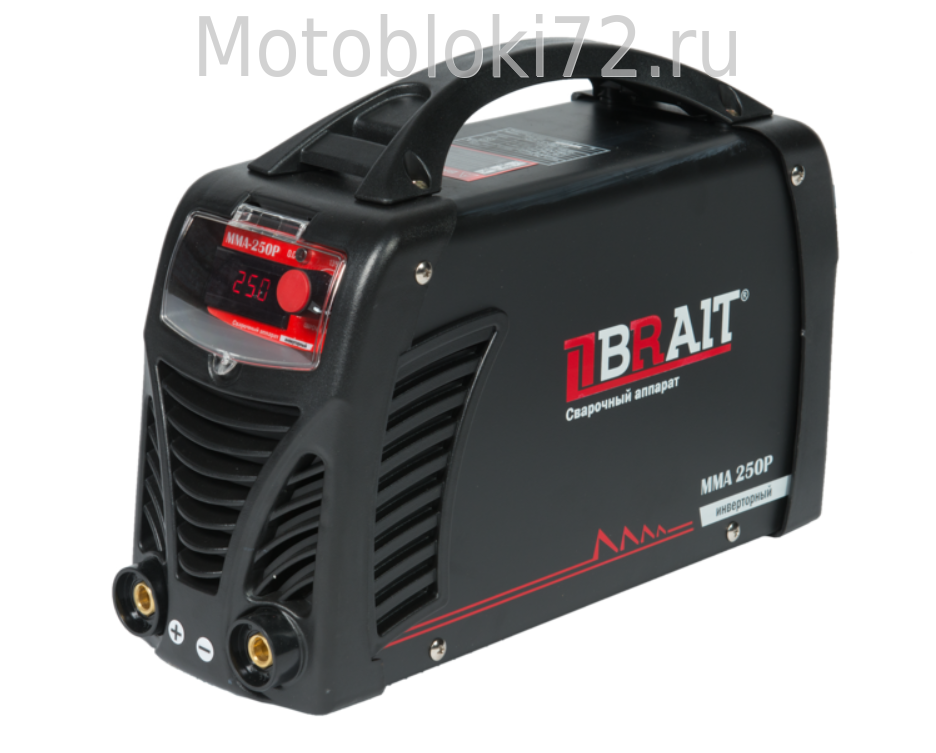

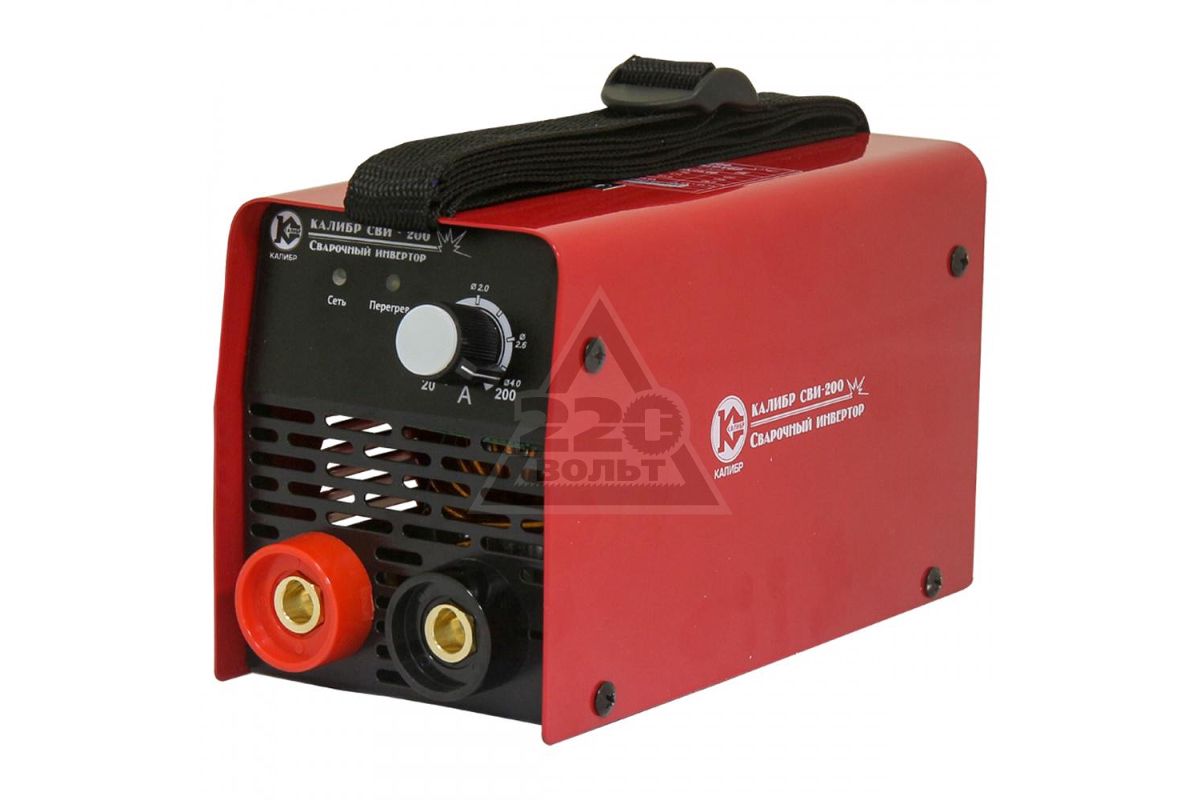

Сварочные инверторы MMA

Электроды в данных аппаратах имеют двойную функцию: подвод тока к месту соединения и превращение в присадочный материал. Главное преимущество работы на инвенторе – можно не бояться касаться детали. Устройство само снизит напряжение в дуге, снизив к минимуму риск прилипания электрода к поверхности и перегрев трансформатора.

Ручная дуговая сварка MMA

Фильтр

Max сварочный ток, А 140 Напряжение сети, В 220 ПВ, % 30 Max диаметр электрода, мм3 Вес, кг 6,7 Max сварочный ток, А 140 Напряжение сети, В 220 ПВ, % 20 Max диаметр электрода, мм3 Вес, кг 3.3 Max сварочный ток, А 150 Напряжение сети, В 220 ПВ, % 35 Max диаметр электрода, мм4 Вес, кг 4,8 Max сварочный ток, А 150 Напряжение сети, В 220 ПВ, % 25 Max диаметр электрода, мм4 Вес, кг 7. 9 Max сварочный ток, А 150 Напряжение сети, В 220 ПВ, % 35 Max диаметр электрода, мм4 Вес, кг 4,8 Max сварочный ток, А 160 Напряжение сети, В 220 ПВ, % 60 Max диаметр электрода, мм4 Вес, кг 7,5 Max сварочный ток, А 160 Напряжение сети, В 220 ПВ, % 20 Max диаметр электрода, мм4 Вес, кг 3. 3 Max сварочный ток, А 160 Напряжение сети, В 220 ПВ, % 35 Max диаметр электрода, мм4 Вес, кг 7,0 Max сварочный ток, А 160 Напряжение сети, В 220 ПВ, % 50 Max диаметр электрода, мм4 Вес, кг 2,7 Max сварочный ток, А 160 Напряжение сети, В 220 ПВ, % 100 Max диаметр электрода, мм4 Вес, кг 4,5

Ручная дуговая сварка металла (MMA, SMAW или ручная сварка)

Ручная дуговая сварка металлом была впервые изобретена в России в 1888 году. В ней использовался металлический стержень без покрытия, обеспечивающий защиту от газа. Разработка электродов с покрытием не происходила до начала 1900-х годов, когда в Швеции был изобретен процесс Кьельберга, а в Великобритании — квазидуговой метод. Следует отметить, что применение электродов с покрытием было медленным из-за их высокой стоимости. Однако было неизбежно, что по мере роста спроса на качественные сварные швы ручная металлическая дуга стала синонимом покрытых электродов.Когда между металлическим стержнем (электродом) и заготовкой возникает дуга, стержень и поверхность заготовки плавятся, образуя сварочную ванну из расплавленного металла. Одновременное плавление флюсового покрытия на стержне приводит к образованию газа и шлака, которые защищают сварочную ванну от окружающей атмосферы. Шлак затвердеет и остынет, и его необходимо удалить с валика сварного шва после завершения сварочного цикла (или перед нанесением следующего сварочного прохода).

Этот процесс позволяет выполнять сварку только коротких отрезков перед тем, как новый электрод нужно будет вставить в держатель сварочного электрода. Глубина проплавления низка, а качество готовой наплавки во многом зависит от квалификации сварщика.

Типы флюсов / электродов

Для зажигания дуги между электродом и основным металлом, например углеродистой сталью, и для получения сварного шва хорошего качества сварщик должен обеспечить, чтобы его сварочные аппараты были оснащены подходящими электродами. На стабильность дуги, глубину проникновения, скорость осаждения металла и возможность позиционирования сильно влияет химический состав флюсового покрытия на электроде.Электроды можно разделить на три основные группы:

Электроды из целлюлозы содержат большое количество целлюлозы в покрытии и характеризуются глубоко проникающей дугой и высокой скоростью выгорания, что обеспечивает высокую скорость сварки. Наплавленный металл может быть крупным, а удаление шлака жидким шлаком может быть затруднено. Эти электроды просты в использовании в любом положении и известны тем, что используются в технике сварки «дымоход».

Характеристики:

• глубокое проникновение во все позиции
• пригоден для сварки снизу вверх
• относительно хорошие механические свойства
• Высокий уровень образования водорода — риск растрескивания в зоне термического влияния (HAZ)

Рутиловые электроды содержат большое количество оксида титана (рутила) в покрытии.Оксид титана способствует легкому зажиганию дуги, плавному срабатыванию дуги и малому разбрызгиванию. Эти электроды представляют собой электроды общего назначения с хорошими сварочными свойствами. Их можно использовать с источниками питания переменного и постоянного тока и во всех положениях. Электроды особенно подходят для сварки угловых швов в горизонтальном / вертикальном (H / V) положении.

Характеристики:

• умеренные механические свойства металла сварного шва, такие как прочность на разрыв
• Хороший профиль валика за счет вязкого шлака
• Возможна позиционная сварка жидким шлаком (содержащим фторид)
• легкосъемный шлак

Основные электроды содержат большое количество карбоната кальция (известняк) и фторида кальция (плавиковый шпат) в покрытии. Это делает их шлаковое покрытие более текучим, чем рутиловое покрытие — оно также быстро замерзает, что облегчает сварку в вертикальном и верхнем положении. Эти электроды используются для сварки изделий среднего и тяжелого сечения, где требуется более высокое качество сварки, хорошие механические свойства и устойчивость к растрескиванию (из-за высокой прочности).

Характеристики:

• Металл шва с низким содержанием водорода
• требует высоких сварочных токов / скоростей
• плохой профиль валика (выпуклый и грубый профиль поверхности)
• Удаление шлака затруднено

Электроды из металлического порошка содержат добавку металлического порошка во флюсовое покрытие для увеличения максимально допустимого уровня сварочного тока.Таким образом, для данного размера электрода скорость осаждения металла и эффективность (процент нанесенного металла) увеличиваются по сравнению с электродом, не содержащим порошка железа в покрытии. Шлак обычно легко удаляется. Электроды из железного порошка в основном используются в плоском и горизонтальном / вертикальном положениях, чтобы использовать преимущества более высоких скоростей наплавки. Эффективность от 130 до 140% может быть достигнута для рутиловых и основных электродов без заметного ухудшения характеристик искрения, но дуга имеет тенденцию быть менее сильной, что снижает проникновение валика.

Источник питания

Электроды могут работать от источников питания переменного и постоянного тока. Не все электроды постоянного тока могут работать от источников переменного тока, однако электроды переменного тока могут использоваться как на переменном, так и на постоянном токе.

Сварочный ток

Уровень сварочного тока определяется размером электрода — нормальный рабочий диапазон и ток рекомендуются производителями. Типичные рабочие диапазоны для выбора размеров электродов показаны в таблице. Как показывает опыт, при выборе подходящего уровня тока для электрода потребуется около 40 А на миллиметр (диаметр). Следовательно, предпочтительный уровень тока для электрода диаметром 4 мм будет 160 А, но приемлемый рабочий диапазон — от 140 до 180 А.

Что нового

Транзисторная (инверторная) технология теперь позволяет производить очень маленькие и сравнительно легкие источники питания. Эти источники питания находят все более широкое применение для сварочных работ на стройплощадках, где их можно легко переносить с работы на работу. Поскольку они имеют электронное управление, доступны дополнительные устройства для сварки TIG и MIG, которые увеличивают гибкость.Электроды теперь доступны в герметичных контейнерах. Эти вакуумные упаковки избавляют от необходимости обжигать электроды непосредственно перед использованием. Однако, если контейнер был открыт или поврежден, важно, чтобы электроды были повторно высушены в соответствии с инструкциями производителя.

Обучение

Школа обучения TWI предлагает ознакомительный курс по сварке стержневыми электродами. Сюда входят теоретические и практические занятия, примерно 75% которых составляют демонстрационные и практические занятия; понимание сварочных процессов и фундаментальные базовые знания. Здоровье и безопасность, настройка оборудования, параметры сварочного процесса, дефекты, связанные с процессом, и способы их устранения, сварочные материалы.

Для получения дополнительной информации щелкните здесь.

Запросы

Для получения дополнительной информации о сварке стержневыми электродами и технических вопросов, пожалуйста, свяжитесь с нами.

Ручная дуговая сварка металла (MMA)

Ручная дуговая сварка металла (MMA) — самый гибкий и один из наиболее широко используемых процессов дуговой сварки.Он включает зажигание дуги между покрытым металлическим электродом и заготовкой.

Тепло дуги плавит основной металл и электрод, которые смешиваются вместе, образуя при охлаждении непрерывную твердую массу. Центральный металлический электрод или сердцевина из проволоки действует как расходный материал, обеспечивая присадочный металл для сварного шва. Сварку MMA можно использовать для соединения большинства сталей, нержавеющих сталей, чугуна и многих цветных металлов. Для многих низкоуглеродистых и высокопрочных углеродистых сталей это предпочтительный метод соединения.

Успешные результаты сварки зависят от следующих факторов и параметров:

• Правильный электрод

• Правильный размер электрода для работы

• Правильный сварочный ток

• Правильная длина дуги

• Правильный рабочий угол электрода

• Правильная скорость движения

• Правильная подготовка работ под сварку.

Снижение затрат до 40%
Мы поставляем ряд проверенных и испытанных газов для сварки MMA под нашими семействами CORGON ^® , CRONIGON ^® , VARIGON ^® и FORMIER ^® . В этих защитных смесях используются активные газы в различных концентрациях, чтобы удовлетворить индивидуальные потребности применения. Например, смеси на основе аргона заменяют диоксид углерода аргоном в качестве защитного газа.

Преимущества

включают повышение производительности за счет более высоких скоростей сварки, лучшего смачивания и проплавления, а также уменьшение деформации за счет меньшего тепловложения, что приводит к более чистым сварным швам и меньшим усилиям по доработке.В целом вы можете сэкономить до 40 процентов на стоимости. Наши специалисты по применению могут посоветовать вам смесь, наиболее подходящую для ваших нужд. Они также могут помочь вам выбрать правильные рабочие параметры для достижения оптимальных результатов и поддержать вас с необходимым оборудованием и услугами по управлению газом.

Ручная дуговая сварка стержневыми электродами

Процесс ручной дуговой сварки металла

В процессах дуговой сварки используется источник электроэнергии для создания и поддержания электрической дуги между электродом и основным материалом для плавления металлов в точке сварки.Они могут использовать как постоянный (DC), так и переменный (AC) ток, а также расходуемые или неплавящиеся электроды. Область сварки защищена инертным или полуинертным газом определенного типа, известным как защитный газ.

Процесс металлической дуги вручную происходит, когда два провода, которые составляют часть электрической цепи, соединяются, а затем медленно растягиваются, на их концах образуется электрическая искра. Эта искра, или дуга, как ее еще называют, имеет температуру до 3600 ° C. Поскольку дуга ограничена очень небольшой площадью, она может почти мгновенно расплавить металл.Если один из этих проводов подсоединен к заданию, а другой — к катанке или электроду, как его обычно называют, тепло дуги расплавляет как металл работы, так и острие электрода. Расплавленный металл из электрода смешивается с расплавленным металлом и образует сварной шов. Важно понимать, что крошечные шарики расплавленного металла от электрода проталкиваются через дугу (они не падают под действием силы тяжести). Если бы это было не так, было бы невозможно использовать этот процесс для сварки над головой.
Для создания дуги для сварки требуется напряжение от 60 до 100 Вольт для создания дуги, но как только оно установилось, для его поддержания требуется 20–40 Вольт. При создании дуги происходят следующие этапы:

• При включенной сварочной установке и до начала сварки ток через провода не проходит, и амперметр показывает ноль. Однако на цепь было подано напряжение, и вольтметр покажет напряжение холостого хода или холостого хода (т.е. от 60 до 100 В).
• Когда электрод соприкасается с изделием, через провода проходит большой ток, называемый током короткого замыкания, и амперметр отклоняется на большую величину. Однако пока это происходит, напряжение падает почти до нуля. Кончик электрода нагревается из-за сопротивления, возникающего между ним и работой.
• Если электрод немного выдвинут, между электродом и деталью образуется дуга.Воздух между ними проводит сварочный ток. По мере образования дуги напряжение повышается до 20-40 В, а ток падает до установленного значения (т. Е. Сварочного тока). После этого дуга переходит в нормальное состояние сварки. Тепло, выделяемое дугой, расплавляет как заготовку, так и электрод, а металл осаждается в сварочной ванне. Во время наплавки металла шва могут происходить изменения как напряжения, так и тока дуги, и сварочная установка должна быть способна справиться с этими изменениями.

Ключевые моменты обучения

• Обозначение оборудования, используемого для ручной дуговой сварки металлическим электродом

Основное оборудование, используемое при ручной дуговой сварке, включает:

• Источник сварочного тока
• Кабели
• Электрододержатель
• Зажим заземления.

Ручной источник питания металлической дуги и сварочные провода

2.1 Источники питания для сварки MMA

Существует два типа источников сварочного тока, используемых для подачи тока при дуговой сварке металлом.

• Тип переменного тока (AC).
• Тип постоянного тока (DC).

Источник питания переменного тока
Этот источник питания получает питание непосредственно от основного источника электроэнергии. В нем используется трансформатор для подачи напряжения, соответствующего условиям сварки. Специальное устройство в трансформаторе позволяет регулировать ток во вторичной катушке.Первичная катушка подключена к источнику питания, а вторичная катушка подключена к зажиму заземления и держателю электрода.
Источник питания постоянного тока
Используются два типа установок для сварки постоянным током:

• Генератор постоянного тока
• Трансформатор-выпрямитель.

Генератор постоянного тока использует двигатель (электрический, бензиновый или дизельный) для выработки электроэнергии. Генератор обеспечивает постоянный ток для дуги.
Трансформатор-выпрямитель — это в основном трансформатор с электрическим устройством для преобразования переменного тока в выход постоянного тока. Это устройство известно как выпрямитель. Трансформатор-выпрямитель имеет то преимущество, что он может питать переменный или постоянный ток.

2.2 Типы источников питания для дуговой сварки

Для обеспечения электрической энергией, необходимой для процессов дуговой сварки, можно использовать несколько различных источников питания. Наиболее распространенная классификация — это источники питания постоянного тока и источники питания постоянного напряжения. При дуговой сварке напряжение напрямую связано с длиной дуги, а сила тока связана с количеством подводимого тепла.Источники питания постоянного тока чаще всего используются для ручных сварочных процессов, таких как дуговая сварка вольфрамовым электродом и дуговая сварка в среде защитного металла, поскольку они поддерживают относительно постоянный ток даже при изменении напряжения. Это важно, потому что при ручной сварке может быть трудно удерживать электрод идеально устойчивым, и в результате длина дуги и, следовательно, напряжение имеют тенденцию колебаться. Источники питания с постоянным напряжением поддерживают постоянное напряжение и изменяют ток, поэтому они чаще всего используются для автоматизированных сварочных процессов, таких как газовая дуговая сварка, дуговая сварка порошковой проволокой и дуговая сварка под флюсом.В этих процессах длина дуги поддерживается постоянной, так как любые колебания расстояния между проволокой и основным материалом быстро устраняются за счет большого изменения тока. Например, если проволока и основной материал подойдут слишком близко, ток будет быстро увеличиваться, что, в свою очередь, приведет к увеличению тепла и расплавлению кончика проволоки, возвращая его на исходное расстояние разделения.

2.3 Настройки полярности сварочных электродов

Тип тока, используемый при дуговой сварке, также играет важную роль при сварке.В процессах с плавящимся электродом, таких как дуговая сварка в защитном металлическом корпусе и дуговая сварка в газовой среде, обычно используется постоянный ток, но электрод может заряжаться как положительно, так и отрицательно. При сварке положительно заряженный анод будет иметь большую концентрацию тепла, и в результате изменение полярности электрода влияет на свойства сварного шва. Если электрод заряжен положительно, он будет плавиться быстрее, увеличивая проплавление и скорость сварки. В качестве альтернативы, отрицательно заряженный электрод приводит к более мелким сварным швам.В процессах с использованием неплавящихся электродов, таких как сварка газовой вольфрамовой дугой, можно использовать как постоянный, так и переменный ток любого типа. Однако при постоянном токе, поскольку электрод создает только дугу и не обеспечивает присадочный материал, положительно заряженный электрод вызывает неглубокие сварные швы, а отрицательно заряженный электрод — более глубокие сварные швы. Между этими двумя быстро перемещается переменный ток, что приводит к сварным швам со средним проплавлением. Один из недостатков переменного тока, тот факт, что дуга должна повторно зажигаться после каждого перехода через ноль, был устранен с помощью изобретения специальных блоков питания, которые вырабатывают прямоугольную форму волны вместо нормальной синусоидальной волны, что делает возможными быстрые переходы через нуль и сводит к минимуму последствия проблемы.

2.4 Преимущества и недостатки Сварка стержневыми электродами

Преимущества сварки стержневыми электродами

• Ручная дуговая сварка металла в защитном флюсе — это самый простой из всех процессов дуговой сварки.
• Оборудование может быть портативным, и его стоимость довольно низкая.
• Этот процесс находит бесчисленное множество применений из-за наличия большого количества электродов.
• Можно сваривать широкий спектр металлов и их сплавов.
• Сварка может выполняться в любом положении с высочайшим качеством сварки.
• Процесс может быть очень хорошо использован для наплавки твердым покрытием и наплавки металла для восстановления деталей или для улучшения других характеристик, таких как износостойкость и т. Д.
• Стыки (например, между соплами и корпусом в сосуде высокого давления), которые из-за их положения трудно сваривать автоматическими сварочными аппаратами, легко выполняются дуговой сваркой металла в защитном флюсе.

Недостатки сварки MMA

• Из-за ограниченной длины каждого электрода и хрупкого флюсового покрытия трудно автоматизировать процесс.
• При сварке длинных швов (например, в сосудах высокого давления) по окончании обработки одного электрода сварка должна выполняться следующим электродом. При отсутствии надлежащего ухода в месте возобновления сварки с новым электродом может возникнуть дефект (например, включение шлака или недостаточное проплавление).
• В этом процессе используются стержневые электроды, поэтому он более медленный по сравнению со сваркой MIG.

2.5 Преимущества и недостатки установок для сварки переменным и постоянным током

Преимущества сварочных установок A.C.

• Они дешевле, чем наборы для постоянного тока. Начальная стоимость ок. V от того, что требуется для набора постоянного тока эквивалентного рейтинга.
• Небольшие затраты на техническое обслуживание или их отсутствие, потому что в A. C. Трансформатор.
• Нет «дуги», как в случае с D.C.

Недостатки сварочных установок A.C.

• Электроды из цветных металлов не так хорошо осаждаются.
• Опасность поражения электрическим током более выражена с переменным током, чем с постоянным током.

Преимущества сварки на постоянном токе

• Их можно использовать для наплавки электродов как из черных, так и из цветных металлов.
• Более плавная сварка дает преимущество при сварке тонких листов.
• Безопаснее использовать во влажных условиях, где риск поражения электрическим током выше, например, при работе котла и т. Д.
• Бензиновые или дизельные агрегаты можно использовать в отдаленных районах, где нет электросети. Строительные работы на объекте и др.

Недостатки сварки на постоянном токе

• Дороже, чем наборы переменного тока.
• Периодическое обслуживание установки необходимо из-за движущихся частей.
• Аварии от «дуги дуги».

Выдувание дуги

«Удар дуги» встречается на сварочном оборудовании постоянного тока. Дуга отводится от точки сварки, особенно при сварке в углах. Проводники, по которым проходит ток, а именно сварочный провод от установки и обратный провод от обрабатываемой детали, проводят ток в противоположном направлении, так что создается отталкивающая магнитная сила, которая влияет на сварочную дугу постоянного тока.
Чаще всего это происходит при использовании токов выше 200 или ниже 40 ампер.Лучший способ подключения:

• Приваривайте вдали от заземления.
• Изменить положение заземляющего провода на работе.
• Оберните сварочный кабель на несколько оборотов вокруг изделия, если возможно, на балках и т. Д.
• Измените положение работы на столе, если работаете за верстаком.

2.6 Кабели для сварки MMA

Назначение кабелей — проводить ток, необходимый для дуги. Один кабель заканчивается зажимом заземления.Другой идет к держателю электрода. Важно, чтобы кабели не были слишком маленькими в диаметре. Кабели небольшого диаметра могут иметь слишком высокое сопротивление и перегреваться во время сварки. Большинство кабелей содержат множество жил из тонкой медной проволоки. Это позволяет им переносить электрический ток и делает их очень гибкими.

Держатель электрода

Электрододержатель представляет собой электрически изолированное зажимное устройство, которое удерживает электрод. Он подключается к одному из кабелей, идущих от сварочной установки.Ток проходит от кабеля через электрододержатель к электроду.

Зажим заземления

Подключается к другому кабелю, идущему от электростанции. Крепится к работе с помощью винтового зажима или прочного пружинного зажима.

2.7 Создание установки для сварки стержневыми электродами

Работа подключена к источнику электропитания (сварочный комплект). Держатель электрода, удерживаемый оператором, подключен к тому же источнику.Электрическая дуга замыкает цепь.
Установка для ручной дуговой сварки металла
Дуга не загорится, пока электрод не коснется изделия. Это завершает схему. Когда электрод слегка приподнимается и зазор снова появляется, электричество проходит через зазор, используя выстроенные в ряд атомы (ионизированного) воздуха в качестве проводника. Дуга останавливается или разрывается при удалении электрода. Вырабатывается сильный жар; Температура при ручной дуговой сварке металла достигает 6000 ° C.Тепло на верхнем конце дуги плавит расходуемый электрод, в то время как тепло на нижнем конце дуги плавит основной металл (свариваемый металл).

Ключевые моменты обучения

• Определите особые опасности, относящиеся к сварке стержневыми электродами
• Определите, как эти опасности устраняются или сводятся к минимуму
• Определите, как минимизировать опасность для других
• Указать меры безопасности, которые необходимо соблюдать при сварке стержневыми электродами

3.

1 Защита Оператора

При сварке оператор должен соблюдать все общие безопасные рабочие процедуры, необходимые для термических процессов, некоторые из которых относятся к сварке стержневыми электродами:

• Убедитесь, что нет открытых участков кожи, так как ультрафиолетовые лучи от сварочной дуги могут обжечь кожу.
• Носите только легковоспламеняющуюся спецодежду, так как при дуговой сварке образуется большое количество горячих искр, которые воспламеняют легковоспламеняющуюся одежду. Для защиты от искр при сварке над головой следует надеть соответствующий кожух головки.
• При дуговой сварке образуются тепло, блики, искры, ультрафиолетовые и инфракрасные лучи и вредные пары. Сварочные рукавицы необходимо носить постоянно.
• Маски для лица предназначены для отвода паров, поэтому их следует держать близко к лицу.
• Убедитесь, что на лицевой маске установлены фильтры EW подходящего оттенка 11 для ручной дуговой сварки металлическим электродом
• Очки для газовой сварки не обеспечивают защиту лица от сильного света или излучения, и их нельзя использовать.
• Всегда надевайте защитные очки при измельчении шлака.
• При сварке внутри зданий обеспечить соответствующую вентиляцию источника. Это требование закона, предназначенное для защиты оператора и других лиц. При сварке некоторых материалов (например, оцинкованной стали) выделяются высокотоксичные пары
• Проверяйте свое окружение: когда вы работаете за темной маской, вы не замечаете, что происходит вокруг вас. Очистите окружающую среду от легковоспламеняющихся материалов и убедитесь в наличии огнетушителя.
• Проверьте все сварочные кабели на наличие ослабленных соединений, которые могут вызвать искривление и создать опасность. Убедитесь, что ваше окружение сухое и, по возможности, встаньте на деревянную «утиную доску».
• При сварке в ограниченном пространстве, пожалуйста, обратитесь к отдельному обучению, необходимому для входа и работы в ограниченном пространстве, поскольку для этого требуются специальные знания, подготовка и оборудование.
• Не допускайте просачивания краски / масел / смазок / растворителей, так как зажигание дуги будет затруднено и будут выделяться токсичные пары

3.2 Защита для других

• Перед сваркой убедитесь, что окружающие защищены от лучей дуги, установив экраны. Ультрафиолетовые лучи вызывают состояние, известное как «дугообразный глаз», которое на самом деле является конъюнктивитом. При поражении глаза следует тщательно промыть глазной ванночкой. Если состояние не исчезнет, ​​следует обратиться за медицинской помощью.
• Человек, получивший удар электрическим током, все еще может контактировать с источником энергии, поэтому его следует удалить с помощью непроводящего материала для защиты спасателя.
• Наблюдатели за процессом сварки должны быть проинформированы о необходимости носить защитную одежду и СИЗ.

3.3 Общие меры безопасности

• Убедитесь, что подходящий огнетушитель и противопожарное одеяло легко доступны и легко доступны в случае небольшого пожара. Противопожарные покрытия могут использоваться для защиты небольших окружающих участков от искр при выполнении врезных или локальных сварных швов.
• Убедитесь, что рабочая зона чистая, и все горючие / легковоспламеняющиеся материалы удалены из рабочей зоны, чтобы гарантировать, что они не воспламеняются из-за чрезмерного тепла или случайных искр.
• Обеспечьте свободный доступ к рабочей зоне в случае аварии или травмы. На выходах не должно быть препятствий.
• Убедитесь, что соблюдаются надлежащие меры предосторожности при обращении с горячими материалами и что они не остаются без присмотра, чтобы ничего не подозревающие прохожие могли прикоснуться к ним.

3.4 Меры безопасности при сварке стержневыми электродами

• Полностью контролируйте резак / пистолет и держите его неподвижно. Сосредоточьтесь на наблюдении за процессом сварки.
• Поддержите гибкий шланг в сборе, чтобы уменьшить сопротивление резаку / пистолету.
• Удерживайте резак / пистолет только за точку равновесия, достаточную для контроля. В противном случае это вызовет мышечную усталость. Расположитесь так, чтобы избежать чрезмерного баланса.
• Предупредить посторонних о зажигании дуги.
• Убедитесь, что все необходимые переносные экраны установлены.
• Обеспечьте защиту от излучения, отраженного от светлых поверхностей.Закройте или временно накройте полированные поверхности поблизости.
• Держите сварочную сетку перед глазами до тех пор, пока дуга не пропадет.
• Выполните процедуру закрытия в конце рабочего периода или при длительном перерыве.

Перед выполнением любых сварочных работ обратитесь к своему инструктору за информацией о конкретных требованиях безопасности на месте эксплуатации.

Меры предосторожности

Ключевые моменты обучения

• Определите основные параметры, влияющие на качество сварного шва
• Определите, как можно настроить эти параметры для достижения желаемых результатов.

4.1 Слишком низкий ток

Если текущее значение слишком низкое, сварной шов будет иметь плохой проплав из-за отсутствия нагрева для полного сплавления. Присадочный металл сварочного шва имеет тенденцию скапливаться на поверхности пластины, не прилипая к ней, и дуга издает неустойчивый звук разбрызгивания.

Слишком низкий ток

4.2 Слишком высокий ток

Когда используемое значение тока слишком велико, электрод становится докрасна, и происходит большое количество брызг.Это может привести к образованию пузырей в пластине, чрезмерному провару, что приведет к образованию валиков металла шва на нижней стороне пластины, подрезанию по краю сварного шва и чрезмерному окислению и образованию шлака, который трудно удалить. Дуга издает резкий треск.
Слишком высокий ток

4.3 Правильный ток

При правильном токе дуга издает устойчивый треск. Сформированный шов имеет хорошее проплавление и легко контролируется.
Правильный ток

4,4 Длина дуги

Длина дуги — это расстояние между концом электрода и поверхностью сварочной ванны. Он должен быть примерно равен диаметру жилы используемого электрода. Когда это расстояние является правильным, электродный металл осаждается в виде постоянного потока металлических частиц в сварочную ванну. Если длина дуги уменьшается, становится трудно поддерживать дугу из-за увеличения сварочного тока, и это может привести к привариванию электрода к сварочной ванне.Кроме того, если длина дуги увеличивается, сварочный ток уменьшается, что приводит к плохому сварному шву, и защитный газовый экран, создаваемый электродом, окружающим сварочную ванну, не может эффективно предотвращать образование оксидов и т.д. в сварном шве.
Длина дуги

4,5 Скорость передвижения

Слишком быстро

Высокая скорость перемещения приводит к образованию тонкого слоя присадочного металла и может привести к недостаточному сплавлению присадочного металла с основным металлом. Поверхность сварного шва имеет вытянутую рябь и пористую кратер.

Скорость движения — слишком высокая

Слишком медленно

Слишком низкая скорость перемещения приводит к образованию толстых отложений наполнителя и может позволить шлаку затопить сварочную ванну, затрудняя осаждение присадочного металла. Поверхность сварного шва выглядит как грубая рябь и имеет плоскую кратер.

Скорость движения — слишком низкая

Ключевые моменты обучения

• Определение функции сварочных электродов и их покрытий
• Укажите, как электроды классифицируются в соответствии со стандартами AWS

5.1 Сварочные электроды

Когда кусок металла нагревается в атмосфере, он соединяется с кислородом и азотом с образованием оксидов и нитридов, которые соединяются с металлом. Если бы они образовались в сварном шве, это привело бы к низкому качеству, слабому и хрупкому сварному шву. Поэтому необходимо защищать зону сварки от воздуха. Это можно сделать, окружив область сварного шва инертным газом или используя подходящие флюсы. При ручной дуговой сварке металла обычно используются электроды с покрытием.Эти электроды состоят из металлического сердечника, окруженного слоем подходящего флюсового покрытия.

5.2 Функции электродного покрытия

Шесть основных функций электродного покрытия следующие:

• Действует как флюс и удаляет загрязнения с свариваемых поверхностей.
• Для образования защитного слоя (шлака) на сварном шве, который предотвращает контакт с воздухом, когда он начинает остывать. Это предотвращает хрупкость сварного шва и обеспечивает более гладкую поверхность, предотвращая возникновение волнистости во время процесса сварки.
• Образует нейтральную газовую атмосферу, которая помогает защитить расплавленную сварочную ванну от кислорода и азота из окружающего воздуха.
• Помогает стабилизировать дугу, позволяя использовать переменный ток (AC).
• Может добавлять в сварной шов определенные компоненты, заменяя любые потери, потерянные в процессе сварки.
• Может ускорить процесс сварки за счет увеличения скорости плавления металла и электрода.

5.3 Система классификации сварочных электродов

Метод классификации электродов в соответствии с Американским обществом сварщиков (AWS) основан на использовании четырехзначного числа, которому предшествует буква «E» вместо «электрод». Первые две цифры обозначают минимальную прочность на разрыв металла сварного шва (1000 фунтов на кв. Дюйм) в состоянии после сварки. Третья цифра указывает положение, в котором электрод может выполнять удовлетворительные сварные швы. Четвертая цифра указывает используемый ток и тип покрытия из флюса.
Например, классификация электродов E6012 выводится следующим образом:
E = Металлический электрод для дуговой сварки.
60 = сварной металл UTS мин. 60 000 фунтов на кв. Дюйм.
1 = Может использоваться во всех положениях.
2 = Покрытие рутилового типа: отрицательный переменный или постоянный ток.
Детали классификации показаны ниже:

Первые и вторые цифры

E 60xx Наплавка после сварки.UTS 60,000 фунтов на квадратный дюйм мин. для E 6010, E 6011,
E 6012, E 6013, E 6020, E 6027 UTS.
E 70xx Наплавка после сварки, UTS мин. для E 7014, E7015, E7016, E7018, E 7024 и E 7028.

Третья и четвертая цифры

Третья и четвертая цифры указывают на удобство позиционирования и типы покрытия флюсом, например
Exx10 = Покрытие с высоким содержанием целлюлозы, связанное силикатом натрия, глубоко проникающее, мощное, дуга распылительного типа, тонкий, рыхлый шлак, универсальное положение.(Постоянный ток, постоянный ток), только положительный электрод.
Exx11 = Очень похож на Exx10, но связан силикатом калия, что позволяет использовать его как на положительном, так и на постоянном токе.
Exx12 = Покрытие с высоким содержанием рутила, связанное силикатом натрия. Тихая дуга, средний провар, всепозиционный, включен (переменный или постоянный ток) отрицательный.

5.4 Уход за электродами

Электроды для сварки низкоуглеродистой стали следует держать сухими, чтобы избежать образования пористости. Их следует хранить в той упаковке, в которой они были доставлены, чтобы гарантировать правильную идентификацию и избежать повреждения покрытия.
Их нельзя гнуть, чтобы избежать разрушения покрытия и последующего загрязнения сварного шва.

Ключевые моменты обучения

• Выявление дефектов сварных швов
• Определите причину дефектов сварного шва
• Определите, как можно избежать дефектов сварного шва

6.1 Дефекты сварных швов и их причины

Отсутствие проникновения

Непровар — это неспособность присадочного металла проникнуть в шов. Это вызвано:

• Неправильное проникновение кромки.
•
  Неправильная техника сварки.
• Неадекватное удаление шлака.

Непробиваемость

Отсутствие Fusion

Отсутствие плавления — это неспособность присадочного металла сплавиться с основным металлом. Это вызвано:

• Недостаточный нагрев.
• Слишком быстрое путешествие.
•
  Неправильная техника сварки.

Отсутствие слияния

Пористость

Пористость — это группа небольших отверстий в металле сварного шва. Это вызвано улавливанием газа во время процесса сварки, химическими веществами в металле, влажностью или слишком быстрым охлаждением сварного шва.
Пористость

Включение шлака

Шлаковые включения — это улавливание шлака или других примесей в сварном шве. Это вызвано тем, что шлак от предыдущих прогонов не был очищен, или недостаточная очистка и подготовка основного металла перед началом сварки.

Включение шлака

Выточка

Поднутрения — это бороздки или прорези по краям сварного шва, вызванные:

• Слишком быстрое путешествие.
• Слишком большое тепловыделение.
• Плохая сварочная техника.

Выточка

Накладки

Накладки состоят из металла, который растекся по основному металлу, но не сплавился с ним. Причина дефекта:

• Недостаточный нагрев.
• Загрязнение поверхности основного металла.
• Плохая сварочная техника.

Накладка

Треск

Растрескивание — это образование трещин либо в металле сварного шва, либо в основном металле. Это вызвано:

•
  Плохая сварочная техника.
• В сварном шве использованы неподходящие основные металлы.

Треск

Пузыри

Горы — это большие дыры в сварном шве, вызванные:

• Газ в ловушке из-за влаги.
• Загрязнение наполнителя или основного металла.

Своды

Прожигать до конца

Прожог — это обрушение сварочной ванны из-за:

•
  Плохая подготовка края.
• Слишком большая концентрация тепла.

Прогорание

Чрезмерное проникновение

Избыточный провар — это место, где металл шва выступает через основание сварного шва.Это вызвано:

• Слишком большая концентрация тепла.
• Слишком медленное движение.

Чрезмерное проникновение

6.2 Контроль искажений

Расширение и сжатие в процессах сварки и резки

При нагревании кусок металла расширяется, а при остывании сжимается. При сварке и резке нагревание происходит в определенной области металла, а расширение может происходить только в этой части металла.Последующее сжатие, которое происходит при охлаждении, может привести к силам, вызывающим деформацию или, что еще хуже, растрескивание металла. Когда сварной шов наносится на стык между двумя пластинами, расплавленный металл, проходящий через дугу, имеет очень высокую температуру. Дуга плавит края шва, а присадочный материал и основной металл сливаются вместе. По мере того, как дуга перемещается по стыку, наплавленный валик начинает охлаждаться, и в зоне сварки возникают значительные силы сжатия.
Поскольку наплавленный металл имел более высокую температуру, чем основной металл, он будет сжиматься больше, а также, поскольку его объем больше, происходит большая усадка металла.Результат — деформация сустава. Ниже приведены несколько способов управления эффектом деформации во время сварки. предварительная настройка; обратная или ступенчатая сварка, отсадка и предварительный нагрев. Они описаны и показаны ниже:
Предварительная настройка
Это влечет за собой смещение стыка перед сваркой, чтобы после сжатия стык был выровнен.
Backstepping или Stepwelding
Это влечет за собой сварку соединения за короткие этапы, гарантируя, что зоны расширения и сжатия расположены рядом друг с другом.
Отсадка
Это влечет за собой удержание свариваемого металла в зажимном приспособлении с механическим ограничением деформации.
Предварительный нагрев

Это влечет за собой нагрев свариваемого металла перед сваркой и позволяет добиться равной усадки как в сварном шве, так и в основном металле.
Искажение / предварительная установка / обратный шаг / сварка с пропуском

Ключевые моменты обучения

• Определите, почему используются символы сварных швов на чертежах.
• Обозначение стандартных символов сварных швов и их значения
• Определите, как символы сварных швов наносятся на инженерные чертежи

7.1 Условные обозначения сварных швов на чертежах

Технические чертежи — это описания изготавливаемых объектов по форме. поверхность, отделка и материал. Во многих отраслях промышленности принято рисовать форму компонента, не указывая, как эта форма получена. Чертеж представляет собой описание требований, предъявляемых проектировщиком по указанию производителя.Теоретически производитель лучше всех знает, как произвести объект с имеющимися у него ресурсами. На практике, конечно. дизайнер идет на компромисс и создает проекты, которые можно производить с помощью техник, о которых он знает. Например, круглое отверстие можно просверлить, просверлить или пробить. и может быть закончен путем рассверливания, но какой бы метод ни использовался, линии на чертеже одинаковы, и какой бы метод ни использовался, характеристики материала не меняются.
Сварное соединение предлагает ряд соображений, которые не возникают при других формах производства.Во-первых, способов выполнения сварного соединения гораздо больше, чем во многих других производственных операциях. Это означает, что у дизайнера гораздо меньше шансов предугадать методы производителя. Во-вторых, свойства и целостность соединения будут зависеть от способа выполнения сварного шва. Несмотря на это, проектировщик может указать тип соединения, которое ему требуется. при условии, что он готов признать, что он не сможет полностью определить соединение на ранних этапах проектирования.
В некоторых отраслях промышленности принято, чтобы производитель составлял рабочие чертежи, которые содержат подробные сведения о подготовке к сварке и ссылки на установленные процедуры сварки, которые подробно не показаны на чертежах проектировщика. Здесь описывается ряд символов Британского стандарта, которые могут использоваться на чертеже для обозначения сварных швов.

7.2 Обозначения на чертежах стандартов сварки

Базовый B.S. 499 сварных швов

Базовый B.S. 499 применены особенности сварного шва

7.3 Пояснения к стандартным обозначениям сварных швов

Символы сварных швов B.S 1.

Символы сварных швов B.S 2.

Пример 1 обозначений сварных швов B.S

Символы сварных швов B.S, пример 2.

Размер сварного шва может быть указан на символе. Угловой шов 6 мм. На чертеже должно быть указано, указан ли размер горла или ноги.

Угловой шов 6 мм

Угловой шов с неравномерной опорой.Это должно определяться длиной ноги. Здесь требуется схема формы сварного шва.
Угловой шов с неравномерной полкой

Диаграмма здесь не требуется, поскольку размер элементов указывает ориентацию сварного шва.

Размер элементов

7.4 Прерывистые сварные швы

Справа от символа может быть указана информация, отличная от размера сварного шва. Цифра в скобках — длина пространства. 50 перед (100) означает, что сварка находится в начале.(100) 50 будет указывать сначала промежуток, а затем сварной шов, хотя такое расположение не является хорошей практикой.

Информация на стороне символа

Прерывистые швы

Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/pipefitting/word/M2_U3_Manual%20Metal%20Arc%20Welding.doc

Если вы являетесь автором приведенного выше текста и не согласны чтобы поделиться своими знаниями для обучения, исследований, стипендий (для добросовестного использования, как указано в авторских правах США), отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение из исключительного права, предоставленного законом об авторском праве автору творческой работы. В законах США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, репортажи, исследования, обучение, архивирование библиотек и стипендии. Он предусматривает легальное, нелицензионное цитирование или включение материалов, защищенных авторским правом, в работы других авторов в соответствии с четырехфакторным балансирующим тестом.(источник: http://en.wikipedia.org/wiki/Fair_use)

Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и цель , которая является чисто информативной и по этой причине не может в любом случае заменить совет врача или квалифицированного лица, имеющего законную профессию.

Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться своими текстами с учащимися, преподавателями и пользователями Интернета, которые будут использоваться только в иллюстративных образовательных и научных целях.

Руководство по процессу ручной дуговой сварки

Что такое процесс ручной дуговой сварки?

Используемые термины

MMA — ручная дуговая сварка металлическим электродом SMAW — дуговая сварка металлическим электродом Ручная сварка

MMA (Ручная дуговая сварка металлическим электродом была впервые разработана в России в 1888 году и включала сварочный стержень без покрытия. В начале 1900-х годов был представлен электрод с покрытием, когда процесс Кьельберга был изобретен в Швеции, а в Великобритании — квазидуговой метод.Использование электрода с покрытием шло медленно из-за высоких производственных затрат, но потребность в сварных швах с более высокой степенью целостности привела к тому, что этот процесс стал использоваться все чаще.

Материал соединяется, когда между электродом и заготовкой возникает дуга, плавящая заготовку и электрод с образованием сварочной ванны. В то же время электрод имеет внешнее покрытие, которое иногда называют электродным флюсом, которое также плавится и создает экран над сварочной ванной, чтобы предотвратить загрязнение расплавленной ванны и способствовать возникновению дуги.

Он охлаждается и образует твердый шлак на сварном шве, который затем необходимо отколоть от сварного шва по завершении или перед добавлением другого сварного шва. Процесс позволяет производить только короткие отрезки сварного шва из-за длины электрода, прежде чем новый электрод нужно будет вставить
в держатель. Качество наплавленного металла во многом зависит от квалификации сварщика.
Источник питания обеспечивает выход постоянного тока (CC) и может быть AC (переменный ток) или DC (постоянный ток).

Конструкция инвертора для ручной дуговой сварки такова, что оператор, увеличивающий длину дуги, снижает сварочный ток, а сокращение длины дуги (уменьшение напряжения дуги) делает обратное, то есть увеличивает ток. В качестве ориентира напряжение контролирует высоту и ширину сварного шва, в то время как ток контролирует проплавление, поэтому сварщик манипулирует электродом для достижения удовлетворительного сварного шва.

Мощность, потребляемая в сварочной цепи, определяется напряжением и током дуги.
Напряжение (В) определяется диаметром электрода и расстоянием между электродом и заготовкой. Ток в цепи зависит от диаметра электрода, толщины свариваемых материалов и положения сварного шва. Большая часть информации об электродах будет содержать подробную информацию об используемых типах тока и оптимальном диапазоне тока.

Источники питания для сварки MMA, которые могут использоваться для сварки TIG, часто называют источниками питания с падающими характеристиками. Как правило, это блоки простого селектора, устройства управления магнитным усилителем или устройства с приводом от двигателя с прочной конструкцией, поскольку они часто требуются для работы в экстремальных условиях.
Характеристика выходной формы породила термин «капля».

Однако современные сварочные инверторные источники питания могут преодолеть эти проблемы и обеспечить отличные характеристики и производительность, поскольку кривую можно контролировать электронным способом для каждого процесса.

Небольшие относительно дешевые комплекты переменного тока обычно используются в домашних условиях или в небольших функциях технического обслуживания, а некоторые более крупные комплекты переменного тока, часто охлаждаемые маслом, могут использоваться в более тяжелой промышленности, но выходы постоянного тока в настоящее время являются наиболее распространенными.

Производство электродов означает, что не все электроды постоянного тока могут работать от источников переменного тока, но электроды переменного тока могут работать как с переменным, так и с постоянным током. Постоянный ток (DC) — наиболее часто используемый режим. Блоки переменного тока обычно управляются с помощью подвижного стального сердечника или переключаемых трансформаторов.

Источники выходной мощности

постоянного тока могут использоваться для многих типов материалов и могут быть получены в широком диапазоне токов. Элементы управления этих устройств варьируются от управления с подвижным железным сердечником до новейших конструкций инверторов.Конструкция инвертора принесла много преимуществ:

• Очень легкий и портативный по сравнению со своими предшественниками
• Очень энергоэффективный источник питания и экономия затрат на электроэнергию

• Обеспечивает более высокие выходы для более низких входов
• Высокие уровни контроля и производительности

Обычно предпочтительнее выполнять сварку в плоском или горизонтальном положении. Когда требуется сварка в таком положении, как вертикальное или потолочное, полезно уменьшить сварочный ток по сравнению с горизонтальным положением.Для достижения наилучших результатов во всех положениях с поддержанием короткой дуги требуется равномерное движение и скорость перемещения в дополнение к постоянной подаче электрода.

Что составляет систему MMA (Stick)?

Сварочный инверторный источник питания

Выбранный сварочный инверторный источник питания должен иметь достаточную мощность для плавления электрода и свариваемого материала с достаточной мощностью для поддержания напряжения дуги.

Для сварки MMA (Stick) обычно требуется большой ток (50–350 А) при относительно низком напряжении (10–50 В).Сварочные электроды MMA предназначены для работы с различными типами выходной мощности и напряжения, и вам всегда следует читать данные производителя.

Все сварочные электроды можно использовать на постоянном токе (DC), но не все на переменном (AC). Некоторые электроды переменного тока также имеют определенные требования к напряжению. При использовании в режиме постоянного тока провод электрода должен быть подключен с полярностью, рекомендованной производителем электродов, в большинстве случаев это будет положительная полярность электрода, но есть электроды, использующие отрицательную полярность.Источник питания работает в режиме «холостого хода» или «напряжения холостого хода», когда не зажигается сварочная дуга. Это номинальное напряжение без нагрузки определено в стандарте EN 60974-12012 (EN 60974) в соответствии со сварочной средой или риском поражения электрическим током. Источник питания может иметь устройство понижения напряжения (VRD), установленное внутри или снаружи.

Держатель электрода и сварочные кабели

Держатель электрода и сварочные кабели

Электрододержатель зажимает конец электрода токопроводящими зажимами, встроенными в его головку.Эти зажимы работают либо за счет скручивания, либо за счет подпружиненного зажима (типа «крокодил»).

Зажимной механизм позволяет быстро отсоединить оставшийся неиспользованный конец электрода (заглушку).

Для обеспечения максимальной эффективности сварки электрод должен быть надежно зажат в держателе, в противном случае плохой электрический контакт может вызвать нестабильность дуги из-за колебаний напряжения и перегрева держателя.

Сварочный кабель присоединяется к держателю механически, обжимается или припаивается.

Держатели электродов должны соответствовать IEC 60974-11.

Диаметр сварочного кабеля обычно выбирается в зависимости от уровня сварочного тока. Чем выше ток и рабочий цикл,
, тем больше диаметр кабеля, чтобы он не перегревался (см. Соответствующий стандарт). Если сварка проводится на некотором расстоянии от источника питания, может потребоваться увеличить диаметр кабеля, чтобы уменьшить падение напряжения.

Сварочный электрод состоит из основного материала типа материала i.е. сталь или нержавеющая сталь и т. д., которые служат присадочным металлом сварного шва. Он покрыт внешним покрытием, называемым флюсом, который помогает в создании дуги и защищает дугу от загрязнения так называемым шлаком.

На стабильность дуги, глубину проплавления, скорость осаждения металла и особенности положения существенно влияет химический состав флюсового покрытия на электроде. Электроды можно разделить на три основных типа:

• Основной
• Целлюлозный

• Рутил

Основные сварочные электроды содержат большое количество карбоната кальция (известняк) и фторида кальция (плавиковый шпат) в покрытии.Это делает их шлаковое покрытие более текучим, чем рутиловое покрытие — оно также быстро замерзает, что облегчает сварку в вертикальном и верхнем положении. Эти электроды используются для сварки изделий среднего и тяжелого сечения, где требуется более высокое качество сварки, хорошие механические свойства и устойчивость к растрескиванию (из-за высокой прочности).

Характеристики:

Когда эти электроды подвергаются воздействию влаги из воздуха, происходит быстрое накопление влаги. Из-за необходимости контроля содержания водорода эти электроды следует тщательно высушить в сушильном шкафу с регулируемой температурой.
Типичное время высыхания составляет один час при температуре приблизительно от 150 ° C до 300 ° C, но перед использованием вы всегда должны консультироваться с данными производителя.

После контролируемой сушки основной и основной / рутиловый электроды необходимо выдержать при температуре от 100 ° C до 150 ° C, чтобы защитить их от повторного впитывания влаги в покрытие. Эти условия могут быть достигнуты путем переноса электродов из основной сушильной печи в раздаточную печь или нагретый колчан на рабочем месте.

Металлические порошковые электроды содержат добавку металлического порошка к флюсовому покрытию для увеличения максимально допустимого уровня сварочного тока. Таким образом, для данного размера электрода скорость осаждения металла и эффективность (процент нанесенного металла) увеличиваются по сравнению с электродом, не содержащим порошка железа в покрытии.

Шлак обычно легко удаляется. Электроды из железного порошка в основном используются в плоском и горизонтальном / вертикальном положениях, чтобы использовать преимущества более высоких скоростей наплавки.Эффективность 130-140% может быть достигнута для рутиловых и основных электродов без заметного ухудшения характеристик искрения, но дуга имеет тенденцию быть менее сильной, что снижает проникновение валика.

ПРИМЕЧАНИЕ. Качество сварного шва зависит от стабильной работы электрода. Покрытие из флюса не должно иметь сколов, трещин или, что более важно, отсыревать. Электроды изготавливаются с разными типами покрытия и требуют разного обращения.

Целлюлозные сварочные электроды

Целлюлозные сварочные электроды содержат большое количество целлюлозы в покрытии и характеризуются глубоко проникающей дугой и быстрым выгоранием, что обеспечивает высокую скорость сварки.Наплавленный наплавленный металл может быть крупным, а удаление шлака жидким шлаком может быть затруднено. Эти электроды просты в использовании в любом положении и известны тем, что используются в технике сварки «дымоход».

Характеристики:

• Глубокий провар во всех положениях
• Пригодность для сварки сверху вниз
• Достаточно хорошие механические свойства
• Высокий уровень образования водорода — риск растрескивания в зоне термического влияния (HAZ)

Эти электродные покрытия предназначены для работы с определенным количеством влаги в покрытии.Покрытие менее чувствительно к впитыванию влаги и обычно не требует операции сушки. Однако сушка может потребоваться в тех случаях, когда относительная влажность окружающей среды, в которой хранились электроды, была очень высокой.

Рутиловые сварочные электроды

Рутиловые сварочные электроды содержат высокую долю оксида титана (рутила) в покрытии. Оксид титана способствует легкому зажиганию дуги, плавному срабатыванию дуги и малому разбрызгиванию. Эти электроды представляют собой электроды общего назначения с хорошими сварочными свойствами.Их можно использовать с источниками питания переменного и постоянного тока и во всех положениях. Электроды особенно подходят для сварки угловых швов в горизонтальном / вертикальном (H / V) положении.

Характеристики:

• Умеренные механические свойства металла шва
• Хороший профиль валика за счет вязкого шлака
• Возможна позиционная сварка жидким шлаком (содержащим фторид)

• Легко удаляемый шлак

Покрытия из рутила могут выдерживать ограниченное количество влаги, и покрытия могут испортиться, если они пересушены.Перед использованием всегда сверяйтесь с данными производителя.

Электроды для твердоизнашивающейся сварки / наплавки

Электроды для наплавки с твердым покрытием или износостойкие электроды используются в основном для нанесения твердой поверхности на более мягкий основной материал. Существует широкий спектр этих типов продуктов, и обычно они используются для ремонта изнашиваемых поверхностей, таких как зубы, на землеройном и горнодобывающем оборудовании.

Сварочные электроды постоянного тока с медным покрытием

Это наиболее распространенный тип из-за сравнительно длительного срока службы электродов.Эти электроды изготавливаются путем смешивания и обжига углерода, графита и связующего вещества и покрытия их медью. Они обеспечивают стабильные характеристики дуги и однородные канавки.

Они сконструированы так же, как и электроды постоянного тока с медным покрытием, но без медного покрытия. При использовании они расходуются быстрее, чем покрытые медью.

Эти электроды сконструированы путем смешивания и обжига углерода, графита и специального связующего с добавленными редкоземельными материалами для стабилизации дуги.
Они покрыты медью.
В процессе используется сжатый воздух под давлением 80–100 фунтов на квадратный дюйм на держателе электрода.

Повышение давления воздуха не приводит к более эффективному удалению металла.

Хранение сварочных электродов

Электроды всегда следует хранить в сухом и хорошо вентилируемом помещении. Рекомендуется складывать пакеты с электродами на деревянных поддонах или стеллажах на достаточном расстоянии от пола. Кроме того, все неиспользованные электроды, подлежащие возврату, следует хранить так, чтобы они не подвергались воздействию влаги, чтобы восстановить влагу.

Хорошие условия хранения: на 10 ° C выше температуры наружного воздуха. Поскольку условия хранения должны предотвращать конденсацию влаги на электродах, запасы электродов должны быть сухими.

В этих условиях и в оригинальной упаковке срок хранения электродов практически неограничен. Современные электроды теперь доступны в герметичных упаковках, что исключает необходимость сушки. Однако при необходимости неиспользованные электроды необходимо повторно высушить в соответствии с инструкциями производителя.

Сушка обычно выполняется в соответствии с рекомендациями производителя, а требования будут определяться типом электрода.
Многие электроды теперь доступны в герметичных контейнерах. Эти вакуумные упаковки избавляют от необходимости сушить электроды непосредственно перед использованием. Однако, если контейнер был открыт или поврежден, необходимо повторно высушить электроды в соответствии с инструкциями производителя.

Выбор диаметра электрода зависит от толщины заготовки, положения сварки, формы соединения, сварочного слоя и т. Д.

Уровень сварочного тока определяется размером электрода — нормальный рабочий диапазон и ток рекомендуются производителями.Типичные рабочие диапазоны для выбора размеров сварочных электродов показаны в таблице.

• В процессе сварки дуга не должна быть слишком длинной; в противном случае это вызовет нестабильное горение дуги, большое количество брызг, проникновение света, поднутрение, образование пузырей и т. д. Если дуга слишком короткая, это приведет к прилипанию электрода к заготовке.

Регуляторы инвертора, используемые при сварке стержневыми электродами

Регулятор сварочного тока (A)

Регулятор тока регулирует величину тока на выходе сварочного инвертора и, следовательно, скорость наплавки в зависимости от диаметра электрода.

На более современных электронных сварочных инверторах часто можно управлять током с помощью пульта дистанционного управления.

В начале сварки горячий старт обеспечивает повышенный ток, позволяющий электроду зажигать дугу, не прилипая к заготовке. Некоторые машины имеют автоматический ток горячего старта с заданным временем и уровнем, другие имеют регулируемое управление горячим пуском, которое может выбрать оператор.

Во время сварки напряжение дуги обычно составляет около 20 В.Часто ситуация может потребовать более короткой дуги, что приводит к более низкому напряжению, и электрод склонен «прилипать к заготовке», поскольку дуга фактически погасла. Регулировка силы дуги решает эту проблему за счет увеличения тока при падении напряжения дуги, чтобы обеспечить перенос металла электрода и предотвратить прилипание электрода. В некоторых машинах есть автоматическая регулировка силы дуги, в других — регулируемое управление силой дуги, чтобы оператор мог выбрать требуемый уровень.

Проблемы при ручной дуговой сварке

Ручная дуговая сварка металлическим электродом (MMA)

РУЧНАЯ ДУГОВАЯ СВАРКА МЕТАЛЛА

Этот ручной метод является одним из наиболее широко используемых процессов дуговой сварки.Для получения сварных швов хорошего качества требуются значительные навыки. Электрод состоит из проволоки со стальным сердечником и покрывающего флюса, содержащего легирующие элементы, например марганец и кремний. Дуга плавит основной металл и электрод. По мере того как металл переносится с конца сердечника в сварочную ванну, сварщик перемещает электрод, чтобы длина дуги оставалась постоянной. Это важно, поскольку ширина сварочного шва в значительной степени определяется длиной дуги.

Флюс плавится вместе с сердечником и течет по поверхности ванны с образованием шлака, который необходимо удалить после затвердевания.

Функции производимого шлака включают:

Минимизирует примеси в сварном шве

Для образования покрытия, защищающего сварной шов от окисления

Обеспечивает медленное охлаждение сварного шва

Предотвращает растрескивание и ломкость

Многоходовые сварные швы

Схема трансформатора:

Понижающий трансформатор используется для изменения сетевого напряжения с 220 В на

.

подходящий уровень (80-100В) для сварки.Это обеспечит высокий ток

необходимо для сварки. У этого типа трансформатора больше витков на первичной обмотке

, чем вторичная обмотка, и будет индуцировать переменный ток (AC) при более низком напряжении.

Выпрямитель преобразует переменный ток (AC) в постоянный (DC). Это

состоит из четырех диодов, что позволяет двум диодам проводить на каждом

полупериод подачи переменного тока.

Конденсатор используется для обеспечения бесперебойной подачи постоянного тока низкого напряжения.

Процесс сварки стержневыми стержнями MMA

Что такое сварка стержневыми электродами?

Аббревиатура MMA (или MMAW) означает ручная дуговая сварка металла. «Ручной» относится к тому факту, что процесс MMA требует от оператора нанесения присадочного металла (в отличие от «полуавтоматической» сварки MIG, когда машина подает присадочный металл в сварной шов).«Металл» относится к тому факту, что сам присадочный металл (стержневой электрод) используется для подачи сварочного тока к работе. Сварка стержневым электродом обычно известна как сварка стержневым электродом или дуговая сварка.

Процесс MMA включает касание электрода во время работы для зажигания дуги. Электрод удерживается в держателе электрода и должен постоянно заменяться по мере его использования. Электрод состоит из металлического сердечника, который представляет собой присадочный металл, покрытый флюсом, который защищает сварной шов и предотвращает его окисление.Во время сварки флюс образует шлаковую оболочку сварного шва, которая отслаивается после образования шва.

Каковы преимущества сварки стержневыми электродами MMA?

Сварка

MMA имеет несколько преимуществ по сравнению с альтернативными сварочными процессами. Прежде всего, он имеет большую производительность, чем сварка MIG, или, другими словами, он может сваривать более тяжелые материалы с той же выходной силой тока. По этой причине небольшие портативные инверторные сварочные аппараты MMA, такие как сварочные аппараты Weldforce от Weldclass, могут сваривать электродами диаметром до 4 мм, что делает их пригодными для широкого спектра применений и толщин материалов без осложнений, связанных с подачей защитного газа или проволоки.

Благодаря инверторной технологии MMA также является очень портативным процессом и часто используется для строительных работ и полевых работ.

Кроме того, сварка MMA обычно более щадящая, чем MIG или TIG, при сварке ржавых или грязных материалов, что делает ее идеальной для технического обслуживания.

Каковы недостатки сварки стержневыми электродами MMA?

Сварка тонких материалов, избегая «прорыва», может быть сложной задачей при использовании процесса MMA. Это проще сделать с инверторными сварочными аппаратами, такими как серия Weldforce от Weldclass, потому что дуга очень стабильна, а мощность можно очень точно регулировать.

Сварка

MMA / Stick выполняется медленнее, чем сварка MIG, из-за необходимости замены электродов и стружки. По этой причине MIG — более популярный выбор для производственных работ.

Какая полярность является правильной при сварке стержневым / стержневым электродом?

Полярность относится к направлению тока при сварке.

Некоторые типы и марки электродов могут лучше всего работать при полярности постоянного тока +, другие лучше работают на постоянном токе, и многие электроды работают в любом направлении с очень небольшой разницей.Полярность обычно менее важна при сварке штучной сваркой.

DC + (также известный как; DCEP, или положительный электрод постоянного тока)
Рабочий провод, подключенный к положительной (+) клемме
Заземляющий провод, подключенный к отрицательной (-) клемме
Это обычно приводит к более глубокому проплавлению сварного шва с большей «тепло» направлено на работу.

DC- (также известный как DCEN или отрицательный электрод постоянного тока)
Рабочий провод, подключенный к отрицательной (-) клемме
Заземляющий провод, подключенный к положительной (+) клемме
Это обычно приводит к более высокой скорости осаждения (плавление -выкл), с большим «теплом», направленным на электрод.

Рекомендуется ознакомиться с инструкциями производителя или поэкспериментировать с металлоломом, чтобы найти идеальную полярность для каждого типа электрода и применения.

Другие статьи о сварке стержневыми электродами и стержневой сваркой

Что такое горячий пуск, сила дуги и защита от прилипания?

Что такое напряжение холостого хода (OCV)?

Использование генераторов для питания инверторных сварочных аппаратов

Сушильные шкафы для сварочных электродов

Преимущества электродов с двойным покрытием

Почему нельзя получить хороший сварной шов из-за плохого зажима заземления

Несмотря на то, что были приняты все меры, Weldclass не несет ответственности за любые неточности, ошибки или упущения в этой информации или ссылках и приложениях.Любые комментарии, предложения и рекомендации носят только общий характер и не могут применяться к определенным приложениям. Пользователь и / или оператор несут исключительную ответственность за выбор соответствующего продукта для их предполагаемого назначения и за обеспечение правильной и безопасной работы выбранного продукта в предполагаемом применении. E. & O.E.

Процесс ручной дуговой сварки металлов (MMA) — Zika Industries Ltd.

РУЧНАЯ ДУГОВАЯ СВАРКА МЕТАЛЛА (MMA) ЯВЛЯЕТСЯ ПРОЦЕССОМ ЭЛЕКТРИЧЕСКОЙ ДУГОВОЙ СВАРКИ, ПРИ КОТОРЫМ ДУГА СОЕДИНЯЕТСЯ МЕЖДУ МЕТАЛЛИЧЕСКИМ ЭЛЕКТРОДОМ С ПОКРЫТИЕМ И ОБРАБОТКОЙ. ЦЕНТРАЛЬНЫЙ МЕТАЛЛИЧЕСКИЙ ЭЛЕКТРОД ИЛИ ЖИЛОВАЯ ПРОВОДКА РАСХОДЯТСЯ ДЛЯ ОБЕСПЕЧЕНИЯ МЕТАЛЛА-НАПОЛНИТЕЛЯ ДЛЯ ШВА. ЗАЩИТА СВАРОЧНОГО БАССЕЙНА ОБЕСПЕЧИВАЕТСЯ РАЗЛОЖЕНИЕМ НЕКОТОРЫХ КОМПОНЕНТОВ ЭЛЕКТРОДНОГО ПОКРЫТИЯ.

• Сварка стержневым электродом является наиболее гибким и одним из наиболее широко используемых процессов дуговой сварки.
• В этом процессе используется электрическая дуга для плавления стыков.
• Расходуемый электрод состоит из проволоки с металлическим сердечником, покрытой концентрической глино-подобной смесью.
• Процесс может работать от источника переменного или постоянного тока.
• Этот процесс требует высококвалифицированных сварщиков для получения сварных швов хорошего качества.
• Для процесса не требуется отдельный защитный газ.

Генераторы с приводом от двигателя могут использоваться как в полевых условиях, так и в мастерских, а также в удаленных районах, где отсутствует электроснабжение, что расширяет универсальность сварки MMA.

При ручной дуговой сварке с одного электрода можно наплавить только ограниченное количество металла шва. Это означает, что электроды необходимо часто заменять, что делает этот процесс менее продуктивным по сравнению с другими методами сварки.

ЭКСПЛУАТАЦИЯ

MMA — это процесс сварки плавлением, в котором для плавления металла в области соединения используется тепло, выделяемое электрической дугой, при этом дуга зажигается между покрытым плавящимся электродом и заготовкой.
