Сварочный аппарат для точечной сварки аккумуляторов 18650/26650/32650 и т.д.

Всем привет. Сегодня хочу рассказать историю о том, как я сварочный аппарат для батареек 18650 покупал.
Если быть кратким, то аппарат рабочий, и я почти доволен.
Правда именно этой модели нет в наличии, все распроданы. Но думаю обзор будет полезным для тех, кто хочет заиметь нечто похожее.
Ну и сразу скажу тем, кто захочет написать, что проще собрать подобный сварочник самому: я знаю, да, можно. Но не скажу, что выйдет сильно дешевле, особенно если в запасах нет подходящих деталей. Плюс я хочу сразу получить готовое устройство, а не заниматься сборкой. Призывать к покупке сварочника никого не буду, тут сами думайте, либо вам проще собрать, либо отдать 40-50 баксов и получить готовое устройство. Кому что ближе, тот сам и выбирает то, что ему нужно.
На сварочные аппараты для 18650 я поглядывал давно. Есть у меня потребность в таком аппарате. Надо для шурика аккумы перепаковать, пару фонариков переделать, да есть в планах собрать одну приблуду, нужную мне для поездок на рыбалку. Так как профессионально пайкой аккумов я точно не буду заниматься, то на более дорогие стационарные аппараты я даже не смотрел. Мне нужен был именно относительно недорогой, но компактный вариант.

Это моя вторая попытка покупки сварочника. Первый раз я сделал заказ, но через несколько недель ожидания мне ТП банггуда написали, что их нет в наличии и они не могут мне выслать заказ. Пришлось делать возврат денег:

Спустя некоторое время решил повторить покупку, но другую модель. Заказал:

И вот второй вариант мне уже выслали. Правда ехала посылка до меня аж 2.5 месяца. Но главное что доехала.
Что имеем по характеристикам:

Емкость аккумулятора составляет 10000 мАч. В настоящее время продукт поддерживает прямую точечную сварку никелевой ленты толщиной менее 0,25 мм и обладает высокой адгезией, чего достаточно для непромышленных покупателей.

Used for battery assembly spot welding of 18650, 26650, 32650 батарейный блок, и т.д.
Машина точечной сварки поддерживает никелевое покрытие толщиной 0,1-0,25 мм или чистый никелевый лист толщиной 0,1-0,15 мм с высокой адгезией.
Вес: 1086 г
Размер: 80 х 54 х 141 мм
Напряжение: 7,4 В
Ток: 400А

Приезжает сварочник вот в такой коробке:

Комплектация состоит из блока питания, ручки с проводами, и основной платы с батареей:

Также в комплекте приходит небольшой отрезок никелевой ленты:

Ручка в комплекте идет в полуразобранном состоянии. Также отдельно лежит пищалка, если требуется, ее можно припаять (я припаял)

Для сборки ручки в отдельном пакетике дали винты и гайки:

Сделана ручка из двух кусков текстолита, двух уже припаянных на него электродов и качественного гибкого провода в силиконовой оплетке:

На другой стороне проводов уже имеются крепко обжатые медные клеммы:

Длина ручки и проводов около 34см, из них сама ручка имеет длину 11см:

Блок питания, идущий в комплекте, выдает 8.

4V 0.8A:

Штекер стандартный круглый:

Что-либо еще сказать по нему не могу. Он сгорел после второй зарядки батареи. Громко хлопнул и всё, потух. Пока заряжаю батарею через ЛБП, ищу варианты на замену.

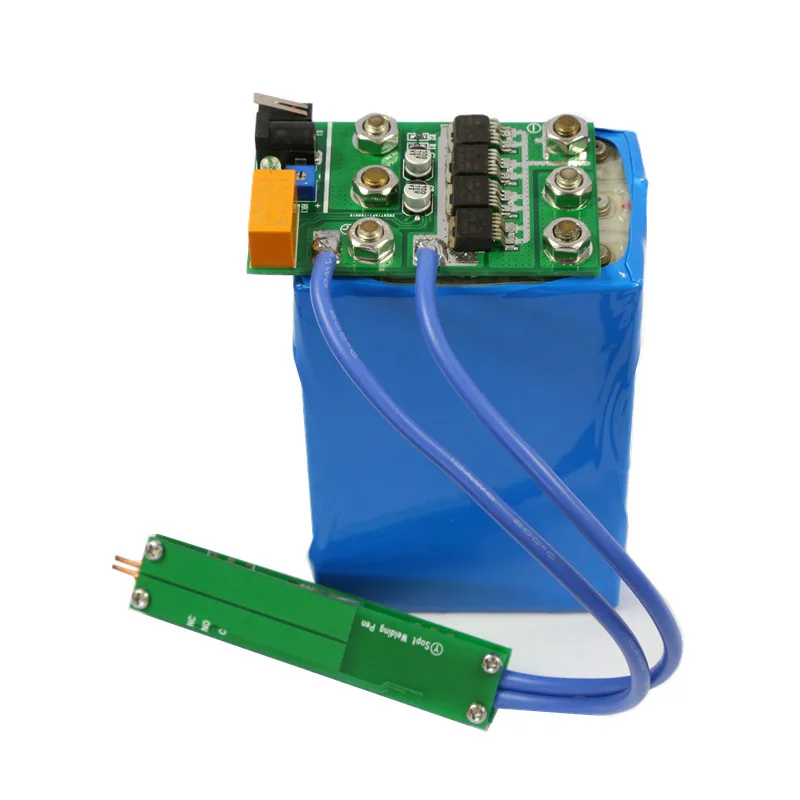

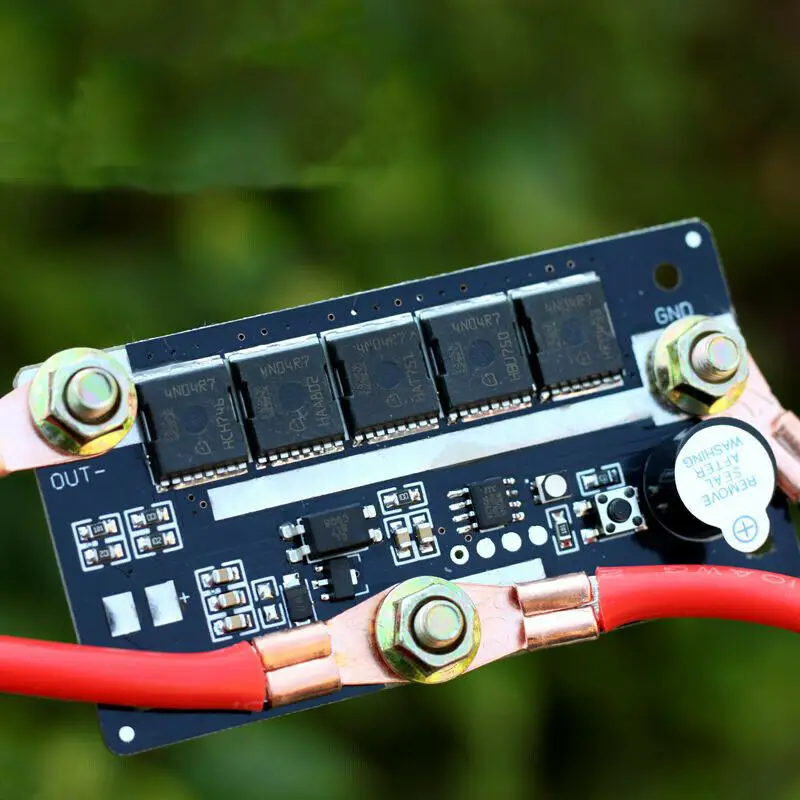

Сама плата сварочника. Приходит уже с прикрученной батареей (при монтаже ручки, всё нужно разбирать, поэтому лучше заранее сфоткать что, как, и куда было прикручено):

В схемотехнике я не силён, поэтому далее просто фото платы:

Мозги:

Обратная сторона платы:

Тут на фото видно что я уже припаял пищалку. С обратной стороны ножки очень нехорошо упираются в батарею, поэтому там наклеил два слоя синей (конечно же синей) изоленты:

Затем собрал ручку. Конструкция, конечно, сомнительная. Но за неимением другой, используем что есть:

Ну и собрал всю конструкцию согласно инструкции:

Теперь к логике работы.
Заряжаем.

Затем рычажком включаем сварочник. Загорается лампочка индикатор работы.
Всего тут 4 режима, и соответственно каждый отображается своим цветом индикатора. Переключаются режимы долгим удержанием кнопки на плате. Я честно нигде не смог точно найти информацию о режимах, всё подбирал опытным путём (как в целом и инструкцию нигде не смог найти)
Первый режим, лампочка горит синим цветом:

Зажимаем кнопку, лампочка начинает моргать синим цветом. Это следующий режим.
Зажимаем кнопку еще раз, лампочка горит красным цветом:

Зажимаем еще раз, лампочка моргает красным цветом. И так по кругу.

Теперь о силе сварки. На синем, моргающем силы сварки, не хватает, на синем горящем уже есть заметный след, но лента держится плохо:

А вот на красном моргающем режиме, сварка уже хорошая, лента держится хорошо:

При попытке оторвать руками, ничего не выходит, а вот если потянуть пассатижами, то на тестируемой батарее остаются куски ленты:

А вот на красном у меня даже получилось прожечь ленту:

Причем результат от раза к разу бывает разным.

Или сварочник выдает разные импульсы, или я криворук и не могу сделать повторяемость результатов. Тут уж я не знаю. Но с пары попыток сваривает нормально. Видать просто надо набить руку.
В конкретных примерах с DIY я пока сварочник не продемонстрирую, то что должно будет изготавливаться с его помощью, пока еще в дороге, и учитывая нынешние сроки доставок, приедет ко мне уже после нового года. Если получится, расскажу отдельными обзорами.
По вопросу о том как происходит процесс сварки. Она тут автоматическая. Подносим электроды к ленте, идет импульс, если не убрали электроды, или сразу же переставили рядом, снова импульс. Ничего нажимать не надо.
Заключение:

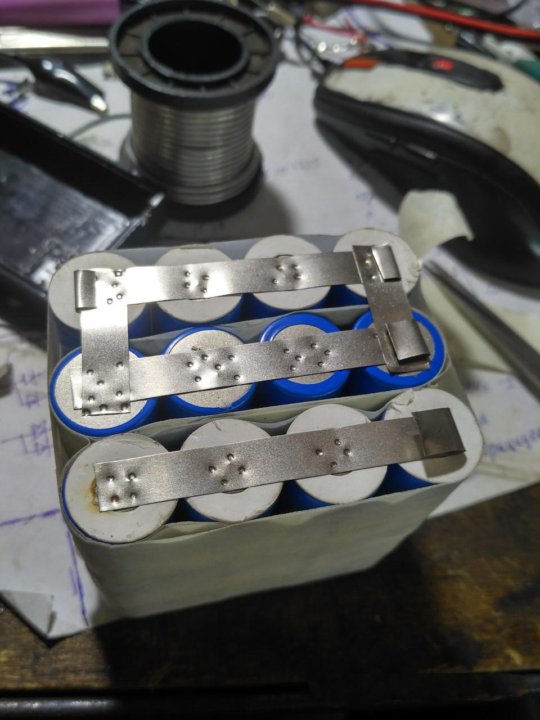

В целом аппарат рабочий. Но нужно проверять и тестировать режимы в каждом конкретном случае. Если делать три-четыре точки контакта на батарее, то лента держится очень хорошо.
Правда длина провода мне показалась излишне короткой. Добавить бы еще хотя бы сантиметров 10, было бы удобнее.

Ну и однозначно нужно городить корпус. Открытые контакты у батареи и платы не внушают доверия, мало ли, упадет отвертка и привет КЗ. Над этим позже подумаю, попробую нарисовать корпус в редакторе и распечатать на принтере.
Основным минусом я бы назвал отсутствие какой-либо инструкции. Без нее приходится разбираться опытным путём что да как.
Ну и еще есть момент. Данная модель на банггуде больше не продается, всё распродано. Поэтому сейчас если покупать подобный сварочник, можно смотреть (как вариант) на вот эти две модели:
1. 1S мини точечный сварочный аппарат DIY 18650
2. 6 Gears Mini Spot Welder Portable Adjustable Welding Machine for 18650
На обе эти модели есть купон BGRU8144 дающий -25% скидку. Этот купон был взят из рассылки на почту, возможно он работает и на другие товары из раздела инструментов. Я не проверял.

В этих вариантах и процесс зарядки проще, и вроде как мощность повыше, и уже есть готовый корпус.

Сейчас я думаю, что взял бы что-то из двух моделей выше. Но уже что есть, тем и буду пользоваться.
На этом весь мой обзор. Всем желаю хорошего настроения и крепкого здоровья.
