Как сваривать тонкий металл графитовым электродом из батарейки своими руками
Мало кто знает, но из обычной солевой батарейки и источника постоянного тока на 15-20 А, можно сделать копеечный аналог TIG сварки. При помощи которого можно варить тонкий металл с присадочной проволокой, сваривать скрутки проводов, запаивать отверстия. Если брать конкретные примеры, то вполне можно осуществить качественный ремонт оторванного крыла велосипеда, пробитого глушителя мотоцикла, заварить дырки в кастрюле и отремонтировать тому подобные дефекты.
Понадобится
- круг стальной диаметром 25 мм и длиной около 30 см;
- болгарка;
- токарный станок;
- резьбонарезной инструмент;
- винт М4 с шайбой;
- болт М6 с гайкой и 2 шайбами;
- провод с сечением 16 мм.кв. – 50 см;
- оконцеватель провода – 2 шт;
- использованные солевые батарейки.
Сварочные электроды и проволока на АлиЭкспресс со скидкой — http://alii.pub/606j2h
Процесс изготовления держателя для сварки
С помощью болгарки отрезаем 30-35 см стального круга.
Отмеряем 10 см от одного торца круга, и на токарном станке стачиваем этот отрезок до диаметра 10-15 мм. Из этой детали мы будем делать держатель.
Со стороны широкого торца на токарном станке просверливаем отверстие диаметром 3,3 мм глубиной 1 см. Со стороны узкого торца просверливаем отверстие диаметром 4 мм глубиной 1 см.
В отверстии диаметром 3,3 мм нарезаем резьбу М4. Берем провод с сечением около 16 мм.кв. Зачищаем с обоих торцов и присоединяем оконцеватели. Один конец провода с помощью винта и шайбы прикручиваем к отверстию круга, где нарезана резьба. Хорошо затягиваем винт.
К оконцевателю второго конца провода подсоединяем болт М6 с двумя шайбами и гайкой. Хорошо затягиваем.
Процесс изготовления электрода для сварки из батарейки
Переходим к следующему этапу. Нам понадобятся обычные солевые батарейки. Важно, чтобы батарейки не были алкалиновые!
Разбираем батарейку, и достаем графитово-угольный стержень, который очень хорошо применяется в сварочных работах.
Затачиваем графитовый стержень под конус, чтобы сварочная дуга была сфокусирована, а не рассеяна.
Сварка графитовым электродом
Вставляем стержень в свободное отверстие держателя.
Устройство готово – получился сварочный держатель для сварки угольно-графитовым электродом из батарейки.
Для самой работы понадобится сварочный аппарат или мощный трансформатор постоянного тока.
Подключаем держатель ко входу «минус» сварочного аппарата. Массу ко входу «плюс». Выставляем ограничение ток на 15 А, и начинаем сваривать металл, используя дополнительно обычную или сварочную проволоку для наплавки металла.
С самостоятельно изготовленным держателем можно сваривать любой тонколистовой металл, медные и алюминиевые провода, латунные пластины и многое другое.
Смотрите видео
Делаем из обычного сварочного инвертора TIG сварку — https://sdelaysam-svoimirukami.ru/8081-delaem-iz-obychnogo-svarochnogo-invertora-tig-svarku.html
Сварка графитовым стержнем от пальчиковой батарейки
Содержание статьи:
Сварка графитовым стержнем от пальчиковой батарейкиНаверняка многие слышали о том, что можно варить графитовым стержнем, в том числе и от пальчиковой батарейки.

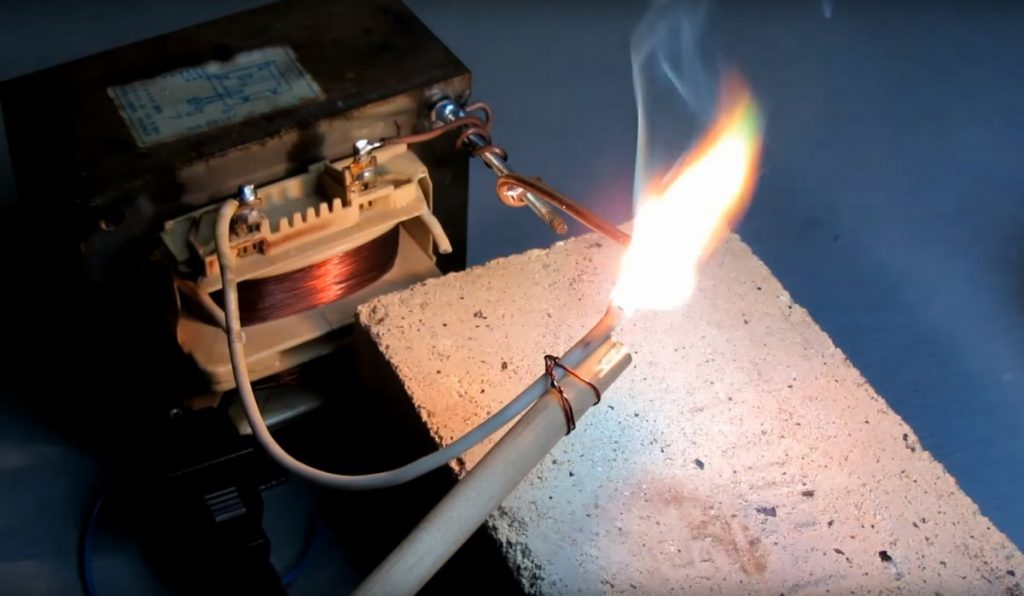

Такой способ широко распространён при сварке проводов в электрике. Там тоже, медные провода свариваются угольным электродом и специальным аппаратом для сварки, который выдаёт 12-18 вольт.
Однако, как оказывается, варить графитовым стержнем можно не только провода, но и прямые швы. Для этих целей достаточно использовать специальную проволоку в качестве присадочного материала. Как вариант можно использовать порошковую проволоку, омедненную и даже обычную стальную проволоку, смотря какой металл, будет свариваться.
Как варить вязальной проволокой
Итак, используя графитовый электрод можно варить вязальной проволокой. Для этого потребуется сварочный инвертор, графитовый стержень и вязальная проволока. На инверторе нужно выставить ток примерно 30 Ампер. Этого сварочного тока вполне достаточно для того, чтобы варить графитовым электродом.
Для удобства графитовый электрод лучше всего будет немного сточить на конце. Таким образом варить будет намного проще и точнее.
Также, рекомендуется сделать под графитовый электрод отдельный электрододержатель. В таком случае работать с графитовым стержнем будет удобней.
Чтобы начать варить достаточно, дотронуться графитовым электродом до металла, после чего сразу же отвести его конец вверх. При этом необходимо выдерживать угол наклона порядка 60 градусов и вести электрод углом вперед.
И хотя сварной шов при сварке вязальной проволокой получается достаточно грубым, всё равно данный метод соединения металлов нельзя сбрасывать со счетов.
Как варить омедненной проволокой
Варить графитовым электродом и омедненной проволокой можно точно так же, как и вязальной проволокой. Для этих целей применяется омедненная проволока диаметром не более 1 мм. Такая проволока широко применяется на сегодняшний день для сварки полуавтоматом.
Однако качество сварного шва при этом оказывается на порядок выше, чем с использованием обычной вязальной проволоки.
Сварка порошковой проволокой и графитовым электродом
Однако лучший всего результат при сварке графитовым электродом показывает порошковая проволока.
Возможно, это происходит за счет того, что внутри порошковой проволоки имеется специальный порошок, который при сгорании выделяет специальный газ. Этот газ служит в роли защитного газа.
Точно также происходит и при сгорании электродной обмазки или при использовании углекислоты для сварки полуавтоматом. С порошковой проволокой сварочные швы получаются идеального качества, несмотря даже на то, что применяется графитовый электрод и обычная сварка.
Таким образом, мы рассмотрели три различных материала для сварки металлов графитовым электродом. При правильном подходе можно даже использовать графитовый стержень из пальчиковой батарейки.
Поделиться в соцсетях
Угольные электроды что означает? угольные электроды для электролиза воды
Автор: Yvonne 02 сентября 2020 г.

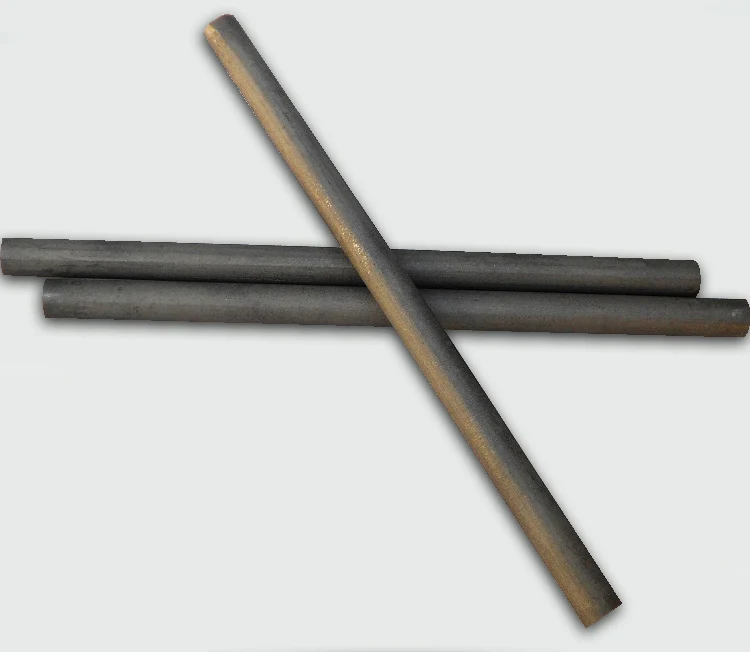

Углеродный электрод представляет собой электрод, состоящий из углеродных элементов, включая электроды из природного графита, электроды из искусственного графита, угольные электроды и специальные углеродные электроды.
Угольные электроды что значит?
Углеродные электроды обладают отличной электро- и теплопроводностью, термостойкостью, химической стойкостью, высокой механической прочностью, простотой обработки и формовки. Широко используется в металлургии, химической промышленности, электрохимии и других отраслях промышленности, таких как электроды для электродуговых печей, электроды для электролиза, электроды для аккумуляторов и т. д.
Технические параметры угольного электрода:
Угольные электроды используются для
Углеродный электрод представляет собой проводящий материал, изготавливаемый из антрацита и металлургического кокса в качестве основного сырья (иногда с небольшим количеством природного графита или графитизированной крошки).
Удельное сопротивление угольного электрода в 2-3 раза больше, чем у графитированного электрода, а прочность на сжатие при комнатной температуре выше, чем у графитированного электрода, но теплопроводность и стойкость к окислению не так хороши, как у графитированного электрода. графитированный электрод. Поскольку основным сырьем являются антрацит и металлургический кокс с высокой зольностью, зольность угольных электродов обычно составляет 6-10%. Углеродные электроды
подходят для плавки некоторых распространенных электропечных сталей и ферросплавов в средних и малых электропечах и ферросплавных печах. Поскольку угольный электрод имеет относительно высокую зольность, он не подходит для плавки высокосортной легированной стали.
Сырье угольных электродов относительно легко растворяется, и нет необходимости графитировать во время производства, а стоимость продукта намного ниже, чем у графитированных электродов.
Для лучшего соединения двух электродов на тонну готового изделия следует подать одновременно несколько килограммов угольной пасты, приготовленной из графитового порошка, сиропа и воды, которую следует нанести в отверстие стыка при соединении изделия.
Электроды угольные для электролиза воды
Обычно для электролиза воды используют инертные электроды, такие как графит, платина. Используйте угольный электрод для электролиза воды, добавление небольшого количества гидроксида натрия в электролит может увеличить скорость электролиза.
. Электрод расходуется быстрее, когда угол мал, но это может повысить стабильность дуги. При зажиме электрода проводящая часть электрода должна быть как можно короче для удобства работы. Если удлинение слишком длинное, потеря окисления электрода будет ускорена.Углеродные электроды для контактной пайки
Он использует дугу, образующуюся между угольным электродом или графитовым стержнем и заготовкой, в качестве источника тепла для сварки. Температура угольной дуги достигает 3670~5000℃.
Электроды угольные цена
Рынок цен на угольные электроды сильно изменился и приведен только для справки.
Пожалуйста, обратитесь к производителю угольного электрода для получения предложения или в магазин Amazon, чтобы найти его.
