Сварка проводов в распределительной коробке своими руками

При работе с электротехникой часто приходится иметь дело с соединением проводов и других контактов для сборки различного электрического оборудования. Так в домашних условиях не редко приходится совершать подобные соединения в распределительной коробке, где сварка проводов является одним из наиболее эффективных способов. Статья будет предоставлять информацию для новичков, которые хотят выполнить монтаж проводки и подключение своими руками.

Как выполняется

В первую очередь нужно понимать, что распределительная коробка является очень важной конструкцией в системе электроснабжения. Этот объект является узлом всей проводки, а также местом для подключения дополнительного электрического оборудования. В связи с тем, что данная конструкция очень важная часть всей системы, то важно обеспечить максимальный уровень безопасности всему оборудования и установкам, которые находятся в распределительной коробке. Для этого следует использовать надежное соединение проводов и других контактов.

Соединение алюминиевых и медных проводов может совершаться при помощи обычной скрутки (не самый надежный способ), скрутка с монтажными колпачками, при помощи пайки контактов, с использованием клеммников или обжимного инструмента. Но самый лучший способ совершить надежное соединение однородных проводов – сварка.

Если вы хотите выполнить работу своими руками, тогда использовать специальный аппарат для сварки проводов с графитовыми электродами. При помощи сварки можно осуществить качественное соединение электрических проводов в выключателях, различных осветительных устройствах, в розетках, при подключении защитного электрического оборудования и других приборов.

Что потребуется

Для выполнения сварочных работ в распределительном электрическом щитке необходимо иметь сам аппарат. Большинство людей предпочитает приобретать инверторные сварочные аппараты. Они небольшие по размерам, удобные при транспортировке, не тяжелые. Также большинство моделей имеет закрепленный ремень для удобной переноски.

Инверторные приборы потребляют умеренный объем электроэнергии, что не влияет на существенные перебои напряжения в электрической сети. Средняя мощность – 1 кВт.

Затем для работы понадобятся сварочные электроды. Обычно для сварки используют графитовые и угольные электроды. В основе электрода находится медный стержень. Также необходим флюс, который нужен для сварки конструкции. Обязательно нужно помнить, что при работе со сваркой, нужно надевать защитные очки и перчатки.

Дополнительно следует приготовить расходный материал, который может понадобиться при монтажных работах – изоляционная лента, шурупы. Для очистки и скрутки нужен нож и пассатижи. Сварочный аппарат можно заменить похожим по действию устройством. Иногда применяют трансформатор для сварки проводов. Если его нет, то люди, которые разбираются в электротехнике, могут его изготовить самостоятельно.

Описание процесса

Процесс соединения электрических поводов в распределительной коробке достаточно прост. При соблюдении правил техники безопасности эту работу сможет сделать и новичок.
Перед началом работы следует попрактиковаться на отдельных металлических деталях, чтобы привыкнуть к работе сварочного аппарата. Также нужно научиться регулировать температуру электрода, чтобы он не перекаливался, и не залипал на месте сварки.

Настройка устройства производится в соответствии с толщиной жил, которые нужно приварить, и от их количества. Для начала, при помощи обычного метода скрутки, нужно скрепить жилы проводов. Зачистите около 5 см от конца шнура, убрав изоляционную обмотку. Затем контакты жил можно скрутить между собой, сделав 6-7 витков.

Насыпается флюс на углубления. При сварке электрод нужно поднести к месту соединения, пока в контактной точке не начнет образовываться медный шарик. Когда соединение остынет, нужно очистить контакт от флюса наждачной бумагой, а затем изолировать его лентой ил термоусадочной трубкой.

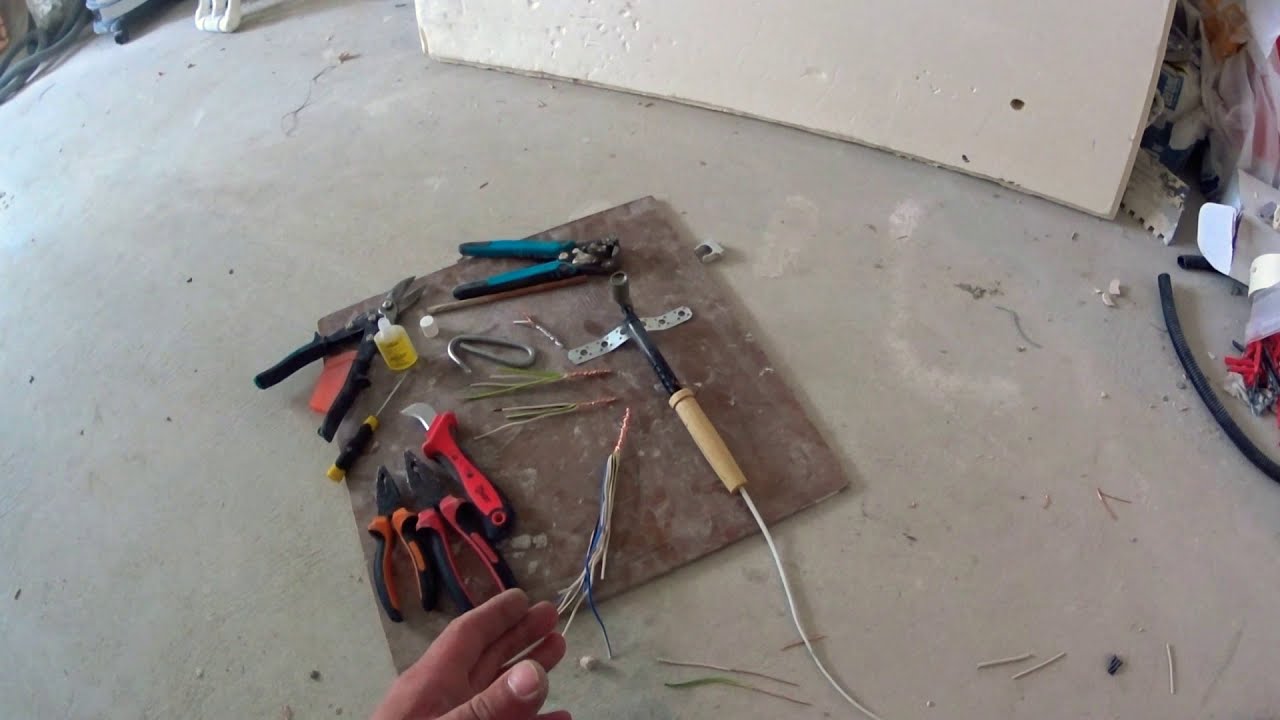

Видео “Пайка как форма соединения”

Приемлемые альтернативы

Зачастую в домашних условиях далеко не у каждого есть сварочный аппарат с электродами, а также возможность подключить его для работы. В связи с этим часто применяются другие методы соединения контактов в распределительной коробке.

Обычный метод скрутки в таком месте не считается достаточным способ соединение контактов, так как он не достаточно надежен. При работе со сваркой, скрутка используется в качестве подготовительных мер. Также скрутка с использованием пластмассового колпачка не считается подходящим методом. К альтернативным способам обеспечить надежное соединение в электрическом распределительном щитке относят пайку и клеммники.

Приобретение паяльника более доступно, чем покупка сварочного аппарата и графитовых электродов. Паяльник можно купить в специализированных магазинах с соответствующей инструкцией по эксплуатации. Процесс достаточно прост. Перед пайкой нужно соединить провода в распределительной коробке так, чтобы максимально увеличить площадь соприкосновения проводников. Можно оголить по 2-3 сантиметра с конца провода, сняв изоляцию. Затем методом обычной скрутки скрепляем оголенные проводники, равномерно прикладывая усилия. Достаточно 6-7 витков.

Пайка всегда делается с использованием канифоли и паяльного флюса (олово). Разогрев паяльник, кончик окунают в канифоль. Когда она расплавится, можно нанести слой канифоли на зачищенные контакты проводов. Нужно, чтобы канифоль равномерно распределилась по жилам, так как она является основой для нанесения флюса. После первой обработки появляется налет рыжего оттенка.

Затем сверху наносится слой олова, прогревая его так, чтобы она начало затекать в промежутки между витками жил. Подобное соединение обеспечивает хороший контакт. Этот метод эффективен как для медных, так и алюминиевых проводников. Профессионалы не часто прибегают к такому способу, так как тратится много времени. Но если вы делается проводку в домашних условиях для себя, то временем процесс не ограничен.

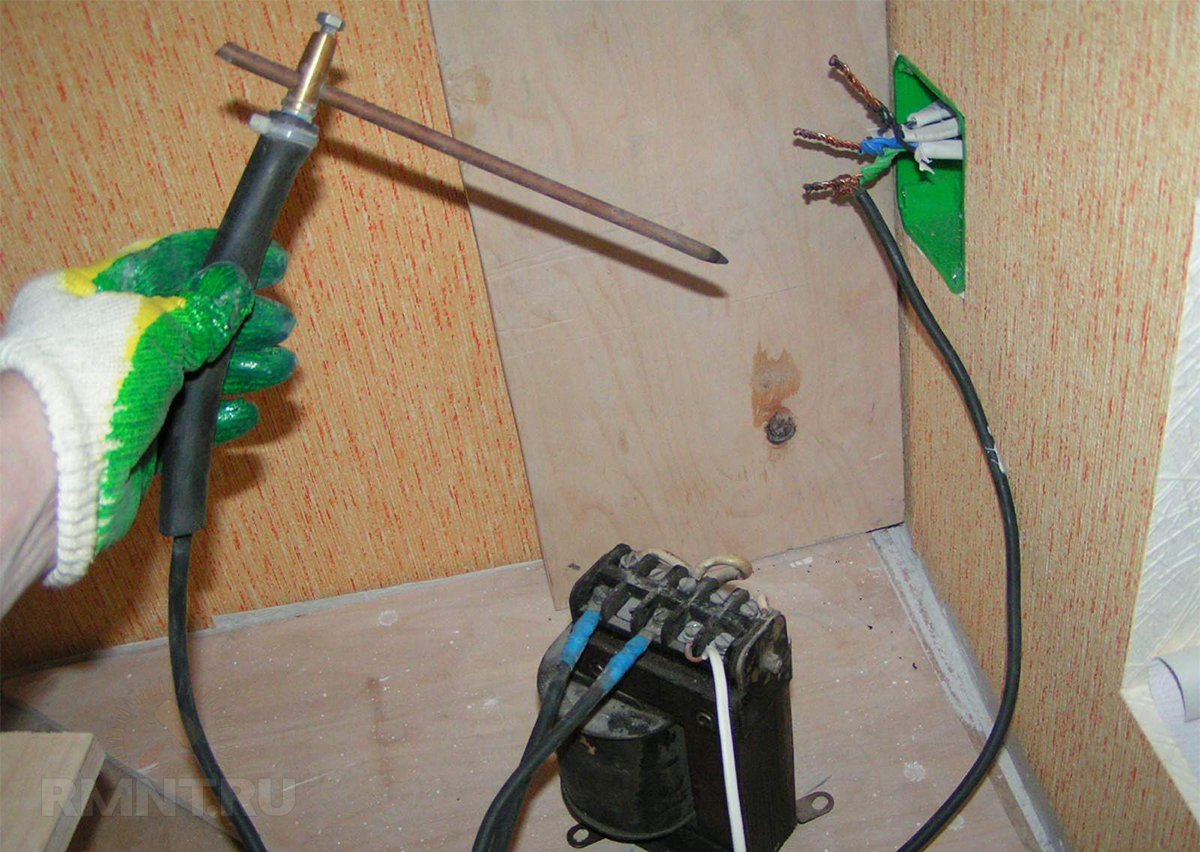

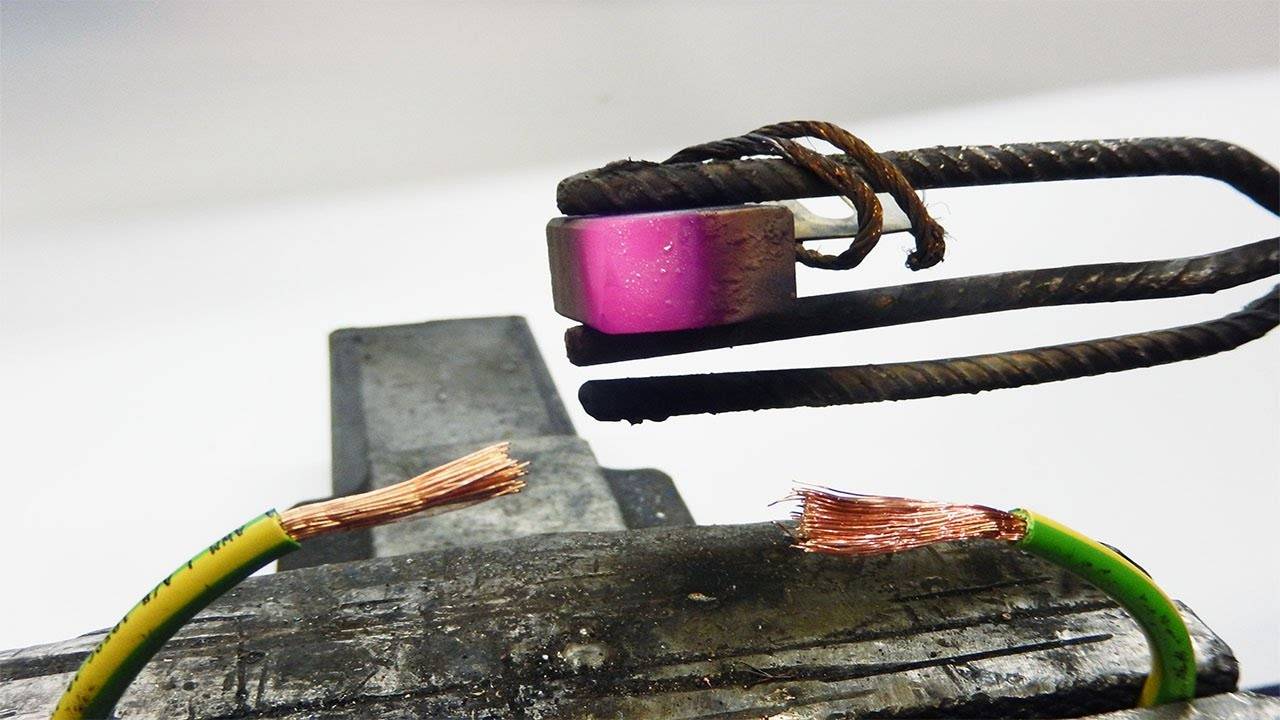

Также для соединения вместо сварки с использованием графитовых электродов можно применять простое крепление – клеммники. Данная конструкция предназначена для зажима оголенных контактов, обеспечивая соединение при помощи металлической перемычки. Способ эффективен при необходимости соединить медные жилы с алюминиевыми.

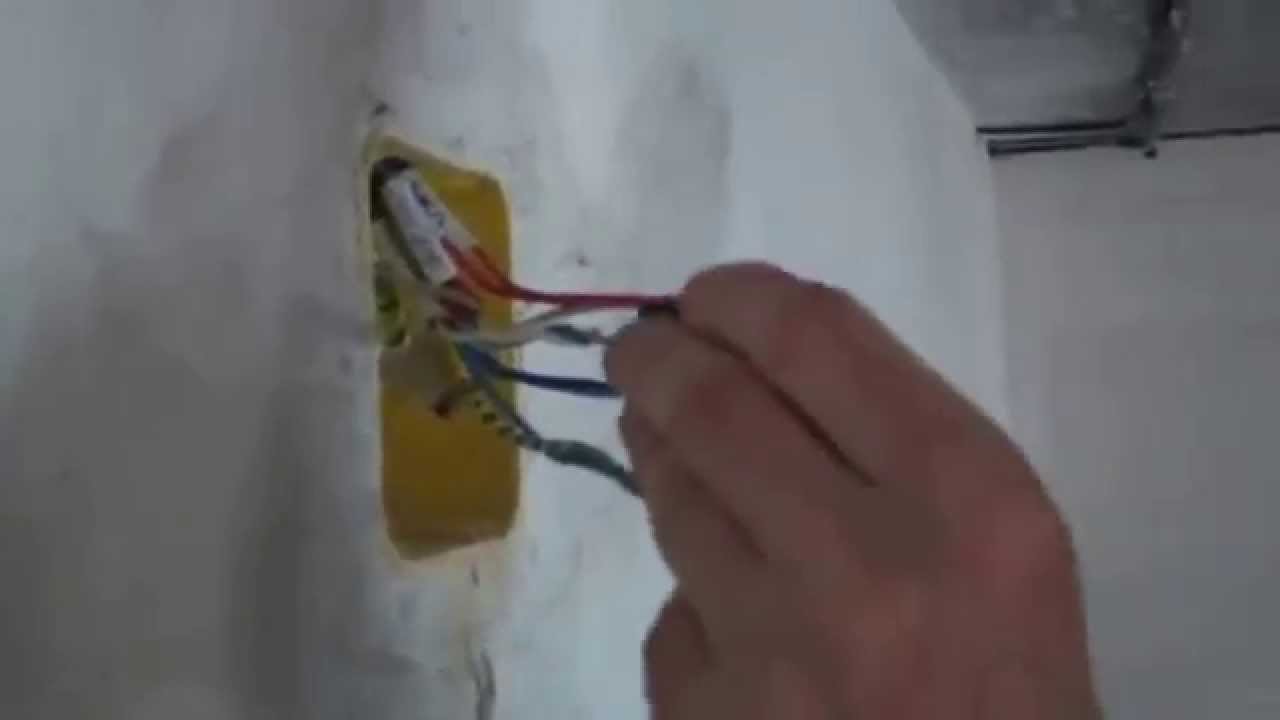

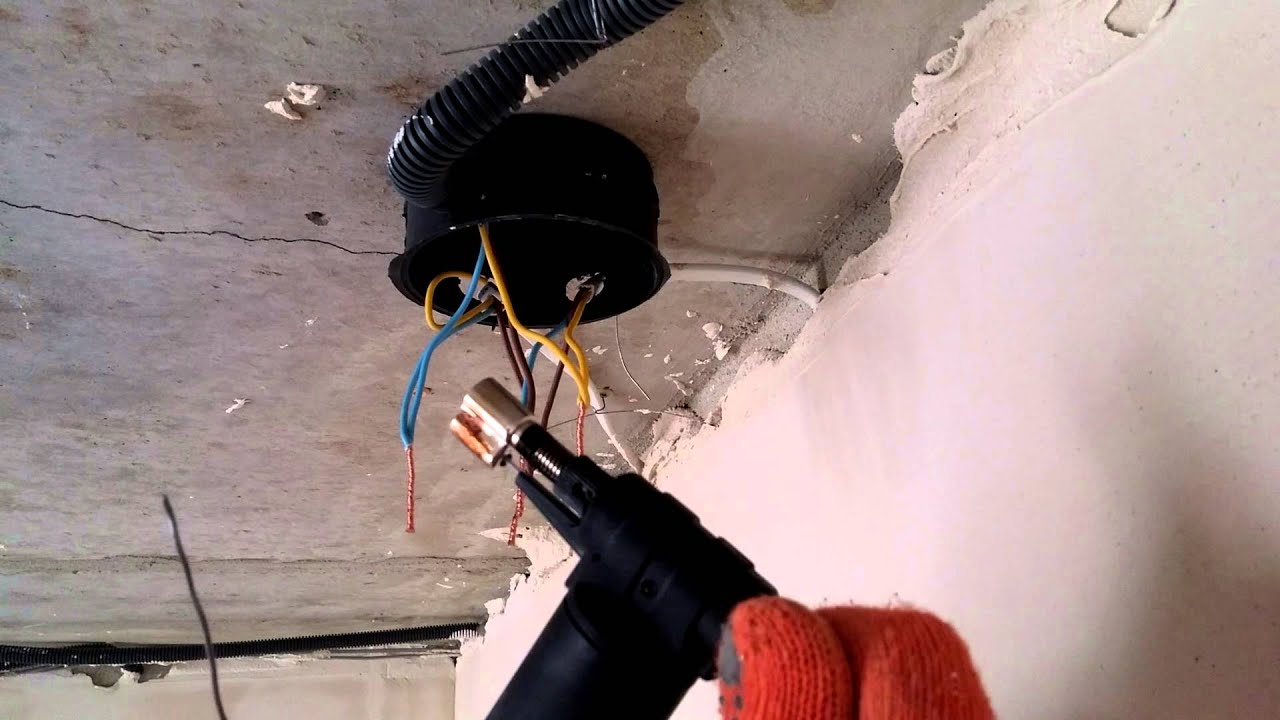

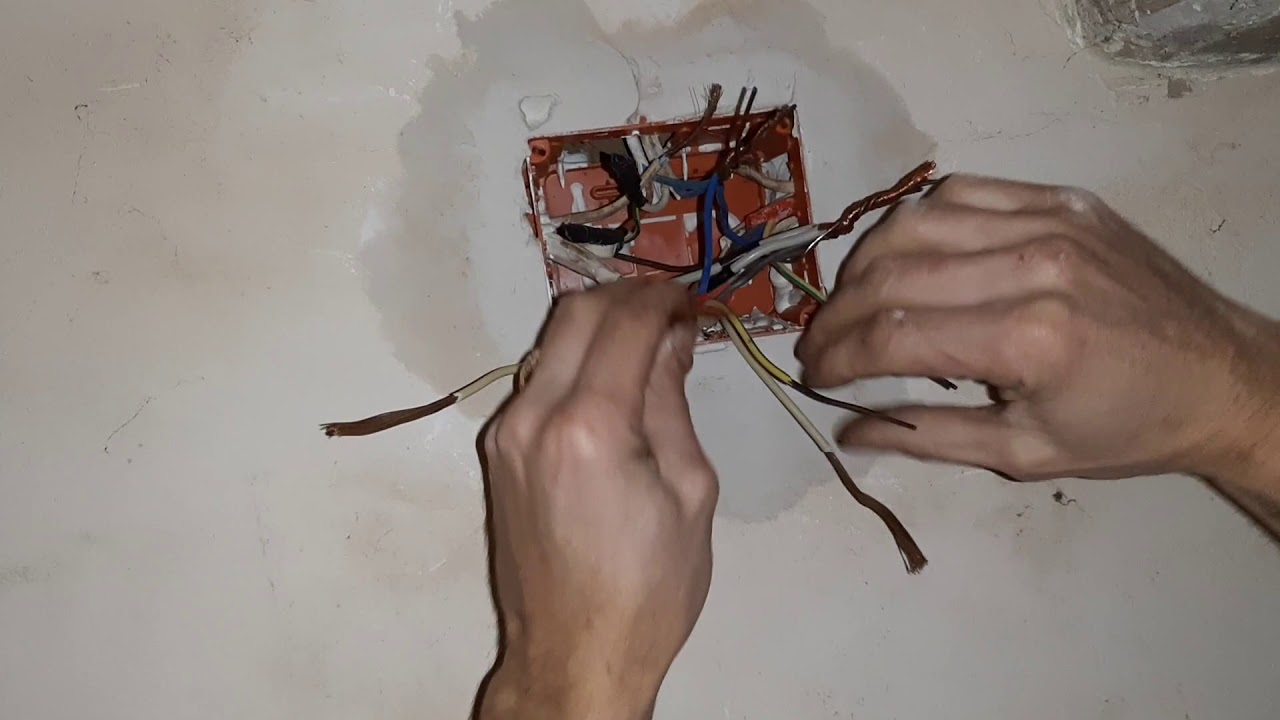

Видео “Сварка кабелей в коробке”

Мы подготовили для вас видео, в котором вы узнаете, как правильно произвести сварку проводов в коробке.

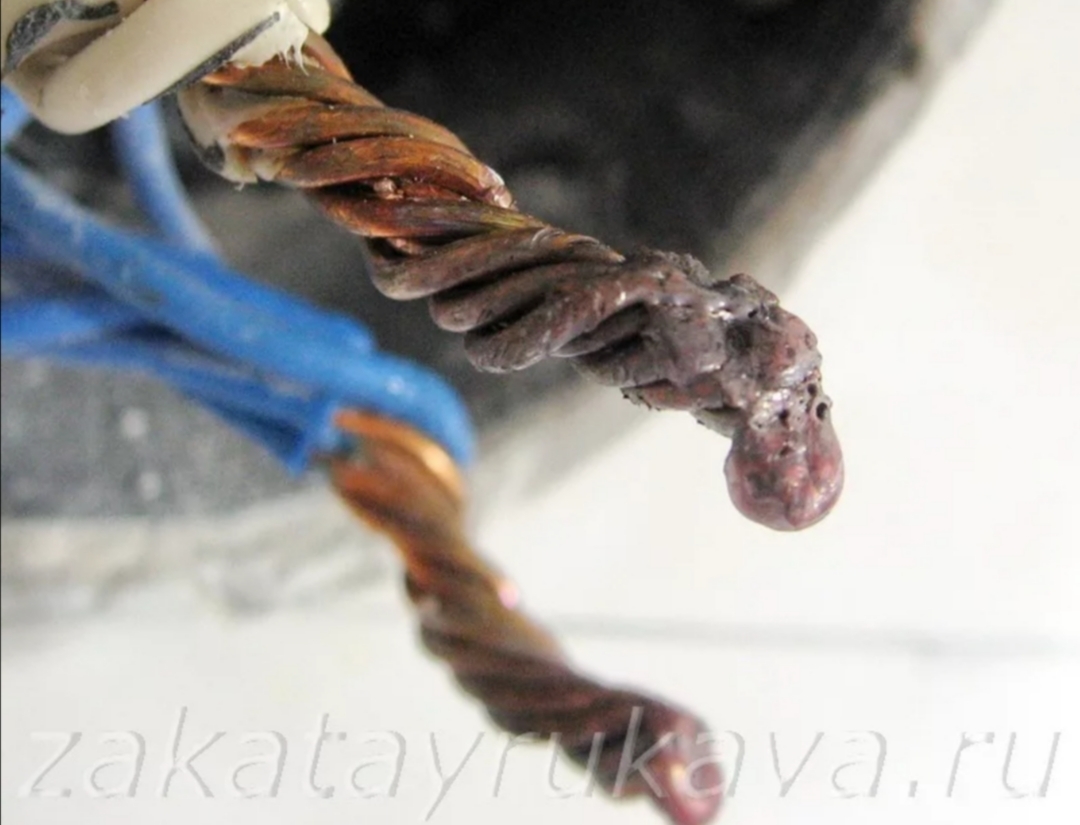

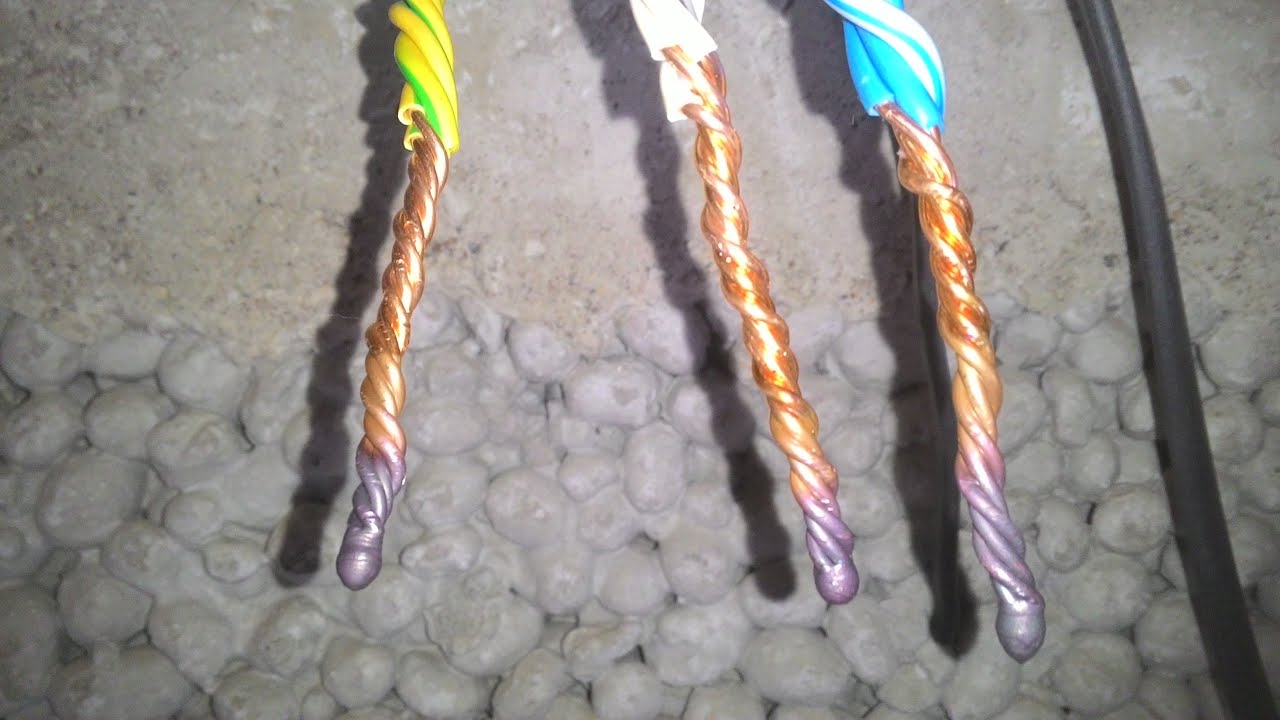

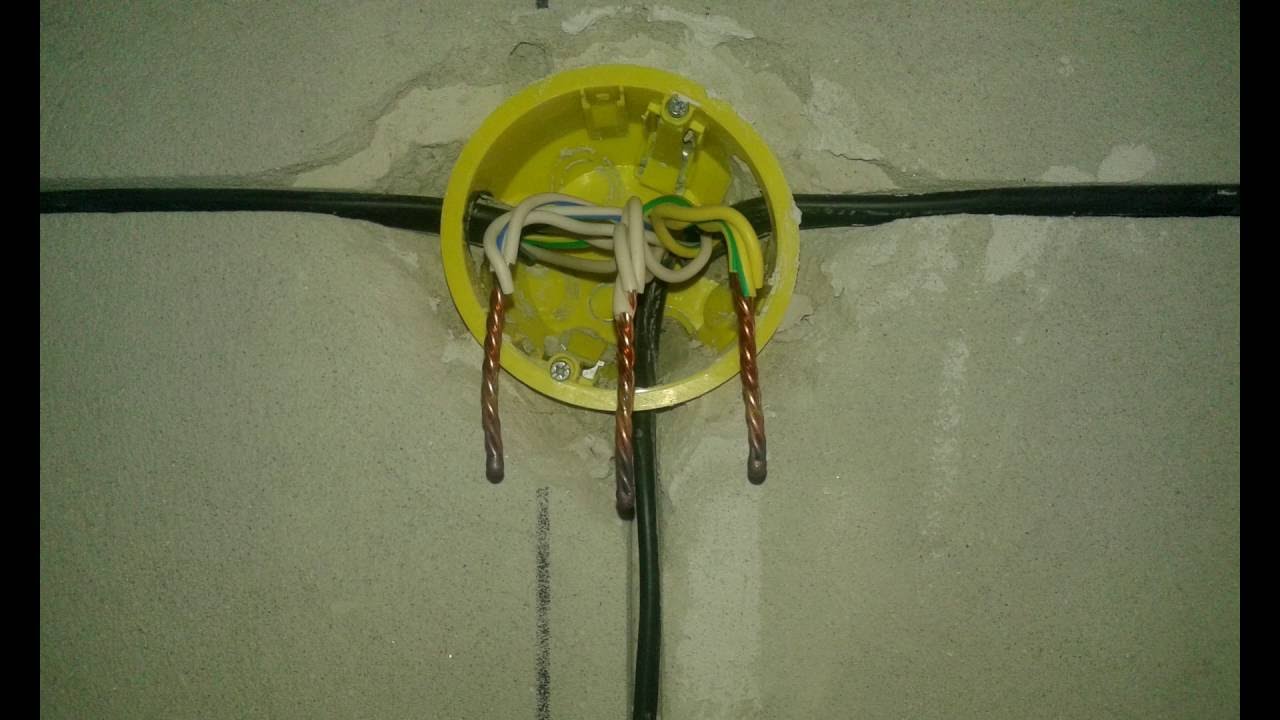

Сварка скруток в коробке

Главная—Полезно знать—Сварка скруток в коробке

При производстве электромонтажных работ, полезно знать, что потенциальными местами нагрева электропроводки являются контакты. Это контакты жил проводов между собой, места присоединения жил к автоматам, электроустановочной арматуре (розетки, выключатели, т.д.), любым другим электроприёмникам.

В данной статье, мы остановимся на соединении жил проводников.

В распределительной коробке собираются схемы питания электропотребителей. В соответствии с проектом, это схемы осветительных сетей и розеточных групп.

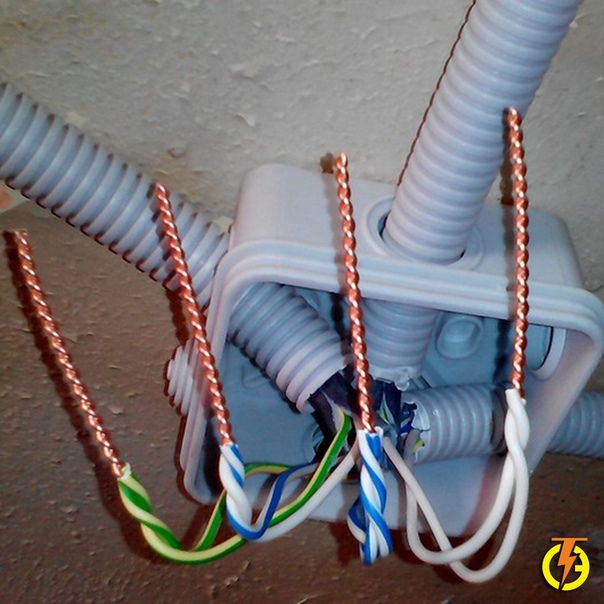

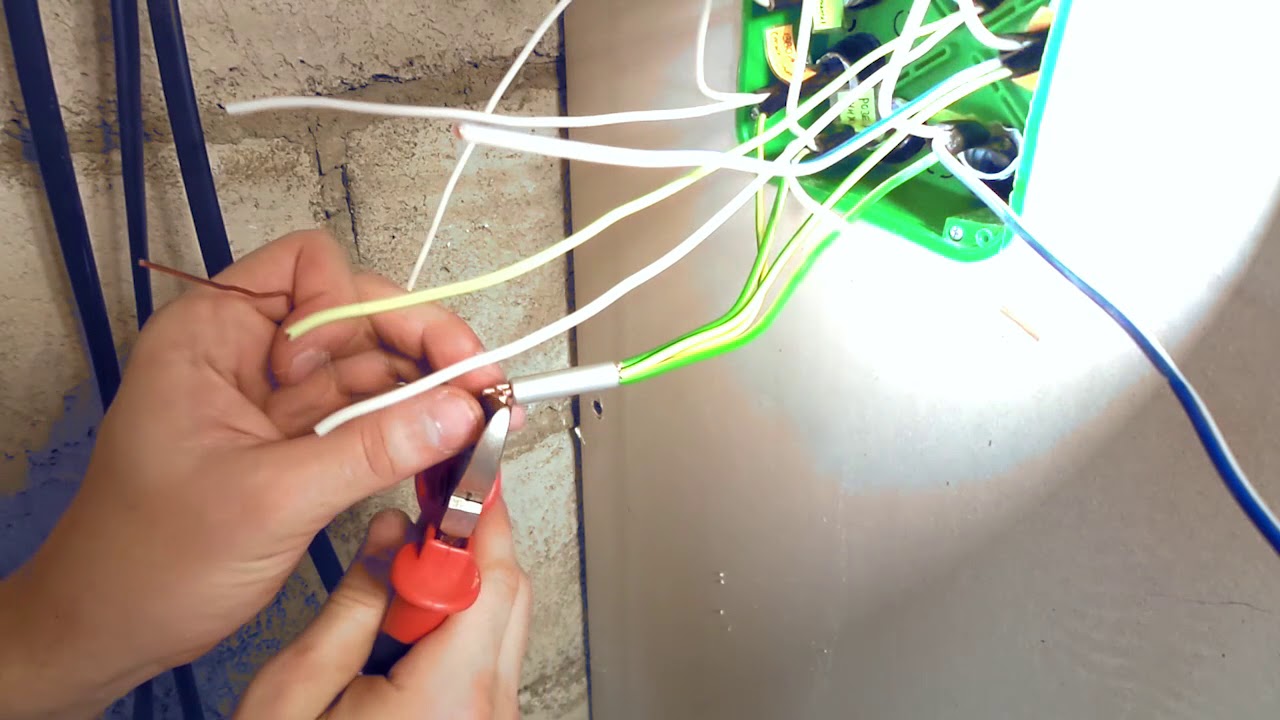

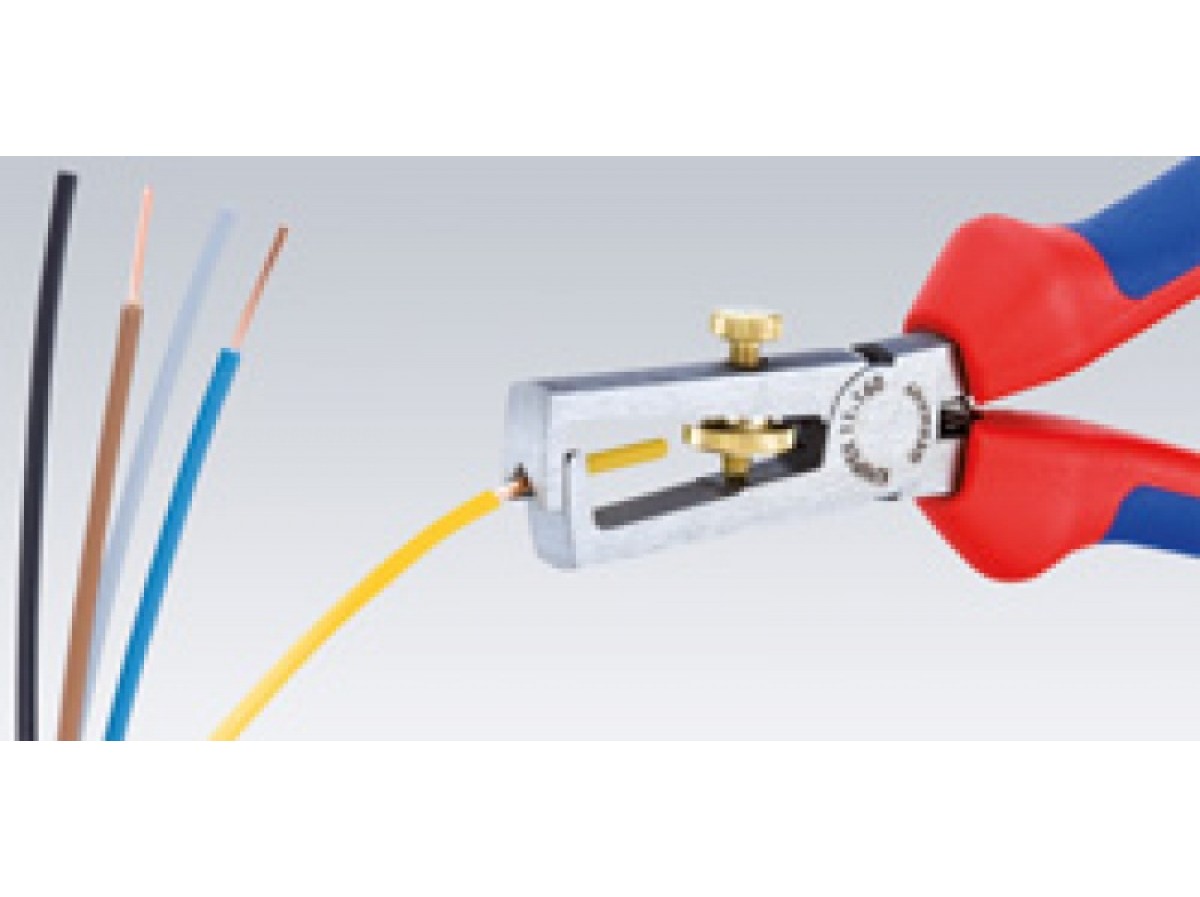

Электромонтажник поочередно очищает концы жил кабеля от изоляции, после чего скручивает их. Для надежного контакта, скрутка должна быть длинной не менее 5 см. Но и это еще не гарантия дальнейшей безопасной работы данного узла, так как со временем материал проводника будет окисляться, покрываясь диэлектрической пленкой, что приведёт к уменьшению площади контактной поверности, а уменьшение площади контакта приводит к нагреву места соединения и в один прекрасный момент происходит либо обрыв цепи либо… В очередной хронике новостей проскакивает новость о пожаре, причиной которому стало короткое замыкание в электропроводке. Специалисты электромонтажной компании Строй-М производят работы по соединению жил с использованием сварки скруток в коробке распределительной, что обеспечивает непревзойденное качество соединения проводов между собой и исключает наличие лишнего, ненужного контакта в схеме, так как за счет применения сварки, проводники соединяются между собой на молекулярном уровне, исключая тем самым возможность окисления и нагрева проводников в месте соединения. Данный вид соединения жил является самым надёжным и вы можете быть уверены на 100 % что такое соединение никогда не подведет! Останется лишь хорошо заизолировать получившиеся скрутки, аккуратно уложить внутри распределительной коробки и закрыть крышку.

Данный метод соединения жил до сих пор остается самым надежным.

Если в Вашем доме, квартире, объекте ведется монтаж электропроводки, не поленитесь и проверьте, каким способом соединяются между собой проводники. Помните, в месте плохого контакта проводка начнет греться.

Сварка скруток в коробке

Соединение проводов в распределительной коробке

    Каждый сможет перечислить точки подключения в своей квартире, но при этом мало, кто знает, где находится соединительная коробка, поскольку зачастую этот элемент спрятан под отделочным материалом и штукатуркой. Необходимость такого элемента обоснована несколькими причинами. И если у вас резко пропал свет, то возможно,  был нарушен электрический контакт в том месте. В таком случае лучше всего воспользоваться услугами электрика.

Что такое распределительная коробка и для чего она нужна?

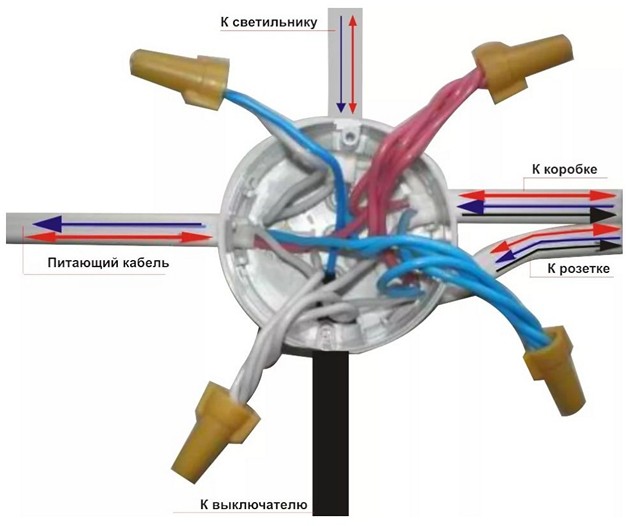

   Соединительная коробка – это точка, где сходится большинство проводов, перед тем как разойтись по комнате. Такой элемент необходим по нескольким причинам:

1. Облегчение монтажа проводки. Практически в каждой комнате есть такой элемент, который позволил при строительстве правильно скоммутировать всю систему.
2. Упрощение обслуживания. Если электричество пропало по всему помещению и причину найти не удается, тогда мастер открывает коробку и начинает искать поврежденный кабель. Именно поэтому при ремонте и установки такого устройства, необходимо пользоваться услугами электриков.

    Несмотря на то, что место установки не видно, оно есть и очень важно знать, где оно расположено. Если работы по монтажу выполнялись настоящими профессионалами, то они всегда составят электрическую схему, где указано расположение всех точек подключения.

Этапы установки распределительной коробки

    При укладке новой проводки по всему жилью, необходимо устанавливать несколько таких элементов, чтобы в случае необходимости можно было быстро и качественно устранить любую проблему. Установка соединительной коробки выполняется в несколько этапов:

1. Составления электрической схемы и расчет необходимого количества материалов. Правильное выполнение работ возможно, только при использовании услуг электрика.
2. Штробление каналов под провода и гнезд под розетки и соединительные коробки.
3. Укладка проводов и монтаж внутри коммутационной коробки.
4. Окончание ремонта.

   Стоимость услуг электрика при установке распределительной коробки полностью зависит от сложности всей схемы и количества таких мест. с, поскольку неправильное соединение проводов может привести к отсутствию напряжения в той или иной точке квартиры.



При проведении электромонтажных работ, встает проблема по соединению проводов в распределительной коробке. Мастера нашей фирмы предлагают справятся с этой проблемой, предварительно предложив Вам несколько вариантов монтажа, в зависимости от Ваших финансовых возможностей. Само это изделие представляет собой прибор для распределения электропроводов между всеми точками потребления, (выключатели, розетки, люстры).

Оформляя заказ на наши услуги, Вы получите точный поэтапный монтаж с соблюдением всех правил безопасности.

Этап 1. Подготовка к работе проводов и инструментов.

Этап 2. Организация разметки.

Этап 1. Собственно монтаж.

Этап 1. Подключение электроприборов и сращивание проводов.

Этап 1. Тестирование работоспособности системы.

Выбирая наших мастеров для установки проводов в распределительной коробке, Вы получите консультацию по применению различных методов соединения проводов, цена работы.

Метод № 1. Скрутка. Самый дешевый и в тоже время самый ненадёжный метод соединения.

Метод № 2. Опрессовка. Выполняется с помощью гильзы и специального инструмента.

 Метод № 3. Сварка. Самый надежный метод, но требует применение сварочного аппарата, что существенно повышает стоимость услуги.

Метод № 4. Пайка проводов в распределительной коробке. Делается с помощью паяльника.

Метод № 5. Винтовые зажимы. Позволяют сращивать разнородные кабеля.

Метод № 6. Болтовые соединения. Подходят для коробок в домах старинного типа. Занимают много места.

            Расценки на соединение проводов в распределительной коробке напрямую зависят от метода выбранного Вами монтажа и используемого инструментария

Знания, опыт и профессионализм наших мастеров превратятся в безопасность и комфорт в Вашем доме. Мы рядом!

Узнать расценки на работу и вызвать электрика, сантехника круглосуточно можно по телефону 89259363499, 89057435344 Вадим.

Сварка скруток | Соединение проводов в распределительной коробке

Сварка скруток ► Соединение проводов в распределительной коробке

Для выбора способа соединения проводов, принимаю во внимание условия и тип используемых материалов. Мне понадобится, линия розеток и света на улице, а так же линия розеток и света внутри мастерской. Для розеток выбрал силовой кабель ВВГ монолит, трехжильный сечением 2,5 мм. Линии света на улице и в доме будут без заземления. Поэтому на улице использую имеющийся в наличии кабель. Это многопроволочный кабель ПВСм, двухжильный, сечением 2,5 мм. Линия на улице, имеет два источника света и будет включаться одноклавишным выключателем. В мастерской, линия света имеет так же два источника света. И уже на этой линии, мне понадобится двухклавишный выключатель. Поэтому использую трехжильный кабель ВВГ монолит сечением 1,5 мм.

И так, материалы определены. Выбор остановил на скрутке проводов с последующей фиксацией на сварку. Сварка скруток — это надежный и простой способ. Долго не мог найти графитовый электрод. В сторону отбросил батарейки и покупные графитовые пластины. Для этого прекрасно подойдут графитовые щетки электродвигателей. Нашел, на ближайшем строительном рынке. Выбрал самые большие, что были в наличии.

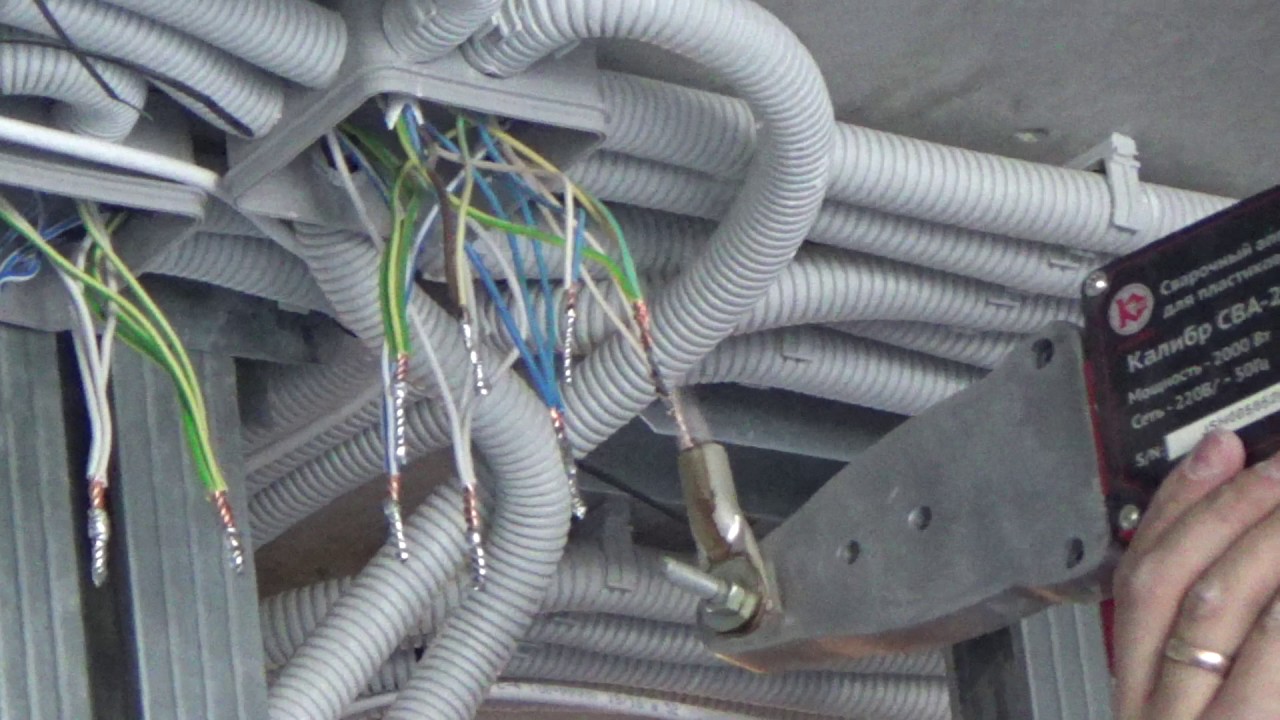

Теперь настройки сварочного инвертора

Полярность на инверторе обратная, плюс на электроде и минус на заготовке

Такая полярность применяется для сварки тонких металлов. Электрод, графитовую щетку, закрепляю в держатель массы. А вот держатель электродов, на минус заготовки. В начале величина тока установлена 140 А, но оптимальным считаю 120 А. Когда инвертор готов к применению, снимаю изоляцию с кабелей. Наружный слой примерно 100 мм и сама скрутка 50 мм. Перед тем сваривать скрутки в коробке, попробуйте получить хорошую каплю на небольших отрезках кабеля. С таким же сечением. Такая практика тренировочных скруток даст Вам уверенности при работе в коробке.

Лишнее усилие шуруповертом на скрутке, может повлечь к излому жилы. Когда будете формировать скрутки в распределительной коробке. У меня такой излом получился на одной из пяти коробок. Длина кабеля в коробке позволила исправить ошибку, без замены всей линии. Учитывайте этот момент. И еще, в пластиковую коробку меньше, чем 100 на 100 мм, будет сложно спрятать длинные усы кабеля с сечение 2,5 мм. Подробности смотрите в видео!

Пускай получается у Вас задуманное ► стройте в удовольствие и до встречи на канале!

Правильное соединение проводов в распределительной коробке

Обычно большая часть проблем в работе электропроводки возникает из-за того, что было неправильно произведено соединение всех проводов в электрической распредкоробке. Это может привести не только к слабому контакту, но и к полной его пропаже. Источники потребления должны бесперебойно получать электричество, поэтому качественное соединение всех проводников – один и наиболее важных этапов в процессе монтажа электропроводки. Эта статья расскажет о том, какими способами можно осуществить соединение проводов в распределительной коробке.

Для чего предназначена распределительная коробка

Главнейшая задача распредкоробки – обеспечение качественной пожарной безопасности. Она помогает изолировать соединения проводов от горючих материалов стен. Также спрятав в ней провода, можно избавиться от их неэстетичного спутанного вида.

Коробки разделяются на внутренние и наружные. Первые можно вставить в стену, а вторые предназначены для установки на внешнюю поверхность.

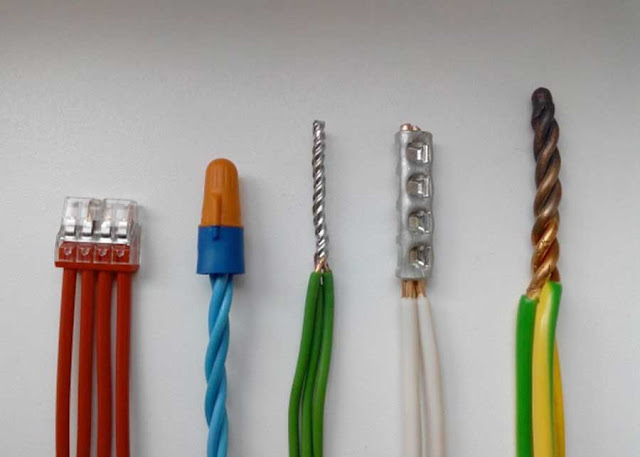

Способы соединения проводов

Теперь, зная функции распределительной коробки, можно разобраться со способами соединения в ней проводов.

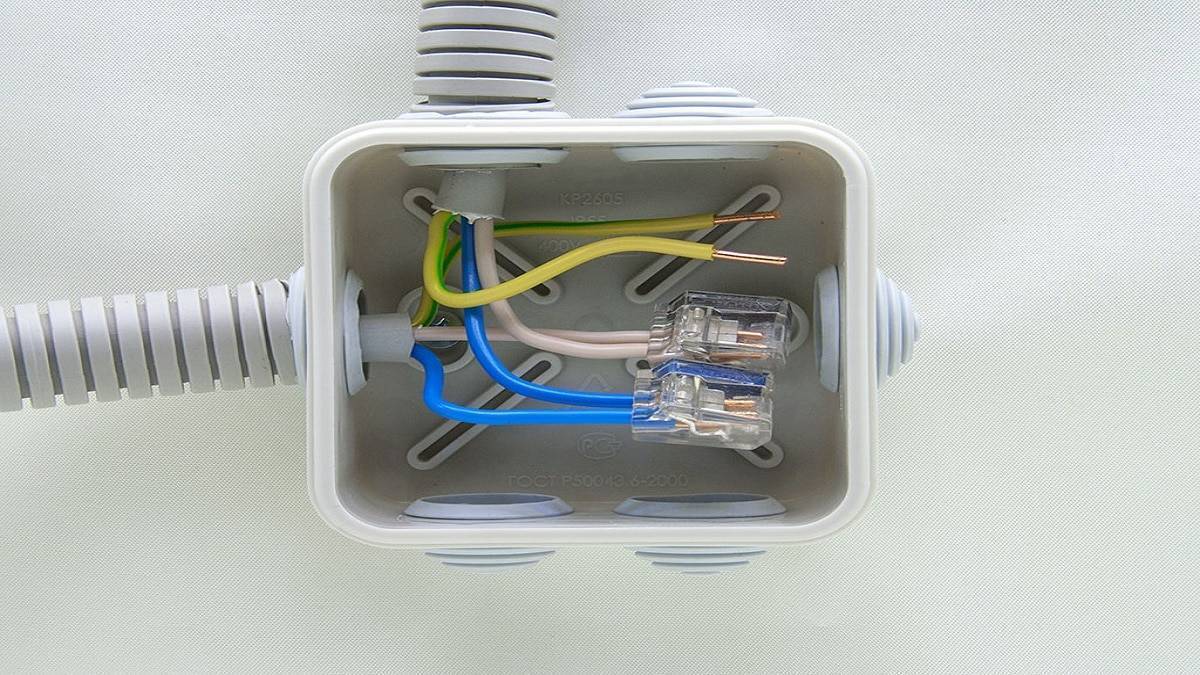

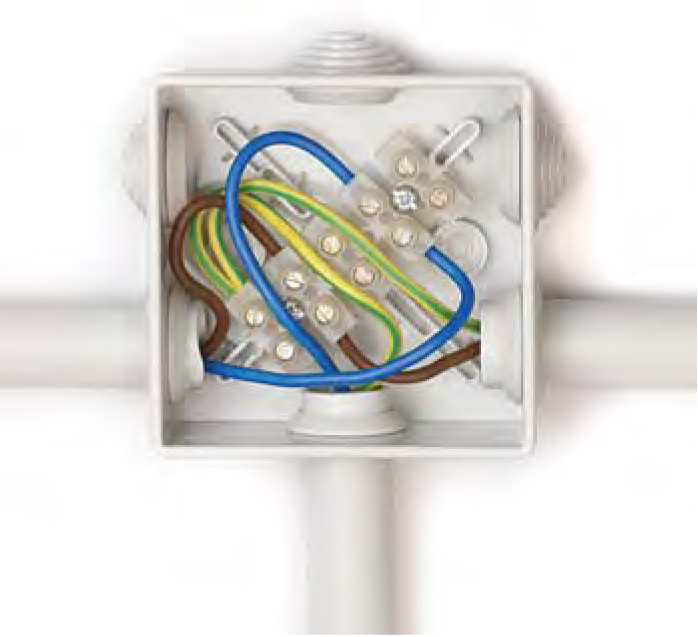

Использование клеммных колодок

Применять клеммные колодки можно для соединения электропроводов из алюминия и меди, так как не будет наблюдаться последующее окисление. Перед тем как приобрести клеммники, необходимо точно определиться с величиной тока, которая будет проходить в местах соединения, а также с нужным количеством монтажных клемм в гребенке.

Процесс монтажа достаточно прост. Для начала нужно взять колодку с выбранным размером ячейки, отрезать необходимое количество секций и вставить жилы внутрь ячейки клеммы. Потом с помощью специальных винтов каждый проводник следует несильно зажать, предварительно сняв с них изоляцию и зачистив поверхность проведения тока.

Преимущество подобных колодок заключается в том, что любой сегмент всегда можно обрезать, а правильное соединение электропроводов таким способом даст в результате качественный контакт.

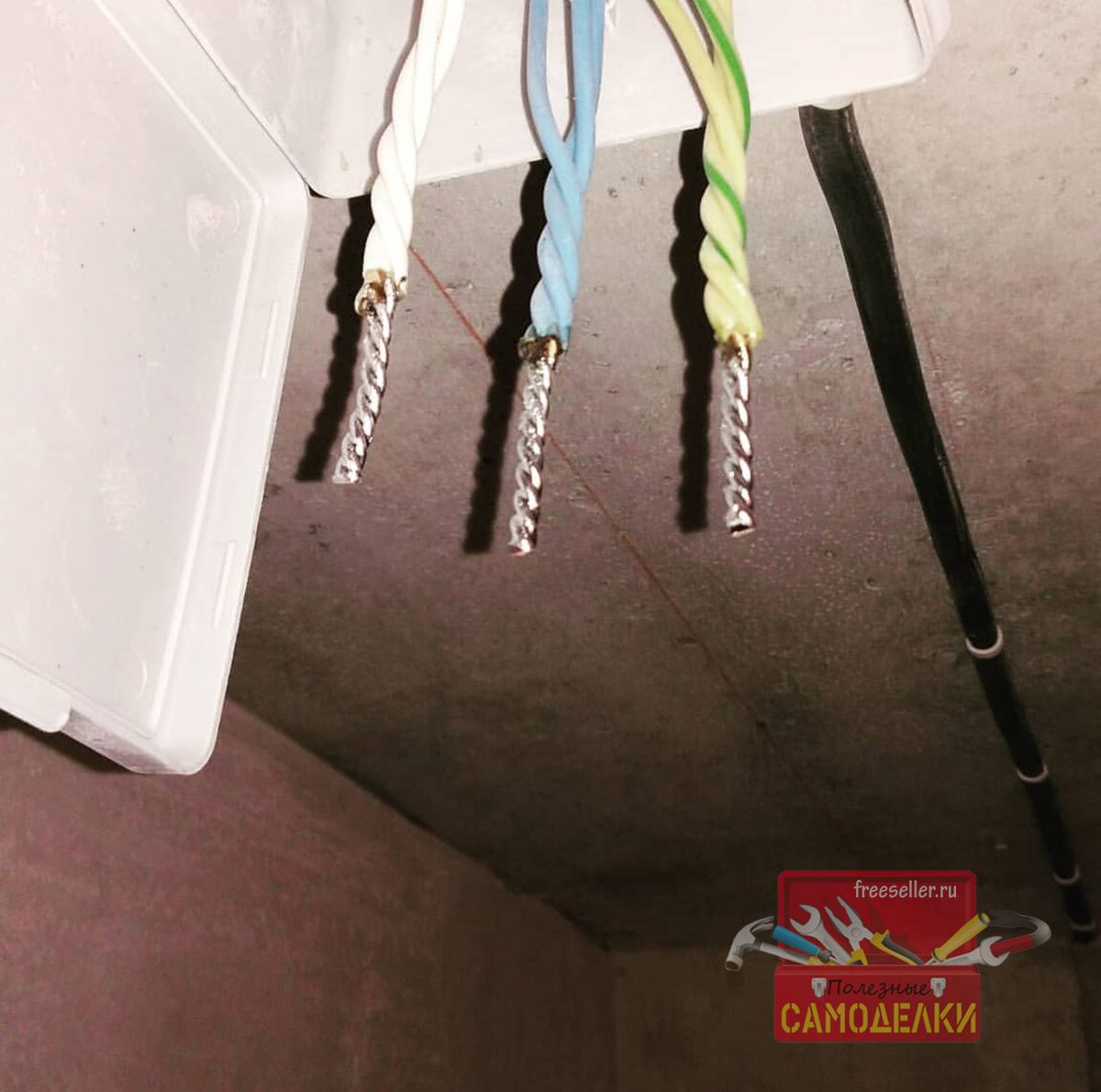

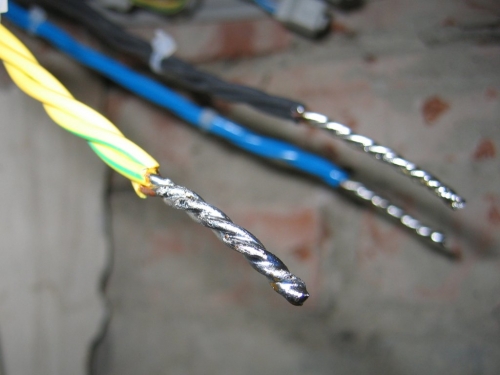

Пайка

Такой способ считается одним из самых лучших, но подразумевает наличие минимальных знаний о процессе пайки. Хотя и есть специальные флюсы для соединения таким методом электропроводов из алюминия, предпочтительнее будет использовать его только для объединения проводов из меди.

Сначала с электропроводов снимается изоляция, а затем они зачищаются до металлического блеска. Расплавлять нужно не сам металл, а припой, и при этом следить за тем, чтобы он стекал внутрь скрутки. Скрученные провода нужно обработать флюсом или канифолью и опустить в паяльную ванну на несколько секунд, после чего дать остыть естественным способом и ни в коем случае не применять для этого воду. Изолировать скрутку в итоге можно при помощи обычной изоленты.

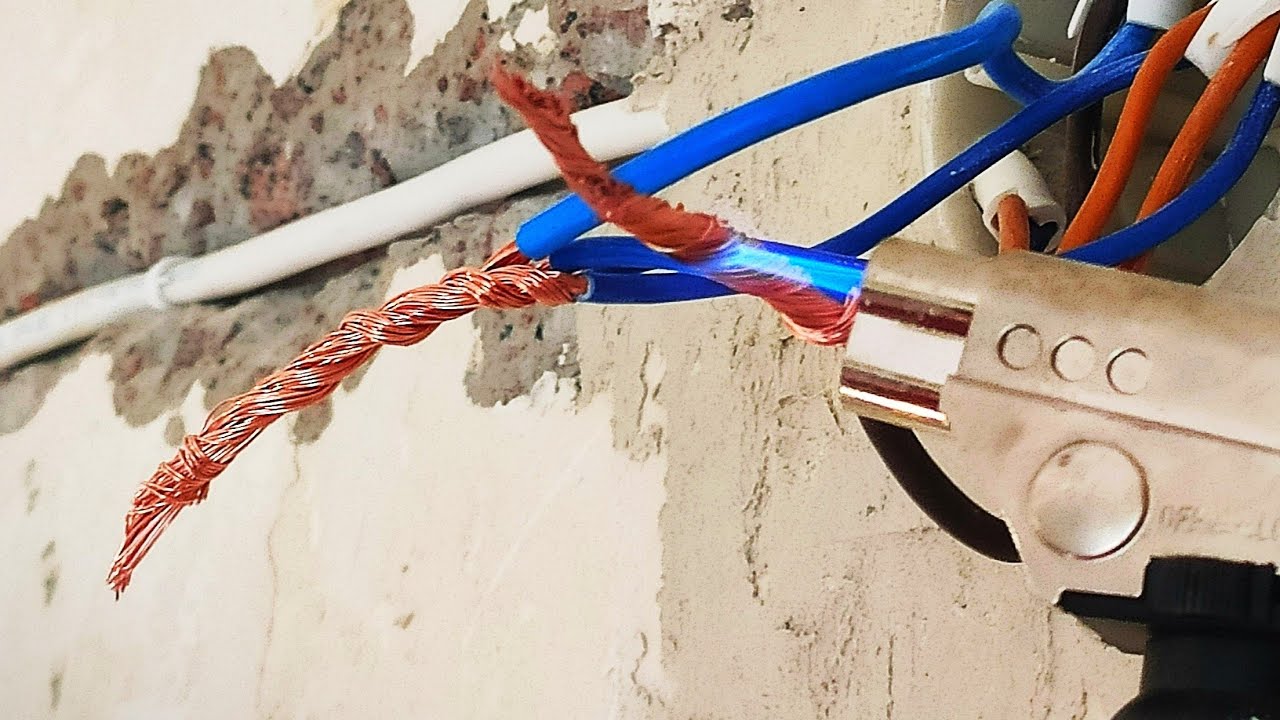

Сварка

Этот метод настолько же хорош, насколько и предыдущий, при этом время на него совсем не повлияет, так как результат получается в виде цельного провода. Применяются такие способы для соединения проводников из меди.

Схема действий схожа с методом, связанным с пайкой. Как и всегда для начала с электропроводов снимается небольшой отрезок изоляции. Далее выполняется их скрутка, после чего она подрезается так, чтобы осталось не больше 5 см. Потом сверху устанавливают теплоотводящий зажим из меди и подключают «массу» аппарата для сварки. Заряженный в держак кончик угольного карандаша нужно поднести к концу скрутки и держать в течение пары секунд. Результат обмотать изолентой. Течение сварки можно проводить при помощи и переменного, и постоянного тока.

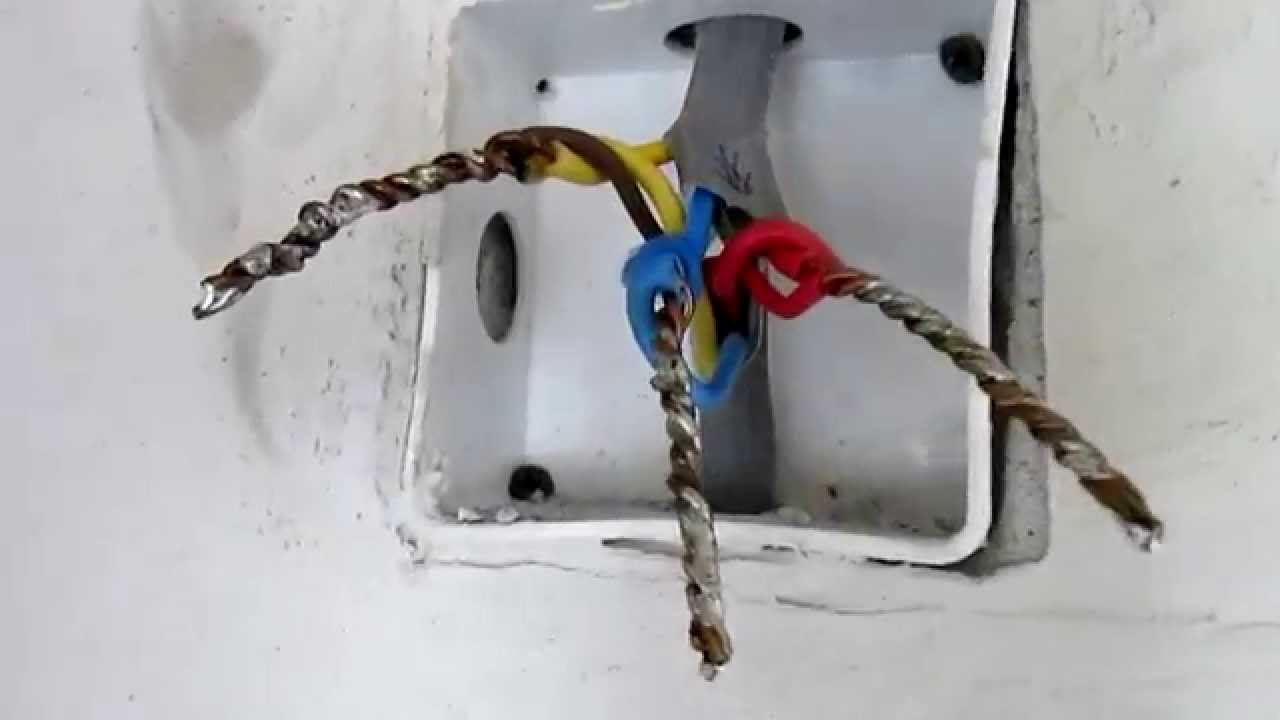

Скрутка

Соединение проводников может быть произведено и посредством скрутки. Этот способ считается одним из самых старых и простых, ведь для его исполнения достаточно иметь при себе только нож и плоскогубцы.

Главное, во время скрутки помнить о том, что скручиваться обязательно должны сразу оба электропровода, а вот обвивать один вокруг другого нельзя. Также недопустима скрутка электропроводов из разных материалов.

При необходимости можно проводить одновременную скрутку нескольких проводов. Обычно их количество не превышает шести, а многожильные провода всегда переделаны в одножильные. Если же важно скрутить медный и алюминиевый экземпляры, провод из меди предварительно следует залужить припоем.

Электрика в квартире: составляем схему и монтируем своими руками Выполняем правильно работы по монтажу электропроводки в квартире.
А также, как правильно выполняется открытая электропроводка.

Опрессовка

Известны различные способы соединения электропроводки, но самым противоречивым считается метод их опрессовки. С одной стороны, он крайне популярный, ведь разъединить или как-то деформировать результат не получится. Но также этот способ имеет множество нюансов типа выбора инструмента или гильз для процедуры.

Сам процесс может состоять из вдавливания или местного обжатия. И медные, и алюминиевые провода обрабатываются специальной смазкой, уменьшающей трение и риск повреждения. Перед тем как соединить, их нужно вставить в гильзу так, чтобы они соприкасались, при этом место состыковки должно находиться строго посередине гильзы. После проведения опрессовки место соединения необходимо качественно изолировать.

Болтовое соединение

Наиболее самодельный вид соединения из всех возможных. Для его претворения в жизнь нужно обзавестись болтом и гайкой необходимых размеров, шайбами, гаечными ключами и изоляцией.

Для начала на подопытных проводах делаются небольшие петли, соответствующие диаметру болта. Потом схема собирается по следующему плану действий: шайба, сверху накладывается петля электропровода из меди, снова шайба, петля провода из алюминия, шайба, а заключительной будет гайка. Она затягивается как можно сильнее, чтобы результат не разбалтывался. Вся электропроводящая часть соединения заматывается изолирующим материалом.

Способ отличается от других тем, что не происходит непосредственного объединения медных и алюминиевых проводников.

Самозажимные соединения

Самозажимные клеммники (пружинные) считаются наиболее современными помощниками в процессе соединения электропроводов в распределительной коробке. Они не требуют каких-либо узконаправленных знаний и специализированных инструментов. При необходимости такие устройства всегда можно разжать и достать требуемый провод. Также многие из подобных зажимов обладают таким преимуществом, как наличие пасты внутри, препятствующей образованию окисления проводов из меди и алюминия.

Единственный минус такого соединения – нельзя использовать его при передаче большого тока либо нужно выбирать только крайне узкоспециализированные разновидности клеммников. Также предварительно необходимо узнать, подходят ли они для многожильных проводов.

Кабельные сжимы

Кабельные зажимы также известные под названием «орех», используются многими. Предпочитают их благодаря возможности не разрезать магистральный проводник.

Схема действий включает в себя следующие этапы. Сначала разбирается корпус зажима при помощи какого-нибудь тонкого инструмента. Далее, электропровода зачищаются, а болты на плашках сжимов ослабляются. В заранее подготовленные пазы нужно вставить электропровода и, если они созданы из разных материалов, между ними следует положить пластинку. В итоге необходимо затянуть болты так, чтобы не повредить резьбу и вложить плашку в «орех», корпус которого собирается в первоначальный вид.

Таким образом, электрическая проводка всегда обязана быть правильно организованной. Любая схема соединения проводов в распределительной коробке должна быть тщательно продумана. Главное, помнить о том, что каждый способ, исключая метод с использованием клеммников, должен заканчиваться внимательной изоляцией проводов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Три самых надежных способа соединения проводов в распределительной коробке

На чтение 2 мин.

Я расскажу Вам три надежных способа соединить провода в распределительной коробке, которые применяю сам и рекомендую другим.

Сварка проводов

Первое по надежности – это сварка проводов. Производится специальным сварочным аппаратом с применением графитового или вольфрамового электрода. В виду плавления металла дает перемешивание структур и провода становятся как одно целое. Если есть возможность – используйте именно его.

Плюсы:

• Самое надежное соединение из всех представленных.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Требует специального оборудования.

• Трудоёмкое и не всегда применимое.

Пайка проводов

Второй по надежности метод соединения двух и более проводов — является пайка. Производится обычным паяльником с применением обычного припоя и флюса, использующегося в радиотехнике. Это самый доступный способ.

Сначала делают скрутку в несколько сантиметров, а затем запаивают ее по всей длине.

Плюсы:

• Очень надежное соединение при должной длине пропаянной скрутки.

• Доступное большинству домашних мастеров.

Минусы:

• Трудоёмкое и не всегда применимое.

• Применимо только к медным проводам.

Опрессовка проводов

Третий по надежности способ – опрессовка проводов наконечниками. В виду его быстроты и надежности, используется часто электриками при прокладке проводки в новых домах.

Плюсы:

• Очень быстрое, требует минимум времени для создания надежного соединения.

• Подходит для алюминиевых и медных проводов.

Минусы:

• Необходимо иметь специальные обжимные клещи и наконечники.

Заключение

Обычная скрутка, винтовые клеммы, клеммные колодки, колпачки, зажимы — на мой взгляд электрика с 20-ти летним стажем не являются надежным соединением проводов! Под надёжностью я понимаю то, что соединение способно без лишнего нагрева выдержать такой же ток, на который рассчитан сам провод на весь период эксплуатации.

Конечно, я использую в своей работе и клеммы ВАГО и скрутки, но стараюсь это делать либо в световой проводке, где максимальный ток не превышает 5 Ампер, либо в других примерах с малым током. Подключать светильники такими клеммами очень удобно и быстро, тут не поспоришь.

Сейчас много людей мне начнут утверждать, что ВАГО очень надежны, рассчитаны на большие токи 32 А и т.п. Но мой многолетний опыт, к сожалению, утверждает обратное.

А посему три приведенных вначале соединения можно применять и в дальнейшем не волноваться за последствия.

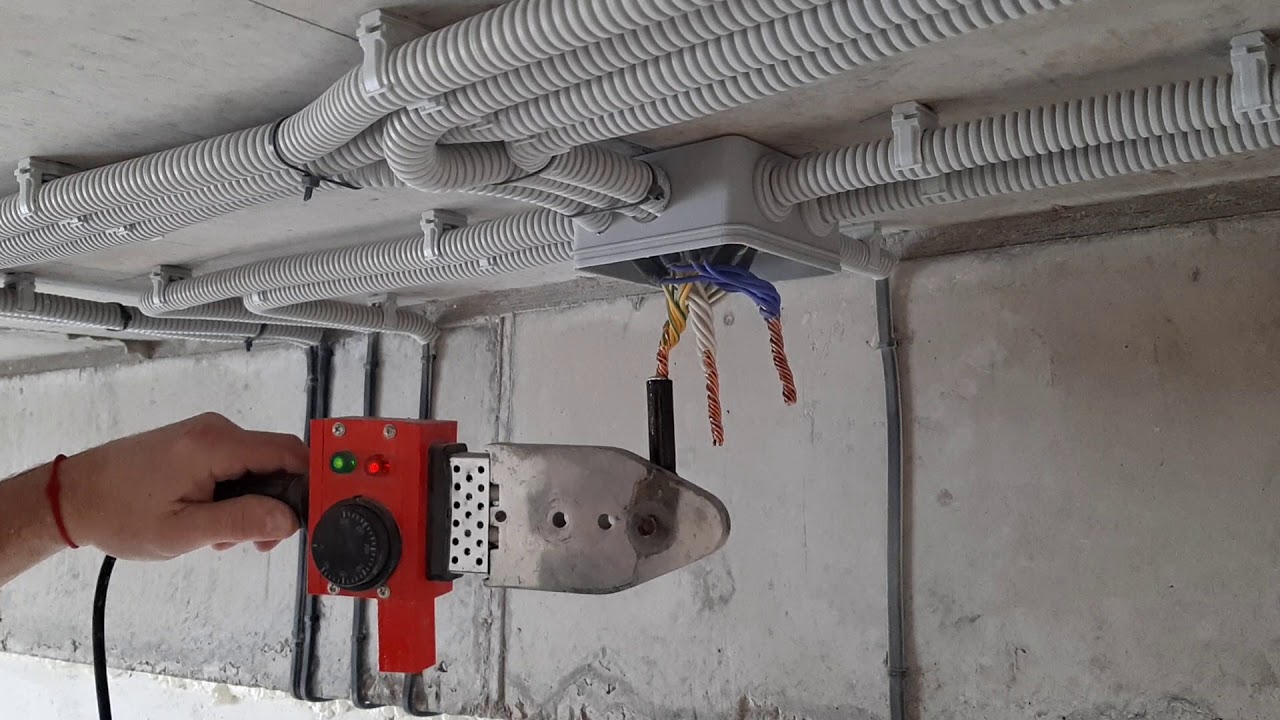

Информативное видео по теме

Распределительная коробка для электропроводки

Распределительная коробка

Распределительные коробки играют важную роль в схеме электроснабжения, они обеспечивают правильное распределение проводов и нагрузки от распределительного щита к точкам потребления. В местах соединения проводов устанавливаются распределительные коробки.

Основным назначением распределительных коробок являются:

1. Обеспечение пожаробезопасности соединения. При слабом соединении образуется сопротивление, которое приводит к нагреву. Распределительная коробка, в данном случае, исключает опасность возгорания.
2. Обеспечение свободного доступа к соединению. Позволяет без особых усилий и затрат найти и восстановить поврежденные участки.
3. Экономия кабеля. Значительно сокращается расход кабеля и работа по монтажу.

Соединение проводов в распределительной коробке

Основные проблемы с электропроводкой возникают из-за некачественного или неправильного соединения проводов. Поэтому, этап расключения распределительной коробки, является очень важным и ответственным. Существует несколько способов соединения проводов, каждый из них имеет свои плюсы и минусы. Мы рассмотрим самые основные по надежности и популярности, которые используют электрики «Академии ремонта» на наших объектах.

• Опрессовка проводов

 Очень надежный вид расключения распределительных коробок. Дынный вид соединения выполняется с помощью гильз разного диаметра соответствующих сечению соединения. Материал гильз должен соответствовать материалу кабеля, как правило, используются ГМЛ гильзы (гильза медная луженая). Лужение гильзы защищает ее от возможного окисления. Опрессовка выполняется специальными гидравлическими пресс-клещами. Для надежной изоляции и защиты соединения используются термоусадочные трубки.

• Сварка проводов

Сварка со скруткой так же является одним из самых надежных видов соединения. Выполняется сварочным аппаратом с графитовым стержнем. Как и в предыдущем варианте, соединение изолируется термоусадочной трубкой.

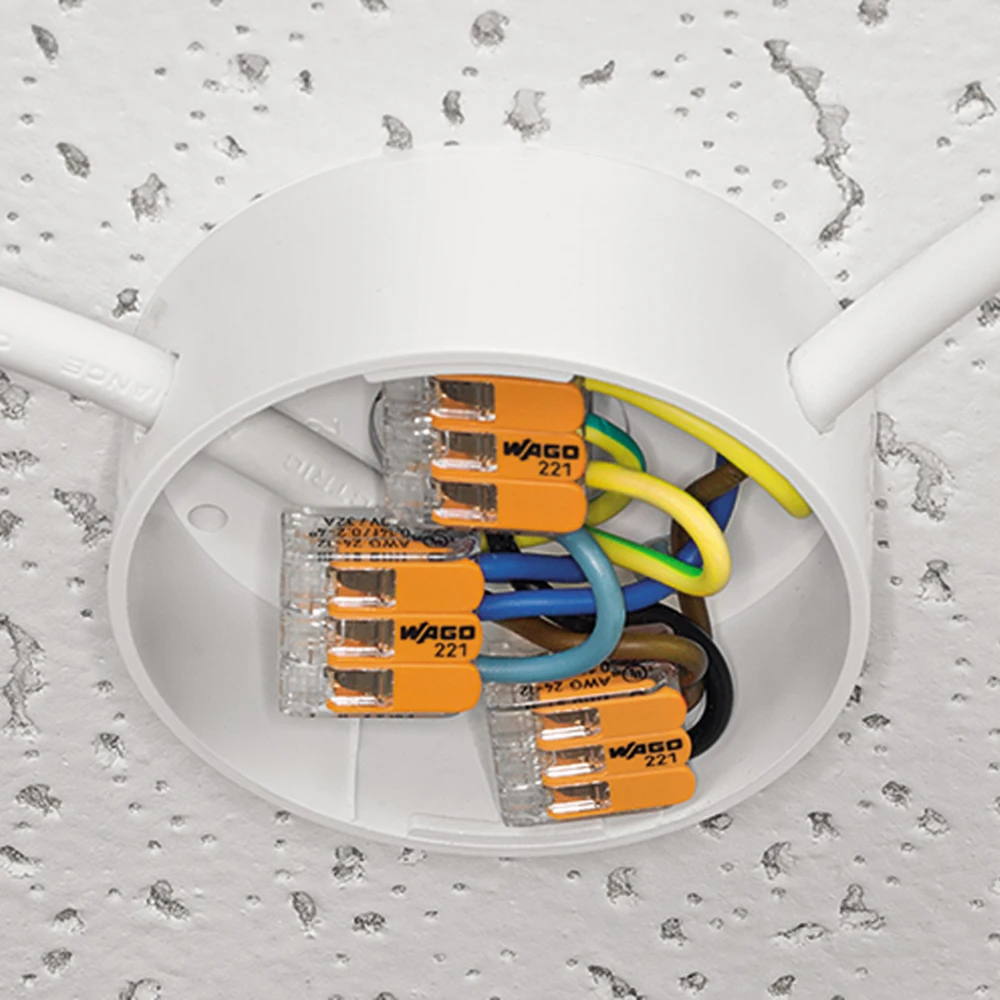

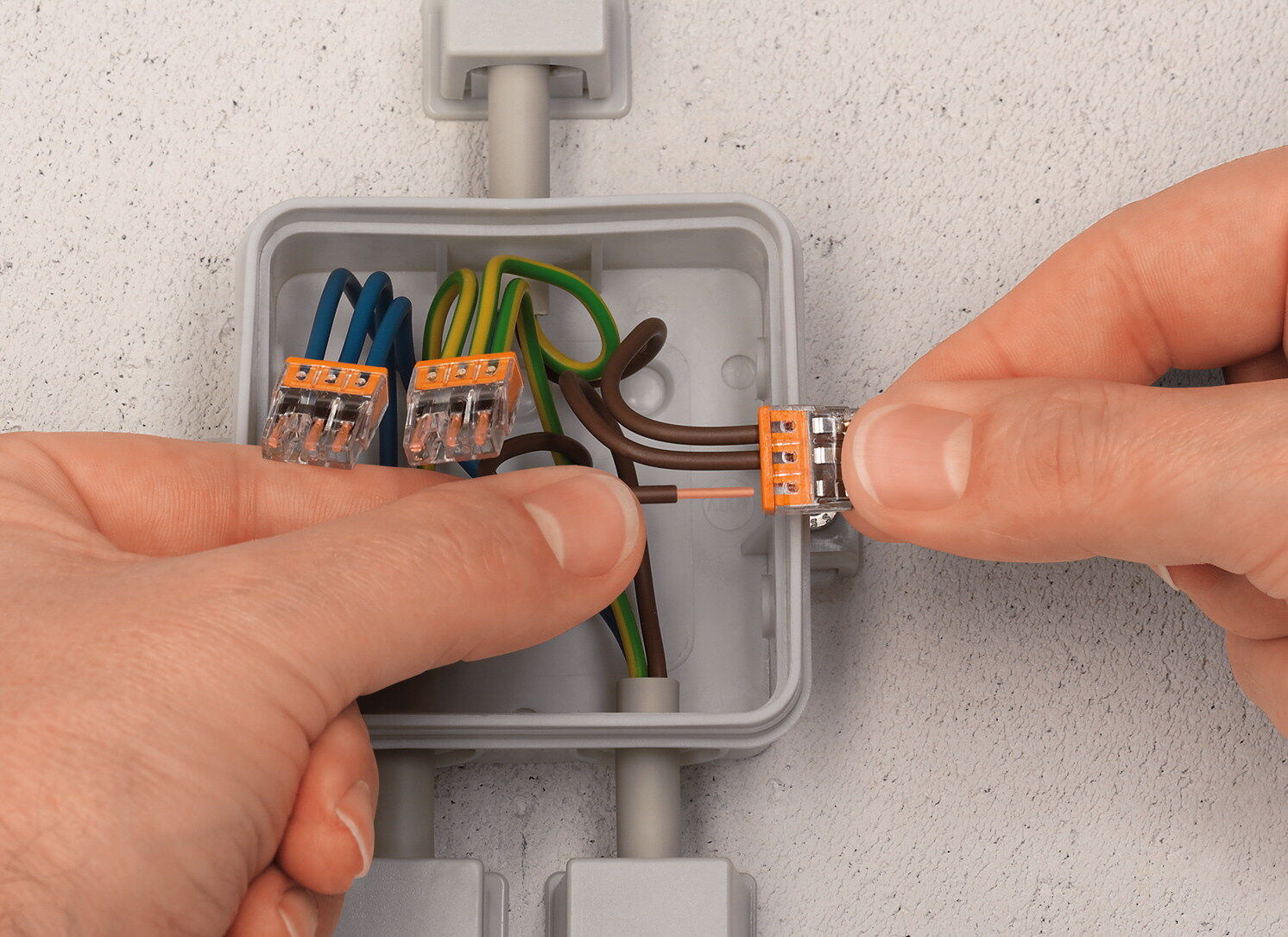

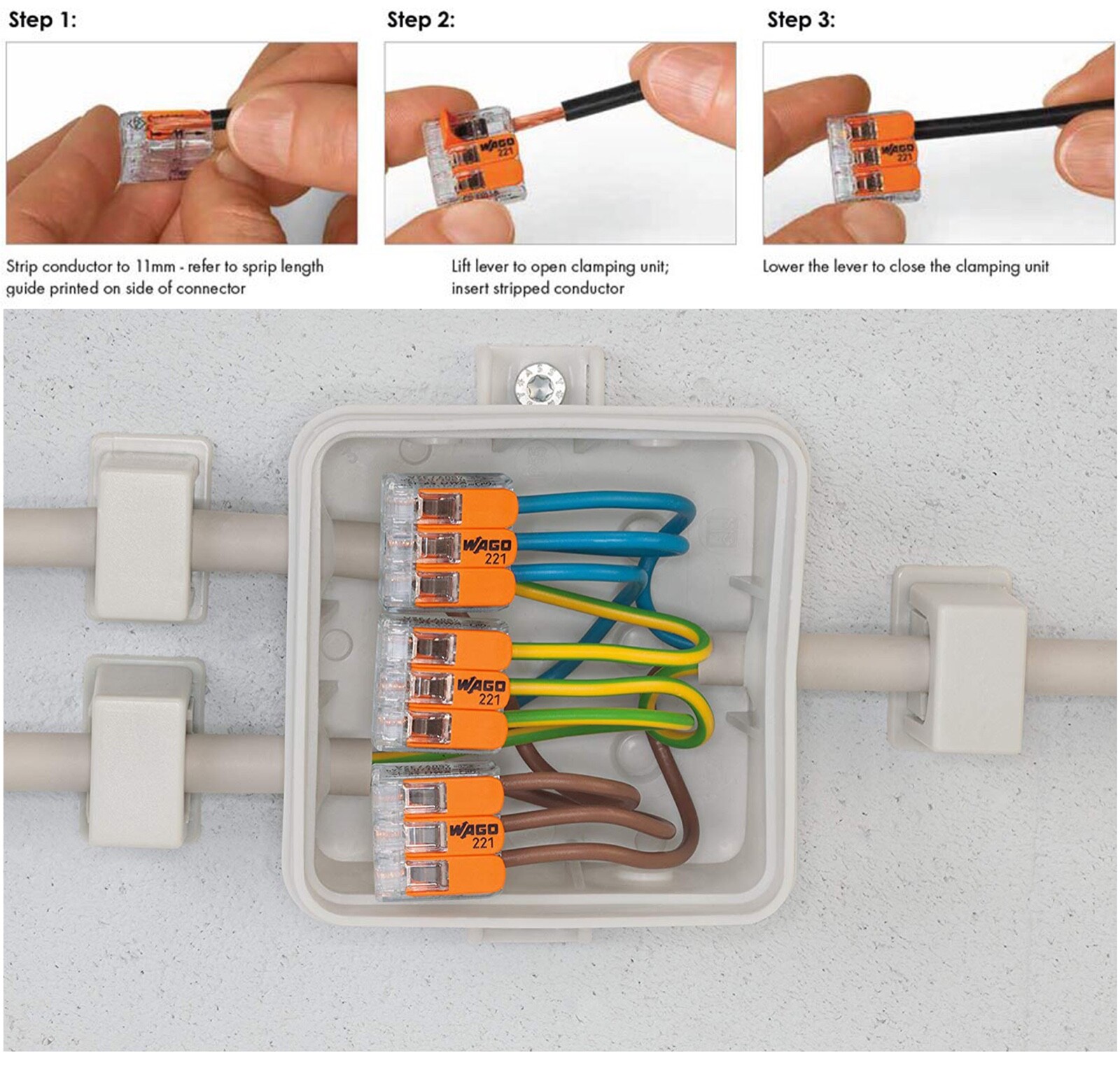

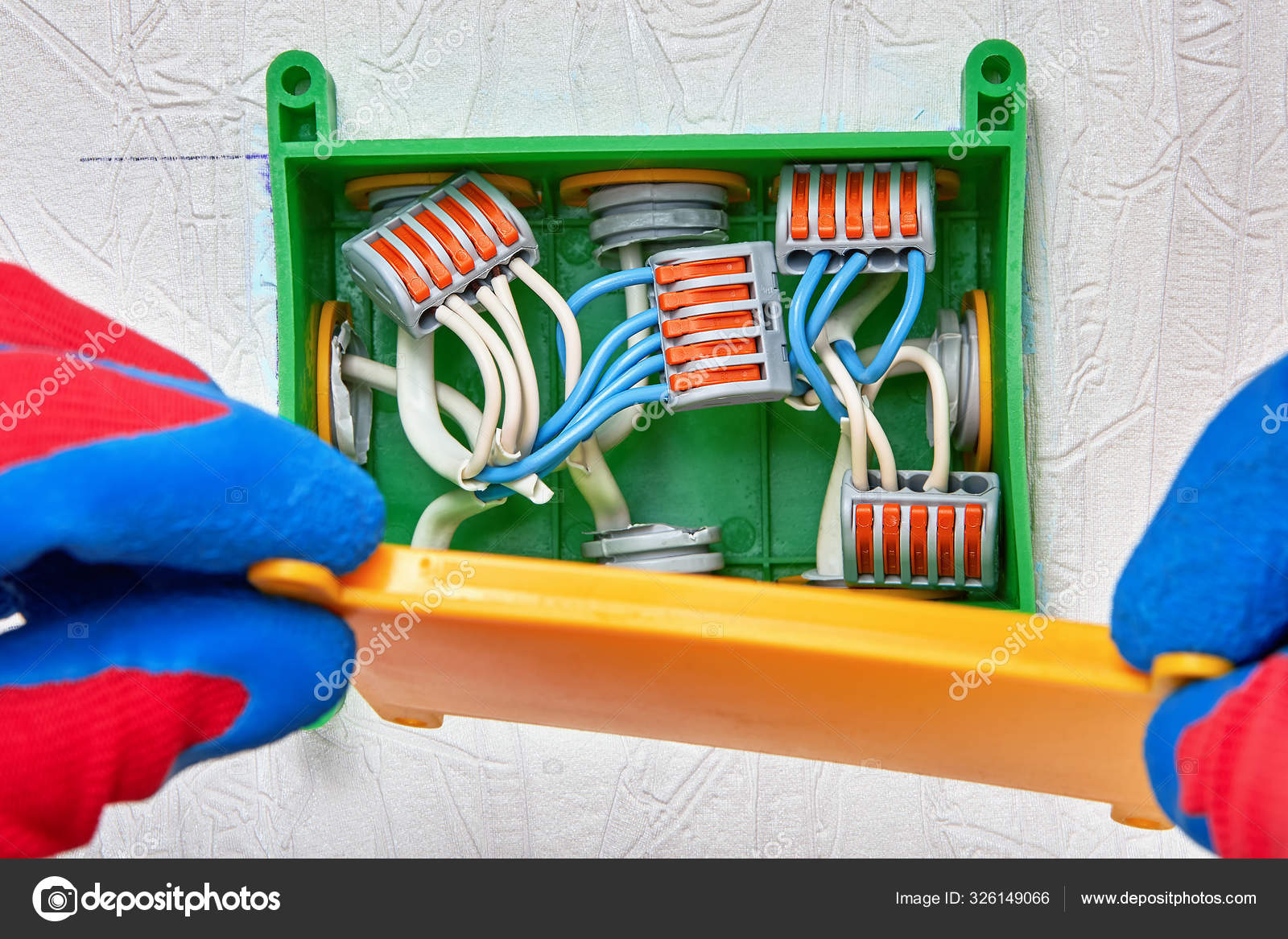

• Соединение с помощью клемников (Wago)

Самый популярный способ соединения проводов в распределительной коробке. Главным его преимуществом является простота монтажа. Можно легко изменить схему подключения без специализированного инструмента. В большинстве случаев, такого соединения вполне достаточно, но если сеть работает повышенными нагрузками, то лучше использовать один из предыдущих вариантов.

Разрешен ли сварочный кабель для электроснабжения на 200 А

Можно ли использовать сварочный кабель вместо сплошной проволоки для прокладки кабеля от счетчика до панели выключателя…

Разрешен ли сварочный кабель для электросети на 200 А?
История: Гордон, домовладелец из Арвады, штат Колорадо
[ad#block] Вопрос: Можно ли использовать сварочный кабель вместо сплошного провода для прокладки от распределительной коробки? к панели выключателя.Я не уверен, как согнуть провод 000, чтобы сделать изгибы.

Мне нужно повысить мощность до 200 ампер для солнечной компании, чтобы установить фотогальваническую систему.

Спасибо.

Ответ Дейва:
Спасибо за вопрос по электричеству, Гордон.
Гордон, все характеристики сварочного кабеля выглядят хорошо, за одним исключением: этот сварочный кабель не является утвержденным кабелем, если он специально не имеет двойного рейтинга, который требуется в соответствии с рейтингом кабеля, определенным NEC, и размер кабеля, возможно, придется увеличить в зависимости от нагрузки, которые будут помещены в цепь.

При установке кабеля 3/0 к сети на 200 А убедитесь, что точка ввода находится на одной линии с наконечниками на панелях, чтобы свести к минимуму количество изгибов. Использование хороших перчаток поможет согнуть кабель. Кабелегибы можно приобрести в местном магазине оптовой торговли электротоварами или через Интернет

.

Следующие ссылки помогут вам с вашим вопросом по электрике:

Электрические распределительные коробки
Электрический код количества проводов в распределительных коробках

Автоматические выключатели
Домовые электрические цепи и автоматические выключатели

Перечень схем электрической панели

Электротехнические нормы для служб
Электромонтажные электротехнические нормы

Электрический провод для дома

Для получения дополнительной информации о электрической схеме 220 В
Электрическая схема 220 В

Эта ссылка полезна домовладельцу
Самостоятельная электрика

Не пропустите следующие ресурсы: Видеоинструкции
Видеоматериалы по электротехнике

Вам также может быть полезно следующее:

Руководство Дэйва по домашней электропроводке: » Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Мастер, удобные женщины, и электрики включает в себя: проводки GFCI выходов проводки GFCI проводки дома электрические цепи 120 вольт и 240 вольт выпускных цепей Электропроводка Выключатели освещения Электропроводка 3- и 4-проводной электрической плиты Электропроводка 3- и 4-проводного шнура сушилки и розетки сушилки Способ устранения неполадок и ремонта электропроводки 4 9 Способ Модернизация электропроводки Коды NEC для домашней электропроводки . …и многое другое.

Будьте осторожны и соблюдайте меры безопасности — никогда не работайте с цепями под напряжением!
Проконсультируйтесь с местным строительным отделом о разрешениях и проверках для всех проектов электропроводки.

Кабель для солнечной панели, сварочный кабель

Непревзойденное значение для электрических и электронных кабелей, клемм и термоусадочных трубок из полиолефина.

Если вам нужна немедленная поставка необходимых вам проводов и кабелей, вы попали в нужное место со специалистами по электропроводке и кабелю.Мы работаем с 1994 года, и наша цель — доставить вашу продукцию в течение двух-пяти рабочих дней, независимо от того, как далеко вы находитесь от наших многочисленных центров выполнения заказов.

Именно то, что вам нужно: лучшее качество проводов, кабелей и портативных шнуров — СДЕЛАНО в США!

Коаксиальные и кабельные кабели

• Пленум Рейтинг
• Сиамский кабель питания и управления

Медный строительный провод 600 В

Кабели для электроники, систем безопасности и сигнализации

• Аудиосистема и динамик
• Кабели Belden Style
• Электронный замок и контроль доступа
• Кабель пожарной сигнализации
• Звук и безопасность

Морской класс Одобрено UL

• Основной провод лодки и кабель батареи лодки
• Клеммы, соединители, разъединители
• Полиолефиновая термоусадочная трубка для тяжелых условий эксплуатации
• Луженые медные наконечники для тяжелых условий эксплуатации

Портативные шнуры/кабели

• SOOW 600 вольт
• Кабель SJOOW 300 В

Сварочный кабель — 600 В Premium Flex — черный — красный — синий — желтый — зеленый

БЕСПЛАТНАЯ доставка сотен наших электрических проводов и кабелей

Что бы вам ни понадобилось в мире электрических проводов или кабелей, мы можем это предоставить. Если вы не нашли кабель, который вам нужен, напишите нам. На нашем сайте специальные кабели не указаны. Мы предлагаем шнуры и кабели различной длины, чтобы максимально соответствовать вашим конкретным потребностям. Мы предлагаем БЕСПЛАТНУЮ доставку наземным транспортом до вашего местоположения из одного из наших семи центров выполнения заказов по всей стране в течение двух-пяти рабочих дней. Доступны услуги ускоренной доставки, а информация об отслеживании доступна после отправки вашего заказа.

У ваших монтажных и строительных проектов есть жизненно важные сроки.Мы знаем, как важно как можно быстрее получить сварочный кабель на 600 В, кабели для электронных систем безопасности и сигнализации, кабели и разъемы морского класса, одобренные UL, или любой другой портативный шнур или медную строительную проволоку, чтобы вы могли вернуться к работе.

Оцените лучшее в отрасли решение EWCS

Имея так много различных типов проводки, вам нужен кто-то, кому вы можете доверять, чтобы выполнить работу и предоставить вам именно то, что вам нужно с первого раза. Триллиевый провод и кабель — ваш источник.Благодаря большому количеству различных типов кабелей вы обязательно найдете то, что ищете.

Существует большое количество длин и размеров алюминиевой строительной проволоки, алюминиевого триплекса и алюминиевого квадраплекса. Вы также можете получить контрольно-измерительные и электронные кабели от кабелей пожарной сигнализации, кабелей безопасности и сигнализации, отраслевых электронных кабелей и многого другого.

Trillium Wire and Cable также включает медные силовые кабели и кабели управления, морские кабели, сварочные кабели и многое другое. Медные кабели питания и управления бывают одножильными и многожильными из неизолированной меди, строительным проводом на 600 В, гибким силовым кабелем на 2000 В, силовыми кабелями G-GC и типа W и т. д.Морской кабель включает первичный морской провод калибра 16-10, одобренный UL, кабель для морской батареи, силовые кабели, термоусадочную трубку с клеевым покрытием и многое другое.

Кабели и провода, доступные от Trillium Wire and Cable, всегда отличаются высоким качеством и рассчитаны на длительный срок службы и высокую производительность. Работая в бизнесе с 1994 года и являясь экспертами в области электромонтажа, мы специализируемся на том, чтобы быстро удовлетворить ваши потребности в проводах и кабелях и доставить вам нужный кабель в кратчайшие сроки с немедленной доставкой. Обычно мы выполняем заказы в течение 24 часов и отправляем в рабочие дни.Наша конечная цель — чтобы вы остались довольны покупкой и доставкой.

Провода и кабели могут быть разрезаны специально по вашим спецификациям, и мы всегда готовы принять специальные заказы или крупные заказы, когда вам это нужно. Просмотрите широкий выбор типов проводов и кабелей и не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть относительно продуктов или вашей покупки. Наша цель — поставлять провода и кабели по доступной цене, а также обеспечивать качественное и легкодоступное обслуживание клиентов, чтобы вы могли получить необходимую помощь и продукты, которые вам нужны.

Отправьте нам электронное письмо по адресу sales@ewcswire. com сегодня, и вы получите ответ в кратчайшие сроки, чтобы доставить ваш продукт к вашему порогу в течение недели.

%PDF-1.5 % 2261 0 объект > эндообъект внешняя ссылка 2261 102 0000000016 00000 н 0000006755 00000 н 0000006860 00000 н 0000008030 00000 н 0000008698 00000 н 0000009289 00000 н 0000009704 00000 н 0000009898 00000 н 0000010092 00000 н 0000010286 00000 н 0000010693 00000 н 0000010923 00000 н 0000011038 00000 н 0000011067 00000 н 0000011106 00000 н 0000011618 00000 н 0000012312 00000 н 0000015002 00000 н 0000015199 00000 н 0000015395 00000 н 0000015590 00000 н 0000015786 00000 н 0000015982 00000 н 0000016178 00000 н 0000016374 00000 н 0000016570 00000 н 0000016766 00000 н 0000016914 00000 н 0000020576 00000 н 0000020769 00000 н 0000020963 00000 н 0000021157 00000 н 0000021350 00000 н 0000021544 00000 н 0000021738 00000 н 0000021932 00000 н 0000022124 00000 н 0000022318 00000 н 0000022509 00000 н 0000022633 00000 н 0000026188 00000 н 0000030318 00000 н 0000030487 00000 н 0000034341 00000 н 0000034454 00000 н 0000035180 00000 н 0000035297 00000 н 0000035471 00000 н 0000035950 00000 н 0000036605 00000 н 0000037317 00000 н 0000040906 00000 н 0000044908 00000 н 0000048382 00000 н 0000048770 00000 н 0000054392 00000 н 0000054798 00000 н 0000055029 00000 н 0000058089 00000 н 0000060739 00000 н 0000060888 00000 н 0000061119 00000 н 0000066523 00000 н 0000066927 00000 н 0000066966 00000 н 0000067085 00000 н 0000067198 00000 н 0000067311 00000 н 0000067424 00000 н 0000067536 00000 н 0000067649 00000 н 0000067762 00000 н 0000067875 00000 н 0000067988 00000 н 0000132474 00000 н 0000132862 00000 н 0000133092 00000 н 0000133216 00000 н 0000133365 00000 н 0000133753 00000 н 0000133852 00000 н 0000134001 00000 н 0000134078 00000 н 0000196206 00000 н 0000212536 00000 н 0000212613 00000 н 0000213001 00000 н 0000213100 00000 н 0000213249 00000 н 0000213620 00000 н 0000215060 00000 н 0000219362 00000 н 0000222476 00000 н 0000224412 00000 н 0000228202 00000 н 0000230732 00000 н 0000234248 00000 н 0000236610 00000 н 0000238299 00000 н 0000244074 00000 н 0000249570 00000 н 0000002336 00000 н трейлер ]/предыдущая 9167200>> startxref 0 %%EOF 2362 0 объект >поток hвязьX T׶>y$`@i0lf-«R@*bXRP;0ՆA@Plw@D NQy]}{( r{Y ~r>{ﳇo

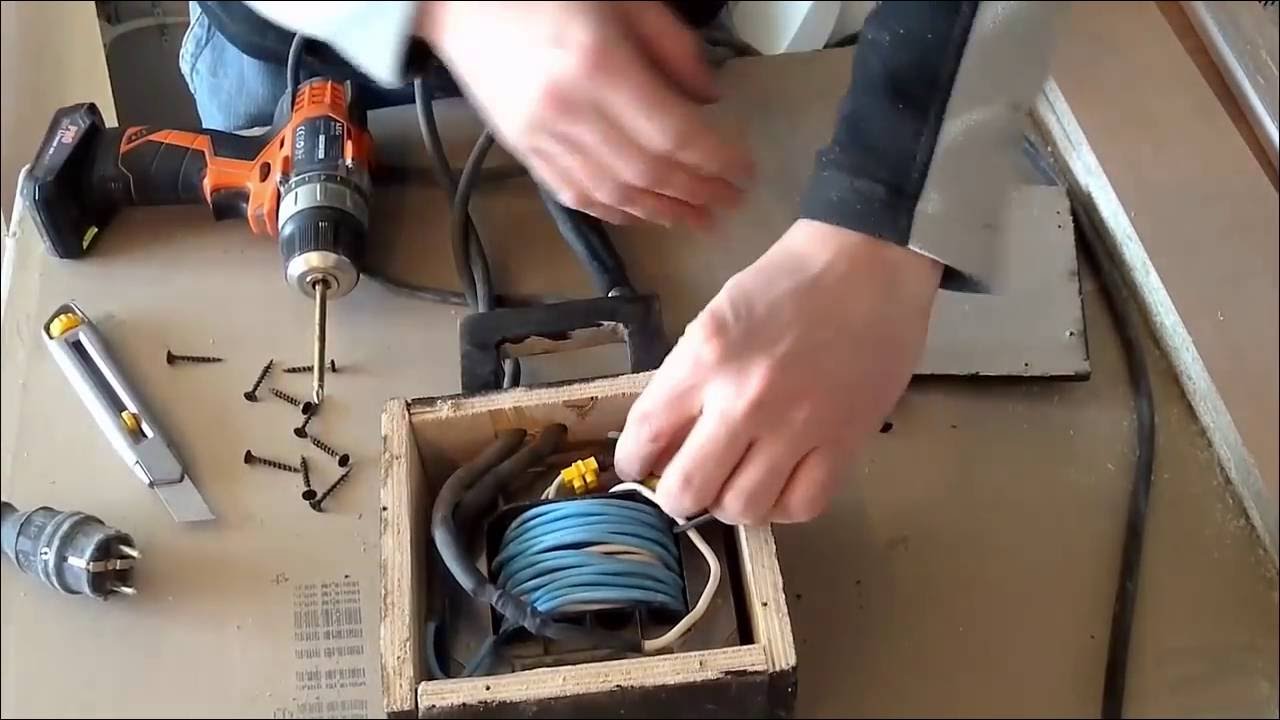

Проводка розетки сварочного аппарата — Как обсудить

Проводка сварочной розетки

Каковы размеры выключателя для сварочного аппарата?

Для автоматического выключателя на 20 ампер требуется минимум 12 метров провода. Таким образом, для паяльников на 220 В следует использовать переключатель на ток не менее 30–40 А, а для менее 115 В достаточно переключателя на 20–30 А. При трехфазном токе требуется до 50 ампер в зависимости от напряжения.

А как мерить выключатель для сварщика?

Наиболее распространенным выключателем в сварочном оборудовании является двухполюсный выключатель на 60 А (в этом случае проводники должны быть соответствующего сечения), хотя номинала в 50 А обычно более чем достаточно для выполнения легких работ, которые используются в большинстве мастерских.

А сколько ампер нужно для сварочного аппарата?

Сварочный аппарат на 220 В потребляет примерно половину мощности сравнимого сварочного аппарата на 110 В. 90 100 ампер довольно распространены, но вы можете найти паяльники меньшего (и большего) размера. Воздушный компрессор, вероятно, будет потреблять гораздо меньше энергии, возможно, 2030 ампер для 220 В или 2050 ампер для 110 В.

Вы также знаете, какой размер мне нужен для сварочного аппарата на 220 вольт?

Всегда лучше модифицировать сварочные цепи и провода в соответствии с текущими потребностями сварщиков в мощности. Например, для сварочных аппаратов на 240 вольт с количеством входов от 40 до 50 требуется выключатель на 50 ампер и кабель длиной 6 метров. Сварщикам, работающим с входной мощностью от 30 до 40 А, требуется выключатель на 40 А и кабель длиной 8 м.

Какой переключатель нужен для паяльника на 250 ампер?

Для переключателя на 250 ампер это означает диапазон магнитного триггера для настройки от 1000 до 2000 ампер. Значения кВА на шильдиках сварочных трансформаторов соответствуют стандартам RWMA для трансформаторов контактной сварки.

Сколько ампер потребляет сварочный аппарат MIG?

Сколько ампер мне нужно для сварки MIG? Для небольших сварщиков, работающих на 115 вольт, они могут генерировать до 140 ампер и сваривать сталь толщиной до 1/4.С помощью сварочных аппаратов на 220 вольт вы можете рассчитывать примерно на 200 ампер и сваривать до 1/2 материала. Это, очевидно, зависит от того, какой у вас сварочный аппарат MIG и что вы свариваете.

Какой размер мне нужен для сварочного аппарата на 240 вольт?

Размеры проводов и схемы пайки Например, для 240-вольтовой пайки, 40-50 входных усилителей требуется автоматический выключатель на 50 А и проводка длиной 6 метров. Между тем, сварщикам, работающим с входным напряжением от 30 до 40 ампер, потребуется восемь футов провода и выключатель не менее чем на 40 ампер.

Как часто можно сваривать Lincoln 225?

Однако, если вам нужно сваривать материалы толщиной около 1/8 с более тяжелыми металлами, вам может подойти Lincoln AC225.

Сколько ампер мне нужно для моего гаража?

Вам, скорее всего, потребуется протянуть провод большего размера через панель гаража, чтобы получить 100 ампер.

Re: Сколько ампер у вас в магазине?

60 ампер будет достаточно, если ваше здание хорошо изолировано и вы не планируете использовать чудовищный сварочный аппарат или компрессор.

Сколько ампер потребляет сварочный аппарат Lincoln 225?

Аппарат для дуговой сварки Lincoln Electric AC225S имеет широкий диапазон сварочных токов от 40 до 225 А для универсального использования.

Какой кабель следует использовать для автоматического выключателя на 50 ампер?

Минимальное сечение провода для выключателя на 50 А составляет 8 А. Если потребление тока может приближаться к пределу 50 А в течение длительного периода времени, используйте провод на 6 А.

Какая сварочная проволока мне нужна?

Рекомендуемый размер сварочного кабеля AWG Номинальная температура 75 °C * Цикл включения/выключения Комбинация электродов и проводов 250 60 1300 60 1350 60 2/0

Сколько стоит переключатель на 60 А?

Замена переключателя: Замена стандартного переключателя на 1560 ампер по цене от 35 до 60 долларов за штуку.В некоторых домах для прерывателя дугового замыкания (AFCI) требуется заменить стандартный выключатель на 1520 ампер, и каждый выключатель стоит от 45 до 75 долларов.

Можно ли подключить паяльник к обычной розетке?

Электрическая установка для домашней сварки Многие сварщики рекомендуют начинать домашние проекты со сварочным аппаратом Millermatic 141 MIG, так как он требует не более 120 В и хорошо работает с большинством бытовых электрических розеток. Для сварочного аппарата на 220 В электрик должен будет установить розетку, способную выдержать необходимую дополнительную мощность.

Какая толщина кабеля нужна для розетки 220?

Для большинства устройств на 220 В требуется цепь на 30 А. Это означает, что вам нужно подключить 102 Вт / зеленый к розетке. Медный провод 102 обычно подходит для тока до 40 ампер при начальной нагрузке и выдерживает 35 ампер при постоянной нагрузке.

Как подключить розетку 220 к сварочному аппарату?

Установить розетку 220В для сварочного аппарата. Прежде чем прикасаться к чему-либо еще, отключите питание электрического щита. Снимите металлическую крышку, чтобы получить доступ к переключателям.Со стороны переключателя кабеля подсоедините горячий провод к каждому винту переключателя и вставьте переключатель в коробку.

Могу ли я использовать выход сушилки для сварочного аппарата?

Сушилки розетки на 30 ампер, нормальные 220 пайки на 50 ампер, на 220 мегов с жестким проводом и газом никогда ничего и близко не потянешь на 50 ампер.

Проводка сварочного выхода

Создайте адаптер питания 240 В для сварочного аппарата MIG

ПРЕДОСТЕРЕЖЕНИЕ:  Этот проект представляет собой непогодоустойчивую коробку адаптера для 240 В. Он не предназначен и не должен использоваться в сырую погоду или в качестве стационарной установки. Детали, рассчитанные на погодные условия, и компоненты прерывателя цепи замыкания на землю (GFCI) должны правильно и постоянно использоваться для наружного применения. Не считайте, что все, что вы узнаете, прочитав этот проект, достаточно для выполнения постоянных электротехнических работ, таких как добавление выключателей, цепей или розеток. Электрики должны работать десятки тысяч часов, чтобы получить свои лицензии по уважительным причинам. Используйте лицензированного электрика для любых новых электрических установок или модификаций существующей проводки или цепей, а также получите разрешение и проверку работы в соответствии с вашими местными нормами и правилами. Используйте информацию и инструкции, содержащиеся в этом проекте, на свой страх и риск.

---

Когда я купил сварочный аппарат MIG на 240 В, а его вилка не подходила к моей розетке переменного тока на 240 В, я зашел в Интернет и купил для него специальный адаптер.

Когда я купил плазменный резак на 240 В с другой вилкой, я купил другой адаптер.

Когда я купил свой сварочный аппарат TIG на 240 В и проблема возникла снова, я понял, что пришло время подумать как производитель, а не как потребитель, и найти общее решение моей проблемы.

Рис. 1. Мое множество розеток Прочтите статьи из журнала прямо здесь о Марка: . У вас еще нет подписки? Получите один сегодня.

Существует огромное количество конфигураций вилок и розеток на 240 В, одобренных для использования в США. За исключением мира трехфазного питания (что выходит за рамки этого проекта), все они обеспечивают различные комбинации двух горячих проводов, нейтрального провода и провода заземления. Каждый из них рассчитан на определенную силу тока. Некоторые с замком, а некоторые с прямыми штекерами.Мой недавний развивающий навык в журнале Make: «Понимание 240 В переменного тока для тяжелых электроинструментов» обеспечивает глубокое погружение в мир 240 В, и я надеюсь, что все, кто интересуется работой с высоким напряжением, прочитают его и исключат удивительное количество городских мифов и заблуждений, окружающих этот мощный ресурс.

240 В тесно связаны с 120 В, которые мы знаем и любим для большинства наших электрических нужд переменного тока. Некоторые, но не все, конфигурации розеток на 240 В обеспечивают провода, необходимые для размыкания двух независимых цепей на 120 В.Поскольку мой доступ к сети 240 В находится в защищенной от непогоды розетке рядом с подъездной дорожкой, сварка, резка и шлифовка также происходят снаружи. У меня на улице нет розетки 120 В, поэтому, когда я работаю, через дверцу моей собаки проходит электрический шнур. Это никого не обрадовало, поэтому, когда я решил решить проблему с адаптером на 240 В, я хотел добавить и розетки на 120 В.

Прежде чем мы начнем, давайте поговорим о силе тока. При рассмотрении силы тока думайте об этом с точки зрения того, сколько доступно (номинальное значение схемы) и сколько может быть использовано.Если вы подключите инструмент, который потребляет 45 А, к цепи, рассчитанной на 30 А, в идеале вы отключите выключатель. Но вы также, вероятно, будете потреблять больший ток через провода и компоненты цепи, чем они рассчитаны, пока не сработает выключатель. Люди редко используют провода, рассчитанные на 55 А, в цепи 30 А. Если выключатель выходит из строя или срабатывает медленно, вы пытаетесь превратить провода в своих стенах в нагревательные элементы. Всегда используйте оборудование, рассчитанное на мощность цепи, к которой вы подключаетесь.

Цепи с большой силой тока немного похожи на то, как если бы вам вручили достаточно веревки, чтобы повеситься. Если у вас есть инструмент, рассчитанный на 25 А, он обычно имеет вилку на 30 А. Если вы используете адаптер для подключения к цепи 50 А, вы, возможно, подвергаете свой инструмент риску. Если произойдет что-то, из-за чего инструмент будет потреблять 45 А, инструмент и его вилка могут начать перегреваться из-за превышения их допустимой нагрузки по току. Инструмент должен иметь автоматический выключатель на 30 А перед ним, чтобы защитить от этого.Но прерыватель на 50А думает, что все в порядке, и с радостью продолжит перегружать бедный инструмент.

Суть в том, чтобы всегда использовать компоненты с соответствующим образом подобранной мощностью. Как вы увидите в этом проекте, когда мы хотим сделать адаптер для подключения вилки на 30 А к розетке на 50 А, мы добавляем в линию прерыватель на 30 А. Когда мы хотим отделить цепи 120 В от розетки 50 А, у нас есть выключатели на 15 А на каждой цепи 120 В, чтобы 50 А не были доступны для инструментов, которые мы подключаем.

Разработка адаптера

Как бы я ни хотел иметь «универсальный» адаптер, реальность такова, что существует слишком много возможных конфигураций для поддержки.Я решил поддержать набор вилок, которые используют мои нынешние инструменты, и получить в придачу две цепи на 120 В. Я подключаю адаптер к розетке 14-50R 50A RV, которая обеспечивает достаточную силу тока и проводку для моих требований.

Итак, план…

Ввод:

Выходы:

• (1) Розетка 6-50R 240 В 50 А
• (1) Розетка 14-50R 240 В 50 А
• (1) Розетка L6-30R 240 В 30 А
• (2) разветвители 120В 15А с выключателями

Возможно, вы захотите получить питание от разъема другого типа или вам могут понадобиться другие розетки. Пожалуйста, прочитайте мой сопроводительный мастер-класс «Знакомство с 240 В переменного тока для мощных электроинструментов», чтобы лучше понять, как безопасно изменить этот проект для других разъемов. Для соединителей этого проекта взаимосвязь прямая (см. рис. 2).

Рисунок 2 – Электрические взаимосвязи розеток

Если мы немного изменим эту схему, мы сможем получить схему для этого проекта. Это довольно просто, по крайней мере, по сравнению с печатными схемами, которые я собираю. (См. рис. 3)

Рисунок 3 – Схема подключения адаптера

. Питание поступает через 14-50P, и мы получаем два провода питания (X и Y), нейтральный провод и провод заземления.240 В доступно между X и Y, а 120 В доступно между X или Y и нейтралью. Все эти розетки (и все современные разъемы NEMA 240 В) обеспечивают заземление — это аварийный путь возврата тока, если что-то выйдет из строя. L6-30R, запирающая розетку на 30 А, оснащена двойным автоматическим выключателем 240 В, 30 А, защищающим ее (E3) (см. рис. 4). Как уже отмечалось, я использую разветвители на 120 В, каждый из которых имеет встроенный выключатель на 15 А (E2) (см. рис. 5)

. Рисунок 4. Двойной автоматический выключатель на 240 В, 30 А. Рисунок 5. Удлинители на 120 В со снятыми вилками для использования в адаптере

. -Цепь внутреннего главного наконечника нагрузки с крышкой» (C1) (см. Рисунок 6.) Это металлический ящик, предназначенный для размещения двух автоматических выключателей или одного двойного выключателя. Он имеет крепления для заземляющей шины (E1) и выбивные отверстия, которые мы можем использовать для крепления наших розеток и входной вилки.

Рисунок 6 – Коробка выключателя на 2 места

Узел адаптера

Шаг 1: Откройте выбивные отверстия для необходимых отверстий

Электрические коробки обычно имеют так называемые «выбивные отверстия». Это связано с тем, что отверстия остаются закрытыми частично перфорированными круглыми дисками, которые вы выбиваете, чтобы открыть доступ.Многие нокауты имеют ряд концентрических колец, что позволяет вам выбрать нужный размер в зависимости от того, сколько колец вы выбиваете. Чтобы открыть нокаут, нужно согнуть диск или кольцо на одном из выступов, а затем двигать его вперед и назад, пока он не выпадет. (См. рис. 7)

Рисунок 7. Выбивание верхнего отверстия

В этом проекте мы выбиваем отверстия диаметром 1¼ дюйма вверху, внизу и внизу слева и справа. Мы также проделаем отверстие диаметром ⅞” сверху слева и справа. Отверстия будут использоваться следующим образом:

• Сверху: проход для шнура от вилки, кабельный зажим 1″
• Верхний левый, Верхний правый: проход для шнуров от удлинителей, кабельные зажимы ⅜”
• Внизу слева: соединение для розетки 6-50R, кабельный ниппель 1″
• Внизу справа: соединение для розетки L6-30R, ниппель для кабелепровода 1″
• Внизу: соединение для розетки 14-50R, кабельный ниппель 1″

Шаг 2: Прикрепите розетки и кабельные зажимы

После того, как отверстия будут выбиты, мы добавим коробки для розеток и кабельные зажимы.На приведенной ниже блок-схеме (см. рис. 8) показан порядок втулок и стопорных гаек на кабельных зажимах и ниппелей кабельных каналов, соединяющих коробки с розетками.

Рис. 8. Блок-схема, показывающая, как подсоединить кабельные ниппели и кабельные зажимы

. Коробки с розетками поставляются с заглушками, которые ввинчиваются в оставшиеся открытые отверстия. Плотно закрепите их на месте. (См. рис. 9)

Рис. 9. Заглушка в нижней части приемной коробки

. Для ниппелей кабелепровода (C6) навинтите две стопорные гайки (V3) на центр ниппеля.Поместите один конец ниппеля в коробку прерывателя, навинтите контргайку внутри и затяните, пока ниппель не зафиксируется. Добавьте пластиковую втулку (V2) на конец и повторите то же самое для приемной коробки на другом конце ниппеля. Кабельные зажимы (C2) имеют обод, который плотно прилегает к внешней стороне коробки выключателя, поэтому вам потребуется только стопорная гайка на каждом и втулка внутри 1-дюймового зажима. (См. рис. 10)

Рис. 10. Соединения кабельных зажимов

Шаг 3.

Вставьте шину заземления и прерыватель .

Далее мы прикрепим шину заземления (E1).Это металлический стержень с просверленными в нем отверстиями и винтами сверху. Здесь мы будем соединять все провода заземления друг с другом. В верхней части должны быть два отверстия без винтов и крепежный винт, который входит в комплект. Я выбрал только одну точку крепления в коробке выключателя, но она работает нормально. Прикрепите шину заземления к точке крепления в левом верхнем углу коробки.

Теперь мы можем защелкнуть двойной выключатель (E3). Расположите его так, чтобы горизонтальные контакты в нижней части находились на круглой направляющей в держателе выключателя, а двойные вертикальные контакты — на шинах.Сильно надавите на прерыватель, пока он не встанет на место со щелчком. Теперь наш корпус готов к проводке. (См. рис. 11)

Рисунок 11 – Коробка выключателя с креплениями, шиной заземления и автоматическим выключателем

Шаг 4: Подготовьте входящий провод от вилки

Поскольку я надеюсь, что вы прочитаете эту статью до конца, прежде чем отправиться покупать все детали, я предлагаю вам краткий способ пропустить этот шаг. Я решил подключить вилку к концу кабеля, чтобы при необходимости я мог позже заменить ее на другой тип.Возможно, это трудный способ сделать это. За аналогичные (а в некоторых случаях и меньшие) деньги вы можете купить сменный шнур питания прибора 14-50, к которому уже подключена вилка. Если вы это сделаете, будьте осторожны, многие из них рассчитаны на 40 А или меньше, чем полные 50 А соединения 14-50. Используйте кабель, рассчитанный на полные 50 А.

Поскольку вилка со временем подвергается гораздо большему движению, чем внутренняя проводка, я решил использовать многожильный наружный провод. Проволока со сплошным сердечником или ограниченной жилой не выдерживает больших изгибов и перемещений.В моем местном крупном строительном магазине продавали прекрасную прорезиненную проволоку 6-3, которая была почти идеальной. Он имеет три провода 6-го калибра, рассчитанные на 55 А (W1). К сожалению, вилка 14-50P (E4) представляет собой четырехпроводную вилку с нейтралью «горячий-горячий-земля». Обычно он подключается кабелем, состоящим из трех проводов 6-го калибра для «горячий-горячий-нейтральный» и 10-го калибра для заземления (это то, что я купил, чтобы разобрать внутреннюю проводку). Мне так понравился многожильный провод с резиновым покрытием, что я решил добавить свой собственный заземляющий провод 8-го калибра (W4) (см. рис. 12).Недостаток этого заключался в том, что стандартная цветовая схема проводки отбрасывалась, поскольку три провода в кабеле были черным, белым и зеленым, которые традиционно считались горячим, нейтральным и заземленным соответственно. Мне нужно было, чтобы три провода 6-го калибра были «горячий-горячий-нейтральный», поэтому я сделал зеленый провод вместо красного для второго горячего провода.

Рис. 12. Кабель 6/3 с дополнительным заземлением калибра 8

Снимите 2½ дюйма резиновой внешней оболочки с одного конца кабеля с вилкой и 3 дюйма с другого конца. Это сложно сделать, не повредив изоляцию трех внутренних проводов.Я использую канцелярский нож и делаю надрез вокруг изоляции, которая не проходит. Затем я сгибаю кабель, чтобы открыть разрез, и просто касаюсь его краем ножа. Если нож острый, резина разорвется, и вы можете продолжать делать это, пока не пройдете весь путь. Возможно, вам удастся снять резиновую изоляцию, или вам, возможно, придется сделать боковой надрез, чтобы снять ее. Имейте в виду, провода внутри покрыты кукурузным крахмалом или чем-то вроде белого порошка против натирания. Когда вы снимете резиновую изоляцию, будет небольшой беспорядок.

3-дюймовая зачищенная секция входит в коробку выключателя. Провода, которые соединяются внутри коробки выключателя, должны быть разной длины, потому что белый нейтральный провод должен подключаться дальше внутри к нулевой шине. Обрежьте черный и зеленый провода так, чтобы их длина составляла 1¾ дюйма (белый остается длиной 3 дюйма), и зачистите ½ дюйма на концах всех трех проводов от кабеля и заземляющего провода. (См. рис. 13)

Рисунок 13 – Конец коробки выключателя подготовленного кабеля

Для проводов, которые будут подключаться к штекеру 14-50П (Е4), белый провод будет короче черного и зеленого. Обрежьте проволоку так, чтобы она была 2″ (другие две проволоки остаются 2½″). Снимите изоляцию на ½” с концов всех трех проводов. Оставьте заземляющий провод, который входит в вилку, не зачищенным. Нам нужно будет обрезать его по длине, когда мы собираем вилку.

Шаг 5. Вставьте кабель в коробку выключателя

.

Размер 1-дюймового зажимного разъема (V1) для резинового кабеля и дополнительного заземляющего провода едва достаточен для их прохождения. Возможно, вы не согласитесь со мной по поводу того, подходят ли они вообще, поскольку вы изо всех сил пытаетесь заставить их пройти.В свою защиту я предлагаю несколько фотографических доказательств того, что это можно сделать (см. рис. 14).

Рис. 14. Кабель, входящий в коробку выключателя

. Я рекомендую сначала пропустить заземляющий провод. Затем вставьте резиновый кабель и скручивающим и толкающим движением вставьте его достаточно, чтобы белый провод полностью вошел своим зачищенным концом в разъем нейтрального блока. В процессе зачистки и проталкивания проводов мне удалось слегка надрезать изоляцию на черном и зеленом проводах.Я не прошел и половины пути, но в качестве меры предосторожности, вы заметите, что я добавил немного силиконовой ленты поверх зазубрин, чтобы убедиться, что будущие проблемы будут пресечены в зародыше.

Провод заземления подключается к одной из клемм шины заземления. Черный и зеленый провода не входят в разъемы шины на выключателе. Мы должны разделить их мощность, поэтому мы будем подключать их к множеству других проводов перед подключением к выключателю.

Шаг 6: Установите вилку 14-50P на другой конец кабеля

Вы, наверное, заметили, что у нас на 12 дюймов больше заземляющего провода, чем кабеля.Это связано с тем, что заземляющий провод проходит дальше, чтобы добраться до всех его соединений. Вам, вероятно, не понадобится весь дополнительный фут, но вам понадобится достаточно, чтобы провод заземления достиг шины заземления в коробке выключателя и наконечника заземления в верхней части вилки.

Прежде чем прикрепить вилку к концу кабеля, наденьте термоусадочную трубку (W5) на кабель и заземляющий провод. Обрежьте термоусадку так, чтобы оставалось около 2 дюймов кабеля и заземляющего провода. Существует множество способов подачи тепла и получения полного сжатия радиатора.Лучше всего использовать тепловую пушку с изогнутым адаптером, чтобы равномерно распределять тепло вокруг кабеля. Вы можете использовать горелку, но будьте осторожны, двигайтесь медленно и не допускайте, чтобы горячие точки повредили термоусадку.

Расположите черный, зеленый и белый провода так, чтобы их зачищенные участки перекрывали наконечники, к которым они будут подключаться, и проложите зеленый заземляющий провод вокруг внутренней стенки вилки, пока он не перекроет наконечник в верхней части. Обратите внимание, где он находится на заземляющем проводе, и отрежьте его в этой точке. Зачистите ½” провода заземления.

Наконечники выдвинутся из вилки, чтобы можно было ослабить зажимные винты и прикрепить провода (см. рис. 15).

Рисунок 15 – Провода, прикрепленные к штепсельным наконечникам

. Обратите особое внимание на проводку и ориентацию зажимных винтов. На ушках есть небольшие выступы, которые позволяют им оставаться на месте, когда их сильно вдавливают в отверстия. Прикрепите нижний зажим к кабелю и затяните его как можно сильнее. Кабель будет пытаться выдернуться из вилки при использовании адаптера.Затягивание этого зажима — ваша первая линия защиты от выдергивания кабеля из вилки.

Вам действительно нужно убедиться, что вы полностью затянули зажимы, соединяющие провода с наконечниками, обрезали лишний оголенный провод и полностью вставили наконечники в отверстия. Хотя мы добавим еще один уровень защиты, прежде чем закончим, выдергивание кабеля, мягко говоря, крайне нежелательно. Если дела пойдут плохо, вы можете закоротить провода, несущие 240 В, когда они отрывают наконечники внутри вилки.Затяните все как можно сильнее. Это включает в себя крышку, когда вы завинчиваете ее обратно.

Последняя линия защиты — взять рулон силиконовой ленты (V4) и использовать весь рулон, чтобы обернуть кабель и основание вилки. Силиконовая лента сплавляется сама с собой и образует толстую прочную рукоятку, удерживающую кабель в вилке. Чтобы силиконовая лента хорошо приклеилась, ее необходимо растягивать во время наложения. Держите конец на месте и растягивайте ленту, обматывая вокруг кабеля и основания.(См. рис. 16)

Рис. 16. Кабель и вилка, обмотанные силиконовой лентой

. Шаг 7. Подключение разветвителей на 120 В

.

Для этого проекта подойдет любой тип удлинителя со встроенным автоматическим выключателем. Я использовал самый дешевый, который смог найти (E2). Большинство удлинителей поставляются с выключателем на 15 А, но если вы найдете удлинители с выключателем на 20 А, он будет работать так же хорошо и даст вам больше запаса мощности. Переход выше 20 А с 120 В должен включать использование другой конфигурации разъема, чем стандартные, которые мы видим в стенах вокруг нас. Они довольно необычны, единственный в моей жизни есть на моем генераторе, это круглый выход с замком (точнее, L5-30R). Кроме домов на колесах и лодок, я никогда не сталкивался ни с чем, что бы его использовало.

Отрежьте заглушки и снимите внешнюю изоляцию, чтобы оголить 4″ провода на одном из выходов и 6″ на другом. Длина, которую вы выставляете, не имеет решающего значения, но вам потребуется достаточное количество нейтрального провода, чтобы добраться от кабельного зажима до нейтрального блока на боковой стороне крепления выключателя.Он дальше от одной стороны коробки, чем от другой. Проденьте зачищенные провода через кабельные зажимы так, чтобы более короткая зачищенная часть находилась на стороне, ближайшей к нейтральному блоку, так, чтобы конец внешней изоляции находился прямо внутри коробки.

Разложите белые провода так, чтобы они проходили к свободному месту на нейтральном блоке, и пометьте их (не забудьте добавить достаточную длину, чтобы часть, которую вы зачистите, прошла внутри разъема). Отрежьте лишний провод и зачистите ½ дюйма. концы. Сделайте то же самое для зеленых проводов, проложив их к шине заземления.Черные провода позже будут участвовать в большом соединении проводов в большом медном разъеме, так что сейчас отрежьте их на 3½ дюйма и зачистите концы на ½ дюйма. Вставьте белый и зеленый провода в соответствующие разъемы и затяните зажимные винты.

Шаг 8. Подготовка выходной проводки

Купленный нами внутренний провод 6/3 (W3) предназначен для подключения розеток. Поскольку этот провод рассчитан на 55 А, технически мы могли бы использовать меньший калибр для цепи на 30 А, питаемой автоматическим выключателем.Но у нас достаточно более толстой проволоки, и использование только одного типа немного проще, поэтому в данном случае это просто добавляет запас прочности. С медным проводом неудобно работать на коротких участках, его сложно согнуть. Если вы хотите использовать многожильный провод, пока вы используете соответствующий калибр, все в порядке. Преимущества одножильных проводов заключаются в том, что это экономически эффективный подход и, как правило, имеет немного меньший диаметр с изоляцией. Это проблема при попытке провести три провода и заземление через 1-дюймовый ниппель, так что имейте это в виду, если вы используете провод большего размера.

Мы собираемся отрезать три 12-дюймовых отрезка провода (черный, красный, белый и голый медный) из 4-футового отрезка, который мы купили. Я купил (и рекомендую) 5′, чтобы вы могли справиться с ошибками. Если вы не сделаете ошибок, вы можете купить только 3 фута. Мне нужно 5 футов. Разрезать кабель 6/3 без тяжелых ножниц может быть нелегко — проще снять внешнюю изоляцию и обрезать отдельные провода до 12 дюймов. В конечном итоге вам придется перерезать их снова, когда вы их расположите, поэтому вам понадобятся тяжелые кусачки, чтобы пройти через медь 6-го калибра.

Каждая из розеток имеет винтовые клеммы на задней стороне. Заземление и, если имеется, нейтраль должны быть четко обозначены. Многие розетки не удосуживаются указать, какая клемма X или Y, поскольку горячие провода иногда считаются взаимозаменяемыми. Но мне нравится быть последовательным, поэтому я рекомендую посмотреть схемы розеток и использовать стандартные положения X и Y. (См. рис. 17)

Рис. 17. Винтовые клеммы на задней панели 14-50R

Одна сторона пластины розетки обычно помечена калибром, указывающим, сколько проводов нужно зачистить для винтовых клемм (см. Рис. 18).Используйте эти калибры, чтобы зачистить провода для каждой из розеток.

Рисунок 18 – Измеритель зачистки на розетке

После зачистки проводов ослабьте винт на клемме, вставьте зачищенный провод и плотно затяните винт. За пределами терминала не должно быть оголенных проводов. Когда все провода на месте, согните их так, чтобы все они были обращены к концу розетки, ближайшему к коробке выключателя (см. Рисунок 19).

Рисунок 19 – Провода, подключенные к задней части розетки

Может возникнуть вопрос; какое направление должно быть ближе всего к коробке выключателя? Это не жесткое правило, но вот как я на него отвечу. По большей части штепсельные вилки 240 В с прямым контактом имеют разъем заземления «вверху» (с другой стороны, чем кабель). Если ваша розетка расположена так, что разъем заземления находится напротив коробки выключателя, это означает, что вилка и кабель будут перебежать коробку выключателя. Чтобы отвести все кабели от коробки, поместите заземляющий контакт на стороне, ближайшей к коробке выключателя. Это не проблема с круглыми фиксирующими соединителями.

Изгибание проводов на данном этапе должно выполнять две задачи.Во-первых, это должно быть сделано таким образом, чтобы розетка по-прежнему входила в розеточную коробку, как из стороны в сторону, так и с монтажной пластиной, расположенной заподлицо с резьбовыми точками крепления на коробке. Во-вторых, провода должны пройти через соединительный ниппель в коробку выключателя. Для вас это может быть простым, для меня это было исследованием моего отношения к ненормативной лексике. Какой бы подход вы ни выбрали, в конце концов, есть способ заставить его работать. Когда он будет на месте, привинтите розетку к коробке и больше не говорите об этом вечно.

Подготовьте все розетки и ввинтите их в коробки так, чтобы провода проходили в коробку выключателя.

Шаг 9: Подключите розетки

Предоставляю три схемы проводки. На первом (рис. 20) показаны все провода на месте. На втором (Рисунок 21) каждый выход показан независимо. На третьем (рис. 22) показаны провода каждого типа, т. е. X, Y, заземление или нейтраль.

Рисунок 20 – Вся проводка Рисунок 21 – Проводка каждой розетки



Рис. 22. Проводка каждого типа проводов

На схемах не показаны медные разъемные болты, образующие большие нексусы X и Y.Они немного сложны, поэтому мы рассмотрим их в последнюю очередь.

Я питаю глубоко укоренившееся стремление к симметрии, поэтому я проложил свои провода так, чтобы заземляющие провода находились на самом нижнем уровне, нейтральные провода — над ними, а красный и черный горячие провода — на верхнем уровне. Это потребовало некоторой аранжировки, но в конце концов было очень приятно и помогло все подогнать. Для этого согните и проложите заземляющие провода (оголенная медь в случае новых розеток 240 В) к шине заземления. Оставьте достаточно лишнего провода, чтобы он мог согнуться и войти в клемму шины заземления, затем отрежьте лишний провод.Поместите конец заземляющего провода в шину и затяните зажимные винты, чтобы надежно соединить заземление.

Повторите операцию для нулевого провода. Проложите их, при необходимости согнув, к месту их расположения на нейтральной шине, отрежьте лишнее, зачистите конец, вставьте в клеммное гнездо и затяните винты.

Мы должны добавить два провода, которые будут соединять два горячих провода с автоматическим выключателем. Для этого отрежьте по 3″ отрезка черного и красного провода 6-го калибра, зачистите ½” изоляции с каждого конца.Согните каждый провод буквой «С» и закрепите один конец каждого провода в соответствующей клемме автоматического выключателя. Другой конец провода будет объединен в наш пучок горячих проводов, каждый из которых идет в пучок сверху коробки с удлинителем и проводами 14-50P.

Горячие провода будут связаны в соответствующие жгуты с помощью разъемных болтов. Я использовал действительно большие болты № 2 для возможного расширения в будущем, но меньшие подойдут, если все зачищенные провода подойдут. Сначала нам нужно проложить все черные провода к месту, указанному на схемах, которое находится примерно в 2 дюймах сверху и в 1 дюйме сбоку (другой пучок горячих проводов будет в 1 дюйме от другой стороны).Конкретное расположение не имеет решающего значения, но вам нужно расположить его так, чтобы вокруг обоих разъемных болтов был зазор. Держите болты над выбранными местами, чтобы быть уверенным.

Горячие провода от 6-50R и 14-50R будут заходить в разрезной болт снизу коробки, провода от 14-50П, разветвителей и прерывателя сверху коробки. Провода должны перекрываться на ½ дюйма в месте разрезного болта. Вставьте провода в нужное положение и пометьте их так, чтобы, когда вы обрежете и зачистите ½ дюйма оголенной меди на их концах, перекрытие будет полностью медным. (См. рис. 23)

Рис. 23. Перекрытие, обрезание и зачищение проводов разъемного болта

Наденьте полностью открытый разъемный болт на два провода, выходящие из нижней части коробки. Соберите зачищенные концы вместе в тугой пучок и вставьте их все в открытую разъемную гайку (W4). Вы можете обнаружить, что открытие прядей провода 14-50P и скручивание многожильного провода удлинителя в него помогает. Затяните болт, пока провода не будут надежно закреплены. Болт должен быть затянут достаточно, чтобы он не соскользнул с зачищенных проводов.(См. рис. 24)

Рисунок 24 – Зачищенные провода в разрезном болте

После завершения повторите операции для Y-образных проводов. Они будут красными от розеток, черными от левой полосы питания и зелеными от внешней вилки. На этом проводка завершена! (См. рис. 25)

Рис. 25. Завершенная проводка адаптера

Важно, чтобы провода были тщательно проложены и размещены так, чтобы на них не оказывалось давление при установке крышки коробки выключателя. Места должно быть более чем достаточно, если вы используете расслоение, описанное выше.Вы никогда не захотите заполнять какую-либо электрическую коробку более чем на 75% (40% для некоторых приложений), и вы не хотите, чтобы провода изгибались или двигались, когда вы надеваете крышку.

Шаг 10: Изоляция и установка крышек

Разрезные болты представляют наибольшую опасность в устройстве, поскольку они представляют собой большие проводящие объекты, каждый из которых несет напряжение 120 В при 50 А. Мы должны изолировать их, исключая любой шанс возможного короткого замыкания. Это устройство будет подниматься, перемещаться, падать и сильно ударяться при его использовании — наша изоляция не должна быть слабым местом.

Для этого мы создадим два отдельных слоя покрытия, первым будет слой виниловой изоленты (V5), который полностью покроет разрезной болт и входящие провода. Отрежьте отрезки ленты длиной 4–6 дюймов и оберните их внахлест под, вокруг и по диагонали до тех пор, пока медь не останется незащищенной. Этот слой не обязательно должен быть очень плотным, но целью этого слоя является полное покрытие.

Второй слой — резиновая изолента (V6).Мы хотим полностью покрыть виниловую ленту как минимум 4 слоями резиновой ленты. Резиновая лента будет схватываться и сплавляться сама с собой, но ее следует растягивать почти до предела при нанесении, чтобы сформировать наилучшее сцепление. Отрежьте 4-дюймовые отрезки резиновой ленты, плотно прижмите конец к гайке и натяните ленту вокруг, под и по диагонали. Растяните конец и прижмите его к одному из бинтов в течение 30-60 секунд, пока он не зафиксируется на месте. По мере продвижения прижимайте ленту к предыдущим виткам. Продолжайте с большим количеством полос (делая их настолько длинными, насколько вы можете справиться с ограниченным пространством).Когда закончите, гайка должна быть полностью покрыта толстым слоем резины. Сделайте это для обоих расколотых орехов. (См. рис. 26)

Рисунок 26 – Изолированные разрезные гайки

Привинтите настенные пластины (C4, C5) к выпускным отверстиям. Стальные пластины, хотя и более дорогие, для этого применения того стоят. Пластмассовые пластины ломаются при длительном использовании. Установите крышку коробки выключателя и закрепите ее на месте. Вот и все! Не забудьте включить выключатель на 30 А, если вы используете розетку L6-30R, и разветвители питания, если вы собираетесь их использовать.

Будьте в безопасности! Не используйте этот адаптер в грязных или влажных условиях, задняя часть коробки выключателя имеет отверстия для настенного монтажа, которые пропускают грязь или влагу. Доступны версии деталей этого проекта для влажной погоды, если вам нужен такой адаптер, но если вам это нужно, используйте прерыватель GFCI. Честно говоря, если вы действительно рассматриваете возможность использования адаптера для условий, в которых возможна вода, весь адаптер должен иметь двойной выключатель GFCI на 50 А на линии от вилки. Это также потребует использования коробки большего размера.

Рисунок 27 – Завершенная проводка

K&C Auctions Eden Prairie Welding ликвидация, Eden Prairie, MN

Предметы аукциона на продажу

Новые и бывшие в употреблении сварочные материалы и оборудование от известного сварщика/преподавателя. Нам нужно ликвидировать все предметы, чтобы продать дом.

Лот №: 1

Источник питания Miller Dialare HF-P AC/DC для газовой вольфрамовой дуги или электродуговой сварки с экранированным металлом, 220 В, однофазный, на колесах, включает сварочную головку Tig Master, покупатель должен загрузить.Включает управление педалью, а также бак с аргоном и манометром.

Лот №: 10

Магазин Vac Картриджные фильтры Кол-во 2

Лот №: 100

Корзина разного антикварных и старинных телефонов

Лот №: 101

2 корзины для оборудования, полные разного оборудования

Лот №: 102

Большое количество контейнеров, заполненных оборудованием

Лот №: 103

Корзина с разной электроникой и электрикой

Лот №: 104

Корзина с разными шестигранными ключами

Лот №: 105

Комплект деталей для плазменной сварки

Лот №: 106

Новый коммерческий пистолет-распылитель Coleman

Лот №: 107

6 разных галогенных ламп

Лот №: 108

Разнообразие бункеров, заполненных разным оборудованием

Лот №: 109

Разнообразие бункеров, заполненных разным оборудованием

Лот №: 11

2 электродвигателя без тегов для информации

Лот №: 110

Разнообразие Разное. Балончик с краской

Лот №: 111

Разнообразие шариков для трейлеров

Лот №: 112

Комплект шинных цепей

Лот №: 113

Полная корзина разного. Очки для чтения

Лот №: 114

Корзина с новым замком и шарнирным оборудованием

Лот №: 115

Полка Разной автомобильной химии

Лот №: 116

Металлический ящик для инструментов, наполненный разным

Лот №: 117

Большая корзина с различными автомобильными химикатами

Лот №: 118

Самодельный сварочный позиционер, ручной и автоматический реверс вперед. Установлен на 4-х колесной тележке для легкого перемещения, головка регулируется для нескольких положений. Имеет заземляющий кабель, прикрепленный к земле. 110 вольт мощность. Покупатель должен загрузить

Лот №: 119

Воздушный компрессор Powermate VX, модель PPC1580819, 110 вольт

Лот №: 12

48-дюймовый уровень и 3 квадрата

Лот №: 120

Корзина с различными сварочными зажимами и прочее

Лот №: 121

Корзина разных удлинителей и шнуров питания

Лот №: 122

Портативный сварочный аппарат Century без кабеля заземления

Лот №: 123

Портативный генератор ETQ TG72B12 7250 Вт непрерывной работы. 120 и 240 вольт, электростартер, очень малая наработка. Покупатель должен загрузить, мощность 8250 Вт, двигатель мощностью 14 л.с., сидит, может потребоваться работа с углеводами

Лот №: 124

Блок питания Linde VI-400 CU/DC, трехфазное питание.Корзина не включена. Покупатель должен загрузить

Лот №: 125

Резервная система Plasma TIG Gas

Лот №: 126

ESAB TIG/головка подачи проволоки. 37718 MT-400GL Используется

Лот №: 127

ESAB 27718 MT-400GL 15′ 400A Пистолет 45 градусов. Новый в коробке.

Лот №: 128

Твид Миг Ган.415-011001-153 Л

Лот №: 129

ESAB 27718 MT-400GL 15′ 400A Пистолет 45 градусов. Использовал

Лот №: 13

Преобразователь постоянного/переменного тока ATR от 12 до 110 вольт

Лот №: 130

Ремесленник 5.0 HP 12 галлонов Wet Dry Shop Vac.

Лот №: 131

Пакет L-Tec Plasma Torch для адаптации к пакету Thermal Dynamics. 5 X R Блок питания. Новый

Лот №: 132

Водяной шланг ESAB 406/96, 25 футов

Лот №: 133

Плазменная строжка деталей с футляром

Лот №: 134

Разное сварочные шапочки.

Лот №: 135

5 рулонов разной сварочной проволоки

Лот №: 136

Корзина разной воздушной арматуры

Лот №: 137

Корзина различных фитингов для воздушной газовой линии

Лот №: 138

Плавник из нержавеющих гаек и шайб

Лот №: 139

Корзина автомобильного испытательного оборудования и автозапчастей

Лот №: 14

Насадки для газовой резки Purox и Union Carbide, 3 насадки для пайки и многое другое

Лот №: 140

Вкладыши Mig для алюминиевой проволоки

Лот №: 141

Корзина Разных Кастеров

Лот №: 142

Craftsman 12-дюймовая ленточная пила / шлифовальный станок 120 Вольт 113. 243310

Лот №: 143

Радиальная ручная пила Dewalt 770 10″ Deluxe на подставке с колесами

Лот №: 144

Полировальная машина Stanley 370A для тяжелых условий эксплуатации, 7 дюймов, 115 вольт

Лот №: 145

Разная роликовая цепь и детали

Лот №: 146

Совершенно новые защитные очки Jackson.

Лот №: 147

Газорегулирующая установка Смита.Пожизненный факел Смита.

Лот №: 148

Бункер разных шлангов для газовой сварки

Лот №: 149

Корзина с ремнями с храповым механизмом. Галогенная лампа, сумка для инструментов и многое другое

Лот №: 15

Винтажный амперметр постоянного тока с футляром

Лот №: 150

Плазменные порты, газовые датчики и фитинги

Лот №: 151

Бункер газовых линий HW 17

Лот №: 152

Детали горелки ST 16

Лот №: 153

Корзина с фитингами для газопровода, корзина с пластиковыми крышками

Лот №: 154

Union Carbide Arc Gouger, Air Arc

Лот №: 155

Усилитель Lincoln Tig Reset для The Torch

Лот №: 156

Сварочная горелка Linde HW18 Tig с футляром

Лот №: 157

Горелка Tig ESAB HW17

Лот №: 158

Legacy W17 Tig Torch New, торговая марка Weldcraft

Лот №: 159

Ящики разного оборудования

Лот №: 16

Набор для обслуживания автомобильного кондиционера

Лот №: 160

2 двигателя подачи проволоки

Лот №: 161

Устройство подачи проволоки Linde

Лот №: 162

Ящики разного оборудования

Лот №: 163

3 бункера разного стального лома

Лот №: 164

Двойная пила Omni от Startwin

Лот №: 165

Наборы измерительных приборов для сварочных газов Bin Of Misc

Лот №: 166

Новый садовый шланг с 2 распылителями

Лот №: 167

Контроллер напряжения Linde Mig и Tig

Лот №: 168

Новый регулятор Linde Co2

Лот №: 169

Ножное управление Linde FC-5 Новое

Лот №: 17

Мотор-редуктор постоянного тока Dayton с постоянными магнитами 4Z532A 90 болтов постоянного тока

Лот №: 170

Разные части Digi Pulse

Лот №: 171

Наружные Внутренние Лампы Потопа. 6 новых лампочек

Лот №: 172

Бывшая в употреблении горелка Tig Legacy W17, торговая марка Weldcraft

Лот №: 173

Бывшая в употреблении горелка Tig Legacy W17, торговая марка Weldcraft

Лот №: 174

2 разные горелки TIG

Лот №: 175

Набор положительных и отрицательных электродов для дуговой сварки

Лот №: 176

Совершенно новый алюминиевый кейс для инструментов

Лот №: 177

Разное сварочные стержни

Лот №: 178

Дистанционное ручное управление ESAB. HC-3B 30′ #33838

Лот №: 179

Электронный дуговой стартер Airco EAS-400I Новый

Лот №: 18

Фитинги из нержавеющей стали, разные медные фитинги

Лот №: 180

Качественный выбор Q9FV-12R 125 A TIG Torch New

Лот №: 181

HW-20 Flexhead Tig Torch Новый

Лот №: 182

Пульт дистанционного управления Миллер 151086

Лот №: 183

Пульт дистанционного управления Миллер 151086

Лот №: 184

Новый 2-педальный ножной переключатель

Лот №: 185

Предохранитель Linde в сборе 45V34 Новый

Лот №: 186

Bin OF Misc Кабели управления сварочным аппаратом

Лот №: 187

3 бывших в употреблении пистолета Бернарда Мига

Лот №: 188

Горелки PT23 и PT31 Mig

Лот №: 189

Ванна разных сварочных газовых шлангов

Лот №: 19

Отрезная пила Makita Model 2416S 14 с подставкой

Лот №: 190

Дистанционное ручное управление ESAB. HC-3B 30′ #33838 Используется

Лот №: 191

Корзина, полная новых вкладышей для факелов

Лот №: 192

Субарка Линде Хэнд

Лот №: 193

Ultra Pulse 450I Подвесной 34946 ЭСАБ

Лот №: 194

Ultra Pulse 450I Подвесной 34946 ЭСАБ

Лот №: 195

Подвеска Ultra Pulse 300I EASB

Лот №: 196

Детали кормушки МиГ 35

Лот №: 197

Miller Matic CS-1A Контроль точечной сварки

Лот №: 198

Корм Miller и другие детали

Лот №: 2

Miller Dialare HF-P AC/DC Газовая вольфрамовая дуга или дуговая сварка с защитным металлом. Нет кабелей или бака, покупатель должен загрузить

Лот №: 20

Разнообразие различных электрических шнуров

Лот №: 200

Разные расходные материалы и вкладыши для трубок

Лот №: 201

Зонд с защитой от брызг 5 мм. Стандартный туман Новый

Лот №: 202

OD плазменные детали

Лот №: 203

Части горелки Тиг

Лот №: 204

Разное Запчасти для сварочных аппаратов Miller

Лот №: 205

Миллер, Бинзель и Бернар Партс

Лот №: 206

Игольчатая дуговая горелка Linde PT-10

Лот №: 207

Головка горелки L-Tec PT 251M

Лот №: 208

EASB 406196 Водяной шланг 25 футов

Лот №: 209

Разное Регуляторы давления воздуха

Лот №: 21

Циркулярная пила Black and Decker 7 1/4 с кейсом

Лот №: 210

Разное Сварочные газовые шланги

Лот №: 211

Разное Сварка водяных шлангов

Лот №: 212

Детали L-32 в футляре

Лот №: 213

Головка горелки с длинной головкой ST-33 Новая 16633

Лот №: 214

Бункер подающих роликов

Лот №: 215

ESAB 339526Y Корпус для проволочной обмотки и вспомогательной коробки Новый

Лот №: 216

TIG-горелки с воздушным охлаждением, 2 W-17, 1 неизвестно

Лот №: 217

Детали PT-31 с бункером

Лот №: 218

Супер автомобильный анализатор Allstate

Лот №: 219

Старые разъемы MT и старые детали MT. Также твид

Лот №: 22

Коробка для переноски, полная различных ремней с храповым механизмом

Лот №: 220

МиГ 31 Feeder URO Control Новый

Лот №: 221

Tweed и пистолеты ESAB со шлангом

Лот №: 222

Детали регулятора J

Лот №: 223

Горелка МТ-100 МиГ

Лот №: 224

Водяной насос Mew PM-18 Pond Master 1800 галлонов в час

Лот №: 225

Регулятор и расходомеры

Лот №: 226

Комплект запасных частей L-Tec PT-121/PCM-121

Лот №: 227

2 новых газовых шланга L-Tec

Лот №: 228

Разное Запчасти ПТ-121

Лот №: 229

Расходомер L Tec L-32. Новый. 998124 Р-5007

Лот №: 23

Одинарная галогенная лампа с подставкой для штатива

Лот №: 230

Разные электрические детали

Лот №: 231

2 корзины разных деталей сварочного оборудования

Лот №: 232

Лицевая панель для токарной обработки дерева New Craftsman 8 дюймов

Лот №: 233

Игольчатая дуговая горелка Linde PT-19

Лот №: 234

Автоматический насос Shur Flo RU

Лот №: 235

3 контейнера с разной проводкой и деталями для управления сваркой

Лот №: 236

2 кислородно-ацетиленовых шланга с мусорным ведром

Лот №: 237

Коробка Разных колец цилиндра

Лот №: 238

Сборка горелки L-Tec 75 град. 25-футовый плазменный резак PT-23 Новинка

Лот №: 239

Воздушный фильтр, клапаны и фитинги для наполнителя баллона с гелием с мусорным ведром

Лот №: 24

Корзина, полная экструдированного алюминия

Лот №: 240

Ящик для инструментов с разными инструментами и удлинителями

Лот №: 241

Восстановленный газовый регулятор и манометр L-Tec

Лот №: 242

Разное Оборудование

Лот №: 243

Металлическая рама. Стационарный. Включает электрическую лебедку, кабели и контроллер 146 X 72 X 106 Покупатель несет полную ответственность за разборку и удаление.

Лот №: 244

Разное клеевые пистолеты с футлярами

Лот №: 245

Сварочная проволока L Tec.5356-ШК .035

Лот №: 246

3 газовых регулятора/клапана давления

Лот №: 247

Большое разнообразие различных ящиков и кейсов для инструментов

Лот №: 248

Zip-пила Roto Zip с футляром

Лот №: 249

Сварочная система охлаждения. Модель VC-1000 115 Вольт

Лот №: 25

Tig Head со шлангом. Электрическая коробка из нержавеющей стали. Шинные соединители, Разнообразие Разного

Лот №: 250

Настенная катушка для шнура Coffing

Лот №: 251

Большой выбор в основном новой стали. Куски 10 футов или меньше

Лот №: 252

Домашний кислородный баллон с тележкой и регулятором

Лот №: 253

Алюминиевая алмазная пластина Honey Comb.1 1/2 толщиной. 3 разных размера

Лот №: 254

Разные соединительные кабели

Лот №: 255

Ларин 4000 фунтов. Тележка Джек

Лот №: 256

Дуговая горелка с циферблатным потоком, модель 2A

Лот №: 257

Большая партия разного металла.Пожалуйста, приходите пораньше, чтобы убрать, так как этот предмет находится на скамейке, которая относится к другому лоту.

Лот №: 258

Лобзик Makita с кейсом

Лот №: 259

Чехол для автомобиля и сиденья

Лот №: 26

Корзина разных инструментов

Лот №: 260

Плазменная горелка Hypertherm

Лот №: 261

Коробка МиГ 41 деталь

Лот №: 262

Разные шланги для газовой сварки

Лот №: 27

Отрежьте регулятор, блок новый. Датчики можно использовать

Лот №: 28

Сверхмощная регулируемая по высоте роликовая подставка

Лот №: 29

Металлический шкаф на колесах, 2 ящика и 1 дверь.18 х 24 х 36

Лот №: 3

Miller Dialare HF-P AC/DC Газовая вольфрамовая дуга или дуговая сварка с защитным металлом. Нет кабелей или бака, покупатель должен загрузить

Лот №: 30

4-дюймовые сверхмощные тиски, установленные на металлическом табурете

Лот №: 31

Отдельно стоящая система корзин для оборудования, включающая все оборудование

Лот №: 32

Большой выбор проволоки TIG и прутка для пайки

Лот №: 33

Разные автомобильные аксессуары, свечи зажигания, лазерная система парковки, двойные автобусные блоки и многое другое

Лот №: 35

Разное Зажимы глушителя, гайки и топливный фильтр

Лот №: 37

Корзина разных инструментов

Лот №: 38

Иссушающий пескоструйный аппарат

Лот №: 39

Разное Фитинги для воздушных шлангов

Лот №: 4

Самодельный сварочный стол TIG. Построен на стеллаже. Питание назад и вперед с контролем скорости. Размер блока 93 X 26 X 86. Содержимое верхней и нижней полки не включено

Лот №: 40

Разные аксессуары для сверл, Разные инструменты

Лот №: 41

3 корзины разного оборудования и многое другое

Лот №: 42

Маленькие латунные фитинги Bin of Watts

Лот №: 43

2 индикатора неисправности

Лот №: 44

Ванночка разного деревянного оборудования

Лот №: 45

CD-плеер Teac PD-D2610

Лот №: 46

Разные аксессуары для аккумуляторных дрелей

Лот №: 47

Гаечный ключ, трещотка и многое другое

Лот №: 48

Электродвигатель постоянного тока Reliance 180 Вольт

Лот №: 49

CamCD Модель 401RA4h30-120, Редуктор скорости с двумя выходами

Лот №: 5

9 Переключатель электрического блока управления

Лот №: 50

Плазменный резак EA9B PT-20AM 50 футов, номер детали 21371, выглядит совершенно новым

Лот №: 51

Электрический механизм подачи проволоки Linde Air 57V31 115 В постоянного тока

Лот №: 52

Набор инструментов для путешествий, 2 корзины разного

Лот №: 53

Верстак с металлическим каркасом на колесах 61 X 27 X 34 Нет содержимого

Лот №: 54

Основание из стали для тяжелых условий эксплуатации Труба с наружным диаметром 13 дюймов и 2 дюйма подходит к верхней части

Лот №: 56

Тип управления Linde UEC-8 Pin677190

Лот №: 57

Плазменная инверторная линия. Фильтр 600 В перем. 3 фазы

Лот №: 58

Тележка для сварочного аппарата на колесах, блок питания снизу. Механизм подачи проволоки крепится сверху

Лот №: 59

4-х колесная металлическая тележка.Катушка для воздушного шланга, установленная спереди 16 X 46 X 37

Лот №: 6

3-х фазный блок питания. Вольтметры, установленные на каждой ножке для измерения силы тока

Лот №: 60

Разнообразие различных шлифовальных дисков и наждачной бумаги

Лот №: 61

Miller 208399 10K Линейный с трением, для обжимных гнездовых и штыревых контактов HDC 1500, круглые пластиковые разъемы, ручки диаметром 94 дюйма

Лот №: 62

Мотор катушки Linde модели EH-10A

Лот №: 63

Мотор катушки Linde модели EH-10

Лот №: 64

Мотор катушки Linde модели EH-10

Лот №: 65

Мотор катушки Linde модели EH-10A

Лот №: 66

Мотор катушки Linde модели EH-10

Лот №: 67

Сумка для хранения Rubbermaid Action Packer 26 X 18 X 11

Лот №: 68

Распределительная панель 220 Вольт

Лот №: 69

Основание диспенсера проволоки Linde Mig-35

Лот №: 7

Генератор импульсов Thermal Arc TW

Лот №: 70

Основание диспенсера проволоки Linde Mig-35

Лот №: 71

Блок подачи сварочной проволоки 24 В, 110 об/мин

Лот №: 72

Тип DPXR Артикул 3182 База механизма подачи проволоки

Лот №: 73

Разные электрические распределительные коробки, 5 шт.

Лот №: 74

Аппарат для дуговой сварки Miller, 115 вольт, без кабелей

Лот №: 75

Малый бак для ацетилена

Лот №: 76

Небольшой кислородный баллон, манометр показывает 1500 выглядит полным

Лот №: 77

Небольшой кислородный баллон, показания манометра 1500 Поставляется с тележкой

Лот №: 78

Кислородный баллон среднего размера

Лот №: 79

Бак с гелием, манометр показывает 1000, поставляется с тележкой

Лот №: 8

Mac Tools 4-дюймовый расширенный инструмент для обрезки с воздушным питанием

Лот №: 80

Небольшой бак для ацетилена, показания манометра 250

Лот №: 81

Паяльные пистолеты Припой. Поставляется с ящиком для инструментов

Лот №: 82

Винтажная деревянная шкатулка военно-морского флота США 21 X 8 X 12

Лот №: 83

Корзина, полная электрических таймеров.Концы шнура. Несколько торговых точек и многое другое

Лот №: 84

Алюминиевый рабочий кейс. Боковые защелки и ремень для переноски

Лот №: 85

Ящик для инструментов мастера с внутренним лотком.2 ручные пилы в комплекте. Очень хорошая форма 30 х 9 х 6

Лот №: 86

20-дюймовый металлический ящик для инструментов

Лот №: 87

Обратный пламегаситель на колесах

Лот №: 88

Устройство подачи проволоки Linde Mig 35 с контроллером, крышка отсутствует.

Лот №: 89

Полная корзина новых и бывших в употреблении однофазных и трехфазных разъемов и концов шнура

Лот №: 9

Адаптер ответной части катушки 5GA 100

Лот №: 90

Полная корзина сантехнических деталей

Лот №: 91

12 штабелируемых ящиков с выдвижными ящиками, 16 X 21 X 14 на ящик, включая содержимое

Лот №: 92

Сварочный аппарат Lincoln Line на 225 ампер 220 вольт поставляется с кабелями, которые покупатель должен загрузить

Лот №: 93

3 шлема

Лот №: 94

Edison Portable Tools 4-дюймовая ленточная шлифовальная машина

Лот №: 95

Сварочный пистолет марки Heli Arc

Лот №: 96

Фитинги для труб из ПВХ, стальной трос, сцепной штифт, кронштейны для полок, 2 выходных планки

Лот №: 97

Кнопка мгновенного действия Miller RMS-14

Лот №: 98

Пистолет ESAB MT-250 5G

Лот №: 99

Корзина Разного. Проводка управления сварочным аппаратом, шланг катушки пистолета и блок проводки

Размер провода 230 вольт. 8 вольт вместо 230 вольт. Калькулятор размера кабеля использует сопротивление Rc … AC WORKS 30 Amp 277-V/480-V Nema L22-30R Розетка промышленного класса с замком для скрытого монтажа. Каждое уменьшение номера проволоки на 6 калибров удваивает диаметр проволоки. В кабелях 12/2, 10/2 и 8/2 оба провода горячие и между ними проходит напряжение 240 вольт, а белая нейтральная линия отсутствует.115В 230В. Если он подключен для работы на 120 вольт, он будет подключен между одним проводом под напряжением и нейтралью и будет тянуть 13. Размеры кабеля для кабеля международного стандарта рассчитаны на основе IEC 60364-5-52: Электрические установки низкого напряжения, выбор и монтаж электрооборудования – Системы электропроводки и рассчитаны на падение напряжения 230В и 415В. Пример: № 6 иногда является обязательным для 200-футовой цепи на 12 ампер, но может использоваться до 300 футов в цепи на 12 ампер. Кевин, согласно спецификациям кондиционера, должна быть установлена ​​цепь на 30 ампер 230 вольт с использованием кабеля 10/2 с заземлением.4(D) для ограничений по токовой защите проводника. Это может быть полезно при самостоятельном ремонте или добавлении нестандартной проводки, чтобы убедиться, что каждая цепь не перегружена. Для системы 48 В умножьте расстояние, взятое из таблицы 24 В, на 2. Трехфазные двигатели мощностью от 250 л.с. до 500 л.с. должны быть на 460 В или 575 Mini-Split. от главного тормоза … HP: Скорость RPM: 230-Вольт Работа: 460-Вольт Работа HP: Скорость RPM: 230-Вольт Работа: 460-В Работа: Ток при полной нагрузке: Размер провода: Ток предохранителя: Ток при полной нагрузке: Размер провода : Усилители плавких предохранителей Ключом к подключению сварочного аппарата на 230 вольт является указанная розетка.для сварки на 115 или 230 вольт. 005·92 ((36-AWG)/39) дюймов. Отредактировано… Хай Хьюн сказал: Недавно я купил мини-сплит-систему без воздуховодов и пытаюсь подобрать правильный выключатель и размер провода. 40 X 1,52 предусматривает, что номинал прерывателя = 2. Автоматический выключатель для этой цепи кондиционера должен быть 2-полюсным 30-амперным выключателем. Я хочу провести 2 контура к зданию. А также… Например, провод 8-го калибра может выдержать ток не менее 40 ампер, а для 50-ампер потребуется провод 6-го калибра.Алюминий. 3W, 2W или 3P Размер насоса P = пластик, S = серия из нержавеющей стали FPS 4400 Tri-Seal, нержавеющая сталь, 1. Поскольку это пара однополюсных выключателей, установленных друг на друга, вам потребуются два соседних свободных слота на панели для размещения Это. Wire Circular mils = √3 x 2 x ρ x I x L / (% допустимого падения напряжения источника) должен быть провод 12-го калибра, но был удивлен, обнаружив провод 14-го калибра при замене розетки кондиционера.15(B)(2) для поправочных коэффициентов мощности, если температура окружающей среды отличается от 30°C (86°F). 9 Ток полной нагрузки (60 Гц) Электрическая сушилка – 220–240 В, 60 Гц, правильно заземленная цепь с 30-амперным выключателем или предохранителем. ОБЩАЯ ИНФОРМАЦИЯ О НАСОСЕ 1 L0951 IL1105 3/4 дюйма Если у вас еще нет розетки на 220 В. Вам потребуется провод на 50 ампер с прерывателем на 50–100 ампер. Используйте рыбную ленту, чтобы протянуть провода через кабелепровод от фитинга к панели спа. И 220 2-проводные, 3-проводные и четырехпроводные типы.Этот метод будет работать для любого насоса, работающего непосредственно от напорной системы, если бы его напряжение составляло 208 вольт минус 5% (примерно 198 вольт), и вы использовали двигатель на 230 вольт, тогда двигатель на 230 вольт мог бы снизиться только до 207 вольт (-10%) без проблем. Это обычная потребность, поэтому доступны трансформаторы для первичной обмотки 208 В и вторичной обмотки 32 В. Провод большего размера (с большим диаметром) будет иметь меньшее падение напряжения, чем провод меньшего сечения той же длины. Три двигателя питаются по 3-жильному кабелю. 75 MTW22RD Красный 23 доллара. 84″ (D) • Клеммная колодка: 5 клемм для подключения проводов до AWG 10 • Выбивные отверстия: (внизу): два 0. Предусмотрено множество дополнительных слотов для автоматических выключателей. Розетка и шнур рассчитаны на указанные номинальная сила тока, и это должен быть размер электрической цепи, который должен быть указан в руководстве по эксплуатации.Мне нужно будет установить вспомогательную панель на другой стороне моего дома, чтобы добраться до моего гаража, и длина провода будет около 120 футов. И ЕСЛИ ДА, КАКОГО РАЗМЕРА АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ ДОЛЖЕН — Ответ проверенного электрика.9/5 — (20 голосов) Это следует использовать только в качестве справки. Два провода: максимальное заполнение 31%. Информация по применению: Вентилятор конденсатора (кондиционер). Удлинитель прямого провода — 230 Вольт, 25 футов или 50 футов 8/3 можно использовать с Trailblazer, но для завершения соединения необходимо также использовать адаптер питания Miller — Full KVA 230 Вольт 300517. Поскольку между источником питания и электродвигателем существует падение напряжения, однофазные двигатели рассчитаны на 115 или 230 вольт. Обратите также внимание, что сварочный аппарат сваривает при напряжении около 26 вольт.Напряжение — введите напряжение в источнике цепи. 41 u, что в двух других линиях 25 Гц 1500 об/мин, ампер P, 60 Гц, 3600 об/мин 25 Гц, 750 об/мин, ампер P, 60 Гц, 1800 об/мин Сервис-фактор 1. Эти два «горячих» провода подают 120 вольт дважды, всего от 240 вольт. BigJim · Модератор на пенсии. Нагрузка: Тепловентилятор 10 кВт, 230 В, 3 фазы, найти I, размер провода, размер автоматического выключателя. Размер кабелепровода I = 10 кВт = 25. Используемые манометры -1, -2, -3, что математически имеет больше смысла, чем «двойное В той же установке у вас также есть 110-футовый погружной провод № 10 от существующей скважины.Сечение провода должно быть увеличено, чтобы компенсировать падение напряжения. В настоящее время у меня есть выключатель 220 В, 30 ампер с 10 AWG Romex. Для двигателя мощностью 1 л.с./230 В/8 А рекомендуемая номинальная мощность прерывателя составляет 20 А (2. Для повышения напряжения с 208 до 240 вам потребуется повышающее напряжение 32 В. Правильный размер провода для 50 А — 6, как для прерывателя, так и для цепи. 5. Тем не менее, у меня есть два купленных в магазине удлинителя, оба имеют концы Nema 6-50, ПВХ-нейлон, 600 Вольт 1. Например, падение на 1 В от 12 В приводит к потерям мощности в 10 раз больше, чем падение на 1 В от 120 В.4 14 15 А 15 А ½ 208 В / 230 В 4. 500 футов – для цепи 120 В, 20 А потребуется провод 1/0 AWG. Мне нужно подключить его к распределительной коробке. 4. Следуйте рекомендациям, чтобы убедиться, что ваш сварочный аппарат работает безопасно и эффективно, без перерывов в работе из-за срабатывания выключателя. Установите правильный провод и газ для работы, и он готов к работе. военные базы, служебное падение — два провода нагрузки 110 и нейтраль. Проволока №10 предпочтительнее. 89% V-дроп. Электрический провод, используемый для цепи розетки, должен быть соответствующего типа по размеру (толщине или калибру) и количеству проводников для допустимой нагрузки электрической цепи. Решение: Предположим, ваше предприятие работает от трехфазной сети 230 вольт. Это единица измерения площади провода с круглым поперечным сечением. Калькулятор и таблица размеров американского провода. Если прибор потребляет 30 ампер, вам нужна розетка другого типа, и кабель должен быть образца 120 вольт, однофазный, медный провод, 144 фута (половина цепи 288 футов) с нагрузкой 10 ампер на нем. дает размер провода номер 10 awg. Помните, что не все розетки на 220 вольт используют нейтральный (белый) провод.Погружной насос Sta-Rite Industries серии K, 20 гал/мин, 230 В, 2-проводной погружной насос. Большинству печей L&L для правильной работы требуется определенное напряжение. 3 Ампера, поэтому используйте 35А. Заземляющий провод (зеленый) не несет тока, за исключением случаев короткого замыкания на землю. какой размер провода и автоматический выключатель мне нужен для установки мини-сплита на 18 000 БТЕ. Для 20 ампер вам понадобится провод 12 калибра. Присоединился 2 сентября 2008 г. · 14 662 сообщения . Затем посмотрите прямо на размер провода вверху. (Статья 230) Минимальный размер служебного трубопровода должен быть 1-1/4”.Как в расчетах BS, так и в IEC расчет кВт основан на коэффициенте мощности, равном 0. Однако ваши измерения обнаруживают отклонения… Например, самое низкое напряжение в цепи составляет 230 вольт, в другой измеряется 235 вольт, а в последней линии измеряется 240 вольт. . Вопрос: Какой размер прерывателя мне нужен для насоса 220 В? Ответ: Почти для всех двигателей требуются двигатели на 220 вольт. Диаметр провода n калибра d n в дюймах (in) равен 0. Это вызывает срабатывание автоматического выключателя при перегрузке (не путать с функцией безопасности GFCI).Рекомендуемое сечение медного провода и размер трансформатора для однофазных электродвигателей на 230 В: При малом сечении провода между двигателем и источником питания пусковые и несущие способности двигателя будут ограничены 195/230/260 : 150/180/205 [5]. 1 ∅ 3 ∅. Для максимальной силы тока 10 ампер вам понадобится провод сечением 16. Шаг 1. Выберите размер устройства защиты от перегрузки по току в соответствии с разделами 210-20 (a) и 384-16 (d). 7. Вы должны использовать провод правильного сечения, соответствующий силе тока цепи, чтобы предотвратить перегрев провода.Минимальный размер провода для 50 А: медь 6 AWG или алюминий 4 AWG. Максимальная мощность в л.с. 3-ФАЗНЫЕ ДВИГАТЕЛИ: Полное напряжение Пуск: Автотрансформатор Пуск: Частичная обмотка Пуск: Звезда — Треугольник Пуск: NEMA РАЗМЕР: 200 В: 230 В: 460 В 575 В: 200 В У меня есть компрессор мощностью 3 л.с., 15 ампер, 240 вольт, 60 галлонов. 4: алюминиевый провод № 3/0 ограничит падение напряжения до 2. В системах низкого напряжения (12, 24, 48 В пост. тока) основной проблемой являются потери мощности. 732 / 1000 … Ссылаясь на издание NEC 2008 г., используя таблицу 430.31 ряд РАЗМЕР ВЫКЛЮЧАТЕЛЯ РАЗМЕР ПРОВОДА На основе медного провода THHN – увеличьте на один размер при использовании алюминиевых проводников AT 115 В AT 230 В 15 ампер #14 1 380 2 760 20 ампер #12 1 840 3 680 30 ампер #10 Редко используется при напряжении 115 В 5 520 40 ампер # 8 Редко используется при напряжении 115 7 360 50 ампер #6 Редко используется при напряжении 115 9 200 *60 ампер # 6 Редко используется при напряжении 115 В Подключение на 240 вольт обычно осуществляется с помощью двухжильного кабеля, такого как 12/2, 10/2, или 8/2, или трехжильный кабель, такой как 12/3, 10/3 или 8/3, причем последняя цифра означает количество проводов в кабеле, исключая провод заземления. Всасывание 3 НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ ПОДГОТОВКА Трубные ключи (2) Инструмент для зачистки проводов Плоскогубцы с острыми концами Электрический колпачок имеет два угловых плоских штифта и U-образный штифт. Например, сварочному аппарату на 240 вольт и входному току 40–50 ампер потребуется автоматический выключатель на 50 ампер плюс проводка 6-го калибра. Размер автоматического выключателя для кондиционера на 230 вольт. Вопрос в том, что на IronMan 230 у прерывателя 2 винта Шланг газа к газовому регулятору Шнур питания 230 В Установить шпулемет DP 3545-20 на IronMan 230 легко и быстро. 8 стр.Размер провода не должен определяться только по допустимой токовой нагрузке, потому что существует меньший допуск по падению напряжения (за исключением очень коротких участков). Трехфазная мощность должна быть от 1/2 л.с. до 500 л.с. Размер провода THHN CU 900C 11940F5 Номинальная мощность двигателя Фаза 1 Фаза 1 Фаза 51-IP/I Фаза IOHP/I Фаза 3 Фаза 3 Фаза 101-110 3 Фаза 3 Фаза 201-IP 3 Фаза 30 л.с. 3 Фаза 3 Фаза Напряжение питания 1 15 /60Гц 208/601-лз 230/601-лз 15/60Гц 08/601-лз 230/601-лз 2 0/6 1-Из 230/601-лз 208/601-лз 230/60Гц 460/601-лз 575/601-lz 208/60Hz 230/601-lz Таким образом, один отрезок тройного кабеля имеет две токонесущие жилы: горячую и нейтральную, или черную и белую жилы. Размеры проводов варьируются в зависимости от силы тока и напряжения. 186 291 464 692 1171 1863 2350 3737 4715 5942 7492 1/3 20 10 7. Для 50 ампер вам понадобится №6. 24.09.2013 6:54. Если прибор потребляет 30 ампер, вам нужна розетка другого типа, а кабель должен быть калибра 10. 866 u 3-Phase FLA 2-Phase, 3-проводной ток в общем проводе P 1. Шаг 6. 99 Номинал предохранителя двигателя = P кВт x 1250 / (1. Если вы можете подключить 2 12-вольтовые солнечные панели последовательно к Получите 24 вольта, контроллер MPPT еще лучше справится с преобразованием всего этого дополнительного напряжения в настоящие усилители для зарядки ваших аккумуляторов.Проволока измеряется по системе American Wire Gauge (AWG). 15-амперная 125-вольтовая система имеет доступную мощность 1875 Вт. Вопрос в том, что на прерывателе есть 2 винта для горячего провода. Поршневой воздушный компрессор Ingersoll Rand Type-30 (комплект Premium) — 7. to/33ldThRIn th 10 ампер, 250 вольт с современной крышкой пластины 10 ампер, 250 вольт с современной крышкой пластины — дуплексная удобная розетка, тип заземления общая панель: главная: af кт. Он имеет два полюса, поэтому он может контактировать с обеими горячими ножками панели. Шаг 7.При полной посадке он контактирует с обеими горячими ножками панели, что делает напряжение в цепи 240 (или 230) вольт. 208 вольт не является обычным однофазным напряжением, но вы можете просто выбрать размер своего выключателя в соответствии с возможностями проводника. Большое спасибо C. Однако некоторые производители рекомендуют использовать провод 12-го калибра для работы воздушного компрессора на 230 вольт. Диаметр провода n калибра d n в миллиметрах (мм) равен 0. Убедитесь, что используемый вами провод… Помимо вышеизложенного, какой калибр провода мне нужен для 220 вольт? Если вы подключаете розетку 220 В, 20 ампер для питания электроинструментов, вы можете использовать тот же провод 12 калибра, который вы использовали бы для цепи 110 вольт, 20 ампер.Следуйте влево, пока не увидите нужную длину провода в футах. Руководство по установке не очень ясное, просто пытаюсь выяснить, какой размер провода прокладывать (10-2 или 12-2) примерно на 35 футов, и в любом случае, я думаю, что это глупо и консервативно использовать полноразмерный провод. Из таблицы 430-150 Вы можете вычислить это, разделив Ватты на Вольты. Калькулятор размера проволоки. Помните, что кабель должен иметь дополнительный нагрев… Сила тока измеряется в амперах или «амперах». 7 кВт, непрерывный режим работы, кВА Код: F Какой размер провода для выключателя на 230 вольт 20 ампер? Обсуждение на форуме и в блоге по электротехнике, начатое Erico , 14 июня 2015 г. .В 120-вольтовой цепи есть один горячий провод, несущий 120-вольтовую мощность, а белый провод цепи является нейтральным проводом. Компрессор находится примерно в 35 футах от электрической коробки. Закрепите инструмент для зачистки проводов вокруг выходного конца кабеля 10/4 так, чтобы он находился на расстоянии 30 см от конца. См. таблицу проводов на стр. 11, чтобы определить правильный размер провода. Для 00, 000, 0000 и т. д. 1. Они относительно недороги, и вы можете купить вилку типа 230 витков и сделать разъем «косичка», как у 115v! 120/240 вольт, 3-жильные, однофазные служебно-вводные, служебные боковые и фидерные проводники, которые служат основным источником питания жилой единицы и устанавливаются в кабелепроводе или кабеле с заземляющим проводом оборудования или без него. Формула, которую вы ищете: I = W/E, Amps = Watts/Volts. Компрессор 5 лс? 7. Однофазные двигатели на 230 вольт не работают при напряжении 208 вольт, если они не рассчитаны на 208 вольт. Для цепей постоянного тока: напряжение (в вольтах), мощность (в ваттах или киловаттах) и коэффициент запаса (S). Недостаточная мощность может привести к повторным отключениям или прерыванию работы. Сварка толщиной от 24 калибра до 3/8 дюйма за один проход с широким диапазоном мощности от 25 до 210 А. Приобретите сварочный аппарат Mig с порошковой проволокой Lincoln Electric, 230 В, 180 А, в отделе сварочных аппаратов с подачей проволоки в магазине Lowe’s.Трехфазный — 230 В (230/3/60) Трехфазный — 460 В (460/3/60) Внимание. 8. Выключатель на 230 вольт такой же, как и на 240 или 220 вольт. = x 80% x 1. Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. Имейте в виду, что падение напряжения на 3% является минимальным. у меня получилось с 5% вд 1/0 у.е. и 3/0 при 3% дроп. Цепь на 115 вольт соединена одним горячим проводом, по которому протекает ток, с одним нейтральным и заземляющим проводами; в то время как цепи 230 вольт соединены двумя горячими проводами и землей. Легко перемещайте более толстые материалы за несколько проходов.Easy-MIG 180 208/230 В переменного тока Компактный сварочный аппарат для проволоки Если у вас есть доступ к промышленному источнику питания 208/230 В, вы можете сваривать более толстые материалы ΓÇô до 3/16 дюйма с помощью сварки MIG и 1/2 дюйма с помощью газа. — бесфлюсовая сварка. Напряжение, 115, 230, 460 и т. д. 4 14 12 А / 10 А 15 А 1 115 В 12. Используйте данные на паспортной табличке из шага 1 выше, чтобы найти провод правильного размера для подачи питания на центральный блок кондиционирования воздуха. Это зависит от нескольких причин, но обычно вам нужен медный провод 1 AWG для вспомогательной панели на 100 ампер.Нагнетание 1-1/4 дюйма 9. L1 L2 L3 — входная мощность 208 В h2 h3 h4 — исходящая мощность 32 В и мы настоятельно рекомендуем прочитать ее, прежде чем переходить к информации ниже. Учитывая это, какой размер провода мне нужен для сварочного аппарата 220 В? Схемы сварочных аппаратов Например, для сварочных аппаратов на 240 В, от 40 до 50 ампер потребуется автоматический выключатель на 50 ампер и проводка 6-го калибра. Будь то медь или алюминий, давайте взглянем на правильный калибр провода для 50 ампер или 220 вольт.Я решил использовать падение на 5% и сделать 3-проводную схему подключения 220 вольт — 3-проводная схема подключения 220 вольт, 3-проводная схема подключения 220 вольт, 3-проводная схема подключения 240 вольт. Каждая электрическая структура состоит из различных компонентов. rbulsara (Электрик) 9 окт 06 12:11. 97. Итак, 2- #8 THHN и 1- #10 зеленый в кабелепроводе, или #8 2 провода с заземляющим кабелем Romex на выключателе не менее 35 ампер, 2-полюсный размер провода в постоянном токе ОЧЕНЬ важен. ). Я устанавливаю многозонный бесканальный мини-сплит-кондиционер Klimaire 2×9,000BTU (DC INVERTER) (KSIM20912-h316) в новом доме.Используя уже рассчитанные площади поперечного сечения проводов, вы теперь можете определить минимальный размер трубы, который вам нужен. 230/460/575/3/60. Простое управление с помощью двух ручек позволяет легко сваривать тонкие стальные, нержавеющие или алюминиевые листы с помощью сварки MIG или более толстые стали с порошковой проволокой. Схема подключения двухскоростного насоса на 230 вольт. Для цепи 240 вольт, 30 ампер потребуется провод 3/3 AWG. 1 или 11. Скорость электродвигателей с 2, 4, 6 или 8 полюсами при 50 Гц и 60 Гц. Точно так же вы можете спросить, какой размер прерывателя мне нужен для 7.800 ватт/230 вольт = 3. Этот метод рассчитывает импеданс для наихудшего коэффициента мощности, т.е. С помощью вольтметра снимите показания на приборе или самом удаленном устройстве. 31-дюймовый вырез; (сбоку) Один 0. При подключении по схеме «разомкнутый треугольник», как показано на схеме, вы можете с минимальными затратами получить 240 В из 208 В. Pro MIG™ 180 предназначен для сельскохозяйственных, легких, автомобильных или домашних проектов! доступ к входной мощности 208/230 В, вы можете сваривать более толстые материалы.На Филиппинах существует два типа распределительных систем.1/4 л.с., 825 об/мин, 1. Этот метод определения сечения провода приведет к очень неэффективной системе, поскольку эти таблицы, как правило, основаны на более высоком напряжении (110/220 вольт переменного тока), и главная проблема заключается в безопасной передаче мощности без накапливается тепло. 88 RE: Электропроводка двигателя насоса для бассейна 230 вольт. Вместо этого используйте медный провод размера 6 AWG с изоляцией THHN (термопластичный нейлон). 5-кратный рабочий ток. В Маниле и в некоторых местах рядом со старым U. Если 100-амперного выключателя недостаточно для запуска двигателя без отключения, я могу увеличить мощность до 400% от номинальной мощности двигателя.Допустим, мы смотрим на тепловентилятор (изображение тепловентилятора ниже), который… NEMA 6-20 Outlet на Amazon — http://amzn. Не волнуйтесь, рассчитать размер проволоки легко с помощью приведенных ниже руководств по размерам проволоки. 5 л.с., 230 В, 1 фаза, 80 галлонов, вертикальный, модель № 2475N7. В системах низкого напряжения (12, 24, 36 и 48 В пост. тока) основной проблемой является потеря мощности. Таким образом, мощность насоса является фактором. У нас есть таблица для 12-вольтовых, 24-вольтовых, 36-вольтовых, 48-вольтовых и 72-вольтовых приложений. Однофазные напряжения обычно составляют 115 В или 120 В, а трехфазные напряжения обычно составляют 208 В, 230 В или 480 В.Однако большинство из нас ошиблось бы из-за осторожности и выбрало бы как минимум 12 AWG для такого применения. Чтобы ответить на вопрос, вам понадобится двойка. Калибр провода, который вам нужен для вашей цепи на 220 вольт, зависит от того, сколько ампер будет проходить по проводу. 1 Ампер. Есть шанс, что вы можете отключить свой 30, но вы также можете использовать электричество от сети (английский язык Содружества), также известное под американским английским термином коммунальная энергия, электросеть, бытовая электроэнергия и настенная электроэнергия, или в некоторых частях Канады как гидро, является универсальным источником питания переменного тока (AC).Мне кажется, что это многовато, учитывая, что это машина на 180 ампер и 230 вольт, но это то, что они рекомендуют. Но напряжение начинает быстро падать после 250 ампер. Не применимо в жилых помещениях. Первоочередная задача – пожарная безопасность. 225 ампер на 26 вольт это не очень много ватт. Калибр медной проволоки и размер трансформатора для однофазных электродвигателей на 230 вольт. Модель № 2105S (1) $ 8 … Чистая 240-вольтовая цепь категорически отличается от 120-вольтовой цепи. 41″ (В) x 2. Проволока использует калибр для определения размера проволоки.4/0 — 230 260 180 205 250 — 255 290 205 230 300 — 285 320 230 255 350 — 310 350 250 280 500 — 380 430 310 350 600 — 420 475 3 750 — 475 535 385 435 1000 — 545 615 445 500 ВНИМАНИЕ! Монтаж электрических проводов может быть опасным, если он выполнен неправильно, это может привести к травмам или повреждению имущества. ДЛЯ ПОДКЛЮЧЕНИЯ ВОЗДУШНОГО КОМПРЕССОРА НА 230 В В ДОМАШНЕМ ГАРАЖЕ СООТВЕТСТВУЕТ ПРОВОД 10/2. 2 дюйма; крепление на поясе или на основании — требуется конденсатор 5 MFD 370 В в комплекте; длина двигателя без вала = 4 1/3 дюйма; 1 год гарантии производства.описание нагрузки il @ 80% d. Вы можете запустить ту же нагрузку на 110 вольт с подходящим размером провода. Минимальный размер провода для 40А — 8 AWG. Ампер = 5000/230 = 21. B. Усилитель 1 фаза 60 Гц 1. 035 дюймовый провод 10 футов (3 м) Рабочий кабель с зажимом Устанавливаемый на заводе газовый соленоид Регулятор смеси аргона/расходомер и шланг 10 футов (3 м) шнур питания и вилка (200/230 В) только модель) Устанавливается на заводе … 120/240-вольтовая, 3-фазная, 4-проводная панель управления будет получать питание по одному кабелепроводу. F и 3 № 3 л.с., 230 вольт, однофазные двигатели на 0.33 115/230 1 14/14 14/14 12/14 10/14 8/14 15/15 0. Lincoln Electric Co. проголосовать за Ответ Эгона (67) Это зависит от количества тока, поступающего на компрессор. Одна горячая ветвь с нейтральным (белым) проводом обеспечивает 120В. Фактическое напряжение, которое вы должны найти в однофазном жилом помещении, составляет 120/240 В. Эти провода затем подключаются к двухполюсному выключателю на распределительной панели в вашей коробке выключателя — в основном просто подключены два однополюсных выключателя на 120 В. Таким образом, наша 230-вольтовая нагрузка на конце кабеля увидит 224.Модель № FML2230R $ 29 99. 13 провидцев — это 10 калибр с 35-амперным прерывателем, скорее всего. В то время как большинство розеток NEMA передают 110 вольт, более крупные приборы, такие как сушилки, плиты и кондиционеры, требуют большей мощности и используют двухфазную розетку на 220 вольт или трехфазную розетку на 200 вольт. Итак, 37. В случае четырехжильного кабеля на 240 вольт в каждом кабеле будет три токонесущих провода: два горячих провода и нейтраль. Однако в чисто 240-вольтовой цепи оба изолированных провода несут 120-вольтовый ток под напряжением, а нейтральный провод вообще отсутствует.В этой конфигурации можно использовать до 3 л.с. преобразователя (см. технические характеристики на стр. 5). (3-фазное) Оборудование (3-фазное) Оборудование 230 В (трехфазная панель) Выкл. Вкл. Устройство защиты от перегрузки по току ответвленной цепи и проводник какого размера требуются для нелинейных нагрузок мощностью 19 кВА (терминалы 75°C) . Компактный проволочный сварочный аппарат Pro MIG® 180T с входным напряжением 208/230 В переменного тока — отличный выбор для легкого производства, автомобилей, дома или фермы. Выключите выключатель 230 вольт. Размер медной проволоки. 12 долларов. земля.Так что теоретически насос (если эти характеристики верны) будет работать с проводом такого размера. Как только все провода будут закреплены, защелкните выключатель на место. Расчет калибра проволоки Расчет диаметра проволоки. После того, как система будет доставлена, установка займет всего несколько часов. Затем к 40 амперам применяется коэффициент нагрузки. Введите информацию ниже, чтобы рассчитать подходящий размер провода. Journeyman-Pro 2710, NEMA L14-30R, 30A, 125/250 В, розетка/розетка с запорной розеткой для монтажа заподлицо, черный промышленный класс, сварочное заземление/генератор мощностью 7500 Вт (1, 2710) 4.Обычно домашняя схема общего назначения рассчитана на 20 ампер. … Но в розетке на 240 вольт вместо белого нулевого провода есть дополнительный «горячий», обычно красный или синий. 248, который предусматривает однофазный двигатель мощностью 1 л.с., работающий при напряжении 230 вольт и токе 8 ампер. Так что этот кабель вполне приемлем для нагрузки 20 ампер 230 вольт. Доступные напряжения панели: Панель — 12 В постоянного тока, 12/24 В постоянного тока, 120 В переменного тока, 230 В переменного тока, 240 В переменного тока Подсветка и индикация состояния цепи — 12 В постоянного тока, 24 В постоянного тока при замене.6 ампер на 240 вольт. Сопротивление медного провода и падение напряжения. Питание домов, небольших офисов, магазинов и других помещений, требующих небольших нагрузок, осуществляется от распределительной сети на 230 вольт с помощью одной фазы и одного нулевого провода. При установке на чердаке может потребоваться снижение номинальных токов провода. Спецификации NEC: Один провод: максимальное заполнение 53% пространства внутри канала. Начало обсуждения · #1 · 14 января 2014 г. Возьмите свои инструкции или число ампер со сниженным номиналом и округлите в большую сторону до следующего большего размера 30, 40 или 50.Размер провода MOTOR LABIL должен использоваться для предотвращения чрезмерного падения напряжения в сети. Черный — 50 ампер, вольт, NEMA R, 2P, 3W, утопленная розетка Mtg, прямой нож, промышленный класс, заземление, боковая проводка, стальной ремешок. 5 л.с., 230 В, 3-проводной двигатель Примеры: 90 FA 5 S 4 — PE PE = Размер насоса со стороны насоса P = Пластик, S = Нержавеющая сталь Серия л.с. Re: какой размер прерывателя для Lincoln MIG Pak 180. Единственным недостатком того, что у вас есть прерыватель на 30 ампер, является то, что вы можете отключить его при более высоких выходных мощностях.5 становится 40. Таблица 310-16 показывает, что три провода 6-го калибра, размещенные в кабелепроводе, безопасно проводят 65 ампер мощности. футов. Если бы вы использовали провод 8/2 для 150-футового пробега до сарая на 20-амперном выключателе, скорее всего, вы не заметили бы падения. Ищете провод подходящего размера для вашей дополнительной панели на 100 ампер для отдельно стоящего здания, гаража или сарая? Ниже приведены наиболее продаваемые провода, которые наши клиенты используют для обслуживания вспомогательной панели на 100 ампер. Все они доступны в нашем магазине WireAndCableYourWay. Преимущество 99 $ 3199 .55.1 В этой спецификации описывается одножильный провод THWN или THHN, строительный провод общего назначения с изоляцией из поливинилхлорида (ПВХ) и покрытым прочной защитной оболочкой из нейлона, предназначенный для освещения и силовых цепей с напряжением 600 В или ниже в жилых, коммерческих и промышленных зданиях. . Три провода и более: максимальное заполнение составляет 40 % от общего доступного пространства канала. S. Фотография, показывающая, что все провода теперь подключены к выключателю двигателя на 460 вольт, включая вспомогательные контактные провода. Включите выключатель на 460 вольт.Будь то медь или алюминий, давайте посмотрим, какой размер провода вам нужен для … Шаг 3. Есть много факторов, которые следует учитывать, прежде чем выбрать правильный калибр. Трехфазные двигатели рассчитаны на 200 вольт, 230 вольт, 460 вольт и 575 вольт. Ток полной нагрузки для 10-сильного 415-вольтового трехфазного двигателя составляет 13 ампер. 75 MTW22YL Желтый 23 доллара. Хороший шнур 10 калибра защищает сварщиков 120 В на расстоянии до 50 футов. ф. 8 0. нет Для проводки 230 В требуется провод калибра 10 или больше, который из-за своего размера трудно согнуть. Возьмите число VDI, которое вы только что вычислили, и найдите ближайшее число в столбце VDI, затем прочитайте слева размер калибра провода AWG.Электрическая цепь должна быть надлежащим образом защищена правильным предохранителем или автоматическим выключателем; Для 15-амперной цепи используйте медный провод №14 (или алюминиевый провод №12 с медным покрытием). Где: 1000 CM (круговые милы) = 1 MCM или 1 kcmil = 0. Минимальный размер проводника AWG 8ga. рудрапрограммное обеспечение. Выбор правильного размера проводов для вашей вспомогательной панели является вопросом безопасности. Погружной насос Sta-Rite Industries серии K, 10 галлонов в минуту, 230 В, 12 ступеней, 2 провода, погружной. Мне понадобится провод №6 AWG. 230В это 230В между любыми двумя проводами. Просто выберите вилку, которая подходит к розетке.Каков минимальный номинал в амперах для проводников, питающих 1 номер 10 л.с., 415 В, 3-фазный двигатель при 0. На каждые дополнительные 50 футов кабеля/провода до #8 обычно требуется переход на следующий размер, сверьтесь с местными нормами если вы не уверены в пробежках двойной и тройной длины. 5 л.с., 1 фаза, 230 вольт, 40 ампер, указан в таблице. Запомните это простое уравнение: вольты х ампер = ватты. Чем выше сила тока, тем толще провод. SDS 208 В, полная нагрузка, ток P 230 В, ток u 110%, 2-фазный FLA P 0. Минимальный размер заземления AWG 10ga.Медь № 10 THHN рассчитана на 35 ампер, но не может превышать 30 ампер номинала CB на 240. Наиболее распространенные номиналы напряжения для блоков переменного тока составляют 115, 125 и 220 вольт, а номинальная сила тока может составлять от 15 до 20 ампер. Реле давления не имеет шнура питания. Подключение трехпроводной розетки на 220 В Два провода – красный и черный – подключаются к двухклавишному автомату защиты на панели. Нажмите, чтобы увидеть полный ответ. Очистить фильтр. выдержка времени 50 ампер нормальная работа 60 ампер Я не знаю, где здесь вписывается автоматический выключатель, но я предполагаю, что 50 ампер.9 и 21. Ампер = Ватт, деленный на Вольт; Футы = длина одностороннего провода % Падение напряжения = процент падения напряжения, допустимый для этой цепи (обычно от 2% до 5%) 2. Третий провод может быть белым, зеленым или неизолированным, и он подключается к шине заземления в панели. . Обычные бытовые приборы, требующие около 10 ампер, включают в себя: тостер, фен, пылесос, радиатор, стиральную машину, посудомоечную машину и… Достаточно сказать, что хороший генератор имеет 230 вольт, и обычно, если это так, он достаточного размера (минимум 3500 Вт для 1/2 л.с.).Есть несколько факторов, которые необходимо учитывать, прежде чем определить правильный размер провода для применения. Штрихи обозначают токи, которые не могут быть обработаны 2,5 S. Теперь начинается процесс реализации проводного соединения. Брюс Т. Подключение инструмента к 220 вольтам не дает вам бесплатного питания. провода, автоматический выключатель и т. д. У вас может быть один или несколько 240-ВОЛЬТНЫХ СПА И СПА ДЛЯ ПЛАВАНИЯ. е. Небольшие устройства с напряжением 115 вольт и 15 ампер смогут работать от высококлассного электрического оборудования.Выключателем питания будет двухполюсный выключатель на 30 ампер. Начиная с 469 долларов. Да, размер провода может быть сложным, и да, по умолчанию 4/0 — это простой ответ. Внешний вид цоколя ТТ-30 часто путают с проводкой на 240 вольт, но это устройство на 120 вольт. [ 21 Ответов ] Я хочу увеличить мощность своего здания. 75°C (167°F) по стандарту AWG. 2 А, но выключатель на 15 А в цепи. 5. Какой провод нужен для выключателя на 15 ампер? AWG расшифровывается как «American Wire Gauge» и представляет собой стандартизированную систему калибров проводов, используемую в США с 1857 года для определения диаметров круглых, цветных, электропроводящих проводов.23 кВ √3 Размер провода — 25. Таким образом, у вас ДОЛЖНА быть проводка, которая будет… РАЗМЕР ПРОВОДА: Размер провода определяется расстоянием от источника питания до двигателя насоса и номинальной мощностью двигателя. Электрика — AC и DC — Как подключить воздушный компрессор с двигателем на 230 вольт — Привет, я купил Campbell Hausfeld 3. Для применения в этом разделе главное Какой размер провода мне нужен? Используя приведенные ниже диаграммы, найдите ток в амперах слева. Снимите 1 фут (30 см) внешнего покрытия кабеля 10/4. Но идеальным автоматическим выключателем будет… Электрическая сушилка – 220–240 вольт, 60 герц, правильно заземленная цепь с 30-амперным выключателем или предохранителем.Технические характеристики воздушного компрессора 230 Вольт 17. Согласно таблице 310. 75 MTW22GN Зеленый 23 доллара США. Электрические характеристики моего мини-сплита LG без воздуховодов следующие: MOP 35 ампер. это кажется немного высоким. Это соответствует 5. Quattro на 230 вольт можно использовать в системе на 240 вольт в США при условии правильной настройки. Если ваша панель 30 ампер 110 вольт, это равно 15 ампер 220 вольт. ОБЛАСТЬ ПРИМЕНЕНИЯ 1. Диаметр Seal-tite должен составлять 3/4 дюйма или 1 дюйм в зависимости от сечения провода. Если провод горячего питания прикреплен в центре шины, это позволяет каждой шине выдерживать ток до 200 ампер.Для цепи 240 вольт, 30 ампер потребуется провод 4/3 AWG. F. Таблица 310. Амперы. Введите максимальный ток в амперах, который будет протекать по цепи. Рекомендуемый размер провода — медный провод 6 AWG, хотя в зависимости от расстояния и длины провода он может быть больше. Если вы сомневаетесь в силе тока, используйте более толстый провод. 4 / 4. L1 на линию и L2 на нейтраль или наоборот. 12-вольтовая проводка — расстояние и сила тока до манометра. Кабель с защитой стальной проволоки, размер проводника и таблицы падения напряжения доступны для определения выбора, который будет основан на подаваемом токе нагрузки.Сварочным аппаратам, работающим при входном токе от 30 до 40 ампер, требуется выключатель на 40 ампер и провод 8-го калибра. МКА 23 ампера. Он подключен к розетке 240В, которая выдает 245В. Он используется в некоторых трехфазных развертываниях. № производителя: K3963-1. 82% или менее при подаче 100. В: Я купил подержанную настольную пилу, которую можно подключить к сети на 115 или 230 вольт. Спецификации приведены ниже Модель блока управления насосом CentriPro: CB50412CR HP 5, 230 В Технические характеристики блока управления: 5 л.с., 230 В, 24 А, 3450 об/мин.030/. включая снижение нормального распределительного напряжения с 230 вольт до 110 вольт для электрического освещения и электроинструментов. HP: Напряжение: Ампер: Сечение провода: Размер кабелепровода (Диаметр. Для безопасности Re: Филиппинская двухпроводная система 230/240 В до 110/120 В U. 25 = автоматический выключатель Фидер 230 В: защита: 150 at, 225 af, 2p, 230 v доступны 208 В, 240 В, 480 В и 600 В. Чем длиннее провод, тем больше потеря напряжения.Провод 10 ga при 220 В 25 А будет падать напряжение менее чем на 2% на расстоянии 90 футов, поэтому ваши 45 футов не будут проблемой. Вам необходимо проложить 4-жильный провод (калибр 10) от главной панели (240 вольт от 30-амперного выключателя в основной) к вспомогательной панели, расположенной ближе к бассейну. Вся электропроводка должна выполняться лицензированным электриком. Сварочный аппарат Millermatic 252 MIG, 208/230 В 1 Поставляется в комплекте с: Сварочный аппарат Millermatic® 252 MIG, подключенный к входной мощности 208/230 В, 15 футов (4, 57). Это руководство представляет собой общий обзор шагов, которые необходимо предпринять, … Размер молота для двигателя мощностью 3 л.с.Помните, что кабель должен иметь дополнительный горячий провод. Потяните инструмент для зачистки проводов к концу кабеля, чтобы прорезать внешнее покрытие и обнажить провода внутри. Это вполне соответствует спецификации для источника питания 230 вольт (приемлемое напряжение для источника питания 230 вольт находится в диапазоне от 216 до 253 вольт). Эта сервисная панель содержит 200-амперный провод ____Какого наименьшего размера разрешено использовать в качестве соединительной перемычки системы в 800-амперном двигателе с плавким предохранителем 230/460 вольт, кодовая буква G, имеет паспортную табличку FLA = 26/13.Типичные приборы, которые работают на 60 ампер, включают духовки, плиты и водонагреватели. 5067 мм², т. е. 2 тыс. кубометров. Рекомендуемое сечение медного провода и размер трансформатора для однофазных электродвигателей на 230 В: с проводом меньшего сечения между двигателем и источником питания пусковые и несущие способности двигателя будут ограничены. Мощность однофазного двигателя должна составлять от 1/6 л.с. до 10 л.с. от 115 вольт до 230 вольт. Обратите внимание, что может потребоваться доступ к лотку для проводов и перестановка проводов. 2. Сопоставьте расстояние от помпы до входа в систему электроснабжения, чтобы определить правильный манометр.Из этого, какой размер провода мне нужен для цепи 220 вольт? Если вы подключаете розетку 220 В, 20 ампер к электроинструментам, вы можете использовать тот же провод 12 калибра, который вы использовали бы для цепи 110 вольт, 20 ампер. От 716 долларов. 005 дюймов × 92 (36-н)/39. Нагрузка усилителя разделена между двумя горячими проводами, что обеспечивает несколько обманчивую потребляемую мощность усилителя на этикетке двигателя. Если вы хотите ограничить свои потери до 2%, просто разделите расстояние на 2,9 ампера, 230 вольт, 60 Гц. 7 ампер. Аппарат для сварки MIG Idealarc® CV305 — K2400-2.6 м), 250-амперная пушка М-25 МИГ для . 2 ампера на 120 вольт. Ответвленная цепь питается от 4-проводной, 3-фазной системы, соединенной звездой, 208/120 вольт. 8 Размер кабелепровода, если используются провода разных размеров 3. NEC требует минимум 100-амперного трехпроводного подключения для одноквартирного жилого дома. Можно использовать провод на один размер меньше, но перед началом установки следует провести проверку. В приведенном ниже руководстве по размерам проводов указан минимальный размер провода, необходимый для ограничения падения напряжения до 5 % на заданном расстоянии в системе 12 В или 24 В.Для домов на одну семью средства отключения обслуживания должны иметь номинал менее 100 ампер, 3-проводные. Скорость работающего электродвигателя с нагрузкой ниже синхронной скорости (без нагрузки) двигателя. Пожалуйста, проконсультируйтесь с вашим инспектором по электротехнике или лицензированным электриком, чтобы определить правильный размер провода. Сервисная коробка рассчитана на 200 А, а общее количество установленных выключателей составляет 230. 4, на бирке на двигателе. Для непрерывной работы номинал предохранителя менее 125% не рекомендуется, так как все двигатели рассчитаны на работу на 120% от полной номинальной нагрузки.От 384 долларов. ; Вал: 1/2″ x 6 1/2″ Вращение = Реверсивное — Круг болта — 5,88-дюймовые выбивные отверстия и одна медь 1. #10 с выключателем на 25 А. выделенная цепь для розетки настенного кондиционера на 8000 БТЕ См. Таблицу 9. Воздушный компрессор с электродвигателем мощностью 2 л.с., 230 В, с баком на 60 галлонов от Tractor Supply. Насос 0. Всегда включайте фазовый преобразователь перед запуском любой трехфазной нагрузки.9 50°C–55°C двигатель P amps u 0. Чтобы дать вам общее представление, предположим, что вы только что купили воздушный компрессор в магазине Home Depot. Таблицы выбора размеров проволоки. Входная мощность. Постоянный двигатель с разделенным конденсатором, полностью закрытый воздух. Другие системы были трехфазными, четырехпроводными, с 220/230 вольт между фазами и 127/133 вольт между фазой и нейтралью. Эта система раньше была распространена в Центральной Европе, но обычно была заменена стандартной 230/400 вольт. 5 / 5. 1. Компрессор подключается к розетке проводом 10 калибра 3 … Рассчитывайте остальную часть цепи на 60 ампер (т.Для выключателя на 50 ампер требуется провод № 6 калибра. Требования к 12-вольтовому манометру при определенных амперах для автомобильных электрических систем. 88. Этот двигатель настольной пилы потребляет 18 ампер при напряжении 115 вольт или 9 ампер при напряжении 230 вольт. Минимальный (номинальный) выключатель также составляет 50 ампер, но его можно увеличить до максимального размера 100 ампер. Он находится в 100/120 футах от основного сервисного бокса. net Эта часть провода будет использоваться внутри коробки автоматического выключателя. 067×10-4 мм². » Ответ (1 из 10): Единственное отличие в списке — 208v.to/2GAtxuyWire Stripper Tool на Amazon — https://amzn. Минимальный размер провода для работы с током 12 ампер составляет 14 AWG. Трехфазные двигатели мощностью от 3 до 200 л.с. должны иметь напряжение от 200 до 575 вольт. Погружной насос Sta-Rite Industries серии K, 10 галлонов в минуту, 115 В, 2-проводной, погружной. Обработчик воздуха, скорее всего, медь № 6 и выключатель на 60 ампер. Напряжение на площадке. Дополнительные затраты на провод очень малы по сравнению со стоимостью ремонта или замены двигателя Размер провода — еще один важный фактор, определяющий падение напряжения. 5 х 8А = 20А). 2 соответственно при … Пример: каков минимальный номинал в амперах для проводников, питающих 1№ 10-сильного, 415-вольтового, 3-фазного двигателя при 0.Заберите воду из скважины с помощью погружного скважинного насоса Zoeller мощностью 1 л.с. существующий светодиодный жгут с комплектом для переоборудования с 12 на 24 В (номер по каталогу 4113) Провод — тип MTW Тип провода MTW Номер детали Цвет изоляции Калибр Описание Длина катушки/катушки Прибл. 4 (Д). Но Марк поступает правильно. Избегайте использования алюминия для электропроводки джакузи. 5 SFA 24. Я также получил 3/0 ал на 5% и 300 на 3%. Электрическая плита — 220–240 вольт, 60 герц, надлежащим образом заземленная цепь с выключателем на 40 ампер или предохранителем с проводом калибра №8.66. Процент заполнения граничной линии, указан канал следующего большего размера. Никаких специальных инструментов не требуется. 5-П Всего $3199. Я ищу рекомендации по размеру провода и прерывателя для подключения моей настольной пилы на 220 вольт мощностью 3 л.с. Было бы несоответствие между нижним диапазоном 198 вольт … Нагрузки 230 вольт имеют тот же ток в L1, что и L2, и их необходимо учитывать дважды. Размер провода 10 ампер. Если вы подключаете розетку 220 В, 20 ампер для питания электроинструментов, вы можете использовать тот же провод 12 калибра, который вы использовали бы для цепи 110 вольт, 20 ампер.14 долларов. Мы рекомендуем подключать цепь медным проводом №8 или алюминиевым проводом №6. Калькулятор размера провода даст вам очень простое и быстрое решение проблемы расчета размера проводов и кабелей для насосов на полях для гольфа, ландшафтных проектах и ​​сельском хозяйстве. Большая часть США жилая — 240 В переменного тока, школы и промышленность — иногда 208 В переменного тока. Этот насос оснащен 2-проводным насосом на 230 В (плюс 1 провод заземления) и не требует входного напряжения 230 ампер на входе при номинальной мощности 46 Макс. рекомендованный предохранитель в амперах.Пункты, которые вы должны учитывать: Напряжение источника; количество фаз; Мощность или сила тока двигателя (двигателей) Длина кабеля Таблица размеров проводов — однофазный Таблица размеров проводов — трехфазный Номинальные параметры двигателя Размер цепи Размер предохранителя Ток при полной нагрузке Размер медного провода Вольт HP кВт 12 10 8 6 4 2 0 00 000 0000 250 300 350 400 500 600 120 (1ø) 1/4 20 10 5. 5-V Только $ 2349 . Количество и тип электрических устройств, подключенных к цепи, определяют требуемую силу тока в цепи. Чем больше проволока, тем меньше номер калибра.8 NEC 310-16 Используйте #8 хорошо для 45 ампер, 3 #8 + 1 #8 заземление в 1″ RGC. 16) Допустимая сила тока изолированных проводников с номинальным напряжением до 2000 В включительно Среднее напряжение: от 601 В до примерно 34 500 В Высокое напряжение: 46 000 В и выше Звезда, фаза-нейтраль Напряжение звезда или треугольник, линия Напряжение на линии 120 208 120 240 230 400 2-проводное 230 В с нейтралью 230 EU, другие однофазное, 2-проводное 208 В (без нейтрали) 208 US однофазное, 2-проводное 240 В (без нейтрали) 240 US Наиболее распространенной системой электроснабжения коммерческих зданий в Северной Америке является звезда 120/208 вольт, которая используется для питания 120-вольтовых штепсельных нагрузок, освещения и небольших систем отопления, вентиляции и кондиционирования.Цепь на 30 ампер использует провод 10ga [если только не очень длинные, которых у вас нет]. См. Таблицу . 5 115/230 1 14/14 12/14 10/14 8/14 6/12 15/15 Размер провода AWG № 99 Преимущество $ 2629 . Затем вы снимаете примерно 1 дюйм оболочки каждого провода с помощью инструмента для зачистки проводов. 1A = 31. Диаметры проводов отличаются от того, что вы могли бы подумать; чем меньше число, тем толще провод. Внимательно проверьте значение параметра Повышение, если оно находится на участке 208 В трехфазного соединения звездой. 5 ампер. 5 л.с. = 40 ампер x 250% = 100 ампер, выключатель на #8 Thhn. дюймы) 5: 480/3: 7 (3)#12 AWG+(1)#12 GND: 3/4″ 10: 480/3: 14 (3)#10 AWG+(1)#12 GND: 3/4″ 15: 480/3: 21 (3)#10 AWG+(1 Формула расчета размера провода/кабеля для трехфазных цепей.7 из 5 звезд. Найдите два латунных винта на розетке и подключите к ним красный и черный провода. При питании от сети 240 вольт это всего лишь 26 ампер. Это форма электроэнергии, которая доставляется в дома и на предприятия через электрическую сеть во многих частях мира. Однако для 12/3000 MultiPlus вы можете использовать 2/0, если вы ограничиваете защиту цепи до 350 А или ниже. ) Короче говоря, причина, по которой мы хотим знать мощность нашего оборудования, заключается в том, что мы можем правильно подобрать размер наших проводников.Провод должен быть 125% от 28 = 35 ампер. Кроме того, всегда лучше выбирать размер проводки и цепей сварочного аппарата на основе требований к входному току вашего сварочного аппарата. Три насоса насосной станции (30, 10 и 1 ½ л.с.) подключены к источнику питания 460 вольт, 3 фазы. Ток полной нагрузки для однофазных двигателей мощностью 3 л.с. составляет 12 ампер. Первое, что мы должны сделать, преобразовать нелинейную нагрузку из кВА в ампер: купить погружной скважинный насос из нержавеющей стали Zoeller 1-HP 230 В в отделе водяных насосов в магазине Lowe’s.Расчетная максимальная нагрузка 48 ампер. Вес Цена MTW22BK Черный 22AWG Тип Провод MTW, голая медь, 7 жил, 600 В, 500 футов [3. 127мм умножить на 92 возведено в мощность… Падение напряжения – это потеря напряжения, происходящая по проводу из-за естественного сопротивления. Калькулятор размера автомобильного провода Это простой калькулятор для определения приблизительного сечения/размера провода на основе длины провода (в футах) и силы тока (в амперах) в общих автомобильных приложениях. Инструмент потребляет половину ампер на 220 вольт, но ваша панель потребляет только половину ампер.81 дюйм (Ш) x 8,48 ампер 3. Да, конечно же, в руководстве действительно рекомендуется выключатель на 40 ампер. Таблицы ниже предназначены для общего руководства по размеру проводов и номинальным токам. Используйте 2 шт. 2. Теперь возьмите один конец провода внутри коробки автоматического выключателя, а другой конец внутри 2-х групповых коробок. По большей части вы увидите 120 вольт, 15 ампер и 20 ампер. 75 MTW22WH белый 23 доллара фаза. 30 Поршневой воздушный компрессор — 7. 8. Если ваше напряжение между линией и нейтралью составляет 230 В, вы подключаете эти два провода.размер провода. Перейти к последним Следите за 1–20 из 20 сообщений. Большинство сварочных аппаратов на 230 вольт поставляются со шнуром и розеткой. На паспортной табличке в столбце напряжения будет указано 120, 208, 220, 220/110, 240, 380/220 или 480. ком. Нижние два номинального напряжения являются общими для небольших устройств, в то время как для устройств с номиналом выше 15 000 БТЕ потребуется цепь на 220 вольт. Но держу пари, что есть розетки на 110 вольт для алюминия большего калибра. 134. Цифровой амперметр/вольтметр – дисплей позволяет предварительно настроить параметры для дополнительного удобства и точности.Какой размер провода используется для компрессора кондиционера на 230 вольт? Существует ли провод определенного сечения для систем кондиционирования? + 9. Электрическая сушилка — 220 — 240 вольт, 60 герц, правильно заземленная цепь с выключателем на 30 ампер или предохранителем. Используйте защиту правильного размера для всех нагрузок. Самый распространенный размер провода, который вам понадобится, — это провод 10-го калибра. Используя автоматический выключатель с обратнозависимой выдержкой времени, устройство защиты проводника фидера после балансировки всех … Ватты — это просто Вольты * Амперы. (мм²) Медь. Как и 6500. Чтобы добавить к моему замешательству, розетка соединена черно-белым проводом — … Алюминиевый провод также был бы слишком большим, чтобы подключить его к выключателю или розетке на 110 вольт для сварщика.14 AWG на расстоянии более 150 футов с током 12 А при 240 В переменного тока имеет 3. ** См. 240. Каков размер провода для сети 200 А? В Национальном электрическом кодексе 310-315 указаны размеры проводников электрических служб № 2/0 для меди и № 4/0 для алюминия для использования в 3-проводных однофазных жилых домах и фидерах на 120/240 вольт. Таблица выбора кабелей для погружных насосов, производитель погружных насосов, скважинных насосов, насосов для прудов, водяных насосов, центробежных насосов, погружных насосов V3, погружных насосов V4, канализационных насосов, турбинных насосов, погружных насосов, погружных насосов V6, погружных насосов V8, в Гуджарат, Индия.Как подключить цепь 230 вольт? Подсоедините нейтральный провод к хромированной нейтральной шине в панели, а заземляющий провод к заземляющей шине. 208 обычно представляет собой межфазное напряжение <<>> Многие двигатели на 230 вольт могут быть подключены к источникам более низкого напряжения. 2 0. Четыре провода состоят из двух «горячих», одного «земля» и одного «ноля» и должны быть жестко подключены к клеммам внутри блока управления джакузи. На самом деле это 56 А при 208 вольтах / 52 А при 230 вольтах при номинальных 250 амперах. Напряжение на автоматическом выключателе должно быть 120 вольт.Максимум. Определить размер трубопровода. Пожалуйста, посетите страницу этого сайта для вашей конкретной модели спа, чтобы определить силу тока, необходимую для вашего спа. Требование кодекса состоит в том, что сила тока двигателя при полной нагрузке 230 В должна быть увеличена на 10% и 15% соответственно для сечения проводов и выбора выключателя. Для сравнения, 50-амперная 250-вольтовая система имеет 12 500 ватт. Страница 2 из 3 < Предыдущая 1 2 3 Следующая > Круговой мил (CM) — это единица площади круга диаметром в один мил (одна тысячная дюйма).Эта схема представляет собой проводку 6/4 к NEMA R, оголенный заземляющий провод, два контакта, используется NEMA P, и смотрите на схему подключения для. Я собирался протянуть провод 12 калибра и использовать выключатель 220. Минимальный размер провода для 30А — 10 AWG. Диапазон напряжения для этого провода находится между 0 вольт и 2000 вольт. Каждая часть должна быть установлена ​​и связана с разными частями определенным образом. В американском калибре проволоки каждое уменьшение калибра на 6 удваивает диаметр проволоки, а каждое уменьшение на 3 калибра удваивает площадь поперечного сечения проволоки.Теперь определите размеры вашего выключателя и проводов. Для обеспечения надежного соединения рекомендуется обжать кольцевые или вилочные наконечники… 2 Wire 3 Wire. 528 / 13. С точки зрения фактических размеров, это комната размером примерно 35 x 43 фута или более. 0 мм 2 или нет. Вся проводка и электрические соединения должны соответствовать Национальным электротехническим нормам и правилам (NEC), а также местным нормам и правилам. При работе от 230 вольт, пусковой ток ___ ампер (или заблокирован). Ответ (1 из 4): «Какой размер провода необходим для работы двигателя насоса мощностью 1 л.с. с напряжением 240 вольт и на расстоянии 200 футов?» Одна фаза или три фазы NEC имеет 1 однофазный двигатель, тянущий 8 FLA, 3 фазы на 4.189. 15 Сервис-фактор 3. Трехфазные двигатели на 115 вольт должны иметь мощность от 1/2 до 2 л.с. Два выходных разъема — позволяют подключаться к высокой или низкой индуктивности для оптимального контроля дуги. Небольшие сварщики, работающие с входным током менее 30 ампер, могут использовать провод 10-го калибра с 30-амперным… Калькулятор размера электрического провода. Остальные: 220, 230, 240 и 250 все вместе (и в некотором смысле ошибочно) используются для описания 240. При нагрузке 30 А потери 2% приходятся на 75 футов. Электропроводка может быть сложным процессом, и если вы что-то сделаете не так, может произойти катастрофа.76 кг] 23 доллара. d n (in) = 0. Используйте кабель SOOW, чтобы сделать собственный кабель для больших сварочных аппаратов и длинных участков. Мой SIL приобрел воздушный компрессор, и мне нужна помощь по размеру проводки. Например, для насоса мощностью ½ л.с. требуется прерыватель на 15 ампер. va размер провода и кабелепровода график нагрузки вольт полюс при №. Двойной элемент, задержка срабатывания Предохранитель класса UL RK5 (используется с реле O/L соответствующего размера) Автоматический выключатель (автоматический выключатель мгновенного отключения) Номинальный постоянный ток ОДНОФАЗНЫЕ БЛОКИ ½ 115 В 8. F) необходимо ввести Если выбрана нагрузка: постоянного тока, 1∅ переменного тока и 3∅ переменного тока.AMPS: 208/230 вольт, размер выключателя, трехфазный, при полной нагрузке, рабочий ток: 460/480 вольт, трехфазный пусковой ток: 460/480 вольт, размер выключателя, двигатель HP 2 10 20 н/д 3 15 30 н/д 5 24 48 40 13 26 20 6 12 15 7 32 64 50 18 36 30 9 18 15 10 40 80 60 … Две горячие ножки (черная + красная) обеспечивают 240 вольт (120 В + 120 В). Мой вопрос заключается в том, что romex № 12 и вся проводка и электрические соединения должны соответствовать Национальному электротехническому кодексу (NEC), а также местным нормам и правилам. Требуется 220 вольт, но вилка имеет только три контакта.Размер провода для работы этого нагревателя должен быть медным проводником №10. Вы действительно должны использовать кабелепровод для прокладки 4 проводников. Номинальный ток охлаждения 17. 15(B)(16) (ранее Таблица 310. при одинаковом коэффициенте мощности кабеля и нагрузки. Просто подключите штырек питания шпульного пистолета к подающей головке, подсоедините спусковой крючок и включите переключатель) внутренняя панель для работы с катушечным пистолетом Калибр провода относится к физическому размеру провода, оцененному числовым обозначением, которое идет напротив диаметра проводников, другими словами, чем меньше номер калибра провода, тем больше диаметр провода.Фаза. Поддерживается Rudra Softwares www. Наша таблица показывает, какой размер проволоки нужен вашему сварочному аппарату в зависимости от длины удлинителя. На более крупных объектах напряжение составляет 277/480 вольт и используется для питания однофазного освещения 277 вольт и более крупных нагрузок HVAC. Размеры проводов AWG (см. таблицу ниже) AWG: В системе американского калибра проводов (AWG) диаметры проводов можно рассчитать по формуле D(AWG)=. В нем объясняются основные различия между обоими типами скважинных насосов, поскольку каждый тип будет устанавливаться по-разному.2 и два 1,5-сильных 120-вольтовых двигателя. Менее 40 ампер, #10 будет работать. Какой размер провода и номинал прерывателя мне нужен. Я еще не видел его, но мне было интересно, какой размер провода следует использовать для прокладки около 65 футов от коробки выключателя до Сечение провода, необходимого для данной задачи, зависит от используемого напряжения, требуемого количества ампер, а также расстояния. эта сила передается. 005, умноженное на 92, возведенное в степень 36 минус калибровочное число n, деленное на 39:. Какой размер провода для нагревателя 220/4000 ватт.Опять же, зеленый заземляющий провод не считается. Наш калькулятор дает результаты, соответствующие нормам в большинстве регионов, однако мы советуем вам свериться с вашими местными электротехническими нормами. Требования к 12-вольтовому манометру для автомобильных электрических систем …. Например, я хочу провести 10-амперный провод нагрузки длиной 50 футов с потерями 5% или менее при напряжении 12 вольт. Мой контроллер Morningstar может работать с панелями до 60 вольт для зарядки 12-вольтовых аккумуляторов, которые у меня есть. Вал вверх/вниз или … Требования к манометру 12 В при определенных амперах для автомобильных электрических систем Советы по проводке в автомобиле — использование реле.Например, провод 6-го калибра в два раза толще провода 12-го калибра, а провод 0-го калибра в два раза толще провода 6-го калибра. Какой размер провода нужен для 125 ампер 240 вольт, чтобы пробежать 230 футов? Медный проводник 2/0 ограничит падение напряжения до 3% или меньше, когда … Здравствуйте, провода какого размера и автоматические выключатели мне нужны для оконного кондиционера на 230 вольт 18 500 БТЕ? У меня нет информации об усилителях, на которые он рассчитан, но длина провода составляет 40 футов. Для 40 ампер нужен провод 8-го калибра. 75 MTW22OR Orange … hwebb99 сказал: Отчасти вы правы.Двигатель на 240 вольт будет подключен только к двум проводам под напряжением, а не к нейтрали, поэтому в вашем примере показано 6. Можете ли вы добавить провод длиной 90 футов, чтобы получить 200 футов? Какой калибр провода? Ответ — да, и вы можете использовать провод №6 длиной 90 футов. Эта система имеет холодопроизводительность 34 500 БТЕ с тепловым насосом мощностью 36 000 БТЕ. Медь. Подключение 30-амперной вилки RV к уже существующей проводной системе от RV — это простое дело, и его можно выполнить с помощью обычных бытовых электрических инструментов. В большинстве других стран вы найдете одну нагрузку 230 В и нейтраль.Сварочный аппарат Lincoln Electric® POWER MIG® 210 MP MIG 120/230 В с пистолетом Magnum® PRO 175L с 10-футовым кабелем, входными кабелями, рабочим кабелем и зажимом, электрододержателем с проводом, регулятором и шлангом, соплами, вкладышем, адаптером шпинделя, приводом Рулоны, защитный экран и проволока для образцов. Конечно, вы должны, как отмечалось ранее, учитывать минимальную мощность цепи и максимальную защиту от перегрузки по току. Определить сечение жилы для контура — 1 . Когда вы протягиваете провода через кабелепровод, оставьте 6 дюймов дополнительного провода со всех концов.Следовательно, каждая из трех линий должна измерять напряжение как можно ближе к 230 вольт на линию. Шаг 8. Площадь поперечного сечения провода определяет его сопротивление и допустимую токовую нагрузку. Погружной насос Sta-Rite Industries серии K, 10 галлонов в минуту, 230 В, 7 ступеней, 2 провода. Как подключить двухскоростной насос на 230 В с выключателем и разъединителем, показано на этой схеме. Минимальный размер служебного входного провода должен быть рассчитан минимум на 100 ампер для жилых домов на одну семью. Мы рекомендуем мощность 5000 Вт для одной лошадиной силы.Для 60 ампер правильный размер провода равен 4, однако есть некоторые важные допущения, на которые опирается это эмпирическое правило — мы расширим их в оставшейся части этой статьи. ELEGRP 30 А, 125/250 В, розетка NEMA 14-30R для скрытого монтажа, линейка с одним прямым лезвием и заземлением розетки сушилки, цвет черный. Деталь воздушного газа №: LINK3963-1. Эта система будет охлаждать около 1500 кв. м. Пример калькулятора размера провода Пейджа для расчета размера провода SEC. 6. Однофазная панель L1, Amp L2, Amp Size 225A ИСПОЛЬЗОВАНИЕ 4/0 медного провода 400A ИСПОЛЬЗОВАНИЕ 2 параллельных прокладки медного провода 3/0 600A ИСПОЛЬЗОВАНИЕ 3 параллельных прокладки медного провода 3/0 Нейтраль должна быть… Расчет импеданса кабеля.Не обращайте внимания на падение напряжения на расстоянии. Электрическое подключение к гидромассажной ванне должно быть однофазным, 220-240 вольт, 4 провода. 2 14 8А / 7А 7А ¾ 115В 11 12 15А 15А ¾ 208В/ 230В 5. Процессы. Вопрос для одного из вас, ребята, я устанавливаю настенный обогреватель 220, и мне нужно знать, будет ли в коде экранированный 12/2 WG. Максимальная длина проводника 127 футов. Обычные размеры включают провода 14, 12, 10, 8, 6 и 2 калибра. Во-первых, вы можете изменить напряжение с 230 до 240 В (430-62 (а)) Есть три двигателя: один 5 лошадиных сил 230-вольтовый двигатель с сервис-фактором 1.Модель Goulds M10422, по словам производителя, после параметра калькулятора мощности выключателя: Выберите метод: укажите нагрузку (в киловаттах или ваттах) и ток (в амперах). Если выбран ток: номинальный ток оборудования и требуемый коэффициент безопасности (S , Некоторые Напряжение между любым фазным проводом и нейтралью составляет 230 В, а между любыми двумя фазными проводами — 400 В. Это 230 В, двигатель мощностью 5 л. ЗАЩИЩЕННЫЙ ВЫКЛЮЧАТЕЛЬ GFCI. 3 А. В предыдущем посте вы ссылаетесь на 430.Разработчики силовых цепей низкого напряжения часто не знают о последствиях падения напряжения и размера провода. to/32cU1MsMultimeter на Амазоне — https://amzn. Это будет размер вашей цепи и выключателя. 0 P amps u 0,732 x коэффициент мощности x V (V-L)) V (V-L) = Линейное напряжение в вольтах. 9866 Теперь нужно решить, купить ли новый 200-футовый №8 или 90-футовый №6. Размер сварочного аппарата трансформаторного типа переменного тока составляет около 50 ампер при напряжении 230 вольт. 75 MTW22BL Синий 23 доллара. Если вы используете 40 ампер, вам понадобится провод № 8 AWG (медь).Определите подходящий размер провода из приведенной ниже таблицы. Без этого адаптера вы не можете использовать удлинитель. ФОРМУЛЫ, ИСПОЛЬЗУЕМЫЕ В КАЛЬКУЛЯТОРЕ: 1-фазный кВА = Вольт x Ампер / 1000 1-фазный ампер = кВА / Вольт x 1000 3-фазный KVA = Вольт x Ампер x 1. Для домов, питающихся от сети 120 В, 60 ампер равно 7200 ватт электроэнергии. Journeyman-Pro NEMA L6-30P 30 А, 250 В, 2P, 3 Вт, штекерный разъем с замком, HJP-2621 черно-желтый промышленный класс, заземление Генератор 7500 Вт (штекер L6-30P) 4.5 SF 1. Вы правы, я неправильно прочитал схему. 16 — требуется провод №6. Для подключения питания используйте только медные провода. В обычных домашних электрических системах (120/240 В переменного тока) провод рассчитан в первую очередь на безопасную допустимую нагрузку по силе тока (току). 248 А номинальная сила тока двигателя 230 вольт мощностью 5 л.с. составляет 28 ампер. Полное сопротивление рассчитывается как: Z c = R c 2 + X c 2. Какой размер прерывателя мне нужен для 220? Если у вас 2 розетки 220 и каждая по 20 ампер. Распространенной ошибкой при выборе размера провода является обращение к таблицам размеров проводов NEC, чтобы определить, какую силу тока может безопасно выдержать провод.Таблица минимального размера провода (калибр) — Таблица медных проводов D Мощность двигателя, вольты Фазное расстояние в футах от двигателя до панели обслуживания Мощность выключателя (А) 0-50 50-100 100-150 150-200 200-300 0. Переключите все 230 вольт Провода выключателя двигателя QF4-B подключаются к выключателю QF4-A на 460 вольт в том же порядке, в котором они были сняты. (375 ÷ 750) + (110 ÷ 300) + (90 750) = 0,9 фунта] [1. Схема подключения Нема 6-50р. у меня есть сервис на 200 ампер, интересно, какой размер провода мне нужен для подпанели на 100 ампер в 220 футах от основного сервиса? также какой размер есть.Как только вы узнаете рабочий цикл и требования к первичному току сварочного аппарата, вы можете обратиться к статье. В зависимости от модели вашего 230-вольтового воздушного компрессора вам нужно проверить руководство, чтобы найти провод нужного размера для вашего устройства. 25 = 50 ампер. Чтобы найти требуемый калибр провода для конкретного применения, вы должны знать потребляемый ток аксессуара в цепи 4/0 195 230 260 * См. 310. Точная сила тока будет зависеть от вашей модели спа. В противном случае схема не будет работать так, как должна быть.F) (в процентах) требуется размер провода для кондиционера и нагревательного элемента 10 кВт. • Производитель: Franklin Electric • Модель: QD Control Box • MPN: 2801084915 • Номинальная мощность двигателя: 1 л.с. • Номинальное напряжение: 230 В • Класс защиты: NEMA 3R, IP23 • Размеры корпуса: 4,0 А для 250 футов на 240 система вольт. Схема подключения трансформатора V-V на 208 В Схема подключения предназначена для однофазной схемы подключения на 208 В Размер изображения 695 X 385 пикселей. Чтобы просмотреть детали изображения, нажмите на изображение. № 1 В этом видео мы покажем вам лучший способ установки реле давления для насосов на 115 В и 230 В.Я считаю, что эта система… Когда дело доходит до электричества, размер имеет значение Крайне важно выбрать электрическую систему переменного тока, подходящую для работы, которую она будет выполнять. ДИАГРАММА ПАДЕНИЯ НАПРЯЖЕНИЯ – ОДНА ФАЗА 3 Вт – 120 В, 208 В, 240 В, 277 В, 347 В МЕДНАЯ Цепь Максимальное расстояние в футах РАЗМЕР СКТ AMPS VOLTS PH #12 #10 #8 #6 #4 #3 #2 #1 120V 20 5 120 1 175 275 450 700 20 10 120 1 90 140 230 360 580 730 Характеристики воздушного компрессора 230 Вольт 17. Для 7. Подключение розетки на 230 В аналогично подключению розетки на 220 или 240 В.Подключиться к входному напряжению 115 вольт (обычная бытовая сеть) или 230 вольт без использования каких-либо инструментов. В западной Канаде распространено 347/600 В. Большинство автоматических выключателей на вашей панели, вероятно, рассчитаны на 20 ампер и могут работать как с приборами, так и с цепями освещения.
