Физическая сущность процесса сварки, её классификация. Сущность основных способов сварки плавлением и область их рационального применения. Основные способы сварки давлением. Источники питания для сварки. Влияние сварочных процессов на свариваемый металл.
Краткое сожержание материала:

Размещено на

Содержание

металл сварка плавление давление

Введение

1. Физическая сущность процесса сварки. Классификация

2. Сущность основных способов сварки плавлением и область их рационального применения

3. Сущность основных способов сварки давлением

4. Источники питания для сварки

5. Влияние сварочных процессов на свариваемый металл

Заключение

Литература

Введение

металл сварка

Сваркой называют технологический процесс получения механически неразъемных соединений, характеризующихся непрерывностью структур — непрерывной структурной связью.

Это технологический процесс, с помощью которого изготавливаются все основные конструкции гидротехнических сооружений, паровых и атомных электростанций, автодорожные, городские и железнодорожные мосты, вагоны, надводные и подводные корабли, строительные металлоконструкции, всевозможные подъемные краны, крупные узлы машиностроительных конструкций, автомобили, ракеты, искусственные спутники земли, электрическая и радиотехническая аппаратура и многие другие изделия.

Если некоторое время тому назад конструкции изготавливались в основном из относительно просто сваривающихся материалов, то в настоящее время, наряду с традиционными, для сварных конструкций применяются материалы с весьма различными физическими и сварочными характеристиками: коррозионностойкие и жаропрочные стали и сплавы, никелевые и медные сплавы с особыми свойствами, легкие сплавы на алюминиевой и магниевой основах, титановые сплавы, ниобий, тантал и другие металлы и сплавы.

Многообразие свариваемых конструкций и свойств материалов, используемых для их изготовления, заставляют применять различные способы сварки, разнообразные сварочные источники теплоты. Для сварочного нагрева и формирования сварного соединения используются: энергия, преобразованная в тепловую посредством дугового разряда, электронного луча, квантовых генераторов; джоулево тепло, выделяемое протекающим током по твердому или жидкому проводнику; химическая энергия горения, механическая энергия, энергия ультразвука и других источников.

Все эти способы требуют разработки, производства и правильной эксплуатации разнообразного оборудования, в ряде случаев с применением аппаратуры, точно дозирующей энергию, со сложными схемами, иногда с использованием технической электроники и кибернетики.

Производство сварных конструкций в СССР в настоящее время достигло многих десятков миллионов тонн в год.

Разнообразие способов сварки, отраслей промышленности, в которых ее используют, свариваемых материалов, видов конструкций и огромные объемы применения позволяют охарактеризовать технологический процесс сварки, как один из важнейших в металлообработке.

1. Физическая сущность процесса сварки. Классификация

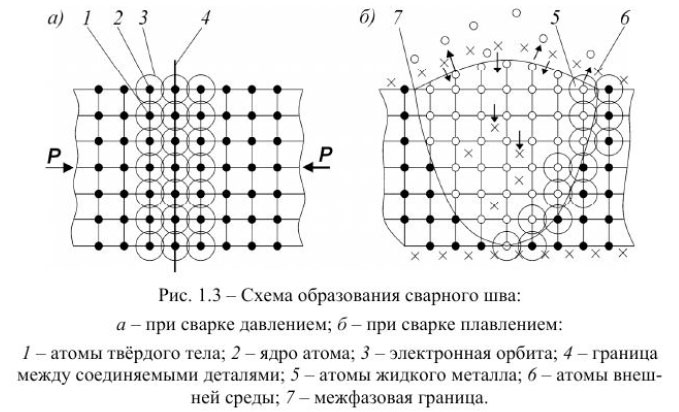

Задачей сварочной операции является получение механически неразъемных соединений, подобных по свойствам свариваемому материалу. Это может быть достигнуто, когда по своей природе сварное соединение будет максимально приближаться к свариваемому металлу.

Свойства твердых тел, в том числе и механические (прочность, упругость, пластичность и др.), определяются их внутренними энергетическими связями, т. е. связями межмолекулярного, межатомного и ионного взаимодействия.

В металлах, которые относятся к кристаллическим твердым телам, внутренние связи определяются единым энергетическим полем ионизированных атомов (находящихся в узлах кристаллической решетки) и подвижных электронов.

Для получения в сварном соединении таких же энергетических связей, как и в свариваемом материале, необходимо пограничные слои одной свариваемой детали приблизить к пограничным слоям другой на такие расстояния, при которых между ними возникает единое энергетическое поле.

В ряде случаев такое состояние может быть получено с помощью промежуточного добавочного материала, который должен установить подобные связи с пограничными слоями обеих свариваемых частей.

Расстояния между узлами кристаллической решетки, при которых в металлах образуется достаточно сильное энергетическое поле, составляют около 4 • 108 см.

Подобной точности подгонки поверхностей твердых материалов современные методы обработки обеспечить не могут. Так, полировка и хонингование металла обеспечивают точность обработки поверхностей не выше 10-5 — 10-6 см, т. е. примерно в 400 раз менее точную, чем та, которая необходима при сближении поверхностей для установления общего энергетического поля, подобного полю в любом другом сечении твердого металла.

Облегчить возможность сближения поверхностей на расстояния около 4 • 108 см и установления энергетических связей между отдельными частями, подлежащими сварке, можно: 1) применением внешней силы достаточной величины и 2) повышением температуры.

Некоторые материалы, в частности, весьма пластичные металлы (алюминий, медь, свинец и др.) и сплавы способны образовывать сварные соединения без применения каких-либо внешних источников тепла в результате только совместного пластического деформирования частей, которые должны быть сварены.

Другие материалы и, в частности, многие металлы способны образовывать сварные соединения при пластическом деформировании, выполняемом только при определенных, повышенных температурах.

Многие материалы могут быть сварены с доведением некоторого объема их до расплавленного состояния.

Некоторые материалы способны в определенном диапазоне температур свариваться как при пластическом деформировании внешней силой (давлением), так и при доведении материала до расплавленного состояния (плавлением),

Так, для технически чистого железа на рис. 1.1 показаны области режимов сварки по давлению и температуре.

Выше кривой ABCD находится область, в которой при соответствующих соотношениях давления и температуры качество сварки получается хорошим, а ниже кривой — область, где сварка совсем не получается, либо получается, но низкого качества. Как видно из рис. 1.1, при температурах ниже температуры плавления железа для сварки требуется и давление, и нагрев (область левее точки 0), а при более высоких температурах давление для выполнения сварки не требуется (область правее точки D, сварка плавлением).

Рис. 1.1 Диаграмма условий выполнения сварки технического железа.

Для других материалов также существуют определенные области таких режимов. Исходя из этого, все, способы сварки можно классифицировать как способы сварки давлением и плавлением.

Некоторые материалы, которые даже при высоких температурах почти не имеют пластичного состояния (например, чугуны) практически могут свариваться только плавлением.

Рис 1.2. Схема основных способов сварки плавлением и давлением

На рис. 1.2 приведена схема, в которой перечислены способы сварки плавлением и давлением, получившие наиболее широкое распространение в различных отраслях промышленности.

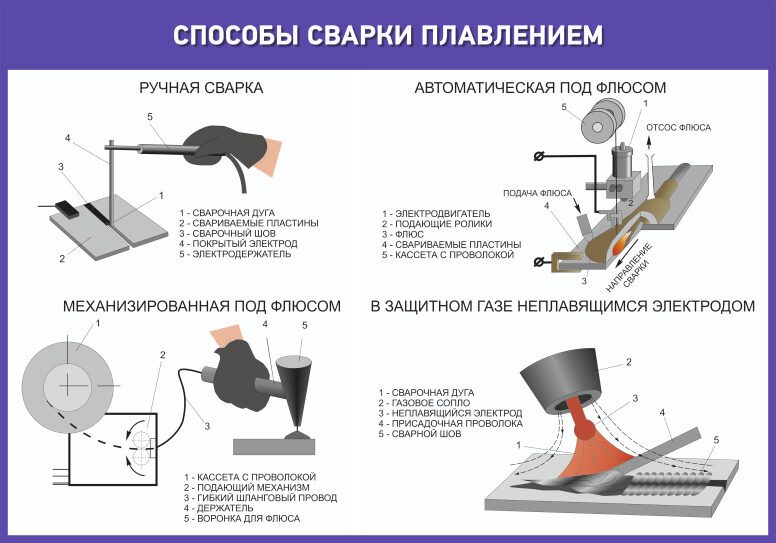

2. Сущность основных способов сварки плавлением и область их рационального применения

1. Электрическая дуговая сварка наиболее широко используется при изготовлении всевозможных сварных конструкций. В зависимости от материала сварной конструкции, ее габаритов, толщины свариваемого металла и других особенностей свариваемого изделия предпочтительное применение находят определенные разновидности электрической дуговой сварки.

Так, при изготовлении конструкций из углеродистых и низколегированных конструкционных сталей наибольшее применение находят как ручная дуговая сварка качественными электродами с толстым покрытием, так и автоматическая и полуавтоматическая сварка под флюсом, а также сварка в углекислом газе; при сварке конструкции из высоколегированных сталей, цветных металлов и сплавов на их основе предпочтительное использование находит аргоно-дуговая сварка, хотя при определенных условиях применяются и некоторые другие разновидности электрической дуговой сварки.

Ручная дуговая сварка плавящимися толстопокрытыми электродами имеет наибольший объем применения из всех дуговых способов сварки. Схема процесса сварки приведена на рис. 2.1, а. Питание дуги осуществляется от сварочного генератора или выпрямителя постоянным током или от сварочного трансформатора — переменным током. Наиболее широкое применение находит постоянный ток. В настоящее время применяются только толстопокрытые электроды, т. е. такие, у которых на металлический пруток определенных размеров («стержень») наносится обмазка (электродное покрытие).

Состав покрытия при расплавлении вместе со стержнем обеспечивает защиту от окисления и азотирования металла шва и определенное легирование направленного металла для придания ему необходимых механических свойств, а также придает устойчивость горению дуги.

Рис. 2.1. Схема процессов при использовании различных разновидностей электрической дуговой сварки: а-в-ручная дуговая сварка; а-толстопокрытыми плавящимися электродами; б-угольным электродом дугой прямого действия; в-угольными электродами дугой косвенного действия; г-автоматическая и полуавтоматическая сварка под флюсом; д-аргоно-дуговая сварка вольфрамовым электродом; е-плазменная сварка; ж-свар.

..

Виды сварки

Содержание

Введение………………………………………………………………………… 3

1 Классификация сварки металлов……………………………………………  5

2 Электродуговая сварка…………………………………………………………5

2.1 Сварочная дуга…………………………………………………………5

2.2 Описание процесса……………………………………………………..7

2.3 Классификация электродуговой  сварки ………………………………8

2.4 Ручная дуговая сварка…………………………………………………13

3 Электрошлаковая сварка………………………………………………………14

3.1 Описание процесса……………………………………………………14

3.2 Классификация разновидностей  электрошлаковой сварки………..15

3.3 Технологические параметры  ЭШС…………………………………..17

3.4 Особенности электрошлакового  процесса…………………………..22

3.5 Область применения………………………………………………….25

Заключение………………………………………………………………………29

Список использованной литературы……………………………………………30











Введение

Сварка — технологический процесс получения неразъемных соединений материалов посредством установления межатомных связей между свариваемыми частями при их местном или пластическом деформировании, или совместным действием того и другого. Сваркой соединяют однородные и разнородные металлы и их сплавы, металлы с некоторыми неметаллическими материалами керамикой, графитом, стеклом и др., а также пластмассы. Сварка экономически выгодный, высокопроизводительный и в значительной степени механизированный технологический процесс, широко применяемый практически во всех отраслях машиностроения. Физическая сущность процесса сварки заключается в образовании прочных связей между атомами и молекулами на соединяемых поверхностях заготовок. Для образования соединений необходимо выполнение следующих условий освобождение свариваемых поверхностей от загрязнений, оксидов и адсорбированных на них инородных атомов, энергетическая активация поверхностных атомов, облегчающая их взаимодействие друг с другом сближение свариваемых поверхностей на расстояния, сопоставимые с межатомным расстоянием в свариваемых заготовках. В зависимости от формы энергии, используемой для образования сварного соединения, все виды сварки разделяют на три класса термический, термомеханический и механический. К термическому классу относятся виды сварки осуществляемые плавлением, с использованием тепловой энергии, дуговая, плазменная, электрошлаковая, электроннолучевая, лазерная, газовая и др. К термомеханическому классу относятся виды сварки, осуществляемые с использованием тепловой энергии и давления контактная, диффузионная и др. К механическому классу относятся виды сварки, осуществляемые с использованием механической энергии и давления ультразвуковая, взрывом, трением, холодная и др. Свариваемость — свойство металла или сочетания металлов образовывать при установленной технологии сварки соединение, отвечающее требованиям, обусловленным конструкцией и эксплуатацией изделия.







































Классификация сварки металлов.

ГОСТ 19521-74[2] устанавливает  классификацию сварки металлов по основным физическим, техническим и технологическим  признакам.

Физические признаки, в зависимости от формы энергии, используемой для образования сварного соединения, подразделяются на три класса:

1. Термический класс: виды сварки, осуществляемые плавлением с использованием тепловой энергии.
2. Термомеханический класс: виды сварки, осуществляемые с использованием тепловой энергии и давления.
3. Механический класс: виды сварки, осуществляемые с использованием механической энергии и давления.

К техническим признакам  относятся: способ защиты металла в  зоне сварки, непрерывность сварки, степень механизации сварки.

Технологические признаки установлены  ГОСТ 19521-74 для каждого способа  сварки отдельно.



2 Электродуговая сварка

2.1 Сварочная дуга.

Сварочной дугой называют длительный мощный электрический разряд в ионизированной среде. При этом начальная фаза среды может быть любой: твёрдой, например, сварочный флюс; жидкой, например, вода; газообразной, например, аргон; плазменной.

Температура в столбе сварочной  дуги колеблется от 5000 до 12 000 К и зависит от состава газовой среды дуги, материала, диаметра электрода и плотности тока. Температуру приближенно можно определить по формуле, предложенной академиком АН УССР К. К. Хреновым: Tст = 810 × Uдейств, где Tст — температура столба дуги, K; Uдейств — действующий потенциал ионизации, V.

Электросварка — один из способов сварки, использующий для  нагрева и расплавления металла  электрическую дугу.

Температура электрической  дуги (до 5000°С) превосходит температуры  плавления всех существующих металлов.

1802 год — В. В. Петров  открыл явление вольтовой электрической  дуги и указал, что появляющийся  «белого цвета свет или пламя,  от которого оные угли скорее  или медлительнее загораются, и  от которого тёмный покой довольно  ясно освещён быть может».

1803 год — В. В. Петров  опубликовал книгу «Известия  о гальвани-вольтовых опытах…», где описал способы изготовления вольтова столба, явление электрической дуги и возможность её применения для электроосвещения, электросварки и электропайки металлов.

1882 год — Н. Н. Бенардос изобрёл электрическую сварку с применением угольных электродов.

1888 год — Н. Г. Славянов  впервые в мире применил на  практике дуговую сварку металлическим  (плавящимся) электродом под слоем  флюса. В присутствии государственной  комиссии он сварил коленчатый  вал паровой машины.

1893 год — На Всемирной  выставке в Чикаго Н. Г. Славянов  получил золотую медаль за  способ электросварки под слоем  толчёного стекла.

1905 год — В. Ф. Миткевич впервые в мире предложил применять трёхфазную дугу для сварки металлов.

1932 год — К. К. Хреновым  впервые в мире в Советском  Союзе осуществлена дуговая сварка  под водой.[1]

1939 год — Е. О. Патоном  разработаны технология автоматической  сварки под флюсом, сварочные  флюсы и головки для автоматической  сварки, электросварные башни танков, электросварной мост.



2.2 Описание процесса

К электроду и свариваемому изделию для образования и  поддержания электрической дуги от сварочного трансформатора подводится электроэнергия. Под действием теплоты  электрической дуги (до 7000°С) кромки свариваемых деталей и электродный  металл расплавляются, образуя сварочную  ванну, которая некоторое время  находится в расплавленном состоянии. В сварочной ванне металл электрода  смешивается с расплавленным  металлом изделия (основным металлом), а расплавленный шлак всплывает  на поверхность, образуя защитную плёнку. При затвердевании металла образуется сварное соединение. Энергия, необходимая  для образования и поддержания  электрической дуги, получается от специальных источников питания постоянного или переменного тока.

 В процессе электросварки  могут быть использованы плавящиеся  и неплавящиеся электроды. В  первом случае формирование сварного  шва происходит при расплавлении  самого электрода, во втором  случае — при расплавлении  присадочной проволоки (прутков  и т. п.), которую вводят непосредственно  в сварочную ванну.

Для защиты от окисления  металла сварного шва применяются  защитные газы (аргон, гелий, углекислый газ и их смеси), подающиеся из сварочной  головки в процессе электросварки.

Различают электросварку  переменным током и электросварку  постоянным током. При сварке постоянным током шов получается с меньшим количеством брызг металла, поскольку нет перехода через нуль и смены полярности тока.

В аппаратах для электросварки  постоянным током применяются выпрямители.



2.3 Классификация дуговой сварки

Классификация дуговой сварки производится в зависимости от степени  механизации процесса, рода тока и  полярности, типа сварочной дуги, свойств сварочного электрода, вида защиты зоны сварки от атмосферного воздуха и др.

По степени механизации  различают:

1. ручную дуговую сварку
2. полуавтоматическую дуговую сварку
3. автоматическую дуговую сварку

Отнесение процессов к  тому или иному способу зависит  от того, как выполняются зажигание  и поддержание определённой длины  дуги, манипуляция электродом для  придания шву нужной формы, перемещение  электрода по линии наложения  шва и прекращения процесса сварки.

При ручной дуговой сварке (ММА -Manual Metal Arc) указанные операции, необходимые для образования шва, выполняются человеком вручную без применения механизмов.

При полуавтоматической дуговой  сварке (MIG/MAG -Metal Inert/Active Gas) плавящимся электродом механизируются операции по подаче электродной проволоки в сварочную зону, а остальные операции процесса сварки осуществляются вручную.

При автоматической дуговой  сварке под флюсом механизируются операции по возбуждению дуги, поддержанию  определённой длины дуги, перемещению  дуги по линии наложения шва. Автоматическая сварка плавящимся электродом ведётся  сварочной проволокой диаметром 1-6 мм; при этом режим сварки (ток, напряжение, скорость перемещения дуги и др.) более стабилен, что обеспечивает однородность качества шва по его  длине, в то же время требуется  большая точность в подготовке и  сборке деталей под сварку.

По роду тока различают:

1. электрическая дуга, питаемая постоянным током прямой полярности (минус на электроде)
2. электрическая дуга, питаемая постоянным током обратной (плюс на электроде) полярности
3. электрическая дуга, питаемая переменным током.

   По типу дуги различают:

1. дугу прямого действия (зависимую дугу)
2. дугу косвенного действия (независимую дугу)

В первом случае дуга горит  между электродом и основным металлом, который также является частью сварочной  цепи, и для сварки используется теплота, выделяемая в столбе дуги и  на электродах; во втором — дуга горит  между двумя электродами.

  По свойствам сварочного электрода различают:

1. способы сварки плавящимся электродом
2. способы сварки неплавящимся электродом (угольным, графитовым и вольфрамовым)

Сварка плавящимся электродом является самым распространённым способом сварки; при этом дуга горит между  основным металлом и металлическим  стержнем, подаваемым в зону сварки по мере плавления. Этот вид сварки можно производить одним или  несколькими электродами. Если два  электрода подсоединены к одному полюсу источника питания дуги, то такой метод называют двухэлектродной  сваркой, а если больше — многоэлектродной сваркой пучком электродов. Если каждый из электродов получает независимое  питание — сварку называют двухдуговой (многодуговой) сваркой. При дуговой  сварке плавлением КПД дуги достигает 0,7-0,9.

По условиям наблюдения за процессом горения дуги различают:

1. открытую
2. закрытую
3. полуоткрытую дугу

При открытой дуге визуальное наблюдение за процессом горения  дуги производится через специальные  защитные стёкла — светофильтры. Открытая дуга применяется при многих способах сварки: при ручной сварке металлическим  и угольным электродом и сварке в  защитных газах. Закрытая дуга располагается  полностью в расплавленном флюсе  — шлаке, основном металле и под  гранулированным флюсом, и она  невидима. Полуоткрытая дуга характерна тем, что одна её часть находится  в основном металле и расплавленном  флюсе, а другая над ним. Наблюдение за процессом производится через  светофильтры. Используется при автоматической сварке алюминия по флюсу.

По роду защиты зоны сварки от окружающего воздуха различают:

1. дуговая сварка без защиты (голым электродом, электродом со стабилизирующим покрытием)
2. дуговая сварка со шлаковой защитой (толстопокрытыми электродами, под флюсом)
3. дуговая сварка со шлакогазовой защитой (толстопокрытыми электродами)
4. дуговая сварка с газовой защитой (в среде защитных газов) (MIG-MAG)
5. дуговая сварка с комбинированной защитой (газовая среда и покрытие или флюс)

Стабилизирующие покрытия представляют собой материалы, содержащие элементы, легко ионизирующие сварочную дугу. Наносятся тонким слоем на стержни  электродов (тонкопокрытые электроды), предназначенных для ручной дуговой сварки.

Защитные покрытия представляют собой механическую смесь различных  материалов, предназначенных ограждать  расплавленный металл от воздействия  воздуха, стабилизировать горение  дуги, легировать и рафинировать металл шва.

Немного о сварочном оборудовании

Главная

Сварочное оборудование

Немного о сварочном оборудовании

Практически любой вид работы с металлом и на производстве, и в мастерской требует применения такого вида обработки материала, как сварка. Режут и сваривают металлические детали с помощью различных сварочных аппаратов. Принципы работы у них могут отличаться, но конечный результат одинаков — получается неразъемное прочное соединение между свариваемыми элементами из металла. Наибольшей популярностью среди всех типов сварочного оборудования пользуются передвижные сварочные агрегаты. Выбор сварочного оборудования на современном потребительском рынке столь велик, что новичку не мудрено растеряться в этом многообразном сварочном изобилии.

Для каждого вида и объема сварочных работ имеется наиболее подходящее сварочное оборудование. Скажем, для использования в домашних условиях наиболее приемлемым является аппарат дуговой сварки. В этом случае края соединяемых металлических деталей плавятся под воздействием электрической дуги. Вследствие относительной дешевизны электродов по сравнению с другими видами расходных материалов, любители, как правило, отдают предпочтение сварке ММА. Такой вид сварки можно осуществлять с помощью трансформаторов и инверторов.
При этом если говорить о надежности этого сварочного оборудования, то недостатком трансформаторов, конечно, является переменный ток, который мешает созданию ровного шва, и солидный вес. Но в остальном это сварочное оборудование не так требовательно, как инвертор, который весьма чувствителен к влажности и пыли, и в конечном итоге трансформатор выходит более надежным и долговечным. И, все-таки, начинающему сварщику лучше остановить свой выбор на инверторе, с ним легче освоиться в новом деле сварки, поскольку здесь не возникает проблем с поджигом дуги или залипанием электродов. К тому же инверторы имеют меньший вес и размеры.

Во многих отраслях промышленности применяется сварка и сварочное оборудование. Профессионалы предпочитают пользоваться универсальным сварочным оборудованием, например, трехфазным инвертером. Такие сварочные агрегаты одинаково хорошо подходят для осуществления дуговой сварки штучными электродами, аргонно-дуговой сваркой с использованием неплавящегося электрода, сваркой с применением электродной или порошковой проволоки, для пайки. Также это оборудование может быть использовано для выполнения такой операции, как точечная сварка. При этом параметры сварки задаются и регулируются с помощью микропроцессора. Сварочный агрегат поставляется в комплекте с расходными материалами и другими необходимыми принадлежностями для сварки.

Предметом исследования является, сварка и применяемое оборудование аргонной сварки.

Задачей исследования является, изучить аргонно-дуговую сварку, и её применение, а также технические средства аргонной сварки.

История развития сварочного производства

В решение задач научно-технического прогресса важное место принадлежит сварке. Сварка является технологическим процессом, широко применяемая практически во всех отраслях экономики. С применением сварки создаются серийные и уникальные машины. Сварка внесла коренные изменения в конструкцию и технологию производства многих изделий. При изготовлении металлоконструкций, прокладке трубопроводов, установке технологического оборудования, на сварку приходится четвертая часть всех строительно-монтажных работ. Основным видом сварки является дуговая сварка.

Основоположниками сварки являются русские ученые и инженеры — В.В. Петров, Н.Н. Бенардос и Н.Г. Славянов. В 1802г. профессор физики Петров открыл и наблюдал дуговой разряд от построенного им мощного «вольтового столба». Этот столб или батарея был самым мощным источником электрического тока того времени. В то время электротехника только начинала создаваться, и открытие Петровым дугового разряда значительно опередило свой век.

До практического применения дуги для целей сварки прошло 80 лет. Н.Н. Бенардос впервые применил электрическую дугу между угольным электродом и металлом для сварки. Он применил созданный им способ не только для сварки, но и для наплавки и резки металлов.
Другой русский изобретатель Славянов, разработал способ дуговой сварки металлическим электродом с защитой сварочной зоны слоем порошкообразного вещества, то есть флюса, и первый в мире механизм для полуавтоматической подачи электронного прутка в зону сварки. Способ сварки плавящимся металлическим электродом получил название «дуговая сварка по способу Славянова».

Изобретения Бенардоса и Славянова нашли заметное применение по тем временам, и в первую очередь на железных дорогах, а затем на нескольких крупных машиностроительных и металлургических заводах России.

Однако, несмотря на первоначальные успехи русских изобретателей в деле разработки и внедрения дуговой сварки, к началу XX века страны Европы опередили Россию.

Только после революции 1917 г. сварка получила интенсивное развитие в нашей стране. В нашей стране тогда впервые в мире были разработаны новые высокопроизводительные виды сварки, это электрошлаковая, в углекислом газе, диффузная и другие. Фундаментальные исследования по разработке новых процессов и технологии сварки проводятся в ряде научно-исследовательских организациях, ВУЗах и крупных предприятиях судостроительной, авиационной, нефтехимической, атомной и других.

На современном этапе развития сварочного производства в связи с развитием научно-технической революции резко возрос диагноз свариваемых толщин, материалов, видов сварки. В настоящее время сваривают материалы толщиной от несколько микрон (в микроэлектронике) до нескольких метров (в тяжелом машиностроении).

Понятие сварка

Сварка — технологический процесс получения неразъемных соединений материалов посредством установления межатомных связей между свариваемыми частями при их местном или пластическом деформировании, или совместным действием того и другого. Сваркой соединяют однородные и разнородные металлы и их сплавы, металлы с некоторыми неметаллическими материалами (керамикой, графитом, стеклом и др.), а также пластмассы.

Сварка — экономически выгодный, высокопроизводительный и в значительной степени механизированный технологический процесс, широко применяемый практически во всех отраслях машиностроения.

Физическая сущность процесса сварки заключается в образовании прочных связей между атомами и молекулами на соединяемых поверхностях заготовок. Для образования соединений необходимо выполнение следующих условий: освобождение свариваемых поверхностей от загрязнений, оксидов и адсорбированных на них инородных атомов; энергетическая активация поверхностных атомов, облегчающая их взаимодействие друг с другом; сближение свариваемых поверхностей на расстояния, сопоставимым с межатомным расстоянием в свариваемых заготовках.

В зависимости от формы энергии, используемой для образования сварного соединения, все виды сварки разделяют на три класса: термический, термомеханический и механический.

К термическому классу относятся виды сварки, осуществляемые плавлением с использованием тепловой энергии (дуговая, плазменная, электрошлаковая, электронно-лучевая, лазерная, газовая и др.).

К термомеханическому классу относятся виды сварки, осуществляемые с использованием тепловой энергии и давления (контактная, диффузионная и др.).

К механическому классу относятся виды сварки, осуществляемые с использованием механической энергии и давления (ультразвуковая, взрывом, трением, холодная и др.).
