Как сделать сварочный аппарат своими руками — инструкция

• Статья
• Видео

В наше время трудно представить любые работы с металлом без использования сварочного аппарата. При помощи данного устройства Вы с легкостью можете соединять или резать железо различной толщины и габаритов. Естественно для выполнения качественных работ Вам потребуются определенные навыки в этом вопросе, но в первую очередь Вам необходим сам сварочник. В наше время его естественно можно купить, как в принципе и нанять сварщика, но в данной статье речь пойдет о том, как сделать сварочный аппарат своими руками. Тем более, что при всем богатстве различных моделей, надежные стоят достаточно дорого, а дешевые не блещут качеством и долговечностью. Но даже если Вы решили купить сварочник в магазине – знакомство с данной статьей поможет выбрать необходимый аппарат, так как Вы будете знать основы их схемотехники. Сварочники бывают нескольких типов: постоянного тока, переменного, трехфазные и инверторные.

Для того чтобы определится какой вариант Вам необходим, рассмотрим конструкцию и устройство первых двух типов, которые можно без специфических навыков собрать своими руками в домашних условиях.

• На переменном токе
• На постоянном токе
• Наглядные мастер-классы

На переменном токе

Данный вид сварочных аппаратов, является одним из наиболее распространенных вариантов, как в промышленности, так и в частных хозяйствах. Он прост в эксплуатации, по сравнению с остальными его довольно легко можно сделать в домашних условиях, что подтверждает фото ниже. Для этого вам необходимо иметь провод для первичной и вторичной обмоток, а также сердечник из трансформаторной стали для намотки сварочника. Простыми словами сварочный аппарат переменного тока – это понижающий трансформатор большой мощности.

Оптимальное напряжение при работе сварочного аппарата, собранного в домашних условиях — 60В. Оптимальный ток 120-160А. Теперь несложно посчитать, какое сечение должно быть у провода для того, чтобы сделать первичную обмотку трансформатора (ту, которая будет подключаться к сети 220 В).

Минимальная площадь сечения медного провода должна быть 3-4 кв. мм, оптимальная же — 7 кв. мм, ведь необходимо учитывать перепады напряжения и возможную дополнительную нагрузку, а также необходимый запас прочности. Получаем, что оптимальный диаметр медной жилы для первичной обмотки понижающего трансформатора должен быть 3 мм. Если Вы решите взять алюминиевый провод для того, чтобы сделать сварочный аппарат своими руками, то сечение для медного провода нужно умножить на коэффициент 1,6.

Важно, чтобы провода были в тряпичной оплетке, нельзя использовать проводники в ПВХ изоляции – она при нагреве проводов расплавится и произойдет короткое замыкание. Если у вас нет провода необходимого диаметра, то можно использовать более тонкие жилы, наматывая их параллельно. Но тогда следует учитывать, что толщина обмотки увеличится, а соответственно и габариты самого аппарата. Нужно иметь ввиду, что ограничивающим фактором может являться свободное окно в сердечнике и провод может попросту не поместиться там.

Для вторичной обмотки можно использовать толстый многожильный медный провод – такой же, как и жила на держателе. Его сечение следует выбирать исходя из тока во вторичной обмотке (напомним, что мы ориентируемся на 120 – 160А) и длинны проводов.

Первым делом необходимо изготовить сердечник трансформатора самодельного сварочного аппарата. Оптимальным вариантом будет сердечник стержневого типа как показано на рисунке 1:

Этот сердечник нужно сделать из пластин трансформаторной стали. Толщина пластин должна быть от 0,35 мм до 0,55 мм. Это необходимо для уменьшения токов Фуко. Прежде чем собирать сердечник нужно просчитать его размеры, делается это следующим образом:

• Во-первых, рассчитывается величина окна. Т.е. размеры с и d на рисунке 1 необходимо выбирать такими, чтобы поместить все обмотки трансформатора.
• Во-вторых, площадь крена, которая вычисляется по формуле: Sкрена=a*b, должна быть не меньше 35 кв. см. Если Sкрена будет больше – тогда трансформатор будет меньше нагреваться и соответственно дольше работать, и Вам не надо будет часто прерываться для того, чтобы он остыл. Лучше, чтобы Sкрена была равна 50 кв. см.

Далее приступаем к сборке пластин самодельного сварочного аппарата. Необходимо взять Г-образные пластины и складывать их, как показано на рисунке 2, пока не получится сделать сердечник необходимой толщины. После чего скрепляем его болтами по углам. В завершении необходимо надфилем обработать поверхность пластин и заизолировать их, обмотав тряпичной изоляцией, чтобы дополнительно защитить трансформатор от пробоя на корпус.

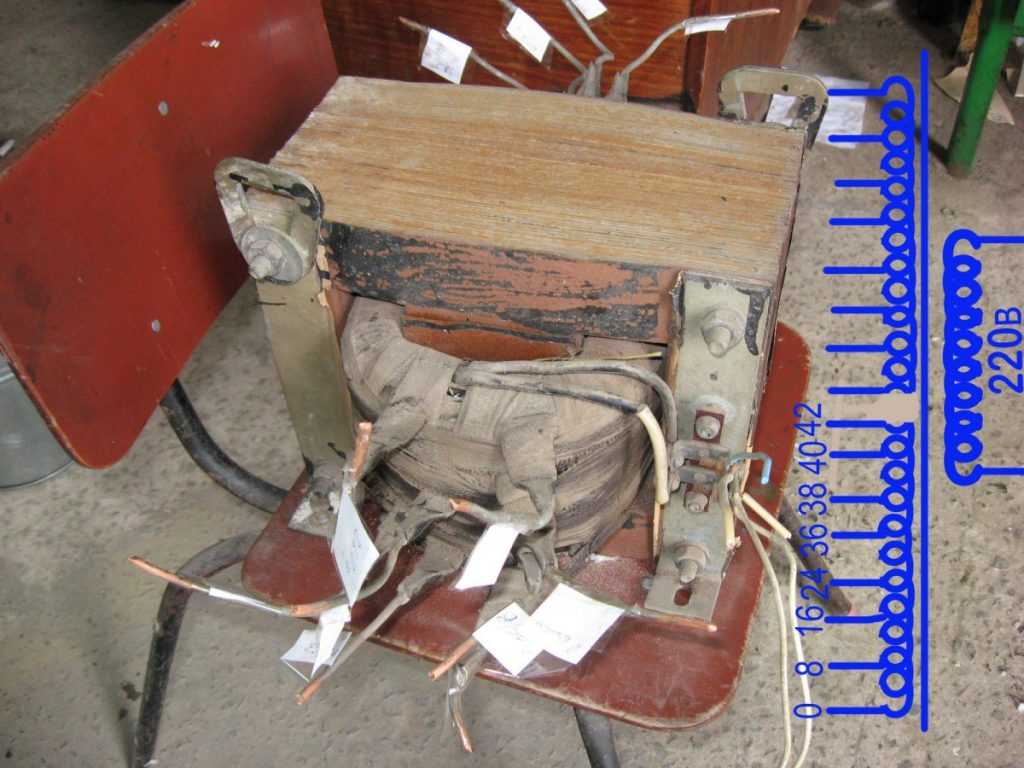

Далее приступаем к намотке сварочного аппарата из понижающего трансформатора. В начале, наматываем первичную обмотку, которая будет состоять из 215 витков, как это показано на рисунке 3.

Целесообразно сделать ответвление от 165 и 190 витка. Сверху трансформатора прикрепляем толстую текстолитовую пластину. Концы обмоток закрепляем на ней при помощи болтового соединения пометив что первый болт – это общий провод, второй – ответвление от 165 витка, 3-й – ответвление от 190 витка и 4-й – от 215-го. Это даст возможность впоследствии регулировать силу тока при сварке, путем переключения между разными выводами Вашего сварочного устройства. Это очень важная функция, и чем больше ответвлений вы сделаете, тем более точной у вас получится регулировка.

После приступаем к намотке 70-и витков вторичной обмотки, как показано на рисунке 4.

Меньшее количество витков наматывают на ту сторону сердечника – куда намотана первичная обмотка. Соотношение витков нужно сделать примерно 60% к 40%. Это способствует тому, что после того, как Вы поймаете дугу и начнете сварку, вихревые токи частично отключат работу обмотки с большим количеством витков, что приведет к уменьшению тока сварки, а соответственно улучшит качество шва. Таким образом дуга будет легко ловиться, но слишком большой ток не будет мешать качественно варить. Концы намотки также закрепим при помощи болтов на текстолитовой пластине. Можно не прикреплять их, а провести провода напрямую к держателю электродов и крокодилу на массу, это уберет соединения, где потенциально может быть просадка по напряжению и нагрев. Для лучшего охлаждения крайне желательно установить вентилятор для обдува, например от холодильника или микроволновки.

Теперь Ваш самодельный сварочный аппарат готов. Подключив держатель и массу к вторичной обмотке, необходимо подключить сеть к общему проводу и проводу, отходящему от 215-го витка первичной обмотки. Если вам необходимо увеличить силу тока, то можно сделать меньшее количество витков первичной намотки, переключив второй провод на контакт с меньшим количеством витков. Уменьшить ток можно при помощи сопротивления выполненного из изогнутой в виде пружины куска трансформаторной стали, подключенной к держателю. Всегда необходимо следить, чтобы сварочный аппарат не перегревался, для этого регулярно проверяйте температуру сердечника и обмоток. Для этих целей можно даже установить электронный термометр.

Вот таким образом можно сделать сварочный аппарат из понижающего трансформатора своими руками. Как Вы видите, инструкция не слишком уж сложная и даже неопытный электрик сможет самостоятельно собрать прибор.

На постоянном токе

Для некоторых видов сварки необходим сварочник на постоянном токе. Таким инструментом можно варить чугун и нержавеющую сталь. Сделать сварочный аппарат постоянного тока своими руками можно не больше, чем за 15 минут, переделав самоделку на переменном токе. Для этого к вторичной обмотке необходимо подключить выпрямитель, собранный на диодах. Что касается диодов, они должны выдерживать ток в 200 А и иметь хорошее охлаждение. Для этого подойдут диоды Д161.

Выравнивать ток нам помогут конденсаторы С1 и С2 со следующими характеристиками: емкость 15000 мкФ и напряжение 50В. Далее собираем схему, которая указанна на чертеже ниже. Дроссель L1 необходим для регулировки тока. Контакты х4 — плюс для подключения держателя, а х5 — минус для подачи тока на свариваемый участок детали.

Трехфазные сварочные аппараты используются для сварки в производственных условиях, на них установлены двухэлектродные держатели, поэтому в данной статье мы рассматривать их не будем, а инверторы изготавливаются на основе печатных плат и сложных схем с большим количеством дорогостоящих радиодеталей и сложным процессом настройки с использованием специального оборудования. Однако мы все же рекомендуем Вам ознакомиться с инверторной конструкцией на видео ниже.

Наглядные мастер-классы

Итак, если Вы решили сделать сварочный аппарат в домашних условиях, рекомендуем просмотреть видео уроки, предоставленные ниже, которые наглядно покажут, как самому собрать простой сварочник из подручных материалов, а также объяснят Вам некоторое детали и нюансы работы:

Теперь Вы знаете основные принципы конструкции сварочников и можете сделать сварочный аппарат своими руками, как на постоянном, так и на переменном токе, используя инструкции из нашей статьи.

Также читают:

• Как стать электриком с нуля
• Как сделать мини дрель своими руками
• Как бороться с низким напряжением в сети

особенности самодельных аппаратов и настройка мини-оборудования

Ни одна работа с железом не обойдётся без сварочного аппарата. Он позволяет резать и соединять металлические детали любых размеров и толщины. Хорошее решение — сделать сварку своими руками, ведь хорошие модели стоят дорого, а дешёвые — низкого качества. Для реализации идеи самостоятельного изготовления сварочника необходимо обзавестись специальным оборудованием, позволяющим оттачивать качественные навыки специалиста в реальных условиях.

• Виды и характеристики инструмента
• Инструкция изготовления
• Настройка оборудования
• Производство малогабаритного агрегата

Виды и характеристики инструмента

После того как все необходимые условия подготовительного этапа благополучно соблюдены, открывается возможность сделать модель сварочного устройства своими руками. Сегодня встречается множество принципиальных схем, по которым можно изготовить аппарат.

Они действуют по одному из подходов:

• Постоянный или переменный ток.
• Импульсный или инверторный.
• Автоматический или полуавтоматический.

Стоит обратить внимание на аппарат, принадлежащий к трансформаторному типу. Важной характеристикой этого устройства является работа от переменного тока, позволяющая использовать его в бытовых условиях. Аппараты переменного тока способны обеспечивать номенклатурное качество швов сварных соединений. Агрегат такого типа легко найдёт своё применение в быту при обслуживании недвижимости, расположенной в частном секторе.

Для того чтобы собрать такое устройство, необходимо иметь:

• Около 20 метров кабеля или провода большого сечения.
• Металлическое основание высокой магнитной проницаемости, которое будет использовано в качестве сердечника трансформатора.

Оптимальная конфигурация сердечника имеет стержневую основу П-образной формы. В теории запросто может подойти сердечник любой другой конфигурации, к примеру — круглой формы, взятой из статора, пришедшего в негодность электродвигателя. Но на практике наматывать обмотку на подобное основание значительно сложнее.

Площадь сечения для сердечника, принадлежащего бытовому сварочному аппарату самодельного образца, равна 50 см ². Этого будет достаточно для того, чтобы применять в установке стержни от 3 до 4 мм в диаметре. Использование большего сечения лишь приведёт к увеличению массы конструкции, а эффективность аппарата выше не станет.

Инструкция изготовления

Для первичной обмотки необходимо использовать медный провод с высокими показателями термостойкости, так как при выполнении сварочных работ она будет подвержена действию высокой температуры. Используемый провод необходимо выбирать по стеклотканевой или хлопчатобумажной изоляции, предназначенной для стационарного применения в зоне высоких температур.

Для обмотки трансформатора не допускается использование провода с ПВХ изоляцией, которая при нагревании моментально придёт в негодность. В отдельных случаях изоляцию для трансформаторной обмотки изготавливают самостоятельно.

Чтобы выполнить эту процедуру, нужно взять заготовку из хлопчатобумажной ткани или из стекловолокна, нарезать её на полоски шириной около 2 см, обмотать ими заготовленный провод и пропитать бандаж любым лаком, обладающим электротехническими свойствами. Подобная изоляция по термохарактеристикам не уступит ни одному заводскому аналогу.

Наматывают катушки по определённому принципу. Вначале накручивается половина первичной обмотки, на которую следом идёт половина вторичной. Затем приступают ко второй катушке, используя ту же технику. Для повышения качества изоляционного покрытия между слоёв обмоток вставляют фрагменты полос из картона, стекловолокна или прессованной бумаги.

Настройка оборудования

Далее следует осуществить настройку. Она производится путём включения оборудования в сеть и снятия показаний напряжения со вторичной обмотки. Величина напряжения на ней должна составлять от 60 до 65 вольт.

Точная подгонка параметров осуществляется путём уменьшения или увеличения длины обмотки. Для получения качественного результата величину напряжения на вторичной обмотке следует подогнать под заданные параметры.

К первичной обмотке готового сварочного трансформатора подключают кабель ВРП либо провод ШРПС, который будет использован для подключения к сети. Один из выводов вторичной обмотки подают на клемму, к которой впоследствии будет подключаться «масса», а второй — подаётся на клемму, подключённой к кабелю. Последняя процедура закончена и новый сварочный аппарат готов к эксплуатации.

Производство малогабаритного агрегата

Для изготовления небольшого сварочного аппарата легко подойдёт автотрансформатор от телевизора советского образца. Его можно запросто использовать для получения вольтовой дуги. Чтобы все получилось правильно, между выводами автотрансформатора подключают графитовые электроды. Эта несложная конструкция позволяет исполнить несколько простых работ с применением сварки, таких как:

• Изготовление или починка термопар.
• Разогрев до максимальной температуры изделий из высокоуглеродистой стали.
• Закалка инструментальной стали.

Самодельный сварочный аппарат, созданный на базе автотрансформатора, обладает существенным недостатком. Использовать его необходимо соблюдая дополнительные меры предосторожности. Не имея гальванической развязки с электрической сетью, он является довольно опасным прибором.

Оптимальными параметрами автотрансформатора, пригодного для создания сварочного аппарата, считают выходное напряжение в пределах от 40 до 50 вольт и малая мощность от 200 до 300 ватт. Этот аппарат способен выдавать от 10 до 12 ампер рабочего тока, что будет достаточно при сварке проводов, термопар и других элементов.

В качестве электродов для созданного своими руками мини сварочного аппарата можно использовать грифели от простого карандаша. Держателями для импровизированных электродов могут послужить клеммы, которые есть на разных электроприборах.

Для производства сварочных работ держатель подсоединяют к одному из выводов вторичной обмотки, а свариваемую деталь к другому. Ручку для держателя лучше всего изготовить из стеклотекстолитовой шайбы или из другого термостойкого материала. Следует заметить, что дуга подобного устройства действует достаточно кратковременно, не давая перегреваться используемому автотрансформатору.

Как сделать сварочный аппарат: краткий обзор наших статей

20.02.201923.02.2019 Екатерина

Время чтения: 6 минут

Можно ли собрать сварочный аппарат своими руками из подручных средств? Этим вопросом задаются многие практикующие и опытные мастера. Это не удивительно, ведь заводские сварочные аппараты порой очень дороги и сложны в обслуживании, а самодельный агрегат прост и стоит недорого. Чтобы собрать сварочный аппарат в домашних условиях, вам не понадобятся дорогостоящие детали. Множество мелких деталей можно купить с рук или даже найти в себя в гараже.

В этом материале мы расскажем о некоторых наших статьях, в которых мы подробно рассказывали, как самому собрать сварочный аппарат для дома, мастерской, гаража и дачи. Вы узнаете, как собрать точечную сварку, инвертор, полуавтомат, аргонодуговую сварку и даже споттер. И все это из подручных материалов.

Содержание статьи

• Точечная сварка из старого телевизора? Легко!
• Аппарат для аргонодуговой сварки из обычного инвертора
• Самодельный сварочный инвертор для дома
• Собираем полуавтоматический сварочный аппарат из инвертора
• Самодельный споттер для гаражного ремонта своими руками
• Вместо заключения

Можно ли собрать сварочный аппарат своими руками для точечной сварки? Ведь это не самая примитивная технология… Но мы считаем, что можно. Ведь в основе точечной сварки лежит нагрев и сжатие. Сжатие можно выполнить вручную, а вот нагрев обеспечить с помощью простых компонентов.

У многих из нас на дачах и на балконах сохранились советские ламповые телевизоры. Кто-то не выбрасывает их из чувства ностальгии, а кто-то считает, что телевизор можно разобрать на детали. Именно это и стоит сделать. Из всего телевизора вам понадобятся трансформаторы типа ТС-270 и петли размагничивания.

В этой статье мы подробно рассказываем, как собрать полноценный аппарат точечной сварки, способный варить металл толщиной до 0.7-0.8 мм. Этого достаточно даже для кузовного ремонта. Контактная сварка своими руками надежна и проста в применении, ее изготовление стоит недорого и займет всего пару часов.

Точечная сварка — это хорошо. Но можно ли сделать что-то посерьезнее? Например, аргонодуговой аппарат? Наш ответ: конечно! Чтобы сделать сварку своими силами, прочтите эту статью.

С помощью самодельного аппарата вы сможете варить любые металлы, поскольку технология позволяет это сделать. И в отличие от заводского аппарата, самодельный будет гораздо дешевле и надежнее. Вы будете знать, из чего он собран и сколько стоит каждая деталь. Это очень полезно при дальнейшем ремонте аппарата.

Чтобы собрать аппарат для аргонодуговой сварки, вам понадобится источник тока (мы использовали инвертор), осциллятор. Дополнительно нужно собрать так называемый блок защиты, который позволит инвертору превратиться в аргонодуговой аппарат. Не обойдется и без горелки, редуктора и шлангов. Но это все можно купить в магазине, и не мучиться с самостоятельной сборкой.

Ну а как быть, если нужен простой сварочный аппарат своими руками? Наш ответ: соберите инвертор! Ведь сейчас миром правит именно инверторная сварка. Она самая распространенная и удобная в применении.

Конечно, в продаже есть десятки ультрадешёвых инверторов по цене до 50$. Но такие «пациенты» быстро выходят из строя и не справляются с элементарными задачами. Лучше вложите эти деньги в сборку самодельного аппарата.

Самодельный инвертор будет в разы надежнее дешевых заводских аппаратов, при этом его мощность также будет выше. Это значит, что у вас будет гораздо больше возможностей при выполнении работ. Конструктив самодельного инвертора прост и практичен. Вы сможете в любой момент быстро и недорого отремонтировать его, поскольку будете использовать простые детали.

В этой статье мы подробно рассказали, как собрать инвертор в домашних условиях. Вам не понадобятся дорогие детали или сложные инструменты. Однако, вам не обойтись без базовых знаний электротехники. В статье показан видеоролик, в котором автор рассказывает о своем самодельном инверторе. Ролик очень полезный и информативный.

«Ну нет, инвертор для нас как игрушка. А вот можно ли самому сделать сварочный аппарат полуавтоматического типа?» — спросите вы. И мы ответим, что это также возможно. Ведь выше мы уже рассказывали про аргонодуговой аппарат, а это разновидность полуавтомата.

Самодельный полуавтомат подойдет для дачника или гаражного мастера. Он пригодится и на работе, и в хозяйстве. Ограничений нет: можно варить любой металл, вне зависимости от его состава. Но учтите, что для применения самодельного полуавтомата вы уже должны обладать хотя бы базовыми навыками сварки.

В этой статье мы подробно рассказываем, как сделать полуавтомат на основе инвертора. Инвертор используется в качестве донора. Нужно использовать рабочий инвертор, который способен выдавать ток не менее 250 Ампер. Вся суть переделки заключается в изменении вольтамперных характеристик инвертора. Благодаря этому инвертор можно перенастроить на работу в полуавтоматическом режиме.

Но учтите, что такой вариант очень сложен для обывателя. Поэтому в статье мы приводим и другие способы, как собрать полуавтомат из инвертора. В целом, сборка самодельного полуавтомата — это дело непростое. Вам придется запастись терпением и временем. Все дело в самой технологии полуавтоматической сварки. Нужно учесть множество нюансов, чтобы получить рабочий агрегат.

Полуавтоматы, инверторы, точечный сварки… Все это, конечно, интересно. Но как своими рукамисобрать что-то более сложное? Например, споттер. Наш ответ: очень просто!Здесь так же нужно использовать трансформатор, поскольку он является «сердцем» самодельного споттера.Трансформатор можно извлечь из старого полуавтомата или инвертора. Также можно купить б/у трансформатор. Они активно продаются на сайтах с объявлениями.

В этой статье мы очень подробно, со всеми схемами и картинками, рассказываем, как изготовить споттер. Инструкция простая и понятная. Самодельный споттер может пригодиться при кузовных работах в гараже, или на небольшом СТО, где нет серьезных требований к качеству работы. Самодельный аппарат позволяет выровнять все неровности и выбоины. Словом, очень полезная вещь для любого умельца и автолюбителя.

Споттер, сделанный по данной инструкции, очень надежен и не требует особых навыков для его эксплуатации. Он также неприхотлив к хранению, поскольку собран из простых деталей, которые не выходят из строя при малейшем попадании пылинки.

Вместо заключения

Похожие публикации

Точечная сварка своими руками из микроволновки со схемами, видео инструкциями и фото примерами © Геостарт

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Что я получил в итоге

Мощность моего аппарата точечной сварки из микроволновки во время сварки порядка 4150 вт, потребляемый ток после 2 сек. сварки порядка 18 А, напряжение на вторичной обмотке получилось порядка 2.5 В, примерный ток во вторичной обмотке 1650 А.

Аппарат сваривает проволоку 3 мм очень быстро, даже плавит ее, если передержать… Сваривает листовую сталь 2 куска по 1.5 мм отлично,  а также сваривает: 2 куска по 1 мм, 3 куска по 1 мм, больше еще не пробовал, думаю, что оно сможет варить сталь до 2 мм (2 куска по 2 мм).

Вторичная обмотка греется после примерно 7-10 точек.

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока  –  не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Контактная сварка, собранная своими руками

Изготовление сварочного аппарата.

С целью получения надежного сварочного агрегата, необязательно приобретать дорогостоящую модель. Сварку делаем из микроволновки своими руками, если в распоряжении мастера есть такой прибор.

Агрегат сваривает электродом кромки металлоизделий и собирается по такому же принципу, как и в случае применения специального оборудования, но обойдется мастеру в разы дешевле профессионального агрегата.

Прежде чем рассказать, как сделать контактную сварку своими силами, отметим важную деталь. Наиболее значимым элементом в СВЧ печи в процессе сборки сварного аппарата является трансформатор от микроволновой печи.

Он обеспечит сварку высоким напряжением ввиду наличия большого коэффициента трансформации. Поэтому для самодельной точечной сварки следует подбирать печи больших размеров.

Для расплавления кромок металлических изделий, которые соединяются путем контактной сварки, необходим ток высокой силы. Величина напряжения при этом не влияет на качество сварных швов, поэтому во внимание не берется. В большинстве случаев применяется уровень до 3-х Вольт.

Мощность трансформатора нужно подбирать с учетом толщины деталей, с которыми планируется работать в дальнейшем:

• при толщине до 1 мм актуальна модность в районе 1000 Вт;
• при толщине до 2 мм ‒ в районе 2000 Вт;
• при толщине до 3 мм ‒ в районе 5000 Вт.

Если данные условия будут соблюдены, получится действительно высокопроизводительный сварочный аппарат для использования в быту.

Схема устройства самодельного сварного аппарата

Основной элемент любого аппарата для контактной сварки ‒ это трансформатор, который стоит изъять из старой микроволновки. Важное условие – прибор должен быть рабочим.

Самодельный сварочный агрегат будет способен соединять листы стали с толщиной до 1 мм, если при его сборке использовать мощный трансформатор. Оптимально, если величина мощности превысит 1 кВт. Если же работать придется с более толстыми стальными листами, потребуется два трансформатора, обобщенных обмоткой.

На заметку! Дабы не допустить ошибок при сборке самодельного сварного оборудования, важно составить схему соединения его конструктивных элементов. Следуя ей, можно без каких-либо трудностей собрать сварочный аппарат для бытового использования из СВЧ печи.

Схемы самодельных сварных агрегатов также в большом количестве присутствуют в интернете на форумах сварщиков. Они помогут изготовить агрегат, служащий хорошим подспорьем для выполнения сварных операций в быту, и будут значительно более экономичными по стоимости, нежели магазинные версии.

Тем более что дорогостоящее профессиональное оборудование не всегда целесообразно покупать для выполнения мелких бытовых операций.

Сборка рабочей части устройства позволяет оперативно выполнить соединение сварных электродов, и зажать металлическое изделие между ними.

Устройство трансформатора микроволновки.

Технологически всю работу можно разделить на две части:

1. Создание нижнего основания контактной сварки своими руками из микроволновой печки.
   С этой целью используется профиль, штанга или деревянный брус. Один его конец нужно крепко зафиксировать на корпусе при помощи саморезов, обеспечивающих жесткую фиксацию. На второй край требуется подсоединить нижний сварочный электрод с подведенным к нему кабелем от трансформатора. Для жесткой фиксации провода его приматывают к штанге.
2. Обустройство верхней подвижной части устройства в виде рычага.
   Функцию оси может выполнить длинный не ржавый гвоздь, а стойки по бокам изготавливаются из брусков или профилей. Не стоит допускать наличие зазоров между стойками и основанием самодельного рычага, в противном случае может снизиться точность соответствия верхней и нижней части и точности самой сварки.

В начале работы из микроволновки изымают трансформатор, но этот элемент потребуется не весь, а лишь некоторые его части. А именно, магнитопровод и первичная обмотка. В то же время, шунты по обе стороны трансформатора и вторичную обмотку аккуратно демонтируют за ненадобностью.

Далее, на трансформатор потребуется соорудить новую обмотку, для чего применяют многожильный провод с сечением не менее 100 мм2. Кабель для сварки проводов наматывается в 2-3 витка. Но если на проводе присутствует слишком толстая изоляция, то ее можно убрать и заменить текстильной изолентой.

Если агрегат нужно сделать мощным, для него используется два трансформатора, а повторную обмотку для них делают общей. При этом крайне важно верно осуществить соединение выводов с первичных обмоток обоих трансформаторов, чтобы не снизилась мощность сварного аппарата.

Следующие этапы работы по изготовлению контактной сварки из микроволновой печи своими руками выглядят следующим образом:

• установка системы управления агрегатом, позволяющей наладить бесперебойное сваривание металлических изделий точечным контактным методом;
• изготовление и подсоединение сварных электродов, диаметр и вид которых подбирается с учетом характеристик рабочих деталей;
• монтаж внутренней части агрегата для контактной сварки в надежный корпус от старой бытовой техники, демонстрирующий высокую стойкость к воздействию негативных факторов из окружающей среды.

Самодельная контактная сварка из микроволновой печки, созданная по такой инструкции, может справиться с:

• сеткой;
• клетками;
• прутками с диаметром до 3 мм;
• пластинами металла до 3 мм.

Все эти изделия без особенных трудностей могут использоваться для создания металлоконструкций с помощью собранного своими силами агрегата для точечной сварки.

Необходимые в работе материалы и инструменты

Если в распоряжении мастера имеется микроволновка, которая больше не используется по прямому назначению, из нее можно смастерить аналог профессионального оборудования проведения для сварочных работ.

Способ сваривания деталей точечной сваркой.

В процессе работы мастеру потребуется следующие комплектующие детали будущей микроимпульсной сварки, вспомогательные приспособления и инвентарь для сборки агрегата:

• переделанный трансформатор от микроволновки или АКБ батареи;
• провод приличного диаметра из меди или жгут проводов небольшого размера;
• рычаги, выполняющие функции прижимов;
• основание для установки сварочного аппарата;
• зажимные струбцины;
• отвертки разного вида и размера;
• кабели;
• обмоточные материалы;
• электроды из меди, за счет которых и будет выполняться сварка;
• кнопка.

Важно! Если нужно изготовить мощную точечную сварку из бывшей в употреблении микроволновки, понадобится два трансформатора. От количества этих конструктивных деталей бывшего в употреблении изделия будет зависеть уровень максимальной мощности самодельной сварки.

Электроды для точечного сварочного аппарата

Точечная контактная сварка выполняется путем замыкания двух электродов. Их можно смастерить собственными силами из медного прутка или жала профессионального паяльника, если агрегату не требуется высокая мощность.

Специальную проволоку для сварочного аппарата из трансформатора микроволновки подсоединяют к проводу от аппарата посредством медного наконечника, соединенного с ним пайкой.

Схема электрическая сварочного аппарата.

Место внутри наконечника ограниченно, поэтому неопытные мастера не сразу могут провести сквозь него кабель. Задачу выполнить проще, если смазать провод маслом или солидолом. Далее, наконечник нужно аккуратно совместить с электродом болтовым соединением высокой надежности.

Тогда рост сопротивления в местах ненадежного контакта не спровоцирует потерю мощности аппарата. Предварительно в электроде и наконечнике важно организовать одинаковые по размеру отверстия.

На заметку! Крепежные элементы для сборки самодельного сварочного аппарата из микроволновой печи стоит подбирать из меди или ее сплавов. Медные болты, гайки для соединения электродов и наконечников с проводами отличаются минимальной величиной электрического сопротивления.

Если все соединения отдельных конструктивных элементов будущего аппарата для контактной точечной сварки будут надежными, это значительным образом упростит обслуживание оборудования в будущем. Работа будет выполняться быстро, а сварные швы приобретут высокие эксплуатационные параметры.

Рекомендации при соединении двух трансформаторов

Каких результатов можно добиться, если в соответствии с правилами соединить два трансформатора, не отличающихся большой мощностью? Если взять два одинаковых устройства со следующими характеристиками: мощность – 0,5 кВт, входное напряжение – 220 В, выходное напряжение – 2 В, сила номинального тока – 250 А, – то, последовательно соединив их первичные и вторичные обмотки, на выходе вы получите удвоенную силу номинального тока, то есть 500 А.

Практически так же увеличится и кратковременный сварочный ток, но при его формировании будут наблюдаться значительные потери, что обусловлено большим сопротивлением такой электрической цепи. Оба конца вторичной обмотки – провода Ø 1 см – соединяются с электродами аппарата для точечной сварки.

Соединение 2-х трансформаторов по схеме №1

Если в вашем распоряжении имеются два мощных трансформатора, но и их выходного напряжения не хватает для самодельного аппарата, можно последовательно соединить их вторичные обмотки, которые должны иметь одинаковое количество витков. К такой мере прибегают, если просто домотать витки на вторичной обмотке невозможно из-за недостаточно большого размера окна на магнитопроводе.

При таком соединении надо следить, чтобы направление витков на вторичных обмотках соединяемых устройств было согласовано, иначе может получиться противофаза, и выходное напряжение у такого объединенного устройства будет близко к нулю. Чтобы экспериментальным путем определить правильность соединения, желательно использовать тонкие провода.

Соединяем два трансформатора по схеме №2

Схема самодельного устройства

Главный элемент сварочного аппарата – трансформатор, который вынимают из ненужной микроволновой печи. Бытовой прибор должен быть работоспособным. При изготовлении устройства для сварки толстых металлических листов в цепь включают 2 трансформатора, соединяемых обмоткой. Чтобы избежать возникновения ошибок, перед сборкой составляют чертеж, на который переносят все элементы конструкции. Можно воспользоваться готовыми схемами, позволяющими без труда собрать средство сварки из микроволновки своими руками.

Процесс изготовления аппарата для точечной сварки

С помощью ручных инструментов извлекаем из трансформатора старой микроволновки вторичную обмотку и изоляцию.

Заводим в образовавшиеся отверстия кабель двойной петлей, заранее удалив наружную оболочку.

Подравниваем концы кабеля, оголяем жилы и обжимаем их наконечниками с помощью обжимных клещей.

На линии контакта надеваем термоусадочные кембрики, отрезаем лишнее и с помощью огня зажигалки производим их усадку (герметизацию).

К полосе многослойной фанеры поперечно по торцу с помощью уголка из алюминия крепим вентилятор.

Квадрат многослойной фанеры приклеиваем и прибиваем гвоздями к полосе перед вентилятором.

Закрепляем на нем трансформатор через прокладки, нарезанные из наружной оболочки кабеля.

Впритык к основанию трансформатора приклеиваем и прибиваем по центру нижней полосы узкую полоску фанеры.

Два одинаковых фанерных квадрата склеиваем по большим плоскостям и разрезаем на две равные части по косой линии.

К узким краям полученных фрагментов приклеиваем и прибиваем две короткие накладки из фанеры, повторяющие их контуры.

Один конец кабеля крепим к узкой полосе двумя скобами.

Части с косиной и накладками ставим на основание и прижимаем к трансформатору вертикальной стороной так, чтобы между ними сверху свободно качался брус из дерева.

Выполняем на боковой стороне фрагмента с косиной сверху отверстие, проходящее точно посередине накладки. Ниже накладки в стойках сверлим еще два отверстия.

В верхнее отверстие вставляем болт, вокруг которого будет качаться деревянный брус между двумя стойками.

Наносим клей на большие основания фрагментов с косиной и устанавливаем на место. Снизу через основание закрепляем их шурупами.

В расчетном месте деревянного бруса-качалки вырезаем углубление для установки переключателя.

Заостряем концы двух медных стержней, используя диск болгарки.

Под наконечник нижнего конца кабеля укладываем диэлектрическую прокладку и закрепляем ее через отверстия скобы шурупами.

Сверху в наконечник нижнего кабеля вставляем плоским концом медный стержень и вкручиваем его в медную гайку под наконечником. Сверху накручиваем вторую гайку из меди и прочно затягиваем.

Второй медный стержень заостренным концом вниз таким же образом закрепляем к верхнему наконечнику конца кабеля.

Упираем нижний усик пружины в нижний стягивающий болт, а верхний – в ось качания деревянного бруса.

Верхний конец кабеля скобой крепим снизу к брусу из дерева, подложив диэлектрическую прокладку.

Прорезь сверху бруса под переключатель закрываем пластинами, приклеивая по бокам бруса.

Из металлического листа сгибаем кожух на ручном гибочном станке для трансформатора и вентилятора. В его стенках выполняем гнезда и отверстия.

В дне прорези под переключатель сверлим два отверстия под провода и подсоединяем их к переключателю.

Одну из жил провода, идущего от переключателя, подсоединяем к концу обмотки трансформатора.

Провод с тремя жилами пропускаем через отверстие в кожухе и закрепляем его хомутом к алюминиевой пластине. Одну жилу крепим к массе.

Вставляем индикатор и выключатель в предназначенные для них места в кожухе и соединяем их согласно схеме.

Закрепляем кожух понизу шурупами к основанию.

К низу основания в шести местах прикручиваем пластиковые опоры.

Включаем вилку питающего кабеля в розетку, выключатель переводим в положение «Включено», и при светящемся индикаторе, приступаем к сварке деталей, прижимая верхний электрод к свариваемым деталям, лежащими на нижнем электроде.

После окончания сварки выключатель переводим в положение «Выключено» и вытаскиваем вилку из розетки.

Технология

В микроволновой печи мощный трансформатор служит для конвертации напряжения бытовой сети 220 В в повышенное напряжение для питания лампового генератора микроволн (магнетрона). Его вторичная обмотка содержит очень много витков тонкого провода и для целей точечной сварки совсем не подходит. Чтобы на базе такой детали сделать своими руками сварочный аппарат, надо всего лишь заменить вторичную обмотку и собрать самодельную схему регулирования мощности тока.

Перед тем как извлечь трансформатор из микроволновки, списанной на запчасти, убедитесь, что печка не включалась в розетку на протяжении хотя бы последних 4-6 часов. Даже если печь неисправна, на некоторых внутренних деталях может сохраниться опасное для жизни напряжение.

После извлечения хочется проверить, исправен ли сам трансформатор. Ведь печь могла выйти из строя по самым разным причинам — поломка модуля управления, неисправность магнетрона, отказ контрольных цепей.

Однако выполнять такую проверку до переделки трансформатора ни в коем случае не следует!

Трансформатор питания магнетрона по конструкции должен обеспечивать питание магнетрона высоковольтным напряжением. Такой ток может при нечаянном включении поразить неосторожного мастера даже на расстоянии десятка сантиметров. Поэтому отложите проверку до лучших времён.

Внимательно рассмотрев трансформатор от микроволновки, мы увидим, что его обмотки ясно разделены на две секции. «Первичная» обмотка, которая подключается в сеть 220 В, намотана более толстым проводом и имеет в несколько раз меньшее количество витков, чем «вторичная», выполненная совсем тонким проводником.

Высоковольтная вторичная обмотка нам совершенно не нужна, её следует удалить. В зависимости от конструкции конкретного трансформатора, можно попробовать обойтись без разборки магнитопровода. В этом случае ненужный провод просто спиливается ножовкой по металлу, затем его остатки вынимаются из окон сердечника.

Спиливая вторичную обмотку, будьте аккуратны и ни в коем случае не повредите первичную. Если остатки вторичной обмотки не удаётся извлечь из окон руками, можно с помощью дрели их аккуратно высверлить сверлом по металлу.

Трансформаторы некоторых конструкций не позволяют просто спилить одну из обмоток. Такие приборы приходится разбирать.

Если присмотреться к трансформатору, можно увидеть, что две половинки его магнитопровода соединены сваркой (или пайкой твёрдым сплавом).

Для разборки такого трансформатора соединительный шов аккуратно спиливают ножовкой по металлу или «болгаркой». После того как швы разойдутся, трансформатор можно разобрать на две части и спокойно извлечь ненужную «тонкую» обмотку.

Обратите внимание, что между двумя секциями обмоток также расположены тонкие металлические пластинки. Это так называемые «магнитные шунты». В схеме микроволновой печи они важны, но для сварочного трансформатора скорее вредны, их также следует выбросить.

Теперь надо изготовить вторичную обмотку заново. Нам требуется создать в трансформаторе всего 2 или 3 витка провода. Но провод должен быть настолько толстым, насколько это возможно. Обычно используют толстые «сварочные» провода в резиновой изоляции, которые можно купить в специализированных магазинах.

Желательно, чтобы провод занял всё доступное пространство в окне трансформатора. Если провод почти подходит, но мешает изоляция — от неё можно избавиться, заменив плотной обмоткой, качественной изолентой или лакотканью. Напряжение на вторичной обмотке очень мало (несколько вольт), поэтому пары слоёв лакоткани вполне достаточно.

Наматывая первичную обмотку, учтите, что толстый провод лучше безо всяких соединений протянуть непосредственно к сварочным электродам.

Поэтому, если толстого провода мало, можно выполнить вторичную обмотку из нескольких проводов меньшего сечения, которые будут соединены параллельно.

Если в процессе модернизации магнитопровод трансформатора пришлось разбирать, после намотки обмотки его надо прочно соединить. Для этого лучше воспользоваться эпоксидными композитами. Обезжирьте поверхности, по которым стыкуется магнитопровод, и промажьте подготовленным клеевым составом. Плотно соединив детали, дайте клею полимеризоваться (24 часа).

Если нужно сваривать детали из толстого материала (несколько миллиметров), нужно обеспечить повышенное напряжение на электродах и большую мощность. Такой сварочный аппарат мы сделаем из двух одинаковых трансформаторов от микроволновки. Вторичные обмотки трансформаторов соединяются последовательно. Это обеспечит вдвое большее напряжение на сварочных контактах при сохранении прежней силы тока.

Сложность может вызвать соединение первичных обмоток. Обе они питаются равным напряжением 220 В, поэтому соединяются параллельно. Но оказывается важна «фазировка» обмоток, то есть правильность соединения их «начала» и «конца».

Правильность фазировки легко проверить, собрав схему в виде макета. Включив собранный аппарат, проверяем напряжение на соединённых последовательно вторичных обмотках. При правильной фазировке напряжение окажется вдвое выше, чем на каждом отдельном трансформаторе.

В случае ошибки напряжение будет очень мало — тогда достаточно переключить провода первичной обмотки одного из трансформаторов.

Важной деталью сварочного аппарата является блок управления. При подаче тока нельзя допустить перегрева деталей, это вызовет их прожог. В то же время слишком слабый импульс не обеспечит необходимого нагрева точек соединения, и детали развалятся.

Простейшее регулирование можно обеспечить примитивным управлением с помощью педали, включающей и отключающей аппарат. Такая схема крайне проста, но требует от сварщика изрядных навыков и интуиции.

Разновидностью схемы с контактным управлением является модуль, в котором примитивная электронная схема обеспечивает необходимую длительность импульса. Нужный интервал задаётся простым поворотом ручки регулятора. Педаль по-прежнему нужна, но она лишь запускает процесс сварки, а прерывание тока осуществляется автоматикой.

Лучше всего собрать блок управления по схеме с микроконтроллером, который будет точно отсчитывать длительность подаваемого импульса. Обычно блоки для регулировки используют подсчёт полупериодов частоты питающего напряжения, пропускаемого через сварочный трансформатор. Такие модули доступны в готовом виде. Современные производители предлагают широкий ассортимент блоков управления для аппаратов контактной сварки по доступным ценам.

Если мы делаем управляющий контроллер по самодельной схеме, при проектировании обязательно следует учесть, что мощные трансформаторы являются индуктивной нагрузкой. При применении в качестве ключа управления электромагнитного реле следует выбирать детали с большим запасом по току и обязательно шунтировать контакты реле диодом.

Лучше всего применять в качестве ключа «твердотельные реле». Это готовые схемы на основе симисторов, способные управлять мощной индуктивной нагрузкой.

Большинство реле такого типа хорошо согласуются с микропроцессорными компонентами.

Для питания блока управления требуется отдельный источник, обеспечивающий небольшое (9-12 В), но очень стабильное напряжение. Сам по себе сварочный аппарат является источником сильных помех, способных помешать работе микроконтроллера. В то же время, простейшие схемы модулей управления «ориентируются» в работе на синусоиду напряжения, питающего сварочный аппарат.

Несмотря на то что есть соблазн использовать для питания блока управления высокочастотный ШИМ-контроллер, делать этого не следует. Лучше подобрать любой подходящий блок питания устаревшей конструкции (например, старое зарядное устройство для телефона).

Аппарат контактной сварки, собранный своими руками, окажется незаменим для соединения в батарею элементарных литиевых аккумуляторов. Чтобы обеспечить хорошую отдачу тока, аккумуляторы в батарее должны соединяться проводниками как можно меньшего сопротивления. Ячейки с подпружиненными ламелями не обеспечивают качественного контакта.

В промышленности аккумуляторы соединяют тонкой никелевой лентой. Для того чтобы надёжно присоединить ленту к элементу питания, применяют аппараты точечной сварки.

Контактная сварка обеспечивает надёжное электрическое соединение деталей и высокую механическую прочность.

При соединении методом точечной сварки мы не можем зажать детали между электродов. Вместо этого прикладывают пару электродов аппарата контактной сварки с одной стороны ленты на небольшом расстоянии друг от друга. Если лента при этом хорошо прижата к торцу аккумулятора, после прохождения импульса тока две точки непосредственно под электродами оказываются надёжно приваренными к элементу питания.

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

• показывать то или иное значение напряжения;
• не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Подготовка сердечника к обратной сборке

Прежде чем приступать к обратной сборке, необходимо тщательно очистить сердечник от старого лака и клея. Чем аккуратнее будет выполнена эта работа, тем проще на место встанет первичная обмотка. К тому же, старый лак может при сборке её повредить.

Очищенный и подготовленный к обратной сборке сердечник

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Пошаговая инструкция

Прежде всего, для этого нам понадобится минимум инструмента и приспособлений, которыми вполне располагает, пожалуй, любое домашнее хозяйство, а именно:

• небольшая углошлифовальная машина с отрезным кругом по металлу;
• электродрель или шуроповерт со сверлами;
• молоток и зубило;
• набор слесарного инструмента в виде плоскогубцев, различных отверток и т. п.

Итак, приступаем:

1. Берем

   силовой трансформатор от микроволновой печи и демонтируем вторичную обмотку, она будет большей по объему, главное, не перепутайте. Для этого лучше всего разрезать по краям в месте сварки стальной сердечник и выбить ненужную обмотку молотком и зубилом. Но также можно попробовать аккуратно срезать болгаркой или ножовкой по металлу выступающие края этой обмотки, а оставшиеся ее части в стальном сердечнике просто выбить зубилом.

Важно! Ни при каких обстоятельствах не повредите первичную обмотку, она является основным элементом будущего сварочного трансформатора. Ее можно не снимать с сердечника.

1. Изготавливаем вторичную обмотку нашего будущего сварочного трансформатора. Для этого нам понадобится отрезок медного изолированного провода сечением примерно в 50 мм2 или около 8-10 мм в диаметре (визуально в палец толщиной) и длиной в 70-100 сантиметров. Основным условием при выборе такого провода — это то, что он должен быть обязательно новым и неповрежденным.

Наматываем этот медный проводник на центральный магнитопровод стального сердечника нашего трансформатора так, чтобы получилось два-три полных витка. Причем это надо сделать таким образом, чтобы витки на магнитопроводе были серединой медного проводника, а оставшиеся концы были примерно равными по длине.

1. Собираем сварочный трансформатор. Для этого разобранные части стального магнитопровода устанавливаем на место их ровно так, как они стояли, предварительно перед этим смазав места контакта эпоксидной смолой или другим клеем, подходящим для этих целей. Зажимаем всю конструкции в тисках и ждем полного затвердевание клея.

Конечно, если есть возможность, то можно сварить эти части магнитопровода, но при этом необходимо надежно защитить обмотки трансформатора от возможного повреждения расплавленным металлом или искрами.

1. Закрепляем изготовленный сварочный трансформатор на платформе, лучше всего для этого взять какое-нибудь изолированное основание в виде прочной пластмассовой пластины, деревянной доски или толстой фанеры. Размерами примерно по ширине в 150 мм и длиной от 300 до 700 мм, что будет определять в дальнейшем глубину свариваемой заготовки.

Сам трансформатор стоит укрыть защитным коробом, в котором необходимо выполнить вентиляционные отверстия для естественного охлаждения.

1. Далее, изготавливаем сварочные контакты. Причем один из них должен быть неподвижный и выдерживать большие нагрузки, поэтому делаем его из прочного кронштейна, который жестко закрепляем на основании трансформатора. К этому кронштейну с помощью медного наконечника подключаем один из концов провода вторичной обмотки.

Другой

контакт необходимо выполнить подвижным так, чтобы он мог ровно смыкаться с неподвижным, но в не рабочем состоянии быть нормально разомкнутым. Для этого делаем конструкцию второго контакта в виде рычага, который закрепляем на основании и подпружиниваем с помощью эластичной резиновой ленты или стальной пружины. На рычаге крепим кронштейн сварочного контакта, на который подключаем второй, оставшейся провод вторичной обмотки сварочного трансформатора.

Сварочные контакты проще всего сделать из медного прута 10-20 мм в диаметре, сделав при этом конусообразные заострения на концах. Можно, конечно, использовать специально предназначенные для контактной сварки стержни из вольфрама или на основе сплавов бериллиевой бронзы с цирконием.

1. В завершение делаем электрическую часть , то есть подключаем первичную обмотку к сети 220 В. Для этого также можно воспользоваться шнуром питания с вилкой от нашей разобранной микроволновой печи, тем более он там больше уже не нужен.

Для автоматизации процесса сварки необходимо сделать выключатель. Лучше всего для этих целей подойдет так называемый микрик или выключатель нажимного типа, его также можно взять из микроволновки, он будет находиться в цепи блокировки открытия дверцы.

Микровыключатель ставим на разрыв первичной обмотки, то есть сети 220 В, а расположить его удобней всего, закрепив на рычаге подвижного контакта.

Внимание! Все контакты и оголенные части электрической цепи 220 В, изготовленного нами сварочного аппарата, необходимо тщательно изолировать с помощью ПВХ изоленты.

1. Все, точечная сварка из микроволновки готова. Вам остается для начала потренироваться, чтобы понять, как протекают основные процессы сварки для различных металлов в зависимости от формы и толщины изделий. А вот после этого можно приступать к практическому применению вашего аппарата контактной сварки по непосредственному предназначению.

Делаем вместе сварочный аппарат своими руками

Принцип работы сварочного аппарата заключается в создании неразъёмного соединения двух и более деталей. Такое соединения образуется благодаря межатомному слитию материала свариваемых частей. Сварочный аппарат воздействует на металл электрическим током, который разогревает его до необходимой температуры. Сварка может быть вызвана местным воздействием, или точечным, общим нагревом деталей, пластической деформацией либо комбинированием представленных эффектов.

Самодельный сварочник

Сварочный аппарат одновременно технически сложное и очень просто устройство. Для его создания необязательно иметь инженерного, и вообще, какого-либо технического образования. Нужно только желание и немного теории, ну и конечно, готовность потрудится и потратить немного денег.

Затраты при создании самодельной сварки будут значительно меньше чем купить готовую в магазине, но и конечно, качество и эстетический вид в большинстве случаев у магазинных товаров будет несколько выше.

В сегодняшней статье мы расскажем вам о том как сделать мини сварочный аппарат своими руками, напишем список необходимых материалов и инструментов, которые вам необходимо будет собрать. Распишем этапы сборки и дадим некоторые советы, которые помогут вам в этой деле. Прочитав статью, вы сможете сделать простую самодельную сварку в домашних условиях, сэкономив неплохие деньги.

Необходимый материал и инструменты

Первое что необходимо сделать, чтобы процесс сборки шёл максимально эффективно и быстро, собрать все составляющие механизма и инструменты, которые потребуются для сборки. Чтобы облегчить вам задачу, и не дать вам насобирать или купить лишних деталей, мы составили список необходимых компонентов. Итак, приступаем к сбору нужных нам деталей и инструментов:

• Для сборки трансформатора, нам будут необходимы листы сердечника, О- , Ш- или П- образной формы. Если такие отсутствуют в наличии, их можно купить в любом магазине электротоваров.
• Провод из меди или алюминия. Мы советуем использовать именно медный, так как он способен проводить более высокое напряжение и выдерживать температуры выше, чем алюминиевый.
• Статор от двигателя, асинхронный.
• Изоляция для обмоток например лако- или стеклоткань.
• Электроды для сварочных работ.
• Детали для радиотехники.
• Самый простенький паяльник.
• Мелкие инструменты: зубило, напильники, пинцет с лупой.
• Припой для паяльника.

Подготовив все необходимые детали, можно начинать собирать сварочный аппарат своими руками.

Разберём необходимую нам схему

Самая простая мини схема сварочного аппарата заключается в том, что входящий ток попадает на сварочный трансформатор. Далее, с помощью стабилизирующих и выпрямляющих составляющих элементов конструкции сварочный ток стаёт контролируемым и пригодным для работы.

Схема блока трансформатора

Конечно, устройство может состоять только из трансформатора, но тогда дуга будет мене стабильная и работоспособная, хотя в умелых руках будет работать довольно хорошо и выполнять поставленные задачи.

Различные схемы сварочников

Источник питания дуги, имеет следующую последовательность прохождения тока:

1. Напряжение попадает на сварочный трансформатор.
2. Потом попадает на дроссель, катушку сопротивления.
3. В катушке тока поддаётся активному сопротивлению, после чего попадает на диодный мост.
4. Затем проходит через регулятор тока, с помощью которого устанавливается необходимая сила дуговой сварки.
5. Начинается сварочный процесс при соприкосновении электрода с деталью.

Этапы сборочного процесса мини  сварки

Собрав все необходимые элементы и ознакомившись с нашей схемой, можно приступать к поэтапной сборке устройства. Работать несложная, но очень кропотливая и однообразная. Приготовьтесь провести много часов за однообразным сидением и выполнением одних и тех же движений руками.

Самой большой популярности приобрели трансформаторы круглой формы, но их самостоятельная сборка несколько сложней, поэтому мы будем использовать в нашей схеме П- образный сердечник. Такая форма трансформатора лидирует среди самодельных образцов, благодаря своей простоте.

Приступим к описанию этапов сборки:

1. Первое что нам необходимо сделать, это основание для обмоток. Можно использовать пластиковые платины, деревянные, в общем, всё что является диэлектриком. Очень хорошо подойдут пластины из текстолита. Разобравшись с материалом, приступаем к созданию формы. Она будет состоять из двух крышек, верхней и нижней и центральных перегородок. В каждой крышке проделываются отверстия, диаметр подбирать исходя из размеров пластин, которые будут устанавливаться вовнутрь.
2. Необходимо сделать изоляцию каждой детали термостойкой изолентой, в 1-2 слоя. Затем собираем и начинаем укладывать обмотку. Используемый медный провод, лучше брать сразу в стеклянной изоляции, способной выдерживать повышенные температуры. Таким образом, вы обезопасите себя от перегрева устройства, но это обойдётся немного дороже, чем использование обычной обмотки. Каждый слой обмотки необходимо тщательно без пропусков заизолировать, а уже потом приступать к следующему шару. Исходя из того, какая мощность вам необходима, делаете отводы на нужных уровнях обмотки. Закончив последний шар, изолируем его в 2-3 слоя, для большей безопасности.
3. Следующим этапом будет сборка магнитопровода для сварочного трансформатора. Используем материал, специально предназначенный для такого вида устройств. Он имеет, необходимы индукционные свойства, которые подобраны специально для сварочных аппаратов. Собрав все платины в цельную конструкцию необходимо проверить каждую обмотку с помощью тестера, на наличие ошибок и прочего.
4. Собираем диодный мост и подсоединяем к нашему устройству. Диоды брать с серии В200 либо КВРС5010. Каждый такой диод может выдерживать 50А и эта цифра суммируется. Поэтому для самодельного аппарата мощностью 220А, необходимо установить 5 таких диодов.
5. Для диодов необходим радиатор, для отвода температуры. Соединять диоды вместе с дросселем.
6. Для улучшения системы охлаждения, в корпусе можно установить кулер, которые будет вытягивать горячий воздух из корпуса.

Инверторный аппарат делается по тому же типу, только вместо трансформатора, необходимо установить высокочастотный сварочный трансформатор. Подача тока будет происходить не напрямую в трансформатор, а через модуль преобразования, которые будет переделывать переменный ток в постоянный с увеличением его частоты.

Также следует добавить автоматические выключатели, которые защитят устройство от чрезмерных скачков напряжения. Такое устройство будет иметь значительно меньший размер и вес, благодаря облегчённой структуре используемого трансформатора.

Стоит ли устройство вашего времени и денег

С точки зрения работоспособности, то самодельная сварка будет ничуть не хуже чем магазинная. Единственное что у вас скорей всего не получится установить, так это дополнительные системы типаантизалипание или быстрый старт. Но при должном умении и их можно добавить. Во всём остальном они смогут выполнить абсолютно аналогичные функции.

Цена на самодельное устройство может быть абсолютно разной, всё зависит от того, покупаете ли вы все детали или собираете из того что есть в вашем гараже. В случае покупки всех составляющих, цена будет примерно раз в 8-10 меньше чем у магазинных моделей. При этом вам необходимо будет потратить 1-2 дня на сборку всей конструкции.

Подведём итог

Сделать самодельный сварочный аппарат в домашних условиях довольно легко, достаточно ознакомиться с теорией и иметь в запасе несколько свободных дней. Процесс довольно муторный и однообразный, большая часть работы, это цикличные движения руками. Но затраченное время стоит того, ведь вы экономите значительную сумму, при этом получаете устройство ничуть не хуже чем в магазине.

Сварка: сделай сам или найми профессионального сварщика

Заинтересованы ли вы в том, чтобы заняться сваркой в ​​качестве хобби? Хотя это может показаться привлекательной перспективой, необходимо учитывать множество факторов, касающихся потенциальных затрат, рисков и знаний, необходимых для безопасного и эффективного выполнения проектов. Из-за этого люди часто задаются вопросом, не лучше ли им нанять профессиональных сварщиков для выполнения более сложных и детализированных проектов.

Точно так же существует большой интерес к ценности сварки как набора навыков. В следующей статье мы обсудим все основные факторы, которые следует учитывать при выборе между сваркой своими руками и работой с профессиональными сварочными службами.

Преимущества работы с профессиональным сварщиком

Во-первых, сварочное оборудование может быть дорогостоящим. Профессиональное оборудование, которое могут использовать опытные специалисты по сварке, может стоить более 500 долларов. Кроме того, вам также нужно будет инвестировать в оборудование для обеспечения безопасности. Это оборудование необходимо для предотвращения потенциально серьезных травм.

Если вы новичок в сварке, вам необходимо либо приобрести это оборудование, либо арендовать его в универмаге. Хотя это немного более доступное решение, оно все же может намного превысить стоимость найма профессионала, если вы планируете арендовать оборудование на длительный период времени. И аренда также может иметь свои уникальные расходы. Если оборудование повреждено или возвращено кредитору в состоянии, которое они сочтут слишком далеким от его первоначального качества, вы можете рассчитывать на некоторую плату за ремонт или восстановление. Точно так же более длительные периоды кредитования могут повлечь за собой необоротные страховые сборы. Короче говоря, эти расходы могут быстро накапливаться таким образом, что отказ от найма профессионала становится плохим решением.

Опытные сварщики по умолчанию будут иметь профессиональное сварочное оборудование. Оборудование, которое вы арендуете в торговой точке, не несет гарантии качества. Сверхмощное оборудование, подобное тому, которое используют сварщики, обычно относится либо к потребительскому, либо к профессиональному уровню. Инструменты потребительского класса — это типы приборов, которые вы обычно найдете на полках универмагов. Стандарты для этих продуктов намного ниже, чем для альтернатив профессионального уровня, которые почти всегда отличаются значительно большей долговечностью, производительностью, энергопотреблением и эффективностью.

Поскольку эти устройства должны использоваться профессионалами каждый день, производители изготавливают их с большей тщательностью и из более качественных материалов, чем устройства потребительского класса. В результате аренда оборудования часто приводит к тому, что вы платите столько же или больше за объективно худшее оборудование.

Далее, выбрав работу со специалистом по сварке, вы получите гарантию качества и долговечности выполненной работы. Чаще всего ветераны отрасли предлагают страховые пакеты, которые позволяют вам пользоваться гарантией удовлетворения. Другими словами, если человек или услуга, с которой вы работаете, не обеспечивают конечный результат, которым вы довольны, вы потенциально можете запросить возмещение или скидку на услуги, по которым заключен контракт. Эта способность делает найм профессионала оптимальным методом для тех, кто заботится о качестве превыше всего. Если вы новичок в сварке и повредите свое имущество, вам некого будет винить, кроме себя. Точно так же у вас не будет возможности окупить расходы. Работая с лицензированными профессионалами, процесс будет значительно менее напряженным.

Сделай сам

Далее, сварка своими руками может быть опасной перспективой. Сварка — это профессия, в которой вам нужен многолетний опыт, чтобы неизменно получать качественный конечный продукт при соблюдении надлежащего протокола безопасности. Вы не можете ожидать, что сможете соответствовать форме и технике лицензированного профессионала за один уик-энд. Это неосуществимо.

Имея это в виду, выбирая самодельный маршрут, вы можете подвергнуть себя серьезной опасности. Повреждение от ожогов является данностью, но также распространены травмы, связанные с разрядом электрического тока и неправильным обращением. Техника и опыт — единственные способы постоянно избегать таких травм. И, как вы уже догадались, у эксперта по сварке есть техника и опыт, которые вам понадобятся.

Существует высокий порог навыков, связанных со сваркой. Для того, чтобы считаться средним сварщиком, требуются годы опыта проектной деятельности. Не обманывайте себя, вы не сможете предоставить продукт по сравнению с тем, что предоставил бы профессионал, если у вас недостаточно опыта.

Точно так же вам потребуются глубокие знания оборудования, чтобы довести проект до конца. Следует отметить такие факторы, как уровень энергопотребления, знания в области обработки и многое, многое другое. Не стоит недооценивать навыки и талант, необходимые для безопасной и эффективной сварки.

Преимущества самостоятельной сварки

Однако это не означает, что сварка своими руками не имеет положительных сторон. Наоборот, сварка своими руками может быть полезным и полезным хобби. Ключ в том, чтобы понять, что выгоды будут постепенными и приобретаться медленно. Если вы не ищете сразу результатов профессионального качества и не считаете стоимость оборудования непомерно высокой, то ничто не мешает вам попробовать свои силы. Хотя, безусловно, есть чему поучиться, существует также множество способов применения этой торговли.

В долгосрочной перспективе самодельные варианты могут сэкономить вам много денег. После нескольких лет опыта (или тонны проектов за небольшой промежуток времени) даже самые масштабные проекты не должны быть для вас проблемой. В связи с этим, чем раньше вы начнете изучать сварку своими руками, тем раньше вы сможете пожинать плоды своего начинания.

А краткосрочные? Сварка своими руками может быть эффективным решением даже для новичков, если данный проект не требует большой точности или эстетически обоснованного результата. Проекты, в которых функциональность важнее формы, например техническое обслуживание серверной части и восстановление инфраструктуры, могут стать отличной практикой для начинающих. В этих проектах результаты могут быть грязными, и есть много места для ошибок. Другими словами, если ваш проект не требует твердой руки, то решение «сделай сам» не исключено.

Подводя итог, можно сказать, что сварка своими руками может стать отличным способом приобрести опыт в прибыльном хобби. К сожалению, это также может привести к ненужным травмам и непредвиденным расходам. Если у вас нет достаточного опыта в этой области и вы столкнулись со сложным проектом, настоятельно рекомендуется обратиться к профессиональному, лицензированному и опытному сварщику. Это избавит вас от многочисленных головных болей и потенциального ущерба вам и вашему имуществу. Тем не менее, небольшие работы и общее техническое обслуживание — отличные способы набраться опыта в качестве сварщика. Эти проекты могут быть наиболее ценными в качестве учебного опыта, особенно если вам не нужно беспокоиться об эстетике. В конечном счете, выбор за вами.

Сварочные инструменты для начинающих — Блог Woodward Fab

2 августа 2017 г. 3 августа 2022 г.





Сварка – это производственный процесс, при котором два металла или термопласта свариваются под воздействием тепла. В процессе сварки основной металл расплавляется, а в соединение добавляется присадочный материал. При остывании наполнителя образуется прочный шов, который обычно прочнее основного металла. Сварка выполняется с использованием различных инструментов. Если вы новичок, вам следует попробовать привыкнуть к этим инструментам.

Сварку следует выполнять тщательно, чтобы добиться идеального и надежного соединения материалов, обычно металлов или термопластов. Тем не менее, чтобы расплавить и склеить металлические детали, вам потребуется правильный набор надежного сварочного оборудования, обеспечивающего оптимальную безопасность и производительность, которые вам нужны. Для начинающих, самодельщиков и профессиональных сварщиков важно использовать правильные сварочные инструменты, чтобы выполнять работу быстрее и с требуемой точностью. Этот пост предназначен для того, чтобы помочь начинающим сварщикам получить представление об обычно используемых инструментах, которые являются удобными и универсальными.

Сварка – неизбежный этап мелкого ремонта или общестроительных/монтажных работ. Внимательно рассмотрим некоторые из распространенных сварочных инструментов, которые требуются начинающим сварщикам для быстрого выполнения своей работы.

1. Оборудование: сварочные столы

Применение:

Сварочные столы изготовлены из высококачественной стали с легким привариванием пальцев. Эти столы очень универсальны из-за их складной конструкции. Колеса и ролики обеспечивают легкое перемещение. Эти столы можно отрегулировать до необходимой высоты. Эта функция делает его полезным для различных операций, особенно обеспечивая удобство для начинающих. Эти столы, регулируемые по необходимой высоте, помогают плотно удерживать материал в процессе сварки. Они обеспечивают большую производительность и улучшенное качество работы.

2. Оборудование: машины плазменной резки

Применение:

Используя струю горячей плазмы, инструмент позволяет вырезать на заготовке различные формы «по требованию». Эти прочные, точные и доступные по цене машины обеспечивают точные разрезы с минимальным образованием шлака. Станки плазменной резки используют струю горячей плазмы для резки материалов. Эти машины доступны в различных спецификациях. Однако некоторые из них оснащены прочными стальными корпусами и включают в себя ручные фонари, кабель, кабель заземления и шнур питания. Эти инструменты довольно популярны среди новичков, поскольку они вносят большое разнообразие в сварочную операцию.

3. Оборудование: сварочные тележки

Применение:

Эти тележки с просторным дном позволяют правильно и безопасно хранить все оборудование, связанное со сваркой. Доступные в различных размерах, эти тележки гарантируют долгий срок службы благодаря конструкции из нержавеющей стали и превосходной отделке. Сварочные тележки используются для хранения всего сварочного оборудования. Тележка имеет наклонную верхнюю полку и просторную нижнюю часть. Большинство этих тележек имеют прочную стальную конструкцию и превосходную отделку, что делает их прочными и идеальными для новичков.

4. Оборудование: сварочные маски

Применение:

Они особенно важны при сварке MIG, TIG или дуговой сварке. Сварочные маски специально разработаны для обеспечения оптимальной безопасности и защиты глаз, лица и шеи от вредного ожога вспышкой, ультрафиолетового света, искр, инфракрасного света и тепла. Сварочные маски с автоматическим затемнением помогают обеспечить большую точность и безопасность сварщиков. Эти каски имеют большую площадь обзора, что дает работнику точный обзор. Эти шлемы используются для сварки MIG, TIG или дуговой сварки.

5. Оборудование: магнитные зажимы для позиционирования сварки

Применение:

Плотное удержание рабочего места или правильное расположение металла имеет первостепенное значение для обеспечения точной сварки. Эти инструменты, предназначенные для регулировки под определенным углом, облегчают и улучшают сварочные работы. Сварочные зажимы необходимы как профессионалу, так и новичку в сварке. Эти зажимы помогают удерживать детали вместе. Кроме того, это оборудование не требует питания или батарей. Некоторые магнитные зажимы для позиционирования сварки оснащены 9Чугунный зажим 0 градусов и зажим с переменным углом, которые помогают регулировать эти инструменты под определенным углом.

6. Оборудование: Сварочные бритвы

Применение:

Эти простые в использовании инструменты эффективно удаляют как плоские «стыковые», так и «угловые» сварные швы с заготовки. Сварочные бритвы предназначены для удаления сварных швов с 90-градусного угла внутри. Шлифовальная машина Weld Grinder — это усовершенствованная форма шлифовальной машины, которая пользуется большой популярностью среди начинающих сварщиков.

Все вышеперечисленное надежное сварочное оборудование будет крайне полезно сварщикам, особенно начинающим. Наличие этих правильных инструментов в вашей мастерской не только упрощает сварочные работы, но также обеспечивает безопасность и точность. Хотите получить их от надежного поставщика? Не ищите дальше, вы можете легко стать партнером Woodward Fab и получить эти инструменты с различными характеристиками, которые лучше всего подходят для ваших сварочных работ по рентабельной цене. Если вы новичок и изучаете нюансы сварки, вы всегда можете рассчитывать на приобретение всех вышеперечисленных инструментов от известного производителя, такого как Woodward Fab. Компания предоставляет все вышеперечисленные сварочные инструменты в различных спецификациях. Эти инструменты обеспечивают безопасное выполнение сварки и изготовления.

Обзор сварочных инструментов и оборудования высшего качества Ассортимент продукции:

Связанный пост:

1. Знайте о 5 основных типах сварочных процессов
2. Станок плазменной резки — его работа и использование
3. 8 важных советов по повышению безопасности сварки
4. Разница между сваркой и изготовлением листового металла
5. Распространенные ошибки, которых следует избегать при выборе сварочного аппарата

Сварочные инструменты

Сварочные проекты для заработка на дому (15 идей для проектов)

Сварка как подработка может быть довольно прибыльной. Независимо от того, стали ли вы уже сертифицированным сварщиком или только собираетесь им стать, это отличный шаг к тому, чтобы зарабатывать на жизнь солидно.

Вы даже можете посещать уроки сварки для хобби, чтобы получить навыки, если вы просто хотите повеселиться дома, а не сделать из этого настоящую карьеру.

В этой статье основное внимание будет уделено сварочным проектам, позволяющим зарабатывать деньги на дому, и тому, как начать работу. Это прекрасная возможность для тех интровертов, которые ищут работу! Представьте, что вы просыпаетесь и направляетесь в гараж, чтобы заняться любимым делом и получить за это деньги.

Это не обязательно должно быть мечтой – вы можете воплотить ее в жизнь!

Итак, давайте углубимся в детали, чтобы вы могли начать зарабатывать дополнительные деньги или даже постоянный доход, занимаясь любимым делом.

На что следует обратить внимание перед сваркой дома

Первое и самое важное: если вы работаете сварщиком полный рабочий день, вы должны убедиться, что они не возражают против того, чтобы вы брали на себя подработку. На некоторых должностях вы можете подписать что-то, что говорит, что вы не можете браться за какие-либо дополнительные работы в той же отрасли. Итак, уточните у своего работодателя и убедитесь, что вы можете взять на себя дополнительную работу.

Некоторая работа, которую вы можете выполнять, может повлиять на других.

Вы должны знать о законах и обязанностях сварщика на дому . Если вы должны были отремонтировать грузовик или металлическую деталь, и кто-то пострадает из-за этого, когда он будет введен в эксплуатацию, вы можете нести ответственность. При этом так много нужно обдумать — и многое будет зависеть от того, как вы работаете.

Вы фрилансер? У вас есть легальный малый бизнес? Будет ли компания, которая вас использует, нести ответственность за эти проблемы? Если у вас небольшой бизнес, вы можете захотеть получить какую-то страховку.

Итак, прежде чем начать, убедитесь, что у вас есть четкое представление о вышеизложенном.

Теперь о том, что вам действительно нужно знать.

Как заработать на сварке в гараже

То, чем вы решите зарабатывать деньги, будет зависеть от вашего уровня опыта и, конечно же, от типа сварки, которую вы любите делать. Но есть несколько способов заработать на сварке дома.

Создайте свое собственное искусство

Есть так много ремесленников по металлу, которые получают действительно большой доход и получают от этого удовольствие. Многие художники по металлу создают работы на заказ на комиссионной основе или продают свои работы на собственных веб-сайтах. Художники могут получать большой доход всего за несколько штук, поэтому, если у вас есть творческие способности и навыки сварки, это отличная возможность для вас.

Вот несколько сварщиков, которые успешно превратили свою страсть к металлу в искусство:

• Дэвид Хейс был известен своими удивительными скульптурами из металла, и его работы были замечены и выставлены в более чем 100 музеях и учреждениях. Он также выставлялся примерно в 300 местах по всей территории Соединенных Штатов.
• Сварщик Барби создает художественные скульптуры из металла, которые она предлагает через свой веб-сайт. Она также берет индивидуальные заказы, а цены на скульптуры на ее веб-сайте составляют 10 000 долларов за штуку — некоторые из них показаны как проданные, что очень обнадеживает!
• Кристина Спорронг (Christina Sporrong) — сварщик, специализирующийся на создании красивых скульптур и архитектуры из металла, а также на расширении возможностей женщин в области сварки.

Таким образом, это шоу не только показывает, что сварка больше не является «мужской работой», но и то, что возможность хорошо зарабатывать сварщиком — это реальная вещь.

Сколько может заработать художник?

Сумма денег, которую может заработать художник-сварщик, практически безгранична. Когда вы продаете свою работу как произведение искусства, вы сами устанавливаете цены. Многие сварщики, создающие скульптуры, могут увидеть, что их изделия стоят более 20 000 долларов.

Сварочные услуги Overflow

Итак, вы понимаете, что у вас просто нет творческого потенциала, чтобы стать художником-сварщиком. Что ж, у вас есть еще одна возможность попробовать! Предложите свои навыки сварки в качестве дополнительных услуг для местных предприятий или даже кузнецов.

Некоторые кузнецы предпочитают не заниматься сваркой и могут отдать эту часть своей работы на аутсорсинг. Посмотрите, сколько зарабатывают кузнецы, чтобы понять, подходит ли вам такая работа.

Многие компании предлагают сварщикам возможность выполнять сварочные работы на дому. Эти проекты, как правило, представляют собой переполненные проекты, для которых у них может не хватить рабочей силы в своем магазине. Лучший способ заняться такой работой — отправиться в местные сварочные или механические мастерские и посмотреть, могут ли они воспользоваться вашими услугами.

Сколько может заработать сварщик?

Поскольку вы работаете фрилансером, вы можете устанавливать свои собственные расценки. Но важно помнить, что из этой ставки вам нужно будет платить за инструменты, страховку, лицензирование, налоги и многое другое. Поэтому не забудьте взимать ставку, которая может предложить прожиточный минимум и покрыть ваши расходы.

Квалифицированные сварщики могут брать от 50 до 100 долларов в час в зависимости от уровня квалификации, необходимого для проекта.

Продайте свою сварочную продукцию на Etsy

Etsy — это огромные возможности для сварщиков! Есть так много продавцов, которые очень хорошо справляются с искусством металла, доказывая, что концепция работает. Если вы сможете найти нишу для металлических изделий, вы сможете начать отличный онлайн-бизнес, который может принести большой доход. Вы также можете создавать свои собственные веб-сайты на такой платформе, как Shopify, если решите сделать это самостоятельно.

Это отличная возможность трудоустройства для подростков, за которую тоже можно хорошо платить!

Ниже приведены некоторые сварщики на Etsy, у которых очень хорошие продажи, чтобы вдохновить вас.

Металлическая реликвия

В MetalRelic есть одни из самых крутых металлических предметов, которые мы когда-либо видели. От роз до гитар и всего, что находится между его магазином, полно сюрпризов. На момент написания этой статьи у него было более 1600 продаж с 5-звездочным рейтингом, поэтому его явно любят и он производит качественные продукты, которые нравятся людям.

Посмотреть больше произведений искусства MetalRelic на Etsy.

изображение предоставлено: MetalRelic/Etsy

Theyonsmith

Этот магазин предлагает менее сложную работу для тех, у кого нет продвинутых навыков. Их внимание сосредоточено в первую очередь на создании поручней, и с более чем 6000 продаж и 5-звездочным рейтингом они явно нашли выигрышную нишу. Я не уверен, что стал бы делать перила, так что это просто доказательство того, что если у вас есть идея — попробуйте. Вы можете быть удивлены тем, на что люди будут тратить деньги!

Посетите Theonsmith на Etsy.

изображение предоставлено: Theyonsmith/Etsy

15 сварочных проектов, чтобы заработать деньги

Теперь, когда у вас есть несколько вариантов — и вы видите успех, которого добились другие на Etsy, давайте погрузимся в удивительные вещи, которые вы можете создать из металла, которые люди будут купить!

Изделия из металла

Как показано выше, изделия из металла — это отличный способ создать некую дополнительную суету. Вы можете специализироваться в определенной нише или создать множество вариантов. Пользовательские имена и акценты домашних животных невероятно популярны в металлическом искусстве.

Дворовые предметы искусства

От фигурок животных до металлических ветряных мельниц — нет недостатка в металлических предметах дворового искусства, которые люди будут покупать. Используйте свой творческий потенциал и обратите внимание на то, что люди в вашем сообществе имеют вокруг своих домов. Если вы находитесь на даче, флюгеры или сельскохозяйственные животные могут быть более популярны. Если вы находитесь в пригороде, вы можете обнаружить, что ветряные мельницы или художественные произведения могут быть более популярны.

Гриль-барбекю

Безумие, верно? Ну не совсем! Больше людей делают свои собственные грили для барбекю, чем вы можете себе представить, и те, кто сделал это, говорят, что это не так сложно, как вы думаете. Что-то столь же простое, как эта бревенчатая плита для барбекю, будет работать. Вы можете продать их онлайн или на местном аукционе. Если вы сможете придать ей творческую или художественную окраску, вы сможете продать больше, чем думаете!

Мишени для стрельбы

Если вы живете в сообществе, где любят стрелять, то вы можете хорошо делать металлические мишени для стрельбы. Весь продукт можно сварить, что немного проще, чем в некоторых других проектах, но вам нужно будет добавить эти петли, чтобы их можно было перевернуть. Окрашивание их может дать вам веселое и стильное преимущество.

Шахматные доски

Представьте себе металлическую шахматную доску! Если ваши навыки не очень продвинуты, вы можете использовать гайки и болты для создания шахматных фигур. Если вы продвинутый сварщик, вы можете создать каждую шахматную фигуру. Вы можете использовать плоскую металлическую доску или проявить изобретательность, чтобы создать что-то, чего никто никогда не видел! Эта шахматная доска на Etsy — потрясающий пример!

Металлические ворота

Это очень популярная идея, так как люди используют ворота внутри и снаружи. Кованые ворота могут быть простыми или замысловатыми с их деталями, поэтому это хороший вариант для сварщиков всех возрастов. Вы можете сделать маленькие ворота, которые ограждают сад, или большие ворота, которые можно использовать в качестве входа во двор.

Металлические рампы

Металлические рампы можно использовать для самых разных целей. Вы можете сделать металлические пандусы для собак, чтобы в более старшем возрасте им было легче взбираться на мебель. Пандусы для инвалидных колясок могут помочь инвалидам попасть в дома или здания. Вы также можете построить автомобильные пандусы, которые можно продать потребителям или предприятиям. Все это может быть очень прибыльным!

Экран для камина / Решетки для бревен

В большинстве домов с каминами используются экраны, чтобы не допустить детей к камину. С людьми, заботящимися о внешнем виде, изготовление красивого металлического экрана для камина может стать легким источником дохода. Создание бревенчатых решеток для внутренней части камина — еще один вариант — или вы можете продать соответствующий комплект!

Тумба под ТВ

Идеально подходит для любителей ретро! Его можно использовать для еды или даже в качестве декоративного столика. Чтобы сделать его складным, потребуется немного больше навыков, но вы можете создать его с ножками, которые также не складываются. Вы также можете сделать их вообще без ножек и продавать как «поднос для коленей», на котором они могут сидеть.

Ямы для костра

Очень популярны! Ямы для костра популярны как никогда, а металлические ямы для костра — великолепный акцент в любом дворе. Вы можете создать красивый художественный дизайн или сделать его индивидуальным для клиентов. На Etsy нет недостатка в костровищах.

Ниже приведены некоторые из моих личных фаворитов.

изображение любезно предоставлено: Etsy / EvergreenPatio изображение любезно предоставлено: Etsy / RMFsigns

Садовая шпалера

Для людей, которые любят выращивать растения, цветы и даже овощи, садовая шпалера является обычным предметом, который они используют. Это, безусловно, более сложный сварочный проект, но он может быть довольно прибыльным, если у вас хороший глазомер и развитые таланты.

Ювелирные изделия

Металлические украшения очень популярны, особенно на готическом рынке. Если у вас есть навыки, то создание украшений, таких как подвески, кольца или даже пирсинг, может стать отличным способом проложить себе путь к успеху.

Футляр для визитных карточек

Хотя мы, возможно, и не используем визитные карточки так часто, как в прошлом, рынок все еще существует. Если вы сможете создать потрясающую визитницу, возможно, вы сможете найти небольшой рынок, который уже не перенасыщен!

Крышка для печи

Крышка для печи из матового металла с нестандартным названием может быть выгодным товаром. Они станут отличным подарком, а добавление индивидуальной настройки сделает их очень популярным вариантом для домовладельцев. Terra Timber Treasures создает потрясающие покрытия для печей из полированного алюминия, но вы можете использовать различные материалы и стили, чтобы сделать свои еще лучше!

Табуреты

Если вам нужен табурет для дома или улицы, или даже для магазина, это может быть отличным вариантом, если у вас есть навыки. Хотя табуреты могут быть немного более сложными, они могут быть довольно прибыльными. Вы можете создать табуретки с колесами или, чтобы сделать их менее сложными, просто сделайте их с металлическими ножками. Существует рынок как для личного, так и для коммерческого использования, так что это может быть действительно успешной подработкой.

Итак, теперь у вас есть несколько идей, как дать толчок вашему металлическому проекту! А может быть, это может стать первым шагом к открытию собственного сварочного бизнеса!

Сварка своими руками – создание своего первого сварочного цеха – Gary’s Welding Inc.

Вот 4 обязательных предмета для мастерской, которые вы можете сделать сами

Итак, вы видели небольшие проекты по сварке своими руками, которые можно сделать из подков или арматуры? Конечно есть!! Погуглите «DIY Welding Projects» и по крайней мере несколько фотографий подковообразных и/или арматурных проектов обязательно появятся. Они тоже милые.

Но я сейчас не о них.

Представьте со мной следующий сценарий, если хотите. Вы задумали создать сварочный цех… у вас есть сварщик и необходимые инструменты, баллоны и оборудование для сварки. У вас может быть небольшой опыт за плечами, и вы, возможно, хотите начать сварочный бизнес или просто иметь домашний магазин для мелкого ремонта или обслуживания фермы / ранчо.

Вот 4 предмета оборудования, которые обязательно должны быть у вас при открытии магазина, и которые вы можете сделать сами. Воспринимайте это как некоторую практику.

№1 – Сварка Стол

Прежде всего: вам понадобится сварочный стол. Почему это первое, может быть очевидно, а может и нет. Вы будете использовать сварочный стол практически для любого другого сварочного проекта. Некоторым приходится обходиться подставками для труб, а некоторым вообще не нужен стол из-за огромного размера сварочных работ. Но поверьте мне, приступайте к созданию этого стола. По крайней мере, вы можете складывать на него все свое оборудование, пока не построите стеллажи (см. пункт № 4 ниже) 😉

«Состаренная» поверхность старого подержанного стола

Сварочный стол может быть таким же простым, как квадратная труба и пластина. Вам даже не нужны ролики или колеса, хотя они и хороши — добавьте их позже. Если стоимость является проблемой, вы можете использовать металлолом или перепрофилировать стол, сняв деревянную столешницу, как вы увидите в видео ниже. Помните, если вы используете металлолом или модифицируете что-то готовое — прочный, качественно сделанный сварочный стол прослужит долго. Они терпят поражение!!

Вот пара роликов на YouTube с идеями недорогого стола:

• https://youtu. be/gPkXO3QqMlE  – Стол для сварки металлолома (Кстати, мы всегда рекомендуем вам носить качественную кожаную или перчатки с защитой от порезов и, конечно же, защитные очки при шлифовке или резке…потому что #лучшебезопасно,чемизвините).
• https://youtube.0065

Если у вас есть немного больше денег, чтобы потратить на сварочный стол, вы можете обратить внимание на инновационные и красивые комплекты столов Certiflat. Посмотреть как делается можно здесь: https://youtu.be/31L4VTfFh2A .

№2 – Бутылка Тележка

Во-вторых, вам понадобится тележка для бутылок. Почему? Потому что газовые баллоны ТЯЖЕЛЫ и ДОРОГО! Учитывая их высоту (полноразмерные бутылки), вес и узкие габариты, их легко опрокинуть… и вы не захотите случайно опрокинуть одну из них. Не потому, что они будут автоматически делать то, что они делают в фильмах — превращаться в ракеты и стрелять по полу, вызывая столпотворение и мощные взрывы, — а потому, что ваша нога будет там, чтобы смягчить это, и это было бы не очень хорошо.

Я имею в виду, они могут причинить некоторые повреждения и даже взрыв, если клапан будет срезан. Но это немного реже, чем Голливуд заставляет нас поверить. Но мы оставим все это Разрушителям мифов.

Купленная в магазине тележка для бутылок с модификациями

Тележка для бутылок может быть такой же простой, как покупка тележки и наличие ремня, чтобы прикрепить бутылку/цилиндр к тележке. Вы также можете купить тележки для бутылок, которые не слишком дороги. Это было очень просто — добро пожаловать!

Или…

Можно пофантазировать, если есть время и желание. Вы можете построить что-то более роскошное, в котором будут храниться баллоны с кислородом и ацетиленом, а также место, где можно намотать шланг, чтобы он был аккуратным и не мешался. Другой вариант, если вы выполняете большую часть своей работы в полевых условиях, — это встроить полку для бутылок в кузов вашего грузовика, но это для другой статьи!

Ниже вы найдете несколько идей для бутылочных тележек…

• Вот веб-страница со списком материалов и пошаговыми инструкциями по изготовлению тележки для бутылочек: https://metalwebnews. com/howto/oxy-cart/cylcart.html
• А вот страница с описанием и списком материалов для специальной тележки для небольших или полноразмерных баллонов: http://www.thegatesofdawn.ca/wordpress/posts/2009/07/26/welding-cart/
• наши поклонники Pinterest там – новости – Pinterest не только для идей украшения интерьера, еды или одежды! О, вы это уже знали? Хм… {проверяет телефон и шепчет за кулисами}… Ну, в любом случае. Там можно найти много идей для бутылочных тележек. На YouTube также есть множество видеороликов о модифицированных тележках или ручных тележках, превращенных в специальные тележки для бутылок.

#3 – Металлический стеллаж

Металлический стеллаж необходим, если вы собираетесь держать в запасе любые трубы, трубы квадратного сечения, уголки, плиты, листы или круглые заготовки. Это также хорошо работает для больших кусков лома. Конечно, вы можете прислонить эти вещи к стене в своем магазине, но если вы торгуетесь с какой-нибудь тяжелой пластиной или стопкой труб, чтобы добраться до «этого куска, который мне нужен», это может спровоцировать металлическую лавину. И тогда, где бы вы были? В целях безопасности сделайте себе эту металлическую стойку!

Металлические стеллажи доступны практически в любой конфигурации по вашему желанию. Примите во внимание следующее:

• Куда он пойдет — внутри или снаружи вашего магазина?
• Сколько места вы можете выделить не только для самой стойки, но и для трубы и более крупных металлических деталей, которые будут на ней?
• Вы будете использовать металлолом для изготовления или купите материал?
• Вы хотите, чтобы он был стационарным или на колесах?

В нашем сварочном цехе имеется большая лебедка, установленная на портальной раме, которая идеально подходит для одного из цеховых пролётов. Просто имело смысл добавить несколько каналов и несколько кронштейнов к одной стороне рамы, чтобы они служили металлической стойкой. Более легкий материал поднимается вверх, а более тяжелые плиты и листы опускаются вниз, где кронштейны удерживают их на месте, а детали прислоняются к раме. Он находится в стороне и в то же время легко доступен.

См. ниже некоторые крутые идеи для различных металлических стеллажей…

• Мобильный стеллаж из листового металла — он на колесиках, поэтому его легко перемещать: https://youtu.be/uUUmMijZNF8
• Эпический металлический стеллаж ChuckE2009 — хранить на улице!: https://youtu.be/i-t7Yw7kfb4
• А вот страница с планами, а также список материалов и оборудования для металлического стеллажа: https://www.wcwelding.com /storage-rack-plans.html

№4 — Стеллаж

Еще один необходимый предмет – стеллажи. Это будет для вашего оборудования, расходных материалов и инструментов, которых нет на тележках, в вашем грузовике или в ящиках для инструментов. Стеллажи, пожалуй, проще всего сделать из всех этих 4 предметов. Все, что вам нужно, это прочный уголок и несколько листов фанеры, вырезанных по вашим размерам. Вуаля! Полка… красивая вещь, которую вы сделали сами (доктор Сьюз бы гордился).

Некоторые предпочтут купить полки в магазине, и это нормально. Какой бы вариант вы ни выбрали, убедитесь, что он прочный и сможет выдержать жизнь в сварочном цехе. Из-за искрения и потребности в долговечности металл действительно является лучшим вариантом для сварочного или производственного цеха. Не забудьте убедиться, что полка устойчива и не наклоняется вперед, когда на нее укладываются предметы.

Еще одним вариантом для хранения вещей являются металлические шкафы. Это хорошо, потому что у них есть двери и, как правило, способ запирать эти двери, чтобы защитить ваши инструменты, расходные материалы и оборудование. Двери также помогают содержать вещи в порядке и не пропускают пыль. И плюс в том, что металлические шкафы иногда можно найти на аукционах по довольно низкой цене!

В нашем магазине есть множество стеллажей и шкафов. Те, что мы сделали, имеют довольно большие размеры, и если не случится землетрясение, эти Хаммеры не будут двигаться. Они состоят из двух частей — уголка, вваренного в раму, и фанеры, установленной на этой раме в качестве полок. Мы нарушили правило «только металл», добавив фанеру, но эти полки спрятаны от сварки и искр.

• Вот самодельная полка из металла и фанеры, сделанная под углом, найденным по всему дому: эти идеи отлично подойдут для магазина: https://youtu.be/KkvKmZwptfI

Другие элементы, которые следует учитывать при создании магазина

• Если у вас его еще нет, вы захотите приобрести скамьи тиски в какой-то момент. Я говорю о действительно мощных, которые прослужат следующие 500 лет, и о тех же самых, которые часто исчезают с задней части вашего рабочего грузовика, когда он припаркован на стоянке магазина сварочных материалов. Спросите нас, откуда мы знаем…

Тиски

• Наковальня может пригодиться.
• Другим решением для хранения, которое часто можно найти в магазинах по всей стране, является ящик для инструментов. Это очень приятно иметь… просто спросите у ближайшего представителя по инструментам. Их можно запирать, и помимо больших ящиков, в них также обычно есть ящики меньшего размера для мелких предметов, таких как наконечники фонариков или различные мелкие инструменты и расходные материалы. В зависимости от размера ящика для инструментов они могут стоить вам немалых денег. Но рассчитывайте, что за свою карьеру сварщика вы приобретете хотя бы один.
• Тележки!! Если вы много занимаетесь сваркой в ​​магазине, вы, скорее всего, приобретете тележку, на которой будет держать сварочный аппарат. Можно, конечно, сделать, а можно купить. Возможно, вы меня опередили и уже купили один, когда покупали свой сварочный аппарат. Если нет, есть много вариантов на выбор практически в любом желаемом ценовом диапазоне (на многих из этих сварочных тележек также есть место для бутылок). Вот забавная и познавательная серия о тележке для сварки своими руками:
  • Часть 1: https://youtu.be/PpJSMp0qoTU
  • Часть 2: https://youtu.be/Rr5BLtMmxwc
  • Часть 3: https://youtu. be/Aqp2BhPgcMM
  r
• Плазменная горелка – плазменная горелка Вещь, которую действительно должны иметь все сварщики в какой-то момент. Они, конечно, дороговаты, но очень приятно иметь их. Приберегите свои копейки для этого предмета, потому что, когда вы увидите, как хорошо они работают, вам захочется.

Этот список не является исчерпывающим. Есть много других предметов, которые облегчат настройку вашего сварочного цеха… если вы вспомните что-то, что я забыл, оставьте комментарий ниже!

GWInc.

Нравится:

Нравится Загрузка…

Сварка на заказ — Evansville Sheet Metal Works

Вам нужны сварные детали для вашего проекта? Если да, рассмотрите Evansville Sheet Metal Works. Являясь лидерами в области изготовления металлоконструкций на заказ, мы используем услуги сварки на заказ, чтобы воплотить в жизнь проекты мечты наших клиентов.

Мы специализируемся на сварке алюминия и нержавеющей стали на заказ и можем помочь спроектировать, изготовить и обработать детали в соответствии с вашими спецификациями и требованиями. Независимо от количества задействованных деталей или вашего видения, вы можете быть уверены, что наши опытные специалисты Evansville Sheet Metal Works имеют многолетний опыт сварки на заказ для наших клиентов.

Наши сварщики сертифицированы сварщиками Американского общества сварщиков (AWS), поэтому мы не только можем превзойти ваши ожидания, но и гарантируем, что ваш проект будет завершен вовремя и в рамках бюджета. С нами вы можете быть спокойны, зная, что ваши сварные швы выглядят чисто и профессионально, как готовая деталь.

Считайте нас универсальным поставщиком высококачественной и точной сварки, поскольку наши мастера могут рассчитать стоимость, составить график, контролировать и управлять вашим заказным сварочным проектом до его завершения. Мы стремимся удовлетворить всех наших клиентов, и именно поэтому мы предоставляем индивидуальные сварочные продукты и решения, независимо от вашей отрасли.

Сделать запрос

Преимущества услуг по сварке на заказ от Evansville Sheet Metal Works

1.

Разработаны специально для вашего проекта

Если вам нужны детали, уникальные для вашего проекта, искать их на розничном складе или у оптового поставщика — неверный шаг. Эти торговые точки продают только общие детали, которые не могут справиться со стрессами вашего проекта.

Поэтому не позволяйте никому уговаривать вас найти универсальное решение. Для непрерывности вашего проекта вам нужны нестандартные детали, разработанные с высокой точностью. К счастью для вас, с нашими индивидуальными сварочными услугами вы можете получить именно то, что вам нужно, сделанное специально для вас.

2. Экономьте время, деньги и усилия

Есть ли в вашей компании оборудование, обученные сварщики или опыт для выполнения сварки по индивидуальному заказу? Возможно нет! Вместо того, чтобы вкладывать свое время, деньги и ресурсы в выполнение сварочных работ своими силами, обратитесь к таким экспертам, как мы.

Ваша компания сэкономит ценные ресурсы, наняв профессиональную сварочную компанию для создания вашего проекта, а не выполняя его самостоятельно.

3. Гарантированное качество

Evansville Sheet Metal Works занимается изготовлением и сваркой металлических конструкций более 70 лет. Поскольку мы так долго работаем в бизнесе, мы приобрели бесценный опыт, навыки и знания в предоставлении услуг по бесчисленному количеству различных проектов.

Мы никогда не идем на компромисс в отношении качества и делаем все, что в наших силах, чтобы создать товары, необходимые для вашего проекта. Наша приверженность качеству и обслуживанию клиентов основывается на использовании лучших пользовательских методов сварки.

Поговорите с профессионалом

Что такое сварка? И как это работает?

Сварка — это процесс сплавления двух или более материалов для создания конструкции, дизайна или проекта. Материалы сплавляются вместе для создания различных соединений или углов. Как правило, это металлы, но они также могут быть пластмассами и другими материалами.
Как правило, мы используем высокотемпературный процесс для плавления основного материала, также известного как исходный материал, с добавлением наполнителя или расходного материала. Затем даем деталям остыть. Мы также используем давление наряду с нагревом или отдельно для получения сварного шва.

Некоторые сварочные материалы требуют использования специальных процессов и методов. Поэтому очень важно обращаться за помощью к таким профессионалам, как мы, чтобы гарантировать качество и точность.

Важно отметить, что существует множество методов сварки, каждый из которых имеет свои преимущества и недостатки для вашего конкретного проекта. Наши специалисты хорошо разбираются в различных методах сварки и могут помочь вам определить тот, который подходит для вашего проекта.

Кроме того, если вы не знаете, какие материалы и металлы вы свариваете, мы можем помочь. Наша цель — тесно сотрудничать с вами до завершения вашего проекта для полного удовлетворения.

Мы воплотим проекты вашей мечты в жизнь

Когда вы обращаетесь в Evansville Sheet Metal Works со своим дизайном, структурой или проектной идеей, мы очень серьезно к этому относимся. Мы понимаем, что мы настолько хороши, насколько хороши члены нашей команды, и у нас есть опытная и преданная своему делу рабочая сила.

Мы знаем, как много зависит от вашего решения нанять услуги по изготовлению металлоконструкций, поэтому мы хотим показать вам, что вы приняли правильное решение, наняв Evansville Sheet Metal Works. Наша команда специализируется на всех аспектах сварки на заказ и может помочь со сталью, алюминием, нержавеющей сталью и медью. Поэтому вы можете доверить нам все свои индивидуальные сварочные потребности.

Обратитесь в компанию Evansville Sheet Metal Works для ваших индивидуальных потребностей в сварке

Вам нужны качественные сварные детали для вашего проекта? Если это так, свяжитесь с Evansville Sheet Metal Works сегодня. Мы являемся ведущей компанией по сварке и изготовлению на заказ, обладающей оборудованием, технологиями, возможностями и опытом в области сварки для создания деталей в соответствии с точными спецификациями.

Мы стремимся к удовлетворению потребностей клиентов, и наша готовая продукция соответствует ожиданиям наших клиентов.

Свяжитесь с нами

• ESMW своевременно поставляет отличные материалы с прекрасным качеством изготовления по конкурентоспособным ценам. Я покупал у них годами.

  Билл Г.

• Мы работали с Кеном Вёлером над несколькими проектами уже пару лет. Отличный чувак. Он делает дела, и он не бездельничает. . . не боится браться и за новые необычные проекты. Спасибо Кен!

  Джереми М.

• Фантастика! Заказал в среду. Прибыл в следующий вторник, как и было обещано. Товаром очень доволен (алюминиевые листы на заказ).

  Джон Т.

20 сварочных работ, которые можно выполнить в доме

Если вы хотите использовать свои навыки сварки, чтобы внести некоторые декоративные изменения в дом, есть множество проектов, которые вы можете выбрать. Этот список из 20 сварочных работ, которые вы можете выполнять дома, демонстрирует различные способы использования этих навыков для создания комфортного жилого пространства.

Скульптура животных/насекомых

Если вы хотите создать стильное произведение искусства, скульптуры животных или насекомых отлично украсят двор, и они не обязательно должны быть невероятно реалистичными. Даже если у вас нет сада, любители животных и насекомых в целом могут создать эти скульптуры, чтобы установить их в своей спальне, домашнем офисе или в любом другом месте, которое они пожелают.

Скамья

Чтобы создать пространство для общения, вы можете сварить две скамейки и установить их вокруг костра во дворе. Если у вас есть красивое крыльцо, на котором можно было бы разместить несколько удобных сидений, вы можете поставить там скамейки.

Миска

Декоративные миски с ракушками, фруктами, сосновыми шишками или другими материалами могут стать прекрасным дополнением к вашему интерьеру. При наличии нержавеющей стали и терпения изготовление чаши может стать веселой и простой задачей.

Стул

Вам нужно будет найти несколько уютных подушек, чтобы положить на них, но каркас стула можно сварить самостоятельно. Нужны ли вам места на открытом воздухе или вокруг стола в помещении, это идеальный сварочный проект своими руками.

Журнальный столик

Можно сварить стальную раму, но не использовать металл для столешницы. Вместо этого положите сверху кусок дерева. Эта древесина создает визуально интересный контраст со сталью, наполняя комнату теплой, гостеприимной атмосферой. Рассмотрите возможность использования того же метода при сборке скамеек, где сталь выступает в качестве каркаса, а дерево — в качестве сиденья.

Обеденный стол

С прочной стальной рамой и стильной деревянной столешницей вы можете создать зону отдыха, чтобы насладиться трапезой в кругу семьи.

Fireguard

Камин — отличный источник тепла, но он может быть опасен. К счастью, пожарные могут защитить вас и вашу семью от сильного жара камина. Используйте сталь, чтобы построить ноги и яму. Как только вы построите его, когда к вам будут приходить гости, чтобы выпить или перекусить, у вас будет источник света и тепла по этому случаю.

Стеллаж для дров

Вместо того, чтобы дрова беспорядочно разбрасывались по всему дому, постройте для них стеллаж. Получив два U-образных куска металла и некоторую опору, вы готовы выковать подходящее хранилище для дров.

Цветочная скульптура

Если вы предпочитаете лепить цветок, а не животное или насекомое, вы можете сделать это с помощью металлолома и сварочных инструментов. Размещение металлического цветка во дворе создает привлекательный фокус. Так же, как скульптуры насекомых или животных, металлические цветы не обязательно должны быть чрезвычайно детальной интерпретацией. Возьмите столько творческой свободы, сколько пожелаете.

Ворота

Сварка ворот — не самый простой проект, но это еще один отличный способ создать стильный фокус снаружи. Кроме того, если вам нужна дополнительная конфиденциальность и безопасность, прочный забор может помочь вам и в этом. Сварка заборов вокруг вашего дома также является жизнеспособным проектом, который хорошо сочетается с воротами, хотя это будет не менее сложно.

Пандус

Как и ворота и заборы, сварочные пандусы могут быть прочными. Тем не менее, некоторые люди используют их по разным причинам. Например, если вам когда-нибудь понадобится улучшить доступность вашего дома для инвалидных колясок, вы можете сварить подходящий пандус. И любой автолюбитель, который любит ремонтировать или восстанавливать эти автомобили, знает, что наличие подходящей автомобильной рампы является ключевым фактором. При сварке автомобильных пандусов учитывайте размер транспортных средств, с которыми вы работаете. Чем больше автомобиль, тем больше и прочнее должен быть пандус.

Полки

Полки идеально подходят для организации материалов, будь то книги, инструменты или награды. Вы можете взять несколько металлических трубок, чтобы создать прочный каркас, и использовать гладкий кусок дерева в качестве поверхности полки. Если вы предпочитаете, вы можете использовать сталь для поверхности.

Коптильня

Любой, кто любит барбекю, должен иметь рядом с собой хорошую коптильню. Копчение мяса создает аппетитный аромат и сильный, превосходный вкус. Коптильня своими руками — непростая задача, но если вы захотите попробовать, она может улучшить ваш опыт приготовления барбекю в десять раз.

Табуреты

Табуреты — это лучшее место для установки вокруг барной стойки или кухонной стойки. В отличие от курильщиков, сборка табуретов очень проста и позволяет вам дать волю своему творчеству. Имея прочную структурную поддержку, вы можете создавать различные варианты сидения. Сделайте верхнюю часть табурета из металла, дерева или подушки — в зависимости от того, что вам больше подходит.

Лотки

Металлические лотки можно использовать для хранения украшений, ключей от машины и других мелких предметов, для которых не хватает места для хранения. Металлический лоток может помочь вам следить за мелкими предметами в доме.

Шпалера

Шпалера — отличное место для выращивания виноградной лозы в вашем саду. Сварить шпалеру несложно, но ее размер зависит от размера ваших растений и желаемого дизайна. Вы можете построить простую решетку или относиться к ней как к произведению искусства, лепя ее, используя различные формы и узоры, чтобы она выделялась потрясающим образом.

Ваза

Использование цветов в интерьере поможет согреть жилое пространство. Если вы хотите принести цветы в дом, вам понадобится подходящая ваза. К счастью, если у вас есть сталь, вы можете построить вазу самостоятельно. Если вам нужно что-то эстетически приятное, чтобы украсить журнальный столик, красивая ваза с яркими цветами — то, что вам нужно.

Сварочный верстак

Любой сварщик должен попробовать сварить собственный верстак. Это проверяет ваши навыки, давая вам возможность построить свое рабочее пространство таким образом, который соответствует вашим конкретным потребностям.

Дровяная печь

Альтернативой уличной яме для костра является высококачественная стильная дровяная печь. Если вам нужна дровяная печь, полезно сварить ее самостоятельно, потому что она может стоить дорого.
