Точечная сварка аккумуляторов своими руками: Точечная сварка для аккумуляторов своими руками – схема на основе трансформатора и другие способы для ремонта литий-ионных батарей

Posted on By alexxlab

Содержание

точечная сварка для аккумуляторов 18650 своими руками

Информация по сборке точечной сварке для аккумуляторов 18650 в домашних условиях, список компонентов и инструкция по сборке

ТЕСТ:

Чтобы понять, обладаете ли вы достаточной информацией о сборке самодельного аппарата для сварки АКБ:

  1. Из каких рабочих элементов состоит аппарат для соединения аккумуляторов?

а) Источник питания и элементы управления

б) Источник питания, элементы управления, заземление.

  1. Почему нельзя использовать пайку АКБ?

а) Процесс слишком трудоемкий и долгий.

б) В процессе пайке создается чересчур высокая температура — литийный накопитель в результате перегреется, и выйдет из строя.

  1. С какой целью делают прибор из автомобильного аккумулятора?

а) Для упрощения процесса – не потребуется перемотка трансформатора.

б) Получим больший уровень заряда.

в) Получится контролировать напряжение подаваемого тока.

  1. Как проверить надежность скрепления после сварки?

а) Один раз дернуть руками за место соединения.

б) Несколько раз ударить молотком и убедиться, что детали не шевелятся относительно друг друга.

  1. Какие меры предосторожности следует применить при работе со сваркой, изготовленной на основе автомобильного аккумулятора?

а) Не подходить близко к аппарату, производить все действия на максимально безопасном расстоянии.

б) Надеть защитные перчатки, чтобы агрегат не разрядился в человека.

Ответы:

  1. а) Аппарат для сварки — это источник питания и элемент управления.
  2. б) Под воздействием высоких температур, создаваемых при пайке, литийные элементы сгорят.
  3. а) Аккумулятор от автомобиля используют для упрощения сборки агрегата. Много времени экономит возможность не заниматься перемоткой трансформатора. В результате соединение получится такое же качественное, как при полной сборке аппарата из новых деталей, но конструкция выйдет более простой, а потому и процесс скрепления ускорится.
  4. а) Чтобы убедиться в надежности соединения, достаточно один раз дернуть сваренные детали руками – если компоненты не шевелятся, то процесс прошел успешно.
  5. б) Чтобы обезопасить себя от удара током, достаточно использовать при работе защитные перчатки.

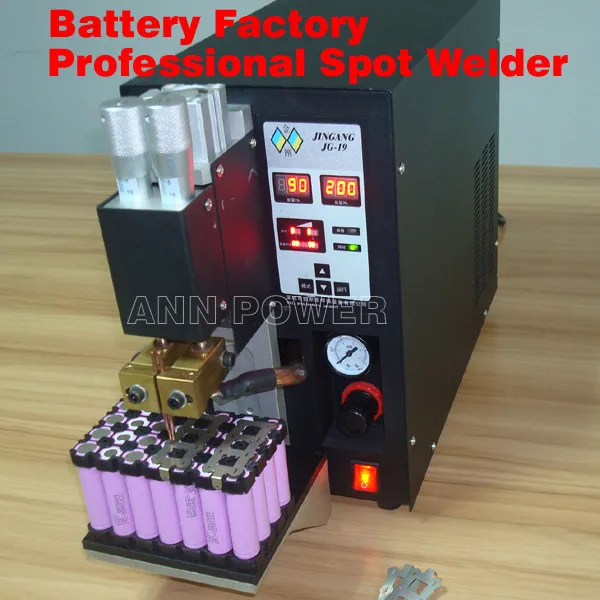

Точечная сварка

Если аккумулятор израсходовал свой жизненный ресурс, придется произвести его замену. Аккумуляторная батарея располагается в различных блоках, где соединение производят при помощи сварки. Для замены старых элементов используют различные варианты сварки: точечную или конденсаторную. Это можно сделать в домашних условиях, если ознакомиться с инструкциями.

Определение: Точечная сварка аккумуляторов – это получение быстрого разряда для скрепления нескольких деталей.

Суть и применение

точечной сварки – 3 шага при монтаже

Приспособление для сварки состоит из элемента управления и источника питания.

Источник

питания — это ток, элемент управления — это те детали, которыми человек осуществляет весь процесс соединения деталей.

  1. Батарею нужно поставить на ровную поверхность, на контакты положить небольшую пластинку, соединяющую несколько ёмкостей в одну.

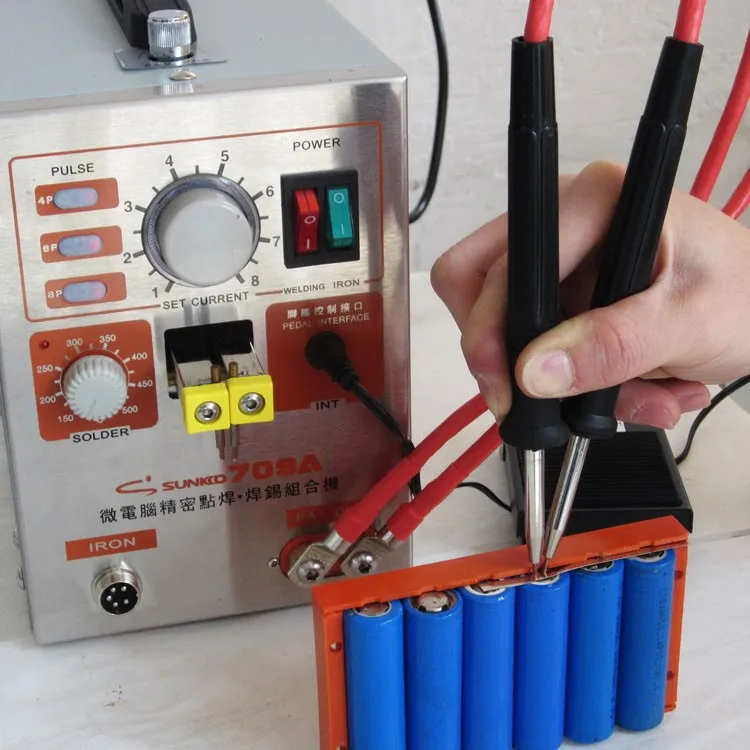

  2. При сварке потребуется использовать несколько медных электродов, которые располагаются параллельно и прикладываются к пластине.
  3. Когда ток начнёт подаваться на электроны, произойдёт небольшое замыкание, и пластина присоединится к батарее — сверху на ней появятся заметные маленькие точки.

Это хороший вариант сборки АКБ, заменяющий пайку. Дело в том, что при пайке литийный накопитель сильно перегреется, и в результате он испортится.

Используя подобный вид сварки, получим мгновенный разряд, который качественно скрепит материал, но изделие при этом не будет перегрето. Таким способом можно починить батарею шуруповерта, ноутбука и иной техники.

8 необходимых деталей

Для осуществления сварки батареи дома, потребуется собрать устройство, состоящее из органов управления и источника тока.

Необходимые материалы:

  1. Трансформатор.
  2. Уголки или деревянные бруски, предназначающиеся для изготовления стоек.
  3. Основа из дерева.
  4. Кнопка включения.
  5. Хороший толстый кабель, предназначающийся для создания вторичной обмотки.
  6. Тонкий привод, подключающийся к сети для запитки.
  7. Наконечники из меди. Используют жала паяльников.
  8. Элементы крепежа, такие как гайки, саморезы и болты.

Это обязательный набор материалов, без которого аппарат собрать невозможно. Трансформатор можно достать из старой микроволновки и телевизора. Когда все детали добыты, переходим к сборке.

Параметры узла должны равняться 180 Вт. Вторичную обмотку снимаем полностью и выкидываем. Если используется микроволновка, то доставать нужно крайне аккуратно, чтобы не повредить изоляцию. Лишние ветки срезается ножовкой, всё что осталось, сбивается при помощи зубила.

Вторичная обмотка изготавливается из сварочного кабеля большого диаметра. 3 витка будет вполне достаточно, чтобы сила тока повысилась до 300, этого хватит для сварки.

В этот же момент на выходе получим довольно малое напряжение в 2 V. Такое значение не повредит свариваемые детали.

Длину воздействия электрического тока регулируем при помощи кнопки: достаточно держать ее в течение 1 или 2 секунды, чтобы произошла хорошая сцепка материалов.

Опытные люди создают улучшенную версию такого аппарата, наподобие споттера. Для этого в схему необходимо добавить несколько конденсаторов, а также тиристор. Конденсатор накопит заряд, а тинистор перенаправит его на электроды.

Процесс эксплуатации упростится, но на качество сварки это не повлияет.

5

нюансов сборкиАппарат

Посмотрите на картинке рабочие элементы устройства. Источник тока должен крепиться на диэлектрическую основу. Для этой цели используют квадратный лист фанеры. Трансформатор помещается на одну из сторон основания. В свободной части крепятся стойки: их желательно изготовить из металлических уголков, или нескольких деревянных брусков. Крепятся они саморезами или болтами. Сверху стойки обязательно проделывается отверстие, через которое фиксируется рычаг с электродами.

Рычаг

Управляющий рычаг должен доставать до центра рабочей площади, когда располагается в опущенном положении. На торец рычага помещаются несколько электродов, изготовленных из меди. Диаметр — полтора или четыре миллиметра. Если используются толстые стержни, то концы предварительно затачиваются. Расстояние между торцевыми частями электродов — 3 мм.

ЭлектродыЗаточка электрода

Заточку электродов нужно производить очень аккуратно. Обязательно обезопасьте себя. Металл может очень сильно нагреться, а потому желательно держать его не руками. Для этих целей используют плоскогубцы. Нежелательно браться за электрод в перчатках – их затянет в обдирочный станок в случае неосторожности. Понадобятся еще защитные очки – поверхностный слой электрода отлетит и может попасть в глаза.

Медные стержни закрепляются в клеммах, с одной стороны к ним подводят провода, идущие от трансформатора, а с другой крепятся электроды. Для соединения клемм с рычагом используют саморезы. Чтобы контролировать процесс сварки, устанавливается кнопка, которая помещается на основании или прямо на рычаге — всё зависит личных предпочтений. Провода изолируем и следим, чтобы они не мешались во время работы.

Соединение

Не следует пренебрегать инструкцией. В случае нарушения установленного порядка действий всех соединений точечную сварку в домашних условиях выполнить не получится. Проверьте каждое соединение перед началом работы с созданным оборудованием. Если прежде работы по сварке не проводились, то следует протестировать аппарат на ненужной пластине, а после переходить на основную деталь.

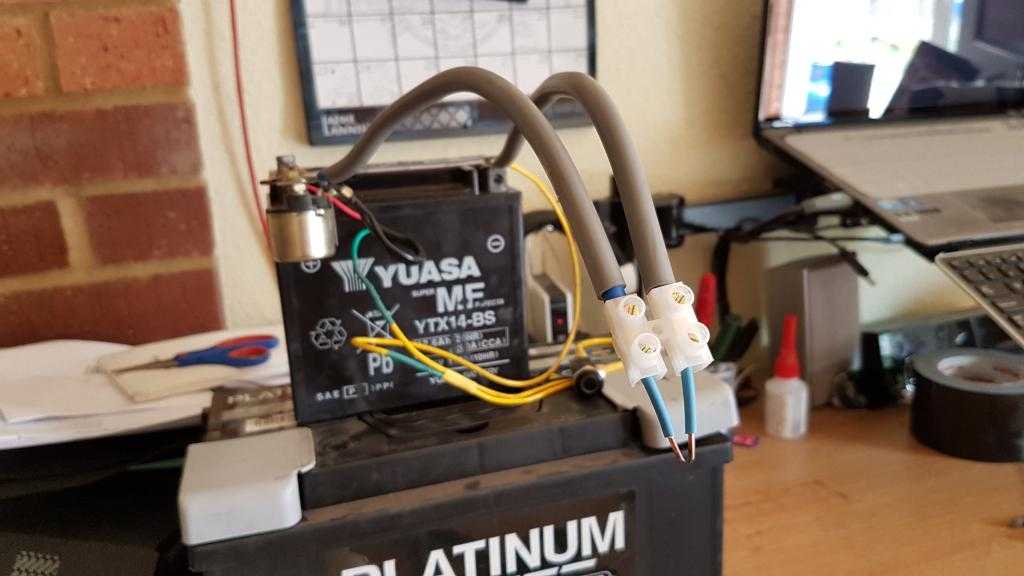

3 нюанса точечного сварного аппарата 18650 от автомобильного аккумулятора

Можно использовать легкий способ сборки аппарата без перемотки трансформатора, такая конструкция проще в исполнении. Для этих целей используют сварку из аккумулятора машины.

  1. В качестве источника тока аккумуляторная батарея от автомобиля. Напряжения в ней достаточно, чтобы качественно соединить контакт. Органы управления — электрическая колодка, имеющая сечение в пять квадратов, но не меньше. Также потребуется несколько медных стержней.
  2. Чтобы было удобнее работать, электроды покрывают изоляцией, а для фиксации постоянного промежутка между торцами используют соединитель.
  3. Все провода, идущие от
    аккумулятора,     помещаются в клеммник колодки.

Аппарат готов. Переходим к сварке.

Единственным недостатком считается слишком большое напряжение для 12 В, потому пластина может прожечься, если имеется плохой контакт с поверхностью. Чтобы избежать такой неприятности, медные стержни необходимо обработать надфилем, чтобы они прижались максимально плотно.

Как избежать 4-5 ошибок при работе с аппаратом для АКБ 18650

После того, как аппарат будет собран, необходимо провести испытание. Чтобы не допустить ошибок это делается в определенной последовательности:

  1. На подготовленное основание ставим несколько отработанных аккумуляторов, что потребовалось соединить в блок. Для удобства их обматывают скотчем, чтобы они уже располагались в виде готового изделия.

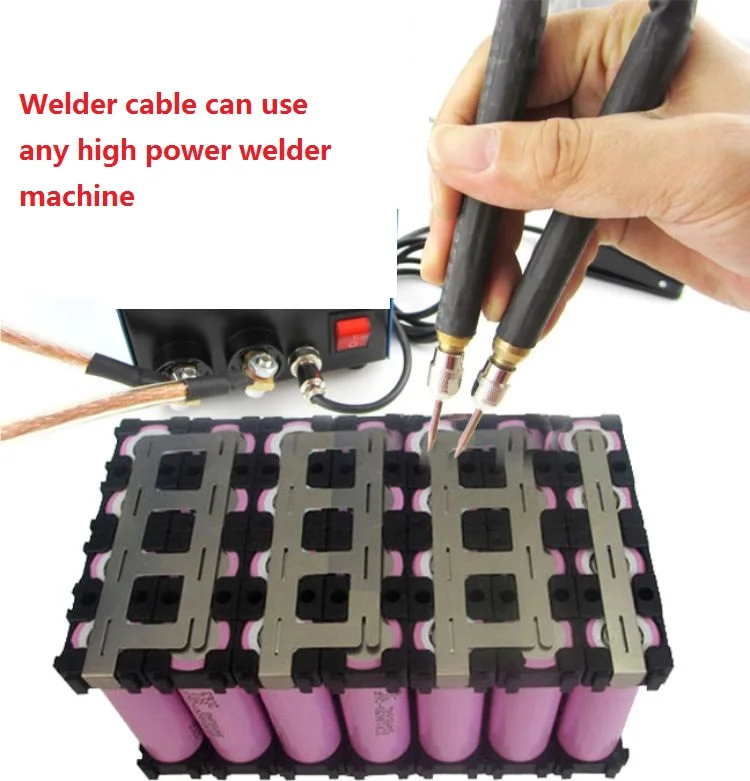

  2. К верхним краям контактов помещаем соединительную пластину. Убедитесь, что пластина равномерно распределена по всей длине будущего сооружения.
  3. Прижимаем электроды. Включаем ток и сварка должна заработать.
  4. На каждой батарее делаем несколько точек — достаточно 2, чтобы фиксация была более надежной.

Управляющий орган удаляется от батареи и проверяется надежность схватки – один раз дергаем контакт рукой. Если он не оторвался, то конструкция соединена надежно.

Если используется аккумуляторная батарея от автомобиля, то работать нужно только в защитных перчатках. На электродах всегда будет постоянный ток. Именно поэтому работать нужно очень аккуратно, чтобы он не замкнулся на посторонних предметах или человеке.

Контактная (точечная) сварка для аккумуляторов, своими руками

Еще важно знать 4 нюанса о конденсаторной сварке

Конденсаторная сварка

Конденсаторная сварка

Для обеспечения надежной фиксации можно также использовать конденсаторную сварку. В качестве основы используем 6 конденсаторов 10000 мкФ на 35 Вольт. Ключами служат несколько тиристоров 70TPS12, они должны быть подключены параллельно.

Конденсатор заряжается при помощи повышающего преобразователя dc-dc от литий-ионного аккумулятора. Силу тока ограничивают резистором в 130 Ом. Заряд должен получиться с напряжением в 32 Вольт.

Заряд контролируют визуально — именно поэтому в схему добавляется несколько светодиодов. Расчётный начальный ток равняется 2000А, в том случае, если энергия, находящаяся в компенсаторах, равна 30 Дж.

Важно следить, чтобы в процессе сварки вся энергия перемещалась в точку сварки, а не на различные «визуальные эффекты» в виде искр.

Такой недостаток можно наблюдать в случае, если пластина плохо прижата к электродам. В результате электрод обгорит, а пластина не сможет привариться. Используйте электроды из сплава хромовой бронзы.

Ответы на 5 часто задаваемых вопросов.

  1. Нужно ли использовать флюс? – Нет, это лишнее.
  2. Нужно ли надевать респираторы при работе? – Дыма будет немного, и респираторы не нужны.
  3. Может ли ток ударить человека при сварке автомобильным аккумулятором? – Может, если не надеть перчатки.
  4. Можно использовать обычную сварку для соединения АКБ? – Нельзя, АКБ испортится от сильного тока.
  5. Почему не подойдет пайка? – Из-за большого нагрева.

Топ 4 лучших методов соединения аккумуляторов

  1. Точечная (контактная) сварка.
  2. Холдер.
  3. Неодимовые магниты.
  4. Жидкий пластик.

Сварка стоит на первом месте, а потому желательно освоить именно этот метод.

Контактная точечная сварка для аккумуляторов своими руками: схема

Основным принципом контактной сварки является тепловое воздействие на соединяемые детали. Это активно используется при ремонте аккумуляторов. Аппараты для выполнения этой процедуры можно не только приобрести в готовом виде в магазине, но и сделать самостоятельно. Контактная сварка аккумуляторов своими руками уступает по многим параметрам заводской сборке, но для домашних работ это может оказаться вполне приемлемой. В основном такие аппараты применяются для соединения клемм на аккумуляторах. За последние годы контактная сварка для аккумуляторов только набирает свою популярность.

Контактная сварка аккумуляторов своими руками

Для домашних аппаратов, которые будут использоваться для закрепления небольших пластинок из металла не требуется слишком мощных характеристик. Продолжительность воздействия импульса не должна быть выше 450 миллисекунд. Параметры тока должны регулироваться в пределах 400-1200 А.

Преимущества самодельного аппарат для точечной сварки

Точечная сварка для аккумуляторов своими руками обладает следующими преимуществами:

  • Относительна низкая себестоимость самого аппарата;
  • Простота конструкции и доступность расходных материалов;
  • Получение требуемых рабочих параметров;
  • Малое количество потребляемой мощности;
  • Возможность работы с тонким листовым металлом;
  • Возможность регулировки параметров в заданном диапазоне.

Недостатки

Также стоит выделить недостатки, которыми обладает аппарат для точечной сварки, сделанный самостоятельно:

  • Слабая защищенность корпуса от внешних воздействий;
  • Нет возможности тонкой регулировки рабочих параметров;
  • Конструкция оказывается не столь надежной, как ее заводские аналоги.

Устройство

Контактная сварка для аккумуляторов имеет несколько основных частей, которые входят в ее общее устройство. В механической части присутствуют электроды, которые проводят электричество. Также тут присутствуют элементы для сжатия деталей во время сварки. В мощных заводских аппаратах здесь может применяться гидравлика, но в самодельных практически все механическое.

В электрической части основным устройством является сварочный трансформатор. Он соединяется с прерывателем первичной цепи, а также с элементами подачи электроэнергии на место сварки. В современных заводских моделях также присутствует сложная электроника, которая в самодельных аппаратах не применяется.

Трансформатор в конструкции

Принцип работы

Аппарат для точечной сварки своими руками обладает достаточно простым принципом действия, основанным на воздействии тепловой энергии. На электроды, которые впоследствии соприкасаются с металлическими деталями, подается электричество. В месте соединения образуется сварное ядро. Под механическим воздействием электроды сильно прижимаются к свариваемой детали. При воздействии электрического тока детали нагреваются и привариваются друг к другу.

Схема

Схема управления контактной сваркой для аккумуляторов:

Схема контактной сварки аккумуляторов своими руками

Существует множество схем аппарата. В данном случае в нее входят следующие компоненты:

  • С – емкость конденсатора составляет 1000 мкФ, а минимальное напряжение на нем 25 В;
  • R – номинальное сопротивление на 100 Ом;
  • F – плавкая вставка рассчитанная на 5 А;
  • VD1 – тиристор марки КУ202;
  • VD2-VD5 – диоды марки S4M или Д232А;
  • VD6-VD9 – IN4007 или Д226Б.

Процесс изготовления

Точечная сварка для литиевых аккумуляторов своими руками требует специального подхода и тщательности при изготовлении. Сам процесс состоит из следующих этапов:

«Важно!

Вторичную обмотку нужно удалить из взятого трансформатора. Это можно сделать при помощи обыкновенного молотка или болгарки. Верх обмотки можно спилить, а остальное попросту выбить или выломать из корпуса изделия. Склеивать распиленный сердечник намного сложнее, чем сначала поработать своими руками, чтобы все очистить.»

  • После очистки паз должен освободиться и в него наматывается вторичная обмотка, которую можно сделать из толстого сварочного кабеля. Четыре витка дают показатель в 5 В. Исходя из этого значения можно рассчитать требуемые условия. Чем более длинным окажется кабель, тем менее производительной оказывается конструкция. Также она теряет в своей надежности.
  • Обновленная конструкция сварочного трансформатора должна быть смонтирована на основу при помощи саморезов.
  • Нижний брусок прикручивается к основанию так, чтобы он находился на расстоянии от трансформатора на пару сантиметров. Уголки прикручиваются к нему с двух различных сторон.
  • Подобный брус можно ставить еще во вторую часть клещей. Это облегчит процесс прикручивания. Благодаря этому манипуляции станут намного проще. В данном случае брус, который находится сверху, будет выполнять роль рычага. С его помощью можно обеспечить дополнительное сжатие свариваемых поверхностей.
  • Друг напротив друга, к точности расположения нужно отнестись особенно ответственно, закрепляем электроды. Если спаять эти изделия между собой, то это окажется более надежно и ничего не будет подвергаться окислению.
  • После этого электроды можно соединить с проводами. Спаивать дополнительно их не стоит, так как во время процесса работы их нужно будет подпиливать своими руками. Это необходимо для того, чтобы создать соединение максимально высокого качества. В свою очередь это приводит к быстрому расходу материалов, так что спаивание будет излишней мерой предосторожности. В ином случае нужно будет слишком часто срывать напаянные элементы и припаивать новые. Здесь вполне достаточно прочного соединения нескольких элементов между собой.
  • Выключатель желательно ставить таким образом, чтобы он располагался недалеко от клещей. Традиционно это делается с левой стороны корпуса. Данный тип расположения объясняется технологией проведения сварки. Сначала детали зажимаются плотно между собой, после чего включается тумблер всего на одну секунду. В это время производится импульс, благодаря которому происходит спаивание. Дольше держать его включенным не стоит, так что прибор нужно будет впоследствии быстро отключить. Левой рукой дотягиваться до этой кнопки будет попросту неудобно, а если передержать аппарат включенным, то он может пережечь заготовку.
  • Выключатель встраивается в первичную обмотку.

Испытание устройства

Аппарат, которым производится конденсаторная точечная сварка для аккумуляторов своими руками, может быть не совсем качественно сделан и его функции могут не соответствовать заявленным требованиям. Во время сборки вы можете допустить ошибки, которых сразу не заметить. Поэтому, нужно обеспечить предварительную проверку, прежде чем запускать все в действие.

Для предварительной проверки нужно соблюдать правила безопасности, которые предписываются данному типу сварки. Для пробы нужно взять ненужные детали, порча которых не повлечет за собой особых утрат. Сварку желательно проводить на минимальной мощности, чтобы не пережечь. Если опыт прошел удачно, то его стоит повторить с максимальной мощностью.

Заключение

Данный тип аппаратов вполне возможно сделать дома. Но использовать в профессиональной сфере такую технику не рекомендуется.

Особенности точечной сварки аккумуляторов и сборка сварочного аппарата своими руками

Контактная точечная сварка деталей заключается в соединении деталей друг с другом при помощи тепла. Оно выделяется во время прохождения большого тока через места соединения. Отличительная черта представленной разновидности сварки заключается в наличии импульсного характера протекающего тока.

Такие импульсы достаточно короткие, и чаще всего измеряются в долях секунд.

Сегодня контактная сварка широко применяется для промышленных и бытовых целей. Дома ею пользуются для ремонта бытовой техники или для любительского конструирования. Благодаря использованию контактной сварки можно решить большое количество задач и надёжно закрепить все выводы к аккумуляторам. Это поможет быстро и легко выполнить замену батареи в ноутбуке или других устройствах. За последние несколько лет такая сварка начала пользоваться повышенным спросом и невероятной популярностью.

В чём особенность точечной сварки аккумуляторов

Чтобы надёжно закрепить тонкую металлическую пластину к главному выводу аккумулятора, нужно использовать импульсы тока с такими характеристиками:

  • Продолжительность не может превышать 450 миллисекунд. Желательно отдавать предпочтение тем приборам, где можно самостоятельно отрегулировать продолжительность выполнения сварочных работ.
  • Электросварочный ток. Его параметры должны быть от 400 до 1200 ампер.

Преимущества конденсаторной сварки

Используя этот вид сварки, электрическая энергия будет накапливаться в поле конденсатора, который оборудован большими ёмкостями. Они заряжаются в большинстве случаев от специального выпрямителя переменного тока. Когда происходит зарядка конденсатора, то вся собранная энергия будет преобразовываться в тепловую. Во время этого действия места соединения будут нагреваться и взаимодействовать.

Можно выделить несколько важных достоинств представленного способа сварки:

  • Мастера имеют возможность самостоятельно дозировать поступающую энергию;
  • Незначительные продолжительности выпуска импульса до 1.0 миллисекунды;
  • Мастера смогут выполнять сварочные работы на тонких листах металла;
  • Небольшое количество потребляемой мощности.

Существует две главные разновидности выполнения конденсаторной сварки:

  1. Ударная или бестрансформаторная. Заряд осуществляется от основного источника переменного тока при помощи выпрямительного диода. Конструкция подключается напрямую, чтобы максимально эффективно сваривать детали.
  2. Трансформаторный способ сварки. Заряд происходит через размыкающие контакты переключателя. Индукционный ток локализуется во вторичной обмотке и тем самым нагревает места стыков с поверхностью металла.

Технологический процесс сварки аккумуляторов

Для самодельных точечных аппаратов используются электроды из медных стержней. Очень удобны в работе стержни от обычных паяльников. Длина провода между трансформатором и электродами должна быть небольшой. Сечение не может иметь низкие показатели и равняться диаметру электродов.

На все концы проводов желательно надевать наконечники из высококачественной меди. Они хорошо пропаиваются для максимально точной работы. Во время обычной точечной сварки все детали, которые нужно соединить между собой зажимаются при помощи электродов. Для приваривания вывода к аккумулятору необходимо использовать другой способ технологии.

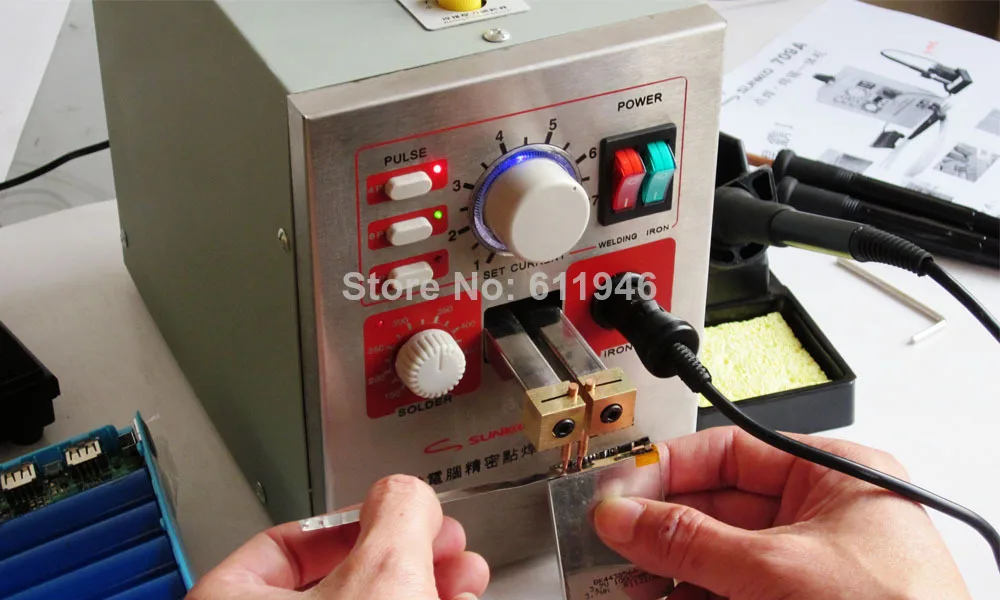

На устройстве электроды располагаются параллельно друг к другу и при этом выдерживается расстояние около пяти миллиметров. Будущее расположение вывода тщательно прижимается электродами к плюсовому значению аккумулятора. При нажатии пусковой кнопки сварочный аппарат способен сформировать нужный импульс тока.

Все металлические полоски нужно максимально тщательно и надёжно приварить к корпусу аккумулятора, где есть места прижатия электрода. Сегодня все желающие смогут приобрести сварочное оборудование в любом магазине. Но мастера предпочитают создавать собственные устройства, которые будут удовлетворять всем требованиям.

Процесс изготовления сварочного аппарата для создания собственных самодельных изделий и при этом учесть все необходимые характеристики — это несложная работа. Нужно иметь навыки чтения схем, работать с паяльником, а также другими инструментами.

Особенности самодельного сварочного аппарата

Существует огромное количество самодельных сварочных инверторов, которые оборудуются платами управления. Они позволяют стабилизировать поступающее напряжение и постоянную величину тока. Схемы составлялись народными мастерами, которые детально изучали принцип действия фабричного устройства. Они переносили все конструкторские мысли на чертежи, которые позже размещались в интернете.

Простые сварочные трансформаторы имеют один существенный недостаток — это слабые показатели устойчивости дуги, а также низкая стабилизация режима. Все эти характеристики зависят от возможного колебания тока в электрической сети. Сварочные инверторы работают на стабилизированном постоянном сварочном токе, который абсолютно не зависит от перепадов напряжения в сети. Именно по этой причине обеспечивается достаточно надёжная и устойчивая дуга.

Во время выполнения сварочных работ приборами можно наблюдать минимальные показатели расплывчатости металлических поверхностей. Главная особенность современных моделей сварочного оборудования заключается в возможности вручную изменять входное напряжение. Самодельные устройства должны оснащаться переключателем, чтобы без особенных усилий выполнить сварку электродами.

Самодельные устройства должны собираться правильно и с соблюдением всех установленных правил. При этом технические характеристики не должны отличаться от заводских конструкций.

Как правильно собрать сварочный аппарат

Любая модель сварочного аппарата оснащается правильно составленным внутренним схемам. Если соблюдать это требование, то устройство в дальнейшем будет функционировать качественно и правильно. Особенное внимание уделяется и конструкторской работе.

Перед тем как заниматься размещением схем, чтобы собрать самодельный сварочный аппарат нужно тщательно изучить все основополагающие правила монтажа электрического оборудования. Также необходимо составить перечень главных комплектующих элементов прибора.

Во время сборки самодельных сварочных устройств нужно в обязательном порядке придерживаться следующих правил:

  • Чтобы уменьшить размеру и массу инвертора нужно использовать максимально мощный полевой транзистор. В такой технике они выполняют роль силового переключателя.
  • Проводниковые пучки собираются из четырёх проводов.
  • Для изоляции используется специальная лента, малярный скотч или фторопластовые полосы.
  • После выполнения изоляционных работ проводники должны располагаться в разных сторонах корпуса. Они не должны контактировать между собой и давать сбои во время работы.
  • Термические датчики располагаются внутри радиаторов, потому что температура нагревания будет предельно высокой.
  • Чтобы выполнять управление инвертором нужно установить контролем с маркировкой ШИМ. Именно такие детали способы стабилизировать напряжение внутри дуги при помощи единственного канала регулировки. Чтобы вычислить величину возникающего тока нужно подключать конденсаторы.
  • Когда осуществляется сборка прибора своими руками мастерам нужно в точности соблюдать схему, которая подбирается заранее для каждого отдельного образца.

Как показывает практика, то большое количество самодельных инверторных аппаратов выходят из строя по причине выполнения неправильной регулировки сварочного тока.

Перечень комплектующих деталей для сборки

Во время выполнения монтажных и сборочных работ своими руками нужно обратить особое внимание на следующие моменты:

  1. Плохие контакты и высокие перепады напряжения в сети. Такие помехи в большинстве случаев приводят к сильному повышению температурного режима в месте соединения кабеля. В результате такого негативного воздействия повышается риск поломки инвертора.
  2. Наиболее уязвимое место инвертора — это колодка клеммы, где происходит крепление силового сварочного кабеля.
  3. Нужно позаботиться о правильном регулировании сварочного тока, чтобы во время работы инвертора предупредить обрыв сварочной дуги.

Чтобы собрать силовую часть платы, нужно использовать следующие детали: конденсаторы и помеховые фильтра, реле мягкого спуска, интегральные стабилизаторы, сетевые выпрямители, кулер, датчики силы тока, радиаторы и понижающий трансформатор.

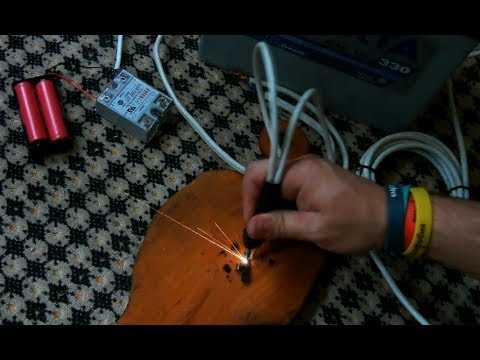

Для изготовления точечной сварки своими руками потребуется использование следующих комплектующих:

  • Шнур подключения к электрической сети;
  • Ручка от двери;
  • Выключатели;
  • Держатели из меди, которые имеют разметку под два контактных электрода. Такие конструкции можно приобрести в любых строительных магазинах, где есть отдел сварочного оборудования;
  • Толстые одножильные проводи из меди, которые используются для изготовления контактного электрода;
  • Саморезы для деревянных конструкций или обычные гвозди.

Во время точечной сварки оцинкованных металлов могут образовываться пары оксида цинка, которые вредны для вдыхания. Именно по этой причине специалисты рекомендуют выполнять сварочные работы в помещениях, где можно выполнить проветривание или открыть окна. После сгорания контактных электродов в самодельных устройствах их можно легко и быстро заменить на новые.

  • Автор: Александр Романович Чернышов
