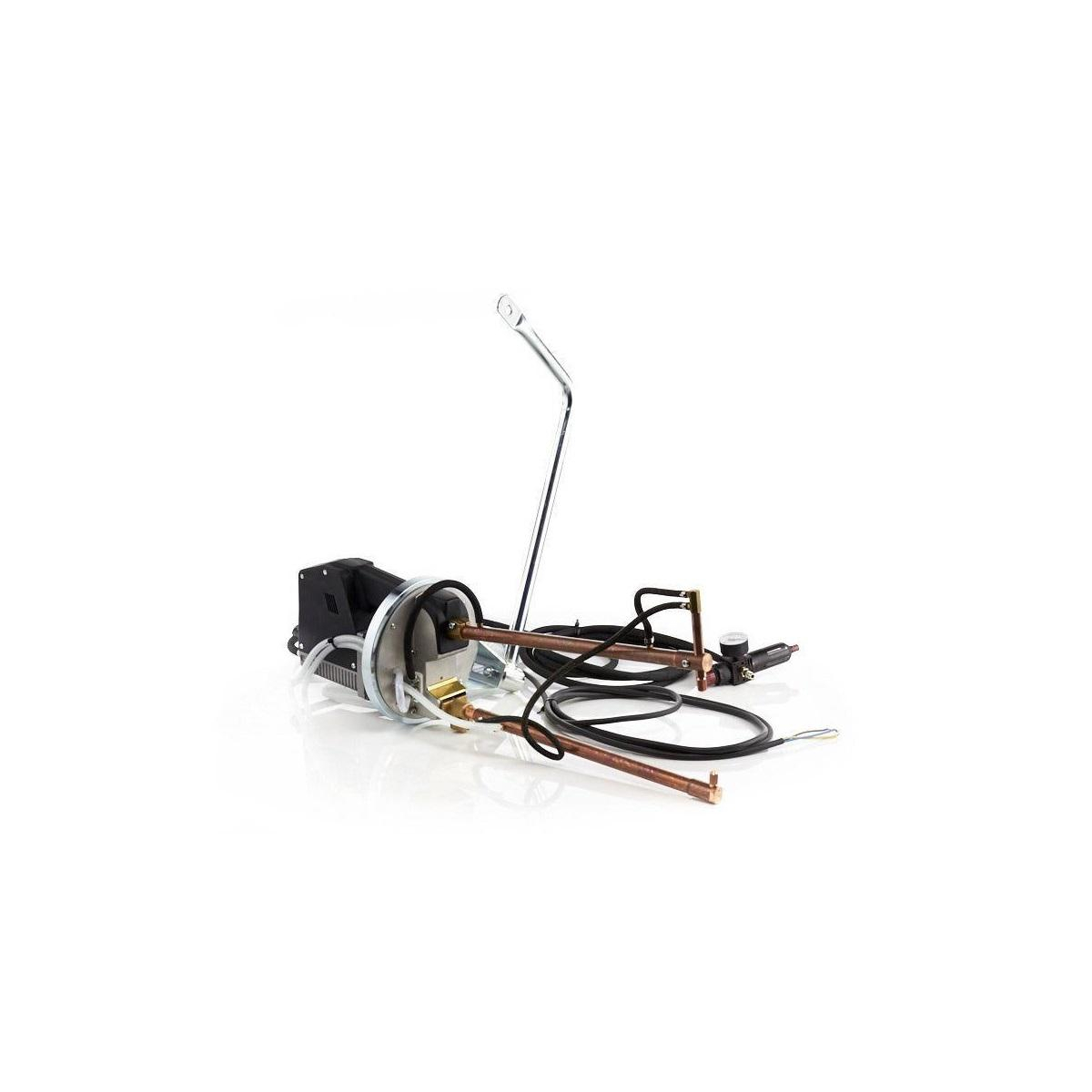

Ручные сварочные клещи TECNA — модель 7913

TECNA 7913 — портативные сварочные клещи для точечной двухсторонней сварки с пневматическим приводом сжатия. Работают в стандартной комплектации от напряжения сети 380 вольт и имеют мощность 6 кВА.

Эта модель клещей подходит для интенсивной эксплуатации при кузовных работах, а также в легкой промышленности для обработки листового металла.

Клещи оснащены в стандартной комплектации встроенным таймером и системой компенсации сварочного тока, которые дают отличный результат сварки на окисленной, ржавой или оцинкованной поверхности металла. Давление электродов регулируется по шкале в даН с помощью регулятора усилия.

Наличие гироскопического кронштейна облегчает использование путем подвешивания клещей на таль-балансир арт. 9357 (балансир заказывается отдельно).

Имеют водяное охлаждение трансформатора, плеч, электродов для интенсивных работ и высокой производительности

. Модель доступна для заказа в версии с импульсным током (Pulse).

Технические характеристики:

Модель	Tecna 7913
Толщина свариваемых листов	2+2 мм
Толщина свариваемых прутков	6+6 мм
Охлаждение	Вода
Номинальная мощность (ПВ 50%)	6 кВА
Максимальная мощность при сварке	16 кВА
Напряжение питания, 50 Гц	220/380 В
Вылет плеч	125-500 мм
Раствор между плечами	94 мм
Усилие на электродах	38-120 даН
Ширина/длина/высота	108/475/203 мм
Вес	16 кг

Показатели производительности:

Вылет плеч, мм	Максимальное усилие на электродах, даН	Ход электродов, мм	Максимальная толщина листа (низкоуглеродистая сталь), мм
125	120	35	2+2
250	70	50	1,8+1,8
350	52	65	1,5+1,5
500	40	90	1,2+1,2

Толщина, мм	Количество точек в час	Диаметр ø пятна контакта электродов, мм
0,8+0,8	2000	4
1+1	1600	4,5
1,2+1,2	1000	5
1,5+1,5	700	5,5
1,8+1,8	700	6
ø5+5 (пруток)	1100	необходимы электроды арт. 5214
ø6+6 (пруток)	500	необходимы электроды арт. 5214

Сделайте запрос

Узнать стоимость / наличие на складе можно двумя способами:

1. Позвонить по телефону (812) 309-74-80 или

2. Заполнить форму обратной связи (откроется в отдельном окне) и мы вам ответим в ближайшее время

Полезная информация

Другие модели

	Ручные сварочные клещи TECNA Переносные клещи мощностью 2-6 кВА, воздушное и водяное охлаждение С ручным приводом — модели 7900-7902-7903 С пневматическим приводом — модели 7911-7913-7915

Подвесные сварочные клещи Tecna 7913 пневмопривод, 6,5 кВа от «Сварочные технологии»

Подвесные сварочные клещи Tecna 7913 пневмопривод, 6,5 кВа

Описание

• Для большой производительности при кузовных работах
• Для небольших работ в промышленных условиях
• Со встроенным электронным таймером(2-65 циклов) и полупроводниковым контактором
• Отключение таймера компенсационной цепью происходит только при достижении необходимой величины проходящего тока, что позволяет проводить работы на окисленной стали, поверхностях с остатками краски и на черной жести
• Регулировка тока позволяет выполнять сложные сварочные работы, в т. ч. на листах малой толщины, прутках малого диаметра, нержавеющей стали и т.п.
• Гироскопический кронштейн для облегчения работы (рекомендуется использовать таль-балансир Арт. 9357, поставляется по отдельному заказу)
• Крепление для специальных плеч, позволяющее увеличивать раствор между плечами
• Резьбовое соединение для установки на верстаке
• Встроенное реле давления, включающее таймер только при достижении необходимого усилия на электродах
• Все трансформаторы покрыты изоляционным материалом класса F, испытанным при 4000 В
• Могут использоваться с Арт. 7512 (в комплекте) /7513/7514/7515 (по отдельному заказу)
• Имеется система регулировки времени импульсной сварки (вариант Р)

Основные характеристики

• Производитель TECNA
• Страна-производитель Италия
• Тип привода Пневматический
• Толщина металла 2 + 2 (6 + 6 пруток) мм
• Мощность сварки 6 кВА
• Вылет плеч 150/250/350/500 мм
• Производительность 700 тчк/ч

Параметры подключения

• Электропитание 3х400/50 В/Гц
• Потребляемая мощность до 13. 5 кВт

Габариты

• Длина 475 мм
• Ширина 108 мм
• Высота 203 мм
• Вес 16 кг

Особенности

• Подвесные сварочные клещи 7913 имеют встроенный таймер
• Возможность плавной регулировки сварочного тока
• Система компенсации сварочного тока
• Водяное охлаждение
• Пневматический привод сжатия и гироскопическое кольцо

Рекомендации по применению

• Подвесные сварочные клещи 7913 подходят для небольших работ в промышленных условиях
• Для большой производительности при кузовных работах

Ручные клещи для точечной сварки Tecna 7913 6 кВа

Аппарат точечной сварки Tecna 7913, с пневматическим приводом и номинальной мощностью в 6 Ква, предназначенный для двухсторонней контактной сварки.

Контактно точечная сварка клещами

Компенсационная цепь запускает таймер только при наличии надлежащего прохождения тока, что позволяет выполнять работу на окисленных листах, на поверхностях с остатками краски или на черных листах.

Текущий контроль с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонкой толщине, на стержнях с уменьшенным диаметром, на листе из нержавеющей стали и т.п. Все трансформаторы покрыты изоляционным материалом класса F. Испытание изоляции проводят при 4000 В.

Тип привода	Пневматический
Охлаждение	Водяное
Плечи в комплекте	отсутствуют мм
Номинальная мощность (ПВ=50%)	6 кВА
Максимальная мощность	16 кВА
Максимальный ток	8.2 кА
ПВ максимального тока	6.7 %
Напряжение втор. обмотки	2.5 В
Напряжение питания	220 или 380
Вылет плеч	150; 250; 350; 500 мм
Макс. усилие сжатия (6 бар) для мин. вылета	120 даН
Макс. усилие сжатия (6 бар) для макс. вылета	38 даН
Макс. толщина сварки черной стали	2+2 мм
Макс. диаметр арматуры	6+6 мм

Машина контактной сварки

• Портативный точечный пистолет с водяным охлаждением
• Возможность плавной регулировки сварочного тока
• Гироскопическое кольцо
• Синхронный встроенный электронный таймер с СКВ от 2 до 65 циклов.
• Сбалансированная конструкция для удобства эксплуатации.
• Резьбовое основание для крепления на скамейке.
• Встроенный датчик перепада давления управляет таймером, когда сила электрода является правильной.
• Дополнительные соединительные рычаги для большего раскрытия между рычагами.

Комплект поставки:

• фильтр-регулятор воздуха.

Контактный сварочный

• Комплекты водоохлаждаемых плеч с вылетом 250/350/500;
• гироскопический подвес (только под заказ) TECNA 7551;
• электроды;
• таль-балансир
• автономный охладитель (чиллер)
• добавление импульсного режима

Точечный аппарат

При оформлении заказа на Контактная точечная сварка Tecna 7913, просим вас указывать способ отправки груза

Клещи для точечной сварки с пневматическим приводом, водяным охлаждением и гироскопическим подвесными кронштейном, АРТ. № 7913 – мощность 6 кВА

— Для большой производительности при кузовных работах.

— Для небольших работ в промышленных условиях.

— Со встроенным электронным таймером(2-65 циклов) и полупроводниковым контактором.

— Отключение таймера компенсационной цепью происходит только при достижении необходимой величины проходящего тока, что позволяет проводить работы на окисленной стали, поверхностях с остатками краски и на черной жести.

— Регулировка тока позволяет выполнять сложные сварочные работы, в т.ч. на листах малой толщины, прутках малого диаметра, нержавеющей стали и т.п.

— Гироскопический кронштейн для облегчения работы (рекомендуется использовать таль-балансир Арт. 9357, поставляется по отдельному заказу).

— Крепление для специальных плеч, позволяющее увеличивать раствор между плечами.

— Резьбовое соединение для установки на верстаке.

— Встроенное реле давления, включающее таймер только при достижении необходимого усилия на электродах.

— Все трансформаторы покрыты изоляционным материалом класса F, испытанным при 4000 В.

— Могут использоваться с Арт. 7512 (в комплекте) /7513/7514/7515 (по отдельному заказу).

— Имеется система регулировки времени импульсной сварки (вариант Р).



Толщина, мм	Количество точек в час	Ø пятна контакта электродов, мм
0,8+0,8	2000	4
1+1	1600	4,5
1,2+1,2	1000	5
1,5+1,5	700	5,5
1,8+1,8	700	6
Ø5+5 (пруток)	1100	необходимы электроды Арт. 3834
Ø6+6 (пруток)	500	необходимы электроды Арт. 3834





TECNA Подвесные клещи для контактной точечной сварки 7913/380

Высокая производительность контактной сварки достигается за счет продуманной конструкции, компактности и повышенного быстродействия пневматических узлов
Встроенный блок управления и небольшие размеры
Высокий электрический КПД
Сниженные расходы на работы по установке
Полностью закрытый, защищенный резиной корпус для обеспечения простой и безопасной работы
Гироскопический подвесной кронштейн на подшипниках и таль-балансир обеспечивают удобство работы в любом положении
Устройство блокировки вращения
Водяное охлаждение: электрододержатели, плечи, трансформатор и полупроводниковый контактор
Регулируемый короткий и длинный ход электродов, а также возможность временного увеличения хода электродов позволяет вести сварку в самых труднодоступных местах
Клещи для точечной сварки поставляются в комплекте с УЗО и автоматическим выключателем
Регулируемые: усилие, скорость раскрывания плеч, скорость сжатия плеч
Хромированный пневматический цилиндр, не требующий смазки, предназначен для работы в тяжелых условиях
Выбор различных модификаций блока управления
Устройство безопасности на рукоятке для предотвращения случайного включения
Возможность быстрой замены кабеля питания. Для этого не нужно открывать сварочную машину

Напряжение сети: ? Напряжение питающей сети 220 В/380 В. Параметр, который говорит о том, к какой питающей сети можно подключить оборудование — однофазной на 220 В или 3-х фазной на 380 В. Как правило, сварочные модели на 220 В более универсальны, их можно использовать в любом помещении, где есть электричество. Однако, сварочные устройства на 380 В способны выдерживать более длительные и мощные нагрузки и меньше зависят от качества электросети

220/380 В

Тип охлаждения: ? Тип охлаждения. Сегодня представлены сварочные аппараты с водяным, воздушным, а также комбинированным охлаждением. К примеру, силовой блок сварочного аппарата охлаждается при помощи вентилятора, а сама горелка при помощи водяного охлаждения. При помощи воздушного охлаждения температура внутренних элементов инвертора всегда будет под контролем, а пропускаемый через изолированный канал охлаждения воздух позволяет избежать попадания абразивной пыли или частиц грязи. Циркуляционное водяное охлаждение сварочной горелки позволяет работать без перерывов при ПН=100 % с высокомощными инверторами TIG или MIG/MAG сварки, в которых рабочий диапазон тока достигает 300-600 А.

Водяное

Портативный пистолет для точечной сварки TECNA 7913 | TECNADirect

Пневматический гироскоп с водяным охлаждением – 6 кВА при рабочем цикле 50 %

TECNA WTG-7913 В НАЛИЧИИ и доступен на TECNADirect.com

TECNA WTG-7913 — это портативный маломощный ручной пистолет для точечной сварки мощностью 6 кВА (при рабочем цикле 50 %). Кроме того, это пневматический гироскопический сварочный пистолет с водяным охлаждением мощностью до 0,098 дюйма + 0,098 дюйма (2,5 мм + 2,5 мм).

TECNA WTG-7913 идеально подходит для кузовного ремонта, изготовления легких листов металла и других работ по техническому обслуживанию.

№

Для этого устройства доступны различные манипуляторы, что расширяет возможности его применения. Кроме того, TECNA 7913 стандартно поставляется с электронным таймером, который приводит в действие дифференциальное реле давления, когда сила электрода соответствует норме. Схема компенсации запускает таймер только тогда, когда есть надлежащий диапазон тока, который позволяет сваривать оксидированные листы или материалы с окрашенной поверхностью.

Для TECNA и LORS/TECNA 7913 каталожный номер TE-7913 и LTG-7913.

TECNA 7913 ХАРАКТЕРИСТИКИ

• Портативный прожектор с водяным охлаждением
• Для высокопроизводительных работ в кузовном ремонте и легких производственных работах.
• Синхронный встроенный электронный таймер с SCR от 2 до 65 циклов.
• Схема компенсации запускает таймер только при правильном прохождении тока, что позволяет работать на окисленных листах, на поверхностях с остатками краски или на черных листах.
• Регулятор тока с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонких деталях, на стержнях уменьшенного диаметра, на листах из нержавеющей стали и т.п.
• Сбалансированная конструкция для удобства эксплуатации.
• Резьбовая основа для фиксации на скамье.
• Встроенный дифференциальный переключатель давления включает таймер, когда сила электрода правильная.
• Дополнительные муфты для увеличения проема между руками.
• Все трансформаторы покрыты изоляционным материалом класса F. Испытание изоляции проводилось при 4000 В.
• Для использования с артикулами оружия 7512 – 7513 – 7514 – 7515 (по запросу).

TECNA 7913 ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	МОДЕЛИ
	ВТГ-7902	ВТГ-7913
Тип пистолета	Ножницы
Ручной/пневматический	Руководство	Пневматический
Мощность при рабочем цикле 50 %	2.5 кВА	6 кВА
Вторичное напряжение	2,5 В
* Напряжение питания (при 50 и 60 Гц)	220 В ( В НАЛИЧИИ ) 440 В (по запросу)
Предохранители с задержкой срабатывания при 220 В переменного тока ( В НАЛИЧИИ )	20 А
Предохранители с задержкой срабатывания при 440 В переменного тока	12 А
Первичные кабели (до 10 м)	0,098 дюйма (2,5 мм)
Ток короткого замыкания	8 200 А
Максимальный сварочный ток	6 550 А
Рабочий цикл с максимальным сварочным током	1. 1%	6,7%
Минимальная/максимальная длина рычага	4,9–19,7 дюйма (125–500 мм)
Расстояние между рычагами (зазор)	3,7 дюйма (94 мм)
Рычаг	0,87 дюйма (22 мм)
Держатель электрода	–	0,55 дюйма (14 мм)
Диаметр электрода	0,47 дюйма (12 мм)	–
Конус электрода	–	1MT/4RW
Рабочий ход	2.2 – 7,3 дюйма (55 – 185 мм)	1,4–3,5 дюйма (35–90 мм)
Максимальное усилие на электроде с захватами 4,9″ (125 мм)	264 фунта. (120 даН)
Максимальное усилие на электроде с захватами 19,7″ (500 мм)	84 фунта. (38 даН)
Пневматический шланг внутри	–	0,24 дюйма (6 мм)
Подача сжатого воздуха	–	87 фунтов на кв. дюйм (6 бар)
Воздух на 1000 точек @ 72.5 фунтов на кв. дюйм (500 кПа / 5 бар)	–	35 стандартных кубических футов (1 Н/м)
Водяной шланг внутри	–	0,24 дюйма (6 мм)
Водяное охлаждение при 36 фунтах на кв. дюйм (250 кПа / 2,5 бар)	–	0,66 гал/мин (2,5 л/мин)
Размеры (Д х Ш х В)	3,5 x 14,6 x 9,0 дюймов (90 x 370 x 230 мм)	4,3 x 18,7 x 8,0 дюймов (108 x 475 x 203 мм)
Вес нетто	24,2 фунта.(11 кг)	35,2 фунта. (16 кг)
Размеры упаковочной коробки	6,7 x 18,1 x 13,8 дюйма (17 x 46 x 35 мм)	11,0 x 24,0 x 14,2 дюйма (28 x 61 x 36 мм)
Вес брутто в упаковке	28,6 фунта. (13 кг)	44 фунта. (20 кг)
Вместимость Лист из мягкой стали	0,10 x 0,10 дюйма (2,5 x 2,5 мм)	0,08 x 0,08 дюйма (2 x 2 мм)
Вместимость стержня из мягкой стали	0. 32 x 0,32 дюйма (8 x 8 мм)	0,24 x 0,24 дюйма (6 x 6 мм)
ПРУЖИНА БАЛАНСИРОВОЧНОГО ИНСТРУМЕНТА
Требуемая рабочая нагрузка	22–33 фунта. (10 – 15 кг)	33–44 фунта. (15 – 20 кг)
Требуется балансир для коротких рук	9361BR	9362BR
* Может поставляться с возможностью работы на другом напряжении/частоте. Пожалуйста, запросите подробности.

Для получения дополнительной информации о сварочных горелках TECNA WTG-7913, ЗАПРОСИТЕ ПРЕДЛОЖЕНИЕ или позвоните нам по телефону 844-44-TECNA или +1-216-475-5629, чтобы узнать о товарах, имеющихся в НАЛИЧИИ, с немедленной доставкой.Вас также может заинтересовать ручной переносной пистолет для точечной сварки TECNA 7902 мощностью 2,5 кВА. Нажмите здесь, чтобы узнать подробности.

TECNADirect.com от Weld Systems Integrators

TECNADirect. com является основным дистрибьютором промышленного сварочного оборудования TECNA, в том числе аппаратов для точечной сварки с коромыслами, аппаратов для точечной сварки прессового типа и аппаратов прессовой/выступающей сварки. Кроме того, у нас также есть полная линейка настольных сварочных аппаратов, переносных пистолетов для точечной сварки, балансировочных станков и аксессуаров. Лучше всего то, что у нас есть товарный запас  В НАЛИЧИИ в нашем офисе в Уорренсвилл-Хайтс, штат Огайо, для быстрой отправки и доставки.

TECNADirect.com поддерживается Weld Systems Integrators, Inc., производителем надежного, инновационного, высококачественного оборудования и машин для контактной сварки. Для получения дополнительной информации о системных интеграторах Weld посетите сайт www.wsiweld.com.

ПНЕВМАТИЧЕСКИЙ ПИСТОЛЕТ НОМЕР 7911-7913-7915 – 2,5 кВА – Tecna

ПНЕВМАТИЧЕСКИЙ ПИСТОЛЕТ НОМЕР 7911 – 2,5 кВА

• Легкий и проверенный прицел для кузовных ремонтных и профилактических/предсборочных работ в промышленности.
• Синхронный встроенный электронный таймер с SCR от 2 до 65 циклов.
• Схема компенсации запускает таймер только при правильном прохождении тока, что позволяет работать на окисленных листах, на поверхностях с остатками краски или на черных листах.
• Регулятор тока с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонких деталях, на стержнях уменьшенного диаметра, на листах из нержавеющей стали и т.п.
• Дополнительные муфты для увеличения проема между руками.
• Встроенный дифференциальный переключатель давления включает таймер, когда сила электрода правильная.
• Все трансформаторы покрыты изоляционным материалом класса F, который не высыхает и не становится хрупким. Испытание изоляции проводилось при 4000 В.
• Для использования с оружием арт. 7401/7402/7403/7404/7405/7406/7407 (по запросу).

Доступен контроль времени пульсации сварки (версия P).



ПНЕВМАТИЧЕСКИЙ ПИСТОЛЕТ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ ПУНКТ 7915 – 6 кВА

С водяным охлаждением. Те же характеристики, что и у арт. 7913.



ПНЕВМАТИЧЕСКИЙ ГИРОСКОПИЧЕСКИЙ ПИСТОЛЕТ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ ПУНКТ 7913 – 6 кВА

• Портативный прожектор с водяным охлаждением
• Для высокопроизводительных работ при кузовном ремонте и легких производственных работах в промышленности.
• Синхронный встроенный электронный таймер с SCR от 2 до 65 циклов.
• Схема компенсации запускает таймер только при правильном прохождении тока, что позволяет работать на окисленных листах, на поверхностях с остатками краски или на черных листах.
• Регулятор тока с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонких деталях, на стержнях уменьшенного диаметра, на листах из нержавеющей стали и т.п.
• Сбалансированная конструкция для удобства эксплуатации.
• Резьбовая основа для фиксации на скамье.
• Встроенный дифференциальный переключатель давления включает таймер, когда сила электрода правильная.
• Дополнительные муфты для увеличения проема между руками.
• Все трансформаторы покрыты изоляционным материалом класса F.Испытание изоляции проводилось при 4000 В.
• Для использования с артикулами оружия 7512 – 7513 – 7514 – 7515 (по запросу).

Доступен контроль времени пульсации сварки (версия P).

• ДКИ1

  2

  Ручные и пневматические точечные пистолеты Артикул 7900 ÷ 7915 11-2019
  Puntatrici Manuali e Pneumatice Art. 7900 ÷ 7915 11-2019
  Pinzas por Puntos Manuales y Neumaticas Art.7900 ÷ 7915 11-2019
  Pinces Manuelles et Pneumatiques Art. 7900 ÷ 7915 11-2019
  IT ES FR

• ДКИ1

  1

  Ручные и пневматические точечные пистолеты Артикул 7900 ÷ 7915 11-2019
  Puntatrici Manuali e Pneumatice Art. 7900 ÷ 7915 11-2019
  Handbetatigte und Pneumatische Punktschweisszangen Art. 7900 ÷ 7915 11-2019
  IT EN DE

• DCI0000002

  Сварка сопротивлением 09-2017
  Saldatura a Resistenza 09-2017
  Сосуд пар Сопротивление 09-2017
  Widerstandsschweissung 09-2017
  Солдадура сопротивления 09-2017
  IT EN FR DE ES

Новый ручной точечный сварочный аппарат tecna ART 7913 в NORTHMEAD, Новый Южный Уэльс

TECNA TECNA® 7913 — Портативный ручной точечный сварочный аппарат 415 В #7913 6 кВА (максимальная толщина стали 2 + 2 мм)
ЗВОНИТЕ СЕЙЧАС И ЗАКЛЮЧАЙТЕ СДЕЛКУ! ДОБАВЬТЕ ЭТОТ АКТИВ В ВАШУ МАСТЕРСКУЮ
МЫ ПРЕДЛАГАЕМ МАШИННЫЕ РЕШЕНИЯ ПО ДОСТУПНЫМ ЦЕНАМ.
Код заказа: W093

ПРИМЕЧАНИЕ. Кронштейны продаются отдельно (на изображении показаны дополнительные кронштейны только для иллюстрации)

Ручной аппарат для точечной сварки TECNA 7913 — это легкий, надежный и простой в эксплуатации агрегат для аварийного ремонта и производства листового металла. Для этого устройства доступны различные виды оружия, что позволяет использовать его в самых разных областях.

Дополнительным преимуществом модели 7913 является наличие таймера. Схема компенсации запускает таймер только тогда, когда есть надлежащий диапазон тока, который позволяет сваривать оксидированные листы или материалы с окрашенной поверхностью.Модель 7913 доступна в версии 240 В или 415 В с водяным охлаждением, ручным точечным сварочным аппаратом, предназначенным для тяжелого кузовного ремонта и легких производственных работ.

Особенности:
Модель 7913 доступна в исполнении с ручным точечным сварочным аппаратом с водяным охлаждением на 240 В или 415 В, предназначенным для тяжелого кузовного ремонта и легких производственных работ.
Идеально подходит для панельного ремонта кузова и листового металла
Аппарат точечной сварки для тяжелых условий эксплуатации
С водяным охлаждением

Технические характеристики:
КОД ЗАКАЗА: W093
МОДЕЛЬ: АРТ. 7913
Устройство и работа (тип): Портативный ручной
Максимальная толщина сварного шва (мм): 2 + 2
Максимальная мощность сварки (кВА): 16
Номинальная мощность 50% (кВА): 2
Таймер сварки (да/нет): да
Глубина горловины (мин./макс.) (мм): 150 ~ 500 (дополнительные рычаги)
Ход электрода 230 мм (мм): ~
Ход электрода 550 мм (мм): ~
Зазор между дужками (мм): 94
Возможность водяного охлаждения (да/нет): да
Главный предохранитель (амп): 16
Напряжение/сила тока (В/ампер): 415
Размеры (Д x Ш x В) (мм): 108 x 475 x 203
Вес нетто (кг): 11

Чтобы совершить покупку онлайн, посетите веб-сайт Machineryhouse и найдите «W093»

Посетите наш магазин по адресу:
Сидней – Unit 1, 2 Windsor Road, Northmead NSW 2152
Мельбурн — 4 Abbotts Road, Dandenong South VIC 3175
Брисбен – 625 Boundary Rd, Coopers Plains QLD 4108
Перт – Валентайн Стрит, 11, Кьюдейл, Вашингтон, 6105

TECNA Pneumatische Punktschweisszange, wassergekühlt 7913

Абб. kann abweichen
TECNA Pneumatische Punktschweisszange, wassergekühlt 7913 — 6 кВА; ohne Arme + Elektrodenschleifer

0 1 3 — Mit Kreiselaufhängung. — Für Werkstattarbeiten mit schneller Schweißpunkt- folge. — Integrierter,elektronischer Synchronzeitgeber mit SCR 2 — 65 Perioden. — Kompensationsskreis steuert den Zeitregler nur bei Stromfluß am Schweißpunkt.Daher ausgezeichnete Ergebnisse beim Schweißen auf Blech mit Lack- spuren, oxydierten Teilen oder auf verzinktem Blech. — Steuerung mit Schweißstromregelung von besonders  dünnen Blechen, Edelstahlblechen und Drähten. — Unterlage zur Montage auf Arbeitstisch. — Ein Druckwächter in der Zange steuert den Zeitgeber,     der korrekte Arbeitsdruck zwischen den   Электроден gegeben ist. — Zusätzlicher unterer Armanschluß zur Vergrößerung   des Armabstandes. — Arme 7401/7402/7403/7404/7405/7406 и 7407  отдельные лифербары. — Трансформатор Isolierklasse F, проверенный на 4000 В   Wechselstrom. — Auf Anfrage Schweißzeit mit Pulsation (версия P). 32 INDIKATION Leistungen Armlänge Макс. Elektrodendruck в 150 мм 120 даН 250 мм 70 даН 350 мм 52 даН 500 мм 40 даН 22 Öffnung Elektrode макс. MaterialStärke 35 мм 2,0 + 2,0 мм 50 мм 1,8 + 1,8 мм 65 мм 1,5 + 1,5 мм 90 мм 1,2 + 1,2 мм 3 0,8 + 0,8 мм3 1,5 + 1,5 мм3 1,8 + 1,8 мм6 STAHLDRAHT63 5,5 + 5,5 мм3 6,0 + 6,0 мм Blechstaktärke ElektrodensPitze 2000 4,0 мм 1,0 + 1,0 мм 1600 4,5 мм 1 , 2 + 1,2 мм 1000 5000 5,0 мм 700 5,5 мм 700 6,0 мм 1100 — 500 —

Абб. kann abweichen
TECNA Pneumatische Punktschweisszange, wassergekühlt 7913 — 6 кВА; ohne Arme + Elektrodenschleifer

TECNA 7913 — завесные пневматические насосные станции

При использовании нескольких веб-сайтов, предназначенных для доставки к автоматическому регулированию основных параметров. Jedná sa náríklad o informácie o používanom internetovom prehliadači a operach systéme, o doméne webovych stránok, z ktorých pristupujete naše stránky, o počte návštev alebo o priemernom chase stravenom prézeranín).Tieto údaje Si Ukladáme na údaje si ukladáme na účely sledovania a priebežného vyhodnoCovania Atraktivity našich webových stránok, na účely zlepšenia ich funkčného a nastahového nastavenia, ako aj na účely prezentácie nášho tovaru a a služieb po opustení týchto webových stránok.

K spracovaniu vyššie uvedených údajov dochádza ZA pomoci Суборов Куки ďalších technických nástrojov, które nám umožňujú vyhodnotiť, które Casti webových stránok sú populárne, čo návštevníci našich stránok sledujú Котко času на našich stránkach strávia.

Tieto údaje Mozu Byt poskytnuté 3. stranám, które zabezpečujú správu údržbu týchto webových stránok, АКО А.Я. osobám poskytujúcim technické riešenia Spojené s používaním Суборов Куки ďalších technických nástrojov fungujúcich на pozadí našich webových stránok.

Что за печенье?
Súbor cookie je malý textový súbor, ktorý webová lokalita ukladá vo vašom počitači alebo mobilnom zariadení pri jej prehliadaní. Vďaka tomuto súboru си webová lokalita на určitý čas uchováva Informacie о vašich krokoch preferenciách (АКО sú prihlasovacie Мено, jazyk, veľkosť Письма INE nastavenia zobrazovania), takže Ich ПОИ ďalšej návšteve lokality alebo prehliadaní jej jednotlivých stránok nemusíte opätovne uvádzať.

Ako používame súbory cookie?
Súbor cookie je malý textový súbor, ktorý webová lokalita ukladá vo vašom počitači alebo mobilnom zariadení pri jej prehliadaní. Vďaka tomuto súboru си webová lokalita на určitý čas uchováva Informacie о vašich krokoch preferenciách (АКО sú prihlasovacie Мено, jazyk, veľkosť Письма INE nastavenia zobrazovania), takže Ich ПОИ ďalšej návšteve lokality alebo prehliadaní jej jednotlivých stránok nemusíte opätovne uvádzať.

Ako kontrolovať súbory cookie?
Súbory cookie может контролироваться, если вы смазываете данные о cookie-файлах.орг. Можете вымазать вшетки суборы cookie уложене во свой счет и вачшину преследователей можете наставить так, абы сте им знеможнили ич укладание. В таком случае припаде вшак правдеподобно будет musieť pri každej návšteve webovej lokality manuálne upravovať niektoré nastavenia a niektoré služby a funkcie nebudú fungovať.

Ako odmietnuť používanie súborov cookie?
Používanie súborov cookie je možné nastaviť pomocou Vášho internetového prehliadača. Väčšina prehliadačov súbory cookie Automaticky prijíma už vo uvodnom nastavení.

[PDF] 05 Точечная сварка 2013.indd

Скачать 05 Spot Welders 2013.indd…

АППАРАТ ДЛЯ ТОЧЕЧНОЙ СВАРКИ

Ручной аппарат для точечной сварки

TECNA

®

TECHNA 7018 — Аппарат для точечной сварки 2 кВА 230 В

Технические данные Источник питания / фазы (В-Ф) Номинальная мощность Максимальная мощность сварки Вторичное напряжение без нагрузки (В) Главный предохранитель (В) A) Длина плеча (мм)

230 — 1 50% @ 2 кВА 13 кВА 2,3 16 125 — 500 мм

(Стандартная длина 125 мм)

Зазор между плечами (мм) Максимальная толщина (мм) Размеры (мм) Вес (кг) Гарантия

96 2+2 440 х 100 х 250 11. 00 1 год на аппарате

TECHNA 7020 — 2KVA 230V Аппарат для точечной сварки + таймер

Технические данные Источник питания / фазы (V-Ph) Номинальная мощность Максимальная мощность сварки Вторичное напряжение без нагрузки (В) Главный предохранитель (A) Длина плеча (мм) )

230 — 1 50 % @ 2 кВА 13 кВА 2,3 16 125 — 500 мм

(Стандартная длина 125 мм)

Зазор между рычагами (мм) Максимальная толщина (мм) Размеры (мм) Вес (кг) Функции Гарантия

9

+ 2 440 x 100 x 250 11.00 Таймер 1 год на аппарате

TECHNA 7913 — 2KVA

415V Аппарат для точечной сварки + Таймер — Руки с водяным охлаждением Технические данные Источник питания / фазы (V-Ph) Номинальная мощность Максимальная мощность сварки Вторичное Напряжение без нагрузки ( V) Главный предохранитель (A) Длина плеча (мм)

415 — 3 50 % при 6 кВА 16 кВА 2.5 16 150 — 500 мм

(Стандартная длина 150 мм)

Зазор между рычагами (мм) Максимальная толщина (мм) Размеры (мм) Вес (кг) Функции Гарантия

94 2+2 440 x 100 x 250 11,00 Таймер — водяное охлаждение Arms 1 год на машине

Обзор Ручные аппараты для точечной сварки TECNA 7018 и 7020 — это легкие, надежные и простые в эксплуатации устройства для аварийного ремонта и производства листового металла. Для обоих устройств доступны различные виды оружия, что позволяет использовать их в самых разных областях.Дополнительным преимуществом модели 7020 является то, что он входит в стандартную комплектацию с таймером. Схема компенсации запускает таймер только тогда, когда есть надлежащий диапазон тока, который позволяет сваривать оксидированные листы или материалы с окрашенной поверхностью. Модель 7913 представляет собой трехфазный ручной точечный сварочный аппарат с водяным охлаждением, предназначенный для тяжелого кузовного ремонта и легких производственных работ.

www.esseti.co.nz

Раздел 5

1

Spoters

TECNA

TECNA

Аксессуары для моделей 7018 — 7020

®

Аксессуары Techna Spot Сварщик Руки и аксессуары для моделей: 7018 — 7020

1

4

70006 4

7509

7509

2

7506

3

7507

5

7510

7510

7

7526

Комплектующие аксессуары Номерка № и описания Ref 1

2 3 4 5 6 7

Деталь №7501 7502 7503 7504 7502 7503 7504 7506 7507 7509 7510 7521 7509 7510 7521 7526

Описание 125 мм набор ARM 250 мм набор ARM набор ARM 350 мм 350 мм набор ARM 500 мм набор 250 мм х 200 мм Большой профиль оружия 350 мм выключен набор 550 мм х 220 мм набор во внутренний профиль электроды только набор согнутых электродов

Руки и электроды Модель 7913

www. esseti.co.nz

Раздел 5

2

Sporters

TECNA

TECNA

Petestal Posters

®

Techna Petestal Speckers Модели: 3406 — 3408 — 3415 Особенности • Новейшая инверторная технология • Регулируемая длина плеч • Хромированные/медные электрододержатели для длительного срока службы, предназначенные как для прямой, так и для угловой установки.• Регулируемый ход электрода • Трансформатор с эпоксидным покрытием и водяным охлаждением. • Руки, электрододержатели и электроды с водяным охлаждением. • Синхронный контактор SCR, изолированный от контура водяного охлаждения. • Регулируемое давление электрода. • Регулируемая по длине ножная педаль.

Технические характеристики НОМЕР ДЕТАЛИ ОСНОВНОЙ ИСТОЧНИК ПИТАНИЯ НОМИНАЛЬНАЯ МОЩНОСТЬ 50% МАКС. МОЩНОСТЬ СВАРКИ ВТОРИЧНОЕ НАПРЯЖЕНИЕ БЕЗ НАГРУЗКИ ГЛАВНЫЙ ПРЕДОХРАНИТЕЛЬ МИН-МАКС.

3406-16 кВА

3408-25 кВА

3415-25 кВА

Ножной привод

Ножной привод

Пневматический

3 фазы 3 кВА 3 2 кВА 416 В 415 В4V 32 AMP 230-550 мм 225 мм 2,5 + 2,5 мм 115 мм 2,5 + 2,5 мм 115 кг.

415V 3 фазы 25 кВА 62 кВА 4.6 В 50 AMP 230-550 мм 220 мм 3 + 3 мм 128 кгс

415V 3 фазы 25 кВА 62KVA 4.6V 50 AMP 230-550 мм 220 мм 3 + 3 мм 123 кг

Секция 5

3

Портативные ручные аппараты для точечной сварки Tecna

Общая информация

Spot Weld, Inc. является дистрибьютором импортного оборудования итальянской марки, которое прочно закрепилось на рынке США. Чаще всего они есть в наличии и готовы к отправке.

Линия Tecna , импортированная из Италии, превзошла всех отечественных конкурентов благодаря своей экономичной, но высококачественной линейке сварочного оборудования. Оборудование хорошо обслуживается, а запасные части легко доступны в Северной Америке и во всем мире.

Доступность зависит от наличия на момент заказа. Пожалуйста, запрашивайте информацию о текущих запасах.

---

РУЧНОЙ ТОЧЕЧНЫЙ ПИСТОЛЕТ АРТИКУЛ 7902 – 2,5 кВА

• С ручным управлением, без линий подачи воздуха или воды, препятствующих движению.
• Универсальный переносной аппарат для точечной сварки для автомастерских и мастерских по техническому обслуживанию.
• Синхронный встроенный электронный таймер с SCR от 2 до 65 циклов.
• Схема компенсации запускает таймер только при правильном прохождении тока, что позволяет работать на окисленных листах, на поверхностях с остатками краски или на черных листах.
• Регулятор тока с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонких деталях, на стержнях уменьшенного диаметра, на листах из нержавеющей стали и т.п.
• Регулировка усилия со шкалой в даН.
• Дополнительные муфты для увеличения проема между руками.
• Все трансформаторы покрыты изоляционным материалом класса F. Испытания проводятся с использованием 4000 вольт.
• Максимальный сварочный ток приблизительно 6000 А (с самыми короткими плечами, самым узким зазором).
• Зазор 94 мм (3,7 дюйма) между рычагами.
• Плечи диаметром 22 мм (0,866 дюйма).
• Поставляется в комплекте с длинными плечами 125 мм (4,9 дюйма).
• Максимальное усилие на электроде с длиной плеча L = 125 мм составляет 120 даН ( 270 фунтов силы )
• Максимальное усилие на электроде с длиной плеча L = 500 мм составляет 38 даН ( 85 фунтов силы )
• Макс. 380 точек в час (6-7 точек в минуту, примерно 10 секунд между сварками для отвода тепла).
• Доступен выбор дополнительных конфигураций рычага, подробности см. в технических данных. Стержень диаметром 12 мм для стандартных электродов.
• 7902 технические характеристики
• 220 В/60 Гц/1 фаза
• 1385 долл. США (*цена может быть изменена, фрахт не включен, актуальные цены запрашивайте)
• Другую длину рычага и гироскопическую подвеску запрашивайте

---

ПНЕВМАТИЧЕСКИЙ ГИРОСКОПИЧЕСКИЙ ПИСТОЛЕТ С ВОДЯНЫМ ОХЛАЖДЕНИЕМ АРТИКУЛ 7913 – 6 кВА

• Полностью водяное охлаждение и пневматический («автоматический») портативный прицел.
• Аналогичен ручному пистолету 7902, но со значительно более высоким рабочим циклом и автоматическим зажимом. (Сварка такая же, но не перегревает и не перегружает оператора).
• Используются стандартные электроды RWMA, доступные по всей Северной Америке (в модели 7902 используется медный стержень).
• Для высокопроизводительных работ при кузовном ремонте и легких производственных работах в промышленности.
• Синхронный встроенный электронный таймер с SCR от 2 до 65 циклов.
• Схема компенсации запускает таймер только при правильном прохождении тока, что позволяет работать на окисленных листах, на поверхностях с остатками краски или на черных листах.
• Регулятор тока с регулировкой фазового сдвига для выполнения сложных сварных швов на очень тонких деталях, на стержнях уменьшенного диаметра, на листах из нержавеющей стали и т.п.
• Сбалансированная конструкция для удобства эксплуатации.
• Резьбовая основа для фиксации на скамье.
• Встроенный дифференциальный переключатель давления включает таймер, когда сила электрода правильная.
• Дополнительные муфты для увеличения проема между руками.
• Все трансформаторы покрыты изоляционным материалом класса F.Испытание изоляции проводилось при 4000 В.
• Для использования с рычагами арт. 7512 – 7513 – 7514 – 7515, дополнительные сварные рычаги и пружинный балансир продаются отдельно.
• Максимальный сварочный ток приблизительно 6000 А (с самыми короткими плечами, с самым узким зазором).
• Зазор 94 мм (3,7 дюйма) между рычагами.
• Плечи диаметром 22 мм (0,866 дюйма).
• Поставляется в комплекте с длинными плечами 150 мм (5,9″) (артикул № 7512)
• Максимальное усилие на электроде с длиной плеча L = 125 мм составляет 120 даН ( 270 фунтов силы )
• Максимальное усилие на электроде с длиной плеча L = 500 мм составляет 38 даН ( 85 фунтов силы )
• Макс.
