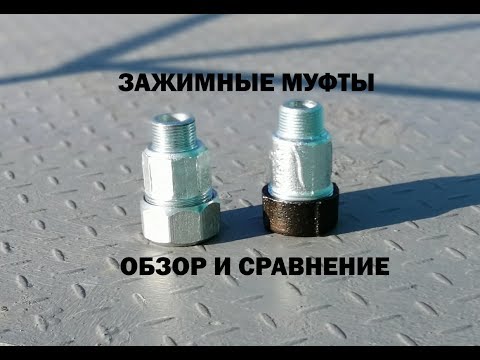

Безрезьбовые компрессионные соединения Gebo
Gebo – компания, которая первой начала выпускать компрессионные фитинги для беcсварного и безрезьбового соединения, и ее продукция сегодня сохраняет лидирующие позиции с точки зрения качества, надежности и удобства применения.

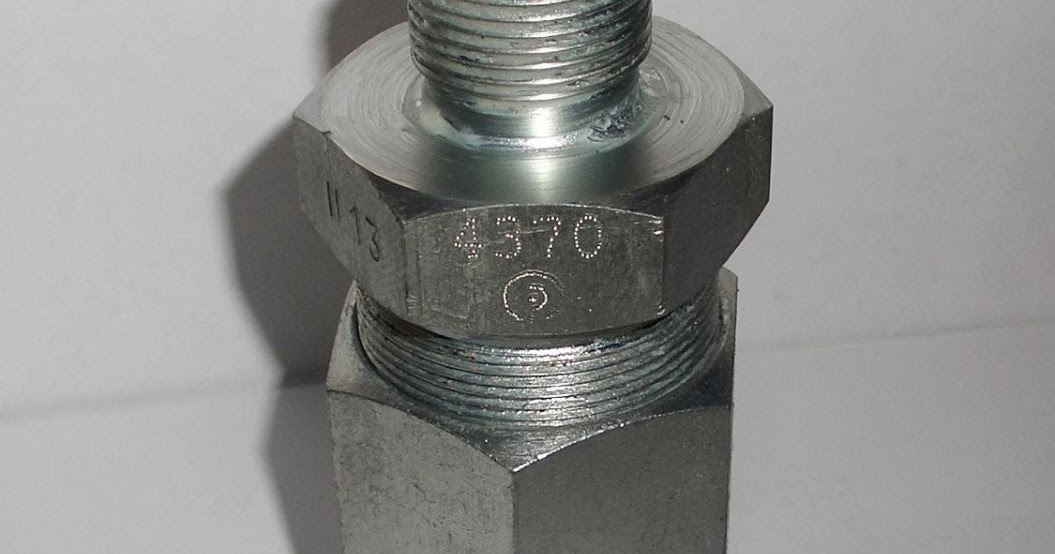

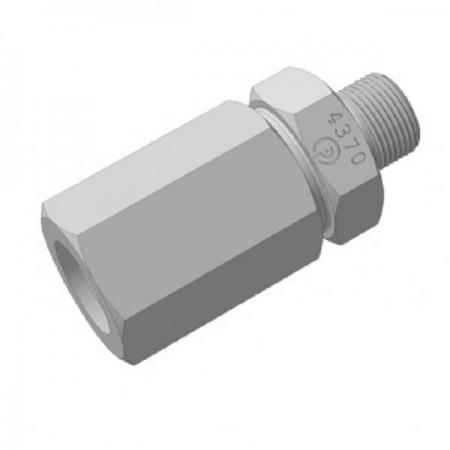

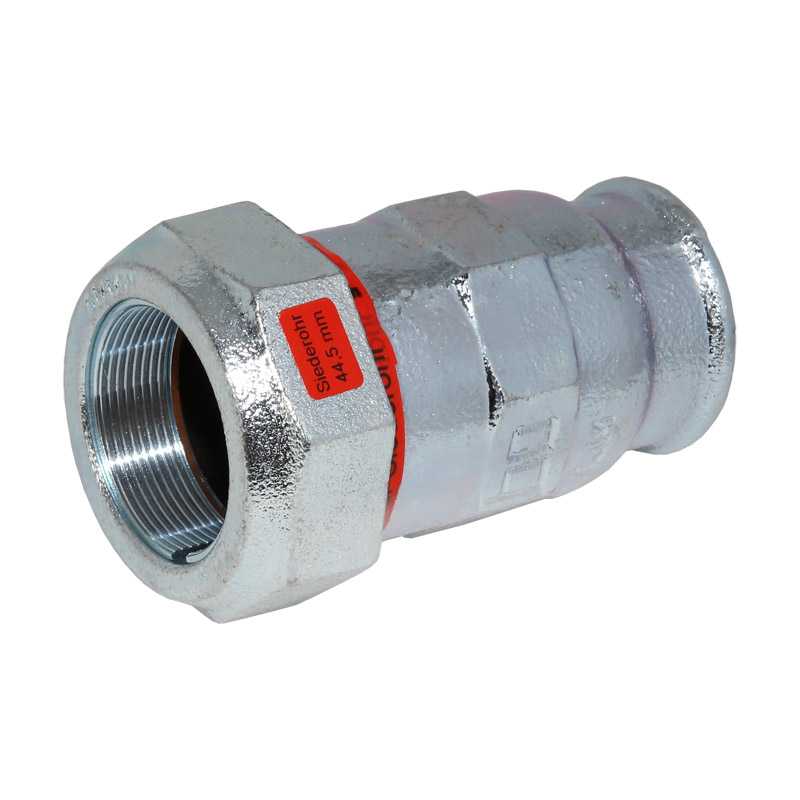

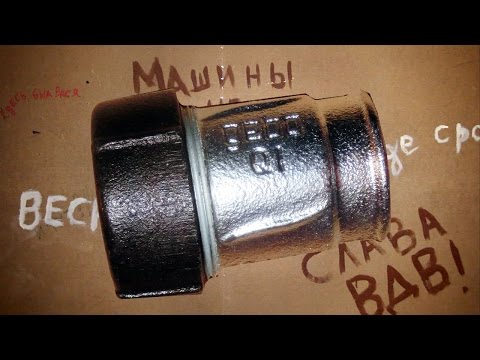

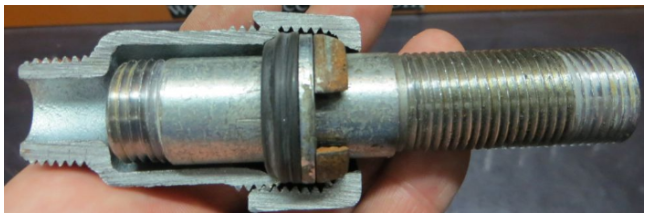

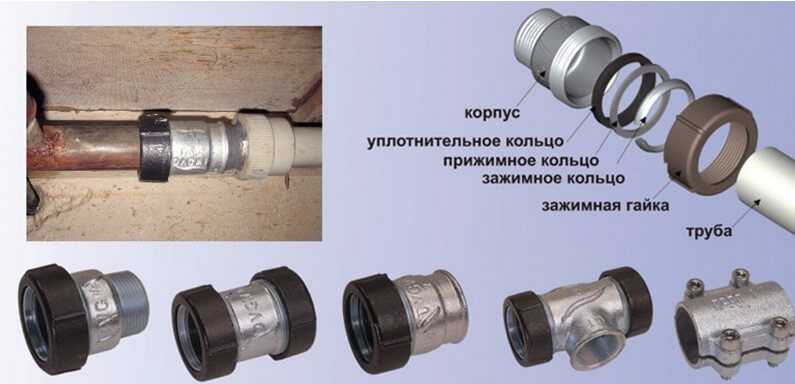

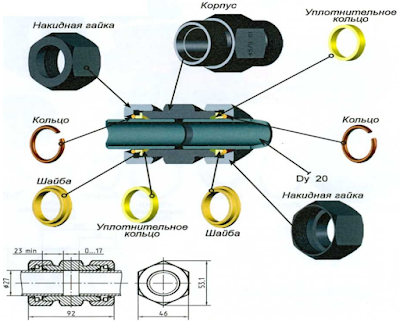

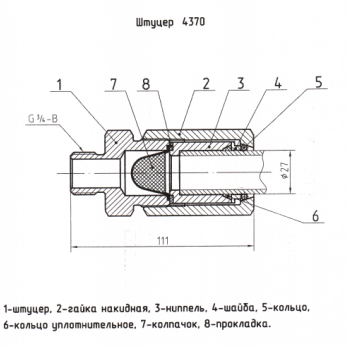

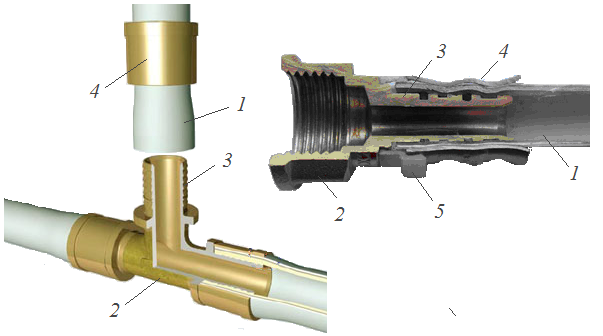

Конструкция фитинговой муфты Гебо

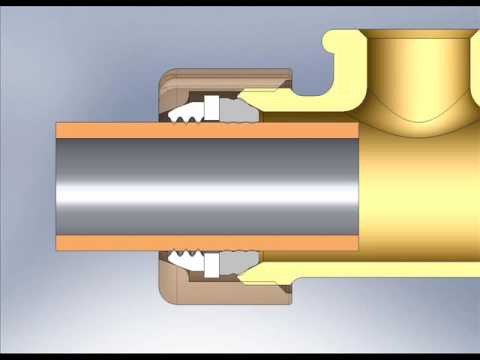

Компрессионная муфта представляет собой полый цилиндр, внутрь которого заводят трубы для соединения. Переходник подходит для напорных и безнапорных систем.

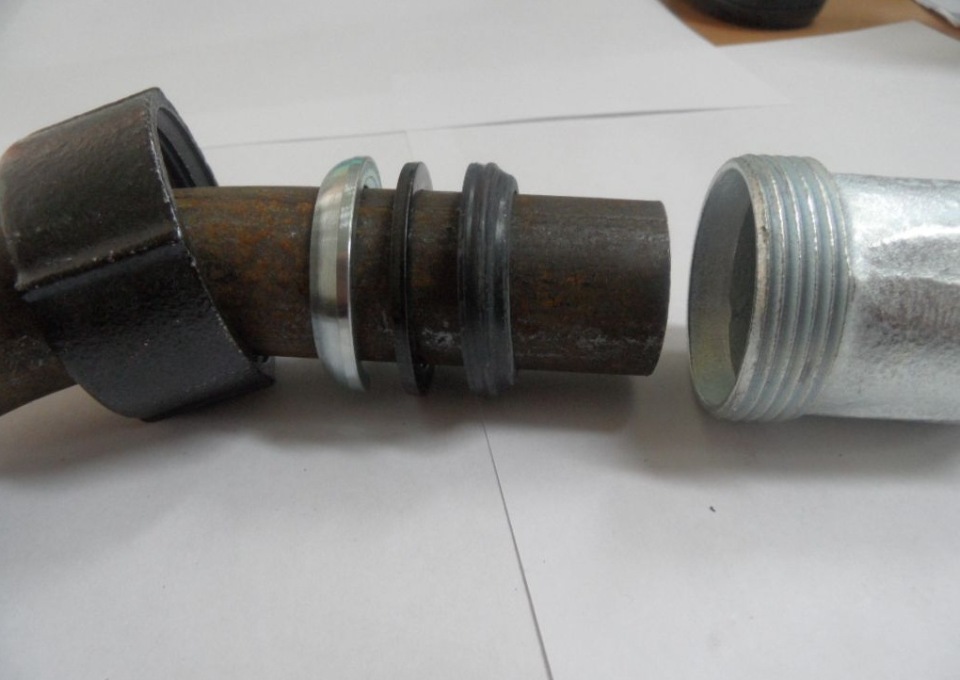

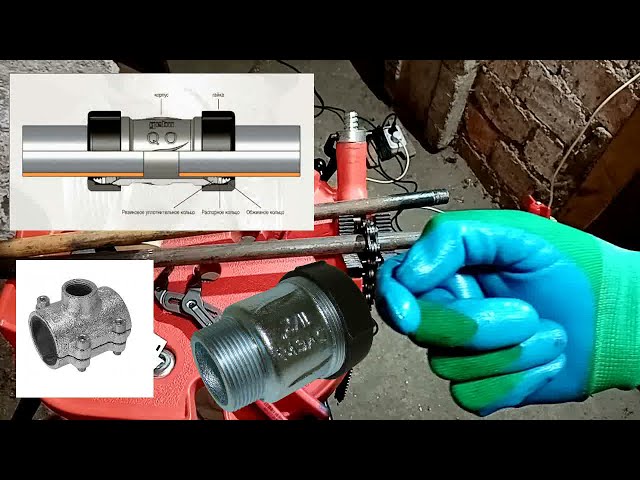

Конструкция муфты:
- Корпус из ковкого чугуна;
- Зажимное кольцо;
- Обжимное кольцо – разъемное кольцо с зубцами внутри;
- Резиновый уплотнитель;
- Гайки.
Внутренний край срезан конусом, вкладыш-уплотнитель тоже в виде конуса.

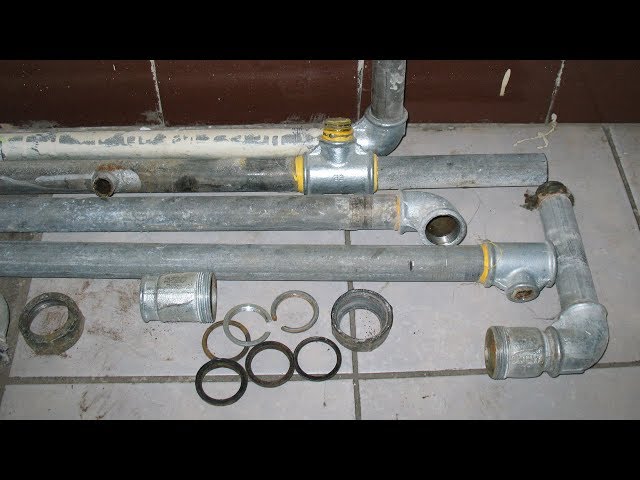

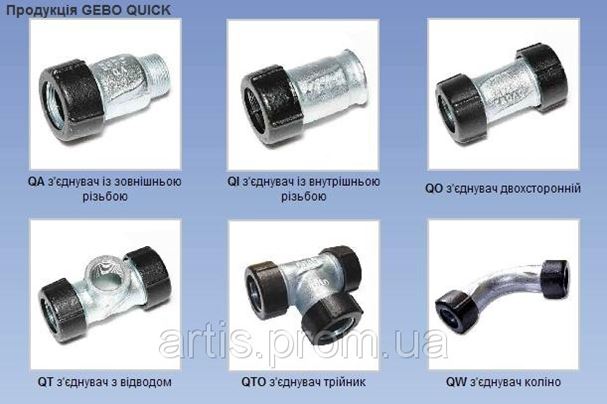

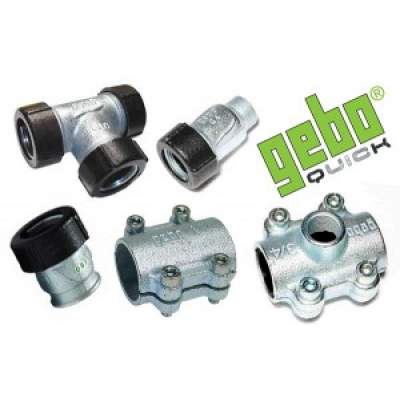

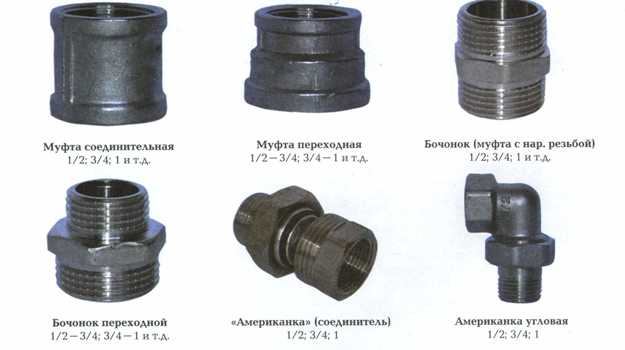

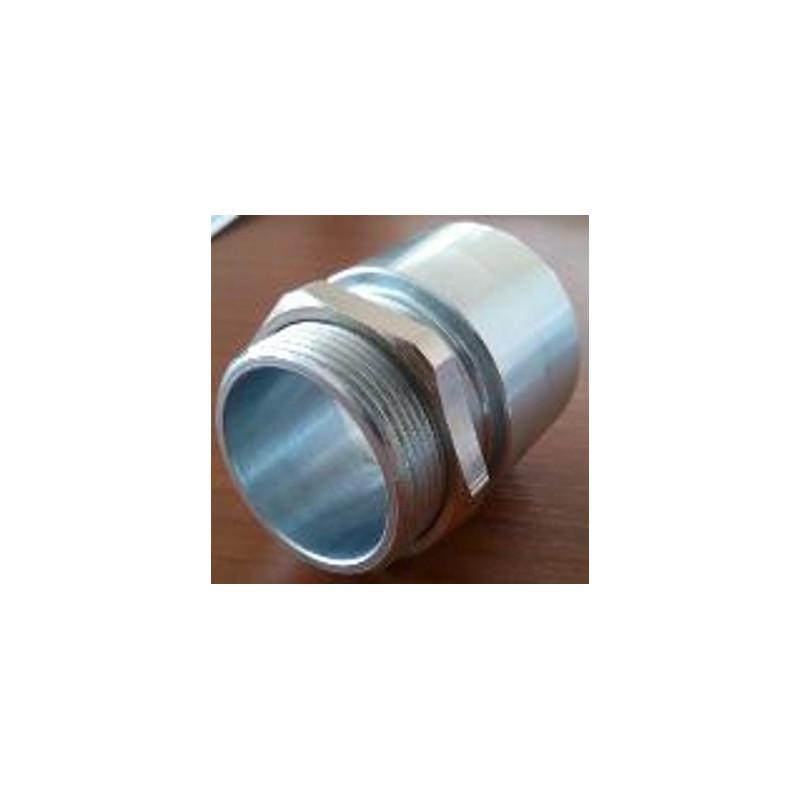

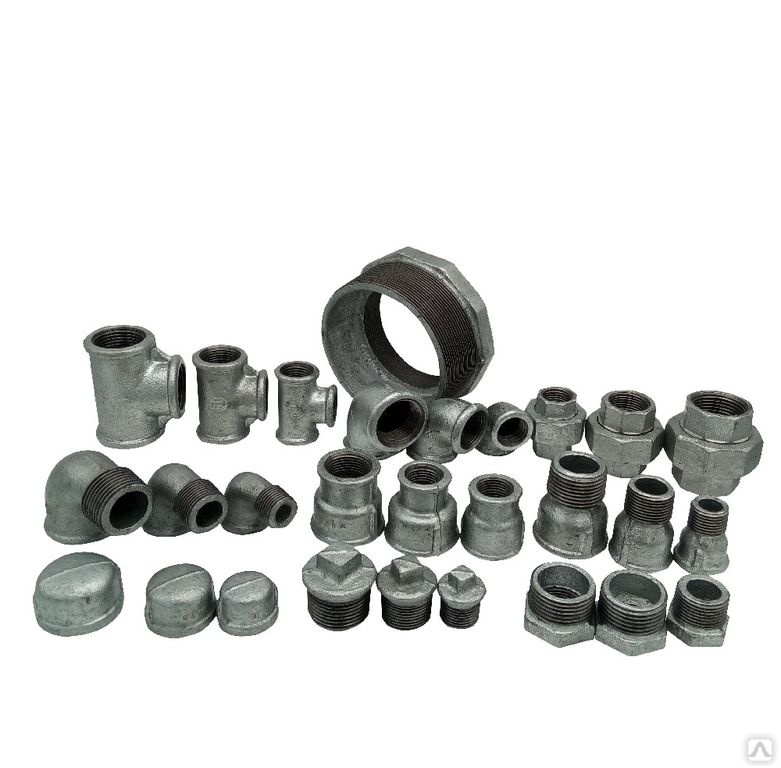

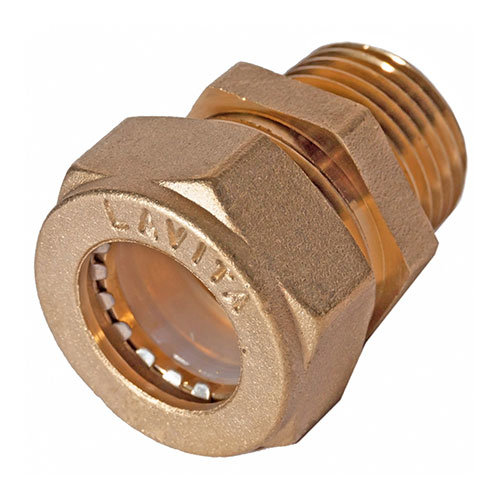

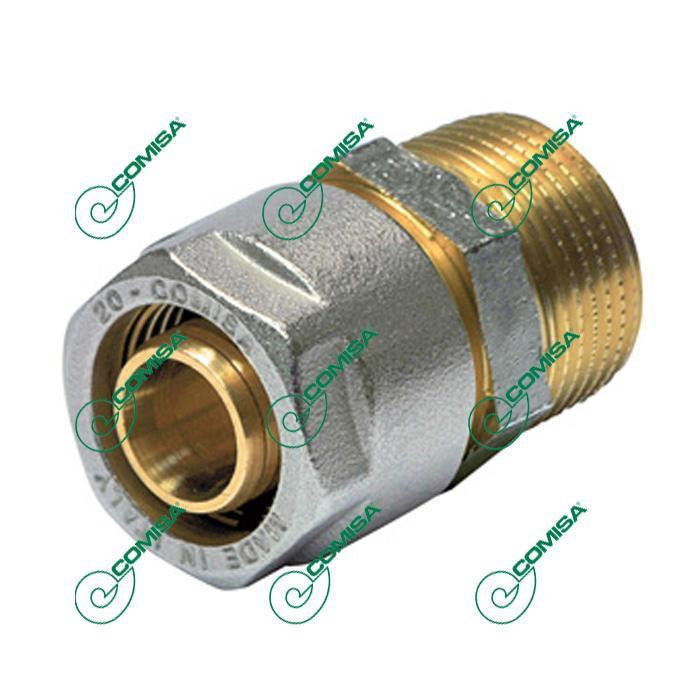

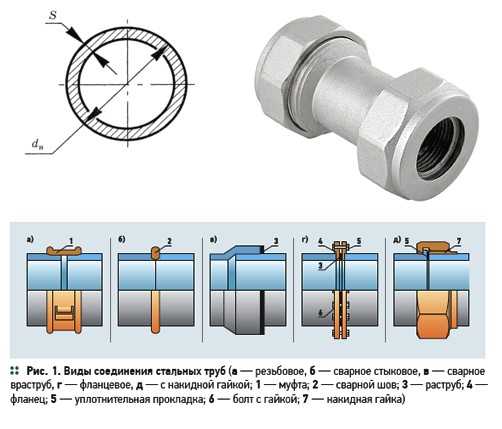

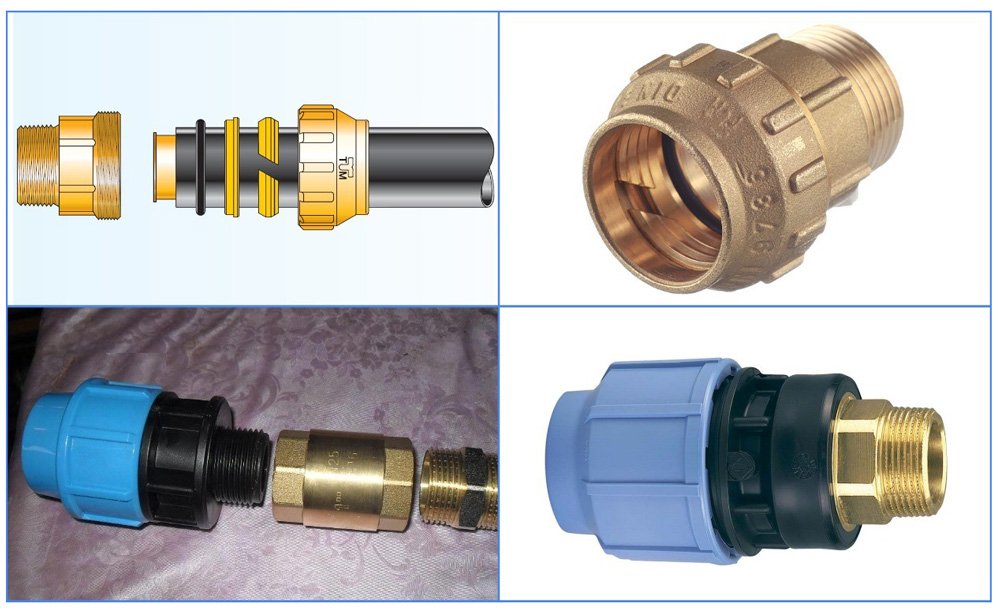

Разновидности соединений Гебо:

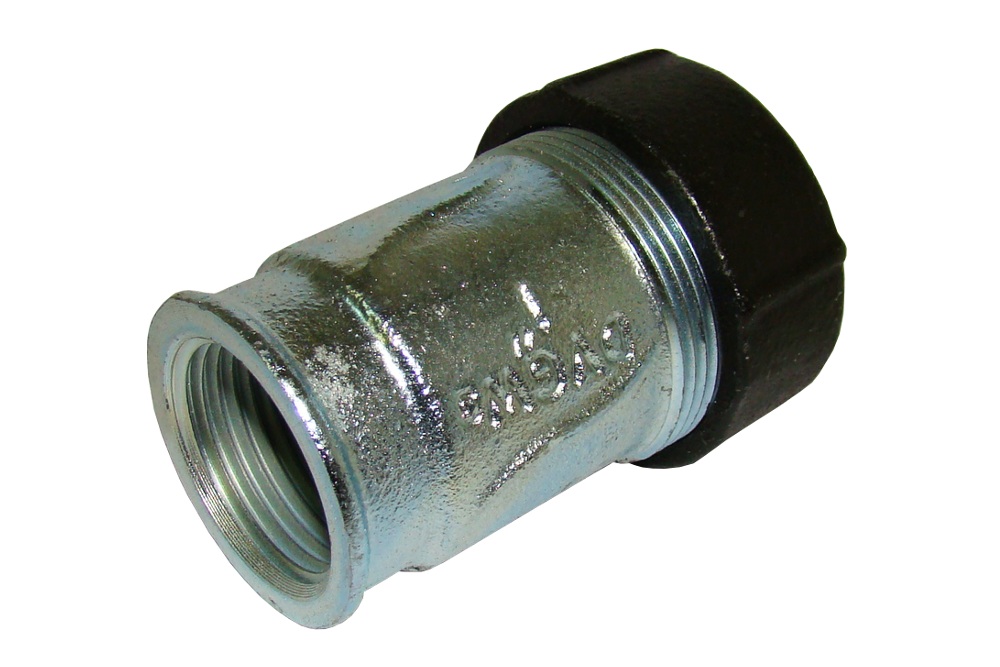

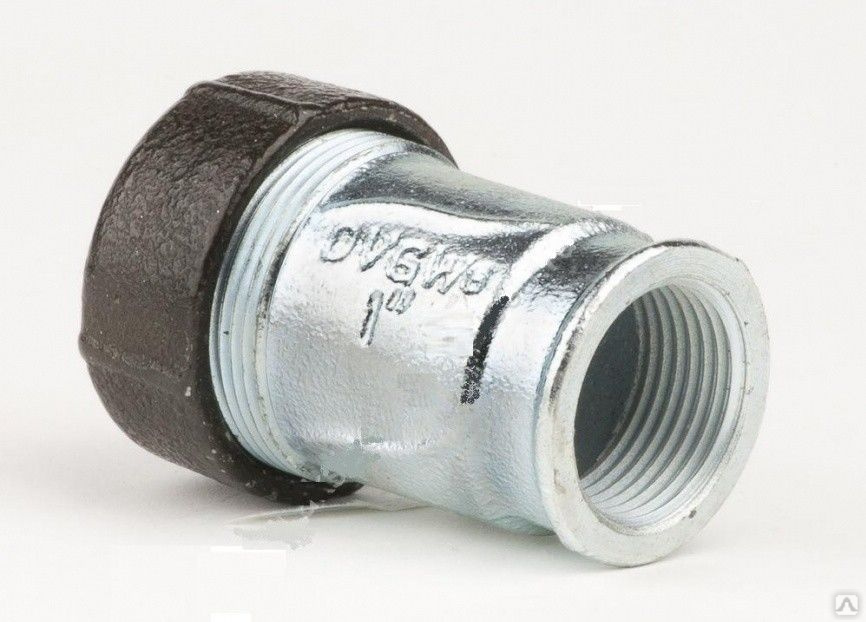

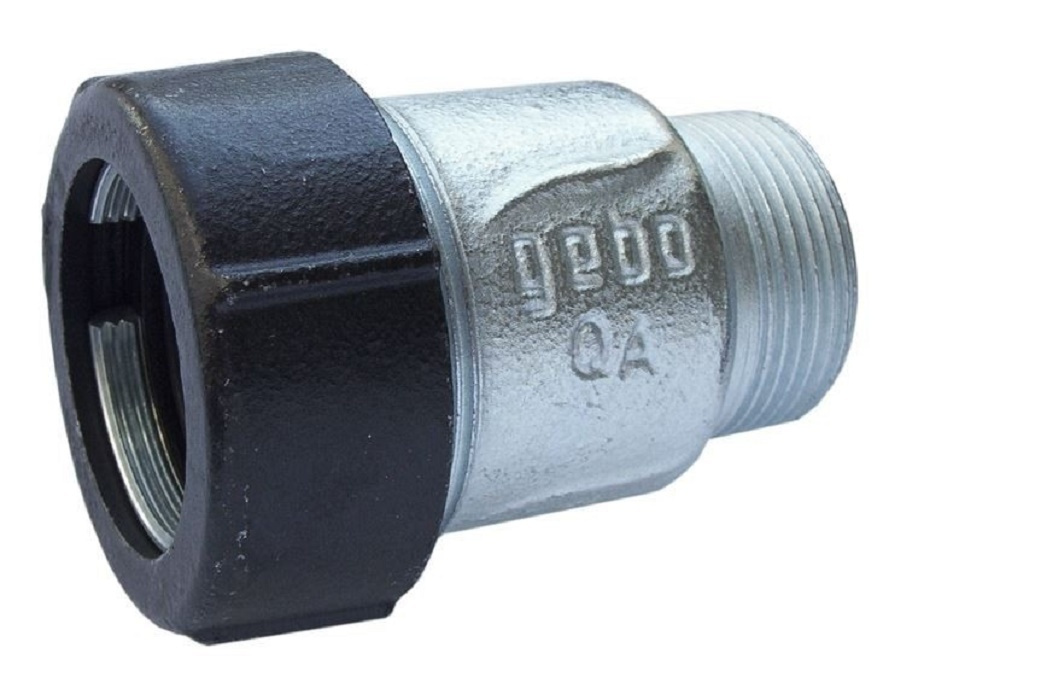

- Обжимные односторонние с внутренней резьбой;

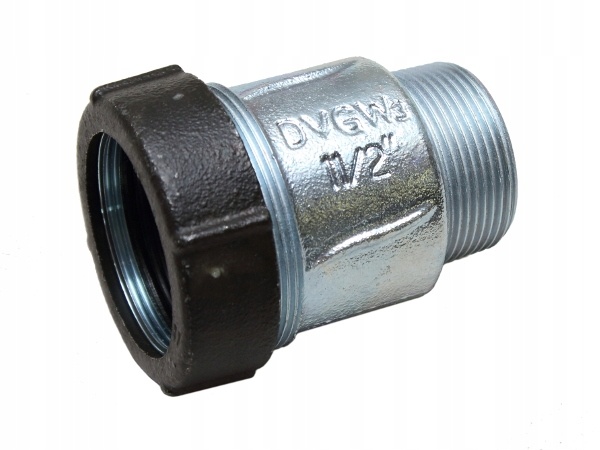

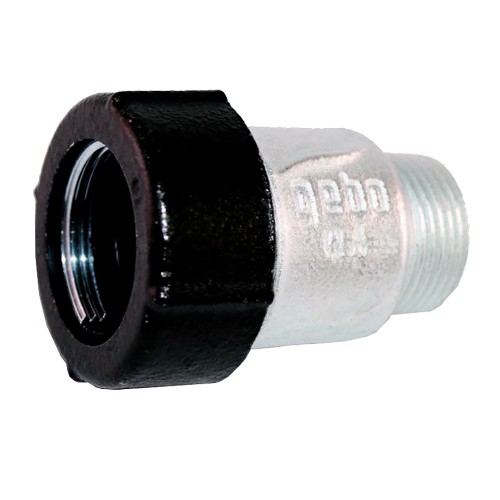

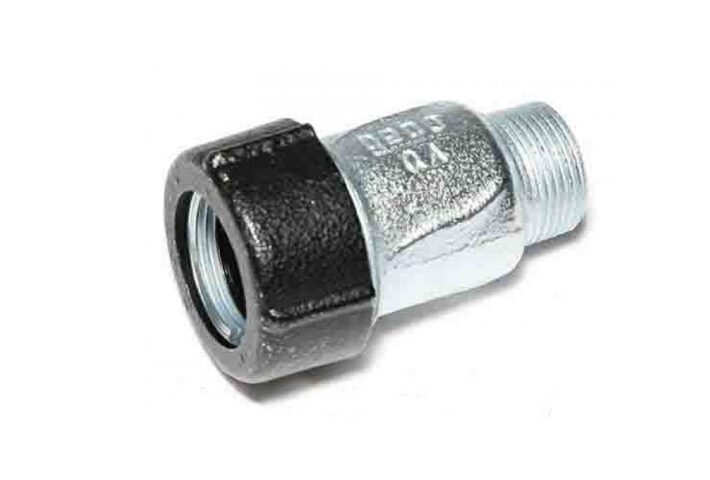

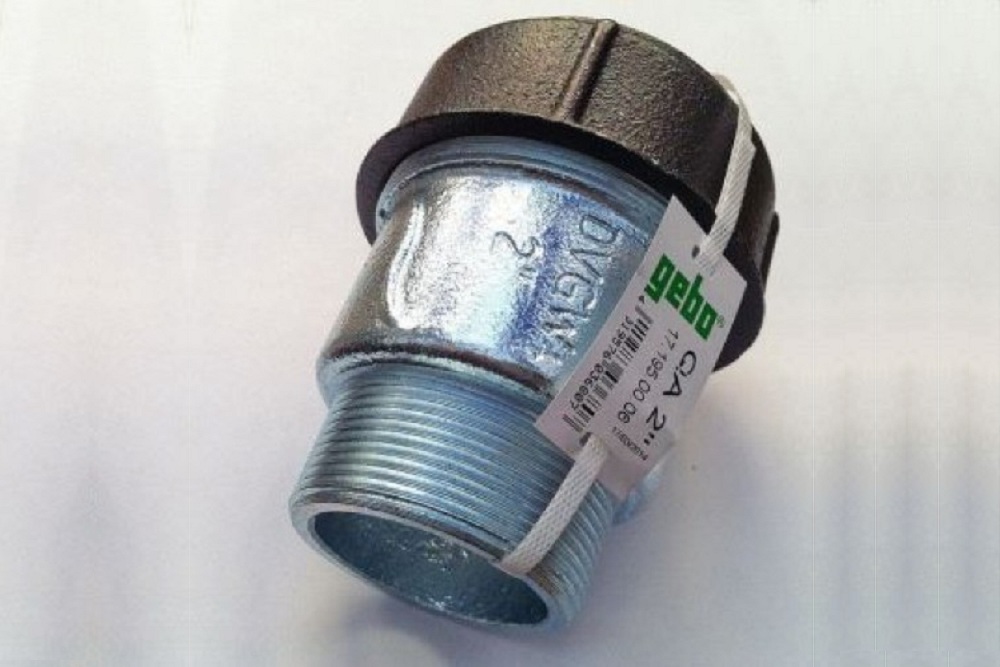

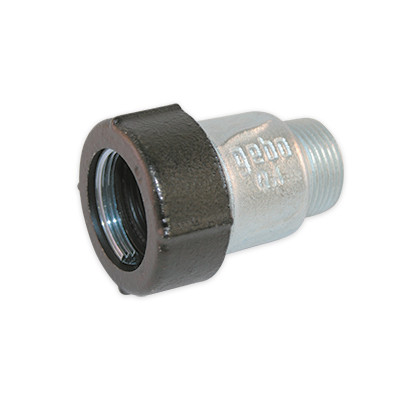

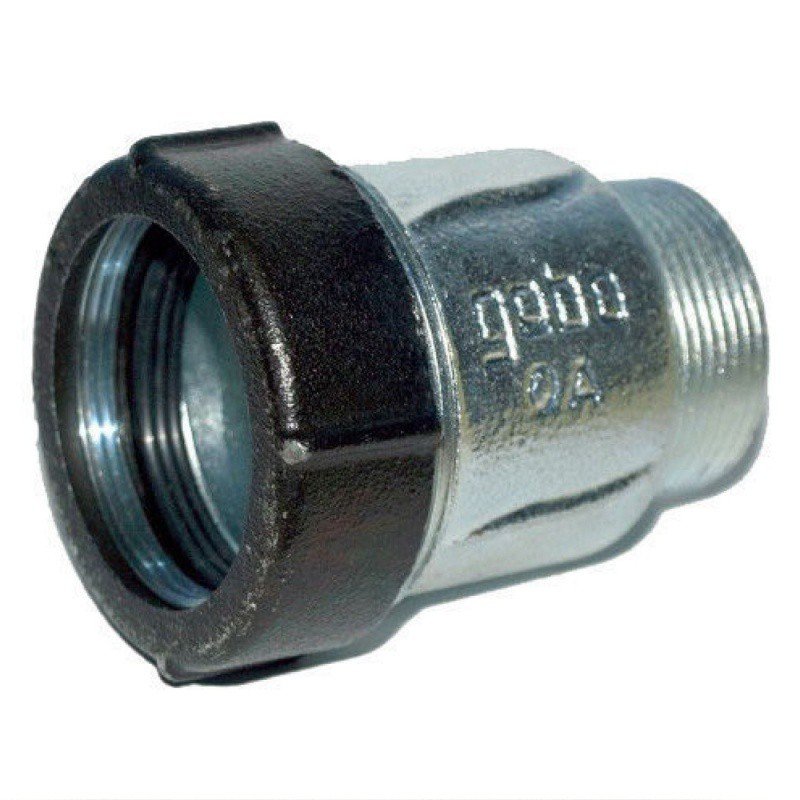

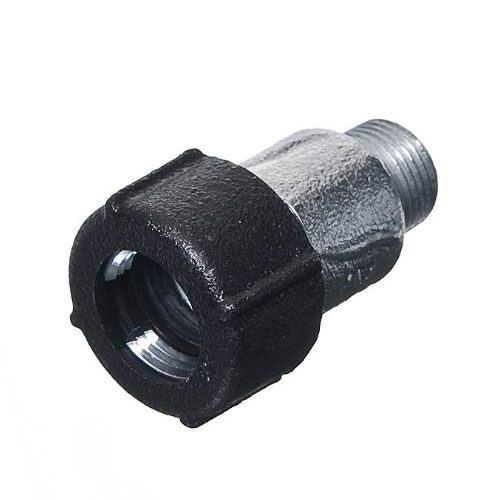

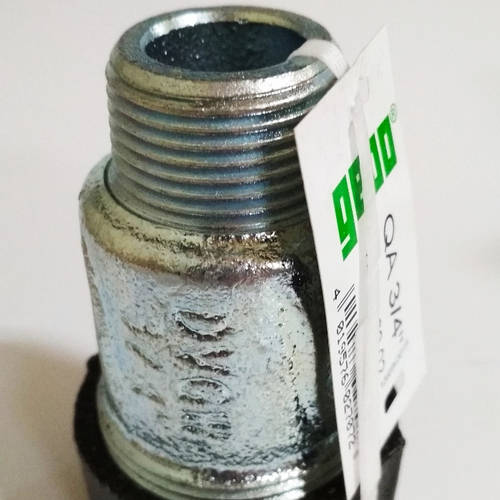

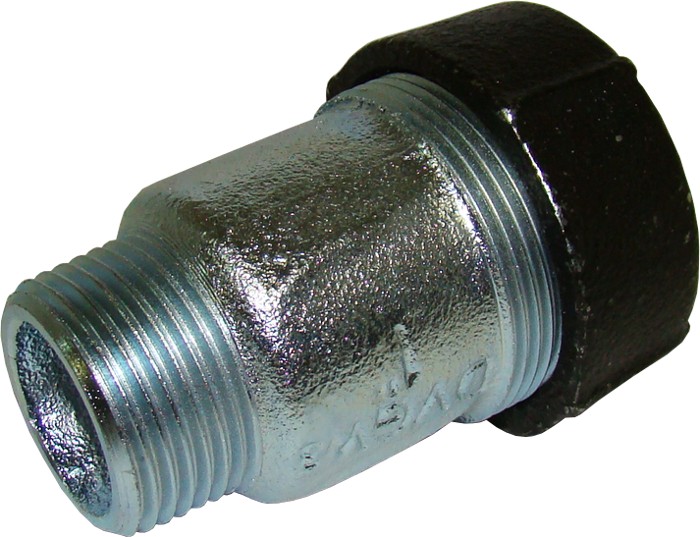

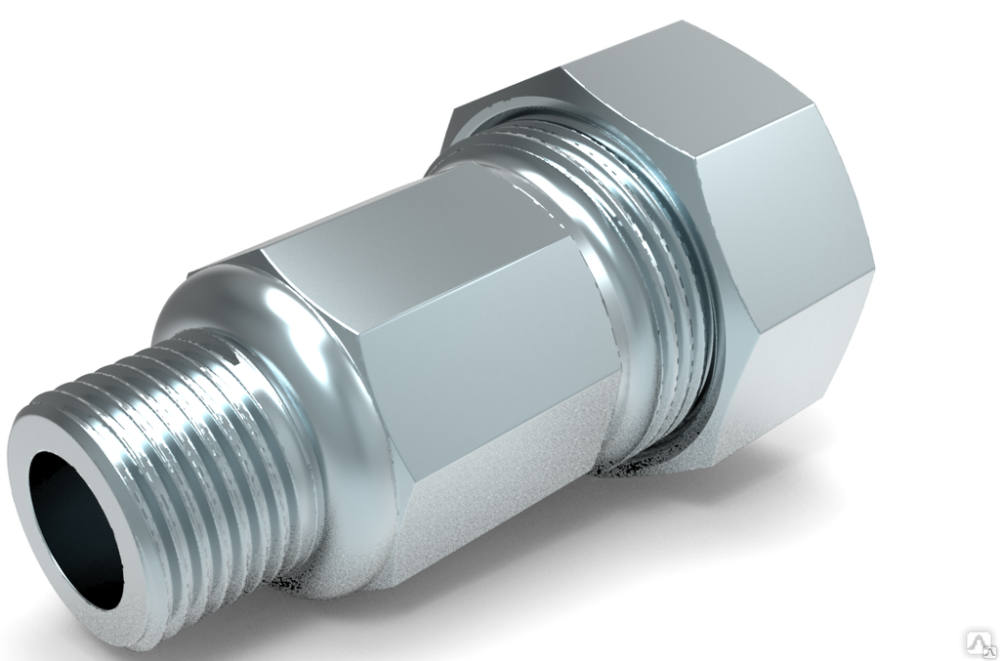

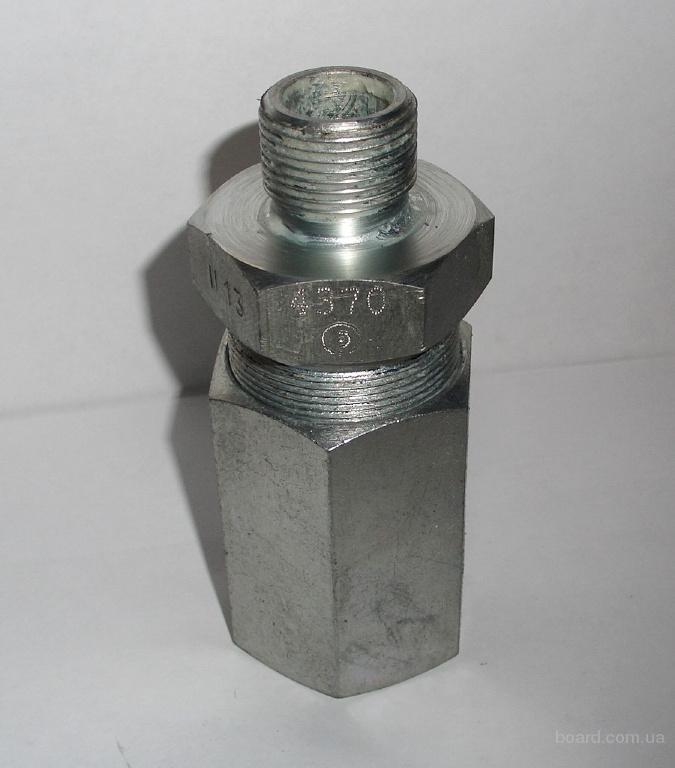

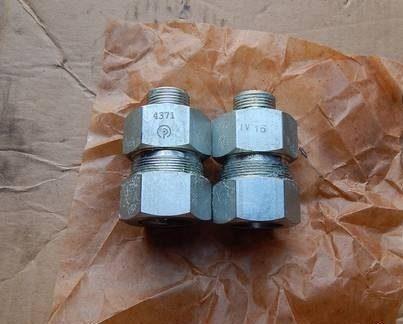

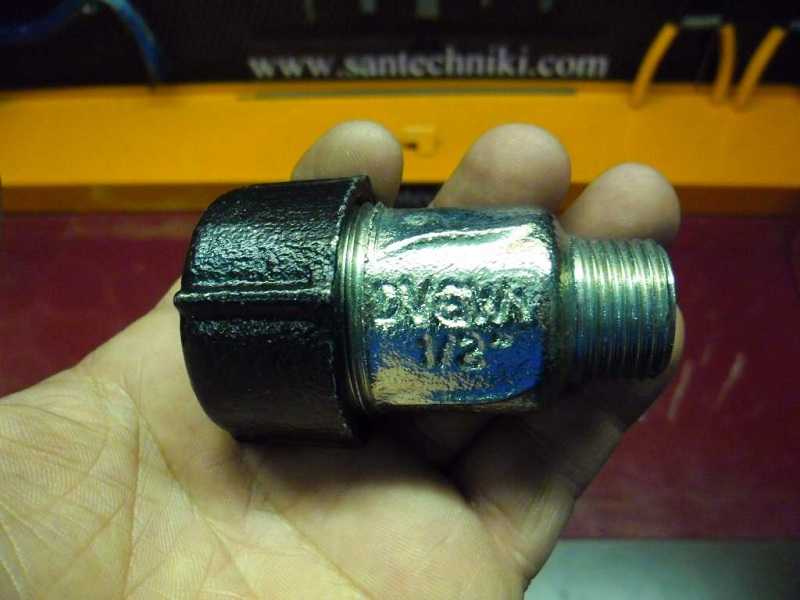

- С наружной резьбой;

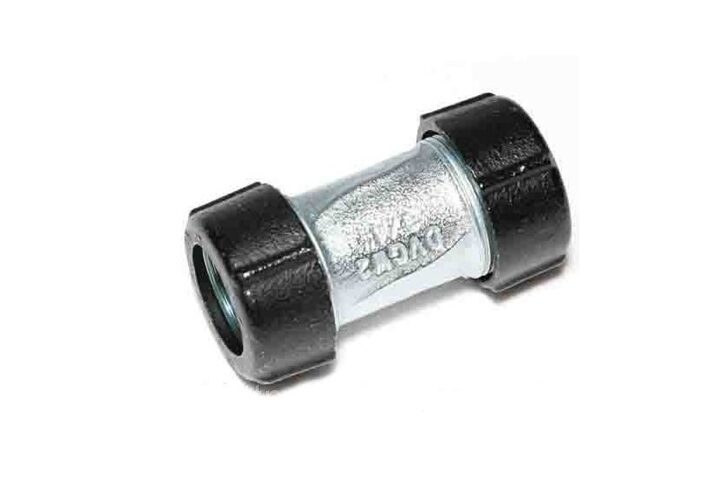

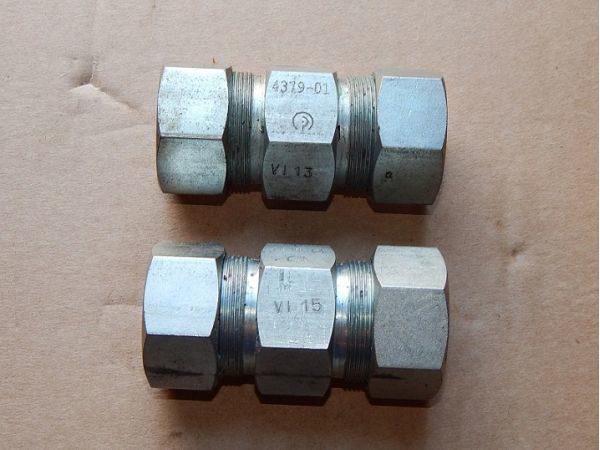

- Двухсторонние – с компрессионными кольцами для зажима с обеих сторон;
- Тройник – используется как соединение или переходник;

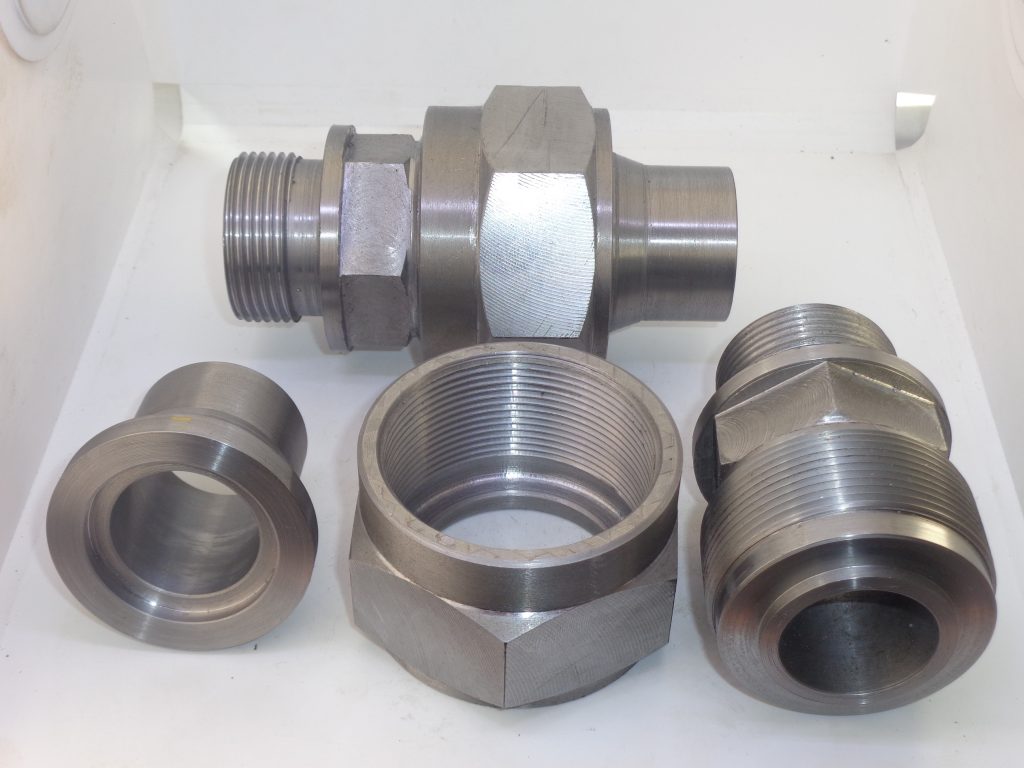

- Универсальные разъемные.
Область применения
Технические сети со временем начинают ветшать, что приводит к прорывам и протечкам. Замена всей системы требует больших трудовых и материальных затрат, поэтому чаще ограничиваются профилактическими работами и устранением мелких неполадок от протечек, а также частичной заменой участков. Для текущей починки узлов и соединений идеально подойдут компрессионные фитинги Gebo. С помощью такой муфты можно соединить между собой разные материалы – чугунные, стальные, оцинкованные, пластиковые.
Область применения безрезьбовых соединений Gebo:
- Реставрация действующих трубопроводов, при замерзании воды в системе, коррозионных и механических повреждениях;
- Замена старых стояков в нескольких квартирах — отрезать трубу и прикрепить следующую новую секцию легко с помощью фитинга Gebo. А вот сварочные работы здесь неуместны в связи с высокой пожароопасностью и риском расхождения от сварки старого металла. На срезах, бывших в употреблении, нарезать резьбу проблематично — истонченный металл будет крошиться или сгниет в ближайшие годы.
- Замена части схемы в ванной с дорогим дизайном, если не хочется портить кафельную облицовку сварочными брызгами;
- Для соединения разъема при установке трубы в труднодоступных местах, когда трубу необходимо укоротить, а резьбу невозможно нарезать даже плашкой.
Кроме этого, фитинги Gebo могут использоваться:
- На системах отопления и ГВС, если рабочая температура в магистрали не превышает 80°, а давление в сети не более 1,0 Мпа.
- Для ремонта газовых магистралей, в которых давление не превышает 0,4 Мпа.
Универсальное разъемное сцепление Gebo подходит для срочных заделов перфорации трубы.
Преимущества безрезьбовых соединений Gebo
Использование фитингов Gebo имеет неоспоримые преимущества:
- Нет сварки;
- Не нужно делать резьбу;
- Экономичность материалов;
- Гарантия службы – соединение будет служить, пока стоит труба, на которую надели сцепление.
Плюсы соединений Gebo:
- Длительный срок эксплуатации — от 10 до 50 лет;
- Нет усталости металла и внутреннего напряжения;
- Многопрофильность в применении;
- Высокое сопротивление на растяжение и изгиб;
- Простота монтажа – ремонт может произвести даже начинающий сантехник, прочитав инструкцию.
Единственный недостаток таких соединений — одноразовое использование конструкции. Конечно, можно купить дополнительные уплотнения и поставить сцепление повторно, но есть риск применения неоригинальных комплектующих. Подделка служит недолго, поэтому лучше каждый раз использовать новую фирменную компрессионную муфту Gebo.

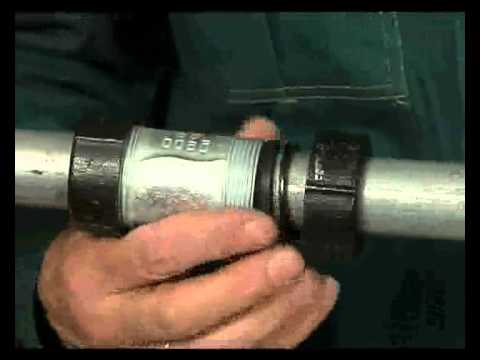

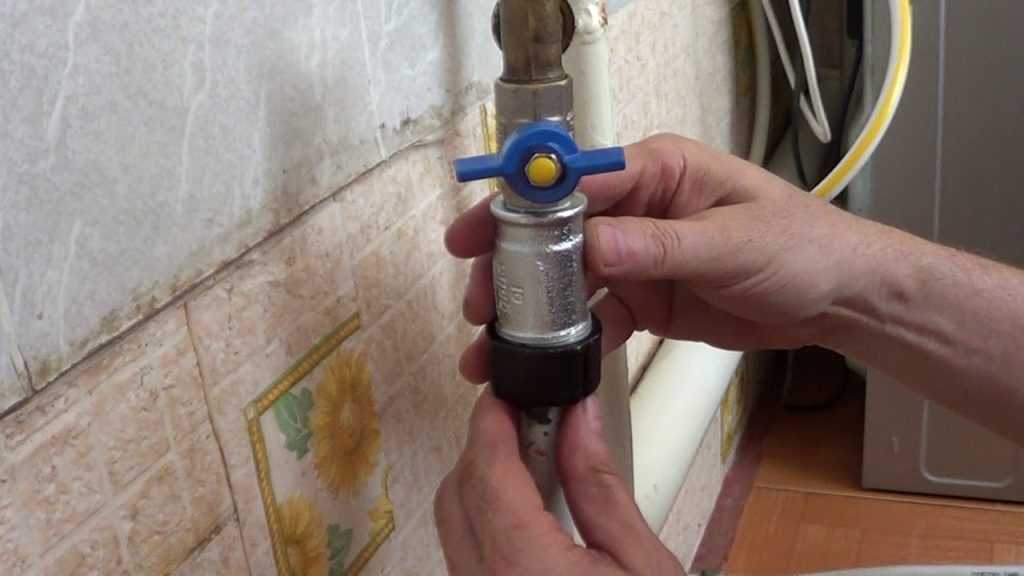

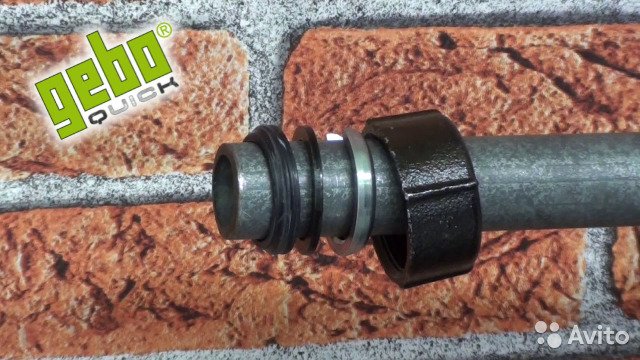

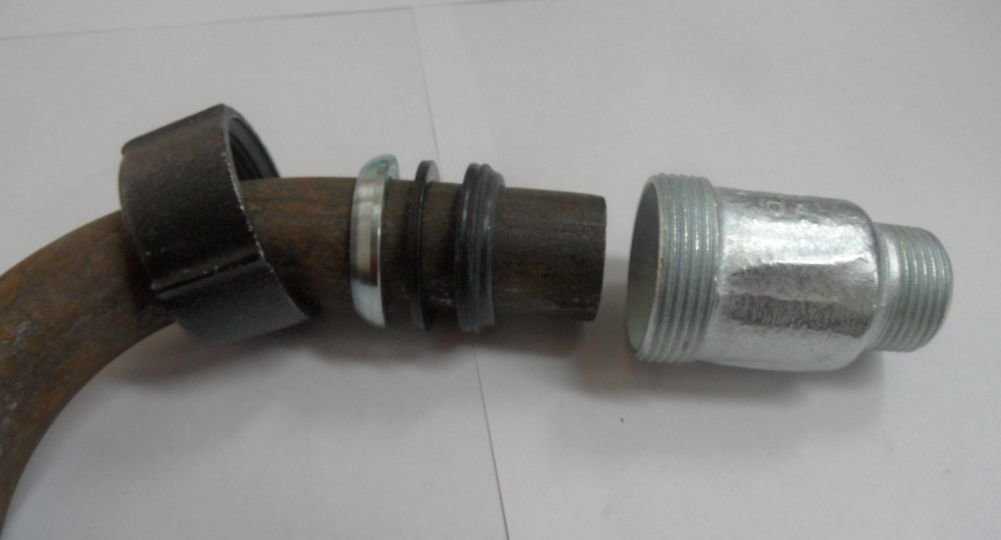

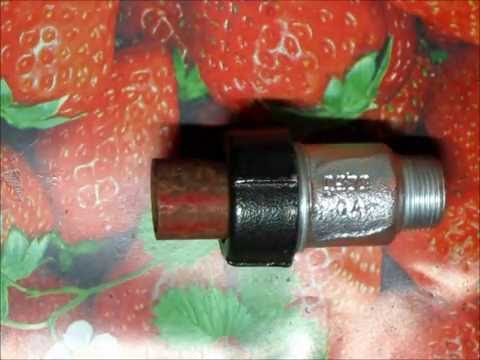

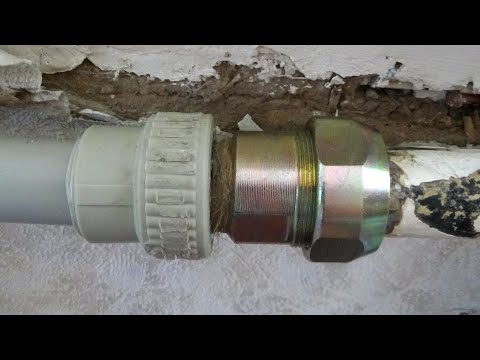

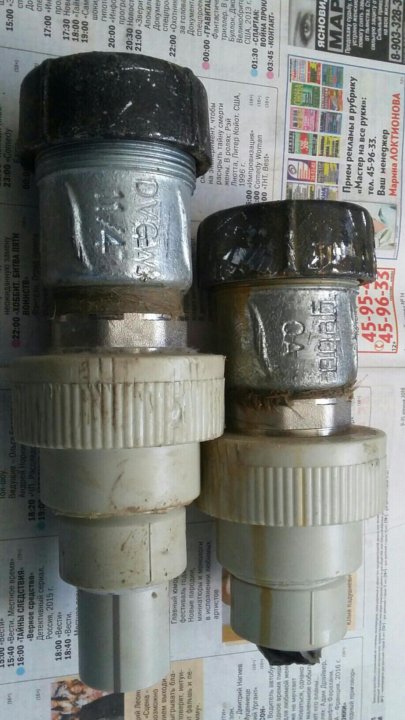

Установка безрезьбового соединения Gebo
В начале работ стоит изучить инструкцию и производить соединение строго в соответствии с рекомендациями. В противном случае герметичность стыковки не гарантируется, вероятны протечки.
Перед работой нужно очистить трубу от краски и известкового налета. Затем можно приступить к монтажу:
- В муфту вставляем конусовидную резинку;
- Надеваем прижимное кольцо, которое зажмет прокладку;
- Потом идет обжимное кольцо с зубцами. Оно проталкивает резинку внутрь, предотвращая протекание воды.
- Надеваем большую гайку на муфту и трубу, обжимаем наполовину;
- Присоединяем вторую трубу и окончательно фиксируем.
Вся конструкция затягивается большим газовым (разводным) ключом. В народе его прозвали «шведка». Смонтированный узел устойчивый и прочный. Сантехники утверждают, что скорее лопнет труба, чем сломается соединение Gebo.
На заметку! Диаметр муфты подбирается под размер просвета в трубопроводе.
Маркировка
Фитинги Gebo маркированы в зависимости от назначения:
- Муфта, маркированная синей полосой, предназначается для сцепки систем холодного водоснабжения;
- Красная полоса – для горячего водоснабжения и отопительных систем;
- Желтая полоса – только для газовых трубопроводов;
- Зеленая полоса – для полиэтиленовых труб, подающих воду, сжатый воздух или газ;
- Без цветной маркировки – для воды.
Большой выбор соединений Gebo в нашем интернет-магазине, посмотрите!
Безрезьбовое компрессионное зажимное соединение gebo гебо в Самаре: 102-товара: бесплатная доставка, скидка-24% [перейти]
Партнерская программаПомощь
Самара
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Вода, газ и тепло
Вода, газ и тепло
Все категории
ВходИзбранное
Безрезьбовое компрессионное зажимное соединение gebo гебо
Гебо — зажимные соединения для стальных труб GEBO Муфта наруж.
1″ Тип: муфта, Производитель: Gebo,
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта наруж. 2″ Тип: муфта, Производитель: Gebo,
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта наруж.
3/4″ Тип: муфта, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта наруж. 1 1/4″ Тип: муфта, Производитель:
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта вн. 2″ Тип: муфта, Производитель: Gebo, Тип
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта вн. 1 1/4″ Тип: муфта, Производитель: Gebo,
ПОДРОБНЕЕЕще цены и похожие товары
Гебо — зажимные соединения для стальных труб GEBO Муфта вн.
1 1/2″ Тип: муфта, Производитель: Gebo,
ПОДРОБНЕЕЕще цены и похожие товары
1 269
1640
Гебо Обжимное соединение на трубу 1″ 1/4 Наруж.резьба Тип: Труба металлопластиковая, Размер: Длина
В МАГАЗИНЕще цены и похожие товары
920
1059
Гебо Обжимное соединение на трубу 3/4 Наруж. резьба Тип: Труба металлопластиковая, Труба ПНД,
В МАГАЗИНЕще цены и похожие товары
2 047
2354
Обжимное соединение чугун, штуцер AK 1 1/2″ GEBO, наружная резьба.
1шт. Тип: Соединение
В МАГАЗИНЕще цены и похожие товары
869
1156
Гебо Обжимное соединение на трубу 1/2 Наруж.резьба Тип: Труба ПНД, Размер: Длина 7.000 Ширина 4.500
В МАГАЗИНЕще цены и похожие товары
Обжимное соединение Gebo Special A с наружной резьбой 1 1/2″ (арт.
17.157.00.05)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Quick AK с наружной резьбой 3/4″ (арт.17.195.00.02)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Quick AK с наружной резьбой 1 1/4″ (арт.17.195.00.04)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Quick AK с наружной резьбой 1″ (арт.17.195.00.03)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Special A с наружной резьбой 1/2″ (арт.
17.157.00.01)
ПОДРОБНЕЕЕще цены и похожие товары
Муфта 2″, DN 50, чугун, внутр рез, Gebo, 17.195.01.06
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Special I с наружной резьбой 2″ (арт.17.157.00.06)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Quick AK с наружной резьбой 2″ (арт.17.195.00.06)
ПОДРОБНЕЕЕще цены и похожие товары
mds.yandex.net/get-mpic/6142463/img_id1548563606288467992.jpeg/300×300″>Обжимное соединение Gebo Quick AK с наружной резьбой 1 1/2″ (арт.17.195.00.05)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Special A с наружной резьбой 1 1/4″ (арт.17.157.00.04)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Special A с наружной резьбой 3/4″ (арт.17.157.00.02)
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение GEBO Тип А, с наружной резьбой, 1 1/4″, для стальных труб, 01.
157.00.04
ПОДРОБНЕЕЕще цены и похожие товары
Обжимное соединение Gebo Special A с наружной резьбой 1″ (арт.17.157.00.03)
ПОДРОБНЕЕЕще цены и похожие товары
Муфта 2″, DN 50, чугун, наруж рез, Gebo, 17.195.00.06
ПОДРОБНЕЕЕще цены и похожие товары
Безрезьбовое соединение буровых штанг
Изобретение относится к рабочим органам буровых станков и служит для проходки скважин в горном массиве. Техническим результатом изобретения является увеличение надежности и долговечности соединения буровых штанг, обеспечение возможности реверсирования бурового органа станка, упрощение операций сборки и разборки бурового става. Безрезьбовое соединение буровых штанг содержит соединительные элементы — ниппель и муфту, взаимодействующие своими торцевыми поверхностями при передаче усилия подачи в режиме бурения. Причем при извлечении бурового става из скважины они взаимодействуют посредством одного или нескольких в параллельно-поперечных плоскостях цилиндрических роликов.
Предлагаемое изобретение относится к горной промышленности, а именно к рабочим органам буровых станков, и служит для производства скважин в горном массиве.
Известен рабочий орган буровых станков в виде бурового става, который образован набором буровых труб — штанг, соединенных между собой. Для этого каждая штанга имеет на концах соединительные элементы с резьбой (см., например, А.С. СССР №367239). Резьбовое соединение штанг в буровом ставе нагружено при вращательном бурении скважин усилием подачи и крутящим моментом. Материал деталей испытывает при этом совместную деформацию сжатия и кручения.
Работа бурового станка происходит циклически: подача буровой головки с вращающимся инструментом на забой — процесс бурения; перехват бурового става, находящегося в скважине, и отвод буровой головки от забоя в исходную позицию; сцепление шпинделя станка со штангой бурового става и далее цикл работы повторяется (см.
Известное техническое решение в виде резьбового соединения набора штанг в буровой став (см.: Сафохин М.С., Богомолов И.Д., Скорняков Н.М. Машинист бурового станка. М.: Недра, 1990 г., стр.132, рис.5.1) принято в качестве прототипа. Недостаток прототипа заключается в том, как отмечалось выше, что резьбовое соединение штанг не обеспечивает необходимый для надежной и долговечной работы става запас сопротивления усталости, не допускает реверсирования вращения става, развинчивание штанг при разборке става является трудоемкой операцией и требует применения специальных механизмов (см.
Техническим результатом настоящего изобретения является увеличение надежности и долговечности соединения штанг бурового става, обеспечение возможности реверсирования вращения бурового органа станка, упрощение операций сборки и разборки става.
Этот технический результат достигается тем, что на цилиндрической поверхности ниппеля изготовлены наружные пазы, а на торцевой поверхности муфты выполнены торцевые выступы — зубья, которые входят в пазы и взаимодействуют с ними прямобочными профилями при передаче крутящего момента.
Сущность изобретения поясняется чертежом, где на фиг.1 изображено соединение буровых штанг, общий вид; на фиг.2 — разрез А-А фиг.1; на фиг.3 — разрез Б-Б фиг.1.
Соединение буровых штанг содержит соединительные элементы — ниппель 1 и муфту 2, которые могут взаимодействовать между собой в трех местах соединения.
Во-первых, они могут взаимодействовать своими торцами по плоскости I-I. Во-вторых, на цилиндрической поверхности ниппеля изготовлены пазы 3, в которые входят торцевые выступы — зубья 4, выполненные на торцевой поверхности муфты. При передаче крутящего момента пазы ниппеля взаимодействуют с выступами-зубьями муфты своими прямобочными профилями. В-третьих, ниппель 1 и муфты 2 могут взаимодействовать между собой посредством цилиндрического ролика 5, расположенного в сквозном отверстии 6 муфты 2. В соединении штанг может быть установлен один ролик или установлено несколько роликов в параллельно-поперечных плоскостях. Отсутствующая срединная часть отверстия 6 в муфте дополнена окружной проточкой 7 на наружной цилиндрической поверхности выступа 8 ниппеля 1. Чтобы ролик 5 не выпал из отверстия 6 муфты 2, предусмотрено пружинное запорное кольцо 9, помещенное в наружную проточку 10 на муфте. Для удобства извлечения запорного кольца 9 из проточки 10 при разборке соединения штанг на муфте сделаны несколько выточек 11.
При работе соединения штанг в режиме бурения скважины взаимодействующие торцы ниппеля 1 и муфты 2 передают осевое усилие подачи. Одновременно с этим их взаимодействующие прямобочные профили пазов 3 и выступов-зубьев 4 передают крутящий момент. При работе соединения штанг в режиме извлечения бурового става из скважины ниппель 1 и муфта 2 взаимодействуют между собой посредством цилиндрического ролика 5.
Безрезьбовое соединение буровых штанг, содержащее соединительные элементы — ниппель и муфту, взаимодействующие своими торцевыми поверхностями при передаче усилия подачи в режиме бурения, а при извлечении бурового става из скважины они взаимодействуют посредством одного или нескольких расположенных в параллельно-поперечных плоскостях цилиндрических роликов, отличающееся тем, что на цилиндрической поверхности ниппеля изготовлены наружные пазы, а на торцевой поверхности муфты выполнены торцевые выступы — зубья, которые входят в пазы и взаимодействуют с ними своими прямобочными профилями при передаче крутящего момента.
Похожие патенты:
Устройство для соединения двух, по существу, стержневидных или трубчатых элементов // 2323322
Изобретение относится к области бурения, а именно к устройству для соединения двух, по существу, стержневидных или трубчатых элементов, например, частей буровой штанги бурильной установки и/или элемента буровой штанги с буровой коронкой или головкой бура.
Соединительный узел и способ его применения // 2323321
Кулачковое соединение буровых штанг // 2279533
Изобретение относится к горной промышленности, а именно к бурению скважин, и может использоваться в других отраслях промышленности. .
Кулачковое соединение буровых штанг // 2269639
Изобретение относится к горной промышленности, а именно к бурению скважин, и может быть использовано в других отраслях промышленности. .
Быстроразъемное коническое соединение шнеков // 2249666
Изобретение относится к буровой технике, а именно к буровым шнекам.
.
Замковое соединение бурового инструмента // 2239044
Изобретение относится к технике бурения скважин, а именно к замковым соединениям буровых инструментов. .
Замок для соединения трубопроводов // 2235184
Замковое соединение полых буровых ставов // 2224870
Изобретение относится к технике бурения скважин, в частности к замковым соединениям полых буровых ставов. .
Замковое соединение полых штанг // 2215115
Изобретение относится к бурению скважин, а именно к замковым соединениям буровых штанг. .
Замковое соединение полых буровых штанг // 2157879
Скважинный инструмент с герметизированным каналом, проходящим через множество секций // 2549644
Изобретение относится к нефтегазовой отрасли, в частности к системе и соответствующему способу добычи углеводородов из нескольких поземных пластов, а также к смешиванию или к одновременному извлечению таких углеводородов. Скважинный инструмент состоит из нескольких трубчатых секций, соединяемых новой безрезьбовой линейной соединительной системой.
Внутри цилиндрических стенок соседних стенок обеспечен канал для электрических проводников для соединения электронных компонентов в различных секциях инструмента. Уплотнительные втулки и другие уплотнительные элементы, расположенные в канале для электрических проводников, обеспечивают поддержание атмосферного давления для электрических компонентов внутри инструмента. 3 н. и 29 з.п. ф-лы, 14 ил.
Бурильная компоновка // 2585779
Изобретение относится к бурильным компоновкам для выполнения скважины в грунте или горной породе. Технический результат заключается в уменьшении длины буровой коронки и увеличении скорости бурения. Бурильная компоновка содержит пилотное долото, бурящее среднюю часть скважины, и буровую коронку, бурящую скважину кольцевым забоем. При бурении буровая коронка установлена вокруг пилотного долота, и вращение и ударные усилия бурения направляются от пилотного долота на буровую коронку с помощью фасонных отверстий и деталей, установленных между долотами и передающих мощность, при этом буровая коронка выполнена с возможностью отведения, перемещаясь вокруг пилотного долота, и с возможностью установки на него.
Накладное кольцо, выполненное с возможностью скрепления с буровой коронкой, установлено вокруг буровой коронки для соединения с трубой обсадной колонны, втягивающейся в бурящуюся скважину к буровой коронке с помощью накладного кольца. Буровая коронка содержит, по меньшей мере, две кольцевые канавки на наружной окружности, в данных кольцевых канавках установлены с возможностью вращения и перемещения в нужных пределах в аксиальном направлении бура части, участвующие в фиксации, такие как пружинящие стопорные кольца, и расположенные на внутренней поверхности накладного кольца, при этом накладное кольцо установлено вокруг периферии буровой коронки таким способом, что из частей, участвующих в возвратно-поступательном перемещении, фиксирующих накладное кольцо и буровую коронку, по меньшей мере, две расположены с разных сторон от линии, когда устройство собрано, причем данная линия проходит, по существу, через среднюю точку поверхности, передающей вращение буровой коронки. 6 з.п. ф-лы, 4 ил.
Системы и способы застопоривания вертлюжных соединений при выполнении подземных работ // 2588082
Группа изобретений относится к системам и способам для выполнения подземных работ.
Технический результат заключается в обеспечении возможности вращения разделенной на секции колонны гибкой насосно-компрессорной трубы в стволе скважины. Система для выполнения подземных работ содержит гибкую насосно-компрессорную трубу с первой и второй секциями, вертлюжное соединение, установленное на стыке первой и второй секций, и стопорное устройство, выполненное с возможностью вращательного сцепления с вертлюжным соединением в ответ на прохождение стопорного устройства через первую и вторую секции при перемещении в стволе скважины. 3 н. и 16 з.п. ф-лы, 3 ил.
Регулируемый работающий на срез узел // 2627328
Группа изобретений относится к области нефтедобычи, в частности к скважинным инструментам, в которых используют работающие на срез элементы. Технический результат – обеспечение баланса между срезающей нагрузкой, при которой срезается работающий на срез элемент и дополнительными нагрузками, которые могут воздействовать на компоненты. Скважинный инструмент содержит внутренний и наружный компоненты, выполненные с возможностью перемещения относительно друг друга и образования работающего на срез сочленения между ними.
Работающий на срез элемент перекрывает собой работающее на срез сочленение. Работающий на срез элемент имеет первую часть, отличающуюся по площади поперечного сечения от второй части. Криволинейная поверхность связана с внутренним или наружным компонентом и упирается в работающий на срез элемент. Криволинейная поверхность перемещает работающий на срез элемент по мере перемещения внутреннего и наружного компонентов относительно друг друга и переводит работающий на срез элемент между состоянием, в котором с работающим на срез сочленением совмещается по расположению первая часть элемента, и состоянием, в котором с работающим на срез сочленением совмещается по расположению вторая часть элемента. 3 н. и 17 з.п. ф-лы, 5 ил.
Замковое реверсивное соединение секций полой буровой или обсадной колонны // 2642730
Изобретение относится к буровой технике, а именно к конструкции замковых соединений секций как полых буровых, так и обсадных колонн, обладающих возможностью реверсирования передачи крутящего момента.
Технический результат – исключение силового контакта зацепа скрепки с грунтом. Замковое реверсивное соединение секций полой буровой или обсадной колонны содержит ниппель и муфту, сопряженные друг с другом зубчатой, шлицевой или иной поверхностью, способной передавать крутящий момент, и соединенные по меньшей мере одной скрепкой, воспринимающей осевое усилие. Скрепка выполнена в виде криволинейного гибкого стержня, размещенного в кольцевой полости, образованной канавками, выполненными в одной поперечной плоскости на круглых сопрягаемых поверхностях муфты и ниппеля. В стенке муфты выполнен поперечный паз для введения скрепки, которая имеет зацеп, образованный на ее конце для введения в упомянутую кольцевую полость при наращивании колонны и извлечения при ее демонтаже. Зацеп выполнен в виде отгиба, выполненного в плоскости, перпендикулярной плоскости кривизны скрепки, и размещен между наружной поверхностью муфты и поверхностью ее сопряжения с ниппелем в пазу ее стенки, имеющем форму, соответствующую форме зацепа.
5 з.п. ф-лы, 8 ил.

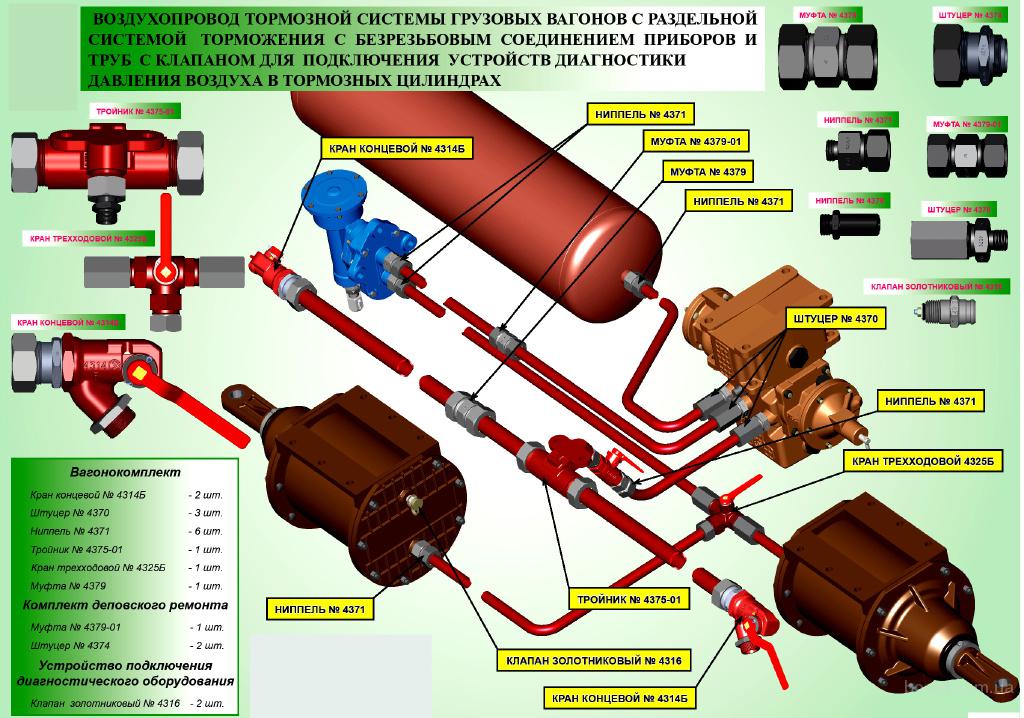

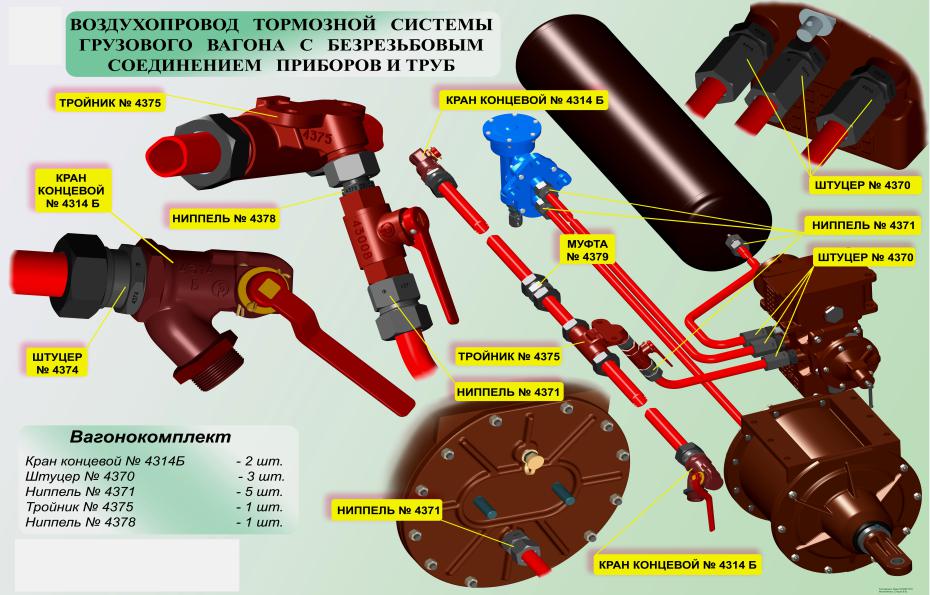

Стенд «Безрезьбовые соединения воздухопровода тормозной системы грузового вагона»
Категории
Стенди Промисловість Школа Військова справа Универсальні Професіональна освіта (ПТУ, ліцей, коледж) Залізниця Медичні заклади Охорона праці ДСНС Гуманітарні науки Дитячий садок Пожежна безпека на підприємствах та установах План евакуації
Пользовательское соглашение
Внимание! Перед просмотром этого сайта внимательно прочитайте данные условия.
Если Вы не согласны с этими условиями, то не используйте этот сайт. Использование данного сайта, в том числе заполнение различных форм, заявок, а также заказ Вами товаров/услуг с использованием данного сайта означает ваше согласие с условиями данного Пользовательского соглашения.
Термины, употребляемые в данном Пользовательском соглашении:
Администрация – администрация веб-сайта интернет-магазина http://dek-art.com.ua.
Сайт – веб-сайт интернет-магазина http://dek-art.com.ua, включая все веб-страницы.
Соглашение – данное пользовательское соглашение.
Продавец – юридическое лицо или физическое лицо-предприниматель, которые размещают на Сайте информацию о реализуемых им товарах/услугах. Продавцом может быть как Администрация, так и любое другое лицо, которому Администрация Сайта предоставила разрешение на размещение сведений о товара/услугах такого лица. Наименование Продавца указывается в документах на передачу Товара Получателю (акте приёма-передачи либо иных документах, подтверждающих факт передачи Товара Получателю).
Товар – товары, услуги, работы, имущественные права, иные материальные и нематериальные объекты, информация о которых размещена на Сайте.
Пользователь – лицо, просматривающее информацию на Сайте и/или заказывающее и/или получающее Товары с использованием инструментов Сайта. Получатель и Плательщик являются Пользователями.
Заказ – обращение Пользователя через Сайт к Продавцу с просьбой продать Товар, а также совокупность Товаров, заказанных Пользователем.
Плательщик – лицо, оплачивающее Заказ.
Получатель – лицо, указанное Плательщиком в качестве лица, уполномоченного получить Товар согласно Заказа. Если иное не указано в форме Заказа, Получателем является Плательщик.
Верификация – это проверка персональных данных Клиента, при которой запрос маршрутизируется при помощи Сайта. При вводе правильного Логина и Пароля Пользователем и подтверждением Одноразовым паролем Сайта, Сайт разрешает вход в Личный кабинет пользователя на Сайте.
Личный кабинет – Регистрация Пользователя осуществляется путём заполнения регистрационной формы, после чего он получает доступ в «Личный кабинет». В случае регистрации с помощью профиля в социальных сетях некоторые Личные данные могут быть автоматически указаны в вашем профиле, но их полноту и достоверность перед оформлением заказов необходимо проверить. Пользователь обязуется не использовать «Личный кабинет» для совершения противозаконных действий, а также действий, нарушающих права или интересы третьих лиц. В случае нарушения данного правила Пользователь обязуется возместить Сайту все затраты, понесённые в связи с такими действиями.
Предложение – информация, размещённая на Сайте о конкретном Товаре, который может быть приобретён потребителем. Предложение включает в себя: информацию о самом товаре, информацию о его цене, способах оплаты и доставки, а также другие условия приобретения Товара потребителем. Условия Предложения определяются Продавцом. Предложение не является офертой, а лишь информацией о возможных условиях приобретения Товара.
1.Общие условия использования Сайта.
1.1.Сайт является платформой для размещения предложений о продаже Товаров Продавцами. Материалы и услуги этого сайта предоставляются «как есть» без каких-либо гарантий. Администрация не гарантирует точности и полноты материалов, программ и услуг, предоставляемых на Сайте.
1.2. Настоящее Соглашение является публичной офертой. Получая доступ к материалам Сайта, Пользователь считается присоединившимся к настоящему Соглашению.
1.3. Администрация Сайта вправе в любое время в одностороннем порядке изменять условия настоящего Соглашения. Такие изменения вступают в силу с момента размещения новой версии Соглашения на сайте.
1.4. Предложение на Сайте не является офертой. Однако, Пользователь после ознакомления з Предложением вправе сделать оферту Продавцу (Продавцам) путём заполнения формы Заказа. Заполнение формы Заказа считается офертой Пользователя Продавцу (Продавцам) на приобретение Пользователем соответствующего Товара на условиях, указанных в Предложении.
1.5. Пользователь понимает, что его оферта перенаправляется Администрацией Продавцу, выбранному Администрацией. Данное положение никоим образом не означает, что Администрация действует как агент Продавца и/или принимает на себя какую-либо ответственность за выполнение Заказа Продавцом.
1.6. Оферта считается принятой Продавцом, если последний осуществил действия, свидетельствующие о принятии оферты Пользователя, а именно: фактически отгрузил товар, приступил к оказанию услуг или выполнению работ в соответствии с условиями, предусмотренными офертой Пользователя.
1.7. После получения оферты Пользователя Продавец имеет право предложить приобрести Товар на иных условиях, нежели было предусмотрено офертой Пользователя. В этом случае такое предложение считается встречной офертой и должно быть принято Пользователем. Принятием встречной оферты считается фактическое получение Пользователем (Получателем) Товара на условиях, оговоренных встречной офертой.
Продавец имеет право отозвать такую встречную оферту до момента выдачи товара Покупателю.
1.8. Достаточным доказательством принятия оферты Продавцом или встречной оферты (т.е. согласования Сторонами всех существенных условий продажи Товара) является фактическое получение и принятие Товара Получателем.
1.9. Не считается принятием Продавцом Оферты Пользователя направление Продавцом и/или Администрацией средствами электротехнической (sms-информирование, электронная почта, телефон и т.п.) либо иной связи уведомления Продавца/Администрации о получении Заказа Пользователя и/или о сроках его получения и/или о цене Товара. Данное уведомление является исключительно уведомлением о получении Продавцом оферты Пользователя (но не о её принятии) и содержит воспроизведение условий оферты, предоставленной Пользователем.
1.10. Единственным средством возмещения, которое предоставляется Пользователю в случае несоответствия фактических условий продажи оферты, является предоставление Пользователю (Получателю) права отказаться от получения и принятия соответствующего Товара и требовать возврата уплаченной за него стоимости, а также стоимости доставки Товара до пункта выдачи (если данные суммы фактически были оплачены Плательщиком).
Получатель имеет право воспользоваться данным правом до момента подписания документов, подтверждающих получение Товара (в т.ч. документов перевозчика о доставке отправления с Товаром Получателю).
1.11. Моментом получения и принятия Товара Получателем является момент (в зависимости от того, какой наступил раньше):
– подписания Получателем акта приёма-передачи Товара (или иного равнозначного по смыслу документа, подтверждающего факт передачи Товара Получателю), или
– подписания Получателем документов перевозчика, подтверждающих факт получения отправления, содержавшего Товар, или
– фактическое получение Получателем Товара и совершение Получателем действий, свидетельствующих о принятии Товара (Получатель получил Товар и покинул пункт выдачи товара и т.п.).
1.12. Информация о Товаре.
1.12.1. Информация в Товаре содержится на самом Товаре, его упаковке, в товаросопроводительных документах на Товар. Информация о Товаре также может предоставляться дистанционно (по телефону, путём размещения информации о Товаре на Сайте).
Пользователь подтверждает своё согласие на получение информации о Товаре с помощью средств дистанционной связи указанных в разделе «Контакты и рекизиты».
1.12.2. При получении Товара, до момента подписания документов, подтверждающих получение Товара, Получатель обязан ознакомиться с информацией о Товаре, содержащейся на Товаре и/или упаковке и/или в товаросопроводительных документах. В случае необходимости получения дополнительной информации о Товаре Получатель обязан связаться с Продавцом и получить необходимую информацию средствами дистанционной связи до момента принятия Получателем Товара.
1.12.3. Цена на Товар, указанная в Предложении, является ориентировочной. Цена на Товар, согласованная Сторонами в соответствии с п. 1.4.-1.8. Соглашения может быть изменены Продавцом до момента выдачи Товара Получателю.
1.12.4. В случае изменения цены Товара, по сравнению с согласованными Сторонами, согласно п.
1.4. – 1.7. Соглашения условиями Получатель имеет право отказаться от получения и принятия Товара. При этом Получатель (Плательщик) имеет право требовать возврата оплаченных за Товар сумм, а также сумм, оплаченных за доставку Товара Получателю. Какие-либо другие компенсации (в т.ч. возмещение убытков, неустойка и прочее) – Продавцом или Администрацией не предоставляются.
1.13. Ограничение ответственности.
1.13.1. Сайт является платформой для размещения Предложений Продавцами. В связи с этим, Администрация (кроме случаев, когда Администрация является Продавцом) не несёт какой-либо ответственности перед Пользователями (Плательщиками, Получателями) за выполнение Заказа Продавцами и, связанные с этим вопросы, в том числе, но не исключительно:
– за соответствие условий Предложения фактическим условиям продажи Товаров,
– за отсутствие Товара,
– за просрочки доставки Товара,
– за качество Товара,
– за надлежащее выполнение гарантийных обязательств Продавцами и/или производителями.
1.13.2. Указанные в Предложении условия являются предварительными условиями приобретения Товара. Условия Предложения могут изменяться Продавцами, в том числе после принятия Заказа к исполнению. Конкретные условия продажи Товара Продавцами могут определять и изменяться Продавцами до момента передачи Товара Получателю.
1.13.3. В случае устаревания материалов (в т.ч. условий Предложения) на Сайте Администрация не обязуется обновлять их. Администрация ни при каких обстоятельствах не несет ответственности за любой ущерб (включая, но не ограничиваясь ущербом от потери прибыли, данных или от прерывания деловой активности), возникший вследствие использования, невозможности использования или результатов использования этого Сайта.
1.13.4. Ответственность Продавца за изменения условий приобретения Товара по сравнению с указанными в Предложении ограничивается тем, что Получатель (Пользователь, Плательщик) имеет право отказаться от приобретения Товара и требовать возврата уплаченных за него денежных средств (если они оплачены).
1.13.5. В любом случае, сумма убытков (как материальных, так и неимущественных), которые могут быть выплачены Пользователю (Плательщику, Получателю) в связи с нарушением его прав при использовании Сайта (в т.ч. в связи с невыполнением Заказа или его ненадлежащим выполнением, иными нарушениями прав Пользователя) в соответствии со ст. 22 Гражданского кодекса Украины ограничена суммой в десять гривен.
1.13.6. На Товары с установленным гарантийным сроком, действуют гарантийные обязательства в соответствии с условиями, указанными в гарантийном талоне и/или в информационных материалах производителя. Если, в соответствии с законодательством Украины, на Товар должен быть установлен гарантийный срок, но, он не установлен производителем, гарантийный срок на такой Товар считается равным трём дням.
1.3. Пользователь несёт ответственность за достоверность данных, указанных в форме Заказа. В случае, если неточное (неправильное) указание данных в Заказе привело к дополнительным расходам Продавца, связанным с доставкой Товара по неверному адресу или выдачу Товара ненадлежащему Получателю, все связанные с этим убытки и расходы возлагаются на Пользователя.
Продавец имеет право удерживать сумму таких убытков или расходов из сумм, уплаченных Плательщиком в качестве оплаты Товара (проводить зачёт встречных требований).
2. Обязательства Сторон.
2.1. Пользователь обязуется внимательно ознакомиться с данным Соглашением. В случае несогласия с его условиями Пользователь обязуется немедленно прекратить использование Сайта.
2.2. Пользователь соглашается не предпринимать действий, которые могут рассматриваться как нарушающие украинское законодательство или нормы международного права, в том числе в сфере интеллектуальной собственности, авторских и/или смежных правах, а также любых действий, которые приводят или могут привести к нарушению нормальной работы Сайта и сервисов Сайта.
2.3. Использование материалов Сайта без согласия правообладателей не допускается. Для правомерного использования материалов Сайта необходимо заключение лицензионных договоров (получение лицензий) от Правообладателей.
2.4. При цитировании материалов Сайта, включая охраняемые авторские произведения, ссылка на Сайт обязательна.
2.5. Комментарии и иные записи Пользователя на Сайте не должны вступать в противоречие с требованиями законодательства Украины и общепринятых норм морали и нравственности. Комментарии/Отзывы Пользователя, размещённые на Сайте, не являются конфиденциальной информацией и могут быть использованы Администрацией сайта без ограничений.
2.6. Пользователь предупреждён о том, что Администрация Сайта не несёт ответственности за посещение и использование им внешних ресурсов, ссылки на которые могут содержаться на сайте.
2.7. Пользователь принимает положение о том, что все материалы и сервисы Сайта или любая их часть могут сопровождаться рекламой. Пользователь согласен с тем, что Администрация Сайта не несёт какой-либо ответственности и не имеет каких-либо обязательств в связи с такой рекламой.
2.8. Пользователь понимает, что Продавцы являются отдельными субъектами хозяйствования, не подконтрольными Администрации. Пользователь осознаёт, что Администрация не имеет каких-либо полномочий относительно влияния на исполнение Продавцами своих обязательств относительно принятия и/или исполнения Заказа, а также обязательств, возникающих после продажи Товара.
2.9. Регистрируясь на Сайте, пользователь соглашается предоставить достоверную и точную информацию о себе и своих контактных данных. В результате регистрации Пользователь получает логин и пароль для входа в Личный Кабинет, за безопасность которых несёт ответственность. Пользователь также несёте ответственность за все действия под своим логином и паролем на Сайте. В случае утери регистрационных данных Пользователь обязуется сообщить нам об этом. Администрация сайта оставляет за собой право рассылки наших акционных предложений на номер Пользователя, указанный в заказе.
При отказе Администрация сайта обязуется исключить адрес Пользователя из смс рассылки.
2.10. Администрация сайта обладает правом в одностороннем порядке аннулировать учётную запись (Личный кабинет) Пользователя, если она не использовалась более 12 месяцев календарных месяцев подряд без уведомления Пользователя.
3. Персональные данные.
3.1. Оформляя Заказ на Cайте, Пользователь даёт своё согласие Администрации на сбор и обработку (накопление, хранение, адаптирование, возобновление, использование, распространение, обезличивание и уничтожение) указанных им данных, а именно: фамилия, имя, отчество, электронная почта, телефон, адрес, с целью обеспечения реализации отношений купли-продажи, отношений в сфере защиты прав потребителей, в сфере рекламы и маркетинговых исследований, а также даёт своё согласие на передачу (распространение) его данных ООО «НОВАЯ ПОЧТА» (ЕГРПОУ 31316718), другим транспортно-экспедиторским и курьерским организациям, и иным третьим лицам (без ограничения) на усмотрение Администрации сайта.
Данное положение действует без ограничения срока действия.
3.2. Источником сбора персональных данных является информация, непосредственно и добровольно предоставленная Пользователем.
3.3. Владельцем предоставленных Пользователем персональных данных является Администрация сайта.
3.4 Субъект персональных данных, в соответствии с Законом Украины «О защите персональных данных», имеет право: знать об источниках сбора, местонахождения своих персональных данных, цель их обработки, местонахождения или местожительство (пребывание) владельца или распорядителя персональных данных или дать соответствующее поручение относительно получения этой информации уполномоченным им лицам, кроме случаев, установленных законом; получать информацию об условиях предоставления доступа к персональным данным, в частности информацию о третьих лицах, которым передаются его персональные данные; на доступ к своим персональным данным; получать не позднее, чем за тридцать календарных дней со дня поступления запроса, кроме случаев, предусмотренных законом, ответ о том, обрабатываются ли его персональные данные, а также получать содержание таких персональных данных; предъявлять мотивируемое требование владельцу персональных данных с возражением против обработки своих персональных данных; предъявлять мотивируемое требование относительно изменения или уничтожения своих персональных данных любым владельцем и распорядителем персональных данных, если эти данные обрабатываются незаконно или являются недостоверными; на защиту своих персональных данных от незаконной обработки и случайной потери, уничтожения, повреждения в связи с преднамеренным скрытием, непредоставлением или несвоевременным их предоставлением, а также на защиту от предоставления сведений, которые являются недостоверными или позорят честь, достоинство и деловую репутацию физического лица; обращаться с жалобами на обработку своих персональных данных к Уполномоченному лицу или в суд; применять средства правовой защиты в случае нарушения законодательства о защите персональных данных; вносить предостережение относительно ограничения права на обработку своих персональных данных во время предоставления согласия; отозвать согласие на обработку персональных данных; знать механизм автоматической обработки персональных данных; на защиту от автоматизированного решения, которое имеет для него правовые последствия.
3.5. Как и многие другие компании, мы используем технологию cookies на нашем сайте и за его пределами. Cookies – это обрывки информации, которые веб-сайт передает на жесткий диск потребителя для хранения информации, связанной с веб-сайтом. Эта технология расширяет Ваши возможности использования интернета, сохраняя Ваши приоритеты при просмотре определённого сайта. Технология cookies не содержит личной информации и не может никоим образом настраивать вашу систему или считывать информацию с Вашего жесткого диска. При просмотре сайта мы можем разместить cookies на вашем компьютере. Такие временные cookies используют для подсчёта количества визитов на наш сайт. Они удаляются, когда Вы выходите из браузера. Постоянные cookies могут храниться на вашем компьютере вашим браузером. При регистрации этот тип cookies сообщает, что Вы впервые к нам пожаловали или заходили на наш сайт раньше. Cookie не содержат персональных данных и могут быть заблокированы Вами в любой момент.
Маркеры не получают личной информации о Вас и не передают нам вашу контактную информацию, а также не получают никакой информации с вашего компьютера. Мы используем cookies для определения характеристик сайта и предложений, которые Вам нравятся с целью предоставления Вам больше информации, в которой Вы заинтересованы. Кроме того, файлы cookie используются, чтобы сделать веб-сайт http://dek-art.com.ua безопасным, защищённым и удобным. Файлы cookie обеспечивают поддержку функций безопасности и их запуск. Файлы cookie также позволяют отслеживать нарушения ПОЛИТИКИ КОНФИДЕНЦИАЛЬНОСТИ посетителями или устройствами. Файлы cookie помогают оценить количество и частоту запросов, а также выявлять и блокировать тех посетителей или устройства, которые пытаются выполнить пакетные загрузки информации с веб-сайта.
4. Прочие условия.
4.1. Пользователь имеет право назначить Получателем приобретаемого Товара третье лицо. В этом случае Получатель обязан указать в форме Заказа данные, необходимые для идентификации Получателя и доставки ему Товара.
На отношения сторон, в таком случае, распространяются положения ст. 636 Гражданского кодекса Украины.
4.2.Для выдачи Товара Получателю последний обязан предъявить при получении Товара документ, удостоверяющий личность (паспорт).
4.3. При получении Товара Получатель обязан расписаться в документах, подтверждающих получение Товара.
4.4. Все возможные споры, вытекающие из настоящего Соглашения или связанные с ним, подлежат разрешению в соответствии с действующим законодательством Украины.
4.5. Ничто в Соглашении не может пониматься как установление между Пользователем и Администрации Сайта агентских отношений, отношений товарищества, отношений по совместной деятельности, отношений личного найма, либо каких-то иных отношений, прямо не предусмотренных Соглашением.
4.6. Признание судом какого-либо положения Соглашения недействительным или не подлежащим принудительному исполнению не влечёт недействительности иных положений Соглашения.
4.7. Бездействие со стороны Администрации Сайта в случае нарушения кем-либо из Пользователей положений Соглашения не лишает Администрацию Сайта права предпринять позднее соответствующие действия в защиту своих интересов и защиту авторских прав на охраняемые в соответствии с законодательством материалы Сайта. Пользователь подтверждает, что ознакомлен со всеми пунктами настоящего Соглашения и безусловно принимает их.
4.8.Настоящее Соглашение регулируется и толкуется в соответствии с законодательством Украины. Вопросы, не урегулированные Соглашением, подлежат разрешению в соответствии с законодательством Украины.
Проверьте правильность номера телефона – мы перезвоним Вам для уточнения деталей, и на этот номер Вы получите извещение от Новой почты.
Если Вы – плательщик НДС и Вам необходим счет, заполните форму выше и нажмите кнопку «Счет». Робот сформирует документ* и выведет ссылку на его скачивание.
*Счет действителен в течение 5 календарных дней.
Возможны следующие варианты оплаты:
1) Безналичный расчет без НДС. Для того чтобы получить счет свяжитесь с администрацией почтой или по телефонам указанным в разделе «Контакты и реквизиты»;
2) Безналичный расчет без НДС. При оформлении заказа в поле «Плательщикам НДС» укажите полное название организации или предприятия и счет, договор поставки и расходная накладная сформируются автоматически;
3) Перевод на карту Приватбанка. Для того чтобы получить номер карты свяжитесь с администрацией почтой или по телефонам указанным в разделе «Контакты и реквизиты»;
4) Наложенный платеж при получении в отделении службы доставки;
5) Возможны другие способы оплаты: PayPal, Western Union и т.д.
Компания «Дек-Арт» предоставляет гарантию на всю свою продукцию.
Мы производим замену товара, в случае производственного брака или несоответствия заявленным срокам эксплуатации товара или его частей.
Гарантийным обслуживанием является также замена комплектующих или частей изделия.
Почтовые расходы и стоимость фурнитуры компенсируются только в случае замены или ремонта по вине производителя или службы доставки.
Если товар был повреждён покупателем расходы по ремонту(замене комплектующих) и транспортные расходы несет покупатель.
Если товар не был проверен покупателем в момент получения ― продавец не несёт ответственности за повреждение товара или фурнитуры.
Гарантийное обслуживание и почтовые расходы в таком случае оплачивает покупатель.
Изолированная втулка заземления, 1 дюйм, 14–2/0 AWG, безрезьбовое соединение
Основной контент начинается здесьAppleton
Производитель: Appleton Electric
№ производителя: GIB-100LS-20AC
UPC: 7813810
Артикул №: 570906
Appleton Electric
MFR #: GIB-100LS-20AC
UPC: 7813810
Артикул #: 570906
Наличие
| Местоположение | В наличии Кол-во |
|---|---|
| РАСПРЕДЕЛИТЕЛЬСКИЙ ЦЕНТР ДЕ-МОЙН | 0 |
| РАЧИНСКИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЦЕНТР | 0 |
$33,85 каждый
Описание
Изолированный заземляющий ввод с алюминиевым вкладышем, размер: 1 дюйм, материал: ковкий чугун, отделка: корпус с гальваническим цинкованием, луженый наконечник, температурный диапазон: 150 град.
C, размеры: высота 0,56 дюйма X 1 -3/4 дюйма в диаметре, размер кабеля: 14 AWG одножильный — 2/0 AWG многожильный, радиус поворота: 1,69IN, стандарт: UL 467, E6581, CSA C22.2 № 41, NEMA FB-1, для использования с жестким металлическим кабелепроводом с резьбой и IMC
Особенности
- Самозатухающий
- Устойчив к коррозии
- Перечислен UL
- Сертифицирован CSA
Технические характеристики
| Каталожный номер | ГИБ-100LS-20AC |
| Производитель | Эпплтон Электрик |
| Марка | Эпплтон |
| Страна происхождения | Мексика |
| Сделано в США | № |
| Заявка | Для использования с жестким металлическим кабелепроводом с резьбой и IMC |
| Отделка | Цинковый гальванический корпус, луженая проушина |
| Материал | Ковкий чугун |
| Специальные функции | Обеспечивает компактное средство заземления через изолированную втулку; Может использоваться с контргайкой для заделки кабелепровода в корпусе; Наконечник, используемый для соединения перемычки заземления с нулевой шиной; Изолирующий материал вкладыша является самозатухающим; Пластиковый вкладыш прочен, устойчив к коррозии, химическим веществам и перепадам температур, поверхностное трение настолько низкое, что провода можно протягивать практически без истирания изоляции кабеля; ушки отдельно не продаются; Оснащен стальным оцинкованным установочным винтом, позволяющим зафиксировать втулку в любом желаемом положении; Закрепите и заземлите безрезьбовой жесткий металлический кабелепровод IMC на корпус, медные или алюминиевые жилы |
| Стандарт | UL 467, E6581, CSA C22. 2 № 41, NEMA FB-1 |
| Индикатор RoHS | Связаться с производителем |
| СКП | 7813810 |
| Тип изделия | Изолированная втулка заземления с алюминиевой проушиной |
| Длина | 8. 0000 |
| Длина Ед. изм. | Дюйм |
| Ширина Ед. изм. | Дюйм |
| Высота | 0,1600 |
| Высота Ед. изм. | Дюйм |
| Вес | 0,160 |
Вес Ед. изм. | фунтов стерлингов |
| Размер | 1 |
| Номинальная температура | 150 |
| Ширина | 5.0000 |
Инъекционный фитинг, безрезьбовой, сине-белый, трубное соединение с наружным диаметром 1/4 дюйма
(пока отзывов нет) Написать рецензию
Блю-Уайт Индастриз Лтд.
Инъекционный фитинг, безрезьбовой, сине-белый, трубное соединение с наружным диаметром 1/4 дюйма
Рейтинг Обязательно Выберите рейтинг1 звезда (худший)2 звезды3 звезды (средний)4 звезды5 звезд (лучший)
Имя
Электронная почта Обязательно
Тема обзора Обязательно
Комментарии Обязательно
$98,30
В настоящее время: $54,30
(Вы экономите
$44.
00
)
ПРОДАЖА ВНИМАНИЕ!
- Артикул:
- ПСТ-43-213-1010
- МПН:
- ТИ40-4В
- Состояние:
- Новый
- Наличие:
- Доставка:
- Оценка в корзине
Описание
Инъекционный фитинг, безрезьбовой, сине-белый, трубное соединение 1/4 дюйма
Информация о гарантии
12 месяцев
Прочие детали
- сопутствующие товары
- Клиенты также просмотрели
- Обзор Facebook
Инъекционный фитинг, сине-белый, 1/2″ и 1/4″ дюймовый вход, наружный диаметр трубки 3/8″, 6 фунтов на кв. дюйм
Артикул: PST-43-213-1044
96,40 $
Сейчас: 53,30 $
Добавить в корзину
Инъекционный фитинг, безрезьбовой, сине-белый, трубный соединитель 3/8 дюйма
Артикул: PST-43-213-1016
$98,90
Сейчас: 54,60 $
Добавить в корзину
Инъекционный фитинг, безрезьбовой, сине-белый, трубное соединение 3/8 дюйма
Артикул: PST-43-213-1074
127,10 $
Сейчас: 71,50 $
Добавить в корзину
Инъекционный фитинг Cmplt, Stenner, 1/4 дюйма, ПВХ
Артикул: PST-43-227-1148
40,10 $
Сейчас: 19,50 $
Добавить в корзину
Трубка, всасывающая, сине-белая, наружный диаметр 1/4 дюйма, 100 футов, прозрачный ПВХ
Артикул: PST-43-213-1116
$142,80
Сейчас: $81,20
Добавить в корзину
Инъекционный фитинг, безрезьбовой, сине-белый, трубный соединитель 3/8 дюйма
Артикул: PST-43-213-1016
$98,90
Сейчас: 54,60 $
Добавить в корзину
Инъекционный фитинг, сине-белый, 1/2″ и 1/4″ дюймовый вход, наружный диаметр трубки 3/8″, 6 фунтов на кв. дюйм
Артикул: PST-43-213-1044
96,40 $
Сейчас: 53,30 $
Добавить в корзину
Внутренняя панель управления, Pentair, EasyTouch, 8 контуров
Артикул: PST-59-110-2182
$965,40
Сейчас: $643,60
Добавить в корзину
Заявка на патент США для УНИВЕРСАЛЬНОГО БЕЗРЕЗЬВОГО СОЕДИНЕНИЯ Заявка на патент (заявка № 20200025320, выданная 23 января 2020 г.
) , 2018, содержание которого настоящим включено в настоящий документ во всей своей полноте.ОБЛАСТЬ ТЕХНИКИ
Настоящее раскрытие относится к адаптеру для быстрого соединения и, в частности, к адаптеру для быстрого соединения, который обеспечивает универсальный соединительный интерфейс.
ИСХОДНАЯ ИНФОРМАЦИЯ
Гидравлические муфты распространены во многих различных отраслях промышленности, чтобы облегчить создание канала для жидкости между источником и конечным пользователем. Жидкость, проходящая через жидкостный канал, часто представляет собой воздух в пневматических системах или гидравлическое масло в гидравлических системах. Часто источник подает текучую среду через канал для текучей среды конечному пользователю с расходом и давлением, которые достаточны для выполнения конечным пользователем желаемой функции. Например, в пневматической тормозной системе источником часто является компрессор или резервуар со сжатым воздухом, а конечным пользователем часто является тормозной узел.
Точно так же в гидравлической системе рабочей машины источником часто является гидравлический насос, а конечным пользователем часто является гидравлическое орудие.
Стандартная муфта для жидкости имеет охватываемый конец, который соединяется со шлангом или другим фитингом, и охватывающий конец, который соединяется со шлангом или другим фитингом. Два конца имеют сквозное отверстие, проходящее через них, чтобы позволить текучей среде проходить от охватываемого шланга или фитинга к охватывающему шлангу или фитингу. Охватываемая часть базовой гидравлической муфты часто имеет резьбовую часть, которая выходит из шестигранного основания. Охватывающая часть базовой гидродинамической муфты часто имеет дополняющую резьбовую утопленную секцию внутри шестигранного основания. Для гидравлического соединения основного гидромуфта резьбовой охватываемый конец выравнивается с резьбовым охватывающим концом, и два конца вращаются относительно друг друга до тех пор, пока они не будут гидравлически соединены друг с другом.
Часто требуются инструменты для правильного соединения шестигранных частей базовой муфты для жидкости.
Для правильной установки базовой гидродинамической муфты пользователю требуется значительное время. Соответственно, базовый гидравлический соединитель не идеален для ситуаций, требующих быстрого соединения жидкостного соединителя. Однако быстроразъемные муфты были разработаны для более быстрого гидравлического соединения шлангов друг с другом по сравнению с базовой гидравлической муфтой. Муфты быстрого соединения часто имеют охватываемый конец быстроразъемного соединения с охватываемой частью профиля, который соответствует охватываемому концу быстроразъемного соединения с охватываемой частью профиля. Охватываемый профиль и охватывающий профиль часто по существу идентичны друг другу, чтобы обеспечить возможность размещения охватываемого конца быстроразъемного соединения внутри охватывающего конца быстроразъемного соединения. Кроме того, один из охватываемых или охватываемых концов быстроразъемного соединения может иметь стопорное кольцо или другое фиксирующее средство, которое удерживает охватываемый конец внутри охватывающего конца после его правильной установки в нем.
Профильные части охватываемого и охватывающего концов часто специально формируются производителем, поэтому охватываемый и охватывающий концы не будут легко работать с охватываемыми и охватывающими концами, произведенными другими производителями.
Быстроразъемные муфты обеспечивают относительно простой процесс соединения, который позволяет сравнительно быстро соединять шланги с жидкостной системой. Помимо прочего, быстроразъемные муфты могут обеспечивать возможность быстрого плавного соединения компонентов во время производственного процесса и т.п. Например, производственный процесс рабочей машины часто включает в себя несколько подузлов, каждый из которых конструируется отдельно от другого. После сборки каждой из подузлов их можно собрать вместе и соединить с рабочей машиной в целом. На этом этапе производственного процесса может потребоваться несколько гидравлических соединений для соединения узлов с рабочей машиной. В этом примере быстроразъемные соединения часто применяются на соединениях между узлами и рабочей машиной в целом, чтобы сократить время, необходимое для изготовления рабочей машины.
Хотя быстроразъемные соединители могут помочь в производственном процессе, современные вилочные быстроразъемные соединители обычно соединяются только с одним типом гнездового соединителя и наоборот. Соответственно, использование современных быстроразъемных соединений требует определения типа используемой быстроразъемной муфты с наружной или внутренней резьбой и обеспечения того, чтобы другая быстроразъемная муфта с наружной или внутренней резьбой подходила для гидравлической муфты.
Соответственно, существует потребность в системе быстрого соединения, взаимозаменяемо взаимозаменяемой с различными типами быстроразъемных соединителей.
РЕЗЮМЕ
Один из вариантов осуществления представляет собой охватывающий узел переходника для жидкости, который может соединяться как с первым охватываемым соединителем, так и со вторым охватываемым соединителем, который имеет приемный конец, на который устанавливается жидкостное устройство, при этом охватывающий быстроразъемный конец соединен с принимающим концом.
, сквозное отверстие, расположенное между приемным концом и быстроразъемным концом с внутренней резьбой, чтобы жидкость могла протекать между ними. При этом охватывающий конец быстроразъемного соединения содержит первое цилиндрическое отверстие, имеющее первый диаметр, второе цилиндрическое отверстие, имеющее второй диаметр, причем второй диаметр меньше первого диаметра, охватывающую переходную секцию между первым цилиндрическим отверстием и вторым цилиндрическим отверстием. отверстие, обеспечивающее переход от первого диаметра первого цилиндрического отверстия ко второму диаметру второго цилиндрического отверстия. При этом охватывающая переходная секция сконфигурирована для независимого размещения как первой охватываемой переходной секции, так и второй охватываемой переходной секции для гидравлического соединения охватывающего быстроразъемного конца с одним из первого охватываемого конца, имеющего первую охватываемую переходную секцию, и второго охватываемого конца. имеющий вторую мужскую переходную секцию.
При этом первый охватываемый конец имеет первую цилиндрическую часть, промежуточную цилиндрическую часть и вторую цилиндрическую часть. При этом первая охватываемая переходная секция находится между первой цилиндрической частью и второй цилиндрической частью, а промежуточная цилиндрическая часть расположена в первой охватываемой переходной секции. При этом второй охватываемый конец имеет первую цилиндрическую часть и вторую цилиндрическую часть. При этом вторая охватываемая переходная секция находится между первой цилиндрической частью и второй цилиндрической частью и не является такой же, как первая охватываемая переходная секция.
В одном примере этого варианта охватывающая переходная секция имеет профиль, который отличается как от профиля первой охватываемой переходной секции, так и от профиля второй охватываемой переходной секции. В другом примере охватывающая переходная секция имеет профиль в форме усеченного конуса, сформированный вокруг продольной оси. В некоторых аспектах этого примера первый охватываемый соединитель имеет первую секцию в форме усеченного конуса, образованную между первой цилиндрической частью и промежуточной цилиндрической частью под первым углом усечения относительно продольной оси, и вторую секцию в форме усеченного конуса, образованную между промежуточной цилиндрической частью.
участок и второй цилиндрический участок под вторым углом усечения относительно продольной оси, а усеченный профиль охватывающей переходной секции имеет охватывающий угол усечения примерно такой же, как второй угол усечения. В других аспектах этого примера второй угол усечения отличается от первого угла усечения. В еще других аспектах этого примера внутренние стенки поперечного сечения охватывающей переходной секции по существу параллельны внешним стенкам второй усеченной секции первого охватываемого соединителя. Другой аспект включает в себя стенки охватывающей переходной секции, которые не параллельны стенкам первой усеченной секции первого охватываемого соединителя.
В еще одном примере второй штыревой соединитель имеет единственную секцию в форме усеченного конуса, образованную между первой цилиндрической частью и второй цилиндрической частью под единственным углом усечения относительно продольной оси, и секцию в форме усеченной части охватывающей переходной секции имеет внутренний угол усечения, который меньше, чем одиночный угол усечения второго штекерного соединителя.
В некоторых аспектах этого примера единственная усеченная секция второго охватываемого соединителя проходит аксиально вдоль продольной оси между охватываемой начальной точкой и охватываемой конечной точкой, а усеченный профиль охватывающего перехода проходит аксиально вдоль продольной оси. между женской начальной точкой и женской конечной точкой. При этом ни одна из начальной точки вилки, конечной точки вилки, начальной точки вилки или конечной точки вилки не выровнена по оси вдоль продольной оси, когда второй вилочный соединитель соединен с концом быстроразъемного соединения с вилкой. В некоторых аспектах этого примера охватываемая начальная точка отстоит в осевом направлении от охватывающей начальной точки вдоль продольной оси с помощью зазора.
Другой вариант осуществления представляет собой узел адаптера для жидкости с внутренней резьбой, который имеет приемный конец, в который вставляется жидкостное устройство, конец с внутренней резьбой для быстрого соединения, соединенный с приемным концом, и сквозное отверстие, образованное между принимающим концом и концом для быстрого соединения с внутренней резьбой для пропуска жидкости.
протекать между ними. При этом охватывающий конец быстроразъемного соединения имеет первое цилиндрическое отверстие, имеющее первый диаметр, второе цилиндрическое отверстие, имеющее второй диаметр, причем второй диаметр меньше первого диаметра, охватывающий переходный профиль, образованный между первым цилиндрическим отверстием и вторым цилиндрическим отверстием. отверстие, охватывающий переходной профиль, обеспечивающий переход от первого диаметра первого цилиндрического отверстия ко второму диаметру второго цилиндрического отверстия. При этом охватываемый быстроразъемный конец соединяется с охватываемым быстроразъемным концом, имеющим охватываемый переходный профиль, при этом охватываемый переходный профиль отличается от охватываемого переходного профиля.
В одном примере этого варианта охватывающий переходной профиль имеет форму усеченного конуса. В некоторых аспектах этого примера охватывающий переходный профиль наклонен относительно продольной оси под углом охватывающего профиля, при этом угол охватывающего профиля примерно такой же, как передний угол охватываемого профиля охватываемого переходного профиля.
В другом аспекте этого примера охватывающий переходный профиль наклонен относительно продольной оси под углом охватывающего профиля, при этом угол охватывающего профиля меньше, чем угол охватываемого профиля охватываемого переходного профиля.
В еще одном примере охватывающий переходный профиль имеет такой размер, чтобы по меньшей мере частично принимать первый охватываемый конец, имеющий первый охватываемый переходный профиль, или второй охватываемый конец, имеющий второй охватываемый переходный профиль, причем первый охватываемый переходный профиль отличается от второго мужской переходный профиль. В другом аспекте этого примера имеется цилиндрическое отверстие, образованное на конце быстроразъемного соединения с внутренней резьбой, примыкающее к сквозному отверстию. При этом охватывающий переходной профиль имеет такой размер, чтобы принимать либо первый охватываемый конец, имеющий первый охватываемый переходный профиль, либо второй охватываемый конец, имеющий второй охватываемый переходный профиль.
При этом охватывающий быстроразъемный конец соединяет по текучей среде соответствующий первый или второй охватываемый конец со сквозным отверстием в цилиндрическом отверстии.
Другой вариант осуществления настоящего раскрытия представляет собой способ изготовления машины, имеющей по меньшей мере одно соединение для жидкости, путем обеспечения узла переходника с внутренней резьбой, имеющего конец с внутренней резьбой для быстроразъемного соединения с первым цилиндрическим отверстием, имеющим первый диаметр, и фиксирующим элементом, определенным в части первого цилиндрического отверстия, второе цилиндрическое отверстие, имеющее второй диаметр, причем второй диаметр меньше первого диаметра, охватывающий переходный участок между первым цилиндрическим отверстием и вторым цилиндрическим отверстием, охватывающий переходный участок, имеющий охватывающий переходный профиль между первого диаметра первого цилиндрического отверстия ко второму диаметру второго цилиндрического отверстия.
Обеспечение по меньшей мере одного из по меньшей мере одного первого вилочного соединителя и по меньшей мере одного второго вилочного соединителя. При этом по меньшей мере один первый охватываемый соединитель имеет первый быстроразъемный охватываемый конец, который имеет первую цилиндрическую часть, промежуточную цилиндрическую часть, вторую цилиндрическую часть и первую охватываемую переходную часть между первой цилиндрической частью и второй цилиндрической частью, промежуточная цилиндрическая часть расположена в первой охватываемой переходной секции. При этом по меньшей мере один второй охватываемый соединитель имеет второй охватываемый быстроразъемный конец с первой цилиндрической частью, второй цилиндрической частью и вторым охватываемым переходным участком между первой цилиндрической частью и второй цилиндрической частью и не является таким же, как первый. мужская переходная секция. Способ включает в себя выбор одного из по меньшей мере одного первого охватываемого соединителя и по меньшей мере одного второго охватываемого соединителя и гидравлическое соединение выбранного охватываемого конца быстроразъемного соединения с охватываемым быстроразъемным концом путем вставки выбранного охватываемого конца быстроразъемного соединения в охватывающий быстроразъемный конец до тех пор, пока фиксирующий элемент не войдет в зацепление с выбранным концом быстроразъемного соединения с наружной резьбой.
В одном примере этого варианта охватывающая переходная секция имеет профиль, который отличается как от профиля первой охватываемой переходной секции, так и от профиля второй охватываемой переходной секции. Другой пример включает в себя извлечение выбранного быстроразъемного соединения с охватываемой частью с охватываемой части быстрого соединения и вставку другого из первой вилки быстроразъемного соединения и второй вилки с быстроразъемным соединением в охватывающую часть быстроразъемного соединения. Некоторые аспекты этого примера включают в себя обеспечение множества охватывающих переходников для жидкости и соединение по меньшей мере одного из множества охватывающих переходников для жидкости с по меньшей мере одним первым охватываемым соединителем по меньшей мере одного первого охватываемого соединителя и по меньшей мере одним из множества охватывающих соединителей. переходники жидкости к по меньшей мере одному второму охватываемому соединителю по меньшей мере одного второго охватываемого соединителя.
Вышеупомянутые аспекты настоящего раскрытия и способ их получения станут более очевидными, а само раскрытие будет лучше понято со ссылкой на следующее описание вариантов осуществления раскрытия, взятых в сочетании с прилагаемыми чертежами, на которых:
РИС. 1 представляет собой вид сбоку в разрезе второго охватывающего соединителя на расстоянии от второго охватываемого соединителя;
РИС. 2 представляет собой вид сбоку в разрезе первого гнездового соединителя;
РИС. 3 представляет собой вид сбоку первого штыревого соединителя;
РИС. 4 представляет собой вид сбоку в разрезе первого гнездового соединителя, показанного на фиг. 2, на расстоянии от первого штыревого соединителя на фиг. 3;
РИС. 5 a представляет собой вид в перспективе второго гнездового соединителя с ФИГ. 1;
РИС. 5 b представляет собой перспективный вид в разрезе с возвышением второго гнездового соединителя с ФИГ.
5 а;
РИС. 5 c представляет собой вид сбоку в разрезе второго гнездового соединителя с ФИГ. 5 б;
РИС. 6 представляет собой вид сбоку второго штыревого соединителя с фиг. 1;
РИС. 7 представляет собой вид сбоку в разрезе второго охватывающего соединителя, гидравлически соединенного со вторым охватываемым соединителем;
РИС. 8 представляет собой вид сбоку в разрезе второго охватывающего соединителя, гидравлически соединенного с первым охватываемым соединителем;
РИС. 9 представляет собой вид сбоку в разрезе первого охватывающего соединителя, гидравлически соединенного со вторым охватываемым соединителем; и
РИС. 10 представляет собой блок-схему одного варианта осуществления производственного процесса.
Соответствующие ссылочные позиции используются для обозначения соответствующих частей на нескольких видах.
ПОДРОБНОЕ ОПИСАНИЕ
В целях содействия пониманию принципов настоящего раскрытия теперь будет сделана ссылка на варианты осуществления, описанные в настоящем документе и проиллюстрированные на чертежах, и для их описания будет использоваться специальный язык.
Тем не менее, следует понимать, что при этом не предполагается никакого ограничения объема настоящего раскрытия, такие изменения и дальнейшие модификации в проиллюстрированных устройствах и способах, а также такие дополнительные применения принципов настоящего раскрытия, как проиллюстрировано в нем, рассматриваются как обычно. может возникнуть у специалиста в области техники, к которой относится настоящее раскрытие.
На РИС. 4 показан вариант осуществления первого соединителя , 100, . Первый соединитель , 100, на ФИГ. 4 показан первый охватывающий конец 102 в разрезе вдоль продольной оси 104 для более четкого изображения первого охватывающего профиля или переходной части 106 . Первый охватывающий конец 102 может иметь приемный конец шланга 108 , например, первый конец с одной стороны и первый охватывающий быстроразъемный конец 110 на другом конце, например, второй конец.
Приемный конец шланга 108 может иметь внутреннюю поверхность с резьбой, размер которой позволяет принимать шланг с резьбой от гидравлической, пневматической или подобной системы.
Хотя здесь описывается резьбовое соединение шланга, рассматривается любой тип механизма соединения шланга. Более конкретно, принимающий конец шланга , 108, может быть сконфигурирован так, чтобы его обжимали или иным образом зажимали или обжимали вокруг шланга. Независимо от способа соединения приемный конец шланга 108 обеспечивает место для гидравлического соединения шланга с первым соединителем 100 . Кроме того, соединительный конец шланга 108 может вообще не соединяться со шлангом, а соединительный конец шланга 108 может быть соединен с коллектором для жидкости, клапаном или любым другим механизмом, который может использоваться в жидкостной системе. .
Сквозное отверстие 112 может соединять приемный конец шланга 108 с первым быстроразъемным концом с внутренней резьбой 110 по продольной оси 104 .
Соответственно, когда шланг гидравлически соединен с приемным концом 108 шланга, жидкость может протекать через шланг, приемный конец шланга 108 и сквозное отверстие 112 и в первый охватывающий быстроразъемный конец 110 . .
Первый охватываемый быстроразъемный конец 110 может иметь размер, позволяющий, по крайней мере, частично принимать первый охватываемый конец 114 . Первый охватываемый конец , 114 может иметь первый охватываемый переходный профиль или участок 9.0073 116 , что соответствует первому женскому переходному профилю 106 . Например, первый охватываемый конец 114 может быть негативом первого охватывающего переходного профиля 106 , и наоборот. Более конкретно, первый охватываемый переходной профиль , 116 может быть по существу выровнен в осевом направлении с первым охватывающим переходным профилем , 106 вдоль продольной оси , 104 при гидравлическом соединении с ним.
В некоторых неисключительных примерах первый мужской переходный профиль 116 может иметь практически те же радиальные контуры, что и первый охватывающий переходной профиль 106 , но иметь немного меньший радиус по всему периметру. Например, радиальные контуры первого охватываемого переходного профиля 116 могут быть меньше радиальных контуров первого охватывающего переходного профиля 106 менее чем примерно на 5%, менее чем примерно на 4%, менее чем примерно на 3%, менее примерно 2%, менее примерно 1% или менее примерно 0,5%. Соответственно, когда первый мужской конец 114 расположен внутри первого охватывающего конца 110 быстроразъемного соединения, первый охватываемый переходной профиль 116 расположен рядом с первым охватывающим переходным профилем 106 , хотя и радиально внутри него.
Первый охватываемый конец 114 может также иметь уплотнительный узел 118 , расположенный на одном его конце, например, на его дальнем конце.
Уплотнительный узел , 118, может иметь такие размеры, чтобы обеспечить жидкостное уплотнение между первым охватываемым концом 114 и первый женский конец 102 . В частности, когда первый охватываемый конец 114 соединен с первым охватываемым концом 102 , уплотнительный узел 118 может обеспечивать прохождение жидкости между первым охватываемым концом 102 и первым охватываемым концом 114 вдоль продольной оси 104 , а не вокруг внешней поверхности первого охватываемого конца 114 , например, между внешней поверхностью первого охватываемого конца 114 и внутреннюю поверхность первого охватывающего конца 102 . В некоторых неисключительных примерах узел уплотнения 118 может представлять собой уплотнение типа уплотнительного кольца. Кроме того, прокладка, например, синтетическая прокладка, может быть расположена рядом с кольцевым уплотнением, чтобы предотвратить защемление уплотнительного кольца между первым охватываемым концом 114 и первым охватываемым концом 102 , когда первый охватываемый конец 114 находится там.
Кроме того, уплотнение от мусора 120 может располагаться в осевом направлении от уплотнительного узла 118 вдоль оси 104 и располагаться на части первого охватываемого конца 114 . Часть первого охватываемого конца, на которую устанавливается уплотнение 120 для мусора, может быть расположена на расстоянии в осевом направлении от проксимального конца первого охватываемого конца 114 , например, конца 122 приема шланга. Уплотнение для мусора 120 может представлять собой уплотнение типа уплотнительного кольца или подобное и иметь размеры, обеспечивающие гидравлическое уплотнение первого охватываемого конца 9.0073 114 до первого женского конца 102 . Уплотнение 120 для мусора может по существу изолировать часть первого охватываемого конца 114 от окружающей среды, когда первый охватываемый конец 114 соединен с первым охватываемым концом 102 .
Другими словами, уплотнение , 120, для мусора может предотвращать попадание мусора вдоль первого охватываемого переходного профиля , 116 за счет герметизации внешней поверхности первого охватываемого конца 9.0073 114 к внутренней поверхности первого охватывающего конца 102 при соединении с ним.
В некоторых аспектах настоящего изобретения первый охватывающий конец 102 может иметь стопорное кольцо 124 , расположенное в канавке 128 охватывающего стопорного кольца. Стопорное кольцо 124 может быть расположено вокруг продольной оси 104 на первом быстроразъемном конце с внутренней резьбой 110 или внутри него. Стопорное кольцо 124 может соответствовать охватываемой канавке стопорного кольца 9.0073 126 , определенный внутри или на, например, внутри внешней поверхности первого охватываемого конца 114 .
По мере того как первый охватываемый конец 114 входит в зацепление с первым охватываемым концом 102 , стопорное кольцо 124 может быть принудительно расширено в радиальном направлении, когда стопорное кольцо 124 перемещается вдоль внешней поверхности первого охватываемого перехода. профиль 116 . Как только стопорное кольцо 124 достигает канавки 126 охватываемого стопорного кольца, оно может упруго деформироваться, например, радиально внутрь, по меньшей мере частично, в канавку 9 охватываемого стопорного кольца.0073 126 . Другими словами, стопорное кольцо 124 может оставаться в канавке 128 охватывающего стопорного кольца, когда первый охватываемый конец 102 входит в зацепление с первым охватываемым концом 114 . Стопорное кольцо 124 может расширяться, когда стопорное кольцо 124 входит в контакт с наружной поверхностью первого охватываемого конца 114 вдоль первого переходного профиля охватываемой части 116 до тех пор, пока стопорное кольцо 124 не окажется, по крайней мере, частично в охватываемой части.
канавка под стопорное кольцо 126 . Затем стопорное кольцо , 124, может быть расположено, по меньшей мере, частично в канавке 128 охватывающего стопорного кольца и канавке 126 охватываемого стопорного кольца, таким образом сцепляя первый охватываемый конец 114 и первый охватываемый конец 102 вместе.
Стопорное кольцо 124 может иметь достаточную толщину, чтобы по крайней мере часть стопорного кольца 124 оставалась как в канавке охватывающего стопорного кольца 128 , так и в канавке охватываемого стопорного кольца 126 , когда первый охватывающий конец 102 соединен с первым охватываемым концом 114 . Соответственно, когда стопорное кольцо 124 расположено внутри канавки 126 охватываемого стопорного кольца, оно может проходить радиально от канавки 126 охватываемого стопорного кольца на достаточное расстояние, чтобы контактировать с канавкой 128 охватывающего стопорного кольца.
После того, как стопорное кольцо 124 окажется внутри канавки 126 охватываемого стопорного кольца, как описано здесь, стопорное кольцо 124 может быть расположен, по крайней мере частично, как в канавке охватывающего стопорного кольца 128 , так и в канавке охватываемого стопорного кольца 126 , чтобы таким образом предотвратить существенное осевое перемещение первого охватываемого конца 114 относительно первого охватываемого конца 102 .
Первый охватываемый конец 114 может также иметь приемный конец шланга 122 , аналогичный приемному концу шланга 108 первого охватывающего конца 102 . Соответственно, к приемному концу шланга 9 может быть присоединен шланг или что-либо подобное.0073 122 для гидравлического соединения шланга от первого охватывающего конца 102 к шлангу первого охватываемого конца 114 , когда два конца 102 , 114 гидравлически соединены друг с другом.
Соответственно, при использовании шланг или другое гидравлическое устройство может быть гидравлически соединено с приемным концом шланга 108 первого охватывающего конца 102 , а шланг может быть гидравлически соединен с приемным концом шланга 122 первый мужской конец 114 . Затем первый охватываемый конец 114 может быть выровнен в осевом направлении, например, в целом, с первым охватываемым концом 102 вдоль продольной оси 104 и дистальным концом первого охватываемого конца 114 , например, с включением уплотнительный узел 118 , может перемещаться в осевом направлении вдоль продольной оси 104 в первый быстроразъемный конец с внутренней резьбой 110 . Первый охватываемый конец 114 может перемещаться в осевом направлении вдоль продольной оси 104 к задней стенке 129 первой внутренней части 102 .
Когда уплотнительный узел 118 проходит первый охватывающий переходный профиль 106 , уплотнительный узел 118 может сжиматься между первым охватывающим концом 102 и первым охватываемым концом 114 , образуя между ними жидкостное уплотнение.
Поскольку первый переходной профиль «папа» 116 выравнивается с первым переходным профилем «мама» 106 , стопорное кольцо 124 может расширяться в радиальном направлении, поскольку стопорное кольцо 124 удерживается в охватывающей канавке стопорного кольца 128 , в то время как первый охватываемый конец 114 перемещается в осевом направлении к задней стенке 129 из . первый женский конец 102 . Как только стопорное кольцо 124 будет выровнено в осевом направлении с канавкой 126 охватываемого стопорного кольца, стопорное кольцо 124 может стать, по меньшей мере, частично расположенным в нем.
Далее женское лицо 130 может касаться охватываемой поверхности 132 , когда стопорное кольцо 124 расположено внутри канавки охватываемого стопорного кольца 126 для предотвращения дальнейшего осевого перемещения первого охватываемого конца 102 относительно первого охватываемого конца 114 , например, дальнейшее осевое перемещение первого охватываемого конца 114 в полость первого охватываемого конца 102 .
Обратимся теперь к фиг. 2, вид сбоку в разрезе первой муфты 102 проиллюстрирован. Первый охватывающий переходный профиль 106 может быть образован из первой охватывающей секции 202 в форме усеченного конуса, охватывающей промежуточной цилиндрической части 204 и второй охватывающей секции 206 в форме усеченного конуса. Первая и вторая охватывающие секции , 202, , 206 в форме усеченного конуса могут иметь форму усеченного конуса, например, усеченно-коническую форму, с полостями, определенными, например, образованными в первой охватывающей части , 102, вокруг продольной оси 9.
0073 104 . Аналогично, охватывающая промежуточная цилиндрическая часть , 204, может представлять собой цилиндрическую полость, определенную, например, сформированную в первом охватывающем конце , 102, вокруг продольной оси , 104, .
Первая охватывающая секция в форме усеченного конуса 202 может представлять собой радиальное уменьшение, поскольку первый охватывающий конец 102 переходит от первой охватывающей цилиндрической части или отверстия 208 к охватывающей промежуточной цилиндрической части 204 . Первая охватывающая цилиндрическая часть 208 имеет радиус больше, чем охватывающая промежуточная цилиндрическая часть 204 . Аналогично, вторая охватывающая усеченная секция , 206 может представлять собой радиальное уменьшение, поскольку вторая охватывающая усеченная секция 206 переходит от охватывающей промежуточной цилиндрической части 204 ко второму охватывающему цилиндрическому отверстию или части 210 .
Охватывающая промежуточная цилиндрическая часть 204 имеет радиус больше, чем вторая охватывающая цилиндрическая часть 210 .
Первая охватывающая секция в форме усеченного конуса 202 имеет первый охватывающий угол усеченной части 212 , определенный относительно продольной оси 104 . Аналогично, вторая охватывающая секция 206 в форме усеченного конуса имеет второй охватывающий угол 214 усеченной части, определенный относительно продольной оси 104 . В некоторых неисключительных примерах первый женский угол усечения 212 может быть больше, чем второй внутренний угол усеченного конуса 214 . Однако здесь также рассматриваются другие варианты осуществления. В некоторых вариантах осуществления первый и второй охватывающие углы , 212 , 214 в форме усеченного конуса могут быть равными, например, поверхности первой охватывающей усеченной секции , 202 и второй охватывающей усеченной секции , 206 могут быть параллельно друг другу.
В еще одном варианте осуществления первый внутренний угол усеченного конуса 212 может быть меньше, чем второй внутренний угол усечения 214 . В некоторых вариантах осуществления первый угол усеченного конуса 212 составляет менее примерно 60°, менее примерно 55°, менее примерно 50°, менее примерно 45°, менее примерно 40°, менее примерно 35°, менее примерно на 30°, менее чем на 25°, менее чем на 20°, менее чем на 15°, менее чем на 10° или под любым другим углом, который предпочтительно облегчает сопрягаемое соединение между первым концом с внутренней резьбой 102 и первый мужской конец 114 . В некоторых вариантах осуществления второй угол усеченного конуса 214 составляет менее примерно 60°, менее примерно 55°, менее примерно 50°, менее примерно 45°, менее примерно 40°, менее примерно 35°, менее более примерно 30°, менее примерно 25°, менее примерно 20°, менее примерно 15°, менее примерно 10° или любой другой угол, который предпочтительно облегчает сопрягаемое соединение первого охватывающего конца 102 и между ними.
первый мужской конец 114 .
В другом аспекте настоящего раскрытия первый женский переходный профиль 106 может иметь ширину 216 первого охватывающего переходного профиля, который простирается на осевое расстояние вокруг или вдоль продольной оси 104 . Ширина , 216, первого охватывающего переходного профиля может быть расстоянием между первой начальной точкой , 218 охватывающего элемента и первой конечной точкой охватывающего элемента 220 , которые определяют, например, определяют в продольном направлении первый охватывающий переходный профиль 106 .
Обратимся теперь к фиг. 3, первый мужской конец 114 показан более подробно. Первый охватываемый конец 114 может иметь профиль с характеристиками, аналогичными первому охватывающему концу 102 . Однако характеристики первого охватываемого конца 114 могут быть по существу обратными по отношению к первому охватываемому концу 102 .
То есть особенности первого охватывающего конца , 102, , показанного на виде в разрезе на ФИГ. 2, по существу, являются полостями, в то время как элементы, описанные для первого охватываемого конца 9,0073 114 соответствуют полостям первого конца с внутренней резьбой 102 . Первый охватываемый конец , 114, может иметь сквозное отверстие вдоль продольной оси , 104, , чтобы жидкость могла течь к шлангу или другому устройству, присоединенному к приемному концу , 122, .
Соответственно, первый охватываемый конец 114 может иметь первую охватываемую цилиндрическую часть 302 , первую охватываемую усеченную секцию 304 , охватываемую промежуточную секцию 306 , вторую охватываемую усеченную секцию 308 и вторую охватываемую цилиндрическую часть 310 . Кроме того, первая охватываемая секция 304 в форме усеченного конуса имеет первый охватываемый угол 312 усеченного конуса, определенный относительно продольной оси 104 , а вторая охватываемая секция в форме усеченного конуса 308 имеет второй охватываемый угол 314 усеченной части.
, или угол профиля передней охватываемой части, определяемый относительно продольной оси 104 . Первый и второй охватываемые углы , 312 , 314 могут быть образованы вдоль стенок наружной поверхности соответствующих первой и второй охватываемых усеченных секций , 304, , 308 ,
. Охватываемые цилиндрические части
Аналогично, первый охватываемый угол 312 усеченного конуса может быть примерно таким же, как первый охватываемый угол 212 усеченного конуса, а второй охватываемый угол 314 усеченного конуса может быть примерно таким же, как второй охватываемый угол 214 усеченной части. Соответственно, когда первый охватываемый конец , 114 расположен внутри, например, сопряженно сцеплен с первым охватываемым концом , 102 , соответствующие усеченные секции , 304, , , 202, и 308 , 206 могут иметь кромки профилей, которые по существу параллельны друг другу. Кроме того, первый охватываемый конец 114 может иметь ширину 316 первого охватываемого переходного профиля, которая приблизительно равна ширине 216 соответствующего первого охватываемого переходного профиля. Обратимся теперь к фиг.
1 показан второй соединитель 400 , имеющий второй охватывающий конец 402 , в разрезе вдоль продольной оси 9.0073 404 для более четкого изображения второго переходного участка или профиля 406 . Второй охватывающий конец 402 может иметь конец 408 для приема шланга с одной стороны и второй охватывающий быстроразъемный конец 410 с другой. Приемный конец шланга , 408, может иметь внутреннюю поверхность с резьбой, размер которой позволяет принимать шланг с резьбой или другое устройство или тому подобное от гидравлической, пневматической или подобной системы, аналогичной первому соединителю 9.0073 100 . Приемный конец шланга 408 обеспечивает место для гидравлического соединения шланга и т.п. со вторым соединителем 400 . Кроме того, сквозное отверстие , 412, может гидравлически соединять принимающий конец шланга , 408, со вторым концом , 410, быстроразъемного соединения с внутренней резьбой вдоль продольной оси , 404, .
Соответственно, когда шланг гидравлически соединен с приемным концом , 408, шланга, жидкость может протекать через шланг в приемный конец 9 шланга.0073 408 , через сквозное отверстие 412 и из второго быстроразъемного соединения с внутренней резьбой 410 .
Второй охватывающий быстроразъемный конец 410 может иметь размер, позволяющий по крайней мере частично принимать второй охватываемый соединительный конец 414 . Второй охватываемый конец , 414 соединителя может иметь второй охватываемый переходный профиль , 416 . В одном неэксклюзивном примере второй охватываемый переходной профиль , 416 может иметь несколько иной профиль по сравнению со вторым охватывающим переходным профилем 9.0073 406 и иметь, по меньшей мере, немного меньший радиус по всей длине при соединении с ним, как показано на ФИГ. 7.
Второй охватываемый соединительный конец 414 может иметь уплотнительный узел 418 , расположенный на одном его конце, например, на его дальнем конце.
Уплотнительный узел 418 второго соединителя 400 может функционировать по существу таким же образом, как уплотнительный узел 118 первого соединителя 100 . Соответственно, описание узла уплотнения 118 выше настоящим включен в настоящий документ для узла уплотнения 418 второго соединителя 400 .
Кроме того, уплотнение для мусора 420 может быть расположено вдоль части второго охватываемого конца 414 . Уплотнение 420 для мусора может представлять собой уплотнительное кольцо типа круглого сечения или подобное, и его размер обеспечивает жидкостное уплотнение второго охватываемого конца 414 со вторым охватываемым концом 402 при сопряжении. Уплотнитель для мусора , 420, может по существу герметизировать второй соединитель 9 посредством текучей среды.
0073 400 из окружающей среды аналогично описанному выше для уплотнения мусора 120 , когда второй охватывающий конец 402 соединен со вторым охватываемым концом 414 .
В некоторых аспектах настоящего изобретения второй охватывающий конец 402 может иметь стопорное кольцо 424 , расположенное в канавке охватывающего стопорного кольца 428 . Стопорное кольцо 424 может быть расположено вокруг продольной оси 404 на втором быстроразъемном конце 9 с внутренней резьбой или внутри него.0073 410 . Стопорное кольцо 424 может соответствовать канавке 426 охватываемого стопорного кольца, выполненной на втором охватываемом конце 414 или на нем.
Стопорное кольцо 424 и канавки для стопорного кольца 428 , 426 второго разъема 400 могут функционировать практически так же, как стопорное кольцо 124 73 73 9074, описанное выше для первого разъема 1004.
. Соответственно приведенное выше описание стопорного кольца 124 , касающийся первого соединителя 100 , настоящим включен в этот раздел, касающийся второго соединителя 400 . Короче говоря, стопорное кольцо , 424, может аксиально фиксировать второй охватываемый конец , 414 во втором охватываемом конце , 402 , когда два конца 402 , 414 выровнены и зацеплены.
Второй охватываемый конец 414 может также иметь приемный конец шланга 422 , аналогичный приемному концу шланга 408 . Соответственно, к принимающему концу шланга , 422, может быть присоединен шланг и т.п. для гидравлического соединения шланга от второго охватывающего конца , 402, к шлангу второго охватываемого конца , 414, , когда два конца , 402, , 414 гидравлически соединены друг с другом.
Более конкретно, второй охватываемый конец , 414 может иметь сквозное отверстие, расположенное вдоль продольной оси , 404 , которое позволяет текучей среде течь из второго охватывающего конца 9.0073 402 к приемному концу шланга 422 .
Назначение второго соединителя 400 в целом такое же, как у первого соединителя 100 . Подобно первому соединителю 100 , описанному в данном документе, второй соединитель 400 может обеспечивать гидравлическое соединение шланга и т.п. с приемным концом 408 шланга второго охватывающего конца 402 и шлангом и т.п. быть гидравлически соединенным с приемным концом шланга 422 второй мужской конец 414 . Затем второй охватываемый конец 414 может быть выровнен в осевом направлении, например, в целом, со вторым охватываемым концом 402 вдоль продольной оси 404 и дистальным концом второго охватываемого конца 414 , например, с включением Уплотнительный узел 418 можно перемещать в осевом направлении вдоль продольной оси 404 во второй быстроразъемный конец с внутренней резьбой 410 .
Второй конец с наружной резьбой 414 может перемещаться в осевом направлении вдоль продольной оси 404 по направлению к задней стенке 429 второго охватывающего конца 402 . Когда уплотнительный узел 418 проходит второй охватывающий переходный профиль 406 , уплотнительный узел 418 может сжиматься между вторым охватывающим концом 402 и вторым охватываемым концом 414 с образованием уплотнения, например, непроницаемое для жидкости уплотнение между ними.
В качестве второго мужского переходного профиля 416 выравнивается в осевом направлении со вторым охватывающим переходным профилем 406 , стопорное кольцо 424 может расширяться в радиальном направлении, поскольку стопорное кольцо 424 удерживается в канавке охватывающего стопорного кольца 428 , в то время как второй охватываемый соединитель 414 перемещается в осевом направлении к задней стенке 429 .
Как только стопорное кольцо 424 будет выровнено в осевом направлении с канавкой 426 охватываемого стопорного кольца, стопорное кольцо 424 может стать, по меньшей мере, частично расположенным в нем. Далее женское лицо 430 может касаться охватываемой поверхности 432 , когда стопорное кольцо 424 расположено в канавке охватываемого стопорного кольца 426 для предотвращения дальнейшего осевого перемещения второго охватываемого конца 402 относительно второго охватываемого конца 414 , например, дальнейшее осевое перемещение второго охватываемого конца 414 в полость второго охватываемого конца 402 .
Обратимся теперь к фиг. 5 a , вид в перспективе с возвышением второго охватывающего конца 402 показан в полной форме. На фиг. 5 b , вид в разрезе по плоскости 5 b проиллюстрирован на виде сверху в перспективе.
На фиг. 5 c , вид в разрезе второго охватывающего конца , 402 показан на виде сбоку, чтобы более четко показать особенности его профиля. Второй охватывающий переходный профиль , 406, может быть сформирован из единственной секции , 502, в форме усеченного конуса. Одинарная усеченная секция 502 может представлять собой полость в форме усеченного конуса, образованную вокруг продольной оси 404 .
Единственная усеченная секция 502 может представлять собой радиальное уменьшение, когда второй охватывающий конец 402 переходит от первой охватывающей цилиндрической части или отверстия 508 ко второму охватывающему цилиндрическому отверстию или части 510 . Первое охватывающее цилиндрическое отверстие 508 имеет первый диаметр, а второе охватывающее цилиндрическое отверстие 510 имеет второй диаметр, причем первый диаметр больше второго диаметра.
Кроме того, одиночная секция 502 в форме усеченного конуса может иметь второй охватывающий угол 512 одиночной усеченной части или охватывающий профильный угол, определенный относительно продольной оси 404 . Одиночный внутренний угол , 512, в форме усеченного конуса может быть определен вдоль внутренней поверхности одиночной секции в форме усеченного конуса , 502, с боковой точки зрения, показанной на ФИГ. 5 с . В некоторых вариантах осуществления угол одиночной охватывающей части усеченного конуса 512 составляет менее примерно 60°, менее примерно 55°, менее примерно 50°, менее примерно 45°, менее примерно 40°, менее примерно 35°, менее примерно 30°, менее 25°, менее 20°, менее 15°, менее 10° или любой другой угол, который предпочтительно облегчает сопрягаемое соединение второго охватывающего конца 402 и между ними. второй мужской конец 414 .
В другом аспекте настоящего изобретения второй охватывающий переходный профиль , 406 может иметь ширину , 516 второго охватывающего переходного профиля, которая представляет собой осевое расстояние вдоль продольной оси , 404 . Ширина , 516, второго охватывающего переходного профиля может быть расстоянием между второй начальной точкой , 518, охватывающего элемента и второй конечной точкой , 520 охватывающего элемента, которые определяют второй охватывающий переходный профиль , 406 .
Обратимся теперь к фиг. 6, второй мужской конец 414 показан более подробно. Второй охватываемый конец 414 может иметь вторую охватываемую большую цилиндрическую часть 602 , вторую охватываемую одиночную секцию в форме усеченного конуса 608 и вторую охватываемую малую цилиндрическую часть 610 .
Кроме того, второй охватываемый одиночный усеченный участок 608 имеет второй одиночный охватываемый угол 612 усеченного конуса или угол охватываемого профиля относительно продольной оси 404 . Второй мужской одиночный угол усечения 612 расположен вдоль внешней поверхности или стенки второго охватываемого конца 414 , как показано на виде сбоку на ФИГ. 6.
Вторые охватываемые цилиндрические части 602 , 610 могут иметь диаметры, немного меньшие, чем соответствующие вторые охватывающие цилиндрические части 508 , 510 . Соответственно, вторые охватываемые цилиндрические части , 602, , , 610, могут быть расположены внутри соответствующих вторых охватывающих цилиндрических частей 9.0073 508 , 510 , когда второй охватываемый конец 414 расположен внутри второго охватывающего конца 402 , как показано на ФИГ.
7. Однако второй охватываемый угол 612 одинарной усеченной части может быть немного смещен по углу относительно второго охватываемого одинарного угла 512 усеченной части. Соответственно, когда второй охватываемый конец , 414 расположен во втором охватываемом конце 402 , например, когда два компонента сопрягаются, соответствующие усеченные секции 608 , 502 могут иметь кромки профилей, смещенные под углом друг относительно друга, например, второй охватываемый одиночный угол усеченной части 612 может отличаться от второго охватывающего одинарного угла усеченной части 512 . Кроме того, второй охватываемый конец , 414 может иметь ширину , 616 второго охватываемого переходного профиля, которая немного меньше ширины , 516 соответствующего второго охватывающего переходного профиля. Второй мужской переходной профиль шириной 616 может проходить от второй начальной точки 618 охватываемой части до второй конечной точки 620 охватываемой части, которая определяет, например, определяет в продольном направлении вторую переходную секцию охватываемой части или профиль 416 .
Обратимся теперь к фиг. 7, второй охватываемый и охватываемый концы , 414, , , 402, показаны в гидравлически соединенной ориентации , 700 , вид сбоку. Ради иллюстрации второй охватывающий конец 402 показан в разрезе, чтобы показать его внутренние контуры, описанные здесь. ИНЖИР. 7 иллюстрирует выравнивание второго охватывающего переходного профиля 9.0073 406 и второй мужской переходной профиль 416 . Кроме того, показаны одиночные усеченные углы , 612, , , 512, , как мужской, так и женский. Более конкретно, второй угол 612 усеченной вершины с охватываемой частью может быть больше, чем угол 512 с одиночной усеченной вершиной охватываемой части. В этой ориентации профиль второй охватываемой одинарной усеченной секции 608 не параллелен профилю одиночной усеченной секции 502 второго охватывающего конца 402 — как показано, профиль второй охватываемой одинарной усеченной секции 608 смещен под углом от одиночной усеченной секции 502 второго охватывающего конца 402 .
В некоторых аспектах настоящего изобретения концы 402 , 414 второго соединителя 400 имеют такую форму, чтобы вмещать противоположный соединитель либо первого, либо второго соединителя 100 , 400 . То есть второй охватываемый конец , 402, может быть такого размера, чтобы обеспечить гидравлическое соединение либо первого охватываемого конца , 114 , либо второго охватываемого конца , 414 . В некоторых аспектах настоящего раскрытия второе охватывающее цилиндрическое отверстие 510 может иметь размер, позволяющий разместить либо вторую охватываемую цилиндрическую часть 310 первого охватываемого конца 114 , либо вторую охватываемую небольшую цилиндрическую часть 610 второго охватываемого конца. мужской конец 414 . Аналогичным образом, размер первого охватывающего цилиндрического отверстия 508 может быть рассчитан на размещение либо первой охватываемой цилиндрической части 302 первого охватываемого конца 114 , либо первой охватываемой цилиндрической части 602 второго охватываемого конца 414 .
Другими словами, первый и второй охватываемые концы , 114, , , 414, могут существенно различаться по форме только вдоль переходных профилей , 116, , , 416, . Кроме того, второй мужской переходный профиль 416 может быть смещен в осевом направлении от второго охватывающего переходного профиля 406 на зазор 702 (показан на фиг. 7). Более конкретно, вторая начальная точка , 618 охватываемой части может быть смещена от второй начальной точки , 518 охватываемой части вдоль продольной оси 404 на зазор 702 .
Второй охватывающий конец 402 может вмещать второй охватываемый переходный профиль 416 , как поясняется здесь со ссылкой на фиг. 7. Тем не менее, второй женский конец 402 может также вмещать первый охватываемый конец 114 , как показано на фиг.
8. Более конкретно, второй охватывающий одиночный угол усеченного конуса 512 может быть по существу таким же, как второй охватываемый угол 314 усеченного конуса первого охватываемого конца 114 . Соответственно, когда первый охватываемый конец , 114 расположен внутри второго охватываемого конца 402 , например, когда два компонента сопрягаются, единственная секция 9 в форме усеченного конуса0073 502 второго охватывающего конца 402 может быть по существу выровнен (например, под углом) со второй охватываемой секцией 308 в форме усеченного конуса. Кроме того, единственная усеченная секция , 502, может проходить, например, в продольном направлении, мимо охватываемой промежуточной цилиндрической части , 306 и части первой охватываемой усеченной секции , 304 , пока не достигнет первого цилиндрического отверстия .
508 .
В некоторых аспектах настоящего изобретения кольцевой канал 802 находится между первым охватываемым концом 114 и вторым охватываемым концом 402 , когда они соединены друг с другом, как показано на фиг. 8. Кольцевой канал 802 может быть образован между охватываемой промежуточной цилиндрической частью 306 , первой охватываемой усеченной секцией 304 , одиночной усеченной секцией 502 и первым охватывающим цилиндрическим отверстием 508. . Другими словами, второй женский конец 402 может образовывать полость вдоль второй охватывающей переходной секции или профиля 406 , которая больше, чем у первого охватывающего конца 102 , для размещения как первого, так и второго охватываемого конца 114 , 414 .
Кроме того, поскольку второй охватывающий конец 402 использует второе цилиндрическое охватывающее отверстие 510 того же размера, что и первый охватывающий конец 102 , узел уплотнения 118 , 418 либо от первого, либо от второго охватываемого конца 114 , 414 будет герметично уплотняться со вторым охватывающим концом 402 .
Соответственно, любой охватываемый соединительный конец , 114, , 414, может быть гидравлически соединен со вторым охватывающим концом , 402 . Аналогично, размеры первых цилиндрических отверстий , 208, , , 508, могут быть такими, чтобы в них можно было вставить либо первый, либо второй охватываемый конец , 114, , , 414, . Соответственно, в некоторых аспектах настоящего раскрытия проксимальная и дистальная части охватываемых концов 114 , 414 и концы с внутренней резьбой 102 , 402 могут иметь размеры, соответствующие друг другу. В этой конфигурации первый соединитель 100 и второй соединитель 400 могут существенно отличаться друг от друга только по переходным профилям 106 , 116 , 406 , 416 .
В то время как специальные переходные профили 106 , 116 , 406 , 416 , другие переходные профили также рассматриваются вдоль соответствующих секций переходного профиля 106 , 116 , 406 , 416 . Более конкретно, другие варианты осуществления могут иметь любой тип геометрии вдоль переходных профилей 106 , 116 , 406 , 416 при условии, что геометрия как охватываемой, так и охватывающей частей позволяет использовать цилиндрические отверстия, например первые цилиндрические отверстия 210 , 510 , охватывающего конца, который должен быть гидравлически соединен с соответствующими цилиндрическими частями, например, цилиндрические части 310 , 610 охватываемой части. Другими словами, в этом раскрытии рассматривается реализация множества различных профилей вдоль секции переходного профиля охватываемого и охватываемого концов при условии, что два конца могут быть соединены друг с другом по текучей среде.
В другом аспекте этого раскрытия второй охватываемый конец 414 может быть соединен с первым охватываемым концом 102 или второй женский конец 402 . ИНЖИР. 7 показан второй охватываемый конец , 414 , соединенный со вторым охватываемым концом 402 , как описано в настоящем документе. ИНЖИР. Однако на фиг.9 показан второй охватываемый конец 414 , соединенный с первым охватываемым концом 102 . Более конкретно, первый охватываемый угол 212 усеченного конуса может быть по существу таким же, как второй охватываемый одиночный угол усеченного конуса 612 второго охватываемого конца 414 . Соответственно, когда второй самец заканчивается 414 расположен внутри первого охватывающего конца 102 , например, когда два компонента сопряжены, первая охватывающая секция 202 в форме усеченного конуса первого охватываемого конца 102 может быть по существу совмещена со вторым охватываемым усеченный профиль 608 .
Кроме того, вторая охватываемая одинарная усеченная секция , 608 может проходить, например, в осевом направлении, по меньшей мере, за часть одной или нескольких охватывающих промежуточных цилиндрических частей 9.0073 204 и вторую охватывающую часть 206 в форме усеченного конуса, пока она не достигнет второй охватываемой небольшой цилиндрической части 610 .
В некоторых аспектах настоящего изобретения кольцевой канал 902 образован между вторым охватываемым концом 414 и первым охватываемым концом 102 , когда они соединены друг с другом, как показано на ФИГ. 9. Кольцевой канал 902 может быть определен между охватывающей промежуточной цилиндрической частью 204 , вторую охватываемую секцию в форме усеченного конуса 206 , вторую охватываемую усеченную секцию 608 и вторую маленькую цилиндрическую часть охватываемой части 610 , например, эти охватываемые секции могут быть радиально меньше, чем близлежащая охватывающая часть разделы.
Другими словами, второй охватываемый конец 414 может иметь меньше материала вокруг второй охватываемой переходной секции или профиля 416 по сравнению с первым охватываемым концом 114 , чтобы разместить как первый, так и второй охватываемый конец 9.0073 102 , 402 .
В одном применении настоящего раскрытия любой из первого или второго охватываемых концов 114 , 414 может быть соединен с одним из первого или второго охватывающих концов 102 , 402 . Более конкретно, если производственная или сборочная линия имеет процесс, в котором шланги соединяются с жидкостными системами, как показано на фиг. 10, можно использовать любую комбинацию соединителей , 100, , , 400, , описанных здесь. На сборочной линии может быть предусмотрена диаграмма или тому подобное, показывающая, что шланги с первым или вторым охватывающим концом 102 , 402 могут соединяться по текучей среде со шлангами с первым или вторым охватываемым концом 114 , 414 .
Более конкретно, в блоке 1002 узел активной зоны может иметь по меньшей мере одно соединение для жидкости. Для надлежащего функционирования узла активной зоны может потребоваться гидравлическое соединение с подузлом, как описано во вставке 1004 . В коробке 1006 один или несколько из первого и/или второго охватывающего конца 102 , 402 может быть соединен с гидравлическим соединением узла активной зоны. Кроме того, в коробке 1008 один или несколько из первого и/или второго охватываемого конца 114 , 414 могут быть гидравлически соединены с гидравлическим соединением подузла. В коробке 1010 один или несколько охватывающих концов 102 , 402 узла сердечника могут быть соединены с одним или несколькими охватываемыми концами 114 , 414 узел, независимо от того, какой тип двух соединителей использовался.
Хотя узел сердечника упоминается как соединенный с охватывающими концами 102 , 402 , это раскрытие не ограничивается такой конфигурацией. Вместо этого узел сердечника мог бы быть соединен с охватываемыми концами , 114, , , 414, . Кроме того, узел сердечника также может быть соединен с множеством соединителей, причем некоторые соединители являются штыревыми 114 , 414 , а некоторые соединители являются гнездовыми 102 , 9.0073 402 . Более того, первый охватываемый конец , 114, может быть удален со второго охватывающего конца , 402, , а второй охватываемый соединитель , 414 может быть соединен с ним по текучей среде или наоборот. Соответственно, любое количество и комбинации соединителей , 100, , , 400, , описанных в настоящем документе, могут быть использованы для гидравлического соединения узла сердечника с подузлом, и в настоящем описании рассматривается любая комбинация, упомянутая в настоящем документе.
Далее сами разъемы 100 , 400 могут иметь этикетки, указывающие на то, что они совместимы с различными типами соединителей для жидкости. За счет взаимозаменяемости фитингов шлангов сборочная линия может иметь более разнообразные варианты получения подходящих фитингов и, таким образом, сократить время простоя и расширить доступ к пригодным для использования соединителям.
Кроме того, процесс изготовления или сборки может включать соединение по меньшей мере одного из множества охватывающих адаптеров шланга с первым охватываемым соединителем и по меньшей мере одного из множества охватывающих адаптеров шланга со вторым охватываемым соединителем. Иными словами, во время изготовления узла сердечника, такого как рабочая машина, может быть множество подузлов, которые должны быть соединены с ним по текучей среде. Каждый из подузлов может иметь один или несколько первых и/или вторых охватываемых концов 9.0073 114 , 414 в сочетании с жидкостной системой.
Узел сердечника может иметь один или несколько первых и/или вторых охватывающих концов , 102, , , 402, , соединенных с жидкостной системой узла сердечника. В этой конфигурации подузлы могут быть гидравлически соединены с узлом сердечника посредством любой комбинации первых или вторых охватываемых концов , 114, , 414 и первого или второго охватывающих концов , 102 , 402 .
Несмотря на то, что здесь были описаны иллюстративные варианты осуществления, включающие принципы настоящего раскрытия, настоящее раскрытие не ограничивается такими вариантами осуществления. Вместо этого эта заявка предназначена для охвата любых вариантов, использования или адаптации раскрытия с использованием его общих принципов. Кроме того, эта заявка предназначена для охвата таких отклонений от настоящего раскрытия, которые входят в известную или обычную практику в области техники, к которой относится это раскрытие.
[Fireside Chat] skinnyCorp-Threadless и Connected Ventures-Vimeo (часть 2 из 2) – Сигнал против шума
The Chatters
Джейкоб ДеХарт (skinnyCorp/Threadless)
Джеффри Калмиков (skinnyCorp/Threadless4 Zachlein) 9028 (Связанные предприятия/Вимео)
Джейкоб Лодвик (Connected Ventures/Vimeo)
Модерирует Мэтт из 37signals
«Я ненавижу, когда меня называют бросившим колледж. Это уже почти 10 лет назад. И я не бросил учебу, я просто решил учиться самостоятельно».
| Зак | Я думаю, мы недооценили, сколько труда мы вложили в это. |
| Зак | Наш успех не случаен — мы работаем без остановки. |
| Джейкоб | даже когда я сплю, я работаю |
| Джеффри | я думаю, что наш первоначальный успех был удачным, если честно |
| Джеффри | но |
| Джейкоб | что бы там ни было, Джеффри, тебя там даже не было |
| Джеффри | наша способность вырастить его таким, какой он есть сейчас, — это непрерывная работа |
| Джеффри | Я определял «наш первоначальный успех», когда вы меня наняли |
| Якоб | он пытается представить, что он трудоголик |
| Зак | Сейчас мы берем отпуск — но сначала мы его не брали — когда было время сделать или сломать. |
| Якоб | ну давайте поговорим о том, что такое «работа». |
| Зак | Когда мы переехали в Нью-Йорк, мы работали по воскресеньям. |
| Джеффри | я работаю по субботам |
| Зак | Так же просто, как говорить о Vimeo вслух. |
| Якоб | , если вы настолько одержимы своим сайтом, что думаете о нем в душе или он буквально заставляет вас вставать с постели по утрам, может быть, это считается работой? |
| Зак | да, полностью. |
| Якоб | Если вы работаете слишком усердно, вы теряете перспективу и совершаете огромные ошибки. |
| Джейкоб | Факт: лучшие идеи рождаются в ванной. |
| Якоб | согласовано |
| Джеффри | да |
«Я думаю, что мы недооценили, сколько труда мы вложили в это.
Наш успех не был случайным — мы работаем без остановок».
| Джеффри | Джейкоб, я еще не говорил тебе, но твое самоубийство в MySpace чертовски вдохновило меня |
| Якоб | ах, спасибо |
| Якоб | ВЫ удалили свой аккаунт MySpace? |
| Джеффри | да |
| Джеффри | но по другим причинам |
| Джеффри | , но вдохновение пришло в виде покупки http://www.socialnetworksuicide.com |
| Якоб | Я убил свой, потому что меня тошнит от того, что все жалуются на MySpace, а они все еще пользуются этим гребаным сайтом! |
| Якоб | Я ненавидел это, и я не собирался сидеть и жаловаться |
| Матовый | Джефф, вы сказали Suntimes: «Наша способность добиться успеха заключается в том, что у нас нет той сумасшедшей конкуренции, которая имеет место в Силиконовой долине». |
| Якоб | Там другая культура. Я не могу представить, чтобы Vimeo существовал в такой среде. |
| Джеффри | нет |
| Джеффри | но недавно был там |
| Джеффри | это вышло из-под контроля |
| Джейкоб | ООС |
| Джеффри | Вы когда-нибудь видели сайт Valleywag.com? |
| Зак | да, сайт Gawker. |
| Джеффри | так страшно |
| Зак | Почему? |
| Джеффри | мне нравится, что люди задают мне этот вопрос |
| Джеффри | люди почти забыли, что интернет существует за пределами долины |
| Матовый | что ты там увидел, что было ooc? |
| Джеффри | ок |
| Джеффри | когда я был там |
| Джеффри | каждый человек, которого я встречал, давал мне визитную карточку с надписью CEO |
| Джеффри | просто кажется, что все так увлечены друг другом, что забывают просто стучать и работать |
Считаете ли вы, что пребывание за пределами Силиконовой долины сыграло важную роль в вашем успехе? «Когда я был [в Силиконовой долине], каждый человек, которого я встречал, давал мне визитную карточку с надписью «генеральный директор».
Просто кажется, что все так увлечены друг другом, что забывают просто стучать и работать».
| Якоб | Я думаю, мы должны стремиться к тому, чтобы интернет-сообщества воспитывали так же, как и реальные сообщества |
| Зак | Думаете, анонимность уйдет в прошлое? |
| Джеффри | я так не думаю |
| Якоб | вроде; Я думаю, что самые полезные сообщества — это те, в которых вы можете развить свою индивидуальность |
| Зак | Интересно, станет ли со временем интернет-пользователь более ответственным в сети, чем в реальной жизни? |
| Джеффри | ваша онлайн-личность и то, кем вы являетесь в реальной жизни, всегда могут отличаться |
| Зак | Верно, но со временем мы сможем отследить каждое действие в сети до настоящего имени, верно? |
| Якоб | нет… |
| Джейкоб | Вы так думаете? Сомневаюсь |
| Джейкоб | Анонимные тролли всегда будут |
| Джеффри | я думаю, что вуаль всегда будет |
| Матовый | Кого/что вы считаете недооцененным? |
| Якоб | Дэн Дикон недооценен |
| Якоб | Балтимор недооценен |
| Якоб | Видеть себя творцом недооценено |
| Якоб | Простоту недооценивают |
| Якоб | хотя нет среди читателей этого блога |
| Джеффри | в плане работы думаю недовольство недооценено |
| Матовый | что вы подразумеваете под недовольством? |
| Джеффри | как никогда не быть полностью довольным своей работой |
| Джейкоб | недовольство |
| Джеффри | шш |
| Джеффри | я креативный |
| Джейкоб | Может, тебе стоило остаться в школе |
| Джеффри | ха-ха |
| Матовый | т. |
| Джеффри | ну, если процитировать очень плохую дрянную хардкор-группу, «удовлетворение — это смерть желания» |
е. быть перфекционистом означает быть вечно неудовлетворенным?«Цитируя очень плохую дрянную хардкор-группу, «удовлетворение — это смерть желания».
| Зак | Думаю, Yahoo недооценивают. |
| Якоб | почему? |
| Джейкоб | Я согласен насчет Yahoo, для своего размера они проделывают довольно большую работу по внедрению инноваций, я рад, что они не уничтожили Flickr и вкусняшки |
| Зак | Вы видели их инициативу «Гражданская журналистика»? |
| Зак | http://news.yahoo.com/you-witness-news |
| Зак | Это недооценено! |
| Якоб | Зак, вас больше интересуют цели проекта или то, как люди на самом деле его используют? |
| Зак | Я не знаю, кто пользуется услугами Yahoo, но мне нравится, что Yahoo думает об этом. |
| Якоб | Благие намерения Yahoo недооценены!!!!! |
| Зак | Я думаю, добрые намерения важны. |
| Зак | Например, Vimeo еще не пользуется большой популярностью, но я считаю важным, чтобы мы тем временем придерживались наших принципов. |
| Якоб | Они важны, но должны быть выполнены с какими-то результатами, особенно если речь идет о публичной компании или другом крупном учреждении |
| Зак | Yahoo нужно еще немного повзрослеть. |
| Матовый | «зрелый»? |
| Зак | Это означает, что у них есть много вещей в разработке … несколько сильных проектов, которые могут дать хорошие результаты, если они будут объединены вместе |
| Зак | , как инициатива гражданской журналистики и Flickr. |
| Зак | Они должны работать вместе. |
| Матовый | Попался. |
| Джейкоб | Я думаю, Yahoo понимает силу сообществ, чего, как мне кажется, не хватает Google |
| Якоб | Может быть… Терри Семел не должен быть генеральным директором? |
| Зак | Я думаю, было бы здорово, если бы я получил сообщение на Flickr от Yahoo, в котором говорилось, что сегодня вечером в Центральном парке будет демонстрация — «Вы будете фотографировать для нас?» |
| Зак | Я бы сделал это! |
| Джеффри | мне нравится эта идея |
| Джейкоб | хорошая идея! |
| Якоб | Зак, я думаю, ты говоришь, что твои собственные идеи недооценивают |
| Зак | Конечно, Yahoo должен видеть тот же потенциал. |
| Джейкоб | вы видели Yahoo Pipes? |
| Джейкоб | его довольно неудобно использовать, но, насколько я могу судить, у него большой потенциал |
| Джейкоб | когда объеденятся skinnycorp и связанные предприятия? |
| Зак | Мы должны начать с обмена сотрудниками на неделю. |
| Джеффри | я думаю, это было бы очень весело |
| Зак | Или как насчет того, чтобы мы создали функцию для Threadless, а вы — для Vimeo? |
| Якоб | Скорее всего, мы вместе построим город примерно в 2010 году |
| Зак | Это кажется далеким, но это не так! |
| Джейкоб | недавно где-то на западе продавался город, кто-нибудь видел? Мы должны были купить это |
| Джеффри | вроде под 3 мил |
| Зак | Да, в Британской Колумбии. |
| Джеффри | это было в Нью-Мексико |
| Зак | О, это был шахтерский городок. |
| Зак | Ты слышал, что с ним случилось?! |
| Джейкоб | да, это было похоже на город-призрак в пустыне |
| Джейкоб | нет! |
| Зак | Ну, некоторые люди решили остаться жить там после того, как его продали. |
| Зак | Частное охранное предприятие купило его. |
| Зак | А охранная фирма использовала его как тренировочную площадку для муниципальных отделений милиции |
| Зак | , так что каждую неделю прибывали новые полицейские силы, и они использовали город для обучения методам борьбы с терроризмом |
| Джеффри | это кажется менее крутым, чем то, что мы бы с ним сделали |
| Зак | , а банк, фактически работающий банк, «задерживали» каждую неделю, и полиция «разбиралась с ситуацией» |
| Джейкоб | это отстой, да ладно. |
| Джеффри | я хотел жить в пожарной части как охотники за привидениями |
| Зак | эта пожарная часть находится в квартале от нас. |
| Джеффри | я думаю, резюме и sc должны иметь как фотошоп теннис |
| Джеффри | , но с разработкой |
| Джеффри | идея для сайта или что-то, представленное сообществом |
| Джеффри | Зак и Якоб — что бы вы сделали по-другому с безрезьбовым? |
| Зак | Разместите видео моделей в футболках на страницах товаров. |
| Джейкоб | аааа! Зак! |
| Джейкоб | знаете ли вы, что у нас это встроено? [но мы были] слишком медленными, чтобы делать видео? |
| Джейкоб | сводит меня с ума |
| Якоб | открыть розничный магазин! |
| Зак | Финансируйте короткометражные фильмы с участием актеров в ваших рубашках и размещайте их тоже. |
| Якоб | продавать репродукции произведений искусства |
| матовый | Джеффри и Джейкоб, что бы вы сделали по-другому с vimeo/CV? |
| Джеффри | я бы провел гораздо больше конкурсов с vimeo |
| Якоб | почему? |
| Джеффри | я думаю, чтобы бросить людям вызов создавать классные вещи |
| Джейкоб | да, может быть, просто поработать в партнерстве с кем-нибудь, устроить конкурс, где самое креативное видео получит хорошую видеокамеру |
| Джейкоб | и просто пусть компания видеокамер пожертвует его для экспозиции |
| Джеффри | Мне нравится идея, что рекламодатели могут делать больше, чем просто размещать рекламу. например, чтобы их присутствие имело цель, например, участие в розыгрыше призов за вещи |
| Джейкоб | Я уже озвучил большинство своих изменений несколько месяцев назад, и вы, ребята, уже их реализовали :-p |
| Якоб | Новая версия выйдет 2 апреля |
| Джейкоб | недооцененный сайт: zombo. |
| Джейкоб | черт возьми, я забыл об этом |
| Джейкоб | пока! |
Это очевидно.
comПартнерство CARE и Threadless для поддержки женщин и девочек
100% доходов от продажи футболок, собранных на основе краудсорсинга, пожертвовано CARE
Глобальная гуманитарная организация CARE в уникальном партнерстве с Фондом Билла и Мелинды Гейтс и онлайн-сообществом дизайнеров футболок Threadless объявила сегодня о выбранном дизайне новой футболки в честь и сбор средств для CARE.
Выбранный дизайн «Мать-дочь-мать» создал художник Шахаф Гуревич. Дизайн госпожи Гуревич был выбран из более чем 100 заявок в ходе онлайн-голосования. Описывая источник вдохновения для своего образа, г-жа Гуревич сказала: «Все матери — дочери, и большинство дочерей — будущие матери. Все матери стремятся к лучшему будущему для своих детей. Ключ к лучшему будущему — расширить возможности сегодняшних дочерей».
Рубашки с выбранным дизайном стоят 19,50 долларов США, и 100 процентов выручки от продажи рубашки будет передано компанией Threadless в фонд CARE. Доступные размеры для мужчин и женщин, футболки можно приобрести исключительно онлайн здесь .
««Мать — это дочь — это мать» стала бесспорным фаворитом, потому что она так красиво напоминает о силе матерей и дочерей», — сказала Хелен Гейл, президент и главный исполнительный директор CARE. «CARE фокусируется на расширении прав и возможностей девочек и женщин, потому что наш опыт показал нам, что они способны изменить семьи и сообщества. Узнав, как принять участие в деревенской сберегательно-кредитной программе, или в рамках тренинга по охране материнского здоровья, женщины могут объединить усилия, чтобы изменить свою жизнь и свои сообщества».
«CARE и Фонд Билла и Мелинды Гейтс оказали такое глубокое влияние по всему миру, решая проблемы бедности и гендерного равенства, и Threadless гордится тем, что может решать эти проблемы вместе с ними с помощью нашего сообщества Threadless, которое действительно объединились вокруг этих целей», — сказал Кристиан Пиччолини, менеджер Threadless по связям с общественностью.
Это партнерство ознаменовало собой первое соревнование по дизайну футболок между CARE, Фондом Гейтса и Threadless. 100% выручки от продажи футболок пойдет в пользу CARE.
О CARE
Основанная в 1945 году с созданием пакета CARE, CARE является ведущей гуманитарной организацией, борющейся с глобальной бедностью. CARE уделяет особое внимание работе с бедными девочками и женщинами, потому что, вооруженные соответствующими ресурсами, они способны вывести целые семьи и целые сообщества из бедности. Наш шестидесятилетний опыт показывает, что когда вы наделяете девушку или женщину полномочиями, она становится катализатором, создавая волны позитивных изменений, которые воодушевляют всех вокруг нее. Вот почему девочки и женщины находятся в центре общественных усилий CARE по улучшению образования, здоровья и экономических возможностей для всех. Мы также работаем с девушками и женщинами, чтобы продвигать социальную справедливость, реагировать на чрезвычайные ситуации и бороться с голодом и изменением климата.
В прошлом году CARE работала в 84 странах и охватила 122 миллиона человек по всему миру. Чтобы узнать больше, посетите www.care.org.
О Фонде Билла и Мелинды Гейтс
Руководствуясь верой в то, что каждая жизнь имеет одинаковую ценность, Фонд Билла и Мелинды Гейтс работает, чтобы помочь всем людям вести здоровую и продуктивную жизнь. В развивающихся странах основное внимание уделяется улучшению здоровья людей и предоставлению им возможности вырваться из голода и крайней нищеты. В Соединенных Штатах она направлена на то, чтобы все люди, особенно с наименьшими ресурсами, имели доступ к возможностям, необходимым им для достижения успеха в учебе и жизни. Основанный в Сиэтле, штат Вашингтон, фонд возглавляют генеральный директор Джефф Райкс и сопредседатель Уильям Х. Гейтс-старший под руководством Билла и Мелинды Гейтс и Уоррена Баффета. Чтобы узнать больше, посетите www.gatesfoundation.org.
О системе без резьбы
Вы без резьбы.
Вы создаете идеи, вы выбираете, что мы продаем, благодаря вам мы существуем. Все, что мы делаем, дает вам и всем творческим умам мира больше возможностей для создания великих произведений искусства. Мы начали печатать на футболках, а потом поняли, что из множества продуктов получаются отличные холсты. Мы ищем эти холсты, чтобы вы могли продолжать создавать и выбирать лучшее искусство. Странный арт. Гиковское искусство. Красивое искусство. И каждый раз, когда вы покупаете у нас, вы также поддерживаете великое искусство. Мы любим помогать неизвестным в искусстве стать полностью известными, поэтому каждый из наших продуктов носит имя художника. Мы поддерживаем наше сообщество художников всеми возможными способами, будь то через наши ежегодные творческие награды, нашу систему вознаграждения, основанную на комиссионных, или просто твитнув их имя миру. Многие наши артисты даже создали свои собственные компании, и мы считаем, что это успех. Мы базируемся в Чикаго с тех пор, как открыли свои двери в 2000 году, и мы очень любим наш родной город.
Чтобы узнать больше, посетите www.threadless.com.
. 878.3557
Фитинги для использования с RMC, IMC и EMT
ПРИМЕЧАНИЕ: См. Раздел 6 для кабелепровода с покрытием из ПВХ
Размер и тип дорожки качения
Перед установкой фитинга или опоры дорожки качения ознакомьтесь с этикетками на упаковке, на которых указаны конкретные области применения, для которых фитинг или опора дорожки качения рекомендованы и/или перечислены.
ПРИМЕЧАНИЕ. Не принимайте заявки как должное. Многие конструкции фитингов выглядят одинаково, но могут иметь незначительные конструктивные различия, предназначенные для повышения производительности в конкретных приложениях. Перечисленные фитинги содержат необходимые информативные маркировки и особые условия использования. Конкретные рекомендации по выбору и установке см. в NEMA FB2.10, «Руководство по выбору и установке фитингов для использования с негибкими металлическими кабелепроводами и трубками».
Фитинги и опоры дорожек качения должны использоваться только с трубами тех размеров, которые указаны на фитингах или опорах дорожек качения или наименьшем транспортировочном контейнере.
Фитинги для специального применения
Безрезьбовые фитинги, предназначенные для использования во влажных помещениях, имеют маркировку «Влажные места» на самом фитинге или транспортировочном контейнере его наименьшей единицы. Фитинги с пометкой «непроницаемые для дождя» подходят для использования во «влажных местах». Фитинги для «влажных мест» иногда называют «непроницаемыми для дождя».
Безрезьбовой фитинг, предназначенный для использования во влажных помещениях, для которого требуется установка прокладки или уплотнительного кольца между фитингом и коробкой, должен устанавливаться только с маркировкой конкретного компонента на наименьшем транспортировочном контейнере фитинга.
ПРИМЕЧАНИЕ. «Влажные места» или «непроницаемые для жидкости» фитинги не обязательно подходят для использования в тех случаях, когда ожидается погружение в воду.
Фитинги для «влажных мест» не обязательно считаются «влагонепроницаемыми». «Жидконепроницаемые» фитинги предназначены для использования в типичных влажных местах, а также во «влажных» промышленных средах, которые могут содержать машинные масла и охлаждающие жидкости.Фитинги RMC и IMC, предназначенные для промышленного применения с распылением минеральных масел и охлаждающих жидкостей, имеют маркировку «Liquidtight» на фитинге или его наименьшем транспортном контейнере. Безрезьбовые фитинги, предназначенные для заделки в монолитный бетон, имеют маркировку «Бетононепроницаемость» или «Бетоннепроницаемость при креплении лентой» или «Влажные места» на транспортировочном контейнере наименьшей единицы фитинга.
ПРИМЕЧАНИЕ. Лента достаточна для предотвращения попадания бетонного заполнителя в кабелепровод или короб. Бетонный заполнитель состоит из цемента в сочетании с инертным материалом, таким как крупнозернистый песок. При затвердевании такой заполнитель может быть абразивным и может создавать риск истирания изоляции проводника или эффективного уменьшения площади внутри дорожки качения.
Фитинги, указанные как «Влажные места», также являются «непроницаемыми для бетона». Термин «непроницаемый для дождя» был удален из UL 514B в соответствии с NEC 9.3407 ® изменения, которые удаляют этот термин в отношении EMT и жестких фитингов. Теперь требуется термин «Мокрые места».Компенсационные и отклоняющие фитинги
Компенсационные фитинги должны устанавливаться там, где ожидаются значительные перепады температур. При установке трубопровода в качестве наружных пролетов кабельных каналов между зданиями, прикрепленными к мостам, на крышах и т. д., где расширение и сжатие могут возникнуть в результате прямого солнечного тепла в сочетании со значительными перепадами температуры в ночное время, должен применяться полный коэффициент расширения. при определении потребности в расширительных фитингах. В таблице 3 показаны изменения длины стальных кабелепроводов и трубок при выбранных перепадах температур.
ПРИМЕЧАНИЕ: Если кабелепровод не подвергается воздействию прямых солнечных лучей, компенсационные фитинги, как правило, не нужны, поскольку коэффициенты расширения стали и обычных строительных материалов очень похожи.
В кабелепроводах или трубопроводах, где установлены компенсационные фитинги, должны быть предусмотрены условия для прохода канала через опоры, чтобы при расширении или сжатии фитинг мог правильно открываться и закрываться. Одним из способов достижения этого является размещение короткой втулки над дорожкой качения на каждой опоре, достаточно большой, чтобы позволить дорожке качения свободно перемещаться с нормальным расширением и размером опорных зажимов по размеру втулки. При пересечении строительных швов, используемых в зданиях, мостах, гаражах или других сооружениях, следует уделить особое внимание использованию отклоняющей арматуры или других утвержденных средств. Конструкционные швы будут испытывать сдвигающие и боковые нагрузки из-за силы тяжести, расширения и сжатия, а также движения конструкции. Там, где ожидается значительное расширение, компенсационные фитинги могут быть установлены в линию с отклоняющим фитингом или может использоваться комбинированный компенсационный/отклоняющий фитинг.
Установка фитингов
Безрезьбовые фитинги
Безрезьбовые фитинги не должны монтироваться на резьбовые RMC или IMC, если это специально не рекомендовано производителем фитинга. Если безрезьбовые фитинги должны быть собраны со стальными RMC, IMC и EMT, концы кабелепроводов должны:
- иметь прямоугольные концы, без внутренних и внешних заусенцев, и круглую форму, как это предусмотрено на заводе,
- не должно быть грязи или инородных тел на поверхности кабелепровода, вставляемого в фитинг, и
- концы кабелепровода или трубки должны быть собраны заподлицо с концевым упором фитинга. Особое внимание следует уделить крутящему моменту, прикладываемому к средствам крепления фитинга.
| Изменения температуры в градусах F | Длина изменение стального конструкции в.100 футов. градусов по Фаренгейту | Стальной кабелепровод с изменением длины дюймов/100 футов | Изменение температуры градусов по Фаренгейту | Стальной кабелепровод с изменением длины дюймов/100 футов | |||||
| 5 | 0,04 | 55 | 0,43 | 105 | 0,82 | ||||
| 10 | 0,08 | 60 | 0,47 | 110 | 0,86 | 160 | 5 1 | ||
| 15 | 0,12 | 65 | 0,51 | 115 | 0,90 | 165 | 1,29 | ||
| 20 | 0,16 | 70 | 0,55 | 120 | 0,94 | 3 0,0533 170 | |||
| 25 | 0,20 | 75 | 0,59 | 125 | 0,98 | 175 3 05345 190 | 1 | ||
| 30 | 0,23 | 80 | 0,62 | 130 | 1,01 | 180 | 1,40 | ||
| 35 | 0,27 | 85 | 0,66 | 135 | 1,05 | 3 0,4 185 | 5 9|||
| 40 | 0,31 | 90 | 0,70 | 140 | 1,09 | 3 0,4 190 | 5 | 5 190 | 1,09 |
| 45 | 0,35 | 95 | 0,74 | 145 | 1,13 | 195 | 1,52 | ||
| 50 | 0,39 | 100 | 0,78 | 150 | 1,17 | 200 | 5 |
* Примечание мелким шрифтом в разделе 300.
7(B) NEC отсылает пользователя к характеристикам расширения ПВХ, таблице 352.44(A) для жестких неметаллических кабелепроводов, и предлагает умножить длины в этой таблице на 0,20, чтобы получить номинальный номер стального трубопровода. Поскольку коэффициент стальной трубы в 2–3 раза меньше, чем у трубы из ПВХ, вам потребуется больше компенсационных фитингов для трубы из ПВХ при заданной температуре и длине, чем для стальной трубы. Мы использовали коэффициент расширения стали, а не множитель 0,20, для расчета точной длины изменения цифр в таблице 3.
ПРИМЕЧАНИЕ: Перечисленные фитинги испытываются при предписанном крутящем моменте, который представляет собой нормальное, а не чрезмерное усилие. Производительность не улучшается, а может быть снижена за счет чрезмерного затягивания средств крепления фитинга.
Винтовой установочный винт
Длина винтов, поставляемых с фитингами с установочным винтом, различается. Соответствующий крутящий момент для некоторых конструкций достигается, когда головка винта касается втулки винта на фитинге.
Однако на это нельзя полагаться повсеместно. Винты некоторых конструкций фитингов, особенно больших торговых размеров, могут иметь более одного варианта затяжки, включая отвертку (шлицевая, крестовая или квадратная) и головку болта под ключ (шестигранный или квадратный). Большего механического преимущества и крутящего момента обычно можно добиться с помощью гаечного ключа. Если предлагаются варианты затяжки как с помощью отвертки, так и с помощью гаечного ключа, крутящий момент должен быть ограничен тем, который может быть приложен отверткой.
Компрессионный (сальниковый) тип
Как правило, большинство гаек компрессионного сальника обеспечивают максимальную надежность после затяжки вручную, а затем ключом на один или два дополнительных оборота.
Перед заделкой в залитый бетон все безрезьбовые фитинги, в том числе фитинги с пометкой «Бетононепроницаемые», должны быть надлежащим образом обмотаны лентой, чтобы предотвратить попадание бетонного заполнителя там, где они будут заделываться более чем на 24 дюйма или где площадь заливки будет подвергаться воздействию к бетонному вибратору.
Лента наносится после того, как фитинг собран и закреплен на трубопроводе.
Резьбовые фитинги
Резьбовые соединения, как фитинги для кабелепроводов, так и фитинги для встроенных резьбовых вводов в коробки, должны быть затянуты ключом.
ПРИМЕЧАНИЕ: Избегайте применения чрезмерной силы. Как правило, рекомендуется усилие, эквивалентное затяжке вручную плюс один полный оборот с помощью соответствующего инструмента. Это должно обеспечить зацепление не менее трех полных потоков.
Корпуса кабелепроводов обычно имеют встроенную втулку, обеспечивающую гладкую поверхность для проводников при протягивании. Эту втулку часто ошибочно принимают за концевой упор кабелепровода. Нет необходимости вставлять кабелепровод заподлицо с этой втулкой для обеспечения надежного соединения.
Крепление к коробкам и опорам
Перед креплением к коробке, корпусу или безрезьбовой муфте RMC, IMC и EMT должны поддерживаться с интервалами, требуемыми NEC, с использованием опор для дорожек качения, предназначенных для этой цели, и закрепленных аппаратными средствами, приемлемыми для местная юрисдикция.
ПРИМЕЧАНИЕ: Различные монтажные поверхности, ожидаемые нагрузки и условия применения определяют соответствующие варианты поддержки и средства крепления. Спецификации проекта обычно рассчитывают потребности в поддержке на основе минимум интервалов, указанных в NEC. Использование более коротких интервалов поддержки, чем требуется NEC, является приемлемым вариантом для более тяжелых опор и монтажного оборудования в некоторых приложениях .
Правильно выровняйте дорожки качения, фитинги и выбивные отверстия для обеспечения надежных механических и электрических соединений. Оставьте достаточную длину кабелепровода для полного соединения кабелепровода и фитингов на стыках и вводах.
Кабельные втулки не должны использоваться для крепления резьбовых RMC или IMC к коробке или корпусу. Контргайка всегда должна устанавливаться между втулкой кабелепровода и внутренней частью коробки или корпуса.
Соединители EMT разрешается устанавливать в резьбовые вводы коробок, корпусов кабелепроводов или фитингов с внутренней резьбой, имеющих коническую резьбу (NPT). Фитинги EMT, разработанные в соответствии со стандартом NEMA FB 1 «Фитинги, литые металлические коробки и корпуса кабелепроводов для кабелепроводов и кабельных сборок», имеют прямую резьбу (NPS). Резьбовые отверстия, для которых предназначены эти фитинги, могут иметь коническую (NPT) или прямую (NPS) резьбу. Следует позаботиться о том, чтобы резьбовой ввод вмещал как минимум три полностью зацепленных резьбы фитинга.
Если контргайка снабжена фитингом в качестве средства крепления к коробке или корпусу, контргайка должна быть закреплена вручную на корпусе плюс 1/4 оборота с использованием соответствующего инструмента.
ПРИМЕЧАНИЕ: При закреплении контргайки старайтесь избегать чрезмерного давления, когда необходим захват корпуса фитинга.
Не полагайтесь на контргайки для проникновения через непроводящие покрытия корпусов.
