Нахлест арматуры при вязке таблица
Прочный и долговечный фундамент – это армированный фундамент. Но армирование – операция, требующая точности, и вязание стержней арматуры внахлест или встык требует знания длины прутьев. Лишние сантиметры арматурных прутьев способны деформировать фундамент при прикладываемых боковых нагрузках, нарушить его целостность и общую надежность. И наоборот – правильный монтаж армокаркаса позволит избежать деформирования и растрескивания бетонной ж/б плиты, увеличить срок службы и надежность фундамента. Знание технических особенностей, методов расчета длины прутьев, монтажа стыков и требований снип помогут в строительстве не единожды. Грамотный нахлест арматуры
Нормативное основание и типы соединений
Требования снип 52-101-2003 предполагают выполнение условий жесткости для механических и сварных соединений арматурных стержней, а также для соединений прутьев внахлест. Механические соединения арматурных стержней – это резьбовые и прессованные крепления.
Соединение прутьев арматуры не допускается на локальных участках с превышением допустимых нагрузок и прикладываемых напряжений. Соединение внахлест – это традиционно вязание армостержней мягкой стальной проволокой. Если для армирования фундамента применяется арматура Ø ≤ 25 мм, то практичнее и эффективнее будет использование опрессованных креплений или резьбовых муфт, чтобы повысить безопасность самого соединения и объекта в целом. К тому же винтовые и опрессованные соединения экономят материал – нахлест прутьев при вязании вызывает перерасход материала ≈ 25%.
- Соединение внахлест без сварного шва;
- Соединение сваркой, резьбой или опрессовкой.
Стык без применения сварки чаще всего применяется в индивидуальном строительстве из-за доступности и дешевизны метода. Доступная и недорогая арматура для вязки каркаса – класса A400 AIII. Согласно ACI и СНиП не разрешается стыковать арматуру нахлестом в местах предельных нагрузок и на участках высокой напряженности для арматуры.

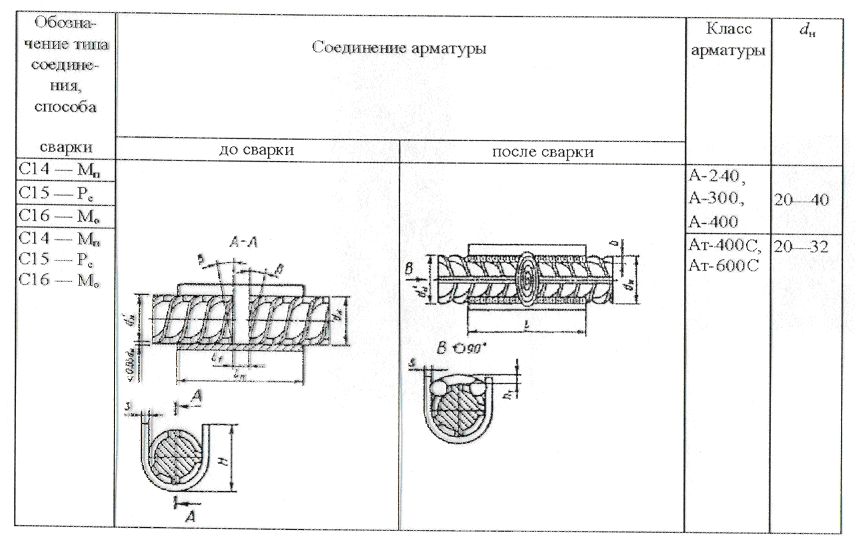

Соединение армостержней свариванием
Для частного строительства сваривание стержней арматуры нахлестом – это дорого, так как класс рекомендуется использовать свариваемый класс А400С или А500С арматуры. При применении прутьев без символа «С» в маркировке приведет к потере прочности и устойчивости к коррозии.
| Класс арматуры | Длина сварного шва в Ø прутьев |
| А 400 С | Ø 8 |
| А 500 С | Ø 10 |
| В 500 С | Ø 10 |
Таким образом, согласно таблице, длина сварного шва при вязании стержней марки В400С должна быть 10 Ø прута. При использовании 12-миллиметровых стержней шов будет длиной 120 мм.
Сварной стык внахлест
Соединение внахлест вязанием

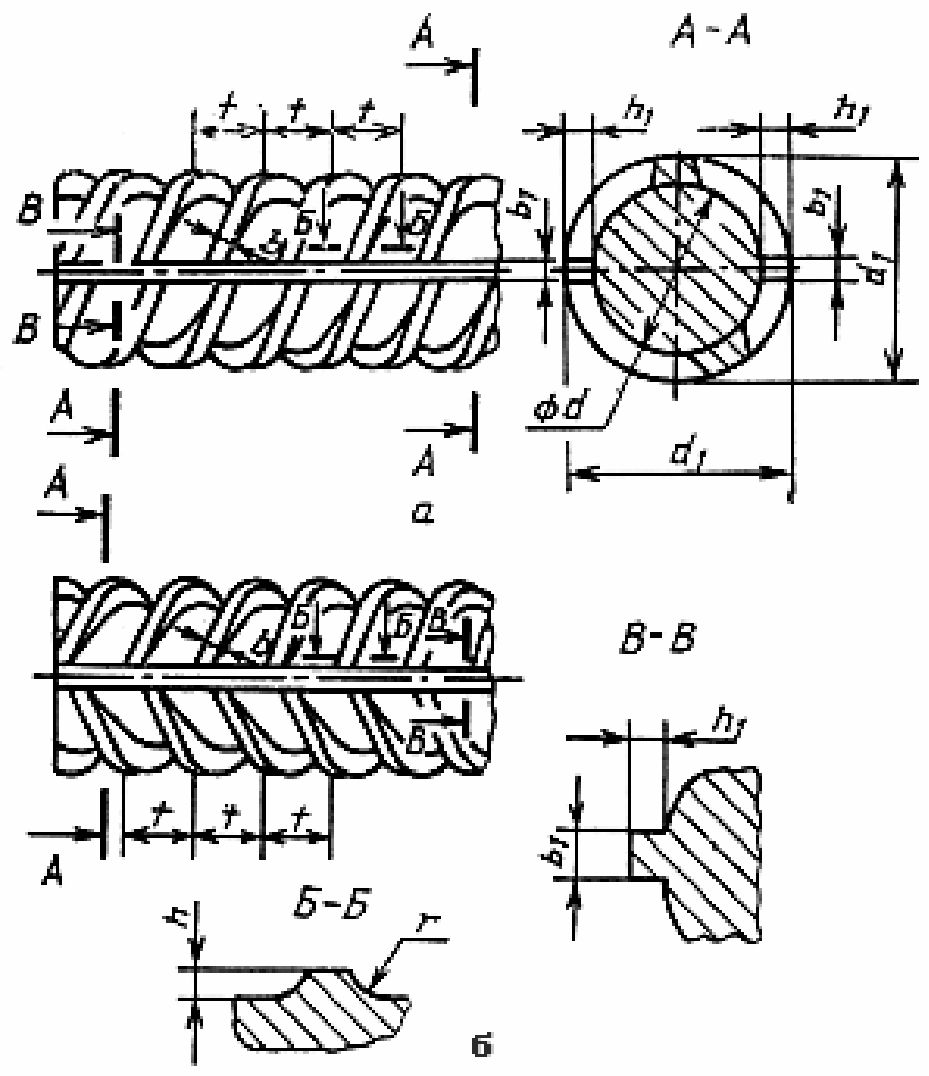

Дешевый и распространенный класс арматуры для соединений без сварки – А400 АIII. Стыки скрепляются вязальной проволокой, к местам вязки предъявляются особые требования.

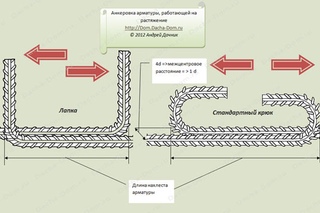

Анкеровка или нахлест арматуры при вязке таблица значений которого приведена ниже для вязки в бетоне марки BIO с прочностью 560 кг/см2, предполагает использование определенных марок и классов армостержней с определенным типом металлообработки для определенных диаметров:

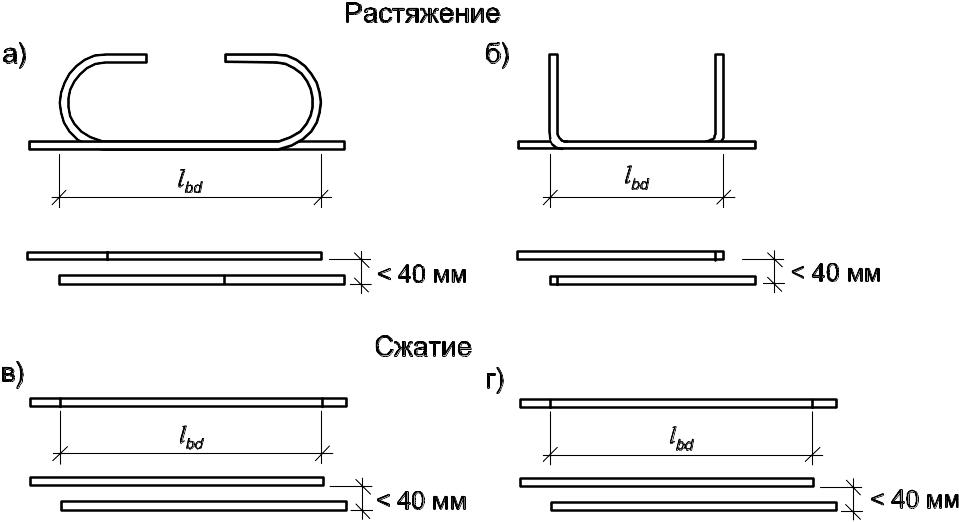

Работа арматуры при сжатии и растяжении
Механическая стыковка прутьев в каркасе для ж/б изделий проводится один из следующих способов:

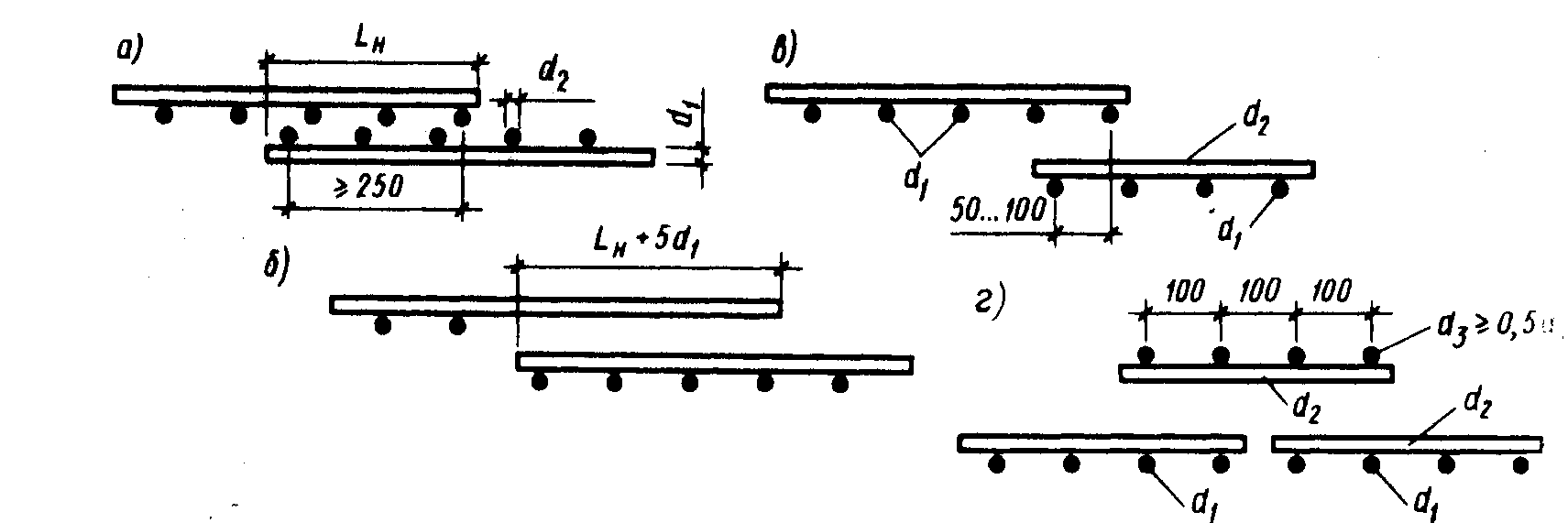

- Наложением прямых стержней друг на друга;
- Нахлест прута с прямым концом со сваркой или механическим креплением на всем перепуске поперечных стержней;
- Механическое и сварное крепление стержней с загнутыми в виде крючков, петель и лап законцовками.
Применение гладкой арматуры требует вязать ее внахлест или сваривать с поперечными прутьями каркаса.

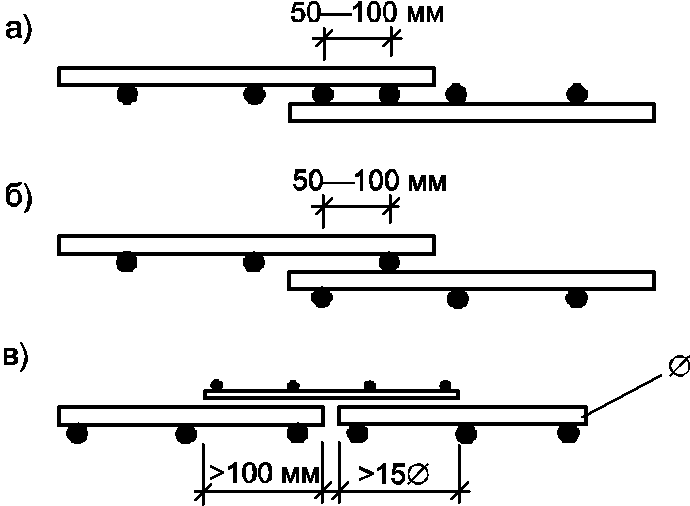

Требования к вязке прутьев внахлест:
- Необходимо вязать стержни с соблюдением длины наложения прутьев;
- Соблюдать нахождение мест вязки в бетоне и перепусков арматуры по отношению друг к другу;
Соблюдение требований СНиП позволит эксплуатировать прочные ж/ плиты в фундаментах с большим и гарантированным сроком службы. Способы ручной вязки арматуры
Местонахождение соединений арматуры внахлест
Нормативные документы не разрешают располагать участки соединения арматуры ввязкой в местах предельных нагрузок и напряжений. Все стыки стержней рекомендуется располагать в железобетонных конструкциях с ненагруженными участками и без приложения напряжений. Для ленточных монолитных фундаментов участки перепуска концов прутьев нужно размещать в локальных участках с без приложения крутящих и изгибающих сил, или с минимальным их вектором.
Общая длина всех вязаных перепусков в каркасе зависит от приложенных усилий к прутьям, уровня сцепления с бетоном и напряжений, возникающих по протяженности соединения, а также сил сопротивления в перехлестах армопрутьев. Главный параметр при расчете длины перепуска соединяемой арматуры – диаметр стержня.
Калькулятор
Таблица ниже позволяет без сложных расчетов определить нахлест армирующих прутьев при монтаже армирующего фундаментного каркаса. Почти все значения в таблице приводятся к Ø 30 связываемых армирующих стержней.
| Ø стали класса А 400, мм | Перепуск | |
| в Ø | в мм | |
| 10 | 30 | 300 |
| 12 | 31,6 | 380 |
| 16 | 30 | 480 |
| 18 | 32,2 | 580 |
| 22 | 30,9 | 680 |
| 25 | 30,4 | 760 |
| 28 | 30,7 | 860 |
| 32 | 30 | 960 |
| 36 | 30,3 | 1090 |
Чтобы повысить прочность армокаркаса основания дома, нахлесты в арматуре необходимо правильно располагать по отношению друг к другу.

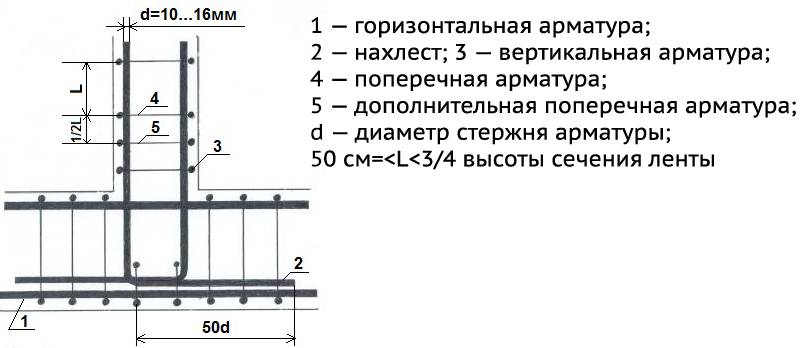

причем контролировать размещение и в горизонтальной, и в вертикальной плоскости в бетоне. Российские и международные нормы и правила рекомендуют по этому поводу делать разнос связок, чтобы в одном разрезе находилось не более 50% нахлестов. Расстояние разнесения, определенное СНиП и ACI, не должно быть больше 130% всей длины стыков армирующих прутьев.

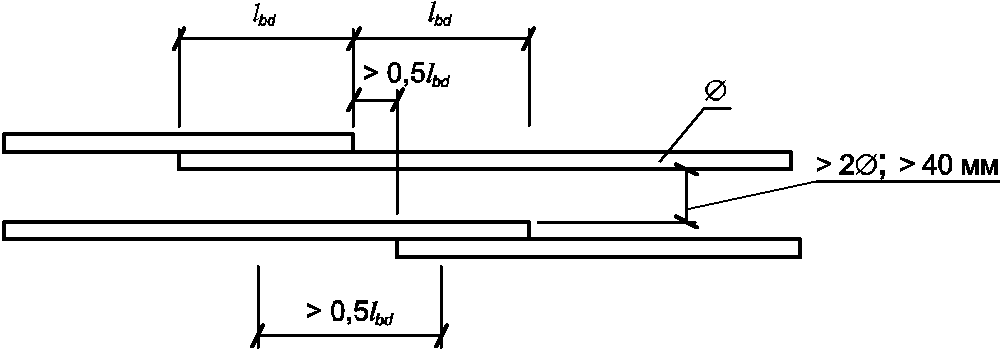

Как располагать нахлесты прутьев

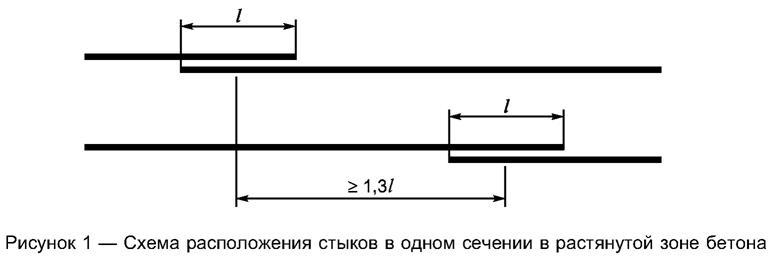

Международные требования ACI 318-05 определяют разнесение стыков на расстояние ≥ 61 см. При превышении этого значения вероятность деформирования бетонного фундамента от напряжений и нагрузок значительно возрастает.
Как стыковать арматуру в колоннах
Архив рассылки «Непрошеные советы» для начинающих проектировщиков. Выпуск № 8.
Доброе утро!
Как и обещала, в этом выпуске я расскажу о стыковке рабочей арматуры в колоннах.
Сначала хочу поговорить о стыковке внахлестку
Как нужно показывать изгибаемый стержень на чертеже? Например, у нас колонна высотой 2900 мм, толщина перекрытия 180 мм, арматура класса А400С диаметром 16 мм, бетон класса В25.
Объясню по пунктам:
- Чтобы в вышестоящей колонне арматура стала на то же место, что и в нижестоящей (особенно угловая), нужно изогнуть выпуск минимум на 20 мм. Не на 16 мм, обратите внимание! Т.к. 16 мм – это номинальный диаметр, по факту он больше за счет выступов на арматуре. Если гнуть больше, чем на 20мм, с запасом, тогда стержни будет сложно подвязать друг к другу.
- 2920 мм + 160 мм = сумма высоты этажа и толщины перекрытия, в данном случае место гиба стержня находится в толще перекрытия. 1300 мм – это длина нахлестки арматуры для стержня диаметром 16 мм в бетоне класса В25 (в данном случае, это одна длина нахлестки – об проблеме выбора длины нахлестки я писала в прошлом выпуске).
- R=48 – это радиус загиба стержня. Рабочую арматуру строители обязаны гнуть с помощью специальных устройств, без нагрева стержней, обеспечивая при гибке требуемый радиус загиба, который проектировщик должен заказать в проекте. Если на этом не делать ударения в проекте, то строители точно сами инициативу проявлять не будут. Для арматуры класса А400С (А III) минимальный радиус загиба стержней можно узнать из Руководства по проектированию бетонных и железобетонных конструкций из тяжелого бетона (таблица 33): для стержней диаметром меньше 20 мм радиус загиба равен 3d, для диаметра 20 мм и более – 4d, где d – диаметр стержня.
Не на 16 мм, обратите внимание! Т.к. 16 мм – это номинальный диаметр, по факту он больше за счет выступов на арматуре. Если гнуть больше, чем на 20мм, с запасом, тогда стержни будет сложно подвязать друг к другу.
Иногда, особенно при наличии балок перекрытия, необходимо указывать в проекте не только форму стержня, но и положение выпусков – как они должны быть повернуты, чтобы разминуться с верхней арматурой балки. Сейчас объясню на примере. Есть у нас колонна, армируемая 8 стержнями (на рисунке – голубым цветом) и балка с нижней арматурой (желтым) из трех стержней (от колонны до колонны) и верхней арматурой (синим) из трех стержней над колонной – вся арматура диаметром 16 мм. Зеленым показана рабочая арматура колонны следующего этажа.
Теперь посмотрим, что же будет, если мы не дадим информацию с сечения 3-3 на чертеже? Для нижней арматуры ситуация особо не изменится (см. сечение 1-1). Стержни над колонной мы все равно прерываем – их можно подогнуть и развернуть как угодно, лишь бы в бетоне были. А вот верхней арматуре можно чувствительно навредить. Допустим, выпуски не будут развернуты, как следует, и займут место верхней арматуры балки. Куда ей деваться? Разорвать нельзя – это верхняя арматура, ей не хватит длины анкеровки.
Отодвинуть от края? Тогда защитный слой для рабочей арматуры будет больше допустимого, да и в углах хомутов арматуры не окажется – плохо.
А если не дать вообще информацию о том, что арматуру колонны нужно гнуть, и как именно нужно гнуть? Тогда «зеленым» стержням колонны следующего этажа вообще деваться некуда будет.
Вывод: очень важно дать в проекте информацию о форме стержней и их положении в пространстве.
Теперь пару слов скажу о стыковке арматуры сваркой. Оптимальный способ сварки стержней колонны – это сварка с накладками (ГОСТ 14098-91-С21-Рн, или ДСТУ Б В.2.6-169:2011 – сама я этот ДСТУ в глаза не видела, но наш техотдел клянется, что от ГОСТ отличается лишь название).
Минимум, который вы должны учесть в проекте – это указание ссылки на ГОСТ 14098-91-С21-Рн, а то строители приварят прихватками и никто не будет виноват, кроме проектировщика. В идеале необходимо сделать узел стыковки арматуры, заказать накладки, указать длину сварных швов и указать положение накладок относительно граней колонны.
Насчет последнего поясню, ситуация подобна с положением выпусков арматуры. Особенно важно указать, где должны быть накладки, для угловых стержней колонн. Иначе строители приварят так, что защитного слоя бетона до арматуры не останется – особенно при больших диаметрах арматуры.
Еще желательно указывать о стыковке сварных швов вразбежку – чтобы в сечении было не более 50% сварных швов.
Еще для общего развития советую найти и почитать СТО 02495307-001-2007 «Сварные соединения арматурных стержней в монолитных железобетонных колоннах зданий и сооружений». Я понимаю, что это стандарт организации и ссылаться на него не корректно, но в нем много хороших решений и отличных идей, опробованных на практике, например вот таких:
Надеюсь, эта информация была полезной для вас! Интересных вам проектов!
С уважением, Ирина.
class=»eliadunit»>Как соединять рабочую арматуру, чтобы колонны и ригели не разрушались | Строим Дом с Умом
Всем добра! Канал «Строим Дом с Умом» приветствует своих подписчиков и тех, кто впервые его читает! Подписывайтесь и Вас ждут интересные статьи на любые темы, касающиеся частного домостроения, ремонта и жизни на своей земле.
А какие тут диспуты кипят под самыми остросюжетными темами — скучно не будет! И сегодня у нас одна из таких вот статей — соединение продольной арматуры в монолитных колоннах — как делать правильно и какие ошибки допускают даже организации-застройщики.
Итак, почему именно колонны? Дело в том, что размеры частных домов редко превышают по длине и ширине 11,7м (стандартная гарантированная длина арматурных стержней), а следовательно стыковка рабочей арматуры в фундаментах, армопоясах и прочих конструкциях, где она располагается горизонтально, скорее всего не понадобится. Да, на углах, на торцах делаются усиления с перехлестом стержней и об этом мы поговорим отдельно в следующей статье. Но если у Вас есть вертикальные монолитные элементы (стены или колонны), то тут решающее слово не за длиной арматуры, а за технологией производства работ.
Рис. 1. Так стыковал стержни я. Почему именно так и что это за технология — ниже по тексту.Рис. 1. Так стыковал стержни я.
Почему именно так и что это за технология — ниже по тексту.
Так как в частном домостроении монолитные стены крайне редки (дорого, долго, нет смысла), рассмотрим именно колонны. Дело в том, что арматура не устанавливается в колоннах сразу на всю их высоту на сколько хватает длины стержней. Нет, из фундамента делают выпуски, которые потом при строительстве 1-го этажа наращивают. Есть правила относительно выпусков (первые два универсальные, вторые два — если стыковка будет производиться внахлест):
- внутри тела фундамента они должны надёжно анкериться, поэтому предпочтительно их делать в виде перевернутой буквы «П» (одна «П» — два выпуска)
- выпуски должны быть вразбежку (на разной высотной отметке с «близторчащим» выпуском, оптимальная разница около 600мм).
- высотная отметка меньшего выпуска должна быть хотя бы на 400мм (для арматуры ф12-14мм) и 500мм (для ф16мм) возвышаться над телом фундамента.
- арматурные выпуски («ножки» буквы «П») должны быть изогнуты так, чтобы присоединяемая в колонне арматура как бы была в одной оси с той, что в фундаменте. При этом изогнутая часть должна смотреть внутрь колонны, а изгибать выпуски нужно до бетонирования фундамента (чтобы не повредить тело бетона).
Для наглядности все вышеописанное я попытался изобразить ниже:
Рис. 2. Фиолетовым — фрагмент фундамента, думаю, тут все понятно. Красная арматура — это выпуски, перевернутая «П» (2 шт), она как бы цепляется за синюю арматуру (нижняя рабочая арматура фундамента), белыми овалами условно показано, где арматура входит из фундамента, зелёные линии — продольная арматура колонн, стыкуемая с выпусками, даны отметки верха стержней выпусков (за 0.000 взята отметка верха тела фундамента). Надо ли говорить, что эти же правила справедливы, если у Вас два и более этажей — после плит перекрытия действия аналогичны (хотя в случае мансарды или двух этажей можно заморочиться и после фундамента соединить сразу куски на всю высоту колонны).
Рис. 2. Фиолетовым — фрагмент фундамента, думаю, тут все понятно. Красная арматура — это выпуски, перевернутая «П» (2 шт), она как бы цепляется за синюю арматуру (нижняя рабочая арматура фундамента), белыми овалами условно показано, где арматура входит из фундамента, зелёные линии — продольная арматура колонн, стыкуемая с выпусками, даны отметки верха стержней выпусков (за 0.000 взята отметка верха тела фундамента). Надо ли говорить, что эти же правила справедливы, если у Вас два и более этажей — после плит перекрытия действия аналогичны (хотя в случае мансарды или двух этажей можно заморочиться и после фундамента соединить сразу куски на всю высоту колонны).
Разбираем, почему так. Существует три способа стыковки рабочих арматурных стержней — внахлест, методом ванной сварки (встык), методом МСА (механическое соединение арматуры, кстати, тоже встык). Разберём каждый подробнее:
1. Внахлест.
Самый популярный в малоэтажном строительстве способ.
Просто два стержня прикладывают друг к другу и связывают проволокой (варить не стоит в данном случае). Перехлест должен быть не менее чем 400-500мм в зависимости от диаметра (как было сказано выше), но я бы рекомендовал 600-800мм. Чтобы сохранить параметры защитного слоя изгиб выпусков делают именно вовнутрь колонны. Иногда на стыкуемых стержнях делают дугообразный крючок для лучшей анкеровки в теле бетона, но как по мне, это уже перебор — лучше нахлест сделать побольше. Разбежка в высоте стыковки (около 600мм) между соседними стержнями делается для того, чтобы все стыки не попадали в одну плоскость — это значительно повышает надёжность конструкции.
Плюсы технологии: быстро, не требуется дополнительных материалов и особых навыков.
Минусы технологии: нужно делать сложные изгибы на выпусках, повышенный расход арматуры, нужно особо тщательно уплотнять бетон в месте стыковки (все таки арматуры не мало), наименьшие эксплуатационные характеристики (передача усилия через бетон) по сравнению с двумя последующими способами (хотя для частного домостроения использовать можно, кроме сейсмоопасных зон — там вообще этот способ не катит).
2. Ванная сварка.
Раньше применялась повсеместно на больших серьёзных стройках, сейчас потихоньку вытесняется МСА. Получила своё название от банального сантехнического прибора. Дело в том, что два стержня (никаких изгибов) свариваются друг с другом в «корытце» из листовой низкоуглеродистой стали (про многоразовые «ванночки» говорить не будем). «Ванночки» изготавливают под различные диаметры стыкуемой арматуры, они прихватываются к стержням в месте стыковки так, чтобы между стержнями было 5-6мм (конец верхнего стержня обрезается под углом, чтобы был лучший доступ), и это пространство тщательно обваривается. «Ванночка» ставится своим дном внутрь колонны (защитный слой + удобство сварочных работ) и служит как бы ёмкостью, препятствующей растеканию расплавленной стали. Арматура должна быть класса А500С. Я соединял у себя этим способом (внимательно смотрите Рис.1), рука не поднялась нахлестываться. Плюсы для меня перевесили минус, а именно:
Плюсы технологии: прочно-надёжно, экономия арматуры за счёт отсутствия нахлестов, ничего не надо гнуть, допускается в сейсмически опасных зонах.
Минусы технологии: нужен рукастый сварщик — это же не мангал сварить. Ну и ванночки с электродами денег стоят.ис. 3. слева — сами ванночки, справа — в процессе ванной сварки (Источник — Яндекс.Картинки)
Рис. 3. Первое фото — непосредственно процесс ванной сварки продольной арматуры в колонне, второе — «ванночки» собственной персоной. (Источник — Яндекс.Картинки)Как соединять рабочую арматуру, чтобы колонны и ригели не разрушалисьРис. 3. Первое фото — непосредственно процесс ванной сварки продольной арматуры в колонне, второе — «ванночки» собственной персоной. (Источник — Яндекс.Картинки)
Рис. 4. технология ванной сваркиРис. 4. технология ванной сварки
3. Технология механического соединения арматуры.
До частного домостроения вряд ли когда-нибудь доберётся, но в рамках темы сказать о ней нужно обязательно. Почему? Это очень эффективно и, черт возьми, красиво! Применяется на больших объектах, где количество таких соединений — тысячи.

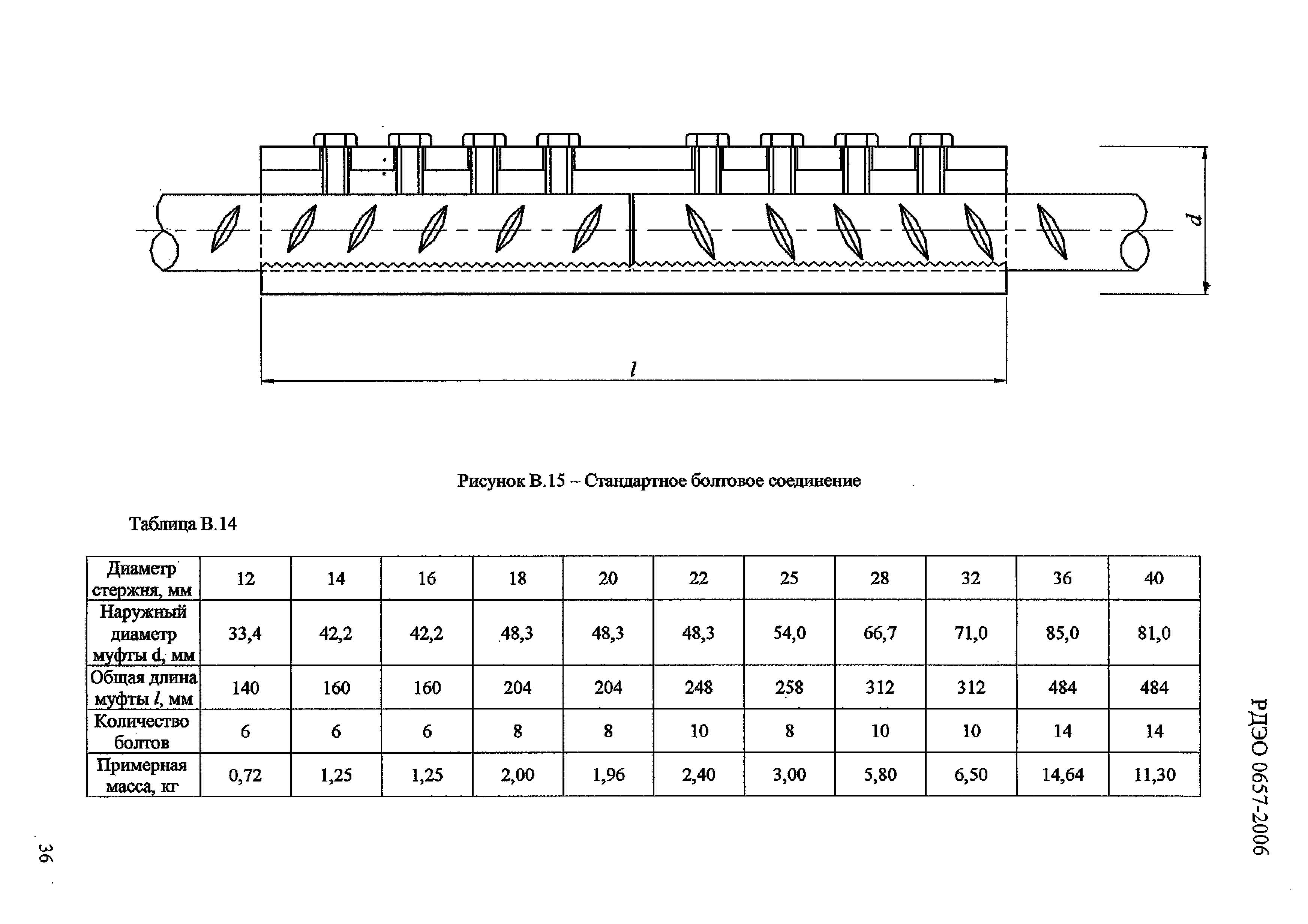

Необходимо специальное оборудование. В чем заключается: стержни соединяются между собой специальными муфтами (резьбовыми с параллельной или конической резьбой или обжимными). И все. У технологии куча плюсов — и скорость, и высокие эксплуатационные качества, и отсутствие сварки (и возможности навредить арматурной стали), и подходит для любой местности и всех типов конструкций, и т.п., и т.д. Но! На малые заказы никто не заморачивается. Да и стоимость конкурентоспособна только на больших объёмах. Если уж приспичило, конечно, можно и этим способом стыковаться — вдруг эту статью читает счастливый человек, планирующий и имеющий возможность построить домик квадратов в 1000…
Рис. 5. слева — типы муфт (соединений), справа — непосредственно выполненная стыковка. Эффектно смотрится! (источник — Яндекс.Картинки)
Ну вот как бы и все.
Статья получилась большая, но короче об этой теме рассказать в принципе невозможно. Если Вы читаете эти строчки, значит все не зря! Осталось поставить лайк и подписаться — будем говорить о строительстве и ремонте много и часто… Железобетонного Вам здоровья и до скорых встреч!
А если Вы присоединились к нашей дружной компании только сейчас, вот ссылки на некоторые предыдущие статьи:
Почему может треснуть плита перекрытия и как этого не допустить
Фановая труба — почему она обязательна и вообще что это за фрукт
Недостаточная проработка проекта и экономия — и дом под снос
Почему для дома я рекомендую делать монолитный каркас
Лестницы — какие бывают и почему монолитная лучше всех
Точка росы или почему нужно обязательно утеплять дом
Что такое ригельная балка и когда ее применять
Как рассчитать количество арматуры для заливки фундамента?
Казалось бы, всем понятно, что прочность и долговечность фундамента — это основа будущего дома.
Ошибки, допущенные на этапе проектирования, армирования и заливки фундамента, в дальнейшем исправить практически невозможно. Поэтому во избежание трещин в фундаменте под действием нагрузок и движения грунта необходимо правильно рассчитать количество бетона, который будет работать на сжатие, а также количество и диаметр арматуры, которая будет работать на растяжение. В комплексе правильный расчет арматуры и четкое выполнение работ согласно проекту обеспечит вашему дому надежный фундамент на долгие годы.
Фундаменты бывают разные, и расчет арматуры для каждого из них проводится по отдельной схеме:
- Ленточный фундамент — наиболее популярный вид фундамента для частных домов.
- Свайный буронабивной — используется на слабом грунте при глубине промерзания до 1,5 метров.
- Свайно-ростверковый — это сочетание свай и железобетонной ленты, которое обходится дешевле ленточного фундамента, но при этом отлично себя показывает на склонах и при подвижной почве.
- Столбчатый фундамент — применим для легких домов и построек.
- Плитный фундамент – самый прожорливый в плане использования бетона и арматуры фундамент, который очень дорого обходится в частном домостроении.
Чтобы материал был более полезен для тех, кто пытается произвести расчет количества и диаметра арматуры самостоятельно, мы проведем расчет на примере ленточного фундамента под дачный дом 6 на 8 метров, а потом сравним расход арматуры на этот же проект с плитным и столбчатым фундаментом.
• АРМАТУРУ РИФЛЕНУЮ А3 • ВЯЗАЛЬНУЮ ПРОВОЛОКУ • СВАРНУЮ СЕТКУ Первый поставщик проката. Низкие оптовые и розничные цены. Консультация по выбору. Оформление заказа на сайте и в офисе. |
Нарезка в размер. Доставка по Беларуси, в том числе, и в выходные дни.
Схемы армирования ленточного фундамента
Для расчета количества и диаметра арматуры в первую очередь нужно определиться со схемой армирования фундамента. В зависимости от нагрузки на фундамент и пучинистости грунта для строительства частных домов чаще всего применяют армирование:
- Четырьмя стержнями арматуры;
- Шестью стержнями арматуры;
- Восемью стержнями арматуры.
Как же определиться со схемой армирования, чтобы она была достаточно надежной, но в то же время не излишне затратной?
Согласно правилам по проектированию и строительству (СП 52-101-2003), максимальное расстояние между продольными стержнями арматуры должно быть не более 40 см. А также арматурные стержни должны отстоять от края опалубки, верха и низа мелкозаглубленного ленточного фундамента на 5-7 см.
Исходя из этих данных, если проектом предусмотрен ленточный фундамент шириной 50 см, то лучше всего подойдет армирование в четыре стержня:
5+40+5=50 см.
При более широком фундаменте будет целесообразно использовать схему армирования 6-8 стержнями.
Расчет диаметра продольной арматуры
От диаметра арматуры зависит прочность всей конструкции: чем толще арматура, тем прочнее. При выборе ее толщины стоит ориентироваться на вес дома и тип грунта. Если грунт плотный, то под нагрузкой от дома он будет меньше деформироваться, а значит, от плиты требуется меньшая устойчивость.
Второй фактор — это вес здания. Если вы собираетесь построить легкий деревянный дом или гараж, то устойчивость такому дому может обеспечить и арматура диаметром 10 мм. Но если это капитальное строение в несколько этажей, то может потребоваться арматура 14-16 мм. Это все учитывается на этапе разработки проекта и отражается на глубине и ширине фундамента. Далее стоит полагаться на строительные нормы, которые зависят от ширины и высоты фундамента.
Согласно правилам по проектированию и строительству (СНиП 52-01-2003), минимальная площадь сечения продольной арматуры в ленточном фундаменте должна составлять 0,1% от общего поперечного сечения железобетонной ленты.
Для того, чтобы посчитать площадь поперечного сечения фундамента, нужно его ширину умножить на высоту. Допустим, высота нашего фундамента 80 см. Тогда при ширине 50 см поперечное сечение даст:
80*50=4000 см2
Тогда суммарная площадь поперечного сечения арматуры получится:
4000*0,1%=4 см2
При схеме армирования в 4 стержня и известной площади суммарного поперечного сечения арматуры в ленточном фундаменте мы можем определить диаметр продольной арматуры по таблице:
Казалось бы, при площади поперечного сечения арматуры в 4 см2 и 4 стержнях можно сделать вывод, что вам хватит и десятки. Но в таблице видно, что 4 стержня диаметром 10 мм имеют площадь поперечного сечения 3,14 см2. Не попадитесь на эту удочку и не допустите глупых математических ошибок при расчете фундамента вашего дома.
Выбрав столбец с 4 стержнями арматуры, нам нужно найти значение, наиболее приближенное к 4 см2, но не менее того.
Поэтому нам подойдет значение 4,52 см2 и, соответственно, арматура 12 мм в диаметре.
Согласно таблице, при 4 стержнях площадь их поперечного сечения будет 4,52 см2 при диаметре арматуры 12 мм. Это наиболее ходовой тип арматуры, применяемый для армирования ленточных фундаментов малоэтажных строений.
Рассчитать диаметр арматуры при схеме армирования шестью или восемью стержнями можно аналогичным образом, найдя необходимой значение в соответствующей колонке.
Также правилами регламентируется минимальный диаметр арматуры в зависимости от ее длины: При длине фундамента до 3 м этот минимум составляет 10 мм, а при длине от 3 м — 12 мм.
Также отметим, что продольная арматура железобетонной ленты должна быть одинакового диаметра. Если же вы строите сарай или баню из остатков арматуры, то стержни большего диаметра должны оказаться в нижней части армокаркаса.
Расчет диаметра поперечной и вертикальной арматуры
Продольная арматура для ленточного фундамента должна быть рифленой, тогда как поперечная и вертикальная арматура может быть гладкой.
Рассчитать диаметр поперечной и вертикальной арматуры можно без сложных вычислений. Стоит ориентироваться на данные таблицы:
В нашем случае при высоте фундамента 80 см для поперечной и вертикальной арматуры можно брать гладкие стержни 6 мм в диаметре. Если же вы строите, скажем, двухэтажный коттедж, то для поперечной и вертикальной арматуры будет достаточно прутьев диаметром 8 мм.
Расчет количества продольной арматуры
Очень часто при возведении фундамента в разгар стройки становится понятно, что арматуры не хватает. Или же наоборот: после приемки работ оказывается, что несколько десятков погонных метров арматуры осталось, а ведь она не копейки стоит. А потом еще придется думать, куда ее пристроить. Поэтому так важно на этапе проектирования и планирования точно рассчитать количество необходимой арматуры для заливки фундамента.
К примеру, наш дачный дом имеет вот такую схему фундамента:
При фундаменте 6*8 нам потребуется посчитать периметр основания и добавить к нему длину несущих стен, под которыми также будет возводится фундамент.
В нашем случае периметр равен:
6+8+6+8=28 м
К периметру прибавим еще длину несущей стены:
28+6=34 м
Полученную цифру нам необходимо умножить на количество стержней в схеме армирования, в нашем случае на 4:
34*4=136 м
При расчете арматуры необходимо помнить, что обычно она поставляется в стержнях длиной 3-6 метров. Далеко не каждый поставщик металлопроката имеет возможность поставлять арматуру длиной 0,5 до 11,7 метров. Чаще всего на месте арматуру приходится резать в размер и стыковать внахлест, как показано на схеме.
При стыковке арматуры нужно помнить, что соседние прутья должны соединяться не строго друг над другом. Расстояние между соседними соединениями стержней арматуры должно составлять 1,5 длины нахлеста, но не менее 61 см.
Нахлест рассчитывается исходя из диаметра арматуры, умноженного на 30.
В нашем случае это:
12*30=360 мм (36 см)
Чтобы добавить припуски с учетом нахлеста, можно:
- Посчитать количество стыков;
- Прибавить 10-15% к общей сумме длины арматуры.
Мы воспользуемся вторым способом и прибавим к нашей цифре 10%:
136+136*0,1=149,6 м
Учитываем то, что в угловой части фундамента арматуру придется изгибать с загибом длиной 0,5 м. Итого на каждый угол придется 4 м таких выпусков или 20 м всего на весь фундамент. Прибавляем это количество к метражу ребристой арматуры:
149,6+20=169,6 м
Итого, для ленточного фундамента дачного дома 6*8 нам потребуется около 170 метров рифленой арматуры диаметром 12 мм.
Расчет количества вертикальной и поперечной арматуры
После того, как мы определились, сколько нам нужно купить рифленой арматуры 12 мм, нам нужно рассчитать, сколько потребуется гладкой арматуры диаметром 6 мм.
Взглянем на схему поперечного сечения фундамента:
Периметр каждого прямоугольника, который опоясывает продольную арматуру, в нашем случае составит:
40+70+40+70=220 см (2,2 метра)
Если взглянуть на припуски в местах соединения и учесть, что некоторые строители вертикальную арматуру вбивают в землю для устойчивости армокаркаса, то к этой сумме смело можно прибавлять сантиметров 20.
220+20=240 см (2,4 м)
Теперь нам нужно подсчитать, сколько таких прямоугольников разместится в нашем фундаменте. Это можно сделать двумя способами:
- Просто поделив длину нашего периметра и несущих оснований на расстояние между перемычками;
- Начертив схему фундамента и подсчитав места связок на чертеже.
Мы попробуем подсчитать количество связывающих колец на плане фундамента. Связки продольной арматуры вертикальными и поперечными прутьями необходимо производить каждые полметра (допустимо расстояние 0,3-0,8 метра).
К тому же, на углах у нас разместится по две таких связки.
Сперва посчитаем, сколько таких опоясывающих прямоугольников поместится на стене 8 метров. Как видно из схемы, на восьмиметровой стене уже есть 6 угловых элементов. А если принять во внимание, что такие перемычки необходимо делать через каждые полметра, то на ней необходимо будет разместить еще 12 таких соединений. То же самое на второй восьмиметровой стене.
(6+12)*2=36 штук
Оставшиеся три стены по 5 метров предполагают еще по 9 перемычек:
9*3+36=63 перемычки
Получается, нам нужно длину гладкой арматуры, необходимой для фиксации в неподвижном состоянии продольной арматуры, умножить на количество таких соединений:
2,4*63=151,2 м
Получается, что для фундамента нашего дачного домика нам потребуется примерно 170 метров рифленой арматуры диаметром 12 мм и 150 гладкой арматуры диаметром 6 мм.
Учитывайте также, что в процессе работы часто остается много коротких стержней, непригодных для дальнейшего использования, поэтому к полученной цифре лучше прибавить еще процентов 10.
170+170*0,1=187 метров диаметром 12 мм
151,2+151,2*0,1=166,22 метров диаметром 6 мм
Зачастую поставщики считают количество арматуры не метрами погонными, а тоннами, поэтому на заключительном этапе подсчета вам может потребоваться перевести эти данные из расчета, что вес 1 мп рифленой арматуры 12 мм в диаметре равен 0,89 кг, а гладкой арматуры 6 мм в диаметре — 0,222 кг.
Итого:
187*0,89=166,43 кг
166,22*0,222=39,9 кг
Расчет количества вязальной проволоки
В места пересечения продольных, поперечных и вертикальных прутьев стыки связываются проволокой. Сварка при армировании фундамента крайне нежелательна, так как ухудшает свойства металла в местах соединения и может вызвать трещины при вибрации.
Рассчитать количество вязальной проволоки можно, зная количество стыков и длину проволоки, которая потребуется на каждый стык. Как правило, на каждый стык необходимо 15 см проволоки, сложенной вдвое, итого 30 см (0,3 м).
Ранее мы подсчитали, что в нашем фундаменте будет 63 перемычки, в каждой из которых 4 соединения для связки проволокой.
63*4=252 соединения
Далее нам необходимо количество соединений умножить на длину проволоки, необходимой для каждого соединения:
252*0,3=75,6 метров
Если вы не имеете навыков вязки арматуры, то лучше вязальной проволоки взять с запасом, так как в неумелых руках даже обожженная проволока часто ломается.
Таким образом, для ленточного фундамента 6*8 с несущей стеной нам потребуется 166,43 кг рифленой арматуры диаметром 6 мм и 40 кг гладкой арматуры, а также 75,6 метров вязальной проволоки.
Расход арматуры в сравнении с плитным и столбчатым фундаментом
А теперь попробуем подсчитать, сколько бы нам понадобилось арматуры, если бы мы выбрали плитный или столбчатый фундамент.
Примерный расчет арматуры для плитного фундамента
Плитный фундамент состоит из двух арматурных сеток, связанных между собой. Для него, как правило, используется рифленая арматура диаметром 12 мм.
Ячейка между продольными и поперечными стержнями арматуры в сетке представляет собой квадрат 20*20 см. При фундаменте 6*8 нам потребуется узнать, сколько прутьев арматуры ляжет вдоль каждой стены с шагом в 20 см.
6/0,2=30 штук по 8 метров
8/0,2=40 штук по 6 метров
Если мы суммируем полученные цифры, мы получим количество прутков на одну сетку.
30*2+40*2=140 штук
В нашем варианте идеально было бы заказать 80 прутков длиной 6 метров и 60 прутков длиной 8 метров. Но чаще всего арматура продается длиной 3-6 метров, поэтому ее придется стыковать внахлест. Допустим, если заказать всю арматуру длиной 6 метров, то к 140 нужно будет прибавить еще 30 на наращивание по длинной стороне, которые потом разрежутся на трехметровые стержни с запасом на связку внахлест.
140+30=170 штук
170*6=1020 м рифленой арматуры
После этого необходимо соединить верхнюю и нижнюю сетку вертикальными стержнями, которых будет ровно столько, сколько пересечений продольной и поперечной арматуры.
30*40=1200 соединений
Допустим, высота плитного фундамента 20 см, то, соблюдая отступ от верха и низа бетонной плиты по 5 см, мы получим расстояние между верхней и нижней сеткой арматуры в 10 см.
1200*0,1=120 метров вертикальной арматуры
Общее количество арматуры для плитного фундамента составит:
1020+120=1122 метра погонных,
что в 6 раз больше, чем для ленточного фундамента.
Вязальной проволоки также нужно в несколько раз больше, так как в каждом месте, где пересекаются два горизонтальных и один вертикальный стержень, получится по два узла проволоки. Таких пересечений у нас 1200 в верхней сетке и столько же в нижней. На каждый узел необходимо в среднем 30 см вязальной обожженной проволоки.
1200*2*0,3=720 метров вязальной проволоки,
что в 10 раз больше, чем для ленточного фундамента на тот же дачный дом.
Примерный расчет арматуры для столбчатого фундамента
В принципе, для легкого дачного дома подойдет и столбчатый фундамент.
Для армирования свай достаточно арматуры диаметром 10 мм. Для вертикальных прутков используется ребристая арматура, горизонтальные прутки применяются только для того, чтобы связать их в единый каркас. Обычно арматурный каркас для столбика состоит из 2-4 прутков, длина которых равна высоте столба. Если диаметр столба превышает 20 см, то надо использовать больше стержней, равномерно распределяя их внутри столба. Для армирования 2-метрового столба диаметром 20 см можно ограничиться четырьмя прутками из арматуры диаметра 10 мм, которые расположены на расстоянии 10 см друг от друга и перевязаны в четырех местах гладкой арматурой диаметром 6 мм.
Предположим, что сваи для фундамента нашего дачного дома будут диаметром 200 мм с интервалом в 1,5 метра.
Делим периметр основания на шаг между сваями и получаем их количество:
34/1,5=22,6
Округляем до 23 столбов.
Свая будет армироваться тремя прутами рифленой арматуры и четырьмя хомутами — из гладкой. Посчитаем, сколько нужно рифленой арматуры на один столбик высотой 1,5 метра с выпуском под ростверк 0,3 м:
(1,5+0,3)*3=5,4 м
На все сваи уйдет:
5,4*23=124,2м рифленой арматуры
Для армокаркаса будет использоваться гладкая арматура, согнутая в окружность. Длина этой окружности с запасом составит:
3,14*0,2=0,628 м
Таких хомутов на одну сваю потребуется, как минимум, 4:
0,628*4=2,512 м
На все 23 столба гладкой арматуры потребуется:
2,512*23=57,776 м ≈58 м
Для расчета вязальной проволоки нам нужно посчитать количество соединений в наших столбах.
Три прутка рифленой арматуры соединяются с четырьмя опоясывающими кольцами гладкой арматуры в шести местах:
3*4*0,3=3,6 метра проволоки на каждый столб
3,6*23=82,8 метра проволоки
Итого на свайный фундамент нашего дачного домика 6*8 потребуется около 125 метров погонных рифленой арматуры и 58 м гладкой арматуры, а также 83 м вязальной проволоки, что, конечно, получится экономичнее, чем ленточный фундамент и вполне подойдет для каркасного дачного дома.
Выводы:
В общем, совсем не сложно самостоятельно рассчитать количество и диаметр арматуры, необходимой для заливки фундамента. Особенно, при наличии проектно-сметной документации. Используя данный материал, вы без проблем сможете довольно точно рассчитать количество арматуры для заказа, чтобы потом не переплачивать за повторную доставку или излишний металлопрокат, оставшийся после стройки.
Сравнение расчетов количества арматуры для разных видов фундамента показало, что для дачного дома лучше всего подходят столбчатый и ленточный фундамент.
А уж какой из них выбрать, будет зависеть от материала стен, кровли, перекрытий и количества этажей дома, пучинистости грунта и личных предпочтений.
Металлобаза «Аксвил» предлагает купить рифленую арматуру А3 и гладкую арматуру А1, вязальную проволоку, по безналичному и наличному расчету, оптом и в розницу с доставкой по Беларуси.
нахлест при вязке при армировании, длина анкеровки в бетоне, таблица и способы расчета перехлеста
Процесс армирования арматуры является крайне важным элементом, без которого невозможно нормальное создание монолитных конструкций, ведь он влияет на надежность и долговечность будущей постройки. Этот процесс заключается в формировании каркаса из металлических стержней. Он помещается в бетон, которым его заливают. Для формирования применяют вязку либо сваривание. Но при перевязке будет важен правильно просчитанный нахлест для арматуры.
Если его недостаточно, то соединительная прочность будет небольшой, что негативно скажется на фундаменте и его эксплуатационных характеристиках, в частности. Поэтому попытаемся разобраться, как делается соединение внахлест при вязке и при сварке, что называют анкеровкой, как правильно производить расчет.
Что это такое и где применяется?
Арматурной анкеровкой в бетоне называют процесс запуска стержней из металла за сечение на длину части передавания усилий с прутов на железобетон. Говоря более простым языком, речь идет о закреплении кончиков прутьев армирования в бетонной толще. Значение данного процесса крайне сложно переоценить по причине того, что от правильности его выполнения будет зависеть прочность, качество железобетонного монолита, а также его способность к выдерживанию различного рода нагрузок.
Арматура должна осуществлять усиление конструкции, выполненной из бетона, принимать на себя нагрузки, повышать надежность, цельность и долговечность монолита.
Отметим, что части арматуры обычно бывают как жесткими, так и гибкими. А делают их из материалов композитного характера либо стали. Габариты и вариант закрепления должен определяться характеристиками и эксплуатационными нормами некоторых участков, где происходит передача нагрузки с металлических прутов на сам материал. Методик осуществления анкеровки бывает несколько. Но для подбора правильного метода следует посчитать необходимые параметры и определить ряд характеристик, среди которых можно назвать нормы анкеровки, методику закрепления и так далее.
При осуществлении заливания фундамента дома либо иного сооружения из бетона вопросы долговечности и прочности конструкции будут основными. Если соблюдать все строительные нормативы, то дополнительный каркас, что сделан из металла, окажет укрепляющее воздействие на конструкцию и существенно увеличит ее долговечность. Кроме того, основание будет меньше подвергаться разрушительному воздействию времени и различных природных факторов.
Если же правила и нормы, прописанные в СНиП, не соблюдать, то фундамент дома будет непрочным, что может привести даже к разрушению постройки. А это уже может стать причиной человеческих жертв. Это связано с тем, что неправильно подобранный перехлест арматуры становится причиной того, что бетон в ряде мест попросту не затвердевает. И именно это ослабляет конструкцию.
Чтобы создать качественный и прочный каркас, есть несколько вариантов, один из которых – вязка, для нее используется нахлест.
Как рассчитать длину стыка?
Быстро осуществить расчеты поможет специальная таблица, куда могут входить различные величины. Обычно таблицы подобного типа являются составными частями софта для расчета анкеровки на компьютере.
Применение подобной методики подойдет для непрофессионального возведения зданий. В профессиональном строительном секторе таким образом проводят исключительно расчет предварительного типа. А вот финальные результаты получают при использовании специальных формул. Для осуществления расчетов с их применением требуется иметь опыт в строительной сфере и образование инженера. Так что начинающим строителям можно определить лишь приблизительные показатели с применением таблиц, ПО и графиков либо обратиться к профессионалам.
Принимая в расчет факт, что от проведения хорошей анкеровки будет зависеть финальный итог работ и прочность полученной конструкции, лучше будет воспользоваться услугами профессионалов. Если говорить о той части, которую можно выполнить самостоятельно, то следует понимать, что для правильного подсчета длины стыковки арматуры требуется принять в расчет вышеупомянутые показатели. Важно поддерживать нужную величину, что будет закладываться в железобетон.
Расчет требуется осуществить как можно точнее.
Чтобы определить длину анкеровки проектанты, применяют графики, что составлены на основе групп элементов армирования и показателей напряжения в прутках. Рекомендованную длину стержня арматурного типа вычисляют по следующему алгоритму:
- требуется определить показатель растяжки по оси абсцисс;
- линия опускается до требуемого класса бетона;
- теперь должна быть найдена точка пересечения перпендикуляра от вышеупомянутой оси с найденным отрезком;
- осуществив обозначения точки Ra, следует провести параллель до ординатной оси;
- найденная точка даст возможность получить наилучший показатель длины стержня арматуры.
Следует добавить, что такой методикой пользуются для использования иных графиков. Если возможности выдержать минимальный размер длины закрепления нет, то следует разместить на арматурных кончиках спецэлементы.
Делают крепежи такого типа в качестве крючков, углов и пластин.
Типы анкеровки
Теперь поговорим о категориях анкеровки, которые известны сегодня. Речь идет о 3 видах:
- прямой;
- базовой;
- с отгибом.
Прямая
Этот вариант применяется, если его дает возможность применить геометрия части бетона, выполняющей роль защиты и непосредственно конструкции.
Этот вариант подойдет исключительно для профиля периодического характера. Тогда можно произвести наращивание несущих характеристик бетонного раствора посредством допобжатия камня от моментов силового характера внешнего типа в анкеровочных местах. Это позволяет существенно увеличить качество схватывания.
При осуществлении процесса прямого варианта продольное усиление пробует осуществить надкол монолита в защитном бетонном слое по причине напряжений касательного характера. Анкеровочная длина тут будет варьироваться от большого количества аспектов, но в защите сцепку не требуется проводить без арматуры поперечного типа либо допмероприятий, что позволяют избежать сколов вышеупомянутого слоя.
Область скалывания части защиты может стать больше через монтаж сверху перпендикулярной арматуры продольного характера. Шаг либо диаметр хомутов в точке прямой анкеровки тут будет высчитываться, исходя категории диаметра и вида арматурного хомута. Говоря о частях из бетонного раствора типа А, что отличается мелкозернистостью, расчетную анкеровочную длину следует увеличить на:
- 5ds, если бетон сжатый;
- 10ds, если он растянутый.
Длина анкеровки прямого типа может в ряде случаев уменьшаться исходя из характеристик арматуры поперечного типа и показателей бетонной обжимки вплоть до 30%.
Базовая
Следует сказать, что прямая анкеровка с так называемыми лапками используется исключительно с арматурой, что оснащена периодическим профилем. Гладкие прутья растянутого типа закрепляют с применением петель, крюков, анкеров и так далее. Специалисты не рекомендуют применять данные решения для арматуры сжатого типа. Если говорить о расчетах анкеровочной длины арматуры, то требуется принимать в расчет следующие показатели и аспекты:
- профиль;
- тип стали;
- крепость бетона и марка;
- сечение;
- методику анкеровки;
- конструкционные особенности;
- напряжение в точке сцепки.
Существует спецформула подсчитывания базовой анкеровочной длины, что призвана осуществлять переход усилий в стали с сопротивлением на бетонный раствор. В ней содержится показатель площади поперечного стержневого диаметра и периметр в одном сечении, что высчитываются по диаметру номинального характера.
Также там присутствует коэффициент сопротивления по расчету сцепки прутов и бетонного слоя, что производится ровно по анкеровочной длине.
С отгибом
Загибание арматурных прутов производится при изготовлении, хотя может и непосредственно на объекте при армировании либо иной операции. Сгибание осуществляют без нагрева во избежание температурных деформаций. Анкеровку прутьев, что уже растянуты, производят при помощи крюка. Тут будет все зависеть от того, на сколько градусов потребуется сформировать отгиб на углах.
При воплощении в жизнь именно этой методики анкеровки продольное усилие растягивающего типа пробует осуществлять разгибание концов стержней и помять бетонный слой по отгибному радиусу. В точке, где возможен разгиб, потребуется произвести монтаж некоторого количества прутов поперечного типа. Производя анкеровку с отгибом на 90-градусный угол, требуется сделать, чтобы длина прямого кончика была не менее 12 мм, а при 180 – не меньше 70.
Прямые области входа прута от границы старта перехода усилий на бетонный раствор до точки, где стартует отгиб, должны быть не менее 3 ds. Расчетную длину при отгибе вычисляют по вышеупомянутой методике. Можно снижать цифру, но не более 30%.
В то же время общий показатель анкеровочной длины не может быть менее расчетного ни при каком случае.
При отгибании кончика арматуры поперечного типа под 135-градусным углом, прямая часть должна быть минимум 75 мм и 6 dsw, а при 90-градусном угле – 8.
Арматура поперечного типа должна иметь хороший отгиб крючка на 135 мм. Отгибный диаметр будет варьироваться от наименьшего оправочного диаметра и продольного прута. Хомутовый отгиб должен располагаться в зажатой области конструкции.
Самый маленький оправочный диаметр для пруткового отгиба будет 3 ds, а с гладкой арматурой – 2,5. Следует добавить, что методика анкеровки должна определяться исключительно проектировщиком. Если же произошла ситуация, когда расчетный отгибный диаметр нельзя расположить в сечении конструкции геометрически, то следует увеличить диаметр либо количество арматуры. Еще один неплохой вариант – выбрать иную методику анкеровки.
Все об анкеровке арматуры смотрите в видео ниже.
youtube.com/embed/1PlhpegqWEE?modestbranding=1&iv_load_policy=3&rel=0″/>
|
Соединение арматуры мелкозаглубленного ленточного фундамента нахлестом допустимо по разным данным для арматуры диаметром до 36 мм [пункт 12.14.21.1 ACI 318-05] или 40 мм [пункт 8.3.27 СП 52-101-2003]. Это ограничение связано с отсутствием экспериментальных данных по соединениям нахлестом для арматуры больших диаметров. Соединение арматуры мелкозаглубленного ленточного фундамента не должно размещаться в местах концентрированного приложения нагрузки и местах наибольшего напряжения. Соединение арматуры нахлестом может производиться со связкой стержней вязальной проволокой или без нее. C точки зрения экономии (перерасход арматуры на нахлесты до 27%), и безопасности здания (ограничение объема бетона в месте стыков), арматуру диаметром свыше 25 мм рекомендуется соединять механическим способом (винтовые муфты или опрессованые соединения). Соединение стрежней арматуры мелкозаглубленного ленточного фундамента внахлест без сварки |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Соседние соединения арматуры мелкозаглубленного ленточного фундамента по длине должны быть разнесены в разбежку так, чтобы в одном сечении одновременно соединялось не более 50% арматуры. В качестве одного расчетного сечения элемента, рассматриваемого для определения относительного количества стыкуемой арматуры в одном сечении, принимают участок вдоль стыкуемой арматуры длиной 130% длины нахлеста стержней. Считается, что стыки арматуры расположены в одном расчетном сечении, если центры этих стыков находятся в пределах этого участка [раздел 6.1 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва 2009)]. По нормам ACI 318-05 минимальное расстояние между стыками арматуры по длине составляет 61 см. Длина нахлеста стержней арматуры мелкозаглубленного ленточного фундамента при соединении (анкеровке) определяется из условий, по которым усилие, действующее в арматуре, должно быть воспринято силами сцепления арматуры с бетоном, действующими по длине анкеровки, и силами сопротивления соединения стержней арматуры. Таблица. Рекомендуемые величины нахлеста для соединяемых стрежней арматуры мелкозаглубленного ленточного фундамента, работающих на сжатие на основе требований разделов 12.3 и 12.16 ACI 318-05 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Например, для арматуры диаметром 12 мм расчетное значение длины нахлеста при максимальной нагрузке ряда на растяжение по нормам ACI 318-05 составляет 73 см при свободном соединении и 109 см при связанном соединении. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица. Рекомендуемые минимальные величины нахлеста (анкеровки) для соединяемых стрежней арматуры работающих на сжатие, для различных марок бетона |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Таблица. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Соединения соседних стержней арматуры должны быть разнесены минимум на 40 диаметров соединяемой арматуры или 1,5 длины нахлеста стержней, но не менее 61 см. Соединение арматуры сваркой В практическом дачном строительстве выполнить данное требование возможно, лишь приобретя арматуру свариваемого класса A400C или А500С. Обычная несвариваемая арматура А400 сильно теряет в прочности при нагревании. Перекрестия арматуры мелкозаглубленного ленточного фундамента сваривать нельзя! Нормы американского института бетона ACI 318-05 (Пункт 7.5.4) запрещают сваривать перекрестия любой арматуры, так как возможны разрывы стержней под нагрузкой. Отечественные ведомственные строительные нормы ВСН 37-96 разрешают дуговую электросварку перекрестий арматуры, только начиная с номинального диаметра 25 мм. Нахлесты арматуры мелкозаглубленного ленточного фундамента сваривается электродами диаметром 4-5 мм. Нахлест стержней при сварке арматуры класса А500С составляет 10 диаметров свариваемой арматуры [пункт 6.4.4 пособия по проектированию «Армирование элементов монолитных железобетонных зданий» (Москва 2009)]. Сварные соединения арматуры мелкозаглубленного ленточного фундамента выполняются в соответствии с ГОСТ 14098 и ГОСТ 10922. То есть, чтобы правильно сварить два стержня арматуры диаметром 14 мм, нахлест стрежней нужно задать как 140 мм. Таблица. Рекомендуемые величины длины сварного шва при сварке арматуры*
* Рекомендованные величины по данным компании поставщика металлоизделий ОАО «Инпром» и Ростовского государственного строительного университета (Ростов-на-Дону, 2010). Также при необходимости фиксированной прочности стыка стержней арматуры мелкозаглубленного ленточного фундамента их можно соединять обжимными гильзами или винтовыми муфтами. При использовании для стыков арматуры муфт на резьбе, несущая способность муфтового соединения должна быть такой же, что и стыкуемых стержней (соответственно при растяжении или сжатии). При использовании муфт на резьбе должна быть обеспечена требуемая затяжка муфт для ликвидации люфта в резьбе.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Соединение арматуры мелкозаглубленного ленточного фундамента (общие правила) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
В случае свободного соединения с нахлестом расстояние между стыкуемыми нахлестом стержнями арматуры мелкозаглубленного ленточного фундамента по вертикали и горизонтали должно быть не менее 25 мм или 1 диаметр арматуры, если диаметр арматуры больше 25 мм для обеспечения свободного проникновения бетона. Максимальное расстояние по ширине ленты фундамента между стыкуемыми свободным нахлестом стержнями должно быть не более 8 диаметров стержней арматуры [пункт R611.7.1.4 IBC 2003].
Рекомендуемые величины нахлеста для прямых соединений стрежней арматуры работающих на растяжение на основе требований разделов 12.2.2.2 и 12.15 ACI 318-05
Рекомендуемые минимальные величины нахлеста (анкеровки) для соединяемых стрежней арматуры мелкозаглубленного ленточного фундамента, работающих на растяжение, для различных марок бетона
В зоне стыковки нахлестом обязательно устанавливают дополнительную поперечную арматуру.
краткое описание, технология, инструкция и отзывы
Бетон имеет достаточно высокую прочность на сжатие, однако основа не способна переносить нагрузки на растяжение и изгиб. Если снабдить фундамент, который выполнен в виде монолитной конструкции, арматурным каркасом, то упомянутый недостаток будет полностью устранен.
Армирование фундамента своими руками можно выполнить достаточно просто. Для начала следует определиться с тем, какими конструктивными особенностями будет обладать основание, а также правильно сформировать систему каркаса.
Правила армирования
Составляющие арматурного каркаса должны обладать чистой поверхностью, что позволит обеспечить хорошую адгезию с бетоном. Для того чтобы выбрать, по какому типу будет осуществляться вязка арматуры, необходимо рассчитать нагрузку, оказываемую на фундамент. Если воздействие на основание будет незначительным, то можно использовать проволочную разновидность вязки. Тогда как если у здания будут достаточно тяжелые стены, то рекомендуется использовать сварку.
Армирование фундамента своими руками должно производиться с использованием прутьев, которые обладают поперечным переменным сечением, то есть имеют ребра. Это относится к арматуре, которая примет на себя основные нагрузки. Такой каркас будет характеризоваться наивысшими показателями уровня адгезия с бетоном.
Гладкую арматуру следует использовать в качестве вспомогательных элементов, задачей которых будет распределение нагрузок по основанию дома.
Выбор инструмента
Армирование фундамента своими руками должно осуществляться с использованием специального инструмента. Его следует подобрать, исходя из того объема работ, который предполагается выполнить. Вязка арматурного каркаса для фундамента небольшого размера должна осуществляться с использованием традиционного ручного или автоматического крюка, тогда как если работы будут более объемными, то рекомендуется применять специализированный инструмент по типу пистолета, предназначенного для вязки.
Технология проведения работ
Для манипуляций следует использовать кусок проволоки, длина которого равна 30 см. Заготовку следует сложить вдвое. Петля проволоки должна быть занесена по диагонали крестовины арматуры, а после вынесена к концам. Полученную петлю продевают в крюк, следовать при этом необходимо методом прокручивания.
Мастер должен сцепить концы проволоки, создав таким образом нужное соединение. Перед началом работ следует помнить о том, что ленточный монолитный фундамент в процессе эксплуатации будет подвергаться нагрузке на изгиб особенно в продольном направлении. Его армирование следует производить, укладывая каркасную сетку в два или более слоя. Все при этом будет зависеть от размеров самой ленты.
Арматура для ленточного фундамента
Если будет производиться армирование фундамента своими руками, то следует учесть некоторые моменты. Среди них можно выделить тот факт, что в ленточной конструкции продольные элементы системы каркаса будут принимать на себя наибольшую нагрузку. В связи с этим на их месте следует расположить ребристые прутья, диаметр которых равен параметру от 10 до 14 миллиметров.
Что касается вертикальных и поперечных элементов каркаса, то они станут выполнять распределительную, то есть вспомогательную функцию. Именно поэтому в данном случае можно использовать гладкую арматуру с диаметром от 6 до 8 миллиметров.
Шаг их монтажа будет изменяться в пределах от 100 до 300 миллиметров. От этого показателя зависит количество используемых прутьев. При минимальных нагрузках данная цифра может быть равна 500 миллиметрам. Готовый каркас следует монтировать в опалубку, соблюдая зазор до 50 миллиметров. Отступление необходимо обеспечить от дна траншеи и щитов опалубки. Это позволит утопить металлические прутья в бетоне, исключив риск образования коррозии. Следует помнить о том, что наибольший уровень растяжения находится в верхних областях основания.
Рекомендации по армированию ленточного фундамента
Если будет производиться армирование ленточного фундамента своими руками, рекомендуется обратить внимание на ввязочную технологию соединения арматуры. Следует подготовить проволоку класса B1. При работе с углами арматуру можно укладывать под прямым углом или применяя гнутые элементы.
Что необходимо усвоить до начала работ
Если будет производиться армирование ленточного фундамента под баню своими руками, то особое внимание следует уделить укреплению углов.
Это обусловлено тем, что достаточно часто деформация приходится не на центральную часть, а на зоны углов. Работать над этими областями следует таким образом, чтобы один конец гнутого элемента каркаса уходил в одну сторону, тогда как другой – в противоположную.
Специалисты советуют использовать именно технологию вязки, отказавшись от сварочного аппарата, по той причине, что не каждый сорт арматуры пригоден для проведения подобных работ. Помимо прочего, сварка достаточно часто приводит к возникновению проблем, которые выражены в перегреве стали, что становится причиной изменения качественных характеристик материалов, также может произойти истончение прута в области сварки. Именно поэтому вы рискуете получить недостаточно прочный шов.
Методика проведения работ
Правильное армирование ленточного фундамента начинается с монтажа опалубки. Внутренняя поверхность должна быть застелена пергаментом, который упрощает съем конструкции. В почву следует вбить арматурные прутья, длина которых должна быть эквивалентна глубине основания.

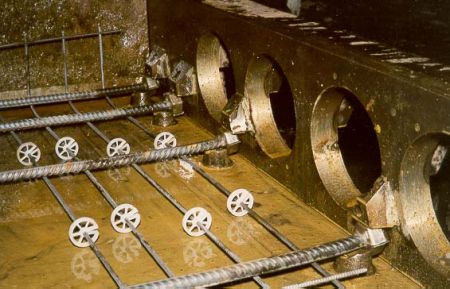

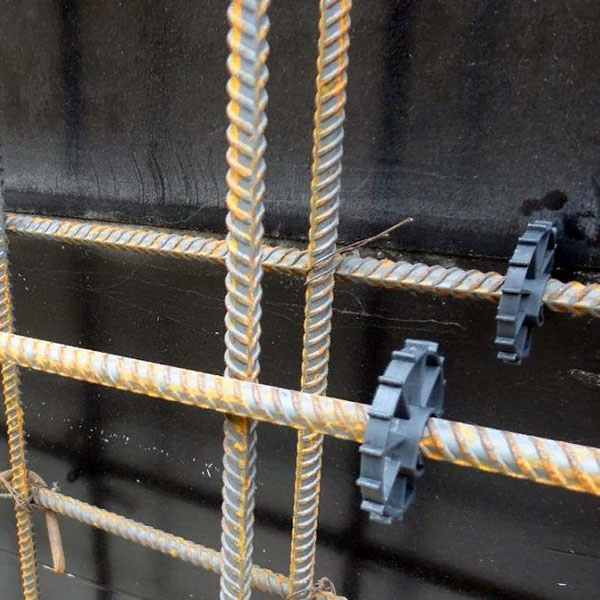

На дно нужно установить подставки высотой от 80 до 100 миллиметров. На них укладывается около двух или трех нитей нижнего ряда системы каркаса. В роли подставок достаточно часто используются кирпичи, которые устанавливаются на ребро.
Если вами будет осуществляться армирование ленточного фундамента, схемы, советы проведения данных манипуляций, представленные в статье, помогут осуществить работы. Нижний и верхний ряды следует прикрепить вместе с поперечными элементами к вертикально ориентированным штырям. В тех местах, где элементы пересекаются, следует осуществить связку или использовать метод сварки. Над уровнем земли прутья должны быть подняты минимум на 8 см. После того как арматура будет установлена, следует сформировать вентиляционные отверстия, а после залить бетонный раствор. Вентиляция поспособствует повышению амортизационных качеств фундамента, а также предотвратит возникновение гнилостных процессов.
Укрепление плитного фундамента
Требования к проведению работ над монолитной плитой более высокие по сравнению с теми, которые предъявляются к ленточному основанию.
В последнем случае ширина меньше высоты, именно поэтому конструкция испытывает нагрузку на изгиб исключительно в продольном направлении. Что касается монолитной плиты, то она обладает противоположными конструктивными особенностями, за счет этого поверхность испытывает нагрузки на изгиб не только поперёк, но и вдоль.
Если вы задумались о том, как сделать армирование фундамента своими руками, то для этого следует использовать арматуру диаметром от 12 до 16 миллиметров. Все элементы выполняются исключительно из ребристых прутьев. Средний размер ячеек сверху и снизу расположенных сеток должен составить 200 х 200 миллиметров. Шаг между поясами эквивалентен 100 миллиметрам. Если имеется утеплительный слой, то сборка каркаса для укрепления ребер жесткости должна осуществляться за пределами основания. Это позволит исключить повреждение утеплительного материала.
Укрепление свайного фундамента
Если вас интересует то, как производится правильное армирование ленточного фундамента своими руками, то возможно, вы захотите узнать об укреплении свайного основания.
Ведь именно данный тип конструкции может лечь в основу постройки, которую предполагается возвести. Технология в данном случае почти ничем не будет отличаться от работ, рекомендуемых при формировании столбчатого фундамента. В данном случае следует соблюдать один нюанс. Он заключается в том, что вертикальная арматура укладывается по кругу таким образом, чтобы система не имела углов и острых участков. Для одной сваи будет необходимо подготовить прутки, количество которых варьируется от 3 до 5.
Методика проведения работ
После того как схема армирования ленточного фундамента своими руками вам стала известна, можно ознакомиться и с технологией укрепления столбчатого основания. Арматурный каркас должен быть собран из несколько вертикально ориентированных прутков, диаметры которых изменяются в пределах от 10 до 12 см. Применяться должна ребристая арматура, которая относится к классу AIII. Для формирования горизонтальных элементов следует применять гладкую тонкую монтажную 6-миллиметровую арматуру.
Как рассчитать длину перекрытия балки и колонны
Как рассчитать длину перекрытия балки и колонны , В этой теме мы знаем, как рассчитать длину перекрытия балки и колонны. мы знаем, что балка и колонна являются железобетонной конструкцией любого здания, в котором предусмотрено армирование бетона.
В соответствии с проектом конструкции мы формируем колонну и балку, так как мы знаем, что длина цельной арматурной стали составляет около 12 метров, если у нас есть 3-х этажная, 5-ти этажная и многоэтажная конструкция здания, нам требуется перекрытие арматуры.
Как рассчитать длину перекрытия балки и колонныНазначение длины перекрытия состоит в том, чтобы сохранить продолжение стальных стержней для надежной передачи нагрузки от одного стального стержня к другому стержню. Для надежной передачи нагрузки один стержень накладывается внахлест на другой стальной стержень, а длина меньшего стержня принимается за длину внахлестку.
Теперь возникает вопрос, как рассчитать минимальную длину перекрытия колонны и балки
◆Вы можете подписаться на меня в Facebook и подписаться на наш канал Youtube
Вам также следует посетить:-
1) что такое бетон, его виды и свойства
2) Расчет количества бетона для лестницы и его формула
длина перекрытия для колонны1) длина внахлест также известна как длина внахлест
2) длина нахлеста для колонны зависит от марки используемого бетона и марки стали, в соответствии с кодом IS нет какого-либо конкретного правила, определяющего длину нахлеста
3) длина перехлеста для колонны должна быть от 24d до 40d в зависимости от марки бетона и марки стали, которые были предоставлены, обычно мы берем 40d для колонны, где d означает диаметр арматуры, если есть арматура диаметром 12 мм, то длина перекрытия колонны должна быть 40×12 = 480 мм
Для 12 мм, 40×12 = 480 мм длина внахлест
Для 16 мм, 40×16 = 640 мм длина внахлест
Для 25 мм, 40×25 = 1000 мм длина внахлест
4) длина нахлеста должна быть предусмотрена в центре колонны, а не в верхней L/4 и нижней L/4 длине конструкции балки.
Из-за максимального напряжения в верхней и нижней части арматуры колонны.
5) по длине перекрытия боковые связи колонны должны располагаться ближе друг к другу с шагом 100 мм, исключающим коробление арматуры в колонне.
6) нахлесты, предусмотренные в арматуре колонны, должны располагаться попеременно.
как рассчитать длину перекрытия для балки1) мы знаем, что балка представляет собой горизонтальную железобетонную конструкцию, наложенную на колонну
2) длина нахлеста железобетонной балки должна быть в от 24d до 45d , где d — диаметр арматуры, предусмотренной в конструкции балки
3) в ж/б балке длину нахлеста не следует указывать по центру балки из-за зоны максимального сжатия и растяжения, она должна быть предусмотрена в стыке колонны и балки и начале балочной конструкции, а также в первой и последней L/4 расчетной длины балки .
4) верхняя арматура, предусмотренная в балке, находится в зоне сжатия, для зоны сжатия длина нахлеста арматуры должна быть 24d, а для нижней арматуры, предусмотренной в балке, находится в зоне растяжения, для зоны растяжения длина нахлеста арматуры должна быть 45d
Если диаметр арматуры, предусмотренной в зоне растяжения балки, 12 мм, то длина нахлеста должна быть 12×45=540 мм
Если диаметр арматуры, предусмотренной в зоне сжатия балки, 10 мм, то длина нахлеста должна быть 10×24=240 мм
Перекрытие стального стержня | Стальной стержень внахлест Формула
Притирка арматурных стержней долгое время считалась полезной и недорогой системой сращивания.
При размещении стали в железобетонной конструкции, когда необходимой длины одного стержня не хватает, необходимо обеспечить нахлест двух стержней рядом, чтобы сохранить желаемую проектную длину.
Притирка арматурного стержня неизбежна, если участок арматурного стержня больше, чем цельный кусок. В этой ситуации необходимо перекрыть стержень в этой строке. Следует отметить, что нахлест не следует предусматривать в стержнях диаметром более 36 мм.
В такой ситуации следует применить сварку.Но если сварка в некоторых случаях невозможна, то для стержней диаметром более 36 мм должна быть предусмотрена притирка. Но вместе с притиркой вокруг притертых стержней следует располагать дополнительные спирали 6 мм.
Арматурные стержни (арматурные стержни) доступны длиной до 60 футов. Но на практике большинство строительных проектов требуют крупномасштабного сращивания арматурных стержней из-за транспортных ограничений по длине и надлежащему применению материалов.
Соединение внахлест считается наиболее признанной системой для создания единого структурного объекта из двух сегментов арматуры.
Нахлест образуется путем наложения двух отрезков арматуры внахлест и последующего их соединения.
Требования к перекрытию различаются как в зависимости от размера арматуры, так и в зависимости от конкретного применения в конструкции. Длина нахлеста для бетона 1:2:4 Номинальная смесь:
Длина притирки при растяжении (стержень MS – стержень из мягкой стали) вместе со значением анкеровки составляет 58d. Следовательно, после вычета значения анкеровки длина внахлест должна быть = 58d – 2*9d = 40d. (Здесь 9d = припуск на крючки до 25 мм и k=2)
Длина нахлеста для бетона M20:
Читайте также: Важность идеальной притирки стальных стержней в строительных работах из железобетона
• Колонны – 45d
• Балки – 60d
• Плиты – 60d
Означает, что если требуется выполнить нахлест стержней колонн диаметром 20 мм, минимальный нахлест 45 * 20 = 900 мм.
В связи с этим представляет эксклюзивный видеоурок известного инженера С.Л. Хан. Просмотрите этот эксклюзивный видео-учебник, чтобы узнать, как определить длину нахлеста арматурных стержней/резки нахлеста.
Чтобы получить более подробную информацию, просмотрите следующий видеоурок.
Источник видео: С.Л. Хан
Детали притирки арматуры колонны| Стальной стержень внахлест Формула
В этой статье по гражданскому строительству вы получите подробную информацию о длине перекрытия стали в плите, балке и колонне.
Ниже приведены некоторые важные примечания для инженеров-строителей: —
В соответствии со стандартом IS Code 456-2000 перекрытие не должно быть менее 75 мм.
Перекрытие означает дополнительную длину, расположенную в арматурных стальных стержнях. Здесь две длины перекрываются и соединяются проволокой, чтобы при необходимости увеличить длину любого стального стержня.
Для колонн диаметр стали должен быть 45D
Для балки диаметр стали должен быть 24D (для зоны сжатия)
Диаметр стали должен быть 50D (для зоны растяжения)
Для плиты диаметр стали должен быть 60D
D обозначает диаметр стального стержня.
При разработке любой конструкции существует два основных типа сил, таких как растяжение и сжатие. Каждый материал обладает способностью выдерживать определенное растяжение и сжатие.
Сила натяжения оттягивает материалы в сторону. Сила сжатия сжимает материал вместе.
Длина перекрытия плиты должна быть 60D = 60 x 12 = 720 мм (диаметр стержня = 12 мм)
Длина перекрытия балки должна быть следующей: —
Для зоны сжатия = 24D = 24 x 12 = 288 мм
Для зоны растяжения = 50D = 50 x 12 = 600 мм
В балке два стальных стержня.Один расположен вверху, а другой внизу.
Когда нагрузка доставляется к верхней части, она сжимается, а когда нагрузка доставляется к нижней части, она растягивается.
Длина перекрытия колонны должна быть 45D = 45 x 12 = 540 мм
Чтобы получить более подробную информацию, просмотрите следующий видеоурок.
Источник видео: Гражданское строительство
Перекрытие стальных стержней | Плита, колонна и балка
Научитесь вычислять длину перекрытия стальных стержней в плите, колонне и балке
В этой статье кратко объясняется процесс расчета длины нахлеста стальных стержней, которые помещаются в плиту, балку, колонну и т.
д.с использованием разных формул.
Длина нахлеста в колоннах, балках и плитах обозначает расстояние пересечения между двумя соединительными арматурными стержнями. Если требуется усилить большой элемент, который варьируется от плиты, колонны или балки, арматурная сталь должна быть соединена с целью сохранения непрерывного эффекта.
В балке есть две зоны: зона сжатия и зона растяжения.Формула отличается для обеих зон.
Зоны основаны на направлении нагрузки. Когда балка нагружается в направлении силы тяжести в любом месте через элемент, балка, вероятно, изгибается под нагрузкой. В этой ситуации часть, остающаяся над нейтральной осью, известна как зона сжатия, а часть, остающаяся внизу, известна как зона растяжения. Эти названия даются на основе поведения бетонных волокон в соответствующей грани i.е. при натяжении волокна, скорее всего, разорвутся. Со стороны сжатия они, скорее всего, сломаются.
Но, если есть сейсмическое давление, т.е. в плитном фундаменте, когда сила исходит снизу, балка, вероятно, изгибается вверх, поэтому верхняя часть над нейтральной осью превращается в зону растяжения, а нижняя часть — в зону сжатия. Перекрытие различно как для зоны сжатия, так и для зоны растяжения.
Формула для перекрытия в плите дается как 50d. Здесь d обозначает диаметр стержня. Итак, если диаметр плиты 8 мм, то общее расстояние = 50 х 8 = 400 мм.
Перекрытие в зоне растяжения колонны и балки = 40d (d = диаметр стержня). Мы знаем, что диаметр равен 8 мм; так что общее расстояние = 40 х 8 = 320 мм.
Перекрытие в зоне сжатия в балке = 24d.Диаметр указан как 8 мм; общее расстояние = 24 x 8 = 192 мм
Минимальный нахлест должен быть 175 мм.
Сетка канавы подкреплениядля канавы
фундамента жилого дома Траншейная сетка представляет собой длинные, узкие листы армирующей бетонной сетки, идеальных размеров для траншей, дорожек или других узких мест.
Траншейная сетка общего назначения включает каменные стены, кирпичные стены и фундаменты домов и используется специально для траншей для фундаментов жилых домов.
Траншейная сетка (схематическая схема как ТМ-2 ) изготовлена из ребристой арматурной проволоки марки D500L, включая основную и поперечную проволоки. Его продольные проволоки (основные) диаметром от 7,6 мм до 15,6 мм, а поперечные проволоки диаметром 4 мм или 4,77 мм.
TM-1: Многотраншейная сетка с тремя основными проволоками
TM-2: Схема траншейной сетки.
Ребристая сетка для траншей имеет длину 6,0 м и стандартную ширину от 200 мм до 500 мм.Его таблица спецификаций , как показано ниже:
| Предметы | Длина (м) | Ширина (м) | Количество главных проводов | Основные провода (мм) | Поперечная проволока (мм) | вес (кг/лист) |
|---|---|---|---|---|---|---|
| РТМ276 | 6,0 | 0,2 | 3 | 7. 6 @ 100 | 4 @ 300 | 7 |
| РТМ376 | 6,0 | 0,3 | 4 | 7,6 @ 100 | 4 @ 300 | 9 |
| РТМ476 | 6,0 | 0,4 | 5 | 7,6 @ 100 | 4 @ 300 | 12 |
| РТМ576 | 6.0 | 0,5 | 6 | 7,6 @ 100 | 4 @ 300 | 14 |
| РТМ210 | 6,0 | 0,2 | 3 | 10,65 @ 100 | 4,77 @ 300 | 13 |
| РТМ310 | 6,0 | 0,3 | 4 | 10. 65 @ 100 | 4,77 @ 300 | 18 |
| РТМ410 | 6,0 | 0,4 | 5 | 10,65 @ 100 | 4,77 @ 300 | 22 |
| РТМ510 | 6,0 | 0,5 | 6 | 10,65 @ 100 | 4.77 @ 300 | 27 |
| РТМ211 | 6,0 | 0,2 | 3 | 11,9 @ 100 | 4,77 @ 300 | 16 |
| РТМ311 | 6,0 | 0,3 | 4 | 11,9 @ 100 | 4,77 @ 300 | 22 |
| РТМ411 | 6. 0 | 0,4 | 5 | 11,9 @ 100 | 4,77 @ 300 | 27 |
| РТМ511 | 6,0 | 0,5 | 6 | 11,9 @ 100 | 4,77 @ 300 | 33 |
| РТМ215 | 6,0 | 0,2 | 3 | 15.9 @ 100 | 4,77 @ 300 | 31 |
| РТМ315 | 6,0 | 0,3 | 4 | 15,9 @ 100 | 4,77 @ 300 | 41 |
TM-3: Траншейная сетка внахлест на T- или L-образных пересечениях.
Армирующая сетка для перекрытия траншей
Когда площадь плиты больше, чем арматурная сетка траншеи, вам потребуется несколько сеток траншеи, чтобы покрыть площадь.
Затем необходимо уложить траншейную сетку внахлест. Там, где траншейные сетки соединяются встык, они должны быть перекрыты не менее чем на 500 мм. Нахлесты должны быть скреплены стяжной проволокой. Там, где они перекрываются в точках T или L, перекрытие должно быть равно ширине сетки траншеи. Как показано на рисунке ниже TM-3:
ТМ-4: Листы арматурной плитной сетки и листы траншейной сетки на грунте строительной площадки.
Запрос на наш продукт
При обращении к нам укажите свои подробные требования.Это поможет нам дать вам действительное предложение.
Асимметричное подкрепление и заражение Wolbachia у дрозофилы
Подкрепление относится к эволюции повышенной дискриминации при спаривании гетероспецифических особей в зонах географического перекрытия и может считаться заключительной стадией процесса видообразования. Одним из факторов, которые могут повлиять на подкрепление, является степень, в которой гибридные спаривания приводят к необратимой потере генов из генофонда вида.
Спаривания между самками Drosophila subquinaria и самцами D. recens приводят к высокому уровню смертности потомства из-за межвидовой цитоплазматической несовместимости, вызванной заражением Wolbachia D. recens. Такая гибридная нежизнеспособность не проявляется при спаривании самок D. recens и самцов D. subquinaria. Здесь мы спрашиваем, связана ли асимметричная гибридная нежизнеспособность с соответствующей асимметрией уровня подкрепления. Было обнаружено, что географические ареалы D. recens и D. subquinaria пересекаются в широком поясе бореальных лесов в центральной Канаде.Самки D. subquinaria из зоны симпатрии проявляют гораздо более высокий уровень дискриминации по отношению к самцам D. recens, чем самки из аллопатрических популяций. Напротив, такое смещение репродуктивного признака не очевидно у D. recens, что согласуется с ожидаемыми эффектами однонаправленной цитоплазматической несовместимости. Кроме того, внутри D. subquinaria существует существенная поведенческая изоляция, потому что самки из популяций, симпатричных с D.
recens, дискриминируют аллопатрических самцов-конспецификов, тогда как самки из популяций, аллопатрических с D.recens не проявляют дискриминации в отношении каких-либо самцов своего вида. Паттерны общей генетической дифференциации среди популяций не согласуются с паттернами поведенческой дискриминации, что предполагает, что поведенческая изоляция внутри D. subquinaria является результатом отбора против спаривания с зараженными Wolbachia D. recens. Межвидовая цитоплазматическая несовместимость может способствовать не только изоляции после спаривания, эффект, уже широко признанный, но также и усилению, особенно у неинфицированных видов.Возникающее в результате смещение репродуктивного признака не только увеличивает поведенческую изоляцию от видов, инфицированных Wolbachia, но также может привести к поведенческой изоляции между популяциями неинфицированных видов. Учитывая широкое распространение Wolbachia среди насекомых, представляется, что существует множество способов, с помощью которых эти эндосимбионты могут прямо или косвенно способствовать репродуктивной изоляции и видообразованию.
Конструкция композитов, армированных углеродным волокном, без зазоров и перекрытий, полностью управляемая чувствительностью, для 3D-печати
https://doi.org/10.1016/j.apm.2021.10.047Получить права и содержимоеОсновные моменты
- •
Разработан математически строгий метод оптимизации оптоволоконного пути в рамках структуры набора уровней.
- •
Волоконные пути без зазоров/перекрытий представлены профилями набора значений уровня ISO.
- •
Результат чувствительности в виде полного граничного интегрального выражения получен с помощью структурных каркасов и лучей.
- •
Новая стратегия адаптивной корректировки набора уровней (ALSA) используется для повышения надежности предлагаемого алгоритма.
Abstract
В этой статье представлен математически строгий метод проектирования композитов, армированных углеродным волокном, для 3D-печати без зазоров и перекрытий.
В предлагаемом методе используется функция набора уровней расстояния со знаком для представления волоконных путей путем извлечения эквидистантных профилей набора изоуровней, через которые соседние волоконные пути сохраняют постоянное расстояние, устраняя зазоры и дефекты перекрытия существующих методов, которые генерируют волоконные пути из дискретно определенных переменные угла волокна.Затем формулируется задача оптимизации пути волокна с минимизацией податливости в соответствии с набором уровней для оптимальной конструкции армирования волокнами. Основной вклад заключается в решении задачи оптимизации. Сопряженный анализ чувствительности выполняется для получения информации о градиенте для обновления конструкции оптического тракта. Что еще более важно, член доменного интеграла внутри результата чувствительности преобразуется в граничное интегральное выражение, чему способствует выделение структурных каркасов и лучей.Таким образом, получается результат полной чувствительности вместо исключения невыполнимых интегральных членов домена в существующих исследованиях, что приводит к еще более быстрой и стабильной сходимости.
