чертежи лавочек со столом посередине, лавки для дачи своими руками, деревянная садовая скамья для двоих и другие модели

Скамейками в садах и парках сегодня никого не удивишь, но не так часто можно встретить модели со столиками. Хотя в удобстве подобным экземплярам не откажешь – на них можно поставить сумочку, положить зонтик, планшет, телефон, журнал с кроссвордами. В статье поговорим о разнообразии лавочек, совмещенных со столиками, а также расскажем, как можно смастерить их самостоятельно.

Разновидности

Скамейки со столиками нельзя классифицировать однозначно, их можно разделить по назначению, материалам, конструкциям, местонахождению столика в пределах самой лавки. Изделия бывают стационарные, пристенные, переносные, перевозные на колесиках, трансформирующиеся и складывающиеся в чемодан. Проще разобраться в изобилии моделей на примерах, подборку которых мы для вас подготовили.

По расположению столика

Для начала разберемся, в каких местах изделия может находиться столик.

• Элегантная деревянная скамейка с двумя сиденьями и общей поверхностью посередине дополнена колесами. Такое оснащение позволяет перевозить конструкцию в тень, если солнце мешает дневному отдыху.

• Длинная лавка оснащена тремя сиденьями и двумя столиками между ними.

• Деревянный стол в комплекте со скамьями, собранный на металлическом профиле.

• Обособленные подставки, расположенные по бокам лавочки, предназначены для двоих человек.

• Небольшой индивидуальный столик над скамейкой.

• Конструкция больше похожа на стол с двумя табуретами, связанными единой трубой.

• Лавка со столиком, расположенным вокруг дерева, предназначена для приятного отдыха в тени.

• Стол и скамейки, распределенные по кругу, собраны на общем каркасе.

• Лавки примыкают к общему столику, находясь перпендикулярно друг другу.

По трансформирующим свойствам

Не всегда к скамейке столик крепится стационарно, гораздо удобнее, если он появляется на время и исчезает, когда в нем нет потребности.

• Благодаря простой трансформации, лавка легко превращается в двухместную или трехместную.

• Чтобы получить добавочную поверхность, нужно просто опустить фрагмент спинки скамейки.

• Модель для эгоиста. Перевернув соседнее сидение, можно воспользоваться свободной поверхностью для своих нужд, и при этом не делить лавку с соседом.

• По желанию сидящего, спинка превращается в длинную удобную поверхность.

• Стол-трансформер с лавками для компании.

• Складной стол со скамейками для летних пикников. В центре столешницы предусмотрено место под зонтик от солнца.

• Туристический комплект на 4 путешественников компактно складывается, трансформируясь в кейс.

Необычные конструкции

Богатая фантазия конструкторов дарит миру удивительные неординарные изделия.

• Скамья похожа на стол с двумя креслами.

• Вместительная конструкция, с замыслом которой не просто разобраться.

• Скамьи в духе минимализма.

• Лавки со столиком разной высоты, рассчитанные на одного человека. Вместе они составляют приятную композицию и увеличивают число посадочных мест.

• Удивительная конструкция хороша для проведения праздников, она может принять одновременно большое количество народа.

• Многочисленный комплект скамеек со столами, представленный как арт-объект.

• Лавки-качели оснащены столиками с отверстиями для чашек. Посуда не выпадет, даже если качели придут в движение.

• Боковые пеньки служат столиками для необычной парковой скамейки.

• Невероятно красивая кованая лавка с деревянными фрагментами.

• Эффектная скамья, оформленная совой в центре изделия.

Материалы

Скамейки делают из теплого дерева, пластика или холодного камня, металла. В частных домах холодные изделия дополняют подушками, матрасами. Пластиковые и легкие деревянные модели имеют сезонный характер, в зиму их заносят в помещение.

Скамейки из чугуна, стали, камня, бетона, с добавлением защищенной древесины отставляют на улице постоянно.

Дерево

Древесина представляет собой тёплый, тактильно приятный и энергетически сильный материал. Из нее можно произвести скамьи в любом стиле, которые станут частью ландшафтного дизайна. Кроме привычных классических вариантов, лавки делают из цельных бревен и даже из корней деревьев. Прежде чем собрать изделие, все древесные элементы обрабатывают морилкой, бактерицидным составом.

Готовую парковую лавку красят или покрывают лаком, защищая ее от воздействий внешней среды.

Сталь

Стальные скамейки служат долго, но их необходимо периодически осматривать и при малейшем появлении коррозии обрабатывать специальными средствами.

Алюминий

Лавки, произведенные из алюминия, легкие и прочные. Этот материал используют для переносных изделий, которыми с удовольствием пользуются владельцы загородных участков – скамейку можно перенести в любое удобное место и даже занести в дом.

Чугун

Чугунные изделия, в отличие от алюминиевых вариантов, достаточно тяжелые и годятся для стационарных парковых моделей.

Такие лавки долговечны, они не боятся плохих погодных условий, поэтому ими часто украшают городские скверы и парки.

Ковка

Красивую ажурную ковку применяют для украшения парков с хорошим ландшафтным дизайном, для частных дворов, в поддержку кованым навесам, козырькам, качелям, балконам и садовым аркам. Чтобы изготовить изделие методом горячей ковки, подбирается пластичный материал. Это может быть титан, алюминий, сталь и различные сплавы. Осуществляя холодную ковку, используют листовую основу. Иногда элементы дорогой скамейки, для придания особого шика, покрывают тонким слоем цветного металла, даже серебра или золота.

Бетон

Бетонные скамейки относятся к бюджетным вариантам, они прочны, выдерживают большую нагрузку и не боятся плохих погодных условий. Такие лавки становятся идеальными изделиями для установки их на городских улицах.

Камень

Натуральный камень является частью природного пейзажа. Лавки из него используют, когда хотят придать парку или саду элемент первозданности, подчеркнуть растительное буйство дикой природы. Камень фактически вечный материал, но если за скамьей не ухаживать, места, где задерживаются частички пыли и земли, могут покрыться мхом.

Это придаст изделию дополнительной натуральности, но лишит возможности на нем сидеть и оставаться чистым.

Пластик

Пластиковые лавки легкие и удобные. Их применяют на дачах с временным пребыванием, где красота не важна, но высоко оценивается мобильность скамьи и возможность всегда иметь ее под рукой. Пластиковое дачное изделие стоит недорого, оно не боится влаги, его можно оставлять на улице в течение всего теплого сезона.

Полистоун

Из стеклопластика делают тематические скульптурные фигуры для садов и парков, в которые интегрируют деревянные сидения и спинки лавочек. Иногда скамейки полностью производят из стеклокомпозитного материала.

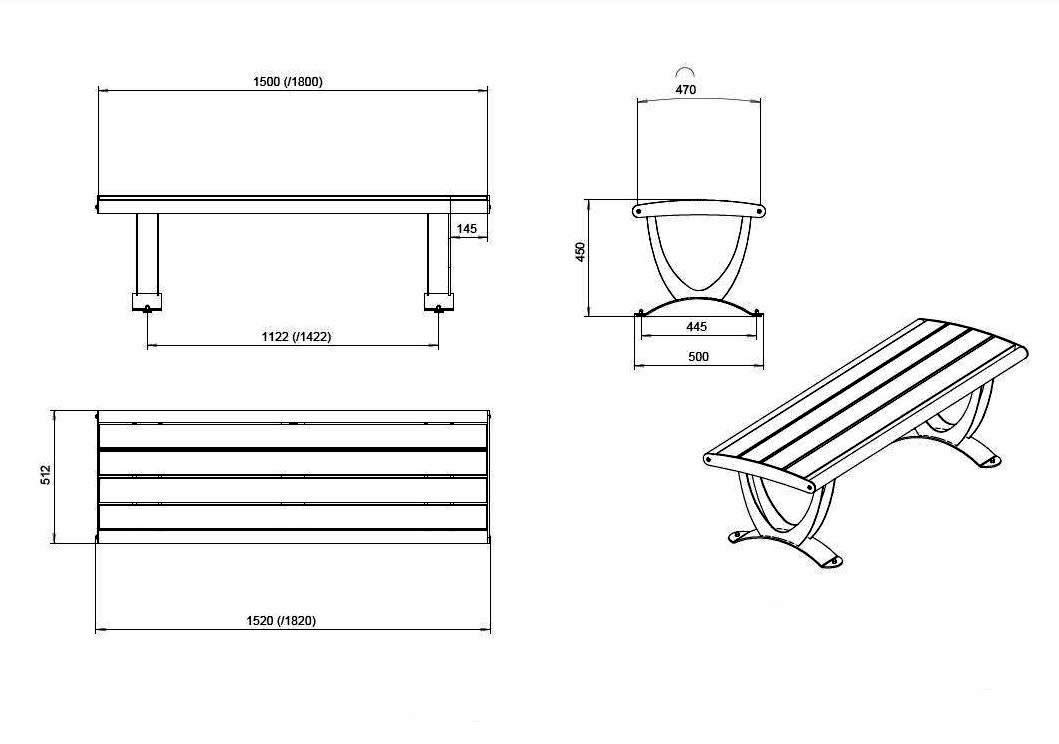

Чертежи и размеры

Прежде чем смастерить или приобрести готовую скамейку для своего сада, нужно найти ей место. Именно окружающая обстановка поможет понять размеры будущего изделия и определиться с его внешним видом. Если предполагается переносная модель, параметры у нее должны быть не слишком крупными. Стационарные скамьи могут занимать все подготовленное для них пространство. Предлагаем рассмотреть несколько чертежей для самостоятельного изготовления лавки.

• Популярная содовая скамейка в стиле «Адирондак». В длину она имеет размеры 158 см, в ширину – 58 см. На столик отводится не более полуметра, то есть, одну треть от общего сидения. Лавочка рассчитана на два посадочных места.

• Предлагается детальная схема объединённой группы – столика с двумя скамьями. Изделие производится из металла и деревянных планок.

• У кого остались ненужные поддоны, могут смастерить стол с двумя лавками, скрепленными между собой. Размеры изделия указаны на эскизе.

Как сделать своими руками?

Прежде чем приступать к изготовлению скамейки, нужно сделать чертеж, произвести расчеты, затем подготовить необходимые инструменты и материалы. Для работы понадобятся брусья для каркаса, дюймовые доски для сидения и спинки, болты, гайки, саморезы. Согласно схеме, делают распиловку всех элементов лавки. Сборку конструкции начинают с боковин. Их формируют с помощью двух небольших досок, удерживаемых между собой крайними брусьями спинки и ножками. Передние ножки располагают вертикально полу, а задние – под углом, как указано в эскизе.

Когда поручни готовы, их скрепляют между собой передним и задним горизонтальным брусом. Размер брусьев определяет длину лавки. На следующем этапе два промежуточных бруса добавляют к спинке, ее уже можно обшивать доской. В центре конструкции устанавливают поперечины для основания столика, затем монтируют его каркас. На сиденье и столик набивают доски. Скамейка выполняется с помощью болтов и саморезов. По окончании работы изделие красят или покрывают лаком.

Как украсить?

Изготовив самостоятельно скамейку для своего сада, захочется ее украсить, сделать более нарядной. Для этого используются разные способы.

• Имея талант к рисованию, можно нанести на спинку и сиденье красивые яркие орнаменты.

• Кто умеет шить, декорирует изделие уютными подушками.

• Если добавить текстильный навес, он не только украсит лавку, но и защитит сидящих на ней от палящего солнца.

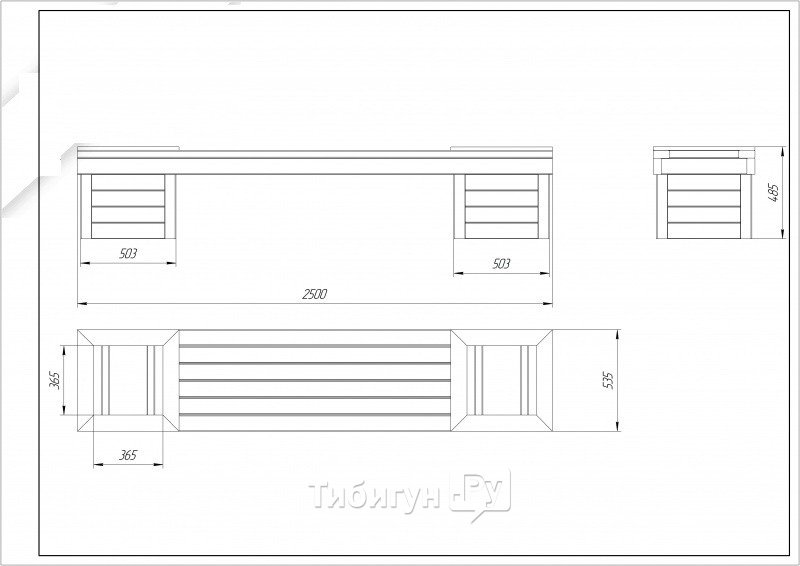

• Иногда вместо поручней к скамье монтируют деревянные высокие ящики с клумбами, они отлично декорируют садовую конструкцию.

Скамейки со столиками необычны, красивы и функциональны. Главная задача – суметь их правильно расположить. Это может быть место у дома, гаража, детской площадки, где на них можно что-либо положить, или вдоль тропинок в парке, саду, огороде, там, где можно на них отдохнуть, насладиться красивым видом.

Как сделать скамейку со столиком своими руками, смотрите в видео.

чертежи лавки из дерева, как сделать лавочку самому, варианты конструкций

Традиционная русская баня со своими неизменными атрибутами с давних времен популярна у большинства людей. Оздоровительный и омолаживающий эффект банных процедур известен каждому любителю. Несомненно, такие результаты достигаются только благодаря правильной отделке всех зон в бане, а в первую очередь парной. Немаловажную роль играет древесина, из которой сделаны лавки.

Особенности

Скамейка для бани имеет множество отличительных особенностей. Так как изделие используется в помещении с повышенной влажностью, особое внимание при его производстве либо выборе следует уделить материалу, из которого оно сделано, его свойствам и характеристикам. Для компактного помещения, например, небольшой деревенской парной, модель может быть угловая.

Отличительными особенностями древесного материала, используемого для производства мебели для бань, являются высокая прочность, долговечность, малая теплопроводность. Материал не должен впитывать большое количество влаги и деформироваться при нагревании.

Для фиксации составляющих деталей конструкции следует использовать специальные крепкие и надежные крепежи.

На поверхностях скамейки не должно находиться металлических деталей. Для обеспечения надежности соединения отдельных деталей лавки в процессе сборки используются специальные саморезы. Подобные конструкции не рекомендуется обрабатывать лакокрасочными составами. Для обработки и пропитки мебели нужно использовать специальные средства, в состав которых входят исключительно экологически чистые и безопасные вещества. При нагревании подобные средства не выделяют вредные для здоровья человека испарения.

Не рекомендуется устанавливать конструкцию вплотную к стене – следует оставлять небольшой зазор для стекания воды. При изготовлении скамьи особое внимание нужно уделить обработке древесины: чем тщательнее будет произведена шлифовка, тем меньше риск получить травму либо занозу. Все вышеперечисленные особенности касаются лавочек, располагающихся непосредственно в зоне повышенных температур и влажности. А вот, например, в раздевалку можно поставить вполне обычную скамью.

Выбор материала

Выбор древесины для бани – очень важный и ответственный момент. Далеко не все породы деревьев подходят для производства предметов мебели для банных помещений. Требований к материалу много: повышенная плотность, малая теплопроводность, прочность, небольшое количество сучков и так далее. Наиболее оптимальными вариантами для изготовления лавок являются дуб, береза, липа, тополь. Эти породы деревьев отличаются высокой прочностью, устойчивостью к воздействиям влаги и нагреванию.

• Липа. Работа с этой породой древесины доставит удовольствие. Нагреваясь, липовые изделия источают неповторимый аромат и полезные для здоровья человека вещества. Минус данного материала состоит в том, что изделие темнеет после длительного пребывания под воздействием повышенной влажности.

• Лиственница. Прочный и долговечный вид древесины. Изделия, выполненные из лиственницы, имеют долгий срок службы. Обладают повышенной устойчивостью к влажности. Минус – высокая стоимость материала.

• Клен. Клен отличается высокой прочностью и в течение долгого времени способен выдержать воздействие влаги. Поверхность изделия из кленовой доски не растрескается и не темнеет. Отличительной особенностью этого вида древесины является малая теплопроводность.

• Дуб – долговечный, высокопрочный и надежный материал. Мебель из дуба отличается естественной красотой натурального дерева и станет украшением даже такого помещения, как баня. Необходимо отметить, что дубовые изделия имеют довольно высокую стоимость.

• Осина. Бюджетный вариант материала для изготовления мебели для бань. Осиновые изделия создают особый микроклимат в бане благодаря естественной структуре и своим свойствам. Стоит отметить и один существенный недостаток этой породы древесины – небольшой срок службы. Осиновые изделия очень быстро подвергаются появлению гнили. Несмотря на это, липовые доски довольно часто используются специалистами при производстве различных предметов мебели для бань.

• Абаши. Стоимость такого вида древесины довольно высокая. Необходимо отметить, что конструкции, выполненные из такой древесины, отличаются долговечностью, прочностью, устойчивость к воздействию влаги и нагреванию.

• Береза относится к самым тяжелым породам деревьев с высокой плотностью. Наличие определенных свойств у березовой древесины наделяет ее особыми характеристиками и прочностью. При регулярных перепадах температур материал не деформируется и не теряет форму.

Оптимальным вариантом для производства предметов мебели для парных отделений являются лиственные породы деревьев. Хвойные же виды при нагревании выделяют большое количество смолы, поэтому лавки из подобных видов древесины не рекомендуется использовать в бане во избежание получения ожогов.

Однако в других банных отделениях – с более низкими температурами – использование предметов мебели из сосны и лиственницы является идеальным вариантом. Сосна и лиственница обладают одним особым свойством: под воздействием влаги данные материалы становятся прочнее и тверже.

Формы и размеры

Форма и размеры лавочек полностью зависят от габаритов и назначения помещения. Оптимальным вариантом для парного отделения является использование многоярусных лавок. Это позволит посетителям выбрать подходящую температуру воздуха. Для помывочного отделения и предбанника используют небольшие передвижные лавки без спинки.

Трехъярусная модель скамейки наиболее подходит для крупногабаритной парной. Верхняя полка имеет самые большие размеры: длина ее составляет порядка 180 сантиметров, ширина – около 60 сантиметров. Расстояние от потолка до верхнего яруса должно быть не меньше 120 сантиметров. Это необходимо для того, чтобы посетители могли располагаться на верхней полке как сидя, так и лежа.

Второй и третий ярус должны располагаться друг от друга не меньше чем на расстоянии в один метр. Нижние полки имеют меньшие размеры.

Двухъярусные конструкции используются в парных средних размеров. Устанавливать такие лавки необходимо у глухой стены, без окон и вытяжек, чтобы избежать сквозняков. Немаловажно при установке соблюдать безопасное расстояние до печи. Это необходимо, чтобы исключить вероятность случайных ожогов. Для удобного подъема на верхний ярус дополнительно предусматривается установка лестницы.

Ступенчатые модели нашли применение в помещениях небольшого размера. Верхняя полка у данных конструкций широкая и длинная, а нижняя – узкая. Нижняя полка часто используется в качестве ступени для подъема на верхний ярус.

Одноярусные конструкции лавок используются в малогабаритных помещениях. Данные модели имеют мобильную конструкцию для более удобного перемещения, ремонта и ухода. Места расположения лавок в банных помещениях следует продумать заблаговременно.

При монтаже многоярусных конструкций верхние ярусы следует делать съемными, а нижние полки – стационарными.

Тонкости изготовления

Изготовить любую конструкцию лавочки для банного помещения можно легко и просто своими руками. Для этого достаточно изучить инструкцию и проявить немного фантазии и смекалки. Перед началом изготовления следует продумать и определиться с размерами изделия, выбрать материал, подготовить инструменты. Конструкция самой простой модели лавки состоит из перекладин, укосов, сиденья и ножек. Определившись с параметрами и формой скамейки, можно приступать к изготовлению:

• для начала следует приготовить все составляющие определенных размеров;
• все подготовленные детали необходимо тщательно зашлифовать при помощи специальной наждачной бумаги;
• далее на каждой ножке нужно сделать паз нужного размера, на перекладинах, следовательно, делаются шипы;
• ножки соединяются с перекладинами при помощи специального строительного клея и гвоздями, изготовленными из деревянных заготовок.

Завершающим шагом в процессе изготовления скамьи будет фиксация сиденья. Оно закрепляется на конструкции при помощи специальных саморезов. Чтобы избежать появления гнили, саморезы следует слегка углубить. Место углубления крепежей необходимо замазать специальной шпаклевкой. Вот и все – прекрасная лавка для предбанника готова. Процесс изготовления лавки для парилки несколько сложнее и займет немного больше времени.

Чтобы слегка упростить и ускорить процесс, следует заранее подготовить схему, чертеж. После этого нужно приготовить необходимые материалы и инструменты. Следуя чертежу, все детали выпиливаются строго по размеру, а затем тщательно шлифуются, после чего можно приступать непосредственно к сборке самой конструкции.

Первым нужно сделать каркас изделия. Затем к каркасу нужно присоединить подготовленные, отшлифованные рейки на расстоянии около 1 сантиметра. Зазор очень важен, так как, во-первых, при взаимодействии с водой древесина будет незначительно расширяться, а, во-вторых, это позволит стекать воде на пол. Для соединения можно воспользоваться деревянными гвоздями, нагелями либо саморезами. Конструкции в несколько ярусов изготавливаются подобным способом.

Современные производители различных средств для обработки и пропитки предлагают широкий ассортимент разнообразных составов. Поэтому для того чтобы продлить срок службы конструкции и уберечь от влаги и появления гнили, можно воспользоваться специальным составом на основе растительных масел. Тщательно обработанная и пропитанная подобным специальным средством мебель будет более устойчива к различным негативным воздействиям.

Для предбанника можно сделать лавку в определенном стиле. При этом нужно лишь приложить немного усилий, терпения и точно следовать инструкции и советам опытных мастеров. Например, изготовить конструкцию в стиле кантри не составит большого труда. Для этого достаточно строго следовать инструкции:

• конструкцию необходимо предварительно обработать при помощи щетки по металлу;
• тщательно отшлифовать поверхность лавки до появления естественного структурного рисунка натурального дерева;
• далее на поверхность наносится слой полупрозрачной лазури;
• покрытие тщательно просушивается, и наносится второй слой состава;
• после полного высыхания покрытия следует с помощью жесткой губки бережно и аккуратно снять верхний слой лазури;
• если получившийся результат устраивает, можно обработать конструкцию бесцветным лаком.

После тщательной просушки изделие полностью готово. Конструкция идеально подходит для использования в предбаннике. Стильная и оригинальная лавка, выполненная в стиле кантри, станет украшением помещения. Необходимо напомнить, что использовать подобную конструкцию в парной не рекомендуется, так как при нагревании обработанная лаком поверхность лавки будет выделять вредные для здоровья человека вещества.

Рекомендации по уходу

Мебель для банных помещений не рекомендуется покрывать лакокрасочными веществами, так как под воздействием высоких температур будут выделяться вредные для здоровья человека вещества. Все составляющие детали конструкции следует тщательно отшлифовать, при этом уделить особое внимание краям. Это поможет избежать травм и заноз. При производстве мебели для парной не следует использовать хвойные породы деревьев: под воздействием высоких температур такая древесина выделяет смолу.

Нельзя сказать, что смола наносит вред здоровью человека, но разогретая смола, попадая на кожу, может вызвать ожог.

Для соединения деталей необходимо отдать предпочтение гвоздям, изготовленным из дерева. Регулярное проветривание и просушивание бани после посещения поможет предотвратить появление и размножение плесени и грибка, а также существенно увеличит эксплуатационный период предметов мебели и помещения. В целях лучшей вентиляции и просушки нужно оставить пространство между напольным покрытием и нижней полкой.

Эти меры помогут избежать появления гнили, плесени и разрушения древесины. Приложив некоторые усилия и немного фантазии и смекалки, можно сделать собственноручно красивые, прочные, качественные предметы мебели для бани и не только.

О том, как сделать скамейку для бани своими руками, смотрите в следующем видео.

чертежи и фото удачных конструкций

Садовые скамейки — это наиболее популярные малые архитектурные формы . Изготовить их можно любых размеров и конструкций, но кроме своего прямого назначения, скамейки выполняют и декоративную функцию. Вы можете своими руками сделать для себя садовую скамейку, воспользовавшись нашими чертежами и фотографиями.

Как сделать скамейку из «бросовых» материалов

Проще всего сделать скамейку из дерева. Это традиционный материал для садовой мебели, доступный и легко поддающийся обработке. Но и в этом случае можно сэкономить, выбрав в качестве основного материала тот, что буквально лежит под ногами.

Первый вариант — деревья, жерди и пни со своего же участка или близлежащей лесопосадки, в которой проводят санитарную рубку.

Аккуратно срезав пару средних по размеру пней, их можно пустить на основание скамейки. Из жердей сделать нижнюю перекладину для жесткости конструкции. А для сидения распустить на циркулярке часть ствола. Если нет оборудования для продольной распиловки, то можно взять необрезную доску толщиной 75 мм.

В этом примере скамья уже более комфортабельная — в ней помимо сиденья есть и спинка. Модель чуть сложнее, так как придется найти более высокую часть ствола и обработать его в два приема — вначале сделать профильный распил «уступом», а затем заготовку распустить на две половины.

А чтобы собрать следующую скамью, понадобятся:

• два коротких бревна одного диаметра для основания;
• две средних по толщине жерди для опоры спинки;
• одно длинное бревно, распиленное на две половины (для сиденья и спинки).

В коротких бревнах надо выбрать паз, чтобы в него ложилось длинное бревно. Затем сиденье крепят в пазах, а каждую жердь фиксируют в двух точках — к основанию и сиденью. Для крепления лучше выбрать мощные самонарезные болты по дереву.

Другой бюджетный материал для дачной скамьи — паллеты (деревянные поддоны). Но для изготовления садовой мебели подойдет не любой поддон. В идеале нужен из хорошей обрезной доски, так называемый европаллет, который можно узнать по маркировке EUR.

В принципе, стандартная ширина евро поддона несколько велика для сиденья — 80 см. Можно его укоротить до 67 см, обрезав по контуру центрального бруска. Но можно этого и не делать. Вот несколько примеров простых конструкций с разными вариантами оснований и сидений:

1. Скамья из четырех необрезанных по ширине паллет. Три служат в качестве основания, а четвертая — спинкой. У поддона для спинки придется снять часть опорных брусков, а жесткость скамьи обеспечить при помощи деревянных реек.

2. В этом случае также используются четыре паллеты, но уже обрезанные. Для фиксации спинки применяют три веревки, сплетенные косой, а для декорирования — обойные гвозди.

3. Эта скамья сделана всего из двух поддонов. Один целый, а второй разрезанный и как бы согнутый под углом — он служит одновременно и сиденьем, и спинкой. Конструкция хороша своей мобильностью — в качестве ножек стоят небольшие колесики.

Пожалуй, единственное неудобство использования европаллет в качестве исходного материала — это стандартные размеры 80х120 см. Они в какой-то мере ограничивают возможности для творчества. Применение обычных пиломатериалов (доски, бруска и бруса) позволяет сделать скамью для дачи на любой вкус.

Доска и брусок

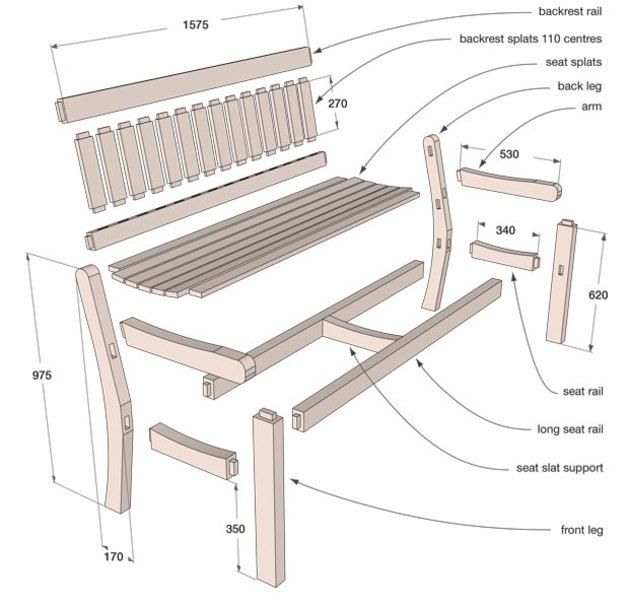

Сразу стоит сказать, что любой чертеж скамьи можно откорректировать для конкретных условий. Единственное ограничение, чтобы толщина доски и сечение бруска были достаточными для выполнения несущих свойств.

Ниже представлен чертеж скамьи, которая сделана всего из трех «парных» элементов:

• сиденье и спинка;
• короткая опора (задняя нога) из доски в форме трапеции;
• длинная опора (передняя нога).

1- передняя ножка; 2 — задняя ножка; 3 — сиденье; 4 — спинка; 5 — вид спереди; 6 — вид сбоку

В результате получается устойчивая конструкция с треугольником в основании и двумя поперечными ребрами жесткости.

Вот так эта скамейка выглядит «вживую».

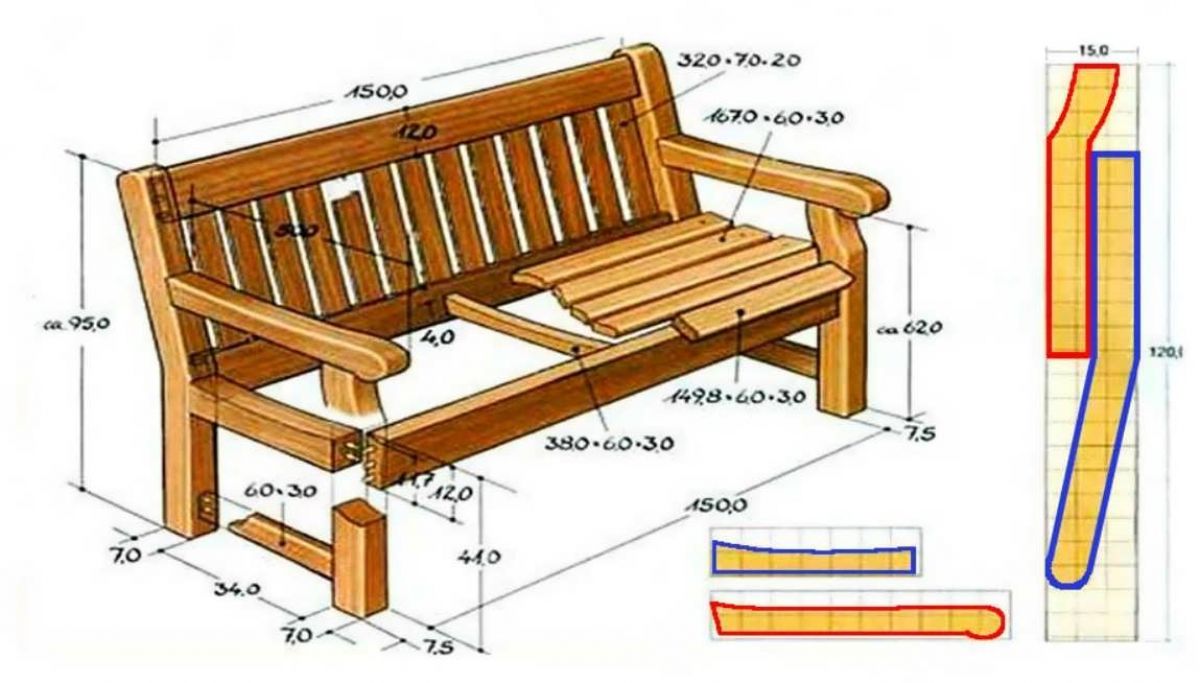

На этом чертеже скамья в более сложном исполнении. Для ее изготовления нужна доска 40х140 мм (опоры, спинка и сиденье), брусок 40х70 мм (короткие связки опор) и доска 20 мм (длинная связка между боковинами).

А это такая же конструкция, но с использованием доски и бруска толщиной 75 мм. Небольшие отличия в основании и креплении связок не принципиальны.

Принципиально лишь одно условие — доски в сиденье крепятся с небольшим зазором, достаточным для компенсации расширения дерева при высокой влажности.

Крупные формы

Оригинально смотрятся лавочки из дерева в «крупном формате».

Например, вот такая «толстая» необрезная доска по всей ширине бревна. Покрытая прозрачным лаком, она передает природную красоту дерева со всеми цветовыми переходами.

Из оцилиндрованного бревна можно построить не только дачу или баню, но и вот такую садовую скамью.

А из бруса можно собрать оригинальное кресло, способное служить не только под навесом, но и на открытом воздухе — съемные подушки в непогоду легко занести в дом.

Камень и дерево

Камень, как и дерево, также органично вписывается в ландшафт загородного участка. Конечно, ровная плита в природе практически не встречается, но можно использовать пиленный камень.

Следующий вариант проще в исполнении — скамья сложена из небольших глыб дикого камня. А так как такая поверхность не только холодная, но и неровная, то без подушек уже не обойтись.

Подушки добавляют комфорт, но их приходится постоянно заносить и выносить. Именно поэтому для сидений в садовых скамейках, независимо от материала основания, применяют дерево. Вот как у такой оригинальной скамейки, в основании которой используется габион (клетка из сетки, заполненная камнем, щебнем или галькой).

Не менее популярен для изготовления основания скамьи бетон. Но делать на один раз сложную по контуру форму для заливки сложно, а вот небольшую опалубку просто. И даже «холодный шов» при заливке в два приема на прочность конструкции (такой, как на этой фотографии) не повлияет.

Еще один вариант искусственного камня — полые строительные бетонные блоки. Достаточно их скрепить между собой хорошим кладочным клеем, а в полости заложить брус, и лавочка готова.

Металл и дерево

Самые простые по конструкции лавочки на металлическом каркасе используют квадратный профиль.

Можно сварить из профильной трубы две боковины в виде буквы «Н», а деревянное сиденье из массива будет служить еще и «ребром жесткости».

В следующем примере в качестве элемента жесткости также используется массив из дерева, но опоры выполнены в виде квадрата с поперечиной для крепления сиденья.

А это простейшая самонесущая конструкция из квадратного профиля, у которой прочность и жесткость сварного основания достаточная, чтобы сиденье сделать из деревянного бруска.

На следующей фотографии представлена скамейка фабричного производства.

Но если есть в домашней мастерской трубогиб (а его несложно сделать и своими руками), то согнуть два вида арки и «волну» из круглой трубы просто. Затем металлические заготовки надо сварить, на ножки поставить пластиковые заглушки (продаются под любой профиль и размер трубы) и закрепить на «волне» бруски.

Предметы садовой мебели необходимы, чтобы обустроить на дачном участке место для отдыха на свое усмотрение. Фото лавочки в саду смотрятся привлекательно. Такую мебель любой мастер сможет сделать сам.

Для начала потребуется определиться с выбором материала для будущего изделия и подобрать подходящее дизайнерское решение.

Материалы для работы

Садовая лавочка может быть изготовлена из различных материалов. У каждого из них имеются свои преимущества.

Скамейка из пластика

У такого предмета мебели множество плюсов. Пластиковые изделия доступны по цене, им не требуется особенный уход, их легко разбирать и собирать. Сегодня пластик представлен в богатой цветовой гамме.

Однако имеются и недостатки. Пластиковый предмет смотрится дешевле, чем деревянное изделие. Под воздействием прямых солнечных лучей он быстро выгорает, а его поверхность может деформироваться.

Древесина для садовой мебели

Чтобы сделать оригинальные лавочки для дачи, мастера часто используют дерево. Древесину легко обрабатывать, материал выглядит благородно, а монтаж не занимает много времени.

Главные требования – это отсутствие дефектов и хорошая сушка.

Каменные изделия

Натуральность материала – его неоспоримое достоинство, он привлекает своей естественной красотой. В готовых изделиях он выглядит роскошно и стильно.

Предметы из натурального камня легко смастерить своими руками. Однако материал обладает не только достоинствами, но и недостатками:

• На холодном камне вредно сидеть для здоровья.
• Установка скамейки производится исключительно стационарно.

Что насчет металла?

Металлические скамейки — это отличное украшение для зоны отдыха. Способ холодной ковки, как и метод горячей ковки, позволяет создавать красивые конструкции.

Кроме того, металл прекрасно комбинируется со стеклом или древесиной.

Какой должна быть идеальная лавочка?

Среди всех требований можно выделить основные:

• Комфорт. Необходимо, чтобы скамейка отличалась эргономичностью. Лавочка со спинкой – это удачный вариант.
• Изделие должно справляться с серьезными нагрузками. Мастеру нужно выбирать исключительно качественные материалы и фурнитуру.

Конструкционные особенности скамейки

Дачнику, желающему облагородить ландшафт вокруг дома, должен знать, как сделать лавочку своими руками. Нужно сначала определить габариты.

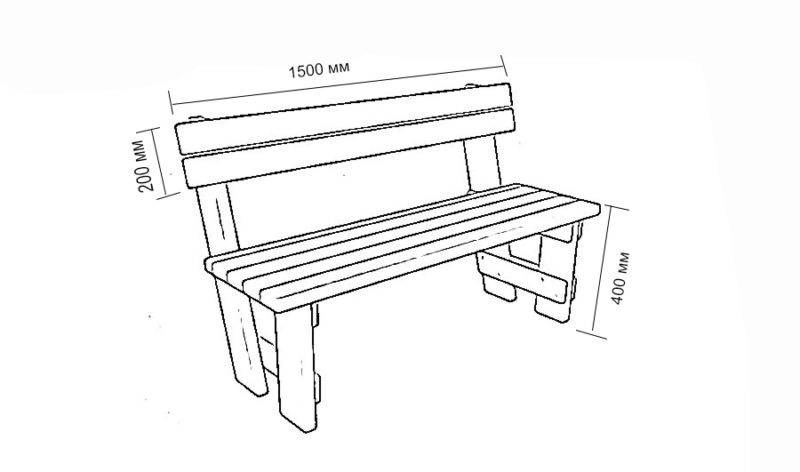

Размеры – 1,5 мХ0,4 м, высота– 0,45 м (сиденье) и 900 м (спинка). Спинку делают под углом 18 или 20 градусов. Важно правильно выполнить чертежи лавочки, тогда работа не будет спориться.

Мастеру понадобится приготовить следующее:

• Грунтовку, лак;
• Специальную наждачку для древесины;
• Шуруповерт;
• Электрорубанок;
• Электролобзик;
• Саморезы 40Х40;
• Заготовки на передние и задние ножки, а также для держателей спинки;
• Деревянные доски с габаритами 1500Х150 и толщиной от 35 мм до 40 мм.

Изготовление конструкции из дерева своими руками

Хорошо, когда на рынке удается найти доски с нужными габаритами.

Когда подходящего варианта на строительном рынке не оказалось, мастеру придется вооружиться лобзиком, чтобы самому раскроить материал. Ускорить процесс поможет торцовочная пила.

Обратите внимание!

Готовые заготовки необходимо обработать. Поверхность досок для спинки с сиденьем требуется отшлифовать. Торцы обрабатывают с помощью электрорубанка, оптимальный вариант – сделать их с закругленной формой.

Следующий этап – придать требуемый угол наклона, в данном случае речь касается задних ножек лавки. Эти элементы служат в качестве каркаса. На заготовленные детали наносится разметка.

Отмеряем высоту – 0,4 м. Необходимо сделать срез, равный 20 градусам, чтобы сформировать угол наклона. Между ножками скамейки спереди и сзади расстояние должно составлять 0,28 м. Брус с размером 0,5 м соединяет ножки. Лучше, когда обвязка выполняется не только сверху, но и снизу.

Боковины соединяют, как только завершается сборка основных деталей. Доски крепят саморезами к обвязочным брускам, которые находятся сверху. Между заготовками оставляют зазоры для отвода влаги.

При монтаже спинки доску, которая идет первой, прикрепляют на расстоянии 0,2 м от сиденья, а вторую — 0,38 м.

Обратите внимание!

Можно приступать к финишному покрытию изделия. Для этого применяют пропитку с лаком для наружных работ. Такие средства помогут обеспечить надежную защиту от любых вредных действий извне.

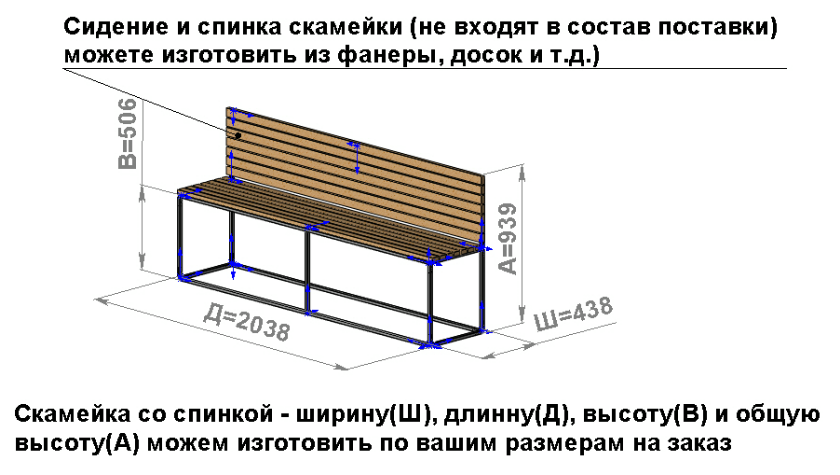

Как создать металлическую конструкцию?

Комфортное место для зоны отдыха мастер сможет создать с помощью техники холодной ковки. Лучше начинать с моделей, имеющих угловые формы, их изготавливать легче.

Детальная инструкция

Определяемся с габаритами (длина – 1,5 м, высота – 0,8 или 0,9 м, ширина – 0,4 или 0,5 м).

Делаем заготовки для каркаса из раскроенной трубы. Потребуется подготовить 2 отрезка с размерами 0,4 м и еще 2 фрагмента по 1,5 м. Эти детали соединяем в прямоугольник и свариваем их. Чтобы конструкция получилась более прочной, привариваем 2 ребра жесткости.

Чтобы сделать заготовки для ножек, металлическую трубу раскраиваем на 4 части, длина каждой должна составлять 0,4 м. Заготовки прикрепляются к углам лавки. Для усиления ножек дополнительно устанавливают ребра жесткости.

Обратите внимание!

Для изготовления спинки понадобятся 2 заготовки. Длина одной должна быть 1,5 м, а другой –0, 44 мм. Свариваем заготовки для спинки вместе и привариваем к сиденью. Нельзя забывать об угле наклона. Чтобы отдых был комфортным, он должен быть не менее 15 или 20 градусов.

Спинку также можно укрепить с помощью ребер жесткости.

На последнем этапе производится зачистка швов. Поверхность рамы покрывают грунтовкой.

Если планируется изготовить изделие с фигурными элементами, то выполнение такой задачи потребует больше времени.

Фото лавочки своими руками

Скамейка просто необходима на даче или приусадебном участке. Основное ее предназначение – это место для отдыха. Тот, кто умеет работать, тот должен уметь и отдыхать. Кто-то просто устанавливает скамейку, а кто-то создает интересный уголок, который непременно располагает к полноценному отдыху. Можно просто отдыхать, а можно просто получать удовольствие от окружающей природы и от результатов своего труда. Существует много идей, заслуживающих на внимание. Особый интерес представляют обычные конструкции, которые может повторить любой человек, знакомый с деревом и владеющий примитивным набором инструментов.

Все могут себе представить, какой вид имеет самая обычная скамейка, но не всем простота по душе и большинство останавливает свой выбор на оригинальных решениях. Всем хочется иметь то, чего нет, например, у соседа по даче. Практически все дачники начинают с украшения дачного или приусадебного участка, и здесь имеется так же много вариантов. Как вариант, можно заняться дизайном участка с установки скамейки, предварительно определившись с местом отдыха. Ведь место отдыха не нужно потом, оно необходимо сейчас. Поэтому, дизайном этого места следует заняться на первых этапах процесса украшения дачного или приусадебного участка и лишь потом приступать к дизайну остальной части территории.

Как правило, дачники очень сильно увлечены выращиванием различных зеленых насаждений и цветов. Особенно, их много возле построек. Как вариант, можно объединить насаждения с зоной отдыха, установив скамейку не далеко от дачи. В данном случае, все будет органично смотреться: и зеленые насаждения, и клумбы с цветами, и оригинальная скамейка.

Две клумбы из досок и между ними скамейка

Вариантов огромное множество: от самых простых, до самых мудреных. Самый простой вариант может состоять из двух деревянных ящиков, в которые высажены цветы, и двух досок, сооруженных между этими ящиками. Доски обязательно должны быть оструганными и хорошо зашкуренными. Эту конструкцию можно расположить непосредственно возле стенки дачи. На стенку можно закрепить пару таких же оструганных досок, которые послужат своеобразной спинкой. Вместо деревянных ящиков можно установить бетонные тумбы, которые смогут прослужить гораздо дольше деревянных элементов.

Подобную конструкцию соорудить очень просто, а главное быстро. Что касается досок, то их можно купить готовые или изготовить под размер самому, используя не обработанные доски. Но в данном случае, придется потрудиться, зато скамейка ничего не будет стоить, а результат обязательно порадует. Если используются бетонные вазоны для цветов, то доски можно закрепить при помощи металлических уголков. Единственная проблема – это сложность сверления отверстий в бетоне. Ни в коем случае нельзя использовать перфоратор, так как вазон, даже бетонный, запросто расколется, тем более, если он изготовлен самостоятельно.

Можно доски не крепить, а вместо досок положить огромное бревно, которое крепить не обязательно, если правильно его установить.

Как уже было сказано выше вариантов множество, и они создаются на основе реальных возможностей, которыми располагает хозяин дачи. Как вариант, можно просто установить лавку для отдыха вдали от цветов и зеленых насаждений. Ведь ни для кого не секрет, что в цветах и между листьями растений прячутся различные насекомые, которые никак не располагают к отдыху, а наоборот, заставляют оставить после себя наихудшие воспоминания об отдыхе.

В качестве лавочки можно применить пустотелые блоки, в пустоты которых просто вставляются обработанные доски, которые смогут послужить за сидения.

Чтобы было удобно сидеть, острые углы блоков следует округлить. Хорошо, если эти блоки окажутся тяжелыми и большими. Если блоки маленькие, то их можно скрепить шпильками в одно целое.

Скамейка из бревна

Участок можно оформить в любом стиле, но практически все уходят от стандартных подходов решения проблемы. Каждому хочется иметь что-то свое. Но не все знают, что новое, это усовершенствованное старое. Как вариант нового, но несколько усовершенствованного старого, это вариант использования бревна, в качестве скамейки. В качестве сидушки можно использовать бревно большого диаметра, распиленного вдоль. В качестве спинки используется бревно меньшего диаметра, так же распиленного вдоль. Или меньший по диаметру ствол, но срезанный ближе к краю. В качестве ножек используются узкие отрезки бревна.

Скамейка из бревна — быстро и просто

Ножки и сидения соединяются между собой с помощью металлических штифтов. Под штифты сверлятся отверстия несколько меньшего диаметра. Штифты должны заходить в отверстия с усилием. При этом, половина штифта забивается ударами по штифту, а вторая половина загоняется ударами по дереву. Как правило, бьют не по самому дереву, поскольку могут остаться следы от молотка, а с помощью деревянной наставки. Такое соединение должно быть надежным, хотя вариантов крепления множество.

На фото, чуть выше, можно ознакомиться с еще одним вариантом, в стиле «этно». Его организация связана с наличием камня, хотя такой вариант вполне реализуем при наличии бревна. В качестве сидения используется достаточно толстое бревно, а в качестве ножек – часть колоды большого диаметра. В одной и другой части колоды вырубаются пазы под сидушку. В качестве инструмента используется топор или болгарка. Как вариант, можно прибегнуть к помощи бензопилы. Это не постсоветские «Дружбы» или «Уралы», которые имеют значительный вес, и ими, разве что, удобно валять сосны в Сибири. Если взять на вооружение бензопилу «Штиль», то с ее помощью можно делать и не такие произведения искусства.

Из бревен реально сделать и стол, который просто необходим на даче. На фото можно увидеть результаты подобных действий. Столешница, сделанная из досок, а остальные части ансамбля из бревен из разных диаметров.

Стол со скамейками из бревен

Следующая скамейка, сооруженная в этом стиле, имеет совсем оригинальное исполнение. Здесь, ножки и подлокотники сделаны из веток различной толщины, а сидение из обработанной, качественной необрезной доски.

Другая скамья сделана в том же стиле. Разница лишь в том, что доски и ветки имеют противоположное направление. В результате получается совсем другой вид. Что касается исполнения, то здесь особого мастерства не требуется. Чем небрежнее конечный результат, тем он ценнее. Во всяком случае, так воспринимают окружающие подобный подход. Скорее всего, что люди устали от мнимого совершенства и им больше по душе кустарщина и примитивизм.

Плетеная спинка — встретишь нечасто

Как вариант, вокруг дерева можно организовать площадку для отдыха и установить скамейку.

Место для отдыха под деревом

Это совсем не сложно, если рядом установить качели и беседку. Над самой скамейкой лучше соорудить перголу, похожую на арку. Для полноценного отдыха не хватает только пруда, фонтана или водопада.

Лавки из металла и дерева

Как правило, никто не решился соорудить скамейку из металла. В летний период они могут нагреваться до таких температур, что об отдыхе не имеет смысла говорить вообще. В случае похолодания, картина та же самая. Скамейка становится настолько холодной, что на нее невозможно сесть. А вот скамейки, где использована комбинация металла и дерева – наиболее востребованы. Как правило, каркас делается из металла, что обеспечивает высокую надежность конструкции, а сидение и спинка – из дерева, что обеспечивает определенный комфорт.

Скамейка из профильной трубы

Если конструкцию усовершенствовать и сделать мягкие подлокотники, мягкие сидения и спинки, как на фото, то подобная конструкция может конкурировать с самыми современными вариантами скамеек для отдыха. Чтобы сделать сидения, подлокотники и спинки мягкими, достаточно обтянуть подходящим материалом мебельный поролон. В подобном стиле имеется возможность соорудить столешницу.

На заметку! При использовании дерева, желательно оставлять между отдельными элементами зазоры до 5 мм. Это связано с тем, что при изменении влажности окружающей среды, изменяются и размеры элементов.

Стильные лавки из металла и дерева

В процессе создания площадки для отдыха следует позаботиться о том, чтобы не было острых углов, особенно в металлических конструкциях. Это очень важно, если имеются дети. Все элементы ансамбля, такие как скамейки, столы, садовые стулья делают из круглой и квадратной трубы, изгибая их так, чтобы получились плавные переходы.

Стол и скамейка из трубы и досок

Наличие металла позволяет гнуть конструкции любой формы, хотя так просто этого не сделаешь и нужно специальное приспособление. Наличие таких возможностей позволяет изгибать конструкции за один заход, не применяя для этого других инструментов, таких как болгарка и сварочный аппарат. Главное, конструкцию продумать до мелочей. Если используется дерево, то только хорошо обработанное. Нельзя допускать, чтобы на деревянных элементах присутствовали заусеницы или сколы.

Скамейки из досок

Самый популярный вариант – это скамейки из досок. Вариантов исполнения достаточно много. Имеются даже конструкции, похожие на диваны. Если на них уложить мягкие подушки, то можно и полежать.

Эта садовая скамейка больше напоминает диван: при достаточных размерах и полежать можно

Конструкции садовой мебели, на основе современного подхода, собираются элементарно. Как правило, они состоят из прямоугольников с перегородками, выполненными из более тонкого дерева, соединенных между собой в одно целое.

Если напрячь и заставить работать свою фантазию, то из обычной лавочки можно соорудить произведение искусства, если, например, вместо ножек и подлокотников установить деревянные колеса.

Лавка из досок со спинкой и колесами вместо боковушек — интересно смотрится

Одна из самых простых конструкций дачной лавочки состоит из одной доски, к которой приделаны ножки в виде буквы «Х». Подобные лавочки строили наши предки, хотя их можно встретить и сегодня.

Традиционна конструкция лавки

Используя дерево, можно соорудить скамейку в виде буквы «П». В данной конструкции очень важно обеспечить надежное крепление сидения и ножек. Подобный вариант предполагает применение толстой доски или бруса для надежности. Как вариант, можно установить доску «на ребро», для большей жесткости, а для большей надежности рекомендуется крепить с помощью металлических уголков.

На этом фото представлен вариант, где запил осуществляется под 45 градусов. С помощью специального инструмента сделать это не сложно. Если все детали соединить, то получится угол в 90 градусов. Если доска будет толстая и сидение прогибаться не будет, то скамейка прослужит довольно долго.

На фото ниже можно увидеть еще один вариант интересного решения, который характеризуется повышенной надежностью. В качестве ножек используются доски разной длины. Разница в длине составляет толщину доски: каждая вторая доска должна быть короче. Соединяется конструкция с помощью гвоздей. Причем, через одну доску, гвозди забиваются либо в доску для сидения, либо в доску для ножек.

Скамейка в современном стиле

Оригинальные решения

Наряду с классическим подходом к процессу изготовления скамеек, существует еще и оригинальный, хотя для решения такой задачи необходимы соответствующие материалы и инструменты.

Например, из большого камня так же можно соорудить скамейку, если к нему закрепить соответствующую площадку из дерева.

Скамейка из камня и досок

При наличии бамбука из него так же делается сидение, которое примет уже больше экзотический вид.

Из бамбука, причем целого

Или камня.

Сидеть зимой будет неприятно, но красиво…

Здесь все зависит от полета фантазии. У настоящего хозяина нет ненужных вещей или материалов на даче. При разумном подходе можно пристроить любую вещь, и она не будет просто так валяться на даче или лежать мертвым грузом в гараже или в сарае.

Как сделать скамейку: фотоотчеты

Естественно, что не у каждого хозяина имеется набор инструментов для изготовления скамеек из камня, но у каждого имеется минимальный набор инструментов для работы с деревом, тем более, что это очень простые и доступные инструменты. Поэтому, имеет смысл рассмотреть конструкции из дерева. Все, что делается своими руками, в конечном итоге является предметом гордости.

Лавка без спинки

Конструкция, хотя и простая, но имеет довольно эффектный вид за счет применяемого материала. В качестве ножек служит брус с округленными краями. В крайнем случае, подобный брус можно заготовить самостоятельно из круглых бревен небольшого диаметра, обтесав их с 4-х сторон. В результате получится тот же брус. Поэтому, проблем с возведением скамейки не должно быть. Из этого материала будут изготовлены ножки скамейки. Для этого, следует уложить нарезанные брусья плашмя (горизонтально) один на другой. Именно это конструкционное решение вносит определенную эксклюзивность в конструкцию.

Простая лавка смотрится интересно за счет материала

Скамейка без спинки составляет 120 см в длину, 45 см в ширину и 38 см в высоту. Скруглить грани бруса допустимо любым способом. Чтобы особо не напрягаться, можно уже найти готовый, профилированный брус. Хотя, он будет стоить намного дороже, но зато работать с ним – одно удовольствие.

В зависимости от размеров скамейки, не трудно посчитать, сколько потребуется бруса. Если берется брус, сечением 70х70 мм, то при высоте ножек 380 мм, достаточно положить один на другой 5 брусков. Считаем: 45 см умножить на 5 шт. и получится 2,25 м бруса. Поскольку ножек 2, то бруса пойдет в 2 раза больше, а значит 4,5 метра бруса. В качестве сидения берется доска, толщиной 40 мм и шириной 90 мм. Учитывая ширину лавочки потребуется 5 досок, длиной 1,5 метра. Если более точно рассчитать, то понадобится 1,2 м х 5 шт. = 6 м доски.

На первом этапе режутся доски, согласно размерам. При этом, необходимо закруглить все острые грани. Для этого можно взять рубанок или просто крупную наждачную бумагу и тщательно обработать доски. Чтобы особо не заниматься самому, имеется и другой вариант: можно просто договориться на лесопилке и получить хорошо обработанную доску, тем более, что у них имеется для этого все возможности. Остается лишь взять и покрыть их лаком.

Обработанные доски

После этого приступают к изготовлению ножек, для чего брусы разрезают на одинаковые отрезки, длиной по 45 см, после чего их складывают один на другой по 5 штук. Следующий этап – это соединение ножек для устойчивости. В данном случае, скрепить брусья можно штифтами из металла или с помощью деревянных нагелей. Расстояние между крепежными элементами 7-10 см. Как правило, подобное соединение делают с применением клея, тогда соединение получается более надежным.

Линии, на которых будут установлены штифты

Штифтовое соединение требует точности сверления отверстий, иначе брусья окажутся не на одной линии. Для этого, лучше воспользоваться шаблоном. Кроме этого, размеры элементов ножек должны быть одинаковыми, тогда удастся точно разметить место сверления отверстий. Для тех, кто знаком с черчением, рулеткой и карандашом, не составит особого труда сделать все правильно.

Штифты следует устанавливать в шахматном порядке, поэтому отметить необходимо с учетом этой особенности. Таким же образом крепятся доски к ножкам из расчета по два отверстия на одну доску.

Если посмотреть с технологической точки зрения, то это не плохой вариант соединения, но он требует определенного мастерства и опыта работы с деревом. Этап соединения можно упростить, если бруски для ножек сложить один на другой и жестко соединить их с помощью струбцины. Тогда точность сверления будет обеспечена. Как вариант, брусья можно соединить с помощью длинных металлических шпилек и гаек с шайбами. В таком случае, достаточно просверлить насквозь 2-3 отверстия.

Сидения можно прибить к ножкам гвоздями, что намного упрощает всю технологию изготовления подобной скамейки.

Скамейка своими руками сделана. Остались отделочные работы

При использовании гвоздей, шляпки желательно попрятать, поскольку они будут затем ржаветь, что совсем нежелательно. Для этого, гвозди забивают так, чтобы шляпки попрятались вглубь дерева почти на 5 мм, для этого можно использовать наставку. После этого, берется шпаклевка, к ней добавляется немного опилок, чтобы подходил цвет, и углубления шпаклюются. После полного высыхания, места тщательно зашкуриваются наждачной бумагой. Чтобы место, где забиты гвозди не выделялись на общем фоне, их покрывают подходящим лаком.

Технология вскрытия лаком деревянных поверхностей достаточно простая, тем более, что она детально описана в инструкции по пользованию.

Скамейка для дачи из сломанных стульев

Если имеется два старых стула и не хватило фантазии их куда-то приспособить, то из них можно сделать скамейку. Пойдут только одинаковые и достаточно прочные. Если они расшатаны, то придется их отремонтировать. Стулья разбираются так, чтобы остались спинки и ножки. После этого, два стула, а точнее то, что от них осталось, устанавливаются рядом и соединяют их спинки с помощью реек соответствующей толщины.

Скамейка из старых стульев

Чтобы конструкция получилась жесткой, на высоте 20 см от пола конструкция связывается такими же рейками по всему периметру. Впоследствии эти рейки послужат подставкой для ног, а если низ зашить, например, фанерой, то здесь можно хранить какие-нибудь вещи.

Красим сделанную конструкцию

После того, как конструкция усилена и отшлифована, ее можно покрасить. В данном случае подойдет обычная краска, которая может спрятать некоторые изъяны всей конструкции и особенно старых стульев. Остается лишь вырезать лист фанеры, уложить на него поролон и обтянуть какой-нибудь тканью. При этом, следует учитывать тот факт, что скамейка, в основном будет стоять на улице до самых холодов. Поэтому, лучше остановить свой выбор, например, на кожзаменителе. В любом случае, материал должен быть влагоустойчивым.

Готовая скамейка из струльев

Кресло-скамейка для сада из паллет

У разумного хозяина любой материал имеет свою ценность. Садовую мебель можно без проблем сделать из грузовых паллет. Причем, разбирать-то их особо не требуется: из одной паллеты делается спинка, а из другой – сидушка. Остается только подумать над тем, из чего изготовить подлокотники и ножки.

Вот что должно получится

Одна из паллет усиливается за счет дополнительных брусков, которые крепятся с помощью саморезов.

Усиливаем углы паллеты

После этого берется брус, размерами 100х100 мм и произвольной длины, после чего отрезается 4 одинаковых отрезка, длиной до 80-ти см. Они крепятся в тех местах, где расположены бруски усиления, поставленные заранее. Как результат, достаточно будет ножек, длиной 20-25 см. Для крепления используются саморезы, длиной не меньше 150 мм. В процессе работы нужно сделать, чтобы бруски были правильно прикручены, чтобы можно было установить ножки одинаковой длины.

Прикручиваем ножки-опоры для подлокотников

Если после этих действий не удается получить абсолютно ровную конструкцию, то ножки можно подпилить по окончании, если лавочка не установится ровно.

Ножки прикрутили

Вторая палетта крепится к задним стойкам, а по обеим бокам – дощечки для подлокотников.

Почти готово

Если таких планов нет, то можно просто тщательно обработать деревянные элементы наждачной бумагой, после чего скамейка просто красится любой краской, любого цвета.

Готовый продукт: кресло из паллет

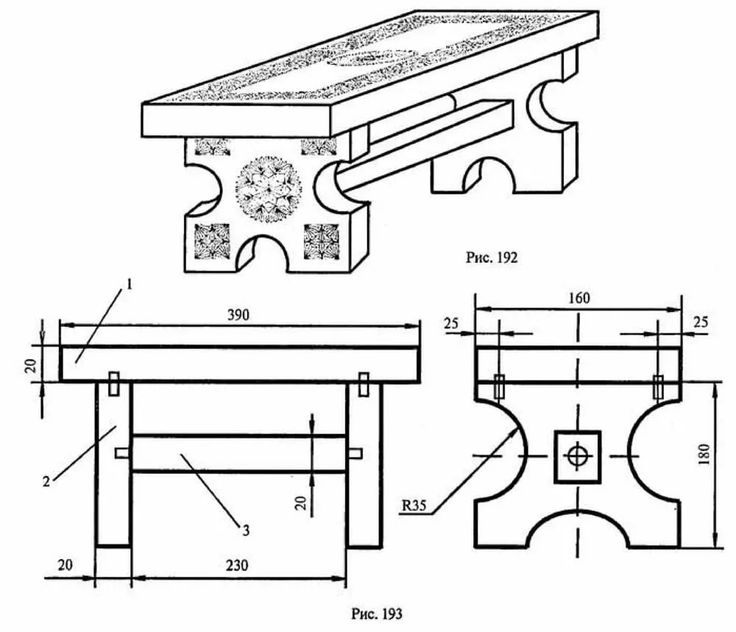

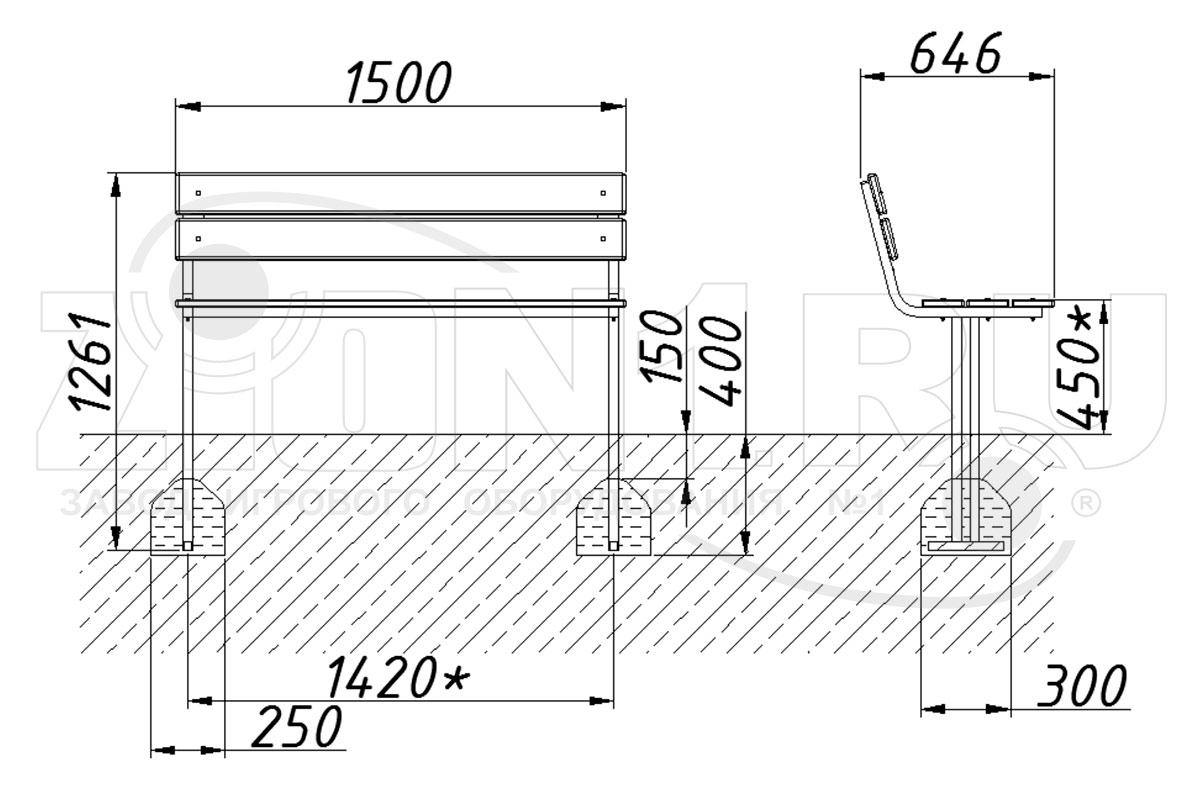

Рабочие чертежи скамеек из дерева

Садовая скамейка – красивый элемент садово-парковой архитектуры. При ее помощи можно создать зону отдыха на придомовой территории. Такие конструкции строятся как на производстве, так и своими руками в домашних условиях. При производстве применяются разные материалы, даже в некоторых случаях они могут быть сконструированы из стульев, бревен, прочего материала, который есть на каждом дачном участке.

Особенности конструкций

Скамейки, в отличие от других малых архитектурных форм, должны соответствовать не только стилю, но и эргономике. Поэтому при их выборе учитывается уровень комфортности, единая концепция ландшафтного дизайна.

С момента их первого появления в Древнем Египте было изобретено множество разных видов скамеек – от украшений приусадебных участков, до обычных эргономичных конструкций. Их разнообразие настолько же широко, и чтобы упорядочить этот ассортимент, конструкции разделим на три основных вида:

• Уличные скамейки – функциональная конструкция, которая строится из практичных, надежных материалов. Они редко различаются красотой форм, разнообразием стиля.
• Садовые конструкции – ажурные скамейки с коваными элементами. Они отлично дополняют общий ландшафтный дизайн, обустраивают функциональное пространство.
• Конструкции для дачи – отличаются многообразием видов. Они являются ярким акцентом при формировании загородного участка.

Все конструкции можно разделить на:

• стационарные – статичный элемент ландшафтного дизайна;
• мобильные – можно переносить, устанавливать конструкции в любой части приусадебного участка, создавая комфортную зону отдыха.

По месту их расположения можно разделить:

• парадные – красивые конструкции, изготовленные из кованых элементов, дерева , камня ;
• обеденные – модели удобные, размещаются на террасах, недалеко от барбекю. Они строятся из дерева разных пород;
• конструкции, которые размещаются недалеко от воды: ручья, пруда, фонтана. Они строятся из влагостойких материалов. Применяется бетон, камень;
• сезонные – мобильные конструкции. Применяются прочные, надежные материалы.

Материал изготовления

Материал, из которого строятся они, определяет не только место их размещения, но и особенности эксплуатации. В зависимости от материала их разделяют:

Деревянные – различаются особой эстетикой. Они удачно вписываются практически в любой стиль ландшафтного дизайна. Для производства применяются только стойкие к гниению породы дерева. Применяют орех, вишню, дуб, хвойные породы. Дерево проходит ряд обработок: материал пропитывается составом, увеличивающим устойчивость к воздействию влаги, покрывается лаком или специальной влагостойкой краской.

Каменные конструкции – это прочные долговечные модели. Они подчеркнут всю красоту садовых культур. При строительстве применяют гранит, кварц или мрамор. Такие модели устойчивы к воздействиям влаги, мороза, солнечных лучей. Они стационарные, массивные и монтируются в местах с повышенной влажностью.

Металлические – устойчивы к различным повреждениям, они надежные. Для сада в винтажном стиле выбирают кованые модели, украшенные разными декоративными элементами. Модерн подчеркнут конструкции из чугуна. В стиль кантри удачно впишется красивое, изящное кованое кресло.

Пластик – часто применяется в производстве мобильных конструкций и тех, которые устанавливаются вблизи с водоемов. Такие модели могут иметь разный цвет, декор.

Комбинированные модели – удачное сочетание нескольких материалов, например камня и дерева, металла и дерева.

Каждая модель устанавливается в зависимости от стиля приусадебного участка, особых предпочтений хозяина.

Садовые скамейки: виды и особенности

В каждом загородном доме есть прилегающая территория. Она может быть функциональной – ровные грядки, кусты, парники, другие огородные атрибуты. Некоторые предпочитают английский газон, на котором располагаются клумбы. Но есть люди, которые предпочитают тенистые сады.

Независимо от этого в летнее время годы эта территория превращается в место для отдыха. Комфортным его делает садовая скамейка, которая будет гармонично смотреться в ландшафтном дизайне.

Как выбрать скамейку для сада?

Приусадебная территория дизайнерами делится на три основных типа по стилю:

• регулярные сады – созданы по геометрическим законам: ровные дорожки, строгие формы, каждый куст, клумба находятся на своем месте;
• деревенский стиль или кантри – яркие цветники, деревянный забор , деревья и грядки;
• ландшафтные территории. При создании стиля на участке сохраняется естественная красота зелени. Каждый элемент, например, коряга или спущенная ветвь не убирается, а обыгрывается при помощи разных декоративных элементов, в том числе и скамеек.

Для каждого из садов подойдут несколько вариантов садовых скамеек.

Выбирают их в зависимости от:

• размера сада;
• мобильности конструкции;
• материала, из которого она изготовлена.

Например, для маленького сада в деревенском стиле красиво будут смотреться конструкции, изготовленные из дерева. В некоторых случаях можно применить скамьи, в которых сочетается металл, дерево. Они подчеркнут уточненный стиль, станут приятным его дополнениям. Нельзя устанавливать каменные модели. Они будут выделяться на фоне красивой зелени и ухоженных грядок.

На ландшафтных территориях, например, вблизи с глыбами камней, которые будут красиво уложены гармонично, впишется каменная лавочка. Это может быть модель как со спинкой, так и без нее. Под свисающей веткой ивы можно расположить деревянную небольшую скамью, в которой будет отсутствовать металлические части.

В регулярных садах вблизи фонтана или каменной статуи можно установить мебель из камня. Она дополнит единый стиль и внесет в него изюминку. Деревянные элементы будут смотреться неуместно.

Комбинированные: металл и дерево

Эти конструкции являются универсальными. Их устанавливают не только на приусадебном участке, если стиль его позволяет, но и на летних террасах , в зоне барбекю. Такие модели отличаются высокой эстетической составляющей.

Выбирают форму и внешний вид модели в зависимости от целей. Для некоторых случаев идеально подходят простые скамейки без спинки, для других лучше выбрать лавку со спинкой и подлокотниками.

Способы и варианты изготовления

Такие конструкции строятся на производствах. Сложность состоит в том, что нужно иметь инструменты для создания из металла нужных форм. Он строятся в качестве опоры. Из него делают подлокотники и ножки конструкции. Для сидения и спинки применяется дерево. Это должна быть плотная порода дерева, которая предварительно обрабатывается пропитками, защищающими от гниения:

• сосна – легкое дерево с красивой текстурой, цветом. С возрастом она становится только привлекательнее. Недостаток – легко повреждается механическим путем;
• акация – плотная лиственная порода. Она надежная, может применяться как основной материал при строении лавки, однако при длительном контакте с влажной поверхностью, цвет дерева может измениться. Поэтому лучше применять его только для обустройства места для сидения и спинки;
• кедр – дорогой материал, которые впитывает влагу. Он является самым лучшим для уличного строительства. Поскольку после высыхания он не трескается, деформируется;
• тик – высокая цена бруса не позволяет многим применять ее при строительстве мебели для улицы. Однако она обладает множеством свойств: не впитывает влагу, не рассыхается и повреждается. Со временем приобретает еще большую прочность.

В зависимости от этих параметров и выбирается дерево для скамеек. Однако они еще состоят и из металла. Его выбор настолько же важен для создания качественной и надежной конструкции. Все металлические детали уличной конструкции обрабатываются средствами от коррозии. Свойства этого материала, способы его отделки влияют на эстетическую составляющую уличной мебели.

Поэтому выбор этого материала настолько же важен, как дерева:

• алюминий – распространенный вариант для создания каркаса уличной мебели. Он легких в обработке, можно чистить, он устойчив к коррозии;
• сталь – трубы, уголки, швеллера. Она является достаточно гибкой, в сравнении с другими сплавами железа, поэтому мебель из нее очень популярна. Нержавеющая сталь – прочный и надежный материал. Он устойчив к коррозии, имеет незначительный вес;
• чугун – качественный, надежный материал. Он применяется для создания стационарных конструкций, которые должны иметь большой вес.

Каждая уличная мебель может иметь уникальный дизайн, который зависит не только от выбора материалов, но и от способа его отделки:

• литье – самый распространенный способ обработки металла. При его применении можно добиться создания самых разных форм, узоров. Этот способ применяется только на производстве;
• порошковая отделка – придает металлу прочность,привлекательность. Она надежнее и красивее обычной краски, защищает поверхности от повреждений. В домашних условиях сделать такое покрытие невозможно;
• ковка – способ, благодаря которому можно создавать совершенно неповторимые рисунки, узоры. Кованая мебель считается самой красивой, надежной.

Однако для создания уличной мебели в сад, можно применить и старые металлические предметы, например, кровать . Чтобы построить такой предмет мебели, нужно оставить каркас кровати и при помощи дерева изготовить спинку, сидение. Такие модели придадут уют и уникальность вашему стилю.

Скамейки-трансформеры

Скамейки-транформеры – это функциональные конструкции, которые применяются не только для украшения приусадебного участка, но и для создания в нем комфортной зоны отдыха. Эти модели отличаются мобильностью, они практичные, удобные в работе – всего за несколько секунд путем трансформации скамейка превращается в комфортный стол с двумя лавочками. За ним удобно сидеть, наслаждаться приятной атмосферой.

Какие существуют конструкции:

• построенные из натурального дерева;
• изготовленные из металла и дерева – комбинированные модели;
• собранные из металла.

На приусадебных участках применяются конструкции, изготовленные из дерева или комбинированные модели. Они обычные без декорирования, но очень практичные. Сделать такой стол , лавки можно своими руками.

Изготовление своими руками

Перед тем начать строить скамейку-трансформер, нужно подготовить материал и инструменты, составить чертеж. Его можно сделать при помощи программ для проектирования и просчетов. Их можно найти в интернете или сделать расчет самостоятельно.

Выбираем материал

Для изготовления потребуется брус, доски, выбор породы зависит от вас. В этой статье написаны плюсы и минусы дерева, которого применяют для лавок. Доска должна быть отшлифована, лучше проверить ее влажность при помощи влагомера.

Расчет материала согласно типовому чертежу

Для сборки нужны:

• 4 бруса с сечением 90*45*1445 мм;
• 5 брусков 90*32*1480 мм.

Для работы нужно подготовить инструмент, который потребуется. А вам потребуется:

• шуруповерт;
• дрель;
• уровень;
• уголок;
• наждачная бумага для шлифовки поверхностей.

Лучше с этой работой справится шлифовальная машинка, но если такой нет, можно взять бумагу (320). Также потребуются саморезы, болты, пила. Также нужно приобрести лакокрасочные материалы.

Этапы изготовления

• Делаем ножки конструкции. Для этого нужно взять бруски и разрезать их длиной по 70 см. Нужно сделать 8 одинаковых ножек. На них нужно с двух сторон сделать косые срезы, чтобы получить равновесие конструкции при дальнейшем монтаже.
• Делается рама для конструкции. Для этого потребуются доски, которые нужно разрезать на четыре отрезка по 40 см и столько же отрезков по 170 см. Углы нужно делать одинаковыми.
• Нужно укрепить каркас, для этого потребуется прибить деревянный брус с шагом в 50 см. Таким образом, разделится конструкция и сделается защита скамейки от деформации.
• Ножки крепятся к сидениям на расстоянии 10 см от углов. Важно сделать соединения качественным, надежным. Оно выполняется при помощи болтов.

• Из бруса создается прямоугольник 70*170 см, который внутри будет соединен дополнительным материалом для обеспечения надежности.
• Собираются все сделанные элементы трансформера. Работа сложная и ответственная.
• Нужно отрезать два бруска 40 см длиной. Они нужны для крепления между скамейкой и щитом.
• Отрезаем еще два бруса, длиной 110 см. они применяются для спинки. Соединяются они саморезами.
• Собирается каркас, только потом он обшивается с внешней стороны деревом.

Чтобы защитить материал от влажности нужно покрыть морилкой, а затем водоотталкивающим лаком. Он сохнет 36 часов, поэтому после работы нельзя применять скамейку несколько суток. Такие конструкции при правильном уходе служат около 20 лет. Со временем каркас можно заменить на металл, что увеличит срок эксплуатации.

Нестандартные скамейки

Эти конструкции устанавливаются не только на приусадебных участках, но и внутри дома, в беседках. От места расположения зависит не только дизайн, но и материалы, которые применяются при сборке конструкции.

Скамейка в баню: особенности

При строительстве бань промаются только надежные материалы. Это дерево, которое под воздействием высокой температуры, влажности не будет подвергаться деформации и не изменит свой цвет. Для таких моделей берут:

• липу . Она легко поддается обработке, со временем не трескается, быстро сохнет и медленно нагревается. Минус – со временем доска темнеет;
• осину — обладает лечебными свойствами, но при длительной эксплуатации теряет красоту;
• абаши . Это дерево имеет пористую структуру, оно не нагреваются быстро, долго сохраняют первоначальный вид.

Скамейки в бане – это стационарные конструкции. Их расположение продумывается на этапе проектирования сауны. Они должны иметь определенную высоту, ширину, чтобы человеку было удобно размещаться на них.

Строят их нескольких видов:

• Г-образные – для парных средней площади;
• прямые – монтируются в маленьких парных;
• П-образные для больших помещений.

• скамейки, строятся в едином стиле. Если, например, это кантри, то лавки могут строятся в сочетании с металлом, так и исключительно из дерева. Красиво будут смотреться конструкции, изготовленные из старой мебели или предметов. В качестве опоры можно применить колеса от тачки или обычные пеньки, красиво вырезанные. Привлекательно выглядят модели с резными элементами, украшенные мягкими подушками ярких расцветок. Искусственно состаренные бруски, которые применяются в качестве сидений, придадут очарования, уюта;
• деревенский стиль – применяется только дерево, причем оно может быть состаренным или использоваться бруски, которые длительное время стояли во дворе. Они станут лучшим основанием для лавок. В данном стиле не приветствуется металл и пластик. Мебель должна быть массивной, добротной. Можно применить декоративные украшения в качестве накидок;
• скандинавский стиль подразумевает применения множества теплых и мягких предметов. Скамейки строятся для беседки большие, они стационарные с широкими сидениями, высокими спинками. Чтобы придать такой мебели привлекательность добавляются мягкие подушки, которые шьются на заказ под размеры мебели.

Редко в беседках устанавливают мебель, изготовленную из камня или железа.

В прихожую: дом с душой

Обустройство прихожей настолько же важное занятие, как и выбор мебели в другие комнаты дома. Ведь это помещение – визитная карточка любого дома.

На что обращают внимание:

Для этого помещения приобретаются модели, изготовленные из разных материалов:

• пластика — модели комбинируют с другими материалами: деревом, ДСП или ДВП. Из них редко строят мебель для прихожих, только если интерьер позволяет вписать ее. Пластик может иметь разный цвет форму. Лавки из пластика легко чистятся, транспортируются;
• дерева – долговечные, надежные конструкции. За счет плотной структуры дерево не впитывает влагу, под действием солнечного излучения не рассыхается. Для изготовления мебели применяют дерево хвойных пород, осину, ольху, дуб. Такие модели могут иметь резной рисунок на ножках, подлокотниках или изголовье. Окрашивается дерево тонирующим лаком, чтобы сохранить текстуру материала;
• МДФ и ДСП – применяют при строительстве мебели. Такие конструкции оснащаются выдвижными ящиками или он может занимать все пространство под изделием. Этот материал применяют для строительства мебели в гостиную , спальню . Он может иметь разный цвет, покрыт ламинированной пленкой, которая повышает влагостойкость;

• кованые – подходят не для всех прихожих. Чтобы она не перегружала это помещение такие конструкции строятся небольшими. Они выполняют только свою основную функцию – на ней можно удобно расположиться. Мебель может иметь спинку или строится с красивыми узорчатыми подлокотниками;
• плетеные – красивые модели. Они по прочности уступают своим аналогам, однако их красота минимизирует этот недостаток. Такие конструкции строятся как с ящиком для мелочей, так и без него;
• комбинированные – применяется дерево и металл. Такие конструкции практичные, надежные. Из металла строится каркас конструкции, а части, на которых сидят или опирают спину – из дерева.

Выбирая лавочки для помещения можно не настолько строго относиться к материалу и его свойствам выдерживать резкие температурные перепады.

Детские

Детская мебель строится с учетом норм, установленных нашим правительством. Поэтому к выбору материала, краски предъявляются высокие требования, прописанные в СПИПах. Для строительства лавок применяются натуральные материалы или пластик, который не содержит вредных примесей.

Виды детских скамеек в зависимости от места их расположения:

для улицы – применяется дерево и металл. Ножки строятся из стали, которая проходит обработку для повышения своих свойств, устойчивости к влаге. Такие конструкции не имеют спинки, редкие модели могут быть с подлокотниками. Верхняя часть строится из дерева, причем им покрываются все части металлического каркаса, чтобы закрыть все острые углы. Украшают такие модели разноцветной краской, которой окрашиваются все составляющие изделия;

для детских садов и площадок устанавливают лавочки, изготовленные из дерева. Такие конструкции максимально подходят для детей. Они не содержат вредных веществ, нет острых углов и соединений, о которые может получить травму ребенок. В раздевалках могут устанавливать лавки, высота которых не достигает полуметра. Они мобильные и легко перемещаются по помещению;

пластиковые конструкции монтируются для частных детских площадок. Они отличаются разнообразием рисунков, цветов. Они могут быть выполнены в форме любимых животных, мультяшных персонажей. Лавочки легкие, надежные. Спинка может быть сделана в форме солнца, гусеницы, бабочки. Неотъемлемой составляющей является разнообразие цветов.

Часто такие конструкции могут быть объединены со столом, навесом. Если изготавливается скамейка для детской общественной площадки, нужно учесть все правила, установленные правительством. Для строительства детской конструкции в частном доме, можно применить модели из пластика.

Угловая скамейка для сада, дома, кухни

Лавочки строятся из разных материалов: камень, металл, пластик, дерева. Среди разнообразия форм и видов скамеек, особенно интересно выглядят угловые модели. Они компактные, но более вместительные и красивые. Можно сконструировать много видов угловых лавок:

• угловая скамейка-трансформер – такая модель состоит из прямых секций небольшого размера, которые при необходимости можно переставлять, при этом подстроив конструкцию под условия другого пространства;

• на приусадебном участке можно найти много мест, которые можно использовать для создания комфортного места отдыха. Простая угловая скамейка, размещенная у стены легко монтируется и не требует применения программ для расчетов. Для ее сборки нужно подготовить каркас, дерево, которое будет служит сидением. Устанавливается она около свободной стены, которая обшивается вагонкой;
• угловые лавочки, изготовленные из натурального камня. Такие конструкции устанавливают на приусадебных участках. Они надежные, отличаются отсутствием спинки и декора. Такие модели изготавливаются на производствах;
• угловая скамья со столиком. В конструкции имеются лавочки, расположенные между столом. Он может быть по размеру немного больше и выше, иметь другой цвет. Это только придаст композиции неповторимого вида.

Такие модели строятся из дерева, редко когда в качестве каркаса может применяться сталь. Для красоты их украшают разными декоративными элементами. Если это деревянные конструкции, то в качестве декора могут быть резные элементы, выполненные на ножках моделей, изголовье. Если конструкция комбинированная, то делается красивая ковка, она может быть сделана на спинке или подлокотниках.

Садовые скамейки — это наиболее популярные малые архитектурные формы . Изготовить их можно любых размеров и конструкций, но кроме своего прямого назначения, скамейки выполняют и декоративную функцию. Вы можете своими руками сделать для себя садовую скамейку, воспользовавшись нашими чертежами и фотографиями.

Как сделать скамейку из «бросовых» материалов

Проще всего сделать скамейку из дерева. Это традиционный материал для садовой мебели, доступный и легко поддающийся обработке. Но и в этом случае можно сэкономить, выбрав в качестве основного материала тот, что буквально лежит под ногами.

Первый вариант — деревья, жерди и пни со своего же участка или близлежащей лесопосадки, в которой проводят санитарную рубку.

Аккуратно срезав пару средних по размеру пней, их можно пустить на основание скамейки. Из жердей сделать нижнюю перекладину для жесткости конструкции. А для сидения распустить на циркулярке часть ствола. Если нет оборудования для продольной распиловки, то можно взять необрезную доску толщиной 75 мм.

В этом примере скамья уже более комфортабельная — в ней помимо сиденья есть и спинка. Модель чуть сложнее, так как придется найти более высокую часть ствола и обработать его в два приема — вначале сделать профильный распил «уступом», а затем заготовку распустить на две половины.

А чтобы собрать следующую скамью, понадобятся:

• два коротких бревна одного диаметра для основания;
• две средних по толщине жерди для опоры спинки;
• одно длинное бревно, распиленное на две половины (для сиденья и спинки).

В коротких бревнах надо выбрать паз, чтобы в него ложилось длинное бревно. Затем сиденье крепят в пазах, а каждую жердь фиксируют в двух точках — к основанию и сиденью. Для крепления лучше выбрать мощные самонарезные болты по дереву.

Другой бюджетный материал для дачной скамьи — паллеты (деревянные поддоны). Но для изготовления садовой мебели подойдет не любой поддон. В идеале нужен из хорошей обрезной доски, так называемый европаллет, который можно узнать по маркировке EUR.

В принципе, стандартная ширина евро поддона несколько велика для сиденья — 80 см. Можно его укоротить до 67 см, обрезав по контуру центрального бруска. Но можно этого и не делать. Вот несколько примеров простых конструкций с разными вариантами оснований и сидений:

1. Скамья из четырех необрезанных по ширине паллет. Три служат в качестве основания, а четвертая — спинкой. У поддона для спинки придется снять часть опорных брусков, а жесткость скамьи обеспечить при помощи деревянных реек.

2. В этом случае также используются четыре паллеты, но уже обрезанные. Для фиксации спинки применяют три веревки, сплетенные косой, а для декорирования — обойные гвозди.

3. Эта скамья сделана всего из двух поддонов. Один целый, а второй разрезанный и как бы согнутый под углом — он служит одновременно и сиденьем, и спинкой. Конструкция хороша своей мобильностью — в качестве ножек стоят небольшие колесики.

Пожалуй, единственное неудобство использования европаллет в качестве исходного материала — это стандартные размеры 80х120 см. Они в какой-то мере ограничивают возможности для творчества. Применение обычных пиломатериалов (доски, бруска и бруса) позволяет сделать скамью для дачи на любой вкус.

Доска и брусок

Сразу стоит сказать, что любой чертеж скамьи можно откорректировать для конкретных условий. Единственное ограничение, чтобы толщина доски и сечение бруска были достаточными для выполнения несущих свойств.

Ниже представлен чертеж скамьи, которая сделана всего из трех «парных» элементов:

• сиденье и спинка;
• короткая опора (задняя нога) из доски в форме трапеции;
• длинная опора (передняя нога).

1- передняя ножка; 2 — задняя ножка; 3 — сиденье; 4 — спинка; 5 — вид спереди; 6 — вид сбоку

В результате получается устойчивая конструкция с треугольником в основании и двумя поперечными ребрами жесткости.

Вот так эта скамейка выглядит «вживую».

На этом чертеже скамья в более сложном исполнении. Для ее изготовления нужна доска 40х140 мм (опоры, спинка и сиденье), брусок 40х70 мм (короткие связки опор) и доска 20 мм (длинная связка между боковинами).

А это такая же конструкция, но с использованием доски и бруска толщиной 75 мм. Небольшие отличия в основании и креплении связок не принципиальны.

Принципиально лишь одно условие — доски в сиденье крепятся с небольшим зазором, достаточным для компенсации расширения дерева при высокой влажности.

Крупные формы

Оригинально смотрятся лавочки из дерева в «крупном формате».

Например, вот такая «толстая» необрезная доска по всей ширине бревна. Покрытая прозрачным лаком, она передает природную красоту дерева со всеми цветовыми переходами.

Из оцилиндрованного бревна можно построить не только дачу или баню, но и вот такую садовую скамью.

А из бруса можно собрать оригинальное кресло, способное служить не только под навесом, но и на открытом воздухе — съемные подушки в непогоду легко занести в дом.

Камень и дерево

Камень, как и дерево, также органично вписывается в ландшафт загородного участка. Конечно, ровная плита в природе практически не встречается, но можно использовать пиленный камень.

Следующий вариант проще в исполнении — скамья сложена из небольших глыб дикого камня. А так как такая поверхность не только холодная, но и неровная, то без подушек уже не обойтись.

Подушки добавляют комфорт, но их приходится постоянно заносить и выносить. Именно поэтому для сидений в садовых скамейках, независимо от материала основания, применяют дерево. Вот как у такой оригинальной скамейки, в основании которой используется габион (клетка из сетки, заполненная камнем, щебнем или галькой).

Не менее популярен для изготовления основания скамьи бетон. Но делать на один раз сложную по контуру форму для заливки сложно, а вот небольшую опалубку просто. И даже «холодный шов» при заливке в два приема на прочность конструкции (такой, как на этой фотографии) не повлияет.

Еще один вариант искусственного камня — полые строительные бетонные блоки. Достаточно их скрепить между собой хорошим кладочным клеем, а в полости заложить брус, и лавочка готова.

Металл и дерево

Самые простые по конструкции лавочки на металлическом каркасе используют квадратный профиль.

Можно сварить из профильной трубы две боковины в виде буквы «Н», а деревянное сиденье из массива будет служить еще и «ребром жесткости».

В следующем примере в качестве элемента жесткости также используется массив из дерева, но опоры выполнены в виде квадрата с поперечиной для крепления сиденья.

А это простейшая самонесущая конструкция из квадратного профиля, у которой прочность и жесткость сварного основания достаточная, чтобы сиденье сделать из деревянного бруска.

На следующей фотографии представлена скамейка фабричного производства.

Но если есть в домашней мастерской трубогиб (а его несложно сделать и своими руками), то согнуть два вида арки и «волну» из круглой трубы просто. Затем металлические заготовки надо сварить, на ножки поставить пластиковые заглушки (продаются под любой профиль и размер трубы) и закрепить на «волне» бруски.

Заводские чертежи, строительные чертежи и исполнительные чертежи

Если вы работаете в отрасли AEC, то вы, должно быть, довольно часто слышали термины «строительные чертежи», «рабочие чертежи» и «исполнительные чертежи».

Цеховые чертежи, строительные чертежи и исполнительные чертежи: в чем разница между этими терминами?

Различные типы рисунков

Строительные чертежи

Каждый проект в сфере недвижимости проходит несколько этапов, прежде чем начнется строительство на месте.

Одним из них является этап проектирования, который включает в себя все спецификации и архитектурные чертежи, необходимые для строительства. Это делается с помощью строительных рабочих чертежей.

Итак, что такое рабочий чертеж?

На этапе проектирования проектные чертежи превращаются в подробный и точный комплект строительной документации. В этих чертежах и спецификациях есть все детали, размеры и примечания, необходимые для того, чтобы сообщить застройщику весь замысел проекта.

Они показывают, как должны быть соединены компоненты здания, указывают все материалы, отделку, приспособления, оборудование и приборы, которые должны быть установлены, и согласовывают эти чертежи с чертежами инженера-строителя и любыми другими чертежами консультанта.

Это важный шаг в процессе успешного и точного выполнения проекта, в который вложены средства.

Как правило, полноценный комплект архитектурно-строительной документации должен включать:

1.Планы

2. Внешние и внутренние фасады

3. Секции зданий и стен

4. Детали интерьера и экстерьера

5. Графики и отделки

6. Каркас и инженерные сети

Существует несколько способов создания эффективной конструкторской документации. Вы можете прочитать больше об этом или связаться с нами , чтобы обсудить детали вашего следующего проекта.

Цеховые чертежи

Рабочие чертежи помогают представлять компоненты и общаться с конечными клиентами.С другой стороны, заводские чертежи используются производителями, чтобы знать, как компоненты будут изготавливаться и устанавливаться в процессе строительства.

Что такое чертеж?

Производственные чертежи (также известные как производственные чертежи) — это подробные планы, отражающие замысел проекта. Они предоставляют производителям информацию, необходимую для производства, изготовления, сборки и установки всех компонентов конструкции.

Рабочие чертежи дополняют рабочие чертежи.Считайте их дополнением или детальной разработкой строительных рабочих чертежей.

Как правило, они включают детали изготовления и установки, детали конструкционной стали, установки окон и дверей и другие компоненты инженерных систем.

С помощью рабочих чертежей вы сможете выяснить, какие материалы вам потребуются для компонентов, размеры предлагаемых установок и сроки.

Значит ли это, что рабочие чертежи для вашего нового проекта должны быть готовы до начала строительства?

Определенно.

Получение рабочих чертежей или документирование должно быть одним из первых дел в вашем контрольном списке, прежде чем ваш проект начнется.

Вы получите двух зайцев одним выстрелом, если у вас есть чертежи строительной мастерской на месте

1. Вы будете знать конструкцию своего здания, установленные компоненты и специфические детали наизнанку задолго до начала строительства.

2. Имея на руках подробные рабочие чертежи, ваша команда будет на одной волне — руководители проектов, подрядчики, проектировщики и производители.

Но какие спецификации включают детали рабочего чертежа?

В зависимости от типа проекта, типа собственности и вашего бюджета, ваши рабочие чертежи будут иметь различные электрические чертежи, механические чертежи и чертежи сантехники.

Важные детали, которые должны быть указаны на рабочих чертежах:

1. Информация, необходимая для изготовления, такая как размеры и специальные инструкции, включая детали подключения

2. Применимые стандарты изготовления

3.Информация по установке и монтажу

4. Размеры, требующие проверки на месте

5. Сравнение со строительной документацией для утверждения архитектором или инженером

6. Примечания об изменениях в строительной документации для утверждения архитектором или инженером

Исполнительные чертежи

Исполнительные чертежи, также известные как отчетные чертежи или чертежи с красными линиями, представляют собой документы, которые позволяют сравнивать проектные и окончательные спецификации и сопоставлять их.Они предоставляют подробный план здания и земли вокруг него, как это было фактически построено в конце.

Итак, что такое исполнительные планы?

Исполнение определяется как «пересмотренный набор чертежей, представленный подрядчиком после завершения проекта или конкретной работы. Они отражают все изменения, внесенные в спецификации и рабочие чертежи в процессе строительства, и показывают точные размеры, геометрию и расположение всех элементов работ, выполненных по договору.

Окончательные исполнительные чертежи включают все нижеперечисленное, а также любые другие изменения, внесенные на этапе строительства проекта:

• Модификации

• Изменения поля

• Изменения рабочих чертежей

• Изменения конструкции

• Дополнительные работы

Узнайте о наших услугах по архитектурным чертежам .

Почему у вас должны быть исполнительные архитектурные чертежи?

Строительная документация в том виде, в котором она построена, отражает реальную конструкцию или здание – не в том виде, в каком оно было задумано как идея, а в том виде, в каком оно есть на самом деле.

Здания не всегда соответствуют планам, и окончательная структура может немного или значительно отличаться от первоначальной идеи.

Исполнительные чертежи разрабатываются подрядчиками и субподрядчиками на основе чертежей с красными линиями и необходимы для вашего строительного проекта.

Это верно по целому ряду причин:

• Познакомьтесь с вопросами безопасности: Благодаря готовым чертежным планам становится легко выполнять анализ опасностей процесса и управление безопасностью.

  Поскольку на планах показано, где расположены запорные клапаны оборудования, вы можете разработать планы аварийной эвакуации, установить оборудование для обеспечения безопасности и разработать планы на случай непредвиденных обстоятельств по всему периметру здания.

• Облегчение будущих ремонтов и реконструкций: Поскольку в процессе построения чертежей учитывается только окончательно возведенная конструкция и установленные компоненты, они пригодятся для любых работ по техническому обслуживанию в будущем.

  Они служат строительной документацией и рабочими чертежами, когда возникает необходимость ремонта старой конструкции. Они также гарантируют, что при необходимости модернизация будет проведена эффективно.

• Техническое обслуживание и эксплуатация очень просты: Построенные чертежи помогают в обслуживании и легкой эксплуатации конструкций, поскольку они имеют четкую документированную историю здания.

  Они также включают электрическую часть в готовом виде, механическую часть в готовом виде и сантехническую часть в готовом виде, что позволяет быстрее выполнять ремонт по быстрой ссылке.

  Без пользовательских исполнительных чертежей определение установленных компонентов, их размещение и последующий ремонт требуют много времени и средств.

Заключение

Вам нужны заводские чертежи, строительные чертежи или исполнительные чертежи? Свяжитесь с BluEntCAD сегодня!

Практический пример: дома Stonewood

Максимальное значение. Достигнуто.

Разница между проектными чертежами и рабочими чертежами

Как рабочие чертежи, так и проектные чертежи являются неотъемлемой частью проектирования и изготовления различных проектов, от трубопроводов и плит до мостов, коммерческих и промышленных разработок. Хотя рабочие чертежи металлоконструкций и проектные чертежи часто путают как одно и то же, они играют совершенно разные, но одинаково важные роли в процессе строительства.

Дизайнерские чертежи используются на ранней стадии разработки дизайна в качестве средства для передачи дизайнерских идей и предложений. Для сравнения, заводские чертежи содержат детали, необходимые изготовителю во время изготовления, сборки, установки и монтажа, такие как указанный материал, типы сварных швов и соединения.

Что такое проектные чертежи?

Проектные чертежи выполняются в качестве первого этапа этапа проектирования. Обычно это эстетические концепции или визуализации, которые отражают идеи клиента и намерения дизайнеров.

В подготовке проектных чертежей могут участвовать различные специалисты, в том числе архитекторы, инженеры, подрядчики и поставщики. Они позволяют архитектору или дизайнеру передавать свои концепции и видение подрядчикам, строителям и производителям.

Конструктивные чертежи обычно включают следующую информацию:

• Внутренние и внешние фасады
• 3D визуализация интерьера и экстерьера
• Планы этажей
• План участка
• Дизайн-макет
• Эстетические элементы, такие как цвета, текстуры и некоторые материалы
• Конструкция соединения

Что такое рабочие чертежи?

Производственные чертежи (также известные как производственные чертежи) — это подробные планы, отражающие замысел проекта. Они предоставляют производителям информацию, необходимую для производства, изготовления, сборки и установки всех компонентов конструкции. Сюда входят требуемые материалы и размеры, а также пояснения по сборке, установке и монтажу.

Как правило, за создание рабочих чертежей отвечают инженеры, деталировщики, специалисты по моделированию стали и изготовители. Как правило, они включают следующую информацию:

• Информация, необходимая для изготовления, например, размеры и специальные инструкции, включая детали подключения
• Применимые стандарты изготовления
• Информация по установке и монтажу
• Размеры, требующие проверки на месте
• Сравнение со строительной документацией для утверждения архитектором или инженером
• Примечания об изменениях в строительной документации для утверждения архитектором или инженером.

Почему рабочие чертежи важны

Точные и точные чертежи изготовления металлоконструкций необходимы и могут помочь:

• Обеспечьте четкую связь между архитектором или дизайнером, заказчиком и производителем.
• Обеспечьте беспрепятственный процесс изготовления, поскольку нет необходимости останавливать производство для подтверждения недостающих деталей или размеров. Таким образом, рабочие чертежи помогают ускорить сроки строительства.
• Предоставьте изготовителю достаточную информацию, чтобы убедиться, что стальные элементы структурно прочны и соответствуют всем необходимым стандартам безопасности, качества и проекта.
• Сократите или даже устраните переделок при изготовлении, решая проблемы и конфликты на ранней стадии. Таким образом, исключаются ненужные затраты на дополнительную рабочую силу и материалы.

Как проектные чертежи преобразуются в рабочие чертежи

В последнее время из-за давления на инженеров, а также из-за сокращения бюджета качество результатов проектирования было ниже желаемого. Точное преобразование проектных чертежей в рабочие чертежи — это не просто вставка размеров в проектные чертежи; требуется гораздо больше информации и опыта.

Вот почему так важно иметь правильную команду экспертов с соответствующими техническими знаниями, которые могут расшифровать замысел проекта и воплотить концепцию проекта в жизнь. Специалисты по сборке металлоконструкций должны уметь брать проектные чертежи и интегрировать их в 3D-модель, выявляя и устраняя проблемы и несоответствия, чтобы создавать высокоточные двухмерные рабочие чертежи, обеспечивающие производство высочайшего качества.

Заключение

Проектные чертежи и рабочие чертежи играют важную роль в жизненном цикле металлоконструкций, будь то мост, стадион, резервуар или трубопровод.Дизайнерские чертежи позволяют архитектору или инженеру сообщить свое видение проекта. В то время как заводские чертежи содержат подробные инструкции и спецификации, необходимые производителю для обеспечения структурно прочной стальной конструкции с точностью до миллиметра.

Точное преобразование проектных чертежей в рабочие чертежи требует огромных навыков и опыта. Инновационное программное обеспечение DBM Vircon и набор технологически продвинутых программ могут преобразовать замысел проектирования высокого уровня в рабочий набор инструкций по изготовлению.Благодаря оптимизации проектов на ранних стадиях услуги DBM Vircon имеют решающее значение для выявления и решения любых проблем в процессе проектирования на ранней стадии, что гарантирует выполнение проекта в соответствии с графиком и бюджетом.

Производственные чертежи и координация BIM – Услуги по проектированию инженерных систем

Чертеж САПР

Мы предоставляем услуги по проектированию инженерных сетей для строительной отрасли. Мы предлагаем рабочие чертежи и координацию MEP для воздуховодов, ОВКВ, сантехники, противопожарной защиты и электрики.Наши координационные чертежи DWG совместимы с AutoCAD™ и могут использоваться для координации 3D MEP в Navisworks™.

ShopDrawings.com был создан под названием Contractor Technical Services (CTS, Inc. ) Дэвидом Флемингом в 1980 году.

Заводские чертежи воздуховодов включают: воздуховоды с механическим оборудованием в соответствии с утвержденными документами, диффузоры, регистры, отражающий потолок, рукава воздуховодов, если необходимо, длину листового металла воздуховода по запросу (ВМТ, сдвижной и приводной), верхние/нижние проекции.

Сантехнические чертежи включают: идентификацию типов труб, муфты, если необходимо, верхние и обратные и/или центральные проекции для каждого ответвления и места слива. Ливневые и вентиляционные линии нарисованы как 1/8″ уклона, а санитарно-жировые отходы — как 1/4″ уклона, если не указано иное.

Цеховые чертежи трубопроводов ОВКВ включают: идентификацию типов труб, муфты, если необходимо, обратные и/или центральные проекции для каждого ответвления и места слива.

Координированные чертежи противопожарной защиты включают: обозначение типов труб, головки спринклеров, центральную проекцию для каждой основной ветви, обратную проекцию для наклонных ответвлений.

Чертежи электромонтажных работ включают: обозначение и маркировку электрических кабелепроводов, центральную проекцию и/или перевернутую проекцию.

См. образцы согласованных 2D-чертежей здесь!

Координация МООС

Координация MEP может осуществляться непосредственно в нашей собственной программе САПР или с помощью Navisworks™.

Координация всех сделок MEP и FP
Когда мы отвечаем за полную координацию проекта, мы можем решить большинство торговых конфликтов внутри компании и устранить необходимость в координационных встречах.Мы обнаружили, что процесс согласования проекта продвигается намного быстрее, и мы можем быстро предоставить согласованные чертежи инженерных сетей.

Онлайн-встречи и редактирование в режиме реального времени
Когда нашим клиентам требуются сложные изменения или нужны определенные высоты для их сделок MEP, мы предпочитаем организовывать онлайн-встречи, чтобы они могли просматривать наши изменения в режиме реального времени и подтверждать, что это дизайн, который им нужен. именно хочу.

Сотрудничество и координация в Navisworks™
При сотрудничестве с третьими сторонами, ответственными за другие области MEP, мы настраиваем Navisworks™, согласовываем каждую сделку с архитектурной моделью и проводим онлайн-совещания по координации.Мы создаем нашу собственную 3D архитектурную модель и структурную модель из контрактных чертежей.

Обмен файлами через BlueBeam Studio™
Для простоты доступа и из-за ограничений размера файлов электронной почты мы работаем с BlueBeam Studio™ для обмена нашими файлами. Мы можем размещать проекты в Интернете и отправлять вам приглашения, чтобы вы могли просматривать наши последние файлы DWG и наши 3D-модели.

Получите бесплатную версию BlueBeam™ по адресу: www.bluebeam.com

BIM/3D-моделирование

Мы создаем модели BIM для каждой сделки, чтобы обеспечить бесконфликтный проект.Мы предлагаем различные типы согласованных чертежей 3D MEP.

Essential 3D Model (E3M)
Благодаря упрощенному дизайну E3M отлично подходит для подрядчиков, которым нужны быстрые модели при сохранении бюджета. Наш E3M включает в себя: архитектуру, конструкцию, потолки, освещение, диффузоры и все, что мы разработали, например, воздуховоды, трубы и электрические кабели.

Подробная 3D-модель (D3M)
D3M очень детализированы и включают в себя все элементы E3M, а также: гибкие соединения воздуховодов, детализированные кондиционеры и крышные блоки, туалеты, туалеты, мебель, деревья, растения и т. д.

Реалистичная 3D-рендеринг (R3R)
Наши R3R-рендеры доступны только для D3M. Они отображают элементы, освещение и текстуры. Делитесь реалистичными рендерами своих проектов, чтобы привлечь больше клиентов!

Бесплатное средство просмотра 3D-моделей Navisworks™
Чтобы увидеть наши 3D-модели, просто установите Navisworks Freedom™. Мы рекомендуем загрузить последнюю версию (2020), чтобы избежать проблем с совместимостью.

Загрузите бесплатную версию на сайте: www.autodesk.com

Посмотрите наше портфолио 3D .



Чертежи — Проектирование зданий

Рабочие чертежи могут быть подготовлены подрядчиками, субподрядчиками, поставщиками, производителями или производителями. Как правило, они относятся к готовым компонентам и показывают, как их следует изготавливать или устанавливать. Они берут проектные чертежи и спецификации, подготовленные проектной группой, и разрабатывают их, чтобы показать в деталях, как компонент будет фактически изготовлен, изготовлен, собран или установлен.

Рабочие чертежи могут быть подготовлены для таких компонентов, как металлоконструкции, арматура, лифты, оборудование для строительных служб, приборы, воздуховоды, трубопроводы, сантехника, окна, шкафы, электрические и информационные схемы, противопожарная защита и так далее.

Они могут быть проверены проектной группой перед изготовлением, чтобы убедиться, что они соответствуют проектным чертежам и спецификациям, а также убедиться, что различные пакеты работ и компоненты правильно скоординированы. Это означает, что они должны содержать соответствующую информацию, позволяющую это сделать, что может включать предоставление образцов для утверждения. Однако это не освобождает составителя чертежей от ответственности за правильность их оформления.

Рабочие чертежи также можно использовать для проверки монтажа на месте. Поставщики могут пожелать посетить объект до или во время подготовки рабочих чертежей , чтобы проверить точность основных размеров, особенно в проектах реконструкции или реконструкции.

Если рабочие чертежи отличаются от проектных чертежей, эти различия должны быть выделены на рабочих чертежах и доведены до сведения проектной группы. Это особенно важно для обеспечения надлежащей координации на месте, поскольку изготовители, скорее всего, будут ссылаться только на заводские чертежи , а не на проектные чертежи.

Могут существовать процедуры электронной обработки чертежей для комментариев, рассмотрения и согласования. Там, где требуются цифровые чертежи, может потребоваться соблюдение форматов файлов, соглашений об именах и слоях.Информационное моделирование зданий все чаще используется в качестве средства управления проектной информацией, координации проектирования и обнаружения конфликтов. Это может быть полезно поставщикам для предоставления четкой информации, на которой могут быть основаны рабочие чертежи , а также для повторного включения самих рабочих чертежей в информационную модель здания, что устраняет трудоемкую ручную практику и минимизирует ошибки.

PAS 1192-2:2013 Спецификация по управлению информацией для этапа капиталовложений/сдачи строительных проектов с использованием информационного моделирования зданий (в настоящее время заменена стандартом BS EN ISO 19650) гласит: «Должна быть предусмотрена процедура «смены владельца» для информация и объекты, которые субподрядчики-специалисты вводят для замены первоначального замысла дизайнеров, чтобы полученные графические модели можно было использовать для изготовления, производства и установки… Следует полностью понимать эту смену прав собственности, группы специалистов не изменяют модели, созданные профессиональные проектировщики: они строят новые модели, определяющие модель виртуальной конструкции (VCM). ‘

Некоторые поставщики могут еще не иметь возможности создавать информацию BIM, и это может стать препятствием для получения выигрыша.

Все чаще подготовка рабочих чертежей передается на аутсорсинг, если у поставщика нет соответствующих навыков, программного обеспечения, аппаратного обеспечения или необходимых ресурсов, или когда он может получить более низкие ставки или более быстрый оборот. Однако это может не использовать опыт поставщика должным образом и возлагает ответственность за подготовку важной проектной информации на организацию, которая не несет за нее договорной ответственности и может не обладать необходимыми подробными знаниями.Поставщик должен тщательно проверить все рабочие чертежи , переданные на аутсорсинг таким образом.

Как создать эффективные рабочие чертежи: Руководство UR по изготовлению: Искусства, науки и инженерия: Университет Рочестера

Как создать эффективные рабочие чертежи

Попросить кого-то сделать что-то для вас означает поделиться многими деталями с точностью и рабочими чертежами являются общепонятной системой для этого. В этой статье будут рассмотрены основные принципы, которые вы должны знать, чтобы помочь вам эффективно использовать объекты на кампусе и предприятия за его пределами для типичных студенческих проектов.Чертеж, который следует этим советам, может быть понятен большинству людей, хотя они упрощены по сравнению с общей системой определения размеров и допусков, которая используется в профессиональном мире для профессиональных нужд.

Поделитесь с нами своими 30-секундными мыслями о том, как мы сегодня поработали!

---

Pen & Paper и CAD

Чертежи ручной работы могут быть очень эффективными, особенно если вы умеете изображать глубину. Но даже если вы можете только грубо рисовать в 2D, сделанные вручную рисунки являются полезными заметками для создания очень простых деталей и демонстрации менеджеру магазина того, что вы хотите, чтобы ваша деталь делала, когда вы запрашиваете их мнение.Если вам никогда не нужно выходить за рамки этого, это нормально.

Если у вас есть сложная деталь или вам нужно изготовить много разных деталей (или вы хотите получить профессиональные навыки), стоит потратить несколько часов на изучение основ использования программы автоматизированного проектирования. Эти программы позволяют очень быстро создавать и редактировать четкие чертежи, а чертежами и моделями легко делиться с товарищами по команде и производителями. Университет Рочестера предоставляет ряд программ САПР для школьных компьютеров. Дополнительную информацию см. в разделе Ресурсы по изготовлению.

Наверх ↑

---

Виды и их расположение

Чертеж состоит из нескольких иллюстраций детали с разных точек зрения, называемых «видами». Сумма информации, представленной во всех представлениях, должна полностью описывать объекты и их расположение.

Представление этой информации в нескольких представлениях поможет вашим размерам и допускам быть очевидными, хотя распределение значений по слишком большому количеству представлений затрудняет поиск чего-то конкретного.Сделайте то, что кажется вам подходящим балансом, и получите информацию от менеджера вашего объекта.

Аксонометрические проекции

Изометрические/Диметрические/Триметрические проекции сразу показывают большинство элементов детали и дают изготовителю четкое представление о всей детали. Рекомендуется включить в чертеж один аксонометрический вид. Нанесение размеров на этот вид не рекомендуется как из-за его сложности, так и из-за того, что воспринимаемый размер объекта искажается по глубине (эффект, называемый «ракурс»).

Орфографическая проекция

Большинство деталей лучше всего понять, проиллюстрировав их перспективами, повернутыми друг относительно друга на 90°, видами спереди/слева/справа/сверху/снизу. Помогает то, что система повсеместно распространена. Выбор того, какая перспектива детали должна быть спереди, зависит от того, что сделает рисунок четким.

Наиболее интуитивно понятный способ представления ортогональной проекции в виде набора видов — показать вид спереди в центре, граничащий с другими видами, как если бы вы катали деталь по столу.Ось каждого вида должна совпадать с осями вида спереди.

Виды в разрезе

Вид в разрезе:

Вы также можете комбинировать ортогональный вид и вид в разрезе, просто заменив ортогональный вид на вид в разрезе или поместив вид в сечении рядом с соответствующим ортогональным видом.

Чертежи сборки

Если вы просите изготовителя изготовить несколько частей системы, иллюстрация того, как эти части соединяются друг с другом, поможет им понять эффективный процесс изготовления.Изготовитель также может проверить работоспособность деталей, убедившись, что они подходят друг к другу, и может выполнить для вас сложные процессы сборки. Сборочные чертежи обычно используют виды в разобранном виде и в разрезе.

Верх ↑

---

Четкое указание размеров

Четко представленная информация понимается правильно и быстро. Указание размеров и расположения элементов с использованием нескольких основных правил поможет свести к минимуму количество ошибок и сократить использование времени изготовителя.

Укажите расстояния двунаправленными стрелками, параллельными длине. Вы можете уменьшить беспорядок, представив размеры вдали от вида чертежа, используя выносные линии, чтобы уточнить, на какой элемент ссылается.

• Укажите размер на чертеже только один раз. Дублирующиеся указания могут сбивать с толку, их можно интерпретировать как ссылки на две разные функции.
• Попробуйте разместить все размеры объекта на одном виде — компромисс, чтобы избежать беспорядка.
• Не допускайте пересечения размерных линий с другими линиями.Это затрудняет интерпретацию измерений.

Индикация угла выполнена в том же стиле.

Отверстия должны быть обозначены односторонней стрелкой рядом с различными спецификациями, описывающими важные характеристики отверстия.

• Диаметр отверстия
• Глубина отверстия или указание на то, что оно проходит через весь корпус (THRU)
• Форма дна отверстия
• Тип резьбы в отверстии, если оно резьбовое

90 размеры набора повторяющихся отверстий с одним указанием путем добавления перед ним количества отверстий, к которым оно относится, т.е.е. «<Количество отверстий> X <Технические характеристики>«. Обратите внимание, что на самом деле это может быть нечетким стилем, если на чертеже есть разные отверстия с одинаковыми диаметрами.

Вверх ↑

---

Применение допусков, также известное как «Проектирование вокруг реальности»

Ни один производственный процесс не может дать вам именно тот размер, который вы хотите, только что-то в пределах диапазона значений, которые мы называем допуском размера. В каждой машине есть ошибка (которая началась как ошибка в машинах, производящих машины), и менее точная работа часто работает быстрее.Хороший чертеж будет неполным без указания приемлемой для вас изменчивости в каждом измерении элемента, что зависит от того, для чего вам нужен элемент.

Основные обозначения допусков

Указания допусков либо расположены рядом с размером, либо перечислены в другом месте на странице, если они относятся к размерам чертежа в целом — установка общего допуска означает, что вам нужно указать только исключительные допуски рядом с размерами , что уменьшает беспорядок. Существует три основных способа сообщить о допуске:

• Как отклонение от идеального размера. 1,0 дюйма +/- 0,1 дюйма означает, что от 0,9 до 1,1 дюйма является приемлемым. 2,54 дюйма + 0,05 дюйма означает, что допустимы размеры от 2,54 до 2,59 дюйма.
• Диапазон допустимых размеров, напр. от 0,9″ до 1,1″
• В качестве максимального или минимального размера, напр. 0,9″ МИН. или 1,0″ МАКС.

То, как вы указываете допуск, зависит от личного или организационного стиля, если он точно соответствует тому, что вы хотите. Важно, чтобы вы были последовательны, чтобы вашим рисункам было легко следовать.

Примеры индикации допусков

Допуски по длине

Максимально и минимально допустимая длина элемента полностью зависит от функции, и существует слишком много возможных функций, чтобы перечислять их здесь.Поговорите с менеджером объекта о том, какие допуски подходят для ваших нужд — они также смогут сказать вам, какие допуски реалистичны для их оборудования.

Несколько примеров, чтобы дать вам представление о допусках по длине:

• Большинство производителей-любителей могут сказать, если что-то +/- 0,5 дюйма в пределах определенной длины, которая составляет менее 1 фута, и все производственные процессы могут изменить деталь с большей точностью, чем это. Более широкие допуски не сэкономят время изготовления (опять же, при условии, что длина шкалы < 1 фута).
• +/- 0,01 дюйма может быть достигнуто любым студентом с помощью фрезерного станка. Надежное изготовление деталей с точностью +/- 0,005 дюйма возможно при некоторой практике.
• Профессиональные производители университетских городков и студенты с большим опытом работы в механических мастерских обычно хорошо работают с +/-.001″, а может и +/-.0005″.
• Машинисты и высокоточное оборудование могут достичь еще большей точности. URnano имеет специализированное оборудование, которое может достигать даже микронной и нанометровой точности.

Допуски отверстий

Отверстия могут быть спроектированы так, чтобы они подходили к валам свободно или плотно, и получение желаемой посадки означает сохранение диаметра отверстия в соответствующем диапазоне значений.

Типы посадок на вал и соответствующие допуски

Размеры сквозных отверстий для плотной и свободной посадки с резьбовыми валами

Набор допусков

допуск положения элемента B представляет собой СУММУ допусков положения элемента A и элемента B. Это называется наложением допусков, и если вы не примете это во внимание, это быстро испортит ваши чертежи деталей. Даже если вы учитываете это, стек заставляет ваши функции иметь более жесткие допуски.Самый простой способ справиться с наложением — избежать его, сделав все размеры зависимыми от одних и тех же элементов (использование базы — это простой и настоятельно рекомендуемый способ сделать это).

Верх ↑

Строительные чертежи, заводские чертежи и исполнительные чертежи

Строительные чертежи , Рабочие чертежи и Исполнительные чертежи являются бесценной частью мира проектирования и строительства и считаются спасательным кругом в отрасли AEC.Эти чертежи используются на протяжении всего жизненного цикла проекта, от концептуального проектирования до строительства.

Проектирование и строительство зданий — сложная задача, требующая различных наборов документации на разных этапах ее жизненного цикла. В результате все эти чертежи имеют решающее значение для успешного завершения строительства и обслуживания здания.

Итак, в чем разница между строительными чертежами, заводскими чертежами и исполнительными чертежами? Давайте посмотрим, как каждый комплект чертежей играет важную роль в отрасли AEC.

Что такое строительные чертежи (наборы компакт-дисков)?

Строительные чертежи — это архитектурно-строительная документация (набор компакт-дисков), также известная как рабочие чертежи, подготовленные для представления архитектурных элементов в здании или здании до начала строительства. Он содержит все спецификации для архитектурных частей, написан и представлен графически для принятия решений на этапе проектирования.

Эти чертежи считаются основой любого строительного проекта.Каждый строительный проект проходит несколько этапов, прежде чем строительство начнется на месте. Этап проектирования включает в себя все требования к зданию и архитектурные чертежи.

Комплект компакт-дисков (строительная документация) обычно включает следующие листы:

• План участка или обзор
• План(ы) этажа и фасад(ы) для сноса
• План(ы) фундамента
• План(ы) этажа
• План(ы) каркаса
• Внешние фасады
• План(ы) крыши
• Здания и/или секции стен
• Характеристики титульного листа
• Детали МЕР
• Детали конструкции
• Схемы электроснабжения и освещения
• Детали плана и сечения
• Расписания дверей и окон

Если в проект включены интерьеры, то могут быть включены следующие чертежи:

• Внутренние фасады (размещение аксессуаров для ванны и расположение настенной плитки)
• Увеличенные планы этажей (сантехника и напольная плитка)
• График выбора (каталог плитки, столешницы и сантехнических секций)
• Спецификация материалов, приспособлений и устройств
• Детали шкафа

Строительные чертежи должны создаваться с учетом требований к материалам, процедурам и стандартам или правилам, которым необходимо точно следовать при строительстве конструкции. Эти документы обеспечивают точность информации обо всех строительных работах на площадке и играют важную роль в получении государственных разрешений.

Традиционно строительные чертежи делались в масштабе и изготавливались вручную. В настоящее время, с развитием строительных технологий и оцифровкой, эти строительные документы, также известные как наборы компакт-дисков, создаются с помощью цифровых платформ САПР.

Преимущества конструкции Чертежи

Услуги по строительной документации выгодны во многих отношениях, основная функция строительных чертежей — графически изобразить то, что будет построено.Если эти чертежи не содержат достаточно информации, реализация проекта может быть затруднена.

Во избежание двусмысленности и путаницы строительные чертежи должны быть краткими и максимально согласованными. Благодаря тщательной организации чертежей можно избежать задержек и недоразумений.

Запросить бесплатный образец

Что такое рабочие чертежи?

Рабочие чертежи, также известные как сборные чертежи, представляют собой исчерпывающие и точные эскизы конструкции и планы производства и монтажа оборудования или строительного компонента. В результате очень важно обеспечить, чтобы все компоненты были умело изготовлены и собраны в соответствии с отраслевыми требованиями и нормами, также известными как «предварительные чертежи».

В отличие от проектных и строительных чертежей рабочие чертежи содержат более подробные и точные детали и отражают следующий шаг в процессе сборки после того, как проектные чертежи и спецификации были составлены.

Производственные чертежи можно рассматривать как разработку строительных чертежей.Чертеж цеха состоит из множества подготовленных компонентов, начиная от балок из нержавеющей стали, ферм и бетонных панелей и заканчивая лифтами, оборудованием, шкафами, воздуховодами и схемами электроснабжения.

Спецификации рабочего чертежа:

• Название проекта и номер
• Исходная дата чертежа и даты следующих редакций
• Детальные чертежи сборного компонента в САПР под разными углами
• Данные о производстве компонентов, включая физические размеры, спецификации материалов, производственные протоколы и специальные инструкции
• Информация, необходимая для установки или сборки компонента, например, пошаговые инструкции, схема подключения и список вспомогательных материалов, которые необходимо приобрести и запланировать для успешной установки
• Подробные ссылки, описывающие, как проектирование заводских конструкций охватывает спецификации и требования исходной проектной и строительной документации
• Любые модификации или отклонения от первоначального проекта и строительной документации
• Любые важные размеры рабочей площадки, которые необходимо проверить и проверить перед изготовлением и установкой компонента

Рабочие чертежи часто рассматриваются как основа всех производственных процессов и являются частью всех процессов представления проектов строительства и реставрации. Чертежи, как правило, требуются для сборных компонентов и содержат размеры, производственные стандарты и производственные детали. Рабочие чертежи имеют решающее значение для AEC для обеспечения быстрой, экономичной и безошибочной работы в быстро меняющемся сценарии строительства.

ВЫ ищете индивидуальные решения для черчения под одной крышей?

Что такое исполнительные чертежи?

Поскольку как проектные чертежи, так и заводские чертежи могут подвергаться многочисленным изменениям, может быть несколько несоответствий между готовым зданием и чертежами.Здесь в игру вступают исполнительные чертежи. Запись чертежей, чертежи с красными линиями и исполнительные планы — все это термины, используемые для исполнительных чертежей.

Исполнительные чертежи — это пересмотренная серия чертежей, представленных подрядчиком после завершения проекта или строительства. Они демонстрируют точные размеры, геометрию и положение всех компонентов проекта, выполненных по контракту, и отражают все коррективы, внесенные в требования и рабочие чертежи в процессе строительства.

Что должны включать исполнительные чертежи?

• Изменения масштаба записаны или, в идеале, того же размера, что и исходные чертежи
• Используйте четкие обозначения и описания, а не расплывчатые выражения, такие как «похожие» на
.
• Включает изменения в размерах, материалах, размере, расположении, установке, производстве и т. д.
• Возникли непредвиденные помехи и решения приняты на дату внесения изменений
• Любые изменения, внесенные после окончательной проверки, записываются
• Приложение всех рабочих чертежей и приложений

В чем важность исполнительных чертежей?

Как объяснила Американская ассоциация управления строительством : «Те, кто использует готовый продукт, важны, поскольку они дают вам наследие того, что было построено.Это наследие важно, потому что мы продолжаем строить старые рабочие места, меняя права собственности на землю или общественные работы. В конце концов, сотрудники, которые знают, что было построено, со временем были заменены разрушением».

1. Информация о безопасности и защите

Управление безопасностью становится проще благодаря исполнительным чертежам. Планы помогают в разработке планов эвакуации, установке устройств безопасности и настройке планов резервного копирования для обеспечения максимальной безопасности.

2. Улучшает процесс ремонта и технического обслуживания

Поскольку процесс построения чертежа учитывает только окончательную построенную конструкцию и установленную деталь, они будут полезны для любых будущих работ по техническому обслуживанию.Они используются в качестве строительных материалов и чертежей, когда старое строение нуждается в ремонте. Они также обеспечивают эффективное выполнение обновлений в случае необходимости.

3. Улучшение управления объектами и эксплуатации

Исполнительные чертежи содержат подробную документацию по истории строительства, выполненным инженерным сетям, электрическим и механическим схемам. Таким образом, это позволяет улучшить работу и помогает бригаде оборудования быстро выполнять ремонтные работы.

Строительные чертежи, рабочие чертежи и исполнительные чертежи играют решающую роль на этапах строительства, технического обслуживания и реконструкции объекта.Все эти чертежи создаются на разных этапах жизненного цикла проекта и позволяют производить безошибочную, своевременную и экономичную работу.

INDOVANCE Inc предоставляет широкий спектр строительных чертежей, рабочих чертежей и исполнительных чертежей, адаптированных к требованиям вашего проекта. INDOVANCE Inc. предоставляет широкий спектр услуг по проектированию чертежей , включая заводские чертежи конструкционной стали, комплекты компакт-дисков (строительные чертежи), чертежи GA (общего расположения), исполнительные чертежи, 3D-моделирование и рабочие чертежи, рабочие чертежи, чертежи столярных цехов. , и больше.

С нашей квалифицированной командой экспертов по САПР и 18-летним опытом работы над широким спектром проектов из различных областей. INDOVANCE Inc. — универсальный магазин для всех ваших чертежных решений.

Чтобы получить дополнительные вопросы по любой из вышеупомянутых тем, свяжитесь с нами на нашем веб-сайте www.indovance.com или свяжитесь с нами по телефону +1-919-238-4044.

Магазин чертежей | Нью-Йорк | по DraftingServices.com

Вы подрядчик, которому нужны рабочие чертежи? Если да, то мы можем вам помочь.

О ​​моей команде и обо мне

Меня зовут Брайан М. Карран. С 2007 года я занимаюсь чертежными услугами в Нью-Йорке.

У меня есть проектная группа. Мы создаем рабочие чертежи для подрядчиков, специализирующихся в различных областях строительства. Таким образом, мы создаем магазины бетона, воздуховодов, пожарной сигнализации, пожарных спринклеров, ОВКВ, столярных изделий, разной стали, сантехники, кровли с резиновой мембраной, чертежей листового металла и конструкционной стали.

Мы сделали магазины как для коммерческих, так и для жилых проектов, частных и государственных контрактов, и включили в себя смесь нового строительства, отделки, реконструкции и восстановительных работ.

Мы предоставляем первоклассный сервис

Как руководитель моей проектной группы, я понимаю, что вы, как подрядчик, ожидаете от своей службы разработки определенных качеств. Вам нужен поставщик услуг, который быстро ответит на ваши звонки/электронные письма, надежен, предоставит вам реалистичные даты доставки чертежей, существует уже много лет, имеет необходимый вам опыт и имеет более одного составителя, чтобы вы не заставляли себя ждать в длинной очереди. Мы можем предоставить вам этот уровень обслуживания.

Образцы чертежей

Если вы посетите профиль в Instagram draftingservices.com, то увидите смесь образцов рисунков, некоторые из которых являются чертежами в магазине.

Кстати: «Что такое мастерские чертежи?»

Возможно, вы проводите исследование для своего босса, чтобы найти кого-то, кто создаст для вас рабочие чертежи, и вы не знаете, что такое рабочие чертежи? Если да, то позвольте мне потратить минуту, чтобы объяснить, что они из себя представляют.

В «Means Illustrated Construction Dictionary Third Edition Unabridged» говорится, что рабочие чертежи:

Чертежи, созданные подрядчиком, субподрядчиком, поставщиком, производителем или другим лицом, которые иллюстрируют конструкцию, размеры, установку, материалы, методы и другую соответствующую информацию для включения элемента или элемента в конструкцию.

В разделе 3.12.1 документа «Комментарий к документу AIA, A201-2007 Общие условия контракта на строительство» говорится:

Цеховые чертежи — это чертежи, диаграммы, графики и другие данные, специально подготовленные для Работы Подрядчиком или Субподрядчиком, Субсубподрядчиком, производителем, поставщиком или дистрибьютором для иллюстрации некоторой части Работы.

Наконец, Википедия цитирует «R Pietroforte (1997) (PDF), Construction Management & Economics, Taylor & Francis Retrieved 23-02-2007», в котором говорится:

Рабочий чертеж — это чертеж или набор чертежей, выполненных подрядчиком, поставщиком, производителем, субподрядчиком или изготовителем.

Связаться с

Независимо от того, являетесь ли вы новичком в магазине рисунков или точно знаете, что это такое, если они вам нужны, я хотел бы поговорить с вами сегодня.

Позвоните мне сейчас по телефону: 718.441.3968 или напишите мне сейчас по адресу: [email protected]

клиентов прокомментировали

… Много-много раз спасибо за то, что так быстро выполнили всю эту работу. Джей Э. Батлер, PE, 26 февраля 2009 г.

… за всю ту огромную работу, которую вы для нас проделали. Нолан Р. Роджерс, Turner Construction Company, 8 апреля 2010 г.

… Спасибо за быструю работу. Адель Файнер, AIA, LEED AP, 28 июля 2010 г.

.
