Чертеж гаражных ворот

Строительство гаража своими руками очень сложное и ответственное дело. Ведь это сооружение должно обеспечивать сохранность автомобиля в любую погоду. Самую главную роль играют гаражные ворота. Именно они не позволяют несанкционированное проникновение внутрь.

Любая конструкторская идея нуждается в подробном описании и плане работ, тем более, если это делается в первый раз и своими руками. Перед непосредственным изготовлением и установлением нужно рассчитать приблизительные габариты сооружения. Для этого необходим чертеж гаражных ворот.

Как правильно делать чертеж своими руками

Составлять такой чертеж на самом деле несложно, и необязательно владеть какими-то специальными навыками. Чтобы создать эскиз достаточно иметь обычный лист бумаги и простой карандаш.

1. Создание правильного чертежа своими руками состоит из следующих этапов:
   Определение необходимой ширины. Здесь необходимо знать, что минимально допустимая ширина гаражных ворот должна отталкиваться от его расстояния и корпуса автомобиля, и не должна быть меньше тридцати сантиметров. В основном большинство гаражных ворот имеют расстояние в 2,5-3 метра. А вот максимальная ширина составляет 5 метров. Следует обратить внимание на то, что замеры лучше всего проводить в нескольких местах. Если же показатели несколько разнятся, то лучше всего взять среднее арифметическое, тогда изделие точно хорошо и герметично станет по всей ширине;
2. Определиться с высотой. Если само строение уже стоит, то высоту измерить достаточно просто. Ведь гараж строится под определенный автомобиль. Если это микроавтобус или большой джип – тогда высота может быть и 2,5-3 метра. А стандартные размеры гаражных ворот составляют 2-2,2 метра. Важно, чтобы не было проемов и отверстий, так как через них может попадать нежелательная влага.

После того как были произведены все замеры, можно делать чертеж своими руками. Многие специалисты рекомендуют продумывать ворота непосредственно перед строительством. Ведь необходимо рассчитать, куда они будут устанавливаться, в какую сторону или как открываться.

При возведении гаража своими руками стоит очень внимательно подходить к этому вопросу, ведь если все сделать правильно, то и результат получится качественным.

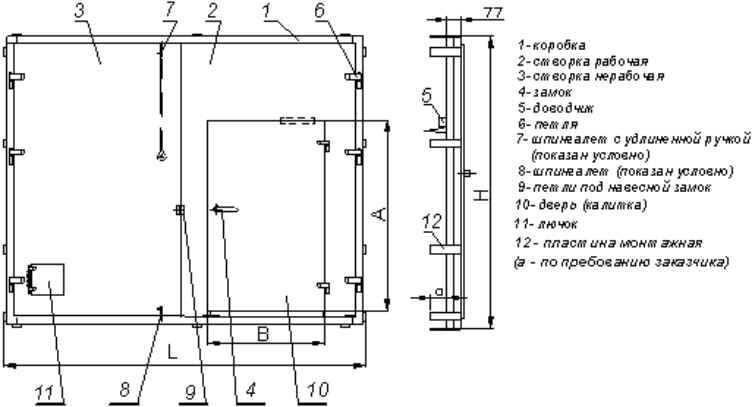

Чертеж для распашных ворот своими руками

Безусловно, не все гаражные ворота можно сделать своими руками, без посторонней помощи. Легче всего устанавливать распашную конструкцию. Чертеж для таких гаражных ворот делается намного проще. Для этого на обычном листке бумаги рисуются две секции в форме прямоугольника.

Следует обратить внимание на то, что совсем необязательно, чтобы ворота были одинаковыми. Одна часть может быть длиннее и иметь специальный разъем для калитки. Все зависит от фантазии и пожеланий владельца. Красивые и необычные ворота, сделанные своими руками, будут привлекать внимание и удивлять гостей.

На каждые нарисованные ворота необходимо нанести их параметры. Также есть необходимость обязательно предусмотреть ребра жесткости для каждой секции. При использовании стандартных полотен достаточно наличие одного или двух ребер, которые размещаются по горизонтали.

Чертежи для других типов ворот

На самом деле на сегодняшний день гаражные ворота могут быть абсолютно разные, простые или же автоматические. Поэтому, если есть желание устанавливать оригинальные и модные, то достаточно своими руками сделать правильный чертеж и отправить заказ на фирму. Через несколько недель готовые ворота, по созданному эскизу будут красоваться в новом гараже.

Рисуется эскиз для других гаражных ворот аналогично распашным. Но при создании чертежей для иных конструкций следует помнить о некоторых нюансах, а именно:

1. Если было принято решение устанавливать откатные или подъемные, то их чертеж состоит из одной секции, а ребра жесткости размещают как по горизонтали, так и по вертикали по две штуки;
2. Для секционных гаражных ворот нужно также чертить цельный рисунок, но с учетом нужного количества секций. Для установки такой конструкции дополнительные ребра не нужны.

Таким образом, создать план можно своими руками достаточно просто, важно только соблюдать правила и следовать инструкции. Но чертеж — это лишь маленькая часть огромной работы, с которой все начинается. Ведь качественное строение гаража для автомобиля, разработка и установка надежных и крепких ворот поможет уберечь машину от различных погодных условий и прочего.

3D-моделирование чертежей гаражных ворот с проемом 3000х2500 мм с калиткой

В программе: Компас 3D V.

Состав чертежей, входящих на комплект:

1. Ворота гаражные в боре на двух листах формата А1 с указанием габаритных размеров, сборочных единиц, с несколькими выносными разрезами узлов и перечнем технических требований. Массой 493.25, в масштабе 1:15, с указанными размерами для справок и с техническими требованиями: *размеры зазоров, сварные швы по Г0СТ 5264-80, катет шва — по толщине свариваемого металла, заусенцы снять, острые кромки притупить

В 3D формате:

2. Сборочный ворот гаражных с проемом 3000 *2500
3. Воротина без калитки
4. Воротина с калиткой
5. Рамка
6. Калитка
7. Пластина соединительная рам
8. Полоса
9. Полоса 2
10. Уголок, размером 45*4-690
11. Уголок, размером 45*4-780
12. Уголок, размером 45*4-1340
13. Рабочий чертеж детали уголок, размером 45*4-1430
14. Уголок, размером 45*4-1460
15. Деталировочный уголка, размером 45*4-1480
16. Уголок, размером 45*4-2480
17. Уголок, размером 75*6-2500
18. Деталировочный чертеж уголка, размером 75*6-3650
19. Рабочий чертеж детали уголок, размером 75*6-4150
20. Косынка
21. Лист, размером 1500*530
22. Деталировочный чертеж листа, размером 1500*830
23. Рабочий чертеж детали лист, размером 1500*2550
24. Лист, размером 1500*2600
25. Лист деталь, размером 1500*3350
26. Чертеж детали круг 8
27. Круг 8-50
28. Круг 20
29. Рабочий чертеж детали трубы ду20
30. Сборочный чертеж засова
31. Чертеж детали в 3D формате
32. Чертеж деталировки в 3D формате
33. Подкладка
34. Рабочий чертеж детали подкладка
35. Шарик
36. Сборочный чертеж петли левой (на калитку)
37. Левая петля
38. Чертеж СБ петли правой
39. Правая петля
40. Чертеж сборочный петли

Спецификация  –  0 листов

Чертежи гаражных распашных ворот.

Делаем своими руками подъёмные гаражные ворота Чертеж ворот гаражных

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных конструкций гаражных ворот. Вашему вниманию предлагается описание самых популярных разновидностей воротных систем, а также руководство по самостоятельной сборке и монтажу распашных ворот – наиболее простой в изготовлении конструкции, с обустройством которой сможет справиться практически каждый начинающий мастер. Набравшись опыта, вы сможете собирать и более сложные системы.

В таких воротах створка отъезжает в сторону при помощи системы из направляющих и роликов. Ворота могут устанавливаться снаружи и внутри гаража.

Достоинства и недостатки

Среди главных достоинств откатных ворот нужно отметить такие моменты, как:

Главным недостатком является тот факт, что установить подобные ворота можно только на гараже с широким фасадом. Его ширина должна быть, по крайней мере, такой, чтобы на нем могла полностью поместиться отъезжающая створка.

Такие ворота можно изготовить и смонтировать самостоятельно. Сами створки изготавливаются практически по такому же принципу, как створки обыкновенных распашных ворот. Различия присутствуют лишь на этапе монтажа – вместо петель применяются направляющие и ролики.

Очень удобный вариант. Чаще всего встречаются системы, в которых створка поднимается вверх и закрепляется над проемом. Для изготовления ворот обычно применяется оцинкованная сталь. Нередко встречаются и конструкции из алюминия – такие створки весят заметно меньше своих стальных аналогов.

Достоинства и недостатки

Достоинства следующие:

Однако такие ворота можно использовать разве что для оснащения частного гаража, расположенного на защищенном индивидуальном участке. Подъемные конструкции, в особенности, изготовленные из алюминия, имеют сравнительно низкую жесткость, что не позволяет им обеспечивать требуемую защиту гаража.

Такие ворота имеют довольно сложную конструкцию. Для их самостоятельного изготовления нужно иметь хороший инженерный опыт и владеть специальными знаниями, необходимыми для выбора подходящего противовеса и установки сопутствующих механизмов.

Начинающий мастер может разве что попробовать самостоятельно установить готовые подъемные ворота фабричной сборки. Делается это достаточно просто в соответствии с инструкцией производителя.

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

Чаще всего состоят из двух створок. В основе ворот лежит металлический каркас. Для обшивки можно использовать сэндвич-панели, стальные листы и другие подходящие материалы.

Для большего удобства в створке можно вырезать калитку.

Достоинства и недостатки

Преимущества:

Главным же недостатком является необходимость наличия достаточного свободного места перед гаражом для открытия ворот. Это доставляет особые неудобства зимой – чтобы открыть ворота, придется предварительно расчистить дорожку перед ними от снега.

Распашные ворота являются наиболее простыми в изготовлении. Именно в их пользу рекомендуется отдавать предпочтение начинающим мастерам.

Руководство по изготовлению распашных ворот

Предварительно спланируйте размеры будущих ворот в соответствии с габаритами проема для въезда в гараж и купите необходимое количество материалов. Для большего удобства составьте чертеж или хотя бы элементарный эскиз.

Первый этап – крепежная рама

Начните с изготовления несущей рамы. Исходный материал – металлический уголок. Рама будет состоять из внешнего и внутреннего опорного каркаса.

Первый шаг. Измерьте проем.

Второй шаг. Нарежьте уголок на заготовки необходимых размеров для изготовления наружной рамы. Разложите полученные элементы на плоскости, выровняйте их по горизонтали и выровняйте углы.

Для регулирования горизонтали используйте подкладки, углы проверяйте угольником. При его отсутствии можете попросту вымерять диагонали. Сразу же исправляйте любые отклонения.

Таким образом, вам надо выложить заготовки в виде будущей наружной рамы.

Третий шаг. Сварите несущую раму. Ее наружная сторона должна быть максимально гладкой и абсолютно ровной, иначе ворота будут прилегать к ней недостаточно плотно. Для обеспечения требуемой гладкости зашлифуйте швы сварки с помощью обыкновенной болгарки.

Четвертый шаг. Вварите в углы конструкции вертикальные обрезки уголка. Они обеспечат необходимую жесткость рамы, т. е. позволят ей оставаться геометрически неизменной.

Второй этап – каркас

Приступайте к изготовлению каркаса. В дальнейшем вы прикрепите к этому каркасу финишное металлическое полотно. Сам же каркас можно сделать из металлического профиля сечением 6х2 см.

Первый шаг. Положите раму на подходящую ровную поверхность «лицом» вверх.

Второй шаг. Вставьте направляющие в несущую раму. Каждую сторону конструкции тщательно выровняйте.

Третий шаг. Обеспечьте 15-20-миллиметровый зазор между несущей рамой и внутренним воротным каркасом. Для этого используйте вкладыши. Благодаря такому зазору в дальнейшем створки смогут двигаться без затруднений.

Четвертый шаг. Убедитесь в прямоте углов каркаса и окончательно сварите профили.

Третий этап – обшивка

Будьте максимально внимательны и аккуратны на этом этапе. От правильности выполнения обшивки в полной мере зависят эстетические качества и ряд важнейших функциональных свойств готовой конструкции.

Первый шаг. Обрежьте стальной лист по размеру гаражных створок. При этом левая створка ворот должна находить на правую с 1-2-сантиметровым нахлестом – учитывайте этот момент.

Второй шаг. Временно закрепите листы на каркасе. Для этого прихватит их в нескольких точках внизу.

Третий шаг. Обрежьте обшивку правой воротной створки на 10-20 мм (нужно для нахлеста, упоминалось ранее).

Четвертый этап. Окончательно приварите листы к каркасу. Сначала приварите материал по углам и в центре каждой коробки, а затем зафиксируйте по периметру. Благодаря этому листы не будут сдвигаться во время работы. После завершения приваривания угловые и центральные крепежные точки необходимо срезать.

Четвертый этап – петли

Навесные петли лучше всего купить.

Приварите нижний элемент петли к несущей раме. Верхний элемент приваривайте к внешней створке. Для укрепления соединения можете использовать изогнутую металлическую полоску. Ее нужно приложить к верху навесной петли и к воротной створке.

Дополнительно жесткость фиксации петель можно повысить путем приваривания к внутренней стороне изделия арматурного вкладыша.

Пятый этап – замки и запоры

Рассматриваемые ворота чаще всего комплектуются навесными либо врезными замками. Дополнительно рекомендуется установить стопоры и качественный засов. Эти изделия позволят закрывать гаражные ворота изнутри.

Штыревые стопоры без проблем делаются своими силами. Для изготовления такой конструкции вбейте в грунт либо пол гаража отрезок трубы, а внутрь нее погрузите металлический прут – подвижный элемент стопора. Прут нужно продеть сквозь петлю, предварительно сделанную в створке. Следите, чтобы труба не забивалась снегом и различной грязью.

Замки также требуют своевременного и грамотного ухода. Защищайте замки ваших ворот от воздействия влаги, в особенности зимой. Периодически смазывайте замки маслом.

Шестой этап – покраска

Лакокрасочный слой обеспечит дополнительную защиту металлического полотна от коррозии и прочих разрушений.

Покройте металл грунтовкой, дайте ей высохнуть, а затем нанесите двойной слой выбранной краски для отделки металлических поверхностей.

Любые малярные работы выполняйте либо на открытом воздухе, либо в помещении с хорошей вентиляцией!

Седьмой этап – монтаж

Первый шаг. Установите внешний и внутренний элемент воротной рамы. Фиксацию выполняйте к откосам воротного проема при помощи металлических штырей длиной порядка 18 см.

Второй шаг. Обрежьте выступающие края металлических штырей, обварите их и тщательно зашлифуйте при помощи болгарки, чтобы в дальнейшем они не мешали воротам закрываться. При желании можете покрасить штыри.

Третий шаг. Скрепите внутреннюю и наружную части рамы при помощи перемычек (металлических пластин) в 40 мм. Перемычки приваривайте с шагом порядка 50-60 см.

Четвертый этап. Навесьте створки. При желании можете укомплектовать ворота своего гаража автоматикой. Это очень удобно – вам не придется постоянно распахивать и запахивать створки самостоятельно.

Видео — Изготовление и установка гаражных ворот

Восьмой этап – утепление

При отсутствии качественной теплоизоляции через ворота будет уходить до 50-60% тепла. Если вы планируете использовать гараж в холодное время года и собираетесь оборудовать его каким-либо видом обогрева, обязательно решите вопрос с обустройством утепления.

Для этого смонтируйте на внутреннюю поверхность воротных створок обрешетку из деревянных брусков. Шаг крепления элементов подбирайте индивидуально в соответствии с шириной плит утеплителя. Для теплоизоляции рекомендуется использовать минвату и прочие материалы на ее основе.

Перед укладкой утеплителя зафиксируйте поверх обрешетки полиэтиленовую пленку. Уложите утеплитель в ячейки обрешетки. Утеплитель укладывайте максимально плотно, без щелей и промежутков. Для большинства регионов 5-сантиметровой толщины слоя утеплителя более чем достаточно. Теплоизоляцию укройте пароизоляционной пленкой. Поверх обрешетки с изоляцией набейте вагонку или другой облицовочный материал.

В самостоятельном конструировании и монтаже гаражных ворот нет ничего сверхсложного. От вас требуется лишь следовать инструкции и сохранять внимательность на каждом этапе работы. Разобравшись в порядке обустройства простых распашных ворот, вы сможете самостоятельно возводить более сложные конструкции.

Удачной работы!

Видео – Ворота для гаража своими руками

Видео — Автоматические ворота распашные в гараж для катера

Для обеспечения продолжительной сохранности автомобиля его нужно хранить в месте, которое защитит от воздействия дождя, мороза и др. Но атмосферные явления не самое страшное, что может навредить машине, поэтому следует обустраивать гаражи с надежными воротами. Хорошо подходят для такой задачи, а также отличаются необычностью конструкции, поворотные подъемные ворота. Дальше рассмотрим особенности их конструкции, чертежи и последовательность изготовления своими руками.

Преимущества, недостатки и сложность самостоятельного создания подъемно-поворотных ворот

К достоинствам таких конструкций можно отнести:

• Их сложно взломать.
• Открываются без необходимости прикладывать усилия.
• При правильной технологии создания отличаются долговечностью.
• Сохраняют внутреннюю площадь.
• Можно устанавливать в различных гаражных проемах.

Недостатки:

• Сложность выполнения работы.
• Механические составляющие конструкции могут быть перегружены.
• Высокая теплопроводность.

Невзирая на необходимость иметь базовые навыки обращения со сварочным аппаратом, а также некоторыми другими инструментами, изготовить поворотные подъемные ворота сможет своими руками почти каждый. В процессе работы нужно использовать правильные чертежи и выполнять работу в точности с указанными данными.

Как устроена конструкция?

Перечень основных частей поворотных подъемных ворот:

• Каркас – основная часть всей конструкции, на которую закрепляются остальные элементы.
• Створка поворотного типа, вмонтированная в раму из стали.
• Возвратной пружины – нужна для закрытия в ручном режиме.
• Механизм движения створки.

Для створки лучше использовать материалы с небольшими показателями веса – это снизит уровень нагрузки на конструкцию, что обеспечит ее продолжительное и безотказное функционирование.

При изготовлении каркаса ворот своими руками нужно руководствоваться размерами гаражного проема. В качестве материала створок оптимально выбрать дощатые щиты или стеновые панели (применяют для отделки сооружений). При необходимости утепления лучше использовать невоспламеняемые материалы.

Особенно важно перед изготовлением своими руками определиться с видом механизма, который будет передвигать створку с одного положения в другое. Он может быть в виде:

• Шарнирно-рычажной конструкции, основанной на движущихся шарнирах по направляющих, задача которых – осуществлять движение 2-х рычагов в конкретных направлениях.
• Противовесов, перемещающих створку с помощью блочной системы.

Второй вариант более прост в изготовлении своими руками, но он подразумевает необходимость большего количества материалов для создания.

Что нужно для самостоятельного изготовления?

Чтобы сделать самодельные поворотные ворота подъемного типа нужно подготовить:

• Сварочный аппарат (без его присутствия сбор остальных пунктов списка нерационален).
• Дрель.
• Гаечные ключи.
• Рулетка.
• Отвертки.
• Уровень.
• Материал для создания шарниров и направляющих составляющих – швеллер или уголок.
• Возвратные пружины.
• Уголки.
• Кронштейны.
• Противовесы.
• Направляющие полозья.
• Трос.
• Выбранные элементы для создания створки.
• Сталь для отделки.
• Профильная труба.

Конкретные данные о количестве материалов, их размерах и параметрах нужно брать из конкретного чертежа, выбранного или созданного для определенного гаража.

Последовательность проведения работы по создании подъемных гаражных ворот своими руками

1. Сборка коробки. Она имеет вид П-образной конструкции, сооруженной из 3 брусьев, заглубленных в массу стяжки железобетонной конструкции пола. Углубленность должна быть не меньше 2 см. Для закрепления горизонтального бруса используют пластины или угольники.
2. Установка шарниров. Верхний кронштейн монтируют под потолком сооружения. Для предотвращения заклиниваний в процессе эксплуатации нужно убедиться, что после установки кронштейна его перемещение по створке полностью свободное.
3. Изготовление створки. Стальные уголки обрезаются до нужной длины и из них сваривают раму. Когда она готова и соответствие проему проверено, в раму устанавливаются элементы створки и закрепляются саморезами. Как правило, на этом этапе сразу проводится утепление. Дальше нужно установить резиновые уплотнители.
4. Монтаж рельсов. Так называется часть конструкции, в которую заводятся ролики шарниров. Месторасположение направляющих может быть выбрано в зависимости от особенностей определенного гаража: по бокам от верхнего кронштейна или прямо под потолком. После установки ролики должны перемещаться свободно и плавно.
5. Предварительный монтаж створки. Это необходимо для того, чтобы обозначить места фиксации механизма подъема в створке.
6. Укрепление шарнирного механизма к створке. Для начала нужно просто наживить шарниры и убедиться, что рычаги при движении подъемных ворот передвигаются свободно. Если это не так – проверяют их правильное расположение (они должны быть установлены параллельно друг к другу).
7. Монтаж противовесов или пружин. Их устанавливают на направляющий кронштейн. Пружины следует устанавливать справа и слева от створки. Они также должны располагаться параллельно. Пружины возвратного типа обязаны обеспечивать полное закрытие гаража. Если их характеристик для этого не хватает, то экспериментируют с массой противовесов.
8. Установка накладок из стали. Их крепят на торцах конструкции с помощью саморезов.
9. Оштукатуривание стыков. Для выполнения этого этапа своими руками можно использовать обычный цементный раствор.
10. 10. Монтаж замка.

Выполняя работу собственными руками нужно убедиться, что она выполняется в точном соответствии выбранному или созданному чертежу. К каждому процессу нужно отнестись со всей ответственностью – небольшая ошибка может стать причиной проблем с работой механизма. Если нет полной уверенности в правильности выполнения работы – лучше ознакомьтесь со специальной документацией или попросите совета у профессионала, который поможет сориентироваться в конкретном случае.

Беря во внимание нынешние расценки на изготовление гаражных ворот, все чаще автовладельцы стремятся собрать и поставить ворота для гаража своими руками. Процесс изготовления и установки распашных гаражных ворот совсем не сложный, как кажется на первый взгляд. Предлагаем подробную инструкцию по изготовлению гаражных ворот.

Изготовление распашных гаражных ворот своими руками

Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей — стусло, или «строительный уголок». Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой — сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.

Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы.

Начиная монтаж каркаса гаражных ворот, необходимо слегка «прихватить» углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры «пошли» плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить «по месту», чтобы, при необходимости, сразу внести коррективы.

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.

Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.

Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы.

Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления — точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.

Способ использования: штырь петли — вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.

После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Подъемные гаражные ворота – оптимальный способ решения проблемы свободного пространства. Но проблема заключается в высокой стоимости заводских моделей. Поэтому при наличии желания, инструментов и расходных материалов их можно сделать самостоятельно. Что потребуется для того, чтобы изготовить подъемные ворота на ваш гараж своими руками? Инструкция и чертежи помогут решить этот вопрос.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или . Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Требуемые расходные материалы

Чаще всего для изготовления применяют доступный материал. Металлопрокат можно приобрести в пунктах его сдачи, использовать старые конструкции, предварительно разобрав их. Необходимо проверить качество заготовок – отсутствие механической деформации, ржавчины или других дефектов.

Для изготовления потребуются следующие материалы и комплектующие:

• Каркас ворот изготавливается из уголка или швеллера. Толщина – от 50 мм и более. Нужно учесть, что будет устанавливаться слой утеплителя и внутренняя обшивка.
• Коробка должна выполнять две функции – фиксировать полотно и быть направляющей для роликов. Для этого рекомендуется взять швеллер 30*50*30 см.
• Верхние горизонтальные направляющие. Также изготавливаются из швеллера, но меньших размеров. Ширина зависит от выбранных роликов.
• Ролики. Особых требований к ним нет, важно, чтобы поверхность была обрезиненная.
• Трубы квадратного сечения. Необходимы для изготовления дополнительных конструкций.

Толщина каждого компонента зависит от общих габаритов конструкции. Швеллер коробки должен быть не менее 3 мм, рамы – от 1,5 мм. Для монтажа потребуются дюбеля, соединять элементы подъемных ворот рекомендуется с помощью сварки. Механический крепеж не обеспечит должного качества соединений.

Последовательность выполнения работ

После составления чертежа подъемных гаражных ворот нужно правильно подобрать материал и сделать заготовки. Габаритные размеры учитывают толщину сварочного шва. Выполняется подготовка проема — выравнивание стен, проверка размеров по горизонтали, вертикали и диагонали. В чертеж вносятся коррективы.

Порядок выполнения работ:

1. Монтаж коробки и верхних горизонтальных направляющих. Последние крепятся к потолку гаража.
2. По полученным размерам делают раму. Она не должна быть на 3-5 мм больше, чем размеры коробки. Для плотного примыкания можно в дальнейшем установить лист поверх конструкции.
3. Монтаж на раму нижних и верхних роликов.
4. Установка рамы на направляющие с предварительной фиксацией.
5. Проверка работоспособности ворот. Их нужно несколько раз открыть и закрыть.
6. Формирование полотна из листов стали.
7. Регулировка массы противовеса.

Только после этого можно приступать к грунтовке и покраске. Для безопасности в нижней части рекомендуется поставить замок.

В обзорном видеоматериале можно посмотреть пример изготовления подобной конструкции:

Удобство гаража для машины не в последнюю очередь определятся его въездными воротами, которые должны обеспечивать сохранность автомобиля и легко и надежно закрываться. В наше время можно заказать или сделать самостоятельно несколько вариантов автоматических конструкций. Далее будет рассмотрено, как сделать подъемные ворота для гаража своими руками.

Особенности

В отличие от распашных конструкций, имеющих в большинстве случаев 2 створки, которые распахиваются наружу, подъемные ворота имеют секции или роллеты, поднимающиеся вверх. Принцип действия у них различный в зависимости от вида – секционных, поворотных или роллетных. Сама конструкция, включающая различные элементы: коробку, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на установку и материалы вполне компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, можно легко возвести подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительных инструментов, материалы для створок, направляющих и корпуса. Достаточно вооружиться терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, построить надежную и удобную конструкцию таких ворот для гаража.

Преимущества и недостатки

Прежде чем решиться возводить гаражные ворота с подъемным механизмом, надо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие достоинства таких систем:

• Экономия свободного места. В отличие от распашных ворот, которым нужно внешнее пространство для открытых створок, подъемные используют место внутри под потолком.
• Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то вообще не надо прилагать никаких физических усилий.
• Подъемно-поворотные и секционные ворота надежно защищают гараж от взлома.

• Для таких конструкций можно использовать разные виды отделки и декора.
• Подъемные ворота могут использоваться для одинарных и двойных гаражей.
• Створки открываются и закрываются бесшумно.

Стоит обратить внимание и на недостатки подъемных ворот:

• Главный минус – это сложность конструкции и монтажа. Если полностью заказать установку специалистам, то она будет дорогостоящей. Если же делать монтаж самостоятельно, то надо внимательно изучить чертежи, крепить все элементы аккуратно, под уровень, ведь даже небольшая погрешность может привести к тому, что весь механизм будет нерабочим.

• Полностью открытые ворота забирают свободное пространство сверху проема и внутри гаража под потолком.
• Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
• Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если хозяин гаража учел все эти особенности, то можно приступать к установке. Но сначала надо определиться с видом подъемных ворот для гаража.

Виды

Наиболее распространены 3 вида самодельных подъемных конструкций:

• подъемно-поворотные или щитовые:
• секционные;
• роллетные.

Подъемно-поворотные ворота для гаража наиболее защищены от взлома благодаря цельной конструкции створки. При открытии она поднимается вверх, разворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесным. Первый вид на рычагах представляет собой наиболее простые конструкции, которые обеспечивают плавное и беспрепятственное перемещение створки в горизонтальное положение.

Противовесные ворота наиболее подходят для створок с большим весом.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, вдоль которых перемещается рама, пружинного механизма или противовеса с лебедкой. Поднятие может быть ручным с помощью ручки в нижней части корпуса. Это делается легко благодаря растянутым пружинам встроенного механизма. Можно усовершенствовать этот механизм подключением электропривода, тогда поднятие-опускание створки происходит простым нажатием кнопки.

Створка подъемно-секционных ворот собрана из нескольких панелей шириной до 50 см, которые соединены между собой шарнирными петлями. При ее поднятии эти панели (их еще называют ламелями) двигаются по направляющим на роликах. Движение обеспечивает пружинный механизм, барабаны и тросы. Эта конструкция напоминает сэндвич панели, применяемые в строительстве.

Механизм роллетных ворот для гаража такой же, как у створок роллетов в торговых центрах. Складные ламели у них более узкие, чем у подъемно-секционных видов, при открытии они поднимаются и закручиваются в специальный короб небольшой ширины. Поэтому такой тип имеет явное преимущество – экономию места внутри гаража. При этом нет необходимости монтировать под потолком длинные направляющие.

Материалы для каркаса, коробки и направляющих рельс подъемных ворот обычно металлические, но лучше всего выбирать нержавеющую сталь. Коробка может быть выполнена из толстых деревянных брусьев или металлических уголков. Цельные створки подобной конструкции можно изготовить в виде полотна из досок в металлической раме. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно вшить теплоизолирующие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, после этого красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели на секционных или роллетных воротах обычно тоже изготавливаются из оцинкованной стали или алюминия, внутри листов можно поместить теплоизоляционный материал. Поверхность таких панелей может быть с любой расцветкой – на вкус хозяина. Подвижные элементы конструкции – ролики, муфты, делаются из пластмассы или легких металлов, направляющие – из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открываемых с помощью электропривода дверей поможет значительно упростить пользование гаражом. Многие водители не хотят возиться с тяжелыми створками, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма есть возможность подобрать соответствующий по мощности электромотор, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких видов.

Самые распространенные схемы, которые легко сделать самому, это:

• механизмы, установленные на полотно ворот;
• закрепленные на направляющих;
• монтируемые на боковые стойки.

Есть возможность заказать готовую конструкцию, в комплект которой уже будет входить автоматический привод для поднятия, такими, например, снабжены многие роллеты с ламелями из оцинкованной стали.

В этом случае после покупки надо только правильно произвести их монтаж на гаражный проем и подключить электропривод к сети.

Изготовление

Для изготовления простых подъемных ворот для гаража можно воспользоваться уже готовыми эскизами и расчетами, только немного подогнав их размеры в соответствии со своим помещением. Есть много примеров решений для загородного дома, содержащих чертежи и подробный отчет, включающий необходимые инструменты и материалы.

Перед тем, как сделать саму конструкцию с подвижным механизмом, надо позаботиться о том, чтобы проем, прилегающие стены и потолок были способны выдержать ее вес. Для этого надо выбирать прочные и плотные перекрытия без пустот и надежные системы крепления. А само помещение должно быть защищено от проникновения влаги и других природных факторов, которые могут повредить работу ворот.

Выбрав подходящий тип и примерный проект будущих раздвижных ворот, делаем чертеж с точными размерами, исходя из них подсчитываем количество необходимых материалов.

Для прочной и долговечной рамы подъемных гаражных ворот наиболее удачно подойдут металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно изготовить из профилей 20х20 мм. Направляющие ворот чаще всего делают из швеллеров шириной до 20 см, в зависимости от нее выбирают и размер роликов.

Коробку рычажно-шарнирного механизма можно изготовить из металлического уголка или бруса. По размерам на созданном чертеже вырезаются детали нужной длины.

Сами ролики, пружины и весь рычажно-шарнирный механизм обычно покупаются уже в готовом виде. Они выбираются в соответствии с размерами направляющих. Остальные детали можно без труда изготовить самому, используя сварочный аппарат и болгарку.

Для изготовления ворот и монтажа их в гаражном проеме потребуются следующие инструменты:

• сварочный аппарат;
• болгарка с обрезными кругами по металлу;
• дрель со сверлами нужного диаметра;
• шуруповерт;
• молоток;
• уровень;
• рулетка, карандаш.

фотографий

Для крепления нужно использовать подходящие для данного веса конструкции металлические анкера или дюбель-шурупы. Если планируется применять для крепления металлического уголка анкерные болты, то надо подготовить набор соответствующих гаечных ключей.

Монтаж

Перед тем, как самому монтировать систему подъемных ворот надо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущая коробка – самый главный силовой элемент подобных ворот, поэтому надо максимально внимательно отнестись к ее изготовлению.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, они крепятся к проему гаража на анкерные болты и надежно затягиваются. Для изготовления коробки можно выбрать и деревянные брусья с размерами сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама откидных ворот должна собираться на ровной горизонтальной поверхности. После того, как металлические профили нужной длины отрезаны, они проверяются угольником и слегка прихватываются сваркой. Далее еще раз проверяют прямые углы и размеры, в том числе по диагонали, прикрепляют угловые косынки и поперечные рейки жесткости, затем полностью проваривают конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусениц. Затем она покрывается антикоррозийным раствором и красится. Внутрь металлических профилей вшиваются доски с теплоизоляцией, снаружи она покрывается листовым металлом. На верхние углы рамы крепятся кронштейны с подвижными роликами.

После этого на потолок крепятся направляющие для будущей створки. Монтировать их тоже следует максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створка временно устанавливается в проем для того, чтобы отметить место крепления рычажно-пружинного механизма.

После того, как проверена работа ворот и беспрепятственное движение створки по направляющим, она снимается, монтируются пружины, проводится их регулировка. В последнюю очередь на раму по периметру крепится резиновый уплотнитель для герметизации швов и мягкого закрытия, устанавливается дверной замок и ручка открытия.

При аккуратном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт может ограничиваться только смазкой подвижных деталей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазку можно проводить каждый сезон, а внешнюю резиновую прокладку смазывать силиконом перед наступлением холодов для защиты от промерзания.

Для внутренней теплоизоляции таких ворот можно применять различные материалы, которые используются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективные, так как со временем не дают усадку, но могут быть пожароопасные, поэтому лучше выбирать негорючие виды.

Подъемные ворота для гаража сделать самому своими руками: чертежи, изготовление, материалы, установка

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

• Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

• Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

• Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

• Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

• Подготовка и сбор рамы;

• Установка роликов;

• Изготовление створки;

• Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

• Каркас из деревянных брусков, обитый снаружи металлическим листом;

• Использовать цельный металлический лист;

• Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

Чертежи распашных ворот с калиткой

Содержание

1. Основные компоненты, из которых состоит чертеж конструкции гаражных распашных ворот
2. Использование инструмента

Самым древним видом гаражных ворот являются распашные. У них много достоинств, таких как простота монтажа и невысокая стоимость необходимых для изготовления материалов.

Но есть и существенный недостаток: при открытии створок им необходимо наличие свободного пространства. Чертежи должны предусмотреть это обязательно. Гаражные ворота часто оснащаются дополнительным входом, он называется калитка.

Основные компоненты, из которых состоит чертеж конструкции гаражных распашных ворот

Классика гаражной культуры

• стойки, для них чаще всего используется стальная труба диаметром 30-60 мм;
• петли, которые крепятся к стойкам и соединяют их с полотном ворот, именно они играют роль шарниров, благодаря которым и возможно их открытие;
• рама из металла, на которой закрепляется обшивка;
• обшивка, выполненная из профнастила, или сварные прутья, заменяющие ее;
• задвижка для запирания гаражных распашных ворот, чертеж показывает ее точное месторасположение.

Рассмотрим каждый из компонентов конструкции более подробно, перенесенные на бумагу, именно они и создадут чертеж данных гаражных ворот.

Самой главной их составляющей является сварная металлическая рама. В ней должны быть предусмотрены закладные, к которым позже будет закреплена обшивка. Рама обеспечивает ворота необходимой жесткостью и гарантирует их надежную эксплуатацию на протяжении длительного периода времени. Наружная часть ее каркаса формируется из труб диаметром 30 на 60 мм, а внутренняя – толщиной 20 на 40 мм.

Обшивку в классическом варианте делают из профнастила, но она так же без проблем может быть изготовлена, например, из дерева или любого другого подходящего по необходимым свойствам материала. Она должна идеально прилегать к раме и быть с ней практически одним целым, никаких щелей или зазоров в структуре распашных ворот.

Чертеж распашной модели дверей

Нарисованный заранее чертеж показывает расположение петель, которые удерживают створку ворот. Они должны содержать в себе специальные подшипники, именно они обеспечивают плавное открытие распашных ворот. Петель может быть четыре или шесть, в зависимости от массы створок. Причем изготавливаются они не только из металла, но и из полимерного материала.

Правильно составленный чертеж предусматривает и наличие запорного механизма. Если искать примитивное решение, то можно обойтись и обычной задвижкой. При более сложном подходе устанавливают специальную автоматику. Она поможет управлять воротами даже с помощью дистанционного пульта, так что для их открытия вам не придется покидать салон автомобиля.

Любые ворота желательно обеспечить отдельной калиткой, также нарисуйте ее на чертеже. Это позволит не открывать всю конструкцию, если необходимо просто пройти пешему человеку. Оснащение калиткой тоже необходимо учесть еще на этапе проектирования, таким путем уменьшится расход материалов, необходимых для изготовления створок.

Вернуться к содержанию

Использование инструмента

Каркас будущих дверей

Помимо чистого листа бумаги и карандаша, которые помогут в составлении чертежа, понадобится и инструмент непосредственно для выполнения монтажа:

• лопата и кирка, а так же мастерок для закапывания столбов распашных ворот и укрепления их цементной основой;
• болгарка, с помощью которой разрезаются металлические части конструкции;
• аппарат сварочный, он пригодится про изготовлении конструкции распашных ворот и соединении ее деталей;
• кисточки, необходимые при покраске створок в конце работы.

Большинство из перечисленных инструментов, кроме сварки, есть у каждого хозяйственного человека в наличии дома. Если же чего-то не хватает, то это следует докупить или взять в аренду. Магазинов такого плана хватает в любом городе, так что поиск труда не составит.

Детальная схема гаражных ворот | G&S гаражные ворота

Вы пытаетесь понять, что не так с воротами вашего гаража?

Чтение схемы гаражных ворот может помочь.

Когда вы устраняете проблемы с гаражными воротами и находите неисправную деталь, вам необходимо знать, как эта деталь называется, чтобы вы могли: а) пойти купить деталь и заменить ее самостоятельно, или б) позвонить и сообщить мастеру по ремонту гаражных ворот, что не так. с твоей дверью.

В любом случае, вам нужно знать, что не так с вашими гаражными воротами.

И знание того, как собираются гаражные ворота и как они работают, имеет решающее значение для понимания того, как их починить.

В этой статье мы собираемся объяснить три основных аспекта гаражных ворот:

• Рама
• Движущиеся части
• Электропривод гаражных ворот

Рама

«Рама» гаражных ворот — это название, которое мы даем частям вашей системы гаражных ворот, которые фиксируются на месте и направляют движущиеся части.

Эта «рама» включает горизонтальные дверные направляющие, горизонтальные дверные направляющие, горизонтальные направляющие тележки, вертикальные дверные направляющие, комплект подвески, кронштейн флажка, кронштейны косяка и нижние направляющие.

Эти части выделены на изображении выше.

Это те части, которые являются стационарными, и , непосредственно там, где дверь движется .

Рассмотрим каждую часть:

Я

Сюда входят дверные направляющие (как горизонтальные, так и вертикальные) и троллейбусные пути.Дверные направляющие вдоль каждой стороны двери служат направляющими для роликов на двери, поэтому система шкивов может легко поднимать и опускать дверь. На тележке в центре двери, прикрепленной к пружине, есть цепь, которая перемещает дверь вверх и вниз с помощью электрического привода гаражных ворот.

Я

Эти детали представляют собой крепежные детали, прикрепляющие направляющие к стене и потолку, а также ролики к двери, обеспечивая прочную поддержку направляющих и ворот гаража.

Я

Комплект подвесов состоит из кусков оцинкованной стали с предварительно пробитыми отверстиями, которые можно использовать для крепления электрического привода гаражных ворот к потолку и направляющих к потолку и стене. Они поставляются в разобранном виде, поэтому вы можете отрегулировать высоту, необходимую для каждой области, в которой они используются.

Я

Нижняя направляющая — это самая нижняя горизонтальная направляющая дверной секции.В нижней части гаражных ворот эта деталь часто является проблемой, если пол неровный, или если рельс сломан или покороблен. Это может привести к попаданию воды и мусора в ваш гараж, а также к потере энергии.

Проблема с обрамлением ваших гаражных ворот часто требует снятия всей двери, чтобы починить сломанную часть. Если вам неудобно выполнять эту задачу, не стесняйтесь обращаться в профессиональную службу ремонта гаражных ворот.

Движущиеся части

Движущиеся части — это те части, которые используются для перемещения ворот гаража вверх и вниз.

К этим деталям относятся ролики, петли, шкив и трос, ремень, изогнутый дверной рычаг, торсионная пружина, трос аварийного отключения и барабаны для троса.

Вы можете увидеть эти части на изображении выше.

Здесь мы объясним каждую часть индивидуально:

Я

Это колеса по обе стороны от ворот гаража, которые сидят в дверных проемах.Они позволяют двери плавно открываться и закрываться.

Я

Петли прикреплены к каждой секции ворот гаража и позволяют двери изгибаться, чтобы дверь оставалась открытой.

Я

Трос — это то, что крепится как к пружинам, так и к электрическому приводу гаражных ворот.Это приподнимает дверь. Шкив используется, потому что гаражные ворота очень тяжелые и могут весить более 250 фунтов. Шкив снижает усилие, необходимое для подъема гаражных ворот вверх и мягкого опускания гаражных ворот.

Я

Эта деталь прикреплена к тележке, которая фиксирует дверь на цепи или ремне, позволяя двери двигаться вверх и вниз.

Я

Этот шнур служит для отсоединения гаражных ворот от тележки и ремня, позволяя открывать и закрывать ворота вручную. В случае отключения электроэнергии или отказа системы ворот гаража вы все равно можете открыть дверь вручную.

Я

Торсионная пружина ворот гаража — это пружина, работающая за счет скручивания (кручения).Когда пружина закручивается, она прикладывает силу к двери, позволяя ее поднять. Заменить или отремонтировать пружину гаражных ворот можно самостоятельно, но если вас что-то беспокоит, не стесняйтесь обращаться к профессионалу. Торсионная пружина выдерживает большое давление и может поранить вас, если вы не будете осторожны.

Я

Барабаны с тросом находятся на раме гаражных ворот и в том месте, где находится трос гаражных ворот.Если один из них сломан или расшатался, ваша дверь, вероятно, не откроется.

Я

Цепь для гаражных ворот использует цепь (очень похожую на велосипедную цепь) для перемещения двери вверх и вниз. Самый дешевый из трех вариантов, при нормальных обстоятельствах эта цепочка прослужит долго. Цепочке иногда требуется корректировка, и это простой процесс, который большинство людей может выполнить самостоятельно.

Ремень для гаражных ворот работает так же, как и цепь для гаражных ворот, за исключением того, что вместо цепи он имеет армированный сталью резиновый или полиуретановый ремень. Хотя ремни для гаражных ворот эффективны в первую очередь для легких дверей (для тяжелых дверей лучше подходят цепи), они являются самым тихим вариантом.

Винт для гаражных ворот с помощью стального стержня с резьбой вращает электродвигатель гаражных ворот и заводит гаражные ворота. Хотя это самый дорогой вариант, винт для гаражных ворот не требует регулировки.

Если вы обнаружите проблему с одной из движущихся частей, часто сломанную часть можно заменить на исправную, не касаясь остальной части двери. Убедитесь, что вы покупаете идентичную деталь (того же производителя), которую пытаетесь заменить.

Электропривод гаражных ворот

Привод ворот гаража — это двигатель, прикрепленный к потолку, который открывает и закрывает ворота гаража.Удивительно, но они были изобретены еще в 1926 году!

Привод сам по себе не обеспечивает большую часть мощности, которая открывает ворота гаража — пружины и система шкивов создают большую часть необходимого крутящего момента. Двигатель приводит в движение тележку, которая использует цепь, ремень или винт для подъема и опускания двери.

Если вы не можете найти каких-либо аппаратных проблем с дверью, то чаще всего это проблема электрического привода гаражных ворот. Вызовите специалиста, чтобы он вышел и отремонтировал его.

Заключение

Мы надеемся, что это поможет вам понять, как работают гаражные ворота и какие части что делают:

• Рама
• Движущиеся части
• Электрический привод гаражных ворот

Наличие этой информации может помочь вам самостоятельно устранять неполадки.

Собираетесь ли вы починить дверь самостоятельно или обратитесь к специалисту, не стесняйтесь обращаться к нам в G&S Garage Doors с любыми вопросами, которые могут у вас возникнуть. Мы будем рады ответить на ваши вопросы.

Большое спасибо GarageDoorNation и DIY Network за их красивую графику гаражных ворот!

архитекторов | Ритек Двери

Высокопроизводительные ворота созданы для обеспечения исключительных характеристик практически в любых условиях. Однако при таком продвинутом проектировании и проектировании важно обеспечить доступность соответствующей информации, документов и файлов, которые помогут указать правильную дверь для каждого конкретного приложения.

Доступные ресурсы, перечисленные или упомянутые на этой странице, включают следующее:

• технические данные о материалах, конструкции и зазорах;
• требования к установке;
• архитектурных чертежей;
• архитектурных спецификаций; и
• Файлы модели BIM / Revit

Примечание. На страницах веб-сайтов с конкретными моделями дверей также перечислены документы и файлы, указанные выше.

Архитектурные характеристики нашей серии ворот Spiral® были обновлены и теперь включают пересмотренные данные о ветровой нагрузке. Кроме того, наши новейшие продукты, включая модели FlexTec®, Spiral® LP и Sure-Seal®, были добавлены к нашей линейке надежных, качественных продуктов и компонентов.

---

Онлайн-обучение

Rytec стремится к непрерывному обучению и теперь предлагает два аккредитованных AIA курса на AECDaily. com.

Высокоскоростные двери высокого цикла: введение в высокопроизводительные двери для коммерческих зданий и парковок .Отличный обзор типов, функций, преимуществ и областей применения высокопроизводительных ворот. Бесплатный 1-часовой курс; Предлагается кредит CEU.

Высокопроизводительные двери: повышение безопасности, экономии энергии и производительности для предприятий пищевой промышленности, производства напитков и холодильных складов. Обзор высокопроизводительных дверей, опций и вариантов использования в различных условиях окружающей среды. Бесплатный 1-часовой курс; Предлагается кредит CEU.

---

Ресурсы

Для быстрого и удобного доступа архитекторов, проектировщиков и других специалистов по проектированию на BIMsmith доступно семейство трехмерных моделей BIM / Revit, описания продуктов и другая информация о продуктах.

Кроме того, CADdetails обеспечивает доступ к двухмерным чертежам САПР, трехмерным моделям BIM / Revit, брошюрам, описаниям продукции и избранным характеристикам проектов / тематическим исследованиям.

Сейчас мы подключены к сети MasterSpec, в которой перечислены наши собственные архитектурные спецификации накладных дверей для быстрого навивки дверей, а BSDSpecLink обеспечивает доступ как к стандартным, так и к частным версиям наших архитектурных спецификаций для многих наших основных предложений продуктов.

Curb Appeal: Выбор подходящей гаражной двери для жилого дома

Curb Appeal: Выбор подходящей жилой гаражной двери

Предоставлено Raynor Garage Doors ПоделитьсяПоделиться

• Facebook

• Twitter

• Pinterest

• Pinterest

  Whatsapp

• Почта

Или

https: // www.archdaily.com/966063/curb-appeal-choosing-the-right-residential-garage-door

В жилой архитектуре гараж — это пространство, которое в основном используется для хранения вещей и парковки. Хотя гаражные ворота обычно не являются очень продуманной частью дизайна жилого проекта, они часто занимают большую часть фасада дома и могут играть важную роль в его общей привлекательности.

Гаражные ворота обычно представляют собой большие ворота, которые открываются вручную или с помощью электродвигателя, а их размер и конструкция определяются транспортными средствами, которым необходимо будет проехать через них.Raynor, североамериканская компания, специализирующаяся на гаражных воротах, описывает несколько наиболее важных факторов, влияющих на выбор правильных гаражных ворот.

Типы гаражных ворот

Когда дело доходит до определения различных типов гаражных ворот, большинство людей может вспомнить один или два основных прототипа. Однако существует множество доступных моделей и опций, которые неизвестны большинству дизайнеров и клиентов. Знакомство со всеми возможными вариантами может оказаться полезным при выборе функциональной и эстетичной двери.

Raynor определяет четыре основных типа гаражных ворот для жилых домов: Неизолированные стальные двери (Панельные двери) , Изолированные двери из полистирола , Двери с полиуретановой изоляцией и Двери с алюминиевыми направляющими и остеклением . Хотя каждый из этих модулей может быть похож на внешний вид, их отличает разные варианты и материалы каждого из них.

Стальные гаражные ворота TradeMark ™ Предоставлено Raynor Garage Doors

Возможно, наиболее важным фактором, который следует учитывать при выборе между этими четырьмя типами, является необходимый уровень изоляции.В этом случае большое значение имеют такие факторы, как тип климата, для которого строится проект, и то, как сам гараж впишется в структуру дома — пристроенные, отдельно стоящие или находящиеся под комнатами (двухуровневые).

Сталь Панельные двери обычно не изолированы. Они практически не имеют значения R. Панорамные двери — хороший выбор для отдельно стоящих гаражей или для умеренного климата с пристроенным гаражом. Тем не менее, можно добавить изоляцию к дверям с панорамированием для минимального R-значения и шумоподавления.

Двери из алюминия с рельсами и остеклением ориентированы на эстетику . Хотя эти типы дверей исторически считались неизолированными дверями, теперь Raynor предлагает различные способы сделать их более энергоэффективными, включая изолированные перила и перекладины, а также множество вариантов изолированного стекла.

Гаражные ворота с пенополистиролом — это трехслойные двери . Изоляция из полистирола приклеивается между двумя слоями стали, обеспечивая хороший коэффициент сопротивления R.Эти двери — хороший выбор для суровых климатических условий (как холодных, так и жарких), а также для пристроенных гаражей. Доступно множество эстетических опций и элементов дизайна, позволяющих адаптировать эти двери к вашему дому и придать им исключительную привлекательность.

Гаражные ворота с полиуретановой изоляцией также являются трехслойными воротами. Однако эти двери имеют изоляцию «пена на месте», которая полностью заполняет все пустоты между двумя слоями стали. Полиуретан обеспечивает наивысший доступный показатель R. Этот выбор особенно рекомендуется для пристроенных гаражей, гаражей, находящихся под помещениями, и в суровых климатических условиях (как жарких, так и холодных).Полиуретановые двери Aspen ™ также оснащены запатентованной компанией Raynor системой соединения и уплотнения секций WeatherLock ™. Подобно дверям из полистирола, доступно множество эстетических вариантов и элементов дизайна.

Предоставлено Raynor Garage Doors Предоставлено Raynor Garage Doors

Дизайн дверей различается в зависимости от стиля каждого дома и конкретных требований каждого пользователя. Однако есть серия моделей, которые хорошо адаптируются к типам жилья, которые мы обычно находим в наших городах. Как видно из каталога Raynor, в более классических стилях присутствует рельефная текстура древесины, а лепнина и аксессуары с геометрическим рисунком создают более элегантный вид.Самые минималистичные стили представляют собой индустриальный вид, который хорошо подходит для домов в современном стиле. Помимо текстуры покрытия, в большинстве типологий очень хорошо подходят белый, черный и натуральное дерево.

Окна гаражных ворот обычно имеют непрозрачную обработку, чтобы обеспечить конфиденциальность гаража, не препятствуя прохождению света. Хотя существует множество вариантов окон для гаражных ворот, важно выбрать правильный тип стекла для выбранного типа двери.Например, для стеклянной двери потребуется только одинарное остекление, а для изолированной двери потребуется изолированное стекло, чтобы поддерживать как можно большее значение R.

Параметры Windows TradeMark ™. Предоставлено Raynor Garage Doors

Конструкция гаражных ворот

Еще один фактор, который следует учитывать, — это 3 основных метода строительства, в которые может применяться каждый «тип» ворот.

• Слой конструкционной стали: Изготовлен из стали толщиной 25 или 24 или более тонкой неизолированной стальной оболочки, обеспечивает базовую защиту и безопасность.R-value: N / A
• Конструкционная сталь — Изоляционный слой: Построенная из стали 25 или 24 или более тонкой стальной оболочки, эта модель оснащена слоем изоляции из пенополистирола и тонкой защитной виниловой задней крышкой. Его изоляция повышает энергоэффективность и звукоизоляцию, а также повышает структурную целостность для более тихой работы, обеспечивая хорошую защиту и безопасность. Значение R: 10,25
• Конструкционная сталь — Изоляция — Стальной слой: Конструкция с изоляцией из пенополистирола или полиуретана между двумя стальными вкладышами обеспечивает максимальную энергоэффективность, звукоизоляцию и структурную целостность.Благодаря самой тихой работе из всех типов дверей эта модель предлагает максимальную защиту и безопасность. Значение R: 10,25-18,0

Предоставлено Raynor Garage Doors Предоставлено Raynor Garage Doors

Дверные детали и безопасность

Некоторые детали гаражных ворот могут быть опасными, поэтому важно ознакомиться с различными частями и способами обращения их безопасно.

• Соединения секций : Соединение секций гаражных ворот — это область между секциями ворот, с которой нельзя обращаться напрямую во избежание несчастных случаев.
• Нижние кронштейны : Это два кронштейна, которые прикреплены к нижнему левому и нижнему правому углам гаражных ворот и соединены с тросами, поднимающими гаражные ворота. Эти кронштейны должен ремонтировать только опытный специалист.
• Торсионные пружины: Гаражные ворота уравновешиваются торсионными пружинами. Обычно они устанавливаются над закрытой дверью, параллельно и горизонтально по отношению к верхней части двери. Они обеспечивают подъемную силу двери за счет наматывания и разматывания при открытии и закрытии двери.Эти детали включают пружины, тросы, нижние кронштейны, прикрепленные к тросам, барабаны для тросов и кронштейн центрального подшипника, который удерживает вал торсионной пружины.
• Фотоэлектрические глаза : это датчики, которые устанавливаются на высоте 6 дюймов от пола по обеим сторонам гаражных ворот и работают с устройством открывания двери, которое направляет невидимый луч через дверной проем. Если эта балка сломана во время закрытия моторизованной двери, устройство открывания гаражных ворот заставит дверь изменить направление в полностью открытое положение, поскольку федеральный закон требует, чтобы все устройства открывания гаражных ворот жилых домов, продаваемые в США с 1993 года, имели дополнительную защиту. против провокации.
• Подъемные ручки и тяговые тросы : Подъемная ручка — это ручка, прикрепленная к двери, которая позволяет открывать или закрывать дверь вручную. Трос выполняет ту же функцию и обычно прикрепляется к каретке в нижнем углу двери.
• Устройства открывания и дистанционное управление гаражных ворот : Открыватели — это электрические моторизованные устройства, которые открывают и закрывают гаражные ворота. Они включают в себя внутренний реверсивный механизм, который заставляет дверь двигаться назад, когда она сталкивается с препятствием.Открыватели обычно управляются настенной кнопкой, ручным пультом дистанционного управления или клавиатурой ввода, требующей ввода цифрового кода. Как и другие представленные устройства и детали, из соображений безопасности их следует хранить в недоступном для детей месте.

TradeMark ™ Возможности и обновления. Изображение предоставлено Raynor Garage Doors Предоставлено Raynor Garage Doors

Создайте свою собственную гаражную дверь с помощью онлайн-визуализатора Raynor и ознакомьтесь с различными моделями жилых домов здесь.

Ваша гаражная дверь — да или нет? Midway дает лучшие советы

Если вы спросите среднестатистическую семью, какие две самые дорогие покупки у нее, вы сразу же ответите: наш дом и наша машина.

Единственная обращенная к фасаду точка, в которой встречаются эти два выражения стоимости и индивидуальности, — это гаражные ворота.

Начиная с середины ^{-х годов} века, пристроенный гараж превратился из роскошной пристройки в абсолютную необходимость домовладельца.

Действительно, гаражные ворота быстро стали крупнейшим элементом фасада дома. Утилитарный по дизайну и мягкий внешний вид, гаражные ворота стали той частью внешнего вида дома, которую мы только что научились не замечать.

Однако за последние несколько лет многое изменилось.

Дизайнеры научились сочетать стиль, цвет и нюансы дизайна дома с внешним видом гаражных ворот.

Теперь, благодаря большому разнообразию вставок, цветов и вариантов остекления, гаражные ворота заняли свое место в качестве привлекательного объекта, равного и дополняющего все другие элементы фасада дома.

Никогда не недооценивайте важность гаражных ворот

От отделки окон до ландшафтного дизайна — есть множество элементов дизайна наших домов, в которые мы вкладываем много усилий и средств.

Внешний вид наших гаражей редко был одним из тех объектов, которыми дорожат. Вероятно, наша тенденция сбрасывать со счетов гаражные ворота отчасти объясняется тем, что мы рассматривали их как неизбежное зло — у нас должно было быть место, чтобы уберечь машину от палящего солнца и сильного холода — и потому что было не так много вещей мы могли изменить внешний вид двери.

Мы просто приняли то, как выглядит дверь гаража, и попытались не обращать на это внимания.

Есть несколько важных причин пересмотреть наши гаражные ворота.

Первое связано с деньгами.

В конце концов, почти все наши дома должны быть отремонтированы, от черепицы на крыше до напольных покрытий. Когда нам нужно сделать капитальный ремонт, мы считаем, что это просто «деньги на ветер».

Вот такие замены; тем не менее, это улучшает внешний вид — «сдерживающую привлекательность» — наших домов и, таким образом, увеличивает их стоимость.

Удивительно, но одна из лучших затрат в соотношении доллар к доллару, которую мы можем сделать, — это покупка качественных гаражных ворот.

Исследование, проведенное в журнале Remodeling Magazine в 2018 году, показало, что модернизация гаражных ворот дома была одной из лучших стратегий ремонта, что привело к 98% окупаемости инвестиций.

Национальная ассоциация риэлторов назвала привлекательными гаражными воротами как один из ключевых факторов «вау», который может привести к увеличению покупной цены на 4%. , если вы решите выставить свой дом на продажу.

Конечно, наш дом — это не просто финансовое вложение, это выражение того, кто мы есть.

Точно так же, как наши личные предпочтения проявляются в одежде, которую мы носим, ​​и в транспортном средстве, которое мы ведем, наши дома отражают то, кем мы являемся как личности.

Если гаражные ворота не являются выражением избранного нами изысканного личного стиля, это эквивалент изъяна на красивом лице.

Какой твой стиль среди этих 3 самых популярных?

Практически каждое американское жилье на одну семью можно отнести к одной из трех широких категорий.

Ваш стиль традиционен?

Самый большой из трех стилей — это традиционный домашний стиль.

Традиционные дома часто называют «классическими» или просто « американскими » по своему дизайну, хотя традиционный формат фактически ассимилировал ряд качеств из различных стилей жилищного строительства, передаваемых на протяжении веков.

В целом для них характерно симметричное расположение элементов:

• Мансардные окна и козырьки повторяющиеся,
• крытые подъезды и подъезды,
• фронтоны фасадные,
• и отделан традиционными строительными материалами, такими как кирпич, дерево или камень.
В окнах
• обычно используется несколько окон одинакового размера, окруженных акцентированной деревянной отделкой.

Основная цель дома с традиционным дизайном — функциональность. Внутреннее пространство имеет предназначение: есть, спать или собираться.

Дом разработан с учетом удобства и практичности внутри, а снаружи должен быть теплым и гостеприимным.

Традиционные дома часто намеренно строятся так, чтобы гармонировать с районом, в котором они находятся, с их уникальностью, выраженной в четком красивом ландшафте и современных внешних и внутренних аксессуарах и отделках.

Как вам этот вид? Вы найдете гаражные двери 9×7 в классическом образце Mix, в цвете которого используется песок пустыни.

Если вы хотите, чтобы ваши гаражные ворота соответствовали дизайну вашего дома в традиционном стиле, вам нужно, чтобы дизайн ворот максимально соответствовал симметрии дома.

Окна в двери могут быть закреплены симметричными вставками, отражающими оконные конструкции фасада.

Тебе нравится этот стиль? Вы найдете гаражные двери 9×7 в модели Prestige XL с раскраской Moka Brown и окнами Cachet.

В то время как в традиционных домах часто бывает много стекла, пропускающего свет, окна обычно хорошо отделаны ставнями и контрастными цветами. Точно так же ваши гаражные ворота могут использовать те же цвета в приглушенных тонах, чтобы не отвлекать от высоты дома, или могут использовать очень темные цвета и более светлую отделку, чтобы привлечь внимание к окнам.

Ваш стиль современный / современный?

Современный дом, или стиль Модерн, возник в середине ^{-х годов} века как противоположность традиционному дому.

Почти как реакция на ровный, симметричный дизайн традиционного стиля, современный дом должен был быть асимметричным , с линиями обзора дома, привлекающими внимание к определенным открытым пространствам или к естественной обстановке дома.

Вот 5 характеристик современного домашнего дизайна:

• Открытые интерьеры с большим количеством естественного света
• Гармония с природой дома
• Простые асимметричные фасады
• Крыши, как правило, плоские или без выступов
• Изготовлено в основном из нетипичного материала, такого как металл или стекло

Послание современного дома — открытость, единство с окружающей средой.

Современный дом должен быть уникальным и выделяться своим внешним видом, не похожим на любой другой дом в этом районе.

Стены в современных домах имеют тенденцию быть монолитными по внешнему виду , не нарушенными аксессуарами, с окнами, которые повторяют дизайн стены . Окна часто сгруппированы в определенных местах, как будто вы наблюдаете за восходом или заходом солнца.

Гаражные ворота, дополняющие современный дом, часто имеют приглушенный цвет, чтобы не отвлекать от геометрической линии обзора дома.

Это вас заинтересовало? Вы найдете гаражные двери 9×8 в шаблоне VOG в элегантном черном цвете с окнами с правой стороны.

В то время как современные стены могут быть монолитными, их конструкции гаражных ворот могут иметь самый разнообразный вид, часто с использованием штабелированных окон «гармонии», имитирующих прямоугольный, угловой дизайн фасада .

Что вы думаете об этом варианте? Он имеет 6×7.5 и гаражные ворота CALIFORNIA размером 16×8,5 с черной алюминиевой рамой со вставными окнами из стекла Sanblasted.

Подобно тому, как не существует жестких правил дизайна современных гаражных ворот, стекло в этих современных дверях может быть почти непрозрачным, чтобы уменьшить видимость двери, или оно может быть прозрачным и широким, чтобы подчеркнуть открытость двери. структура.

Ваш стиль кантри?

Дом в стиле 3 ^rd , загородный дом, также называют домом для отдыха или коттеджем .

Этот стиль известен:

• Фишки
• Большие портики и подъезды
• Большая площадка
• Обширная отделка окон и дверей.

Загородные дома обычно характеризуются тем, что они открыты, с высокими потолками , длинными линиями крыши и карнизами с изящными свесами .

Загородные дома часто бывают двухэтажными. При строительстве и фасаде загородного дома используются традиционные строительные материалы, в частности дерево.

Подобно традиционному стилю строительства, загородных домов развивались на протяжении веков из комбинации различных стилей, особенно французских колониальных домов и сельских фермерских домов .

В то время как в прошлом загородный дом чаще всего использовался в сельских или менее населенных районах, в последние десятилетия этот стиль проник в более пригородные районы.

В основе загородного дома лежит гостеприимство.

Сам дом часто проектируется вокруг кухни с обозначенными обеденными зонами. Планы этажей обычно несложные и привлекательные. .

Предусмотрено множество входов и выходов для взаимодействия с окружающим миром.

Нравится этот дом? Вы найдете гаражные ворота PRINCETON P-21 с X-образными накладками из шоколадного ореха и панорамными окнами 8 Lite.

Элементы внешней конструкции , как и веранды, как правило, придают загородному дому на больший вид и подчеркивают неизменную атмосферу гостеприимства .

Предпочитаете внешний вид этого дома? Это одинарные гаражные ворота CAMBRIDGE CS цвета Ice White с накладками и 4 панорамными окнами Lite.

Гаражные ворота загородного дома должны имитировать многочисленные порталы — двери и окна — самого дома.

Двери каретного двора узнаваемы благодаря накладкам.

Вы найдете 4 различных варианта наложения, включая A, V, X и квадратную форму, которые помогут вам создать потрясающий элегантный дом.

Единственный образ — это все, что вам нужно знать, если этот выбор подходит вам.

Любите это? Это гаражные ворота Vantage SHAKER-CS LONG из темного ореха с накладками, окна с вставкой Стоктона и уникальные декоративные элементы.

К счастью, гаражные окна можно настроить таким образом, чтобы они напоминали большинство оконных вставок. Такой же степени освещенности, как и разрешенная, можно достичь и с помощью гаражных окон. Цвета и дизайн гаражных ворот могут оставаться сдержанными или быть еще одним выражением гостеприимства и открытости загородного дома.

Какой цвет подходит тебе? И добавьте стоимость дома!

Когда дело доходит до выбора правильного цвета для новых гаражных ворот,

, первый вопрос не «Какого цвета я хочу», а скорее

.

«Я хочу, чтобы дверь гаража была« заявлением »или« преуменьшением »?»

Отойдя от дома и глядя на свой дом, вы должны спросить себя, до какой степени вы хотите, чтобы посетители и прохожие заметили дверь или смотрели сквозь нее.

Конечно, дверь заметна не по дизайну и цвету, а по наличнику, окнам и элементам вокруг нее.

Независимо от вашего решения относительно смелости двери, хорошая новость заключается в том, что существует множество цветов и дизайнов на выбор, чтобы добиться желаемого вида.

Стили, как и цвета, имеют тенденцию к тренду.

В наши дни очень популярны более темные гаражные ворота и особенно черные двери.

Нравится этот элегантный вид? Это гаражные ворота EASTMAN E-11 в черном цвете с накладками и 4 панорамными окнами Lite.

Одним из достоинств черных дверей является то, что их темнота минимизирует размер двери , а привлекает внимание к любому акценту или отделке вокруг них .

Еще одна причина, по которой черный цвет так хорошо подходит для выставок цветов гаражных ворот, заключается в том, что его можно с одинаковой легкостью использовать в домах в традиционном, современном или деревенском стиле. .

Также подходит для самых разных строительных материалов , от штукатурки до камня и дерева.

Если есть один недостаток у черного цвета, выбранного для ваших гаражных ворот, то это то, что черный больше, чем любой другой цвет, поглощает тепло . Это может передавать тепло внутрь гаража и даже быть опасным для тех, кто не знает об этой способности.

Конечно, черный — не единственный цвет.

Другие оттенки земли , такие как Moka Brown , Charcoal и Sandstone , также довольно популярны.

Цвета искусственного дерева также в тренде.

Если вы любите натуральное дерево, но ненавидите уход за ним, вот 5 лучших оттенков дерева, которые стоит рассмотреть:

Вы знаете, что стекло добавляет класса, верно?

Другой важный выбор при выборе новых гаражных ворот связан с окнами.

Независимо от того, где они размещены в конструкции двери, окна могут быть дополнены множеством вставок и удивительным разнообразием стилей стекла .

Выбирая вставки, вы, вероятно, захотите подобрать отделку окон дома.

Практически любой стиль оконной отделки может сочетаться с имеющимися в настоящее время вставками.

Важно отметить, что оконные вставки фактически устанавливаются с внешней стороны стекла.При необходимости их можно легко снять, если нужно заменить стекло или выполнить другие работы.

Когда дело доходит до типа стекла, вы должны спросить себя, сколько света я хочу впустить в гараж?

У вас есть множество вариантов в этом отношении, с множеством возможностей для непрозрачности, текстуры и энергоэффективности стекла.

Это много? Мы знаем!

Независимо от стиля вашего дома и того, какой дизайн вы бы хотели придать ему, у вас явно есть множество вариантов, когда дело доходит до улучшения внешнего вида вашего дома с помощью новых гаражных ворот.

Выбор правильного дизайна, сочетания цветов и идеального стекла может показаться сложной задачей.

У нас для вас хорошие новости: профессиональный дилер гаражных ворот может упростить процесс и довести установку до вашего полного удовлетворения.

В Midway Garage Doors мы рады помочь вам в разработке дизайна: от нашего онлайн-центра дизайна и выставочного зала до предложений по электронной почте, мы готовы помочь вам найти идеальные гаражные ворота, которые завершат внешний вид вашего дома.

Вы предпочитаете разговаривать с «реальными людьми» прямо сейчас, с ноу-хау и полезными советами? Позвоните нам!

Бесплатный звонок: 1-866-573-3667

Телефон: 330-889-0062

Действительно ли двери для гаражей лучше?

Вы когда-нибудь задумывались о том, какие двери можно использовать для гаража, хобби-магазина, сарая или складского сарая? Хотя это может быть не первое, что приходит в голову на этапе планирования вашего здания, это довольно важно.В конце концов, выбранная вами дверь будет влиять на каждое столкновение с вашим зданием. Различные двери могут открыть уникальные преимущества и недостатки для вашего здания. Скорее всего, вы не хотите, чтобы дверь в ваш хобби-магазин была громоздкой, занимала много места, была сложной в эксплуатации и дорогостоящей в обслуживании. Итак, каковы главные соображения при поиске гаражных ворот?

Основные соображения при поиске гаражных ворот:

• Простота установки и обслуживания
• Прочность
• Эксплуатация
• Стоимость и качество

Вы когда-нибудь замечали, насколько тонкой и компактной может быть рулонная дверь? Их новаторский дизайн позволяет узлу барабан / ось оставаться закрытым внутри бочки.Когда приходит время открывать дверь, гофрированная штора удобно сворачивается и складывается в рулон над дверным проемом. Такая конструкция не только защищает важные компоненты от пыли, мусора и вредных воздействий окружающей среды, которые могут привести к дорогостоящим повреждениям, но также способствует легкой установке и низкому техническому обслуживанию рулонных ворот.

Свертываемые гаражные ворота ASTA серии 200:

Попрощайтесь с незащищенными шторами, направляющими и компонентами 24/7!

Независимо от того, в каком положении находится ваша рулонная дверь, открытая или закрытая, они остаются низкопрофильными и возвращают вам пространство, которое принадлежит вам! Это потолочное пространство для дополнительного освещения, компонентов HVAC, аварийных пожарных спринклеров и даже дополнительных хранилищ.Если у вас уже мало места на потолке, не проблема! Вот почему рулонные двери подходят для зданий с небольшой высотой потолка.

Знаете ли вы, что у некоторых подъемных ворот есть более 40 открытых частей, которые необходимо регулярно смазывать и поддерживать в хорошем состоянии? Это много работы! Не говоря уже о том, что регулярное обслуживание может быть дорогостоящим. Благодаря закрытию деталей внутри ствола ваша дверь будет надежной и защищенной от повреждений, что сделает рулонные двери менее уязвимыми для повреждений. Когда компоненты, такие как пружины, не закрыты и не защищены, они могут легко выйти из строя и сломаться, что может привести к серьезным травмам и повреждению. Предварительно смазывая и закрывая пружины, мы обеспечиваем долговечность наших коммерческих рулонных ворот! Посмотрите на диаграмму ниже, где мы показали, насколько компактна рулонная дверь и ее компоненты.

Компоненты рулонной двери:

Благодаря инновационному дизайну и присущей прочности рулонным воротам они открывают все новые преимущества для гаражей и коммерческих зданий.Вы даже можете настроить эти двери в соответствии с вашими потребностями — от режима работы, изоляции, ветровой нагрузки и цвета.

Есть вопросы? Свяжитесь с нами сегодня или нажмите кнопку ниже, чтобы просмотреть продукты и выбрать, какие подъемные ворота лучше всего подходят для вашего гаража, коммерческого или промышленного применения!

ВЫБОР ДИЗАЙНА И ЦВЕТА ПАНЕЛЕЙ КЛАССИЧЕСКОЙ ПАНЕЛИ

ОБЗОР СЕРИИ КЛАССИЧЕСКОЙ

Коллекция CLASSIC ™ от Clopay предлагает традиционные гаражные ворота с приподнятыми панелями с широким спектром вариантов конструкции и дизайна, позволяя вам не торопиться. Проверенные, классические гаражные ворота выглядят и сделают их своими.Чтобы получить точное изображение для гаражных ворот нестандартных размеров, СПРОСИТЕ ОБ ИНСТРУМЕНТЕ ДЛЯ БЫСТРОГО РИСОВАНИЯ.

ОБЗОР КОНСТРУКЦИИ

• Короткие, длинные и гладкие стальные гаражные ворота.
• Прочные стальные гаражные ворота доступны в 3, 2 или 1-слойной конструкции .
• Варианты изоляции включают 2 ″ или 1-3 / 8 ″ полиуретан Intellicore ^® , 2 ″ или 1-3 / 8 ″ полистирол или 1-5 / 16 ″ изоляцию из полистирола на виниловой основе.Утепленные двери R-значения от 6,3 до 18,4.
• Стальные кожухи защищены за счет использования прочной многослойной системы покрытия, которая включает в себя горячеоцинкованный слой, пропекшуюся грунтовку и верхнее покрытие.

ОБЗОР КОНСТРУКЦИИ

• Доступны варианты дизайна с короткими и длинными выступающими панелями. Трехслойные двери Premium имеют четко выраженный элегантный дизайн приподнятых панелей.
• Доступно 14 заводских цветов окраски, включая стандартный белый, коричневый мокко, ультра-зернистый ^® Classic Cherry Finish и другие.
• Доступно множество вариантов окон, включая декоративные, архитектурные и оконные секции с двойным верхом.
• Доступны несколько вариантов стекла, включая акриловое, изолированное, матовое, с семенами, дождевое и непрозрачное.
• Оконные решетки снимаются для облегчения очистки.

Расчетное R-значение секции ворот соответствует DASMA TDS-163.

ГАРАНТИЙНАЯ ПОДДЕРЖКА ЗАКРЫТИЯ. НАЖМИТЕ НИЖЕ.

• Доступен в трехслойной, двухслойной или однослойной конструкции .
• Доступна изоляция из полиуретана Intellicore® 2 ″ или 1–3 / 8 ″, полистирола 2 ″ или 1–3 / 8 ″ или 1–5 / 16 ″ виниловой полистирольной изоляции. Утепленные двери R-значения от 6,3 до 18,4.
• Сменное виниловое нижнее атмосферостойкое уплотнение в нержавеющем алюминиевом фиксаторе помогает защитить от атмосферных воздействий.
• Решетки съемные для легкой очистки.
• Запатентованный Safe-T-Bracket® — предотвращает серьезные травмы, которые могут возникнуть, если нижний кронштейн был снят при закрытых гаражных воротах и ​​под натяжением.
• Система предотвращения ржавчины — стальные оболочки защищены прочной многослойной системой покрытия, включая горячеоцинкованный слой, предварительную обработку оксидом металла, а также нанесенную на поверхность грунтовку и верхнее покрытие.

БОЛЬШЕ
ЭНЕРГОЭФФЕКТИВНОСТЬ

Терморазрыв отделяет внутреннюю часть от внешней оболочки для повышения энергоэффективности и комфорта.

ПРЕДОТВРАЩЕНИЕ РЖАВЧИНЫ
Система

Стальные оболочки защищены прочной многослойной системой покрытия, включающей горячеоцинкованный слой, предварительную обработку оксидом металла, а также пропитанную грунтовку и верхнее покрытие.

Образец двери показан в стандартном белом цвете.

Продукт соответствует требованиям 2015 IECC по инфильтрации воздуха 0,40 куб. Фут / фут2 или меньше (IECC, раздел C402.5.2)

Подогреватель. Тише. Сильнее.
Гаражные ворота с изоляцией Intellicore ^® представляют собой идеальный разумный выбор для домовладельцев. Clopay Intellicore ^® — это запатентованная полиуретановая пена, которая вводится в гаражные ворота и расширяется, заполняя всю конструкцию.В результате мы получаем дверь невероятной прочности, энергоэффективности и долговечности. (Щелкните для получения подробной информации)

ONE CLEAR CHOICE — АВТОРИЗОВАННЫЙ ДИЛЕР CLOPAY MASTER. У НАС ЕСТЬ ДВА САЛОНА, ЗАПОЛНЕННЫХ ДИСПЛЕЯМИ ГАРАЖНЫХ ДВЕРЕЙ В ГРУЗИИ.

ОДИН В KENNESAW И ОДИН В Розуэлле. ПРИХОДИТЕ ПОЧУВСТВУЙТЕ КАЧЕСТВО ИНФОРМАЦИОННЫХ ПЕРСОНАЛОВ И ХОРОШО СДЕЛАННУЮ ДВЕРЬ!

Брошюра Classic Premium

Вырезы в фундаменте для гаражных ворот

22:30

2200 — Обзор профессионала домашнего дизайнера

7:48

2207 — Знакомство с интерфейсом

1:38

2209 — Масштабирование и панорамирование

6:23

2302 — Работа с несколькими окнами и представлениями с вкладками

6:39

2211 — Знакомство с обозревателем библиотек

4:07

2303 — Работа с библиотечными фильтрами в Home Designer Pro

3:34

2304 — Использование обозревателя библиотек в нескольких Windows

1:29

2305 — Обновление существующего содержимого библиотеки Home Designer

7:53

2212 — Настройка панели инструментов

7:19

2306 — Работа с панелями инструментов и кнопками инструментов в нескольких Windows

1:36

2213 — Настройки

6:04

2214 — настройки по умолчанию

3:30

2216 — Шаблоны: создание собственных

3:40

2217 — Управление файлами

4:42

2218 — Камеры: 3D-просмотры

7:56

2500 — Камеры — Опции обзора камеры

2:27

2507 — Экспорт и просмотр панорамных видов 360 градусов

2:05

2223 — Параметры отображения в Home Designer Pro

1:48

2502 — Копирование сохраненных камер

3:54

2219 — Навигация в 3D

8:47

2307 — Создание пошаговых руководств с регулируемым переходом между ключевыми кадрами

2:36

2308 — Виды бокового отсечения и фасада

3:30

2221 — Сохранение и восстановление просмотров камеры

5:16

2309 — Создание новых фонов для изображений с камеры

4:43

2224 — Наружные стены

6:24

2311 — Строительство различных типов стен

3:51

2225 — Параметры по умолчанию

2:28

2226 — Внешние размеры авто

7:22

2312 — Автомат Внутренние размеры

3:52

2227 — Ручные размеры

5:02

2228 — Размеры в Home Designer Pro

6:26

2229 — Комнаты и внутренние стены

3:59

2505 — Рисование стен под любым углом

2:45

2230 — Помощник по планированию пространства

3:46

2231 — Двери и окна

3:11

2232 — Создание многоуровневых планов этажей

1:47

2233 — Справочный дисплей

1:52

2234 — Фундаменты и подвалы

2:11

2235 — Подвалы обхода

1:07

2236 — Подвалы дневного света

3:30

2314 — Вырезы в фундаменте гаражных ворот

7:16

2237 — Автоматические крыши

4:39

2238 — Дизайн крыши в Home Designer Pro

3:48

2239 — Использование инструмента «Линия фронтальной крыши»

5:37

2240 — Схема типичного слухового окна

9:38

2242 — Авто слуховые инструменты Home Designer Pro

1:48

2243 — Автоматический возврат крыши и изменяемый свес

6:25

2244 — Собор, поднос и кессонные потолки

2:41

2503 — Создание потолка полки для растений

7:18

2245 — Индивидуальные потолочные плоскости

12:39

2246 — Лестница

6:04

2247 — Инструменты для рампы

5:20

2249 — Обрамление

6:22

2250 — Обрамление: Фермы

1:16

2315 — Обрамление различных секций крыши с различным шагом стропил

13:30

2251 — Шкафы

6:04

2252 — Шкафы в Home Designer Pro

4:32

2313 — Размеры шкафов на вертикальных проекциях

6:15

2316 — Добавление приборов и приспособлений в шкафы

3:19

2253 — Шкафы специальной формы

5:09

2326 — Установка ножек шкафа

5:05

2254 — Диваны

7:11

2255 — Использование нестандартных столешниц

4:52

2327 — Создание собственных панелей

3:28

2256 — Багет

3:40

2319 — Перила: использование нескольких профилей и материалов для компонентов перил

5:51

2257 — Поиск и использование объектов библиотеки

1:19

2259 — Обработка окон

3:48

2504 — Создание ниши в стене

3:04

2260 — Применение изображения к кадру

2:07

2320 — Использование объектной пипетки

5:54

2261 — Архитектурные блоки

6:12

2262 — Импорт 3D-символов

2:11

2263 — Создание периметра ландшафта

4:56

2329 — Данные о высоте местности, подпорные стены и модификаторы

2:19

2330 — Инструменты для работы с рельефом и водными объектами

4:33

2265 — Импорт данных о местности из GPS или текстового файла

2:46

2331 — Ландшафтные стены, бордюры и ступеньки

2:46

2269 — Конструктор оросителей

5:31

2328 — Добавление грядок и растений

6:23

2274 — Патио

4:00

2204 — Создание колод

5:14

2276 — Палубная лестница

7:09

2275 — Обрамление палубы

3:18

2277 — Бассейны

5:27

2278 — Инструменты для дорог и тротуаров

3:19

2280 — Импорт домашнего фото для добавления ландшафта

4:16

2321 — Экспорт изображений высокой четкости и прозрачного фона в Home Designer Pro

3:57

2281 — Добавление текста

2:35

2282 — Выноски и маркеры

6:19

2322 — Стили текста для текста и меток

5:40

2323 — Стили текста в Home Designer Pro

1:16

2512 — Использование пользовательских водяных знаков

5:06

2283 — Создание и редактирование объектов САПР

1:53

2324 — Использование одного и того же типа линии для редактирования

2:21

2284 — САПР в разрезе и фасадах

3:16

2285 — Визуальные снимки САПР

6:51

2511 — Использование области редактирования и инструментов CAD для растягивания

4:18

2286 — Электроинструменты

3:48

2288 — Настенные покрытия

8:49

2289 — Применение материалов в 3D

6:31

2290 — Выбор цвета

7:40

2291 — Пользовательские текстуры

7:19

2293 — Списки материалов

6:22

2294 — Виды печати

7:59

2295 — Печать в Home Designer Pro

8:46

2296 — Макеты

3:56

2287 — Багет

4:30

2299 — Создание чердака

2:07

2300 — Создание окон под углом

3:35

2301 — Крыльцо экрана — Quick Tip

1:06:24

10139 — Домашний дизайнер — Дизайн кухни

10:49

10140 — Совет для домашнего дизайнера — Пользовательские балки

1:38:26

10138 — Домашний дизайнер — Быстрый старт

38:44

10141 — Домашний дизайнер — Начальный дизайн крыши

1:04:08

10142 — Home Designer Pro — Расширенный дизайн крыши

1:11:04

10176 — Домашний дизайнер — Проект перепланировки

25:29

10167 — Реконструкция и ручное проектирование крыши

1:09:17

10143 — Домашний дизайнер — Вебинар по ванной

34:59

10144 — Домашний дизайнер — Ландшафтный дизайн

1:04:05

11075 — Сравнение главного архитектора и домашнего дизайнера Pro

.
