Выпрямитель тока | это… Что такое Выпрямитель тока?

        преобразователь электрического тока переменного направления в ток постоянного направления. Большинство мощных источников электрической энергии вырабатывают ток переменного направления (см. Переменный ток). Однако многие электрические устройства на городском и железнодорожном транспорте, в химической и радиотехнической промышленности, в цветной металлургии и др. работают на токе постоянного направления (см. Постоянный ток) различного напряжения. В простейшем случае переменный ток выпрямляется вентилем электрическим (См. Вентиль электрический), пропускающим ток (например, синусоидальный) только или преимущественно в одном направлении. По видам применяемых вентилей В. т. подразделяют на электроконтактные, кенотронные, газотронные, тиратронные, ртутные, полупроводниковые и тиристорные.

         Различают схемы В. т. однополупериодные, двухполупериодные с нулевым выводом и мостовые. На рис. 1, а приведена однополупериодная схема выпрямителя однофазного тока.

Основные элементы В. т.: трансформатор Тр, вентиль В и сглаживающий фильтр С. Напряжение U₁, обычно синусоидальное, от источника переменного тока через трансформатор Тр подаётся на вентиль В. Ток J в нагрузке R_н течёт только при положительной полярности подводимого напряжения, т. е. при открытом состоянии В. Конденсатор С заряжается положительными полуволнами пульсирующего тока, а в паузах, соответствующих по времени отрицательным полуволнам, разряжается на нагрузку. Таким образом, пульсирующий ток сглаживается, усредняется.

         Однополупериодные однофазные схемы В. т. применяют главным образом в маломощных устройствах с ёмкостным или индуктивным сглаживающим фильтром. Основное преимущество — простота и малое число вентилей; недостатки — большие пульсации выпрямленного напряжения и высокое обратное напряжение на вентилях (при ёмкостном фильтре).

         В двухполупериодной схеме В. т. (рис. 1, б) применяют трансформатор со средней точкой во вторичной обмотке. Благодаря такому соединению обмотки с вентилями выпрямленный ток формируется из обеих полуволн тока. Частота пульсаций выпрямленного тока при этом возрастает в два раза по сравнению с однополупериодным В. т. (так, если U₁ — напряжение промышленной частоты 50 гц, то частота пульсации тока на нагрузке будет 100 гц), что облегчает сглаживание. Мостовая схема В. т. (рис. 1, в) также двухполупериодная, но вторичная обмотка трансформатора выполнена без средней точки и имеет в два раза меньшее количество витков по сравнению со вторичной обмоткой трансформатора на рис. 1, б. Дополнительное сглаживание выпрямленного тока в этих схемах обеспечивается индуктивно-ёмкостными либо резистивно-ёмкостными фильтрами (см. Электрический фильтр). Указанные схемы В. т. применяют обычно в системах питания устройств, у которых потребляемая мощность не превышает нескольких

квт (радиоприёмники, телевизоры, некоторые устройства автоматики и телемеханики и др. ), и лишь в отдельных случаях для питания мощных (до тысячи квт) устройств (например, двигателей электровозов). Существуют В. т., в которых наряду с выпрямлением тока осуществляется умножение выпрямленного напряжения. Схемы с умножением обычно применяют в высоковольтных установках, предназначенных для испытания электрической изоляции, а также в рентгеновских установках, электронных осциллографах и т.п.

         В трёхфазных цепях (См. Трёхфазная цепь) для питания мощных промышленных установок, во избежание несимметричности нагрузки на сеть электроснабжения, применяют схемы трёхфазных В. т. Первичная обмотка трансформатора в таких В. т. соединяется в звезду или треугольник. В зависимости от числа вторичных обмоток трансформатора различают 3-, 6-, 12-, 18-фазные и т.д. однополупериодные и мостовые выпрямители трёхфазного тока. На

рис. 2, а приведена трёхфазная однополупериодная схема. Первичная обмотка трансформатора соединена треугольником, а вторичная — звездой. Фазные токи i₁, i₂, i₃ выпрямляются и суммируются, образуя выпрямленный выходной ток J. В мостовой трёхфазной схеме (рис. 2, б) обе обмотки трансформатора соединены звездой. Основные преимущества её такие же, как и у однофазных схем В. т.

         Лит.: Каганов И. Л., Электронные и ионные преобразователи, ч. 1—3, М. — Л., 1950—56.

         М. М. Гельман.



        Рис. 1. Схемы выпрямителей однофазного тока: а — однополупериодная; б — двухполупернодная; в — мостовая.



        Рис. 2. Схемы выпрямителей трёхфазного тока: а — однополупериодная; б — двухполупериодная мостовая.

Типы выпрямителей переменного тока.

Ещё в начале ХХ века имел место очень принципиальный спор между корифеями электротехники. Какой ток выгоднее передавать потребителю на большие расстояния: постоянный или переменный? Научный спор выиграли сторонники передачи переменного тока по проводам высоковольтных линий от подстанции к потребителю. Эта система принята во всём мире и успешно эксплуатируется до сих пор.

Но большинство электронной техники и не только бытовой, но и промышленной питается постоянными напряжениями и это привело к созданию целой отрасли электрики – преобразование (выпрямление) переменного тока. После того как электронная лампа была забыта, главным элементом любого выпрямителя стал полупроводниковый диод.

Схемотехника выпрямителей весьма обширна, но самым простым является однополупериодный выпрямитель.

Однополупериодный выпрямитель.

Напряжение с вторичной обмотки силового трансформатора подаётся на один единственный диод. Вот схема.

Поэтому выпрямитель и назван однополупериодным. Выпрямляется только один полупериод и на выходе получается импульсное напряжение. Форма его показана на рисунке.

Схема проста и не требует большого количества элементов. Это и сказывается на качестве выпрямленного напряжения. При низких частотах переменного напряжения (например, как в электросети — 50 Гц) выпрямленное напряжение получается сильно пульсирующим. А это очень плохо.

Для того чтобы снизить величину пульсации выпрямленного напряжения приходится брать величину конденсатора С1 очень большую, порядка 2000 – 5000 микрофарад, что увеличивает размер блока питания, так как электролиты на 2000 — 5000 мкф имеют довольно большие размеры. Поэтому на низких частотах эта схема практически не используется. Зато однополупериодные выпрямители прекрасно зарекомендовали себя в импульсных блоках питания работающих на частотах 10 – 15 кГц (килогерц). На таких частотах величина ёмкости фильтра может быть очень небольшой, а простота схемы уже не столь сильно влияет на качество выпрямленного напряжения.

Примером использования однополупериодного выпрямителя может служить простой зарядник от сотового телефона. Так как зарядник сам по себе маломощный, то в нём применяется однополупериодная схема, причём как во входном сетевом выпрямителе 220V (50Гц), так и в выходном, где требуется выпрямить переменное напряжение высокой частоты со вторичной обмотки импульсного трансформатора.

К несомненным достоинствам такого выпрямителя следует отнести минимум деталей, низкую стоимость и простые схемные решения. В обычных (не импульсных) блоках питания многие десятилетия успешно работают двухполупериодные выпрямители.

Двухполупериодные выпрямители.

Они бывают двух схемных решений: выпрямитель со средней точкой и мостовая схема, известная, как схема Гретца. Выпрямитель со средней точкой требует более сложного в исполнении силового трансформатора, хотя диодов там используется в два раза меньше чем в мостовой схеме. К недостаткам двухполупериодного выпрямителя со средней точкой можно отнести то, что для получения одинакового напряжения, число витков во вторичной обмотке трансформатора должно быть в два раза больше, чем при использовании мостовой схемы. А это уже не совсем экономично с точки зрения расходования медного провода.

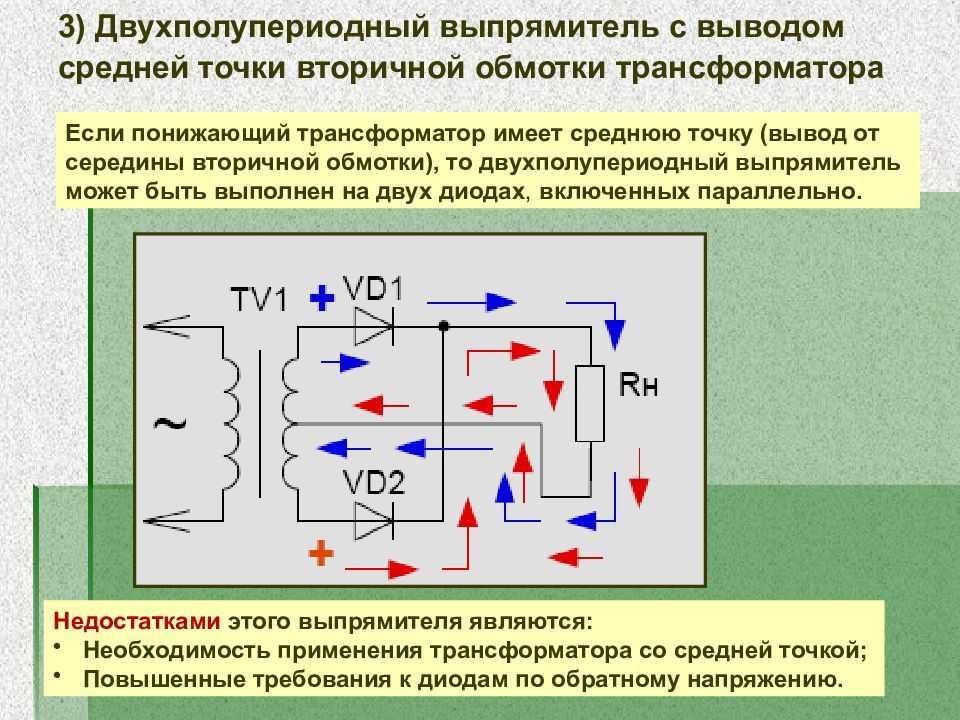

Далее на рисунке показана типовая схема двухполупериодного выпрямителя со средней точкой.

Величина пульсаций выпрямленного напряжения меньше чем у однополупериодного выпрямителя и величину конденсатора фильтра так же можно использовать гораздо меньшую. Наглядно увидеть, как работает двухполупериодная схема можно по рисунку.

Как видим, на выходе выпрямителя уже в два раза меньше «провалов» напряжения — тех самых пульсаций.

Активно применяется схема выпрямителя со средней точкой в выходных выпрямителях импульсных блоков питания для ПК. Так как во вторичной обмотке высокочастотного трансформатора требуется меньшее число витков медного провода, то гораздо эффективнее применять именно эту схему. Диоды же применяются сдвоенные, т.е. такие, у которых общий корпус и три вывода (два диода внутри). Один из выводов — общий (как правило катод). По виду сдвоенный диод очень похож на транзистор.

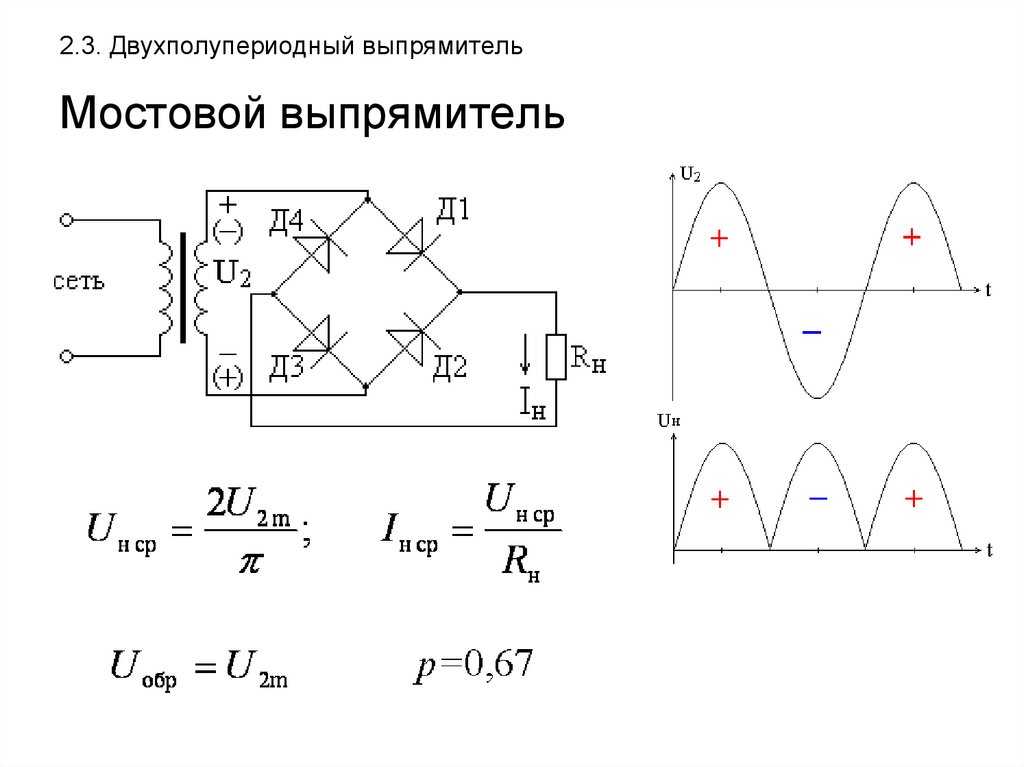

Наибольшую популярность приобрела в бытовой и промышленной аппаратуре мостовая схема. Взгляните.

Можно без преувеличения сказать, что это самая распространённая схема. На практике вы с ней ещё не раз встретитесь. Она содержит четыре полупроводниковых диода, а на выходе, как правило, ставится RC-фильтр или только электролитический конденсатор для сглаживания пульсаций напряжения.

О данной схеме уже рассказывалось на странице про диодный мост. Стоит отметить, что и у мостовой схемы есть недостатки. Как известно, у любого полупроводникового диода есть так называемое прямое падение напряжения (Forward voltage drop — V_F). Для обычных выпрямительных диодов оно может быть 1 — 1,2 V (зависит от типа диода). Так вот, при использовании мостовой схемы на диодах теряется напряжение, равное 2 x V_F, т.е. около 2 вольт. Это происходит потому, что в выпрямлении одной полуволны переменного тока участвуют 2 диода (затем другие 2). Получается, что на диодном мосте теряется часть напряжения, которое мы снимаем со вторичной обмотки трансформатора, а это явные потери. Поэтому в некоторых случаях в составе диодного моста применяются диоды Шоттки, у которых прямое падение напряжения невелико (около 0,5 вольта). Правда, стоит учесть, что диод Шоттки не рассчитан на большое обратное напряжение и очень чувствителен к его превышению.

Большой интерес вызывает выпрямитель с удвоением напряжения.

Выпрямитель с удвоением напряжения.

Принцип удвоителя напряжения Латура-Делона-Гренашера основан на поочерёдном заряде-разряде конденсаторов С1 и С2 разными по полярности полуволнами входного напряжения. В результате между катодом одного диода и анодом второго диода возникает напряжение в два раза превышающее входное. Схема в студию:)

Стоит отметить, что данная схема применяется в блоках питания нечасто. Но её можно смело использовать, если необходимо вдвое увеличить напряжение, которое снимается со вторичной обмотки трансформатора. Это будет более логичным и правильным решением, чем перематывать вторичную обмотку трансформатора с целью увеличить выходное напряжение вторичной обмотки в 2 раза (ведь при этом придётся наматывать вторичную обмотку с вдвое большим числом витков). Так что, если не удалось найти подходящий трансформатор — смело применяем данную схему.

Развитием схемы стало создание умножителя на полупроводниковых диодах.

Умножитель напряжения.

Каждый диод и конденсатор образуют «звено» и эти звенья можно соединять последовательно до получения напряжения в несколько десятков киловольт. Конечно, для этого входное напряжение тоже должно быть достаточно большим.

На рисунке изображён четырёхзвенный умножитель и на выходе мы получаем напряжение в четыре раза превышающее входное (U). Эти выпрямители получили большое распространение там, где нужно получить высокое напряжение при достаточно малом токе. Например, по такой схеме были выполнены источники высокого напряжения в старых телевизорах и осциллографах для питания анода электронно-лучевой трубки.

Сейчас такие источники питания используются в научных лабораториях, в детекторах элементарных частиц, в медицинской аппаратуре (люстра Чижевского) и в оружии самообороны (электрошокер). При повторении подобных конструкций и подборе деталей, следует учитывать рабочее напряжение, как диодов, так и конденсаторов исходя из напряжения, которое вы хотите получить. Весь умножитель, как правило, заливается специальным компаундом или эпоксидной смолой во избежание высоковольтных пробоев между элементами схемы.

Для нормальной работы некоторых устройств как, например, люстры Чижевского необходимы достаточно высокие напряжения. Как считают специалисты, излучатель отрицательных аэроионов, эффективен только при напряжении не менее 60 киловольт.

Трёхфазные выпрямители.

Устройства, которые используются для получения постоянного тока из переменного трёхфазного тока, называются трёхфазными выпрямителями. Трёхфазные выпрямители в бытовой технике, конечно, не используются. Единственный прибор, который может использоваться в быту это сварочный аппарат. В качестве трёхфазных выпрямителей используются наработки двух известных электротехников Миткевича и Ларионова. Самая простая схема Миткевича называется «три четверти моста параллельно», что означает три силовых диода включенных параллельно через вторичные обмотки трёхфазного трансформатора. Схема.

Коэффициент пульсаций на нагрузке очень мал, что позволяет использовать конденсаторы фильтра небольшой ёмкости и малых габаритов.

Более сложной является схема Ларионова, которая называется «три полумоста параллельно», что это такое хорошо видно из рисунка.

В схеме используется уже шесть диодов и немного другая схема включения. Вообще схем трёхфазных выпрямителей достаточно много и наиболее совершенной, хотя редко употребляемой является схема «шесть мостов параллельно», а это уже 24 диода! Зато эта схема может выдавать высокое напряжение при большой мощности.

Трёхфазные мощные выпрямители используются в электровозах, городском электротранспорте (трамвай, троллейбус, метро), в промышленных установках для электролиза. Так же промышленные системы очистки газовых смесей, буровое и сварочное оборудование используют трёхфазные выпрямители.

Теперь вы знаете, какие бывают выпрямители переменного тока и сможете легко обнаружить их на принципиальной схеме или печатной плате любого прибора. А для тех, кто хочет знать больше, рекомендуем ознакомиться с книгой «Полупроводниковые выпрямители».

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Какие бывают припои?

• Обзор термовоздушной паяльной станции.



Всё об однофазных выпрямителях

Выпрямитель (электрического тока) — преобразователь электрической энергии; механическое, электровакуумное, полупроводниковое или другое устройство, предназначенное для преобразования входного электрического тока переменного направления в ток постоянного направления (то есть однонаправленный ток), в частном случае — в постоянный выходной электрический ток.

Выпрямитель используется в цепи переменного тока для его преобразования в постоянный. Наиболее распространенным является выпрямитель, собранный из полупроводниковых диодов. При этом он, может быть собрать из дискретных (отдельных) диодов, либо быть в одном корпусе (диодная сборка).

Давайте рассмотрим, что такое выпрямитель, какими они бывают, а в конце статьи проведем имитационное моделирование в среде Multisim. Моделирование помогает закрепить теорию на практике, без сборки и реальных компонентов просмотреть формы напряжений и токов в цепи.

Схемы выпрямителей переменного напряжения

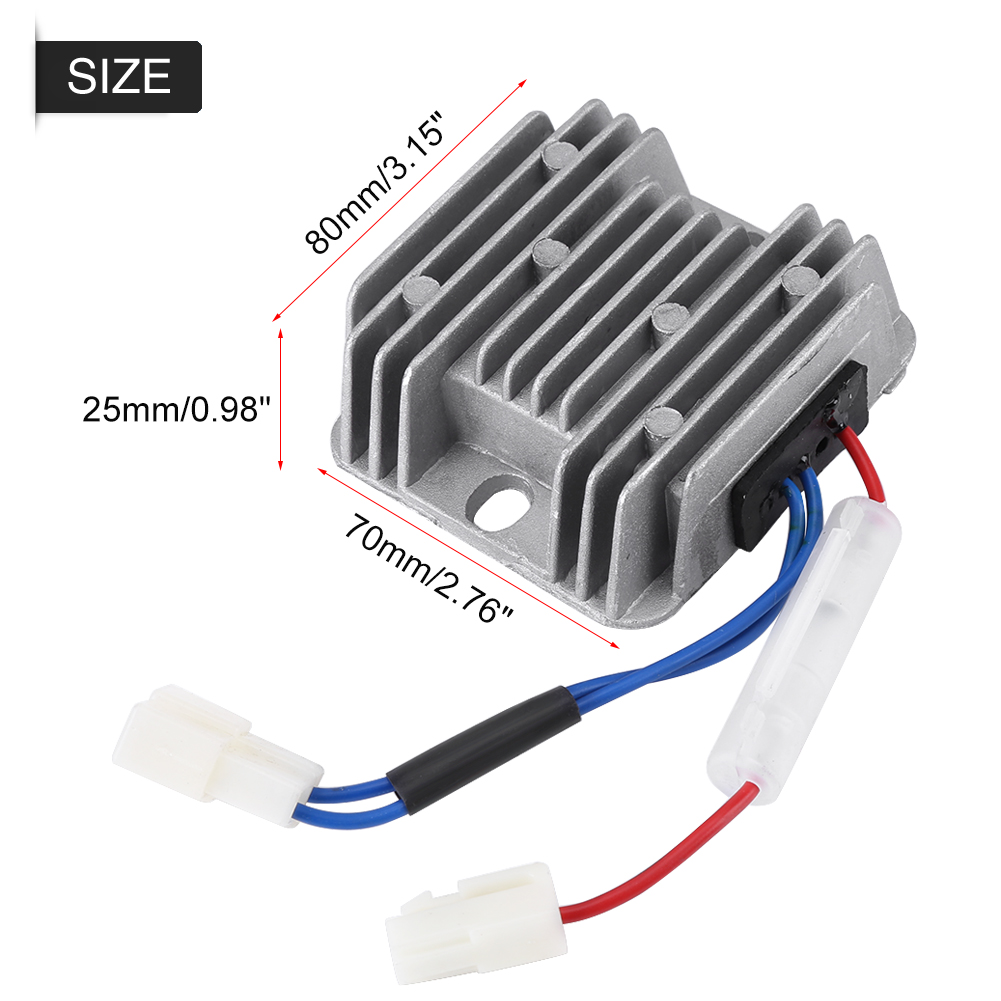

На изображениях выше представлен внешний вид диодных мостов. Но это не единственная схема выпрямления. Для однофазного напряжения существует три распространенных схемы выпрямления:

1. 1-полупериодная (1ф1п).

2. 2-полупериодная (1ф2п).

3. 2-полупериодная со средней точкой (1ф2п).

Однополупериодная схема выпрямления

Самая простая схема состоит всего лишь из одного диода, даёт на выходе постоянное нестабилизированное пульсирующее напряжение. Диоды подключается в цепь питания на фазный провод, либо на один из выводов обмотки трансформатора, вторым концом к нагрузке, второй полюс нагрузки – к нулевому проводу или второму выводу обмотки трансформатора.

Действующее значение напряжение в нагрузке равняется примерно половине амплитудного. Амплитудное значение напряжения это размах синусоиды питающей сети в общем случае для переменного тока

Uампл = Uдейств * √2.

Для электросетей России действующие напряжение однофазной сети – 220 В, а амплитудное примерно 311

Простыми словами – на выходе мы получаем пульсации длиною в пол периода (20 мс для 50 Гц) от 0 В, до 311 В. В среднем напряжение получается меньше чем 220 вольт, это используют для питания нетребовательных к качеству напряжения потребителей или для включения ламп накаливания в подсобных, хозяйственных помещениях и подъездах. Так снижается потребляемая мощность и возрастает срок службы.

Лирическое отступление:

Долговечность таких светильников колоссальная, я пришел в цех год назад, а лампу установили еще в 2013 году, так она до сих пор светит по 12 часов каждые сутки. Но такой свет нельзя использовать в рабочих помещениях, из-за высоких пульсаций. Осциллограмы входных и выходных напряжений изображены ниже:

Однополупериодная схема отсекает только одну полуволну, что вы и видите на эпюре выше. Из-за такого питания мы получаем большой коэффициент пульсаций.

Стоит сказать, что если немного сменить тему и перейти от сетевых выпрямителей, то однополупериодная схема широко используется в импульсной схемотехнике, выпрямляя напряжение вторичной обмотки импульсного трансформатора.

На маломощных импульсных источниках питания тоже используют эту схему. Именно так, скорее всего, сделано ваше зарядное устройство для мобильного телефона.

Двухполупериодная схема

Для снижения коэффициента пульсаций и ёмкости фильтра используют другую схему – двухполупериодную. Называется она – диодный мост. Переменное напряжение поступает на точку соединения разноименных полюсов диодов, а постоянное по знаку с одноименных. Выходное напряжение такого моста называют выпрямленным пульсирующим (или не стабилизированным). Именно такое включение диодов наиболее распространено во всех сферах электроники.

На эпюрах вы видим, что обе вторая полуволна переменного напряжения «переворачивается» и поступает в нагрузку. В первую половину периода ток протекает через диоды VD1-VD4, во вторую через пару VD2-VD3.

Напряжение на выходе пульсирует с частотой в 100 Гц

Вторая схема используется в источниках питания со средней точкой, по сути это две однополупериодные объединенные со вторичной обмоткой трансформатора со средней точкой. Аноды подсоединяются к крайним концам обмотки, катоды к одному вывод нагрузки (плюсовой), второй вывод нагрузки подсоединяется к отводу от середины обмотки (средней точке).

График выходного напряжения аналогичен и мы его рассматривать не будем. Существенное отличие лишь в том, что ток одновременно протекает через один диод, а не через пару как в мосте. Это снижает потери энергии на диодном мосте и лишний нагрев полупроводников.

Уменьшение коэффициента пульсаций

Коэффициент пульсаций – это величина, которая отражает насколько сильно пульсирует выходное напряжение. Или наоборот – насколько стабильно и равномерно ток подаётся в нагрузку.

Чтобы снизить коэффициент пульсаций параллельно нагрузке (выходу диодного моста) устанавливают всевозможные фильтры. Самый простой вариант – установить конденсатор. Чтобы пульсации были как можно меньше, постоянная времени Rнагрузки Cфильтра должна быть на порядок (а лучше несколько) больше периода пульсаций (в нашем случае 10 мс).

Для этого либо нагрузка должна иметь высокое сопротивление и малый ток, либо ёмкость конденсатора достаточно большой.

Расчетное соотношение для подбора конденсатора выглядит так:

Кп – это требуемый коэффициет пульсаций.

Kп= Uампл/Uсрвыпр

Для улучшения ряда характеристик фильтра могут применяться LC цепи, соединенные по схеме Г или П-фильтра, в отдельных случаях и другие конфигурации. Недостатком использования LC фильтров в радиолюбительской практики является необходимость подбора фильтрующего дросселя. А нужного по номиналу (индуктивности и току) зачастую нет под рукой. Поэтому приходится либо мотать самому, либо выходить из сложившейся ситуации другим образом – выпаяв из подобного по мощности блока питания.

Моделирование однофазных выпрямителей

Давайте закрепим эту информацию на практике и займемся моделированием электроцепей. Я решил, что для создания модели такой простой схемы отлично подойдет пакет Multisim – он наиболее прост в освоении из всех мне известных и меньше всего требует ресуров.

Однако алгоритмы моделирования у него проще чем в Orcad или Simulink (хотя это и математическое моделирование, а не имитационное), поэтому результаты моделирования некоторых схем не являются достоверными. Multisim подходит для изучения основ электроники, режимов работы транзистора, операционных усилителей.

Не стоит недооценивать возможностей этой программы, при должном подходе она способна отобразить работу сложных устройств.

Мы рассмотрим модели первых двух схем, третья схема, по существу аналогична второй, но имеет меньшие потери за счет исключения двух ключей и большую сложность – из-за необходимости применения трансформатора с отводом от середины вторичной обмотки.

Однополупериодная схема

Схема, по которой происходит моделирование

Источник питания имитирует однофазную бытовую сеть с характеристиками:

• синусоидальный ток;
• 220 в действующее напряжение;
• частота – 50 гц.

В программе я не нашел амперметра и вольтметра, их роль выполняют мультиметры. Позже обратите внимание на обилие их настройки, и возможность выбора рода тока.

В приведенной модели мультиметр XMM1 – измеряет ток в нагрузке, XMM3 – напряжение на выходе выпрямителя, XMM2 – напряжение на входе, XSC2 – осциллограф. Обращайте внимание на подписи элементов – это исключит вопросы при анализе рисунков, которые будут ниже. Кстати в Multisim представлены модели реальных диодов, я выбрал самый распространенный 1n4007.

Красным цветом изображена осциллограмма на входе (канал А) в поле с результатами измерений. Синим цветом – выходное напряжение (канал В). У первого канала цена деления одной клеточки по вертикали – 200 В/дел, а у второго канала – 500. Я нарочно так сделал, чтоб разделить осциллограммы визуально иначе они сливались. Желтая вертикальная линия в левой трети экрана – это измеритель, величина напряжений в точке с максимальной амплитудой описана ниже черного экрана.

Амплитуда входа – 311.128 В, как и было сказано в начале статьи, а на выходе – 310.281 разница почти в один вольт обусловлена падением на диоде. В правой части изображения результаты измерений мультиметров. Названия окон соответствуют названиям мультиметров XMM в схеме.

Из эпюры мы видим, что действительно в нагрузку поступает только одна полуволна напряжения, а среднее его значение – 98 В, что больше чем в двое меньше входного действующего 220 В переменного по знаку.

На следующей схеме мы добавили фильтрующий конденсатор и один мультиметр для измерения тока нагрузки, запомните их подписи, чтобы не запутаться при изучении рисунков.

Резистор перед диодом нужен для измерения тока заряда конденсатор, чтобы узнать ток – разделите число вольт на 1 (сопротивление). Однако в дальнейшем мы заметим, что при больших токах на резисторе падает значительное напряжение, которое может сбить с толку при измерениях, в реальных условиях – это вызвало бы нагрев резистора и потерю КПД.

На осциллограмме изображено оранжевым входное напряжение, а красным входной ток. Кстати здесь заметен сдвиг тока в сторону опережения напряжения.

На осциллограмме выходного сигнала мы видим как работает конденсатор – напряжение в нагрузке в то время, когда диод закрыт и проходит одна полуволна, спадает плавно, среднее его значение вырастает, а пульсации снижаются. После, на положительной полуволне, конденсатор подзаряжается и процесс повторяется.

Увеличив сопротивление нагрузки в 10 раз, мы снизили ток, конденсатор не успевает разряжаться, пульсации стали гораздо меньше, таким образом мы доказали теоретические сведения описанные в предыдущем разделе о пульсациях и влиянии на них тока и ёмкости. Для того чтобы показать это мы могли изменить ёмкость конденсатора.

Входной сигнал тоже изменился – токи заряда снизились, а их форма осталась прежней.

Двухполупериодная схема

Давайте рассмотрим, как выглядит в действии схема выпрямления обоих полупериодов. Мы установили на вход диодный мост.

На осциллограммах видно, что в нагрузку поступают обе полуволны, но пульсации очень большие.

На входной осциллограмме появилась нижня часть полуволны у тока (красным цветом).

Снизим пульсации установив фильтрующий электролитическй конденсатор по входу. На практике желательно параллельно ему установить еще и керамический, чтобы снизить высокочастотные составляющие синусоиды (гармоники).

На входной осциллограмме видно, что добавилась обратная полуволна при заряде конденсатора (она становится положительной после моста).

На выходной осциллограмме видно, что пульсации стали меньше чем в первой схеме с фильтрующим конденсатором, обратите внимание – напряжение стремится к амплитудному, чем меньше пульсаций – тем ближе его среднее значение к амплитуде.

Если увеличить ток нагрузки в 20 раз, снизив её сопротивление, мы увидим сильные пульсации на выходе.

И бОльшие токи зарядов на входе, очень заметно смещение тока фазы. Процесс заряда конденсатора происходит не линейно, а экспоненциально, поэтому мы видим, что напряжение повышается, а ток падает.

Заключение

Выпрямители широко используются во всех сферах электроники и электричестве в целом. Выпрямительные цепи устанавливаются везде – от миниатюрных блоков питания и радиоприёмниках до цепей питания мощнейших двигателей постоянного тока в крановом оборудовании.

Моделирование отлично помогает понять процессы протекающих в схемах и изучить, как изменяются токи от изменения параметров цепи. Развитие современных технологий позволяет изучать сложные электрические процессы без наличия дорогого оборудования типа спектральных анализаторов, частотомеров, осциллографов, самописцев и сверхточных вольт-амперметров. Оно позволяет избежать ошибок при проектировании схем перед сборкой.

Ранее ЭлектроВести писали, что Украина готовится к присоединению к энергетической системы Европы. На фоне этого между двумя энергетическими компаниями Украины «НЭК«Укрэнерго» и «НАЭК«Энергоатом» возник конфликт, потому что компании видят решение вопроса интеграции с энергосистемой ЕС по-разному. В Укренерго предлагают сделать вставку постоянного тока на границе энергосистемы Украины и Бурштынской ТЭС, а Энергоатом представил проект «Энергомост «Украина – ЕС».

По материалам: electrik.info.

Выпрямитель

— Что такое выпрямитель

Электроника приборы и схемы >> Выпрямитель >> Выпрямитель — Что такое выпрямитель

В а большое количество электронных схем, нам требуется постоянное напряжение для операция. Мы можем легко преобразовать переменное напряжение или переменный ток в постоянное напряжение или постоянный ток с помощью устройства под названием P-N переходной диод.

Один Одним из наиболее важных применений диода с PN-переходом является исправление чередования Ток (AC) в прямой Ток (постоянный ток). Диод с P-N переходом позволяет электрически ток только в условиях прямого смещения и блокирует электрические ток в режиме обратного смещения. Проще говоря, диод пропускает электрический ток в одном направлении. Это уникальное свойство диода позволяет ему действовать как выпрямитель.

Выпрямитель определение

А выпрямитель — электрическое устройство, преобразующее переменный Ток (AC) в постоянный ток (DC) с помощью одного или нескольких Диоды с P-N переходом.

Что такое выпрямитель?

Когда напряжение подается на диод PN-перехода таким образом что плюсовая клемма аккумулятора подключена к полупроводник p-типа и отрицательный полюс батареи подключен к полупроводнику n-типа, говорят, что диод быть впереди пристрастный.

Когда это прямое напряжение смещения подается на PN-переход диод, большое количество свободных электроны (основные носители) в n-типе полупроводник испытывает силу отталкивания минусовая клемма аккумулятора так же большое количество отверстий (большинство носители) в р-типе полупроводник испытывает силу отталкивания плюсовая клемма аккумулятора.

Как В результате свободные электроны в полупроводнике n-типа начинают переходя от n-стороны к p-стороне аналогично отверстиям в p-типе полупроводник начинает двигаться с p-стороны на n-сторону.

Мы знать, что электрический ток означает поток носителей заряда (свободные электроны и дырки). Поэтому поток электронов из n-стороны в p-сторону и поток дырок из p-стороны в p-сторону. n-сторона проводит электрический ток. Большинство перевозчиков производят электрический ток в режиме прямого смещения. Итак электрический ток, производимый в условиях прямого смещения, также известный как ток большинства.

Когда напряжение подается на диод PN-перехода таким образом что плюсовая клемма аккумулятора подключена к полупроводник n-типа и отрицательный полюс батареи подключен к полупроводнику p-типа, говорят, что диод быть обратным пристрастный.

Когда это напряжение обратного смещения подается на PN-переход диод, большое количество свободных электронов (основных носителей) в опыт работы с полупроводниками n-типа сила притяжения от положительной клеммы аккумулятора аналогично большое количество дырок (основных носителей) в Полупроводник p-типа испытывает силу притяжения со стороны минусовая клемма аккумулятора.

Как в результате свободные электроны (основные носители) в n-типе полупроводник удаляется от P-N перехода и притягивается к плюсовой клемме аккумулятора аналогично отверстиям (основные носители) в полупроводнике р-типа удаляется от PN-перехода и притягивается к минусовой клемме аккумулятора.

Следовательно, протекание электрического тока не происходит через P-N узел. Однако миноритарные перевозчики (бесплатные электроны) в полупроводнике р-типа испытывают отталкивание усилие от отрицательной клеммы аккумулятора аналогично неосновные носители (дырки) в полупроводнике n-типа испытывать силу отталкивания от положительного вывода батарея.

Как в результате неосновные носители свободных электронов в p-типе полупроводник и дырки неосновных носителей в n-типе полупроводник начинает течь через соединение. Таким образом, электрический ток возникает в диоде обратного смещения из-за перевозчики меньшинства. Однако электрический ток, производимый миноритарными перевозчиками очень мала. Так что меньшинство током несущей в условиях обратного смещения пренебрегают.

Таким образом, диод с PN-переходом пропускает электрический ток при прямом смещении состояние и блокирует электрический ток при обратном смещении условие. Проще говоря, диод с PN-переходом позволяет электрический ток только в одном направлении. Это уникальное свойство диода позволяет ему действовать как выпрямитель.

напряжение прямого и обратного смещения, подаваемое на диод ничего, кроме постоянного напряжения. Постоянное напряжение создает ток который всегда течет в одном направлении (либо вперед, или в обратном направлении).

Но переменное напряжение создает ток, который всегда меняет свое направление на противоположное. направлении много раз в секунду (вперед-назад и назад вперед).

Мы наблюдали, как ведет себя диод, когда напряжение постоянного тока (прямое напряжение смещения и напряжение обратного смещения). В настоящее время давайте посмотрим на диод с PN-переходом, когда переменное напряжение применяется к нему.

Переменное напряжение или переменный ток часто представляют синусоидальной форма волны, тогда как постоянный ток представлен прямой горизонтальная линия.

В синусоидальная форма волны, верхний полупериод представляет собой положительный полупериод, а нижний полупериод представляет отрицательный полупериод.

положительный полупериод переменного напряжения аналогичен прямое смещение постоянного напряжения и отрицательный полупериод переменного тока напряжение аналогично напряжению постоянного тока обратного смещения.

чередование ток начинается с нуля и растет до пикового прямого тока или Максимальный положительный ток. Положительный пик синусоидальной форма волны представляет собой максимальный или пиковый прямой ток. После достигая пикового прямого тока, он начинает уменьшаться и достигает нуля.

После короткий период переменный ток начинает увеличиваться в в обратном или отрицательном направлении и растет до пика обратного ток или пиковый отрицательный ток. Отрицательный пик синусоидальная форма волны представляет собой максимальное или пиковое обратное значение Текущий. После достижения пикового обратного тока он начинает уменьшается и достигает нуля. Так же и чередование ток непрерывно меняет свое направление в течение короткого промежутка времени.

Когда Переменное напряжение или переменный ток подаются на PN-переход. диод, во время положительного полупериода диод направлен вперед смещен и пропускает через себя электрический ток. Однако, когда переменный ток меняет свое направление на отрицательный полупериод, диод смещен в обратном направлении и не пропускает электрический ток. ток через него. В простыми словами, во время положительного полупериода диод позволяет ток и во время отрицательного полупериода диод блокируется Текущий. Таким образом, электрический ток течет только через диод в течение положительного полупериода переменного тока.

Это ток, протекающий через диод, представляет собой не что иное, как постоянный ток. Текущий. Таким образом, диод с PN-переходом действует как выпрямитель. преобразование переменного тока в постоянный ток.

Однако, постоянный ток, создаваемый базовым выпрямителем (полупериодный выпрямитель) не является чистым постоянным током. Это пульсирующий постоянный ток. Текущий.

пульсирующий постоянный ток — это тип постоянного тока, значение которого изменяется в течение короткого периода.

пульсирующий Постоянный ток начинается с нуля и растет до максимума вперед ток (пиковый уровень) и уменьшается до нуля. Тем не менее пульсирующий постоянный ток не меняет своего направления периодически как переменный ток.

пульсирующий Постоянный ток всегда течет в одном направлении, как чистый постоянный ток. Текущий. Однако значение пульсирующего постоянного тока или пульсирующее постоянное напряжение незначительно изменяется в течение заданного периода. электрический ток, вырабатываемый батареями, блоками питания и солнечные панели — это чистый постоянный ток.

По используя комбинацию компонентов, таких как конденсаторы, катушки индуктивности и резисторы в цепи, мы можем добиться сглаживание пульсирующего постоянного тока до чистого постоянного тока.

Типы выпрямителей

выпрямители в основном подразделяются на два типа:

• Полуволновые выпрямитель
• Полная волна выпрямитель

Половина волновой выпрямитель

As название предполагает, половина Волновой выпрямитель — это тип выпрямителя, который преобразует половина входного сигнала переменного тока (положительный полупериод) в пульсирующий выходной сигнал постоянного тока и оставшийся половинный сигнал (отрицательный полупериод) блокируется или теряется. В полуволне схема выпрямителя, мы используем только один диод.

Полный волновой выпрямитель

полная волна выпрямитель — тип выпрямителя, который преобразует полный Входной сигнал переменного тока (положительный полупериод и отрицательный полупериод) к пульсирующему выходному сигналу постоянного тока. В отличие от однополупериодного выпрямителя, входной сигнал не теряется в двухполупериодном выпрямителе. КПД двухполупериодного выпрямителя выше, чем у полупериодный выпрямитель.

Выпрямитель практичный пример

В в наших домах почти все электронные приборы используют переменный ток Текущий. Однако некоторые электронные устройства, такие как ноутбуки или ноутбуки преобразуют этот переменный ток в постоянный ток прежде чем они потребляют энергию.

Адаптер переменного тока ноутбука, подключенного к источнику переменного тока, преобразует высокое напряжение переменного тока или высокий ток переменного тока в низкое напряжение постоянного тока или низкий постоянный ток. Этот низкий постоянный ток подается на ноутбук. батарея, и это то, что мы назвали зарядкой ноутбука. Однако, ноутбук не включится, если вы не включили его вручную нажатием кнопки включения. При нажатии на ноутбуке «питание on», аккумулятор ноутбука начинает подавать постоянный ток.

Мы забыл важный шаг; как адаптеры переменного тока преобразуются высокое напряжение переменного тока или высокий ток переменного тока в низкое напряжение постоянного тока или низкий постоянный ток.

Адаптеры переменного тока состоят из всех основных компонентов, необходимых для Преобразование переменного тока в постоянный.

Эти составные части трансформатор, конденсатор и несколько диодов. Из них компоненты, основным ключевым компонентом является диод, который преобразует переменного тока в постоянный ток.

трансформатор в адаптере переменного тока снижает высокое напряжение переменного тока до низкого Напряжение.

выпрямитель (состоящий из диодов) преобразует это низкое напряжение переменного тока или Переменный ток в низкое постоянное напряжение или постоянный ток. Тем не менее преобразованный ток не является чистым постоянным током. Это пульсирующий постоянный ток. Текущий.

конденсатор фильтрует этот пульсирующий постоянный ток в чистый постоянный ток Текущий.

Выпрямители – описание, типы и часто задаваемые вопросы

Выпрямители

Электроэнергия, поступающая в наши дома от электросетей, представляет собой переменный ток, но электроприборы, обычно используемые в наших домах, требуют постоянного тока. Процесс преобразования переменного тока в постоянный называется выпрямлением. Преобразованию переменного тока в постоянный предшествует дополнительный процесс, включающий фильтрацию тока и преобразование постоянного тока в постоянный. Одной из самых распространенных частей источника электропитания является мостовой выпрямитель.

Многие электронные схемы зависят от источника питания постоянного тока для функционирования основных компонентов электронных устройств. Этот постоянный ток выпрямляется из имеющегося основного источника переменного тока. Схема выпрямителя преобразует токи вместо напряжения.

Что такое определение выпрямителя?

Определение выпрямителя: Что такое выпрямитель? Выпрямитель — это электронное устройство, используемое для преобразования переменного тока в постоянный с помощью одного или нескольких диодов с p-n переходом. Он действует как односторонний клапан, позволяя току течь только в одном направлении. Этот процесс, при котором диод действует как выпрямитель, называется выпрямлением. Выпрямитель может существовать в нескольких физических формах, таких как твердотельные диоды, диоды вакуумной лампы, ртутно-дуговые вентили, выпрямители с кремниевым управлением и различные другие полупроводниковые переключатели на основе кремния.

Что работает выпрямитель? Выпрямитель работает с помощью переключателей, которые могут быть различных типов. В широком смысле переключатели бывают двух типов — управляемые и неуправляемые. Любой данный выпрямитель, конфигурация диодов которого не полностью контролируется оператором, называется неуправляемым выпрямителем. Такой тип выпрямителя не позволяет току изменяться в зависимости от требований нагрузки. Он чаще всего используется в постоянных или фиксированных источниках питания.

Типы выпрямителей

Существует два основных типа выпрямителей — неуправляемые и управляемые.

Управляемые выпрямители: Это типы выпрямителей, напряжение которых можно изменять. Для преобразования неуправляемого выпрямителя в управляемый выпрямитель используются полевые МОП-транзисторы, IGBT или тиристоры. Они более желательны, чем их неконтролируемые аналоги. Управляемые выпрямители бывают двух типов: полупериодные и двухполупериодные выпрямители регулируемого типа. Однополупериодные управляемые выпрямители по конструкции аналогичны однополупериодным неуправляемым выпрямителям, но диод заменен тиристором.

Неуправляемые выпрямители: Как следует из названия, напряжение неуправляемых выпрямителей нельзя контролировать. Они бывают двух типов: двухполупериодный выпрямитель и двухполупериодный выпрямитель. Однополупериодный выпрямитель — это тип выпрямителя, который преобразует только полупериод переменного тока в постоянный ток. С другой стороны, двухполупериодный выпрямитель превращает как отрицательные, так и положительные полупериоды переменного тока в постоянный ток. Четыре диода используются в мостовом выпрямителе, соединенном по схеме моста Уитстона.

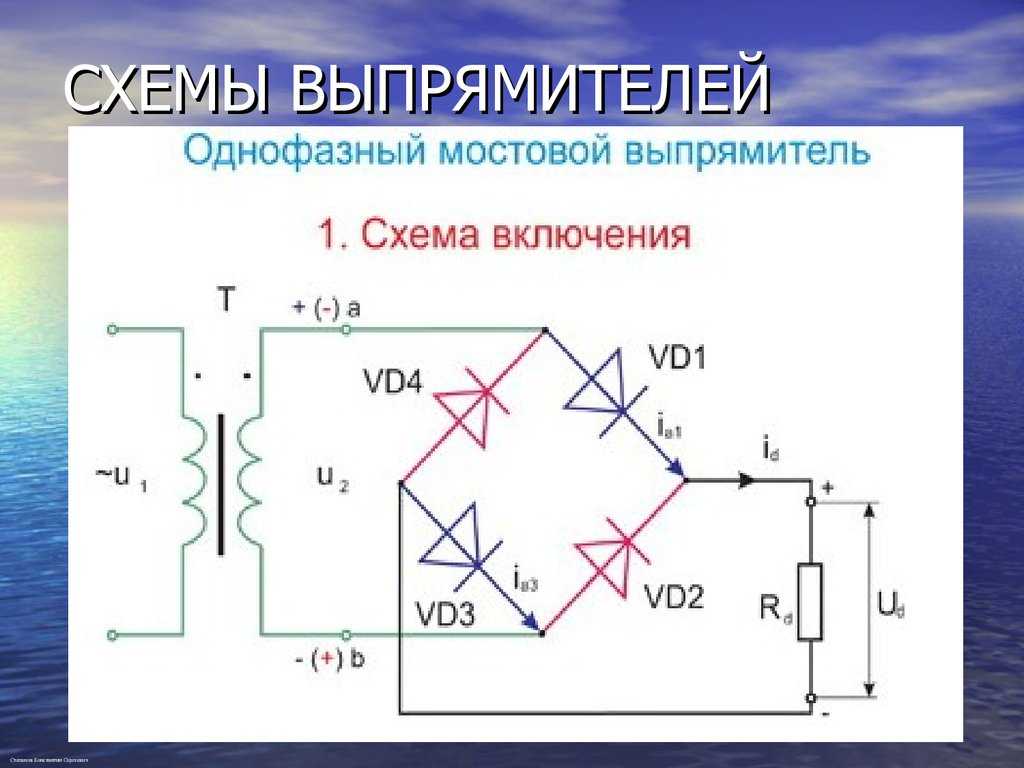

Мостовой выпрямитель Определение

Мостовые выпрямители подразделяются на множество типов на основе многих факторов, включая их тип питания, управляющую способность и конфигурацию мостовой схемы. В широком смысле мостовые выпрямители можно разделить на одиночные выпрямители и трехфазные выпрямители в зависимости от типа входа, с которым они работают. Оба этих типа далее подразделяются на множество типов в зависимости от типа переключающих устройств, используемых выпрямителем, и типов полууправляемых неуправляемых и полностью управляемых выпрямителей.

В электронных устройствах чаще всего используется мостовой выпрямитель.

Работа схемы мостового выпрямителя

Из принципиальных схем видно, что диоды соединены определенным образом. Название преобразователя основано на этом уникальном устройстве. Входное напряжение в мостовом выпрямителе может быть от любого источника, например, от трансформатора, используемого для повышения или понижения напряжения, или от основного бытового источника электрического тока.

В полупериоде первой фазы работы положительной цепи выпрямителя диоды D3-D2 смещаются в прямом направлении и проводят ток. Диоды D1-D4 смещаются в обратном направлении и не проводят ток в этом цикле. Поэтому они действуют как открытые выключатели. На выходе получаем положительный полупериод.

Аналогично, диоды D1-D4 смещены в прямом направлении в отрицательном полупериоде и проводят ток, а диоды D3-D2 смещены в обратном направлении и поэтому не проводят ток в этой половине цикл. На выходе снова получается положительный полупериод. Когда процесс выпрямления завершен, происходит преобразование отрицательного цикла переменного тока в положительный цикл. Два полуположительных импульса являются выходом выпрямителя. Они имеют ту же величину и частоту, что и входные.

По сравнению с тем, как работает однополупериодный выпрямитель, схема полного мостового выпрямителя состоит из другой ветви, позволяющей ему проводить во время отрицательной половины волны напряжения, что не может сделать полумостовой выпрямитель. Следовательно, на выходе мостового выпрямителя среднее напряжение вдвое больше, чем на выходе полумостового выпрямителя.

Хотя для создания двухполупериодного мостового выпрямителя используются четыре отдельных силовых диода, уже готовые компоненты для мостовых выпрямителей доступны с различными значениями тока и напряжения, которые можно непосредственно использовать для создания работающей схемы.

Форма сигнала поствыпрямления выходного напряжения не соответствует постоянному току. Таким образом, его можно преобразовать в более постоянный сигнал с помощью конденсатора для целей фильтрации. Резервуарные или сглаживающие конденсаторы, подключенные параллельно нагрузке к выходу двухполупериодного мостового выпрямителя, повышают уровень среднего выходного постоянного напряжения до требуемого среднего постоянного напряжения на выходе. Это связано с тем, что конденсатор действует не только как фильтрующий элемент, но и периодически заряжается и разряжается, эффективно повышая выходное напряжение.

Конденсатор продолжает заряжаться до тех пор, пока форма волны не достигнет своего пика, и равномерно разряжается в цепь нагрузки, когда форма волны начинает уменьшаться. Следовательно, когда выходное напряжение уменьшается, конденсатор поддерживает подачу надлежащего напряжения в цепь нагрузки, что приводит к возникновению постоянного тока.

Преимущества мостового выпрямителя

Преимущества мостового выпрямителя:

• Выходной сигнал постоянного тока имеет меньшие пульсации
• Выпрямитель высокоэффективный
• Потери мощности ниже

Недостатки мостового выпрямителя

• Мостовой выпрямитель более сложен по сравнению с однополупериодным выпрямителем.
• Больше потерь мощности по сравнению с двухполупериодным выпрямителем с отводом от средней точки.

Выпрямитель с центральным отводом

Выпрямитель с центральным отводом использует два диода и трансформатор с центральным выводом.

Трансформатор центрального выпрямителя представляет собой трансформатор двойного напряжения с двумя входами и тремя клеммами. Два входа — I1 и I2, а три клеммы — T1, T2 и T3. Клемма T2 подключена к центру выходной катушки, которая выполняет функцию опорного заземления. Клемма T1 создает положительное напряжение, а клемма T3 создает отрицательное напряжение относительно T2.

Ниже приведена конструкция выпрямителя с центральным отводом:

Положительный полупериод:

Т1 производит положительное, а Т2 отрицательное напряжение во время входного положительного полупериода. Диод D2 смещается в обратном направлении, в то время как диод D1 смещается в прямом направлении, создавая замкнутый путь от T1 к T2 через LR или нагрузочный резистор, как указано ниже:

Отрицательный полупериод:

положительный цикл во время входного отрицательного полупериода. Это переводит диод D2 в прямое смещение, а диод D1 — в обратное. Однако полярность через RL, резистор нагрузки остается неизменной, поскольку ток следует по пути от T3 к T1, как показано на рисунке ниже:

Выход постоянного тока этого типа выпрямителя не является ровным и устойчивым; скорее, у него есть рябь. Эти пульсации устраняются конденсатором на выходе и превращаются в устойчивый выход постоянного тока.

Применение выпрямителей

• Выпрямители используются в электросварке для получения поляризованного напряжения.
• Однополупериодные выпрямители используются в устройствах от комаров. Они также используются в AM-радио в качестве детектора пиков сигнала.
• Выпрямители используются в модуляции, умножителях напряжения и демодуляции.

Заключение

Напряжение постоянного тока используется для работы многих электронных схем. Переменное напряжение или ток можно легко преобразовать в постоянное напряжение или ток с помощью устройства, называемого диодом с p-n переходом. Это устройство позволяет электрическому току течь в условиях прямого смещения, блокируя ток в условиях обратного смещения. Проще говоря, диод позволяет электрическому току течь в одном направлении. Это уникальное свойство позволяет диоду работать как выпрямитель.

Часто задаваемые вопросы (FAQ)

1.Что такое выпрямитель полуволнового типа?

Схема однополупериодного выпрямителя — это тип выпрямителя, который преобразует только половину периода переменного тока в постоянный ток.

2.Что такое исправление?

Это процесс, при котором переменный ток, который периодически меняет свое направление, преобразуется в постоянный ток, который течет в одном направлении.

3.Что такое диод?

Диод — это устройство, обеспечивающее однонаправленный ток. Его работа неконтролируема, поскольку он проводит ток, а также смещен в прямом направлении.

4.Что такое однополупериодные выпрямители положительного и отрицательного типов?

Выпрямитель положительного полупериода — это тип, который изменяет положительный полупериод переменного тока только при блокировании отрицательного полупериода.

Различные типы выпрямителей — Блог

---

Выпрямители используются в различных устройствах и могут применяться для модификации сетевых систем. Они классифицируются по-разному в зависимости от таких факторов, как тип питания, конфигурация моста и используемые компоненты. В целом выпрямители можно разделить на два типа – однофазные и трехфазные. Пройдя еще один уровень, их можно разделить на полуволновые, двухполупериодные и мостовые выпрямители.

Что такое выпрямитель?

Прежде чем мы перейдем к различным типам выпрямителей, стоит рассмотреть, что такое выпрямители. Выпрямитель представляет собой диод, который преобразует переменный ток (известный как AC) в постоянный ток (DC). Постоянный ток течет только в одном направлении, тогда как переменный ток регулярно меняет направление. Выпрямители позволяют току течь в одном направлении.

Выпрямители принимают переменное напряжение и преобразуют его в высококачественное постоянное напряжение, необходимое для вашего телекоммуникационного оборудования. Традиционному телекоммуникационному оборудованию обычно требуется входное питание постоянного тока, но сетевое питание работает от переменного тока. Такие системы питания состоят из нескольких выпрямителей, которые преобразуют мощность переменного тока в мощность постоянного тока, чтобы они могли работать.

Без правильного выпрямителя мало шансов создать идеальную систему. Они являются сердцем энергосистемы, поскольку предлагают оптимизированные решения для каждого применения. Использование выпрямителей означает, что вы можете настроить свою систему питания без необходимости переделывать каждый элемент.

Различные типы выпрямителей

Итак, ясно, что выпрямители являются ключевым компонентом любой сетевой системы, но нам нужно копнуть глубже, чтобы понять различные типы. В зависимости от ситуации используются разные выпрямители в зависимости от системы, в которой они используются. Два верхних уровня — однофазные и трехфазные, которые указывают, сколько диодов используется в цепи. Затем мы подошли к полуволновым, двухполупериодным и мостовым выпрямителям, которые влияют на то, какие полупериоды производятся. Давайте рассмотрим каждый тип, чтобы лучше понять, какой выпрямитель следует использовать.

Однофазные и трехфазные выпрямители

Однофазные выпрямители имеют вход однофазного переменного тока. Структуры очень простые, для них требуется один, два или четыре диода (в зависимости от типа системы). Это означает, что однофазный выпрямитель обеспечивает небольшую мощность и имеет меньший коэффициент использования трансформатора (TUF). Однофазный выпрямитель использует для преобразования только одну фазу вторичной обмотки трансформатора, а диоды подключаются ко вторичной обмотке однофазного трансформатора. Это вызывает высокий коэффициент пульсации.

Трехфазные выпрямители имеют вход трехфазного питания AV. В конструкции требуется три или шесть диодов, и они подключаются к каждой фазе вторичной обмотки трансформатора. Вместо однофазных выпрямителей используются трехфазные выпрямители для уменьшения коэффициента пульсаций.

При сравнении двух типов выпрямителей трехфазный предпочтительнее при использовании больших систем. Это связано с тем, что они могут обеспечивать большую мощность и не требуют дополнительного фильтра для уменьшения коэффициента пульсаций. Из-за этого трехфазные выпрямители более эффективны и имеют больший коэффициент использования трансформатора.

Полупериодные и двухполупериодные выпрямители

Однополупериодные выпрямители преобразуют один полупериод переменного тока на входе в пульсирующий постоянный ток на выходе. Это позволяет полупериод входного переменного тока блокировать другой полупериод. Полупериод может быть как положительным, так и отрицательным. Это самый простой выпрямитель, так как используется только один диод. На рисунке 1 (ниже) показан выпрямитель положительной полуволны, тогда как выпрямитель отрицательной полуволны показывает, что диод смещен в обратном направлении (обращен в противоположную сторону). Из-за пульсирующего характера постоянного тока коэффициент пульсации высок. Это означает, что однополупериодные выпрямители не считаются эффективными, и им часто требуются фильтры для уменьшения коэффициента пульсаций.

Рис. 1: Однополупериодный выпрямитель

Двухполупериодные выпрямители преобразуют оба (положительные и отрицательные) полупериоды на входе переменного тока в пульсирующий постоянный ток на выходе. Как показано на рис. 2 (ниже), в этих схемах используется трансформатор с центральным отводом, который подключается через середину вторичной обмотки трансформатора. Эти типы трансформаторов делят входной переменный ток на две части – положительную и отрицательную. В связи с этим двухполупериодные выпрямители считаются гораздо более эффективными, поскольку по сравнению с ними коэффициент пульсаций намного ниже. Кроме того, поскольку оба цикла разрешены одновременно, это означает, что ни один сигнал не теряется.

Рисунок 2: двухполупериодный выпрямитель

Мостовые выпрямители

Мостовые выпрямители широко используются в источниках питания для подачи напряжения постоянного тока на компоненты. В них используются четыре или более диода и нагрузочный резистор (см. рис. 3 ниже).

Рис. 3: Мостовой выпрямитель

Четыре диода расположены последовательно, и только два диода пропускают электрический ток в течение каждого полупериода. Считается, что диоды работают парами: одна пара пропускает электрический ток в течение положительного полупериода, а другая половина пропускает ток в течение отрицательного полупериода. Входной переменный ток подается на две клеммы, а выходной постоянный ток получается через резисторную катушку индуктивности, которая подключена между двумя другими клеммами.

Мостовые выпрямители пропускают электрический ток во время как положительных, так и отрицательных полупериодов входного сигнала переменного тока. Эти конфигурации цепей не требуют трансформаторов с центральным отводом, которые могут быть очень дорогими.

Неуправляемые и управляемые выпрямители

Неуправляемые выпрямители — это когда в цепи используются только диоды. Все выпрямители, которые мы рассмотрели до сих пор, являются неуправляемыми выпрямителями. В схемах управляемого выпрямителя используются тиристоры для управления выходом постоянного тока. Они используются, когда необходимо более точно контролировать ток, поскольку диоды могут быть только включены или выключены. Управляемые выпрямители обеспечивают непрерывный контроль и гарантируют отсутствие потерь мощности.

Как выпрямители используются в телекоммуникациях?

В телекоммуникационной отрасли выпрямители необходимы для построения сетевых систем. Их использование означает, что вам не придется начинать с нуля, когда что-то нужно изменить. Различные типы выпрямителей позволяют телекоммуникационным компаниям относительно легко переключать компоновку систем. Они также позволяют телекоммуникационным компаниям адаптировать свои системы в соответствии со своими потребностями по мере необходимости модификации.

Приложения продуктов выпрямителя включают фиксированную сеть доступа, сеть беспроводного доступа, сеть передачи и сеть связи предприятия.
