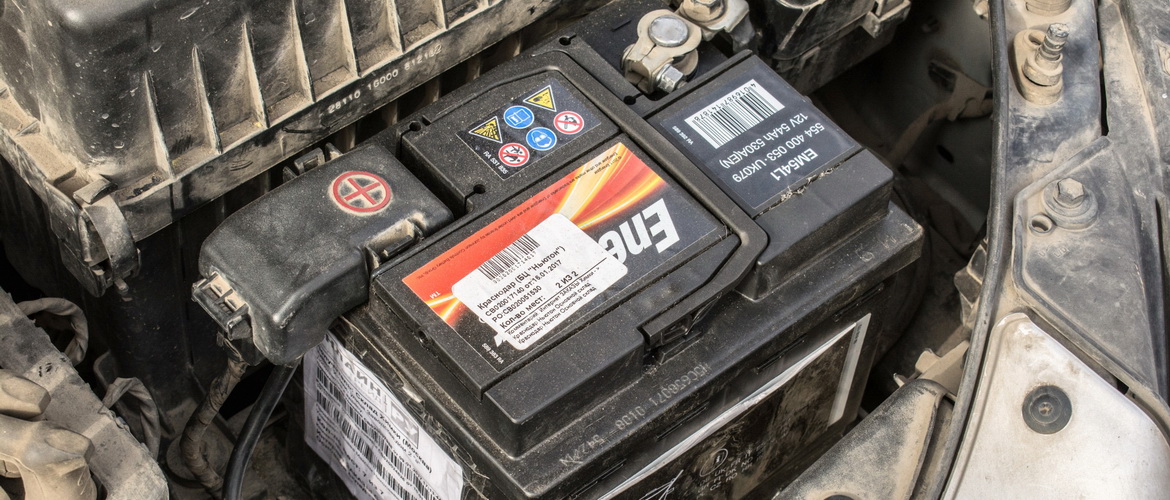

Полярность аккумулятора — что это и как ее определить?

Одним из источников питания электроэнергией бортовой сети автомобиля является аккумулятор (он же просто батарея или АКБ). Работа этого элемента основана на химических реакциях, но водителю не обязательно знать все нюансы в его конструкции и принципы функционирования, тем более, что конструкция батареи такова, что или требует минимального вмешательства, либо вообще его не требует.

Для большинства автовладельцев – это всего лишь пластиковая герметичная коробка с ручкой (корпус батареи), с двумя выводами на верхней крышке к которым подключается «плюсовой» и «минусовой» провода. В ряде моделей могут дополнительно иметься пробки, для проведения обслуживания аккумулятора, а также сигнальное окошко, по которому можно узнать, что требуется вмешательства (долить воды или зарядить аккумулятор).

Всё, что остается водителю -это правильно подключить провода с клеммами к выводам батареи и все. Но часто возникает достаточно интересная проблема – на старом АКБ провода запросто доходили до выводов и накидывание клемм не составляло труда. А после приобретения новой батареи оказывается, что у нее «плюс» и «минус» поменяны местами и проводка не достают до своих выводов.

Все дело оказывается в таком термине, как полярность. Но в отличие от физических понятий полярности в аккумуляторе все значительно проще. Этот термин в аккумуляторе определяет расположение токовыводящих элементов (тех самых выводов, к которым подключаются провода бортовой сети) на крышке корпуса.

Видео: Определение полярности автомобильного аккумулятора

И при подборе нового аккумулятора важно правильно выбрать его полярность, чтобы подключение к бортовой сети авто не создало проблем. Самыми распространенными являются два типа полярности:

У них дополнительно есть еще ряд обозначений, которые будут упомянуты ниже.

Вообще определить, какая полярность у АКБ – очень просто. Но не зная, какая батарея нужна для вашего авто, определение полярности не поможет. Поэтому очень важно перед поездкой на рынок за новым аккумулятором просмотреть расположение проводов с клеммами на автомобиль.

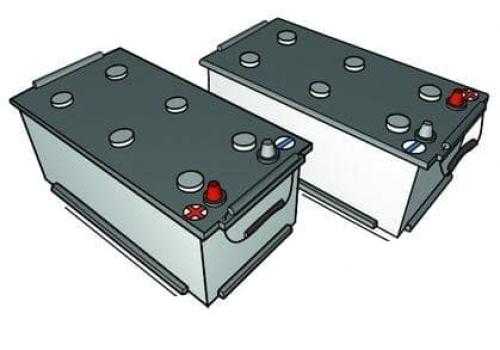

Теперь о самом термине и как его определять. Прямая полярность используется на всех ВАЗах, поскольку АКБ с таким расположением выводов – разработка еще советских конструкторов, поэтому этот тип выводов часто еще называется «российским». Дополнительно в такую полярность еще обозначают цифрой «1». У аккумуляторов с таким типом полярности «плюсовой» вывод располагается слева, а «минусовой» — справа.

Обратная полярность – полная противоположность прямой, то есть, выводы у них поменяны местами («плюсовой» — справа, «минусовой» — слева). Используется такой тип на многих зарубежных авто, но не всех. Поэтому эту полярность еще называют «европейской», также она еще обозначается цифрой «0».

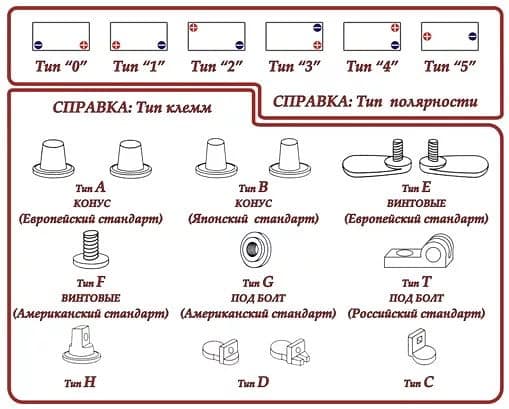

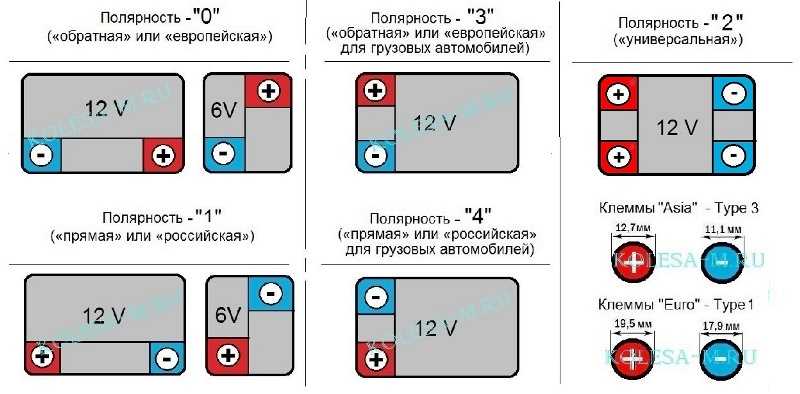

Существуют еще несколько видов полярности, но они особого распространения не получили. К примеру в США используется их собственная полярность – «американская», которая отличается тем, что выводы у них установлены не на верхней крышке корпуса, а на боковой поверхности.

Как определить полярность аккумулятора и чем грозит спутывание полярности

Рассмотрим, как же определить, какой тип полярности имеет аккумуляторная батарея. И здесь все просто, нужно всего лишь повернуть батарею «лицом» к себе. Ориентироваться можно по этикетке на боковой поверхности, поскольку она клеится на лицевой части, или по самим выводам. Батарею нужно повернуть так, чтобы они располагались с ближней стороны, то есть, повернута к вам. А после этого и нужно смотреть, с какой стороны расположены выводы. Если «плюсовой» — слева, то это прямая полярность, если справа – обратная.

А теперь о том, чем грозит неправильный выбор по полярности, и какие проблемы это может создать. Полярность указывается неспроста. Дело в том, что у каждого автомобиля имеется специальное посадочное место для АКБ, где он и закрепляется. При этом провода с бортовой сети подводятся каждый со своей стороны и длина их – определенная. Все это направлено на то, чтобы случайно не перепутать их перед подключением. Но неправильно подключить АКБ все же возможно из-за все той же полярности. Для примера, на ВАЗ установлена батарея прямой полярности, а владелец при покупке нового не обратил внимание и купил «европейский» аккумулятор. При попытках установить его на авто, «плюс» оказывается с другой стороны, поэтому и получатся «переплюсовка», которая может нанести значительный вред.

Неправильное подключение приводит к перегоранию электронных приборов бортовой сети авто и может стать причиной пожара. Интересно, что не все электроприборы сгорят, поскольку ряд из них особо не восприимчивы к изменению полюсов. К примеру, обычной лампе накаливания разницы нет, как сделано подключение, она гореть будет. Что касается электродвигателей, то при смене полюсов они всего лишь начинают крутить в другую сторону. А вот электронные приборы сгорят, поскольку для них «переплюсовка» недопустима.

Сразу скажем, что производители аккумуляторов тоже принимают участие в том, чтобы предотвратить возможное неправильное подключение. И делают они это путем использования разных по размеру выводов. Диаметр «плюсового» вывода больше, чем «минусового». Клеммы, которые подсоединяются к проводам, тоже отличаются по размерам отверстий. Поэтому надеть и закрепить, к примеру, «минусовую» клемму на «плюсовой» вывод не получиться (если не воспользоваться молотком). Дополнительно производители наносят на корпус тиснения, указывающие, какой это вывод.

Ещё кое-что полезное для Вас:

Видео: Какой аккумулятор подходит на Приору.

Несмотря на все предусмотрительности, проблемы с установкой АКБ из-за его полярности все же возникают достаточно часто. Чтобы их избежать, необходимо не только определить полярность батареи, но еще и посмотреть, как она расположена в посадочном месте. И это очень важно.

Все потому, что достаточно развернуть аккумулятор на 180 градусов, чтобы получить правильное положение выводов на АКБ. К примеру, на автомобиле используется батарея прямой полярности и установлена она «лицом», если смотреть на нее (этикеткой вперед). Если же взять «обратный» аккумулятор и развернуть его на 180 градусов, то выводы окажутся как надо, но при этом АКБ будет обращена тыльной стороной. А поскольку провода имеют определенную длину, то они могут просто не доставать до выводов или им что-то будет мешать.

Напоследок рассмотрим, что же предпринять, если в наличии имеется аккумулятор с неподходящей полярностью, а достать другой не представляется возможным. Здесь важно постараться расположить батарею так, чтобы «плюсовой» провод доставал до своего вывода на аккумуляторе и его можно было закрепить. Для этого можно разворачивать батарею, постараться ее сместить в сторону и т. д.

А вот с «минусовым» проводом разобраться будет значительно легче. Ведь он является массой и подключен к кузову авто. Поэтому его запросто можно нарастить. То есть, берем отрезок провода большого сечения (больше – лучше) необходимой длины. Откручиваем «родной» провод, а на его место закрепляем подготовленный. Затем перекидываем клемму и подключаем его к АКБ.

А вот «плюсовой» провод нарастить или заменить не получится поэтому и важно сделать все, чтобы подключить его к батарее «как есть», без внесения доработок, тем более, что сделать это практически нереально. Ведь обычная скрутка для наращивания длины является небезопасной.

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

• обратная;
• прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

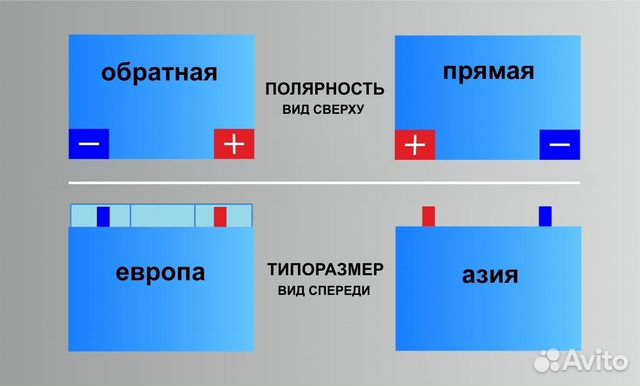

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

• С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
• С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

Это интересно:  Заряжаем аккумулятор ноутбука… без ноутбука

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т. д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

Это интересно:  Особенности мото аккумуляторов

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

ВконтактеFacebookTwitterGoogle+

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

• обратная;
• прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

• С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
• С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Читайте также:  Особенности работы автомобильного генератора

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Читайте также:  Как распознать подделку Аккумулятора?

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Прямая и обратная полярность аккумулятора: как определить

Прямая и обратная полярность автомобильных аккумуляторов – это то, что необходимо изучить начинающему водителю. Ведь последствия неправильного подключения могут быть действительно серьезными. Поэтому изучение правил подключения клемм избавит от проблем.

Полярность – что это такое? По сути, полярность аккумулятора прямая и обратная – это определенное расположение токопроводящих клемм, которое присуще отечественным и европейским агрегатам.

Стандарты

Хотя автомобильная промышленность в разнообразных государствах и развивается синхронно, некоторые отличия все же есть.

Российские компании разрабатывают и выпускают агрегаты с прямой полярностью. Хотя некоторые компании-изготовители конструируют аккумуляторы, у которых отличное от стандарта размещение токопроводящих клемм.

Евро варианты разрабатываются для иностранных автотранспортных средств.

Не так давно компании-изготовители приступили к выпуску источников питания, оснащенных 2 рядами выводов. Они подходят для различных стандартов.

Прямая полярность АКБ

Отечественные компании, которые занимаются изготовлением аккумуляторных батарей, выпускают устройства с полярностью прямой. Для проверки аккумуляторов проводят осмотр.

Для установления прямой и обратной полярности источник питания располагают лицевой стороной. При этом токопроводящие выводы сосредотачиваются снизу. АКБ с прямой полярностью отличаются тем, что минус находится справа, плюс – слева.

Прямая полярность аккумулятора прослеживается на отечественном транспорте.

Обратная полярность АКБ

Аккумуляторы с обратной полярностью выпускают европейские компании. Отличается европейский источник расположением «банок», которые входят в состав. Определить, какой автомобильный аккумулятор перед вами, можно по тому же принципу. В этом случае минус будет справа, а плюс – слева.

Батарею с обратной полярностью устанавливают на европейские транспортные средства.

Как отличить прямую полярность от обратной?

Установить, в чем разница между прямой и обратной полярностью, несложно. Для этого:

1. АКБ располагают так, чтобы была видна наклейка, выводы.
2. Определяем расположение плюсовой, минусовой клеммы.

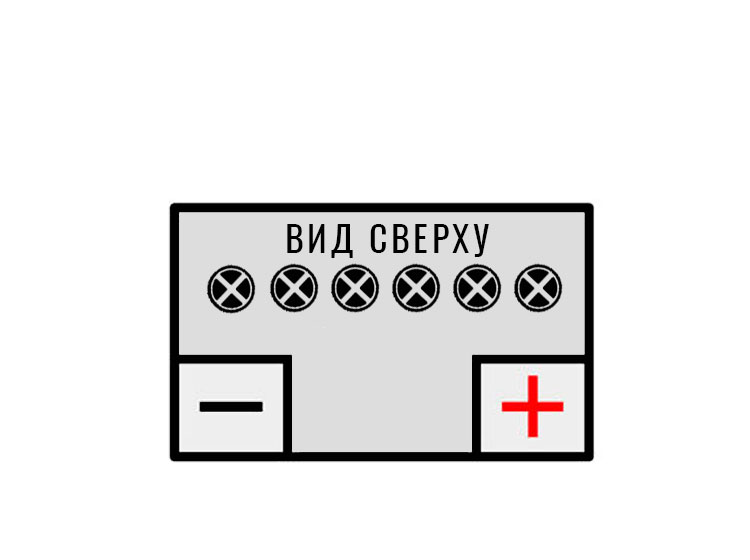

3. У европейских моделей плюс находится справа. Прямая полярность акб отличается тем, что плюс находится слева.

Прямая и обратная полярность аккумулятора – это то, что учитывается во время подбора. Дополнительно изучается посадочное место, куда в дальнейшем будет монтироваться источник питания. Учитывается и длина силовых проводов, которые необходимы для подключения устройства.

Когда возникает необходимость в определении стандарта?

Изучение расположения клемм необходимо в таких случаях:

• При подборе и приобретении новой автомобильной аккумуляторной батареи. Информация о стандарте, габаритах и характеристиках источников питания предоставляется продавцу. Обозначать все это важно, поскольку это влияет на правильность подбора.
• Самостоятельное выполнение процесса установки источника питания.
• Подведение зарядного устройства к автомобильным аккумуляторам. От того, демонтирована батарея или нет, зависит то, как проводить подключение.
• Аварийный запуск автотранспортного средства.

Способы определения без маркировки

Как определить полярность аккумулятора, если отсутствует маркировка? Специалисты выделяют 3 способа:

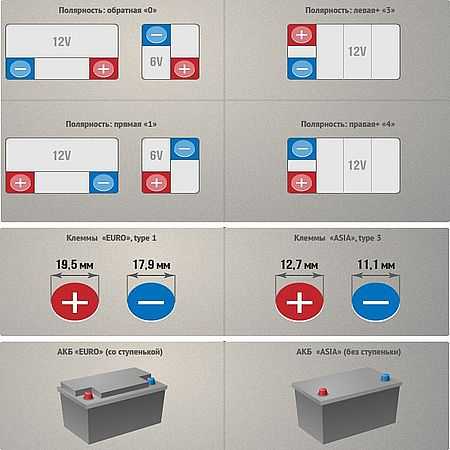

Отрицательные выводы отличаются от положительных диаметром. Размер плюсовой клеммы больше.

Для более точного определения отрицательный вывод поочередно подключают к выводам аккумуляторной батареи. Плюсовую клемму изолируют. При неправильном определении возникнут проблемы с подключением. Хотя точно установить, какая полярность, с помощью такого способа сложно.

Мультиметр – устройство, которое используется для установления положительных, отрицательных клемм. Перед измерением устанавливается режим с постоянным напряжением. Щупы, которые подведены к мультиметру, подключаются поочередно к выводам. При правильном подключении на мониторе отображается «12 В». Отличаться результаты могут, если подключение выполнено неправильно.

При проверке эксплуатируемых источников питания обследуются положительные выводы. На них, как правило, присутствует налет белого или зеленого цвета.

Последствия неправильного подключения

Переполюсовка – проблема, с которой сталкиваются даже опытные автомобильные электрики. Такие ситуации возникают из-за спешки, отсутствия маркировки.

Не учитывают отличия и из-за того, что цвет силовых кабелей, которые применяются при подключении акб евро с обратной полярностью, изменен.

К чему приводят подобные действия?

Поломка генератора

Если не знать, как определить полярность аккумулятора, провести неграмотное подключение, то в 85-90 % потребуется замена или ремонт генератора. Случалось и так, что подобные действия становились причиной воспламенения электрической проводки.

Переполюсовка провоцирует выход из строя 1-2 диодов, которые входят в состав выпрямительного моста. Обусловлено это их соединением. В результате, через образовавшееся соединение проходит максимальный ток, который становится причиной пробоя. Из-за того, что сопротивление пробитого диода нулевое, ток постоянно возрастает. Увеличивается и вероятность воспламенения проводки, выхода из строя источника питания, у которого обратная или прямая полярность. В состав современных генераторов входит предохранитель, который представлен в виде плавкой вставки. При переполюсовке он защищает внутренние элементы. Но и в этом случае проверка проводится.

Блок управление вышел из строя

Неправильное подключение приводит к поломке блока управления мотором. Из-за этого управление двигателем усложняется. В некоторых случаях мотор вообще не заводится. Для того чтобы предотвратить подобные последствия, компании-изготовители внедряют в блок управления защиту. Она требуется и в том случае, если генератор работает неправильно. Обозначать ее могут по-разному.

Защита представлена в виде стабилитрона. Его подводят к питающей шине. Подключение осуществляется параллельно. При неправильном подключении пробивается стабилитрон. И для того чтобы восстановить работоспособность системы, проводят замену стабилитрона. Если запасного стабилитрона нет, то вышедший из строя элемент выкусывают.

Выход из строя предохранителей

Если прямая или обратная полярность определена неправильно, то нередко выходит из строя предохранитель. При переполюсовке одновременно перегорает 20-25 % элементов, которые установлены в автотранспортное средство.

Перед заменой тщательно проверяют каждый предохранитель, который установлен изготовителями. Начинают проверку с распределительных компонентов, которые сосредоточены в капоте. Для замены подбирают предохранители, которые имеют такой же номинал. Использование элементов с большим номиналом невыгодно. Поэтому данным различием нужно интересоваться.

После замены предохранителей и тестирования генератора, осуществляется подключение автомобильного источника питания. Далее выполняется запуск мотора. После того как двигатель проработал 10-15 минут, определяется, насколько сильно нагрелся генератор. Чрезмерное поднятие температурного режима – признак пробитых диодов, которые входят в состав.

Перед эксплуатацией автотранспорта проводят проверку силовых узлов, электрической проводки, устройств. Все элементы и агрегаты должны быть исправными.

Можно ли устанавливать АКБ с противоположным размещением клемм?

Такая информация необходима начинающим автомобилистам, которые приобретают аккумуляторные батареи с обратным расположением токопроводящих выводов. Их последующая установка приводит к неприятным последствиям:

• Порче электроники.
• Перегоранию предохранителей и защитных элементов.
• Сгоранию блока управления.

Установка АКБ, которая не соответствует стандартам, неприемлема. Ведь это приводит к выходу из строя отдельных узлов машины или же всей электроники, блока управления.

Полезные рекомендации

Дабы предотвратить неправильное подключение токопроводящих клемм, необходимо выполнять несколько правил:

1. Перед подведением силовых кабелей тщательно проверяется соответствие маркировки. Опытные мастера рекомендуют выполнять проверку 2-3 раза.
2. Если нанесенная маркировка износилась, наклеиваются новые обозначения. Положительной клемме уделяется особое внимание.
3. Устанавливать в автотранспортное средство ранее эксплуатируемые источники питания не стоит. Ведь вероятность нарушения работоспособности генератора, силовых узлов возрастает.
4. Периодически проверяется электрическая проводка, силовые узлы. Для этих целей используют специализированное оборудование, агрегаты.
5. Выбирая новый источник питания, учитывается не только размещение клемм, но и способ фиксации, габариты, размеры выводов.

Для упрощения процесса используются каталоги, которые расположены на сайтах компаний-производителей. Они оснащены поисковиками, посредством которых проще подбирать модель.

Работоспособность автотранспортного средства во многом зависит от правильности определения полярности аккумуляторной батареи. Для этого используют различные способы. При необходимости привлекают мастеров, которые располагают всеми инструментами и устройствами.

Видео на тему полярностей акб

---

Смотрите также

• Как подобрать резину по ширине диска
• Самая медленная машина в мире
• Москвич 2140 на драйве
• Дорога включает в себя
• Штраф за непропуск пешехода на зебре
• История возникновения светофора
• Проверка на алкоголь
• Керхер пылесос для автомобиля
• Зеленый или красный антифриз
• Соболь 4х4 характеристики
• Кпп газель передаточные числа



Полярность аккумулятора прямая или обратная

Что такое полярность

Выбирая аккумулятор для автомобиля, следует обращать внимание на его характеристики. Чтобы подобрать идеальный агрегат, нужно смотреть на номинальную емкость, тип и размер корпуса, полярность батареи и прочие параметры. Сложность может возникнуть из-за того, что на отечественных машинах зачастую представлено прямое расположение токовыводящих элементов. На зарубежных авто чаще имеется обратная полярность. Неправильный выбор аккумуляторной батареи может усложнить процесс установки, подключения и эксплуатации.

Полярность аккумулятора — это характеристика, определяющая расположение внешних выводов тока, которые можно увидеть на верхней либо лицевой панели батареи. Наибольшее распространение получила прямая и обратная схема размещения, но встречаются и более экзотические системы установки токовыводящих элементов, которые редко можно увидеть на отечественном или зарубежном рынке.

Определение полярности аккумулятора играет важную роль в работоспособности автомобиля. Дело в том, что ниша, предназначенная для установки батареи, предусматривает определенное расположение прибора. Агрегат с противоположным размещением полярности не позволит выполнить правильное подключение, это может проявляться в недостатке длины проводов. Как следствие, новую АКБ не удастся установить и эксплуатировать.

Конечно, можно попробовать удлинить электропровода, поменять расположение аккумулятора. Но проще поехать в магазин, где была куплена деталь, и заменить ее на нужную. Чтобы провести удачную замену, необходимо научиться различать полярность автомобильного аккумулятора.

Если говорить проще, то полярность АКБ — это расположение ее клемм.

Что будет, если перепутать полярность

Чаще путаница происходит при подзарядке АКБ, но неопытные водители неправильно подключают аккумулятор и к бортовой сети. При этом наблюдается искрение, и все элементы подвергаются серьёзной опасности. Перегоревший предохранитель – самое малое, чем грозит ошибка. Сначала проверяют все предохранители, начиная с распределительных элементов под капотом. Перегоревшие заменяют, подбирая по амперажу.

Вот что будет, если перепутать полярность аккумулятора. Наряду с перегоревшим предохранителем, возможно повреждение:

• подсветки и электроники приборной панели;
• сигнализации;
• проводов;
• бортового компьютера – электроника очень чувствительна к смене полярности, и если двигатель начинает вращаться в обратном направлении, то электроника выходит из строя;
• АКБ;
• блока управления двигателем – мотор перестаёт заводиться либо осложняется управление. В блоке управления может быть установлена защита – так называемый стабилитрон. Его параллельно подключают к питающей шине. Если он пробит и нет запасной детали, можно выполнить подключение напрямую, убрав стабилитрон;
• генератора – из строя выходят 1 и 2 диод выпрямительного моста. пробой образуется из-за того, что через соединение проходит максимальный ток и он возрастает, поскольку сопротивление диодов нулевое. В результате растёт вероятность воспламенения проводки и повреждения других элементов бортовой сети.

После замены предохранителей необходимо проверить исправность генератора. Двигатель заводят и дают ему проработать на холостых оборотах 10-15 минут, затем определяют температуру генератора. Если он перегрелся, значит, вышел из строя диодный мост. После того, проверяют остальные элементы электрической системы.

Диодный мостик генератора

Важно! Особенно фатальна ошибка на машинах японского производства.

Однако перепутать прямую или обратную полярность АКБ сложно, и вот по каким причинам:

• зафиксировать минусовой провод на плюсовом выводе не получается, потому что он слишком толстый;
• плюсовой провод слишком короткий.

Однако некоторым всё-таки удается поставить аккумулятор неправильно. Первый сигнал при этом – сильное искрение, что свидетельствует о коротком замыкании в цепи.

Гораздо чаще путают полярность при зарядке аккумулятора. Если оплошность была замечена сразу, нужно проверить работоспособность АКБ и подключить зарядку правильно. Если же аккумулятор успел зарядиться и работает, устанавливать его на автомобиль нельзя, потому что его полярность изменилась. Чтобы избежать поломки бортовой системы автомобиля, необходимо полностью разрядить аккумулятор, а потом зарядить его правильно.

Определение величины

Чтобы понять, какая имеется полярность аккумулятора (прямая или обратная), нужно поставить его перед собой, обратив к себе лицевую сторону устройства, на которой присутствуют знаки «плюс» и «минус». Если минус находится слева, а плюс справа, это не что иное, как обратная. Если же, наоборот, справа находится минус, а слева плюс, это прямая.
Чтобы уметь безошибочно с одного взгляда определять тип полярности, достаточно обратить внимание на один из двух противоположных знаков.

Например, можно просто посмотреть, где находится плюс — справа или слева, и тогда сразу все станет понятно.

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Вот и вся классификация полярности аккумуляторов для легковых машин. Разобраться с этим сможет даже школьник, но бывают случаи, когда маркировка на АКБ отсутствует, и тогда приходится прибегать к подручным способам определения прямой и обратной полярности.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Норма утечки тока из аккумулятора автомобиля
Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

1. Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
2. Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
3. Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской. Такие батареи маркируются цифрой «4».

Рекомендуем: Определение нормальной плотности электролита в аккумуляторе

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.

А как у грузовиков?

Клеммы на аккумуляторах для грузовых авто расположены по одной из коротких сторон батареи. Развернем АКБ этой самой стороной с клеммами к себе (можно мысленно, среди нас не все уродились гераклами). Слева «плюс» – полярность «3» – «европейская»/«обратная». Слева «минус» – значит полярность у батареи «4» – «прямая»/«российская».

Схема обратной полярности аккумулятора для грузового транспорта

Схема прямой полярности аккумулятора для грузового транспорта

Кроме того, могут встречаться грузовые аккумуляторы с полярностью “2” – клеммы у таких аккумуляторов расположены по диагонали.

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

Современные автомобили оснащены надежной системой защиты от неверного подключения и воздействия обратного тока. Если присутствует защитная система, то неудачный опыт может обернуться заменой нескольких предохранителей, поэтому не стоит сильно волноваться по этому поводу.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Рекомендуем: Автомобильный аккумулятор Varta silver dynamic

Можно ли установить другой полярности

Автомобилистов, которые по неопытности приобрели неподходящий аккумулятор, интересует можно ли как-то поставить его в автомобиль. Теоретически можно. Естественно просто подключить аккумулятор как обычно не получится. Придётся перевернуть АКБ и тянуть провод к соответствующему выводу. Провод иногда коротковат, поэтому его нужно будет наращивать. Кое-как к этому делу не подойти, поскольку нужно тщательно подобрать провод, рассчитав необходимое сечение. И такое подключение уже будет халтурой. Вместо рискованного мероприятия по подключению аккумулятора с неправильной полярностью, опытные водители рекомендуют продать прибор и купить тот, который нужно.

Чтобы избежать неправильного подключения АКБ, опытные водители советуют новичкам покупать точно такой же аккумулятор, что и был установлен. Однако этот способ не спасает от неправильной установки на подзарядку, поэтому будьте внимательны при покупке и установке батареи.

Определение полюсов при отсутствии маркировки

Положительные и отрицательные токовыводы выделяются знаками (плюс и минус) или цветами. Плюсовой заряд производители обозначают красным, а минусовой — черным или синим оттенком. Ситуации, когда опознавательные знаки отсутствуют, довольно редки, но все же встречаются на практике. Определить полярность аккумулятора автомобиля в таком случае можно следующими способами:

• Измерение диаметра токовыводящих элементов. Плюсовые клеммы имеют больший размер. Для европейского типоразмера диаметр положительного вывода будет составлять 19.5 мм, для азиатского — 12.7 мм. Чтобы получить точное измерение, следует воспользоваться штангенциркулем.
• Эксперимент с лимонной кислотой. Для того чтобы определить расположение клемм, необходимо приготовить слабый раствор и разлить его в два стакана. К выводам прикручивается тонкая медная проволока, оголенные концы которой опускаются в кислую жидкость. Если в одной из емкостей наблюдается активное газообразование, там находится минусовой вывод.
• Эксперимент с сырым картофелем. Для этого нужно взять один овощ, разрезать его пополам и поместить в него медные проводки, отходящие от минусового и плюсового токовывода, на расстоянии 1 см. Возле проволоки, которая исходит от положительно заряженной клеммы, появятся зеленые пятнышки.
• Измерение напряжения мультиметром. Необходимо щупами коснуться токовыводов автомобильного аккумулятора и посмотреть на показания. Если мультиметр показывает положительный заряд, то под красным проводом находится клемма со знаком «+», а под черным — минус. Если же прибор демонстрирует минусовое напряжение, то плюсовой вывод располагается под черным щупом.

Эти простые способы помогут самостоятельно определить полярность аккумуляторной батареи любого автомобиля.

Чтобы машина исправно работала, каждому автомобилисту необходимо познакомиться с методами определения полярности АКБ. Для этого нужно научиться различать маркировку на этикетке или воспользоваться подручными средствами, которые помогут распознать месторасположение токовыводов. Узнав это, можно запросто определить европейскую и российскую полярность автомобильного аккумулятора.

Как определить полярность аккумулятора

Знание «родной» полярности аккумулятора пригодится не только при покупке новой батареи взамен отработавшей свой ресурс – такие же негативные последствия могут возникнуть при «прикуривании» во время попытки завести авто от чужого АКБ. При подзарядке батареи пострадать может только она, но, учитывая стоимость этой детали, такой вариант вряд ли можно назвать удовлетворительным.

Обычно аккумуляторы обладают хорошо различимой маркировкой выводов, особенно хорошо видны символы «+» и «-» на батареях отечественного производства. На аккумуляторах, выпущенных за рубежом, перепутать провода ещё сложнее: там плюсовая клемма отличается от минусовой чуть увеличенным диаметром, так что достаточно просто быть внимательным, чтобы не ошибиться.

Кроме того, определение полярности аккумулятора возможно по цвету: некоторые производители окрашивают положительную клемму красным цветом, а отрицательную – чёрным.

Наконец, если у вас остались сомнения, можно воспользоваться вольтметром или любым измерительным прибором, позволяющим замерять напряжение. При правильном подключении к положительной клемме показания прибора будут положительными, при неправильном – отрицательными или нулевыми.

Если маркировки на батарее нет, после того, как с помощью вольтметра вы узнали полярность выводов, можно пометить их самостоятельно. Желательно на корпусе, но можно сделать пометку и на самой клемме.

Полезные советы и правила ухода

Если перепутать аккумулятор или нарочно, с целью эксперимента, поставить не тот, который нужен, последствия будут очень печальными. В этом случае сразу выйдет из строя вся электроника в автомобиле, в том числе ЭБУ. В худшем случае машина может сгореть полностью.

Ни в коем случае нельзя экспериментировать. Если, например, есть аккумулятор с обратной полярностью, но требуется прямая, то нужно обязательно заменить его.

Чтобы продлить срок службы автомобильного аккумулятора, нужно за ним ухаживать:

1. Правильно заряжать. Нельзя допускать полного разряда.
2. Поверхность периодически чистить.
3. При снятии сначала отсоединять отрицательную клемму и только потом уже положительную.
4. Если планируется долго не использовать автомобиль, лучше снять батарею и хранить ее в сухом и теплом помещении.

Аккумулятор — это важная составляющая любого автомобиля, поэтому необходимо беречь его, правильно присоединять и отсоединять. Если устройство испортилось, приобретать новое нужно исключительно в специализированном магазине.

Чем отличаются аккумуляторы прямой обратной полярности. Обратная и прямая полярность сварки — сварка металлов постоянным током

Многие автомобилисты знают, что может произойти в случае путаницы с аккумуляторными клеммами. Да, это случается не специально, а по причине недостаточного опыта. В автомобилях отечественного производства и многих иномарках полярность аккумулятора различается. Автомобилисты-аматоры, зачастую не знают о таком термине и о существовании каких-либо различий между видами полярности. Данная статья поможет разобраться в указанной теме и ответит на вопросы касательно полярности аккумуляторов.

Что такое полярность аккумулятора?

Понятие полярности подразумевает под собой расположение внешних клемм аккумулятора, которые ещё называют токовыводами, на крышке АКБ или её лицевой стороне. Принято выделять две самые распространённые схемы полярности – прямую и обратную. Проще говоря, в одной схеме минусовая клемма находится слева, в другой — справа.

Важно! Для тех, кто собирается переезжать за границу и обосновываться там, заметим, что существуют также и весьма непривычные расположения внешних аккумуляторных клемм, на что стоит обратить внимание еще в начале эксплуатации транспортного средства.

Какие полярности АКБ бывают?

У вас приблизительно уже должно складываться понятие полярности и её видов. Но как определить, заглянув под капот, какая полярность у вашей АКБ, прямая или обратная?

Аккумуляторные батареи с прямой полярностью устанавливаются на большинство отечественных автомобилей. Но что такое прямая полярность аккумулятора и каким образом она определяется? На самом деле всё предельно просто. Возьмите АКБ, разверните её к себе лицевой стороной. У вас перед глазами должна оказаться этикетка, а клеммы снизу. Если клемма положительного заряда будет слева, а отрицательного, соответственно, справа, тогда у него прямая полярность. Вот и вся схема. АКБ такого типа стоят на большинстве автомобилей отечественного производства.

Обратная полярность – это разработка европейских инженеров. На 90% европейских автомобилей ставится аккумулятор с обратной полярностью. Она отличается от прямой только развёрнутым расположением клемм. Для её определения проделайте те же манипуляции, что и с прямой.

Только теперь минусовой токовывод будет находится слева, а плюсовой – справа. Такие АКБ стоят практически на всех автомобилях европейского производства. Исключения встречаются, но они весьма редкие.

Интересный факт! Европейские аккумуляторы отличаются от азиатских не только габаритами, формой, расположением клемм, а ещё и их диаметром. Стандарты Европы: плюсовая клемма — 19,5 мм, минусовая — 17,9 мм. В Азии они меньше: плюс — 12,7 мм, минус — 11,1 мм.

Как ещё можно определить прямую и обратную полярность АКБ автомобиля? Если не брать в расчёт полюса, то «на глаз» их различить практически невозможно. У таких аккумуляторов внешние различия отсутствуют. Корпус, банки и их количество, сила тока, даже этикетка, всё идентично. Конечно, присутствуют ещё такие условные цифровые обозначения, как «0» и «1».

Как узнать, полярность 0 — это прямая или обратная? Запутать себя разнополярными аккумуляторами очень просто, так как можно приобрести АКБ с неподходящим расположением токовыводов.

Прямая полярность – это единица, обратная – это ноль. Конечно для таких случаев можно купить переходник с прямой полярности на обратную, но это тоже не выход, поскольку это не совсем удобно. Даже опытные водители, совершив спонтанный выбор, попадаются в сети случая.

Важно! Если ваших знаний недостаточно, обратитесь к консультанту магазина автозапчастей и попросите подобрать аккумулятор для вашего автомобиля. У продавцов должны быть каталоги АКБ с деталным описанием каждой. Это наиболее оптимальный вариант.

Можно ли установить аккумулятор другой полярности?

Это достаточно частый вопрос водителей, имеющих недостаточный опыт. Порой новички не только покупают первый понравившийся аккумулятор, но ещё и сразу устанавливают его на автомобиль. Везёт тем, кто «попал пальцем в небо», но в других случаях придётся худо.

Если в свой автомобиль подключить аккумулятор не той полярности, может сгореть вся электроника вместе с мозговым центром или даже произойти пожар.

Поэтому необходимо элементарно провести сравнение со старой батареей и запомнить расположение полюсов. Если же вы определили это после того как вышли из магазина, ничего страшного, вам должны заменить АКБ, главное не спешить с подключением этого аккумулятора.

Но может случиться и так, что об ошибке вы узнали только после установки, когда клеммы ободрались и замкнули, а в магазине вам отказались менять батарею, аргументируя это тем, что это не гарантийный случай. Как поступать?Постарайтесь продать такую АКБ. Поясните причину продажи и далее будьте внимательнее. Если никто не покупает, что уже поделать, всё равно придётся брать новый «правильный» аккумулятор.

Интересный факт! Все аккумуляторные батареи до середины прошлого века имели напряжение только в пределах 6 Вольт.

Подписывайтесь на наши ленты в

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

1. Перегорание предохранителей.
2. Пожар.
3. Выход из строя ЭБУ.
4. Перегорание диодного моста генератора.
5. Оплавление проводки.
6. Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя.

Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Автомобильные аккумуляторы делятся на 2 типа — те, что имеют прямую полярность, и те, у которых она обратная. В чем заключается специфика тех и других батарей?

Что представляют собой аккумуляторы прямой полярности?

Под полярностью понимается расположение токовыводящих конструктивных элементов аккумулятора — клемм — на его поверхности (например, на крышке). Она считается прямой, если «плюс» батареи располагается слева, а «минус» — справа. При этом аккумулятор должен быть развернут лицевой стороной к автовладельцу (клеммы находятся во многих случаях ближе к ней, а если не так — то ее легко определить по этикетке батареи).

Клеммы аккумулятора обозначаются, таким образом, знаками «+» или «–».

В основном батареи с прямой полярностью выпускаются для российских и азиатских автомобилей.

Что представляют собой аккумуляторы обратной полярности?

Полярность считается обратной, если, в свою очередь, «плюс» батареи располагается справа, а «минус» — слева. Разумеется, также при условии, что аккумулятор будет развернут лицевой стороной к автовладельцу.

Как правило, батареи с обратной полярностью выпускаются для американских и европейских автомобилей.

Сравение

Главное отличие аккумуляторов прямой полярности от аккумуляторов обратной полярности заключается, собственно, в расположении «плюсовой» и «минусовой» клемм. Внешний вид устройств, а также их функциональность могут быть практически идентичными (особенно если они выпущены одним брендом для одной и той же категории автомобилей).

Однако крайне нежелательно устанавливать на автомобиль, рассчитанный на батареи прямой полярности, аккумуляторы, в которых клеммы расположены по-другому. Если полярность будет нарушена, то электроника в автомобиле работать не будет, а то и вовсе выйдет из строя. Кроме того, конструкция многих машин попросту не позволяет корректно подключить батареи, не подходящие по полярности.

В ходе выбора аккумулятора можно ориентироваться на страну, которой принадлежит бренд-производитель автомобиля. Если это Россия или, к примеру, Япония, то для машины, скорее всего, необходима батарея прямой полярности. Если это США или Германия, то нужно будет, вероятно, задействовать устройства с клеммами, расположенными наоборот.

Определив,в чем разница между аккумуляторами прямой и обратной полярности, зафиксируем выводы в небольшой таблице.

Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару.

Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.

Что такое полярность на аккумуляторной батареи

Полярность на аккумуляторе — это расположение клемм аккумулятора относительно друг друга. На сегодняшний день, большинство аккумуляторов выпускаются в одинаковом формате всеми производителями. Но из-за разницы в развитии автомобилестроения, сейчас одинаково пользуются спросом аккумуляторы с прямой и обратной полярностью.

Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться.

Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.

Прямая полярность аккумулятора

Аккумуляторная батарея с прямой полярностью — это разработка отечественного автопрома. Поэтому, в большинстве случаев устанавливается именно на отечественных автомобилях. Такие батареи установлены на моделях от ВАЗ 2101 до Lada Vesta.

Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.

Обратная полярность аккумулятора

Обратная полярность батареи используется на зарубежных автомобилях (тоже есть исключения, но большинство). В ней отличается расположение клемм на противоположное. То есть. Если поставить аккумулятор этикеткой к себе, то плюсовая клемма окажется по правую руку.

Отличия аккумуляторных батарей

Тут находится самая главная загвоздка, дело в том, что аккумуляторы ничем не отличаются, кроме расположения плюсовых и минусовых клемм. Корпус, цвет, этикетка, банки и емкость полностью совпадают, а вот клеммы различаются. Поэтому, перед тем как приобретать новый аккумулятор, стоит внимательно изучить свой и затем отправляться за покупкой.

Не стоит надеяться, что Вы опытный водитель и не перепутаете. Не только новички совершают такие ошибки. Даже опытный водитель способен перепутать тип аккумулятора и купить ненужный, если будет делать покупку спонтанно или спешить.

Если Вы не уверенны в том, какой аккумулятор нужен для вашего автомобиля, то стоит поинтересоваться у консультанта. Обычно в специализированных магазинах присутствуют каталоги автомобилей, в которых указан тип полярности. В таком случае, вы исключите возможность ошибки и приобретете правильную деталь.

Можно ли устанавливать аккумулятор другой полярности

Прежде всего, стоит опять предупредить, что короткое замыкание или перепутанные полюса, могут привести к серьезным поломкам электроники автомобиля и даже к пожару. Так что, необходимо относится к замене батареи очень аккуратно, во избежания различных неприятностей.

Но в том случае, если Вы уже приобрели аккумулятор не той полярности, или он достался в подарок, или по скидке, тогда есть два варианта развития ситуации.

Первый вариант — это удачный. Вам повезло и провода в автомобиле свободно дотягиваются до нужных клемм. Тогда ничего делать не нужно, а просто затягиваем контакты на правильных полюсах и пользуемся аккумулятором.

Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.

Вывод

На самом деле, в правильном выборе полярности аккумулятора нет ничего сложного, но стоит приложить минимум внимания, для избежания будущих трудностей. Ведь проще снять старый аккумулятор и поставить новый, чем переделывать провода рассчитанные под большую силу тока.

Основной функцией автомобильного аккумулятора (акб) является запуск двигателя. В нормальных условиях потраченная энергия восполняется генератором, сразу после пуска мотора. Таким образом, происходит автоматическая подзарядка, не требующая внешнего вмешательства. Если заряда не хватает для запуска двигателя, выполняют зарядку от внешнего источника питания. При этом учитывают, что бывает обратная и прямая полярность аккумулятора, определяющая схему подключения клемм.

Важно! Работать с акб можно только в проветриваемом помещении и в защитных перчатках.

Для подзарядки используют зарядные устройства или аккумуляторную батарею другого автомобиля. Аккумулятор по возможности извлекают, отсоединив клеммы заземления и питания. Корпус очищают от загрязнений и при помощи визуального осмотра оценивают уровень электролита и определяют полярность акб. Проверить уровень электролита можно лишь в негерметичных батареях, на корпусе которых есть специальные отверстия с крышками. Если произошло вытекание электролита через трещины, акб считается непригодной для использования и ее потребуется заменить.

Обратная и прямая полярность аккумулятора

На корпусе аккумуляторной батареи автомобиля расположены два токовыводящих элемента, к которым подключаются клеммы зарядного устройства или электрической цепи автомобиля. Маркировка контактов «+» и «-» — это обозначение полярности аккумулятора. Она присутствует и на клеммах зарядных приборов, что является подсказкой для правильного подключения.

Всегда соединяется плюс к плюсу, а минус только к минусу.

И зарядка аккумулятора обратной полярностью отличается лишь расположением токовыводящих контактов на корпусе.
Чтобы не ошибиться, поставьте акб лицевой стороной к себе. Переднюю часть можно определить по присутствию информационных надписей и наклеек. Если «+» будет расположен слева, а «-» справа — полярность прямая. Если знаки расположены наоборот — перед вами обратная полярность автомобильного аккумулятора.
Каждая модель акб имеет определенную маркировку, последняя буква или цифра которой указывает на полярность аккумулятора (прямая или обратная). Как определить на практике:
Обратная маркируется цифрой «0», буквой «R» или сокращением «о.п.»
Прямая обозначается цифрой «1», буквой «L» или «п.п.»
Пример расшифровки маркировки тюменского аккумулятора обратной полярности:
Модель Asia6СТ50LR
6 – количество аккумуляторов в общей батарее;
СТ – стартерная;
50 – номинальная емкость;
L — залитая;
R — обратной европейской полярности.
Помимо «+» и «-», маркировка клемм автомобиля может иметь следующие обозначения:
«POS» или «P» – положительная;
«NEG» или «N» – отрицательная.
Если вам встретился термин европейская полярность аккумулятора, помните, что это обратная схема. В маркировке на корпусе акб она может отмечаться как «е». При прямой полярности такое обозначение просто будет отсутствовать. Многие европейские модели батарей имеют различные диаметры токовыводящих контактов. Положительные больше, чем отрицательные.

Практические отличия прямой и обратной полярности аккумулятора

Зарядка аккумулятора от аккумулятора другого авто

Чтобы понять, насколько важно определить полярность аккумулятора автомобиля, необходимо знать о последствиях. Так, когда выполняют запуск двигателя от другого автомобиля (прикуривание), неверное подключение провоцирует короткое замыкание, что через несколько минут переходит в фазу пожара. А потому, при возникновении искрения, провода экстренно размыкают.
В ситуации, когда автомобилист перепутал полярность при зарядке аккумулятора зарядным устройством, последнее (если оно некачественное) может сгореть. В акб может произойти переплюсовка — смена полярности. Плюсовой контакт станет минусом, а минусовой — плюсом. Устранить эту неполадку просто:

• Полностью разрядите акб.
• Зарядите его с правильным расположением полюсов.

Технология зарядки акб

После того, как установлено, какая полярность у аккумулятора, переходят к выбору режима зарядки. Он устанавливается на зарядном устройстве.

Их существует три:

1. Метод постоянного напряжения (14,6-15 В) — применяется для герметичных батарей, конструкция которых не позволяет проверить или изменить уровень электролита. В этом режиме напряжение выдерживается постоянным, а ток уменьшается, реагируя на возрастающее внутреннее сопротивление акб.
2. Зарядка постоянным током — самый распространенный способ. Предельный ток заряда акб равен 10% ее емкости (при емкости 50 Ah ток должен быть 5 А). В таком режиме выполняется зарядка до напряжения 14,4 В. Далее, вплоть до полной зарядки, ток уменьшают вдвое (5% емкости батареи). Если зарядное устройство не позволяет точно установить нужный режим, выбирается ближайший в меньшую сторону. При этом время полного восстановления увеличится, но это будет более щадящим, чем быстрая зарядка высокими токами.
3. Комбинированный способ — используется в автоматических зарядных устройствах, не требующих участия человека. Метод состоит из двух этапов: вначале энергия восполняется постоянным напряжением, а затем постоянным током.

Зарядка аккумулятора от зарядного устройства

Для аккумуляторов прямой и обратной полярности никакой разницы в выборе режима зарядки нет. Значение имеет только правильность подключения: вначале плюс соединяется с плюсом, затем минус с минусом. После этого включается зарядное устройство. Отключают в обратном порядке.
Чтобы зарядить акб от другого автомобиля необходимо соединить при помощи проводов с клеммами типа “крокодил” плюсы батарей (красный провод), а затем минусы (черный провод). Даже если в одной машине обратная, а в другой прямая полярность аккумулятора, помните, что это лишь такое конструктивное отличие расположения контактов. После подключения двигатель заряжающего автомобиля запускают на время до десяти минут, а затем глушат. Далее проверяют заряжаемую батарею и при необходимости повторяют процесс.

Почему акб не заряжается и что можно сделать

Средний срок службы акб около шести лет. Постепенно скорость разрядки увеличивается, а эффективность зарядки снижается. Причина этого — сульфатация пластин или скапливание на пластинах отложений сульфата. Он образуется в процессе химической реакции взаимодействия серной кислоты (электролита), свинца и диоксида свинца (материалы из которых изготовлены пластины). Теоретически при зарядке акб этот процесс должен быть полностью обратим, однако на практике сульфат не возвращается полностью в исходное состояние. Устранить эту проблему позволяет десульфатация аккумулятора сменой полярности или переполюсовка.
Для этого акб полностью разряжают, а затем выполняют зарядку, подключив минус к плюсу, а плюс к минусу. В итоге расположение зарядов на контактах меняется, что значит обратная полярность аккумулятора станет прямой.

Переполюсовка позволяет восстановить до 70% емкости батареи.

Однако, это может быть неудобно, поскольку при отсутствии владельца автомобиля, будет не понятно — как узнать полярность восстановленного аккумулятора. Для решения этой проблемы, если акб изначально хорошего качества (низкокачественный просто сгорит), можно сразу выполнить обратную переполюсовку, восстановив до 80% емкости.

Поиск: Pro | B&H eXplora

Shure анонсирует направленные петличные микрофоны UniPlex

(автор: Robert Rives) Кабели Shure Plex и схема направленного захвата хорошо подходят для вещания и презентаций, где необходимо свести к минимуму проблемы с просвечиванием и обратной связью.

Подробнее

Петличный микрофон

Google представляет дверной звонок Nest 2-го поколения (проводной) и Nest Wi-Fi Pro

от Atane Ofiaja · Опубликовано 06.10.2022

Компания Nest недавно представила проводной дверной звонок 2-го поколения. Проводная конструкция подключается к существующей проводке дверного звонка, что позволяет ему работать со всеми звонками, рассчитанными на трансформатор дверного звонка 16-24 В переменного тока, 10 ВА. Дверной звонок Google Nest и Nest Wifi Pro Доступен в ясеневом цвете,

Подробнее

Беспроводная сеть

Наблюдение

Твердотельные накопители PRO-G40 обеспечивают надежную, быструю и портативную производительность

Стивен Вонг · Опубликовано 05.10.2022 Портативный твердотельный накопитель PRO-G40 от SanDisk Professional сохранит ваши видео 4K, фотографии в формате RAW и другие большие файлы в безопасности. С 1 ТБ и

Подробнее

Портативный твердотельный накопитель

Диски и хранилища

Внешние жесткие диски

Saramonic обновляет беспроводную микрофонную систему Blink 500 с ProX Version

by Robert Rives · Опубликовано 01.10.2022

Saramonic уже некоторое время предлагает интеллектуальные и экономичные решения для беспроводных микрофонов создателям контента всех мастей, и Последняя версия популярной серии Blink 500 компании, Blink 500 ProX, предлагает некоторые заметные улучшения, включая лучшее качество звука, меньшую задержку, более длительное время автономной работы и улучшенные OLED-экраны на компонентах. Доступны две конфигурации: Blink 500 ProX B1 — одинарная

Подробнее

Беспроводные микрофоны

Аудио для видео

Знакомство с адаптерами Tascam CA-XLR2d XLR для камер

Автор Robert Rives · Опубликовано 28.09.2022

Камера будет очень довольна микрофонными XLR-адаптерами Tascam CA-XLR2d для установки на камеру. TASCAM предлагает три варианта: CA-XLR2d-C предназначен для использования с некоторыми камерами Canon, CA-XLR2d-F предназначен для использования с камерами FUJIFILM, а

Подробнее

Микрофоны-пушки

Микрофоны

аудио для видео

Sony FX30 — идеальная кинокамера начального уровня легче, чем когда-либо, взять в руки кинокамеру. Многие создатели повседневного контента, нуждающиеся в кинокамере, обнаружили, что текущие варианты либо слишком дороги, либо слишком сложны, либо и то, и другое. С FX30 барьер для входа стал еще ниже без ущерба для качества или производительности. Sony добилась этого, взяв чистый дизайн FX3 и упаковав его в недавно разработанный 26,1-мегапиксельный датчик APS-C BSI 9. 0003

Подробнее

Кинокамеры

Logitech представляет новые мыши и клавиатуры для пользователей Mac

Стивен Эспозито · Опубликовано 28 сентября 2022 г.

Дополните свои продукты Apple новейшими беспроводными мышами и клавиатурами Logitech. Разработанная для повышения производительности на широком спектре устройств Apple, от MacBook Pro до iPad Pro, компания Logitech разработала что-то для каждого. Мышь MX Master 3S Мышь MX Master 3S для Mac Mouse, оптимизированная для macOS и iPadOS, основана на предыдущем дизайне Logitech и обеспечивает скорость, точность и почти бесшумную работу, подходящую для работы и дома. Эргономичный дизайн и

См. Больше

компьютерные клавиатуры

Беспроводная мышь

Компьютерные периферийные устройства и аксессуары

Audio-Technica объявляет ATDM-0604A Digital Smartmixer для конференции Audio

. аудиорешений для бизнеса и образования компания Audio-Technica анонсирует улучшенную версию цифрового смарт-микшера ATDM-0604; ATDM-0604a. Эта новая модель, разработанная для удобного проведения разнообразных онлайн-совещаний или живых совещаний, обеспечивает улучшенное качество звука, расширенные возможности удаленного доступа и расширенные возможности подключения.

Узнать больше

Цифровые микшеры

Ускорьте рабочий процесс с помощью дисплея Wacom Cintiq Pro 27 Creative

Опубликовано 28.09.2022

Wacom выводит ваш профессиональный графический рабочий процесс на новый уровень с выпуском Cintiq Pro 27 Creative Перьевой и сенсорный дисплей. Этот высокопроизводительный 26,9-дюймовый сенсорный дисплей, разработанный для того, чтобы вы могли сосредоточиться на своих проектах, имеет разрешение 3840 x 2160, частоту обновления 120 Гц и поддержку 10-битного цвета и расширенный динамический диапазон, охватывающий 98% гаммы DCI-P3 для создания реалистичных фотографий и иллюстраций.

Подробнее

Графический планшет

Полная интеграция дрона и камеры с системой Sony Airpeak S1

by Mary Latvis · Опубликовано 23. 09.2022

свою камеру Sony для потрясающих съемок с воздуха? Поклонники камер Sony Cinema, таких как FX3 и Alpha a1, обязаны изучить профессиональный дрон Airpeak S1. В сочетании с Gremsy Gimbal T3 Airpeak S1 поддерживает

Подробнее

Аэрофотосъемка

Дроны

Обзор AMD Radeon Pro W6800: Beast Mode

by M. Brett Smith · Опубликовано 23.09.2022

Когда AMD впервые анонсировала видеокарту Radeon Pro W6800, моя первая думал, что я ослышался. Наверняка они не выпускали карту на 32 гига — это в четыре раза больше, чем у предшественницы! Что безумно. Оказывается, я не ослышался. AMD действительно выпустила 32-гигабайтный графический процессор для рабочих станций. И нам посчастливилось это проверить. Radeon Pro W6800: характеристики и особенности Как хедлайнер серии Radeon Pro W6000, Radeon Pro W6800

Подробнее

Видеокарты

Компьютерные аксессуары

Logitech Blue Sona: вещательный микрофон для современных авторов

Опубликовано 21. 09.2022

Серьезные авторы, которые ищут подходящий микрофон для своих нужд вещания и подкастинга чтобы захотеть проверить недавно анонсированный Blue Sona от Logitech, суперкардиоидный активный динамический микрофон с технологией ClearAmp для исключительного качества звука и большого усиления.

Узнать больше

Микрофоны

Подкастинг

Расширьте возможности подключения в прямом эфире с помощью беспроводных решений Teradek

Джордан Галлант · Опубликовано 19 сентября 2022 г. для живого производства только увеличилось. Теперь мы знаем, что гибридные среды виртуального и физического пространства более желательны как для зрителей, так и для координаторов мероприятий, потому что они максимизируют количество людей, которых вы можете охватить. Но с этими типами событий возникает множество проблем, будь то подключение к качеству видео — удаленно или с дисплеями на месте. Известное имя в сфере беспроводной передачи,

Подробнее

Беспроводной передатчик

Решения для потокового мультимедиа

Apogee анонсирует новый USB-аудиоинтерфейс со встроенным аппаратным DSP

by Andrew Eisele · Опубликовано 15 сентября 2022 г. цифровые продукты в течение 35 лет. Используемый профессионалами студии для записи живых выступлений в студии, Apogee оставил несомненный след в индустрии звукозаписи. Последний набег бренда на бюджетный рынок определенно привлечет внимание: анонс Apogee BOOM, USB-аудиоинтерфейса 2×2 со встроенным аппаратным DSP. В настоящее время это единственный аудиоинтерфейс в своем классе с

Подробнее

Аудиоинтерфейсы

Полноразмерные штативы, которые мы рекомендуем

Автор: Тодд Воренкамп · Опубликовано 09.09.2022

Когда дело доходит до качества изображения, все рекомендуют штатив. Штатив хорошего качества — один из самых важных аксессуаров, которые вы можете приобрести для своей камеры, но с таким количеством новых брендов и опций выбрать правильный может быть проблемой. Для этой статьи я поговорил с экспертами в магазине B&H SuperStore, взял в руки несколько разных полноразмерных штативов и штативных головок и могу поделиться с вами своим мнением о том, почему

Подробнее

Видеоштативы и аксессуары

Переключатель DPDT с обратной полярностью

Подключение и использование переключателя DPDT — преобразование отрицательного напряжения в положительное и наоборот

Недавно я разместил видео о самодельных гусеницах, несколько человек спросили, как я управлял двигателями. Это очень простой электронный процесс, включающий переключение полярности.

См. сопровождающее видео здесь…

Переключение обратной полярности — умно звучащий термин для чего-то действительно очень простого.

Полярность относится к направлению магнитного или электрического поля. Если вы посмотрите на простую батарею, у нее есть две клеммы — два металлических конца.

Полярность — это направление электрического поля

Электрическое поле распространяется в определенном направлении, и именно это направление определяет, какая клемма какая. Таким образом, говорят, что каждая клемма батареи имеет «полярность», и эта полярность может быть положительной или отрицательной. Это довольно важная информация, когда вы подключаете батареи к устройствам, поскольку то, как течет электричество, напрямую влияет на электрические устройства и их работу.

Простая замена

В большинстве аккумуляторов, если вы установите аккумулятор неправильно, он не будет работать. На некоторых предметах это может повредить электронику, а на других может произойти что-то другое.

Например, если мы соединим плюс и минус этой батареи с простым коллекторным двигателем постоянного тока, двигатель будет вращаться в определенном направлении (возможно, по часовой стрелке). Это связано с тем, что электрический ток протекает через катушку внутри двигателя и взаимодействует с закрытыми магнитами (это не то же самое с бесщеточные , асинхронные двигатели — но это здесь не рассматривается).

Теперь, если мы поменяем местами эти соединения, двигатель будет вращаться в направлении , противоположном (против часовой стрелки). Почему? Потому что мы изменили способ протекания электрического тока внутри катушки двигателя. Мы поменяли полярность…

Вот и все в двух словах… обратная полярность меняет положительное на отрицательное, а отрицательное на положительное.

Лучший способ

С моими гусеничными двигателями было бы не очень практично вручную переключать соединения аккумулятора, пытаясь управлять им, поэтому вместо этого я использовал пару переключателей.

Переключатели DPDT

Мы можем добиться обратной полярности более контролируемым способом, просто используя переключатели DPDT, что означает «двойной полюс, двойной ход». Обычно у них вкл-выкл-вкл настроек. Это, если мне не изменяет память, позволяет им управлять четырьмя независимыми цепями, я думаю… но давайте не будем об этом здесь беспокоиться.

Тумблер DPDT. 3 положения ВКЛ-ВЫКЛ-ВКЛ. 6 клемм под

Самое замечательное в этих недорогих, легкодоступных переключателях — возможность смены полярности . Они могут сделать всю эту замену проводов для нас.

Для этого вам необходимо соединить переключатели определенным образом…

Вид снизу переключателя DPDT — обратите внимание на пересечение концевых клемм

Здесь вы смотрите на нижнюю сторону переключателя, где находятся клеммы. На первый взгляд это может показаться немного запутанным, но на самом деле все очень просто.

Входом является батарея, поэтому красный провод (положительный) и синий провод (отрицательный) подключаются к соответствующим клеммам батареи, а затем к конечным клеммам переключателя (не имеет значения, какой конец или какая клемма) . Теперь посмотрите, как красный и синий провода пересекаются друг с другом и соединяются с двумя другими конечными клеммами — их напротив концевых клемм . Пока вы помните этот простой крест, вы можете подключить один из этих переключателей. Выход берется с двух центральных выводов выключателя (на моей схеме зеленый и желтый, но цвет значения не имеет). Полярность зеленого и желтого проводов определяется тем, какой конец вы подключили первым, или текущим положением переключателя. Но не бойтесь… Щелчок переключателя изменит полярность.

Это так просто… щелкни в одну сторону, чтобы зеленый был положительным, а желтый — отрицательным. Нажмите другой, желтый положительный, а зеленый отрицательный!

Переключатель DPDT, вид снизу — 1) Положительный вход от батареи, подключенной к клеммам на противоположных концах. 2) Отрицательный вход подключен к противоположным клеммам. 3) Центральные клеммы подключены к устройству, например, к двигателю постоянного тока. При щелчке переключателя устройство получает положительный/отрицательный или отрицательный/положительный сигнал в зависимости от положения переключателя. Вид снизу переключателя DPDT — начало проводки кроссовера — клемма противоположного конца подключена

Рулевые гусеницы с переключателями DPDT

Как я уже говорил выше, мои гусеницы приводятся в движение двумя двигателями. Например, когда один двигатель движется полностью вперед, а другой полностью реверсирует, модель начинает вращаться — этим знамениты гусеницы с нулевой точкой поворота.

Итак, для управления каждой дорожкой я использовал переключатель DPDT. Вот упрощенная схема:

Управление двумя двигателями (гусеницами) с помощью переключателей DPDT

Это действительно так просто, как кажется. Это позволило мне создать очень простую панель управления:

Простая панель управления с двумя переключателями DPDT — не самое лучшее фото, которое я знаю, но вы можете видеть переход на

Итак, вот оно… перепутать полярность с помощью переключателя.

Предостережение

Теперь пришло время признаться… пока я делал это, я бы не рекомендовал его для больших моторов (как я использовал) кроме строго для тестирования. Большие двигатели потребляют много тока. Когда их быстро перемещают из одного направления в другое, они могут потреблять огромное количество тока — до двадцати раз больше, чем я где-то читал. По этой причине в идеале необходимо использовать регулятор скорости. Это электронное устройство, специально разработанное для того, чтобы справляться с этими пиками тока и безопасно справляться с ними. Это не только безопаснее для вас, но и может спасти ваши дорогие моторы. Я рассказываю больше о регуляторах скорости на странице Radio Control (которую я позже добавил в свои треки).

Эта схема переключателя DPDT подходит для миниатюрных двигателей, но для более крупных — нет. Да, я использовал его — , но только для тестирования… и я немного не в себе . Я старался не менять резко направление, чтобы предотвратить нарастание тока, но, по правде говоря, лучше не делать этого без регулятора скорости. Вы были предупреждены…

С учетом сказанного, переключатель DPDT действительно полезно помнить. Это удобно время от времени.

Пожертвования —

«Щедрость — лучшая инвестиция» — Диана фон Фюрстенберг
Если вы хотите сделать пожертвование (и помочь мне финансировать несколько новых проектов), нажмите кнопку пожертвования ниже. Платежи безопасно обрабатываются PayPal. Для получения дополнительной информации о том, почему у меня есть эта кнопка, нажмите здесь.

Или… Стать Покровителем

В качестве альтернативы, если у вас есть немного денег каждый месяц, подумайте о том, чтобы стать Покровителем. Покровители позволяют мне продолжать развивать мой канал на YouTube и мои веб-сайты. Пожалуйста, НАЖМИТЕ ЗДЕСЬ для получения дополнительной информации.

Какой контакт горячий и когда это имеет значение?

Пэт Браун

Пэт отвечает на этот вопрос: «Когда правильная полярность имеет значение?». Как и в случае со звуком, ответ не так прост.

Введение

Все аудиокомпоненты, передающие сигнал, должны быть правильно поляризованы. Понятие полярности может сбивать с толку. Как и многие принципы, его легче всего понять на примерах, не связанных со звуком. При замене батареек в изделии необходимо следить за индикаторами + и –. При сверлении отверстия сверло должно вращаться по часовой стрелке. Вентилятор выдувает воздух, а пылесос засасывает его. Все это примеры необходимости соблюдения полярности. В каждом примере существует только два возможных выбора, которые являются взаимоисключающими, например, подбрасывание монеты для орла или решки. На самом деле, в большинстве случаев вы можете заменить «перевернуть» или «обратить» на «инвертировать» в обсуждениях полярности, не меняя смысла. При подключении аудиокомпонентов необходимо учитывать полярность.

Я не буду поднимать вопрос о том, имеет ли значение абсолютная полярность сигнала — просто предположу, что имеет. Как и во всем, что касается аудио, ответ всегда «это зависит от обстоятельств», и всегда лучше проявлять осторожность. Достаточно знать, что неправильная полярность может иметь разрушительные последствия для отклика звуковой системы в некоторых условиях.

Сбалансированное звуковое оборудование по своей конструкции позволяет легко менять полярность сигнала. Это и хорошо, и плохо. Это позволяет легко исправить неправильно подключенные компоненты, но повышает вероятность того, что эти неправильные подключения произойдут в первую очередь. В этой статье предполагается, что желательна правильная абсолютная полярность, когда избыточное давление на элемент микрофона должно создавать избыточное давление на слушателя.

Абсолютная и относительная

Полярность громкоговорителя может быть абсолютной или относительной. Абсолютная полярность означает, что конус перемещается наружу при подаче положительного сигнала на клемму «+» относительно клеммы «-». Относительная полярность означает, что громкоговоритель поляризован так же, как и другие громкоговорители, независимо от того, имеет ли один из них правильную абсолютную полярность. Важность соблюдения правильной абсолютной полярности горячо обсуждалась годами. Оказывается, есть случаи, когда это имеет значение, и случаи, когда это не имеет значения. Необходимость правильной относительной полярности не вызывает сомнений. Громкоговорители, воспроизводящие один и тот же программный материал, диаграммы покрытия которых перекрываются, должны иметь одинаковую поляризацию во всех случаях, кроме нескольких особых случаев.

Слуховая система человека не чувствительна к абсолютной полярности. Барабанная перепонка реагирует на изменение атмосферного давления из равновесного состояния. Важно изменение, а не направление изменения. Хотя это часто обсуждается, мы можем, по крайней мере, сказать, что если и существует чувствительность к абсолютной полярности, то она неуловима.

Это не фаза

Различия во времени влияют на фазовую характеристику системы, и фазу не следует путать с полярностью. Фазовые сдвиги измеряются в градусах. Полярность обозначается знаком. Вопреки распространенному мнению, «обратная полярность» и «на 180 градусов не в фазе» — совсем не одно и то же. Первый связан со сменой знака, второй — с задержкой сигнала. Внимательно обдумайте разницу между значениями «сдвиг» и «инвертировать», и она у вас появится. Многие ссылки на фазу в литературе и на продуктах на самом деле относятся к полярности. Тем не менее, термин «инверсия фазы» широко принят как синоним инвертирования полярности, в отличие от термина «сдвиг фазы».

«Горячий» или «Холодный»

Входы и выходы профессионального звукового оборудования сбалансированы. Балансный вход чувствителен к перепаду напряжения между двумя входными клеммами, имеющими одинаковое синфазное сопротивление (другая статья!). Сбалансированный выход создает перепад напряжения между двумя выходными клеммами, которые имеют одинаковый импеданс синфазного сигнала (один и тот же другой артикул). Одна входная клемма неинвертирующая , а другая инвертирующая . Оба терминала могут принимать сигнал, но один меняет полярность, а другой нет. Неинвертирующая клемма помечена знаком «+», а инвертирующая клемма — знаком «-». Чтобы еще больше запутать ситуацию, клемму «+» иногда называют «горячей», а минусовую — «холодной». Горячая и холодная номенклатура вызывает путаницу, потому что подразумевает, что один чувствителен к напряжению, а другой нет, хотя на самом деле они в равной степени чувствительны.

Электрические контакты разъемов XL пронумерованы от 1 до 3. Контакт 1 всегда используется для подключения экрана кабеля, а витая пара подключается к контактам 2 и 3. Это задает основу для вопроса «Какой контакт горячий?» спор, бушующий годами.

Итак, какая булавка горячая?

Во-первых, давайте использовать «+» или «-», а не «горячее» или «холодное». Смысл более понятен. Этот спор был решен много лет назад, так что давайте отложим его. AES26 заявляет в качестве «рекомендуемой практики (их слово для стандарта)», что контакт 2 на разъеме XL должен управлять неинвертирующим входом (или «+»), а контакт 3 должен управлять инвертирующим входом или «-». Это уже не подлежит обсуждению. Спорным является вопрос о том, имеет ли это значение, о чем я вскоре расскажу.

Большинство аудиопродуктов соответствуют стандарту AES26.

Есть несколько исключений:

• 1. Устаревшее снаряжение, разработанное до 1984 года. Если оно существует так долго и все еще производится, возможно, это довольно хороший дизайн. Производители не хотят снимать такие продукты с рынка, чтобы изменить их дизайн.
• 2. Современное снаряжение, которое должно оставаться совместимым с устаревшим снаряжением. Существует ряд модульных продуктов ввода-вывода, которые должны быть совместимы с продуктами прошлого, и в этом случае долговечность аналоговой электроники может работать против нас.
• 3. Современное снаряжение, не соответствующее стандарту. Как я покажу, некоторые продукты не заботятся о соответствии стандарту, потому что они сохраняют полярность подаваемого сигнала.

Когда это имеет значение

В некоторых случаях абсолютная полярность компонента имеет решающее значение для поддержания абсолютной полярности системы. К ним относятся:

1. Любой компонент, непосредственно контактирующий с атмосферой. Это включает в себя как микрофоны, так и громкоговорители. Микрофон с контактом 3+ инвертирует полярность сигнала. Громкоговоритель с обратным подключением будет делать то же самое.

2. Усилители мощности подключаются непосредственно к громкоговорителям, а полярность их выходных клемм четко обозначена. Это означает, что полярность входа усилителя имеет решающее значение. Вход усилителя «вывод 3 +» инвертирует полярность сигнала по сравнению с моделью «вывод 2 +».

3. Соблюдение полярности также имеет решающее значение при сопряжении сбалансированного и несимметричного оборудования. Поскольку несимметричная передача имеет только одну выходную клемму «+», имеет значение, управляет ли она инвертирующей или неинвертирующей клеммой сбалансированного входа. То же самое верно и при подключении симметричного выхода к несимметричному входу.

4. Некоторые входные модули настраиваемых пользователем усилителей общего назначения имеют симметричные входы и фиксированную ссылку для полярности выхода (т. е. красная или + клемма). Это означает, что контакт 2 или контакт 3 должен быть обозначен как вход «+». Поскольку некоторые из этих продуктов выпущены до AES26, возникает вопрос, лучше ли перепроектировать их, чтобы они соответствовали AES26, или сохранить согласованность между более старыми и новыми версиями. Дебаты продолжаются.

В обзоре полярность является абсолютной проблемой в отношении микрофонов, громкоговорителей и сопряжения сбалансированного и несбалансированного оборудования.

Когда это не имеет значения

Некоторые компоненты в сигнальной цепочке просто передают сигнал напряжения на следующее устройство после его изменения. Они питаются от симметричных источников, а их выходы подключены к симметричным входам. Такие устройства должны просто сохранять полярность подаваемого на них сигнала. В этом случае технически не имеет значения, является ли устройство «выводом 2+» или «выводом 3+», если он одинаков на своих входах и выходах. Такие устройства часто помечаются как «неинвертирующие» в своих спецификациях. Обычно они включают процессоры сигналов линейного уровня, такие как эквалайзеры, задержки, кроссоверы и компрессоры/лимитеры. Цифровые сигнальные процессоры также относятся к этой категории, как и микшерные пульты, работающие от симметричных источников (например, микрофонов).

Это одна из причин, по которой полярность может сбивать с толку. Иногда важна абсолютная полярность между входом и выходом (например, микрофоны и громкоговорители), а в других случаях важным фактором является относительная полярность между входом и выходом. Это не является оправданием для несоблюдения AES26, но, тем не менее, это важно знать. Обычная практика замены проводов на входах и выходах механизма «pin 3+» не нужна и вызывает дополнительную работу (и много путаницы).

Наихудшие нарушители

Наихудшими нарушителями в отношении случайной смены полярности являются микрофоны, громкоговорители и кабели. Их всегда должен проверять установщик. На рынке все еще есть много продуктов для обработки сигналов с выводом 3+, но, как я показал, они не обязательно инвертируют полярность сигнала. Самая большая опасность заключается в том, что кто-то перепутает вход такого устройства, чтобы «исправить» его полярность. Это фактически инвертирует полярность, если только это не делается как на входах, так и на выходах, а это означает, что этого вообще не следует делать — просто подключите к продукту без каких-либо модификаций проводки.

Намеренно инвертировано

Наконец, следует помнить, что иногда полярность аудиокомпонента намеренно инвертируется. Наиболее распространенными примерами являются некоторые методы микрофонной обработки ударных, в которых используются два микрофона и некоторые конфигурации громкоговорителей, включая массивы Бесселя, кардиоидные сабвуферы и многополосные системы громкоговорителей, в которых используются определенные топологии кроссовера. В таких случаях полярность должна быть соответствующей, и соответствующая может означать обратную.

Как быть уверенным

Лучший способ избежать путаницы — всегда проверять полярность на выходе всех громкоговорителей при установке звуковой системы.
