пошаговая инструкция с описанием и фотографиями по установке, изготовлению и монтажу ворот из металла

Автор: Компания «ZaborSe»

Для каждого домовладельца главная задача — сохранность своих владений. Решением поставленной задачи является ворота. Преграда проезда и свободного прохода в частные владения собственника.

По воротам можно сложить представление о благосостоянии хозяине. Для правильной установки необходимых ворот, надо иметь представления о видах и конструкциях.

• Материалы для ворот

• Рекомендации по выбору материала

• Виды конструкций металлических ворот

  • Откатные металлические ворота

  • Консольные металлические ворота

  • Подвесные металлические ворота

• Фото всех видов металлических ворот

Материалы для ворот

Прочность и долговечность – основные требования к материалам для изготовления воротам. От используемого материала возникают тонкости в производстве и монтаже ворот.

Самые применяемые материалы:

• Металл. Используется полотна листового металла. Наиболее популярные, из-за простоты сборки и невысокой цене.
• Дерево. Используется в виде бруска, рейки, гладкой доски и штакетника стоят недорого. Быстрое и относительно простое установление. При этом имеют ряд недостатков — недолговечны, требуется специальная антисептическая обработка, имеют малую механическую прочность;
• Профнастил. Благодаря жесткости имеет отличную механическую прочность, разнообразие по цветовой гамме, не имеет никакого рисунка, что не требует подбора материала по узору, имеет хорошую защиту от коррозии, долговечность в использовании, надежен против внешних воздействий.

Нет характерного рисунка на материале, поэтому не нужно его подбирать.

Рекомендации по выбору материала

Для правильного выбора материала, для изготовления ворот необходимо учесть конструктивные и архитектурные особенности в дальнейшем применении и дизайн.

Ворота из древесины и металла создаются практически по одинаковому принципу. Отличие обычно только в характеристике уже готовых изделий.

• При установке автоматических ворот к применению рекомендуют более облегчённый материал в виде профнастила.
• Ворота из дерева будут лучше смотреться в сочетании с прочностью металла.
• В настоящее время нашло широкое применение, когда створки ворот зашивают древесно-полимерным композитом.
• Если деревянные ворота дополнить коваными вставками. Тогда будет красиво, прочно и надёжно.

На въездных воротах можно использовать комбинированную решётку. Створки распашных ворот лучше не делать из тяжелого материала, так как это существенно увеличит нагрузку на опорные столбы и петли.

Закрывание ворот данного типа осуществляется обычно при помощи массивного засова, препятствующего провисанию створок.

Чтобы предотвратить самопроизвольное закрывание створок, устанавливают пружинный фиксатор.

Виды конструкций металлических ворот

Распашные ворота. Этот вид ворот самый простой и дешёвый, его просто установить и обслуживать. Недостаток этого вида: требуется много места для открывания.

Примерно при развороте ворот размером 6*6 метров, необходимо места примерно три метра. Такие ворота могут открываться, как внутрь, так и наружу.

Ворота монтируются тогда, когда вид распашных ворот применять не рационально. Превосходство состоит в отсутствии свободного места вокруг.

Откатные металлические ворота

Монорельсовые. Такое устройство работает по принципу: ворота передвигается на роликах по монорельсе.

Надежность, долговечность при многократном применении, невысокая цена – незаменимые качества монорельсовой системы.

Консольные металлические ворота

Конструкция, представляющая консольную трубу, противовес и сами ворота крепится за счет роликовых опор, ограничителя и жесткой направляющей балки.

• Для производства консольной трубы, которая используется как направляющая балка, используют марку стали самой высокой прочности.
• Из-за присутствия противовеса, длиннее ширины проема ворот примерно в полтора раза.
• Такую особенность данной конструкции необходимо учитывать при монтаже.

Подвесные металлические ворота

Отличается простотой монтажа, универсальностью и надёжностью. Основание ворот монтируют на несущую балку и крепят за штангу к проёму.

• Вся тяжесть конструкции ложится на роликовые тележки, которые передвигаются по несущей балке.
• Конструкция не зависит от погодных условий, что имеет огромное преимущество.

Применяется для въездных ворот, может пропускать транспорт любых габаритов.

Ворота могут быть:

1. Подъёмно – поворотные. Когда створка ворот, поднимается. Работает шарнирно – рычажный механизм;
2. Секционные. Секции могут изготовлены из различного материала, применяемого для изготовления материала: пластика или дерева. Могут быть с применением утеплителя;
3. Подъёмно-секционные ворота. Гораздо дешевле откатных ворот, но намного дороже распашных. Секции секционных ворот могут иметь разный внешний вид. Используют несколько вариантов исполнения. Бывает в виде микроволны и филёнки. Иногда ворота окрашивают в разные цвета. При этом создавая уникальные сочетания текстуры секций;
4. Рулонные ворота. Работает по принципу роллет. Створка поднимается и сворачивается в специальный короб;
5. Автоматические. Работают при помощи электропривода, который может быть установлен на все виды ворот. На распашные ворота автоматику не устанавливают. Откатные и подъёмные ворота в основном оснащены электроприводом.

По применению бывают:

• Частного применения. Использование в частных домовладениях.
• Коммерческого. Используется в коммерческой недвижимости. При этом учитывается объём проёма и всё пространство помещения.
• Промышленное. Чаще всего применяется для установки на крупные промышленные объекты, где требуется большие размеры ворот.
• По функциональному назначению. Декоративные. Основное применение нашли на дачах и в загородных домах. Красивые ворота необычной формы, высотой примерно до метра, в различных цветовых гаммах.
• Оградительные. Имеют большую высоту, для защиты от посторонних глаз. Они прочные и недоступные. Применяются везде, идеальны для ограждения всех видов собственности.
• Противопожарные. Монтируются для помещений с высокой степенью пожароопасности, на складах с пожароопасными материалами. Применяются для соблюдения правил техники безопасности на заводских и складских помещениях.

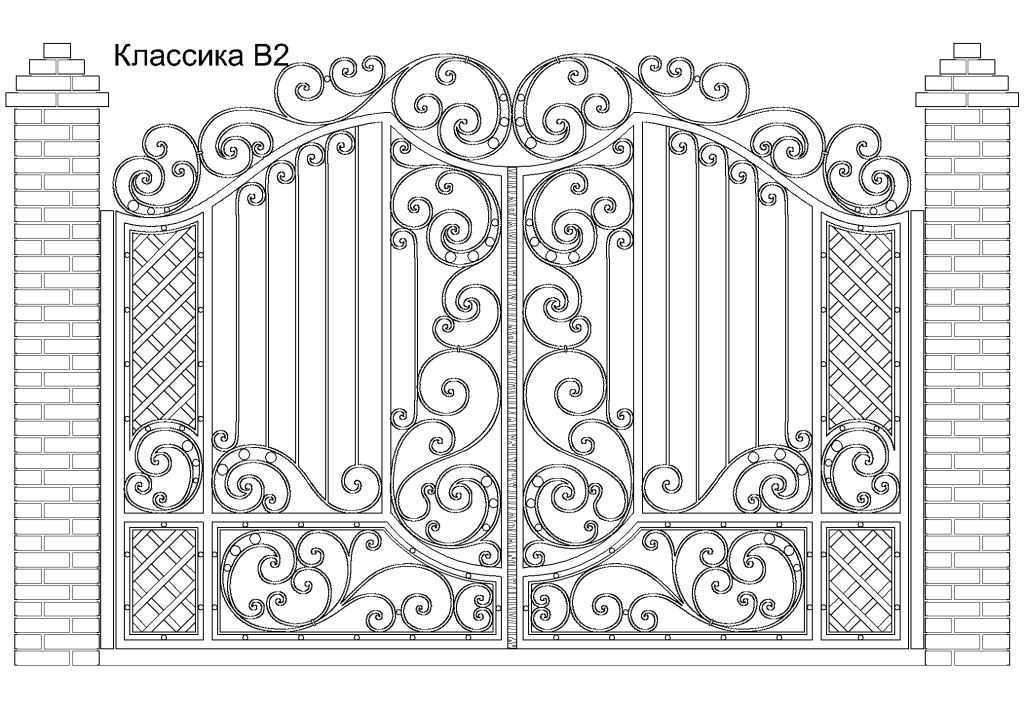

Фото всех видов металлических ворот

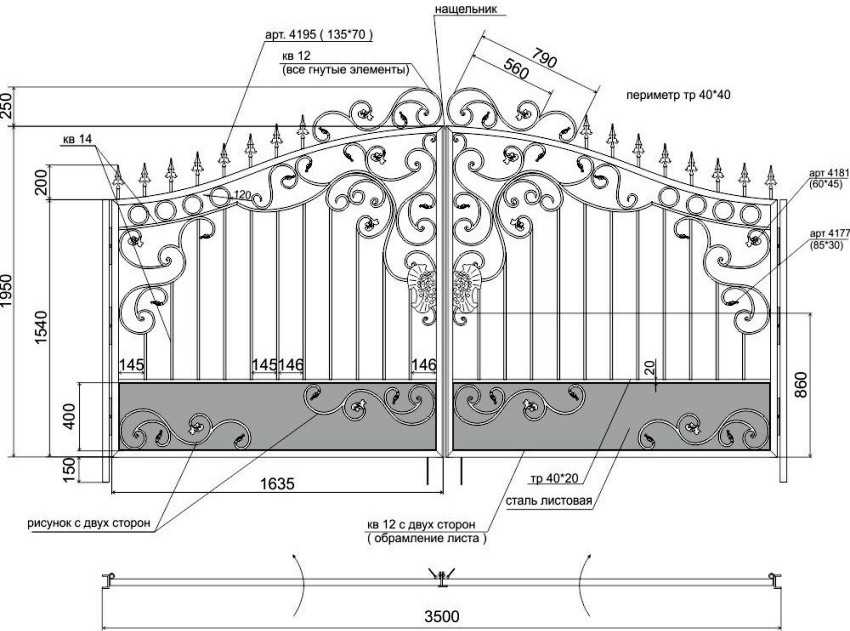

Металлические ворота своими силами — чертежи, этапы сборки

Ограждение любого участка земли, будь то территория загородного дома или дачи, оснащается технологическими проходами и проездами. Эти элементы упрощают проникновение людей и транспортных средств. В соответствии с общепринятыми нормами калитку и ворота стараются изготавливать из того же материала, который был использован и для монтажа изгороди. Работа с каждым видом этих дверей требует знания различных нюансов. Сегодня расскажем об особенностях изготовления металлических ворот.

Подготовка материала

Для  изготовления распашных видов металлических заграждений своими руками: калиток или ворот, необходимо запастись достаточным количеством различных материалов. Вам обязательно понадобятся профильные стальные трубы квадратного или прямоугольного сечения. Они выпускаются различного размера сечения, что позволяет применить их как при изготовлении каркаса самих створок, так и в качестве стоек, к которым осуществляется их крепление.

Кроме стального профиля, следует отложить несколько листов металла, который использовался вами для изготовления основной изгороди. Как правило, в последние годы, роль самого распространенного металлического материала, нашедшего применение как в строительстве заборов, так и для кровли крыш, успешно играет профлист – гнутые холодным способом листы. Толщина исходных деталей не велика. С целью придания им дополнительной прочности их сгибают, образуя П или U-образные изгибы — своеобразные ребра жесткости.

Последним обязательным элементом изготовления железных и других распашных ворот являются навески – простейшие приспособления, позволяющие передать нагрузку от створок непосредственно на стойки, а так же обеспечивающие их радиальное перемещение при открывании и закрывании.

Кроме перечисленных выше составляющих конструкции стальных ворот, для работы вам потребуется инструмент для резки как листовых деталей, так и труб – болгарка (угловая шлифмашинка). Процесс соединения деталей каркаса створок металлических ворот лучше всего осуществлять сварным швом, изготовление которого невозможно без использования сварочного аппарата. Монтаж профлиста к основанию ворот, изготовленному из стального тонкостенного профиля, можно выполнять, используя специальные саморезы. Они оснащены двумя режущими кромками на острой части стержня. Облегчить их ввинчивание позволит применение аккумуляторного шуруповерта или электродрели.

Установка и бетонирование столбов

Подготовив все выше перечисленные инструменты, приспособления и материалы, можно приступать к работе. Перед изготовлением створок следует очень тщательно промерить образовавшийся проем и установить по его краям основания ворот. Для их изготовления лучше всего использовать толстостенные круглые или квадратные трубы. При общей высоте забора, а, следовательно, и створок ворот, длина указанных выше деталей должна быть не менее 3,5 метра. Избыток в полтора метра необходим для заглубления нижней части стоек в грунт.

Для увеличения срока эксплуатации ворот необходимо соблюдать определенные правила при установке опорных столбов.

• Во-первых, глубина их погружения должна превышать уровень промерзания почвы.
• Во-вторых, с помощью специального бура постарайтесь изготовить небольшое утолщение в нижней части ямы, а к торцу столба приварите небольшой дисковый «пятак». Этот шаг поможет лучше укрепить основание ворот в почве.
• В-третьих, пространство ямы после установки и фиксации столба в вертикальном положении необходимо залить бетонной смесью, предварительно заизолировав стенки ямы рубероидом.
• И, в-четвертых, навешивание створок можно выполнять только по истечении достаточного количества времени, убедившись, что бетон полностью застыл.

Сборка каркаса металлических ворот

Время схватывания бетонного раствора можно потратить с пользой на изготовление каркаса створок, монтажа профильных листов. Измерьте расстояние между установленными столбами. Вычтите из полученного числа 1-1,5 сантиметра и разделите результат пополам. Полученное число и определит ширину створок. Нарежьте детали из прямоугольной трубы, сделав необходимые поправки с учетом ширины и толщины профиля. Торцы полученных заготовок можно оставить вертикальными, а можно отрезать под углом 45 градусов. Контролируя прямоугольность конструкции, соедините детали створок.

После сборки обязательно проверьте соответствие полученных прямоугольников внутреннему размеру проезда. Навески для крепления ворот можно приобрести в строительном магазине, или изготовить их своими руками, имея под рукой ряд инструментов. Для этого вам понадобится токарный станок по металлу и стальной стержень достаточного диаметра. Отрежьте детали необходимой длины. В одних из них просверлите глухие отверстия, а на других проточите соответствующего диаметра стержни так, чтобы они достаточно легко входили друг в друга.

Некоторые профессиональные токари советуют сделать стержни гораздо короче, чем глубина отверстий, а в полученный зазор установить стальной шарик от подшипника. Этот нехитрый ход значительно снижает трение при открывании и закрывании створок ворот.

С целью придания возможности крепления навесок как к столбам основы металлических ворот, так и к створкам, к ним необходимо приварить небольшие, размером 40×50 мм стальные пластины. При соединении приспособлений сварным швом, отверстия в пластинках можно не просверливать.

Готовые створки можно установить в полученные проемы и разметить места установки навесок. Приварите отдельные детали к столбам и деталям ворот. Проверьте качество выполненных работ. Створки должны свободно перемещаться в проеме, открываясь и закрываясь. Нижняя часть не должна чертить о грунт, в связи с этим створки навешиваются на достаточном расстоянии от земли.

Обшивка основы металлическими листами

После проверки можно приступать к креплению стальных листов. Их крепят к основанию так, чтобы минимизировать зазор до столба и между створками. При необходимости профлист удобно раскраивать вдоль или поперек волны той же болгаркой.

Монтаж ограждения створок старайтесь производить на том же уровне, на котором установлены и листы основной части ограждения. В этом случае внешний вид ворот и забора будут гармонировать.

Часто места проезда и прохода располагают в непосредственной близости друг от друга.

Технология изготовления калитки ничем не отличается от процесса изготовления створок ворот. При ограничении свободного пространства возможно изготовление одной части ворот значительно меньше другой.

В этом случае меньшая из них будет функционально играть роль калитки, а при необходимости, раскрыв обе створки легко получить широкий проезд для автотранспорта.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

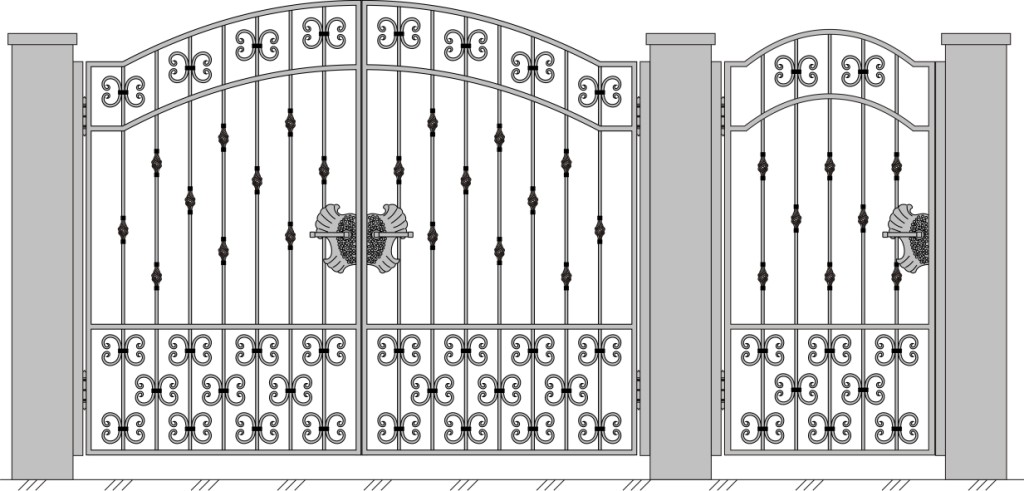

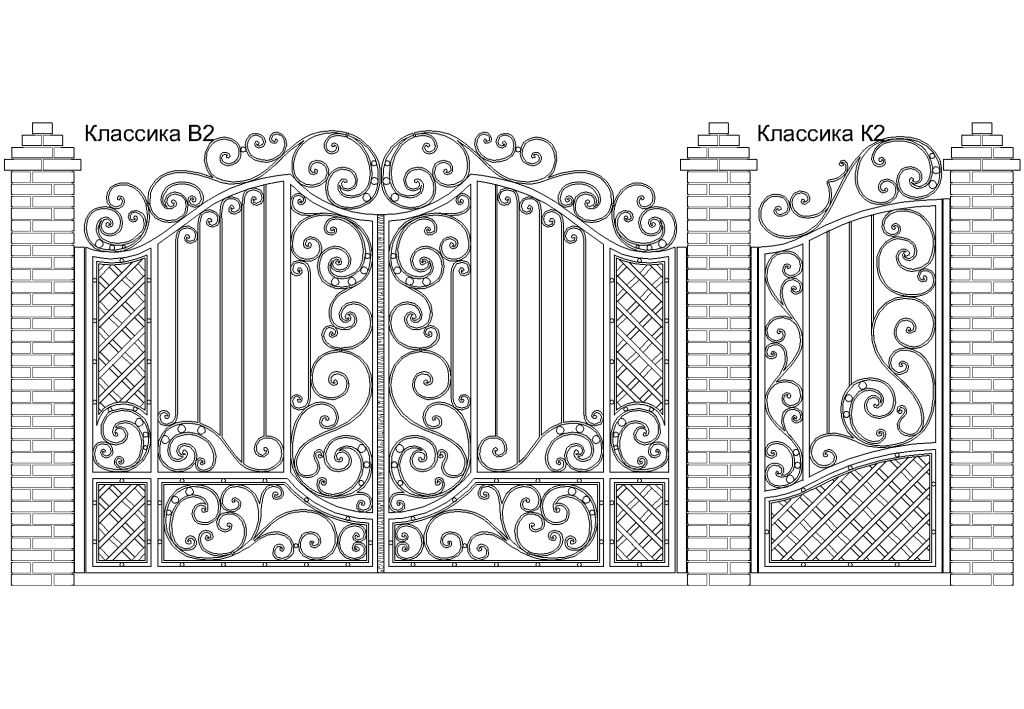

Металлические ворота с калиткой своими руками

Универсальные металлические ворота под заказ или изготовленные своими руками – один из самых практичных, доступных и функциональных вариантов. Конструкции одинаково успешно используются для оформления въезда в частном дворе, на промышленном или строительном объекте, дачном участке, решая сразу несколько задач: обеспечивая высокий уровень защиты, завершая картину дизайна участка, гарантируя удобные въезд и выезд транспорта.

Содержание статьи:

• Достоинства металлических конструкций
• Размеры – от чего зависят и на что влияют?
• Особенности и разновидности
• Калитка в распашных и сдвижных вариантах – когда нужна?
• Этапы установки: нюансы

Достоинства металлических конструкций

Ярче других ворота из металла характеризует главное преимущество – удачное сочетание цены и качества. В рамках бюджета каждый может позволить себе индивидуальное изготовление, монтаж согласно продуманному проекту. Итоговый выбор в пользу металлических конструкций оправдает себя во всех отношениях. В ходе эксплуатации изделие порадует:

• прочностью – важно учесть уровень нагрузки для максимально возможного срока использования;
• эстетичным внешним видом – в отношении дизайна практически неограниченные возможности;
• удобством использования – просто и привычно в ручном варианте и налажено в автоматическом;
• разнообразием исполнения – возможны варианты, начиная от распашных и заканчивая откатными, в том числе и с калитками.

Главное – подготовить проект с учетом деталей эксплуатации, правильно рассчитать размеры конструкции, использовать качественное металлическое полотно.

Не станут лишними опыт и навыки работы со сварочным оборудованием, хотя для этих работ можно пригласить специалиста.

Размеры – от чего зависят и на что влияют?

Чтобы красивые металлические ворота справились с возложенной на них функцией и прослужили ожидаемый срок, важно не ошибиться в расчете размеров. Параметры готовой конструкции зависят от задачи, которую они будут выполнять в первоочередном порядке.

Считается, что распашные ворота в идеале должны иметь три метра ширины и два метра высоты. Этих параметров будет достаточно для обычного частного участка, дачи куда не планируется заезд грузового транспорта.

Для оформления въезда/выезда промышленного объекта и прочих зон, где планируется работа с грузовыми автомобилями, параметры изделий должны быть пересмотрены и увеличены.

Особенности и разновидности

Металлические конструкции разделяют по назначению и типу исполнения. В первом случае – это бытовые ворота и промышленные, гаражные или въездные. По типу конструкции изделия бывают:

• распашными;
• откатными;
• подъемными;
• секционными.

Чаще распашных ворот используют разве что откатные и то лишь в последние несколько лет. Простая и удобная конструкция распашных не вызывает сомнений в отношении правильности выбора, подкупает доступностью монтажа и оптимальным соотношением действительно высокого качества и цены.

Конструкция распашных ворот для дачи, частного дома, объекта традиционно состоит из двух симметричных створок, зафиксированных на петлях, в свою очередь закрепленных на опорах из металла или бетона. Открываться створки могут как наружу, так и вовнутрь двора.

В свою очередь откатные полотна упрощают и ускоряют процесс попадания на участок, позволяют ощутить преимущества прогресса в области реализации конструктивных решений. Главное достоинство откатных конструкций из металла – отсутствие потребности дополнительной площади для заезда машины. Чтобы въехать или выехать транспорт может находиться к полотну настолько плотно, насколько это только возможно.

Качественно смонтированная система, не потребуют усилий для привидения их в движение, не создадут проблем зимой в снегопады, дополнительно могут быть оснащены электрическим приводом, а главное – подходят для пропуска как низких и компактных легковых авто, так и крупногабаритного транспорта.

Рекомендованная ширина – до 12 метров. Ее хватит даже для тяжелой техники в рамках эксплуатации на участке крупного предприятия.

Важный нюанс: изготовление металлических ворот не планируют и не начинают без расчета уровня нагрузки. Чем выше он будет, тем мощнее и прочнее должна быть конструкция.

Калитка в распашных и сдвижных вариантах – когда нужна?

Конструкция распашных металлических ворот с калиткой удобнее в эксплуатации аналога без калитки. В таком случае для попадания внутрь двора можно пользоваться калиткой каждый раз, когда нет необходимости заезжать транспортом. Это не только ускорит процесс, но и продлит срок службы конструкции.

Правильное изготовление железных ворот, подразумевает собой использование усиленных алюминиевых профилей, для укрепления конструкции. Такой подход позволяет не исключать возможность наличия встроенной калитки даже в крупногабаритных воротах с шириной до 7 метров и высотой до 6 метров.

В случае с откатными воротами со встроенной калиткой решение о ее наличии оправдано только, если не предусмотрена возможность ее установки рядом. На первый взгляд выгодное решение не оправдает себя на практике. Калитка в откатном полотне (особенно с электрическим приводом) предполагает примирение с целым рядом ограничивающих действия нюансов. Кроме того, врезанная в полотно, калитка снизит срок эксплуатации ворот, негативно влияя на жесткость рамы.

Впрочем, усилить металлические ворота и жесткость калитки не так сложно, если использовать профильные трубы увеличенного сечения с закладыванием открытия во двор и монтажом притворной планки, предотвращающей открытие наружу.

Этапы установки: нюансы

Удобный, надежный и простой способ – заказать изготовление и монтаж «под ключ». Это будет стоить денег, но сэкономит силы, время, нервы и главное – исключит возможные огрехи в процессе как монтажа, так и эксплуатации.

Другое дело, когда иного варианта, чем изготовить и поставить железные ворота своими руками на участок не предусматривается априори по ряду причин. В таком случае важен грамотный подход к процессу с соблюдением алгоритма выполнения работ, использованием профессионального оборудования. Выбор в пользу самостоятельного монтажа и изготовления распашных створок из металла также имеет свои преимущества, позволяя сэкономить и обеспечить тотальный контроль над ходом работ.

Для изготовления простых распашных конструкций разрабатывают план-проект, закупают полотно, комплектующие и фурнитуру. Для монтажа подбирают подходящие по размерам вертикальные стойки, сооружают каркас, готовят ребра жесткости.

Как сделать конструкцию прочной при габаритных размерах, за это отвечают ребра жесткости.

Начинают процесс установки с закрепления стоек, на которые навешивают каркас, крепят при необходимости ребра жесткости с разбегом не более 1,5 метров. Промежуточный этап – изготовление и закрепление петель на стойках. Они будут играть роль фиксаторов, удерживающих створки на стойках.

Заканчивается самостоятельная установка распашных металлических ворот креплением замка, ручки, шпингалетов и отделкой полотна, чаще краской на масляной основе (удобнее использовать краскопульт).
