Что значит прямая полярность и обратная аккумулятора

Главная » Разное » Что значит прямая полярность и обратная аккумулятора

что такое прямая и обратная, в чем разница и как определить отличия

Каждая аккумуляторная батарея имеет на корпусе полюсные выводы – минус (-) и плюс (+). Через клеммы она подключается к бортовой сети автомобиля, питает стартер и другие потребители. Расположение плюса и минуса определяет полярность АКБ. Водителям важно точно знать полярность аккумулятора, чтобы не перепутать контакты при установке.

Полярность аккумулятора

Полярностью называют схему расположения токовыводящих элементов на верхней крышке или лицевой стороне аккумулятора. Другими словами, это положение плюса и минуса. Токовыводы также выполнены из свинца, как и пластины внутри.

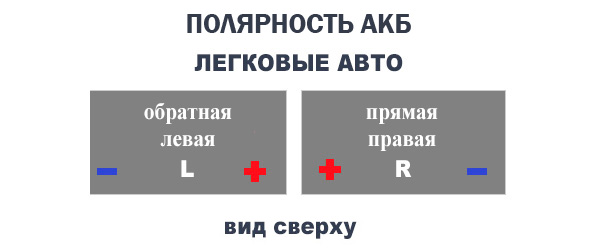

Прямая и обратная полярности

Существуют две распространенные схемы расположения:

прямая полярность;
обратная полярность.

Прямая

В советский период все аккумуляторы отечественного производства были с прямой полярностью. Полюсные выводы располагаются по схеме – плюс (+) слева и минус (-) справа. Аккумуляторы с такой же схемой выпускаются и сейчас в России и на постсоветском пространстве. АКБ иностранного производства, которые сделаны в России, также имеют данную схему расположения выводов.

Обратная

На таких аккумуляторах слева расположен минус, а справа плюс. Данное расположение характерно для АКБ европейского производства и поэтому такую полярность часто называют «европолярностью».

Аккумуляторная батарея

Каких-то особых преимуществ разная схема положения не дает. Она не влияет на конструкцию и эксплуатационные особенности. Проблемы могут возникнуть при установке нового аккумулятора. Другая полярность заставит поменять положение батареи и длины провода может не хватить. Также водитель может просто перепутать контакты, что приведет к замыканию. Поэтому важно уже при покупке определиться с типом АКБ для своего автомобиля.

Как определить?

Узнать это не так сложно. Для начала нужно повернуть батарею лицевой стороной к себе. Она находится со стороны расположения наклеек с характеристиками и логотипом. Также и полюсные выводы находятся ближе к лицевой стороне.

На многих аккумуляторах можно сразу увидеть знаки «+» и «−», которые точно указывают полярность контактов. Другие производители указывают информацию в маркировке или выделяют токовыводы цветом. Обычно плюс имеет красный цвет, а минус синий или черный.

В маркировке обратная полярность обозначается литерой «R» или «0», а прямая литерой – «L» или «1».

Различия в корпусе

Все АКБ можно условно разделить на:

отечественные;
европейские;
азиатские.

Полярность и диаметр клемм европейских и азиатских аккумуляторов

Они имеют свои стандарты производства и расположения выводов. Европейские АКБ, как правило, более эргономичны и компактны. Выводные контакты имеют больший диаметр.

Плюс – 19,5 мм, минус – 17,9 мм. Диаметр контактов на азиатских АКБ значительно меньше. Плюс – 12,7 мм, минус – 11,1 мм. Это также нужно учитывать. Разность диаметров также указывает на тип полярности.

Можно ли установить аккумулятор другой полярности?

Такой вопрос часто возникает у тех, кто по невнимательности купил аккумулятор другого типа. Теоретически, это возможно, но потребует затрат и лишней волокиты с установкой. Дело в том, что если купить АКБ с обратной полярностью на отечественный автомобиль, то может банально не хватить длины проводов. Просто так удлинить провод не получится. Нужно учитывать сечение и диаметр клемм. Также это может сказаться на качестве передачи тока от батареи.

Оптимальным вариантом станет замена аккумулятора на другой с подходящим расположением контактов. Можно попытаться продать купленный АКБ, чтобы не быть в убытке.

Смена полярности аккумулятора

Некоторые водители прибегают к способу переполюсовки АКБ. Эта процедура смены местами плюса и минуса. Также она делается для вос

как определить и на что влияет

Современный аккумулятор не требует от владельца каких-либо познаний технологии его работы. Будучи установленным в автомобиль, он служит верой и правдой положенный ему срок без дополнительного обслуживания.

Сравнивать автомобильную АКБ с обычной батарейкой не совсем корректно. При выборе аккумулятора следует иметь в виду, что любая аккумуляторная батарея обладает строгой полярностью, и туда, где предусмотрена прямая полярность подключения, сложно установить аккумулятор с обратной полярностью, как и наоборот.

Полярность аккумулятора прямая и обратная совершенно не сказывается на эксплуатационных свойствах батареи, это всего лишь порядок расположения контактных выводов на корпусе устройства. Поэтому во многих случаях аккумулятор одной и той же модели может выпускаться в двух модификациях.

Отдавая предпочтение определенной марке АКБ, уточняйте у продавца, какие полярности доступны для данного аккумулятора. Что такое обратная и прямая полярности аккумулятора, как её определить, вы сможете узнать из данной статьи.

Что значит прямая или обратная полярность

Полярность АКБ, как мы уже упомянули выше, может быть обратная и прямая. Прямая полярность была разработана еще для нужд советского автопрома. И до сих пор все автомобили, выпущенные в России, комплектуются аккумуляторами с прямой полярностью.

Обратная полярность, как несложно догадаться, используется в европейских, американских и азиатских авто. Правда то, что машина собрана за рубежом не всегда означает ее принадлежность аккумулятора к «обратнополярной» группе.

Что такое прямая и обратная полярность аккумулятора? Прямая полярность подразумевает плюсовую клемму слева и минусовую справа, в случае обратной полярности — плюс с минусом меняются местами.

Смотреть на батарею следует с лицевой стороны, ее можно определить по наклеенной этикетке, а в случае отсутствия таковой – лицевой считается та сторона, к которой ближе расположены клеммы. Если красная, плюсовая клемма (может быть обозначена гравировкой на корпусе) находится справа, значит, у аккумулятора обратная полярность.

Когда нужно определять полярность

При покупке новой батареи необходимо точно понимать, какая на аккумуляторе полярность. Установка аккумулятора с другой полярностью иногда возможна, путем его поворота в гнезде на 180 градусов. Но такие манипуляции не позволят полноценно затянуть крепления.

К тому же, чтобы автолюбитель не перепутал плюс с минусом, длина проводов у них разная, и правильно подключить аккумулятор удастся, только если нарастить провода, чтобы они могли дотянуться до нужных клемм.

Как определить полярность аккумулятора

Каждый владелец автомобиля должен знать, как определить полярность аккумулятора. Причем не только при покупке нового, а и при подзарядке старого, или перед «прикуриванием» от чужого аккумулятора, в случае низкого заряда.

Как правило, аккумуляторы имеют хорошо различимую маркировку на корпусе, «плюс» и «минус», особенно они видны на АКБ отечественного производства. В батареях, выпущенных в Азии или Европе, клеммы обычно имеют разный размер, и плюсовая «+» несколько больше в диаметре, нежели «-». Это не позволит вам по незнанию или забывчивости установить клеммы неправильно. Существует также практика маркировки клемм цветом: минус – черный (реже синий), плюс – красный.

В крайнем случае, можно воспользоваться обыкновенным тестером или вольтметром. Положительное значение будет свидетельствовать о том, что его плюсовой контакт подключен к плюсу батареи, и наоборот. Выяснив полярность, можно сделать для себя пометку, причем не только на корпусе АКБ, но и на месте установки. В случае покупки нового аккумулятора это сослужит отличную службу, и спасет от случайной порчи электрооборудования автомобиля.

Прямая полярность аккумулятора

Прямая полярность аккумулятора, как мы уже отметили, до сих пор является стандартом для всех марок автомобилей, выпускаемых в странах бывшего СССР, что обуславливается принятыми государствами стандартами. Кстати, это в равной мере относится как к легковому, так и грузовому транспорту.

Также, прямая полярность характерна для иномарок, собранных на территории РФ и других стран по лицензии. Её особенность заключается в том, что плюсовая клемма расположении слева, и у батареи, как правило, одинаковые клеммы.

Обратная полярность аккумулятора

Принятая в США, Европе и Азии обратная полярность АКБ, характеризуется правосторонним расположением плюсового контакта. Заметим, что такие батареи отечественных производителей, как правило, хорошо маркированы, а импортные, в случае неправильного монтажа, даже не подходят по диаметру затяжного хомута на клеммах.

Если перепутать полярность

Подключение АКБ, не учитывая, что полярность аккумулятора прямая или обратная, не приведет к порче большинства электронных устройств автомобиля, но некоторые из них всё же могут пострадать. Скажем, лампы накаливания будут функционировать при любой полярности.

Стартер просто не сможет провернуть двигатель в обратную сторону, скорее сгорит реле, но в большинстве случаев при неправильном подключении клемм сработает «трещетка». Гораздо сложнее дело обстоит с постоянными потребителями электроэнергии.

Генератор

При смене полярности, генератор автомобиля становится не поставщиком, а потребителем электричества, что может спровоцировать поломку, его обмотка не рассчитана на встречное напряжение. Батарея при этом также может выйти из строя.

В лучшем случае, сгорит соответствующий предохранитель, или же ограничивающее реле, что, так или иначе, доставит лишние хлопоты и финансовые затраты. Поэтому перед пуском двигателя нужно обязательно убедиться в правильности подключения АКБ.

Электронный блок управления

Будучи постоянно подключенным к сети, за исключением случаев отключения массы, ЭБУ будет с большой долей вероятности выведен из строя, так как это электронное устройство требует строгой полярности питания. Учитывая, что в современных машинах блок управления это даже не одно устройство, их несколько, поиск неисправности может усложниться.

Выход ЭБУ из строя делает автомобиль непригодным к эксплуатации. А, между прочим, электронный блок – одно из самых дорогостоящих в диагностике устройств. Его питание рассчитано на малые токи, так что предохранитель может просто не успеть сгореть и разорвать цепь.

Поэтому, важное замечание!

Отключая массу перед работой с АКБ! Соблюдайте правильность подключения клемм, так вы избежите многих проблем с бортовым компьютером!

Блок предохранителей

Это самый простой и дешевый результат неправильного подключения аккумулятора. Предохранители, как расходный материал, сегодня стоят недорого, и самой большой проблемой для автомеханика самоучки будет найти сгоревший предохранитель. Впрочем, используя тестер или обыкновенную лампочку, «прозвон» займет от силы пять минут.

Заметьте, что используя современные П-образные предохранители, предпочтение лучше отдавать тем, у которых прозрачный корпус. У них на просвет видна целостность металлической нити, что очень удобно в отсутствии тестера.

Заключение

Подбирая новый аккумулятор для своей машины, ориентируйтесь на его характеристики. Это основной критерий выбора. Если вы отдаете предпочтение какой-то одной марке, то, как правило, с полярностью проблем не возникнет. Попросите продавца, чтобы он помог подобрать именно вашу модель.

Если же вы приобрели АКБ с неправильной «полюсовкой», верните его обратно в магазин. Но если возврат невозможен, тогда можете перевернуть аккумулятор на 180° в гнезде и нарастить провода до нужной длины.

что это такое и как определить

Многие автолюбители, приобретая новую аккумуляторную батарею, обращают внимание только на ее рабочие параметры – напряжение, емкость, и размеры, забывая при этом о полярности. Сразу отметим, что этот термин у АКБ не относится к физике, а является исключительно конструктивным понятием. В результате, игнорирование полярности приводит к тому, что батарею просто не удается подключить к сети потому, что провода с клеммами не достают к выводам аккумулятора.

Что значит прямая или обратная полярность аккумулятора

Понятие «полярность» определяет положение клеммных выводов аккумуляторной батареи. Самыми распространенными являются два ее вида – прямая и обратная. Далее разберемся, что такое прямая и обратная полярность аккумулятора, как ее определить, и также некоторые полезные советы.

Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Сразу отметим, что и не на всех европейских машинах устанавливаются АКБ с обратной полярностью. Некоторые модели, которые собираются в СНГ, могут комплектоваться аккумуляторами с прямой полярность. А вот на отечественных машинах, даже на самых последних моделях, используются батареи с прямой полярностью.

Теперь о том, почему так важно знать, какая полярность АКБ нужна. Здесь все просто – провода для подключения к батарее имеют ограниченную длину, поэтому установка аккумулятора с неподходящей полярностью приведет к тому, что его просто невозможно будет подключить к бортовой сети, поскольку клеммы не будут доставать до выводов.

Как определить прямая или обратная?

Распознать, какая полярность у аккумулятора совсем несложно. Достаточно повернуть его «лицом» к себе, то есть, чтобы боковая наклейка была обращена в вашу сторону, а сами выводы располагались с ближней стороны. После этого просто смотрим, как расположены выводы: если «плюс» — слева, то прямая полярность, правое же его положение указывает на обратную.

Но перед приобретением новой батареи важно учитывать не только полярность, но и само ее расположение в посадочном месте на авто. Ведь достаточно повернуть батарею на 180 град, чтобы поменять полярность аккумулятора, вот только выводы в таком случае будут с дальней стороны. А это уже может создать проблемы с подключением АКБ к бортовой сети, из-за того, что проводов будет нахватать или же что-то помешает накинуть и закрепить клеммы.

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

Бывает так, что батарея уже приобретена, но полярность ее не подходит, а возможности заменить на аккумулятор с нужным положением выводов нет. И все же ее можно подключить к сети авто.

Но для этого АКБ следует разместить так, чтобы «плюсовой» вывод располагался как можно ближе соответствующей клемме проводки (развернуть аккумулятор, немного сместить его в сторону). Важно сделать так, чтобы получилось подключить клемму к выводу батареи и закрепить ее.

Естественно, «минусовой» провод при этом доставать до вывода не будет, да это и не нужно. Далее берем длинный отрезок провода с хорошим сечением (можно использовать часть провода для «прикуривания»). Откручиваем «родной» массовый провод от кузова авто и заменяем его подготовленным отрезком. Закрепляем на конце клемму для подключения к АКБ и накидываем ее на вывод. Таким способом можно подключить к бортовой сети батарею с любой полярностью.

Похожие публикации

Прямая или обратная полярность аккумулятора

Многие клиенты нашего магазина при разговоре с продавцом часто задают один и тот же вопрос: какая полярность аккумулятора на моем автомобиле? Это один из самых важных параметров при подборе и его не следует игнорировать.

В данной статье мы постараемся объяснить что же такое полярность и зачем вообще она нужна. В данном вопросе очень легко разобраться, так как у этого параметра существует всего три значения: прямая, обратная и универсальная. Однако есть одна особенность: полярность легковых и грузовых АКБ определяется по-разному.

Как определить полярность легкового аккумулятора (до 110 ач).

Чтобы выяснить полярность легкового аккумулятора нужно обратить внимание на то, как расположены его клеммы. Для этого батарею необходимо развернуть (мысленно или фактически) контактами к себе. Обычно клеммы конструктивно располагаются ближе к одной из сторон источника питания (кроме моделей с универсальной полярностью), этой стороной и поворачиваем.

Как определить полярность грузового аккумулятора (более 110 ач).

В профессиональной среде полярность у грузовых АКБ принято определять другим способом, отличным от легковых. Разница в том, что корпус батареи необходимо располагать наоборот, клеммами от себя и в таком положении определять полярность.

Почему важно правильно определить полярность акб?

От этой характеристики зависит, сможете ли вы подключить батарею к бортовой сети автомобиля или нет. У всех популярных моделей аккумуляторов клеммы специально делают разного диаметра, а провода без запаса по длине. «Минус» всегда имеет меньший диаметр по сравнению с «плюсом». Благодаря этому, при подключении их невозможно перепутать.

Полярность аккумулятора: прямая, обратная, универсальная.

Прямая полярность аккумулятора означает, что плюсовая клемма будет находиться слева, относительно ближнего к наблюдателю края корпуса. Аккумуляторные батареи такого типа используются практически любыми автопроизводителями. Чаще всего встречается на автомобилях, произведенных в Америке (Dodge, Chrysler, Hummer и т.д.), Китае (Chery, Lifan и т.д.) или России (ВАЗ, ГАЗ, УАЗ).

Аккумуляторы обратной полярности являются наиболее распространенными. Устанавливаются на европейских, корейских или японских машинах (кроме тех, что произведены для внутреннего рынка Японии). Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.

Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей выводы для подключения к электропроводке расположены на продольной оси корпуса, либо на его противоположных углах. Таким образом, если контактный провод не дотягивается до нужной клеммы, батарею можно развернуть на 180 градусов и она встанет «как влитая».

Прямая и обратная полярность аккумулятора

Любой водитель должен знать о своем автомобиле все. Это необходимо для того, чтобы поддерживать работоспособность своего железного коня. Однако далеко не все знают, что такое полярность аккумулятора, из-за чего могут подключить его неправильно и создать тем самым для себя кучу проблем.

Полярность — это расположение внешних токовыводов, которые находятся на верхней или лицевой крышке аккумулятора. Есть 2 самых популярных схемы их расположения:

обратная;
прямая.

Есть и другие варианты расположения, но они в большей степени применяются в азиатских странах. Другими словами, это расположение клемм и исходя из того, с какой стороны расположена плюсовая клемма и характеризует АКБ.

Содержание статьи

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Справедливости ради, стоит отметить, что далеко не все автомобили из Европы имеют батареи с обратной полярностью, зачастую те модели, которые собираются в странах СНГ, комплектуются с прямой полярностью.

Как определить

Определение полярности не составляет никаких сложностей. Необходимо поставить перед собой АКБ таким образом, чтобы наклейка была повернута к вам. Теперь необходимо просто посмотреть, с какой стороны находится плюс «+». Если плюс расположен справа – полярность обратная, если слева – прямая.

Отличия

Основное отличие заключается именно в расположении полярности, что касается внешнего вида или даже технических характеристик, они могут быть абсолютно одинаковыми.

Но как бы там ни было, специалисты не советуют ставить аккумулятор, полярность которых не рассчитана под соответствующую модель. В случае нарушения полярности, электроника не только может отказаться работать, но и вовсе сломаться.

При выборе аккумулятора, важно ориентироваться не только на страну производителя, узнаваемость бренда и стоимость.

Что общего между этими аккумуляторами? — да практически всё!

Они оба функционируют согласно одним и тем же принципам. Среди отличий можно отметить следующие. Аккумуляторы прямой полярности в основном устанавливаются на азиатские и российские автомобили. Плюсовая клемма располагается слева. Аккумуляторы обратной полярности имеет плюсовую клемму справа и оснащается такими АКБ, чаще всего европейские и американские автомобили.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

В том случае, если плюс «+» с минусом «-» на аккумуляторе были перепутаны в то время, когда АКБ устанавливался на автомобиль с работающим двигателем, тогда владелец транспортного средства получит достаточно большое количество неприятностей, начиная от того, что выйти из строя может диодный мост генератора, а также остальные электронные устройства в авто.

Чаще всего, такая ситуация случается со старыми транспортными средствами, где не было еще защиты от неправильного подключения АКБ.

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

В том случае, если клеммы будут перепутаны, а автомобиль в этот момент не будет заведен, тогда владельца ждут гораздо меньшие проблемы.

При такой ситуации, выйти из строя могут только приборы, которые были включены ранее, например магнитола, часы и т.д. Иногда, ситуацию спасают перегоревшие предохранители, которые монтируются в цепи питания, естественно, если они отвечают требованиям максимального тока в цепи.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Во время зарядки аккумулятора, намного чаще путают клеммы местами, чем при его установке на автомобиль. Проблема заключается в том, что клеммы зарядных блоков «крокодилы» порой имеют одинаковый размер и внешний вид.

В том случае, если во время зарядки, было обнаружено, что полярность была перепутана, тогда просто необходимо изменить полярность и продолжить заряжать аккумулятор, предварительно проверив его на работоспособность.

В том случае, если ошибка была обнаружена уже после того, как аккумулятор был заряжен, тогда эта ситуация окажется немного сложней в разрешении. Это обусловлено тем, что внутри аккумулятора уже началась «переплюсовка». Говоря другими словами, теперь минус «-» стал плюсом «+» и наоборот.

Чтобы исправить эту ситуацию, для начала необходимо полностью разрядить свой аккумулятор. Делается это посредством включенных стоп-сигнала и габаритов. Также можно подключить автомобильную лампочку. Как только аккумулятор будет полностью разряжен, необходимо снова подключить его к зарядке, но в этот раз очень важно не перепутать клеммы и подключить его правильно. Как только зарядка будет окончена, снова можно пользоваться аккумулятором.

В том случае, если перепутать полярность аккумулятора во время домашней зарядки, то практически в 95% случаев, зарядное устройство выйдет из строя.

Практически все зарядки имеют специальный предохранитель, который в таких случаях сгорает, но сохраняет тем самым работоспособность аккумулятора. При такой ситуации, необходимо будет приобрести новый предохранитель и заменить его, а в следующий раз, внимательно следить за полярностью подключения клемм.

Заключение

Несмотря на то, что каких-то очень серьезных проблем неправильное подключение аккумулятора не принесет, иногда можно дорого поплатиться за сгоревшую электронику в автомобиле. В любом случае, очень важно внимательно смотреть на полярность и не торопиться при установке или зарядке аккумулятора.

Перепроверив лишний раз правильность подключения, можно обезопасить себя от лишних финансовых потерь, траты сил и времени. Если это случилось, не стоит впадать в панику, необходимо действовать согласно приведенной выше инструкции, тогда все будет хорошо.

Полярность аккумулятора — что означает и как правильно определить полярность?

Полярность – расположение на крышке аккумулятора присоединительных клемм, которые являются токовыводящими элементами. Так как полюса всего два – положительный и отрицательный, то и вариантов расположения их немного – прямое и обратное. Мы рассмотрим по отношению к чему принято определять расположение клемм, что будет если случайно перепутать полюса, когда специально делается переполюсовка.

Что означает прямая и обратная полярность аккумулятора

Расположение клемм на аккумуляторе происходит всегда в определенной последовательности, по стандарту стран производителей. Клеммы всего две, плюс и минус. Они могут иметь разное положение, но наиболее удобным для обслуживания оказалось вынести клеммы на крышку. При этом они бывают поднятыми или утопленными, отличая европейский и азиатский тип.

Клеммы удобно располагать на крышке с двух сторон. Прямая и обратная полярность отличают аккумуляторы только переменой места полюсов. Если прямым считают положение, когда ты читаешь надписи на лицевой стороне, а правая рука касается правой плюсовой кнопки. Обратное положение- та же рука касается отрицательной кнопки.

Это важно учитывать, покупая аккумулятор взамен старого. Подключать клеммы наоборот будет неудобно, придется наращивать один провод, укорачивать другой.

Как определить – полярность аккумулятора прямая или обратная

У каждого аккумулятора есть лицевая сторона, снабженная маркетинговыми и информационными наклейками. Если поставить аккумулятор лицом к себе, клеммы располагаются по правую и левую руку.

«Прямая» полярность в маркировке иногда отмечается цифрой 1. Это российская компоновка аккумуляторов. Если аккумулятор стоит лицом, плюсовая кнопка под левой рукой, красная или с рифленым плюсом. Правая — отрицательная

«Обратная» полярность в классификациях отмечается цифрой «0». Чтобы определиться, нужно поставить аккумулятор лицом к себе. Левая рука ляжет на отрицательную клемму, а правая – на положительную.

Прямая и обратная полярность обозначают различие во внутренней схеме контактов банок на ту или другую сторону. Практически это значит, при замене аккумулятора владелец может перепутать полюса при подключении к шинам авто.

Разница между прямой и обратной полярностью аккумулятора

Ничем другим, кроме расположения полюсов, прямые и обратные схемы соединения банок в батарею не отличаются. Но при установке в гнездо не того аккумулятора могут возникнуть проблемы. Их будет еще больше, если не подойдут провода или перепутаете полярность.

Полярность грузовых аккумуляторов

Конечно, лучше поставить аккумулятор правильной полярности, но места под капотом больше, провода длиннее, поэтому правильно подсоединить можно любой аккумулятор. Важно не перепутать полюса при сборке схемы. В связи с тем что аккумуляторы для грузовиков габаритнее, вариантов подсоединения в них больше — полюса располагаются по вертикали, горизонтали и диагонали, меняясь местами.

Как определить полярность аккумулятора

На грузовых авто установлены емкие и тяжелые аккумуляторы. У них точно также как определяется прямая и обратная полярность. Справа положительный полюс – прямая полярность, отрицательный – обратная. Только смотреть нужно не с лица, а со стороны, где ближе выводы. И обратная полярность в грузовом авто маркируется цифрой «3», а прямая цифрой «4». Если контакты расположились по диагонали – они маркируются цифрой «2». Есть еще виды расположения полюсов с маркировкой «9» и «6»

Что означает обратная полярность аккумулятора

Обратная полярность значит предусмотрена вариативность посадки – относительное расположение полюсов аккумуляторов даже у одного производителя может быть прямым и обратным. Это позволяет эффективнее использовать подкапотное пространство, делая удобную компоновку. Тем важнее выбрать точно такой же аккумулятор. Если полярность обратная, независимо, в грузовой или легковой машине, катод будет всегда находиться под правой рукой, при условии, что аккумулятор стоит правильно.

Смена полярности аккумулятора

Смена полярности аккумулятора может произойти случайно или преднамеренно. Если вы перепутали клеммы при прикуривании – материальные издержки как донору, так и акцептору обеспечены.

Если случайно произвели смену полярности в своем авто, то в лучшем случае сгорит главный предохранитель, в худшем – диодный мост. Чем быстрее заметили косяк – тем меньше потери.

Смена полярности, как переполюсовка применяется для возвращения работоспособности сульфатированному АКБ. Аккумулятор с аппетитом ест сульфат свинца, очищая пластины. Но переполюсовка – работа аккумулятора вопреки правилам. Вынужденная мера должна быть временной. Гораздо лучше использовать при десульфатации двойную смену полярности.

Видео

Полярность прямая, обратная – вроде бы ясно все. Но случаются эксцессы. Предлагаем видео по теме.

<div id="yandex_rtb_4" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744031-3";} else{var rtbBlockID="R-A-744031-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_4",blockId:rtbBlockID,pageNumber:4,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_4").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_4");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script>

Схема защиты от обратной полярности

с использованием диода ИЛИ МОП-транзистора с P-каналом

Батареи являются наиболее удобным источником питания для подачи напряжения на электронную схему. Есть много других способов питания электронных устройств, таких как адаптер, солнечная батарея и т. Д., Но наиболее распространенным источником питания постоянного тока является аккумулятор. Обычно все устройства поставляются со схемой защиты от обратной полярности , но если у вас есть какое-либо устройство с батарейным питанием, которое не имеет защиты от обратной полярности, вы всегда должны быть осторожны при замене батареи, иначе это может взорвать устройство.

Итак, в этой ситуации Схема защиты от обратной полярности была бы полезным дополнением к схеме. Существует несколько простых методов защиты схемы от подключения с обратной полярностью, например, использование диода или диодного моста или использование полевого МОП-транзистора с каналом P в качестве переключателя на ВЫСОКОЙ стороне.

Защита от обратной полярности с помощью диода

Использование диода — самый простой и дешевый метод защиты от обратной полярности, но он имеет проблему утечки мощности . Когда входное напряжение питания высокое, небольшое падение напряжения может не иметь значения, особенно при низком токе. Но в случае низковольтной операционной системы недопустимо даже небольшое падение напряжения.

Как мы знаем, падение напряжения на диоде общего назначения составляет 0,7 В, поэтому мы можем ограничить это падение напряжения с помощью диода Шоттки, потому что его падение напряжения составляет примерно 0,3–0,4 В, и он также может выдерживать большие токовые нагрузки. Имейте в виду, выбирая диод Шоттки, поскольку многие диоды Шоттки имеют высокую утечку обратного тока, поэтому убедитесь, что вы выберете диод с низким обратным током (менее 100 мкА).

При 4 А потери мощности на диоде Шоттки в цепи будут:

4 x 0,4 Вт = 1,6 Вт

А в обычном диоде:

4 x 0,7 = 2,8 Вт.

Вы можете даже использовать мостовой выпрямитель для защиты от обратной полярности, независимо от полярности. Но мостовой выпрямитель состоит из четырех диодов, поэтому количество потерь энергии будет вдвое больше, чем в приведенной выше схеме с одним диодом.

Защита от обратной полярности с использованием P-канального MOSFET

Использование полевого МОП-транзистора с каналом P для защиты от обратной полярности более надежно, чем другие методы, из-за низкого падения напряжения и возможности высокого тока.Схема состоит из P-канального MOSFET, стабилитрона и понижающего резистора. Если напряжение питания меньше, чем напряжение затвор-исток (Vgs) P-канального MOSFET, вам понадобится только MOSFET без диода или резистора. Вам просто нужно подключить клемму затвора полевого МОП-транзистора к земле.

Теперь, если напряжение питания больше, чем Vgs, вам нужно понизить напряжение между выводом затвора и истоком. Компоненты, необходимые для изготовления аппаратной части схемы, упомянуты ниже.

Необходимые материалы

FQP47P06 МОП-транзистор с P-каналом
Резистор (100кОм)
Стабилитрон 9,1 В
Макет
Соединительные провода

Принципиальная схема

Работа схемы защиты от обратной полярности с использованием P-канального полевого МОП-транзистора

Теперь, когда вы подключаете батарею в соответствии с принципиальной схемой, с правильной полярностью, это вызывает включение транзистора и пропускание тока через него. Если батарея подключена в обратном направлении или с обратной полярностью, тогда транзистор выключается, и ваша схема становится защищенной.

Эта схема защиты более эффективна, чем другие. Давайте проанализируем схему , когда батарея подключена правильно. , P-канальный MOSFET включится, потому что напряжение между затвором и истоком отрицательное. Формула для определения напряжения между затвором и истоком:

  Vgs = (Vg - Vs)

Когда батарея подключена неправильно , напряжение на выводе затвора будет положительным, и мы знаем, что P-Channel MOSFET включается только тогда, когда напряжение на выводе затвора отрицательное (минимум -2.0 В для этого полевого МОП-транзистора или меньше). Таким образом, всякий раз, когда батарея подключается в обратном направлении, цепь будет защищена полевым МОП-транзистором.

Теперь давайте поговорим о потере мощности в схеме , когда транзистор включен, сопротивление между стоком и истоком почти ничтожно, но для большей точности вы можете просмотреть данные P-Channel MOSFET. Для P-канального МОП-транзистора FQP47P06 статическое сопротивление сток-исток во включенном состоянии (R _{DS (ON)}) составляет 0,026 Ом (макс.).Итак, мы можем рассчитать потери мощности в цепи, как показано ниже:

  Потери мощности = I ² R

Предположим, ток, протекающий через транзистор, составляет 1 А. Значит потеря мощности будет

  Потери мощности = I ² R = (1A) ² * 0,026 Ом = 0,026 Вт

Следовательно, потери мощности примерно в 27 раз меньше, чем в схеме с одним диодом. Вот почему использование P-канального MOSFET для защиты от обратной полярности намного лучше, чем другие методы.Он немного дороже диода, но делает схему защиты более безопасной и эффективной.

Мы также использовали в схеме стабилитрон и резистор для защиты от превышения напряжения затвор-исток. Добавив резистор и стабилитрон на 9,1 В, мы можем ограничить напряжение затвор-исток максимум до отрицательного значения 9,1 В, следовательно, транзистор останется безопасным.

Веб-страница не найдена на InspectApedia.com

Что делать, если ссылка на веб-страницу на InspectApedia.com приводит к ошибке страницы 404

Это так же просто, как … ну,

выбирая из 1, 2 или 3

Воспользуйтесь окном поиска InspectAPedia в правом верхнем углу нашей веб-страницы, найдите нужный текст или информацию, а затем просмотрите ссылки, которые возвращает наша пользовательская поисковая система Google
Отправьте нам электронное письмо напрямую с просьбой помочь в поиске информации, которую вы искали — просто воспользуйтесь ссылкой СВЯЗАТЬСЯ С НАМИ на любой из наших веб-страниц, включая эту, и мы ответим как можно скорее.
Используйте кнопку НАЗАД вашего веб-браузера или стрелку (обычно в верхнем левом углу экрана браузера рядом с окном, показывающим URL-адрес страницы, на которой вы находитесь), чтобы вернуться к предыдущей статье, которую вы просматривали. Если вы хотите, вы также можете отправить нам электронное письмо с этим именем или URL-адресом веб-страницы и сообщить нам, что не сработало и какая информация вам нужна.
Если вы действительно хотите нам помочь, используйте в браузере кнопку НАЗАД, затем скопируйте URL-адрес веб-страницы, которую вы пытались загрузить, и используйте нашу ссылку КОНТАКТЫ (находится как вверху, так и внизу страницы), чтобы отправьте нам эту информацию по электронной почте, чтобы мы могли решить проблему.- Благодаря.

Приносим свои извинения за этот SNAFU и обещаем сделать все возможное, чтобы быстро ответить вам и исправить ошибку.

— Редактор, InspectApedia.com

Задайте вопрос или введите условия поиска в поле поиска InspectApedia чуть ниже.

Мы также предоставляем МАСТЕР-ИНДЕКС по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти необходимую информацию.

Издатель InspectApedia.com — Дэниел Фридман .Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 42

Что такое полярность?

В области электроники полярность указывает, является ли компонент схемы симметричным или нет. Неполяризованный компонент — деталь без полярности — может быть подключен в любом направлении и по-прежнему функционировать так, как должен. Симметричный компонент редко имеет более двух выводов, и каждый вывод компонента эквивалентен.Вы можете подключить неполяризованный компонент в любом направлении, и он будет работать точно так же.

Поляризованный компонент — деталь с полярностью — может быть подключен к цепи только в одном направлении. Поляризованный компонент может иметь два, двадцать или даже двести контактов, и каждый из них имеет уникальную функцию и / или положение. Если поляризованный компонент был неправильно подключен к цепи, в лучшем случае он не будет работать должным образом. В худшем случае неправильно подключенный поляризованный компонент будет дымить, искры и быть очень мертвой деталью.

Ассортимент поляризованных компонентов: батареи, интегральные схемы, транзисторы, регуляторы напряжения, электролитические конденсаторы и диоды, среди прочего.

Полярность — очень важное понятие, особенно когда речь идет о физическом построении схем. Включаете ли вы детали в макет, припаиваете их к печатной плате или вшиваете их в проект электронного текстиля, очень важно иметь возможность идентифицировать поляризованные компоненты и подключать их в правильном направлении.Так вот для чего мы здесь! В этом руководстве мы обсудим, какие компоненты имеют полярность, а какие нет, как определить полярность компонентов и как проверить некоторые компоненты на полярность.

Рассмотрите возможность чтения

Если ваша голова еще не кружится, возможно, можно безопасно прочитать оставшуюся часть этого руководства. Полярность — это концепция, которая основывается на некоторых концепциях электроники более низкого уровня и усиливает некоторые другие. Если вы еще этого не сделали, подумайте о том, чтобы ознакомиться с некоторыми из приведенных ниже руководств, прежде чем читать это.

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Как использовать макетную плату

Добро пожаловать в чудесный мир макетов. Здесь мы узнаем, что такое макетная плата и как с ее помощью построить вашу самую первую схему.

Как пользоваться мультиметром

Изучите основы использования мультиметра для измерения целостности цепи, напряжения, сопротивления и тока.

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода.Ниже этого сигнальный диод 1N4148 использует черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие катодную сторону, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы. Есть несколько идентификаторов для поиска положительных и отрицательных контактов светодиода.Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоскому краю , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. Диоды SMD имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра. Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода.Если светодиод горит, положительный зонд касается анода, а отрицательный зонд касается катода. Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется с помощью мультиметра. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

Диоды, конечно же, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении.Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

Полярность интегральной схемы

Интегральные схемы (ИС)

могут иметь восемь или восемьдесят контактов, и каждый контакт на ИС имеет уникальную функцию и положение. При использовании микросхем очень важно соблюдать полярность. Есть большая вероятность, что они задымятся, растают и испортятся при неправильном подключении.

ИС со сквозным отверстием обычно поставляются в двухрядном корпусе (DIP) — два ряда контактов, каждый из которых расположен на расстоянии 0.1 дюйм шириной, достаточной, чтобы охватить центр макета. Микросхемы DIP обычно имеют выемку , чтобы указать, какой из множества контактов является первым. Если не выемка, то на корпусе микросхемы рядом с контактом может быть выгравирована точка 1.

Микросхема с точкой и меткой для обозначения полярности. Иногда вы получаете и то, и другое, иногда только одно или другое.

Для всех корпусов ИС номера выводов последовательно увеличиваются при перемещении против часовой стрелки от вывода 1.

ИС для поверхностного монтажа могут иметь QFN, SOIC, SSOP или ряд других форм-факторов. Эти микросхемы обычно имеют точек рядом с контактом 1.

ATmega32U4 в корпусе TQFP, рядом с распиновкой таблицы данных.

Конденсаторы электролитические

Не все конденсаторы поляризованы, но когда они поляризованы, очень важно, не перепутать полярность.

Керамические конденсаторы — маленькие (1 мкФ и менее), обычно желтые, — , а не поляризованные.Вы можете придерживаться их любым способом.

Керамические конденсаторы для сквозных отверстий и SMD 0,1 мкФ. Они НЕ поляризованы.

Электролитические колпачки (в них есть электролиты), похожие на консервные банки, поляризованы . Отрицательный штифт крышки обычно обозначается знаком «-» с отметкой и / или цветной полосой вдоль банки. У них также может быть на более длинная положительная ветвь .

Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, на каждом из которых есть символ тире, обозначающий отрицательный вывод, а также более длинный положительный вывод.

Подача отрицательного напряжения на электролитический конденсатор в течение продолжительного времени приводит к кратковременному, но катастрофическому отказу. Они сделают pop , и верхняя часть колпачка либо вздувается, либо лопается. С этого момента колпачок будет практически мертв, действуя как короткое замыкание.

Прочие поляризованные компоненты

Батареи и блоки питания

Правильная полярность в вашей цепи начинается и заканчивается правильным подключением источника питания.Независимо от того, получает ли вы питание от настенной бородавки или от LiPo батареи, очень важно убедиться, что вы случайно не подключили их обратно и случайно не подали — 9 В или — 4,2 В.

Любой, кто когда-либо заменял батарейки, знает, как определить их полярность. На большинстве батарей положительные и отрицательные клеммы обозначаются символом «+» или «-». В других случаях это может быть красный провод для положительного и черный провод для отрицательного.

Ассортимент аккумуляторов.Литий-полимерный, плоская ячейка, 9 В щелочной, AA щелочной и AA NiMH. У каждого есть способ представить положительные или отрицательные клеммы. Блоки питания

обычно имеют стандартизованный разъем, который обычно должен иметь полярность. У бочкового домкрата, например, два провода: внешний и внутренний; внутренний / центральный провод обычно является положительной клеммой. Другие разъемы, такие как JST, имеют ключ и , поэтому вы просто не можете подключить их наоборот.

Для дополнительной защиты от обратной полярности источника питания вы можете добавить защиту от обратной полярности с помощью диода или полевого МОП-транзистора.

Транзисторы, полевые МОП-транзисторы и регуляторы напряжения

Эти (традиционно) трехконтактные поляризованные компоненты объединяются вместе, поскольку они имеют одинаковые типы корпусов. Транзисторы со сквозным отверстием, полевые МОП-транзисторы и регуляторы напряжения обычно поставляются в корпусах TO-92 или TO-220, как показано ниже. Чтобы определить, какой из выводов является каким, найдите плоский край на корпусе TO-92 или металлический радиатор на TO-220 и сопоставьте его с выводом в таблице данных.

Выше транзистор 2N3904 в корпусе TO-92, обратите внимание на изогнутые и прямые края.Регулятор 3,3 В в корпусе TO-220, обратите внимание на металлический радиатор сзади.

и т. Д.

Это лишь верхушка айсберга поляризованных компонентов. Даже неполяризованные компоненты, такие как резисторы, могут поставляться в поляризованных корпусах. Блок резисторов — группа из пяти или около того предварительно установленных резисторов — является одним из таких примеров.

Блок поляризованных резисторов. Массив из пяти 330 Ом; резисторы, соединенные вместе на одном конце. Точка представляет собой первый общий штифт.

К счастью, у каждого поляризованного компонента должен быть какой-то способ сообщить вам, какой контакт какой.Обязательно всегда читайте таблицы и проверяйте корпус на наличие точек или других маркеров.

Ресурсы и дальнейшее развитие

Теперь, когда вы знаете, что такое полярность и как ее идентифицировать, почему бы не ознакомиться с некоторыми из этих связанных руководств:

Основные сведения о разъемах — существует ряд разъемов, которые имеют собственную полярность. Обычно это отличный способ убедиться, что вы не подаете питание или какой-либо другой сигнал в обратном направлении.
Диоды — наш яркий пример полярности компонентов. В этом руководстве подробно рассказывается, как работают диоды и какие типы диодов существуют.
LilyPad Design Kit Эксперимент 1. Схемы существуют не только на макетных и печатных платах, вы также можете вшивать их в рубашки и другие ткани! Ознакомьтесь с руководствами по LilyPad Design Kit, чтобы узнать, с чего начать. Знание полярности очень важно для правильного подключения этих светодиодов.

Что такое разъемы обратной полярности?

Как показано на рисунке выше, традиционный штекерный разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и центрального штифта. Резьбовая часть находится внутри соединителя.

С другой стороны, традиционный гнездовой разъем (стандартная полярность) состоит из внешнего корпуса, наконечника и розетки вместо центрального штифта. Резьбовая часть находится вне соединителя.

В вилка и розетка с обратной полярностью разъемы «центральный штифт» вилочного разъема поменяется местами с «розеткой» разъема «мама» i.е. вилочный соединитель обратной полярности имеет гнездо на интерфейсе вместо центрального контакта, а гнездовой соединитель обратной полярности имеет центральный контакт на интерфейсе.

Основная идея использования разъемов обратной полярности состоит в том, чтобы предотвратить попытки пользователя подключить неправильный тип разъема, то есть вилку разъема к вилке или розетку к розетке, поскольку это может повредить разъем и привести к ухудшению сигнала на интерфейсе соединителя.

Коррозия батареи | Почему они протекают и как это предотвратить

Почему протекают батареи?

Кто из вас сталкивался с корродированным аккумуляторным отсеком в одном из своих потребительских устройств? Без сомнения, большинство из вас видели «белый пух» коррозии батарей. Он переходит в клеммы аккумулятора. Типичная коррозия аккумулятора. Это создает беспорядок и может разрушить все электронное устройство.

— Вот почему происходит коррозия аккумулятора.
— Как предотвратить коррозию аккумулятора.
— Как это почистить.

Я имею в виду типичные потребительские батареи, такие как размер AA или AAA.

(См. Ниже автомобильные аккумуляторы / коррозия)

Гарантия Energizer | Нет утечки

ОБНОВЛЕНИЕ , Energizer гарантирует, что эти конкретные батареи НЕ будут подвергаться коррозии. Я переключился и могу подтвердить, что ни один из них не просочился:

На момент написания этой статьи лучшая цена, которую я видел на эти батареи:
Energizer max AA
(смотреть на amzn)

Что такое коррозия аккумулятора белым ворсом?

Карбонат калия — это белая пушистая коррозия, которая образуется на концах батареи.Чаще всего это видно на отрицательном (-) конце батареи.

«Щелочной» аккумуляторной батареи является гидроксид калия. Это щелочной эквивалент соляной кислоты кислоты. Он вытечет наружу, образуя белый «ворс» из карбоната калия . Обычно утечка происходит на отрицательном конце аккумуляторной батареи. Почему? Видимо положительный конец вентилируется лучше.

Почему протекают батареи?

Удаление газообразного водорода | плохое уплотнение аккумулятора

По мере разряда батарей химический состав изменяется, и образуется некоторое количество водородного газа.

Этот процесс удаления газа увеличивает давление в батарее.

В конце концов, избыточное давление может привести к разрыву изолирующих уплотнений на конце батареи или внешней металлической емкости, или и того, и другого. Опять же, батарея Energizer Max заявляет об отсутствии утечек (возможно, более качественные уплотнения, чем у других производителей).

Неисправные батареи могут протечь (AA | AAA)

Все батареи постепенно постепенно разряжаются. Это произойдет независимо от того, устанавливаются ли они на полке (гораздо медленнее) или устанавливаются в устройство (что часто происходит намного быстрее).А разряженных батарей могут со временем протечь , что приведет к коррозии «белого ворса».

Высокие температуры

Высокие температуры также могут привести к разрыву и утечке аккумуляторов (жаркая, летняя среда).

Самый популярный контейнер для батареек AA:
(посмотреть на amzn)

Почему батареи разъедают, если оставить их установленными?

Бытовые щелочные батареи (например, обычные AA или AAA) могут со временем протечь и подвергнуться коррозии, находясь на полке.С учетом сказанного, батареи, которые остаются установленными в устройствах, имеют вероятность утечки с большей вероятностью, чем . Вот почему…

Саморазряжающийся и паразитный слив

Эти батареи постепенно и естественным образом разряжаются. Они будут разряжаться еще быстрее, если небольшой ток утечки медленно разряжает аккумулятор («паразитный разряд»). Следовательно, это приводит к разрядке аккумулятора (или аккумуляторов), который выделяет газ и подвергается коррозии.

Медленный паразитный разряд батареи часто встречается во многих устройствах.Он будет медленно разряжать батареи, пока они не станут «мертвыми». В результате батареи могут со временем протечь.

Устройство, которое остается без присмотра в течение длительного времени (с установленными батареями), может медленно разрядиться и разрядить батареи.

Примеры

Экран дисплея часов на портативном радиоприемнике — хороший пример паразитной утечки. Когда девайс выключен, часы продолжают разряжать батарею, хоть и очень мало . Еще один пример — тускло горящий светодиод «Найди меня».Многие современные устройства имеют активную схему, которая в той или иной степени всегда включена. Это будет медленно разряжать батареи, в то время как вы можете даже не осознавать этого.

Как предотвратить коррозию батарей в электронике

Приобретите батареи марки Energizer MAX (показаны выше). Они гарантированно не протекают.

Статья по теме: Батареи, которые не протекают и не подвержены коррозии

И / или Извлеките батареи из электронных устройств, которые не будут использоваться в течение длительного периода времени.

Это предотвратит медленную разрядку батарей и, следовательно, предотвратит утечку, когда батареи разрядятся или разрядятся. Разряженные или разряженные батареи более подвержены утечке.

Пример

У вас может быть портативная рация на случай чрезвычайной ситуации. Или, может быть, вы не использовали его несколько месяцев. Вы должны вынуть батареи из батарейного отсека, чтобы предотвратить возможную медленную разрядку и, как следствие, утечку и коррозию.

Как очистить аккумулятор от коррозии

Щелочные батареи:

Для удаления «ворса» коррозии, вызванного протеканием ЩЕЛОЧНЫХ батарей:

— Уксус или лимонный сок.
— Намочите и протрите ватную палочку клеммами.

Автомобильные аккумуляторы:

Аккумуляторы с КИСЛОТНЫМ составом (например, автомобильные аккумуляторы), как очистить от коррозии аккумуляторов:

— Смешайте раствор пищевой соды и воды, чтобы получилась паста.
— Это нейтрализует кислотную коррозию клемм аккумулятора.

Перемычки с лучшими отзывами:
(смотреть на amzn)

Читать далее: Лучшие кабели-перемычки (размер и калибр)

Лучшие аккумуляторы AA, AAA

(Эта статья была обновлена с учетом последней информации.После перехода на Energizer MAX у меня исчезли проблемы с коррозией аккумулятора.)

Защита от обратного напряжения с P-FET

В последнем видео

[Afroman] показано, как добавить защиту от обратного напряжения с минимальными потерями мощности. В какой-то момент одна из ваших электронных изобретений окажется очень полезной. Вы хотите убедиться, что батарея подключена неправильно или неправильная полярность вашего настольного блока питания не повредит оборудование. Достаточно легко вставить диод для защиты, но, как отмечает [Афроман], это приводит к потере энергии в виде тепла, когда схема работает правильно.Его решение состоит в том, чтобы добавить полевой МОП-транзистор с каналом P, который пропускает мощность только при правильной полярности напряжения источника.

Схема выше показывает P-FET на стороне высокого напряжения схемы. Затвор соединен с землей, позволяя току проходить через переход DS при подключении батареи. В этой конструкции также используется ограничивающий диод для поддержания напряжения затвора в безопасном диапазоне. Но есть P-FET, для которых не нужен этот диод или резистор. Этот метод потребляет в десять раз меньше энергии, чем простой диод.

Мы встроили видео после перерыва, где [Афроман] делится математическими расчетами и аргументами, лежащими в основе его выбора компонентов.

Аккумулятор прямая и обратная полярность разница. Обратная и прямая полярность при сварке инвертором

Что значит прямая или обратная полярность аккумулятора

Аккумуляторы с прямой полярностью – еще разработка советских инженеров, отсюда и второе ее название. Применяется она на батареях, производимых на постсоветском пространстве. Ее особенность заключается в том, что «плюсовой» вывод установлен слева, а «минусовой» — справа на верхней крышке корпуса АКБ.
Обратная полярность – противоположность прямой. Ее используют в европейских странах, поэтому на иномарках применяется именно она. У такой полярности «плюс» расположен справа, а «минусовой» вывод – слева.

Как определить прямая или обратная?

Видео о прямой и обратной полярности аккумулятора

Что делать если перепутал полярность?

В зависимости от ряда факторов, сварочная дуга, подаваемая при сварке постоянным током, может иметь прямую или обратную полярность. В первом случае к обрабатываемым элементам подводится заряд «плюс», а к электроду — «минус». Обратная полярность при сварке отличается подачей к электроду «плюса» и «минуса» к детали. Подробнее о специфике методов — далее.

Габариты и форма получаемого шва также зависят от расположения полюсов. Например, более глубокая проплавка возможна при постоянном токе обратной направленности, что обусловлено увеличенным теплообразованием на аноде и катоде.

Немаловажно помнить — чем быстрее осуществляется сварочный процесс, тем ширина шва и глубина провара становятся меньше.

Какое оборудование использовать

Обратное направление востребовано в работе особыми установками. Специфика в том, что машина подает проволоку с некоторой скоростью на заготовку, поэтому возможен выбор нескольких типов сварки.

Например, в среде защитных газов (когда используется аргон или углекислый газ), либо с использованием проволоки, обработанной порошком. Обратная направленность тока применима при работе с газами, прямая — когда процесс выполняется порошковой проволокой (также известной как флюсовой).

Полуавтоматическая сварка предполагает ряд изменений процесса. Во-первых, подключение «держака» и «массы» меняется — на первом «плюс», на второй «минус» (обратная). Делается это для того, чтобы флюс выгорел полностью, а сварочный процесс произошел внутри образовавшегося газообразного облака. Металл будет меньше прогреваться, а разбрызгивание капель сведется к минимуму.

Прямая используется для сварки цветных металлов, когда рабочим расходным элементом выступает вольфрамовый электрод. Таким образом достигается увеличение температуры в зоне нагрева, что может быть критично для, например, алюминия.

В работе с переменным током задача пользователя — своевременно менять расходные элементы. Профессионалы же или продвинутые любители предпочитают постоянный ток как надежный залог качественной сварки. Работа с инвертором позволяет выбирать один из двух известных вариантов действий. Прямая и обратная полярность при сварке выступают способами, каждый из которых имеет свои преимущества и недостатки. Выбор направления диктуется рядом факторов, главные из которых — материал расходников и используемое оборудование.

Если вы знаете другие специфические особенности выбора параметров сварки, поделитесь информацией в комментариях к статье.

При покупке автомобильного аккумулятора следует обратить внимание на полярность. Если АКБ будет неправильно подключена, то электрика машины может полностью выйти из строя.

Содрежание

Что такое полярность аккумулятора

Источник постоянного тока имеет, как положительный, так и отрицательный контакт. К ним подключаются потребители электричества. Узнать полярность батареи не составит большого труда. На корпусе имеются значки плюса и минуса, часто бывают цветовые обозначения.

Кроме того положительный контакт имеет больший размер. У большинства автомобилей положительная клемма 19,5 мм, а отрицательная 17,9 мм. У азиатских машин (Asia) плюсовая клемма 12,7 мм, а минусовая 11,1 мм.

Такие особенности почти полностью исключают вероятность неправильного подключения АКБ. Расположение батареи в автомобиле бывает разным. Под капотом справа или слева. В салоне или багажнике. Поэтому, следует выбрать устройство, которое будет иметь правильное расположение клемм.

Обратная полярность аккумулятора

Владельцам легковых автомобилей иностранного производства следует знать о том, что практически на всех машинах используются аккумуляторы с обратной полярностью, обозначается цифрой «0».

Визуально определить можно следующим образом. Если расположить батарею таким образом, чтобы клеммы и этикетка были обращены к человеку, то справа будет находиться плюсовая, а слева – минусовая.

У грузовых автомобилей обратная полярность называется — левой и обозначается цифрой «3». Дело в том, что из-за больших габаритов корпуса клеммы устанавливаются на узкой стороне. Для того, чтобы определить полярность надо встать с того края батареи, где расположены клеммы. Слева будет плюс, а справа минус.

Прямая полярность аккумулятора

Прямая полярность используется на автомобилях отечественного производства. В этом случае положительная клемма расположена слева, а отрицательная — с правой стороны. Для легковых машин она обозначается цифрой «1»

У грузовых автомобилей прямая полярность называется правой и обозначается цифрой «4». Если встать с того края, где находятся контакты, то с правой стороны будет плюс, а с левой минус.

Прочие виды полярности

Бывают и более редкие расположения клемм, что может существенно усложнить процедуру опознания. Например, существуют модели, имеющие полярность “6”, которая визуально определяется по наличию плюсовой клеммы справа, но сам корпус устройства имеет практически квадратный вид.

Полярность “9”, она же “5” также встречается не очень часто. Узнать о том, что аккумулятор относится к этой категории можно по расположению клемм ровно посередине АКБ.

Еще бывает полярность “2”, она также встречается на грузовых автомобилях и спецтехники. В этом случае клеммы расположены по диагонали.

Полярность 2 и 9

Как определить прямая или обратная полярность

Определяют принадлежность аккумулятора к той или иной категории, по расположению клемм на корпусе. Если полярность прямая, то плюс расположен слева, при обратной — плюсовая клемма находится справа. Если аккумулятор старый и надписи стёрты или закрыты под большим количеством отложений, то воспользовавшись стрелочным вольтметром можно точно определить, где находится положительный вывод аккумуляторной батареи.

Что будет если перепутать полярность при подключении

Если при подключении перепутать клеммы, то возможны следующие последствия:

Перегорание предохранителей.
Пожар.
Выход из строя ЭБУ.
Перегорание диодного моста генератора.
Оплавление проводки.
Выход из строя сигнализации.

Самым опасным явлением при переполюсовке является возгорание, поэтому если при подключении клемм возникают искры, то следует прекратить процедуру. Так же может сильно повредиться электропроводка.

Можно ли поменять полярность у аккумулятора

Поменять расположение электрических выводов на корпусе аккумулятора нельзя, но на некоторых автомобилях возможна установка АКБ другого типа. В этом случае достаточно повернуть батарею на 180 градусов, чтобы соответствующие выводы совпали с клеммами.

Этот способ подключения аккумулятора с неподходящим расположением электрических выводов может не подойти только при очень коротких проводах, которые идут от «массы» автомобиля и генератора двигателя. Если на автомобиле провода, подключаемые к аккумуляторной батареи слишком коротки для установки неподходящей по расположению выводов детали, то достаточно заменить их на более длинный проводник. При этом диаметр провода не должен быть меньше демонтированного элемента проводки.

Аккумулятор (АКБ) — основной источник электрического тока в автомобиле, основными характеристиками которого являются номинальная емкость и ток холодного запуска, подаваемый на стартер. Однако есть еще одна характеристика, которая очень важна при выборе модели аккумуляторной батареи — его полярность , т.е. расположение внешних токовыводов (токовыводящих элементов «+» и «-») на лицевых панелях аккумулятора.

Дело в том, что современный модельный ряд аккумуляторов представлен моделями отечественного и европейского производства и двумя основными вариантами полярности — прямой и обратной (прочие варианты встречаются крайне редко и в РФ не используются). В чем различие между ними, и почему важно выбирать АКБ с правильной полярностью, соответствующей техническим требованиям автомобиля?

Следует понимать, что разная полярность аккумуляторов никак не отражается на их производительности — батареи с прямой и обратной полярностью работают совершенно идентично. Разница только в геометрии токовыводов (лево-право) и ограничениях по применению — аккумуляторы с прямой полярностью используются в автомобилях отечественного производства, а обратная полярность характерна для батарей европейских и американских авто. Эти различия следует обязательно учитывать при подключении АКБ к клеммам стартера на автомобиле.

Прямая полярность

Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма находится слева, а минусовая — справа. Чтобы исключить ошибки при подключении, на корпусе аккумулятора обычно токовыводы помечены значками «+» и «-».

Обратная полярность

Европейская (обратная) полярность — это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0» . В них плюсовая клемма будет на лицевой панели справа, а минусовая — слева.

Существуют еще аккумуляторы с диагональным расположением токовыводов (маркируются значком «2» ), а также европейские АКБ для грузовиков с обратной боковой полярностью («3» ), и отечественные АКБ для грузовиков («4» ) с прямой боковой полярностью. Чтобы не ошибиться при их подключении, следует внимательно следить за цифровой маркировкой моделей батарей.

Почему это важно?

Купить по ошибке аккумулятор с неподходящей для автомобиля полярностью или неправильно подключить к АКБ клеммы может иногда даже опытный водитель: внешне и по техническим характеристикам батареи с прямой и обратной полярностью могут ничем не отличаться.

В тоже время, неправильное подключение полярностей опасно для автомобиля множеством неприятных последствий: быстрой разрядкой аккумулятора, коротким замыканием (горят предохранители), воспламенением электропроводки, разрушением самого аккумулятора, выходом из строя ЭБУ (бортового компьютера) или генератора, перегоранием предохранителей АКБ, системы освещения авто, сигнализации и печки. При неправильном подключении аккумулятора к зарядному устройству, сгорит зарядное устройство, а при подзарядке одного АКБ от другого («прикуривание») — могут сгореть обе батареи и даже оба автомобиля.

Самостоятельное определение полярности

Если номерная маркировка аккумуляторов и символы токовыводов («+» и «-») отсутствуют на корпусе батареи, воспользуйтесь тестером (мультиметр или вольтметр), который точно определит полярность токовыводов аккумулятора. Прибор, подключенный к токовыводам щупами, покажет наличие положительного напряжения при правильном подключении, и отрицательное — при неправильном.

Кроме того, на большинстве моделей АКБ положительный контакт чаще всего помечен красным цветом (обычно такая маркировка практически не стирается), а его размер обычно больше, чем у отрицательного токовывода. Следует помнить, что для некоторых моделей аккумуляторов американского производства эти методы определения полярности не действуют: сама батарея просто не имеет штырей токовыводов (вместо них выемки под контакты).

Использование аккумуляторов с неподходящей полярностью

Если вы по ошибке купили аккумулятор с полярностью, которая не соответствует техническим требованиям вашего автомобиля, то теоретически такой АКБ можно использовать (хотя и нежелательно), развернув его другой стороной в гнезде под капотом. Но вы рискуете столкнуться с тем, что вам не хватает длины одного из клеммных кабелей, который придется наращивать пусковыми проводами.

Специалисты не рекомендуют делать этого, так как можно ошибиться в расчете сечения кабеля и сжечь всю электрику на автомобиле. Проще поменять АКБ у продавца, а еще лучше — заранее разобраться с полярностью авто и при покупке сразу заказывать ту батарею, которая рекомендована производителем авто.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Как определить

Отличия

Что общего между этими аккумуляторами? — да практически всё!

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Заключение

понятие и отличия, плюсовой провод аккумулятора автомобиля

Опытные автолюбители знают, чем чревато неправильно подключение аккумуляторных клемм. Причем полярность АКБ может отличаться в зависимости от производителя автомобиля, а также конструктивных особенностей транспортного средства. Этот материал позволит разобраться в вопросе полярности, а также возможных последствиях, которые могут произойти при неправильном подключении.

Что будет, если перепутать полярность

Многие неопытные водители после снятия аккумулятора на подзарядку устанавливают его неправильно, наоборот, путая плюс с минусом. При неправильном соединении проводов в контактах происходит сильное искрение, могут погореть любые элементы электрической схемы автомобиля. Но на современных машинах предусматривается защита, и в первую очередь при коротком замыкании выбивает предохранители.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

перестанут показывать приборы на панели, погаснет приборная подсветка;
перегорит диодный мост или реле напряжения в генераторе;
выйти из строя блок управления двигателем;
сгорит силовой предохранитель большой мощности.

Чаще что-то выходит из строя в электрике японских автомобилей – азиатская техника не рассчитана на неправильное подключение.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

не хватает длины плюсового провода, его приходится сильно натягивать;
плюсовая клемма толстая, и на ней не фиксируется массовый провод.

Обычно при перепутывании полярности происходит кратковременное замыкание – вряд ли автовладелец сумеет надежно закрепить провода на клеммах. Искрение в момент контакта происходит очень сильное, к тому же клеммы в этом случает не подходят по размерам.

Чем грозит владельцу авто спутывание полярности?

Важно помнить: конструкция автомобиля предполагает использование только АКБ определенного типоразмера, расположения клемм. Установить в посадочное место аккумулятор аналогичной емкости, но не подходящей полярности возможно. Но вод подключить его в стандартном режиме будет уже невозможно. Так как провода просто не дотянутся.

Такая разница между АКБ присутствует не случайно: неправильная полюсовка станет причиной повреждения электроники автомобиля. Может выйти из строя блок управления двигателем, возникнуть КЗ. Важно помнить: не все электроприборы выходят из строя при смене полюсов. Но многие будут повреждены. Стоит избегать подобных ситуаций.

Причем в некоторых случаях отверстия в клеммах даже отличаются. Обычно диаметр положительной несколько больше, чем отрицательной. Потому даже случайно перепутать будет затруднительно. Причем смена полюсов может стать причиной вращения стартера в другую сторону. Некоторые двигатели после такого могут потребовать капитального ремонта.

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

Можно ли поменять полярность на аккумуляторе автомобиля

Сейчас большинство производителей стремятся исключить возможность неправильного подключения. Для этого минусовую и плюсовую клеммы делают разных размеров. Провода от бортовой сети имеют определенную длину и могут крепиться только с нужных сторон. Но владельцы автомобилей имеют возможность обойти защиту, подключив контакт через переходник.

Переходник на аккумулятор

В результате плюс становится не с той стороны, происходит переполюсовка, опасная для всех систем автомобиля. Конечно, некоторые автовладельцы специально переполюсовывают старый АКБ, чтобы продлить его ресурс. Но эту операцию приходится производить на свой страх и риск, а последствия зачастую оказываются неприятными. Переполюсовка возможна только при следующих обстоятельствах:

Банки исправны и не замыкают.
Внутри батареи поддерживается нормальная плотность электролита.
Пластины достаточно толстые и не имеют повреждений.

Если срочно потребовалась замена аккумулятора, можно поставить прибор с несоответствующей полярностью. В сложившейся ситуации батарея должна быть установлена так, чтобы провод с положительным зарядом доставал до вывода. Минусовой — это масса, он присоединен к кузову, поэтому его можно удлинять. Для этого старый провод отсоединяют, а вместо него закрепляют новый, имеющий большее сечение. К сожалению, плюсовой не откручивается, его нельзя заменять и удлинять.

Способы, как можно определить полярность

Определить этот параметр для правильного подключения проводов можно путем внимательного осмотра устройства. Как сказано выше, для каждой полярности предусмотрена своя маркировка, а также символы возле клемм для подключения проводов. Более точно узнать этот параметр позволит сервисная книжка к автомобилю, а также советы, приведенные выше (автор видео — канал Ник86 авто-стройка).

В том случае, если на конструкции аккумулятора нет никаких отметок и признаков полярности, соответственно, вы не знаете, как подключить провода, то можно попробовать провести тест. Вам потребуется мультиметр, щупы которого нужно соединить с клеммами. В том случае, если напряжение на дисплее тестера будет положительное, это свидетельствует о том, что щупы были подключены верно (на самих щупах есть отметки «+» и «-»). Если же диагностика показало отрицательное напряжение, то прибор для тестирования вы подключили неверно.

Есть еще несколько способов определения:

По цветовому обозначению. Маркировка цветом есть на многих современных батареях — в данном случае плюсовой вывод всегда отмечается красным. Так что спутать выводы не получится.
По размерам штырей. Опытные автолюбители знают, что положительная клемма всегда больше по размерам, чем отрицательная. Такое отличие характерно для многих современных аккумуляторов и даже с износом устройства оно остается. Как вы понимаете, по таким способам определить параметр значительно проще, чем с мультиметром.

В батареях, выпущенных в США, штырей попросту нет — вместо них устройство оборудуется выемками, в которые монтируются токопроводящие контакты.

Как правильно купить аккумулятор

Покупая аккумуляторную батарею в магазине или на авторынке, автовладельцу необходимо подбирать ее по основным параметрам:

размерам;
полярности;
емкости;
пусковому току.

Если АКБ будет слишком больших размеров, ее нельзя будет закрепить на аккумуляторной площадке, и нужно знать, что у незакрепленной аккумуляторной батареи из-за вибрации достаточно быстро осыпаются пластины. Полярность нового аккумулятора должна соответствовать типу автомобиля, и если водитель совсем не разбирается в машинах, необходимо хотя бы запомнить, как располагаются клеммы у старой батареи, или зарисовать, чтобы не забыть, расположение клеммных выводов. Еще важно выбирать такую же полярность, какая и была, чтобы не путаться – при неправильном подключении АКБ возникает короткое замыкание с неприятными для автовладельца последствиями.

Не стоит покупать АКБ уменьшенной емкости, для стандартного легкового авто без кондиционера и другого дополнительного электрооборудования аккумулятор должен быть не менее 55 Ампер-часов. Если в электрической схеме много потребителей, можно приобрести батарею и на 60 А·ч.

При покупке новой аккумуляторной батареи нужно стараться приобрести АКБ с максимальным пусковым током. Вреда двигателю от такой батареи не будет, зато стартер сможет прокрутить мотор в морозную погоду без проблем. Еще не будет лишним взять с собой вольтметр (мультиметр) и проверить напряжение на клеммах аккумулятора – у нормально заряженной батареи оно должно быть около 12, 5 Вольт.

Прямая и обратная полярности

Какой-либо разницы между АКБ с одинаковыми характеристиками, но разной полностью нет. Но размещение клемм в разных местах создает определенные проблемы, связанные с установкой. Существует устоявшийся перечень обозначений, позволяющий определить полярность. Определить данную характеристику можно в том числе и визуально. Порядок:

необходимо поставить АКБ стороной с клеммами ближе к себе, на горизонтальную поверхность;
расположение:
прямая полярность – плюсовая клемма слева;
обратная полярность – плюсовая клемма справа.

Все автомобили сконструированы под определенное расположение клемм. Прямая полярность обычно используется на автомобилях выпущенных на заводе АвтоВАЗ, а также машинах азиатского происхождения. Например, Kia, Daewoo, Hyundai и других. Прямая полярность разработана в советские годы отечественными конструкторами.

Именно поэтому многие продавцы в магазинах называют таковую полярность российской. Также прямую обозначают цифрой «1». Соответственно, на АКБ разных типов расположение клемм прямо противоположно. Обратный используется обычно на автомобилях зарубежного производства. Как правило, это машины марки Ford, большинство других американцев. Также большая часть производителей в Европе использует данный тип полярности.

Помимо обозначенных выше некоторые авто предполагают альтернативное расположение полярностей. «Американская» — предполагает, что клеммы для подключения к транспортному средств располагаются не сверху, а сбоку.

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Обслуживанием АКБ многие автомобилисты занимаются самостоятельно, и одна из немногих возникающих проблем — определение полярности. Обычно узнать, где находится минусовая и плюсовая клеммы можно при визуальном осмотре. Если этого недостаточно, не потребуются дорогостоящие инструменты или оборудование. Нельзя эксплуатировать автомобиль, если нет полной уверенности, что аккумулятор подключен правильно. Когда самостоятельно проверку выполнить невозможно, стоить обращаться к специалистам.

Что значит полярность обратная

отличия и как выбрать для инвертора

Во всех статьях и обзорах, связанных со сваркой, присутствует электрическая тема. Хоть аппараты, хоть электроды, хоть виды швов – в любом сварочном вопросе упоминается и уточняется вид тока. Где-то он постоянный, где-то переменный, а еще у него есть два варианта – прямая и обратная полярность при сварке.

Пора разобраться, что к чему, чтобы правильно выбирать материалы, аппараты, электроды и . Знание нюансов об электричестве в сварке помогут вам быстро и правильно настроить инвертор, от чего качество сварочных швов зависит в большой степени.

Пятна анодные, пятна катодные

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.

В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Прямая полярность

По своей сути ток представляет собой движение заряженных частиц – электронов. Они двигаются от отрицательного полюса к положительному – это классика. Вот и у нас в процессе сварки электроны двигаются в направлении к металлической заготовке от электрода. Поэтому происходит нагрев металла. Электрод остается холодным.

Итак, электрод подключен к минусу, металлическая заготовка – к плюсу. Это классическая полярность при сварке инвертором. На стороне плюса распространяет свое тепло чудесное анодное облако.

Прямое подключение постоянного тока имеет некоторые особенности, которые необходимо учитывать в обязательном порядке:

при прямом подключении получается стабильная и ровная дуга со всеми вытекающими последствиями в виде швов высокого качества;
сварочный шов отличается узостью и глубиной;
ни в коем случае не применяется, если на электродах указано, что они предназначены для технологии переменного тока;
с некоторыми металлами при работе в инертных газах повышается коэффициент наплавки;
состав металла в шве при прямой полярности имеет особенности: в нем практически нет углерода, зато присутствуют кремний и марганец;
довольно высокая степень разбрызгивания металла;
быстрая плавка расходника с его частой заменой.

Обратная полярность

Обратная полярность при сварке.

Мы помним, что при обратной полярности при сварке постоянным током плюсовое анодное теплое пятно находится на электроде, Таким образом мы исключаем дополнительный нагрев металла, к которому подведена минусовая клемма. Основным видом сварки при обратном подключении является с флюсом и метод в среде защитных газов, в частности – в аргоне.

Главными металлами «потребителями» обратного подключения являются высоколегированные стали и тонкие заготовки из любого металла: здесь имеет значение тонкость края, которую легко прожечь при малейшем перегреве. Так что работы при обратном подключении можно назвать вполне себе деликатными. А там, где деликатность, там особенности исполнения и профессиональные советы.

Вот какие технологические особенности использования обратной полярности нужно принять во внимание:

шов при обратном подключении шире и меньшей глубины, чем при прямой;
великолепно справляется с соединением тонких и средней толщины кромок металлических заготовок;
сварочная дуга не такая стабильная, как при прямой полярности, если напряжение низкой силы, начинает скакать и прерываться;
если вы варите высоколегированную сталь, то кроме обратного подключения нужно соблюдать дополнительные требования по рабочему циклу и температурному режиму остывания стальных заготовок;
ни в коем случае не варить с электродами, чувствительными к перегреву;
дополнительное снижение температуры на заготовке можно через снижение потенциала напряжения;
то, что дуга не очень стабильна, можно использовать во благо: очень тонкие края лучше варить прерывистым швов – прерывая дугу;
если в сварке на постоянном токе обратной полярности вы делаете шов встык, зазор между поверхностями должен быть минимальным, если же шов внахлест, поверхности приживать друг к другу герметично. Иначе вы получите прожог;
отбортовка краев свариваемых поверхностей отлично поможет для снижения риска прожога.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Вид электрода

Вы ведь знаете, что современные электроды подразделяются по огромному количеству критериев, они производятся в невероятном разнообразии. Электрические параметры также входит в описание каждого . Читать инструкции самым внимательным образом еще никому не помешало.

Но здесь мы вполне можем рассуждать логически, чтобы выбирать правильную полярность для каждого вида электрода. Выбор зависит от того же – теплого анодного пятна, то есть температурного режима. А такие режимы у электродов зависят от типа флюса и многих других факторов.

Невозможно дать короткие рекомендации по полярности тока для разных сварочных расходников – слишком их много. Единственный дельный совет в данном случае – читать инструкции и не пренебрегать ими.

А что делать, если в инструкции к металлу или сплаву требуется одни электрические параметры, а у выбранного электрода требуются совсем другие настройки сварочного тока? Такое бывает, ответ в этом случае только один: пробуйте и ищите оптимальный вариант опытным путем.

Силу тока, рабочие циклы, подключение к полюсам – все придется настраивать вручную. Но ведь голова нам дана, чтобы думать, верно?

tutsvarka.ru

Прямая и обратная полярность при сварке инвертором

Сварку металлов постоянным током можно проводить двумя режимами: с прямой полярностью и обратной. Прямая полярность при сварке – это когда к электроду подключается минус, к металлической заготовке плюс. При сварке током обратной полярности все наоборот, то есть, к стержню подключается плюс, к изделию минус.

Зачем все это нужно

При сварке постоянным током на кончике электрода образуется термическое пятно, которое обладает высокой температурой. В зависимости от того, какой полюс подключен к электроду, будет зависеть и температура на его кончике, а соответственно будет зависеть режим сварочного процесса. К примеру, если подключен к расходнику плюс, то на его конце образуется анодное пятно, температура которого равна 3900С. Если минус, то получается катодное пятно с температурой 3200С. Разница существенная.

Что это дает.

При сварке током прямой полярности основная температурная нагрузка ложится на металлическую заготовку. То есть, она разогревается сильнее, что позволяет углубить корень сварочного шва.
При сварке током обратной полярности концентрация температуры происходит на кончике электрода. То есть, основной металл при этом нагревается меньше. Поэтому этот режим в основном используют при соединении заготовок с небольшой толщиной.

Необходимо добавить, что режим обратной полярности применяют также при стыковке высокоуглеродистых и легированных сталей, нержавейки. То есть, тех видов металлов, которые чувствительны к перегреву.

Внимание! Так как на анодном и катодном пятне температура разная, то от правильного подключения сварочного аппарата будет зависеть расход самого электрода. То есть, обратная полярность при сварке инвертором – это перерасход электродов.

В процессе сварки постоянным током необходимо добиться того, чтобы металл заготовок прогрелся хорошо, практически до состояния расплавленного. То есть, должна образоваться сварочная ванна. Именно прямая и обратная полярность режима сваривания влияет на качественное состояние ванны.

Если сила тока будут большой, а значит, и температура нагрева также будет высокой, то металл разогреется до такого состояния, что электрическая дуга будут просто его отталкивать. Ни о каком соединении здесь уже говорить не придется.
Если ток будут, наоборот, слишком мал, то металл не разогреется до необходимого состояния. И это тоже минус.

При прямой полярности внутри ванны будет создана среда, которой легко руководить электродом. Она растекается, поэтому одно движение стержня создает направленность сварного шва. При этом легко контролируется глубина сваривания.

Кстати, скорость движения электрода напрямую влияет на качество конечного результата. Чем скорость выше, тем меньше тепла поступает в зону сварки, тем меньше прогревается основной металл заготовок. Уменьшая скорость, увеличивается температура внутри сварочной ванны. То есть, металл хорошо прогревается. Поэтому опытные сварщики выставляют на инверторе ток больше необходимого. А вот качество сварного шва контролируют именно скоростью перемещения электрода.

Что касается самих электродов, то выбор полярности обусловлен материалом, из которого он изготовлен, или видом обмазки. К примеру, использование обратной полярности при сварке постоянным током, в которой применяется угольный электрод, приводит к быстрому расходу сварных стержней. Потому что при высоких температурах угольный электрод начинает разрушаться. Поэтому этот вид используется только при режиме прямой полярности. Чистый металлический стержень без покрытия, наоборот, хорошо заполняет сварочный шов при обратной полярности.

Глубина и ширина сварочного шва также зависит от используемого режима. Чем выше ток, тем происходит увеличение провара. То есть, увеличивается глубина сварного шва. Все дело в погонной энергии на дуге. По сути, это количество тепловой энергии, проходящей через единицу длины сварочного шва. Но увеличивать ток до бесконечности нельзя, даже в независимости от толщины свариваемых металлических заготовок. Потому что тепловая энергия создает давление на расплавленный металл, что вызывает его вытеснение. Конечный результат такой электросварки при повышенном токе – прожог сварочной ванны. Если говорить о влиянии прямой и обратной полярности при сварке инвертором, то большую глубину проплавки может обеспечить режим обратной полярности.

Некоторые особенности сваривания при прямой полярности

Что такое прямая полярность определено. Указаны некоторые качества сварных швов при проведении процесса соединения в режиме прямой полярности. Но остались некоторые тонкие моменты.

В сварочную ванну металл от электродов или присадочных материалов переносится большими каплями. Это, во-первых, большой разбрызг металла. Во-вторых, увеличение коэффициента проплавления.
При таком режиме электрическая дуга нестабильна.
С одной стороны снижение глубины провара, с противоположной снижение внедрения углерода в массу металла заготовки.
Правильный нагрев металла.
Меньший нагрев стержня электрода или присадочной проволоки, что позволяет сварщику использовать токи с более высоким значением.
При некоторых сварочных материалах наблюдается увеличение коэффициента наплавки. К примеру, при использовании плавящихся электродов в инертных и некоторых активных газах. Или при применении присадочных материалов, которые наносятся под флюсами некоторых типов, например, марки ОСЦ-45.
Кстати, прямая полярность влияет и на состав материала, оказавшегося в шве между двумя металлическими заготовками. Обычно в металле практически отсутствует углерод, но зато в большом количестве присутствует кремний и марганец.

Особенности сварки током обратной полярности

Сваривание тонких заготовок – процесс с повышенной трудностью, потому что постоянно присутствует опасность появления прожогов. Поэтому их соединяют режимом обратной полярности. Но есть и другие методы, чтобы снизить опасность.

Снизить потенциал тока, чтобы уменьшить температуру на заготовке.
Сварку лучше проводить прерывистым швом. К примеру, сделать небольшой участок в начале, затем переместиться в центр, после начать стыковку с противоположной стороны, далее начать варить промежуточные участки. В общем, схему можно менять. Таким способом можно избежать коробления металла, особенно если длина стыка больше 20 см. Чем больше сваренных отрезков, чем короче каждый участок, тем меньше процент коробления металла.
Очень тонкие металлические заготовки сваривают с периодическим прерыванием электрической дуги. То есть, электрод выдергивается из зоны сварки, затем тут же быстро снова поджигается, и процесс продолжается.
Если проводится сварка внахлест, то две заготовки должны быть герметично прижиматься друг к другу. Небольшой воздушный зазор приводит к прожогу верхней детали. Для создания плотного прилегания нужно использовать струбцины или любой груз.
При стыковочном соединении заготовок лучше минимизировать зазор межу деталями, а идеально, чтобы зазора не было бы вообще.
Для сварки очень тонких заготовок с неровными кромками под стык необходимо уложить материал, который бы хорошо забирал на себя тепло процесса. Обычно для этого используют медную пластину. Можно и стальную. В данном случае, чем больше толщина вспомогательного слоя, тем лучше.
Можно провести отбортовку кромок свариваемых изделий. Угол отбортовки — 180°.

Специалисты же рекомендуют, перед тем как начать сварку тонких заготовок обратной полярностью, лучше немного потренироваться на дефектном листе металла. Лучше потратите время на тренировку, чем латать дыры от прожога.

Поделись с друзьями

svarkalegko.com

Прямая и обратная полярность при сварке

Сварка металла – процесс, который на первый взгляд может показаться довольно простым. Многие умельцы варят для домашних нужд, но увидеть качественный, красивый шов можно не так уж часто. Более того, в частной практике никто не проверяет крепость соединения на соответствие стандартам. Вопрос встает ребром, когда возникают определенные трудности, например, прожог листа, расхождение шва. Вот тут и нужно знать тонкости процесса – прямую и обратную полярность.

Что означает полярность при сварочных работах

В инверторных сварочных аппаратах для обозначения полярности используются надписи

Рассматривая вопрос полярности, понятно, что сварка в этом случае осуществляется током постоянного напряжения. Клеммы сварочного инвертора, куда подсоединяются силовые кабели держателя электрода и массы, обозначены значками «+» и «-». Обычно, подключая такой прибор и начиная его эксплуатировать, многие, руководствуясь инструкцией или рекомендациями знакомого специалиста, не задумываются, почему на конкретную клемму вешают именно этот, а не другой провод.

А разница все-таки есть, и здесь сокрыт недвусмысленный физический закон движения заряженных частиц – электронов. Электроны, обладая отрицательным зарядом, всегда движутся от минуса к плюсу в любой схеме, включая инвертор. При сварке можно подключить электрод как к плюсовой клемме, так и к минусовой – все будет работать. Но электроны в том и другом случае будут двигаться в разных направлениях по цепи, это отразится на процессе и конечном результате.

Подключение по схеме прямой полярности

Если схему собрать так, что плюс от инвертора идет на стальную заготовку (свариваемая деталь), потом через дуговой промежуток, сварочный электрод к минусу инвертора, то такое соединение получило название прямой полярности при сварке. В этом случае анодом выступает деталь, а катодом — электрод. Место соединения на детали будет греться сильнее, чем кончик электрода, приблизительно на 700 градусов по Цельсию.

Подключение по схеме обратной полярности

Схема подключения кабелей аппарата для сварки, когда плюс от инвертора приходит на сварной электрод, потом через дуговой промежуток попадает на рабочую деталь и минус инвертора, получила название обратной полярности при сварке. Здесь уже электрод будет греться сильнее, так как анодное пятно будет на нем, катодное – в области соединения стальных заготовок.

Выбор режима

Правильный выбор полярности при подключении сварочного оборудования может зависеть от нескольких факторов. Но самое главное для специалиста — усвоить, что на аноде, а это «+» всегда выделяется больше тепла (до 4000 градусов по Цельсию) чем на катоде (чуть больше 3000 градусов).

Виды сварочной дуги при сварке электродами

Это отправная точка дальнейшего анализа: толщина стали, марка, вид металла, тип сварочного электрода. В случае неответственной конструкции, возможно, будет лишним обращать внимание на полярность сварки.

Толщина заготовки – основной фактор, когда необходимо следить за полярностью. Более толстый материал в месте стыка нужно сильнее прогреть, чтобы частицы его взаимно проникли на большей площади соприкосновения, а пустоты заполнились металлом сварной проволоки – это надежность шва. Тонкий металл нельзя сильно греть, иначе можно получить дырку, некрасивый неравномерный сварной шов.

Когда сварке подвергают такие сплавы как чугун или нержавейка, то перегрев этих материалов может привести к образованию тугоплавких соединений, что нежелательно. Сплав алюминия требует мероприятий по удалению окислов, и хороший прогрев идет только на пользу. В сварочной литературе по каждому виду металла есть рекомендации об оптимальных методах и режимах работы с ним.

Покрытие электродов специальным флюсом тоже рассчитано на работу в определенных режимах. Угольный электрод для электросварки не имеет стойкости к перегреву, поэтому обратная полярность ему противопоказана. Сварная проволока полуавтоматических аппаратов более лояльна к выбору полюсовки, но каждый производитель дает на продукцию свои рекомендации по использованию.

Особенности сварки при использовании прямой полярности

Работая сварочным аппаратом постоянного тока и применяя способ подключение схемы прямой полярности, следует учитывать такие особенности процесса:

Шов сварочного соединения — глубоко проникающий, узкий по ширине, более крепкий по качеству;
Можно варить практически все типы сталей, толщина которых начинается от трех миллиметров и выше;
При использовании вольфрамового стержня для цветных металлов можно применять только метод прямой полярности при сварке;
Сварная дуга отличается стабильностью, устойчивостью к срывам, в результате чего легче контролировать процесс работы и получить красивый шов;
Для работы таким методом не подходят электроды, рассчитанные на использование в сварке переменным током;
При использовании сварочного аппарата в качестве резака, заготовка легче поддается раскройке.

Особенности обратной полярности при сварке

Сварка металла при таком способе подключения оборудования имеет следующие характеристики:

Шов сварочного соединения менее глубок по проникновению в металл, с более выраженной шириной;
Метод наиболее подходит для соединения средних по толщине заготовок либо тонких листов металла;
При операциях с толстыми заготовками наблюдается хрупкость шва под воздействием нагрузок;
Для работы не подходят электроды, структура которых разрушается при перегреве;
Электрическая дуга отличается меньшей стабильностью, особенно в режиме работы на низких токах, что ведет к неравномерности соединения;
Осуществляя сварку высоколегированных сталей, необходимо строго выполнять технологический процесс рабочего цикла.

Плюсы и минусы разных методов сваривания деталей

Говоря о плюсах и минусах прямой и обратной полярности сваривания, нужно понимать, что неправильный выбор режима проявит все отрицательные стороны процесса. Толстый металл при отрицательной полярности будет слабо греться, шов получится поверхностным, придется обваривать деталь с двух сторон, что увеличит материальные и временные затраты.

Тонкий металл при положительной полярности потечет, начнет прожигаться электродом, кипящие брызги из сварочной ванны будут загрязнять поверхность изделия и требовать дополнительных усилий по их устранению.

Если же все учесть правильно, то минусы обратятся в плюсы, процесс сварки будет несложным для выполнения и радовать глаз результатом.

Видео по теме: Прямая и обратная полярность при работе инверторным аппаратом

promzn.ru

кто расскажет что такое прямая и обратная полярность

Полярность для аккумуляторов в частности для автомобильных бывает всего только двух видов, прямая полярность аккумуляторов и обратная полярность аккумуляторов. Как правило на всех или почти на всех аккумуляторах на клеммах или рядом с ними есть два таких значка — плюс » + » или минус » — «», с помощью их и можно определить настоящую полярность данного аккумулятора. В основном на лицевой стороне аккумулятора имеются либо надписи либо наклейка с данными, этой стороной разверните аккумулятор к себе, если знак » — » располагается слева а знак » + » с права то полярность такого аккумулятора обратная и аккумулятор считается обратной полярности, ели же значок » — » располагается с права а значок » + » находится слева то такой аккумулятор будет прямой полярности, Правильно подобрать полярность автомобильного аккумулятора это довольно ответственное занятие, если вы ошибетесь с полярностью то при установке может возникнуть проблема с подключением, полюсным провода вашего автомобиля могут не дотянуться к клеммам аккумулятора если полярность у него не та что должна быть для данной модели автомобиля. Еще раз напомним в особенности для водителей — женщин, прямая полярность это когда плюсовая клемма располагается слева, соответственно если плюсовая клемма располагается справа то аккумулятор обратной полярности. Для более точного определения где плюс а где минус многие производители отмечают это различными цветами, красный это плюс, синий это минус, на клеммы одевают пластмассовые колпачки или пластмассовые крышки на самой крышке аккумулятора, также некоторые производители отмечают плюс или минус прямо на свинцовой клемме соответствующими знаками. Повтор для усвоения данного материала, берем аккумулятор и устанавливаем перед собой длинной стороной к себе, клеммы располагаются с одной стороны аккумулятора ближе чем с другой, поворачиваем аккумулятор длинной стороной где клеммы ближе к краю к себе. если вы все сделали правильно то у большинства аккумуляторов предназначенных для Европейских марок авто плюсовая клемма располагается справа — получается обратная полярность автомобильного аккумулятора.

прямая полярность это когда плюсовая клемма на аккумуляторе располагается слева))))

Это характетрно для двуполярных источников питания, где кроме «+» и «-» есть ещё и «0». Тогда контакт «+» имеет прямую полярность, а контакт «-» обратную. И оба они занулены относительно нулевого контакта.

а может пнп нпн ?

Вот мне блондинке больше по душе вариант: На аккумуляторе есть надпись, какой стороной его следует развернуть к себе. А дальше от минуса к плюсу (значит обратная) А в идеале просто заггуглить полярность своего )))

<a rel=»nofollow» href=»http://запчастицентр.рф/vopros/akkumulyator.html» target=»_blank»>http://запчастицентр.рф/vopros/akkumulyator.html</a>

В сварке. В основном сварка ведётся на ПРЯМОЙ полярности (минус на электроде), 80-90%. Поясню: АНОДное пятно (ну плюс который) разогревается до ~3900 Цельсия. Тогда как КАТОДное пятно до ~3200 градусов. Если сваривать материалы ОБРАТНОЙ полярностью, то: свариваемые детали будут плохо прогреваться (в следствии чего малый провар). Расход электродов увеличивается на четверть или более. P.S. ОБРАТНОЙ полярностью сваривают тонкостенную сталь, легкосплавные металлы, нержавейку. Так же существуют некоторые марки электродов, специально предназначенных для этого. P.S. P.S. И ещё (конечно всем это известно, но так, на всякий случай), ПЕРЕМЕНКОЙ варя, нет ни какой разницы в полярности, она и так меняется 50 раз в секунду.

Вот тут есть хорошие картинки с объяснениями для легковых АКБ и для грузовых АКБ. Европейская (обратная) полярность – это практически полный модельный ряд европейских, японских, корейских и американских автомобилей. АКБ с обратной полярностью маркируются значком «0». В них плюсовая клемма будет на лицевой панели справа, а минусовая – слева. Российская (прямая) полярность аккумулятора маркируется цифрой «1» и подходит для большинства автомобилей отечественного автопрома (кроме некоторых моделей последнего поколения и экспортных комплектаций). В таких аккумуляторах на лицевой панели плюсовая клемма находится слева, а минусовая — справа. <a rel=»nofollow» href=»http://prodazha-akb.ru/news/Polyarnost-akkumulyatora-obratnaya-ili-pryamaya-Kak-opredelit-polyarnost» target=»_blank»>http://prodazha-akb.ru/news/Polyarnost-akkumulyatora-obratnaya-ili-pryamaya-Kak-opredelit-polyarnost</a> <img src=»https://otvet.imgsmail.ru/download/u_caf770fa3d6bd1e4b2bc7998c1187663_800.png» alt=»» data-big=»1″ data-lsrc=»//otvet.imgsmail.ru/download/u_caf770fa3d6bd1e4b2bc7998c1187663_120x120.png»>

прямая — это когда (+) на изделии, а (-) на электроде обратная — это когда (+) на электроде, а (-) на изделии.

touch.otvet.mail.ru

Прямая и обратная полярность при сварке: выбор режима, подключение

Полярность тока является одним из основных параметров, определяющих особенности сварки металлических конструкций. Этот параметр влияет на температуру стержней с электропроводным материалом. При обработке изделий током с прямой или обратной полярностью важно учитывать основные схемы подключения, толщину заготовок и технические параметры электродного стержня.

Полярность при сварочных работах

При ручной дуговой сварке подача присадочной проволоки осуществляется в автоматическом режиме. Сваривание деталей по технологии РДС осуществляется при постоянном токе. К клеммам сварочного инвертора нужно подключить кабели массы и электрода. Они обозначаются знаками “+” и “-“. Полярность определяет способ подсоединения проводов к клеммным колодкам полуавтомата. Этот этого параметра зависит характер движения элементарных частиц, что воздействует на сварочный процесс. Если полуавтоматический прибор для сварки функционирует при переменном токе, то сварщик не сможет поменять полярность

При сварке с прямой полярностью кабель с электродным стержнем соединяется с контактом “минус”, провод с прищепкой – с разъемом “плюс”. Температура на концах электрического инвертора достигает 1000 °C. При переходе на обратную полярность провода с электродом и прищепкой нужно поменять местами. Температура на концах электродного стержня повысится до 4000 °C. Смена полярности позволяет контролировать температурный режим обрабатываемых заготовок.

Изменять местоположение кабелей необходимо при обработке легированных изделий. Полярность меняется при различных функциональных режимах сварочного аппарата. Они определяются размерами и материалом изготовления свариваемых изделий. Прямое подключение кабелей используется при проведении сварочных работ на открытом воздухе. В данных условиях детали соединяются с применением трубчатой нити из алюминия, заполненной порошкообразным веществом. В этих условиях можно сваривать толстые металлические пластины.

Смена местоположения кабелей осуществляется при следующих условиях:

При наличии защитных газ, предназначенных для изолирования металлов от воздействия оксидов и ускорение нагрева дуги.
При использовании флюсовых присадок, необходимого для создания однородного диффузного слоя.

При прямой и обратной полярности формируются анодные и катодные пятна. Анодное облако является наиболее горячим. Его температура может достигать 800 °C. Через пятна проходит электроток. В этих областях наблюдается низкое напряжение, что обусловлено местоположением сварочной дуги.

Смена полярности позволяет сварщику увеличить глубину сварочного шва и обрабатывать конструкции с шириной менее 0,3 см. Сварка на прямой и обратной последовательности предоставляет возможность регулировать расположение дуги, что снижает скорость нагрева свариваемых изделий.

Выделяют следующие особенности сварки MMA с прямой полярностью:

Позволяет получить прочный, узкий и глубокий сварочный шов.
Облегчает сварку изделий, в составе которых отсутствует железо, и деталей толщиной более 0,3 см.
Стабильность и устойчивость электрической дуги к срывам.
Сварка невозможна, если применяются металлические стержни с электропроводным материалом, работающих при переменном токе.
Высокое качества раскройки обрабатываемых заготовок.
Воздействует на химический состав свариваемых изделий.
Высокой коэффициент наплавки при нагревании сварочной дуги в аргоновой или гелиевой среде.
Низкие темпы нагрева стержня электрического проводника или присадочной проволоки. Благодаря этому свойству при сварке модно применять инверторы, функционирующие при высокочастотных токах.
Снижает процент внедрения карбона в массу свариваемого изделия.

РДС сварка при обратном подключении обладает следующими отличиями:

Большая толщина и низкая глубина шва.
При соединении тонких пластин их поверхность не деформируется.
Нестабильность дуги, поэтому для сварки нельзя применять инверторы, работающие на невысоких токах.
Низкий риск прожога поверхности металла, что обусловлено отбортовкой свариваемых поверхностей.
При сваривании нельзя использовать стержни, разрушающихся при воздействии высоких температур.
Требует минимизации зазора между свариваемыми частями.
Низкий потенциал напряжения электротока.
Сварка производится прерывистым швом.

При неправильном выборе полярности заготовки могут частично расплавиться, что приведет к возникновению кипящих брызг в сварочной ванне.

Подключение по схеме прямой полярности

При сварке током прямой полярности клеммная колодка “+” соединяется с обрабатываемым изделием. Подключение электродного стержня к контакту “-“ осуществляется через дуговой промежуток. При сварке с прямой полярностью электрический проводник будет нагреваться медленнее, чем металл. Поэтому температура между ними отличается на 700 °C. Во время сварки с постоянным током обратной полярности концы электродного стержня будут нагреваться сильнее поверхности заготовки. При прямом подключении роль катода исполняет электрод, обрабатываемые детали выступают в качестве анода.

Образование сварочной ванны – основная задача при сварке током прямой полярности. Для этого нужно прогреть заготовку до температуры плавления. При повышении силы электротока детали будут отталкиваться от сварочной дуги, что не позволит плотно соединить детали. При сварке с прямой полярностью требуются приборы, работающие при высокочастотных токах.

Подключение по схеме обратной полярности

При сварке постоянным током обратной полярности кабель с электродным стержнем необходимо подсоединить к “плюсу” инвертора, кабель на металл – к “минусу” инвертора. В этом случае роль катода выполняют поверхности заготовок, электрод становится анодом. В результате образуется рассеянная зона контакта между электрической дугой и свариваемым металлом. При сварке с обратной полярностью точка максимального разогрева размещается на металлическом стержне. В результате увеличивается глубина проплавки металлической поверхности.

Выбор режима полярности

Выбор полярности зависит от следующих факторов:

Возможность прожога обрабатываемых заготовок.
Наличие легированных сталей или нержавеющих сплавов железа в составе свариваемых изделий.
Вероятность соединения металлических пластин малой толщины.

При смене полярности необходимо учитывать, что на аноде выделяется большое тепловой энергии, чем на катоде. Изначально сварочные аппараты работают по схеме прямого подключения. Сварщику необходимо изменять местоположение кабелей с электродным стержнем и прищепкой на металл при сваривании конструкций с разным поперечным сечением и толщиной. Для выбора правильного режима подключения проводников, необходимо учитывать следующие характеристики, определяющие особенности сварки:

Расстояние между верхними и нижними поверхностями заготовок: основной фактор, воздействующий на структуру шва во время сварки постоянным током. При обработке толстых изделий необходимо прожечь поверхностью металлов. Это позволит увеличить площадь соприкосновения, что позволит сварной проволоке заполнить пустоты в поверхностях заготовок. В этом случае необходимо использовать сварку с прямой полярностью. Если нужно обработать изделия малой толщины, то нужно подавать отрицательный заряд на металл, положительный – на стержень электрода. Иначе на месте сварки могут образоваться небольшие отверстия или неровные швы.
Сила тока: этот параметр определяет степень прогрева металла и электродов. Чем сильнее электроток, подаваемый сварочным инвертором, тем интенсивнее происходит процесс горения дуги. Сила тока зависит от расположения свариваемой поверхности. Если заготовка размещена горизонтально, то данный показатель уменьшается на 15%.

Также для определения полярности нужно знать материал изготовления обрабатываемой заготовки, ее толщину и параметры электродного стержня. Определить эти показатели можно в руководстве к сварочному прибору. В нем производитель оборудования указывает обстоятельства для смены полярности.

Толщина края металлической заготовки

Сваривание конструкций с толстыми краями необходимо подключать клеммы инвертора по схеме прямой полярности. В данных условиях дополнительное тепло будет концентрироваться в местах плавки. Это способствует увеличение глубины сварочного шва. Поверхности деталей смогут плотно соединиться без деформации. При обработке тонкого металла необходимо применять обратную полярность. Края детали во время сварки не должны перегреваться. Иначе снизятся качество шва и прочность соединения.

Разновидность металла

При обработке металлических поверхностей из разных материалов необходимо соблюдать следующие правила:

Изделия из алюминия свариваются при прямом подключении. Алюминиевые детали имеют высокую теплопроводность и небольшой вес. Отличительным свойством этого металла является высокая степень окисления. Поэтому при сварке на алюминиевых заготовках формируется пленка. Она не позволяет деталям плотно соединиться. Прямая полярность снижает число образующихся окислов и образует сварочную ванну до появления оксидной пленки. При обработке рекомендуется использовать инертные газы. Они f линейного расширения и литейной усадки, высоким коэффициентом теплопроводности и низкой устойчивостью к межкристаллической коррозии. Эти свойства увеличивают риск сквозного проплавления и деформации металла. Поэтому детали из сплавов железа не требуют дополнительного тепла. При изменении полярности во время сварки рекомендуется использовать инверторы, поставляющие электричество с низкой силой тока.

Цветные металлы необходимо плавить при помощи электродных стержней из вольфрама по схемам прямой полярности.

Тип электрода

Для определения полярности необходимо учитывать основные характеристики электрода: разновидности анодного пятна, разновидность флюса и температура. Выделяют следующие виды электрических проводников в зависимости от технических характеристик:

ЦЛ-11: применяются при сварке по схемам обратной полярности. Эти электроды способны обрабатывать поверхность металлов из плотной нержавеющей стали и иных сплавов железа с высокой устойчивостью к воздействию коррозии. Они обеспечивают высокое качество шва без разрушения защитного слоя металла. Электродные стержни ЦЛ-11 покрываются специальным раствором из фосфора и калия. Он защищает сварочный шов от негативного воздействия окружающей среды. Электрические проводники ЦЛ-11 нужно хранить в сухих помещениях. При их эксплуатации рекомендуется использовать короткие дуги, что обеспечивает лучшую проплавку металла.
НИАТ-1: применяются для соединения деталей небольшой толщины при подключении кабелей по схеме обратной полярности. Эти электроды обладают антикоррозийными свойствами. Они устойчивы к большим нагрузкам. Данные проводники увеличивают прочность сварочного соединения. В состав электрических проводников НИАТ-1 входят магний, молибден, углерод, никель и силикаты. Эти химические элементы обладают невысоким коэффициентов наплавки (до 10 г/Ач), что увеличивает производительность электрода. Перед эксплуатацией электрических проводников рекомендуется подвергнуть их термической обработке в специализированных печах. Прокалку электродов необходимо проводить в течение 1 часа.
ОЗЛ-8: используются при обработке цветных металлов током прямой полярности. Они могут функционировать в рабочей среде с температурой ниже 1000°C. Эти электрические проводники имеют антикоррозийные свойства. Поэтому они могут применяться для обработки легированных сталей. Электродные стержни ОЗЛ-8 изготавливаются на основе небольшого стержня из сварочной проволоки диаметром до 5 мм. Коэффициент наплавки данных электрических проводников составляет не более 13 г/Ач, предел текучести – 400 МПА. Для наплавки 1 кг сварочного шва требуется 600 г электродов ОЗЛ-8.

При использовании электродов необходимо соблюдать следующие правила:

Перед процессом сваривания металлических деталей тщательно очистить стержни электрического проводника.
Обработать свариваемые детали химических раствором, защищающим их поверхность от пыли и иных видов загрязнений. Он также придает металлу блеск.
При использовании новых электродов нужно предварительно осуществить их прокалку в специальных сушильных печах.
В процессе сваривания заготовок требуется держать электродный стержень перпендикулярно оси сварочного шва.
Держать электрическую дугу на расстоянии 3 мм от свариваемых кромок.
Во время сварки нельзя совершать резкие рывки. В противном случае изменится рисунок шва.
Чтобы избежать образования пористых поверхностей, необходимо очистить обрабатываемые изделия от шлаков и остатков расплавленного электрода.
Нельзя допускать резкое понижение температуры электрического проводника. Иначе инструмент может частично деформироваться.

Нюансы эксплуатации электродов при разных полярностях указаны в инструкциях, составляемых при изготовлении этих инструментов. Они публикуются на официальных сайтах производителей электрических проводников.

stankiexpert.ru

«Для чего применяют полярность при сварке?» – Яндекс.Знатоки

Отвечая на вопрос, хочется рассказать о том, что при сварке существует два вида полярности — прямая и обратная. И та и другая полуярность применяется при сварке инвертором, полуавтоматом и другими видами сварки. Простыми словами, разница между прямой и обратной полярностью заключается в том, как подсоеденены сварочные кабеля к электрической цепи сварочного аппарата.

На досуге можете прочитать статью о том, что такое сварка. В неё много полезной и интересной информации.

Обратная полярность

При подключении сварочных кабелей следующим образом — кабель с электрододержателем к плюсу(+), а кабель с массой к минусу(-), то данный вид имеет статус обратной полярности. При таком подключении к электрической цепи сварочного аппарата основная температура будет находиться на кончике электрода. Такая полярность считается основной и распространённой при выполнении сварочных работ.

Прямая полярность

Для того, что бы получить пряму полярность, необходимо кабель с держаком подключить к минусу (-), а с массой к плюсу(+). Таким образом, в процессе сварки мы добьёмся более глубокого проплавления основного металла, за счет высокой температуры в области замыкания, то есть на металле который свариваем.

Подобные вопросы вы можете задавать на форуме о сварке, на них всегда ответят в короткие сроки. Кстати, там регистрация необходима…

Ну вот, рассказал коротко о том, что такое полярность, как добиться прямой или обратной полярности…

yandex.ru

Что означает прямая и обратная полярность аккумулятора. Обратная и прямая полярность при сварке инвертором

Что значит прямая и обратная?

Рассмотрим более подробно каждый вид аккумуляторов:

С прямой полярностью. Такая разработка актуальна в основном для отечественных инженеров. Ее особенность заключается в том, то вывод на плюс «+» располагается с левой стороны, а на минус «-» — с правой стороны верхней крышки корпуса.
С обратной полярностью. Такие батареи в основном применяются в странах Европы. Полярность располагается следующим образом: минус «-» находится слева, а плюс «+» — справа.

Как определить

Отличия

Что общего между этими аккумуляторами? — да практически всё!

Какие будут последствия, если перепутал клеммы?

Последствия могут быть разными, исходя из того, в какой именно ситуации были перепутаны клеммы.

При установке на автомобиль

Важно! Аккумулятор, который был подключен неправильно и надолго оставлен в транспортном средстве, может спровоцировать короткое замыкание и пожар.

Полезное видео

Вот пример последствий, которые произойдут в автомобиле, если перепутать полярность АКБ:

При зарядке аккумулятора

Заключение

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов).

Для правильно определения полярности аккумулятора в легковом автомобиле , его необходимо развернуть к себе, как на рисунке:

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

Если плюс справа , то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0» или «R».
Если плюс слева , то это прямая полярность. Ее могут называть также «стандартная, «1» или «L».

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у , автобусов, строительной и специальной техники емкостью более 110 Ач:

«3» — «+» слева (евро, обратная). Для европейских грузовиков.
«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

Для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

Снять аккумулятор с автомобиля.
Обработать выводы батареи раствором воды с содой.
Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.
При необходимости зачистить выводы металлической щеткой.
После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.
Поставить АКБ в гнездо на автомобиль.
Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.
При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Аккумуляторные батареи современных автомобилей рассчитаны на напряжение бортовой сети 12 Вольт, в электрической цепи протекает постоянный ток.

У АКБ имеются две клеммы – минус и плюс, минусовой провод соединяется с массой, которой является металлический кузов авто. Но аккумуляторные клеммы располагаются на корпусе АКБ по-разному: бывает полярность аккумулятора прямая или обратная. Если перепутать провода, может выйти из строя электрооборудование, поэтому перед установкой новой батареи необходимо разобраться в клеммах, правильно определить плюс и минус на них.

АКБ бывают с прямой и обратной полярностью, прямополярная батарея применяется в европейских странах и в России. Аккумуляторы с обратной полярностью производятся в Азии, в частности, в Японии. Определить полярность просто – если повернуть батарею клеммами к себе, и справа будет «–», а слева «+», то эта АКБ считается прямополярной.

На азиатских АКБ наоборот – если глядеть на корпус батареи сверху, «минус» будет находиться слева, а «плюс» – справа.

Прямополярные аккумуляторы ставятся на всех автомобилях российского производства, также они применяются на европейских машинах, на многих «североамериканцах». На корпусе такой АКБ плюсовая клемма всегда толще минусовой, и установить батарею на машину неправильно не так просто, так можно сделать только по невнимательности или по неопытности.

«Прямой» аккумулятор в основном крупнее азиатского, японцы часто делают миниатюрные аккумуляторные батареи. Также и клеммные выводы у этих двух типов батарей разные, на прямополярных АКБ они толще. Толщина клемм у аккумуляторов следующая:

Еще знаки «+» и «–» пробиваются на самих клеммах или на пластмассовом корпусе рядом с ними, на новом аккумуляторе надевается наклеммные колпачки:

плюсовой – красного цвета;
массовый – синего.

Клеммные провода на конце могут иметь защитные колпачки соответствующих цветов. Также разница полярности определяется английскими буквами «L» и «R»:

L – обратная;
R – прямая полярность.

Если вдруг водитель перепутал полярность аккумулятора, может произойти следующее:

перестанут показывать приборы на панели, погаснет приборная подсветка;
перегорит диодный мост или реле напряжения в генераторе;
выйти из строя блок управления двигателем;
сгорит силовой предохранитель большой мощности.

Перепутать подсоединение аккумулятора нужно суметь, так как при таком подключении:

не хватает длины плюсового провода, его приходится сильно натягивать;
плюсовая клемма толстая, и на ней не фиксируется массовый провод.

размерам;
полярности;
емкости;
пусковому току.

Американские аккумуляторы

Североамериканские аккумуляторы бывают в оригинальном исполнении, они отличаются от стандартных батарей расположением клеммных выводов, размерами. Есть АКБ, которые имеют по четыре клеммы (две сбоку и две сверху), существуют аккумуляторы, где присутствуют только боковые клеммы, а сверху у них выводов нет.

Обычно «американцы» обладают весьма компактными размерами, но имеют высокую пусковую мощность. У американских аккумуляторов есть много положительных качеств, в частности, они практически без обслуживания могут прослужить 5-7 лет. Из недостатков следует отметить нестабильную работу АКБ при минусовых температурах – здесь необходимо учитывать, что многие модели аккумуляторных батарей США не рассчитаны на морозы. В остальном жалоб на эти изделия нет, процент брака среди американских аккумуляторов достаточно низкий.

Данная статья написана в помощь новичкам, которые еще плохо разбираются в автомобилях и тем более в их электрических элементах. Дело в том. Что купив аккумуляторную батарею с неправильной полярностью, и невнимательно подсоединив клеммы, можно спалить большую часть электроники с главными «мозгами», или послужить начавшемуся пожару.

Поэтому, всем начинающим автовладельцам будет полезно изучить данную информацию. И не потратить зря свои деньги при покупке нового аккумулятора, и не стать причиной возгорания.

Что такое полярность на аккумуляторной батареи

Полярность на аккумуляторе — это расположение клемм аккумулятора относительно друг друга. На сегодняшний день, большинство аккумуляторов выпускаются в одинаковом формате всеми производителями. Но из-за разницы в развитии автомобилестроения, сейчас одинаково пользуются спросом аккумуляторы с прямой и обратной полярностью.

Стоит отметить, что различные автопроизводители и производители аккумуляторов пытались создать новые стандарты, но они не получили большого развития и перестали выпускаться.

Так что, выбор остался только между батареями с клеммами, поменянными местами. То есть, на одних автомобилях устанавливается аккумулятор на которой плюсовая клемма находится справа, на другие устанавливается аккумулятор с плюсовой клеммой находящейся слева. Именно так различаются современные стандарты.

Прямая полярность аккумулятора

Аккумуляторная батарея с прямой полярностью — это разработка отечественного автопрома. Поэтому, в большинстве случаев устанавливается именно на отечественных автомобилях. Такие батареи установлены на моделях от ВАЗ 2101 до Lada Vesta.

Распознать его очень просто. Если поставить аккумулятор этикеткой к себе и посмотреть на полюса клемм, то плюсовая должна находиться по левую руку. Для большего понимания можно посмотреть на схему такого аккумулятора.

Обратная полярность аккумулятора

Обратная полярность батареи используется на зарубежных автомобилях (тоже есть исключения, но большинство). В ней отличается расположение клемм на противоположное. То есть. Если поставить аккумулятор этикеткой к себе, то плюсовая клемма окажется по правую руку.

Отличия аккумуляторных батарей

Тут находится самая главная загвоздка, дело в том, что аккумуляторы ничем не отличаются, кроме расположения плюсовых и минусовых клемм. Корпус, цвет, этикетка, банки и емкость полностью совпадают, а вот клеммы различаются. Поэтому, перед тем как приобретать новый аккумулятор, стоит внимательно изучить свой и затем отправляться за покупкой.

Не стоит надеяться, что Вы опытный водитель и не перепутаете. Не только новички совершают такие ошибки. Даже опытный водитель способен перепутать тип аккумулятора и купить ненужный, если будет делать покупку спонтанно или спешить.

Если Вы не уверенны в том, какой аккумулятор нужен для вашего автомобиля, то стоит поинтересоваться у консультанта. Обычно в специализированных магазинах присутствуют каталоги автомобилей, в которых указан тип полярности. В таком случае, вы исключите возможность ошибки и приобретете правильную деталь.

Можно ли устанавливать аккумулятор другой полярности

Прежде всего, стоит опять предупредить, что короткое замыкание или перепутанные полюса, могут привести к серьезным поломкам электроники автомобиля и даже к пожару. Так что, необходимо относится к замене батареи очень аккуратно, во избежания различных неприятностей.

Но в том случае, если Вы уже приобрели аккумулятор не той полярности, или он достался в подарок, или по скидке, тогда есть два варианта развития ситуации.

Первый вариант — это удачный. Вам повезло и провода в автомобиле свободно дотягиваются до нужных клемм. Тогда ничего делать не нужно, а просто затягиваем контакты на правильных полюсах и пользуемся аккумулятором.

Во втором случае, который встречается очень часто. Провода в автомобиле строго рассчитаны под аккумуляторы с определенной полярностью, и запаса по длине не имеют. Поэтому, будет необходимо приобрести на автомобильном рынке более длинные провода, возможно предназначенные для другого автомобиля и переставить все контакты с родных, это позволит нарастить длину самым правильным способом. Также, можно нарастить куском провода или использовать то, что попадется под руку. Но тогда появляется шанс неправильного подбора сечения провода или плохого контакта, что приведет к быстрой разрядке аккумулятора и перегревы проводов, а возможно и к короткому замыканию (если оплетка провода сильно оплавится) или к возгоранию.

Вывод

На самом деле, в правильном выборе полярности аккумулятора нет ничего сложного, но стоит приложить минимум внимания, для избежания будущих трудностей. Ведь проще снять старый аккумулятор и поставить новый, чем переделывать провода рассчитанные под большую силу тока.

Полярность в аккумуляторных батареях, прямая и обратная. Значение и разница Безусловно, вы в куре о последствии перегрева клеммы аккумулятора. Все же такое может случится не намеренно, а можно сказать в результате неопытности. На отечественных автомобилях есть прямая полярность батареи, а на многих заграничных авто обратная. Новички в этом деле, конечно, не знают, что такое полярность, а тем более — чем они отличаются. В этой статье Вы найдете подробную информацию об этом.

Для начала небольшое определение.

Полярность — это местоположение наружных токовыводящих элементов или по-другому токовыводов на лицевой или верхней крышке аккумуляторной батареи. Самые общераспространенные схемы местоположения — их еще называют «прямой» и «обратной», все-таки правильности ради нужно заметить, что бывают довольно необычные расположения токовыводов, но они ни не укоренились не в нашей стране, не в заграничных странах. Проще говоря, это местонахождение клемм — в отдельных ситуациях плюсовая находится справа, а в другом — слева. Собственно, в этом есть главное различие.

ПРЯМАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Прямая полярность — АКБ- это чисто отечественная разработка. Установить довольно просто — нужно взять аккумуляторную батарею, повернуть лицом к себе, для того чтобы токовыводы были внизу. Если же плюсовая клемма находится слева, а минусовая справа — это прямая полярность.

ОБРАТНАЯ ПОЛЯРНОСТЬ АККУМУЛЯТОРНОЙ БАТАРЕИ

Обратная полярность, различается с прямой, объединением «банок» АКБ. Назначаем — поворачиваем аккумулятор лицом к вам токовыводы внизу, этикетка перед глазами. Когда минусовая клемма расположена слева, а плюсовая справа — это и есть обратная полярность.

РАЗЛИЧИЯ МЕЖДУ АККУМУЛЯТОРАМИ

Интересно, то что внешне аккумуляторы почти как два брата близнеца — у них корпус, и количество банок, и мощность тока и даже этикетка. Перепутать их весьма легко, вообще можно приобрести с неправильным расположением клемм. Самый опытный автолюбитель может попасть в неприятную ситуацию если выбирает АКБ спонтанно, не говоря уже о новичке. Оттого, если Вы не мыслите в этом, лучше поинтересуйтесь у продавца и пусть он вам поможет подобрать, именно, для вашего автомобиля.

Вследствие этого если Вы думаете о замене аккумуляторной батарее необходимо знать и определять на сто процентов расположение клемм, это чрезвычайно важно и необходимо!

ВОЗМОЖНА ЛИ УСТАНОВКА ИННОЙ ПОЛЯРНОСТИ?
Мне кажется, много кто слышал или ему непосредственно задавали этот вопрос, случается, что неопытные водители или новички, приобретают, устанавливают а потом жестоко «палят» свои автомобили! Дорогие водители, если напутать что-то с клеммами, то самое меньшое это у сгорит электроника вместе с ЭБУ, а вот максимум — звонок по номеру 101. Вследствие этого, сопоставьте хотя бы со старым источником питания, не стоит ленится, вам необходимо знать на сто процентов, как у вас расположены полюса.
Если случилось, что вы совершили выбор неправильно тол вам срочно нужно заменяя новую батарею на правильную!

Все-таки чаще всего спрашивают об этом — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Вся суть в том, что у вас просто-напросто не будет хватать минусового или плюсового провода!

Вам необходимо его либо нарастить, могут быть кстати пусковые провода, но все это обыкновенная и заурядная халтура! Можете ошибочно рассчитать сечение провода.
Но наилучший вариант, все же продать данный источник тока. Создайте объявление напишите основание продажи. После этого старайтесь и покупайте уже правильно и мудро.

Зачем менять полярность при сварке: простым языком

На сегодняшний день сварочные инверторы практически полностью заменили с рынка другие типы сварочных аппаратов, ранее использовавшиеся в ходе сварочных работ: выпрямители тока, генераторы и сварочные трансформаторы. Подобные устройства были достаточно громоздкие, тяжеловесные и проблематичные в транспортировке. Инверторы, в свою очередь, обладают рядом неоспоримых преимуществ таких как минимальный вес устройства, относительно недорогая цена, высокое качество сварки, простота в эксплуатации.

Устройства типа инвертор позволяют не только выполнять сварку масштабах производства, но и решать любые сварочные задачи на бытовом уровне. Работать на сварочном инверторе может не только профессионал своего дела, но даже начинающий, имея небольшой багаж знаний и минимальный опыт в сварочных работах.

Также одним из основных достоинств сварки инвероторным аппаратом можно считать его универсальность: при сварке используются электроды с постоянным электротоком и с током переменным. Обладая довольно широким спектром настроек тока на выходе можно решать различные задачи от сварки металла минимальной толщины до выполнения сложных работ связанных с резкой металла в несколько слоев. Рассмотрим основные виды полярности электрического тока и их применение в решении различных сварочных задач.

Что означает прямая полярность

Для того чтобы добиться качественного шва во время сварки различных сталей, важно знать, какая полярность подходит под материал, который нужно обработать. Общая суть сварки инвертором состоит в том, что у аппарата должны быть гнезда «+» и «-«. В зависимости от того, к какому гнезду будет подключаться масса, а к какому — электрод, и будет зависеть полярность.

Прямая полярность подключается таким образом: к плюсовому гнезду добавляют массу, а к минусовому — электрод. Тут важно знать, что род и полярность тока будет обусловлена существованием анодного и катодного пятна. Во время наличия прямой полярности при сварке анодное пятно, которое является более горячим, будет образовываться на стороне заготовки.

Что означает обратная полярность

При обратной полярности логично, что подключение массы и электрода меняют местами. То есть к плюсовому гнезду подключают электрод, а к минусовому гнезду — массу. Здесь нужно понимать, что при подключении гнезд таким образом анодное пятно также будет образовываться, однако оно появится не на стороне заготовки, а на противоположной от нее, то есть на электроде.

Важное замечание! Подключение полярности вручную осуществляется лишь при сварке инвертором, то есть при наличии постоянного тока. При осуществлении этого же процесса, но на переменном токе смена полярности осуществляется до сотни раз за секунду самостоятельно. Поэтому способ подключения не имеет значения.

Как можно было заметить, отличие прямой и обратной полярности при сварке инвертором заключается в том, что анодное пятно будет образовываться в разных местах.

Прямая и обратная полярность при сварке

Принцип работы сварки с прямой полярностью подразумевает следующий алгоритм: ток от сварочного инвертора попадает на обрабатываемую деталь под положительным зарядом, в свою очередь клемма аппарата со знаком «плюс» соединяется с поверхностью металла с помощью специального кабеля. Заряд со знаком «минус» подается через электродержатель на электрод, который подключается к минусовой клемме. Это обеспечивает максимальный нагрев обрабатываемой детали при минимальном накаливании электрода. Подобный тип подачи тока рекомендуется для сварки изделий с толстыми краями, скрепление нескольких металлических пластин, а также часто используется профессионалами для резки по металлу.

Полезно знать: Если стоит задача получить идеальный, аккуратный шов без большого количества брызг от обрабатываемого изделия из металла обычно используется применение постоянного тока. Это происходит из-за отсутствия частой смены полярности при сварке. В остальных случаях в основном применяется переменный электроток по причине своей экономности в отличии от тока постоянного.

При сварке обратной полярности инвертором необходимо выполнить противоположные действия. На обрабатываемую поверхность металлической детали подается заряд со знаком «минус» от минусовой клеммы.В свою очередь, на электрод направляется заряд со знаком «плюс» от плюсовой клеммы. При таком подключении максимальные нагрев образуется на электроде, а обрабатываемая поверхность металла нагревается минимально. Такой тип полярности позволяет проводить так называемую «деликатную» сварку, так как в процессе сварки с помощью обратной полярности нивелирует вероятность «прожога» металла, что является наиболее актуальным с тонколистными металлами, сплавами, реагирующими на перегревание, а также с нержавеющей, легированной сталью.

Обратите внимание: чтобы предотвратить вероятность прожигания металла в ходе сварки профессионалы в сварочном деле советуют применять прижимную струбцину, которая позволяет крепко фиксировать обрабатываемые листы металла и делать процесс сварки более простым и удобным.

Критерий выбора полярности

При смене подключения специалист меняет место концентрации нагрева, перенося его либо на заготовку, либо на сам электрод. Здесь важно знать, что за нагрев отвечает гнездо с плюсом, а значит, при прямом подключении максимальная температура будет наблюдаться на сварочном шве. При обратном подключении максимальная температура уходит на разогрев расходного элемента. Зная эту особенность, можно самостоятельно выбирать схему подключения, исходя из такого параметра, как толщина материала. Выбор между прямой и обратной полярностью при сварке будет сильно зависеть от толщины металлического изделия. Если этот параметр имеет среднее или высокое значение, то лучше всего прибегнуть к прямой полярности. Это объясняется тем, что сильный нагрев заготовки обеспечит более глубокий шов, что, в свою очередь, повысит и качество сварного шва. Прямая полярность также используется при необходимости отрезать куски металла. И, напротив, при сваривании менее тонких металлических заготовок рекомендуется использовать обратное подключение, так как материал не будет сильно перегреваться, а вот электрод станет плавиться гораздо быстрее.

Выбор полярности

Давайте еще немного времени уделим правильному выбору полярности. Помимо самого металла важно учесть и электроды или проволоку, которую вы используете в работе. Выбор прямой или работа на обратной полярности при сварке зависит от типа покрытия. Если вы работаете угольным электродом, то подключение обратным способом нежелательно, поскольку такие стержни быстро разрушаются при перегреве. Если вы используете проволоку, которая не имеет никакого покрытия вовсе, то она без проблем расплавится и при прямой полярности, но при использовании с переменным током она даже не нагреется.

Также на выбор полярности влияет то, какой шов вы хотите сделать, какие у него должны быть размеры и форма. При работе с постоянкой и обратной направленностью швы хорошо проплавлены, сварное соединение узкое и неглубокое, поскольку процесс сварки длится недолго из-за высоких температур.

Тип металла

Прямая и обратная полярность при сварке будет также зависеть от типа металлического изделия, которое необходимо обработать. Важно понимать, что возможность самостоятельно изменять тип подключения сказывается на эффективности работы с разного рода заготовками. В качестве примера можно привести сварку нержавеющей стали или же чугуна. При работе с такими материалами лучше всего использовать обратную полярность, при которой удастся избежать сильного перегрева сырья, что избавит от создания тугоплавкого сварного соединения. А вот, к примеру, для работы с таким типом металла, как алюминий, лучше всего использовать прямую полярность при сварке. Так как при малом нагреве пробиться через оксилы этого сырья будет очень и очень сложно. Чаще всего к каждому материалу имеется рекомендация, в которой прописано, каким типом полярности лучше обрабатывать эту заготовку.

Чем обусловлен выбор полярности

Изменяя тип подключения, можно сконцентрировать нагрев или на свариваемой детали или на электроде (перемещая анодное пятно). За нагрев отвечает плюсовое гнездо, поэтому при прямом подключении, когда плюс присоединен к металлу наблюдается больший нагрев сварного соединения, а при обратной полярности больше греется электрод.

Рекомендуем! Как заварить глушитель холодной или электросваркой

Благодаря этой особенности мы можем выбирать схему подключения исходя из:

Толщины металла. Если мы свариваем толстые детали или средней толщины, то подойдет прямое подключение, при котором тепло, сконцентрированное на изделии поможет получить более глубокий шов и качественный провар. Также этот вид подключения подходит для отрезания металлов различной толщины. Тонкие металлы лучше всего сваривать при обратной полярности, концентрируя большую часть тепла на электроде. Таким образом деталь не будет поддаваться перегреву, а сам электрод будет плавиться быстрей.
Типа металла. Возможность изменять локализацию теплового пятна помогает подобрать наиболее эффективные схемы работы для различных металлов. К примеру, если мы варим нержавеющие стали или чугун, то необходимо обратное подключение, помогающее избежать перегрева сплава и формирования тугоплавких соединений. Для алюминия необходимо прямое подключение иначе пробиться через окислы будет очень сложно. Перед началом работ внимательно изучите рекомендации по настройки аппарата к конкретному сплаву.
Типа электрода или проволоки. Как и металлы, электроды имеют свои особенности температурных режимов, в большей степени связанных с типом флюса. К примеру, для работы с угольными электродами нельзя использовать обратную полярность иначе флюс перегреется и электрод придет в негодность. Чтобы подобрать настройку, подходящую для вашего электрода смотрите на тип проволоки и флюса или воспользуйтесь рекомендациями производителя. Говоря о проволоках для полуавтоматов, то они тоже имеют рекомендации, относительно подключения минуса и плюса аппарата.

Теперь вы знаете, что может повлиять на настройки подключения. Бывают случаи, когда металл требует одних, а электрод совсем других настроек. В таких случаях следует искать компромиссы, подстраивая силу тока и рабочие циклы.

Запомните! Тип подключения не зависит от пространственного положения.

Типы электрода и проволоки

Еще одна очень важная деталь, которую необходимо учитывать при сварке инвертором прямой полярности или же обратной, — это тип электрода, который, так же как и металл, имеет свои характеристики при разных температурных режимах. Чаще всего параметры связаны с типом флюса, используемого в основе расходного материала. Допустим, имеется электрод угольного типа. Использовать обратное подключение для работы с таким элементом нельзя, так как слишком большой нагрев расходника такого типа перегреет флюс и товар придет в полную негодность. Можно использовать лишь сварку постоянным током с прямой полярностью. Здесь, как и в случае с металлическими заготовками, чтобы не ошибиться, лучше всего изучать маркировку и рекомендации производителя по работе с каждым типом расходника в отдельности.

Свойства прямой полярности

Вполне очевидно, что имеются свои плюсы при сварке прямой и обратной полярностью. Если говорить о первом типе подключения, то можно выделить следующие пункты:

полученный сварной шов будет достаточно глубоким, но при этом довольно узким;
используется при сварке большинства металлических заготовок, толщина которых выше чем 3 мм;
осуществлять сварку, к примеру, цветной стали можно лишь при наличии вольфрамового электрода, а также при прямом подключении инвертора;
прямая полярность при сварке металлов также отличается более стабильной дугой, что, в свою очередь, обеспечивает более высокое качество сварного шва;
при использовании прямого подключения строго запрещается применять электроды, которые подходят для сварки переменным током;
прямая полярность также отлично зарекомендовала себя в резке металлических заготовок.

Особенности сварки током прямой полярности

Прямая полярность при работе с постоянным током имеет ряд особенностей. Некоторые из них, мы уже перечислили, на остальные стоит обратить особое внимание:

сварной шов получается глубоким, но достаточно узким.
подходит для большинства сталей, толщиной от 3-х мм.
цветные металлы с применением вольфрамового стержня варятся только прямой полярностью.
характеризуется стабильной дугой и как следствие – более качественным швом.
запрещено использовать электроды для сварочных аппаратов переменного тока.
лучше подходит для резки металла.

Рекомендуем! Как варить полуавтоматом без газа

Свойства обратной полярности

Также как прямая полярность при сварке имеет свои сильные и слабые стороны, обратное подключение тоже можно охарактеризовать некоторыми свойствами:

Если использовать сварку с постоянным током, но сделать обратное подключение, то в результате шов получится не слишком глубоким, но очень широким.
Наилучшее качество шва достигается лишь при работе с металлами, имеющими малую толщину, если применять обратную полярность для сварки толстого сырья, то качество шва будет слишком неудовлетворительным.
При сварке на обратном подключении строго запрещается использовать электроды, которые нельзя перегревать.
Если сила тока значительно уменьшается, то сильно будет ухудшаться и качество шва из-за того, что дуга начнет «скакать».
Так как обратная полярность чаще всего используется для сварки высоколегированных сталей, то необходимо руководствоваться не только правилами сварки инвертором, а еще и учитывать требования металла к длительности рабочего цикла, а также к процессу остывания металла.

Особенности сварки током обратной полярности

Как и прямая, обратная полярность при сварке инвертором имеет ряд особенностей, зная которые вы сможете избежать ряда ошибок, свойственных новичкам. Стоит выделить такие особенности:

при сварке постоянным током на обратной полярности шов получается менее глубоким, но более широким
отлично подходит для сваривания тонких металлов и средней толщины. При работе с толстыми заготовками качество шва резко снижается.
запрещено работать обратной полярностью с электродами, чувствительными к перегреву.
при низких токах наблюдается значительное снижение качества сварного шва из-за скачущей дуги.
помимо обратного подключения, для работы с высоколегированными сталями следует строго придерживаться рекомендаций о рабочем цикле и остывании заготовки.

Смена полярностей

После того как человек детально изучит особенности сварки при прямой полярности, а также при обратной становится довольно просто отвечать на вопрос, зачем же ее менять. Если коротко подвести итоги, то можно сказать следующее:

Использование прямой полярности оправдано в случаях большой толщины металла. Также этот тип подключения оправдывается в том случае, если происходит сварка цветного металла: латунь, медь, алюминий. Наиболее важно обратить свое внимание на работу с алюминием, так как его оксидная пленка имеет огромное значение температуры плавки, которая сильно превышает температуру плавления самого сырья. Другими словами, можно сказать, что прямая полярность при сварке — это грубая обработка и соединение конструкции.

Обратное подключение же, в свою очередь, используется для работы с тонкими сталями. Кроме этого ее применяют при обработке высоколегированной или нержавеющей стали. Эти материалы плохо переносят перегрев, а потому использовать плавку с высокой температурой нельзя. То есть работа на обратном подключении считается более тонкой.

Из этого можно сделать вывод, что ответом на вопрос, зачем менять полярность при сварке электродами, станет то, что от этого зависит качество сварного шва, а также работоспособность самого расходника, так как не все электроды можно подключить обратным способом.

Розетки с обратной полярностью

Когда я осматриваю дома, в которых любитель проводил электромонтажные работы, есть большая вероятность, что я найду розетки с обратной полярностью. Это происходит, когда горячий и нейтральный провода перевертываются в розетке или перед ней. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложно.

Краткое определение проводов под напряжением и нейтрали: В стандартной розетке, которая технически называется «дуплексной розеткой», есть два провода, по которым проходит электричество.Один из этих проводов подключен к земле или «заземлен», поэтому этот провод называется заземленным проводом. Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Другой провод не соединяется с землей, и он называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно он черный или красный. Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы коснетесь горячего провода и войдете в контакт с землей (что почти всегда), вы станете частью цепи.Другими словами, вы будете шокированы.

Сценарий опасности поражения электрическим током № 1: Я жарил английский кекс, и он застрял в моем тостере. Я смотрю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно воткнуть нож в тостер, чтобы получить маффин. I должен быть безопасным для этого, потому что переключатель, который контролирует поток электричества к нагревательным элементам в тостере, отключает горячую проволоку. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому переключатель на моем тостере отключает нейтральный провод вместо hot .Это означает, что на нагревательных элементах всегда есть электричество, которое просто ждет, пока какой-нибудь бедный сок воткнет нож, и это электричество будет проходить вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда сказала тебе никогда этого не делать.

Сценарий опасности поражения электрическим током № 2: Я использую старую аварийную лампу, и мой палец случайно касается внешней стороны металлического патрубка, в котором находится лампочка. Розетка всегда подключается к нейтральному проводу , так что ничего страшного… если только индикатор неисправности не подключен к розетке с обратной полярностью.В этом случае я буду шокирован. Если это произойдет, когда я лежу на полу гаража и работаю над своей машиной, есть большая вероятность, что это будет последний шок, который я когда-либо испытывал. Это также может случиться со старыми настольными лампами с открытыми металлическими патронами.

Повреждение электронных компонентов? № Я слышал, что неправильная полярность может вызвать повреждение некоторого электронного оборудования, такого как компьютеры… но это не так. Обратная полярность может привести только к поражению электрическим током. Электронное оборудование по-прежнему будет работать нормально.

Как исправить: Обратитесь к электрику. Электрик проверит цвет проводов, идущих в розетку. Если белый провод подключен к меньшему разъему на розетке, значит, розетка была подключена в обратном направлении. Исправить это так же просто, как поменять местами провода на розетке. Если проводка на выходе выглядит как правильно, это означает, что белый провод теперь горячий, и проблема существует где-то выше по потоку от розетки. Это потребует дополнительных исследований, чтобы точно определить, где произошла поломка проводки.Просто поменять местами провода в розетке было бы неприемлемым решением.

Суть в том, что обратная полярность на розетках может привести к поражению электрическим током. Электронное оборудование, подключенное к розетке с обратной полярностью, по-прежнему будет работать правильно. Вы можете проверить обратную полярность в своих розетках с помощью недорогого тестера розеток — они стоят около 5 долларов в любом магазине товаров для дома.

Если у вас розетки с обратной полярностью, проводку должен ремонтировать электрик.

Рубен Зальцман, Structure Tech Home Inspections — электронная почта — инспектор дома Maple Grove

Как проверить полярность динамика и имеет ли значение полярность динамика

Что произойдет, если динамики подключены задом наперед? Может ли перестановка проводов динамика повредить динамик? Имеет ли значение полярность динамика и как проверить правильность полярности динамика? В этом посте вы узнаете.

Если вы разрабатываете звуковую систему и хотите получить БЕСПЛАТНОЕ руководство по наиболее важным характеристикам громкоговорителей, загрузите БЕСПЛАТНОЕ руководство по техническим характеристикам громкоговорителей.

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Полярность динамика определяется при подключении проводов между усилителем и динамиком. Когда положительная клемма усилителя подключена к положительной клемме динамика, а отрицательная клемма усилителя подключена к отрицательной клемме динамика, громкоговоритель будет иметь правильную полярность.Когда эти соединения меняются местами, динамик будет иметь обратную полярность.

Полярность звуковой волны

Звуковая волна — это последовательность положительных и отрицательных изменений давления. Посмотрите на эту звуковую волну на графике. Центральная линия представляет собой нормальное давление воздуха в помещении. Поскольку линия проходит выше средней линии, давление воздуха изменяется в положительную сторону. Поскольку линия проходит ниже центральной линии, давление воздуха изменяется отрицательно.

Если полярность этой волны поменять местами, положительные периоды станут отрицательными, а отрицательные — положительными.Вот как будет выглядеть та же волна с обратной полярностью:

Представьте себе звуковую волну, создаваемую барабаном. Когда барабан ударяется о голень, верхняя мембрана или барабан начинает двигаться вниз и вверх, создавая отрицательные и положительные изменения давления воздуха вокруг себя.

В каком направлении сначала движется головка барабана? Палочка ударяет по головке барабана сверху и толкает ее вниз. Это движение головки барабана вниз создает отрицательное изменение давления.

Если поместить микрофон над барабаном, первая часть волны будет отрицательной.

Если бы вы поменяли полярность проводов в микрофоне, первая часть волны была бы положительной.

Конструктивное и разрушительное вмешательство

Если два идентичных сигнала с одинаковой полярностью смешиваются вместе, эти сигналы суммируются. Положительная фаза обеих волн совмещена, а отрицательная фаза обеих волн совмещена. В результате получается сигнал, который в два раза превышает амплитуду каждого отдельного сигнала.Это называется конструктивным вмешательством.

Каждый раз, когда два идентичных сигнала смешиваются с обратной полярностью, эти сигналы отменяются. В этом случае одна волна положительная, а другая отрицательная, и наоборот. Результат — тишина. Это называется деструктивным вмешательством.

Есть большая разница между полярностью и фазой! Я написал об этом статью, которая поможет вам понять, почему так важно понимать разницу.

Как работает динамик

Динамик и микрофон работают по одним и тем же основным принципам.В микрофоне электричество создается, когда звук заставляет диафрагму двигаться. В динамике движение создается, когда электричество проходит по проводам.

Вы можете узнать больше, прочитав эту статью, которую я написал о том, как работают микрофоны. Перейдите в раздел «Динамические микрофоны» этой статьи, чтобы увидеть более подробное описание этой концепции.

Когда по проводам динамика не подается электричество, динамик остается в положении по умолчанию. Когда на динамик подается переменный электрический ток, например звуковой сигнал, он начинает выталкиваться наружу и втягиваться внутрь.Вы можете увидеть это на следующем изображении.

Когда динамик колеблется вперед и назад, он перемещает частицы воздуха в атмосфере, создавая отрицательные и положительные изменения давления. Это вызывает цепную реакцию по воздуху от динамика к нашим ушам.

Если эта концепция не имеет смысла, вам стоит ознакомиться с этой статьей, в которой объясняется, как звук распространяется в пространстве. Понимание того, как могут взаимодействовать звуковые волны, поможет вам понять, почему полярность динамиков так важна!

Что происходит, когда полярность динамика инвертируется?

Когда провода от усилителя к динамику перекрещиваются, полярность динамика меняется на противоположную.Это означает, что динамик будет двигаться внутрь, когда он должен двигаться наружу, и наружу, когда он должен двигаться внутрь.

Звуковая волна, создаваемая динамиками, будет полной противоположностью сигнала, записываемого микрофоном. Как это изменит звук?

Обратная полярность с одним динамиком

Если используется только один динамик, эффекты обратной полярности не будут заметны.

Послушайте и сравните эти два аудиоклипа. Первый имеет правильную полярность, а второй — обратную полярность.

Вы не заметите разницы между этими клипами, потому что содержащиеся в них частоты идентичны. Хотя изменения положительного и отрицательного давления поменялись местами, различие невозможно услышать.

Звуковые волны — это переменные колебания давления, а звуковые сигналы в проводе — это переменные электрические токи. Это означает, что практически каждое положительное изменение будет встречено почти равным, но противоположным отрицательным изменением. По этой причине почти нет слышимой разницы между аудиосигналом по полярности и полярности.

Обратная полярность с несколькими динамиками

Изменение полярности при использовании нескольких динамиков может привести к более заметным эффектам.Если оба динамика подключены одинаково, будь то правильная полярность или обратная полярность, эффекта практически не будет. Однако что, если один динамик подключен с правильной полярностью, а другой — наоборот? Это вызовет значительный эффект.

Чтобы услышать это, лучше всего использовать два стереофонических динамика или наушники. В видео в верхней части этой страницы есть аудиодемонстрация этого сценария.

Если вы используете массив динамиков, перевернутая полярность в одном из них вызовет значительные изменения в поведении массива.Все линейные массивы полнодиапазонных динамиков, например те, которые используются для усиления живого звука, должны быть подключены одинаково.

Даже динамики в массивах сабвуферов, которые иногда содержат динамики с обратной полярностью для достижения лучшей направленности, обычно подключаются с правильной полярностью. Любые изменения полярности почти всегда производятся в аудиоплеере или усилителе DSP, а не в проводке клемм динамиков. Если ваш аудиомикшер или усилитель DSP не допускают инверсии полярности, вы можете использовать адаптер инверсии полярности.

Перевернутая полярность может привести к различным изменениям качества звука, но опасно ли это для вашего усилителя и динамиков? К счастью, ответ — нет.

Напряжение, подаваемое на динамик с обратной полярностью, не отличается от напряжения, подаваемого на динамик с правильной полярностью. Ваше оборудование не будет повреждено. Худшее, что может случиться, это то, что он не будет хорошо акустически работать с правильно подключенными динамиками. По этой причине лучше придерживаться стандарта и обеспечивать правильную проводку.

Несмотря на то, что эффекты обратной полярности незаметны, пока все динамики подключены одинаково, рекомендуется правильно подключать каждый динамик при подключении к усилителю.

с этикетками для проводов громкоговорителей

Если у вас есть метки на вашем проводе, такие как символы плюс и минус или красный и черный цвета, это очень просто. Подключите красную (или +) клемму усилителя к красной (или +) клемме динамика.Подключите черную (или -) клемму усилителя к черной (или -) клемме динамика.

Без ярлыков для проводов динамика

Возможно, вы уже пропустили кабель через стены или канал только для того, чтобы заметить, что на проводах нет маркировки. Или, может быть, вы устанавливаете автомобильные динамики и хотите проверить правильность подключения динамиков от жгута проводов.

Вот два метода, которые я рекомендую для проверки полярности динамика.

Проверка полярности динамика с помощью тестера динамика

Есть инструменты, созданные специально для подобных ситуаций.

Этот тестер громкоговорителей относительно недорогой и не только позволяет проверить полярность громкоговорителей, но также имеет генератор сигналов.

Это небольшие вложения, которые вы будете использовать постоянно. Приятно иметь инструмент, позволяющий быстро тестировать динамики без усилителя. Посмотрите это видео, чтобы увидеть, как это работает.

Для более профессионального использования с разъемами NL4 и NL8 speakON, ознакомьтесь с этим тестером динамиков.Этот больше подходит для тех, кто работает с усилением живого звука.

Проверка полярности динамика со смартфоном

Если ваша система уже подключена и вы можете передавать аудиосигнал от входа к выходу, вы можете проверить полярность динамика с помощью приложения для смартфона.

Я рекомендую приложение Studio Six Speaker Pop. Он работает путем подключения аудиовыхода вашего смартфона ко входу вашей системы. Затем поместите микрофон вашего смартфона перед динамиком, который вы хотите протестировать.Приложение отправит системе положительный импульс и измерит полярность звука, исходящего из динамиков.

Проверка полярности динамика с батареей 9 В

Если вы ищете быстрый и бесплатный способ проверить полярность динамика, вы можете сделать это, используя следующий метод:

Для этой техники вам понадобится аккумулятор на 9 В.

Подсоедините один провод динамика к положительной (+) клемме аккумулятора.
Подсоедините другой провод динамика к отрицательной (-) клемме аккумулятора.
Обратите внимание, в какую сторону движется динамик при выполнении этого подключения.
Если динамик перемещается наружу, то провод динамика, подключенный к положительной (+) клемме аккумулятора, является положительным (+) проводом.
Если динамик движется внутрь, то провод динамика, подключенный к отрицательной (-) клемме аккумулятора, является положительным (+) проводом.

В этом видеоролике показано, что вы ищете, когда подключаете аккумулятор к проводам динамика:

опасностей обратной полярности | 8 точек осмотра дома

Горячий, нейтральный и заземленный

При осмотре электрической системы во время домашнего осмотра инспекторы проверяют полярность электрических розеток или розеток.Проверку обратной полярности можно выполнить с помощью небольшой портативной розетки или тестера розеток.

Современные розетки с заземлением имеют 3 отверстия или гнезда — одно для горячего, одно для нейтрального и одно для земли. Горячий всегда меньше двух слотов, а нейтральный немного длиннее. Если вы когда-либо пытались вставить вилку лампы, радио или другого прибора в розетку, и вам приходилось перевернуть вилку в противоположном направлении, значит, вы столкнулись с полярностью.

Электричество течет к устройству через черный или горячий провод и возвращается к источнику на белом или нейтральном проводе.Когда провода правильно подключены к электрической панели и правильно подключены к розетке, все в порядке. Если по дороге поменять местами белый и черный провода, проблема может быть не за горами.

Получение шока при отключении питания

Большинство электрических устройств имеют двухпозиционный выключатель. Производители обычно подключают свои продукты таким образом, чтобы двухпозиционный переключатель прерывал поступающую мощность на черный или горячий провод, где он входит в устройство. Это означает, что когда переключатель выключен, на схему не подается питание.Если присутствует обратная полярность, внутри устройства может все еще присутствовать питание, даже если устройство кажется выключенным.

Допустим, вы подключаете новую кофеварку к розетке с обратной полярностью. Заварив чашку утреннего кофе, вы выключаете выключатель. Индикатор питания гаснет, и нагреватель для посуды начинает остывать, как и должно. Если горшок подключен к розетке с обратной полярностью, электричество теперь попадает в устройство по нейтральному проводу, где ему не место.Даже если кажется, что горшок выключен, цепи внутри могут оставаться под напряжением 24 часа в сутки, 7 дней в неделю. Известно, что именно это условие сгорает в довольно новой кофеварке. Возможно, кофеварка — расходный материал, но что, если это ваш новый телевизор с плоским экраном или стереосистема выйдет из строя преждевременно, потому что цепи не рассчитаны на постоянное питание от розетки с обратной полярностью?

Обратная полярность также представляет угрозу безопасности. Давайте посмотрим на стандартный цоколь лампы Эдисона. При правильном подключении небольшой язычок в основании патрона горячий, а резьбовая часть лампы остается нейтральной.Когда лампа выключена, на оголенные металлические нити не должно быть напряжения. Однако, когда лампа подключена к розетке с обратной полярностью, металлические резьбы на розетке могут оставаться под напряжением даже при выключенном выключателе. Электричество может течь в руку человека, когда его пальцы касаются розетки, когда он тянется к выключателю или меняет лампочку. Это может привести к серьезному поражению электрическим током.

Могут быть другие проблемы

Ремонт розетки с обратной полярностью часто так же прост, как выяснение, где пересекаются горячие и нейтральные соединения, и исправление клемм.Однако обратная полярность является признаком непрофессиональной работы и может потребовать дальнейшего осмотра всей вашей электрической системы лицензированным электриком.

ФАЗА VS. ПОЛЯРНОСТЬ | Гален Кэрол Аудио

Это интересная тема, которая действительно может сбить с толку аудиофила. И фаза, и полярность являются полезными и значимыми терминами, но то, что подходит, зависит от того, что описывается.

В нашем маленьком мире Hi-Fi мы знакомимся с терминологией с инженерной стороны (электроника и конструкция компонентов), а также с терминами, используемыми для описания характеристик громкоговорителей.Еще больше усложняет ситуацию то, что словарный запас, используемый в звукозаписывающей индустрии, попадает в наш лексикон. Слияние терминологии из разрозненных дисциплин часто неправильно используется или неверно истолковывается. Позвольте мне посмотреть, смогу ли я пролить свет на эту тему с точки зрения аудиофила, чтобы мы все оказались на одной волне.

Мы, аудиофилы, используем множество терминов для описания того, что мы слышим. Большинство этих терминов описывают субъективные переживания или события и редко имеют абсолютное значение. Однако есть один термин, который мы часто используем неправильно, и это фаза.На языке аудиофилов термин «не в фазе» часто используется для описания состояния, при котором соединения + и — на нашем усилителе или динамике меняются местами на одном канале по сравнению с другим. Это состояние следует рассматривать как изменение полярности на одном канале. Чтобы лучше понять разницу, проще говоря, фаза имеет временную составляющую, а полярность — нет. Простая графика поможет прояснить суть дела.

Рисунок 1 — это базовая синусоида. Допустим, это представление одного тона, который подается на левый динамик.Если мы применим тот же тон к правому каналу, изображение будет выглядеть так же (ожидайте, что мы получим увеличение акустического выхода в комнате на + 3 дБ, но это уже другая статья).

Рисунок 1 — Простая синусоида

Если провода + и — перевернутся на одном канале, полярность другого канала будет нарушена. Если мы наложим оба этих сигнала, мы увидим, что они являются полярными противоположностями. Это условие будет иметь несколько негативных последствий для звука, который мы слышим: басы будут значительно ослаблены, а звуковая сцена будет скомпрометирована (и, если вы так же восприимчивы к этому, как я, очень отчетливое ощущение, которое я могу описать только как дезориентирующее).

Рисунок 2 — Простые синусоидальные волны без полярности

Хорошо, теперь мы знаем, что такое инвертированная полярность. Но как это влияет на фазу? Помните, что ранее мы говорили, что у фазы есть временная составляющая. Взгляните на рисунок 3, где две синусоидальные волны возникают с немного разными временными интервалами (помните, что ось X — это время, а ось Y — амплитуда). Считается, что эти два сигнала не совпадают по фазе. Хорошо, вот где это может стать немного неясным, потому что, если вы переместите этот второй сигнал дальше по оси X, вы попадете в точку, где он на 180 градусов не совпадает по фазе, и график будет выглядеть так же, как на рисунке 2, который мы назвали полярности.Это правда, и, честно говоря, я думаю, что здесь и началась большая путаница.

Рисунок 3 — Простые синусоидальные волны — вне фазы

Что касается громкоговорителей, термин фаза становится гораздо более подходящим термином. Например, если драйверы динамика не синхронизированы по времени, их выходной сигнал достигает наших ушей в разное время или не в фазе. Это то, чем занимаются дизайнеры, но и аудиофил может пострадать, если наши динамики расположены не на одинаковом расстоянии от наших ушей.Опять же, звук, который они производят, достигает наших ушей в разное время, поэтому левая и правая информация не совпадают по фазе (теперь вы можете начать видеть, как термины фаза и полярность могут начать неправильно использоваться, когда мы говорим о динамиках). Стереовоспроизведение основывается на том, что информация из обоих каналов поступает в место прослушивания одновременно (синфазно), чтобы максимизировать иллюзию трехмерности.

Если оба динамика подключены с одинаковой полярностью и динамики находятся на одинаковом расстоянии от слушателя, ваша система будет синфазно , а полярность .Вы получите золотую звезду!
Если оба динамика подключены с одинаковой полярностью, и динамики не находятся на одинаковом расстоянии от слушателя, ваша система будет не в фазе , а полярность . Достаньте рулетку.
Если ваши громкоговорители подключены с разной полярностью, и ваши громкоговорители равноудалены от слушателя, ваша система будет иметь фазу , а полярность — . Вы на полпути.
Если ваши громкоговорители подключены с разной полярностью, и ваши громкоговорители не равноудалены от слушателя, ваша система будет не в фазе и не в полярности .Вы называете себя аудиофилом? Наденьте тупую шляпу и сядьте в угол!

Хорошо, давайте еще больше запутаем вас! Правильна ли правильная полярность, которой вы так тщательно следили (положительные клеммы на усилителе и положительные клеммы на громкоговорителе), для воспроизводимой вами записи? Чего-чего!?

Чтобы лучше понять этот момент, поучительно вернуться к самому началу процесса, который приносит музыку в наши дома, — к сеансу записи.Музыкальные инструменты создают звук, модулируя воздух, создавая звуковые «волны». Эти звуковые волны на самом деле являются сжатием и разрежением молекул воздуха. Эти изменения давления модулируют наши барабанные перепонки и интерпретируются нашим мозгом в звуки, которые мы слышим. Микрофон, как и наши барабанные перепонки, воспринимает эти же изменения давления, преобразовывая их в электрические импульсы, которые передаются на записывающее оборудование.

Когда передний фронт музыкальной волны (сжатие) ударяется о диафрагму микрофона, на выходе микрофона создается положительное напряжение.Точно так же, когда сигнал проходит, его задний фронт (разрежение) создает отрицательное напряжение на выходе из микрофона. Все просто, правда? Нет, к сожалению. Между микрофоном и вашими ушами лежит огромное количество электрических «препятствий», каждое из которых в какой-то степени может помешать работе.

Создание записей — очень сложный процесс, в котором задействовано огромное количество электронного оборудования, каждое из которых обладает способностью изменять фазу и / или полярность. Микрофон, кабели, микшерный пульт, магнитофоны и множество сигнальных процессоров (задержка, эхо, реверберация, эквалайзеры, лимитеры и т. Д.)и т. д.) могут быть подключены без полярности по отношению друг к другу. Кроме того, меньшие фазовые ошибки (несколько градусов здесь и там) могут возникать в электронике любого из этих компонентов.

В идеале, после того, как все микширование, обработка сигнала, мастеринг и нарезка были завершены, то же самое положительное выходное напряжение микрофона будет вызывать положительное (прямое) движение диафрагм в наших громкоговорителях. иногда нет — вот в чем проблема.

Если мы подключили нашу систему правильно и она имеет полярность, что произойдет, если мы воспроизведем материал с обратной полярностью? С точки зрения звука, большинство слушателей испытывают сжатую звуковую сцену с сжатым центральным изображением и уменьшенным боковым распространением.По фазе звуковая сцена будет открываться, придавая более округлое ощущение центральному изображению и предлагая более правильное представление глубины.

Чтобы проверить правильность полярности, выберите запись, с которой вы хорошо знакомы. Я предпочитаю инструменты с простыми инструментами, а не с более сложными инструментами, что позволяет слушателю сосредоточиться только на нескольких инструментах или голосах. При переключении между подключениями прислушивайтесь к характеристикам, описанным выше. Выберите тот, который звучит более правильно для вашего уха.

К сожалению, все записи разные. Вполне возможно, что первое исполнение, которое вы сыграете, будет лучше звучать в одном направлении, а следующее произведение будет лучше звучать в обратном направлении. Все, что я могу здесь сказать, это то, что вам следует установить фазу для нескольких ваших любимых записей и надеяться, что настройка будет подходящей для большинства ваших записей.

«Уловка», изобретенная Дэвидом Флетчером из Sumiko, может помочь вам определить, не нарушена ли полярность конкретной записи. Сядьте на несколько футов перед одним из динамиков.Слушайте, чтобы увидеть, легко ли вы слышите другого говорящего. Если вы можете, система не соответствует полярности записи. Если не можете, то полярность инвертируется. Этот тест основан на явлении, известном как эффект Хааса, и, по-видимому, в некоторой степени зависит от помещения и типа используемых громкоговорителей.

У меня были разные результаты с «тестом Флетчера». Видимо, это очень сильно зависит от используемой записи. Запись должна быть согласованной по фазе для начала (что обычно предполагает минималистскую технику записи с использованием только пары микрофонов).Сложные игры с несколькими микрофонами могут дать неоднозначные результаты.

Возврат системы к правильной полярности может привести к значительным улучшениям. Немного поэкспериментируйте с процессом, чтобы ознакомиться с эффектами, и вы легко сможете распознать и исправить состояние обратной полярности.

Конечно, изменение полярности на клеммах усилителя изменит полярность для всех источников. Но это может быть нежелательно, если ваш предусилитель (или внешний фонокорректор) инвертирует фазу только фонокорректора, а затем инвертирование полярности на клеммах громкоговорителей устраняет проблему для проигрывателя, но меняет полярность для всех других источников.В системе, в которой только проигрыватель виниловых пластинок имеет инвертированную полярность (из-за фонокорректора), вы можете переключить провода на задней стороне фонокорректора.

Итак, вот вам — не очень простое объяснение запутанной темы. Надеюсь, мы пролили достаточно света на различные термины, чтобы помочь вам лучше понять, как они используются и неправильно используются в среде аудиофилов.

Как проверить и отремонтировать — Home Inspection Insider

Розетка с обратной полярностью
Нет ничего хуже, чем сломать новый телефон, компьютер или бытовую технику, не зная почему.Если вы повреждаете телефонные шнуры, радиоприемники или другие устройства чаще, чем вы думаете, ваша проблема может заключаться в обратной полярности в электрической розетке.
Электрические розетки с обратной полярностью могут быть опасны для вас и ваших устройств. Устройство, подключенное к розетке с обратной полярностью, может оставаться под напряжением даже в выключенном состоянии, что может привести к короткому замыканию устройства. Устройства, подключенные к розетке с обратной полярностью, могут работать в обычном режиме, но небезопасны и могут шокировать вас.
Вам нужен лицензированный электрик? Мы можем помочь! Получите бесплатную оценку от лучших, прошедших проверку и лицензированных электриков в вашем районе!
Электропроводка в наших домах имеет цветовую маркировку. Черный или красный «горячий провод» пропускает электрический ток для питания ваших устройств. Белый «нейтральный провод» передает нулевое напряжение, но необходим для прохождения электричества.
Розетки имеют горячую и нейтральную стороны. Обратная полярность происходит, когда установщик подключает «горячий» провод на нейтральной стороне и «нейтральный» провод на горячей стороне.Другими словами, обратная полярность возникает, когда проводка розетки обратная.
Эта статья объяснит опасность обратной полярности и предоставит вам информацию о тестировании и устранении проблемы.
Что произойдет, если полярность обратная?
Прежде чем мы продолжим и объясним, что происходит из-за обратной полярности, давайте объясним, как обычно течет электричество. Электрический ток протекает через розетку на оборудование или вилку.Обычно ток проходит через горячий провод.
Когда электричество достигает оборудования или инструмента, оно перетекает к двухпозиционному выключателю. Когда переключатель включен, электрический ток течет для питания оборудования. Затем он возвращается к розетке, а затем обратно на землю через электрическую систему. Итак, что произойдет, если полярность поменять местами?
В с обратной полярностью переключаются как горячий, так и нейтральный провод, в результате чего электрический ток течет в обратном направлении, попадая в прибор через нейтральный вывод вместо горячего вывода, который питает прибор даже в выключенном состоянии .
Например, когда лампа подключена к розетке с обратной полярностью, это вызывает постоянное напряжение в розетке лампочки, что может вызвать поражение электрическим током, например, при замене лампочки.
Другой пример того, насколько опасна обратная полярность, — это подключение кухонных приборов, таких как блендер, с обратной полярностью. Это может привести к короткому замыканию блендера, что приведет к его неожиданному включению без необходимости включения переключателя.
Блендер также можно выключить только в том случае, если он отключен от розетки, и эта внезапная активация блендера может застать вас врасплох и, таким образом, может быть опасной.Следовательно, важно знать полярность ваших розеток, чтобы избежать потенциально опасной ситуации.
Тестер розеток, показывающий розетку с обратной полярностью
Можно ли повредить устройства обратной полярности?
Хотя некоторые современные устройства имеют защитные механизмы, защищающие от обратной полярности, все же существует риск потери их эффективности или повреждения. Обратная полярность может привести к повреждению или короткому замыканию ваших приборов. .Эта ошибка подключения в розетках может привести к перегреву бытовой техники или повреждению внутренней схемы и проводки.
Устройства, подключенные к розеткам с обратной полярностью, больше подвержены риску перегрева или возгорания, и, таким образом, срок службы устройств значительно сокращается из-за этой проблемы. Устройства также могут работать со сбоями, например, внезапно включиться без активации, что может привести к дальнейшему повреждению внутренней цепи вашего надежного устройства.
Может ли неправильная полярность повредить электронику?
Обратная полярность может легко повредить вашу электронику при подключении к розетке с неправильным подключением.Если ваша электроника не имеет встроенного механизма защиты от обратной полярности, то их повреждение — лишь вопрос времени.
Обратная полярность может привести к повреждению или короткому замыканию вашей электроники, включая телевизоры, радио, телефоны и компьютеры. . Повреждение электроники вызвано тем, что большинство из них предназначены для управления напряжением в одном направлении; таким образом, когда поток электричества меняется на противоположный, это приведет к перегреву или короткому замыканию компонентов вашей электроники.
Может поменять полярность и вызвать пожар
Когда происходит пожар в доме, начальник отдела пожарной безопасности может указать неисправное устройство как причину пожара, и в большинстве случаев они верны. Однако то, что часто упускается из виду, — это то, почему прибор не сработал.
Когда приборы подключаются к розеткам с обратной полярностью, электрический ток через прибор направляется в обратном направлении, что приводит к перегреву или короткому замыканию прибора.Короткое замыкание в приборе может привести к воспламенению близлежащих легковоспламеняющихся материалов, таких как занавески, постельные принадлежности или мебель.
Приборы и электроника получают электричество через электрическую вилку, предназначенную для односторонней передачи электричества через прибор.
Когда приборы подключаются к цепи обратной полярности, электрический ток течет через прибор в обратном направлении. По сути, это все равно, что ехать не туда по улице с односторонним движением.
Этот обратный поток электричества не позволяет приборам выключаться должным образом.Прибор остается под напряжением, что может привести к его перегреву и короткому замыканию.
Схема освещения выходного тестера
Как проверить обратную полярность?
Никто не обращает внимания на электрические розетки в нашем доме, если только не возникнет проблема. Есть вероятность, что некоторые из этих розеток были подключены неправильно, и вы об этом не знали.
Проверить полярность электрических розеток может любой желающий. Хотя есть разные способы проверить это, один из самых простых — использовать тестер розеток с диаграммой напряжения .
Для проверки обратной полярности вам необходимо подключить тестер розеток к розетке, которую вы хотите проверить.
После подключения вам нужно будет внимательно следить за индикаторами, отображаемыми на тестере. Наблюдая за индикаторами на тестере, вы сможете определить, правильна ли полярность в вашей розетке.
Чтобы понять, какой световой узор загорится при изменении полярности, вам нужно будет свериться с таблицей, предоставленной тестером.Существуют небольшие различия в тестерах полярности разных типов.
Как исправить обратную полярность?
Лучший способ исправить обратную полярность — это вызвать электрика. Хотя шаги по исправлению обратной полярности могут быть простыми, проблема может быть не в самой розетке.
Обычно электрическая цепь имеет несколько стыков на пути от электрического щитка к розетке. Электрик обучен тому, как решать эти электрические проблемы.Работать с живым электричеством опасно.
После тестирования розеток в вашем доме и обнаружения того, что в некоторых розетках полярность перепутана, вы можете задуматься о том, что делать дальше. Что ж, не бойтесь; вы можете быстро исправить обратную полярность в розетках в вашем доме. Перед тем, как приступить к устранению проблемы, важно определить, сколько розеток имеют обратную полярность, чтобы вы знали, сколько розеток вам нужно отремонтировать.
Действия по устранению обратной полярности на выходе
Отключите питание розеток, найдя соответствующий автоматический выключатель и отключив его.Убедитесь, что питание отключено, с помощью тестера розеток или мультиметра.
Снимите крышку и винты, которыми розетка крепится к настенной коробке, и вытащите розетку из настенной коробки.
Определите провода, которые вызывают обратную полярность, и для этого вам нужно будет проверить цвет проводов и винты, к которым они прикреплены.
Если полярность поменять, черный «горячий» провод будет подключен к серебряному винту на клемме нейтрали.
Точно так же белый «нейтральный» провод будет прикреплен к латунному винту на горячем выводе.
Если провода подсоединены к неправильным клеммам, вам нужно будет изменить соединения проводов на правильные клеммы.
Чтобы зафиксировать обратную полярность, прикрепите черный «горячий» провод к латунному винту на горячей стороне и прикрепите белый «нейтральный» провод к серебряному винту или нейтральной стороне. Зеленый провод уже будет прикреплен к винту заземления, и его следует оставить как есть.
После того, как вы правильно подключили провода, установите на место винты и заглушку и закрепите розетку обратно на настенной коробке.
Чтобы убедиться в правильности полярности, снова включите автоматический выключатель и проверьте полярность с помощью выходного тестера. Используйте направляющую на тестере розеток, чтобы проверить правильность полярности.
Заключение
Правильная полярность в электрической системе вашего дома очень важна, поскольку это может существенно повлиять на всю имеющуюся у вас электронику. Таким образом, необходимо точно знать, что такое обратная полярность и как определить и исправить эту общую проблему.К счастью, он легко ремонтируется и не требует значительного ремонта вашего дома.
HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.
Allport Marine Survey, Steilacoom, Вашингтон, США — Тони Олпорт, SAMS® AMS®
Качество проводки в марине может сильно различаться от места к месту и от вилки к вилке. Вот почему большинство лодок, предназначенных для подключения к береговому источнику питания, имеют индикатор полярности. Обычно это сигнальная лампа на электрической панели переменного тока, хотя она также может быть звуковой сигнализацией. Это важная функция безопасности, которую немногие владельцы лодок полностью понимают или ценят. За некоторыми исключениями, это должно быть стандартное оборудование на каждой лодке, способное подключаться к общей береговой розетке на 120 В переменного тока.Его цель — позволить владельцу лодки убедиться, что электрическая розетка на доке подключена правильно.
Если полярность неправильная или обратная, это происходит из-за переключения горячего и нейтрального проводов. Без светового индикатора вы не узнаете, когда возникнет это состояние, потому что ваша электрическая система по-прежнему работает нормально. Электрические лампы и приборы переменного тока не заботятся о том, в каком направлении течет ток, они в любом случае работают нормально.
Проблема в том, что защитные устройства, встроенные в систему переменного тока вашей лодки, не будут работать должным образом, если течение не будет течь в правильном направлении.Обратная полярность также может быть обманчива. Ответвительные электрические цепи обычно проектируются с автоматическим выключателем на горячем проводе в начале цепи. Представьте себе, что вы выключаете автоматический выключатель для подготовки к работе с проводкой. Вы ожидаете, что схема теперь мертва и безопасна для прикосновения. Если полярность берегового питания изменится на обратную, вы, вероятно, будете шокированы и грубо удивлены, обнаружив, что проводка все еще горячая. Это может привести к серьезным травмам или смерти. Излишне говорить, что обслуживание вашей электрической системы должно выполняться только квалифицированным специалистом.
Когда полярность меняется, это означает, что электрический ток проходит через заднюю дверь (нейтральный провод) цепи вместо передней (горячий провод). Возможно, вы закрыли входную дверь, чтобы электричество не попадало в «дом», так сказать, но на самом деле «дом» все еще полон электричеством, идущим с противоположной стороны. Это значительно увеличивает вероятность поражения электрическим током или возгорания; и делает невозможным изолирование отдельных цепей, помеченных на вашей электрической панели.
Почему мы не беспокоимся о полярности переменного тока, поступающего в наши дома? Причина в том, что дома обычно подключаются к сети только один раз опытным специалистом. Если вы проводите много времени на плаву, вы можете подключить свою лодку к десятку или более пристаней для яхт в течение сезона. Некоторые из них могут быть деревенскими делами в отдаленных местах, где хороший человек с хорошими намерениями добавил розетку в конце дока, чтобы разместить еще несколько лодок. Чтобы проверить это, они подключили электродрель, и она сработала.Все в порядке, правда? С электричеством тот факт, что он работает, не исправляет. Тот факт, что он работает, когда он неправильный, увеличивает вероятность того, что вы когда-нибудь подключитесь к пьедесталу с обратной полярностью.
Есть две ситуации, которые устраняют необходимость в индикаторе полярности в электрической системе 120 В переменного тока. Один из них — если лодка оборудована изолирующим или поляризационным трансформатором. Это большие и дорогие части оборудования, которые обычно можно найти только на больших яхтах.Другое исключение — лодка, которая оборудована двухполюсными автоматическими выключателями на каждой ответвленной цепи. Этот тип выключателя предназначен для одновременного подключения или отключения как горячего, так и нейтрального провода данной цепи. Это снова представляет собой значительное обновление по сравнению с тем, что, вероятно, установит производитель серийных лодок, и очень немногие лодки оснащены таким оборудованием. Некоторые более крупные лодки оснащены интерфейсом берегового питания переменного тока на 240 вольт. Индикаторы полярности не требуются в этих системах, потому что, если проблема существует, она будет совершенно очевидна, так как при установке соединения все начнет работать плохо.
Главный выключатель на вашей панели переменного тока должен быть двухполюсного типа независимо от конфигурации остальной системы. Индикатор полярности должен быть установлен перед ним или между главным выключателем и входом берегового шнура питания лодки. Правильный способ подключить лодку к береговому источнику питания — отключить главный выключатель на лодке и выключатель на опоре берегового источника питания. Затем выполните соединения с помощью берегового шнура питания. После подключения включите питание на подставке / док-станции, а затем проверьте индикатор полярности.Если это говорит о том, что все в порядке, то и только тогда включайте главный выключатель на лодке.
Planet Analog — Защита от обратной полярности: какой метод подходит именно вам?
Это гостевая статья Адриана Миколайчака из Fairchild Semiconductor.
Обратная полярность, являющаяся результатом установившегося обратного смещения или отрицательного переходного процесса, может вызвать серьезные проблемы в электрической системе. Большинство кремниевых устройств не рассчитаны на воздействие отрицательной полярности.Если не защитить от этого, это может привести к полному отказу электрооборудования или, если состояние достаточно серьезное, к возгоранию. Риск обратной полярности представляет собой реальную угрозу для широкого спектра очень популярных приложений, включая мобильную электронику, системы с батарейным питанием, устройства, которые подключаются к автомобильному источнику питания, игрушки с питанием от постоянного тока, продукты с разъемами типа бочонок или любые Устройство постоянного тока подвержено отрицательной горячей замене или индуктивным переходным процессам. Системы, поддерживающие USB-соединение и / или USB-зарядку, особенно восприимчивы.
Что вызывает обратную полярность?
Есть несколько вещей, которые могут вызвать событие обратной полярности. По большому счету, производитель не может предотвратить эти вещи, и поэтому разработчикам важно добавить защиту самой системы до того, как она покинет завод. Наличие встроенной защиты от обратной полярности помогает сохранить систему и может снизить количество возвратов в результате повреждений, вызванных внешними факторами.
Вот некоторые из наиболее частых причин обратной полярности:
Использование неоригинального зарядного устройства или блока питания стороннего производителя. Рынок зарядных устройств сторонних производителей постоянно растет, и не все из них разработаны с учетом предотвращения обратной полярности. Например, доступны зарядные устройства с несколькими наконечниками питания, включая цилиндрические разъемы, USB-разъемы или «специальные» телефонные разъемы, а в некоторых случаях зарядные устройства имеют обратные электрические контакты или полярность может быть установлена пользователем. Это означает, что пользователь может создать проблему обратной полярности во время подключения, создав источник отрицательного напряжения или, что еще хуже, источник отрицательного напряжения, приложенного к устройству, на которое подается питание.Например, в случае с USB при быстром поиске в местных магазинах электроники было обнаружено два зарядных устройства сторонних производителей, которые могут перевернуть наконечник питания и вызвать событие обратной полярности.
Использование функции «горячего подключения» USB. К шине USB подключается все больше и больше устройств. На заре USB многие дизайнеры думали, что, поскольку источник питания USB контролировался спецификацией USB и поскольку USB-разъем имеет ключ, обратная полярность осталась в прошлом.Оказалось, что это не так. По мере увеличения количества устройств, использующих шину, также возрастают пределы энергопотребления и потребления тока. Например, для USB 2.0 ограничение по току для устройства шины составляет 0,5 А, а для USB 3.0 — 0,9 А, а при зарядке через USB — 1,5 А.
Реальность такова, что существует серьезная возможность обратной полярности с USB, и крупные производители систем продолжают подталкивать отрасль к новым экономичным решениям защиты. Реакцию рынка можно увидеть в спецификациях интерфейсных ИС, которые подключены к шине USB мобильных телефонов и других устройств.Исторически эти ИС были рассчитаны на работу только -0,3 В, но сегодня, из-за давления со стороны производителей комплектного оборудования, многие из этих ИС теперь рассчитаны на -2 В или даже -6 В.
Удобство возможности подключать или отключать мобильные устройства во время работы шины означает, что количество транзакций «горячего подключения» растет, равно как и объем и амплитуда переходных процессов горячего подключения. Эти индуктивные переходные процессы могут переключить шину в состояние обратной полярности. Хотя эти колебания обычно короткие, они могут быть значительными по амплитуде.При горячем отключении были измерены колебания напряжения на шине питания, превышающие ± 20 В. Этот переходный процесс может повлиять как на отключаемое устройство, так и на другие устройства на шине. По мере увеличения зарядных токов эта проблема только усугубляется. Развивающаяся среда делает надежную встроенную защиту растущим приоритетом для разработчиков систем, работающих с USB.
Использование неправильно вставленных батареек. Система с батарейным питанием может выйти из строя только потому, что батареи были вставлены неправильно с перевернутыми полюсами.Это особенно актуально для устройств, в которых используются традиционные форм-факторы, такие как батареи типа AAA, AA, C и D, или CR123, CR2 или литиевые плоские элементы. В прошлом решение заключалось в создании механической конструкции, предотвращающей электрический контакт с выводами батареи, если батарея была вставлена неправильно.
Но механические решения далеки от совершенства. Для них часто требуются специальные инструменты, потому что пружинные контакты требуют хорошо контролируемых допусков механической сборки для обеспечения надлежащего контакта, когда батарея вставлена правильно, и отсутствия контакта, когда это не так.Эти жесткие допуски могут привести к долгосрочным проблемам с надежностью, поскольку необходимые пружины и контакты могут погнуться или выйти из строя. Даже нормальное использование с регулярными циклами установки может вызвать усталость контактов и со временем снизить надежность.
Использование розетки в развивающейся стране. В мире все еще есть места, где электрическая инфраструктура предъявляет мало требований к защите, и в результате источник питания может передавать большие переходные процессы по линии. Внутренняя проводка может усугубить ситуацию.В прошлом традиционные лампы накаливания помогали поглощать и подавлять переходную энергию в линии электропередач, но новые форматы, такие как светодиоды и CFL, не имеют таких характеристик подавления. Переход к экономии энергии за счет перехода на более эффективные технологии освещения может иметь негативный побочный эффект, создавая проблему, которой раньше не существовало. Поскольку во всем мире условия перенапряжения продолжают развиваться, и невозможно узнать, где будет использоваться конечный продукт или с какими сторонними зарядными устройствами и источниками питания, интеграция надежной защиты от обратной полярности может повысить надежность и обеспечить душевное спокойствие.
Подключение устройства к источнику питания автомобиля (самолета, поезда и т. Д.). Транспортные источники питания, такие как те, которые используются в автомобилях, самолетах, поездах и даже мопедах или мотоциклах, общеизвестно «грязные». Стартер или другой электродвигатель может тянуть сотни ампер с большими скачками тока, индуктивными выбросами и отрицательными переходными процессами. Во многих случаях адаптер питания в транспортном блоке питания включает защиту от обратной полярности, но есть исключения, особенно в случае недорогой замены.Ничего не подозревающий пользователь может вызвать событие обратной полярности, просто подключив устройство к гнезду прикуривателя автомобиля, не понимая, что это гнездо может вызвать сбой устройства.
Что должны делать проектировщики, чтобы предотвратить обратную полярность?
Поскольку существует множество способов вызвать событие обратной полярности, важно, чтобы проектировщики сделали все возможное, чтобы предотвратить повреждение системы обратной полярностью. Есть несколько способов сделать это, и у каждого метода есть свои компромиссы.
Мы сравнили ряд электронных решений и оценили их стоимость и эффективность.Наши номинальные категории включали стоимость решения, соответствующую стоимость проектирования или штрафы (например, падение напряжения, энергопотребление и место на плате) и уровень защиты (для установившегося режима и способности защиты от переходного обратного смещения). Мы оценивали устройства по знакомой шкале: «А» — лучшее, а «F» — худшее. Оценки были усреднены по одинаковой шкале для создания составной итоговой оценки. Результаты представлены в таблице 1.
Таблица 1
Рейтинги для методов защиты от обратной полярности
См. Статью EDN «Защита от обратной полярности: изученные методы, часть 1» для получения подробной информации об этих надлежащих методах защиты.
.
