Длина и сечение сварочного кабеля — Ручная дуговая сварка — ММA

#1 ильдар

Отправлено 26 December 2013 16:04

Здравствуйте помогите советом сварочный аппарат ресанта 190 какую максимальную длину сварочного кабеля можно использовать чтобы не потерять его эффективность. кабель 8 квадратов. аппарат в работе не постоянно. спасибо

Наверх
Вставить ник

#2 Менгон

Отправлено 26 December 2013 16:20

кабель 8 квадратов.

Не больше 2м, если ошибся меня поправят.

Наверх
Вставить ник

#3 Isperyanc

Отправлено 26 December 2013 16:39

ресанта 190 … кабель 8 квадратов

желательно в три жилы, а лучше поставить одну на 25мм² , у меня родной на 180 амперном Блувелде сразу был на 25мм², на массу 2м, на держак 3м. Оказалось маловато. Когда покупал кабель для красиво зажить, продавец сказал что все типа берут по 20 метров, ну и я взял. Из любви к метру удлинения на держаке по отношению к массе эти 20 я поделил как 10,5 и 9,5. Потом оказалось что такая длинная масса излишняя и я её ещё поделил по такой же системе на кабеля для ещё одного держака и соответственно массы.

Теперь у меня на этом аппарате есть держак на 10,5м и на 4,75м и одна масса 3,75м. Если варить объёмно-разбежное, то использую длинный держак, если топтаться около сварочного стола — то короткий. Да, кабель брал КГХЛ, на морозе мягкий. На данный момент полностью удовлетворён таким раскладом. Основной любимый ток 130А.

Наверх
Вставить ник

#4 Георгий 11

Отправлено 26 December 2013 17:07

ильдар,я из родных, которые в комплекте, сделал скрутку и поставил на массу, на держак поставил 16 квадрат, длиной 25 м.это просто мне такой длины нужен был для работы.в идеале конечно 25 кв. и на байонете добавить 3-5 метров на 16 кв.под держатель,это кому как удобнее, но в любом случае не меньше 16 кв.

варю 3-ой на 135 А.аппарат на 205 А, так что запас большой.

Наверх
Вставить ник

#5 user_k

Отправлено 26 December 2013 18:55

По мне так лучше купить или найти хороший б/у кабель на 16 кв. у меня оба кабеля по 5 метров 16 кв. при напряжении в сети 245 W варю уони 13/55 d-3 мм на токе 80-100А. как я слышал более 5 метров уже идут потери. поищи в инете есть расчет потерь.

Наверх
Вставить ник

#6 iandr

Отправлено 26 December 2013 19:33

Я на своей ресанте 220ПН родные срастил и поставил на массу, а на держак поставил 25кв 5 метров.

Наверх
Вставить ник

#7 Георгий 11

Отправлено 26 December 2013 20:12

Понятно, что потери какие то есть, но если запас по току позволяет и нужно по работе, то почему бы не сделать такую длину, какую нужно мне.мне комфортней перемещаться с держателем, чем аппарат за собой таскать и еще не забывайте про кабель переноски, тоже потери, при маленьком сечении, у меня 2,5 кв.

Наверх
Вставить ник

#8 user_k

Отправлено 27 December 2013 06:12

На переноске минум должен быть 2*2,5 мм,

а на держак поставил 25кв 5 метров.

не тяжеловато с таким кабелем в плане работ на высоте?

Наверх
Вставить ник

#9 som

Отправлено 27 December 2013 17:50

Ильдар. На работе иногда приходится на себе таскать три бухты по 50 м сечением 25 (не в одного конечно).. представляеш длинну срощенгого кабеля . сварочный кабель не сильно влияет, бойся падений силового кабеля (удленнители, просадка сети)

На переноске минум должен быть 2*2,5 мм,

а на держак поставил 25кв 5 метров.
не тяжеловато с таким кабелем в плане работ на высоте?

делается «задержка» как у пожарных. погугли — задержка рукавной линии. (верёвочная удавка с крючком из прутка). 20м по высоте не проблема с ней.

Сообщение отредактировал som: 27 December 2013 17:47

Наверх
Вставить ник

#10 ильдар

Отправлено 27 December 2013 18:15

всем спасибо сделал 12м на сварочный и 4м на массу отлично все роботает потерь вроде нет. сегодня пол дня сваривал только немного кабель нагрелся и все.

Наверх
Вставить ник

#11 Рудольф Шнапс

Отправлено 27 December 2013 21:01

Кто может подсказать марку очень-очень мягкого сварочного кабеля, кажется, немецкого производства? Папаня у меня притаскивал с корабля метров 40 такого чуда, в сравнении с которым привычный КГ кажется очень жёстким.

Вот это просто отличное решение для сварочника. Знать бы только марку.

Наверх
Вставить ник

#12 svarnoi69

Отправлено 27 December 2013 21:10

Рудольф Шнапс, этот? http://www.telcomtra…od/h_h01n2_d_e/

Наверх
Вставить ник

#13 Рудольф Шнапс

Отправлено

27 December 2013 21:17

svarnoi69, тот тоже чёрный. У отца на сварочном трансформаторе на держак метров 10 кабеля, если не больше. И масса очень длинная. Ползая по боксу с этим кабелем особого дискомфорта от его массы не испытывал. На руку он весьма плотно наматывался, манипулировать электродом не мешал. Разница между ним и КГ, как между родным и привычным КГ и китайским вонючим, который в комплекте с Ресантой идёт.

За ссылку огромная благодарность.

Наверх
Вставить ник

#14 Elektro_D

Отправлено 28 December 2013 09:22

Тоже хочу срастить кабеля массы с держаком, как кто это делал просто скруткой или как по другому?

Наверх
Вставить ник

#15 morgmail

Отправлено 28 December 2013 11:10

Elektro_D, жаль не сфотал, два расщеплённых хвоста, по мм 30-40 втыкаем друг в друга и обматываем тонкой медной проволокой, сверху термоусадку или простую изоленту. Такая скрутка ни за что не цепляется.

Наверх
Вставить ник

#16 Менгон

Отправлено

28 December 2013 11:48

два расщеплённых хвоста, по мм 30-40 втыкаем друг в друга и обматываем тонкой медной проволокой, сверху

— так же делаю, добавлю что соединение хорошо держит рывки и прочие растяжения

Наверх
Вставить ник

#17 Elektro_D

Отправлено 28 December 2013 12:02

А можно еще в трубку и умять.

Еще хотел спросить имеется сварочный кабель 5м (надо купить еще держак и байонет) вот хочу из него сделать держак, а как крепится байонет, или купить а там все понятно будет, только у нас я их еще не видел, надо поспрашивать будет.

И можно ли срезать байонет со старого держака и поставить на другой?

Сообщение отредактировал Elektro_D: 28 December 2013 12:03

Наверх
Вставить ник

#18 morgmail

Отправлено 28 December 2013 12:15

А можно еще в трубку и умять.

Не надо так делать, будет везде цепляться и обломается очень быстро возле изоляции.

а как крепится байонет, или купить а там все понятно будет,

Там всё просто и понятно, всунул кабель и затянул.

Дешёвые держаки не покупайте, деньги на ветер, я пользуюсь КОРД-универсал, при покупке прищепки, потыкайте магнитом в губки, обычно сталь крашеная под медь, так же и на дешёвых держаках.

Байнет срезать не надо, он разбирается.

Сообщение отредактировал morgmail: 28 December 2013 12:18

Наверх
Вставить ник

#19 Elektro_D

Отправлено 28 December 2013 13:35

Байнет срезать не надо, он разбирается

А разбирается, просто стягиваешь пластмассовую (или какая она там) изоляцию и все?

Наверх
Вставить ник

#20 morgmail

Отправлено 28 December 2013 13:44

Да, она из резины.

Наверх
Вставить ник

Сварочные провода — 120 фото подбора сечения и маркировки кабеля

Провода для сварочного аппарата выступают в качестве гибких полупроводников электрической энергии. Они представляют собой сложные плетенные конструкции в составе которых присутствуют несколько разновидностей проволоки разного диаметра. Эти изделия подключают к сварочной установки для осуществления соединения разных деталей.

В процессе выбора, необходимо учитывать площадь сечения, максимальное напряжение установки и падение напряжения сварочного контура в момент сварочных работ. Опытные специалисты, рекомендуют соблюдать перепад электричества в процессе осуществления железного шва.

Краткое содержимое статьи:

Как правильно выбрать сварочные комплектующие?

Сегодня в специализированных магазинах представлен широкий выбор сварочных установок. Большинство из них собираются за рубежом. Начинающему сварщику, довольно часто, сложно сделать правильный выбор. Что необходимо учитывать при покупке данного оборудования?

Сварочный аппарат состоит из:

сварочного трансформатора. Здесь регулируется процесс подачи электричества. В дальнейшем, переменный ток начинает преобразовываться в постоянный. Перебои подачи электро питания быстро блокируются специальным предохранителем;
инвектор;
сварочные выпрямители.

Как подключать сварочные провода?На поверхности сварочного аппарата имеются два разъёма куда необходимо установить комплектующие. В момент присоединения важно соблюдать правильность вольтажей. Если неправильно подсоединить провода может возникнуть резкий скачок напряжения, что спровоцирует преждевременную поломку аппарата.

Большинство потребителей полагают, что устройство должно иметь огромный вес. На самом деле это не так. Современные установки имеют компактный размер. Они отличаются по типу мощности и способу работы.

Для домашнего использования можно приобрести сварочный аппарат минимальной мощностью. Он способен соединить различные виды труб и металлического профиля.

Маркировка сварочных проводов

Современные комплектующие сварочного аппарата отличаются по стоимости, количеству жил в составе провода и размеру. В продаже представлены:

Одножильный кабель. Эти изделия выполняют из медной проволоки. Они обладают хорошими показателями. Эти изделия отлично преобразовывают электрическую энергию, обладают хорошей проводимостью и эластичны. Провод сварочный медный обладает полу проводниковым действием. Он подходит для инвекторной установки.

Двужильный. Две разновидности жилы выполняют роль плюса и минуса в процессе соединения деталей. Длина сварочного провода может варьироваться от 1 до 8 м. Эта разновидность проводит высокочастотный ток. В составе изделия присутствуют: медь и проводниковые металлические сплавы.

Трехжильный. Этот провод часто применяют в процессе сваривания трубопроводной и газовой сети. Благодаря такой разновидности места соединения имеют гладкую поверхность и прочное основание. Довольно часто, из такого вида делают удлинитель для сварочных проводов.

Маркировка включает в себя следующие обозначения:

КС – сварочный кабель;
П – имеется полимерная защита основания;
числа на поверхности изделия информируют о количестве жил в составе комплектующей;
ВЧ – провод пропускает высокочастотный ток. Маркировка П обозначает полупроводниковый эффект.

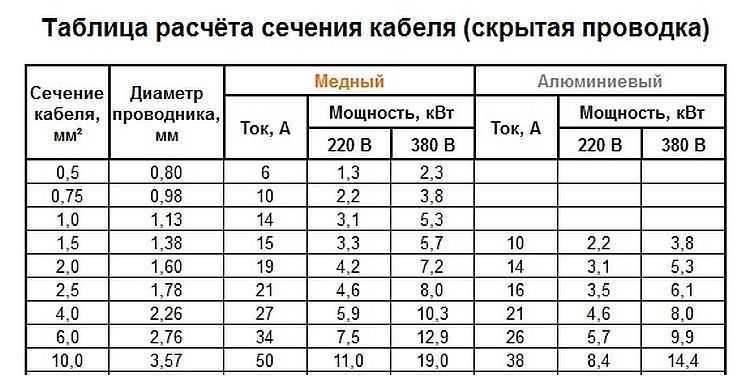

Сечение кабеля

Сечение кабеля напрямую зависит от его параметров. Чем больше жил в составе изделия, тем выше его производительность.

Незначительное сечения провода составляет около 6 мм. Его применяют для инвекторного аппарата и при напряжении в 220 Вт.

Для автоматических установок принято использовать большое сечение жил. Оно должно составлять от 36 до 50 мм. В магазинах, как правило, представлен подробный каталог, который содержит в себе подробное описание каждой разновидности.

Если сечение и количество жил подобрано неправильно, то увеличивается риск возникновения короткого замыкания. В некоторых случаях сгорает трансформаторное устройство.

При маленьком сечении, электроэнергия будет собираться в области предохранителя. В этом случае сварочная установка отключится при любом скачке напряжения. На фото сварочных проводов изображены разновидности комплектующих для сварки.

Фото сварочных проводов

Также рекомендуем посетить:

Костюм сварщика
Типы сварочных аппаратов
Как залудить паяльник
Сварочный стол
Сварочный аппарат своими руками
Сварочный полуавтомат
Сварочные электроды
Плазмотрон
Как паять
Сварочный аппарат для дома
Споттер
Как запаять радиатор
Сварочная проволока
Сварочный трансформатор
Сварочная горелка
Сварка полипропиленовых труб
Газовая сварка
Сварочный аппарат
Плазменный сварочный аппарат
Сварочные работы
Точечная сварка
Дуговая сварка
Как варить алюминий
Сварочная маска
Электрододержатель
Какой сварочный аппарат выбрать
Холодная сварка
Сварочный инвертор
Как сварить металл
Сварочное оборудование

Все, что нужно знать о сварочном кабеле КГ

Аппарат инверторной сварки оснащают тремя кабелями: один для подключения питания, второй на «землю», третий на (держатель) электрод. Здесь может применяться непосредственно сварочный кабель. Но нередко его заменяют проводом со схожими характеристиками. Это кабель КГ (Кабель гибкий), обладающий рядом особенностей и преимуществ в отношении использования на сварочном аппарате.

Что такое сварочный кабель и для чего его используют

Сварочный кабель КГ — это разновидность кабеля для сварочного аппарата. Аббревиатура КГ расшифровывается очень просто — «кабель гибкий». Это наиболее распространенный вариант именно для сварки. Как кабель для сварочного аппарата он должен отвечать нескольким требованиям:

Обеспечивать минимальные потери при проведении тока.
Иметь длину, толщину и вес, обеспечивающие удобство при работе: Обеспечивать изоляцию проводящей части от влияния внешних факторов.
Обладать высокой износостойкостью, устойчивостью к механическому воздействию.
Не менять или минимально менять свои свойства под влиянием разных температур.

Для чего необходим сварочный кабель

Кабель КГ выполняет все основные функции, возлагаемый на сварочный кабель:

подключение аппарата к сети 220 или 380 В;
присоединение держателя электродов и массы.

Почему так важно использовать качественный сварочный кабель

При поломке сварочного аппарата возникает множество неприятностей. В первую очередь приостанавливаются важные работы, без выполнения которых нельзя приступить к следующим этапа и процессам. Сварочный кабель — одно из уязвимых мест, с которыми могут быть связаны поломки. Поэтому очень важно тщательно подойти к выбору проводника. Это важно, поскольку:

От кабеля зависит безопасность работ.
Качественный проводник увеличивает срок эксплуатации оборудования.
Правильно подобранный кабель делает работы удобными: аппарат не нужно перемещать за собой или держать на плече.
Продуманная конструкция сварочного аппарата позволяет выполнять работы не только качественно, но и быстро, а это значит, что не будет никаких простоев.

Компания «Бонком» предлагает сварочный кабель по выгодной цене за метр. В каталоге представлен большой выбор разных марок: с количеством токопроводящих жил от 1-й до 5-ти, рассчитанных на подключение различного нестационарного оборудования (сварочные аппараты, подвесные люльки, компрессора, «Луноходы», электрокосилки, бытовые бетономешалки и т.д.). На нашем большом складе большой выбор разных проводников, поэтому вы можете приобрести их в любом количестве. «Бонком» — официальный представитель крупных производителей кабельной продукции, что гарантирует высокое качестве исполнения.

Конструкция сварочного кабеля

Кабель КГ имеет изоляцию жил из резины РТИ-1, РТИ-2-ХЛ на основе натурального и бутадиенового каучуков. Это разновидность резины обладает:

высокой прочностью;
хорошей пластичностью в нагретом и холодном состоянии.

Оболочка кабеля выполнена из резины марки РТИ-1, а круглые токопроводящие жилы — в многопроволочном исполнении 5-го класса гибкости. Допустимая температура нагрева токопроводящих жил до +75 °С. используют именно такие кабели, поскольку они обладают в 7 раз меньшим удельным сопротивлением. Это и объясняет меньший нагрев, чем в случае с алюминием. Кроме того, медь лучше гнется.

Виды сварочного кабеля

В зависимости от условий эксплуатации можно выбрать определенную модификацию кабеля КГ:

КГ-ХЛ. Холодное климатическое исполнение кабеля. Минимальная температура его эксплуатации — -60 °С.
КГ-Т. Тропическое климатическое исполнение кабеля. Обладает стойкостью к плесени и грибкам. Минимальная эксплуатационная температура здесь составляет -10 °С.

Одножильные кабели, например, 1х16 включает систему медных проволок с гибкой, но прочной оболочкой. Они особенно широко распространены в применении для сварочного полуавтомата Ресанта, применяемого в бытовых условиях. Здесь цифра 1 в маркировке означает — одножильный. Подобное исполнение обеспечивает меньший нагрев и более быструю подачу напряжения от источника на держатель.

В многожильных кабелях объединяют несколько медных жил под одной оболочкой, что удобно для подключения разнообразного оборудования. Например, КГ 5х16 с 5 отдельными медными жилами. Такими проводниками чаще оборудуют промышленные установки.

Советы по выбору сварочного кабеля

Чтобы купить сварочный кабель, необходимо серьезно подойти к его выбору, учтя следующие параметры:

длину,
площадь поперечного сечения,
исполнение оболочки.

От этих параметров зависит безопасность работ и качество исполнения швов. Самым удобным и распространенным считается сварочный кабель КГ длиной 2-3 м. Именно таким проводником комплектуются большинство бытовых сварочных аппаратов.

Как выбрать сечение сварочного кабеля

Выбирая сечение сварочного кабеля, нужно учитывать мощность аппарата и тип используемого тока. Здесь очень важно подбирать проводник так, чтобы в процессе эксплуатации он не работал в условиях максимальной нагрузки. Оптимальный вариант — поделить расчетную нагрузку пополам. Если кабель рассчитан на 10 кВт, то он будет оптимальным для инвертора с потребляемой мощностью в 2 раза меньше — 5 кВт.

При возрастании силы тока должно увеличиваться сечение проводника. К примеру, если сила тока 120-150 А подойдет КГ 1х10(1х16), то для 200-250 А необходимо уже КГ 1х25(1х35). Очень важно помнить, что при меньшем чем нужно сечении кабель будет перегреваться и плавиться.

Определение длины кабеля

Цена сварочного кабеля напрямую зависит от его длины (L). Ее оптимальное значение можно вычислить по формуле:

L = S/K,

где S — площадь поперечного сечения в мм², K — коэффициент. Последний вычисляют по формуле:

K = I/100,

где I — максимальный сварочный ток аппарата. Отсюда длина проводника:

L = S · 100/I.

Если для примера взять ток 160 А и проводник 1х25 мм², то длина сварочного кабеля составит:

L = 25 · 100/160 = 15,625 м.

Полученное значение делят на держатель и массу, к примеру, 5 и 10 м. При использовании кабеля 20 м сила тока из аппарата понижается до 120 А, а еще увеличивается вес оборудования, что сказывается на удобстве его перемещения.

Важные вопросы по эксплуатации сварочного кабеля

Подключение кабеля всегда должно осуществляться с соблюдением полярности выводов, зажим «земля» — на землю, зажим «держатель» — электрод. При работе с аппаратом сварки могут возникать 2 проблемы:

Короткие проводники вызывают дискомфорт в работе, а носить инвертор на плече неудобно из-за большого веса.
При жестко подключенных кабелях приходится перемещать массивный блок, что достаточно неудобно.

Чтобы решить сразу обе проблемы, можно прибегнуть к увеличению длины кабеля. Для этого можно использовать соединители: разъемы, штекеры и клеммы.

Здесь достаточно соблюдать одно правило — при увеличении длины на 1 м увеличивать толщину на 40-50%. Это необходимо, чтобы не получилось слишком большое сопротивление, которое приведет к нагреву и плохому управлению аппаратом. Попытки справиться с этим путем повышения тока заставляют работать инвертор в режиме перегрузки, что сокращает срок его эксплуатации.

Важно! Гибкий сварочный кабель нельзя использовать для перемещения аппарата посредством волочения или подъема. Здесь высока вероятность повреждения оболочки, что в последствии может привести к поражению электротоком сварщика или третьих лиц.
