Объем кислородного баллона в м3, в литрах, правила хранения
Емкости, называемые баллонами, применяются для надежного хранения газообразных или жидких веществ, так объем кислородного баллона, наиболее часто применяющегося в медицине, начинается от 5 литров и доходит до 40 литров. Технические емкости, использующиеся на производстве, соответственно, имеют и больший объем, который доходит до 100-150 литров. Измеряется объём кислородного баллона в литрах, прежде всего для удобства расчетов, поскольку такова общая метрическая система.
Что представляет собой кислородный баллон?
Кислородный баллон в большинстве случаев — стальной цилиндр со сферическим дном и специальной горловиной для надежного крепления запорного вентиля. Емкости можно хранить горизонтально и вертикально, если имеется специальный «башмак» Баллоны изготовляют из стальных труб углеродистой стали, что обеспечивает долгий срок эксплуатации. Оптимальный объем кислородного баллона м3 зависит от целей, для которых емкости приобретаются, поэтому для кого-то – это 0,5 л, а для кого-то 100 литров.
Сегодня активно продвигается производства баллонов из легированных сталей, за счет чего можно повышать давление внутри, не опасаясь взрывов. Не секрет, что перевозка баллонов с кислородом – это удовольствие не из дешевых, поскольку необходимо обеспечить максимальную безопасность грузу. Так обычный баллон с кислородом, емкостью 40 л, имеет вес около 60 кг, соответственно, вмещает 6000 л или 6 м3 кислорода, который сам по себе, весит всего лишь, 7,8 кг. Именно поэтому скорость доставки напрямую зависит от того, какой объем у кислородного баллона.
Особенности кислорода, как химического вещества: что необходимо знать, обеспечивая хранение
Обращение с любыми веществами, в том числе и с кислородом, требует от человека строгого соблюдения установленных правил техники безопасности. Так недопустимы контакты с масло – жировыми компонентами, поскольку при взаимодействии с ними неизбежно произойдет воспламенение и последующие нагревание емкости и содержимого, а следом и взрыв.
Также взрывоопасны и такие органические материалы, как торф, дерево, если они будут смочены в жидком кислороде. Именно поэтому во время хранения или транспортировки вентиль защищается предохранительным колпаком, который, в свою очередь, навертывается на наружное кольцо, имеющиеся у горловины. Важно заранее знать объем кислородного баллона в м3, чтобы подготовить все необходимые условия для его хранения, так как техника безопасности требует соблюдения особых правил и норм для этого.
Таким образом, объем кислородного баллона, применяемого в различных сферах деятельности людей, может быть различным, поскольку потребление этого вещества различно. На предприятиях оно будет значительно выше, чем в медицине или в быту. Именно поэтому выпускаются емкости от 0,3 литров до 100-150 литров, чтобы каждая сфера нашла для себя оптимальный объем и эффективно использовала в своей ежедневной работе.
Кислородные баллоны 40 литров (ГОСТ 949-73) — купите из наличия
Баллоны производят на заводе ПНТЗ из конструкционной углеродистой стали ДБ, в соответствии с ГОСТ 949-73.
Применяются для хранения и транспортировки кислорода. Оптовые цены с НДС.

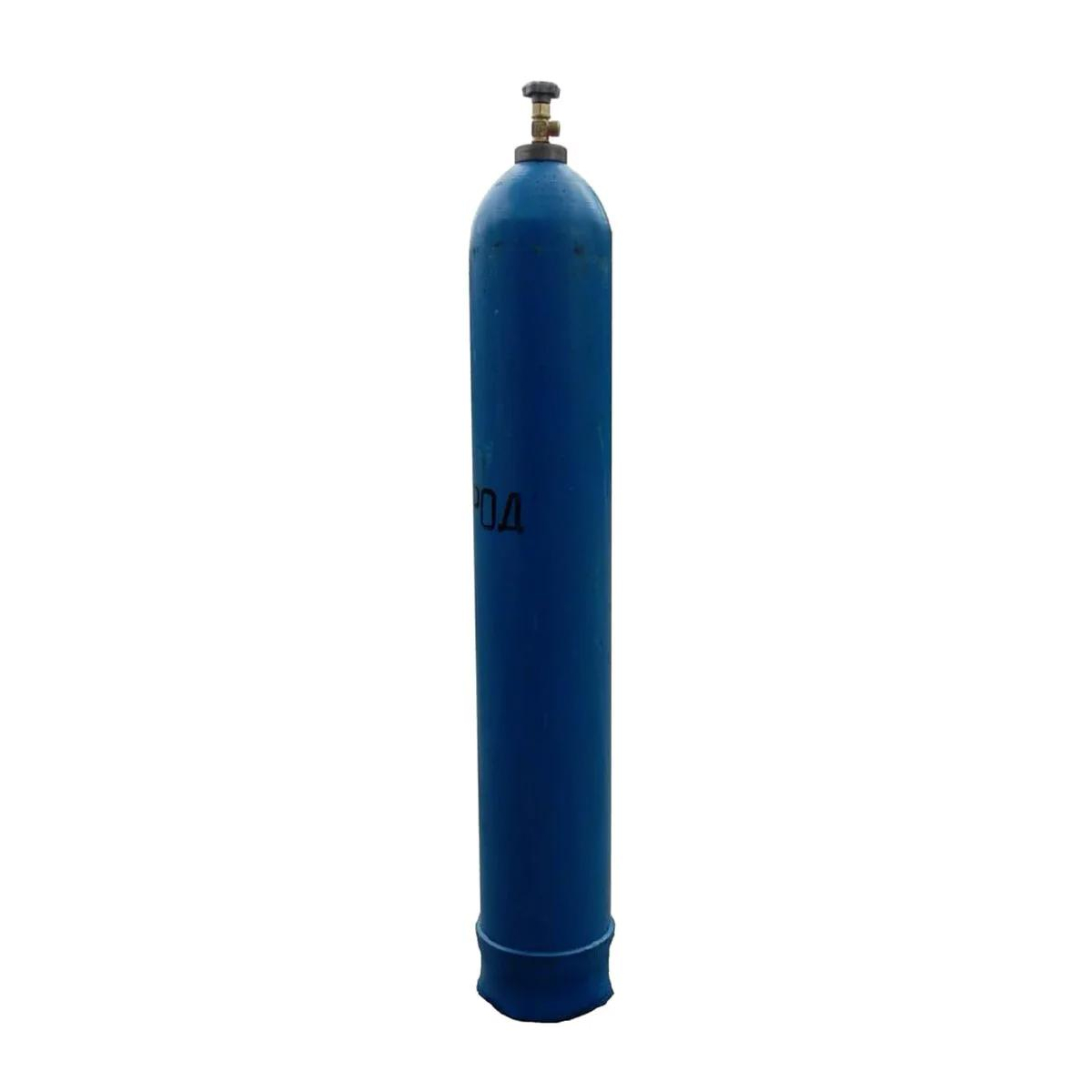

Схема окраски: голубой баллон, с черной надписью «КИСЛОРОД».
Оснащение: колпак, кольцо горловины, башмак, вентиль ВК-94.
Давление: 150/200 кг/см² (14,7/19,6 МПа).
Наличие: достаточно (Первоуральск).
Цена: от 10 800 руб с НДС
Для оформления заказа укажите количество и выберите тип баллона.
Заявки на баллоны для кислорода другой емкости отправляйте на электронную почту [email protected]
Характеристики кислородного баллона
Цена зависит от ёмкости, рабочего давления, оснащения и условий поставки. Как правило, 40-ка литровые (а также 20 и 50) баллоны с рабочим давлением до 200 кг/см² комплектуются вентилем, резьбовым кольцом, колпаком и башмаком. Корпуса ёмкостью менее 20 литров комплектуются исключительно вентилем (ВК-94 или ВКМ-95).
Баллоны, оснащенные вентилем ВК-94, так же используются для азота, аргона, сжатого воздуха, углекислоты и прочих технических газов.
Оптовые цены, с НДС
Цена указана за баллон в полном оснащении, с вентилем и окраской под кислород.
| 5 литров, 150 кг/см² (14,7 МПа) | 2790р. |
| 10 литров, 150 кг/см² (14,7 МПа) | 3990р. |
| 20 литров, 150 кг/см² (14,7 МПа) | 7990р. |
| 40 литров, 150 кг/см² (14,7 МПа) | от 10800р. 12500р. |
| 40 литров, 200 кг/см² (19,6 МПа) | 12900р. |
| 50 литров, 150 кг/см² (14,7 МПа) | 13900р. |
| 50 литров, 200 кг/см² (19,6 МПа) | уточняйте |
Доставка и оплата
Благодаря тому, что отгрузка продукции производится напрямую с завода-изготовителя, минуя посредников, мы можем предложить по-настоящему выгодные цены и оптимальные сроки поставки.
Размеры кислородных баллонов, без учета дополнительного оснащения.
| 5-150У | 140х475 мм, 5.8 кг |
| 10-150У | 140х870 мм, 15 кг |
| 20-150У | 219х740 мм, 34 кг |
| 40-150У | 219х1400 мм, 65 кг |
| 50-150У | 219х1700 мм, 77 кг |
Обратите внимание, баллоны обычной точности изготавливаются по объему, размеры справочные. Башмак весит около 5 кг, колпак около 2 кг.
Отправляйте Ваши заявки на почту: [email protected]
Условия доставки
Осуществляем поставки газовых баллонов во все регионы РФ и страны ЕАЭС. Благодаря большому объему грузооборота и налаженной логистике, можем предложить специальные условия на доставку продукции в следующие города: Москва, Екатеринбург, Санкт-Петербург, Волгоград, Пермь, Самара, Челябинск, Уфа, Нижний Новгород, Новосибирск, Краснодар, Ростов-на-Дону, Казань, Красноярск, Воронеж, Тюмень, Ижевск, Омск, Саратов, Иркутск, Тула, Киров, Рязань, Барнаул, Владимир, Белгород, Пенза, Томск, Набережные Челны, Барнаул, Брянск, Чебоксары, Оренбург, Тольятти, Сургут, Ульяновск, Вологда, Владивосток, Кемерово, Нижневартовск, Йошкар-Ола, Чита, Новый Уренгой, Ханты-Мансийск, Сыктывкар, Курган.
Баллонные вентили
Чтобы надежно удерживать газы под давлением до 180 атм, используются баллоны с толстыми стенками до 6 мм. Для дозирования подачи газа применяются баллонные вентили, к которым присоединяются редукторы. Чтобы не изготавливать много разных редукторов по способу подключения, баллонные вентили выпускаются определенных размеров и стандартов, и рассчитаны на установку на газовые баллоны объемом от 10 до 40 литров. Каково их устройство и разновидности, а также правила эксплуатации, рассмотрим далее. Это поможет правильно подобрать оснастку и грамотно ее эксплуатировать.
В этой статье:
Устройство и принцип работы баллонного вентиля
Баллонные вентили являются запорными, т.е. предотвращают выход газа из емкости. В их конструкцию входят следующие элементы:
За герметичность отвечают сальниковые уплотнения. Снижение трения прокладки достигается за счет пропитывания парафином при температуре 70 градусов в течение 40 минут.
Чтобы открыть баллон, необходимо повернуть маховик против часовой стрелки. Он передает вращение на шпиндель, чем сдвигает клапан вверх. Для закрытия баллона маховик вращают по часовой стрелке до упора.
Разновидности баллонных вентилей
Конфигурация и материалы исполнения баллонных вентилей немного отличаются, в зависимости от того, для каких баллонов с хранящимся газом они предназначены.
Кислородные вентили
Основной корпус состоит из латуни. Это делается ввиду безопасности, поскольку латунь не горит в среде сжатого кислорода, чего не скажешь о стали. Сам маховик может быть алюминиевым, силуминовым и даже пластмассовым. Он не контактирует с кислородом, поэтому на эксплуатацию это не влияет.
В холодное время года браться руками удобнее за пластмассовый привод. Резьба для редуктора у кислородного вентиля правая и рассчитана на накидную гайку.
Пропановые вентили
Для сжиженной пропан-бутановой смеси баллонные вентили изготавливают из стали, которая не вступает в химическую реакцию с горючими газами. Для регулировки подачи используется клапан с сальниковой гайкой, шпиндель и чулок-ниппель, поэтому его устройство немного отличается от остальных. Горизонтальная резьба для редуктора здесь левая — накручивание накидной гайки происходит против часовой стрелки.
Ацетиленовые вентили
Корпус отливается из стали, нейтральной к ацетилену. Вертикальная резьба имеет специфичный шаг и размер, поэтому просто не войдет в другие баллоны. Это сделано для того, чтобы ошибочно не вкрутить его в кислородный или углекислотный баллоны.
Открывается вентиль тоже необычно — ключом или торцевой головкой. Для этого предусмотрен граненый маховик сверху. Редуктор присоединяется при помощи хомута.
На шпинделе есть прокладка из эбонита, играющая роль клапана. Сальники изготавливаются из натуральной кожи. Они прижимаются дополнительными гайками с шайбами к кольцу. В хвосте вентиля есть войлочная вставка для фильтрации газа. За ней располагается стальная сетка.
Для водорода и метана предусмотрены свои вентили, очень похожие внешне на кислородные, но отличающиеся резьбами. Посмотреть марки и размеры каждого вентиля под газовые баллоны можно в сравнительной таблице.
| Название вентиля | Газ | Габариты, мм | Масса, кг |
|---|---|---|---|
| ВК-94 | кислород | 107х58 | 0,57 |
| ВК-99Б | кислород | 120х60 | 0,60 |
| ВКМ-95 | кислород | 130х50 | 0,23 |
| ВБА-97 | ацетилен | 110х45 | 0,65 |
| ВВ-88 | водород | 120х60 | 0,60 |
| ВМН-2 | метан | 107х58 | 0,60 |
Правила безопасности
Вентили являются наиболее уязвимыми в газовых баллонах, поэтому нужно правильно с ними обращаться, чтобы продлить срок службы.
Новые вентили обязательно следует хранить или транспортировать с пластиковыми заглушками. Они предотвращают повреждение резьбы. Если витки замяты, установить вентиль в баллон будет проблематично или невозможно. Аналогично и с резьбой для редуктора.
Когда транспортируется баллон с вентилем, сверху надевают пластиковый или стальной колпак. Он защищает вентиль от удара, если резервуар с газом уронят. В противном случае вентиль может отбиться и баллон станет ракетой, движимой внутренним исходящим давлением.
При переноске кислородных, углекислотных и ацетиленовых баллонов двумя людьми допускается держаться руками за вентиль, но это неудобно. Граненая квадратная часть или маховик могут надавить руку и вентиль выскользнет, что приведет к его удару о землю или пол. Лучше пользоваться специальными тележками, транспортируя баллоны по цеху, территории предприятия, складу. Для дальней перевозки баллонов применяют специальные стойки, где сосуды закрепляются ремнями или цепями, чтобы не падать.
Работа с кислородными баллонами требует чистых рук. Нельзя откручивать или закручивать вентиль перчатками в масле, иначе произойдет взрыв. Не допускается случайное падение капель масла или промасленных вещей на вентиль и сам баллон.
Ремонт баллонных вентилей
Одно из распространенных повреждений — это сбивание резьбы. Такое происходит при падении баллона или случайном ударе по резьбе (даже самим редуктором). Для восстановления витков воспользуйтесь леркой аналогичного размера. Прогоните ее по резьбе, удалите стружку и металлическую пыль, попытайтесь накрутить редуктор.
Еще одна частая проблема — травит газ из-под маховика. Такое периодически бывает на старых кислородных или углекислотных баллонах. Неисправность проявляется, когда откручиваешь маховик, а сверху начинается шипение. Ремонт заключается в замене сальниковой прокладки. Это можно сделать самостоятельно, открутив гайку на 27 под маховиком и выкрутив гайку на 10 над маховиком.
Источник видео: GameST161
Выравнивать погнутые вентили категорически запрещено. Нельзя самостоятельно выкручивать баллонный кран и пытаться заменить его на новый. Внутри емкости находится остаточное давление, что может привести к травмам. Запаковка нового крана тоже проводится специалистами, чтобы исключить будущую утечку газа из-за негерметичности.
Ответы на вопросы: о баллоных вентилях Можно ли использовать баллон с погнутым вентилем? СкрытьПодробнее
Газ продолжит выделяться и наполнит помещение. Возможны взрывы, возгорания, отравления — в зависимости от вида газа.
Чем заменить магазинную прокладку между вентилем и редуктором?
СкрытьПодробнееЕсли закончились фторопластовые прокладки, а нужно доварить стык или закончить резку, то устранить течь газа из-под редуктора получится, установив самодельную прокладку из бутылочной крышки. Подойдет любая пластиковая крышка типа Coca-Cola и пр. Ножом отрежьте резьбу, оставив только плоскую часть. Электродом прожгите отверстие посередине. Это мягкий пластик, поэтому он отлично примет форму пятака вентиля, обеспечив герметичность соединения.
Можно ли самому выкрутить вентиль из баллона и установить новый? СкрытьПодробнееПо правилам такая работа должна выполняться в сертифицированном центре обученным человеком. Это связано с риском для жизни и последующей безопасной эксплуатацией.
Травит газовый баллон, что делать? СкрытьПодробнее
Попробуйте подтянуть гайку под маховиком ключом на 27.
Если это не помогло, открутите маховик против часовой стрелки до максимума. Давление будет удерживаться редуктором. Но долго так пользоваться баллоном нельзя и потребуется основательный ремонт вентиля с заменой сальника.
После замены прокладки шток садится очень туго — это нормально. Нужно постучать по нему молоточком или плоской частью ключа. Чтобы не сбить резьбу на торце, накрутите гайку на 10 и бейте по ней.
Остались вопросы
Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время
Обратная связь
Вентиль кислородного баллона — Энциклопедия по машиностроению XXL
Фиг. 200. Вентиль кислородного баллона Л —выпуск до 1938 г. ь —после 1938 г.
|
Перед тем как взять в руки инструмент, сварщик должен проверить, не-испачканы ли у него руки маслом или жиром. Нужно следить за тем, чтобы на вентиль кислородного баллона или на самый баллон не попадали жир или масло, так как при соединении жира или масел со сжатым кислородом образуется взрывчатая смесь. [c.393]
Вентили баллонов. Запорным устройством баллонов при наполнении, хранении и расходовании из них газов является вентиль. Вентиль кислородного баллона (рис. 9.12) изготовлен из латуни. Ацетиленовый баллонный вентиль (рис. 9.13) изготовлен из стали. Редуктор присоединяется к вентилю с помощью хомута, снабженного нажимным винтом. Вентиль открывают и закрывают специальным торцовым ключом. Вентили для пропан-бутановых смесей изготавливают из латуни (реже из стали). Устройство пропа-нового баллонного вентиля показано на рис.
9.14.
[c.296]
Вентиль водородных баллонов рассчитан на рабочее давление 20,0 МПа (200 кгс/см ). Конструктивно он аналогичен вентилю кислородного баллона и отличается лишь наличием левой резьбы на присоединительном штуцере вместо правой на вентиле типа ВК. Серийно выпускается вентиль ВВ-73, имеющий присоединительный штуцер с левой резьбой диаметром 21,8 мы, 14 ниток на 1″ (профиль резьбы по ГОСТ 6357— 81). [c.31]
Резьбы горловины стальных баллонов для газов по ГОСТу 949—57 и вентилей кислородных баллонов по ГОСТу 699-59 [c.403]
Вентиль водородных баллонов конструктивно аналогичен вентилю кислородного баллона и отличается от него наличием левой резьбы на присоединительном штуцере вместо правой на вентиле типа ВК. Серийно выпускается вентиль ВВ-73. [c.280]
Кратковременная продувка вентиля кислородного баллона (для предотвращения последующего попадания посторонних тел в редуктор).
[c.30]
Для подготовки нового аппарата к пуску с него удаляют антикоррозионную смазку и пыль с наружных поверхностей деталей. Проверяют наличие смазки в гнездах шарикоподшипников, турбинного вала при отсутствии смазки редуктор разбирают и заполняют чистым тавотом жидкую смазку применять нельзя. Затем продувают вентиль кислородного баллона, устанавливают редуктор и присоединяют кислородный шланг аппарата к выходному щтуцеру редуктора. Воздушную и ки лородную магистраль шлангом соединяют с аппаратом при помощи ниппеля с накидными гайками. Проверка инжекторного устройства на разрежение позволяет подавать газ к аппарату по шлангам. [c.87]
Вентиль кислородного баллона (рис.
19) в основном изготовлен из латуни, чтобы предупредить его коррозию и воспламенение. Прокладка сальника должна быть изготовлена из хорошей фибры и пропитана парафином. На вентиле, ввернутом в горловину баллона, должно оставаться 3—5 запасных ниток. Вентиль кислородного баллона может быть и другой конструкции, например мембранным, с шариковым уплотнением.
[c.230]При продувке вентиля нельзя стоять напротив бокового щтуцера. При резком открывании вентиля кислородного баллона иногда наблюдается его воспламенение. Но этого можно избежать, если корпус и шпиндель изготовлены из латуни, фибровая прокладка пропитана парафином, а шпиндель вентиля легко вращается. Если в вентиле кислородного баллона случайно замерзла вода, отогревать его можно только чистой горячей водой или паром применять при этом пламя резака или разогретый металл категорически запрещается. [c.230]
Не допускать попадания масла и жира на вентиль кислородного баллона при загрязнении вентиля маслом и жиром промывать его дихлорэтаном
[c.
117]
Запорный вентиль кислородного баллона следует открывать медленно, так как при быстром открывании в баллоне резко возрастает давление газа, внутри вентиля повышается температура, что может привести к воспламенению газа. [c.542]
При обращении с кислородными баллонами необходимо строго соблюдать правила эксплуатации и техники безопасности, что обусловлено высокой химической активностью кислорода и высоким давлением. При транспортировке баллонов к месту сварки необходимо твердо помнить, что запрещается перевозить кислородные баллоны вместе с баллонами горючих газов. При замерзании вентиля кислородного баллона отогревать его надо ветошью, смоченной в горячей воде. [c.62]
Перед присоединением кислородного редуктора к баллону необходимо убедиться в исправности резьбы накидной гайки и наличии в ней фибровой прокладки. Стоя сбоку, продувают щтуцер баллона. Редуктор к баллону присоединяют специальным ключом. Открывать кислородный вентиль нужно медленно, находиться при этом против редуктора запрещается.
В случае самовозгорания редуктора необходимо защищенной рукой быстро закрыть вентиль кислородного баллона. Необходимо также убедиться в исправности манометров высокого и низкого давлений. Манометры проверяются один раз в год.
[c.297]
Закрывать вентиль кислородного баллона или кислородной газораспределительной сети после продувки следует без применения ключа. Присоединение кислородных редукторов к вентилю баллона или газораспределительной сети нужно производить ключом, который постоянно должен находиться у резчика. Причем для других целей этот ключ использовать нельзя. [c.27]
КИСЛОРОДНЫЙ ВЕНТИЛЬ (б а л л о и н ы й ) — вентиль кислородного баллона. Выполняется из латуни, имеет боковой штуцер, к которому присоединяется трубка для наполнения баллона или редуктор . [c.61]
Вентиль кислородного баллона на [c.622]
ВЕНТИЛЬ КИСЛОРОДНОГО БАЛЛОНА [c.6]
Вентиль кислородного баллона (фиг.
2) имеет штампованный латунный корпус 8 с боковым штуцером 6 и коническим хвостовиком с резьбой 7.
[c.6]
Для различных газов принята определенная конструкция запорного вентиля. Различная резьба хвостовика исключает возможность установки на баллон не соответствующего ему вентиля.
Вентиль кислородного баллона изготовляют из латуни, так как она обладает высокой коррозионной стойкостью в среде кислорода. Вентиль ацетиленового баллона изготовляют
[c.95]
Эксплуатация грязных, с вмятинами и царапинами, несвоевре-мейно испытанных баллонов не допускается. Особенно следует обращать внимание на отсутствие масла или грязи.на штуцере вентиля кислородные баллонов. [c.157]
Вентиль кислородного баллона изготовляется из латуни ЛС59, так как сталь быстро корродирует в сре- де кислорода, и, кроме того, при воспламенении прокладки вентиля стальной корпус его может также начать гореть. I в кислороде, что [c.388]
Вентиль кислородных баллонов изготовляют из латуни. Серийно выпускаемый вентиль ВК-74 отличается наличием фторопластового уплотнителя в клапане, благодаря чему вращение маховичка производится вручную. Все детали кислородных вентилей должны быть тщатель-
[c.
280]
Поверхностная газовая резка (ацетилено-кислородная резка) осушествляется следующим образом. Установив при помощи редуктора требуемое давление кислорода, открывают ацетиленовый вентиль резака до отказа, а затем, приоткрывая кислородный вентиль, зажигают газ и регулируют подогревающее пламя. Затем головку резака ставят перпендикулярно поверхности резания и, когда металл нагреется до температуррз воспламенения, открывают вентиль кислородного баллона, предназначенного для резания металла. Резку деталей начинают от кромки, после чего резак ведут по линии разметки. Расстояние между материалом и концом мундштука берется от 3 до 6 мм. Применяемый для резания кислород должен содержать не более 1 % примесей. [c.307]
НИИ в них кислорода взрывы карбидных барабанов при вскрывании вследствие наличия в них ацетилено-воздушной смеси воспламенение кислородных шлангов при обратных ударах взрывы кислородных редукторов вследствие попадания в них твердых предметов в виде отдельных песчинок, а также резкого открывания вентиля кислородного баллона воспламенение и взрыв вследствие соприкосновения находящегося под высоким давлением кислорода с маслом или жиром воспламенение бачков с горючим во время резки вследствие их размещения около источника огня, а также разрыва и неправильного закрепления шланга, подающего горючее взрывы баллонов вследствие нагрева, падений, ударов и других нарушений правил пользования баллонами пожары, ожоги и травмы из-за неправильной эксплуатации оборудования и несоблюдения правил техники безопасности и противопожарной безопасности.
Газосварочные работы на аппаратах и трубопроводах, находящихся под давлением, запрещаются. Сварочные работы в местах образования газов, опасных для работающего, допускаются только с разрешения газоспасательной станции.
[c.315]
Редуктор имеет два манометра — высокого давления 2 и низкого давления 7. Редуктор присоединяют к вентилю кислородного баллона при помощи штуцера 15 с накидной гайкой 17. Штуцер 15 имеет канал, в начале которого у накидной гайки поставлен фильтр 16, а в конце — теплопоглотитель. Кислород из баллона по каналу, соединенному с манометром 2 показывающим давление кислорода в баллоне, попадает в камеру высокого давления 3 с запорной пружиной и через редукционный клапан 4 проходит в первую камеру редуцирования, где давление кислорода падает до 30—35 кг1см . Первая регулировка давления производится заводом-изготовителем при помощи регулировочной гайки и нажимной пружины 14. Во вторую камеру редуцирования с предохранительным клапано>м 6 кислород поступает по каналу 5 из первой камеры.
Здесь давление газа понижается до рабочего при помощи регулировочного винта 11. При ввертывании этого винта главная пружина 12 сжимается, мембрана 13 изгибается
[c.195]
Барий углекислый технический Вентиль кислородного баллона Генераторы ацетиленовые. Классификация и технические требования Горелка инжекторная универсальная для ацети-лено-кислороднои сварки Графит Декстрин [c.635]
Иногда при резком открывании запорного вентиля кислородного баллона пли вентиля рампы, к которому присоединен редуктор, имеет место загорание уцлотнителя клапана редуктора пламя перебрасывается в камеру низкого давления, вследствие чего сгорают резиновая мембрана и стальные детали оилаьляется латунный корпус редуктора и другие детали. В баллонных венчи-лях иламя иногда проникает наружу через сальниковую гайку, в результате чего загорается или оплавляется маховичок. [c.544]
Вентиль кислородного баллона Fia Я, технические требования, методы пспытаний, правила маркировки, упаковки, транспортирования и хранения.
[c.497]
Запрещается снимать колпак с баллона или открывать вентиль ударами молотка, зубилом или другими способами, вызывающими образование искры. Во избежание взрыва баллоны с кислородом и их арматуру неебходимо тщательно предохранять от загрязнения маслом или жиром. Вентиль кислородного баллона раз- [c.296]
Баллоны стальные для газов под давлением до 150 кг/сж2 Вентиль кислородного баллона Горелка инжекторная универсальная для ацетилено-кислородной сварки. Технические условия Карбид кальция [c.467]
Баллон кислородный (1,3л 2л-1800,4л-3500, 10л-4500 40л-6000)
Балон кислородный/закись азота (поверенный)
1,3л 1100
2л 1500
4л 3500
10л 4500
40л 6000
Неотъемлемый элемент газосварки – это промышленный кислород, ацетилен и водород, которые увеличивают прочность сварных соединений.
Сегодня на рынке газосварочного оборудования представлено огромное количество комплектующих изделий.
Чтобы правильно выбрать баллон для газосварочного оборудования, необходимо четко представлять, для какого вида сварочных работ он вам нужен, так как в зависимости от вида работ применяются баллоны с различным газовым наполнением.
Газовые баллоны предназначены для транспортировки, хранения, использования сжатого кислорода, азота. Как и любое другое оборудование, баллон должен соответствовать ГОСТу. От устройства баллона зависит качество хранения и соответственно условия его эксплуатации.
Устройство баллона для транспортировки кислорода
Кислородные баллоны сегодня имеют широкое применение и достаточно востребованы как в промышленной сфере, так и в потребительской. Баллонный кислород используют в газосварочной промышленности для наплавки цветных и легких металлов. Объемная доля кислорода в баллоне по гигиеническому показателю составляет 95%. Гарантийный срок обслуживания баллона с кислородом 12 месяцев.
Основа кислородного баллона это цилиндр со сферическим днищем. На горло баллона надет специальный защитный вентиль, а также кольцо для установки так называемого защитного колпака. Для того чтобы кислородный баллон было возможно применять в вертикальном состоянии, на его днище надевается специальный башмак. Цилиндр баллона изготавливается из углеродистой стали. Но в современном производстве идет освоение легированной стали для изготовления баллонов более легких и более прочных. Вентиль кислородного баллона изготавливается из латуни.
Требования, предъявляемые к эксплуатации кислородных баллонов
Баллоны для сжатых газов проходят ряд испытаний, прежде чем получить «клеймо» о пригодности. Работа с кислородным баллоном требует соблюдения правил безопасности. Любые газовые баллоны взрывоопасны. Хранение кислородных баллонов проводится в строго отведенном месте.
При транспортировке вентиль баллона предохраняется специальным колпаком.
Правильная эксплуатация и хранения не только защитят баллон от порчи, взрыва или возгорания, но и продлят время его эксплуатации. На баллонах в обязательном порядке должно быть указано, в каком они состоянии – после ремонта и технического освидетельствования или новые с завода.
Кислородные баллоны должны соответствовать установленным требованиям. Только в этом случае их разрешено наполнять кислородом. Все данные о кислородном баллоне наносятся на сферическое дно корпуса баллона путем клеймения. Это, прежде всего, номер баллона, товарный знак, дата изготовления с обязательным указанием даты последующего освидетельствования баллона, масса, вместимость, давление, клеймо ОТК завода изготовителя, клеймо наполнителя. Стоит обратить внимание, что все эти клейма внешне различны по диаметру, поэтому легко отличаются друг от друга.
Кислородный баллон по правилам окрашен в голубой цвет и имеет надпись «Кислород». В продаже кислородные баллоны могут быть различного объема и модификации.
Вы сможете купить баллоны с кислородом как бывшие в употреблении, так и после аттестации новые от изготовителя.
Баллоны для сжатых газов, в том числе и кислородные, относятся к газосварочному оборудованию и имеют технические характеристики: емкость, габариты, масса и давление. Кислородные баллоны различают по объему 5 л, 10 л, 40 л, с массой от 10 до 60 кг и максимальным давлением 20 Мпа
Sunset Healthcare Solutions. Знакомство с кислородными баллонами
Знакомство с кислородными баллонами и аксессуарами
Выбор лучших продуктов для повышения комфорта и мобильности клиентов
Эшли Вуд, операционный менеджер Sunset Healthcare Solutions
дополнительный кислород, портативные баллоны могут быть отличным способом дать им свободу передвижения, как им заблагорассудится. Здесь мы рассмотрим типы кислородных баллонов, как определить лучший размер и ключевые аксессуары.
Какие бывают размеры кислородных баллонов?
Два набора наименований используются для различения размеров кислородных баллонов.
В исходном наборе используется алфавитная система, начинающаяся с буквы А для наименьшего размера и буквы Е для самого большого портативного размера. Новая система наименования начинается с буквы «М», что означает «медицинский», за которой следует число, означающее количество кубических футов кислорода, которое может быть сжато в баллоне. Таким образом, оригинальный баллон B теперь часто называют баллоном M-6, потому что он может вмещать 6 кубических футов кислорода.Ниже приведена удобная таблица, в которой размеры кислородных баллонов соответствуют их размерам, объему и принадлежностям.
Как узнать, какой размер лучше всего подходит для моего клиента?
Оптимальный размер зависит от образа жизни клиента и предписанной скорости потока. Самый распространенный размер – M6. Однако, если клиент прикован к инвалидной коляске, более подходящим может быть баллон E большего размера с сумкой для инвалидной коляски. Или, если он или она покидает дом только на короткие промежутки времени и вес является проблемой, цилиндр меньшего размера M4 может быть лучше.
Чтобы определить, как долго прослужит кислородный баллон, необходимо учитывать несколько факторов: Назначенная пациенту скорость потока в л/мин; емкость бака в литрах и используют ли они регулятор или консерватор. Регулятор обеспечивает непрерывный поток при заданной скорости потока. Консерватор будет чувствовать, когда пациент дышит, и выпускать кислород только тогда, когда пациент вдыхает. Большинство консерваторов позволяют баллонам работать в три-пять раз дольше, но могут быть в 10 раз дороже, чем регуляторы, и не возмещаются страховкой. компании, поэтому они не всегда стоят дополнительных затрат.
Какие аксессуары понадобятся моему клиенту?
Все пациенты должны быть обеспечены баллонным ключом и табличкой «Не курить» (рекомендуется вывесить табличку на всех входах в здание, а также в помещении, где осуществляется подача кислорода).
Для переносных резервуаров рекомендуется сумка или тележка. Наиболее распространенные сумки имеют размеры от M6, которые могут вмещать баллоны M6, M4 и M2, до сумок E, которые можно прикрепить к инвалидной коляске или скутеру.
Мешки M6 часто имеют ремни, чтобы удерживать баллоны меньшего размера на месте.Это может помочь сократить запасы мешков, так как не нужно хранить отдельные мешки для пациентов с небольшими баллонами. Доступно множество различных стилей, наиболее распространенными из которых являются наплечные сумки, рюкзаки и сумки для инвалидных колясок. Тип мешка может быть основан на предпочтениях пациента; однако рекомендуется, чтобы все пакеты были изготовлены из негорючих материалов.
Последним необходимым аксессуаром является регулятор или консервант. При выборе имейте в виду, что на кислородных баллонах есть два основных типа клапанов. Модели CGA 870 используются в резервуарах размера E и меньше.Клапаны типа CGA 540 используются на больших непереносных резервуарах. Так что вы захотите выбрать тип регулятора или консервенера, который соответствует клапане на цилиндре вашего пациента
Типы, размеры, грузоподъемность, установка, эксплуатация, обращение
Медицинский кислородный баллон является частью системы доставки кислорода, в которой хранится кислород.
Он широко используется в домах и больницах для лечения пациентов.
Кислородный концентратор Кислородный баллон Для работы требуется источник переменного тока Не требует источника питания Вес варьируется от 5 до 50 кг Диапазоны веса до 50 кг и более У него низкое давление кислорода.Таким образом, скорость потока также низкая по сравнению с кислородным баллоном. Обычно скорость потока составляет от 1 до 10 литров в минуту У него высокое давление кислорода. Таким образом, скорость потока также высока. В норме скорость потока может превышать 10 литров в минуту. Работает круглосуточно.
Нет необходимости в дозаправкеНеобходимо наполнить баллон, когда он опустеет. Есть колесо. Таким образом легче транспортировать из одной комнаты в другую В нем нет колеса.Таким образом, его нелегко транспортировать (стальной тип)
Нет необходимости в дозаправкеИз вышеприведенной таблицы можно сделать следующие выводы.
- Кислородный баллон нужен только для резерва в вашем доме. В основном используется кислородный концентратор.
- Для пациентов в критическом состоянии, которым требуется кислород более 10 литров в минуту, кислородный концентратор использовать нельзя.
(Какие бывают кислородные баллоны?)
Кислородные баллоны можно разделить на разные типы в зависимости от материала или размера.
1. На основе используемого материала
- Алюминиевый баллон (переносной кислородный баллон)
- Цилиндр из нержавеющей стали
Алюминиевый цилиндр | Цилиндр из нержавеющей стали |
Высокая коррозионная стойкость | Низкая коррозионная стойкость |
Дешевле | Дорогой |
Низкое отношение прочности к весу | Высокое соотношение прочности и веса |
Малый размер | Размер больше |
Портативный | Фиксированный |
2.
На базе размераМогут быть кислородные баллоны разных размеров. Некоторые из них A, B, C, D, E, M, G, H, K и т.д.
Размеры и емкость кислородного баллонаРазмеры и вместимость кислородных баллонов могут немного отличаться от одного производителя к другому. Емкость медицинского кислородного баллона также может зависеть от внутреннего давления газа
.| С. № | Размер | Емкость при 2200 psi (литров) |
| 1 | А | 42 – 165 |
| 2 | Б | 164 – 198 |
| 3 | С | 225 |
| 4 | Д | 425 |
| 5 | Е | 680- 3455 |
| 6 | Х | 7080 |
amcaremed.com/product/medical-regulators/- Прежде всего, закрепите цилиндр сбоку от комнаты. Поместите его подальше от огня.
- Затем закрепите регулятор на одном из портов цилиндра. Регулятор можно вращать по часовой стрелке и против часовой стрелки, чтобы контролировать поток кислорода через баллон.
- Помимо регулятора вы также можете найти расходомер (ротаметр), который показывает расход. Точно так же будет и манометр, показывающий давление, оказываемое газом на стенки цилиндра.Марля должна показывать около 150 кг на см 2 .
- После этого подключите увлажнитель к расходомеру.
- Наконец, к расходомеру подсоедините трубки кислородной маски. Теперь ваш кислородный баллон готов к работе.
После того, как вы установили кислородный баллон, пришло время управлять им.
Снимите увлажнитель с цилиндра. Затем наполните бутыль увлажнителя дистиллированной водой до необходимого уровня.
Минимальный и максимальный уровень будут отмечены на бутылке. После этого поместите увлажнитель обратно в кислородный баллон.
Подсоедините один конец трубки к баллону, а другой конец к кислородной маске.
Медленно поверните ручку регулятора давления против часовой стрелки. При этом следите за расходомером. Измерительный поплавок внутри расходомера начнет подниматься вверх. Когда поплавок-дозатор поднимется до нужного уровня, прекратите вращать ручку регулятора.
Для выключения кислородного баллона выключите кислород, закрыв ручку регулятора. Затем снимите маску.
Как долго хватит кислорода в баллоне?В конце этой темы я приведу диаграмму, показывающую, как долго может работать кислородный баллон при постоянном использовании.
Существует два основных способа расчета этого значения.
- Предположим, у вас есть кислородный баллон Е-типа. Обычно он состоит из 1000 литров кислорода.Теперь, согласно предписанию вашего врача, вы можете использовать кислород со скоростью 3 литра в минуту (т. е. 180 литров в час). Тогда общее время опорожнения баллона = 1000 литров/180 литров в час = 5,55 часов.
- Иногда кислород может быть не дозаправлен до нужного уровня. В этом случае приведенный выше расчет даст вам ошибку. Таким образом, вместо того, чтобы следовать описанному выше методу, вы можете использовать эту формулу для расчета значения.
е. 180 литров в час). Тогда общее время опорожнения баллона = 1000 литров/180 литров в час = 5,55 часов.- Шаг первый : Узнайте давление, оказываемое кислородом на кислородный баллон.Вы найдете его в цилиндре или спросите у производителя. Вы также можете проверить это с помощью манометра.
- Шаг второй : Вычтите 200 фунтов на квадратный дюйм из заданного давления. Это связано с предположением, что в баллоне осталось около 200 фунтов на квадратный дюйм кислорода. Или, другими словами, мы не должны использовать баллон, если давление, показанное манометром, опускается ниже 200 фунтов на квадратный дюйм.
- Шаг третий : Умножьте указанное выше значение на цилиндрическую константу.
Тип цилиндра Цилиндрическая постоянная Д 0.16 Е 0,28 М 1,56 Г 2,41 Н и К 3,14
- Шаг четвертый: Разделите полученное значение на скорость потока, которую вам назначил врач.
Полученное значение будет общим временем, в течение которого цилиндр будет почти пустым.
В таблице ниже приведены приблизительные значения.Таким образом, данное значение просто для справки.
Кислород использует ВРЕМЯ Обращение с кислородным баллоном Некоторые способы обращения с кислородом уже были изложены в теме системы доставки кислорода.
Здесь мы поговорим о некоторых дополнительных мерах предосторожности.
- Давление в баллоне никогда не должно быть меньше 25-100 фунтов на квадратный дюйм. Если внутреннее давление в цилиндре снижается, существует вероятность загрязнения.
- Клапан баллона должен быть либо открыт, либо полностью закрыт.В противном случае давление кислорода может повредить клапан. Кислородный регулятор можно открывать как угодно.
- Перед работой правильно осмотрите цилиндр.
Поставщик кислородного газа в Непале
По всей стране существует множество компаний, занимающихся производством и заправкой чистого кислорода, а также поставкой кислородных баллонов. Некоторые из них заключаются в следующем.
- Sankar Oxygen Gas Pvt. ООО (Баладжу, Катманду)
- Kantipur Oxygen Pvt.ООО (Хирисиддхи, Лалитпур)
- Himal Oxygen Pvt. ООО (Джиоти Бхаван, Кантипат, Катманду)
- IME Oxygen Pvt. ООО (Танкот, Катманду)
- Binayak Oxygen Industries Pvt. ООО (Сонапур, Сунсари)
ООО (Танкот, Катманду)В последнее время из-за коронавируса огромный спрос на кислородные баллоны привел к тому, что различные подставные компании стали публичными.
Шкаф для хранения кислородных баллонов, 12 резервуаров размера H, CBMG109HSA
Шкаф для хранения кислородных баллонов, 12 резервуаров размера H, CBMG109HSA — USAsafety.ком Перейти к содержаниюМагазин не будет работать корректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Позвоните по номеру 1-877-805-8650, чтобы заказать или запросить расценки по телефону.
Доставка в течение 5-10 рабочих дней с даты заказа. Вам будет отправлен номер для отслеживания после отправки.
Вместимость: 12
Поддерживаемые размеры цилиндров: H (диаметр от 9,25 дюйма до высоты 52 дюйма)
Двери: 2 дверцы с ручным управлением
43 «Ш x 34″ Г x 65» В
Примечание : Самозакрывающиеся двери могут потребоваться в штатах, которые следуют принятым правилам пожарной безопасности, таким как Международный кодекс пожарной безопасности (IFC) или Единый кодекс пожарной безопасности NFPA 1.Свяжитесь с местными властями, обладающими юрисдикцией, для получения информации о конкретных требованиях.
Шкаф для хранения кислорода Особенности:- 2 двери — ручное закрытие
- Код NFPA 30, 99, 101 и соответствие OSHA
- Запираемая рукоятка-лепесток скрытого монтажа, в комплекте 2 ключа
- Одна цепочка для фиксации цилиндров внутри шкафа
- Двери с полноразмерными рояльными петлями
- Цельносварная конструкция из оцинкованной стали
- Покрыт двумя слоями уретановой краски OSHA Safety Green
- Сталь 18 калибра для прочности, долговечности и пожаробезопасности
- Конструкция с двойными стенками защищает цилиндры от тепла, искр и пламени
- Четыре регулируемые ножки обеспечивают прочное основание
- Предупреждающие таблички на английском и испанском языках
- Поставляется полностью собранным
- Включает 15-летнюю гарантию производителя
Описание:
Этот шкаф для хранения баллонов с кислородом предназначен для хранения до 12 баллонов размера H (9.
25 дюймов в диаметре до 52 дюймов в высоту). Этот тип шкафа используется в больницах и домах престарелых для безопасного и соответствующего требованиям хранения полных медицинских газов. Он имеет толстостенную конструкцию с двойными стенками для защиты цилиндров от тепла, искр и пламени, отделяя их от легковоспламеняющихся или горючих материалов. Двери имеют запираемую, скрытую ручку-лепесток и используют рояльные петли во всю длину с двумя ключами. Также в комплект входит одна цепочка для крепления цилиндров внутри шкафа. Четыре регулируемые выравнивающие ножки позволяют выравнивать шкаф на неровных поверхностях.Шкаф покрыт уретановой краской OSHA Safety Green для полного хранения цилиндров. Доступны другие цвета окраски корпуса: белый для частичного хранения баллонов и красный для хранения пустых баллонов. Свяжитесь со службой поддержки клиентов USA Safety для получения дополнительной информации.
MPN:
MG109H
Получить дополнительную информацию:
Позвоните по телефону 1-877-805-8650 (с понедельника по пятницу, с 9 до 17 часов по центральному поясному времени), если у вас есть вопросы об этом продукте.
Маркировка короны медицинского кислородного баллона | Алюминиевые газовые баллоны высокого давления
Министерство транспорта (DOT) и Министерство транспорта Канады (TC) требуют, чтобы цилиндр, изготовленный в соответствии с их спецификациями, имел маркировку на заводной головке с определенной информацией. За прошедшие годы формат, используемый Catalina Cylinders для отображения этой маркировки, несколько раз менялся.Ниже показан пример текущей маркировки короны, отштампованной на стандартных медицинских цилиндрах «E» (24 куб. фута, 2015 фунтов на кв. дюйм), производимых Catalina Cylinders, Garden Grove, CA. В качестве примера маркировки короны приведен список каждой из конкретных маркировок короны, за которым следует краткое объяснение этой маркировки. Информация, предоставляемая маркировкой, одинакова, независимо от различных форматов штамповки, используемых Catalina Cylinders на протяжении многих лет.
Пример маркировки короной цилиндра «ME», изготовленного на Catalina Cylinders:
| DOT-3AL2015..MMXXXXXXX M4002 07C08 КАТАЛИНА M24 U12 TC-3ALM139 |
| Маркировка | Пояснение к маркировке | |
| ДОТ-3АЛ | Регулирующий орган США, Департамент транспорта « DOT » и спецификация « 3AL », в соответствии с которой изготовлен баллон (обязательная маркировка). | |
| 2015 | Рабочее давление « 2015 », в фунтах на квадратный дюйм (psi) цилиндра (обязательная отметка). | |
| ММХХХХХХХ | Серийный номер цилиндра. Префикс серийного номера « MM » относится к медицинскому кислородному баллону 2015 cuft 24 cuft, изготовленному на заводе Catalina Cylinders, Garden Grove, Калифорния, за которым следует семизначный номер (обязательный знак). | |
| М4002 | Номер производителя DOT (M-номер) « M4002 », выданный заводу Catalina Cylinders, Garden Grove, Калифорния (обязательный знак). | |
| 07C08 | Исходная дата гидростатических испытаний цилиндра, месяц « 07 », за которым следует год « 08 », проведенных во время изготовления цилиндра. « C » представляет собой символ Независимого инспекционного агентства (IIA), проводящего проверку и удостоверяющего приемку баллона во время изготовления (обязательный знак). | |
| КАТАЛИНА | Наименование производителя баллона. | |
| M24 | Идентификатор цилиндра. Определяет, что баллон предназначен для медицинского обслуживания « M » с емкостью 24 куб. фута « 24 » кислорода, следовательно, M24 . | |
| U12 | Обозначение выходной резьбы цилиндра согласно CGA TB-16. | |
| На самом деле « O » с « 2 » внутри « O » означает, что баллон предназначен для работы с кислородом, и партия баллонов была подвергнута испытанию на остаточный углеводород. | ||
| ТС-3АЛМ | Канадский регулирующий орган, Transport Canada « TC » и спецификация « 3ALM », в соответствии с которой изготовлен баллон (обязательный знак). | |
| 139 | Рабочее давление « 139 » (в барах) баллона (обязательная отметка). |
Диаграмма маркировки короны Catalina East Division (Хэмптон, Вирджиния) Медицинский цилиндр «E»
| DOT-3AL 2015 ASXXXXXXX O2 M1039 07C08 TC-3ALM139 |
| Маркировка | Пояснение к маркировке | |
| ДОТ-3АЛ | У.S. регулирующий орган, Департамент транспорта « DOT » и спецификация « 3AL », в соответствии с которой изготовлен баллон (обязательная маркировка). | |
| 2015 | Рабочее давление « 2015 », в фунтах на квадратный дюйм (psi) цилиндра (обязательная отметка). | |
| ASXXXXXXX | Серийный номер цилиндра. Префикс серийного номера « AS » относится к медицинскому кислородному баллону на 24 куб. фута 2015 psi, изготовленному на заводе Catalina East Division, Хэмптон, Вирджиния, за которым следует семизначный номер (обязательный знак). | |
| О2 | « O2 » означает, что баллон предназначен для работы с кислородом, и партия баллонов прошла проверку на остаточный углеводород (обязательная отметка). | |
| М1039 | DOT признал символ производителя « M1039 », приемлемую альтернативу M-номеру DOT, выданному учреждению Catalina East Division, Хэмптон, Вирджиния (обязательный знак). | |
| 07C08 | Исходная дата гидростатических испытаний цилиндра, месяц « 07 », за которым следует год « 08 », проведенных во время изготовления цилиндра. «C» представляет собой символ Независимого инспекционного агентства (IIA), проводящего проверку и удостоверяющего приемку баллона во время изготовления (обязательный знак). | |
| ТС-3АЛМ | Канадский регулирующий орган, Transport Canada « TC » и спецификация « 3ALM », в соответствии с которой изготовлен баллон (обязательный знак). | |
| 139 | Рабочее давление « 139 » (в барах) баллона (обязательная отметка). |
Опубликовано в: Медицина
Размеры кислородных баллонов с их емкостью, давлением и типом…
Контекст 1
… Медицинские кислородные баллоны в Индии имеют черный корпус с белым плечом и конфигурацию штифтового индекса 2-5. [12] В Индии обычно используемые баллоны с кислородом трех размеров имеют емкость 660 л (баллоны типа «E», используемые на анестезиологических рабочих станциях), 1360 л («баллоны типа F», используемые в палатах для кислородной терапии), и 6900 л (баллоны типа «Н», используемые на коллекторах баллонов, снабжающих больничные трубопроводные системы) [Таблица 1].
При транспортировке или реанимации пациента с использованием баллона O 2 емкостью 660 л важно знать время, оставшееся до опорожнения баллона. …Контекст 2
… цилиндр «E», начальный объем (V i ) в полном цилиндре составляет ≅ 600 л. Таким образом, начальный объем O 2 , доступный из полного баллона F, будет 1400 л, тогда как цилиндр H имеет 7000 л [Таблица 1]. Таким образом, оставшееся время для любого цилиндра можно легко рассчитать по той же формуле, что и выше….Контекст 3
… Если оставшееся давление в E-баллоне равно 1200 psi, а скорость потока кислорода, подаваемого пациенту, составляет 6 л/мин, то оставшееся время составляет: 1200/200 × 6 = 1 ч Аналогичный расчет можно использовать для расчета «оставшегося времени» для кислородного баллона любого размера. Начальный объем в цилиндре типа «F» составляет 1400 л, а в цилиндре типа «Н» — 7000 л [Таблица 1]. Всегда следует помнить о добавлении коэффициентов безопасности для покрытия потерь, таких как утечки и изменения расхода кислорода после такого расчета, особенно при длительной транспортировке или при нехватке кислорода.
…Контекст 4
… Медицинские баллоны O 2 в Индии имеют черный корпус с белым плечом и конфигурацию штифтового индекса 2-5. [12] В Индии обычно используемые баллоны с кислородом трех размеров имеют емкость 660 л (баллоны типа «E», используемые на анестезиологических рабочих станциях), 1360 л («баллоны типа F», используемые в палатах для кислородной терапии), и 6900 л (баллоны типа «Н», используемые на коллекторах баллонов, снабжающих больничные трубопроводные системы) [Таблица 1]. При транспортировке или реанимации пациента с использованием баллона O 2 емкостью 660 л важно знать время, оставшееся до опорожнения баллона….Контекст 5
… цилиндр «E», начальный объем (V i ) в полном цилиндре составляет ≅ 600 л. Таким образом, начальный объем O 2 , доступный из полного баллона F, будет 1400 л, тогда как цилиндр H имеет 7000 л [Таблица 1]. Таким образом, оставшееся время для любого цилиндра можно легко рассчитать по той же формуле, что и выше.
…Контекст 6
… Если 1200 фунтов на квадратный дюйм — это остаточное давление в E-баллоне, а скорость потока кислорода, подаваемого пациенту, составляет 6 л/мин, то оставшееся время составляет: 1200/200 × 6 = 1 ч Аналогичный расчет можно использовать для расчета «оставшегося времени» для кислородного баллона любого размера.Начальный объем в цилиндре типа «F» составляет 1400 л, а в цилиндре типа «Н» — 7000 л [Таблица 1]. Всегда следует помнить о добавлении коэффициентов безопасности для покрытия потерь, таких как утечки и изменения расхода кислорода после такого расчета, особенно при длительной транспортировке или при нехватке кислорода. …%PDF-1.6 % 13 0 объект > эндообъект внешняя ссылка 13 225 0000000016 00000 н 0000005500 00000 н 0000005634 00000 н 0000005913 00000 н 0000007219 00000 н 0000007330 00000 н 0000007365 00000 н 0000007651 00000 н 0000008168 00000 н 0000008456 00000 н 0000009018 00000 н 0000009437 00000 н 0000009473 00000 н 0000009894 00000 н 0000010007 00000 н 0000014840 00000 н 0000015366 00000 н 0000015933 00000 н 0000016348 00000 н 0000016722 00000 н 0000017005 00000 н 0000017538 00000 н 0000017821 00000 н 0000018438 00000 н 0000022153 00000 н 0000022566 00000 н 0000025574 00000 н 0000025973 00000 н 0000028592 00000 н 0000028966 00000 н 0000032026 00000 н 0000032398 00000 н 0000032766 00000 н 0000033142 00000 н 0000036584 00000 н 0000036920 00000 н 0000037292 00000 н 0000037662 00000 н 0000041109 00000 н 0000054824 00000 н 0000058235 00000 н 0000060885 00000 н 0000064125 00000 н 0000067435 00000 н 0000071642 00000 н 0000073847 00000 н 0000075862 00000 н 0000075890 00000 н 0000075989 00000 н 0000076095 00000 н 0000076200 00000 н 0000076305 00000 н 0000076406 00000 н 0000076596 00000 н 0000076787 00000 н 0000076886 00000 н 0000076992 00000 н 0000077097 00000 н 0000077202 00000 н 0000077303 00000 н 0000077493 00000 н 0000077676 00000 н 0000077775 00000 н 0000077881 00000 н 0000077986 00000 н 0000078091 00000 н 0000078192 00000 н 0000078382 00000 н 0000078571 00000 н 0000078687 00000 н 0000078800 00000 н 0000078903 00000 н 0000079006 00000 н 0000079116 00000 н 0000079306 00000 н 0000079497 00000 н 0000079624 00000 н 0000079753 00000 н 0000079890 00000 н 0000080030 00000 н 0000080170 00000 н 0000080360 00000 н 0000080551 00000 н 0000080667 00000 н 0000080780 00000 н 0000080883 00000 н 0000080986 00000 н 0000081096 00000 н 0000081287 00000 н 0000081473 00000 н 0000081601 00000 н 0000081731 00000 н 0000081869 00000 н 0000082010 00000 н 0000082151 00000 н 0000082347 00000 н 0000082532 00000 н 0000082649 00000 н 0000082763 00000 н 0000082867 00000 н 0000082971 00000 н 0000083082 00000 н 0000083278 00000 н 0000083469 00000 н 0000083597 00000 н 0000083727 00000 н 0000083865 00000 н 0000084006 00000 н 0000084147 00000 н 0000084343 00000 н 0000084535 00000 н 0000084639 00000 н 0000084747 00000 н 0000084852 00000 н 0000084957 00000 н 0000085063 00000 н 0000085259 00000 н 0000085452 00000 н 0000085558 00000 н 0000085668 00000 н 0000085780 00000 н 0000085892 00000 н 0000085999 00000 н 0000086195 00000 н 0000086386 00000 н 0000086490 00000 н 0000086598 00000 н 0000086703 00000 н 0000086808 00000 н 0000086914 00000 н 0000087110 00000 н 0000087296 00000 н 0000087402 00000 н 0000087512 00000 н 0000087624 00000 н 0000087736 00000 н 0000087843 00000 н 0000088039 00000 н 0000088230 00000 н 0000088334 00000 н 0000088442 00000 н 0000088547 00000 н 0000088652 00000 н 0000088758 00000 н 0000088954 00000 н 0000089146 00000 н 0000089252 00000 н 0000089362 00000 н 0000089474 00000 н 0000089586 00000 н 0000089693 00000 н 0000089889 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000 00000 н 00000
ф!`)>>]>>
эндообъект
16 0 объект
>/Shading>/ColorSpace>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/MC11>/MC12>/MC13>/MC14>/MC15>/MC0>/MC1>/MC2>/MC3> /MC4>/MC5>/MC6>/MC7>/MC8>/MC9>>>/ExtGState>>>/Тип/Страница>>
эндообъект
17 0 объект
>
эндообъект
18 0 объект
[/ICCBased 53 0 R]
эндообъект
19 0 объект
O’/)/CapHeight 714/XHeight 541/Type/FontDescriptor/ItalicAngle 0>>
эндообъект
20 0 объект
>поток
x9DedU9#nѣp\?[Ս
ИЗ.n: {çɾmKYSg{HpM&>%PDF-1.4 % 16979 0 объект > эндообъект внешняя ссылка 16979 124 0000000016 00000 н 0000008805 00000 н 0000009026 00000 н 0000009065 00000 н 0000010810 00000 н 0000010926 00000 н 0000011052 00000 н 0000011178 00000 н 0000020900 00000 н 0000021026 00000 н 0000030978 00000 н 0000031380 00000 н 0000031790 00000 н 0000040915 00000 н 0000041041 00000 н 0000051421 00000 н 0000060508 00000 н 0000067433 00000 н 0000067917 00000 н 0000068006 00000 н 0000068420 00000 н 0000068907 00000 н 0000069507 00000 н 0000070002 00000 н 0000070398 00000 н 0000070824 00000 н 0000071274 00000 н 0000077993 00000 н 0000087430 00000 н 0000087583 00000 н 0000091097 00000 н 0000091198 00000 н 0000091301 00000 н 0000095132 00000 н 0000098219 00000 н 0000098326 00000 н 0000098427 00000 н 0000098580 00000 н 0000103769 00000 н 0000103812 00000 н 0000140221 00000 н 0000140264 00000 н 0000176786 00000 н 0000176829 00000 н 0000176909 00000 н 0000177261 00000 н 0000177341 00000 н 00001 00000 н 00001 00000 н 0000191091 00000 н 0000191171 00000 н 0000191502 00000 н 0000191582 00000 н 0000191907 00000 н 0000191987 00000 н 0000192312 00000 н 0000192392 00000 н 0000192716 00000 н 0000192796 00000 н 0000193122 00000 н 0000193202 00000 н 0000193530 00000 н 0000193610 00000 н 0000193932 00000 н 0000194012 00000 н 0000194335 00000 н 0000194415 00000 н 0000194740 00000 н 0000194820 00000 н 0000195385 00000 н 0000195465 00000 н 0000195784 00000 н 0000195864 00000 н 0000196189 00000 н 0000196269 00000 н 0000196592 00000 н 0000196672 00000 н 0000196996 00000 н 0000197076 00000 н 0000197402 00000 н 0000197482 00000 н 0000197808 00000 н 0000197888 00000 н 0000198214 00000 н 0000198294 00000 н 0000198620 00000 н 0000198700 00000 н 0000199025 00000 н 0000199105 00000 н 0000199433 00000 н 0000199513 00000 н 0000199841 00000 н 0000199921 00000 н 0000200244 00000 н 0000200324 00000 н 0000200649 00000 н 0000200729 00000 н 0000201054 00000 н 0000201134 00000 н 0000201458 00000 н 0000201538 00000 н 0000201860 00000 н 0000201940 00000 н 0000202266 00000 н 0000202346 00000 н 0000202674 00000 н 0000202754 00000 н 0000203080 00000 н 0000203160 00000 н 0000203485 00000 н 0000203565 00000 н 0000203894 00000 н 0000203974 00000 н 0000204301 00000 н 0000204381 00000 н 0000204708 00000 н 0000204788 00000 н 0000205117 00000 н 0000205197 00000 н 0000205520 00000 н 0000205600 00000 н 0000205931 00000 н 0000008361 00000 н 0000002836 00000 н трейлер ]/Предыдущая 5103208/XRefStm 8361>> startxref 0 %%EOF 17102 0 объект >поток hZTW>’4/4VH j6R@8ƎDӊ+jv7 E[EEwfvνy̺:_쳟? /B>
.
