Зачем используют дроссель для защиты от синфазных помех, генерируемых импульсным источником питания

Зачем используют дроссель для защиты от синфазных помех, генерируемых импульсным источником питания

Дроссель – это одна из разновидностей катушек индуктивности. Главное предназначение этого элемента электрической схемы – «задерживать» (снижать на определенный период времени) влияние токов определенного диапазона частот.

Синфазный дроссель — важнейший компонент входного фильтра любого импульсного источника питания. Дело в том, что в процессе работы импульсного преобразователя любой топологии, при переключении полевых транзисторов возникают синфазные помехи, которые распространяются в проводниках и по дорожкам печатных плат.

Эти помехи представляют собой вредные импульсные токи высокочастотного диапазона, которые текут одновременно и по плюсовому и по минусовому проводам, причем в одном и том же направлении. Если эти помехи в конце концов попадут в сеть питания переменного тока, то они способны не только понизить качество функционирования приборов включенных в сеть по соседству, но даже вывести их из строя, особенно сигнальные цепи цифровых блоков.

По данной причине, сегодня все бытовые приборы, принципиально могущие стать источниками синфазных помех, оснащены синфазными дросселями. К таким прибором относятся: принтеры, сканеры, мониторы, плееры, периферия ПК, сами ПК и т. д.

В каждом устройстве, где имеется импульсный блок питания, на входе после конденсатора фильтра обязательно установлен двухобмоточный синфазный дроссель на кольцевом или П-образном сердечнике. По бокам от дросселя установлены конденсаторы для подавления дифференциальных помех (дифференциальные помехи — это отдельная тема), а также высоковольтные Y-конденсаторы.

Две обмотки синфазного дросселя намотаны на общий сердечник из материала с высокой магнитной проницаемостью, такого как феррит. И если по проводам обмоток потекут токи синфазной помехи — от источника в сторону сети, то магнитные поля этих токов сложатся, и индуктивность дросселя проявит себя в полной мере подавлением этих токов: львиная доля их энергии уйдет на создание магнитного поля, — таким образом амплитуда помехи существенно уменьшится, и до сети переменного тока синфазная помеха если и дойдет, то сильно ослабленной, уже не способной как-то вредоносно себя проявить.

С другой стороны, когда переменный ток из сети подается к потребителю, встречая на своем пути синфазный дроссель, он не испытывает абсолютно никакого сопротивления, ибо омическое сопротивление проводов пренебрежимо мало, а магнитные поля токов в двух проводниках направлены противоположно друг другу и равны по величине между собой.

Катушки абсолютно идентичны и намотаны идеально симметрично. Часто эти обмотки выполнены намоткой в два провода, что минимизирует индуктивность рассеивания между ними. Получается, что индуктивность синфазного дросселя для обычного импульсного тока, который в двух проводах имеет противоположное направление и одну и ту же величину, будет нулевой. Таким образом, синфазный дроссель мешает исключительно синфазным помехам, источником которых является блок питания, а не сеть переменного тока.

А если бы синфазного дросселя не было, то синфазная помеха беспрепятственно проникла бы и в сеть переменного тока, не помешали бы и конденсаторы между проводами на пути ее распространения.

Что касается эффективных конденсаторов на пути синфазной помехи, то это — керамические высоковольтные конденсаторы (Y-конденсаторы) емкостью в единицы нанофарад, устанавливаемые между каждым проводом питания и шиной заземления, чтобы часть энергии синфазных помех уходила бы в землю. Для рабочего тока данные конденсаторы представляют очень большое сопротивление, в связи с чем на КПД устройства не влияют.

Выпускаемые промышленностью выводные и SMD синфазные дроссели для плат импульсных источников питания отличаются рядом преимуществ. Они довольно компактны, не занимают много места на печатной плате, их активное сопротивление не превышает единиц мОм, а максимально допустимый ток питания через дроссель зависит по сути только от толщины провода и мощности устройства. Номинальный ток варьируется от 1мА до 10 А. Типовые величины индуктивностей — от 10 мкГн до 100 мГн.

Ранее ЭлектроВести писали о пяти мифах об энергосберегающих лампах.

По материалам: electrik. info.

Катушка индуктивности, дроссель — электронный компонент. Предназначение, зачем нужен, где используется.

Катушка индуктивности (inductor. -eng)– устройство,

основным компонентом которого является проводник скрученный в кольца или обвивающий сердечник. При прохождении тока, вокруг скрученного проводника (катушки), образуется магнитное поле (она может концентрировать переменное магнитное поле), что и используется в радио- и электро- технике.

К точной и компьютерной технике технике больше близок дроссель (Drossel, регулятор, ограничитель), так как он чаще всего применяется в цепях питания процессоров, видеокарт, материнских плат, блоков питания & etc. В последнее время, применяются индукторы закрытые в корпуса из металлического сплава для уменьшения наводок, излучения, шумов и высокочастотного свиста при работе катушки.

Дроссель служит для уменьшения пульсаций

напряжения, сглаживания или фильтрации частотной составляющей тока и устранения переменной составляющей тока. Сопротивление дросселя увеличивается с увеличением частоты, а для постоянного тока сопротивление очень мало. Характеристики дросселя получаются от толщины проводника, количества витков, сопротивления проводника, наличия или отсутствия сердечника и материала, из которого сердечник сделан. Особенно эффективными считаются дроссели с ферритовыми сердечниками (а также из альсифера, карбонильного железа, магнетита) с большой магнитной проницаемостью.

Используется в выпрямителях, сетевых фильтрах, радиотехнике, питающих фазах высокоточной аппаратуры и другой технике требующей стабильного и «правильного» питания.

Многослойная катушка может выступать и в качестве простейшего конденсатора, так как имеет собственную ёмкость. Правда, от данного эффекта пытаются больше избавиться, чем его усиливать и он считается паразитным.

принцип работы устройства, характеристики, назначение и виды

Одним из наиболее распространённых элементов, использующихся в радиоэлектронной аппаратуре, является дроссель. Эта пассивная радиодеталь имеет большое значение в обеспечении стабильности работы электрических схем. Главной ее характеристикой считается индуктивность — очень важная физическая величина. Конструкция элемента проста, но при этом он может использоваться как в цепях переменного, так и постоянного тока.

Основные понятия в электронике

Родоначальником открытия электричества считается английский физик Уильям Гилберт. В 1600 году он ввёл понятие «янтарность», что в переводе обозначает электричество.

Ученым было обнаружено на опытах с янтарем, что если его потереть о шёлк, он приобретает свойства притягивать к себе другие физические тела. Так было открыто статическое электричество. Первая электрическая машина была создана немецким инженером Отто фон Герике. Агрегат выглядел в виде металлического шеста с надетым на его верхушку серным шаром.

Последующие годы ряд физиков и инженеров из различных стран исследовали свойства электричества, открывая новые явления и изобретая приборы. Наиболее выдающимися учёными, которые внесли весомый вклад в науку, считаются Гальвани, Вольт, Эстред, Ом, Фарадей, Герц, Ампер. Признавая важность их открытий, фундаментальные величины, характеризующие различные электрические явления, назывались их именами.

Итогом их экспериментов и теоретических догадок стал труд Максвелла, создавшего теорию электромагнитных явлений в 1873 году. А через двадцать лет англичанин Томсон обнаружил частицу, участвующую в образовании электричества (электрон), положение которой в атомной структуре тела после указал Резерфорд.

Так было обнаружено, что электрический заряд — это способность физических тел создавать вокруг себя особое поле, оказывающее воздействие на другие вещества. Электричество связано с магнетизмом, который влияет на положение электронов, являющихся элементарными частицами тела. Каждая такая частица обладает определённой энергией (потенциалом) и может перемещаться по телу в хаотично.

Придание же электронам направленного движения приводит к возникновению тока. Работа, затраченная на перемещение элементарной частички, называется напряжением. Если ток течёт в замкнутой цепи, то он создаёт магнитное поле, то есть силу, действующую на электроны.

Все вещества разделяются на три типа:

• проводники — это тела, свободно пропускающие через себя ток;
• диэлектрики — в этих телах невозможно появление свободных электронов, а значит, ток через них протекать не может;
• полупроводники — материалы, свойство которых пропускать ток зависит от внешних факторов, например, температуры.

Характеристикой, обозначающей способность тела проводить ток, называется проводимость, а величина обратная ей — сопротивлением.

Активное сопротивление

На прохождение электрического тока в итоге оказывают влияние три физические величины: сопротивление, индуктивность и ёмкость. Каждый радиоэлемент (не исключение и дроссель) обладает ими в какой-то мере.

Активное сопротивление представляет собой величину, препятствующую прохождению тока и равную отношению разности потенциалов к силе тока (закон Ома). Его сущность объясняется тем, что в кристаллической решётке различных физических тел содержится разное число свободных носителей зарядов. Кроме этого, сама структура может быть неоднородной, то есть содержать примеси или дефекты. Электроны, перемещаясь под действием поля, сталкиваются с ними и отдают часть своей энергии кристаллам тела.

В результате таких столкновений частички теряют импульс, а сила тока уменьшается. Рассеиваемая электрическая энергия превращается в тепло. Элементом, использующим естественные свойства физического тела, является резистор.

Что же касается дросселя, то его активное сопротивление считается паразитным, вызывающим нагревание и ухудшение параметров. Зависит оно от типа материала и его физических размеров.

Определяется по формуле R = p * L / S, Ом, где:

• p — удельное сопротивление (справочная величина), Ом*см;
• L — длина проводника, см;
• S — площадь поперечного сечения, см².

Ёмкостная составляющая

Любой проводник тока в разной мере имеет свойство накапливать электрический заряд. Эта способность называется ёмкостью элемента. Для одних радиодеталей она считается вредной составляющей (в частности, для дросселя), а для других — полезной (конденсатор). Относят это понятие к реактивному сопротивлению. Его величина зависит от вида подаваемого сигнала на элемент и ёмкости материала, из которой он сделан.

Математически реактивное сопротивление описывается выражением Xc = 1/w*C, где:

• w — циклическая частота, скалярная угловая величина, определяющаяся числом колебаний сигнала за единицу времени (2*p*f), Гц;
• C — ёмкость элемента, Ф.

Из формулы видно, что чем больше будет ёмкость и частота тока, тем выше сопротивление элемента, а значит, имеющий большое ёмкостное сопротивление дроссель будет нагреваться. Значение ёмкости в дросселе зависит от размеров проводника и способа его укладки. При спиралевидной намотке между рядом лежащими кольцами возникает ёмкость, также влияющая на протекающий ток.

Паразитная составляющая ёмкости проявляется и в образовании собственного резонанса изделия, так как дроссель на эквивалентной схеме можно представить в виде последовательной цепочки индуктивности и конденсатора. Такое включение создаёт колебательный контур, работающий на определённой частоте. Если частота сигнала будет ниже резонансного значения, то преобладать будет индуктивная составляющая, а если выше — ёмкостная.

Поэтому существенной задачей изготовления дросселя в электронике считается увеличение собственного резонанса конструкции.

Индуктивность и самоиндукция

Электрическое поле неразрывно связано с магнитным. Там, где существует одно, неизменно появляется и второе. Индуктивность — это физическая величина, характеризующаяся накоплением энергии, но в отличие от ёмкости эта энергия является магнитной. Её величина зависит от магнитного потока, образованного силой тока, протекающего через радиоэлемент. Чем больше ток, тем сильнее магнитный поток пронизывает изделие. Интенсивность накопления элементом энергии зависит от этого потока.

Математическая формула нахождения индуктивности — L = Ф/ I, где:

• Ф — магнитный поток, Вб;
• I — сила тока, текущая через элемент, А.

Индуктивность измеряется в генри (Гн). Таким образом, катушка индуктивности в момент протекания через неё тока создаёт магнитный поток равный одному веберу (Вб).

Сопротивление, оказываемое индуктивностью, во многом зависит от частоты приложенного сигнала. Для его расчёта используется выражение XL = w*L. То есть для постоянного тока она равна нулю, а для переменного — зависит от его частоты. Иными словами, для высокочастотного сигнала элемент будет обладать большим сопротивлением.

Физический процесс, наблюдаемый при прохождении переменного тока через индуктивность, можно описать следующим образом: в течение первой декады сигнала (ток возрастает) магнитное поле усиленно потребляет энергию из электрической цепи, а в последней декаде (ток убывает) отдаёт её обратно, поэтому за период прохождения тока мощность не потребляется.

Но эта модель подходит к идеальному элементу, на самом же деле некоторая часть энергии превращается в тепло. То есть происходят потери, характеризующиеся добротностью Q, определяемую отношением получаемой энергии к отдаваемой.

При изменении тока, текущего через проводник в контуре, возникает электродвижущая сила индукции (ЭДСИ) — самоиндукция. Другими словами, переменный ток изменяет величину магнитного потока, который приводит в итоге к появлению ЭДСИ. Проявляется этот эффект в замедлении процессов появления и спадания тока. Амплитуда самоиндукции пропорциональна величине тока, частоте сигнала и индуктивности. Её отставание по фазе от сигнала составляет 90 градусов.

Принцип работы

Термин «дроссель» происходит от немецкого слова drossel, что в переводе на русский язык означает «ограничитель». В электротехнике под ним понимается катушка индуктивности, обладающая большим сопротивлением току переменной частоты и практически не влияющая на постоянный ток.

По своей сути электрический дроссель — это индуктивность. Он способен накапливать энергию, получая её из магнитного поля. При воздействии на элемент напряжения в нём постепенно происходит увеличение тока, при этом если сменить полярность — ток начнёт убывать, т. е. резко изменить значение тока в дросселе невозможно.

Постепенное нарастание величины тока и его спад происходит из-за магнитного поля, которое не может мгновенно изменить своё направление. Другими словами, ток блока питания противодействует наведённому току в сердечнике изделия, поэтому в цепях с током переменой частоты он является своего рода ограничителем из-за индуктивного сопротивления.

По своей конструкции дроссель чем-то похож на трансформатор, но при этом чаще всего у него одна обмотка. А вот их принципы действия полностью отличаются. Если для трансформатора важно передавать всю энергию и гальванически развязывать цепь, то главной задачей стоящей перед дросселем является накапливание энергии в индуктивности. В то же время для трансформатора такое накопление считается паразитным процессом.

Устройство прибора

Выполняется этот элемент из проволочного вида проводника, наматываемого в виде спирали. Этот проводник может быть как многожильным, так и одножильным. Проволока может наматываться на диэлектрический каркас или использоваться без него. Если применяется основание, то оно может быть выполнено круглым, прямоугольным или квадратным сечением. Физически же дроссель состоит из одного или множества витков проводника.

При изготовлении дросселя используются следующие разновидности намотки:

• прогрессивная — шаг витков плавно изменяется по всей длине конструкции;
• универсальная — расстояние между витками одинаковое.

Первый тип используется при создании изделий, предназначенных для работы на высоких частотах, при этом уменьшается значение паразитной ёмкости. Такая намотка может быть однослойной или многослойной, причем даже разного диаметра. В качестве материала для изготовления проводника используется медь.

Увеличение индуктивности достигается путём добавления ферромагнитного сердечника. В зависимости от назначения устройства используют разные его виды, например, для подавления высокочастотных помех — феррит, флюкстрол или карбонил, для фильтрации звуковой частоты — пермаллой. В то же время для дросселя, работающего со сверхвысокими частотами, применяют латунь. Магнитопровод рассчитывается так, чтобы избежать режима насыщения (падения индуктивного сопротивления).

Чтобы избежать насыщения в дросселях, магнитопровод изготавливается с зазором. При изготовлении дросселя стараются обеспечить:

• необходимую индуктивность;
• величину магнитной индукции, исключающую насыщение;
• способность выдерживать необходимый ток.

Для этого обычно сначала рассчитывается зазор и число витков исходя из силы тока и индуктивности, а после определяется максимально возможный диаметр проволоки. В цифровых малогабаритных устройствах дроссель изготавливается в плоском виде. Достигается это путём печатания проводниковой дорожки в виде круговой или зигзагообразной линии.

Виды и характеристики

Главной характеристикой дросселя, безусловно, является индуктивность. Но, кроме неё, существует ряд номинальных параметров, характеризующих элемент как изделие. Именно они определяют возможности использования устройства и его срок службы. Основными из них являются:

1. Мощность — определяется типом сердечника и поперечным сечением провода. Обозначает величину сигнала, которую может выдержать дроссель. Единицей измерения служит ватт.
2. Добротность и угол потерь — характеризуют качество устройства. Чем больше добротность и меньше угол, тем выше качество.
3. Частота тока — f, Гц. В зависимости от неё дроссели разделяют на низкочастотные, имеющие границы колебаний 20−20 000 Гц, ультразвуковые — от 20 до 100 кГц и сверхвысокие — больше 100 кГц.
4. Наибольшее допустимое значение тока — I, А.
5. Сопротивление элемента в неподключенном состоянии — R, Ом.
6. Потери в магнитопроводе — P, Вт.
7. Вес — G, кг.

Современная промышленность изготавливает электромагнитные дроссели, отличающиеся не только по характеристикам, но и по видам. Они выпускаются цилиндрической, квадратной, прямоугольной и круглой формы. А также они различаются по типу цепи, для которой предназначены, и могут быть однофазными или трёхфазными.

Условно дроссели можно разделить на три типа:

1. Сглаживающие. Используются для фильтрации переменной составляющей сигнала, уменьшая её значение. Такие элементы ставятся на входе или выходе выпрямительных или преобразующих части схем.
2. Переменного тока. Ограничивают его величину при резком скачке.
3. Насыщения. Управляют индуктивным сопротивлением за счёт периодического подмагничивания.

Маркировка и обозначения

В принципиальных схемах и технической документации дроссели обозначаются латинской буквой L, условное графическое обозначение — в виде полуокружностей. Их количество нигде не указывается, но обычно не превышает трёх штук. Жирная точка, ставящаяся в начале полуокружностей, обозначает начало витков. Если индуктивность выполняется на каркасе, сверку изображения чертится прямая линия. Для обозначения номиналов элемента используется код из букв и цифр или цветовая маркировка.

Цифры указывают на значение индуктивности, а буква — на допуск. Например, код 250 J обозначает индуктивность, равную 25 мкГн с погрешностью в пять процентов. Когда на маркировке стоит только число, то это значит, что допуск составляет 20%. Таким образом, первые две цифры обозначают числовое значение в микрогенри, а третья — множитель. Буква D ставится на высокоточных изделиях, их погрешность не превышает 0,3%.

Цветовая маркировка, в принципе, соответствует буквенно-цифровой, но только наносится в виде цветных полос. Первые две указывают на значения в микрогенри, третья — коэффициент для умножения, а четвёртая — допуск. Индуктивность дросселя, на котором изображены две оранжевые полосы, коричневая и белая, равна 33 мкГ с разрешённым отклонением в 10%.

Область применения

Отвечая на вопрос, зачем нужен дроссель, можно с уверенностью сказать, что основное его применение — это фильтры. Ни один качественный источник питания не обходится без этого простого элемента. Его применение позволяет избавиться от пульсаций напряжения, которые вызывают нестабильность в работе многих устройств — материнской платы, видео- и звуковых карт и т. п.

Сглаживание формы сигнала путём устранения его паразитной составляющей обеспечивает стабильную работу микропроцессорных блоков, особо зависящих от качества питающего их напряжения.

Кроме того, используя свойство элемента накапливать энергию, а потом её отдавать в цепь, дроссель нашёл своё применение в люминесцентных лампах. Такие осветители работают на принципе возникновения дугового разряда, поддерживающегося в парах инертного газа. Для того чтобы он возник, между электродами необходимо появление высокого пускового напряжения, способного пробить газовый диэлектрик. Благодаря дросселю такой разряд и создаётся.

Их также используют и в усовершенствованных осветительных приборах — индукционных лампах. Отличие таких светильников от люминесцентных заключается в отсутствии электродов, необходимых для зажигания. Для получения света используются три составляющие — электромагнитная индукция, разряд в газе, свечение люминофора.

Стоит отметить и ещё одно из применений дросселя — сварочный трансформатор. Здесь основное назначение радиоэлемента заключается в стабилизации тока. Сварочный дроссель, установленный в инверторе, смещает фазу между током и напряжением. Такое его использование упрощает розжиг электрода и поддерживает стабильное горение дуги.

Способность элемента создавать магнитное поле зачастую применяется в электромагнитах, отличающихся большой мощностью, а также в различных электромеханических реле, электродвигателях и даже генераторах.

Самостоятельное изготовление

Для самостоятельного изготовления дросселя необходимо правильно рассчитать его конструкцию. Для этого используется простая формула расчёта индуктивности: L=0,01*d*w ² /(L/d+0,44), где d — диаметр основания (см), L — длина проволоки (см), w — количество витков. При этом если имеется мультиметр с возможностью изменения индуктивности, то точное количество витков можно подобрать, используя его.

Метод намотки при использовании этой формулы предполагает укладку виток к витку. Например, необходимо подобрать магнитопровод для дросселя с индуктивностью один мкГн, рассчитанный на ток I = 4A. Берется сердечник 2000 НМ типоразмера К 16 х 8 х 6. Согласно справочнику коэффициент начальной индуктивности — ALH = 1,36 мкГн, а длина магнитного пути — le= 34,84 мм. Соответственно, число витков будет N= (L/ALH)0,5= (1/1,36)0,5 = 0,86. Если принять N=1, то при заданном токе напряжённость магнитного поля в сердечнике будет равна Н= 4*1/(34,84*10−3)= 114 А/м.

Таким образом, дроссель представляет собой катушку, которая характеризуется индуктивностью. Благодаря своим свойствам он может накапливать магнитную мощность, после отдавая её в цепь в виде электрической энергии. При этом использование элемента позволяет также подавлять переменную составляющую тока в цепи.

Назначение сетевых и моторных дросселей

В данной статье мы рассмотрим сетевые и моторные дроссели — фильтры низких частот, которые устанавливаются на входе и выходе частотных преобразователей. Простейшая схема подключения ПЧ выглядит следующим образом: три фазы на входе, три фазы на выходе, электродвигатель.

Однако здесь возникает одна проблема. Дело в том, что частотный преобразователь является генератором широкого спектра помех, которые могут оказывать значительное влияние на работу устройств, находящихся неподалеку или питающихся от одной сети. С другой стороны, ПЧ сам реагирует на помехи различного рода, поскольку в его состав входят слаботочные компоненты. Поэтому при применении преобразователя очень важным является вопрос электромагнитной совместимости.

Условно помехи можно разбить на два основных вида:

1. помехи, передающиеся по электромагнитному полю
2. помехи, передающиеся по питающим проводам

В первом случае наводки можно уменьшить, проведя качественное экранирование и заземление преобразователя частоты, его проводов и периферийных устройств. Высокочастотные помехи, распространяющиеся по проводам, значительно снижаются с помощью радиочастотных фильтров.

Назначение входного сетевого дросселя

Сетевой дроссель, который также называют входным реактором, подключается на входе питания частотного преобразователя (обычно это силовые клеммы R, S, T). Основными параметрами сетевого дросселя являются индуктивность и максимальный длительный ток. Индуктивность выбирается такой, чтобы при рабочей частоте и номинальном рабочем токе падение напряжения на дросселе составляло 3-5%. Рассчитать падение можно по формуле:

U=2πfLI, где f – рабочая частота (Гц), L – индуктивность дросселя (Гн), I – ток, А.

Рассмотрим основные плюсы применения сетевого дросселя.

1. Подавление высших гармоник, проникающих в питающую сеть от преобразователя частоты и обратно. Обычно в состав ПЧ входит радиочастотный фильтр, снижающий данные наводки. Подключение сетевого дросселя создает дополнительное подавление высокочастотных помех. В результате уровень высших гармоник питающего напряжения в значительной степени уменьшается, а действующее значение питающего тока стремится к величине тока основной гармоники (50 Гц).

2. В случае, когда источник питания расположен близко, и сопротивление питающей линии очень низкое, использование сетевого дросселя позволяет значительно уменьшить ток короткого замыкания и увеличить время его нарастания. Это позволяет защитить ПЧ при коротких замыканиях на выходе.

3. Если на одной шине питания расположены несколько мощных устройств, возможны ситуации, когда при их включении или выключении возникает скачок напряжения с большой скоростью нарастания. Сетевой дроссель значительно понижает этот эффект.

При выборе оборудования следует учитывать один нюанс. Чтобы избежать перегрева дросселя, его номинальный ток должен быть равен или больше максимального тока преобразователя.

Когда сетевой дроссель не нужен

Оснащение преобразователей частоты сетевыми дросселями лучше взять за правило. Многие компании увеличивают гарантию в 2 раза при покупке ПЧ в комплекте с дроселями. Однако в некоторых случаях данным оборудованием можно пренебречь:

1. В питающей сети нет мощных электроприборов, имеющих большие пусковые токи.
2. Питающая сеть имеет сравнительно высокое сопротивление (низкий ток короткого замыкания).
3. Режим работы ПЧ исключает резкие изменения мощности, при которых скачкообразно растет потребляемый ток.
4. В соответствии с рекомендациями производителя, для защиты ПЧ применяются полупроводниковые предохранители, либо защитные автоматы характеристики В.
5. Имеется большой запас по мощности ПЧ по отношению к используемому двигателю.

Тем не менее, в целом использование сетевых дросселей значительно повышает срок службы и надежность работы частотных преобразователей.

Использование моторного дросселя

Моторный дроссель включается в цепи питания электродвигателя. Другие его названия – выходной реактор или синусоидальный фильтр.

Необходимость применения моторного дросселя обусловлена принципом работы ПЧ. На выходе преобразователя стоят силовые транзисторы, которые работают в ключевом режиме. При этом образуются прямоугольные импульсы, приближающие действующее напряжение по форме к синусоиде за счет изменения длительности. Моторный дроссель снижает высшие гармоники выходного напряжения ПЧ и делает ток питания двигателя практически синусоидальным, минимизируя высокочастотные токи. Это повышает коэффициент мощности и позволяет уменьшить потери в двигателе.

Кроме того, из-за высших гармоник на выходе ПЧ повышаются емкостные токи, которые могут привести к ощутимым потерям при длине кабеля более 20 м. Моторный дроссель существенно снижает этот эффект. Данные устройства также устанавливают там, где важно уменьшить помехи, создаваемые кабелем от ПЧ до электродвигателя.

Следует учитывать, что номинальный ток моторного дросселя должен быть больше максимального тока двигателя. Расчет падения напряжения на дросселе следует производить с учетом максимальной рабочей частоты двигателя, которая может достигать 400 Гц.

Другие полезные материалы:
Как выбрать мотор-редуктор
Выбор частотного преобразователя
Зачем нужен контактор байпаса в УПП
Схемы подключения устройства плавного пуска

РМО и РМТ моторные дроссели

Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.

Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.

Преимущества ОВЕН РМО и РМТ

• Увеличение длины моторного кабеля до 300 м.
• Повышение надежности и долговечности мотора.
• Успешное подавление электромагнитных помех.
• Уменьшение амплитуды перенапряжений на клеммах двигателя.
• Снижение уровня шума двигателя.

Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.

Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.

Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.

Влияние моторного дросселя на скорость нарастания напряжения

3D-модели моторных дросселей РМО и РМТ

Скачать zip (28Мб)

Смотреть вебинар

Новинки приводной техники ОВЕН. Вебинар состоялся 4 сентября 2014.

Дроссели к ртутным лампам ДРЛ

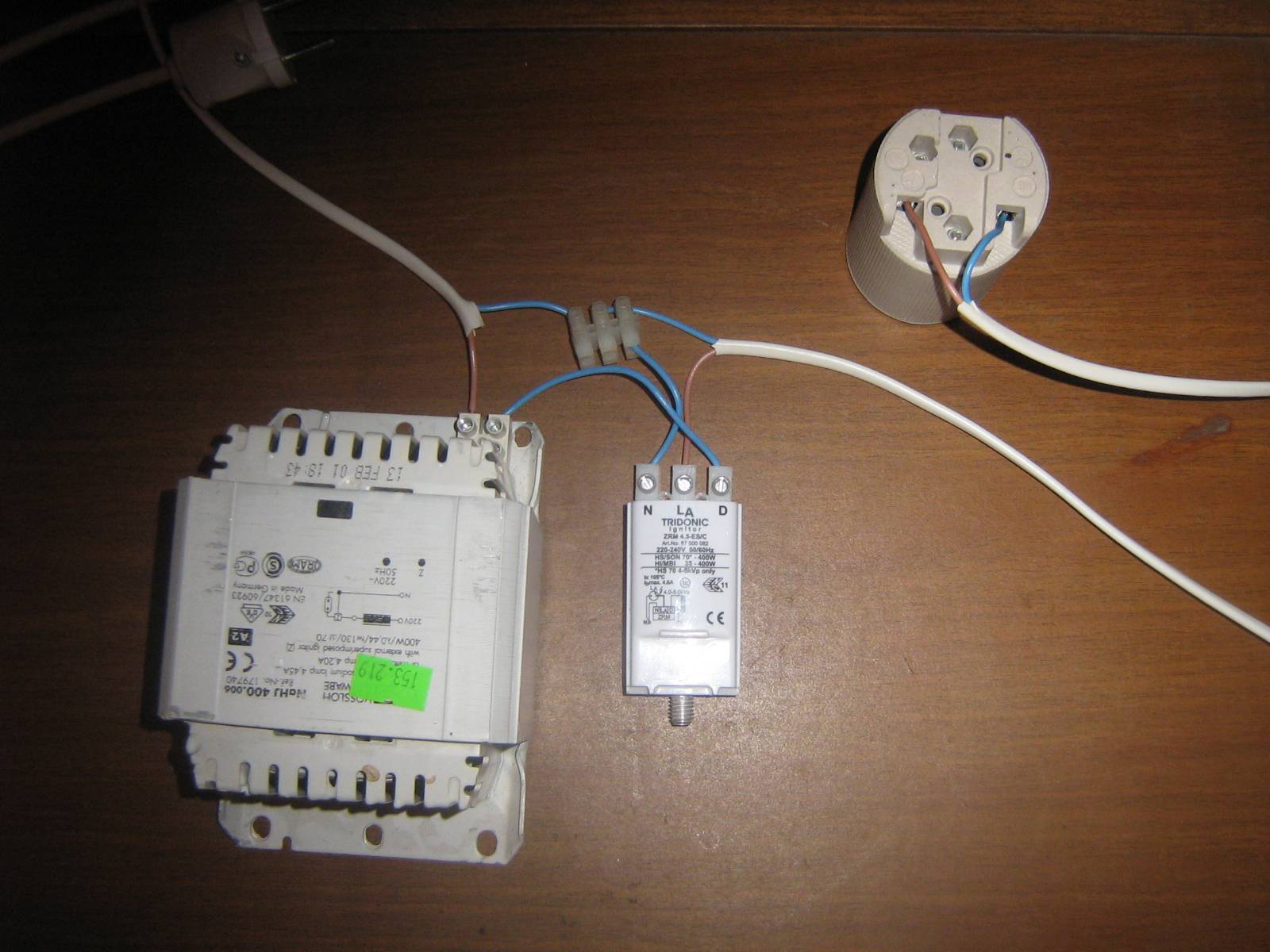

Электромагнитный дроссель к ДРЛ — ртутным лампам

Слово дроссель слышали многие. Однако мало кто знает, что оно обозначает. Какое устройство называется дросселем? Как оно выглядит? Какие функции выполняет?

Дроссель обычно невидим для человека. Именно поэтому о его существовании мало кто догадывается. И это при том, что в настоящее время ни одна из разновидностей ртутных ламп не сможет без него работать. Дроссель – это устройство, которое по праву можно назвать основной частью пускорегулирующих аппаратов, установленных в современных приборах освещения.

С немецкого слово дроссель можно перевести как ограничитель. В этом состоит его первая задача – ограничивать количество напряжения, которое поступает на электроды лампы когда она работает. Вторая функция – создать на непродолжительный промежуток времени высокое напряжение, которое понадобится для включения лампы.

В принципе работы дросселя лежит процесс кратковременного появления напряжения в катушке в момент прохождения через нее электрического тока. Значения величин тока и напряжения тщательно просчитываются и отличаются для тех или иных моделей данных устройств. Эти параметры помогают пробить газовую среду с помощью разряда электрической энергии. После включения лампы дроссель становится ограничителем. Работающей лампе уже не нужно большое значение напряжения. Эта особенность сделала ее более экономичной, чем другие разновидности ламп.

Различным лампам нужны различные дроссели. Например, дроссель к лампе ДНАТ не будет функционировать с ртутными лампами. Это обусловлено разницей в величине нужного для запуска тока и напряжения, которое обеспечивает полноценную работу лампы. А вот лампы МГЛ будут работать со обоими видами дросселей. Правда в каждом отдельном варианте будет меняться яркость и температура цвета лампы.

Интересен тот факт, что продолжительность службы дросселя гораздо дольше срока службы самой лампы (если соблюдать все правила эксплуатации). Со временем лампа «стареет». Вследствие этого начинает сильно нагреваться и даже перегреваться ПРА. Это приводит к тому, что система просто выключается или происходит замыкание. Поэтому важно менять ртутные лампы тогда, когда заканчивается срок их службы. Чтобы избежать проблем, можно иногда замерять значение напряжения в лампе. Так можно избежать выхода из строя ПРА, который стоит намного дороже лампы. В настоящее время все популярнее становятся лампы со встроенным автоматическим предохранителем.

По своему назначению дроссели делятся на несколько видов. Они могут быть однофазными и трехфазными. Они могут работать с сетями 220В и 380В. Благодаря своей конструкции, которая предусматривает наличие специальной защиты, некоторые виды дросселей могут работать на улице или в экстремальных условиях.

Для долгой и качественной работы дросселя важно, чтобы он полностью соответствовал всем заявленным для него требованиям.

Часто задаваемые вопросы (FAQ) по синфазным фильтрам (дросселям) TDK (Epcos)

В данном разделе представлены наиболее часто задаваемые вопросы и ответы по характеристикам и особенностям применения синфазных дросселей (синфазных фильтров) TDK (Epcos).

В: Для чего нужен синфазный фильтр?

О: Синфазные фильтры используются для подавления шума дифференциальных линий передачи данных и линий электропитания. Таким образом, использование таких фильтров обеспечивает необходимый уровень электромагнитной совместимости, повышает помехоустойчивость и надежность работы электронных устройств.

В: Где применяются синфазные дроссели?

О: Синфазные дроссели применяются для подавления синфазных помех там, где форма полезного сигнала не терпит искажений, например, видиосигналы. Синфазные дроссели используются для фильтрации помех в высокоскоростных линиях передачи и интерфейсах, таких как HDMI, DVI, USB 3.0. А также они широко применяются в цепях CAN-интерфейса в автомобильных системах управления.

Основные области применения синфазных дросселей
Промышленное оборудование	Лабораторные установки
Автомобильные системы управления и контроля	Медицинская техника
Системы безопасности, видеонаблюдение	Дисплеи, телевизоры
Ноутбуки, смартфоны, бытовая электроника	Источники питания, зарядные устройства

В: Какой принцип работы синфазных фильтров?

О:Синфазный дроссель представляет собой связанную индуктивность, может состоять из двух, трех или четырех катушек, намотанных на общий сердечник с высокой магнитной проницаемостью. В качестве примера рассмотрим конфигурацию, в которой два медных провода намотаны на кольцевой ферритовый сердечник (рис.1). В синфазном режиме магнитные потоки катушек складываются, входной импеданс возрастает, тем самым подавляя синфазные токи и снижая амплитуду шумового сигнала. В дифференциальном режиме магнитные потоки взаимно нейтрализуют друг друга, входной импеданс равен нулю, таким образом, они никак не влияют на прохождение дифференциальных токов.

Рисунок 1

Для дифференциального сигнала синфазные дроссели работают как проводник, тогда как для синфазного тока (шумового сигнала) – как индуктивность. В случае, если частоты полезного сигнала и шума пересекаются, в дифференциальном режиме подавляется только шум.

В: Где необходимо устанавливать синфазные дроссели для эффективного противодействия ЭМП?

О: Синфазные дроссели рекомендуется устанавливать на входе и выходе дифференциального сигнала передачи данных или линий электропитания.

В: На самих фильтрах/дросселях нет маркировки направления намоток. Повлияет ли направление установки на свойства фильтра?

О: Характеристики фильтра не зависят от направления установки.

В: Используются ли синфазные фильтры/дроссели в цепях переменного тока?

О: Cинфазные фильтры рекомендуется использовать только в сигнальных линиях, а также в цепях постоянного тока.

В: Можно ли устанавливать синфазные фильтры между землей и сигнальной линией?

О: Да, можно.

В: Как правильно подобрать синфазный фильтр?

О: Частота среза синфазного фильтра должна быть в три-пять раз больше, чем частота сигнала передачи данных, а также синфазный дроссель должен показывать высокий импеданс на частоте, на которой желательно подавить шум.

В: Что такое частота среза?

О: Это частота, на которой ослабление сигнала достигает -3дБ.

В: Какие базовые параметры синфазных дросселей?

О: Основные параметры синфазных дросселей следующие:

 импеданс на тестовой частоте [Ом];

 сопротивление обмоток дросселя на постоянном токе [Ом];

 допустимый максимальный ток через дроссель [А];

 конструкция, габариты;

 тип монтажа.

Фирма TDK (Epcos) производит широкий номенклатурный ряд синфазных дросселей для различных применений: традиционные проволочные – на средние и большие токи, а также малогабаритные многослойные/тонкоплёночные чип-дроссели для сигнальных цепей. Все изделия предназначены для поверхностного монтажа и имеют стандартизованные типоразмеры, обеспечивают высокий уровень подавления синфазных помех без искажений и ослаблений полезного сигнала.

Номенклатурный ряд синфазных дросселей TDK (Epcos)

Промышленная электроника
Внешний вид	Применение	Категория	Размеры JIS[EIA]	Серия	PDF
	HDMI, DVI, DisplayPort, USB3. 0	2 линии	0403[0201]	TCM0403S
			0605[0202]	TCM0605S
				TCM0605T
	HDMI, DVI, USB3.0		1210[0504]	MCZ1210DH
	HDMI, DVI			MCZ1210CH
	MIPI C-PHY	3 линии	0906[0302]	TCM0906C
	HDMI, DVI, DisplayPort, USB3.0, LAN	2 линии	2012[0805]	ACM2012H-T05
	USB2. 0, LVDS		0403[0201]	TCM0403M
			0605[0202]	TCM0605G
				TCM0605M
			1210[0504]	MCZ1210AH
	Дифференциальные сигнальные линии		2012[0805]	ACM2012
		2,3 линии	2520[1008]	ACM2520
	Силовые линии	2 линии	4520[1808]	ACM4520
			7060[2824]	ACM7060
			9070[3628 inch]	ACM9070
			1211[4844]	ACM1211
			1513[6052]	ACM1513
			3225[1210]	ACP3225
	Телекоммуникации, РЧ оборудование, SMD		14mm x 10. 5mm	B82792C0
		4 линии		B82792C2
		2 линии	16.6mm x 13.3mm	B82794C0
		4 линии		B82794C2
	Телекоммуникации, РЧ оборудование		13mm x 9.5mm	B82720h24
		2 линии		B82720h25
			15.2mm x 7.4mm	B82791h25
		4 линии	17.5mm x 17.5mm	B82791G14
		2 линии		B82791G15

Для упрощения выбора синфазного фильтра компания TDK разместила на официальном сайте интерактивную программу по подбору синфазных дросселей. Данный инструмент доступен по ссылке. В соответствующих полях указываются необходимые характеристики фильтра (рис.2). В результате открывается список соответствующих изделий (рис.3) с расшифровкой базовых параметров.

Рисунок 2

Рисунок 3

Одна из самых интересных функций этого интерфейса — возможность сравнивать на одном графике до пяти различных дросселей, что делает выбор оптимального изделия намного легче. Кривые импеданса и затухания показаны для каждого дросселя в нужном диапазоне частот. Перемещая курсор по графику, в всплывающем окне можно считать данные любой точки на интересующей частоте (рис.4).

Рисунок 4



Основы дроссельных трубок — спусковые крючки и дуги

Ружья — невероятно универсальный инструмент как для охотников, так и для спортивных стрелков. Одна из вещей, которые делают их такими полезными, — это их дульные насадки. Дроссельные заслонки предназначены для изменения схемы выстрела, производимого при выстреле из ружья. Заменив трубку в передней части ствола, стрелок может увеличить дальность стрельбы или точность. Заменив дульную насадку, охотник может приспособить свое огнестрельное оружие к конкретным видам охоты.Выбор правильной дульной насадки может иметь огромное значение, когда дело доходит до успеха охоты. Например, для охоты на индейку требуются другие схемы выстрела и дистанция, чем для охоты на голубя. Существует 4 основных типа штуцеров: модифицированные, цилиндрические, улучшенные и полные. Каждая дульная насадка служит разным целям. Помимо основных дросселей существует несколько специализированных типов. Они часто предназначены для стрельбы из определенного вида игры или для отличия с определенными типами боеприпасов.

Дроссель цилиндра:

Эти типы дульных сужений не имеют сужения, что означает, что их схемы полета являются наиболее открытыми, а эффективная дальность стрельбы является самой короткой. Открытые дульные сужения используются в основном с дробовиком и картечью на коротких дистанциях. Они выпускают широко распространенный образец, уничтожающий цели на коротких дистанциях. Лучше всего они работают на 15-25 ярдах.

Улучшенный цилиндровый дроссель:

Улучшенные дроссели цилиндров по-прежнему используются на коротких дистанциях. Они увеличивают плотность выстрела ружья примерно на 10% на короткой дистанции. Это изменение может показаться незначительным, но в зависимости от ситуации эти 10% могут иметь решающее значение между убийственным выстрелом и промахом. При выстреле пули рекомендуется использовать этот тип чока, поскольку сужение не настолько велико, чтобы ограничить прохождение пули.Этот удушающий прием наиболее эффективен на дистанции 20-30 ярдов.

Дроссель модифицированный:

Это дроссельная заслонка среднего диапазона, имеющая большее сужение, чем дроссельная заслонка улучшенного цилиндра. Хотя из пистолета все еще можно стрелять пулями, это не рекомендуется для длительного сохранения работоспособности чока. Охотники предпочитают этот чок из-за его универсальности. Он наиболее эффективен на дистанции от 30 до 40 ярдов, что дает охотникам сокрушительную защиту на коротких и средних дистанциях.

Полный дроссель:

Полный штуцер используется в основном на больших дистанциях.Это значительно увеличивает сужение дроби, что означает, что пули перемещаются дальше, прежде чем разлететься. Тем не менее, этот штуцер требует значительно большей точности, чтобы быть эффективным на коротких дистанциях, и может не иметь хорошего паттерна на близком расстоянии. Как правило, чем сильнее сужение дульной насадки, тем меньше количество выемок на передней части. Модифицированные дроссели обычно имеют три выемки, а полный дроссель — только один. Количество насечек может различаться у разных производителей, поэтому всегда важно дважды проверять, какая дульная насадка у вас установлена, прежде чем устанавливать ее в свое огнестрельное оружие.

Дополнительная информация:

В дополнение к 4 наиболее распространенным дросселям, есть и другие более специализированные дроссели. Они используются в определенных обстоятельствах, таких как удушение индейкой во время охоты на индейку или удушение по тарелочкам при стрельбе по тарелочкам. Когда дело доходит до выбора дросселя, есть много вариантов, и каждый из них имеет свой рисунок. Прежде чем брать удушение на охоте, найдите время, чтобы посетить полигон и выяснить диапазон и характер вашего конкретного чока. Типы боеприпасов также могут изменить способ стрельбы дульной насадки.Стальная дробь стреляет значительно плотнее, чем свинцовая дробь. Нарезные чоки изменят то, как летит пуля-саботаж. Стрелок должен знать об уровне сужения внутри дульного сужения, но чоки бывают разных стилей, таких как переносные и внешние. Эти дополнительные стили также могут влиять на звук, дальность или характер выстрела. Некоторые чоки разработаны специально для стальной дроби, а все чоки предназначены для использования с конкретными марками и моделями огнестрельного оружия. Люди все еще обсуждают, насколько эффективны некоторые из этих других типов дросселей, но важно то, каково это, когда вы стреляете ими. В конце концов, важно выяснить, что лучше всего подходит вам и вашему стилю охоты.

для чего они нужны и как их использовать

Что такое чоки для дробовика, для чего они нужны, как они влияют на эффективность ваших выстрелов и как выбрать лучшие из них? Мы рассмотрим все эти моменты, чтобы улучшить ваши результаты на охоте или в соревнованиях.

Как это часто бывает, из-за недостатка знаний по предмету, из-за чрезмерного рвения или стремления к абсолютному совершенству , для многих стрелков и охотников чокеры могут стать чем-то вроде навязчивой идеи.

Если я использую другой патрон, нужно ли менять дроссель? Потеря производительности картриджа из-за неправильного дросселя, или это неправильный картридж для этих дросселей?

Это зависит от обстоятельств! Это может быть одно из нескольких.

Проблема в том, понять, как и что делать, если вы не удовлетворены своим спредом и, прежде всего, своими результатами.

Давайте начнем с основ: кто изобрел чоки для гладкоствольного ружья?

Изначально все гладкоствольные ружья имели штатные цилиндрические стволы .Другими словами, они были одинакового диаметра в сердечнике и у дульного среза (на конце ствола). При выстреле необходимо было получить подходящий разброс на дальностях до 25/28 метров. , но чаще всего разброс был нерегулярным на дальностях более 30 метров.

Единственное решение для улучшения плотности и увеличения вероятности попадания в дичь на больших дистанциях с эффективным разбросом было использование дробовиков с очень длинными стволами, что также улучшило точность прицеливания, поскольку у вас есть расширенная линия обзора.Хороший тому пример — старые английские ружья.

Еще в 1873 году европейские охотники услышали, что американцы начали использовать инновационный метод для расточки стволов дробовика , создавая секцию сужения ближе к концу, чтобы получить более компактные спреды, обеспечивая заметно лучшие баллистические характеристики, чем у обычного, повсеместно распространенного цилиндрического ствола. .

Англичане, которые всегда были прекрасными оружейниками, сразу же приняли вызов. Как только они узнали об этом новом стволе, крупнейшие оружейники, такие как Scott, Greener, Purdey, Rigby и Dougall, начали проводить исследования , чтобы производить свои собственные стволы, которые сужались к концу, и использовали их в соревнованиях, которые теперь проводились. проводится по всему миру.

Это было только начало!

Итак, легко понять, почему чоки стали настоящей революцией для всех гладкоствольных ружей , увеличив дальность действия, сделав более компактными и плотными дроссели, оптимизированные для стрельбы по целям на больших дистанциях.

Для стрельбы по глиняным голубям, которая была очень популярна в то время, эффективность удушающих стволов была сразу очевидна , недвусмысленно доказывая, что это нововведение превосходит все, что было раньше, в частности, для ваших вторых стволов, используемых для стрельбы по больший радиус действия на самом пределе ограждения.

Старое ружье Greener с внешними курками.

Из многих компаний, занимающихся разработкой и доработкой чоков, — оружейник, производящий аркебузы под названием Greener , который, возможно, уже провел довольно много исследований в области чоковых стволов еще до того, как американцы после различных испытаний сделали себе имя. .

На самом деле

Greener стал известен производством стволов, которые могли производить очень плотные и компактные образцы выстрела с высоким процентом выстрела ( 210/230 No.6 дробинок в мишень диаметром 76 см на дальности 36 метров).

Они тоже это доказали! Фактически на конкурсе:

• Ружье Greener производило образцы выстрелов из закаленного свинца 228 и 221, английские гранулы № 6
• Ружье Скотт производило образцы выстрелов из 226 и 153 дробинок, соответственно закаленной свинцовой грифелем № 6 и черной свинцовой грифелем № 6
• Ружье Dougall производило выстрелы из 191 и 182 дроби в одинаковых условиях и на одинаковых дистанциях.

Забитые стволы, а также улучшение плотности спредов также много сделали для улучшения пробиваемости , которая увеличилась примерно на 20%.

Это было связано с тем, что трение воздуха, вызывающее задержку , оказало меньшее влияние на пули, проходящие первые несколько метров в очень плотном рое, по сравнению с гранулами, выпущенными из стволов цилиндров.

Очевидно, что сохранение большего количества энергии означало больше остаточной энергии на больших расстояниях. означает большую проникающую способность, которая измерялась с использованием древесины ели или подсчета количества листов бумаги, через которые гранулы смогли проникнуть.

Дроссели

не всегда или только были коническими, как и штуцеры с коническим профилем, выпускались штуцеры с параболическим профилем (Perazzi) и недавно гиперболическим профилем (Fabarm) .

Американская идея вдохновила европейских оружейников, и дульные стволы стали настолько популярными, что сегодня все производители гладкоствольных ружей используют дульные сужения для улучшения характеристик своих ружей.

В прошлом веке многие оружейники поняли, что было бы гораздо лучше иметь возможность изменить чокер на ружье, чтобы оно лучше подходило для различных условий охоты в зависимости от окружающей среды и типа охоты .

Возможность смены дульного сужения путем простой замены последней части ствола на чок сделало ружья намного более универсальными, поскольку их можно было адаптировать к любым условиям и использовать для охоты или соревнований.

Какие чоки для ружей для охоты и соревнований?

Даже сегодня систему чоков для дробовика можно отремонтировать, так что она спроектирована и изготовлена ​​путем конического сверления конца ствола , как это было первоначально сделано Greener, или вы можете использовать сменные чоки.

В последнем случае к концу ствола устанавливаются патрубки, называемые «чоками» . Существуют внешние и внутренние чоки, чоки, которые увеличивают длину ствола, и чоки, которые входят в последнюю часть ствола, навинчиваются или, в некоторых случаях, удерживаются на месте стопорной кольцевой гайкой, которая навинчивается на ствол.

Одним из первых итальянских оружейников, начавших углубленное изучение разработки сменных чоков, был BREDA , оружейник из Брешии, который разработал чок, который навинчивается на внешнюю часть дульного среза.

Он назывался Quick Choke и фиксировался на месте с помощью крошечной проволочной пружины, которая выступала из области рядом с мушкой и зацеплялась с заводной головкой на части у основания штуцера с наибольшим диаметром при завинчивании. .

BREDA разработала шесть стандартных чоков (от 0,00 до 1,00 мм.), плюс расширитель, а позже добавила специальный чок SuperFull (1,20 мм.) Для выстрелов на очень дальние дистанции.

Вскоре после Perazzi установил чоки на свои MT6 (на обоих стволах) и Grand’Italia (только на 1-й ствол) , используя короткие внутренние сменные чоки с внешней рифленой короной на конце.

В 1980 году Beretta представила свой автоматический A302 с короткими сменными чоками Mobilchoke , удерживаемыми на месте большой стопорной гайкой, навинченной на конец ствола. Их следующий мод. У A303 были чоки аналогичной конструкции, но без стопорной гайки, так как на конце была своя резьба.

Многие компании сразу начали специализироваться на производстве дросселей .Первыми производили «дроссельные трубы» такие американские компании, как Briley, Carlsons, Trulock и др.

Gemini открылась в Италии несколько лет назад , компания, специализирующаяся на производстве тонких дросселей всех марок, конструкции и степени ограничения.

Сегодня вам будет сложно найти — современное ружье с фиксированными чоками, так как почти все они предназначены для сменных чоков с различной степенью ограничения. Это, очевидно, делает ружье более универсальным и легко адаптируемым к различным типам охоты и окружающей среде.

Один очень простой способ объяснить, как работает дроссель, — это , сравнить его с регулируемым оросителем . Если вы откроете его, струя воды станет шире, но вы не сможете дотянуться до растений дальше. Если закрыть его, жиклер станет уже, но протянется дальше.

Шланг — это ствол пистолета, вода — это гранулы, а регулируемый разбрызгиватель — это штуцер.

Наиболее распространенные чоки для гладкоствольных ружей

Существует много разных чоков, но основные производители оружия в основном используют 5 на охотничьих ружьях:

• Полный дроссель: *
• Три четверти (Улучшено Модифицировано): **
• Средний (модифицированный): ***
• Цилиндр модифицированный: ****
• Цилиндр: *****

Наряду с этими базовыми штуцерами существуют также экстремальные штуцеры с более загнутыми профилями (Ultra Full) или профилем узкого места, либо распределительные штуцеры (Skeet).

Чоки Extreme разработаны для производства очень компактных спредов и в основном используются для охоты на водоплавающую птицу и индейку, в то время как разбрасыватели используются для охоты на очень близких дистанциях в лесу или для тарелок.

Дроссели классифицируются, как это принято в Европе, на основе номинала штуцера, маркируя их различными способами . Раньше они обозначались двумя диаметрами входного и выходного отверстий в миллиметрах, но в настоящее время используются звездочки, звезды или кресты, обозначающие указанные значения.

Чем больше звездочек или звездочек, тем больше открытость. дроссельная заслонка более эффективна на коротких дистанциях, в то время как для выстрелов с большей дальности используется дроссельная заслонка с меньшим количеством звездочек или только с одной звездочкой.

Полные дроссели

Это самые экстремальные чоки из имеющихся для гладкоствольных ружей.

Очевидно, что это идеальный выбор для охоты или стрельбы на соревнованиях на очень большие дистанции. «Полный» дульный штуцер дает узкие и централизованные разбросы, которые задерживают рассеивание и могут даже достигать дальности 45/50 метров при использовании подходящих патронов с тяжелыми снарядами.

В ружьях 12-го калибра Full Choke варьируется от 9 до 11 десятых и дает плотный разброс, обычно с 80-90% выстрелов на классической пластине 76 см на дальности 36 метров.

Этот штуцер широко используется при охоте на водоплавающих птиц с приманками и птичьих криках. , на зайца в конце сезона, на лесного голубя возле пролетных путей, в США для дикой индейки, а на соревнованиях он используется во втором стволе для многих. дисциплины.

Как упоминалось выше, по мере того, как за последние 20 лет конструкция дробовика и чока была усовершенствована, были разработаны специальные ружья и чоки для охоты на индейку или определенных видов охоты на гуся, были разработаны даже более экстремальные чоки , которые достигают 14/16 десятых, называемых Ультра полный, индейка или гусиный подавитель.

Большинство людей этого не знают, но полезно знать, что ограничение штуцера уменьшается пропорционально изменению калибра или диаметра отверстия. Другими словами, для отверстий меньшего диаметра дроссельная заслонка также будет менее экстремальной. Например, на .410 полный штуцер составляет не более 5/6 десятых.

Ствол цилиндра или 5-звездочный чок

О воздушной заслонке цилиндра мало что можно сказать, она на самом деле вовсе не воздушная заслонка, а полная противоположность воздушной заслонке.В этом случае ствол не забит, а расточен до того же диаметра на всем протяжении до дульного среза.

Пули никоим образом не ограничены, поскольку они выходят из дула. Это дает более широкий разброс, который будет изменен только типом картриджа и, в значительной степени, используемым пыжом.

Стволы цилиндров используются на коротких дистанциях, например 18/25 метров.

Они используются поэтому , чтобы упростить поражение целей, обнаруживаемых на более близких расстояниях, особенно небольших быстро движущихся целей, задача, упрощенная за счет широкого разброса.

Используются для ловли перепелов, при охоте на фазана с морской собакой, на вальдшнепа и на соревнованиях по скиту. Бочки без дросселя также идеально подходят для пули. На самом деле стволы «Slug» имеют идеально цилиндрическую форму .

При охоте в густой растительности ствол с цилиндрическим стволом часто бывает необходим, потому что большая часть ваших выстрелов будет сделана с очень близкого расстояния, а густая листва делает невозможными выстрелы на большие расстояния.

Модифицированный цилиндр или дроссель с четырьмя звездами

Цилиндровые дроссели могут создавать чрезмерное рассеивание и разбрасывание, которые не полностью эффективны в некоторых ситуациях охоты, и иногда будет достаточно всего лишь нескольких метров большей дальности!

Это происходит, когда стреляет на различных дистанциях и часто на средних дистанциях (28/30 метров) или при охоте на дичь с размером дроби, довольно большим для этой конкретной дичи.

В этих случаях практически невозможно из-за большого разброса разброса разместить необходимые пять дробинок в пределах профиля дичи при использовании цилиндрических чоков. В этом случае так называемый улучшенный цилиндр или (****) штуцер дает идеально сбалансированный разброс .

Сменный штуцер Briley с компенсационными отверстиями.

Усовершенствованный чок цилиндра, по сравнению с каналом ствола, имеет чок на дульном срезе 2/3 десятых миллиметра, а на дальности 36 метров дает такую ​​плотность выстрела, при которой 50% выстрела в стволе Испытываемый патрон будет помещен в обычную пластину шаблона шириной 76 см.

Этот чок, в отличие от дроссельной заслонки цилиндра, имеет туз в рукаве и при необходимости обеспечивает отличные баллистические характеристики на дальностях до 30/32 метров, при использовании патронов «дальнего действия» , которые сохраняют много энергии и разбрасываются. плотность.

Когда этот чок используется с боеприпасами или с войлочным пыжом в гофрированном гильзе, он производит тот же эффект, что и ствол с цилиндрическим стволом , но с правильным патроном и плотным распределением он похож на чок среднего размера и может дальность действия более 30 метров.

Модифицированный или 3-звездочный дроссель

Модифицированный или *** чок — лучший средний чок и наиболее широко используемый, не говоря уже о самом универсальном чоке для большинства видов охоты и, в вашем первом стволе, для многих соревнований.

Значения штуцера в этом случае составляют от 4 до 6 десятых , то есть вдвое меньше, чем у полного штуцера.

В патроне 12 калибра средний или *** штуцер, также называемый в США «Модифицированный», обеспечивает плотность распределения от 55% до 65%. 36 метров.

Точный баланс средних значений штуцера p дает больше и очень регулярных, хорошо распределенных схем выстрела , чем другие более открытые или закрытые штуцеры.

Средний чок может использоваться для большинства видов охоты и почти для всей пернатой или пушистой дичи.

Благодаря оптимальному диапазону использования на средних дистанциях (25–35 м) , вы можете найти лучшую комбинацию для конкретной ситуации, в которой вы будете охотиться, просто оценив характеристики схемы выстрела различных патронов.

Фактически, единственный способ выбрать идеальную комбинацию патрон / чок — это , чтобы проверить ваше оружие и патроны на мишени , которую вы хотите поразить, чтобы найти наилучшие возможные характеристики. Я рекомендую прочитать следующую статью, если вы хотите узнать, как именно это сделать.

В Интернете есть много таблиц , которые показывают процентное соотношение дробинок, попавших в цель, на основе чоков, используемых на различных дистанциях.

Хотя эта информация полезна для понимания логики и цели дросселей, все эти значения не следует воспринимать как евангелие .

Первая причина : заключается в том, что может быть огромная разница в производительности от одного картриджа к другому.

Вторая причина : заключается в том, что, как мы видели, один дроссель может охватывать различные различные значения (например, *** 4/6 десятых миллиметра) с различным влиянием на спреды.

Таким образом, в терминах предпочтительнее указывать штуцер с точностью до десятых долей миллиметра, а не звездочкой . Эта, более единообразная ссылка идеальна.

Модифицированные, улучшенные или 2-звездочные дроссели

Модифицированный, улучшенный или ** 2-звездочный дроссель — это дроссель со средним и высоким значением, который даст вам большой диапазон, не создавая слишком узких спредов. не может эффективно использоваться на средних дистанциях.

Это очень популярный и широко используемый чок как для охоты в целом, так и для первого ствола на траншейных соревнованиях, обеспечивающий идеальный разброс даже при используемых в настоящее время легких патронах .

2-звёздочный чок подавляет ствол на 7-8 десятых, что немного меньше, чем у полного чока, и всего на одну десятую больше, чем у самого закрытого среднего чока.

Для калибра 12 средний или ** штуцер, также называемый в США «Улучшенный», обеспечивает отличную плотность распределения на дальностях около 30 метров, с 70% до 80% гранул в загрузке, помещенной в 76 см шаблонная тарелка на дальности 36 метров .

Подобно *** или «модифицированным» дросселям, ** также дает «хорошие образцы выстрелов» , другими словами, очень регулярные и однородно распределенные спреды, только немного более сконцентрированные к центру.

Чок со средним / высоким значением очень универсален и хорошо адаптируется к выстрелам, сделанным на пределе вашего диапазона во многих типах охоты. Лучше всего использовать на средних / высоких дистанциях от 32 до 40 метров. .

Результат, полученный с фиксированными дросселями, также является желаемым результатом при использовании сменных дросселей, , поэтому давайте подробнее рассмотрим, как работает дроссель .

Баллистическое воздействие чока на пули

В стволе с цилиндрическим отверстием, то есть без дроссельной заслонки, пакет гранул подвергается действию двух сил только :

• То, что из газов расширяется , когда порох взрывается и выталкивает гранулы в ствол
• Сопротивление воздуха , которое препятствует продвижению гранул.

Гранулы, следовательно, имеют тенденцию рассыпаться, в частности, гранулы на краях насыпи, а последние в грузе начнут перемещаться в расходящихся направлениях.

Дроссель ограничивает рассеивание гранул .

Это достигается за счет формирования стопки гранул на конце ствола. Коническая форма штуцера фактически превращает цилиндрический столб свинца в гораздо более аэродинамическую массу в форме усеченного конуса, что делает его более компактным, особенно в передней части, поэтому ему легче разрезать по воздуху. с меньшим трением .

Кроме того, уплотнение гранул также уменьшает пространство между ними и ограничивает возможность попадания воздуха:

• Снижает эффект рассеивания, помогая сохранять компактность и равномерность разбрасывания даже на больших расстояниях.
• Задержка уменьшается, так как гранулы имеют более высокую остаточную скорость на больших расстояниях.

Когда масса гранул проходит через чок и его диаметр уменьшается, из-за динамического жидкостного эффекта начальная скорость снаряда увеличивается на примерно на 10/12 метров в секунду по сравнению с тем же боеприпасом, выпущенным из цилиндрического канала ствола.

Также можно сказать, что рой гранул с компактной передней частью в полете позволяет гранулам двигаться дальше назад с меньшим трением, поэтому они меньше замедляются.

После того, как они покидают дуло, траектория гранул постепенно становится все более и более нарушенной , и рой распространяется в радиальном направлении, создавая поперечное распределение, которое представляет собой «распространение».

Как выбрать лучший чок для ружья

Не вдаваясь в руководства по баллистике, измерениям и процентам, мы сосредоточимся на том, что вы можете получить от своего оружия.

Первое, что нужно сделать, это выбрать картриджи, которые вы хотите использовать. Важно иметь достаточное количество однотипных продуктов, иначе вам будет сложно понять, что нужно изменить.

Отнесите оружие на полигон или в безопасное место и проверьте его с помощью шаблона, соблюдая соответствующие правила.

После того, как поместит достаточно большие листы (не менее 1 м2) на деревянную раму, отметьте центр листа цветной лентой, чтобы облегчить вашу цель.

Теперь вы готовы приступить к проверке рассеивания выстрела.

Если вы используете свое ружье для охоты, лучший диапазон — классический 36 метров , за исключением меньшего диаметра ствола, который следует тестировать на более близких дистанциях, которые лучше подходят для реального диапазона калибра.

У 20-го калибра будет примерно на 10% меньше дальности, чем у 12-го калибра, поэтому лучшая дальность для его тестирования составляет около 32 метров. Калибр 28 обычно испытывается на дальности 28 метров. и a.410 на высоте 25/27 метров.

Более близкие расстояния (12–15–20 метров) необходимы при испытании патронов разбрасывателя или ружей с нарезными / желобчатыми или парадоксальными стволами.

Чтобы провести достаточно надежный тест на патронах , вам потребуется не менее 5 схем выстрелов , произведенных в тех же условиях, в виде:

• Расстояние
• Ствол
• Дроссели
• Картридж

Если вы тестируете много патронов одновременно, вы можете уменьшить указанное выше количество до трех схем выстрела, но не меньше.

Тесты с образцами выстрелов, выполненные на отдельных листах, можно сохранить, оторвав лист от штатива и пронумеровав его, в то время как тесты на металлической пластине следует фотографировать после каждого выстрела / патрона.

В этом случае мы рекомендуем маркировать металлическую пластину ссылочным номером или кодом, который соответствует любым примечаниям, которые вы могли написать для каждого теста.

При оценке баллистических характеристик оружия и боеприпасов, специально разработанных для охоты, может быть хорошей идеей провести испытания с использованием одной и той же комбинации на разных дистанциях, чтобы увидеть, как баллистические характеристики оружия и боеприпасов меняются на типичных дистанциях, которые мы делаем больше всего. нашей охоты на.

Начните с , сделав не менее 5 выстрелов с близкого расстояния 15 метров , постепенно увеличивая дальность до 25, 36 и 40 метров.

Подобно этому, непрерывно и постепенно вы сможете увидеть, как реакция вашего пистолета изменяется с определенным дросселем и патроном, каждый раз оценивая, насколько оптимальным является диапазон, который вы считаете оптимальным, по крайней мере, необходимый минимум. количество 5 пуль попало в цель.

Если вы думаете, что ваш выстрел шаблонов слишком компактный, и замечаете какие-то промежутки , в которых цель может быть пропущена или, возможно, поражена меньшим количеством дробинок, вам следует что-то с этим сделать.

Как?

Изменяя по одному.

Начать с картриджей , пробовать разные типы.

Если известно, что влияние на разброс тесно связано с нагрузкой на оболочку и компонентами, например:

• Тип пыж
• Тип корпуса обжимной
• Размер пеллет
• Количество пеллет

Вы можете приступить к испытанию патронов с разными нагрузками, пыжами и обжимами.

В общем, войлочные пыжы, особенно в случае гофрированных рулонов, дают более щедрый разброс.

После первоначальной оценки боеприпасов лучше всего попробовать то же самое с другими чоками.

Как вы понимаете, предстоит много работы.

Баллистические испытания занимают больше, чем несколько минут , а иногда может потребоваться больше одного сеанса.Чтобы провести исчерпывающий и надежный тест, вам придется выстрелить много снарядов и проявить большое терпение.

Но преимущества будут очень полезными!

Вы найдете идеальные баллистические характеристики для вашего ружья в зависимости от типа охоты, которую вы ведете, и дичи, на которую вы хотите охотиться.

И последний совет: не доверяйте своей памяти слишком сильно!

Со временем вы забудете важные результаты , полученные в тестах. Запишите их и всегда записывайте все результаты с любыми комментариями, создавая бумажный или фотографический файл со всеми шаблонами снимков, которые вы создали во время тестов.

Таким образом, даже спустя долгое время вы все еще можете проверить и точно знать, какой эффект будет иметь определенный снаряд, ствол или чок на разных дистанциях.

Также важно отметить погодные условия, детали используемых снарядов и любые примечания, которые, по вашему мнению, могут иметь отношение к делу. В настоящее время с помощью цифровой камеры или смартфона легко делать фотографии и создавать тестовый архив .

Человеку свойственно ошибаться, продолжать ошибаться — дьявольски

Отсутствие цели — всегда разочарование.Но что еще хуже, если вы запустите , чтобы заподозрить, что с вашим ружьем и снарядами что-то не так.

Точно так же дроссели

увеличивают возможность изменения вашего разброса в десять раз и должны быть протестированы, чтобы вы точно знали, какой эффект они будут иметь, чтобы получить от них максимальную пользу.

Вот почему так важно протестировать собственное ружье, чоки и снаряды. — это отличный шанс приобрести уверенность в своем ружье , что очень важно как на охоте, так и на соревнованиях.

Результат?

После долгой и тщательной оценки вашего инструмента вероятность промаха будет очень низкой .

Чоки для гладкоствольных ружей и длиной ствола

Даже сегодня все еще не понимает, какое влияние эти два элемента оказывают друг на друга . Удушение, как мы видели, оказывает прямое влияние на размер и регулярность вашего разброса, вашу полезную дальность и проникновение выстрела.

Итак, цель каждого охотника — выбрать правильную комбинацию патрона и чока , подходящую для условий охоты. В некоторых случаях это может противоречить абсолютной концепции, согласно которой более длинный ствол даст вам больший диапазон, чем более короткий в тех же условиях. Странно а?

Рассмотрим практический пример!

Чок влияет на дальность действия современного охотничьего ружья намного больше, чем длина ствола. Ствол диаметром 60 см мог иметь больший радиус действия, чем ствол диаметром 81 см, если бы последний был намного менее засорен, чем первый.

Так зачем тебе длинное ружье?

Длинный ствол дает различные преимущества , не только с точки зрения дальности, это также отличный помощник для идеальной коллимации целевой точки , облегчая попадание в центр цели в более сложных условиях .

На самом деле, чем длиннее ствол, тем длиннее линия вашей видимости.

Вот почему длинные ружья до сих пор используются для охоты на горных перевалах , на английских проездах, при охоте на водоплавающих птиц с лодки, а также в ловушках или пеших прогулках Sporting, где вы будете стрелять по целям на дальностях более 50 метров .

Более того, поскольку более длинный ствол делает пистолет более сбалансированным, он создает идеальные условия прицеливания для выстрелов, сделанных под очень острыми углами, предотвращая рывки или потерю линейного контакта с целью.

Вам действительно нужен полный дроссель?

Мы видели, что чоки развивались за «определенное время», и чтобы ответить на этот вопрос, важно также рассмотреть эволюцию патронов.

Современные картриджи , благодаря технологическим инновациям и разумному использованию различных компонентов, были разработаны для постоянной оптимизации момента выхода гранул из ствола, для производства более регулярных и компактных спредов и экономии остаточной энергии с большее проникновение на больших дистанциях.

Важно помнить, что дальних выстрелов или выстрелов, сделанных с очень большой дистанции, не являются нормой , и их делают намного реже, чем можно было бы подумать.

Неизбирательное использование слишком большого удушения неизбежно приведет к большему количеству пропущенных бросков, так как разброс очень узкий, и более рационально и предпочтительнее использовать промежуточное удушение, позволяя игре идти дальше , но будучи уверенным, что у вас больше шансов успеха в бесчисленных играх, с которыми вы столкнетесь на средних дистанциях.

При охоте на зайца например, заяц часто быстро бежит прямо из-под ног охотника, и вам понадобится ружье, у которого нет слишком большого чока или слишком длинного ствола, по крайней мере, в начале сезон охоты. Ситуация иная к концу сезона, когда зайцы знают пару трюков и чаще всего стремятся убежать, прежде чем вы подойдете слишком близко.

На охоте все свободны, или, скорее, должны сделать это своим долгом, экспериментировать и найти идеальное решение , соответствующее их собственным привычкам и навыкам.

Например, время реакции варьируется от одного охотника к другому.

Охотники, которые быстрее прицеливаются и стреляют из ружья, так называемые «прицельные стрелки» , могут выбрать решение, оптимизированное для поражения целей с близкого расстояния, таких как очень короткие стволы, минимальный чок и снаряды без чаши для выстрела.

Охотники, которые тратят свое время , чтобы захватить цель, будут лучше ориентированы на с более длинными стволами и большим количеством чока, лучше подходят для поражения цели, которая удаляется, используя технику «стрельбы с крыла».

Наконец, если вы решите использовать ствол с большим количеством дросселей, вы должны не забыть позволить большей части дичи отойти достаточно далеко , прежде чем выстрелить , иначе будет сложно попасть в то, что вы прицеливайтесь, и если вы сделаете это, вы попадете в цель с очень высокой концентрацией свинца.

Для этого вам нужен большой опыт, хорошая цель и, прежде всего, сохранять хладнокровие!

Техническое обслуживание чока для дробовика

Сменные чоки представляют собой вставки из металлических трубок, которые навинчиваются на конец ствола или блокируются в этом положении внешней кольцевой гайкой.Поскольку чоки тонкие, они довольно хрупкие, и вам следует проявлять осторожность при обращении с ними и их транспортировке.

Сегодня большинство дросселей изготовлено из нержавеющей стали, хромировано или имеет антикоррозийное покрытие, но чтобы быть уверенным, что они не застрянут там, где стоят. вам следует их часто снимать и чистить .

Для чистки чоков вы можете использовать большинство тех же материалов, что и для ваших стволов, чистящих стержней, щетки и стальной ваты.

Дроссели также можно идеально очистить в современных ультразвуковых очистителях , широко используемых в настоящее время и уже не таких дорогих, как раньше. Их очень часто используют те, кто перезаряжает металлические гильзы для чистки гильз.

После очистки дроссели должны быть покрыты защитной смазкой , например, тефлоновой, медной или дисульфидной смазкой молибдена.

Когда вы оставляете чок на стволе, его всегда необходимо надежно заблокировать с помощью специального гаечного ключа, чтобы установить и снять его.

Эти тонкие трубки должны быть защищены от ударов и ни в коем случае нельзя ронять . Фактически, если на них есть вмятина, особенно вокруг рта, это может вызвать очень опасную частичную закупорку и привести к взрыву ствола при стрельбе из пистолета.

По этой причине необходимо периодически проверять геометрически безупречность дросселей и отсутствие следов деформации или вмятин.

Подчеркивая и подчеркивая вышесказанное, вам следует часто чистить и смазывать дроссели, потому что после того, как они были прикручены, грязь или ржавчина может сделать их практически невозможным для удаления . В таких случаях лучше отнести оружие к опытному оружейнику, который его правильно снимет.

Завести: не всегда виной дроссели!

В заключение нашего небольшого разговора, я надеюсь, что я прояснил, насколько важно использовать правильный дроссель, если вы хотите упростить попадание в цель, не создавая таких трудностей, как слишком узкий разброс или разрушение вашей игры. поразив его слишком большим выстрелом.

Это актуально как на охоте, так и на соревнованиях.

После того, как вы нашли лучшую комбинацию ствол / чок / патрон, , вам также следует подумать о своей технике стрельбы .

Можно ли улучшить? Если может, то каким образом?

Это ваша новая отправная точка. Как мы видели выше, учитывая различные чоки, существует несколько различных решений, которые являются универсальными и эффективными для многих типов охоты.

Дроссель карбюратора

Когда двигатель холодный, для запуска требуется более богатая смесь воздуха и топлива. Для создания этого состояния используется дроссель.

Чок представляет собой пластину или лезвие, закрывающее основные стволы. Он ограничивает поток воздуха через карбюратор. Это означает, что во впускной коллектор поступает больше топлива и меньше воздуха.

По мере прогрева двигателя он может работать на более бедной смеси. Дроссельную заслонку необходимо открывать постепенно, чтобы в двигатель попало больше воздуха.

Карбюраторы

доступны с дроссельной заслонкой или без нее. Также есть несколько типов дросселей на выбор.

Как это работает?

Вручную — Ручная заслонка управляется рычагом сбоку карбюратора. Затем с помощью кабеля прикрепляется рычаг или ручка внутри транспортного средства. Для этого необходимо, чтобы человек в машине медленно вручную открывал воздушную заслонку.

Автоматически — в автоматическом дросселе используется металлическая пружина для открытия и закрытия дроссельной заслонки. Пружина намотана в корпусе и одним концом прикреплена к рычагу воздушной заслонки. По мере прогрева двигателя он нагревает металлическую пружину.По мере того как пружина нагревается, она расширяется, вращается и открывает дроссельную заслонку.

Автоматические дроссели могут быть 1 из 3-х типов:

• Электрический дроссель — Электрический дроссель использует электричество для нагрева пружины и постепенного открытия дроссельной заслонки.
• Разъединенный дроссель — В разводном дросселе металлическая пружина расположена во впускном коллекторе. Пружина соединяется с карбюратором с помощью небольшого стержня. Пружина нагревается выхлопными газами, проходящими через переходной канал.
• Дроссель с горячим воздухом — В установке с дросселем с горячим воздухом металлическая пружина расположена в собственном корпусе. Трубка соединяется с корпусом и подает воздух, нагретый выхлопом.

Как это влияет на производительность?

Если вы живете в теплом климате, вам может не понадобиться дроссель. Кроме того, в большинстве гоночных автомобилей используется карбюратор без дроссельной заслонки.

Если вам нужен дроссель, вы можете выбрать тот, который лучше всего соответствует вашим потребностям. Если вам нужен больший контроль, вы можете выбрать ручной дроссель.Установка и регулировка автоматической воздушной заслонки может быть сложной задачей. Но это удобнее, чем ручной дроссель.

Разведенные и воздушные заслонки часто используются при замене карбюратора OEM-типа. Если двигатель уже настроен на работу одного из этих дросселей, его легко сохранить в таком состоянии.

Электрические дроссели популярны и очень хорошо работают. Они также просты в установке и обслуживании. Комплекты для переоборудования электрических дросселей доступны для многих областей применения.

ID ответа 4722 | Опубликовано 23.01.2017 13:14 | Обновлено 14.04.2021 08:07

Справочник по Чок-трубам для дробовика

Чоковые насадки могут превратить одно ружье в несколько специализированных ружей, в зависимости от дульной насадки, находящейся в стволе. Если вы охотитесь с дробовиком , попробуйте эти советы о том, как выбрать правильный чок для вашего стиля стрельбы из дробовика. В этой статье вы найдете информацию о наиболее часто используемых дульных насадках , специальных стволах, преимуществах дульных сужений и разбросе дросселей для различных дульных сужений .

Super-Full / Extra-Full дульные насадки, иногда называемые «добытчиками гобблеров», идеально подходят для выстрелов в голову, необходимых при охоте на индейку.

Многие охотники мало задумываются об этом, но одним из наиболее значимых изобретений для тех, кто охотится с ружьями, является дульная насадка — простое устройство, которое позволяет изменять чок ружья и, таким образом, изменять его форму и дальность действия. Одно ружье можно эффективно использовать в самых разных ситуациях охоты и / или стрельбы.

До изобретения дульного сужения все стволы были просто прямыми стволами с дальностью поражения от 25 до 30 ярдов. Удары с такого расстояния были делом удачи. Появление глухих стволов открыло новую эру в дробовике.

Краткая история чока для дробовика

Первый патент на чок для дробовика был выдан в 1866 году, но только в 1969 году, более века спустя, Winchester представила WinChoke на своих ружьях Model 1200 и Model 1400.Дроссельная заслонка Versalite компании появилась на ее автозагрузчике Model 59 восемью годами ранее, но WinChoke был первой широко популярной сменной системой дроссельной заслонки. В 1978 году Mossberg представила свою новую систему трубок Accuchoke на своей модели 500, а в 1982 году — Multichoke на модели 82 Weatherby. К началу 1980-х все производители ружей работали и выпускали свои собственные версии успешных ввинчиваемых дульных насадок. мы все знакомы с сегодняшним днем.

Хотя прошли десятилетия, прежде чем идея дульной дуги стала повсеместно принятой охотниками, окончательное внедрение этой сменной системы производителями дробовиков резко увеличило универсальность ружья и сэкономило ружьям кучу денег. Больше нет необходимости покупать дополнительные стволы, чтобы иметь возможность выбирать чоки. Многие из сегодняшних ружей оснащены различными чоками, которые можно быстро заменить поворотом гаечного ключа. Многие специализированные компании предлагают дооснащение пистолетов с фиксированными дульными насадками, а также сменные дульные насадки индивидуальной конструкции для стволов с заводской резьбой.

Типы дроссельных трубок

Сменные дульные насадки упрощают охоту на дичь из-под ног, а затем переходят на более дальние карьеры.

Дроссельная заслонка сужает заряд выстрела ружья, чтобы удерживать его вместе дольше перед распространением выстрела, таким образом давая более плотную картину выстрела на большей дальности, чем при открытом дульном сужении, или вообще без дульного сужения. В некотором смысле это сравнимо с соплом на конце садового шланга, контролирующим разброс дроби, как сопло контролирует разбрызгивание воды, делая его более узким или более широким по мере необходимости.

Дроссельная заслонка также в некоторой степени определяет эффективную дальность стрельбы из ружья. Чем сильнее сужение трубки, тем дальше диапазон.Например, полный чок наиболее эффективен на расстоянии от 40 до 50 ярдов; улучшенный цилиндр наиболее эффективен с 20 до 35 ярдов.

Чаще всего используются дроссельные трубы:

• Super-Full / Extra-Full : Два типа штуцеров, иногда называемых «добытчиками гобблеров», они идеально подходят для выстрелов в голову, необходимых при охоте на индейку . У них особо плотные перетяжки и максимально плотный узор.

• Полный : Этот штуцер имеет плотное сужение и плотный рисунок, доставляя примерно 70 процентов от общего количества гранул снаряда по 30-дюймовому кругу на 40 ярдов.Его часто используют для отстрела ловушкой, перевала водоплавающих птиц, охоты на индюшатину и для стрельбы картечью.

• Модифицированный : Этот штуцер имеет меньшее сужение, чем полный штуцер, доставляя примерно 60 процентов от общего количества гранул снаряда по 30-дюймовому кругу на 40 ярдов. Он отлично подходит для обычной охоты на водоплавающих птиц, а также для охоты на горных птиц и мелких животных, таких как фазаны и кролики в конце сезона. Также использовался для траповой стрельбы .

• Улучшенный цилиндр : даже менее суженный, чем модифицированный, улучшенный цилиндр распределяет примерно 50 процентов от общего количества гранул снаряда по 30-дюймовому кругу на 40 ярдах.Часто это выбор охотников, отстреливающих водоплавающих птиц с близкого расстояния над приманками, или преследующих с близкого расстояния горных птиц, таких как перепела, тетерева и фазаны. Нарезные пули обычно хорошо работают с этим дросселем.

• Цилиндр : без сужения этот штуцер распределяет примерно 40 процентов от общего количества гранул снаряда по 30-дюймовому кругу на 40 ярдах. Чаще всего используется правоохранительными органами для служебного ружья.

• Skeet : Этот штуцер распределяет примерно 50 процентов от общего количества снарядов по 30-дюймовому кругу на расстоянии 25 ярдов. Он разработан для обеспечения оптимальных шаблонов стрельбы по тарелочкам с близкого расстояния.

Что такое специальные дроссельные трубки?

Специальные дульные патрубки созданы для определенных типов дроби,
такие как Hevi-Shot Hevi-Choke Waterfowl
Choke Tube

Специальные дульные патрубки созданы для определенных типов дроби. Например, стальная дробь, необходимая для охоты на водоплавающих птиц, тяжелее для дробовиков, чем свинцовая дробь, и ее рисунок отличается от свинцовой дроби. Дроссельные патрубки для водоплавающих птиц сделаны прочнее, чем традиционные штуцерные патрубки, изготовленные только для свинцовой дроби.Они также построены таким образом, что стальная дробь, которая не имеет такого же рисунка, как свинцовая дробь, будет удерживать более плотный рисунок. Существуют также специальные трубки, специально предназначенные для использования с Hevi-Shot, вольфрамом и другими материалами.

Любители стрельбы по тарелочкам и трап-мишеням также часто используют высококачественные специальные тубусы. Они знают, что качественная дульная насадка может увеличить дальность стрельбы дробовика, а прочная, хорошо построенная дульная насадка также защищает ствол ружья и, в некоторых случаях, помогает снизить нагрузку на ствол ружья, вызванную нагревом.Когда на кону турнир, стрелки по тарелочкам и трэп-стрелкам хотят получить преимущество, которое они получают при использовании хорошей дульной насадки.

Cabela производит дульные насадки из высококачественной нержавеющей стали
, изготовленные по строгим заводским спецификациям

Несколько компаний, производящих дульные насадки, также производят специальные дульные насадки для растущего рынка охоты на хищников . Они сконструированы специально для использования с крупными дробовыми гранулами, такими как картечь, которую предпочитают те, кто охотится на койотов, рыси и других крупных хищников.Некоторые компании заявляют, что их трубы для охоты на хищников стабильно выдерживают дистанцию ​​до 70 ярдов.

Преимущества дроссельных трубок

Ввинчиваемые дульные патрубки , такие как дроссельные патрубки Cabela, продаваемые в Bass Pro Shops , дают ружьям возможность удобно и недорого попробовать различные сужения с разными нагрузками. Если вы охотитесь на перепелов или кроликов в густом заросшем кустарником укрытии, где большинство выстрелов делается, например, в пределах 20 ярдов, вам, вероятно, понадобится самый широкий рисунок, который будет стрелять ваше ружье, при сохранении адекватной плотности дроби.Если ваши дробовые патроны дают слишком тугую схему для этих условий, просто отвинтите дроссельную заслонку с модифицированным или улучшенным цилиндром и вкрутите дроссель на тарелке или цилиндре.

Переходя к противоположной крайности, если ваши боеприпасы не обеспечивают достаточно плотный рисунок на 30 ярдах для последовательных ударов дроби по рисовым гусям, замените модифицированный чок на полный или, возможно, сверхполный. Но будьте осторожны при использовании очень тугих штуцеров, поскольку после достижения оптимального количества штуцеров для конкретной нагрузки дальнейшее увеличение сужения может отрицательно сказаться на качестве рисунка.

Создание массива дроссельной трубки и сочетания нагрузок

Поскольку разные пистолеты работают по-разному, даже с одинаковым зарядом и штуцером, единственный способ точно узнать, как комбинация штуцер / штуцер будет работать в нижнем диапазоне, — это протестировать его по образцу на бумаге.

При выстреле из дробовика пули вылетают из ствола и начинают разлетаться или разлетаться. Чем дальше движутся пули, тем больше разброс выстрела. photo Hunters Ed Course

Щелкните здесь , чтобы увидеть увеличенное изображение диаграммы , показывающей разброс прицела оружия для различных чоков и дистанций .

Если вы охотитесь на водоплавающих птиц, это также важно, потому что рисунок стальной дроби отличается от рисунка свинца. (Вы должны стрелять более открытым штуцером со сталью, чем со свинцом, чтобы получить аналогичную плотность рисунка на заданном расстоянии.) Многие другие вариации также могут повлиять на производительность — например, медное покрытие по сравнению с прямым свинцом, поэтому важно проверьте, как ваше ружье работает с определенным зарядом и дульной насадкой.

Начните с приобретения дульных сужений, указанных для используемого вами типа стрельбы, и смонтируйте их с вашим любимым зарядом.Для этого сделайте упор в центре 30-дюймового круга с расстояния 40 ярдов. Полный чок должен направлять 70 процентов выстрела по кругу, модифицированный 60 процентов, улучшенный цилиндр 45 процентов. Цилиндр, или вообще без дросселя, должен стрелять от 25 до 35 процентов.

Со сменными дульными насадками охотник может использовать одно и то же ружье
для охоты с близкого расстояния на уток-приманок утром и для стрельбы по гусям на дальние дистанции днем.

Если, например, в патрон, который вы стреляете, составляет 1-1 / 4 унции No. 2 стальной дроби, в ней содержится примерно 156 гранул. Если вы насчитаете 94 отверстия от пуль, ваше ружье поместило 61 процент заряда выстрела внутри круга, показывая, что заряд обеспечивает измененную производительность. Чтобы лучше понять, как работает ружье, сделайте не менее пяти паттернов с одинаковым зарядом и усредните результаты.

Если ваш шаблонный тест показывает менее чем удовлетворительную производительность для типовой стрельбы, которую вы делаете, попробуйте несколько разных зарядов — может быть, увеличив или уменьшив размер выстрела, или немного более горячий или менее мощный.Если это вас не устраивает, потратите около 20 долларов на новую штуцерную дугу и либо затяните, либо ослабьте штуцер на один размер перед повторным нанесением рисунка. Рано или поздно вы попадете в комбинацию, идеально подходящую для вашего дробовика.

Чтобы определить максимальный эффективный диапазон комбинации дроссель / нагрузка, вы также можете попробовать этот метод. Допустим, вы много стреляете по крыльям. Начните с стрельбы по бумаге с 20 ярдов, а затем отступайте от доски для выкройки с шагом 5 ярдов, снимая схемы на каждом расстоянии. Когда процент выстрелов внутри 30-дюймового круга падает ниже 65 процентов, вы превысили максимальный диапазон для этой конкретной комбинации.

Еще один способ проверить эффективность вашего оружия на выбранном вами игровом животном — это нарисовать животное на цели и выстрелить в него на обычном расстоянии. Посмотрите, действительно ли узор убьет животное. Посмотрите, есть ли в выкройке дыры. Посмотрите, дадут ли разные нагрузки и дроссели лучшую картину.

Прелесть использования различных дульных сужений заключается в том, что они превращают одно ружье в несколько специализированных ружей, в зависимости от того, какая дульная насадка находится в стволе.Для каждого стиля стрельбы из дробовика найдется чок, соответствующий этому стилю, и стрелок может значительно повысить свою меткость, выбрав и используя правильный чок.

Choke — обзор | Темы ScienceDirect

5 Обсуждение

Узкие проходы, образованные в высоких широтах в результате разделения континентов Южного полушария и Антарктиды, и в тропиках через Индонезийский архипелаг, обеспечивают естественные места для наблюдений и мониторинга межокеанских обменов.Действительно, было предпринято много согласованных усилий по поддержанию долгосрочных программ мониторинга в этих регионах, хотя в прошлом географическая (Южный океан) и материально-техническая (Индонезия) изоляция этих экстремальных мест затрудняла это. Тем не менее, в последние десятилетия многие текущие программы наблюдений наряду с измерениями с помощью дистанционного зондирования успешно предоставили ценную информацию об изменчивости в различных временных масштабах межокеанского обмена через эти узкие места и их важности для глобальной климатической системы.

В Южном океане быстроходный ACC обеспечивает эффективное выравнивание межокеанских свойств, уменьшая контрасты между каждым из основных океанических бассейнов в Южном полушарии. Тем не менее, сильные водовороты в районе Агульяс противодействуют сильному потоку АЦТ на восток и нагнетают соленую воду Индийского океана, которая прослеживается через Южную Атлантику и потенциально влияет на МОЦ. В то время как сильное взаимодействие воздуха и моря, приливное и ветровое перемешивание в индонезийских морях значительно изменяет водные массы источников Тихого океана, которые составляют термохалинный профиль МФТ, который входит в Индийский океан, его характерная черта, по-видимому, в значительной степени подавляется, возможно, более соленым RSOW из-за время достижения индонезийскими водами западной границы Индийского океана.

Как и в случае межокеанских обменов, обмены между океанами и прилегающими к ним морями имеют разный вес в зависимости от их значимости для вариаций глобального МОЦ и климата. Арктическое море и Лабрадорское море являются наиболее важными участниками, оказывающими сильное влияние на изменения в МОЦ. Закачка пресной воды из этих субарктических окраинных морей будет противодействовать вкладу более соленых вод из системы Агульяс, а также из Средиземного моря, и впоследствии окажет конкурирующее влияние на стабилизацию МОЦ в Северной Атлантике. Другие окраинные моря влияют на среднюю океаническую циркуляцию, но, видимо, не на ее вариации. Однако они предоставляют важные маркеры свойств водных масс, которые можно использовать для определения изменений в переносах между атмосферой и океаном, а также в балансах тепла, соли, углерода, питательных веществ и других свойств. Несмотря на открытый вопрос о путях MOW, ясно, что отток через Средиземное море приводит к сильным сигналам собственности в Северной Атлантике и в части Южной Атлантики, выше или как часть NADW.Точно так же сток из Красного и Охотского морей оказывает сильное влияние на свойства водных масс на промежуточных глубинах в Индийском и Северном Тихом океане, соответственно. Однако в десятилетних масштабах времени было показано, что изменения свойств источника в MOW были слишком малы, чтобы оказать существенное влияние на открытую Атлантику. То же самое может быть и в случае десятилетних изменений в водах Красного и Охотского морей, влияющих на их прилегающие бассейны. Тем не менее, все эти маргинальные притоки морей можно рассматривать как индикаторы климатических изменений, затрагивающих более крупные регионы.

Глубокие океанические проходы между соседними океаническими бассейнами позволяют перетекать глубинные и придонные воды из одного бассейна в другой. Глубокие проходы также являются узкими проходами, которые из-за их ограниченной протяженности потенциально могут обеспечить относительно простой участок мониторинга амплитуды и изменчивости свойств глубинной ветви МОЦ. Мы сосредоточили наше обсуждение на глубоких проходах, которые контролируют распространение НАДВ в Атлантическом океане и НАДВ в Мировом океане, и мы рассмотрели характеристики этих потоков.Эти глубокие проходы представляют значительный интерес, поскольку они являются местом высокого уровня турбулентности, сильного изменения водной массы и влияют на динамику бассейна выше по течению (Whitehead, 1998). Перемешивание интенсивное (~ 10 ^{— 2} м ² с ^{— 1} ) в глубоких проходах из-за нестабильного характера сильно сдвиговых потоков. За критической точкой поток становится сверхкритическим, и перемешивание может быть еще более интенсивным (значения до 10 ^{— 1} м ² с ^{— 1} сообщалось Ferron et al. , 1998 для области гидравлического прыжка в зоне разлома Романш). Это улучшенное перемешивание сильно влияет на свойства глубинных и придонных вод бассейнов ниже по течению. Точное моделирование этих областей интенсивного перемешивания в моделях общей циркуляции (МОЦ) остается проблемой (Legg et al., 2009).

Как описано в других частях Мирового океана, в последнее время произошли значительные поддающиеся измерению изменения как в свойствах, так и в потоках в местах обмена между океанами и бассейнами. Примечательно, что все примеры, обсуждаемые в этой главе, за исключением стока из Красного моря, указывают на повышение температуры в последние десятилетия, тем самым убедительно подтверждая реакцию Мирового океана на глобальное потепление.Долгосрочные изменения в тропических пассатах Тихого океана привели к изменениям в транспорте МФТ (Wainwright et al., 2008). Хотя модельные исследования показывают, что сдвиг к полюсу и усиление западных ветров Южного океана привели к увеличению утечки в Агульяс (Biastoch et al. , 2009), влияние этих ветровых изменений на сам перенос АЦЦ остается менее очевидным. Хотя в последнее время появилось много свидетельств того, что изменения свойств произошли в глубинах океана (например, Fukasawa et al., 2004; Johnson and Doney, 2006; Kawano et al., 2006; Джонсон и Грубер, 2007; Ринтул, 2007; Зенк, Морозов, 2007; McKee et al., 2011), к сожалению, в настоящее время нет данных о долговременных измерениях переноса в глубоких проходах. Чрезвычайная сложность абиссальной топографии наряду с технологическими проблемами проведения долгосрочных наблюдений за относительно небольшими сигналами при низких температурах и огромном давлении в удаленных местах усложняет нашу способность поддерживать оптимальный набор проб в глубинах океана. Гарцоли и др. (2010) рекомендовали установку устойчивых измерений в глубоких проходах, которые еще не оборудованы инструментами (например,г., Вема Шанель, зона разлома Романче, Самоанский пролив и пролив Амиранте). Действительно, наблюдаемые изменения подчеркивают необходимость долгосрочного мониторинга во всех межбассейновых узлах, которые в конечном итоге соединяют систему MOC. Такие измерения имеют решающее значение для мониторинга климата и валидации GCM.

Решение проблем с воздушной заслонкой — блог LawnEQ

Если у вас есть газонное оборудование с электрическим приводом, вы можете сразу же отключить его. Вы один из счастливчиков — вы можете просто подключить его, нажать выключатель, и он готов к работе.Для тех из нас, кто использует оборудование с бензиновым двигателем, многие из нас получат шанс справиться с непроизвольным удушением в какой-то момент в процессе работы на лужайке.

Что такое дроссель?

Часто называемый дроссельным клапаном, он ограничивает поток воздуха в топливно-воздушную смесь. Его основное назначение — ограничить воздушный поток, когда вы пытаетесь запустить свое оборудование. Это ограничение позволяет подавать больше топлива в камеры сгорания. Это важно, потому что малые двигатели, запускаемые в холодном состоянии, плохо справляются с испарением бензина.

Проблемы с дросселем

Наиболее частая проблема, возникающая в системе дроссельной заслонки, — это затопление. Если двигатель запускается успешно, оставление полной дроссельной заслонки всего на несколько секунд может привести к попаданию слишком большого количества топлива в камеру сгорания. Это приведет к блокировке и остановке двигателя. После того, как двигатель был залит, может потребоваться некоторое время, чтобы топливо стекало из камеры до точки, при которой косилку можно было бы снова легко запустить. В самых крайних случаях вам может потребоваться даже открыть двигатель, чтобы слить его и вернуть в рабочее состояние.

Вторая, довольно распространенная проблема — когда заслонка не открывается и не закрывается должным образом или быстро. Если ваш дроссель заедает или не двигается должным образом, это может вызвать затопление, даже если вы выполните правильные шаги для запуска. Застрявшая воздушная заслонка также может помешать вам полностью ее закрыть для правильного запуска двигателя. Если не позаботиться о нем, когда он лишь слегка прилипает, грязь может накапливаться до тех пор, пока дроссельная заслонка не застрянет.

Решение для затопления

Вероятно, вам никогда не удастся запустить двигатель при первом же нажатии на шнур.Вместо того, чтобы постоянно тянуть за шнур на полной заслонке до тех пор, пока он не запустится, тяните до тех пор, пока не станет казаться, что двигатель находится прямо на пороге запуска. Если вы чувствуете, что следующий рывок запустит его, переведите рычаг в положение полузаслонки. Это позволит некоторому количеству воздуха проникнуть внутрь и снизит вероятность затопления двигателя.

Фиксация открытия и закрытия воздушной заслонки

Для обеспечения правильного открытия и закрытия воздушной заслонки необходимо проверить и смазать вал воздушной заслонки, а также рычаг воздушной заслонки.Работать с дроссельной заслонкой для улучшения движения очень просто — просто распылите очиститель карбюратора вдоль вала, чтобы ослабить зернистость. Он будет сбит во время использования, позволяя воздушной заслонке вернуться в нормальное состояние.

Второе, что нужно проверить, — это дроссельная заслонка. Если это не отрегулировать должным образом, заслонка может не закрываться или открываться должным образом. Ослабив монтажный кронштейн троса, как указано в руководстве по эксплуатации оборудования, владелец может переместить рычаг воздушной заслонки и кожух троса, чтобы исправить любые зазоры или проблемы с движением.

Дроссель — это не какая-то непонятная, сложная для понимания часть оборудования. Он имеет простую функцию, простое управление и действительно не так уж и сложно диагностировать и ремонтировать. Это звучит немного устрашающе. Но любой, у кого есть подходящие отвертки и незначительные технические ноу-хау, может убедиться, что дроссель никогда больше не задержит его рабочий день.

Объяснение дросселей для дробовика — Руководство по маркировке, размерам и рисункам

Если вы хотите узнать больше о чоках для дробовика и хотите вооружиться знаниями, чтобы выбрать чоки, подходящие для различных ситуаций, с которыми вы, вероятно, столкнетесь в полевых условиях, читайте дальше.

Что такое чоки для дробовика?

Задайте этот вопрос 10 разным стрелкам, и, вероятно, все они дадут вам одинаковый ответ. Спросите тех же 10, как они используют удушение и каковы их взгляды на использование удушения в разных ситуациях, и вы, вероятно, получите 10 совершенно разных ответов.

Некоторые одержимы этим, некоторые игнорируют. Что вы должны сделать? В конечном счете, уверенность и техника — вот что приводит к большему количеству попаданий по мишеням, но использование правильного удушения в правильной ситуации может дать вам преимущество.

Как работают дроссели для дробовика

На самом базовом уровне чок сужает ведущий (или альтернативный ведущий) выстрел, когда он выходит из ствола ружья. Это сужение делает схему выстрела более плотной, чем она была бы, если бы дроссель вообще не использовался.

Так почему же вам нужно ужесточить схему выстрела, разве это не усложняет попадание в цель? Ну да и нет…

Чем туже ваш удушающий удар, тем дальше будет двигаться ваша схема, поэтому, если вы стреляете в высоких фазанов, ваши требования к удушению будут сильно отличаться от, например, стрельбы по тарелочкам, но об этом позже.

Это короткое видео из США прекрасно объясняет, что такое дроссель на базовом уровне.

Ружья

выпускаются двух форматов — с фиксированным и многоствольным чоками. Само собой разумеется, что дульное ружье с несколькими чоками даст вам гораздо больше гибкости, если вы будете практиковать разные типы стрельбы, поскольку вы можете менять чоки по своему усмотрению. С фиксированным дульным сужением вам необходимо, чтобы в ваши стволы были внесены физические изменения профессиональным оружейным мастером. Однако помните, что вы можете открыть дроссели, но не закрывать их обратно — как только металл был удален, он исчезнет навсегда!

Многофункциональный дульный пистолет может дать вам больше возможностей.Пистолеты с несколькими дросселями

обычно поставляются с набором дроссельных заслонок стандартных размеров, а также с дроссельной заслонкой / гаечным ключом для их установки и извлечения. Дроссельные патрубки могут быть установлены заподлицо или удлинены — они будут выглядеть по-другому в пистолете, как показано на рисунке ниже.

Удлиненные штуцеры не дают никаких реальных преимуществ, кроме возможности видеть, какие штуцеры у вас установлены, поскольку они обычно имеют цветовую маркировку. Некоторым людям также легче менять удлиненные патрубки, потому что они делают это вручную, хотя всегда рекомендуется использовать ключ / гаечный ключ, чтобы трубки были «полностью на месте» — незакрепленные штуцерные патрубки могут быть очень опасными.

С эстетической точки зрения, это личное предпочтение — некоторым нравится внешний вид вытянутых дросселей, в то время как другие предпочитают, как выглядят смывные штуцеры.

Размеры штуцера

Существует 6 стандартных размеров штуцеров. Как ни странно, названия в Великобритании и США различаются, поэтому оба подробно описаны ниже. Все они расположены в порядке от наименьшего до наибольшего дросселя, так, например, Improved Cylinder в Великобритании соответствует Skeet в США, поскольку оба являются вторыми в списке.

Великобритания

• Настоящий цилиндр
• Улучшенный цилиндр
• Четверть
• Половина
• Три четверти
• Полный

США

• Цилиндр
• Skeet
• Улучшенный цилиндр
• Модифицированный
• Улучшенный Модифицированный
• Полный

Существуют другие размеры штуцеров, но они встречаются реже.В их числе:

• 3/8 (US Light Modified)
• 5/8 (US Light Improved Modified)
• Super Full (Великобритания и США)

Хотя одно и то же название используется независимо от диаметра ствола пистолета, фактическое сужение сумма отличается. Например, на дробовике с 12 стволами сужение для достижения полного чокуса будет 0,040 дюйма, тогда как на ружье с 20 стволами оно будет 0,027 дюйма.

Если вы хотите узнать больше о конкретных размерах более подробно, см. Нашу статью «Улучшенный цилиндр по сравнению с модифицированной дроссельной заслонкой».

Независимо от фактического измерения сужения в разных каналах ствола, все они стремятся достичь одного и того же — определенного процента выстрела в пределах 30-дюймового круга на расстоянии 40 ярдов. В таблице ниже показано, каков целевой процент для наиболее распространенных размеров штуцеров.

Схема дроссельной трубки

Поскольку разные картриджи могут давать разные результаты, рекомендуется выбрать картридж, который вам нравится, и придерживаться его для максимальной стабильности.Если можете, попробуйте шаблонную пластину, чтобы убедиться, что ваши чоки и выбранный патрон работают так, как ожидалось, исходя из приведенной выше таблицы.

Шаблоны пластин не должны быть сложными — в этом решении простой пластиковый лист навешивается на надежный поддон. Обратите внимание на траву позади него, чтобы сделать выстрел безопасным.

Маркировка штуцеров

Маркировка штуцеров используется для обозначения различных штуцеров. Метки могут быть цветными полосами, звездочками или насечками.

К сожалению, разные производители маркируют свои дульные насадки по-разному — маркировка Beretta будет отличаться от Browning и от Perazzi.Это означает, что мы не можем перечислить их все здесь, но ссылки ниже ведут на ресурсы от Beretta и Browning, которые должны помочь вам понять маркировку на ваших лампах, если они у вас есть от любого из этих производителей.

Маркировка воздушной заслонки Beretta

Маркировка дроссельной заслонки Browning

Какие дроссели для дробовика следует использовать?

Хотя мы подробно рассмотрим конкретные карьеры и дисциплины, в качестве общего руководства можно использовать следующее:

• Для целей на расстоянии 40+ ярдов и более используйте полный чок
• Для целей до 40 ярдов используйте 3/4 чок (улучшенный модифицированный США)
• Для целей до 35 ярдов используйте 1/2 чок (измененный US )
• Для целей до 30 ярдов используйте штуцер 1/4 (улучшенный цилиндр США)
• Для мишеней менее 25 ярдов используйте улучшенный цилиндр (тарелка США)

Обратите внимание, что все выше и ниже относятся к только свинцовая дробь.Для стальной дроби предъявляются особые требования к дросселю, и если вы ошибетесь, это может быть опасно. Чтобы помочь вам, BASC опубликовал некоторые инструкции по этому вопросу — STEEL SHOT Что вам нужно знать с точки зрения безопасности (при нажатии на ссылку лист автоматически загружается).

Фазан

Это зависит от типа стрельбы по фазану, которую вы снимаете — пешком или на машине. Если на нем гонят, то встретите ли вы высокоуправляемых птиц?

Для стрельбы по фазану на прогулку нельзя стрелять по птицам слишком далеко от себя, поэтому 1/4 и 1/2 должно хватить.Когда птица улетает от вас, вы хотите, чтобы наиболее открытая дроссельная заслонка находилась на стволе, который стреляет первым. Более плотный чок на стволе, который стреляет вторым, даст вам немного большее расстояние, если потребуется второй выстрел.

Обратное верно для загнанного фазана — он движется к вам, поэтому вам нужно, чтобы ваш более плотный чокер на стволе, который стреляет первым, и самый открытый чугун на стволе, который стреляет вторым, поскольку птица будет ближе к вам для вашего второго выстрела.

Вы должны судить об этом, исходя из конкретной ситуации при стрельбе, в которой вы оказались, но 1/2 и 1/4 могут быть хорошей отправной точкой для фазанов с низким содержанием, полных и 3/4 для действительно высоких птиц.Важно отметить, что вы всегда должны следить за тем, чтобы вам было комфортно стрелять в пределах того диапазона, на котором, как вы знаете, вы можете чисто убить птиц.

Тетерев

Тетеревы — быстро летающие птицы, и, приближаясь к вам, вы, скорее всего, нажмете на спусковой крючок, когда они будут на расстоянии от 40 до 45 ярдов. Из-за скорости, с которой они летят, они пролетят еще 10 ярдов, прежде чем столкнутся с вашей схемой выстрела, поэтому 1/2 чока на первом стволе и 1/4 на втором — хорошая отправная точка.

Приманка для голубей

Когда вы находитесь в шкуре и ждете, когда голуби соблазнят ваш образец, ваша средняя дальность стрельбы, вероятно, будет в районе 20–25 ярдов, поэтому важно не «заглушить» ваше ружье.

Чтобы дать вам немного больше гибкости, вы можете выбрать 1/2 и 1/2, что позволит вам выстрелить в любую птицу немного дальше. 1/2 и 1/4 также будут работать для стандартных входящих голубей с 1/2 на первом стволе и 1/4 на втором.

Спортивные глины

При стрельбе по спортивным мишеням вы столкнетесь с множеством целей, но ни одна из них не будет находиться либо очень близко к вам, либо очень далеко. Имея это в виду, настройки 1/4 и 1/2 должны сослужить вам хорошую службу.

1/4 на первом стволе и 1/2 на втором. Если вы окажетесь у стойки, для которой для первого выстрела требуется немного больше дроссельной заслонки, чем для второго, вы можете просто использовать переключатель ствола на своем ружье, чтобы выстрелить сначала из 1/2 ствола, а затем из 1/4 ствола.

Скит

Поскольку при стрельбе по тарелочкам мишени находятся на близком расстоянии, обычно требуется очень открытый чок. Типичная установка — это улучшенный цилиндр (или чоки по тарелочкам в США, отсюда и название) на оба ствола.
