Как сделать откатные ворота с электроприводом своими руками

В этой статье разобраны все моменты по установке откатных ворот и оснащению их электроприводным устройством. По отдельности и в комплексе рассмотрены все составляющие.

Без преувеличения можно сказать, что на сегодняшний день электроприводы — одни из наиглавнейших составляющих подавляющего большинства механизмов. Рассмотрим, что это такое в общем и относительно ворот данного типа.

Что такое электропривод и для чего он нужен

Электропривод – это специализированная электромеханическая система, которая предназначена для преобразования электрической энергии в различные механические воздействия. Она может быть установлена на любой технологический механизм и позволяет ему совершать заданные функции, исключая приложение усилий со стороны человека. До сих пор можно встретить споры – включать или нет в электропривод управляющие цепи, но в данном случае (при установке на ворота) этот момент не столь актуален, так как энергопотребление бытовых устройств не столь значительно, как в промышленных условиях.

Посмотрим на более «человеческую» формулировку данного определения — это устройство, которое преобразует электрический ток в механические движения – вращательные или поступательные. Если посмотреть на это определение касательно ворот, то в данном случае электропривод будет отвечать за их открывание и закрывание, снимая с человека необходимость перемещать полотно ворот вручную.

На откатных воротах привод в целом состоит из:

• Двигатель и редуктор (для ворот продаются специализированные модели – в одном корпусе).
• Зубчатая рейка (через нее усилие от редуктора передается на полотно, к которому она прикреплена).
• Автоматика и защита (первая останавливает двигатель при открытом или закрытом положении; вторая останавливает двигатель при возникновении препятствия в работе).
• Цепи управления (сюда входят пульты, фотоэлементы, сигнальные лампы и щит управления).

В основном сами приводы выбирают исходя из двух параметров:

• Предполагаемая интенсивность использования. Из этого параметра можно узнать на какое количество циклов рассчитан привод. Измеряется в процентах — стандартные значения 30, 50, 70, 100%. В быту обычно используются на 30-50%. Если предполагается установить ворота на участок с высокой интенсивностью движения, то рекомендуется рассмотреть связку ворота-шлагбаум, которая может значительно продлить срок службы конструкции. В час пик ворота можно открывать, а движение регулировать шлагбаумом.
• Мощность. Показывает, какой вес ворот можно перемещать данным приводом. Стандартные значения веса – 300-800 кг. К весу самих ворот необходимо приплюсовать значения ветровой нагрузки, коэффициент которой равен 40. Т.е. берется площадь ворот в квадратных метрах и умножается на 40. Полученный результат складывается с весом полотна и получается максимальное значение, которое может воздействовать на привод.

Как итог – это связка двигатель-редуктор (в одном корпусе), что преобразует электроэнергию во вращение вала с шестеренкой, который посредством зубчатой рейки перемещает полотно ворот.

Лидерами на рынке являются приводы немецкого и итальянского производства, хотя уже встречаются и достойные представители отечественной и китайской промышленности.

Подробная информация о монтаже откатных ворот из профнастила своими руками — в этом материале.

Если вас интересует, как самостоятельно сварить ворота из профильной трубы — читайте об этом здесь.

Посмотреть фото различных гаражных замков, а также почитать про их отличия и преимущества можно в этой статье.

Принцип и варианты работы автоматики

В электромеханике автоматикой принято считать платы управления и периферийные устройства (датчики), обеспечивающие поступление сигнала для осуществления необходимого действия. Она также включает в себя цепи и устройства защиты, как оборудования, так и людей, находящихся в зоне его действия.

В прайсах торговых организаций зачастую предлагаются полные комплекты оборудования, где в автоматику включен также и электропривод, поэтому мы также будем рассматривать все в комплексе.

В целом, электротехника как наука уже давно изобрела все, что могла. Как следствие – принцип работы автоматики для откатных ворот в корне везде один и тот же. Различия могут быть лишь в исполнении периферийных устройств, что подают сигналы на остановку/запуск двигателя привода. На сегодняшний день используются:

• Механические концевики. Уже устаревающие устройства, от которых отказываются ввиду их невысокой надежности. Они часто отказываются нормально работать из-за нагара на контактах или же из-за их загрязнения.
• Магнитные датчики. Срабатывают при изменении магнитного поля при приближении магнита к приемнику.
• Фотоэлементы. Состоят из источника/приемщика сигнала и зеркала. Срабатывают, когда зеркало перестает возвращать сигнал к приемо-передатчику. Очень эффективны как датчики защиты.

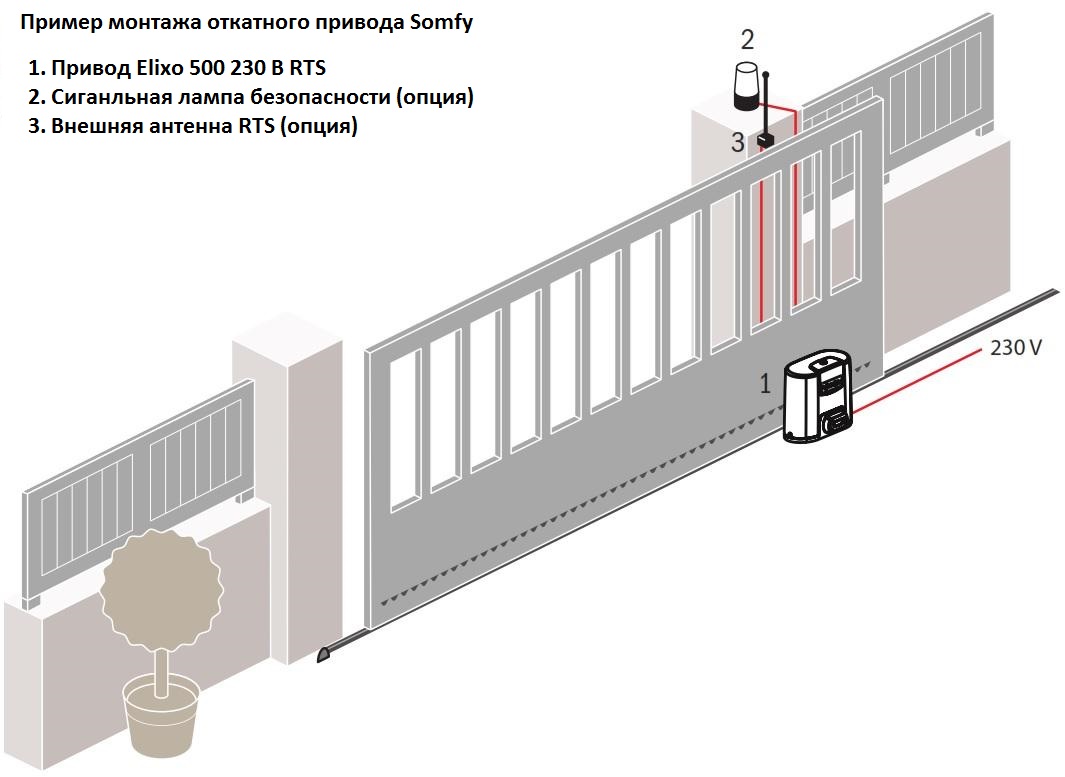

Чертеж автоматических ворот

Общий принцип и порядок работы автоматики такой:

1. После нажатия кнопки на пульте управления (зачастую сделан как брелок) сигнал улавливается фотоэлементами. Расположение их подбирается индивидуально в зависимости от местности.
2. Фотоэлемент подает сигнал на плату управления, которая задействует пускатель двигателя.
3. Полотно ворот откатывается до тех пор, пока не поступит сигнал от датчика, что они открыты на максимальную ширину – двигатель отключается.
4. Далее обычно наступает черед реле времени, которое удерживает ворота открытыми некоторое заданное время, после чего подает сигнал на плату управления, что пора запускать обратный ход двигателя.
5. Полотно ворот откатывается в первоначальное положение до тех пор, пока не получен сигнал датчика о том, что они полностью закрыты – двигатель отключается.

Сами датчики (чаще магнитного типа, для работы которого не страшны грязь и снег) преимущественно устанавливаются либо на зубчатую рейку, либо на верхнюю часть полотна ворот. Защита выполняется в несколько ступеней: фотоэлементами (контролируют весь участок движения ворот, при обнаружении препятствия для движения полотна останавливают двигатель), а также датчиками нагрузки двигателя (если по каким-либо причинам двигатель начинает потреблять значительно больше электроэнергии, то подается сигнал на его отключение). На проем также ставятся дополнительные фотоэлементы, которые не разрешают воротам закрыться, если в нем что-то находится.

Как и с приводами – советуем присмотреться к немецкой и итальянской автоматике, хотя вполне реально подобрать приличную комплектацию и от менее известных производителей.

На следующем видео — как выбрать привод для ворот:

Подготовка и установка привода

Рассмотрим вкратце весь процесс установки ворот, подробнее останавливаясь на моментах, когда дело касается работ с электроприводом:

• Предварительные замеры и оценка будущего расположения ворот. Тут отметим, что в 99% случаев их размещают изнутри ограды. Длина полотна будет равна 150% от ширины проема, так что проверьте наличие свободного места.
• Фундамент. Это обязательная часть работ (также применяется крепление механизма на сваях, но реже), следует учитывать, что основанию необходимо время, чтобы хорошо схватиться, так что рассчитывайте время так, чтобы после заливки оно простояло около 3-4 недель.
• По размерам длина ямы зависит от ширины проема ворот (50% от нее) и глубины промерзания почвы (на которую она и копается), ширина фундамента обычно около 0,5 м. Также определитесь с необходимостью установки ответного столба, на который ворота будут опираться в закрытом положении. Можно ли его закрепить к ограде либо же также под него необходим фундамент.
• Копается яма данных размеров. В ней параллельно поверхности (заподлицо) и углами вниз крепится швеллер, к которому привариваются уголки либо арматура (располагаются они на всю глубину ямы).

Именно на этом этапе производится подводка кабелей для электропривода (в крайнем случае, в фундамент посередине необходимо замуровать гофрошланг, через который затем и протянутся провода).

• Далее все заливается раствором и остается только ждать, пока он полностью не застынет.
• Когда фундамент достаточно затвердел, пришло время для установки полотна ворот. Натянутой ниткой необходимо обозначить где оно будет ходить.
• Далее устанавливаются ролики держатели (к швеллеру привариваются регулировочные площадки, на которые они и прикручиваются) и регулируются так, чтобы ход ворот был полностью свободным.

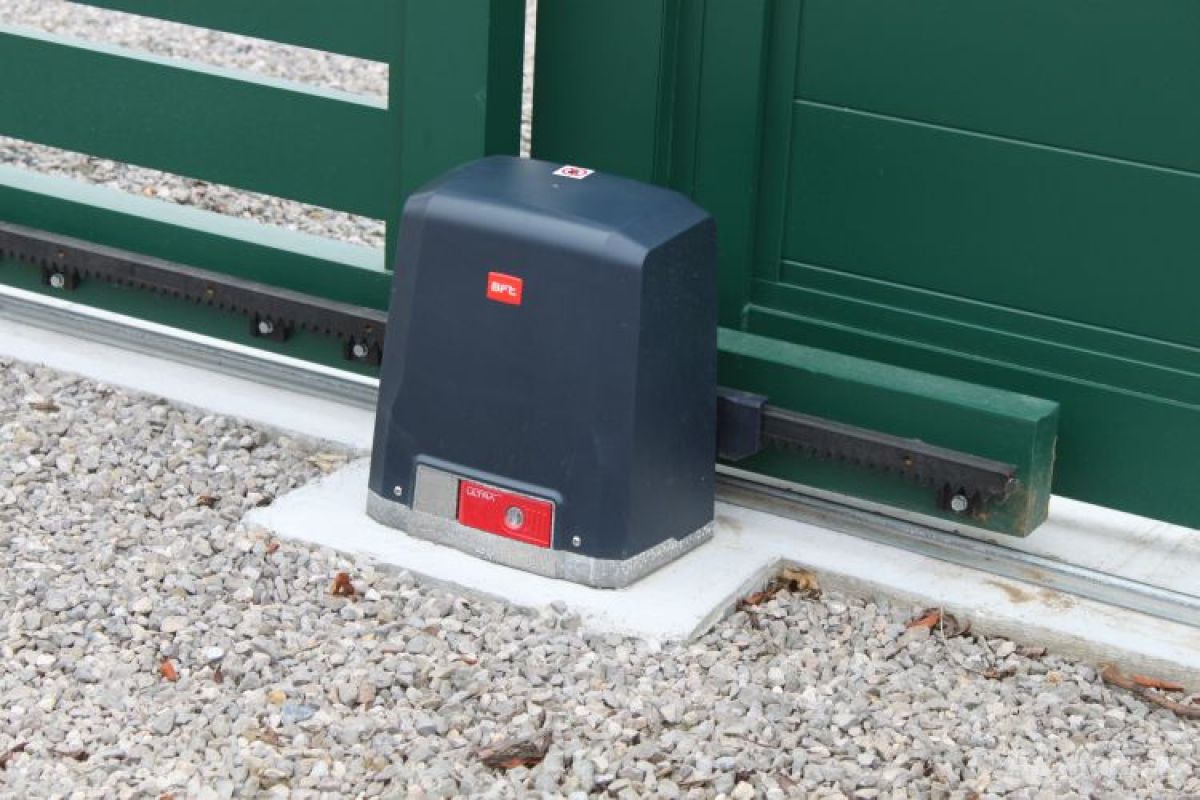

• Привод и зубчатая рейка. Для первого также делается регулировочная площадка и уже в соответствии с положением шестерни вала редуктора к полотну ворот приваривается рейка. Необходимо следить, чтобы высота рейки не менялась от краев к середине, а зазор между зубьями шестерни редуктора и собственно рейкой составлял около 1 мм. Тогда ход ворот будет плавным и бесшумным.
• Концевики. Рекомендуется установить и отладить в первую очередь именно их. Места их размещения могут различаться в зависимости от моделей. Интересный момент, который может возникнуть – после первого запуска ворота проедут метра полтора и остановятся. Это может срабатывать дополнительная защита в самой плате управления, которая отсчитывает метраж пропущенного через редуктор полотна ворот. В таком случае в инструкции необходимо найти, как перепрограммировать контроллер на длину вашей конструкции.
• После того, как работа привода и концевиков отлажена – можно приступать к монтажу периферии в виде фотоэлементов, защитных устройств, сигнальных ламп и т. п. Не стоит совершать распространенную ошибку и пытаться запустить все вместе. Как показывает практика — всегда что-то может быть собрано не так. Гораздо практичнее все делать и проверять последовательно — если в процесс монтажа вкралась ошибка, то ее сразу можно будет заметить.

Когда все настройки закончены, пришла пора поставить себе мягкое кресло и с чувством полного удовлетворения просто поиграться – открывая и закрывая новые ворота.

Видеоматериал о монтаже своими руками

На видео — пошаговый процесс установки автоматических откатных ворот:

Фотогалерея ворот с автоматикой

На фото ниже представлены откатные конструкции из различных материалов:

Как установить электропривод для откатных ворот своими руками: советы специалистов

На сегодняшний день откатные ворота — это самый распространенный и востребованный вид такого рода конструкций. Сегодня такие ворота, даже с автоматикой, можно установить без привлечения специалистов, т. е. самостоятельно. Главное отнестись серьезно к процессу монтажа, а также следовать рекомендациям опытных и грамотных мастеров.

Существует две основные 2 разновидности данного вида ворот:

• 1. рельсовая;
• 2. консольная.

Конструкции первого типа в нынешнее время практически не устанавливают, потому, что этот процесс сопряжен с определенными трудностями установки. Кроме того, с практической точки зрения недостатков у ворот такой разновидности хватает. К главным их минусам, к примеру, относятся необходимость постоянно чистить (обслуживать) рельсу, а также ограничения по габаритам транспортных средств, которые через эти ворота въезжают.

С чего начать?

В нынешнее время, даже имея стандартный набор инструментов и незначительные практические навыки, можно без проблем установить откатные ворота самостоятельно — притом в достаточно сжатые сроки. Прежде всего, необходимо точно определиться с моделью и материалом для ворот, с основными их параметрами и техническим наполнением конструкции, а также изучить технологию ее монтажа.

После этого, каждый владелец земельного участка, дачи, дома, коттеджа, предприятия и т.д., который принял решение самостоятельно изготовить и установить такого рода конструкцию, должен грамотно разработать ее чертеж. Его следует составлять, исходя из конкретных условий расположения будущих ворот и особенностей конкретной местности. В процессе этого необходимо обязательно помнить о том, что откатные ворота не должны быть слишком массивными — это существенно отражается на стоимости конструкции в целом, в первую очередь, из-за их фундамента.

Если планируется установка автоматики откатных ворот, то под проездом следует заранее предусмотреть прокладку электрокабеля. Для этого будет необходимо заранее приобрести металлическую/пластиковую трубу, которая имеет диаметр не меньше, чем 25 миллиметров.

Преимущества использования автоматики для ворот

Сегодня многие владельцы современных домов и загородных дач в полном объеме мере все преимущества и эксплуатационные достоинства, которые имеют автоматические откатные ворота.

Установка электропривода на такой конструкции предоставляет возможность владельцу автомобиля без проблем и максимально быстро заехать (или выехать) на территорию участка, при этом, не тратя драгоценное время на процесс ручного открывание тяжелых и сложных въездных ворот. Главное в этом вопросе – не только грамотно подобрать и установить конструкцию самих ворот, но и укомплектовать их долговечной и надежной автоматической системой.

Но если с финансами дела обстоят плохо не очень хорошо, то следует просчитать то, сколько раз в течение дня машина будет выезжать/въезжать через ворота — именно отталкиваясь от этого нужно взвешивать целесообразность установки электропривода. Все в данном случае зависит от назначения конструкции — ведь ворота могут являться резервными или служить пожарным въездом, быть воротами какого-то промышленного предприятия или просто представлять собой задние ворота обычного дачного участка.

Если же в связи с ограниченными финансами возможности привлечения профессиональных мастеров нет, т. е. существует необходимость самостоятельного устройства ворот такого плана без привлечения специалистов, то возникает проблема с установкой такой их важной детали, как электропривод для откатных ворот своими руками. Конечно, электрический привод для откатных ворот является не самой обязательной составляющей. Но как удобно и приятно, не выходя из автомобиля, открыть ворота простым нажатием одной кнопки на пульте — тем более, когда на улице дождь, гроза, снег или лютый мороз.

Монтаж электропривода своими руками

Сэкономить на стоимости можно, если установить автоматику на такую конструкцию самостоятельно. Автоматические ворота – это когда процесс открытия/закрытия ворот осуществляется с помощью электропривода. Для этого к металлическому полотну откатных ворот следует прикрепить зубчатую рейку – она представляет собой универсальную деталь, к которой подходит любой электрический привод, предназначенный для ворот от любого современного производителя.

В нынешнее время зубчатая рейка включается в комплектацию большинства стандартных наборов необходимых крепежных элементов — как правило, ее продают метровыми отрезками в составе комплекта с крепежным устройством. Но если эта деталь в комплекте отсутствует, ее следует приобрести в любом традиционном строительном магазине или на веб-сайтах, которые предлагают в нынешнее время к продаже подобную продукцию.

Монтаж автоматики должен происходить следующим образом. Вначале на бетонном основании монтируют электрический привод рядом с полотном ворот – притом, делают это таким образом, чтобы зубчатая шестерня электропривода сцепилась с зубчатой рейкой.

Чтобы зубчатая шестерня имела небольшое покачивание между зубьями рейки — его можно настроить путем опускания-поднятия зубчатой рейки. Только лишь после того, как необходимый зазор выставлен, следует надежно закрепить зубчатую рейку.

Абсолютно все современные специалисты, разбирающиеся в вопросах установки автоматики, настоятельно советуют проводить монтаж электропривода строго в соответствии с той инструкцией, которая обязательно должна прилагаться к комплекту. Когда автоматика монтируется самостоятельно, т. е. без привлечения квалифицированных, грамотных и опытных мастеров, то придерживаться инструкции следует максимально точно, с обязательным соблюдением последовательности этапов проведения работ, причем, во всех, даже в самых мельчайших, деталях!

привод для металлических раздвижных и сдвижных моделей, рекомендации по устранению возможных проблем с автоматикой

Автоматические ворота сегодня приобретают огромную популярность, так как их эксплуатация упрощается специальными механизмами. Подобные конструкции практически ничем не отличаются от классических моделей, так как только дополняются приводом и несколькими вспомогательными устройствами. Основным компонентом является привод, который и влияет на продуктивность всей системы.

Климатические условия

Выбор откатных ворот начинают с подбора электропривода, который можно установить практически на любой тип полотна. Одним из важных факторов, влияющих на работку автоматики, являются климатические условия, в которых эксплуатируются ворота. Зачастую речь идет о зиме, когда на шестернях может образовываться лед. Он же, в свою очередь, препятствует вращению всего механизма.

В зависимости от материала, из которого выполнены шестерни, эти узлы по-разному переносят холод:

• Металлические изделия. Узлы такого типа нуждаются в качественной смазке. Поэтому желательно следить за ее наличием зимой. Когда же этого не сделать, на металле очень быстро образовывается и замерзает конденсат.

• Пластик. Шестерни из полимера отличаются минимальным трением между стыкующимися элементами. Это позволяет даже при низкотемпературных условиях применять минимальное количество смазки. Но материал не способен выдержать значительные нагрузки. Согласно утверждению специалистов приводы такого типа служат в 3 раза меньше, чем металлические конструкции.

Важно понимать, что материал не всегда является решающим фактором.

Здесь следует учитывать весь комплекс внешних воздействий на систему.

Мощность и питание привода

Еще одним важным фактором, на который следует обращать внимание при выборе сдвижных ворот с электроприводом, является его мощность.

Эта характеристика напрямую зависит от веса створки, которую двигает мотор. В большинстве случаев производители указывают на автоматике, сколько килограмм она сможет сдвинуть. Но специалисты рекомендуют брать эти показатели с запасом.

Так, к примеру, для раздвижных ворот с весом полотна 400-600 кг, нужно применять привод, который может сдвигать системы массой до 800 кг. Этот небольшой запас позволяет снизить нагрузку на все основные узлы механизма и продлить срок их эксплуатации.

Особое внимание также следует обращать на тип питания мотора электропривода.

Здесь существует всего несколько основных вариантов:

• Системы, работающие от 24 В. Эти устройства предназначаются только для небольших ворот, которые изготавливаются из легких материалов. Не следует дополнять ими тяжелее полотна, так как это приведет к быстрой поломке механизма.
• Мощные моторы, работающие от сети 220 В. Классические устройства, способные перемещать тяжелые и габаритные ворота. При этом схема их подключения не является сложной, что позволяет осуществить ее самостоятельно.

Вес и габариты полотна

Сегодня откатные ворота изготавливаются из различных материалов, отличающихся значительным весом. Чем больше это значение, тем сильнее будет изнашиваться автоматика привода. Поэтому при покупке важно учитывать не только мощность мотора, но и качество всех деталей внутри системы.

Оптимальным вариантом будет привод, у которого все движущиеся элементы выполнены их металла. Этот материал намного лучше воспринимает нагрузки, сохраняя свою работоспособность.

Следует понимать, что на это влияет также и длина полотна.

Избавиться в некотором роде от данной проблемы можно с помощью противовеса. Если привод используется для широких полотен, то данный элемент должен иметь габариты около 40-50% от размеров створки. Когда же это значение будет меньше, тогда противовес не будет снимать нагрузку. Она же будет передаваться на звездочки, способствуя их быстрому износу. Если же эти параметры увеличить, тогда вся нагрузка придется на сам двигатель, который не всегда сможет выдержать ее.

Особенности эксплуатации

Откатные ворота сегодня используются многими владельцами как промышленных предприятий, так и частных домов. Все эти конструкции решают различные задачи, что и влияет на их работоспособность.

При выборе автоматики следует обращать внимание еще на несколько ее особенностей:

• Качество фурнитуры. Технически все эти элементы изготавливаются по аналогичной технологии. Но некоторые производители не уделяют внимание прокачке всех компонентов. Если же это сделано плохо, тогда зубы просто не притрутся правильно и во время работы на воротах быстро износятся. В некоторых случаях это может даже привести к заклиниванию створки.

• Интенсивность работы. Данное значение каждый производитель указывает для определенной модели автоматики. Этот показатель выражают в процентах, что позволяет уточнить, какой промежуток времени они могут быть в работе.

Рассчитать его довольно просто. К примеру, интенсивность определенной модели составляет 30%, а длительность одного цикла «открывание-закрывание» достигает 1 минуты. Чтобы узнать, сколько раз можно запускать систему в час, нужно 60 минут умножить на 0,3, что даст в результате 18 минут. То есть створки будут работать только 18 раз за этот промежуток времени. Существуют более практичные системы, которые желательно устанавливать на пропускные пункты предприятий.

Производители

Качество привода для подвесных ворот зависит во многом от его производителя. Сегодня на рынке представлено несколько популярных марок:

• Came. Итальянские электроприводы прекрасно подходят для эксплуатации в летний период. Что касается зимы, то работа их здесь не всегда стабильна, так как шестернях может образовываться наледь. Чтобы конструкция работала, желательно постоянно проверять их состояние.
• Nice. Оптимальный вариант приводов для легких конструкций. Продукция такого рода может работать с полотнами весом до 500 кг.

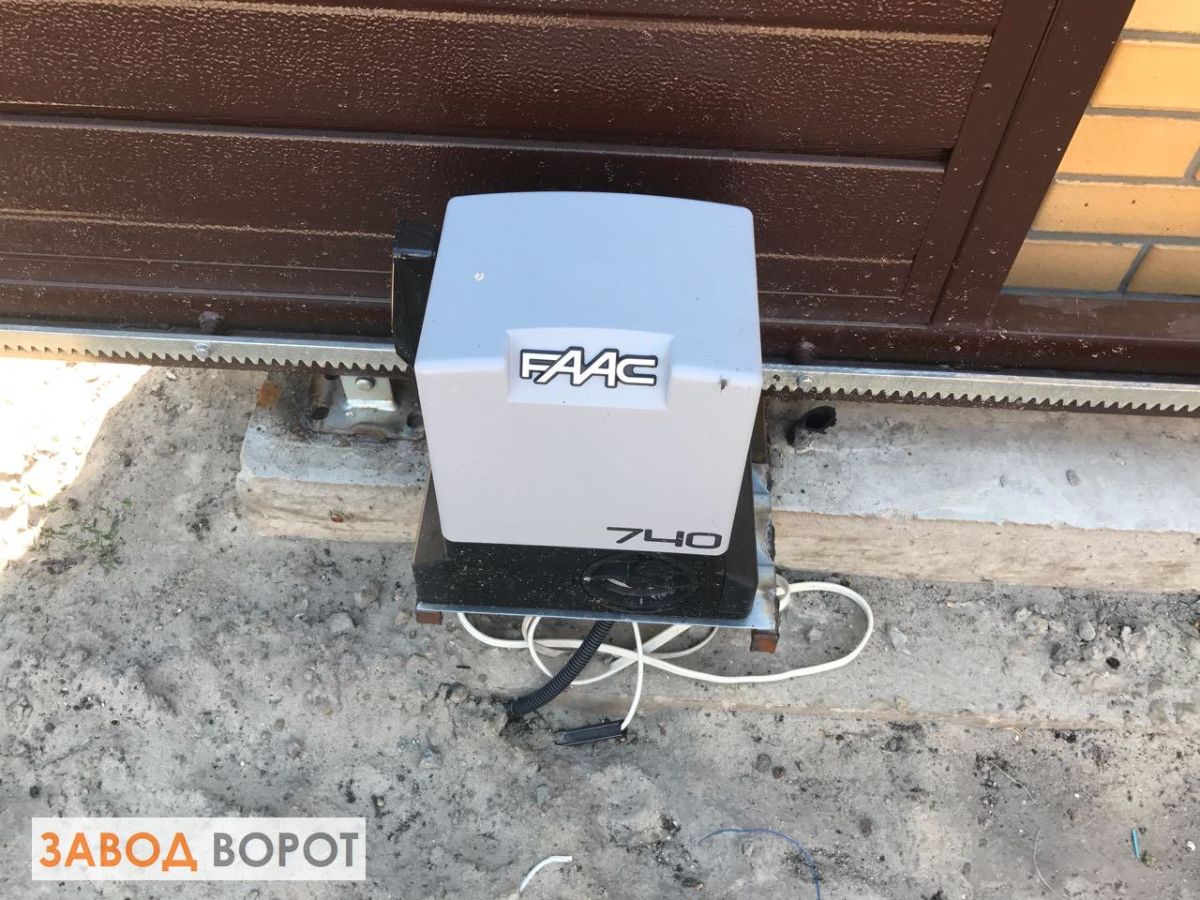

• Faac. Еще один итальянский производитель, который пользуется популярностью у жителей нашей страны. Продукция такого рода прекрасно выдерживает суровые зимы, так как все шестерни изготавливают из металла (латунь и сталь).
• Doorhan. Оптимальное соотношение цены и качества. Приводы прекрасно переносят холода и имеют длительный срок службы.

Материал и дизайн створок

Откатные ворота могут устанавливаться в различных местах. Поэтому они должны решать различные задачи, которые зачастую зависят от дизайнерского исполнения самого полотна. В зависимости от материалов можно выделить несколько типов изделий:

• Сплошные. Изготавливают их из цельных листов металла или профиля. Этот тип ворот является универсальным и подходит практически для любых мест. Среди преимуществ можно выделить невысокую стоимость и простоту сооружения.

• Кованые. Основным материалом здесь выступают металлические прутья, которым придают различную форму. Ворота очень красивые и зачастую дополняются уникальной раскраской. Недостатком подобных изделий является высокая стоимость и значительный вес. Это же, в свою очередь, требует дополнение системы мощными приводами.
• Комбинированные. В полотнах такого рода используются несколько материалов и стилей, которые совмещаются в одну систему. Дизайн подобных изделий может быть разнообразным, что зависит от производителя.

Откатные ворота с электроприводом являются уникальным решением современного человека, нуждающегося в комфорте и оптимизации промышленных процессов. При их выборе важно проанализировать не только дизайн полотна, но и технические параметры автоматики. Они должны быть совместимы, так как от этого зависит длительность и надежность работы системы.

О том, как выбрать откатные ворота с электроприводом, смотрите в следующем видео.

Узнаем как изготовить ворота откатные с электроприводом? Пошаговая установка и фото

Сделать ворота откатные с электроприводом можно самостоятельно. Однако процесс этот нельзя назвать простым, он предполагает наличие определенных знаний и навыков.

Особенности установки автоматики

Проведение подобных работ осуществляется на заключительном этапе, если данная опция предполагается конструкцией. Перемещение створки ворот будет осуществляться посредством зубчатых реек, они продаются метражом вместе с крепежными системами. Рейки фиксируются к несущему профилю. Если вы решили установить ворота откатные с электроприводом, то необходимо помнить о том, что помимо зубчатых реек понадобятся пульт, электропровод, ключ, а также лампа-маячок. Все будет устанавливаться в соответствии с требованиями, прописанными в инструкции.

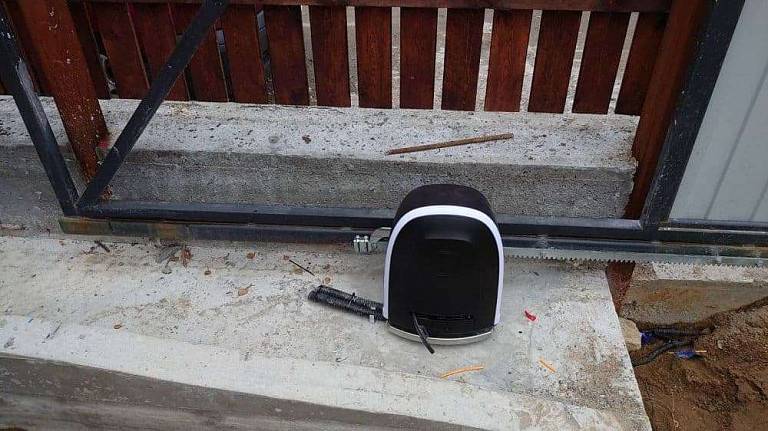

Первоначально нужно подобрать место для монтажа электропривода. Будет необходимо основание установки, которое идет в наборе. На нем и располагается привод. После систему следует зафиксировать на швеллер между каретками.

Когда устанавливаются ворота откатные с электроприводом, на следующем этапе следует настроить автоматику, установив ее в рабочее положение, чтобы определить месторасположение привода. Электропривод должен находиться на рейке с зубцами, важно проследить за тем, чтобы эти элементы находилась в центральной части шестеренки и фиксировались на трубе профиля в месте расположения наружного каркаса.

После того как место будет определено, на него нужно уложить остальное оборудование для монтажа, а после пройтись сваркой по периметру. В некоторых случаях есть необходимость в подъеме привода на несколько сантиметров выше. Для этого следует использовать профильную трубу, к которой приваривается привод. При выборе трубы следует руководствоваться следующими размерами: 40 x 20, 50 x 50, 60 x 30. Как только швеллер будет установлен на монтажную основу, к нему следует зафиксировать с помощью сварочного аппарата электрический привод, а после закрепить, используя болты.

Работа над зубчатой рейкой

Вы, конечно же, можете заказать откатные ворота с электроприводом под ключ. Однако стоимость этих работ окажется достаточно высока. Самостоятельно осуществить такие манипуляции хоть и не столь просто, но все же возможно. На следующем этапе следует позаботиться о фиксации зубчатой рейки. Ворота при этом должны быть открыты, в середину привода следует установить рейку с шестерней. Для фиксации концевых выключателей важно оставить немного рейки с зубцами. Последнюю нужно будет приварить к профильной трубе. За рейку следует притянуть полотна. Как только на месте окажется следующая рейка, нужно выполнить ту же процедуру, которая была описана выше. Между стыками не должно оставаться разрывов. Каждый элемент крепежа автоматики ворот необходимо еще раз приварить. Между приводом и шестерней должен быть оставлен миллиметровый зазор.

Технология монтажа концевых выключателей

Когда устанавливается электропривод для откатных ворот, необходимо зафиксировать концевые выключатели болтами, установив их на концевой рейке. Выключатели могут иметь магнитную или механическую конструкцию. Первый вариант будет срабатывать даже в условиях самых низких температур. На зубчатой рейке производится монтаж магнита, в момент прохождения определенного места конструкция останавливается. Выключатели должны быть поделены на правый и левый. Специалисты рекомендуют осуществлять настройку и монтаж магнитных выключателей, отступив от них один метр или больше. Установка механических концевых выключателей осуществляется достаточно просто. Они работают на основе пружины.

Подготовка к установке ворот

Если вы решили установить ворота откатные с электроприводом, то первоначально нужно будет залить фундамент, в этом и состоит подготовительный этап. Подобные работы вы должны начать с разметки расположения траншеи. Ширина основания ворот должна быть равна пределу в 50 сантиметров. Определяя глубину ямы, важно учесть линию промерзания почвы. Если речь идет о Подмосковье, то фундамент можно заложить на 1,7 метра.

Ворота откатные с электроприводом своими руками можно изготовить. Арматура и швеллер станут материалами для закладного элемента. Детали между собой должны быть соединены сваркой. Швеллер используется для повышения жесткости и прочности основания. Если соединить вертикальные стержни перемычками, то получится достаточно прочный каркас. Его опускают в траншею, а после заливают фундамент. Предварительно на дно следует насыпать песок, который хорошо утрамбовывается.

Перед заливкой фундамента необходимо будет проверить, насколько горизонтально располагается арматура. Для этого следует использовать строительный уровень. В процессе выравнивания нужно следить за тем, чтобы продольная ось швеллера была параллельна линии забора. Если вы планируете устройство откатных ворот с электроприводом, то на этапе заливки фундамента необходимо заложить провода, спрятав их в гофрированные трубки. Точку выхода пучком проводов следует выбирать, учитывая планируемое расположение электропривода. Наиболее часто оборудование устанавливается в центре фундамента.

Монтажные работы

Линия движения конструкции должна быть определена методом натянутого вдоль проема шнура, его следует расположить, отступив от поверхности дороги 200 миллиметров. По веревке предстоит выровнять положение балки, в качестве которой выступает несущий профиль. Нужно будет подготовить роликовые тележки к установке, монтируя их последовательно внутри несущей балки. Тележки должны быть смещены к центральной части ворот. Створку нужно поставить на стальной швеллер закладной конструкции, а после расположить опоры последовательно в различных местах.

Фиксация роликовых тележек

Как производится подключение электропривода откатных ворот, было описано выше. Однако на следующем этапе необходимо осуществить крепление роликовых тележек. Регулировочная площадка должна быть приварена к швеллеру. Ворота выкатываются в проем до конца, что позволит проверить горизонтальность полотна. Регулировочная площадка прихватывается сваркой. Полотно должно быть снято с роликовых опор, которые извлекаются с регулировочных площадок. По контуру нужно будет пройтись сваркой, приварив площадки к закладным элементам. Роликовые опоры должны быть зафиксированы на регулировочной площадке. Ворота следует установить в закрытом положении, что позволит отрегулировать горизонтальность их положения по отношению к несущему профилю. Для этого с помощью гаечного ключа нужно опустить или поднять площадки относительно друг друга.

Регулировка свободного хода

Верхние гайки необходимо ослабить для того, чтобы отрегулировать расположение роликовых опор. Ворота необходимо открыть и закрыть, прокатив их от одного края до другого. Роликовые опоры при этом займут правильное положение, в котором конструкция будет перемещаться свободно и легко. После того как регулировка будет окончена, следует затянуть верхние гайки роликовых опор.

Установка заглушек и концевого ролика

Как осуществить монтаж электропривода откатных ворот, вы узнаете, если прочтете информацию, представленную выше. Однако важно знать еще и то, как производится установка концевого ролика. На следующем этапе можно заняться проведением данных работ. Для этого внутри П-образного профиля следует установить концевой ролик, располагая его на лицевой стороне ворот. Можно будет зафиксировать деталь крепежными болтами. В комплекте откатных ворот должна присутствовать заглушка несущего профиля, она приваривается с тыльной стороны. Эта деталь не позволяет несущему профилю забиваться снегом, что исключает возможность заклинивания устройства.

Для того чтобы монтировать верхний направляющий кронштейн, следует ослабить крепеж роликов. После кронштейн следует разместить над полотном таким образом, чтобы ролики касались верхней кромки, сторона с отверстиями должна быть направлена в сторону опоры.

Заключение

Использовать конструкцию более комфортно позволит электропривод. Откатные ворота, установка которых вами может быть произведена самостоятельно, на следующем этапе предполагает обшивку полотна профилированным листом. Первоначально материал необходимо будет раскроить по ширине и высоте, придав полотну нужный размер.

Amazon.com: Seco-Larm E-931-S35RRQ Enforcer Фотоэлектрический датчик луча для внутреннего и наружного монтажа с дальностью действия 35 футов: промышленный и научный

Это высококачественный рефлекторный датчик с очень широким диапазоном напряжения питания переменного/постоянного тока, что значительно упрощает установку. Это также хорошее значение. Распространение луча составляет примерно 15:1, что означает, что ширина луча (зона охвата) составляет около 1 фута в диаметре на расстоянии 15 футов. Он инфракрасный, поэтому вы не можете видеть луч, но вы можете видеть, как желтый и красный светодиоды меняют состояние, и слышать тихий щелчок реле, когда вы выравниваете датчик с отражателем.

Моя единственная незначительная критика (минус 1 звезда) заключается в том, что монтажное оборудование, хотя и подходит для установки под прямым углом (тип дверного проема) (включая наклон), не допускает сложных углов луча. Для этого я использовал запасной «Pedco UltraMount Ball and Socket Head», который можно найти здесь, на Amazon. Я прикрепил один из прилагаемых монтажных кронштейнов к головке штатива с помощью гайки 1/4-20 и резьбового фиксатора. Эту штативную головку легко отрегулировать для любого вообразимого угла и наклона, хотя немного сложно затянуть ее, сохраняя при этом выравнивание с отражателем.

Совет 1. Если ваше приложение не допускает ложных прерываний — скажем, лист, падающий перед отражателем, или птица, пролетающая через луч, — купите ДВА датчика и установите их так, чтобы их лучи были примерно параллельны друг другу на расстоянии фута или двух. друг от друга (обычно одна балка над другой). Соедините контакты реле двух датчиков последовательно (для НО) или параллельно (для НЗ) так, чтобы ОБА луча были заблокированы одновременно, чтобы сигнализировать о прерывании луча.

Совет 2. Если вам нужно большее расстояние, чем 35 футов, обеспечиваемое небольшим световозвращателем, входящим в комплект поставки, вы можете использовать несколько ретрорефлекторов большего размера, чтобы возвращать больше света на датчик.Я сделаю дикое предположение, что массив 2×2 из четырех 3-дюймовых круглых велосипедных отражателей удвоит дальность действия датчика, если зона охвата луча (примерно 26-дюймовый круг на 35 футах) покрывает все отражатели, а не только один или два. Для максимальной дальности попробуйте массив 3×3 из девяти или более отражателей. Вам придется экспериментировать, чтобы узнать, что работает.

Ремонт привода электрических ворот в Роулетте

Роулетт, штат Техас, где A1 Gate Guys является источником номер один для всех ваших потребностей в ремонте электрических ворот.A1 Gate Guys — это ремонт ваших автоматических ворот и замена специалистов. Мы можем отремонтировать большинство марок и моделей бытовых откатных и распашных ворот. Мы здесь, в A1 Gate Guys в Роулетте, 24 часа в сутки, 7 дней в неделю, 365 дней в году, чтобы отремонтировать ваши автоматические ворота. Наши специалисты по воротам являются почасовыми сотрудниками компании и работают исключительно на A1 Gate Guys.

Все наши специалисты по ремонту автоматических ворот сертифицированы, поэтому вы можете быть уверены, что получаете лучший ремонт. Почувствуйте разницу, обратившись к одному из наших профессиональных специалистов по ремонту электрических приводов распашных или откатных ворот, который предоставит вам профессиональный ремонт, обслуживание или установку нового привода.Вы можете спокойно спать ночью, зная, что ваш автоматический механизм открывания распашных или раздвижных ворот будет в идеальном состоянии и что все будет работать плавно и надежно. Мы так рады принять назначение в Роулетт, штат Техас. A1 Gate Guys надеется отремонтировать автоматические ворота в районе Роулетт.

Ваш автоматический привод ворот в Роулетте может работать со сбоями по нескольким причинам. Вот лишь несколько общих вещей, которые вы, как потребитель и домовладелец, можете проверить и осмотреть, прежде чем вызывать профессионального специалиста по ремонту автоматических распашных или раздвижных ворот.

Вот некоторые действия, которые вы можете попробовать сделать самостоятельно, потому что вы делаете это самостоятельно:

1. Осмотрите окружающее пространство, чтобы убедиться, что ничто не мешает движению вашего автоматического, электрического, аккумуляторного или солнечного привода шиберных ворот, например, объект или препятствие на V-образной направляющей или объект, мешающий включению передачи. или отсек ременных механизмов. Если вы обнаружите объект, который вызывает помехи, иногда это может быть так же просто, как отключить автоматический, электрический, аккумуляторный или солнечный привод откатных ворот или привод распашных ворот и удалить объект или препятствие.
2. Убедитесь, что на ваш автоматический механизм открывания распашных или раздвижных ворот, устройство открывания распашных или раздвижных ворот с солнечной батареей, устройство открывания распашных или раздвижных ворот с резервным питанием от аккумуляторной батареи или электромеханический механизм открывания распашных или раздвижных ворот подается электропитание.
3. Примечание. Если это устройство для открывания распашных или раздвижных ворот с питанием от солнечной батареи, вам необходимо проверить батареи, чтобы убедиться, что они полностью заряжены и правильно подключены к клеммам. 3а. Осмотрите аккумуляторы, чтобы убедиться, что на них нет коррозии.

3б.Если на батареях или на клеммах и кабельных соединениях или вокруг них образовалась коррозия.

3с. Вам следует отсоединить аккумулятор от соединительных клемм и очистить     коррозию как с батарей, так и с соединительных клемм.

3д. Затем снова подключите клеммы к батареям и посмотрите, работает ли это.

4. Всего 1 10 ^th солнечной панели, закрытой от прямого солнечного света, может привести к тому, что аккумуляторы не будут заряжаться полностью, что приведет к неправильной работе привода распашных или откатных ворот с питанием от солнечной энергии.
5. На что указывают светодиоды на плате LA400:
6. Тревога — этот светодиод загорается, когда ворота сталкиваются с двойным препятствием. Будет мигать 3 раза, если батареи разряжены.
7. Maglock — этот светодиод загорается при открытии и закрытии и гаснет, когда ворота находятся на пределе. Это произойдет только до тех пор, пока Dip #2 (Mag) включен.
8. Ворота 1 — это реле открытия/закрытия. Эти светодиоды загораются, когда плата подает 24 В постоянного тока на клеммы двигателя.
9. Ворота 2 — это реле открытия/закрытия.Эти светодиоды загораются, когда плата подает 24 В постоянного тока на клеммы двигателя.
10. Аксессуар Ovld — этот светодиод загорается, когда потребляется более 250 мА или происходит короткое замыкание на выходе питания аксессуара.
11. Ovld — этот светодиод загорается, когда потребляется более 250 мА или происходит короткое замыкание на переключаемом выходе дополнительного питания.
12. Питание — этот светодиод всегда будет гореть, когда на плату подается переменный или постоянный ток.
13. Chgr Ovld — этот светодиод загорается при коротком замыкании на входе переменного тока.
14. Перегорел предохранитель – этот светодиод загорается при неисправности предохранителя. Предохранитель перегорает, если есть короткое замыкание на батареях или если батареи плохие.
15. Двигатель(и) необходимо сбросить, когда: (SL3000UL)
16. Светодиодный индикатор сброса двигателя мигает один раз, ЗАТЕМ светодиодный индикатор включения системы начнет быстро мигать.

7. Вы должны проверить выключатель, к которому подключен автоматический привод распашных ворот или электрический привод откатных ворот, выключив и снова включив выключатель.
8. Звуковой сигнал включен: (SL3000UL)

Вероятная причина:

8а. Ворота столкнулись с двумя последовательными препятствиями при попытке закрыть или открыть.

Решение:

8А. Любая повторная новая команда возобновит нормальную работу, но не радиокоманду. Проверьте наличие препятствий.

8Б. Вы можете остановить тревогу с помощью встроенной кнопки сброса

.

8С. Вы можете остановить будильник с помощью дополнительной кнопки остановки

.

9. Вы можете сделать это, просто нажав кнопку дистанционного управления открывателем ворот, чтобы убедиться, что вы слышите, что работает автоматический привод распашных или откатных ворот, привод распашных или откатных ворот с солнечной батареей, привод распашных или откатных ворот с резервным питанием от аккумулятора, электропривод распашных или откатных ворот оператор издает щелкающий звук.

LA412PKGU Части привода распашных ворот

1. Деталь № 41ASWG-0119         Ключ разблокировки

2. Деталь № 41ASWG-0594SA    Двигатель со жгутом концевых выключателей

3. Деталь № 41ASWG-0014SA    Задний разъем

4. Деталь № 41AASWG-0597SA Кабель 12 В с разъемом

5. Деталь № 41ASWG-442SA      Рычаг разблокировки

6. Деталь № SOLPNL10W12V     Солнечная панель

7. Деталь № K74-34392               Антенна

8. Деталь № K1A6636                 Модуль приемника — 315 МГц

Если у вас по-прежнему возникают проблемы с автоматическими воротами в Роулетте, позвоните нам. Мы с нетерпением ждем вашего ответа, и вы всегда можете поговорить с одним из наших дружелюбных и профессиональных представителей службы поддержки клиентов по телефону (469) 277-8333.

Вот несколько признаков того, что распашные или откатные ворота с электроприводом нуждаются в обслуживании или ремонте:

• Привод откатных или распашных ворот движется намного медленнее или даже быстрее, чем обычно.
• Устройство открывания ворот с питанием от солнечной батареи заряжается неправильно и работает со сбоями во время использования.
• Скрежет или скрип или звук издается, когда электропривод распашных или откатных ворот открывается и/или закрывается.
• Ослабленная цепь на приводе автоматических ворот ударяется о бетон на подъездной дорожке.
• Ваш пульт дистанционного управления воротами утерян или украден.

Если ваши автоматические ворота нуждаются в ремонте, обслуживании или установке, в Rowlett у A1 Gate Guys есть решение для вас.A1 Gate Guys является авторизованным дилером LiftMaster, но гордится тем, что работает и ремонтирует следующие, но не ограничиваясь, производители распашных и откатных ворот для жилых помещений: LiftMaster, US Automatic, Eagle, Viking, а также несколько других типов приводов для бытовых автоматических ворот.

О Роулетте, Техас

Роулетт — город в Далласе, округе и округе Рокволл в Соединенных Штатах Америки в штате Техас, а также восточный пригород Далласского метроплекса Форт-Уэрт-Арлингтон.По оценке Бюро переписи населения США за 2019 год, население составляло 67 339 человек. Это растущее, высококлассное сообщество с почти 1,5 миллиардами долларов на развитие в Dallas Fort Worth Arlington Metroplex, расположенном на Lake Ray Hubbard.

Роулетт получил свое название от ручья Роулетт, который впадает в озеро Рэй Хаббард и является крупным притоком восточного ответвления реки Тринити. Ручей, в свою очередь, был назван в честь водного пути, проходящего через собственность Дэниела Роулетта, который переехал из Кентукки в Бонэм, штат Техас, в 1835 году.Дэниел Роулетт, член политической семьи Смута Роулетта, не имел прямого отношения к городу, который теперь носит его имя.

Первое почтовое отделение открылось 5 апреля 1880 года и называлось «Моррис» в честь почтмейстера Остина Морриса.

Роулетт был зарегистрирован в 1952 году, когда его население составляло 250 человек. В 1960-х годах город зачах, поскольку межгосударственное шоссе 30 объезжало Роулетт.

Город пережил строительный бум после завершения строительства озера Рэй Хаббард в 1971 году, увеличившись до 1600 к 1973 году; 10 573 к 1989 г .; 23 260 к 1990 г .; и 44 503 к 2000 г.

В 2003 году городские власти сделали неудачное официальное предложение о переезде Dallas Cowboys в «5-Point Park» площадью 1000 акров на берегу озера Рэй Хаббард после истечения срока аренды стадиона «Техас».

По данным Бюро переписи населения США, город Роулетт занимает 8-е место в списке самых быстрорастущих городов Соединенных Штатов Америки с ростом на 5,1% с июля 2017 года по июль 2018 года.

Еще раз, если у вас есть какие-либо потребности в ремонте электрических ворот рядом с вами в Роулетте, штат Техас.Пожалуйста, не стесняйтесь звонить ребятам из A1 Gate по телефону (469) 277-8333. Мы с нетерпением ждем вашего ответа, если вам когда-нибудь понадобятся наши профессиональные услуги по ремонту ворот или услуги по установке нового привода. A1 Gate Guys — это ваша надежная компания по ремонту, обслуживанию и установке новых операторов в Роулетте, предоставляющая полный спектр услуг.

Установка электропривода ворот с электроприводом

Если у вас есть сетчатый забор, вы можете установить электродвигатель для электрических ворот всего за один день.Вам нужно будет приобрести комплект электропривода ворот. Эти комплекты легко доступны и представлены в широком ассортименте моделей. Точная установка будет зависеть от типа выбранного вами двигателя. Поэтому крайне важно, чтобы вы прочитали инструкции производителя. Там вы найдете точные характеристики двигателя, который вы приобрели.

Шаг 1 — Установка оператора

Вам необходимо установить оператор. Оператор — это устройство, которое фактически открывает и закрывает ворота.Двигатель необходимо установить в основании ворот. В комплекте вы должны найти зажимы, которые зафиксируют привод на месте. Как только оператор будет на месте, вы можете перейти к следующему шагу.

Шаг 2 — Установите точки открытия и закрытия

На операторе вы установите пределы ворот. Как правило, вы закроете ворота и нажмете кнопку, чтобы установить первый предел. Затем вы откроете ворота и нажмете кнопку, чтобы установить второй предел. Для вашей конкретной модели может потребоваться другая процедура; поэтому вам следует проверить инструкции производителя, чтобы быть уверенным.

Шаг 3. Подсоедините провода

Для большинства моделей приводов ворот потребуется выполнить небольшой монтаж проводки. Возможно, вам действительно придется подключить несколько проводов к терминалу. Терминал будет иметь корпус, который легко открывается. Вам нужно будет разместить провода в определенном месте в зависимости от того, как будут открываться ворота. Если ваши ворота будут открываться в сторону автомобиля, вы подключите терминал в одну сторону. Если ворота будут открываться вдали от автомобиля, вы подключите терминал другим способом.

Шаг 4. Подключите трансформатор

Далее вам необходимо подключить трансформатор. Большинство этих трансформаторов можно держать на расстоянии до 200 футов от оператора. Трансформатор не защищен от атмосферных воздействий. Поэтому вам нужно будет защитить его пластиковой заглушкой.

После установки трансформатора вам нужно будет проложить прилагаемый провод прямо под землей и подключиться к оператору. Для этого вам нужно снять скальп с почвы и проложить провод прямо под ним.Затем вы можете поместить почву обратно поверх проволоки, и никто не узнает, что проволока проходит внизу.

Шаг 5. Запрограммируйте пульт дистанционного управления

Следуя инструкциям производителя, вам необходимо запрограммировать прилагаемый пульт дистанционного управления, чтобы ворота открывались и закрывались по вашей команде.

Вот и все. Имея небольшое техническое ноу-хау, вы можете установить электродвигатель для ворот, и вам больше не придется выходить из машины, чтобы снова открыть ворота. Убедитесь, что вы обращаетесь к инструкциям производителя, чтобы ваша установка была идеальной.

Автоматические устройства открывания ворот — Western Fence Co.

Если вы решите установить автоматические ворота на своем участке, вам следует подумать о входных аксессуарах и о том, какой тип вы хотите. Существуют различные типы открывателей ворот, а с развитием технологий есть даже способы открывать ворота с помощью телефона. Узнайте о различных открывателях ворот в статье ниже и решите, что лучше всего подходит для вас.

Электронные устройства для открывания ворот  – это обычное удобство в закрытых домах. С помощью электрических технологий и гидравлики электрический открыватель ворот становится роскошью. В настоящее время существуют различные типы электронных открывателей ворот, которые также можно найти с использованием солнечной энергии. Как упоминалось ранее, в наши дни существует множество моделей и сложных технологий, из которых вы можете выбирать. Некоторыми примерами из них являются датчики движения, датчик освещенности, инфракрасный порт, датчик удара, пульт дистанционного управления, клавиатура и даже использование собственного мобильного телефона для открытия гаража или ворот. В этой статье мы сосредоточимся на двух основных типах открытых устройств: пульте дистанционного управления и клавиатуре.

Дистанционный

Это наиболее традиционное и наиболее распространенное электронное устройство открывания ворот. Очевидно, что с развитием технологий пульты дистанционного управления прошли долгий путь и значительно улучшились. По-прежнему очень широко используются кнопочные пульты дистанционного управления, то есть устройства с батарейным питанием, в которых есть только две кнопки или, в некоторых случаях, даже одна, в некоторых случаях являющаяся кнопкой открытия и закрытия. Последние являются наиболее распространенными из дистанционных электронных открывателей ворот.

Радиочастота или Bluetooth

Один тип пульта дистанционного управления может работать либо на радиочастотах, либо по Bluetooth.Сегодня большинство пультов работают по Bluetooth, особенно если им не нужно большое расстояние, но требуется быстрый четкий отклик.

Инфракрасный

Другой метод — инфракрасный. Инфракрасная технология дешева в изготовлении и может прослужить долгое время. Недостатком инфракрасной технологии является то, что вы должны направить пульт дистанционного управления (который является передатчиком) прямо или приблизительно на одной линии с приемником, который обычно находится внизу или сбоку от автоматических ворот.

Безопасность

Сегодняшние удаленные передатчики очень безопасны, потому что они имеют строгую алгоритмическую процедуру радио или частоты Bluetooth, поэтому не должно быть никаких опасений по поводу безопасности. Но, как говорится, всегда желательно спросить человека, у которого вы его купили, чтобы обеспечить душевное спокойствие.

Клавиатуры

Альтернативный способ открыть электрические ворота или дверь — использовать клавиатуру. При выборе электронного открывателя ворот с клавиатурой вы должны помнить, какой тип двигателя установлен на ваших воротах или гаражных воротах.

Безопасность

Клавиатура очень надежна, поскольку для открытия ворот используется цифровой пароль, обычно от 3 до 6 цифр. Его можно легко менять время от времени для большей безопасности, и нет риска потерять открыватель ворот и риск, что в конечном итоге вы не сможете войти в свой собственный дом. Чем сложнее и дороже оборудование, тем надежнее оно будет, так как его легко подключить к сигнализации.

Как видите, у любой технологии, которую вы выберете, есть свои преимущества и недостатки, но помните, что вы должны выбрать систему, наиболее подходящую для вашего образа жизни.Клавиатура идеальна, когда вам нужно выйти из дома, но вы не хотите носить с собой ключ.

Источник статьи: http://www.doityourself.com/stry/electric-gate-openers-remote-vs-keypad

электрических ворот продолжают открываться и закрываться: что не так?

Электрические ворота становятся удобством во многих домах и коммерческих объектах. Они дают много преимуществ, но время от времени могут стать помехой. Если ваши электрические ворота продолжают открываться и закрываться , то мы приглашаем вас прочитать наш блог и узнать, что не так.

Неисправные автоматические ворота могут раздражать, особенно если они открываются и закрываются в случайное время. Это потому, что вы ожидаете, что ваши электрические ворота обеспечат необходимую вам безопасность и защиту. Кроме того, он позволяет открывать и закрывать его, не выходя из машины.

Итак, мы понимаем, если вы расстроены тем, что ваши электрические ворота не работают должным образом. Давайте углубимся в распространенные проблемы, почему ваш оператор ворот ведет себя так! В результате вы будете знать правильное решение для ваших неисправных ворот.

Узнайте, почему ваши электрические ворота продолжают открываться и закрываться

Не имеет значения, если у вас самый дорогой привод ворот; придет время, когда он не будет работать так, как должен. Такие элементы, как дождь или ветер, могут повлиять на работу ваших электрических ворот. Так что не паникуйте, это нормальное явление, которое может случиться с любыми автоматическими воротами.

Тем не менее, важно, чтобы вы хорошо заботились о своих электрических воротах. Поэтому, когда вы заметите, что что-то не работает должным образом, обязательно вызовите специалиста, который поможет вам.

Это четыре основные причины, по которым ваши электрические ворота постоянно открываются и закрываются :

• Концевые выключатели неисправны
• DIP-переключатели не работают должным образом
• Имеются помехи радиочастоте ворот
• Детектор петли не работает

Концевые выключатели неисправны

Независимо от того, какой тип электрических ворот у вас есть, им нужен концевой выключатель. Концевой выключатель — это то, что предотвращает закрытие ваших автоматических ворот, когда ваш автомобиль стоит на пути. Кроме того, это функция, которая позволяет вашим воротам открываться при приближении автомобиля.

Другими словами, концевой выключатель — это то, что позволяет вашим воротам полностью открываться или закрываться в нужное время. Преимущество в том, что он не требует вмешательства человека.

Если ваш привод ворот начинает беспорядочно открываться и закрываться, возможно, проблема в концевых выключателях.

Концевой выключатель — это своего рода датчик, который может определять наличие или отсутствие чего-либо или кого-либо.Он может определять скорость, положение, диапазон движения и конец пути человека или объекта.

Концевой выключатель ваших ворот имеет привод, который представляет собой устройство, заставляющее объект двигаться. Этот привод может быть рычагом, ручкой, роликом, уровнем или плунжером, и он подключен к набору контактов. Когда объект контактирует с исполнительным механизмом, устройство получает указание выполнить определенное электрическое соединение. В этом случае, открытие или закрытие ваших ворот.

Итак, причина неисправности вашего концевого выключателя может заключаться в поврежденном приводе.

DIP-переключатели не работают должным образом

Независимо от того, есть ли у вас распашные или раздвижные ворота, вам нужен DIP-переключатель, чтобы открыть их. У вас может быть несколько DIP-переключателей и передатчиков, чтобы все члены вашей семьи могли управлять воротами.

DIP-переключатель — это, по сути, электрический переключатель, состоящий из других маленьких переключателей. Этот DIP-переключатель находится внутри вашего пульта дистанционного управления и механизма открывания ворот.

Оба DIP-переключателя имеют последовательность всех маленьких переключателей, перемещающихся вверх или вниз.Это создает отпечатки пальцев, и они должны точно совпадать, чтобы ваши автоматические ворота открывались или закрывались при использовании пульта дистанционного управления.

Итак, вы можете проверить DIP-переключатели в ваших передатчиках, чтобы убедиться, что они не являются причиной случайного открытия или закрытия ваших ворот.

Возникли помехи радиочастоте шлюза

Существует несколько типов открывателей ворот. У вас есть клавиатуры, пульты дистанционного управления, инфракрасный порт и многое другое.Но большинство из них будут работать через радиочастоту. Это означает, что могут возникнуть помехи на радиочастоте ваших ворот.

Если ваши электрические ворота беспорядочно открываются и закрываются без вашего ведома, то что-то заставляет их думать, что это вы. Может даже случиться так, что ваши сигналы ворот будут мешать другим электрическим воротам.

Есть несколько устройств и объектов, которые могут мешать радиочастоте ваших ворот. Некоторые из них — бытовая техника, радиочасы, автомобильные радиоприемники и даже рождественские гирлянды!

Помимо того, что ваши автоматические ворота будут открываться и закрываться в случайное время, это может привести к тому, что ваш пульт дистанционного управления воротами вообще не будет работать.

Что вы можете сделать, чтобы избежать этого, так это держать ваши приборы на расстоянии не менее 15 футов от электрических ворот и их приемника. Другой вариант — заменить ваши автоматические ворота на такие, которые не используют радиосигналы для открытия или закрытия.

Детектор петель не работает

Еще одна функция, необходимая для ваших автоматических ворот, — это детектор петель. Петля в электрических воротах работает за счет индуктивности, а не магнетизма, вопреки распространенному мнению.

Материал, который является хорошим проводником электричества, например металл, будет обнаружен вашей петлей.Автомобили в основном сделаны из металла, поэтому, когда они попадают в поле обнаружения, срабатывает петля и ворота открываются.

Петлевой детектор представляет собой непрерывный отрезок провода, который подключается к основной плате ворот. Эта петля резонирует с постоянной частотой, но когда металлический предмет проходит по петле, частота увеличивается.

Петля может обнаружить транспортное средство, которое находится над ней примерно на 2/3 высоты самого короткого участка петли. Итак, если через ваши ворота будет проезжать много грузовиков и крупногабаритных транспортных средств, вам понадобится петля большего размера.

Когда ваши электрические ворота случайно закрываются или открываются, это может быть связано с тем, что чувствительность петли слишком высока. Это означает, что ворота будут открываться каждый раз, когда мимо них проходит металлический предмет, даже небольшой. Наоборот, если бы чувствительность была слишком низкой, ваши ворота пропустили бы машины обычного размера.

Вы можете отрегулировать эти настройки чувствительности на вашей петле в соответствии с вашими потребностями. В результате ваши ворота не будут открываться и закрываться в случайное время.

Если ваши электрические ворота постоянно открываются и закрываются, мы рекомендуем вам обратить внимание на каждый из этих факторов.Некоторые из них вам легко разгадать. Для других мы рекомендуем вам обратиться к профессионалу, который может вам помочь.

Насколько сложно установить электрические ворота?



Если вы думаете об установке электрических ворот, вы можете задаться вопросом, можно ли сэкономить деньги, выполнив работу самостоятельно.

Возможно, вы думаете, что это возможно, но не знаете, с чего начать.

Но простая ли это процедура?

И какие типы навыков могут вам понадобиться, чтобы сделать это успешно?

Здесь мы рассмотрим практические аспекты и проблемы, возникающие при установке комплектов для электрических ворот.

Это должно помочь вам принять обоснованное решение о том, стоит ли пытаться сделать это самостоятельно или обратиться за помощью к профессионалу.



Кто может установить электрические ворота?



Многие удивляются, когда узнают, что нет никаких правил, касающихся автоматизации и установки электрических ворот.

Любой может установить их совершенно законно.

Технически это означает, что домовладелец имеет законное право попытаться установить электрические ворота с помощью комплекта «сделай сам», если он того пожелает.

Это также означает, что человек без какой-либо квалификации или опыта может стать установщиком.

Электрики могут иметь квалификацию для работы с электричеством, а ландшафтные дизайнеры могут выполнять необходимые работы по установке, но ни один из них не обязательно понимает уникальные требования безопасности электрических ворот.

То же самое касается установщиков систем безопасности.

Во всех этих профессиях иногда предлагают установку электрических ворот.

Если электрические ворота установлены неправильно, в лучшем случае они не будут работать должным образом.

В худшем случае они могут быть смертельными.

Вот почему очень важно, чтобы человек, устанавливающий у вас, имел соответствующие навыки и опыт.



Обеспечение безопасности



После установки ворот вступает в силу ряд правил по охране труда и технике безопасности.

К ним относятся Положения о поставке оборудования 2008 г., Закон об охране здоровья и безопасности на рабочем месте 1974 г. и Положения о рабочем месте (здоровье, безопасность и благополучие) 1992 г.

Должны быть соблюдены определенные стандарты, в противном случае компании, устанавливающие автоматические ворота, могут столкнуться с существенными штрафами или даже тюремным заключением в случае серьезного нарушения.

Технические характеристики автоматических ворот должны храниться не менее 10 лет.

Список потенциальных рисков и описание решений, принятых для их минимизации, также должны храниться.

Пользователь ворот должен сохранять руководства по эксплуатации и техническому обслуживанию ворот, а также общие предупреждения по технике безопасности.

Следует вести бортовой журнал с подробной информацией о регулярном обслуживании.



Высокий риск



Если вы собираетесь установить ворота самостоятельно, вам следует иметь в виду, что есть определенные области, где установка автоматических ворот считается повышенным риском.

Это где:

• Есть несколько обитателей
• Есть дети, пожилые люди или инвалиды, живые или посещение
• Есть бесплатный открытый доступ
• . риск также считается более высоким, когда невозможно обучить оператора ворот или назначить авторизованных пользователей, а также когда автоматическими воротами регулярно пользуется большее количество людей.



  Минимизация риска



  Существует ряд функций, которые помогают сделать автоматические ворота более безопасными.

  Они должны включать фотоэлементы безопасности, приводы ворот с обнаружением препятствий, физическую охрану и использование средств ограничения силы.

  Обнаружение препятствий — это функция двигателя ворот и системы управления, обнаруживающая любое движение в пределах определенной зоны закрытия ворот. Он использует инфа-красные лучи.

  При правильной работе фотоэлементы безопасности дают указание органам управления воротами остановить ворота, если кто-то или что-то прерывает луч во время движения ворот.

  Когда ворота открываются и закрываются, усилие, создаваемое двигателями, воздействующими на движущиеся ворота, должно быть ограничено в соответствии с рекомендациями британских и европейских стандартов.

  Они также должны автоматически давать задний ход при столкновении с препятствием, включая человека или животное, после малейшего удара.



  Выбор подходящего комплекта



  Прежде чем приобрести комплект для самостоятельной сборки, важно определиться, для каких целей будут использоваться ваши ворота.

  Ваш сайт коммерческий или домашний?

  Сколько циклов открытия и закрытия они совершат за день?

  Ворота, используемые на коммерческих объектах, вероятно, должны выдерживать гораздо больший износ, чем ворота в жилых помещениях.

  Гидравлическая система может быть разумным выбором, если ворота будут использоваться часто и стоимость не является проблемой.





  Другие вопросы, которые следует учитывать



  Прежде чем приступить к установке, необходимо рассмотреть несколько других вопросов.

  Важно сделать это перед покупкой комплекта, потому что не все из них идеально подходят для любого стечения обстоятельств.

  Вам необходимо учитывать вес и длину каждой створки ворот, а также количество рабочих циклов, которые ворота должны выполнять каждый день.

  Кроме того, важно учитывать возможные ограничения на установку, включая ширину входа и наличие уклона.



  Другие факторы включают факторы окружающей среды, такие как ветер, осадки или нависающие деревья и кустарники.

  Если вы выбираете распашные ворота, сколько свободного места позади них?

  Если вы устанавливаете откатные ворота, достаточно ли места для открывания?

  Другим важным фактором, на который следует обратить внимание, является общее состояние ворот и стоек ворот.

  Прежде чем устанавливать какую-либо автоматику, вы должны быть уверены, что ворота могут хорошо работать вручную.

  Простой способ проверить это — медленно открыть ворота, используя кончики пальцев, чтобы имитировать автоматическое движение.

  Могут ли ворота свободно двигаться без каких-либо препятствий?

  Есть ли место для установки ворот на столб?

  Углы между воротами и стойкой стойки позволяют воротам открываться и закрываться без заедания двигателя ворот?





  Самостоятельная установка против профессиональной установки



  Квалифицированный установщик электрических ворот проведет полную и тщательную проверку безопасности перед проектированием системы электрических ворот для вашего дома или коммерческого помещения.

  Они будут:

  — оценивать размер и вес ворот и силу, необходимую для их перемещения

  — хотят знать, как часто будут использоваться ворота, что повлияет на выбор двигателей для ворот

  — обеспечить что установленные распашные ворота будут свободно перемещаться на своих петлях, а откатные ворота будут двигаться чисто по своей направляющей

  — Убедитесь, что геометрия и фурнитура работают правильно, прежде чем устанавливать двигатель

  — Примите во внимание факторы окружающей среды, включая воздействие ветра

  — Оцените близость транспорта и пешеходов, не пользующихся воротами, а также тех, кто будет проходить через

  — Посмотрите, как лежит земля. Например, поднимается или опускается на пути движущихся ворот? Как выглядит дренаж? Будут ли электрические компоненты находиться в стоячей воде? Если да, то что можно сделать для обеспечения подходящего дренажа?

  — Обратите внимание на любые возможные точки раздавливания, срезания, защемления и удара, создаваемые движущимися воротами. Они столкнутся с широким спектром различных обстоятельств и найдут решения, которые обеспечат надежность и безопасность их установки электрических ворот.

  Если вы решили установить ворота самостоятельно, у вас должны быть ответы на все вышеперечисленные вопросы.

  Легко создать проблемы, которые могут снизить надежность, долговечность и безопасность ваших автоматических ворот.

  Ворота и комплекты электрических ворот стоят дорого и используют силы, способные повредить и причинить вред, поэтому важно, чтобы любая установка автоматических ворот выполнялась правильно.

  Если вы не обладаете соответствующими навыками и не уверены, что сможете справиться со сложными требованиями по установке автоматических ворот, всегда лучше доверить установку профессионалу с соответствующей квалификацией и дать вам уверенность в их безопасности. и соответствовать назначению.

  24 Распространенные причины поломок электрических ворот в 2021 году

  Если вы управляете участком, коммерческой недвижимостью или просто владеете собственным домом с электрическими воротами, вам обязательно нужно прочитать эту статью. В нем мы сопоставили наш прогноз наиболее распространенных причин проблем с воротами в 2021 году, чтобы вы могли проверить свои собственные, прежде чем они дойдут до разочаровывающей и потенциально дорогостоящей стадии ремонта.

  Ниже перечислены 24 наиболее распространенные проблемы, которые могут помешать правильной работе ваших электрических ворот.Понимание того, что не так с вашими воротами, поможет вам при вызове мастера для ремонта. Это также может помочь вам поддерживать работу ваших ворот на оптимальном уровне производительности.

  #1 — Конструктивные проблемы с кирпичной кладкой

  Элементы/подпорные стены могут способствовать поломке автоматических ворот, если стойка либо прикреплена к стене, либо находится по бокам. Со временем кирпичные опоры могут ослабнуть до такой степени, что они станут структурно ненадежными и потребуют ремонтных работ.Если они не идентифицированы, они могут представлять опасность и потенциально могут раздавить или убить, если они рухнут под давлением или из-за пренебрежения.

  №2 — Неправильная установка шарнира

  Мы часто осматриваем перекрученные ворота и обнаруживаем, что причина в неправильной установке петель в столбах или кирпичных столбах. При неправильной установке петли компенсируются, что может привести к дальнейшему повреждению столбов или опор. Это также может привести к повреждению коробки передач двигателя.

  №3 — Электрический замок не защелкивается

  Электрозамок может не срабатывать по разным причинам, но наиболее распространенной из них является перекручивание или провисание ворот, что приводит к неправильному соединению замка с защелкой.

  №4 — Проблемы со ржавчиной и краской

  Во время производства, если правильная обработка стальной конструкции не была выполнена должным образом перед нанесением порошкового покрытия, проблемы со ржавчиной и отслаиванием краски возникнут в течение нескольких месяцев после установки.

  №5 — Неправильно установленные направляющие ворот

  Телескопические ворота могут перестать работать при неправильной установке. Иногда это происходит из-за того, что направляющие ворот установлены неправильно, эти направляющие необходимо установить с точностью до миллиметра, иначе телескопический механизм будет создавать проблемы с трением.

  № 6 — Порошковое покрытие, воздействующее на механизм скольжения

  В частности, в случае телескопических ворот рекомендуется не использовать порошковую окраску механизма, это только создаст проблемы с плавностью работы ворот и эстетикой системы.

  №7 — Неправильно установленные электрические замки

  Трудно поверить, но мы побывали на объектах, где были установлены электрические ворота, только для того, чтобы обнаружить, что электрический замок был установлен не на ту створку ворот.Иногда это делают подрядчики по просьбе клиента, но в конечном итоге это приводит к тому, что ворота не будут работать на оптимальном уровне и повлияют на гарантию на неисправную деталь в будущем, когда производитель проверит установку.

  № 8 — Отсутствуют крепления замка из-за неправильных характеристик ворот

  Если местоположение нестандартных ворот не полностью определено относительно местоположения, могут возникнуть проблемы с обеспечением того, чтобы замки, установленные сверху и снизу, подходили к рамам ворот, особенно на распашных воротах.

  № 9 — Значительные повреждения от ржавчины из-за пренебрежения и неправильного обращения во время производства

  Если металлические ворота и панели забора не обрабатываются и не обслуживаются должным образом, ржавчина может привести к необходимости их замены. Обычно это тот случай, когда проблема заключается в дешевых вариантах или отсутствии знаний, замена, как правило, является единственным вариантом в этих случаях.




  № 10 — Автоматические ворота спроектированы неправильно из-за большого транспортного потока

  Иногда у подрядчиков может быть существующий набор навыков в ограниченном количестве решений для ворот. Это может привести к тому, что предлагаемое решение будет работать для них, но нецелесообразно из-за потока трафика в этом месте. Это также приводит к увеличению объема технического обслуживания или необходимости полной замены.

  № 11 — Неправильный размер и модель двигателя для жилых помещений с высокой нагрузкой

  Обычно в жилом доме с высокой проходимостью требуется двигатель (размера и типа), который может выдерживать максимальное количество операций в день. Бывают случаи, когда подрядчики устанавливают двигатели, которые могут выполнять максимум 2-4 операции, что больше подходит для семейного дома.Это подходит для одного жилого дома, но не для слоев из 4+ жилых домов, и поэтому эти двигатели необходимо заменить двигателем с более интенсивным использованием, рассчитанным на длительный срок.

  #12 — Установка направляющей стойки

  При возникновении проблем с телескопическими механизмами автоматических ворот одной из причин может быть неправильная установка направляющей стойки, которая не перпендикулярна раме ворот. При отклонении от центра он может потереть или сломать кабель, а также сломать телескопические колеса, что приведет к дорогостоящим вызовам и ремонту.

  #13 — Погодные повреждения

  В зависимости от вашего местоположения ваши ворота могут подвергаться сильным ветрам в разное время года. Решение этой проблемы сводится к выбору правильной конструкции ворот и двигателя, но, в конечном счете, если есть ограничения в том, что вы можете сделать, единственным долгосрочным решением является регулярное техническое обслуживание и ремонтные работы для уменьшения ущерба.

  #14 — Ржавые рамы ворот

  Некоторые ворота необходимо заменить, если рамы заржавели до такой степени, что техническое обслуживание не имеет смысла.Но то, что ворота необходимо заменить, не обязательно означает, что это могут быть двигатели, блок управления или пульты дистанционного управления. После тщательной проверки вам может потребоваться только заменить ворота и датчики луча безопасности, что приведет к более экономичному решению для вас или клиентов.

  №15 — Несовместимые аксессуары

  Если у вас возникли проблемы с удаленной системой или приемником, иногда это связано с проблемой несовместимости. Многие люди рассматривают китайские удаленные системы как экономически эффективную альтернативу своей собственности, но когда у вас есть другой приемник, вы можете обнаружить, что они не очень хорошо работают друг с другом.Поэтому вы всегда должны осознавать последствия покупки более дешевого аксессуара.

  № 16 — Электрический замок отключен

  Отключение системы электрического замка иногда может быть вызвано заклиниванием механизма или несовпадением ворот с защелкой замка. Тщательный осмотр поможет определить точную проблему и устранить ее.

  № 17 — Поврежденные стопоры открытия и закрытия

  Они могут быть повреждены транспортными средствами и, если их не устранить, могут создать чрезмерную нагрузку на двигатель/двигатели ворот.Если упор можно отрегулировать, это краткосрочное решение, но лучше заменить его на более прочный упор без острых краев. Если у стального уголка нет гладкой кромки, он может проколоть шину или нанести травму прохожему.

  #18 — Повреждение фотосотового луча

  В результате ударов, износа или повреждения солнечными лучами фотоэлементы для автоматических ворот могут треснуть и потребовать замены. Если он расположен так, чтобы быть защищенным от непогоды, это может не вызвать никаких проблем, но важно знать, что если повреждение слишком велико, необходимо будет заменить балки, уплотнения и крышки.

  #19 — Арендатор своими руками

  Иногда жильцы непреднамеренно повреждают ворота и пытаются отремонтировать или скрыть повреждения. Необычными примерами являются люди, скрепляющие крышки фотокамеры синей липкой лентой или скотчем.

  #20 — Повреждение блока управления

  Обычно это происходит из-за столкновения с транспортным средством или вандализма.

  № 21 — Препятствие лучу фотосотовой связи

  Если ворота не закрываются, иногда это происходит из-за того, что луч фотоэлемента блокируется каким-либо объектом или растением. После обнаружения самое простое решение — переместить растение или объект, чтобы ворота могли правильно закрыться.




  №22 — Проблемы с платой управления

  Иногда при периодическом отключении первым виновником является плата управления. Причиной может быть возраст платы управления, когда реле залипают и не срабатывают при получении дистанционного сигнала. Это можно решить, заменив плату управления, особенно если она была оригинальной на момент установки.Но когда это не так, причиной может быть трансформатор, который отключает плату и приводит к тому, что ворота застревают в открытом положении. Решением этой проблемы обычно является замена трансформатора, если ворота продолжают выходить из строя.

  #23 — Повреждение пешеходных ворот

  Самозакрывающиеся ворота также могут привести к самоповреждению, если они неправильно настроены. Примером этого является случай, когда самозакрывающаяся пружина не работает должным образом и начинает нарушать эстетику или функцию стойки петли. Иногда простым решением является удаление самой пружины и придумывание другого решения.

  № 24 — Шумный мотор-редуктор

  Если ваш мотор-редуктор издает небольшой шум, это, вероятно, связано с тем, что мотор был установлен под неправильным углом или не выровнен. Этот угол может привести к тому, что ворота будут закрываться под углом, при котором они не попадут в упоры закрытия, что приведет к срабатыванию внешних датчиков, и ворота будут постоянно открываться снова. Решение состоит в том, чтобы установить прочный заземляющий упор и дополнительную стальную конструкцию на нижнюю направляющую ворот.

  В заключение, знание — сила

  Ключевое значение имеет знание того, как должны работать ваши ворота и (если они не работают), в чем может быть проблема.Это поможет вам выявить проблему на ранней стадии, что позволит избежать простоев и дорогостоящего ремонта, если они оставлены слишком долго. Надеюсь, теперь вы знаете, на что обращать внимание, и можете оставаться на шаг впереди.
