Связи между фермами из профильной трубы. Фермы металлические из профильной трубы

Определение внутренних усилий фермы

Зачастую у нас нету возможности применить обычную балку для того или иного строения, и мы вынуждены применять более сложную конструкцию, которая называется ферма.
хоть и отличается от расчета балки, но нам не составит труда ее рассчитать. От вас будет требоваться лишь внимание, начальные знания алгебры и геометрии и час-два свободного времени.
Итак, начнем. Перед тем, как рассчитывать ферму, давайте зададимся какой-нибудь реальной ситуацией, с которой вы бы могли столкнуться. Например, вам необходимо перекрыть гараж шириной 6 метров и длиной 9 метров, но ни плит перекрытия, ни балок у вас нету . Только металлические уголки различных профилей. Вот из них мы и будем собирать нашу ферму!
В последующем на ферму будут опираться прогоны и профнастил. Опирание фермы на стены гаража – шарнирное.

Для начала вам необходимо будет узнать все геометрические размеры и углы вашей фермы.

Здесь нам и понадобится наша математика, а именно — геометрия. Углы находим при помощи теоремы косинусов.

Затем нужно собрать все нагрузки на вашу ферму (посмотреть можно в статье ). Пусть у вас получился следующий вариант загружения:

Далее нам нужно пронумеровать все элементы, узлы фермы и задать опорные реакции (элементы подписаны зеленым, а узлы голубым).

Чтобы найти наши реакции, запишем уравнения равновесия усилий на ось y и уравнение равновесия моментов относительно узла 2.

Ra+Rb-100-200-200-200-100=0;
200*1,5 +200*3+200*4,5+100*6-Rb*6=0;

Из второго уравнения находим опорную реакцию Rb:

Rb=(200*1,5 +200*3+200*4,5+100*6) / 6;
Rb=400 кг

Зная, что Rb=400 кг, из 1-ого уравнения находим Ra:

Ra=100+200+200+200+100-Rb;

Ra=800-400=400 кг;

После того, как опорные реакции известны, мы должны найти узел, где меньше всего неизвестных величин (каждый пронумерованный элемент — это неизвестная величина). С этого момента мы начинаем разделять ферму на отдельные узлы и находить внутренние усилия стержней фермы в каждом из этих узлов. Именно по этим внутренним усилиям мы и будем подбирать сечения наших стержней.

Если получилось так, что усилия в стержне направлены от центра, значит наш стержень стремится растянуться (вернуться в первоначальное положение), а значит сам он сжат. А если усилия стержня направлены к центру, значит стержень стремится сжаться, то есть он растянут.

Итак, перейдем к расчету. В узле 1 всего 2 неизвестных величины, поэтому рассмотрим этот узел (направления усилий S1 и S2 задаем из своих соображений, в любом случае у нас по итогу получится правильно).

Рассмотрим уравнения равновесия на оси х и у.

S2 * sin82,41 = 0; — на ось х
-100 + S1 = 0; — на ось y

Из 1-ого уравнения видно, что S2=0, то есть 2-ой стержень у нас не загружен!
Из 2-ого уравнения видно, что S1=100 кг.

Поскольку значение S1 у нас получилось положительным, значит направление усилия мы выбрали правильно! Если же оно бы получилось отрицательным, то направление стоит поменять и знак изменить на «+».

Зная направление усилия S1, мы можем представить, что из себя представляет 1-ый стержень.

Поскольку одно усилие было направлено в узел (узел 1), то и второе усилие будет направлено в узел (узел 2). Значит наш стержень старается растянуться, а значит он сжат.
Далее рассмотрим узел 2. В нем было 3 неизвестных величины, но поскольку мы уже нашли значение и направление S1, то остается только 2 неизвестных величины.

Опять же

100 + 400 – sin33,69 * S3 = 0 — на ось у
— S3 * cos33,69 + S4 = 0 — на ось х

Из 1-ого уравнения S3 = 540,83 кг (стержень №3 сжат).
Из 2-ого уравнения S4 = 450 кг (стержень №4 растянут).
Рассмотрим 8-ой узел:

Составим уравнения на оси х и у:

100 + S13 = 0 — на ось у
-S11 * cos7,59 = 0 — на ось х

Отсюда:

S13 = 100 кг (стержень №13 сжат)
S11 = 0 (нулевой стержень, никаких усилий в нем нету)

Рассмотрим 7-ой узел:

Составим уравнения на оси х и у:

100 + 400 – S12 * sin21,8 = 0 — на ось у
S12 * cos21,8 — S10 = 0 — на ось х

ИЗ 1-ого уравнения находим S12:

S12 = 807,82 кг (стержень №12 сжат)

Из 2-ого уравнения находим S10:

S10 = 750,05 кг (стержень №10 растянут)

Дальше рассмотрим узел №3. Насколько мы помним 2-ой стержень у нас нулевой, а значит рисовать его не будем.

Уравнения на оси х и у:

200 + 540,83 * sin33,69 – S5 * cos56,31 + S6 * sin7,59 = 0 — на ось y
540,83 * cos33,69 – S6 * cos7,59 + S5 * sin56,31 = 0 — на ось х

А здесь нам уже понадобится алгебра. Я не буду подробно расписывать методику нахождения неизвестных величин, но суть такова – из 1-ого уравнения выражаем S5 и подставляем ее во 2-ое уравнение.
По итогу получим:

S5 = 360,56 кг (стержень №5 растянут)
S6 = 756,64 кг (стержень №6 сжат)

Рассмотрим узел №6:

Составим уравнения на оси х и у:

200 – S8 * sin7,59 + S9 * sin21,8 + 807,82 * sin21,8 = 0 — на ось у
S8 * cos7,59 + S9 * cos21,8 – 807,82 * cos21,8 = 0 — на ось х

Так же, как и в 3-ем узле найдем наши неизвестные.

S8 = 756,64 кг (стержень №8 сжат)
S9 = 0 кг (стержень №9 нулевой)

Рассмотрим узел №5:

Составим уравнения:

200 + S7 – 756,64 * sin7,59 + 756,64 * sin7,59 = 0 — на ось у
756,64 * cos7,59 – 756,64 * cos7,59 = 0 — на ось х

Из 1-ого уравнения находим S7:

S7 = 200 кг (стержень №7 сжат)

В качестве проверки наших расчетов рассмотрим 4-ый узел (усилий в стержне №9 нету):

Составим уравнения на оси х и у:

200 + 360,56 * sin33,69 = 0 — на ось у

-360,56 * cos33,69 – 450 + 750,05 = 0 — на ось х

В 1-ом уравнении получается:

Во 2-ом уравнении:

Данная погрешность допустима и связана скорее всего с углами (2 знака после запятой вместо 3-ех).
По итогу у нас получатся следующие значения:

Решил перепроверить все наши расчеты в программе и получил точно такие же значения:

Подбор сечения элементов фермы

При расчете металлической фермы после того, как все внутренние усилия в стержнях найдены, мы можем приступать к подбору сечения наших стержней.
Для удобства все значения сведем в таблицу.

При строительстве помещения большой площади огромное внимание стоит уделить прочности кровли. Для этого во время перекрытия используют фермы.

Правильный расчет и изготовление ферм из профильной трубы – главное условие качественного монтажа будущей кровли.

В статье представлена пошаговая инструкция с видео материалами как соорудить конструкцию своими руками.

Что собой представляет данная металлоконструкция?

Так же металлическая ферма из профильного трубопроката является идеальным перекрытием для пролета любой длины, но чтобы правильно ее установить потребуется провести грамотные подсчеты.

Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

Важные моменты при проведении расчетов

Перед тем как приступить к расчетам нужно решить, какой вид крыши будет оптимальным в данном случае. Выбор напрямую зависит от ее размера и наклона самой кровли.

Также выбор может зависеть от контура поясов. Все вышеперечисленные составляющие зависят от функциональных возможностей строения, материала перекрытия и угла скоса кровли. .

Далее нужно определиться с размерами. Длина определяется углом скоса крыши, а ее высота зависит от вида материала, который будет использоваться для перекрытия, метода перевозки и общей массы металлоконструкции.

Если расчет фермы из профильной трубы показал, что ее общая длина должна быть больше 36 метров, то дополнительно рассчитывается строительный подъем.

Далее определяются размеры панелей. Проведение подсчетов зависит от нагрузки, что по плану должна на нее возлагаться. Если архитектура кровли планируется треугольного вида, тогда ее скос будет составлять 45 градусов.

Итоговым этапом расчетов считается определение оптимального расстояния между узлами металлоконструкции.

Если вы не уверены в своих силах, тогда лучше доверить подсчеты специалистам, которые владеют специальными компьютерными программами и смогут гарантировать качество предоставляемых услуг.

Перед началом строительства стоит несколько раз перепроверить все результаты с учетом возможной максимальной нагрузки на строение. Также запомните, что помимо расчетов на качество монтажа влияет наличие плановых чертежей.

А теперь мы вам представим несколько бесплатных программ которыми можно воспользоваться для расчета.

Процесс соединения отдельных элементов своими руками

После того как сварка завершена все полученные швы аккуратно зачищаются после чего все строение обрабатывается антикоррозийным раствором и покрывается несколькими слоями краски.

Для того чтобы уменьшить давление конструкции при минимальном скате кровли лучше применять дополнительные решетки. Если уклон не более 25 градусов, то для уменьшения массы рекомендуется изготовить нижний пояс ломаного вида.

Во время изготовления фермы большой длины применяйте только парное количество панелей. А если ее длина превышает два десятка метров, то желательно использовать фермы Полонсо.

Выбор диаметра профиля обусловлен размером будущего навеса и градуса его уклона, но в любом случае расстояние от одной фермы до другой не должно превышать 1,7 м.

Возведение арочной фермы

Для перекрытия односкатного навеса лучше использовать листы поликарбоната двухметровой ширины. Конструкция должна собираться таким образом, чтобы край кровельного материала попадал именно на ферму.

Сегодня существует большое количество программ, которые позволяют не только провести все нужные подсчеты, но и наглядно увидеть каждый элемент будущей постройки. Ведь она станет хорошим решением для создания летней веранды или летнего гаража для личного автотранспорта.

В процессе строительства рекомендуется использовать профиль с диаметром сечения 3х3 см, а для наклонных распорок, которые привариваются под углом 25 градусов можно использовать образцы меньшего диаметра сечения 2х2 см. Они привариваются зигзагом между верхним и нижним основанием строения.

Основой металлического каркаса служит пара профилей с сечением 3х3 см. Между фермами обязательно использование полуметровых продольных перемычек, которые направлены на снижение снеговой нагрузки.

Для вертикальных стоек используется профиль большего сечения. Стойки устанавливаются с обеих сторон возле каждой фермы. Они закапываются в землю не менее чем на полметра и дополнительно заливаются бетоном. Таким образом, каркас укрепляется и приобретает способность выдерживать большое давление.

Заметьте, что к сварочным работам можно допускать лишь человека, который имеет соответствующее образование и опыт работы сварщиком, так как от его профессионализма зависят эксплуатационные характеристики навеса.

В любом случае изготовление ферм из профильной трубы любого вида и их использование является важным моментом в строительстве навесов любого вида, поэтому неплохо будет изучить несколько схем изготовлений по фотографиям и просмотреть пример расчета для любой формы. После чего можно приступать к своим расчетам.

Фермы из профильной трубы представляют собой металлоконструкции, собранные при помощи решетчатых стержней. Изготовление металлических ферм – процесс более трудоемкий, чем в случае сплошных балок, но более экономичный. В производстве используют парный материал, а в качестве соединяющей детали – косынки. Всю конструкцию собирают, используя сварку или клепки.

С их помощью можно перекрывать пролеты любой длины, однако, стоит отметить, что для правильного монтажа необходим грамотный расчет. Тогда при условии качественного выполнения сварочных работ остается только в дальнейшем перенести трубные сборки наверх и смонтировать по верхней обвязке, согласно разметке.

Несущие фермы из профильной трубы имеют немало неоспоримых преимуществ:

• минимальный вес;
• они долговечны;
• выносливы;
• узлы очень крепкие, поэтому способны противостоять высоким нагрузкам;
• с их помощью можно возводить конструкции со сложной геометрией;
• позволяют сэкономить финансовые средства, поскольку расценки на изготовление металлоконструкций из профильной трубы достаточно приемлемы для решения широкого круга задач.

Конструкции ферм из профильной трубы

В основе деления этих конструкций на конкретные виды лежат разные параметры . Начнем с главного –

• Количества поясов.

Различают:

• опоры, компоненты которой расположены в единой плоскости;
• висячие, в их состав входят два пояса, по расположению их называют соответственно нижним, верхним.

• Форма и контуры

По первому параметру различают:

• арочные фермы из профильной трубы,
• бывают и прямыми;
• односкатные либо двухскатные.

В соответствии с контуром различают:

• имеющие параллельный пояс. Это оптимальный вариант для обустройства мягкой кровли. Такая опора собирается очень просто, поскольку ее компонентами являются идентичные детали и, что немаловажно, размеры решетки совпадают с размерами стержней для пояса;

• односкатные. Отличаются жесткими узлами, которые позволяют воспринять значительные внешние нагрузки. На их сооружение уходит небольшое количество материала, поэтому эти конструкции достаточно экономичны;
• полигональные. Хотя они в состоянии выдерживать большой вес, однако, их монтаж трудоемок и довольно сложен;
• треугольные. Они практически незаменимы при устройстве крыш с большим углом наклона. Единственный их минус в большом количестве отходов при сооружении.

• Угол наклона. Типовые фермы из профильной трубы делят на три группы:

• 22°- 30°. Высота и длина металлоконструкции в этом случае соотносятся, как один к пяти. Это оптимальный вариант для перекрытия небольших пролетов в бытовом строительстве. Главным их преимуществом является небольшой вес. Больше всего для подобного аналога подходят треугольные.

Для пролетов, имеющих длину более 14 м используют раскосы, которые устанавливаются сверху вниз. По верхнему поясу располагают панель (порядка 150 – 250 см в длину). Таким образом, при этих исходных данных мы имеем конструкцию, включающую два пояса. Количество панелей при этом четное.

Если пролет превышает 20 м, то возникает необходимость в подстропильной металлоконструкции, связанной опорными колоннами.

Отдельного упоминания стоит так называемая ферма Полонсо. В ее составе имеются две треугольные системы, соединенные одна с другой через затяжку. Такое конструктивное решение позволяет избежать установки в средних панелях длинных раскосов, что приводит к значительному снижению общего веса.

• 15°- 22°. Соотношение высоты и длины в этом случае равно один к семи. Наибольшая допустимая длина под подобный каркас составляет 20 м. Если по условиям эксплуатации необходимо увеличить ее высоту, то нижний пояс выполняют ломаным.
• меньше 15°. В подобный проектах рекомендуется использовать трапециевидные металлические стропила. Наличие в них коротких стоек способствует увеличению противодействия продольному изгибу.

Внимание!

Фермы из профильной трубы для односкатной крыши с углом наклона 6–10° должны иметь асимметричную форму.

Высоты определяют через деление длины пролета на семь, восемь либо девять частей, взяв за основу особенности заданной конструкции.

Расчет для навеса

Проведение расчетов основывается на требованиях СниП:

Обязательным компонентом любого расчета и последующего монтажа конструкции является чертеж.

Подготавливается схема с указанием зависимости между длиной металлоконструкции и уклоном кровли.

• В ней также учитываются очертания поясов опоры. Контур пояса определяется назначением конструкции, типом покрытия кровли и углом наклона.
• При выборе размеров, как правило, следуют принципу экономии, если, конечно, ТТ не требуют иного. Высоту конструкции определяет тип перекрытия, минимальный общий вес, возможность перемещения, длину же – установленный уклон.

• Размеры панелей рассчитывают с учетом нагрузок, воспринимаемых конструкцией. При этом следует помнить, что углы раскосов у разных металлических стропил отличаются, панель же должна им соответствовать. Для треугольной решетки искомый угол равен 45°, для раскосой – 35°.
• Завершает расчет определение промежутка между узлами. Обычно он соответствует ширине панели.

Расчеты выполняют с учетом того, что увеличение высоты приводит к росту несущей способности. На подобном навесе снежный покров не будет задерживаться. Одним из способов усиления ферм из профильной трубы является установка нескольких прочных ребер жесткости.

Для определения размеров металлоконструкции для навесов следуют следующим данным:

• для сооружений шириной не более 4,5 м используют изделия размером 40 на 20 на 2 мм;
• менее 5,5 м – 40 на 40 на 2 мм;
• свыше 5,5 м оптимальными будут изделия размером 40 на 40 на 3 мм либо 60 на 30 на 2 мм.

При расчете шага необходимо учесть, наибольшее возможное расстояние от одной опоры навеса до другой равно 1,7 м. При нарушении этого ограничения прочность и надежность сооружения будет под вопросом.

Когда будут полностью получены необходимые параметры, при помощи формул и особых программ получают соответствующую схему конструкции. Теперь остается продумать, как сварить ферму правильно.

На заметку

При расчетах должны учитываться:

• закупочная стоимость одной тонны металла;
• расценки на изготовление металлоконструкций из профильной трубы (либо можно просуммировать взятые в отдельности расходы на сварку, антикоррозийную обработку, монтаж).

Рекомендации по правильному выбору и изготовлению металлоконструкций трубчатого типа

• Выбирая типоразмер желательно остановить свой выбор на прямоугольных или квадратных изделиях, поскольку имеющиеся два ребра жесткости обеспечат готовой металлоконструкции наибольшую устойчивость.
• Используйте исключительно качественные изделия из высокоуглеродистой легированной стали, которая не корродирует и устойчива к агрессивным воздействиям внешней среды. Толщину стенок и диаметр подбирают в соответствии с заложенными в проекте. Таким образом будет обеспечена требуемая несущая способность металлических стропил.
• Для соединения основных компонентов фермы друг к другу используют прихватки и спаренные уголки.
• В верхнем поясе для смыкания каркаса необходимы разносторонние двутавровые уголки, причем стыковку выполняют по меньшей стороне.
• Для сопряжения деталей нижнего пояса применяют равносторонние уголки.
• Основные части длинных конструкций соединяют посредством накладных пластин.

• Раскосы устанавливаются под 45 градусов, а стойки – под прямым углом. Завершив сборку основной конструкции, переходят к сварке фермы из профильной трубы. Каждый из сварочных швов обязательно необходимо проверить на качество, поскольку именно они определяют надежность будущего сооружения. Металлические стропила после завершения сварки обрабатывают специальными антикоррозийными составами и покрывают краской.

Изготовление металлических ферм для навеса на видео.

Сегодня навес из профильной трубы можно встретить буквально в каждом дворе. Это может быть как небольшой козырек над крыльцом, так и просторная крытая стоянка на несколько автомобилей.

Популярность этого строительного материала понятна – конструкции получаются красивыми, крепкими, а работы по их возведению занимают совсем немного времени. В этой статье мы раскроем основные вопросы, касающиеся конструкции навеса из профильной трубы.

Навес из профтрубы: расчет, чертежи, строительство и виды креплений

Особенного внимания при расчетах требуют габаритные навесы – для автомобиля, бассейна, зоны отдыха и т. д. Небольшие козырьки для односкатных навесов своими руками можно делать без учета СНиП.

Как рассчитать навес, чертежи

Расчет навеса из поликарбоната из профильной трубы начинается с создания эскиза. На нем отражается желаемый тип конструкции и отделки, а также примерные размеры. Точные параметры определяем только после похода на место будущего размещения сооружения – делаем замеры строительной площадки и стены дома, если каркас навеса из профильной трубы будет приставным. Эскиз может быть сделан как вручную, так и с помощью специальной программы.

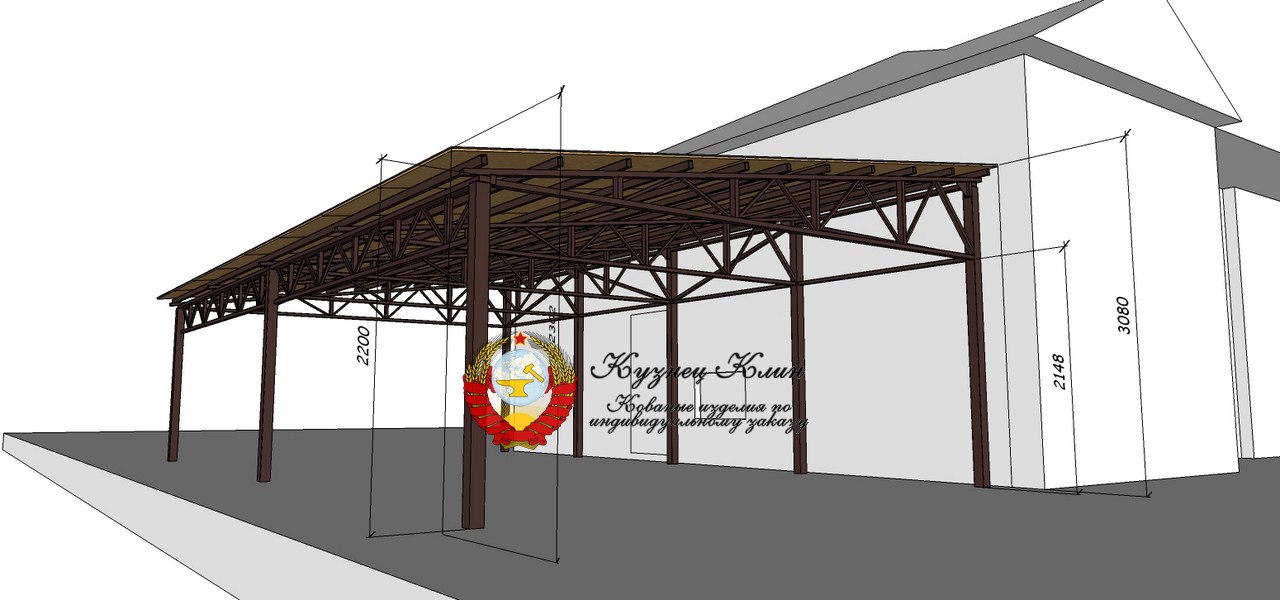

Делаем навес из квадратной трубы своими руками: эскиз, сделанный в компьютерной программе

Исходные данные для расчетов: дом 9 х 6 м, свободная площадка (9 х 7 м) имеется перед свободной его стороной.

• Навес можно делать шириной во всю стену дома – 9 м, вылет пусть будет на метр короче площадки – 6 м. Получаем сооружение 6 х 9 м.
• Оптимальная высота низкого края – 2,4 м, высокий поднимаем до 3,5 или 3,6 м.
• По перепаду высоты ската вычисляем угол его наклона – получается 12 – 13 градусов.
• Смотрим ветровые и снеговые карты своего района и высчитываем по ним вероятные нагрузки.
• Выбираем на основании полученных цифр материалы, приступаем к составлению чертежа навеса из профильной трубы.

Отдельно надо сделать отдельные чертежи для стропильных ферм. Несколько их вариантов отображены на следующем рисунке.

Изготовление ферм из профильной трубы для навеса: схемы разных типов конструкций

Обратите внимание: СНиП позволяет делать расчет фермы из профильной трубы для навеса с уклоном от 6 градусов. Однако лучше отталкиваться минимум от 8 градусов. Это связано с тем, что малый уклон зимой создаст проблему накопления снега на поверхности кровли.

Чертеж с размерами

Процесс изготовления навеса из профильной трубы

Сделать небольшой пристенный навес из труб совсем не сложно. Начинаем расчетов конструкции и подбора подходящих материалов. Этот процесс описан в предыдущем и следующем абзацах. Далее, согласно чертежу, размечаем рабочую площадку, а точнее расположение фундаментных ям на ней.

• Откапываем ямы на нужную глубину.
• На дно засыпаем слой щебня.
• В ямы вертикально устанавливаем закладные детали.
• Заливаем яму цементно-песчано-гравийным раствором.

На нижние концы стоек навариваем квадраты стали, по размеру точно совпадающие с площадками закладных деталей. Отверстия под болты также должны совпадать. После того как фундаментные столбы застынут, прикручиваем стойки к закладным.

Как зафиксировать навес из профтрубы своими руками: фото коллаж с примером использования закладной детали

Теперь переходим к сборке каркаса кровли. Профтрубу размечаем и режем на части нужной длины. Свариваем или скрепляем болтами сначала боковые фермы, затем фронтальные перемычки и в самом конце монтируем элементы раскосных решеток, если они нужны. В процессе сверяемся со строительным уровнем, также можно использовать магнитные уголки. Готовый каркас поднимаем на стойки и фиксируем метизами/привариваем.

Навес из профильной трубы, фото фиксации кровли на стойках

К сведению: перед началом монтажа кровельного материала навес из профтрубы должен быть окрашен или обработан антикоррозийным составом. Это связано с тем, что в процессе сборки конструкции заводская защита металла повреждается на местах вхождения креплений.

Виды крепления элементов между собой

Очень часто навесы собираются при помощи сквозных болтов или саморезов. Этот способ хорош тем, что в процессе вам не потребуется сварка – не все владеют приемами сварочных работ. Понадобятся только сами метиз и дрель со сверлом по металлу. Диаметр выбираемых болтов/саморезов напрямую зависит от сечения профтрубы – на этот счет вас сориентирует продавец в магазине стройматериалов.

Собираем навесы из профильной трубы своими руками: фото крепления сквозными болтами

Сварка не менее популярна для сборки навесов из профтрубы, чем болты или саморезы. Для работы требуется сварочный аппарат, электрический или газовый. Последний предполагает использование некоторого количества расходников. Сварка обеспечивает очень прочное крепление, не нарушающее целостности тела элементов. К примеру, те же болты предполагают сверление отверстий, что ослабляет всю конструкцию.

Обратите внимание: недостаток такого монтажа – сложность процесса. Не все владеют приемами сварки на уровне, достаточном для сборки сооружений, испытывающих большие нагрузки. Поэтому, если вы не уверены в себе или не имеете возможности нанять специалиста, лучше отдайте предпочтение болтам/саморезам.

Как сделать навесы из профильной трубы своими руками: на фото сварных швов

Небольшие навесы из профиля сечением до 25 мм собираются с помощью специальных хомутов, или, по-другому, краб-системы. Они бывают Т-образными – для соединения трех концов и Х-образными, для соединения четырех концов. Стягиваются хомуты болтами (6х20 или 6х35) с гайками – метизы обычно в комплекте не идут и приобретаться должны отдельно. Недостаток краб-системы – элементы соединяются только под углом 90 градусов. Сварка здесь не уместна, так как профтруба указанного сечения имеет маленькую толщину стенок.

Чем можно скрепить навес из профильной трубы своими руками: краб-системы

К сведению: антикоррозийную обработку профтруба имеет только снаружи, внутри металлическая поверхность остается подверженной ржавлению. Поэтому все срезы конструктивных элементов навесы обязательно должны быть закрыты заглушками.

Выбираем профтрубу для навеса: размер и сечение

При выборе профтрубы для крупных навесов необходимо пользоваться данными из СНиП:

• 01.07-85 — регламентирует сочетание снеговых нагрузок и вес конструктивных элементов постройки.
• П-23-81 – работа с изделиями из стали.

Руководствуясь данными из этих положений и собственными потребностями вам надо будет определиться со следующим: выбрать угол наклона кровли, тип профтрубы для стоек и тип ферм. Для примера возьмем пристенный навес 4,7х9 м, передний край которого будет опираться на стойки, задний – жестко крепиться к стене дома. Местоположение, допустим, Краснодарский край. Оптимальный угол наклона кровли для навесов такого типа – 8 градусов. Снеговая нагрузка для крыши 4,7х9 м для этой местности будет 84 кг/м 2 .

Примерный вес одной стойки (2,2 м) – 150 кг, вертикальная нагрузка на нее получится 1,1 т. Популярная в строительстве круглая профтруба сечением 43 мм и со стенками в 3 мм тут не подойдет, минимальные показатели – 50 мм и 4 мм. Труба квадратного сечения может быть 45 мм со стенкой 4 мм.

Таблица соответствия толщины стенок сечению

Самый простой и удобный вариант ферм – два параллельных друг другу пояса с раскосной решеткой. При высоте фермы 40 см на пояса лучше подойдет квадратная профтруба сечением 35 мм и стенкой 4 мм, на раскосные решетки – 25 мм и 3 мм. Система связей обязательно должна идти по стойкам и фермам.

Пример стропильной фермы

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Арочный навес из поликарбоната

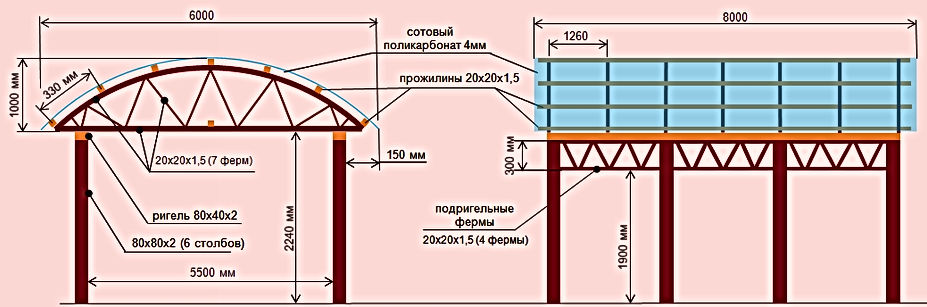

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов , интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбоната

Расчет прочности опор и ферм;

Расчет сопротивления крыши ветровой нагрузке;

Расчет нагрузки на кровлю в виде снега;

Эскизы и общие чертежи металлического навеса арочной формы;

Чертежи основных элементов с их габаритами;

Проектно-сметная документация с расчетом количества и стоимости стройматериалов.

Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбоната

Проект навеса и его чертеж включают в себя следующие расчеты:

Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова

Сечение внецентренно сжатой колонны.

Таблица расчета арочной фермы

Ферма – это основа всего покрытия. Для ее установки потребуются прямые стержни, соединяемые в шарнирных или жестких узлах.

Установка арочной фермы

Ферма включает в себя пояса верхнего и нижнего вида, стойки и раскосы. В зависимости от оказываемых нагрузок на все элементы арочной фермы выбирается материал для нее. Нагрузки на сооружение определяются в соответствии с требованиями СНиП. Для чего выбирается схема строения, где указываются контуры поясов фермы. Схема зависит от того функции навеса, его крыши и ее угла размещения.

Таблица расчета арочной фермы

После определяются размеры фермы. Ее высота фермы зависит от кровельного материала и вида фермы — стационарная или передвижная. Ее длина – по желанию. При пролетах между стойками от 36 м рассчитывается строительный подъем — обратный изгиб фермы от ощущаемых нагрузок. После рассчитываются размеры панелей, которые зависят от промежутка между элементами, распределяющими нагрузку на конструкцию фермы. От этого зависит расстояние между узлами. Совпадение обоих показателей обязательно.

Строительный подъем арочной фермы

У арочной фермы направляющим является нижний пояс, выполненный в виде дуги. Профили соединяются ребрами жесткости. Радиус арки может быть любым и зависит от природных условий расположения фермы и ее высоты. От несущей способности конструкции фермы зависит ее качество. Чем выше ферма, тем меньшее снега будет задерживаться. Количество ребер жесткости помогает противостоять нагрузкам. Все детали навеса лучше сварить.

Количество ребер жесткости арочной фермы

Для начала рассчитывается коэффициент μ для каждого пролета пояса верхнего вида — переходящая нагрузка снежной массы на земле на его нагрузку на конструкцию. Для чего нужно знать угол наклона касательных. С каждым пролетом радиус угла становится меньше. Для вычисления нагрузки используются показатели Q — нагрузка от снега на 1-вый узел фермы, и l — длина стержней из металла. Для этого вычисляется cos угла расположения перекрытия.

Таблица общей нагрузки арочной фермы на почву

Нагрузка вычисляется по формуле — произведение l и μ и 180. Соединив все показатели вместе, рассчитывается общая нагрузка арочной фермы на почву и подбираются материалы и их габариты.

Изготовление обрешетки из профильной трубы и покрытие фермы поликарбонатом

Фермы из профильной трубы долговечны, прочны и экономичны. Профильная труба — профиль из металла, прокатанный и обработанный с помощью станков.

Профильные трубы

По типу сечения они классифицируются на профили овального, прямоугольного и квадратного сечений. Фермы из профильной трубы арочного типа обладают высокой прочностью, длительным сроком их эксплуатации, возможностью сооружения сложных конструкций, доступной стоимостью, небольшим весом, устойчивостью к деформациям и повреждениям, влаге и ржавчине и возможностью их отделки полимерными красками.

Разновидность профильных труб

Для сборки или крепежа элементов используются спаренные уголки. Конструируя верхний пояс, используют 2 тавровых уголка различной длины.

Уголки стыкуются сторонами с меньшим размером. Нижний пояс соединяется уголками с равными сторонами. Соединяя большие и длинные фермы используют накладные пластины.

Стыкование тавровых уголков

Парные швеллеры распределяют нагрузку равномерно. Раскосы монтируются под углом 45, а стойки — под 90.

Схема монтирования раскосов и стоек

После сборки приступают к сварочным работам, после чего каждый шов зачищается. Завершающий этап — обработка антикоррозийными растворами и краской.

Зачистка сварного шва

На готовую ферму устанавливаются листы поликарбоната — полупрозрачного пластика, который способен защитить от погодных осадков. При этом учитывается толщина и форма используемого листа. При большом радиусе изгиба используются сотовый поликарбонат от 8 до 10 мм в толщину. При малом радиусе — монолитный волновой до 6 мм.

Сотовый поликарбонат

Монолитный волновой поликарбонат

Фермы из профильной трубы предназначены для придания всей конструкции навеса жесткости и соединения стоек воедино. Образованные арки — основа для крепления поликарбоната. Рекомендуется использовать такие же уголки, как и при изготовлении ферм. Должна быть предусмотрена резиновая подложка, чтобы материал не контактировал напрямую с элементами из стали, что сохранит от быстрого износа козырька.

Смонтированная ферма под поликарбонат

Для установки стоек навеса делается столбчатое основание, чьи габариты на 5-7 см превышают размеров опоры. Для защиты от воды и влаги основание покрывается рубероидом. В процессе заливки фундамента производится установка крепежных штырей.

После монтажа навеса из поликарбоната производится крепление фермы, которая соединяет все элементы навеса в общий каркас. Нарезая и устанавливая листы поликарбоната:

Используют термошайбы, компенсирующие расширение пластика от высоких температур.

Монтаж поликарбоната с помощью термошайб

Осуществляется обработка торцов сотового поликарбоната паропроницаемой лентой.

Обработка торцов сотового поликарбоната паропроницаемой лентой

Наружная сторона должна остаться в заводской упаковке для ее защиты от выцветания.

Расположение ребер жесткости по дуге. При использовании монолитного волнового поликарбоната направление изгибов совпадает с арками.

При необходимости в сооружении навеса используют профильные трубы. Фермы из профильной трубы — долговечная, прочная и экономичная конструкция, которая позволяет перекрыть любой пролет. Как соорудить фермы из профильной трубы рассмотрим далее.

Особенности конструкции фермы из профильной трубы

Фермы из профильной трубы сооружают из металлического профиля, который изготавливают прокатывая и обрабатывая металл с помощью специальных станков, в зависимости от типа сечения профильные трубы разделяют на:

• профиль овального сечения,
• прямоугольного сечения,
• квадратного сечения.

Для производства профильных труб используется высококачественная сталь. Первоначальная форма профильной трубы — круглая. Но, после прохождения обработки горячим или холодным способом, труба деформируется в нужную форму. Профильные трубы бывают разных размеров, минимальное сечение 15х15 мм, а максимальное 45х5 см. Толщина стенки трубы 1,12 мм, а длина — 612 см.

Размер пролета, в котором устанавливается ферма влияет на нагрузку и экономичность расхода материалов.

Фермы плоского типа требуют закрепления, а фермы пространственного типа — выступают в качестве жесткой конструкции, которая способна выдержать любые нагрузки.

Основные составляющие фермы:

• пояса — выступают в качестве контура,
• стойки,
• раскосы,
• опорный раскос.

Для изготовления фермы необходимо наличие соединителей в качестве которых выступает парный материал, косынки, клепки и сварка.

Фермы из профильной трубы фото

Достоинства использования фермы из профильной трубы

• высокая прочность обеспечивает длительность эксплуатации;
• использование профиля позволяет соорудить самые сложные конструкции, прилагая минимум затрат;
• доступная стоимость;
• вес конструкции ферм небольшой, так как трубы внутри пустые;
• ферма из профильной трубы устойчива к деформациям, механическим ударам или другим повреждениям;
• антикоррозийность — такая конструкция устойчива к влаге, и металлические трубы со временем не ржавеют;
• возможность дальнейшей отделки с помощью полимерных красок, которые придадут ферме красивый внешний вид.

Сфера использования ферм из профильной трубы

Фермы из профильной трубы используют для сооружения металлических каркасов, которые в будущем станут навесами или постройками.

Отлично справляется ферма из профильной трубы с ролью навеса для машины, при отсутствии гаража.

Чтобы защитить открытые площадки от солнца, также сооружают фермы из профильной трубы.

Используют фермы для строительства мостов или перекрытия промышленного или частного здания.

Дополнительное фермы из профильной трубы используют:

• на объектах связи,
• линиях электроснабжения,
• транспортных дорогах,
• в сооружении мостов, заводов, спортивных комплексов или сцен.

Виды ферм из профильной трубы

Фермы из профильной трубы разделяют на два вида. Один вид фермы представляет сооружение, в котором все элементы соединяются в одной плоскости.

Другой вид подразумевает ферму с изготовлением висячей конструкции, которая включает верхний и нижний пояс.

Выбор конструкции зависит от таких факторов:

уклон конструкции,

место размещения перекрытий,

протяженность пролета.

В зависимости от угла уклона выделяют такие фермы:

1. Ферма с углом уклона от 22° до 30°. При наличии данных об угле уклона крыши, при сооружении небольшого шиферного перекрытия, наилучшим вариантом будет использование треугольных ферм из профильной трубы. Для вычисления высоты фермы следует длину пролета разделить на пять. Преимуществом такой конструкции является легкий вес. Если протяженность пролета большая и превышает четырнадцать метров, следует выбрать конструкцию, в которой раскосы располагаются сверху вниз. На верхней части фермы изготавливают панель, длина которой составляет от 150 до 250 см. Такая конструкция состоит из двух поясов с четным количеством панелей. При изготовлении промышленных ферм из профильной трубы, длина которых больше двадцати метров, их монтируют с помощью подстропильного металлического сооружения. Такие конструкции связывают опорные колонны. Ферма Полонсо представляет собой конструкцию, которая состоит из двух треугольных ферм, соединенных затяжкой. Такая ферма позволяет предотвратить наличие длинных раскосов в середине конструкции, и облегчают общий вес конструкции. В верхней части таких ферм располагается большое количество панелей, длина которых составляет более 2,5 м. При закреплении потолка на ферме, затяжки фиксируют в верхнем узле пояса.

2. В случае уклона кровли под углом от 15 до 22° высоту фермы рассчитывают путем разделения длины пролета на семь. Длина такой фермы не превышает двадцать метров, при большей длине лучше использовать ферму Полонсо. Чтобы увеличить высоту конструкции следует изготавливать нижний пояс ломанным.

3. При минимальном наклоне крыши, который не превышает 15 градусов устанавливают фермы в виде трапеции. Высота такой фермы рассчитывается путем разделения длины пролета на число от семи до девяти, в зависимости от точного значения уклона. Если ферму не устанавливают непосредственно на потолок, тогда в качестве раскосов используют решетку треугольной формы.

В соответствии с формой фермы из профильной трубы разделяют на:

• односкатные фермы из профильной трубы,
• двухскатные фермы из профильной трубы,
• прямые фермы из профильной трубы,
• арочные фермы из профильной трубы.

В зависимости от очертания пояса фермы разделяют на:

1. Фермы с устройством параллельного пояса отличаются такими преимуществами:

• легкость монтажа из-за большого количества одинаковых деталей,
• длина стержней, используемых при устройстве решетки и пояса одинакова,
• наличие минимального количества стыков,
• полная унификация конструкции,
• использование при наличии мягкой кровли.

2. Односкатные фермы из профильной трубы имеют такие преимущества:

• устройство жестких узлов,
• отсутствие длинных стержней в середине фермы,
• сложность, но в то же время экономичность конструкции.

3. Фермы поригонального типа отличаются особенностями:

• используют для устройства строений, которые имеют большой вес,
• обеспечивают экономичность использования профиля,
• устройство поригональной фермы достаточно сложное и трудоемкое.

4. Фермы треугольной формы отличаются простотой изготовления и используются для крыш с крутым уклоном. Недостатки:

• сложность в устройстве опорных узлов,
• большой расход профиля.

В зависимости от обустройства решетки в фермах разделяют на

• решетки треугольной формы, чаще всего используют в фермах с параллельными полюсами, иногда в фермах трапециевидной или треугольной форм,
• решетки раскосного типа отличаются трудоемкостью исполнения и большим расходом материала,
• индивидуальные решетки изготавливают исходя из размеров и особенностей фермы.

Фермы из профильной трубы: расчет конструкции

1. Перед проведением расчетов, по изготовлению ферм из профильной трубы, следует определиться со схемой, в которой указывают зависимость длины фермы от угла наклоны крыши.

2. При выборе схемы следует определиться с контурами поясов фермы. Данная деталь зависит от функций конструкции, типа кровельных материалов и угла наклона.

3. Следующий этап предполагает выбор размера фермы. При расчете длины фермы следует учесть угол наклона, а высота зависит от типа перекрытия, возможной транспортировки фермы и общего веса конструкции.

4. В случае, если длина фермы превышает 36 м, необходимо рассчитать строительный подъем.

5. Определите размеры панелей. Расчет следует проводить исходя из нагрузки, которую должна выдержать ферма. При конструировании треугольной фермы, угол наклона составляет сорок пять градусов.

6. Завершающий этап — определение междоузельного расстояния.

• для расчета фермы из профильной трубы воспользуйтесь услугами специалистом или специальными компьютерными программами;
• проверьте правильность расчетов несколько раз;
• для расчета и изготовления фермы из профильной трубы чертеж — обязательный и необходимый компонент;
• обязательно учитывайте максимальную нагрузку на конструкцию фермы.

Изготовление фермы из профильной трубы

Чтобы собрать или скрепить элементы следует использовать прихватки или спаренные уголки.

При конструировании верхнего пояса используйте два тавровых уголка с разной длиной сторон. Стыкуйте уголки между собой меньшими сторонами.

Чтобы соединить нижний пояс используйте уголки с ровными сторонами.

При изготовлении большой и длинной фермы, в качестве соединителей выступают накладные пластины. Для равномерного распределения нагрузки применяют швеллеры парного типа.

Раскосы устанавливайте под углом сорок пять градусов, а стойки — под прямым углом. Чтобы изготовить такую конструкцию, используйте тавровые или крестообразные уголки с ровными сторонами, скрепленные пластинами.

Для изготовления целостных сварных систем применяют тавры.

После окончания сборки конструкции с помощью прихваток, приступают к проведению сварочных работ. Сварка производится вручную или автоматически. После проведения сварки следует зачистить каждый шов.

Завершающий этап включает обработку системы специальными антикоррозийными растворами и краской.

1. Чтобы облегчить конструкцию фермы, с минимальным уклоном крыши, используйте дополнительные решетки.

2. Чтобы снизить массу конструкции фермы, с уклоном кровли от 15 до 22 градусов, устройте нижний пояс ломанным.

3. При устройстве длинной фермы устанавливайте только четное количество панелей.

4. Если длина фермы превышает 20 метров, используйте устройство фермы Полонсо.

5. Размер и сечение профиля для фермы зависит от ширины и уклона навеса.

6. Расстояние между двумя фермами не должно превышать 175 см.

Металлические фермы из профильной трубы незаменимы при строительстве торговых павильонов, спортивных комплексов, складов, промышленных зданий.

В частном домовладении их можно использовать при возведении кровли или навеса.

Эти металлоизделия часто используются в индивидуальном строительстве, при этом мало кто из неспециалистов знает, как сделать расчет фермы из профильной трубы.

Назначение ферм

Ферма — это горизонтальный каркас строительного объекта, «скелет» перекрытия. Фермы делают из прямых металлических труб , соединяя их в узлах жестко или с помощью шарниров.

В итоге получается подвесная конструкция. Как правило, эта деталь кровли состоит из верхнего и нижнего поясов, соединенных раскосами и стойками.

Такими системами перекрывают большие пролеты. Они дешевле балок и помогают снизить себестоимость строительства. Так строят мосты, заводы, стадионы, торговые центры.

Металлические системы продаются в готовом виде. Для частника это крайне удобно, так как в этом случае все расчеты уже сделаны.

Купить готовую ферму — оптимальный вариант, так как от правильного расчета нагрузки на эту деталь зависит прочность всей кровли. Сделать самостоятельно расчеты и чертежи фермы сложно.

Чтобы ферма из профильной трубы прослужила долго, нужно знать, как правильно выбрать материал, уметь рассчитать нагрузку на каждую часть конструкции.

Кроме того, нужно знать, как сварить ферму — неправильно сваренная система может привести к обрушению всего сооружения. Приобретая готовые типовые фермы, вы будете избавлены от этих сложностей.

Рассмотрим такой вид ферм, как стропильная система. Такие конструкции нужны для обустройства кровли.

На стропила закрепляют все остальные слои кровельного пирога, поэтому они должна быть прочными и долговечными.

Лучше всего этим требованиям отвечают стропильные системы из профильной трубы, но в частном домовладении могут использоваться и деревянные стропила.

Конструкцию стропильной фермы выбирают, исходя из формы верхнего перекрытия дома, угла наклона крыши и длины пролета.

В зависимости от уклона кровли, используют строительные фермы следующих конструкций:

• покатость 22 – 30º — используют треугольные фермы из профильной трубы с высотой, равной 1/5 длины пролета;
• покатость 15 – 22º — подойдет система с высотой, равной 1/7 пролета;
• покатость 6 – 15º — ставят трапециевидные системы с высотой 1/7 или 1/9 пролета.

Конструкции ферм из профильных труб по форме могут быть:

• полукруглые;
• двускатные;
• односкатные;
• плоские.

Для потолков со сложной геометрией с высоко поднятым над опорами центром используют фермы из профильной трубы, называемые «полонсо». Они представляют собой треугольник со стойками ломаной формы.

Расчет формы

Для расчетов потребуется калькулятор и два нормативных документа:

• СНиП, П-23-81, стальные конструкции;
• СНиП, 2.01.07-85, нагрузки и воздействия.

Зимой на кровле большой площади могут скопиться тонны снега. Конструкция должна удержать этот вес, ее задачей является распределение нагрузки по опорам и лагам.

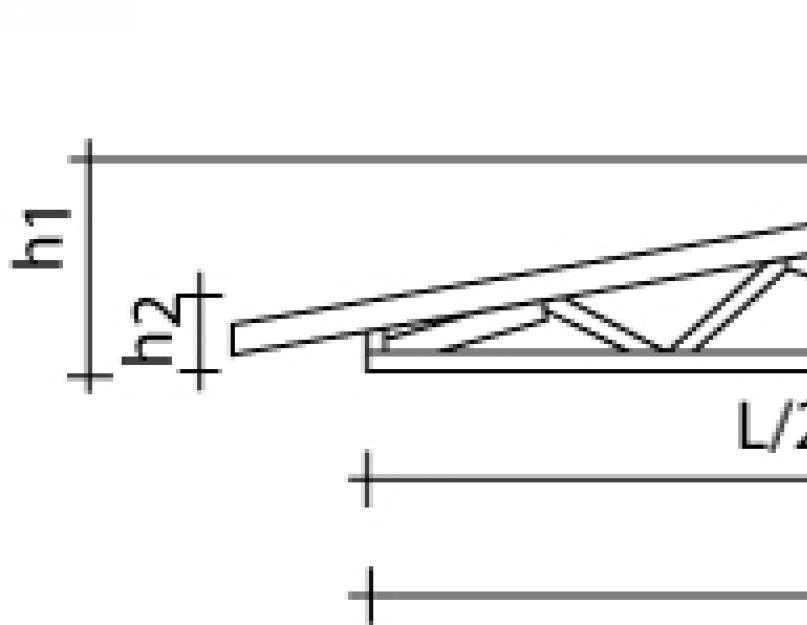

Высота в середине пролета для фермы треугольного типа вычисляется по формуле Н=1/4×L, для ферм с параллельными, полигональными, трапециевидными поясами — по формуле Н=1/8×L. L — длина фермы.

Важно: металлические фермы для односкатной крыши с наклоном не более 10º должны быть асимметричными.

Для двускатной кровли обычно выбирают фермы с висячими стропилами. Угол уклона раскосов должен находиться в пределах 35 – 50º. От точности вычисления зависит надежность и долгий срок службы конструкции.

Совет: существуют онлайн-калькуляторы для расчета металлических ферм из профильной трубы, их можно найти на сайтах строительных организаций.

Произведя расчеты, делают чертеж фермы, подсчитывают сколько нужно приобрести материала, а именно – профильной трубы.

В индивидуальном строительстве для изготовления ферм вместо профильной трубы можно использовать облегченные металлические оцинкованные профили (ЛСТК).

Они удобны тем, что их можно скреплять специальными болтами. Но чаще стропильные системы изготавливают из стальных балок, соединяя их сваркой.

Профильные трубы — строительный металлический прокат, представляющий собой трубы с сечением некруглой формы. Наиболее распространены трубы из квадратного и прямоугольного профиля.

Профильные трубы изготавливают из углеродистой и легированной стали. Изделия отечественного производства имеют сечение от 1×1 см до 50×40 см и изготавливаются из металла толщиной от 0,1 до 2,2 см. Длина труб – от 6 до 18 метров.

Если длина фермы превышает 10 метров, то металлическими должны быть не только стропила, но и коньковые опоры с мауэрлатом.

К недостаткам стропил из профилированных труб относят дороговизну и значительный вес.

Изготовление стропильного изделия

При изготовлении системы из ЛСТК главные связки выполняют, прихватывая трубы двойными уголками.

К верхнему поясу перемычки и раскосы монтируют с помощью уголков с неравными сторонами, стыкуя их по короткой стороне.

Детали нижнего пояса тоже стыкуют уголками с неравными сторонами. Главные элементы соединяют с помощью накладных пластин.

Рассмотрим подробнее изготовление ферм из профильной трубы сварным методом.

Если вы не знаете, как сварить ферму из профильной трубы, потому что вообще никогда не имели дела со сваркой, то придется обратиться к специалисту, так как стропильная ферма — не та конструкция, на которой можно «набивать руку». От качества швов на стропильной ферме зависит прочность кровли.

Фермы лучше изготавливать из прямоугольных или квадратных труб , так как имеющиеся у них ребра обеспечат конструкции хорошую устойчивость.

Стропильную ферму нужно изготавливать только из стали, устойчивой к окислению и другим агрессивным атмосферным факторам.

Толщина металла и сечение трубы должны соответствовать параметрам, заложенным в проекте. Соблюдение этих условий обеспечит стропильной конструкции нужную несущую способность.

Каждый сварочный шов проверяют на качество, поскольку именно от него будет зависеть надежность будущей конструкции.

Когда сварка ферм из профильной трубы закончится, останется только обработать швы антикоррозийным составом и покрыть их краской.

Этапы сваривания кровельной системы из металлических профильных труб:

1. выравнивают верхний и нижний пояс;
2. вваривают между поясами перемычки;
3. на конструкцию из двух поясов и расположенных к ним под углом 90 о перемычек приваривают раскосы — отрезки трубы, срезанные под углом.

Первую ферму можно использовать как шаблон для изготовления остальных.

Совет: резать металлопрофиль под углом удобнее всего с помощью резочного станка. Такое устройство можно взять напрокат или сделать самостоятельно из болгарки.

При небольшом объеме работ, например, при изготовлении системы для навеса или ворот, резать металлопрофиль можно просто болгаркой.

После завершения сварки остается только поднять конструкцию наверх и закрепить по верхней обвязке согласно размеченным линиям.

Для подъема системы из профильных труб на высоту придется использовать подъемные механизмы: кран или лебедку. Стропы закрепляют в узлах верхнего пояса в 2 или 4 местах.

Для временного закрепления ставят парные расчалки под углом к горизонту не больше 45 о. Затем трубы приваривают к колоннам, предварительно проверив вертикальность системы.

Сваривание труб из металлопрофиля – еще одна актуальная тема. Для соединения металлопластиковых труб можно использовать ручную, дуговую и газовую сварку.

Так как профильные трубы делают из углеродистой и низколегированной стали (нержавейку используют редко), сваривать их можно по обычным технологиям.

Любые виды решетчатых конструкций, в том числе и кровельные фермы, изготавливают из стали толщиной не более 1 см. Длина соединений не должна превышать 40 см.

Сварные соединения фермы по-разному расположены в пространстве, поэтому сварку удобно выполнять полуавтоматом со шлангом, проволокой, заполненной флюсом, или проволокой с самозащитой.

В индивидуальном строительстве используют ручную сварку отдельными электродами. Автоматическое сваривание использовать не экономично.

В серийном изготовлении используют контактную точечную сварку с увеличением давления. Специалисты не рекомендуют выполнять соединение прерывистым способом.

Первым делом варят стыковочные швы, а затем угловые. Такой порядок позволяет избежать напряжения металла в узле.

Если швы расположены поблизости друг от друга, то перед выполнением второго шва нужно охладить металл для предупреждения пластических деформаций.

Узлы сваривают, начиная от середины. В начале накладывают швы большего сечения, затем меньшего. Каждый элемент системы прихватывают с двух сторон.

Длина соединения не должна быть меньше 3 см, катет соединения — не меньше 0,5 см. Прихваты и сварной шов должны быть выполнены из одного материала — это нужно для постоянства напряжения металла в шве.

Строительные технологии быстро развиваются. Еще недавно здания строили только из камня или дерева, сейчас же востребованы сооружения, которые можно возвести максимально быстро.

Это можно сделать, используя профилированные трубы из металла и современные материалы : поликарбонат, пластик, профилированный лист, плитные утеплители.

Без металлических ферм из профильной трубы строительство таких конструкций было бы невозможно.

Введите значения размеров в миллиметрах:

X – Длина треугольной стропильной фермы зависит от размера пролета, который необходимо накрыть и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения X нужно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

Y – Высота треугольной фермы задается соотношением 1/5-1/6 длины X .

Z – Толщина, W – Ширина бруса для изготовления фермы. Искомое сечение бруса зависит от: нагрузок (постоянные – собственный вес конструкции и кровельного пирога, а также временно действующие – снеговые, ветровые), качества применяемого материала, длины перекрываемого пролета. Подробные рекомендации о выборе сечения бруса для изготовления фермы, наведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна удовлетворять требованиям 1, 2 и 3-го сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

S – Количество стоек (внутренних вертикальных балок). Чем больше стоек, тем выше расход материала, вес и несущая способность фермы.

Если необходимы подкосы для фермы (актуально для ферм большой протяженности) и нумерация деталей отметьте соответствующие пункты.

Отметив пункт «Черно-белый чертеж» Вы получите чертеж, приближенный к требованиям ГОСТ и сможете его распечатать, не расходуя зря цветную краску или тонер.

Треугольные деревянные фермы применяют в основном для кровель из материалов требующих значительного уклона. Онлайн калькулятор для расчета деревянной треугольной фермы поможет определить необходимое количество материала, выполнит чертежи фермы с указанием размеров и нумерацией деталей для упрощения процесса сборки. Также с помощью данного калькулятора Вы сможете узнать общую длину и объем пиломатериалов для стропильной фермы.

Навес является простой архитектурной конструкцией, которая применяется в самых различных целях. В большинстве случаев его изготавливают при отсутствии гаража с накрытием на даче или для того, чтобы защитить площадку для отдыха от сильных лучей солнца. Для обеспечения надежности и прочности подобной постройки небольших размеров понадобится произвести расчет навеса. В конечном итоге можно будет получить данные, которые смогут показать, какие фермы будут использоваться и как их нужно будет варить.

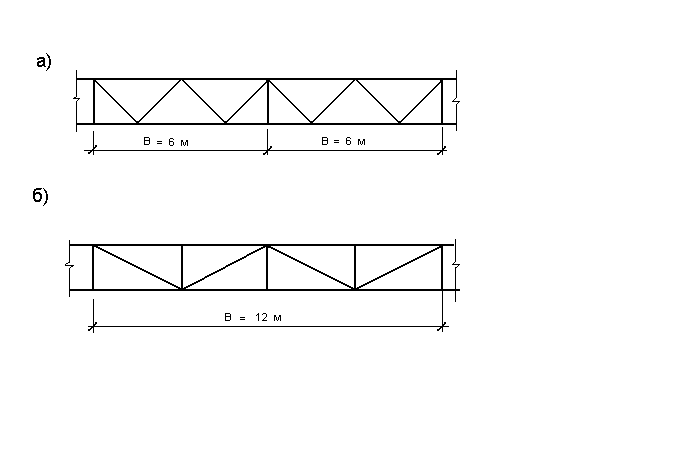

Схему закрепления профильных труб можно увидеть на рис. 1.

На рисунке 1 изображена схема закрепления труб

Как рассчитать фермы для навеса своими руками?

Для того чтобы произвести расчет подобной конструкции для навеса, понадобится подготовить:

• Калькулятор и специальное программное обеспечение;
• СНиП 2.01.07-85 и СНиП П-23-81.

При проведении расчетов надо будет выполнить следующие действия:

1. Прежде всего понадобится выбрать схему фермы. Для этого определяются будущие контуры. Очертания нужно выбирать исходя из основных функций навеса, материала и других параметров;
2. После этого надо будет определить габариты изготавливаемой конструкции. Высота будет зависеть от типа кровли и используемого материала, веса и других параметров;
3. Если размеры пролета превышают 36 м, понадобится произвести расчет для строительного подъема. В данном случае имеется ввиду обратный погашаемый изгиб от нагрузок на ферму;
4. Необходимо определить размеры панелей сооружения, которые должны соответствовать расстояниям между отдельными элементами, которые обеспечивают передачу нагрузок;
5. На следующем этапе определяется расстояние между узлами, которое чаще всего равняется ширине панели.

При произведении расчетов следуйте таким советам:

1. Понадобится все значения высчитать в точности. Следует знать, что даже малейший недочет приведет к ошибкам в процессе произведения всех работ по изготовлению конструкции. Если нет уверенности в собственных силах, то рекомендуется сразу же обратиться к профессионалам, которые имеют опыт в проведении подобных расчетов;
2. Для облегчения работы можно использовать готовые проекты, в которые останется лишь подставить имеющиеся значения.

На этом фото изображено металлическое укрытие

В процессе выполнения расчета фермы следует помнить, что в случае ее увеличивающейся высоты будет увеличиваться и несущая способность. В зимнее время года снег на подобном навесе практически не будет накапливаться. Для того чтобы увеличить прочность конструкции, следует установить несколько прочных ребер жесткости.

Для сооружения фермы лучше всего использовать трубу из железа, которая имеет небольшой вес, высокую прочность и жесткость. В процессе определения размеров для подобного элемента понадобится учитывать следующие данные:

1. Для конструкций небольших размеров, ширина которых составляет до 4,5 м, понадобится использовать трубу из металла 40х20х2 мм;
2. Для конструкций, ширина которых составляет менее 5,5 м, нужно использовать трубу с размерами 40х40х2 мм;
3. Если ширина фермы составит более 5,5 м, лучше всего применить трубу 60х30х2 мм или 40х40х3 мм.

В процессе планирования шага ферм следует учитывать, что максимально возможное расстояние между трубами навеса составляет 1,7 м. Только в таком случае можно будет сберечь надежность и прочность конструкции.

Пример расчета ферм для навеса

1. В качестве примера будет рассмотрен навес шириной 9 м уклоном в 8°. Пролет сооружения составляет 4,7 м. Нагрузки снега для региона находятся на уровне 84 кг/м²;
2. Вес фермы составляет приблизительно 150 кг (следует взять маленький запас на прочность). Вертикальная нагрузка составляет 1,1 т на стойку с высотой 2,2 м;
3. Одним концом ферма будет опираться на стенку постройки из кирпича, а вторым — на колонну для опоры навеса с помощью анкерных болтов. Для изготовления фермы используется квадратная труба 45х4 мм. Следует заметить, что с подобным приспособлением достаточно удобно работать;
4. Лучше всего изготавливать фермы с параллельными поясами. Высота каждого из элементов составляет 40 см. Для раскосов используется труба сечением 25х3 мм. Для нижнего и верхнего пояса применяется труба 35х4 мм. Козырьки и другие элементы нужно будет сварить друг с другом, потому толщина стенки будет 4 мм.

В конечном итоге можно будет получить следующие данные:

• Расчетное сопротивление для стали: Ry = 2,45 T/см²;
• Коэффициент надежности — 1;
• Пролет для фермы — 4,7 м;
• Высота фермы — 0,4 м;
• Число панелей для верхнего пояса конструкции — 7;
• Углы нужно будет варить через один.

Все нужные данные для расчетов можно будет найти в специальных справочниках. Однако профессионалы рекомендуют производить расчеты подобного типа с помощью использования программного обеспечения. Если будет допущена ошибка, то изготавливаемые фермы сложатся под воздействием нагрузок снега и ветра.

Как рассчитать ферму для навеса из поликарбоната?

Навес является сложной конструкцией, поэтому перед приобретением определенного количества материала понадобится смета. Каркас для опоры должен иметь возможность выдерживать любые нагрузки.

Для того чтобы произвести профессиональный расчет конструкции из поликарбоната, рекомендуется обратиться за помощью к инженеру с опытом подобной работы. Если навес являет собой отдельную конструкцию, а не пристройку к частному дому, то расчеты усложнятся.

Уличная кровля состоит из столбиков, лаг, ферм и покрытия. Именно эти элементы и нужно будет рассчитывать.

Если планируется изготовить навес из поликарбоната арочного типа, то не получится обойтись без использования ферм. Фермы являются приспособлениями, которые связывают лаги и опорные столбики. От подобных элементов будут зависеть размеры навеса.

Навесы из поликарбоната, в качестве основы которых применяются металлические фермы, изготавливать достаточно сложно. Правильный каркас сможет распределять нагрузку по опорным столбикам и лагам, при этом конструкция навеса не будет разрушаться.

Для монтажа поликарбоната лучше всего использовать профильные трубы. Основной расчет фермы — учет материала и уклона. К примеру, для односкатной навесной конструкции с маленьким уклоном применяется неправильная форма фермы. Если конструкция имеет маленький угол, то можно использовать металлические фермы в форме трапеции. Чем больше радиус структуры арки, тем меньше существует возможностей задержки снега на кровле. В данном случае несущая способность фермы будет большой (рис. 2).

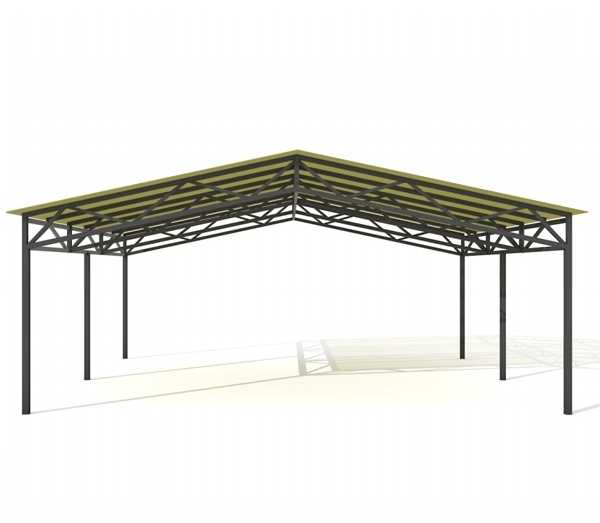

На рисунке 2 изображен будущий навес покрытый поликарбонатом

Если используется простая ферма домиком размерами 6х8 м, то расчеты будут такими:

• Шаг между столбиками для опоры — 3 м;
• Количество металлических столбиков — 8 шт;
• Высота ферм под стропами — 0,6 м;
• Для устройства обрешетки крыши понадобится 12 профильных труб с размерами 40х20х0,2 см.

В некоторых случаях можно сэкономить путем уменьшения количества материала. К примеру, вместо 8-ми стоек можно установить 6. Можно также сократить обрешетку каркаса. Однако не рекомендуется допускать потерю жесткости, так как это может привести к разрушению сооружения.

Подробный расчет фермы и дуги для навеса

В данном случае будет производиться расчет навеса, фермы которого устанавливаются с шагом 1 м. Нагрузка на подобные элементы от обрешетки передается исключительно в узлах фермы. В качестве материала для кровли используется профнастил. Высота фермы и дуги может быть любой. Если это навес, который примыкает к основной постройке, то главным ограничителем является форма кровли. В большинстве случаев сделать высоты фермы больше 1 м не получится. С учетом того, что понадобится делать ригеля между колоннами, максимальная высота составит 0,8 м.

Схему навеса по фермам можно увидеть на рис. 3. Голубым цветом обозначаются балки обрешетки, синим цветом — ферма, которую нужно будет рассчитывать. Фиолетовым цветом обозначаются балки или фермы, на которые будут опираться колонны.

В данном случае будет использоваться 6 ферм треугольной формы. На крайние элементы нагрузка будет в несколько раз меньше, чем на остальные. В данном случае металлические фермы будут консольными, то есть их опоры располагаются не на концах ферм, а в узлах, которые изображены на рис. 3. Такая схема позволяет равномерно распределять нагрузки.

На рисунке 3 изображена схема укрытия по фермам

Расчетная нагрузка составляет Q = 190 кг, при этом снеговая нагрузка равна 180 кг/м². Благодаря сечениям возможно произвести расчет усилий во всех стержнях конструкции, при этом нужно учитывать тот факт, что ферма и нагрузка на данный элемент является симметричной. Следовательно, понадобится рассчитывать не все фермы и дуги, а лишь некоторые из них. Для того чтобы свободно ориентироваться в большом количестве стержней в процессе расчета, стержни и узлы промаркированы.

Формулы, которые понадобится использовать при расчете

Понадобится определить усилия в нескольких стержнях фермы. Для этого следует использовать уравнение статического равновесия. В узлах элементов шарниры, потому значение моментов изгиба в узлах фермы равно 0. Сумма всех сил по отношению к оси x и y тоже равна 0.

Понадобится составить уравнение моментов по отношению к точке 3 (д):

М3 = -Ql/2 + N2-a*h = 0, где l — расстояние от точки 3 до точки приложения силы Q/2, которое составляет 1,5 м, а h — плечо действия силы N2-a.

Ферма имеет расчетную высоту 0,8 м и длину 10 м. В таком случае тангенс угла a составит tga = 0,8/5 = 0,16. Значение угла a = arctga = 9,09°. В конечном итоге h = lsina. Из этого следует уравнение:

N2-a = Ql/(2lsina) = 190/(2*0,158) = 601,32 кг.

Таким же образом можно определить значение N1-a. Для этого понадобится составить уравнение моментов по отношению к точке 2:

М2 = -Ql/2 + N1-a*h = 0;

N1-a = Q/(2tga) = 190/(2*0,16) = 593,77 кг.

Проверить правильность вычислений можно путем составления уравнения сил:

EQy = Q/2 — N2-asina = 0; Q/2 = 95 = 601,32 * 0,158 = 95 кг;

EQx = N2-acosa — N1-a = 0; N1-a = 593,77 = 601,32 * 0,987 = 593,77 кг.

Условия статистического равновесия выполнены. Любое из уравнений сил, которые использовались в процессе проверки, можно использовать для того, чтобы определить усилия в стержнях. Дальнейший расчет ферм производится таким же образом, уравнения не изменятся.

Стоит знать, что расчетную схему можно составить, так чтобы все продольные силы направлялись от поперечных сечений. В таком случае знак «-» перед показателем силы, который получен при расчетах, покажет, что подобный стержень будет работать на сжатие.

Для того чтобы определить усилие в стержне з-и, понадобится первым делом определить значение угла у: h = 3siny = 2,544 м.

Ферма для навеса своими руками рассчитывается несложно. Понадобится лишь знать основные формулы и уметь их использовать.

Навес без ферм (150 фото) — фото

Арочный навес без ферм

Металлические навесы для автомобилей

Арочный навес

Навесы для автомобилей Ступино

Навес 10 метров

Навес без ферм

Металлоконструкции навесы

Навес поликарбонат

Навес из поликарбоната с ковкой

Навес из металлических ферм

Арочный навес для автомобиля

Собирающийся навес

Козырьки металлические

Навес 2х2

Навес из ферм

Навес из металлических ферм

Каркас Ангара из швеллера

Большие навесы для автомобилей

Навес без ферм

Арочный навес из металлочерепицы

Навес 10х10 метров односкатный

Навес без ферм

Навес металлический

Автонавесы из поликарбоната 6х10м

Водосток для навеса

Модульный навес для машины на дачу

Экономичные ферма навесы

Навес для машины

Навес 8х12

Навесы односкатные

Навесы из поликарбоната во дворе

Поликарбонатовый навес

Навес односкатный 5×8

Односкатный навес 3х6

Навес плликар из поликарбоната

Беседка навес из металла

Металлоконструкции навесы

Арочный навес для автомобиля

Навес из профильной трубы

Арочный навес без ферм

Навес из поликарбоната 3х4

Навес поликарбонат

Козерог навес дарвоза

Навес с двускатной крышей из поликарбоната

Арочный навес без ферм

Рамные конструкции из металла

Навесы шириной 10 метров

Навес из металлоконструкций

Навесы для автомобилей

Навесы из металлопрофиля

Навес односкатный металлический

Ферма для навеса из профильной трубы 40х120

Навес теневой Гросс профлист

Навес производственный

Ферма для навеса 6 метров односкатная

Навес для автомобиля над крыльцом

Навес перед домом

Навес ферма 40=20

Навес для машины из поликарбоната

Навес из круглой трубы

Арочный навес без ферм

Навес ф22хl70

Навес 10 на 10

Навес металлический

Ферма под навес

Быстровозводимый навес

Фермы для навеса

Полукруглый навес

Металлоконструкции навесы

Навес 6м на 6м ЛСТК

Навес поликарбонат

Навес из профильной трубы

Поликарбонатный навес

Навес из ферм

Навес 3х4 односкатный

Арочный навес из поликарбоната

Односкатный навес 6 м

Ферма из металла для навеса

Навес для автомобиля из металлопрофиля

Навес поликарбонат

Навес разборный

Зимний навес для машины

Навес без ферм

Консольные навесы для автомобилей из поликарбоната

Навес поликарбонат

Навес односкатный 8х8

Навес без ферм

Сварной каркас 20м Ангара

Пергола с монолитным поликарбонатом

Навес из двутавровой балки металлической 20

Навес полуарка

Арочный навес

Фермы для навеса прямые

Металлоконструкции навесы

Арочный навес из поликарбоната

Односкатный навес без ферм

Навес из поликарбоната по метал фермам 3360х1350х3300

Навесы для автомобилей

Арочный навес

Навес с односкатной крышей

Навесы на ворота

Автонавесы из поликарбоната 6х10м

Навес из поликарбоната 5х5

Навес 6х12

Красивые фермы для навеса

Арочный навес без ферм

Металлические фермы для навеса

Навес без ферм

Односкатный навес для автомобиля

Навес из сотового поликарбоната

Навес из поликарбоната без ферм

Полукруглый навес

Дешевый навес

Дизайнерские фермы для навесов

Поликарбонат Примавера белый навес

Навес из металла профиля

Полуарочный односкатный навес

Навес из Полигаль бронза 10 мм поликарбонат

Арочный навес для автомобиля

Навесы односкатные

Арочный навес для автомобиля

Односкатный навес из профильной трубы 2700-5400

Навес из поликарбоната для автомобиля

Навесы из поликарбаната

Навес для машины

Металлоконструкции навесы

Навес решетка из профиля

Автонавесы из дерева с ограждениями

Арочный деревянный навес

Полукруглый навес

Арочная ферма из профильной труб 3м

Каркас навеса

Односкатный навес из профильной трубы 80*80

Гараж с навесом

Навес из поликарбоната 5х5

Дугообразные фермы для навеса

Навесы из поликарбоната для дачи

Каркас 4х12

Навес поликарбонат пролет7м

Навес 2х2 из металлопрофиля

Обрешетка навеса монолитного карбоната

Козырьки из поликарбоната из трубы 40х20

НАВЕС ДЛЯ МАШИНЫ | Тольятти из профильной трубы и поликарбоната

org/SiteNavigationElement»>
• Все
• Над входом
• Для машины
• К дому
• Для мангала
• Для бассейна
• Нестандартные

Стоимость типовых проектов

под ключ без доплат

Размеры:

3х6 метра

Высота:

2.2 метра

Площадь:

18 м²

Тип:

Арочный

Покрытие:

Полик. / ПН

Размеры:

4х8 метра

Высота:

2.5 метра

Площадь:

32 м²

Тип:

Односкатный

Покрытие:

Полик. / ПН

Размеры:

6х6 метра

Высота:

2.5 метра

Площадь:

36 м²

Тип:

Арочный

Покрытие:

Поликарбонат

Размеры:

12х6 метра

Высота:

2.5 метра

Площадь:

72 м²

Тип:

Двухскатный

Покрытие:

Полик. / ПН

Наши работы

Посмотрите и узнайте реальную стоимость

Навес над воротами

Произвели монтаж навеса над въездными воротами на дачный участок. После установки и покраски опорной конструкции, бригада по монтажу рольворот смонтировала и подключила все основные механизмы. Следующим этапом, мы установили три несущие фермы, которые крепятся между собой качественной сухой доской, покрытой маслом. В качестве укрытия заказчик предпочёл профлист. Конструкция достаточно надёжна, так как фермы расположены на расстоянии 1000мм.

3м

ширина

5м

длина

2.2м

высота

Подробнее

Навес 6х3 из поликарбоната

Смонтировали навес размерами 6000х3000мм и высотой 2300мм в с. Подстёпки для Николая. День 1: заключение договора и предоплата 70% на материал. День 2: установка и бетонирование столбов. День 3, 4: изготовление ферм, покраска. День 5: заключительный день, сварка элементов в единую конструкцию, установка поликарбоната, покраска остальной части навеса грунт-эмалью по ржавчине.

3м

ширина

6м

длина

2.3м

высота

Подробнее

Навес для машины из профильной трубы

Изготовили привлекательный навес из профильной трубы в частный дом, ЖК Европейский для Сергея. Конструкция имеет габариты длиной вдоль дома 6 метров и шириной от стены 4 метра. Высота переходит от 2.3 до 2.7 метра в самой высокой точке. Размеры навеса позволяет расположить 1 машину и спокойно открывать двери во время непогоды.

4м

ширина

6м

длина

2.7м

высота

Подробнее

Навес рядом с гаражом

Изготовили навес для машины рядом с гаражом в частном доме в ширину от гаража 6 метром и длиной 5 метров, высота 2.2 метра. 1 день: установка и бетонирование столбов. 2-5 день: изготовление и окраска ферм в количестве 5 штук. 6 день: подгонка столбов, установка перемычек на столбы, установка ферм, крепление ферм между собой трубой 40х20мм, зачистка швов, окраска всей конструкции. 7 день: доставка поликарбоната, раскрой и крепление на конструкцию, окраска конструкции вторым слоем.

6м

ширина

5м

длина

2.2м

высота

Подробнее

Навес для машины 3х6

Отличное решение для дачи, чтобы укрыть от непогоды или знойного солнца ваш автомобиль. Под навес 3х6 метра, прекрасно помещается 1 машина, ещё и место остаётся, чтобы при выходе из авто вас не застала непогода.

Металлоконструкция арочной формы держится на 6 опорах, по 3 с каждой стороны. Покрытие: поликарбонат, но по желанию возможно заменить на профнастил.

3м

ширина

6м

длина

2.2м

высота

Подробнее

Навес для авто из поликарбоната 4х6

Изготовление навеса от дачного дома, прямая цель изготовления навеса для отведения воды с кровли, а также парковка для 2 машин. Изготовлен: столбы 60х60мм, фермы 20х40мм и поликарбонат 8мм Novattro. Металлоконструкция оказалась визуально лёгкая, прозрачная, установленная на солнечной/южной стороне и выполняющая свою функцию отведения воды, но допускает нужное количества солнца.

4м

ширина

6м

длина

2.2м

высота

Подробнее

Навес для машины 3х8

По вашему пожеланию навес под автомобиль может быть примыкать к дому, либо отдельно с любой формы крыши. Помещаются 2 средние машины по длине навеса. Тёмный поликарбонат отлично защищает от солнца и дождя, не выцветает и имеет гарантийный срок до 10 лет.

Металлоконструкцию удерживают 8 опор из квадратной или круглой трубы, по 4 с каждой стороны. Покрытие: профнастил, либо поликарбонат на любой вкус и цвет.

3м

ширина

8м

длина

2.2м

высота

Подробнее

Навес для машины 3*8

Изготовили навес для машины размерами 3,5*7,5 на дачу в СНТ Даниловском. Установка производилась на уже готовые столбы, которые в дальнейшем были перекрашены в цвет каркаса. Покрыт навес поликарбонатом 8мм, красного цвета с гарантией 20 лет. Шаг ферм через 1 метр. Окрашен нашей фирменной краской грунт-эмаль.

3.5м

ширина

7.5м

длина

2.4м

высота

Подробнее

Навес для машины 5х5

Укрытие площадки перед гаражом для 1 машины. Установка навеса происходила под ворота, которые стоят перед въездом под навес к дому. Изготовлен из столбов 60х60мм, фермы 40х20мм и перемычки между фермами 30х30мм.

5м

ширина

5м

длина

2.2м

высота

Подробнее

Навес для машины 6х6

Завершилась работа над навесом размерами шесть на шесть. Фермы изготовили на нашем производстве в количестве 6шт., через 1м. Так навес выдерживает большие снеговые нагрузки, за счёт проверенного временем расстоянием между ферм. Конструкция покрыта надёжным поликарбонатом, от производителя Navatro, толщиной 8мм. Работы были закончены в течении 2 недель, заказчик остался доволен.

6м

ширина

6м

длина

2.2м

высота

Подробнее

Навес для машины 6×8

Большой навес для 4 машин в виде крыла «Стелс» от дома. Колонны 200мм круглая труба, фермы 40×20мм, перемычки между фермами 30х30мм, и шаг между фермами 1 метр. Поликарбонат 8мм, Novattro, цвет бронза. Клиент был очень доволен и после заказл ещё 2 навеса и козырька.

6м

ширина

8м

длина

3м

высота

Подробнее

Ремонт навеса из поликарбоната 7х11

Наша команда произвела ремонт навеса из поликарбоната в с. Подстёпки. Бригада производившая установку и монтаж навеса, допустила грубейшую ошибку, сделали шаг прогонов через 80 сантиметров, что привело к провисанию поликарбоната при таяние снега. Когда нагрузка снега достигла критической отметки, поликарбонат треснул. Было принято решение снять старый поликарбонат, который и не простоял 1 года и заменить на новый. Дополнительно мы уменьшили шаг прогонов до 40 сантиметров, что является оптимальным решением для снеговой нагрузки данной формы навеса в нашем регионе.

7м

ширина

11м

длина

3м

высота

Подробнее

Навес для машины 6х10

Металлоконструкция для укрытия всей частной территории от любых осадков. Территория покрытия 60м^2. Изготовлен из столбов 80×80мм, фермы 40х20мм, перемычки между фермами 30х30, шаг между фермами 1м. Поликарбонат Novattro 8мм.

6м

ширина

10м

длина

4м

высота

Подробнее

Навес для машины 6х12

Навес устанавливался в зимнее время, примерно -25⁰ по С. Бетонирование столбов применялось с применением со специальными присадками, которые компенсируют отвердение бетона. Несущие столбы диаметром 60×60мм, фермы изготовлены из трубы 40х20мм и шаг между фермами 1м, перемычки между фермами 30х30мм.  Поликарбонат 8мм Novattro, цвет Бронзна.

6м

ширина

12м

длина

4м

высота

Подробнее

Двухскатные навесы для автомобилей в Москве

Тема строительства навеса актуальна для всех, у кого есть своя дача, загородный дом, автомобиль. Сооружение прекрасно справляется со своими защитными функциями, может использоваться для хранения хозяйственной утвари, обустройства уголка для отдыха. Достаточно заказать двускатный навес из поликарбоната в компании «Спецкаркас», чтобы убедиться, как современный строительный материал заботится о комфорте и облагораживает территорию.

Как устроен навес?

Двускатный навес из поликарбоната– «классика», не теряющая своей актуальности. В основе конструкции опорные столбы и крыша. В свою очередь, кровля состоит из таких элементов:

• Несущая балка. Связывает фермы и опоры, принимает на себя большую часть нагрузки. Сечение такое же, как у опорных стоек.
• Фермы. Основная функция фермы – поддержка крыши. При подборе сечения профиля учитывают размеры постройки. Например, навес имеет ширину 3-6 метра. Значит, основой для фермы будет профиль 25х25 мм или 40х25 мм.
• Обвязка. Также можно встретить название прогоны или обрешетка. Связывает кровлю воедино, повышает общую прочность конструкции.
• Облицовка. Выбор современных кровельных материалов выглядит впечатляюще, поликарбонат заслуженно считается одним из лучших.

Классический двускатный навес – это крыша в виде треугольника. Поликарбонат придает постройке привлекательный вид, финансовые вложения минимальные. Двускатные навесы из поликарбоната могут быть как отдельно стоящими конструкциями, так и объектами, примыкающими к дому.

С одной стороны, возвести двускатный поликарбонатный навес гораздо сложнее, чем односкатный. С другой, он обладает рядом весомых преимуществ:

1. Два ската намного лучше защищают от осадков.
2. Чем больше угол наклона, тем быстрее падает снег.
3. Конструкция получается более прочной и жесткой. А значит, она лучше противостоит ветру.

Двускатная конструкция – одно из лучших решений для стоянки автомобиля, обустройства зоны отдыха с мангалом, защиты крыльца. Также из поликарбоната можно соорудить крышу павильона между двумя строениями.

В чем выгода покупки навеса из поликарбоната?

Увидев цену навеса из поликарбоната, владельцы домов начинают искать более доступный материал. Но на поверку оказывается, что покрытые профнастилом или стеклом аналоги уступают полимерному материалу по целому ряду свойств:

• Богатый выбор цветов. Вы легко подберете цветовое решение, которое будет сочетаться с забором, крышей дома или фасадом основного здания.
• Невозможно разбить. Во-первых, никаких осколков при повреждении навеса. Во-вторых, термопластик не наносит вреда окружающей среде.
• Гибкость. Поликарбонат легко гнется, поэтому из него удобно формировать не только двускатные, но и арочные сооружения. Минимум стыков, максимум плавных изгибов.
• Устойчивость к высоким температурам. В случае пожара термопластик не загорится – он только плавится.
• Хорошо пропускает естественный свет. Впрочем, если вы хотите ограничить яркость или сделать свет более приглушенным, покупайте материал с полупрозрачным покрытием.
• Простота ухода. Полимерный материал не нуждается в специфическом уходе. Достаточно регулярно промывать загрязненные поверхности обычной или мыльной водой.

Еще одна сильная сторона поликарбоната – его прочность. Отделочного материала со стандартной толщиной 4-25 мм более чем достаточно, чтобы правильно спроектированную кровлю не снесло сильными порывом ветра.

Кстати, снеговые наносы ей тоже не повредят. Благодаря особой конструкции, снег падает с крыши самостоятельно. Даже в самые снежные зимы вам не придется счищать с кровли огромные шапки осадков. Но при одном условии – все расчеты выполнены правильно. Например, в самодельных навесах экономия на стройматериалах и нехватка знаний приводят к проблемам.

Особенности строительства двускатного навеса с крышей из поликарбоната

С точки зрения экономичности и скорости монтажа, двускатные навесы уступают односкатным. Однако они просто незаменимы для стоянки авто или хранения хозяйственного инвентаря. Быстрый сход осадков существенно снижает нагрузку на несущие элементы. Если мастер захочет возвести конструкцию своими руками, ему придется столкнуться с такими трудностями:

• Выбрать подходящий размер фермы, рассчитать ее прочность и шаг, с которым размещаются стропила.
• Определиться с диаметром профильной трубы.
• Вычислить глубину заложения фундамента под столбами.

Как и односкатные, двускатные сооружения собираются из треугольных ферм и опорных балок. Правда, все фермы равнобедренные, то есть скошены на две стороны. Еще на этапе проектирования нужно выяснить такие моменты:

• Где будет находиться будущая постройка, ее размеры.
• Какими будут ветровые, снеговые нагрузки.
• Как будет сочетаться двускатный навес с дизайном частного дома и дополнительных построек. Можно экспериментировать с оформлением каркаса, цветом поликарбонатных листов.
• Технические характеристики стройматериала.

Вооружившись этой информацией, можно переходить к созданию чертежа навеса из поликарбоната. Важно указать габариты крыши, количество и тип крепежей, другие важные данные. Не лишним будет взглянуть на фото арочного навеса из поликарбоната, чтобы четко представлять результат работы.

Проектирование больших двускатных конструкций лучше доверить специалистам с опытом. Если площадь крыши большая, нужно точно рассчитать снеговые и ветровые нагрузки. Даже малейшая ошибка в расчетах может привести к деформации, обрушению постройки.

Заказать двускатный навес под ключ – это просто!

Изготовление двускатных навесов любой сложности – одно из ключевых направлений компании «Спецкаркас». У нас действует гибкая система расчета, заказы выполняются в кратчайшие сроки.

Предлагаем купить двускатный навес из поликарбоната по цене производителя в Москве и Московской области. Такая конструкция обладает повышенной жесткостью и отличной ветрозащитой.

Позаботьтесь о сохранности имущества – заказывайте прочные и надежные конструкции в «Спецкаркас»!

Калькулятор стропильной фермы | Калькулятор длины стропил

Создано Марией Клужяк

Отзыв от Доминика Черниа, кандидата наук и Джека Боуотера

Последнее обновление: 06 апреля 2022 г.

Содержание:

• Как пользоваться калькулятором стропильных ферм?
• Как рассчитать длину стропил?
• Как рассчитать количество ферм и стоимость ферм крыши?
• Что такое межцентровое расстояние?
• Какие виды стропильных ферм доступны?

Нет дома без крыши, а чтобы построить крышу, нужны подходящие стропильные фермы — это именно то, что вам поможет найти этот калькулятор длины стропил! 🏠

С помощью этого инструмента вы найдете размеры ферм вашей крыши, а также рассчитаете достаточное количество ферм для вашего дома. Кроме того, наш калькулятор стропильных ферм ориентирован не только на длину стропил и количество ферм. Вы также можете использовать его для оценки стоимости стропильной фермы и даже включить примерные затраты на установку. Читайте дальше, чтобы узнать, как рассчитать длину стропил, количество стропильных ферм и стоимость стропильной фермы!

Как пользоваться калькулятором стропильных ферм?

Наш инструмент имеет два применения. Вы можете использовать его либо как калькулятор длины стропил и рассчитать размеры ваших ферм, либо как калькулятор ферм крыши , который также позволит вам оценить затраты на фермы крыши и даже включить стоимость установки. .

Чтобы начать свои расчеты, вам нужно выбрать один из двух вариантов, упомянутых выше. В поле над иллюстрацией выберите «длина стропил» или «количество ферм».

1. Если вы выбрали длину стропила :

Для начала решите, на чем вы хотите основывать свои расчеты. Вы можете выбрать подъем крыши (это ее высота) или шаг крыши (это уклон, создаваемый стропилами). Если вы хотите узнать больше о том, как он рассчитывается, ознакомьтесь с нашим калькулятором уклона крыши.

• Если вы выбрали рост , все, что вам нужно сделать, это ввести его значение , ввести 9 крыш0023 запустите , и калькулятор вернет длину стропила в самом нижнем поле.

  Обратите внимание, что калькулятор длины стропил работает в обе стороны, то есть вы также можете использовать его для расчета подъема или прогона! Если вы уже знаете длину стропила и хотите вычислить какие-либо другие размеры, просто введите два известных вам размера, и вы получите третий.

• если вы решили включить в свои расчеты шаг крыши , чтобы получить длину стропила, вам нужно будет ввести прогон и шаг крыши. После этого вы увидите длину стропила в нижнем поле.

  И здесь наш калькулятор работает в обе стороны. Вы можете ввести любое из трех значений, чтобы рассчитать третье.

  Вы можете ввести уклон крыши в любом из трех форматов (угол, процент, соотношение), и наш инструмент автоматически сообщит вам остальные. Для преобразования между этими форматами может пригодиться наш калькулятор коэффициентов!

2. Если вы выбрали количество ферм :

• Введите длину крыши , межцентровое расстояние (расстояние между серединами двух соседних ферм крыши), и калькулятор ферм крыши вернет количество необходимых ферм крыши .

• Наш инструмент также может рассчитать приблизительную стоимость стропильной фермы. В следующих полях калькулятора решите, хотите ли вы в включить затраты на установку в расчетах.

  • Если вы выберете вместо , останется ввести только стоимость одной фермы крыши . Калькулятор стропильных ферм вернет общие расходы в самом нижнем поле.

  • Если вы выберете да , вам также необходимо указать сколько за единицу времени подрядчик, устанавливающий фермы, будет взимать с вас плату , а также ожидаемую продолжительность установки . Как только вы заполните все переменные, вы увидите общие расходы в нижней части калькулятора.

Не беспокойтесь, если вы не уверены в том, что именно подразумевается под такими терминами, как прогон крыши, подъем, расстояние между центрами и т. д. Мы проиллюстрировали переменные, которые необходимо ввести в калькулятор.

Как рассчитать длину стропил?

Этот калькулятор длины стропил позволяет рассчитать размеры стропильной фермы, используя два немного разных набора переменных. Все зависит от того, какая информация у вас уже есть. Обычно это либо шаг или подъем крыши. Более того, формула, используемая для расчета размеров стропильной фермы, вам, вероятно, очень хорошо известна — это точно такая же формула, которую вы используете для описания прямоугольного треугольника !

Мы использовали следующие формулы:

1. Для расчетов на основе подъема крыши :

подъем² + прогон² = длина стропила² ,

означает, что:

длина стропила = √(подъем² + прогон²) .

2. Для расчетов на основе уклона крыши :

Формула, используемая для расчета длины стропил по уклону крыши, фактически такая же, как и приведенная выше. Единственное отличие состоит в том, что нам нужно сначала рассчитать подъем крыши, используя уклон. Итак, что вам нужно сделать в первую очередь, это получить шаг, используя следующую формулу:

подъем/спуск = шаг ,

, выраженное в процентах, что означает, что:

подъем = бег * шаг .

Мы можем объединить эти два уравнения, чтобы получить единую формулу длины стропил на основе уклона крыши:

длина стропила² = (прогон * шаг)² + прогон²

длина стропила = √((прогон * шаг)² + прогон²)

длина стропила = прогон * √(шаг² + 1)

Если вы не уверены в таких терминах, как прогон крыши и подъем, см. рисунок ниже:

(Изображение создано на основе: King post truss 3D, созданного Джорджем Пондерево, под лицензией Creative Commons Attribution-Share Alike 3.0 Unported.)

Как рассчитать количество ферм и стоимость ферм крыши?

Как вы знаете, вычисление длины стропил и других размеров фермы — не единственное, для чего вы можете использовать этот инструмент! Наш калькулятор ферм крыши также может помочь с планированием вашего проекта крыши , оценив количество ферм и показав вам затраты, которые вы можете ожидать на материалы и их установку. Для этого используются следующие уравнения:

• количество ферм = ((длина крыши * 12)/24) + 1 ,

округлить до ближайшего целого числа (например, если результат 14,5, нужно получить 15 ферм).

Для расчета затрат мы используем следующие две формулы:

Включая затраты на установку:

• общие затраты = количество ферм * цена одной фермы + затраты на единицу времени работы * продолжительность работы

Без стоимости установки:

• общая стоимость = количество ферм * цена одной фермы

Если вы не уверены в таких терминах, как расстояние между центрами, см. иллюстрации ниже:

(Изображение создано на основе лицензия Creative Commons Attribution-Share Alike 3.0 Unported.)

Что такое центральный интервал?

Одним из значений, необходимых для калькулятора стропильной фермы, является межцентровое расстояние . Это не очень известный термин, но он может оказаться полезным не только при обсуждении длины стропил, стоимости стропильной фермы и т.п. Почему бы нам не потратить минуту на изучение этого?

Расстояние между центрами (часто сокращается до OC или o.c. в строительстве) — это мера, обычно используемая в архитектурных проектах и ​​строительных чертежах. Это расстояние между точными центрами двух элементов каркаса (в данном калькуляторе ферм крыши).

Например, если в плане указано, что должно быть » 20 дюймов OC между столбами ограждения » и эти столбы имеют ширину 6 дюймов, это означает, что расстояние между столбами будет около 14 дюймов ( 20 - (3 + 3 ) ).

Одно из наиболее известных применений распорки OC — это каркас со шпильками . Каркасные стены, как правило, покрыты листовыми материалами, например фанерой или гипсокартоном. Один лист обычно имеет ширину 48 дюймов (размер 4 х 8 футов). Обрамление каркасной стены на высоте 16 или 24 дюйма по оси приведет к тому, что край вертикального листа упадет на центр стойки, поскольку 48 делится и на 16, и на 24. Благодаря этому край листа надежно поддерживается и подкреплен примерно 3/4 дюйма дерева, которое мы можем использовать для прибивания гвоздей. Благодаря этому монтаж листового проката с шагом ОС надежен и относительно прост.

Интервал OC также полезен, когда вы используете материалы, которые имеют разную толщину , такие как фрезерованные пиломатериалы, которые не имеют точных размеров. Благодаря использованию этой меры можно обеспечить точность макетов, в которых используются такие материалы.

Какие виды стропильных ферм доступны?

Если вы используете этот калькулятор длины стропил, вы, вероятно, находитесь в процессе строительства дома, поэтому вам может быть интересно, какие фермы есть на рынке! Когда дело доходит до различных типов ферм, которые вы можете использовать для строительства крыши, есть из чего выбрать в зависимости от ваших потребностей. Вот четыре самых распространенных:

(Изображение предоставлено homebuilding.co.uk)

1. Ферма крыши Fink — как правило, самый дешевый вариант. Главное его преимущество — малый вес и то, что построить его можно сравнительно быстро (даже за один день).
2. Традиционная срезная крыша – особенно подходит для крыш сложной формы.
3. Чердачная ферма — в этой конструкции предусмотрено пространство, которое можно использовать для хранения вещей. К сожалению, они имеют тенденцию быть на дорогой стороне.
4. Панельная кровля — лучше всего подходит для крыш простой формы. Изготавливается из больших предварительно утепленных листов, которые укладываются поперек балок. Материалы могут быть дороже, чем в обычных фермах, но простота конструкции снижает затраты на установку.

Мария Клужиак

Я хочу рассчитать…

Длина крыши

Межцентровое расстояние

Количество ферм

Стоимость установки 3

?

Стоимость одиночной фермы

$

Общие расходы

$

Проверьте 5 аналогичных кровельных калькуляторов 🏠

Металлическая крыша Cotrafter Длина… 2 еще

#1 Canophy Tent & Outdoor Canopies Resource

Guideper GuideS

7777777777777777777777777777777 Палатки Canopy

— это быстрый, простой и практичный способ укрыться в тени, продвигать бизнес или просто добавить новое место для отдыха на свежем воздухе. Но когда вы начинаете искать навес или палатку, огромное количество доступной информации может быть ошеломляющим. После просмотра различных вариантов, включая мгновенные навесы, палатки для вечеринок, садовые навесы, палатки для кемпинга и многие другие, может быть трудно понять, какой из них вам действительно нужен.

В этой статье вы найдете несколько простых стратегий, которые помогут вам в поиске. Во-первых, перед покупкой навеса для палатки необходимо учитывать несколько вещей, таких как размер, который вам понадобится, материалы, наиболее подходящие для вашего мероприятия, и доступные вам аксессуары.

Как и на любом другом мероприятии, важно правильно оценить количество гостей, которых вы собираетесь принять. Это поможет вам выбрать оптимальный размер палатки с навесом. Очевидно, что чем больше людей вы пригласите, тем больше палатка вам понадобится. Имейте в виду, что палатки бывают разных размеров, так что, скорее всего, вы найдете именно ту, которая вам подходит.

Найдите палатку с навесом нужного размера

Размер палатки часто определяет тип необходимого навеса. Стоит отметить, что большие палатки часто имеют более сложные настройки, что также может повлиять на трудозатраты и требования. Поскольку индивидуальные обстоятельства могут различаться, не существует надежного метода определения точного размера купола. Однако, прочитав приведенную ниже информацию, вы лучше поймете, сколько места вы должны зарезервировать для каждого гостя.

Если вы устраиваете вечеринку, обычно выделяется от 10 до 12 квадратных футов на человека. Для мероприятий в стиле лекций достаточно пяти-шести квадратных футов на стул. Мероприятия с едой немного сложнее, учитывая множество доступных вариантов питания. Подумай об этом; у вас есть шведский стол, сервированные блюда, закусочные и многое другое, поэтому нет универсального подхода, который будет работать для каждого варианта питания. Тем не менее, в этой статье рассматриваются передовые методы, чтобы убедиться, что вы делаете правильный выбор для размещения своих гостей.

Как правило, для мероприятий с питанием вы можете оценить около 12 квадратных футов на человека при использовании круглых столов или 10 квадратных футов при использовании прямоугольных. Для бизнеса и коммерческого использования способ оценки немного отличается.

Для ремесленной палатки, торгового киоска или выставочного центра, вместо измерения для людей, лучший способ определить требования к вместимости — это измерить все элементы. Таким образом, вы выделяете достаточно места для ваших продуктов, что позволяет создать более привлекательную станцию ​​для потенциальных клиентов. Теперь, когда у вас есть конфигурации размеров, следующим шагом будет определение типа палатки с навесом, который вам, вероятно, понадобится.

Определите, какой балдахин лучше всего подойдет для вашего мероприятия

Поскольку балдахины для продажи так часто используются для вечеринок и мероприятий на открытом воздухе, они бывают разных видов и имеют множество названий. Их так много, что бывает трудно отличить их друг от друга. Ниже вы найдете основную информацию о каждом типе.

Мгновенные и всплывающие навесы

Нет ничего более удобного в использовании, чем всплывающие навесы. Они могут быть установлены и сняты быстро и легко одним человеком. Кроме того, они не требуют инструментов! Перевезти их тоже не составит труда. Очень легкие для своего размера, модели меньшего размера нередко весят всего сорок фунтов. Они также помещаются в багажник автомобиля среднего размера в сложенном виде, компактны и готовы взять с собой куда угодно. Многие также поставляются с сумками для дополнительного удобства.

Это не значит, что выдвижные навесы — правильный выбор для любой ситуации.

Сверхлегкая конструкция и простая установка делают их менее прочными и более восприимчивыми к повреждениям в экстремальных погодных условиях. Они также не выдерживают длительного пребывания открытыми, даже в течение нескольких дней. Тем не менее, есть некоторые более тяжелые модели, такие как линия Monster от Caravan, которая обеспечивает более тяжелую и прочную раскладывающуюся палатку.

Обратной стороной этих более прочных водонепроницаемых навесов является то, что они часто более громоздки, так как требуют дополнительного времени для сборки и разборки. В целом, мгновенные навесы — лучший выбор, когда портативность и простота использования перевешивают важность долговечности. Для получения более подробной информации о всплывающих палатках вы можете прочитать наше Быстрое и простое руководство по всплывающим окнам.

Палатки с опорами

Более прочные, чем их аналоги с моментальным навесом, палатки с опорами используют центральные и периметральные опоры, а также стойки или анкеры для устойчивости. Они больше подходят для длительного использования, так как они тяжелее, чем мгновенные купола, но легче, чем другие сверхмощные купола для мероприятий. Несмотря на их более тяжелый вес, они по-прежнему относительно быстро и легко настраиваются по сравнению с более сложными вариантами.

Палатки на шестах предлагают широкий ассортимент палаток для вечеринок, поэтому найти ту, которая обеспечивает необходимое укрытие и желаемый внешний вид, довольно легко. Многие производители предлагают топы различных цветов и размеров для проведения небольших личных мероприятий или крупных корпоративных праздников. Палатки на опорах также представляют собой чрезвычайно экономичный способ укрытия, что делает их особенно популярными для аренды палаток. Тем не менее, есть несколько недостатков использования палатки.

Из-за использования кольев их нельзя устанавливать в помещении или в любом другом месте, где невозможно полное анкерование. Боковые зазоры также вызывают беспокойство, иногда требуется до шести футов с каждой стороны. Это очень затрудняет их использование рядом со зданием или сооружением. Центральный столб также может мешать обзору и некоторым макетам. Если центральный столб и ограничения по местоположению не будут для вас проблемой, то это вполне может быть лучшим типом палатки для вашего мероприятия на открытом воздухе.

Натяжные палатки

Глядя на натяжные навесы, вы можете удивиться, чем они отличаются от палаток с опорами. Хотя они действительно имеют много общего в структуре и других характеристиках, основное различие между ними заключается в высоте их пиков.

Натяжные палатки, которые часто называют «высокими козырьками», имеют гораздо более высокие козырьки, чем традиционные палатки с опорами. Это придает им более драматичный вид и делает их более аэродинамическими, что позволяет им идеально подходить для официальных мероприятий, а также обеспечивает повышенное сопротивление ветру и дренаж.

Идеально подходит для длительного использования, многие модели можно даже собирать как постоянные конструкции. Но, как и в случае с шестовой палаткой, центральный стержень этих палаток может создавать проблемы с видимостью. Кроме того, их нельзя использовать в помещении или слишком близко к существующим конструкциям. Несмотря на эти ограничения, эта палатка может стать ответом на ваши потребности.

Каркасные палатки

Каркасные палатки позволяют избежать конструктивных ограничений шестовых и натяжных палаток за счет использования трубчатых металлических конструкций для поддержки их навесов, а не натяжения от кольев. Следовательно, им не нужны такие же большие зазоры, что делает их гораздо более подходящими для размещения рядом со зданиями, а также внутри помещений.

Еще одним фактором, отличающим их от других, является то, что они не требуют центральных стоек, что делает их идеальными для мероприятий, требующих открытой планировки и полной видимости. Чтобы обеспечить гибкость установки, вам также придется учитывать недостатки этого типа палатки.

Чуть дороже и тяжелее своих легких аналогов, для установки требуется специальное оборудование. Таким образом, каркасные палатки лучше всего подходят для постоянной установки, где более высокая стоимость и более сложная установка подходят для их длительного использования.

Если вам нужна более подробная информация о преимуществах каркасных палаток или о том, как они используются, ознакомьтесь с другими нашими руководствами по навесам и палаткам для получения дополнительной помощи. Чтобы узнать больше о палатках, специально предназначенных для вечеринок, мы рекомендуем прочитать наше Полное руководство по палаткам для вечеринок.

Укрытия для хранения

Подобно палаткам для вечеринок, укрытия для хранения имеют разные названия и назначения. Мгновенные навесы, переносные навесы, мгновенные гаражи, а также переносные навесы для лодок и домов на колесах считаются частью этой классификации. Эти приюты для хранения могут защитить и действительно защищают множество предметов. Вы можете найти подходящий вариант для укрытия вашего автомобиля в переносном гараже или навесе, вашего промышленного оборудования или товаров для улицы и даже вашего скота! Или, если вы ищете многозадачное укрытие на открытом воздухе, навес для хранения можно использовать как палатку для вечеринок!

Экранные домики

Защита от насекомых и солнца — две ключевые особенности экранного домика. Наслаждаться природой больше не значит иметь дело с ярким солнцем или вредителями! Экранные дома иногда имеют форму палаток для вечеринок, предназначенных для домашнего и повседневного использования. Другие портативны и очень похожи на прочную палатку для кемпинга. Некоторые даже прикрепить к стороне вашего RV.

Закрытые навесы

Закрытые навесы являются более доступными вариантами по сравнению с полноценным навесом или развлекательной зоной. Они оснащены боковыми стенками для повышения защиты от непогоды, конфиденциальности, а также для обеспечения безопасности вещей, которые вы храните внутри. Навесы этой категории обычно поставляются с боковыми стенками, хотя некоторые бренды позволяют клиентам добавлять боковые стенки позже.

В зависимости от модели доступны различные боковины. Более подробную информацию об этом можно найти в разделе аксессуаров. Следует иметь в виду, что лишь небольшое количество производителей предлагают клиентам настраиваемые боковины.

Портативные палатки

Палатки, сгруппированные в эту категорию, могут показаться немного запутанными. Все навесы предназначены для переноски, верно? В то время как многие наружные палатки с навесом поставляются с сумками для хранения для переноски, некоторые из них специально созданы для более легкой транспортировки, чем другие. Они также имеют тенденцию быть относительно легкими для своего размера и легко собираются. Из-за их повышенной портативности большинство из них, как правило, относятся к малому и среднему размеру. В эту категорию попадают складные палатки, садовые навесы, переносные гаражи и переносные навесы.

Садовые навесы и теневые навесы

Как и в случае многих классификаций палаток, не существует официальных указаний относительно того, что делает конструкцию садовым навесом. Некоторые производители используют это обозначение для идентификации продуктов с акцентом на эстетику и функции, которые улучшают ваше наружное пространство. У них часто есть опции для валентностей или встроенных экранов ошибок. Другие производители считают любую палатку или навес, улучшающий жилое пространство на открытом воздухе, садовой палаткой, что означает, что вы можете найти в этой категории переносные гаражи и навесы, а также теневые паруса.

Теневые навесы часто считаются очень близкими или такими же, как садовые навесы. Многие из одинаковых типов навесов и палаток относятся к обеим категориям. Одним из самых простых типов в этой категории является теневой парус. Это куски материала, которые крепятся к деревьям, частям вашего дома или другим конструкциям для создания тени. Без каких-либо инструментов установка очень проста и идеально подходит для путешествий или ситуаций, когда вам нужно краткосрочное убежище. Однако им не хватает такой степени защиты от дождя и ветра, как более традиционным укрытиям.

Что нужно знать о запасных частях и аксессуарах

К этому моменту вы, вероятно, уже имеете представление о наиболее подходящем типе палатки, но независимо от того, какую палатку вы выберете, все они состоят из одних и тех же основных частей: рамы, столешницы, ножки или стойки или боковая стенка. У большинства производителей также есть аксессуары, из которых вы можете выбрать, чтобы улучшить качество, удобство или функциональность вашей палатки с навесом.

Каркас

Несмотря на то, что материалы могут незначительно различаться, большинство каркасов палаток с навесом для продажи изготавливаются из стали или алюминия. Сталь прочнее, но тяжелее и менее портативна, чем алюминий. Принимая во внимание, что алюминий легче, но более склонен к изгибу. Таким образом, вам действительно нужно выбирать между прочностью и мобильностью.

Что касается долговечности и коррозионной уязвимости, алюминий образует оксид алюминия, твердое вещество, которое помогает предотвратить дальнейшую коррозию. Сталь, с другой стороны, ржавеет даже при обработке рамы, чтобы избежать процесса окисления. Эта информация также заслуживает внимания при выборе.

Верх

Существует два основных варианта материала верха: полиэстер и винил. Полиэстер чаще всего используется для всплывающих навесов, поскольку они обычно стоят дешевле, чем их виниловые аналоги. Оба материала прочные и водостойкие. Тем не менее, виниловые покрытия лучше защищают от ультрафиолета и атмосферных воздействий, и их еще легче чистить! Многие виниловые покрытия также сертифицированы по огнестойкости.

Еще одна вещь, которую следует учитывать при выборе, — это денье, единица измерения, используемая для определения толщины текстильного материала. По большей части ткани с более высоким числом нитей денье воспринимаются как более прочные варианты. Но важно отметить, что вы не всегда можете предположить, что более высокий денье указывает на превосходную прочность, если вы сравниваете два разных материала.

Каждый материал имеет свое соотношение прочности и веса. Чтобы понять это более полно, вы должны знать, как рассчитывается денье. Денье определяется путем измерения веса 9000 метров текстильной ткани в граммах. Если, например, 9000 м хлопка весят 550 г, то его денье будет равно 550. Применяя эту логику, легко увидеть, как некоторые ткани, особенно синтетические, такие как полиэстер, могут иметь более низкий показатель денье, но большую износостойкость, чем ткань. волокна, такие как хлопок.

Другими важными компонентами, которые необходимо проверить перед покупкой палатки с навесом, являются стойки или ножки. В то время как верхние материалы, безусловно, важны для обеспечения укрытия сверху, ножки не менее важны для удержания укрытия на месте. Таким образом, обратите особое внимание на структурный состав ножек вашего купола.

Ножки

Ваша палатка с балдахином может иметь наклонные или прямые ножки. Хотя может показаться, что это просто разница в эстетике, на самом деле это важный структурный компонент. Наклонные ноги менее устойчивы, чем прямые ноги. Кроме того, они занимают больше места, но при этом обеспечивают меньшее покрытие накладных расходов.

Например, раскладывающаяся палатка 10 на 10 футов с наклонными ногами обычно дает тень 64 квадратных фута, тогда как модель 10 на 10 футов с прямыми ногами обеспечивает тень 100 квадратных футов. Тем не менее, компромисс — стоимость. Палатки с прямыми ногами стоят дороже.

Принадлежности

Принадлежности для навесов, как правило, пересекаются в двух категориях: по конструкции и по удобству. Некоторыми из наиболее распространенных типов аксессуаров являются боковые стенки, стойки и анкеры, а также сумки для хранения.

Боковые стенки полностью соответствуют названию. Они закрывают часть или всю палатку с навесом для уединения или защиты от непогоды. Некоторые доступные варианты, в зависимости от навеса и производителя, включают в себя сетчатые стены, полустены, полные боковые стенки, а некоторые даже имеют стенки для общественного питания!

Для легких вариантов, таких как моментальные навесы, ветер может представлять огромную проблему. Чтобы предотвратить возмущение ветра, большинство компаний также производят системы крепления, чтобы удерживать навес на месте.

Существует три различных метода крепления, которые работают очень хорошо. Одним из наиболее распространенных являются колья, которые вы размещаете по периметру навеса и вдавливаете в землю, чтобы добавить больше устойчивости. Использование анкеров похоже на использование колышков. Основное отличие состоит в том, что вы вкручиваете их в землю, обеспечивая лучшую фиксацию, чем колья.

Третий вариант — утяжелители, которые используют дополнительный вес для стабилизации палатки с навесом. Большинство палаток с навесом требуют крепления, чтобы удерживать их на месте, но выбор наиболее подходящего типа во многом зависит от модели, которую вы решите приобрести. Следующим в списке обязательных аксессуаров является транспортабельность. Не менее важно иметь возможность брать с собой купол в поездку.

Прочная дорожная сумка облегчает транспортировку купола. Существует несколько различных вариантов, в том числе некоторые с колесами или жестким внешним корпусом, но главное, на что вам следует обратить внимание, — это хорошие ручки и прочная конструкция. Многие модели поставляются с нестандартными дорожными сумками.

Еще один вариант украшения палатки с навесом — нанесение на нее индивидуальной графики. Это такой простой способ продвижения вашего бизнеса или организации. Это можно сделать несколькими способами; однако это может быть ограничено размером навеса или крышками навеса. Чтобы узнать более подробную информацию о параметрах настройки, ознакомьтесь с нашей статьей о пользовательской графике купола. Если вы ищете всеобъемлющий вариант, вам могут подойти предварительно упакованные навесы.

Пакетные предложения становятся все более популярными благодаря множеству аксессуаров в комплекте по доступной цене. Есть много разных наборов, из которых можно выбрать, так как же понять, какой из них подходит именно вам? Чтобы убедиться, что пакетная сделка работает, рассмотрите математику, стоящую за пакетом. Если это не приводит к экономии, это, вероятно, не очень хорошая сделка. Кроме того, убедитесь, что вам нужны все предметы, которые входят в комплект! Тратить больше на вещи, которые вы не будете использовать, не рекомендуется.

Узнайте о некоторых ведущих производителях

• ShelterLogic — Палатки с навесом ShelterLogic бывают разных размеров и назначения. Они специализируются на всплывающих окнах, палатках для вечеринок, больших традиционных палатках с навесом и переносных гаражах.
• EZ Up — Навесы EZ Up можно использовать для различных целей благодаря множеству предлагаемых опций. У них есть как прямые, так и косые палатки с тентом различных размеров и назначения.
• Eurmax — Eurmax предлагает широкий выбор тентов различных популярных размеров. Верх этих куполов, в основном с прямыми штанинами, обычно изготавливается из полиэстера различных денье.
• AbcCanopy — AbcCanopy предлагает палатки со складным навесом различных размеров и цветов. У них также есть палатки для вечеринок и пакетные предложения по палаткам с навесом различных цветов.
• Coleman — Coleman, возможно, не известен своими палатками с навесом, но они предлагают их, а также навесы и навесы от солнца в различных стилях.

Изучите трудности сборки

Многим людям нравятся палатки со складным навесом, поскольку их очень легко собрать, и для их установки и демонтажа без использования каких-либо инструментов требуется всего один или два человека. Следует отметить, что, несмотря на то, что нет двух одинаковых навесов, все укрытия, помеченные как «всплывающие», должны иметь одинаковую конструкцию.

Если инструкция по сборке содержит много сложных шагов или требует инструментов, это не настоящий навес мгновенного действия. С одним или двумя людьми вы должны быть в состоянии вытащить раму, поэтому обязательно имейте это в виду, поскольку некоторые продукты могут быть неправильно маркированы или иметь названия, которые призваны ввести вас в заблуждение.

Каркасные, шестовые или другие типы палаток с навесом, как правило, сложнее установить без общих рекомендаций. Чтобы собрать их, мы рекомендуем нашим клиентам тщательно следовать инструкциям производителя, чтобы гарантировать, что палатка с навесом не будет повреждена.

Каков типичный срок службы палатки с навесом?

Палатка, за которой правильно ухаживают, может прослужить до 10 лет без каких-либо серьезных проблем. Ткань наиболее подвержена повреждениям во время обработки, транспортировки, установки и разрыва. Правильное обращение в сочетании со снятием купола перед суровой погодой продлит срок службы купола. Если вам нужна дополнительная информация об уходе за навесом и о том, как продлить срок службы вашей палатки с навесом, прочитайте нашу статью «14 правил ухода за навесом».

Знайте, как будет доставляться ваша палатка с навесом

Палатки с навесом меньшего размера и аксессуары к ним обычно отправляются посылками, хотя они могут поставляться в нескольких коробках. Навесы, поставляемые таким образом, обычно имеют размеры 10 на 10 футов или меньше. Однако они упакованы в большие коробки, которые могут весить от 60 до 70 фунтов. Примите это во внимание до того, как она будет доставлена, так как многим клиентам требуется более одного человека, чтобы переместить коробку.

Навесы большего размера, например, размером более 20 на 20 футов, доставляются сборными грузами. Транспортная компания позвонит, чтобы согласовать дату и время доставки на дом или в офис, и доставит навес на поддоне.

По прибытии рекомендуется уделить время осмотру купола и проверить его на наличие повреждений, поскольку некоторые производители имеют ограниченную гарантию. Часто при доставке грузов требуется, чтобы посылку получали более одного человека. Потратьте время, чтобы организовать присутствие кого-то еще во время родов.

Ознакомьтесь с информацией о гарантии

После покупки купола на продажу всегда рекомендуется ознакомиться с информацией о гарантии и уходе, предоставленной производителем. Чаще всего это будут лучшие советы по уходу за их конкретным навесом. Не идти против рекомендаций производителя; это может привести к аннулированию гарантии. Срок гарантии также зависит от компании, поэтому обратите особое внимание на эту информацию при выборе навеса.

Заключение

Независимо от того, покупаете ли вы палатку с навесом для развлечения или деловых целей или просто для развлечения, не забывайте получать удовольствие от процесса покупки! Теперь у вас есть сила знаний, чтобы инвестировать в подходящий тип навеса для вашего мероприятия. Единственное, что осталось сделать сейчас, это определиться с параметрами настройки.

Если у вас остались вопросы, наши технические специалисты всегда готовы помочь. Не стесняйтесь обращаться к нам в любое время по телефону или электронной почте.

Навесы Вопросы и ответы со специалистами по продукции

* Обратите внимание: На все вопросы клиентов бесплатно отвечают наши специалисты по продукции !

50 вопросов и 50 Ответов

Задать вопрос

Dylan

из Грин Бэй, Висконсин спросил:

13 июля 2017 г.

Как рекомендуется крепить складной купол в ветреную погоду?

1 Ответ

Прежде всего, никогда не рекомендуется использовать складной тент в штормовую или сильно ветреную погоду. Если ожидается только слабый или умеренный ветер, есть несколько способов эффективно закрепить навес. Если навес будет установлен на мягком грунте, лучший способ закрепить навес – это закрепить его на опорах или вбить колышки у основания каждой опоры и связать каждый угол веревкой или ремнем. Закрепление веревок или ремней выше по углам палатки будет иметь наибольшую эффективность. Для твердых поверхностей многие производители предлагают брезентовый ремень на грузовых мешках и весовых пластинах, которые предназначены для крепления к основанию ножек навеса, добавляя необходимый балласт. Для более открытых сред, где возможны умеренные ветры, может потребоваться использование ведер объемом 5 галлонов, наполненных песком, грязью или водой.

Представлено: Коллин С. 13 июля 2017 г.

Ответить

Джина

из Форт-Уэрта, штат Техас спросила:

13 июля 2017 г.

Как я могу добавить индивидуальную графику в свою палатку?

1 Ответ

Мы не можем добавить пользовательскую графику к уже купленной палатке, однако мы будем рады помочь с установкой графического пакета для нового продукта. Для всплывающих навесов мы работаем с брендами Caravan и Vitabri для нанесения графики, а Celina занимается печатью для больших палаток с опорами и каркасом. Мы использовали этих производителей в течение многих лет и установили прочные деловые отношения с превосходными результатами. Для получения дополнительной информации, пожалуйста, посетите наше руководство по покупке индивидуальной палатки. Если у вас уже есть работа, которую вы хотели бы отправить на оценку, наша специальная графическая форма позволит вам это сделать. После этого наш специальный специалист по графике быстро рассчитает стоимость и визуализацию.

Представлено: Коллин С. 13 июля 2017 г.

Ответить

Стив Х.

из Шорлайна, Вашингтон спросил:

3 июня 2022 г.

У вас есть подъемные механизмы для больших куполов?

1 Ответ

Нет.

Представлено: Сара Б. 6 июня 2022 г.

Ответить

Мардж

13 мая 2022 г.

Какие навесы имеют огнестойкость nfpa 701?

1 Ответ

Все навесы марки Caravan будут иметь этот сертификат.

Представлено: Келси К. — специалист по продуктам eCanopy К. 16 мая 2022 г.

Ответ

Марк

из Бангора, Мэн спросил:

10 июля 2021 г.

Я ищу навес 10×15 для защиты строительных материалов на стройплощадке. Что вы порекомендуете?

1 Ответ

Единственная водонепроницаемая марка, которую мы предлагаем, это Vitabri.

Представлено: Сара Б. 12 июля 2021 г.

Ответить

Дениз

из Стэндиша, Мичиган спросил:

6 июля 2021 г.

Какая гарантия на пакет Caravan 10 x 10 Classic Commercial Grade Canopy Value + 4 боковины?

1 Ответ

Ограниченная гарантия сроком на 2 года.

Представлено: Мелани С. 6 июля 2021 г.

Ответ

Victor B.

из Sequim, WA спросил:

4 апреля 2021 г.

Какой конкретный материал теневого паруса является достаточно пористым, чтобы предотвратить скопление воды?

1 Ответ

Все ткани для теневых парусов могут скапливаться в воде, так как они только водостойкие.

Представлено: Чаз А. 5 апреля 2021 г.

Ответить

James G

из Тусона, Аризона спросил:

24 июня 2020 г.

Есть ли в джипе навес, который складывается короче, чем обычно?

1 Ответ

Пожалуйста, ознакомьтесь с нашим компактным рюкзаком Go-Hybrid 7,5×7,5 Quik Shade с навесом и наклонными ножками, расположенным здесь.

Представлено: Чаз А. 25 июня 2020 г.

Ответить

Эвелин Л.

9 июня 2020 г.

Можно ли прикрепить навес к цементному блоку?

1 Ответ

Вы можете использовать бетонные анкеры для крепления навеса.

Представлено: Сара Б. 10 июня 2020 г.

Ответить

Шарон

из Уэйнсборо, Пенсильвания спросила:

19 апреля 2020 г.

Мне нужны сменные коленчатые соединители. Вы их продаете?

1 Ответ

Нет, не знаем.

Представлено: Сара Б. 20 апреля 2020 г.

Ответить

Tad L

из Лахайны, Мауи спросил:

7 марта 2018 г.

Я ищу всплывающий навес 10 x 10, который не рухнет под дождем. Последние несколько, которые у меня были, собирали дождь, и вес рухнул на них.

1 Ответ

Единственным реальным способом предотвратить это является приобретение водонепроницаемого навеса. Единственные водонепроницаемые навесы, которые мы предлагаем, называются Vitabri, и их можно найти, выполнив поиск по этому термину или перейдя сюда: https://www.ecanopy.com/vit-v41010vt.html.

Представлено: Сара 7 марта 2018 г.

Ответить

Cole D

из Лос-Анджелеса, Калифорния спросил:

27 февраля 2018 г.

Необходимо разместить оборудование на съемочной площадке. В идеале ищите какую-нибудь простую в установке всплывающую палатку, но она должна быть не менее 9 футов в высоту для зазора и 20 на 20 футов. Нашим резервным вариантом будут две палатки с зазором высотой 9 футов, одна размером 10 футов x 10 футов и одна размером 15 футов x 7 футов.

1 Ответ

К сожалению, мы не предлагаем складные палатки высотой более 6 футов 3 дюйма 9. 0003

Представлено: Чаз 27 февраля 2018 г.

Ответить

Джен

из Вестминстера, Калифорния, спросила:

22 декабря 2017 г.

Мне просто нужна сменная крышка фонаря, часть № 10072, вы ее продаете? 14 ноября 2017 г.

1 Ответ

Если вы не купите водонепроницаемый навес, дождь будет собираться на водонепроницаемом навесе. Они не предназначены для защиты от дождя.

Представлено: Сара 14 ноября 2017 г.

Ответить

Сью

из Буффало, штат Нью-Йорк спросил:

17 июля 2017 г.

Какая ткань навеса абсолютно гарантированно водонепроницаема и защищена от дождя?

1 Ответ

Единственные гарантированно водонепроницаемые навесы, которые мы носим, ​​это Vitabri, которые можно найти здесь.

Представлено: Сара 18 июля 2017 г.

Ответить

Keyes

от MA спросил:

26 мая 2017 г.

Я ищу выдвижной навес для гидромассажной ванны, который не складывается под дождем (или снегом) (10 футов x 10 футов, 12 футов x 12 футов или 10 футов x 15 футов).

1 Ответ

Взгляните на наш водонепроницаемый навес Vitabri Нажмите здесь, чтобы просмотреть этот навес

Прислал: Чаз 26 мая 2017 г.

Ответить

Сэм

из Вирджинии спросил:

9 мая 2017 г.

Мне нужен водонепроницаемый навес для трехдневного музыкального кемпинга под дождем, который легко поднимать и снимать одного человека и поставить рядом и нависнуть над моим внедорожником, в котором я буду спать. У Вас есть какие-то предложения?

1 Ответ

Единственный купол на нашем сайте, который является действительно «водонепроницаемым», находится здесь.

Представлено: Чаз 10 мая 2017 г.

Ответить

Suzanne

из Мартинсбурга, Западная Вирджиния спросил:

8 мая 2017 г.

Я ищу прочный навес 10′ x 10′ для использования на фермерских рынках. Я перепробовал 6 палаток — каждый раз рама ломается в местах стыков, где просверлено отверстие под болт для стыка. Это ослабляет алюминиевую раму, и здесь она ломается. Я ищу тот, который сделан из стали или сверхпрочного полиэстера, который не сломается в этом соединении.

1 Ответ

Спасибо за вопрос. Обратите внимание на навес модели Caravan Classic. Он имеет стальную раму коммерческого класса. Навес Caravan Classic 10 X 10 с профессиональным верхом

Представлено: Кэти 9 мая 2017 г.

Ответить

Хавьер

из Хьюстона, Техас спросил:

7 апреля 2017 г.

Я ищу навес 12′ x 1 2′ для кемпинга; он должен быть устойчивым к дождю и ветру. У Вас есть какие-то предложения?

1 Ответ

Ответ

Кенни

из Лексингтона, Кентукки спросил:

17 февраля 2017 г.

этот продукт?

1 Ответ

У нас нет этой конкретной модели, поэтому, к сожалению, у нас нет руководств. Пожалуйста, свяжитесь с производителем, EZ Up, для получения этой информации.

Представлено: Сара 17 февраля 2017 г.

Ответить

Ричард

из Коста-Меса, Калифорния, спросил:

26 декабря 2016 г.

Мне нужны две замены: ShelterLogic 10 X 20 тканевые брезентовые комплекты для навеса автомобиля. Я хочу сверхмощные, и теперь у меня есть две разные толщины в милах.

1 Ответ

Ответ

Лори

из Лос-Анджелеса, Калифорния спросил:

21 ноября 2016 г. прорыл бы дырки в земле. Вы продаете EZ Ups или купола с широкими плоскими опорами?

1 Ответ

Вы можете приобрести на нашем сайте любой складной купол и приобрести утяжелители для ножек. Поэтому вам не придется ничего втыкать в землю. Вы просто устанавливаете навес поверх земли, наполняете свои весовые мешки песком, землей или гравием и прикрепляете их к ножкам навеса, чтобы утяжелить его.

Представлено: Дарнариус 21 ноября 2016 г.

Ответить

Элиза

из Нью-Джерси спросила:

5 сентября 2016 г.

Существуют ли водонепроницаемые навесы, которые может установить один человек?

1 Ответ

В настоящее время только купола, предлагаемые Vitabri, сертифицированы как водонепроницаемые. Тем не менее, каркас для этих навесов немного тяжелее стандартного, и для клиентов средней силы может оказаться сложным установить его самостоятельно.

Представлено: Джастин Р. — специалист по продуктам eCanopy 6 сентября 2016 г.

Ответить

Маркус

из Вентуры, Калифорния, вопрос:

15 августа 2015 г.

Я ищу черный навес размером 10 x 15 футов для мероприятий, который можно использовать в качестве киоска для розничной торговли. Что ты предлагаешь?

1 Ответ

Ответ

Дэн

от Элизабет, Колорадо спросил:

23 апреля 2015 г. что-нибудь настолько большое, что покроет дом на колесах?

1 Ответ

Ответ

Marc

из Бостона, Массачусетс спросил:

6 апреля 2015 г.

Я ищу навес для использования на соревнованиях по барбекю. Я хотел бы один размером около 10 на 10 футов, с открытыми сторонами, с возможностью легко поднимать 4 стороны ночью. Что ты предлагаешь?

1 Ответ

Мы рекомендуем пакет 10 x 10 Craft Show. Он не только поставляется с четырьмя отдельными стенками и сумкой на роликах, но также имеет грузовые мешки, которые можно использовать вокруг ног, когда вы не находитесь на земле или в грязи.

Представлено: Дон Х. — специалист по продуктам eCanopy 6 апреля 2015 г.

Ответить

Кэндис

из Монмут-Бич, штат Нью-Джерси спросила:

14 марта 2015 г.

Мне нужен навес для ремесленных шоу. Это должно быть легкое и что-то, что я могу поставить в одиночку. Есть ли у вас какие-либо рекомендации, которые не будут обходиться в кругленькую сумму?

1 Ответ

Ответ

Фрэнк

из Сиэтла, Вашингтон спросил:

17 августа 2014 г.

Я ищу навес для своей футбольной команды. Это должно быть легко настроить прямо перед игрой. Мы играем на Тихоокеанском Северо-Западе, поэтому он должен быть максимально защищен от дождя. Кроме того, если бы он мог противостоять ветру, это было бы здорово. Есть ли у вас какие-либо рекомендации?

1 Ответ

Единственным водонепроницаемым куполом, который у нас есть, является купол Vitabri. Большинство других навесов являются только водостойкими. Это означает, что они будут проливать небольшие дожди, но при сильных или затяжных дождях они могут начать протекать, особенно если вода скапливается в верхней части навеса. Большинство навесов также подвержены сильному ветру. Один пакет, который я бы порекомендовал, который легко настроить, — это пакетное предложение 10 x 10 Craft Show. Этот пакет поставляется с весовыми мешками, которые можно привязать к ногам, чтобы увеличить вес купола и тем самым повысить устойчивость на ветру.

Представлено: Дон Х. — специалист по продуктам eCanopy 18 августа 2014 г.

Ответить

Брайан

из Бостона, Массачусетс спросил:

25 июня 2014 г.

Я ищу навес со стальным каркасом с отличной поперечной балкой / опорой фермы для защиты от ветра. Что вы рекомендуете?

1 Ответ

Лучшим продуктом будет пакетное предложение Caravan Classic 10 x 10. Он имеет коммерческий стальной каркас, 4 боковые стенки и сумку на роликах. Вы можете использовать любую комбинацию стен или вообще не использовать. Мы также рекомендуем вам приобрести весовые мешки для использования вокруг ног.

Представлено: Дон Х. — специалист по продуктам eCanopy 26 июня 2014 г.

Ответ

tom

из cortland, NY спросил:

3 июня 2014 г.

У меня есть гараж 12x20x8 в коробке. Мне нужно только покрытие, а не стойки, оно порвалось и не в состоянии починить, не подскажете, где взять только навес/покрытие?

1 Ответ

Сменные чехлы не продаются. Вам нужно будет приобрести покрытие непосредственно у производителя вашего гаража.

Представлено: Доун Х. 3 июня 2014 г.

Ответить

Shayna

из Орландо, Флорида спросил:

27 мая 2014 г.

Какой навес 12 X 12 лучше всего подходит для пляжа? Мне нужно что-то очень простое в установке, прочное и способное выдержать пляжный бриз.

1 Ответ

Лучше всего будет Caravan Monster, так как у него самый прочный корпус. Однако, если вы ищете более экономичное решение, вам может подойти серия ShelterLogic Pro. Тем не менее, имейте в виду, что навесы в стиле всплывающих окон не предназначены для защиты от сильного ветра. Удостоверьтесь, что вы хорошо разбили его и используете здравый смысл. Если ветер станет достаточно сильным, чтобы начать сдувать навес, вам нужно будет снять его, чтобы избежать повреждения ветром.

Представлено: Доун Х. 28 мая 2014 г.

Ответ

Фред

из Плант-Сити, Флорида спросил:

10 мая 2014 г.

Мы ищем навес 10×10 с названием нашей компании. Вы делаете это? Если да, то какова будет плата за размещение названия компании на одной стороне? Две стороны? Три стороны? Четыре стороны?

1 Ответ

Благодарим вас за интерес к нашей пользовательской графике. Вы можете перейти по ссылке ниже, чтобы заполнить запрос на расценки на графику, и один из наших специалистов по графике свяжется с вами в течение 1-2 рабочих дней: Пользовательская форма предложения графики

Представлено: Бреннан В. 12 мая 2014 г.

Ответить

Шерил

из Рино, штат Невада, спросил:

24 февраля 2014 г.

Ищу примерную оценку легко поднимающегося навеса 10×10 с нашим логотипом на всех четырех сторонах. (белый навес)

1 Ответ

Благодарим вас за интерес к нашей индивидуальной графике. Пожалуйста, заполните нашу форму запроса бесплатной расценки на индивидуальную графику навеса и загрузите это изображение на эту страницу. Мы ответим в течение одного рабочего дня.

Представлено: Тайлер М. 24 февраля 2014 г.

Ответить

Марк

из Хьюстона спросил:

21 ноября 2013 г.

У вас есть сменные насадки 18 x 20? Если да, то есть ли они у вас в любом цвете, кроме белого?

1 Ответ

Ответ

Сэнди

из Неаполя, Флорида спросил:

6 октября 2013

Для меня это первый фермерский рынок здесь, в Неаполе, Флорида. На рынке жарко, и меня беспокоит жара. Настраивать буду сам. Я 5’1, легкий человек. Мне нравится 600 денье, но меня беспокоит его вес по сравнению с легким весом. Какие есть другие варианты?

1 Ответ

Производитель не рекомендует устанавливать навесы одному человеку. Они предлагают 2 из-за веса и манипуляций с рамой во время установки. Выбранная вами рама будет определять, сколько вы сможете поднять ногами. Displayshade весит 68 фунтов, Traveler — 58 фунтов, Classic — 64 фунта, а Aluma — 49 фунтов.

Представлено: Эмили 7 октября 2013 г.

Ответ

E.

из Салинаса, Калифорния спросил:

29 сентября, 2013

Мне нужна только замена крыши 10 x 20. У тебя есть одна?

1 Ответ

Мы продаем запасные навесы 10×20 для навесов. Нам просто нужно знать, кто является производителем вашего навеса, чтобы мы могли убедиться, что мы получим правильную посадку для вашей рамы.

Представлено: Эмили 30 сентября 2013 г.

Ответить

Дон

из Лас-Вегаса спросил:

23 сентября 2013 г.

Я ищу навес 10 x 10 для защиты от дождя. Водонепроницаемость не хочу. Мне нужно, чтобы он был полностью водонепроницаемым! Также нужны боковые стены. Можете ли вы помочь мне?

1 Ответ

Единственным действительно водонепроницаемым куполом, который мы предлагаем, является алюминиевый купол Vitabri V3 10 x 10 с водонепроницаемым верхом. Плотный верх плотностью 1000 денье отталкивает воду и препятствует провисанию. Боковые стенки для палатки также доступны, их можно увидеть в разделе аксессуаров на странице товара.

Представлено: Коллин С. 24 сентября 2013 г.

Ответить

Сэнди

из Саммамиша, Вашингтон спросил:

18 сентября 2013 г.

Я хочу купить навес для своего бизнеса. У меня есть бассейн для собак, поэтому я бы предпочел голубой цвет. Я планирую проводить 3-6 мероприятий в год. Большинство из них на 6 часов или меньше. Я живу в районе Сиэтла, поэтому мне нужен водонепроницаемый. Обычно я участвую в этих мероприятиях в одиночку, поэтому мне также нужен такой, который я мог бы организовать самостоятельно. Я хотел бы купить вещь высокого качества, чтобы она прослужила какое-то время. Чтобы вы посоветовали?

1 Ответ

У нас есть один водонепроницаемый складной капюшон, который идеально подойдет для ваших нужд; он доступен в размерах 10 x 10 футов, 10 футов x 15 футов и 10 футов x 20 футов. Пожалуйста, ознакомьтесь с моделью 10′ x 10′ здесь: Vitabri V3 10 x 10 Алюминиевый выдвижной навес

Представлено: Тайлер М. 18 сентября 2013 г.

Ответить

Бен

из Ирвина, Калифорния спросил:

18 сентября 2013 г.

Мне нужен легкий и прочный навес для детских спортивных мероприятий. Я не хочу покупать дешевый, потому что мы живем в Калифорнии, и он найдет много применения. Какой бренд или производитель лучше?

1 Ответ

Пожалуйста, ознакомьтесь с Aluma 10×10 от Caravan. Товар № CAR-41009. Это легкий вес, а рама из коммерческого алюминия. Вы также можете увидеть все аксессуары, перечисленные на этой странице товаров. Пожалуйста, дайте нам знать, если мы можем помочь вам в дальнейшем.

Представлено: Эмили 18 сентября 2013 г.

Ответить

Кэтрин

из Спокан, Вашингтон спросил:

16 сентября 2013 г.

Я ищу Sand GSN 16 ft ShelterLogic Triangular Sun Shad Sail Canopy. Не могу найти на сайте, хотя нашел в телефоне. Вы можете помочь?

1 Ответ

16-футовый треугольный теневой парус ShelterLogic можно найти, нажав здесь.

Представлено: Эмили 16 сентября 2013 г.

Ответить

Brent

из Цинциннати, штат Огайо спросил:

15 сентября 2013 г.

Я ищу купол, высота борта которого где-то около 10 футов. Почти все, что я нашел, имеет размер 6 футов 4 дюйма сбоку. Если бы вы могли направить меня к некоторым куполам с большей высотой борта или дать мне возможность поднять некоторые стандартные купола еще на 3 фута над землей, я был бы очень признателен.

1 Ответ

Мы не перечисляем какие-либо навесы или навесы с боковым зазором около десяти футов. В прошлом клиенты успешно устанавливали одно из наших полупостоянных укрытий на опорах. Однако в вашем случае это потребовало бы почти 4-футовых пилонов, и я боюсь, что это просто сделало бы любое из наших убежищ слишком неустойчивым.

Представлено: Кевин Э. 16 сентября 2013 г.

Ответ

Шарон

из Пенсильвании спросил:

21 августа 2013 г.

Я хотел бы получить два навеса 10 x 10 и один набор из 4 стен, которые будут работать с любым навесом. Я хотел бы иметь чемоданы на колесиках для всего. Каковы мои варианты?

1 Ответ

Лучше всего приобрести два пакета наших ремесленных выставок. Это отличные предложения и включают в себя все, что вам нужно.

Представлено: Кевин Э. 21 августа 2013 г.

Ответить

Деннис

из Риджвуда, штат Нью-Джерси спросил:

5 августа 2013 г.

Я хочу знать, какая у вас лучшая палатка с «всплывающим» навесом? Думал о 12х12. Ничего хлипкого, только самое лучшее, самое простое и стабильное.

1 Ответ

Ответ

Джефф

из Оксфорда, Коннектикут спросил:

30 мая 2013 г.

У вас есть прочный выдвижной навес, который вы бы порекомендовали для пляжа, где он подвергается воздействию соли? воздух постоянно?

1 Ответ

Aluma или Monster — лучшие варианты для пляжа.

Представлено: Маган Б. 30 мая 2013 г.

Ответить

Лиза

из Нью-Джерси спросила:

28 мая 2013 г.

Можем ли мы получить прозрачные боковые стенки для всплывающего навеса Caravan 10×10?

1 Ответ

Да, вы можете использовать прозрачную боковину Caravan 10′ на любой из моделей Caravan 10′ x 10′. Конечно, для каждой модели потребуется (4) таких стен для полного ограждения.

Представлено: Тайлер М. 29 мая 2013 г.

Ответить

Дик

из Пенсильвании спросил:

10 мая 2013 г.

Насколько прочен купол № 29522? Как долго прослужит коричневая ткань, если мы оставим ее на все лето? Насколько прочен купол № 29522?

1 Ответ

Сама рама очень прочная, она сделана из стали 22 калибра. Чехол является водонепроницаемым, но если в вашем регионе прогнозируется сильный ветер или суровая погода, рекомендуется снять чехол и хранить его до тех пор, пока условия не исчезнут.

Представлено: Доун Х. 10 мая 2013 г.

Ответить

Дик

из Пенсильвании спросил:

8 мая 2013 г.

Есть ли у купола, модель № 23571, металлические подножки? Он серебристый или белый? Каков его вес? Чем отличаются обложки?

1 Ответ

Оба имеют пластиковые ножки белого цвета, а 23571 весит 149 фунтов. Разница между ними, помимо крышки, заключается в раме. Модель 25763 весит немного больше и предназначена для более тяжелых условий эксплуатации.

Представлено: Доун Х. 8 мая 2013 г.

Ответить

Дебби

из Скрэнтона, Пенсильвания спросила:

6 мая 2013 г.

У вас есть навесы, которые защищают от солнца, но пропускают дождь?

1 Ответ

Наши навесы водонепроницаемы, поэтому вода скатывается и обычно не проходит.

Представлено: Маган Б. 6 мая 2013 г.

Ответить

Уитни

из Торнтона, Колорадо спросил:

22 февраля 2013 г.

Я хочу купить палатку с навесом для нашего дилерского центра. Мне нужна очень прочная палатка, которую легко установить, легко сложить и хранить. Мы планируем использовать его снаружи.

1 Ответ

Ответ

dave

из Аризоны и Флориды спросил:

17 декабря 2012 г.

Могу ли я приобрести сменные верх и боковины (10’x10′)? У меня есть каркас навеса. Я хотел бы знать два варианта: самый экономичный или водостойкий/тяжелый.

1 Ответ

Чтобы ответить на ваш вопрос, нам нужно знать производителя и модель вашего купола. Универсальных топов и боковин нет.

Представлено: Доун Х. 18 декабря 2012 г.

Ответить

Как правильно приготовить навесную ферму. Как сварить ферму из профильной трубы

Введите размеры в миллиметрах:

Х — Длина треугольной фермы зависит от размера перекрываемого пролета и способа ее крепления к стенам. Деревянные треугольные фермы применяют для пролетов длиной 6000-12000 мм. При выборе значения Х необходимо учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (актуализированная редакция СНиП II-25-80).

Y — Высота треугольной фермы устанавливается соотношением 1/5-1/6 длины X .

Z — Толщина, W — Ширина бруса для изготовления фермы. Требуемое сечение балки зависит от: нагрузок (постоянных — собственный вес конструкции и кровельного пирога, а также временно действующих — снег, ветер), качества используемого материала, длины перекрываемого пролета . Подробные рекомендации по выбору сечения бруса для изготовления фермы приведены в СП 64.13330.2011 «Деревянные конструкции», также следует учитывать СП 20.13330.2011 «Нагрузки и воздействия». Древесина для несущих элементов деревянных конструкций должна соответствовать требованиям 1, 2 и 3 сорта по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия».

S — Количество стоек (внутренние вертикальные балки). Чем больше стоек, тем выше материалоемкость, вес и несущая способность фермы.

Если необходимы распорки ферм (актуально для длинных ферм) и нумерация деталей, отметьте соответствующие поля.

Отметив пункт «Чёрно-белый рисунок» вы получите рисунок близкий к требованиям ГОСТ и сможете его распечатать не тратя цветную краску или тонер.

Треугольные деревянные фермы применяются в основном для крыш из материалов, требующих значительного уклона. Онлайн-калькулятор расчета деревянной треугольной фермы поможет определить необходимое количество материала, сделать чертежи фермы с размерами и нумерацией деталей для упрощения процесса сборки. Также с помощью этого калькулятора можно узнать общую длину и объем пиломатериалов для стропильной фермы.

В основе перекрытия любой хозяйственной постройки, будь то жилой дом, ангар, производственный цех или целый стадион, закладывается специальный каркас — ферма. Самыми популярными в последнее время стали фермы из профильной трубы. О видах ферм из профильных труб, а также о том, как произвести расчеты для изготовления той или иной конструкции, мы расскажем далее в материале.

Разновидностей металлических ферм из профильной трубы существует множество, а в некоторых случаях они даже становятся основой для дымоходов. Но чтобы вся конструкция была прочной и надежной, необходимо правильно выполнить чертеж, по которому будет изготовлен каркас.

Разновидность ферм из металлических труб

Как правило, для изготовления ферм из профильной трубы используется металлический профиль. Форма ее бывает овальной, круглой, квадратной, но чаще всего используется прямоугольная профильная труба.

По своей конструкции конструкции из профильных труб делятся на два вида: конструктивные элементы каркаса могут быть закреплены в одной плоскости; ферма может складываться из нижнего и верхнего поясов.

Кроме того, классификация прямоугольных трубных ферм основана на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов, характер расположение этажей.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из следующих групп:

1. Фермы, угол уклона которых достигает порядка 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна быть равна 1/5 длины изделия, либо быть немного меньше. Как правило, эту норму берут за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Такой тип фермы предпочтительнее, если конструкция должна быть максимально облегченной . Если расчетная длина конструкции более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Здесь главное сделать правильный расчет навеса, учесть все нюансы. На верхнем ярусе закрепляют отрезки профиля длиной 150-250 см. В результате весь каркас будет состоять из двух поясов, причем количество панелей будет кратно двум. Обратите внимание на то, что если ферма очень длинная – более 20 метров, понадобятся дополнительные опорные стойки, которые будут поддерживать стропильную систему и перераспределят нагрузку по всей конструкции. Часто для сооружения каркаса для перекрытий используют схему фермы Полонсо. Представляет собой треугольную конструкцию, в которой соединение выполнено в виде затяжки. При ее возведении раскосы не очень длинные, что значительно облегчает вес всей фермы. Благодаря этому качеству довольно часто используются фермы из профильных труб Полонсо.
2. Уклон крыши на ферме достигает 15-22º. Этот тип конструкции предпочтительнее для зданий, длина которых не превышает 20 метров. По высоте такая конструкция не должна превышать 1/7 длины конструкции. Если необходимо увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных отрезков.
3. Рамы с общим уклоном не более 15º. Как правило, если речь идет о такой ферме, то она делается в форме трапеции. Исходя из назначения здания, а также угла укладки кровли, владелец самостоятельно определяет высоту конструкции. Он должен основываться на показателях между 1/7 и 1/12 длины здания. Каркас крыши в форме трапеции изготавливается из металлических панелей, длина которых должна быть в пределах 1,5-2,5 метра. Если чертежом фермы из профильной трубы не предусмотрен подвесной потолок, то вместо раскосов можно использовать треугольную решетку.

По форме фермы из стальных профильных труб можно разделить на:

• прямые;
• арочный;
• односкатные и двухскатные.

Самый популярный и часто используемый тип стальных профильных ферм – арочные. Их конструкция достаточно прочная и эффективная, к тому же такая ферма может быть покрыта поликарбонатными листами. Однако, чтобы добиться наиболее равномерного распределения нагрузки на профиль арочной фермы, следует тщательно выполнять расчеты. Для возведения ферм арочного типа могут применяться как одинарные профильные трубы, так и сварные трубы.

Чертеж фермы стальной профильной

Составление чертежа и расчет фермы из профильной трубы выполняется по следующей методике: помещение, например, гараж, ангар, сарай или летний сарай из профильной трубы. Полученные данные будут учтены при расчете высоты фермы из профиля. А вот длина стального каркаса может варьироваться в зависимости от угла наклона крыши.

Следующим шагом является определение формы профиля. Выбор во многом зависит от функционального назначения ангара, угла ската крыши, а также типа кровельного материала.

После проведения всех замеров необходимо выяснить, можно ли будет транспортировать ферму к месту установки, если она будет собрана на строительной площадке.

Вам также придется позаботиться об оснащении механизмом подъема крыши здания, если длина объекта достигает значений в пределах 12-36 метров.

Далее производятся расчеты параметров панелей, исходя из уровня предполагаемых нагрузок, которым будет подвергаться здание постоянно или периодически. Для фермы с треугольным профилем уклон составит 45 градусов.

На завершающем этапе между узлами закладывается ступенька и делается чертеж будущей фермы из профильной трубы, исходя из полученных данных.

Учтите, что для получения наиболее правильных расчетов при составлении чертежей арочной фермы лучше воспользоваться инженерным калькулятором. Кроме того, в помощь проектировщикам сейчас разработаны специальные компьютерные программы и алгоритмы, поэтому нет необходимости считать вручную.

Как рассчитать ферму арочного профиля

Для того, чтобы разобрать методику расчета арочной фермы из профильной трубы, приведем пример с конкретными цифрами.

Отдельные секции фермы располагают на расстоянии 105 см, при этом максимальная нагрузка приходится на узловые точки. При этом высота арки будет не более 3 метров. Причем желательно сделать арку высотой 1,5 м, что сделает ее прочнее, надежнее и достаточно привлекательной внешне. Длина фермы (L) составит 6 метров, а длина нижнего пояса стрелы (f) — 1,3 метра. В нижнем ярусе радиус окружности (r) будет 4,1 метра, а угол между радиусами α = 105,9776º.

Для расчета длины профиля для нижнего яруса воспользуемся формулой:

мн = π × Rα / 180, где

мн — длина профиля для нижнего яруса;

R — радиус окружности;

π — константа.

Таким образом, получаем следующий расчет:

мн = 3,14×4,1×106/180 = 7,58 метра.

В этом случае в нижнем поясе шаг между угловыми точками будет 55,1 см, а вот для крайних отрезков с обеих сторон в поясе шаг необходимо определить самостоятельно. Можно использовать округленное значение 55 см, однако увеличивать длину шага в любом случае нежелательно.

Если требуется профильная ферма для малогабаритных конструкций, то можно ограничиться количеством пролетов в 8-16 штук. Если взять меньшее количество пролетов, то панели в длину будут достигать 95,1 см с шагом между поясами в пределах 87-90 см. При наибольшем количестве отрезков шаг будет 40-45 см.

Нормы расчета профиля для фермы

Для правильного выбора профиля, особенно если он будет использоваться в крупных сооружениях, следует отталкиваться от показателей СНиП:

• 07-85 — сведения о характере связи веса конструктивных элементов сооружения с действием снеговых нагрузок;
• Р-23-81 — последовательность работ со стальными профильными трубами.

Для наглядности рассмотрим реальный пример расчетов односкатной фермы из профильной трубы. Будет построен сарай размерами 4,7×9 метров. Спереди он должен опираться на опорные стойки, а сзади будет крепиться к жилому зданию. Здание будет расположено в Краснодарском крае, где уровень снеговой нагрузки зимой составляет 84 кг/м 2 . Общий уклон конструкции составит всего 8 градусов.

Каждая из трибун будет иметь высоту 2,2 метра и весить около 150 кг. В этом случае нагрузка на них будет достигать 1100 кг. В этом случае недопустимы трубы ни круглой, ни овальной формы. Нужно использовать квадратные 45 мм профилированные изделия с толщиной стенки 4 мм.

Как вариант, конструкцию фермы можно немного видоизменить, добавив к ней 2 параллельных пояса с косой решеткой между ними, в этом случае можно обойтись профилями со стенкой 3 мм и сечением 25 мм. Высота фермы 40 см предполагает использование профилированных труб сечением 35 мм и стенками 4 мм.

Соотношение сечения профиля и толщины стенки в зависимости от нагрузки можно найти в ГОСТ 30245.

Чтобы профили в арочной ферме были защищены от воздействия окружающей среды и были надежными, они должны быть изготовлены из качественного материала, желательно из легированной стали с достаточным содержанием углерода.

При разработке проекта металлической фермы следует обратить внимание на ряд нюансов:

• для облегчения общего веса металлической фермы возможна установка вспомогательных решеток при строительстве ангара — вариант приемлемый если уклон крыши достаточно мал;
• ломаная форма нижнего пояса поможет значительно уменьшить массу конструкции при среднем угле наклона;
• прочность кровли можно обеспечить, если фермы размещать с шагом не более 175 см.

Сборку и сварку ферм из профильных металлических труб необходимо производить с соблюдением следующих норм:

1. Для прочного соединения всех конструктивных частей конструкции применяют парные уголки и прихватки.
2. В нижнем поясе используются равносторонние уголки для сварки элементов.
3. Для верхнего пояса фермы привариваются двутавровые балки. Их закрепляют встык на самых маленьких сторонах разной длины.
4. Для равномерного распределения нагрузки по конструкции используются парные швеллеры и подкладочные пластины. Как правило, этот прием используют, когда нужно сделать навес длиннее.
5. Все сварные швы должны быть тщательно проверены после завершения работ. После этого можно убираться.
6. При необходимости в завершении ферма окрашивается антикоррозийным составом. Если профиль изготовлен из легированной стали, то он не нуждается в покраске.

Так, для многочисленных зданий хозяйственного или промышленного назначения часто изготавливают фермы из профилированных труб. Ввиду значительной сложности и трудоемкости процесса расчета проектирование и создание чертежа лучше доверить профессионалам.

Определение внутрихозяйственных усилий

Часто у нас нет возможности использовать обычную балку для той или иной конструкции, и мы вынуждены использовать более сложную конструкцию, которая называется фермой.
хоть и отличается от расчета балки, но рассчитать его нам не составит труда. Все, что от вас потребуется, это внимательность, базовые знания алгебры и геометрии и час-два свободного времени.
Итак, приступим. Прежде чем вычислять ферму, давайте зададимся вопросом из реальной жизни, с которой вы можете столкнуться. Например, вам нужно покрыть гараж шириной 6 метров и 9метров, а у вас ни плит перекрытий, ни балок … Только металлические уголки разного профиля. Вот из них мы и построим нашу ферму!
В дальнейшем ферме будут полагаться прогоны и профнастил. Опора фермы на стены гаража шарнирная.

Во-первых, вам нужно знать все геометрические размеры и углы вашей фермы. Вот где нам нужна наша математика, а именно геометрия. Углы находятся по теореме косинусов.

Затем вам нужно собрать все грузы на своей ферме (см. статью). Допустим у вас следующий вариант загрузки:

Далее нам нужно пронумеровать все элементы, узлы фермы и задать опорные реакции (элементы отмечены зеленым, а узлы синим).

Для нахождения наших реакций запишем уравнения равновесия усилий по оси у и уравнение равновесия моментов относительно узла 2.

Ra+Rb-100-200-200-200-100=0;
200*1,5+200*3+200*4,5+100*6-Рб*6=0;

Из второго уравнения находим эталонную реакцию Rb:

Rb = (200*1,5+200*3+200*4,5+100*6)/6;
Rb = 400 кг

Зная, что Rb = 400 кг, из 1-го уравнения находим Ra:

Ra = 100+200+200+200+100-Rb;
Ra = 800-400 = 400 кг;

После того, как известны опорные реакции, мы должны найти узел, в котором неизвестных меньше всего (каждый пронумерованный элемент является неизвестным). С этого момента начинаем разбивать ферму на отдельные узлы и находить внутренние силы стержней фермы в каждом из этих узлов. Именно под эти внутренние усилия мы и будем подбирать сечения наших стержней.

Если окажется, что усилия в стержне направлены от центра, то наш стержень стремится растянуться (вернуться в исходное положение), а значит, сам сжимается. А если усилия стержня направлены к центру, то стержень стремится сжаться, то есть растянуться.

Итак, приступим к расчету. В узле 1 всего 2 неизвестные величины, поэтому будем рассматривать этот узел (направления усилий S1 и S2 задаем из собственных соображений, в любом случае получим в результате правильно).

Рассмотрим уравнения равновесия по осям x и y.

S2 * sin82.41 = 0; — по оси абсцисс
-100 + S1 = 0; — по оси у

Из 1-го уравнения видно, что S2=0, то есть 2-й стержень не нагружен!
Из 2-го уравнения видно, что S1 = 100 кг.

Раз значение S1 оказалось положительным, значит мы правильно выбрали направление усилия! Если он оказался отрицательным, то следует изменить направление и поменять знак на «+».

Зная направление усилия S1, можно представить, что такое 1-й стержень.

Так как одна сила была направлена ​​на узел (узел 1), то и вторая сила будет направлена ​​на узел (узел 2). Это значит, что наш стержень пытается растянуться, а значит сжимается.
Далее рассмотрим узел 2. В нем было 3 неизвестных величины, но поскольку мы уже нашли значение и направление S1, осталось только 2 неизвестные величины.

Еще раз

100 + 400 — sin33,69 * S3 = 0 — по оси у
— S3 * cos33,69 + S4 = 0 — по оси х

Из 1-го уравнения S3 = 540,83 кг (шатун № 3 сжат).
Из 2-го уравнения S4 = 450 кг (стержень №4 растянут).
Рассмотрим 8-й узел:

Составим уравнения по осям х и у:

100 + S13 = 0 — на ось у
-S11 * cos7.59 = 0 — по оси х

Отсюда:

S13 = 100 кг (стержень №13 сжат)
S11 = 0 (нулевой стержень, усилия в нем нет)

Рассмотрим 7-й узел:

Составим уравнения по осям х и у :

100 + 400 — S12 * sin21,8 = 0 — по оси у
S12 * cos21,8 — S10 = 0 — по оси х

Из 1-го уравнения находим S12:

S12 = 807,82 кг (шток № 12 сжат)

Из 2-го уравнения находим S10:

S10 = 750,05 кг (стержень № 10 растянут)

Далее рассмотрим узел № 3. Насколько мы помним, второй стержень нулевой, а значит, мы его рисовать не будем.

Уравнения по оси абсцисс и оси у:

200 + 540,83 * sin33,69 — S5 * cos56,31 + S6 * sin7,59 = 0 — по оси у
540,83 * cos33. 69 — S6 * cos7.59 + S5 * sin56.31 = 0 — по оси x

И тут нам нужна алгебра. Не буду подробно описывать способ нахождения неизвестных величин, но суть в следующем — из 1-го уравнения выражаем S5 и подставляем его во 2-е уравнение.
В результате получаем:

S5 = 360,56 кг (стержень № 5 растянут)
S6 = 756,64 кг (стержень № 6 сжат)

Рассмотрим узел № 6:

Составим уравнения на по осям х и у:

200 — S8 * sin7,59 + S9 * sin21,8 + 807,82 * sin21,8 = 0 — по оси у
S8 * cos7,59 + S9 * cos21,8 — 807,82 * cos21.8 = 0 — по оси х

Так же как и в 3 узле найдем наши неизвестные.

S8 = 756,64 кг (штанга №8 сжата)
S9 = 0 кг (стержень № 9 ноль)

Рассмотрим узел № 5:

Составим уравнения:

200 + S7 — 756,64 * sin7,59 + 756,64 * sin7,59 = 0 -on 0 по оси у
756,64 * cos7,59 — 756,64 * cos7,59 = 0 — по оси абсцисс

Из 1-го уравнения находим S7:

S7 = 200 кг (стержень № 7 сжат)

As проверка наших расчетов, считаем 4-й узел (усилий в стержне №9 нет):

Составим уравнения по осям х и у:

200 + 360,56 * sin33,69 = 0 — по оси у
-360,56 * cos33,69 — 450 + 750,05 = 0 — по оси х

В 1 уравнении получается:

Во 2 уравнении:

Эта ошибка допустима и связана скорее всего с углами (2 знака после запятой вместо 3 ех).
В итоге получаем следующие значения:

Решил перепроверить все наши расчеты в программе и получил точно такие же значения:

Выбор сечения элементов фермы

Когда расчет металлической фермы после того, как все внутренние силы в стержнях найдены, можно переходить к выбору сечения наших стержней.
Для удобства сведем все значения в таблицу.

В каркасном здании не так много конструктивных элементов: фундамент, опоры и крыша — но каждый из них должен быть прочным и долговечным. Устойчивость опор обеспечивается не только фундаментом, но и специальными усиливающими конструкциями — обвязочными фермами. За надежность крыши также отвечают фермы, но уже стропила.

Для усиления каркаса домов, хозяйственных построек и малых архитектурных форм из профтрубы применяют специальные элементы, называемые фермами. Применяются для верхнего и бокового соединения опор навеса, беседок, остановок и летних кафе. Усиливающие элементы также используются при установке козырьков над входными группами, если расстояние между стенами или опорами большое.

Так, ферма представляет собой армирующую конструкцию, состоящую из двух поясов, соединенных перемычками. Такое приспособление обеспечивает жесткость конструкции и позволяет сохранять форму при любых нагрузках.

Внимание! Кроме функционального назначения, фермы могут быть и декоративными, если возводимая конструкция не имеет стен и фронтонов или обшивается прозрачным материалом.

Типы ремней

Ремни определяют форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. При этом сплошные трубы — прямые или изогнутые — выступают нижним и верхним поясом для отрезка, прямоугольника и дуги.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольников один или оба пояса собираются из нескольких труб.

Форма поясов ферм выбирается в соответствии с назначением конструкции. Для боковой связи стоек конструкции обычно применяют обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным поясом.

Форма пояса фермы зависит от типа крыши:

г.

Тип крыши	Возможные формы ремней	Название фермы
навес, шатровый	прямых линий, образующих прямоугольный треугольник	сарай
фронтон	прямых, образующих равнобедренный треугольник: 2 прямые образуют верхний пояс, одна — нижний;	треугольный
	две пары прямых, образующих параллельные углы	многоугольный
	две пары прямых, образующих пару неравных углов	ножницы
	5 прямых: две образуют верхний пояс, 3 — нижний	ферма Полонсо
чердак	прямых линий, образующих равнобедренный пятиугольник с широким основанием;	чердак
арочный	две параллельные дуги	арочный
	две параллельные прерывистые линии	многоугольная
	дуга и линия, образующие сегмент или полуокружность	сегментный
	верхняя дуга, нижняя полилиния	консоль

Типы перемычек

Переборки представляют собой короткие отрезки труб, обычно меньшие, чем те, которые используются для поясов, прикрепленные прямо или под углом к ​​основным элементам конструкции. Соединительный комплекс называется внутренней сеткой.

Вертикальные перемычки называются опорами или стойками. Обычно в ферме имеется одна-две основные стойки и несколько дополнительных.

Наклонные перемычки называются подкосами или откосами, их количество может быть любым. Если стропильные пояса соединяются опорами, то опоры укрепляют скатами. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Внимание! Фермы для каркасных конструкций делают не только из труб, но и из уголков. Каждый элемент такой конструкции собирается из пары уголков для обеспечения требуемой прочности, что усложняет расчеты и монтаж и увеличивает временные затраты.

Преимущества профильной трубы для изготовления каркасов

Каркасное строительство из профтрубы завоевало популярность и не сдает позиций. Профилированные трубы позволяют создавать красивые и прочные конструкции самого разного назначения – от зонта над песочницей до жилого, производственного или коммерческого здания.

Металлоконструкции, состоящие из решетчатых стержней и профильной трубы, называются фермами. Для изготовления используется парный материал, связанный специальными косынками. Для сборки такой конструкции в основном используют сварку, но иногда применяют заклепки.

Ферма помогает закрыть любой пролет. Длина особого значения не имеет. Но, чтобы правильно выполнить такую ​​установку, требуется грамотный расчет. Если сварочные работы выполнены качественно, а план выполнен без ошибок, останется только доставить трубы в сборе наверх. Затем установите их по верхней обвязке, строго по разметке.

Навесы могут быть изготовлены из самых разных материалов:

• Дерево;
• Бетон;
• Алюминий;
• Пластмассы.

Однако в большинстве случаев ферменный каркас изготавливается из трубы специального профиля. Эта пустотелая конструкция отличается от других высокой прочностью и в то же время легкостью. Сечение такой трубы может быть:

1. Прямоугольник;
2. кв.;
3. Овальный;
4. Многогранник.

Для сварки чаще всего используют ферму прямоугольного или квадратного сечения. Такой профиль менее трудоемок в обработке.

Предельные нагрузки, которые может выдержать труба, зависят от нескольких факторов:

• Толщина стенки;
• Тип стали;
• Метод приготовления.

Трубы профильные металлические из специальной конструкционной стали (1-3пс/сп, 1-2пс(сп)). Иногда при возникновении определенных обстоятельств используют оцинкованную сталь или низколегированные сплавы.

Трубы малого сечения выпускаются длиной 6 метров. Длина крупных участков достигает 12 метров. Диаметры труб могут быть самыми разными. Минимум:

• 10x10x1 мм;
• 15x15x1,5 мм.

Чем толще стенка, тем выше прочность профиля. Например, изделия с очень большими габаритами (300х300х12 мм) в основном используются для строительства промышленных зданий.

Размеры деталей каркаса

Малогабаритные навесы, ширина которых менее 4,5 метров, изготавливаются из профильной трубы размерами 40х20х2 мм.

При ширине около 5,5 м мастера советуют устанавливать трубу сечением 40х40х2 мм.

При большой длине навеса рекомендуется использовать трубы:

• 40х40х3 мм;
• 60х30х2 мм.

На что нужно обратить внимание при расчете

Прежде чем приступить к расчету сечения трубы, необходимо определить оптимальный тип кровли. На выбор влияют его габариты, угол наклона крыши и контур поясов.

Эти вышеупомянутые компоненты зависят от нескольких условий:

• Функциональность здания;
• Из какого материала полы;
• Угол скоса крыши.

Затем определяются размеры трубы. В зависимости от угла наклона подбирается длина. На определение высоты влияет марка материала, из которого будет выполнено перекрытие.

Размеры трубы также зависят от способа транспортировки и общего веса всей металлоконструкции.

В том случае, если расчет фермы из профильной трубы определил, что длина будет превышать 36 метров, необходимо дополнительно рассчитать подъемную силу конструкции.

Затем определяются размеры панелей. Все расчеты основаны на величине нагрузки, которую должна выдержать конструкция. Для треугольных крыш скос должен быть до 45 градусов.

Расчет завершается определением точного расстояния между элементами металлоконструкции от профильной трубы.

Точно спланировать все в цифрах без специальных знаний довольно сложно. Поэтому лучше обратиться к профессионалам, которые проведут ее на компьютере. Они всегда гарантируют высокое качество своих услуг.

Перед началом строительства стоит еще раз проверить все расчеты с учетом максимальной нагрузки, которую может испытывать конструкция.

Помимо произведенных расчетов, качество монтажа зависит от правильности и точности выполнения планировочных чертежей.

Бесплатная программа для расчета

Сайт http://rama.sopromat.org/2009/?gmini=off предлагает рассчитать ферму с помощью онлайн программы, методом конечных элементов. Этот калькулятор могут использовать студенты и инженеры. Программа имеет интуитивно понятный интерфейс, который поможет вам быстро выполнить необходимые действия. Расчет также можно произвести частично бесплатной программой на сайте http://sopromatguru.ru/raschet-balki.php

В какой последовательности выполняются работы

Для сборки каркаса необходимо воспользоваться услугами опытного сварщика. Сборка фермы считается очень ответственным делом. Необходимо уметь грамотно готовить и разбираться в технологии сварки фермы.

Очень важно точно знать, какие узлы лучше всего собирать внизу, а потом поднимать и крепить к опорам. Для работы с тяжелой конструкцией придется использовать специальное оборудование.

• Сначала сайт маркируется;
• Закладные детали монтируются;
• Выполняется установка вертикальных опор.

Довольно часто металлические трубы опускают в траншею, затем заливают бетоном. Отвес используется для проверки вертикальности установки. Для контроля параллельности между последними стойками натягивается шнур. Все остальные выставляются в соответствии с полученной строкой.

Трубы продольные привариваются к опорам сваркой.

Части ферм свариваются на земле. Пояса конструкции соединяются перемычками и специальными раскосами. Затем готовые блоки поднимают на определенную высоту. Их приваривают к уложенным трубам, в местах установки вертикальных опор.

Продольные перемычки привариваются между фермами непосредственно по скату, чтобы можно было закрепить кровельный материал. В перемычках заранее делаются монтажные отверстия.

Соединительные секции хорошо очищены. Особенно это касается верхней части каркаса, на которую потом будет накладываться крыша. Затем обрабатывается поверхность профилей. Выполнено:

• Уборка;
• Обезжиривание;
• Грунтовка;
• Раскраска.

Входная дверь и козырек

Для расчета размеров консольного навеса необходимо учитывать размеры крыльца. По установленным нормам размер верхней площадки обязательно должен превышать ширину двери (в 1,5 раза). При ширине полотна 900 мм получается: 900 х 1,5 = 1350 мм. Это должна быть глубина крыши над входом. При этом ширина навеса должна превышать ширину ступеней на 300 миллиметров с обеих сторон.

Консольные навесы чаще всего устанавливаются по всей площади крыльца. Они должны закрыть ступеньки. Количество ступеней влияет на размер глубины крыши. Среднее значение определяется в соответствии с установленными нормами СНиП: 250-320 мм. К этому размеру добавляется размер верхней площадки. При этом ширина навеса имеет регламентированное значение. Ширину ступеней берут в пределах (800-1200 миллиметров), к ней добавляют по 300 мм с двух противоположных сторон.

Рассчитываем размеры:

• Стандартный консольный навес 900-1350 мм на 1400-1800 мм.
• Навес над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350+3*250/320)=1650 — 2410 мм, ширина 800/1200+300+300=1400-1500 мм.

Как рассчитываются веранды

Обычно такие конструкции располагают вдоль стены здания. Для них остаются актуальными несколько видов конструкций:

• Балочно-несущие;
• Консоль.

Наименьшая глубина 1200 мм. 2000 мм считается идеальным. Это расстояние соответствует расположению опорной стойки.

Расчет кровли по перпендикуляру будет иметь вид 2000 + 300 мм. Однако плоская крыша больше подходит для районов, где осадки минимальны.

Если угол наклона = 30 о. примыкающая к нему нога (глубина кровли навеса по перпендикуляру) – 2300 мм, второй угол – 60°. За Х возьмем 2 ножки, она лежит напротив угла 30 o . а по теореме она равна половине гипотенузы, следовательно гипотенуза равна 2*Х, подставляем данные в формулу:

(2 * x) 2 \ u003d 2300 2 + x 2

4 * x 2 — x 2 \ u003d 52

x 2 (4-1) \ u003d 52

3 * x 2 \ u003d 52

Х 2 = 52

,3

Х 2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм — полка, которая будет примыкать к стене дома.

Расчет гипотенузы (длины крыши с уклоном):

С 2 = 1327 2 + 2300 2 = 1763333 + 52

= 7053333

С = √7053333 = 2656 мм, проверяем: катет, который лежит против угла 30 o равен половине гипотенузы = 1327*2 = 2654, следовательно, расчет правильный.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм — минимальная эргономическая высота, рассчитываем с учетом уклона: 2000/2400 + 1327 = 3327/3737 мм — высота стены навеса у дом.

Как рассчитать парковку

Обычно устанавливаются балочные конструкции. Для того чтобы сделать навес для своего автомобиля своими руками, необходимо предварительно сделать чертеж, в котором должен учитываться класс автомобиля. Ширина парковки должна быть равна габаритам автомобиля плюс один метр с обеих сторон. Если предполагается поставить две машины, то необходимо учитывать расстояние между ними – 0,8 метра.

Пример расчета тента для автомобиля среднего класса, ширина — 1600 -1750 мм, длина — 4200-4500 мм:

1600/1750 + 1000 + 1000 = 3600/3750 мм — ширина тента;

4200/4500 + 300 +300 = 4800/5100 мм — эргономичная длина, чтобы осадки не заливали участок.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Беседки

Обычно такой навес делают в глубине приусадебного участка. Эти конструкции устанавливаются на фундамент, который может быть:

• Свая;
• Столбчатый;
• Лента;
• Плитка.

На выбор типа фундамента влияют размеры строения, а также характер грунта. Эти значения необходимо показать на чертеже. Устанавливаемая беседка может иметь несколько размеров:

• 3х4 метра;
• 4х4 метра;
• 4х6 метров.

Для самостоятельного расчета такой конструкции для оформления чертежа необходимо учитывать несколько параметров.

Для комфортного отдыха одного человека, площадь 1,6-2 кв.м.

При установке мангала непосредственно под навесом зона отдыха должна быть отделена от него свободной зоной. Его ширина составляет 1000-1500 мм.

Ширина комфортного сиденья — 400-450 мм.

Размер стола 800х1200. Расчет ведется на одного человека (600 -800 мм). Для большого количества людей размер может достигать 1200х2400 мм.

На каком расстоянии должны быть фермы?

0shares

• Share
• Pin

В прошлом году я кое-что делал на чердаке и ползал между фермами. Двигаясь между ними, я заметил, что они кажутся дальше друг от друга, чем другие участники фрейма в моем доме. Мне было интересно, отличается ли расстояние между фермами крыши, и если да, я хотел знать, на каком расстоянии должны быть фермы друг от друга?

Фермы крыши должны располагаться на расстоянии 24 дюйма друг от друга по центру. Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают расстояние 24 дюйма по центру без использования более тяжелых крепежных элементов для соединения фермы со стеной. Если вы живете в районе, подверженном ураганам, вы можете подумать о перемещении ферм на 16 дюймов по центру.

Фермы проектируются в соответствии со спецификациями каждого конкретного дома. Это означает, что стиль и размер дерева на ферме варьируется от дома к дому. В этой статье мы рассмотрим причины, по которым расстояние между стропильными фермами составляет 24 дюйма.

Быстрая навигация

• Что такое ферма?
  • Варианты стропильных ферм и расстояние между ними
• Стандартное расстояние между стропильными фермами жилых домов
• Требования к расстоянию между стропильными фермами
  • Другие вопросы по расстоянию между фермами
• Как рассчитать расстояние между фермами и стоимость
• Калькулятор расстояния между фермами: сколько ферм мне нужно?
• Расстояние между фермами крыши для металлической кровли
• Расстояние между фермами для столбов
• Все ли фермы расположены одинаково?
• Заключение

Что такое ферма?

Ферма представляет собой сборный элемент каркаса крыши для конструкции. Обычно они представляют собой наборы пиломатериалов 2 × 4 или 2 × 3, соединенных «сетками», чтобы поддерживать обшивку крыши и выдерживать любые нагрузки на крышу, такие как снег.

Существует множество различных стилей ферм. В некоторых из них можно разместить приподнятые потолки внизу, например, в виде ножничной фермы, в то время как другие, например, в конструкции с параллельными фермами, используются для плоских крыш. Для каждого типа крыши существует ферма, предназначенная для ее поддержки. Важно помнить, что независимо от того, какую конструкцию фермы вы используете, они всегда предварительно изготавливаются до начала работы.

Кровельные фермы отличаются от стропил тем, что в стропилах используются размерные пиломатериалы – обычно 2х6 или 2х8 – для их основных элементов каркаса – стропил. Они крепятся к коньковому брусу вверху и каркасу стены внизу. Вот и все. Стропила часто дороже, потому что используемый пиломатериал шире. В фермах никогда не используется пиломатериал размером более 2 × 4.

Одна из причин, по которой строители предпочитают фермы, заключается в том, что они поставляются на строительную площадку в предварительно собранном виде, так что все, что вам нужно сделать, это прикрепить их к стенам — гораздо быстрее. Они также предварительно проектируются инженером, тогда как стропила требуют, чтобы строитель сверился с таблицами пролетов и принял решение о правильном расстоянии и размерах пиломатериалов.

Варианты стропильных ферм и расстояние между ними

Существуют сотни различных типов стропильных ферм. Все они имеют разные требования к нагрузке и пролету и, следовательно, разные требования к расстоянию между ними.

К счастью, все фермы могут быть спроектированы так, чтобы соответствовать одинаковому расстоянию, что значительно упрощает строителям задачу возведения конструкции. Как можно изготовить фермы, чтобы они соответствовали одному и тому же шагу? Фермы могут быть изготовлены из большего количества древесины, из древесины большего размера или из древесины более высокого сорта, чтобы обеспечить большее расстояние между фермами.

Возьмем, к примеру, стандартную конструкцию двускатной фермы. Фронтонная ферма, которая нуждается в усилении, чтобы адаптироваться к большему расстоянию, например, 24 дюйма, может иметь нижний пояс — 2 × 4 — замененный на 2 × 6. Это номинально увеличит цену этой фермы за погонный фут.

В качестве альтернативы усиление фермы может означать добавление пары дополнительных перемычек между отверстиями фермы. Добавленный пиломатериал также увеличит стоимость этой фермы.

Наконец, производители ферм будут изготавливать стропильные фермы из древесины более высокого качества для ферм, расположенных дальше друг от друга или требующих более высоких нагрузок. Поскольку для некоторых распространенных видов пиломатериалов существует до 10 сортов древесины, ферма, нуждающаяся в усилении, может получить древесину высшего качества по сравнению с другой, которая получает сорт № 2.

Расстояние между фермами стандартной жилой крыши

Если бы вы сняли крышу большинства домов в вашем районе с помощью ферм, вы, скорее всего, обнаружили бы, что почти все они расположены на расстоянии 24 дюйма от центра. Причина этого кроется исключительно в стоимости — дешевле разместить 24 дюйма, так как вам нужно меньше ферм.

Может ли крыша разрушиться, если расстояние между фермами составляет 24 дюйма, а не, скажем, 16 дюймов по центру? Вовсе нет, и все это связано с тем, как сделаны фермы.

Когда вы строите дом или подрядчик строит крышу, вам придется заказывать кровельные фермы у поставщика строительных материалов. Вопрос, который они в конечном итоге зададут, касается расстояния — на каком расстоянии вы планируете размещать свои фермы? Как только вы ответите на этот вопрос, фермы будут спроектированы в соответствии с пролетом и расстоянием между ними.

Естественно, ферма, рассчитанная на расстояние 16 дюймов, будет иметь меньше древесины, чем 24 дюйма по центру. Насколько меньше? Это зависит от уклона крыши и пролета фермы. Ферма, предназначенная для 16-дюймовых центров, вероятно, будет использовать древесину немного более низкого качества, что приведет к несколько более низкой стоимости за погонный фут. Однако вам понадобится еще несколько ферм на этом расстоянии, что сведет на нет вашу экономию.

По этим причинам большинство строителей предпочитают размещать фермы на расстоянии 24 дюйма. Это позволяет легко разместить обшивку сверху и гипсокартон снизу, при этом обеспечивая достаточную прочность, необходимую для поддержки всех временных нагрузок, которые должна выдерживать крыша.

Требования к расстоянию между фермами крыши

Когда придет время планировать расстояние между фермами крыши, необходимо помнить о нескольких вещах. Во-первых, нужно понять, находитесь ли вы в зоне с очень сильным ветром. Как правило, это было бы где угодно, кроме ураганов. Если это так, вам придется проверить диаграмму подъемных сил ветра. Это может изменить то, как вы размещаете фермы крыши.

Чем дальше друг от друга вы расставляете фермы, тем больше становится необходимость более надежно прикрепить их к стенам. Поэтому, если вы живете в зоне, где ветер поднимается со скоростью 140 миль в час, и вы размещаете свои фермы на расстоянии 24 дюйма, вам придется укреплять соединения фермы со стеной чем-то большим, чем гвозди. Вам также понадобятся стальные ленты и скобы.

С другой стороны, расстояние между фермами в 16 дюймов в описанном выше сценарии может привести к тому, что вы сможете отказаться от каких-либо специальных требований к креплению, поскольку уменьшенное расстояние между фермами может свести на нет необходимость усиления соединений фермы со стеной.

Однако большинство из нас не живет в зонах ураганов и может не беспокоиться о поднятии ветра. Однако многие из нас живут там, где есть снег. Чем больше снега на участке, тем больше нагрузка на крышу.

К счастью, любой компетентный производитель ферм учитывает местные снежные условия при изготовлении фермы. Ваша снеговая нагрузка может достигать 40 фунтов на квадратный фут для тех, кто живет в заснеженных районах на западе.

В этом случае вы получите фермы с дополнительным усилением — деревом — чтобы выдержать этот потенциальный вес. Они будут стоить дороже, и, независимо от расстояния между фермами, они все равно должны быть больше из-за потенциальной динамической нагрузки. Вы не сэкономите деньги, сузив интервал.

Другие факторы, учитывающие расстояние между фермами

При выборе расстояния между фермами крыши вы должны учитывать несколько других факторов, которые могут быть важны для вас, когда ваша конструкция будет завершена, например:

• Кровельный материал и обшивка
• Изоляция
• Чердак

Кровельный материал и обшивка с шагом ферм

Помните, что обшивка крыши имеет размеры 4 х 8 футов. Это означает, что вам понадобятся фермы, кратные 12 дюймам. Поставщики не смогут спроектировать для вас ферму, если она не основана на одном из этих кратных 12.

Таким образом, единственными возможными вариантами расстояния между фермами являются 12 дюймов, 16 дюймов, 24 дюйма или некоторое число, кратное одному из этих чисел. В противном случае у вас будет неподдерживаемый край обшивки, когда придет время заканчивать крышу.

Кроме того, тип материала крыши, который вы будете использовать, может повлиять на конструкцию ваших ферм. При заказе ферм обязательно укажите, какой у вас тип крыши. Если это металл, фермы могут быть спроектированы таким образом, чтобы выдерживать более легкую нагрузку, что делает их немного дешевле.

С другой стороны, если вы устанавливаете что-то тяжелое, например, шифер или глиняную черепицу, обязательно укажите это при покупке ферм, так как они значительно увеличат нагрузку на стационарную крышу.

Изоляция

Когда вы изолируете свою крышу, у вас будет меньше термических разрывов, чем дальше вы будете размещать свои фермы. Термическим разрывом может быть элемент каркаса, между которым вы размещаете изоляцию. Древесина не является идеальным изолятором и может снизить энергоэффективность конструкции.

Меньшее количество ферм потенциально означает, что вы можете плотно уложить больше войлоков или пенопласта, что означает большую эффективность с точки зрения потерь тепла или охлаждения.

Чердачное помещение

Одним из недостатков ферм в доме является то, что лямки — внутренняя часть фермы, часто имеющая V-образную форму, — обеспечивают человеку мало места для комфортного передвижения. Если вы хотите жилое пространство на чердаке, вам понадобится ферма другого типа, которая, вероятно, будет дороже.

Кроме того, если вы выберете другой тип фермы, чтобы увеличить площадь чердака, ваши требования к расстоянию также могут измениться. Чердачная ферма может использовать больше дерева и требует меньшего расстояния, чем стандартная фронтонная ферма.

С другой стороны, вы всегда можете запросить у своего поставщика фермы разных типов, чтобы все они имели одинаковое расстояние, что обычно и делается. Если это так, будьте готовы к тому, что разные типы ферм будут иметь разную стоимость, поскольку некоторые из них будут содержать больше пиломатериалов или пиломатериалы более высокого качества, чем другие.

Как рассчитать расстояние между фермами и стоимость

Расчет расстояния между фермами — это экономическое упражнение. Когда придет время планировать ваше здание, обратитесь в свой магазин строительных материалов, чтобы получить расценки на вашу ферму: уклон, пролет и расстояние. Запросите расценки на фермы на 16 дюймов и 24 дюйма по центру. Как только вы это поймете, вы сможете заняться математикой.

Прежде чем мы займемся математикой, имейте в виду, что вам всегда понадобится на одну ферму больше, чем вы рассчитали для самой первой фермы, которая будет располагаться на боковой стене и будет служить первой фермой.

Допустим, поставщик продает вам фермы с шагом 24 дюйма по центру по 4 доллара за погонный фут. Если ваши фермы имеют длину 30 футов, вы просто умножите 30 × 4, что составляет 120 долларов за единицу. Если у вас дом длиной 40 футов, вам понадобится 20 ферм плюс еще одна, всего 21. 21×120 стоит 2520 долларов за ваши фермы.

Теперь предположим, что поставщик продаст вам фермы с шагом 16 дюймов по цене 3,75 за погонный фут. Во-первых, мы умножим 3,50 × 30, что составляет 105 долларов за ферму. Теперь нам нужно больше ферм для этого расстояния, так что 40’x12’’ это 480’’. Разделите это на 16 дюймов, и вы получите 30 ферм плюс еще одну. Теперь мы умножим нашу цену за единицу, 105 × 31 долл. США, что составляет 3255 долл. США.

Калькулятор расстояния между фермами: сколько ферм мне нужно?

Если вы не разбираетесь в математике, калькулятор стропильных ферм поможет вам сэкономить время и не допустить ошибок. Вам нужно знать две вещи: длину вашей крыши (не ширину) и желаемое расстояние между фермами.

Например, если вы хотите разместить свои фермы на расстоянии 24 дюйма, а ваш дом имеет длину 50 футов, калькулятор сообщит вам, что вам потребуется 26 ферм, так как мы делим 50 футов на 2 фута (24 дюйма). Конечно, 50/2 на самом деле 25, но вам понадобится одна дополнительная для вашей первой фермы, которая находится на первой краевой стене вашего дома.

Расстояние между стропильными фермами для металлической кровли

Расстояние между стропильными фермами для металлической крыши не будет отличаться от расстояния для асфальтовой кровли. Металлическая кровля, как правило, намного легче, чем битумная черепица, и ферм, предназначенных для поддержки стандартной асфальтовой крыши, будет более чем достаточно для поддержки металлической крыши.

Помните, что фермы проектируются с учетом снеговой нагрузки, подъемной силы и расстояния между ними. Поэтому, если вы думаете, что можете разместить свои фермы еще дальше друг от друга с помощью металлической крыши для ферм, рассчитанной на расстояние 24 дюйма, то вы просите об отказе крыши.

Так как ваша металлическая крыша имеет меньшую собственную нагрузку, временные нагрузки и подъемная сила ветра играют гораздо большую роль с точки зрения сил, действующих на вашу крышу.

Расстояние между фермами сарая на опорах

Амбары на опорах немного отличаются от других конструкций тем, что расстояние между элементами каркаса крыши, такими как фермы, может значительно увеличиваться. Почему?

Амбары на столбах поддерживаются столбами внутри каркаса стены. Поэтому усилия, которые ферма оказывает на стены, поглощаются стойками, а не стандартным каркасом стены, как в доме. По этой причине у вас может быть меньше ферм, которые часто будут совпадать с размещением столбов в стенах сарая.

Расстояние между фермами столбового амбара должно составлять 4 или 8 футов для соединения с колоннами в стене амбара. Фермы будут спроектированы так, чтобы соответствовать любому расстоянию, и вам нужно будет определить, что лучше всего подходит для вашего сарая. Чем дальше расположены фермы, тем они дороже. Однако вам потребуется удвоить число, как для 8’ o.c.

Все ли фермы расположены одинаково?

Нет, фермы сильно различаются, и существуют сотни конструкций. Конечно, ваш средний дом будет состоять из одного или двух из нескольких дизайнов.

В зависимости от типа вашей фермы вам может потребоваться разное расстояние между ними. Существует множество различных типов ферм, и производитель/инженер расскажет вам, как их расположить.

Например, фронтонные фермы предназначены для установки на любом конце крыши с дополнительным пиломатериалом для крепления обшивки. Ножничные фермы обеспечивают больше пространства над потолками или приподнятыми потолками. Эти фермы, как и многие другие, могут иметь разные требования к установке и могут располагаться иначе, чем другие.

Заключение

Когда придет время планировать следующую крышу, помните, что вы должны получить оценки от вашего местного поставщика ферм для всех различных расстояний. Они определят для вас требования к нагрузке и подъему на основе различных расстояний между фермами, а также расценки для каждой из них.

Также имейте в виду, что больше ферм не всегда лучше. Чем больше ферм, тем больше остальная часть каркаса дома. И хотя это не обязательно плохо, это также показывает, что чем больше каркаса вы складываете наверху своего дома, это не означает, что он делает ваш дом прочнее.

Рассмотрим конечный продукт. Как вы будете крепить обшивку крыши и какой тип кровельного материала вы хотите? Как вы будете утеплять потолок? Все эти факторы следует учитывать, прежде чем размещать фермы. И, наконец, никогда не начинайте строительство, пока не будет определено расстояние между фермами и не заказаны фермы.

Евгений Сокол

Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Пролет балки перголы

Какое максимальное расстояние между стойками?

Вопрос о длине пролета балки

Вопрос 1

Ищу планы и или распечатывает, чтобы построить перголу 20 х 20 на моем заднем дворе, большинство из тех, что я вижу предназначены для меньшего дизайна.

Я планирую использовать 6 x 6 для стоек и утопленных в земля 2 фута в бетоне. Я пытаюсь придумать дизайн, чтобы НЕ было поста в центре для поддержки, если это возможно. Не могли бы вы помочь с дизайном?

Бесплатная беседка планы могут быть сделаны любого размера, который вы хотите, и могут быть изменены несколькими способами, чтобы достичь желаемого внешнего вида. Однако для деревянной перголы пролет этой балки перголы слишком велик. Вы подвергаетесь серьезному риску провисания.

Подумайте о книжных полках. Со временем под тяжестью книг, стоящих сверху, они провисают посередине. Даже вес полок сам по себе заставит их провиснуть посередине. Вот что будет, если опор для стропил будет недостаточно.

Я бы выбрал дальний свет до 10 футов; меньше, если возможно, конечно, для всего до 2 x 6 дюймов древесины, в идеале около 5 футов.

Допустимый пролет увеличивается, однако, чем толще и глубже древесина. Тип древесины, которую вы используете для своего проекта, также имеет значение: некоторые породы дерева тверже, чем другие.

Варианты длинных пролетов перголы

Многие люди задают вопросы о пролете беседки. Это настоящее разочарование при планировании открытой структуры. Другие способы преодолеть это расстояние:

• Использование усиленной балки.
• Использование винилового комплекта (иногда их можно найти с 20-футовым пролетом).
• Установка стойки на 10 футов.
• Использование угловых скоб для сокращения пролета.
• Добавление стоек снаружи пролета.

Давайте посмотрим на последний вариант и проявим творческий подход. Этот вариант не только обеспечивает интерес к структуре, но и сохраняет чистоту центрального пространства (что обычно является главной проблемой).

Здесь у нас очень длинная пергола с пролетом 20м.

Чтобы сократить пролет, установите две дополнительные стойки, чтобы увеличить расстояние между центрами до максимум 10 футов (по возможности меньше). Таким образом, для этой конкретной беседки нам нужно расположить столбы на расстоянии 5 футов от внешних столбов, давая два 5-футовых пространства и 10-футовое пространство посередине.

Увеличьте размер бруса до 2 x 8 дюймов, и вы, вероятно, сойдете с 4-футового торцевого пространства, оставив 12-футовое центральное расстояние. Однако имейте в виду, что эта древесина будет очень тяжелой! Даже 2 «x 6» потребуется немного сдвинуть.

Таким образом можно добиться действительно интересного вида.

Другой вариант — добавить решетчатые панели. Эти панели могут создать очень интимное и уютное пространство, а также обеспечить поддержку для вьющихся растений.

Вопрос 2

Я хочу построить перголу 22 х 12 футов и задаюсь вопросом, с 2 «х 12» на пролете 22 фута будет достаточно 1 доски с каждой стороны или мне придется удвоить?

Длина балки всегда непростая, Грег. Этот вопрос задают многие. Для этого нет окончательного руководства, но всегда лучше ошибаться в сторону осторожности. Проверьте это тщательно, если вы решите пойти дальше с более длинным пролетом балки перголы. Спросите на своем лесопилке. У них должны быть таблицы измерений ширины и глубины для различных типов древесины, чтобы покрыть определенный пролет.

Несмотря на то, что двойная балка, очевидно, даст больше поддержки стропилам, 22-футовая балка нуждается в поддержке где-то по всей ее длине. Единственное, что следует учитывать, это не вес стропил, а балка под собственным весом, которая заставляет ее провисать, если она не поддерживается.

Использование фигурных скобок не уменьшит диапазон в достаточной степени. Хороший способ обойти это — установить две стойки внутри крайних стоек, скажем, на высоте 4 фута, чтобы получить общее уменьшение на 8 футов, оставив пролет в 14 футов посередине. Возможно, используйте декоративную решетку в этой 4-футовой секции, чтобы сделать ее особенной. (Пример диаграммы показан ниже.) 5-футовые концевые секции были бы еще лучше.

Совет от профессиональных подрядчиков

В ответ на чей-то вопрос о пролете в 22 фута подрядчик, меняющий вид транспорта, сказал: ).На складах пиломатериалов есть предварительно рассчитанные таблицы, которые помогут вам определить точную ширину и высоту балок.

Вам нужно будет предоставить им некоторые детали относительно того, что поддерживается. Лучше всего сделать фотографии … чтобы убедиться, что имеется достаточно информации для расчета. Вам также необходимо убедиться, что у вас есть достаточная опора под каждым концом балки. Обсудите этот вопрос также с представителем пиломатериалов.

… НЕ рассматривайте возможность использования любого количества 2×12 (или меньшего) для 22-футового пролета. Без сильного прогиба не удержится. Вы получаете бесплатную консультацию от профессионала. Пожалуйста, не слушайте дилетантов, когда дело доходит до структурной целостности.»

Rick Z

«22 фута за пролет не будет работать (для балок 2 x 6 дюймов). Вам нужно как минимум три опорных поста, а четыре будет даже лучше.»

XTX



Если вы действительно хотите более длинный, непрерывный пролет балки перголы, проведите небольшое исследование в области армированных балок и виниловых пергол, чтобы увидеть, будут ли они жизнеспособны.  Это зависит от того, действительно ли вы хотите построить свою перголу самостоятельно, и какой у вас опыт.Этот тип строительства больше подходит для подрядчиков.

Более толстая и глубокая древесина позволяет получить более длинный пролет балки, но для этого также может потребоваться специальное подъемное оборудование, что может оказаться за пределами возможностей тех, кто хочет построить перголу своими руками.

Вырубка стоек

Перголы меньшего размера, приведенные в качестве примера на бесплатных планах, изготавливаются путем прикручивания основных стропил/балок к стойкам. Для дополнительной поддержки можно использовать две балки, по одной с каждой стороны стойки.

Для перголы значительно большего размера сделайте надрезы в верхней части стоек перголы и поместите опорную балку на выемку для дополнительной поддержки.

Еще один способ повысить прочность и уменьшить пролет балки перголы — добавить угловые скобы. Это легче сделать, когда столб надрезан на столбе и выглядит аккуратнее. Если стропило полностью сидит на вершине столба, это тоже работает хорошо.

Давайте посмотрим на пример того, как это может быть очень эффективным способом сокращения длины перголы без поддержки.

Вопрос 3

Хорошо. Поэтому мы увеличили размер беседки до 18 x 18 футов с стропила с 12 спицами. Вот размеры, которые мы планируем использовать для предотвращения провисание:

Стойки 8 x 8 дюймов

Балки 4 x 12 дюймов

Стропила 3 ​​x 10 дюймов

Навесные доски 2 x 6 дюймов

3 дюйма x 8” Наколенники

Крыша из легкого поликарбоната

Как вы думаете, это предотвратит провисание?

Спасибо,

Куинси

18-футовый пролет балки перголы очень длинный. Если вы ошибаетесь из-за осторожности — или даже если вы ошибаетесь — это слишком долго.

Эта шестиугольная беседка большая, поэтому она должна быть очень надежной.

Куинси выбрал плоские стропила. Мы рассмотрели стили плоских и скатных стропил, причем скатные стропила значительно прочнее из-за того, что они образуют очень прочную треугольную форму с упором, поддерживаемым шкворнем. Другим вариантом было разместить пост в центре. Это часто используется в этом стиле перголы как привлекательная особенность.

Он хотел, чтобы пролет его перголы составлял 18 футов, не считая концов стропил, поэтому пролет балки нужно было значительно укоротить.

Пергола будет высотой 10 футов, так как он высокий парень, поэтому на шести столбах можно установить значительную угловую скобу без риска удариться головой. Давайте посмотрим, как сократить пролет с помощью этих раскосов. Они также делают привлекательную особенность.

Расстояние от внешней стороны одной стойки до внешней стороны противоположной стойки составляет 18 футов. (Здесь я бы перешел к метрическим измерениям. Так намного проще!  Но в этом примере мы будем использовать оба варианта.)

диагональная распорка глубиной 8 дюймов дает размер 4 фута 1 дюйм или 1,25 м.

Умножьте это на 2, чтобы получить расстояние от этого конца и от другого конца стропила на противоположной стойке, что дает 8 футов 2 дюйма или 2,50 м.

Вычтите это из 18 футов или 5,5 м, получая 9 футов 8 дюймов. или 3 м в качестве неподдерживаемого пролета балки перголы, что гораздо более приемлемо для дерева размером 3 x 10 дюймов.

Глядя вниз на стойку, это оставит зазор 6 футов 7 дюймов или 2 м ниже распорки. Вот как это расстояние рассчитывается:

(10 футов стойки = 120 дюймов) минус (2,5 фута для пространства = 30 дюймов + 11 дюймов для скобы = 41 дюйм, что дает 79″,  6 футов 7 дюймов или 2 м, достаточно даже для очень высокого человека.

К сожалению, окончательных пролетов балок для пергол не существует. Вообще говоря, однако, рекомендуется, чтобы для 12-футового пролета вам понадобится обработанная или лиственная древесина размером не менее 2 x 8 дюймов или больше.

Поднимитесь намного выше, без опоры, и вы увидите усиленную балку.

Джефф, друг-строитель, однажды сказал, что для перголы меньшего размера со стропилами 4 x 2 дюйма пролет балки перголы не должен превышать ширину стандартной панели забора или 6 футов. Хороший совет! Старайтесь держаться как можно ближе к этому.

Это его беседка с очень расслабляющими качелями…

Это не совсем то же самое, я знаю, но принцип тот же… взгляните на эту решетчатую панель. Он был частью серии панелей и угловых элементов, образующих дорожки и цветочные бордюры, что действительно было очень привлекательно. Визуально, однако, что-то было не так, и тогда это щелкнуло. Посмотрите на прогиб на планках, образующих решетку. Пролет был слишком большим для 7-футовых панелей. Его тоже давно не строили.

Вопрос 4

Я хочу построить беседку с одним пролет — между стойками 6 x 6 дюймов — почти 16 футов. Очевидно, я не хочу это провисать. Было бы лучше с 2 стропилами на стойку/длину и было бы 6 «х 2» будет достаточно большим?

Опять же, это слишком долго для промежутка между постами. Древесина провиснет под тяжестью других предметов (стропил), но просядет и под собственным весом, если опоры будут слишком далеко друг от друга.

Можно использовать двойное основное стропило или балку для большей поддержки, а угловые скобы также могут уменьшить пролет, но постарайтесь уменьшить расстояние между стойками, если это вообще возможно.

Глубина стропил для 6-дюймовой стойки может составлять от 6 до 12 дюймов в зависимости от желаемого внешнего вида. Если вы не уверены, сделайте макет с некоторыми обрезками, просто чтобы получить представление.

С В этой прекрасной угловой беседке я укоротил переднее диагональное стропило, добавив две боковые стойки, сделав диагональ примерно того же размера, что и стороны, на 8 футов, используя древесину 1,5 x 6 дюймов.

Часто приходится балансировать между внешним видом перголы и действием силы тяжести в сочетании с несущей способностью. Используйте изобретательные способы уменьшить этот пролет.

Для небольших пергол это не проблема. Для тех, кто хочет построить что-то более грандиозное, с более длинным пролетом беседки, тщательно взвешивайте свои варианты и всегда будьте осторожны!

Резюме

Как правило, максимальная длина составляет:

• 2″ x 4″ древесина примерно 6 футов
• 2″ x 6″ древесина примерно 10 футов
• 2″ x 8″ древесина примерно 12′

Всегда уточняйте у своего лесопилки или у поставщика пиломатериалов более конкретные рекомендации по размерам пиломатериалов.

Как определить расстояние между стропилами перголы

Я провел счастливые восемь месяцев, работая плотником на Национальном побережье Канаверал во Флориде. Морской берег является заповедником дикой природы, и для защиты уникальной экосистемы дюн нам было поручено построить дощатые настилы, смотровые площадки и другие возвышенности, чтобы посетители не наступали на нежную флору дюн своими сандалиями. Иногда мы строили перголы на существующей поверхности настила этих платформ. У службы парка была тенденция заказывать слишком много пиломатериалов, и строительство пергол было полезным способом использовать излишки пиломатериалов, предоставляя посетителям несколько затененное место для отдыха, когда они получали слишком много солнца.

Эти дополнительные беседки оказались ужасными поглотителями времени. Причина заключалась в том, что структуры не были частью первоначальных планов и были добавлены на полпути. Обычно мы делали это, оставляя некоторые столбы в центре платформы слишком длинными, чтобы мы могли использовать их как столбы в перголе. Это привело к странным формам, странным расстояниям и постоянным поездкам обратно к уже готовым дощатым настилам, чтобы возиться со стропилами, чтобы попытаться привести все в порядок. Может быть сложно точно подобрать расстояние между стропилами перголы, особенно если это пергола необычных размеров.

Стандартное расстояние между стропилами перголы

Существует два стандартных расстояния между стропилами, и не случайно они точно такие же, как и расстояния между балками, используемыми под полами. Размеры составляют 12 дюймов и 16 дюймов от центра стропила к стропилу. Это измерение средней линии от центра доски, то есть около трех четвертей дюйма от стороны доски на ее самой узкой стороне.

Когда использовать 12-дюймовый интервал: Вы хотите использовать 12-дюймовый интервал на небольших перголах, где вес множества сближенных стропил не приведет к провисанию балки, или на перголах шириной 14 футов и ниже.

• Поскольку расстояние в 12 дюймов соответствует четному футу, размещение стропил на перголе становится простым путем определения того, будет ли количество стропил четным или нечетным. Если ширина перголы составляет нечетное количество футов, у вас будет нечетное количество стропил; если это четное количество футов, у вас будет четное количество стропил. Это определяется общим количеством целых футов в вашем измерении без учета оставшихся дюймов. Например: 12-футовая восьмидюймовая пергола получит четное количество стропил, а 13-футовая восьмидюймовая пергола получит нечетное количество стропил.
• Например, если у вас есть пергола шириной девять футов в ширину, легко сместить стропила на фут от центра.
• Вы просто найдете центр перголы, поместите стропило в этой точке, а затем проложите свой путь к концам перголы, размещая каждое последующее стропило на фут от центра предыдущего стропила, всего восемь стропил, которые останавливаются примерно на в футе от края балки перголы.
• Если ваша пергола имеет четное количество футов в ширину, вы находите центральную точку, отмеряете шесть дюймов с каждой стороны и размещаете там свои первые стропила. Затем вы разместите последующие стропила на расстоянии фута от центра этих стропил, пока не дойдете до конца, всего девять стропил, которые останавливаются на фут от края.

Когда использовать 16-дюймовый шаг: 16-дюймовый шаг используется для более длинных пролетов, где вес такого количества стропил, разделенных всего на фут, может быть проблемой для балки. Это означает примерно что-либо более 14 футов в ширину.

• Простой способ определить расстояние между стропилами при работе с более широким расстоянием — перевести общее количество футов, с которыми вы работаете, в дюймы и разделить полученное число на 16.
• Итак, для перголы шириной 20 футов вы должны преобразовать это число в дюймы (в данном случае получается 240 дюймов), а затем разделить его на 16, чтобы получить общее количество необходимых стропил. В данном случае это число равно 15.
• Поскольку это нечетное число, вы должны найти центральную точку вашей перголы, поместить туда свое первое стропило, а затем разместить каждое последующее стропило на 16 дюймов от центра последнего стропила, пока не дойдете до конца схемы.
• Если путем деления количества дюймов на 16 получится четное число, то вы найдете центр перголы и поместите стропила по восемь дюймов по обе стороны от центральной точки.
• В приведенном примере, поскольку мы разделили перголу по всей длине, в итоге мы получим стропила, расположенные на самом конце, и, если строго соблюдать 16-дюймовую схему, стропила фактически будут нависать над концом. на три четверти дюйма.
• Одним из решений этой проблемы является просто оставить последние стропила на обоих концах для стропил, которые заканчиваются на расстоянии 15 с четвертью дюйма от края балки. Другой вариант — отрегулировать расстояние по мере продвижения, чтобы распределить любые неравномерные размеры по нескольким стропилам, чтобы они не были замечены посторонними.

Любой, кто что-либо строит, удивительно много приспосабливает, или «придумывает», и в этом есть доля искусства, особенно если вы полны решимости быть точным. Далее мы поговорим о регулировке расстояния между стропилами, когда цифры не совсем подходят.

Изменение расстояния между стропилами на вашей перголе

В приведенном выше примере с расстоянием в 16 дюймов фактически можно добавить стропила по самым краям без регулировки расстояния. Если эти стропила будут добавлены таким образом, что их внешняя поверхность будет заподлицо с балкой, расстояние между центрами двух последних стропил будет составлять 15 с четвертью дюймов от центра к центру по сравнению с четными 16 дюймами от центра к центру для балки. остальные стропила на перголе.

Вряд ли это кто-то заметит, кроме строителя, человека с наметанным глазом или особо придирчивого человека. К сожалению, в эту последнюю категорию часто попадают супруги, которые являются самыми стойкими критиками самодельщиков. Решение состоит в том, чтобы сделать разницу в расстоянии намного меньше и распределить ее по нескольким стропилам.

Общепринятое практическое правило заключается в том, что вы можете отклониться на одну восьмую дюйма от расстояния так, чтобы это не было видно глазу. В данном примере последнее пространство на конце каждой стороны перголы составляет три четверти — или шесть восьмых — дюйма. Таким образом, вам нужно сдвинуть шесть стропил, ближайших к краю перголы, на одну восьмую дюйма, чтобы это пространство исчезло и создать перголу, которая выглядит симметричной для наблюдателей. Если вы начинаете с размещения стропила по центру, это будет второе стропило от центра с каждой стороны, которое должно войти. Если ваш пролет длиннее, у вас будет больше места для работы, и вы можете использовать меньший размер, например, одну шестнадцатую дюйма, чтобы исчезли различия в интервалах.

Если число, которое вы получили путем деления на 16, является четным числом, то у вас фактически есть немного больше гибкости, потому что нет фиксированного центрального стропила, только центральное пространство между стропилами. Если, например, с каждой стороны перголы с 16 стропилами было расстояние в три четверти дюйма (в отличие от нашего предыдущего примера с 15 стропилами), вы могли бы просто подтянуть все стропила ближе к центральной точке беседки. пергола, чтобы компенсировать это пространство. Вот один из способов сделать это:

• Общее пространство, которое вам нужно уменьшить, составляет полтора дюйма, или шесть четвертей дюйма, или двенадцать восьмых дюйма, или, деля это далее, 24 шестнадцатых дюйма. Более того, это 48 тридцатисекунд дюйма.
• Поскольку 16 трижды равно 48, вы можете получить число, необходимое для уменьшения зазора для симметричного расстояния поперек перголы: три тридцать секунд дюйма или 3/32.

Таким образом, расстояние между стропилами должно быть 15 дюймов и 29/32 дюйма для абсолютно равномерного расстояния.

Единственное жесткое правило определения расстояния между стропилами

Главное, что нужно помнить, когда дело доходит до определения расстояния между стропилами перголы, это то, что расстояние между стропилами от центра к центру не может превышать 16 дюймов. Несмотря на то, что у большинства пергол ничего нет поверх стропил, большинство строительных норм требуют, чтобы они имели такое же расстояние, как и конструкции, поддерживающие полы или крыши. Это связано с тем, что крыши и другие надстройки очень часто размещаются на перголе позже. Поскольку расстояние в футах используется для балок, подвергающихся большей нагрузке, чем обычно, вы можете безопасно увеличить расстояние за его пределами. Тем не менее, 16 дюймов считается максимальным расстоянием между поверхностями при нормальных нагрузках, поэтому вы не можете расширить его, не нарушая строительных норм и правил.
