И чтоб галерея имела сводчатое покрытие и была вся такая воздушная и прозрачная. В этом случае сотовый поликарбонат по арочным фермам, изготовленным из металлопрофиля, подойдет как нельзя лучше.
Да прикрутить его саморезами для профнастила и дело с концом! Дешево и сердито, особенно если особенная теплоизоляция на стыках не требуется. Однако срываемые во время сильных ветров листы поликарбоната наводят на мысль, что это не совсем верный подход к решению проблемы и поликарбонатные листы нужно крепить как минимум специально предназначенными для этого креплениями, и даже в этом случае шаг между креплениями следует подбирать не на глаз, а по расчету.
Самое главное, с чем тут следует определиться, так это с расчетной схемой и с нагрузками. Балки обрешетки будут привариваться к узлам верхнего пояса фермы и если прочность сварного шва позволяет, то балки обрешетки можно рассматривать как жестко защемленные на опорах балки.
5 см и радиусе изгибания около 4.1 м в качестве покрытия может использоваться поликарбонат практически любой толщины. А вот для того, чтобы подобрать толщину поликарбоната нужно как минимум знать максимальную нагрузку и схему закрепления. Основными нагрузками для поликарбонатного листа будут снеговая и ветровая нагрузка. И тут нас ожидает первая засада. Во-первых, в СНиП 2.01.07-85 (2003) нет расчетных схем снеговых и ветровых нагрузок, точно отвечающих нашей конструкции. Наиболее близкими по смыслу являются схема 2 снеговой нагрузки согласно обязательного приложения 3 и схема 3 ветровой нагрузки согласно обязательного приложения 4:
Калькулятор расчета навеса из поликарбоната
Навес простой конструкцией не назовешь, поэтому, прежде чем закупить определенное количество материала, понадобится точная смета. Опорное каркасное сооружение должно будет «пережить» любые нагрузки. Любые осадки, сильный ветер завалят навес, если расчеты будут неверными.
Навес для машины
Поэтому для профессионального расчета понадобится помощь инженера – проектировщика, который подсчитает действие снеговой нагрузки, рассчитает фермы и предоставит вам чертежи навеса. Рассчитать навес еще сложнее, когда он представляет собой отдельную конструкцию, а не пристройку к дому.
Так как уличная упрощенная кровля состоит из столбов, лаг, ферм и покрытия, то считать придется именно эти материалы.
Столбы
При расчете этих опорных элементов учитывается высота нашего навеса и количество столбиков для опоры. Например, при планировании конструкции в 2-5 метров используется толстая труба от 60 до 80мм в сечении. Если размеры навеса получаются большими, то, как вариант, чтобы количество столбов не увеличивать применяют трубу 100х100мм
Схема
Обрешетка
Для установки конструкции важно рассчитать толщину и шаг обрешетки. Например, в том случае, если мы планируем сделать навес и шириной 8 метров и длиной 6 метров, то выбирать придется шаг в один метр, а пластик заказываем толщиной в 10 мм
Расстояние между профилями обрешеточного полотна рассчитывается из параметров нагрузки и подбора сечений.
Расчет нагрузки на фермы каркаса и опорную конструкцию поможет вам сделать ваш навес более устойчивым даже в зимний период, когда нагрузка от мокрого снега может достигать в 3, 5 тонн.
Ферма из профильной трубы
Если запланировали арочный навес, то без ферм вам не обойтись. Фермы — конструкции, связывающие лаги и столбы опоры, именно они определяют ширину и размеры навеса.
Навесы из металлических ферм строить посложнее, чем любой каркас. Зато, если вы правильно смонтируете эту конструкцию, все будет очень надежным. Правильный каркас распределяет нагрузку по столбам опоры и лагам, предупреждая разрушение навесной конструкции.
Фермы изготавливаются почти всегда из профилированной трубы, которая считается самой прочной и лучше всего подходит для установки поликарбоната на обрешетку. Форма конструкции ферм может быть различной, как и ее размеры.
Самый главный расчет ферм – это учет материала и уклона.

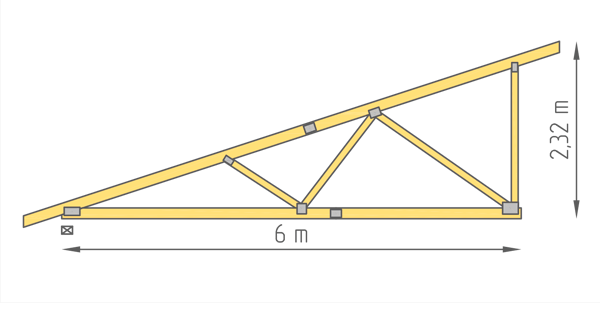

Например, для односкатного навеса с небольшим уклоном используется асимметричная форма фермы, если угол конструкции небольшой, то использовать можно фермы трапециевидной формы.
Чем больше радиус арочной структуры, тем меньше вариантов, что на кровле снег будет задерживаться. Поэтому будет большая несущая способность фермы.
Чем больше радиус арочной структуры, тем меньше вариантов, что на кровле снег будет задерживаться. Поэтому будет большая несущая способность фермы.Для расчета иногда применяются специальные программы, не обойтись в этом случае и без калькулятора.
Задумываясь о том, как построить навес, полезно рассмотреть готовые схемы изготовления по фото; там же можно посмотреть примерные расчеты для любой формы навеса.
Примерный расчет для настила высотой до 4 метров
Если вы выбрали простую форму навеса домиком с шириной 6 на 8 метров, то вам расчеты будут следующим:
- Шаг между опорными столбами (стойками) с торца 3 метра, на боковой стороне 4 метра.
- Количество столбов из металлической трубы 8 штук.
- Высота ферм под стропами 0,6 метра.
- Обрешетка крыши: профильные трубы 12 штук с размерами 40х20х0,2.
Иногда можно сэкономить, уменьшая количество материала. Например, вместо шести стоек установить четыре.
Можно и сократить количество ферм или уменьшить каркасную обрешетку. Только не желательно допускать потерю жесткости, так как это приведет к разрушению конструкции.
Автор:
Антон Ермолов
Фермы для навесов | 8-(901)511-22-998-(901)511-22-99
Ферма под лист 6 метров
Именно ферма в навесе несет основную нагрузку в конструкции авто навеса . Навесы, у которых вместо фермы используется просто изогнутый профиль не такие прочные, и не способны выдержать такую же нагрузку как навесы с фермами. Цена навеса в конструкции которого используются фермы выше, но такие навесы более надежные и стабильные.
Ферма под лист 4 метра
Ферма, в отличии от просто согнутого одиночного профиля, всегда сохраняет свою форму, даже под нагрузкой.
Толщина стенки 2мм является оптимальной как по прочности, так и по весу и по цене.
Форма и конструкция фермы определяет внешнюю, эстетическую привлекательность навеса.
Ферма является основой в конструкции навеса для автомобиля. Сотовый поликарбонат выпускается шириной 2,1 м. и длиной 12 м, поэтому мы изготавливаем фермы для навесов именно под лист поликарбоната 4 и 6 метров. Это делает строительство навеса существенно дешевле и по размерам подходит в большинстве случаев. Изготовление ферм под заказ по вашим размерам обойдётся существенно дороже.
Ферма 4 м
Готовые арочные фермы для строительства навеса из поликарбоната
Профильная труба 30х30х2.
Размер фермы 5,4м х 1,0м.
Длина дуги 5,85м, под лист поликарбоната 6м.
Данная ферма подходят для любых навесов с шириной между столбами не более 5,3 м. Длина навеса может быть любой.
Размер фермы 3,56м х 0,77м.
Длина дуги 3,95м, под лист поликарбоната 4м.
3000 руб за 1 шт.
Подходят для любых навесов с шириной между столбами не более 3,45 м. Длина навеса может быть любой.
В наличии.
(для навеса длиной 6,3 м. необходимо 5-6 ферм)
Ни какой предоплаты. Просто приезжаете, убеждаетесь в отличном качестве ферм, и забираете необходимое вам количество за низкую цену.
Телефон: +7 (901) 511-22-99
Расстояние между столбами не имеет значения (конечно оно не должно превышать размеры самой фермы).
Один из способов крепления показан на макете, на фото ниже:
Можно разметить места установки ферм и предварительно приварить на эти места полосу металла
Затем устанавливается ферма на своё место…
И горизонтальным швом ферма приваривается к установленной полосе металла
Можно вместо полосы изготовить косынки треугольной формы.
* Данные фермы достаточно крепки и стабильны, и не требуют установки дополнительных укрепляющих элементов в своей конструкции.
Несколько примеров самостоятельного изготовления навесов из наших ферм:Навес из ферм 3,56 метра
Каркас навеса из ферм 5,4 метра
Готовый навес из ферм 5,4 метра
Навес из ферм 5,4 метра
Навес шириной 5,4 метра
Как правило снег на наших навесах не собирается, но этой зимой снега было много. На навесе слой 45см!
Если вы желаете построить отличный авто навес, и при этом существенно сэкономить — звоните!8-(901) 511-22-99
Навесы из металлического профиля.
Самостоятельное строительство навеса из металлопрофиля, фото инструкция У большинства людей есть свои загородные участки или частные дома в черте города, а разнообразие строительных материалов и их доступность дает возможность воплотить любые идеи. Не секрет, что любая пристройка возле дома придает ему своеобразный вид, а также играет роль вспомогательной площади. прилегающая к дому, станет уютным пространством, которое будет защищено от воздействия осадков и убережет вас от палящего солнца.В таком месте можно устроить летнюю кухню, гостиную, сделать зону отдыха, игровую и даже оборудовать место для автомобиля. В некоторых случаях сарай можно использовать в хозяйственных целях для хранения пиломатериалов или дров. Преимуществом такой постройки является простота конструкции, позволяющая сделать ее своими руками и минимизировать финансовые вложения. Кроме того, профильный лист для – наиболее подходящий вариант, так как стандартная длина ската – 3 метра, а максимальный размер листа – 6 метров.
На рынке представлены готовые листы разной длины 1,5, 2, 3, 3,5 метра, что снижает трудозатраты и позволяет быстро и легко закрепить профнастил на кровельной конструкции.
Что такое навес
По своей конструкции пристройка имеет однообразный способ исполнения — это односкатные навесы. А вот исполнение такой постройки может быть разным, все зависит от назначения пространства под крышей дома, материала и фантазии хозяина.Существует несколько способов строительства, в зависимости от используемого материала. Опоры (водоотводы) могут быть изготовлены из металла или дерева. Обрешетка крыши делается таким же образом. Универсальность профнастила заключается в том, что нет необходимости подгонять полы под крепеж, потому что края листа расположены достаточно близко и этого достаточно для фиксации железного листа. Отделка периметра также различается. Навес может быть открытым, покрытым доской с окнами, поликарбонатом, в виде террасы и т.д.
На что обратить внимание перед началом строительства
Все сделает хозяин, но от функционала и желания мастера зависит, какой будет навес из профнастила, примыкающий к дому.
Расчет в данном случае является одним из основных требований для определения необходимого количества материала и точной сборки на строительной площадке. Если конструкция предполагает самостоятельный монтаж, то к выполнению этого пункта нужно подойти ответственно.
Не забывайте про фундаментальную часть навеса, ведь какими бы легкими ни были навесы-тенты, дополнительной нагрузкой является снежный покров, который зимой может навредить навесу, разрушив его своим весом. Также не стоит забывать о грунтовых водах и движении земляной части при понижении температуры, что отразится и на всей конструкции.
Общие конструкции навеса
Навес из профнастила, примыкающий к дому, может быть выполнен двумя способами.Это касается разницы в креплении элементов, которые в итоге будут держать кровельную часть. Не забывайте о расчетах и загрузке. Если вы планируете сделать козырек из профнастила над входом (крыльцом) или для защиты дров возле дома, то можно использовать стрингеры.
Это конструкция, когда акцент делается не на землю, а на стены основного строения. Косоуры треугольные, то есть работают по принципу удержания
Длина козырька не более 1.5 метров, и этого достаточно, чтобы конструкция стрингеров была надежной. Снежное или ветровое воздействие здесь не страшны, навес при соблюдении правил создания надежного крепления будет служить своим целям долго. Когда пристроенный навес должен играть роль полноценной конструкции и иметь длину свеса более 2-2,5 метров, то необходимо опорные балки располагать перпендикулярно земле с созданием сплошного упора. При этом существует несколько способов и способов строительства.
Применяемый материал и устройство фундамента
Если вы планируете делать навес из профнастила своими руками с использованием металлических стоек, то оптимальным вариантом будет их бетонирование прямо в землю. Вы можете купить круглый или квадратный металлопрокат. Для стоек делаются отверстия на глубину не менее 80 см.
Для этого можно использовать лопату, ручную дрель или ручную бензиновую установку для бурения отверстий. Дно желательно укрепить твердым камнем, например, щебнем, чтобы стойка не углублялась от веса.Достаточно использовать металл диаметром 50-80 мм, и размещать его на расстоянии не более 1,5-2 метров. Необходимо заранее сделать чертеж навеса из профнастила, рассчитать нагрузку, особенности конструкции с учетом обшивки или использования другой отделки для придания внешнего вида. После установки обрешетку собирают так, чтобы конструкции придали жесткость. После отверстия бетонируются и оставляются для схватывания.
Использование пиломатериалов для строительства навеса
Если навес из профнастила, примыкающий к дому, будет иметь деревянные стойки, то можно использовать два варианта установки.Первый предполагает защемление, то есть конец бруса или бревна подгоняется под металлическую трубу, которая будет входить в землю. Таким образом, вы сможете сэкономить на устройстве фундаментной части.
Важно учитывать, что труба должна выступать из земли не менее чем на 15 см, что позволит древесине, соприкасающейся с землей, дольше сохранять свою прочность. Второй вариант конструкции предполагает устройство небольших пятаков, на которые будут устанавливаться стойки. Для этого срезается слой растительности и в районе каждого столба делается небольшое углубление.Далее устраивают засыпку, а сверху монтируют небольшой угольник из сложенного кирпича или монолитной засыпки. В этом случае стоит полагаться на наличие материала, умений и навыков. Дальнейший порядок действий, как и с металлическим вариантом, такой же. Последующими действиями профильный лист крепится к обрешетке.
Монтаж стропильной системы
Конструктивная часть обрешетки может быть выполнена из металла или дерева по-разному. Металлическое исполнение требует наличия сварочного аппарата и навыков, поэтому не каждый пойдет по этому пути.Но следует учитывать, что металлопрокат надежнее дерева, а значит, дольше сохранит свои первоначальные характеристики.
Не забывайте, что навес по своей сути является открытой конструкцией, а значит, влияние окружающей среды очевидно. Древесина потребует постоянной обработки, а соединения со временем будут ослабевать. При этом не стоит прибегать к креплению металлических частей обрешетки болтами и уголками, надежным вариантом в этом случае будет только сварка.Вне зависимости от материала соединение элементов стропильной системы одинаково, но имеет некоторые нюансы.
Обрешетка металлическая
Осуществляется путем сварки изделий между собой.
Необходимо придерживаться ранее составленного чертежа во избежание неправильного подключения и нарушения размеров. Обрешетка представляет собой соты, размеры ячеек которых не рекомендуется превышать более 50х50 см. В основном используется 20х40 мм, но при большой длине вылета показатели необходимо увеличивать.Основные стропила располагаются перпендикулярно стенам дома и укладываются по свесу. Короткие секции соединяют длинные секции вместе.
Таким образом, придается жесткость всей конструкции. Нелишним будет также обработать металлическую поверхность антикоррозийным покрытием и покрасить краской. Лучше сделать это заранее, чтобы можно было нанести защиту на все участки обшивки.
Деревянный каркас
Данная технология может быть выполнена двумя способами.Если длина свеса небольшая и составляет не более 2,5 метров, то в установке соединительных (коротких) сегментов нет необходимости. Достаточно использовать основную направляющую, которая крепится к краю перпендикулярно стене дома по направлению свеса. Доска используется размерами шириной 45-50 мм, высотой 80-100-20 мм. Показатели указываются применительно к расчетам нагрузки на навес, длину свеса и ширину пролета. Если навес из профнастила, примыкающий к дому, превышает 2.5 метров, то обязательны перемычки между основными направляющими. Их соединение может быть выполнено с помощью металлических уголков или путем вырезания посадочных мест и их соединения друг с другом.
Желаемый результат с наименьшими усилиями
Подводя итоги, можно отметить, что описываемый материал не труднодоступный, дорогой, а значит сделать навес к своему дому сможет любой «рукопашный» хозяин. Нужно только не пренебрегать предварительными расчетами, где можно использовать специальную методику установления нагрузки.Для этого не нужно изучать СНиП, достаточно обратиться к специальной литературе, где уже составлены таблицы и примерные расчеты для всех регионов страны (например, на фото ниже).
Если есть сомнения, то результат нагрузки можно умножить на 1,5 и быть полностью уверенным в его безошибочности.
Кроме того, выпускаемый профнастил имеет всевозможные оттенки, что не позволит навесу испортить общий вид всего дома, а, наоборот, даст владельцу возможность придать своеобразный вид своей домой.Главное не пренебрегать общими требованиями работы с изделиями из дерева и металла и соблюдать элементарные правила безопасности.
При планировке площади на приусадебном участке не всегда требуется возведение капитальных сооружений с фундаментом, стенами и другими дорогостоящими конструктивными элементами. Иногда это нецелесообразно с экономической точки зрения, а иногда в замкнутом пространстве просто нет необходимости. Сегодня мы рассмотрим некоторые особенности навесов и навесов, которые можно легко построить из профнастила своими руками или заказать уже готовые.
Зачем нужен навес из металлопрофиля
Сами по себе навесы из металлопрофиля встречаются на сайтах все чаще и чаще по нескольким причинам. Их можно использовать как навес для машины или два-три, их можно прикрепить как козырек перед входом в дом, гараж, мастерскую, можно использовать для покрытия летней кухни, мангала, различного назначения подсобных строений.
Металлопрофиль – это не только профнастил, а целый ряд готовых металлических изделий, которые производятся металлопрокатными предприятиями.Под металлическим профилем помимо профнастила подразумевается еще ряд стальных элементов:
Именно из таких элементов качения чаще всего строят козырьки, козырьки и беседки, о которых мы сегодня говорим.
Навес сарая из металлического профиля
Навес с точки зрения строительной техники представляет собой жесткую конструкцию, состоящую из прочного каркаса и опорных стоек. Двускатный навес – самая простая конструкция, в отличие от двускатного навеса.Угол наклона ската может быть любым, и диктуется он только размерами и объемом, которые этот навес ограничивает. Односкатные конструкции чаще всего строят с опорой основного здания на высокую сторону. Есть даже возможность сэкономить. Если правильно спланировать навес, можно обойтись без основной водосточной системы с крыши с помощью труб. Сам навес будет играть роль дренажной системы. К тому же стены дома не промокнут.
Стойки можно сделать из любого доступного материала, но лучше себя покажет металлический профиль из полого проката любой формы.Он легкий и прочный как на изгиб, так и на сжатие. Для покрытия конструкции можно использовать профнастил или поликарбонат, а также стекло триплекс, даже плотный полиэтилен.
Расчет навеса из металлопрофиля
Прежде чем приступить к сборке и покупке элементов конструкции, стоит провести хотя бы примерный расчет будущего строения. От результатов расчета будет зависеть как цена, так и сами материалы.Если навес небольшой, и он будет покрыт легким материалом, то можно использовать легкий пустотелый прокат, особенно если уровень зимних осадков не слишком пугает.
Если уровень снежного покрова большой, то лучше перестраховаться и чаще ставить трибуны, а можно накрыть профнастилом или оцинковкой.
Расчет – дело индивидуальное, но в среднем для односкатного сарая с легким укрытием будет достаточно стоек квадратного сечения 25 мм, а фермы можно сварить из профиля 20 мм.Для шестиметрового навеса этого будет вполне достаточно. Если размеры больше, то сечения профилей необходимо увеличить.
Навес дома из металлопрофиля
Пристроенный навес к дому с одной стороны проще и функциональнее, чем отдельно стоящий навес.
Не всегда есть возможность разместить навес, опирающийся на основной корпус, но этот вариант почему-то более выгоден:
Единственной сложностью может быть привязка конструкции к зданию, но если разобраться, то сложностей не будет, главное все делать с небольшим запасом прочности.Стойки, которые стоят на расстоянии от дома, вкапывают в землю и бетонируют, а можно просто укрепить их затиркой, если навес не очень громоздкий.
Так как стеллажей будет всего две-три с одной стороны, легкая аренда уже не пройдет. Здесь нужно использовать прочную пустотелую сталь 40х60 мм или аналогичную, но не меньше. Зимы бывают разные. Ферму крепят к зданию анкерами, а если площадь пола большая, более 6 квадратов, то устраивают несколько дополнительных стенных стоек.Вся конструкция фиксируется сваркой, после чего обрабатывается грунтом и красится. Кровельное покрытие крепится саморезами через уплотнительные шайбы.
Среди вариантов, которые представлены на картинках, наверняка есть навес, который вдохновит вас на создание собственной конструкции.
Желаем удачи в реализации самых смелых идей!
Частная земля для наших граждан всегда ассоциировалась с тяжелой работой по выращиванию органических продуктов.Однако дачи не теряют своей популярности, так как с развитием промышленности в области строительных материалов стало доступно и просто облагородить собственную дачу и построить на ней уголок для отдыха или другого времяпрепровождения.
Одним из видов сырья для строительства навесов является металлопродукция. Сварной каркас навеса более популярен у владельцев, чем деревянный. Процесс построения этого объекта описан ниже.
Каркас навеса из металлопрофиля — преимущества
Итак, в чем преимущества металлического каркаса перед деревянным? Рассмотрим подробнее:
- Металл не подвержен износу, если исключена коррозия.Последнее можно легко устранить или предотвратить, нанеся на конструкцию специальные средства. Металлическому каркасу не страшны ни огонь, ни плесень, ни грызуны.
- Навес из металлического профиля не дает усадки, в отличие от аналогичного деревянного предмета. Сварка не прогнется, пазы не треснут, бревна не треснут. Конечно, все зависит от обработки, но со временем эти проблемы для дерева неизбежны.
- Каркас из легкого металлического профиля мобилен — его можно переместить в любое удобное место, если стойки не забетонированы на площадке.К тому же, если дачников беспокоит долговечность металлического каркаса, то при проектировании все элементы крепятся не сваркой, а болтами. Таким образом, на зимний период всю конструкцию можно убрать в сухое место.
Кроме того, не забывайте о декоре собственного навеса – кованые фрагменты, закрепленные сваркой, сделают дешевый каркас презентабельным и дорогим.
Профили навеса металлические
Речь идет, конечно же, о стропильной системе – остальная конструкция состоит из стоек, забетонированных в площадку или установленных непосредственно на грунт.Итак, особенности форм навеса крыши:
Далее описано, как сделать односкатный навес самостоятельно, используя для этого простые действия.
Нужно заранее определиться с целью и желаемым размером.
Установка односкатного навеса
Рассмотрим небольшую мобильную сварную конструкцию, так как преимущество установки в любом подходящем месте приветствуется всеми владельцами дачных участков. Кроме того, неопытные домашние мастера на основе собственного изделия получат необходимую подготовку для дальнейших творений.Итак, что потребуется:
- Сварочный аппарат и электроды универсальные.
- Болгарка, дрель.
- Уровни и измерительные приборы.
- Труба профильная сечением 80, 60 и 40 мм. Также можно использовать другой металлопрокат – уголки или швеллеры.
- Кровельный материал — поликарбонат сотовый. Он лучше выдерживает нагрузки, чем монолитный, который используется на вертикальных поверхностях.
- Крепеж, термошайбы, резиновые уплотнительные кольца.
- Мины защитные по металлу.
Вам нужно средство защиты для себя, любимого человека и можете начинать.
Расчет металлического каркаса для навеса
Профессионалы используют в своей работе данные местности о количестве осадков за сезон, состоянии почвы и другие цифры. Это обязательное условие для конструкций, длина которых превышает 10 м, а ширина более 5.
Создание небольшой конструкции также должно соответствовать определенным параметрам. Например, как самостоятельно рассчитать односкатный металлический навес:
- Навес длиной 6 м должен иметь 8 опор.С задачей устойчивости вполне справится профильная труба от 80 мм и выше с сечением и толщиной стенки от 3 мм.
- Одна сторона навеса должна быть выше другой, в зависимости от выбранного угла наклона и материала кровли — для поликарбоната достаточно 20-25⁰.
- Каждая пара опор должна быть усилена фермами. Изготавливаются из равных уголков или профильной трубы сечением 60 мм.
- Обрешетка сварена с шагом 1 м из трубы сечением 40 мм.Такая конструкция выдерживает до 400 кг мокрого снега, если принято решение не переносить навес или не разбирать его на зиму.
Перед началом работ следует тщательно рассчитать односкатный навес из металла, составить чертеж и перенести в него все требуемые параметры. Тогда процесс пойдет быстрее и легче, без неприятных сюрпризов в виде несоответствия отрезков трубы, а, следовательно, и перерасхода материала.
Мобильный односкатный навес из металлопрофиля своими руками примечателен тем, что не требует специальной подготовки.Важно лишь выровнять землю, сняв дерн и утрамбовав землю.
В последующем под навесом можно сделать газон, деревянную площадку или выложить тротуарную плитку. Ямы под стойки следует вырыть заранее, чтобы конструкция не начала провисать.
Вся конструкция для удобства собирается «вверх ногами». Крыша укладывается только сверху. Итак:
- Сначала сваривается каркас из профильной трубы или уголков.
- Стойки равномерно закреплены.
- Опоры получают усиления в виде ферм — уголков, приваренных к ним под углом.
Теперь отбивают шлак, зачищают сварные швы и переворачивают конструкцию для установки на место.
Торцы стоек важно обернуть несколькими слоями рубероида, чтобы уменьшить воздействие постоянно влажного грунта на металл.
Сборка стропильной системы и кровли
Когда навес уже устойчиво стоит, приступают к сварке обрешетки.Согласно чертежу крепятся металлические трубы или уголки на расстоянии не менее 1 м. Сразу же в обрешетке и каркасе всей стропильной системы следует просверлить отверстия для крепления поликарбоната.
Заранее вырезать пластиковые листы нельзя — есть риск неверных замеров и, как следствие, покрытие придется переделывать. Лучше делать это поверх готового каркаса. Листы укладываются внахлест без фиксации, места крепления размечаются и вырезаются внизу.
Фиксация не обходится без использования термошайб, в качестве дополнительной герметизации металлического каркаса от влаги. Двойную защиту конструкции следует предусмотреть и в том случае, если задуман односторонний деревянный навес своими руками – тогда на лаги, в местах крепления, наклеиваются резиновые уплотнительные кольца.
Когда материал готов к финишному покрытию, металлический каркас следует заранее привести в декоративный вид, не забывая о защите. С суриками – защитными составами от коррозии готовый навес красят еще до укладки кровли – так что есть шанс не упустить ни одного сантиметра металла.Далее с помощью соединительного профиля укладывается поликарбонат, а в конце работ устанавливаются защитные торцевые заглушки, чтобы влага в виде паров не проникала внутрь пластиковых сот.
Во многих дворах частных домов, дач и в общественных местах можно встретить навесы из металлопрофиля. Это могут быть навесы для автомобилей, детские площадки, беседки, дрова, мангалы, навесы для балконов и крыльца и многое другое. Металлопрофиль стал популярен в последнее десятилетие.Это объясняется его многочисленными преимуществами и приемлемой стоимостью. Именно поэтому многие владельцы частных домов используют его для строительства разнообразных сараев. Из этой статьи можно будет узнать о видах таких навесов и их преимуществах, как рассчитать и построить конструкцию своими руками, а также посмотреть фото примеры готовых навесов.
Виды и преимущества навесов из металлопрофиля
Большая популярность металла, в первую очередь, объясняется его долговечностью.Сооружения из него могут простоять не один десяток лет. Причем уход за ними заключается только в покрытии антикоррозионными красками .
Имеет металлический профиль и другие преимущества:
Недостаток материала в том, что он быстро остывает и нагревается . Поэтому при возведении конструкций из металлопрофиля это следует учитывать. Так, например, при сооружении навесов для отдыха сиденья и перила лучше делать из дерева.
Металлоконструкции , разделенные по материалам изготовления .
- Профнастил имеет различные размеры опор, стропильных систем и вспомогательных элементов. Крепление осуществляется с помощью болтовых соединений или сварки на металлическую фасонку.
- Круглые трубы диаметром 50-100 мм крепятся сваркой.
- Сборные конструкции из алюминиевого профиля своими руками собираются торцевым способом или на шайбах.
- Навесы из нержавеющей стали не требуют дополнительной защиты и отделочных работ. Однако соорудить их самостоятельно сможет только профессионал, так как для соединения элементов потребуется особый вид сварки.
- Кованые изделия украсят любой участок и дом. Их можно сделать самостоятельно или заказать у специалистов.
Профессионалы строительства навеса своими руками рекомендуют из профильной трубы . Такие постройки практичны и экономичны. Причем со временем конструкцию можно украсить деревянной решеткой или ковкой, обложить камнем или кирпичом, остеклить, закрыть шторами.
Как сделать навес своими руками
Для строительства навеса из металлопрофиля своими руками можно взять типовые чертежи, адаптировав их под размеры здания и размеры участка.
Выбор и подготовка площадки
Также следует обратить внимание на угол наклона … Лучше всего выбрать ровную площадку или возвышенность. В противном случае здание может оказаться в точке сбора воды и причинить массу неудобств.
Перед бетонированием пола удалить из земли около 10 см верхнего слоя, крупные камни, корни. Затем засыпать 5 см песком, а 5 см оставить для бетонной стяжки. Этой толщины будет достаточно для объектов. массой до 1800 кг …Если предполагается ставить под навес автомобили с большим весом, то стяжку нужно будет делать 9-12 см.
Перед началом работ по возведению навеса своими руками рекомендуется учесть все, что будет связано с его последующей эксплуатацией:
- рассчитать место и сделать отливы в земле;
- учитывать наличие водопровода, газа;
- провести электропроводку.
Так как любая переделка занимает много времени и стоит дорого, перед началом возведения конструкции необходимо тщательно проверить, все ли готово к строительству.
Установка опор и обрешетки
Прочность конструкции напрямую зависит от несущей конструкции , поэтому ее установке следует уделить особое внимание.
- Для металлических опор выкопайте или просверлите отверстия диаметром 30 см.
- Вставьте опорную стойку в котлован и заполните отверстие бетоном на 50 %.
- Проверьте вертикальность опоры, поправьте опору и залейте оставшийся раствор.
- Для усиления конструкции в верхней части каркаса сделайте обвязку.
- Для односкатного сарая установите металлические балки с шагом 80 см.
- Если крыша двускатная, то необходимо установить прямой брус и конек, под которым нужно сделать перпендикулярную арматуру.
- Для навеса из металлопрофиля шириной более 4 метров устанавливается дополнительная арматура.
- Для двойной арки рекомендуется приобрести специальные гнутые элементы и установить Г-образную арматуру между арочными квадратами с шагом 40-50 см.
Устройство крыши
От того, насколько хорошо построена крыша, зависит внешний вид всего здания .
- Просверлите отверстия под болты в профильных листах с помощью электродрели и сверла диаметром 8 мм.
- Приложите заготовку к обрешетке, наметьте место будущего отверстия и просверлите его.
- Прикрутите профильный лист к обрешетке с помощью болтов и гаек M8. На стыках таких элементов с железом рекомендуется использовать пластиковые шайбы.
- Пропитайте металл антикоррозийным составом, который защитит материал на долгие годы.
Навес из металлопрофиля построен своими руками и готов к эксплуатации.
Чтобы конструкция из металлопрофиля получилась прочной, качественной и долговечной, при ее возведении своими руками рекомендуется пользоваться советом специалиста .
Как видно из статьи, построить навес из металлопрофиля своими руками достаточно просто.Главное желание и четкое следование инструкции … В итоге можно получить отличную защиту от палящего солнца и осадков.
Сараи на металлических опорах и с крышей из профнастила, пожалуй, самые надежные и практичные. Их применение настолько широко распространено, что они встречаются не только на дачных участках и в частных домах, но и в основном в промышленности.
Такие навесы имеют особые характеристики и явные преимущества. Об этом мы поговорим в статье, а также расскажем, как собрать металлический навес своими руками.
Характеристики металлического навеса
К металлическим маркизам относятся маркизы, опоры и каркас которых выполнены из металла, а крыша может быть выполнена из любого кровельного материала. А вот навес с металлической крышей, но деревянными опорами металлическим называть не стоит.
Для изготовления конструкции навеса используются разные металлы:
- железо; алюминий
- ; нержавеющая сталь
- .
Из этих металлов изготавливают профиль, уголки, трубы разных размеров и разного диаметра, кованые элементы из железа.Самыми дорогими являются опоры из нержавеющей стали. Их не нужно ничем обрабатывать, внешний вид прекрасно сочетается со стеклом, поликарбонатом, тканью, они не подвержены коррозии и долговечны. В то же время сделать навес из нержавейки своими руками непросто, практически невозможно, если не уметь работать со специальной сваркой.
И будет стоить дорого. Поэтому чаще всего для строительства навесов используется железный профиль, он не такой дорогой, легкий и простой в монтаже.Для соединения элементов конструкции навеса подойдет уголок. В качестве крепежа используются как болты, так и сварка.
Конструкции из алюминиевых деталей собираются очень просто своими руками. Обычно это небольшие сараи, разборного типа.
Круглые трубы используются реже, поскольку их труднее соединить и создать прямые углы. В этом случае подойдет только сварка. Профильная труба может иметь разную форму, толщину металла и размеры. На фото представлены разновидности профильной трубы.
Список преимуществ и недостатков
Металлические каркасы навесовчаще всего покрывают листами поликарбоната. У этой конструкции есть свои преимущества.
- Во-первых, при правильном монтаже и соблюдении технологии навес прослужит не один десяток лет.
- Во-вторых, такое сооружение экономически выгодно, так как единовременное вложение средств окупится за десятки лет эксплуатации.
- В-третьих, металлические навесы устойчивы к перепадам температуры, им не страшны физические нагрузки, химическое воздействие.
Важно! Если над мангалом или мангалом возводится металлический навес, то металлические детали возле огня будут быстро нагреваться, помните об этом.
- В-четвертых, металл позволяет делать красивые кованые навесы, подчеркивающие величие здания.
Недостатком металлического навеса является то, что он подвержен коррозии и может ржаветь, поэтому его необходимо обрабатывать антикоррозийными пропитками и краской. Если, конечно, это навес из нержавеющих труб.
Разновидности навесов: по назначению, устройству, форме
Сараи бывают самые разные и могут отличаться формой, назначением, строением металлоконструкции. Если говорить о назначении навеса и целях его постройки, то перечислять можно много, назовем самые распространенные:
- навес для одного или нескольких автомобилей;
- навес над бассейном;
- навесы для укрытия людей на автобусных остановках;
- козырьки над крыльцом или воротами;
- навес над мангалом;
- навес над поленницей;
- навес над качелями;
- навес над беседкой;
- промышленные навесы (ангары, зернохранилища, склады и т. д.)
д.)По сложности и размеру металлоконструкции все навесы можно разделить на три группы:
- Навесы малые, к которым относятся козырьки, мангалы с крышей, переносные беседки, навесы над качелями и т.п.
- Отдельно стоящие навесы, которые служат независимыми постройками.
- Сараи совмещенные или примыкающие — навес при доме или бане, пристройка к гаражу, террасы, хозяйственные постройки.
Для информации! Перечисленные виды навесов могут быть открытыми и закрытыми, то есть обшитыми с нескольких сторон каким-либо материалом (деревом, тканью, профнастилом и др.)
Для кровли применяются металлоконструкции: поликарбонат, профнастил, металлочерепица, тентовые ткани. Выбор материала будет зависеть от назначения навеса, его формы и размеров. Тентовые ткани, например, чаще всего используют для навесов от солнца и дождя, обустройства зон отдыха. Металлические козырьки часто становятся продолжением крыши дома или гаража, выглядят как единая композиция.
Металлический навес для кровли – прочная конструкция, которой не страшны любые погодные условия.
Нюансы разработки чертежей и конструкторские расчеты
При разработке чертежа нужно точно определить тип навеса и его назначение. Создать чертеж простой металлической конструкции не так уж и сложно. Для начала нужно сделать эскиз будущего сооружения, на котором указать замеры площади, отведенной под навес. Затем рассчитать нагрузку на навес, в соответствии с которой выбрать нужное сечение профтрубы.На основании расчетов и эскиза создайте чертеж, в котором укажите количество необходимого материала и крепежа.
Обратите внимание, что на чертеже должна присутствовать как целостная конструкция, так и ее отдельные элементы, а именно, опоры и фермы или металлическая обвязка с прогоном. Опоры металлоконструкций должны располагаться на расстоянии 2-3 метров друг от друга. Для навеса, возводимого рядом со стеной дома, гаража или бани, нужно делать опоры не только с одной стороны, но и рядом со стеной.
В противном случае придется крепить поперечный брус вдоль стены дома своими руками, который должен быть надежным и прочным. Для крепления необходимо использовать анкерные болты.
Конструкция навеса, а также опоры подвержены большим нагрузкам от снега и ветра, поэтому расчет конструкции фермы необходимо производить тщательно. Также необходимо учитывать уклон крыши и размер всей металлоконструкции. Для большинства хозяйственных сараев можно использовать готовые фермерские чертежи, например, как показано на рисунке ниже.
Чтобы навес из металла был надежным и безопасным для жизни человека, при работе с этим материалом нельзя забывать о нормах и стандартах.
- Профиль с дефектами и трещинами не может быть использован для строительства.
- Срез опорного ребра должен быть грубым и иметь коэффициент 12,5 мкм.
- При сварке металлических частей фонаря необходимо использовать сероуглерод или углерод с аргоном, а также проволоку ПП-АН-8.
- Болты для крепления опор и стропил должны быть класса 5. 8.
8.Внимание! Перечисленные требования взяты у гостей при строительстве, не поленитесь их изучить при строительстве навесов из металлочерепицы.
Подготавливаем материалы и инструменты
Этапы строительства металлического навеса своими руками рассмотрим на примере двускатной конструкции с крышей из поликарбоната, размером 6х3м. Его устройство является одним из самых простых.
Для изготовления такого навеса потребуются следующие материалы и детали:
- профтруба размером 80х80 мм толщиной сечения 3 мм и длиной 3,5 м — 6 шт.;
- профтрубы для прогона размером 50х25 мм толщиной сечения 2 мм и длиной 6 м — 7 шт и 2 шт размером 50х40 мм и длиной 6 м;
- Фермы двускатные готовые с углом наклона 20 0 и длиной 3,5 м — 5 шт.;
- листов сотового поликарбоната размером 2.1х6 м — 4 шт. фурнитура
- для крепления поликарбоната;
- профиль прямой кромочный — 10 шт. по 2 м и уголок 3 шт. по 2 м;
- торцевой поликарбонатный профиль – 21 м;
- щебеночно-бетонная смесь.
по 2 м;Не обойтись без инструмента, такого как: дырокол, шуруповерт, сварочный аппарат, дрель, измерительный инструмент, строительный уровень, маркер, болгарка со специальной насадкой для резки листов поликарбоната.
Залить фундамент и установить каркас
Строительство навеса начинается с расчистки площадки под него.Выбранный участок очищается от мусора и верхнего слоя почвы. По периметру площадки 6х3 метра вкапываются деревянные колья, между которыми натягивается веревка, для выравнивания границ площадки. После того, как он будет готов, приступаем к закладке фундамента. Для этого нужно выкопать 6 лунок на глубину промерзания почвы, примерно 1-1,2 м. Ямы копают в два ряда по 3 ямы в каждом, расстояние между всеми ямами 3 м.
Важно! Для заболоченных участков используйте свайно-свайный способ, а не бетонирование.
На дно котлована утрамбовывается слой щебня и песка около 10 см.
Затем заливается слой бетона, это еще 10 см, и устанавливается профтруба 80х80 мм. После того, как труба была выровнена, можно залить ее бетоном до земли и поставить опоры, чтобы она не наклонялась. Опоры не убирают до тех пор, пока бетон не наберет прочность, а это около недели.
Следующий этап – приварка ребер жесткости металлоконструкции.Для этого профтруба 50х40 мм укладывается на три опоры и соединяется сваркой. Работать нужно хотя бы вдвоем, так как в одиночку поднимать тяжелые элементы очень сложно. Далее к ребрам жесткости привариваются фермы, расстояние между которыми будет 1,5м.
После этого к вершинам ферм приваривается прогон. Параллельно сварному прогону приваривают остальные трубы 50х25 мм с расстоянием между ними 60-62 см, с обеих сторон крыши. На этом сбор металлоконструкций завершен.
Не забывайте, что все металлические трубы необходимо зачистить наждачной бумагой, загрунтовать смесью от коррозии, а затем покрыть краской.
Монтируем крышу своими руками
Процесс сборки навеса завершается крепежом из поликарбоната. Сначала каждый лист поликарбоната разрезается на 3 части длиной 2 м. По краю крыши нужно оставить припуск 10-15 см. Лист прикручивается к металлоконструкции с помощью метизов (саморезов с резиновым уплотнителем и шайбой).Предварительно просверливается отверстие диаметром больше самореза на 2 мм. Саморез вкручивается строго перпендикулярно, плотно, но не чрезмерно, чтобы не повредить материал.
Листы поликарбонатаскрепляются специальным профилем. Это соединение герметично и надежно. Стык поликарбоната в верхней части фермы должен быть выполнен с использованием углового профиля. Таким образом, с каждой стороны навеса будет закреплено по 6 листов поликарбоната.Торцы поликарбоната закрыты торцевым профилем, препятствующим попаданию внутрь воды и пыли.
На этом строительство двускатного металлического навеса своими руками завершено.
С такой работой справится начинающий мастер. Главное – следовать инструкции и техническим требованиям. Удачи!
Создайте свой собственный навес — CanopiesandTarps.com
С помощью компонентов Canopies and Tarps вы можете построить свой собственный навес для всего, что вам нужно.
Независимо от того, владеете ли вы загородной недвижимостью площадью в несколько акров или арендуете дом в городе, мы уверены, что пространство для вас всегда в цене. Особенно место для хранения: способность защитить имущество от непогоды или воров является ценным ресурсом.
Когда вы делаете свою собственную палатку с навесом, вы создаете свое собственное решение для хранения. Вы экономите деньги несколькими способами: вам не нужно вкладывать средства в дорогостоящее стационарное решение, и вы дольше защищаете свое оборудование или материалы от износа.
Предлагая высококачественные брезент всех видов и рамную фурнитуру, вы можете легко построить конструкцию, которая наилучшим образом соответствует вашим потребностям.
И во многих случаях вы можете построить его без единого инструмента.
Зачем строить?
Есть много вещей, которые вы сможете построить, когда научитесь строить каркас навеса:
- Переносной гараж. Нужно место для работы на вашем автомобиле? Хотите сохранить классический автомобиль в безопасности, когда его не показывают? Наши переносные гаражи идеальны.
- Теневой навес. Если в вашем дворе есть место, где вы хотели бы провести день, но погода не позволяет вам, наши брезент и каркасы обеспечат вам защиту.
- Хранилище на заднем дворе. Построить сарай легче сказать, чем сделать. Изготовление собственного навеса дает вам место для хранения газонокосилок, культиваторов, триммеров и многого другого.
Полезный совет
Если вы ищете навес и хотите построить свой собственный, позвольте нам дать вам несколько полезных советов.Сегодня на рынке представлено множество различных типов навесов.
Выбор готового навеса может оказаться непростой задачей. Просмотр информации о палатках для вечеринок, навесах и переносных гаражах с одного веб-сайта на другой занимает много времени, и в конце концов вы действительно знаете различия между всеми продаваемыми продуктами. Эта статья даст вам некоторые ответы на ваши вопросы о куполе, а также объяснит, как вы можете построить свой собственный купол.
Первый шаг при покупке или постройке навеса — это решить, какой диаметр трубы подходит для интересующего вас размера навеса.Диаметр рамы, вероятно, является наиболее важным фактором при выборе купола.
Не ведитесь на низкие цены! То, что вы видите навес с невероятно низкой ценой, не означает, что это хорошая покупка.
Ниже приведены хорошие общие рекомендации по выбору соответствующего диаметра рамы. Каркасы навесов с размерами 18 футов (ширина) x 20 футов (длина) или менее должны иметь минимальный диаметр трубы 1–3/8 дюйма и предпочтительно изготавливаться из оцинкованной стали.
Для каркасов навесов с размерами 20 футов (ширина) x 20 футов (20 футов) L минимальный диаметр трубы должен составлять 1-5/8″ или более.
является еще одним важным фактором при определении размера и диаметра рамы. Калибр трубы — это толщина стенки трубы, которая является ключевым элементом в определении прочности навеса. Следует всегда избегать каркасов навесов, в которых используются трубы с калибром выше 18. Имея дело с трубами, помните, что с увеличением номера толщина стенки трубы уменьшается. Труба 24-го калибра намного тоньше трубы 18-го калибра. Если толщина стенки трубы слишком тонкая, велика вероятность того, что навес рухнет при первой встрече с ураганом.
Угол въезда
Вторым шагом при покупке или строительстве навеса является выбор желаемого угла. Сегодня на рынке представлены три основных стиля навесов: плоская крыша, низкий козырек и высокий козырек. Наиболее распространенным из трех является высокий угол пика или A-Frame.
- Навес с плоской крышей имеет угол 90 градусов и подходит для краткосрочной защиты от тени или однодневных мероприятий, таких как блошиные рынки. Навес с плоской крышей — не лучший выбор, если вы ищете долгосрочное покрытие или защиту в течение всего сезона.Хотя навес с плоской крышей очень функционален, форма плоского верха не идеальна для дождя или снега. Поскольку у крыши нет угла, дождь и снег могут скапливаться на поверхности и вызывать обрушение.
- Для регионов с хорошей погодой и отсутствием снегопадов хорошим выбором будет стиль с низким пиком. Навес с низким козырьком имеет угол 110 градусов и считается пологим. Небольшой угол обеспечивает некоторую форму для стока дождя, но все же лучше подходит для условий без суровой круглогодичной погоды.Тем не менее, навес с низким козырьком идеально подходит для районов, которые не позволяют объектам показываться над линией забора.
- Высокий угол наклона является наиболее популярным стилем для куполов и имеет большой угол наклона 120 градусов. Конструкция с высоким шагом идеально подходит для сброса снега и воды. Крутой угол предотвращает скопление снега и воды на раме навеса. В результате получается прочный всепогодный каркас навеса, который прослужит сезон за сезоном.
Конструкция с высоким шагом идеально подходит для сброса снега и воды. Крутой угол предотвращает скопление снега и воды на раме навеса. В результате получается прочный всепогодный каркас навеса, который прослужит сезон за сезоном.После того, как угол был выбран, пришло время обсудить требуемую длину труб, необходимых для создания желаемого стиля.Плоская крыша и стиль навеса с низким козырьком имеют довольно простой дизайн. Например, если вы хотите плоскую крышу или навес с низким козырьком размером 10 футов в ширину и 10 футов в длину, то стропила крыши должны быть обрезаны до пяти футов в длину с каждой стороны. Стропила крыши – это элементы каркаса труб, образующие козырек крыши. Брезент, необходимый для покрытия этих рам, будет точного размера рамы навеса. Если вам нужна рама навеса размером 10 x 10 футов, вам также понадобится брезент размером 10 x 10 футов, чтобы покрыть конструкцию.
Каркасы навеса с высоким козырьком немного отличаются по конструкции и требуют добавления дополнительных восьми дюймов длины трубы к трубе стропила крыши.
Ссылаясь на тот же пример, что и раньше, если вы строите навес с высоким пиком 10 футов Ш x 10 футов Д, то стропила крыши с каждой стороны должны иметь размеры 5 футов 8 дюймов. Дополнительные восемь дюймов называются подъемом и необходимы. чтобы компенсировать крутой угол в 120 градусов. Единственное отклонение от этого правила касается каркасов навеса шириной 18 футов, для которых требуется, чтобы размер каждой стропильной стойки составлял 9 футов 10 дюймов.
Из-за крутого угла поля брезент для купола с высоким козырьком также должен быть на два фута больше, чем каркас купола, который вы строите. Для примера 10′ Ш x 10′ Д правильный размер брезента для этого навеса с высоким козырьком будет 12′ x 10′. Для всех каркасов навесов наиболее важными факторами являются ширина и длина стропильной трубы. Длина навеса может быть сколь угодно большой, однако через каждые 10 футов в длину должна быть установлена опора для поддержки нагрузки.
Собираем все вместе
При сборке любого каркаса навеса лучше всего расположить все детали на земле в соответствующих местах.
Поместите все трехходовые и четырехходовые соединители фитингов на землю вместе с соответствующими трубками. Начните с одного конца и начинайте подсоединять каждую трубу к фитингам, двигаясь спереди назад. После того, как верхняя часть крыши рамы собрана, брезентовое покрытие можно прикрепить с помощью эластичных стяжек. Расположите ножки навеса с одной стороны, чтобы вся рама была наклонена. С этого момента можно установить другую сторону ножек навеса, чтобы завершить работу.
| РАЗМЕР БРЕЗЕНТА | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 6′ | 8′ | 2′-10″ | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 6′ | 10′ | 2′-10″ | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 6′ | 12′ | 2′-10″ | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 6′ | 16′ | 2′-10″ | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 6′ | 20′ | 2′-10″ | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 6′ | 30′ | 2′-10″ | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 7′ | 8′ | 3 фута 4 дюйма | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 7′ | 10′ | 3 фута 4 дюйма | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 7′ | 12′ | 3 фута 4 дюйма | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 7′ | 16′ | 3 фута 4 дюйма | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 7′ | 20′ | 3 фута 4 дюйма | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 7′ | 30′ | 3 фута 4 дюйма | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 8′ | 6′ | 3′-10″ | 4 | 5 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 8′ | 7′ | 3′-10″ | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 8′ | 8′ | 3′-10″ | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 8′ | 10′ | 3′-10″ | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 8′ | 12′ | 3′-10″ | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 8′ | 16′ | 3′-10″ | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 8′ | 20′ | 3′-10″ | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 8′ | 30′ | 3′-10″ | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 10′ | 6′ | 4′-10″ | 4 | 5 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 10′ | 7′ | 4′-10″ | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 10′ | 8′ | 4′-10″ | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 10′ | 10′ | 4′-10″ | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 10′ | 12′ | 4′-10″ | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 14′ | 4′-10″ | 6 | 6 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 15′ | 4′-10″ | 6 | 7 футов 4 дюйма | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 16′ | 4′-10″ | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 18′ | 4′-10″ | 6 | 8 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 20′ | 4′-10″ | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 10′ | 24′ | 4′-10″ | 8 | 7 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 10′ | 30′ | 4′-10″ | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 10′ | 40′ | 4′-10″ | 10 | 9 футов-10 дюймов | 12 | 6 футов 8 дюймов | 10 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 12 футов | 6′ | 5 футов-10 дюймов | 4 | 5 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 12 футов | 7′ | 5 футов-10 дюймов | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 12 футов | 8′ | 5 футов-10 дюймов | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 12 футов | 10′ | 5 футов-10 дюймов | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 12 футов | 12′ | 5 футов-10 дюймов | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 12 футов | 14′ | 5 футов-10 дюймов | 6 | 6 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 12 футов | 16′ | 5 футов-10 дюймов | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 12 футов | 18′ | 5 футов-10 дюймов | 6 | 8 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 12 футов | 20′ | 5 футов-10 дюймов | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 12 футов | 24′ | 5 футов-10 дюймов | 8 | 7 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 12 футов | 30′ | 5 футов-10 дюймов | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 12 футов | 36′ | 5 футов-10 дюймов | 10 | 8 футов-10 дюймов | 12 | 6 футов 8 дюймов | 10 |
| 12 футов | 40′ | 5 футов-10 дюймов | 10 | 9 футов-10 дюймов | 12 | 6 футов 8 дюймов | 10 |
| 12 футов | 50′ | 5 футов-10 дюймов | 12 | 9 футов-10 дюймов | 15 | 6 футов 8 дюймов | 12 |
| 12 футов | 60′ | 5 футов-10 дюймов | 14 | 9 футов-10 дюймов | 18 | 6 футов 8 дюймов | 14 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 14′ | 10′ | 6 футов-10 дюймов | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 14′ | 12′ | 6 футов-10 дюймов | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 14′ | 16′ | 6 футов-10 дюймов | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 14′ | 20′ | 6 футов-10 дюймов | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 15′ | 7′ | 7 футов 4 дюйма | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 15′ | 10′ | 7 футов 4 дюйма | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 15′ | 15′ | 7 футов 4 дюйма | 6 | 7 футов 4 дюйма | 6 | 6 футов 8 дюймов | 6 |
| 15′ | 16′ | 7 футов 4 дюйма | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 15′ | 18′ | 7 футов 4 дюйма | 6 | 8 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 15′ | 20′ | 7 футов 4 дюйма | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 15′ | 30′ | 7 футов 4 дюйма | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 16 футов | 6′ | 7 футов-10 дюймов | 4 | 5 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 16 футов | 7′ | 7 футов-10 дюймов | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 16 футов | 8′ | 7 футов-10 дюймов | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 16 футов | 10′ | 7 футов-10 дюймов | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 16 футов | 12′ | 7 футов-10 дюймов | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 16 футов | 14′ | 7 футов-10 дюймов | 6 | 6 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 16 футов | 15′ | 7 футов-10 дюймов | 6 | 7 футов 4 дюйма | 6 | 6 футов 8 дюймов | 6 |
| 16 футов | 18′ | 7 футов-10 дюймов | 6 | 8 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 16 футов | 20′ | 7 футов-10 дюймов | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 16 футов | 24′ | 7 футов-10 дюймов | 8 | 7 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 16 футов | 30′ | 7 футов-10 дюймов | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 16 футов | 32 фута | 7 футов-10 дюймов | 10 | 7 футов-10 дюймов | 12 | 6 футов 8 дюймов | 10 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 18′ | 10′ | 8 футов-10 дюймов | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 18′ | 12′ | 8 футов-10 дюймов | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 18′ | 15′ | 8 футов-10 дюймов | 6 | 7 футов 4 дюйма | 6 | 6 футов 8 дюймов | 6 |
| 18′ | 16′ | 8 футов-10 дюймов | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 18′ | 24′ | 8 футов-10 дюймов | 8 | 7 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 18′ | 30′ | 8 футов-10 дюймов | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| НАВЕС Брезента РАЗМЕР | Стропила | Конек и Боковые направляющие | Ноги | ||||
| Ширина (в футах) | Длина (в футах) | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое | Длина (в футах) | Количество Необходимое |
| 20′ | 6′ | 9 футов-10 дюймов | 4 | 5 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 20′ | 7′ | 9 футов-10 дюймов | 4 | 6 футов-9 дюймов | 3 | 6 футов 8 дюймов | 4 |
| 20′ | 8′ | 9 футов-10 дюймов | 4 | 7′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 20′ | 10′ | 9 футов-10 дюймов | 4 | 9′-9″ | 3 | 6 футов 8 дюймов | 4 |
| 20′ | 12′ | 9 футов-10 дюймов | 6 | 5 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 20′ | 14′ | 9 футов-10 дюймов | 6 | 6 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 20′ | 15′ | 9 футов-10 дюймов | 6 | 7 футов 4 дюйма | 6 | 6 футов 8 дюймов | 6 |
| 20′ | 16′ | 9 футов-10 дюймов | 6 | 7 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 20′ | 20′ | 9 футов-10 дюймов | 6 | 9 футов-10 дюймов | 6 | 6 футов 8 дюймов | 6 |
| 20′ | 24′ | 9 футов-10 дюймов | 8 | 7 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 20′ | 30′ | 9 футов-10 дюймов | 8 | 9 футов-10 дюймов | 9 | 6 футов 8 дюймов | 8 |
| 20′ | 40′ | 9 футов-10 дюймов | 10 | 9 футов-10 дюймов | 12 | 6 футов 8 дюймов | 10 |
На главную
Как определить расстояние между стропилами перголы
Я провел счастливые восемь месяцев, работая плотником на Национальном побережье Канаверал во Флориде.
Морской берег является заповедником дикой природы, и для защиты уникальной экосистемы дюн нам было поручено построить дощатые настилы, смотровые площадки и другие возвышенности, чтобы посетители не наступали на нежную флору дюн своими сандалиями. Иногда мы строили перголы на существующей поверхности настила этих платформ. У службы парка была тенденция заказывать слишком много пиломатериалов, и строительство пергол было полезным способом использовать излишки пиломатериалов, предоставляя посетителям несколько затененное место для отдыха, когда они получали слишком много солнца.
Эти дополнительные перголы оказались ужасными поглотителями времени. Причина заключалась в том, что структуры не были частью первоначальных планов и были добавлены на полпути. Обычно мы делали это, оставляя некоторые столбы в центре платформы слишком длинными, чтобы мы могли использовать их как столбы в перголе. Это привело к странным формам, странным расстояниям и постоянным поездкам обратно к уже готовым дощатым настилам, чтобы возиться со стропилами, чтобы попытаться привести все в порядок.
Может быть сложно точно подобрать расстояние между стропилами перголы, особенно если это пергола необычных размеров.
Существует два стандартных расстояния между стропилами, и не случайно они точно такие же, как и расстояния между балками, используемыми под полами. Размеры составляют 12 дюймов и 16 дюймов от центра стропила к стропилу. Это измерение средней линии от центра доски, то есть около трех четвертей дюйма от стороны доски на ее самой узкой стороне.
Когда использовать 12-дюймовый интервал: Вы хотите использовать 12-дюймовый интервал на небольших перголах, где вес множества близко расположенных стропил не приведет к провисанию балки, или на перголах шириной 14 футов и меньше.
- Поскольку расстояние в 12 дюймов соответствует четному футу, размещение стропил на перголе становится простым путем определения того, будет ли количество стропил четным или нечетным. Если ширина перголы составляет нечетное количество футов, у вас будет нечетное количество стропил; если это четное количество футов, у вас будет четное количество стропил. Это определяется общим количеством целых футов в вашем измерении без учета оставшихся дюймов. Например: 12-футовая восьмидюймовая пергола получит четное количество стропил, а 13-футовая восьмидюймовая пергола получит нечетное количество стропил.
- Например, если у вас есть беседка шириной девять футов в ширину, легко сместить стропила на фут от центра.
- Вы просто найдете центр перголы, поместите стропило в этой точке, а затем проложите свой путь к концам перголы, размещая каждое последующее стропило на фут от центра предыдущего стропила, всего восемь стропил, которые останавливаются примерно на в футе от края балки перголы.
- Если ваша пергола имеет четное количество футов в ширину, вы находите центральную точку, отмеряете шесть дюймов с каждой стороны и размещаете там свои первые стропила.Затем вы разместите последующие стропила на расстоянии фута от центра этих стропил, пока не дойдете до конца, всего девять стропил, которые останавливаются на фут от края.
Это определяется общим количеством целых футов в вашем измерении без учета оставшихся дюймов. Например: 12-футовая восьмидюймовая пергола получит четное количество стропил, а 13-футовая восьмидюймовая пергола получит нечетное количество стропил.
Когда использовать 16-дюймовый интервал: 16-дюймовый интервал используется для более длинных пролетов, когда вес такого количества стропил, разделенных всего на фут, может быть проблемой для балки. Это означает примерно что-либо более 14 футов в ширину.
- Простой способ определить расстояние между стропилами при работе с этим более широким шагом — перевести общее количество футов, с которыми вы работаете, в дюймы и разделить это число на 16.
- Итак, для перголы шириной 20 футов вы должны преобразовать это число в дюймы — в данном случае получается 240 дюймов — а затем разделить его на 16, чтобы получить общее количество необходимых стропил. В данном случае это число 15.
- Поскольку это нечетное число, вы должны найти центральную точку вашей перголы, поместить туда свое первое стропило, а затем разместить каждое последующее стропило на 16 дюймов от центра последнего стропила, пока не дойдете до конца схемы.
- Если четное число будет получено путем деления числа дюймов на 16, то вы найдете центр перголы и поместите стропила на восемь дюймов по обе стороны от центральной точки.
- В приведенном примере, поскольку мы разделили перголу по всей длине, в итоге мы получим стропила, расположенные на самом конце, и, если строго соблюдать 16-дюймовую схему, стропила фактически будут нависать над концом. на три четверти дюйма.
- Одним из решений этой проблемы является просто оставить последние стропила на обоих концах для стропил, которые заканчиваются на расстоянии 15 с четвертью дюйма от края балки. Другой вариант — отрегулировать расстояние по мере продвижения, чтобы распределить любые неравномерные размеры по нескольким стропилам, чтобы они не были замечены посторонними.
Любой, кто что-либо строит, удивительно много приспосабливает, или «придумывает», и в этом есть что-то от искусства, особенно если вы полны решимости быть точным. Далее мы поговорим о регулировке расстояния между стропилами, когда цифры не совсем подходят.
Некорректное расстояние между стропилами на перголе В приведенном выше примере с шагом 16 дюймов можно добавить стропила по самым краям без регулировки расстояния.
Если эти стропила будут добавлены таким образом, что их внешняя поверхность будет заподлицо с балкой, расстояние между центрами двух последних стропил будет составлять 15 с четвертью дюймов от центра к центру по сравнению с четными 16 дюймами от центра к центру для балки. остальные стропила на перголе.
Вряд ли это кто-то заметит, кроме строителя, человека с наметанным глазом или особо придирчивого человека. К сожалению, в эту последнюю категорию часто попадают супруги, которые являются самыми стойкими критиками самодельщиков.Решение состоит в том, чтобы сделать разницу в расстоянии намного меньше и распределить ее по нескольким стропилам.
Общепринятое эмпирическое правило заключается в том, что вы можете отклониться на одну восьмую дюйма от промежутка так, чтобы это не было видно глазу. В данном примере последнее пространство на конце каждой стороны перголы составляет три четверти — или шесть восьмых — дюйма. Таким образом, вам нужно сдвинуть шесть стропил, ближайших к краю перголы, на одну восьмую дюйма, чтобы это пространство исчезло и создать перголу, которая выглядит симметричной для наблюдателей.
Если вы начинаете с размещения стропила по центру, это будет второе стропило от центра с каждой стороны, которое должно войти. Если ваш пролет длиннее, у вас будет больше места для работы, и вы можете использовать меньший размер, например, одну шестнадцатую дюйма, чтобы исчезли различия в интервалах.
Если число, которое вы получили путем деления на 16, является четным числом, то у вас фактически есть немного больше гибкости, потому что нет фиксированного центрального стропила, только центральное пространство между стропилами.Если, например, с каждой стороны перголы с 16 стропилами было расстояние в три четверти дюйма (в отличие от нашего предыдущего примера с 15 стропилами), вы могли бы просто подтянуть все стропила ближе к центральной точке беседки. пергола, чтобы компенсировать это пространство. Вот один из способов сделать это:
- Общее пространство, которое вам нужно уменьшить, составляет полтора дюйма, или шесть четвертей дюйма, или двенадцать восьмых дюйма, или, деля это далее, 24 шестнадцатых дюйма. Более того, это 48 тридцатисекунд дюйма.
- Поскольку 16 трижды переходит в 48, вы можете получить число, необходимое для уменьшения зазора для симметричного расстояния между перголами: три тридцать секунд дюйма или 3/32.
Более того, это 48 тридцатисекунд дюйма.Таким образом, расстояние между стропилами должно быть 15 дюймов и 29/32 дюйма для абсолютно равномерного расстояния.
Единственное жесткое правило определения расстояния между стропилами Главное, что нужно помнить, когда дело доходит до определения расстояния между стропилами перголы, это то, что вы не можете пройти более 16 дюймов от центра к центру между стропилами.Несмотря на то, что у большинства пергол ничего нет поверх стропил, большинство строительных норм требуют, чтобы они имели такое же расстояние, как и конструкции, поддерживающие полы или крыши. Это связано с тем, что крыши и другие надстройки очень часто размещаются на перголе позже. Поскольку расстояние в футах используется для балок, подвергающихся большей нагрузке, чем обычно, вы можете безопасно увеличить расстояние за его пределами.
Тем не менее, 16 дюймов считается максимальным расстоянием между поверхностями при нормальных нагрузках, поэтому вы не можете расширить его, не нарушая строительных норм и правил.
Если вы будете следовать этим рекомендациям, у вас будет пергола, которая не только соответствует нормам, но и отлично выглядит и может поддерживать крышу позже, если вы решите добавить ее. Эти рекомендации также работают с многоуровневыми перголами. Еще одна важная часть строительства перголы, которая хорошо выглядит и простоит со временем, — это использование качественного оборудования и крепежных элементов, которые придают ей большую прочность перед лицом стихии. А поскольку перголы обычно представляют собой конструкции, основанные на внешнем виде, они должны хорошо выглядеть и быть прочными.Когда я работал во Флориде, Служба национальных парков использовала простые оцинкованные гвозди, соединители и зажимы для стропил, и это портило внешний вид построенных нами пергол. Для вашего собственного двора вы захотите найти что-то, что может придать вашей перголе более законченный вид.
Одним из примеров является фурнитура Laredo Sunset от OZCO Building Products. Это линейка прочной стальной фурнитуры, оцинкованной горячим способом для защиты от коррозии и покрытой черным слоем порошковой краски для красивого, прочного, прямо из кузницы вида, который идеально дополняет и придает вес деревянному каркасу перголы.Это оборудование предназначено для работы и хорошо выглядит рядом с шурупами и болтами OZCO для дерева OZCO для полного, сплоченного вида.
Как построить навес для машины | HowToSpecialist
Этот пошаговый проект посвящен тому, как построить навес для машины . Строительство простого навеса — это простой проект, если вы спланируете все с самого начала и используете правильные методы столярных работ. Навесная конструкция идеальна для узких дворов, а также для новичка в деревообработке, так как не требует большого опыта в столярном деле.Кроме того, вам нужны только основные инструменты, чтобы выполнить работу.
Прежде чем приступить к строительству навеса для машины, вам необходимо тщательно изучить местные строительные нормы и правила.
Юридические требования сильно различаются в зависимости от региона, в котором вы живете, поэтому вам следует прочитать их несколько раз. В большинстве случаев для строительства требуется разрешение на строительство, поэтому вам необходимо знать необходимую глубину фундамента или материалы, которые вам разрешено использовать.
Выровняйте деревянные детали с обоих концов, прежде чем вкручивать винты.Просверлите направляющие отверстия в компонентах, чтобы предотвратить расщепление древесины. Проверяйте углы на прямоугольность каждый раз, когда устанавливаете компонент. Проверьте, установлены ли стойки вертикально и горизонтально ли опорные балки, прежде чем зафиксировать их на месте винтами или болтами. Навесную конструкцию будет легче построить по сравнению с навесом с двускатной крышей. Крыша будет направлять воду только в одном направлении, поэтому вы можете построить ее близко к границе участка.
Сделано по этому плану
Планы строительства навеса для машины
Строительство навеса для машины
Материалы
- A – 6 регулируемых металлических анкеров, трубчатые опалубки, цемент, острый песок, гравий ФУНДАМЕНТЫ
- B – 3 доски 4×4 – длина 96 дюймов, 3 доски 4×4 – длина 127 1/4” СТОЛБЫ
- C – 2 бруса 2×6 – длина 120 дюймов КОНСТРУКЦИЯ
- D – 8 кусков бруса 2×4 – длина 26 дюймов БРАСЫ
- E – 12 кусков бруса 2×6 – длина 124 1/4 дюйма – оба конца обрезаны под углом 15º СТРОПИЛА
- F — 8 кусков 3/4-дюймовой шпунтованной фанеры КРОВЛЯ
- G — 120 кв. футов толя КРОВЕЛЬНЫЙ ТОЙЛ
- H — 120 кв. футов битумной черепицы ЧЕРЕПКА
футов толя КРОВЕЛЬНЫЙ ТОЙЛ Инструменты
Советы
- Предварительное сверление отверстий в деревянных компонентах перед закручиванием шурупов
- Проверьте прямоугольность углов с помощью углового угольника
Время
Как построить навес для машины
Планировка навеса
Первым этапом проекта является профессиональная планировка навеса.Для того, чтобы получить точный результат, вам нужно использовать тестовые доски и веревку, как на изображении. Проверьте углы на прямоугольность, применяя известное правило 3-4-5 к каждому углу.
Умный совет: Кроме того, вы должны измерить диагонали и отрегулировать струны, пока они не совпадут идеально.
Анкеровка стойки в бетон
После этого вы должны установить стойки на место.
Как видно на изображении, у вас есть несколько вариантов: установить стойки в бетон, залить бетонное основание и прикрепить регулируемые анкеры или установить опоры на плиту.
Установка стоек
Бетонирование стоек необходимо для обеспечения жесткости навеса. Как вы можете легко заметить на схеме, мы рекомендуем вам вырыть ямы глубиной 3 фута и насыпать на дно гравия 2 дюйма.Установите формы труб в отверстия. Перед заполнением опалубки бетоном закрепите столбы скобами, убедившись, что столбы выровнены.
Умный совет: В качестве альтернативы вы можете использовать якоря для постов. Закрепите металлические анкеры в бетоне, чтобы правильно зафиксировать деревянные стойки.
Выровняйте все с вниманием и с большой осторожностью.
Монтаж деревянных стоек
Установка стоек на место должна быть простой задачей, так как вам просто нужно закрепить их с помощью шурупов с металлическими анкерами.Используйте хорошую циркулярную пилу, чтобы обрезать столбы нужного размера, сделав концы прямыми углами.
Умный совет: Вставьте стойки в анкеры, выровняйте их с помощью спиртового уровня и закрепите двумя скобами 2×4. Вкрутите шурупы 2 1/2 дюйма в деревянные стойки.
Крепление опорных скоб
После этого необходимо прикрепить опорные балки к деревянным столбам, как на чертежах. Чтобы выполнить работу профессионально, вам необходимо выровнять балки 2 × 6 с обоих концов (опоры должны выступать на 1 1/2 дюйма с обоих концов).Кроме того, проверьте, выровнены ли опоры, прежде чем прижимать их к деревянным стойкам. Просверлите направляющие отверстия в балках и стойках, прежде чем вкручивать болты с квадратным подголовком 5 1/2 дюйма.
Верхний гребень
Как видно на изображении, поперечины должны выступать примерно на 1 1/2 дюйма с обоих концов. Кроме того, верхний конек должен быть установлен на 1 1/4 дюйма выше по сравнению со стойками, иначе вы не сможете правильно закрепить кровельные листы.
Крепление брекетов
Если вы живете в ветреной местности или вы закрепили столбы анкерами, а не забетонировали их, вам следует увеличить жесткость конструкции с помощью деревянных раскосов.Как вы можете видеть на изображении, вы должны обрезать оба конца скоб под углом 45º и зафиксировать их на месте с помощью винтов.
Просверлите направляющие отверстия в распорках и вставьте винты 2 1/2 дюйма, чтобы предотвратить расщепление дерева. Прежде чем вставлять винты, убедитесь, что скобы правильно выровнены.
Установка стропил
Следующим этапом проекта по деревообработке является изготовление стропил и установка их на место.
Для правильного отвода воды крыша должна иметь уклон не менее 15º.Поэтому срежьте оба конца стропил под углом 15º, используя циркулярную пилу с острым лезвием.
Крепление стропил
Чтобы плотно зафиксировать стропила к поперечным балкам, у вас есть несколько вариантов. С одной стороны, вы можете просверлить направляющие отверстия в лещах и вставить 3-дюймовые винты снаружи навеса.
С другой стороны, для крепления стропил к краевым балкам можно использовать угловые скобы. Используйте шурупы 1 1/2, чтобы надежно закрепить стропила. Попросите друга подержать стропила, пока вкручиваете шурупы.
Крепление кровельных листов
После установки стропил на место необходимо установить кровельные листы. Если вы хотите выполнить работу должным образом и получить долговечный результат, мы рекомендуем вам использовать 3/4-дюймовые фанерные листы с пазом и шпунтом и укладывать их, как указано в чертежах.
Покрытие крыши войлоком
Покройте крышу войлоком, убедившись, что полосы перекрываются не менее чем на 2 дюйма. Используйте скобы, чтобы прикрепить толь к фанере толщиной 3/4 дюйма. Установите задний и передний отливы над рубероидом, а боковые отливы должны быть установлены под войлоком.
Установите черепицу, начиная с нижней части крыши. Сначала установите начальный ряд выступами вверх. Продолжите установку, установив выступы и закрепив их скобами.
Навес для одной машины
Вид на навес с одной стороны. Установка решетчатых панелей по бокам была бы отличным способом защитить ваш автомобиль от непогоды.
Строительство навеса для машины
Навес для машины, вид спереди.
Как вы можете заметить, деревянная навес для машины представляет собой простую конструкцию с современным дизайном, идеально подходящую для любого двора.
Планы навеса для машины
Вид на навес с противоположной стороны. Как вы можете заметить, скат крыши достаточно крутой, чтобы эффективно отводить воду. У меня есть более новый и гораздо более свежий дизайн навеса для машины, так что посмотрите ЗДЕСЬ. Планы также поставляются с полными списками Cut & Shopping! Обещаю, вам очень понравится.
Как построить навес для машины
И последнее, но не менее важное: позаботьтесь о последних штрихах. Таким образом, вы можете установить решетчатые панели между столбами и использовать их в качестве экранов для уединения. Кроме того, необходимо заполнить отверстия шпатлевкой по дереву и дать ей высохнуть в течение нескольких часов, прежде чем шлифовать компоненты. Смотрите все мои планы навеса ЗДЕСЬ .
Умный совет: Нанесите несколько слоев морилки на структуру, чтобы защитить компоненты от гниения и улучшить их внешний вид.
Получить планы в формате PDF
Спасибо, что прочитали наш проект о том, как построить навес , и мы рекомендуем вам ознакомиться с остальными нашими статьями. Не забудьте поделиться нашими советами с друзьями, используя виджеты социальных сетей, если вы нашли этот проект полезным. ПОСТАВЬТЕ нам НРАВИТСЯ на Facebook, чтобы первыми узнавать о наших последних обновлениях и помогать нам создавать для вас больше бесплатных планов.
Стратегии смягчения последствий проектных исключений — Безопасность
Вертикальный зазор
Принятые критерии обеспечивают значения вертикального зазора для различных
функциональные классификации автомобильных дорог (табл. 19).Эти критерии установлены
чтобы обеспечить по крайней мере 1-футовую разницу между максимальным разрешенным транспортным средством
высоты и проезжей части, с дополнительными припусками на будущую замену покрытия.
Эти зазоры относятся ко всей ширине проезжей части (проезжей части и обочинам).
Формальное исключение конструкции требуется всякий раз, когда эти критерии не
соответствует применимой функциональной классификации.
Пояснения
Специальные стандарты вертикального просвета, принятые для межштатной автомагистрали.
Система поддерживает свою целостность в целях национальной обороны.На
Межгосударственные, высота конструкций в свету должна быть не менее 16 м.
футов (4,9 метра) по всей ширине проезжей части, включая полезную
ширина плеча. В городских районах клиренс 16 футов (4,9 метра) должен
применяются по крайней мере к одной маршрутизации. На других городских межгосударственных маршрутах,
высота в свету должна быть не менее 14 футов (4,3 метра). Дизайн
исключение требуется, если этот стандарт не соблюдается. Исключения на
Interstate также должен быть скоординирован с военным надводным развертыванием.
и Командно-распределительное транспортно-техническое агентство Департамента
обороны.
ТАБЛИЦА 19 Диапазоны минимального вертикального зазора | ||||
Тип проезжей части | Сельская | Городской | ||
США (футы) | Метрическая система (метры) | США (футы) | Метрическая система (метры) | |
Автострада | 14–16* | 4. | 14–16* | 4,3–4,9* |
Артериальный | 14–16 | 4,3–4,9 | 14–16 | 4,3–4,9 |
Коллектор | 14 | 4,3 | 14 | 4.3 |
Местный | 14 | 4,3 | 14 | 4,3 |
3–4,9* *17 футов (5,1 м) для ферм знаков и пешеходов
эстакады.
Источник: А Политика геометрического проектирования автомагистралей и улиц, AASHTO
Основная безопасность
Неблагоприятное воздействие конструкций с недостаточным вертикальным просветом очевидны (см. РИСУНОК 24).Удары по низким мостам создают риск для водителя транспортного средства, других лиц как на проезжей части, так и в экстремальных ситуации могут привести к закрытию моста на длительный период и необходимость дорогостоящего ремонта.
РИСУНОК 24 Перекрытие межштатной автомагистрали после столкновения с мостом. |
На рис. 24 представлена фотография, показывающая повреждения, нанесенные нижней части автомагистрали между штатами.
мост в результате столкновения с транспортным средством, которое было слишком высоким, чтобы пройти
под.Куски
бетона разбросаны по проезжей части, полностью закрывая это направление
межгосударственного.
Резюме
Таблица 20 обобщает потенциальное неблагоприятное воздействие на безопасность и эксплуатацию. конструктивного исключения для вертикального зазора.
ТАБЛИЦА 20 Вертикальный зазор: потенциальный вред Влияние на безопасность и эксплуатацию | ||||
Вопросы безопасности и эксплуатации | Автострада | Скоростная автомагистраль | Сельская | Городская артерия |
Столкновение с подвесной конструкцией | Х | Х | Х | Х |
Наезд сзади (транспортные средства, следующие за транспортным средством, которое столкнулся со строением) | Х | Х | Х | Х |
Мусор на проезжей части | Х | Х | Х | Х |
Длительные задержки из-за перекрытия проезжей части или полосы движения | Х | Х | Х | X |
Автострада: высокоскоростное шоссе с несколькими полосами движения.
только с развязкой (сельская или городская).
Скоростная автомагистраль: высокоскоростная многополосная магистраль с развязкой.
и доступ на одном уровне (сельский или городской).
Сельская 2-полосная: скоростная неразделенная сельская магистраль (магистраль, коллектор,
или местный).
Городские магистрали: городские магистрали со скоростью 45 миль/ч (70 км/ч) или
меньше.
Ресурсы вертикального зазора
- Политика межгосударственной системы стандартов проектирования, AASHTO, 2005 г.
- Руководство по политике федеральной помощи, FHWA, 2005 г.
- Политика геометрического проектирования автомагистралей и улиц, AASHTO, 2004 г.
- Руководство по геометрическому проектированию местных дорог с очень низкой интенсивностью движения (ADT ≤ 400), ААШТО, 2001.
Вернуться к оглавлению
NFPA 13 и допустимые пропуски спринклеров
Спринклер [упущения]Не каждое пространство в конструкции должно быть защищено спринклерами, и в NFPA 13 очень четко указано, что должно оставаться незащищенным в этих пространствах.
NFPA Journal®, ноябрь/декабрь 2011 г.
Мэтт Клаус
Экономить хотят все, включая строителей и владельцев зданий. Один из способов сделать это — исключить разбрызгиватели из тех мест, где согласно нормам разрешается их не размещать. Но важно точно знать, что это за области.
Автоматические спринклерные системы, установленные в соответствии с NFPA 13 «Установка спринклерных систем», предназначены для выполнения двух функций: защиты имущества и безопасности жизни.Чтобы системы достигли этих целей, общее правило состоит в том, чтобы обеспечить спринклеры для защиты всех помещений в здании. Однако есть несколько помещений, в которых спринклеры не требуются, поскольку их установка может быть нецелесообразна из-за геометрии здания. Аналогичным образом, есть и другие места, где спринклеры можно не устанавливать, где возможность воспламенения и развития пожара не является серьезной причиной для беспокойства.
Большинство пространств, из которых спринклеры могут быть исключены из конструкции NFPA 13, основываются на концепции скрытых пространств.
Скрытые пространства — это незанятые пространства, созданные в результате строительства. Эти пространства могут содержать трубопроводы и электропроводку для различных строительных систем или, во многих случаях, могут быть полностью лишены горючих материалов. Отправной точкой для всех проектировщиков, монтажников и силовиков, пытающихся определить, требуются ли спринклеры в конкретном скрытом пространстве, является то, что скрытые пространства должны быть спринклерными, если только Раздел 8.15.1 издания NFPA 13 2010 года не предусматривает альтернативное направление.
Одно из отличий этой секции — тип конструкции, которая используется для формирования скрытого пространства. Скрытые помещения, сооруженные из негорючего или ограниченно горючего материала, не требуется защищать автоматическими оросителями при условии минимальной горючей нагрузки и отсутствия доступа в помещение. Наличие горючей нагрузки увеличивает вероятность распространения огня в пространстве и, следовательно, требует защиты спринклерами.
Там, где к этим помещениям предоставляется доступ, жильцы здания обычно используют их для хранения, создавая топливную нагрузку, которой в противном случае не было бы в негорючем пространстве.
Там, где обеспечен доступ к негорючим или ограниченно горючим скрытым помещениям, спринклерная защита может не использоваться при условии, что это пространство не используется для проживания или хранения горючих материалов. Часто присутствуют панели доступа в негорючие скрытые пространства, чтобы можно было проводить техническое обслуживание строительного оборудования. В этих случаях наличие смотрового люка не означает, что необходимо установить спринклеры в негорючих помещениях, где не хранятся никакие товары.
Негорючие скрытые помещения без спринклеров
Там, где образуются горючие скрытые помещения, существует большая опасность распространения огня в полости. Однако существуют определенные горючие скрытые пространства, в которых спринклеры могут быть исключены. Из-за невозможности установки спринклеры можно не устанавливать в скрытых пространствах, образованных стойками или балками с расстоянием между внутренними краями менее 6 дюймов (15 сантиметров).
Точно так же скрытые пространства, образованные потолками, которые прикреплены непосредственно к деревянным балкам или в пределах 6 дюймов (15 сантиметров) от них, не требуют защиты от разбрызгивателей.
Горючие скрытые пространства, образованные там, где потолки прикреплены непосредственно к нижней стороне композитных деревянных балок или к металлическим каналам глубиной не более 1 дюйма (2,5 см), не требуют спринклерной защиты, где каналы балок противопожарные с интервалами не более 160 куб. футов (4,5 кубических метра) и где не менее 3,5 дюймов (8,8 сантиметра) этой установки установлено в нижней части балочных каналов. Если в потолках используются деревянные балки или конструкции из композитных деревянных балок, которые не прикреплены непосредственно к балкам, спринклеры можно не устанавливать, если используется изоляция для заполнения пустот от потолка до нижней части балок и где каналы балок через определенные промежутки времени противопожарные. не более 160 кубических футов (4.
5 куб.м) на всю глубину балки.
Другие горючие скрытые помещения, в которых можно не использовать спринклерную защиту, включают помещения, полностью заполненные негорючей изоляцией, и помещения, в которых открытые материалы полностью изготовлены из древесины, обработанной антипиренами.
Важно отметить, что отсутствие спринклеров в горючих скрытых помещениях может повлиять на гидравлическую конструкцию системы. Часто, когда в зданиях есть скрытые пространства, не предназначенные для пожаротушения, минимальная расчетная площадь, которую необходимо учитывать для этой части здания, составляет 3000 квадратных футов (279 квадратных метров), что вдвое больше, чем обычно ожидается для легких и обычных опасных помещений.Для получения дополнительной информации о том, когда расчетная площадь 3000 квадратных футов (279 квадратных метров) вступает в игру для скрытых горючих пространств, обратитесь к Разделу 11.2.3.1.4 в 2010 г. издания NFPA 13.
Внутри + снаружи
Отсутствие спринклеров не ограничивается горючими скрытыми помещениями.
Лестничные шахты негорючей конструкции допускается иметь спринклерной защитой только в верхней части шахты и под первой площадкой доступа над нижней частью шахты.
Другие помещения, которые могут оставаться неопрыскиваемыми, включают помещения под цокольными этажами, внешние палубы и платформы.Спринклеры могут быть исключены из этих помещений при условии, что они недоступны для хранения, не содержат такого оборудования, как конвейеры или отопительные установки, работающие на топливе, этаж выше не используется для обработки или хранения горючих или легковоспламеняющихся жидкостей, а конструкция пола герметична.
Разбрызгиватели также могут быть исключены из некоторых внешних пространств. Навесы, балконы, настилы, крыши и навесы, которые построены из негорючих материалов, ограниченно горючих материалов или дерева, обработанного антипиренами, не должны иметь спринклерную защиту.Другим открытым пространством, в котором можно не устанавливать спринклеры, является внешний выходной коридор, где наружные стены коридора открыты не менее чем на 50 процентов, а сам коридор полностью построен из негорючего материала.
Это очень распространенная система эвакуации для мотелей и многоквартирных домов.
Если системы NFPA 13 установлены в жилых помещениях, спринклеры могут не устанавливаться в ванных комнатах, площадь которых не превышает 55 квадратных футов (5,1 квадратных метра), если стены и потолок обеспечивают 15-минутный тепловой барьер.Это требование не распространяется на учреждения ограниченного ухода и дома престарелых, а также на ванные комнаты, которые выходят прямо в общественные коридоры. Другими бытовыми применениями, в которых спринклеры могут быть исключены, являются шкафы для одежды, бельевые шкафы и кладовые в жилых помещениях в отелях или мотелях, где площадь не превышает 24 квадратных фута (2,2 квадратных метра), а наименьший размер помещения не превышает 3. футов (0,9 метра). Эти туалеты и кладовые должны быть покрыты негорючим или ограниченно горючим материалом.
Стандарты жилых спринклеров
NFPA 13R, Установка спринклерных систем в жилых помещениях высотой до четырех этажей включительно, и NFPA 13D, Установка спринклерных систем в жилых домах на одну и две семьи, а также в промышленных домах, также разрешают не использовать спринклеры.
из определенных областей. NFPA 13D и NFPA 13R разработаны с единственной целью противопожарной защиты: безопасность жизни. По этой причине есть несколько дополнительных областей, которые можно не распылять, поскольку пожары в этих областях не связаны с человеческими жертвами.
В дополнение к допустимым упущениям, уже перечисленным для жилых помещений, где были установлены системы NFPA 13, спринклеры могут быть исключены в системах NFPA 13R на чердаках, технических помещениях пентхаусов, машинных отделениях лифтов, скрытых помещениях, предназначенных для вентиляционного оборудования жилых единиц, и других скрытые помещения, которые не используются или не предназначены для проживания или хранения. Спринклеры не требуются в чуланах на балконах или в подъездах снаружи жилого помещения, независимо от размера чулана, при условии, что чулан не имеет дверей или незащищенных проходов непосредственно в жилое помещение.При наличии оборудования, работающего на топливе, над оборудованием должен быть установлен по крайней мере один быстродействующий спринклер.
Подобно системам NFPA 13R и жилым помещениям систем NFPA 13, спринклеры можно не устанавливать в ванных комнатах площадью менее 55 квадратных футов (5,1 квадратных метра) и в туалетах площадью не более 24 квадратных футов (2,2 квадратных метра) в системах NFPA 13D. Спринклеры также не требуются в системах NFPA 13D на чердаках, технических помещениях пентхаусов, машинных отделениях лифтов и скрытых помещениях, содержащих только вентиляционное оборудование жилых помещений.
NFPA 13D также разрешает не использовать спринклеры в некоторых уникальных частях домов на одну и две семьи. Например, спринклеры не требуются в крытых неотапливаемых выступах на входе и выходе, если в жилище есть другие пути выхода. Кроме того, спринклеры не требуются в гаражах, пристроенных верандах, навесах и подобных сооружениях.
В идеале, все помещения в здании должны быть оборудованы автоматической защитой от разбрызгивателей. Однако это просто невозможно.Технические комитеты NFPA, которые готовят документы по спринклерам, тщательно изучили области, в которых спринклеры могут быть исключены, и максимально их ограничили.
Мэтт Клаус — старший инженер по пожарной безопасности в NFPA.
Schweigen 150-сантиметровая вытяжка Classic Series Canopy Outdoor с внешним двойным двигателем: Руководство по установке
СТРАНИЦА 1
РУКОВОДСТВО ПО УСТАНОВКЕ Isodrive 1600 Revision V1 БЫТОВАЯ ТЕХНИКА www.schweigen.com.
СТРАНИЦА 2
Алфавитный указатель 1.Добро пожаловать ____________________________________________________________________________________________________________ 3 2.
СТРАНИЦА 3
1. Добро пожаловать Благодарим вас за покупку новой системы Schweigen Isodrive. Чтобы получить максимальную отдачу от этого устройства, пожалуйста, прочтите это руководство по эксплуатации перед использованием и установкой. Руководство по эксплуатации содержит важную информацию о правильном использовании и обслуживании устройства, а также важные указания по технике безопасности. Это обеспечит вашу личную безопасность и непреходящую ценность вашей системы Isodrive.
Мы надеемся, что вам понравится ваша новая система Schweigen Isodrive.
СТР. 4
2. Ваша безопасность ПРЕДУПРЕЖДЕНИЕ Пожалуйста, внимательно прочитайте этот раздел, прежде чем приступать к работе с устройством. Осмотрите товар при получении. О любых повреждениях или дефектах НЕОБХОДИМО сообщить в течение 48 часов, иначе претензии не будут признаны. НЕ УСТАНАВЛИВАЙТЕ ЭТО ПРИБОР, ЕСЛИ ВЫ НАЙДЕТЕ ЕГО ПОВРЕЖДЕННЫМ. Если этот продукт установлен поврежденным, ни поставщик, ни продавец не будут нести ответственность за расходы, связанные с ремонтом, заменой, удалением или повторной установкой приборов.
СТРАНИЦА 5
2. Ваша безопасность Это руководство предназначено для установки моторной системы Isodrive после того, как навес/вытяжка или вытяжная решетка для ванной были установлены на стене или потолке. (См. руководство по установке навеса/вытяжки или вытяжки для ванной комнаты). ПРИМЕЧАНИЕ. Все измерения труб и гибких воздуховодов из ПВХ относятся к внутренним измерениям, если не указано иное.
Характеристики двигателя • Монтаж на крыше и стене со степенью защиты от атмосферных воздействий IPX4. • Сверхтихий центробежный вентилятор с длинными лопастями и загнутыми назад лопатками.
СТР. 6
2. Ваша безопасность ПРИМЕЧАНИЕ. Хотя расстояние менее 5–6 метров увеличивает мощность вытяжки, это приводит к более высокому уровню шума. Максимальная длина воздуховода 15 метров. Уточните у поставщика, требуется ли воздуховод большей длины. Ни в коем случае не уменьшайте размер воздуховода и избегайте резких изгибов. Минимальная высота установки Этот вентиляторный блок предназначен для установки на высоте не менее 2,1 метра (измеряется до нижней части крыльчатки вентилятора) над полом или землей.
СТР. 7
3.Описание Двигатель Isodrive 1 2 3 4 5 6 i ii В комплект входят: 1. Двигатель Isodrive 1600 (прибл. 405 Вт x 220 мм) Прибл. 3-метровый кабель на 10 А и стандартная вилка 2. Огнестойкая стояковая труба из ПВХ 150 мм (160 мм OD1) Примечание: вырез для кабеля только на нижнем конце 6 метров, диаметр 200 мм (наружный диаметр 210 мм1) 4.
Адаптерное кольцо с раструбом 200-мм воздуховод к стояку 150 мм 5. Необходимо установить защитный экран для предотвращения попадания дождя/воды в устройство 6.
СТРАНИЦА 8
4.Установка Двигатель 1600 Крепление защиты от атмосферных воздействий (только для двигателя 1600) 50 мм Выступ трубы над шнуром питания dektite Труба ПВХ 150 мм (стопорные отверстия на конце вентилятора) Dektite Закрепите модуль вентилятора с помощью бокового стопорного винта Установите боковые опоры для размещения трубы Ремень для опор Адаптер с раструбом Соедините к вытяжке ПРИМЕЧАНИЕ: Предотвратите скручивание шнура, протянув его через верхний конец вилки. Подключите к источнику питания ПРИМЕЧАНИЕ: Минимальная длина воздуховода 4 метра. Полностью растянуть гибкий воздуховод, обрезать по длине.
СТР. 9
4.Установка Установка на крыше Рекомендуемая длина воздуховода: двигатель 1600 — от 5 до 6 метров. Надежно закрепите трубу из жесткого ПВХ диаметром 150 мм (ISD) на балках, фермах или других соответствующих конструкциях: см.
рисунок 1. Труба должна быть установлена вертикально, проход через крышу должен быть герметизирован с помощью Dektite или другой подходящей герметизирующей мембраны или устройства. Убедитесь, что труба из ПВХ выступает не менее чем на 50 мм за верхнюю часть Dektite, и убедитесь, что узел вентилятора не касается обшивки крыши по верхнему краю, см. рис. 1.
СТРАНИЦА 10
4.Установка Установка на стене Этот тип установки аналогичен монтажу на крыше, при этом необходимо, чтобы труба выступала за поверхность стены не менее чем на 50 мм, см. рис. 2. Если длина трубы укорочена, воспроизведите прорезь для выхода шнура питания на внутренней стороне стены. ВАЖНО ДЛЯ ДВИГАТЕЛЯ 1600: Защитный кожух должен быть прикреплен к верхней крышке бокового фланца с помощью 3 прилагаемых винтов. Кроме того, необходимо использовать подвесной кронштейн для настенного крепления, для получения дополнительной информации см. стр. 15.
СТР. 11
4. Установка ВАЖНАЯ ИНФОРМАЦИЯ: При монтаже трубы стопорные отверстия вентилятора должны находиться на внешнем конце трубы (конец вентилятора) Минимум 150 мм в длину Труба из ПВХ 150 мм Переходник с раструбом Погодозащитный кожух самый верхний Стопорные отверстия на 10 и 4 Стопорный винт Гибкий 200-мм воздуховод Минимум 50 мм Двигатель 1600 Гнезда для шнура внизу (положение на 6 часов) ПРИМЕЧАНИЕ.
Убедитесь, что шнур питания проходит через выходной паз и не может свернуть назад, ограничивая входное отверстие вентилятора. Прикрепите защитный экран с помощью 3 винтов, предусмотренных при настенном монтаже.
СТР. 12
4. Установка Установка на плоской крыше Монтаж на плоской крыше с использованием дополнительного монтажного фланца*.
СТР. 13
4. Установка Установка через стену для Isodrive 1600 Из-за веса и обеспечения устойчивости двигателя Isodrive 1600 необходимо использовать подвесной кронштейн. Гарантия будет аннулирована, если подвесной кронштейн не используется.
СТР. 14
4. Установка узла заслонки блока вентилятора для Isodrive 1600 1.Соберите узел заслонки в молдинг кожуха воздухозаборника вентилятора, убедившись, что крепежные винты совмещены с отверстиями. Соосность можно проверить визуально, сложив створки жалюзи. 2. Полностью затяните оба винта и еще раз проверьте посадку в отверстиях.
3. Установите узел на воздуховод в соответствии с прилагаемой инструкцией по установке.
СТР. 15
4. Установка Установка с двумя двигателями (подходит для серии CL) Если необходимо использовать два двигателя, следуйте приведенному ниже методу. Каждый двигатель должен иметь отдельный дымоход.См. рис. 9. Два двигателя могут быть подключены электриком. Двигатель 1600 Z: Минимальное расстояние между двумя вентиляторами составляет 600 мм. Z Должна быть отдельная дымовая труба для установки сдвоенного вентилятора. Подсоединение к вытяжке. Подсоединение к двигателю. Используйте плавные изгибы для максимального потока воздуха. Удалите излишки воздуховода, обрезав его по длине.
СТР. 16
4. Установка Пример установки с двумя двигателями Если необходимо использовать два двигателя и имеется только один выпускной патрубок 200 мм, следуйте приведенным ниже методам для каждого двигателя, затем соедините Y-образную деталь перед соединением воздуховода с воздуховодом.
навес / вытяжка.См. рис. 10.
СТР. 17
4. Установка Пример установки с двумя выпускными отверстиями 200 мм Это используется, когда должен использоваться один двигатель и имеются два выпускных отверстия 200 мм, см. рис. 11. Двигатель 1600 200 x 200 x 200 мм Если многофункциональное Y-образное соединение, которое входит в комплект поставки, вам нужно будет обрезать по размеру. Убедитесь, что гибкий воздуховод полностью растянут и как можно короче. Используйте плавные изгибы для максимального потока воздуха. Удалите излишки воздуховода, обрезав его по длине.
СТР. 18
5.Измерения Измерения для Isodrive 1600 (не в масштабе) 405 мм 148 мм 220 мм 190 мм 90 мм 35 мм 225 мм 440 мм Dektite 160 мм Заслонка в сборе не показана на схеме.
СТР. 19
6. Гибкий воздуховод 1. Гибкий воздуховод Гибкий воздуховод должен быть полностью вытянут и обрезан до необходимой длины при установке. Максимальная производительность вентилятора не будет достигнута, если воздуховод не будет полностью вытянут.
Неполное удлинение воздуховода приводит к меньшему проходу воздуха и более низким воздушным потокам.Неправильная установка может уменьшить воздушный поток или повысить уровень шума. Вызовы, связанные с неправильной установкой, приведут к взиманию платы за обслуживание с клиента.
СТРАНИЦА 20
6. Гибкий воздуховод 1. Неглубокое пространство под крышей На неглубоких чердачных пространствах не сдавливайте и не перегибайте гибкие воздуховоды, так как это значительно уменьшит поток воздуха. Изгиб под углом 90 градусов из ПВХ или оцинковки можно использовать вместо изгиба, см. рис. 12. Изгиб под углом 90 градусов из ПВХ или из оцинковки Рис. может вызвать шум в системе.Воздуховод должен быть все время в натянутом состоянии.
СТРАНИЦА 21
6. Гибкий воздуховод 1. Крепление гибкого воздуховода Гибкий воздуховод должен быть установлен с опорами с максимальным интервалом 1,5 метра. Гибкие воздуховоды можно поддерживать с помощью клейкой ленты или изоляционной ленты.
При условии, что он не ограничивает внутренний диаметр воздуховода. Воздуховоды, установленные петлей над подвесными балками, должны быть установлены таким образом, чтобы изменение направления было постепенным. Может потребоваться поддержка воздуховода с помощью подвесов, см. вариант 2.
Page 22
Page 22
Page 22
Page 22
7.
Page 23
Page 23
7. Список деталей 1. Список запчастей для ISODRIVE 1600 Номер Номер Часть 1 P1120 P1120N Описание Количество M4x160 мм Пан Головной винт 4 м4 Кепс (не показан на рисунке ) 4 5 P1114 Конденсатор 3.
СТРАНИЦА 24
8. Техническое обслуживание 1. Восстановление или очистка крыши Перед выполнением ремонта или очистки крыши, пожалуйста, полностью накройте внешнюю систему двигателя и избегайте любого химического контакта.ВАЖНО Гарантия не распространяется на любые повреждения, вызванные использованием химических продуктов.
