Cтальные профильные трубы и фланцы
В строительной сфере используются изделия металлопроката, широчайший ассортимент которых дополнен так называемыми профильными трубами. Подобная продукция, изготовленная из углеродистой или низколегированной стали, оснащается квадратной, овальной, прямоугольной формой сечения. Клиенты заказывают у компании Каур http://kayp.ru/ трубы нержавеющие, фланцы.
Технология производства
Заготовка приобретает необходимую форму, находясь на сгибочном механизме. Концы согнутого профиля скрепляются между собой сваркой. После прохождения металлического листа через валы прокатного стана образуется поперечное сечение круглой формы. Цель применения профильных труб контролирует толщину стенок продукции. Металлургическим предприятиям доступна технология горячей деформации, когда изделие проходит последовательные этапы нагревания и охлаждения.
Она способствует снижению параметра внутреннего напряжения готовой продукции без изменения ее изначальной формы.
Сегодня продаются холоднодеформированные и горячедеформированные, электросварные холоднодеформированные и электросварные профильные трубы. Неразрушающий способ поможет выяснить уровень качества шва готовых труб, а обработка температурой уменьшит слишком высокое значение механического напряжения структуры продукции.
Формы и габариты
Повышенный коэффициент сопротивления к изгибу считается главным преимуществом профильной трубы. Современная металлургическая промышленность выпускает профтрубы с разнообразнейшими размерами поперечного сечения. При возведении определенных строительных объектов учитываются типоразмеры этих изделий металлопроката. Их минимальное значение равняется 10 на 10 миллиметрам, а наибольшее — 450 на 350 миллиметрам. Параметр длины изготовляемого изделия изменяется в пределах шести или двенадцати метров.
Государственные стандарты контролируют параметры профтруб, разделяемых по форме и габаритам сечения. Используемые сегодня ГОСТы 8645-68 и 13663-86 выдвигают строжайшие требования к технологии производства этого металлопроката.
Все предприятия, создающие данный тип металлургической продукции, предоставляют своим клиентам подробный прайс на изделия. Там содержится стоимость и полный перечень продукции, выпускающейся определенным металлургическим заводом.
Сферы использования, преимущества, недостатки
Профильные трубы, снабженные размерами 20 на 20 миллиметров, являются обязательными элементами каркасных конструкций беседок, ангаров, павильонов. Подобные изделия также отлично заменяют очень толстые арматурные стержни. Труба размером сорок на сорок миллиметров — главный конструкционный элемент оснований рекламных щитов, специальных лесов для строительства зданий.
Изделия металлопроката с наименьшим сечением используются в производстве устройств бытового предназначения, предметов для спортивных соревнований, тентов, палаток. Профильные трубы дополняют конструкцию систем кондиционирования, холодильного оборудования, элементов мебельных гарнитуров.
Они оснащены отличным сопротивлением к воздействию нагрузок, оказываемых изгибом и кручением.
Другие полезные характеристики позволяют применять этот металлопрокат в строительной индустрии. Недостатки изделий показаны высокой трудоемкостью процесса производства профиля горячедеформированным методом.
Незащищенная специальными покрытиями конструкция подвергается серьезному коррозионному влиянию внешней среды. Если готовая продукция состоит из нелегированного металла, она проходит операции оцинковывания. Оцинкованные профтрубы находятся в конструкциях, устанавливаемых в сырых местах, поверхность которых периодически смачивается дождем или покрывается снежным слоем.
Стальной сплав 09Г2С для профильных труб
Пустотелые профтрубы производятся путем обработки листов, отлитых из стали 09Г2С. Готовые изделия с оптимальными эксплуатационными свойствами распространились в загородном и промышленном строительстве. Кодовая маркировка стали расшифровывается так:
- Цифра «09» показывает объем углерода, находящийся в стальном сплаве. Сталь данной марки содержит 0,09 процента углерода;
- Сочетание символов «Г2» показывает количество процентов марганца, содержащегося в стали.
Здесь он достигает двух процентов; - Символ «С» показывает количество кремния в этом сплаве. Его марка содержит один процент кремния.
Здесь он достигает двух процентов;Готовая профтруба наделена привлекательным обликом, поверхность которого можно не обрабатывать. Изделие содержит наименьшее число швов. Типоразмеры профильных труб 09Г2С начинаются с 12 на 200 миллиметров, поэтому редко применяются в строительстве загородного жилья. Этот дорогостоящий металлопрокат распространен в каркасных конструкциях огромных объектов коммерческого предназначения. Подобная тенденция обусловлена способностью материала выдерживать повышенные нагрузки без потери запасов прочности при производстве изделий.
Стальные фланцы — виды, преимущества и характеристики

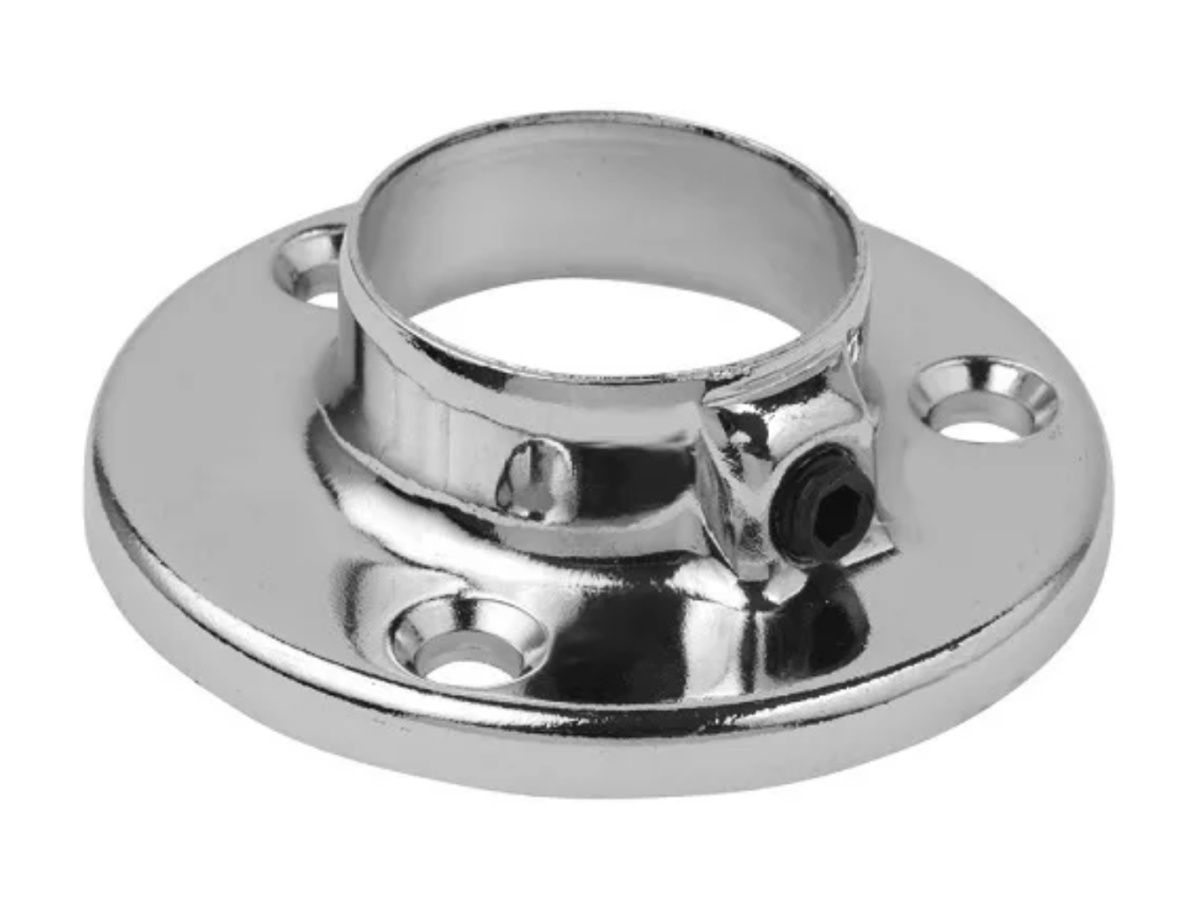

Фланец — элемент трубопровода, который выглядит как металлическое кольцо или диск с отверстиями для болтов и шпилек. Магистральные трубопроводы для подачи пара, воды, газа или нефти выглядят сплошными линиями, но по факту соединены между собой фланцами.
Элементы могут иметь разную форму — квадратные, круглые. Их используют для прочного соединения труб и арматуры, подключения оборудования к трубопроводу, монтажа некоторых его деталей. Фланцы обеспечивают безопасность работы магистралей, простоту разборки и сборки конструкции.
Как выглядит конструкция
Обычно фланцы используют попарно. В деталь вставляется труба и прочие элементы магистрали. Во вторую крепежную деталь вставляют следующую трубу, а после 2 элемента стягивают болтами. Для этого по внешнему периметру фланца предусмотрены отверстия для болтов. После заваривают место стыка.
Согласно ГОСТ 33259-2015 можно использовать такие материалы для изготовления фланцев:
- Ковкий, серый чугун.
- Литье из высоко- или низколегированной стали.
- Литье из коррозионностойкой, теплоустойчивой стали.
Обычно для изготовления фланцев производители используют марки стали 09Г2С, ст20 или 12X18h20T.
Преимущества и недостатки стального фланца
К плюсам применения фланцевых деталей из стали можно отнести прочность изделий, которые хорошо выдерживают скачки температуры, воздействие транспортируемой среды.
При этом элементы стойкие к коррозии, воздействию рабочей среды на корпус фланца. Главным плюсом считается возможность быстрого демонтажа конструкции при помощи гаечного ключа. Применение стальных фланцев предусматривает дополнительную герметизацию при помощи уплотнительных колец. При покупке фланца важно выбрать 2 одинаковых по размерам элемента, иначе не получится их качественно соединить.
Преимущества использования стального фланца:
- Функциональность.
- Простой монтаж.
- Низкая цена.
- Надежность.
- Долгий срок службы.
- Использование при разных характеристиках транспортируемой среды и на любых трубопроводах.
К минусам можно отнести быстрый износ уплотнительных колец. Придется время от времени менять эти элементы на новые.
Где используются крепежи
Применяют фланцы из стали почти повсеместно. Они востребованы во время сборки теплотрасс, бытовых систем водоснабжения, трубопроводов, промышленных систем и газопроводов.
Для чего они нужны:
- Стыковки труб разного диаметра между собой.
- Закрепления на магистрали разного устройства и арматуры.
- Безопасного подведения трубы к входу в резервуары, сосуды под высоким давление и пр. аппараты.
Важно подобрать для соединительной детали правильный крепеж − болты, гайки, шайбы, шпильки. На выбор фланцевого крепежа влияет тип, давление и температура транспортируемой среды.
Разновидности фланцев
Классификация крепежных элементов выглядит таким образом:
- Литые, которые можно использовать при температуре от −250°С до +600°С. Рабочее давление 1,6-20 мПа
- Плоские приварные. Температурный режим от −70°С до +300°С. Рабочее давление 0,1-2,5 мПа
- Фланцы для стыковой сварки, которые можно устанавливать для работы при температуре −250°С до +600°С. Рабочее давление 0,1-20 мПа
- Стальные элементы с приварным кольцом. Температурный режим от −30°С до +300°С. Рабочее давление 0,1-3 мПа
Самыми распространенными являются плоские приварные фланцы, но воротниковые считаются более прочными и удобными в использовании.
Воротниковый фланец
В такой трубопроводной детали есть юбочное кольцо, при помощи которого фланец соединяется с магистральной трубой. После стыковки трубы и фланца, его закрывают сварочным швом. Приварные встык детали не насаживают, а просто пристыковывают к трубе. Затем обваривают с 1-ой стороны, что упрощает будущие монтажные работы.
Воротниковые крепежи можно использовать на трубопроводах среднего и высокого давления, сделанные из легированной стали по ГОСТ 12821-80. Диаметр фланца может быть от 15 мм до 500 мм. Изготавливают эти крепежи с выступом, пазом, шипом или впадиной. При монтаже фланец могут надеть на конец трубы, а после дважды приваривают по контуру соединения.
Делают воротниковые фланцы методом литья и штамповки.
Плоский фланец
Деталь напоминает плоский стальной диск, который используют для присоединения арматуры к трубе. Крепежный элемент изготавливают по ГОСТ 12820-80. Фланцы плоские нельзя использовать на магистралях с токсичной, пожаро- и взрывоопасной средой, передаваемой по трубам. Диаметр элемента на пару мм выше, чем внешний диаметр трубопровода, чтобы было удобно насаживать трубу. После насаженную деталь обваривают газо- или электросваркой в месте стыка. Использовать плоский фланец можно для труб диаметром от 10 мм до 1600 мм.
У фланцев этого вида имеется выступ в виде усеченного конуса, в который нужно вставить магистральную трубу.
Тут потребуется сделать только один сварной шов, что снижает время работы на участке. При использовании этого варианта можно в будущем быстро провести модернизацию трубопровода, снять кусок трубы или полностью демонтировать систему. Срезать трубу не нужно, можно только снять воротниковый фланец.
Использовать крепеж можно потом еще раз. За счет воротника и тому, что по высоте конус имеет разную толщину стенок, крепеж способен выдержать большее давление, чем плоский приварной фланец. Для демонтажа плоского фланца, нужно газовым резаком раздуть шов по направлению к крепежу. Затем на стыке ставят новый фланец, а место соединения снова обрабатывают. В качестве уплотнительного материала для плоского крепежа используют прокладки. Они крепко и герметично защищают соединение от протечек рабочей среды.
Другие виды фланцев
Существуют глухие виды фланцев. Они не используются для соединения труб, но главная задача таких элементов — заглушить трубопровод, чтобы не демонтировать магистраль или обеспечить доступ к внутренней части трубы при необходимости.
Ставят элементы на концах трубопровода, также можно использовать на концах полостей с высоким давлением.
Есть еще фланцевый патрубок, который визуально отличается от стандартного фланца. Он используется в виде подложки при монтаже фланцевого соединения в трубопроводах низкого давления. В результате можно сэкономить деньги на покупку комплектующих деталей. Патрубок делают из углеродистой стали, его можно применять для нержавеющих труб, так как он не контактирует с рабочей средой внутри магистрали.
Производство соединительных элементов при помощи ковки
Заготовки для кованых крепежей делают при помощи ковки. В качестве исходного сырья подходит блюм, сортовой прокат и слитки. Ковка является самым технологическим вариантом изготовления фланца, так как отличается простотой работы и высоким показателем производительности. Материалы для выпуска фланцев не считаются бюджетными, а элементы после придется обрабатывать при помощи дорогостоящей техники.
Литейный вариант выпуска фланцев (ГОСТ 33259-2015)
Различают несколько типов литья:
- шлаковое центробежное;
- в грунт;
- под давлением.
Первый вариант — самый технологический, современный, так как получил высокую степень однотипности металла, предполагает разнообразный выбор сырья, позволяет делать детали высокого качества.
Этот вариант изготовления крепежей очень востребован, так как можно делать фланцы с нужными характеристиками, которые помогут решать задачи на магистральном трубопроводе.
Выпуск фланцев по методу нарезки из проката
Из-за низкой себестоимости и простоты технологического процесса, резка фланцев из проката является самым экономичным способом. Но есть минусы. К ним можно выделить параметры гибочного станка, которые ограничивают размеры заготовок, так что делать можно на нем только приварные плоские крепежи из стали.
Метод штамповки
Чаще всего этот вариант используется, когда у производителя висит большой заказ на линии. Способ простой, отличается высокой производительностью. Но производство фланцев при помощи метода штамповки предполагает не просто применение дорогостоящего оборудования, но и покупку сортового металла, производство самого штампа.
Главные этапы выпуска фланцевой заготовки (по ГОСТу 33259-2015):
- Поставка круга.
- Нарезка заготовок для выпуска будущего фланца из круга. Для этого стальной круг пускают на линию разреза, где с помощью ножниц создаются диски нужных параметров.
- Изготовление поковок. В этом случае деталь нагревается до нужной температуры индуктивным способом, а после отправляется под пресс.
- Пресс-оборудование формирует заготовку наружной поверхностью детали. Она же в будущем становится фланцем.
- Нанесение маркировки.
- Обработка поковок.
- Сверление отверстий на детали для крепежа. Их нужно расположить по окружности. Для этого задействуют многофункциональные станки-полуавтоматы.
- Прохождение контроля качества. На крупных заводах проверку качества выполняют специальные отделы.
- Упаковка детали.
- Хранение и доставка.
Выпуск плоских, аппаратных и воротников крепежей
Аппаратные стальные фланцы применяют в нефте- и химической промышленности, нефтеперерабатывающей и прочих отраслях.
Делают детали при помощи метода штамповки или плазменной резки. Главное отличие аппаратных фланцев в том, что они могут отличаться внешне и методом стыка с трубой. Для этих деталей делают разные уплотнители — круглые, овальные или квадратные. Материал изготовления аппаратных фланцев — сталь.
Плоские фланцы применяют в приборо- и машиностроении. При помощи крепежей можно подключить к трубопроводу затворы, клапаны, фильтры и задвижки.
Плюсы плоского фланца:
- Простая установка.
- Хорошая свариваемость с трубой.
- Точное соответствие размерной сетке.
- Долгий срок службы.
Воротниковые крепежи необходимы на трубопроводах с давлением среды от 16 Мпа. Обычно используют для труб большого размера, для стыка магистрали с сосудами, технологическими аппаратами и резервуарами. Задействуют детали в энергетической, химической, пищевой и нефтегазовой промышленности.
По материалу изготовления воротниковые могут быть сделаны из:
- Оцинковки (применяют для повышения стойкости элемента к внешнему воздействию).
- Нержавеющей стали (дает детали большой запас прочности).
- Обычной стали.
К минусам таких фланцев можно отнести:
- Высокая цена производства.
- Из-за скачков температуры крепежи слабеют.
- Высокая трудоемкость.
Характеристики и цены на стальные фланцы
Элементы подвергаются нормированию, их параметры указаны в ГОСТ, четко определены. Отход от стандартных типоразмеров или технологии производства строго запрещен. Перед покупкой партии фланцев необходимо запросить сертификат производителя у продавца.
Главные характеристики изделий — их габариты. В отношении фланцев действует особый сертификат, где указаны размеры крепежа. Чтобы в будущем не столкнуться с покупкой некачественной детали, важно изучить паспорт фланцев на предмет соответствия соединительного элемента с этим документом. Если есть отличия, то лучше воздержаться от покупки.
При внешнем сходстве крепежные элементы отличаются друг от друга по внутреннему и внешнему диаметру.
Обращайте также внимание на показатель рабочего давления, которое фланец может выдержать в длительном периоде. Измеряется такой показатель в барах, обозначение на детали — PN. Стоимость соединительных элементов является производной величиной от этой характеристики и от условного диаметра.
При выборе комплекта стальных фланцев важно учитывать внутренний, наружный диаметр элементов, вес и толщину пластины. Маркировка на элементе позволит узнать номинальное давление и диаметр, марку металла, исполнение уплотнительной поверхности. Цена фланцев зависит от их конфигурации и параметров.
Теперь вы понимаете, что такое фланцы, что они из себя представляют, как их изготавливают на производстве. Знания позволят вам отличить стальные крепежи от плоских приварных. Вы сможете разбираться в соединительных элементах в повседневной жизни, так как фланцы ставят и на небольших трубопроводах, по которым газ или питьевая вода поступают в дом.
Фланец плос. стал. Д100 Ру=16, ID01003605, 531 руб.
, ID01003605, , ФланцыФланец стальной плоский приварной ГОСТ 12820-80
Фланец плоский – соединительная деталь трубопровода или трубопроводной арматуры, представляющая собой стальной плоский круглый диск (кольцо) с отверстием в центре для трубы, уплотнительной поверхностью и симметрично расположенными отверстиями под болты или шпильки. Предназначены фланцы плоские для надежного и герметичного соединения труб между собой и присоединения к трубопроводу резервуаров, котлов, патрубков аппаратов, приборов, изделий арматуры и т. д.
Внутренний диаметр фланца стального плоского превышает наружный диаметр соответствующей по условному проходу трубы, так как труба вставляется во фланец (или фланец надевается на трубу). Приварка фланца плоского производится как с наружной стороны фланца, так и с внутренней по всей окружности трубы.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
| Обозначение | фланец плоский |
| Проход условный, Ду | 15 — 500 |
| Давление рабочее, МПа | 1,6 (16) |
| Температура рабочей среды, °С | не более 300 |
| Конструкция | ГОСТ 12820-80 |
| Исполнение | 1 |
| Материал изготовления | сталь 20 |
| Способ изготовления | ковка, литье |
| PN | DN | D (mm) | D1 (mm) | dв (mm) | D2 (mm) | n | d (mm) | h (mm) | h+b (mm) | b (mm) |
| 1,6 | 10 | 90 | 60 | 15 | 42 | 4 | 14 | 2 | 14 | 12 |
| 15 | 95 | 65 | 19 | 47 | 4 | 14 | 2 | 14 | 12 | |
| 20 | 105 | 75 | 26 | 58 | 4 | 14 | 2 | 16 | 14 | |
| 25 | 115 | 85 | 33 | 68 | 4 | 14 | 2 | 18 | 16 | |
| 32 | 135 | 100 | 39 | 78 | 4 | 18 | 2 | 18 | 16 | |
| 40 | 145 | 110 | 46 | 88 | 4 | 18 | 3 | 20 | 17 | |
| 50 | 160 | 125 | 59 | 102 | 4 | 18 | 3 | 22 | 19 | |
| 65 | 180 | 145 | 78 | 122 | 4 | 18 | 3 | 24 | 21 | |
| 80 | 195 | 160 | 91 | 133 | 4 | 18 | 3 | 24 | 21 | |
| 100 | 215 | 180 | 110 | 158 | 8 | 18 | 3 | 26 | 23 | |
| 125 | 245 | 210 | 135 | 184 | 8 | 18 | 3 | 28 | 25 | |
| 150 | 280 | 240 | 161 | 212 | 8 | 22 | 3 | 28 | 25 | |
| 200 | 335 | 295 | 222 | 268 | 12 | 22 | 3 | 30 | 27 | |
| 250 | 405 | 355 | 273 | 320 | 12 | 26 | 3 | 31 | 28 | |
| 300 | 460 | 410 | 325 | 370 | 12 | 26 | 4 | 32 | 28 | |
| 350 | 520 | 470 | 377 | 430 | 16 | 26 | 4 | 34 | 30 | |
| 400 | 580 | 525 | 426 | 482 | 16 | 30 | 4 | 38 | 34 | |
| 500 | 710 | 650 | 530 | 585 | 20 | 33 | 4 | 48 | 44 |
Металлобаза Зеленокумская — Ограждения для промышленных объектов из профильной трубы Protect
Система панельных ограждений Protect предназначена для быстрого и качественного ограждения периметров жилых, общественных, производственных территорий.
Все элементы ограждения для промышленных объектов из профильной трубы Protect производятся из оцинкованной стали, что обеспечивает срок службы до 50 лет – подтверждено письменной гарантией Grand Line.
Монтаж ограждений Protect не требует сварочного оборудования. Ограждения собираются при помощи шуруповерта. Применяются саморезы 5,5х19. Конструкция ограждений обеспечивает антивандальность.
Послемонтажное обслуживание ограждения не требуется.
С ограждением Protect можно заказать калитки, распашные и откатные ворота, также изготовленные из профилированной трубы.
Порошковая окраска
Складские цвета
RAL 6005, 8017
Стандартные цвета по каталогу RAL, производимые под заказ
1014, 1021, 3005, 3020, 5005, 7040, 9005, 9016
Секции Protect
Секции ограждения Protect свариваются из стальных горячеоцинкованных профилей 60х20 мм (горизонтальные) и 40х20 мм (вертикальные).
Сварка осуществляется по технологии СМТ (Cold Metal Transfer) с последующей покраской.
Перед покраской панель проходит 9 стадий подготовки поверхности, в том числе нанесение конверсионного слоя OXSILAN. Такой метод подготовки к покраске увеличивает коррозионную стойкость и долговечность изделия в 2 раза.
Цинкование по ГОСТ 52246.
Секция выполнена из труб 60х20х1мм и 40х20х1 мм.
Ширина панели: 2,5 м
Высота панели: 1,0 м; 1,5 м; 2,0 м
Столбы и основания
Для ограждения Protect применяются столбы 62х55 или 90х55 мм из стали толщиной 1,4 мм. Столбы защищены цинкованием по ГОСТ 52246.
Перед покраской столбы проходят 9 стадий подготовки поверхности, в том числе нанесение конверсионного покрытия OXSILAN. Эта технология обеспечивает увеличение коррозионной стойкости и срока службы изделия в 2 раза.
Соединительный шов создан по уникальной технологии seam-lock. Технология позволяет не применять сварку, что обеспечивает сохранность цинкового покрытия, т.
е. долговечность каждого столба.
Пластиковая заглушка поставляется вместе со столбом.
| Высота панелей | Столб | Высота столба под бетонирование |
| 1,0 м | 62х55х1,4 мм 90х55х1,4 мм |
1,5 м |
| 1,5 м | 2,0 м | |
| 2,0 м | 2,5 м |
Винтовые опоры для столбов ограждения.
Применяются в качестве альтернативы бетонированию столбов.
- возможен монтаж ограждения в любых климатических зонах и погодных условиях
- возможен монтаж в различных грунтах, даже в тех где бетонирование не возможно, скалистые грунты, вечная мерзлота
- высокая скорость монтажа, при автоматизации процесса закручивания опор
- избавляют от необходимости дополнительных действий по заказу, доставке и размещению бетона
- избавляют от ошибок при заливке бетона:
- неверная глубина или невозможность проконтролировать глубину каждой лунки
- отсутствие армирования
- неверная марка бетона
- возможен демонтаж и последующий повторный монтаж ограждения
- возможна точная регулировка столба по вертикали до и после установки ограждения
Винтовые опоры без фланца предназначены для столбов 62х55 мм.
Столб погружается в гильзу опоры на глубину 0,5 м, регулируется по вертикали и фиксируется болтами М16, вкрученными в приваренные к опоре гайки.
Винтовые опоры на фланце предназначены для любого столба на треугольном фланце. Фланцы скрепляются между собой болтами и гайками М13. Столб регулируется по вертикали проставочными шайбами.
Крепления
Секция ограждения Protect крепится к столбам при помощи L-кронштейна через саморезы с EPDM шайбой 5,5х19.
При монтаже ограждений Protect бетонируется столб, к которому крепятся L кронштейны и секция. Затем с другой стороны устанавливается столб с ответными L кронштейнами. При наличии бригады установщиков можно собирать сразу несколько секций на земле и затем бетонировать.
|
|
|
|
|
КамчатскийФланец, цена на плоские фланцы стальные приварные
org/Breadcrumb»>Фланцы для трубопроводов
Фланцы используются для соединения различных трубопроводов между собой.
Фланец — надежный элемент для прочного и герметичного соединения труб между собой. Способны выдерживать высокое давление, а также прочие неблагоприятные эксплуатационные условия. Фланцы имеют определенные квадратные или круглые формы со специальными отверстиями для болтов и шпилек Их конструкцию регламентирует отдельный ГОСТ.
Стальные фланцы в промышленности
Фланцы стальные подходят для всех видов труб и способны выдержать воздействие высоких температур. Металл отличается прекрасной устойчивостью к неблагоприятной рабочей жидкости, поэтому его применяют даже в системах, по которым транспортируют щелочные вещества. Надежные фланцы стальные признаны экологически чистыми и соответствующими санитарным нормам.
Их можно использовать для следующей арматуры:
- Задвижки;
- Клапаны;
- Фильтры.
Также фланцы стальные позволяют выполнить быстрое соединение частей трубопроводов. В отдельных случаях фланец может производиться вместе с главной деталью.
Приварные фланцы выполняются в форме колец или дисков, характеризующихся равномерным расположением отверстий для крепежных болтов или шпилек. Надежные фланцы стальные приварные можно использовать для крепления арматуры к трубопроводам. Обычно они рассчитаны на работу под условным давлением, не превышающим 1,6 Мпа. Приварные фланцы отличаются конструкцией, подразумевающей наличие соединительного выступа. Фланцы стальные приварные целесообразно применять для патрубков, резервуаров, а также прочих приборов.
Назначение плоских фланцев для труб
Плоские фланцы – еще один вид соединительных элементов, подходящих для стыковки отдельных частей трубопровода.
Их целесообразно применять в системах, функционирующих под невысоким давлением. Плоские фланцы выгодны экономически, их закупка в большом количестве не приведет к значительным материальным затратам. Фланцы представляют собой диски с отверстиями. Внутренний диаметр плоских фланцев немного превышает аналогичный параметр трубы, к которой они будут прикреплены.
Для монтажа элементы сначала надеваются на трубопровод, после чего фланцы приварные фиксируются при помощи газо- или электросварки. Легкий фланец плоский приварной нежелательно использовать на трубах, применяемых для транспортировки агрессивных сред. Каждый из них имеет уплотнительную поверхность. Любой фланец плоский приварной устанавливается на прокладку, необходимую для повышения герметичности. Сварочный шов обязательно покрывают антикоррозийным составом: эмалью или грунтовкой. Приварные фланцы имеют стандартный диаметр до 500 мм.
Приобретать изделия следует у проверенного поставщика.
Различают три типа фланцев:
— Стальные плоские фланцы ГОСТ 12820-80
— Стальные плоские приварные ГОСТ 12821-80
— Фланцы стальные воротниковые ГОСТ 12815-80
«УПСК-экспорт» осуществляет поставку всего спектра трубопроката (бесшовные горячекатанные и холоднокатанные трубы, электросварные трубы, трубы большого диаметра, трубы из обечаек, профильные трубы), а также соединительные детали трубопроводов (отводы, тройники, переходы, фланцы, заглушки).
Постоянное наличие в г. Челябинск.
Наличие ЖД путей, доставка по ЖД и Автотранспортом во все регионы России и СНГ.
Скидки, удобная форма оплаты, отсрочка платежа.
Стоимость и наличие интересующей Вас продукции просим уточнять у менеджеров компании по тел.: (351) 750-33-88 или по e-mail: [email protected]
Поиск подходящего фланца трубы для вашего проекта
Продукт, который широко продается в компании Special Piping Materials, — это скромный трубный фланец. Будь то фланец с приварной шейкой, глухой фланец, накладной фланец, фланец для соединения внахлест или даже фланец с полуфабрикатом — вы называете это, мы можем найти и поставить.
Что такое фланец трубы?
Фланец трубы — это внешний или внутренний выступ между двумя трубами, который обеспечивает способ соединения труб, клапанов, насосов и другого оборудования для образования общей системы трубопроводов.
Во многих приложениях инженерам необходимо найти способ очень надежно закрыть камеру или цилиндр, поскольку вещество внутри должно отличаться от вещества снаружи по составу или давлению. Для этого они скрепляют два куска металла или другого материала вместе с помощью круга болтов на выступе. Эта «губа» представляет собой фланец.
Фланцытакже обеспечивают легкий доступ для очистки, осмотра или модификации, а трубы с фланцами можно легко собирать и разбирать.Фланцы обычно привариваются или привинчиваются.
Фланцы для труб изготавливаются из различных материалов, таких как нержавеющая сталь, чугун, алюминий, латунь, бронза, пластик и т. Д., Но наиболее распространенным материалом является кованая углеродистая сталь, и у них обычно есть обработанные поверхности. Материал фланца в основном устанавливается при выборе трубы, в большинстве случаев фланец соответствует материалу трубы, поэтому, если вы выберете трубу из супердуплексной нержавеющей стали, то есть вероятность, что ваш фланец будет соответствовать ей, и то же самое.
История гласит, нужна ли вам система трубопроводов из никелевого сплава или даже система с содержанием 6% молибдена.
Какими бы ни были требования к вашему применению, будьте уверены, что запас фланцев из специальных материалов для трубопроводов был полностью протестирован в соответствии с международными стандартами, чтобы гарантировать, что мы поставляем только продукцию высочайшего качества. Все фланцы из специальных материалов для трубопроводов имеют рейтинг B16.5 (ASME) (Американское общество инженеров-механиков), и мы можем поставлять изделия по индивидуальному заказу в соответствии со спецификациями любого чертежа или другого международного стандарта.
Какие бывают типы трубных фланцев?
Компания Special Piping Materials предлагает множество различных типов фланцев, некоторые из которых подробно описаны ниже.Важно отметить, что любой из этих фланцев может быть либо фланцем с кольцевым соединением, либо фланцем с выступом.
Кольцевое соединение и выступающая поверхность
Фланцы с кольцевым соединением часто считаются одними из самых эффективных фланцев при проектировании трубопроводов.
Вместо использования прокладки между соединительными фланцами, фланцы с кольцевым соединением имеют канавки, вырезанные на их поверхностях со стальными кольцевыми прокладками. При затяжке болтов, соединяющих фланцы, прокладка вдавливается между фланцами в пазы.Это, в свою очередь, создает чрезвычайно плотное и герметичное уплотнение металл-металл.
Канавки и прокладка должны оставаться выровненными в течение всего рабочего цикла, чтобы уплотнение оставалось неповрежденным. Это особенно важно, если вы соединяете фланцами разные металлы, например нержавеющую и углеродистую сталь.
Преимущество использования соединительного фланца кольцевого типа заключается в том, что канавка внутри фланца обеспечивает само центрирование кольца при затяжке болтов. Это также означает, что он самодействующий, поэтому давление уплотнения увеличивается с увеличением рабочего давления.
Соединительный фланец кольцевого типа был первоначально разработан для ситуаций с высоким давлением и высокой температурой в нефтяной промышленности, где приложения с высоким давлением требуют наличия чрезвычайно надежного уплотнения.
В наши дни соединительные фланцы кольцевого типа часто используются на нефтяных месторождениях на буровом оборудовании и оборудовании для заканчивания скважин, но их также можно найти на клапанах и трубопроводах в сборе, наряду с высокопрочными соединениями сосудов высокого давления.
В качестве продукта, альтернативного фланцам с прямым соединением, фланцы с выступом обычно используются на технологических предприятиях и легко идентифицируются; Как следует из названия, поверхность прокладки приподнята над поверхностью круга для болтовых соединений.Такая конструкция торцевого типа означает, что фланец с выступом может использоваться с широким спектром конструкций прокладок, таких как металлические композиты и типы листов с плоским кольцом.
Фланец с выступом имеет очень конкретное назначение; Чтобы сконцентрировать большее давление на меньшей площади прокладки и, следовательно, увеличить способность соединения выдерживать давление. Интересно, что номинальное давление фланца определяет высоту выступа.
Это очень универсальный фланец, который может использоваться практически во всех областях применения при высоких и низких давлениях и температурах, а это означает, что компания Special Piping Materials регулярно поставляет этот тип фланца нашим клиентам.
Фланцы под приварную шейку
Фланец с приварной шейкой (также известный как фланец с высокой ступицей или конический фланец ступицы) состоит из круглого фитинга с выступающим ободом по окружности. Фланцы с приварной шейкой обычно выковываются, а затем обычно привариваются встык к трубе, которая вместо этого успешно передает напряжение от фланца к трубе.
Фланцы с приварной шейкойподходят для использования в агрессивных средах с экстремальными температурами, давлением или другими источниками напряжения.Этот тип фланца успешно используется при давлении до 5 000 фунтов на квадратный дюйм.
Специальные материалы для трубопроводов могут поставлять фланцы для труб с приварной шейкой из всех марок стали, включая углеродистую, нержавеющую сталь и сплавы.
У нас также есть много различных фланцев для труб с приварной шейкой на складе, готовых к отправке, и мы поддерживаем отношения с некоторыми из лучших заводов по всему миру, что позволяет нам поставлять именно тот фланец для труб с приварной шейкой, который требуется нашим клиентам.
Фланцы глухие
По сути, глухой фланец — это пластина, закрывающая или закрывающая конец трубы, чтобы заблокировать неиспользуемый участок трубы или сопло на емкости.Он также обеспечивает легкий доступ к внутренней части линии или емкости, если ее необходимо снова открыть после герметизации.
Глухой фланец нередко блокирует сопло для испытаний под давлением на заводе или просто потому, что не все сопла в системе трубопроводов требуются постоянно.
Глухие фланцы, как и стандартные трубные фланцы, могут иметь выступающую поверхность (RF) или плоскую поверхность (FF).
Компания Special Piping Materials может поставлять глухие фланцы высочайшей точности от производителей со всего мира для использования во всех отраслях промышленности, таких как нефтехимия, трубопроводная техника, коммунальные услуги и водопроводные работы.
Фланцы надвижные
Это еще один фланец, который очевиден из-за его названия — скользящий фланец надевается на трубу или, возможно, колено, к которому они присоединяются. Чтобы это произошло, они специально изготавливаются таким образом, чтобы их внутренний диаметр был немного больше внешнего диаметра трубы. Затем надвижные фланцы присоединяются к трубе с помощью «углового сварного шва» сверху, снизу, внутри и снаружи фланца, что обеспечивает прочность соединения.
Надвижные фланцы могут быть как с выступом, так и с плоской поверхностью, и их обычно легче выровнять, чем фланец приварной шейки.Этот фланец идеален для приложений низкого давления
Фланцы для соединения внахлест
Фланцы с соединением внахлест состоят из двух частей; Заглушка и опорный фланец. Труба обычно приваривается к заглушке через прокладку, а затем опорный фланец не приваривается и не фиксируется каким-либо образом, что означает, что он может свободно вращаться вокруг заглушки для надлежащего совмещения с тем, с чем он соединяется.
Если ваша система трубопроводов требует частого демонтажа для таких вещей, как осмотр или очистка, следует рассмотреть возможность использования фланцевых соединений внахлест.Это связано с тем, что они позволяют фланцу поворачиваться и выравнивать отверстия для болтов, что упрощает сборку труб большого диаметра или необычно жестких трубопроводов.
Фланцыс соединением внахлест обычно используются в системах с низким давлением и считаются непригодными, если на фланец могут быть высокие нагрузки.
Фланцы полуфабрикаты
И последнее, но не менее важное: полуфабрикаты — это просто незавершенные фланцы из нержавеющей стали, которые уже прошли некоторые процессы механической обработки, но еще не являются законченным изделием.Эти фланцы для труб обеспечивают специальные материалы для трубопроводов с возможностью быстрого получения именно того типа, который требуется нашим клиентам, поскольку они могут быть обработаны с очень точными спецификациями.
Ссылки: Wikipedia Def,
Соединительные элементы — JACOB Rohrsysteme
Стяжные кольца для U-образных уплотнений
1. Стяжное кольцо QUICK CONNECT | Ø от 80 до 300 мм (возможно до 400 мм) |
| 2 .Стяжное кольцо с резьбовым соединением | Ø от 60 до 400 мм |
Исполнение: гальваническое цинкование. Альтернатива: нержавеющая сталь (1.4301).
Одинаковый профиль стяжных колец для труб толщиной 1 мм и 2 мм.
Толщина стенки выравнивается более толстыми U-образными уплотнениями для труб 1 мм и более тонкими
для труб 2 мм. U-образное уплотнение надевается только на одну из двух кромок. U-образные уплотнения
доступны из NBR, силикона (оба подходят для пищевых продуктов / FDA), EPDM
(токопроводящие и соответствуют требованиям FDA) и Viton.
Специальное герметичное соединение:
Утечка воздуха через соединение, измеренная при разном давлении 0,5 бар — например,
0,08 литров в час на диаметре 80 мм и 1,8 л / час на диаметре 300 мм —
намного ниже допустимых значений DIN EN 12237, класс D. Требования для атомных станций
(KTA 3601) макс.
10 литров в час и квадратный метр поверхности трубы на
ниже нормы. При условии, что U-образные уплотнения достаточно устойчивы, утечек
с конденсированными жидкостями в трубе не обнаружено.
Соединения труб толщиной 1,5 мм и 2 мм / 3 мм до Ø 300 мм и толщиной 1 мм.
для Ø 80 мм сертифицированы как взрывобезопасные при избыточном давлении до 3 бар.
Трубопроводы с защитой от импульсных перенапряжений диаметром более 300 мм необходимо устанавливать до
со свободными фланцевыми соединениями.
Применение:
Транспортировка сыпучих материалов и установки для воздушной техники с перепадом давления до
50 000 Па (500 мбар, 5.000 мм вод. Ст.).
| Диаметр: | Ø 80 до 630 мм |
| Исполнение: | гальваническое цинкование |
Из-за большего изгиба Для линий меньшего диаметра, нанесенных мастичным герметиком, доступны
профиля разной ширины стяжных колец для труб разного диаметра: 1 мм,
2 мм и 3 мм.
Очень легко монтируемая соединительная система.
Постоянно эластичный герметик в вытяжном кольце физиологически безопасен. Он покрыт фольгой
, но все же нельзя исключать попадание герметика внутрь трубы.
Диапазон температур: от -40 ° C до +90 ° C.
Заявка:
Самотеком для сыпучих грузов и установки для воздушной техники.
При повышенных требованиях к герметичности и сопротивляемости соединения
следует отдавать предпочтение стяжным кольцам с U-образными уплотнениями.
| Диаметр: | Ø 350 до 1600 мм |
| Версии: | Сталь с порошковым покрытием (Ø 350 — 630 мм), сталь с грунтованным покрытием (Ø 710 — 1600 мм ), Горячеоцинкованной стали или нержавеющей стали (Ø 350 — 1600 мм). |
| Толщина трубы: | 1 мм (1,5 мм) и 2 мм — 3 мм по запросу |
Ширина кромки для незакрепленных фланцевых соединений не 6 мм, как для соединений с натяжным кольцом
, но составляет 10 мм.
Для герметизации необходимо U-образное уплотнение на 10 мм,
, которое натягивается на одну из двух кромок.
См. Страницу 142 для получения информации о различных качествах U-образного уплотнения.
Соединение с соответствующими трубопроводами диаметром до 800 мм сертифицировано как
взрывобезопасное соединение с избыточным давлением до 3 бар.
Применение:
Транспортировка сыпучих материалов и установки для воздушной техники с перепадом давления до
50 000 Па (500 мбар, 5000 мм вод. Ст.).
(Обзор продуктов см. В дополнительной брошюре под названием «10 бар»)
| Диаметр: | Ø 80 до 300 мм |
| Тип: | с порошковым покрытием, нержавеющая сталь по запросу |
Компоненты трубопроводной системы в виде трубных компонентов с фланцем и кромкой1) (Ø 100-200 мм, толщина стенки 2/3 мм) с вытяжным кольцом соединения и U-образные уплотнения.
Или, в качестве альтернативы: Компоненты трубопроводной системы с приварными съемными фланцами2) (Ø 80–300 мм, 2/3 толщины стенки) с соединениями с вытяжным кольцом и установленными на заводе постоянно эластичными уплотнениями без силикона.
Тяжелые стяжные кольца DN 100 — DN 200 и U-образные уплотнения также доступны по запросу для обеспечения взрывостойкости до 10 бар. Для полного обзора всего ассортимента закажите также дополнительную брошюру.
(PDF) Обнаружение фланца трубы с помощью георадара
N Bonomo et al
Была предложена и изучена простая методология обнаружения и позиционирования
°.На первом этапе
этой методологии последовательные линии профиля с фиксированным смещением
получены вдоль исследуемого участка и от поверхности
земли. Затем получаются x – tсекции данных, в
которых расположены сигналы трубы. Сигналы трубопровода
используются в качестве эталонов для определения местоположения сигналов дифракции на временных расстояниях
, совместимых с сигналами наклона.
Наконец, вероятные сигналы fl ange
выбираются путем сравнения этих сигналов с смоделированными
и экспериментальными образцами.Таким образом получают положения для
углов° вдоль трубопровода. Соответствующие
положений по вертикали впоследствии выводятся из параметров
гиперболических подгонок, выполненных на дифракционных сигналах. При использовании этой методологии
время сбора и обработки составляет
минимально, нет необходимости удалять какие-либо части почвы,
, поэтому нет риска повреждения трубопровода, и нормальное функционирование трубопровода
не нарушается .
В первом разделе статьи мы показали численное моделирование
, выполненное перед полевыми испытаниями, и окончательную разведку
для оценки описанной методологии.
Мы проанализировали, какие частоты георадара будут наиболее подходящими для разрешения сигналов трубы и наклона
во время разведки, так что оба сигнала
могут быть идентифицированы одновременно.
Для рассматриваемого трубопровода и грунтовых условий
было определено, что частота около
500 МГц обеспечит хороший баланс между разрешением
и проникновением.Затем мы дали оценки погрешности
измеренных глубин при отклонении линии съемки от траектории трубопровода
. Было получено приращение глубины 4 см для типичного отклонения
на 20 см. Мы также количественно оценили приращения глубины
, полученные при подгонке гипербол к сигналам
флагов, поскольку они не являются точечными объектами. Было установлено, что разница между установленной и правильной глубинами
в основном зависит от глубины трубопровода, при этом максимальная разница
составляет около 9 см для самых глубоких частей
трубопровода (примерно 150 см).Эти результаты были
полезны для корректировки глубин, полученных во время полевых испытаний, и
при поиске.
Затем мы суммировали полевые испытания, проведенные в секторе
трубопровода, в котором положение выступов было известно.
Было показано и проанализировано несколько радарограмм, которые включали сигналы трубы и наклона
, чтобы проиллюстрировать наиболее подходящие факторы обнаружения
. В частности, мы проанализировали амплитуду
сигналов для увеличения расстояний между линией профиля
и трубопроводом.Было установлено, что на расстояниях
более 0,6 м сигналы трубопровода были слишком слабыми для обнаружения
, в основном из-за направленности передаваемых полей
. Мы также определили, что обнаружение сигналов трубы и наклона
возможно до глубин около 2,0 м,
, что было достаточно для неизвестной части трубопровода. Также было исследовано ослабление сигналов
в поглощающих областях.
Затем было рассмотрено влияние колебаний топографии и скорости на
визуализацию сигналов.Было показано, что
можно получить хорошие визуализации как с
, так и без корректировки этих величин, поэтому не было необходимости измерять их
на всем протяжении трубопровода.
В последнем разделе статьи мы показали основные результаты
окончательной разведки. На первом этапе разведки
мы получили 80 профилей SO вдоль трубопровода, длиной
каждый по 100 м, для обнаружения сигналов пламени от
при прямом просмотре радарограмм.Были показаны различные примеры
, в которых сигналы наклона могут быть обнаружены путем применения вышеупомянутой методологии
. С помощью этой методики
, 85% ожидаемых флюидов были идентифицированы
в течение 4 дней полевых работ на глубинах от 0,5 до 1,7 м. Результаты
были проверены путем раскопок. Получены средние разности
на 8 см по продольной координате и 10 см по вертикальной координате
. В остальных неясных ситуациях
мы получили сетки данных с высоким разрешением.Сетка
состояла из 81 линии длиной 5 м и расстоянием между линиями 5
см, которые были получены в течение приблизительно 1 часа съемок.
На основе этих данных мы выполнили срезы данных с постоянным временем и
3D-миграцию, чтобы отличить сигналы колебаний от других сигналов.
Эта дополнительная методика позволила идентифицировать
остальных ожидаемых флейтов, которые также были подтверждены
в ходе более поздних раскопок. Мы получили незначительную горизонтальную ошибку
в позиционировании и ошибку по вертикали около 10 см.
В целом ошибки, полученные во время общей разведки
, были ниже 10 см для продольной координаты и 20 см
для вертикальной координаты, что близко к требованиям
многих владельцев коммунальных предприятий, подрядчиков и государственных ведомств
(Томас и др., 2009).
Выражение признательности
Эта работа была частично поддержана грантами от CONICET
(Consejo Nacional de Investigaciones Cient´
ı ı cas y T´
ecnicas)
и ANPCyT (Agencia Nacional
ı
Tecnol´
ogica).
Ссылки
Al-Shuhail A 2006 Картирование поверхности неглубоких подземных вод
Системас использованием георадара: тематическое исследование в восточной Саудовской Аравии
Leading Edge 25 738–40
Arts R, Baradello L, Girard J, Kirby G, Lombardi S, Williamson P
и Zaja A 2008 Результаты геофизического мониторинга «протекающего» участка природного аналога
в Италии Energy
Процедуры 12269–76
Berard B и Maillol J 2008 Общие и многопозиционные
Георадарное исследование римской виллы, Турега,
Португалия, Археологическая разведка 15 32–46
Бономо Н.
, Оселла А., Седрина Л. и Ратто Н. Георадар 2009 г. разведки
в доиспанской деревне на северо-западе Аргентины J .Appl.
Geophys. 67 80–7
Borgioli G, Capineri L, Falorni P, Matucci S and Windsor C. 2008
Обнаружение заглубленных труб по данным радиолокационного контроля времени полета
IEEE Trans. Geosci. Remote Sens. 46 2254–66
Crocco L, Prisco G, Soldovieri F и Cassidy N 2009 Ранняя стадия
протекающих трубок Георадарный мониторинг с помощью микроволнового томографа
инверсия J. Appl. Geophys. 67 270–7
Делле Роуз М. и Леуччи Г. 2010 На пути к комплексному подходу
для характеристики опасностей провалов воронок в городской среде:
нестабильный прибрежный участок Казалабате, Лечче, Италия J.Geophys.
англ. 7143–54
Deparis J, Fricout B, Jongmans D, Villemin T, Effendiantz L и
Mathy A 2008 Совместное использование геофизических методов и удаленных методов
для описания сети трещин потенциально нестабильного участка утеса
( «Рош дю Миди», массив Веркор
, Франция) J.
Geophys. Англ. 5147–57
44
| август 1944 г. | Основание компании Awaji Jyukougyou KK |
| сентябрь 1945 | Имя изменено на Авадзи Сангё К.К. |
| Декабрь 1952 г. | Начато производство чугунной арматуры |
| Февраль 1957 г. | Начато производство резьбовых соединений из ковкого чугуна |
| Май 1964 | Соответствует требованиям JIS B 2301 Завод по производству резьбовых соединений из ковкого чугуна |
| Апрель 1971 г. | Соответствует JIS B 2311, 2312 завод по производству стальных фитингов для стыковой сварки |
| Июль 1981 | Квалифицирован как завод по производству обсадных труб и НКТ по API |
| июль 1987 | Awaji Sangyo (Таиланд) Co. , Ltd. была создана с одобрения Совета по инвестициям |
| декабрь 1987 | Начало работы Awaji Sangyo (Thailand) Co., Ltd. |
| Сентябрь 1993 | Awaji Sangyo (Thailand) Co., Ltd. была аттестована как JIS B 2311, 2312 Производство стальных фитингов для стыковой сварки |
| Ноябрь 1998 г. | Awaji Sangyo (Таиланд) Co., Ltd. была квалифицирована как компания ISO 9002 (производство стальных фитингов для стыковой сварки) BVQI (Bureau Veritas Quality International) | .
| Март 1999 | Исследования и разработки фитингов из сплава с памятью формы были номинированы как объект проекта NEDO (Национальный проект) |
| Ноябрь 1999 | Awaji Sangyo K.K. сертифицирована как компания ISO 9002 (API Couplings) APIQR (Регистратором качества Американского института нефти) |
| декабрь 1999 | Awaji Sangyo (Таиланд) Co. , Ltd. была переквалифицирована как производство стальных фитингов для стыковой сварки JIS B 2311, 2312 и была вновь квалифицирована как производство фитингов для стыковой сварки нержавеющей стали JIS B 2313 |
| ноябрь 2001 | Awaji Sangyo K.K. была аттестована как компания ISO9001 (муфты API и соединительные муфты) APIQR (American Petroleum Institute Quality Resistrar) |
| Октябрь 2003 г. | Awaji Sangyo K.K. имеет квалификацию ISO 9001 (Фитинги для стыковой сварки стали). |
| Июль 2006 г. | Реорганизована в Awaji Materia Co., Ltd. Изменение названия Awaji Sangyo (Thailand) Co., Ltd. на Awaji Materia (Thailand) Co., Ltd. |
| Апрель 2007 г. | Начаты совместные исследования по «разработке сплава с памятью формы» с Центром конструкционных металлов Национального института материаловедения. |
| Июль 2007 г. | Создан Технический центр. Awaji Materia U.A.E. Открыто представительство |
| Август 2008 | Awaji Materia (Таиланд) была аттестована на новый JIS Mark |
| Июль 2010 г. | Исследование и разработка объемных сверхпроводников, в которых используется сплав с памятью формы, было одобрено для проекта SUPPORTING INDUSTRY (национальный проект) |
| Июль 2011 г. | Awaji Materia (Таиланд) была аттестована TÜV Rheinland |
| Сентябрь 2011 г. | Исследование и разработка гасителя вибрации нового типа было одобрено для проекта ПОДДЕРЖИВАЮЩАЯ ПРОМЫШЛЕННОСТЬ.(Национальный проект) |
| Сентябрь 2013 г. | Увеличил капитал до 90 миллионов иен. |
| Май 2014 | В небоскребе «JP Tower Nagoya» впервые были применены сейсмические панели демпферов нового типа. |
| Апрель 2015 | Исследование и разработка нового типа сейсмического панельного демпфера, удостоенного награды MEXT | за науку и технологии, 2015 г.
| Июль 2015 | Исследование и разработка нового стиля сейсмического панельного демпфера на сдвиг выиграло 29-е место в конкурсе «Передовые технологии Creative» от Sankei Shimbun |
| Сентябрь 2015 | Научно-исследовательский и разработка нового стиля демпфера сейсмическая брекет был одобрен для проекта NEDO (Национальный проект) 2015 |
| Май 2016 | Исследование и разработка нового типа сейсмического панельного демпфера на сдвиг выиграли приз Архитектурного института Японии 2016 |
| Январь 2020 | Awaji Materia Co. , Ltd объединилась с Akahagi Flange |
Фланец для соединения внахлест
Фланец внахлестку, сокращенно LJF, представляет собой фланец, который состоит из двух частей, конца заглушки и заднего фланца. На чертежах его можно обозначать сокращенно как LJF. При соединении внахлест фланец скользит по трубе, а конец — это соединение, в котором находится прокладка. Конец, на котором установлена прокладка, имеет такой же внешний диаметр, как и поверхность фланца с выступом. Обычно толщина ступицы составляет от «до 3/8».
Фланец можно повернуть, что может быть полезно при устранении проблем с выравниванием отверстий для болтов. При проектировании трубопроводной системы фланцы с соединением внахлестку не следует рассматривать исключительно для облегчения неправильного совмещения во время строительства. Хорошая практика проектирования не должна включать в себя низкое качество строительства. Однако, если трубопровод необходимо часто демонтировать для осмотра или очистки, следует подумать о фланцах с соединением внахлест.
Они позволяют поворачивать фланцы и выравнивать отверстия для болтов, что упрощает сборку труб большого диаметра или необычно жестких трубопроводов.
Фланцы с соединением внахлест обычно используются при низком давлении и не подходят при высоких нагрузках на пару фланцев. Некоторые типы трубопроводов требуют использования фланцев с соединением внахлест. Например, металлическая труба с пластиковой футеровкой может иметь фланцы с соединением внахлест.
Использование фланцев с соединением внахлест может быть вариантом экономии средств, если трубопровод изготовлен из экзотических материалов. При использовании фланца с соединением внахлест смачиваемые материалы будут состоять из экзотических материалов, а фланец будет из углеродистой стали.Поскольку фланец никогда не контактирует с технологической жидкостью, на него не будут воздействовать жидкости.
Размеры фланца, соединенного внахлест, аналогичны размерам фланцев, приваренных к шейке, накладкам или фланцам, приваренным враструб.
Опорный фланец имеет такое же количество отверстий под болты, размер и толщину приварной шейки или накладного фланца.
Заглушки
Существует три различного типа заглушки концов, тип A, B и C. концы Type заглушки подвергаются механической обработке, чтобы поместиться в стандартных внахлестку опорном фланце.Сопрягаемые поверхности имеют одинаковый профиль, чтобы обеспечить равномерную нагрузку на поверхность раструба. Заглушки типа B — это концы, которые предназначены для использования со стандартным накладным фланцем. Оба конца заглушки типа A и B либо литые, либо кованые.
Концытипа C предназначены для использования либо с фланцем с соединением внахлест, либо с фланцем скольжения. Концы типа С изготавливаются из трубы. Самый распространенный тип изготовления — использование машинной развальцовки. Это делается с помощью машины для развальцовки конца трубы и последующей обрезки его по длине.
Короткий конец доступен в двух разных длинах: короткий и длинный.
Длинные концы рисунка также известны как заглушки ASA. Короткие концы рисунка используются с более крупными фланцами для ANSI 300 и 600. Обычно они используются для большинства типоразмеров ANSI 900 и выше.
Лист данных фланцевого соединения внахлест
Таблицы данных, размещенные на этом сайте, показаны ниже. Для простоты показаны только таблицы данных, соответствующие B16.5. ASME B16.5 охватывает фланцы с размерами от ½ до 24 дюймов.Для размеров больше этого (ASME B16.47 серии A и B) посетите нашу страницу с описанием фланцев.
Фланец для соединения внахлест Статьи по теме
Gruvlok® 03
325 FIG 7012 Трубный фланец с прокладкой из EPDM класса E, 16 дюймов, ковкий чугун, соединение с пазами, для внутреннего применения
/ {{vm.product.unitOfMeasureDescription || vm.
product.unitOfMeasureDisplay}}
Выберите параметры для получения полного описания продукта и информации о покупке.
{{section.sectionName}}:
{{option.description}}
{{section.sectionName}} Выберите {{section.sectionName}}
. {{styleTrait.
nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}
{{спецификация.nameDisplay}}
Характеристики
| {{attributeValue.valueDisplay}} {{$ last? »: ‘,’}} |
{{спецификация.nameDisplay}}
доля
Электронное письмо было успешно отправлено.
Электронное письмо не было отправлено, проверьте данные формы.
Фланец для лужи — Стеновые воротники — Литой
Настенные воротники фланец лужи Фланцы лужи — настенные хомуты Уплотнение сквозь стенки трубыФланцы ванны Агрегаты WA-PF EDPM .
Фланцы лужи, залитые в стену, закрепленные вокруг прохода трубы, они предотвращают миграцию воды по наружной стороне проходов трубы в здание.Ленты из нержавеющей стали прочно прижимают устройства к трубе.
Все американские и международные размеры труб
Настенные хомуты защищают от радиоактивного газа. Радоновые газы — это естественное явление, которое проникает в здания через плиты перекрытий по кабелям и трубам.
Приложения:
Предотвратить утечку воды через фундаментные стены, стены бассейнов, плиты перекрытия, системы локализации рыбоводных заводов, операции по выращиванию рыбы в воде.
Агрегаты подходят для труб всех американских и международных размеров.
Фланцы лужа водонепроницаемые уплотнительные системы, просты в установке и могут использоваться на всех типах труб. Трубы могут проходить через бетонную конструкцию, защищенную фланцем ванны из EDPM.
Защита от радиоактивного газа.
Запросите цитату из Westatlantic — 902 455 4455.
Фланцы ванны из EDPM: Доступны фланцы ванны из NBR.
Фланцы лужи Модели WA-PF имеют выступы профиля на буртике, которые создают поверхность сцепления с бетоном.
Эластомерные манжеты EDPM представляют собой толстые дисковые материалы, которые сжимаются в процессе заливки бетона и растворяются в усадочных полостях в процессе сушки бетона. Резиновые диски EDPM выдерживают давление до 145 фунтов на квадратный дюйм (10 бар).
Плотность резины составляет 1030 кг / м куб с пределом прочности на разрыв 8 / Н / мм кв. Они предотвращают проникновение воды по внешней стороне трубы в конструкцию.
Стяжные хомуты из нержавеющей стали316L надежно прикрепляют фланец ванны к трубе.
Фланцы лужи Водонепроницаемые манжеты
Может устанавливаться в перекрытиях для гидроизоляции труб, проходящих через пол.
Резина EPDM устойчива к воздействию широкого спектра кислот и химикатов.
Доступны фланцы лужа с резиновым материалом NBR для нефтегазовых приложений. Хомуты для труб из нержавеющей стали 316L для большей устойчивости к коррозии поставляются с комплектом фланца ванны WA-PF.
Устойчив к воздействию сред под давлением до 10 бар.
Быстрая установка,
подходит для всех материалов труб и трубопроводов.
Застежки для ремешков из нержавеющей стали 316L.
Установить видео — до размера d500
Установка видео большая труба — до размера d1600
Для американских размеров труб запросите предложение в дюймах: Запрос предложения
Загрузить таблицу размеров для трубы от 1/2 до 12 дюймов
Таблица размеров фланцев ванны
Загрузить брошюру по установке:
Скачать информацию о спецификациях :
Загрузить паспорт
Свяжитесь с нами: Westatlantic Tech Corp,
5 4455
Вернуться на страницу всех продуктов
Фланцы лужи Frank, фланцы лужи, фланцы лужи EDPM, трубные уплотнения, фланцы лужи Frank edpm, хомут трубы, ленточные ленты из нержавеющей стали, Полы, стены, плиты, бассейны, заливные фланцы, скрепляются с бетоном, предотвращают утечки вокруг труб настенные воротники, настенные рукава.
