Он незаменим при обслуживании трубопроводов

7 сентября 2017 г.

При ремонте или обслуживании трубопроводов часто возникает сложность с разведением фланцевых соединений.
Это довольно затратный по силам и времени процесс, а также, требующий наличия определенных навыков.
Мы предлагаем вам оптимальное и единственно правильное решение данной проблемы — использование
гидравлического или механического разгонщика фланцев. Он значительно облегчит и ускорит рабочий процесс,
а также обезопасит фланцевое соединение от повреждений.

Разгонщики фланцев, или как их еще называют, разжимы используются с целью разведения двух частей фланцевого
соединения для последующего его обслуживания (замена прокладок, вентилей, клапанов и так далее).
Самая частая причина применения разгонщиков это замена прокладок во фланцевом соединении. Они изнашиваются
по причине вибрации, воздействия агрессивных сред, перепадов температур, а также других факторов, в результате

чего фланцевое соединение ослабевает, и возникают протечки.

Разгонщики бывают клиновидными и ступенчатыми.

Клиновидные разгонщики
Они подходят для небольших фланцевых соединений с размером шпилек от 19 до 41 мм, с максимальной толщиной
одного фланца до 92 мм. Для симметричного раздвижения рекомендуется применять 2 разгонщика, находящихся друг
относительно друга под углом 180 градусов.

Принцип работы клиновидных разгонщиков фланцев с гидравлическим приводом.
«Палец» разгонщика вставляется вместо шпильки в отверстия во фланцевом соединении и в зависимости от размера
фланцевого соединения «лапы» передвигаются по траверсе симметрично слева и справа для равномерности
распределения нагрузки на траверсу. Далее с помощью внешнего насоса, масло подается в гидравлический цилиндр

разгонщика, шток цилиндра выдвигается и клин, находящийся на конце штока, раздвигает фланцевое соединение.
После снятия давления в магистрали шток возвращается в исходное положение.

Ступенчатые разгонщики
Для больших фланцевых соединений или тех соединений, для которых требуется развести фланцы далеко друг
от друга, используют ступенчатые разгонщики фланцев. Для применения данных разгонщиков необходимо, чтобы
минимальный зазор между фланцами составлял 6 мм, максимальное расстояние, на которое возможно развести
фланцы — 81 мм. Это достигается с помощью специальных накладок на рабочие элементы оборудования.

Для симметричного раздвижения рекомендуется применять 2 разгонщика, находящихся друг относительно друга
под углом 180 градусов.

В свою очередь они подразделяются по типу привода:

Принцип действия.
Ступенчатый разгонщик заводят в зазор между фланцами, устанавливают под углом 90 градусов к касательной торцевой
поверхности. При этом каждая ступень должна быть полностью заведена в зазор во фланцевом соединении
без перекосов. С помощью внешнего насоса подается масло под давлением в гидравлический цилиндр разгонщика
или с помощью трещотки или динамометрического ключа поворачивается винт в случае механического разгонщика.

После того как клин разгонщика полностью выдвинулся и достиг крайнего положения, дальнейшее разведение фланцев
возможно только с использованием следующей ступени. В зазор между фланцами необходимо установить
предохранительный/ые блоки, затем отвести клин в крайнее начальное положение (в гидравлических разгонщиках
гидравлический цилиндр с пружинным возвратом штока, в механических необходимо вращать винт в обратном направлении).

Далее производятся все те же действия, что и в случае использования предыдущей ступени.
Для достижения максимального разгона фланцев на ступени разгонщика устанавливаются и фиксируются винтами ступенчатые
накладки, которые увеличивают высоту губок первой ступени.

С техническими характеристиками механических и гидравлических разгонщиков фланцев вы можете ознакомиться
в разделе Разгонщиков фланцев.

Что такое фланцы и зачем они нужны?

Использование сварочных технологий, для соединения компонентов трубопровода, позволяет получить жесткую неразъемную конструкцию, что может несколько ограничить возможности обслуживания и ремонта магистрали. Фланцы же, навариваемые на окончания труб и стягиваемые болтами с гайками, позволяют получить быстроразъемное соединение.

Что называется фланцем?

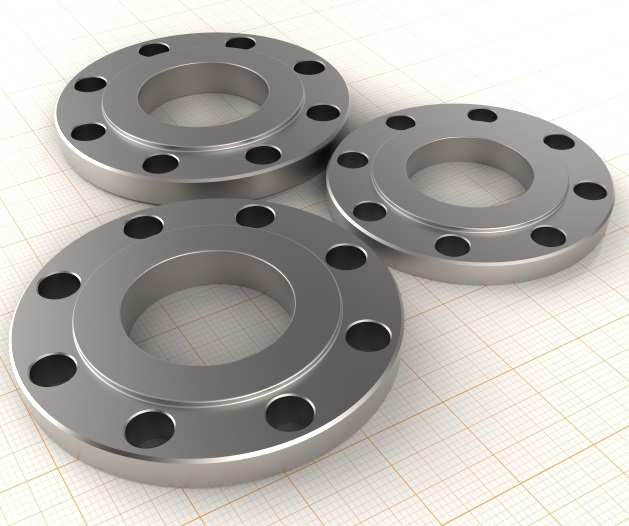

Фланец – плоское металлическое круглое, реже квадратное либо прямоугольное изделие, с отверстием в центре, для коммутации с торцом трубы, и несколькими отверстиями для крепежа, расположенными по периметру. Герметизацию соединения обеспечивает специальная прокладка, которая может быть в разном исполнении и выполняться из разных материалов.

Фланцевое соединение формируется из пары таких элементов, соединяемых крепежом.

Фланцы используются, как для стыковки трубной арматуры, так и для соединения компонентов трубопровода с различным оборудованием приборами и резервуарами.

Поскольку соединения имеют разъемную конструкцию, они легко демонтируются, для выполнения ремонта, профилактики либо модернизации магистрали.

Основные типы фланцев

Изготовление, области применения и условия эксплуатации фланцев регламентируют действующие госстандарты:

• ГОСТ 12815-80 для компонентов трубопроводов;
• ГОСТ 28759. 1(2,3,4) -90 для оборудования и емкостей.

Согласно ГОСТ 12815-80, выпускаются изделия:

• литые, выполняемые из стали, способные работать при температуре от -253 до +600 градусов и давлении до 20 Мпа, серого или ковкого чугуна, которые выдерживают нагрузки до 4 Мпа и температуру до +400 градусов;
• привариваемые плоские стальные, в том числе, глухие, предназначенные для работы в температурном диапазоне от – 70 до +300 градусов, под нагрузкой до 2,5 Мпа;
• стальные воротниковые, привариваемые встык, используемые при температуре среды от -253 до +600 градусов и давлении до 20 Мпа;
• с привариваемым кольцом и свободно вращающимся фланцем. Выполняются из стали и могут использоваться при температуре транспортируемых сред от -30 до +300 градусов, с нагрузкой до 2,5 Мпа.

ГОСТ 28759. 1(2,3,4) -90 регламентирует выпуск стальных фланцев:

• плоских приварных, под емкости и аппараты, диаметром 400-4000 миллиметров, работающих в температурном диапазоне от -70 до +300 градусов и давлении до 1,6 Мпа;
• воротниковые, привариваемые встык, для оборудования и емкостей, с внутренним диаметром 400-4000 миллиметров, с показателем условного давления до 6,3 Мпа и температурой рабочей среды от -70 до -540 градусов;
• привариваемые встык, под восьмиугольный уплотнитель, для емкостей и аппаратов, диаметром 400 -1600 миллиметров. Способны работать под нагрузкой до 16 Мпа, при температуре среды от -70 до 540 градусов.

Изделия характеризуются вариантом исполнения стыкуемой поверхности, материалом изготовления, геометрическими размерами, весом, рядностью и показателем условного прохода. Эти показатели также полностью регламентируются действующими госстандартами.

Особенности соединения труб фланцами

Особенности монтажа фланца определяются его конструкцией. Так:

• плоское изделие надевается на торец и приваривается двумя швами по окружности, что обеспечивает максимально надежное соединение;
• фланец воротниковый стыкуется воротником с торцом трубы и приваривается одним швом, также по окружности;
• у модели с кольцом, приваривается именно кольцо, а фланец остается свободным и может вращаться, что существенно упрощает совмещение его крепежных отверстий с отверстиями парного изделия в труднодоступных местах.

тип 01 и 11 по ГОСТ 33259-15

17 февраля 2021, 09:33

Государственный стандарт на фланцы претерпевал несколько изменений. Более 30 лет в профессиональной сфере действовал

ГОСТ 12820-80 для плоских фланцев, а ГОСТ 12821-80 относился к воротниковым фланцам. 1 апреля 2016 года введен новый ГОСТ 33259-15. Он распространяется на фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250. Имеет две поправки. Узнайте подробнее про общие технические требования нового ГОСТ по ссылке.

Фланец — это деталь в виде стального диска с центральным отверстием для прохождения внутренней среды. По всему периметру фланца равномерно распределены отверстия для крепежа. Конструкционно фланцы бывают нескольких видов: фланцы плоские приварные, фланцы воротниковые приварные встык и фланцы в исполнениях. Типы фланцев теперь отличаются не по ГОСТам, а по типам в рамках одного ГОСТ. Плоские фланцы –

тип 01, воротниковые фланцы – тип 11.



Виды фланцев по ГОСТ 33259-15

Для чего используют фланцы

Фланцы используются чтобы соединить какую-либо арматуру с трубопроводом, два участка трубопровода между собой, а также для того, чтобы соединить трубопровод с каким-либо оборудованием. Они применяются в тех местах, где соединение одновременно требуется сделать прочным, но с возможностью демонтажа при необходимости.

При подборе фланцев учитывается рабочее давление PN (в прошлом Ру), номинальный диаметр DN (/условный проход; в прошлом Ду) и тип стали. Компания «ОНИКС» изготавливает фланцы из таких марок стали, как: 10Х17Н13М2Т, 12Х18Н10Т, 09Г2С, Cталь 20, 08Х18Н10 и 13ХФА.

Отличие ГОСТ 33259-15 от ГОСТ 12815-80

Исполнения уплотнительной поверхности имеют не цифровые обозначения, а буквенные. Размеры фланцев 8 и 9 исполнений не соответствуют исполнениям L и M.

В новом ГОСТ 33259-15 изменилась рядность фланцев, теперь ряды поменяны местами. В оставшихся неизменными двух рядах, предпочтительней считается 1 ряд (ранее было наоборот). Ряд фланца указывается в маркировке.

Появилось новое исполнение уплотнительной поверхности – без зеркала (плоскость – исполнение A). С таким «зеркалом» могут изготавливаться фланцы PN 1; 2,5 и 6. По новому ГОСТу не допускается изготовление фланцев методом литья, теперь это метод штамповки и ковки.

 Читайте по теме:

➥ Узнайте, как правильно расшифровать маркировку фланцев по ГОСТ 33259-15 — перейти.

➥ Отличия ГОСТ 33259-2015 от ГОСТ 12815-80 — перейти.

Размеры фланцев стальных плоских приварных (тип 01)

Перейти в каталог
PN тип 01 — 1; 2,5; 6; 10; 16; 25.

DN	PN	Диаметр трубы мм	Сталь
10	1 — 25	17,5	12Х18Н10Т
15	1 — 25	21,6	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
20	1 — 25	26,9	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
25	1 — 25	33,7	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
32	1 — 25	42,4	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
40	1 — 25	48,3	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
50	1 — 25	57	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
65	1 — 25	76	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
80	1 — 25	89	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
100	1 — 25	108	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
125	1 — 25	133	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
150	1 — 25	159	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
200	1 — 25	219	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
250	1 — 25	273	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
300	1 — 25	325	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С
350	1 — 25	377	20, 12Х18Н10Т, 09Г2С
400	1 — 25	426	20, 12Х18Н10Т, 09Г2С
450	1 — 25	480	20, 12Х18Н10Т, 09Г2С
500	1 — 25	530	20, 12Х18Н10Т, 09Г2С
600	1 — 25	630	20, 12Х18Н10Т, 09Г2С
700	1 — 25	720	20, 12Х18Н10Т, 09Г2С
800	1 — 25	820	20, 12Х18Н10Т, 09Г2С
900	1 — 16	920	20, 12Х18Н10Т
1000	1 — 16	1020	20, 12Х18Н10Т
1200	1 — 16	1220	20
1400	1 — 10	1420	20
1600	1 — 10	1620	20

Размеры фланцев стальных приварных встык (тип 11)

Перейти в каталог
PN тип 11 — 1; 2,5; 6; 10; 16; 25; 40; 63; 100; 160; 200; 250

DN	PN	Диаметр трубы мм	Сталь
10	1 — 250	17,2	12Х18Н10Т
15	1 — 250	21,6	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
20	1 — 250	26,9	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
25	1 — 250	33,7	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
32	1 — 250	42,4	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
40	1 — 250	48,3	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
50	1 — 250	57	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
65	1 — 250	76	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
80	1 — 250	89	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
100	1 — 250	108	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
125	1 — 250	133	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
150	1 — 250	159	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
200	1 — 250	219	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
250	1 — 250	273	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
300	1 — 160	325	20, 12Х18Н10Т, 10Х17Н13М2Т, 09Г2С, 13ХФА
350	1 — 160	377	20, 12Х18Н10Т, 09Г2С
400	1 — 160	426	20, 12Х18Н10Т, 09Г2С
450	1 — 100	480	20, 12Х18Н10Т, 09Г2С
500	1 — 100	530	20, 12Х18Н10Т, 09Г2С
600	1 — 63	630	20, 12Х18Н10Т, 09Г2С
700	1 — 63	720	20, 12Х18Н10Т, 09Г2С
800	1 — 63	820	20, 12Х18Н10Т, 09Г2С
900	1 — 63	920	20
1000	1 — 63	1020	20
1200	1 — 63	1220	20

Технический сериал о деталях трубопровода

Чтобы приобрести плоские и/или воротниковые фланцы производства петербургской компании «ОНИКС», направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8-800-555-38-83 Бесплатно по РФ

➥ +7 (812) 328-38-38 Санкт-Петербург

➥ +7 (343) 384-38-38 Екатеринбург

— Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

Характеристики и размеры фланцев | www.elecmet52.ru

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=10

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	350	400	460	515	565	620	725	950	1380	1160
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	390	440	500	565	615	670	780	1010	1220	1455
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20		12 под М 20		16 под М 20	16 под М 24	20 под М 24		20 под М 27	24 под М 30	28 под М 30	32 под М 36
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	10		12		14	15		17		19	21			23	24		26		28	31	37	43	51
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	10		12		13			15		17	19			21	22				24		27	29	33

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=16

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	180	210	240	295	355	410	470	525	585	650	770	950	1170	1390
Внешний диаметр	90	95	105	115	135	145	160	180	195	215	245	280	335	405	450	520	580	640	710	840	1020	1255	1485
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16					8 под М 16		8 под М 20	8 под М 24	12 под М 24		16 под М 24	16 под М 27	20 под М 27	20 под М 30	20 под М 36	24 под М 36	28 под М 42	32 под М 48
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	1020	1222
Толщина фланца	12		14	16		17	19	21		23	25		27	28		30	34	38	44	45	49	58	71
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	12				13			15	17		19		21	23	24	28	32	34	38	41	45	49	51

Фланцы стальные плоские приварные и приварные встык (воротниковые) Ру=25

Ду	10	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	800	1000	1200
Межосевое расстояние	60	65	75	85	100	110	125	145	160	190	220	250	310	370	430	490	550	600	660	770	990	1210	1420
Внешний диаметр	90	95	105	115	135	145	160	180	195	230	270	300	360	425	485	550	610	660	730	810	1075	1315	1525
Кол-во отверстий/ Номинальный диаметр болтов или шпилек	4 отверстия под М 12				4 отверстия под М 16			8 под М 16		8 под М 20	8 под М 24		12 под М 27		16 под М 27	16 под М 30		20 под М 30	20 под М 36		24 под М 42	28 под М 52	32 под М 52
Фланец плоский приварной (ГОСТ 12820-80)
Внутренний диаметр	15	19	26	33	39	46	59	78	91	110	135	154	222	273	325	377	426	480	530	630	820	—	—
Толщина фланца	14		16		18	19	21		23	25	27		29	31	32	38	40	44	48	49	63	—	—
Фланец приварной встык (воротниковый) (ГОСТ 12821-80)
Внутренний диаметр	8	12	18	25	31	38	49	66	78	96	121	146	202	254	303	351	398	450	501	602	792	992	1192
Толщина фланца	14				16		17	19		21	23	25	27	29	32	36	40	42	44	49	55	59	62

Фланец универсальный обжимной: устройство и использование

Фланец обжимной – соединительная конструкция, используемая при монтаже и ремонте трубопроводов и подключении различной фланцевой арматуры. Применение обжимного фланца позволяет избежать проведения сварочных работ. Универсальность исключительно надежного фитинга выражается в возможности соединения труб из разных материалов – чугуна и стали, асбестоцемента и полимеров.

Обжимные фланцы используют для соединения труб или монтажа арматуры с фланцевым соединением

Устройство и применение фланца обжимного для чугунных труб

Конструкция фланца чугунного состоит из:

• корпуса с фитингом, изготовленного из высокопрочного чугуна, покрытого эпоксидкой;
• плоского металлического кольца;
• уплотнительной резинки для компенсации линейного расширения;
• крепежных элементов.

К установке обжимного фланца прибегают при необходимости:

• быстрого и надежного соединения при запуске водопроводной/канализационной системы без предварительного тестирования;
• стыковки изделий из разных материалов, например, чугунных труб и ПВХ, и с разными диаметрами;
• снятия возникающего в трубах напряжения. Упругим соединением в значительной степени предотвращается возникновение аварийной ситуации;
• намечающегося в дальнейшем демонтажа стыка или изменения конфигурации системы;
• многократной установки;
• достижения отсутствия протечек;
• установки дополнительного фиксирующего элемента;
• ввиду наступления неблагоприятной погоды.

Обжимные фланцы чаще всего изготавливаются из чугуна и имеют защитное покрытие внешней поверхности

Обжимные фланцы рассчитаны на эксплуатацию в системах водоснабжения и канализации, транспортировки слабоагрессивных сред и вязких жидкостей. Величина рабочего давления в системах может доходить до шестнадцати атмосфер, температура – от -25º С до +70º С.

Преимущества универсальных обжимных фланцев усматриваются в:

• удобстве монтажа и демонтажа, не требующего привлечения специалистов и использования специального оборудования. Не нужна сварка, а манжетное уплотнение позволяет прикладывать незначительные усилия;
• сроке эксплуатации, превышающий десятилетие;
• защищенности от коррозии;
• возможности соединения практически всех видов труб ввиду большого обжимаемого диапазона.

Монтаж обжимного фланца

Применение обжимных фитингов позволяет упростить проведение ремонтных работ. Герметичность соединений ничуть не страдает, при этом они обретают упругость, что способствует снижению аварийности.

Монтируется обжимной фланец в следующем порядке:

1. Обрезка трубы производится под прямым углом. Заметим, что конструкция фитинга позволяет успешно применять его и при неровном срезе. Фаску после обрезки не снимают.
2. Фланец надевается на конец трубы стороной, где диаметр меньше.
3. Производится установка уплотнительного кольца, выступающего за край трубы на расстояние, равное одному сантиметру.
4. Резиновый уплотнитель покрывается слоем смазки.
5. На резиновый уплотнитель до упора надвигается фитинг.
6. Болты затягиваются гаечным ключом, используя перекрестный порядок.

Перед установкой нужно ослабить болты, которые расположены по углам фланца

Проведение работ по установке обжимного фланца, регулируемых ГОСТом 12815-80, позволяет существенно сократить время их проведения и стоимость, избежав повреждения материалов, неизбежного при использовании сварочного оборудования.

При стыковке труб с бесфланцевыми торцами или подключении фитинга к запорной арматуре или другому устройству прибегают к установке фланцевых адаптеров. Конструкция включает:

• муфту;
• фланец и приваренную к нему трубу.

Использование фланцевого адаптера связано с:

• легкостью установки;
• возможностью применения в наземных и подземных условиях;
• свободным доступом для проведения техобслуживания;
• устойчивостью к воздействию высоких температур и коррозии;
• продолжительностью эксплуатации.

Обжимными фланцами соединяются разные типы труб, в том числе полимерные

Применение обжимного фланца для соединения ПВХ и ПЭ труб

Распространение полимерных инженерных коммуникаций привело к появлению обжимных фланцев, приспособленных для установки в нетрадиционных для них условиях. Подобные фланцевые адаптеры не подойдут для использования на чугунных трубах, так как приспособлены для эксплуатации в совершенно иной среде. Для изготовления используется плавкий чугун, на опорные втулки идет оцинкованная малоуглеродистая сталь, на крепежные элементы – нержавеющая сталь. В изделиях диаметром до 125 мм предусмотрены всего два болта, которые легко затягиваются обычным гаечным ключом.

Конструкция готова к установке без предварительной подгонки. Управление зажимами позволяет проведение ремонтных работ даже на затопленном пространстве, легко соединяя и спиральные, и овальные трубы. Герметичность при изменении рабочего давление обеспечивается трехточечной системой уплотнения.

Использование обжимных фитингов для ПВХ и ПЭ труб позволяет:

• соединять изделия диаметром 63-315 мм;
• быстро провести монтаж практически независимо от условий работы;
• установить фиксацию, блокирующую стягивание трубы;
• исключить необходимость поддерживающей втулки;
• добиться повышения герметичности с ростом рабочего давления;
• получить экологичное антикоррозионное покрытие, не ухудшающее качества питьевой воды;
• соединять изделия из разных материалов.

Применение обжимных фланцев позволяет быстро проводить монтаж и ремонт трубопровода, существенно экономя на стоимости работ. Качество соединений и долговременность их эксплуатации при этом гарантированы, независимо от материала и диаметра изделий.

Плюшки на кефире без дрожжей в духовке — Дом/Дача

Рубрики

КулинарияДети и семьяШоу-бизнесПолитикаЗдоровьеПоказать всеМоя лентаЧАТЫОпросыБлогерыГлас народаПопулярноеОбсуждаемоеПоказать всеМессенджер МТО компанииО редакции ГлагоLНовостиПартнерамРекламодателямОбратная связьПожаловаться на спамСоглашениеМатериал, выбранный редакторами МиртесенНаш уютный дом

Плюшки на кефире без дрожжей в духовке

Материал, выбранный редакторами Миртесенvostokmedia

Приморца оштрафуют на 20 тысяч за мусор и сорняки на собственном участке

Материал, выбранный редакторами МиртесенМой Дом 21

Почему нет цветов: причины скудного цветения гортензий, о которых многие даже не подозревают

Материал, выбранный редакторами МиртесенАбсолютный рейтинг

Почему с русскими боятся воевать.

И это вовсе не из-за ядерной бомбы

229

Материал, выбранный редакторами МиртесенСлавянская доктрина

Гороскоп на 26 декабря

Материал, выбранный редакторами МиртесенАбсолютный рейтинг

От обезьяны? От кого произошел человек по записям древних шумер

107

Материал, выбранный редакторами МиртесенПоболтаем

Кто сейчас живет в доме отвесной скале на высоте в 3 км и откуда взялся этот дом?

Материал, выбранный редакторами МиртесенАиФ Кухня

Яркий акцент. Чем украсить праздничный стол?

Материал, выбранный редакторами МиртесенНаша дача

Виды и группы садовых лилий – описание и фото

Материал, выбранный редакторами МиртесенКрасотка

Уличный новогодний декор: 9 блестящих идей для создания сказочного места

Материал, выбранный редакторами МиртесенПолитика как она есть

Весь мир наблюдает за противостоянием России с Америкой

Материал, выбранный редакторами МиртесенЦветочки

«Рождественская звезда» — красивый, но сложный цветок.

Рассказываю секреты, как его сохранить в домашних ус…Материал, выбранный редакторами МиртесенСвоими руками

Самодельные идеи из верёвки, которые не купишь ни за какие деньги

Материал, выбранный редакторами МиртесенГлагоL

Под Волгоградом истязавшей пасынка мачехе суд отсрочил наказание

Материал, выбранный редакторами МиртесенВеселуха

Как я приютила белочку, а муж решил, что это у меня «белка»

Материал, выбранный редакторами МиртесенХудожница Армине Хачатрян | Блог о мире искусства

Лучшие синтетические кисти для акварели

Материал, выбранный редакторами Миртесенstroim21

Как и чем можно измерить сопротивление заземления в домашних условиях

Материал, выбранный редакторами МиртесенPolitpres

Ошибки во время стирки: хозяйкам на заметку

Материал, выбранный редакторами МиртесенАбсолютный рейтинг

А ведь они реальные – Атос, Портос, Арамис и Д Артаньян.

Какова их судьба

187

Материал, выбранный редакторами МиртесенВ мир цветов

Многолетний садовый цветок Пиретрум (Pyrethrum)

Материал, выбранный редакторами МиртесенАктуальные новости Германии на русском языке.

Что одинокие пенсионеры из домов престарелых мечтают получить на Рождество

Материал, выбранный редакторами Миртесенstroimdom21

5 интерьеров, как в кино

Материал, выбранный редакторами МиртесенПолитика как она есть

«Газпром» отказывается использовать польскую газовую трубу без заявок из Европы, их отсутствие говор

Материал, выбранный редакторами Миртесенstroimdom21

Как украсить квартиру к встрече Нового года 2022

Материал, выбранный редакторами МиртесенМой город!

Верный способ спасти вещи, полинявшие при стирке

Материал, выбранный редакторами МиртесенЭпиЦентр позитива

Маленькие новогодние хитрости

Материал, выбранный редакторами МиртесенЯ строю

Пастельное Рождество в доме владельцев интерьерного магазина в Дании

Материал, выбранный редакторами МиртесенАрбузные истории

Раздельное питание: основные правила

53

Материал, выбранный редакторами МиртесенЯ строю

Почему я больше не раздаю бесплатно отросточки цветов никому.

Только кабачки раздаюМатериал, выбранный редакторами МиртесенГазета.ru

Рисунки школьника, совершившего массовое убийство, попали в сеть

Материал, выбранный редакторами МиртесенДушевные стихотворения русских и зарубежных поэтов

«Я уношусь мыслью к далекому Новому Году, который стал уже четырехкратно старым…» (памятные даты)

Материал, выбранный редакторами МиртесенMetro новости

Экстерьер загородного дома к Новому году – от идеи до реализации

Материал, выбранный редакторами МиртесенАбсолютный рейтинг

Почему автобиографию Марк Твена рассекретили только сейчас

90

Материал, выбранный редакторами Миртесенtagilcity

Дома на Забойщиков в Нижнем Тагиле ищут свои управляющие компании

Материал, выбранный редакторами Миртесенsmi.media

Зажженный ребенком бенгальский огонь сжег два дома в Австрии

Материал, выбранный редакторами МиртесенМужчина и женщина

Как оформить гараж в собственность

Материал, выбранный редакторами МиртесенОбщественная служба новостей

В Австрии из-за бенгальского огня сгорели два дома

Материал, выбранный редакторами МиртесенПолитика как она есть

Горбачев объяснил расширение НАТО фразой «им ударило в голову высокомерие»

Материал, выбранный редакторами МиртесенЛента новостей Крыма

Жителю Керчи грозит 20 лет тюрьмы за хранение и попытку продажи наркотиков

Материал, выбранный редакторами МиртесенНижегородская правда

В Дзержинске выделили 19 земельных участков многодетным семьям

Материал, выбранный редакторами МиртесенДачно-огородные радости

Вермишель, жареная с рисом

Материал, выбранный редакторами МиртесенГлагоL

Два человека погибли при пожаре в ковид-госпитале Астрахани

Материал, выбранный редакторами МиртесенТелеканал Бобер

Настенная вешалка из старых лыж

Материал, выбранный редакторами МиртесенBerg PRESS

В Австрии ребенок зажег бенгальский огонь на Рождество и спровоцировал пожар в двух домах

Материал, выбранный редакторами МиртесенВ мир цветов

Многолетний садовый цветок Пион (Paeonia)

Материал, выбранный редакторами МиртесенАбсолютный рейтинг

А теперь посчитаем, сколько французов погибло за Гитлера, а сколько — против

423

Картина дня

Петрозаводскмаш ввёл в строй новый чешский четырёхкоординатный горизонтально-расточной станок WRD 180 H

Петрозаводский филиал компании «АЭМ-технологии» (входит в машиностроительный дивизион Госкорпорации «Росатом» — Атомэнергомаш и Карельское региональное отделение СоюзМаш России) ввёл в строй высокопроизводительный горизонтально-расточной станок с ЧПУ.

На торжественном мероприятии пуска нового оборудования присутствовал член Правительства Республики Карелия — заместитель Премьер-министра Правительства Республики Карелия по вопросам экономики Дмитрий Родионов.

Горизонтально-расточной станок смонтирован на участке изготовления главных циркуляционных насосных агрегатов (ГЦНА) в сборочно-сварочном производстве Петрозаводскмаша. Новое оборудование стало частью технологического цикла по выпуску корпусов ГЦНА наряду с уже введёнными в эксплуатацию на данном участке новым 50-тонным краном, новым и модернизированным токарно-карусельными станками. Здесь будут выполнять механическую обработку как отдельных деталей — сфер, направляющих аппаратов, фланцев, патрубков, так и корпусов насосов в сборе.

— На участке ГЦНА мы планомерно работаем над сокращением времени выпуска изделий. И если первый комплект корпусов изготавливали почти три года, то теперь вышли на цифру «380 дней». Ввод в эксплуатацию нового станка позволит нам оптимизировать логистические потоки при обработке деталей насосов и таким образом ещё на несколько дней сократить цикл изготовления корпусов ГЦНА, — отметил директор филиала «Петрозаводскмаш» Анатолий Смирнов.

Четырёхкоординатный горизонтально-расточной станок WRD 180 H производства компании TOS Varnsdorf (Чехия) предназначен для точного координатного сверления, расточки, фрезерования и нарезания резьбы. Габариты обрабатываемых деталей: до 3 метров в высоту, 2,8 метра в ширину и длиной до 8 метров. Максимальный вес заготовок — 50 тонн. Оборудование было приобретено в рамках инвестиционного проекта с целью расширения и модернизации действующего производства под дорожную карту поставок оборудования для строящихся АЭС.

различных типов фланцев, используемых в трубопроводах

Что такое фланцы?

Фланцы используются для соединения клапанов, труб, насосов и другого оборудования в систему трубопроводов. Обычно фланцы приварены или имеют резьбу, и два фланца соединяются вместе, прикручивая их болтами с прокладками, чтобы обеспечить уплотнение, обеспечивающее легкий доступ к системе трубопроводов. Эти фланцы доступны в различных типах, таких как скользящие фланцы, фланцы с приварной горловиной, глухие фланцы и фланцы, приваренные муфтой и т. Д.Ниже мы объяснили, что различные типы фланцев, используемых в системах трубопроводов, зависят от их размеров и других факторов.

Типы фланцев

Накидные фланцы

Скольжение на фланце По существу представляет собой кольцо, размещенное на конце трубы, при этом поверхность фланца выступает от конца трубы на достаточное расстояние, чтобы наложить сварной валик на внутренний диаметр. Как следует из названия, эти фланцы скользят по трубе и, следовательно, известны как скользящие фланцы. Надвижной фланец также известен как фланец SO.Это своего рода фланец, который немного больше трубы и скользит по трубе с внутренней конструкцией. Поскольку внутренний размер фланца немного больше внешнего размера трубы, верхняя и нижняя части фланца могут быть присоединены непосредственно к оборудованию или трубе с помощью угловой сварки фланца SO. Он используется для вставки трубы во внутреннее отверстие фланца. Фланцы для надставных труб используются с выступом или плоской поверхностью. Надвижные фланцы — подходящий выбор для применений при низком давлении.Фланец скольжения чрезмерно используется во многих трубопроводах для жидкости.

Фланцы под приварную шейку

Фланец с приварной шейкой, также известный как фланец с конической ступицей или фланец с высокой ступицей. Фланец с приварной шейкой (фланец WN) имеет шейку, которая может перемещать натяжение трубы, тем самым уменьшая давление, собираемое в нижней части фланца. Он совместим с трубопроводами, которые работают при высоких или низких температурах и выдерживают высокое давление. Фланцы с приварной шейкой легко распознаются по длинному конусному концу, который медленно проходит через толщину стенки трубы или фитинга.Длинная коническая ступица обеспечивает значительную защиту для использования в различных областях применения, включая высокое давление, минусовые и / или высокие температуры. Фланец приварной шейки состоит из круглого фитинга с выступающей кромкой по окружности. Фланец с приварной шейкой успешно используется при давлениях до 5000 фунтов на квадратный дюйм.

Фланцы под приварную втулку

Фланцы, приваренные внахлест, снаружи соединяются только одним угловым сварным швом и часто не рекомендуются для ответственных работ. В основном они используются для линий малого диаметра.Их статическая прочность эквивалентна накладным фланцам, но их усталостная прочность на 50 процентов выше, чем у скользящих фланцев с двойной сваркой. Для этого типа фланцев необходимо определить толщину соединительной трубы, чтобы обеспечить надлежащую длину отверстия. Перед сваркой во фланце, приваренном муфтой, необходимо сформировать зазор между фланцем или фитингом и трубой. Задача нижнего зазора сварного шва внахлест обычно состоит в том, чтобы минимизировать остаточное давление в корне сварного шва, которое может возникнуть во время затвердевания металла сварного шва.Недостаток фланца под приварку враструб — это необходимое пространство. Трещина между трубой и фланцем может вызвать коррозию из-за коррозионных продуктов, в основном в системах труб из нержавеющей стали. Использование этого фланца в некоторых процессах недопустимо. Также для этого фланца этот принцип всегда должен привариваться сначала трубой, а затем просто фитингом.

Фланцы глухие

Заглушки

изготавливаются без отверстия и используются для заглушки концов труб, клапанов и отверстий сосудов высокого давления.С точки зрения внутреннего давления и нагрузки на болты, наиболее подверженные перенапряжению типы фланцев — это глухие фланцы, особенно больших размеров. Тем не менее, большинство этих давлений относятся к типу изгиба около центра, и, поскольку нет стандартизованного внутреннего диаметра, эти фланцы идеально подходят для систем с более высоким давлением и температурой. Эти фланцы предназначены для перекрытия неиспользуемого сегмента трубы или сопла резервуара. Форсунка часто закрывается глухим фланцем для проверки давления на заводе или просто потому, что потребителю не нужны все форсунки, которые были на резервуаре.

Фланцы для глухих очков

Очковые жалюзи

обычно используются для постоянного разделения трубопроводных сетей или просто для соединения друг с другом. Очковые шторы — это стальная пластина, разрезанная на два диска определенной толщины.

Два диска соединены друг с другом стальной частью, похожей на кусок пары очков на носу. Название происходит от того факта, что сборка выглядит как очки или «очки». Один из дисков представляет собой сплошную пластину, а другой — кольцо, внутренний диаметр которого эквивалентен диаметру фланца.Очковые жалюзи используются в конструкциях, которые необходимо регулярно отделять от других установок. Очковые шторки обычно устанавливаются в «открытом» положении, так что поток через трубу возможен. Если очковые шторки повернуты в положение «закрыто», труба перекрывается и поток невозможен.

Фланцы для соединения внахлест

Фланцы с соединением внахлест используются с заглушками, когда трубы изготовлены из дорогих материалов. Например, к системе труб из нержавеющей стали можно добавить фланец из углеродистой стали, потому что фланец не будет контактировать с веществом в трубе.Концы заглушек будут приварены к трубе встык, а фланцы останутся незакрепленными. Внутренний радиус этих фланцев имеет скошенную кромку для уменьшения радиуса конца заглушки. Фланцы с соединением внахлест почти аналогичны скользящим фланцам, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части заглушки. Их способность удерживать давление немного, если вообще есть, сильнее, чем у скользящих фланцев, а усталостная долговечность сборки составляет лишь одну десятую от срока службы фланцев с приварной шейкой.Таким образом, фланец с соединением внахлест используется при низком давлении и некритических приложениях.

Переходные фланцы

Переходные фланцы предназначены для работы при изменении размера трубы. Фланец (размеры) преимущественно соответствует большему размеру трубы (NPT), но имеет меньшее отверстие, соответствующее меньшему размеру трубы (NPT). Эти фланцы обычно бывают глухими, вставными, резьбовыми и приварными. Они доступны для всех классов давления и представляют собой отличную альтернативу соединению труб двух разных размеров. Этот тип фланца не следует использовать, если неожиданное изменение, например, в насосе, может вызвать ненужную турбулентность.

Предназначен для использования в системах трубопроводов переменного диаметра. Редукционный фланец состоит из фланца одного заданного диаметра с отдельным отверстием меньшего диаметра. Фланец будет иметь размеры большего диаметра трубы, за исключением диаметра отверстия и ступицы. Переходные фланцы крепятся сваркой, склеиванием или зажимными фланцами одинакового размера, поставляемыми с разными соединительными элементами.

Фланцы с резьбой

Фланцы с резьбой почти идентичны фланцам с резьбой, но ключевое отличие состоит в том, что фланец с резьбой просверлен, чтобы соответствовать внутреннему диаметру конкретной трубы. Резьбовой фланец — это тип фланца с конической трубной резьбой в отверстии в соответствии с ASME B1.20.1, который может использоваться в трубопроводных системах, где приварка фланца к трубе невозможна, например, во взрывоопасных зонах, где сварка может создать потенциальный риск. Резьбовой фланец крепится к трубе, имеющей дополнительную резьбу к конической трубе. Обычно с резьбовыми фланцами используются оцинкованные и чугунные трубы.В системах очень высокого давления и малых диаметров можно использовать резьбовые фланцы, и их главное преимущество состоит в том, что их можно устанавливать без сварки.

Квадратные фланцы

Квадратные фланцы изготовлены в соответствии со стандартами JIS B2291 / JIS F7806. Квадратные фланцы часто используются для соединений между трубами и трубами с компонентами. Чаще всего они используются в гидравлических системах, где происходит прохождение жидкостей, и изготовлены из двух материалов: стали и нержавеющей стали.Полный набор квадратных фланцев состоит из уплотнительного кольца, болтов, охватывающего фланца (сторона кольца) и охватываемого фланца (плоская сторона). Внутренний фланец указан как часть A. Часть B определяет охватываемый фланец. А полный комплект — АВ.

В соответствии с этим стандартом существует три типа квадратных фланцев: SHAB — используется с шестигранными болтами с шестигранной головкой, размер корпуса фланца больше, SSAB — используется с винтом с головкой под торцевой ключ, размер корпуса фланца меньше, чем у SHAB, LSA — только сторона с уплотнением, внутренний поток L-образной формы .

Фланцы под приварку с удлиненной шейкой

При высоком давлении и высокой (или колеблющейся) температуре, в первую очередь в нефтегазовой промышленности, используются фланцы с длинной приварной шейкой (часто сокращенно LWN).Длинная шейка направляет трубу внутрь самого фланца и обеспечивает усиление, которое невозможно при использовании стандартного фланца с приварной шейкой. Это усиление очень важно для безопасности промышленных, коммерческих и даже жилых систем высокого давления. В отличие от многих других типов фланцев, длинные приварные шейки не имеют отверстий для спецификации. Обычно фланцы с длинной приварной шейкой изготавливаются с квадратными вырезами для замены трубы, а не для приваривания к трубе.

Фланец с длинной приварной шейкой обычно используется в качестве анкера для водопровода или источников газа, закачиваемых в более крупную сеть труб, например, на заводе или в многоквартирном доме.

Фланец расширителя

Фланец расширителя, называемый EXPF, представляет собой фланец с приварной шейкой, но ступица расширяется до большего размера (на один или два размера). Если у вас ограниченное пространство или вам просто нужно подсоединиться к трубе большего диаметра, в нем будет удобное место для оборудования, насосов и вентиляционных отверстий. Компактный размер экономит место по сравнению с фланцем с приварной шейкой редуктора, что позволяет отказаться от использования фланца и редуктора. Фланцы расширителя также считаются рентабельной альтернативой отдельному использованию фланца переходника с приварной шейкой.Номинальное давление и размеры соответствуют ANSI / ASME B16.5. Фланец расширителя имеет выступ. Для установки фланца расширителя требуется один стыковой сварной шов.

Фланец с лопаткой и распорным кольцом

Фланец с лопаткой и кольцевой распорной втулкой по сути аналогичен шторам для очков, за исключением того, что они не соединены вместе. Лопаты и проставки используются в системах, где не часто требуется техническое обслуживание, или они часто используются в трубопроводах большого размера. Лопаты могут весить сотни фунтов в зависимости от размеров фланца и уровней напряжения. Чтобы избежать лишнего веса, фланцевое соединение специально выбрано не для очковой шторки, а для 2 отдельных частей. Серьезное техническое обслуживание трубопроводной системы может быть основной причиной временной замены кольцевой распорки на лопату.

Фланец Weldo / Фланец Nipo

Нипофланец представляет собой комбинацию приварной бобышки, ниполета и фланца с приварной шейкой и широко используется в трубной промышленности, например, приварной бобышек или ниполет для соединения ответвления на 90 °. Со стороны спускной трубы сварной фланец выполнен в виде сварочной бобышки, а с другой стороны — фланцевое соединение.Это означает, что ответвление со стороны отводной трубы является сварным. В Nipo Flange ответвление на стороне отводной трубы представляет собой сварное соединение, а на другой стороне — фланцевое соединение.

Фланцы с диафрагмой

Дроссельные фланцы

используются с диафрагмами для измерения расхода жидкостей или газов в соответствующем трубопроводе. Пары нажимных «отводов», в основном с двух сторон, прямо напротив друг друга, врезаются во фланец с отверстием.Фланцевые соединения с диафрагмой спроектированы и изготовлены в соответствии с рекомендациями Американской газовой ассоциации (AGA), ASME и Международного общества автоматизации (ISA). Фланцы с отверстиями доступны в широком спектре следующих типов: фланцы с отверстиями под приварную шейку с выступом, фланцы с отверстиями под приварную шейку с выступом, фланцы с отверстиями под приварные шейки кольцевого типа, фланцы с отверстиями под угловые отводы.

Свободные фланцы

Свободный фланец — это приспособление, которое приваривается к концу отрезка трубы и образует половину фланцевой муфты.Компонент может быть изготовлен из углеродистой или нержавеющей стали в соответствии с предполагаемой спецификацией, состоя из плоской стальной поковки с отверстиями для болтов по периметру и отверстием в центре размером с трубу, которую предполагается приварить к свободному фланцу. . Существуют типы свободных фланцев, которые подходят для использования с коленами, клапанами и практически с любым типом компонентов трубопровода.

Глухие фланцы с высокой ступицей

Глухой фланец с высокой ступицей используется для уплотнения концов трубных конструкций.Это что-то вроде круглой пластины без центральной опоры, но со всеми нужными отверстиями для болтов. Глухой фланец с высокой ступицей доступен в различных размерах и из различных материалов и используется для создания конструктивного доводчика на концах труб, клапанов или сопел. В герметичном состоянии этот фланец обеспечивает легкий доступ к линии. Иногда глухой фланец с высокой ступицей может быть специально изготовлен или обработан для соответствия номинальному размеру трубы, на которую производится уменьшение. Это уменьшение может быть уменьшением резьбы или уменьшением сварных швов.Часто глухие фланцы с высокой ступицей поставляются с фитингами NPT, которые позволяют устанавливать соединения для испытания давлением. С учетом таких факторов, как внутреннее давление и нагрузка на болт, глухие фланцы с высокой ступицей являются наиболее нагруженными из всех типов фланцев, особенно для больших размеров.

Фланцы с резьбой

Фланец с резьбой также известен как резьбовой фланец, и он имеет резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе, и эти фланцы в основном используются в коммунальных службах, таких как воздух и вода.Фланец с резьбой часто используется для малых диаметров и высокого давления. Резьбовые фланцы со ступицей предъявляют требования от 1/2 до 24 дюймов. Класс давления: от класса 150 до класса 2500, от PN 2,5 до PN 250 и облицовка: RF / RTJ

Фланцы с резьбой вставляются в отверстие, соответствующее внешней резьбе трубы. Фланцы с резьбой используются для труб с внешней резьбой. Преимущество этих фланцев в том, что их можно устанавливать без сварки.

Пластинчатые фланцы

Часто называемый плоскими фланцами, пластинчатый фланец имеет поверхность прокладки в той же плоскости, что и поверхность круга для болтовых соединений. Его также называют фланцем с плоской поверхностью. Применения, использующие фланцы с плоской поверхностью, часто представляют собой те, в которых отливка выполняется из ответного фланца или фланцевого фитинга. Фланцы с плоской поверхностью используются, когда контрфланцы имеют плоскую поверхность. Это условие возникает в первую очередь при подключении к чугунному оборудованию, клапанам и специальным устройствам. ASME B31.1 утверждает, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо удалить выступающую поверхность фланца из углеродистой стали и использовать полнопрофильную прокладку.

Тип и обработка фланца:

Плоская поверхность

В той же плоскости фланец с плоской поверхностью имеет поверхность прокладки, которая является лицевой стороной окружности для болтовых соединений. Применения, в которых используются плоские лицевые фланцы, часто связаны с отливкой ответного фланца или фланцевого фитинга. Плоский стальной фланец указывается как фланец, который подвергается механической обработке плоской и не имеет гребнеобразной выступающей поверхности или фланца с кольцевым соединением. Свободная плоская поверхность фланца обеспечивает полный контакт между прокладкой и всей матируемой поверхностью.

Фланцы с плоской поверхностью никогда не следует крепить болтами к фланцу с выступом. В стандарте ASME B31.1 указано, что при соединении чугунных фланцев с плоской поверхностью с фланцами из углеродистой стали необходимо удалить приподнятую поверхность фланца из углеродистой стали и что требуется полнопрофильная прокладка. Форма поверхности фланца относится ко всем применениям, в которых чугун и другие хрупкие материалы используются для производства оборудования и клапанов. Для фланцев с «плоской поверхностью» следует использовать только полнопрофильные прокладки. Это обеспечивает полный и равный контакт двух ответных фланцев.

Фланцы с выступом

Фланец с выступом является наиболее распространенным типом, используемым на производственных предприятиях, и его легко идентифицировать. Это называется приподнятой поверхностью, потому что поверхности прокладки приподняты над поверхностью круга для болтовых соединений. Эта форма фланцевой маски обычно используется для всех фланцев из кованой стали, таких как механизмы и клапаны. Во фланцах с выступом можно использовать самые разные конструкции прокладок. Эти комбинации могут также включать плоские кольцевые листы и металлические компоненты спирально-намотанного типа и с двойной рубашкой.

Фланцы с выступом используются для концентрации большего давления на меньшей площади прокладки и, таким образом, увеличения способности соединения удерживать давление. Отверстия под болты находятся в области внешнего кольца этих фланцев. Регулировка «Перемещение» между высотой двух колец помогает приложить большее усилие к области прокладки, тем самым создавая более прочное уплотнение, когда прокладка прикреплена, а болты установлены и затянуты. В зависимости от класса давления, поверхность фланца составляет либо 1/16 дюйма, либо 1/4 дюйма по ANSI 300 и ниже, с выступом на 1/16 дюйма, а по ANSI 400 и выше — с выступом на 1/4 дюйма.

Фланцы с кольцевым уплотнением (RTJ)

Фланцы с кольцевым соединением (RTJ) имеют канавки, которые врезаются под стальные кольцевые прокладки в их поверхности. Когда изогнутые болты проталкивают в канавки прокладку между фланцами, фланцы закрывают (или повторяют) прокладку и создают тесный контакт внутри канавок, создавая соединение металла с металлом. Обычно фланцы с кольцевым соединением используются в системах с температурой выше 427 ° C, экстремальным давлением и высокой температурой. Фланец RTJ с вырезанной на нем кольцевой канавкой может иметь приподнятую поверхность.Поднятая поверхность не действует как какой-либо компонент средства уплотнения. Повышенные поверхности присоединенных и затянутых фланцев могут касаться друг друга для фланцев RTJ, которые уплотняются кольцевыми прокладками.

Для этого материал прокладки кольцевого соединения должен быть более слабым (более пластичным), чем материал фланца. Напряженная прокладка в этом случае не сможет выдержать дополнительную нагрузку, помимо натяжения винта, вибрация и движение не могут привести к дальнейшему растрескиванию прокладки и снижению напряжения подключения. Тип R с восьмиугольной частью является наиболее распространенной прокладкой RTJ, поскольку она гарантирует чрезвычайно прочное уплотнение. Тем не менее, стиль «простой канавки» подразумевает, что обе прокладки RTJ имеют восьмиугольную или овальную часть.

Фланцы с пазами и язычками

Фланцы Groove и Tongue должны подходить к ушам Tongue и Groove. На одной стороне фланца имеется выступающее кольцо (язычок), нарезанное на поверхности фланца, в то время как ответный фланец имеет соответствующее углубление (канавку) на его передней части.Стандартизованы как большие, так и мелкие типы шпунтованной облицовки. Они отличаются от охватываемых и охватываемых тем, что внутренние диаметры гребня и паза не достигают основания фланца, тем самым удерживая прокладку на ее внутреннем и внешнем диаметре. Они обычно встречаются на крышках клапанов и на крышках насосов.

Соединения «паз и паз» также имеют преимущество в том, что они самоустанавливаются и служат упругим буфером. Шарфовый шарнир удерживает точку нагружения на одном уровне с шарниром и не требует интенсивной обработки. Особые поверхности фланца, такие как RTJ, T и G, F и M, не должны крепиться болтами. Это связано с тем, что сенсорные поверхности не перекрываются, и нет прокладки, которая имела бы один тип с одной стороны и другой тип с другой. Фланцы Groove & Tongue используются в некритических приложениях с низким давлением для крепления других компонентов Groove & Tongue.

Фланцы с наружной и внутренней резьбой

Фланцы с наружной и внутренней резьбой — это фланцы, которые подходят друг другу. Одна поверхность фланца в этих вариантах имеет область, выходящую за пределы обычной поверхности фланца.Этот фланец называется The Man. Ответный фланец или другой фланец на другой стороне будет иметь аналогичное углубление на его передней части. Этот ответный фланец называется Женский фланец

.

Фланцы также должны быть совмещены с этой формой. У каждого лицевого фланца есть область, выходящая за пределы нормальной поверхности фланца (охватываемая). На торце другого фланца или ответного фланца имеется соответствующее углубление (внутренняя).

Предполагается, что женские лица должны быть 3/16 дюйма в длину, мужские лица должны быть 1/4 дюйма в ширину и каждый конец должен быть плоским.Внешний диаметр женского лица служит для нахождения и удержания марли. Фактически существует 2 версии; средние фланцы M&F и широкие фланцы M&F.

Фланцы с наружной и внутренней резьбой имеют улучшенные уплотняющие свойства, более надежное позиционирование и удельное сжатие уплотнительного материала, использование другого, более эффективного уплотнительного материала и усовершенствованного уплотнительного материала (уплотнительные кольца).

Международные стандарты различных типов на фланцы:

Фланцы ASME B16.5

Стандарт ASME B16.5 охватывает стальные трубные фланцы и фланцевые фитинги с метрическими / дюймовыми размерами от NPS 1/2 до NPS 24 в классе давления от 150 до класса 2500. Сюда входят уровни давления и температуры, компоненты, длины, допуски, наименования, измерения и методы обозначения отверстий для фланцевую арматуру и трубные фланцы. Для трубопроводных конструкций широко используются два очень ответственных фланца, такие как фланец с приварной шейкой и глухие фланцы. Взаимозаменяемость используется для слов «B16.5» или «B16 5», что соответствует той же норме.Обычный ASME B16 5 (ANSI B16 5), однако, включает только размеры до 24 дюймов.

Текущий и правильный стандарт — ASME B16.5. ANSI B16.5 широко используется в индустрии жаргона и до сих пор широко используется архитекторами, инженерами, производителями и поставщиками. Несмотря на то, что стандарты ANSI B16.5 технически не существуют, это понималось как другой способ обозначения ASME B16.5.

ANSI B16.47 Фланцы

ANSI B16.47 (Стальные фланцы большого диаметра) — это стандарт для фланцев стальных труб диаметром от NPS 26 до NPS 60.Тем не менее, стандартный ANSI B16.47 подразделяется на глухой фланец и фланец ANSI B16.47 серии A и фланец ANSI B16.47 B Weldneck. Фланец API 605 ранее назывался фланцем серии B. Термины B16.47 или B 16 47 или ANSI B 16 47 взаимозаменяемы и соответствуют одному и тому же стандарту.

В последней версии представлены как метрические, так и дюймовые измерения и оценки в единицах измерения. MSSSP-44: Стальные трубопроводные фланцы и API 605: ANSI B16.47 оснащен фланцами большого диаметра из углеродистой стали.Таким образом, фланцы MSS SP-44 называются фланцами ANSI B16.47 серии A, тогда как в этом стандарте фланцы API 605 упоминаются как фланцы ANSI B16.47 серии B. Стандарт ANSI B16.47 содержит требования к давлению-температуре, деталям, размерам, допускам, маркировке и проверке трубных фланцев размером от NPS 26 до NPS 60 и классификационных классов 75, 150, 300, 400, 600 и 900 для больших размеров. размеры.

BS 10 Фланцы

Британский стандарт BS10, 1962 — это стандартные цилиндры, трубы и фитинги, фланцы и болтовые соединения.В мм размеры фланцев BS 10 включают фланцы с выступом, простые, цельнолитые или травленые, а также фланцы с приварной шейкой во фланцах согласно таблицам BS10. Хотя таблица фланцев труб BS 10 устарела, таблица фланцев BS 10 для легких пролетов, недорогих фланцев из нержавеющей стали, все еще используется. Эти фланцы типа BS 10 могут быть изготовлены из тяжелых металлов и сплавов, таких как нержавеющая сталь, углеродистая сталь, сплавов, таких как никель, медь и т. Д.

Фланцы

BS 10 известны как своей надежностью, так и отличными характеристиками, что делает их одним из самых экономически эффективных решений.Фланцы с шейкой BS 10 обладают хорошими характеристиками как в условиях высоких температур, так и при высоком давлении. Фланцы BS 10 table d также могут изготавливаться из таких марок, как дуплексная и супердуплексная нержавеющая сталь, в зависимости от конечного использования компонента.

Фланцы DIN

Немецкий институт стандартизации Deutsches Institut für Normung (DIN) является немецкой национальной организацией по стандартизации и официальным аффилированным органом ISO. DIN Flanges — это обозначение разделительных фланцев немецкой зарегистрированной ассоциацией, расположенной в Берлине.В настоящее время существует около тридцати тысяч стандартов DIN, охватывающих практически все области технологий. Фланцы DIN чаще всего используются в европейских странах.

Стандартные фланцы

DIN используют метрические измерения (мм и бар) для измерения размеров клапана и фланца, а также давления. Европейские фирмы обычно используют стандарт DIN для фланцев, даже если производство происходит в Соединенных Штатах. Фланцы DIN имеют широкий охват, и более 30 000 стандартов фланцев DIN обеспечивают всеобъемлющий охват для различных продуктов с типами фланцев и технологиями.Спецификация DIN фланцев состоит из номеров DIN, начиная с 15,20, 25, 32, 40, 50, 65, 80 и так далее до 200.

EN 1092-1 Фланцы

EN 1092-1 является расширением британского стандарта спецификаций. Это заменяет прекращенный BS EN 1092-1. В EN 1092-1 BS. Европейский метрический диапазон, включающий круглые фланцы размером от DN 10 до 4000 и обозначения 2, 5 и 100 PN. Этот стандарт ЕС определяет спецификации для круглых стальных фланцев от DN 10 до DN 4000 с обозначениями PN от PN 2,5 до PN 400, а также номинальные размеры.

Спецификация определяет формы фланца и его облицовки, длину, допуски, резьбу, размеры болтов, текстуру поверхности, маркировку, ткани, уровни давления / температуры и вес фланца. EN 1092-1 Форма 01 pn10 Фланец наплавлен или может использоваться в сырой, угольной, нефтехимической и смежных отраслях промышленности из следующих материалов и размеров; Компоненты, используемые для изготовления фланцев EN 1092-1, выполнены из углеродистой стали: A105, SS400, SF440, RST37.2, S235JRG2, P250GH, C22.8. Они также производятся из марок нержавеющей стали: F304 F304L F316 F316L 316Ti и так далее.

BS 4504 Фланцы

BS 4504 Фланцы соответствуют британской метрической шкале, которая включает круглые фланцы от PN 2,5 до PN 40 для цилиндров, клапанов и фитингов, включая фланцы с размерами DN. До этого он был известен как BS 4504: 1969. Эти фланцы идеально подходят для использования в жестких условиях, особенно для приложений низкого давления в нефтяном секторе. Европейский метрический стандарт, охватывающий характеристики круглых фланцев, варьируется от DN 10 до 4000 и обозначений 2, 5 и 100 PN.

Фланцы BS 4504 состоят из фланцев стандартов ANSI B16.5, ANSI B16.47, ANSI B16.36. Они также содержат номера DIN, такие как DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642. Эти фланцы BS 4504 находят применение в таких отраслях, как химическая промышленность по производству удобрений, теплообменная промышленность, приборостроение и атомная термическая промышленность.

Стандартные фланцы JIS

Стандарты JIS — это японские промышленные стандарты, которые используются для промышленной деятельности в Японии.Это координировалось Японским комитетом по промышленным стендам (JISC). Японская ассоциация стандартов (JSA) ранее была присоединена к METI, которая теперь является автономным фондом. Здесь имеется в виду широкий спектр программ, касающихся японских и зарубежных стандартов. Стандартные фланцы JIS подпадают под раздел JIS-B и классифицируются по разным размерам, в которых они изготовлены.

Эти типы фланцев японского промышленного стандарта подразделяются на такие категории, как JIS5k, JIS10K, JIS15K, JIS20K. Фланцы JIS B2200 K определяются заменой K на одну из вышеупомянутых категорий, например 5K, 10K, 15K и 20K. Размеры каждого фланца зависят от категории или типа фланца.

Материалы, используемые для изготовления фланцев:

Эти стальные фланцы изготавливаются из различных материалов, таких как углеродистая сталь, низколегированная сталь, фланцы из нержавеющей стали, фланцы из дуплексной стали, фланцы из супердуплексной стали, фланцы из монеля, фланцы из инконеля, фланцы из хастеллоя, фланцы из никеля и комбинации экзотических материалов (заглушки) и другие материалы основы.

Углеродистая сталь
• : — ASTM A105, ASTM A350 LF1 / 2, ASTM A181
Легированная сталь
• : — ASTM A182F1 / F2 / F5 / F7 / F9 / F11 / F12 / F22
Нержавеющая сталь
• : — ASTM A182F6 / F304 / F304L / F316 / F316L / F321 / F347 / F348
• Дуплексная сталь S31803 / S32205
• Супердуплексная сталь S32750 S32760
• Титан класса 1/2/3/4/5/7
• Сплав с высоким содержанием никеля: — Монель ASTM / ASME SB 564 400 / K500
• Инконель 600/601/625/800/825/718
• Хастеллой C4 / C22 / B2 / B3
• Никель 200/201
• Медно-никель 70/30, 90/10, 95/5
• Hastelloy C276 Фланцы
• Inconel 625 Фланцы

Pipingmart — это портал B2B, специализирующийся на промышленных, металлических и трубных изделиях. Кроме того, делитесь последней информацией и новостями, связанными с продуктами, материалами и различными типами сортов, чтобы помочь ведению бизнеса в этой отрасли.

Пять основных преимуществ фланцев

Фланцы

используются для соединения насосов, клапанов, труб и других деталей в систему трубопроводов. Для соединения фланцы обычно привариваются или навинчиваются. Использование фланцев позволяет обслуживающему персоналу легко ремонтировать и обслуживать трубопроводную систему.Вместо того, чтобы вынимать всю трубу для проверки, можно осмотреть меньшую часть трубы на предмет неисправности с помощью фланца. Точка фланцевого соединения позволяет укрепить систему, а также очистить трубы и упростить осмотр.

Два фланца можно соединить болтами, используя прокладку между ними для уплотнения. Большинство стальных фланцев используются в газовой, нефтяной, нефтяной и химической промышленности. Основными типами фланцев являются фланец с резьбой, фланец с соединением внахлест, глухой фланец, фланец с муфтой, фланец с приварной шейкой , фланец и вставной фланец.Некоторые специальные типы фланцев включают специальные фланцы с конической шейкой, длинные приварные фланцы, нипофланцы, переходные фланцы, фланцы расширителя и фланцы с отверстиями.

Материалы, используемые во фланцах

Сталь с высоким пределом текучести: ASTM / ASME A694 F42, F52, F56, F60, F65, F70

Низкотемпературная сталь: ASTM / ASME A350 LF2.

Нержавеющая сталь: ASTM / ASME A182 F321-321H, F347-347H

Нержавеющая сталь: ASTM / ASME A182 F316-316L-316H-316LN-316N-316Ti

Нержавеющая сталь: ASTM / ASME A182 F304-304L-304H-304LN-304N

Хромолегированная сталь: ASTM / ASME A182 F1-F12-F11-F22- F5-F9- F91

Углеродистая сталь: ASTM A105, ASTM A105N, GB 20, C22.8.

Размеры фланца

Размеры фланца различаются в зависимости от стиля, и каждый тип фланца имеет стандартное определение размера. Размеры фланцев одинаковы во всем мире для ремонта и технического обслуживания, а также для бесперебойной работы. Размеры обычно публикуются как в дюймах, так и в миллиметрах.

Основные размеры фланца состоят из внешнего диаметра, количества болтов, толщины и детали ступицы. Болты обычно располагаются спереди вне фланца.Прокладка, используемая между двумя фланцами, имеет такие же отверстия для болтов и размер, что и поверхность фланца.

Преимущества фланцев

Несмотря на то, что вы можете найти конкретное приложение, в котором фланцы и фитинги являются единственным практическим выбором, фланцы также обеспечивают преимущества для системы трубопроводов, которых нет у традиционных типов гидравлических фитингов. Например, в приложениях с большим наружным диаметром, фланцы часто не могут легче соединяться с портами трубы и компонентов по сравнению с переходниками или резьбовыми фитингами.Самое главное, что в самых тяжелых условиях эксплуатации на мобильной строительной технике фланцевые соединения подходят для:

1. Простая сборка в ограниченном пространстве, где гаечные ключи могут не иметь зазора, если вы устанавливаете традиционные фланцевые фитинги. Их легче собрать с умеренным крутящим моментом.

2. В труднодоступных местах, где требуется гибкость, можно исключить необходимость в переходниках на шлангопроводе, трубе или трубе.

3. Трубные соединения, трубы или большие шланговые соединения, где вы обнаружите высокое давление, вибрацию или ударное давление, которые могут более легко повредить традиционные большие гидравлические фитинги.

4. Выполнение соединений позволяет легко обслуживать жесткие линии, такие как металлические трубы или непрерывные трубы.

5. Снижает вероятность ослабления компонентов в жестких гидравлических системах.

Использование фланцевых соединений в условиях высокого давления и большего размера позволяет упростить сборку при чрезмерном использовании фитингов большего размера. Фланцы поставляются с узлом с нулевым зазором, легкое повторное соединение и разъединение для обслуживания шлангов, коллекторов и трубных соединений может быть намного быстрее и обеспечивает возможность более точного затяжки болтов, а не попытки достичь надлежащего крутящего момента большого фитинга.Фланцевые фитинги и фланцевые соединения с меньшей вероятностью ослабнут по сравнению со стандартным гидравлическим фитингом при правильном распределении нагрузки зажима вокруг головки фланца. Вы можете думать об этом как о прикручивании колеса вашего автомобиля к тормозному диску или ступице барабана. Если вы не затянете зажимные гайки, колесо со звездообразным рисунком не будет затягиваться и поддерживать соединение. Это может вызвать коробление тормозного барабана, ротора или тормозного диска.

Заключение

Фланцевые соединения — один из лучших вариантов концевых соединений труб, которые имеют изгибы, которые подвергаются очень высоким боковым силам, склонным к ослаблению сборки. Пять упомянутых выше преимуществ четко определяют ключевые преимущества фланцев.

Если вам нужна помощь, чтобы узнать больше о затяжке болтов фланца или выборе правильного типа фланца, свяжитесь с Texas Flange сегодня!

5 фактов, которые необходимо знать при выборе производителя трубных фланцев

Ищете место для покупки качественного фланцы трубы, при выборе производитель трубных фланцев.

Что еще производит компания по производству трубных фланцев?

Полезно найти производителя трубных фланцев которая производит изделия, которые работают вместе с фланцами труб, такие как длинная сварная шейка форсунки, сосуды под давлением, обсадные трубы и др. Изготовление фланца для трубы Поставщик комплексного обслуживания обязательно поможет сэкономить время и деньги.

Размер трубы

Это очень важно. Особенно если нужна труба фланцы для очень больших труб.

Стандарты на фитинги фланцевых труб

В США стандарты для трубных фланцевых фитингов, широко используемых сегодня, являются стандарты ASME, хотя некоторые компании до сих пор используют стандарты ANSI, публикация которых была прекращена еще в 1996 году. В других частях света используются другие стандарты, такие как PN / DIN в Европе, BS10. в Великобритании и Австралии, а также по стандарту JIS / KS в Японии и Корее. Просто убедитесь что вы и поставщик используете одни и те же стандарты при запуске проекта чтобы в дальнейшем избежать логистической головной боли.

Требуется тип фланца

Какой тип фланца требуется для вашего проекта? Слепой фланцы? Длинные фланцы с приварной шейкой? Резьбовые фланцы? Это тоже очень важно знать перед запуском.

Материал фланца

Большинство фланцев труб, используемых в масле и нефтехимическая промышленность сделана из какой-либо стали или стального сплава, но возможны и другие материалы.Знайте, что вам нужно делать с фланцами труб чтобы убедиться, что вы выбрали лучший материал для проекта. Этот материал требует быть устойчивым к коррозии и давлению, выдерживать самые разные экстремальные температуры, прочный и (во многих случаях) легкий.

Подробнее о кованных компонентах Трубные фланцы

Посетите наш сайт https://forgedcomponents. com/, дайте нам позвоните по телефону (281) 441-4088 или свяжитесь с нами онлайн, используя нашу простую контактную форму, чтобы поговорите с одним из наших экспертов по трубным фланцам сегодня.

Руководство по выбору трубных фланцев

: типы, характеристики, применение

Фланцы труб — это выступающие кромки, кромки, ребра или хомуты, используемые для соединения двух труб или между трубой и любым типом фитингов или компонентов оборудования. Фланцы труб используются для демонтажа трубопроводных систем, временных или мобильных установок, переходов между разнородными материалами и соединений в средах, не способствующих цементированию растворителем.

Фланцы

— это относительно простые механические соединители, которые успешно используются для трубопроводов высокого давления.Они хорошо изучены, надежны, рентабельны и легко доступны у широкого круга поставщиков. Кроме того, несущая способность фланцев значительна по сравнению с другими механическими соединителями. Это важная особенность для систем, в которых наблюдается прогиб трубы или поперечное продольное изгибание из-за колебаний температуры и давления (например, глубоководные трубопроводы). Фланцы могут быть спроектированы для удовлетворения широкого спектра требований к применению, таких как устойчивость к высоким температурам и коррозии.

Операция

Фланцы труб имеют гладкие или плоские поверхности, перпендикулярные трубе, к которой они крепятся.Две из этих поверхностей механически соединяются с помощью болтов, хомутов, клея или сварных швов.

На этом видео изображена компоновка фланцевого соединения с помощью болтов.

Обычно фланцы прикрепляются к трубам с помощью сварки, пайки или нарезания резьбы.

Сварка соединяет материалы путем плавления деталей и добавления присадочного материала. Для прочных соединений под высоким давлением из аналогичных материалов сварка, как правило, является наиболее эффективным методом фланцевого соединения. Большинство фланцев труб предназначены для приваривания к трубам.

Пайка используется для соединения материалов путем плавления присадочного металла, который затвердевает и действует как соединитель. Этот метод не плавит детали и не вызывает термической деформации, что позволяет добиться более жестких допусков и чистых стыков. Его также можно использовать для соединения очень разнородных материалов, таких как металлы и металлизированная керамика.

Нарезка резьбы применяется к фланцам и трубам, чтобы соединения можно было скручивать вместе, как гайки или болты.

Хотя способ крепления может быть отличительной особенностью, есть и другие соображения, более важные при выборе фланца трубы. Факторы, которые промышленный покупатель должен учитывать в первую очередь, — это физические характеристики, тип, материал и рабочие характеристики фланца, наиболее подходящие для данного применения.

Физические характеристики

Прежде всего, фланец должен подходить к трубе или оборудованию, для которого он предназначен. Физические характеристики трубных фланцев включают размеры и конструктивные формы.

Размеры фланца

Для правильного определения размеров фланцев необходимо указать физические размеры.

• Наружный диаметр (OD) — это расстояние между двумя противоположными краями поверхности фланца. Это может
• Толщина относится к толщине присоединяемого внешнего обода и не включает часть фланца, на которой крепится труба.
• Диаметр окружности болта — это длина от центра отверстия под болт до центра противоположного отверстия.
• Размер трубы — это размер трубы, соответствующий фланцу трубы, обычно изготавливаемый в соответствии с принятыми стандартами. Обычно он определяется двумя безразмерными числами: номинальным размером трубы (NPS) и графиком (SCH).
• Условный проход — это внутренний диаметр фланцевого соединителя. При изготовлении и заказе любого типа соединителя для труб важно, чтобы размер отверстия детали соответствовал размеру отверстия сопрягаемой трубы.

Поверхности фланца

Фланцевые поверхности

могут изготавливаться по большому количеству нестандартных форм на основе требований дизайна.Некоторые примеры включают:

• Квартира
• Риф (RF)
• Соединение кольцевое (RTJ)
• Канавка под уплотнительное кольцо

Типы трубных фланцев

Фланцы труб можно разделить на восемь типов в зависимости от конструкции. К этим типам относятся глухие, соединения внахлест, диафрагмы, переходники, вставки, сварные муфты, резьбовые соединения и приварные шейки.

Глухие фланцы представляют собой круглые пластины без центральной опоры, используемые для закрытия концов труб, клапанов или оборудования.Они помогают обеспечить легкий доступ к линии после того, как она была запломбирована. Их также можно использовать для испытания под давлением. Глухие фланцы подходят для стандартных труб всех размеров при более высоких номинальных давлениях, чем фланцы других типов.

Фланец глухой. Изображение предоставлено: thepipefittings.com

Соединение внахлест Фланцы используются на трубопроводах, снабженных трубой внахлест или с заглушками для соединения внахлест. Они могут вращаться вокруг трубы, чтобы упростить выравнивание и сборку отверстий под болты даже после завершения сварки.Из-за этого преимущества фланцы с соединением внахлест используются в системах, требующих частой разборки фланцев и труб. Они похожи на надвижные фланцы, но имеют изогнутый радиус в отверстии и торце, чтобы приспособить конец заглушки для соединения внахлест. Номинальное давление для фланцев с соединением внахлест низкое, но выше, чем для фланцев с накладками.

Типовой фланец с соединением внахлест. Изображение предоставлено: thepipefittings.com

Надвижные фланцы предназначены для надевания на конец трубопровода, а затем приваривания. Они обеспечивают простую и недорогую установку и идеально подходят для систем с низким давлением.

Типовой надвижной фланец. Изображение предоставлено: thepipefittings.com

Фланцы для сварки внахлест идеально подходят для малогабаритных трубопроводов высокого давления. Их изготовление аналогично сборным фланцам, но конструкция внутреннего кармана обеспечивает гладкий канал и лучший поток жидкости. При внутренней сварке эти фланцы также имеют усталостную прочность на 50% больше, чем приварные с двух сторон надставные фланцы.

Схема типичного фланца, приваренного враструб | Кредит изображения: thepipefittings.com

Резьбовые фланцы — это специальные типы трубных фланцев, которые можно прикрепить к трубе без сварки. Они ввинчиваются в отверстие, чтобы соответствовать внешней резьбе на трубе, и имеют коническую форму, чтобы создать уплотнение между фланцем и трубой. Уплотнительные сварные швы также могут использоваться вместе с резьбовыми соединениями для дополнительного усиления и уплотнения. Их лучше всего использовать для небольших труб и низкого давления, и их следует избегать в приложениях с большими нагрузками и высокими крутящими моментами.

Стандартный резьбовой фланец | Изображение предоставлено: thepipefittings.com

Приварная шейка Фланцы имеют длинную коническую ступицу и используются в системах с высоким давлением. Коническая ступица передает напряжение с фланца на саму трубу и обеспечивает усиление прочности, препятствующее образованию выпуклостей.

Типовой фланец с приварной шейкой | Изображение предоставлено: thepipefittings.com

Тип	Допустимое давление	Размеры труб	Области применения / Преимущества
Слепой	Очень высокий	Все	Запорные трубы, испытание давлением потока
Соединение внахлестку	Низкая	Все	Системы, требующие частой разборки
Слипоны	Низкая	Все	Низкая стоимость установки, простой монтаж
Сварка внахлест	Высокая	Малый	Гладкое отверстие для лучшего потока жидкости
Резьбовое	Низкая	Малый	Приставка без приварки
Горловина приварная	Высокая	Все	Высокое давление и экстремальные температуры

Обзор и сравнение типов трубных фланцев по допустимому давлению, подходящим размерам труб и областям применения или преимуществам.

Специальные конструкции фланцев

Некоторые типы фланцев могут быть спроектированы для выполнения специальных функций, таких как уменьшение размера или установка отверстия.

Диафрагма Фланцы используются вместо стандартных фланцев, чтобы на фланец можно было установить диафрагму. Держатели диафрагмы встроены во фланцы для подключения счетчиков. Эти измерители используются для измерения скорости потока через систему в этой точке.

Стандартный фланец с диафрагмой | Изображение предоставлено: thepipefittings.ком

Переходные фланцы используются вместо стандартных фланцев, чтобы учесть изменение размера трубы. Фланец состоит из одного указанного диаметра с отверстием меньшего диаметра. За исключением размеров отверстия и ступицы, переходной фланец имеет размеры большего диаметра трубы. Приварные шейки, надвижные и резьбовые фланцы могут быть переходниками и считаются экономичным средством изменения размера трубы.

Различные переходные фланцы и типовая диаграмма поперечного сечения. Изображение предоставлено: thepipefittings.com

Конструкционные материалы

Трубные фланцы могут изготавливаться из различных материалов в зависимости от материала трубопровода и требований области применения. Выбор зависит от таких факторов, как коррозия окружающей среды, рабочая температура, давление потока и экономичность. Некоторые из наиболее распространенных материалов включают углеродистую сталь, легированную сталь, нержавеющую сталь, чугун, медь и ПВХ.

Углеродистая сталь — это сталь, легированная преимущественно углеродом.Он обладает высокой твердостью и прочностью, которая увеличивается с увеличением содержания углерода, но снижает пластичность и температуру плавления. Для получения дополнительной информации об углеродистых и легированных сталях посетите раздел «Углеродистые и легированные стали» на сайте Engineering360.

Легированная сталь — это сталь, легированная одним или несколькими элементами, которые улучшают или изменяют свойства стали. Обычные сплавы включают марганец, ванадий, никель, молибден и хром. Легированные стали различают по стандартным маркам. Для получения конкретной информации об отдельных типах легирующих элементов посетите раздел «Металлы и сплавы» на сайте Engineering360.

Нержавеющая сталь — это сталь, легированная хромом в количестве более 10%. Хром позволяет нержавеющей стали иметь гораздо более высокую коррозионную стойкость, чем углеродистая сталь, которая легко ржавеет от воздействия воздуха и влаги. Это делает нержавеющую сталь более подходящей для коррозионных сред, где также требуется высокая прочность. Для получения дополнительной информации о сплавах нержавеющей стали посетите раздел «Сплавы нержавеющей стали» на сайте Engineering360.

Чугун — это железо, легированное углеродом, кремнием и рядом других легирующих добавок. Кремний вытесняет углерод из железа, образуя черный графитовый слой на внешней стороне металла. Чугуны обладают хорошей текучестью, литейными качествами, обрабатываемостью и износостойкостью, но имеют тенденцию быть несколько хрупкими с низкими температурами плавления. Для получения дополнительной информации о чугунах посетите раздел «Литые чугуны» на сайте Engineering360.

Алюминий — ковкий, пластичный металл низкой плотности и средней прочности. Она имеет лучшую коррозионную стойкость, чем обычные углеродистые и легированные стали. Это наиболее полезно при конструировании фланцев, требующих прочности и небольшого веса.Для получения дополнительной информации об алюминии посетите раздел «Алюминий и алюминиевые сплавы» на сайте Engineering360.

Латунь представляет собой сплав меди и цинка, часто с дополнительными элементами, такими как свинец или олово. Он характеризуется хорошей прочностью, отличной пластичностью при высоких температурах, приемлемой пластичностью на холоде, хорошей проводимостью, отличной коррозионной стойкостью и хорошими несущими свойствами. Для получения дополнительной информации о латуни и других медных сплавах посетите раздел «Медь, латунь и бронзовые сплавы» на сайте Engineering360.

ПВХ или поливинилхлорид — это недорогой, прочный и простой в сборке термопластичный полимер. Он устойчив как к химической, так и к биологической коррозии. Добавив пластификаторы, можно сделать его более мягким и гибким.

Характеристики производительности

Рабочие характеристики — это свойства фланца, которые могут зависеть от ряда других факторов, но, тем не менее, их важно учитывать. Эти свойства включают вес, простоту сборки и долговечность.

Вес — это масса или тяжесть фланца. Это зависит от размера и плотности материала. Промышленные покупатели должны учитывать прочность трубы или опор трубы при работе с фланцами большой или высокой плотности, чтобы обеспечить надлежащую поддержку веса.

Простота сборки — качественный показатель эффективности процесса сборки и разборки. Для приложений, в которых фланец используется в качестве временного крепления или фиксатора, очень важна простота настройки и время простоя.

Прочность — это прочность или ударная вязкость фланца трубы под действием напряжения или давления. Долговечность зависит от совместимости конструкции фланца с трубой и прочности материала. Для эффективной работы фланцев, работающих при высоком давлении, требуются прочные уплотнения. Изделия с трубными фланцами обычно имеют номинальное давление, которое определяет максимальное давление, на которое фланец рассчитан.

Список литературы

A.R.I. Принадлежности для управления потоком — номинальный размер трубы

Трубные фитинги и фланцы — Трубные фланцы

Прибрежный фланец — трубные фланцы

Изображение кредита:

Трубопроводные системы Джорджа Фишера | Sandvik Materials Technology | Британские метрики

Прочитать мнение пользователей о трубных фланцах

Фланцы — обзор | Темы ScienceDirect

A

фланец O. D., дюйм

A _b

площадь поперечного сечения болтов, дюйм ²

A _м

общая требуемая площадь поперечного сечения болтов, дюйм ²

a

Номинальный диаметр болта

, дюйм

B

Внутренний диаметр фланца

, дюйм

B ₁

Внутренний диаметр фланца 907, дюйм

s752

расстояние между болтами, дюйм.

b

эффективная ширина прокладки, дюйм

b _o

ширина посадки прокладки, дюйм

C

диаметр окружности болта, дюйм

d

d коэффициент формы

d ₁

диаметр отверстия под болт, дюйм

E, h _D , h _G , h _T , R

радиальные расстояния, дюйм

e

коэффициент формы ступицы

F

коэффициент формы ступицы для интегральных фланцев

F _L

коэффициент формы ступицы для фланцев свободного типа

f

коррекция напряжения ступицы

коэффициент для встроенных фланцев

G

диаметр при реакции прокладки на нагрузку, дюйм

г _o

толщина ступицы на малом конце, дюймы

г ₁

толщина ступицы сзади фланца, дюймы

H

гидростатическое конечное усилие, фунт

H _D

гидростатическая конечная сила на участке внутри фланца, фунт

H _G

нагрузка на прокладку, рабочая, фунт

шарнир H _p 9754 всего нагрузка сжатия контактной поверхности, фунт

H _T

сила давления на поверхность фланца, фунт

h

длина ступицы, дюймы

h _o

Фактор ступицы

M _D

момент из-за H _D , дюйм-фунт

M _G

G

момент из-за

G

, дюйм-фунт

M _o

Общий момент на фланце, рабочий, дюйм-фунт

M ′ _o

Общий момент на фланце, посадка

M _T

момент из-за H _T , дюйм. -фунт

м

коэффициент прокладки

м _o

единичная нагрузка, рабочая, фунт

м _г

единичная нагрузка, седло прокладки N

N

ширина прокладки, дюйм

n

количество болтов

v

Коэффициент Пуассона, 0,3 для стали

P

расчетное давление, фунт / кв.

допустимое напряжение, болт, при температуре окружающей среды, фунт / кв. Дюйм

S _b

допустимое напряжение, болт, при расчетной температуре, фунт / кв. Дюйм

S _fa

допустимое напряжение, фланец, при температуре окружающей среды температура, psi

S _fo

Допустимое напряжение, фланец, при расчетной температуре, psi

S _H

lon продольное напряжение ступицы, фунт / кв. дюйм

S _R

радиальное напряжение во фланце, фунт / кв. дюйм

S _T

касательное напряжение во фланце, фунт / кв. К-факторы (см. Таблицу 3-6)

T _r , U _r , Y _r

К-факторы для обратных фланцев

t

толщина фланца, дюйм.

t _n

толщина стенки трубы, дюймы

V

коэффициент формы ступицы для встроенных фланцев

V _L

коэффициент формы ступицы

для свободных фланцев

Расчетная нагрузка на болт фланца, фунт

W _м1

Требуемая нагрузка на болт, рабочая, фунт

W _m2

Требуемая нагрузка на болт, посадочное место под прокладку, фунт

ширина выступа или ширина контакта прокладки, дюймы(См. Таблицу 3-5)

y

Расчетное напряжение посадки прокладки, фунт / кв. Дюйм

10 различных типов фланцев туалета (руководство по покупке)

Будьте осторожны, став экспертом по фланцам унитаза перед заменой старых фланцев. Узнайте, как установить фланец унитаза — простой проект своими руками.

Туалеты движутся, протекают или забиты? Никогда не игнорируйте туалет, который пытается вам что-то сказать. Отремонтировать «больной» унитаз можно так же просто, как заменить фланец.Фланец унитаза соединяет унитаз с водосточными трубами, ведущими в наружную канализацию. Фланцы также надежно прикрепляют унитаз к полу, чтобы унитаз не раскачивался взад-вперед, не протекал и не переполнялся.

Перед заменой поврежденного фланца полезно узнать о различных материалах и размерах фланцев, чтобы убедиться, что этот фланец подходит для вашего унитаза. Выбор правильного фланца для унитаза означает полную разницу между беспроблемным унитазом и унитазом, который требует вашего времени и внимания на секунды раз.

Связанный: Типы туалетных щеток | Ведущие бренды туалетной бумаги | Типы сидений для унитаза | Типы унитазов | Размеры туалета | Стоимость туалета

Типы фланцев для унитаза

Медный фланец для унитаза

Щелкните изображение для получения дополнительной информации

Прочные и устойчивые к коррозии медные фланцы унитаза могут быть мягкими, гибкими или жесткими. Фланцы из твердой меди могут потребовать угловых соединений для правильной установки в водосточную трубу. Медь — это антибактериальный (биостатический) материал, используемый для изготовления многих компонентов водопровода, особенно компонентов, поставляющих питьевую воду в населенные пункты.

Фланцы для унитаза из латуни

Щелкните изображение, чтобы получить дополнительную информацию

Латунь — сплав цинка и меди. Это устойчивый к ржавчине, податливый и упругий сантехнический материал, который отлично подходит для изготовления фланцев для унитазов. Доступны латунные фланцы для унитазов с глубоким уплотнением, смещенные фланцы и фланцы стандартного размера. Некоторые простые круглые фланцы, в то время как другие имеют угловое соединение, предназначенное для подсоединения к водосточным трубам.

Пластиковые (ПВХ) фланцы для унитаза

Щелкните изображение для получения дополнительной информации

Фланцы для унитазов из пластика или поливинилхлорида (ПВХ) являются наиболее часто используемыми фланцами как в жилых, так и в коммерческих туалетах.Некоторые фланцы унитаза из ПВХ сделаны на 100% из поливинилхлорида, в то время как другие будут иметь металлический верх и основание из ПВХ. Все фланцы унитаза из ПВХ подходят для трех- или четырехдюймовых водосточных труб.

Фланцы для унитаза из нержавеющей стали

Щелкните изображение для получения дополнительной информации.

Фланцы из нержавеющей стали, устойчивые к коррозии и ржавчине, обеспечивают большую прочность и лучшее уплотнение, чем фланцы из ПВХ. Подобно латунным и медным унитазам, фланцы из нержавеющей стали дороже пластиковых.

Фланцы для унитаза из чугуна

Щелкните изображение для получения дополнительной информации

Предназначенные для использования только с чугунными трубами, чугунные фланцы унитаза чрезвычайно прочные, обеспечивая годы использования без трещин и разрушения. Чугунные фланцы, разработанные для водосточных труб, существующих под черным полом туалета, иногда можно отремонтировать вместо замены, в зависимости от того, насколько серьезно они повреждены.

Алюминиевый фланец для унитаза

Источник: PlumbingSupply

Алюминий — легкий, устойчивый к эрозии, прочный материал, используемый для изготовления различных компонентов сантехники.Фланцы из чистого (чистого) алюминия более долговечны, чем фланцы из композитного алюминия, пропитанного медью, цинком и марганцем. Тем не менее, фальсифицированные алюминиевые фланцы унитаза по-прежнему считаются хорошим выбором в качестве прочного и прочного фланца.

Размер фланца для унитаза

Фланцы для унитаза 3 ″

Щелкните изображение для получения дополнительной информации

Трехдюймовый фланец унитаза имеет нижнюю и верхнюю часть шириной ровно три дюйма. Их можно установить только на трехдюймовое колено или сливную трубу диаметром три дюйма.Если вы начинаете установку трехдюймовой фланцевой трубы и обнаруживаете, что длина трубы меньше трех дюймов, вам нужно будет установить переходную втулку, чтобы фланец подходил. Однако установка переходной втулки означает, что положение фланца неестественно поднимается, что может повлиять на выравнивание водопровода унитаза.

Восковые кольца — это уплотнения, помещаемые между фланцем и унитазом для предотвращения утечки. Весовое давление, оказываемое унитазом на восковое кольцо, расширяет кольцо, так что оно быстро образует эффективное уплотнение от утечки воды.Вам не нужно беспокоиться о выборе воскового кольца правильного размера, потому что они подходят всем под один размер. Некоторые восковые кольца поставляются с прикрепленным к нему полиэтиленовым или резиновым элементом, который входит в отверстие фланца унитаза. Восковые кольца для ботинок не следует использовать с фланцами унитаза, которые достаточно высоки, чтобы унитаз не располагался на полу. Для фланцев, которые немного ниже, более толстые восковые кольца адекватно заполнят любое минимальное дополнительное пространство.

Как узнать, что фланец унитаза необходимо заменить как можно скорее?

Унитаз неплотный

Если ваш унитаз даже немного покачивается, это может быть связано с повреждением фланца.Прежде чем снимать унитаз с пола, проверьте все соединения и болты на затяжку. Пренебрежение закреплением незакрепленного унитаза может привести к повреждению фланца, который может не нуждаться в замене.

Унитаз протекает на базе

В большинстве случаев, если унитаз протекает снизу, необходимо заменить восковое кольцо. Но на всякий случай снимите унитаз, чтобы осмотреть и фланец, и восковое кольцо. Никогда не пытайтесь «закрыть» утечку в унитазе каким-либо уплотнительным материалом, который предотвращает утечку воды.Хотя вода может больше не течь на ваш пол, она где-то протекает, и это где-то под полом.

Не знаю, когда и заменяли ли когда-либо фланец

Профилактический отказ от дорогостоящего ремонта дома или коммерческого здания означает замену сомнительных компонентов сантехники. Если предыдущий владелец говорит, что у него никогда не было проблем с туалетом, скорее всего, фланец унитаза и восковое кольцо старые и подходят к концу.

В ванной пахнет канализацией

Запах тухлого яйца или серы в ванной без утечки в основании унитаза может означать, что фланец сломан ровно настолько, чтобы запахи канализационной трубы проникли в вашу ванную комнату.Если не заменить, треснувший фланец со временем приведет к вытеканию воды из нижней части унитаза.

Как снять фланец унитаза

Снять фланец легко, но не так-то просто убрать унитаз весом 100 фунтов с водосточной трубы. Помимо отверток, разводного ключа, шпателя и профессионального пылесоса для последующей уборки, вам может понадобиться кто-то, кто поможет вам переместить унитаз, чтобы не повредить плитку на полу или вашу спину!

• Сначала отключите подачу воды в унитаз. Поверните ручку за унитазом по часовой стрелке, чтобы выключить воду. Большинство ручек подачи туалетной воды расположены близко к плинтусу.
• Несколько раз промойте унитаз, пока резервуар и унитаз не станут пустыми. Если не получается слить всю воду, смочите излишки воды губкой.
• Снимите гайки в основании унитаза с помощью разводного ключа. Гайки расположены по обеим сторонам унитаза.
• После снятия гаек начните осторожно и медленно покачивать унитаз, чтобы освободить восковую печать.(Здесь вам понадобится помощь).
• Как только вы сломаете уплотнение, поднимите унитаз с пола и отодвиньте его в сторону.
• Соскребите сургучную печать с помощью шпателя. Кроме того, соскребите восковую прокладку, прилипшую к нижней части унитаза.
• Отвинтите фланец унитаза, чтобы снять его. Сохраните винты в хорошем состоянии. Используйте новые, если старые винты корродировали или притерли. Старые или сильно поврежденные фланцы, возможно, потребуется удалить с помощью молотка и зубила. В некоторых случаях действительно жесткие фланцы следует разрезать и соединять с помощью электроинструмента.После полного удаления старого фланца унитаза используйте свой магазинный пылесос, чтобы убрать мусор.
• Возьмите старый фланец с собой при покупке нового в строительном магазине. При покупке нового фланца в Интернете измерьте нижний и верхний диаметры, чтобы убедиться, что вы заказываете фланец
правильного размера.

Как установить новый фланец унитаза

Установить фланец унитаза можно двумя способами:

• Вы можете прикрепить новое восковое кольцо к основанию унитаза.Для этого вам нужно будет положить унитаз набок. Этот метод обеспечивает правильное положение воскового кольца, когда вы кладете унитаз на фланец. Или
• Вы можете надеть восковое кольцо на фланец унитаза перед тем, как снова поставить унитаз на сливную трубу. Помните, что если пол был заменен после последней замены фланца, а пол сделан из более плотного материала, вам потребуется восковое кольцо толще, чем обычно.
• После установки воскового кольца закрепите новый фланец крепежными винтами и болтами.Еще раз поверните каждый болт, чтобы убедиться, что они затянуты.
• Осторожно замените унитаз на новое восковое кольцо и фланец. Совместите отверстия для болтов унитаза с болтами фланца. Возьмитесь за внутренний край унитаза вместо внешнего, чтобы удерживать унитаз более надежно.
• После того, как вы опустили унитаз на восковое кольцо и фланец, приложите давление, чтобы ускорить герметизацию. Старайтесь не облицовывать унитаз плиткой и не перемещать его после того, как восковая печать села на фланец. Это может повредить уплотнение и способствовать преждевременным утечкам.
• Затяните гайки на болтах в основании унитаза. Не затягивайте их слишком сильно, иначе вы можете треснуть фарфор.
• Установите бачок унитаза на унитаз и совместите стержни болтов с отверстиями в унитазе.
• Затяните болты бачка до соприкосновения бачка с унитазом
• Медленно снова включите подачу воды и дайте резервуару полностью наполниться. Если вы видите какие-либо признаки протечки на дне чаши, снова выключите подачу воды. Если вода не протекает, дважды промойте унитаз.Конечно, если после промывки вода протекает снизу, вам нужно будет снова снять унитаз и проверить, правильно ли установлено восковое кольцо или ослаблен ли фланец.

Специальные инструменты, предназначенные для удаления ржавых или сломанных фланцев унитаза, доступны, когда простой шпатель не справляется со своей работой. По сути, это труборезы для внутренней резки, инструменты для снятия фланцев обычно включают в себя циркулярную пилу, прикрепленную к валу. Затем этот вал должен входить в любой стандартный сверлильный патрон.Иногда для удаления старых фланцев используются растворители, но растворители, содержащие определенные химические вещества, могут вызвать эрозию труб. Перед использованием растворителей проверьте возможность химической реакции, исследуя ингредиенты растворителя и материал трубы.

Связанные: Типы туалетной бумаги | Типы туалетов и варианты | Типы держателей туалетной бумаги

Home Stratosphere Giveaways .

..

Enter to Win Маленькая бытовая техника

Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.

Бесплатные раскраски и книги для детей

Бесплатно скачать и распечатать.

Скачайте тысячи пользовательских раскраски и пазлов для своих детей.

Получите БЕСПЛАТНЫЙ инструмент для создания 3D-дизайна ванных комнат!

Попробуйте нашу замечательную программу для дизайна ванных комнат, которую вы можете использовать полностью онлайн, а затем загрузите свои творения.

Ремонт фланца унитаза… Добавление удлинителя фланца унитаза — Репетитор по домашнему ремонту

Ремонт фланца унитаза — очень важный навык, которому нужно научиться.Разрешите пояснить…

Несколько лет назад мы отремонтировали нашу кухню, и это включило установку новых паркетных полов.

Тогда я не собирался браться за этот проект.

Итак, мы наняли установщика из твердых пород дерева. Они проделали отличную работу, и полы по-прежнему выглядят потрясающе.

Но они также рекомендовали просто дублировать восковое кольцо в дамской комнате.

БОЛЬШАЯ ОШИБКА !!!

Через 6 месяцев в унитазе возникла течь, где он встретился с фланцем туалета.

Сегодня вы узнаете, как предотвратить подобную катастрофу у себя дома.

Мы расскажем, как отремонтировать простой фланец унитаза, добавив удлинительное кольцо унитаза. Это может сделать кто угодно, и мы даем советы, полученные от друга-сантехника, который научил нас, как это делать.

Вот ваш список поставок

Что первый шаг?

Уберите свой туалет… но без неприятных утечек

Единственный способ узнать, нужен ли вам этот ремонт, — это убрать унитаз.

После снятия унитаза осмотрите фланец туалета.

Вам все равно придется убрать унитаз, если под унитазом протекает вода.

Ремонт фланца унитаза — одна из тех вещей… вы не знаете, что вам это нужно, пока не увидите утечку или см. Фланец при замене унитаза.

Один из моих любимых инструментов при снятии туалетов — это Oatey LiquiLock.

Превращает туалетную воду в гель и предотвращает проливание воды на пол.

Не знаю, как вы, но смыть грязную туалетную воду нет в моем списке дел.

Посмотрите это видео, чтобы узнать, как убрать унитаз менее чем за 15 минут

Как убрать туалет в ванной, не пролив грязи

После снятия унитаза можно приступать к ремонту фланца унитаза.

Но как лучше всего это сделать?

Ремонт фланца унитаза… Что нужно знать

Если вы смотрели видео выше, то знаете о Чарли.

Он один из наших любимых сантехников в Питтсбурге, потому что парень всегда счастлив.

Чарли научил нас ремонтировать фланец унитаза, и сегодня мы передаем вам эти советы.

Первый совет Чарли научил нас: если у вас сломан фланец шкафа, вам нужно его отремонтировать.

Сегодня мы поделимся тремя вариантами ремонта фланца унитаза.

Ваш первый вариант — купить сменное фланцевое кольцо шкафа.

Крепится к основанию с помощью шурупов.

Второй вариант — использовать ремонтный комплект фланца шкафа.

Это отличный вариант, если существующий фланец вашего шкафа сломан или заржавел. Из-за своей конструкции вы можете использовать ремонтное кольцо фланца унитаза только на трубах из ПВХ или АБС.

Вариант 3 самый простой. Это фланец для туалета с уплотнением от Push Tite.

Просто вставьте его в старый фланец шкафа и прикрепите к деревянному основанию с помощью шурупов из оцинкованной или нержавеющей стали.

Чарли научил нас этому второму наконечнику , фланец туалета должен быть заподлицо или на 1/4 дюйма над вашим чистым полом.

Причина в том, что восковые кольца со временем сжимаются.

Если фланец туалета находится ниже чистого пола, между дном унитаза и верхом воскового кольца образуется зазор.

Через этот промежуток протекает вода, когда вы смываете воду в туалете… и все мы знаем, что находится в туалетной воде.

УРА !!!

Как поднять фланец туалета?

Используйте удлинитель фланца шкафа

Удлинительные кольца для фланца шкафа — лучший друг мужчина / женщина при ремонте фланцев шкафа.

Они бывают с шагом 1/4 дюйма и 1/2 дюйма.

Вы можете найти их в местном магазине товаров для дома или в хозяйственном магазине.

Также вам понадобятся удлиненные болты для фланца шкафа, например 3 болта 1/2 ″.

Эти болты входят в старый фланец.

Мы пытались объяснить ремонт Чарли парню с моего местного склада сантехники, но он совершенно не следовал концепции.

Надеюсь, мы лучше объясним вам это.

В основном то, что мы делаем, — это вставляем новое расширительное кольцо фланца шкафа (или распорную втулку) на старый фланец шкафа.

Но вам нужно, чтобы болты фланца туалета были достаточно длинными, чтобы пройти через основание унитаза. Кроме того, удалите весь старый воск с фланца туалета с помощью шпателя перед установкой удлинителя фланца туалета.

В этом проекте мы использовали удлинитель фланца шкафа на 1/2 дюйма, потому что он выступает примерно на 1/8 дюйма над полом, покрытым плиткой.

Также я установлю в этой ванной новый унитаз VorMax американского стандарта.

Примерный размер VorMax составляет 12 дюймов, то есть расстояние от болтов фланца шкафа до стены составляет 12 дюймов.

Перед установкой болтов фланца шкафа узнайте свой грубый характер, потому что меньше всего вам нужно размещать болты на расстоянии 13 дюймов от стены, когда вам нужно, чтобы они находились на расстоянии 12 дюймов.

Не измеряйте расстояние от плинтуса до болтов фланца туалета, так как это даст неправильную грубую оценку.

Если вы измеряете расстояние от плинтуса до болтов, просто вычтите ширину плинтуса из своего размера.

Насадите удлинитель фланца туалета всухую на старый фланец туалета и поместите на него уровень торпеды.

Если вам повезло, удлинитель фланца туалета будет выровнен, но если это не так … при установке унитаза вам придется установить подкладку.

Ничего страшного, просто полезно знать.

Нанесите большую полоску 100% силиконового герметика поверх старого фланца туалета.

И до низа нового шкафа-расширителя фланца.

Либо вставьте новые болты фланца шкафа в старый фланец перед добавлением удлинителя, либо добавьте их после того, как прикрепите удлинитель к старому фланцу.

Следовательно, мы решили сначала добавить один из болтов к старому фланцу, поскольку он был плотно прилегающим.
