Гаммаграфический контроль сварных швов и соединений трубопроводов

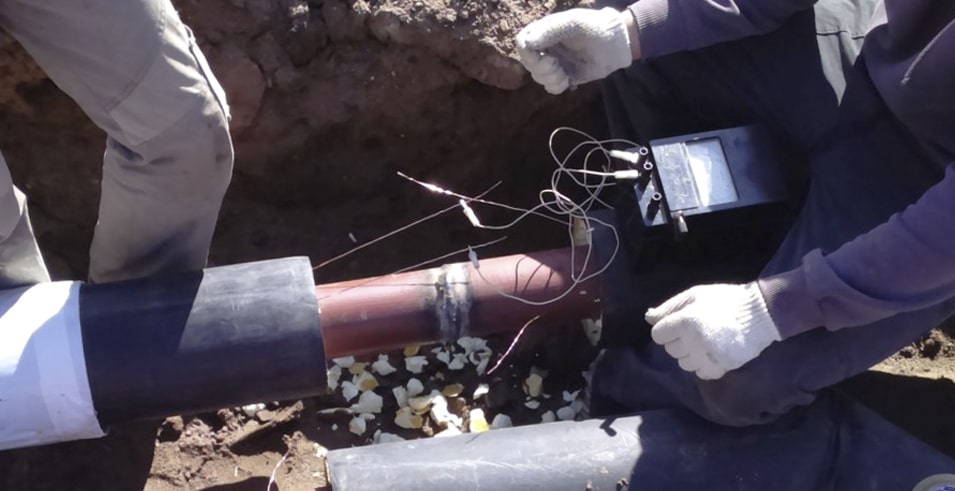

В производстве многие сварные изделия подвергаются контролю, перед тем как вступить в эксплуатацию. Это обосновано тем, что в них могут присутствовать различного рода дефекты. Далеко не все из них можно выявить невооруженным глазом, так как дело здесь не только в размере. Некоторые из них находятся внутри валика шва, поэтому, их не видно на поверхности. Дефекты делают шов слабее, поэтому, в ответственных сооружениях их нельзя использовать, так как это может привести к поломке конструкции. Гаммаграфический контроль сварных соединений является отличным способом получить наиболее точную информацию об имеющихся дефектах, которые находятся внутри шва. Это один из самых точных современных методов контроля, который требует наличия специального оборудования. Одной из особенностей его является то, что здесь можно не только определить наличие какого-либо вида брака и его параметров, но и зафиксировать положение.

Гаммаграфический контроль сварных швов и соединений

Существует несколько типов приборов, одни из которых фиксируют результат на специальной пленке, подобно проявлению фотографии, а другие выводят все на монитор компьютера и могут сохранять все в памяти. Гаммаграфический контроль сварных швов активно используется во многих сферах производства и, несмотря на стоимость оборудования, оказывается очень востребованным.

Преимущества

• Обеспечивает точность полученных данных, благодаря чему можно получить все нужные размеры;
• Помогает выявлять даже мелкие отклонения от нормы;
• Стабильно дает хорошие показатели результативности;
• Сама процедура проведения происходит достаточно быстро.

Недостатки

• Данный метод контроля является вредным для здоровья за счет того, что идет контакт с гамма-лучами;
• Для проведения процедур нужна специальная пленка;
• Контроль оказывается дороже, чем другие разновидности;
• Практически всегда он проводится стационарно.

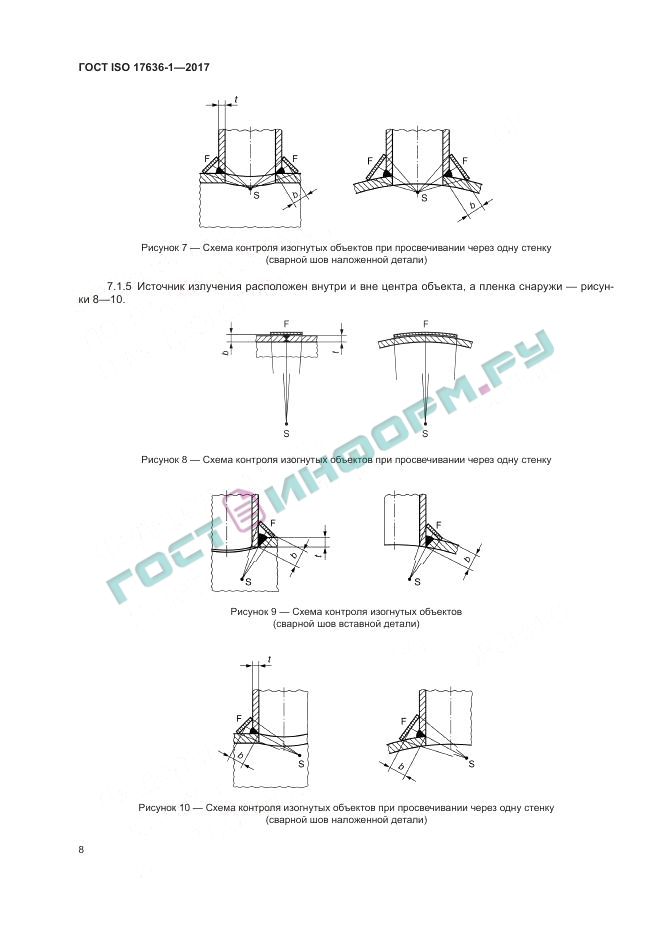

ГОСТ

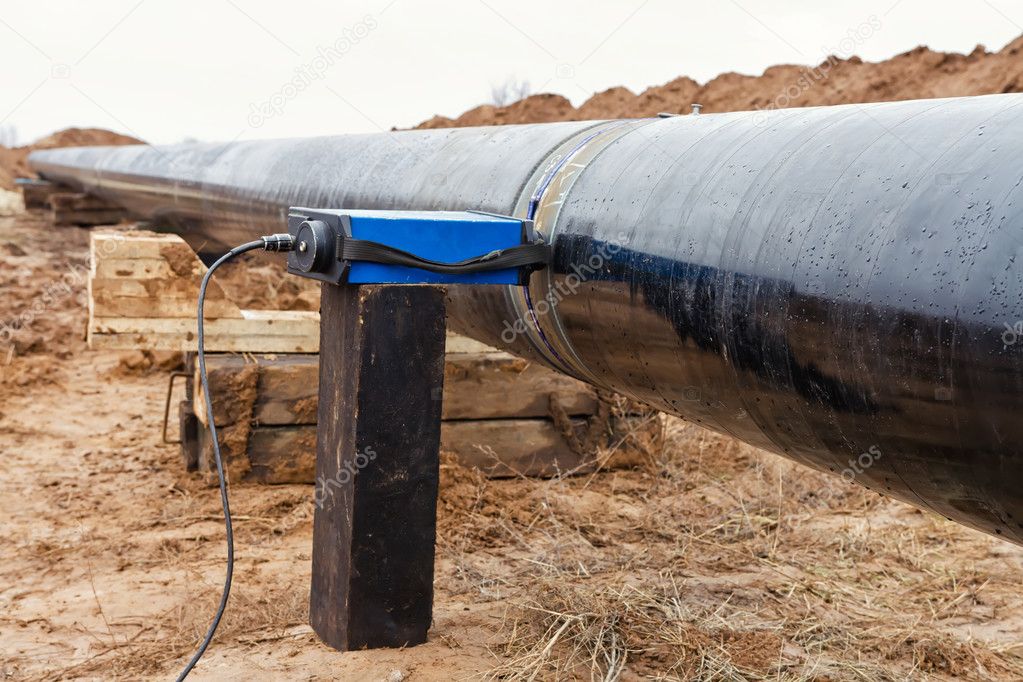

Гаммаграфический контроль сварных соединений трубопроводов и прочих изделий проводится по ГОСТ 17636-2.

Принцип проведения

Принцип действия данного метода неразрушающей дефектоскопии основан на приникающих действиях гамма лучей. Источник создает гамма-излучение. Под действием электрической энергии в излучателе частицы вырываются и вылетают в заданном направлении. Само излучение воздействует относительно недолгое время, но аппарат должен быть настроен так, чтобы оно распространялось равномерно, иначе невозможно будет отличить слабые места от тех, где находятся дефекты.

Принцип действия метода неразрушающей дефектоскопии

После того, как лучи вылетают в заданном направлении, они должны встретиться с исследуемым объектом, для чего его располагают как раз на пути их следования. Здесь и происходит основной этап. Частицы, которые встречаются с металлической поверхностью, останавливаются ею. Задерживается не весь поток, а только одна лишь его часть, которая зависит от того, насколько большая плотность металла, его толщина и так далее. Таким образом, если в заготовке нет ни каких дефектов и вся поверхность является целостной, то в итоге через всю нее пройдет примерно одинаковое количество частиц. На пленке или экране это будет отчетливо видно, так как ни в каком месте не будет перепадов.

Контроль сварных соединений гаммаграфическим методом

Если же внутри присутствует скрытая раковина, имеются поры, как единичные, так и в скоплениях, то они не смогут задержать такое же количество частиц, как сплошной металл. Таким образом, когда весь пучок пройдет через исследуемую деталь, то на пленке станут видны те места, где было меньше металла. Соответственно, именно в этих областях находятся дефекты.

Проявление пленки происходит тогда, когда на нее непосредственно попадает гамма излучение. Это специальный материал, который меняет свой цвет при контакте с частицами. Чем больше их попадает на поверхность, тем больше контраст между не засвеченными областями. После проведения процедуры снимок не подвергается другим воздействиям и не портится от солнечного света. Результат можно узнать практически сразу. Во время проведения процедур нужно использовать специальную защиту, а также обеспечить защиту от излучения места, где все это проводится. Ведь этот метод небезопасен как и любой радиографический контроль.

Технология проведения

Гаммаграфический контроль сварных соединений – это работоспособность и исправность оборудования. Далее устанавливается исследуемый образец и пленка. После этого необходимо настроить прибор на требуемое значение, чтобы пучок излучения смог не только пройти сквозь деталь, но и показать контрастное изображение дефектов, если те имеются.

«Обратите внимание! При неправильной настройке результаты будут неточными, но всегда можно повторить анализ.»

Затем включается прибор и испускаются гамма лучи, попадающие на пленку. После этого остается только проверить результат и вычислить место расположения найденного дефекта.

ngse

ngse

Технические испытания, исследования и анализ

Оказываем услуги Независимой Лаборатории контроля качества в различных сферах промышленности и строительства

О компании

Компания НГС-ЭКСПЕРТ основана в 2008 году. Занимает ведущую роль в области контроля качества сварных соединений и материалов.

Лаборатория разрушающего контроля Лаборатория неразрушающего контроля Участок испытания трубопроводной арматуры Строительная лаборатория Автоматизированный документооборот в ПО WELDBOOK Услуги третьей стороны (строительный контроль)

Лаборатория разрушающего контроля

Виды работ

Механические статические испытания Механические динамические испытания Методы измерения твердости Испытания на коррозионную стойкость Методы технологических испытаний Методы исследования структуры материалов Методы определения содержания элементов Специальные виды (методы) испытаний

Консультация

Оставьте свои контакты и наши специалисты ответят на любые вопросы о разрушающем контроле

Лаборатория неразрушающего контроля

Виды работ

Рентгенографический и гаммаграфический контроль Ультразвуковая дефектоскопия и толщинометрия Акустико-эмиссионный Магнитопорошковый Проникающими веществами: капиллярный и течеискани Электрический Визуальный и измерительный

Консультация

Оставьте свои контакты и наши специалисты ответят на любые вопросы о неразрушающем контроле

Наши клиенты

Кингисепп Кингисепп. Аммиак

Нижний Новгород Сибур-Нефтехим РусВинил Сибур-Кстово Лукойл

Пермь Усольский калийный комбинат

Нижекамск ТАИФ-НК

Харьягинский Харьягинское нефтяное месторождение

Тобольск ЗапСибНефтехим

Сабетта Ямал СПГ

Сызрань Сызранский нефтеперерабатывающий завод

Москва Мерседес-Бенц Рус

Свободный Амурский ГПЗ

Мурманск Арктик СПГ2

Усть-Кут Иркутский завод полимеров Ярактинское НГМ

Москва Мерседес-Бенц Рус

Кингисепп Кингисепп. Аммиак

Сабетта Ямал СПГ

Нижекамск ТАИФ-НК

Тобольск ЗапСибНефтехим

Пермь Усольский калийный комбинат

Нижний Новгород Сибур-Нефтехим РусВинил Сибур-Кстово Лукойл

Харьягинский Харьягинское нефтяное месторождение

Сызрань Сызранский нефтеперерабатывающий завод

Свободный Амурский ГПЗ

Мурманск Арктик СПГ2

Усть-Кут Иркутский завод полимеров Ярактинское НГМ

Партнеры

Сертификаты

Консультация

Оставьте свои контакты и наши специалисты ответят на любые вопросы о лабораториях

2.

Гаммаграфический.

Схема рентгенографического метода показана на рисунке 25. Источником излучения является специальный генерирующий аппарат, располагаемый по одну сторону от объекта, а на другой стороне крепится рентгеновская фотопленка, упакованная в гибкую светонепроницаемую кассету. Аппарат управляется дистанционно (ДУ) с помощью реле времени, которым задается время просвечивания (экспозиции). Требования к методу изложены в ГОСТ 7512-82 «Контроль неразрушающий. Радиографический метод» [14].

Гаммаграфический метод (рисунок 26) отличается от рентгенографического тем, что здесь применяются негенерирующие (т.е. непрерывно самоизлучающие) мощные естественные источники гамма-излучения – элементы из радиоактивных металлов (уран, стронций, иридий, кобальт), помещенные в специальные переносные свинцовые колбы с дистанционно управляемым затвором.

Этот метод характеризуется большей мощностью излучения, чем рентгенографический, и поэтому позволяет осуществлять контроль более толстых стальных объектов – до 40 мм (рентгенографический – до 25 мм). Он не требует электропитания, но лаборатории, применяющие его, должны быть обязательно обеспечены специальным хранилищем для источников излучения и специальным автомобилем для их перевозки.

Рисунок 25. Схема рентгенографического метода.

Рисунок 26. Схема гаммаграфического метода.

В отличие от рентгенографического и гаммаграфического рентгеноскопический метод (рисунок 27) – стационарный, так как в этом случае мощный рентгеновский аппарат, преобразователь изображения и контролируемый объект должны быть помещены в специальной камере (бункере). Толстые стены камеры выполнены из бетона со свинцовым наполнителем (дробь), помещение снабжено датчиками присутствия, а входная дверь – датчиком закрытия: система не будет работать, если дверь камеры открыта или в камере находятся люди. Из трех рассматриваемых здесь методов рентгеноскопический – самый мощный, он позволяет просвечивать стальные изделия толщиной до 80 мм. Получаемое изображение преобразуется в телевизионное и по кабелю передается на монитор, расположенный в удаленном от рентген-камеры помещении оператора.

Рисунок 27. Схема рентгеноскопического метода.

Все радиационные методы связаны с высокой опасностью. Поэтому специальными нормативными документами [15÷18] предусмотрены следующие особые меры безопасности при их осуществлении.

1. При проведении рентгенографического и гаммаграфического контроля в зоне работ не должно быть посторонних лиц. Эта зона ограничивается радиусом 25 м от места съемки для рентгенографического и 50 м для гаммаграфического метода. При этом источник излучения следует ориентировать в таком направлении, в котором наименее вероятно присутствие людей.

2. Участок проведения рентгенографического и гаммаграфического контроля должен быть обнесен съемным ограждением. В перекрытых проходах и проездах должен быть вывешен знак радиационной опасности (см. рисунок 28).

3. Оператор должен быть одет:

при проведении рентгенографического контроля – в белый халат или комбинезон и в белый головной убор;

при проведении гаммаграфического контроля – также и в специальный защитный фартук со свинцовым наполнителем.

4. При проведении контроля любыми радиационными методами оператор должен иметь при себе счетчик Гейгера для контроля окружающего радиационного фона, а также индивидуальный нагрудный радиационный дозиметр для фиксирования накопленной дозы облучения. В процессе экспозиции оператор должен следить за окружающим фоном и в случае превышения допустимого уровня удалиться от источника на безопасное расстояние. Лица, у которых индивидуальным дозиметром зафиксировано превышение допустимой дозы облучения, отстраняются от участия в проведении радиационного контроля на срок, устанавливаемый органами Роспотребнадзора.

5. На наружной стороне дверей помещений для хранения источников излучения, дверей рентген-камер для рентгеноскопического контроля и на бортах спецавтомобилей для перевозки средств гаммаграфического контроля должен быть нанесен знак радиационной опасности. На двери рентген-камеры рекомендуется смонтировать подсветку знака с загоранием синхронно с включением аппарата. Спецавтомобиль должен быть также снабжен желтым проблесковым маячком и специальным поддоном в днище салона для доставки неисправных источников к месту их захоронения (заклинивание открытого затвора источника гамма-излучения является радиационной аварией, и такой источник ремонту не подлежит).

6. Все лаборатории, осуществляющие радиационный контроль, должны иметь соответствующую лицензию и санитарно-гигиенический паспорт (заключение), выдаваемые органами Роспотребнадзора. Отдельными паспортами должны быть обеспечены рентген-камеры и спецавтомобили.

Рисунок 28. Знак радиационной опасности.

Достоинствами радиационных методов являются наглядность результатов контроля и возможность выявления мелких округлых дефектов (пор), которые ультразвуковой дефектоскопией выявляются ненадежно.

Кроме высокой опасности, радиационные методы обладают следующими недостатками.

1. Аппаратура не склонна к портативности (вес наиболее легких аппаратов серии «АРИНА» и «МИРА» в полном комплекте достигает 20 кг).

2. Аппараты для рентгеновского контроля характеризуются большим расходом электроэнергии; рентгенографический и гаммаграфический методы – расходом пленки и средств ее химической обработки.

3. Главным недостатком является невозможность обнаружения наиболее опасных плоскостных дефектов, так как они практически не влияют на торможение лучистой энергии: совокупная плотность остается одинаковой в области дефекта и вне ее (см. рисунок 29). В конце 1990-х годов по результатам обширных международных исследований было установлено, что достоверность радиационного контроля металла в среднем составляет лишь 19%. В связи с этим интерес к радиационным методам сегодня постепенно снижается: большинство лабораторий предпочитает применять ультразвуковой контроль, втрое более достоверный и полностью безопасный.

Рисунок 29. Пропуск радиационным методом существующего дефекта.

Обучение и аттестация специалистов по неразрушающему контролю

 Аттестация специалистов в области неразрушающего контроля проводится в целях подтверждения их уровня теоретической и практической подготовки, необходимого для выполнения работ по определенным видам неразрушающего контроля. Аттестация проводится в соответствии с правилами по аттестации персонала в области неразрушающего контроля СДАНК-02-2020. Аттестацию и переаттестацию персонала в сфере неразрушающего контроля проводят независимые органы по аттестации (НОАП). НТЦ «Эксперт» является экзаменационным центром Независимого органа по аттестации персонала ООО НУЦ «Качество». В соответствии со свидетельством от 29.09.2019 г. экзаменационный центр НТЦ Эксперт имеет право аттестации персонала на I и II квалификационные уровни по следующим областям: Виды (методы) контроля 1. Радиационный (РК) 1.1. Рентгенографический 1.2. Гаммаграфический 1.3. Радиоскопический 2. Ультразвуковой (УЗК) 2.1. Ультразвуковая дефектоскопия 2.2. Ультразвуковая толщинометрия 4. Магнитный (МК) 4.1. Магнитопорошковый 4.2. Магнитографический 4.3. Магнитоферрозондовый 5. Вихретоковый (ВК) 6. Проникающими веществами (ПВК) 6.1. Капиллярный 6.2. Течеискание 8. Электрический (ЭК) 9. Тепловой (ТК) 10. Оптический 11. Визуальный и измерительный (ВИК) *Подробный перечень контролируемых объектов содержится в свидетельстве от 29.09.2019 г. Объект контроля* 1. Оборудование, работающее под избыточным давлением 2. Системы газоснабжения (газораспределения) 3. Подъемные сооружения 4. Объекты горнорудной промышленности 5. Объекты угольной промышленности 6. Оборудование нефтяной и газовой промышленности 7. Оборудование металлургической промышленности 8. Взрывопожароопасные и химически опасные производства 11. Здания и сооружения (строительные объекты)   Основная информация по обучению и аттестации дефектоскопистов содержится в следующих разделах: График аттестации дефектоскопистов Частые вопросы по аттестации дефектоскопистов Бланк заявки и перечень документов для аттестации учащихся Заявление о беспристрастности Порядок подачи жалоб Порядок подачи апелляций СДАНК-02-2020 — Правила аттестации персонала в области неразрушающего контроля Статьи по обучению специалистов и аттестации лабораторий неразрушающего контроля Требования к подготовке и производственному опыту специалистов Дополнительное профессиональное образование по НК Нормативы и методические материалы для подготовки к аттестации специалистов НК Дополнительное профессиональное образование по неразрушающему контролю и лабораторным методам Онлайн тестирование по основным методам НК Заявку на аттестацию специалистов НК можно направить по адресу: alexandra@ntcexpert. ru. Контактное лицо — Александра Техова. Телефоны: +7 (495) 660-49-68 # 4; моб. +7 (966) 017-05-62. Смотрите так же раздел – Аттестация лабораторий неразрушающего контроля, Услуги по неразрушающему контролю, Дополнительное образование по НК, Учебные и методические материалы.   Обучение и сертификация (первичная, продление, расширение) специалистов неразрушающего контроля (дефектоскопистов, контролеров) в городах: Москва, Санкт-Петербург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Иваново, Ижевск, Йошкар-Ола, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и в других городах РФ, кроме того, в Республике Крым.

виды и методы качества сварных швов

Содержание:

1. Визуальный осмотр
2. Капиллярный способ
3. Контроль герметичности
4. Магнитная дефектоскопия
5. Ультразвуковой контроль
6. Радиационный контроль
7. Разрушающий контроль
8. Особые требования
9. Интересное видео

Заключительным этапом работ по сварке в обязательном порядке является контроль сварных соединений. Проверяется их качество, соответствие требованиям нормативов и наличие дефектов, как видимых, так и скрытых. Сварка и контроль являются неразделимыми понятиями.

Имеется много способов, как проверить качество сварного шва. Выбор осуществляется с учетом возможностей предприятия, на котором происходит сварка, и важности конструкции, для которой она производится. Для проведения контроля качества сварных соединений и швов можно привлекать сторонние лаборатории и организации, специализирующиеся именно на этом виде деятельности.

Контроль качества сварных соединений и швов использует разнообразные способы контроля. Имеются различные виды контроля сварных соединений, применяемых на практике.

Визуальный осмотр

Это самый простой и примитивный метод контроля, с которого необходимо начинать контроль качества сварных швов. Не все дефекты являются глубоко запрятанными. Значительная их часть находится снаружи. Визуальный осмотр позволит их увидеть и при необходимости сразу отбраковать, что приводит к экономии времени и сил. Понятно, что этот вид контроля является неразрушающим. При визуальном осмотре легко увидеть основные геометрические параметры сварного шва и дать им оценку.

Визуальный осмотр не является выборочным. Ему подлежат все выполненные сварные соединения. Для более точной оценки можно использовать лупу с большим увеличением. Больше никаких приспособлений не понадобится, кроме штангенциркуля и шаблонов для производства измерений найденных отклонений.

Хотя визуальный осмотр определяет в основном геометрические параметры сварного шва и внешние недостатки, частично внешний осмотр может сигнализировать и о наличии внутренних изъянов. Так, например, неравномерность поверхности валиков может быть следствием непроваров, находящихся внутри. Такие подсказки следует учитывать при более тщательных способах исследования.

Чтобы дефекты были лучше видны, перед началом осмотра с поверхности удаляют все загрязнения и остатки шлака. Швы можно обработать азотной кислотой, после чего быстро убрать ее остатки с помощью спирта.

Капиллярный способ

Методы контроля сварных соединений включают и такой популярный как капиллярный, называемый также контроль сварных соединений ПВК. Метод является контролем проникающими веществами. Для него разработан специальный нормативный документ — ГОСТ 18442, в котором изложены основные требования к применению капиллярного метода.

Одно из основных преимуществ капиллярного способа состоит в том, что он является неразрушающим методом контроля качества сварных соединений. При этом способе используется свойство, присущее жидкости, — проникать в капилляры, имеющие микроскопический размер. Для его применения необходимо наличие специальных жидкостей, которые называются индикаторами или иначе пенетрантами.

Именно такие жидкости обладают особым свойством проникать в мельчайшие трещинки. Поскольку они обладают ярким цветом, чаще всего красным, то его следы становятся заметными даже невооруженным глазом без особого напряжения. Если дефект имеет слишком маленький размер, то можно использовать лупу.

Капиллярный метод контроля сварных швов универсален. Он позволяет обнаруживать различные дефекты — трещины, поры, непровары, прожоги. К достоинствам способа относится его дешевизна — наличие дорогого оборудования не требуется, а пенетранты стоят относительно недорого. Метод позволяет определять точные параметры дефектов и их местоположение.

Капиллярный контроль можно использовать как для черных, так и цветных металлов. Это позволяет находить ему применение в различных областях.

Имеется следующие разновидности капиллярного контроля:

• основной;
• комбинированный.

Основной метод основан на том, что находит применение использование проникающих жидкостей, имеющих яркую окраску. Под комбинированном способом понимается применение сразу нескольких методов контроля качества сварки. Обязательное условие — в их число входит капиллярный метод. Кроме него могут применяться такие способы как: индукционный, магнитный, радиографический. А также другие методы контроля сварных швов.

Каждый из них имеет свои разновидности. При основном способе они подразделяются в зависимости от типа выбранного проникающего вещества и от варианта, с помощью которого происходит считывание информации.

Разновидности основного способа в зависимости от проникающего вещества:

• специальные растворы;
• фильтрующие суспензии.

Разновидности основного способа в зависимости от того, какой применяется способ считывания информации:

• хроматический;
• ахроматический;
• люминесцентный;
• люминесцентно-хроматический.

Хроматический способ называют цветным. А ахроматический — яркостным. Поэтому можно встретить название люминесцентно-цветной способ.

Подразделения комбинированного метода зависят от варианта, с помощью которого осуществляется воздействие на проверяемую поверхность. В их названии первое слово является «капиллярно», а продолжениями служат:

• электростатический;
• электроиндукционный;
• магнитный;
• радиационный метод поглощения;
• радиационный метод излучения.

Кроме индикаторов при комбинированном способе находит применение и специальное оборудование. Пример такого сочетания — сначала осуществляют контроль капиллярным методом, а затем уточняют результаты с помощью радиографического, используя рентгеновский аппарат.

Технология дефектоскопии заключается в следующем:

1. Очищение проверяемой поверхности.
2. Осушение поверхности.
3. Нанесение на исследуемую поверхность пенетранта.
4. Промежуточная очистка.
5. Нанесение проявителя.
6. Осмотр результатов и вынесение заключения.

Очистка

Очищение можно сделать с помощью любого растворителя. Необходимо проследить, чтобы на поверхности не осталось грязи, пятен краски и масла. Для очищения поверхности также можно применить наждачную бумагу или металлическую щетку. Но для контроля точных и ответственных соединений, имеющих ровную поверхность, к этому лучше не прибегать.

Химическая очистка осуществляется различными химическими средствами, позволяющими удалять все виды загрязнений и пятен. Если химические вещества останутся на поверхности, то может произойти реакция с индикаторами. Для избежания этого они должны быть смыты с поверхности водой или подобными средствами.

Осушение

Осушение должно происходить естественным путем на воздухе. Применение салфеток или полотенец может привести к тому, что на поверхности останутся ворсинки, которые сделают дальнейший контроль менее достоверным.

Нанесение индикаторов

Нанесение на исследуемую поверхность индикаторов может производиться различными способами. При капиллярном методе жидкость наносят путем смачивания, струей из баллончика, погружением соединений в ванну с индикатором при условии их небольшого размера.

Вакуумный способ предполагает всасывание индикаторной жидкости внутрь, когда в полости дефекта образовалась пустота, давление воздуха в которой стало меньше атмосферного.

Компрессионный способ является противоположностью предыдущему. Жидкость проникает внутрь дефекта под действием давления выше атмосферного. Воздух при этом вытесняется.

Ультразвуковой метод состоит в заполнении полостей при помощи ультразвука. Деформационный способ состоит в воздействии на проникающую жидкость колебаний звуковой волны.

Промежуточная очистка

Промежуточную очистку следует осуществлять таким образом, чтобы не вызвать удаления индикатора из полости, образованной дефектом. Очистка посредством воды производится или обрызгиванием или протиркой влажным кусочкам ткани. При этом сильно нажимать на поверхность не следует, чтобы не повредить ее. Температура воды должна быть не более 50°С.

При очистке растворителями предварительно убирают излишек влаги салфеткой без ворса. Затем производят очищение смоченной в растворителе тканью.

Для очищения могут применяться эмульгаторы. Они бывают водочувствительными или на основе масел. Эмульгатор наносят на поверхность после ее очищения водой. Затем поверхность снова промывают водой. Можно использовать комбинированную очистку — сначала водой, а затем растворителем.

После промежуточной очистки должно быть обеспечено высушивание контролируемой поверхности. Его можно обеспечить простым вытиранием безворсовой сухой тканью. Излишняя влага может испариться при температуре окружающей среды или при повышенной температуре. Можно направить на проверяемую поверхность струю воздуха. Допускается комбинация этих способов.

Сушку необходимо производить с крайней осторожностью, чтобы ненароком не высушить индикатор в дефектной полости шва. Это обеспечивает ограничение по температуре в 50°С.

Нанесение проявителя

Затем наступает ответственный момент — нанесение проявителя. Его наносят ровным слоем небольшой толщины. Приступать к этому этапу надо сразу после промежуточной очистки, чтобы не появилась новая грязь.

Сухой проявитель можно использовать не во всех случаях, а только с флуоресцентными индикаторами. Наносить его с помощью напыления или электростатического распыления. Покрытие должно быть однородным и равномерным. Локальное нанесение недопустимо.

При использовании жидкого проявителя, изготовленного на основе водной суспензии, его или разбрызгивают специальным аппаратом по поверхности, или наливают в емкость и погружают в нее контролируемое соединение. Длительность погружения не должна быть слишком большой. Затем изделие необходимо высушить обдувом или в печи.

Если жидкий растворитель изготовлен на основе растворителя, то его равномерно распыляют по поверхности до образования тонкой пленки. Жидкий проявитель может представлять собой водный раствор. При погружении в него исследуемого изделия достигается равномерность нанесения. Допустимо распыление специальными аппаратами. После окончания процесса необходимо высушивание.

В зависимости от выбранного способа и размера соединения длительность проявления может составлять от 10 до 30 минут.

Выявление дефектов

Оценку качества сварных соединений следует начинать сразу после того, как высохнет проявитель. Осмотр можно проводить в очках с увеличительными стеклами или с помощью лупы. Если были использованы флуоресцентные индикаторы, испытание проводится в кабине после того, как глаза контролера привыкнут к темноте. Если были применены цветные индикаторы, то поверхности могут быть осмотрены как при дневном, так и при искусственном свете. Необходимо следить, чтобы на поверхность не попадали блики отраженного света.

Повторный контроль

Иногда возникает необходимость в уточнении результата. Тогда проводят повторный контроль соединения. Важным условием при этом является использование тех же средств и методов, что и в первый раз.

Контроль герметичности

Контроль качества сварки и сварных соединений включает в себя исследование на непроницаемость. Герметичность — это отсутствие пропускания как жидких, так и газообразных веществ. Контроль герметичности сварных соединений обнаруживает сквозные дефекты, через которые возможен выход газов или жидкостей наружу или проникновение их внутрь.

Проверка сварных швов на герметичность является неразрушающим видом контроля. Суть метода состоит в оценке количества протекающей через сквозной дефект жидкости или прохождения газа и сравнении этой величины с допуском, который указывается в технических условиях. Существуют сварные соединения, которые в обязательном порядке подлежат проверке на герметичность. В частности к ним относится контроль сварных швов трубопроводов, к которым предъявляются особые требования.

Все существующие методы контроля герметичности сводятся к созданию избыточного давления или, наоборот, разрежения воздуха для того, чтобы обнаружить место, через которое происходит протечка.
Перед началом проведения контроля поверхности следует ее подготовить: почистить их и обезжирить. Существуют разные методы испытаний на герметичность.

Гидравлический способ

Методы контроля качества сварных швов включают в себя проверку с помощью обычной воды. Контролируемое соединение заполняют водой и, применяя насос или гидравлический пресс, создают давление в полтора или два раза превышающее рабочее. При этом наблюдают за сварными швами. Утечка жидкости означает наличие сквозного дефекта.

Пневматический контроль

При проверке используется сжатый воздух, азот или инертный газ, который подают на испытываемую конструкцию. Если она имеет небольшие габариты, то можно поместить ее в воду и обнаружить дефект и его местоположение по выходящим наружу пузырькам.

Если проверке подлежат крупногабаритные соединения, то контроль можно осуществить с помощью пенного индикатора, который представляет собой раствор мыла в воде. При низкой температуре часть воды можно заменить спиртом или добавить глицерин.

В целях безопасности подключают предохранительный клапан и манометр. Наблюдая за показаниями манометра можно осуществлять контроль давления. При наличии сквозных дефектов давление будет уменьшаться. Если давление превысит допустимый уровень, то предохранительный клапан снизит его.

Испытание керосином

Используется свойство керосина, заключающееся в том, что он может подниматься по трубкам, имеющим небольшое поперечное сечение. При испытании роль такой трубки выполняет сквозная трещина или подобный дефект.

На одну из сторон соединения наносят раствор мела в воде и дают ему высохнуть. Затем противоположную сторону смачивают керосином. Время, за которое он может проявить себя, зависит от толщины соединения. При наличии сквозного дефекта на стороне, покрытой меловым растром, можно будет четко увидеть пятна керосина.

Испытание аммиаком

Предварительно подлежащие контролю швы покрывают бинтом, пропитанным фенолфталеином. Вместо бинта можно использовать бумажную ленту. Затем подается аммиак, находящийся под давлением. После прохождения аммиака на ленте или бинте остаются характерные следы.

Проверка течеискателем

Такой метод, называемый ПВТ-контролем сварных соединений, является высокочувствительным и используется для контроля ответственных конструкций. Применяются гелиевые и галоидные течеискатели.

Магнитная дефектоскопия

Методы контроля качества сварных соединений включают в себя такой неразрушающий вид как магнитная дефектоскопия. Этот метод применяется для контроля изделий, имеющих ферромагнитный состав. Он поможет обнаружить неглубокие, но скрытые трещинки, а также инородные включения.

Когда нарушается целостность конструкции внутри нее, то появляется своеобразная «зона рассеяния». При этом на краях образуются полюса. На внешней поверхности сварного изделия напротив внутренней зоны рассеяния происходит ее фиксация. Магнитные линии начинают огибать эту зону, и происходит ее четкое выделение. В этом месте происходит изменение плотности магнитного поля.

Магнитный контроль сварных швов основан на образовании магнитного поля, которое при проверке пронизывает сварное соединение. Для этого применяется особое оборудование. С помощью дефектоскопов имеется возможность обнаружения микроскопических трещин с размером их толщины до 0,001 мм. Суть метода состоит в том, что магнитный поток, путешествуя вдоль сварочного шва, при появлении на его пути дефекта обходит его. Это является следствием того, что магнитная проницаемость в этом месте гораздо меньше, чем магнитная проницаемость самого металла.

Для обнаружения продольных трещин применяется циркулярный вид намагничивания, для поперечных трещин — продольный. Также имеется комбинированный способ.

Контроль сварочных швов методом магнитной металлографии может осуществляться несколькими способами.

Магнитопорошковый

Проверка сварки производится с помощью магнитного порошка, который представляет собой совокупность мельчайших частичек намагниченного металла. В результате воздействия рассеяния магнитного поля эти частички меняют свое положение в пространстве.

Таким методом можно осуществлять контроль качества сварных соединений трубопроводов.

Как правило, ферромагнитный порошок представляет собой железо. Он может использоваться в следующих видах:

• сухой;
• водная эмульсия;
• маслянистая суспензия.

Процесс проверки заключается в том, что частицы порошка, на которые оказывают действие электромагнитные поля, перемещаются равномерно по поверхности. Когда они встречают на своем пути дефект, частицы порошка начинают скапливаться, образуя в таких местах своеобразные валики. Их форма и размер позволяют судить о соответствующих параметрах найденного дефекта.

Технологические операции для выполнения магнитопорошкового метода:

1. Подготовка поверхности. Очищение ее от грязи, шлака, окалин, следов брызг, наплывов.
2. Нанесение на поверхность проверяемого соединения порошка, эмульсии или суспензии.
3. Осмотр и выявление участков, в которых имеются дефекты.
4. Размагничивание поверхности.

Наиболее достоверные результаты можно получить при использовании сухого порошка. Чтобы правильно оценить чувствительность порошка пользуются контрольными образцами. Допускается использование различных видов дефектоскопов: стационарных, мобильных, переносных, передвижных.

Магнитографический

Магнитная дефектоскопия относится к неразрушающим видам проверки сварочных швов. Суть метода заключается в том, что происходит выявление магнитных потоков, которые появились в намагниченных изделиях при наличии дефектов.

Для осуществления этого метода производится намагничивание исследуемой поверхности вместе с прижатым к ней с помощью эластичной ленты магнитоносителем. Одновременно осуществляется запись процесса на магнитную ленту. Информация о магнитном рельефе с ленты считывается специальными устройствами, являющимися составными частями дефектоскопов.

Наиболее часто этот метод находит применение для контроля сварных соединений трубопроводов. Главное преимущество этого метода по сравнению с магнитопорошковым способом — более высокая производительность.

Индукционный контроль

Отличие этого метода от предыдущих — наличие индукционных катушек, с помощью которых происходит образование электродвижущей силы. Для фиксации сигнала индукционную катушку необходимо соединить с аппаратом, осуществляющим регистрацию. В качестве него могут использоваться гальванометр или сигнальная лампа.

Контроль осуществляется при перемещении сварного соединения вдоль индукционной катушки. Передвижение может быть также осуществлено движением дефектометра вдоль соединения. Когда наступит момент пересечения индукционной катушки с местом, в котором находится дефект, то вследствие изменения в этом месте магнитного потока появляется электродвижущая сила. Индукционный ток поступает на регистрационный прибор.

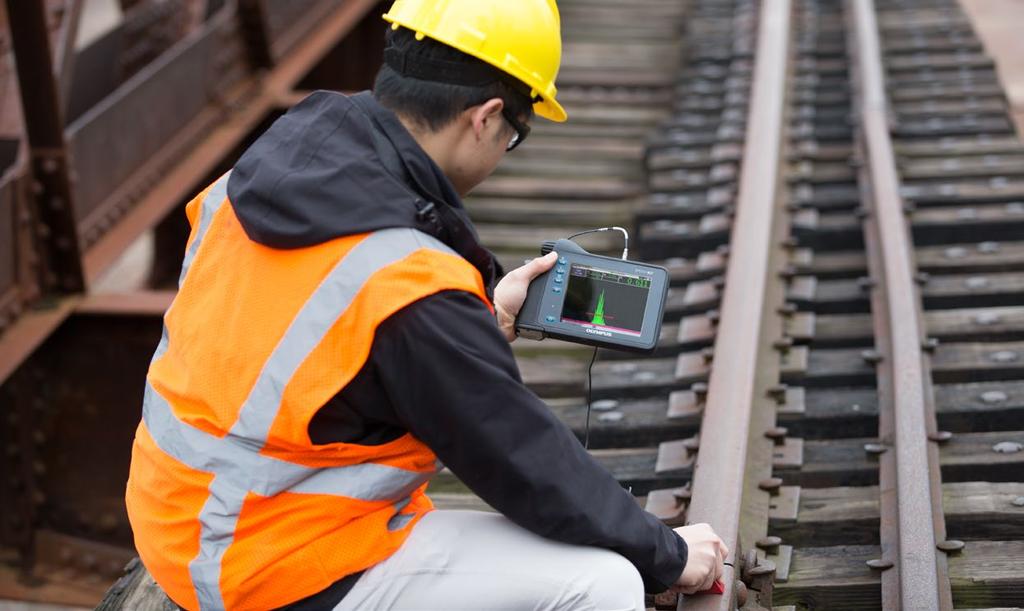

Ультразвуковой контроль

Ультразвуковой контроль качества сварных соединений металлоконструкций относится к неразрушающим методам. Он подходит для проверки сварных швов различных металлов. Происходит поиск структур, у которых физические и химические свойства отличаются от заданных. Отклонением также считается превышение допустимых размеров.

Ультразвуковой метод основан на способности ультразвуковых волн с легкостью отражаться от краев трещин и сколов вследствие того, что их акустические особенности являются иными по сравнению с основной поверхностью. Когда на сварной шов подают ультразвук, то при столкновении с дефектом он претерпевает изменение и начинает отражаться в ином направлении. Искажение ультразвуковой волны происходит по-разному в зависимости от типа дефекта, что облегчает их идентификацию.

Проверка сварных швов ультразвуковым методом основана на проникновении диагностической волны вглубь металла и при столкновении с дефектами изменении направления своего движения. Это отклонение видит на экране прибора контролер сварочных работ.

Согласно показаниям диагностического прибора дается характеристика выявленному дефекту. По времени, в течение которого происходит распространение в металле ультразвуковой волны, можно судить о глубине расположения дефекта, а по амплитуде отраженного импульса — по размеру обнаруженного дефекта.

Проверка качества сварных швов ультразвуковым методом на основании ГОСТ-23829 осуществляется различными способами:

• теневым;
• зеркально-теневым;
• эхо-импульсным;
• эхо-зеркальным;
• дельта-методом.

Теневой способ предполагает использование двух приборов, расположенных по разные стороны исследуемой металлоконструкции. Их устанавливают в плоскости, перпендикулярной сворному соединению. Назначение первого из них — излучение волн, а второго — их прием. Первый называется излучателем. Он генерирует акустические волны. Второй называется приемником. Его задача — регистрация акустических волн, прошедших через исследуемый объект.

Важным является взаимное расположение излучателя и приемника. Они должны находиться друг напротив друга. Если между излучателем и приемником находится «глухая зона», то ультразвуковые колебания могут исчезнуть или уменьшиться. Такой участок шва признается дефектным.

Зеркально-теневой способ представляет собой приблизительно такой же теневой с одним различием — излучатель и приемник располагают не на противоположных сторонах металлоконструкции, а на одной стороне. При таком расположении происходит регистрация не прямого потока волн, а отраженного от второй поверхности, являющейся как бы зеркалом. Дефект оценивается по тому, какое значение имеет коэффициент затухания колебания, являющегося отраженным.

При эхо-импульсном способе акустические волны направляются на сварное соединение и происходит регистрация волны, отраженной от находящегося в нем дефекта. В качестве источника и приемника используется один и тот же преобразователь.

Эхо-зеркальный метод исследования иначе называют «Тандем». Такое название объясняется тем, что при его использовании применяются сразу два аппарата. Оба преобразователя помещают на одной стороне соединения. Ультразвуковые колебания, сгенерированные излучателем, отражаются от дефектной области, и затем проходят регистрацию с помощью приемника. Такой метод находит широкое применение для обнаружения вертикально расположенных трещин.

Основой дельта-метода, относящегося к ультразвуковому контролю, является свойство дефектов осуществлять излучение внутрь сварного шва. Происходит контроль энергии, излученной от дефектных поверхностей. Для осуществления такого контроля необходимо оборудование и его настройка, а также длительная расшифровка результатов, поэтому особой популярностью этот способ не пользуется.

Пооперационный контроль качества сварных соединений ультразвуковым способом заключается в следующем:

1. Очистка проверяемой поверхности. Убираются следы ржавчины, остатков краски, лака, различных пятен.
2. Обработка проверяемых поверхностей машинным или трансформаторным маслом.
3. Проверка работоспособности и настройка используемого оборудования под необходимые параметры. Стандартные настройки могут применяться, если толщина сварного шва не превышает 2-х сантиметров. Иначе необходимо использование специальных диаграмм.
4. Проведение контроля качества сварных швов. При этом излучатель перемещают вдоль соединения зигзагообразно и разворачивая на небольшой угол вдоль своей оси. Искатель перемещают до тех пор, пока он не начнет улавливать сигналы.

Все обнаруженные отклонения фиксируются в специальном журнале. Контроль и проверка должны соответствовать требованиям действующих нормативных материалов. Ультразвуковой метод требует высокой квалификации работников, выполняющих согласно нему контроль сварных соединений.

Контроль сварочных соединений при помощи ультразвукового способа предполагает нахождение следующих дефектов:

• наличие внутри шва пор;
• расслоенные участки наплавок металла;
• трещины;
• неровности;
• непровар;
• несплавление;
• свищи;
• коррозию;
• повреждения окислами;
• провисание;
• изменение химического состава;
• механические повреждения;
• изменение геометрических размеров.

Ультразвуковой диагностике можно подвергать различные виды соединений. Такой параметр как чувствительность ультразвукового метода можно определить самым маленьким размером дефекта, который он способен выявить. К преимуществам относится относительная безопасность проведения контрольных операций. Благодаря наличию мобильных дефектоскопов возможна проверка в полевых условиях.

Радиационный контроль

Контроль качества сварного шва может проводиться радиационным способом. Его целью является выявление дефектов, находящихся внутри соединения и в околошовной зоне. К таким дефектам относятся поры, непровары, посторонние включения, трещины.

Просветка сварных швов рентгеновскими и гамма-лучами позволяет им проникать внутрь через непрозрачные преграды. Радиационный контроль сварных соединений относится к неразрушающим видам. Он основан на использовании излучения, называемого ионизирующим. При проведении испытаний ионизирующее излучение проходит регистрацию и подвергается анализу после его взаимодействия с исследуемой поверхностью.

Проникнув внутрь, излучение начинает ослабевать и рассеиваться. Величина этих изменений зависит от толщины и плотности металла. Происходит воздействие на эмульсию фотопленки, что вызывает свечение отдельных элементов. Интенсивность будет больше на тех участках, которые имеют более низкую толщину или плотность. В частности, это касается таких дефектов, как несплошность или включения неметаллического характера.

Ионизирующее — это такое излучение, которое при взаимодействии с окружающей средой ведет к образованию электрических зарядов. Для контроля сварных швов металлоконструкций в качестве ионизирующего излучения используются фотоны или нейроны. Наиболее популярным является рентгеновское излучение. Это объясняется тем, что оно обеспечивает самую большую чувствительность контроля сварки.

Радиографический метод контроля сварного шва предполагает применение именно рентгеновских лучей. На место сварного соединения устанавливают специальный аппарат. Рентгеновские лучи проникают через металл. При отсутствии дефектов они наружу не выходят. При их наличии лучи выходят наружу. Особый прибор регистрирует путь прохождения лучей и производит снимок. На таком снимке можно увидеть размеры дефектов и их месторасположение.

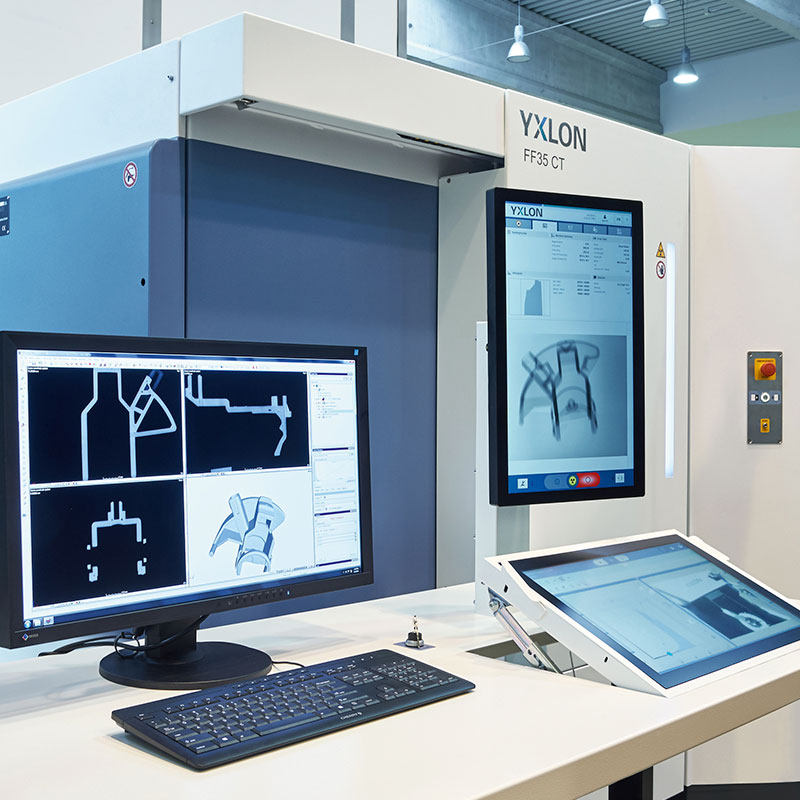

Оборудование для контроля качества сварных соединений радиографическим методом — рентгеновский аппарат. Его главным элементом является излучатель, генерирующий лучи. Такой излучатель выглядит, как вакуумный сосуд, содержащий анод и катод.

Выбирать подходящий рентгеновский аппарат необходимо с учетом толщины металла, который предполагается подвергнуть контролю. Также ответственно следует подходить к выбору пленки, на которой будет зафиксирован результат исследования. Его также можно увидеть на экране монитора во время процесса контроля. Каждую новую партию пленки и препаратов для ее обработки перед употреблением необходимо проверять на соответствие предъявляемым к ним требованиям.

При проведении радиографического контроля помимо рентгеновского аппарата используется дефектометр — металлическая пластинка с канавками различной глубины.

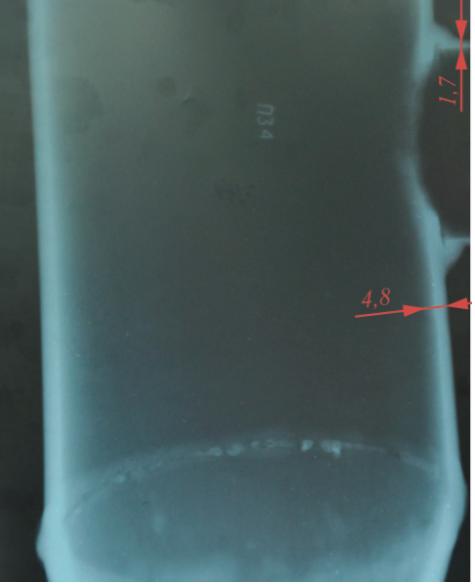

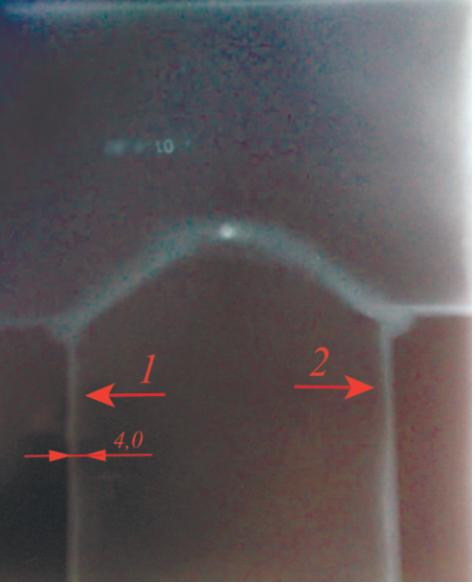

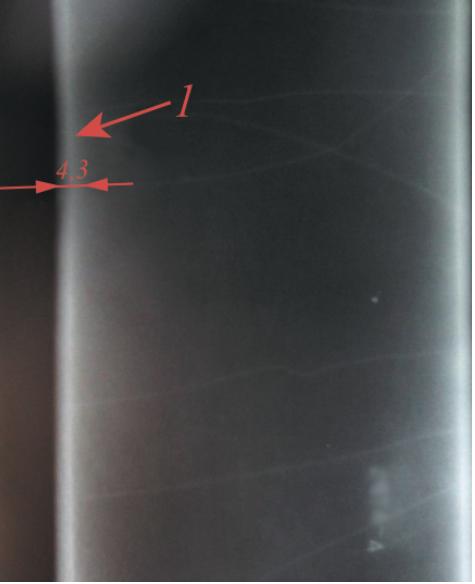

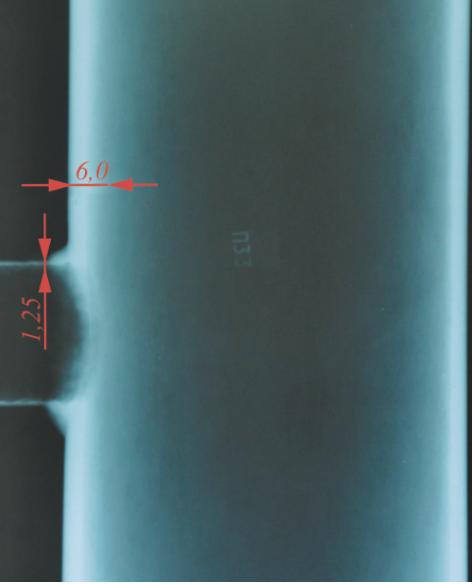

Снимки, получаемые в результате радиографического контроля, при рентгеновском излучении называются рентгенограммой. При гамма-излучении — гаммаграммой, а контроль — гаммаграфическим контролем сварных соединений.

К достоинствам радиографического метода относятся:

• хорошая чувствительность;
• наглядность полученных результатов;
• возможность контроля различных металлов;
• возможность обнаружения мельчайших дефектов;
• определение линейных размеров;
• выяснение, на какой глубине залегает дефектная область.

С помощью компьютера можно осуществлять цифровую радиографию.

Разрушающий контроль

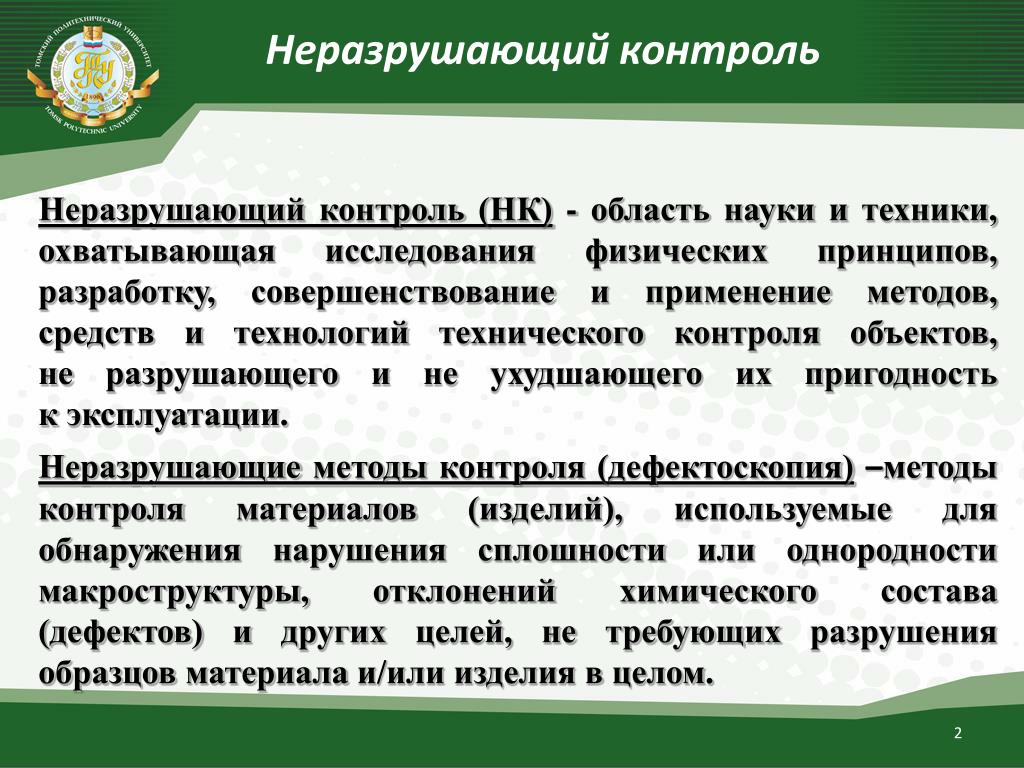

Все виды контроля сварных швов делятся на неразрушающие и разрушающие. Перед началом исследований необходимо определиться, какие методы включает разрушающий контроль сварных соединений, и допустимо ли это в конкретном случае.

К разрушающим методам контроля сварных соединений относятся:

• механические испытания;
• химические;
• физические;
• металлографические.

Разрушающий контроль сварных соединений целесообразно проводить на контрольных образцах в качестве предварительной оценки состояния сварного соединения.

Металлографические исследования заключаются в засверливании поверхности и протравливании ее раствором, содержащим аммоний и хлорид меди. Просверливание производят сквозь сварной шов. Затем углубляются в основной металл. Потом место проверки осматривают невооруженным глазом или с помощью лупы.

При химическом анализе устанавливают соответствие состава металла и сварного шва на нем нормативным требованиям. В ГОСТ 122-75 указаны методы для отбора проб. Для механических исследований специально изготавливают образцы или вырезают их из сварного соединения, и проводят на них испытания.

Особые требования

К конструкциям, где при дальнейшей эксплуатации надежность сварного соединения имеет большое значение, предъявляются повышенные требования. В частности объем контроля сварных соединений трубопроводов является повышенным по сравнению с менее ответственными конструкциями.
Значение также имеет правильное оформление документации по контролю качества сварки.

Интересное видео

Рентгено- и гаммаграфический метод контроля (радиография.)

Заглавная страница Избранные статьи Случайная статья Познавательные статьи Новые добавления Обратная связь КАТЕГОРИИ: Археология Биология Генетика География Информатика История Логика Маркетинг Математика Менеджмент Механика Педагогика Религия Социология Технологии Физика Философия Финансы Химия Экология ТОП 10 на сайте Приготовление дезинфицирующих растворов различной концентрации Техника нижней прямой подачи мяча. Франко-прусская война (причины и последствия) Организация работы процедурного кабинета Смысловое и механическое запоминание, их место и роль в усвоении знаний Коммуникативные барьеры и пути их преодоления Обработка изделий медицинского назначения многократного применения Образцы текста публицистического стиля Четыре типа изменения баланса Задачи с ответами для Всероссийской олимпиады по праву Мы поможем в написании ваших работ! ЗНАЕТЕ ЛИ ВЫ? Влияние общества на человека Приготовление дезинфицирующих растворов различной концентрации Практические работы по географии для 6 класса Организация работы процедурного кабинета Изменения в неживой природе осенью Уборка процедурного кабинета Сольфеджио. Все правила по сольфеджио Балочные системы. Определение реакций опор и моментов защемления

⇐ ПредыдущаяСтр 11 из 12Следующая ⇒ В основе различных методов радиационной дефектоскопии лежат способы регистрации интенсивности излучения за исследуемым изделием. Так, если за просвечиваемым изделием поместить флуороскопический экран, то на нем получится теневое изображение просвечиваемого участка изделия; при этом внутренние дефекты, имеющие характер пустот, на экране отобразятся в виде светящихся пятен на более темном фоне. Применение экранов, а также электроннооптических преобразователей и кристаллов лежит в основе визуального метода радиационной дефектоскопии — флуороскопии. При просвечивании на рентгеновскую пленку получается негативное фотографическое изображение теневой проекции изделия с темными пятнами в местах расположения внутренних дефектов типа пустот. Применение рентгеновских пленок лежит в основе радиографического метода дефектоскопии—рентгено- и гаммаграфии. Применяют также ионизационный и ксерографический методы. При ионизационном методе контроля изделий интенсивность излучения регистрируется с помощью счетчиков или ионизационных камер, при ксерографическом методе — с помощью полупроводниковых пластин. Основы метода Рентгено- и гаммаграфия—это методы получения на рентгеновской пленке изображения предмета (изделия), просвечиваемого рентгеновским или у-мзлучением. Источник излучения располагается с одной стороны просвечиваемого предмета, а кассета с рентгеновской пленкой—с другой (рис. 5.1). Этот метод контроля основан на свойстве рентгеновского и у-излучений вызывать почернение эмульсии пленки. Степень почернения различных участков рентгеновской пленки после ее соответствующей фотообработки (проявления) определяется величиной поглощенной дозы излучения, которая зависит от толщины плотности и однородности поглотителя излучения.Снимок объекта, полученный просвечиванием рентгеновским излучением, называют рентгенограммой или рентгеновским снимком, а полученный при просвечивании у-излучением, —гаммаграммой или гаммаснимком. Получаемые при радиографировании снимки характеризуют «прозрачность» различных участков контролируемого изделия для рентгеновского и у-излучений, и поэтому по снимкам легко выявляют как неоднородности (дефекты) в плотности просвечиваемого материала, так и различие в толщинах однородного материала. Встречающиеся в практике дефекты в металлах и неметаллах в большинстве случаев имеют характер пустот (раковины, трещины, непровары в сварных швах, непропаи в паяных швах). На снимках эти дефекты выявляются в виде темных пятен (раковины, поры), искривленных линий (трещины) или полос (непровары) и т. д. Выявляемость дефеков — это количественная характеристика данного метода контроля, т. е. способность этого метода обнаруживать реальные дефекты (сварки, пайки, литья и других технологических процессов) в конкретных производственных условиях. Если при просвечивании объекта дефекты на снимке не обнаружены, то это не обязательно означает, что их нет. Дефект может быть расположен таким образом, что при выбранных режиме и схеме просвечивания он не выявляется. Не обнаруживается и слишком маленький дефект, так как чувствительность метода имеет определенную величину и в данном случае может оказаться недостаточной. Выявляемость дефектов n характеризуется отношением числа обнаруженных дефектов N к полному числу дефектов N0 в исследуемом участке ооъекта: n = N/N0 Следовательно, максимально возможная выявляемость дефектов равна единице, однако практически она всегда меньше единицы и зависит от чувствительности метода. Чувствительность метода Под чувствительностью радиографического метода контроля подразумевают минимальную протяженность обнаруживаемого по рентгено- и гаммаграммам дефекта в направлении просвечивания, выраженную либо в единицах длины (абсолютная чувствительность), либо в процентах (или долях) толщины просвечиваемого материала (относительная чувствительность). Размер дефекта в процентах толщины просвечиваемого материала (относительный размер дефекта) выражается формулой K=ΔL/L=(L-L1)/L*100% Где L—толщина материала в направлении просвечивания, мм; L1—толщина материала в этом же месте, уменьшенная на величину дефекта ΔL, мм. Чувствительность радиографического метода контроля зависит от следующих основных факторов: энергии первичного излучения, рассеянного излучения, плотности и толщины просвечиваемого материала, формы и места расположения дефекта по толщине исследуемого материала, геометрических условий просвечивания (геометрических размеров источника, размера поля облучения и фокусного расстояния), оптической плотности и контрастности снимка, сорта и качества пленок, типа усиливающих экранов и т. д. ⇐ Предыдущая3456789101112Следующая ⇒ Читайте также:  Техника прыжка в длину с разбега Организация работы процедурного кабинета Области применения синхронных машин Оптимизация по Винеру и Калману

Последнее изменение этой страницы: 2017-02-06; просмотров: 1251; Нарушение авторского права страницы; Мы поможем в написании вашей работы! infopedia. su Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав. Обратная связь — 176.9.44.166 (0.016 с.)

кость, щитовидная железа…. Диагностические тесты. Клиника Университета Наварры Clínica Universidad de Navarra

Гаммаграфия — это диагностический тест ядерной медицины, который заключается во введении небольшой дозы радиоизотопа (индикатора). Этот материал распределяется по всему телу и захватывается различными органами.

Затем используется гамма-камера для обнаружения гамма-лучей, испускаемых трассером.

Наиболее часто встречающиеся:

• Гаммаграфия костей
• Гаммаграфия щитовидной железы

Вам нужна наша помощь?

Свяжитесь с нами

Я хочу записаться на прием

ЗАПРОСИТЬ ДОПОЛНИТЕЛЬНУЮ ИНФОРМАЦИЮ

Когда показано ядерное сканирование?

Эти исследования применяются при изучении самых разных систем, таких как костно-суставная, мочеполовая, пищеварительная, сердечно-сосудистая, дыхательная, эндокринная и мозговая системы.

В области онкологии показания гаммаграфии очень обширны, и в рамках доброкачественной патологии они включают большое количество процессов ревматического, инфекционного, сосудистого, дегенеративного типа или функциональную оценку определенных органов, таких как почки, сердце, легких, печени и пищеварительной системы.

Среди наиболее изученных патологий некроз кости, острые или хронические процессы в суставах, стрессовые переломы, болезненные процессы в позвоночнике, острые или хронические инфекции, функциональная оценка узла щитовидной и паращитовидной железы, функция желудочков у пациентов с миокардиопатиями, тромбоэмболия легочной артерии, предоперационная оценка легких , функциональное исследование опорожнения желудка и гастроэзофагеального рефлюкса, выявление нижних пищеварительных кровотечений, диагностика и распространение кишечного пролиферативного заболевания, послеоперационная и эволюционная оценка трансплантации почки, диагностика сосудисто-почечной гипертензии, пиелонефрита и в поле клеток крови, маркирующее определение эритроцитарной массы и периода полураспада и секвестрации тромбоцитов.

Наиболее частые показания этого теста:

• Метастазы в кости.
• Проблемы с щитовидной железой.
• Проблемы с паращитовидной железой.
• Нарушения обмена веществ.

Есть ли у вас какое-либо из этих заболеваний?

Вам может понадобиться гамма-сканирование

Записаться на прием к нашим специалистам

Как выполняется ядерное сканирование?

• Выполнение сканирования
• Подготовка сканирования
• Возможные осложнения гаммаграфии

Сначала вам дадут радиофармпрепарат. Его можно вводить перорально или, чаще всего, внутривенно.

Вам нужно будет подождать около 60 минут, пока индикатор не распределится по всему телу. По истечении этого времени снимки будут сделаны.

Для этого больной должен лежать неподвижно на носилках. Продолжительность исследования будет зависеть от изучаемой анатомической области и количества изображений, необходимых для завершения исследования, обычно занимает 30 минут.

• Голодание не требуется, за исключением сканирования щитовидной железы, опорожнения желудка и скрининга на йод-131.
• Если вы подозреваете, что беременны, вы должны сообщить об этом своему врачу или медсестре ядерной медицины по прибытии.
• Если вы кормите грудью, обратитесь за инструкциями к медсестре.
• Рекомендуется увеличить потребление жидкости путем введения радиоактивного изотопа, чтобы ускорить его выведение с мочой.
• Вы должны принять крайние меры гигиены после посещения туалета. Вы должны вымыть руки и обязательно спустить воду в унитазе.
• Вам следует избегать тесного контакта с беременными женщинами или маленькими детьми в течение времени, указанного медсестрой/медбратом отделения ядерной медицины.

• Доза, введенная для сканирования, не вызывает побочных эффектов или нежелательных реакций и не мешает вам жить нормальной жизнью.
• Сканирование не вызывает аллергических реакций и какого-либо дискомфорта при его проведении.

Запросить дополнительную информацию об этом тесте

Где мы это делаем?

В НАВАРРЕ И МАДРИДЕ

Служба ядерной медицины

Клиники Университета Наварры

Служба ядерной медицины-ПЭТ аккредитована Европейской ассоциацией ядерной медицины, ассоциацией, которая гарантирует превосходство и контроль качества процедур, выполняемых в этой службе. Эта аккредитация также облегчает доступ к клиническим испытаниям фазы I и II.

У нас есть самые передовые диагностические технологии, такие как ПЭТ-КТ, которые позволяют выявлять небольшие опухолевые образования, которые раньше было практически невозможно идентифицировать.

Клиника – единственный в Испании центр, способный синтезировать и применять до 18 видов радиофармпрепаратов.

Диагностические исследования, которые мы проводим

• Денситометрия костей.
• Гаммография.
• ОФЭКТ-КТ.
• Сотовая маркировка.
• Мониторинг перфузии с TNF.
• ПЭТ и ПЭТ-КТ.

Почему именно в клинике?

• У нас самые передовые технологии по всей стране.
• Подразделение радиофармацевтики с экспертами и возможностями для синтеза самого большого количества радиофармацевтических препаратов в Испании.
• Отдел радиофизики и радиологической защиты, чтобы гарантировать безопасность наших пациентов и специалистов.

Наша служба ядерной медицины

Наша команда профессионалов

Доступ ко всему медицинскому персоналу Клиники

Безопаснее, чем когда-либо, чтобы продолжать заботиться о вас

Мы еженедельно обновляем протоколы безопасности с учетом последних научных данных и знаний лучших международных центров, с которыми мы сотрудничаем.

Знайте 5 советов по безопасной помощи

Ядерная медицина. Гаммаграфия — ASSSA English

Ядерная медицина. Гаммаграфия — ASSSA русский

ЭСПАНЬОЛ — ES АНГЛИЙСКИЙ — АН ДОЙЧ — DE НИДЕРЛАНДЫ — NL ФРАНЦУЗСКИЙ — FR КАТАЛИЯ — КАЛИФОРНИЯ

Ядерная медицина — это медицинская специальность, в которой используются радиоактивные изотопы, ядерное излучение, электромагнитные колебания компонентов ядра и аналогичные биофизические методы для медицинской профилактики, диагностики, лечения и исследования.

Ядерная медицина — это отрасль медицинской визуализации, поддерживающая большинство медицинских и хирургических специальностей в диагностике и лечении различных заболеваний.

Основными направлениями его деятельности являются диагностическая визуализация и лечение некоторых заболеваний с помощью радиофармацевтических препаратов.

Это неинвазивные методы, так как их нужно только ввести пациенту заранее, обычно внутривенно. Назначаемый препарат является радиофармацевтическим, и выбор того, какой вид использовать, зависит от исследуемой ткани, органа или системы. Радиофармацевтический препарат состоит из радиоактивного изотопа и носителя лекарства. Он излучает радиоактивность, которая воспринимается различными элементами задействованного технологического оборудования, такими как гамма-камеры, ОФЭКТ-ТС, ПЭТ-ТС (позитронно-эмиссионная томография) и датчики гамма-детекторов.

Используемые типы излучения: альфа, бета, гамма (электромагнитное) и излучение, возникающее при взаимодействии позитронов. Этот последний тип и гамма-излучение чаще всего используются для диагностики. Альфа и бета используются для лечения.

В традиционной диагностике радионуклидом, наиболее часто используемым в ядерной медицине, является метастабильный изотоп технеция-99m (99mTc), который распадается с испусканием гамма-излучения с энергией 140 кэВ.

Гамма-излучение вызывает образование фотонов, которые регистрируются гамма-камерой и отражают распространение радиофармпрепарата внутри тела пациента. Вычислительная система позволяет рассматривать это как изображение, известное как ГАММАГРАФ.

Получено эмиссионное изображение, дающее функциональную информацию. В настоящее время современное оборудование получает двойную, функциональную и морфологическую информацию, так как большая часть оборудования является гибридной (гамма-камера плюс ТК или РМ).

Позитронно-эмиссионная томография — это неинвазивный гибридный метод диагностики и исследовательской визуализации «in vivo», который сочетает в себе систему позитронно-эмиссионной томографии (ПЭТ) и систему компьютерной аксиальной томографии (КАТ) в одном устройстве. Это позволяет получить биохимический и метаболический диагноз с дополнительной структурной информацией. Наиболее часто используемым в клинической практике позитрон-излучающим изотопом является флудеоксиглюкоза, меченная 18F (18F-ФДГ).

В настоящее время в ядерной медицине существует около 100 видов исследовательских процедур, позволяющих проводить раннюю диагностику костной патологии, кардиологии, онкологии, эндокринологии, неврологии, нефрологии и урологии, пульмонологии, гематологии, пищеварительной системы, инфекционной патологии, периферической сосудистой системы и педиатрии. .

Показания ядерной медицины для диагностики:

• Эндокринология: патология щитовидной железы (рак щитовидной железы, гиперпаратиреоз, зоб), паратиреоз, заболевания надпочечников и нейроэндокринные состояния.
• Гастроэнтерология: слюнные железы, опорожнение желудка и пищевода, эктопия слизистой желудка, нижних конечностей, заболевания печени, пищеварительные и гепатобилиарные кровотечения.
• Костно-артикуляционная.
• Воспаление-инфекция.
• Неврология: деменция, болезнь Паркинсона, нарушения циркуляции спинномозговой жидкости и смерть головного мозга.
• Пульмонология: перфузионная гаммаграфия и легочная вентиляция.
• Нефрология: патология функции почек, пиелонефрит, трансплантация почки, рефлюкс мочевого пузыря.
• Кардиология: перфузия миокарда, функция желудочков, сердечные короткие замыкания, повреждение миокарда, жизнеспособность миокарда и сердечная адренергическая иннервация.
• Гематология: объем эритроцитов, эритрокинетика, кинетика бляшек и добавочная селезенка.
• Онкология: основной диагноз, стратификация, оценка контроля и ответа на лечение, рецидив опухоли, планирование лучевой терапии, хирургия сигнального узла и радиоуправляемая хирургия (ROLL и SNOLL).

Показания ядерной медицины в метаболической терапии:

Лечение рака щитовидной железы, гипертиреоза, метастазов в печень, нейроэндокринных опухолей, метастатической боли в костях, рака предстательной железы, радиоиммунотерапия при лимфомах и радиоизотопный синовиортез.

Др. Мария дель Прадо Ордунья Диес – доктор медицины, хирург и специалист в области ядерной медицины Клинический диагностический центр



Медицинские услуги ASSSA



непосредственное наблюдение врача, его диагноз или лечение, которое он может назначить. Его также не следует использовать для самодиагностики.

Исключительная ответственность за использование этой услуги лежит на читателе.

ASSSA советует вам всегда консультироваться с врачом по любому вопросу, касающемуся вашего здоровья.

Возврат

Беспроводная технология, встроенная в слуховые аппараты

1 августа 2018 г. Технология

Шум может повлиять на наше слуховое здоровье продвинутая физиотерапия

31 августа 2022 г. Технология

Технология INDIBA является мировым лидером в области радиочастот на протяжении 35 лет.…

Литотрипсия: лечение камней в почках

22 февраля 2017 г. был кошмаром для человечества на протяжении всей истории. Камни обычно образуются в почках…

Посмотреть все журналы

ПОДПИСАТЬСЯ НА НАШУ РАССЫЛКУ

Вы можете быть в курсе последних новостей о наших продуктах и ​​акциях.

Я прочитал и принимаю политику конфиденциальности

Политика использования файлов cookie Политика конфиденциальности Официальное уведомление Desarrollado пор Эспира

МЫ ЗВОНИМ ВАМ

Пожалуйста, заполните форму и мы позвоним вам

Имя и фамилия

Телефон

Электронная почта

ПровинцияПровинция

Местный город

Я прочитал и принимаю политику конфиденциальности

Позвоните нам 965 200 106

965 200 106

• БЬЕНВЕНИДО
• ДОБРО ПОЖАЛОВАТЬ
• ВИЛЛКОММЕН
• ВЕЛКОМ
• БЬЯНВЕНЕ
• БЕНВИНГУТ
• Закрыть

ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ (Патент)

ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ (Патент) | ОСТИ. GOV

перейти к основному содержанию

• Полная запись
• Другие родственные исследования

Описан медицинский гаммаграф, обеспечивающий быструю и надежную диагностику или лечение с помощью гамма-излучения. Гаммаграф состоит из сцинтилляционной головки с опорными средствами. Опорное средство опирается на раму приборов и состоит из стойки, способной вращаться вокруг своей вертикальной оси. Опорные звенья шарнирно соединены с головкой и колонной и допускают вертикальное перемещение головки. Предусмотрены силовые средства для автоматического сообщения возвратно-поступательного углового движения головке и колонне. На подставке под головой устанавливается стол для размещения предмета. Прямой стол может регулироваться с помощью пазов и фиксаторов относительно оси колонны и для автоматического смещения стола после каждого возвратно-поступательного движения головки. Записывающий барабан поддерживается рамой для воспроизведения корпуса. Записывающее устройство, взаимодействующее с барабаном и электрически соединенное со сцинтилляционной головкой, записывает импульсы от сцинтилляционной головки. (СЗР)

Авторов:

Каха, А; Каллуш, К.

Дата публикации:

14.02.1961

Исследовательская организация:

Исходная исследовательская организация. не идентифицировано

Идентификатор ОСТИ:

4055305

Номер(а) отчета:

СА 614828

Номер АНБ:

НСА-15-020512

Тип ресурса:

Патент

Отношение ресурсов:

Прочая информация: ориг. Дата получения: 31-DEC-61

Страна публикации:

Канада

Язык:

Английский

Тема:

БИОЛОГИЯ И МЕДИЦИНА; РАДИОГРАФИЯ

---

Форматы цитирования

• MLA
• АПА
• Чикаго
• БибТекс

Каха, А., и Каллуш, К. ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ . Канада: Н. П., 1961. Веб.

Копировать в буфер обмена

Каха, А., и Каллуш, К. ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ . Канада.

Копировать в буфер обмена

Каха, А. , и Каллуш, К. 1961. "ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ". Канада.

Копировать в буфер обмена

@статья{osti_4055305,
title = {ГАММАГРАФ ДЛЯ МЕДИЦИНСКИХ ЦЕЛЕЙ},
автор = {Каха, А и Каллуш, К},
abstractNote = {Описан медицинский гаммаграф, позволяющий быстро и надежно поставить диагноз или провести лечение с помощью гамма-излучения. Гаммаграф состоит из сцинтилляционной головки с опорными средствами. Опорное средство опирается на раму приборов и состоит из стойки, способной вращаться вокруг своей вертикальной оси. Опорные звенья шарнирно соединены с головкой и колонной и допускают вертикальное перемещение головки. Предусмотрены силовые средства для автоматического сообщения возвратно-поступательного углового движения головке и колонне. На подставке под головой устанавливается стол для размещения предмета. Прямой стол может регулироваться с помощью пазов и фиксаторов относительно оси колонны и для автоматического смещения стола после каждого возвратно-поступательного движения головки. Записывающий барабан поддерживается рамой для воспроизведения корпуса. Записывающее устройство, взаимодействующее с барабаном и электрически соединенное со сцинтилляционной головкой, записывает импульсы от сцинтилляционной головки. (СЗР)},
дои = {},
URL-адрес = {https://www.osti.gov/biblio/4055305}, журнал = {},
номер =,
объем = ,
место = {Канада},
год = {1961},
месяц = ​​{2}
}

Копировать в буфер обмена

---

Полный текст можно найти в Ведомстве США по патентам и товарным знакам.

---

Экспорт метаданных

Сохранить в моей библиотеке

Вы должны войти в систему или создать учетную запись, чтобы сохранять документы в своей библиотеке.

Аналогичных записей в сборниках OSTI.GOV:

• Аналогичные записи

Сканирование щитовидной железы: цель, процедура и результаты

Что такое сканирование щитовидной железы?

Сканирование щитовидной железы — это специализированная процедура визуализации для исследования щитовидной железы, железы, контролирующей обмен веществ. Он расположен в передней части шеи.

Как правило, сканирование работает с ядерной медициной, чтобы оценить, как функционирует ваша щитовидная железа. Ядерная медицина предполагает использование небольших количеств радиоактивного материала для диагностики заболеваний.

Радиоактивный йод обычно используется в исследованиях щитовидной железы, включая сканирование щитовидной железы. Ваша щитовидная железа и большинство видов рака щитовидной железы естественным образом поглощают йод. Радиоактивный йод накапливается в ткани щитовидной железы. Гамма-камера или сканер обнаруживают радиоактивные выбросы.

Ваш врач будет использовать результаты этого теста, чтобы оценить, как функционирует ваша щитовидная железа.

Сканирование щитовидной железы может помочь вашему врачу определить, правильно ли работает ваша щитовидная железа. Вы также можете пройти тест на поглощение радиоактивного йода (RAIU) со сканированием, чтобы измерить реакцию вашей щитовидной железы.

Радиоактивный материал, называемый радиоизотопом или радионуклидом «индикатор», вам выдадут перед тестом. Вы можете получить его через инъекцию, жидкость или таблетку. Индикатор испускает гамма-лучи, когда находится в вашем теле. Гамма-камера или сканер могут обнаруживать этот тип энергии вне вашего тела.

Камера сканирует область щитовидной железы. Он отслеживает индикатор и измеряет, как ваша щитовидная железа его обрабатывает. Камера работает с компьютером для создания изображений, которые детализируют структуру и функцию щитовидной железы в зависимости от того, как она взаимодействует с индикатором.

Сканирование щитовидной железы можно использовать для оценки аномалий, обнаруженных при медицинском осмотре или лабораторных исследованиях. Изображения этого теста можно использовать для диагностики:

• уплотнений, узелков (кист) или других новообразований
• воспалений или отеков
• гиперфункция щитовидной железы или гипертиреоз
• гипофункция щитовидной железы или гипотиреоз
• зоб, представляющий собой патологическое увеличение щитовидной железы
• рак щитовидной железы

RAIU оценивает функцию щитовидной железы. Когда ваша щитовидная железа поглощает радиоактивный йод, она перерабатывает йод для производства гормонов щитовидной железы. Измерив количество радиоактивного йода в вашей щитовидной железе, ваш врач может оценить, как вы производите гормоны щитовидной железы.

Исследование метастазов — это тип сканирования щитовидной железы. Обычно его назначают людям с раком щитовидной железы. Он может определить, распространился ли рак щитовидной железы, определяя, где поглощается йод. Процедура обычно выполняется после операции на щитовидной железе и абляции или удаления. Он может идентифицировать фрагменты щитовидной железы, оставшиеся после операции.

Сканирование щитовидной железы обычно проводится амбулаторно в отделении ядерной медицины больницы. Их может вводить технолог ядерной медицины. Ваш эндокринолог может присутствовать или не присутствовать во время процедуры.

Перед любым сканированием щитовидной железы вы получите радионуклид в виде таблетки, жидкости или инъекции. Когда вы выждете необходимое количество времени для поглощения радиоактивного йода, вы вернетесь в отделение ядерной медицины.

Процедура сканирования щитовидной железы

Вы ляжете на диагностический стол для сканирования щитовидной железы без RAIU. Технолог запрокидывает голову назад, чтобы вытянуть шею. Затем они будут использовать сканер или камеру, чтобы сфотографировать вашу щитовидную железу, как правило, как минимум с трех разных ракурсов. Вас попросят оставаться неподвижным во время съемки. Процесс занимает около 30 минут.

Процедура RAIU

RAIU проводится через 6–24 часа после приема радионуклида. Вы будете сидеть прямо на стуле для этого теста. Технолог поместит зонд над вашей щитовидной железой, где он измерит присутствующую радиоактивность. Этот тест занимает несколько минут.

Вы вернетесь в отделение ядерной медицины, чтобы снять еще один набор показаний через 24 часа после первого теста. Это позволяет вашему врачу определить количество гормона щитовидной железы, вырабатываемого между двумя тестами.

Процедура исследования метастазов

Вы получите радиоактивный йод в форме таблеток для исследования метастазов. Вам нужно будет подождать от двух до семи дней, чтобы йод распространился по всему телу.

В день обследования вы ляжете на смотровой стол. Сканирование вашего тела будет выполнено спереди и сзади, пока вы лежите неподвижно. Это может быть неудобно для некоторых людей.

После сканирования щитовидной железы вы должны обратиться к своему врачу за инструкциями о том, как возобновить прием лекарств для щитовидной железы.

Радиоактивный йод выводится из организма при мочеиспускании. Вам могут порекомендовать пить больше жидкости и часто опорожнять мочевой пузырь, чтобы вымыть радионуклиды. Возможно, вам придется соблюдать осторожность, чтобы защитить других от потенциального воздействия материала. Для этого ваш врач может посоветовать вам дважды смыть воду после посещения туалета в течение 48 часов после теста.

Как правило, вы можете вернуться к обычному питанию и занятиям сразу после любого сканирования щитовидной железы.

Небольшое, но безопасное количество радиации содержится в радионуклиде, используемом при любом сканировании щитовидной железы. Ваше воздействие радиации будет минимальным и находится в допустимых пределах для диагностических исследований. Нет никаких известных долгосрочных осложнений процедуры ядерной медицины.

Аллергические реакции на радионуклидный материал крайне редки. Эффекты мягкие, когда они происходят. Вы можете испытывать легкую боль и покраснение в месте инъекции в течение короткого времени, если вам делают инъекцию радионуклида.

Несмотря на то, что облучение минимально и кратковременно, сканирование щитовидной железы не рекомендуется беременным и кормящим женщинам. Ваш врач может порекомендовать вам избегать беременности или рождения ребенка в течение шести месяцев после теста, если у вас было метастатическое сканирование.

Сообщите своему врачу о любых лекарствах, отпускаемых по рецепту или без рецепта, которые вы принимаете. Обсудите, как их следует использовать до и во время теста.

Возможно, вам придется прекратить прием препаратов для лечения щитовидной железы за четыре-шесть недель до сканирования. Некоторые сердечные препараты и любые лекарства, содержащие йод, также могут потребовать корректировки.

При любом сканировании щитовидной железы вас могут попросить избегать определенных продуктов, содержащих йод, примерно за неделю до процедуры. Как правило, вы не должны есть:

• dairy products
• shellfish
• sushi
• kelp
• seaweed
• iodized salt
• seasonings that contain iodized salt

You also should refrain from using:

• antihistamines
• cough syrups
• multivitamins
• добавки, содержащие йод

Другие препараты, которые могут повлиять на результаты RAIU:

• адренокортикотропный гормон (АКТГ)
• Барбитураты
• Кортикостероиды
• Эстроген
• Литий
• Раствор Лугола, который содержит йод
• . сканирование щитовидной железы. За несколько дней до процедуры ваш врач может запросить анализ крови, чтобы подтвердить, что функция вашей щитовидной железы все еще ненормальна. Сканирование щитовидной железы используется в качестве вторичных диагностических инструментов по сравнению с другими тестами, такими как анализ крови. Сканирование обычно не используется, когда функции щитовидной железы в норме. Исключением является наличие узлов или зоба.

  Возможно, вам придется голодать несколько часов перед экзаменом. Пища может повлиять на точность измерения RAIU.

  Перед тестом необходимо снять все украшения и другие металлические аксессуары. Это может повлиять на точность сканирования.

  Врач, специализирующийся на ядерной визуализации, оценит изображения и результаты вашего сканирования щитовидной железы. Ваши результаты будут отправлены в отчете вашему врачу.

  Результаты сканирования щитовидной железы

  При нормальном сканировании щитовидной железы не будет выявлено отклонений в размере, форме и расположении щитовидной железы. Ваша щитовидная железа будет иметь ровный зеленый цвет на изображении. Красные пятна на изображении указывают на аномальные новообразования щитовидной железы. Нормальные результаты метастатического сканирования указывают на отсутствие ткани щитовидной железы и отсутствие распространения рака щитовидной железы.

  Аномальное сканирование щитовидной железы может показать увеличенную или смещенную щитовидную железу, что указывает на возможную опухоль. Аномальные измерения также могут показать, что ваша щитовидная железа собрала слишком много или слишком мало радионуклида.

  Аномальные результаты сканирования щитовидной железы могут также указывать на:

  • коллоидно-узловой зоб, тип увеличения щитовидной железы из-за недостатка йода
  • Болезнь Грейвса, тип гипертиреоза
  включают переключение между гипертиреозом и гипотиреозом
  • токсический узловой зоб, представляющий собой увеличение узла на существующем зобе

  Результаты исследования метастазов

  Аномальные результаты исследования метастазов покажут, что есть места, где рак щитовидной железы распространился. Исследование также покажет, где остается остаточная ткань щитовидной железы после хирургического удаления или абляции, которая разрушает железу.

  Результаты RAIU

  Аномально высокие уровни гормонов щитовидной железы могут указывать на:

  • раннюю стадию тиреоидита Хашимото, который представляет собой хронический отек щитовидной железы
  • factitious hyperthyroidism, which is an overactive thyroid caused by taking too much thyroid medication
  • hyperthyroidism
  • goiter

  Abnormally low levels of thyroid hormone may indicate:

  • hypothyroidism
  • iodine overload
  • subacute thyroiditis, which is воспаление щитовидной железы, вызванное вирусом
  • узлы щитовидной железы или зоб

  Ваш врач обсудит с вами результаты анализов. Если ваши анализы показывают, что ваша щитовидная железа не функционирует должным образом, они могут назначить дополнительные анализы, чтобы помочь им поставить правильный диагноз.

  В зависимости от вашего состояния вам могут назначить лекарства, повышающие или снижающие уровень гормонов щитовидной железы. Необходимо тщательное наблюдение, чтобы убедиться, что уровень гормонов в норме. Это также поможет вам избежать осложнений со здоровьем.

  Сколько применений имеют ядерные технологии?

  Подробно — 22 ноября 2012 г.

  С момента открытия ядерных технологий их применение было и остается многочисленным. Среди них наиболее известным является производство электроэнергии. Тем не менее, есть много других приложений в других областях. Многие из этих приложений неизвестны широкой публике: промышленность, гидрология, сельское хозяйство и продовольствие, медицина, искусство, наука, исследование космоса и космология.

  Разнообразные применения ядерной энергии имеют основополагающее значение для повседневной жизни. Более того, в будущем они будут иметь еще большее значение благодаря исследованиям, расширяющим возможности их применения и обосновывающим их использование.

  Более того, в будущем они будут иметь еще большее значение благодаря исследованиям, расширяющим возможности их применения и обосновывающим их использование

  Промышленность

  Использование изотопов и излучений в современной промышленности имеет большое значение для развития и совершенствование процессов измерения, автоматизации и контроля качества. В настоящее время практически во всех отраслях техники используются радиоизотопы и излучения различных форм:

  • Индикаторы: Радиоактивные вещества, вводимые в определенный промышленный процесс, для обнаружения их траектории благодаря их радиоактивному излучению. Это позволяет исследовать различные переменные процесса (потоки, фильтрация, утечки и т. д.) для получения информации, полезной для продления срока службы промышленного оборудования.
  • Рентгеновские снимки внутренней структуры деталей: Это приложение для контроля качества. Это делается с помощью гамма-лучей или нейтронов, поэтому они известны как гаммаграфия или нейтрография. Это неразрушающий метод, который позволяет проверять качество сварных швов, металлических или керамических деталей и т. д., не повреждая и не изменяя состав материала.
  • Улучшение качества определенных продуктов: Состоит из облучения интенсивными источниками с целью улучшения качества определенных продуктов. Пример: полимеризация излучением, используемая для производства пластика и стерилизации одноразовых изделий.
  • Впрыск цинка (Zn-64) в охлаждающую жидкость ядерного реактора: Это снижает мощность радиоактивной дозы и во многих случаях снижает возникновение трещин, вызванных коррозией от растяжения.

  Из всех водных ресурсов Земли только 2,5% составляют пресные воды, остальные — соленые

  Гидрология

  Из всех водных ресурсов Земли только 2,5% составляют пресные воды, остальные — соленые . Ключ к устойчивому управлению водными ресурсами состоит в обладании необходимыми знаниями для принятия правильных решений.

  Изотопная гидрология — это ядерный метод, который используется как для стабильных, так и для радиоактивных изотопов для отслеживания движения воды в гидрологическом цикле. Изотопы можно использовать для исследования источников подземных вод и определения их происхождения, метода их пополнения, наличия риска проникновения или загрязнения соленой водой и возможности ее использования в устойчивой форме.

  И водород, и кислород, составляющие элементы воды, содержат в основном легкие изотопы. На стадиях испарения и конденсации концентрация изотопов кислорода и водорода в молекуле претерпевает небольшие изменения. Океаны ответственны за отправку в атмосферу наибольшего количества водяного пара, и когда он производится, сначала конденсируются самые тяжелые изотопы, а затем выпадают в виде дождя перед более легкими. Таким образом, чем дальше от берега идет дождь, тем меньше тяжелых изотопов он несет. Изотопы кислорода и водорода, загрязняющие изотопы, такие как следы металлов или химические соединения, так же уникальны, как отпечатки пальцев, и это дает некоторые подсказки относительно их происхождения.

  Добыча полезных ископаемых

  С помощью линий ядерного зондирования можно определить физическое и химическое состояние грунта, что позволяет узнать, соответствует ли пласт благоприятным условиям для содержания полезных ископаемых или топлива. Некоторыми из его применений являются диаграмма мониторинговых скважин и изотопное датирование.

  Облученные пищевые продукты также известны как пищевые продукты, обработанные ионизированным или ионизированным излучением, и их нельзя путать с радиоактивными пищевыми продуктами, поскольку они не излучают радиоактивности

  Сельское хозяйство и пищевые продукты

  • Улучшение качества пищевых продуктов: Такие как, например, прямое облучение пищевых продуктов с целью уменьшения послеуборочных потерь и удлинения периода их хранения, чтобы при воздействии на пищевые продукты заранее определенной контролируемой дозы гамма-излучения использование энергии излучения для уничтожения насекомых и патогенных микробов и замедления созревания фруктов. Этот метод, принятый и рекомендованный ФАО, ВОЗ и МАГАТЭ, потребляет меньше энергии, чем традиционные методы, и может радикально заменить или сократить использование добавок и фумигантов в пищевых продуктах. Облученные продукты также известны как продукты, обработанные ионизированным или ионизированным излучением, и их нельзя путать с радиоактивными продуктами, поскольку они не излучают радиоактивности.
  • Борьба с чумой: Метод заключается в стерилизации насекомых, которые считаются чумой. Этих насекомых выращивают на специальных площадках и облучают перед инкубацией. Затем стерильные насекомые распространяются на зараженные участки. Поскольку они не производят потомства, популяция чумы сокращается и в конечном итоге уничтожается.
  • Нейтронные зондирующие волны : Они используются для измерения влажности и идеально подходят для максимального использования ограниченных водных ресурсов. В некоторых случаях удалось сэкономить до 40% воды.

  Медицина

  Методы ядерной медицины могут быть, наряду с производством ядерной энергии, наиболее известными и широко распространенными. В промышленно развитом западном мире методы диагностики и лечения стали настолько обычными, надежными и точными, что примерно каждый третий пациент подвергается какой-либо терапевтической радиологической или диагностической процедуре.

  • Радиофармацевтические препараты: В основном органические, радиоактивные химические соединения, которые вводят пациенту для исследования биологического процесса или функционирования органа внутри человеческого тела. В настоящее время для диагностики используется более 300 радиофармпрепаратов. Некоторые из них должны производиться в больнице, поскольку их медицинский срок очень короток, но большинство из них производятся в ядерных центрах или специальных ядерных лабораториях.
  • Гаммаграфия: После того, как радиофармпрепарат введен пациенту, благодаря своему особому сродству он фиксируется в изучаемом органе, а затем испускает гамма-излучение, которое затем регистрируется гамма-камерой через детектор, помещенный над исследуемым органом. Эти сигналы преобразуются компьютером, подключенным к оборудованию, что позволяет получить пространственное представление органа. Диагностика с помощью ядерных изображений дает уникальную информацию о работе различных органов, таких как сердце, щитовидная железа, почки, печень и головной мозг, а также позволяет диагностировать широкий спектр опухолей.
  • Лучевая терапия: Это медицинская специальность, использующая применение ионизирующего излучения с лечебными средствами для разрушения злокачественных тканей и опухолей. Эта терапия может использоваться сама по себе или в сочетании с другими терапевтическими средствами, такими как хирургия или химиотерапия. Пример: кобальтовая терапия, в которой используются источники кобальта-60.
  • Диагностика с помощью радиоизотопов: Радиоизотопы, такие как углерод-11, цирконий-89 и фторид-18, используются для ПЭТ-сканирования, Cripton-81m используется для получения изображений показателей работы легких, стронций-89для лечения рака костей, йод-131 для лечения рака щитовидной железы и так далее.
  • Стерилизация медицинского оборудования: Облучением. Это высокоэффективный и малозатратный процесс.
  • Знание биологических процессов с помощью индикаторов: Информация, полученная от меченых молекул на разных стадиях клеточного цикла, и помощь, оказанная методами аналитического разделения, позволили определить мизерные концентрации ферментов, гормонов, лекарств, ядов, etcetera с помощью метода радиоиммунного анализа (РИА), в котором используется специфичность реакций антиген-антитело.
  • Изучение характеристик опухолевых клеток, их расположения и протяженности: Позволяет планировать вид облучения, рассчитывать суммарную дозу, способ введения и возможное ее фракционирование с интервалами покоя, чтобы способствовать прогрессивному уменьшению опухоли , что способствует удалению мертвых клеток и лучшему восстановлению окружающих тканей.

  Методы диагностики и лечения стали настолько обыденными, надежными и точными, что примерно каждый третий пациент проходит какое-либо лечебное рентгенологическое или диагностическое лечение

  Искусство

  Некоторые примеры применения ядерных технологий в искусстве:

  • Сохранение наследия : Проблема, связанная с ухудшающимся произведением искусства, двояка: с одной стороны, прогрессирующая потеря фиксации, которую оно испытывает, будучи воздействия окружающей среды, а с другой стороны, заражения насекомыми-ксилофагами (они питаются древесиной), грибами и т. д. Пропитывая его мономером (малой молекулой) и затем воздействуя на него гамма-облучением, можно произвести уплотнение куска полимеризацией (химическое группирование соединений), в то же время устраняя загрязняющих насекомых путем стерилизации.
  • Определение возраста: Для датирования произведений искусства, так же, как это делается для определения возраста геологических и археологических образований, используется метод «Углерод-14». Этот метод заключается в определении количества этих изотопов, содержащихся внутри органического тела. Из-за присутствия углерода-14 существующая радиоактивность снижается наполовину каждые 5730 лет, поэтому, точно измерив его активность (и количество), можно сделать вывод о возрасте образца.
  • Подлинность произведений искусства : С помощью неразрушающего анализа можно получить информацию о «цифровых отпечатках пальцев» произведений искусства; то есть микросоставляющие элементы первичной материи, которые варьируются в зависимости от автора и времени.

  Окружающая среда

  Используется для обнаружения и анализа различных загрязнителей. Один из наиболее известных методов называется нейтронно-активационным анализом и заключается в облучении образца таким образом, чтобы впоследствии можно было получить испускаемые им гамма-спектры. Компьютерная обработка этой информации идентифицирует элементы в образце и их концентрацию.

  Ядерные методы были успешно применены для решения ряда проблем загрязнения, таких как загрязнения, вызванные диоксидом серы, газообразными выбросами на уровне земли, разливами нефти, сельскохозяйственными отходами, загрязнением воды и загрязнением, создаваемым городами.

  Выполнены беспилотные полеты к планетам за пределами Солнечной системы Земли в рамках миссий, предусматривающих роботизированное питание электроэнергией, вырабатываемой радиоизотопом плутония-238

  Освоение космоса

  Одним из основных применений ядерных технологий является космическая навигация с использованием ядерных батарей. Это означает, что изотопные электрические генераторы представляют собой приборы, содержащие герметично заключенный в капсулу радионуклеид, излучение которого поглощается стенками капсулы. Это эквивалентно источнику тепла, поскольку капсула преобразует энергию излучения. Этот источник крепится к электрической цепи для выработки электрического тока, питающего инструменты. Источник будет долговечным, если период полураспада радиоизотопа длительный.

  Беспилотные полеты к планетам за пределами Солнечной системы Земли были выполнены в миссиях, обеспечиваемых роботизированным питанием электричеством, вырабатываемым радиоизотопом плутония-238, с периодом полураспада 87,74 года и не делящимся, как другие изотопы плутония. , поэтому его можно получить только из уранового облученного топлива.

  Европейское космическое агентство рассматривает возможность замены плутония-238 другим изотопом, вырабатывающим электричество, для удовлетворения потребностей электрического и электронного оборудования, используемого для измерения и передачи данных на Землю. Одним из рассматриваемых изотопов является америций-241, обычно используемый в пожарных извещателях, а также альфа-излучатель, теплота распада которого аналогична теплоте распада плутония-238, но период распада которого составляет 432,2 года. Это позволяет использовать его для более длительных миссий, хотя для достижения того же количества энергии потребуется большее количество.

  Космология

  Современная космология охватывает широкий период времени, от начала образования горных пород до наших дней. Текущие методы измерения возраста звезд основаны на массах звезд, химическом составе, температуре и их сравнении того, как они меняются со временем в зависимости от конкретного типа звезды.

  В случае горных пород наиболее популярным методом датирования является метод, основанный на сравнении урана и свинца. Цирконы представляют собой силикаты, обнаруженные в магматических породах, которые иногда включают небольшие количества урана в свои кристаллические структуры. Этот уран содержит Уран-238 (с периодом 45 миллиардов лет) и Уран-235 (с периодом 740 миллионов лет). Оба снижаются до тех пор, пока не достигают стабильной лидирующей формы.

  Для более молодых пород и объектов человеческого происхождения используются другие радиоизотопы. Один из них основан на распаде калия на аргон. Самая важная часть человеческой истории, охватывающая около 60 000 лет, написана на изотопах углерода, стабильных углероде-12 и углероде-14 (с периодом 5730 лет).

  Вопросы подхода, уровни ТТГ и гормонов щитовидной железы, исследования аутоантител

  1. Blick C, Jialal I. Щитовидная железа, тиреотоксикоз. Январь 2018 г. [Ссылка QxMD MEDLINE]. [Полный текст].

  2. Doubleday AR, Sippel RS. Гипертиреоз. Хирургия железы . 2020 9 февраля (1): 124-35. [Ссылка QxMD MEDLINE]. [Полный текст].

  3. Frost L, Vestergaard P, Mosekilde L. Гипертиреоз и риск фибрилляции или трепетания предсердий: популяционное исследование. Медицинский стажер Arch . 2004 9-23 августа. 164(15):1675-8. [Ссылка QxMD MEDLINE].

  4. [Рекомендации] Bahn Chair RS, Burch HB, Cooper DS и др. Гипертиреоз и другие причины тиреотоксикоза: рекомендации по ведению Американской ассоциации щитовидной железы и Американской ассоциации клинических эндокринологов. Щитовидная железа . 2011 21 июня (6): 593-646. [Ссылка QxMD MEDLINE].

  5. [Руководство] Росс Д.С., Берч Х.Б., Купер Д.С. и др. Руководство Американской ассоциации щитовидной железы по диагностике и лечению гипертиреоза и других причин тиреотоксикоза, 2016 г. Щитовидная железа . 2016 26 октября (10):1343-1421. [Ссылка QxMD MEDLINE]. [Полный текст].

  6. Гупта М.К. Антитела к рецептору тиротропина при заболеваниях щитовидной железы: достижения в методах обнаружения и клиническом применении. Клин Чим Acta . 2000 март 293 (1-2):1-29. [Ссылка QxMD MEDLINE].

  7. Feldt-Rasmussen U, Hoier-Madsen M, Bech K, et al. Антитела к тиреопероксидазе при заболеваниях щитовидной железы и нетиреоидных аутоиммунных заболеваниях. Аутоиммунитет . 1991. 9 (3): 245-54. [Ссылка QxMD MEDLINE].

  8. Лумброзо С., Пэрис Ф., Султан С. Активирующие мутации Gsalpha: анализ 113 пациентов с признаками синдрома МакКьюна-Олбрайта — совместное европейское исследование. J Clin Endocrinol Metab . 2004 май. 89(5):2107-13. [Ссылка QxMD MEDLINE].

  9. Betterle C, Dal Pra C, Mantero F, Zanchetta R. Аутоиммунная надпочечниковая недостаточность и аутоиммунные полиэндокринные синдромы: аутоантитела, аутоантигены и их применение в диагностике и прогнозировании заболеваний. Endocr Rev . 2002 г. 23 июня (3): 327-64. [Ссылка QxMD MEDLINE].

  10. Plagnol V, Howson JM, Smyth DJ, Walker N, Hafler JP, Wallace C, et al. Полногеномный ассоциативный анализ положительности аутоантител в случаях диабета 1 типа. ПЛОС Жене . 7 (8) августа 2011 г.: e1002216. [Ссылка QxMD MEDLINE]. [Полный текст].

  11. Chu X, Pan CM, Zhao SX, Liang J, Gao GQ, Zhang XM и др. Полногеномное ассоциативное исследование выявило два новых локуса риска болезни Грейвса. Нат Жене . 2011 14 августа. 43(9):897-901. [Ссылка QxMD MEDLINE].

  12. Simmonds MJ, Brand OJ, Barrett JC, Newby PR, Franklyn JA, Gough SC. Ассоциация Fc-рецептороподобного 5 (FCRL5) с болезнью Грейвса является вторичной по отношению к эффекту FCRL3. Клин Эндокринол (Oxf) . 2010 ноябрь 73(5):654-60. [Ссылка QxMD MEDLINE]. [Полный текст].

  13. webmd.com»> Newby PR, Pickles OJ, Mazumdar S, Brand OJ, Carr-Smith JD, Pearce SH и др. Последующее наблюдение за потенциально новыми локусами предрасположенности к болезни Грейвса, выявленными в ходе полногеномного несинонимичного SNP-исследования WTCCC в Великобритании. Eur J Hum Genet . 2010 Сентябрь 18 (9): 1021-6. [Ссылка QxMD MEDLINE]. [Полный текст].

  14. Nakabayashi K, Shirasawa S. Последние достижения в изучении ассоциации аутоиммунных заболеваний щитовидной железы и функциональной характеристики фактора транскрипции ZFAT, связанного с AITD. Нихон Риншо Менэки Гаккай Кайши . 2010. 33(2):66-72. [Ссылка QxMD MEDLINE].

  15. Chu X, Dong Y, Shen M, Sun L, Dong C, Wang Y и др. Полиморфизмы гена ADRB2 и болезнь Грейвса: исследование случай-контроль и метаанализ имеющихся данных. BMC Med Genet . 2009 13 мар. 10:26. [Ссылка QxMD MEDLINE]. [Полный текст].

  16. Габриэль Э.М., Бергерт Э.Р., Грант К.С., ван Херден Дж.А., Томпсон Г.Б., Моррис Д.К. Зародышевый полиморфизм кодона 727 рецептора тиреотропного гормона человека связан с токсическим многоузловым зобом. J Clin Endocrinol Metab . 1999 г., сентябрь 84(9):3328-35. [Ссылка QxMD MEDLINE].

  17. van Dijk MM, Smits IH, Fliers E, Bisschop PH. Концентрация материнских антител к рецептору тиротропина и риск тиреотоксикоза плода и новорожденного: систематический обзор. Щитовидная железа . 2018 28 февраля (2): 257-64. [Ссылка QxMD MEDLINE].

  18. Миттра Э.С., Нидеркор Р.Д., Родригес С., Эль-Маграби Т., Макдугалл И.Р. Редкие причины тиреотоксикоза. Дж Нукл Мед . 2008 фев. 49(2):265-78. [Ссылка QxMD MEDLINE].

  19. Дэвис Т.Ф., Ларсен П.Р. Тиреотоксикоз. Ларсен П.Р. и др., ред. Учебник Уильямса по эндокринологии . 10-е изд. Филадельфия: Сондерс; 2003. 374-421.

  20. Varadharajan K, Choudhury N. Систематический обзор заболеваемости карциномой щитовидной железы у пациентов, перенесших тиреоидэктомию по поводу тиреотоксикоза. Клин Отоларингол . 9 марта 2020 г. [Ссылка на MEDLINE QxMD].

  21. Kim HJ, Kang T, Kang MJ, Ahn HS, Sohn SY. Заболеваемость и смертность от инфаркта миокарда и инсульта у пациентов с гипертиреозом: общенациональное когортное исследование в Корее. Щитовидная железа . 2020 26 марта. [Ссылка QxMD MEDLINE].

  22. Ватанабэ Н., Йошимура Но Дж., Хаттори Н. и др. Сердечный тропонин повышен у пациентов с тиреотоксикозом и снижается по мере улучшения функции щитовидной железы и снижения уровня натрийуретического пептида в головном мозге. Еврощитовидная железа J . 2021 10 ноября (6): 468-75. [Ссылка QxMD MEDLINE]. [Полный текст].

  23. Белый A, Bozso SJ, Moon MC. Кардиомиопатия, вызванная тиреотоксикозом, требует экстракорпоральной мембранной оксигенации. J Crit Care . 2018 3 фев. 45:140-3. [Ссылка QxMD MEDLINE].

  24. Dahl P, Danzi S, Klein I. Тиреотоксическое заболевание сердца. Curr Heart Fail Rep . 2008 сен. 5 (3): 170-6. [Ссылка QxMD MEDLINE].

  25. Жижневская С., Аддисон С., Цатлидис В., Уивер Ю.Ю., Разви С. Естественная история субклинического гипертиреоза при болезни Грейвса: правило третей. Щитовидная железа . 2016 26 июня (6): 765-9. [Ссылка QxMD MEDLINE].

  26. Heeringa J, Hoogendoorn EH, van der Deure WM и др. Высоконормальная функция щитовидной железы и риск мерцательной аритмии: исследование в Роттердаме. Медицинский стажер Arch . 2008 10 ноября. 168(20):2219-24. [Ссылка QxMD MEDLINE].

  27. Hollowell JG, Staehling NW, Flanders WD, Hannon WH, Gunter EW, Spencer CA, et al. Сывороточный ТТГ, Т(4) и антитела к щитовидной железе у населения США (19с 88 по 1994 г.): Национальное обследование состояния здоровья и питания (NHANES III). J Clin Endocrinol Metab . 2002 г., февраль 87(2):489-99. [Ссылка QxMD MEDLINE]. [Полный текст].

  28. Портерфилд младший, Томпсон Г.Б., Фарли Д.Р., Грант К.С., Ричардс М.Л. Доказательное лечение токсического многоузлового зоба (болезнь Пламмера). Мир J Surg . 2008 г. 32 июля (7): 1278-84. [Ссылка QxMD MEDLINE].

  29. [Руководство] Де Гроот Л., Абалович М., Александр Э.К., Амино Н., Барбур Л., Кобин Р.Х. и соавт. Лечение дисфункции щитовидной железы во время беременности и после родов: руководство по клинической практике Эндокринологического общества. J Clin Endocrinol Metab . 2012 авг. 97 (8): 2543-65. [Ссылка QxMD MEDLINE].

  30. Предупреждения FDA MedWatch о безопасности медицинских изделий для человека. Пропилтиоурацил (ПТУ). Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США. Дата обращения: 3 июня 2009 г. Доступно по адресу http://www.fda.gov/Safety/MedWatch/SafetyInformation/SafetyAlertsforHumanMedicalProducts/ucm164162.htm.

  31. Сталберг П., Свенссон А., Хессман О. и др. Хирургическое лечение болезни Грейвса: доказательный подход. Мир J Surg . 2008 г. 32 июля (7): 1269-77. [Ссылка QxMD MEDLINE].

  32. Wang J, Qin L. Радиойодтерапия по сравнению с антитиреоидными препаратами при болезни Грейвса: метаанализ рандомизированных контролируемых исследований. БрДж Радиол . 27 июня 2016 г. [Ссылка на MEDLINE QxMD].

  33. Sisson JC, Freitas J, McDougall IR, Dauer LT, Hurley JR, Brierley JD, et al. Радиационная безопасность при лечении больных с заболеваниями щитовидной железы радиоактивным йодом ¹³¹i: практические рекомендации Американской ассоциации щитовидной железы. Щитовидная железа . 21 апреля 2011 г. (4): 335-46. [Ссылка QxMD MEDLINE].

  34. Синдо М. Хирургия гипертиреоза. ORL J Оториноларингол Relat Spec . 2008. 70(5):298-304. [Ссылка QxMD MEDLINE].

  35. Worni M, Schudel HH, Seifert E, Inglin R, Hagemann M, Vorburger SA, et al. Рандомизированное контролируемое исследование однократной дозы стероида перед тиреоидэктомией по поводу доброкачественного заболевания для улучшения послеоперационной тошноты, боли и голосовой функции. Энн Сург . 2008 г., декабрь 248 (6): 1060-6. [Ссылка QxMD MEDLINE].

  36. Zhang Y, Dong Z, Li J, Yang J, Yang W, Wang C. Сравнение эндоскопической и традиционной открытой тиреоидэктомии при болезни Грейвса: метаанализ. Int J Surg . 2017 22 фев. 40:52-9. [Ссылка QxMD MEDLINE].

  37. [Руководство] Александр Э.К., Пирс Э.Н., Брент Г.А. и др. Руководство Американской ассоциации щитовидной железы по диагностике и лечению заболеваний щитовидной железы во время беременности и после родов, 2017 г. Щитовидная железа . 2017 27 марта (3): 315-89. [Ссылка QxMD MEDLINE]. [Полный текст].

  38. Сообщение FDA по безопасности лекарственных средств: Новое предупреждение в штучной упаковке о серьезном поражении печени пропилтиоурацилом. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США, 21 апреля 2010 г. Доступно по адресу http://www.fda.gov/Drugs/DrugSafety/PostmarketDrugSafetyInformationforPatientsandProviders/ucm209023.
