Гаражные ворота чертеж: Распашные гаражные ворота своими руками чертежи, фото и видео — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Чертеж гаражные ворота

Главная » Разное » Чертеж гаражные ворота

Чертеж гаражных ворот

Важно! На данной странице представлены чертежи элементов гаражных распашных ворот. На всех чертежах указаны рекомендуемые размеры среднестатистических проемов по г. Москва. Для каждого строения размеры могут меняться в зависимости от целей и особенностей проема.

Схема ребер жесткости

(кликните на схему для увеличения)

На схеме ребер жесткости гаражных распашных ворот указаны размеры зазоров между рамой и створками, при условии, что общие размеры ворот не превышают указанные. В противном случае чертеж конструкции выполняется иначе.

Также, размеры между вертикальными ребрами жесткости могут меняться при использовании дополнительных горизонтальных ребер, либо при увеличении размеров гаражных ворот в целом.

В случае, если размер одной из створок по ширине превышает 1.25 м. (размер холоднокатаного металлического листа 2. 50х1.25 м) вертикальные ребра жесткости рассчитываются от стыка листов. Стык металлических листов размещается на ребре обязательно.

Калитка сварная

(кликните на схему для увеличения)

В схеме калитки гаражных распашных ворот, акцент сделан на карман под врезной замок и уши под навесной замок. Размеры на чертеже представлены в соответствии с среднестатистическим ростом взрослого мужчины 1.75 м.

Так же расстояние от нижней части калитки до замков может меняться при увеличении количества замков на чертеже.

Что касается размеров самого кармана под врезной замок, то они зависят от размеров замка. Небольших зазоров в 2-3 см с каждой стороны вполне достаточно.

Для увеличения степени жесткости можно выполнить сплошной карман от низа до верха калитки. В таком случае мы оставляем себе возможность установить дополнительные замки в дальнейшем.

Рама

(кликните на схему для увеличения)

На любом заводе вакансия заммастера производства почти всегда остается открытой. Почему? Да потому что молодых специалистов в нынешнее время, днем с огнем не сыщешь. В современном мире молодежь предпочитает работу в интернете, офисах, но не на производстве. Для специализированных профессий нужны соответствующие навыки. Знание чертежей, знание компьютерных программ связанных с чертежами, знание начертательной геометрии и инженерной графики — это то, без чего нельзя представить себе современного специалиста.

Это так же доказывает значимость самих схем и чертежей в целом. Сначала выполняют черновик, потом оригинал, а уже после приступают к выполнению детали или проекта. Но не наоборот. Это позволяет предварительно увидеть возможные ошибки. Своевременно заметив на чертежах, возможно их не совершать. Также схемы можно выполнять под разными углами и в различных проекциях. Что позволяет более детально оценить ситуацию.

Одна и та же конструкция может выглядеть удивительно разнообразно на разных схемах элемента. Выполненные двумя способами чертежи, можно сравнивать. И, поверьте, вы обнаружите, что-то новое для себя обязательно.

Если говорить о гаражных воротах, то чем тщательнее проработаны мелочи на бумаге, тем меньше вопросов возникнет при изготовлении. Нет, конечно, мы вас не агитируем взять учебник по черчению за 9-ый класс, ватман и карандаши и немедленно начать чертить схему распашных ворот. Но, как минимум, попытайтесь понять, для чего, на чертежах, представленных на странице, указаны те или иные размеры или элементы.

Возможно данные чертежи и информация, помогут вам, при достижении цели.

С уважением компания «Атлант».

Чертежи гаражных ворот

Чертежи гаражных ворот, посмотрим вместе. Для постройки гаражных ворот нам необходимы чертеж и материалы.Понадобятся: металлический уголок 60х60мм; металлическая пластина 60х6мм; металлический профиль; металлический лист толщиной 3-4мм; комплект завес на ворота; комлект завес на калитку; пруток диаметром 8 мм; труба ½ дюйма; болгарка; электроды и сварочный аппарат. Размечаем уголки, отрезаем нужной длины, свариваем два контура. Размечаем пластины, нарезаем, свариваем каркас из двух контуров.Размечаем профиль, отрезаем нужной длины, свариваем контуры дверей.Размечаем листы, отрезаем нужного размера, свариваем с контурами дверей. Привариваем завесы на ворота.Размечаем профиль, отрезаем нужной длины, свариваем контур калитки. Размечаем лист, отрезаем нужного размера, свариваем с контуром калитки. Привариваем завесы на калитку.Гаражные ворота готовы, сталось по месту врезать в калитку замок и приварить внутренние механизмы (пруток, труба), чтобы можно было закрыть надежно ворота с внутренней стороны гаража.

Заказать чертеж

Поделитесь с друзьями!

Гаражные ворота подъемные своими руками чертежи

Подъемные ворота своими руками чертежи и особенности сборки

Такой вариант и тип ворот будет оптимальным для самостоятельного изготовления. Для этого не потребуется много времени, или же какие-то специализированные навыки. По сути, чтобы сделать ворота своими руками, вам потребуется:

сварочный аппарат;
металлический профиль;
ролики;
сам щит для ворот.

Основы работ

Для начала, следует закончить любые работы внутри гаража. Особенность конструкции подразумевает, что попадающая пыль в направляющие, или на ролики, может помешать нормальному функционированию, сбоям в работе. Опять же, пол следует заканчивать уже после монтажа ворот, так как они (рама) должны уходить вглубь на, минимум, 2 см. Стены, проем гаража должны быть ровными, чтобы направляющие можно было легко установить.

Следующим этапом будет произведение замеров проема. Именно так вы сможете определить, какой высоты нужны направляющие, каких размеров будет щит. На рис. 1 приведен пример, какие размеры вам понадобятся.

Изготовление рамы

Следующее действие, которое следует предпринять – это изготовление рамы, основы ворот. Здесь несколько вариантов, предлагающихся для использования:

можно использовать стальную конструкцию;
можно использовать деревянные бруски.

Окончательный выбор — за вами, но все же, металл будет более надежным. Как только рама будет сварена, ее следует примерить в проеме, чтобы исключить различные ошибки, или же просчеты. Если рама стоит ровно, вы проверили ее положение и по горизонтали, и по вертикали, ее стоит закрепить хотя бы на анкерах. Ваша рама должна выглядеть следующим образом:

Если у вас будут зазоры между стеной и рамой, щели следует задуть строительной пеной, а затем закрепите горизонтальные направляющие, которые должны находиться у вас под потолком.

Установка роликов

После того, как вы установите раму, следует приварить к направляющим кронштейны для роликов и установить сами ролики. Верхние кронштейны с роликами следует устанавливать чуть дальше, вперед. Это обеспечит нормальную работу – ворота не будут цепляться.

Изображение ниже предлагает вам в деталях рассмотреть, как должна выглядеть ваша рама со стороны.

Выбор и создание щита для ворот

Так как именно он будет находиться на улице, следует сделать щит наиболее устойчивым к различным климатическим условиям. Изготавливается щит из любых подручных материалов. Это могут быть:

деревянные бруски, оббитые металлом извне;
можно использовать цельный лист металла;
можно сделать раму из нескольких стальных профилей, с минимальными расстояниями друг от друга, а затем обшить кусками металла.

Опять же, вам никто не запрещает использовать в качестве финишного материала, скажем, пластик. В таком случае внешний вид ваших ворот будет эстетичен. Тем более, цвет пластика предлагается в широчайшем диапазоне.

На рисунке ниже, вы можете увидеть готовые варианты. В первом случае используется цельный металлический лист, во втором — представлен щит, обшитый металлом.

При изготовлении щита есть и несколько маленьких хитростей, которые будут актуальными для любого хозяина.

Во-первых, вы можете оббить свои ворота специальными материалами, которые помогут сохранить тепло в помещении даже в мороз. Подобные материалы найти будет достаточно легко. А оббить ими ворота не составит труда и не отнимет время.

Во-вторых, стоит дать еще один полезный совет. Чтобы лишний раз не задействовать всю конструкцию ворот, не открывать их полностью, в щите можно сделать калитку, через которую владелец сможет зайти. На рисунке ниже, можно увидеть пример такого решения.

Многие делают в воротах окна. В таком случае у вас также есть два варианта решения. Вы можете вырезать в полотне отверстие и самостоятельно его заделать стеклом, или пластиком, или же можно купить в специализированном магазине уже готовое окно для ворот.

Закончив все работы, готовый щит следует поместить в полозья и проверить работоспособность конструкции. Далее, установите (приварите) пружины. Именно они обеспечат плавное открытие/закрытие ворот, кроме того, облегчат этот процесс.

На фото ниже вы сможете увидеть готовую конструкцию, как она должна выглядеть снаружи гаража и внутри.

Установка дополнительных деталей

К таковым можно отнести:

ручки для открытия;
щеколды для фиксации ворот;
замки и дужки.

Ручки стоит делать в нижней части полотна, причем, как с внутренней, так и с внешней стороны. Такой подход позволит вам легко закрывать и открывать ворота, не цепляться за края пальцами. А в холодное время года это будет весьма проблематично.

Щеколды стоит устанавливать с внутренней стороны полотна. Так, в случае если вы сделали калитку, открыть ворота можно будет только изнутри. Это полностью обезопасит ваш гараж. Если же гараж пристроен к дому, в гараж есть вход с жилой части, то покупка и монтаж щеколд и задвижек так же можно назвать оптимальным решением.

Если гараж является отдельно стоящим строением, то закрыть его стоит на специальные замки. Или же, можно купить обычные, навесные, предварительно сделав на полотне и на вертикальной раме (на ее стороне, выходящей на улицу, наружу) дужки.

По сути, это будет конечный этап самостоятельного монтажа и создания подъемно-поворотных ворот своими руками. Вам останется лишь покрасить раму и щит в желаемый цвет, или же, как говорилось выше, заняться обивкой щита теплоизоляционными материалами или звукоизоляционными.

Но, это далеко не все работы, которые можно проделать. Есть альтернативные варианты в механизме, а также модификация уже имеющихся ворот.

В частности, можно установить систему противовесов. Для этого вам понадобится лебедка и тросы. В этом случае можно достичь большей плавности хода, а также это открывает большие возможности для модификаций.

Основа безопасной эксплуатации

В процессе работы над воротами, закончив основное, проверив работоспособность конструкции, стоит позаботиться о безопасности. Нужно сделать стопоры, которые не позволят полотну уйти с направляющих. Это очень важный момент, который сможет уберечь вас от травм.

Автоматизация ворот

В большинстве случаев, подъемные ворота, которые создаются своими руками, открываются и закрываются вручную. Это просто и надежно. Но, на современном рынке предлагается широкий ассортимент всевозможных приводов, которые можно установить на ваши ворота. В этом случае, открыть или закрыть ворота можно лишь нажатием соответствующей клавиши.

Установить такую систему также будет достаточно просто. Привод вместе с необходимыми комплектующими продается в любом магазине, специализирующемся на продаже и монтаже ворот.

Опять же, можно сделать свои ворота открывающимися дистанционно. Это очень просто. Практически на всех приводах можно найти панель управления, а в инструкции вы найдете распиловку контактов. Все правильно подключить не станет проблемой – привести пример тут будет сложно, так как различные производители используют собственные стандарты. Но в любом случае, такую информацию можно найти в инструкции к приводу.

Установив привод, вы получите ворота, ничем не уступающие заводским, с возможностью дистанционного открытия, со всеми преимуществами и особенностями, но значительно дешевле. Окончательный вариант внешнего вида ворот, сделанных своими руками, можно увидеть ниже.

Следуя данному руководству, вы наверняка легко и просто сможете создать свои ворота. А увидеть результаты трудов других людей, так же задавшихся целью создать подъемные ворота своими руками, можно видео ниже.

Видео — Подъемные ворота своими руками чертежи и особенности сборки

Делаем своими руками подъёмные гаражные ворота

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
Может использоваться любая внешняя отделка и декорирование.
Полотно ворот можно дополнительно утеплять пенополистиролом.
Есть возможность поставить оборудование для автоматического открытия.
Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Установка возможна только в прямоугольные проёмы.
Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
При открытом положении ворот уменьшается высота проёма.
Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
Некоторая сложность монтажа.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот

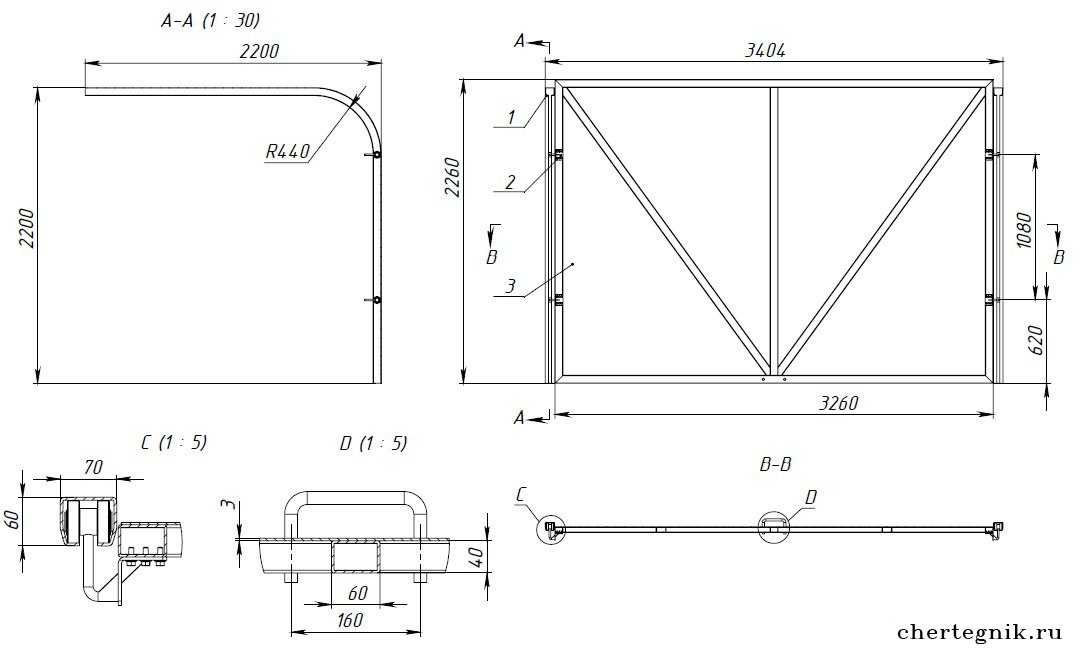

Чертёж подъёмных гаражных ворот

При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:

Чертёж подъёмных ворот

Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.

Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.

Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.

Для теплоизоляции ворот, из соображений цена-качество, целесообразно использовать пенополистирол толщиной 40 мм и плотностью от 15 до 25 кг/м 3 .

Инструменты

Для работы должны быть под рукой следующие инструменты:

болгарка;
сварочный аппарат;
рулетка, карандаш;
молоток;
шуруповёрт, отвёртка;
дрель, свёрла;
набор гаечных ключей;
уровень.

Пошаговая инструкция изготовления

Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.
Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

Сварка стыков элементов рамы

Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.

Привариваем к верхним углам в торец, кронштейны с роликами.

Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.

На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

Проверка правильности работы ворот

Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

Монтирование створки ворот

Установка и регулировка пружин на свои местах и проверка функциональности.

Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.

Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот. Также периодически уделяйте внимание смазке рычажной системы и опорных роликов.

Видео: самодельные откидные гаражные ворота

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Гаражные подъемные ворота своими руками фото, чертежи, и описание

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Скачать чертеж гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона ( толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

Источники: http://fundamentt.com/podemnye-vorota-svoimi-rukami-chertezhi-i-osobennosti-sborki/, http://postroika.biz/11021-delaei-svoimi-rukami-podyomnyie-garazhnyie-vorota.html, http://postroyka-dom.com/garazhnye-podemnye-vorota-svoimi-rukami-chertezhi/

Смотрите также

На каком расстоянии сажать
На каком расстоянии от соседского забора можно строить баню
Сделать калитку своими руками
Растения для живой изгороди
Быстрорастущие кусты для живой изгороди
Размещение бани на участке нормы и требования
Забор из профнастила под уклон
Схема забора из профнастила
Можжевельник для живой изгороди

Вертикальный забор из досок
Выбор фундамента для дома

Гаражные ворота своими руками — подробная инструкция

Ворота для гаража своими силами

Содержание

Гараж –для автовладельца можно сказать является вторым домом. Владельцы гаражей часто проживают за городом в своих домовладениях, строят гаражи вблизи домов или попросту пристраивают их к домам. В независимости от местонахождения гаража, сохранность находящегося в нем авто обеспечивают воротные системы или просто ворота, конструктив которых разниться в зависимости от предъявляемых к ним требований.

Гаражные ворота распашные

Гаражные ворота — лучший выбор

Сегодня можно встретить многочисленные разновидности воротных конструкций, большинство из которых вышли на рынок в недалеком прошлом с момента ориентации нашей экономики на технологии западных стран.

Распашные ворота – наиболее надежный и долгоиграющий вариант ворот, представленных сегодня. К слову, такой тип ворот использовался повсюду, как для гаражей, так и для прочих хозяйственных построек. За годы использования, ворота данной конструкции заслужили доверие своей неустанной практикой в разных эксплуатационных условиях. Конструктив таких ворот состоит из пары створок на коробках и петлях в дверных проемах, створки которых имеют плотное закрывание, без зазоров. Произвести распашные ворота своими силами не сложно, а простой механизм прослужит вам долгое время.

Откатные ворота — данный конструктив ворот начал пользоваться популярностью в начале 20 века. Ворота состоят из единой створки, которая в свою очередь смещается в сторону параллельно фронтально расположенной стене. Если створка не одна, а две, тогда они разъезжаться в две стороны, также однострочная конструкция может складываться по секционно. Для беспрепятственной работы ворот данной конструкции следует располагать свободным местом во фронтальной стене. В этой связи откатные ворота часто устанавливают в ангарах и промпредприятий. В жилых домах их устанавливают не столько для заезда в гараж, как для попадания во двор.

Гаражные ворота подъемно — поворотные

Подъемно-поворотные ворота вышли на рынок совсем недавно. Их конструкция — это ничто иное как вверх поднимающиеся полотно. Амплитуда подъема – от пола к потолку при полном открывании полотно располагается параллельно полу. Данные ворота оснащены шарнирно-рычажными механизмом и парой направляющих. Ворота данного типа удобны и свободного места не занимают. Подъемно-поворотный принцип работы этих ворот придется кстати если ваш гараж находится в южном регионе или в нем проведено отопление.

Ворота подъемно — секционные

Подъемно-секционные гаражные ворота своего рода новшество для стран СНГ. Прежде всего это полотно на основе секций, которые заезжают и складываются по направляющим под уровень потолка при работе на открывание. Плюс этих ворот в том, что они весьма компактны.

Роллетные ворота используются в гаражном строительстве не часто, так как не способны обеспечить требуемую надежность. Представляют они собой обычные пластины на основе алюминиевого листа. По принципу роль ставней складываются в отведенное место под потолком. Устанавливать их без опаски можно лишь на охраняемых объектах с наличием отопления.

Виды гаражных ворот

для последующей установки в гараж, не сильно обращайте внимание на внешний вид и комплектацию, а больше внимание уделяйте практичности.

Устройство своими руками

Приступая к строительству самодельных гаражных ворот важно учитывать основные требования.

Должен быть обеспечен беспрепятственный выезд автомобиля. Предусмотрены размеры створ ворот для исключения ситуаций, при которых машину можно поцарапать. Минимальный размер между машиной и воротами должен быть не менее 30см.
Ворота должны быть надежно защищены от злоумышленников, как правило толщина стали используется при строительстве распашных ворот от 2 до 5мм. Дополнительное укрепление возможно накладными запорами.
Изготовление гаражных ворот стоит производить уже по продуманному и проверенному плану, дабы избежать ошибок при строительстве.Чтобы избежать перекосов используются вертикальные запоры гаражных ворот.

Распашные ворота — схема

Наиболее простыми для самостоятельного устройства являются ворота распашной конструкции. Установить, как и изготовить их своими силами от начала и до логического завершении, вполне возможно прикупив нужный для устройства гаража материал: уголки, листы и профиля. Что касается типа размера будущих ворот, как и их конструктив можно спланировать ранее и выполнить такой тип ворот, какие придутся по вкусу.

подъемно — поворотные ворота: схема

Подъемно-поворотные системы изготовить своими силами также возможно, но вам не обойтись без инженерного багажа знаний для правильного подбора противовеса и изготовления механизмов. Во многих случаях ворота такого типа закупают уже готовыми и монтируют в гараж по схеме производителя.

Подъемно-секционные самостоятельно произвести не получиться, так как это повлечет за собой не малые расходы, и много времени плюс ко всему полученные таким образом ворота могут работать неправильно. Поэтому настоятельно рекомендуем такие ворота приобрести у изготовителя с его профессиональной установкой.

Читайте так же: подъемные ворота для гаража, монтажная пена.

Гаражные ворота своими руками.Недорого и красиво

Смотрите это видео на YouTube

Гаражные ворота своими руками: инструкция изготовления и монтажа

Опубликовано: 17. 05.2021 в 11:32

Подавляющее большинство мужчин способна изготовить простые гаражные ворота своими руками, но не все они имеют на это достаточно времени. При необходимости можно заказать готовую конструкцию от профессионалов. Если же вы планируете самостоятельную работу, нужно заранее выбрать конкретный тип конструкции для монтажа. Сегодня известно несколько актуальных вариантов. У каждого из них есть определенные преимущества и некоторые особенности, а также — разная степень сложности изготовления.

Самодельные ворота и их виды

Откатные ворота. Способ крепления полотна — на балку, которая может располагаться сверху или снизу. Для определенных объектов используются различные варианты сборки: подвесные, реечные, консольные. Откатные системы привлекают удобством и практичностью, помогают сэкономить свободное пространство перед гаражом. Перед тем, как сделать откатные ворота своими руками, принципиально важно корректно рассчитать нагрузку на фундамент. Преимуществом данного типа конструкции является ее долговечность и надежность, а также — безопасность. Исключается риск случайно повредить авто при закрывании или открывании створок. Все рабочие элементы защищены от влаги, пыли и критических температур. Недостатки: функционирование системы возможно при наличии достаточного пространства для открывания створки. Его размер должен в полтора раза превышать ширину двери, открывающиеся и самого отверстия.

Подъемно-поворотные. Состоят из монолитной створки и рамы. Особенностью конструкции является наличие специального механизма, обеспечивающего смену вертикального положения створки на горизонтальное. При этом значительная часть створки в процессе подъема заходит под потолок гаража. Для самостоятельного изготовления применяют металлические профили и специальные рычаги с роликовым механизмом. Он может быть в противовес или шарнирно-рычажным. Такие гаражные ворота привлекают возможностью монтажа в небольших помещениях-боксах. Объединение втулки с автоматикой добавляет функциональности и удобства. Для подъема створки не требуется дополнительного пространства. При необходимости возможно оснащение металлическими панелями, утепление пенополистиролом. Конструкция рекомендуется для гаражей с 1 или 2 въездами. Недостатки: монтаж ворот возможен только в прямоугольные или квадратные отверстия, при повреждении полотна необходима полная его замена или комплексный ремонт.

Распашные ворота. Является наиболее востребованным вариантом среди украинском течение длительного времени. Установка конструкции предусматривает строгое соблюдение всех требований проекта и схемы. Распашные гаражные ворота выгодно отличаются своей простотой и надежностью, практичностью и легкостью эксплуатации. Для их монтажа не понадобится дорогостоящее оборудование, а также — специальные знания и большой опыт работы в данной сфере. Долговечность конструкции зависит от качества выбранного материала. Ворота изготавливают из металлических труб и профнастила, дерева, пластика, комбинации нескольких материалов и т. В подавляющем большинстве случаев цена распашных ворот будет меньше, чем подъемного или откаточного аналога. При обустройстве конструкции можно сделать дополнительное утепление. Недостатки: необходимость самостоятельно открывать створки, потребность в дополнительном пространстве перед помещением.

Секционные ворота. Отличаются простотой установки. Обычно устанавливаются на дачных участках и в загородных коттеджах как альтернативный вход в бокс. Подъемно-секционные системы считаются одними из самых удобных и способны заменить раздвижные аналоги. Они экономят свободное пространство перед гаражом, просты в эксплуатации и ежедневном уходе. Конструкция имеет опрятный и привлекательный вид, не внося диссонанс в общий декор фасада дома. Процесс изготовления ворот не отличается большой сложностью, но требует тщательной подготовки — расчетов и чертежей. Бюджет расходов по сравнению с другими вариантами умеренный и доступен, сложность работ — средняя. Недостатки: отсутствие возможности качественно утеплить бокс, необходимость обязательного установления автоматики.

Сложность изготовления гаражных ворот

зависит от их типа, а также — от уровня опыта мастера и наличия необходимого оборудования. Существенную роль играют параметры входного отверстия — высота и ширина, а также — присутствие дополнительных требований (утепление створок, установка автоматики и т.д.). На сегодняшний день наибольшей востребованностью среди автовладельцев пользуются распашные системы. Они состоят из двух створок, в одной из которых возможно расположение калитки — запасного входа, когда отсутствует необходимость перемещения автомобилю.

Этапы изготовления гаражных ворот своими руками

Рассмотрим алгоритм изготовления простейшего варианта — распашных ворот с двух створок. Для ее монтажа не требуется привлечения квалифицированных мастеров, но необходимо учесть несколько принципиальных моментов. Человек, который занимается изготовлением, должен знать технологию сварки и иметь соответствующие практические навыки. Рекомендуется уделить большое внимание обустройству надежных опор и усилению конструкции. Для обеспечения безупречной функциональности нужно проверить вольность движения створок.

Перед тем, как сделать гаражные ворота своими руками, необходимо осуществить ряд расчетов и изготовить эскиз будущей конструкции. Благодаря этому вы сможете правильно закупить нужное количество стройматериалов и комплектующих. Наличие чертежей поможет оптимизировать работу и исключить вероятность конструкторских ошибок на всех этапах.

Рама для гаражных ворот

Рама состоит из двух частей — внутреннего и внешнего каркасов. Вам понадобится сварочный аппарат, рулетка (традиционный или лазерная), уровень строительный, угольник. Одним из надежных и удобных вариантов является изготовление рамы из швеллера № 24. Связывание металлического профиля происходит сваркой. Обеспечить пространственную жесткость рамы поможет вваривания по углам вертикальных рычагов. Шлифовка сварочных швов обеспечит безупречное прилегание ворот.

Изготовление каркаса

Параметры каркаса обязательно должны совпадать с размерами въездного проема (проема). С помощью металлических уголков изготавливают две отдельные части, которые соединяются перемычками. Одна отдельная рамка состоит из 4 сваренных между собой частей, для этого нужен металлический уголок. Сварка комплектующих частей должно осуществляться с соблюдением «геометрии» металла. Рекомендуется сверять каждую технологическую операцию по имеющимся чертежам и подробной схемой конструкции. Каркас на самодельные ворота изготавливают из уголков (размер 50х50) и полосами для перемычек (ширина которых составляет от 40 до 50 мм, а толщина от 4 до 6 мм).

Обшивка ворот

С листа цельного металла (толщина около 3 мм) выкраивают полотно в соответствии с заданными размерами. При этом расстояние для наложения-нахлеста двух полотен должно быть 20 мм. По традиционной технологии на левое полотно накладывается правое, а сварка начинается с нижнего сегмента. Затем проверяют положение полотна и прикрепляют его к каркасу. С целью усиления на высоте 100 см рекомендуется горизонтально приварить пояс из металлических уголков.

Изготовление петель для гаражных ворот

Петли отвечают за закрывания створок, а также являются необходимым компонентом крепления. После нанесения разметки и обозначения расстояния между верхними углами левой и правой створок нарисованные пометки повторяют на боковинах рамки. Фиксацию осуществляют с использованием сварочного аппарата. Для врезки замков лучше пригласить опытного мастера, поскольку процесс предусматривает применение профессионального инструмента. При самостоятельном монтаже лучше использовать накладные замки, которые также приваривают к рамке из металла. Самым простым вариантом является приварка петель для навесных замков. С внутренней стороны возможно обустроить засов.

Чтобы обеспечить надежную защиту от критических температур и влаги, все металлические составляющие конструкции окрашивают. Их несколько раз покрывают специальными средствами для железа (лакокрасочными и грунтующих). После высыхания нанесенного слоя нельзя прибегать к чистке металлическими щетками, ведь это повышает риск повреждения защитного слоя.

Монтаж и утепление гаражных ворот

Для эффективного функционирования конструкции большое значение имеет не только соблюдение технологии изготовления ворот, но и их корректная установка. Сегодня пользуются двумя способами монтажа подобных конструкций.

Первый способ предусматривает сварку створок на специальных подставках, которые расположены на земле. При этом необходимо сваривать треугольные элементы — косынки в углах рамки. Когда монтаж будет завершен, их можно удалить болгаркой или оставить. В последнем случае это даст конструкции дополнительную жесткость. После этого проводят обшивку створок и навески на петли.

Второй способ предназначен для монтажа двойного рамы. С технологической стороны он несколько сложнее и трудоемким. Но при такой установке возможно обустройство качественного утепления.

Утепление гаража способствует сохранению тепла в нем и делает помещение пригодным как к хранению транспортного средства, так и для ремонтных работ. Утепление гораздо проще обустроить на воротах, которые имеют двойную раму. В качестве востребованных материалов используют минеральную вату, пенополистирол, пенополиуретан. Сверху утеплитель закрывают фанерные листы или древесину, проверяя отсутствие воздушных «карманов». Наличие незаполненных мест может привести сбора конденсата и коррозии металла.

Изготовить подъемные или

раздвижные ворота своими руками реально, но достаточно сложно. Некоторые из технологических операций требуют специальной подготовки и практического опыта. Выбирая тип конструкции, советуем искать разумный компромисс между своими потребностями и возможностями. Если вы сомневаетесь в собственной компетенции, лучше доверить это дело профессионалам.

Как изготовить гаражные ворота своими руками

Гараж — та постройка, которая обязательна для автовладельца, наличие гаража позволяет производить небольшой ремонт, убережет автомобиль от краж и тп. и тд. Гараж может быть частью собственного дома или располагаться в блоке гаражного кооператива. Но все гаражи объединяет одно обстоятельство — наличие качественных надежных ворот. Гаражные ворота по своей конструкции могут быть различны, и перед автолюбителем встанет вполне закономерный вопрос о целесообразности использования тех или иных ворот.

Содержание

1 Гаражные ворота и их выбор
- 1.1 Гаражные ворота бывают:
2 Самостоятельное изготовление гаражных ворот
- 2.1 Изготовление рамы для будущих распашных ворот
- 2.2 Изготовление каркаса для будущих распашных ворот
- 2.3 Изготовление створок

Гаражные ворота своими руками

Читайте Как утеплить ворота гаража

Самым оптимальным вариантом может оказаться покупка готовых ворот, но огромный ряд преимуществ дает изготовление ворот своими руками:

изготовление ворот по своим проектам;
возможное наличие приспособлений против взлома;
наличие индивидуальных замков и «секретов».

Гаражные ворота и их выбор

В настоящее время существует немного видов гаражных ворот. Сейчас произошла некоторая ориентация на западные аналоги ворот: например, ворота которые открываются створками вверх при использовании пульта.

Гаражные ворота бывают:

распашные ворота, один из самых востребованных вариантов, отличающихся большой надежностью. Такие ворота состоят из двух воротных створок, с возможной компоновкой в виде дверей и замковых коробок. Створки должны плотно прилегать друг к другу или быть немного внахлест. Такие ворота не трудны в изготовлении и служат долгие сроки эксплуатации;
откатные ворота, используются сравнительно недавно. Представляют собой единую створку, которая нароликах отъезжает относительно стены влево или вправо. Такие ворота удобны тем, что значительно экономят место при открывании. Существует исполнение ворот с двумя створками, которые отъезжают в разные стороны относительно стены. Единственный недостаток таких ворот состоит в том что, необходимо много места вдоль стен, чтобы откат ворот не был бы затруднен;
откатные ворота с подъемом вверх. Единая створка, которая укладывается под потолок, двери весьма непрочные. Такой вид ворот применим в использовании гаража, примыкающего к дому;
подъемно-поворотные ворота;
секционно-подъемные ворота;
роллетные ворота.

Читайте Как выбрать размер гаражных ворот

Последние три вида имеют наименьшее распространение в России, встречаются редко и в основном в частных домах. Их основной недостаток состоит в том, что они плохо удерживают тепло. Основное условие использования таких ворот: отапливаемый гараж. Так же ворота с подъемом вверх подразумевают чистое пространство перед гаражом, так как наслоившийся снег затруднит подъем.

Выдвижные гаражные ворота

Самостоятельное изготовление гаражных ворот

Для примера возьмем распашные ворота, наиболее надежные и простые в изготовлении. Для постройки понадобятся следующие материалы:

стальной уголок;
профиль;
листы «шестерка».

Проект ворот может быть составлен самостоятельно, необходимо учитывать размеры высоты проема и размеры створок, ширину гаража.

Читайте Как установить откатные ворота

Необходимым этапом в изготовлении ворот является проектировка чертежей. Чертежом может оказаться эскиз или технический рисунок с указанием размеров и технологических норм. Для начала указывается ширина и высота ворот: высота ворот должна составлять высоту на 60 см. выше высоты автомобиля, ширина должна быть не менее 3 метров.

Схема гаражных ворот двухстворчатых

Чертежи (рис. 1 ) прилагаются к проекту отдельно, представляют собой компоновку деталей и изделий, перечень материалов и соединений.

Изготовление рамы для будущих распашных ворот

Для производства рамы необходимы уголки 60 мм., стальной профиль шириной 20 мм. и толщиной около 4 мм., отрезки арматуры. Инструмент: пила «болгарка», рулетка, угольник-отвес, сварка, уровень.

Изготовление рамы включает в себя следующие процессы:

изготавливаем их уголка отрезки, равные по длине высоте и ширине проема для ворот. Стыки уголков лучше срезать под взаимными углами, это пригодится в тот момент, когда стыки нужно будет проварить и соединить между собой;
раскладываем отрезки уголка в форме квадрата(прямоугольника). Необходимо соблюдать следующие условия: поверхность, на которую выкладывается уголок, должна быть идеально ровной, стыки уголка между собой должны составлять 90 градусов;
соединяем сваркой уголки — изготавливаем каркас. Варить лучше с нахлестом и припуском, такое сварочное соединение окажется более прочным. Если раму слегка «поведет» от сварки, то необходимо прогреть неровный участок и выровнять с помощью рычагов или молотка;
счищаем наплавки и остатки сварки на наружной стороне;
привариваем усиленные петли под кольцо.

Читайте Утепление ворот пеноплексом

Изготовление каркаса для будущих распашных ворот

Включает следующие виды работ:

из уголка меньшего размера изготавливаем каркас, по конструкции такой же как и каркас рамы. Размер каркаса должен быть таким же размером, как и ворота;
укрепить конструкцию листовыми отрезками или армировать на сварных стыках.
Механизм гаражных ворот

Изготовление створок

изготавливаем из листового железа два полотна размером на 2-3 см. в припуск каркасу ворот;
полотна необходимо плотно приварить к каркасу. Эта конструкция и будет створками будущих ворот;
необходимо наварить кольцевые петли на створки в стык петлям на раме;
продумать замки.

После изготовления всех фрагментов будущих ворот, можно приступит к установке. Двери должны быть навешены на петли в стык друг другу, врезан замок.

Читайте Как сделать стеллаж в гараже

Гаражные ворота

Ворота своими руками — это решение сложного конструкционного вопроса с наименьшими затратами.

Делаем гаражные ворота своими руками. Изготовление распашных гаражных ворот своими руками

Содержание

Делаем гаражные ворота своими руками. Изготовление распашных гаражных ворот своими руками
Распашные гаражные ворота своими руками чертежи. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж
- Виды гаражных ворот
- Складные
- Подъемно-поворотные
- Подъемно-секционные
- Рулонные
- Откатные
Гаражные ворота 4 метра. Типовые размеры гаражных ворот

Делаем гаражные ворота своими руками. Изготовление распашных гаражных ворот своими руками

Если решено, что рама ворот будет изготавливаться из металлического уголка, то нужно провести подготовительные работы: нарезать уголки заданных размеров, концы их обрезать под углом в 45°. Для точности разметки углов можно использовать специальное приспособление, разработанное для таких целей — стусло, или «строительный уголок». Такое приспособление существенно упростит разметку при изготовлении гаражных ворот.

распашные гаражные ворота своими руками-фото

Углы будущего стыка должны быть направлены внутрь воротного проема. Лучший по прочности способ стыковки уголков между собой — сварка. И далее соединение стыков в гаражных воротах будем использовать сварку. Смотрите последовательность работ сборки гаражных ворот на фото.Подготовленные по требуемому размеру и обрезанные по концам под намеченным углом, уголки укладываются по контуру будущего проема ворот. Для того, чтобы это правильно сделать, организуется монтажная площадка. Она должна представлять собой ровную, по горизонту, поверхность с асфальтовым, или с бетонным покрытием. Если такой поверхности нет, можно использовать для монтажной основы бетонные блоки.

распашные гаражные ворота своими руками

Уложив уголки и соединив углы каркаса, перед началом сварочных работ проверяют геометрию созданной конструкции. Все уголки рамы должны находиться в одной горизонтальной плоскости, что контролируется строительным уровнем; кроме того, размеры обоих диагоналей прямоугольника каркаса должны быть совершенно одинаковы. Начиная монтаж каркаса гаражных ворот, необходимо слегка «прихватить» углы каркаса, чтобы не нарушилась геометрия собранной конструкции, после чего можно проваривать углы основательно, продолжая проверять размеры и горизонтальность рамы. Если во время сварки от температуры «пошли» плоскости уголка, их нужно выправить механическим путем. Получив, в результате сварки, готовую раму, ее необходимо проверить «по месту», чтобы, при необходимости, сразу внести коррективы.

распашные гаражные ворота своими руками

Створки гаражных ворот изготавливают, также начиная с каркаса, устройство которого определяется, исходя из материала, которым будут обшиваться створки.Если створки будут обшиваться листовой сталью, то необходимо делать усиленный каркас, применяя для его основы профильную трубу с размерами 20х40 мм, с толщиной стенки 2 мм, не менее.Готовя к монтажу рамы створок, необходимо учитывать, что размеры створок должны иметь необходимые зазоры, от 5 мм до 10 мм, между своими краями, и внутренней поверхностью воротной рамы. Готовые створки вставляются в проем гаражных ворот, соразмерно выравниваются и жестко фиксируются. Далее, методом сварки, монтируются воротные петли, которые, как правило, по способу изготовления — точеные, в конструкции имеют подшипник. Размеры петель обычно не превышают 20х120 мм.Способ использования: штырь петли — вверх, на каркасе гаражных распашных ворот монтируется часть петли со штырем.После того как гаражные ворота сделаны устанавливаем замок. Подбираем реечный или сувальдный. Далее необходимо все металлические поверхности зачистить и окрасить. Изнутри по желании гаражные распашные ворота можно утеплить пенопластом и обшить вагонкой.

Распашные гаражные ворота своими руками чертежи. Гаражные ворота своими руками: пошаговая инструкция изготовления + монтаж

Гараж – строение, которому уделяется особое внимание, особенно в плане взломостойкости. А такой элемент, как ворота, должен обладать удвоенной прочностью и надежностью, и конечно, привлекательным внешним видом. Традиционно гаражные ворота – это распашная конструкция из двух створок, навешенные на коробку. Изготовить их своими руками – не проблема, если владеть навыками работы с несложным слесарным инструментом и сварочным аппаратом. Об этом и пойдет речь в статье: о вариантах распашных ворот, о технологии изготовления и нюансах монтажного процесса.

Виды гаражных ворот

Кроме того что распашные ворота для гаража являются традиционными и очень надежными, есть у них и другие преимущества.

Стоимость конструкции дешевле, чем у всех других моделей.
Распашную модификацию можно утеплить, используя различные теплоизоляционные материалы.
Можно установить в ограниченном пространстве.
Открываться могут наружу или внутрь гаража в зависимости от требований владельца.
Возможность установки электродвигателя для автоматического открывания.

Единственный большой недостаток – требуется свободное пространство, чтобы открыть створки конструкции. Это иногда проблематично зимой, когда снег наваливает сугробы перед гаражом. Поэтому приходится махать лопатой.

Минус распашных ворот – перед ними приходиться очищать от снега площадку

Кроме распашных ворот в гаражах устанавливают и другие разновидности.

Складные

Это секционный тип ворот, элементы которого устанавливаются вертикально и соединяются между собой шарнирным способом. Крайние секции крепятся, как и распашные, к коробу петлями. Дополнительное крепление – по верхней или нижней направляющей. Изготавливают секции из разных материалов, чаще из алюминиевых сплавов или дерева.

Плюсы конструкции:

необычный внешний вид,
удобство открытия и закрытия,
не занимают в открытом состоянии много места,
секции по отдельности можно менять, ремонтировать,
невысокая цена.

Минусы: быстрый износ и низкие защитные функции.

Складные ворота

Подъемно-поворотные

Чисто конструктивно это цельный щит, который собой закрывает весь въездной проем. Для открытия ворота поднимаются и поворачиваются на 90° так, чтобы они оказались вверху в горизонтальной плоскости. Для этого используется система рычагов, редуктор и электродвигатель.

Плюсы модели:

высокая надежность,
в открытом виде ворота не занимают никакого места,
поддаются утеплению,
поддаются автоматизации.

Минусы:

требуется высокая точность установки,
ворота остаются в проеме, уменьшая его высоту на 20-30 см,
не рекомендуется использовать их интенсивно.

Подъемно-поворотные ворота

Подъемно-секционные

Это конструкция из нескольких секций, расположенных горизонтально и соединенных между собой специальными петлями. С помощью подъемного механизма, находящегося на потолке, ворота поднимаются по направляющим профилям и располагаются горизонтально вдоль потолка. Секции в основном изготавливают из сэндвич-панелей.

Плюсы модели:

универсальность в плане размеров проема,
экономия свободного места при открытии,
неплохая устойчивость к деформациям и механическим нагрузкам,
полная автоматизация,
презентабельный внешний вид,
высокие тепло- и звукоизоляционные качества,
долгосрочная эксплуатация.

Минусы:

высокая цена,
требуется постоянное обслуживание: смазка петель и направляющих, проверка электрики и автоматики,
низкая взломоустойчивость.

Подъемно-секционные ворота

Рулонные

Свое название эти гаражные ворота получили по способу открытия. Чисто конструктивно – это несколько полос (ламелей), собранных в одно полотно, которое закручивается в рулон. Поэтому в состав ворот входят кроме полотна две направляющие, удерживающие конструкцию в проеме, вал, на который ламели наматываются, и электропривод.

Преимущества:

компактность,
приемлемая цена,
простота монтажа,
долгосрочная служба,
презентабельный внешний вид,
возможность автоматизации.

Минусы:

практически нулевая взломостойкость,
нет возможности провести утепление, потому что между ламелями всегда остаются зазоры,
плохо работают при низких температурах.

Рулонные ворота

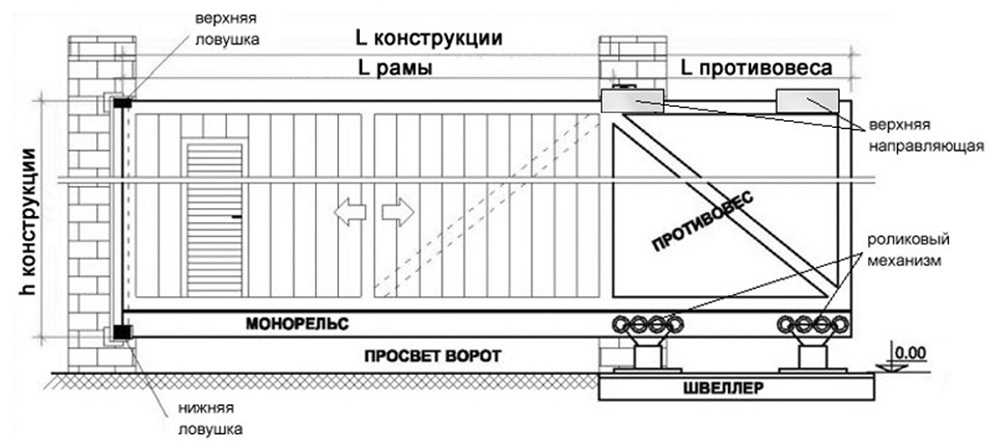

Откатные

В этой конструкции одна створка, которая держится на направляющем профиле, расположенном сверху, и упирается снизу в рельс. Открывается устройство откатыванием в сторону вдоль стены.

К плюсам можно отнести:

функциональность е зависит от сугробов,
не занимает места при открытии,
высокая взломостойкость,
возможность провести автоматизацию.

Минусы:

быстрый износ роликов,
ширина стены, вдоль которой смещаются ворота, должна быть больше ширины створки.

Источник: https://360doma.ru/stati/vorota-garazhnye-iz-profnastila-ot-tradicionnoy-klassiki-k-samym-sovremennym-tehnicheskim

Гаражные ворота 4 метра. Типовые размеры гаражных ворот

В первую очередь рассмотрим стандартные размеры гаражных ворот, используемых для хранения одного автомобиля: минимальные размеры по ширине составляют 2,25 м, средние – 2,5 м. Минимальная высота гаража составляет 2 м.

Что же касается максимальных размеров такого сооружения, то они не ограничены и не регламентированы никакими стандартами.

Совет! Чтобы получить более точные размеры гаража на этапе планирования его постройки, следует измерить машину и добавить к полученным размерам по 30 см с каждой боковой стороны. В среднем, ширина легковушки без учета боковых зеркал составляет 180 см. Если прибавить к ним 60 см, то получится стандартный размер в 2,4 м.

Размеры гаражных ворот.

Стандартная ширина ворот для гаража зависит от вида транспортного средства, которое будет там находиться на хранении:

если в гараже предполагается хранение мотоцикла, скутера, то ширина ворот должна составлять как минимум 1,8 метра;
легковушке достаточно 2,5 метра;
ширина воротного проема в гараже, где планируется хранение джипа, микроавтобуса должна быть не менее 4,8 метров.

Что касается возведения гаража для хранения одновременно двух автомобилей, то строительные нормы и регламенты не указывают четких границ и размеров воротного проема. На практике наиболее оптимальной шириной гаражных ворот в данном случае будет величина в 4,8 метра.

Пространство для проезда автомобиля будет меньше проема, поскольку некоторое место занимает каркас конструкции ворот. И этот момент следует учитывать на этапе проектирования данного элемента.

Кроме самого размера каркасной части ворот необходимо позаботиться о наличии дополнительного пространства для привода, направляющих, если гараж будет оборудован секционными воротами, либо короба в случае, если проектом предусмотрен рулонный тип воротного полотна.

На этапе изготовления любого типа гаражных ворот необходимо учитывать следующие показатели:

ширина и высота проема;
наличие свободного пространства для открытия/закрытия створок ворот – речь идет о распашном типе;
высота притолоки – расстояние от потолка до проема;
минимальный зазор от боковых стен постройки до проема.

Дверь гаража • Rust Labs

Добыча
Крафт
Чертеж
Ремонт
Переработать
Прочность
Кожухи
Наконечники

Контейнер	Состояние	Сумма	Шанс
Желтый ящик для подводной лаборатории	100 %	1	486″> 0,5 %
Военный ящик	100 %	1	1 %
Элитный ящик	100 %	1	1 %
Элитный ящик для подводной лаборатории	100 %	1	1 %
Запертый ящик	100 %	1	2 %
Сундук с сокровищами	100 %	1	2 %
Патрульный ученый	100 %	1	089″> 0,09 %
Ученый нефтяной вышки	100 %	1	0,08 %
Экскаватор Ученый	100 %	1	0,09 %
Арктический ученый	100 %	1	0,1 %
Ученый военной базы	100 %	1	0,1 %
Тяжелый ученый	100 %	1	0,07 %
Ученый грузового корабля	100 %	1	092″> 0,09 %

Чертеж		Ингредиенты	Время	Уровень верстака
	Чертеж двери гаража	×300×2	15–30 с	II
	Чертеж шестерни	×25×100	1 сек	III

Инструмент		Требования	Всего металлолома
	Исследовательский стол	×75	75
	Верстак Уровень 2	×75	515

	Максимальная стоимость ремонта	Состояние Потеря	БП Требуется
Ремонтный стол	×70	—	Да
Молоток	×145×6	—	№
Инструментальный пистолет Garry’s Mod	×145×6	—	№

Переработчик	Выход
Переработчик	×150

ВзрывчаткаБлижний бойМетательные атакиОружие

	Количество	Время	Топливо	Сера
Ракета РСЗО	3	—	—	—
40-мм осколочно-фугасная граната	22	2″> 25 сек	—	—
Ракета	3	12 сек	×90	×4 200
Высокоскоростная ракета	25	2 мин 24 сек	—	×5000
Взрывной заряд замедленного действия	2	11 сек	×120	×4400
Фонарик	616	2 часа 23 мин 35 сек	—	—
Штурмовая винтовка Взрывной патрон 5,56 для винтовки	×150	9285″> 36 сек	—	×3750
Beancan Grenade Застрял (правый клик)	42	2 мин 40 сек	—	×5040
Винтовка с продольно-скользящим затвором Взрывные патроны 5,56 для винтовки	×150	6 мин 15 сек	—	×3750
Костяная дубина	417	2 часа 3 минуты 36 секунд	—	—
Костяная дубина Бросок	500	4 часа 10 минут	—	—
Граната F1 Застряла (правый клик)	120	75″> 5 мин 1 сек	—	×7 200
Топор	180	3 часа 2 минуты 59 секунд	—	—
HMLMG Взрывные патроны 5,56 для винтовки	×150	31 сек	—	×3750
Винтовка L96 Взрывной патрон 5,56 для винтовки	×150	6 мин 39 сек	—	×3750
Штурмовая винтовка LR-300 Взрывной патрон 5,56 для винтовки	×150	4″> 33 сек	—	×3750
M249 Разрывной патрон 5,56 для винтовки	×150	25 сек	—	×3750
Винтовка M39 Взрывной патрон 5,56 для винтовки	×150	47 сек	—	×3750
Булава	127	1 час 22 мин 6 сек	—	—
Булава Бросок	80	1 час 40 мин	—	—
Весло	91	1 час 24 мин 50 сек	—	—
Рок	353	4 часа 25 минут 52 секунды	—	—
Камень Бросить	480	5 часов	—	—
Спасенный молот	56	1 час 7 мин 35 сек	—	—
Спасенный молот Бросок	48	2 часа 30 минут	—	—
Сумка для зарядки	9	21 сек	—	×4 320
56 Rifle Ammo»> Взрывные патроны 5,56 для винтовки Полуавтоматическая винтовка	150	1 мин 4 сек	—	×3750
Полуавтоматическая винтовка Разрывной патрон 5,56 для винтовки	×150	1 мин 4 сек	—	×3750
Каменный топорик	924	6 часов 15 минут 23 секунды	—	—
Каменная кирка	746	4 часа 29 минут 33 секунды	—	—
Факел	924	8 часов 55 минут 23 секунды	×924	—
Факел Лит	~ 3429	9 часов 37 минут 8 секунд	×3429	—

1 255 баллов. 4 года назад*

Прилично дорогая, но и прилично дешевая дверь среднего уровня. Этот предмет чрезвычайно полезен, так как для его уничтожения требуется 3 ракеты, а для листовых дверей требуется 1. Это также будет стоить 9 зарядов ранца или 2 заряда взрывчатки с таймером. Дверь гаража имеет 3/4 прочности бронированной двери и довольно дешева, и единственная реальная стоимость — это шестерни. Это делает гаражные ворота чрезвычайно выгодным с точки зрения затрат элементом и представляет собой золотую середину между дешевыми дверями из листового металла и чрезвычайно дорогими бронированными дверями.
Под определенными углами вы можете закрыть дверь гаража, находясь над полом или снаружи стены. Это может быть полезно для некоторых баз ловушек.

792 балла. 4 года назад

Эффективное использование гаражных ворот может значительно удорожить базу для рейдов, хотя медленная анимация открывания и закрывания значительно затрудняет как захват рейдеров врасплох, так и сокращение ваших потерь, если дела пойдут хуже. Если обход с фланга невозможен, лучше просто подождать на безопасном расстоянии по другую сторону двери.
Это также может сделать базу более удобной для перемещения.

112 баллов. 3 года назад

Если вы можете подождать с ремонтом, ПОДОЖДИТЕ. ТС действительно «лечит» это. Я потерял свои шестерни, прежде чем понял это, пытаясь починить.

345 баллов. 4 года назад

Исследуйте как можно скорее. В 2 раза лучше, чем двустворчатая дверь из листового металла.

820 баллов. 3 года назад

Гаражная дверь имеет небольшую щель внизу, при правильном размещении вы можете стрелять через щель вниз, чтобы щель была видна, вы должны поместить гаражную дверь на пол так, чтобы под ней ничего не было, как показано на этот скриншот: http://prntscr.com/lh7qzm.
Это может быть эффективным дополнением к вашей стрельбе, так как немногие знают об этом и не подозревают об этом.

RUST Обшивки гаражных ворот, данные о крафте и идеи

RUST Облики гаражных ворот, данные о крафте и идеи — Corrosion Hour

Перейти к содержимому можно изготовить только после изучения чертежа.

При 600 очках жизни для разрушения двери потребуется 2 заряда взрывчатки с таймером или 150 патронов для винтовки калибра 5,56. Хотя дверь гаража не так прочна, как ее бронированный аналог, она, безусловно, является наиболее часто используемой дверью в середине и конце игры. В дополнение к значительным защитным характеристикам по сравнению с двойной дверью из листового металла, дверь гаража открывается более широко и методично, чем любой другой тип двери, благодаря чему базы кажутся менее переполненными и обеспечивают повышенную маневренность.

Ворота гаража практически полностью отвечают за ценность, придаваемую Gears на протяжении всего вайпа, что делает их очень популярными товарами, которыми можно торговать на этапах прогрессии. Экспоненциальное увеличение стоимости рейда, предлагаемое этим простым обновлением, бесценно для всех серьезных владельцев баз. Расставьте приоритеты для этого предмета либо путем исследования с помощью таблицы исследований, либо с помощью системы дерева технологий верстака уровня 2. Дверь гаража имеет небольшой шанс выпасть из ассортимента ящиков среднего и высокого уровня, а также из ученых.

Гаражные ворота занимают больший проем в раме двойного дверного проема, что делает их логичным промежуточным звеном между двустворчатыми дверями из листового металла и двустворчатыми бронированными дверями. В то время как сама дверь гаража может сильно пострадать, важно отметить, что дверь настолько прочна, насколько прочна рама, на которой она установлена, и только защитная, если она соединена с ключом или кодовым замком. Если вы поместите его на раму из веток, и эта рама будет разрушена, то же самое произойдет и с дверью гаража.

Ворота гаража часто имеют обшивку самых разных стилей на выбор, что иногда затрудняет распознавание на расстоянии.

03alexia03 Garage Door

Advent Calendar Garage Door

Aftermath Garage Door

Agustabell Garage Door

Alexby Garage Door

Always Online Garage Door

Aroyitt Garage Door

Atomic Garage Door

Ayoritt Garage Door 2.0

Bandit Дверь гаража

Дверь гаража Bombshell

Дверь гаража Brutal Jaws

Дверь гаража грузового автомобиля

Ворота замка

Caution Garage Door

CCTV Garage Door

Charitable Rust 2020 Garage Door

Charitable Rust 2021 Garage Door

Checkpoint Door

Chill Zone Garage Door

Chop Shop Garage Door

Christmas Tree Garage Door

Cobalt Cargo Дверь

Кобальтовый карантин

Кобальтовая дверь в космос

Концертные шторы

Оскверненная дверь гаража

Проклятая пиратская дверь гаража

Dance Club Garage Door

Danger Garage Door

Danger Zone Garage Door

Dead Moroz

Deep Sea Garage Door

Defense Garage Door

Dia De Los Muertos Garage Door

Doodle Garage Door

Dragon Horn Garage Дверь

Дверь гаража DyannaTV

Дверь гаража Egiptu

Дверь гаража Electro

Дверь гаража лифта

Заводские рулонные ворота

Fresh Produce Garage Door

Fuslie Garage Door

Garage Door from Hell

GingerBeardie Garage Door

Glacial Visage Garage Door

GNH-315

Going Deep Garage Door

Gun Lord Door

HappyLand Garage Door

Дом ужасов

Ледяная гаражная дверь

Гаражная дверь ИЛЛОХУАН

Лабораторная вращающаяся дверь

Длиннохвостая гаражная дверь

Love Nest

Marine Blast Door

Mechanic Garage Door

Military Bunker Door

Minicopter Hangar Door

Molten Visage Garage Door

Monster Garage Door

Morexo Garage Door

Neon Pumpkin Garage Door

No Mercy Garage Дверь

Гаражная дверь NoraExplorer

Гаражная дверь Outer Planets

Гаражная дверь PanPots

Гаражная дверь Pixel

Pokimane Garage Door

Pokimane Painted Garage Door

Raider’s Cove Garage Door

Rainbow Pony Garage Door

Reactor Room 3 of 10

Reinforced Garage Door

Resist Garage Door

Revolution Garage Door

Ricoy23 Garage Door

Роллетная выходная дверь

Королевская гаражная дверь

Гаражная дверь Rubius

Гаражная дверь Ruin

Ржавая дверь Rider

Rustoria Garage Door

Sailor’s Garage Door

Shippy Garage Door

Spraycan Garage Door

Steer Clear

Street Meat Door

Street Rat

Sweet Garage Door

Tasty Christmas Garage Door

Tiger Garage Door

Tore1005 Дверь гаража

Дверь гаража Toxic Dragon

Дверь гаража Toxic

Дверь гаража Twitch Rivals

Гаражная дверь TwitchLand

Гаражная дверь uMod для сбора пожертвований

Разрушенная дверь магазина

Военная дверь

Гаражная дверь Welyn

Гаражная дверь ZENLABS

Гаражные ворота, баланс и лут! — Рустаф

26 октября 2017 г. от Bugs в обновлениях

28.10, 17:00 по восточному стандартному времени. Наш сервер событий Хэллоуина открыт! connect 216.52.143.207:28060

18:45 по восточному поясному времени — обновление клиента и блог разработчиков доступны!

18:17 по восточному поясному времени. Только что вышло обновление сервера. Кроме того, к Хэллоуину у нас есть NPC-убийцы!

18:13 по восточному стандартному времени — все еще жду выхода обновления. Мы видим, что некоторые специальные вещи для Хэллоуина появляются в последних сборках — я добавил несколько изображений ниже.

17:20 по восточному поясному времени — обновление еще не завершено. Мы сократили наш поток обновлений, чтобы стереть наши серверы в США, чтобы максимизировать игровой процесс в день очистки. Подпишитесь на @Rustafied, чтобы точно знать, когда выйдет обновление.

900:20, 15:00 по восточному стандартному времени. Наш поток обновлений уже в прямом эфире! twitch.tv/rustafied

13:12 EST — Хелк сказал мне, что сегодня обновление будет чуть позже. Поэтому мы собираемся отложить начало нашей трансляции на час — новое время начала: 15:00 по восточному стандартному времени.

00:02 по восточному стандартному времени. Настал день обновления, и мы видим баланс добычи, настройки ИИ, улучшения производительности и новый тип дверей.

Наш поток обновлений выходит в эфир в 14:00 по восточному поясному времени. Следите за новостями @Rustafied в течение дня. Давайте разбираться…

Обзор видеообновления

Вот видеообзор обновления от Падди!

Добавлена дверь гаража

Добавлен новый строительный элемент: дверь гаража. Занимая столько же места, сколько и двойная дверь, эти новые ворота скользят вверх и вниз при открытии или закрытии. Дверь гаража, которую можно запереть (хотя размещение замка в данный момент отключено), немного прочнее, чем двери из листового металла, и, соответственно, дороже (имейте в виду, это может измениться с изменением баланса перед запуском).

В отличие от двери из листового металла, дверь гаража не является чертежом по умолчанию. Как только вы найдете его, его исследование будет стоить 75 металлолома, а затем для его изготовления потребуется верстак 1-го уровня. Их также можно менять скинами, поэтому ожидайте появления некоторых визуальных изменений в ближайшее время.

Также, чтобы отметить очевидное, нет, у нас еще нет машин в игре. Может возникнуть вопрос: какого черта у нас тогда гаражные ворота? Что ж, как сказал мне Хелк, это было низко висящим фруктом, так как все было почти готово к работе, поэтому он решил просто бросить его. Вот некоторые подробности:

Cost
300 metal frags
2 gears

To research
75 scrap

Work bench
Level 1

Health
600

To destroy
1 C4
3 rockets
5 ранцев

Хэллоуин уже здесь

Готовясь к самым жутким праздникам, команда планирует создать несколько новых предметов коллекционирования на Хэллоуин. На данный момент кажется, что это будут предметы для продажи в магазине, но мы также можем увидеть и другие жуткие вещи…

Редактировать: Предметы, которые вы можете подобрать (камень, дерево, руда) вместе с рюкзаками, были изменены на тему Хэллоуина (и дают ресурсы). Есть также некоторые жуткие новые окружающие звуки.

Редактировать 2: NPC-убийцы также были добавлены на Хэллоуин! Они появляются вокруг карты, атакуют вас тесаками и сбрасывают добычу, когда их убивают.

Вот несколько фотографий:

Посмотреть в полном размере

Улучшения ИИ

После нескольких улучшений ИИ на прошлой неделе сегодня мы видим новые изменения и дополнения. Наряду с достижениями в обнаружении неверных пунктов назначения, были внесены некоторые исправления в столкновение ИИ и физики движения игрока. Долго и коротко: мы надеемся, что после обновления животные будут двигаться немного лучше.

Баланс лута

Как упоминалось в блоге разработчиков на прошлой неделе, Хелк планирует полностью изменить способ выпадения лута. Мы надеемся, что благодаря изменениям в генерации таблицы добычи и лучшей категоризации предметов добыча будет гораздо меньше ощущаться в виде случайного числа и в целом обеспечит более полезный опыт. На данный момент эти изменения еще не объединены.

Редактировать: теперь шанс выпадения всех предметов на уровне одинаков, однако не похоже, что значительные изменения в балансе лута произойдут на этой неделе.

Повышение производительности сервера

В последнее время производительность сервера была довольно низкой. К счастью, Хелк сказал мне, что сегодня будет множество оптимизаций, поэтому, надеюсь, после обновления значительно улучшится задержка и заминки.

Редактировать: К сожалению, вместо одного шага вперед мы сделали несколько шагов назад в отношении производительности сервера. В настоящее время это трахнулось на больших серверах. Сейчас мы работаем с разработчиками и только что перевели наш главный сервер ЕС в режим отладки, чтобы они могли профилировать его и посмотреть, в чем проблема.

Редактировать 2: Похоже, что большая часть низкой производительности сервера была вызвана новым шифрованием сервера. Мы переключили шифрование на 1 на наших основных серверах, и производительность стала намного лучше.

Прочие вещи

Реорганизация работы следящего за костями/камеры (камера наблюдения теперь стала намного надежнее)
Увеличена длина веревки потолочного освещения
Лестница на вершину ракетного завода заменена на дорожку карта
Барбекю больше нельзя размещать в монументах и больше нельзя проходить сквозь стены

Хеллоуинское событие в эту субботу!

В рамках подготовки к Charitable Rust мы проводим мероприятие на Хэллоуин в эту субботу (28 октября) с 17:00 до 20:00 по восточному поясному времени. Это будет не только отличное время, но и поможет нам провести стресс-тестирование нескольких событий благотворительного мероприятия. Вернитесь сюда (или подпишитесь на @Rustafied), чтобы узнать информацию о сервере до начала субботы.

Благотворительная ржавчина 2017

Отметьте в своих календарях: 2 декабря будет благотворительным мероприятием Rust в этом году! Эта 12-часовая прямая трансляция с множеством игр и призов поможет собрать средства на благотворительность. Для получения дополнительной информации прочтите мой предыдущий пост или посмотрите видео ниже:

26 октября 2017 г. / Ошибки

Обновления

Дверь гаража открыта Диктор/напоминание TTS — Обмен чертежами (Дугецкая)

7 февраля 2021 г., 19:43

Это улучшение этого чертежа:
https://community. home-assistant.io/t/door-open-tts-announcer/266252

Я немного изменил его, чтобы он сразу уведомлял, когда гараж дверь открыта, ждет определенный период времени и немедленно сообщает, когда дверь гаража закрыта.

 план:
  имя: Дверь гаража открытая TTS диктор
  домен: автоматизация
  вход:
    контролируемый_объект:
      имя: Контролируемый датчик
      описание: Сущность, вызывающая объявление
      селектор:
        организация:
          домен: обложка
          device_class: гараж
    спикер_цель:
      имя: Спикер
      description: Объект для объявления о событии
      селектор:
        цель:
          организация:
            домен: media_player
    сообщение_объявления:
      имя: Сообщение объявления
      описание: Что сказать, когда дверь открыта
    финальное_сообщение:
      Название: Последнее сообщение
      описание: Что сказать, когда дверь закрыта
    остывать:
      name: Перезарядка объявления
      описание: Минимальное время, необходимое между объявлениями
      по умолчанию: 10
      селектор:
        количество:
          мин: 0,0
          макс: 600,0
          unit_of_measurement: секунды
          режим: слайдер
          шаг: 1. 0
  source_url: https://community.home-assistant.io/t/door-open-tts-announcer/266252
режим: одиночный
курок:
  платформа: государство
  entity_id: !input 'monitored_entity'
  от: "закрыто"
  открыть'
действие:
- псевдоним: Повторяйте последовательность, пока дверь не будет закрыта
  повторение:
    последовательность:
    - сервис: tts.google_translate_say
      цель: !input 'speaker_target'
      данные:
        сообщение: !input 'announcement_message'
    - ожидание_для_триггера:
      - платформа: государство
        entity_id: !input 'monitored_entity'
        на: «закрыто»
        за: 10
      тайм-аут: !input 'перезарядка'
    до того как:
    - состояние: состояние
      entity_id: !input 'monitored_entity'
      состояние: «закрыто»
- сервис: tts.google_translate_say
  цель: !input 'speaker_target'
  данные:
    сообщение: !input 'final_message'

2 лайков

Jason_Elder (Джейсон Элдер) 8 февраля 2021 г. , 19:33

Я попробовал ваш план, но он просто продолжает объявлять о закрытии двери, даже зная, что она уже закрыта.

KTibow (Кенделл Р.) 9 февраля 2021 г., 14:39

Вы уверены, что он не щелкает туда-сюда?

Джейсон_Элдер (Джейсон Элдер) 9 февраля 2021 г., 15:02

Я закрыл дверь 5 минут назад, и она сообщает каждые 14 секунд, и она продолжает срабатывать, даже зная, что дверь была закрыта. Я использую контактный датчик на моей двери, которая входит в мой гараж.

KTibow (Кенделл Р.) 9 февраля 2021 г., 15:10

Ну да, но что отображается в разделе объектов devtools? Кажется ли это случайным изменением между состояниями?

Джейсон_Элдер (Джейсон Элдер) 9 февраля 2021 г., 16:32

Нет, похоже, не меняется

Jason_Elder (Джейсон Элдер) 9 февраля 2021 г. , 16:38

закрытие двери не останавливает автоматику, она просто включается и больше не выключается. как будто не хватает спускового крючка, чтобы дверь была закрыта.

KTibow (Кенделл Р.) 15 февраля 2021 г., 15:05

Правильно ли он переходит из закрытого в открытое и из открытого в закрытое?

душецкая (Дугецкая) 15 февраля 2021 г., 15:27

Я предполагаю, что устройство отображается как «крышка» с состояниями «открыто» и «закрыто»… Я знаю, что это работает для меня и моих двух гаражных ворот, но если вы используете его с датчиком другого типа (например, двоичный файл или дверь), то он, вероятно, не будет реагировать должным образом.

Джейсон_Элдер (Джейсон Элдер) 16 февраля 2021 г., 2:55

#10

такое возможно, может попробую с другим датчиком

smish-ha 26 мая 2021 г., 15:17

#11

Привет, дашка, отличный чертеж. Я думаю, вам нужно обновить интеграцию tts.google_say до используемого сейчас tts.google_translate_say. Моя автоматизация получает сообщение об ошибке «tts.google_say».

техохок (Калеб Варта) 10 декабря 2021 г. , 5:52

#12

Я просто пытался снять этот план для моего тестя и понял, почему у него с ним проблемы… Я полагаю, что в какой-то момент сервис tts.google_say был изменен на tts.google_translate_say.

Если у кого-то еще есть проблемы с этим планом в более новых версиях HA, вам, скорее всего, просто нужно скопировать файл BP в новое место и изменить google_say на google_translate_say 9.0167

Надеюсь, это поможет кому-то, пока это не будет обновлено.

тушка (Дугецкая) 12 декабря 2021 г., 4:21

№13

Я изменил схему, чтобы использовать google_translate_say вместо google_say, однако это потребовало изменения файла configuration.yaml для использования google_translate_say.

 тц:
  - платформа: google_translate
    имя_службы: google_translate_say

техохок (Калеб Варта) 12 декабря 2021 г., 6:48

№14

Какую версию HA вы используете?

тушка (Дугецкая) 13 декабря 2021 г., 2:14

№15

И кстати, на мой взгляд, google_translate_say звучит не так хорошо, как google_say… Не знаю, в чем разница. Тот же голос, но не такой «гладкий».

душецкая (Дугецкая) 14 декабря 2021 г. , 4:01

№16

Извините, не увидела ваш ответ. Я использую последнюю версию на несколько дней назад, 2021.12.0
Что сбивает с толку, так это то, что в документации есть ссылки в обоих направлениях:

Расширенный пример в начале страницы показывает google_say, но другие примеры показывают google_translate_say.

Может быть, это потому, что моя учетная запись Google API поддерживает оба метода? Или он у меня был так долго, что у меня есть функция/услуга, которая больше недоступна?

Воганза (Вон Лундин) 11 августа 2022 г., 20:00

# 17

Не могли бы вы сделать новый обновленный, так как моя дверь гаража показывает как крышку и как устройство. спасибо

Каковы стандартные размеры гаражных ворот для гаражей на 2 автомобиля, одного автомобиля и гаража на колесах?

При покупке новой гаражной двери или установке ее в новом доме важно понимать стандартные размеры гаражных ворот. Учитывая разнообразие комбинаций размеров, трудно назвать какой-либо один вариант стандартным размером гаражных ворот, но некоторые размеры, безусловно, встречаются чаще, чем другие. Вот типичные измерения ширины и высоты гаражных ворот:

Средний стандартный размер одинарных гаражных ворот обычно составляет 7-8 футов в высоту и 8-10 футов в ширину.
Средний размер двойных гаражных ворот составляет 7–8 футов в высоту и 16–18 футов в ширину.
Средний размер гаражных ворот для автофургонов составляет 10–14 футов в высоту и 10–14 футов в ширину.

Что впереди

Конструкции гаражных ворот
Одинарные гаражные ворота
Двойные гаражные ворота
Двери для автофургонов
Комбинированные гаражные ворота
Гаражные ворота на заказ
Измерение гаражных ворот
Заказ новой гаражной двери

Варианты конструкции гаражных ворот

Необходимый размер гаражных ворот зависит от размера и планировки самого гаража. Чертежи гаражей варьируются от небольших помещений, предназначенных для одного автомобиля, до больших стандартных размеров гаражных ворот на 2 машины и вариантов для нескольких автомобилей.
Если вы купили существующий дом, это решение, скорее всего, уже было принято за вас. Но при строительстве или реконструкции дома необходимо учитывать несколько факторов, в том числе:
Личные предпочтения, стиль и потребности зависят от количества автомобилей.
Эстетика и как фасад гаража повлияет на внешний вид вашего дома.
Практичность и стоимость обслуживания нескольких дверей и системы открывания.
Стандартные размеры гаражных ворот
Коммон Хайтс Общая ширина
Одинарные двери 7 или 8 футов 8, 9, или 10 футов
Двойные двери 7 или 8 футов 16 или 18 футов
Двери для автофургонов 10, 12 или 14 футов 10, 12 или 14 футов
Примечания Высота двери доступна с шагом 3 дюйма, кроме 7 футов, 3 дюймов Ширина двери доступна с шагом 2 дюйма
Габаритные размеры гаражных ворот на одну машину
Подходящие для небольших гаражных площадей с местом только для одного автомобиля, одинарные гаражные ворота обычно имеют высоту 7 или 8 футов и высоту 8, 9, или 10 футов в ширину. Двери подходят для одного стандартного автомобиля, внедорожника, грузовика или фургона.

Габаритные размеры гаражных ворот на две машины
В домах с гаражами на несколько автомобилей чаще всего используются двустворчатые ворота высотой 7 или 8 футов и шириной 16 или 18 футов. Этот вариант также популярен среди тех, кто планирует использовать часть своего гаража в качестве мастерской или складского помещения.

Размеры гаражных ворот RV
Большие двери доступны для тех, у кого особые потребности, например, для парковки нескольких автомобилей или дома на колесах. Эти негабаритные гаражные ворота обычно имеют высоту и ширину 10, 12 или 14 футов.

Комбинированные гаражные ворота
Как видно на рисунке выше, во многих гаражах используется комбинация либо нескольких одинарных дверей, либо одной и двух дверей. Хотя эти конструкции гаражных ворот предлагают больше места и гибкости, они также требуют технического обслуживания и обслуживания как минимум двух отдельных открывателей и систем гаражных ворот.

Гаражные ворота на заказ
Если у вас возникли проблемы с поиском подходящей сборной двери, отвечающей вашим потребностям, компания Door 48 может помочь с проектированием и изготовлением деревянных и стальных гаражных ворот на заказ. Посетите веб-сайт Door 48 или позвоните по телефону 844-568-0114 для получения дополнительной информации.

Стандартная толщина гаражных ворот
Стандартные панели гаражных ворот имеют толщину примерно 1/8 дюйма. В зависимости от использования вашего гаража вам может понадобиться изоляция, а может и не понадобиться. Если вы проводите время в своем гараже, вы можете подумать об установке изоляции. Правильно установленная изоляция может держать ваш гараж на 12 градусов теплее зимой и на 25 градусов прохладнее летом, что также может положительно повлиять на затраты на электроэнергию.

Как измерить ваши гаражные ворота <noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/zl1ekOcPey4″ title=»YouTube video player» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»allowfullscreen»>

Если вы подумываете о покупке новых гаражных ворот, мы будем рады посетить и измерить вашу дверь, чтобы убедиться, что вы ищете правильные варианты. Но, если вы любите делать все своими руками, вот пошаговые инструкции по измерению ваших гаражных ворот и обеспечению того, чтобы в вашем гараже можно было разместить открыватель и дверь как в открытом, так и в закрытом положениях.
1. Измерьте ширину и высоту дверного проема – называется «грубое открытие» — до ближайшего дюйма. Это будет примерно такой же размер, как ваша дверь.
2. Измерьте пространство слева и справа от проема, называемое «боковой комнатой». Для большинства систем с вертикальными направляющими требуется 3,75 дюйма с каждой стороны. Некоторым системам требуется еще больше места — 5,5 дюйма.
3. Измерьте расстояние между верхней частью проема и потолком, называемое «высотой». Для стандартных систем требуется 12 дюймов высоты над головой, а для большинства сошников требуется дополнительный 3 дюйма зазора.
4. Измерьте расстояние от проема двери гаража до задней стены гаража, называемой «подсобным помещением». Вам понадобится заднее пространство, равное высоте двери плюс 18 дюймов, возможно, больше в зависимости от установки открывателя.

Заказ новых гаражных ворот
После того, как вы определились с размером гаражных ворот и готовы приступить к покупке новых ворот, мы готовы вам помочь. Позвоните по телефону 844-214-2724, и член нашей команды будет готов помочь.
Однако имейте в виду, что с лета 2021 года проблемы с цепочкой поставок, такие как доступность материалов, нехватка рабочей силы и задержки доставки, продолжают влиять на доступность продукта и сроки установки. Даже гаражные ворота обычных размеров могут потребовать специального заказа. Наша команда делает все возможное, чтобы обеспечить вам своевременное получение наилучшего продукта, но мы просим и ценим ваше терпение.

Отзывы клиентов
Узнайте, что один из наших счастливых клиентов говорит о своем опыте измерения и установки гаражных ворот:
«Коди Смит — мой торговый представитель в A1. Я не могу сделать достаточно комплиментов ему и людям из A1. От первого звонка, чтобы запросить оценку, до фактического выезда на оценку и замеры, до завершения сделки. Весь опыт был отличным. На самом деле я получил 4 разных предложения от 4 разных компаний. Процесс и цены были лучшими с A1. О, я посетил шоу-рум на 32-й улице и Бродвее в Фениксе. Чтобы завершить мой выбор цвета. Визит был очень полезным, вид дверей почти в натуральную величину дал мне лучшее представление о том, как это будет выглядеть. Из-за этого визита я изменил стиль двери по сравнению с тем, что был изначально. Я также смог проверить цвет, который я выбрал. Я рекомендую посетить шоу-рум, это действительно помогло в принятии решения. Отличная работа, A1, не могу дождаться, когда получу новую гаражную дверь».
– Don S ★★★★★
У нас средний рейтинг 4,8 и 3281 отзыв в Google.
Прочитать предыдущую статью
О нас | Ваша компания по производству гаражных ворот в Северной Алабаме
Давайте поговорим о нас
Компания по производству накладных дверей из Хантсвилла/Северной Алабамы™ с 2004 года находится в собственности, под управлением и под полным управлением семьи Уоррен. Имея долгую историю в Северной Алабаме, компания накладных ворот Бренд ™ и его присутствие, продукты и услуги в Хантсвилле и прилегающих к нему районах метро были предпочтительным выбором для ремонта и установки гаражных ворот на протяжении более 50 лет.
Наши сотрудники — это сердце нашего бизнеса. Наши операции, деятельность и успех зависят от людей, которые работают на нас.
Благодаря знаниям, опыту, энергии, вкладу и видению наших сотрудников мы продолжаем строить наше будущее и быть высококонкурентными в местной индустрии гаражных ворот в Северной Алабаме, при этом обслуживание клиентов является нашим главным приоритетом. Мы постоянно заинтересованы в улучшении нашей рабочей среды и в том, чтобы нас окружали заинтересованные сотрудники. Они ведут нашу компанию через ежедневные изменения в этой постоянно меняющейся отрасли.
Вы никогда не дозвонитесь до колл-центра. Всегда местный и дружелюбный голос!
Перед тем, как стать частью нашей команды, мы требуем, чтобы наши специалисты прошли проверку на наркотики и проверку биографических данных. Вот почему мы никогда не отправим субподрядчика к вам домой.
Используя наши полностью укомплектованные грузовики, мы обеспечим своевременную полную настройку пружин, подшипников, роликов, тросов и сошников. Мы всегда вывозим ненужные материалы за пределы участка.
The Overhead Door™ Отличие
Несравненный опыт обслуживания гаражных ворот.
С 1921 года корпорация The Overhead Door™ разрабатывает, производит и устанавливает лучшие в отрасли гаражные ворота. Являясь частью сети надежных дилеров Overhead Door™, мы стремимся предоставлять те же услуги, которые сделали Overhead Door™ символом передового опыта в отрасли.
Мы гордимся тем, что являемся местным дистрибьютором The Genuine. Оригинал. Компания Подъемных Дверей™. Для меня большая честь поделиться именем, логотипом, торговой маркой Overhead Door™ и стремлением к качеству и обслуживанию с более чем 450 дистрибьюторами по всему миру.
Накладная дверь™ является гордым членом Международной ассоциации производителей дверей и систем доступа (DASMA).

История гаражных ворот и механизма открывания
Подъемная дверь™ — единственный новатор в сфере производства подъемно-поворотных ворот.

Основание компании Overhead Door Company™
В 1919 году Оуэн Л. Дотрик подал заявку на патент на открывающиеся вверх, «рулящиеся или гибкие» гаражные ворота. 1 августа Даутрик, суперинтендант детройтской лесозаготовительной компании в 19 году.21, претендует на патент США на «изобретение, относящееся к гаражным воротам, и имеет особое отношение к тому типу строительной двери, которая поднимается и размещается в горизонтальном положении над головой».
В заявке на патент Дотрик указан как «изобретатель», а К.Г. Джонсон в качестве «свидетеля» заявления.
Компания Dautrick Johnson Mfg. Co. основана по адресу 5065 Rohns Avenue в Детройте для производства и продажи подъемно-поворотных ворот для гаражей и других зданий. Оригинальный завод в 1921 был двухэтажным, площадью 1000 квадратных футов. сарай в Детройте с производственной мощностью одной двери ручной сборки в день.
К концу 1922 года основным продуктом компании Dautrick-Johnson была «верхняя дверь».
16 октября 1922 г. Оуэн Л. Дотрик, К.Г. Джонсон и Артур Краска подают заявку на патент США на «некоторые новые и полезные усовершенствования в верхних дверях». Все трое идентифицируются как «изобретатели», а Форест Макки является свидетелем.
Историки провели исследование и обнаружили, что самое раннее упоминание о «Компании подвесных дверей» восходит к газетной статье от 19 января.23.
К.Г. Джонсон изменил направление гаражных ворот в нашей истории. Получив патент, Джонсон взял это изобретение и путешествовал по Среднему Западу с небольшим прототипом, прикрепленным к задней части его модели T, продвигая и распространяя его на окружных ярмарках и в бесчисленных небольших городах, при этом подписывая контракты с дистрибьюторами. Джонсон и его жена Флора отправились в путь в начале 1923 года. Джонсон опередил свое время, используя тактику продаж, такую как купоны для клиентов и бюллетени, чтобы делиться новостями о своих инновационных гаражных воротах, одновременно повышая осведомленность клиентов.
Америка была готова к сообщению и обмену продуктом. Наш основатель, К.Г. Джонсон был настоящим новатором и ловким предпринимателем. Он осознал проблему своего времени и придумал самое гениальное решение: Оригинальная верхняя дверь. Затем Джонсон использовал эти инновации в бизнесе и бренде, который быстро завоевал репутацию благодаря качеству, обслуживанию и честности. Он был настолько успешен, что не смог построить и установить накладные двери для такой большой площади. Вместо этого он передал территориальные права на производство и продажу дверей независимым операторам по всей стране.
В 1923 году штаб-квартира была перенесена в Хартфорд-Сити, и они зарегистрировали бизнес в Индиане. Эти изобретения легли в основу C.G. Уважаемое предприятие Джонсона, известное как The Overhead Door Corporation.
В апреле 1924 года строительство завода площадью 200 000 квадратных футов было завершено, и компания Overhead Door перенесла основное производство из Детройта в Хартфорд-Сити.
В течение первых нескольких лет работы в Хартфорд-Сити Джонсон постоянно совершенствовал свою верхнюю дверь: добавлял новые петли, ролики, направляющую и запатентованную клиновую систему закрытия для обеспечения герметичности.
В 1926 году Герберт Кэди Блоджетт изобрел первый электрический открыватель гаражных ворот. Вместе с Джонсоном они сформировали компанию Door Control Company в Хартфорд-Сити, штат Индиана, позже приняв название Overhead Door Company of Hartford City. В 1926 году Блоджетт был назначен президентом компании Door Control Company в Хартфорд-Сити, а Джонсон был назначен вице-президентом. К 1927 году Блоджетт показан как служащий в роли Overhead Door.
«Отец» производства гаражных ворот
Джонсону приписывают изобретение первых подъемных гаражных ворот, открывающихся вверх, в 1921 году и устройства для открывания гаражных ворот в 1926 году. Его концепция была элегантной и функциональной, и для ее продажи требовалась лишь простая демонстрация. Некоторые описали бы К.Г. Джонсона как «отца» индустрии гаражных ворот. Почти 100 лет спустя бренд Overhead Door™ продолжает инновационное наследие, заложенное Джонсоном. С 1922 по 1933 год Джонсон числится изобретателем 21 патента США, относящегося к гаражным воротам и открывателям гаражных ворот.

Сегодня компания Overhead Door Corporation, базирующаяся в Далласе, штат Техас, признана ведущим производителем комплексных дверей и приводных систем для промышленных, коммерческих и жилых помещений. Обширная линейка продуктов компании включает в себя гаражные ворота и приводы для жилых помещений, коммерческие приводы, услуги по прокату и секционные ворота для коммерческого и промышленного применения; скоростные дорожные ворота; защитные решетки и крышки для различных торговых и коммерческих целей.
Корпорация Overhead Door Corporation и ее операционные подразделения предлагают самый широкий выбор дверных систем и сопутствующих товаров, поддерживаемых ведущими торговыми марками в Северной Америке.
Overhead Door Company of Huntsville/North Alabama™
Адрес

9550 Madison Blvd Ste C Мэдисон, Алабама 35758
Телефон
256-772-3674
Часы работы
Пн-Пт: 7:00-18:00
Сб: 8:00-20:00
Вс: с 11:00 до 20:00
Часы работы выставочного зала
Только по предварительной записи
Только по предварительной записи
Пн-Пт: 12:00-17:00
What We Do
Компания по установке верхних дверей из Хантсвилля/Северной Алабамы™ стремится предоставить вам лучшие услуги по обслуживанию гаражных ворот в районе Метро Хантсвилл.
Мы рады предложить
У нас есть двери, соответствующие вашему стилю, вашему бюджету и вашим потребностям.
Нужны ли вам стильные новые гаражные ворота для вашего дома, более энергоэффективные коммерческие ворота для вашего бизнеса или хорошо интегрированная дверная система для вашего промышленного применения, у Overhead Door™ есть продукты, которые помогут вам оставаться в рабочем состоянии. .
У нас долгая история обслуживания гаражных ворот в Северной Алабаме, включая Хантсвилл, Афины, Мэдисон, Декейтер, Харвест, Хейзел-Грин, Меридианвилль, Герли, Тони и близлежащие районы метро.
Жилые помещения
Коммерческие помещения
Подъемные ворота™ Жилые помещения
Подъемные ворота™ Коммерческие помещения
Являясь ведущим производителем гаражных ворот в Северной Алабаме, мы с гордостью предлагаем широкий перечень продуктов и услуг.
