Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

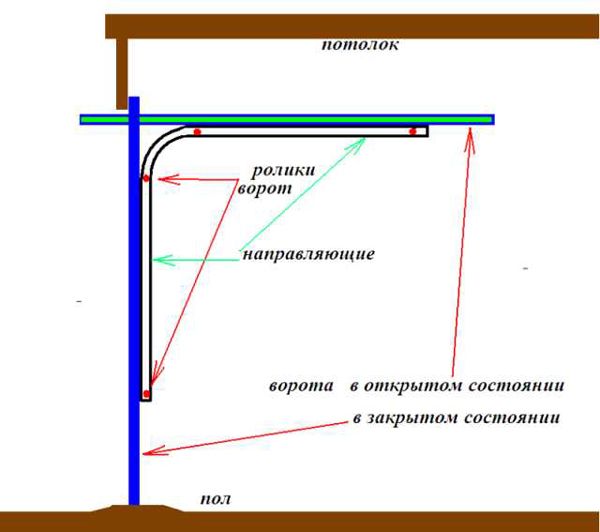

Рисунок 1.

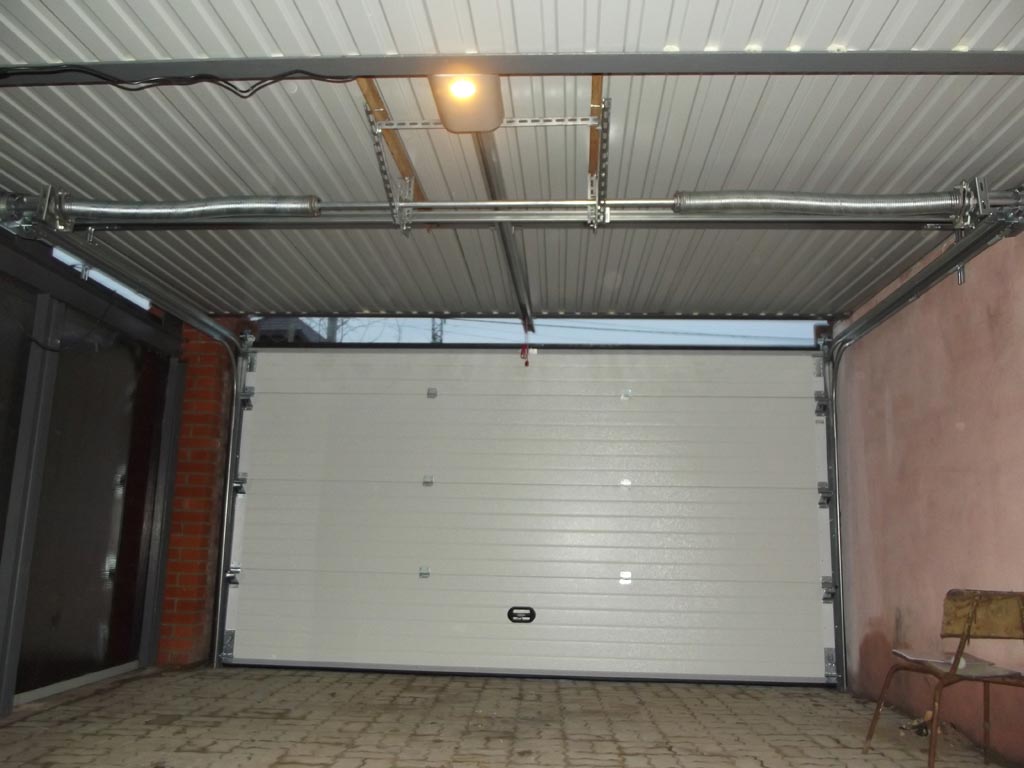

Рисунок 2.

Есть два основных механизма:

• на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;

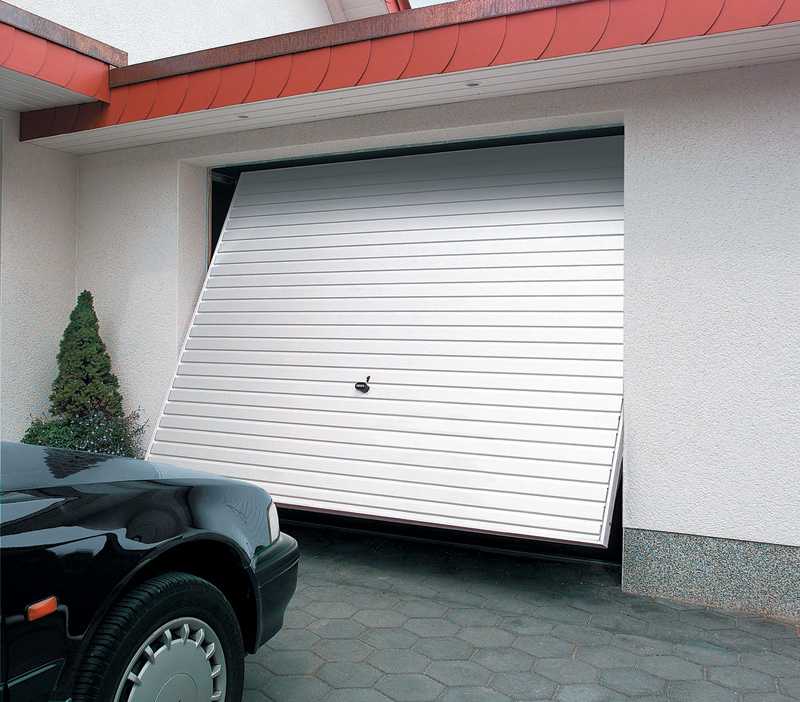

• шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

• молоток;
• болгарка;
• отвёртка;
• дрель;
• свёрла;
• строительный уровень;
• сварочный аппарат;
• маркер;
• гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

• полотно;
• стальной прут;
• швеллер;
• электрический привод;
• деревянные бруски для потолка и для коробки;
• стальные штыри;
• пружина;
• уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

1. Открыть ворота будет не так просто, потребуются усилия.
2. Если трос порвется, противовес упадёт на пол.
3. Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

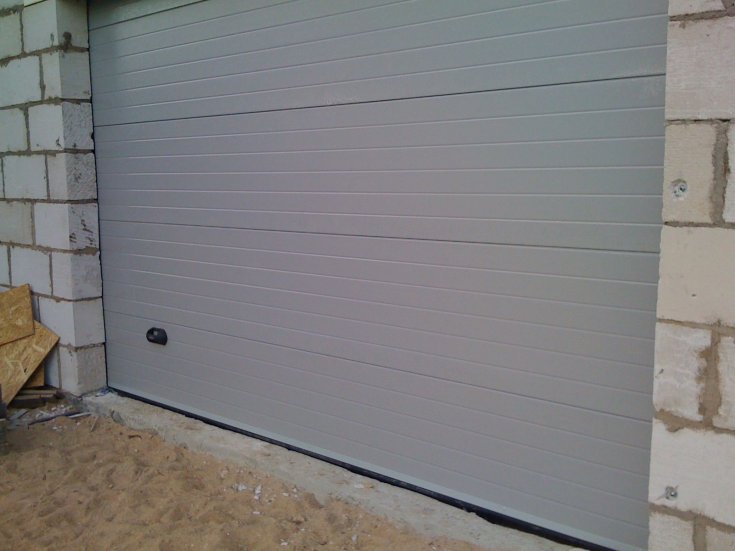

Секционные ворота своими руками

Двери-самоходы с отличными защитными, теплоизоляционными и функциональными характеристиками можно создать на свой вкус – изготовить секционные ворота своими руками и установить в подготовленный проем. Однако до того, как приступить к выбору готовых чертежей и приобретению материалов, опытные автолюбители рекомендуют учесть свои навыки в строительной отрасли, так как изготовление секционных ворот своими руками – дело непростое.

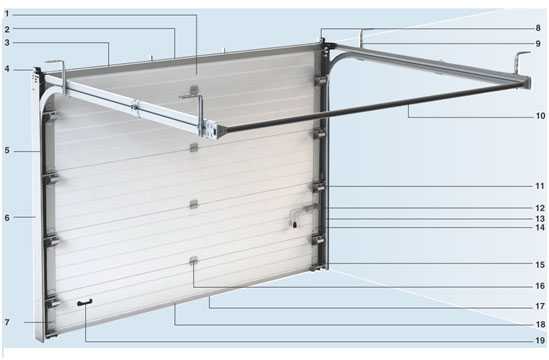

Конструктивные особенности ворот

Конструктивно подъемно секционные ворота состоят из полотна в виде сэндвич-панелей, соединенных петлями. Полотно при открывании перемещается вверх при помощи торсионной системы из валов, тросов, барабанов и регулируется пружинным механизмом.Для фиксации полотна по сторонам используются направляющие, которые устанавливают вдоль потолка и рамы, а специальные ролики по бокам панелей снижают сопротивление.

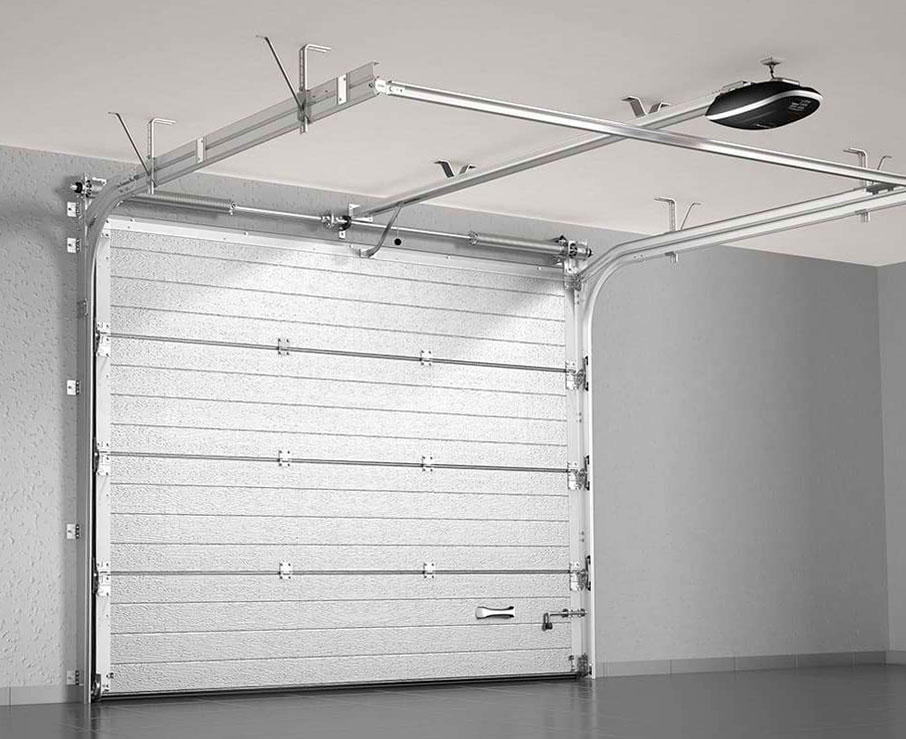

Секционные ворота своими руками

Полотно при открывании легко скользит сначала по вертикальным профилям, а затем – плавно перемещается на горизонтальные оси. Стандартная конструкция секционных ворот оснащается храповыми муфтами, которые защищают устройство от обрыва тросов. Для бесшумного и мягкого хода дверей-самоходов используются шарики из полиамида, благодаря чему маневренная конструкция беспрепятственно укладывается горизонтально потолку, завораживая взгляд многократным преломлением полотна во время движения.

Секционные гаражные ворота: стоимость

Дорогая стоимость реализации идеи функционального оснащение въезда в гараж – единственный недостаток, который сдерживает массовое обустройство секционных ворот в гаражном строительстве. Минимальная сумма, с которой придется расстаться автолюбителю для установки маневренного полотна, составляет около $1 200. Даже пресловутая конкурентная борьба производителей популярных конструкций не позволила существенно повлиять на ценовую политику.

Стандартные модели – не единственная возможность порадовать глаз комфортным обустройством въезда в гараж. На рынке дверей-самоходов предложены модели зарубежных секционных ворот с еще более смелым верхним ценовым порогом в $10 000. Поэтому тем, кто планирует установить маневренное полотно, но не уверен в своих навыках, необходимо учесть все возможности экономии:

• выбрать готовый комплект для сборки своими руками и сэкономить около 25% стоимости. Сложность работ по сборке готовой заводской модели больше напоминает конструирование, чем строительно-монтажные работы. Поэтому купить сдвижные секционные ворота и собрать своими руками по инструкции производителя, сможет даже исполнитель со скромными навыками в обращении с инструментами;
• ограничить ассортимент декора при выборе готовых моделей. Самые дорогие элитные украшения ворот, от которых рекомендуется отказаться в целях экономии – вставки ценных пород древесины, ручная ковка, сегмент продукции с авторским дизайном. Дорогостоящим декором, который значительно влияет на стоимость, являются вставки из акрила или цветного стекла;
• тем, кто предпочитает оригинальный дизайн и новые коллекции, необходимо помнить аргументы «против». Например, стильные секционные гаражные ворота: стоимость изделий станет ощутимым ударом по семейному бюджету, особенно при выборе цветных изделий, замысловатого рельефа, цветной «дымки», мозаики, отделки «под дерево». Такие украшения обойдутся на 35% дороже цены стандартного образца;
• не менее дорогостоящим решением, чем креативный декор, является продажа секционных ворот панорамного вида – оригинальной и модной новинки гаражного строительства с полотном из теплосберегающих стеклопакетов, которые обрамлены сеткой из ПВХ-профиля;
• приемлемым вариантом оригинального украшения гаража с точки зрения стоимости является соотношение стандартные ворота подъемно секционные – цена изделий различных оттенков без декоративных изысков, что позволит гармонично вписать новый элемент в ландшафтный дизайн участка.

3d наклейки на гаражные ворота

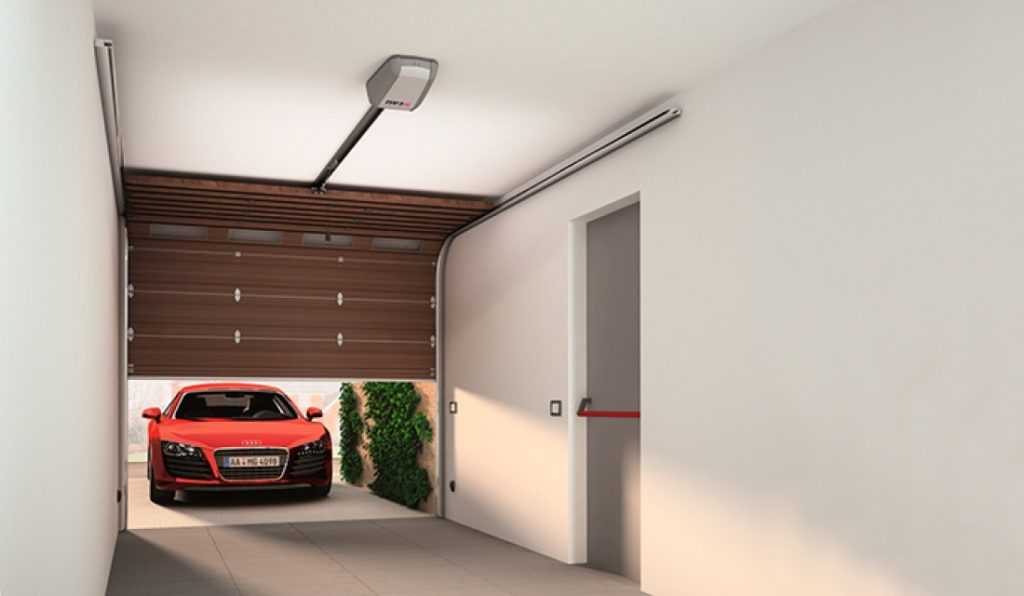

Удобство управления тоже влияет на стоимость изделий, например, автоматические секционные ворота – цена конструкции будет зависеть от набора комфортных дополнений. Минимальный набор в виде электропривода линейной модели небольшой мощности в пределах 0,5 кВт относится к бюджетным решениям. В таком случае закрытие конструкции будет происходить при помощи механизма трансмиссии, надежно фиксирующего полотно за счет блокировки двигателя привода.

Более дорогой ассортимент удобных дополнений – специальный ключ, позволяющий разблокировать механизм при отключении электричества, встроенные датчики, которые реагируют на неподвижные или двигающиеся предметы и останавливают движение дверей-самоходов. Любая автоматика для секционных ворот является дополнительным фактором, который повышает стоимость изделий. Полезный вариант автоматики, от которого не рекомендуется отказываться даже в недорогих моделях – ручной замок, который спасет автолюбителя в нестандартных аварийных ситуациях.

Сэндвич-панели для ворот

Заводские сендвич панели для секционных ворот – самое выгодное решение при обустройстве гаража. Полотно состоит из 2-х листов оцинкованной стали с эффективным утеплителем посередине. Чаще всего в качестве утеплителя используются полиуретановая пена или полиэстер. Все декоративные покрытия наносятся в заводских условиях, поэтому двери-самоходы прослужат много лет, не теряя декоративных качеств. Оптимальный вариант благоустройства гаража – подогнать дверной проем под заводские размеры.

Нестандартный формат ворот будет дорого стоить и придется искать опытного мастера, который будет готов взяться за столь кропотливую работу. Поэтому при выборе изделий рекомендуется соблюдать соотношение: стандартные секционные гаражные ворота – размеры полотна 385/500/610 мм. Толщина полотна может быть любой:

• 20 мм считается «холодным» вариантом и рекомендуется для неотапливаемого гаража;
• 35-45 мм по теплоизоляционным свойствам соответствует толщине стены в 1,5 кирпича и является утепленным вариантом двери в гараж.

Дополнительный фактор, которому рекомендуется уделить внимание при выборе сэндвич-панелей – уровень защиты секционных ворот для гаража от пресловутых мостков холода. Для создания оптимальных условий хранения автомобиля необходимо выбрать заводские изделия, в которых створки не соприкасаются, но допустимый зазор составляет до 4-х мм.

Удобный вариант полотна – изделия с эластичными пробками, которые обеспечивают плотное прилегание панелей, или плотный контакт створок со специальными пазами, предотвращающими случайное зажатие пальцев. Если выбрать элитные секционные ворота, стоимость изделий может включать комфортное дополнение – входную калитку. Удобное решение обойдется дороже на 35-40%, в зависимости от варианта калитки: с высоким или стандартным порогом. Оптимальные условия хранения автомобиля и защитные функции такой модели ворот обеспечиваются встроенными датчиками: устройства блокируют движение полотна, если неплотно закрыта дверь.

Секционные ворота «собери сам»

Компромиссный вариант по сложности монтажа между готовыми заводскими изделиями «под ключ» и самодельными конструкциями – гаражные секционные ворота собери сам в виде универсального конструктора. Качество заводских «конструкторов» ничем не отличается от готовых изделий, поэтому правила выбора остаются прежними: подобрать нужный размер по проему, выбрать продукцию производителя, хорошо зарекомендовавшую себя в эксплуатации.

Гаражные секционные ворота собери сам

Главное условие сохранение качественных и эксплуатационных характеристик готового конструктора – сборка и установка секционных ворот своими руками точно по схеме. При выборе производителя можно учесть, что лидирующие позиции на рынке прочно удерживают немецкие бренды. Лучшие производители секционных ворот – это Normstahl, Zaiger, Hormann и Liftmaster. Тем, кто предпочитает американские компании и не ограничен в бюджете, можно рассмотреть продукцию AMARR или Wayne Dalton, практичным автолюбителям подойдут доступные по цене двери-самоходы российской компании DoorHan, литовской RYTERNA и белорусской «Алютех».

Особенность сборки готовых конструкторов – все модели секционных дверей отличаются нюансами изготовления, поэтому унифицированных рекомендаций по сборке не существует. Единственное условие, которое обеспечит качественную сборку дверей в гараж – схема монтажа секционных ворот выбранного производителя, в которой указано местонахождение элементов, правильное размещение рабочих механизмов и последовательность установки всех составляющих дверей-самоходов.

Особенности сборки готового комплекта

Тем, кто выполнял сборку маневренных ворот и знает на практике последовательность работ, рекомендуется не рассчитывать на память, а руководствоваться схемой, которая прилагается к определенной модели. Только инструкция по монтажу секционных ворот выбранной модели обеспечит качественную сборку с учетом конструктивных особенностей дверей-самоходов. Основные этапы монтажа любого вида ворот без учета «изюминок» конструкции:

1. Обеспечить свободное пространство до потолка и по бокам, соответственно 30 и 45 см. Если подробная схема сборки секционных ворот содержит другие размеры зазоров, то необходимо следовать инструкции, но учесть, что отклонение от общепринятого стандарта допускается только в меньшую сторону.
2. Подготовка проема включает очистку поверхности от облицовочного слоя и мероприятия по укреплению конструкции, если гараж возведен из легких блоков. Для укрепления частного гаража необходимо учесть, что у ворот секционных, размеры и вес могут отличаться в зависимости от модели. В большинстве случаев при подготовке прочного и надежного основания под двери-самоходы достаточно монтажа металлического каркаса.
3. Подготовить детали, включая ролики для секционных ворот, и проверить комплектность «конструктора». Кроме того, необходимо приобрести инструменты для качественного монтажа: набор монтажного и измерительного (уровень, рулетка) инструмента, электродрель или шуруповерт, перфоратор. Если в комплекте не предусмотрен крепеж, то необходимо приобрести крепежные материалы, а оригинальная фурнитура для секционных ворот потребуется тем, кто планирует гармонично вписать новый элемент в стильный дизайн ландшафта.
4. Разметка проема под ворота автоматические секционные выполняется по схеме: сначала необходимо отметить места крепления элементов (профилей) и точно выставить вертикаль для плотной фиксации деталей.
5. Выполнить монтаж секционных гаражных ворот и регулировку дверей-самоходов. Главное условие длительной эксплуатации конструкции – выполнять монтаж строго по рекомендациям производителя выбранной модели.

Общие правила монтажа, которые предусматривает любая инструкция по установке секционных ворот, заключаются в последовательном креплении деталей без перекосов. Кроме того, обязательно учесть, что при монтаже конструкции не допускается использование деревянных колышков или монтажной пены для выравнивания. Рекомендуемый вариант удобного крепления – использовать металлические подкладки.

Монтаж секционных гаражных ворот

Полотно функциональных ворот собирается с нижней панели: сначала необходимо закрепить все секции, обеспечить плотное прилегание створки и нащельника, отрегулировав верхние кронштейны, затем – закрепить механизмы управления. После монтажа конструкции, можно приступить к креплению аксессуаров (замков, ручек, засовов) и монтажу уравновешивающих пружин.

Главное при установке пружин – контролировать, чтобы тросы находились в подтянутом состоянии.

Универсальный вариант для талантливых автолюбителей – превратить бюджетный вариант в изящную конструкцию, изменив соотношение цены стандартных гаражных секционных ворот эконом-класса в сегмент премиум-продукции без значительных затрат. Для этого достаточно выбрать недорогой комплект, установить маневренную конструкцию и подобрать недорогой стильный декор – нанести замысловатый рельеф или картинку.

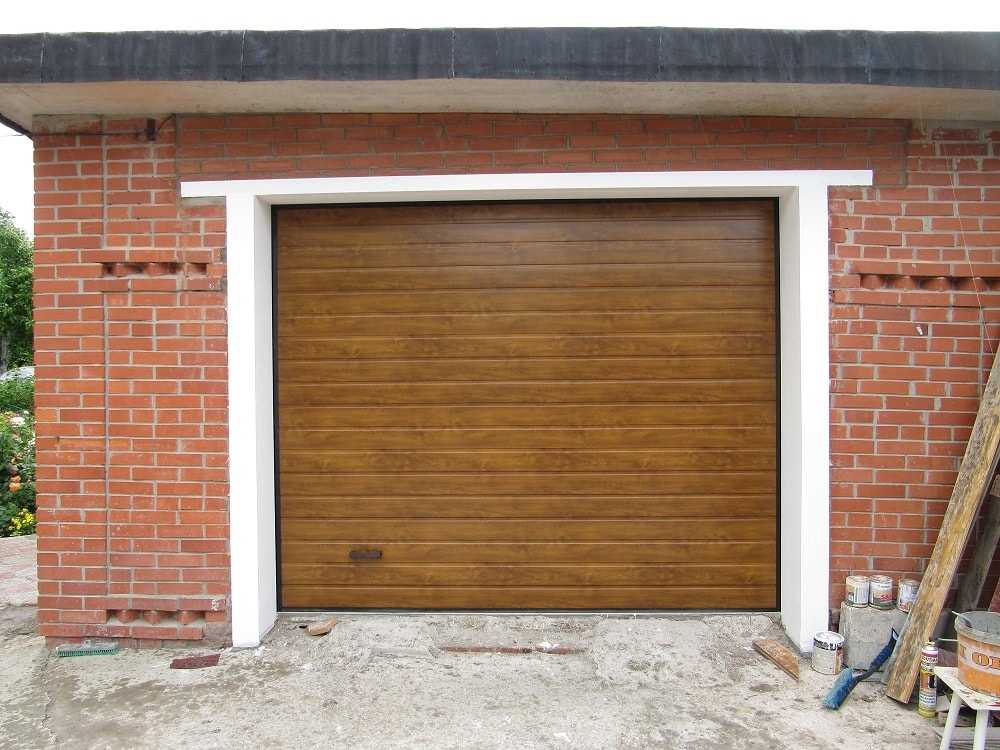

Самодельные секционные ворота

Думаете, как купить секционные ворота дешево? – не нужно экспериментировать с продукцией неизвестных производителей, попробуйте альтернативный вариант. Можно подобрать упрощенную схему сборки, самостоятельно приобрести качественные «запасные части» именитых брендов и собрать функциональную конструкцию, воспользовавшись смекалкой.

Единственное, что нужно учесть автолюбителю, – секционные гаражные ворота своими руками не обязательно окажутся дешевле готового комплекта, учитывая сложность конструкции и цену заводских элементов безопасности. Экономить на приобретении качественных деталей специалисты не рекомендуют, так как ненадежность конструкции и малейшая ошибка в расчетах, могут привести к падению полотна весом до 300 кг, что представляет угрозу не только имуществу, но и жизни автолюбителя.

Тем, кто планирует сэкономить, но не знает как сделать секционные гаражные ворота своими руками, необходимо учесть основные рекомендации:

• использовать исключительно оригинальные чертежи ворот секционных известных производителей – никаких экспериментов Кулибиных!
• рассчитать конструкцию с учетом индивидуальных размеров проема;
• использовать только заводские расходники;
• оригинальная схема установки секционных ворот должна прилагаться к чертежам. Выполнять монтаж необходимо по инструкции того производителя, чьи детали используются при комплектации самодельного конструктора.

Фактически предстоит собрать самодельные секционные ворота из заводских деталей, сэкономив на приобретении готового комплекта. Поэтому общие правила монтажа такие же, как и при сборке готового комплекта. Единственный нюанс – собранная по оригинальному чертежу модель дверей-самоходов устанавливается с учетом конструктивных особенностей, указанных в схеме монтажа выбранного производителя.

Принцип выбора исключительно качественных «запчастей» относится и к дешевым китайским деталям, и к оригинальным запчастям б/у. Оба перечисленных сегмента продукции нежелательны для изготовления надежной конструкции. Связано это с тем, что заводские запчасти для секционных ворот с неизвестным эксплуатационным ресурсом (б/у) содержат значительные риски и для безопасного хранения транспортного средства, и для жизни автолюбителя.

Главное – правильно подобрать качественные заводские комплектующие для секционных ворот с учетом мероприятий личной безопасности, предусмотрев храповые муфты для защиты устройства от обрыва, пружинный механизм и торсионную систему. Дешевые заводские детали одного производителя – лучше, чем снятые с б\у ворот механизмы с неизвестным сроком службы. Преимущество выбора продукции одного производителя – не нужно подбирать запчасти с учетом факторов универсальности и совместимости, что повышает вероятность качественной сборки надежных ворот своими руками.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

• направляющие;
• полотно;
• валы;
• петли;
• подвесы;
• балансировочные пружины;
• прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

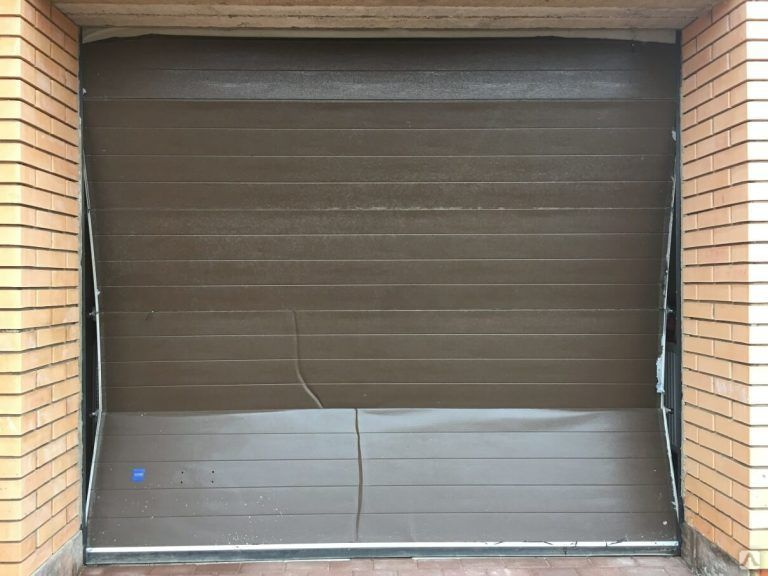

Ремонт секционных ворот

При точном соблюдении рекомендация по сборке и инструкций производителя ремонт гаражных секционных ворот в скором времени не понадобится. Связано это с тем, что на практике, если следовать рекомендациям по выбору надежного производителя, заводские изделия служат без ремонта весь срок, указанный в описании продукции. Однако в процессе эксплуатации конструкции, повреждения ворот часто связаны не с выходом со строя «запчастей» и механизмов, а с фактором случайности: неаккуратный въезд автотранспорта, «мелочный» ремонт. ТОП популярных причин ремонта:

• механические повреждения секций;
• износ роликов, уравновешивающих пружин;
• поломка привода, подвижных частей механизмов.

Серьезные поломки – выход со строя электропривода, обрыв троса, затрудненный ход полотна, лишний скрип конструкции – рекомендуется доверить специалистам. Хотя возможен ремонт подъемно секционных ворот своими руками, если сборка комплекта или изготовление маневренных дверей выполнялись самостоятельно. «Мелкий» ремонт фурнитуры не связан с какими-либо сложностями и его предлагают выполнить своими руками даже сервисные центры.

Главное при монтаже ворот – предусмотреть вероятность выхода со строя или случайного повреждения элементов конструкции и закрепить на внутренней стороне полотна информационную наклейку. В таком случае поиск запчастей не займет много времени – достаточно сообщить продавцу-консультанту каталожный номер и модель ворот. Опытные автолюбители рекомендуют не пренебрегать проверенным способом предотвращения серьезных поломок – регулярно «поправлять» конструкцию и проводить профилактические мероприятия. Правильный подход к эксплуатации ворот – залог длительного срока службы конструкции без дополнительных издержек на ремонт.

Гаражные ворота своими руками ? инструкция для всех

В свое время секционные ворота совершили революцию на рынке защитных устройств для гаражей и зон въезда на промышленные и частные территории. В частности, благодаря им, автомобильный гараж перестал быть только лишь «коробкой» для хранения транспортного средства. Он превратился в современное помещение с улучшенными теплосберегающими характеристиками, к которому можно вплотную подъехать на авто, не опасаясь, что створки гаражных ворот не позволят это сделать.

Многие автовладельцы в целых экономии принимают решение о сборке и установке гаражных ворот своими руками. Данный способ подходит тем, кто готов не отступать от правил успешной сборки, а именно:

• использовать исключительно заводские детали и расходные материалы;
• пользоваться оригинальными чертежами;
• выполнить корректные расчеты и измерения;
• осуществлять предельно точный монтаж, сверяясь с инструкцией на каждом этапе сборки.

Отличительные особенности секционных ворот

В ряде европейских стран они являются, пожалуй, наиболее популярным типом воротных конструкций. С технической точки зрения, секционные гаражные ворота представляют собой набор связанных между собой секцией, передвигающихся по направляющим шинам. В зависимости от команды, посланной с пульта ДУ, полотно ворот поднимается под перекрытие гаража или, наоборот, опускается, закрывая собой въезд.

Масса удобств — таких как экономия пространства, возможность встроить калитку для пешего прохода, закрывать ворота на надежный ригельный замок снаружи или удобную защелку изнутри – сделали гаражные секционные ворота популярными у собственников.

В перечне достоинств фигурируют также бесшумная работа и хорошая теплоизоляция. Бесшумность работы механизма достигается применением в изготовлении рамы и полотна ворот оцинкованной стали со специальным полимерным покрытием, поглощающим шумы. Высокие теплоизоляционные характеристики обусловлены свойствами и структурой сэндвич-панелей и плотным прилеганием деталей друг к другу за счет уплотнителей.

Материалы

Надежность ворот, собранных и установленных своими руками, а также их безопасность, во многом зависят от выбора материалов. Это довольно сложная конструкция, и допущенные ошибки могут свести на нет все усилия. Также, неправильный подбор комплектующих может привести к необоснованному удорожанию ворот – стоимость их выйдет дороже готовых.

Несколько важных правил:

• Приобретать детали для сборки ворот своими руками следует у производителей и дилеров, а не на рынках.
• Нельзя использовать материалы и механизмы б/у, которые уже выработали свой ресурс и не могут гарантировать надежность и долговечность.
• Наиболее правильным решением станет приобретение базового комплекта секционных гаражных ворот. После покупки заводского комплекта останется лишь собрать их, воспользовавшись детальной схемой сборки, существенно облегчающей работу.

Соблюдение этих правил поможет избежать повреждения ворот в процессе эксплуатации, убережет автомобиль от ущерба, а людей – от травм.

Базовый комплект для сборки секционных ворот – экономия 15-25%

Есть спрос – будет и предложение. Учитывая интерес о стороны потребителей, производители секционных гаражных ворот предлагают к продаже базовые комплекты, включающие практически все необходимое для самостоятельной сборки. При этом суммарные расходы покупателя при сборке и установке ворот своими руками снижаются на четверть по сравнению с установкой их на заказ.

Такой «конструктор» позволяет обзавестись надежными и долговечными гаражными воротами, нисколько не уступающими по своим эксплуатационным характеристикам фирменным изделиям. Главное при этом – не отступать от схемы сборки, уделить самое пристальное внимание точности расчетов, подготовке проемов, последовательности монтажа, подбору и установке автоматики.

Подготовка к монтажу

Перед монтажом следует убедиться, что для установки ворот в проеме имеется достаточно свободного пространства: по бокам – примерно 45 см, до потолка – 30 см. При необходимости (например, если стены гаража выполнены из блоков), проем следует укрепить металлическим каркасом.

Еще несколько важных требований к проему:

• точная геометрия – проем должен быть строго прямоугольной формы;
• боковые стены проема должны составлять одну плоскость с притолокой;
• на поверхности плоскостей обрамления не должно быть трещин и наплывов штукатурного раствора; они должны быть гладкими и ровными;
• рабочие поверхности не должны иметь существенных отклонений по горизонтали и вертикали (плюс/минус 1,5-5,0 мм на метр поверхности).

С уровнем чистового пола нужно определиться заранее. Монтаж секционных ворот можно осуществлять и тогда, когда пол уже имеет свою окончательную высоту, и тогда, когда планируется закончить его после установки конструкции.

В зависимости от вида ворот и привода, к проемам могут предъявляться и дополнительные требования. Если вы в чем-то не уверены, лучше посоветоваться со специалистом компании, в которой будете приобретать базовый комплект.

Особенности закрепления несущих элементов ворот

Существует два варианта крепления несущих элементов: непосредственно к проему и к специально сооруженной конструкции из металлического фасонного профиля.

Первый способ практикуется в случаях, когда стены гаража выполнены и натурального камня, цельного (не пустотелого) кирпича или бетона.

Второй способ используется в случаях стен, возведенных из пустотного силикатного или керамического кирпича, газосиликатных блоков, ячеистых блоков, газо- и пенобетона. В качестве материала для изготовления обрамляющей проем конструкции используется металлический уголок №75, толщиной 3 мм. После укрепления проема следует отметить места, где будет осуществляться крепление профилей, фиксирующих перемещение панелей ворот.

Для достижения наилучшего результата следует очень точно сделать все замеры, выровнять стойки и профили, чтобы впоследствии ворота не перекосились.

Последовательность монтажа

Сборка ворот ведется по инструкции, содержащей все необходимые схемы и информацию о последовательности действий. Вам понадобятся следующие инструменты:

• перфоратор – желательно с победитовыми сверлами;
• электродрель или шуруповерт;
• строительный уровень, измерительный инструмент (рулетка).

Далее нужно перенести на воротный проем схему монтажа. Разметить точки крепления основных несущих узлов – направляющих, которые будут определять перемещение полотна ворот в горизонтальном и вертикальном направлениях.

Монтаж несущих элементов должен осуществляться строго в порядке, предусмотренном инструкцией по сборке. Все указанные в руководстве размеры должны быть соблюдены максимально точно. Монтаж секционного механизма подразумевает максимально плотное соединение всех деталей, исключающее наличие зазоров. Во избежание заклинивания полотна следует максимально точно выставить вертикальную направляющую проема.

После того, как несущие элементы будут закреплены, можно приступать к сборке полотна гаражных ворот.

Монтаж

Последовательность сборки конструкции ворот выглядит следующим образом:

• Подготовка и сборка панелей.
• Установка стоек с вертикальными направляющими. Фиксация рамки несущего каркаса в воротном проеме.
• Сборка горизонтальных направляющих. Установка их по месту, согласно схеме. Установка концевых опорных стоек. Проверка горизонтальности расположения направляющих при помощи уровня.
• Установка горизонтальной планки с предварительным креплением концов направляющих к перекрытию (потолку гаража).
• Уравновешивание ворот путем сборки и установки соответствующего механизма.
• Крепление троса к угловым кронштейнам и барабанам.
• Наладка работы механизма уравновешивания с целью обеспечения легкого их открытия.
• Установка элементов управления: ручек, задвижек, амортизаторов движения и каната ручного управления.
• Установка защиты от обрыва троса.

Для того, чтобы конструкция эстетично выглядела, бесшумно действовала и сохраняла тепло внутри гаража, необходимо использовать уплотнители для ворот: резиновые – в местах соприкосновения с полом; из полимерного каучука – в верхней части и по бокам. Таким образом, можно получить достаточно герметичный проем.

Как подобрать привод

Выбор привода осуществляется в зависимости от интенсивности эксплуатации гаражных ворот, площади проема, предпочтений продукции того или иного производителя.

Одним из основных критериев выбора является интенсивность использования. Если ворота планируется открывать и закрывать только по утрам и вечерам, можно без всякого риска установить привод бытового назначения. Если ворота используются десятки раз в течение суток – оптимальным вариантом становится автоматика промышленного типа.

Кроме того, автоматика различается по видам гаражных ворот.

• Потолочный привод применяется в случаях стандартного, наклонного и пониженного видов монтажа. Во всех этих случаях имеет значение такой параметр, как высота полотна ворот.
• Навальный привод может быть использован при боковых расстояниях от проема до стены, не превышающих 25 см. Для данного типа автоматики имеет значение как размер полотна, так и его вес.

Реечный привод выбирается, исходя из площади полотна, но с учетом его высоты. В ряде случаев может потребоваться удлинитель рейки, однако специалисты рекомендуют не экономить и изначально приобретать более мощный привод с рейкой достаточной длины.

Что касается выбора производителя – на рынке имеется достаточно большой выбор приводов для гаражных ворот, и наибольшей популярностью пользуется автоматика Doorhan, Alutech, Nice, Faac, Hormann и ряда других.

Все вышеперечисленные производители комплектуют автоматику для гаражных ворот пультами дистанционного управления, позволяющими открывать и закрывать ворота из помещения, с улицы, из автомобиля.

Установка электропривода

Отличительной особенностью автоматического привода для гаражных ворот является легкость установки и беспрецедентное удобство в эксплуатации. Правильно подобранная автоматика – гарантия высокой надежности ворот и комфорта их владельца. Кроме того, электрический привод является дополнительной степенью безопасности, т.к. при закрытых воротах исполняет роль запорного устройства.

Другой особенностью электроприводов является то, что с их помощью можно автоматизировать не только новые, но и существующие гаражные ворота. Это обеспечит не только удобство, но и защиту гаража извне. Несмотря на то, что данные устройства работают на электричестве, их устройство предусматривает также и режим ручного управления, который включается в моменты перебоев в централизованной подаче электроэнергии.

Автоматика различных производителей характеризуется рядом индивидуальных особенностей установки и настройки электроприводов. Подробнее узнать об этом можно у официальных дилеров, продавцов приводов, а также на сайтах производителей, где обычно можно найти все нюансы инсталляции.

Более того, продавцы автоматики обязаны предоставить покупателям «Руководство по монтажу и эксплуатации», составленное для конкретной модели привода. Данный документ содержит массу ценной информации, от основных правил техники безопасности при проведении электромонтажных работ до последовательности монтажа и настроек функций привода, таких как:

• определение и запоминание конечных положений;
• определение препятствий;
• программирование радиопередатчика;
• активация фотоэлементов;
• установка периода автоматического закрывания;
• подключение внешней кнопки управления, сигнальной лампы, датчика калитки и т. п.

В отдельных случаях, в работе гаражных секционных ворот, установленных своими руками, обнаруживаются различные недостатки. В 99% случаев они бывают вызваны погрешностями в измерениях и нарушениями регламентов производителя. Для того, чтобы избежать подобных неприятностей, следует соблюдать точность измерений, последовательность монтажа и четко следовать инструкции.

Секционные ворота своими руками — установка секционных ворот

Секционные гаражные ворота могут быть вмонтированы даже в небольшие проемы, они оснащены системой уравновешивания, укомплектованы пружинным механизмом растяжения. Ворота при правильном подходе легко и быстро монтируются, их можно установить в течение нескольких часов.

Материалы, используемые для изготовления

Сэндвич панели для секционных ворот

Секционные ворота на сегодняшнем рынке достаточно востребованы, они имеют современную конструкцию, обладают безопасностью и надежностью, комплектуются бесшумным механизмом.

Полотно ворот изготовлено из сэндвич панелей, имеющих высокие теплоизоляционные характеристики, и алюминиевых профилей, поверхность которых устойчива к любым атмосферным воздействиям, так как используются профили, прошедшие специальную обработку. Используется хроматирование и полимерная порошковая окраска, после которой сэндвич панели покрываются специальной защитной пленкой. Все ламели полотна соединяются между собой с помощью стальных профилей.

Благодаря способу соединения ворота двигаются совершенно бесшумно. Для изготовления самого полотна секционных ворот и рамы коробки применяется горячая листовая оцинкованная сталь, покрытая очень качественной полимерной грунтовкой.

Сэндвич панели обеспечивают высокую теплоизоляцию и надежно защищают от холода. Такие панели имеют тепловое сопротивление, равное кладке в полтора кирпича. Сэндвич панели вплотную прилегают к проему за счет уплотнителей.

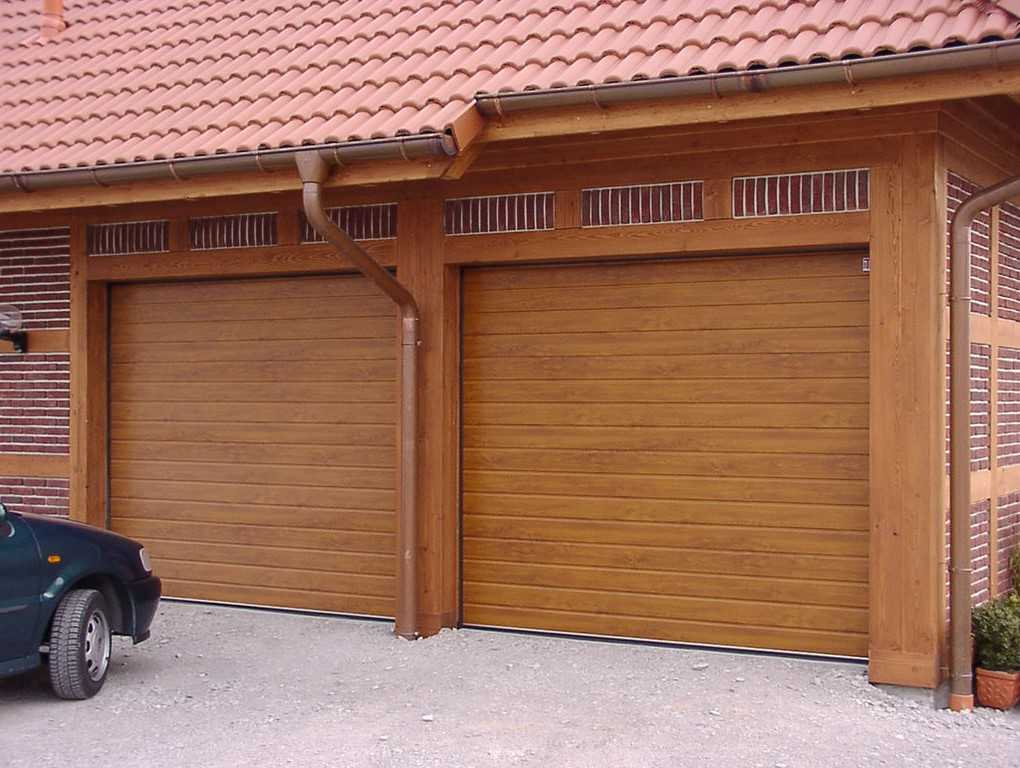

Секционные ворота

Схема секционных ворот

Многие автовладельцы во избежание лишних затрат включаются в творческий процесс, решаясь установить секционные гаражные ворота своими руками, рассчитывая только на собственные знания и умения. Действительно, избежать многих сложностей можно, если учитывать все детали и нюансы.

В качестве материала для ворот не рекомендуется использование бывших в употреблении механизмов, так как срок их работоспособности может оказаться недолгим, и незадачливый автовладелец рискует однажды оказаться у входа в гараж, не имея возможности войти.

Основные рекомендации по сборке:

• использовать только заводские расходные материалы;
• работать только по оригинальным чертежам;
• иметь предварительный правильный расчет всей конструкции;
• предельно точно размещать все прилагаемые детали.

Секционные ворота монтируются на внутренней стороне проема гаража и при открытии поднимаются вверх под самый потолок помещения, благодаря направляющим, которые крепятся непосредственно к стенам или потолку. Такие ворота можно открывать как при помощи автоматики, так и вручную, в зависимости от выбора комплектации. Полотно ворот надежно запирается, что препятствует проникновению в гараж посторонних лиц.

Правила монтажа

Требования к конструкции секционных ворот

1. Перед установкой секционных гаражных ворот желательно проверить, достаточно ли для этого имеющегося свободного пространства: расстояние по боковым сторонам должно быть около 45 см, а до уровня потолка –30 см.
2. Большое значение имеет подготовка проема к последующему монтажу. Проем обязательно укрепляется металлическим каркасом.
3. Для установки секционных ворот вам пригодятся следующие инструменты:
   1. перфоратор с победитовыми сверлами;
   2. электрическая дрель, либо шуруповерт;
   3. рулетка, уровень;
   4. крепежные материалы, если, конечно, они не входят в комплект.

После того как подготовлены все необходимые инструменты, нужно взять имеющуюся схему ворот и перенести ее на проем. Затем отметить места крепления вертикальных и горизонтальных профилей. Далее необходимо очень четко выставить вертикаль проема и надежно зафиксировать все детали. Даже маленький перекос не допускается. В имеющейся инструкции обязательно должно быть указание всех размеров, которых следует строго придерживаться. Для регулировки ворот можно использовать только подкладки из металла.

Согласно инструкции, сначала необходимо прикрепить все несущие детали, после чего можно собирать полотно. При помощи регулировки кронштейнов необходимо добиться его плотного прилегания к верхней створке.

Уплотнители для ворот изготавливаются из полимерного каучука и морозоустойчивой резины. Резина используется для той части, которая непосредственно соприкасается с полом гаража, а материал из каучука фиксируется вверху и по бокам гаражных ворот, что способствует высокой герметизации проема.

Аксессуары

Устройство секционных ворот

После монтажа каркаса и полотна ворот проводят закрепление дополнительных аксессуаров: замков, ручек, засовов и прочих механизмов, которые предназначенные для управления. После этого монтируются уравновешивающие пружины. Их надо установить так, чтобы подъемные тросы находились в полностью подтянутом состоянии.

Процесс монтажа секционных ворот завершается креплением и подсоединением электропривода, имеющегося в комплекте, а затем — ограничителя. С одним или двумя помощниками секционные ворота вполне можно установить за несколько часов. После монтажа рекомендуется несколько раз проверить работу установленных ворот.

Установка секционных ворот своими руками

Содержание

• Конструкция и принцип работы секционных ворот для гаража
• Преимущества и недостатки
• Установка секционных ворот для гаража своими руками
• Поэтапный порядок работ
• Порядок подготовительных работ
• Основные правила установки секционных ворот
• Порядок установки

Одним из самых универсальных и теплых вариантов гаражных конструкций считаются секционные ворота в Минске.

Конструкция и принцип работы секционных ворот для гаража

Конструкция представляет собой систему металлических продольных блоков, заполненных пенополистиролом или полиуретановой пеной, что делает их достаточно легкими. Фактически каждая ламель представляет собой сэндвич панель из внешнего слоя алюминия или оцинкованной стали и внутреннего полимерного. При открывании панели легко складываются в виде гармошки и закрепляются под потолком. Соединение секций происходит с помощью шарниров, а их движение по направляющим осуществляется с помощью системы роликов на боковых торцах. Работу всей конструкции обеспечивает механический или электрический привод, который при поломке легко ремонтируется. Предпочтительнее электрический привод, так как в этом случае возможна автоматизация конструкции. Даже, если с приводом или с пультом что-то случилось, гаражные ворота секционного типа легко открываются вручную. Стандартное число секций составляет 6-7. Благодаря устанавливаемым датчикам безопасности, ворота способны блокироваться при столкновении с препятствием, что делает их эксплуатацию абсолютно безопасной. Купить секционные ворота высокого качества вы можете в нашем интернет-магазине.

Преимущества и недостатки

Конструкции секционного типа обладают рядом преимуществ:

• возможность автоматизированного управления процессом открывания и закрывания;
• экономия пространства перед проемом в процессе открывания;
• отличные теплоизолирующие, гидро- и звукоизоляционные свойства;
• эстетичный внешний вид и богатая цветовая гамма;
• универсальность – возможность применения на проем разной высоты и ширины, что обеспечивается услугой заказа по индивидуальным меркам;
• износостойкость и долговременность эксплуатации;
• простота технического обслуживания – периодическая смазка движущихся частей подъемного механизма;
• легкость и доступность ремонта – при повреждении нет необходимости менять всю конструкцию. Достаточно заменить только неисправную деталь.

Недостатками можно считать:

• необходимость профессионального монтирования и заводской сборки;
• легкость взлома шарнирных петельных соединений, поэтому установить гаражные секционные ворота лучше на охраняемой территории.

Установка секционных ворот для гаража своими руками

Хотя монтирование требует спецоборудования, а панельные элементы предусматривают только заводское производство, установку можно осуществить самим. Лучше всего производить монтирование нового комплекта ворот в гараж от одного производителя. В его состав входят:

• горизонтальные сэндвич ламели;
• направляющие;
• торсионное устройство для возврата в исходное закрытое положение;
• механизмы открытия.

Монтажные работы следует выполнять с использованием средств индивидуальной защиты и соответствующих инструментов (перфоратора, электродрели, заклепочного пистолета, отверток, молотка, рулетки, уровнемера и др.).

Поэтапный порядок работ

Монтажные работы проводятся поэтапно:

• оштукатуривание места установки каркаса;
• нанесение на него разметки под направляющие и профили;
• установление короба, состоящего из направляющих с вмонтированными креплениями для пружин и соединенных нащельником для предохранения от влаги и пыли;
• установление распорной планки для фиксации направляющих;
• фиксация направляющих к потолку с помощью подвесов;
• монтирование ламелей в короб и их прикручивание к роликам направляющей – начинают с нижней с обязательным надеванием резинового уплотнителя для усиления теплоизоляции;
• после монтирования конструкцию поднимают на высоту до полутора метров и заводят в горизонтальную часть потолочных направляющих;
• установка торсионного механизма.

Порядок подготовительных работ:

• выравнивание поверхностей пола, пристенков и притолоки;
• установление максимальных размеров из трех замеров высоты и ширины проема;
• вычисление длины секционного полотна и числа ламелей с запасом по высоте в 500 мм для механических и 1000 мм для механизмов с электроприводом.

Основные правила установки секционных ворот:

• для гаражей с отоплением толщина ламелей должна быть 35-45 мм, а для не отапливаемых – около 20 мм;
• металлический слой должна быть толщиной 1,5-2 мм;
• обязательно наличие уплотнителей на краях ламелей;
• стандартный зазор между ламелями около 4 мм;
• к нижней ламели для предотвращения ее примерзания крепится специальный эластик;
• высота проема стандартных секционных конструкций не превышает 6 м, ширина – 7 м, а ширина одной ламели – 70 см.

Порядок установки:

• Подробное ознакомление с инструкцией производителя по монтажу секционной конструкции и электрического привода.
• Проведение подготовительных работ и разметки.
• Собственно, монтажные работы.
• Проверка работы – отсутствие просветов при опущенном полотне и не видимость уплотнителей снаружи.

Последней осуществляется проверка балансировки – при поднятии ворот на 1,5 метра балансировочные пружины должны оставаться на месте.

Заинтересовались? Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Начало активности (дата):

08.01.2018 16:59:03

Начало активности (время):

08.01.2018 16:59:03

Окончание активности (дата):

Окончание активности (время):

Дата создания:

08. 01.2018 17:03:09

Дата изменения:

26.12.2019 12:25:08

Возврат к списку

как сделать для гаража, виды и размеры с видео

При постройке гаража одним из основных вопросов является то, какие ворота ставить. Это решение зависит исключительно от личных предпочтений каждого владельца. Найти и купить секционные ворота можно в специализированном месте, но это затратная затея. Тем не менее, альтернатива – секционные ворота, которые можно смастерить своими руками. Как это осуществить грамотно, вы узнаете далее.

Содержание

• 1 Преимущество обычных секционных ворот
• 2 Выбор материала
• 3 Проектирование и расчет стройматериала
• 4 Изготовление ворот своими руками
• 5 Выбор и установка автоматики на секционные ворота
• 6 Врезка калитки

Преимущество обычных секционных ворот

Гаражные секционные ворота выделяются рядом преимуществ:

• устанавливаются в проеме практически любого размера;
• гарантируют тепло- и шумоизоляцию в помещении;
• считаются безопасными и простыми в использовании;
• отличаются современным внешним видом;
• прослужат до 20 лет без ремонта при правильном уходе и эксплуатации;
• разрешают сэкономить пространство с обеих сторон гаража;
• управляются дистанционно;
• открываются и закрываются без лишних усилий со стороны владельца;
• гарантируют защиту от взлома и проникновения в гараж.

Выбор материала

Необходимо приобрести элементы ворот в гараж согласно спецификации. Для секций часто выбирают металлические или сэндвич панели, реже – рейки из дерева.

В связи с тем, что панели скрепляются специальными элементами, отличающимися гибкостью, наиболее легким вариантом является приобретение готового полотна из секций подходящего размера.

Снизу секционное полотно должно закрываться профилем. По бокам он закрыт накладками, которые придают жесткость и защищают торец ворот от влияния внешнего мира. В виде направляющего профиля применяют швеллеры из металла, а в виде угловых вертикальных профилей берут уголки.

Кронштейны также изготовляются из металлопрофиля. Чтобы сделать подъемный механизм, необходимо приобрести следующие детали: вал, трос, пружину и пружинные наконечники, барабан, подвес, соединительную муфту.

Проектирование и расчет стройматериала

Чтобы смастерить секционное полотно, нужны сэндвич-панели, которые состоят из листов оцинкованного металла, утепленных между собой. В качестве материала для утепления можно взять разные утеплители. Так, на эту роль отлично подойдут пена или полиэстер. Если говорить о самих панелях, они производятся исключительно в промышленных условиях.

К слову, на предприятиях также наносится и само декоративное покрытие. Поэтому, если вы приняли решение самостоятельно сделать секционные ворота, вам необходимо особое внимание уделить проектированию и расчету строительных материалов.

Так, например, стоит точно знать габариты транспорта, чтобы, согласно им, заказать ворота подходящего размера.

Изготовление ворот своими руками

Тем, кто принял решение делать секционные ворота своими силами, стоит учесть ряд важных факторов, а именно:

1. Определенные сложные детали, нужные для процесса сборки, нельзя сделать без специального соответствующего оборудования. Если говорить о самодельных воротах, у них есть ряд недостатков: они отличаются большим весом, холодные, а также с высокой вероятностью будут пропускать холод в помещение.
2. Утеплять полотно конструкции можно исключительно изготовленными для этого уплотнителями. Так, не утепленное полотно в итоге окажется куда дороже, чем то, которое заказано у специалистов.
3. Многие владельцы, «мастера на все руки», в качестве утеплителя предпочитают использовать пенопластирол и минерально-ватное волокно, однако это незначительно влияет на потерю тепла по причине сквозняков.
4. На материалы, транспортные расходы, покраску, а также работу токаря, который изготовит направляющие балки, вал, полотно и пружины, придется потратить значительную сумму денежных средств. В итоге человек выкинет гораздо больше денег, чем если бы он заказал уже сделанный комплект, готовый к установке. К слову, при соблюдении последовательности действий, установка конструкции легко осуществляется самостоятельно.

Далее предлагаем ознакомиться с пошаговым алгоритмом изготовления секционных ворот.

1. Прежде всего, нужно удалить или должным образом закрепить все покрытия, которые являются непрочными. Далее проверяют, насколько ровный пол (погрешность составляет 1 миллиметр). Если все в норме, можно подготавливать панели к установке. Помните, ворота дорогостоящие, поэтому с полотном необходимо обращаться максимально деликатно, чтобы избежать повреждений.
2. Нужно нанести отметку, где планируется крепить направляющие. Сначала закрепляются фиксирующие профили по вертикали с помощью монтажных саморезов. Потом крепятся направляющие по горизонтали. Следите за тем, чтобы «рельсы» находились под прямым углом друг к другу, так как в противном случае полотно не будет подниматься.
3. Если не приобреталось готовое изделие, следующий этап – сборка панелей. Тут важно провести грамотные замеры, чтобы не было перекоса.
4. На этом этапе закрепляют элементы управления, а также ставят подъемный механизм. Перед работой стоит тщательно изучить инструкцию фирмы-производителя. В целом, эта процедура, при точном следовании правилам, не доставит труда.
5. В самом конце, когда панели уже установлены, происходит фиксация дополнительных элементов (сюда относятся петли, замки и ручки). Помните, что замок тут играет большую роль, так как именно благодаря ему будет обеспечиваться защитная функция ворот, поэтому экономить на нем не стоит.
6. Завершающий этап – установка пружин, отвечающих за открытие и закрытие ворот. Тут нужно зафиксировать ограничители движения полотна.

При грамотном подходе и соблюдении правил установки на работу потребуется не более одного дня.

Выбор и установка автоматики на секционные ворота

После того, как были установлены распашные ворота, многие задумываются над установкой автоматики. Некоторые владельцы предпочитают сделать это самостоятельно. Следует подумать сразу над парой вариантов, которые собираются из разнообразных деталей, благодаря которым можно обеспечить автоматическое открывание и закрывание секционных ворот.

Естественно, соревноваться со специализированными производителями в области автоматизации не стоит. Для тех, у кого есть финансы, оптимальный вариант – приобрести качественный комплект от европейской компании.

Если вы хотите сделать это самостоятельно, есть несколько популярных вариантов автоматических приводов на основе рулевых реек, актуаторов или автомобильных домкратов.

Врезка калитки

Секционные ворота по структуре нельзя назвать простыми. Тем не менее, некоторые производители позаботились и предусмотрели в конструкциях возможность размещения калитки для входа. Но даже тут у разных производителей секционных ворот имеются собственные ограничения, которые касаются обустройства подобного входа.

Если разбираться в деталях, калитка чаще используется пешеходами и велосипедистами. Как правило, ширина входа составляет 1,2 метра, высота же – свыше 2,5 метра.

Калитки не имеют разновидностей, то есть существуют только распашные. Исключение составляют те случаи, когда их вырезают непосредственно в полотне ворот. При этом, какие это ворота – распашные или раздвижные, роли не играет.

Гаражные секционные ворота Hormann Руководство по сборке



Гаражные секционные ворота Hormann могут быть установлены за или между структурным проемом вашего гаража.

Устанавливаете ли вы ворота Hormann позади или между ними, зависит от нескольких различных критериев и ограничений внутренней конструкции вашего гаража, которые могут быть решающим фактором.

Загрузите форму опроса секционных ворот  (69kb)

Ширина

В идеале все гаражные секционные ворота предназначены для установки позади структурного проема, а размер заказа производителя такой же, как размер структурного проема (в отличие от ворот вверх и вниз). то есть для двери размером 14 x 7 футов в идеале требуется отверстие в кирпичной кладке размером 14 x 7 футов.

Независимо от заказанной ширины секционных ворот имеются две вертикальные стальные ножки с вертикальными направляющими для роликов ворот, в которых работают ролики, таких ножек 9Общая ширина составляет 0 мм, поэтому размер заказа двери всегда имеет общую ширину 180 мм (два x 90 мм), которую можно добавить и включить в расчеты внутренних размеров. Эти ножки также используются для крепления двери к окружающей конструкции, поскольку они сформированы в виде L-образного стального каркаса. Их можно установить сзади или между ними (используя дополнительный монтажный комплект).

Поскольку гаражные секционные ворота вообще не проходят через проем, можно установить ворота большего размера, чем проем для дневного света, что означает, что вам редко нужны специально изготовленные ворота, если только вы не хотите максимально увеличить ширину. Например, если ваш проем в кирпичной кладке 2390 мм в ширину (около 7 футов 10 дюймов) и ваши внутренние кирпичные опоры достаточно широки, вы можете установить секционные ворота шириной 2438 мм (8 футов 0 дюймов), и дверная панель будет просто перекрываться на 24 мм с каждой стороны, но это не повлияет на работу. . Конечно, вы должны учитывать, что в дверях с панельным дизайном вы не потеряете край панели за кирпичной кладкой, так как это не будет выглядеть особенно хорошо.

Вы также можете сделать обратное и, используя тот же пример ширины, что и выше (2390 мм), вы можете установить дверь шириной 2286 мм (7 футов 6 дюймов), а рама боковых ножек будет просто открыта на 52 мм с каждой стороны. Боковая рама на самом деле имеет ширину 82,5 мм, поэтому, если дверь меньше 2 x 82,5 мм (165 мм), вы вполне можете установить ее между ними, если есть достаточно места над головой. Если вы устанавливаете промежуточную дверь с дверью менее 165 мм от структурного проема, вам рекомендуется приобрести один из между монтажными комплектами для необходимых дополнительных кронштейнов. Имейте в виду, что боковые ножки рамы секционных ворот имеют только белый или темно-коричневый цвет, поэтому, если вы заказали специальный цвет или покрытие Decograin, у вас не будет подходящих ножек рамы, если они открыты. Соответствующие защитные профили стальной рамы доступны за дополнительную плату и просто устанавливаются поверх существующих ножек. Они изготовлены из той же стали с текстурой дерева, Decograin или Silkgrain, чтобы соответствовать выбранной дверной панели.

Высота

Высота гаражных секционных ворот , как и многих других гаражных ворот, редко соответствует высоте перемычки гаража, и наиболее часто встречается высота перемычки 2250 мм (около 7 футов 4 1/2). 2″). При такой высоте вы можете установить стандартные секционные ворота высотой 2125 мм (7 футов 0 дюймов), а стальная верхняя панель, входящая в стандартную комплектацию, займет 90 мм зазора, оставив только 35 мм необходимого заполнения, которое может быть выполнено из ПВХ, дерева, стали и т. д. и в любом случае это только косметический эффект (при необходимости компания Hormann предлагает заполняющую панель по специальному заказу для всех соответствующих поверхностей панели). Стандартная стальная панель всегда имеет тот же цвет/отделку Decograin, что и панель двери.

Требуемая внутренняя высота будет варьироваться в зависимости от ширины секционных ворот Hormann до 4000 мм (13 футов 0 дюймов) для широкого использования с боковым креплением с натяжением пружины (Z-направляющая) и требуется только 100 мм высоты внутренней высоты (115 мм для удаленных двери управления) выше заказанной высоты двери и более 4000 мм, дверь поставляется с торсионной пружиной (N-направляющая), расположенной над верхней дверной панелью и требующей высоты перемычки 210 мм. Пружина кручения расположена на заднем конце горизонтальных направляющих, для этого варианта требуется только 100 мм высоты над головой, но вы потеряете некоторую высоту проезда, когда дверь открыта.0003

На видео ниже показана процедура установки двери ЗА структурным проемом, а для промежуточной установки процедура такая же, но с включением комплекта промежуточной фурнитуры и некоторым вниманием к тому, как вы будете обрезать и маскировать. стороны. Ножки рамы ВСЕГДА имеют предварительно просверленные отверстия, так что самое меньшее, что вы можете сделать, это заказать «профили крышки рамы», которые можно закрепить на ножках и сохранить тот же цвет, что и дверная панель.

Доставка

Секционные ворота Hormann будут доставлены вам в двух основных частях: дверные панели и пружинная система в ящике и направляющие, крепления, кронштейны и т. д. в картонной коробке.

Особые размеры

Гаражные ворота Интернет-магазин Hormann предлагает очень широкий ассортимент секционных гаражных ворот метрических размеров с более длительной поставкой, но которые имеют много промежуточных высот и, опять же, используя пример высоты перемычки 2250 мм, Hormann предлагает ворота высотой ровно 2250 мм. Эта дверь обойдется вам немного дороже, чем дверь стандартного британского размера высотой 2125 мм, но, конечно, даст вам полную высоту проема (при использовании с электрическим приводом) и не потребует заполнения. Внутренние секционные ворота метрических размеров предлагаются высотой до 3000 мм, а более высоких размеров компания Hormann предлагает диапазон секционных ворот «Combi» высотой до 6000 мм, в котором используется коммерческий дверной механизм в сочетании с дверными панелями для бытовых дверей. Эти двери также доступны шириной до 7500 мм. Цены и спецификации постоянно меняются, и мы просим вас связаться с нами для уточнения цен и деталей.

Скачать инструкцию по установке секционных ворот с направляющей N (передние пружины кручения) (4.1Mb)

Скачать инструкцию по установке секционных ворот с направляющей Z (с боковыми пружинами растяжения) (3.24Mb)



05 Установка за структурным проемом

Преимущества
1/ Максимально увеличивает проход через доступную ширину и высоту гаражного проема.

2/ Легче установить без промежуточного установочного комплекта и обшивки для ножек и, возможно, верхней части рамы.

3/ Более безопасный, так как любые точки атаки и рычага расположены за структурным отверстием и не видны.

4/ Обеспечивает максимально возможную изоляцию установки, поскольку боковая и головная рама изготовлены только из стали с одинарной обшивкой.

5/ Удерживает все гусеницы и пружины в стороне, поскольку они располагаются ближе к боковым стенам и потолку гаража.

6/ Позволяет устанавливать за арочными проемами гаража



Недостатки
1/ Гараж может быть немного короче для автомобиля, если вы заменяете дверь гаража, установленную между проемом.

2/ Может обнажаться грубая кирпичная, каменная или блочная кладка, ранее закрытая деревянным каркасом.



3/ Может показаться странным, если возврат кирпичной кладки очень глубокий. Также остерегайтесь гаражей-близнецов, в которых центральная опора не имеет такой же глубины, как угловые опоры!



Поскольку секционные ворота Hormann никогда не проходят через структурный проем, их можно устанавливать за арочными проемами. Сначала устанавливаются вертикальные и горизонтальные направляющие, а затем отдельные секционные панели.



Установка может выполняться одним человеком, но рекомендуется вдвоем, если только из соображений безопасности.



Установка между структурными проемами

Преимущества
1/ Возможна установка даже при отсутствии пирса с откосом, т.е. когда ваш гараж построен непосредственно со стороны стены вашего дома без пирса с другой стороны.

2/ Увеличивает общую длину гаража.

3/ Закрывает старый кирпич или каменную кладку при снятии старой рамы, хотя при необходимости вы также можете установить за существующими деревянными рамами.



Недостатки
1/ Немного сложнее в установке и потребует, чтобы открытые ножки рамы и, возможно, верхняя часть рамы были обшиты деревом или материалом из ПВХ, если он не установлен за деревянным подрамником. Ножки будут окрашены белой или темно-коричневой порошковой краской в ​​зависимости от выбранного цвета дверной панели, но головка рамы будет соответствовать заказанному цвету двери.

2/ Довольно часто уменьшается доступная ширина проезда, если ваши существующие гаражные ворота работают на существующем стальном или деревянном подрамнике толщиной 60 или 70 мм. Рекомендуется оставить 100 мм припуска с каждой стороны для установки коробки секционных ворот Hormann между ними.

3/ Не такая хорошая изоляция в закрытом состоянии, так как стальной каркас представляет собой только одинарную обшивку.

4/ Вам придется бороться с тем фактом, что вы вполне можете установить под поддерживающим RSJ или перемычкой и потерять высоту, и вам придется исправить область заполнения над дверными панелями.

Бывают ситуации, когда секционные ворота устанавливаются между стойками, но за перемычкой, если перемычка не имеет той же глубины, что и возврат опоры. Это вполне приемлемый и нормальный метод установки и довольно часто обеспечивает лучшее из обоих миров.

На приведенной ниже схеме показаны номера, используемые для заказа ЛЮБЫХ гаражных секционных ворот Hormann, и показана стандартная система стальной рамы, которая всегда входит в комплект поставки.

Здесь показан дверной механизм с Z-образной направляющей, который входит в стандартную комплектацию ВСЕХ дверей одинарной ширины шириной до 4000 мм (13 футов).

Механизм гусеницы N и гусеницы L имеют разную внутреннюю высоту и длину гусениц. Щелкните здесь, чтобы скачать PDF для всех типов передач >

Похожие видео

Видео по монтажу секций Hormann

Видео по установке привода Hormann

Гаражные секционные ворота и ставни

ДВЕРИ ОТ НАИБОЛЕЕ НАДЕЖНЫХ ПРОИЗВОДИТЕЛЕЙ В ОТРАСЛИ

• Теплоизоляционные панели толщиной 40 мм обеспечивают лучшую изоляцию и безопасность, а нижняя, боковая, верхняя и межпанельная защита от атмосферных воздействий защищают от непогоды

• Различные варианты установки с боковой рамой без отверстий для крепления фуги

• Высокоуровневые пружины, скрытые в верхних лотках, обеспечивают бесшумную и плавную работу в течение длительного времени, а также повышенную безопасность вдали от пальцев

• Простота установки

• Бесшумная работа двери

• Комплексные гарантии

Теплоизолированные секционные ворота Teckentrup CarTeck

Теплоизолированные секционные ворота Hormann

Гаражные секционные ворота открываются вертикально вверх и подвешиваются под потолком. Предназначен для экономии места и полного использования пространства внутри и перед вашим гаражом.

Надежные и безопасные изолированные секционные ворота обеспечивают комфорт и удобство благодаря широкому выбору как современного, так и традиционного дизайна и цветов, которые дополнят любой стиль собственности. Также доступны индивидуальные цвета RAL.

Теплоизолированные секционные ворота CarTeck производятся в Германии, стандартные ворота производятся в Великобритании. Дверное полотно из сэндвич-панели толщиной 40 мм способно выдерживать самые суровые условия окружающей среды. Сертифицированное TUV качество обеспечивает высшие оценки безопасности и долговечности. Доступен в различных стилях и широкой гамме стандартных цветов, а также в индивидуальных цветах RAL. Секционные ворота CarTeck безопасны, практичны и конкурентоспособны по цене без компромиссов в отношении качества.

Ассортимент секционных ворот Hormann отличается качеством и тепловыми свойствами. Семейная компания Hormann имеет более чем 80-летний опыт производства гаражных ворот и приводов. Все гаражные секционные ворота и компоненты, произведенные в Германии, разработаны и изготовлены компанией Hormann, а также проверены и сертифицированы независимыми признанными институтами для обеспечения вашей безопасности.

Двухстенные панели Hormann Renomatic и LPU42 являются популярным выбором и особенно рекомендуются для встроенных гаражей и обеспечивают очень хорошую теплоизоляцию. LPU 67 Thermo предлагает современную конструкцию и превосходную изоляцию. Hormann предлагает калитку в составе секционных ворот, позволяющую легко добраться до всего, что есть в вашем гараже, не открывая ворота гаража. Соответствующие боковые двери также доступны для скоординированной отделки вашего дома.

Всю информацию о секционных гаражных воротах своими руками можно найти здесь. Из-за разнообразия ассортимента секционных ворот, предлагаемых Hormann и CarTeck, пожалуйста, позвоните в наш дружный отдел продаж, чтобы узнать цену на гаражные секционные ворота UK .

Часто задаваемые вопросы

Как мне подобрать новую дверь?

Щелкните здесь, чтобы ознакомиться с нашими руководствами по измерению и использовать форму самоопроса.

Могу ли я самостоятельно установить новые секционные ворота?

Секционные ворота может установить квалифицированный мастер, обладающий необходимыми инструментами и навыками рукоделия. Полные пошаговые инструкции по установке поставляются для каждого заказа.

Какова спецификация секционных ворот?

Ознакомьтесь с техническими характеристиками секционных ворот CarTeck здесь .

Ознакомьтесь с техническими характеристиками секционных ворот Hormann здесь.

Каковы требования к источнику питания?

Стандартная бытовая розетка на 13 ампер. Работа специалиста-электрика не требуется.

Как открыть дверь в случае сбоя питания?

Если у вас есть еще один въезд/выход к воротам гаража, в стандартную комплектацию секционных ворот входит внутренняя ручная разблокировка.

Если другого входа/выхода нет, то потребуется добавить внешний ручной разблокировщик.

Взимаете ли вы плату за доставку?

Доставка бесплатна для большей части Англии и Уэльса. Пожалуйста, свяжитесь с нами с вашим местоположением, чтобы проверить стоимость доставки.

Сколько времени занимает доставка?

Срок поставки дверей Hormann, изготовленных на заказ, составляет приблизительно 6-8 недель.

Срок поставки ворот Hormann со склада составляет примерно 2 недели.

Доставка дверей CarTeck примерно 6 недель.

Срок поставки складских дверей CarTeck составляет примерно 3 недели.

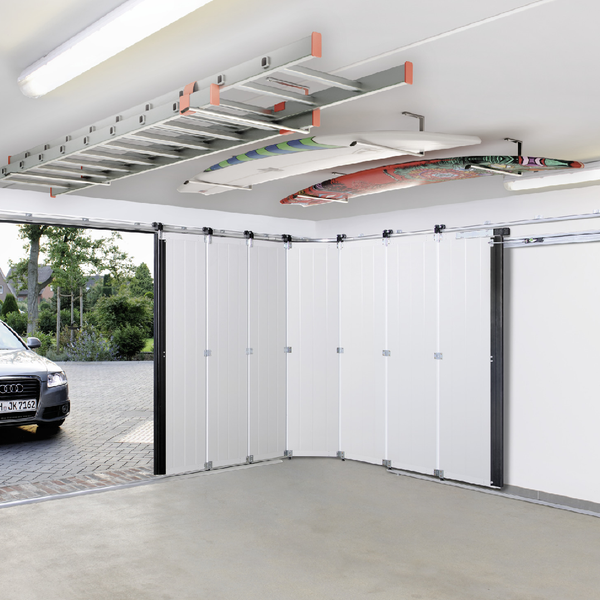

Доставка боковых дверей CarTeck занимает примерно 12 недель.

Каковы ваши требования к доставке?

Мы свяжемся с вами за 24 часа до запланированного дня доставки. Водителю потребуется помощь, чтобы разгрузить вашу дверь, это ваша обязанность.

Если водитель не может доставить дверь из-за того, что вы не приехали в запланированный день, то за повторную доставку может взиматься дополнительная плата.

Если вы организуете собственную установку через независимого установщика, мы рекомендуем планировать дату установки после получения двери, а не саму дату доставки.

Какая гарантия на установку?

Если мы установим секционные ворота для вас, гарантия на установку составит 12 месяцев с момента установки.

Как узнать стоимость профессиональной установки?

Вы можете либо позвонить нам, чтобы узнать стоимость установки, либо выбрать вариант профессиональной установки в системе котировок, и мы позвоним вам, чтобы подтвердить стоимость установки.

Установка гаражных ворот своими руками для Великобритании

Вы здесь: Главная :  Секционные ворота  :  Spotlight на секционном Двери
(Меню не видно? Разрешить элементы управления ActiveX!)

Секционные ворота стали популярным выбором для многих наших заказчик, что неудивительно, если учесть улучшенную безопасность, сквозняк проверка и дополнительная изоляция. Полный список плюсов и минусов можно можно найти на нашей странице типов дверей. Мы решили создать страницу с примерами цен, фотографии, сделанные во время установки и другая информация. Есть несколько производителей, которые продают качественные секционные двери, поэтому мы по очереди смотрим на Хорманна и Хендерсона. У нас есть более подробная информация о дверях Hormann, потому что их мало. другая информация в сети. Доступные модели Исполнения и стилей Остекление Ручки Доставка Правильный выбор размера Дополнительная информация Цены

ЛПУ40 Грузинский

Доступные модели:
Лидер продаж с нами и с 10-летней гарантией это немного удивляться. У них есть пять моделей на выбор, все они изготовлены из сталь с полиэфирным покрытием (за исключением деревянных дверей), и все они имеют «все круглые уплотнения:

EcoClassic
Одностенная стальная дверь. Доступен только в белом цвете. Доступный по ширине: от 7 до 10 футов с шагом 6 дюймов.

EcoTherm
Двустворчатая стальная дверь с изоляцией толщиной 20 мм и 42 мм. Доступный в 12 цветах. Доступны ширины: от 7 до 10 футов, 6 дюймов. с шагом 12 футов, 13 футов, 14 футов, 14 футов 6 дюймов и 16 футов.

Серия 40, LTE40
Одностенная стальная дверь. Доступен в белом или терра-коричневом цвете (RAL8028). Доступны размеры по ширине: от 7 до 10 футов с шагом 6 дюймов. и 12 футов, 13 футов, 14 футов, 14 футов 6 дюймов и 16 футов.

Серия 40, LPU40
Двустенная стальная дверь с изоляцией толщиной 42 мм. Доступен в широком цветовая гамма согласно таблице RAL. Доступны ширины: 7 футов до 10 футов с шагом 6 дюймов и 12 футов, 13 футов, 14 футов, 14 футов 6 дюймов и 16 футов.

Серия 40, LTh50
Деревянные секционные ворота для идеального естественного вида без компромиссов — доступны в северной сосне или болиголове. Весь спектр дизайнов доступны в том числе гранитные вставки, которые выглядят фантастически, вы можете даже иметь свой собственный дизайн профилирования, установленного в дверь. Нет дешево, но если вам нужен эксклюзивный вид — возьмите брошюру.

Вернуться к началу

Конструкции и стилей:
Все вышеуказанные модели доступны в ребристом или георгианском стилях, На следующих изображениях показаны различия в дверях размером 7×7 футов:

EcoClassic/EcoTherm — Ребристая конструкция EcoClassic/EcoTherm — Георгианский дизайн

Серия 40 (LTE и LPU) — Ребристая конструкция Series 40 (LTE и LPU) — грузинский дизайн

Вернуться к началу

Остекление: Окна (четыре дизайна) доступны в качестве опции в только верхняя часть. Например, EcoClassic шириной 7 футов будет иметь четыре окна по 62 в каждом = 248 LPU40 шириной 14 футов будет иметь пять окна по 76 каждое = 380 Ручки: Ручки поставляются в стандартной комплектации из черного пластика — литой алюминий. ручки в различных вариантах отделки также доступны за 58. Белый, рустикальный, серебристый, бронзовый или латунный цвета.

Доставка: Доставка незначительно варьируется в зависимости от размера двери и опций выбрано, от 2 до 3 недель обычно. Все двери поставляются в разобранном виде и собираются на месте за 5-6 часов. Вернуться к началу

Правильный выбор размера:
Секционные ворота устанавливаются внутри гаража на задней стороне кирпичная кладка и требуется 90 мм зазора с каждой стороны плюс высота над головой зазор (расстояние между нижней стороной перемычки и потолок), как указано ниже:

— 100 мм для EcoClassic и EcoTherm до 10 футов в ширину, 210 мм для EcoTherm шириной более 10 футов, комплект с низкой высотой потолка Доступно для EcoTherm шириной более 10 футов, требующей зазора 100 мм.
— 220 мм для LTE и LPU, доступен комплект с низкой высотой, требующий 125 мм клиренс.
— необходимо добавить дополнительные 50 мм, если вы планируете автоматизировать дверь.

Что делать, если ваш проем не соответствует стандартному размеру дверь? Не забывайте, что вы можете удалить существующие деревянные рамы, чтобы улучшить проходимость. У вас есть несколько вариантов… вот пример.

Гараж мистера Блогга имеет размер 7 футов 9 дюймов.»широкий х 7′ высокий, и он хочет установить EcoClassic: Вариант 1 — установка двери шириной 8 футов и высотой 7 футов. В качестве дверь подходит за кирпичную кладку некоторые двери просто не подходят показать, однако, внутренняя ширина гаража должна быть не менее 2438 мм. (8 футов) плюс просвет 2 x 90 мм, т. е. 2618 мм. Одна сторона должна иметь на клиренс не менее 90 мм. По высоте зазор должен быть 2125 мм (7 футов) + клиренс 100 мм, т. е. 2225 мм. Вариант 2 — установить 7 футов 6 дюймов в ширину и 7 футов в высоту дверь. Все двери имеют полностью отделанную белую (или коричневую, если вы заказываете коричневую дверь) каркас, который крепится к кирпичной кладке. ширина проезда будет уменьшена, и 1 дюйм белой рамы будет видно с любой стороны. Внутренняя ширина гаража понадобится быть не менее 2286 мм (7 футов 6 дюймов) плюс зазор 2 x 90 мм, т. е. 2466 мм.

Наверх

Дополнительная информация:
Ворота состоят из четырех секций, уложенных друг на друга Другой.
Двойная стальная обшивка повышает жесткость каждой секции и поэтому делает дверь более безопасной.
Если секция повреждена, то ее можно просто заменить парой часов работы.

Цены:
Указанные ниже цены представляют собой значительную экономию на Ориентировочная рекомендуемая розничная цена:
7’x7′ EcoClassic экономит 13%
7’x7′

ЭкоТерм экономия 21%
14’x7′ EcoTherm экономия 24%
7’x7′ LPU40 экономия 24%
14’x7′ LPU40 грузинская экономия 26% (РРЦ 1431+НДС=1681, наша цена 1241 вкл. НДС, экономия 440!)

Позвоните по телефону 01342 810777, чтобы разместить свой заказ. Может взиматься плата за доставку 25 — пожалуйста, позвоните по телефону подтверждать.

Hormann, EcoClassic , одностенные стальные секционные гаражные ворота в белый:

Все цены включают НДС	Ребристый	Грузинский
7 футов 0 дюймов x 6 футов 6 дюймов и 7 футов 0 дюймов х 7 футов 0 дюймов	440	479
7 футов 6 дюймов х 6 футов 6 дюймов и 7 футов 6 дюймов х 7 футов 0 дюймов	464	503
8 футов 0 дюймов х 6 футов 6 дюймов и 8 футов 0 дюймов х 7 футов 0 дюймов	491	535
8 футов 6 дюймов х 6 футов 6 дюймов и 8 футов 6 дюймов х 7 футов 0 дюймов	504	550
9 футов 0 дюймов х 6 футов 6 дюймов и 9 футов 0 дюймов х 7 футов 0 дюймов	546	617
9 футов 6 дюймов х 6 футов 6 дюймов и 9 футов 6 дюймов х 7 футов 0 дюймов	555	621
10 футов 0 дюймов x 6 футов 6 дюймов и 10 футов 0 дюймов х 7 футов 0 дюймов	590	672

Hormann, EcoTherm , двойная стальная обшивка с изоляцией 42/20 мм гаражные секционные ворота белого цвета:

Все цены включают НДС	Ребристый	Грузинский
7 футов 0 дюймов x 6 футов 6 дюймов и 7 футов 0 дюймов х 7 футов 0 дюймов	554	645
7 футов 6 дюймов х 6 футов 6 дюймов и 7 футов 6 дюймов х 7 футов 0 дюймов	566	731
8 футов 0 дюймов х 6 футов 6 дюймов и 8 футов 0 дюймов х 7 футов 0 дюймов	594	743
8 футов 6 дюймов х 6 футов 6 дюймов и 8 футов 6 дюймов х 7 футов 0 дюймов	602	779
9 футов 0 дюймов х 6 футов 6 дюймов и 9 футов 0 дюймов х 7 футов 0 дюймов	645	817
9 футов 6 дюймов х 6 футов 6 дюймов и 9 футов 6 дюймов х 7 футов 0 дюймов	668	841
10 футов 0 дюймов x 6 футов 6 дюймов и 10 футов 0 дюймов х 7 футов 0 дюймов	688	1026
12 футов 0 дюймов x 6 футов 6 дюймов и 12 футов 0 дюймов х 7 футов 0 дюймов	900	1117
13 футов 0 дюймов x 6 футов 6 дюймов и 13 футов 0 дюймов х 7 футов 0 дюймов	927	1159
14 футов 0 дюймов x 6 футов 6 дюймов и 14 футов 0 дюймов х 7 футов 0 дюймов	959	1034
14 футов 6 дюймов x 6 футов 6 дюймов и 14 футов 6 дюймов х 7 футов 0 дюймов	994	1191
16 футов 0 дюймов x 6 футов 6 дюймов и 16 футов 0 дюймов х 7 футов 0 дюймов	1073	1238

Hormann, LTE40 , одностенные стальные секционные гаражные ворота в белый:

Все цены включают НДС	Ребристый	Грузинский
7 футов 0 дюймов x 6 футов 6 дюймов и 7 футов 0 дюймов х 7 футов 0 дюймов	567	613
7 футов 6 дюймов х 6 футов 6 дюймов и 7 футов 6 дюймов х 7 футов 0 дюймов	571	613
8 футов 0 дюймов х 6 футов 6 дюймов и 8 футов 0 дюймов х 7 футов 0 дюймов	603	650
8 футов 6 дюймов х 6 футов 6 дюймов и 8 футов 6 дюймов х 7 футов 0 дюймов	608	659
90 дюймов x 6 футов 6 дюймов и 9 футов 0 дюймов х 7 футов 0 дюймов	683	747
9 футов 6 дюймов х 6 футов 6 дюймов и 9 футов 6 дюймов х 7 футов 0 дюймов	705	773
10 футов 0 дюймов x 6 футов 6 дюймов и 10 футов 0 дюймов х 7 футов 0 дюймов	721	793
12 футов 0 дюймов x 6 футов 6 дюймов и 12 футов 0 дюймов х 7 футов 0 дюймов	866	972
13 футов 0 дюймов x 6 футов 6 дюймов и 13 футов 0 дюймов х 7 футов 0 дюймов	898	1019
14 футов 0 дюймов x 6 футов 6 дюймов и 14 футов 0 дюймов х 7 футов 0 дюймов	977	1070
14 футов 6 дюймов x 6 футов 6 дюймов и 14 футов 6 дюймов х 7 футов 0 дюймов	1022	1142
16 футов 0 дюймов x 6 футов 6 дюймов и 16 футов 0 дюймов х 7 футов 0 дюймов	1064	1201

Hormann, LPU40 , двойная стальная обшивка с изоляцией 42 мм гаражные секционные ворота белого цвета:

Все цены включают НДС	Ребристый	Грузинский
7 футов 0 дюймов x 6 футов 6 дюймов и 7 футов 0 дюймов х 7 футов 0 дюймов	742	771
7 футов 6 дюймов х 6 футов 6 дюймов и 7 футов 6 дюймов х 7 футов 0 дюймов	749	818
8 футов 0 дюймов х 6 футов 6 дюймов и 8 футов 0 дюймов х 7 футов 0 дюймов	796	847
8 футов 6 дюймов х 6 футов 6 дюймов и 8 футов 6 дюймов х 7 футов 0 дюймов	813	890
9 футов 0 дюймов х 6 футов 6 дюймов и 9 футов 0 дюймов х 7 футов 0 дюймов	850	935
9 футов 6 дюймов х 6 футов 6 дюймов и 9 футов 6 дюймов х 7 футов 0 дюймов	893	995
10 футов 0 дюймов x 6 футов 6 дюймов и 10 футов 0 дюймов х 7 футов 0 дюймов	905	1157
12 футов 0 дюймов x 6 футов 6 дюймов и 12 футов 0 дюймов х 7 футов 0 дюймов	1148	1242
13 футов 0 дюймов x 6 футов 6 дюймов и 13 футов 0 дюймов х 7 футов 0 дюймов	1198	1301
14 футов 0 дюймов x 6 футов 6 дюймов и 14 футов 0 дюймов х 7 футов 0 дюймов	1223	1241
14 футов 6 дюймов x 6 футов 6 дюймов и 14 футов 6 дюймов х 7 футов 0 дюймов	1295	1397
16 футов 0 дюймов x 6 футов 6 дюймов и 16 футов 0 дюймов х 7 футов 0 дюймов	1371	1568

Редуктор с низкой высотой потолка: 90

Черные пластиковые ручки стандартный, литой алюминий доступен в белом, рустикальном, серебристом, бронзовом или латунном цветах: 58

Варианты остекления, цена за окно:
EcoClassic, стандарт 62 — стиль 1, 2 и тип D 74
EcoTherm, стандарт 74 — стиль 1, 2 и тип D 80
LTE40, стандарт 70 — стиль 1 и 2 83 — Тип D 68
LPU40, Std 76 — Тип 1 и 2 89 — Тип D 81

Другие размеры доступны как в ширину, так и в высоту — свяжитесь с нами для ценообразования.

Наверх

Карта сайта

Гаражные секционные роллетные ворота Недорогие роллетные ворота своими руками Reading Berkshire

Наши автоматические гаражные секционные ворота — это стильные, изготовленные по индивидуальному заказу ворота, сочетающие в себе инновационную безопасность и надежность с широким выбором отделки поверхности, цветов и стилей, позволяющих Создайте идеальную дверь для вашего дома. Они снабжены электрическим управлением с дистанционным управлением и вашим личным кодом безопасности для максимальной безопасности, удобства и простоты использования.

Секционная конструкция позволяет максимально эффективно использовать подъездную дорожку и гараж с вертикальным открыванием, что позволяет парковаться прямо у двери и использовать всю подъездную дорожку. Требования к высоте над уровнем моря минимальны: всего 70 мм требуется для нашей моторизованной работы с малой высотой.

Все наши гаражные секционные ворота SeceuroGlide изготавливаются на заводе SWS в Великобритании, расположенном в сельской местности Ланкашира, квалифицированными инженерами-сборщиками и с использованием современного оборудования. От заказа до отправки каждая дверь обрабатывается с особой тщательностью и уделяет максимальное внимание деталям, а это означает, что после установки ваши новые секционные гаражные ворота будут такими, как вы надеялись, — потрясающе красивым внешним видом, плавным ходом и идеальной посадкой. Увеличьте ширину проезда, увеличив пространство и гибкость благодаря возможности установки за кирпичной кладкой.

На все двери распространяется гарантия SWS UK на отсутствие дефектов материала или изготовления с гарантией только на детали при условии правильной установки, технического обслуживания и эксплуатации. Гарантия на неокрашенные панели составляет 10 лет. На окрашенные панели, оборудование и двигатели предоставляется 5-летняя гарантия. Мы можем поставить двери для вашей собственной установки своими руками, или вы можете воспользоваться нашей сетью профессиональных монтажников в Великобритании, просто позвоните нам для получения подробной информации.

Ознакомьтесь с ценами на гаражные ворота ниже…

Помните, мы никогда сознательно не проигрываем в цене! Ознакомьтесь с нашими ценами ниже, и если вы увидите более выгодную цену на такие же гаражные секционные ворота, показанные в другом месте, позвоните нам — мы уверены, что сможем превзойти любую рекламируемую цену!

Секционная конструкция представляет собой изолированную стальную панель толщиной 40 мм, изготовленную в соответствии с самыми высокими техническими требованиями, чтобы вы могли максимально использовать пространство вашего гаража. Функции безопасности защищают ваш дом, а уплотнения со всех сторон обеспечивают всепогодную защиту от ветра и дождя, повышая энергоэффективность вашего дома и экономя ваши деньги.

Разнообразие стилей, отделки и цветов для вашего дома…

На выбор предлагается 4 типа панелей, включая популярный кассетный дизайн и более современные варианты, такие как центральная и многогофрированная:



Каждая поставляются с гладкой или рельефной отделкой и в стандартном белом цвете, но панели доступны в полном диапазоне дополнительных цветов RAL, чтобы они соответствовали внешнему виду вашего дома.

Вы можете узнать больше о наших секционных воротах, загрузив брошюру о секционных гаражных воротах, или позвоните нам, чтобы обсудить ваши конкретные потребности.

Сравните наши цены на гаражные секционные ворота с вашим размером (£ без НДС)

Наши цены являются одними из самых конкурентоспособных в отрасли. Выберите ближайшую высоту и ширину к нашему ценовому графику. Для размеров между ними берите ближайшую более высокую цену, например, 2254 в ширину и 2256 в высоту в стандартном цвете = 1689 фунтов стерлингов + НДС. Если ваши требования к размеру отличаются от приведенных ниже, мы изготовим их в соответствии с вашими точными размерами. Все цены указаны в фунтах.

Включает стандартную белую окраску.

Направляющая Размеры высоты внизу слева, Общая направляющая Размеры ширины страницы (мм).

мм	2200	2600	3100	3700
1981	1250	1329	1422	1563
2134	1338	1415	1530	1663
2438	1392	1468	1597	1683
2500	1422	1509	1630	1774
3000	1591	1689	1856	2042

мм	4300	4800	5500
1981	1712	1904	2022
2134	1832	2048	2206
2438	1856	2066	2436
2500	1960	2213	2505
3000	2277	2703	2889

Свяжитесь с нами, чтобы получить предложение

Если вы хотите установить гаражные секционные ворота самостоятельно, вы можете загрузить руководство по установке для двигателей с передним расположением (Sectional Plus) или с задним расположением для малогабаритных ворот (Sectional Compact).

Если вам нужна консультация или помощь в выборе подходящего продукта, позвоните нам сегодня по телефону 0118 981 7300

Однопанельные или секционные гаражные ворота

Узнайте, в чем разница и почему один из них может быть лучше для вашего дома.

По

Томас Мелло

Томас Мелло

Томми Мелло — мастер-сделай сам, который специализируется на гаражных воротах и ​​других улучшениях гаража. Мелло основал свою собственную компанию по ремонту гаражных ворот, а также веб-сайт электронной коммерции гаражных ворот под названием Garage Door Nation. Он сотрудничал с The Spruce более года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 17.11.19



imaginima / Getty Images

Подавляющее большинство гаражных ворот, установленных сегодня, представляют собой секционные ворота — ворота с четырьмя или пятью горизонтальными панелями, соединенными вместе петлями, которые позволяют воротам изгибаться и двигаться по криволинейной траектории при открывании и закрывании. Но есть и другие варианты, когда дело доходит до гаражных ворот, и тот, который часто упускают из виду, — это дверь с одной панелью, которую иногда называют 9.1363 подъемно-поворотная или распашная дверь.

Что такое однопанельные гаражные ворота?

Однопанельные гаражные ворота были в моде до того, как в моду вошли секционные ворота. Эти двери представляют собой цельные цельные плиты, которые при открывании выдвигаются вверх и в пространство над автомобилем. Они занимают то же место, что и гаражные секционные ворота, но могут функционировать совсем по-другому.

Вместо того, чтобы подвешиваться на подвесных направляющих, большинство гаражных ворот с одной панелью подвешиваются на очень прочную систему петель, прикрепленную к замку. После установки пружин это позволяет двери легко открываться без устройства открывания гаражных ворот. Иногда однопанельные двери также подвешиваются с использованием системы, аналогичной секционным воротам, чтобы их можно было прикрепить к открывателю.

Преимущества однопанельных гаражных ворот

Однопанельные ворота имеют ряд преимуществ перед гаражными секционными воротами, но подходят они не всем. Многие люди используют их как часть модернизации существующей фурнитуры для гаражных ворот, но если вы выбираете дверь с нуля, есть несколько причин, по которым вы можете выбрать стиль с одной панелью:

• Стоимость:  Гаражные ворота с одной панелью, как правило, значительно дешевле секционных ворот, изготовленных из тех же материалов. И стоимость также будет меньше, когда вам нужно заменить торсионную пружину или тросы гаражных ворот. Поскольку их проще устанавливать и в них меньше движущихся частей, однопанельные ворота могут сэкономить вам кучу денег по сравнению с секционными гаражными воротами.
• Разнообразие материалов и дизайна:  Это правда, что гаражные секционные ворота бывают разных стилей, но, как правило, они ограничены вариантами, которые хорошо работают в 2-футовых сегментах. Это делает различные каркасно-панельные конструкции довольно практичными, но другие механические и стилистические конструкции могут быть трудны для исполнения. Если вы хотите, чтобы гаражные ворота имели вид большого блока, швы между панелями обычно мешают внешнему виду. Но с дверью из одной панели у вас есть одна гигантская палитра для работы практически из любого материала, который вы можете себе представить, без надоедливых панелей, которые портят внешний вид.
• Простота:  Секционные гаражные ворота поставляются в комплекте с огромным набором крошечных деталей, пружин и других деталей, которые затрудняют правильную установку дома. С другой стороны, однопанельные двери имеют относительно мало деталей и требуют меньше внимания при подвешивании. Меньшее количество деталей означает меньше обслуживания и, надеюсь, меньше деталей, которые могут сломаться в долгосрочной перспективе.
• Винтажный вид: Во многих старых домах стилистически лучше подходят гаражные ворота с одной панелью. Многие современные дома середины века, а также современные дома естественным образом подходят для гаражей с одностворчатыми дверями.

Недостатки однопанельных гаражных ворот

Конечно, гаражные ворота с одной панелью — это не только развлечения и игры. Некоторые потенциальные недостатки однопанельных дверей включают в себя:

• Безопасность:  Возможно, самая важная причина, по которой домовладельцы отказались от гаражных ворот с одной панелью, связана с фактором безопасности. В этих старых дверях используются пружины растяжения, которые могут катастрофически выйти из строя при неправильном обслуживании. Пружины слетели с ржавых разъемов и пробили гипсокартон, содержимое гаража и даже автомобильные окна.
• Ограничения по пространству:  В новых домах становится все меньше места между соседями, особенно в плотно застроенных районах. Дополнительные несколько футов, которые необходимо наклонить гаражным воротам с одной панелью, должны выходить за пределы проезжей части, а это означает, что вам придется парковаться дальше, пока ворота гаража открываются. Внутри гаража также может быть немного меньше места, поскольку гаражные ворота с одной панелью открываются. Например, в небольшом гараже высокий пикап с полным кузовом над платформой может мешать углу двери гаража, когда она открывается. Если пространство ограничено, секционные гаражные ворота — лучший выход.
• Дорогостоящий ремонт:  Несмотря на то, что ваши гаражные ворота с одной панелью, безусловно, могут справиться с некоторыми проблемами, секционные гаражные ворота могут быть лучше в экстремальных погодных условиях. Когда гаражная дверь с одной панелью выходит из строя, она выходит из строя резко, и вся дверь сразу выходит из строя. Вышедшие из строя секционные гаражные ворота могут быть помяты или раздавлены только в одной секции, что обеспечивает более легкое и менее дорогое восстановление. Например, если водитель-подросток заденет дверь гаража, то одностворчатая дверь — это дорогостоящий ремонт, поскольку требуется замена всей двери.

Практический результат

Гаражные ворота бывают разных конфигураций, стиль которых идеально подходит для каждого дома. Когда придет время выбирать следующую дверь, рассмотрите гаражные ворота с одной панелью, если вы занимаетесь своими руками или если у вас есть старый дом, который может выиграть от уникального внешнего вида этих дверей.

Установка секционных ворот своими руками: замеры, подготовка проема, установка

Подъемные секционные ворота устанавливаются в гаражах, хозблоках и других технических помещениях. Они удобны тем, что при раскрытии просто поднимаются вверх, не требуя свободного места перед полотном. Еще один плюс в том, что есть утепленные модели, имеющие такие же теплоизоляционные характеристики, как кирпичная стена в полтора кирпича. И еще важное замечание – установку секционных ворот можно выполнить самостоятельно, своими руками. Желательно — с помощником. Справиться «одними руками» будет сложнее, но можно. Только имейте в виду: самостоятельная установка займет не 4 часа, которые тратят профессиональные монтажники, а гораздо больше… но сделать это можно ровно за день.

Содержание статьи

• 1 Измерения и размеры
  • 1.1 Что и зачем измерять
  • 1.2 При установке привода
• 2 Требования к вскрытию и его подготовке и способы его несущей способности
  • коррекция
  • 2.2 Если не хватает места для монтажа конструкции
  • 2.3 Вскрытие и выравнивание потолка
• 3 Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото
  • 3.1 Сборка и крепление вертикальных направляющих
  • 3.2 Установка потолочных реек
  • 3.3 Установка секций (сбор полотна)
  • 3.4 Установка органов управления
  • 3.5 Сборка и установка подъемного механизма

  9020 Видео инструкция по сборке 7

  9020 модели

  Габариты и размеры

  Секционные ворота также называются подъемно-секционными воротами. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных друг с другом. Отсюда и слово «секционный» в названии. При открывании секции выдвигаются вверх по направляющим, плавно переходя к потолку. В открытом состоянии они удерживаются на потолке. И поэтому добавлено слово «подъем» — они идут вверх.

  Общее устройство секционных ворот с пружинами кручения

  Секционные ворота состоят из двух частей — полотна и направляющих, по которым движется полотно при открытии/закрытии. Чтобы без проблем установить секционные ворота своими руками, нужно тщательно измерить проем. Ничего особо сложного в этой части нет. Все, что вам нужно, это рулетка, отвес, если есть лазерный уровень.

  С терминологией все понятно, конструкция в общих чертах понятна, теперь более подробно о замерах и подготовке проема, без чего установка секционных ворот просто не обходится.

  Что и зачем измерять

  Для заказа подъемно-секционных ворот необходимо измерить следующие расстояния (указаны на рисунке):

  Еще раз обращаем ваше внимание: стоит обратить внимание на последний параметр — глубина помещения, в котором устанавливаются секционные ворота, не может быть меньше этого значения.

  При установке привода

  Если планируется автоматическое открывание и привод обычный, для него также потребуется место (на рисунке ниже оно обозначено буквой W).

  Внутреннее пространство должно быть достаточным для монтажа направляющей и приводной системы, если используется автоматизированная модернизация

  Чтобы вы могли ориентироваться, для установки привода на потолке минимальная глубина помещения должна быть между 3290 мм и 4400 мм (для разных подъемных систем). Для неглубоких помещений есть другой выход – установка осевого привода. Он дороже, но мощнее и требует места для установки только со стороны проема.

  О выборе высоты подъема читайте в этой статье.

  Это все необходимые измерения. Как видите, все просто. Но при этом очень важно, чтобы дверной проем был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот). Для потолка важно выровнять ту часть, на которую будут крепиться потолочные рейки. Пол также должен быть ровным, чтобы каркас не перекашивался. При наличии неровностей придется подготовить проем ворот, только потом проводить повторные замеры и заказывать ворота.

  Требования к проему и его подготовке

  Установка секционных ворот требует предварительной подготовки проема. Проем, во-первых, должен иметь достаточную несущую способность, во-вторых, по бокам и сверху должно быть достаточно места для установки направляющих, в-третьих, он должен быть ровным. Разберем по порядку.

  Чтобы было понятнее, почему секционные ворота можно устанавливать только на плоские стены

  Несущая способность и способы ее коррекции

  Если стены, к которым будут крепиться секционные ворота, выполнены из полнотелого кирпича, бетона, шлакоблока, даже ракушечника, то возможно крепление направляющих. Для этих материалов обычно используются анкеры или дюбеля. Хуже, если стены будут из пустотелого щелевого кирпича, пеноблоков. В них нельзя поставить тяжелую конструкцию без доработки. Придется укреплять отверстие. Есть два способа:

  • Усилить проем из металлических уголков и прикрепить к ним систему. Все выдержит, но цена высока.
  • Оштукатурить стены и попытаться закрепить швы штукатурки. Если что-то пойдет не так, вы все равно можете использовать химические анкеры. Этот вариант дешевле, но не самый надежный, поэтому лучше его не использовать.

  Лучше серьезно отнестись к усилению несущей способности стены и сделать каркас из уголков. Да, это недешево, но ворота устанавливаются не на один день и не на один год, поэтому затраты оправданы.

  Способы укрепления проема, если стены выполнены из щелевого кирпича или пенобетона

  Если гараж планируется отапливаемый, при усилении уголками не забудьте подложить под металл теплоизоляцию. В этом случае лучше всего подойдет стеклокартон. Благодаря небольшой толщине он хорошо предотвращает утечку тепла.

  Если недостаточно места для монтажа конструкции

  Также бывает, что сверху или по бокам недостаточно места для установки конструкции. Если высота слишком мала, есть стандартное решение – фальшпанель. Она изготавливается из того же материала, что и дверное полотно, и крепится к несущей балке в проеме. Это уменьшает высоту двери, но появляется возможность установить более удобную в монтаже стандартную подъемную систему.

  Вот что такое фальшпанель. Крепиться можно по-разному

  Бывает и так, что не хватает расстояния не только сверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

  В металлических гаражах обычно нет бокового или верхнего зазора. Такую раму необходимо сварить и приделать к ней ворота, заделать щели и утеплить

  Наиболее удобный способ корректировки размеров дверного проема в этом случае – приварить по периметру профилированную трубу необходимого сечения периметр. Сечение выбирают таким образом, чтобы было достаточно места как сверху, так и по бокам. Еще вариант сделать как на фото выше — сделать ворота не на всю ширину гаража.

  Проем и выравнивание потолка

  Помимо несущей способности и параметров проема необходимо проверить ровность и гладкость его поверхности. Также следует выровнять стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть плоскими и лежать в одной плоскости.

  Требования к открыванию секционных ворот

  Минимальная ширина полосы, на которой не должно быть отклонений, составляет 210 мм. Это при монтаже стандартного оборудования и стандартном подъеме. Другие системы требуют немного больше. Так можно вывести сразу около 300 мм. Вы точно не ошибетесь.

  Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Монтаж секционных ворот начинается после высыхания штукатурки.

  Установка секционных ворот с пружинами растяжения: последовательность действий с пошаговыми фото

  Конструкции секционных подъемно-поворотных ворот разных производителей имеют некоторые отличия, но в целом порядок их сборки и установки следующий похожий. Способ крепления может отличаться, другие мелкие детали, но принципы очень похожи. Для примера будет описан монтаж секционных ворот белорусской компании Alutex (Алютех).

  У разных производителей свои особенности установки, но общие принципы одинаковы.

  Белорусская компания Алютекс (Алютех) имеет хорошую репутацию. За вполне разумные деньги мы получаем секционные ворота хорошего качества. Все отверстия просверлены, в комплекте есть крепления нужного размера, в необходимом количестве. При сборке все сходится, установка секционных ворот этой фирмы обычно проходит без проблем.

  Сначала нужно все распаковать, разложить, проверить комплектность, прочитать инструкцию по сборке, внимательно изучить конструкцию, прилагаемые рисунки и пояснения. Потратьте время на детальное изучение инструкции. Будет проще в процессе установки, потратите меньше нервов.

  Сборка и крепление вертикальных направляющих

  Монтаж секционных ворот начинается с установки рамы, по которой перемещаются секции — направляющие. От того, насколько ровно они стоят, зависит легкость и беспроблемность движения секций, плотность их прилегания друг к другу. При монтаже необходимо постоянно следить за вертикалью и горизонталью. Сделать это можно обычным строительным уровнем, но намного удобнее лазерным. Вы можете развернуть две плоскости, установить их на необходимом уровне. Светящиеся яркие полосы будут служить ориентиром. Любое отклонение сразу заметно.

  Дальнейшая работа следующая:

  Еще раз обращаем внимание на то, что стойки должны быть строго вертикальны и должны находиться в одной плоскости.

  Установка потолочных направляющих

  Потолочные направляющие крепятся к потолку с помощью специальных телескопических подвесов. С ними удобно ставить рубанок — высота подвеса регулируется винтом, который скользит в длинной прорези. Существует несколько видов подвесов для разной высоты перемычки. Для стандартной/низкой установки и высоты до 300 мм используйте грузы CS1. Также есть CS2 — длина 500 мм, CS3 — 800 мм, CS4 — 1000 мм, CS5 — 1500 мм. Их крепят к потолку, выставляют на необходимую высоту. Если торчит слишком большой кусок подвеса, его отрезают, оставляя пару сантиметров ниже установленного крепежного болта.

  Потолочные направляющие имеют характерную форму — закругление с одной стороны.

  Крепление потолочных реек к потолку описано в начале параграфа. Важно установить их прямо. Они прикреплены парами. Первый находится на расстоянии 900 мм от проема, второй — на расстоянии 300 мм от противоположного края.

  Установка крепления потолочной рейки

  До и после крепления проверяем диагонали (должны совпадать до миллиметра) и горизонтальность каждой из частей.

  Монтаж секций (сбор полотна)

  После сборки рамы собираем дверное полотно. Вам понадобятся сами секции, петли/ролики и крепеж (6,3*16 мм). Отличительной особенностью секционных ворот «Алютех» являются именно эти петли, совмещенные с роликами. Монтаж с ними проще, скольжение полотна более плавное.

  Вот и все, установка секционных ворот практически завершена.
