критерии выбора герметика и технология его нанесения

Герметик для сварных швов в автомобиле применяется с целью защитить стыковочные места от ржавчины и иных негативных факторов, появляющихся при эксплуатации детали. Средства различаются по составным компонентам и методу нанесения. Подробно об особенностях обработки сварочных зон будет рассказано далее.

Содержание

Назначение герметиков для швов
Критерии выбора шовного герметика
Виды шовных герметиков
- Силиконовые
- Акриловые
- Полиуретановые
- Битумные
Герметики для швов кузова по методу нанесения
- Распыляемые герметики
- Наносимые кистью
- Лента-герметик
- Выдавливаемые герметики
Как выбирать шовный герметик
Технология нанесения герметика
Популярные продукты
Термическая обработка сварных соединений
Видео: Как наносится герметик на сварочные швы

Назначение герметиков для швов

Сварные швы требуют дополнительной защиты, чтобы металлоконструкция держалась дольше, и не происходило негативных процессов на материале, например, не появлялась коррозия. Назначения герметиков следующие:

Гидроизолирующий слой для швов либо основания;
Закрытие щелей, зазоров;
Ремонтные работы с плоскостями с изъянами и трещинами.

Средства различаются по уровню усадки, следующей после отверждения. Обработав составом металл, можно не бояться, что вибрационные действия окажут влияние на целостность шва, слой может растягиваться и изгибаться. Используется средства для трубопроводов, систем отопления, в деталях различных аппаратов и для других предметов, в зависимости от выбранного вида.

При сварке швеллеров, применяют качественные электроды. При этом следует выполнять чертежи согласно ЕСКД, после также иногда применяют дополнительную обработку швов.

Сварные швы требуют дополнительной защиты, чтобы металлоконструкция держалась дольше.

Критерии выбора шовного герметика

Для авто создаются разнообразные типы герметиков: для кузова, мест соединения труб, люков. Отличия составов заключается в степени термоустойчивого, эластичного свойства, долговечности результата обработки. Самыми эффективными считаются профессиональные типы, которые реализуются в больших объемах, и их целесообразно брать для автомастерских, когда ведется много подобной работы.

Для самостоятельной разовой обработки сварочных швов целесообразно приобретать небольшие тубы по 40-200 грамм. Если берется подобный тип, то желательно оставлять выбор на тубе из алюминия, тара позволяет сохранить технические характеристик без изменения весь срок годности.

Вариант в пластике дешевле, тогда использовать следует герметик, если его срок годности длится еще не меньше полугода.

Есть варианты герметиков в продаже, с предусмотренным наконечником, которым заполнить сварочные швы и углы можно удобно. Кузовной герметик в картриджах можно применять лишь с помощью специального пистолета.

Отличия составов заключается в степени термоустойчивого, эластичного свойства, долговечности результата обработки.

Виды шовных герметиков

Герметизация участков должна осуществляться качественным и предназначенным для выбранной области составом. Поэтому выбор герметика должен делаться правильно, чтобы покрытие было надежным, следует разбираться в различиях популярных типов составов.

Герметизация участков должна осуществляться качественным и предназначенным для выбранной области составом.

Силиконовые

Их относят к хорошему варианту для домашнего использования, из-за удобства их нанесения. Являются быстросохнущими, обрабатывают швы для сварки прочно и на долгий период создают защиту.

Силиконовый слой абсолютно не пропускает воду, выдерживает смену температурных показателей. Если влажность воздуха повышенная, то отверждение пройдет за 10-15 минут.

Их относят к хорошему варианту для домашнего использования, из-за удобства их нанесения.

Акриловые

Растворы на основе акрила отличаются высоким уровнем адгезии, однако вибрационное воздействие может привести к нарушению целостности, так как эластичное свойство является среднем по уровню.

Поэтому оптимально их использовать для пористого основания, стабильных узлов и шовных зон. Покраска слоя допустима.

Растворы на основе акрила отличаются высоким уровнем адгезии, однако вибрационное воздействие может привести к нарушению целостности.

Полиуретановые

В название данного типа вложен основной компонент состава, полиуретан. Считается одним из востребованных видов, в продаже представлено много подобных вариантов. Есть формы, которые напыляются, для распределения кистью, в виде пасты. Отмечают следующие особенности:

Простота использования;
Не растекаются, даже если наносят на вертикальную основу;
Высокая степень гибкого, эластичного, термоустойчивого, влагоустойчивого свойства;
Способны выдержать повышенные механические нагрузки.

Высокая степень гибкого, эластичного, термоустойчивого, влагоустойчивого свойства.

Битумные

Внешне представляют собой пасту темного оттенка. Создаются с добавлением битума, модифицирующих веществ и наполнителей для увеличения быстроты сцепляемости. Выделяются не обязательностью тщательной подготовки основания, применимы для любых оснований. Выдерживают повышенную влажность и действие воды.

Выделяются не обязательностью тщательной подготовки основания, применимы для любых оснований.

Герметики для швов кузова по методу нанесения

На упаковке любого герметика есть обозначение того, как его нужно будет наносить. Также это можно понять по его таре, обычно внешняя форма показывает примерную процедуру распределения раствора.

На упаковке любого герметика есть обозначение того, как его нужно будет наносить.

Распыляемые герметики

Стандартно в подобных типах включены полимерные вещества. Относятся к однокомпонентным средствам, в составе используют много сухих элементов, за счет этого происходит быстрое затвердение слоя от влажности и соединение отличается высокой прочностью.

Обрабатывать поверхность нужно с помощью специальных пистолетов, это способствует комфортному распределению в районе днища, моторной части, багажника авто.

Происходит быстрое затвердение слоя от влажности и соединение отличается высокой прочностью.

Наносимые кистью

В основе подобных средств может лежать нитрорезиновый либо силиконовый компонент, реализуются состав в банках от 1 кг. Веществом можно покрыть швы, которые варили в области багажника, колесных ниш, ароматизаторов, приклеенные перемычки, поддоны.

Стандартно они бывают белого либо черного оттенка, просушка длиться около 10 минут. После этого допускается нанести лакокрасочный материал, чтобы получить необходимый тон.

Веществом можно покрыть швы, которые варили в области багажника, колесных ниш, ароматизаторов, приклеенные перемычки, поддоны.

Лента-герметик

Автомобильные детали закрывать герметизировать необходимо ровным слоем, но не всегда в силу отсутствия практики новички могут это сделать легко. Тогда можно выбрать для упрощения процесса ленточный герметик.

Лента на одной стороне имеет клеевую основу, ее можно приклеить к любой зоне из-за гибкости, покраска возможно сразу после поклейки, просушка в данном случае не требуется.

Лента на одной стороне имеет клеевую основу, ее можно приклеить к любой зоне из-за гибкости.

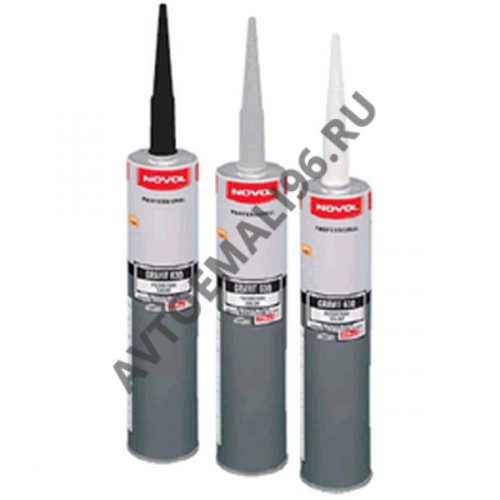

Выдавливаемые герметики

Подобные средства упаковываются в тубы, из которых их выдавливают на шов. Есть варианты, которые можно распределить вручную, другие можно выдавить лишь с помощью специального инструмента.

Пистолет позволяет проводить нанесение наиболее удобно и сделать ровный слой с помощью него проще. Стандартно их выбирают, чтобы закрыть шовные участки на капоте, дверях, в багажнике, моторном отсеке.

Пистолет позволяет проводить нанесение наиболее удобно и сделать ровный слой с помощью него проще.

Как выбирать шовный герметик

Герметики должны создать надежную гидроизоляцию, и качественно защищать поверхность от образования коррозии. Выбирая средства, следует обратить внимание на наличие следующих свойств:

Долгий срок службы;
Эластичность слоя, детали в авто обычно подвергаются вибрационному воздействию, поэтому слой должен эластично растягиваться, чтобы не изменить свою структуру;

Высокий уровень сцепляемости, чтобы сцепление с основанием было надежным и прочным;
Устойчивость к пагубным факторам окружающей среды;
Допустимость окрашивания слоя.

Средства, созданные согласно ГОСТ отличаются хорошим качеством.

Герметики должны создать надежную гидроизоляцию, и качественно защищать поверхность от образования коррозии.

Технология нанесения герметика

Использование герметика для автомобиля выделяется определёнными требованиями. Необходимо знать нижеописанные правила работы:

Сначала основание требуется зачистить от всех типов загрязнений, в том числе удаляется ржавчина, обезжиривают основание;
Чтобы увеличить степень сцепляемости, проводится зачистка красным скотч брайтом;
Наносится грунтовочный раствор для металлических поверхностей, когда подобный этап указан в инструкции к герметику;

Подготовить состав, туба ставится в пистолет, лента открывается, либо готовится кисточка или шпатель для нанесения средства;
Распределяется средство с одинаковой скоростью и желательно за один заход, чтобы шов вышел оптимально ровным.

Лишняя часть слоя убирается с помощью шпателя либо просто пальцем в перчатке сразу же. Если слой отличается излишней липкостью, то сбрызгивание водой уменьшит проблему. Покраска слоя может проводиться через указанное на упаковке время.

Распределяется средство с одинаковой скоростью и желательно за один заход, чтобы шов вышел оптимально ровным.

Термическая обработка сварных соединений

Сварка подразумевает высокотемпературное воздействие на металл, которое ведет к нарушению его структуры, материал становится тоньше, поэтому после сварки требуется дополнительно укрепить его защитными средствами. В данном случае могут прибегать к термической обработке сварных соединений. Вариант схемы воздействия зависит от типа металла, и условий работы.

После сварки требуется дополнительно укрепить его защитными средствами.

Герметики для авто бывают разнообразные, это дает возможность подобрать себе удобный тип для использования. При выборе средства учитывают область нанесения и тип металлического основания.

Видео: Как наносится герметик на сварочные швы

Герметик для сварных швов | Кузов и покрытие

Вы здесь

Инструкции по ремонту автомобилей » Land Rover » Land Rover Freelander 2 » Кузов и покрытие » Кузовные ремонты

Герметик для сварных швов Land Rover Freelander 2

При заводской сборке кузова на некоторые стыки панелей наносят термоотверждаемое герметизирующее покрытие на основе ПВХ. Этот материал не предназначен для использования при кузовном ремонте, поэтому он должен заменяться одобренным герметиком для швов.

ПРИМЕЧАНИЕ: Если швы расположены в труднодоступном месте, то в процессе сборки или установки деталей обработайте такие места соединения пастообразным уплотнителем. Некоторые стыки становятся недоступными после окончания ремонта. В таких случаях следует наносить герметик для швов и лакокрасочное покрытие перед окончательной сборкой.

Герметизирующее покрытие швов наносится на грунтовку, но до нанесения верхнего слоя лакокрасочного покрытия. Герметик для швов должен образовывать непрерывный валик, профиль которого зависит от типа шва. Если герметик наносится с помощью кисти, будьте особенно внимательны, чтобы вся поверхность шва оказалась обработана.
Проверьте, чтобы все ремонтные сварочные швы, к которым можно получить доступ, были бы обработаны герметиком после ремонта. При повреждении кузова деформации часто подвергаются элементы, расположенные далеко от места удара. В результате, герметизирующее покрытие в этих местах может быть повреждено в процессе последующей вытяжки панелей и при ремонте. Проверьте все швы в местах, находящихся рядом с элементами, подвергающимися ремонту, на предмет повреждения покрытия, после чего удалите поврежденное или треснувшее покрытие и нанесите свежее покрытие в соответствии со следующей процедурой:

Зачистите место поврежденного покрытия и протравите зачищенную поверхность металла соответствующим фосфатным грунтом.
Обработайте поврежденную поверхность кислотным грунтом.
Нанесите соответствующий герметик для швов.
Нанесите соответствующее лакокрасочное покрытие (и слой герметика для днища, если необходимо).

Если возможно, герметик нужно нанести на отремонтированный шов с обеих сторон. Если доступ к сварочному шву открыт только с одной стороны (как при сварке коробчатых сечений), обрабатывайте закрытую полость с помощью защитного состава для закрытых полостей.

Видео про «Герметик для сварных швов» для Land Rover Freelander 2

Другие материалы раздела

Общие сведения о кузове

Высокопрочные марки сталей

Повреждения при столкновении и диагностика

Влияние столкновения на кузов

Обмеры кузова и планирование ремонта

Отрезание элементов кузова

Ремонт с правкой

Выполнение ремонта кузова

Рихтовка кузова

Термообработка панелей

Меры предосторожности при ремонте кузова

Остекление на клею

Контактная точечная сварка

Дуговая сварка плавящимся электродом в газовой среде

Снятие и установка окон с вклеиваемыми стеклами

Оборудование и техника безопасности при работе

Защита кузова от коррозии

Антикоррозионная защита новых элементов

Защита элементов сварки

Частичная замена элементов кузова

Материалы для герметизации кузова

Одобренные материалы для ремонта

Герметик для днища кузова

Меры предосторожности при обработке кузова

Акустическая изоляция вспенивающимся материалом

Мастика для заполнения полостей

Герметик для сварных швов

Габариты передней части кузова

Размеры боковой панели

Габариты задней части кузова

Габариты нижней части кузова

Размеры зазоров и профилей

ДТП в России

03. 23.21
ДТП в Омске
07.30.19
ДТП с переворотом в центре Волгограда
07.30.19
Упоротое быдло (c)
07.30.19
Фургон не проскочил
07.29.19
Жесткое ДТП под Киевом
07.29.19
ДТП с участием скорой в Туле

Автомобильные герметики

В настоящее время все ведущие производители автомобилей в большей или меньшей мере применяют при сборке герметики. В области авторемонта их использование ещё больше. Часто употребляется словосочетание клей-герметик. Это объясняется тем, что часто различий в составе клея и герметика нет, различие касается выполняемых задач.

Области применения

для герметизации сварных швов,
для обработки кузова,
для герметизации систем охлаждения,
для аварийного ремонта покрышек,
замена прокладок или их ремонт,
для крепления стекол и их уплотнения,
для ремонта выпускной системы,
склеивание пластиковых деталей,
для герметизации резьбовых и фланцевых соединений,
тюнинговые работы,
восстановление посадочных мест подшипников,
заделка дефектов литья и сварных швов,
для заливки блоков электроники и электрики,
для защиты днища от гравия.

Виды автомобильных герметиков

В производстве и ремонте автомобилей используются герметики:

На битумно-каучуковой основе для обработки днищ;

Акриловые – хорошо соединяют металл и стекло, пластик и стекло. Промышленность использует составы быстрого отверждения при воздействии ультрафиолета;

Анаэробные – твердеющие без доступа воздуха при контакте с металлом. Используются для герметизации зазоров от 0.1 до 0.6 мм. Применение – резьбовые соединения, фланцы, посадочные места подшипников, ремонт бескамерных шин;

Полиуретановые – это герметики с очень хорошей адгезией. По этой причине не рекомендуются для соединения разборных деталей. Применяются для ремонта и формирования прокладок, для кузовных работ и герметизации сварных швов, вклейки стёкол. Эти герметики не стойки к ультрафиолету;

Силиконовые. Тюнинговые работы, формирование прокладок, кузовные работы, ремонт пластиковых деталей. Могут быть обычными по теплостойкости до 200⁰C и термостойкими. Такие герметики как бронзовый ABRO 418-AB по оценке производителей способны выдерживать температуру до 375⁰C.

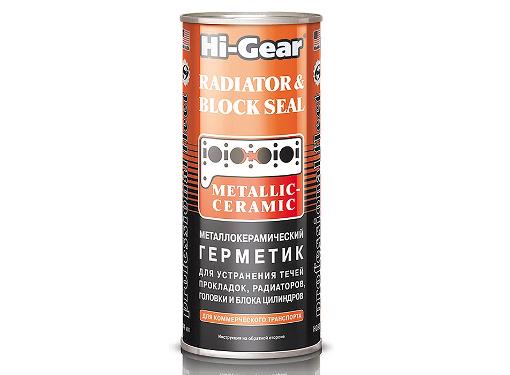

Керамические. Обязательно содержат в своём составе силикаты. В качестве добавок применяются металлическая пыль и обрезки синтетических термостойких волокон. Применяются для ремонта систем выпуска отработанных газов. Иногда на упаковке указывается температурная стойкость до 1500 градусов. Это перебор. При 1200 градусах цвет стали – яркий и жёлтый.

МС — герметики. Это продукт для применения с такими материалами как металл, стекло и пластик превосходит по характеристикам акриловые, силиконовые и полиуретановые герметики, но руководствоваться следует инструкцией.

Герметики для устранения проколов шин – аэрозольные смеси на основе акрила и растворителя. Существуют два разных вида: профилактический и ремонтный.

Дополнительные материалы

Для получения качественных герметичных стыков большинство изготовителей выпускает «сервисные» материалы:

Очистители – составы для чистки и обезжиривания поверхностей. В этом качестве доступный для большинства автолюбителей бензин производители герметиков не рекомендуют.

Праймеры – материалы увеличивающие адгезию.

Активаторы – реагенты изменяющие скорость процесса полимеризации.

Иногда изготовитель требует использования только указанных в инструкции материалов. В комплекте герметика будет несколько упаковок.

Ошибки использования

Самая распространённая ошибка – несоблюдение рекомендаций производителя (неправильный выбор области применения и нарушение технологии нанесения).

Герметик–прокладку не следует наносить на обе поверхности. После нанесения на одну следует дождаться образования полимеризованной плёнки. Это в дальнейшем облегчит разборку.

Не следует перетягивать соединения. Для прочности эластичных герметиков нужна определённая толщина.

Если на упаковке указана английская аббревиатура RTV – вулканизация герметика должна проходить при комнатной температуре.

Нанесение большого слоя при затяжке может повлечь попадание герметика в масляные каналы.

Не следует использовать герметик в силовых агрегатах вместо твёрдых прокладок. В данном случае эластичность нарушает точность зазоров.

Применение силиконовых герметиков с кислотным отверждением может вызвать коррозию.

Убедитесь, что температурные режимы применения материала указаны по шкале Цельсия, а не Фаренгейта.

Силиконовые герметики не обладают стойкостью к бензину, маслам, дизельному топливу и тосолу.

Будет ошибкой считать, что герметики для проколотых шин и герметики для заделки радиаторов являются решением проблем. Это аварийные материалы позволяющие добраться до автосервиса. В герметиках для заделки проколов есть ограничения по максимуму отверстия и по диаметру колеса (15-16 дюймов). Заделка боковых порезов герметиком не получится.

Шовные герметики ROXELPRO ✅ Официальный дилер материалов ROXELPRO

Сортировка: По умолчанию
Сортировка: Название (А — Я)
Сортировка: Название (Я — А)
Сортировка: Цена (низкая > высокая)
Сортировка: Цена (высокая > низкая)
ru/shovnye-germetiki?sort=rating&order=DESC»>Сортировка: Рейтинг (начиная с высокого)
Сортировка: Рейтинг (начиная с низкого)
Сортировка: Код Товара (А — Я)
Сортировка: Код Товара (Я — А)

Показать: 21
Показать: 25
Показать: 50
Показать: 75
ru/shovnye-germetiki?limit=100″>Показать: 100

Сортировка: По умолчанию
Сортировка: Название (А — Я)
Сортировка: Название (Я — А)
Сортировка: Цена (низкая > высокая)
Сортировка: Цена (высокая > низкая)
Сортировка: Рейтинг (начиная с высокого)
ru/shovnye-germetiki?sort=rating&order=ASC»>Сортировка: Рейтинг (начиная с низкого)
Сортировка: Код Товара (А — Я)
Сортировка: Код Товара (Я — А)

Многоцелевой ПУ герметик 550, белый, картридж 310мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5. ..+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 ч..

Многоцелевой ПУ герметик 550, серый, картридж 310мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 ч. .

Многоцелевой ПУ герметик 550, черный, картридж 310мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 ..

Многоцелевой ПУ герметик 550, бежевый, картридж 310мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24&nbsp..

Многоцелевой ПУ герметик 550,белый,туба 600 мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 часа&n..

Многоцелевой ПУ герметик 550,серый,туба 600 мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т.д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 часа&n..

Многоцелевой ПУ герметик 550,черный,туба 600 мл. Многоцелевой однокомпонентный полиуретановый герметик применяется для защиты поверхностей и швов. Обладает отличной упругостью и адгезией к большинству материалов. После отверждения может окрашиваться. Не стекает при нанесении и быстро полимеризуется под воздействием естественной влажности воздуха. Сферы применения: кузовной ремонт, герметизация стыков и сварных швов, склеивание и герметизация металлов, бетона, дерева, стекла и т. д. Технические характеристики: Плотность при 20°C, г/см³ 1,18+/-0,05 Сопротивление оползанию (ISO 7390): Отличное Температура нанесения: +5…+35°С Время пленкообразования при +23°C и влажности 50%: 60 мин Скорость вулканизации при +23°C и влажности 50%: 4 мм/24 часа&..

Однокомпонентный распыляемый герметик,бежевый,картридж 290 мл. Влагоотверждаемый распыляемый бежевый герметик с высоким содержанием сухих веществ. Сделан на основе силан-модифицированных полимеров. Отверждается под действием влаги окружающего воздуха и обеспечивает прочный и эластичный шов. Разработан для нанесения по всем соединениям внахлёст в багажнике и в нишах пола, а также для восстановления оригинальных распыленных покрытий в двигательном отсеке. Герметик можно нанести пневматическим пистолетом или промышленным насосным оборудованием. Следует использовать в течение 24 часов после открытия упаковки. Технические данные: Вязкость при 20°C Brookfield RVT 7/5 об/мин: 150000 МПа Плотность при 20°C: 1,64 ± 0,05 Температура нанесения, °С: +5…+35°C Время пленкообразования при +23°C и влажности 50%: от 20 д..

Герметик для швов под кисть, серый, банка 1 кг. Быстросохнущий герметик для авторемонта, наносимый с помощью кисти. Рекомендуется применять герметик для защиты сварных швов и покрытия металлических деталей автомобиля (внутренние части дверей, колесные арки, капот, багажник и т.д.) Тиксотропность не допускает провисания при вертикальном применении. Герметик обладает отличной упругостью и адгезией к необработанным или окрашенным металлам. После отверждения может окрашиваться. Подготовка поверхности: поверхность детали должна быть сухой, очищенной от пыли, смазки и других загрязнений, которые могут ухудшить адгезию герметика. Температура герметика и поверхности должны быть +5 — 35°C. Применение: нанести герметик нейлоновой кистью. Повторное нанесение допустимо через 5 — 15 минут. Время высыхания под окраску лакокрасочными материалами воздушной сушки — 1 час, лакокрасочными материалами горячей сушки — 3 часа. Полное высыхание слоя толщиной 2 мм составляет 24 часа. Хранение и срок годно..

Носик RoxelPro для картриджа 310мл, белый…

Шовная лента-герметик, предназначенная для герметизации стыков внахлест на панелях и элементах кузова. Лента на самоклеящейся основе, может быть тут же окрашена любой ремонтной лакокрасочной системой. Лента разработана для воссоздания заводского шва…

Пистолет RoxelPro для нанесения распыляемых герметиков в 310мл картриджах.Пневматический пистолет переменного давления для нанесения однокомпонентных распыляемых и нераспыляемых герметиков в картриджах 310мл, в комплекте с насадками, максимальное давление 10 бар.- Инновационная универсальная система позволяет использовать все типы герметиков и клеев.- С помощью этого инструмента возможно наносить материал различной текстуры вплоть до эффекта апельсиновой корки, накладывать слой различной ширины и фактуры. — Пневмопистолет может наносить как ровный слой, так и распылять материал для обработки поверхности.- Подходит для обработки не только сварочных швов дверей и кузова автомобиля, но и для проклеивания ветровых стекол.- Запатентованная система состоит из телескопического поршня, который выдавливает герметик или клей абсолютно равномерно и предотвращает контакт сжатого воздуха с ними.- Аксессуары и насадки, поставляемые с пневмопистолетом позво..

Герметики для ущільнення зварювальних швів та з’єднань

Автомобільні герметики для ущільнення зварювальних швів та з’єднань. Автопластилін для стиків. Стрічкові герметики для вклейки фар та кузовних робіт. Герметики, що розпилюються для відновлення шумоізоляційного покриття. Описи, фото, характеристики ціни.

за порядкомза зростанням ціниза зниженням ціниза новизною

16243248

Ma1PKl-XyNtcvWSw_1Kq8IrSdtyi8hIlTuXgHXVFlEA» data-advtracking-product-id=»1483350728″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажAPP_040301 APP Герметик клей PU 50 полиуретановый для швов белый 310 мл
263 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzAsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNjcxNjEsInBhZ2VJZCI6IjliZmI0OTdiLTEwNDItNDMwZi05ZDZlLTNjMTAxNzE0N2YwMCIsInBvdyI6InYyIn0.jabTG7W1AnaslTL0jSQwdbR3-sYdNRbj72-Xof6hCo8″ data-advtracking-product-id=»1483350730″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажAPP_040302 APP Герметик клей PU 50 полиуретановый для швов серый 310 мл
263 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzEsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzE2NzA1LCJwYWdlSWQiOiJmMzMxYmU2Zi1iMzRmLTQwYjYtYTkyNy05NjE2NDgzZTM3OGIiLCJwb3ciOiJ2MiJ9.3xoTGKucyJjPi5Gz7clC8XmlfpibqrIQVsWTTvB86tM» data-advtracking-product-id=»1483350731″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажAPP_040303 APP Герметик клей PU 50 полиуретановый для швов черный 310 мл
263 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzIsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzIzNTM0LCJwYWdlSWQiOiI4M2UwNzJjOC0wOWRjLTQ5MWItOWZlZS0zMTc3YjRiZjM1ZmQiLCJwb3ciOiJ2MiJ9.ta1c6ajp_PRQn4fg1cCt2UF37Z7YyXqSKnjykZb8p08″ data-advtracking-product-id=»1483350732″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210W-60 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов белый 60 мл
85 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzMsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzMxMjEzLCJwYWdlSWQiOiJlNzJiZDJjNS0wMzBiLTQ4MDItODE5Ni01NmE4MmJlZTZkOTEiLCJwb3ciOiJ2MiJ9.yB3ohzanojzlydU6_6VSVKKX9Czsy9iW7U5LhOh4mcQ» data-advtracking-product-id=»1483350733″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210G-60 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов серый 60 мл
85 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzQsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzU1OTA4LCJwYWdlSWQiOiIzOTg5MDYwOS1mZTI1LTQ1NmQtYTk5Ny00MmViNGQ1OWQ3YWMiLCJwb3ciOiJ2MiJ9.26acdds1wtJGLAea_ze5nwsvKgW9UrcUwxDy1I-aKdM» data-advtracking-product-id=»1483350734″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210B-60 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов черный 60 мл
85 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzUsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzYzNDc2LCJwYWdlSWQiOiI1MTdjYmI3Zi0wOTY3LTRmMTUtOTlkNS0yYTJkMzIyMjljZTYiLCJwb3ciOiJ2MiJ9.VF1ldVmwcKYM18gpmzmzsuU6RK1_0Tp5TX30wjhRkUI» data-advtracking-product-id=»1483350735″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210W-310 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов белый 310 мл
185 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzYsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wNzk2NTg1LCJwYWdlSWQiOiJiOWY0ODM5Yy0wYTFmLTQ4NTktYWY0OC1mYmM0MDUxMzJkNTYiLCJwb3ciOiJ2MiJ9.PqT6XWlfvbS1TSJehHLeeLp2xtDzPpipzHCVK_5gL18″ data-advtracking-product-id=»1483350736″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210G-310 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов серый 310 мл
185 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzcsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODA4MzMyLCJwYWdlSWQiOiIyMzQ3YzBkYi0xOWNmLTQ5Y2ItOWQwNi1iNDUzZjE3MmM2ZTYiLCJwb3ciOiJ2MiJ9.Owtp35sHbgiRH6RPd1VvhbVXZBdeOfwSprov0jVbRiE» data-advtracking-product-id=»1483350737″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_PU-210B-310 Mobi Lack Герметик клей Crocodile PU 210 полиуретановый для швов черный 310 мл
185 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDAsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODE1MywicGFnZUlkIjoiZGVmNDEyYzEtZjNkYi00NGZhLWFlYzAtNzg0NTBkMjAzYmNlIiwicG93IjoidjIifQ.68WjVSqFGa_Pib1HODBtwwuMmpukeNji5C5RS2CZ2MQ» data-advtracking-product-id=»1483350740″ data-tg-chain=»{"view_type": "preview"}»>
TRS_1357960 Teroson Герметик Terostat MS 9320 полимерный распыляемый для швов серый 300 мл
462 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDEsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODIxMTksInBhZ2VJZCI6IjMzYjUwMjZhLWFhMGEtNGM2NC1hYmViLWZhZTZlMWRhNTAzMyIsInBvdyI6InYyIn0.J91bC_aGNWFHyg80q_HhymkoE3Db6-wI6zD4tw8j2po» data-advtracking-product-id=»1483350741″ data-tg-chain=»{"view_type": "preview"}»>
TRS_1358054 Teroson Герметик Terostat MS 9320 полимерный распыляемый для швов черный 300 мл
457 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDIsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODM0MTU1LCJwYWdlSWQiOiJlN2E0NWMwNy00MDVjLTQ2MjctYTQ2OS00ODA1NTViZDc1YzYiLCJwb3ciOiJ2MiJ9.Pldc0iOUimO87XIlaaJT-d3g8B10T4HkvrMcQ5fTMWU» data-advtracking-product-id=»1483350742″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажAPP_040105 APP Герметик SEAL 12 полиуретановый для швов 1 кг
494 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDMsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODQ0ODY1LCJwYWdlSWQiOiI3ZjEwNTk5Zi0xNWJhLTQzYzgtYjI3Mi0xN2QwODE3ZGI4YWUiLCJwb3ciOiJ2MiJ9.NdTJR0PNCCjPryS-cdOq2s2mfrC3Qn-Ce-_5gWmfjmY» data-advtracking-product-id=»1483350743″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажML_0180 Mobi Lack Герметик Crocodile полиуретановый для швов 1 кг
400 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDUsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODUxNTEyLCJwYWdlSWQiOiJhYjdhNjVkZS01YjRiLTRiNWMtYTI3Ny0xODAzMjdjYTQzMTkiLCJwb3ciOiJ2MiJ9.xzyGM9aPxSM768JceCVRf3qAtURm7hCiqmNuk-DSTJo» data-advtracking-product-id=»1483350745″ data-tg-chain=»{"view_type": "preview"}»>
Топ продажAPP_040712-100 APP Герметик для фар швов бутиловый 1 м
200 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NDgsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODU3Mjc3LCJwYWdlSWQiOiIzNzkyMjE1ZC0zMjZhLTQyYWMtOWQzNi05M2VkNTNhOGY1NmQiLCJwb3ciOiJ2MiJ9.N5AHK-xCqW2bUEGblyN1DshZw08O-JhJQgwXI-_LS3Q» data-advtracking-product-id=»1483350748″ data-tg-chain=»{"view_type": "preview"}»>
LM_6197-100 Ленточный герметик для фар Liqui-Moly 1 м
409 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3NTEsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODYyODUsInBhZ2VJZCI6ImM0Y2M4MTEyLTE1YjUtNDgxMS1hZWI2LTRmNzMzNjY3MTZiMiIsInBvdyI6InYyIn0.pwYyJqu9kXmtgje9uT5nMILdW8IxmnNWJMRIjZt6vu4″ data-advtracking-product-id=»1483350751″ data-tg-chain=»{"view_type": "preview"}»>
KPD_550029 КПД Автопластилин с преобразователем ржавчины 300 г
80 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE1OTc3MjMwMDAsImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODgwNzcsInBhZ2VJZCI6IjIyYTNmNTVmLTJlMTQtNDBiMy05MTZiLWYzY2ZjZTViMzI0OCIsInBvdyI6InYyIn0.0UXZa2maMYDfTNN8SZ2R2Zc6qU7vRCI96gWttlW8flU» data-advtracking-product-id=»1597723000″ data-tg-chain=»{"view_type": "preview"}»>
KPD_550648 КПД Автопластилин с преобразователем ржавчины 150 г
50 грн
На складі
+380 (95) 119-34-00
- +380 (68) 917-56-32
eyJwcm9kdWN0SWQiOjE0ODMzNTA3MzksImNhdGVnb3J5SWQiOjM0MTYwOSwiY29tcGFueUlkIjozNjEwNDA1LCJzb3VyY2UiOiJwcm9tOmNvbXBhbnlfc2l0ZSIsImlhdCI6MTY2NDAwODIzMy4wODg3MywicGFnZUlkIjoiYzI2NTMyODItZmRmMS00NmNhLTlkNzEtNTE1MmRmYTdkMWRjIiwicG93IjoidjIifQ.LHLKTwwEX-2eXiATZA4SlXBEMRv0imtzhWai4jgvWqE» data-advtracking-product-id=»1483350739″ data-tg-chain=»{"view_type": "preview"}»>
TRS_2558389 Teroson Герметик Terostat MS 9320 полимерный распыляемый для швов желтый 300 мл
від 460 грн
Немає в наявності
+380 (95) 119-34-00
- +380 (68) 917-56-32

Герметичная герметизация швов защищает в суровых условиях

Перейти к содержимому

BY MARK SUNICO

Заделка швов, или шовная сварка, представляет собой разновидность контактной точечной сварки, наиболее часто используемую для соединения крышек с корпусами электронных блоков. В процессе используются два электродных колеса с приводом от двигателя, расположенные на противоположных сторонах упаковки и вращающиеся по периметру, проводя ток через оба компонента для создания уплотнения.

Герметичное запечатывание швов обеспечивает полную герметизацию упаковки в герметичном металлическом или керамическом корпусе с помощью одного из двух процессов: сварка контактным швом с параллельным зазором или контактная сварка противоположным электродом с выступом. Это ключ к производству чувствительных микроэлектронных устройств, используемых в промышленных и коммерческих коммуникациях, транспорте, военной и аэрокосмической промышленности, которые часто включают в себя оптические датчики, датчики давления, устройства связи, тепловые и лазерные изображения и усилители мощности.

Герметичность этих упаковок предотвращает разрушение электронных компонентов внутри и продлевает срок службы за счет защиты этих высокочувствительных компонентов от загрязнителей, таких как воздух и влага. Имплантируемые медицинские устройства, такие как кардиостимуляторы и дефибрилляторы, также требуют герметизации для защиты как устройства, так и пациента.

Два типа корпусов микроэлектроники

Существует два основных типа корпусов: металлический бак и керамический (рис. 1).

РИСУНОК 1: Слева: упаковка металлического бочонка; справа два типа керамических упаковок.

Предпочтительным материалом для металлического основания ванны является ковар, который имеет такой же коэффициент теплового расширения (КТР), как и стекло. Этот материал предотвращает протечки металлических и стеклянных уплотнений проходных соединителей упаковки из-за расширения материала из-за тепла, выделяемого в процессе сварки.

Керамические корпуса изготовлены из керамической подложки с припаянным металлическим уплотнительным кольцом. Ковар также используется в керамических упаковках; Ковар припаивается к керамической основе в качестве уплотнительного кольца, к которому приваривается крышка.

Сварка с параллельным щелевым швом

Сварка с параллельным щелевым швом является одним из двух способов выполнения герметичного соединения. Шовный сварочный аппарат с катящимися колесными электродами подключен к источнику питания, который подает электрический ток на электроды через крышку и упаковку. Сварочный аппарат обеспечивает несколько перекрывающихся точек сварки, создавая таким образом непрерывный шов (рис. 2 и 3).

РИСУНОК 2: Схема сварки с параллельным зазором.

РИСУНОК 3: Схема электродов и точечной сварки, образующих шов.

Сварка встречным электродом с выступающим швом

Сварка встречным электродом с выступающим электродом использует противоположные электроды для соединения коллектора, содержащего электронное устройство, с колпачком с кольцевым или кольцевым выступом, пропуская ток через электроды через оба шапка и заголовок. Вырабатываемое тепло направляется через выступ для сварки деталей (рис. 4).

Успешный сварной шов должен иметь как минимум от 50% до 90% разрушения выступа. Датчики устройства измерения линейного смещения, также известные как линейные регулируемые дифференциальные трансформаторы (LVDT), могут быть добавлены к сварочной головке для измерения этого смятия. Кроме того, по периметру крышки обычно наблюдается образование галтели, что указывает на успешную сварку.

РИСУНОК 4. Схема проекционной сварки, показывающая поперечное сечение электродов и пример устройства.

Как и при сварке с параллельным зазором, конструкция металлических пакетов при сварке с выступающим швом противоположными электродами очень важна. Выступ может быть на крышке или шапке, но между ними должен быть ограничивающий элемент, чтобы детали самовыравнивались.

И снова предпочтительным материалом является Ковар. Для достижения наилучших результатов выступ должен располагаться посередине полки, чтобы при схлопывании выступа смещенный материал равномерно распределялся по ширине полки.

Проверка и поиск и устранение неисправностей

Для обеспечения надежности сварных швов можно провести разрушающее испытание на прочность. При разрушающих испытаниях наличие неповрежденного по крайней мере 25% сварного шва после значительных попыток механического отделения крышек или колпачков от основания является хорошим показателем того, что был достигнут прочный сварной шов.

Другие методы испытаний включают в себя испытания пузырьков на мелкие и крупные утечки с гелием, оптическое обнаружение мелких утечек, внутренний анализ газа, обнаружение шума удара частиц и температурное циклирование.

Будущее герметизации швов

Технология герметизации швов может иметь решающее значение для успеха в таких требовательных приложениях, как промышленная 5G, коммерческая связь, аэрокосмическая промышленность и военные электронные устройства. Обеспечение отличной герметизации при сварке чрезвычайно важно, и только проверенные производители сварочного оборудования, которые учитывают описанные выше требования, могут обеспечить высокую точность и надежность сварных швов.

Производители включают эти стандарты в технологию сварки в контролируемой среде и разрабатывают технологии, которые обеспечат еще большую точность и эффективность сварки. Будущее герметизации, вероятно, будет за роботизированной герметизацией швов с помощью интеллектуальных систем технического зрения, которые потенциально могут устранить текущие пределы погрешности и привести к еще большему успеху в герметизации чувствительных электронных устройств.

Марк Сунико

Марк Сунико — инженер по продуктам в Amada Weld Tech Inc., amadaweldtech.com. Электронная почта [email protected].

Сварка и герметизация — Celina

Celina предоставляет нашим клиентам услуги по сварке тканей по контракту. В настоящее время мы предлагаем четыре типа сварки:

Горячий воздух – Горячий клин – Ультразвук – Радиочастота Современное оборудование и процессы — это то, что позволяет компании Celina быть эффективной и конкурентоспособной при производстве продукции для наших клиентов.

Посмотреть в полном размере

Forsstrom Передвижной RF Сварщик

Повышая эффективность за счет сокращения погрузочно-разгрузочных работ, операторы работают с платформы Forsstrom Traveling Welder позади машины и перемещаются вместе с ней, когда она перемещается по столу 5 x 100 футов. Эта машина подходит как для больших изделий с длинными прямыми швами, так и для изделий, требующих нескольких сварных швов в одной области. Программируемый портал перемещает и выполняет несколько сварных швов за один проход, поддерживая стабильные сварные швы с помощью твердотельных средств контроля.

Посмотреть в полном размере

Устройство для сварки стержней

Самый распространенный сварочный аппарат на нашем предприятии. Устройство для сварки стержней оснащено длинными прямыми стержнями размером от 1 x 13 дюймов до 2 дюймов x 48 дюймов. Это оборудование позволяет выполнять длинные прямые ВЧ-сварные швы различной ширины на изделиях, которые трудно выполнить на других запаивающих машинах.

Посмотреть в полном размере

Уплотнитель пластин

Эти машины имеют большую верхнюю пластину размером 24 x 48 дюймов, которая позволяет Celina размещать матрицы различных форм и размеров между сварочной станиной и верхней пластиной для получения бесконечных форм сварки. Обычное использование включает в себя прикрепление армирующих заплат, создание многослойных принадлежностей, таких как компенсаторы и дверные связи, а также облегчение небольших уплотнений, которые трудно выполнить с помощью более крупной машины для запайки горячим воздухом.

Посмотреть в полном размере

MULTI SEALER

M-100 Multi Sealer предназначен для одновременной герметизации до 13 швов горячим воздухом. Разработанная для крупносерийного производства панелей, машина оснащена электромагнитной тормозной системой на размоточных станинах, компьютеризированным программированием и автоматическим резаком. M-100 также может наносить дополнительные армирующие материалы на секции, которые могут подвергаться чрезмерным нагрузкам или износу.

Посмотреть в полном размере

Сварочный аппарат с ПОВОРОТНЫМ СТОЛОМ

Сварочный аппарат с поворотным столом, используемый для крупносерийных заказов, имеет вращающееся уплотняющее основание, обеспечивающее непрерывность рабочего процесса. Продукт можно расположить на участках рядом с основной зоной сварки, чтобы перемещать его в машину по мере вращения стола. Несколько сварочных аппаратов можно перемещать, чтобы использовать один стол, эффективно превращая сварочные аппараты с поворотным столом в высокочастотный сварочный центр.

Посмотреть в полном размере

SHUTTLE Sealer

Ориентируясь на эффективность производства, Shuttle Radio Frequency (RF) Welder компании Celina позволяет выполнять автоматическую герметизацию во время вторичной фазы загрузки шаблона. Пока машина использует радиочастоту для соединения материалов, оператор может безопасно подготовить следующую деталь. Затем приспособления меняются местами, и во время запечатывания второго комплекта оператор удаляет готовую деталь и перезапускает процесс.

Посмотреть в полном размере

Аппарат для сварки горячим воздухом

Аппараты для сварки горячим воздухом используются для соединения термопластичных промышленных тканей и пленок горячим воздухом и давлением. Настройки температуры могут варьироваться от 1000˚ до 1375˚. Нагретый воздух направляется на прижимное колесо, при этом комбинированное тепло и давление расплавляют соседние слои ткани. Длина машины может варьироваться от 20 до 60 футов, хотя это не ограничивает размер готового продукта.

Посмотреть в полном размере

Ручной термосварщик

Все сотрудники Celina прошли обучение работе с ручными термосварщиками. Во время этого процесса рабочий берет герметик, который выдувает горячий воздух из сопла, и помещает его между свариваемыми материалами. Герметик перемещается вниз по перекрывающемуся материалу, а затем силиконовым ручным валиком, создавая давление для герметизации материалов вместе.

Посмотреть в полном размере

Ручной ультразвуковой сварочный аппарат

В дополнение к радио- или высокочастотным (ВЧ/ВЧ) сварочным аппаратам, ручной ультразвуковой сварочный аппарат позволяет нам создавать небольшие прихваточные швы за гораздо меньшее время, чем при РЧ/ВЧ-сварке. машина ВЧ. Компактный и портативный ультразвуковой сварочный аппарат повышает эффективность нашего процесса сборки, уменьшая выравнивание деталей на более крупных сварочных аппаратах и обеспечивая лучшую конфигурацию продукта при работе с несколькими слоями материалов.

Посмотреть в полном размере

СТАЦИОНАРНЫЙ СВАРОЧНЫЙ АППАРАТ С ДЛИННОЙ РУКОЯТКОЙ

Каждый стационарный сварочный аппарат с длинной стрелой используется для изготовления термосвариваемых швов, изготовления армированных полос на материалах различной длины. Благодаря автоматизированному ролику для сбора готовых материалов на катушки эта машина удобно хранит полосы по мере их обработки.

Посмотреть в полном размере

СВАРОЧНЫЙ УСТРОЙСТВО С ПОВОРОТНЫМ РЫЧАГОМ

Сварочный аппарат Miller T-100 представляет собой сварочный аппарат с горячим воздухом, который специализируется на создании круглых швов. Его регулируемый рычаг позволяет выполнять прямые швы, а также создавать закругленные трубы для таких предметов, как воздуховоды.

SEWN Seat Taper

Эта машина позволяет нам прикреплять слой термоклеевой ленты поверх сшитых швов, чтобы повысить их водонепроницаемость. Гидроизоляционные швы сохраняют покрытые изделия сухими и увеличивают общий срок службы материала, не допуская попадания воды в слои материала, тем самым предотвращая рост плесени и грибка.

Что вы используете для герметизации сварного шва?

15 июля 2022 г. , Wes Rose

Риск негерметичной системы значительно перевешивает усилия по защите каждого сварного шва. Использование 9Герметик для сварки 0249 дешевле, чем нагнетание давления в систему для обнаружения утечек через поры, и обеспечивает дополнительную защиту от коррозии. Опытные профессионалы пожарной безопасности соглашаются: не рискуйте — фитиль!

Что такое герметик для сварных швов?

Описание. Наносимый кистью герметик представляет собой быстросохнущий герметик, рекомендуемый для защиты сварных швов, стыков и покрытий металлических деталей . Нет провисания при вертикальном нанесении и нет натяжения во время нанесения. После отверждения продукт остается гибким и может быть окрашен.

Какой герметик для швов лучше всего?

Лучший результат. Наносимый кистью герметик для швов Eastwood. Проверьте последнюю цену.
Лучшая цена. Автошовный герметик 3M Dynatron.
Лучшая быстрая сушка. ACDelco Заполнитель швов и швов.
Лучшая адгезия. Barrier Bond Наносимый кистью герметик для швов.
Почетное упоминание. Evercoat Наносимый кистью герметик для швов.

Как использовать герметик для швов?

Нанесите тонкий слой соответствующего герметика для швов на голый металл или на стык с грунтовочным покрытием. Осторожно вставьте герметик в соединение . Этот плотный герметик для швов гарантирует, что вы правильно загерметизируете шов, прежде чем приступить к работе, чтобы создать желаемый внешний вид.

Нужно ли использовать герметик для швов?

Как удалить герметик с автомобиля?

Что такое грунтовка для сварки?

Сварочные грунтовки обычно представляют собой продукт на основе цинка, который наносится на сопрягаемые поверхности перед сваркой . Корродирующий цинк образует оксид цинка, который защищает сталь. Это называется жертвенной коррозией.

Что такое грунтовка на основе хромата цинка?

Zinc Chromate Primer — это антикоррозионная грунтовка для металлических поверхностей, подвергающихся воздействию окружающей среды от мягкой до умеренной . Защитное средство на алкидной основе поставляется в упаковках различных размеров и должно быть покрыто соответствующим верхним слоем.

Видео

Другие статьи

Как приварить шпильки?

Как сделать колпак сварщика двусторонним?

Мешают ли магниты сварке?

Можно ли использовать сварочное одеяло на гриле?

Для чего используется черная труба Schedule 40?

Уэс Роуз

Уэс Роуз — опытный сварщик с более чем 15-летним опытом. Он работал в различных областях сварки, в том числе в автомобилестроении, судостроении и строительстве. Он сертифицированный сварщик и выиграл несколько соревнований по сварке. Уэс увлечен обучением других сварке и любит делиться своими знаниями с другими.

Чтобы сшить или запечатать: расширение ящика для инструментов

Выпущенная в прошлом году полиэфирная нить Fil-Tec PremoBond используется в судостроении и на большинстве наружных рынков и пользуется популярностью благодаря повышенной устойчивости к ультрафиолетовому излучению и швейным характеристикам. Фото: Fil-Tec Inc.

Сшивать или герметизировать — вот вопрос, на который некоторые производители ответили, ориентируя свои предложения на продукты, в которых используется либо первое, либо второе, но не то и другое одновременно. Хотя такая специализация может быть жизнеспособной и прибыльной стратегией, расширение набора инструментов, включающее в себя как шитье, так и запечатывание, часто может оказаться еще более прибыльным — при правильных условиях.

Есть веские причины подумать об этом, говорит Стивен Каплан, президент S. Kaplan Sewing Machine Co. Inc. Компания со штаб-квартирой в Ньюарке, штат Нью-Джерси, является мировым дистрибьютором сверхмощных швейных машин для предприятий, не связанных с производством одежды.

«Во-первых, они не исключают друг друга, — говорит он. «Иногда проект требует сшивания и герметизации, поэтому есть много места для обоих».

Но без надлежащего планирования и подготовки стремление стать более универсальным может иметь неприятные последствия, в результате чего предприятия берут на себя расходы, которые в конечном итоге не приносят хорошей отдачи от инвестиций (ROI), особенно если им приходится нанимать больше работников. Предложение и того, и другого также может означать выход на несколько незнакомую производственную территорию, что может привести к сбоям в работе продукта; например, когда вещь должна была быть сшита, а вместо этого заклеена, или наоборот. Оценка, покупка и обучение эксплуатации 9У нового оборудования 0335 есть свои проблемы. Мы собрали некоторые сведения об этих процессах, чтобы помочь производителям, которые могут стоять на вершине «должен или не должен?» изгородь.

Игла и нить

Одно из преимуществ шитья заключается в том, что можно сшить практически любую ткань, что не обязательно имеет место, когда речь идет о герметизации, говорит Каплан. Тем не менее, есть проекты, требующие комбинированного подхода, поэтому, по словам Каплана, многие из его клиентов предлагают оба подхода.

Стационарный сварочный аппарат TX можно использовать как автономный сварочный аппарат или как дополнение к более крупной системе сварочных аппаратов. Сварочный аппарат RF предлагает доступ с трех сторон для оптимизации обработки материалов и используется для производства изделий из высококачественных и/или тяжелых ПВХ-материалов. Фото: Форсстром Х.Ф.

Возьмем, к примеру, навесы. Шитье создаст отверстия в ткани, которые могут протекать. В большинстве случаев это не проблема, хотя для продуктов, попадающих в морскую среду, это может быть важно. Один из подходов состоит в том, чтобы запечатать верхние панели навеса, куда попадет дождь, а затем сшить по бокам.

Имеются резьбы, предназначенные для предотвращения утечки воды. Fil-Tec Inc., г. Хагерстаун, штат Мэриленд, производитель промышленных ниток и бобин для различных видов шитья для наружного, морского, военного и мебельного рынков, производит систему нитей, подходящую для изделий, которые должны быть водонепроницаемыми. Эта нить, получившая название Aqua-Seal, герметизирует сшитый шов при контакте с влагой, предотвращая утечку воды, — говорит вице-президент по маркетингу Фредди Гроус.

«При герметизации вы полагаетесь на целостность ткани, — продолжает Каплан. «Например, если покрытие выйдет из строя, у вас может выйти из строя шов. Тем не менее, там, где у вас очень длинные швы, такие как брезент, вероятно, лучше всего использовать герметизацию. Но когда вы приступаете к изготовлению предмета, например, если есть сложные углы или ремни, лямки, D-образные кольца или молнии по периметру предмета, или несколько слоев ткани, — тогда, в общем, шитье это лучше. »

Масштаб проекта является важным определяющим фактором, говорит Джеймс Херштейн, региональный менеджер по продажам Matic S.A. «Меньшие требования к отделке могут быть связаны со шитьем», — говорит он. «В более крупных проектах обычно используется герметизация. Отделка также будет иметь значение. При шитье образуются отверстия, и необходимо учитывать тип и цвет нити».

Состав ткани также имеет значение, добавляет он. Материалы с покрытием из ПВХ и винила свариваются. Однако для хлопка, полиэстера и акрила потребуется сварочная лента. Очень толстые и плотные материалы трудно шить, так как иглы могут сломаться при усилии; Вот почему винил, например, «почти повсеместно запечатан», — говорит Херштейн.

Компания Matic со штаб-квартирой в Барселоне, Испания, предлагает ряд отделочных решений для текстильной промышленности, включая раскрой, сварку и шитье. Основные рынки включают защиту от солнца и рынок мягких вывесок. Среди другого швейного оборудования Matic предлагает полностью автоматическую двухигольную швейную машину Orion, предназначенную для соединения и подгибки выдвижных панелей навеса. Для рынка мягких вывесок компания предлагает линейку автоматизированных швейных решений Cronos. Решения по герметизации включают Ares Plus, аппарат для импульсной сварки. Доступный в различных размерах, он оснащен сменными сварочными стержнями (также разных размеров) и запатентованной бесшовной технологией, которая устраняет блеск, который обычно возникает при импульсной сварке материала с ПВХ-покрытием, по словам Херстейна.

Технологии запечатывания

Отдел промышленного шитья Vinyl Technology использует методы бережливого производства, автоматизированные системы обработки материалов и предлагает широкий ассортимент продукции. Фото: Vinyl Technology Inc.

Компания Vinyl Technology Inc., расположенная в Монровии, Калифорния, производит текстильные изделия с высокими эксплуатационными характеристиками для оборонной, аэрокосмической и медицинской промышленности. Продукция включает в себя такие предметы, как противоперегрузочные костюмы, топливные баллоны, военные сухие мешки и матрасы, а также защитные костюмы.

«Наш опыт заключается в радиочастотной термосварке и промышленном сшивании специальных пленок и тканей», — говорит Карлос Моллура, вице-президент по продажам и маркетингу. «Оба [метода] являются чрезвычайно универсальными и действенными способами сборки тканей. Если продукт должен удерживать воздух, вакуум или топливо — например, баллоны, водонепроницаемые чехлы и защитные костюмы — тогда он должен быть запечатан радиочастотным нагревом. Если его просто нужно собрать из ткани без покрытия, не требующей удержания воздуха или воды, вы можете сшить предмет.

«Самым большим ограничением для герметизирующих тканей является тип герметизируемого покрытия», — говорит он. «Однако все ткани без покрытия можно шить. Сшитые аппликации также можно сделать воздухонепроницаемыми, нанеся дополнительный слой поверх отверстий для стежков, например, с помощью шовной ленты».

По словам Моллуры, радиочастотная сварка является наиболее популярным методом. Хотя это в основном ограничивается тканями с покрытием из ПВХ и уретана, возможны некоторые модификации. Другие технологии запечатывания включают ультразвук, горячий воздух и импульс.

Есть несколько причин, по которым так часто предпочитают ВЧ-сварку. Во-первых, эта технология надежна, говорит Ив Хоторн, торговый агент Forsstrom HF и South Western High Frequency Inc. Сварные швы ровные и прочные, обеспечивают водонепроницаемость, воздухо- и газонепроницаемость, а процесс выполняется быстро. , с «превосходной повторяемостью». В то же время Хоторн признает, что шитье приносит пользу.

«Шитье обслуживает рынки, не связанные с одеждой, с использованием таких тканей, как холст и кожа, которые RF не может сваривать», — объясняет она. «Но недостатком шитья является то, что швы не являются водонепроницаемыми, воздухонепроницаемыми или газонепроницаемыми, а швы вызывают напряжение и износ».

Компания Forsstrom HF со штаб-квартирой в Люсекиле, Швеция, поставляет различные аппараты для высокочастотной сварки, такие как стационарный сварочный аппарат Forsstrom TX. Трехсторонняя машина, предназначенная для автономной работы или дополнения более крупной системы сварочных аппаратов, используется для производства изделий из высококачественного ПВХ и тяжелых материалов из ПВХ, таких как палатки и надувные изделия.

Швейное решение Orion от Matic предназначено для соединения и подгибки панелей выдвижных маркиз. Полностью автоматическая двухигольная машина оснащена столом, который перемещается по фиксированному швейному раствору. Фото: Matic S.A.

Компания также предлагает передвижные сварочные аппараты Forsstrom TDW, высокоточные, легко регулируемые машины, используемые для производства изделий из ПВХ и полиуретана (ПУ) с длинными прямыми швами, таких как тенты и конструкции, нефтяные стрелы и крышки грузовиков, а также для крупномасштабных работ. производство. (Forsstrom High Frequency находится в США; South Western High Frequency уполномочена представлять, продавать, обслуживать и обслуживать оборудование Forsstrom в США. Оба офиса находятся в Санта-Фе-Спрингс, Калифорния.)

Хотя чаще всего они используются на тканях с покрытием из ПВХ или ПУ, другие материалы, такие как полиэтилентерефталат (ПЭТ) и большинство полимолочной кислоты (ПЛА), можно сваривать с помощью радиоволн, говорит Трейси Эвлинг, управляющий директор JTE Machines LLC. Эти материалы в основном используются в медицине или упаковке, добавляет она.

«Ультразвуковая технология хорошо работает с тканями из PE [полиэтилена] и PP [полипропилена], а также с материалами с тонким покрытием», — говорит Эвлинг. «Акриловый материал нуждается в шовной ленте для всех процессов сварки; сварка горячим воздухом хорошо подходит для материалов с полиэтиленовым, ПВХ- и полиуретановым покрытием, в то время как импульсная сварка подходит для ПП и других материалов со шовной лентой, но только для линейных швов.

«Форма сварного шва также определяет, какую технологию сварки следует использовать, — продолжает она. «Например, для сварки с переменной кривизной обычно требуется вращательный метод, доступный только в горячем воздухе или ультразвуке, в то время как для многослойной и фигурной штампованной сварки требуется пластина с использованием RF-сварки».

Компания JTE Machines, расположенная в Ориндж-Парке, штат Флорида, производит машины для высокочастотной сварки и ультразвуковой сварки и резки для промышленности по производству промышленных тканей. Компания также разрабатывает и поставляет инструменты и приспособления для этих машин, а также обеспечивает обучение и обучение, а также последующие услуги. Продукты включают JTE RF Double Welder, сконфигурированный для одновременной работы двух операторов; JTE Rotary Sonic Sew-n-Cut Welder, ультразвуковая швейная система для сварки и обрезки флагов, баннеров и вывесок из полиэстера; и JTE Ultrasonic Automatic Weld and Cut, предназначенный для резки и сварки кромок различных материалов с использованием ультразвуковой технологии по всему вакуумному столу.

Решения, решения

Герметичные защитные костюмы производства Vinyl Technology ожидают проверки по программе DEMIL армии США, которая предоставляет набор кодов, различающихся в зависимости от требований, которым должна соответствовать продукция. Фото: Vinyl Technology Inc.

При принятии решения о целесообразности добавления шитья или пломбирования в список услуг учитывается множество фактов. Одним из них является тип проектов, которые вы ожидаете привлечь, делая это. Например, говорит Эвлинг, сварные швы, а не сшитые, обычно лучше подходят для изделий, которые должны быть водонепроницаемыми или воздухонепроницаемыми. Они также, вероятно, являются лучшим маршрутом для медицинских приложений, связанных с антимикробными требованиями. По ее словам, изделия, предназначенные для экстремальных погодных условий, также являются хорошими кандидатами для сварки, так как нить может быть подвержена износу в особенно суровых условиях.

«На самом деле, сварной шов может быть прочнее, чем сам однослойный материал, — говорит Эвлинг. «Хотя сегодня многие нити очень прочные, тот факт, что материал должен быть проколот в процессе шитья, делает его более слабым в каждой точке стежка».

С другой стороны, добавляет Эвлинг, материалы, требующие растяжения в месте шва, лучше сшивать, так как сварной шов не будет растягиваться.

Затраты на покупку швейных машин обычно меньше, говорит Каплан. Но швейное оборудование может повлечь за собой и другие расходы, например, нитки. Труд также учитывается, хотя это зависит от машины.

«Решения для автоматизированного шитья и сварки не требуют квалифицированного оператора, поэтому с помощью этих машин можно снизить трудозатраты», — объясняет Херштейн. «Ручное шитье обычно сопряжено с самыми высокими долгосрочными трудозатратами. Но есть одна вещь, которую следует учитывать, — это техническое обслуживание. Швейные машины требуют постоянного обслуживания и регулировки, чтобы машина работала должным образом».

Если швейная машина выходит из строя, обычно требуются специализированные услуги, чтобы восстановить ее работоспособность, что может повлиять на производство, говорит Херстейн. Тем не менее, уплотнения требуют гораздо меньшего внимания, возможно, требуя обслуживания раз в год или около того, которое обычно может выполняться собственными силами в то время, когда производство не будет затронуто.

JTE Rotary Sonic Sew-n-Cut Welder — это двухколесная ультразвуковая швейная система для сварки и обрезки флагов, баннеров и вывесок из полиэстера без использования шовной ленты.

Фото: ООО «ДжейТи Машинс».

Тем не менее, тот факт, что, как говорят Каплан и Гроус, все ткани можно сшивать, является убедительным аргументом в пользу использования иглы и нити, тем более что сшивание швов выполнить легче, чем ремонт сваркой, говорит Гроус. Кроме того, по словам Моллуры, многие ткани не имеют покрытия из ПВХ или полиуретана, поэтому их необходимо сшивать.

В настоящее время шитье более распространено, чем запечатывание, в основном потому, что оно существует дольше, а стоимость входа ниже, говорит Херштейн. Но, добавляет он, по мере роста бизнеса производителя обычно добавляют решения по герметизации к производственным возможностям операции. Эвлинг ожидает, что все больше производителей будут обращать внимание на сварку.

«Поскольку квалифицированных операторов швейных машин становится все меньше и меньше, а также с постоянными инновациями в передовых тканях, популярность сварки продолжает расти, и ее часто предпочитают шитью, где это возможно», — говорит она.

Тем не менее, как ранее заметил Каплан, есть место и потребность в каждом методе, что должен учитывать любой производитель текстильной продукции.

«В условиях современной экономики способность делать и то, и другое — это то, что производитель должен иметь, чтобы быть конкурентоспособным», — говорит он. «Вы не хотите отказываться от работы; вам нужна гибкость, которую предлагают оба».

Герметизация пластиковых швов лазерной сваркой

Достижения в области лазерных технологий сделали лазерную сварку экономичным и универсальным инструментом для соединения пластмасс в медицинских устройствах.

Шри Венкат, Андре Макфайден | 01 мая 2008 г.

ЛАЗЕРНАЯ СВАРКА

Рис. 1. Различные испытательные образцы, сваренные лазером в прикладной лаборатории (а), и контейнер для жидкости из полиэтилена низкой плотности, сваренный с помощью системы диодного лазера (б).

Прямая сварка пластмасс часто предпочтительнее клеев и других методов соединения для соединения или герметизации пластиковых медицинских устройств, особенно одноразовых. Лазерная сварка может использоваться для таких изделий, как катетеры, контейнеры для жидкости, уплотнения шприцев, кардиологические устройства и небольшие насосы. Этот процесс предлагает множество преимуществ по производительности по сравнению с другими методами сварки пластмасс, такими как горячая пластина и ультразвук. Доступность недорогих надежных лазеров со встроенным оптоволоконным выходом означает, что лазерная сварка может быть гибким и экономичным инструментом. Его можно использовать на многих типах пластмасс, таких как полиэтилен, полипропилен, акрил, нейлон и даже тефлон. В этой статье представлен обзор этого все более популярного метода.

Преимущества лазерной сварки

Использование сварки пластмасс для OEM-производителей дает много преимуществ. Во-первых, это бесконтактный метод, что означает, что он обеспечивает краткосрочную и долгосрочную согласованность, поскольку не нужно учитывать износ инструмента. Кроме того, это экологически чистый метод без расходных материалов или опасных химикатов, которые могут потребовать особого обращения и утилизации. Не нужно иметь дело с парами клея или растворителями, а при лазерной сварке не образуются частицы или другой мусор, который требует тщательной очистки после склеивания. Кроме того, нет необходимости блокировать или заменять сопла для клея. Это отсутствие опасных химикатов для обработки или очистки после обработки способствует растущей тенденции к внедрению экологически чистого производства, когда это возможно.

Лазерная сварка при необходимости обеспечивает субмиллиметровую точность. После оптимизации параметров процесса, таких как мощность лазера и скорость сварки, плавится только точная, локализованная область, освещенная лазером, с минимальным тепловым потоком в окружающий пластик. Создаваемые швы полностью герметичны и механически прочны.

Гибкость и возможность использования в различных приложениях являются другими важными преимуществами, повышающими окупаемость инвестиций для производителей медицинского оборудования. Та же станция лазерной сварки может использоваться для запайки мешков с жидкостью, соединения катетеров и сварки больших бутылей (см. рис. 1). Размеры и геометрия задаются программным обеспечением. Еще одним преимуществом является скорость; возможны скорости сварки свыше 2000 мм/мин,
в зависимости от материала.

Другим меньшим преимуществом является косметический вид. Несмотря на то, что функциональность часто важнее формы, когда речь идет о медицинских устройствах, изделия с грубыми или обугленными швами могут восприниматься как дефектные и неприемлемые. Лазерная сварка дает более чистые, тонкие и гладкие швы, чем другие методы, и без обесцвечивания.

Лазерная сварка: основы

Рис. 2. (щелкните, чтобы увеличить) Процесс сварки с проходом.

Цель сварки состоит в том, чтобы соединить два куска материала путем их быстрого расплавления на границе раздела с последующим быстрым повторным затвердеванием. Сварка металлов — это давно зарекомендовавший себя процесс, использующий множество различных геометрий соединения кромок, с такими названиями, как сварка встык и сварка внахлестку. Лазерная сварка пластмасс обычно основана на так называемом сварном шве внахлестку, при котором два листа материала соединяются внахлест. Этот тип сварки создает соединение «поверхность к поверхности» большой площади, а не соединение «кромка к кромке», как при стыковом сварном шве. Геометрия сварки внахлест не только создает прочное соединение, но, что более важно, позволяет лазеру создавать это соединение в процессе, известном как сварка на просвет (см. рис. 2).

При лазерной сварке два соединяемых слоя находятся в тесном контакте. Затем лазерный луч направляется через первый материал, который должен быть прозрачным на длине волны лазера, и затем сильно поглощается вторым пластиком. Поглощение лазерного излучения любым материалом регулируется законом Бера, который, по сути, гласит, что на любой заданной глубине материал поглощает фиксированную долю света, достигающего этой глубины. Этот постоянный коэффициент поглощения вызывает экспоненциальное уменьшение интенсивности лазера и, следовательно, поглощенной энергии ниже поверхности. При соответствующем уровне мощности лазера эта поглощенная энергия вызывает плавление поверхности нижнего материала. В результате тепло быстро передается второму материалу, снова вызывая плавление поверхностного слоя. Непрерывный сварной шов создается путем сканирования лазерного луча или перемещения свариваемых деталей относительно неподвижного лазерного луча.

Каковы технологические требования для успешной лазерной сварки? Во-первых, материалы должны поддаваться сварке, т. е. быть достаточно похожими по химическому составу, чтобы соединяться и образовывать прочное соединение. Это справедливо для любого метода сварки. Не менее важно и то, что лазерная сварка является оптическим методом и поэтому зависит от оптических свойств соединяемых материалов. Эти оптические требования достаточно смягчены.

Прозрачный материал должен поглощать не более 10% всей лазерной энергии по всей своей толщине. Это гарантирует отсутствие термических повреждений или даже плавления в массе этого материала. Непрозрачный (впитывающий) слой должен поглощать более 90% падающего лазерного излучения в пределах толщины, эквивалентной требуемой глубине сварного шва.

Важно отметить, что поглощение света пластиком зависит от длины волны. Большая часть лазерной сварки пластмасс выполняется лазерами ближнего инфракрасного диапазона. Материалы, прозрачные для человеческого зрения, иногда могут иметь достаточное поглощение в ближнем инфракрасном диапазоне, что позволяет использовать их в качестве второго (поглощающего) слоя при сварке на просвет. Но даже такие пластмассы, как ПТФЭ, с низким поглощением на длине волны лазера, можно использовать в качестве второго слоя одним из двух способов. Первый заключается в добавлении в смолу пигмента, не влияющего на критические механические свойства пластика. Для этой цели доступны окрашенные пластиковые листы, трубки и другие подложки. Альтернативой является покрытие контактирующей поверхности одного из двух материалов поглощающим покрытием. Этот метод впервые был разработан Gentex Corp. и известен под торговой маркой Clearweld. Название связано с тем, что все материалы и покрытие прозрачны (прозрачны) в видимом диапазоне длин волн.

Таблица I. (нажмите, чтобы увеличить) Матрица совместимости материалов для сварки пластмасс. Материалы тестировали в течение 1 секунды при 40 Вт при 810 нм, если не указано иное.

Передающий слой обладает меньшей гибкостью, потому что, как правило, мало что можно сделать для уменьшения поглощения. Следовательно, этот слой должен быть пластиком, естественным образом прозрачным для длины волны лазерного излучения. В таблице I показаны распространенные комбинации пластмасс, которые можно сваривать с помощью лазерной системы ближнего инфракрасного диапазона.

Рис. 3. (щелкните, чтобы увеличить) Зависимость между мощностью лазера и скоростью сварки внахлестку.

Мощность лазера — еще один ключевой фактор при сварке. Лазер должен обеспечивать достаточную мощность на требуемой площади при адекватных (т. е. экономически выгодных) пропускных скоростях. Эти факторы зависят от конкретного применения и конфигурации соединения, конкретной комбинации материалов и желаемой прочности сварного шва. Однако важно понимать, что скорость сварки, прочность сварки и мощность лазера взаимосвязаны. Например, для достижения определенной прочности сварного шва существует прямая и линейная зависимость между мощностью лазера и максимальной скоростью сварки. На рис. 3 показано это соотношение при испытаниях одной конкретной конфигурации соединения: сварной шов внахлестку шириной 10 мм из двух листов полипропилена толщиной 3 мм. Эта комбинация гомополимеров была выбрана потому, что она широко используется, а также обычно считается сложной для создания соединения. При постоянной прочности сварного шва максимально достижимая скорость сварки увеличивается почти линейно с 300 мм/мин до более чем 2000 мм/мин при линейном увеличении средней мощности лазера с 40 до 120 Вт.

Рис. 4. (щелкните, чтобы увеличить) Зависимость между разрушающей нагрузкой и мощностью лазера для точечной сварки.

Другим фактором, определяющим, какая мощность лазера требуется для конкретного применения, является целевая прочность сварного шва. Для заданного времени выдержки (как долго применяется лазер) прочность сварного шва увеличивается по мере увеличения мощности лазера. Это соотношение показано на рис. 4 для точечной сварки на тех же образцах полипропилен/полипропилен и времени выдержки 0,48 секунды.

Наконец, есть еще вопрос стоимости лазера и стоимости владения. Лазеры более высокой мощности стоят дороже, поэтому важно не переусердствовать с лазером. Большинство авторитетных производителей лазеров и сборщиков сварочных систем имеют базу данных различных пластиковых систем и часто могут сделать хорошую первую оценку оптимальной мощности лазера для покупателя. Тем не менее, перед покупкой системы лазерной сварки каждое применение должно быть полностью оценено в контролируемой среде, например, в прикладной лаборатории. Стоимость владения определяется сроком службы лазера. Благодаря таким достижениям, как технология активной области без алюминия, технология диодных лазеров достигла совершенства. В результате эти лазеры способны обеспечить более 20 000 часов работы, прежде чем потребуется какое-либо техническое обслуживание. Результатом такого длительного срока службы является минимально возможная стоимость владения.

Диодные лазеры и оптические волокна

Основной причиной роста лазерной сварки пластмасс стала разработка мощных диодных лазеров, которые обеспечивают высокую надежность и компактность по сравнению с эксимерными, CO2 или твердотельными лазерами. . Эти лазеры также предлагают очень низкую стоимость за ватт, например, 80 долларов за ватт или ниже для лазерной линейки с оптоволоконной связью.

Эти диодные лазеры представляют собой полупроводниковые устройства, которые напрямую преобразуют электричество в лазерный свет под действием сильного электрического тока. Мощные диодные лазеры создаются путем объединения нескольких диодов в монолитные, линейные и двумерные массивы для достижения мощности до киловатта. Для сварки пластика обычно требуется мощность до 100 Вт, которую легко получить с помощью простого линейного диодного лазерного массива. Такие массивы, даже полностью упакованные с охлаждением и монтажом, имеют размер всего несколько дюймов или меньше. Например, вертикальная стопка может иметь длину около дюйма и толщину менее ½ дюйма.

Рис. 5. (щелкните, чтобы увеличить) Фотошаблон и методы прямой записи для сварки пластмасс.

Существует два основных способа применения выходного сигнала массива диодных лазеров для сварки пластмасс: прямая запись или фотошаблон и формирование луча (см. рис. 5). При прямой записи луч выходит из оптоволокна круглой формы, который затем фокусируется в точку на рабочей поверхности с помощью одной или нескольких линз. Для некоторых сварочных работ использование точки в форме линии, а не круглой точки, может дать лучшие результаты. Это достигается за счет использования цилиндрической линзы. Затем создается сварной шов путем сканирования лазерного пятна на пластике или путем перемещения пластиковых деталей относительно лазерного пятна. Прямая запись использует тот факт, что выходной сигнал диодного лазера легко подключается к оптоволоконному кабелю. На самом деле, большинство массивов диодных лазеров доступны в предварительно собранном виде с опциональным оптоволоконным выходом.

У лазерной сварки с прямой записью есть несколько преимуществ. Во-первых, его можно использовать на контурных деталях. Например, простое уплотнение бутылки можно создать, вращая бутылку неподвижным лучом. Или более сложные формы сварных швов могут быть получены с помощью роботизированного движения балки или детали. Кроме того, программное управление относительным движением балки или детали означает, что система может мгновенно переключаться между различными продуктами без ограничений, создаваемых специальными инструментами.

Лазерная сварка пластика требует, чтобы две соединяемые детали находились в плотном контакте во время создания сварного шва. Это часто достигается с помощью механического или вакуумного зажима. Еще одним преимуществом метода прямой записи является то, что оптомеханический рычаг, который доставляет луч, может использоваться в контактном режиме. Его можно использовать для физического прижатия к пластику, скрепляя две части вместе и тем самым устраняя необходимость в дополнительном зажимном механизме.

Оптоволоконные диодные лазерные массивы обеспечивают высокую мощность в очень компактном корпусе.

Альтернативой методу прямой записи является формирование балки и одновременная сварка всего шва или шаблона швов. Простейшим примером этого является формирование луча диодного лазера в виде длинной прямой линии с размерами желаемого сварного шва. Более сложные узоры сварных швов создаются с помощью фотомаски, которая блокирует часть луча. Это создает теневой узор на рабочей поверхности, определяющий область, которая будет подвергаться лазерной сварке. Основным преимуществом маскирования и формирования луча является скорость; сложный, сложный рисунок сварного шва может быть создан за одну экспозицию. Этот подход хорошо подходит для крупносерийного производства идентичных деталей. Напротив, короткие производственные циклы проблематичны, потому что каждое изменение конструкции требует новой маски или оптики, формирующей луч.

Заключение

Лазерная сварка пластмасс имеет значительные преимущества по сравнению с другими методами. Мощные диодные лазеры обеспечивают производителям высокую надежность и компактность, а лазерная сварка достаточно универсальна, чтобы ее можно было использовать для различных медицинских применений. По мере того, как производители лазеров улучшают окупаемость инвестиций в диодные лазеры, этот экологически чистый метод герметизации будет доступен для все большего числа применений.

Шри Венкат — директор по маркетингу компании Coherent Inc. (Санта-Клара, Калифорния). С ним можно связаться по адресу [email protected]. Андре Макфайден — менеджер продуктовой линейки компании. С Макфайденом можно связаться по адресу [email protected].

Welt-Seal Facts

Welt-Seal Факты о продукте

Welt-Seal — уникальный продукт. Благодаря трем особым свойствам он превосходно подходит для герметизации краев, швов и сшивания обуви, а также для ремонта и исправления палаток и резиновых лодок. Во-первых, его способность оставаться гибким, во-вторых, его способность разрушаться когезионно, а не прилипать, и, наконец, его способность повторно смягчаться и прилипать к предыдущим применениям самого себя.

Как это работает: при нанесении на чистые материалы растворители в Welt-Seal воздействуют на поверхность и фактически связываются с ней. Эта связь (адгезия) прочнее, чем сам Welt-Seal (сплоченность). Это означает, что когда Welt-Seal соединяет два куска материала вместе, связь с каждым материалом становится прочнее и остается неповрежденной после того, как валик Welt-Seal выйдет из строя и расколется. Это важно, потому что в случае нарушения связи ремонтируемый материал будет поврежден, что сделает дальнейший ремонт невозможным. Если ремонт Welt-Seal не удался, вы просто наносите новый валик непосредственно на старый ремонт. Растворитель в новом материале снова размягчается и соединяется со старым материалом (который все еще связан), и ваш ремонт снова завершен.

Welt-Seal также может защитить ранты, стежки и швы от других повреждений. Сварщики часто обжигают швы ботинок, перчаток и фартуков брызгами сварки или контактируют с горячими поверхностями. Это приводит к тому, что даже совершенно новое защитное снаряжение «разваливается». Бусинка Welt-Seal на открытой строчке предотвратит это повреждение. Швы не могут быть повреждены до тех пор, пока Welt-Seal не будет сожжен. Частые осмотры и подкрашивание защитного Welt-Seal исключат такие повреждения обуви и другого защитного снаряжения, которое носят сварщики.

Welt-Seal образует уплотнение цвета ириски из клея на основе нитрильного каучука. Затвердевает через 12-48 часов и остается гибким. Welt-Seal отлично подходит для ремонта непромокаемой одежды, вейдерсов, гидрокостюмов, резиновых сапог. Он устойчив к атмосферным воздействиям, воде, хлору, маслу, газу, дизельному топливу, крови и большинству чистящих средств и растворителей, кроме ацетона и МЭК. Welt-Seal отремонтирует большинство виниловых, резиновых и пластиковых игрушек и спортивных товаров, включая оборудование для бассейнов, чехлы и аксессуары.

Срок хранения алюминиевой тубы, пригодной для вторичной переработки, составляет не менее трех лет. Чрезмерное нагревание (более 100 градусов) во время хранения может привести к расширению Welt-Seal, что приведет к протечке трубки. Для максимального срока службы храните при температуре от 60 до 80 градусов и выдавливайте воздух из тюбика (наконечником вверх) перед тем, как плотно закрыть крышкой.

Шахтеры угля и других полезных ископаемых, лица, работающие с бетоном, и пескоструйщики сталкиваются с преждевременным выходом из строя швов из-за повреждений, вызванных абразивными частицами. Этого можно избежать, нанеся на швы и швы тонкий слой Welt-Seal, который изолирует даже мельчайшие частицы.

Существует множество применений Welt-Seal, не связанных с обувью. Трещины, швы, отверстия и пятна износа на резиновых, пластиковых и брезентовых предметах можно легко отремонтировать с помощью Welt-Seal. Одежда от дождя, вейдерсы, палатки, лодки, дверная и оконная фурнитура и другие предметы часто требуют прочного гибкого соединения. Тюбик Welt-Seal — отличный способ нанести гибкий контактный клей на небольшой или деликатный ремонт. Жесткие материалы также могут нуждаться в гибком клее, если они имеют разную скорость расширения и подвержены перепадам температуры.

Предупреждение: Welt-Seal содержит растворитель ацетон. Всегда сначала проверяйте, чтобы убедиться, что это не разрушит материал, который вы хотите отремонтировать. Для ускорения высыхания и отверждения на шов можно нанести покрытие, прижать его, а затем открыть на минуту для просушки на воздухе перед окончательной сборкой. Всегда используйте адекватную вентиляцию. Избегайте контакта с Welt-Seal. Злоупотребление парами растворителя может привести к смерти. (Welt-Seal содержит нефотохимически реактивный растворитель, правило APCD Южной Калифорнии (1-9-76).

Указания
Для лучшей адгезии поверхность должна быть чистой и сухой, без пыли и воска. Если обувь будет обрабатываться Sno-Seal, сначала следует нанести Welt-Seal, потому что Sno-Seal трудно удалить с кожи. Sno-Seal можно легко очистить от существующего валика Welt-Seal с помощью мягкого растворителя, когда требуется повторное нанесение Welt-Seal. Температура Welt-Seal и поверхностей должна быть между 65° и 80°F.

Применение
Нанесите тонкий слой Welt-Seal под действием силы тяжести на все покрываемые участки. Его можно распределить с помощью одноразовых или легко моющихся инструментов, но он имеет тенденцию образовывать нити, пока не будет снят с кожи. Не «накачивайте» трубку, так как это создаст пузырьки захваченного воздуха. Чрезмерная толщина или высокая температура при отверждении также приводят к образованию пузырей. Небольшие пузырьки не снижают эффективность Welt-Seal.

Для сильно впитывающих материалов может потребоваться более одного слоя. Два тонких слоя всегда предпочтительнее одного толстого и уменьшают растекание. Обработайте одну сторону ботинка и положите ее на кожу, пока вы обрабатываете одну сторону другого ботинка. Менее чем за одну минуту Welt-Seal затянется, и вы сможете обрабатывать другую сторону первого ботинка.

Благодарим вас за выбор Welt-Seal. Пожалуйста, обратите внимание на другие наши продукты Sno-Seal. Все они предназначены для того, чтобы ваша обувь, одежда и снаряжение работали лучше и дольше. Наша эффективная и экономичная продукция поможет вам сохранить наш мир и наслаждаться им.

Опасность: Чрезвычайно огнеопасен
Пары этого продукта легко воспламеняются. Содержит ацетон. Меры предосторожности; беречь продукт и его пары от источников тепла, искр и открытого огня. Используйте только в хорошо проветриваемых помещениях с достаточным движением воздуха для удаления паров и предотвращения накопления паров. Избегайте длительного вдыхания паров. Избегать зрительного контакта. Избегайте длительного или повторного контакта с кожей. Хранить в закрытой таре, когда он не используется. Храните в недоступном для детей месте. Предлагаемая первая помощь: немедленно промыть глаза водой в течение 10 минут и вызвать врача.

Герметик для швов сварочных: Герметик для сварных швов | Герметик для швов, шовник, шовный герметик Sika, герметизация швов Зика, заделка швов

критерии выбора герметика и технология его нанесения

Назначение герметиков для швов

Критерии выбора шовного герметика

Виды шовных герметиков

Силиконовые

Акриловые

Полиуретановые

Битумные

Герметики для швов кузова по методу нанесения

Распыляемые герметики

Наносимые кистью

Лента-герметик

Выдавливаемые герметики

Как выбирать шовный герметик

Технология нанесения герметика

Популярные продукты

Термическая обработка сварных соединений

Видео: Как наносится герметик на сварочные швы

Герметик для сварных швов | Кузов и покрытие

Вы здесь

Герметик для сварных швов Land Rover Freelander 2

Видео про «Герметик для сварных швов» для Land Rover Freelander 2

Другие материалы раздела

ДТП в России

Автомобильные герметики

Шовные герметики ROXELPRO ✅ Официальный дилер материалов ROXELPRO

Герметики для ущільнення зварювальних швів та з’єднань

Герметичная герметизация швов защищает в суровых условиях

Сварка и герметизация — Celina

Что вы используете для герметизации сварного шва?

Что такое герметик для сварных швов?

Какой герметик для швов лучше всего?

Как использовать герметик для швов?

Нужно ли использовать герметик для швов?

Как удалить герметик с автомобиля?

Что такое грунтовка для сварки?

Что такое грунтовка на основе хромата цинка?

Видео

Другие статьи

Чтобы сшить или запечатать: расширение ящика для инструментов

Игла и нить

Технологии запечатывания

Решения, решения

Герметизация пластиковых швов лазерной сваркой

Welt-Seal Facts

Добавить комментарий Отменить ответ
