Технические характеристики — Сварочный инвертор РЕСАНТА САИ 220 ПН

Напряжение сети, В

140 — 260

Потребляемая мощность, кВт

6.6

Потребляемый ток, А

24

Метод сварки

MMA

Диапазон сварочного тока, А

10,220 – 220

Диапазон сварочного тока MMA

10 – 220

Диапазон температур,°C

-20 / 50

Напряжение холостого хода, В

80

Номинальное напряжение дуги, В

28

Диаметр электрода/проволоки

5. 0

Тип охлаждения

принудительное

ПВ на максимальном токе

70%

Класс изоляции

H

Степень защиты

IP 21

Защита от перегрева

есть

Защита от залипания

есть

Длина кабеля, м

2

Габариты, мм

300x160x430

Страна производства

Китай

Родина бренда

Латвия

Гарантия

2 года

Технические характеристики сварочных инверторов

Развитие возможностей использования инверторов для сварки различных металлов и сплавов определяет разнообразие характеристик. Для ручной, полуавтоматической и

автоматической сварки, а также для резки металлов воздушно дуговой строжкой подразумевает различные

характеристики сварочных инверторов. Сварочные инверторы для автоматической и полуавтоматической сварки не только имеют иные характеристики, но и конструктивно отличаются от устройств ручной дуговой сварки.

Основной характеристикой любого инвертора является его потребляемая мощность. Она определяет величину и диапазон изменений сварочного тока. Максимальный ток сварки может превышать 300А. Малой мощности инверторы сварочные технические характеристики, которых рассчитаны на диапазон регулирования 10-130А. От величины максимального тока зависит возможность варить электродами определенного диаметра и скорость сварки. Скорость обычно не указывается, но это получается само собой. Повышенный ток способствует быстрому переходу металла электрода на свариваемые кромки. Скорость сварки мало влияет на производительность, поскольку в сварочном процессе больше времени уходит на настройки, подгонку свариваемых деталей удаление шлака со сварочного шва.

Важное место занимают характеристики защищенности агрегата от внешнего воздействия: пылезащищенность, влагозащищенность, противоударность конструкции. Каждый тип инвертора имеет рабочий диапазон температур, который определяется производителем. Полупроводниковые приборы и транзисторы чувствительны к отрицательным значениям. Агрегат, хранящийся в холодном помещении при отрицательной температуре, может не включиться.

Специфические характеристики сварочных инверторов позволяют производить резку металла воздушно-дуговым способом. Одновременно они могут использоваться в качестве сварочного устройства для ручной сварки. Для этого достаточно произвести настройку тока сварки и выбрать полярность.

Все инверторы сварочные технические характеристики, у которых содержат указание на их профессиональную принадлежность, рассчитываются на время непрерывной работы 8 часов.

Бытовые устройства рассчитываются на период непрерывного горения дуги в пределах 30 минут. Малый период непрерывной работы дает возможность использование силовых элементов и транзисторных ключей меньшей мощности. Это определяет меньшие габариты и цену сварочного инвертора. Прочие технические характеристики и возможности бытовых и профессиональных устройств не отличаются и не влияют на качество сварного шва по окончанию работы. Поэтому разделение по этому признаку носит условный характер.

Читайте также

---

• Сварочный инвертор своими руками

  Что нужно знать для того чтобы собрать сварочный аппарат, работающий на инверторном принципе своими руками, вы узнаете из этой статьи. …



• Сварочный аппарат инвертор

  В статье описываются основные достоинства сварочных аппаратов, работающих на инвертором принципе, которые с очевидностью показывают преимущества …




Реальные характеристики сварочных инверторов Ресанта

Сварочные инверторы Ресанта пользуются сегодня большой популярностью у сварщиков и именно поэтому невозможно не уделить внимание этой торговой марке более подробно. Аппараты реализуются по достаточно лояльной и доступной цене, качество же остается приемлемым, если сложить в сумме все плюсы и минусы. Это не реклама Ресанты, тем более что у пользователей интернета, тем более у сварщиков, сформировался уже «негативный условный рефлекс» на навязчивые и необъективные материалы рекламного характера, ориентированные на продажи, а не на поиск истины. Чтобы к последней приблизиться, протестируем линейку аппаратов Ресанта серии К, отчет о проделанной работе предлагаем вашему вниманию. Выводы о соответствии реальных характеристик Ресант заявленным вы сможете сделать самостоятельно.

К серии относится 4 аппарата САИ 160К; САИ 190К; САИ 220К; САИ 250К. Буква «К» в данном случае означает «компактный». С актуальной стоимостью этих устройств вы всегда можете ознакомиться на официальном сайте, поэтому не будем приводить здесь какие-то цифры.

Начнем с исследования комплектации

Все аппараты поставляются в картонных коробках с одинаковой комплектацией: инструкция по эксплуатации, ремень для переноски, сварочные кабели. Длина кабелей держака у всех аппаратов 190 см; кабеля массы – 120 см. Пакеты кабелей не промаркированы, но заметно отличаются по сечению:

• У инвертора 160К в комплекте очень тонкие кабели сечением 10-12 кв. мм;
• Инвертор 190К и 220К укомплектован кабелем 14 кв. мм;
• У 250К самое большое сечение – около 16 кв. мм.

Нужно отметить, что омедненные алюминиевые сварочные кабели имеют недостаточные сечения и во время работы будут греться. Стоит также отметить, что байонетные разъемы инверторов на 220 и 250А должны быть большего сечения, иначе не избежать выгорания контактов при серьезной эксплуатации. Что касается кабеля питания, то полутораметровый провод имеет недостаточное сечение 1,5 кв мм на моделях 160К и 190К. На аппарате 220К стоит странный кабель сечением 3х1,8 кв. мм. К питающему кабелю к аппарату на 250А вопросов нет, его сечение составляет 2,5 кв. мм.

Особенности устройства аппаратов

Среди плюсов линейки «К» следует отметить аккуратную машинную сборку, достаточный уровень ремонтопригодности, применение нового поколения IGBT-транзисторов GT50JR22 фирмы «Тошиба». Новые элементы отличаются повышенным быстродействием и невысоким напряжением насыщения по сравнению с традиционными FGh50N60.

Новые транзисторы позволяют повысить тактовую частоту инвертора и уменьшить габариты реактивных элементов: входных конденсаторов, импульсного трансформатора и т.д. Однако в погоне за малыми габаритами разработчики ухудшили условия охлаждения. Радиаторы стали меньше в сравнении с полноформатной версией аппаратов, а мощность вентилятора не изменилась. Для того, чтобы предотвратить вечный перегрев компактного источника инженерам пришлось снизить максимальные сварочные токи с помощью ШИМ-контроллера. То есть  160А; 190А; 220А; 250А инверторы смогут выдать всего 120А; 130А; 170А; 180А.

Чтобы выяснить, что представляют собой источники, подключим их к регистратору сварочных процессов AWR-224MD, нагрузим током с помощью балластных реостатов и снимем вольт-амперные характеристики.

Начнем с напряжения холостого хода

Модель Ресанта	Заявлено Uхх, В	Фактически Uхх, В
САИ 160К	85	82
САИ 190К	80	65
САИ 220К	80	82
САИ 250К	80	82

Можно сказать, что напряжение ХХ трех аппаратов соответствует заявленному производителем. Ресанта 190К выдает Uхх ниже заявленного значения, но все-же в допустимых пределах.

Сварочные токи и форма ВАХ

Рассмотрим вольт-амперные характеристики аппаратов и сделаем выводы о их рабочих свойствах.

Характеристики	САИ 160К	САИ 190К	САИ 220К	САИ 250К
Максимальный сварочный ток, А	120 (заявл. 160)	138 (заявл. 190)	162 (заявл.220)	183 (заявл.250)
Ток короткого замыкания на макс. токе, А	160	164	235	233

Подводя итог можно сказать, что ни один из участников теста не выдержал проверки. Можете сами подсчитать, сколько ампер по номинальному току не добирает каждый из инверторов. То есть в цену сварочных источников питания заложен чистый китайский воздух, который составляет от 25 до 35% цены аппаратов. Что касается формы ВАХ, можно предположить, что процесс поджига и стабильность горения дуги должны быть на приемлемом уровне.

Проверка ПН

Поскольку токовые характеристики всех инверторов завышены, ПН, указанный на шильдах инверторов, также не соответствует действительности. Чтобы представить, какой продолжительностью нагрузки обладают источники, рассчитаем их приблизительный режим работы. Для этого все аппараты будут нагружены их реальным максимальным током и помещены в термокамеру (при температуре 40 градусов). Исходя из времени, которое каждый источник сможет продержаться в тепловом контуре не отключаясь, сделаем выводы о реальном ПН.

Приходя в магазин за новым сварочным инвертором, сварщик-профессионал обращает внимание на ток длительной нагрузки, который указан на шильде. Цифры, указанные там, обозначают пороговые значения тока, которые сварщик может выставить на источнике не опасаясь отключения аппарата по перегреву независимо от времени работы. Неверные данные, обозначенные в графе ПН100% могут ввести сварщика в заблуждение и привести к вынужденным простоям в работе.

Результаты испытаний, полученных в термокамере

Инвертор	Iмакс, А (максимальный ток инвертора в термокамере)	Время нахождения в камере до включения индикатора перегрева	Реальное значение ПН, % на макс. токе	Заявленное значение ПН, % на макс. токе	Реальный ПН 100% (ток длительной нагрузки), А	Заявленное ПН100%, (Ток длительной нагрузки), А
САИ160К	120	2 мин 36 сек	26	70	61	100
САИ 190К	140	2 мин 14 сек	22	70	65	120
САИ 220К	160	1 мин 56 сек	19	70	70	140
САИ 250К	183	3 мин 13 сек	32	70	101	160

Работа при низком напряжении в электросети

Все аппараты серии «К» выдерживают просадку до 160В, кроме модели САИ160К ( при сварке рутиловыми электродами ок46.00). Поджиг у САИ 160К становится неудовлетворительным, а сварочная дуга часто рвется.

Доп. Функционал

В инструкции сказано, что все СварАппы оснащены функциями «анти-стик, «хот-старт» и «форсаж дуги».

Фактическое наличие

Модель	анти-залипание	Хот-старт	Форсаж-дуги	VRD
Инверторы серии «К»	Да	Нет	Нет	Нет

Практическая сварка

Все аппараты хорошо справляются со сваркой стальных пластин (встык) толщиной 4 мм электродами ОК46.00, УОНИИ 13/55 диаметром 2,5 мм. Поджиг уверенный, дуга стабильная и эластичная.  Что касается электродов диаметром 4 мм, на моделях 160К и 190К ощутима нехватка тока, регуляторы приходится выставлять на максимальные значения, два других инвертора со сваркой четырехмиллиметровым электродом справляются нормально (процесс достаточно комфортен).

Заключение

Большинство характеристик аппаратов Ресанта серии «К» не соответствует заявленным. Расхождение обещанного и реального функционала касается как максимальных сварочных токов и ПН инвертора, так и отсутствия дополнительных функций форсажа дуги и горячего старта.

Источник: Aurora Online Channel

Сварочный инвертор «Искра» — основные характеристики

Все знают, что представляет собой сварочный инвертор «Искра». Это ящик, имеющий специальный трансформатор, который предназначен для выработки высокой силы тока. Также он предназначен для возбуждения и последующего поддержания сварочной дуги, которая возникает между свариваемой металлической деталью и электродом.

Полученный посредством применения высокой температуры расплавленный металл, при застывании образует очень прочный шов, который и соединяет все детали максимально прочно.

Что представляет собой сварочный инвертор?

Примерно 80% основных промышленных соединений с одновременным применением сварки выполнены именно посредством данного оборудования. Устройство производит ток достаточно большой силы, который так необходим для осуществления сварки.

Сварочный полуавтомат «Искра» представляет собой небольшое по габаритам устройство, которое получает питание от обычной или от промышленной сети постоянного или переменного напряжения в 220 Вт. Данное приспособление в состоянии обеспечить на выходе стабильный по всем параметрам ток требуемой силы, а также напряжения. Это необходимо для возбуждения, а также для поддержания сварочной дуги. Данный сварочный инвертор обладает большим количеством настроек, кроме того, он очень удобен в процессе эксплуатации.

к меню ↑

Основной принцип работы инвертора

Известно, что в бытовой электрической цепи присутствует переменный ток, напряжение которого составляет 220 Вт, а частота 50 Гц. Подобной силы ток мало подходит для осуществления сварочных работ, потому и требуется качественный сварочный инвертор. Данное приспособление определенным образом преобразует напряжение, а также ток в оптимально подходящее для возбуждения и последующее поддержание необходимой сварочной дуги. Также инвертор предоставляет возможность изменять их в достаточно широких пределах.

процессе включения сварочного инвертора «Искра» в сеть, обычное напряжение попадает на определенный первичный выпрямитель. В данной ситуации переменный ток превращается в постоянный, имеющий те же самые параметры напряжения. Только после этого он поступает в инверторный блок.

Данная часть относится к одной из основных в общем устройстве сварочного инвертора. В блоке ток постоянного напряжения вновь превращается в переменный, но только с измененной частотой – с 50 Гц она снизится до нескольких десятков. По этой причине здесь используются достаточно мощные и одновременно с этим высокочастотные транзисторы и специальные тиристоры.

Сразу после этого высокочастотное напряжение поступает на трансформатор, который определенным образом снижает напряжение тока, но одновременно с этим повышается его сила.
Именно здесь кроется секрет компактных размеров инвертора «Искра», так как обычные высокочастотные трансформаторные устройства обладают небольшими размерами и массой при сравнении их с теми, которые относятся к категории низкочастотными.

к меню ↑

Основные преимущества инвертора

Такое оборудование, как сварочный современный аппарат «Искра» пользуется достаточно большим спросом, что основано на наличии у данного устройства большого количества положительных характеристик:

• Компактность – в приборе используются специальные высокочастотные трансформаторы, которые обладают небольшим весом и габаритами, что делает мобильным сам инвертор;
• Максимально стабильная работа, то есть разнообразные перепады напряжения в сети совершенно не оказывают влияния на процесс работы инвертора. Надежная и стабильная работа основана на присутствии современных защитных систем, как от перегрузки, так и от лишнего напряжения, причем в самых разных условиях работы;
• Стабильность сварочной дуги. Получаемый ток от инвертора имеет достаточно низкую пульсацию, также возможна тонкая специальная регулировка. Именно по этой причине можно получить высококачественную дугу сварки в прямой зависимости от требований самой технологии сварки. В процессе работы даже ветер компенсируется, то есть получается качественный шов сварки;
• Простота в процессе эксплуатации. Данный инвертор имеет особые режимы, предназначенные для новичка;
• Минимальный уровень разбрызгивания металла, что обеспечивает наличие аккуратного сварочного шва. Все это снижает объем работ, связанных с обработкой полученного в результате сварочного шва;
• Возможность работы с короткой и длинной дугой, что серьезно увеличивает показатели универсальности данного устройства. Тот или иной вид дуги применяется в прямой зависимости от типа того или иного свариваемого металла;
• Применяется в работе любой тип электродов. В устройстве присутствует достаточно широкий диапазон настроек. Благодаря этому можно применять для осуществления сварки какие угодно электроды, в прямой зависимости от того, в каких условиях осуществляется рабочий процесс и какой используется материал;
• Возможность автоматического отключения, которое предохранит устройство от перегорания и перегрева. Не допуская неполадок, инвертор просто отключается, что обеспечивает долговечность применения оборудования;
• Программирование, которое оптимально подходит в ситуации применения необычной и сложной технологии.

Все подобные достоинства в состоянии сделать применение качественного сварочного аппарата выгодным и удобным. Сварочный инвертор используется практически повсеместно, где только может потребоваться сварка, от выполнения обычных бытовых работ до масштабного судостроения.

В заключении важно обратить внимание на то, что несмотря на наличие большого количества положительных факторов, требуется соблюдать определенные правила эксплуатации устройства. Обычное соблюдение требований по использованию оборудования, содержание его постоянно в исправном состоянии, обеспечит возможность его долговременного применения.

Похожие статьи

Кедр — профессиональное сварочное оборудование

Группа компаний КЕДР (ООО «РДС») – это отечественный поставщик и производитель профессионального сварочного оборудования, которое используется на предприятиях многих промышленных отраслей страны. На сегодняшний день компания предлагает на выбор широкий ассортимент оборудования, среди которого вы можете найти и заказать:

• промышленное и профессиональное сварочное оборудование;

• газосварочное оборудование;

• средства защиты для сварщиков;

• расходные материалы для сварки;

• комплектующие и аксессуары.

Основная специализация ГК КЕДР (ООО «РДС») – поставка на предприятия промышленного оборудования, к которому предъявляются повышенные требования по надёжности, качеству сборки и функциональному наполнению. Сварочное оборудование КЕДР уже применяется на многих крупнейших производствах России, о чём свидетельствует обширный список партнеров – предприятий лидеров отрасли.

Также ГК КЕДР (ООО «РДС») предлагает расширенный ассортимент газосварочного оборудования, в числе которого газовые горелки, манометры, редукторы, регуляторы, газовые резаки и сопутствующие продукты. Газосварочное оборудование КЕДР — это сбалансированное в соотношении стоимости и технической составляющей решение большинства задач, связанных с газопламенной обработкой изделий из стали и сплавов.

Средства защиты КЕДР создаются с применением передовых технологий и материалов и гарантируют максимальную безопасность сварщиков во время проведения работ. Не важно, на чём остановится ваш выбор: на сварочных масках, крагах или соответствующих комплектующих, — выбирая КЕДР, вы выбираете защиту, комфорт и производительность.

Оборудование КЕДР – это залог экономической и технической эффективности Вашего предприятия или проекта!

Наши преимущества

• большой ассортимент качественного и надёжного оборудования;

• приемлемые цены благодаря наличию собственного производства;

• индивидуальный подход к каждому заказчику;

• гарантийное обслуживание по всей РФ;

• возможность бронирования продукции.

Открытость и гибкий подход к каждому партнёру позволяют взаимодействовать и разрешать любые возникающие вопросы в сжатые сроки, что, в свою очередь, гарантирует стабильную работу предприятия заказчиков.

Что такое ПВ сварочного аппарата. Вольтра

У любого сварочного аппарата есть одна важная характеристика — продолжительность включения, чаще можно встретить именно аббревиатуру «ПВ». Данная характеристика измеряется в процентах и является ничем иным, как отношением времени работы под нагрузкой к времени охлаждения. Все это замеряется при конкретной температуре окружающей среды.

По европейским стандартам ПВ должно указываться при 40°С и 5-минутном интервале. По стандартам стран СНГ при 20°С и 10 минутах. В Беларуси в 95% случаев вы встретите показатель Продолжительности включения, рассчитанный именно при 20°С и 10 минутках.

Что же этот хитрый показатель означает

Если говорить о стандартах СНГ, то ПВ 70% означает, что сварочный аппарат будет работать непрерывно на максимальном токе 7 минут, остальные 3 ему необходимо отдыхать. Естественно, такая логика работает при температуре окружающей среды 20°С.

Если температура окружающей среды повышается, то ПВ снижается. То есть, если «за бортом» будет 50°С, то ПВ Вашего такого аппарата будет минимум вдвое меньше.

Если же мы имеем «заморский» сварочный аппарат, например Esab, то ПВ на этом аппарате считалась по-другому. Стандартные 30% для таких аппаратов рассчитаны при температуре 40°С, соответственно, в условиях белорусского лета, когда столбик термометра колеблется на отвертке 24-28°С, то значение ПВ можно смело умножать на 1.5-2. Таким образом, мы будем иметь около 5 минут из 10 или 2.5 минуты из 5 (если считать по стандартам ЕС)

Почему этот показатель важен

Не нужно иметь высшее техническое образование, чтобы понять, зачем показатель продолжительности включения вообще ввели.

• В первую очередь, он дает картину рабочего цикла. Если на улице 25°C или 30°C, а ПВ аппарата 20%, то Вы имеете менее 2 минут на сварочные работы на максимальном токе, остальные 8 Вам придется «курить» в стороне, ожидая, пока аппарат остынет. «Сварить» петли на заборе Вы не успеете и за половину дня.
• Во-вторых, этот показатель помогает выбрать между двумя сварочными аппаратами, которые имеют одинаковый максимальный ток. Наверняка модель с более высоким ПВ имеет лучшую систему охлаждения и «запас прочности» внутренних компонентов. Правда, эта логика работает только с аппаратами известных брендов, которые дорожат репутацией.

Почему этот показатель не важен

Неожиданный поворот сюжета, не правда ли? Увы, но после всего сказанного мы будем убеждать Вас, что не стоит обращать внимание на продолжительность включения при выборе сварочного аппарата.

На сегодняшний день ПВ стал маркетинговой уловкой. Многие производители в битве за потребителя идут на хитрости. Например, в каталогах легко можно найти сварочные аппараты с ПВ 80%, 90% и даже 100%. Как это возможно, спросите Вы? А все очень просто.

Указав ПВ 100% на сварочном аппарате производитель не говорит о том, при какой температуре делался замер.

Иногда можно встретить аппараты на 160А, где написано ПВ 100%, а ниже мелким шрифтом «при 100А». Честно ли это? Не думаю, так как принято указывать ПВ именно на максимальном токе.

Многие производители специально завышают ПВ, ведь никто правду все равно не узнает. Вы ведь не будете проверять этот показатель с помощью балластного реостата.

Вот 4 причины не обращать внимание на ПВ при выборе сварочного аппарата:

• показатель рассчитан для максимального тока. Будете ли Вы вообще хоть раз в жизни «варить» на максимальном токе, если у Вас аппарат на 200А или 250А? Да? Может еще и непрерывно? А однофазная сеть точно даст «реальные» 200А? Ох, как сомневаюсь.
• нужно ли Вам вообще высокое ПВ? Примите во внимание тот факт, что электрод горит в среднем 40-50 секунд. В условиях климатической зоны Беларуси даже с ПВ 30-40% Вы никогда не почувствуете дискомфорта в работе.
• необходимые перерывы. В процессе сварки Вам нужно проверять качество шва, зачищать его. Даже паузы в 20-30 секунд достаточно, чтобы аппарат успевал охладится.
• ложные сведения. Если в инструкции четко не прописано, по каким стандартам производился замер ПВ, то этот показатель наверняка завышен.

Нужно понимать, что данная статья больше касается бытового использования. На производстве мыслят совершенно другими категориями и подбирать сварочный аппарат нужно будет, исходя из конкретных потребностей.

ПВ также будет важен, если Вы планируете «резать» большое количество металла, хотя для таких целей лучше использовать плазменный резак или болгарку.

Принцип работы и характеристики электросварочного аппарата.

Электросварочный аппарат использует высокотемпературную дугу, генерируемую при мгновенном коротком замыкании положительного и отрицательного полюсов, для расплавления припоя на электроде и свариваемом материале, а также с целью объединения объектов, с которыми необходимо контактировать. Его структура очень проста, это мощный трансформатор.

Электросварочные аппараты обычно можно разделить на два типа в зависимости от источника выходной мощности: один на переменном токе, а другой на постоянном токе. Они используют принцип индуктивности, индуктивность будет производить огромное изменение напряжения при включении и выключении индуктивности, а дуга высокого напряжения, возникающая при мгновенном коротком замыкании положительного и отрицательного полюсов, используется для плавления припоя на электроде. для достижения цели атомной связи.

● Особенности

⒈Преимущества электросварочного аппарата: Электросварочный аппарат использует электрическую энергию для мгновенного преобразования электрической энергии в тепловую энергию.Электричество очень распространено. Электросварочный аппарат подходит для работы в сухой среде и не требует слишком много требований. Из-за небольшого размера, простоты в эксплуатации, удобного использования и высокой скорости после сварки преимущества прочных сварных швов широко используются в различных областях, особенно для деталей, требующих высокой прочности. Он может мгновенно соединить одни и те же металлические материалы на постоянной основе. После термической обработки сварные швы будут иметь такую ​​же прочность, как и основной металл. Герметизация очень хорошая, что решает проблемы герметизации и прочности при изготовлении контейнеров для хранения газа и жидкости.

⒉ Недостатки электросварочного аппарата: Во время использования электросварочного аппарата вокруг сварочного аппарата будет создаваться определенное магнитное поле. Когда дуга горит, излучение будет распространяться на окружающую среду. Свет дуги содержит инфракрасные лучи, ультрафиолетовые лучи и другие виды света, а также пары и дым металла и другие вредные вещества. Поэтому во время работы необходимо принимать адекватные защитные меры. Сварка не подходит для сварки высокоуглеродистой стали.Из-за процесса кристаллизации, сегрегации и окисления металла сварного шва характеристики сварки высокоуглеродистой стали плохие, и после сварки она легко растрескивается, что приводит к образованию горячих и холодных трещин. Низкоуглеродистая сталь имеет хорошие сварочные характеристики, но процесс требует надлежащего обращения. Вытирание пыли и чистка более обременительны. Иногда сварной шов может иметь такие дефекты, как включения шлака, трещины, поры и подрезы, но правильная работа уменьшит возникновение дефектов.

● Принцип

Он использует высокотемпературную дугу, возникающую при мгновенном замыкании накоротко положительного и отрицательного полюсов, для расплавления припоя и привариваемого материала на электроде для достижения цели их объединения.Устройство электросварочного аппарата очень простое. Проще говоря, это мощный трансформатор, который преобразует 220/380 В переменного тока в низковольтный сильноточный источник питания, который может быть постоянным или переменным. Сварочные трансформаторы имеют свои особенности, то есть имеют резкое падение напряжения. После зажигания электрода напряжение падает. При регулировке рабочего напряжения сварочного аппарата, в дополнение к преобразованию первичного напряжения 220/380 В, вторичная катушка также имеет преобразование напряжения с ответвлениями, и в то же время она регулируется железным сердечником. Регулируемый сварочный аппарат с железным сердечником, как правило, представляет собой мощный трансформатор, изготовленный по принципу индуктивности. Индуктивность будет производить огромные изменения напряжения при включении и выключении. Дуга высокого напряжения, создаваемая мгновенным коротким замыканием положительного и отрицательного полюсов, используется для расплавления сварочного стержня. Припой для достижения цели их объединения. Между электродом и заготовкой прикладывается напряжение, и дуга зажигается при царапании или контакте, а энергия дуги используется для расплавления электрода и нагрева основного материала.

● Классификация

1. Основными сварочными аппаратами, используемыми промышленными и горнодобывающими предприятиями, являются аппараты для дуговой сварки переменным током, аппараты для электросварки постоянным током, аппараты для аргонно-дуговой сварки, аппараты для сварки в среде углекислого газа, аппараты для стыковой сварки, аппараты для точечной сварки. машина, машина для дуговой сварки под флюсом, машина для высокочастотной шовной сварки, машина для стыковой сварки оплавлением, машина для сварки давлением, машина для стыковой сварки, машина для лазерной сварки.

2. Существует два типа сварочных аппаратов постоянного тока: один представляет собой добавление компонентов выпрямителя на основе двигателя переменного тока, а другой представляет собой генератор постоянного тока.Сварочные аппараты постоянного тока в основном сваривают цветные металлы и чугун. Сварщик переменного тока в основном сваривает стальные листы.

3. Аппарат для аргонно-дуговой сварки, аппарат для сварки с защитой от углекислого газа, аппарат для высокочастотной сварки, аппарат для стыковой сварки оплавлением. Аппарат для аргонно-дуговой сварки и аппарат для сварки в среде углекислого газа в основном могут сваривать тонкие пластины и слои цветного золота толщиной менее 2 мм. Машина для стыковой сварки оплавлением в основном соединяет медные и алюминиевые соединения и другие объекты, а машина для высокочастотной сварки в основном сваривает стальные трубы на трубном заводе.

4. Дуговая сварка под флюсом в основном сваривает толстые стальные конструкции, такие как стальные конструкционные детали, мостовая сталь H и двутавровые балки.

5. Газозащитный сварочный аппарат: аргонно-дуговая сварка, сварка в среде углекислого газа, под защитой газа, сварочный аппарат не окисляется, сварка будет прочной, цветной золотой слой можно сваривать, а тонкий материал можно сварить.

6. Лазерный сварочный аппарат: может сваривать выводы внутри транзистора.

7. Машина для стыковой сварки: Завод по производству кабельных цепей в основном приваривает железные тросы и другие предметы к анкерам. Он может быть состыкован с Yuangang и т.д. В.С., Полухин А.В. Оценка стабильности процесса при испытании источников питания

для ручной дуговой сварки.Сварка и диагностика. 2012. № 6. С. 30-37.

[2] Юшин А.А., Гладков Е.А. Разработка критериев экспресс-оценки сварочных свойств современного сварочного оборудования

. Сварка и диагностика. 2010. 4. С. 52-55.

[3] Бардин В.М., Борисов Д.А., Земсков А.В. Динамика переходных процессов в сварочных инверторных выпрямителях.

Практическая силовая электроника. 2012. 3. С. 52-55.

[4] Бардин В.М., Земсков А.В. Нагрузочная характеристика сварочного инверторного выпрямителя.Практическая мощность

Электроника

. 2013. 2. С. 52-55.

[5] Ильященко Д.П., Чинахов Д.А. Исследование влияния типа источника питания на

свойства и эксплуатационные характеристики сварных соединений при ручной дуговой сварке. Материаловедение

Форум. 2012. Том. 704. Стр. 608-611.

[6] Slazak B., Slania J., Węgrzyn T., Silva A.P. Оценка стабильности процесса ручной металлической дуги

Сварка с использованием цифровых сигналов.Материаловедческий форум. 2013. Том. 730–732. С. 847–852.

[7] Сараев Ю. Н., Чинахов Д. А., Ильященко Д. П., Киселев А. С., Гордынец А. С. Исследование устойчивости плавления и переноса электродного металла при дуговой сварке плавящимся электродом с использованием источников мощности

с различными динамическими характеристиками. Сварка Интернэшнл. 2017. Том. 31. 10. с. 784-790.

[8] Заруба И.И. Новые источники сварочного тока. Киев: Издательство «Виша школа», 1992.144 стр.

[9] Дедюх Р.И. Физические и технологические свойства сварочной дуги. Томск: Изд-во ТПУ, 2002.

92 с.

[10] Кириченко К.Ю., Казарин О.А., Гридасов А.В., Косьянов Д.Ю., Карабцов А.А., Голохваст

К.С. Влияние типа покрытия электродов на основные параметры фракции PM10 сварочного аэрозоля

. АИП конф. сб., 2017. Вып. 1874. С. 040017-1-040017-4.

[11] Кириченко К.Ю., Дрозд В.А., Чайка В.В., Гридасов А.В., Холодов А.С., Голохваст

К.С. Нано- и микрочастицы в сварочном аэрозоле: гранулометрический анализ. Physics Procedia, 2017. Vol.

86. С. 50–53.

[12] Крампит А.Г., Крампит Н.Ю. Метод определения геометрических размеров и

площади сварного соединения. Сварка Интернэшнл. 2013. 27. С. 834-836.

[13] Грязнов Р.В., Борило Л.П., Козик В.В., Мальчик А.Г. Физико-химическое исследование пленкообразования Ta2O5 и SiO2-

Ta2O5 из пленкообразующих растворов. 2001 Российский журнал прикладной химии 74(1),

с. 18-20.

[14] Кривоносова Е.А. Мультифрактальный анализ структурного состава зоны термического влияния сталей с карбонитридным упрочнением

/ О.А. Рудакова, Г.В. Встовский // Заводская лаборатория. Диагностика материалов.

2010. Т. 76, № 6. С. 26-30.

[15] Ильященко Д.П., Чинахов Д.А., Данилов В.И., Шляхова Г.В., Готовщик Ю.М. Повышение

Прочности и эксплуатационной надежности неподвижных соединений труб сваркой ММА.ИОП конф. Серия:

Материаловедение и инженерия. 91 (2015) 012007.

[16] Кривоносова Е.А. Прогнозирование свойств металла сварных соединений по результатам

количественной параметризации конструкции. Сварка Интернэшнл. 2016. Том. 30. С. 459–462.

[17] Короткова Е. и др. Исследование структуры и магнитных свойств сварных соединений сплава 36NiCrTiAl и стали

12Cr18Ni10Ti. Ключевые инженерные материалы.2017. Том. 743, стр. 31-36.

EST2017 Издательство IOP

Конф. IOP. Серия: Науки о Земле и окружающей среде 115 (2018) 012041 doi:10.1088/1755-1315/115/1/012041

Каковы преимущества инверторного сварочного аппарата?

Технология сварки значительно улучшилась за последние пятнадцать лет, но каковы преимущества инверторного сварочного аппарата? Хотя традиционные сварочные аппараты с трансформатором все еще широко используются сегодня, все большее число сварщиков все больше полагаются на инверторные модели.

Каковы преимущества инверторного сварочного аппарата?

• компактный дизайн
• энергопотребление
• 9001
• AC Conversion
• Многократные процессы сварки
• ARC Control
• Разновидность электрода

Электродуговая сварка получила широкое распространение во время Первой мировой войны и оставалась наиболее распространенным видом сварки. Трансформаторная конструкция сварочных аппаратов была доминирующей в отрасли, пока в 1990-х годах не начали появляться инверторные модели. Хотя модели с инвертором изначально были дороже, чем модели с трансформатором, сейчас они стоят почти столько же.

В двадцать первом веке инверторы стали более надежными, и им доверяют профессионалы в области сварки. Усовершенствования в конструкции инверторов решили многие проблемы обслуживания, с которыми сталкивались машины на начальном этапе их создания. Компактные инверторные сварочные аппараты экономят электроэнергию, используют домашние розетки, используют несколько процессов и позволяют выбирать многочисленные компоненты и электроды.

Какие преимущества предлагает инверторный сварочный аппарат?

Инверторы прошли долгий путь с момента их создания более двадцати лет назад . Вначале инверторы страдали от отказов компонентов и увеличивали затраты на техническое обслуживание.

Однако усовершенствования цифровых технологий стерли большую часть проблемного прошлого инвертора. Преимущества инверторных сварочных аппаратов привлекли многих сторонников трансформаторных сварочных аппаратов.

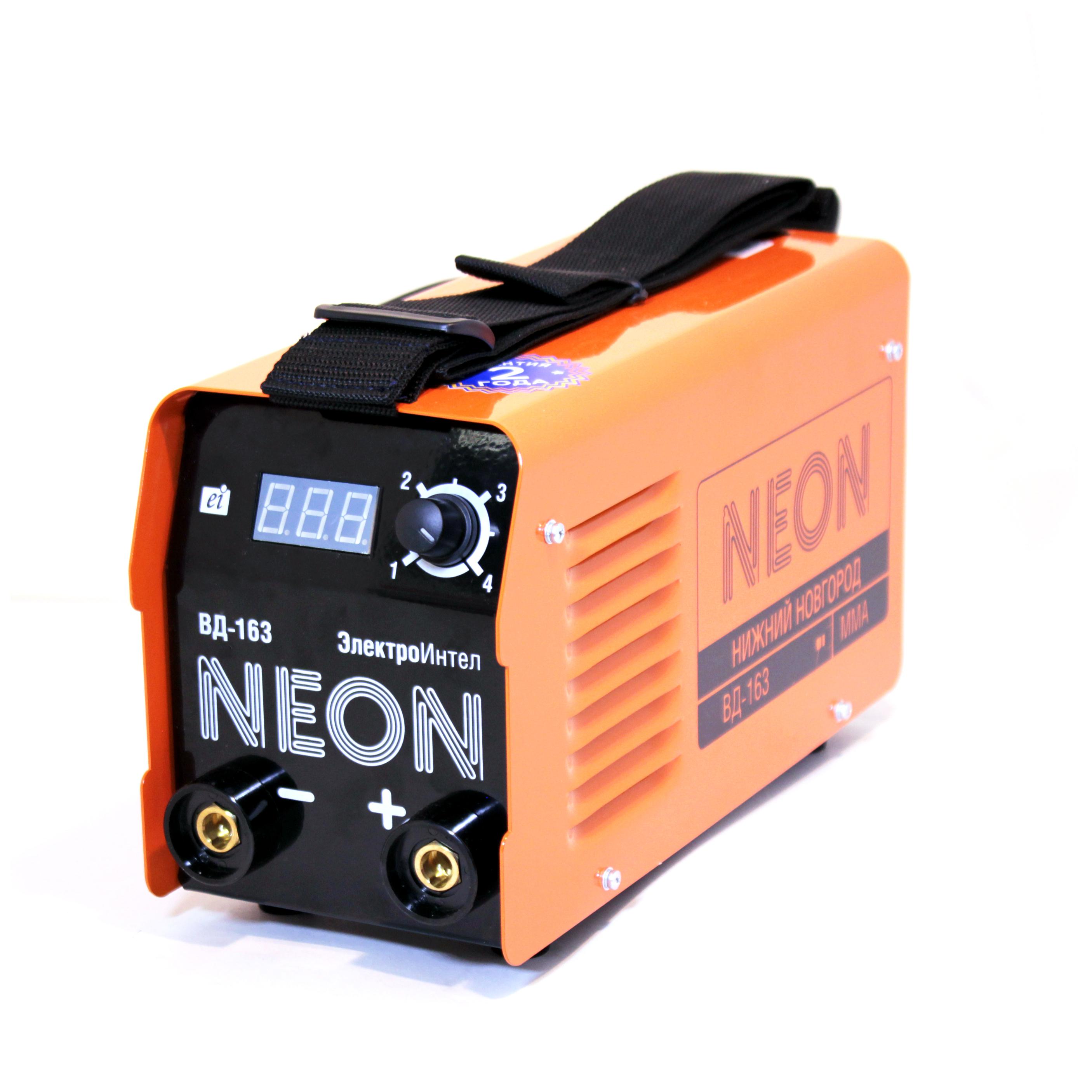

Инвертор ARC/TIG

Компактный дизайн

Инверторы намного меньше и легче своих трансформаторных аналогов .Стандартный сварочный аппарат переменного тока весит более ста фунтов, а новый инвертор весит около 21 фунта. Имея 1/5 веса традиционного сварочного аппарата, инверторы делают перемещение и хранение вашего сварочного аппарата проще, чем когда-либо прежде.

Когда вам звонят, чтобы выполнить работу в поле, вам больше не нужно использовать грузовик компании для перевозки вашего оборудования в поле.

Если у вас компактный автомобиль, вы можете разместить инверторный сварочный аппарат и все необходимое оборудование в багажнике.Инверторы идеально подходят для работы на большой высоте и в ограниченном пространстве.

Читать по теме: Как начать и развивать сварочный бизнес за 11 шагов

Энергоэффективность

Существенным отличием стандартных сварочных аппаратов переменного тока от инверторов является выходная мощность. Традиционные сварщики используют большой трансформатор для выработки электроэнергии, а выходная мощность колеблется от 50% до 60%.

Это означает, что не менее 40% мощности не передается на сварочный аппарат.Куда девается потерянная сила? Он уходит в виде тепла и повышает температуру машины и ее внутренних компонентов.

Для сравнения, выход инвертора колеблется от 82% до 90%. Повышенный КПД инверторов защищает машины от перегрева.

Потребляемая мощность

В отличие от стандартного дугового сварочного аппарата, которому требуется розетка на 220 вольт, инверторы используют бытовой ток (110 вольт). Вы можете подключить инвертор к любой стандартной розетке, и при работе с инвертором вы будете потреблять меньше энергии.

Поскольку инверторы потребляют меньше энергии для работы, вы сэкономите деньги на счетах за электроэнергию, , и вы можете использовать несколько сварочных аппаратов, не беспокоясь о перегорании предохранителя. Если вы управляете сварочным цехом, вы сэкономите на эксплуатационных расходах, если будете снабжать свои цеха инверторами, а не только традиционными сварочными аппаратами.

Охлаждающие свойства

Внутренние компоненты сварочных аппаратов могут сильно нагреваться после нескольких часов сварки. Непрерывный нагрев может привести к выходу деталей из строя и сокращению срока службы сварочного аппарата.

Подобно установке настольного компьютера, инверторы включают охлаждающий вентилятор для защиты компонентов от нагревания.

Использование генератора

Если вам нужно покинуть магазин для работы за пределами площадки, вам, вероятно, понадобится генератор, если вы не можете получить доступ к розетке для своего сварочного аппарата. Генераторы бывают разных размеров, но только большой генератор способен обеспечить питанием традиционный сварочный аппарат.

Еще одна проблема, с которой часто сталкиваются сварщики при сварке на открытом воздухе, — колебания мощности генератора. В отличие от стандартной розетки, подключенной к электросети, генераторы подвержены колебаниям. Если ваша мощность меняется, когда вы находитесь в процессе сварки, вы не можете контролировать дугу или сварочную ванну.

С инвертором колебания мощности генератора не повлияют на качество ваших сварных швов. Новые инверторные сварочные аппараты включают биполярные транзисторы с изолированным затвором (IGBT).

Эта новая технология управляет регулированием напряжения машины и позволяет вам работать со старым расшатанным генератором с непостоянной выходной мощностью.Стандартные сварочные аппараты могут выйти из строя во время колебаний напряжения, но инвертор использует свое программное обеспечение для компенсации любых изменений напряжения.

Преобразование переменного тока

В отличие от стандартного сварочного аппарата, использующего электроды переменного и переменного тока, инверторы преобразуют переменный ток в постоянный. Инверторы могут принимать входное переменное напряжение высокого напряжения и изменять ток на выходное напряжение постоянного тока с более низким напряжением.

Специализированное программное обеспечение инверторов преобразует и регулирует ток. Поскольку программное обеспечение регулирует напряжение, а не трансформаторы традиционных машин, трансформатор инвертора небольшой и легкий.Небольшой трансформатор позволяет преобразователю быть компактным и удобным для переноски.

Связанное чтение : Что означает DCEN в сварке?

Несколько процессов сварки

Сварка электродами остается доминирующим процессом в мире сварки. Тем не менее, другие методы, такие как MIG и TIG, обеспечивают прочную сварку материалов и ситуаций, которые невозможно выполнить с помощью дуговой сварки.

До инверторов вам приходилось использовать другую машину, если вы хотели перейти от сварки электродом к сварке TIG.Премиальные инверторы позволяют использовать один аппарат для нескольких видов сварки.

Инверторы

состоят из простых компонентов, которые вы настраиваете, чтобы обеспечить новый процесс, и большинство моделей включают в себя горелку MIG, держатель стержня и соответствующие кабели. Вместо того, чтобы покупать отдельные компоненты для каждого процесса, вы найдете все необходимое оборудование в одном инверторе.

Связанное чтение: Преимущества работы сварщиком >>Зарплата, рабочее время | Баланс трудовой жизни

Регулятор дуги

По сравнению со стандартными аппаратами для дуговой сварки инверторы обеспечивают превосходное управление электрической дугой. Стабильная и легко контролируемая дуга необходима для получения качественных сварных швов . Программное обеспечение инвертора позволяет настроить способ управления дугой.

Поскольку инверторы имеют более высокое напряжение холостого хода, чем стандартные машины, инверторы легче запускать и поддерживать дугу.

Разновидность электродов

Стандартные сварочные аппараты используют только переменный ток для сварки, но инверторы преобразуют переменный ток в постоянный. При сварке на постоянном токе вы можете выбрать различные электроды, которые работают с DC- и DC+.

Хотя некоторые электроды можно использовать с любым током, специализированные электроды предназначены для конкретных задач. Если вы используете только аппарат для дуговой сварки на переменном токе, ваши возможности для сварочных работ ограничены.

С инвертором вы можете начать день со сварки нержавеющей стали и всего за несколько минут перейти на алюминиевый стержень.

Связанное чтение: Имеют ли сварочные электроды срок годности?| Срок годности электродов

Каковы недостатки инверторных сварочных аппаратов?

Хотя преимуществ инвертора намного больше, чем недостатков, стоит упомянуть несколько общих проблем с инверторами.

• Дешевые инверторы ненадежны
• После ограниченной гарантии ремонт инверторов стоит дороже
• Менее долговечны, чем традиционные машины

Дешевые ненадежные инверторы

Как вы, наверное, уже знаете, самого недорогого инструмента не хватит на всю жизнь. Инверторы — потрясающие машины, если вы готовы заплатить более 200 долларов. Самые дешевые инверторы стоят менее 80 долларов и представляют собой плохо сконструированные сварочные аппараты с небольшим количеством функций.

Если вам повезет, вы можете использовать дешевый инвертор в течение нескольких месяцев, прежде чем он выйдет из строя. Стоимость ремонта недорогой модели может быть вдвое меньше стоимости машины . Когда вы покупаете инверторы, потратьте дополнительные деньги на качественную машину, которая прослужит несколько лет.

Более высокие затраты на ремонт

Некоторые традиционные сварочные аппараты переменного тока сохраняют одну и ту же конструкцию более пятидесяти лет, они недороги и просты в ремонте. Инверторы более сложны и содержат программное обеспечение и электронику, которых нет в стандартных машинах.

После истечения срока гарантии вы заплатите немного больше за обслуживание инвертора. Один из способов избежать высоких затрат на ремонт — продлить первоначальную гарантию. Некоторые производители позволяют купить расширенную гарантию при покупке.

Менее долговечны, чем сварочные аппараты переменного тока

Несмотря на то, что компактная конструкция инвертора удобна при работе за пределами объекта, он не так прочен, как громоздкий сварочный аппарат переменного тока. Легкие инверторы более восприимчивы к повреждениям при сильном падении или в пыльной среде.

Если ваш инвертор покроется взвешенными в воздухе частицами, например, присутствующими в зерновом бункере, внутренняя электроника машины может выйти из строя и, возможно, выйти из строя.

Заключительные замечания

Если вы несколько лет пользовались стандартным сварочным аппаратом переменного тока, вы можете попробовать новую модель инвертора. Обладая многочисленными преимуществами по сравнению с традиционной машиной, инвертор позволяет вам свободно выбирать любой процесс и настраивать дугу для достижения невероятных результатов.

Итак, вы можете подключить свой новый инвертор к стандартной розетке и сваривать с уверенностью и точностью.

 Инверторные сварочные аппараты против. Сварочные аппараты для трансформаторов >> Посмотрите видео ниже

Типы аппаратов для дуговой сварки

Инверторы постоянного тока

В отличие от традиционных аппаратов для дуговой сварки, современные аппараты для дуговой сварки с инвертором постоянного тока очень маленький, легкий и портативный. Даже дешевые, доступные в качестве всего за 100 фунтов функционируют хорошо, хотя более дорогие (до до 500 фунтов стерлингов) будет гораздо более прочным и, как правило, прослужит гораздо дольше. дольше.

Плюсы:

• Очень эффективны — они могут работать до 140 ампер при 13 амперах 240 В. питания и, как правило, имеют хорошие рабочие циклы (вы можете сваривать дольше на более высоких настройках).
• Маленький, легкий и очень портативный. Обычно менее 10 кг. в весе.
• Выход постоянного тока обеспечивает легкий запуск дуги
• Большинство инверторов имеют такие функции, как горячий запуск для улучшения легкость запуска и мягкая отделка для уменьшения кратера в конце сварного шва.
• Все, кроме самых дешевых, имеют 70 В или 80 В OCV (напряжение холостого хода).
• Большинство из них можно использовать для начала сварки TIG с нуля. Более дорогие склонны иметь функции запуска ВЧ (высокая частота) для сварки TIG.
• Более дорогие модели имеют такие функции, как «сила дуги», которые регулирует напряжение на лету, чтобы справиться с грязной пластиной.
