плюсы, варианты изготовления и материалы

Большинство из нас наверняка наслышаны о такой печи, как буржуйка. По своему исполнению она представляет металлическую конструкцию, оснащенную дымоходом. Подобные печи были очень популярны в первой половине XX века. Но спустя некоторое время, когда в домах стали устанавливать газовые печи и центральную систему отопления, о них начали забывать.

Впоследствии о них вспомнили во время Второй мировой войны: в эти годы, когда в квартирах и учреждениях не было центрального отопления, буржуйки помогали поддерживать тепло в помещениях. Эти печи кустарного исполнения часто использовали для обогрева блиндажей, землянок и вагонов-теплушек. В 50-е годы XX века об этих печах вспомнили владельцы дачных участков, которые устанавливали их в свои садовые домики. В наши дни они по-прежнему пользуются популярностью в первую очередь в качестве средства обогрева подсобных помещений площадью 10-15 кв. м. Они отлично справляются со своей задачей при их использовании в гаражах, маленьких дачных домах, теплицах и т. п.

Основные преимущества буржуйки

Высокую популярность печам-буржуйкам обеспечили их достоинства, которых у них имеется в достаточном количестве:

• Отсутствие проблем при пользовании.
• Компактные размеры, из-за чего нет необходимости выделять для них много места.
• Простая конструкция, позволяющая изготовить такую печь своими руками.
• Подобная печь может применяться в качестве прибора для отопления, а также приготовления пищи.
• Минимальные расходы по обогреву помещений. Буржуйка отличается универсальностью и может работать на любых видах топлива, включая и щепки.
• Способность работать в автономном режиме.

Однако буржуйки нельзя считать идеальным устройство обогрева. Поэтому, знакомясь с их преимуществами, также необходимо уделить внимание и недостаткам. Хотя нагрев такой печи и занимает минимум времени, достигнутую температуру они держат недолго. По этой причине приходится регулярно подкладывать в них топливо. В этом плане они заметно уступают печам длительного горения, которым не нужно уделять внимания в течение всего дня. Количество вырабатываемой тепловой энергии буржуйкой недостаточно для того, чтобы обеспечить комфортную температуру в большом помещении. Она отличается довольно небольшим КПД, равным 5-10%. По этому показателю она проигрывает большинству современных обогревательных установок.

Как увеличить эффективность печи?

Эта проблема актуальна для многих мастеров промышленного производства и рядовых умельцев. Для получения представления об этом процессе следует вначале выяснить, как устроена буржуйка, и ознакомиться с некоторыми важными моментами.

Диаметр дымохода

При использовании буржуек, главное, сделать так, чтобы через этот дымоход выходило меньшее количество дымового газа по сравнению с вырабатываемым топкой объемом. В случае успешного решения этой задачи газы будут оставаться в трубе и перемещаться по пространству топки некоторое количество раз. Это приведет к циркуляции воздуха, который является обязательным условием, обеспечивающим горение топлива. В результате, выходя через дымоходную трубу, эти газы уже будут иметь более низкую температуру.

Эта задача может быть решена путем определения оптимального диаметра дымохода. Таковым может считаться размер, который в три раза превышает объем топки печи в кубических метрах. Однако в случае циркуляции газа в металлическом ящике он довольно быстро лишится своей температуры.

Во избежание быстрого охлаждения газов и для обеспечения их полного сгорания необходимо изменить процесс горения топлива таким образом, чтобы он проходил в режиме пиролиза. Создать же его можно с помощью высокой температуры. Причем даже если пытаться использовать в качестве топлива сухую мебель, добиться необходимого эффекта не получится.

Можно попробовать регулярно подкладывать уголь, однако с помощью подобного сырья нельзя создать оптимальные условия для пиролизного процесса. Такое возможно лишь при условии, что печь будет работать в режиме тления и будет естественным путем переходить из одного режима работы в другой. Теперь мы подошли к следующему важному моменту.

Стальной трехсторонний защитный экран

Размещать его следует на таком месте, чтобы он был удалён от тела печки на расстоянии 50-60 мм. Благодаря ему будет отражаться в сторону печи более половины инфракрасного излучения, что позволит обеспечить температуру, в которой нуждается топка. Очень важно подобрать правильное расстояние между печью и экранирующим элементом, поскольку это может заметно повлиять на экономическую составляющую конструкции. Использование в самом начале процесса горения дров и угля обеспечивает выработку тепловой энергии в большом количестве.

Помня о том, что запаса дров и угля постоянно не хватает, важно сделать так, чтобы самые первые порции тепла оказались в помещении, а не ушли в трубу.

Среди известных на сегодняшний день методов теплопередачи в плане эффективности нет равных конвекции. Практически он реализуется в том, чтобы после нагрева воздуха около печи сделать так, чтобы он распространился по всему помещению. Эту задачу можно решить с помощью экрана.

Хотя температура нагрева нижнего пласта буржуйки не такая высокая, все же от него тепло исходит вниз. Из-за этого возникает опасность возникновения в комнате пожара. По этой причине в качестве основания, на котором будет размещена буржуйка, необходимо использовать металлический лист, предусматривающий вынос 30- 40 см от печки. Причем под ним необходимо разместить дополнительный лист, который может быть выполнен из асбеста или базальта.

Стоит заметить, буржуйка не в состоянии на 100% поддерживать режим пиролиза. Это связано с тем, что после поступления в трубу дымохода газы покидают ее, не успев отдать свое тепло. Добиться этого можно, если грамотно подойти к устройству дымоходной трубы, выбрав для нее наиболее оптимальную конструкцию.

Решается эта задача следующим образом: в конструкции дымохода должна быть предусмотрена вертикальная часть, достигающая в высоту не менее 1 метра. Также она должна предусматривать слой теплоизоляции, в качестве которого можно использовать базальтовую вату.

От нее должна идти труба, расположенная под небольшим углом и имеющая аналогичный диаметр. У нее имеется специальное название — боров. С его помощью будут созданы условия, при которых можно обеспечить сгорание газов, в результате поступаемое за их счет тепло в помещение увеличится на 30%. В длину подобный баров может достигать 2,5-4,5 метра. Размещать его следует не ближе 1 метра от стен и потолка. Между нижней частью печи и боровом должно присутствовать пространство шириной 2 метра. Нелишним будет предусмотреть для него защиту на основе металлической сетки.

Еще со времени своего появления и популяризации буржуйки в их конструкцию вносились изменения. В результате сегодня они представляют собой печи долгого горения, отличающиеся простотой в эксплуатации и высоким уровнем эффективности. Современный вариант этих печей уже не предусматривает колосников, при этом у поддувала появился воздушный дроссель, основное назначение которого заключается в регулировании тепловой мощности и режима горения. Для обеспечения длительного горения воздух поступает к топливу сверху.

Среди различных вариантов буржуек наибольшую энергоемкость демонстрируют чугунные печи. Подобные устройства могли работать даже без экрана. Именно это особенность была учтена, когда их было решено использовать для обогрева армейских казарм. В нашей стране давно занимаются изготовлением армейских буржуек, причем по качеству их работы нареканий нет. Эти установки отличаются по многим параметрам, в том числе и габаритам.

Собираем печь буржуйку своими руками

В плане конструкции подобная печь включает в себя топку с колосником, поддувальный золосборник и дымоход. В качестве места установки буржуйки подходит любое строение, Главное, чтобы там была возможность для вывода дымохода наружу. Если у вас имеется валяющийся без дела пустой газовый баллон, то не стоит избавляться от него. Вы можете найти ему применение, если сделаете из него корпус буржуйки.

Материалы для сборки печки

Чтобы изготовить буржуйку своими руками, вам потребуются следующие материалы:

• стальная решетка;
• уголки из стали;
• труба для дымохода;
• стальной лист;
• дверца.

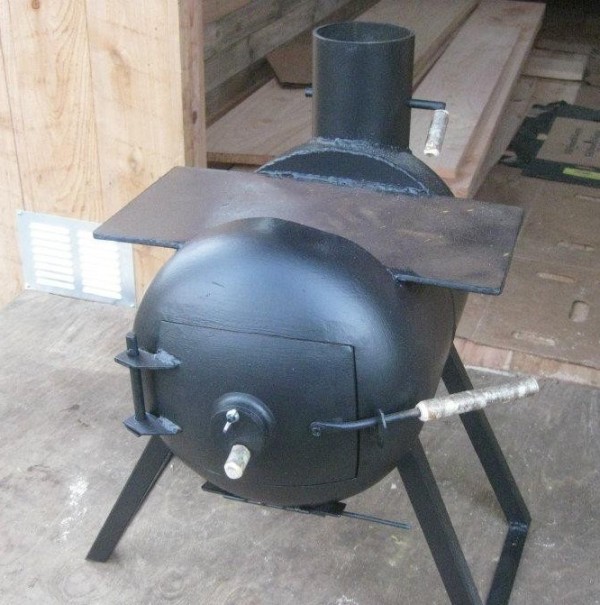

Необходимо взять газовый баллон и отметить место в верхней части, где расположен железный обод с краном. Его необходимо извлечь, для чего можно использовать молоток.

Затем необходимо вырезать отверстие под дверцу, заранее рассчитав ее размеры.

Уголки вам послужат для рамки под дверцу, для изготовления которой вам потребуется сварка.

После того, как рама будет приварена к баллону, необходимо установить дверцу на болты, для чего в начале придется выполнить необходимые отверстия для них.

В месте, соответствующем дну печи, следует вырезать отверстия под решетку, после чего ее необходимо приварить. С других трех сторон необходимо установить стальные листы, используя сварку. Они послужат стенками для будущей печи. В итоге должен получиться короб с дверцей, не имеющей верхней части. Коробку необходимо сварить с дном, причем это необходимо сделать так, чтобы открытая сторона прилегала к дверце. Далее необходимо установить заслонку, при помощи которой можно будет изменять режим подачи воздуха в топку печи.

Для придания устойчивости печи-буржуйке к газовому баллону необходимо приварить ножки. С тыльной стороны изготавливают отверстие, через которое будет выходить газ из дымохода. После этого начинают собирать дымоход, предусмотрев в нем в поворот, который позволит тепло покидать помещение небольшой задержкой.

Приведенная схема применима для изготовления своими руками печи-буржуйки на основе 40-литрового бидона из-под молока.

Как сделать буржуйку из листов стали своими руками

Конструкция топки подобной печи должна предусматривать перегородки, которые избавят вас от необходимости расходовать на поддержание работы печи большое количество топлива.

Материалы для сборки печи

Чтобы изготовить подобный вариант печи-буржуйки, вам потребуются следующие материалы:

• стальные листы, которые пойдут на корпус печи, толщиной от 4 мм;
• стальные листы, из которых будут изготовлены перегородки, толщиной не менее 1 см;
• решетка;
• труба для дымохода;
• сварочный аппарат.

Первое, что вам необходимо сделать для сооружаемой буржуйки своими руками – чертеж, который упростит для вас задачу по ее изготовлению. Далее необходимо взять листы и вырезать из них элементы для корпуса печки и две перегородки. Последние необходимо установить в верхнюю часть топки, в дальнейшем ими будет обеспечен сложный, извилистый путь для дымовых газов, что обеспечит более высокую эффективность выработки тепловой энергии печью.

В верхней части необходимо выполнить отверстие для дымохода диаметром 110 мм. Также нужно расположить и отверстие под варочную плиту, диаметр которого должен составлять 150 мм.

Далее берем боковины и крепим их при помощи сварки к нижней части корпуса. К стенкам необходимо приварить стальные полоски толщиной 30 мм. Они послужат основой для решетки. Также ее можно создать и из стального листа, в котором предварительно необходимо проделать отверстие диаметром 20 мм. Для создания колосника можно использовать арматурные прутья или приобрести готовые изделия в магазине.

Заключение

Хотя печь-буржуйка и представляется довольно устаревшим вариантом устройства для обогрева, все же она до сих пор остается востребованной. В магазинах можно встретить немало вариантов современных печей-буржуек, но лучше будет, если вы сами сделаете чертеж для нее. Это позволит вам создать своими руками такую печку, которая будет полностью устраивать вас по всем параметрам. К тому же проблем с этим не возникнет, учитывая, что такая печь отличается простой конструкцией, а для ее изготовления требуются доступные материалы, которые можно найти практически в каждом хозяйстве.

Оцените статью: Поделитесь с друзьями!

100 фото лучших по эффективности моделей

Нередко обогрев технических пространств превращается в огромную проблему. Электричество стоит достаточно дорого, так как приводит к немалым затратам на отопление. Лучший выход в подобной ситуации – применение альтернативных энергетических источников.

Для сжигания угля дров и другого топлива применяются разнообразные печи, в том числе буржуйка, которая характеризуется доступностью по стоимости и простотой конструкции.

Что такое буржуйка

Буржуйки нашли широкое применение ещё среди наших предков за счёт простоты конструкции.

Поговорим, из чего создаётся эффективная буржуйка собственноручно:

• из газового баллона – подходящий вариант, для которого подойдут толстенькие модели;
• из фляги – тоже оптимальный вариант, ведь здесь имеется дверца, необходимо только прикрепить дымоход;
• из бочки – чаще всего из неё изготавливают буржуйки продолжительного горения, поскольку вместительность даёт возможность организовать немаленькую камеру для сгорания;
• из сейфа – зачем выбрасывать старую конструкцию, если она может хорошо послужить.

Печки-буржуйки, произведённые собственноручно, создают из металла, применяя специальный инструмент.

Если вас интересует, как собственноручно обустроить буржуйку, то её устройство достаточно простое. В основу входит ёмкость, играющая роль специальной камеры, с которой следует вывести дымоходную трубу. Впереди обустраивают  дверцы – через одно загружается подготовленное топливо, а посредством второго устраняется зола.

Ёмкость внутри разделяется колосником из стали, посредством которого подаётся воздух – именно через него устраняется зола, которая образуется при сгорании топлива.

Как создать буржуйку

Что касается инструкции создания печки-буржуйки, то она не сложная. Прежде всего, важно определиться с материалом. Приготовьте такие инструменты:

• Наждачку для обработки металлических краёв;
• Болгарку;
• Рулетку;
• Сварочное устройство;
• Дрель, а также свёрла.

Обратитесь к профессионалу, который создаст чертежи буржуйки, изготавливаемой своими руками. После этого можно приступать к сварке печи с отличной теплоотдачей.

Буржуйка из бочки

Один из несложных способов – большая печка из бочки. В ней следует обустроить колосники, дымоход, а также дверцы. Изготовление начинается с возведения основания негорючего. Подходящим вариантом считается кладка из кирпича, на которой нужно обустроить бочку. Для её создания потребуется пару дней. Затем приступаем к остальным работам.

Впереди конструкции необходимо вырезать небольшое отверстие под дверцу. В этих целях потребуется лобзик для работы по металлу.

Имеющийся металлический кусок является дверцей, к которой следует приделать петли, запор, а также ручку. Затем следует приварить к бочке ещё часть петель. С другой стороны следует приварить петлю из металла для запора.

Внизу следует обустроить зольник с требуемой дверцей, для которого необходимо выделить от всего объёма десять процентов. Дверца создаётся вышеописанным методом, однако она непременно должна быть, поскольку посредством неё устраняется зола, а также она выступает в качестве поддувала. Затем можно начинать создавать колосники:

• У бочки устраняем крышку сверху;
• Создаём колосник, при этом используя отрезки из металла;
• Привариваем внутри колосник.

Обустраиваем в крышке необходимое отверстие, затем ввариваем подобного диаметра отрезок в качестве дыры для дымохода. Потом привариваем крышку.

Мини буржуйка, произведённая своими руками готова, теперь необходимо обустроить дымоход и загрузить в ёмкость дрова, чтобы их поджечь.

Мы создали буржуйку собственноручно, фото можно увидеть на сайте. Она на редкость имеет вместительную камеру. Важно обратить особое внимание на тот момент, что в верхней части крышки можно обустроить отверстие. Можно использовать не бочку, а баллон, либо небольшой кусок трубы требуемого диаметра.

Модернизация конструкции

Чтобы повысить эффективность буржуйки, можно использовать металл листовой, которым закрывают конструкцию с трёх частей. Металл защищает корпус. Однако это не всё – внутри возникает тяга, происходит конвекция. В связи с этим увеличивается эффективность печи.

Ещё одна ступень модернизации – обустройство на дымоходе определённого изгиба. Вопрос в том, что посредством него устраняется тепло. Посредством расширения дымоходной длины посредством участка горизонтального вида, можно применить его при обогреве площади. Минус подобного подхода – осаждение огромного количества сажи.

Ещё изобретение – буржуйка, обустроенная на воде. Она даст возможность повысить эффективность обогрева, а также свести к минимуму топливный расход. Подобная буржуйка функционирует с водой.

В данном варианте применяется преобразователь, который расщепляет пар. В итоге его функционирования в камере образуется пламя. Осуществить подобную модернизацию не получится самостоятельно, однако в будущем это вполне возможно.

Фото буржуйки своими руками

Также рекомендуем посетить:

Буржуйка из трубы своими руками: пошаговая инструкция, чертеж, фото

Буржуйка из трубы горизонтальная – это одна из самых простых, но производительных конструкций самодельных печей, работающих на твердом топливе. Простота конструкции и небольшая себестоимость позволяют сделать такую печь даже начинающим домашним мастерам.

Сначала новичкам необходимо понимать, как работает печь, из каких деталей она состоит.

Принцип работы

Принцип работы такой печи прост:

• в топку закладываются дрова;
• для растопки, ближе к дверке укладывают тонкие щепки;
• дверка в зольнике и шиберная заслонка должны быть обязательно открыты;
• дрова поджигают и обязательно закрывают дверь;
• пламя разогревает все плоскости печи. Металл, отдавая тепло, постепенно обогревает помещение;
• для второй закладки можно использовать уголь или отходы столярного цеха.

к содержанию ↑

Этапы работ

Перед началом работ необходимо определится с размерами печи, и подготовить необходимые материалы, инструмент и сварочное оборудование.

к содержанию ↑

Чертеж и схема

Чертеж буржуйки из горизонтальной трубы



Еще один вариант чертежа

Самая простая печка из трубы работает на твердом топливе и состоит из нескольких основных частей:

• корпус – его делают различным по форме, в зависимости от материалов используемых для его производства. Он может быть прямоугольным при использовании листового металла или цилиндрическим, в этом случае корпус делается из газовых баллонной или тру большого диаметра;
• колосниковой решетки. Она служит для защиты дна от прогорания и удаления золы в специальное отделение;
• зольника – в этой части собирается древесная зола, эта полость служит как поддувало для улучшения тяги при разгорании дров;
• топочной камеры. Сюда закладываются дрова или уголь;
• для вывода угарного газа печи оснащаются выводом трубы дымохода. В некоторых случаях она выводится вертикально с верхней части печи или с отводом, выходящим с тыльной плоскости. Но в любом случае, выход дымохода располагается вверху конструкции;
• над дверкой, устанавливают отражающий экран. Его располагают по всей плоскости печи, оставляя проход воздуха в задней полости. В этом случае тепло не сразу выходит в дымоход, а проходит по печи, нагревает стенки и только потом поступает в трубу;
• дверцы топочной камеры. Здесь используют готовые чугунные или стальные дверки или самодельные из отрезка толстого металла;
• самая эффективная буржуйка оснащается дополнительными трубами конвекции, чертежи такой самодельной печи можно найти на форумах в интернете или ознакомьтесь с промышленными печами профессора Бутакова или модели «Буллериан».

Буржуйка из трубы с внутренним диаметром 500 мм изготавливается по чертежу, с учетом основных размеров конструкции:

Общая высота	900 мм.
Длина отрезка трубы	650 мм.
Наружный диаметр	550 мм.
Размер верхней части с конфоркой и выходом дымохода	700/360 мм.

Размеры остальных деталей и мест их установки будем брать с чертежа.

Разберем процесс изготовления самодельной печки.

к содержанию ↑

Какая труба нужна?

Труба может использоваться любая. Самое главное, чтобы она не использовалась ранее на трубопроводах подачи газа и для канализации. Такие печи совместно с теплом будут распространять по помещению неприятные запахи долгое время. По размерам – здесь все зависит от потребностей и возможностей мастера.

Для обогрева небольшого гаража достаточно будет сделать печку, диаметром 400-500 мм. Для большого помещения можно сделать буржуйку большего диаметра или установить несколько маленьких. Главное перед работой очистить стенки от известкового налета, грязи или масла и только затем приступать к работе.

к содержанию ↑

Материалы и их количество

Для производства буржуйки нам потребуется подготовить:

• стальную трубу сечением 550 мм, с толщиной стенки 10 мм – длина 650 мм;
• для верха печи из стали 4-5 мм вырезаем заготовку 700/420 мм и загибаем по длине полочки, разметив от края каждой стороны по 40 мм;
• передняя и задняя стенки буржуйки – 2 детали, размером 560/560 мм;
• для отражающего экрана вырезаем заготовку из листа размером 500/420 мм;
• для колосниковой решетки потребуется подготовить арматуру, сечением 10 мм – 2 детали по 600 мм и 32 шт по 380 мм;
• для вывода дымохода готовим отрезок трубы сечением 100 мм, длиной 260 мм;
• наверху предусмотрена установка конфорки для приготовления пищи. Можно использовать готовую чугунную или сделать из стального листа толщиной 12-14 мм, вырезав плазморезом круг, диаметром 220 мм и обточив заготовку на наждаке или болгаркой;
• из профиля 40 мм готовим 4 ножки длиной 400 мм;
• петли приобретаем готовые или можно сделать самим из профиля и прутка;
• для дверки из листа вырезаем заготовку 340/340 мм;
• 6 отрезков уголка для укладки колосника.

Это список основных материалов, мелкие детали будем изготавливать в процессе работы.

к содержанию ↑

Инструменты и оборудование

Нам понадобятся:

• набор слесарных инструментов;
• сварочный аппарат с одеждой и защитой глаз и рук»
• болгарка с зачистным и запасом отрезных дисков;
• верстак с тисками;
• песок для засыпки дна печи.

к содержанию ↑

Пошаговая инструкция по изготовлению

Приготовив для работы весь набор инструментов и материалов, приступаем к процессу изготовления буржуйки из трубы своими руками:

1. Готовый отрезок трубы помещаем на ровную поверхность, выставляем защитный экран на расстоянии 5 мм от лицевой стороны и прихватываем его к трубе. Здесь важно иметь опыт выполнения потолочных прихваток, хотя на экран нагрузка практически отсутствует. Прихватки ставим через 60-80 мм.
2. Внизу печи отступаем на 50 мм, размечаем продольные линии по всей длине трубы и прихватываем уголки для укладки колосниковой решетки. Для ее изготовления размещаем длинные детали из арматуры, вставляем по краям перемычки и прихватываем их. Теперь, отступая от перемычки 10 мм, стыкуем следующую перемычку. Таким образом, набираем решетку из арматуры, размером 600/400 мм. После этого перевернув решетку, ставим прихватки с обратной стороны.
3. Укладываем решетку колосника на место и стыкуем листы металла с лицевой и задней стороны. Нельзя допускать перекос и большие зазоры между листом и трубой. Если труба отрезана криво, придется выравнивать заготовку, обтачивая стенки болгаркой. Проверив правильность сборки, приступаем к обварке стыков. Шов должен быть герметичным, поэтому после сварки оббейте шлак и проварите места прожига, раковины и непровар.
4. Существует еще один вариант установки колосниковой решетки более практичен. Внизу трубы вырезается прямоугольник с небольшими отступами по краям, снизу трубы приваривается заготовка из профильной трубы (для сбора золы). Сверху кладется колосник. Вот как это выглядит:
5. Обтачиваем выступающие углы и место соединения деталей зачистным камнем. Затем переворачиваем заготовку лицом вверх и размечаем проем для закладки дров. Ставим на болгарку отрезной диск и вырезаем паз по разметке.
6. Напильником убираем заусеницы, выкладываем дверцу с приваренной ручкой и шпингалетом и устанавливаем ее на готовые петельки. На листе выставляем и прихватываем ответную часть замка, а на дверце выставляем самодельный замочек – шпингалет.
7. Переворачиваем и располагаем буржуйку донышком вверх, размечаем и привариваем ножки из профильной трубы, предварительно зарезав углы для лучшей стыковки к корпусу. Внизу ножки зарезаем под небольшой угол и привариваем пятаки из листа, для лучшей устойчивости буржуйки.
8. Устанавливаем печь на ножки и накладываем сверху печи заготовку с отверстиями для трубы дымохода и конфорки. Разместив ее загнутыми кромками вниз и проверив правильность установки, прихватываем пластину.
9. Электросваркой прожигаем отверстия в трубе и устанавливаем трубу, диаметром 120 мм для вытяжки и блина для кастрюль.
10. Детали обвариваются по кругу, стыки должны быть герметичными. На конце трубы вентиляции привариваем шиберную заслонку для регулирования тяги.
11. Открыв дверку, установив колосник на место, засыпаем низ печи слоем песка.

Печь – буржуйка из трубы готова.

Посмотри еще несколько вариантов изготовления, для закрепления понимания:

Фото 1

Фото 2

Фото 3

к содержанию ↑

Установка

Устанавливаем ее на место, при этом учитывая правила пожарной безопасности:

• расстояние до деревянных стен и потолка должно быть не менее 1 м;
• расстояние до пола из дерева – минимум 400 мм;
• при установке буржуйки на деревянный пол, его следует обязательно закрыть листом металла или другим материалом.

После выполнения этих простых правил остается подключить буржуйку к дымоходу.

к содержанию ↑

Подключение дымохода

Для труб дымохода лучше использовать сэндвич – трубы, наружная и внутренняя поверхности которых сделана из тонкого гофрированного металла, а внутри слой теплоизоляции. В нашем случае ставим трубы диаметром 120 мм. При проходе дымохода через перекрытия делать дополнительный слой теплоизоляции не требуется. Перед выходом на крышу соединяем трубу со стальной и выводим дымоход наружу.

На конце трубы закреплен защитный грибок. Она должна стоять выше конька крыши на 1000 мм, крепиться с помощью распорок. Место прохода сквозь конструкцию крыши потребуется надежно заизолировать против потерь тепла и попадания влаги в помещение.

Более подробно в статье чиайте в статье про установку дымохода для буржуйки своими руками.

к содержанию ↑

Особенности эксплуатации

При пробном запуске буржуйки лучше открыть все двери и окна. Убеждаемся в наличии тяги и открытой заслонки. Затем заложив через дверку дрова, зажигаем пламя. Закрываем дверку и выходим на улицу. Буржуйка будет изрядно дымить, но не следует этого пугаться, это выгорает масло и другой мусор.

Процесс топки

После первого использования  печи может потребоваться устранить дефекты сварки. И затем наслаждайтесь теплом в гараже или другом помещении. Главное помнить правила пожарной безопасности, периодически прочищать дымоход и убирать золу, периодически заменяя песок в буржуйке.

к содержанию ↑

Вывод

Сделать самостоятельно такую конструкцию вполне по силам даже начинающему мастеру. Главное хотеть сделать надежную буржуйку и внимательно и ответственно выполнять все работы, учитывая пошаговую инструкцию, приведенную в статье.

Буржуйка своими руками — эффективная печь: чертеж, схемы для изготовления

В отдаленных от линий теплопередач местах существует потребность готовить еду и согреваться. Для этого используется печь буржуйка. Используется устройство повсеместно, в отдаленных местах, гаражах, дачных поселках. Множество разновидностей печи – буржуйки доступно при изготовлении. Гармоничный вид и правильная конструкция позволят использовать прибор при любых условиях. Изготовление печи — буржуйки не отнимет множество сил и времени, достаточно иметь небольшие навыки в слесарных работах, подручный материал, инструмент.

Буржуйка из старого газового баллона

Разновидности буржуйки

Доступна масса конструкций для производства буржуек своими руками. Необходимо обратить внимание на характеристики и другие параметре при виде устройства, его прямое назначение и использование в хозяйстве. Изготавливается буржуйка практически из любого материала:

• старый газовый баллон;
• бочка;
• металлический бак;
• листовой металл толщиной более 4 мм используется при случаях уникальной конструкции.

Буржуйка своими руками

Для отопления построек гаражного типа или приготовления еду подходит практически любой вид печи – буржуйки. В жилом помещении необходимо подобрать конструкцию при соответствии с параметрами герметичности, отвода дыма.

Сборка печки буржуйки из трубы

Отличным вариантом для дачного домика является компактная буржуйка своими руками из трубы необходимого диаметра. Хорошие показатели теплоотдачи, эстетический вид дают возможно использовать устройство в помещениях небольшой квадратуры. При поэтапном выполнении возможно добиться качественной печи, не затрачивая финансовых средств.

1. Подготовленный кусок трубы необходимо разметить под отверстия для лючков зольника и топки. Нижнее отверстие может быть выполнено меньшего размера. Для вырезания отлично подойдет болгарка или газовая сварка.
2. Прямоугольники, отрезанные ранее не нужно выбрасывать, они будут выступать в роли будущих дверец для герметичной конструкции. На кусочки по краям наносится листовой металл, чтобы прилегание происходило нахлёстом. После добавления металла происходит установка щеколды на дверцы.
3. В трубе устанавливаются кронштейны на уровне ниже дверцы топки на 10 см. Уголки отлично подойдут для изготовления будущего колосника.
4. На днище трубы устанавливаются ножки для устойчивости, избегания опрокидывания буржуйки. Предварительно необходимо заварить дно, верхнюю часть.
5. К верхней части приваривается труба меньшего диаметра с заранее подготовленным вырезом, она будет выступать в роли дымоотвода.
6. Для работы дверок устанавливаются петли, герметичность достигается правильно размеченной зоной крюка, сбалансированной дверцей.
7. Красивый внешний вид достигается нанесением жаропрочной краски. Перед покраской швы зачищаются, обрабатываются соединения, это позволит придать вид буржуйке своими руками, купленной на рынке.
8. После сборки печь присоединяется к дымоходной трубе для отвода газов.

Сборка печки буржуйки из трубы

Данный тип подойдет для отопления в доме, прост при изготовлении. На верхней части вполне возможно вскипятить чайник или разместить небольшую кастрюлю.

Буржуйка гном

Наиболее распространенной печью является разновидность в простонародье называемая «гном». В силу компактного корпуса, простоты монтажа возможно изготовление легкой и мобильной конструкции. Простейшим вариантом является корпус, который размещает топку и зольник. Более функциональные буржуйки комплектуются специальными перегородками, так повышается теплообмен.

При изготовлении используется лист стали от 3 мм, важно понимать, что чем толще сталь, тем конструкция прочнее, но больше весит. Также понадобятся уголок, труба для отвода, крышку возможно сделать своими руками, или приобрести на рынке. Заготовки размечаются при соответствии с подготовленным чертежом, отверстия возможно вырезать заранее в более удобных условиях. Передняя панель изготавливается с отверстиями для поддувала в процессе топки. Остаточный материал от отверстий дверей служит как крышки с наваренным уголком.

Буржуйка ГНОМ

Отвод дыма производится через своеобразный лабиринт, состоящий из пластин. Первая пластина служит как экран и устанавливается на ближние расстоянии, вторая на дальним, таким образом происходит завихрение горячего дыма, более эффективная теплопередача. Изнутри буржуйки привариваются своими руками уголки по сторонам, для крепления колосника, который изготавливается из прутьев арматуры или высверливаются отверстия в листе металла.

Заключительным этапом сборки возможно обварить края конструкции уголком, это станет причиной большего веса, но повышается прочность, устойчивость буржуйки. После сварки швы зачищаются, корпус необходимо покрыть краской жаропрочного типа. Повышенная эффективность устройства достигается установкой экрана, кроме лучших показателей теплообмена, приспособление играет роль при безопасной эксплуатации изделия.

Буржуйка из колесных дисков

Изготовление своими руками буржуйки из колесных дисков не потребует особых знаний и материалов. Перед началом работ необходимо точно определить размер, наиболее оптимальным считается диаметр 5 см, высота около полутора метра. Толщина колесных дисков с такими размерными параметрами не превышает 10 мм, этого достаточно для получения в результате прочной буржуйки.

Буржуйка из колесных дисков

Процесс состоит из нескольких основных моментов:

• основание может быть изготовлено из неиспользуемых чугунных батарей, при случае отсутствия материала под рукой, комплектующие возможно купить не дорого на рынке вторсырья;
• радиаторы окутываются листами из стали, толщиной не менее 7 мм;
• производится отверстие для топки, отрезок используется для дверцы;
• монтаж колес производится на верхнюю часть подготовленной конструкции;
• конструкция сваривается по внешнему диаметру, необходимой высоты;
• верхняя крышка изготавливается из листа металла нужного диаметра, в которой вырезается отверстие для дымохода.

Такая конструкция будет материально выгодна при наличии старых, неиспользуемых колесных дисков. Буржуйка своими руками из колесных дисков отличается безопасностью, отсутствием финансовых затрат на изготовление.

Печка из газового баллона

Буржуйка из газового баллона используется, когда необходим быстрый прогрев небольшого помещения. Параметры печи таковы, что она способна быстро нагреваться, но с такой же скоростью и остывает. Корпус отличается минимальным количеством навесных деталей, основные составляющие это газовый баллон, дверка и поддувало. Зольник соединён с поддувалом, отверстие, которое способствует проникновению воздуха в конструкцию.

Печка из газового баллона

Дымоход изготавливается изогнутым способом, это объясняется отсутствием внутри конструкции лабиринтов для дыма, если устанавливается прямой дымоход, печь выдает не достаточно тепла.  Для разогрева возможно использование любого горючего материла, начиная от отходов столярных работ, заканчивая опилками, не обработанным деревом. Для безопасного проведения работ стоит проверить наличие остаточного газа в баллоне. Остатки газа вытравляются водой, из вертикально установленного баллона. Процесс изготовления не особо отличается от печи – гнома, необходимо просто определиться с расположением печи.

Буржуйка из бочки

Буржуйка своими руками из бочки способна обогреть достаточно большой объем, но отличается увеличенными размерами по сравнению с конкурентами. Исполнение может быть в вертикальном и горизонтальном виде, для работы понадобятся лист металла труба для дымохода и бочка. При изготовлении буржуйки из бочки своими руками размечаются будущие отверстия для топки и поддувала, затем разрезается пополам на две равные части. В верхней части прорезается отверстие под дымоход, своеобразную варочную панель.

Буржуйка из бочки

Заранее подготовленный колосник прикрепляется в нижней части бочки, возможно приварить уголки, на которые будет ставиться колосник, такая конструкция позволит заменять отработанный элемент печи. Дверцы для топки вырезаются аналогичным способом с другими типами конструкций. Буржуйка из бочки оснащается проемом в самой нижней точке для поддувала, для дверец привариваются петли, затворы и крепежные ушки.

Достоинства и недостатки буржуйки

Распространенное использование буржуйки получили за ряд основных достоинств. Среди них имеются положительные стороны и отрицательные, каждый выбирает тип по себе и способен изготовить печь самостоятельно. Основные положительные стороны:

• Универсальная конструкция позволяет использовать любые варианты для розжига печь. Тип топлива фактически не имеет значения, им может быть любое горючее твердое сырье. При некоторых модификациях используется для обогрева отработанное машинное масло.
• Простая конструкция, облегченная структура монтажа. Изготовление своими руками не требует финансовых затрат, достаточно знаний в областях сварки и слесарных работ.
• Большое количество разновидностей позволяет изготовить, установить в соответствие с площадью обогрева, помещения и других потребностей от устройства.
• Не требуется строить фундамент или крупные конструкции.

Практически любое оборудование, особенно которое возможно изготовить своими руками, имеет несколько недостатков. Буржуйка не исключение, перед выбором данного отопителя стоит обратить внимание на не обратимые факты:

• Большое внимание уделяется пожарной безопасности. Герметичный дымоход должен выводить отработанное топливо на улицу, дверцы надежно закреплены во избежание выпадения угольков или других горючих элементов.
• Возможно получить ожоги при соприкосновении с буржуйкой при процессе горения.
• Продолжительное время работы буржуйки, сделанной своими руками не даст покоя при заготовке дров. Повышенный расход топлива позволяет использовать печь только на необходимое время.

Перед использованием нагревательного прибора, стоит обратить внимание на тип конструкции.

Некоторые разновидности нельзя использовать в помещении, существуют типы только для отопления или подогрева. Важно изготовить универсальное устройство, которое поможет в любую минуту.

Материалы и инструменты

Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.

Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.

Необычная буржуйка из листа металла

Декоративная буржуйка своими руками

Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.

Сфера применения буржуек

История гласит, что название «буржуйка» появилось от параметров низкой теплоотдачи, при высоком расходе горючих материалов, такими печами пользовались люди обеспеченного класса. Высокую популярность печь — буржуйка обрела в начале 20 века. Печи устанавливались на жилых помещениях для обогрева, а также использовались военными. Приготовление пищи своими руками возможно на верхней панели. Размеры буржуйки напрямую зависят от конструкции, используемых материалов.

Креативная самодельная буржуйка

При введении массовой системы отопления помещений буржуйки стали терять популярность в городах, но все больше использовались на селах. В отдаленных районах по сей день не существует централизованного отопления, люди используют отопительные приборы без электричества.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений. Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство.

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Основные этапы изготовления буржуйки

Своими руками сделать буржуйку достаточно просто, важно учитывать несколько основных моментов и нюансов:

• Перед началом подготавливается лист металла, который размечается при соответствии с чертежами.
• Ключевым моментом является наличие гильотины, если таковой инструмент имеется, своими руками раскроить металл будет значительно проще, возможно избежать последующей обработки после резки.
• Корпус сваривается под углом 90 градусов, на первом этапе возможно просто приварить стенки для избегания полной переделки при наличии ошибок.
• После сварочные швы зачищаются, изготовление буржуйки продолжается своими руками во внутренней части, где отделяется зольник от топки путем установки уголков.
• Решетка сваривается прутком, подобранным своими руками, шириной минимум 3 см. За основу по бокам устанавливаются прутья с минимальным диаметром 2 см.
• Буржуйка своими руками требует наличия отражателя. Конструкцию желательно делать съемной, так как металл может быстро прийти в негодность из-за повышенных температур.
• Верхняя часть короба закрывается крышкой с заранее подготовленным отверстием для трубы дымоотвода. Привариваются петли, дверцы топника и поддувала.
• Для приготовления еды прорезается отверстие на верхней части. Конфорка может быть изготовлена своими руками или приобретена в строй магазине.

Устройство дымохода

Для равномерного, максимально эффективного теплообмена, конструкция, изготовленная своими руками, требует правильного дымохода. Особая конструкция подразделяется на несколько частей, основная из которых боров. Устройство буржуйки с таким типом дымохода производит до четверти объёма тепла. Устанавливается в вертикальном положении на высоте 1,5 метра. Длина борова составляет не менее трех метров, за это расстояние дым догорает и передаёт все тепло на металл, который нагревает помещение.

Устройство дымохода буржуйки

Правила безопасной установки металлической печи

Температурные показатели при работе буржуйки, изготовленной своими руками держатся на высоком уровне. Печь должна быть расположена вдали от легковоспламеняющихся материалов, ограждена от посторонних и детей. Высота дымоотвода должна быть соответствующей, человек низкого роста имеет риск задеть нагретую сталь, получить серьезные ожоги.

Следует понимать, что во избежание неприятных ситуаций необходимо контролировать процесс работы буржуйки, изготовленной своими руками. При случае, если пол под буржуйкой из дерева, возможна установка только на кирпичи или листовой металл.

Увеличиваем КПД печи

Расход горючих материалов при нагревании буржуйки своими руками достаточно велик. Для экономии следует придерживать основных правил. Дверцы необходимо герметично соединить с корпусом, в противном случае, будет производиться подсос излишнего воздуха. Регулировка освобождения из буржуйки происходит специально заслонкой, изготовленной своими руками. На расстоянии 4-5 см от печи, возможно установить металлический кожух или кирпичи вплотную.

Самодельная буржуйка с высоким КПД может быть изготовлена с дымоходом повышенного количества колен. Для увеличения мощности можно воспользоваться вентилятором, площадь прогрева контролируется металлическим экраном. Для сохранения тепла, изготовленной буржуйки своими руками, конструкция обкладывается кирпичом на один или несколько слоев.

Пошаговая инструкция +Чертежи и Видео

Прекрасный бюджетный вариант отопительно-варочной печки — буржуйка. Она невероятно удобна и проста в устройстве и эксплуатации. Такое устройство хорошо иметь на даче, в мастерской, в гараже и много где еще. Водяная буржуйка может отопить несколько комнат. В продаже сегодня имеется множество самых разных моделей, от непритязательных функциональных до изысканных ретро. Но цену их нельзя назвать низкой. Поэтому умельцам, обладающим некоторым опытом, имеющим инструменты и подходящий  металл, можно попробовать сделать эффективную буржуйку своими руками.

[contents]

Выпиливаем из баллона

Простейший вариант буржуйки можно выполнить из подручных материалов. Подойдет для этого толстостенная бочка, старый промышленный бидон или газовый баллон (конечно, пустой).

Находчивые народные умельцы пускают в дело трубы подходящего диаметра, диски от габаритных колес и листы металла.

При выборе исходного средства для работы следует учесть, что слишком тонкий металл при сильном нагревании деформируется, и изделие из него потеряет форму. Оптимальная толщина материала составляет 3-4 мм.

Необходимые инструменты

Для удобной и эффективной работы по изготовлению даже маленькой буржуйки своими руками потребуется следующее:

Печки буржуйки бывают разных видов, но суть одна

• Болгарка – угло-шлифовальный инструмент, а также специальные расходный материал к ней – шлифовальные круги и отрезные диски.
• Металлическая щетка.
• Сварочный аппарат с электродами, защитная маска и костюм для работы.
• Молоток для отделения шлака.
• Инструменты для измерения: рулетка, маркер, мел, линейка из металла, складной метр.
• Зубило, плоскогубцы, молоток.
• Дрель по металлу с набором сверл.

Выбор конкретной модели зависит от многих составляющих: место будущего размещения, его размер, назначение печи. Для жилых помещений она должна иметь более эстетичный вид, поэтому для комнатного размещения лучше предпочесть вариант из отрезка трубы или из металлических листов.

Аккуратная буржуйка своими руками

В гараже или сарае можно установить любую модель, главное, чтобы она была способна не только отопить помещение, но и нагреть воду.

Чтобы легче было сделать выбор, надо ознакомиться с различными вариантами буржуек длительного горения, и способами их изготовления.

Газовая буржуйка

Буржуйка из газового баллона

Сделать такую печь можно различными способами:

• Из двух газовых баллонов, установленных перпендикулярно, один на другой;
• ИЗ одного баллона, расположенного горизонтально либо вертикально.

Первая модель способна генерировать больше тепла, ведь нагревающаяся и отдающая тепло площадь у нее фактически в два раза больше.

Баллон из-под газа выглядит довольно аккуратно. А если оснастить изделие из него варочной панелью, красиво отделать внешнюю часть буржуйки, то она послужит достойным украшением любого помещения.

Необходимый материал

Прежде всего, в зависимости от выбранной модели, понадобятся пустые баллоны из-под газа, один или два.

Кроме них будут нужны:

• Лист стали от 3 мм, для обустройства перемычки между зольником топкой, а также варочная плита.
• Чтобы печь выглядела более солидно, потребуется готовая дверца из чугуна с литым рисунком.
• Если внешний вид изделия не принципиален, то на дверку годится фрагмент металла. Его можно вырезать из стального листа или из самого баллона.
• Труба дымохода. Ее диаметр должен составлять 9-10 см.
• Для колосника и ножек потребуется стальной уголок или арматурный прут d (диаметр) 1,2-1,5 см.
• Готовый чугунный колосник можно купить в специализированном магазине. Также его роль может выполнить дно (в нем просверливают отверстия) лежащего горизонтально баллона.

Что одну, что вторую модель можно сделать из большого баллона, а можно из маленького. Соответственно, результатом станет большая или маленькая буржуйка из баллона. Все зависит, для какого типа и размера помещения она предназначается.

Подготовка баллона

Так как недавним содержимым баллона был газ, надо предусмотреть возможность того, что внутри осталась некоторая его концентрация. Если начать работу с таким баллоном, то любая маленькая искра может стать причиной взрыва. Поэтому необходимыми процедурами по подготовке пренебрегать не стоит.

Последовательность:

Заполняем водой и оставляем на сутки

• Полностью откручивается кран, который находится на самом верху баллона. Он заполняется водой и оставляется в таком виде в подсобном помещении или на улице, где-то на одни сутки.
• Спустя означенное время жидкость удаляется. Она обладает неприятным запахом, поэтому не рекомендуется делать это вблизи от жилища.
• Баллон готов к использованию.

Буржуйка вертикальная из газового баллона

Размеры разметки

Заготовка размечается: определяется расположение зольника и топки. Нужны будут рулетка и маркер. Болгаркой вырезаются намеченные фрагменты (они пригодятся для последующей работы). Их обваривают, снабжают петлями, бортиками и задвижкой – получаются замечательные дверцы.

По внутреннему d сворачивают кольцо из толстой проволоки. Это основа, к которой приваривается арматура. Получается колосник. Наносится уровень его установки. Решетка должна быть на 3-5 см ниже проема для дверки. Колосник будет  разделителем топки и камеры зольника. Прутки арматуры варятся через 0,8-1 см один от другого.

К отверстию топки (с одной стороны) приваривают петли дверцы, которая должна свободно открываться и закрываться. Напротив делают задвижку, которая будет фиксировать дверь в закрытом положении при топке. На поддувале-зольнике дверца крепится таким же способом.

Верхняя часть баллона срезается, сверху на роль варочной плиты приваривается металлическая панель.

Дымовую трубу допускается вывести через боковую или заднюю стенку печи, или же через самый верх. В первом варианте варочная панель получится большего размера, что для кого-то может быть принципиальным.

Вертикально стоящий баллон занимает значительно меньше площади по сравнению с горизонтально расположенным. В любом случае, от буржуйки на дровах до стены должно быть не менее 20 см. Стену должен закрывать любой жаропрочный материал.

Из пары баллонов – самая эффективная буржуйка

Естественно, что два баллона способны быстрее нагреть в комнате воздух, чем один. К тому же, в верхней части такого устройства можно вварить водогрейный бак, и оснастить его краном и патрубками для воды. Сначала готовится «горизонтальный» баллон, с которого срезается верхняя часть.

Мероприятия с баллоном №1

В донце потенциальной топки (боковина баллона) сверлится несколько рядов отверстий, которые буду играть роль своего рода колосниковой решеткой. По ней располагается зольник поддувало – в нашем случае короб из толстого металла. Он должен быть оснащен герметичной дверцей, не позволяющей золе и горячим углям оказываться наружи.

По сторонам от зольника следует приварить ножки конструкции. Сверху лежащего баллона делается круглое отверстие.

На него встанет вертикальная часть буржуйки. Дверцу удобно сделать из оголовка второго баллона; в не вваривается патрубок с задвижкой — для регуляции интенсивности горения. Если петли дверцы расположить вверху, то крышка под своей тяжестью будет плотно прилегать к отверстию топки, что уменьшит подсасывание воздуха до минимума.

Мероприятия с баллоном №2

Самое ответственное здесь – вырезание по разметке такой формы, которая точно оденется на первый баллон: соединяются сваркой. В этой части печи (вертикальной) будет дополнительная камера теплообмена. Попадая в нее, дым задерживается, не уходя сразу в трубу, а циркулируя некоторое время.

Пластины из металла со сделанными отверстиями ввариваются внутри вертикальной полости на расстоянии 25-40 см. Отверстия находятся ближе к краю окружности перемычки, и соответствуют отверстиям на соседних пластинах.

Оптимальный вариант – три равноудаленные перемычки. Вертикальный баллон с перемычками сверху приваривается к горизонтальному, и оснащается патрубком для дымохода (с помощью сварки).

Печь буржуйка из бочки

Печка из бочки объемнее прочих, и места ей тоже требуется больше. Но и обогреть она способна гораздо более просторное помещение.

Как и первая модель, печка-буржуйка из баллона, она может быть выполнена как в горизонтальном, так и в вертикальном варианте.

И тот и другой подойдут для обогрева технических, хозяйственных и жилых помещений. Для работы необходимы: труба для буржуйки 10-15 см, лист металла и сама бочка.

Модель вертикальная

На поверхности заготовки отмечают будущее расположение дверец топки и поддувала, место разреза.

Бочка режется напополам, с каждой частью предстоит отдельная работа. Из листа стали выкраивается круг по диаметру бочки, в котором проделывается отверстие для патрубка дымохода.

В верхней части самой заготовки делают отверстие для совмещения с аналогичным у варочной панели.

Патрубок дымохода вваривается в приготовленное для него отверстие в бочке, через отверстие вверху продевается и устанавливается варочная панель. Ее приваривают к бортикам самой бочки. Воздушное пространство между ними позволит варочной панели дольше сохранять тепло, не остывая.

Колосник (заготовленная круглая деталь с отверстиями) приваривается снизу верхней части. Когда верхняя панель и дно этой половины готовы, можно вырезать отверстие для топки (ее дверцы). Проем обваривается полосами металла, дверца оснащается ручкой с задвижкой и петлями.

Они аккуратно привариваются к бочке таким образом, чтобы дверца легко ходила взад и вперед, а задвижка подходила к держателю крючку. В самом низу бочки делается проем для зольника (поддувала). Изготавливается и навешивается дверца аналогично как для топки. Обе половины вновь соединяются в одно целое посредством сварки.

Модель горизонтальная – процесс ее изготовления почти полностью аналогичен изготовлению горизонтальной печки из баллона.

Легко своими руками: печь буржуйка «Гном»

Компактная печь, сделанная из толстых металлических листов, является одной из наиболее популярных самодельных печек такого типа. Она выглядит по заводскому, интеллигентно и аккуратно, и прекрасно впишется в дизайн любого помещения. По размеру это замечательная буржуйка для дачи: она займет мало места, при этом замечательно обогревая помещение и используясь для готовки.

Можно изготовить обычный, простейший корпус, делящийся на зольник и топку. Если же оснастить его внутри пластинами-перегородками, она приобретет дополнительные теплообменные свойства. Такое устройство позволит дольше удерживать тепло, а иногда это является крайне необходимым.

Чертеж печки «Гном»

Для изготовления данной модели нужен толстый лист стали (0,3-0,4 см), трубу из стали, подходящий по размеру уголок 5/5 или 4/4 см. Крышку для конфорки можно отыскать в профильном магазине, а можно изготовить своими руками.

Мы предоставляем вам чертежи, ориентируясь на которые, можно приступать к работе. На заготовки наносят очертания будущих деталей печки. Это ее будущие стенки, пластины для помещения внутрь, колосник. В передней панели делаются отверстия для поддувала и топки (прямоугольные).

Из получившихся в процессе металлических кусков изготавливаются дверцы: обвариваются уголком, оснащаются петлями и задвижками, крепятся на лицевой панели. На  нее же, но изнутри, приваривают одну из заготовленных пластин. По размеру она должна быть на 10 см меньше, чем боковые стенки изделия.

Вторая из пластин приваривается на заднюю стенку, в 7-8 см от верха. Обе пластины при горении служат своеобразным лабиринтом для дыма.

Это обеспечит отличный прогрев всех уголков устройства. В варочной панели проделываются отверстия для трубы и конфорки. Внизу печки сваркой крепятся ножки из уголка или толстой арматуры.

На боковых частях, на одном уровне, привариваются уголки.

В дальнейшем они будут служить для укладки решетки колосника. В колоснике высверливаются отверстия; по-другому его можно изготовить из прутьев арматуры с помощью сварки. А можно и просто купить уже готовый элемент.

Собираются и соединяются сваркой все стенки печи. Для обеспечения герметичности швов снаружи можно установить уголки 3/3 см. Конструкция приобретет больший вес, но вместе с тем и большую надежность. К устройству приваривается крышка с конфоркой и патрубком.

Чтобы облагородить получившиеся изделие, все сварочные швы на нем зачищаются, после чего поверхность покрывается жаропрочной краской.

Специальный экран, панели которого устанавливаются по задней и боковым поверхностям, не только увеличит эксплуатационную безопасность системы, но и, благодаря образованию дополнительного конвекционного потока, заметно усилит ее производительность.

Как сделать печь-буржуйку своими руками: материалы и технология

В загородном доме, где планируется постоянное проживание, создается отопительная система с котлом и конструкцией из различных элементов. Это позволяет в холодное время года постоянно поддерживать необходимую температуру. Но в дачных домиках, где владельцы проводят, не так много времени, такую систему оборудовать, конечно же, нецелесообразно.

В таком случае следует искать альтернативные варианты, поэтому заметим, что одним из оптимальных источников тепла может стать буржуйка. Несмотря на свою долгую историю, появление новейших отопительных устройств, она не собирается становиться музейным экспонатом, популярна и в наше время.

Достоинство печи-буржуйки

Печь-буржуйка идеально подходит для отопления небольшого помещения, где нет возможности или необходимости проводить сложную коммуникацию. Она может использоваться на даче, в гараже, в сарае, теплице, бытовке и т. д. Можно использовать эту конструкцию и для временного отопления в новом доме до создания отопительной системы. Устройство печи является предельно простым. Она состоит из топки с колосниковой решеткой, в которой сгорает топливо, поддувала и дымохода.

Печь-буржуйка может устанавливаться в любом помещении, где есть возможность вывести на улицу трубу. Она занимает немного места благодаря компактности. Поскольку печь прогревается быстро, для создания нужной температуры не потребуется много времени. Простота конструкции позволяет легко создать ее из различных подручных материалов. Можно оборудовать в печке отверстие для установки посуды и одновременно готовить на ней пищу, греть воду.

Основным недостатком буржуйки является то, что она остывает так же быстро, как и нагревается. Поэтому для поддержания температуры ее приходится топить постоянно. Но есть возможность создать условия для длительной отдачи тепла при помощи выложенного кирпичного слоя и созданием многоступенчатой системы топки.

Печь-буржуйку можно приобрести в готовом виде в магазине. Однако справиться с этой работой можно самостоятельно, выбирая материал с учетом его доступности, наличия его в личных запасах.

Печь-буржуйка из газового баллона

Если в запасе есть старый газовый баллон, из него можно сделать компактную и удобную печку-буржуйку. В работе потребуются:

1. Газовый баллон.
2. Металлические уголки.
3. Металлическая решетка.
4. Дверца
5. Труба для дымохода.
6. Металлический лист.

Верхний металлический обод с краном необходимо открутить или выбить при помощи молотка. Набрать в баллон воду и вырезать отверстие в верхней части по размеру дверцы. Из металлических уголков сварить раму для нее. Приварить ее к баллону. В дверце и раме сделать отверстия для болтов и закрепить дверцу.

Вырезать в месте, где будет днище печки отверстие для решетки, приварить ее к баллону. К вырезанному куску с трех сторон приварить стенки из полос металла, чтобы получилась коробка без верха. Герметично приварить ее к днищу открытой стороной к дверце, чтобы можно было удалять золу. Для того чтобы была возможность регулировать поток воздуха в топку, нужно установить металлическую заслонку.

Приварить к баллону ножки, которые обеспечат горизонтальное положение баллону. В противоположной от дверцы стороне сделать отверстие для трубы, оборудовать коленчатый дымоход для того чтобы тепло уходило медленнее.

По такой же схеме можно сделать печь-буржуйку из40-литрового молочного бидона.

Печь-буржуйка из листов металла

При необходимости отапливать дачный домик, мастерскую, одновременно готовить пищу можно сделать экономичную печь-буржуйку из листового металла, которая не потребует много топлива, благодаря перегородкам в топке, плотному прилеганию дверок и возможности регулировать поток воздуха. Для нее потребуется:

1. Листовой металл толщиной от 4 мм.
2. Металл толщиной 10−12 мм (для перегородок).
3. Металлическая решетка.
4. Труба для дымохода.
5. Металлические уголки (для ножек).
6. Сварочный аппарат.

Из листового металла необходимо вырезать детали для корпуса и две перегородки, которые будут устанавливаться в верхней части топки. Они создадут для дыма своеобразный лабиринт, что повысит эффективность печи. В верхней части сразу можно сделать отверстие для дымохода диаметром 100 мм и варочное отверстие диаметром 140 мм.

При помощи сварки присоединить боковые детали к нижней части. К боковым стенкам приварить полосы из толстого металла шириной примерно 3 см для установки колосниковой решетки. Это может быть металлический лист с отверстиями диаметром около 2 см. Можно сделать решетку из прутьев стальной арматуры. К боковым стенкам приварить металлические полосы-опоры для установки перегородок.

Затем вырезаются из металла дверцы для топки и зольника. Можно повесить их на обычные петли. Но более прочными вариантами являются завесы из металлических трубок и прутков. Закрываются они на клиновые щеколды. Вырезать их можно из листа нержавеющей стали и прикрепить болтами. Для того чтобы можно было регулировать интенсивность горения топлива, на дверце, закрывающей зольник нужно сделать отверстие с заслонкой.

К отверстию для дымохода приварить гильзу высотой 20 см, на которую будет надеваться труба. Дополнительно сохранить тепло поможет заслонка в трубе. Для нее нужно вырезать из металла круг. Один край стального прутка согнуть, сделать в трубе два параллельных отверстия, вставить пруток и приварить к нему круглую заслонку. Ее можно будет поворачивать, регулируя интенсивность выхода дыма.

Труба должна иметь изгиб под углом 45 градусов. Если она проходит через отверстие в стене, в этом месте трубу нужно обмотать стеклотканью и нанести цементный раствор.

Для того чтобы предотвратить случайные ожоги от прикосновения к горячей печи можно с трех сторон сделать металлический защитный экран на расстоянии 5 сантиметров. При желании повысить коэффициент теплоотдачи печь можно обложить кирпичом. Этот материал остывает долго и после окончания топки будет еще некоторое время обогревать помещение. Кладка выполняется на расстоянии 10−15 см от металлического корпуса. Воздушная подушка станет дополнительной защитой тепла. В верхней и нижней части кладки создаются вентиляционные отверстия.

Видео инструкция

Видео инструкция, показывающая, как можно сделать буржуйку самостоятельно:

Интересная конструкция самодельной печи буржуйки из газовых баллонов

Оцените статью: Поделитесь с друзьями!

Буржуйка своими руками с увеличенным КПД (55 фото пошагового изготовления)

Всем привет! Вот решил сделать самодельную печь буржуйку с увеличенным КПД своими руками, предлагаю посмотреть пошаговые фото изготовления буржуйки.

Итак, боковые стенки сделаю из профильной трубы 60 х 30 х 3 мм. По сути это будет воздушный теплообменник, через него будет принудительно подаваться воздух. Нагретый воздух хочу распределить при помощи гофрированной трубы, вдоль стен гаража и равномерно его отапливать.

Изготовление буржуйки.

Купил 12 метров профильной трубы, чтобы влезла в машину, попросил распилить на 6 кусков по 2 метра.

Сразу прикупил чугунные колосники 270 х 270 мм.

Нарезал трубы на куски длиной по 50 см и начал варить боковые стенки.

Заднюю стенку решил изогнуть.

Вот примерные размеры топки:

• высота 50 см,
• длина 55-60 см,
• ширина 40 см.



Боковые стенки выставил параллельно, измерил диагонали, напилил 4 прутка одинаковых и вварил. Они будут держать горизонтальные перегородки

Затем вырезал из 4 мм листовой стали нижнюю перегородку. Она сдвинута вперед, сзади печки имеется проход газов 33 х 12 см.

Верхняя вторая перегородка имеет тот же размер для прохода газов, но она уже смещена назад. Сзади имеется небольшая щель для снижения аэродинамического сопротивления.

Перегородки эти съемные, будут усилены уголком немного. Вынимаются легко через топку.

Следующий этап это изготовление верхней крышки. Форму сделал такую чтобы увеличить проход газов, и снизить аэродинамическое сопротивление на входе в трубу.
В камере над топкой будет расположена трубка с отверстиями, через которые будет подаваться теплый вторичный воздух для дожигания.

Нашёл в гараже кусок квадратной профильной трубы 100 х 100 мм, газоход на выходе из печи будет в начале квадратным.
Так даже проще изготовить заслонку. Нам потребуется ось (я использовал длинный болт), пружина для фиксации заслонки, сама заслонка и ручка с противовесом.

Заслонка толщиной 4 мм.

Затем приварил трубу к верху буржуйки, сделал плавный переход для газов.

Изготовил трубку для вторичного воздуха.
Суть такая, что подается горячий воздух в зону за топкой, и происходит дожиг дымовых газов. Теоретически это дает увеличение температуры во второй камере.
Чтобы трубка не перегорела защитил уголком. Само сопло сплющил и обварил сваркой для большей прочности.

Ну, и вварил трубку.

Так же распилил арматуру и сделал вставку из толстостенной трубы. С одной стороны приварил трубу, второй конец свободный. Это сделано для температурного расширения арматуры.

Сделал плотный лючек для удаления золы, Стенки зольника усилил уголком. Вставляется крышка очень легко, зазор выставлял при помощи толстой бумаги.

В лючке сделал 4 отверстия и закрепил нижнюю часть от карбюратора с заслонками. Ими буду очень точно регулировать поачу воздуха.

Чтобы предотвратить прогорание печки, и сохранить больше тепла в зоне активного горения использую кирпичи огнеупорные. Размеры 23 х 11.5 х 3 см.

Сделал переднюю стенку, вырезал окно под дверцу топки и усилил каркасом.

Далее, сделал дверку из вырезанного куска передней стенки, уголков и листа металла. Снаружи имеются отверстия в нижней части, изнутри тоже, но уже сверху. Так дверка охлаждается! Конечно конструкция не очень удачная, нужно внутренний лист закрепить на шпильках, а не обваривать по периметру. Он сильнее греется, расширяется и выгибает дверку наружу. Исправлю!

Изготовил 4 ножки. 3 из них регулируемые по высоте.

Приварил ножки на место, сделал механизм запирания дверцы. Кусок пластины ГУРа, арматура, шаровая.
Так же сделал упоры для дверцы, она на шарнире.

Делаю воздушный контур чтобы сделать принудительный обдув. Купил лист жести 0.5 мм, крепил саморезами и заклепками.

Забор будет снизу, и подаваться по гофре вдоль гаража.

В гараже лежали начатые баллончики термокраски, решил использовать.

Растопил печь. Сразу скажу с краской я погорячился, на баллончике написано 400 градусов, но фаренгейта. Краска выгорала, воняла.

Мои выводы:

• 1. Горит долго, очень долго! Охапка сухих щепок и досок в старой буржуйке сгорала за минут 15, в новой горит а потом тлеет час-полтора.
  Если забить полную топку, положив дрова на тлеющие угли, то хватает на часа 4. При этом поддув полностью закрыт, и закрыта заслонка на 50% на трубе.
• 2. Без обдува вентилятором воздух на выходе нереально горячий. Рука не терпит, пирометр показал 330 градусов.
• 3. Краска уже обгорела но не отлетает.
• 4.Очень не хватает гляделки. Не понятно горит или тлеет топливо. Сделаю позже.
• 5. Вторичный воздух похоже работает. Температура во второй камере почти как и в первой.
• 6. Кирпичи внутри топки очень улучшают горение за счет того что температура очень высокая в топке, и тепло не уходит в стенки.
• 8. По затратам: если не учитывать запасы железок в гараже и прочей ерунды из которой сделана печь, а посчитать что покупал в магазине она мне вышла 2120 р профиль, 500 р колосники, 500 р жесть, 70 р заклепки. Итого: 3190 р. Округлю до 4000 р на проволоку и газ для сварки.

Провел эксперимент. На улице -20, сильный ветер. Растопил печь, в гараже было -6 градусов. Через 30 минут можно ходить в майке, через 2 часа в гараже было уже +40 градусов. На все ушло 8 небольших поленьев и мелочь на растопку. Площадь гаража 20 квадратов. Ну и несколько фото замеров температуры:

Температура воздуха на выходе при максимальном наддуве.

В планах доделать забор воздуха с улицы, сделать плавную регулировку скорости вентиляторов и пустить короб с горячим воздухом по полу гаража.

Автор самоделки: artemii303 г. Владивосток. Также рекомендуем ознакомиться с конструкцией самодельной печи буржуйки с водяным контуром.

Как максимально эффективно использовать дровяную печь

Если вы когда-нибудь задумывались о создании собственной усадьбы или просто хотите жить в автономном режиме, многие люди считают дровяную печь своим домом. Они не только предоставляют ссылку на более простое время, но и ежемесячно экономят ваши деньги на счетах за топливо.

Дровяная печь может быть разных форм и может сжигать много видов топлива, но все они имеют широкий спектр преимуществ. Некоторые из них основаны на здравом смысле, например, приготовление пищи и обогрев вашей усадьбы.Некоторые из них не так очевидны, как обезвоживание продуктов для длительного хранения или, хотите верьте, хотите нет, выработка электроэнергии. Но об этом позже. Давайте рассмотрим некоторые способы, которыми вы можете получить максимальную отдачу от дровяной печи.

1: Он готовит вашу еду

Ну, тут нет ничего сложного, но все, что вы можете приготовить на газовой или электрической плите или духовке, вы можете приготовить на дровяной печи. Поставьте кастрюли или сковороды на плиту и готовьте, как обычно.

В кастрюле или печи в стиле Франклина достаточно места только для двух или, может быть, трех предметов. Более широкая кухонная плита, такая как та, которую ваша бабушка, возможно, использовала в молодости, будет такой же широкой, как обычная плита, и в ней будет место для трех или четырех посуды.

Некоторые модели имеют только плоскую поверхность для приготовления пищи, в то время как модели, предназначенные для использования на кухне, будут иметь плоскую поверхность для приготовления пищи и встроенную духовку. Если вам не нужна более крупная кухонная плита, вы все равно можете печь, используя чугунную или алюминиевую голландскую духовку на плите.

2: Сушит одежду

Ваша дровяная печь является гигантским генератором тепла, и вы можете натянуть веревку для белья с трех сторон, удерживая ее на расстоянии нескольких футов, чтобы не обжечь вашу одежду, и позволить теплу от печи обеспечить те же результаты, что и электрическая сушилка для одежды без счет за электроэнергию. Точно так же можно сушить сапоги на полу, только не забывайте держать их на расстоянии около фута от плиты.

3: обезвоживает пищу

Сделайте лотки для сушки с узкими решетками, чтобы теплый воздух попадал на продукты, которые вы хотите высушить.Они должны быть такой же ширины, как и плита, чтобы максимально эффективно использовать тепло, поднимающееся вверх.

Многие поселенцы обезвоживают пищу для длительного хранения. Вам не нужно покупать дегидратор в магазине, если вы можете сами сделать стеллажи и повесить их над дровяной печью.

Закрепите их на стене или вокруг трубы печи на несколько футов выше ее верха. Обязательно держите их над посудой, которую вы можете использовать. Тепло, исходящее от плиты, обеспечит мягкий, медленный нагрев, необходимый для сушки всего, что вы хотите обезвожить.

4: Отапливает ваш дом

Еще одна проблема — то, что он обогреет ваш дом. Как минимум, он будет нагревать комнату, в которой находится, но есть способы передать это тепло в другие части вашего дома. Если к нему прикреплен дымоход, горячий воздух, проходящий через дымоход, будет обеспечивать тепло другим помещениям, через которые он проходит.

Дровяные печи бывают всех размеров, поэтому, если у вас есть комната, которая не отапливается от вашей основной дровяной печи, вы можете поставить меньшую печь в той комнате, которая в ней нуждается.

Вы также можете окружить печь стеной из кирпича, камня или других каменных материалов, которая будет служить радиатором, который будет служить радиатором для обогрева комнаты после того, как плита перегорела.

Если у вас есть камин, и канал работает для циркуляции теплого воздуха в другие комнаты, вам следует рассмотреть дровяную печь в виде каминной топки.

5: Поддерживает форму

Если вы не слышали, что дерево — единственное топливо, которое согревает вас дважды, вы поймете это, если решите использовать топор, чтобы распилить дрова на куски размером с печь.В первый раз греешься, просто обрабатывая дрова, во второй раз греешься в дровяной печи.

6: Увлажняет воздух

Без центрального кондиционирования воздух в любом доме может стать очень сухим. Это одна из причин, по которой многие люди предпочитают газовое тепло электрическому нагреву, потому что побочным продуктом сжигания природного газа является водяной пар, который помогает увлажнять воздух.

Вы можете добиться того же, поставив горшок с водой на дровяную печь и поддерживая в ней огонь.Даже небольшого огня будет достаточно, чтобы вода в кастрюле превратилась в пар и выпустила его в воздух.

7: Осушает воздух

И наоборот, во влажные дни сухое тепло от дровяной печи может помочь превратить душный день в комфортный. Если оставить на какое-то время открытую противопожарную дверцу в передней части дровяной печи, можно ускорить процесс.

8: Согревает постель холодными зимними ночами

Ну, он может обогреть вашу кровать, так что они могут принести вам пользу в эти холодные зимние ночи.Вы можете купить грелки для кроватей или сделать их самостоятельно. В колониальные времена это были закрытые горшки с длинными ручками, которые заполняли раскаленными углями от костра или камнями, нагретыми в огне. Их клали в кровать, чтобы согреть ее перед сном на ночь, перемещая ее, как утюг, чтобы согреть все части кровати.

Вы можете достичь того же эффекта, положив огнеупорные кирпичи на дровяную печь, чтобы они были красивыми и горячими и сохраняли много тепла. Кирпичи шириной и толщиной всего несколько дюймов лучше всего подходят для хранения энергии и при этом имеют достаточную площадь поверхности для передачи ее на кровать.

После нагревания заверните их в одеяло и положите на кровать перед сном или положите их на дно кровати, чтобы согреть ноги, как если бы вы использовали грелку. Теплые ноги будут иметь большое значение для сохранения тепла остальным частям тела.

9: Дает золу и обугленную древесину

Древесная ясень и обугленная древесина имеют множество применений. Зимой они представляют собой дешевый и биоразлагаемый способ растапливать снег и лед. Они также обеспечивают лучшее сцепление с дорогой на скользких дорожках.

Ясень, серый порошкообразный материал, оставшийся на дне вашей дровяной печи, когда все сгорело, на самом деле весьма полезен на территории усадьбы. Он очень щелочной, поэтому вы можете использовать его в суспензии из воды и золы, чтобы дубить шкуры животных. Вы также можете положить немного в ямку, куда вы сажаете растения, которые любят щелочную почву, такие как помидоры, чеснок, лук и спаржа.

Вы можете смешать его с жиром и водой, чтобы сделать мыло. Его также можно использовать в качестве мягкого абразива для мытья рук, кастрюль и сковородок.

Его щелочная природа также является естественным продуктом для плавления льда, поэтому вы можете разбрызгивать его по обледенелым дорогам или пешеходным дорожкам. Добавьте более мелкие куски обугленной древесины из нижней части печи, и вы также можете добавить немного сцепления на эти скользкие поверхности.

10: Он производит для вас электричество

Кемпинговая печь Biolite, которая готовит вам еду, а также преобразует тепло от огня в электричество с помощью оранжевого ящика сбоку от печи.

Термоэлектрические генераторы, или, для краткости, устройства ТЭГ, обманчиво простые устройства, которые преобразуют тепло в электричество, которое вы можете хранить в батарее.Они основаны на явлении, называемом эффектом Зеебека, когда разница в тепле между двумя кусками металла, такими как сталь и алюминий, может использоваться для генерации электрического тока.

Если вы хотите направить своего внутреннего инженера и узнать больше о технологии, вы можете посетить веб-сайт TEGPOWER, а затем перейти на сайт TEGMART, чтобы купить компоненты, необходимые для создания вашей собственной системы. Строитель и поселенец из Британской Колумбии попробовал свои силы, чтобы построить термоэлектрический генератор, прикрепленный к дровяной печи.

Несколько компаний, наиболее известная из которых — BioLite, производят небольшие дровяные печи, в которые встроены ТЭГ. Все они работают, используя тепло в металлическом контейнере или от кипящей жидкости для выработки электроэнергии.

Положите его туда, где он пригодится

Размещение вашей дровяной печи во многом зависит от того, насколько хорошо она соответствует вашим потребностям и служит своему назначению. Первое, что нужно подумать — это то, для чего вы его будете использовать. Если приготовление пищи является одним из его предполагаемых применений, вы можете разместить его на кухне или рядом с ней.

Если печь предназначена главным образом для обеспечения тепла в доме, то размещение ее в комнате, где вы проводите большую часть своего времени, будет вам хорошо. Если у вас есть центральная комната с другими комнатами, печь может излучать тепло и в эти комнаты. Просто помните, что тепло излучается прямыми линиями, поэтому, если есть углы, которые нужно обходить, вы можете использовать дополнительные печи для обогрева этих комнат.

Размещение в центральной комнате, особенно внутри дома, где она лучше изолирована, позволит вашей дровяной печи служить нескольким целям в одном месте; нагрев, приготовление и сушка одежды.Это соображение особенно важно в случае чрезвычайной ситуации, когда это единственный источник тепла в доме, например, во время стихийного бедствия, когда ваш обычный источник энергии недоступен.

Владельцы переоборудованного школьного автобуса решили разместить свою дровяную печь между концом кухни и началом жилого помещения. Таким образом, одна плита служила варочной панелью для кухни и обогревом жилой зоны.

Купите подходящую дровяную печь

Еще одно важное решение, которое вам нужно сделать, — это какая печь вам нужна и из какого материала она должна быть сделана.
Планируете ли вы на нем готовить? Вы будете печь какую-нибудь выпечку? Единственная его цель — сохранить тепло в доме? Будете ли вы им нагревать воду? Насколько большие помещения нужно отапливать? Все эти вопросы связаны с тем, какую дровяную печь выбрать.

Если выпечка есть хоть малейшая возможность, то обязательно стоит подумать о покупке плиты с плоской поверхностью для готовки и духовки для запекания. Есть духовки, которые можно поставить на плиту с плоской поверхностью, но они менее эффективны, чем встроенная.

Горшочки-печи, или печи Франклина, хороши для обогрева помещений, а также для обогрева или приготовления нескольких блюд за раз из-за их меньшей плоской верхней поверхности. Если вам нужна печь общего назначения, то этот стиль — хороший выбор. Для этого требуется меньше топлива, чем для более крупных плит, предназначенных для использования на кухне. Они также обычно стоят меньше, чем более крупные конструкции кухонных плит.

Материалы, из которых изготовлена ​​печь, также являются важным фактором. Стальные печи могут быть более долговечными, но они плохо сохраняют тепло.Итак, когда огонь погаснет, они быстро потеряют тепло. Печи с чугунной конструкцией дольше сохраняют тепло, они даже дадут достаточно тепла для продолжения приготовления пищи после того, как огонь погас. Также они дольше продолжают излучать тепло в комнату.

Другой вариант, особенно если вы не хотите строить стену из кирпичной кладки или аналогичных материалов вокруг печи, которая будет служить тепловой батареей, — это заглянуть в печь, облицованную мыльным камнем, или в печь со вставкой, которая будет удерживать тепло.

… и напоследок подумайте о размере

Помимо разнообразия материалов, используемых для изготовления дровяных печей, они также бывают разных размеров.Здесь достаточно разнообразия, чтобы подобрать размер, соответствующий вашим уникальным потребностям. В таблице ниже приведены некоторые полезные рекомендации относительно того, какой размер плиты выбрать.

Размер	Площадь обогрева	Размер топки
Малый	600–1000 квадратных футов	Менее 2 кубических футов
Средний	800–2000 квадратных футов	2–3 кубических фута
Большой	1500 — 3000 квадратных футов	Более 3 кубических футов

Твоя очередь

• Какая дровяная печь лучше всего соответствует вашим потребностям?
• Каким образом вы максимально эффективно используете дровяную печь?

Райан Митчелл, 3 апреля 2018 г. / Homesteading, Off Grid

Установка котлована за пять шагов

Горшок на животе был традиционной плитой на протяжении всей американской истории.Многим людям нравится, когда их дома выглядят так, чтобы напоминать им однокомнатные школьные здания и универсальные магазины прошлых лет. Чтобы установить горшковую печь-колокольчик, выполните следующие пять шагов.

Шаг 1 — Выберите плиту

Перед тем, как установить горшковую печь, вам нужно выбрать правильный стиль для вашего дома и использования.

Одно время они были эффективны, но выбор антикварной модели — не лучший вариант, если вы хотите использовать свою кастрюлю в качестве источника тепла. Антиквариат больше смотрится, чем функционально.Существуют точные копии печей-котлованов, построенных в соответствии с современными требованиями, которые сжигают уголь или древесину или эффективно сжигают чистую древесину или кукурузные гранулы. Со старинными моделями у вас нет выбора топлива.

Шаг 2 — Измерьте площадь для плиты

Вы должны иметь соответствующий зазор от любых горючих материалов, независимо от возраста печи, которую вы выбрали для установки. Хотя, вероятно, существуют местные правила, которые вам необходимо учитывать, Национальная ассоциация противопожарной защиты имеет руководящие принципы, которые обычно составляют основу местных постановлений.

В этих рекомендациях указывается расстояние 36 дюймов от любых незащищенных деревянных конструкций, мебели или других горючих материалов и 18 дюймов от любых негорючих поверхностей.

Шаг 3 — Определитесь с тепловой защитой

Что-то, что следует учитывать при установке горшка, — это тепловой экран. Эти куски металла или другого негорючего материала значительно снижают опасность возгорания печи. Использование теплозащитного экрана увеличивает безопасность и уменьшает необходимое расстояние, на котором печь должна находиться от стен и других предметов домашнего обихода.

Если вы решите установить теплозащитный экран на стене или на плите, то вы можете установить половину расстояния, которое должна находиться ваша горловина от стены или предмета мебели. Например, с теплозащитным экраном печь может находиться на расстоянии 18 дюймов от горючей стены или предмета мебели и девяти дюймов от негорючей поверхности.

Независимо от вашего выбора теплозащитного экрана, вам понадобится плитка, кирпич или металлическая поверхность, на которой можно разместить печь. Не ставьте плиту на что-либо, что может загореться при падении золы или угля, например, на ковер или виниловый пол.

Шаг 4 — Добавление вентиляции

Дровяная печь должна иметь соответствующую вентиляцию. Код требует наличия дымохода с двойными стенками класса А. Если вы не знаете о дымоходах и вентиляции, либо прочтите руководство по безопасной вентиляции, либо наймите профессионала, который выполнит эту часть установки за вас.

Дымоход — важный этап в процессе установки, и при неправильной установке он может оказаться опасным и даже смертельным. Если угарный газ не выводится на улицу должным образом (или если пепел и горящие кусочки дерева или угля попадут в комнату или в стену), это может привести к трагическим последствиям.

Не экономьте на установке дымохода и наймите специалиста, если у вас есть какие-либо вопросы о вашей способности безопасно выполнить задачу.

Шаг 5 — Установка принадлежностей

Установка горшка — это не только обеспечение тепла, но и создание ауры. Завершите образ винтажным декором печной трубы, декоративными подставками и старинным чайником.

Вы готовы воссоздать блюда прошлых лет. Ваша недавно установленная кухонная плита обязательно прослужит вам долго и даже будет передаваться из поколения в поколение.

Как почернить дровяную печь | Руководства по дому

Автор: SF Gate Contributor Обновлено 10 февраля 2021 г.

После сезона отопления дровяная печь начинает хуже изнашиваться. Старомодный метод реставрации дровяной печи включает нанесение слоя дровяной печи черного цвета весной или осенью после очистки. Некоторые версии печного черного сделаны из комбинации черных пигментов и восков. Эти продукты после нанесения требуют периода «догорания», прежде чем вы сможете использовать плиту.Хотя этот метод восстанавливает вашу дровяную печь, вы также можете использовать закаленную краску для дровяной печи, чтобы сделать то же самое.

Используйте метод чернения

1. Накройте участок брезентом

2. Перед тем, как начать, накройте дно дровяной печи брезентом или пластиком. Это защитит очаг или пол от разливов печной сажи.

3. Удалите золу из печи

4. Очистите дровяную печь от золы и выбросьте ее в компостную кучу или разложите золу среди ландшафтов, которым требуется дополнительная щелочность.Древесная зола содержит минералы, которые помогают преобразовать кислую почву в щелочное состояние.

5. Вакуумируйте оставшийся мусор

6. Вставьте вакуумный шланг в дровяную печь и удалите оставшийся мусор. Пропылесосьте швы и удалите всю золу из дровяной печи. Повторите то же самое снаружи.

7. Нанесите полироль для металла

8. Нанесите полироль для металла, следуя инструкциям производителя, на любую латунную или блестящую деревянную отделку печи.Используйте влажную мягкую ткань, чтобы нанести полироль. Дайте лаку высохнуть, затем отполируйте, пока отделка не станет блестящей.

9. Удалите ржавчину.

10. Удалите щеткой любую ржавчину, появившуюся на чугунной дровяной печи. Используйте металлическую щетку для удаления пятен ржавчины или любых отложений на внешней стороне дровяной печи, рекомендует WoodHeat.org. Соберите пыль пылесосом для сухой и влажной уборки.

11. Намочите губку

12. Наполовину наполните небольшую емкость водой.Обмакните в емкость чистую мягкую ткань или губку. Отожмите лишнюю воду, пока ткань или губка не станут влажными.

13. Нанесите черный цвет печи

14. Нанесите тонкий слой черного цвета на поверхность печи с помощью ткани или губки. Работайте в одном направлении, чтобы нанести черный цвет печки, протирая по ходу движения небольшими кругами.

15. Подождите, пока черная плита высохнет

16. Дайте черной полировке полностью высохнуть.Это может занять до 15 минут.

17. Отшлифуйте плиту в черный цвет

18. Возьмите другую чистую мягкую ткань или губку и протрите плиту черной краской, пока дровяная печь не засияет.

19. Проветрите комнату

20. Откройте все окна в комнате, где находится дровяная печь. Закройте комнату от других частей дома, чтобы неприятный запах не попал в другие комнаты дома.

21. Развести небольшой костер

22. Разжечь небольшой костер внутри дровяной печи.Держите огонь зажженным до тех пор, пока печь не перестанет дымиться снаружи, чтобы завершить «выгорание».

Метод высокотемпературной окраски

1. Очистите печь

2. Очистите дровяную печь, используя тот же процесс, что и в предыдущем разделе. При желании можно также воспользоваться чугунным очистителем для печей.

3. Побывайте в печи еще раз

4. Дважды проверьте поверхность дровяной печи, чтобы убедиться, что на дровяной печи нет частиц пыли или чего-либо еще.

5. Нанесите высокотемпературную краску

6. Держите высокотемпературную краску примерно в 10 дюймах от поверхности дровяной печи. Наносите краску распылением вперед и назад, стараясь не допускать потеков и скопления краски. Покрасьте всю внешнюю поверхность печи черной высокотемпературной краской для печи.

7. Дождитесь высыхания краски

8. Дайте печи полностью высохнуть.

9. Развести небольшой огонь

10. Развести небольшой костер, чтобы закрепить краску и избавиться от легкого запаха дровяной печи после покраски.

Наконечник

Надевайте виниловые перчатки, когда наносите черный камин, чтобы защитить руки.

Наносите черную печь только на холодную дровяную печь.

Не забывайте хорошо проветривать комнату, когда топят печку черным. Надевайте респираторную маску, чтобы не вдыхать дурно пахнущие пары.

Рассмотрим печь черного цвета, не содержащую воска. Некоторые пасты для чернения печи доступны с углеродом и графитом, чтобы избежать образования паров, связанных с традиционной сажей для печей.Эти полироли черного цвета придают дровяной печи насыщенный серый цвет вместо традиционного черного чугуна.

Предупреждение

Проверьте ингредиенты на черной полироли для печи перед нанесением на дровяную печь.

Если ваша дровяная печь окрашена, не используйте печь в черный цвет. Вместо этого перекрасить высокотемпературной краской. Печь черного цвета предназначена только для необработанных чугунных печей.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Подсказка: не обращайте внимания на числа, чтобы упростить свое решение

Когда вы собираетесь купить дровяную печь, у вас будет два основных источника информации, которые помогут вам принять решение.Во-первых, это литература производителя, в которой указаны технические характеристики, а во-вторых, советы, которые вы получите от различных дилеров, которых вы посещаете.

Говоря о дилерах, вы можете подумать, что дилер просто хочет как можно больше ваших денег, и, конечно, в этом есть доля правды, но на самом деле все гораздо сложнее. Опытный дилер хочет, чтобы вы были настолько довольны своей покупкой, что вы расскажете своим друзьям, чтобы они тоже купили. Это означает, что хороший дилер приложит все усилия для достижения ваших целей, выбрав подходящую печь, потому что ни один дилер не хочет, чтобы вы возвращались с жалобами на то, что плита слишком большая, слишком маленькая или по другим причинам непригодна.Хороший дилер может быть вашим самым ценным ресурсом.

Остерегайтесь дилеров, которые не отапливают свои дома дровами и не имеют работающих дровяных печей в своих выставочных залах — их советы ничего не стоят и могут быть хуже, чем ничего. Подсказка: сотрудники больших коробчатых магазинов обычно мало знают о дровяных отопительных приборах, поэтому относитесь скептически к любым советам, которые вы получите от них.

Собрав несколько рекламных проспектов по плитам, вы заметите стандартную информацию, которая предоставляется, и некоторые из них могут помочь вам в принятии решения о покупке.

Материал

Два основных материала: чугун или сварная сталь. Между ними нет разницы в теплопроизводительности, поэтому решение зависит от эстетики и цены. Изящные изгибы и художественные рельефные узоры делают чугунные печи приятными для глаз, как прекрасную мебель для отопления дома. Однако вы заплатите большую цену, и литые печи необходимо перестраивать после многих лет использования, чтобы герметизировать стыки между панелями, чтобы утечка воздуха не позволила огню выйти из-под контроля.Сварные стальные печи проще, но стоят дешевле. Обратите внимание, что некоторые новые печи на самом деле являются стальными печами с установленными на них декоративными чугунными панелями. Очевидно, что восстановление чугуна на печи такого типа не требуется.

Печь из стали на дровах. Печь из чугуна; этот эмалированный

Что касается долговечности, то в наши дни особой разницы нет. Раньше у литых печей была кромка, потому что любую деталь, вышедшую из строя из-за теплового напряжения, можно было заменить. Но теперь, усвоив уроки, авторитетные производители сталеплавильных печей разработали свои изделия таким образом, чтобы внутренние детали, подвергающиеся высоким нагрузкам, можно было заменить.Это одна из областей, на которую следует обратить внимание при покупках. Иногда дешевые печи не рассчитаны на годы непрерывного использования зимой, и ключевые детали могут быть приварены, поэтому разумно попросить дилера показать вам, какие детали можно заменить.

Несколько печей премиум-класса построены с панелями из мыльного камня по бокам, сзади и сверху. Производители печей из мыльного камня продвигают их на том основании, что они удерживают тепло в течение многих часов, чтобы нивелировать неизбежные взлеты и падения производительности дровяных печей. Конечно, в этом есть доля правды, но эти печи также медленно нагреваются, поэтому за тепло, которое они хранят, приходится платить.Примерно такой же эффект можно получить, добавив в установку встраиваемую массу в виде облицовки стен из камня или кирпича и камина. Тот факт, что печь построена из мыльного камня, не обязательно является веской причиной для ее покупки, если только она не имеет других необходимых вам функций и вам действительно нравится, как она выглядит.

Топочная техника

Споры о каталитическом и некаталитическом сгорании ведутся уже много лет. Оба подхода оказались эффективными, но есть различия в производительности.Каталитическое сгорание, при котором дымные выхлопные газы проходят через покрытые катализатором керамические соты, похороненные глубоко внутри печи, где они воспламеняются и горят, может производить длительную стабильную тепловую мощность. Почти все каталитические печи имеют перепускную заслонку для катализатора с рычагом, которая открывается для запуска и загрузки, и это в сочетании с необходимостью разогреть печь до включения катализатора, как правило, делает работу этих печей немного более сложной. сложный. Однако эта картина может измениться, поскольку один производитель разработал каталитическую плиту без перепускной заслонки.

Каталитический элемент со временем изнашивается, и его необходимо заменить, но его долговечность в значительной степени зависит от пользователя печи. При осторожном использовании катализатор может прослужить более шести сезонов, но если печь перегорит, мусор сгорает и техническое обслуживание не требуется, катализатор может выйти из строя всего за два года.

Внутри некаталитической дровяной печи Внутри каталитической дровяной печи.

Как следует из названия, при некаталитическом сжигании не используется катализатор, а вместо этого создается хорошая среда для горения прямо в топке.Эту среду создают три ключевые особенности: изоляция топки, перегородка для отвода потока газа и предварительно нагретый воздух для горения, подаваемый через небольшие отверстия вокруг верхней части топки. «Не кошки», как правило, производят несколько более пиковую кривую теплоотдачи, но пользователи ценят их за потрясающе красивый огонь, который они создают. Хорошие условия для горения включают высокие температуры, поэтому перегородка и некоторые другие внутренние детали будут время от времени нуждаться в замене, поскольку они портятся от тепла.

Итак, какая печь лучше, кошка или не кошка? До недавнего времени казалось, что рынок медленно поворачивается в пользу не кошек, поскольку некоторые основные производители фактически переключились в этом направлении. Но кошки возвращаются, в основном из-за более строгих правил выбросов, установленных Агентством по охране окружающей среды, и в некоторых из самых популярных высокопроизводительных печей используется каталитическое сгорание. Оба варианта имеют свои преимущества и ограничения, а также легионы лояльных пользователей, которые клянутся, что их (кошка или не кошка) намного лучше, чем эти глупые (кошки или не кошки).И оба горят примерно на 90 процентов чище, чем старые традиционные печи.

Выбросы

Еще в конце 1980-х годов Агентство по охране окружающей среды США установило обязательный предел выбросов дыма для каталитических дровяных печей в размере 4,1 грамма дыма в час и для печей, не предназначенных для использования в качестве кошек, — 7,5 г / ч. * Новые правила Агентства по охране окружающей среды требуют, чтобы все новые печи, как каталитические, и некаталитические, должны соответствовать предельному уровню выбросов 4,5 г / ч к весне 2015 года и 2 г / ч к весне 2020 года. Эти новые ограничения отражают усовершенствования технологий за последние годы, но также создают большие проблемы для некоторых производителей.

В частности, у разработчиков печей есть проблемы с доведением до уровня 2 г / ч крупных не-кошачьих продуктов, из-за чего некоторые производители переходят на каталитическое сжигание, а другие добавляют катализатор своим не-кошкам. Результатом стали печи с очень чистым горением, хотя эти изменения означали значительное повышение цен. Тем не менее, чем ниже выбросы, тем эффективнее может быть печь, а это означает, что в течение срока службы печи повышенные затраты окупаются необходимостью покупать и перерабатывать меньше дров.Уровень выбросов, сертифицированный Агентством по охране окружающей среды, является надежным числом, которое можно сравнивать от одной модели к другой. Имейте в виду, небольшая разница в выделении дыма не имеет отношения к пользователю в реальном мире повседневного отопления дома.

* Некоторые из самых дешевых дровяных печей на рынке США не сертифицированы EPA, но попадают на рынок через лазейку, предназначенную для исключения каминов из-под правил выбросов. Исключение для камина гласит, что если прибор достаточно негерметичен, чтобы сжигать не менее 11 фунтов дров в час (5 кг / ч), когда его воздушный контроль снижен до минимума, его не нужно проверять или соответствовать требованиям по выбросам. пределы.Некоторые производители печей используют лазейку для освобождения каминов, создавая негерметичные (негерметичные, негазированные) печи и продавая их по дешевке. Проблема в том, что они не нагреваются, потому что они неконтролируемы и сжигают много дров. Это печи, которые по своим характеристикам напоминают те, что продавались 50–100 лет назад.

Раньше люди вставляли ключевые заслонки в дымовую трубу, чтобы замедлить горение, а теперь покупатели этих дешевых печей, освобожденных от налогов, вынуждены делать то же самое.Это, конечно, подрывает цели регулирования EPA и вызывает много дыма. Обратите внимание, что по крайней мере один производитель предлагает эти печи для грязного горения И клапанные заслонки для дымовых труб на одной и той же веб-странице! Не совершите ошибку, купив один из них. Ты получаешь то, за что платишь.

КПД

Гораздо более высокая эффективность, обеспечиваемая современными сертифицированными печами, определенно актуальна в повседневной эксплуатации. В среднем новые печи как минимум на треть более эффективны, чем старые печи с ящиками, горшками или ступенчатые печи прошлых лет.Это на треть меньше затрат, если вы покупаете дрова, или на треть меньше затрат на вырубку, транспортировку и штабелирование, если вы рубите сами. Хотя эта более высокая эффективность является побочным продуктом обязательных пределов выбросов, она сделала правила EPA выигрышными как для окружающей среды, так и для пользователей печей.

Наряду с изменением нормативных требований к ограничениям выбросов, EPA также начало требовать проверки печей на эффективность. В результате производители теперь начинают конкурировать за более высокую заявленную эффективность, и эта тенденция может иметь недостатки.Общий КПД, намного превышающий 80 процентов, нежелателен, если печь должна быть подключена к неизолированному дымоходу из каменной кладки, идущему вверх по дому, вариант вентиляции, который по-прежнему является совершенно законным в соответствии с строительными нормами. Очень высокая эффективность обязательно означает более низкую температуру дымовых газов, что может привести к конденсации влаги в холодном дымоходе и / или к обрушению тяги и горячему обратному втягиванию выхлопных газов в дом. Если вы планируете купить печь с КПД выше 80%, вам нужно будет совместить ее с системой вентиляции, которая идет прямо в изолированный дымоход заводского изготовления.

Тепловая мощность

Большинство производителей указывают максимальную тепловую мощность в британских тепловых единицах (БТЕ), а для популярных печей она находится в диапазоне от 25 000 до 80 000 БТЕ. Но эта цифра обманчива. Во-первых, не следует часто использовать полную мощность печи, потому что постоянный сильный огонь может серьезно повредить внутренности печи. Во-вторых, среднему дому среднего размера требуется всего от 5 000 до 20 000 БТЕ в час непрерывной тепловой энергии, даже в холодную погоду. Некоторые производители используют мощность тепловыделения из испытаний EPA, в которых используется топливо из древесины хвойных пород, а другие используют результаты своих собственных испытаний с использованием топлива из твердой древесины, которое может обеспечить гораздо более высокую пиковую мощность.Эти цифры могут вводить в заблуждение еще и тем, что не кошки, как правило, производят более высокую пиковую тепловую мощность, но это не означает, что они будут выделять больше тепла в течение восьмичасового цикла сжигания, что является более важным показателем производительности. В результате вы не можете легко сравнить тепловую мощность печей, потому что оценки могут вводить в заблуждение.

Тепловая мощность

Производители печей обычно указывают, сколько квадратных футов пространства будет обогревать устройство. Некоторые из них разумно предоставляют щедрые диапазоны от 1000 до 2000 кв.футов или предложите максимальную площадь, которую устройство будет нагревать. Причина такого большого диапазона и расплывчатых цифр заключается в том, что конкретная печь может обогревать 2000 кв. Футов в центральной части США, но только дом площадью 1000 кв. Футов в центральной Канаде из-за разницы в климате. Более того, у старого дома потери тепла могут быть вдвое больше, чем у нового дома того же размера в той же климатической зоне. Кроме того, если ваш дом разделен на множество маленьких комнат, вы, вероятно, не сможете перемещать тепло по остальной части дома, поэтому оценка площади в квадратных футах для вас бесполезна.И, наконец, печь, сжигающая мягкую древесину, например ель, будет выделять гораздо меньше тепла на загрузку топки, чем она будет сжигать твердую древесину, например, клен. Очевидно, что номинальная теплопроизводительность, основанная на квадратных футах, ненадежна.

На практике, учитывая все переменные, дровяные печи бывают только трех размеров; маленький, средний и большой. Форма топки влияет на ее полезный объем, поэтому из этого очень приблизительного правила могут быть некоторые исключения.

• небольшие печи имеют объем топки менее 2 кубических футов и могут подходить для обогрева большой комнаты или небольшой сезонной хижины;
• печи среднего размера имеют объем топки от 2 до 3 кубических футов и подходят для отопления небольших и средних домов;
• большие печи имеют объем топки более 3 кубических футов и подходят для обогрева несколько больших домов с открытой планировкой или более протекающих домов.

Конечно, при выборе размера необходимо учитывать тип вашего дома, климатическую зону и стандартное топливо. Правильный выбор размеров печей для конкретных целей и условий — это одна из областей, в которой совет опытного продавца дровяной печи особенно полезен.

Время горения

Как долго будет гореть данная печь на одной загрузке дров? Единственный разумный ответ: это зависит от обстоятельств. Время горения зависит от породы древесины и влажности, а также от того, сколько тепла необходимо во время горения.Мой опыт показывает, что печь среднего или большого размера, правильно подобранная с учетом всех обсуждаемых здесь вопросов, обеспечит надежное горение в течение ночи с достаточным количеством углей, чтобы разжечь огонь утром. Печи малой категории могут или не могут дать горение в течение ночи, но они, как правило, не подходят для первичного отопления всего дома.

Одно из преимуществ каталитических печей состоит в том, что хорошие печи могут обеспечивать более низкую скорость горения в течение более длительного периода, чем печи, не предназначенные для кошек, и все же гореть чисто. Но недостатком такого длительного времени горения является то, что дверное стекло имеет тенденцию пачкаться при очень низких скоростях обжига.Другими словами, печь, заявленное время горения которой составляет десять часов, может быть не лучше или удобнее в использовании, чем печь, обеспечивающая восьмичасовое горение.

Длина бревна

Не заблуждайтесь, полагая, что печь, которая может обрабатывать 20-дюймовые дрова, действительно больше или лучше, чем та, которая вмещает до 18-дюймовых поленьев. Стандартная длина дров для печей составляет 16 дюймов, в основном потому, что это наиболее практичная длина для транспортировки. Любой парень, который утверждает, что с ним легко поднимать, складывать и загружать 20-дюймовые дрова, больше и сильнее меня.Я также знаю, что женщины в Северной Америке серьезно пользуются дровяными печами, и подозреваю, что в среднем их сила запястий и предплечий ближе к моей, чем у здоровенных лесорубов. С другой стороны, знание максимальной длины поленьев полезно, потому что для удобной загрузки топка должна быть примерно на три дюйма больше, чем средний кусок дров.

Есть много других функций, которые вы, возможно, захотите рассмотреть. К ним относятся: есть ли у плиты зольник, поверхность для приготовления пищи, можно ли открывать ее с установленной противопожарной перегородкой, а также эстетические аспекты, такие как двери и отделка с металлическими покрытиями, подставка или ножки и варианты цвета.Ни один из этих факторов не влияет на эффективность нагрева, но может повлиять на удовольствие от использования плиты.

Ориентация топки

Расположение поленьев в топке имеет большое влияние на то, как они горят, и на то, сколько тепла печь может потушить в течение длительного горения. Глядя на печи, обратите внимание на то, как должны быть ориентированы поленья.

У печи, ориентированной с востока на запад, топка шире, чем глубина. Через стеклянную дверь вы смотрите на бревна.Можно использовать только половину объема топки печи восток-запад, потому что, если вы загрузите ее слишком полной, поленья могут упасть на стеклянную дверь.

Печь, ориентированная с севера на юг, имеет топку глубже, чем ширину. Через стеклянную дверь вы смотрите на концы бревен. Можно использовать весь объем топки печи с севера на юг, потому что бревна не могут упасть вперед. В результате печь с севера на юг имеет большую тепловую мощность, чем печь с востока на запад того же объема.

Топка загружена с востока на запад.Топка загружена с севера на юг.

Вопрос ориентации топки может обсуждаться с вами, а может и нет, но он, вероятно, более важен (наряду с объемом топки) для вашего долгосрочного удовлетворения от печи, чем большинство других факторов, которые обычно учитываются при выбор плиты. Обратите внимание, что у печи на фотографиях выше есть топка с примерно квадратным полом, поэтому дрова можно загружать с востока на запад или с севера на юг, что является очень полезной функцией в печи, используемой для серьезного домашнего отопления.Загрузка с востока на запад может использоваться в относительно мягкую погоду для получения продолжительного, но чистого горящего огня, поскольку древесина разрушается медленнее. Загрузка с севера на юг хороша в очень холодную погоду, потому что можно использовать весь объем топки, чтобы печь могла гореть более интенсивно в течение более длительного периода.

JG

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками.Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

1. Инверторный сварочный аппарат.
2. Угловая шлифовальная машина.
3. Сверло.
4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

1. Труба квадратная 50х50х4,0 — 27 м.
2. Труба профильная 30х20х2,0 — 0,76 м.
3. Труба профильная 40х25х2,0 — 2 м.
4. Трубка? 15 мм — 60 см.
5. Листовой металл 5 мм — 3 м ² .
6. Листовой металл 100 мм — 0,1 м ² .
7. Трубка? 95 × 5,0 — 1 м.
8. Провод? 10мм — 0,5м.
9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата делаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, которая представляет собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400 × 50 (18 шт.) И 350 × 50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма.В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет регулировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке Булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде цельного круглого -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверке, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка понадобится токарный станок, а при его отсутствии можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, каждый человек с минимальным опытом работы с металлом может сделать печь ..

ПОЛУЧИТЕ СКИДКУ 20% В МАГАЗИНЕ СЭНДВИЧЕЙ В КОЛУМБИИ, МО

Задолго до того, как сэндвичи стали поджариваться, а печенье было на соломке, Питер Гастингс и его жена владели антикварным магазином в районе Линкольн-Парк в Чикаго.Этот необычный магазин преуспевал, но решительная пара знала, что они всегда могут добиться большего успеха. В 1977 году они решили начать подавать бутерброды своим любопытным покупателям. Шло время, и маленький антикварный магазин постепенно превратился в местный обеденный перерыв. Очереди, тянущиеся к дверям и за углом, покупатели наслаждались жареными горячими бутербродами, домашними десертами и даже живой музыкой в ​​этой уникальной атмосфере.

В 1996 году предприниматель Брайант Кейл купил оригинальный магазин и намеревался распространять любовь Potbelly по всей стране, создавая магазины с той же атмосферой, что и оригинал.Сегодня магия Potbelly продолжается как публичная компания с более чем 400 районными магазинами Potbelly Sandwich по всему миру.

Буржуйка

Мы практически уверены, что имеем титул «Крупнейший в мире коллекционер антикварных печей», поскольку по одной в каждом магазине. В течение многих лет буржуйки согревали миллионы домов и служили местом сбора — маленькими теплыми заставами, где местные жители могли вместе поесть и поговорить. Буржуйки, возможно, ушли в прошлое, но вы все еще можете найти такую ​​же теплоту и приятную атмосферу в магазине сэндвичей Potbelly по соседству.

Наше обещание

Свежий, быстрый и дружелюбный. Мы не относимся к этим словам легкомысленно.

Свежий старт каждое утро. Прежде чем поджарить один сэндвич или приготовить салат, мы готовим свежие овощи, мясо и сыр и отправляем свежую партию печенья через духовку — потому что мы знаем, что свежие продукты вызывают у вас улыбку!

Ваше время дорого. Время обеда — это время «ВАС», а не время ожидания в очереди! В Potbelly мы знаем, что никто больше не получает обеденный «час» — поэтому мы быстро проводим вас через очередь, чтобы вы могли вернуть «ВАС» обратно в обед.

Приветливые люди и радушное тепло буржуйки всегда здесь, чтобы приветствовать вас. Potbelly позволяет оставить мир позади. Это дружелюбный оазис и удобное место для встреч. Вы можете поднять стул, насладиться уникальным декором района и расслабиться. Тусуйся, уходи счастливыми.

Любители еды

Мы уверены, что вы почувствуете разницу, если будете использовать простые и высококачественные ингредиенты. Грудка индейки, запеченная целиком. Ростбиф Ангус. Цыпленок на гриле. Альбакорский тунец.Настоящее итальянское мясо.

Мы также стремимся к использованию других качественных ингредиентов. От созревших в виноградной лозе помидоров и хрустящих огурцов, нарезанных каждое утро, до настоящего жареного красного перца, острого измельченного сыра с плесенью и куриного салата, сделанного вручную в магазине.

Мы также запускаем духовку каждое утро и выпекаем свежие партии печенья по нашему оригинальному рецепту. Хрустящее снаружи с жевательной серединкой печенье Potbelly — идеальное сладкое лакомство. Мы не экономим на размерах, так что вам будет много удовольствия!

Мы с энтузиазмом относимся к тому, чтобы подавать отличные блюда… отличный вкус, высококачественные ингредиенты, приготовленные в соответствии с высочайшими стандартами безопасности пищевых продуктов.Мы сделаем ваш заказ именно таким, каким вы его хотите. Создано людьми, которые любят вкусную еду — для людей, которые любят вкусную еду.

Дровяная печь своими руками: чертежи и описание

Если есть необходимость в обогреве помещения, то можно сделать дровяную печь. Сделайте своими руками, имея определенные навыки сварки, если вы собираетесь использовать в качестве материала металл. Достаточно распространенная разновидность дровяных печей — буржуйка. Он довольно простой, но его эффективности хватит для обогрева негабаритного помещения.Для работы такой печи можно использовать не только дрова, но и другие виды топлива, а именно: уголь, мусор, торф, отходы деревообработки.

Изготовление переносной духовки

Дровяную печь можно изготовить и самостоятельно. Для этого придется использовать воздушный шарик, который нужно сначала разрезать. Предварительно рекомендуется приготовить его, выпустив пропан. Верхняя часть станет основой. Можно резать болгаркой. Дно обрезано. Далее можно вырезать дверцу топки.После двери следует установить на заранее приваренные петли. Далее приступаем к обрезке воздуходувки, которая должна располагаться внизу. Теперь можно приступить к установке жаровни. Допустимо сделать его из металлического листа (6 мм). Этот элемент приваривается к топке, во внутреннем пространстве заранее ставится сетка. В мангале готовится отверстие для дымохода, в которое потом можно вставить трубу. Чтобы духовкой было удобно пользоваться, к ее бокам можно приварить ручки.В заключение конструкция покрывается краской.

Разновидности дровяных печей

Дровяные печи могут изготавливаться не только из металла, но и из кирпича. Но такие установки встречаются не так часто, потому что построить их не очень просто. К тому же очень жесткие требования предъявляются к материалу и характеристикам дымохода. Если неправильно оформить конструкцию, то это не будет обогревать дом, а только обернется проблемами. Обойдется такая установка не очень дешево, а строительные работы займут много времени.

Плюсы буржуйки

Печь для дровяной теплицы типа буржуйки не подразумевает необходимости устройства сложного фундамента, для нее не потребуются соответствующие документы. За ним очень просто ухаживать, а установка будет совершенно бесплатной. Буржуйку можно использовать не только как отопительный прибор, но и как кухонную плиту.

Минусы буржуйки

Однако описанные печи имеют свои недостатки, один из которых выражается в быстром сгорании топлива, а второй — в быстром охлаждении, что связано с отсутствием способности аккумулировать тепло.

Особенности изготовления

Описываемая печь на дровах — вполне возможно сделать своими руками — должна иметь дымоход, а в помещении, где предполагается ее установка, необходимо организовать приточно-вытяжную вентиляцию. тип. В связи с тем, что установка является источником повышенной пожарной опасности, необходимо соблюдать правила ее установки. Значит, его нужно располагать как можно дальше от легковоспламеняющихся предметов, в том числе необходимо соорудить забор, исключающий возникновение пожара.

Особенности конструкции

Для того, чтобы появилась возможность самостоятельно изготовить печь для дома на дровах, необходимо ознакомиться с ее конструктивными особенностями. Итак, в основе изделия должен быть металл, толщина которого должна быть равной 4 мм и не меньше. Печь — незаменимый компонент. При изготовлении топки не обойтись без колосниковой решетки, а также дымохода и зольника. Топливо будет загружаться через дверь.

Для облегчения процесса изготовления печи в качестве основы можно использовать стальную бочку, однако необходимо учитывать, что толщина ее стенок должна быть равна указанной выше.Для этой цели отлично подходят газовые баллоны, использованные стальные трубы, а также листовой металл. Также пригодится металлический уголок.

Если печь на дровах предстоит сделать своими руками, стоит учесть, что она должна иметь две камеры. Один из них будет служить зольником, а второй — горением. Топка должна иметь чуть более внушительные размеры по сравнению с другой камерой. Однако в каждом отсеке должны быть двери и проемы.

Особенности устройства колосниковой решетки

Перед тем, как приступить к изготовлению духовки для дома или паровой бани, нужно понимать, что колосниковая решетка находится непосредственно между зольником и камерой сгорания.Но к отверстию топки крепится дверца, в которой должна быть надежная задвижка. Решетка, на которую укладывается топливо, способна многократно усилить тягу в салоне. Кроме того, у этого элемента есть еще одно предназначение, заключающееся в просеивании золы. Отсюда его следует устранять по мере накопления.

Дровяная печь в гараже может иметь решетку с довольно разным размером продольных отверстий. Этот параметр следует уменьшить, если при эксплуатации предполагается производить печь не только на дровах, но и, например, на угле.Специалисты советуют сделать именно это, чтобы предусмотреть все варианты эксплуатации печи. Допускается установка в зольную камеру сборного ящика из тонкой стали. Так будет намного проще избавиться от скопившейся золы, для этого вам просто нужно вытащить ящик из ямы.

Устройство дымохода

Для изготовления дымохода необходимо сделать отверстие в верхней плоскости конструкции, оно должно соответствовать диаметру трубы, которую предполагается использовать для этого.Он может иметь изогнутую форму, и вы можете расположить его под некоторым углом. Это можно делать горизонтально или вертикально. В конечном итоге это позволит отапливать помещение в гораздо более короткие сроки. Дровяная печь должна иметь дымоход, диаметр которого должен быть не менее 120 мм. Иначе получится буржуйка, которая будет дымить при работе, и для решения проблемы придется переделывать конструкцию.

При изготовлении трубы необходимо помнить, что горизонтальные участки не должны быть длиннее 1 м, а степень их расположения не должна отличаться от значения 30 ⁰ .Причем участок дымохода, выходящий из установки, должен иметь толщину стенки, как и в конструкции топки, не менее 3 мм. Через 2 м дымоход можно соорудить из более тонкой стали, например 0,7 мм, это связано с тем, что дымовые газы в этом зазоре уже не такие агрессивные по температуре.

Методические указания по материалам

Дровяная печь своими руками может быть изготовлена ​​из асбестоцементных труб, только нужно учитывать, что их установка допустима исключительно снаружи, это связано с тем, что такой материал не справляется с воздействием высоких температур.Если такую ​​трубу установить прямо на выходе дымовых газов, то она вскоре потеряет прочностные характеристики и рассыпется или потрескается. Но что касается асбестовых шнуров, можно отметить, что они намного прочнее. Их можно использовать при необходимости избавиться от трещин в конструкции, оставшихся от неправильной работы сварочного аппарата. Внешний участок трубы должен располагаться как можно выше по отношению к поверхности крыши, это расстояние должно быть равно примерно 1.5 м, что отлично скажется на интенсивности тяги.

Топочная установка

Дровяные печи должны устанавливаться с соблюдением правил пожарной безопасности. Предварительно для этого необходимо подготовить шлейку, сделанную из уголка. Кроме того, конструкция должна быть устойчивой, для этого основание должно быть максимально прочным, на пол следует уложить лист стали. Это полезно в случае, если из топки вылетают искры при сгорании или загрузке топлива.

Стальной лист чернового пола следует расположить так, чтобы он выходил за пределы установки на 20 см с трех сторон.А вот что касается лицевой стороны, лист из-под печи должен выступать на 60 см.

Дровяную печь в гараже или другом помещении следует делать с учетом герметичности стыков. Это исключит вероятность попадания дыма в пространство комнаты, что очень вредно, в первую очередь, для здоровья, а уже потом — для тяги. Снаружи расположенная зона трубы, минимальная длина которой была указана выше, должна быть надежно закреплена проволочными скобами, а ее верхняя часть обязательно прикрыта искрозащитным зонтом.

Повышение эффективности печи

В связи с тем, что дровяная печь должна производить во много раз больше тепла, ее можно как-то улучшить. Как правило, печь-буржуйка имеет трубу, которая располагается сзади, что весьма традиционно. Для повышения КПД необходимо монтировать этот элемент конструкции спереди, это делается над камерой сгорания. Это даст следующий эффект. Итак, изначально стенки топки будут прогреваться, что повысит тепловой КПД.Но если после изготовления печь будет облицована кирпичом, как и сама труба, то можно будет увеличить период до полного остывания, это, в свою очередь, позволит многократно сэкономить топливо.

Такая кирпичная печь на дровах будет работать еще эффективнее, если ее внутренние стены выложить шамотным кирпичом. Делается это при наличии свободного места, ведь необходимо будет увеличить размеры конструкции. Такие манипуляции необходимо проводить прямо в топочном отсеке.Если вы еще не выбрали способ увеличения теплоемкости топки, то можете рассмотреть вариант, в котором устанавливаются дополнительные ребра. Для реализации этого метода к боковым стенкам конструкции снаружи следует прикрепить полосы из толстой стали, которые будут перпендикулярны стенам. В этом случае отапливаемая площадь будет многократно увеличена, что скорее согреет окружающий воздух. Если поставить на плиту емкость с водой, это поможет сохранить накопленное тепло после остановки печного процесса.Такие дровяные печи также можно использовать для нагрева воды, а также для приготовления пищи.

Если вы решили сделать топку с закрепленными на ее стенках ребрами, допустимо использование кожуха для защиты. Его изготовление может быть из стали или специальных жаропрочных материалов. Это значительно снизит риск получить ожог при горит в топке.

Еще один отличный метод повышения эффективности — использование стальных труб. Они должны иметь значительный диаметр.Их приваривают сверху печи и отправляют в разные стороны, что должно напоминать печь булерьян.

Устранение неполадок в печи

Печка для теплицы на дровах после изготовления может вам не подойти. Причин тому может быть несколько, например, слишком дымит конструкция. Эта проблема может сопровождаться затруднением плавления. В этом случае стоит задуматься, по правилам ли был сделан дымоход, к тому же это иногда случается при использовании сырого топлива.Причина также может быть в зольнике, то есть слишком большой нагнетатель. Довольно часто диаметр дымохода не соответствует размерам камеры сгорания. Более того, дымоход может не подниматься достаточно над поверхностью крыши.

Во избежание подобных проблем необходимо заранее подготовить чертеж печи на дровах и поработать над ее изготовлением. Но если все вышеперечисленные факторы не проявились, а причина кроется в древесине, то хранить их следует правильно, то есть под навесом.Также необходимо сравнить размеры камеры сгорания, которые, например, ограничены лимитом 70х70 см, при этом дымоходная труба не должна быть меньше 110 см. Что касается размеров зольника, которым регулируется поступающий в топку воздушный поток, то его размеры должны быть в 3 раза меньше по сравнению с камерой сгорания.
