Пайка проводов в распределительной коробке: видео, способы

Наиболее распространенным способом соединения в современной электропроводке является пайка проводов. Для данного способа характерна высокая степень надежности электрического соединения, что в свою очередь обеспечивает высокую пожаробезопасность и общую безопасность эксплуатации. Каким образом добиться желаемого результата, правильно и безопасно выполнить данную работу рассмотрим ниже. Начнем с подготовки. Дальше будут описаны теоретические и практические аспекты пайки медных и алюминиевых проводников. Рассматривать детально выбор между медью и алюминием, пожалуй, не будем. Отметим лишь, что хотя медь и стоит больше, зато по качеству и долговечности значительно превосходит алюминиевую проводку. Итак, к вашему вниманию порядок пайки проводов в распределительной коробке.

Какие инструменты и материалы понадобятся?

Выбор инструментов и материалов, которые нам понадобятся, будет обусловлен нашими конкретными целями, а также применяемыми способами пайки.

Основной инструмент, который применяется – это либо электрический паяльник, либо газовая горелка. Ну а дальше будет, в общем, стандартный набор для пайки. Нам понадобится:

Нож для разделки изоляции провода – не забудьте подточить или воспользуйтесь канцелярским ножом. Также можете сделать нож электрика своими руками.
Пассатижи, для скрутки проводников.
Припой и флюс. Флюс – это вещество, с помощью которого мы удаляем окисления с поверхности, которую паяем. Припой – это то, чем непосредственно спаиваются жилы.
Напильник – подойдет мелкий напильник.

При пайке проводов паяльником или газовой горелкой могут быть применены разные припои и флюсы. Так, для медных жил нужен припой на основе смеси олова и свинца – это припои марок ПОС-40, ПОС-50, ПОС-60. Для пайки алюминиевых проводов подойдут такие марки – П-250А (цинк и олово), ЦО-12 (цинк и олово), ЦА-15 (цинк и алюминий), А (цинк, олово, медь). В качестве флюса используется канифоль — органический материал, содержащий в себе смесь смоляных кислот хвойных деревьев.

Канифоль является самым распространенным и недорогим вариантом. Также существуют способы пайки с кислотой в качестве флюса, но не рекомендуется их применять из-за их вредности. К тому же кислота дает со временем коррозию на скрутке.

Давайте паять!

Когда готовы все нужные инструменты и материалы подготовлены, беремся за работу. Рассмотрим технологию пайки медных проводов в распределительной коробке. В домашних условиях самый распространенный способ соединения – пайка скруток одножильных проводников. Зачищаем их от изоляции – снимем по 4-5 см с каждого конца. Для хорошего качества скруток следует плотно скрутить и обжать концы пассатижами. О том, как сделать хорошую скрутку, мы рассказывали в отдельной статье. Только не переусердствуйте, иначе можете обломать токоведущую жилу. Берем в руки паяльник, который должен быть достаточно прогрет, и начинаем пропитывать нашу скрутку канифолью так, чтобы она как можно лучше проникала между проводами. Затем на жало паяльника наносится припой, состоящий из олова и свинца, и, постепенно прогревая место соединения, добиваемся равномерного нанесения припоя.

Он должен хорошо проникнуть между проводами. Когда они «окрасятся» в серебряный цвет, можно считать их залуженными. Узнать более подробно о том, как лудить провода, вы можете в нашей соответствующей статье.

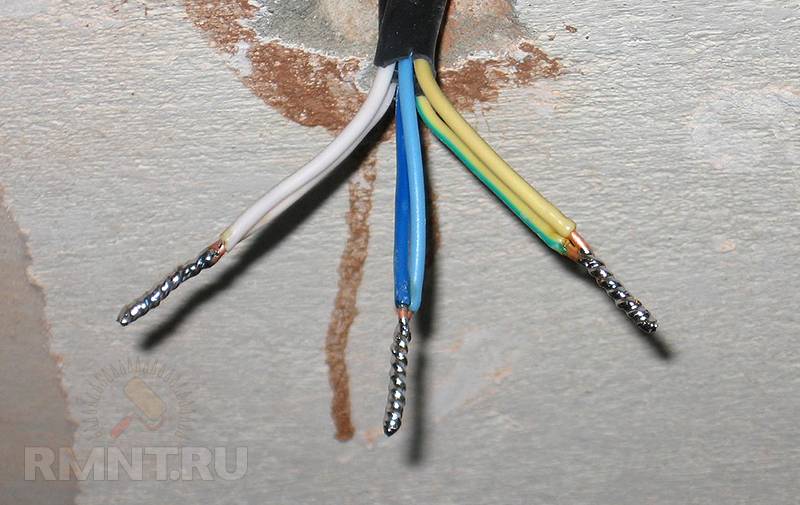

Чтобы залудить многожильный медный проводник необходимо хорошо скрутить все мелкие жилки в одну жилу и подтянуть пассатижами. Затем нанести паяльником сначала канифоль, а потом уже нужный припой.

Отличительной особенностью пайки алюминиевых проводов является высокая степень окисления алюминия на воздухе. А если жилы окислятся, то нанести на них припой при электромонтаже уже будет проблематично. Поэтому придётся постоянно механически очищать поверхность от окисления и одновременно выполнять лужение. Для нагрева используется газовая горелка, флюс же подбирается исходя из способа пайки и сечения провода.

Ножом аккуратно срезаем изоляцию с жил примерно по 5 см. Очищаем поверхность до появления характерного блеска с помощью того же ножа либо воспользуемся наждачной бумагой. Далее, нужно соединить жилы в виде желобка, который образуется в результате соединения жил внахлест, методом двойной скрутки. Берем горелку и начинаем греть скрутку примерно до температуры плавления припоя. Продолжаем нагревать соединение и натираем специальной палочкой припоя место пайки. Желобок заполнится припоем. Таким же образом обрабатывается вся поверхность, пока она не покроется полностью оловом.

Кстати, плюсы и минусы существующих способов соединения проводов в распределительной коробке мы рассмотрели в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Полезная видео инструкция по пайке проводов:

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками.

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой.

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места. Подробнее о том, как изолировать провода правильно, вы можете узнать в нашей статье.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

Использование газовой горелки

Применение специального паяльника для труб

Вот мы и рассмотрели, как производится пайка проводов в распределительной коробке.

Надеемся, предоставленная инструкция была для вас полезной и понятной!

Не пропустите:

паяльником,своими руками, горелкой, пошаговая инструкция

В статье мы рассмотрим как осуществляется пайка проводов в распределительной коробке: паяльником,своими руками, горелкой, пошаговая инструкция.

Преимущество пайки перед остальными способами соединений

Соединение проводников в распределительной коробке можно выполнять несколькими способами, однако только пайка и сварка дают монолитное соединение с минимальным переходным сопротивлением в месте контакта. Поскольку сварку проводов в домашних условиях без специальной аппаратуры выполнить затруднительно, то спаять провода может практически каждый желающий.

Чтобы правильно и аккуратно спаять провода, нужен примерно такой перечень инструментов:

Нож для зачистки изоляции;
Бокорезы;
Пассатижи или плоскогубцы;
Наждачная бумага;
Паяльник;
Припой;
Флюс.

Пайка проводов

Порядок работы при пайке проводников такой:

Снятие изоляции;
Зачистка проводов;
Облуживание;
Скрутка;
Пайка;
Изолирование.

Перед тем, как приступить к соединению проводов, нужно определиться с их длиной. Провода обрезаются таким образом, чтобы при пайке они находились снаружи распределительной коробки, а потом могли быть уложены желаемым образом. Нельзя укладывать провода в натяг. Лишний запас также неуместен в ограниченном пространстве.

Для снятия изоляции используется остро заточенный нож или специальный инструмент (Рисунок 1).

Рисунок 1. Инструмент для снятия изоляции с проводов – стриппер.

При работе ножом процесс снятия изоляции должен напоминать движения ножа при остругивании карандаша. Нельзя делать круговой надрез изоляции или подрезать ее бокорезами или пассатижами. Поперечная риска или царапина на проводе может послужить причиной обрыва. В крайнем случае, такая методика допускается только на многожильных проводах. Длина оголенного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть не менее 2-х.

Перед облуживанием поверхность жил нужно зачистить при помощи ножа или мелкозернистой наждачной бумаги от следов окисла. Зачистив провода, желательно сразу же их облудить, чтобы не образовалась пленка окисла на поверхности. На поверхности припоя окисел образуется рыхлый и не будет мешать последующей пайке, поэтому перерыв в работе после этапа облуживания не имеет ограничений по времени.

Облуженные проводники скручиваются вместе при помощи пассатижей или плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, чтобы не отломались зачищенные концы. Идеальный вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровный. При работе с толстыми проводами они часто на конце скрутки направлены в стороны, поэтому выступающие концы нужно обрезать. На рисунке ниже показаны различные способы скрутки проводов под пайку (Рисунок 2).

Скрученные провода спаивают при помощи паяльника таким образом, чтобы скрутка была равномерно со всех сторон покрыта слоем припоя без пропусков и наплывов. Качество спайки напрямую зависит от того, насколько хорошо были облужены зачищенные концы.

После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция или специальные термостойкие пластиковые наконечники. Их длина должна быть такой, чтобы они частично заходили на изолированные участки проводов (Рисунок 3).

Рисунок 3. Изоляция спаек при помощи пластмассовых колпачков

Нельзя применять для изоляции обыкновенную ПВХ изоленту, поскольку при нагревании проводов, например, при превышении нагрузки, ПВХ легко плавится и это может привести к короткому замыканию внутри распределительной коробки.

Выбор мощности паяльника

Для качественной пайки нужен достаточно мощный паяльник, не менее 65 Вт. Медь является очень хорошим проводником тепла, поэтому эффективно отводит тепло от области пайки. Маломощный паяльник не успеет нагреть место скрутки до того, как начнет плавиться изоляция проводов, а недостаточный прогрев может привести к так называемой «холодной пайке». Слабо разогретый припой имеет низкую текучесть и не способен равномерно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую прочность. Спаянные таким образом проводники будут иметь высокое переходное сопротивление и, со временем, потеряют контакт между собой. Паяльник должен прогреть место спайки за время не более 1 минуты. Поверхность припоя после застывания должна быть гладкой и иметь равномерный блеск.

Тип припоя паяльника

Среди всего множества типов припоя, для пайки медных проводов можно использовать только некоторые. Таблица характеристик наиболее распространенных марок припоев

Марка припоя	Состав, %	Температура плавления ˚С	Прочность при растяжении кг/мм	Область применения
Сплав Вуда	Олово — 12,5 Свинец — 25 Висмут — 50 Кадмий — 12,5	68,5	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав д Арсе	Олово — 6,9 Свинец — 45,1 Висмут — 45,3	79	–	Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50 Сплав Розе	Олово — 25 Свинец — 25 Висмут — 50	94	–	Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33	Олово — 33,4 Свинец — 33,3 Висмут — 33,3	130	–	Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)	Олово — 61 Свинец — 39	190	4,3	Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61М	Олово — 61 Свинец — 37 Медь — 2	192	4,5	Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90	Олово — 90 Свинец — 10	220	4,9	Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40	Олово — 40 Свинец — 60	238	3,8	Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30	Олово — 30 Свинец — 70	266	3,2	Для лужения и пайки деталей из меди, ее сплавов и стали

Первые три марки припоя имеют очень низкую температуру плавления и невысокую прочность. Для пайки сильноточных цепей они не пригодны. Наоборот, последняя марка припоя слишком тугоплавка. Пайка таким припоем приведет к перегреву и плавлению изоляции. Наиболее часто применяются припои марок ПОС-40 и ПОС-61. Они стоят недорого и широко доступны. Большинство радиолюбителей используют в своей работе припой марки ПОС-61.

Защита места пайки от окисления. Флюс

Флюс служит для защиты места пайки от окисления кислородом воздуха и растворения тончайших пленок окислов на поверхности материала. Для пайки меди наиболее часто используются такие флюсы:

Таблица характеристик наиболее распространенных флюсов для пайки меди и ее сплавов

Марка флюса	Состав
Канифоль	Канифоль сосновая
Спиртоканифоль	Канифоль 30-40%, спирт этиловый 60-70 %
ЛТИ-120	Канифоль 20-25%, спирт этиловый 66-73 %, солянокислый анилин 3-7 %, триэтаноламин 1-2 %

Самый простой и дешевый и беспроигрышный вариант – обыкновенная канифоль. Единственное затруднение при ее использовании, то, что она находится в твердом состоянии и требует навыков при нанесении на спаиваемые детали.

Гораздо удобнее в использовании спиртоканифоль. Она представляет собой раствор канифоли в этиловом спирте. И имеет вид густой желтоватой жидкости со своеобразным запахом. Удобство использования заключается в том, что на место пайки ее можно нанести кисточкой или обмакнуть в баночку с флюсом скрученные проводники.

Более широкие возможности имеет активированный флюс ЛТИ-120. При его применении нет необходимости в зачистке новых проводников. Зачищать нужно только такие, которые имеют темный цвет из-за окисления поверхности. Поскольку имеются определенные трудности в зачистке многожильных проводов, то применение активированного флюса приветствуется.

Все перечисленные флюсы не требуют смывки после окончания пайки, поскольку абсолютно нейтральны по отношению к материалу проводника.

Совет #1: Спиртоканифоль легко приготовить самостоятельно, растворив порошок канифоли в 96% этиловом спирте. Если канифоль сыпать в спирт равномерно тонкой струей при помешивании, то процесс растворения займет всего несколько минут. При отсутствии спирта в крайнем случае можно воспользоваться ацетоном. Пропорции для приготовления те же самые. Следует учитывать, что ацетон более летуч, поэтому испаряется значительно быстрее. К тому же он ядовит.

Технология пайки и лужения

Для того, чтобы спаять или облудить провода, их нужно расположить так, чтобы они располагались по возможности горизонтально и был доступ со всех сторон для жала паяльника. Вопреки многим рекомендациям, нельзя ставить скрутку вертикально, поскольку при пайке капли расплавленного припоя могут скатиться со скрутки и нарушить изоляцию в нижележащих проводниках.

Если вовремя не обнаружить и не удалить такую каплю, то она впоследствии, может вызвать короткое замыкание. Для лучшего контакта жала паяльника с проводом, конец жала должен быть плоским и хорошо облуженным. Окисленное жало имеет темный цвет, не держит припой и для пайки не годится. Зачистить жало можно с помощью мелкозернистого напильника. Зачищенный конец немедленно окунают во флюс и облуживают путем растирания капли припоя на поверхности деревянного брусочка (Рисунок 4).

Рисунок 4. Облуживание жала паяльника

Совет #2: Удобно совместить зачистку и облуживание на кусочке наждачной бумаги, заранее присыпав его порошком канифоли и небольшими кусочками припоя.

Хорошо залуженное жало должно быть блестящим, не иметь раковин. При плавке припоя он должен оставаться на конце жала в виде небольшой выпуклости (Рисунок 5).

Рисунок 5. Правильно облуженное жало паяльника.

Для облуживания провод нагревают паяльником и, одновременно, прикасаются к месту нагрева кусочком канифоли до ее плавления. Жидкий флюс наносят заблаговременно, до начала нагрева. Проводя жалом паяльника вдоль провода, равномерно покрывают его слоем припоя. Многожильные провода до скрутки не облуживают, поскольку потом скрутить их будет невозможно.

Облуженные провода скручивают между собой. Для пайки технология несколько отличается, поскольку тут требуется большее количество припоя. После нанесения флюса паяльником прогревают одновременно скрутку кончик прутка припоя. Расплавленную каплю равномерно распределяют по всей поверхности, следя, чтобы она была полностью покрыта слоем припоя. При необходимости процедуру повторяют. Здесь главное — не перегреть провода, чтобы не расплавилась изоляция. При спайке тонких проводов припой переносится на кончике жала. Многожильные провода требуют большого количество флюса, чтобы он мог заполнить все свободное пространство между жилами.

Пайка с помощью тигля и горелки

При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

Рисунок 6. Электрический и газовый тигли для пайки проводов

Большой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.

Меры предосторожности во время пайки

При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.

Чего категорические нельзя делать!

Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.

Оцените качество статьи:

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

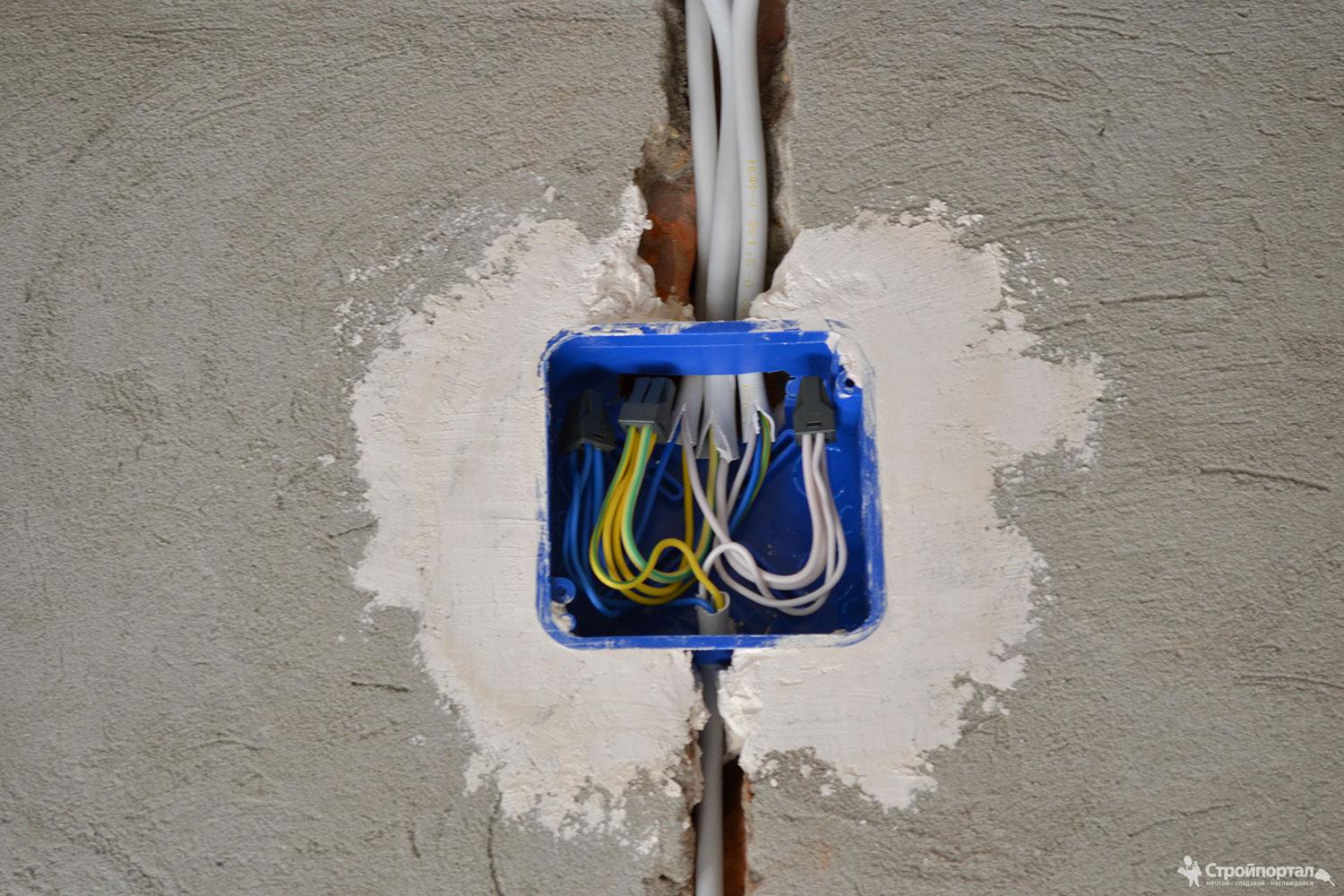

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 103648

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

Способы соединения проводов в распределительной коробке

Причин переделки старых проводов домовых электросистем — масса. В частности, это касается реконструкции старого жилого фонда. Алюминиевая проводка в две жилы подвержена коррозии и рассыпанию.

Характерная причина такого ее состояния — очень плохая изоляция многих советских кабелей. Химически алюминий активнее меди (основного материала чистых кабелей). Но это в чистом виде. Алюминий на воздухе покрывается прочной оксидной пленкой и, в теории, должен быть долговечнее. Но когда оболочка изоляции сыплется или в нее затекает вода в то время, когда провод не под напряжением — провода разрушаются. Второй фактор — пожароопасность. В некоторых старых домах изоляция сделана… из обыкновенной ткани. Которая за десятилетия, разумеется, истлела. Современная полимерная оболочка кабелей тоже намного лучше изношенного за десятилетия советского кембрика.

Обыкновенная скрутка двух проводов

Обилие новых методов стыковки совершенно не отменяет обычную скрутку. В условиях экстремальной починки это едва не единственный правильный выход. Простейшая завивка двух проводов при соблюдении примерной прикидки силы тока (не ставить тонкий провод на сильный ток) работает практически всегда.

Но медь с алюминием соединять запрещено. У них сравнительно близкие показатели сопротивляемости, но медь все же меньше — и это создает отличную термопару. Температура плавления алюминия — немногим выше шестисот градусов, поэтому такая скрутка пожароопасная априори.
Плюсы: может сделать каждый. Были бы провода и руки.
Минусы: скрутка не бывает герметичной. Со временем контакт ослабевает, от плохого контакта сопротивление увеличивается, конструкция начинает греться… а далее все как в случае скрутке меди с алюминием. Именно поэтому данный способ запрещен по правилам ПУЭ.

Скрутка с пропайкой

Попытка решить проблему непрочного контакта в условиях скрутки обыкновенной. Собственно, выполняется механическая скрутка, а далее нужно спаять место контакта. Нужны стандартные паяльник, припой и флюс. Припой — как обыкновенный оловянно-свинцовый, так и более новые вариации. Флюсом тоже может быть и традиционная канифоль, и новые синтетические смолы.

Способ работает очень долго и потому выгоден для капитальной стыковки на долгие годы.
Минусы: все прелести «оловянной чумы» или окислившегося свинца (в зависимости от того, чего в припое было больше). Пропайка помогает, конечно, но лучше более надежные способы изоляции. Коробки с разведенной проводкой чаще всего суют под потолок, из-за чего проблемы с пайкой на весу с запрокинутой головой — обычное дело. Проблема соединения меди с алюминием тут тоже совсем не решается.

Сварка проводов

Новый и популярный метод, который все чаще предпочитают монтажники. Берется компактный инвертор, электроды, после чего прихватываются концы образованной скрутки. Быстро, практично, никакой возни с припоем, монолитно.
Плюсы: Надежность. При правильно гомогенном шве проводимость просто великолепная.
Минусы: Почти нет. Гарантированно понадобится квалификация сварщика, считать ли это минусом — дело индивидуальное. В целом, требований к сварочной квалификации куда больше, чем к простой работе с электрикой.

Клеммные колодки

Клеммы — это довольно удобный и эстетичный вид соединения. Простая сборка узла не потребует много усилий и времени.
Плюсы: Просто, быстро, без лишнего напряга. Можно соединять провода из разных металлов.
Минусы: Чтобы соединить многожильный провод его сначала нужно будет опрессовать в специальный наконечник. Не соединить более двух проводов. Периодически необходимо проводить проверку соединительного узла.

Соединение Wago

Ваго — это плоская пластиковая коробочка с концепцией «все в одном». Зачищаем провод, как при скрутке, вставляем в зажим-защелку — готово. Подходит под комбинацию любого количества проводов, есть очень много разновидностей под разную силу тока и количество контактов. Идеальный вариант для быстрого монтажа электрики.
Плюсы: идеальная герметизация. Наконец-то можно соединять медь с алюминием, достаточно лишь соблюдать маркировку по разъемам. Также можно контактировать жилы разных диаметров, что плюс в монтаже «разношерстного» парка проводов.

Минусы: Ваго — это дорого. Это очень дорого. Коробочки Ваго не меняются ничем, кроме таких же коробочек, «на коленке» такое не собрать априори. Поэтому такой способ соединения употребляется либо при очень хорошем бюджете на электрику, либо, когда нужно соединять провода, идущие к дорогой электрической аппаратуре.

Болтовое соединение

Полное соответствие изначальному названию. Болт, гайка и три шайбы обеспечивают прочное соединение двух разных проводов. Подбор болта из соответствующего материала делает стык выносливым и в плане перепадов электрики. Главная проблема в этом случае — габариты. В качестве распределительной коробочки используется много чего. От магазинных коробок до банки из-под растворимого Нескафе или зубного порошка. Но их фундаментальное свойство одно — болтовое соединение туда не лезет. Или влезет, но тогда будет цепляться за соседние проводки и коротить. Поэтому такое решение в доме, где распределительную коробку приходится прятать, лучше не использовать совсем.

Опрессовка

Выполняется специальным устройством. Еще один тип практически идеальных, но очень трудоемких вариантов стыковки проводов. Впрочем, это с лихвой компенсируется высочайшими изоляционными способностями. Опрессовка сравнительно недорога, основная часть оплаты — работа специалиста.
Вышеописанные методы соединения проводки избираются в полном соответствии со стратегией ремонта или строительства. В идеальном случае, конечно, все лучше загнать в опрессовку или Wago, но по факту обычно оказывается, что таких денег на электрическую периферию не заложено. В срочных обстоятельствах же можно пользоваться любым типом соединений, соблюдая технику безопасности и качественно прокладывая электросети. Все «временные решения» должны немедленно переделываться на капитальные при первой же возможности. Это позволит значительно повысить пожарную безопасность на объекте, а также улучшить качество передачи электроэнергией с уменьшением токовых потерь, что может вылиться в существенную материальную экономию.

Соединение проводов и кабелей

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок), СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

ПУЭ-7 Глава 2.1

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел: Электропроводки3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.
Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.
ГОСТ Р 50571.5.52-2011.
526 Электрические соединения
526.2 При выборе средств соединения следует учитывать:
— материал проводника и его изоляцию;
— число и форму проводов, формирующих проводник;
— площадь поперечного сечения проводника;
— число проводников, которые будут соединены вместе.
Примечания:
1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях
Развернутый комментарий
Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.
Опрессовка (гильзовка)
Рекомендуют все нормативы
Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.
Гильза, скрутка и клемма Ваго
Фото и краткое описание
Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.
Сварка
Рекомендуют все нормативы
Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).
Пайка
Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.
Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.
Скрутка
Запрещена
Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!
СИЗ, клемма Ваго и винтовой сжим
Фото и краткое описание
Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
Сжимы
Рекомендуют все нормативы
Есть масса различных зажимов для проводов, все они сертифицированы, но, к сожалению, имеют различное качество.
Самые распространенные клеммы «Wago»: монтаж быстрый, выглядит красиво, но долгих нагрузок приближенным к максимальным не выдерживают. Наша компания использует «Ваги» только в случае работы по согласованному проекту, где четко прописана модель соединительных клемм. Тем самым мы снимаем с себя ответственность в случае нештатной ситуации, перекладывая ее на проектировщика и производителя клемм.
Винтовые зажимы: Качественное соединение получается только с зажимах, где под винтом есть дополнительные лепесток, а если винт вкручивается непосредственно в провод, со временем жди подгорания.
СИЗ (Соединительный изолирующий зажим): При использовании в чистом виде проблема та же что у сварки и пайки, зажим большого числа проводов. Но если делаем сначала скрутку, двадцать-двадцать пять миллиметров, а поверх накрутить СИЗ результат получается отличный. Соединение не подвергается нагреву, что положительно влияет на дальнейшую эксплуатацию. Мы используем такой метод более пятнадцати лет и не имели не одного нарекания. Есть единственный недостаток, из под СИЗа торчит оголенная шейка, которую требуется дополнительно изолировать. Поэтому способ не такой эстетичный как; клеммы «Wago», но соединение получается очень хорошее, площадь контакта значительно превышает сечение проводника.
Пайка скруток электрических проводов. Делаем быстро и качественно.
Пайка проводов — как один из самых надежных способов соединения электрических проводов прописанный в нормативных документах. Делаем самодельное приспособление для быстрой и качественной пайки.
Пайка скруток проводов всегда была одним из самых надежных способов соединения проводов, им пользовались еще наши деды. К рекомендации идет по многим нормативным документам.
Но процедура пайки скруток довольно сложная, например многие используют газовые горелки, для этого требуются дополнительные расходы на газ, кроме того есть риск повредить изоляцию на проводах.
Кто-то паяет строительным феном — способ тоже хороший, но очень трудоемок. Видел и ребят, которые делали специальные приспособления из утюга для разогревания олова и окунания скруток, но мой способ мне кажется куда более простым.
Итак, давайте поделюсь им.
Первое, что необходимо изготовить это тигель.
Поясню, для тех, кто не в курсе, тигель — это небольшая емкость из теплопроводного материала для расплавки металлов, их применяют в ювелирном деле, например в тигелях из графита плавят золото.
Тигель мне выточил токарь из медной болванки, но сейчас в век интернета можно очень просто купить и из графита.
В теле выточенной болванки просверлил отверстие, и нарезал резьбу. Также нарезал резьбу на кончике старой советской отвертки, она будет служить ручкой для того чтобы не обжечься.
Процесс пайки проводов
Теперь о самом интересном — процессе пайки.
Подготавливаем все скрутки в распределительных коробках.
Берм тигель кладем туда припой и разогреваем газовой горелкой.
После разогревания припоя, поочередности окунаем скрутку в расплавленный раствор, держа тигель за ручку.
Процесс спайки занимает несколько секунд, а за время пайки разогретого припоя, составит около 10-15 минут, за это время можно спаять, ну может и не сотню, но приличное количество скруток. после застывания припоя в тигеле, он никуда не девается, при следующем разогреве можно также использовать.
Вот такой вот простой способ пайки.
Кстати, если разрезать скрутку и посмотреть — можно сразу заметить высокое качество спайки.
Ну, вот собственно и все, спасибо за то, что дочитали док конца, о других надежных способах соединения проводов я уже писал раньше несколько публикации, их можно увидеть ниже в похожих самоделках.
виды, преимущества и недостатки, правильное соединение

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ
FacebookTwitterOkGoogle+PinterestVk
Одна из главных сложностей, возникающих в процессе монтажа электрической разводки своими руками – необходимость произвести соединение проводов в распределительной коробке для электропроводки. Для того чтобы не допустить распространенных ошибок, и, как результат, неисправности выключателей или розеток, рассмотрим каждый этап проведения самостоятельных работ.
Распределительная коробка – лучший способ обеспечить работу всех электрических приборов в доме
Выбор провода для его соединения в распределительной коробке (медь, алюминий, количество жил)
Для прокладки проводки в квартире или доме используют провод — моножилу из меди. Для такого выбора есть ряд причин, про которые мы и расскажем в этом абзаце. Во-первых, почему моножила? Да потому, что необходимости изгибаться у проводки нет, а моножила все же чуть дешевле, чем многожильные кабели. Также, моножила не столь подвержена окислению, ведь по сути ее наружная площадь намного меньше, чем сума наружных площадей у многожильного кабеля. В итоге, такая особенность способна намного дольше сохранить полезное сечение проводника, столь важное для больших токов. Теперь второй аспект. Почему используется медь? Сегодня нормы ПУЭ, а именно пункт 7.1.34 диктуют следующее…
«В зданиях следует применять кабели и провода с медными жилами…»
Это правило вступило в силу с 2001 года, с возможностью использовать имеющийся задел. То есть в настоящее время все новые строения, будь то жилые, офисные или производственные, должны быть оснащены медной проводкой. В 2020 году поднимался вопрос о введение алюминиевых проводов с добавками меди, которые вроде как должны быть не хуже чисто медных, но это все еще пока в перспективе. Также выбор меди связан с чисто практическими аспектами. Медь не столь хрупкая, способна пропускать намного больший ток, чем алюминий, замечательно паяется. Теперь, когда мы определились с проводом, нам необходимо выбрать его сечение. Выбор сечения провода это важно! Ведь слишком тонкий (с малым сечением) провод способен привести к пожару, а использование толстых проводов (завышенное сечение) приведет к перерасходу затрат на проводку. Тема это не простая. Развивать ее в статье про соединение проводов, смысла нет. Мы предлагаем вам ознакомиться с этим вопросом из материала статьи «Выбор сечения провода по мощности (току)». Теперь, после того как вы определились с типом провода и его сечением, можно привести и несколько способов соединения проводов в проводке дома или квартиры. Чаще всего такие соединения производятся в распределительной коробке. О самих распределительных коробках мы вам ничего рассказывать не будем. Скажем лишь, что они должны быть достаточного объема, чтобы уместить в них все соединения. Лучше берите более «просторные» распределительные коробки.
Выбор электродов
Дугу разжигают угольным стержнем или графитовым электродом с омеднением, его еще называют «графитовый карандаш». Дуга у черного угольного стержня выше, чем у серого «графитового карандаша», расход электродов небольшой.
Если нет угольных электродов, мастера используют графитовые сердечники пальчиковых батареек.
При сварке стыков кабеля необходимо позаботиться об индивидуальной защите от поражения током, не стоит пренебрегать заземлением. Огнетушитель лучше держать под рукой.
<noscript><img src='/800/600/https/market-crimea.com/wp-content/uploads/f/3/d/f3dbea57edbdf280f454ea5149eec17a.jpg' /></noscript> youtube.com/embed/lJQjWdoZ-1g?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>

Как соединить провода в распределительной коробке (скрутка)
Правила устройства электроустановок (ПУЭ) гласят, что провода должны быть соединены под пайку, под сварку, под болтовое соединение, под сжимы. Скрутка проводов производится, но только как первый этап перед следующим видом не разъемного соединения. Об этом написано в п. 2.1.21. Это значит, что скрутка является самым примитивным вариантом, когда у вас нет другого выбора, то есть возможности сделать сварку, пайку, обжать провода. Хотя если вспомнить времена СССР, то распределительные провода в распределительных проводках все были на скрутках, при этом еще и алюминиевые. Так вот, скрутка производится следующим образом. Зачищаем провода, изоляцию снимаем с проводника примерно на расстоянии 5 см. Для этого можно использовать острый нож, бокорезы, кусачки, специальный инструмент.
Далее складываем их крест- накрест, и перекручиваем равномерно между собой.
После того обязательно нужно протянуть скрутку еще и плоскогубцами. Это обеспечит более надежный контакт между проводниками. Теперь можно сказать о том, что скрутка сделана правильно.
Осталось заизолировать провода. В ПУЭ п. 2.1.25 сказано о том, что изоляция должна быть равнозначной той, что имеется на целом участке того же провода. Какой уж это будет вид изоляции не важно. Надо заметить, что обеспечить такую же изоляцию в большинстве случаев не получается. Ведь что изолента, что термоусадочный кембрик, все это негерметичные способы изоляции проводника. Тем не менее, именно их мы вам рекомендуем использовать за неимение лучшего.

Особенности процесса
Прежде чем приступить к сварке электрических проводов, следует настроить аппарат. Учитывая, что свариваемые проводники могут быть разного сечения, ток на выходе сварочного аппарата нужно подбирать опытным путём, чтобы не вызывать перегрев соединяемых жил или залипание электрода в точке соединения. Концы проводников необходимо зачистить от изоляции (оголенные жилы должны иметь длину 5 см и более) и соединить их между собой, как это делается при скрутке.
Предварительно обработав скрученные оголенные концы флюсом (в случае сварки алюминия), зажимаем их пассатижами и крепим к ним массу, электрод подносится к торцу скрутки, которая должна быть направлена вниз, и удерживается в таком положении в течение от 0,5 до 2 секунд. Убедившись, что в точке контакта образовался медный или алюминиевый шарик, прекратить сварку. После того, как соединение остынет, произвести зачистку наждачной бумагой от флюса. Перед нанесением изоляционного покрытия на сваренные провода рекомендуется обработать это участок растворителем с последующим покрытием электроизоляционным лаком. Однако учтите, что шарик на конце скрутки должен быть гладким с минимальным количеством пор. В противном случае место сварки лопнет.
Категорически запрещается производить соединение проводников, находящихся под напряжением. Перед началом работ, используя пробник, необходимо убедиться в его отсутствии. Для защиты глаз, кожи лица и рук от ожогов при работе обязательно использовать защитную маску и перчатки.
Технология сварки медных проводов инвертором предоставлена на видео:
<noscript><img src='/800/600/https/i.ebayimg.com/00/s/MTUyMlgxNjAw/z/TqQAAOSwdX5cYHZO/$_57.JPG' /></noscript> youtube.com/embed/udzayPc9mME?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Для алюминиевых проводов существует альтернативный вариант сваривания — при помощи газовой горелки. В этом случае необходимо произвести подготовку токоведущих жил также, как для электросварки, за исключением обработки флюсом. Для работы понадобится стальной прут сечением порядка 2 мм. Место соединения необходимо разогревать газовой горелкой до появления признаков плавления в точке сварки на торце скрутки.
При плавлении жидкий алюминий обволакивается своеобразным коконом, состоящим из оксидной пленки, препятствующей процессу соединения. Убедившись, что алюминий расплавился, для завершения необходимо одновременно с прогреванием при помощи стального прута разрушить образовавшийся слой оксидной пленки, что обеспечит процесс надежного сваривания.

<noscript><img src='/800/600/https/st4.depositphotos.com/2030185/25304/i/1600/depositphotos_253040060-stock-photo-reeling-tape-on-wires-of.jpg' /></noscript> youtube.com/embed/JfjBh7CFWRI?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как соединить провода в распределительной коробке (сварка)
Этот способ получил массовое распространение, при прокладке и соединении электропроводки в новых зданиях и при капитальном ремонте в старых. Именно сваркой пользуются большинство строительных и подрядных организаций выполняющих прокладку и ремонт электропроводки. Надо сказать, что этот способ не всегда доступен обывателю, по одной простой причине, он требует специализированного оборудования — сварочного аппарата.
Принцип сварки здесь схож с применением ручного дугового сварочного аппарата, когда металл плавиться при этом происходит диффузия материалов, за счет чего и происходит механическое соединение, обеспечивающее прохождение электрического тока. Один контакт зажимается на скуртке проводов, про которые мы уже рассказывали чуть ранее, а вторым электродом, который представляет собой угольный электрод, прикасаются к концу скрутки. В итоге, после протекания тока, концы скрутки оплавляются и соединяются. Так и образуется монолитное соединение.
Осуществляем изоляцию. Из особенностей такого соединения следует выделить образование монолитного проводника. В этом случае вероятность окисления контактов становится меньше, так как по сути они лишь обеспечиваются в скрутке, а место плавки уже может пропустить номинальный ток как одно целое. Такое свойство является плюсом соединения проводов при помощи сварки. Однако, не смотря на то, что сварка получило промышленное распространение, для обывателя она вряд ли подойдет. Так как потребует от Вас сварочного аппарата, который просто экономически невыгодно покупать ради разовых операций сварки, а также угольных электродов, которые также, кроме как для сварки проводов больше никуда не пригодятся. Более прагматичным будет использование пайки проводов, про которую мы и расскажем в нашем следующем абзаце.

<noscript><img src='/800/600/https/www.vlt-m.ru/img/works/2849/2849A7tPJsLwvC0.jpg' /></noscript> youtube.com/embed/QNDIml0z-kQ?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Альтернативные способы соединения
Не всегда есть возможность делать сварку токопроводящих жил. Затруднения обусловлены отсутствием инвертора (сварочного аппарата) или недостаточным опытом в выполнении работ этого типа. В этом случае рекомендуется рассмотреть альтернативные варианты соединения проводов.
Методы формирования надежного контакта нескольких жил:
Скрутка (опрессовка). Отличается от вышеописанного процесса отсутствием сварного соединения. Не рекомендуется делать, так как высока вероятность отсутствия прямого контакта между несколькими проводами, что может привести к резистивному эффекту – нагреву. Пайка. В отличие от сварки используется припой и флюс. Они должны заполнить пространство между проводами скрутки. Удобно для соединения жил небольшого сечения. Контактные зажимы. Они могут быть винтовыми или с механической фиксацией. Первые применяются для коммутации большого количества проводов. Механическая фиксация рекомендуется для соединения жил большого диаметра для сетей с высоким показателем нагрузки.
Для каждой методики принят индивидуальный порядок выполнения работ. Но в любом случае соблюдаются общепринятые правила безопасности.

<noscript><img src='/800/600/https/static6.depositphotos.com/1155356/651/i/950/depositphotos_6517222-stock-photo-electrical-voltage-120v.jpg' /></noscript> com/embed/2GukHnqszYc?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как соединить провода в распределительной коробке (пайка)
Пайка, по сути, опять та же скрутка, но с заполнение пустого пространства между проводниками припоем. Этот способ самый доступный и самый надежный для обывателя, как кажется нам. При этом не надо бояться того, если вы совсем и никогда не паяли, и не держали паяльник или горелку в руках. Здесь все очень просто. Главное взять мягкий припой (ПОС 61) или его аналоги. Лучше всего сходить в радиомагазин и не экономьте на припое, так как именно от его качества будут зависеть ваши соединения в проводке и нервы после работы с ней. Итак, сходили в магазин, купили хорошего припоя, паяльник и паяльный жир. Паяльник нужен на 40-60 Ватт. Большую мощность не надо, и меньшую тоже! Если мощность будет маленькая, то паяльник просто не разогреет провода. Паяльный жир это нечто напоминающее жир, но на самом деле кто его знает что там. На нем так и написано, «Паяльный жир»! В магазине вам в этом помогут. Итак, скручиваем провода, как и в первом случае, то есть на скрутку. Далее разогреваем паяльник, обычно это 5-7 минут. Греем скрутку, чтобы она равномерно прогрелась, и макаем ее в этот самый паяльный жир.
Он естественно расплавится, обволочет скрутку, теперь скрутку можно вытащить из него. В нашем случае жир придется подносить к проводам, а не провод к жиру. Продолжаем греть провода паяльником. Далее разматываем припой, он должен быть в виде тонкой проволоки.
Так вот, одним краем этой проволоки касаемся проводов. И вы увидите, как припой сам начнет растекаться по все скрутке, здесь даже толком можно не водить туда-сюда. Все полости, разрывы между проводниками заполнятся припоем. Как только это произойдет, отводит жало паяльника в сторону и даем остынуть пропаянной скрутке. Все пайка скрутки готова.
Изолируем. К слову, о пайке проводов и радиодеталей у нас имеется отдельная статья, из которой наверняка вы также сможете что-то узнать о пайке — «Как правильно паять провода и радиодетали». Плюсы такого соединения следующие… Хотя соединение и состоит из разных материалов, но по сути является монолитным, как и для сварки. Это не позволяет окислиться меди внутри проводника, а также обеспечить передачу номинального тока за счет развитого контакта. На пайку можно дать пожизненную гарантию, при этом реализация такого соединения намного доступнее, чем та же сварка. Вот мы и подошли к механическим способам соединения проводов, не считая скрутки, которую мы разобрали самой первой.

<noscript><img src='/800/600/https/uaeu.top/images/2020/08/06/6864432eca88c2b9c5f0c891a94f4691_large.jpg' /></noscript> youtube.com/embed/HaBh9E11Viw?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Пайка или сварка медных проводов – что лучше?
Самый простой и эффективный способ пайки – погрузить место контакта в расплав припоя. Для небольших схем такой метод годится. Но при монтаже линий из медных проводов не подходит. Пайка оловянными припоями на весу требует навыков, новички с такой работой не справятся, велик риск травмирования. Соединение проводов своими руками контактной сваркой намного безопаснее.
Еще одно преимущество сварки – не изменяется химический состав проводов, в сплав не попадают частички припоя. Электропроводность медного кабеля в месте скрутки не меняется. Сварка проводится быстрее пайки, не нужно предварительно лудить контакты, подбирать паяльник по мощности под размер кабеля. Есть многожильные шнуры, которые пропаять невозможно.
У сварки есть единственный недостаток: если нет навыков, можно повредить целостность изоляции медного провода.

<noscript><img src='/800/600/https/viktorpotapov.incpalife.ru/wp-content/uploads/2019/01/pajalnik-dlja-pajki-skrutok-v-korobke.jpg' /></noscript> youtube.com/embed/2Aty6b0BC7c?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Как соединить провода в распределительной коробке (клеймники без крепежа wago и ему подобные)
WAGO, немецкая компания, основанная еще в 1951 году. Именно ее можно считать одной из родоначальниц в мире электрики, где все соединятся по принципу «Lego» конструктора. Действительно, компания производит универсальные, и очень удобные клемники. А также другую продукцию, которую можно соединять между собой проводами. При этом единственное, что вам потребуется, так это зачистить и вставить провода в уже подготовленные для этого отверстия. В этом абзаце мы Вам как раз и постараемся рассказать о такой технологии соединения проводов.
По сути, как мы сказали выше, необходимо зачистить проводник от изоляции и вставить в отверстие колодки. Зачищаем 5-7 мм. Использовать для WAGO зажимов можно только моножилу (одножильный проводник). В итоге, за счет перекоса, проводник будет зажат между двумя пластинками – контактами клеймника, как и другой проводник, с которым нам необходимо обеспечить соединение.
Для увеличения номинальных токов, в некоторых клеймниках используют токопроводящую пасту. Само собой она улучшает контакт, за счет увеличения контактной площади с проводниками, а также предотвращает окисление поверхностей. Если вы все же решитесь на применение такого соединения, то берите клеймники с пастой внутри. Однако мы бы вас попытались отговорить от такого соединения, так как оно хуже даже обычной, но хорошей скрутки, так нам кажется. Площадь контакта получается очень маленькая, что приводит к нагреву, плавке корпуса, возможному возгоранию. Номинальные токи если и обеспечиваются, то при этом клеймники нагреваются намного сильнее, чем та же скрутка. Кроме того, такие соединения проводов получаются очень массивными, габаритными. В итоге, вам придется выбирать между тем, чтобы укладывать в распределительную коробку все с натягом и усилием, либо брать распределительные коробки размером побольше. Из плюсов такого соединения можно выделить простоту его реализации, даже при неимении какого-либо первоначального опыта. К плюсу можно причислить и отсутствие необходимости в дополнительной изоляции проводников, она обеспечена посредством корпуса клеймника. Также не потребуется сложного инструмента для монтажа. Соединение будет обеспечено оперативно, можно сказать быстро. Еще одним плюсом будет возможность соединить провода с различным материалом, то есть медные и алюминиевые. Ни одним из выше описанных способов мы бы вам не рекомендовали для этого. Это будет или невозможно, или еще более ненадежно. Вот еще пару аналогичных вариантов…
Хотя есть и еще один вариант, который вполне может обеспечить соединение проводников из разных материалов, гарантируя протекание номинального тока между ними без негативных последствий. Это клеймники с крепежом, либо и вовсе применение соединения болт-гайка. Об этом далее.
Что такое коробка
Распределительная монтажная коробка представляет собой короб округлой или прямоугольной формы. В этом коробе имеются специальные отверстия, через которые осуществляется ввод проводов внутрь коробки. Эти отверстия могут находиться как на боковых поверхностях, так и на дне короба. Как лучше осуществить подвод проводов зависит от типа коробки и способа подвода кабеля.
По типу различают распределительные монтажные коробки для наружного (внешнего) монтажа и скрытого (внутреннего). В распредкоробках для наружного применения имеются специальные крепежные отверстия под саморезы или иные элементы крепления. Применяют такую конструкцию в деревянных домах-срубах, а также в иных случаях, где монтаж скрытой проводки затруднителен. Если она используется на открытом воздухе, например, на внешней стене дома, то лучше ставить коробку с герметичными вводами кабеля и такой же крышкой. Это значительно продлит срок службы электрической линии, так как избавит контакты от воздействия атмосферной влаги.
Если монтаж электропроводки производится скрытым способом, то распределительная монтажная коробка вмуровывается в специально сделанное для нее углубление в стене. Глубина этих углублений должна быть такова, чтобы закрытая крышкой коробка была заподлицо с поверхностью стены. К этому углублению подходят сделанные в стене каналы для проводов (штробы). Для крепления чаще всего используют раствор алебастра или гипса. А к выполнению монтажных работ приступают после схватывания раствора.
Принято размещать распределительные коробки под потолком, на расстоянии не ближе 20 сантиметров от него. Места их размещения должны быть легкодоступными, чтобы в случае необходимости можно было провести ремонт или дополнительные соединения при изменении электрической схемы.
Материалом при изготовлении монтажных коробок служит пластик или металл. Пластик используется только негорючий, что исключает распространение пожара при возгорании внутри коробки. Конечно, металлические коробки в этом плане лучше, но они дороже. Некоторые конструкции содержат вмонтированные клеммные колодки для соединения жил проводов. Чтобы определить, какая распределительная коробка будет лучше подходить для вас, необходимо учесть все вышеизложенные факторы.
Как соединить провода в распределительной коробке (клеймники с крепежом и с помощью болтов)
Такие клеймники можно назвать колодками. Обычно такими колодками комплектуются небольшие электроприборы, не имеющие стандартной вилки для подключения к розетке сети. Скажем световые приборы (люстры, светильники, бра). Суть такого соединения очень проста и прагматична. Первоначально откручиваем болт из контактной колодки, до того момента, пока не обеспечим полнопроходность отверстия в нем.
После этого можно будет вставить провод в отверстие контакта колодки. Далее затягиваем болт то упора. Здесь главное не переусердствовать, чтобы не срезать проводники и не свести всю работу на нет. Как вы поняли, принцип реализации такого соединения очень прост, но оно не особо распространено в нашем быту, для соединения проводов в распределительных коробках, на то есть свои минусы. Во-первых, это все же значительные габариты таких колодок. Во-вторых, неудобства в случае соединения в одно целое более чем двух проводов, скажем 3 или 4. В этом случае вам необходимо будет ставить дополнительные перемычки, для того, чтобы соединить последующие два контакта с двумя предыдущими. В-третьих, площадь контакта здесь намного ниже, чем при качественном исполнении скрутки, а тем более со сваркой или пайкой. К плюсам такого соединения можно отнести простоту монтажа проводов. Потребуется всего лишь отвертка. Второе, возможность соединять проводники из разных материалов, так как колодки являются своеобразным передаточным, разделяющим звеном. В этом случае можно использовать даже не заводскую колодку, а соединение болт, гайка и 3 шайбы.
Опять, это оправдано лишь в тех случаях, когда у вас разные материалы проводников. А если говорить в целом, то применение таких колодок удобно в основном не для применения в распределительных колодках, а на DIN рейках. Где они будут наводить некий перфекционизм.
Аппарат для сварки
Для сварки для медных проводов используют любой генератор тока: трансформатор, выпрямитель, инвертор. Клещи для контактной сварки подключают к автомобильным аккумуляторам, соединяют два последовательно, выводят контакты к электродам. Мощности хватает для соединения кабеля с жилой 5 мм. Большой объем с аккумуляторами не сделаешь, необходим сварочный аппарат.
Инвертор
Преимущества современных инверторных аппаратов очевидны:
ими можно сварить провода любого сечения;
они не боятся «провисания» напряжения в сети, снижают риск залипания электрода, пережога медных скруток;
есть облегченные модели, выдающие ток до 150–200 А;
работают от стандартной сети, не нужно подключаться к трехфазному току.
Работать с инвертором проще, чем с трансформатором. Для сварки постоянным током прямой полярности плюс подключают к держателю электрода, минус – к свариваемому медному проводу.
Трансформатор
Громоздкие аппараты старого типа сложно перетаскивать с места на место, зато трансформаторы способны генерировать ток в пределах 400 А. Трансформатор подходит для работы с постоянным током прямой или обратной полярности. Им проводят сварку медных шин в распределительных щитках, соединение скрученных проводников большого сечения. Подключают трансформатор также, как инвертор: «+» на электрод, «-» на скрутку. У трансформантов хорошая производительность, но в процессе работы они сильно гудят, греются, их периодически отключают, дают остыть. При включении они «просаживают» сеть, но затем напряжение стабилизируется. При работе с трансформатором следует это учитывать.
На базе понижающего трансформатора мощностью до 150 А напряжением от 12 до 38 В из бытовой техники можно сделать сварочный аппарат самостоятельно: намотать на него необходимо число витков кабеля. Рассчитать их количество можно по таблицам. Если включить в электросхему диодный мост, он будет стабилизировать дугу. Держатель приобретают в магазине или используют вместо него зажим троллейбусного контактора. Зажимные токопроводящие клещи делают из пассатижей – к одной ручке прикручивают контактную клемму. Обязательно делают заземление самодельного аппарата.
Как соединить провода в распределительной коробке (обжимка)
Этот вариант очень часто используется частными мастерами. Плюсы его очевидны. Используя обжимку можно гарантировать соединение по ПЭУ, при этом не потребуется электроинструмента. Кроме того это довольно быстро и просто. Берем гильзу, которая между прочим может состоять из разных металлов…
Берем инструмент — обжимник.
Зачищаем провода, надеваем гильзу и обжимаем ее по месту. Получается следующее. Осталось заизолировать.
Плюсы простота соединения, выполнение требований ПЭУ, не требуется электроинструмент, возможность соединять провода из разных материалов. Спобоб вполне приемлем и часто используется частными мастерами — электриками, о чем мы уже говорили. К минусу можно отнести необходимость в обжимнике, и наличие точечных контактов, а не по всей поверхности соединения проводников, как при пайке. Теперь, когда мы столько говорили о видах соединений и непосредственно приводили их внешний вид с фотографиями по подключению проводов, необходимо сказать о реализации схем подключения. То есть, каким образом будет обеспечено питание от входящего провода до распределительной коробки, до розетки от нее, до лампы, до розетки. Далее как раз о схемах соединения проводов.
Выбор электродов
Помимо сварочного агрегата для проведения электротехнических работ потребуются специальные электроды, подходящие к выбранному режиму обработки проводов. Чаще всего для этих целей применяются медные стержни особой конструкции с добавками из графита или угля.
Для получения качественного и надёжного соединения в процессе его формирования методом электросварки обязательно используются специальные присадочные и активирующие добавки (флюсы, в частности). Кроме того, для этого потребуются следующие вспомогательные и расходные материалы:
изоляционная лента;
хорошо отточенный монтажный нож;
бокорезы или пассатижи.
После подготовки полного набора инструментов можно смело приступать к сварочным мероприятиям.
Схемы соединения проводов в распределительной коробке для выключателя и люстры
После того как мы поговорили о способах соединения, необходимо сказать несколько слов и о схемах. Ведь по сути провода не просто надо соединить, а в определенном порядке. В противном случае грош — цена всем нашим стараниям, если подключения будут неверными. Далее приведем наиболее вероятные и распространенные варианты подключения. Нет, это не будут принципиальные схемы, скорее такие визуальные информационные материалы похожи на наглядное пособие. Итак, первый вариант самый простой, когда через распределительную коробку подключается лишь одна лампа.
Второй вариант, когда через распределительную коробку подключается уже группа ламп. Соединений здесь будет немного больше, но не на много. Фактически это подключение люстры в зале, об этом можно найти информацию в другой нашей статье «Как подключить люстру».
Третий вариант, включает в себя не только подключения двух групп ламп, то есть скажем люстры, но и подключение розеток, для питания бытовых приборов в помещении. Схема тоже вполне актуальная, часто встречающая, а значит ознакомиться с ней стоит.
Ну, и самое главное, о чем хотелось бы сказать при обзоре данных схем, это о принятых стандартах цветов проводов. Если вы еще не заметили, то мы вам подскажем, что каждый из видов проводов, будь то ноль, фаза или земля, обозначаются своим цветом. Если конкретнее, то по цветам провода можно классифицировать так…
Соединяя провода в зависимости от цвета, вы сможете сами, а может кто-то другой после вас, найти землю, где фазу или ноль. Так что не пренебрегайте этим принципом.
Технология сварки скруток медных проводов
Соединение заключается в расплавлении свариваемых проводников дугой при пропускании тока, зажимное устройство уплотняет структуру диффузного слоя. Стоит рассмотреть процесс сварки скруток медных проводников подробнее. Пошаговая инструкция:
Концы соединяемого кабеля зачищают, снимают изоляцию на расстоянии до 7 см, чтобы проводка не пострадала в процессе работы.
Жилы или нити складывают параллельно, их необходимо плотно скрутить между собой, тип скрутки значения не имеет, но при осевой стыковке по направлению проводников друг к другу сваривать скрутку сложнее.
Длина скрутки должна достигать 5 см, излишки волокон обрезают. Провода помещают между контактами или в самодельное прижимное устройство на расстоянии 2–3 см от края.
После касания проводников электродом возникает электродуга, ее удерживают не более 2–3 секунд в зависимости от толщины проводников.
Медь расплавляется в зажимном устройстве, образуется прочное соединение.
Остывшие соединенные проводники обматывают изоляционной лентой или надевают на нее термоусадочную пленку.
Рекомендованные режимы тока:
для соединения проводников сечением 1,5 мм 2 :
— скрутка из двух проводов – 70 А;
— скрутка из трех проводов – от 90 до 100 А;
— из 4-х – от 100 до 120 А;
для соединения 5 мм сердечников максимальный ток – не более 150 А.
Перед монтажными работами желательно потренироваться на обрезках кабеля. Понять, что медь расплавилась, можно по рыжему валику на конце проводника.
Подводя итог о правильном соединении проводов в распределительной коробке
Прочитав эту статью, если вы его действительно прочитали, вы сможете сказать наверняка о следующем. Теперь вы знаете с помощью чего подключать, и как правильно соединять провода, а также какого цвета провода должны быть выбраны для той или иной шины питания (заземления). На самом деле все это немаловажные факторы, тем более, если до этого у вас и вовсе не было представления о видах подключениях, о схемах и стандартах. Достаточно привести немного статистики. Так 41 процент пожаров происходит из-за электрооборудования и электропроводки, что само собой заставляет задуматься о том, насколько все же ответственны операции по соединению проводов. Нам лишь осталось пожелать вам терпения, внимания и успешного выполнения объема работ по запланированным видам работ связанным с электропроводкой.
<noscript><img src='/800/600/https/sdelaysam-svoimirukami.ru/uploads/posts/2018-07/1532850629_4.jpg' /></noscript> youtube.com/embed/tudeg2v7jp0?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
Колодки
Это пластиковый корпус, в котором запаяно металлическое гнездо (пластина). Во внутреннюю часть вставляется оголенный материал, затем зажимается винт. Применяют методику в помещениях с нормальным показателем влажности.
К недостаткам применения метода выделяют пластичность материала (алюминия). Из-за этого электрический ток слабеет, что в дальнейшем приводит к повышенному уровню нагрева. Ускоряется вследствие данных процессов окисление, снижается электрический ток. Специалисты советуют периодически подтягивать их в винтовых коробках. К положительным сторонам относят быстроту монтажа, низкую стоимость, отсутствие опыта.
С помощью колодок можно провести соединение провода разных диаметров — одножильных и многожильных, алюминиевых и медных, так как напряжения в этом случае нет. Метод считается достаточно безопасным.
Алюминиевые и медные элементы
Напрямую эти два металла нельзя совмещать из-за сильного прогревания, вследствие чего контакты ослабляются. Алюминий — материал с более низкой электропроводностью по сравнению с медью. Из-за воздействия тока он сильно нагревается, расширяется.
Чтобы избежать негативных последствий, совмещать эти металлы нужно с помощью Wago или ответвительных колодок.
Советы и рекомендации по созданию надежного соединения
Когда дело доходит до работы с электрической системой вашего автомобиля, даже опытные профессионалы разочаровываются. Периодически возникающие проблемы, ремни безопасности под приборной панелью, которые выглядят как спагетти, и годы исправлений и исправлений «до дома» обычно только ухудшают ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим контактом.
Обжимные клеммы эффективны и хорошо работают, а в некоторых случаях необходимы, но со временем может начаться коррозия, что вызовет проблемы с соединением.Пайка — лучший выбор для прочного ремонта, поэтому умение правильно паять провода может быть достойным навыком для изучения. Хитрость пайки заключается в том, чтобы убедиться, что соединение полностью прогрето, а не соединение холодной пайки. Холодная пайка происходит, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протянут через жилы провода.
При пайке есть несколько советов и приемов, позволяющих добиться наилучшего соединения. Эти советы работают с любым паяным соединением проводов. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться электрическим компонентам.
Пересечение ручьев
Существует один способ скручивания проводов для пайки — горизонтальное скручивание, которое дает непрерывную длину провода. Косичка, в которой провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.
Начните с перекрестного пересечения проводов примерно посередине зачищенного участка.

Затем скрутите провода друг вокруг друга.

Убедитесь, что упаковка туго затянута. Это также отличный способ подключить несколько проводов к одному проводу.

Нагрев Не лгите
Лучший способ узнать, достаточно ли горячий паяный шов, — это увидеть жилы провода в самом припое. Всегда кладите паяльник или пистолет ПОД провода и добавляйте припой на ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.
Поместите паяльник под провода и нанесите припой сверху. Это помогает начать передачу тепла, нанеся припой в месте, где встречаются железо и провода, а затем переместите припой наверх.
Я кричу, ты кричишь, мы все кричим о… Трубках…
Нельзя оставлять паяное соединение открытым, это цепь под напряжением.Изолента — это нормально, но большинство людей не используют изоленту хорошего качества. Лучшим решением для покрытия припаянных проводов является термоусадочная трубка, и ее необходимо установить ДО того, как будет произведена пайка. Как только припой остынет, просто наденьте трубку на соединение и используйте зажигалку или тепловую пушку, чтобы усадить ее. Просто убедитесь, что вы используете правильный размер провода. Термоусадочная трубка
— лучший способ герметизации паяных соединений. Убедитесь, что вы продвинули трубку на несколько дюймов за место соединения ПЕРЕД пайкой. Если термоусадочная трубка отсутствует, используйте изоляционную ленту хорошего качества, например 3M Super 33.
Если вам приходится использовать изоленту, а иногда вы не можете избежать этого, вам нужна одна конкретная марка и модель — 3M Super 33 или Super 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, если только это не требуется для экстренного ремонта. Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они продолжают, прилипают и герметизируют соединения, не отваливаясь через четыре месяца. Super 33 является стандартом в профессиональной индустрии, и вы всегда должны держать его в ящике с инструментами.Дешёвка для связывания проводов, да и полотенце на руке держать, когда палец отрубаешь, вот и всё.
Хорошее соединение имеет решающее значение для любой работы с электропроводкой, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть покрытые припоем отдельные жилы.
Если вы будете следовать этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит долгие годы беззаботной службы. Если вы этого не сделаете, то вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, делая свою лучшую позу человека, сложенного оригами, жалея, что вы только что припаяли его в первую очередь.
Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для планового технического обслуживания и ремонта. Чтобы получить дополнительную информацию о том, как паять провода, поговорите со знающим специалистом в местном магазине NAPA AUTO PARTS.
Работа с проволокой — Learn.sparkfun.com
Введение
Когда кто-то упоминает слово «провод», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Провод может относиться либо к механическому, либо к электрическому применению. Примером механического провода может быть растяжка, но в этом руководстве основное внимание будет уделено электрической проводке.
Внутри многожильного провода
Электрический провод является основой нашего общества. В домах есть провода, чтобы включать свет, топить печь и даже разговаривать по телефону. Провод используется для того, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию вокруг металлического сердечника. Электрический изолятор — это материал, внутренние электрические заряды которого не протекают свободно и, следовательно, не проводят электрический ток.Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, обладающие высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами. Изоляция существует потому, что прикосновение к оголенному проводу может привести к непреднамеренному протеканию тока через тело человека (плохо) или в другой провод.
Рекомендуемое чтение
Вот некоторые темы, которые вы, возможно, захотите изучить, прежде чем читать о проводах:
Многожильный провод по сравнению со сплошным сердечником
Провод
может быть двух видов: одножильный или многожильный.
Твердое ядро
Сплошная проволока состоит из цельного куска металлической проволоки, также известной как прядь. Один очень распространенный тип сплошной проволоки известен как проволочная обмотка.
Различные цвета одножильного провода
Многожильный сердечник
Многожильный провод состоит из множества отрезков сплошного провода, связанных в одну группу. Он гораздо более гибкий, чем сплошная проволока того же размера.
Многожильный провод различных цветов и размеров
Применение одножильных и многожильных проводов
Поскольку многожильный провод более гибкий, чем одножильный провод того же размера, его можно использовать, когда провод необходимо часто перемещать, например, в манипуляторе робота. И наоборот, сплошной провод используется, когда требуется небольшое движение или вообще не требуется, например, для прототипирования схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть отверстия печатной платы.
Попытка использовать многожильный провод на макетной плате или в металлизированном сквозном отверстии может быть очень сложной в зависимости от толщины, так как жилы хотят отделиться при вдавливании.
Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетным платам или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики.Ниже приведен пример с шаговым двигателем в Руководстве по подключению Stepoko. Концы проводов с завода выглядят довольно рыхлыми.
На изображении слева показаны пряди проволоки, скручиваемые примерно на 180 градусов по длине полосы. На изображении справа показаны луженые провода с припоем. Нанесите излишки припоя, чтобы флюс подействовал, и удалите лишний припой утюгом, чтобы получился сплошной цилиндр из проволоки.
Имейте в виду, что паяное соединение (луженого наконечника) может разрушиться при механическом воздействии, а термоциклирование может привести к выходу соединения из строя.
Толщина проволоки
Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения величины тока, который провод может безопасно выдержать. Калибр провода может относиться как к электрическому, так и к механическому. Этот учебник будет охватывать только электрические. Существуют две основные системы измерения калибра: американский калибр проводов (AWG) и стандартный калибр проводов (SWG). Различия между ними не являются критическими для этого руководства.
Приблизительная шкала нескольких различных калибров проволоки
Величина тока, которую может пропускать провод, зависит от нескольких различных факторов, например, состава провода, длины провода и состояния провода. Как правило, более толстый провод может нести больший ток.
Приблизительная таблица зависимости толщины провода от допустимого тока
Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макетной платы или печатной платы идеально подходит сплошной сердечник, поскольку он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — это № 1, просто следите за тем, чтобы не пропускать слишком большой ток через один провод. Он нагреется и может расплавиться!
SparkFun предлагает широкий выбор одножильных и многожильных проводов 22 AWG.
Нажмите, чтобы просмотреть дополнительные варианты проводов!
Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно уменьшить размеры.
Совет: Проволочная обмотка впервые использовалась для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к небольшим контактам на компонентах поверхностного монтажа или печатных платах, проектах с небольшим пространством или ремонте плат (т. е. ремонте «зеленых» проводов). Работа с толстым проводом? сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с учебным пособием по созданию автономных транспортных средств.
Как зачистить провод
Безопасные и долговечные электрические соединения начинаются с чистой и аккуратной зачистки проводов. Снятие внешнего слоя пластика без надрезания проводов под ним имеет решающее значение. Если провод перерезан, соединение может разорваться или произойти короткое замыкание.
Без зазубрин и выбоин. Эти провода должным образом зачищены
Инструменты
Ручной инструмент для зачистки проводов
Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы. Есть несколько вырезов разного размера. Это позволяет пользователю подобрать размер выреза под размер провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, которые включают в себя запирающий механизм, имеют эргономичную ручку и возможность нарезки шурупов.
Инструмент для зачистки проводов — 22-30AWG
В наличии ТОЛ-14762
Это ваши базовые, заурядные клещи для зачистки проводов от Techni-Tool с удобной рукояткой, что делает их доступной опцией…
4
Инструмент для зачистки проводов — 20-30AWG
В наличии ТОЛ-15220
Это инструменты для зачистки проводов более высокого класса от Jonard Industries с удобной изогнутой рукояткой, что делает их доступным вариантом…
1
Предупреждение: Многие инструменты для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого сечения (от 22 до 30). Приступая к прототипированию, обязательно приобретите инструмент, способный зачищать провода калибра 22 AWG и меньше. Возможность зачистки очень тонкого провода 30 AWG (также известного как проволочная обмотка) является плюсом.
Хотя нож также может оголить провода, он также может повредить провод, надрезав металл или врезавшись в него. Использование ножа для зачистки проводов также очень опасно! Нож может легко соскользнуть и нанести серьезные травмы.
Саморегулирующийся инструмент для зачистки проводов
Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубьев и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть включены дополнительные функции для обрезки или обжима изолированных/неизолированных проводов.
Подсказка: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременной зачистки нескольких изолированных проводов.
Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электропроводки. Просто поместите электролюминесцентную проволоку посередине зубов и отрегулируйте ручку, чтобы уменьшить захват проволоки.Убедитесь, что коронирующие провода не находятся прямо под зубами при зачистке провода. >
Инструмент для намотки проволоки
Если вы используете инструмент для намотки провода, чтобы намотать провод вокруг штифта, возможно, в середине уже есть встроенное лезвие для зачистки тонкого провода. Просто поместите проволоку между лезвиями и потяните.
Инструмент для намотки проволоки
28 доступно ТОЛ-14915
Этот Wire Wrap Too наматывает, разматывает и даже зачищает провод соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.
Зачистка провода с помощью ручных инструментов для зачистки проводов
Просто сжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или требуемой длины, используя правильную насечку на инструменте, а затем слегка повернув его, изоляция будет срезана.
Затем, потянув инструмент для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.
Зачистка кабельных проводов с помощью саморегулирующихся инструментов для зачистки проводов
Специальные саморегулирующиеся инструменты для зачистки проводов облегчают удаление оболочек и зачистку нескольких изолированных проводов.В этом примере мы собираемся зачистить кабель питания. Поместите конец кабеля между кусачками инструмента, чтобы отрезать. Когда все будет готово, сожмите ручки, чтобы отрезать конец троса.
Отверните пластиковую направляющую от головки и сдвиньте ее, чтобы отрегулировать длину проволоки для резки. Переместите пластиковую направляющую, когда длина провода вас удовлетворит. Для кабелей вы можете зачистить больше, чем рекомендуется.
Вставьте кабель между губками. При необходимости увеличьте/уменьшите натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.
Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.
После снятия оболочки с кабеля поместите внутренние провода между зубьями. При необходимости отрегулируйте натяжение зажима с помощью ручки натяжения в зависимости от размера кабеля и проволоки.
Примечание: Обязательно поместите внутренние провода между зубами левой челюсти, чтобы зачистить провода кабеля.
Когда закончите, провода вашего кабеля должны быть идеально зачищены!
Советы, хитрости и подсказки
Важно, чтобы размер провода соответствовал правильному вырезу в инструменте для зачистки.Если выемка слишком большая, провод не будет зачищен. Если надрез слишком мал, есть риск повредить провод. Использование выреза меньшего размера означает, что съемники закроются слишком далеко, впиваясь в провод под ним. При использовании многожильного провода инструмент отрезает внешнее кольцо проводов, уменьшая общий диаметр провода и снижая его прочность. Надрез в сплошной проволоке значительно снижает прочность и гибкость проволоки. Вероятность разрыва провода при изгибе значительно возрастает.
Этот провод не был должным образом зачищен, имеются выбоины и недостающие жилы
Если провод случайно надрезается, лучший план действий — отрезать поврежденную часть провода и повторить попытку.
Как сращивать провода
Подготовьте провод, зачистив концы проводов с помощью инструмента для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудить кончики перед пайкой.
Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Проденьте термоусадку через один из проводов. Убедитесь, что термоусадочная пленка снята с места, где вы будете сращивать.
Направьте клеммы проводов друг к другу и соедините их открытые концы.
Соедините провода вместе, используя ленту, чтобы прикрепить провода к коврику для пайки.
Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажая провод.
Убедитесь, что нижняя сторона провода также припаяна.
Переверните провод и нанесите припой на провода. При необходимости добавьте флюс и припой для покрытия проводов.
Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку с помощью паяльника или паяльной станции с горячим воздухом.
Тепло от паяльника Тепло от ремонтной станции горячего воздуха
После завершения термоусадка должна надеть оголенный провод.
Советы: Ищете другие идеи и способы нарезки проволоки? Попробуйте скрутить провода между собой. Вы можете иметь скрученные провода, обращенные друг к другу (также известные как скрученная спираль) или в одном направлении.
Вы также можете попробовать соединить и скрутить провода вместе с помощью соединения Western Union (также известного как соединение Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для опытных пользователей вы также можете подключиться к проводу для западного Т-образного соединения вместо того, чтобы резать провод напрямую.Это полезно при добавлении компонента (компонентов) (например, подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и снизить затраты. Просто зачистите середину провода, снимите изоляцию с помощью канцелярского ножа/паяльника, намотайте отдельный провод/клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показано, как резистор и провод добавляются к середине двух проводов.
Западный метод Т-образного соединения, используемый для соединения 3 проводов-перемычек и 10 кОм; Резистор
Совет: Возникли проблемы со сращиванием проводов или подключением проводов к штырьку? Попробуйте использовать печатную плату в качестве опоры при пайке, аналогичной встроенной в специальный удлинительный кабель EL.
Как обжать электрический разъем
Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни типов электрических разъемов. Соединители могут соединять два отрезка провода вместе или подключать провод к электрической клемме.
Ниже приведены несколько типов разъемов. В крайнем верхнем левом углу у нас есть изолированный соединитель для соединения концов двух проводов.Справа разветвленный разъем (также известный как лопатка или разрезное кольцо) полезен для подключения провода к винтовым клеммам путем вставки вилки в гнездо винтовой клеммы. Винты можно частично вкрутить перед установкой терминала. Кольцевые клеммы в середине также полезны для подключения проводов к винтовым клеммам. Хотя кольцевая клемма обеспечивает более надежное соединение, перед установкой клеммы необходимо полностью удалить винт. В крайнем правом верхнем углу у нас есть штыревой разъем (a.к.а. лезвие) . Они могут вставляться в гнездовой лепестковый разъем (он же двойной обжим) , показанный внизу справа. В зависимости от конструкции и области применения эти соединители могут быть разных видов, например, с фланцевой вилкой или клеммой со стопорным кольцом.
Изолированное сращивание, вилочное, кольцевое, штекерное и гнездовое штыревые соединители
Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лепестковый разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.
Вы захотите, чтобы размер разъемов соответствовал безопасному соединению. На изображении ниже показаны лепестковые гнездовые разъемы 1/4 дюйма, подключаемые к вилочным лепестковым клеммам микропереключателя.
Что такое обжим?
Слово «опрессовка» в данном контексте означает соединение двух кусков металла вместе путем деформации одного или обоих из них для удерживания другого. Деформация называется извитостью.
Металл деформирован, чтобы зажать провод и удерживать его на месте
Инструмент
Для обжима разъемов на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных инструментов.
Инструмент для обжима с трещоткой
Лучший обжимной инструмент имеет встроенную трещотку. Когда рукоятки сжимаются вместе, они будут храпеть и не дадут челюстям снова открыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует достаточное давление. Этот тип обжимного инструмента также имеет широкую губку, чтобы покрыть большую площадь поверхности разъема.
Обжимной инструмент с храповым механизмом для быстроразъемных соединений
В зависимости от размера соединителя тип «матрицы» (т. е. головка обжимного инструмента) будет иметь разный размер. В обжимном инструменте ниже используется другая матрица для обжима меньших обжимных контактов, которые вставляются в корпус штыревого разъема.
Обжимной инструмент с храповым механизмом для обжимных штифтов
На приведенных ниже изображениях показаны провода разного сечения, обжатые для вильчатого разъема, и обжимной штифт для поляризованного разъема.
Вильчатые соединители, обжатые для настенного адаптера Обжимной штифт, обжатый перед установкой в пластиковый корпус
Ручной обжимной инструмент
Ручные обжимные инструменты могут дать почти такие же результаты, хотя и требуют от пользователя гораздо большей бдительности. Обжимной инструмент этого типа обычно менее прочный. Внимание должно быть уделено во время обжима, чтобы убедиться, что губки правильно выровнены на соединителе.Несоосность приведет к менее чем желаемому обжимному соединению. Со временем износ от нормального использования также может привести к тому, что челюсти отделятся и не закроются полностью. Как правило, достаточно сжать его как можно сильнее. Причудливый инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для резки и зачистки проводов/кабелей.
Ручной обжимной инструмент на саморегулирующемся инструменте для зачистки проводов для изолированных и неизолированных плоских разъемов
Хотя с саморегулирующимся инструментом для зачистки проводов немного сложнее работать, чем с трещоткой, он может зачищать, резать и обжимать быстроразъемные соединения.
Внимание! Плоскогубцы — это не кримперы! Также нельзя использовать молотки, тиски, острогубцы или плоские камни. Хороший кримпер при правильном использовании сделает холодный сварной шов между проводом и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели сплошную форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Зачем нужен этот уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют влаге собираться, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагрев и в конечном итоге может привести к поломке.
Обжим быстроразъемного разъема
Существует несколько аргументов за и против использования одножильных проводов с обжимными соединениями. Многие считают, что обжатие провода со сплошным сердечником создает слабое место в проводе, что может привести к его обрыву. Существует также большая вероятность того, что обжимное соединение ослабнет с одножильным проводом, потому что провод также не будет соответствовать клемме. Если вы должны использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.
Во-первых, необходимо выбрать правильный размер провода для размера клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжимному соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлического корпуса разъема, обычно около ¼ дюйма или около того. Если зачищенный провод входит в металлическую часть корпуса практически без свободного пространства, разъем имеет правильный размер.
Хорошее соотношение длины проволоки и ствола
Затем провод следует вставлять до тех пор, пока изоляция провода не коснется конца ствола.
Хорошо: проволока немного торчит из ствола
Затем провод и клемма вставляются в обжимной инструмент. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных инструментах. В качестве альтернативы, если обжимной инструмент не имеет цветовой маркировки, используйте маркировку калибра сбоку.
Терминал должен располагаться горизонтально корпусом вверх.Затем инструмент держат перпендикулярно клемме и помещают над цилиндром, ближайшим к кольцу (или другому типу соединения). Для завершения обжима инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.
После завершения обжима провод и разъем должны держаться вместе после попытки разъединить их с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим не прошел сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица военных характеристик обжимных соединений.
Подсказка: Если провод не помещается в корпус или слишком свободно закреплен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости вы можете добавить паяное соединение между проводом и разъемом. Тем не менее, правильно обжатые провода создают газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя добавит нагрузку на соединение из-за механических вибраций и термоциклирования, что приведет к выходу соединения из строя.Пайка также может увеличить сопротивление в месте соединения. Для приложений с низким энергопотреблением пользователи не заметят существенной разницы. Совет: В зависимости от применения два провода могут быть обжаты вместе в одном обжимном соединителе. Вам нужно убедиться, что комбинированный диаметр провода может поместиться в обжимное соединение, а обжимной соединитель способен выдержать силу тока проекта.
На изображении ниже показаны два провода, обжатые лепестковыми разъемами для средних соединений.В этом случае гофрированные провода использовались для подключения нескольких устройств к земле.
Обжим обжимного штифта
Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы поместиться в пластиковый корпус. Вместо цилиндра, обжимающего провод, разъем может иметь два обжимных выступа (т. Е. Крылья) для обжима провода и его изоляции. Дополнительные обжимные лепестки для изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь стопорный язычок и концевой упор, когда штифт вставлен в пластиковый корпус.
Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема
Примером могут служить соединительные провода премиум-класса с предварительной заделкой. Они используются для подключения к печатным платам с 0,1-дюймовыми контактными площадками PTH. Ниже приведено изображение нескольких обжатых контактов перед их вставкой в пластиковый корпус.Слева находится обжимной штифт для установки внутри поляризованного корпуса. В центре находится охватывающий штифт, используемый для соединения с вилочным штифтом справа.
Этот процесс немного утомительнее, так как вы работаете с меньшими контактами. В зависимости от вашего уровня опыта, это может занять много времени. Однако пользователи могут создавать собственные длины проводов и кабелей для проекта.
Сначала отрежьте и зачистите кусок провода. Убедитесь, что сечение провода соответствует спецификациям обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как это рекомендовано в техническом описании обжимного штифта.После извлечения обжимного штифта из его металлической полоски совместите жилы провода с выводом проводника, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.
Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется согнуть выступы изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.
Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, то на одной стороне челюсти прорезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжатия выступов. Кроме того, половина матрицы утоплена для язычка изолятора.
Обжимной инструмент с храповым механизмом, вид сбоку Крупный план обжимного инструмента с двумя канавками и углублением матрицы для выступа изолятора
Внимание! Если вы неправильно вставите обжимной штифт, обжимной инструмент с храповым механизмом не будет достаточно обжимать выступы.В результате провод может не полностью контактировать со штырем, и штырь будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный штифт прямо над ручкой.
Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам придется отрегулировать обжимной штифт так, чтобы его изолятор был на одном уровне с матрицей.
Когда все будет готово, медленно сожмите рукоятки сильнее, чтобы продолжить обжим язычков.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный штифт прямо над рукояткой. Продолжайте сжимать рукоятку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.
Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на обжатые выступы. Вы должны увидеть что-то похожее на обжатые контакты ниже. При необходимости вам может потребоваться повторно вставить штифт обратно в губки, чтобы в достаточной степени обжать выступы. Обжимной штифт в крайнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.
Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый штырек с внутренней резьбой был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпал с отверстием в пластиковом корпусе.
Когда закончите, провод должен зафиксироваться в соответствующем гнезде. Ниже приведены несколько обжатых контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример обжимных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, обжатые контакты в красном корпусе используются для разъема JST RCY.
Распространенные неудачи
Ниже приведен список распространенных ошибок при обжиме быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.
Неправильный размер разъема для провода или неправильный размер провода для разъема.
Плохой обжим. Разъем был слишком мал для выбранного сечения провода.
Будьте осторожны, не снимайте изоляцию слишком сильно.
Снято слишком много изоляции, оголено слишком много оголенного провода
Также стоит отметить, что, хотя это и не обязательно вредно, проволока не должна выступать слишком далеко за пределы ствола. В этом случае рекомендуется обрезать провод.
Избыток оголенного провода следует обрезать
Внимание! Помните, что для намотки проволоки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, оно не может обрабатывать большую мощность из-за толщины провода.
Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните провод, чтобы снять изоляцию.
Убедитесь, что вы сняли достаточное количество проводов, чтобы обернуть их вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.
Вставьте оголенный провод в отверстие сбоку. Обязательно вставьте проволоку со стороны с выемкой и поместите проволоку в прорезь вдоль боковой стороны цилиндра.
Вставьте провод в контактный штифт (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты.
Примечание: Составные штыри разъема с внутренней резьбой можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обмотать провод вокруг штыревых штырьков.
Поверните инструмент по часовой стрелке, чтобы начать оборачивать провод вокруг квадратного штифта. Другой рукой удерживайте провод и штырьки. Продолжайте вращать инструмент, чтобы весь зачищенный провод намотался на штифт.
Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штыря. Для более прочного и надежного соединения добавьте немного припоя между проводом и контактом.
Если вам требуется больше соединений на одном контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете сложить, зависит от длины штифта. Попробуйте использовать инструмент для намотки проводов, чтобы намотать провода на разъемы микроконтроллера, светодиода или резистора для прототипирования.
Удаление намотанных проводов
Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.
После ослабления обмотки провода вытащите провод из штифта.
Управление проводами
Скручивание проводов в косу
Хорошей идеей является плетение длинных проводов, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:
помогает организовать проект
предотвращает отрыв проводов от движущихся частей
укрепляет соединение
Ниже приведен пример плетения четырех соединительных проводов для неадресуемого светодиода. Чтобы сплести провода, скрутите пару проводов против часовой стрелки между указательным и большим пальцами обеих рук. В данном случае зеленый и красный провода были скручены первыми.
Скрутите другую пару проводов против часовой стрелки.
Скрутите пары проводов по часовой стрелке.
После того, как вы закончите, провода в вашем проекте станут управляемыми и простыми в обращении. Ниже приведены несколько примеров использования плетеных проводов в проектах.
Рукава и кабельные держатели
Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны свободные провода на Shapeoko.
Ниже представлены изображения проводов в оболочке и кабельном держателе для защиты.
Маркировка комплексной проводки
Иногда полезно маркировать провода с помощью стикеров, скотча или маркеров, чтобы отслеживать соединения с использованием проводов того же цвета, сложной проводки, а также для устранения неполадок в проектах.
Маркированные провода из комплекта micro:arcade Советы: Проверьте ссылки ниже для получения дополнительных идей.
курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.
«Мне нравится широта ваших курсов HVAC; не только экологичность или энергосбережение
курсов. »

Рассел Бейли, ЧП
Нью-Йорк
«Это укрепило мои текущие знания и научило меня дополнительно нескольким новым вещам
для раскрытия мне новых источников
информации.»

Стивен Дедак, ЧП
Нью-Джерси
«Материал был очень информативным и организованным. Я многому научился, и они были
очень быстро отвечают на вопросы.
Это было на высшем уровне. Буду использовать
еще раз. Спасибо.»
Блэр Хейворд, ЧП
Альберта, Канада
«Легкий в использовании веб-сайт.Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.
Я передам вашу компанию
имя другим на работе.»

Рой Пфлейдерер, ЧП
Нью-Йорк
«Справочный материал был превосходным, и курс был очень информативным, тем более что я думал, что уже знаком
с реквизитами Канзас
Авария в городе Хаятт. »
Майкл Морган, ЧП
Техас
«Мне очень нравится ваша бизнес-модель. Мне нравится возможность просмотреть текст перед покупкой. Я нашел класс
информативный и полезный
на моей работе.»
Уильям Сенкевич, Ч.Е.
Флорида
«У вас большой выбор курсов и очень информативные статьи.Вы
— лучшее, что я нашел.»

Рассел Смит, ЧП
Пенсильвания
«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, предоставляя время для проверки
материал.»

Хесус Сьерра, ЧП
Калифорния
«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле
человек узнает больше
от сбоев. »

Джон Скондрас, ЧП
Пенсильвания
«Курс был хорошо составлен, и использование тематических исследований является эффективным
способ обучения.»

Джек Лундберг, ЧП
Висконсин
«Я очень впечатлен тем, как вы представляете курсы; т.е.д., что позволяет
студент для ознакомления с курсом
материал перед оплатой и
получение викторины.»
Арвин Свангер, ЧП
Вирджиния
«Спасибо, что предложили все эти замечательные курсы. Я, конечно, выучил и
очень понравилось.»

Мехди Рахими, ЧП
Нью-Йорк
«Я очень доволен предлагаемыми курсами, качеством материала и простотой поиска и
подключение к Интернету
курсы. »
Уильям Валериоти, ЧП
Техас
«Этот материал в значительной степени оправдал мои ожидания. Курс был легким для понимания. Фотографии в основном давали хорошее представление о
обсуждаемые темы.»

Майкл Райан, ЧП
Пенсильвания
«Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, ЧП
Нью-Джерси
«Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это был
информативно, выгодно и экономично.
Очень рекомендую
всем инженерам.»
Джеймс Шурелл, ЧП
Огайо
«Я ценю, что вопросы «реального мира» и имеют отношение к моей практике, и
не основано на какой-то непонятной секции
законов, которые не применяются
до «обычная» практика. »
Марк Каноник, ЧП
Нью-Йорк
«Отличный опыт! Я многому научился, чтобы использовать его в своем медицинском устройстве
организация.»

Иван Харлан, ЧП
Теннесси
«Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологии.»

Юджин Бойл, П.Е.
Калифорния
«Это был очень приятный опыт. Тема была интересной и хорошо представлена,
а онлайн формат был очень
доступный и простой
использование. Большое спасибо.»
Патрисия Адамс, ЧП
Канзас
«Отличный способ добиться соответствия непрерывному обучению PE в рамках временных ограничений лицензиата.»

Джозеф Фриссора, ЧП
Нью-Джерси
«Должен признаться, я действительно многому научился. Распечатанная викторина помогает во время
просмотр текстового материала. я
также оценил просмотр
предоставленных фактических случаев.»
Жаклин Брукс, ЧП
Флорида
«Документ Общие ошибки ADA в проектировании помещений очень полезен.
тест действительно требовал исследований в
документ но ответы были
всегда доступен.»
Гарольд Катлер, ЧП
Массачусетс
«Это было эффективное использование моего времени. Спасибо за разнообразие выбора
в дорожной технике, что мне нужно
для выполнения требований
Сертификация PTOE.»
Джозеф Гилрой, ЧП
Иллинойс
«Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр. »

Ричард Роадс, ЧП
Мэриленд
«Узнал много нового о защитном заземлении. До сих пор все курсы, которые я проходил, были отличными.
Надеюсь увидеть больше 40%
курсы со скидкой.»

Кристина Николас, ЧП
Нью-Йорк
«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных
курсы. Процесс прост, и
намного эффективнее, чем
необходимость путешествовать.»
Деннис Мейер, ЧП
Айдахо
«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов
Инженеры для получения блоков PDH
в любое время.Очень удобно.»

Пол Абелла, ЧП
Аризона
«Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много
пора искать куда
получить мои кредиты от.»

Кристен Фаррелл, ЧП
Висконсин
«Это было очень информативно и поучительно.Простой для понимания с иллюстрациями
и графики; определенно получается
проще впитать все
теорий.»
Виктор Окампо, инженер.
Альберта, Канада
«Хороший обзор принципов полупроводников. Мне понравилось проходить курс по телефону
.
мой собственный темп во время моего утра
метро
на работу.»
Клиффорд Гринблатт, ЧП
Мэриленд
«Просто найти интересные курсы, скачать документы и получить
викторина. Я бы очень рекомендую
вы в любой PE нуждающийся
Единицы СЕ.»
Марк Хардкасл, ЧП
Миссури
«Очень хороший выбор тем во многих областях техники.»

Рэндалл Дрейлинг, ЧП
Миссури
«Я заново узнал то, что забыл. Я также рад принести пользу в финансовом плане
от ваш рекламный адрес электронной почты который
сниженная цена
на 40%.»
Конрадо Касем, П.Е.
Теннесси
«Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.»

Чарльз Флейшер, ЧП
Нью-Йорк
«Это был хороший тест, и я фактически проверил, что я прочитал профессиональную этику
Коды
и Нью-Мексико
правила.»

Брун Гильберт, П.Е.
Калифорния
«Мне очень понравились занятия. Они стоили времени и усилий.»

Дэвид Рейнольдс, ЧП
Канзас
«Очень доволен качеством тестовых документов. Будет использовать CEDengineerng
при необходимости
Сертификация
.»

Томас Каппеллин, П.Е.
Иллинойс
«У меня истек срок действия курса, но вы все равно выполнили обязательство и дали
мне то, за что я заплатил — много
с благодарностью!»

Джефф Ханслик, ЧП
Оклахома
«CEDengineering предлагает удобные, экономичные и актуальные курсы
для инженера.»

Майк Зайдл, П.Е.
Небраска
«Курс был по разумной цене, а материал был кратким и
хорошо организовано.»

Глен Шварц, ЧП
Нью-Джерси
«Вопросы соответствовали урокам, а материал урока
хороший справочный материал
для дизайна под дерево.»

Брайан Адамс, П.Е.
Миннесота
«Отлично, я смог получить полезные советы с помощью простого телефонного звонка.»

Роберт Велнер, ЧП
Нью-Йорк
«У меня был большой опыт прохождения курса «Строительство прибрежных районов — Проектирование»
Корпус Курс и
очень рекомендую.»

Денис Солано, ЧП
Флорида
«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики штата Нью-Джерси очень понравились
прекрасно приготовлено.»

Юджин Брекбилл, ЧП
Коннектикут
«Очень хороший опыт. Мне нравится возможность скачивать учебные материалы на
обзор везде и
когда угодно.»

Тим Чиддикс, ЧП
Колорадо
«Отлично! Поддерживайте широкий выбор тем на выбор.»

Уильям Бараттино, ЧП
Вирджиния
«Процесс прямой, никакой чепухи. Хороший опыт.»

Тайрон Бааш, П.Е.
Иллинойс
«Вопросы на экзамене были пробными и демонстрировали понимание
материала. Тщательный
и полный.»

Майкл Тобин, ЧП
Аризона
«Это мой второй курс, и мне понравилось то, что курс предложил мне, что
поможет в моей линии
работы.»

Рики Хефлин, ЧП
Оклахома
«Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.»

Анджела Уотсон, ЧП
Монтана
«Прост в исполнении. Нет путаницы при подходе к сдаче теста или записи сертификата.»

Кеннет Пейдж, П.Е.
Мэриленд
«Это был отличный источник информации о нагреве воды с помощью солнечной энергии. Информативный
и отличное освежение.»

Луан Мане, ЧП
Коннетикут
«Мне нравится подход к подписке и возможности читать материалы в автономном режиме, а затем
вернись, чтобы пройти тест.»

Алекс Млсна, П.Е.
Индиана
«Я оценил количество информации, предоставленной для класса. Я знаю
это вся информация, которую я могу
использование в реальных жизненных ситуациях.»

Натали Дерингер, ЧП
Южная Дакота
«Материалы обзора и образец теста были достаточно подробными, чтобы я мог
успешно завершено
курс.»

Ира Бродская, ЧП
Нью-Джерси
«Веб-сайт прост в использовании, вы можете скачать материал для изучения, а затем вернуться
и пройти тест. Очень
удобный а на моем
собственное расписание.»
Майкл Гладд, ЧП
Грузия
«Спасибо за хорошие курсы на протяжении многих лет.»

Деннис Фундзак, ЧП
Огайо
«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH
сертификат
. Спасибо за создание
процесс простой.»

Фред Шайбе, ЧП
Висконсин
«Положительный опыт.Быстро нашел подходящий мне курс и закончил
PDH за один час в
один час.»

Стив Торкилдсон, ЧП
Южная Каролина
«Мне понравилась возможность загрузки документов для ознакомления с содержанием
и пригодность до
наличие для оплаты
материал .»
Ричард Ваймеленберг, ЧП
Мэриленд
«Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.»

Дуглас Стаффорд, ЧП
Техас
«Всегда есть место для улучшения, но я ничего не могу придумать в вашем
процесс, которому требуется
улучшение.»

Томас Сталкап, ЧП
Арканзас
«Мне очень нравится удобство прохождения викторины онлайн и получения немедленного
Сертификат
.»

Марлен Делани, ЧП
Иллинойс
«Обучающие модули CEDengineering — очень удобный способ доступа к информации по
многие различные технические области снаружи
по собственной специализации без
необходимость путешествовать.»
Гектор Герреро, ЧП
Грузия
Паять или нет | Журнал Nuts & Volts
Несколько лет назад я, наконец, перешел на домашний кинотеатр — Apple TV, DLP-проектор и аудиосистему, способную потрясти фундамент. В рамках установки я также потратился на аудиокабель предположительно аудиофильского качества от крупного производителя. Я не влюбляюсь в бескислородный кабель, который продается по астрономическим ценам, но купил хороший медный провод 12-го калибра с гибкой изоляцией.
К моему ужасу, «аудиофильский» кабель поставлялся с позолоченными поворотными разъемами. Я опешил. Закручивается, даже не обжимается. В инструкции сказано, что нужно просто снять изоляцию на четверть дюйма и скрутить провод в разъем. Моей первой реакцией было недоверие. В конце концов, как витой разъем выдержит постоянную вибрацию сабвуфера? Не приведет ли фрикционная посадка к шуму?
Второй моей реакцией было достать паяльник и серебряный припой и пропаять каждое соединение.В конце концов, система заработала нормально, но меня все еще беспокоили накручиваемые разъемы. Был ли я просто существом привычки? Была ли компания просто склонена к потребительской среде, в которой паяльники становятся вымирающим видом? Или, подумал я, ошибся ли я в своих предположениях об относительной ценности пайки. Я зря тратил время и силы на паяльник?
Будучи молодым любителем радиолюбителей, меня учили, что когда дело доходит до сильноточного соединения постоянного тока или любого радиочастотного соединения, используйте припой, независимо от конструкции разъема.Мне в определенных выражениях сказали, что обжимные соединители в лучшем случае недальновидны и экономят время. Точно так же, когда я работал в телефонной компании, меня учили, что соединения с проволочной обмоткой в конечном итоге выйдут из строя, если их тщательно не припаять. Возможно, эта линия рассуждений была рождена в южной Луизиане, где даже золотые соединители поддавались коррозии (из-за грибка, выделяющего кислоту).
Современное электронное оборудование машинной сборки состоит из обжимных соединителей, винтовых клеммных колодок и других соединений, работающих под давлением.Точно так же проводка переменного тока, питающая многие старые дома, заканчивается винтовой клеммной колодкой. Но тогда являются ли эти соединения «лучшими» из возможных или просто самыми экономичными?
К предполагаемым преимуществам паяного соединения по сравнению с простым скручиванием двух проводников или даже профессиональным обжимом относятся долговечность и повышенная надежность. Если вы поискате в Интернете, вы найдете множество дискуссий об относительных преимуществах пайки и обжима в военной авионике. Например, без надлежащего снятия натяжения паяные соединения имеют тенденцию к усталости, и для правильного обжима многоконтактного разъема требуется относительно высокий уровень навыков.
Однако трудно количественно оценить ценность долговечности и повышенной надежности обычной бытовой электроники. Например, обязательно ли, чтобы паяные соединения в вашем следующем прототипе переживали вас? Точно так же, когда я смотрю на свои компьютерные системы и даже на свою новую развлекательную систему, я не вижу последних пяти лет. К тому времени провода для динамиков, скорее всего, уйдут в прошлое, и, возможно, их заменят беспроводные подключения к студийным мониторам. Компьютерное железо будет бесполезным по сравнению с компьютерами, оснащенными 1000 процессорными многоядерными чипами.Возможно, ценность долголетия сильно преувеличена.
Что касается надежности, я создал тысячи обжимных соединений и еще не видел ни одного отказа в полевых условиях. Что я сделал, так это слишком агрессивно обрезал изоляцию, надрезав лежащий под ней медный провод. Но такого рода неудачи обычно случаются мгновенно, а не то, что всплывет спустя годы. Кроме того, я обычно могу подготовить провод и обжать разъем быстрее, прежде чем мой Weller стабилизируется при соответствующей температуре.
А пока я держу свой паяльник под рукой. Если я не работаю над прототипом, я обжимаю, когда это возможно, чтобы получить хорошее физическое соединение, а затем припою, чтобы сделать его постоянным. Возможно, я все-таки человек привычки.
Если у вас есть практический опыт или вы знаете о каких-либо официальных исследованиях, сравнивающих паяные и обжимные соединения, поделитесь своей информацией здесь, в комментариях, чтобы другие читатели могли получить пользу. НВ
%PDF-1.5 % 1 0 объект >>> эндобдж 2 0 obj >поток 2017-10-19T10:27:43-04:002017-10-19T10:27:44-04:002017-10-19T10:27:44-04:00Adobe InDesign CC 2017 (Windows)uuid:14c659bd-0095-44b3 -8329-a062b74c8cc6adobe: DocId: INDD: affebde8-4a84-11e0-9181-e06d5fbc976fxmp.id: 3cadf61a-65cb-8e4b-8a0e-72dec153d7b1proof: pdfxmp.iid: 443b3a20-7d57-644c-9d1a-a0e12526f3f2xmp.did: 705FC408B653E4119C41FA112B11D301adobe: DocId :indd:affebde8-4a84-11e0-9181-e06d5fbc976fdefault
преобразовано из application/x-indesign в application/pdfAdobe InDesign CC 2017 (Windows)/2017-10-19T10:27:43-04:00
приложение/pdfБиблиотека Adobe PDF 15.0Ложь конечный поток эндобдж 3 0 obj > эндобдж 5 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageC]/Properties>/XObject>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндобдж 6 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text]/Shading>>>/TrimBox[0.0 0.0 612.0 792.0]/Type/Page>> эндобдж 20 0 объект >поток q 0 382,5 612 409,5 рэ W n q / GS0 гс 0 409,5 409,5 -0 0 382,5 см БХ /Ш0 ш ЭКС Q Q BT /CS0 кс 0 0 0 сбн /GS1 г / T1_0 1 Тс -0.005 Тк 6,5 0 0 6,5 22,5 31,2941 Тм (\ 251 2017 )Tj [(ФЕНИКС ПРОДОЛЖЕНИЕ)100 (A)40 (CT)]TJ / Span >> BDC ( )Tj ЭМС 34,486 0 тд [(P)150 (.O)60 (.Bo)25 (x 4100, Har)10 (risburg, P)70 (A 17111-0100 | Телефон: 717-944-1300 | Факс: 717-944-1625 | \ Т)115 (техн.сер.)-15 (вице: 800-322-3225)]TJ 23,88 -1,231 тд [(E-mail: inf)25 (o@phoenix)25 (con.com | )-55 ( )-55 (W)90 (ebsit)10 (e: www)60 (.phoenix)25 (cont)- 20 (а) 20 (ct.com)] TJ ET /CS0 CS 0 0 0 SCN 0,5 Вт 4 М q 1 0 0 1 22,5 43.64 см 0 0 м 567 0 л S Q BT / T1_1 1 Тс 9,5 0 0 9,5 43,2 713,5211 Тм [(От)-25 (ч)10 (эр в)20 (омм)10 (он мис)5 (в)20 (он)10 (в)20 (д)-20 (р)9,9 (т)-29,9 (i)9,9 (на)]TJ 0 Тк 13,313 0 Тд ( )Tj / T1_2 1 Тс -0,005 Тк -13,313 -1,474 Тд [(T)20 (innin)25 (g wir)10 (es will in)10 (c)-10 (r)10 (eas)15 (e corr)15 (osion r)10 (esis)10 (tan) 10 (в.п.:)-5 ( )]ТД / T1_0 1 Тс 0 Тк 17,43 0 Тд ( )Tj -0,005 Тк -17,43 -1,474 Тд [(Y)140 (es\205 но когда луженый провод)25 (e компр)25 (essed в t)10 (терминал,)-5 ( )]TJ 0 Тк 25.35 0 тд ( )Tj -0,005 Тс -25,35 -1,474 Тд [(жесть бр)25 (еакс а)10 (пар)-19,9 (т, так что связи может больше не быть)-5 ( )]ТД 0 Тк 24,378 0 Тд ( )Tj -0,005 Тк -24,378 -1,474 Тд [(be g)-10 (as-tight. Bar)25,1 (e wir)25 (e нитей будет cr)25 (eat)10 (ea bett)10 (er)99,9 (,g)-10 (as-tight )-5 ( )]ТДж 0 -1,474 ТД [(связь и может быть mor)25 (e e\034ectiv)15 (e wa)32 (y of r)25 (выведение cor)10 (r)25 (osion.)-5 ( )]TJ / T1_2 1 Тс 0 -2,421 ТД [(T)20 (inn)10 (ed wir)10 (es will s)10 (t)-29,9 (ill \037)-10 (t in)20 (to t)-25 (h)10 (e термин )10 (аль блок)-20 (k:)-5 ( )]TJ 0 Тк 17.699 0 тд ( )Tj / T1_0 1 Тс -0,005 Тк -17,699 -1,474 Тд [(В некоторых случаях a)20 (d)10 (ded mat)10 (erial will pr)25.1 (e)15 (v)15 (ent the wir)25 (e fr)25 (om \037tting)-5 ( )]ТД 0 -1,474 ТД [(pr)25 (operl)10 (y в блоке)-10 (. Ad)10 (ding tin can mak)30 (e the wir)25 (e больше чем)-5 ( )]TJ 0 Тк 25,482 0 Тд ( )Tj -0,005 Тк -25,482 -1,474 Тд [(t)10 (концевой блок — rat)10 (ed f)25 (или)100 (. Это будет pr)25 (e)15 (v)15 (ent t)10 (terminal fr)25 (om) -5 ( )]ТДж Т * [(пр)25 (оперл)10 (у замыкания/зажима т)10 (о проводе)25 (д)-20 (.)]ТДЖ / T1_3 1 Тс 0 -2,895 ТД [(Последняя мысль)-10(с)-5( )]TJ / T1_0 1 Тс 0 Тк 6,886 0 Тд ( )Tj 0,273 0 Тд ( )Tj -0,005 Тк -7,159 -1,474 Тд [(А)-17,8(л)-4(л)-11,3(з)-5,1(и)-6,8(н)-5,8(г)-18,3(сбн)-2(о)-8,7(н)- 10,4(с)-5(и)-0,8(г)-9,7(д)-15,3(т)-1,1(д)-9,4(г)-21,7(,т)-5,4(и)-6,9(н) -8,1(n)-5,1(i)-6,8(n)-5,8(gw)-14,1(i)-7,8(r)-1(e)-14,7(sc)-2,1(o)-7,4(u) -6,5(л)-4,4(дб)-10,4(эт)-11,3(ч)-6,7(эр)-1,1(д)-18,1(а)-18,4(с)-2,8(о)-8,7(нф) 1,2(о)-9,6(р)-5( )]ТДж 0 Тк 24.319 0 тд ( )Tj 0,002 Tc -0,007 Tw -24,319 -1,474 Td [(1о)-2,7 (о)1,9 (с)6,1 (д)7 (в)5,1 (о)-1,7 (н)-1,1 (н)-7,2 (в)-14,2 (т)1,5 (и)2,4 (о)-1,7 (н)-3,4 (с)7 ( в)7 ( с)4,9 (в)-4,6 (т)5,9 (д)6,9 (ж)7 ( дэ)-8,2 (т)-9 ( м)0,5(в)-6(а)-3,4(л)7(б)-2,6(ло)-1,8(в)-3,1(к)-21,5(с)-7,1(.)7(ж)- 13,7 (ч) 1,9 (и) 2,6 (л) 0,7 (д) 7 (т) 1,6 (дюйм) — 1,1 (н) 1,9 (дюйм) 1,2 (г) 2 ( )] ТДж 0 Tc 0 Tw 23,825 0 Td ( )Tj -0,005 Тк -23,825 -1,474 Тд [(г)-10,1(о)-7,8(д)-14,7(с з)-13(а)11,3(в)6,1(д б)-10,4(д)-14,3(н)-6.7 (д)-17,2 (\037)-16,3 (т)-16,9 (с)-21,5 (, т)-11,3 (з)-6,7 (д)-15,3 (т)-1 (э)-11,8 (р )-1,1(эб)-10,4(д)-14,5(т)-25,6(т)-6,9(д)-15,3(ра)-10,4(л)-12,2(т)-6,9(д)-15,3(р )-15(н)-13(а)-4,5(т)-5,4(и)-10,7(в)6,1(д)-14,7(ст)-11,3(з)-13(а)-4,5(т) -2 (о)-7,5 (и)-6,5 (л)-4,4 (г)-5 ( )]TJ 0 Тк 24,294 0 Тд ( )Tj -0,005 Тк -24,294 -1,474 Тд [(т)-14,2(а)11,3(в)6,1(эй)6(о)-7,5(ут)-11,3(з)-6,7(э)-6,7(д)-18,1(а)-1,1(д )-17,2(а)-5,4(в)-10,6(з)-6,7(эо)-5,4(фл)-6,8(о)-9,6(о)-5.1(с)-0,9(эт)-6,9(д)-15,3(р)-16(м)-6,5(и)-6,8(н)-13(а)-4,5(т)-5,5(и)- 4,6 (о)-8,7 (н)-10,4 (с)-14,1 (. А г)-12,6 (р)-1,1 (д)-18 (а)-4,5 (та)-10,4 (л)-12,2 (т )-6,9 (д)-15,3 (г)-15 (н)-13 (а)-4,5 (т)-5,5 (и)-10,7 (в)6,1 (д)-5 ( )]TJ 0 -1,474 ТД [(i)-8,7(st)-7,8(ou)-12,2(s)-0,9(e fe)-15,3(r)-16(r)-15,5(u)-6,5(l)-6,3(e) -14,6 (с)-10,9 (н)-3,1 (д)-14,3 (н)-10,4 (с)-3,5 (т)-9,4 (р)-1,1 (эт)-11,3 (ч)-6,8 (т) -2,1(в)-11,6(р)-1,1(эв)-10,3(с)-11,8(р)-1,1(эт)-5,5(и)-4,2(г)-11.7 (з)-9,2 (т)-6,9 (д)-14,3 (н)-6,7 (д)-9,4 (д т)-7,8 (о т)-11,2 (з)-6,7 (д)-5 ( )]TJ 0 Тк 24,901 0 Тд ( )Tj 0,004 Tc -0,009 Tw -24,901 -1,474 Td [(p)-1,5 (r)9,3 (o)-1,6 (pe)-6,3 (r)9 (s)-0,7 (pe)-5,2 (c)2,6 (i)-2,7 (\037)-1,5 ( в)-6,6(а)4,5(т)3,5(и)4,4(о)-4,6(.)]ТДж ET 0,475 Вт 10 М q 1 0 0 1 320,95 698,5712 см 0 0 м 156,339 0 л S Q q 1 0 0 1 320,95 684,5712 см 0 0 м 172,622 0 л S Q q 1 0 0 1 320,95 661,5712 см 0 0 м 242,312 0 л S Q q 1 0 0 1 320,95 647,5712 см 0 0 м 250.454 0 л S Q д 1 0 0 1 320.95 624,5712 см 0 0 м 241,249 0 л S Q q 1 0 0 1 320,95 610,5712 см 0 0 м 191.707 0 л S Q q 1 0 0 1 320,95 587,5712 см 0 0 м 155,617 0 л S Q q 1 0 0 1 320,95 564,5712 см 0 0 м 227,626 0 л S Q q 1 0 0 1 320,95 550,5712 см 0 0 м 104.204 0 л S Q q 1 0 0 1 320,95 527,5712 см 0 0 м 230,79 0 л S Q q 1 0 0 1 320,95 513,5712 см 0 0 м 255.292 0 л S Q q 1 0 0 1 320,95 499,5712 см 0 0 м 59.356 0 л S Q BT / T1_3 1 Тс 0 Tc 0 Tw 9,5 0 0 9,5 320,95 713,5211 Tm [(Ref)10 (er)15 (ences)]TJ / T1_0 1 Тс ( )Tj ( )Tj 0 -1.474 ТД [(https://www)60 (.ipc)-20 (.org/4.0_Kno)20 (wledge/4.1_)]TJ 0 -1,474 ТД [(St)-20 (andar)25 (ds/J-STD-001E-r)25 (edline-April-2010.pdf)]TJ 0 -2,421 ТД [(https://electr)25 (onics.st)-20 (a)20 (ck)30 (ex)25 (изменить)-19,9 (.com/questions/29861/tinning-)]TJ 0 -1,474 ТД [(wir)25 (es-что-будет-scr)25 (e)15.1 (w)19.9 (ed-in-t)10 (oa-chocolat)10 (e-block-t)10 (terminal- полоса)] TJ 0 -2,421 ТД [(http://pcb)10 (.iconnect007.media/index)-10 (.php/ar)-19.9 (ticle/54474/pcb-101-)]TJ 0 -1,474 ТД (коэффициент теплового расширения/54477/?skin=pcb)Tj 0 -2.421 ТД [(http://cleanr)25 (oom.b)20 (yu.edu/CTE_mat)10 (сериалы)]TJ Т * [(http://www)60.1 (.bing.com/sear)25 (ch?q=thermal+expansion&sr)25 (c=IE-)]TJ 0 -1,474 ТД [(Sear)25 (chBo)25 (x&FORM=IESR02)]TJ 0 -2,421 ТД [(http://www)60,1 (.bing.com/sear)25 (ch?q=tinning&qs=n&f)25,1 (orm=QBRE&)]TJ 0 -1,474 ТД (sp=-1&pq=лужение&sc=8-7&sk=&cvid=9CC57963FDC94701B367E)Tj 0 -1,474 ТД [(937D8F0D)55 (A1A)]ТДЖ ET конечный поток эндобдж 21 0 объект > эндобдж 9 0 объект [/ICCBased 23 0 R] эндобдж 22 0 объект > эндобдж 24 0 объект >поток конечный поток эндобдж 23 0 объект >поток HyTSw oɞc [5laQIBHADED2mtFOE.c}08׎8GNg9wve
Распределительные коробки — ElectricScooterParts.com
Проводные соединители > Распределительные коробки
Распределительные коробки
Распределительные коробки с крышками

Распределительная коробка с 3 клеммами и крышкой
Закрытая распределительная коробка с тремя шпильками для электрических скутеров, велосипедов и т. д. карты. Используется для подключения бесщеточного двигателя постоянного тока (BLDC). к проводам контроллера.В коробку впаяны три шпильки с резьбой 5 мм. Включает в себя три зубчатых стопорные гайки фланца. Высокотемпературная электрическая распределительная коробка премиум-класса. из неплавкого бакелита. Ширина 2 дюйма, глубина 1-1/2 дюйма, высота 7/8 дюйма
Артикул № CNX-830 3,95 $

5-контактная распределительная коробка с крышкой
Закрытая распределительная коробка с пятью шпильками для электрических скутеров, велосипедов и т. д. карты. Используется для подключения бесщеточного двигателя постоянного тока (BLDC) к проводам контроллера и/или контроллер к проводам аккумуляторной батареи.Пять Шпильки 5 мм впрессованы в коробку. Включает пять зубчатых стопорные гайки фланца. Высокотемпературная электрическая распределительная коробка премиум-класса. из неплавкого бакелита. Ширина 3 дюйма, глубина 1-1/2 дюйма, высота 5/8 дюйма
Артикул № CNX-850 4,95 $

6-контактная распределительная коробка с крышкой
Закрытая распределительная коробка с шестью шпильками для электрических скутеров, велосипедов и других транспортных средств карты. Используется для подключения бесщеточного двигателя постоянного тока (BLDC) к проводам контроллера и/или контроллер к проводам аккумуляторной батареи.Шесть 5-миллиметровых шпилек вставлены в коробку. Включает в себя шесть зубчатых стопорные гайки фланца. Высокотемпературная электрическая распределительная коробка премиум-класса. из неплавкого бакелита. Ширина 3-3/4 дюйма, глубина 1-1/2 дюйма, высота 7/8 дюйма
Артикул № CNX-860 5,49 $
Клеммы распределительной коробки

Соединитель с кольцевой клеммой 5 мм для провода калибра 22-16
Обжимной или припаянный кольцевой наконечник.Кольцо принимает шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. Для провода калибра 22-16.
Артикул № CNX-1530 $0,10

Соединитель с кольцевой клеммой 5 мм для провода калибра 16-14
Обжимной или припаянный кольцевой наконечник. Кольцо принимает шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. Для проволоки 16-14 калибра.
Артикул № CNX-1531 $0,10

Соединитель с кольцевой клеммой 5 мм для провода калибра 12-10
Обжимной или припаянный кольцевой наконечник.Кольцо принимает шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. Для проволоки 12-10 калибра.
Артикул № CNX-1532 $0,10

Соединитель с кольцевой клеммой 5 мм для провода калибра 14-12
Обжимной или припаянный кольцевой наконечник. В кольцо можно вставить шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. Для проволоки 14-12 калибра.
Артикул № CNX-1512 $0,20

Соединитель с кольцевой клеммой 5 мм для провода калибра 12-10
Обжимной или припаянный кольцевой наконечник.В кольцо можно вставить шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. За Провод 12-10 калибра.
Артикул № CNX-1510 $0,22

Соединитель с кольцевой клеммой 5 мм для провода калибра 10-8
Обжимной или припаянный кольцевой наконечник. Кольцо принимает шпильку 5 мм или № 10, крепежный винт или болт. внутренний диаметр 5,2 мм. Для провода калибра 10-8.
Артикул № CNX-1508 $ 0,24
Инструменты для обжима клемм
Мощный электрический скутер с храповым механизмом и Инструмент для обжима разъемов велосипедных проводов для проводов калибра 16–10
Для обжима неизолированных клемм.Для использования с проводом калибра от 16 до 10. Прочная многослойная и клепаная конструкция из листовой стали. Гальваническое закаливание губки из углеродистой стали для легкого разъединения терминала. Храповой механизм блокирует кримпер закрывайте до тех пор, пока он не будет полностью задействован для точного и равномерного обжима каждый раз. Регулируемое обжимное сжатие. Это высококачественный производственный обжимной инструмент. который неизменно производит надежные и профессиональные обжимные станки. Совместимый с кольцевыми терминалами CNX-1512 и CNX-1510, проданными выше.
Артикул № CRM-87 26 долларов.95
Сопутствующие товары: Провод | Предохранители | Держатели предохранителей | Предохранители
12 лучших припоев для электроники и других небольших проектов
В настоящее время в Интернете можно найти множество электронных припоев. Вы даже можете найти модели с добавленным флюсом из твердой канифоли с содержанием флюса 2 процента или более. Эта функция означает, что вам больше не нужно погружать его в поток каждый раз, когда вы его используете.
Независимо от того, являетесь ли вы новичком или энтузиастом-любителем электроники среднего уровня, вы можете работать более эффективно. После этого вы сможете закончить свою работу намного быстрее и выполнить еще больше проектов.
Однако также трудно сказать, какой припой для электроники сегодня лучший. Доступно много типов припоя, каждый из которых хорошо подходит для различных приложений. Вот почему припой всегда будет зависеть от типа пайки электроники, которую вы собираетесь выполнять.
Итак, чтобы помочь вам найти правильный электронный припой, вот некоторые вещи, которые следует учитывать при покупке инструмента для пайки электроники.
Тип припоя: При выборе припоя необходимо учитывать проект, над которым вы в первую очередь будете работать. для электропроводки электроники.
Диаметр припоя: Диаметр припоя также является важным фактором. Припои диаметром более 1 мм нельзя использовать с маленькими клеммами. С другой стороны, припои диаметром менее 0.6 мм потребует слишком много материала и потребует слишком много времени для нанесения.
Температура плавления припоя: Если вы используете старый паяльник или паяльник с ограниченным сроком годности, вам также необходимо учитывать температуру плавления припоя. Для некоторых припоев требуется более высокая температура плавления, особенно для бессвинцовых припоев. Вот почему вам может понадобиться низкотемпературный припой, если ваш паяльник не на высоте.
Теперь, чтобы помочь вам выбрать правильный электрический припой, ознакомьтесь с двенадцатью выводами для пайки и подробным руководством по покупке ниже.
12 лучших припоев для электронных обзоров
1. Проволочный припой Kester 32117 60/40
Торговая марка Kester Solder является одной из самых популярных марок припоя для проволочного припоя. Они известны созданием надежных продуктов для пайки, таких как припои 32117.
Эта модель Kester 32117 имеет флюс в сердечнике, что позволяет ему мгновенно плавиться, как только он касается горячего паяльника. Его диаметр 0,031 дюйма также идеально подходит для ремонта небольшой электроники и даже для паяльных работ среднего размера.Эти функции помогут нам делать все быстро и чисто, даже если мы не профессионалы.
Одной из лучших особенностей этого устройства является достаточное количество паяльного стержня, включенного в комплект. Несмотря на то, что не указана длина свинца в шпуле, ее вес в 1 фунт более чем достаточен для большинства проектов.
Кроме того, для этого требуется всего лишь 30-ваттный паяльник, что означает, что нам не нужно иметь мощное устройство для его использования. А поскольку для этого не требуется столько тепла, наши платы и другие электронные компоненты с меньшей вероятностью будут случайно повреждены.
Единственным недостатком этого продукта является его более высокая цена по сравнению с другими. Видимо, это связано с большим количеством проволочного припоя, входящего в комплект поставки. Было бы лучше, если бы они предложили более легкую упаковку весом 1,7 унции для людей, которым не нужно столько свинца для небольших проектов по пайке электроники.
Плюсы
Хорошо известная и надежная марка свинца для пайки
Припой с сердечником мгновенно плавится при каждом применении
Диаметр 031 дюйм идеально подходит для небольших и средних приложений
Большое количество припоя позволит вам использовать его в нескольких проектах
Совместим с 30-ваттным паяльником
Минусы
Более дорогой по сравнению с другими продуктами на рынке
Этот припой рекомендуется для домашних мастеров, которые работают над большим количеством проектов.Объем свинца в упаковке будет предлагать фантастическую ценность, несмотря на его высокую цену.
2. Припой Maiyum 63/37 на основе оловянно-свинцового сердечника
Этот продукт идеально подходит для небольших паяльных работ в полевых условиях. Поскольку он легкий и компактный, мы можем легко носить его с собой. Он идеально помещается в нашем кармане или сумке с набором для пайки, что позволяет нам всегда иметь его под рукой во время работы над проектом.
Припой Maiyum также имеет более низкую температуру плавления 361 градус по Фаренгейту, поэтому нам не нужно мощное паяльное устройство, чтобы использовать его эффективно.В то же время, высококачественная канифольная сердцевина этого припоя помогает обеспечить чистоту поверхности, гарантируя, что наши соединения не ослабнут со временем.
Отличительной чертой этого предмета является его доступная цена. Мы можем получить качественный припой, не тратя слишком много. Кроме того, он поставляется с гарантией полного возврата средств, поэтому, если мы не удовлетворены результатами, мы можем легко вернуть его продавцу.
Тем не менее, профессионалам, работающим над многими проектами, может не хватать припоя.Из-за своего небольшого компактного размера его обычно достаточно только для одной или двух работ. Нам приходится заказывать больше катушек, если у нас больше проектов, что может обойтись нам дороже, чем мы предполагали.
Плюсы
Компактный размер и малый вес позволяют легко носить с собой
Относительно низкая температура плавления 361 градус F облегчает нанесение
Высококачественная сердцевина из канифоли обеспечивает аккуратное и прочное соединение
Доступная и экономичная цена припоя 63/37 на основе оловянно-свинцового припоя
Поставляется с полной 30-дневной гарантией возврата средств
Минусы
Недостаточное количество пайки на катушке для широкого применения
Идеально подходит для тех, кому необходимо иметь при себе небольшое количество паяльного стержня для мелких ремонтных работ.Он легкий и портативный, поэтому его легко положить в карман или спрятать в наборе для пайки.
3. WYCTIN 60/40 канифоль на основе олова и свинца
Припой WYCTIN лучше всего подходит для тех, кто занимается тонкой пайкой. Его небольшая толщина всего 0,0236 дюйма позволяет нам наносить необходимое количество припоя для тонких проводов и крошечных разъемов. Таким образом, мы можем работать намного чище на небольших досках с ограниченным пространством.
Соотношение олова и свинца 60/40 в этом припое идеально подходит для большинства электрических паяльных работ.Его также лучше использовать, особенно на небольших рабочих станциях в помещении, поскольку при нагревании он выделяет меньше паров или даже не выделяет их вообще. Кроме того, этот припой содержит только 1,8% флюса в сердечнике, что практически не оставляет следов.
Еще одна особенность этого припоя — его доступность в различных диаметрах и весах. Пользователи могут выбирать вес шпули от 1,76 унции до 3,52 унции. Вы также можете выбрать диаметр 0,0236 дюйма, 0,0315 дюйма, 0,0394 дюйма и 0,0472 дюйма.
Хотя мы можем использовать этот 0.0236-дюймовый припой для большинства применений, он не подходит для тех, где требуется большое количество припоя. Для домовладельцев, работающих с толстыми проводами, такой диаметр вывода для пайки потребует много времени и длины вывода. Лучше использовать его для деликатного процесса пайки, а более толстый паяльник для других целей.
Плюсы
Припой диаметром 0236 дюймов идеально подходит для небольших и деликатных применений
Соотношение 60/40 на основе олова и свинца обеспечивает прочные соединения с высокой проводимостью
Выделяет меньше дыма при использовании
Содержит 1 шт.8% флюса в сердечнике, практически не оставляющего следов
Также доступны модели разного веса и диаметра
Минусы
Слишком тонкий для больших приложений
Припой WYCTIN 60/40 рекомендуется для тонких паяльных работ. Но для плана работы над более крупными проектами или необходимости большего диаметра пользователи могут выбрать припой большей толщины и веса.
4. Припой Icespring 63/37
Для профессионалов, работающих над многими проектами, хорошо иметь паяльный провод, который можно легко носить с собой.Поэтому, когда возникает необходимость починить соединение в один миг, мы можем легко вытащить его из кармана или ящика с инструментами.
Припой Ледяного Источника — один из таких паяльников. Он поставляется в карманном прозрачном футляре для удобного хранения и переноски. Я часто храню его вместе со своими паяльниками. Поэтому, когда мне нужны инструменты для пайки электроники, в моем наборе для пайки электроники всегда будет готовый паяльник.
Этот припой хорошо течет, когда достигает точки плавления, что гарантирует отсутствие разбрызгивания при сохранении коррозионностойкого покрытия.Он также быстро затвердевает, что позволяет мне работать над большим количеством проектов. Я нахожу это практичным при ремонте электроники, особенно при работе с цепями, требующими надежного соединения.
Еще одна особенность, которая нравится большинству профессионалов в этом паяльном стержне, — его уникальная прозрачная трубка для хранения. Мы можем сразу увидеть, сколько свинца у нас осталось, поэтому мы можем снова заказать его, когда он заканчивается.
Мы также можем держать паяльник напрямую, держа пальцы подальше от шланга паяльника во время использования.Кроме того, он предотвращает загрязнение нашего припоя грязью и другими остатками, обеспечивая его целостность при нанесении.
Однако с этим выводом не рекомендуется использовать высокотемпературные паяльники. Высокая температура паяльника повлияла на качество флюса припоя. Поэтому при нанесении этого лучше использовать низкотемпературный паяльник или какую-нибудь паяльную пасту.
Плюсы
Карманная упаковка позволяет легко хранить или носить с собой куда угодно
Расплавленный припой хорошо растекается без разбрызгивания
Быстросохнущий припой позволяет быстрее наносить
Уникальная прозрачная упаковка позволяет легко увидеть, сколько свинца осталось
Трубка для хранения предотвращает загрязнение паяльного вывода грязью и другими остатками
Минусы
Высокотемпературный паяльник снижает эффективность пайки
В целом, припой Icespring обеспечивает удобный и безопасный способ нанесения припоя.Тем не менее, мы должны использовать паяльную пасту при использовании высокотемпературного паяльного устройства.
5. Припой Alpha Metals 60/40 на основе олова и свинца
Припой Alpha Metals 60/40 на основе оловянно-свинцового вывода идеально подходит для больших проектов. Его огромный объем 4 унции в катушке делает его подходящим для нескольких соединений как для легких, так и для средних приложений. Он также прост и удобен в использовании, что позволяет новичкам-любителям получать профессиональные результаты.
Этот паяльник также хорошо плавится и не оставляет следов ожога на вашей работе.Кроме того, он не оставляет следов флюса, так что вам не придется много чистить после нанесения. Это делает его идеальным для труднодоступных мест, где может быть сложно очиститься после того, как все компоненты будут припаяны.
А если нам понадобится больше свинца для больших проектов, мы можем выбрать один, два, три или даже четыре катушки свинца. Таким образом, нам нужно всего один раз заказать, чтобы получить все выводы для работы.
Тем не менее, мы должны быть осторожны при его использовании.Когда мы используем паяльник, он может выделять вредные пары, поэтому лучше не использовать его в замкнутом пространстве. Также рекомендуется использовать защитное снаряжение, такое как паяльная маска, или иметь хорошо проветриваемую рабочую зону при пайке электронных схем.
Плюсы
Лучше всего подходит как для легких, так и для средних применений
Прост в использовании и дает профессиональные результаты
Очень хорошо плавится и не оставляет следов подгорания или пригорания
Не оставляет следов, идеально подходит для труднодоступных мест
Обеспечивает соединение с высокой проводимостью
Минусы
Не рекомендуется для использования в закрытых помещениях
The Alpha Metals Tin Припой на основе свинца рекомендуется как новичкам, так и профессионалам.Он не оставляет следов пригорания и остатков флюса, что позволяет пользователям каждый раз выполнять чистую установку.
6. Припой HGMZZQ 60/40 на основе олова и свинца
Припой HGMZZQ 60/40 идеально подходит для больших кабелей и соединительных проводов. Его диаметр 0,0393 дюйма позволяет пользователям наносить большое количество припоя для широкого применения. Кроме того, его температура плавления составляет всего 361 градус по Фаренгейту, что позволяет ему работать даже с низкотемпературными паяльниками.
Этот припой содержит 2.2% флюса канифоли, поэтому нам не нужно использовать дополнительный флюс. Соотношение олова и свинца 60/40 придает блестящую поверхность, благодаря чему изделие выглядит профессионально. Это приводит к превосходному нанесению, которое трудно отличить от заводского припоя.
Если нам понадобится больше свинца, мы можем выбрать катушку весом 1 фунт, чтобы работать с максимально возможным количеством проектов. Компания также предлагает 30-дневный полный возврат средств за этот припой. Если мы не удовлетворены качеством припоя или он не дает ожидаемых результатов, мы можем запросить полный возврат средств.
Однако этот паяльник оставляет небольшое количество следов. Это может вызвать проблемы с нашей схемой в будущем, если мы не очистим ее. Однако мы можем очистить это быстро и легко с помощью комбинации изопропилового спирта и мягкой щетки. Просто убедитесь, что наша схема обесточена при очистке в целях безопасности.
Плюсы
Диаметр 0393 дюйма делает его идеальным для больших кабелей и разъемов
Свинец для пайки с низкой температурой плавления не требует высокотемпературного паяльника
2-процентное содержание флюса облегчает использование без дополнительного флюса
Блестящая отделка придает профессиональному виду
Поставляется с 30-дневной гарантией полного возврата средств
Минусы
Оставляет следы, требующие очистки
Несмотря на то, что припой HGMZZQ оставляет следы, он отлично подходит для тех, кто работает с толстыми проводами и большими разъемами.Его также легко чистить, для этого требуется только щетка и немного спирта.
7. Оловянно-свинцовый припой Austor 60/40 с канифольным сердечником
Припой Austor 60/40 Rosin Core Solder выпускается разного веса и диаметра, что позволяет нам выбрать наилучшую комбинацию для наших нужд. Варианты варьируются от 0,0236 дюйма до 0,0590 дюйма. Мы также можем выбрать вес от 1,76 до 3,52 унции.
Этот припой также свободно и равномерно растекается при нанесении паяльником. Он также обеспечивает отличное сопротивление изоляции на нашей печатной плате.Припой на основе канифоли также делает его эффективным в использовании, поскольку нам больше не нужно наносить дополнительный флюс.
Кроме того, этот припой поставляется в красивой катушке, которая позволяет легко разматывать паяльник. Нам не нужно беспокоиться о том, что он порежется или свяжется, когда мы работаем с паяльником. Это также один из самых недорогих вариантов на рынке, дающий покупателям большую ценность при покупке.
Однако этот припой медленно плавится при температуре от 365 до 374 градусов по Фаренгейту. По этой причине для его быстрого нанесения рекомендуется использовать высокотемпературный паяльник.Единственным преимуществом этого является то, что он быстро застывает, поэтому нам не нужно тратить много времени на ожидание его остывания.
Плюсы
Доступны пять диаметров и два варианта веса
Хороший припой для электроники, обеспечивающий отличное сопротивление изоляции
Сердцевина из канифоли позволяет эффективно использовать
Идеально сбалансированная катушка обеспечивает легкое использование
Один из самых доступных на рынке припоев с содержанием свинца 60/40
Плавление при температуре от 365°F до примерно 374°F
Минусы
Требует более высокой температуры плавления по сравнению с другими выводами для пайки
Для любого домовладельца, которому нужны припои разных размеров и веса, Austor 60/40 станет отличным выбором.Они могут подобрать идеальное сочетание диаметра и объема для конкретного применения. И если мы работаем над разными проектами, мы можем даже выбрать их все.
8. Оловянно-свинцовые припои AxPower 63/37
AxPower 63/37 лучше всего подходит для профессионалов, работающих со всеми видами электроники. Одна упаковка содержит пять различных диаметров. От 0,019 дюйма до 0,047 дюйма, мы можем получить припой подходящего диаметра за одну покупку. Покупателям не нужно беспокоиться о стоимости и сроках доставки, так как все это собрано в одной коробке.
Домовладельцы могли получить припой диаметром 0,019 дюйма одним заказом, самый популярный припой для небольшой электроники. Они также получат припой диаметром 0,047 дюйма, идеально подходящий для более толстых проводов и разъемов. Это означает, что мы работаем с малой электроникой и крупной бытовой техникой всего за один заказ.
Этот припой также имеет низкую температуру плавления, что позволяет нам применять его, избегая деформации. Кроме того, он становится еще более стабильным при использовании высоких температур благодаря высококачественному флюсовому сердечнику.Таким образом, независимо от того, есть ли у нас низкотемпературный или высокотемпературный паяльник, мы гарантированно получим отличный и профессионально выглядящий припой.
Однако при нанесении этот припой дает дым и осадок. Это не так много и легко управляемо, так что это не будет проблемой. В качестве меры предосторожности по-прежнему рекомендуется надевать паяльную маску и использовать ее в хорошо проветриваемом помещении. У нас также должен быть изопропиловый спирт и легкая щетка для очистки.
Плюсы
Пять различных диаметров в одной покупке для экономии денег и времени
Пакет включает 0.Припой от 019 до 0,047 дюйма для любого применения
Высококачественный припой с флюсом делает его более стабильным при высоких температурах
Быстро плавится, что предотвращает деформацию
Легко управляемые пары и остатки
Минусы
Выделяет дым и может потребовать очистки после нанесения
Для профессионалов, работающих над различными проектами, такими как пайка проволоки для электроники, припой AxPower является отличным выбором.Мы можем сэкономить много денег и времени, приобретая все за одну покупку.
9. Radio Shack 60/40 Rosin Core
Radio Shack — один из ведущих брендов в области электроники, и он справляется даже с такими обыденными задачами, как пайка. Этот паяльник 60/40 Rosin Core диаметром 0,032 дюйма идеально подходит для небольших и средних приложений. Его массивный вес в 8 унций также идеально подходит для тех, кто работает над большими проектами.
Еще одна замечательная особенность этого припоя — его сердцевина из канифоли, обеспечивающая прочное соединение при нанесении на провода и разъемы.Он также оставляет блестящую поверхность, позволяя пользователям получать аккуратные и профессиональные результаты даже для тех, кто плохо знаком с пайкой.
Катушка также содержит меры предосторожности, предупреждения и инструкции на случай возникновения побочных эффектов при работе с ней. Таким образом, мы будем знать, что делать, если наши коллеги или мы почувствуем себя плохо из-за вдыхания, проглатывания или контакта кожи с расплавленным припоем.
Это идеальное решение для профессионалов, работающих над большим количеством проектов. Всего одной катушки будет более чем достаточно для выполнения нескольких задач, гарантируя, что мы не закончим работу в середине работы.Его диаметр 0,032 дюйма позволит нам использовать его для большинства размеров проводов и соединений.
Хотя припой хорошо подходит для большинства применений, у него возникают проблемы с прилипанием к гладким поверхностям. Добавление дополнительного флюса обычно решает эту проблему, так что это не большая проблема. Однако это означает, что у нас должен быть под рукой поток, чтобы избежать проблем.
Плюсы
Стандартные диаметры пайки 032 дюйма, идеально подходящие для проводов малого и среднего диаметра
Катушка на 8 унций более чем достаточна для нескольких проектов
Флюс, активированный канифолью, обеспечивает прочные соединения
Придает блеск после высыхания
Поставляется с предупреждениями, мерами предосторожности и инструкциями по оказанию первой помощи
Минусы
Может потребоваться дополнительный флюс для нанесения на гладкую поверхность
Это идеальное решение для профессионалов, работающих над большим количеством проектов.Всего одной катушки будет более чем достаточно для выполнения нескольких задач, гарантируя, что мы не закончим работу в середине работы. Его диаметр 0,032 дюйма позволит нам использовать его для большинства размеров проводов и соединений.
10. Austor 60/40 оловянно-свинцовая канифольная сердцевина
Воздействие окружающей среды может загрязнить наш припой, что ухудшит его характеристики. Вот почему припой Austor с флюсовым сердечником поставляется в красивой пластиковой тубе, что обеспечивает его чистоту и безопасность.
Кроме того, этот припой поставляется в упаковке по шесть штук, чтобы пользователи могли носить один в кармане, один в ящике с инструментами, а другие хранить на складе.Кроме того, мы можем распространять его среди наших людей, если мы работаем в команде.
Отверстие в крышке позволяет использовать упаковку непосредственно как паяльную ручку. При его использовании нам не нужно держать паяльник, поэтому наши пальцы защищены от случайного прикосновения к паяльнику и не обожгутся.
Расплавленный припой течет плавно и равномерно, что позволяет нам правильно и эффективно наносить припой. Он также быстро тает, поэтому нам не нужно использовать много тепла.Нет необходимости использовать для этого высокотемпературный паяльник.
Кроме того, этот товар имеет отличную упаковку и поставляется в шести тюбиках в одной упаковке, что делает его идеальным для тех, кому нужно много припоев. Однако, если мы собираемся использовать его только для одного небольшого проекта, шести трубок может быть слишком много. Если мы изо дня в день занимаемся пайкой электроники, нам может быть лучше вместо этого приобрести один пакет.
Плюсы
Упаковка из пластиковых туб для обеспечения чистоты и безопасности припоев
Шесть тюбиков в упаковке идеально подходят для тех, кто работает в команде
Отверстие в крышке упаковки позволяет использовать его как паяльную ручку
Расплавленный припой растекается равномерно и обеспечивает прочное соединение при затвердевании
Не требует высокой температуры для плавления
Минусы
Припой из шести паек может оказаться слишком большим количеством выводов для пайки для небольшого проекта
Это идеальный набор для пайки для тех, кто работает в команде.Их можно распределить между рабочими, что позволит каждому иметь свой собственный контейнер для эффективной работы.
11. Бессвинцовый припой Tabiger
Бессвинцовый припой Tabiger — это экологически безопасное решение для свинцового припоя. Это бессвинцовый припой, который работает и работает так же, как и обычные свинцовые припои. Однако, поскольку он не содержит свинца, он полезен для здоровья пользователя и не оказывает вредного воздействия на окружающую среду.
Он также содержит 2% твердого флюса канифоли, что означает, что пользователям не потребуется дополнительный флюс только для его использования.Кроме того, он обеспечивает стабильное паяное соединение, несмотря на то, что не содержит свинца. Это делает его пригодным для многожильных проводов. Он также потребует меньше усилий при использовании, так как он оставляет меньше остатков, чем другие припои со смоляным сердечником.
Более чем все вышеперечисленное, этот припой соответствует стандартам RoHS. Это гарантирует, что этот припой будет работать должным образом и не станет точкой отказа в будущем. Он был протестирован и признан соответствующим электрическим требованиям ассоциации.
Это идеальный набор для пайки для тех, кто работает в команде. Их можно распределить между рабочими, что позволит каждому иметь свой собственный контейнер для эффективной работы.
Плюсы
Не содержит свинца, что исключает риск для пользователя и окружающей среды
Содержание канифольного флюса 2 % снижает потребность в дополнительной канифоли
Обеспечивает прочное и стабильное соединение
Оставляет меньше следов по сравнению с другой порошковой проволокой для припоя
Соответствует RoHS, что гарантирует соответствие глобальным электрическим стандартам
Минусы
Для высокой температуры плавления требуется высокотемпературный паяльник
Хотя этот припой имеет более высокую температуру плавления, он намного безопаснее по сравнению с другими выводами для пайки.Он также обеспечивает прочное и стабильное соединение с твердой фиксацией после затвердевания.
12. Бессвинцовый припой Mandala Rosin Core
Электронный припой Mandala — отличный выбор для тех, кто работает с различными электрическими системами и платами. Он обеспечивает прочную адгезию при каждом применении пайки, обеспечивая прочную связь с нашей работой.
Этот припой также обладает повышенной устойчивостью к нагреву, усталости и окислению. Это гарантирует, что схемы, которые мы создаем, смогут выдерживать более суровые условия по сравнению с другими припоями.
Он также прошел строгий контроль качества, гарантирующий постоянную толщину и соотношение канифольных сердечников от начала до конца. Он также практически не производит шлака и дыма, что позволяет нам получать профессиональные результаты. Поэтому с этим продуктом могут работать как новички, так и профессионалы.
Кроме того, мы можем использовать этот припой почти для всех типов электроники. Эти припои для электрических соединений применимы для автомобилей, жилых автофургонов, компьютерных плат и ювелирных изделий. Это также отличный припой для аудиоэлектроники, снижающий электрические шумы и помехи из-за несовершенного нанесения припоя.
Единственная проблема, которую мы можем обнаружить с этим припоем, заключается в том, что он не имеет блестящей поверхности при затвердевании. Хотя мы можем попробовать жидкий припой с его применением, он не будет выглядеть таким же отполированным, как другие припои на основе свинца.
Плюсы
Обеспечивает надежное соединение
Стойкость к нагреву, усталости и окислению обеспечивает долговечность припоя даже при воздействии
Постоянная толщина и канифольный сердечник от начала до конца
Производит меньше шлака и дыма, обеспечивая профессиональные результаты
Может использоваться почти во всех областях применения
Минусы
Внешний вид не выглядит полированным по сравнению с припоями на основе свинца
Это идеальный припой для тех, кто использует его не только для самостоятельной сборки электроники.Он гибкий и может использоваться даже для припоя, не связанного с электроникой, например, ювелирных изделий.
На что обратить внимание при покупке припоя для электроники
Существует множество типов припоев, которые можно найти на рынке. Однако наиболее распространенными припоями для ремонта электроники являются свинцовые и бессвинцовые припои.
Одна из первых вещей, на которую следует обратить внимание, — это бренд. Вы знаете его и доверяете ему? Но если смотреть дальше названия, можно найти качественные припои разных производителей.Поэтому, если вы хотите попробовать другие бренды или не знакомы с популярными названиями в области пайки, вот некоторые вещи, которые следует учитывать.
Во-первых, прежде чем найти подходящую проволоку для припоя, необходимо определиться с типом припоя, который вам нужен. Например, если вы собираетесь использовать его для изготовления компьютерных плат, рекомендуется использовать припой на основе свинца. Но если вы собираетесь использовать его для ювелирных изделий, вместо него следует использовать бессвинцовый припой.
Помимо припоя на основе свинца и бессвинцового припоя, существуют также различные сердечники для припоя.Есть кислотная сердцевина, в которой используется флюс на кислотной основе, и она лучше всего подходит для металлических или стальных поверхностей. Существует также припой на основе канифоли, который имеет мягкий флюс и лучше всего подходит для электроники.
Наконец-то можно было получить цельный сердечник, который обычно используется в электронике своими руками. Этот вариант не имеет флюса, поэтому вам нужно иметь свой собственный готовый.
Помимо типа припоя, необходимо также учитывать размер припоя для электроники. Припой поставляется в различных диаметрах для всех типов приложений.Например, припой верхнего уровня для печатных плат имеет диаметр 0,019 дюйма. С другой стороны, если вы работаете с более толстыми кабелями, лучше подойдет припой толщиной 0,047 дюйма.
Выбор подходящего диаметра позволяет работать более эффективно. Вам не нужно наносить припой несколько раз, и вам также не нужно убирать лишний припой, когда вы используете припой точного размера.
Не все типы припоев имеют более низкую температуру плавления. Большинству припоев на основе свинца требуется температура от 365 до 374 градусов по Фаренгейту.Это означает, что ему нужен только паяльник с более низкой температурой. Однако для бессвинцового припоя требуется температура от 419 до 428 градусов по Фаренгейту. Таким образом, требуется средняя или высокая температура паяльного пистолета.
Вы должны знать, сколько припоя вам понадобится, прежде чем совершить покупку. Таким образом, у вас не закончится припой во время проекта. Поэтому, если вы припаиваете провод к печатной плате, вам необходимо оценить вес необходимого припоя.
Помните, лучше иметь немного лишнего припоя, чем исчерпать его во время работы.
Процентное содержание олова-свинца может варьироваться в зависимости от ваших потребностей и области применения. Если вам нужна полированная поверхность, вам следует рассмотреть припой с большим содержанием свинца. С другой стороны, вам следует подумать о бессвинцовом припое, если вы хотите избежать риска для здоровья.
Могу ли я использовать сантехнический припой для электроники
Как правило, электрические припои, такие как канифольные сердечники, содержат флюс, в то время как припои с твердым сердечником нуждаются в дополнительном флюсе. Сантехнический припой в основном имеет кислотную основу и подходит только для металлических или никелевых поверхностей.Он не идеален для использования в электронике.
Кислота может образовывать оксиды металлов, которые могут повредить проводку электронных компонентов или клеммное соединение и вызвать сбои в соединении.
Подходит ли серебряный припой для электроники
По данным Reddit UK, не все типы серебряного припоя подходят для электроники, так как для расплавления некоторых серебряных припоев требуется горелка. Однако существуют припои на основе серебряного припоя, которые можно использовать в электронике.
Однако имейте в виду, что для этого требуется более высокая температура плавления, которая начинается с 423 градусов по Фаренгейту.Кроме того, он дороже других припоев, так как содержит серебро.
— бессвинцовый припой, подходящий для электроники
Да, бессвинцовый припой подходит и для электроники. Одна из замечательных особенностей бессвинцовых припоев заключается в том, что они намного безопаснее, чем припои на основе свинца.
Однако у этого типа припоя есть и недостатки. Бессвинцовый припой имеет более высокую температуру плавления, стоит дороже и не так полируется, как припой на основе свинца.

Заключение
Поиск лучшего припоя для электроники может быть сложным из-за вариантов, доступных на рынке.Однако нельзя отрицать, что современные технологии делают пайку намного проще и безопаснее, чем когда-либо прежде.
