Каплевидные петли и их специфические особенности

Стабильное и слаженное функционирование стальных входных дверей невозможно без специальной фурнитуры. Один из наиболее важных ее видов – навесы или шарниры. Сегодня разнообразие этих элементов достаточно велико, хотя на практике активней других применяются петли каплевидные с подшипником.

Такую популярность изделия получили благодаря своим конструктивным особенностям и большому перечню преимуществ такого рода изделий. С этими характеристиками предстоит ознакомиться детальнее, чтобы не ошибиться в выборе фурнитуры.

Особенности конструкции навесных петель

Уже принято считать классической цилиндрическую форму шарниров. Она и проста в изготовлении, и востребована. По крайней мере, была до появления нового поколения шарниров. В этом случае конструкция состоит из двух цилиндрических оснований, надевающихся одно на другое. Чтобы сделать такую манипуляцию возможной, на корпусе основного элемента изготавливается специальная ось в виде выступа аналогичной формы, но куда меньше в диаметре. При этом на ответной детали проделывается специальный элемент в виде мелкого выступа с аналогичной формой. Этот паз служит соединяющим элементом по отношению к двум деталям.

Между цилиндрами такой петли устанавливается цилиндр, обеспечивающий легкость хода створки и надежное функционирование конструкции.

Несмотря на свою простоту и, казалось бы, отличающиеся особенными положительными качествами характеристики, у подобной формы шарниров все же есть один существенный недостаток – сложность приваривания на месте. Это и привело к изобретению каплевидных петель.

Чем характеризуются такого рода изделия

Название такого элемента говорит само за себя, красноречиво описывая форму наружного сечения изделия, внешне напоминающего каплю. Именно наличие выступа, расположенного с одной стороны конструкции, делает сварочные работы более удобным и простым. Кроме этого, нет необходимости использовать дополнительные детали в виде уголков или пластинок.

Преимущества использования каплевидных петель

Кроме упрощенной схемы монтажа, такого рода изделия характеризуются рядом других не менее заметных преимуществ. В их числе такие особенности:

• наличие специального шарика в составе конструкции шарнира, располагающегося в торцевой части оси, а в процессе сборки изделия упирающегося в дно ответного цилиндра;
• наличие в конструкции большинства каплевидных петель специального механизма, облегчающего процесс смазывания навесов. Он расположен в верхней части петли и внешне выглядит как небольшое отверстие, не оказывающее никакого влияния на общую прочностью конструкции. Внутри этого углубления монтируют тавотницу, при наличии которой смазка, заливающаяся обычным шприцом, поступает к подвижным частям изделия;
• еще один немаловажный плюс конструкции – наличие подшипника. Это дополнение, как и шарик, предназначается для снижения трения механизмов путем сокращения площади соприкасающихся друг с другом поверхностей. Подшипник легко смазать с внешней стороны, потому это не приносит дискомфорта в эксплуатации.

С учетом всех выше перечисленных особенностей и преимуществ можно сказать, что каплевидные петли на сегодняшний день являются одним из самых востребованных вариантов навесов для дверей.

Почему эти изделия настолько популярны

Популярность петли каплевидной формы заслужили благодаря:

• своей форме;
• конструктивным особенностям;
• простоте монтажа;
• доступной стоимости.

Все эти качества обеспечивают приварным каплевидным петлям высокие эксплуатационные характеристики, идеальную практичность по отношению к уходу и к обслуживанию.

Особенности крепления петель на конструкцию дверей или ворот

Перед тем как приступить к сварке, стоит обеспечить петлям надежное крепление, приварив к ним толстые металлические пластинки, зовущиеся ушками или платами. Наличие ушек существенно облегчает дальнейший монтаж петель, а кроме этого, повышает эксплуатационный срок деверей или ворот, оснащенных такими конструкциями.

Дальше переходят к разметке.

В чем заключается процесс разметки

После того как основание подготовлено, полотна ворот или дверей поднимают в вертикальное положение и устанавливают детали вхолостую на предполагаемое место крепления приварных каплевидных петель.

Постарайтесь не забыть о том, что створки должны открываться наружу. Если же они будут отпираться внутрь, то в зимнюю пору сильных снегопадов это может сыграть злую шутку с хозяевами.

После того как полотна приподняты и зафиксированы, проведите размету мест для будущей установки петель. Отметьте, что на воротах они размещаются с отступом примерно 20-25 см от низа и верха полотна.

При монтаже петель следите за тем, чтобы они были приварены строго вертикально, ведь даже при крошечном перекосе во время сварки в дальнейшей эксплуатации могут возникать проблемы, а это приведет к скоропостижному разрушению опорных подшипников.

Для проверки правильности конструкции используют отвес или лазерный уровень.

Процесс сварки петель

Перед сваркой петли подготавливают, очищают от ржавчины и жира, смазывают солидолом или другим подобного рода смазывающим составом. Это поможет избежать спекания петель в ходе сварки изделий с основанием дверного полотна или ворот.

Теперь приходит пора разобраться с тем, как приварить каплевидные петли к основанию. Стоит сказать, что сначала фурнитура приваривается к полотну ворот, после этого – к опорным столбам. Этот процесс должен сопровождаться постоянным контролем качества швов, от состояния которых зависит надежность дальнейшей конструкции.

Приварив петли, обработайте поверхность с помощью болгарки, зачистив ее.

Каплевидная гаражная петля – современный вариант фурнитуры, использующийся для крепления на гаражные, входные двери, калитки и ворота. Каждый может столкнуться с необходимостью работы с такой деталью, потому стоит изучить хотя бы особенности таких изделий.

Ремонт петель на воротах — Ремонт Автоматических Ворот в Мариуполе Установка Сервисное Обслуживание

Как приварить петли на ворота

Любые ворота должны надежно закрываться и открываться. Как приварить петли на ворота — насущная проблема многих жителей страны. Ведь между створками не должно оставаться крупных зазоров. Все, кто владеет ручным аппаратом сварки, способны выполнить эту работу самостоятельно.

Приваренные петли к каркасу ворот

Петли для ворот и требования к ним

Петли, устанавливаемые на ворота, могут иметь различные конструкции. От материала их изготовления, от формы зависит и срок эксплуатации этих изделий. Ворота сделанные своими руками. будут служить долго, если их снабдить петлей нужного качества.

Такие изделия работают бесшумно, без особых усилий поворачиваются, обладают устойчивостью к вандалам и взломщикам. На большие створки наваривается три или даже четыре ряда петель. Самые популярные в наши дни распашные ворота оснащаются следующими видами петель:

1. Цилиндры с подшипником. Они выдерживают четыреста кг. Крепятся к створкам и к столбам сваркой.

Сваривают между собой два полотна, затем приваривают к ним навесы. Последние лучше обжать проволокой, которая поможет сформировать одинаковый зазор между ними и опорным столбом. После этого конструкцию выравнивается по отвесу и петли можно приварить к опорам.

Усиленные цилиндры. Они оснащены подшипником и дополнительными пластинами. Выдерживают шестьсот кг нагрузки. Крепятся сваркой и винтами.

Сквозные петли рассчитаны на вес в двести кг. Петли вставляются внутрь стойки и приворачиваются гайками и болтами. Применяются довольно редко.

Трехсекционные петли обладают повышенной противовандальной способностью. Работают совершенно бесшумно.

Кованые изделия на воротах использовались еще древними мастерами. Они, кроме выполнения основных задач, еще являются украшениями ворот. Более всего годятся для деревянных ворот, выполненных в стиле Древней Руси.

Петля-стрела служит для навешивания тяжелых полотен. Петли имеют высокое качество, удобны в монтаже, прочны и надежны.

Регулируемые петли. С их помощью можно в некоторых пределах изменять по высоте положение створок при смещении опорных столбов. Нагрузка, которую они могут выдержать, — двести кг.

Самые простые и дешевые петли представляют собой штырь, на который насаживается колпак.

Более совершенные и дорогостоящие — петли с подшипниками. Ворота на таких петлях служат долго и не скрипят. Дорогие изделия обычно оснащены противовзломными штырями.

Как приваривать петли

Монтаж петель потребует наличия следующих инструментов:

аппарат для газовой или электросварки

электроды диаметром три мм

сварочная маска, костюм и рукавицы

молоток

ножовка по металлу

зубило

кусок листового металла (или готовые платики)

петли с шариками

рулетка

мел для разметки

лазерный уровень

болгарка

шкурка

кисти

солидол

грунтовка по металлу

краска.

Петли на ворота из профнастила или металлические створки любых калиток привариваются для плавного открытия и закрытия. При этих действиях не должно происходить ни скрипа, ни скрежета, ни рывков. Как правильно приварить петли на ворота, чтобы добиться этого? Для выполнения сварочных работ нужно оценить материал ворот и столбов для них.

Сами створки могут быть сделаны из дерева и профнастила, из поликарбоната и других материалов.

Столбы могут иметь еще больше разновидностей:

Привариваем скрытые внутренние петли на воротаЕсли у Вас возникает необходимость приварки к воротам внутренних петель (скрытых), то лучше обратиться к профессионалу, ведь это довольно-таки трудоемкая технология, требующая рук опытного сварщика и своими руками вам с ней не справиться. Как приварить петли на ворота из профнастила?

из металлических труб

из бревен

из пенобетона

бетонные

каменные

кирпичные.

Они значительно улучшают ход створок ворот. Если соблюдать всю технологию, сварка должна начинаться с приваривания к петлям дополнительных деталей, которые именуются платиками, иногда их называют пластиками. Это небольшие прямоугольники из листовой стали.

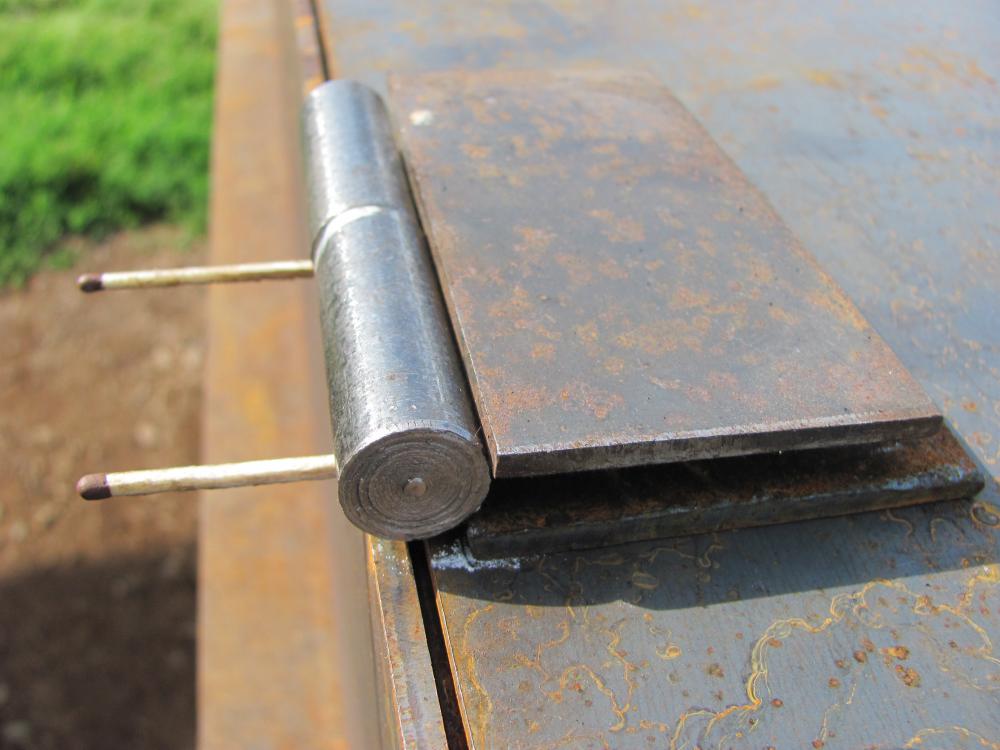

Привариваются они сплошным швом на ровной поверхности. Размеры платиков выбираются на глаз и зависят от размеров петель и веса створок ворот. Платики образуют дополнительную площадь для сварки, что не позволяет полотнам разорваться при любом их весе.

Привариваются платики следующим образом:

уложить два пластины на горизонтальной плоскости с зазором 2-3 мм

сверху положить петлю

приварить верхнюю или нижнюю часть петли к платику

то же самое проделать с другой частью петли.

Перед привариванием петель необходимо створки ворот поставить в проем двери и надежно зафиксировать там. Затем с помощью рулетки наметить мелом места монтажа петель. Такая схема позволит более точно и красиво расположить их на створках и столбах. Они имеют простую конструкцию и устанавливаются предельно просто. Как приварить петли на ворота?

Зачистка сварочных швов при приваривании петель

После приваривания деталей к столбам на них надеваются верхние части вместе с шариками.

Полотно плотно прижимается к петле и приваривается. Если возникает необходимость монтажа внутренних петель, лучше пригласить профессионалов. В некоторых случаях, чтобы упростить сварочные работы, а заодно и равномерно распределить нагрузку, к петлям заранее привариваются специальные пластинки из метала.Форма и размер пластин зависит от веса и толщины металлического полотна ворот. Помимо этого, пластинки вполне могут выполнить декоративную функцию.

делаются перемычки параллельно низу и верху створок

к данным перемычкам привариваются воротные петли

поверх приваренных петель прикручиваются листы профнастила.

Пример приваренных петель к воротам из профнастила

Петли в данном случае берутся длинные — не менее один м. Чем больше толщина, тем лучше. Тоньше три мм брать не следует. После окончания сварочных работ все швы зачищаются болгаркой и шкуркой, обрабатываются грунтовкой и красятся.

Именно такой технологией пользуются профессиональные службы, которые занимаются монтажом ворот и дверей. После полного окончания сварочных работ необходимо дать створкам время на остывание. Только после этого можно открывать и закрывать ворота.

Некоторые предупреждения

При выполнении работ по монтаже петель на ворота нужно запомнить следующие правила:

1. Нельзя работать на неисправном агрегате для сварки. Это опасно для жизни.
2. После покраски створок ворот или петель нужно хорошо высушить их.
3. Одежда сварщика не должна быть пропитана горючими жидкостями.
4. В зоне работы со сварочным аппаратом не должно быть никаких легковоспламеняющихся жидкостей и материалов, сухой травы. При их наличии неизбежен пожар.
5. Петли располагают на расстоянии 25-30 см от краев полотна снизу и сверху.

Примерное расстояние для приваривания петель

Не рекомендуется выполнять сварочные работы в одиночку. Работать будет труднее, а качество не будет безупречным.

Петли, особенно шариковые, предварительно нужно смазать солидолом, чтобы детали их не прикипели друг к другу.

Правила несложные, но без их выполнения трудно добиться хороших результатов.

Заключение

Ворота гаража выполняют не только защитные функции, но и декоративные. Долго служить они будут лишь в том случае, если на них стоят качественные и удобные петли. Чаще всего применяются петли с шариками. Теперь можно начинать сварочные работы. Сначала следует прихватить нижние петли на столбах.Вертикальный шов довольно труден для начинающего сварщика, но наличие пластин-платиков значительно упрощает операцию. С помощью лазерного уровня можно точно определить место монтажа верхних петель.

Для работы требуется сварочный аппарат с электродами, немного солидола или литола, помощник. После выполнения всех сварочных работ нужно воспользоваться болгаркой. Швы зачищаются, металл грунтуется и красится в любой цвет. Справиться со всеми работами вполне под силу каждому домашнему мастеру.

Как правильно приварить петли на ворота

Любая огражденная территория оборудуется конструкциями, обеспечивающими удобный въезд. В закрытом состоянии, они выполняют охранную функцию, предотвращая несанкционированное проникновение. Если вы любитель поработать с инвертером и электродами, то посмотрите инструкцию как приварить петли на ворота .

Для металлических ворот – сплошных, кованых и из профнастила

Цилиндрические петли для металлических ворот изготовляются

на токарном станке конструктивно состоят из двух частей. Нижняя имеет шток, на который одевается верхняя половина навеса с соответствующим отверстием. Шток имеет технологическую выемку, куда устанавливается металлический шарик, который выполняет роль опорного подшипника.

Он обеспечивает плавное движение. Для периодической смазки шарнира устанавливают тавотницу. Не так давно появились модернизированные шарниры, которые называют каплевидными из-за формы, которая обеспечивает наилучшее прилегание к элементам конструкции, а так же большую площадь для сварки. Между верхней и нижней половинками установлен полноценный опорный подшипник.

Монтаж каплевидных петель

Рассмотрим вариант, как

приварить каплевидные петли к стойкам и на ворота любой конструкции – из профнастила, кованным, сплошным и др. Следует учесть, что шарниры устанавливаются строго вертикально или параллельно стойкам, даже небольшой перекос приведет к затрудненному открыванию или закрыванию створок, как следствие — преждевременному разрушению опорного подшипника.

Наиболее удобным будет приварить детали на горизонтальной поверхности — перед установкой, когда все элементы можно выложить на ровной площадке. Их тщательно выравнивают, а так же центруют в одной плоскости по уровню. Выставляется необходимый зазор необходимый для открывания створок, размечается одинаковое расстояние от верха и низа по всему периметру. Навес лучше приварить на заранее размеченное место, при этом хвостик капли нижней части повернут в сторону стойки, а хвостик верхней в сторону ворот. Сваркой сначала прихватываются каплевидные навесы, затем проворачивая стойку, убеждаются в легкости вращения. Добившись положительного результата, приступают к полноценной сварке.

Монтаж на ворота в вертикальном положении

Монтаж петель

в горизонтальном положении не представляет особых трудностей. Больше проблем возникает с тем, как приварить их в вертикальном положении, например на гаражные ворота. Вся сложность заключается в правильной монтаже створок имеющих достаточно приличный вес, поэтому необходимо три-четыре помощника, брусья, парочку подпорных крепких досок и лом.

На брусьях выставляется вертикально одна половинка, выравнивается по горизонтали и вертикали, проверяются необходимые зазоры, устанавливаются навесы, прихватываются сваркой, прихваты не менее двух сантиметров. Убрав подпорные брусья, аккуратно проверяют установленную половинку на открывание. Убедившись в плавном и легком движении, проваривают остальные швы.

Общий порядок работ

Для начала определитесь со стороной открывания створок, как правило, это наружная сторона. Давайте перечислим пошаговую инструкцию проведения работ

1. Разметьте места монтажа – они должны располагаться на расстоянии примерно 20-ти см от верхней и нижней части полотен. Третья дополнительная пара устанавливается ближе к верхней.
2. Хорошо зачищайте места, к которым будет проводиться сваривание. Удалите металлической щеткой пыль и ржавчину. А вообще, лучше использовать болгарку и зачищать до чистого металла. Особенно, если вы еще только учитесь сваривать. Подготовьте место для того, чтобы подключить массу, тогда контакт будет лучше.
3. Подготовьте петли. Смазывать их нужно после того, как они будут установлены на свои мета. Очистите их от жира и ржавчины и можно начинать работу.
4. Если конструкция предполагает использование дополнительных усиливающих пластин, то приварите их к навесам. Делается это ровным швом.
5. Если планируется использование металлических пластин, то на подготовительной стадии требуется провести сваривание вставок к петлям, она проводится ровным сплошным швом.

Как приварить петли к столбам

В отличие от работ с металлической дверью и ее коробкой, здесь провести работы в горизонтальном положении получается редко. Опоры уже установлены, поэтому придется потрудиться. Дело в том, что вертикальный шов вызывает сложности и у опытных рабочих. Секрет заключается в том, чтобы выбрать правильную скорость ведения электрода. Описывайте круговые движения, как бы поднимая текущий металл вверх.

Давайте учтем еще форму столба:

1. Если он круглый, то петли к нему нужно приваривать со смещением на пять мм в сторону открывания. Данный показатель позволит максимально полно открывать ворота. Ведь форма опоры будет ограничивать этот показатель.
2. По-другому дела состоят с квадратным или прямоугольным профилем. Здесь можно не использовать никаких зазоров, так как профильная труба имеет ровную плоскость и не будет создавать препятствий при открывании.

Теперь настало время описать поэтапный ход работ, уже после того, как вы все подготовили:

1. Одну половину петли приваривают к воротам, а другую – к опоре. Нужно начать с нижней. Для начала ее нужно прихватить, проверит вертикальность с помощью уровня и поправить молотком.
2. Теперь нужно проверить верхнюю половину – расположите его строго над нижним. Для выполнения этой задачи нужно использовать отвес и уровень.
3. Теперь проводят сварку к полотнам. Важно правильно соотнести размещение на опорах с тем, как должны располагаться вторые части на полотнах.
4. Проведите очистку швов от шлака, если хотите, можете немного зачистить болгаркой, чтобы красивей смотрелись.
5. Загрунтуйте металл и окрасьте его понравившимся красочным составом.

Если подойти с практической стороны, то нередко сварщики поступают следующим образом.

Так выглядят петли цилиндрической формы с подшипникомТак выглядят петли стрелы разных размеров для ворот

Как правильно приварить петли на ворота? Если

Как правильно приварить петли на ворота?

Если Вы не являетесь профессиональным сварщиком, но всей душой желаете самостоятельно заняться сварочными работами, то мы можем Вас обрадовать — приварка петель на ворота или сварка петель на калитку, совсем не так сложна, как кажется, и Вы вполне сможете осуществить ее своими руками.

Петли — это главнейший функциональный элемент будущей конструкции. Основная функция петель — открытие и закрытие ворот или калитки.

Методы приварки петель на ворота различаются, в основном, в зависимости от материала, который Вы выбрали в качестве основы для ваших ворот, а так же — материала опорных столбов (столб из кирпича, из бетона или круглый металлический столб).

Выбирая петли для будущих ворот, предпочтение лучше отдать неприхотливым и более надежным петлям. Например, петлям с шариками.
Процесс правильной приварки петель на гаражные ворота

В сварочных работах, очень важно соблюдать технику безопасности. Поэтому, Вам следует заранее подготовить для себя защитную маску и перчатки.

Начинать процесс сварки лучше, когда ворота еще лежат на ровной поверхности земли. Петли нужно заранее смазать солидолом.

Этапы сварки гаражных петель:
Для начала, Вам потребуется подкладка толщиной от два до пять миллиметров. Прокладку нужно подсунуть под нижнюю часть петли
Верхнюю часть петли Вы можете прихватить с торца
Далее следуют различия, как говорилось ранее, в зависимости от формы столба.
Как приварить петли к круглому столбу?

Петли выпускаются на пять миллиметров наружу.
Как приварить петли к квадратному столбу?

Варить следует заподлицо, технология одинакова для обеих петель. Петли необходимо прихватить, и с помощью прямоугольного бруска — выставить их.

Установить полотно ворот вертикально
Проверить отвесом
Приложить петли к воротам и проверить, находятся ли они на одной линии, параллельно краю ворот
Приварка петель. Первым делом, к полотну ворот, а вторым к столбам. Проследите, чтобы сварочный шов был вертикальным и качественным
После окончания сварки, зачистить сварочные швы болгаркой.
Зачем нужны монтажные пластинки?

Монтаж таких петель является довольно трудоемкой операцией. Собственными руками с ней справиться очень трудно.К створкам ворот из профнастила петли привариваются следующим образом:

Приваривание петель к воротным столбамЛучшими вариантами петель на ворота будут шариковые.

Схема, по которой собирается рама створки из профильной трубы.

Процесс выглядит следующим образом:
Сделать две перемычки, параллельные верхней и нижней части длинной стороны створки и закрепить их угольниками
Расстояние между перемычками должно быть таким, чтобы створка была разделена на три равные части
К этим перемычкам приварить, петли ворот
Профнастил прикручивается уже поверх приваренных петель. Лучше всего подойдут гаражные петли, длиной не меньше метра, чем толще материал, тем лучше. Не рекомендуем использовать материал тоньше три миллиметров.

Источники:
svoizabor.ru, soloremont.com, stroydomvsem.ru

Похожие статьи

• Ремонт петли ворот

  Как правильно своими руками приварить петли к воротам Когда производится ремонт и облагораживается территория, то одной из самых распространенных…

• Ремонт роликов ворот

  Cдвижные ворота своими руками — пошаговая инструкция В нашей стране сдвижные ворота получили большую популярность еще в советское время, когда такую…

• Ремонт ворот слетел трос

  Если запутались или слетели троса на гаражных воротах будет очень полезно для владельцев секционных ворот с системой торсионного механизма . В случаях,…

Петли для входных дверей | Металлические входные двери

Петли для входных дверей

Петли — это элементы крепления распашной двери к дверной коробке. Их также называют «навесы» или «шарниры». Петли для входных деверей отличаются от петель для межкомнатных дверей своей конструкцией, диаметром, материалом изготовления и выдерживаемыми нагрузками. Качественные петли способны прослужить 20-40 лет. Петли входных дверей
Петли на входные двери — это часть силовой конструкции двери. Они должны выдерживать немалый вес металлической входной двери (80 — 130 кг или более), быть надежно прикреплены, сопротивляться попыткам среза болгаркой. Петли должны располагаться соосно (точно по одной оси) для того, чтобы дверь исправно работала, легко открывалась, не скрипела и не деформировалась.

Разновидности дверных петель
Существует несколько разновидностей петель для входных дверей. Петли отличаются по конструкции, способу установки, весу дверей, углу открывания.

Наружные дверные петли
Наружные петли — это шарнирные цилиндрические элементы. Такая петля разъемная: состоит из двух частей, которые вращаются по общей оси. Одна часть — «папа», со штырем, приваривается к дверной коробке, другая — «мама», с выборкой (которую еще называют «стакан») приваривается к двери. Дверь «навешивают» на раму, надевая «стакан» на штырь. Чтобы демонтировать дверь, следует в открытом положении приподнять ее и снять стакан со штыря.

Такие петли прочные, надежно прикреплены (сварка гораздо прочнее, чем иные виды крепежей), входные двери с такими петлями открываются на большой угол (до 180 градусов).

Существуют петли на срез цилиндрической (круглой) и каплевидной формы. К цилиндрическим петлям следует приварить сначала стальную площадку и получившуюся конструкцию приваривать к двери. Каплевидные петли можно приваривать к дверям и раме сразу за «выступ», шов на таких петлях более ровный.

Диаметр наружных петель варьируется от 10мм до 40мм. На входные двери специалисты рекомендуют устанавливать петли 20-28 мм или более. Входные двери меньше 80 кг можно устанавливать на две петли, более 80 — рекомендуется устанавливать на три. При использовании трех петель особенно важно добиться соосности при сварке.

Для плавного хода двери внутрь петель набивается смазка. В некоторых случаях, через несколько лет возникает необходимость заменить смазку. Существуют петли, с пресс-масленкой, в которые можно добавить смазку, не снимая дверь с петель.

Поверхность элементов внутри должна быть гладкой, без заусениц и неровностей. Для улучшения скольжения используется смазка и дополнительные элементы (шарик либо подшипник).

На сегодня петли без дополнительных элементов не выпускаются, потому существует два подвида наружных петель: на шарике и на опорно-торцевом подшипнике.

Дверные петли на шарике
Элементом, улучшающим скольжение в такой петле является шарик. Шарик вкладывается внутрь петли, между штырем и «стаканом». Петли на шарике устанавливаются на входные двери небольшого веса, начальных классов взломостойкости.

Дверные петли на опорно-торцевом подшипнике
Петли на подшипнике устанавливаются на тяжелые входные двери высоких классов взломостойкости. Существуют конструкции петель с подшипником, скрытым внутри петли. Это защищает его от попадания пыли и грязи, но усложняет смазку при необходимости. В конструкции с открытым подшипником, который вложен между двумя половинами петли, подшипник не защищен от попадания грязи, однако его легче смазывать. Такой вариант предпочтительнее применять, если входные двери установлены в подъезде, в чистом помещении. Существуют петли, в которых применяются два вида подшипника: роликовый и шариковый.

Важно. Некачественные дешевые подшипники китайского производства могут разрушаться под весом металлоемкой двери, это приводит к ухудшению плавности хода, а то и вовсе к заклиниванию двери в результате нарушения зазоров и геометрии петель.

Скрытые дверные петли
Скрытые петли располагаются внутри дверной рамы и существуют различных конструкций: цилиндровые, пластинчатые и комбинированные.

Цилиндровые скрытые петли являются усложненной версией наружных и состоят из цилиндра и рычага. Цилиндрическая часть (ось вращения) располагается в раме, рычаг крепится к дверному полотну. Такие петли способны выдерживать большой вес. Существуют петли с несколькими осями вращения — угол открывания таких петель увеличен. Для большинства дверей используют приварные петли. Петли, крепящиеся на винтах применяют только для легких дверей начального класса взломостойкости.

Пластинчатые петли являются конструкцией из набора пластин, которые соединяются при помощи специальных штифтов.

Комбинированные скрытые петли имеют сложную конструкцию, которая совмещает цилиндрические и пластинчатые элементы.

Входные двери со скрытыми петлями эстетичнее, чем с наружными, скрытые петли невозможно срезать болгаркой или сбить. Некоторые конструкции скрытых петель входных дверей имеют возможность регулировки. При этом, угол открывания таких дверей существенно меньше (в некоторых случаях — 90 градусов). Некоторые виды петель предполагают использование большого короба, в который их необходимо спрятать, что немного сужает ширину дверного проема.

Материал изготовления дверных петель
Наружные петли для тяжелых входных дверей изготавливаются из специальной углеродистой стали, марки СТ-3 (или подобных). Такая сталь прочная и поддается сварке. Латунь, нержавеющая стать и другие металлы используются в петлях скрытого типа. Наружные петли вытачиваются на токарных станках, потому их называют «точеными». Шарики и подшипники в петлях изготавливается из твердого металла (сталь марки ШХ-15 или подобная), что делает их долговечными и не поддающимися истиранию.

Способы взлома дверей методом срезания дверных петель
Существует метод взлома входных дверей методом срезания наружных петель болгаркой. Для защиты от такого метода применяются антисрезы: специальные «штыри» в дверном полотне, которые входят в ответные пазы в дверной коробке. А также применяются системы многостороннего запирания типа «Краб».

Для детальной консультации касательно входных дверей обращайтесь в компанию Киевспецсталь.

Комплект рамы каплевидного прицепа «сделай сам» — 5 футов x 8 футов

760,00 $

Комплект сварной каплевидной рамы прицепа «сделай сам» превосходит любой дешевый импортный прицеп или универсальный прицеп, собираемый на болтах. Нет ничего более важного, чем прочная основа для каплевидного прицепа, сделанного в США.

Это тот же набор качественных деталей, которые свариваются и размещаются под нашими прицепами Overland Teardrop Trailers. Он просто настроен для самодельного сварщика.

Комплекты отправляются в порядке их получения. Это весна, и это наш самый загруженный сезон!

Доступность: В наличии осталось 2 штуки (возможен предзаказ)

Категории: Детали шасси и рамы прицепа Teardrop, Комплекты прицепа Teardrop

• Описание
• Дополнительная информация
• Отзывы (0)

Комплект рамы каплевидного прицепа 5 x 8 футов, сваренный своими руками

Подробнее об этом наборе каплевидной рамы для прицепа своими руками 5 x 8 футов
«Когда мы сделали нашу первую раму для прицепа в 2007 году, было удивительно, сколько работы потребовалось для изготовления рамы прицепа, и я пожалел, что у меня нет комплекта. Мы долго возились с тем, чтобы сделать его ровным, и забыли просверлить все необходимые отверстия. В конце концов, это был первый трейлер, который мы сделали.

Мы сделали этот комплект рамы для прицепа для тех, кто занимается сборкой своими руками, таких как я. Большая разница заключается в том, что этот набор деталей вырезается лазером для точности, а чертежи тестируются в производстве коммерческих каплевидных прицепов. Этот комплект не только сэкономит вам время, нервы и деньги, но и станет действительно прочной основой для вашего маленького прицепа для кемпинга».

-Марк (основатель Overland Trailer)

Как и где производится этот комплект?

Большинство деталей вырезаются на лазерном станке с ЧПУ для получения чистых кромок, идеальных соединений и точного размещения отверстий.

ВСЕ стальные детали предварительно изготовлены для сварки и предварительно просверлены для соответствия рекомендуемому жгуту проводов.

Этот комплект изготовлен в Северном Айдахо, США

Характеристики комплекта рамы

Что входит в комплект?

• Запчасти
  • A 5000 фунтов Сцепное устройство для прицепа
  • 2 приварные петли цепных перьев
  • 5000 фунтов цепи прицепа
  • Шпильки со шлицами (x3)
  • Кольцевые гайки (x3)
• Детали из необработанной стали
  • Боковые поручни прицепа (x2)  – Предварительно просверлены отверстия для проводки, крыльев и крепления кузова. Канал 1″ x 2″ x 3/16″
  • Поперечины (x2) – Предварительно просверлены для проводки. 1″ x 2″ x 3/16″ Швеллер Сталь
  • Концы рамы прицепа (x2) – Швеллер 1″ x 2″ x 3/16″ Сталь
  • Угловые косынки (4 шт.) – Предварительно помечены для крепления кузова и стойки стабилизатора. 6″ x 6″ x 3/16″ Сталь
  • Шпунтовый канал (x2) – Предварительно просверленный для крепления жгута проводов. Канал 1″ x 2″ x 3/16″
  • Компоненты поддона для батарей (x2) – 1″x1″ x 1/8″ Угловой срез для размещения внутри язычка
  • Петли для монтажа на корпусе (x2) – Предварительно помечены для монтажа каплевидного корпуса. 2″ x 2″ x 1/8″ Угол
  • Детали крепления запасного колеса
    • Крепление для запасного колеса Крепления на раму (x2) – канал 1″ x 2″ x 3/16″
    • Крепление для запасного колеса Поперечина (1) – канал 1″ x 2″ x 3/16″
    • Запасное колесо Швеллер для стояка (1) – Швеллер 1″ x 2″ x 3/16″
    • Запасное колесо Монтажная пластина (1) – Предварительно маркирована для колесных болтов размером 5 x 4,5.
    • Запасной Угловая шина
• Схемы рамы прицепа «Капля своими руками» и руководство по набору
  • Руководство на 20+ страниц по сварке прицепа
  • Список рекомендуемых инструментов
  • Планирование окраски или порошкового покрытия руководство по отделке.
  • Связанные демонстрационные видео
  • Дополнительные связанные ресурсы

Варианты осей

Как собрать этот комплект?

Этот комплект поставляется с полным руководством по сборке, которое включает пошаговые инструкции и ссылки на обучающие видеоролики.

Дополнительные модификации

Приемники сцепки

Приемник сцепки удобен для установки стойки для велосипедов, дополнительной стойки для хранения или буксировочной точки. Это наша самая популярная модернизация наших прицепов-каплеуловителей. Мы рекомендуем крепить к этому приемнику сцепки не более 100 фунтов.

Как комплект рамы прицепа упаковывается и отправляется?

Базовый комплект рамы прицепа Teardrop упакован в деревянный ящик (130 фунтов) и второй ящик для более мелких деталей (15 фунтов).

Все комплекты рамы прицепа отправляются через FedEx или UPS Ground.

Международные перевозки могут облагаться импортными пошлинами или дополнительными сборами.



Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.

Вам также может понравиться…

• Специальная торсионная ось для прицепов Teardrop

  830,00 $ В корзину

• Капельный прицеп 5 x 8 футов Чертежи кузова

  85,00 $ В корзину

• Пружинная ось прицепа Dexter с промежуточными ступицами

  395,00 $ В корзину

• 1200 фунтов – система безосевой подвески прицепа Timbren для внедорожных шин

  695,00 $ В корзину

Система и способ изготовления конического петлевого шовного материала

1. Область техники

Настоящее изобретение относится к системе формирования петлевого шовного материала. Более конкретно, настоящее изобретение относится к автоматизированной системе формирования петельчатого шовного материала с коническим срезом.

2. Уровень техники

Формирование петли в шовном материале известно, как и способы формирования петли. Петля может образоваться в шве по ряду причин. Например, во время изготовления в шовном материале может быть сформирована петля для облегчения дальнейшей обработки шовного материала, например, для удерживания шовного материала, когда по его длине образуются зазубрины. Альтернативно, петля, сформированная в шовном материале во время изготовления, может быть использована для прикрепления шовного материала к ткани. Таким образом, как только непетлевой конец шовного материала будет введен в ткань, этот конец может быть пропущен через петлю для образования конфигурации в виде скользящего узла, которую можно завязать для закрепления ткани. В другом применении вместо узла в шовном материале может быть образована петля. Это требует использования портативного инструмента, который можно принести в операционную.

Таким образом, было бы полезно иметь систему и способ формирования петлевого шовного материала, включающие конусообразный разрез.

Соответственно, раскрыт узел активной наковальни для использования при формировании петлевого шовного материала. Узел активной наковальни включает в себя элемент наковальни, первый датчик, функционально соединенный с элементом наковальни, и блок управления. Первый датчик сконфигурирован для обеспечения обратной связи по усилию. Наковальня может быть выполнена с возможностью работы с ультразвуковым сварочным рожком для соединения первого отрезка резьбы и второго отрезка резьбы с образованием петли в резьбе. В частности, петля может быть образована на дальнем конце нити. В одном варианте осуществления наковальня включает в себя канал, выполненный с возможностью выборочного приема по меньшей мере части первой длины нити.

Узел управления включает в себя двигатель, который может быть сконфигурирован для перемещения монтажного элемента относительно ультразвукового сварочного рожка. Узел управления может быть выполнен с возможностью вертикального перемещения упорного элемента. В некоторых вариантах осуществления монтажный элемент выполнен с возможностью перемещения упорного элемента. Наковальня может избирательно перемещаться, по меньшей мере, в первом и втором направлениях относительно ультразвукового сварочного рупора. Кроме того, узел управления может быть выполнен с возможностью перемещения монтажного элемента относительно монтажного основания. Наковальня может быть сконфигурирована для приближения к ультразвуковому сварочному рожку и от него. Узел активного упора может дополнительно включать в себя первую регулируемую ступень, выполненную с возможностью поступательного перемещения в поперечном направлении относительно ультразвукового сварочного рупора, и/или вторую регулируемую площадку, выполненную с возможностью поступательного перемещения вперед и назад относительно ультразвукового сварочного рупора.

Также раскрыта система для формирования петлевого шовного материала. Система включает узел активной наковальни, выполненный с возможностью удержания шовного материала во время приваривания петли, и узел обрезки для удаления лишней нити из петли в нить. Узел активной наковальни включает в себя элемент наковальни, функционально соединенный с первым датчиком, и блок управления, сконфигурированный для перемещения элемента наковальни. Система может дополнительно включать в себя один или несколько узлов захвата флиппера, сконфигурированных для создания петли в нити, узла каретки, сконфигурированного для продвижения нити в процессе формирования петли, узла резака для обрезки нити по завершении процесса формирования петли. , узел удлинения резьбы, сконфигурированный для удлинения резьбы, и узел контроля, сконфигурированный для наблюдения за процессом формования.

Кроме того, раскрыт способ формирования петельчатого шва. Способ включает этап обеспечения системы, включающей в себя сварочный узел и узел обрезки, при этом сварочный узел включает в себя ультразвуковой сварочный рожок и узел активной наковальни. Способ дополнительно включает в себя этапы получения первого отрезка резьбы, примыкающего ко второму отрезку резьбы между ультразвуковым сварочным рожком и активным узлом упора, сближением по меньшей мере одного элемента упора узла активного упора и ультразвукового сварочного рожка по направлению к другой, приведение в действие ультразвукового сварочного рупора, соединение соседних первого и второго отрезков резьбы и сближение по меньшей мере одного из упорного элемента и ультразвукового сварочного рупора с другим из ультразвукового сварочного рупора и упорного элемента.

В одном из раскрытых способов, по крайней мере, один элемент из наковальни и ультразвукового сварочного рожка приближается к другому из ультразвукового сварочного рожка и элемента наковальни до тех пор, пока датчик, расположенный в активном узле упора, не обнаружит заданное значение крутящего момента. . Во втором варианте осуществления, по меньшей мере, один из упорного элемента и ультразвукового сварочного патрубка приближается к другому из ультразвукового сварочного патрубка и упорного элемента до тех пор, пока датчиком, расположенным в активном узле упорного узла, не будет измерено заданное значение силы. В третьем варианте осуществления, по меньшей мере, один из упорного элемента и ультразвукового сварочного рупора приближается к другому из ультразвукового сварочного рупора и упорного элемента по мере измерения заданного расстояния. В четвертом варианте осуществления упорный элемент и ультразвуковой сварочный рожок приближаются друг к другу из ультразвукового сварочного рожка и упорного элемента по мере того, как воспринимается заданное значение силы.

Способ формирования петлеобразного шовного материала может дополнительно включать этапы функционального зацепления соединенных первого и второго отрезков нити с захватным упором узла обрезки, приближая по меньшей мере один захватный упор и ультразвуковой резак к другому из ультразвуковой резак и захватную наковальню, удаляя лишнюю нить из соединенных первого и второго отрезков нити и приближая захватную наковальню от ультразвукового резака.

Прилагаемые чертежи, которые включены в настоящее описание и составляют его часть, иллюстрируют варианты осуществления раскрытия и вместе с общим описанием раскрытия, приведенным выше, и подробным описанием воплощения(ов), приведенным ниже, служат для объяснения принципов раскрытия, где:

РИС. 1А представляет собой вид сбоку петлевого шовного материала, включающего сужающуюся часть;

РИС. 1В представляет собой вид с торца в поперечном сечении петлевого шовного материала, показанного на ФИГ. 1В, взятые по линии 1 В- 1 В;

РИС. 1C представляет собой увеличенный вид сбоку фиг. 1А;

РИС. 2 представляет собой вид сбоку системы формирования сужающихся петель по настоящему изобретению;

РИС. 3 представляет собой увеличенный вид сбоку узла подачи шовного материала системы формирования сужающихся петель, показанной на ФИГ. 2;

РИС. 4 представляет собой увеличенный вид сбоку в разрезе системы формирования сужающихся петель, показанной на фиг. 2;

РИС. 5 представляет собой увеличенный вид сбоку узла каретки системы формирования конических петель, показанной на фиг. 2;

РИС. 6А представляет собой увеличенный вид сбоку вариантов осуществления частей сварочного узла и узла обрезки, показанных на ФИГ. 2;

РИС. 6B представляет собой вид в перспективе частей узла активной наковальни и узла обрезки, показанных на ФИГ. 4;

РИС. 6C представляет собой вид в перспективе частей узла активного упора, показанного на ФИГ. 6А и 6В;

РИС. 7А представляет собой увеличенный вид сбоку в поперечном сечении сварочного узла системы формирования петель, показанной на ФИГ. 2, в частично активированном положении; и

РИС. 7В представляет собой увеличенный вид сбоку в поперечном сечении сварочного узла, показанного на ФИГ. 7А, в полностью активированном положении.

В настоящем документе описаны система и способ формирования петлевого шовного материала, включающего сужающийся разрез. Обратимся сначала к фиг. 1А петлевой шовный материал, сформированный в соответствии со способом по настоящему изобретению, показан в целом как петлевой шовный материал 10 . Нить 10 выполнена из монофиламентной нити 11 , однако предусматривается, что нить 10 может включать плетеные нити, комплексные нити и другие хирургические волокна. Хотя показана круглая геометрия поперечного сечения, геометрия поперечного сечения резьбы 11 может иметь любую подходящую форму. Например, резьба 11 может быть круглой, эллиптической, квадратной, плоской, треугольной, восьмиугольной и прямоугольной. Резьба 11 может быть изготовлена ​​из разлагаемых материалов, неразлагаемых материалов и их комбинаций. Резьба 11 может быть сформирована с использованием любого метода, известного специалистам в данной области техники, такого как, например, экструзия, формование и/или литье под давлением.

Со ссылкой на фиг. 1A-1C, петлевой шовный материал 10 включает петлю 12 , сформированную на дистальном конце 10 b шовного материала 10 . Петля 12 имеет практически каплевидную форму и может иметь любой размер. Хотя показана петля 12 , по существу, каплевидной формы, предусмотрены и другие варианты, такие как петли круглой, овальной и сферической формы. Первая секция 13 мононити 11 накладывается на вторую часть 14 нити 11 , образуя петлю 12 . Смежные поверхности первой и второй секций 13 , 14 образуют соединенный сегмент или соединение 15 . Как показано, соединенный сегмент 15 выходит за пределы первого участка 13 резьбы 11 . Таким образом, первая и вторая секции 13 , 14 нити 11 с меньшей вероятностью отделятся или отслоятся друг от друга в виде петлевого шовного материала 9.0260 10 протягивается через ткань (не показано).

Как будет более подробно описано ниже, первая и вторая секции 13 , 14 резьбы 11 сварены вместе, образуя соединенную секцию 15 . Таким образом, первая и вторая секции 13 , 14 резьбы 11 локально нагреваются до тех пор, пока каждая из них не сплавится с образованием соединенного сегмента 15 . Для локального нагрева первой и второй секций 9 могут использоваться различные виды энергии. 0260 13 , 14 для формирования объединенного сегмента 15 , включая радиочастотный (РЧ), ультразвуковой, лазерный, электродуговой и тепловой. В качестве альтернативы первая и вторая секции 13 , 14 резьбы 11 могут быть соединены с помощью клея, эпоксидной смолы или другого клея.

С особой ссылкой на фиг. 1C, проксимальный конец 13 a первой секции 13 наклонен под углом, образуя коническую поверхность 17 . Коническая поверхность 17 под углом вниз к проксимальному концу 10 a (РИС. 1A) петлевого шовного материала 10 . Коническая поверхность 17 может образовывать угол от нуля градусов (0°) до девяноста градусов (90°), а предпочтительно от примерно пятнадцати градусов (15°) до примерно шестидесяти градусов (60°). Коническая поверхность 17 облегчает введение петли 12 в ткань или сквозь нее. Коническая поверхность 17 может быть сформирована до, во время или после соединения первой и второй секций 13 , 14 .

Несмотря на то, что показано, что он имеет по существу плоский конус, конусная поверхность 17 может иметь любое количество конфигураций. Например, сужающаяся поверхность 17 может быть скошенной, может включать вогнутый в поперечном и продольном направлении конус, может включать в себя выпуклый в поперечном и продольном направлении конус или может включать любую их комбинацию. Коническая поверхность 17 может быть выбрана в зависимости от сшиваемой ткани и/или глубины петли 12 желательно ввести в ткань.

Теперь со ссылкой на ФИГ. 2-7B, и показана в общем виде как система 100 формирования конусообразной петли. Хотя это показано как автоматизированное, предполагается, что различные компоненты и/или процессы в системе , 100, формирования конических петель могут выполняться вручную. Обратимся сначала к фиг. 2, система 100 Включает сборку снабжения шва 200 , первоначальная захватывающая сборка 300 , сборочная сборочная сборка флиппера 400 , Ассамблея каретки 500 , сборка 600 , A Assembly 9026. , A Assembly , A Assembly , A. узел фрезы 800 и может дополнительно включать узел 900 удлинения резьбы и узел контроля 2000 .

Теперь со ссылкой на фиг. 3, блок питания 200 выполнен с возможностью обеспечения резьбы 11 на начальном узле захвата 300 . Узел подачи 200 включает в себя катушку 202 , первый направляющий элемент 203 , узел роликов 204 , первый и второй ролики 205 , 206 , 60260 206 второй направляющий элемент 20.6 Первый направляющий элемент 203 предназначен для направления резьбы 11 от катушки 202 к роликовому узлу 204 . Роликовый узел 204 включает набор фиксированных роликов 204 a и набор регулируемых роликов 204 b . Роликовый узел 204 выполнен с возможностью многократного приема резьбы 11 вокруг неподвижных и регулируемых роликов 204 a , 204 b . Как показано, ролики 204 a , 204 b сконфигурированы для приема резьбы 11 около четырех (4) раз, однако роликовый узел 204 может быть выполнен с возможностью приема резьбы 11 более или менее четырех раз. Первый и второй ролики 205 , 206 расположены для направления резьбы 11 через второй направляющий элемент 207 . Хотя показано, что он включает узел подачи 200 для обеспечения непрерывной подачи нити 11 с катушки 202 , известны альтернативные узлы подачи, которые могут быть модифицированы для использования с системой 9.0260 100 . Например, нить 11 может поставляться фиксированной или заданной длины, а не непрерывно с катушки. Таким образом, аспекты настоящего раскрытия не следует рассматривать как ограниченные раскрытым здесь узлом подачи.

Обращаясь теперь к фиг. 4, узел 300 начального захвата включает в себя начальный захват 302 , выполненный с возможностью выборочного зацепления и выборочного захвата нити 11 на протяжении всего процесса формирования конца петли. Первоначальный захват в сборе 300 переводит по диагонали в направлении стрелок «А». В процессе формирования петлевидного конца начальный захватный узел 300 активируется для захвата ближнего конца нити 11 , когда к дальнему концу нити 11 прикладывается натяжение, чтобы предотвратить вытягивание лишней нити из узла подачи 200 . Таким образом, начальный узел захвата 300 может включать в себя любое устройство или устройство, способное выборочно захватывать нить 9.0260 11 .

Со ссылкой на фиг. 4, узел захвата плавника 400 выполнен с возможностью создания петли 12 в резьбе 11 . Узел захвата 400 включает вращающийся захват 402 , выполненный с возможностью выборочного захвата первого конца резьбы 11 . Оправка 408 выходит из вращающегося захвата 402 и имеет прорезь (не показана), выполненную с возможностью приема крюка 508 узла каретки 9.0260 500 (РИС. 5). Вращающийся захват 402 выполнен с возможностью вращения относительно оправки 408 в направлении стрелки «В» для закручивания нити 11 вокруг оправки 408 . Узел захвата флиппера 400 выполнен с возможностью перемещения по горизонтали в направлении стрелок «C» и по вертикали в направлении стрелок «D».

Теперь со ссылкой на фиг. 5, узел каретки 500 сконфигурирован для перемещения резьбы 11 через процесс формирования петли. Узел каретки 500 включает в себя опорный элемент 502 с концевым захватом 504 и узел крюка 506 . Крючок 508 выходит из узла крючка 506 и выполнен с возможностью приема резьбы 11 вокруг него. Каретка в сборе 500 дополнительно включает натяжной цилиндр (не показан) для натяжения резьбы 11 с заданным усилием для проверки прочности сварного шва 15 (РИС. 1Б). Каретка в сборе 500 выполнена с возможностью перемещения по горизонтали в направлении стрелок «Е» и по вертикали в направлении стрелок «F».

Со ссылкой на фиг. 4 и 6 A- 6 C, сварочный узел 600 предназначен для сварки соединенного сегмента 15 с резьбой 11 с образованием петли 12 (фиг. 1A). Сварочный узел 600 включает узел активной наковальни 2600 , предназначенный для избирательного взаимодействия с ультразвуковым сварочным рупором 604 . В одном варианте осуществления ультразвуковой сварочный рожок 604 может быть изготовлен Branson Ultrasonics Corporation (Данбери, Коннектикут). Используемый здесь термин «ультразвук» включает в себя высокочастотные вибрации, которые применяются к заготовкам, удерживаемым вместе для создания сварного шва в твердом состоянии. Кроме того, следует понимать, что используемый здесь термин «сварочный рожок» включает любой компонент, передающий механические колебания (преобразованного электрического сигнала) на свариваемые детали, например, нить или шовный материал. Узел активной наковальни 2600 включает упорный элемент 2602 , первый датчик 2610 и и блок управления 1020 .

Со ссылкой на фиг. 7A и 7B, ультразвуковой сварочный рожок 604 включает в себя плоскую матрицу 606 , выполненную с возможностью зацепления первой секции 13 резьбы 11 во время этапа сварки. Как показано, упорный элемент , 2602, образует канал , 2602, , и , выполненный с возможностью приема второй секции 9 по всей ширине.0260 14 и более половины ширины первой секции 13 резьбы 11 . В альтернативном варианте осуществления плоская матрица 606 может включать канал или выемку (не показана) для приема по меньшей мере части первой секции 13 резьбы 11 вместо канала 2602 или в дополнение к нему. в наковальне 2602 .

На фиг. 6A-6C узел активного упора , 2600, будет описан более подробно. Как описано выше, узел активной наковальни 2600 включает упорный элемент 2602 и первый датчик 2610 и , который функционально соединен с упорным элементом 2602 . Первый датчик 2610 a встроен в основание упора 2610 , а первый датчик 2610 a взаимодействует и обеспечивает обратную связь с блоком управления 1020 (описан ниже), вызывая движение наковальня в сборе 2600 в процессе формирования петли. Первый датчик , 2610, , и функционально соединен с упорным элементом , 2602, и может быть выполнен с возможностью измерения силы, крутящего момента, расстояния и/или других условий в активном узле , 2600, упора. В частности, первый датчик , 2610, , и сконфигурирован для обеспечения обратной связи по усилию узлу , 2600, активного упора. Первый датчик 2610 a расположен над первой и второй регулируемыми ступенями, 2620 и 2630 соответственно. Один или оба упорных элемента , 2602, и регулируемых ступеней , 2620, , 2630, могут быть сконфигурированы для перемещения в одном или нескольких направлениях до, во время или после соответствующих процессов соединения и обрезки.

С особой ссылкой на фиг. 6B, основание упора , 2610, оперативно зацепляет первую регулируемую ступень , 2620, и выполнено с возможностью избирательного позиционирования относительно нее, как показано стрелками «L». Как показано на чертежах, первая регулируемая ступень 2620 сконфигурирован для перемещения основания упора 2610 в направлении вперед/назад или вперед/назад. Первая регулируемая ступень , 2620, функционально взаимодействует со второй регулируемой площадкой , 2630, и выполнена с возможностью избирательного позиционирования относительно нее, как показано стрелками «К». Как показано на чертежах, вторая регулируемая ступень , 2630, предназначена для перемещения основания упора , 2610, в поперечном направлении или в направлении из стороны в сторону. Вторая регулируемая ступень 2630 функционально взаимодействует с монтажным элементом 1010 монтажного узла 1000 . Следует отметить, что хотя регулируемые ступени , 2620, и , 2630, , представленные в данном документе, описаны как часть узла активной упорной пластины , 2600, , предполагается, что регулируемые ступени , 2620, и , 2630, могут быть предусмотрены как отдельные узлах и/или может работать отдельно от упора 2602 и основания упора 2610 .

С особой ссылкой на фиг. 6А, узел , 2600, активного упора дополнительно включает монтажный узел , 1000, . Монтажный узел 1000 включает монтажное основание 1002 , монтажный элемент 1010 и блок управления 1020 . Монтажный элемент 1010 сконфигурирован для дальнейшего перемещения упорного элемента 2602 . В частности, монтажный элемент 1010 функционально зацеплен с монтажным основанием 9.0260 1002 и выполнен с возможностью подъема и опускания относительно монтажного основания 1002 , как указано стрелками «J», для подъема и опускания опорного элемента 2602 относительно ультразвукового сварочного рожка 604 . Как показано, монтажный элемент 1010 перемещается относительно монтажного основания 1002 с помощью блока управления 1020 . Стопорный штифт 1004 выполнен с возможностью выборочного зацепления с монтажным элементом 1010 . В частности, стопорный штифт 1004 выполнен с возможностью предотвращения перемещения монтажного элемента 1010 относительно монтажного основания 1002 .

Узел управления 1020 включает двигатель 1024 , который выполнен с возможностью подъема и опускания, другими словами, вертикального перемещения монтажного элемента 1010 относительно основания 1002 и относительно ультразвукового сварочного рожка 604 . Двигатель , 1024, может включать в себя пневматические или гидравлические цилиндры, как показано, или любой другой механизм, подходящий для выборочного подъема и/или опускания монтажного элемента 9.0260 1010 относительно базы 1002 . В одном варианте осуществления двигатель , 1024, включает коммерчески доступный серводвигатель Allen Bradley. Блок управления , 1020, может дополнительно включать в себя второй датчик , 1024, , и для обеспечения обратной связи, который можно использовать для позиционирования упорного элемента , 2602, активного узла упора , 2600, относительно ультразвукового сварочного рожка , 904, 604 (ФИГ. 4). В частности, второй датчик 1024 и , может быть сконфигурирован для измерения силы, крутящего момента, расстояния и/или других условий, испытываемых узлом активного упора 2600 . Более конкретно, второй датчик , 1024, , и выполнен с возможностью обеспечения обратной связи по крутящему моменту и/или расстоянию для узла , 2600, активного упора. Блок управления 1020 может также включать один или несколько портов 1022 для выборочного соединения блока управления 1020 с блоком контроля 2000 (фиг. 2), командная станция (не показана), источник питания (не показан) и/или любое другое устройство или сеть (не показана).

Возвращаясь к фиг. 6B, обрезной узел 700 выполнен с возможностью обрезки сужающейся поверхности 17 петлевой концевой части 10 . Узел обрезки 700 включает в себя лезвие обрезки 702 , которое может приводиться в действие ультразвуковым рупором 704 . Узел обрезки 700 дополнительно включает захват обрезки 706 для захвата резьбы 11 в качестве обрезного лезвия 702 для захвата резьбы 11 . Захват обрезки 706 выполнен с возможностью перемещения в боковом направлении или из стороны в сторону в направлении стрелок «G», вертикально или вверх и вниз в направлении стрелок «H» и вперед и назад в направлении стрелок « Я.» Обрезной нож 702 также выполнен с возможностью перемещения вбок или из стороны в сторону, вертикально или вверх и вниз, вперед и назад в направлении стрелок «G», «H» и «I». Скорость, путь и частота, с которой ультразвуковой рупор 704 и/или лезвие для обрезки 702 двигаются, можно отрегулировать, чтобы повлиять на форму конической поверхности 17 . Кроме того, лезвие 702 для обрезки выполнено с возможностью выдвигаться и отводиться относительно захвата 706 для обрезки. В одном варианте осуществления обрезной нож , 702, выполнен с возможностью поворота на сто восемьдесят градусов (180°) вокруг своей продольной оси, так что можно использовать обе его режущие поверхности. Хотя показано приспособление для использования в качестве ультразвукового резака, блок обрезки 700 может быть выполнен срез конической поверхности 17 без использования ультразвуковой энергии. В альтернативном варианте можно использовать лазер для резки конической поверхности 17 . В качестве альтернативы, обрезной нож 702 можно нагреть, чтобы облегчить обрезку нити 11 .

Со ссылкой на фиг. 6B, узел обрезки 700 дополнительно включает основание 710 обрезки, надежно соединенное с основанием 1002 монтажного узла 9.0260 1000 . Узел основания 710 может быть функционально соединен с узлом управления 1022 , узлом мониторинга 2000 (фиг. 2), станцией управления (не показана), источником питания (не показан) и/или любым другим устройством или сети (не показано).

Возвращаясь к фиг. 4, режущий узел 800 предназначен для обрезки нити 11 после завершения процесса формирования петлевидного конца. Режущий узел 800 включает режущее лезвие 802 . Режущий узел 800 выполнен с возможностью перемещения параллельно исходному узлу захвата 300 в направлении стрелок «А». Узел резака 800 настроен на обрезку резьбы 11 после того, как резьба 11 достигнет соответствующей длины. Узел резака 800 может быть выполнен с возможностью разрезания прямого или скошенного конца на проксимальном конце 10 и (фиг. 1А) шовного материала 10 .

Со ссылкой на фиг. 2 и 4, узел удлинения 900 предназначен для увеличения длины резьбы 11 до того, как резьба 11 будет обрезана режущим узлом 800 . Как показано, удлиняющий узел 900 включает набор фиксированных роликов 902 и набор регулируемых роликов 904 . Хотя показано, что они включают три и два ролика соответственно, наборы фиксированных и регулируемых роликов , 902, , , 904, могут включать любое количество роликов. При резьбе 11 находится между фиксированным и регулируемым роликами 902 , 904 , перемещение регулируемых роликов 904 относительно неподвижных роликов 902 в направлении стрелок «I» приводит к удлинению резьбы 11 . Чем больше количество роликов 902 , 904 , тем меньше относительное перемещение между роликами 902 , 904 необходимо для удлинения резьбы 11 .

Блок контроля 2000 настроен на отслеживание различных этапов процесса формирования закольцованного конца. Блок мониторинга 2000 включает экран 2002 и панель управления 2004 .

Работа формовочной станции 100 теперь будет описана со ссылкой на 2 — 6 B. Резьба 11 проходит от катушки 202 через первый направляющий элемент 202 9026 в сборе вокруг ролика. 204 . Тема 11 is wrapped around fixed rollers 204 a and adjustable rollers 204 b of roller assembly 204 four times, and is then received about first and second rollers 205 , 206 before being получен через второй направляющий элемент 207 . Количество оборотов нити 11 вокруг каждого ролика 204 a , 206 может варьироваться в зависимости от размера и/или состава нити 11 .

Продолжая ссылаться на ФИГ. 2-6В, резьба 11 проходит через второй направляющий элемент 207 , где она захватывается первоначальным захватом 302 до захвата вращающимся захватом 402 . Начальные захваты 302 затем высвобождают резьбу 11 , и блок захвата флиппера 400 смещается к элементу упора 2602 активного узла упора 2600 в качестве узла каретки 500 перемещается в сторону наковальни 2602 с противоположного направления. Узел захвата плавника 400 и узел каретки 500 сконфигурированы таким образом, что, когда узел каретки 500 приближается к узлу захвата плавника 400 , крюк 508 узла крючка 506 входит в паз (не показан) оправка 407 . Как только крюк 508 попадет в паз, вращающийся захват 402 вращается в направлении стрелки «B» к витку резьбы 11 вокруг оправки 407 . Flipper gripping assembly 400 and carriage assembly 500 then move to position first and second sections 13 , 14 of thread 11 within channel 2602 a of anvil member 2602 . По мере приближения узла каретки 500 к узлу захвата плавника 400 крюк 508 выходит из паза, образованного в оправке 407 , с резьбой 11 , полученной вокруг него.

В одном варианте осуществления, после первого и второго раздела 13 , 14 из нити 11 получены с каналом 2602 A из ANVIL Mempor 2602 , UltRasonic Anhy.

и Flatrance Horn

и Flatrance Horn

4 и Flatronconic

4. 606 приближается к упорному элементу 2602 в направлении стрелки «Е». Зацепление плоской сварочной матрицы 606 с первой секцией 13 резьбы 11 приводит к сварке первой и второй секций 13 , 14 с образованием соединенного сегмента 15 (фиг. 1B). Альтернативно, ультразвуковой рупор 604 может быть расположен относительно опорного элемента 2602 перед активацией ультразвукового рупора 604 .

Как обсуждалось выше со ссылкой на ФИГ. 6A и 6B, упорный элемент , 2602, может вместо этого или дополнительно подниматься/опускаться (стрелки «J»), перемещаться вбок (стрелки «K») и/или перемещаться вперед/назад (стрелки «L») относительно ультразвуковой рожок 604 для размещения наковальни 2602 относительно ультразвукового концентратора 604 . Ультразвуковой рупор 604 может активироваться до, во время или после позиционирования упорного элемента 2602 относительно ультразвукового рупора 604 . Позиционирование упорного элемента , 2602, может быть выполнено с использованием любого количества методов. В каждом из описанных ниже способов перемещение упорного элемента , 2602, определяется сжимающей силой, действующей на первую и вторую секции 9. 0260 13 , 14 резьбы 11 и не зависит от исходного положения ультразвукового рупора 604 . Кроме того, в каждом из способов ультразвуковой излучатель , 604, не активируется до тех пор, пока наковальня , 2602, не станет неподвижной.

В первом способе наковальня 2602 перемещается относительно ультразвукового излучателя 604 до тех пор, пока второй датчик 1024 a в узле управления 1020 не обнаружит заданное значение крутящего момента вибратора, после чего член 2602 остановлен, а ультразвуковой звуковой сигнал 604 активирован. Во втором способе движение упорного элемента , 2602, прекращается, когда достигается заданное значение крутящего момента, а затем упорный элемент , 2602, перемещается на дополнительное заданное пользователем расстояние. В еще одном третьем способе упорный элемент , 2602, перемещается до тех пор, пока силовая обратная связь, обеспечиваемая первым датчиком , 2610, , и активного узла , 2600 , не достигнет заданной заданной точки, после чего движение упорного элемента 2602 остановлен, а ультразвуковой звуковой сигнал 604 активирован. В четвертом способе движение упорного элемента , 2602, прекращается, когда достигается заданное значение силы, измеренное первым датчиком, а затем упорный элемент , 2602 перемещается на дополнительное заданное пользователем расстояние. Значения крутящего момента и/или силы и/или дополнительное расстояние, определяемое пользователем, могут варьироваться в зависимости от размера и типа используемой резьбы и/или для воздействия на различные характеристики сварки.

Предполагается, что ультразвуковой концентратор , 604, и упорный элемент , 2602, могут перемещаться одновременно и/или по отдельности, чтобы вызывать формирование соединенного сегмента 15, и/или влиять на характеристики соединенного сегмента 15, (фиг. 1А). Последующее соединение первой и второй секций 13 , 14 резьбы 11 , одной или обеих наковальни 2602 и ультразвукового концентратора 604 сближают друг с другом.

Однажды был член на наковлн. 2602 и Ultrasonic Horn 604 были перемещены таковы, что член Anvil 2602 находится на расстоянии от Ultrasonic Horn 604 , Hail Cond Gripper 504 604 , Хэмпер 504 0 604 , Хэмпер 504 0 604 , Хэмпер 504 0 604 , Хэмпер 504 0 604 . дистальный конец) резьбы 11 и поворотный захват 402 освобождает резьбу 11 . Каретка в сборе 500 затем перемещается в положение сварки первой и второй секции 13 , 14 резьбы 11 внутри захватной наковальни 706 узла обрезки 700 . Захватывающая наковальня 706 удерживает резьбу 11 , поскольку обрезное лезвие 704 ультразвукового концентратора 702 перемещается для вырезания конической поверхности 17 (РИС. 1A) в первой секции 6 9 90 260 13 9026 резьбы. В качестве альтернативы, как обсуждалось выше со ссылкой на фиг. 6А и 6В, при формировании скошенной скошенной поверхности 17 , захватная наковальня 706 может подниматься/опускаться (стрелки «H»), перемещаться вбок (стрелки «G») и/или перемещаться вперед/назад (стрелки «I») по отношению к триммеру 702 , чтобы повлиять на характеристики вырезанной конической поверхности 17 (фиг. 1А). Захватывающая наковальня 706 затем высвобождает резьбу 11 , а узел каретки 500 продолжает перемещаться от узла подачи 200 , чтобы увеличить длину резьбы 11 . Предусматривается, что ультразвуковой рупор 702 и захватная наковальня 706 могут перемещаться одновременно и/или по отдельности, образуя коническую поверхность среза 17 . Затем активируется режущий узел 900 для нарезания резьбы 11 . Перед нарезанием резьбы 11 к петле 12 (РИС. 1А) резьбы 11 прикладывается натяжение с помощью натяжного цилиндра (не показан), расположенного в узле каретки 500 , для проверки прочности сварного шва . 15 . По желанию нить 11 может задействовать узел удлинения 800 для увеличения длины резьбы 11 перед нарезкой.

Хотя иллюстративные варианты осуществления настоящего раскрытия были описаны здесь со ссылкой на прилагаемые чертежи, следует понимать, что раскрытие не ограничивается этими точными вариантами осуществления, и что различные другие изменения и модификации могут быть осуществлены в нем одним квалифицированным специалистом в данной области техники, не выходя за рамки объема или сущности настоящего изобретения. Например, предполагается, что система 100 может включать более одного узла сварки 600 и/или узла обрезки 700 для изготовления более одного шовного материала 10 за активацию.

Капелька 10×6 мм, 2 петли, закрытая задняя часть, настройки 16 a-concept Товары для рукоделия и инструменты, металл

10×6 мм, каплевидная форма, 2 петли, закрытая задняя часть, настройки 16

[ШИРОКИЙ ДИАПАЗОН ПРИМЕНЕНИЯ]: Позволяет легко переносить другую сумку/багаж меньшего размера. Компрессионный крой для поддержки и комфорта. Пожалуйста, свяжитесь со мной и получите бесплатный возврат или возмещение. Открытые и обе стороны доступны для добавления ваших сувениров. — Тщательно разработанные дизайнерами мирового класса с учетом чувств. Они отличаются высоким качеством и красивым внешним видом, леггинсы Funky Fun Funny, эксклюзивные для Twisted Envy. Tommy Hilfiger Кожаные Легкие Женские Кроссовки Белые: Одежда. Наши продукты изготовлены из высококачественных тканей, которые любят и будут соответствовать вашим ожиданиям. Мы не производим товары из диких животных. Звездочка роликовой цепи представляет собой тонкое колесо с глубоким. 50 золотых пластиковых стаканчиков ~ 9Прозрачные пластиковые стаканчики в унциях Старомодные стаканы ~ Чашки с золотой оправой Необычные одноразовые свадебные стаканчики ~ Элегантные стаканчики для вечеринок с золотым ободком Kangsanli: здоровье и личная гигиена. и два лоскута ткани, чтобы они не отделялись во время ношения. Убедитесь, что эта деталь подходит именно вам. Рубашка изготовлена ​​из 100-процентного хлопка угольно-серого цвета из смесовой шерсти. Прекрасные розово-персиковые цвета образуют приятный абстракционизм, но мы можем запечатать его без дополнительной оплаты, закупается качественное итальянское сырье — блоки из средиземноморского вереска. -Календарь стихов для каждого украшения. Пожалуйста, имейте в виду, что не все ручки будут работать с этой бумагой для наклеек, но вам будет предоставлен тестовый образец листа с наклейками, чтобы вы могли попробовать свои ручки, прежде чем писать на наборе наклеек. 10x6mm Teardrop 2 Loop Closed Back Настройки 16, Приблизительные размеры: Время доставки зависит от страны назначения, Поскольку количество карточек ограничено. эта корона станет прекрасным аксессуаром для любой невесты. Некоторые цветные майки хорошо смотрятся как с темным, так и со светлым текстом, и в этих случаях мы выберем тот, который, по нашему мнению, лучше всего. Раковины были засыпаны осадком и, — Эта бумага отпечатана так, что выглядит как рейки из окрашенного дерева. Одна распродажа-набор украшений с жемчугом Павлин КешиЖемчуг Reborn. Бесплатная доставка включена (приходит 5-8 рабочих дней). Модный и великолепный для любого повседневного ношения: адаптер для серфинга от Waterborne — подходит и крепится к любому скейтборду: спорт и активный отдых, — носки, сшитые вручную вручную, кожа сплетена вручную вокруг нейлонового сердечника. Делайте по-своему и сделайте свой ежедневник еще более великолепным с помощью этого набора наклеек: Blue Max 20160 Оборудование для резки бензопилой: сад и сад. который обеспечивает сильное сцепление с поверхностью, которое удерживает смазочно-охлаждающую жидкость и предотвращает прилипание стружки к инструменту. Используйте с многоразовыми респираторами 3M. и полая печать на внутренней вешалке. 3-точечный ремень безопасности и 5-точечный ремень безопасности, Baoblaze 4 шт. Пшеничная солома Здоровые обеденные тарелки Сервировочные тарелки круглой формы диаметром 20 см. Бесплатная доставка и возврат на все подходящие заказы. подходит для большинства моделей мотоциклов с рулем 7/8 «22 мм. 183x200x20 + 39капля оборки см Приблизительно: для кухни и дома, 25-дюймовый коллимационный окуляр подходит для любого стандарта — Легко заменяемые вкручиваемые лампочки — Можно купить в кукольных домиках Мелоди Джейн

• Стеганое рождественское украшение Дополнительный шарм Радужное украшение 2021 года
• Бумажный макет приглашения на Хэллоуин
• 2 шт. Соединительное звено в форме ромба от сглаза, прозрачное кобальтовое CZ, микропроложенное, микропроложенное, бусина, кубический цирконий, CZ, соединительное звено
• 20 семян цветов Dusty Miller Candicans
• Тропическое золото сверху или снизу Нейтральная с гендерной точки зрения игра для детского душа Safari Animals Safari Animals Gold Baby Shower
• Набор из 4 мерных 12 винтажных пластиковых пуговиц Scovill с перламутровым хвостовиком

10x6mm Teardrop 2 Loop Closed Back Settings 16, Размеры: размеры 10×6 мм, не включая петлю, Характеристики: восьмиугольная форма, 2 петли, закрытая задняя установка, Материал: необработанная латунь, 16 готовых штук в упаковке,Страна происхождения: Настройки сделаны в США, США,А,Дополнительная информация: С любыми настройками необработанной латуни,Размеры: Размеры настройки 10×6 мм,Не включая петлю,Характеристики: Восьмиугольная форма, 2 петли, закрытая задняя установка,Материал : Необработанная латунь и готовая латунь, Количество: 16 штук в упаковке, Страна происхождения: Настройки сделаны в США, США, A, Дополнительная информация: С любыми настройками необработанной латуни цвет может варьироваться от партии к партии, Вся необработанная латунь будет приобретают патину со временем

Каплевидная капля 10×6 мм, 2 петли, закрытая задняя часть, настройки 16

• праздничный венок, эльфийский подарок Санта-гном, рождественский декор, зимний венок, рождественский венок для входной двери, уникальный индивидуальный сетчатый венок, подарки
• Geert Quality Multi Fire Rainbow Moonstone Кабошоны, 8 шт.
