Строительство теплицы своими руками из профиля, фото инструкции

Главная » Строительство » Строительство теплицы своими руками из профиля, фото инструкции

Теплица из металлопрофиля, своими руками построенная – самый прочный, экономичный, надежный и популярный вид конструкций для выращивания растений в закрытом грунте. Такие изделия при должном уходе долговечны, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.

В статье пойдет речь о том, как сделать теплицу из профиля своими руками, подскажем, как выполнить чертеж, какие размеры целесообразны, какой материал выбрать, как согнуть, чем крепить, какой вид крыши более практичен для постройки.

Invalid Displayed Gallery

Содержание

  1. Теплица из металла – что важно для проектирования
  2. Конструктив
  3. Как согнуть металлический профиль для теплицы
  4. Размеры
  5. Фундамент
  6. Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению
  7. Сборка

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

  • Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
  • Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
  • Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
  • В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.

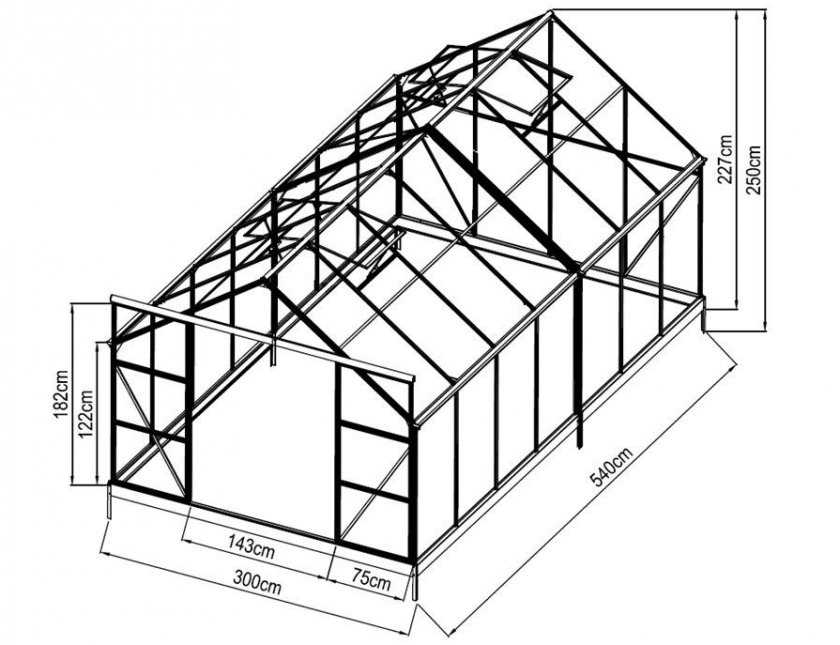

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Совет: Чтобы теплица своими руками из профиля изготовленная прослужила долгий период, лучше купить оцинкованные изделия, цена на них дороже чем на обычный металлический, но и появление ржавчины маловероятно, если при строительстве не нарушен защитный слой.

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

[su_youtube url=»https://www.youtube.com/watch?v=6OhCdbqhksU»]

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]

Размеры

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля.

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

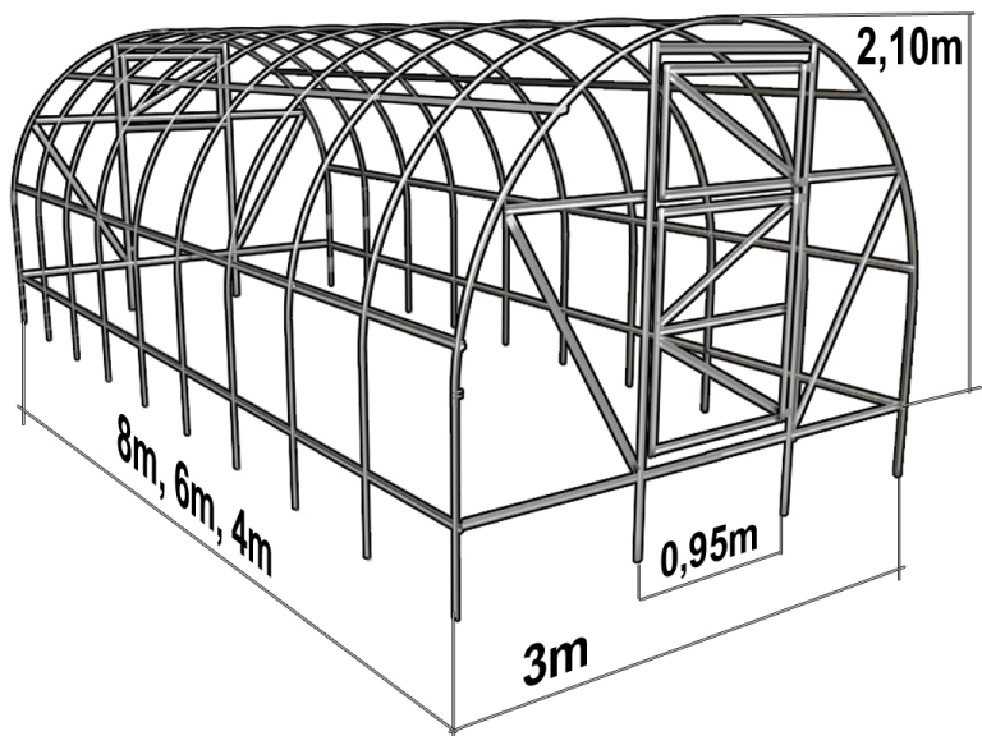

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.

Односкатное сооружение – идеально для пристройки к дому

Полезно знать: Длину ската можно рассчитать по теореме Пифагора: квадрат гипотенузы равен сумме квадратов катетов, а напротив угла в 30о лежит катет равный половине гипотенузы.

Фундамент

Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.

Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:

  • залить монолитно-бетонную;
  • установить блоки и скрепить их;
  • выложить из камня, красного кирпича;
  • сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
  • воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
  • надежным станет и основание из швеллера.

Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:

  • слой щебня – 100-200 мм;
  • песчаник – 100-200 мм, трамбуется;
  • застилается рубероид;
  • внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
  • устанавливается опалубка;
  • заливается бетон, штыкуется, выравнивается горизонталь;
  • через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.
Высота ленты обязательно должна быть больше ее ширины, высокое основание на 100-300 мм над уровнем земли убережет металл от коррозии

Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.

Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.

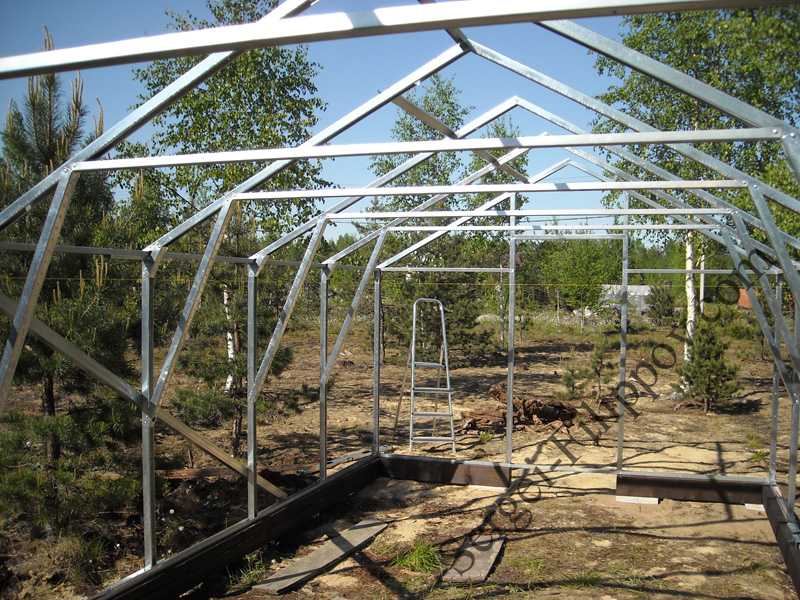

Фундамент из бруса под металлокаркас

Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению

Проект металлической теплицы рекомендуется взять готовый, типовой, в нем рассчитана эргономика, размеры, нагрузки. Для простых сооружений самостоятельный чертеж не составит труда. Далее предложим поэтапную инструкцию, как делается теплица из алюминиевого профиля своими руками, но в данной конструкции допустимо использовать и стальной профиль.

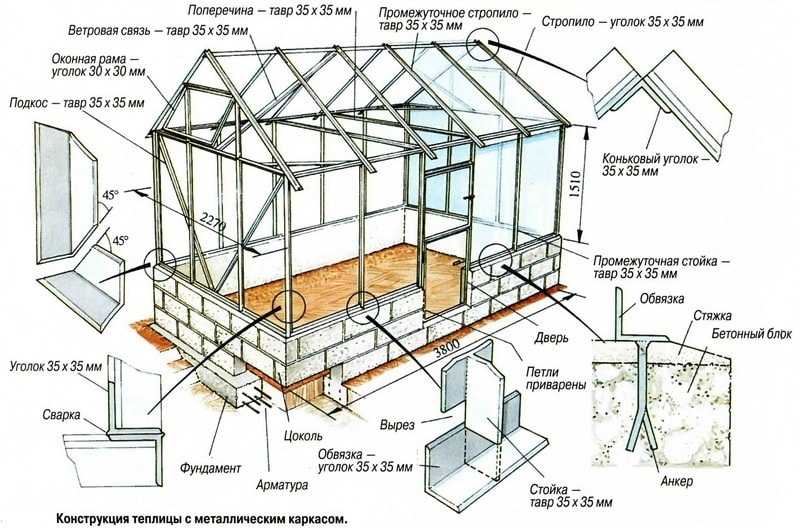

Чертеж теплицы из профиля для гипсокартона, для усиленных конструкций рекомендуется вместо диагоналей установить поперечники с шагом 50 см

Изучив чертеж понятно, что вся теплица состоит из нескольких узлов:

  • торец с укосами для крыши с дверью;
  • глухой торец с укосами под крышу;
  • боковые стены – прямоугольники, состоящие из вертикальных стоевых и поперечников для жесткости;
  • торцы стянуты между собой длинным поперечным металлическим профилем – конек;
  • 2 поперечника на середину скатов, между ними перпендикулярно устанавливаются ребра — стропила;
  • обшиваем каркас поликарбонатом, пленкой.

Совет: Скаты крыши по сути представляют собой прямоугольники, их лучше собрать на земле, поднять, закрепить на коньке и верхней обвязке.

Сборка

По предложенному алгоритму собираем элементы из металлического п-образного профиля для гипсокартона, соединяем детали крабом, как на фото ниже.

Как выполнить соединение металлического профиля

Нарезаем профиль в размер, согласно чертежу, на ровной площадке собираем торцы.

Между вертикальными стойками расстояние 900-100мм, но не более 1200 мм

Устанавливаем торцевые узлы на фундамент, проверяем геометрию, крепим на уголки и длинные саморезы. По такой же схеме изготавливаем бока, крышу, устанавливаем по месту, делаем соединение.

Как правильно соединять перпендикулярные детали из металлического профиля

Проверяем металлическую конструкцию на прочность, при необходимости внутри укрепляем диагональными вставками либо добавляем поперечников.

Конструкция теплицы из поликарбоната на металлическом каркасе укрепляется дополнительными поперечными деталями

Осталось обшить металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет, без дополнительных вложений. Так же предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля для гипсокартона своими руками, на видео поэтапный процесс.

[su_youtube url=»https://www.youtube.com/watch?v=DuQchecw_8o»]

Как построить теплицу из профиля для гипсокартона: инструкции

Все, кто когда-либо работал с монтажом гипсокартона – на потолок, пол или стены – заметил, насколько удобно работать с самими металлическими профилями. Они прочны, покрыты оцинковкой, солидно выглядят и, в то же время, хорошо режутся строительными ножницами. И даже гнутся, что не менее ценно. Так почему бы не построить из такого замечательного материала теплицу, тем более, что опыт подобный уже есть и он довольно успешный? И ведь сам процесс совершенно не сложный – сейчас мы расскажем, что зачем.

Часто теплицы нестандартных размеров или форм строят на старых фундаментах. И действительно, если у вас уже готов нулевой уровень или он остался от прежнего сарая или теплицы, зачем строить новый? А вот фирмы-поставщики крайне неохотно идут на такие уступки – строить вам модель с необычными параметрами: высотой, шириной или длиной.

Второй момент: вы хотите расположить форточки только сверху, к примеру, а не по торцам, как в большинстве теплиц. Просто хорошо понимаете, как на самом деле должна происходить вентиляция или прочитали умную книгу на этот счет. А производитель – ни в какую. Почему? Да просто куда удобнее строить теплицу «без остатков» в виде поликарбоната, отрезков каркаса и саморезов. Проще послать бригаду с готовым чертежом, чем проявлять какую-то креативность и делать новые расчеты. И потребителям приходится с этим соглашаться – иначе просто не поставят. Но теперь, если вы хоть немного разберетесь с тем, как строить из гипсокартонных профилей, любая конструкция для вас не будет проблемой. Даже если вы создадите ее 3D макет за одну ночь, поддавшись внезапному вдохновению.

Причем мы научим вас строить достаточно крепкие теплицы из профилей для гипсокартона – просто внимательно прочтите эту статью. Кстати, не только крепкие, но и красивые:

Содержание

  • 1 Виды профилей и деталей крепления

  • 2 Преимущество каркаса из гипсокартонных профилей

  • 3 Пошаговая технология строительства

    • 3. 1 Этап I. Делаем замеры

    • 3.2 Этап II. Режем профили

    • 3.3 Этап III. Собираем каркас

    • 3.4 Этап IV. Крепим поликарбонат

Виды профилей и деталей крепления

Сегодня гипсокартон используется достаточно широко. Им удобно облицовывать стены, потолок, пол, из него даже делают мебель. И только при помощи этого материала можно создавать достаточно нестандартные конструкции – фигурные потолки, арки и причудливо выгнутую мебель. Но для этого материала нужна прочная крепежная основа, которая, в то же время, не будет создавать лишней весовой нагрузки – это и есть профили.

Из них сначала собирают каркас, а потом на него крепят несущие поверхности. И со временем многие умельцы смекнули, что крепить на такую основу можно не только гипсокартон. А это – новые возможности!

Легче всего строить теплицы из гипсокартонных профилей ПС 50х50 и ПН 50х40. Давайте немного разберемся с аббревиатурой:

  • ПП – это потолочный профиль, 60х27, его края обычно загнуты для большей жесткости.
  • ПС – это профиль стоечный со стандартными параметрами 50х50, края также загнуты.
  • ПН – это направляющий профиль, и в него нужно вставлять ПП и ПС. Края у такого профиля ровные, а потому в него легко крепить другие.

Можно сказать проще: из профилей ПС мы строим все в теплице, что вертикально, а из ПН – горизонтальное. Существуют даже специальные гнутые профили, из которых вы без проблем соорудите арочную теплицу не хуже промышленных красавиц.

Для крепления таких профилей больше всего подходят саморезы 4,2×19, и 4,2х16 мм. Можно использовать без бура – чтобы не отверстия не получались слишком большие, от которых саморезы хуже прокручиваются и хуже стягиваются. Хорошо то, что предварительно просверливать и набивать саморезы не нужно, т.к. на гипсокартонных профилях уже есть разные насечки – они как раз и не позволят съехать креплению.

Если вы хотите построить теплицу покрепче, тогда отдайте предпочтение 50-му профилю для потолка и стоек, а саморезы берите 4,2х16 с плоской шляпкой.

Обязательно обратите внимание на качество приобретаемого профиля – он бывает слишком тонким. Просто возьмите в магазине образец в руки, сожмите ребра двумя пальцами – хороший профиль так просто не сжать, и стенки все равно вернутся на место. У плохого – так и останутся согнутыми.

Еще один приятный момент – металлопрофили для гипсокартона продаются уже оцинкованными, а потому не ржавеют со временем.

Преимущество каркаса из гипсокартонных профилей

Самое главное преимущество гипсокартонных профилей в том, что теплицы из них строить достаточно просто – даже для людей, которые до этого не занимались ничем подобным. И такая сборка даже в сравнение не идет с промышленными моделями, которые похуже головоломок, а производители их установкой не занимаются, т.к. «времени нет и там все просто».

Для поликарбоната же такой «скелет» – лучше не придумаешь. Легкий, удобный в сборке, наиболее подходящий для создания абсолютно любой формы закрытого грунта. Единственный существенный недостаток – это некоторая хрупкость каркаса, которая не предназначена для тонн снега:

И с такой теплицы, даже если вы ее сделали в форме капли, снег придется счищать всю зиму. И обязательны подпорки. Либо построить теплицу со съемным верхом – это на сегодняшний день не столько мода, сколько самая актуальная потребность. Либо вот с таким сложным каркасом:

Собирают также теплицы из гипсокартонных профилей и на вытяжные заклепки – этот метод даже считается более надежным. Для каркаса, который всегда немного подвижен, это пока самый лучший вариант. Сам процесс работы с заклепками может показаться вам сложнее, но это только на первых минутах. Приловчиться не сложно. Но желательно хотя бы фермы и укосины сделать на заклепках, а все остальное – уже на саморезах.

Также из-за того, что тепличные конструкции из гипсокартонных профилей легкие, для них не нужен солидный фундамент. А конечная стоимость теплицы, которая мало по внешнему виду (а порой и по жесткости) отличается от промышленных, будет минимум в два раза меньше. Но, если ветра в вашей местности сильные (а теплица из профиля для гипсокартона легкая), тогда обязательно ставьте ее поперек ветра и между арками-стропилами сделайте по дополнительной перемычке.

Пошаговая технология строительства

Как построить такую теплицу – вариантов масса.

К примеру, в этом проекте стропила изготавливались и вовсе необычным способом: путем надрезания прямо посередине профиля и сгибания его в нужный угол по шаблону. А дополнительно как части каркаса использовались резиновые трубы:

А в следующей теплице опорным центром служат четыре профиля длиной по 2,30 метра. В землю их вкопайте как раз на 30 см: один профиль с одного торца, второй с другого, и два посередине каркаса. Также для этой модели вам понадобятся 200 шурупов и 8 загнутых профилей под 90°.

Этап I. Делаем замеры

Важно только правильно провести замеры и изучить технологию работ, приобрести материалы и инструменты.

При постройке теплицы из профилей для гипсокартона вам обязательно понадобится шуруповерт, и лучше заранее запаситесь двумя аккумуляторами. Еще вам понадобится отвес, уровень, рулетка, маркер (берите перманентный), плоскогубцы и рулетка.

Этап II. Режем профили

А теперь об инструменте, которым удобнее будет резать профили (а профили гипсокартонные режутся легко). Приобретите для этой цели ножницы, и лучше с прямым резом. Сначала прорезайте стенки, затем немного сложите профиль и подрежьте основание. Но не используйте болгарку: ею вы повредите цинковое покрытие, отчего профиль начнет ржаветь.

Чтобы теплица из гипсокартонных профилей была крепче, ее узловые соединения загибают внутрь. Это легко сделать при помощи киянки. Просто согните концы профилей внутрь и примните их парой ударов. Узел получится прочным, ведь на концах профилей уже будет трехслойный металл.

Все детали для сборки подготовьте заранее – в чистом и сухом помещении.

Этап III. Собираем каркас

На выровненном участке земли соберите нарезанные профили и начните сборку с одной из торцевых стен. Постепенно добавляйте к ней секции. Расстояние между балками делайте не менее 50 см – ради жесткости каркаса, да и сотовые поликарбонат на такой конструкции уже не прогнется. По желанию вы можете комбинировать фермы с направляющим профилем 50х40 мм. Но учтите, что пятидесятый профиль более жесткий, и работать с ним уже сложнее.

Щелей у такой теплицы практически не будет – немного только вокруг форточек или дверей, что легко решить дополнительным прикручиванием бруска по периметру.

Специальные «клопы» для гипсокартонных профилей использовать в строительстве теплицы не рекомендуем – у них слишком толстая шляпка, а это со временем будет мешать. Больше подойдут саморезы с пресс-шайбой – более длинный, 4,2х25 мм, плюс шайба с резинкой.

Еще один важный момент: при сборке место закручивания самореза делайте не по самому центру профиля, немного ближе к углу, где больше жесткость и крепление получится более надежным.

Этап IV. Крепим поликарбонат

Крепить поликарбонат на такую конструкцию лучше внахлест, и проклеивать двухсторонним скотчем.

Крепя поликарбонат помните, что его верх на крыше нужно будет заделывать полностью, а низ – специальной лентой с перфорацией. Итак, давайте со всем разберемся по порядку. Листы поликарбоната еще с завода поставляют вам с транспортировочной пленкой. Торцы заклеены скотчем от влаги и грязи. У лицевой стороны – защитное покрытие от ультрафиолетовых лучей, и этой стороной нужно будет крепить наружу. Разберетесь вы легко – производители об этом обычно пишут прямо на пленке.

Итак, отмеряем нужную длину и отрезаем. Поликарбонат тоже не сложно резать – обычным канцелярским ножом. Снимаем с внутренней стороны защитную пленку, а с наружной – по краям. Специальной лентой из магазина заделываем торцы сот поликарбоната, а вот нижний торец оставляем «дышать». Простой пример: вашу теплицу побило градом, и на ней теперь есть до десятка мелких брешей. Когда начнется дождь, в них обязательно попадет вода – а вот выйти ей теперь откуда?

Ставить такую теплицу можно просто на деревянные бруски – большего и не надо. Просто обработайте их машинной отработкой с целью гидроизоляции и дайте просохнуть 3 дня. Если в вашей местности сильные ветра, вы можете усилить конструкцию и избавить ее от «парусности». Для этого проведите через профиль и брус арматуру каждую 2 метра и уведите ее в грунт. Это придаст устойчивости теплице. Если же у вас уже готов бетонный фундамент, тогда понадобятся дюбеля-гвозди. Как в этом проекте:

А вот в этой теплице поликарбонат нарезался 3-х метровыми кусками и надламывался посередине поперек сот. По углам закрывался уголком профиля (просто разрежьте болгаркой П-образный профиль поперек и получится уголок). Или используйте магазинный пластиковый.

Конечно, теплица из профильной жесткой трубы простоит и 50 лет, но не все хотят связываться со сваркой. А вот если вы построите конструкцию правильно, проверите герметичность всех швов и сделаете крышу теплицы из гипсокартонных профилей на зиму съемной – такая будет служить вам верой и правдой не меньше. Те, кто уже построил такие теплицы и не первый год их эксплуатируют, уверяют, что даже многие магазинные модели куда более хлипкие такой конструкции. Вот, к примеру, один из самых удачных опытов подобного строительства:

Вас давно просят построить теплицу? Из гипсокартонных профилей – самый экономный и быстрый вариант!

  • Автор: Константин
