Отопить гараж и приготовить обед на дачном участке поможет «буржуйка». Название печке дали еще в конце 20-го века. Она потребляет много топлива, а тепла дает мало. Отсюда и такое название. С тех пор конструкцию постоянно пытаются усовершенствовать. Печь буржуйка из кирпича стала одним из таких новшеств. Такая конструкция более эффективна. Кирпич позволяет на длительное время сохранить тепло.

Свернуть

Какой кирпич выбрать для кладки?
Материалы и их количество
Инструменты для строительства
Приготовление раствора
org/ListItem»>Как правильно сложить печь буржуйку?
Схема и чертеж
Сушка
Изготовление дверцы для топки
Обшивка металлом
Монтаж и подключение
Особенности эксплуатации
Вывод

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку.

Здесь подойдет только шамотный кирпич.

Все дымоотводные каналы и область топки также подвергаются испытанию температурой, правда, не такой высокой. Тут будем использовать огнеупорный керамический кирпич. Он дешевле шамотного и способен выдержать нагрузку.

В качестве основания будем использовать морозостойкий кирпич, который выдерживает большое давление. На него будет распределяться вес всей конструкции.

Общая рекомендация – используем кирпич:

полнотелый;
качественный;
с хорошей теплоотдачей и теплоемкостью.

Кирпич должен иметь разные размеры. Перед покупкой, необходимо уточнить под какой именно рассчитана порядовка. Ниже будет приведена пошаговая инструкция по кладке буржуйки из кирпича своими руками. Там можно использовать кирпич размером 250х120х65. Также, именно он учтен в порядовке на фото №2 (ниже, в разделе “Кладка печи”).

При желании, вы можете использовать различные декоративные виды кирпича для облицовки. Это придаст печке более эстетический вид.

В нашем случае, понадобится 60 штук огнеупорного керамического кирпича и 35 штук шамотного кирпича (с учетом возможных потерь).

к содержанию ↑

Материалы и их количество

Кроме кирпича, нам дополнительно понадобятся следующие материалы:

готовая растворная смесь для кладки печей: 470 кг (средний расход на 1 м³ кладки) * 0,26 м³(объем кладки) = 122,2 кг;
чугунная колосниковая решетка;
чугунная варочная плита;
металлический лист b=4мм — 600х1200 мм — 0,72 м^2;
электроды для сварки — 1 пачка.

к содержанию ↑

Инструменты для строительства

Будем использовать подручные инструменты, которые есть у каждого мастера:

мастерок,
кирку,
отвес,
уровень,
кельму и т. д.

Если будем работать с металлом, потребуется сварочный инвертор, болгарка, газовый резак.

к содержанию ↑

Приготовление раствора

Начнем с приготовления раствора. Для кладочных работ используем специальную готовую смесь. Продается в строительных магазинах. Представляет собой порошок желто-серого цвета в мешках по 25 кг. Остается только развести водой в правильном соотношении и перемешать. Подробная инструкция всегда указана на упаковке, нужно ее пошагово выполнить. Такой раствор — оптимальный выбор. Недостаток у него только один – высокая цена.

Приготовить раствор для кладки можно и самостоятельно. Для этого нам потребуется глина и песок. Для начала определим качество имеющейся в наличии глины и содержание в ней примесей. Следуем следующей инструкции:

Скатываем глину в жгут. Толщина — 10-15 мм, длина — 150-200 см.
Возьмем скалку диаметром 50 мм и обмотаем жгут вокруг нее.
Жгут должен растягиваться плавно и порваться, растянувшись примерно на 15-20%.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Если жгут растягивается сильнее — глина «жирная», рвется раньше – «тощая». В первом варианте, раствор под воздействием температуры сильно усядет, во втором — рассыпится.

Следующий этап — подготовить песок. Сначала просеиваем его через мелкое сито. Ячейка не должна превышать 1,5х1,5 мм. Далее следуем инструкции:

с помощью держака и мешковины, устраиваем некое подобие сачка;
в него насыпаем песок и начинаем промывать под струей воды;

промываем до тех пор, пока стекающая вода не станет чистой.

Таким образом, мы избавили песок от примесей.

Аналогичным образом, поступаем с глиной. Теперь ее следует размочить. Для этого насыпаем глину в заранее подготовленную емкость. Наливаем воду так, чтобы вся поверхность глины была покрыта. Через 24 часа тщательно перемешиваем. Повторяем процесс до тех пор, пока глина по консистенции не станет похожа на зубную пасту.

Универсальной пропорции для раствора не существует. Все устанавливается методом проб и ошибок, в зависимости от характеристик используемых материалов. Главное, чтобы с раствором было удобно работать.

Для увеличения прочности, специалисты рекомендуют добавить немного цемента или соли.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Приведем базовый рецепт для кладочного раствора:

Берем 2 части глины. К ней добавляем одну песка. С помощью строительного миксера смешиваем до однородной густой массы. Нам потребуется примерно 40 литров раствора.

к содержанию ↑

Как правильно сложить печь буржуйку?

Самостоятельно правильно сложить кирпичную печь-буржуйку под силу даже новичку. Для этого нужно знать и соблюдать простые правила, которые pechnoy.guru предоставит ниже.

к содержанию ↑

Схема и чертеж

Ниже рассмотрим, как своими руками сложить печку буржуйку из кирпича. Чертеж и размеры можно посмотреть на фото №1:

Фото№1 – чертеж буржуйки из кирпича своими руками

Порядовая раскладка кирпичей печи-буржуйки из показана на фото №2:

Фото №2 – порядовая раскладка кирпичей (схема)

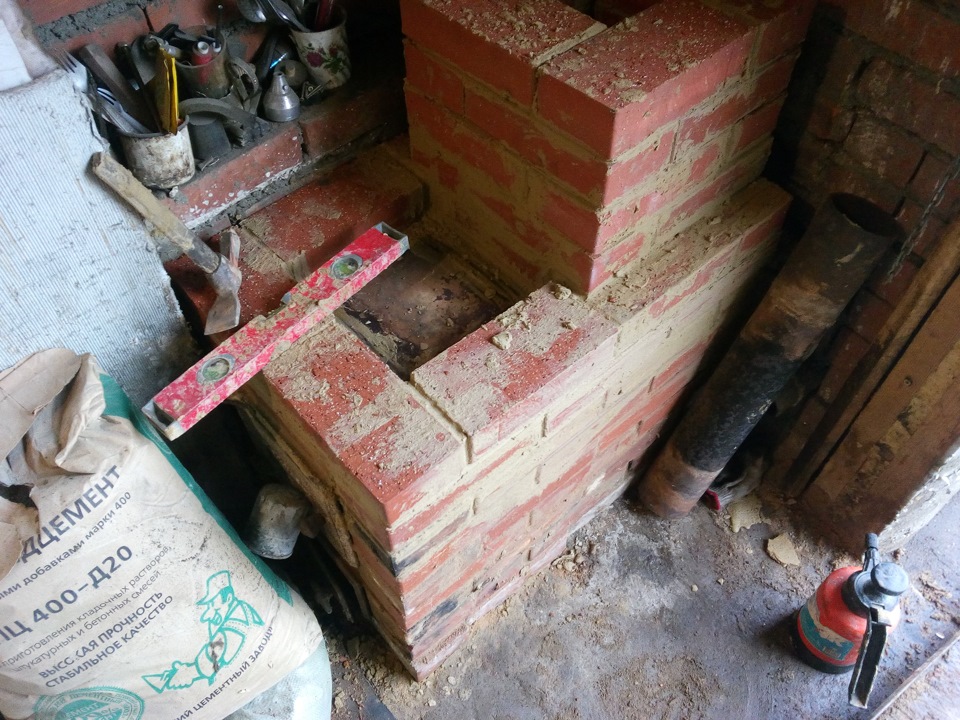

С материалами и конструкцией печи мы определились, раствор готов. Устройства фундамента такая конструкция не требует. Для комфортной и безопасной работы, отопление нужно размещать, соблюдая все нормы пожарной безопасности. Выбрав место, стелем два слоя гидроизоляции. Сверху делаем подготовку из песка, толщиной 10 мм. Приступаем к кладке:

Сверху, без раствора, кладем кирпич (смотри фото №2, первый ряд). Строго контролируем горизонтальность с помощью уровня.

Устанавливаем дверку для поддувала. Закрепляем ее с помощью проволоки и оборачиваем асбестовым шнуром.
Продолжаем кладку (смотри фото №2, ряд №1).
Дальше идет шамотный кирпич (см. фото №2). Над ним будут установлены колосники.
Прямо над поддувалом ставим колосники.
Следующий ряд ставим на ложок. Сзади стенку кладем без раствора (выбивные кирпичи).
Устанавливаем дверь топки. Закрепляем ее с помощью проволоки и кирпичей.
Поверх кладем ряд на постель по контуру четвертого.
Следующий – снова на ложок. Сзади ставим 2 кирпича.
Сверху ряд должен перекрыть топочную дверцу и закончиться на 130 мм выше ее.
Продолжаем кладку, немного смещая кирпичи назад. Перед этим укладываем асбестовый шнур, на который установим варочную плиту.

Формирование дымовой трубы начнем со следующего ряда. Конструкцией предусмотрена установка насадной трубы из жести иди гофрированного алюминия. Труба не должна быть тяжелой. Иначе может сместиться центр тяжести.
На одиннадцатом ряду ставим задвижку для регулирования потока воздуха. Не забываем уплотнить ее асбестовым шнуром и замазать глиной.
Далее в четверик кладем дымовую трубу, которую стыкуем с металлической. Труба должна стоять строго вертикально и не откланяться в сторону. Для большей устойчивости, ее следует перекрыть тремя рядами кирпича.
Удаляем вышибные кирпичи, которые мы ставили на 4 ряду, чистим дымоход от мусора.
Теперь печь следует побелить. Известка пойдет любая. Специалисты рекомендуют добавить синьку и немного молока. Так побелка не будет темнеть и отлетать.
Устанавливаем металлический лист перед топкой.

Устанавливаем плинтус.

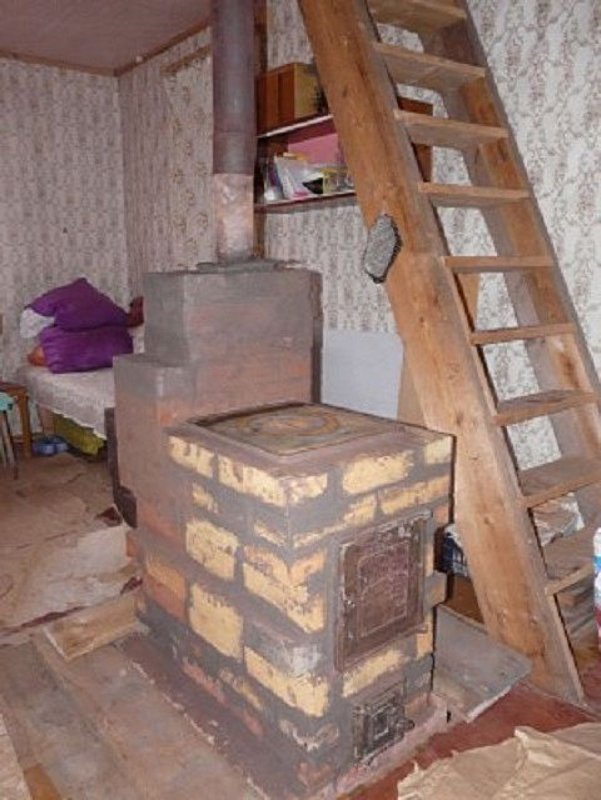

Пример готовой буржуйки из кирпича

к содержанию ↑

Сушка

Причина появления трещин — избыточная влага в кирпичах, поэтому печь нужно тщательно просушить. Есть два этапа сушки: естественный и принудительный.

Естественная сушка длится не менее пяти суток. Все дверцы должны быть полностью открыты. Для повышения интенсивности процесса, поставьте перед топкой вентилятор или засуньте в нее и включите обычную электрическую лампу накаливания (только не энергосберегающую). Полностью высушить печь этим методом не удастся, поэтому переходим к следующему этапу.
Принудительная сушка производится за счет сжигания сухих дров. Проводят такую топку один раз в 24 часа. Топить следует только мелкими сухими поленьями. Приоткройте дверь поддувала и откройте наполовину заглушку.

Когда дрова прогорят, неплотно прикройте поддувало. А верхнюю заглушку закройте, оставив 1-2 см. Когда угли прогорят, откройте все каналы. Такую топку проводите в течении недели. В первый день сжигают около 2 кг дров. Далее каждый день прибавляйте 1 кг.

к содержанию ↑

Изготовление дверцы для топки

Этот элемент является самым сложным во всей конструкции. В следующей таблице приведены унифицированные размеры печных дверок:

Размер	Поддувальные, прочистные дверки, мм		Проемы под топочные дверки, мм
длина	25	25	25	30	25
ширина	130	130	250	250	250
высота	70	140	210	280	140

Дверь для топки изготавливаем по чертежам, представленным на фото №3:

Фото №3 – чертеж дверки для топки и прочистной камеры

к содержанию ↑

Обшивка металлом

Кирпичную буржуйку можно дополнительно обшить металлом. Получим металлическую буржуйку со всеми плюсами, но без минусов (кроме веса). Такая конструкция предохранит печь от растрескивания и сколов. Это значительно повысит срок службы. Для этого потребуется листовой металл, толщиной 4-6 мм. Процесс не представляет особой сложности. Металлический лист размечают, нужные детали вырезают «болгаркой» или резаком. Дальше проводят облицовку и соединяют с помощью сварки и металлического уголка.

Такая конструкция не только долговечна, но более безопасна. Однако, требует дополнительных расходов и трудозатрат.

к содержанию ↑

Монтаж и подключение

При монтаже печи нужно строго соблюдать правила пожарной безопасности:

Расстояние до стен и окружающих предметов должно составлять не менее 800 мм. Стены также можно обложить керамической плиткой.
Все части дымохода должны быть герметично соединены.
Помещение должно быть оборудовано системой приточно-вытяжной вентиляции.

Дымоход устанавливают так:

Первый отрезок трубы фиксируем над отверстием дымохода.
Трубные колена наращиваем до уровня перекрытия.
В перекрытии делаем отверстия диаметром 170 мм. Вокруг отверстия удаляем слой теплоизоляции, чтобы исключить возгарание.
Сначала монтируем проходной стакан, затем в него вставляем трубу.
Далее трубы соединяем с наружным дымоходом.
На трубу наносим битум и утепляем.

При необходимости отопления большой площади, можно подключить печь к отопительному щитку. Это увеличит поток тепла и позволит дольше его сохранить.

к содержанию ↑

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того, как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

к содержанию ↑

Вывод

Кирпичную буржуйку из кирпича вполне можно изготовить самостоятельно. Такая печь увеличивает КПД с 50-60% до 70-75%. Однако, все же не является достаточно рентабельной для полноценной замены печному отоплению. Хотя она и эффективнее, чем железная, сохраняет тепло, но для постоянного использования требует подключения отопительного щитка.

В качестве временного источника тепла, буржуйка из кирпича, сделанная своими руками в гараже или теплице, вполне себя оправдывает.

Конструкцию можно еще больше усовершенствовать, облицевав металлом. Это увеличит срок службы, защитит печь от повреждений.

Как сделать печь-буржуйку своими руками: материалы и технология

Материалы и инструменты

Буржуйка не потребует при изготовлении своими руками множества средств и материалов. Для опытного мастера не составит труда подобрать правильные материалы, новичкам рекомендуется воспользоваться списком деталей, которые имеются в каждом гараже. Стальной лист, служит для перемычки, варочной плиты, конструктивная особенность которой, потребует материала для основания, газовый баллон, бочку или автомобильное колесо.

Труба для дымохода не должна превышать установленных длины и диаметра по чертежам. Колосник потребует арматурного прута диаметром до 1,5 см, готовое изделие реализуется специальными магазинами. Размеры устройства зависят напрямую от диаметра баллона или бочки.

Необычная буржуйка из листа металла

Декоративная буржуйка своими руками

Из инструментов обязательно наличие болгарки, которая выступает в роли шлифовальной машинки одновременно. Для качественной резки и обработки, необходимо иметь несколько насадок разного типа. Сварочный аппарат, укомплектованный электродами, средствами защиты, измерительные и маркировочные приборы, металлическая щетка и дрель.

Этапы кладки печи буржуйки из кирпича

В связи с тем, что буржуйка, выложенная из кирпича, существенно тяжелее металлической печи, выкладывать ее необходимо на специальном фундаменте.

Поэтому буржуйка из кирпича своими руками для человека, проживающего в многоквартирном доме, это несбыточная мечта, если только он не является жильцом первого этажа. Частный дом, гараж и дача никаких ограничений на строительство буржуйки не накладывают.

Обычно печь размещают возле одной из стен. Тем самым, экономится место в помещении, но увеличивается вероятность возгорания стены. Поэтому часть стены, находящуюся в непосредственной близости от места установки печи, изолируют металлическим листом, листовым асбестом или слоем штукатурки.

На выбранном месте обустраивается фундамент. Яму под него достаточно выкопать на глубину до 500мм. Дно трамбуется, засыпается слоем песка (3-5 вёдер) и вновь трамбуется. Затем идёт слой щебня (100-150мм), который так же трамбуется, затем ровняется по уровню и заливается цементным раствором (цемент/песок – 1:3). Оставляем фундамент на сутки для отвердевания раствора.

Несмотря на то, что печка буржуйка из кирпича не относится к печам повышенной сложности, её кладку необходимо выполнять аналогично кладке любой печи иной конструкции, то есть по предварительно просчитанной порядовке.

Имея на руках порядовку, заготавливаем необходимые материалы и печные приборы, а также инструмент, который потребуется при кладке печи.

Поверх залитого фундамента укладываем два слоя гидроизоляции. Первый ряд кладки (цокольный) делаем непосредственно на гидроизоляционном слое.

К данному ряду предъявляются повышенные требования по горизонтали верхней его поверхности, так как она задаёт вертикаль всей конструкции печи. Этот ряд кладётся «на ребро». Все дальнейшие ряды кладутся в ½ кирпича.

Использовать строительный уровень для проверки вертикали и горизонтали кладки желательно через каждые пять рядов. Чтобы стенки печи не «ушли» в сторону, по углам печи рекомендуется опустить с потолка ряд воздушных ограничителей (шнур с гайкой на конце).

Топку удобнее всего обустроить на уровне 4-5 ряда, оставив для этого пространство шириной в два кирпича и высотой в три ряда. Под ней желательно предусмотреть отверстие в один кирпич для поддувала.

Вариант порядовки подобной печи приведён ниже.

Вариант порядовки печи

При её кладке используется красный рядный кирпич, шамотный кирпич, шамотная глина, обычная глина, песок, цемент.

Трубу проще сделать из металла (внутреннее проходное сечение должно быть не менее 12 см), а вывод её можно выполнить через крышу (традиционный вариант) или через заднюю стенку печи.

Обратите внимание на то, что толщина стенок трубы, особенно на её первых метрах, должны быть более 3 мм. В противном случае, она быстро прогорит

Особенности кладки дымохода и возможные ошибки, схема кладки и основные элементы.

Есть ещё один нюанс, который следует учесть именно на этапе выбора места для установки печи в доме.

Технологии, используемые для усовершенствования отопительных систем, привели к созданию альтернативных видов каминов

Собрать камин своими руками — задача сложная, так как в этом деле важен опыт и умелые руки.

голоса

Рейтинг статьи

Западноевропейский опыт

Если вы наберете в поиске фразу «garage heating» и просмотрите картинки на англоязычных сайтах, то никаких дровяных и масляных печек в западноевропейских гаражах не обнаружите. Чем греются тамошние автомобилисты:

электрическими переносными отопителями;
инфракрасными подвесными обогревателями;
агрегатами воздушного отопления (калориферами).

Первые 2 варианта мы уже рассматривали выше. Третий способ – это тоже далеко не новинка: нагретая в котле вода проходит через радиатор, обдуваемый мощным осевым вентилятором. В идеале агрегат подвешивается к потолку и распространяет горячий воздух по всему помещению.

Плюсы данного варианта – компактность, скорость прогрева и возможность кондиционирования в летний период (в радиатор направляется охлажденная вода вместо нагретой).

Калорифер, изготовленный из автомобильного радиатора

Минус один – повышенные затраты на оборудование, ведь теплоноситель нужно греть в котле и подавать по трубам к калориферу. Но если гараж пристроен к частному дому, то проблема легко решается путем подключения радиатора к водяной системе отопления здания.

Расчет дымохода для буржуйки

После того как буржуйка установлена и готова к эксплуатации, необходима установка дымохода, который сможет правильно функционировать, сохранять тепло в помещении и одновременно не позволять отходам горения попадать в воздух комнаты где установлена печка. Для этого нужно правильно рассчитать диаметра трубы, её длину и продумать как она будет выводить дым на свежий воздух.

Для того чтобы отопительная система имела наиболее высокий коэффициент полезного действия, необходимо чтобы труба для печки буржуйки обеспечивала достаточную тягу.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Наилучшим является соотношения диаметра трубы к камере сгорания в размере 2,7 миллиметра к 1 литру. Для примера возьмем буржуйку с камерой сгорания 50 литров: 2,7*50=135 мм. Именно такой диаметр дымохода будет оптимальным для эффективной работы буржуйки объемом 50 литров.

После того как определен диаметр трубы для дымохода, следует рассчитать длину всего трубопровода

В этих расчетах важно учитывать не только местоположение буржуйки, но и то на каком расстоянии от конька располагается дымоход на крыше

Располагать выход трубы над крышей следует согласно определенным правилам:

Дымоход находится от конька кровли на расстоянии до 1500 миллиметров, значит выход трубы должен располагаться на высоте 50 сантиметров над верхней частью конька;
При расстоянии до козырька в 150-300 сантиметров, выход трубопровода можно расположить на одном уровне с ним;
В случае если дымоход расположен около края крыши, то его выход должен быть ненамного ниже конька, либо на одном уровне с ним;

Второй вариант выхода трубы — это через стену, а не через крышу. В этом случае конец дымохода должен располагаться чуть ниже верхней части конька кровли.

Но основной длинной трубы станет общее расстояние от выхода трубы до самой буржуйки – расчеты в каждом индивидуальном случае получатся различные, всё зависит от того на каком этаже, в каком месте комнаты и на какой высоте, будет располагаться буржуйка.

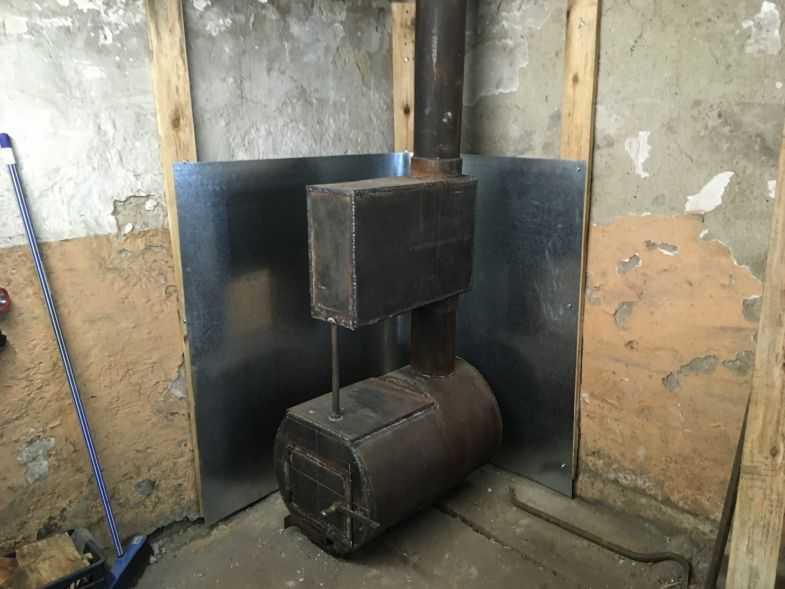

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

Бидон
Труба для дымоотвода
Проволока для колосника
Сварочный аппарат
Рабочие инструменты

Приступаем к работе

Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

Полная автономность и энергетическая независимость
Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Хороший материал собран в вашей статье Очень долго думал покупать готовую или сделать самому, все-таки решился, сделал сам. В качестве сырья использовал бочку из под гсм на 200 литров.Руководствовался подробным чертежом, который нашел на http://kamin-maker.ru/pechi/pechka-burzhuyka-iz-bochki/ Не скажу ,что вариант буржуйки из бочки очень хороший, есть и недостаток, такой ,как тонкий металл, из этого вытекает и срок эксплуатации не больше года, но огромный плюс это очень дешевое и не сложное производство данного агрегата. Исходя из моего опыта, такая печь отлично обогревает помещение в 80 м2, в качестве сырья использую прессованные опилки, мне одной закладки хватает минимум на 6 часов. Долго сопротивлялся делать или нет, а зря, отличная вещь!

Устройство печи-буржуйки

Для начала самостоятельной работы мастеру необходимо ознакомиться с простейшим устройством печи буржуйки:

Обязательной комплектующей является корпус. Корпус выполняется из металла (чугун или сталь) с достаточно толстыми стенками.
Внутри корпуса располагается топка.
Для эффективной работы и простоты ухода за конструкцией в нижней части корпуса лучше обустроить зольник. На боковой поверхности печи находятся две дверцы, одна из которых ведет в топку, вторая в зольник.
Обязательным элементом является варочное отверстие, через которую подается свежий воздух в топку.
Защитный экран или кожух с одной стороны предотвращает контакт человека с раскаленной поверхностью, а с другой стороны, обеспечивает более длительное сохранение тепла. При подобном подходе к строительству кожух удерживает накопившееся тепло внутри, замедляя процесс остывания помещения.

Для конструкций различного типа предусмотрены опорные ножки, а также дымовая труба. Форма буржуйки, как правило, напоминает прямоугольник. Однако, для печей из старой бочки изначальная форма не меняется.

Буржуйка в виде прямоугольника

Эта печь представляет собой подобие тумбочки, сваренной из стальных листов толщиной 3 мм. Как и в буржуйке из бочки, в ее передней стенке нужно вырезать два проема — загрузочный и для удаления золы. Рядом с проемами на петлях навешиваются дверцы.

Полочки для колосниковой решетки также выполняются из уголка, решетка — из стального прута.

В крышке печи нужно вырезать два отверстия: в одно будет устанавливаться конфорка, к другому — подключаться дымоход.

Прямоугольная буржуйка

Теперь самое главное: над топкой нужно приварить горизонтально одну над другой две пластины: нижнюю — так чтобы между ее краем и задней стенкой печи оставался просвет шириной в 80 мм, верхнюю — так чтобы просвет оставался с другой стороны, то есть между краем пластины и передней стенкой.

Таким образом, пластины опять-таки формируют своего рода извилистый канал или лабиринт, в котором дымовые газы успевают отдать больше тепла перед выходом в дымоход.

Какой инструмент понадобится

Чтобы изготовить качественную буржуйку потребуются некоторые инструменты. Печка для гаража конструируется с помощью сварочного аппарата, сила тока которого должна быть не менее 200А. Также вам понадобится специальная маска для сварки, снабженная светофильтром, спецодежда, специализированный молоток-шлакоотделитель, зубило, щетка из металла, плоскогубцы, молоток, зачистной круг, используемый для болгарки, рулетка, защитные очки и мел.

Чтобы установить буржуйку в своем гараже вам потребуются дополнительный перфоратор, снабженный сверлом (диаметр – 13 мм), кувалда небольшого размера и переноска.

Баки от стиральной машины

Многие замечали, что во время горения печи из трубы часто вылетают снопы искр. Это означает, что топливо не до конца прогорело и покинуло рабочую камеру, унося с собой большую часть тепловой энергии. Так вот, одним из первых способов усовершенствования буржуйки, является создания рабочей камеры, где будет догорать мелкие угольки и задерживаться тепло.

Распространенный способ такого усовершенствования — это монтаж двух сваренных между собой баков от стиральных машин, которые будут представлять собой своего рода автомобильный глушитель.

Материалы и инструменты

Для изготовления данного сооружения нам потребуется:

Инструкция

Для правильного прикрепления сваренных между собой 2-х баков от стиральной машины необходимо соблюсти простое руководство:

Для начала необходимо сварить между собой два бака от стиральных машин так, чтобы после сварки они представляли единую емкость, напоминающую большой баллон.
После сварки произвести зачистку сварочных швов и привести единый бак к товарному виду.
Следующий шаг заключается в необходимости на противоположных концах бака проделать по одному отверстию, размером, совпадающим с диаметром выводных труб печи. Аккуратно зачистить сделанные отверстия.
В данные отверстия вставить по колену выводной трубы, но так, чтобы внутри бака трубы находились на разных уровнях, как бы перекрывая друг друга.
Одно соединение трубы с баком герметично заварить и зачистить. Второе отверстие сделать таким образом, чтобы оно плотно облегало трубу, которая будет напрямую вставляться в буржуйку. Второе отверстие заваривать не нужно, так как оно потом пригодится для удаления нагара внутри бака.

Модернизация с помощью баков стиральной машины

Вот такое простое усовершенствование позволит сохранять большое количество тепла, которое раньше улетало просто в трубу.

Как сделать буржуйку из газового баллона своими руками

Процесс изготовления этой печи выглядит так:

С опорожненного и тщательно промытого (!) газового баллона срезается «макушка» с вентилем. Получившееся отверстие нужно заварить круглой заглушкой.
В днище баллона вырезаем загрузочный проем, а вырезанный фрагмент по уже описанной схеме превращаем в дверцу. Баллон будет располагаться горизонтально и та его часть, которая находится у самого днища, будет играть роль топки. Соответственно, в качестве колосниковой решетки будет использоваться стенка баллона, в которой нужно высверлить множество отверстий.
Под «решеткой» к баллону нужно приварить стальной короб с дверцей, который будет выполнять одновременно функцию зольной камеры, поддувала и подставки. Данный элемент не подвергается высоким температурным нагрузкам, поэтому его можно выполнить из стальных листов самой малой толщины.
С другой стороны горизонтально расположенный баллон оснащается ножками (уголок или труба) той же высоты, что и короб.
Готовим «канальную» часть буржуйки. Для этого нужно взять трубу или другой баллон (тогда от него нужно отрезать днище и куполообразную верхнюю часть) и вварить внутрь три диска, расположенных перпендикулярно оси трубы. Диски должны полностью перекрывать сечение трубы, при этом в них выполняется перфорация: в первом (по ходу движения дыма) — на левой стороне, во втором — на правой, в третьем — снова на левой. Чтобы вварить средний диск, трубу придется разрезать, а потом снова сварить.
В стенке баллона со стороны, противоположной топке (как можно ближе к срезанной верхушке), необходимо вырезать отверстие, которое смотрит вверх. Его диаметр должен соответствовать диаметру «канальной» части.
К этому отверстию нужно приварить вертикально «канальную» часть печи, которая затем сверху заваривается заглушкой с отверстием для подключения к дымоходу.

Как видно, корпус этой печи имеет вытянутую форму, поэтому дымовые газы за время своего движения по нему успевают отдать больше тепла. Этому способствует и перфорация дисков в вертикальной части буржуйки, которая задерживает дым и заставляет его двигаться по извилистой траектории.

Эту печь мы назвали канальной, потому что такой же принцип — удлинение пути дымовых газов в теле установки — применяется в кирпичных канальных печах (голландках).

Армейки и чугунки

Соотношение теплоемкости и теплопроводности чугуна таково, что литой из него буржуйке экран не нужен. Это качество первыми оценили военные: подумайте, долго ли протянет тонкий экран на шпеньках в казарме, где деды приказы на дембель празднуют, да и вообще, мало ли чего в солдатской жизни бывает.

Сейчас армейские буржуйки есть в широкой продаже. В основном предлагают круглые казарменные, литые их чугуна, от монументальных сооружений времен Чапаева с Петькой (слева на рис. ниже) до современных со складов НЗ, тщательно законсервированных (посредине на том же рис. ) Однако на сайтах, предлагающих военное имущество, можно найти и прямоугольные разных типоразмеров, от палаточных на 7-12 кВт (справа на рис.), до миниатюрных, обогревавших мелкие аппаратные вроде радиорелейной станции Р-405.

Армейские буржуйки

Прикидывая, стоит ли покупать «военную» буржуйку, нужно учитывать следующее:

Армейки отличаются высокой прочностью и тепловой эффективностью.
Могут работать на любом твердом топливе без переналадки и переборки.
Цена – выше, чем у гражданского аналога.
Оборудовать армейку водогрейным контуром нельзя.

Первое и второе объясняется тем, что конструкция армейских буржуек тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для подвоза на передовую боеприпасов, воды, продовольствия, медикаментов и перевязочных материалов, а тут еще дрова/уголь, поэтому армейка должна быть всеядной. А топлива на месте может оказаться мало, но замерзший боец – не боец. Кроме того, дым из трубы не только индикатор вылетевшего в трубу тепла, но и сильный демаскирующий фактор. Поэтому по экономичности из печки нужно выжать все возможное и невозможное.

Почему с водогрейкой в чугунной армейке не получится ничего, понятно. Раз экрана нет, то и котел ставить некуда, а отнимешь лишнее тепло из топки или дымохода – КПД упадет, дым пойдет. Но и окружать прямоугольную армейку котлом тоже толку нет: они изготовлялись из спецсталей, по теплотехническим свойствам похожих на чугун. Автор помнит подначку для дневальных-салажат: вскипятить на казарменной армейке без конфорки чайник к утру. Кто посообразительнее, те просто перед подъемом ходили на кухню за кипятком.

В общем, в дом армейская буржуйка подходит плоховато, на хозяйственные нужды она никак не рассчитана. Лучше всего подойдет в хозяйственные помещения с разного рода миазмами в воздухе: коровник, свинарник, птичник, теплицу. Там ее «дубовость» обеспечит многолетнее пользование без хлопот.

Мастерим буржуйку из стального бидона

Запаситесь закаленным зубилом, молотком, дымовой трубой, куском прута диаметром 0,6 – 1,0 см. Подготовьте электродрель со сверлом на один сантиметр в диаметре. Если есть болгарка, вы ускорите сборку в два раза.

В одной части крышки, в самом низу, просверлите 5 – 7 отверстий для будущей тяги. Согните длинный прут змейкой и с ножками, не менее четырех. Это будут колосники, когда вы их вставите в бидон.

Змейку распрямите внутри так, чтобы она легла горизонтально и прочно сразу выше отверстий. На этом «гриле» будут гореть дрова, а сквозь отверстия и с помощью дымовой трубы пойдет хорошая тяга воздуха. Он будет катализатором горения.

Для дымохода приспособьте отрезок водяной трубы, даже б/у, диаметром 7-8 дюймов. Возле днища или на самом донце, строго перпендикулярно колосникам прорубите зубилом или пропилите болгаркой круг.

В него вставьте трубу на несколько сантиметров, а снаружи зафиксируйте крепко хомутом на болтах или приварите к бидону. Бидон-печка рассчитана на горизонтальное положение.

Недостаток печки: на ней даже чайник не нагреете – не на что поставить. И все же это будет эффективная буржуйка своими руками, а об усовершенствованиях читайте ниже.

Материалы и их количество

Список материалов, требующихся для сооружения дымохода различается в зависимости от того, какую конструкцию трубы решено установить. Если выход будет осуществляться напрямую через крышу, то потребуется меньше угловых колен.

Дымоход стандартного размера потребует следующее количество труб:

1 колено длиной 120 см, диаметром 10 см;
2 колена длиной 120 см, диаметром 16 см;
3 стыковых колена 16*10 см;
Тройник диаметром 16 см и заглушка к нему;
Грибок – 20 см;
Герметик.

Кроме того, для сооружения различных конструкций дымохода могут понадобиться и другие детали: противопроливневый козырек, проходной стакан, теплоизоляционные материалы.

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Огромную роль играет то, какие трубы для дымохода из буржуйки было решено приобрести, так как от количества, размера и типов колен будет зависеть какая конструкция будет монтироваться. Если было решено что система вывода дыма будет находиться вне помещения, то установить её внутри здания уже будет нельзя, так как тогда потребуется другой набор деталей.

Как обложить буржуйку кирпичом своими руками? Инструкция

Первым делом нужно подготовить раствор.

Шаг 1. Подготовка раствора

Раствор, как и сами кирпичи, должен быть жаропрочным. Простой вариант – это купить сухие смеси для кладки печей. Для приготовления раствора нужно лишь добавить воду и размешать в нужных пропорциях. Преимуществами этого варианта являются: экономия времени, отсутствие необходимости подбирать жирность глины и гарантия того, что кладка получится качественной. Этот вариант предпочтителен для тех, кто не хочет тратить лишнее время и не уверен в своих силах.

Более трудоемкий вариант – приготовить раствор своими руками. Для определения необходимых пропорций нужно учитывать жирность глины, чем она выше, тем больше песка нужно.

Для приготовления раствора нужно замешать глину с водой, если глина жирная, то соотношение должно быть 1:1, если сухая – 1:2. Оставить смесь на сутки. Далее необходимо процедить глину и добавить в нее песок, чтобы получилась сметанообразная масса.

Нужно использовать только чистую воду без механических и химических примесей. Повышенное содержание минеральных солей приведет к образованию пятен и разводов, которые будет тяжело убрать.

Для того чтобы придать раствору прочность, нужно добавить 1 кг цемента на 10 кг глины и 150 г соли.

Перед тем, как начинать работы, рекомендуем проверить качество приготовленного раствора. Сделать это просто: нужно соединить с его помощью несколько кирпичей, оставить на 5-10 минут. Далее взять верхний кирпич, если нижний не отвалится, раствор качественный, и можно переходить к следующему шагу. Если нижний кирпич упал, то необходимо скорректировать соотношение добавленных компонентов.

Другой вариант оценки качества раствора: скатать колбаску 20х1,5 см, сложить ее в кольцо. Если появились мелкие трещинки, то раствор подходит для кирпичной кладки, если трещин нет, то он слишком жирный и нужно добавить песок, если трещины слишком крупные, то, наоборот, песка в смеси больше, чем нужно.

Безусловно, если раствор жирный, то он без труда укладывается легким слоем, не образует трещины, но уже при высыхании дает большую усадку, поэтому для печных работ такой вариант совершенно не подходит. Чересчур тощий раствор также не подходит, он не дает усадку, но при высыхании он крошится.

Шаг 2. Предварительная подготовка печи к работе

Прежде чем переходить к кладке, нужно убедиться, что пол в бане выдержит подобную нагрузку. Кирпичи, тем более полнотелые, весят достаточно много, поэтому после кладки печь станет оказывать высокую нагрузку на основание.

Прочное, железобетонное перекрытие может выдержать нагрузку до 800 кг на квадратный метр, любое другое перекрытие – не более 150 кг. Если вес печи более 800 кг, то понадобится сделать дополнительный фундамент.

Прежде чем обкладывать буржуйку кирпичом, нужно установить ее на специальное укрепленное основание. Чтобы его сделать, необходимо постелить на пол асбестовый картон, покрыть его стальным листом, уложить кирпичи в два плотных ряда.

Если вы планируете делать обкладку к уже построенной бане и установленной печи, то печь нужно отсоединить и отодвинуть. Если пол уже старый и разрушенный, то оптимальный вариант – это вырезать лаги и залить основание под печь цементным фундаментом, конечно, если баня на первом этаже. Далее также постелить асбестовый картон, лист металла и один ряд кирпичей.

Устройство и принцип работы буржуйки

Эффективность печи-буржуйки во многом определяется точным расчётом соотношения объёма топки и диаметра дымохода. Трубу делают чуть зауженной (в меру, иначе дым повалит в комнату), из-за этого значительная часть газов вытягивается не сразу, а сначала делает несколько оборотов внутри топки. Это способствует более полному сжиганию топлива. При расчёте используют следующую пропорцию: диаметр дымохода в мм должен быть в 2,7 раза больше объёма топки, измеренного в литрах Сегодня термин «буржуйка» используют, кто во что горазд. Нередко так называют вообще все стальные печи. Но мы считаем, что носить гордое имя «буржуйка» достойны лишь те печи, которые унаследовали основные конструктивные особенности и свойства прообраза. В современном варианте буржуйка чаще имеет горизонтальное исполнение, это удобнее для закладки полноразмерных дров длиной около 40 см, а также оснащается поддувалом и колосниковой решёткой, что облегчает и делает более точным регулирование воздушного потока и скорости горения топлива.

Схемы буржуек

Использование при определенных условиях невозможно без подготовленных чертежей. Существуют основные критерии, например отопительный прибор прямоугольной формы имеет большую эффективность, чем изделия из овальных материалов. Схемы буржуйки помогут изготовить самостоятельно устройство для обогрева различных помещений

Важно подобрать оптимальный размер, особенности загрузки, в небольших помещениях, итак отсутствует пространство

Чертеж для сборки буржуйки

Размеры буржуек считаются оптимальными на диапазоне 80х40х40 сантиметров. Печь значительно увеличивает свои показатели в силу наличия перегородок перед дымоходом. При изменении размеров, возможно изменить только ширину, обращение к другим параметрам приведет к потере эффективности, мощности печи.

Вывод

самодельные печки для гаража и дачи

Секреты длительной работы твердотопливных агрегатов

Весь секрет длительного горения буржуйки скрыть в способе закладки топлива в неё. Дрова в такой печи поджигаются сверху, поэтому нет опасности возгорания одновременной всех поленьев, заложенных в топливную камеру.

Несмотря на непритязательный внешний вид, самодельная буржуйка длительного горения успешно соперничает со многими дровяными печами заводского изготовления

Дополнительно этому способствует способ подачи воздуха. Кислород, необходимый для горения, поступает только к верхнему слою топлива. Подобные решения дают возможность увеличить размер закладки настолько, насколько это позволяют сделать размеры печи. Разумеется, время непрерывной работы таких агрегатов увеличивается в десятки раз.

Секретом печей длительного горения является эффективный способ сжигания топлива

Ещё больше увеличить длительность одного отопительного цикла позволяет пиролитическое разложение твёрдого топлива, которое происходит при высокой температуре и недостатке кислорода. Дрова при этом не горят, а тлеют, одновременно образуя большое количество летучих углеводородных соединений. Пиролизные газы сгорают под сводом печи с выделением большого количество тепла. Таким образом, тление способствует удлинению непрерывного периода горения, а пиролиз позволяет увеличить КПД теплогенератора во много раз.

Буржуйка из листовой стали прямоугольной формы

Это, пожалуй, самый оптимальный, эстетичный, компактный вариант из всех предложенных выше буржуек. Он лучше всего подойдет для обогрева жилых помещений. Конструкцию этой печки хорошо видно на двух представленных схемах.

Компактный, простой в исполнении «Гном»

На первой из них представлена печь «Гном». Она имеет простое строение: две камеры — топка и зольник, труба дымохода и ножки.

На второй же схеме показано более сложная внутренняя конструкция буржуйки, которая поможет ей сохранять тепло на более долгий срок. Эту буржуйку и стоит рассмотреть.

Проверенная, эффективная, многофункциональная схема

Для изготовления этой печи понадобится листовой металл, толщиной не менее 3 мм, уголок 5 × 5 см, труба для дымохода, крышка для конфорки.
На металлических листах делается разметка и расчерчиваются все необходимые детали: стенки печи, дно буржуйки, варочная панель; колосник, две внутренние металлические пластины, направляющие поток сгоревших газов, их дожиг, и задерживающие быстрый выход тепла.
В передней стенке печи вырезается два прямоугольных отверстия для топки и поддувала. Здесь впоследствии будут закрепляться на петли дверцы с замками и щеколды для них.
В верхней плоскости вырезается аккуратный проем для конфорки (в зависимости от размеров приобретенной детали), а также отверстие для дымовой трубы.
К нижней, донной части закрепляются ножки.
На боковых панелях размечается место, где будет положен колосник. На эти места привариваются уголки, они и станут кронштейнами для колосниковой решетки.
Для того чтобы сделать колосник, можно в листе металла высверлить большое количество круглых отверстий, или же сварить решетку из арматуры.
В верхней части буржуйки, на расстоянии 16 см от варочной панели, приваривается пластина, имеющая длину на 8 см меньше глубины буржуйки, т.е. она не должна доходить до задней стенки корпуса печи на 8 см.
Такую же пластину приваривают к задней стенке, выше первой пластины на 8 см, она не должна доходить до передней панели также на 8 см. Таким образом, после монтажа всех деталей, образуется лабиринтообразный коридор, по которому будет проходить горячий воздух, нагревая эти пластины, и не давая теплу сразу уйти в трубу.
Далее необходимо смонтировать вместе все детали буржуйки сваркой. Все стыки деталей в обязательном порядке усиливаются металлическим уголком.
В последнюю очередь приваривается дымоходная труба, и зачищаются все сварочные швы.
Для придания буржуйки эффектного вида, ее окрашивают жаростойкой краской.

Правила безопасной установки буржуйки

Чтобы самодельная буржуйка приносила в дом только уют и тепло, а не создавала проблем, необходимо соблюдать правила безопасности.

Установка печи производится на огнестойкую поверхность. Ее можно устроить из кафельной плитки или в виде кирпичной кладки. Стены вокруг печи также нужно обезопасить от перегревания. Это можно сделать с помощью огнестойкого специального гипсокартона или другого негорючего материала.
Нельзя располагать рядом с топкой легковоспламеняющиеся материалы.
В помещении, где будет находиться печь, должна быть устроена хорошая система вентиляции

Это важно для того, чтобы в помещении исключалась вероятность скопления угарного газа.
Для изготовления любой буржуйки необходимо использовать только качественный материал.

Буржуйка прослужит и эффективно и долго, будет хорошим помощником в домашних делах и согреет зимними вечерами. Главное – хорошо продумать модель, аккуратно ее сделать, и соблюдать при эксплуатации все требования безопасного обращения.

Буржуйки из баллона, бочки или трубы

С нуля буржуйку собирать не нужно. Корпус лучше взять уже готовый. Главное, чтобы толщина стенки была от 2 миллиметров, а лучше 4-5. Тогда корпус не прогорит и прослужит 2-3 года. Поэтому их можно сделать своими руками из газового баллона, толстостенной трубы или бочки. Часто они валяются за ненадобностью, а в качестве печи для гаража на дровах – это лучший вариант.

Ниже будут рассмотрены 2 типа буржуек по способу позиционирования.

Вертикальная

Самая простая печка для гаража на дровах. Ориентироваться можно на этот чертеж, а размеры брать произвольно.

Действовать можно так:

Сначала необходимо подготовить корпус. Если это труба, то с торцов ее нужно заварить и сделать отверстие для дымохода. Баллоном попроще: печь для гаража на дровах требует дымохода, поэтому нужно лишь вкрутить трубу в отверстие для клапана. Обычно оно имеет левую резьбу G3/8, если объем больше 15 литров.
Теперь необходимо сделать место под закладку дров и зольник. На чертеже выше видно, что верхнее отверстие больше. Оно необходимо для закладки дров. Под ним устанавливается решетка. Возле дна необходимо прорезать зольник. Кстати, отрезанные части не выбрасывайте. Из них получатся хорошие дверки.

Теперь необходимо врезать дымоход. В крышке вырезается отверстие (лучше сделать это корончатым сверлом). Для дымохода хватит обычной трубы диаметром 10 сантиметров. Чтобы печка в гараж не дымила в помещение, все сварные швы проверьте мыльным раствором.

Осталось только вывести трубу наружу. Ставить уплотнитель на дверцы нет необходимости. Собранная буржуйка в гараж своими руками не должна быть герметичной – это только снизит эффективность. Через щели будет всасываться воздух и поддерживать горение.

Горизонтальные

Нестандартная форма печки в гараж на дровах, но вот эффективность ее куда выше. За 1 заход можно заложить больше дров, а значит разогрев и продолжительность горения дольше.

Процесс сборки выглядит так:

Сразу к бокам нужно приварить направляющие из профильной трубы. Так корпус не будет шататься. Удобнее всего это сделать коронкой по металлу на 100 миллиметров. Из трубы с аналогичным внутренним диаметром нужно сделать дымоход. Он должен идти перпендикулярно вверх.
Горизонтальное направление не даст сделать зольник прямо в корпусе, поэтому его нужно дополнительно приварить. В днище между ножками понадобится насверлить много отверстий. Через них зола из камеры будет падать в зольник. Его лучше сделать из куска швеллера.
Пришло время сделать дверцу. Желательно сделать ее с металлической рамкой из квадратной трубы. Выглядеть это должно так. Приварить рамку лучше точечно. Образовавшиеся щели понадобятся для забора воздуха.

Из двух бочек

Самодельная печь для гаража всегда имеет проблему с теплоотдачей. Она быстро раскаляется и дотронуться до нее невозможно. К тому же она быстро остывает и эту проблему необходимо решать.

Чтобы решить проблему, понадобятся 2 бочки разного диаметра – одна должна свободно входить в другую. Свободное пространство между ними заполняется песком, галькой или мелким гравием.

Варианты создания

Создание вертикальной печи

Баллон ставят вертикально и срезают горловину.
При помощи маркера на поверхности делают разметку. Отмечают места размещения топки, дымохода, поддувала и др.

Совет! Размеры и месторасположение отверстий могут быть произвольными. Оптимальный размер проема для топки — 30*20 см, поддувала — 20*10 см.

Разметка на газовом баллоне для создания вертикальной печи.

При помощи резака или шлифовального аппарата вырезают намеченные отверстия.
Далее приступают к установке колосниковой решетки. Ее делают из нарезанной арматуры. Детали приваривают внутри корпуса к намеченному месту змейкой или в ряд.
К корпусу баллона приваривают дверные петли и устанавливают чугунные (металлические) дверцы. К ним крепят щеколды или сооружают задвижной механизм.
Если печь-буржуйка будет использоваться для приготовления пищи, то сверху к резервуару приваривают металлический лист, вырезанный по размеру. Эта планка будет варочной поверхностью.
Швы и стыки зачищают, проверяют их на прочность и герметичность.
Проем для установки дымоходной трубы делают сбоку или в верхней части баллона. Размер проема должен быть равен диаметру трубы. Часто дымоотвод делают сверху через центральное отверстие в баллоне. При боковом монтаже к вырезанному проему сначала приваривают колено, а затем — сам трубопровод. Он выводит продукты горения через крышу или стену помещения.

Прочитайте так же о сборке буржуйки на отработке своими руками в дополнение к данной статье.

Пример готовой буржуйки с двумя баллонами для увеличения теплоотдачи. Такая конструкция обеспечивает тягу, в помещении не будет пахнуть дымом.

Устройство горизонтальной буржуйки

Создание прочной подставки под будущую печь. Делают ее из металлического уголка, к которому впоследствии приваривают баллон (корпус печи) и ножки.
Разметка. На подготовленном резервуаре отмечают места топочного отверстия и дымохода.
Нарезка металла. При помощи резака, зубила или шлифмашинки в емкости вырезают необходимые проемы для установки дверей и трубы-дымоотвода.

Пример горизонтальной буржуйки. Проемы делают по разметке. Дверцы можно изготовить из вырезанного участка баллона.

Создание колосника и зольного ящика. В нижней части баллона при помощи дрели просверливают отверстия. К поверхности приваривают металлический короб (зольник), в который будет попадать зола. К нему же приваривают заслонку. Она выполняет роль поддувала.
Создание дверец. Для этой цели обычно используют вырезанный участок баллона. Его обваривают и крепят на петли к будущей печи. Можно установить готовую чугунную дверцу со щеколдой.

Совет! Вокруг выреза под завесы наваривают сантиметровый металлический бортик. Благодаря этой хитрости не будет дуть из щелей.

Устройство дымохода. Трубу приваривают к подготовленному отверстию в верхней части баллона.

Прочитайте статью об уходе за дымоходом для буржуйки в дополнение к данному материалу.

Сфера применения буржуек

Эти простейшие печки пользуются большим спросом. Для своей работы они используют дрова, уголь, кокс, древесные отходы и многие другие виды топлива, радуя своей неприхотливостью и стабильностью работы. Такую печь можно поставить в гараж – она займет минимум места, но обеспечит помещение приятным теплом. Если есть большой запас дров или доступ к дешевому источнику твердого топлива, смело сооружайте буржуйку длительного горения.

Дерево – самый простой, дешевый и общедоступный вид топлива для печек-буржуек. Однако, его расход оставляет желать лучшего.

Мини буржуйка может быть использована для обогрева сарая или домашнего подсобного помещения, в котором нет отопления. Согласитесь, делать что-то зимой здесь не так уж и комфортно – стучат зубы и сводит мышцы. А с печкой дело сразу идет на лад – только успевай подкидывать дрова, чтобы не замерзнуть.

Буржуйки длительного горения пригодятся не только для гаража, но и для любых других помещений, в том числе и в жилых – это могут быть временные постройки, дачи, птичники, помещения для содержания домашнего скота и многое другое. В общем, область их применения огромна. Наиболее востребованы они в поселках и деревнях, где нет газа, но нужно как-то отапливать жилые и нежилые постройки.

Достоинства и недостатки самодельных буржуек

Самодельная мини-печь – достаточно спорная конструкция. Перед ее изготовлением следует тщательно взвесить все «за» и «против», чтобы избежать возможных проблем. Бесспорно, буржуйка имеет немало достоинств:

полностью автономная работа;
высокая экономичность благодаря совместимости с любым твердым топливом;
универсальная конструкция, подходящая для использования в закрытых помещениях и на открытом воздухе;
доступность изготовления за счет небольшого количества необходимых материалов.

Тем не менее, недостатков у самодельной печи тоже хватает. К ним относятся:

быстрое выгорание топлива и остывание печи в связи с высокой теплопроводностью металла;
невысокий срок службы;
образование значительного количества копоти в дымоходной трубе;
высокая пожароопасность.

Печь-буржуйка может отличаться нестабильной работой и требует постоянного наблюдения за процессом топки. При ее использовании в тесных и непроветриваемых помещениях риск возникновения пожара многократно увеличивается. Приступать к изготовлению конструкции необходимо только в случае полной уверенности в своих силах и при наличии достаточно высоких по качеству материалов и компонентов.

Какой кирпич выбрать для кладки?

Для каждого участка печи используют свой кирпич. Самая большая температура в топке. Материал должен выдерживать такую нагрузку. Здесь подойдет только шамотный кирпич.

Общая рекомендация – используем кирпич:

полнотелый;
качественный;
с хорошей теплоотдачей и теплоемкостью.

Как топить буржуйку?

Буржуи, придумавшие буржуйку, умели работать не только головой, но и руками в лаборатории. Поэтому, чтобы их печка проявила все свои достоинства, нужно определить минимальную и максимальную закладку каждого вида топлива. Тепло от перекормленной/недокормленной буржуйки вылетит в трубу из-за того, что в топке не сформируется циркуляция. В первом случае избыток газов просто не оставит для нее места, а во втором не хватит самих газов.

К счастью, буржуйка и тут неприхотлива: диапазон топливной массы, при которой сохраняется КПД, весьма широк. Определить его сразу можно так:

Готовим ведро топлива.
Закладываем буквально горсточку, разжигаем.
Подкладываем понемногу, пока начало борова не засветится вишневым.
Смотрим, сколько отобрано из ведра, это минимальная закладка.
Подкладываем еще, порциями побольше, пока темной не останется 1/5-1/6 дальней части борова.
Смотрим, сколько теперь отобрано, это максимальная закладка.

На высококачественном топливе (антрацит, пеллеты) боров может раскаляться кольцом, меняющимся по ширине и «гуляющим» по его длине. В таком случае для определения объема/массы закладок понадобится несколько топок. По мере выгорания топлива кольцо будет сужаться и смещаться к началу борова. На максимальной закладке оно в начале топки займет до трети его длины на дальнем конце, а при минимальной возникнет посередине него и будет в 3-4 ладони шириной.

Порядок сооружения печи

Схема печки буржуйки

Перед началом сварочных работ прежде нужно будет подготовить небольшой эскиз будущей конструкции с указанием размеров отдельных ее секций. В соответствии с этим эскизом далее вы можете произвести разметку, а затем приступить к вырезке требуемых заготовок, используя для этих целей болгарку. С ее помощью из сплошного листового металла вырезаются стенки будущей печи, ее верхняя и нижняя перегородки, а также колосник

В ходе работ обратите внимание на следующие детали:

В первую очередь на лицевой заготовке оформляются отверстия соответствующего размера (под топку и зольник).
В качестве колосника может использоваться листовая заготовка с проделанными в ней двухсантиметровыми отверстиями (также можно воспользоваться старыми колосниками, подогнанными под габариты вашей конструкции).

Дымоход

Перед тем как поставить на печь дымоходную трубу – следует основательно продумать вопрос выбора ее конструкции. В качестве отводного канала для отработанных газов могут, конечно же, использоваться и готовые нержавеющие дымоходы, но чаще всего для этих целей применяют металлическую трубу соответствующего диаметра (не менее 120 мм). Вывод трубы на улицу обычно устраивается или через верхнюю часть гаражного строения (т.е. через крышу) или же в верхней части боковой стены – через вентиляционное отверстие, например. При ее обустройстве следует помнить о том, что для получения оптимальной тяги уклон дымохода относительно горизонта должен составлять минимум 30º. При использовании в качестве дымохода обычной металлической трубы ее толщина в нижней части канала должна быть не менее 2–3 мм, иначе она может очень быстро прогореть.

Такая буржуйка лучше греет

Специалисты считают, что повысить эффективность работы такой печи можно за счет обустройства на ее боковых стенках нескольких дополнительных ребер, способствующих повышению теплоотдачи. Также отмечается, что при желании покрасить готовую конструкцию (с целью придания ей достаточно привлекательного вида), следует выбирать специальные термостойкие краски, выдерживающие температуры до 700ºC.

Каждый владелец собственно гаража, конечно же, вправе самостоятельно решать вопрос выбора типа печи-буржуйки для его отопления. Причем выбранная вами конструкция совсем не обязательно должна «работать» на дровах или на дорогом угле. Но независимо от вида печи и при любом используемом топливе в целях пожарной безопасности необходимо предусмотреть специальный предтопочный лист, подкладываемый под ее основание.

Для его изготовления берется стальной кровельный лист, который затем окрашивается с обеих сторон и хорошо просушивается. После этого изготавливается войлочная подкладка соответствующего размера, которая пропитывается заранее подготовленной жидкой глиной (для защиты от перегрева).

И в заключение «сырая» войлочная прокладка укладывается на подготовленную ранее металлическую заготовку, после чего образовавшаяся предтопочная прослойка хорошо просушивается.

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
Сварите из уголков или арматуры колосниковую решетку.
Из вырезанных частей изготовьте дверцы с запорами.
Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

Буржуйки на дровах длительного горения своими руками

С наступлением холодных осенних дней появляется необходимость отопить гараж во время ремонта автомобиля или согреться при уборке картофеля на своем участке. Печка-буржуйка на дровах длительного горения может стать отличной заменой дорогостоящим печам и отлично впишется в небольшие вспомогательные помещения, в которых не имеет смысла постоянно поддерживать тепло.

В обычных буржуйках, которые всем давно известны, дрова сгорают быстро, и их нужно много, чтобы нагреть помещение. Чтобы из буржуйки сделать печь длительного горения, нужно было ее оборудовать дополнительным приспособлением для долгого горения топлива. Умельцы нашли выход из этой ситуации, и появились разные варианты таких агрегатов: слобожанка, пиролизная, бубафоня и другие. Они очень экономны, топить можно дровами, опилками, щепками и другими горючими отходами от дров. Гореть, вернее, тлеть, они могут целые сутки, и их КПД превышает 90%. Они не нуждаются в постоянном присмотре.

Эти печки удобно ставить в теплицах, в гаражах, на дачах и в небольших деревянных домах. Недостатком будет в них особая организация дымохода, при которой нельзя сделать несколько отводов. Как только сгорают дрова, буржуйка остывает, зато во время горения сильно нагревается. Сделать буржуйку можно из чего угодно, и конструкция ее довольно проста. Можно вырезать из металла, и тогда она получается прямоугольной формы.

Сделать буржуйку длительного горения можно из обыкновенной стальной бочки или использованного газового баллона. Принцип действия везде один и тот же — тление. Особенностью таких отопительных приборов являются две камеры, которые разделены на две части: для топлива и для дальнейшего сжигания угля и газов. В устройстве печи предусмотрен поршень, который:

подает воздух в топку;
оказывает равномерное сильное давление на дрова, они тлеют и ровно опускаются вниз.

Дрова в топке горят очень медленно. Одновременно в соседней камере горит газ, который образуется при сгорании. В режиме такого замедленного действия печь сильно не разогревается, поэтому стенки должны быть небольшой толщины. При обогреве большого помещения конструкция выбирается помощнее, и тогда требуется большее количество дров, соответственно, и отдача тепла будет выше.

По мере того как сгорают дрова, происходит и уменьшение и самой камеры, на которую сверху давит заслонка, регулирующая циркуляцию воздуха.

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

По этой причине, владельцу всегда необходимо соблюдать строгие правила безопасности при использовании печи. Кроме того, работа самодельных печей сопровождается большим расходом топлива.

Изготовление своими руками

Существует множество разнообразных вариации печей в гараж, которые довольно просто можно сконструировать своими силами из имеющихся материалов.

Самой массовой и известной моделью буржуйки является печь, сделанная из металлической бочки. Это предельно простая конструкция, представляющая собой бочку на ножках с дверцей. Такая печь довольно хорошо подходит для утилизации отходов. Главное достоинство такой печи – её простое изготовление. Но такая буржуйка имеет несколько недостатков.

Стенки бочки тонкие, и вряд ли она сможет долго прослужить, так как стенки могут быстро прогореть. Также недостатком является громоздкость такой конструкции, которая займет много места в помещении.

Можно изготовить печь из металлического бидона. Работ здесь даже меньше, так как бидон уже имеет дверцу, которую можно использовать без изменений.

Ещё одним популярным вариантом для изготовления печи-буржуйки является газовый баллон. Такие баллоны имеют довольно хороший уровень теплоемкости и толстые стенки, позволяющие прослужить печи длительное время. Необходимо помнить, что газовый баллон нужно подготовить в соответствии с правилами пожарной безопасности перед тем, как приступать к изготовлению буржуйки

Крайне важно помнить, что в таком баллоне может находиться остаток взрывоопасных паров

При выполнении данной печи своими руками из баллона стоит приварить к нему в нижней части систему поддува, а в самом баллоне просверлить несколько отверстий, которые соединены с этой системой.

Рассмотрим более подробно этапы изготовления печи из баллона для газа.

При использовании буржуйки в помещении гаража крайне важно следовать правилам пожарной безопасности. Поэтому необходимо правильно подобрать место установки печи

Чтобы поставить печь, очень хорошо подходит гаражный угол, который располагается возле стен, противоположно находящихся к воротам помещения.

Первый этап. Лучше всего сделать предварительный чертёж и расчет размеров будущего изделия. Но такая печь довольно проста в изготовлении, можно обойтись и без него. Далее стоит сделать на изделии разметки. Используя фломастер, на корпус баллона наносятся контуры будущих дверец, поддувала и топочной системы. Отсек с топкой будет располагаться примерно в центре конструкции, а поддувало разместить снизу. Расстояние между ними не должно превысить 100 мм. Далее маркером проводится сплошная линия по центру между дверцами, а затем следует разрезать баллон по намеченной линии используя болгарку.

Второй этап. Необходимо взять железные пруты в диаметре примерно 14-16 мм. Затем сварить из них решетку и закрепить сваркой полученную конструкцию к нижней части баллона. А после чего баллон снова сваривается в одну конструкцию.
Третий этап. Необходимо вырезать отверстия для топочного отсека и отверстия с наддувом, а затем петлями на них крепятся дверцы.

Четвертый этап. На финальном этапе стоит усиленно заняться монтажом дымохода, так как это очень важная часть устройства печки. Для этих целей, используя болгарку, нужно отрезать вентиль на баллоне, приварив на его место длинную трубу из металла диаметром 9-10 см. Сам дымоотвод следует вывести из гаража через дыру в стене или на крышу. Не стоит соединять дымоотвод с общей вытяжкой помещения, потому что её тяги может не хватить, вентиляция не справится, и угарный газ будет проникать в помещение гаража.

И это вся довольно простая инструкция по изготовлению печи-буржуйки собственными силами из обычного газового баллона.

Как сделать печь буржуйку самостоятельно?

Каждый автовладелец, имеющий в своем владении еще и гараж, сталкивается с проблемой ремонта своей машины в неотапливаемом помещении. Решением этой проблемы может стать печка буржуйка. Эта печь из металла, имеющая компактные размеры, легко делается и своими руками при наличии навыков работы со сваркой. Далее будет подробно рассказано о том, как сделать буржуйку своими руками.

Чертеж буржуйки.

Содержание

Выбор формы и деталей печи
Выбор материалов и инструментов
Как сделать печку своими руками: этапы изготовления
Выбор места для монтажа печи

Выбор формы и деталей печи

Выбор формы печи и деталей, из которых она будет сделана, имеет большое значение. Необходимо тщательно продумать конструкцию будущего изделия, учитывая все свои пожелания и идеи, только после этого можно приступать к закупке требуемых материалов. Тщательные расчеты позволят выполнить все работы быстро, и не придется переделывать печь буржуйку впоследствии. Форма печи подбирается в зависимости от используемых при ее изготовлении материалов. Если основным материалом является труба, буржуйка будет иметь круглую форму, если будет применяться листовой металл, проще построить прямоугольную конструкцию.

Схема печи-буржуйки с теплообменником.

Печь обязательно должна иметь топки и зоны сбора золы, а также трубу для вывода продуктов горения. Зона топки должна находиться выше поддувала и разделяться горизонтальной перегородкой, имеющей прорези для вывода золы. Если в качестве топлива будут использоваться дрова, имеющие большой диаметр, дыры в перегородке должны иметь размер более 4 см. Если печь будет топиться углем или мелкими дровами, прорези необходимо уменьшить до 1-2 см. Делается это для того, чтобы крупные части топлива не попадали в зону сбора золы.

В качестве зоны отвода продуктов горения будет выступать дымоотводная труба, располагающаяся в верхней или задней части буржуйки.

Если будет использоваться вертикальный способ отвода дыма, тяга увеличивается, задымленность отапливаемого помещения снижается.

При использовании заднего отвода труба должна иметь угол наклона не больше 30 градусов для обеспечения хорошей тяги дыма.

После того как функциональность печи будет тщательно продумана, можно продумать подогрев воды или продуктов. Для этих целей в конструкции печи необходимо предусмотреть место, на которое будет монтироваться чугунная плита со съемными кружками разного размера. В этом случае печку буржуйку можно использовать для приготовления пищи и напитков. Для осуществления этого конструкцию необходимо удлинить до размеров кухонной плиты.

Схема чугунной буржуйки.

Для увеличения площади теплоотдачи и теплоемкости можно поставить несколько ребер по бокам основной конструкции буржуйки. Для этого приваривают несколько металлических пластинок толщиной 0,5 см к боковым стенкам изделия. Пластины должны располагаться перпендикулярно плоскостям стен. Этот способ позволяет увеличить нагревательную поверхность и площадь соприкосновения с воздухом, что увеличит скорость обогрева помещения. Если вы будете строить печку буржуйку с местом для бака с водой, ее функциональность расширится. Бак будет делаться из металла толщиной не менее 3 мм, он должен иметь открывающуюся крышку и трубу для подсоединения шланга. Для большего удобства бак не следует делать слишком большим.

Вернуться к оглавлению

Выбор материалов и инструментов

Для изготовления функционального корпуса буржуйки подойдет труба диаметром от 30 см и более с толщиной стенок более 5 мм. При использовании трубы затраты средств и времени на строительство значительно сокращаются. Если трубу найти не получится, можно использовать и листовой металл, толщиной не менее 5 мм. Для оборудования хорошего дымохода используется труба диаметром от 12 см, толщина стенки которой на первых метрах не должна быть менее 3 мм. Это позволит избежать прогорания, выше 2 метров можно установить трубу с толщиной стенки от 0,7 мм, так как при подъеме дыма на высоту его температура уменьшается. Для удобства из листового металла можно сделать специальный ящик для сбора золы, устанавливаемый в поддувало. Делается для того, что не убирать золу кочергой постоянно, а просто выдвигать ящик и вытряхивать его.

Итак, для того чтобы сделать печь буржуйку своими руками, потребуются следующие материалы и инструменты:

Схема буржуйки из бидона.

металлическая труба диаметром от 30 см;
металлическая труба диаметром от 12 см;
листы металла;
сварочный аппарат с силой тока 200 А;
маска для сварки со светофильтром;
молоток-шлакоотделитель;
металлическая щетка;
зубило;
спецодежда;
плоскогубцы;
молоток;
болгарка;
защитные очки;
рулетка;
мел;
зачистной круг для болгарки;
кувалда;
перфоратор со сверлом диаметром 13 мм.

Вернуться к оглавлению

Как сделать печку своими руками: этапы изготовления

Схема печи-буржуйки своими руками.

При раскрое металла для печи необходимо учитывать толщину стенок конструкции и удлинить или укоротить заготовку. Кроме того, при резке необходимо учитывать толщину самого круга, так как резать материал нужно с правильной стороны линии. После подготовки всех необходимых деталей с них нужно снять фаски. Это обезопасит прикосновение и сделает сварные швы конструкции более прочными. Разметку деталей перед резкой необходимо тщательно проверить.

Перед тем как установить печь на нужное место, ее надо собрать отдельно. Для этого нужно выполнить следующие работы. Первым делом подключают сварочный аппарат к электричеству. Затем нужно взять электрод толщиной 4 мм, так толщина металлического листа или трубы будет составлять 5 мм. Самой распространенной сталью для строительства печей является СТ-3, поэтому выбирать нужно электроды марки АНО-21 или МР-3. На аппарате нужно установить силу тока в 140-160 А. Электродержатель на кабеле должен иметь 2 тип, используемый для сварки с силой тока до 315 А.

Для защиты глаз необходимо надеть специальную маску со светофильтром С6. А тело нужно защитить при помощи спецодежды, руки — при помощи краг. Для проверки качества сварных швов применяют молоток-шлакоотделитель и металлическую щетку. Соедините дно печи с 3 ее стенками. Низ необходимо располагать на высоте не менее 5 см для уменьшения нагрева пола. Детали необходимо соединять под прямым углом, постоянно проверяя перпендикулярность деталей и прикладывая переднюю деталь. При необходимости выполняется рихтовка.

Схема экономной буржуйки.

Проваривайте стыки и детали при помощи таврового шва, поставив детали под углом 45 градусов относительно пола либо в горизонтальном положении. После этого приваривается перегородка между топкой и поддувалом буржуйки. Перед этим нужно прорезать отверстия в перегородке для удаления пепла. Обычно они делаются на расстоянии 5 см от стенок печки. Между ними должно оставаться расстояние в 7,5 см. От дна конструкции до перегородки необходимо оставить расстояние в 10 см и более, это пространство будет использоваться для сбора пепла. После того как печь будет почти собрана, нужно прорезать с помощью сварки отверстия для отвода продуктов горения, которые должны находиться в задней стенке буржуйки.

Приложите переднюю часть печки и отметьте место предполагаемой установки перегородки между топкой и поддувалом. После этого делается разметка поддувала и топочных отверстий. Отверстия будут прямоугольными. Нижние части отверстий должны находиться на той же высоте, что и перегородка. Верхние и боковые края должны располагаться на расстоянии 3-5 см от стенок топки. Поддувальный проем должен иметь размер на 3-5 см меньший, чем пространство поддувала. Нижний же край должен располагаться на одном уровне с дном буржуйки. С помощью болгарки вырезают 2 отверстия, полученные куски металла сохраняют, впоследствии из них будут формироваться дверки.

Дверки топки привариваются на навесы, поддувала необходимо максимально поднять к верхней части проема, так как впоследствии они могут просесть от высокой температуры и станут плохо закрываться. Дверцы нужно оборудовать засовами, которые должны легко открываться и закрываться. После этого переднюю часть конструкции ставят на место и приваривают со всех сторон. После того как сварка будет выполнена, следует обстучать все швы для проверки качества. При выявлении дефектов их необходимо незамедлительно устранять. В последнюю очередь приваривается верхняя часть.

https://1popechi.ru/youtu.be/m9SE-SsW9tc

Вернуться к оглавлению

Выбор места для монтажа печи

Перед тем, как выбрать место, где будет устанавливаться печь, подумайте о безопасности и удобстве использования печи. Наилучший эффект обеспечивается при монтаже печи в дальнем углу помещения. Труба должна иметь уклон не менее 30 градусов.

После выбора места монтажа покройте пол металлическим листом для его защиты от «подпалов». Лист должен быть шире конструкции на 20 см и длиннее на 60 см.

Печки буржуйки своими руками

Печка -буржуйка полезная и с нынешними ценами на газ очень актуальное отопительное устройство.Ведь ее можно применить не только на даче,в гараже,в домах.С помощью дизайнеров ее легко можно вписать в интерьер комнаты,чтобы было не только тепло но и уютно.
Для тех кто задумывается о буржуйке и хочет ее иметь может сделать ее своими руками

Инструменты для изготовления буржуйки своими руками
– Сварочный аппарат минимум на 200А с электродами,обмундирование для сварки,
– Щетка по металлу.
– Шлифмашина
– Газовый резак(мы его используем чтобы вырезать отдельные детали)
– Молоток-шлакоотделитель
– мел или карандаш для обозначений
– Плоскогубцы ,молоток и зубило

Разнообразие самых эффективных буржуек своими руками
В зависимости от места расположения буржуйки и будет зависит вид и технические свойства. Изготовить такое приспособления можно из различных металлических емкостей (баков, бочек ,труб, газовых использованных баллонов), куска металлического листа с толщиной не меньше 3-5 мм. в разрезе
В гараже можно сделать буржуйку из любого материала, а вот для дома может не все подойти.

хорошая но большая для того чтобы стоять в доме

Содержание

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками
Буржуйка своими руками, работающая на переработанном масле
Буржуйка, сделанная из трубы или бочки своими руками
Печка-буржуйка из пропанового баллона своими руками.
Буржуйка прямоугольной формы
Простая и эффективная конструкции буржуйка под названием «Гном»

Подберите самую эффективную для Вас буржуйку и сделайте ее своими руками

Буржуйка своими руками, работающая на переработанном масле

Такую буржуйку я бы не стал ставить в доме, где живут люди, ведь даже с самой лучшей вентиляцией при сгорании переработанного масла выделяется своеобразный запах.

схема буржуйки работающей на переработке

Что бы ее изготовить нужен лист метала шириной 4-5мм. в разрезе. Из него мы вырежем нужные нам детали. Для отдельных частиц и изготовление дымохода нам нужна труба.

На схеме указаны размеры необходимых деталей для создания печки-буржуйки на отработанном масле

чертеж буржуйки
Чертеж печки, которая работает на отработанном масле

– Шлифмашинкой вырезаем на металлическом листе заранее точно вымеренные детали, и затачиваем края элементов.
– Измеряем высоту нашей трубы и сверлим отверстие для того чтобы соединить и нижний и верхний резервуар нашего отопительного прибора.
– Для дымоотводной трубы вверху, верхней плоскости бака немножко левее от центра по заранее расчерченной схеме прорезаем отверстие.
– В нижней плоскости, сместивший вправо, делаем еще одно отверстие для соединительной трубы.
– Два круглых диска к части трубы это и будет толщина верхнего бака.
– По аналогии мы делаем нижнюю часть . Различие только в том что отверстие для трубы делается в центре. Так же вырезаем отверстие, которое необходимо для заправки печки – горловина. На ней устанавливается съёмная крышка.
– К нижней части печки приваривается ножки.
– Для того чтобы конструкция была жёсткая металлическими кронштейнами усиливаем верхний бак и нижний.
– Для эстетичности мы ее окрашиваем жаростойкой краской, предварительно очистив от ржавчины металлические поверхности.
– Подключаем нашу печь к дымоходу.

Такой вид имеет печка, работающая на отработанном масле.
Принцип действия печи : в горловину заливаем отработанное масло, затем осторожно поджигаем длинной треской через отверстие. Как только в баке масло загорится, закрываем крышку. Отверстие полностью закрыто. Кислород который попадает через отверстие в трубе (труба соединяет два бака)содействует интенсивному горению. Верхняя часть очень нагревается ,поэтому верхнюю часть можно использовать как варочную поверхность. Всегда в гараже можно найти переработанное масло ,поэтому не составит больших проблем что бы заправить печку-буржуйку.

Буржуйка, сделанная из трубы или бочки своими руками

Для того, чтобы изготовить такую буржуйку своими руками, нам понадобится металлическая бочка или труба нужного диаметра. Такая буржуйка вполне подходит для установки для гаража или дачи, а если сделать с элементами декора, то можно использовать и в жилых помещениях.

Простой вариант буржуйки из трубы

Пошаговое изготовление самодельной буржуйки из бочки.
– Отмериваем и вырезаем два отверстия (прямоугольные) на том уровне что бы одно из них служило топкой ,а другое- зольником.
– Те части, которые мы вырезали, используем как дверцы, по периметру привариваем к ним металлические полоски, которые герметически перекроют все зазоры. К двери привариваем ручку со щеколдой.
– Отмериваем от топки вниз 10 см. с внутренней стороны бочки и привариваем опору, на нее мы установим колосники.
– Для изготовления колосника можно использовать арматуру.
– Если мы решили сделать печку из трубы ,то нужно заварить обе стороны.
– Для удобства использования приваривают ножки.
– В верхней части вырезаем круглое отверстие для дыма, далее ввариваем трубу.
– Привариваем петли и на них вешаем дверку. Далее размещаем и устанавливаем задвижку.
– Отшлифовываем все швы, которые остались от сварки и наносим на буржуйку жаростойкую краску.
-К готовой буржуйке присоединяем дымоход, который должен выходить на улицу.
Если помещение где мы хотим поставить обогревательное устройство большое, то это хороший вариант. Но если комната маленькая то буржуйка не поместиться ,так как она занимает много места.

Печка-буржуйка из пропанового баллона своими руками.

У газового баллона хорошая форма для печки и сделана она из прочного материала.

– Срезаем верх баллона там, где был кран.
– На дне вырезаем квадрат – он и будет входом в отопительную камеру. Вырезанную часть так же обварим металлом и используем как дверцу.
– На дверцу привариваем замок, ручку. Затем привариваем петли и на них монтируем дверцу.
– Из будущего дна печки выпаливаем отверстие для установки колосников.
– Предварительно необходимо сделать короб из более тонкого металла он будет служить для сборки золы и пепла.
– Ножки сделаем из уголка, которые приварим ко дну.
– Далее устанавливаем дымоходную трубу. В верхней части делаем отверстие куда ее и припаиваем.
– По Вашему желанию в верхней части печи можно сделать варочную поверхность.
Сделанную нами буржуйку можно использовать как в гараже, так и на даче.

Буржуйка прямоугольной формы

Такая буржуйка наиболее лучше подойдет для дачи, гаража, дома, так как она наиболее практичная, эстетичная и небольших размеров.

Чертежи прямоугольной буржуйки

Простая и эффективная конструкции буржуйка под названием «Гном»

На этой картинке чертеж печки «Гном». Конструкция ее проста, это две камеры, топка, зольник, а также дымоход и ножки.
На другом чертеже начерчено более сложная конструкция буржуйки. Ее преимущество в том, что она может сохранять тепло на более длительный срок.

Как сделать такую буржуйку “Гном” своими руками смотрим далее

– Нам понадобится толстый лист металла от трех 3мм., металлический уголок 50*50, дымоходная труба вьюшки.
– Предварительно расчерчиваем все нужные детали и переносим их на лист металла.
– Впереди необходимо вырезать два отверстия прямоугольной формы для поддувала и топки. Далее возле них будут крепиться петли с дверцами и замком.
– Сверху необходимо вырезать ровное отверстие для конфорки, а так же проем для дымоходной трубы.
– Ко дну буржуйки привариваем ножки.
– На боковых стенках отмеряем то место где будет установлен колосник, далее привариваем два уголка, они станут опорою для колосников.
– Возьмём прут арматуры и сварим из него рамку, это будут колосники.
– Вверху отступив от варочной панели 160 мм, привариваем пластину, она должна быть меньше на 8 сантиметров от глубины буржуйки, другими словами она не доходит на 8 сантиметров до задней стенки буржуйки.
-Так же мы привариваем такую же пластину к задней стенке она должна быть выше от первой пластины на 8 см. но не доходить от передней стенки 8 см. После того как все детали приварили у нас должен получится коридор – лабиринт.
Горящий воздух, проходя по такому коридору, нагревает стенки. Таким образом, наша буржуйка дольше сохраняет тепло.
– Все стыки буржуйки тщательно провариваются с варкою, так же усиливаем металлическим уголком.
– Последний этап: устанавливаем трубу для дымохода, зачищаем швы, которые образовались при сварочных работах.
– Для эстетичного вида буржуйку можно окрасить жаростойкой краской.
Подведем итог. Представленные буржуйки все разные и применяются в различных случаях. Ваша задача изучив все конструкции и чертежи, выбрать ту ,которая Вам наиболее подойдет.

Источник: www.umeltsi.ru

пошаговая инструкция с чертежами и схемами, как сделать самую эффективную печь из металла и кирпича

Автор: Студия дизайна «Твой ремонт»

Для вспомогательных помещений, сараев, построек и гаражей, куда нет возможности провести качественное отопление, можно сделать самодельную буржуйку. Печь подобного типа позволяет быстро прогреть комнату небольших размеров.

Длительность удерживания тепла в помещении зависит от толщины используемого для строительства железа и от конструкции отопительной установки.

Преимущества и недостатки печи-буржуйки
Устройство печи-буржуйки
Подготовка материалов для работы
Сборка печи буржуйки (пошаговая инструкция)
Изготовление печи из бочки
Фото самодельной буржуйки

Преимущества и недостатки печи-буржуйки

Для подсобных помещений, сторожек и прочих нежилых строений буржуйка незаменима.

Подобная конструкция имеет, как преимущества, так и определенные недостатки:

Среди несомненных достоинств следует отметить универсальность применения печи подобного типа. Для отопления помещения может использоваться практически любой вид топлива: дрова, древесная щепа, уголь, брикеты, опилки, торф.
Любая буржуйка имеет довольно простое устройство, что позволяет сделать печь своими руками.
Для самостоятельной работы могут использоваться различные подручные материалы. Совсем не обязательно приобретать новое листовое железо. Универсальную буржуйку можно изготовить из старого баллона, металлической бочки, корпуса стиральной машинки и многих других предметов в быту.
Как правило, все самодельные печи имеют компактные размеры и небольшой вес, что позволяет перемещать конструкцию на дачу или в сад, или, например, брать её с собой в поход.
Для подобной мобильной установки не требуется предварительная подготовка фундамента или строительство дымохода, что существенно облегчает задачу мастеру.

Среди недостатков следует отметить отсутствие качественного зольника, что сопровождается периодическим выпадением тлеющих углей из топки.

Устройство печи-буржуйки

Для начала самостоятельной работы мастеру необходимо ознакомиться с простейшим устройством печи буржуйки:

Обязательной комплектующей является корпус. Корпус выполняется из металла (чугун или сталь) с достаточно толстыми стенками.
Внутри корпуса располагается топка.
Для эффективной работы и простоты ухода за конструкцией в нижней части корпуса лучше обустроить зольник. На боковой поверхности печи находятся две дверцы, одна из которых ведет в топку, вторая в зольник.
Обязательным элементом является варочное отверстие, через которую подается свежий воздух в топку.
Защитный экран или кожух с одной стороны предотвращает контакт человека с раскаленной поверхностью, а с другой стороны, обеспечивает более длительное сохранение тепла. При подобном подходе к строительству кожух удерживает накопившееся тепло внутри, замедляя процесс остывания помещения.

Подготовка материалов для работы

Старая металлическая бочка или газовый баллон далеко не всегда имеется под рукой. По этой причине, наиболее часто самодельные печи изготавливают из листового железа.

Для работы понадобится подготовить следующий набор:

Листовой металл, количество которого зависит от выбранных размеров конструкции.
Чертеж или схема, которые можно найти в свободном доступе.
Стальные уголки, толщина которых составляет 5 мм.
Для дымовой трубы понадобится металлическая труба диаметром до 18 см.

Для соединения деталей в единую конструкцию необходим сварочный аппарат. Для резки металла лучше использовать болгарку и комплект соответствующих дисков.

Сборка печи буржуйки (пошаговая инструкция)

Классический корпус буржуйки имеет вид прямоугольника. Такая форма наиболее оптимальна, и удобна для самостоятельной сборки.

Непосредственно перед работой мастеру необходимо подготовить стальные листы, число которых составляет 6 штук.

Пять частей являются основными (дно, крыша, задняя и две боковых стенки). В переднюю стенку будет врезаться дверь топки и, если предусмотрена данная деталь, дверца зольника.

Подробная инструкция по сборке печи:

В первую очередь, работают с дном и боковыми стенками.
Для этого поочередно приваривают стенки к основанию. Стенки должны располагаться в строго вертикальной плоскости, что регулярно проверяется с помощью уровня.
Чтобы не нарушать качество сборки, следует предварительно сделать 2-3 сварочные точки. Лишь после проверки ровности расположения стенок можно окончательно фиксировать детали.
Следующим этапом приваривается задняя стенка корпуса.
Пространство внутреннего короба делят на три отсека, каждый из которых будет выполнять определенную функцию.
Топку печи и отсек для зольника делят с помощью колосниковой решетки. Для изготовления подобной решетки используется обыкновенная решетка, по боковым контурам которой привариваются металлические уголки. Уголки должны располагаться на высоте 15 см. Чтобы решетка прочно фиксировалась внутри короба, на концах дополнительно приваривают полоски из стали, ширина которых достигает 3 см.
Наиболее оптимальным расстоянием между смежными пластинами решетки должно составлять 4-5 см.
Готовую решетку просто устанавливают в металлический корпус. Не следует окончательно приваривать стальные полоски к внутренним углам короба, поскольку решетку иногда необходимо снимать для чистки.
Следующим этапом по верхнему контуру короба приваривают два прута, на которых устанавливается отражатель. Данную деталь можно сделать съемной, что обусловлено особенностями использования печи.
Перед отражателем делают отверстие, предназначенное для отвода дыма из топки. К краям отверстия приваривают трубу с толстыми стенками.

В последнюю очередь монтируется крышка и передняя стенка. На передней панели корпуса предварительно вырезают отверстия под крышки топки и зольника, а затем приваривают поворотную фурнитуру и сами дверцы. Размер дверец не имеет особого значения, главное, чтобы разъём был удобен для закладки дров и других видов топлива.

Изготовление печи из бочки

Ели в хозяйстве мастера имеется старая металлическая бочка, можно использовать для изготовления буржуйки именно её.

Для этого на поверхности металла предварительно делается разметка расположения будущих дверок топки и зольника, отмечается размещение отверстия дымохода.

На нижнем контуре привариваются опорные ножки.
С помощью болгарки вырезают все намеченные отверстия и разъёмы.

Внутреннее устройство подобной модели печи ничуть не отличается т классического варианта буржуйки.

Фото самодельной буржуйки

Изготовление чудо-печки для отопления своими руками: особенности печки из баллона. Как сделать чудо-печь своими руками

С элементами из автомобильных дисков

Не всегда есть возможность установить в загородном доме, гараже или хозяйственных постройках систему отопления, которая бы работала на природном газе. Причин тому может быть несколько – отсутствие централизованного газоснабжения, дороговизна подключения к магистральному газопроводу и так далее. Поэтому многие «самоделки» решаются построить своими руками чудо-печь, которую можно топить любым видом твердого топлива. А такого топлива за чертой города обычно в избытке.

Какие виды самодельных печей существуют

Умелые руки мастера при наличии точных и понятных чертежей могут изготовить разные виды отопительных конструкций, полностью обеспечивающих теплом небольшое помещение, даже без сооружения системы трубопроводов и установка радиаторов.

К таким устройствам относятся:

Буржуйки традиционные.
Печи-булерьян.
Печи в производстве.

Буржуйка

Буржуйки на дровах уже не один десяток лет обеспечивают теплом жилые дома, гаражи, теплицы, сараи и другие помещения, где необходим теплый микроклимат. Такие печки представляют собой простую металлическую бочку, обычно бывшую в употреблении, с довольно толстыми стенками. В первую очередь необходимо сделать чертежи, в соответствии с которыми должна производиться вся работа.

Объем бочки должен быть не менее 100 литров. Вся работа заключается в разделении внутреннего пространства бочки на два отсека, один из которых будет служить камерой сгорания, второй – зольником. Для этого в бочке делают горизонтальную перегородку из металла толщиной не менее 5 мм, в которой прорезают отверстия для удаления золы.

Схема буржуйки

Нижний отсек, представляющий собой зольник, оборудован выдвижным металлическим ящиком, куда собираются продукты сгорания топлива. На передней стенке стамеской или сваркой вырезается отверстие под топочную камеру размером около 40×40 см и отверстие под зольник, размер которого на 10–15 см меньше топки. Топочное отверстие должно быть оборудовано дверцей и задвижкой.

Сверху бочка закрывается крышкой, в которой следует сделать отверстие для трубы дымохода. Сама крышка обваривается по периметру сваркой. В дальнейшем бочку необходимо поставить на ножки или кирпичный фундамент, чтобы предотвратить возгорание пола под ней. Естественно, у такой конструкции много недостатков. Это и низкий КПД, так как большая часть тепла уходит через дымоход, и быстрое остывание, и необходимость постоянно подбрасывать дрова в топку. Но это самая экономичная модель, которую можно сделать своими руками всего за несколько часов.

Печь Булерьян

Устройство Булерьян

Этот тип дровяной печи намного дороже простой буржуйки по себестоимости. Также возможно изготовить подобную конструкцию своими руками, хотя потребуются более профессиональные навыки сварщика и слесаря, а также подробные чертежи. В отличие от буржуйки, в такой печи можно регулировать продолжительность горения топлива, которая может достигать 10–12 часов при одной закладке дров.

Помимо того, что тепло исходит от самой печи, помещение быстро прогревается за счет горячего воздуха, выходящего из труб, которые присутствуют в конструкции печи Булерьян и являются ее визитной карточкой.

Печь в производстве

Идеален для гаража

Нежелательно использовать такую конструкцию для отопления жилого помещения, так как горящее масло выделяет помимо неприятных запахов некоторые канцерогенные вещества, дышать которыми крайне вредно. Такие печи чаще всего используются автомобилистами для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать. Имея на руках примитивные чертежи, соорудить такую чудо-печку сможет любой автовладелец.

Все эти печи, несмотря на быстрый прогрев помещения, имеют ряд недостатков, заключающихся в низкой производительности, необходимости постоянного контроля за процессом сжигания дров и подсыпки топлива.

В печах длительного горения эти недостатки не проявляются в такой же степени.

Как сделать печь длительного горения своими руками

Принцип работы такого агрегата основан на том, что дрова не горят, а тлеют. Это дает возможность сделать одну закладку дров, которой хватает на 12-15 часов.

Для изготовления печки нужна любая металлическая емкость с толщиной стенок не менее 5 мм и, конечно же, подробные чертежи. Форма будущего отопительного прибора существенной роли не играет. Для примера возьмем старую железную бочку. Верх (крышка) срезается автогеном, сваркой или зубилом и зачищаются все заусенцы.

длительного горения

После этого необходимо вырезать круг меньше сечения ствола, к которому приваривается труба диаметром 100 мм. Труба должна выступать над верхней кромкой ствола на 15–20 см, считая от дна камеры сгорания. Снизу на эту окружность необходимо приварить еще несколько пластин, расположенных перпендикулярно плоскости окружности. Эта часть будет служить для подачи воздуха в топку и одновременно гнета для топлива. Важно сделать нижние лопасти закругленными по часовой стрелке, чтобы дым перед выходом из камеры сгорания отдавал все свое тепло стенкам топки.

Спереди вырезано отверстие для загрузки дров и оборудовано дверцей. Сзади вырезается отверстие для вывода дыма, куда вваривается труба диаметром 150–20 мм. На уровне 20 см от дна внутрь бочки устанавливают решетки, а перед этой частью вырезают отверстие для удаления золы и шлака. Вся конструкция закрывается сверху предварительно вырезанной крышкой с отверстием для трубы. Крышка должна быть снабжена ручками для удобного использования.

Под печь нужно сделать прочный фундамент из красного кирпича или бетона. Выведен дымоход. Располагать такую чудо-печь нужно на некотором расстоянии от стен, в целях пожарной безопасности.

Заключение

Естественно, отапливать большой загородный дом такими печами проблематично, но такая задача перед ними не ставится. А вот согреться в морозы на даче или в гараже вполне реально. Или, установив такую чудо-печь в теплице, вырастить раньше овощи. Сделать такой отопительный агрегат сможет любой мужчина, дружящий с инструментами и сваркой, и умеющий читать чертежи.

Не каждый владелец дачи или загородного дома имеет возможность разместить в своих владениях систему отопления на природном газе. Такая неприятность может возникнуть из-за дороговизны подключения к магистрали или отсутствия централизованного снабжения. Решением этой проблемы может стать чудо-печь на дровах. Топить его можно любым твердым топливом, например дровами или углем.

Чудо-печь можно топить любым твердым топливом, что удобно, если нет доступа к природному газу или электричеству.

Типы устройств

Традиционная русская печь не вписывается в дизайн современных зданий, занимает слишком много места, а ее отопительная способность оставляет желать лучшего. В наше время кладка громоздкой печи нецелесообразна, ведь можно соорудить более компактное и эффективное устройство, если найти подходящие чертежи. Собрать чудо-печь своими руками не так сложно, как может показаться на первый взгляд. Такое устройство способно сделать помещение теплым и уютным даже в самые холодные дни. Чудо-печки на дровах бывают следующих видов:

буржуйки;
устройства в разработке;
булерьяны или буллеры.

Если хозяин дома умеет работать руками, то с помощью схематических описаний и видео мастер-классов он сможет создать понравившееся устройство. Это поможет ему обзавестись системой отопления без строительства трубопровода и установки радиаторов.
Пример дровяной чудо-печки вы можете увидеть в этом видео:
Буржуйка металлическая
Такие установки обычно используются в небольших помещениях, например, в гаражах, сараях, теплицах и дачных домиках с небольшой площадью . Они отлично подходят для создания теплого микроклимата и представляют собой обычную бочку с толстыми металлическими стенками. Перед его изготовлением разрабатывается чертеж, по которому впоследствии производится сборка агрегата.

Устройство печи Булерьян предполагается для самостоятельной сборки
Кузов должен иметь объем не менее 100 литров, его внутреннее пространство разделяют на две части, помещая туда металлическую перегородку толщиной 5-10 миллиметров. В нем делается отверстие для возможности очистки устройства от продуктов горения. Первый отсек играет роль камеры сгорания, а второй предназначен для сбора золы.
В зольник ставится железный ящик, в котором будет скапливаться весь мусор. В передней стенке вырезается отверстие для камеры сгорания, его размер обычно 40×40 сантиметров. Для зольника тоже нужна пройма, но меньше первой примерно на 10-15 сантиметров. Он должен быть оборудован клапаном и дверцей.
Сама бочка закрывается крышкой, через которую в топку заводится дымоходная труба. Все части печи соединяются между собой при помощи сварочного аппарата. Готовую конструкцию устанавливают на ножки или подставку из кирпича, чтобы в горячем состоянии она не испортилась и не подожгла пол. Стоит отметить, что у такого устройства есть недостатки:
быстро остывает;
дрова нужно регулярно подбрасывать в него;
низкая эффективность.
Однако буржуйка имеет невысокую стоимость и очень проста в сборке. Обычно мастера тратят на изготовление конструкции не более 3 часов. Он способен прогревать небольшие помещения, поэтому часто такие устройства размещают в банях.
Булерьян или буллер
Мощный воздушный обогреватель, пригодный для обогрева различных помещений, — булерьян (иначе — буллер). Цена такой печки в разы выше, чем у буржуйки, к тому же не каждый хозяин справится с ее сборкой. Устройство имеет более сложную конструкцию, и для его изготовления требуются подробные чертежи, а также умение выполнять слесарные и сварочные работы.

Сложная конструкция дровяной печи требует детальных чертежей
Отличительной особенностью таких печей является возможность регулирования продолжительности горения дров. Одна закладка топлива может обеспечить среднее помещение теплом на 10-12 часов. Кроме того, тепло исходит не только от самого устройства, но и от труб. Они должны быть включены в устройство такой печи.
Для изготовления буллера не обязательно использовать железо. Конструкцию можно выложить из кирпича. Большой корпус увеличит мощность печи, а дымоход легко сделать из цементных труб.
Однако у такого устройства есть серьезный недостаток — неравномерный нагрев воздуха. Температура пола намного ниже, чем потолка. Этот недостаток можно компенсировать, подведя к устройству трубы водяного отопления. В этом случае печь не только полностью прогреет всю комнату, но и обеспечит домочадцев горячей водой.
Стоит отметить, что при работе булерьяна помещение прогревается не только за счет тепла, выделяемого телом, но и от горячего воздуха, выходящего из печи. Этот процесс выглядит так:
Дрова медленно догорают.
Поток нагретого воздуха проходит в специальную камеру.
Там он отдает часть тепла стенам, а затем выходит наружу.
Преимуществом такой установки является возможность сжигания газов, выделяемых топливом при сгорании. Это значительно увеличивает КПД и количество выделяемого тепла. Именно для этих целей печь разделена на два отсека: в первом горят дрова, а во втором — газ. Происходит это с помощью особого расположения форсунок. Эта особенность позволяет экономить топливо, а также исключает образование золы и копоти, что делает чистку духовки более удобной и быстрой.

Благодаря специальной конструкции уменьшается количество топлива и увеличивается теплоотдача
Важно располагать дымоход близко к полу. Чтобы лучше понять конструкцию и механизм работы Булерьяна, рекомендуется просмотреть несколько видеороликов на эту тему. Информация никогда не бывает лишней, и мастер сможет получить более точную и наглядную информацию, которая поможет ему создать подробный и правильный чертеж собственного устройства.
Печи в разработке
Такие устройства для отопления жилых домов лучше не использовать, так как горящее масло имеет неприятный запах, а также выделяет в воздух опасные для здоровья канцерогены. Автомобилистам стоит обратить внимание на такие устройства, ведь их можно ставить в гаражах. Они имеют довольно простую и примитивную конструкцию, поэтому такие печи несложно изготовить самостоятельно.
Отрабатывающие устройства быстро прогревают воздух, но имеют ряд недостатков: требуют постоянного контроля, систематической подсыпки дров и отличаются низкой производительностью.
Сборка своими руками
Чудо-печки завоевали популярность у многих потребителей. Иногда возникает необходимость иметь возможность быстро и качественно обогреть небольшое помещение без значительных материальных и временных затрат. В этом случае вам пригодятся знания об изготовлении отопительных приборов на дереве своими руками. Для этого потребуются только доступные материалы, инструменты, желание и смекалка.
Простой агрегат из консервной банки
Самая простая конструкция имеет буржуйку. Для обогрева небольшой мастерской или гаража можно соорудить устройство из старой консервной банки. Конечно, такое устройство не может похвастаться долговечностью или прочностью, но зато быстро собирается и легко монтируется. Вся работа заключается только в обустройстве трубы, соединении деталей и сооружении кирпичной подставки или ножек. Для этого нужно подготовить:
железную банку;
дымоход;
провод;
некоторые инструменты;
сварочный аппарат.
Работа начинается с горизонтального размещения банки и нанесения разметки. В первую очередь указывают место, где будет находиться поддувал. Обычно его кладут под крышку и придают ей форму серпа или прямоугольника. После этого приступают к созданию печи по следующему алгоритму:

Простая буржуйка готова. Конструкцию можно улучшить, закрепив на внешней стенке корпуса отражатель, который предотвратит утечку тепла. Если к устройству прикрепить ручки, оно станет переносным. К достоинствам самодельных печей этого типа относятся:

Но наряду с достоинствами буржуйки имеют и ряд недостатков. Так, если у корпуса тонкие стенки, то со временем они дадут течь, и устройство выйдет из строя. Кроме того, влажные и смолистые дрова могут заполнить дымоотвод толстым слоем копоти.
Буржуйка своими руками — эффективный обогреватель для рабочих помещений и гаражей. Его сборка не доставит хлопот даже начинающим мастерам, а также не потребует материальных вложений.
Каменка прямоугольная
При определении формы и размеров топки каждый мастер должен исходить из собственных предпочтений и площади отапливаемого помещения. Человек с необходимыми навыками всегда может остановиться на чертеже самой простой установки, а затем усовершенствовать ее, внеся нужные изменения. Простую и многофункциональную печь можно сделать из следующих материалов:
листовой металл; Уголки стальные
толщиной 4-5 миллиметров;
трубы 180 мм;
железные трубы диаметром 25-30 мм.
Прямоугольный корпус изготовлен из стальных листов, сваренных между собой. Вам понадобится 5 основных частей: дно, 2 боковые стенки, верх и спинка. На передней стенке вырезается дверца для топки и поддувала.

Прямоугольную печь сделать своими руками даже проще, чем круглую.
Сначала к днищу крепятся боковые листы, стыки должны образовывать прямые углы. Их расположение можно определить с помощью угольника или строительного уровня. Затем к конструкции приваривается задняя стенка.
Внутреннее пространство корпуса разделено на три отсека: зольник, топку и дымоход. Первые два отделяются с помощью колосника, на который в дальнейшем будут укладываться дрова. Делается так:
На высоте 10-15 сантиметров внутри топки привариваются уголки.
Колосник делается из железных заготовок шириной 25-30 миллиметров, их длина должна соответствовать ширине печи. Такие детали можно изготовить из труб или полос толстолистовой стали.
Подготовленные стержни приваривают к двум металлическим трубкам диаметром 12-20 мм. Расстояние между ними должно быть около 4-5 сантиметров.
Готовая деталь просто ставится на внутренние углы, ее не нужно приваривать. Удобство съемной решетки заключается в том, что достать ее для чистки или замены будет достаточно легко.

Боковые части топки сварке не подлежат, благодаря чему они становятся сменными
Затем в топку помещается рефлектор, представляющий собой железный лист, предназначенный для разделения топки и дымохода. Он также выполнен съемным. Для этого сверху приваривают два металлических стержня, на которые кладут деталь так, чтобы перед ней образовался канал. Именно через него будет проходить дым. Стоит учесть, что это место будет сильно нагреваться, поэтому оно должно быть сделано из очень толстого материала.

Буржуйка должна быть сделана из очень толстого материала
На данном этапе отопительная система практически готова, пришло время завершающих работ. Сначала к топке приваривается крышка с отверстием для дымохода. Затем прикрепите дверь, защелки и шторки. Последний должен быть изготовлен из стальной трубы и толстого стержня.
Конструкцию ставят на ножки или подставку из кирпича, после чего монтируют дымовую трубу. Он должен выйти наружу через отверстие в стене комнаты. Этот элемент размещается под углом 45 градусов, горизонтальных участков быть не должно. Устройство готово, теперь его можно использовать по прямому назначению.
Даже начинающие мастера могут сделать чудо-печку своими руками, если умеют читать схемы и обращаться со сварочным аппаратом. Не обязательно сразу браться за изготовление сложных конструкций, можно потренироваться, собрав простую буржуйку для гаража или мастерской.

Когда человек планирует заселиться в частное жилище, будь то деревенский дом, коттедж в городе или дом где-нибудь в уединении, всегда встает вопрос о качественном обогреве здания.

Возможность провести центральное отопление в доме есть только в черте города, да и то не всегда, в менее цивилизованных местах, на помощь может прийти система природного газа. Иногда случается так, что в выбранном для строительства месте нет газопровода, либо подключение к нему оказывается слишком дорогим, а доставка газа в баллонах по каким-то причинам не является приемлемым вариантом. В этом случае единственным подходящим решением является сооружение такого отопительного узла, как чудо-печка на дровах или другом твердом топливе, которого обычно хватает где угодно за городом, и за него даже не нужно платить. Сконструировать его можно самостоятельно при наличии всех необходимых инструментов и материалов, а также хороших чертежей.

Разновидности печей и их изготовление

Эта печь внешне напоминает двигатель внутреннего сгорания в стиле стимпанк и имеет значительно более высокую стоимость, чем . Самодельная чудо-печь такого типа потребует изощренных навыков горячей сварки и слесарных навыков, ну и, конечно, обязательно нужны подробные чертежи, без них никуда. Эта печка отличается от буржуйки тем, что имеет возможность регулировать время горения твердого топлива, будь то дрова или уголь.

На одном запасе поленьев печь может работать полдня, что обеспечит качественный и бесперебойный обогрев помещения.

Помимо тепла, выделяемого самим корпусом печи, нагрев происходит за счет нагретого воздуха, выходящего из печи Бурелян, что является характерной особенностью данного агрегата.

Процесс работы этой печи выглядит следующим образом:

Топливо горит в печи.
Нагретый воздух по воздуховодам поступает в специальную нагревательную камеру большого объема.
Горячий воздух отдает большую часть тепла металлическим стенкам печи.

Читайте также: Кирпичный отопительный щиток

Дымоход должен быть как можно ближе к поверхности пола. Чтобы лучше понять устройство и механизм работы печки, стоит посмотреть видео на эту тему, это поможет составить точные и подробные чертежи устройства.

Основной принцип работы такой печи заключается в том, что в ней сжигается не только само топливо, но и выделяющиеся газы, что значительно увеличивает КПД, а соответственно и количество выделяемой тепловой энергии. Для этого печь имеет два отсека, в одном из которых сгорает само топливо, а во втором с помощью форсунок специальной конфигурации дожигается газ. К преимуществам относятся гораздо более низкие затраты на топливо, чем при обычном сжигании. Кроме того, при работе чудо-печи практически не образуется сажа и зола, что сводит к минимуму потребность в очистке и очистке.

У этой печи есть такой минус, как серьезная неравномерность температуры окружающего воздуха — у потолка она заметно выше, чем у пола. Компенсировать этот недостаток можно, подведя к топке трубы водяного отопления. Кроме того, в этом случае печь будет не только обогревать воздух в доме, но и обеспечивать хозяев горячей водой в достаточном количестве.

Интересный факт: при строительстве Буреляна совсем не обязательно использовать металл; можно сделать печь полностью из кирпича. Увеличенный за счет этого размер корпуса обеспечит увеличение мощности печи. В качестве дымохода можно использовать цементную трубу, проложенную рядом с плинтусами, чтобы меньше терялось тепла.

Технология изготовления

Детальные чертежи, необходимые для изготовления , любая подходящая металлическая канистра достаточного объема с толщиной стенки не менее 5 мм. Неважно, какой формы будет устройство, в этом вы можете дать волю своей фантазии. В самом простом примере берется обычная старая бочка объемом 200 литров, как и в случае с буржуйкой. С помощью сварочного аппарата срезается верхняя поверхность бочки, тщательно удаляются все дефекты металла.

После этого вырезается круг, который должен быть меньше самой емкости — это будет пресс, прижимающий дрова ко дну топочной камеры. К дну приваривается металлическая трубка шириной около 10 см. Он должен быть такой длины, чтобы быть выше бака на пару десятков сантиметров, считая от дна камеры сгорания топлива. Снизу к этому кругу привариваются прямоугольные пластины, расположенные под углом 90 градусов друг к другу. Этот конструктивный элемент предназначен для подачи воздуха в топочную камеру и одновременно обеспечения кислородом реакции горения. Важно помнить и обязательно наносить чертежи: нижние лопасти необходимо закручивать слева направо, чтобы корпус печи успел забрать всю тепловую энергию дыма до того, как он покинет камеру сгорания.

1 Какие виды самодельных печей существуют

1.1 Буржуйка

1.2 Печь Булерьян

1.3 Печь в разработке

2 Как сделать печь длительного горения своими руками

08 С элементами

1 Вывод диски

Не всегда есть возможность установить в загородном доме, гараже или хозяйственной постройке систему отопления, которая работала бы на природном газе. Причин тому может быть несколько – отсутствие централизованного газоснабжения, дороговизна подключения к магистральному газопроводу и так далее. Поэтому многие «самоделки» решаются построить своими руками чудо-печь, которую можно топить любым видом твердого топлива. А такого топлива за чертой города обычно в избытке.

Какие виды самодельных печей существуют

Умелые руки мастера при наличии точных и понятных чертежей могут изготовить разные виды отопительных конструкций, полностью обеспечивающих теплом небольшое помещение, даже без сооружения системы трубопроводов и монтажа радиаторы.

К таким устройствам относятся:

Традиционные буржуйки.

Печи-булерьян.

Печи в производстве.

Буржуйка

Схема буржуйки

Печь Булерьян

Устройство Булерьян

Печь в производстве

Идеален для гаража

Использовать такую конструкцию для отопления жилого помещения нежелательно, так как горящее масло выделяет помимо неприятных запахов некоторые канцерогенные вещества, дышать которыми крайне вредно. Такие печи чаще всего используются автомобилистами для обогрева гаража, учитывая наличие топлива, которое даже не нужно покупать. Имея на руках примитивные чертежи, соорудить такую чудо-печку сможет любой автовладелец.

В печах длительного горения эти недостатки не проявляются в такой же степени.

Как сделать печь длительного горения своими руками

длительного горения

Если речь идет об автономном отоплении, то вы наверняка помните такое устройство, которое называется булерьян. Другими словами, такой агрегат включает в себя топку, к которой присоединяются несколько гнутых трубок. Конструкция позволяет сжигать различные виды твердого топлива, в том числе дрова, с высоким КПД.

Стоит ли делать

Такие чудо-печки на дровах имеют внушительную стоимость, за одну модель придется выложить более 200 долларов, но цена увеличивается в зависимости от размера печи. Несмотря на то, что устройство печи несколько сложнее по сравнению с обычной буржуйкой, многие умельцы берутся за изготовление

Конструктивные особенности чудо-печи

Для того чтобы изготовление описываемой конструкции печи прошло успешно, необходимо изучить схему чудо-печи на дровах, а также ее устройство. Агрегат представляет собой цельнометаллическую конструкцию, включающую топку и примыкающие к ней гнутые металлические трубы. На передней панели должна быть дверца, через которую вы будете загружать топливо. Кроме того, имеется устройство для регулировки мощности. С его помощью можно будет менять режимы горения. Топка должна иметь камеру дожигания и патрубок, выход для которого будет использоваться дымоходом. Чудо-печь на дровах будет работать эффективнее, если хорошо утеплить дымоход. Специалисты советуют использовать для этого минеральную вату, толщина которой не должна быть меньше 3 миллиметров. Также понадобится поддувал, через него в топку будет поступать воздух, он необходим для сгорания топлива. Мастер может поработать и над созданием негабаритного зольника, однако в процессе медленного горения практически не будет образовываться отходов. Задняя стенка должна быть двойной, это позволяет сделать агрегат еще более эффективным. Некоторые модели для этого оснащены двойным корпусом.

Подготовка перед началом работы

Прежде чем приступить к изготовлению дровяной чудо-печки, необходимо запастись металлическими трубами, внешний диаметр которых должен варьироваться от 50 до 60 миллиметров. Также вам понадобится листовой металл. Поскольку печь будет работать при высокой температуре горения, следует использовать металлические листы, их толщина может варьироваться от 4 до 6 миллиметров. Следует запастись стандартным набором инструментов и сварочным аппаратом, кроме того, вам понадобится трубогиб.

В процессе изготовления чудо-печи на дровах вам потребуется вырезать отрезки труб, которые следует согнуть. На следующем этапе изготавливается приспособление, с помощью которого будет производиться сборка и дымоудаление. Мастеру предстоит доделать заслонки для выхода и поддувала. Нельзя забывать о необходимости сделать дверцу, которая будет закрывать камеру сгорания. Чудо-печь на дровах, цена которой может достигать 20 000 рублей, обязательно должна иметь каркас, который будет состоять из гнутых труб. Эти элементы свариваются между собой, а затем внутри устанавливается перегородка. Вам нужно будет установить лист металла в пустоте между трубами. Дверь должна иметь замок, и следующим шагом будет его установка. Чтобы конструкция крепко стояла в процессе эксплуатации, потребуется изготовить, а затем приварить металлические ножки.

Методика работы

При изготовлении из трубы потребуется вырезать отдельные элементы, которых в конструкции должно быть 8 штук. Длина каждого из них должна быть 1,2 метра. Трубогиб поможет согнуть эти заготовки, придав им радиус, равный 225 миллиметрам. Нужно будет расположить эти составляющие печи в шахматном порядке. Для удаления дыма и скопившейся влаги следует делать Т-образные устройства, по которым дым будет устремляться в трубу вверх, а влага – стекать вниз. Для устранения влаги устанавливается специальный кран для отвода воды, открывать его необходимо только для этих целей, а затем снова закрывать. Это единственный способ предотвратить ухудшение тяги.

На что следует обратить внимание при изготовлении печи

При изготовлении самодельной чудо-печки на дровах потребуется сделать специальную заслонку, она необходима для удаления дыма из устройства. С помощью этого компонента можно регулировать интенсивность тяги. Для поддувала, который находится на входной двери, мастер должен сделать глухую заслонку. Для того, чтобы обеспечить его надежную и правильную посадку, нужно использовать пружину. Самая сложная составляющая самодельного булерьяна – входная дверь. Он должен закрываться почти плотно. Чем лучше он будет прилипать к поверхности печи, тем эффективнее будет работать вся конструкция. Чудо-печь на дровах, отзывы о которой самые положительные, должна быть изготовлена по описанной в статье технологии. Только так вы сможете получить устройство, которое будет эффективно работать и станет долговечным.

Из трубы внушительного диаметра следует сделать два кольца, которые должны практически плотно входить одно в другое. Для этого из трубы, которая имеет диаметр 350 миллиметров, нарезаем куски по 40 миллиметров в количестве 2 штук. Один из сегментов нужно разрезать, а затем развернуть. Затем делается лицевая сторона конструкции, используя кольцо меньшего диаметра. Второе кольцо используется при установке двери и приваривается к кругу из листового металла. После этого на дверцу приваривается еще одно кольцо, которое несколько меньше диаметра кольца, расположенного на лицевой стороне устройства. В зазор, который образован кольцами двери, нужно уложить асбестовый уплотнительный шнур, а затем демпфер.

Нюансы работы

Устройство чудо-печи на дровах было описано выше, ваше изделие должно соответствовать конструкции, которая общепринята. Следующим шагом нужно будет вернуться к согнутым трубочкам. В первых двух нужно сделать отверстия, приварив к ним инжекторные трубки. Это металлические элементы, диаметр которых составляет 15 миллиметров. Тогда как длина должна быть эквивалентна 150 миллиметрам. Они нужны для обеспечения связи топки с конвекционными элементами.

При помощи труб сварить раму с перегородкой. Для последнего элемента следует использовать листовую сталь толщиной 6 мм. Промежутки между трубами закрываются полосами металла, а затем приваривается задняя стенка, которая будет формировать корпус печи. Для точной подгонки элементов перегородки, полос металла и стен предварительно следует изготовить картонные заготовки. Для двери рекомендуется сделать специальный замок, представляющий собой эксцентрик, укрепляющий металлическую петлю. Он расположен на стене конструкции. Это устройство обеспечит максимально плотное прилегание духовки к дверце. Чудо-печь на дровах, тепличный вариант которой представлен в статье, обязательно должна иметь дверцу и петли, последние изготавливаются и навешиваются на завершающем этапе. Это касается и ножек печки, которые должны быть максимально прочными.

Заключение

Изготовление булерьяна сложно назвать простым процессом; гораздо проще будет сделать традиционную буржуйку. Однако высокая эффективность и простота использования оправдывают затраченные усилия и время. Однако изначально вам необходимо будет подготовить чертежи дровяной чудо-печки, они позволят провести весь процесс без ошибок, что станет залогом успеха проделанной работы.

Как сделать буржуйку своими руками: чертежи + фото

Если встала задача быстро и недорого построить небольшую металлическую печь для обогрева помещения, то лучший вариант — печь-буржуйка. Соорудить его своими руками сможет даже самый неопытный сварщик, имеющий кривые швы и постоянно притыкающий электрод к металлу.

Буржуйка своими руками

Сечение печи делают круглым, квадратным или иным, в зависимости от исходных материалов и нужд, для которых производится установка.

Содержание

Буржуйка достоинства:
- Буржуйка недостатки
Буржуйка своими руками из старой консервной банки
- Для работы необходимо подготовить:
Буржуйка с дымком
- Необходимые материалы и инструменты:
- Сборка буржуйки с дымоходами
Буржуйка из старого газового баллона: видео инструкция
- Фото готовых самоделок буржуев

Буржуйка Достоинства:

дешевизна постройки;
компактность;
возможность работы на любом твердом топливе;
простота установки и обслуживания;
возможность использования печи в помещениях, где нецелесообразно устройство фундамента и установка капитального дымохода;
возможность приготовления пищи на плите.

Буржуйка недостатки 9Металлические листы 0025

обладают хорошей теплопроводностью, в результате чего печь быстро остывает после выгорания топлива;
при недостаточной толщине металла, используемого для монтажа печи, он может быстро прогореть и конструкция может выйти из строя;
не все модификации буржуйки имеют регулировку тяги и интенсивности горения;
необходимость постоянного контроля за процессом горения топлива;
использование сырого или смолистого топлива приведет к образованию накипи (сажи) на выпускном трубопроводе.

Буржуйка своими руками из старой консервной банки

Этот вариант печи состоит из самой топки, колосника, куда закладываются дрова, дымохода, поддувала, ножек, заменяющих фундамент. Топливный бак расположен горизонтально. Дымоход можно вывести через окно или сделать достаточно длинным, если он предназначен для обогрева теплицы, гаража или другого подобного помещения.

Буржуйка из банки

Преимущество использования банки в том, что нет необходимости сваривать стальную конструкцию, вырезать дверцу топки и закреплять ее. Из всех остаются основные работы : установка отводящего трубопровода и опор замена фундамента печи, установка колосника, вырезка поддувала, при необходимости снабжение печи отражающим экраном.

Для работы необходимо подготовить:

зубило и молоток;
банка — основание для топливного бака;
Труба дымоотводная;
сварочный аппарат и электроды;
уголки металлические для ножек духовки;
ножовка по металлу;
файл;
проволока для решетки.

Схема буржуйки из банки

Порядок сборки буржуйки из старой банки

Устанавливаем банку горизонтально и размечаем место будущего поддувала. Он будет иметь форму серпа или прямоугольника, и располагаться под крышкой банки. Ударив молотком по центру ручки стамески, прорезаем отверстие. Обрабатываем края отверстия напильником, добиваясь гладкости и правильности формы.
Прорезаем в дне банки или в ее стенке отверстие, диаметр которого равен диаметру выходного трубопровода.
Чтобы сделать решетку, сгибаем стальную проволоку зигзагом и вставляем в топливный бак. Там расправляем проволоку, подгоняя ее под размер стенок банки, чтобы было удобно укладывать дрова и щепки.
Для устойчивости конструкции монтируем ножки. Вырезаем их ножовкой по металлу из металлического уголка и привариваем к днищу конструкции.
Свариваем металлическую трубу, предназначенную для отвода продуктов горения.

При желании данную конструкцию можно покрыть термостойкой краской. Их приобретают в магазинах по продаже автомобильных запчастей. Краски упакованы в аэрозольные баллончики.

При необходимости установки отражателя его вырезают из куска цельного металла и приваривают снаружи к топливному баку, закрепляя приваркой к коротким отрезкам металлических уголков.

Чтобы печь можно было переносить с места на место, по бокам банки привариваем металлические ручки.

Буржуйка с дымком

Это прямоугольная печь с минимальным расходом топлива и возможностью регулирования интенсивности горения. Конструкция (корпус печи) собирается из металлических листов методом сварки.

Необходимые материалы и инструменты:

сварочный аппарат в комплекте с электродами;
Болгарка и круги для резки металла;
рулетка;
уголки металлические;
металлические прутья для решетки;
трубопровод;
листовой металл.

Топка состоит из следующих отделений: топки, дымохода, зольника, отводящего трубопровода. Дополнительные элементы: двери с козырьками и горловинами, решетка, металлические ножки, задвижка на трубопроводе для снижения теплопотерь.

Сборка буржуйки с дымоходами

Делаем чертеж будущей печи.
По указанным на чертеже размерам делаем разметку на листовом металле и болгаркой вырезаем заготовки для будущей топки.
Соединяем листы металла, образуя прямоугольник. Внутри (на боковых стенках печи) привариваем металлические уголки, на которые будет укладываться колосник.
Соединяем листы металла образуя прямоугольник
Решетка изготавливается из набора продольных и поперечных металлических прутьев одинаковой длины, соединенных сваркой. Ячейки должны быть достаточных размеров для удержания на них топлива и свободного прохода продуктов сгорания через колосник. Саму решетку не нужно приваривать к корпусу топки, тогда ее можно будет вытащить, пока идет очистка топки от золы и золы.
Колосник
На следующем этапе работ необходимо вварить внутри топки лист металла, который образует дымовой контур. Размер этого листа металла должен соответствовать по ширине дну печи, а по длине быть немного меньше.
Устройство печи-буржуйки изнутри
После того, как внутренняя часть печи будет готова, необходимо сделать дверку поддувала и дверцу для засыпки топлива в топку. Делаем дверцы таким образом, чтобы было удобно чистить духовку и снимать решетку. Для изготовления навесов используем металлический прут и трубку подходящего размера. Нарезаем их болгаркой и привариваем к стенкам топки и к дверцам соответственно, затем свободный участок прута вставляем в трубку. Для удобства пользования дверцами делаем ручки из тонких полосок металла и прикрепляем их сваркой. Клапаны делаем в виде длинной изогнутой полосы из металла и соответственно крючок, за который он будет цепляться.
дверца печи
Ножки печи можно сделать цельносварными из металлических уголков или регулируемыми. Чтобы иметь возможность регулировать длину ножек, вам потребуются гайки и металлические шпильки с резьбой соответствующей толщины. Благодаря такому приему буржуйка будет устойчиво стоять даже на неровных поверхностях. А еще с помощью таких ножек духовку удобно отсоединять от трубы и проводить техническое обслуживание или замену каких-либо деталей.
Выпускной трубопровод с заслонкой. Для самой заслонки понадобится металлический стержень небольшого диаметра и лист металла круглого сечения, диаметром чуть меньше диаметра трубы. Просверливаем в трубе два отверстия, вставляем в них стержень, загибаем его внешнюю часть для удобства, а внутрь трубы устанавливаем и привариваем металлический круг. Таким образом, при вращении прутка соответственно будет вращаться и круг, изменяя зазор и уменьшая потери тепла из печи в атмосферу.
Отводящий трубопровод с заслонкой
В верхней части печи вырезаем отверстие, соответствующее диаметру отводящего патрубка, и завариваем его герметично.

В буржуйке может быть два-три дымовых хода. А чтобы уменьшить потери тепла от металлических стенок в атмосферу, топку снаружи футеровывают огнеупорным кирпичом или устанавливают отражающий металлический экран со слоем теплоизоляционного материала, например, асбестового листа.

Для разведения огня в печи на решетку кладут газеты, опилки, небольшие сухие поленья и поджигают газеты спичками. Когда поленья разгорятся, в печь подкладывают более крупные дрова. Не открывайте дверцы топки и поддувала одновременно. Регулирование тяги и интенсивности горения происходит изменением зазора в трубе (клапане) и через поддувал.

Буржуйка из старого газового баллона: видео инструкция

Фото готовых самоделок буржуев

Если вы еще не знаете, как будет выглядеть ваша буржуйка в финальном виде — посмотрите уже созданные модели, возможно, от каждой вы возьмете по кусочку и создадите что-то свое, неповторимое!

Буржуйка фото

Плита буржуйка фото 2

Буржуйка фото 3

буржуйка 3

Вопросы по восстановлению буржуйки

2 июля 2010 г.

Q1. Нужно ли его обратно соединять перед покраской? или я покрашу детали по отдельности, а потом снова соберу?
Q2. Какой метод склеивания в печи я должен использовать для соединения деталей, просто получить соединения после повторной сборки, или я должен сделать своего рода прокладку, а затем скрепить ее болтами, растирая цемент между ними (имеет ли это смысл?) …
Q3. Какой класс болтов лучше всего подходит для этого приложения, имеет ли это вообще значение? Многие из тех, что я высверливаю, это то, что я бы назвал болтом с потайной головкой, для которого требуется отвертка с плоской головкой, и это ужасно отстойно.

Я думаю, что если бы я этим занимался (учитывая, что никогда не чинил плиту, но делал много подобных работ по другим вещам), то перед сборкой покрасил бы все детали. На самом деле я не могу решить проблему печного цемента, но не могу придумать более эффективного способа, чем втирать его во все стыки, когда печь собирается вместе … излишки можно удалить влажной тканью перед установкой. Что касается креплений, то «класс» (прочность) я не вижу большой проблемы. Я бы использовал всю нержавейку. Среди прочего, есть такие компании, как Gardner-Westcott и Totally Stainless, которые могут предоставить вам практически любую застежку из нержавеющей стали, которую вы только можете себе представить. Рик

В зависимости от типа шва при восстановлении необходимо залить цемент — дать ему вытечь при сборке и очистить водой и тряпкой. Если швы широко открыты, вы можете сделать это изнутри после того, как соберете все вместе. Сначала смочите утюг, это поможет цементу лучше прилипнуть. Цемент черной печи Rutland — отличный бренд.

Новые печи красятся после сборки — не как отдельные детали. Исключением могут быть ноги и т. д., так что покрасить их после того, как они собраны, можно. Или нанесите легкий первый слой на кусочки, соберите их вместе, а затем нанесите на всю поверхность, чтобы добиться единообразия.

звучит хорошо. Мне нужно получить дешевый пескоструйный аппарат сейчас, я не думаю, что мой компрессор на многое. Я уверен, что смогу это сделать, но мне придется часто ждать, пока он перезарядится. Кому-нибудь повезло с дешевыми бластерами от (съеживания) гавани?

Хорошо, теперь кое-какие успехи в этой присоске. Прошлой ночью я был в сарае, собирал детали и внимательно осматривал конструкцию. Мне пришло в голову, что я, возможно, не знаю, что, черт возьми, я делаю, но это не ново. Что меня больше всего смущает в этот момент, так это то, почему есть две камеры и две двери с шейкером между ними. Потерпите, если это элементарно…
Хорошая четкая картинка печи, ОЧЕНЬ похожей на мою.

вы видите, что в нижней камере есть дверь, а на этой двери есть небольшая пластина, которую вы можете открыть, чтобы добраться до шейкера. Это в первую очередь для сжигания угля? На дно ничего не уходит, разве что пепел, верно? Управление воздухом на дне должно было бы на самом деле направлять воздух через угли, верно?

Также я бы хотел добавить тонкий уплотнитель на верхнюю дверь, но механизм закрывания базовый гравитационный. Вы поднимаете дверцу над маленькой щелью и опускаете ее. На самом деле нет способа плотно прижать прокладку при закрытии дверцы, если только я не в сварочных перчатках и не держусь за заднюю часть печи, пока толкаю ее. сильно на дверь с другой рукой. есть идеи?

Кроме того, может ли кто-нибудь дать мне свое чтение по NFPA 211 и сказать мне, кажется ли мне, что я должен кодировать с 2-дюймовой каменной кладкой и 1 листом металла 24ga+ в качестве подушки для очага? на высоких R-значениях, которые я всегда вижу в списке для других печей, внесенных в список UL, но мне кажется, что NFPA говорит, что если это не включено в список, это то, что я могу сделать?0003

Только мои 1,4 цента стоит. Совет выше отличный. Я бы предложил «сухую сборку» и проверку подгонки деталей. Если механическая обработка близка, слегка используйте печной цемент. Кроме того, когда вы чистите снаружи, «потрите» внутреннюю часть, чтобы добавить немного больше и исключить возможность поломки дерева.

Кажется, у вас есть угольная или дровяная печь с целым шейкером. Нижняя камера на самом деле является зольником. Не блокируйте и не заполняйте его, вы будете ненавидеть себя, пытаясь получить пепел сверху. Воздухозаборник внизу используется в основном для угля, но может помочь при разжигании огня или для удаления дыма внутри для перезагрузки печи.

Наконец, прежде чем чистить плиту, подумайте об использовании для чистки ореховой скорлупы или стеклянных шариков. Чугун действительно «мягкий», и я мог прорезать четкие детали печи и даже поцарапать поверхность, в зависимости от того, насколько ржавой она могла стать с годами. Последнее, что есть, это содовая, но вам придется поговорить с другими, я не пробовал. Осматривать, осматривать, осматривать. Ищите трещины и разрывы, нет ничего хуже, чем собрать печь, за исключением последней части, и обнаружить, что у вас есть болт, который не работает, потому что монтажный фланец треснул.

Только мои 1,4 цента стоит. Совет выше отличный. Я бы предложил «сухую сборку» и проверку подгонки деталей. Если механическая обработка близка, слегка используйте печной цемент. Кроме того, когда вы чистите снаружи, «потрите» внутреннюю часть, чтобы добавить немного больше и исключить возможность поломки дерева.
Кажется, у вас есть угольная или дровяная печь с целым шейкером. Нижняя камера на самом деле является зольником. Не блокируйте и не заполняйте его, вы будете ненавидеть себя, пытаясь получить пепел сверху. Воздухозаборник внизу используется в основном для угля, но может помочь при разжигании огня или для удаления дыма внутри для перезагрузки печи.

Да, слышу. Думал, как вывести золу через верхнюю дверцу, а так как печка не будет веселиться целыми днями, то подумал, что это будет не сложно, так как печка будет сильно остывать. Единственная причина, по которой я был заинтересован в герметизации дна, заключалась в том, что я хотел сделать печь как можно более герметичной. я хотел бы гореть так эффективно, как я могу в этой конкретной печи. Хотя чистое горение не является моей самой большой проблемой, иначе я бы купил другую печь!

Наконец, прежде чем чистить плиту, подумайте об использовании для чистки ореховой скорлупы или стеклянных шариков. Чугун действительно «мягкий», и я мог прорезать четкие детали печи и даже поцарапать поверхность, в зависимости от того, насколько ржавой она могла стать с годами. Последнее, что есть, это содовая, но вам придется поговорить с другими, я не пробовал.

Эта штука довольно ржавая. От ржавчины много ямок, а пескоструйной очисткой я, в конце концов, не занимаюсь. До сих пор это были проволочные щетки на дрели и ручная чистка проволочной щеткой. Я думал о том, чтобы обработать немного TSP и хорошо его очистить. Это медленная работа, но я готова начать красить ноги и продвигаюсь вверх. Я почистил проволочной щеткой большую часть печи, прежде чем решил быть немного более систематическим в том, как я ее собираю. Начинаем снизу, потом открываем двери, потом детали интерьера.

Я ОЧЕНЬ внимательно осмотрел эту штуку. Есть один разрыв вокруг одной дыры в ноге, но я чувствую, что, вероятно, смогу закрепить ее с помощью шайбы. Есть еще одна небольшая трещина у петли пепельной двери. Меня это не слишком беспокоит, я думаю, что сделаю все возможное, чтобы запечатать его печным цементом, потому что это не похоже на то, что для безопасности требуется что-то еще

Я буду им обогревать сарай. Первоначально весь сарай (12×20 с двускатной крышей, 12 футов на пике), но как только я закончу комнату для человека 12×8 в задней части сарая, она будет в основном обогреваться, с дверью, которую я могу оставить открытой в мастерскую. часть сарая. Я достаточно хорошо изолирую часть Mancave, но остальная часть амбара не будет изолирована. Я ожидаю, что эта штука будет хорошо обогревать всю площадь. .. Возможно, слишком много для маленькой комнаты, но посмотрим.

Кроме того, не мог бы кто-нибудь дать мне свое чтение по NFPA 211 и сказать мне, кажется ли мне, что я должен кодировать 2-дюймовую каменную кладку и 1 лист металла 24ga+ в качестве подушки для очага? высокие значения R, которые я всегда вижу в списке для других печей, внесенных в список UL, но мне кажется, что NFPA говорит, что если это не включено в список, это то, что я могу сделать?

Дэнно, взрыв соды камней ! Я думаю о том, чтобы получить блок ниже. Это чертовски дешево (249 долларов США), легкий (27 фунтов с 10 фунтами носителя), носитель дешев (просто очень большие кристаллы пищевой соды), требуется всего 7 кубических футов в минуту воздуха, и он намного безопаснее, чем абразивный материал, потому что выпечка сода просто растворяется, если попадает в легкие. Он очень щадящий по сравнению с абразивными средами. Предположительно, вы даже можете очистить стекло от краски, не травя его. Он не только удалит ржавчину, но и нейтрализует атмосферные кислоты, вызывающие поверхностную ржавчину. Есть много других преимуществ использования этого типа бластера, просто посмотрите на это. В итоге для меня, если вы хотите почистить много вещей по дому и в магазине (выглядит сделанным на заказ для чистки пил и восстановления старых инструментов), не смотрите дальше.

Кстати, это будет чертовски крутая печь . Недавно я посетил друга, у которого есть очень маленькая пузатая печь в его магазине на открытом воздухе (о площади, которую вы хотите нагреть), и внутри было довольно жарко. Время от времени он кормил его несколькими деревянными поддонами, и он действительно заводился для такой мелочи. Теперь я ищу его для своего сарая, чтобы я мог работать там зимой. Насколько велик ваш? Сколько он весит (приблизительно)?

Не слишком волнуйся. Я сказал, что это очень похоже на ту плиту. НО ЭТО НЕТ! Это говорит о том, что это 24 «x24», я бы сказал, что моя база близка к этому, но больше похожа на 20 «x20», но если вы добавите немного торчащих ножек, то, возможно, это тот же размер. не знаю.

Денни Боуден
История Волусии — возвращение
Прошлое Флориды

Когда я был ребенком в 1950-х годах, мои родители возили нашу семью по новым американским шоссе из Калифорнии в дом моей бабушки в сельской местности Миссури, и неделю мне казалось, что я нахожусь в другой стране. Я помню, как мой папа впервые проложил трубы и принес сантехнику в дом для мамы моей мамы, которая гордилась тем, что временный чугунный ручной водяной насос возвышался над ее внутренней раковиной на кухне — первая вода в помещении, которая у нее когда-либо была. .

В большинстве сельских домов рабочего класса ванна не была фарфоровой красавицей; это была огромная корыто из стали, оцинкованной для защиты от ржавчины, что придавало ей сероватый цвет.

Суровая жизнь моей бабушки была типичной для большинства сельских жителей Америки, особенно перед Второй мировой войной, но какой была повседневная жизнь большинства флоридцев в 1930-х годах, когда сантехника в домах была редкостью? Какой была жизнь без душа и без стиральной машины?

Несколько лет назад я прочитал небольшую книгу воспоминаний Маргарет Бруссар, женщины, «родившейся и выросшей» во Флориде во время Великой депрессии 1930-х годов, и, хотя она не является профессиональным писателем, она рассказывает о своей детской жизни с такими подробностями, как ее внуки. хочу знать о том, каково было быть ребенком в 1930-х годах во Флориде.

В 1930-х годах внутренняя сантехника все еще была исключением, и Бруссард вспоминает, что у ее семьи было «застекленное крыльцо, на котором стоял новый красный насос, так что не нужно было выходить на улицу под дождем или ветром, чтобы набрать воды. . Внутренняя сантехника! На выступе насоса стояло ведро с питьевой водой, в нем висела ковш, из которого мы могли пить, если не болели».

Насос для воды был нужен, если кто-то хотел принять ванну. Так было, когда мы гостили у бабушки. Конечно, благодаря моему отцу у нее был домашний ручной водяной насос, но у большинства сельских жителей Флориды в 1930-х годах не было этого удобства. Если им нужна была вода, они должны были выйти на улицу и налить ковш воды в верхнюю часть своего чугунного насоса, чтобы заполнить его, чтобы они могли вручную накачать воды, чтобы наполнить ведро, а затем отнести ее в дом — одно ведро. вовремя. В доме моей бабушки насос стоял на кухне, но родителям все равно приходилось греть воду в кастрюле на плите — всего пару кастрюль за раз.

В большинстве сельских домов рабочего класса ванна не была фарфоровой красавицей; это была огромная корыто из стали, оцинкованной для защиты от ржавчины, что придавало ей сероватый цвет. Обычно ванна использовалась для стирки белья, но если вы хотели принять ванну, это, вероятно, была единственная большая ванна в вашем доме.

Бруссар, родившийся во Флориде в 1933 году, рассказывает, как их семья держала корыто на заднем крыльце, где дети принимали ванну. Зимой, однако, родители несли огромный корыт внутрь на кухню «у плиты» или в гостиную «у пузатой дровяной печи», где в корыто легко можно было добавить чайники с подогретой водой. .

Как и в доме моей бабушки, принятие ванны занимало очень много времени, и обычно для выполнения всей работы требовалось несколько человек. В большинстве сельских домов самый чистый ребенок принимал первую ванну, а следующий ребенок использовал ту же воду для купания с добавлением в ванну дополнительных емкостей с теплой водой. Если день был холодным, а дети Бруссард не вспотели и не испачкались, они могли пропустить полную ванну и вместо этого принять «ванну с слюной», используя «тряпку для мытья посуды», теплую воду и мыло.

Большинство флоридцев из рабочего класса, живущих за пределами городов, не принимали ванну или душ ежедневно до тех пор, пока после Второй мировой войны в 1950-х годах, наконец, широкое распространение не получили внутренние водопроводы с водонагревателями.

У бабушки была электрическая стиральная машина, но она отличалась от маминой. Стиральная машина бабушки выглядела как большая круглая металлическая бочка, и я помню, как смотрела, как она засовывала мокрую, выстиранную одежду между двумя резиновыми валиками над ванной, и одежда медленно двигалась через валики, которые выжимали большую часть воды. Стирка одежды до того, как в доме появилось электричество, в 19-м веке занимала весь день.30-х годов в сельской Флориде, поэтому обычно это делалось раз в неделю.

Та же оцинкованная корыто, которая использовалась для ванн, также использовалась для стирки белья, но чтобы нагреть достаточное количество воды для стирки в кастрюлях, потребовались бы часы, а ванна не была приспособлена для кипячения воды в ней, поэтому вместо нее использовалась большая трехногая «кипятильный котел» из черного чугуна использовался для того, чтобы под ним можно было разжечь открытый огонь, чтобы вскипятить воду, необходимую для стирки одежды. Бруссард рассказывает в своей книге, что для добавления хозяйственного мыла в кипящий котел они использовали стружку из большого куска желтой нафты Fels-Naptha.

Конечно, самую чистую и лучшую одежду стирали в первую очередь, затем опускали и перемешивали в кипящую воду и поднимали вверх-вниз с помощью деревянного шеста, пока одежда не становилась чистой. Бруссард говорит, что помнит, как в детстве наблюдала, как одежду поднимали из кипящего котла с помощью шеста и сразу же бросали в гальванизированный бак для стирки с холодной чистой водой, где ее ополаскивали, погружая ее вверх и вниз, а затем отжимали вручную. прежде чем поместить их в третью ванну, в которой также была холодная чистая вода. Таким образом, одежда начиналась с мыльного кипятка (самой грязной воды) и перемещалась в более чистые ванны с холодной водой для двух полосканий. Затем одежду помещали в корзину перед тем, как повесить ее на бельевую веревку, используя прочные деревянные прищепки, которые, по словам Бруссард, выглядели как маленькие деревянные куклы с двумя ногами, а ноги прищепки можно было надеть на две стороны задрапированного куска одежды. над бельевой веревкой.

Когда можно было позволить себе стиральную машину, жизнь женщины улучшалась навсегда

Это была очень тяжелая, очень горячая, очень трудоемкая работа, и муж, который мог позволить себе заплатить за эту работу бедной женщине, спас бы от нее свою жену и детей. Только самые бедные женщины (как правило, афроамериканки) были готовы выполнять эту непосильную работу за деньги.

Электричество изменило жизнь сельских жителей Флориды, а когда появилась возможность купить стиральную машину, жизнь женщины стала лучше навсегда.

Однако для большинства флоридцев электричество было слишком дорогим, чтобы использовать его для отопления дома. Сегодня мы можем подумать, что они использовали камин, потому что современные дома часто включают в себя тепло камина, но я помню, когда мой отец построил кирпичный камин в нашем новом доме в Холли-Хилл в 1960 году, мои родители решили, что дрова слишком дороги для использования. наш камин очень часто. Даже в 1930-х годах камин был расточительным и неэффективным способом обогреть комнату, потому что тогда дрова тоже были дорогими. Конечно, сельские жители Флориды могли рубить дрова только на своей земле, а большинство флоридцев из рабочего класса не могли позволить себе купить достаточно земли, чтобы год за годом обеспечивать себя дровами, поэтому отопление с помощью камина было слишком дорогим.

Вместо этого, как правило, сельская семья покупала для своей гостиной черную чугунную дровяную буржуйку, вентилируемую черной дымовой трубой, которая входила в отверстие в потолке и заканчивалась в чердак и над крышей, где труба будет иметь крышку в виде шляпы, чтобы предотвратить попадание большей части дождя в трубу. Это было то, что было у семьи Бруссарда в центральной Флориде.

Бруссар пишет, что когда холода заканчивались, печь нужно было протирать «печной сажей» тряпкой, чтобы «хорошо смазать», чтобы она не ржавела в те месяцы, когда огонь не зажигали. в этом. При первом разжигании следующего огня масло начинало гореть и распространяло дымный запах по всему дому.

У моих бабушки и дедушки тоже была пузатая печь, и когда мы приезжали зимой, мой дедушка вставал рано утром, чтобы либо разжечь огонь, либо разжечь его и добавить еще угля, чтобы он был горячим от огня. время, когда мы проснулись. Уголь был намного дешевле дров.

Мы все старались не подходить так близко, чтобы случайно не коснуться пузатой печки, которая была достаточно горячей, чтобы обжечь и сжечь вашу кожу за секунду. Печь давала больше тепла, чем камин, и ее было дешевле использовать, но тепло все еще держалось только рядом с печкой — так близко, что я помню, что должен был стоять рядом с печкой, чтобы согреться, но моя задница замерзала, и мой перед быстро чувствовал, что он готовился, поэтому мне приходилось продолжать медленно поворачиваться, чтобы попытаться почувствовать тепло вокруг. Это заставило меня оценить наш обогреватель дома.

Жизнь моей бабушки в сельской местности Миссури была нелегкой, а для сельских жителей Флориды в 1930-х годах, когда еще не было электричества, даже принять ванну, постирать одежду или просто согреться в доме было тяжелой работой.

Тепло и температура — это не одно и то же. С ума сошли, да? На самом деле тепло — это форма энергии, а температура — это то, насколько горячо или холодно что-то. Хотя это может быть самая большая разница между теплом и температурой, это одна из многих. Исследуйте увлекательные различия между теплом и температурой, рассматривая каждый термин в отдельности.
В течение многих лет писатели и редакторы старались не использовать вместо , когда они имели в виду больше, чем . Но вы можете быть удивлены, узнав, что разделение этих терминов друг от друга никогда не было официальным грамматическим правилом. Узнайте, можете ли вы использовать вместо и вместо взаимозаменяемо или вам следует по-прежнему следовать старым рекомендациям.

Середина ноября, а на ней легкое летнее платье — здесь, в цыганском таборе в спальном районе Киева, у детей нет ни игрушек, ни одежды. Младшие детишки играют со всякой бытовой утварью, а старшие вместе с родителями собирают металлолом.
Лагерь, который мы ищем, находится в Березняках, что-то вроде бетонных джунглей. Сначала мы проходим мимо ряда одинаковых высоток, затем поворачиваем за угол и оказываемся в совершенно другой реальности. Одноэтажные дома с небольшими примыкающими огородами, никакого шума машин… Деревня в городе… Здесь много деревьев. Можно сгребать опавшие листья ногами, как делали это в детстве. Единственное, что портит красивый сельский пейзаж, — это кучи мусора. Мусор тут повсюду.
Мы в этом месте не первый раз – мы были здесь полтора года назад, сразу после того, как какие-то неизвестные сожгли цыганский табор. Нас пригласили прийти снова, что мы в итоге и сделали. В июне после поджога цыгане уехали на Закарпатье. Сейчас они вернулись, потому что на родине зарабатывать на жизнь еще труднее, чем в Киеве.
Замечаем двоих детей издалека. Девочка лет девяти несет две пятилитровые бутылки с водой.
За ней бежит очень маленький мальчик в футболке такого размера, которого он достигнет через десять лет. Они сопровождают нас в лагерь.
Лагерь находится на пустыре. С одной стороны проходит скоростная автомагистраль, а с другой — промышленные сооружения. Чем ближе мы подходим, тем больше людей приходит нам навстречу – мужчин, женщин и детей. Очень много детей…
Иосифу 21 год. Он говорит по-русски, что ему «даже стыдно сказать, чем он раньше занимался», но потом решил все изменить.
— Как ты собираешься здесь зимовать? — спрашиваем мы, глядя на покосившиеся самодельные деревянные постройки, которые служат домами.
«У нас в каждом доме есть буржуйка. Но было бы лучше, если бы у нас было больше одеял. Пожалуйста, заходите и смотрите», — приглашают они нас.
Иосиф сделал свой дом из старых деревянных досок, обтянутых целлофаном. Ширина конструкции не более двух с половиной метров. Посередине стоит «кровать» — тоже из досок и покрытая одеялами. Он занимает почти все пространство. В углу у входа стоит буржуйка, из-за которой в комнате душно и тяжело дышать. В таких «домах» живут семьи с 5-6 детьми. Здесь аккуратно, чисто и даже уютно. Мужчины лагеря зарабатывают на жизнь сбором металлолома.
«Здесь есть еще один лагерь — чуть дальше. Если хочешь, я отведу тебя туда».
Идти не так уж и далеко – где-то 30 или 50 метров. За нами следует стайка детей, и к нам бегут дети из другого лагеря. Девочка лет семи несет на руках маленького мальчика. «Как его зовут?» — спрашиваем мы. — Не знаю, — отвечает она и бежит за другими детьми. Этот лагерь немного больше первого. К нам подходит импозантный мужчина лет пятидесяти. Он представляется местным бароном, т. е. начальником. Его зовут Виталий.
— Сколько человек в вашем лагере? мы просим. «Только мужчины или все вместе?» — в свою очередь спрашивает Виталий и после секундной паузы говорит: «Много, штук 40 или 50».
«Почему вы живете в двух лагерях?» «Они венгры, — он показывает рукой, откуда мы пришли, — а мы украинцы. Мы разные, но живем дружно». Виталий говорит, что раньше здесь был третий лагерь. Но жившие там цыгане были пьяницами, поэтому другие объединились и прогнали их.
К нам подходят какие-то женщины. Длинные юбки, усталые лица…
«Меня зовут Зульфия. А это моя дочь Жасмин». Все они хотят встретиться и рассказать нам о себе.
— А где твой муж? мы просим. «Мужа нет, он умер. У меня трое детей, но мой муж умер, и я не хочу еще одного». «Ваши дети ходят в школу?» «Какая школа? Когда мы жили дома [на Закарпатье. – Ред.], были, а здесь нет».
Некоторые дети не понимают русский язык, не говоря уже об украинском. «Мы говорим здесь по-венгерски, потому что мы венгры. Но выучить наш язык легко. С нами жил украинец — он все знал и понимал за год», — объясняет Иосиф.
«Полиция все еще посещает нас. Требуют с каждого дома 50 гривен, а если не дадим, то забирают и бьют, пока наши женщины не принесут деньги», — говорит Коля. Он провожает нас из лагеря, просит сфотографировать его и его детей, показывает шрамы на животе. «Пожалуйста, постарайтесь убедить их не беспокоить нас так сильно», — просит он, когда мы уходим.
КОММЕНТАРИЙ
Золя КОНДУР, вице-президент Фонда Чирикли; Советник Европейского центра по правам рома:
«Других лагерей, похожих на лагерь в Березняках, в Киеве нет. Есть и в других регионах. Утверждать, как это делали некоторые телепередачи, в том числе ТСН от 12 ноября, что «цыгане захватили Киев», неправильно. Сейчас в Киев приехало небольшое количество цыган, 200-300 человек. На самом деле в Киеве есть цыгане, которые давно живут здесь в квартирах и домах. Живут они не густо и поэтому не бросаются в глаза.
«Сегодня ромские организации совместными усилиями помогают лагерю в Березняках. Мы помогаем оформлять документы и изучаем потребности людей, проживающих в лагере. Нас очень беспокоит то, что эти люди оказались социально незащищенными, да еще в преддверии зимы.
