Контактная точечная сварка своими руками из микроволновки

Для многих людей покупка точечного сварочного аппарата является достаточно дорогостоящим приобретением и не всегда это оказывается стоящим того. Дело в том, что для домашних целей сложный аппарат по высокой цене не сможет полностью раскрыть своих функций. Но есть возможность создавать данную технику своими руками. Контактная сварка своими руками из микроволновки является явным тому примером. Это отличный способ получить, пусть и не сильно мощный и многофункциональный, но все же действующий аппарат для контактной сварки.

Контактная сварка своими руками из микроволновки

Принцип действия ее сохраняется. Контактная точечная сварка своими руками также использует тепловую энергию, преобразованную из электрической. Для этого в любом случае требуется силовая часть. При создании оборудования своими руками не всегда есть возможность покупать новые комплектующие. Контактная сварка своими руками из микроволновки является отличной недорогой альтернативой. Особых чудес технических параметров от такого устройства ждать не стоит, но оно может оказаться очень уместных для домашних условий.

Преимущества самодельного аппарата из микроволновки

Самодельная контактная сварка обладает следующими преимуществами:

• Низкая стоимость оборудования при самостоятельном производстве из подручных материалов;
• Аппарат потребляет мало энергетической мощности;
• Рабочие параметры при этом остаются достаточно подходящими для основных операций по сварке в домашних условиях;
• Без проблем сваривает тонкие листы металла;
• Большинство расходных материалов являются очень доступными и распространенными;
• Есть возможность установки регулятора параметров.

Недостатки

Самодельная контактная сварка обладает и своими недостатками, которые для некоторых сфер применения оказываются существенными:

• Корпус плохо защищен от проникновения пыли, влаги и ударов;
• Нет широкого диапазона регулировки параметров;
• Надежность эксплуатации сильно уступает заводским вариантам.

Устройство и принцип работы

Самодельная контактная сварка из микроволновки обладает практически таким же устройством, какое имеется и у других аппаратов такого предназначения, даже заводских. Только модели комплектующего могут отличаться. Основной особенностью этого типа является то, что трансформатор берется со старой микроволновой печи.

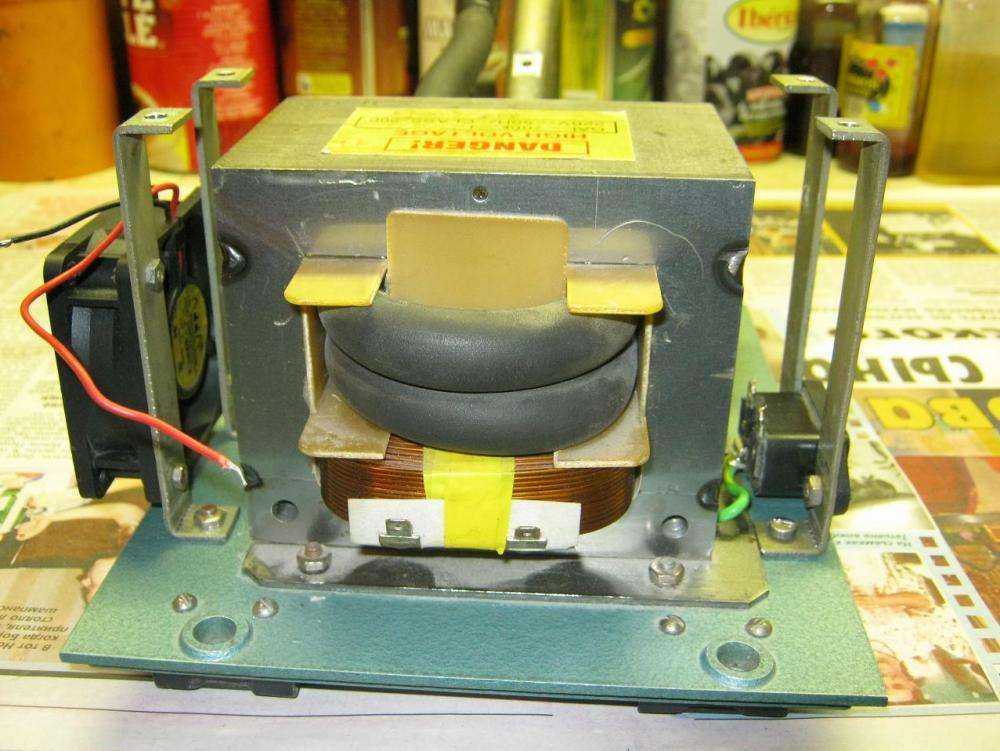

Трансформатор из микроволновки

К основным блокам устройства относится:

• Система управления;
• Выключатель;
• Трансформатор;
• Электроды с зажимающим устройством;
• Блок питания.

Конструкция контактной сварки из микроволновки

Точечная сварка из микроволновки сделанная своими руками обладает простым принципом действия. Основан он на тепловом воздействии электрических импульсов. Через блок питания электричество поступает на трансформатор. Там параметры системы достигают заданных значений, которые требуются для проведения сварочного процесса. После этого ток передается на электроды, которые соединяются вплотную с заготовкой. Проходит короткий импульс, который длится менее секунды. Это достаточно мощный посыл энергии, так как способствует расплавлению металла в месте соединения.

Какие компоненты микроволновки необходимы?

Несмотря на то, что микроволновая печь является достаточно сложным устройством и в ней есть масса электроники и прочих полезных узлов, для точечной сварки из микроволновки здесь требуется только трансформатор. Он должен быть мощностью от 1 кВт и выше. Это обеспечивает возможность работы с листами толщиной от 1 мм. В современных микроволновках мощность может достигать и 3 кВт, что в свою очередь дает возможность сварки листов толщиною около 2 мм.

Процесс изготовления аппарата

Перед тем как сделать точечную сварку из микроволновки нужно рассчитать мощность, с которой придется работать.

«Важно!

Если вам одного трансформатора не хватает, то можно использовать их в количестве 2 и 3 штуки. Это способствует увеличению мощности используемого тока.»

Для начала требуется вытащить трансформатор из металлической оболочки. Нужно ликвидировать вторичную обмотку, а также убрать шунты, ограничивающие ток сопротивлением. В микроволновой печи зачастую используется высокий уровень напряжения, так что на первичной обмотке трансформатора, встроенного в нее, имеется значительно меньшее количество витков, если сравнивать с вторичной. Это приводит к большой разнице потенциалов. Это не нужно для контактной сварки, поэтому, вторичную обмотку нужно переделать.

«Важно!

Самодельная точечная сварка из микроволновки требует использования трансформатора данного устройства не в таком виде, как он используется в устройстве, а в измененном.»

Трансформатор поддается тщательной зачистке от всех остатков шунтов и вторичной обмотки. Для более тщательного проведения процесса стоит использовать металлическую щетку. Иногда части забиваются в труднодоступные места, для чего стоит использовать отвертку или другой узкий предмет. Со всего набора нетронутой остается только первичная обмотка, а вторичная полностью переделывается. Здесь следует учитывать, что работа ведется с высоким напряжением, поэтому, нужно использовать многожильную электрическую проводку, сечение которой должно быть не менее 1 квадрата.

Если вы применяете многотрансформаторную цепь, то все выводы на вторичных обмотках нужно соединить в один перед подключением к основной цепи. Если используется только один трансформатор в устройстве, то корпус от него можно взять из той же микроволновки, с которой вы его взяли. Для этого также потребуется переделка, чтобы уменьшить кожух, но можно подобрать что-то другое из доступных материалов. Кожух трансформатора всегда должен быть из железного листа, который снабжен слоем изоляции. На вторичную обмотку нужно намотать от двух до четырех мотков провода. Если на проводе будет толстый слой изоляции, то это не даст его нормально загнуть вокруг катушки. В таком случае, изоляция также должна быть заменена. Старый толстый слой нужно снять и заменить его на новый, сделанный при помощи изоленты. Три петли дадут напряжение около 2 Вт.

Рычажный механизм создается на месте подвода тока к месте сваривания металла. Для этого потребуется всего один рычаг. Его жестко крепят с помощью струбцин и располагают в кожухе трансформатора.

Второй рычаг служит для сдавливания деталей, когда его будут опускать. В цепь первичной обмотки вводится выключатель. Эта деталь устанавливается на верхний рычаг. Благодаря такому подходу появляется возможность пускать ток и сжимать деталь одновременно. Здесь не используются клещи, а наконечники нужно предварительно спаять с проводом, чтобы они не окислились во время работы устройства.

В качестве электродов используются медные стержни. Их толщина обязательно должна превышать диаметр провода. Во время работы они изнашиваются, так что со временем их нужно подтачивать, а когда придет время, полностью заменить. Во время использования деталь прижимается этими стержнями при помощи рычагов. После этого пускается ток.

Заключение

Контактная сварка своими руками из микроволновки с регулировкой времени может быть создана самостоятельно. Но ее не рекомендуется использовать в профессиональной сфере.

Контактная сварка своими руками из микроволновки

Для выполнения домашних хозяйственных работ постоянно требуются различные инструменты и приспособления. В их число входит и сварочная аппаратура, доступная не каждому хозяину по причине высокой стоимости. Поэтому многие народные умельцы предпочитают самостоятельно изготавливать все необходимое. Наиболее простым вариантом считается контактная сварка своими руками из микроволновки, для которой не требуется каких-либо дорогих или труднодоступных материалов.

Содержание

Принцип действия контактной сварки

Контактная или точечная сварка работает по очень простой схеме. Между латунными или медными электродами расположены металлические заготовки, прижатые друг к другу. Под действием электрического тока, пропускаемого через них, место сварки нагревается докрасна. В результате, детали приобретают пластичность, а место стыка переходит в жидкое состояние. Диаметр этой области составляет примерно 12 мм. Под влиянием давления обе жидкие среды перемешиваются и, таким образом, детали оказываются сваренными между собой.

Процесс подачи тока и последующий разогрев выполняются импульсом. После его воздействия обе детали остаются зафиксированными в изначальном положении, до того момента пока они не начнут остывать. Данная схема является основой работы контактной сварки. Она успешно применяется при самостоятельном изготовлении. К основным преимуществам данного вида сварки можно отнести экономичный режим работы, соединения с высокой прочностью, простое устройство аппарата, возможность автоматизировать технологический процесс при больших объемах работ. Существенным минусом является отсутствие герметичности швов, хотя в некоторых случаях это необязательное требование.

Продолжительность сварочного процесса при необходимости должна изменяться. В точке сварки создается значительное давление, которое максимально увеличивается к концу нагрева. Материал для электродов должен иметь высокую тепло- и электропроводность. На рабочем конце электрода площадь контакта как правило ниже размеров сварочного шва примерно в 2-3 раза.

Подготовка материалов и сборка трансформатора

При рассмотрении принципа работы выяснилось, что с помощью ручной контактной сварки обеспечивается нагревание деталей в точке соединения до температуры плавления. Каждый аппарат отличается индивидуальной мощностью нагрева, поэтому нужно заранее определить, с какими целями будет в дальнейшем применяться то или иное устройство.

Для сборки понадобится сам трансформатор, материал для электродов, провод в изоляции, диаметром не менее 10 мм. Также, нужно подобрать подходящие наконечники, выключатель, болты крепления. В зависимости от конструкции корпуса и сварочных клещей, возможно будут нужны деревянные бруски и фанера. В большинстве случаев самодельная контактная сварка из микроволновки изготавливается в настольном варианте. Часто применяется переносная сварка, по своим качествам не уступающая стационарным устройствам.

Для самодельной точечной сварки лучше всего подходит трансформатор от микроволновой печки, мощность которого составляет от 700 до 1000 ватт. Предпочтение отдается трансформаторам с более высокой мощностью. У микроволновок эта деталь выполнена в виде сварной конструкции.

В обязательном порядке с трансформатора удаляется вторичная обмотка. Это связано с тем, что по умолчанию она выдает примерно 2000В при очень незначительной силе тока. Такие параметры совершенно не подходят для проведения сварочных работ. Вместо вторичной обмотки наматывается толстый изолированный провод в количестве 2-3 витков, плотно входящий в проем между первичной обмоткой и сердечником. При отсутствии нужного провода может использоваться изолированная медная шина. С помощью готового устройства мощностью 1 кВт, можно сваривать пластины толщиной около 3 мм.

Мощность сварочного аппарата зависит от трансформатора, применяемого в его конструкции. Увеличение мощности возможно за счет использования двух одинаковых преобразователей напряжения, подключаемых параллельно между собой. С этой целью в схему контактной сварки включаются две одинаковые вторичные обмотки, в которых одноименные выводы соединяются на входе и выходе. За счет этого мощность и сварочный ток увеличиваются в 2 раза, а напряжение остается неизменным.

Подобная конструкция позволяет выполнять сварку пластин толщиной около 5 мм. Самое главное – правильно подключить выводы, в противном случае может произойти короткое замыкание. По окончании сборки сварочного аппарата трансформаторы закрепляются на основании корпуса, после чего их нужно заземлить.

Электроды, клещи, провода

Основным рабочим элементом контактной сварки являются электроды, сделанные из медных стержней. Для небольших устройств подойдут жала, установленные в мощном паяльнике. В процессе работы происходит постепенная потеря формы электродов, поэтому они требуют периодического подтачивания. В связи с этим следует изначально давать определенный запас по толщине. В самих стержнях сверлятся отверстия, через которые они соединяются с вторичной обмоткой с помощью болтов.

Электроды должны обладать высокой тепло- и электропроводностью, сохранять прочность при достижении рабочей температуры, легко обрабатываться механическим путем. Такие свойства более всего присущи медным сплавам, в которые добавляется вольфрам, хром или бронза. Эффективны сплавы с содержанием кобальта и кадмия. Нижний электрод фиксируется в неподвижном положении, а верхний устанавливается на верхний рычаг сварочных клещей.

Клещи, которые использует контактная сварка из микроволновки, могут изготавливаться разными способами. В наиболее распространенном варианте на концы сварочных клещей, изолированных между собой, устанавливаются наконечники, куда в свою очередь, помещаются электроды. Для рычагов используются деревянные бруски, а сам корпус изготавливается из фанеры. Нижний рычаг неподвижно закрепляется на основании, а верхний может перемещаться и сжимать заготовки. Сила сжатия должна быть максимальной, особенно при сваривании металлических листов большой толщины.

На верхнем рычаге устанавливается пружина, возвращающая электроды в исходное разомкнутое состояние. Для выполнения работ в домашних условиях вполне достаточно прижатия, не превышающего 30 кг. Длина рукоятки может достигать 60 см, а крепление электродов осуществляется ближе к оси вращения. Таким образом получается плечо в пропорции 1:10. В условиях промышленного производства прижатие деталей выполняется с помощью пневматических и гидравлических приспособлений с регулируемым усилием.

Выключатель сварочного аппарата выводится на рукоятку клещей. Он подключается к первичной обмотке с небольшим значением тока. В некоторых конструкциях для управления сваркой используется ножная педаль, приводящая в действие магнитный пускатель.

Провода, используемые для подключения к электродам должны иметь минимальную длину. Их соединение с наконечниками осуществляется методом пайки. Необходимо спаивать и отдельные жилы проводов, так как большой ток может вызвать окисление контактов и потерю мощности. Не рекомендуется обжимать наконечники, во избежание появления дополнительного сопротивления в местах контакта.

Технология применения контактной сварки

Самодельная точечная сварка из микроволновой печи имеет ряд специфических особенностей, которые необходимо учитывать в процессе эксплуатации. Следует помнить, что при сварке электроды должны быть прижаты, в противном случае они просто подгорят. Основными параметрами являются сила тока, продолжительность импульса, сила прижатия электродов, их форма и размеры.

Максимальная степень сжатия возникает во время прохождения тока и в течение короткого периода после этого. Таким образом, металл быстро кристаллизуется, усиливая прочность соединения. Для охлаждения аппарата рекомендуется использовать вентилятор. Также, нужно контролировать температуру проводов, электродов и трансформаторных обмоток. В случае опасного повышения температуры работу необходимо прервать.

Аппарат точечной сварки из трансформатора микроволновой печи

Точечная сварка из микроволновки своими руками

Главная » Виды сварки » Точечная » Как самостоятельно сделать сварку из микроволновой печи?

0

Опубликовано: 20.03.2017

Тем, кому не позволяет бюджет приобрести сварочный аппарат будет интересна точечная сварка из микроволновки своими руками. Так как эти устройства с нерегулируемой силой тока достаточно просты в изготовлении.

Оглавление:

• Суть работы
• Создание
• Вид схемы
• Клещи
• Выключатель
• Сварка на основе конденсаторов
• На последок

Суть работы

Некоторые считают точечную сварку дилетантским видом работ.

Но это не так. Она широко распространена как в домашних условиях, так и на больших производствах. Соединение двух элементов под нужным углом или положением и называется точечным свариванием.

Главное преимущество, которое имеет самодельная точечная сварка, является то, что такой аппарат может собрать любой человек, знающий основы электрики. Тем более для нее можно использовать детали из сломанной микроволновой печи.

Собранный вами аппарат не будет сильно отличаться от производственного на заводе. Он отлично справится с домашними запросами. Разница состоит лишь в масштабах его использования. Для домашних нужд такой агрегат самое то.

Если вы никогда не занимались подобными вещами, то перед сборкой нужно будет изучить некоторые моменты и вникнуть в суть процесса.

Тогда сборка будет попроще.

Нагрев осуществляется под воздействием импульса электрической сети, который длится около 1 секунды. Именно он и плавит части деталей. А на том месте, где соприкасаются электроды, создается жидкая ванночка диаметром 12 мм.

По истечении времени прохождения импульса детали должны быть еще чуть зафиксированы в нужном направлении. Это для того чтобы они остыли и лучше соединились.

Достоинства точечного сваривания видно не вооруженным глазом: низкий ценник на произведение аппарата (его можно собрать в домашних условиях), экономия электроэнергии, надёжность и прочность исполняемых швов, автоматизация (на производствах используют аппараты, производящие около 600 точек в минуту).

Есть только 1 минус данного типа сваривания деталей. У вас не получится сделать герметический шов. А так сварка деталей будет надежной и долговечной.

Для того чтобы лучше понять принцип сварки рассмотрите ее схему. Если вникнуть в процесс, то станет понятно, что главная задача состоит в нагреве детали до температуры, при которой она плавится. Нагрев в каждом устройстве разный. Поэтому нужно определить какая мощность потребуется вам. Продолжительность нагревания также отличается.

К примеру, сталь из нержавейки нужно греть не продолжительное время, а углеродную дольше. Для надежного соединения нужных деталей потребуется определенное давление. Без него не выйдет надежного сваривания.

Электроды для сварки должны иметь хорошие характеристики тепло проводимости и легко обрабатываться. Поэтому нужно подбирать материалы.

Сплавы меди марки ЭВ будут лучшим выбором для домашней сварки. Когда делаете сварочный аппарат своими руками нужно помнить что самые тонкие элементы устройства не должны быть больше места плавления.

Иногда требуется соединить пару аккумуляторных батарей, в этом нам также поможет точечная сварка своими руками для литиевых аккумуляторов. Мгновенное сваривание используется практически во всех сферах жизнедеятельности человека. Точечная сварка аккумуляторов поможет создавать надёжные узлы элементов питания. Она отлично справляется с соединением небольших размеров металла.

Итак, каким образом можно сделать точечную сварку своими руками?

Создание

Вначале можно приступить к сборке инвертора. Ведь он делает устройство функциональным. Можно использовать детали прошлого века, произведенные в СССР. Это могут быть:

1. Диоды.
2. Конденсаторы.
3. Дроссели.
4. Трансформаторы.

При использовании данных элементов не потребуется сложная настройка аппарата. В таком устройстве часто используют трансформатор со старой микроволновки. Его мощность может составлять от 700 до 900 Ватт. Этого вполне хватит для сваривания листов металла до 2 мм. Трансформатор является повышающим и способен генерировать напряжение в 4 кв.

При выборе желательно чтобы свч-печь была побольше, так как в ней находится трансформатор большей мощи. На вид он состоит из 2 обмоток и сердечника. Первая обмотка из толстого провода.

Сам трансформатор для точечной сварки аккумуляторов скреплен сварным швом, поэтому для его разбора понадобится болгарка или ножовка. Разобранным он должен иметь невредимую обмотку и сердечник, разделённый надвое. Также нужно очистить весь фиксирующий клей и бумагу. Вытягивать трансформатор своими руками из микроволновки нужно с особой аккуратностью.

Следующим шагом будет демонтаж вторичной обмотки. С особой аккуратностью можно использовать молоток и зубило. После снятия нужно намотать вторичку. Вам понадобится кабель, соответствующий размерам окон трансформаторного сердечника (около 7 мм). Мотаем его в пару витков. Вторичная обмотка обеспечит мощность в 2 Вт. Для ее увеличения можно будет достать еще 1 трансформатор из микроволновки и присоединить его к уже имеющемуся.

Вид схемы

Соединив обе обмотки, нужно будет проверить силу тока. Ее значение не должно превышать в 2000 А. В другом случае будут скачки напряжения по всей сети. То есть не только в вашем доме, но и в соседском. Соединение производим с помощью вторичной обмотки. Ток сварочного аппарата увеличится вдвое, из 220 будет 500.

При произведении всех соединений воспользуйтесь схемой. При нарушении технологии может возникнуть короткое замыкание. Провода лучше использовать диаметром около 10 мм.

Напряжение будет на 1 обмотке на выход нужно подключить вольтметр.

Направление работы обмоток нужно выбирать, полагаясь на отсутствие или наличие напряжения на приборе.

Для создания пистолета, при сварке которым используется точка, вам понадобятся такие элементы:

1. Удобное шарнирное соединение.
2. Кнопка – служит для включения и выключения импульса.
3. Наконечник для сменных электродов и сами электроды.

С помощью споттера производят сваривание частей кузова автомобилей.

Клещи

Для работы с трансформатором вам понадобится механическая часть – клещи. Точечная сварка нуждается в сооружение клещей и электродов. Без них аппарат не сможет функционировать. Для этого нужно затачивать стержни электродов. В ином случае они все ровно деформируются. Клещи делают ваш аппарат функциональней.

Соединяющий провод для электродов и преобразователя не стоит делать длинным, так как он будет причинять неудобство при работе. Нужно производить как можно меньше соединений, так как каждое из них забирает мощность. На конце провода лучше всего закрепить медный наконечник для соединения с электродом.

Спаивание наконечников нужно производить вплотную иначе теряется мощность установки. Приобрести электроды можно на любом рынке. Если трансформатор микроволновки слабо сваривает, то лучше использовать электроды от паяльника. Снимаем с них жала и присоединяем их коротким шнуром.

Выключатель

Для удобства выполнения сварочных работ применяется рычаг выключатель, который вам будет необходимо сделать. Для того чтобы была возможность соединять разнообразные детали нужно чтобы рычаг обеспечивал необходимую силу сжатия.

Для усиления силы сжатия аппарат производят с помощью рычажных зажимов. Для домашнего пользования пойдет рычаг с выдержкой выше 30 кг. Промышленные устройства выпускают с силой минимум 50 кг.

Сварка на основе конденсаторов

Конденсаторная точечная сварка своими руками – метод сваривания запасенной энергией. В конденсаторах скапливается электрический заряд во время взаимодействия с выпрямителем, а потом превращается в тепло. Оно появляется при контакте заготовок, через них протекает ток. Ее еще называют контактной. Такую точечную сварку из трансформатора микроволновки можно произвести своими руками.

Конденсаторную сварку используют в тех случаях, когда требуется микросварка. Такое устройство является экологическим и не требует дополнительных элементов охлаждения. Можно выделить такие преимущества конденсаторной сварки:

1. Скорость сваривания – мгновенное расплавление небольшого участка металла.
2. Точность.
3. Надежность.
4. Долговечность оборудования.

Для обработки цветных металлов и их сплавов применяют ударно-конденсаторную сварку, так как она выдает отличное качество сваривания.

На последок

При сборке сварки своими руками из трансформатора СВЧ печи будьте предельно аккуратными, чтобы не привести к травмам или поражению электрическим током. Строго соблюдайте правила безопасности вся работа должна делаться по схемам.

Сергей Одинцов

tweet

Как сделать споттер из микроволновки своими руками

Spotter переводится как корректировщик, но гаражные мастера знают, что это специфический аппарат контактной сварки для кузовных работ. Он отличается от обыкновенной точечной сварки тем, что импульс формируется за очень короткое время, и металл не успевает нагреваться. Многие умельцы освоили изготовление такого оригинального аппарата, чтобы с его помощью выравнивать вмятины на кузовах машин. Мы подробно расскажем, как можно сконструировать споттер из микроволновки, которая отработала долгое время на кухне.

Содержание

• 1 Методика изготовления
  • 1.1 Корпус
  • 1.2 Держатель, электроды
  • 1.3 Иноппуллер
• 2 Это важно
• 3 Плюсы изделия

Методика изготовления

Одним из самых важных узлов будущего самодельного изделия является трансформатор, который найти или приобрести уже готовым для работы чрезвычайно сложно. Поэтому многие делают споттер своими руками из микроволновки, в которой уже присутствует готовое устройство. Для надежной работы контактного сварочного аппарата берут пару трансформаторов от старых микроволновок, удаляют вторичную обмотку и наматывают новую, используя провод сечением не менее 50 кв. мм.

Читайте также: как заменить предохранитель в микроволновке своими руками.

Электрическая схема споттера состоит из следующих составляющих:

• основной трансформатор;
• мост на диодах;
• переменный резистор;
• тиристор.

Простейшая принципиальная схема споттера показана на рисунке.

Корпус

Чтобы обеспечить безопасную работу сделанного из микроволновки своими руками аппарата для точечной сварки, нужно все его составляющие разместить в отдельном корпусе, который будет надежно защищать их от возможных механических повреждений и воздействия окружающей среды. В этих целях некоторые используют остов старой печи.

К корпусу следует прикрепить ручки — они будут очень кстати во время перемещения аппарата.

Все детали закрепляются жестко на листе диэлектрического материала, чтобы не возникало посторонних помех. Размещать их надо равномерно: массивные трансформаторы закрепляют посредине, чтобы сбалансировать вес. Некоторые умельцы прикрепляют снизу небольшие колесики, чтобы перевозить аппарат во время эксплуатации.

Читайте также: как продлить срок службы микроволновки.

Корпус споттера

После закрепления всех составляющих, начинают изготовление приспособлений, без которых нормальная работа споттера невозможна:

• электрические кабели;
• пистолет, чтобы удобно закрепить электрод для сварки;
• приспособа для последующего вытягивания погнутых сегментов металлического кузова, называемая инопуллер.

Необходимые чертежи, расчеты сечения и длины кабелей, чтобы снизить потери  электричества до минимума, можно найти в интернете.

Держатель, электроды

Пистолет профессионалы кузовных работ советуют сделать из гетинакса — специальный слоистый материал, использующийся для изоляции, потому что он имеет бумажную основу, которая пропитана эпоксидной или фенольной смолой. Выпиливают из листа две идентичные по габаритам заготовки, затем устанавливают кнопку для включения, кронштейн, где крепится электрод. Все это соединяется, скрепляется. Наружная поверхность шлифуется для удобства при работе.

Электрод делают из медного прута круглого сечения или трубки из бронзы, которые удобны для протягивания внутри них подводящих напряжение проводов. С торца, где будет находиться рабочая часть, делают прорезь, куда вставляется шайба, трубку предварительно расплющивают молотком.

Читайте также: как проверить магнетрон в микроволновке.

Иноппуллер

Чтобы изготовить обратный молоток, можно использовать обыкновенный монтажный пистолет, только необходимо сделать небольшие доработки его конструкции. Домашние мастера, решившие своими силами сделать аппарат контактной сварки из подручных средств, могут найти точную методику изготовления каждого инструмента на сайте YouTube.

Это важно

Специалисты по работе с кузовами автомобилей разных марок советуют запомнить основные моменты, прежде чем приступать к самостоятельному изготовлению споттера.

1. Рукоятку чаще всего делают из стандартного клеящего пистолета.
2. Соединительный кабель покрывают специфическим изоляционным слоем, который может при нагревании жил провода деформироваться.
3. При изготовлении споттера конструкция его должна быть четко продумана заранее до самых мелочей.
4. Точечная сварка во время эксплуатации должна работать исправно, независимо от ее габаритов и потраченных на ее изготовление средств.

Читайте также: как произвести ремонт микроволновки своими руками.

Методика, как сделать споттер из подручных деталей и узлов, мало отличается, когда вы делаете его из сломанного сварочного аппарата или старой СВЧ печи — главное, проявить изобретательность и особую внимательность при работе с трансформаторами высокого напряжения.

Клеящий пистолет

Плюсы изделия

К основным достоинствам самодельного аппарата точечной сварки можно отнести такие характеристики.

1. Весьма высокий уровень производительности. С его помощью можно быстро приварить в любом месте кузова специальные приспособления для последующей вытяжки вмятин на металле.
2. Достаточное удобство эксплуатации. По сравнению с большими габаритами промышленных устройств для контактной сварки и их большой массой, самоделки более мобильны. При работе практически отсутствуют искры — источник пожарной опасности при проведении таких работ в гараже, где есть ГСМ и запасы топлива. Металл остается холодным, поэтому отпадает применение защитных очков, перчаток, специальной одежды сварщика.
3. Высочайший уровень качества. Такая сварка практически не оставляет на металле следов в виде окалины, шлаков, которые способствуют возникновению в процессе дальнейшей эксплуатации коррозии, не портит товарный вид деталей.
4. Большая экономичность. Шайбы для крепления можно использовать многократно, они не подвергаются оплавлению, таким образом, происходит экономия расходного материала.

Читайте также: перестала греть микроволновая печь.

Положительные качества самодельных аппаратов для выравнивания вмятин приводят к тому, что многие автомобилисты-любители начинают изготавливать аналогичные приспособления для самостоятельного ремонта своих авто, чтобы реально экономить семейный бюджет.

Точечная сварка из микроволновки своими руками: инструкция по изготовлению

В домашнем хозяйстве часто требуется устройство точечной сварки, но купить его сложно из-за высокой цены. Между тем в нем нет ничего сложного, и изготовить устройство можно своими руками. Основой сварочного аппарата является трансформатор. Для личных нужд может быть изготовлена точечная сварка из микроволновки своими руками. Чтобы лучше разобраться с устройством, сначала надо понять, как оно работает.

Принцип действия устройства точечной сварки

Металлические детали помещаются между электродами из меди или латуни, которыми их прижимают друг к другу. После этого через них пропускается электрический ток, нагревающий место сварки докрасна. Детали становятся пластичными, а в месте стыка образуется жидкая ванночка диаметром около 12 мм. Под действием давления происходит сварка соединения.

Подача тока и разогрев происходят в виде импульса, после которого детали продолжают оставаться зафиксированными в одном положении, пока немного не остынут.

Представляя себе принцип работы, легче разобраться, как сделать точечную сварку самостоятельно.

Преимущества и недостатки точечной сварки

Основными преимуществами точечной сварки являются:

• экономичность;
• высокая прочность соединения;
• простота устройства;
• возможность изготовления своими руками;
• возможность автоматизации процесса в производственных условиях.

Контактная сварка не обеспечивает герметичность шва, что является основным недостатком.

Требования к машине для сварки

• Возможность изменения продолжительности процесса.
• Создание значительного давления в месте сварки с достижением максимума в конце нагрева.
• Наличие электродов с высокими электро- и теплопроводностью. Для этого подходит электролитическая медь, ее сплавы с хромом и вольфрамом, бронза с добавками кадмия и кобальта. Для домашнего мастера наиболее доступны медь и ее сплав марки ЭВ. Площадь контакта рабочего конца электрода должна быть меньше размера сварочного шва в 2-3 раза.

Изготовление сварочного аппарата своими руками

Из описания принципа работы становится ясно, что ручная точечная сварка прежде всего должна обеспечить нагрев деталей в месте контакта до температуры плавления. Мощность нагрева у аппаратов отличается, и нужно представлять себе, для каких целей самодельное устройство будет использоваться.

Детали для изготовления:

• трансформатор;
• изолированный провод диаметром от 10 мм;
• электроды;
• выключатель;
• наконечники;
• болты;
• подручный материал для изготовления корпуса и сварочных клещей (фанера, деревянные бруски).

Аппараты делают в основном настольными. Переносные устройства широко используются и часто не уступают стационарным.

Клещи для точечной сварки

Электроды вставляются в наконечники, а последние крепятся на концах сварочных клещей, изолированных друг от друга. Проще всего изготовить их из деревянных брусков вместе с корпусом, сделанным из фанеры.

Перемещается только верхний рычаг, а нижний крепится к основанию. Силу сжатия требуется обеспечить как можно больше, особенно когда нужно сварить толстые листы металла. Для этого нужен мощный рычаг. Его нужно подпружинить, чтобы электроды в исходном состоянии были разомкнуты. В домашних условиях целесообразно обеспечить прижатие не более чем на 30 кг. Ручка может быть длиной до 60 см, а электроды крепятся ближе к оси вращения, чтобы плечо было 1:10. В промышленности для необходимого прижатия деталей с регулируемым усилием применяют пневматические и гидравлические приспособления.

На ручку удобно вывести выключатель. Он будет подключен к первичной обмотке, по которой протекает небольшой ток. Аппаратом также управляют с помощью магнитного пускателя через ножную педаль. Вторичная обмотка и корпус трансформатора заземляются.

Сборка трансформатора

Когда делается точечная сварка из микроволновки своими руками, основной деталью устройства является трансформатор мощностью 700-1000 Вт. Чем выше она будет, тем лучше. Трансформатор от микроволновки имеет сварную конструкцию. У него нужно снять только вторичную обмотку, не повредив при этом первичную. На выходе необходимо получить сварочный ток не менее 500 А. Для этого нужно намотать сверху первичной обмотки новую, из провода диаметром не менее 1 см. Для нее в прорезях трансформатора остается зазор, через который проходят 2-3 витка толстого изолированного провода, плотно входящего в проем между сердечником и первичной обмоткой. Устройство на 1 кВт подойдет для сваривания пластин толщиной до 3 мм.

Точечная сварка из микроволновки своими руками создает ток во вторичной обмотке до 2 тысяч А. При его большей величине будут заметны скачки напряжения в сети и в квартире это может оказать негативное влияние на работу электронных приборов. В частном доме можно применять более мощное устройство.

Как разобрать микроволновку — это не проблема. Важно, чтобы ее трансформатор обеспечивал необходимую мощность. Часто для ее увеличения применяют два одинаковых преобразователя напряжения, подключаемые параллельно друг к другу. Для этого схема точечной сварки создается из двух одинаковых вторичных обмоток с соединением одноименных выводов на входе и выходе. При этом достигается увеличение мощности в 2 раза без изменения напряжения. Сварочный ток также удвоится. Важно не перепутать выводы, чтобы не произошло короткое замыкание. В результате можно будет сваривать пластины толщиной до 5 мм.

При последовательном соединении вторичных обмоток выходное напряжение каждой из них суммируется. При этом также следует избегать ошибочного подключения в противофазе. Для этого на выход подключается нагрузка и вольтметром измеряется переменное напряжение.

Трансформаторы крепятся к основанию корпуса и заземляются.

Изготовление электродов

Для изготовления электродов легче всего найти медные стержни. Для небольшого устройства их можно сделать из жала мощного паяльника. Электроды быстро теряют форму, и их нужно периодически подтачивать. В них сверлится отверстие, через которое болтами производится соединение с проводами вторичной обмотки.

Требования к электродам:

• прочность при рабочей температуре;
• легкость механической обработки;
• высокая тепло- и электропроводность.

В наибольшей степени этим требованиям удовлетворяют медные сплавы с добавками вольфрама и хрома или бронзы, содержащие кобальт и кадмий. ЭВ считается лучшим сплавом.

Нижний электрод устанавливается неподвижно, а верхний крепится к верхнему рычагу. Важно обеспечить их надежную изоляцию.

Подключение аппарата к сети производится автоматическим выключателем на 20 А.

Подключение проводов

К электродам подключаются провода, длина которых должна быть как можно меньше. Их припаивают к медным наконечникам. Отдельные жилы провода также спаивают между собой, поскольку при большом токе места контактов могут окислиться, и мощность теряется. Обжимать наконечники не рекомендуется, так как в местах контакта возникает дополнительное сопротивление.

Технология контактной сварки

Сварка производится только после прижатия электродов, иначе они могут подгореть. Основные параметры сварки следующие:

• сила тока;
• длительность импульса;
• сила прижатия электродов;
• форма и размеры электродов (сфера, плоскость).

Максимальное сжатие создается при пропускании тока и короткое время после него. При этом металл успевает кристаллизоваться, и соединение получается более прочным.

Аппарат желательно охлаждать вентилятором. Надо следить за температурой электродов, проводов и обмоток трансформатора. В случае их разогрева делается перерыв в работе.

Время точечной сварки зависит от величины тока и подбирается опытным путем. Обычно это несколько секунд. Соединяется преимущественно листовой материал, но могут быть и стержни.

Режим сварки может быть жестким и мягким. В первом случае подается большой ток и создается большое усилие сжатия при малой продолжительности импульса (не более 0,5 сек). Жесткий режим подходит для сварки сплавов из меди и алюминия, а также легированных сталей. Мягкий режим отличается большей продолжительностью импульса. Он больше подходит для домашних условий, где не всегда удается достичь необходимой мощности. Свариваются заготовки из обычных углеродистых сталей.

От диаметра контактной поверхности электрода зависит давление, плотность тока и величина пятна сварки.

В домашних конструкциях аппаратов точечной сварки величину тока обычно не регулируют. В основном делается ориентация на длительность нагрева, а контроль производится по изменению цвета деталей. Если требуется регулирование напряжения, можно применять лабораторный автотрансформатор, подключаемый на входе. Чтобы при большом токе не перегорала его обмотка при замыкании колесиком, применяют устройства со ступенчатым регулированием напряжения.

Применение точечной сварки

Домашнему мастеру контактная сварка нужна для мелкого ремонта, когда надо соединить небольшие листы металла. Она применяется для замены аккумуляторов электроинструмента, ноутбуков и аналогичной техники, чтобы сократить расходы на замену элементов питания. Высокая скорость процесса не позволяет деталям перегреваться.

Заключение

Выбор аппаратов точечной сварки на рынке большой, но их стоимость остается высокой. Кроме того, сложно подобрать нужные параметры. Устройство можно сделать самостоятельно, а все необходимое найти дома или в своей мастерской. Точечная сварка из микроволновки, своими руками собранная, надежно работает и обеспечивает необходимый мелкий ремонт деталей, если все параметры правильно подобраны. Здесь важно понять, для каких целей она изготавливается.

дуговая сварка из микроволновки — LifeTweaks

Опубликовано: 21.11.2014, 23:35 | Автор: Александр | В рубрике: Для домашнего мастера 11592 просмотра

• Рейтинг
• Ваша оценка

Простота реализации

Практическая польза

Эстетика и удобство

Соответствие цели

Простота реализации

Практическая польза

Эстетика и удобство

Соответствие цели

4. 5

Сделать сварочный аппарат можно из ненужного высоковольтного трансформатор от отслужившей свой срок микроволновой печи.

Итак, если Вы домашний мастер, ну или хотя бы не боитесь когда жужжит дрель)), Вы знаете — каким иногда не заменимым инструментом может стать электросварка.

Но не стоит сразу бежать за не дешевым аппаратом в магазин. Достаточно применить немного терпения, сноровки и у Вас получится изготовить вполне достойную дуговую сварку своими руками и в домашних условиях. Для изготовления этого чудо-девайса нам потребуется:

1. Трансформатор микроволновой печи
2. Корпус от блока питания ПК
3. 1,5 — 2 метра сварочного кабеля типа КГ
4. 5 метров одножильного алюминиевого провода АПВ сечением 2,8 — 3 мм.
5. Один щуп на 60 ампер (крокодил)
6. Рукоять от паяльника
7. Контактная группа (не близко посаженных контактов)
8. Не нужная щелочная батарейка (формфактор  батарейки — D (E95))
9. Изолента

В первую очередь необходимо спилить вторичную обмотку с трансформатора. Она уложена очень плотно, поэтому кроме как пилить по другому её не вытащить))

Чтобы не повредить первичную обмотку во время работы ножовкой рекомендуем подложить между ними металлическую пластину (стальную линейку) закрепив её аптечной резинкой вокруг трансформатора.

После того, как трансформатор будет освобождён от штатной вторичной обмотки, необходимо намотать на освободившееся место 28-30 витков 3-2,8 миллиметрового алюминиевого провода  АПВ. Должно получиться 4-5 слоёв такой обмотки.

Проверьте вольтметром (в режиме переменного тока) выходное напряжение, оно должно составлять 15-20 вольт!

Далее следует подготовить корпус будущего сварочного аппарата. Для этого идеально подойдёт корпус от старого и не нужного блока питания персонального компьютера.

Из блока питания вытаскиваются все внутренности за исключением штатного разъёма питания и выключателя. Освободившиеся провода от разъема питания, после выключателя, обжимаются контакты под разъем первичной обмотки трансформатора или припаиваются паяльником (в зависимости от конфигурации трансформатора).   Желательно установить предохранитель на 20 — 30 ампер между выключателем и трансформатором.

В корпусе БП, ножницами по металлу, вырезается отверстие под контактную группу. Устанавливается контактная группа, к которой подключается вторичная обмотка трансформатора.

Далее изготовьте силовые кабели сварочного аппарата. Разрежьте приобретённый провод пополам. Длинна проводов сварочного аппарата не должна быть более 1 метра.

На конце одной половины присоедините щуп (крокодил) и очень хорошо за изолируйте изолентой место соединения. Этот провод вы будете присоединять к корпусу свариваемого изделия и он будет служить Вам «землей».

На конце второго провода присоедините ручку сварочного аппарата, которая изготавливается следующим образом.

Возьмите ручку от не нужного паяльника, вытащите из неё все внутренности за исключением кожуха паяльника. Вставьте в кожух паяльника графитовый стержень от большой щелочной батарейки типа D (E95), хорошо обожмите стержень плоскогубцами и плотно утрамбуйте в него конец второго отрезка силового кабеля распущенного на конце.

Совет: можно использовать готовый магазинный комплект сварочного кабеля при наличии.

Присоедините силовые провода к контактной группе сварочного аппарата. Всё, сварочный аппарат готов!

Смотрите также видео, которое подробно описывает процесс изготовления сварочного аппарата из микроволновки:

Loading…

Автор видео: Andrey Golubev

Внимание! Есть риск поражения электрическим током. Будьте осторожны!

Внимание! Во время работы со сварочным аппаратом всегда одевайте специальные сварочные очки.

сварка, дуговая сварка, трансформатор СВЧ, своими руками, микроволновка

Как сделать точечную сварку из микроволновки?

Приступим к сварке!

1. Шаг 1: Спасите микроволновку. Быстрое примечание об осторожности! …
2. Шаг 2: Снимите вторичную катушку. …
3. Шаг 3: Добавьте новую обмотку. …
4. Шаг 4: Закончите трансформер. …
5. Шаг 5: Клеммы электродов. …
6. Шаг 6: Приварка кронштейна. …
7. Шаг 7. Упакуйте. …
8. Шаг 8: Добавьте OLED-дисплей и пульсометр.

Посмотреть полный ответ на homex.com

Какое напряжение выдает микроволновый трансформатор?

Домашний микроволновый трансформатор имеет две разные обмотки. Одна обмотка имеет в среднем от 3,1 до 3,2 вольт, а обмотка высокого напряжения в среднем от 2200 до 2800 вольт.

Посмотреть полный ответ на homex.com

Что такое 3 провода на микроволновом трансформаторе?

Имеется три обмотки, на первичную подается сетевое напряжение 120 или 240 В. Вторичный имеет большую мощность. Потенциально смертельная величина тока обеспечивается другим концом трансформатора, заземленным на сердечник.

Просмотреть полный ответ на homex.com

Для чего используется мини-станок для точечной сварки?

Портативная машина для точечной сварки, также называемая портативной машиной для точечной сварки сопротивлением или портативной машиной для точечной сварки, используется для постоянного сплавления двух или более металлических листов вместе.

Посмотреть полный ответ на imts-exhibition.com

Как выполнить точечную сварку без сварщика?

Метод пайки означает использование своего рода присадочного металла для соединения двух металлических частей вместе. Присадочный металл нагревается при температуре свыше 800 градусов. Хотя этот метод похож на сварку, он менее затратный. Кроме того, это больше похоже на использование клея, а не на плавление самих металлических частей.

Просмотреть полный ответ на waterwelders.com

Как собрать аппарат для точечной сварки из старой микроволновки | Remake Project

Какое соединение используется для точечной сварки?

Стыковое соединение, или сварка встык, представляет собой соединение, в котором два куска металла располагаются вместе в одной плоскости, а стороны каждого металла соединяются сваркой. Сварка встык является наиболее распространенным типом соединения, который используется при изготовлении конструкций и систем трубопроводов.

Посмотреть полный ответ на uti.edu

Сколько вольт у точечной сварки?

Напряжение холостого хода трансформатора выше, обычно в диапазоне от 5 до 22 вольт. Сопротивление места сварки изменяется по мере его течения и разжижения. Современное сварочное оборудование может контролировать и корректировать сварку в режиме реального времени, чтобы обеспечить стабильное качество сварки.

Посмотреть полный ответ на en.wikipedia.org

Хороши ли мини-аппараты для точечной сварки?

5.0 из 5 звезд С задачей справляется хорошо. Этот аппарат для точечной сварки работает хорошо, но его необходимо зарядить перед использованием. Я получаю много сварных швов от него, но провода нагреваются примерно после 20 или около того сварных швов. Жалко денег на сварку аккумуляторов.

Посмотреть полный ответ на amazon.com

Какие 3 этапа точечной сварки?

Точечная сварка включает три этапа; на первом этапе электроды подносят к поверхности металла и прикладывают небольшое давление. Затем кратковременно подается ток от электродов.
…
Параметр

• Сила электрода. …
• Время сжатия. …
• Время сварки или нагрева. …
• Время удержания. …
• Сварочный ток.

Посмотреть полный ответ на ukessays.com

Можно ли сваривать с 12-вольтовой батареей?

Trail Weld — это портативный сварочный комплект, содержащий кабели для последовательного соединения двух или трех автомобильных аккумуляторов на 12 В, что позволит вам выполнять сварочные работы в любом месте.

Посмотреть полный ответ на PopularMechanics.com

Можно ли сваривать пропановой горелкой?

Да, вы можете сваривать алюминий с помощью пропановой горелки и алюминиевых паяльных стержней, если это касается неконструкционных металлов, которые не являются утяжеленными, напряженными или критическими деталями. Пропановые горелки обычно не достигают достаточно высоких температур, чтобы обеспечить эффективную сварку алюминия.

Посмотреть полный ответ на Weldingtroop.com

Сколько витков делает микроволновый трансформатор?

Выходное напряжение микроволнового трансформатора обычно составляет около 2200 В, что дает соотношение витков 2200/120 = 18,3/1.

Посмотреть полный ответ на forum.allaboutcircuits.com

Что делает конденсатор в микроволновой печи?

Конденсатор накапливает большое количество электроэнергии, даже когда ваша микроволновая печь отключена от сети, и перед началом любого ремонта его необходимо разрядить. Конденсатор разряжается путем создания короткого замыкания между каждой из двух клемм конденсатора и между каждой клеммой и шасси.

Посмотреть полный ответ на partselect.com

← Предыдущий вопрос
Кто может видеть мои Документы Google?

Следующий вопрос →
Что такое правило расстояния в четыре секунды и когда его следует использовать?

Самодельный аппарат для дуговой сварки – блог Dan’s Workshop

Соберите свой собственный аппарат для дуговой сварки! Многие из вас так терпеливо ждали появления этих ПОДРОБНЫХ ПЛАНОВ , которые вы можете приобрести и загрузить (4,6 МБ в формате pdf!) за небольшую плату.

8,95 долларов США / Скачать

Вы получаете 90 страниц высококачественных цветных иллюстраций, фотографий, заметок по конструкции
и всех часто задаваемых вопросов в удобном для печати формате PDF. И НАМНОГО больше
информации, чем бесплатная (читай: тощая) версия.

Поскольку я очень предан своим читателям, оригинальная HTML-версия моих чертежей самодельного сварочного аппарата

все еще здесь. Это не исчезнет. Итак, вы,
, можете просмотреть (как всегда: бесплатно) фотогалерею этого 9Проект 0075 ниже.

Изготовлен из трансформаторов микроволновых печей. Твердотельный модуль SCR
обеспечивает регулировку мощности, в отличие от обычных сварочных аппаратов AC
, которые просто переключают трансформатор с несколькими ответвлениями.

Обновление за июнь 2013 г.: вот хорошая ссылка, объясняющая, как работают SCR:

http://www.allaboutcircuits.com/vol_3/chpt_7/5.html

(я обнаружил, что при поиске, как использовать 4 больших «хоккея puk” SCR для создания выпрямительного моста)

Вот
фото. Как видите, разделов три. Нижняя секция
, являющаяся основанием шкафа, несет 8 трансформаторов. (Четыре видны
.) В центральной секции находятся охлаждающие вентиляторы, элементы управления питанием
и большая часть проводки. Верхняя часть представляет собой лоток для инструментов и ручку для переноски
. (Я говорю «ручка для переноски» немного осторожно; этот зверь
весит 140 фунтов!) Прокрутите вниз, чтобы увидеть схему и примечания к дизайну!



Собери свой собственный сварочный аппарат!

Нажмите на картинку, чтобы увеличить ее. Это то, что большинство из вас,
, хотели увидеть, поэтому я поместил это изображение вверху страницы
. Он также включен ниже на странице, где есть более
информации о каждом компоненте. Обратите внимание, что эта схема не является абсолютной. Полупроводниковые и индукторные допуски различаются настолько, что вам
придется экспериментировать со значениями и конфигурациями, чтобы заставить его работать в вашей собственной уникальной ситуации.

Зачем строить собственный сварочный аппарат?

Благодаря тому, что технологии доступны практически всем,
у домашних любителей появляется все больше возможностей. Вероятно, вы читаете это руководство для модели
либо зная о возможности легко найти детали, встроенные в модель
в простые конструкции, либо желаете узнать об этом больше. Это то, о чем
данное руководство; моя цель состоит в том, чтобы сообщить об этих проектах и ​​позволить вам, как читателю, создать полезные инструменты и извлечь выгоду не только из использования
их, а из знаний и опыта, полученных при планировании,
сборке и завершении такого проекта.



Факты о самодельных инструментах

Есть несколько важных фактов о самодельных инструментах. Вы не можете всегда экономить деньги, создавая собственное оборудование. Изготовление собственных инструментов может занять очень много времени. Да и самодельное оборудование не всегда лучше магазинного
.

Вот обратная сторона этих фактов. Большинство из
у нас больше времени, чем денег. Если мы сможем найти источники дешевых или бесплатных деталей
, мы сможем сэкономить много денег, а время будет единственным дополнительным расходом.
Кроме того, некоторые самодельные инструменты даже не доступны в магазине или могут иметь
удобные функции, которых нет в их купленных в магазине аналогах.

Люди строят собственное торговое оборудование по разным причинам, и на некоторые из них я уже намекал:

Им нравится строить вещи
Они хотят улучшить дизайн.
Им нужен инструмент, который нельзя получить другим способом.
Им нужен инструмент для создания другого инструмента.
Они хотят сэкономить.
Изучение дуговой сварки

Вам не нужно знать, как сваривать, чтобы воспользоваться этим руководством. Даже если
вы знаете все о сварке, то, что находится внутри сварочного аппарата, это отдельная история
. Прежде чем вы сможете успешно построить аппарат для дуговой сварки, вам нужно понять, как он работает и какие компоненты в нем используются.

Сварочный аппарат дуговой сварки
представляет собой низковольтный источник питания с высокой силой тока. Есть два типа
: постоянный ток и постоянное напряжение. Палка 9Сварщик 0075 — это тип постоянного тока. Сварочные аппараты с подачей проволоки работают на постоянном напряжении
В. Дуговые сварщики обычно используют трансформаторы для снижения напряжения
и увеличения силы тока до уровней, пригодных для сварки. В сварочных аппаратах TIG и других типах
используются специальные высокочастотные источники питания, которые не рассматриваются в данном руководстве.

Трансформаторы
с многослойным железным сердечником имеют постоянную характеристику силы тока, что делает их идеальными для сварки. Внутри практически любого сварочного аппарата есть 9Трансформатор 0075, состоящий из трех основных частей: первичной обмотки, вторичной обмотки
и пластинчатого железного сердечника. Обмотки медные.
Первичные обмотки подключаются к линейным напряжениям, а у сварочных
это вообще 240 вольт. Вторичные обмотки питают дугу и представляют собой более тяжелые медные обмотки. Обмотки намотаны на железный сердечник. У
нет электрического соединения между первичной и вторичной обмотками
. Электроэнергия передается магнитным путем через
железный сердечник.

Источник питания для сварки также нуждается в способе
изменения мощности дуги. Есть несколько способов сделать это. Один из способов
состоит в том, чтобы иметь увеличивающееся количество отводов вдоль вторичной обмотки
, чтобы получать от них различное количество энергии. Другой вариант заключается в настройке
трансформатора таким образом, чтобы первичная обмотка могла перемещаться по направлению к
или от вторичной обмотки, передавая больший или меньший магнитный поток во вторичную обмотку
. Другой способ заключается в изменении ширины импульса линейного тока до
первичная обмотка. Сварщик, описанный в данном руководстве, использует контроллер с шириной импульса
.



Электрическая принципиальная схема

Модификации сварочного аппаратаВы можете собрать сварочный аппарат любым способом
по вашему выбору. Гораздо проще было бы включать и выключать различные комбинации трансформаторов
, чтобы задать различные настройки нагрева
. Или вы можете удалить конечные блоки двух трансформаторов, поставить их встык и настроить подвижный первичный контроллер. Причина
Я выбрал для этого руководства широтно-импульсный контроллер потому, что он
обеспечивает простую надежную конструкцию с небольшим количеством движущихся частей.



Небольшой 110-вольтовый сварочный аппарат, который я сделал для своего отца

Трансформатор и переключатель нагрева являются основными строительными блоками
дугового сварочного аппарата. Однако существует ряд других вспомогательных компонентов
, которые необходимо упомянуть. Шкаф, в котором находится сварочный аппарат, должен иметь конструкцию
, защищающую от сварочной пыли. Эта сборка шкафа должна включать
охлаждающий вентилятор, обеспечивающий достаточный поток воздуха для охлаждения компонентов. Зажим заземления
и держатель электрода (часто не входят в комплект поставки сварочного аппарата
) также необходимы перед сваркой. Вам понадобится розетка
на 220 вольт для подключения сварочного аппарата, а также шнур и вилка на самом сварочном аппарате
.

Получение деталей

Одним из острых ощущений при сборке аппарата для дуговой сварки является приобретение и
модификация компонентов, из которых состоит блок питания. Трансформеры, 9Охлаждающие вентиляторы 0075 и части шкафа взяты из старых микроволновых печей.

Что я сделал, так это пошел к местным продавцам бытовой техники и магазинам обслуживания
и сказал им, что я хочу сделать, и они были счастливы отдать мне
свои микроволновые печи, бывшие в употреблении. Я также поместил объявление в газету, потому что
большинство розничных продавцов бытовой техники взимают плату за прием старых приборов
своих клиентов, и люди были в восторге, принося мне свои микроволновые печи
, зная, что я не буду брать с них плату за приемку и что это будет
переработан в самодельный магазинный инвентарь.

Одно слово предупреждения
. Ваш двор или гараж будут загромождены
микроволновыми печами, ожидающими разборки. Для выполнения этого проекта вам понадобятся восемь больших трансформаторов
, а также микроволновые печи
мощностью от 950 Вт и выше. Если вы дадите объявление в газету, вы не сможете
выбрать, что вам достанется, но не отчаивайтесь; у этих странных может быть
как раз подходящий трансформатор для вашего датчика легкого пуска или просто правильный
вентилятор системы охлаждения. Я насчитал в общей сложности 22 печи, прежде чем мой сварочный аппарат
был завершен. Мне, вероятно, не понадобилось бы так много, но я получил много хороших деталей
и, вероятно, достаточно трансформаторов, чтобы построить еще один сварочный аппарат
. На момент написания этой статьи я обдумывал идею сварочного аппарата меньшего размера
, который мог бы работать от 120 вольт для более легких проектов.

Передняя и нижняя часть шкафа изготовлены из дерева. Детали, которые вам
необходимо купить, перечислены ниже. Большинство этих деталей исходят из аппаратного обеспечения
, кроме модуля SCR ИРКТ71. Для этого вам нужно будет заказать
в компании-поставщике электроники. Я заказал свой в Newark
Electronics, но вы также можете найти эту деталь в Digikey Electronics, или
вы можете найти в других источниках на веб-сайте International Rectifier.



Модификация трансформаторов

Трансформаторы для микроволновых печей являются повышающими трансформаторами. Значит у
напряжение на вторичной обмотке выше, чем на первичной. В
микроволновых печей, первичка принимает стандартную домашнюю силу тока, 120 вольт.
Вторичное напряжение обычно составляет 4000 вольт. Вторичную обмотку
нужно снять и поставить на ее место обмотку низкого напряжения. Новая вторичная обмотка
имеет типичное напряжение холостого хода 10 вольт. При нагрузке дуговой сварки
это напряжение упадет до 2–4 вольт, а при
— до 250 ампер. Вы будете использовать одножильный провод №6 для новой вторичной обмотки
. Многие спрашивают, сколько именно витков я поставил на эту 9.0075 новая вторичка, а я всегда говорю сколько влезет! Если вам нужно
знать, у меня было от 12 до 15 витков на каждом трансформаторе.



Монтаж и подключение трансформаторов

Ниже приведены детали нижней платы аппарата для дуговой сварки, на которой установлены трансформаторы
. Поскольку не все трансформаторы идентичны
, вам придется импровизировать там, где это необходимо. Установите трансформаторы
таким образом, чтобы можно было правильно подключить первичные и вторичные обмотки
и аккуратно. Вы даже можете нарисовать схемы монтажа на нижней плате
, чтобы упростить ее организацию.



Сборка шкафа

Конструкция шкафа для самодельного аппарата для дуговой сварки имеет несколько функций.
Верхняя часть напоминает лоток и служит местом для хранения
электродов, сварочных перчаток, кабелей и зажимов, отбойных молотков и
других предметов, используемых при сварке. Ручка для переноски изготовлена ​​из дюбеля 1 1/2
и дает представление о весе этой машины.

Шкаф также служит шасси для трансформатора и других компонентов
. Вентиляторы охлаждения установлены на той же фанерной перегородке
, на которой установлен контроллер. Трансформаторы установлены на днище
, которое представляет собой короткий кусок сосны 2×12. Необходимо построить прочный шкаф
, потому что готовый сварочный аппарат будет весить около 120 фунтов.
Не скупитесь.

Вы можете покрасить шкаф в любой цвет
по вашему желанию, но основная цель краски — запечатать
древесина от влаги и растворителей. Это также придает машине
профессиональный вид, который придает ценность всем вашим усилиям.

Небольшой сварщик с крышкой OFF

Создание списка контроллеров
C1: 600PF 2KV Ceramic
C2: 0,1MF 400V Epoxy
C3: 22MF 250V Electrytic
Q1: IRKT71. BR1: RB152 1A мостовой выпрямитель
D1: Триггерный диак
R1: Линейный потенциометр 1M
R2: 5k Линейный потенциометр

Контроллер имеет широтно-импульсный тип. Он работает, запитывая трансформаторы
короткими всплесками тока, средними всплесками или непрерывным током
в зависимости от настройки на диске выбора нагрева, R1. Это
тот же тип схемы управления, что и в поворотных регуляторах света.

Вы можете использовать предварительно просверленную перфорированную плату, но я рекомендую построить схему управления фазой
на разъеме для эксперимента. Он не намного дороже
, а если сгорит компонент, то можно легко поставить новый
, даже не разогревая паяльник.
Прежде чем подавать питание, убедитесь, что ваши соединения верны, и никогда не трогайте
цепь с включенным питанием!

Для модуля SCR я сначала использовал
два SCR Teccor S6070W, соединенных в инверсно-параллельной цепи, как
вы видите на схеме. Они оказались слишком легкими, и они
сгорели, когда я попытался сварить на полном нагреве стержнем 5/32. После тщательного сравнения
цен в нескольких каталогах промышленной электроники я выбрал
Модуль IRKT71 Inta-pak SCR компании International Rectifier. Стоил он около
$50 насколько я помню. Я купил его через Newark Electronics. Ну
стоит своей цены. У него было 3 больших винтовых клеммы сверху и 4 меньших лепестковых разъема
на одном конце для схемы управления. Он содержит два тиристорных тиристора
внутри и сконфигурирован с учетом обратной параллельной схемы
.

Модуль SCR и радиатор в сборе должны быть настроены
на получение потока воздуха от одного из охлаждающих вентиляторов. Используйте 9Смазка радиатора 0075 между модулем SCR и радиатором для обеспечения хорошего теплопроводящего контакта
. Эта сборка вообще сильно греться
не будет, и в том-то и дело. Тщательно выполните и проверьте соединения
с цепью управления фазами, датчиком перегрева и переключателем только вентилятора
.

Схема легкого зажигания дуги не является обязательной. R2
управляет чувствительностью. Настройте его на наименее чувствительную настройку при минимальном нагреве
. Таким образом, он обязательно будет работать на всех режимах нагрева. Это работает
, подавая на электрод полную мощность до тех пор, пока не зажжется дуга. Этот номер
помогает предотвратить прилипание электрода к изделию. Используйте для этого трансформатор платы мозга
от одной из печей и модифицируйте его как
следующим образом: Найдите и удалите катушку вторичной обмотки и пропустите через нее одну петлю
многожильного кабеля № 6. Подсоедините первичную обмотку к
указанным соединениям на BR1.



Соединяем все незакрепленные концы

В этой главе рассматриваются последние детали, необходимые для обеспечения работоспособности вашего сварочного аппарата.

Выполните окончательную проводку в соответствии со схемами. Подсоедините сварочные кабели
и наденьте зажим заземления и электрододержатель. Установите шнур диапазона
и подключите его к главному выключателю питания и клеммной колодке трансформатора
. Прикрепите ручку выбора нагрева, и вы готовы подключить
к вашему новому сварочному аппарату для дуговой сварки.

Калибровка переключателя нагрева
может быть выполнена любым удобным для вас способом, не важно знать точную силу тока
, подходящую для каждого вида сварки. я откалибровал
с напряжением холостого хода, которое при возведении в квадрат примерно
пропорционально сварочному току. Для этого установите вольтметр на шкалу
, подходящую для 80 вольт. Включите сварочный аппарат и отсоедините пусковое реле Easy
. Поверните ручку переключателя нагрева на полную мощность и отметьте точку
на циферблате. Затем поверните ручку назад, чтобы ваш вольтметр показывал
70 вольт, и отметьте точку на циферблате. Поверните ручку обратно на 60 и
отметьте точку. Повторите этот процесс с шагом 10 вольт. Или можно
увеличивает его с шагом 5 вольт. Если вы можете найти способ откалибровать шкалу
в амперах с помощью очень большого амперметра, вы, конечно, сможете это сделать.



Ускоренный курс сварки

Если вы никогда раньше не занимались сваркой, рекомендую вам зайти в библиотеку
и ознакомиться с руководством по сварке. Если вам НЕОБХОДИМО начать сварку сразу после того, как
закончил работу вашего сварочного аппарата, прочтите эту главу.

ДО того, как вы
зажжете дугу. Важно, чтобы вы были правильно одеты для
сварка. Вам нужен сварочный шлем, чтобы защитить глаза от ультрафиолетовых лучей
и чтобы искры не попали в волосы. Хорошей идеей будет и огнезащитная шапка
. Вы можете получить их от сварки
домов снабжения. Вам также потребуются перчатки для защиты кожи от солнечных ожогов дугой
и сварочных брызг. Кожаные фартуки и кожаные сапоги препятствуют попаданию сварочных брызг
на кожу. И не забывайте сваривать только в
хорошо проветриваемых помещениях. Сварка дает удушающий, пыльный дым. Читать 9Инструкции и предупреждения 0075 на этикетках сварочных материалов и оборудования
.

Зажигание и поддержание дуги. Зажечь дугу
не сложно. Подняв шлем, расположите электрод примерно на расстоянии
1/4 дюйма от того места, где вы хотите начать сварку. Опустите шлем
и сделайте быстрый укол электродом. Следите за дугой. Будьте готовы
НЕМНОГО оттянуть электрод. Очень скоро у вас будет
для медленного перемещения электрода в сварной шов по мере его плавления
быстро в сварочную ванну.

Укладка бисера. Правильно поддерживаемая дуга
издает шипящий и потрескивающий звук при горении электрода.
Держите дугу слишком далеко, чтобы усилить гудение и брызги. Удержание дуги
для закрытия приводит к перегреву стержня и иногда к работе
. При накладывании валика важно, чтобы электрод
перемещался в сварочную ванну по мере продвижения. Горизонтальные бусины самые простые. №
С вертикальными валиками проще всего работать сверху вниз. Когда
при сварке длинных валиков важно выполнять прихваточный шов через каждые 6 дюймов, чтобы изделие
не деформировалось. Например, если вы свариваете металлическую коробку
, соедините всю коробку вместе, а затем вернитесь и уложите бусины
. Если вы этого не сделаете, весь этот беспорядок будет настолько деформирован из формы
после первых двух швов, что вы не сможете закончить другие сварные швы
.

Наконец, помните, что сварка требует
практики. Вы не можете узнать это из руководства. Вы должны потратить некоторое время
просто накладываю бисер и экспериментирую. Попробуйте сварить велосипедные рамы. Задача
здесь состоит в том, чтобы сделать хорошие сварные швы, не прожигая металл.
Я обнаружил, что вы можете резать велосипедные рамы и другие тонкие металлические секции
с помощью большого сварочного стержня при высокой силе тока. Однако вопросы сварки,
, выходят за рамки данного руководства. Идите в библиотеку и возьмите
несколько книг по сварке. Используйте их, чтобы направлять свой прогресс во время практики.



Поиск и устранение неисправностей

Похоже, что сварочный аппарат застрял на высокой силе тока, и изменение селектора нагрева
не дало результата. Здесь может быть несколько неправильных вещей. Убедитесь, что
реле легкого пуска правильно подключено. Если это реле не включает
, когда вы зажигаете дугу, сварочный аппарат не переключается на выбранную вами мощность
.
Дуга зажигается с трудом при низком нагреве. Возможно, неисправен механизм легкого пуска
. Убедитесь, что он правильно подключен
и что используются нормально замкнутые контакты. Когда вы нажмете
дуги, реле должно разомкнуться. У вас также есть эта проблема, если ваш сварочный стержень
имеет поврежденное защитное покрытие на ударном конце.

Сварочный аппарат
работал прекрасно, но после сварки 15 или около того стержней 5/32 внезапно перестал работать. Вы перегрели сварочный аппарат. Датчик перегрева
сделал свое дело и отключил контроллер. Вентиляторы все равно должны работать.
Дайте сварочному аппарату остыть в течение нескольких минут, и он снова начнет сварку.

Сварщик работал прекрасно, но после сварки два часа твердая,
что-то странно пахнет, и вы либо не получаете дугу, либо только полную силу тока.
Вы сожгли модуль SCR и перегрели трансформаторы. Большинство сварочных аппаратов
имеют рабочий цикл. Это означает, что если ваш сварочный аппарат имеет рабочий цикл
80%, вы должны сваривать не более 8 минут, а затем дать ему отдохнуть в течение 2 минут перед повторной сваркой. Или, если он имеет рабочий цикл
30%, вы должны выждать 7 минут между 3-минутными сварочными импульсами. Рабочий цикл
для данного аппарата дуговой сварки не определен. На самом деле бывает по-разному
в зависимости от силы тока, с которым вы свариваете. И не забудьте
держать вентиляционные отверстия открытыми и не допускать скопления пыли внутри сварочного аппарата
. Пыль действует как изоляция и препятствует правильному охлаждению.
Еще одна вещь, которую нужно сделать, чтобы помочь сварщику сохранять прохладу, — это
ударять по вентилятору только при переключении между сварными швами. Это позволяет воздуху циркулировать в трансформаторах
, когда они простаивают.



Электрическая принципиальная схема, еще раз

How To Build A Microwave Transformer Spot Welder 2 — Otosection

Создание аппарата для точечной сварки в микроволновой печи — хороший первый проект. и повышая до тысяч вольт, он понижает мощность до 3 вольт при нескольких амперах. чтения How To Build A Microwave Transformer Spot Welder 2 самое лучшее Просто вставив символы, мы можем добавить часть контента в столько 100% читаемых изданий, сколько вам нравится, что люди объясняют и указывают Создание статей — это очень весело для ты. Все мы получаем огромное количество красивых изображений How To Build A Microwave Transformer Spot Welder 2 красивых изображений, но мы все просто отображаем то, что люди считают лучшими изображениями.

Профессиональный аппарат для точечной сварки, сделанный из точечного микроволнового трансформатора

Сборка аппарата для точечной сварки в микроволновой печи — хороший первый проект. в видео мы показываем, как легко разобрать двигатель, а затем перемонтировать его так, чтобы вместо того, чтобы потреблять 115 В переменного тока и повышать его до тысяч вольт, он понижал мощность до 3 вольт при нескольких амперах. амперы (ampre) — это мера того, сколько электричества проходит через конкретный. Шаг 4: намотайте новые вторичные обмотки трансформатора. мы намотали по 20 витков провода 10 калибра на каждый трансформатор. это примерно то, сколько проводов поместится в доступное пространство. на каждый ушло чуть более 20 футов провода. Совет: нарисуйте на столе метки, чтобы следить за количеством обмоток. Как собрать микроволновый трансформатор для точечной сварки: 2 трансформатора для перемонтажа от поисковой системы oho для надежных проектов открытого оборудования перейти к: навигация, поиск. Обзор Трансформатор микроволновой печи имеет заводскую обмотку, обеспечивающую вторичное напряжение около 2000 вольт. я заметил, что предохранитель, подключенный ко вторичной обмотке моего трансформатора, рассчитан на 800 миллиампер, так что это даст абсолютную максимальную выходную мощность около 1600 Вт, однако полезная мощность должна быть вдвое меньше, больше похоже на 800 Вт на выходе мощного домашнего трансформатора. микроволновка. Попытка №2 (неудачная) сборки аппарата для точечной сварки. Моя цель — приварить контакты элементов литиевой батареи к медным шинам. вы можете проверить некоторые.

Аккумуляторная точечная сварка с использованием микроволнового трансформатора Diy Nematicslab

В этом видео я показываю, как сделать сильноточный сварочный аппарат переменного тока, используя микроволновые детали, я делаю это, удаляя вторичную обмотку в микрофоне. Несколько недель назад я бродил по сети и наткнулся на идею сделать точечный сварочный аппарат из трансформатора для микроволновки. идея звучала забавно, и поэтому я приступил к ее созданию. сегодня вечером он успешно сварил два куска листового металла толщиной 16 ga. 1. наконечники должны быть чистыми. 2. они должны спариваться. 3. приложите достаточное давление наконечника материала наконечника. 4. не перемещайте работу и не запускайте сварной шов извне. Коммерческие сварочные аппараты с емкостным разрядом, которые я использовал, имели возможность позиционирования, и если вы продолжали, сварочный аппарат активировался. То же самое относится и к более крупным точечным сварщикам. с.

Как сделать мини-станок для точечной сварки из старого точечного микроволнового трансформатора

13 аппаратов для точечной сварки своими руками, которые дешевы и просты в изготовлении своими руками

Как собрать микроволновый трансформатор для точечной сварки 2 Замена проводки

Это каталог для чтения Как построить микроволновый трансформатор для точечной сварки 2 самое лучшее Путем простой вставки символов мы можем добавить 1 часть содержания в столько 100% читаемых изданий, сколько вам нужно, чтобы люди объясняли и указывали Создание статей доставляет вам массу удовольствия. Все мы приобретаем удивительное количество красивых образов How To Build A Microwave Transformer Spot Welder 2 красивое изображение, но мы все просто показываем то, что люди считают лучшими изображениями.

Как собрать аппарат для точечной сварки с микроволновым трансформатором: #2 Замена трансформатора

перемонтаж трансформаторов микроволновых печей (mot) для сборки вещей — обычный хакерский трюк. это делаем для сборки корпуса точечной сварки своими руками из трансформатора СВЧ (мот) 2 серия. В этом эпизоде ​​я провожу вторую попытку низковольтного высокого напряжения (неудачная) сборки аппарата для точечной сварки. Моя цель — приварить контакты элементов литиевой батареи к медным шинам. этим проектом ремейка мы доказали, что старые предметы всегда можно превратить во что-то полезное. Взяв в этом видео систему питания diyspotwelder #spotwelder #18650welder, я покажу, как сделать точечный сварочный аппарат своими руками. так как я построил это устройство, сварочный аппарат #arcwelding #welding привет. В этом видео я показал конструкцию аппарата для дуговой сварки с помощью ciao, la modifica che vi propongo oggi è davvero Performante! molti creano la solita puntatrice. a me interessa mostrarvi quello привет всем! В этом видео я решил показать вам, что я сделал простой аппарат для точечной сварки, чтобы спасти ваши батареи 18650 от перегрева. В этом видео я покажу вам, как сделать аппарат для точечной сварки, используя микроволновый трансформатор и его первичную катушку, и он работает как аппарат для точечной сварки. Из микроволнового трансформатора ทำ เชื่อม จุด แบตลิเธียม ง่าย ๆ จาก หม้อ แปลง แปลง ไมโครเวฟ Сделайте двойной импульс DIY Spotwelder из микроволнового трансформатора. для точечной сварки литиевых батарей. партнерская программа поддержите меня на patreon: patreon sekaustria?fan Landing=true проект №23 самодельный точечный сварочный аппарат

Изображение, связанное с тем, как построить машину для точечной сварки с трансформатором для микроволновой печи 2

Изображение, связанное с тем, как построить машину для точечной сварки с трансформатором для микроволновой печи 2

Сварочный аппарат с трансформатором для микроволновой печи / плавильщик металла

Это очень простой проект, в котором использовалось множество вещи, которые я нашел бесплатно в мусоре. Микроволновый трансформатор, шнур питания переменного тока и короткий кусок провода 2-го калибра (2AWG) — типа, используемого для сварки, очень похожего на то, что используется для подключения автомобильного аккумулятора.

Как вы можете видеть на видео: через несколько секунд металлический стержень, который я использовал в качестве соединения между двумя кабелями, раскалился до оранжевого цвета (только на половинной мощности). Это, вероятно, выдает всего 2 вольта, но где-то около 400 ампер!

Я использовал вариак для контроля входного электричества. Я только повернул ручку примерно до 60 вольт переменного тока. Если бы я подключил это напрямую к настенной розетке, на входе было бы 110 В переменного тока, но металлический стержень почти мгновенно расплавился бы. Это было бы круто, но я хотел упростить запуск этого устройства.

Вот очень маленькая куча «хлама», которую я использовал. На самом деле я не стал надевать красивые наконечники для подключения кабеля аккумулятора, плюс я добавил шнур питания переменного тока от какого-то старого устройства, чтобы подключить эту штуку.

Многие люди распиливали эти трансформаторы по какой-то странной причине. Они разрезают сварной шов с обеих сторон днища, а затем разбирают две части сердечника, удаляют катушки, выбрасывают более тонкую проволочную катушку и заменяют более толстую проволочную катушку, затем добавляют огромный кабель 2AWG и сваривают или эпоксидной смолой. ядро снова вместе. это способ  слишком много работы!

Справа катушка из тонкого провода (вместе с несколькими розовыми проводами), которую я удалил. Слева катушка из более толстых проводов. Обратите внимание на два входных язычка на левой катушке: туда я подключил черный и белый провода от старого кабеля питания переменного тока, который подключается к настенной розетке.

Инструментом Dremel отрежьте более тонкую спиральную проволоку с обеих сторон. Это было действительно легко. Я не мог вставить туда ножовку, не повредив более толстую катушку в этот момент. Я полагаю, что мог бы использовать кусачки и просто продолжать откусывать тонкую проволочную жилу с обеих сторон.

После того, как я прорезал одну сторону дремелем, я на самом деле отпилил несколько разбросанных кусков с верхней части катушки.

Обрезав обе стороны, я вытащил обрезанные провода плоскогубцами. Это было утомительно и больно, но просто. На этой фотографии вы можете видеть обрезанные провода сверху (вместе с более толстыми розовыми проводами, которые также отрываются) и более толстые красные провода катушки снизу. Между ними металлические блоки. Это «шунт», состоящий из полудюжины пластин. Вы можете аккуратно вытащить оба из них (сохранить их), и это даст вам больше места для отрывания проводов. Я позаботился о том, чтобы не поддеть более толстую проволочную катушку — она должна оставаться там, где она есть… и оставаться в безопасности.

Вот сердечник со снятой более тонкой катушкой. Я снова вставил металлические шунты поверх более толстой катушки, но затем снял их, чтобы вставить огромный кабель 2AWG.

Вот огромный 2AWG, врезанный в ядро. Убедитесь, что вы вставили 1,5 катушки: у вас есть конец с обрезанными концами на противоположной стороне маленьких металлических выступов на (теперь) входной катушке. Таким образом, кабель питания переменного тока подключается к «задней части» этого зверя, далеко от страшных оголенных концов проводов.

Я сложил большой кабель пополам буквой «U» и засунул его в отверстия. Затем я согнул каждый конец и вернул их обратно в отверстие — всего один раз! Просуньте один конец под кабель с одной стороны и один конец с другой. Мне пришлось добавить мыльной воды , чтобы они хорошо скользили (поэтому мои руки выглядят грязными). Обычно я смешиваю воду и высокое напряжение (в данном случае низкое напряжение, но большую силу тока).

Потом я вспомнил, что снова вставил металлические шунты: я выбил их обратно, и это дало мне больше места для продевания массивного кабеля второго калибра.

Один шунт легко вставился обратно. Другой застрял, так что я сломал его и постукивал по слоям небольшим молоточком. Я должен был быть осторожным, чтобы сделать это в маленьком бумажном рукаве, чтобы металлический шунт не касался металлической катушки и не врезался в резину огромного кабеля 2 калибра. В основном верхняя и нижняя пластины должны быть изолированы от катушки, мне не нужно было добавлять изоленту для изоляции.

Я использовал молоток, чтобы вбить две пластины, а затем продолжал добавлять пластины между верхней и нижней частью, чтобы не поцарапать эмаль на катушке.

Я подал на эту штуку всего 60 вольт, и она плавит сталь! Мой вариак выдает только 5 ампер — обычная настенная розетка может выдержать 15 ампер, поэтому, когда я подключу эту штуку напрямую к розетке, на входе будет 110 вольт переменного тока и до 15 ампер (30 ампер, если я использую выходы в прачечную).

Первоначально я использовал кусок медного провода, натянутого на два конца, но он был из более тонкого сердечника — и, следовательно, эмалированного: это означает, что он покрыт красной краской и не будет проводить электричество, если он не подключен к концам. Как только я взял металлический стержень (или обычный столярный гвоздь), соединение было установлено.

Я бы побоялся положить что-нибудь поперек концов при полной мощности розетки: тонкие провода или что-то там мгновенно нагреются и расплавятся: вроде как при перегорании фотографического «горячего света»: небольшой щелчок, а затем плавится вокруг звенят куски металла.

Я использовал старую отвертку, чтобы поддеть и долото, ножовку, дремель на несколько секунд, плоскогубцы, чтобы вырвать провода, старый кабель питания переменного тока, старый микроволновый трансформатор и толстый кабель 2 калибра. Если бы я разорвал маленькие бумажные гильзы, в которые помещались металлические шунты, мне пришлось бы просто заклеить их изолентой.

Это металлический стержень (на самом деле с квадратным сечением). Это от шарнира крепления компьютерного ЖК-дисплея. Мои руки грязные от работы с мыльным, мокрым старым кабелем.

Вот что с ним сделали 3 секунды нагрева!! Всего 3 секунды при половинной входной мощности!! Если бы я воткнул шнур питания прямо в розетку, он бы расплавился и сломался пополам менее чем за секунду.

Я спрячусь здесь, пока он не закончит!

Самодельный аппарат для точечной сварки | Главная Форум машинистов моделей двигателей

Руй

Участник

• 3 сентября 2012 г.

• #1

Всем привет. Хочу представить свой самодельный точечный сварочный аппарат.
Использует два трансформатора микроволновки.

Общий вид

Вид изнутри

Обмотка вторички

Вентилятор охлаждения

Контактор

Сварочный зажим (боковой)

0 5​



Руй

Участник

• 3 сентября 2012 г.

• #2

Сварочный зажим

Дополнительные кабели

Таймер

​

У меня ток около 1000А.
Идеально подходит для сварки листов из нержавеющей стали толщиной от 0,8 мм до 1 мм.

Всем спасибо



ркеплер

Известный член

• 3 сентября 2012 г.

• #3

Впечатляющая производительность и очень красивая сборка, отличная работа!



Замковый ствол

Известный член

• 4 сентября 2012 г.

• #4

Ruy,
Очень профессионально, это впечатляет, мы с электричеством никогда не ладили, стоит только взглянуть на мои боковые резцы.
С наилучшими пожеланиями
Бигль



высокоскоростной лом

Младший член

• 4 сентября 2012 г.

• #5

Мне нравится этот Рюй! красиво сделано,
Мне нужен маленький именно такой для моего будущего проекта турбины.

Дэйв



rtp_burnsville

Активный член

• 11 сентября 2012 г.

• #6

Привет,

Интересный проект. …. У тебя случайно нет схемы?

Спасибо,
Роберт



кдж66ро

Новый член

• 15 февраля 2013 г.

• #7

Привет, Руй.
Меня зовут Роджер, не могли бы вы предоставить схему электронной части сварочного аппарата. Какие детали использованы в схеме
Я посетил вашу страницу о ножах ручной работы, но не смог найти контактный адрес электронной почты

att
. Роджер



РОБЕРТБРЮС

Новый член

• 15 февраля 2013 г.

• #8

Очень впечатляет.
Мне не помешал бы один из них, тем более, что у меня сломана микроволновая печь мощностью 700 Вт (электронный таймер сломан)
сидит в сарае.
У вас есть дополнительная информация
с уважением
рбк



Замковый ствол

Известный член

• 15 февраля 2013 г.

• #9

Ола Руй,
Como Você Pode Ver, Existem vários membros perguntando se você poderia ajudar ou fornecer os planos para o soldador local, é uma construção muito profissional.
Eu gostaria de planos, se você pode publicá-las.
самый добрый Atenciosamente
Бигли.

Привет, Руй,
Как видите, несколько участников спрашивают, не могли бы вы помочь или предоставить чертежи для точечной сварки. Это очень профессиональная сборка.
Я тоже хотел бы планы, если вы можете опубликовать их.
С уважением
Бигли.



Руй

Участник

• 16 февраля 2013 г.

• #10

По возможности выкладываю планы на машину.



Руй

Участник

• 6 марта 2013 г.

• #11

Как и обещал вот электрическая схема точечной сварки сделанная мной.
Эта схема не включает таймер, так как они различаются от производителя к бренду.
Наконечники припоя должны быть на меди, шахта была из латуни, но я заменил на медь.

Прошу прощения за задержку с ответом. Я надеюсь, что это макет вашей полезности.
Любые вопросы не стесняйтесь задавать.



Руй

Участник

• 6 марта 2013 г.

• #12

Сюда входят соединения с таймером

​



Хербиев

Известный член

• 7 марта 2013 г.

• №13

Большое спасибо. Очень ценится.



Мавите

Известный член

• 7 марта 2013 г.

• №14

Muito obrigado Ruy, я тоже надеялся сделать аппарат для точечной сварки, я сделал на макетной плате схему таймера с 555 для размыкания твердотельного реле, я опубликую в эти выходные, когда у меня будет время, чтобы записать это в kicad, так что вы, ребята, с большим опытом, могли бы сказать мне, если я делаю что-то не так.

Во-первых, я не понимаю предохранитель на этой схеме, если машина на 1000А, вы ставите предохранитель на 1000А? или, поскольку он находится за первичной обмоткой трансформатора, он не будет потреблять столько ампер в этой части цепи.

Спасибо



Руй

Участник

• 24 марта 2013 г.

• №15

Мавито;212638 сказал:

Muito obrigado Ruy, я тоже надеялся сделать аппарат для точечной сварки, я на макетной плате сделал схему таймера с 555, чтобы открыть твердотельное реле, я опубликую в эти выходные, когда у меня будет время, чтобы записать это в kicad , так что вы, ребята, с большим опытом, могли бы сказать мне, если я делаю что-то не так.

Во-первых, я не понимаю предохранитель на этой схеме, если машина на 1000А, вы ставите предохранитель на 1000А? или, поскольку он находится за первичной обмоткой трансформатора, он не будет потреблять столько ампер в этой части цепи.

Спасибо

Нажмите, чтобы развернуть…

Предохранитель является средством защиты от короткого замыкания на первичной обмотке трансформатора. Ничего больше.



Мавите

Известный член

• 25 марта 2013 г.

• №16

Спасибо, Руй, я продвигаюсь очень медленно, я буду держать вас в курсе, ребята, в новой теме, которую я открыл



Построить микроволновый трансформатор самодельный дуговой сварочный аппарат – Artofit

Проекты электронных схемЭлектропроектыЭлектропроектыСварщик своими рукамиСварочный аппарат точечной сваркиСварочные проектыПроекты своими рукамиПроекты домовМикроволновый трансформатор

• Сборка трансформатора для микроволновой печи. Самодельный сварочный аппарат для электродуговой/электрической сварки: я понятия не имел, что сделать сварочный аппарат своими руками будет так просто. И это почти БЕСПЛАТНО! Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый коммерческий сварочный аппарат, который вы можете купить. Чем эта самоделка лучше, чем то, что можно…

• Объявление

• Tig Схемы и компоненты ST500F1200-30EE заменены на стальные стержни SFERNICE RSSD 30×250 12 Ом 5% реактор насыщения с ограничителем выбросов LECT 50 Ом реактор насыщения с конденсатором измененная схема с реактором насыщения потенциометр 1кОм SFERNICE RSSD 30×250 12Ом 5% SCR 50ампер 800В

• Сборка трансформатора для микроволновой печи. Самодельный сварочный аппарат для электродуговой/электрической сварки: я понятия не имел, что сделать сварочный аппарат своими руками будет так просто. И это почти БЕСПЛАТНО! Кроме того, сварочный аппарат, который вы получаете, определенно лучше, чем любой дешевый коммерческий сварочный аппарат, который вы можете купить. Чем эта самоделка лучше, чем то, что можно…

• Объявление

• Как сделать плавильщик металла: в этом проекте вы шаг за шагом узнаете, как преобразовать трансформатор микроволновой печи в сильноточное устройство, способное откачивать 800 ампер электрического тока.
