Точечная сварка своими руками из микроволновки

главная » ТЕХНОЛОГИИ » Точечная сварка

Точечная сварка

На чтение 4 мин

Содержание

Технология точечной сварки
Схема самодельного устройства
Необходимые инструменты
Какие электроды выбрать
Инструкция по сборке из микроволновки
Управление самодельным аппаратом

Контактную сварку широко применяют во всех отраслях производства. Используют ее и в бытовых условиях для соединения металлических деталей.

Стоимость аппаратов, работающих по этой технологии, высока. Однако можно сделать точечную сварку своими руками из микроволновки.

Технология точечной сварки

Такой способ применяется для соединения металлических листов или приваривания деталей к металлоконструкциям. Технология используется в автомобилестроительной отрасли. Она позволяет создавать долговечные, надежные швы без деформации. Для выполнения стандартных операций подойдет созданный своими руками аппарат точечной сварки из микроволновки. Принцип действия самодельного устройства не отличается от такового у профессиональных приборов. Трансформатор снижает напряжение до допустимого значения, повышая силу тока до величины, необходимой для плавления металла.

Свариваемые детали размещают между электродами, подающими мощный импульс. Соприкасающаяся с контактом точка нагревается, из-за чего металлические элементы соединяются. При правильном выполнении действий швы не имеют пустот, трещин или выступов. После завершения сварки одной точки начинается накопление заряда для следующего цикла.

Схема самодельного устройства

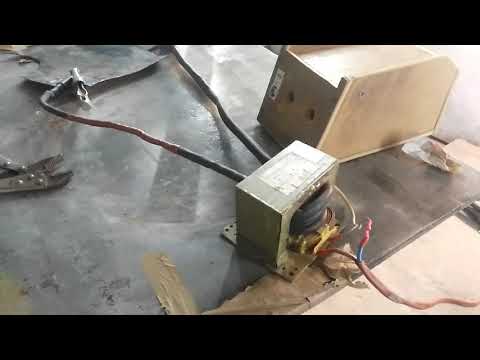

Главный элемент сварочного аппарата – трансформатор, который вынимают из ненужной микроволновой печи. Бытовой прибор должен быть работоспособным. При изготовлении устройства для сварки толстых металлических листов в цепь включают 2 трансформатора, соединяемых обмоткой. Чтобы избежать возникновения ошибок, перед сборкой составляют чертеж, на который переносят все элементы конструкции. Можно воспользоваться готовыми схемами, позволяющими без труда собрать средство сварки из микроволновки своими руками.

Необходимые инструменты

Для создания сварочного оборудования потребуются следующие приспособления и материалы:

доработанный трансформатор от микроволновки;
аккумуляторы;
медные провода увеличенного сечения и жгут кабелей небольшого диаметра;
прижимные рычаги;
подставка для размещения сварочного оборудования;
струбцины или тиски;
набор отверток;
обмоточный материал;
медные электроды, с помощью которых будут соединяться металлические детали;
кнопка.

Какие электроды выбрать

Для выполнения точечной сварки используют плавкие элементы, которые можно сделать своими руками. Для этого потребуются медные прутья или жало паяльника. Сварочную проволоку подключают к кабелю аппарата через медный наконечник. Последний имеет ограниченный диаметр, не всегда позволяющий пропустить провод. Смазывание кабеля маслом упрощает задачу. После этого наконечник соединяют с электродом болтом.

Для точечной сварки рекомендуется выбирать электроды, изготавливаемые из меди или ее сплавов. Материал отличается минимальным сопротивлением.

Инструкция по сборке из микроволновки

Процесс сборки делится на 2 этапа:

Формирование основания аппарата. Для этого применяют штангу, профиль или деревянные брусья. Один конец подставки прочно прикрепляют к корпусу саморезами. Второй край соединяют с нижним электродом и кабелем трансформатора. Для обеспечения большей прочности провод приматывают к основанию.
Создание подвижной части оборудования, имеющей вид рычага. В качестве оси используют длинный гвоздь. Боковые стойки делают из профилей или брусков. Не допускается наличие расстояния между ними и основанием рычага. В противном случае снижается точность сварки.

Начинают работу с извлечения трансформатора из СВЧ-печи. Потребуется не вся деталь, а некоторые ее элементы – обмотка и магнитопровод. Расположенные с двух сторон шунты аккуратно удаляют. Они при создании сварочного аппарата не понадобятся. Трансформатор снабжают новой обмоткой, которую делают из многожильного кабеля. Провод накручивают в 2-3 витка. Если кабель имеет толстую оплетку, ее удаляют и заменяют изолентой. При необходимости устанавливают 2 трансформатора с общей обмоткой. После завершения этих этапов выполняют следующие действия:

Устанавливают управляющий блок. Деталь обеспечивает непрерывную сварку металлоконструкций точечным способом.
Изготовление и подключение электродов. Типы и размеры элементов выбирают с учетом эксплуатационных характеристик свариваемых деталей.
Устанавливают готовую конструкцию в корпус. Можно воспользоваться старой бытовой техникой. Корпус должен быть устойчивым к воздействию внешних факторов.

Управление самодельным аппаратом

Чтобы прибор не вышел быстро из строя, нужно знать не только как сделать устройство, но и как работать с ним, какой режим выбирать. Управление аппаратом не вызывает затруднений даже у начинающего пользователя. Для работы применяют 2 элемента:

Рычаг, отвечающий за расстояние между электродами. Правильный выбор параметра обеспечивает надежный контакт свариваемых деталей. Рычаг снабжают винтовыми элементами, повышающими силу сжатия. При подготовке аппарата к работе ручку отводят вверх, что предотвращает замыкание электродов. Для этого к рычагу прикрепляют пружину нужной жесткости.
Выключатель. Отвечает за пуск тока на контакты. Выключатель подсоединяют к первичной обмотке трансформатора. Если деталь используется в качестве прижимного элемента, ее располагают на рычаге. Это освобождает вторую руку сварщика, позволяя придерживать свариваемые заготовки. Качество сварных швов повышается.

Сварное оборудование надежно закрепляют на рабочем столе, используя струбцины подходящего размера. Иначе при нажатии на рычаг аппарат смещается, что приводит к ухудшению качества соединения.

Как своими руками сделать точечную сварку из микроволновки

Некоторые мастера задумываются о том, насколько сложно самостоятельно собрать сварочный агрегат. Ведь это существенно снизило бы затраты на его эксплуатацию и помогло быстрее привести в порядок сломанные детали. Автомобилистам и владельцам приусадебных участков особенно важно иметь у себя под рукой устройство для сваривания деталей из металла.

Агрегат, созданный из подручных материалов, это не так затратно, как обычный инвертор. Устройство будет устойчивым, даже если хранить его не бережно. На такие устройства меньше влияют негативные факторы. И конструкция простая, ведь они собраны из доступных компонентов.

В нашей статье поговорим о том, что собой представляет точечная металлообработка. Вы узнаете, какие способы самостоятельной сборки аппаратов существуют. Также поможем понять, как из микроволновки сделать сварочник. И, надеемся, у вас больше не возникнет сложностей при работе точечным методом.

Для изготовления сварочного аппарата вам нужно будет взять следующий набор инструментов: ножовка по металлу или болгарка, дрель или шуруповерт, отвёртка, молоток.

Нужные материалы: трансформатор из микроволновой печи, кабель крупного сечения для новой обмотки, провод питания, кабель для подключения электродов, кнопка для мгновенного отключения питания, доски для корпуса, рычаги, которые будут использоваться в качестве прижимов, зажимные струбцины, электроды из меди, за счет которых и будет выполняться сварка, ампервольтметр. Геометрическая форма электродов — лучше всего прямая.

Содержание статьиПоказать

Общие данные
Где использовать
Самостоятельная сварка точечным способом
Рациональность производства
Подведем итоги

Общие данные

Точечная металлообработка контактным методом представляет особую технологию. Она образует соединение от нескольких точек. От их количества напрямую зависит прочность соединений. Это лежит в основе как самодельной обработки и работе покупных агрегатов. Посмотрите на схему такой работы.

При этом возможно работать с сотнями точек, что позволяет их обработать за 60 секунд. Сварка от микроволновки не будет такой производительной, но позволит варить хорошие соединения.

Такой вид сварки считается методом контактной металлообработки. Металл прогревается до высокой температуры и получается сварочный конец. Детали при этом зажимаются, находясь посередине от двух электродов. Точка получается из-за сварочного напряжения. Оно проходит между ними и увеличивает температуру деталей. Получается прочное соединение.

Деталь может быть толщиной до 20 мм. При этом точка создается четкой. Если аппарат сделан своими руками, то у него менее мощные свойства. Но он способен обрабатывать тонкий сплав и создавать прочный шов. И соединение будет не хуже, чем при использовании магазинных инструментов.

Где использовать

Такие конструкции активно используют в промышленных целях. Их применяют для создания кораблей, авто. При этом можно брать маленькие микросхемы и работать с ними в целях формирования швов. Качество останется неизменным.

Если делать аппарат из МВ-печи, тогда его характеристики будут на порядок ниже. Но это все же позволит варить сложные конструкции из разных металлов. Вы сможете применять сталь, которая устойчива к жару и коррозии, легированные конструкции. Мастера определяют для себя, оправданной ли будет самостоятельная сборка аппарата.

Микроволновая печь придет на помощь, если необходимо провести небольшой ремонт в машине. Потребуется для этого разобрать микроволновку и достать оттуда достать трансформатор, который состоит из двух обмоток проволоки. Следует убрать вторичную обмотку. Ветки, выступающие за пределами корпуса, нужно пообрезать болгаркой или ножовкой. Остатки обмотки, которые остались внутри корпуса, высверлить шуруповертом или дрелью: сверлом сперва меньшего диаметра и далее все больше. Мелкие элементы, которые все еще останутся торчать, можно выбить с помощью отвертки и молотка. После достаточной чистки взять кабель и закрепить новую обмотку. Намотать плотно, чтобы не болталась. Чтобы аппарат был устойчивым, обязательно нужно закрепить наш трансформатор на платформе, например соорудить из деревянных досок.

Размещаем электрод на рычаге неподвижного типа, далее второй электрод — на подвижном рычаге, который будет выполнять следующую функцию: подводить электричество и прижимать свариваемые детали между собой — для лучшего контакта. Можно закрепить его на платформе посредством пружины и оси. Он может быть и независим от сварочника – так будет удобнее сваривать конструкции. Оборудование же для контактной сварки из микроволновки нужно очень крепко зафиксировать на своей рабочей поверхности. Для этого используют струбцины.

Нужно установить выключатель (он относится к частям управляющим контактной сваркой, включая изготовленную из микроволновки), в цепь первичной обмотки. Проигнорировав данное правило и установив его в цепь вторичной обмотки, по которой проходит ток большой величины, выключатель создаст еще большее сопротивление, и получится сваривание электродов. Также можно установить переключатель на подвижный рычаг, что не допустит случайного срабатывания аппарата. На всех проводах на рычагах нужно обязательно делать изоляцию для своей безопасности.

Важно подать на аппарате контактной сварки ток на электроды, находящиеся именно в сжатом состоянии. Если ток включить до их сжатия, то будет сильно искрить, что приведет к подгоранию и неминуемому выходу из строя.

Также для самодельного сварочного аппарата обязательно предусмотреть (и нетрудно сделать) простую систему охлаждения. Для такой цели может использоваться обычный вентилятор. С помощью него охлаждается трансформатор, электроды и тому подобное, проводящее ток. Конечно, это охлаждение не будет настолько эффективно, так что все равно нужно будет периодически прерывать работу, что потребуется во избежание чрезмерного нагрева некоторых частей оборудования.

Поговорим о том, как произвести контактную металлообработку без покупки оборудования. При этом вы потратите минимальный объем сил и денег. Не нужны сложные инструменты и сварочный опыт.

Самостоятельная сварка точечным способом

Для того, чтобы сделать аппарат из МВ-печки, нужно обладать начальными знаниями в электричестве. Вам будет на руку небольшой опыт в этом вопросе. Чтобы все получилось, нужно взять преобразователь из устройства. Не обязательно покупать целую машину для разогрева. Если дома есть старая печь – тогда трансформатор найдется в ней. Все инструменты не будут дорогими. Точечная металлообработка получится практически даром.

Принципы работы почти не отличаются от процессов работы сварочного аппарата промышленного производства. После сжатия заготовок и прикасания к ним электродов подается напряжение, в месте сварки возникает электрическая дуга. Ее плазма и плавит металл, таким образом и соединяя детали.

В видеоролике, что расположен в данной статье, находится подробная инструкция по изготовлению сварки. В этом поможет трансформатор от микроволновой печи.

Процесс может занять не более 120 минут. У вас получится создать рабочий аппарат, который станет надежным сварочником в доме. Он способен качественно формировать шов и при этом не требует к себе особенного отношения. В случае ремонта вы не получите непредвиденных больших затрат.

Мы предлагаем одну из известных методик создания аппарата. Вы можете использовать ту, которая нравится вам больше. В нашем случае идет речь о дешевом методе и минимальном количестве деталей. У вас не возникнет сложностей в поиске нужных компонентов.

Рациональность производства

Самодельный точечный агрегат для сварки – действительно ли он необходим? Бывают случаи, когда проще пойти в магазин и выбрать готовый сварочник. Мастера самостоятельно принимают решение, что для них будет оптимальным.

Иногда все зависит от того, какие деньги вы готовы отдать за аппарат и что вам от него требуется. Кто-то может заинтересоваться процессом сборки, для кого-то этот вопрос будет экономным решением. Бывает так, что нужный аппарат не продают в небольшом городе. Или вы не хотите тратить время на его долгие поиски. Да просто нравится собирать технику? Тогда этот вариант вам понравится. Вы точно будете уверены в сборке своего агрегата.

Когда есть возможность самостоятельной сборки аппарата, не стоит отдавать деньги на покупку дорогого оборудования. Целесообразным будет подготовка к вашему личному производству. Это позволит осуществлять быстрый ремонт сварочника и его деталей.

Если нет опыта в этом деле, тогда возможно вам не стоит собирать аппарат для сварки. Это может привести к тому, что вы сделаете что-то неверно и пострадаете. Когда есть большая сумма на готовый сварочник, лучше приобрести его в магазине. У него много возможностей.

Все же решили самостоятельно собрать агрегат? Будьте готовы к тому, что его производительность будет низкой. При быстрой работе он не способен формировать сотни точек, и делать соединение качественным. В его задачи входят скромные работы.

Только вы решаете, какой из аппаратов для сварки будет оптимальным. Иногда это нецелесообразные затраты. В остальных случаях вы сэкономите. А также получите опыт в создании собственных технологий.

Подведем итоги

Это информация, которой нужно владеть для сборки агрегата. Он сможет обеспечить металлообработку точечным методом и при этом сэкономить деньги на ремонт. Эта задача будет простой, но все же требует мастерства. При наличии начальных навыков у вас получится создать уникальный аппарат, который позволит варить дома.

Главное, не обязательно покупать новую микроволновку. Вам пригодится только трансформатор, который находится внутри нее. В этом помогут сайты, которые содержат позиции товаров, бывших в употреблении. Это гораздо выгоднее, чем покупка микроволновой печки. Данная информация предоставлена в справочных целях. По вопросам строительства всегда консультируйтесь со специалистом.

Поделитесь своим опытом в комментариях. Для вас приемлемо самостоятельное изготовление сварочника? Если вы работали с точечной сваркой – напишите об этом. Успехов в вашем деле!

Самодельная точечная сварка из микроволновки

Наиболее простой конструкцией для самостоятельного изготовления обладает сварочный аппарат, основанный на принципе работы контактной или точечной электросварки. Причем такая точечная сварка своими руками из микроволновки будет являться и самой доступной технологией не только в плане необходимого багажа знаний, но и по величине затрат для достижения поставленной цели.

Что такое контактная сварка

Контактной точечной сваркой называют способ соединения заготовок в виде листов металлопроката или приваривание к конструкциям различных штучных изделий: болты, шайбы, заклепки и многое другое. Наиболее широкое применение эта технология контактной сварки нашла в таких отраслях промышленности, как автомобилестроение, самолетостроение и приборостроение. Обладание аппаратом точечной сварки дает ряд преимуществ и дополнительных возможностей, а именно: возможность сварки изделий из листового металлопроката с малой толщиной; способность сваривать легкоплавкие металлы; аккуратный и прочный сварочный шов.

Основным достоинством контактной точечной сварки является то, что на ней можно научиться работать самостоятельно, имея всего лишь базовый уровень знаний. Для этого необходимо немного потренироваться и вы сможете добиться при работе на таком аппарате высокой производительности, при сравнительно небольших затратах расходных материалов и электроэнергии.

Трансформатор

Основной составляющей частью любого сварочного аппарата, использующего электрический ток для процесса термического соединения различных металлов, является силовой трансформатор, если не учитывать современные электронное инверторное сварочное оборудование. Причем будущий сварочный трансформатор должен иметь большой коэффициент трансформации для способности генерации больших сварочных токов.

Процесс контактной точечной электросварки основывается на законе Ленца-Джоуля, который говорит, что электрический ток при протекании через проводник выделяет количество теплоты, равное квадрату силы электрического тока, умноженному на сопротивление участка этого проводника за единицу времени: Q = I**2 x R x t.

То есть, при силе тока, к примеру, в 1000 ампер на небольшом участке контакта будет выделяться большое количество тепловой энергии. В зависимости от длительности времени прохождения электрического тока сначала тепловой энергии будет хватать для того, чтобы расплавить участок контакта легкоплавких алюминиевых листов, а при длительном контакте — точечно сплавить стальную жесть. Отсюда одним из лучших кандидатов для изготовления аппарата точечной сварки своими руками будет силовой трансформатор, взятый из старой сломанной микроволновки. Как правило, мощность таких повышающих трансформаторов от микроволновой печи колеблется в пределах от 700 ватт до 1,5 киловатта, что вполне достаточно.

Имейте в виду: что в качестве сварочного трансформатора можно взять любой подходящий силовой трансформатор с мощностью примерно в 1 кВт, но наиболее удобным все-таки, на наш взгляд, является преобразователь напряжения от микроволновой печи, его проще переделать.

Пошаговая инструкция

Прежде всего, для этого нам понадобится минимум инструмента и приспособлений, которыми вполне располагает, пожалуй, любое домашнее хозяйство, а именно: небольшая углошлифовальная машина с отрезным кругом по металлу; электродрель или шуроповерт со сверлами; молоток и зубило; набор слесарного инструмента в виде плоскогубцев, различных отверток и т. п.

Итак, приступаем:

1. Берем силовой трансформатор от микроволновой печи и демонтируем вторичную обмотку, она будет большей по объему, главное, не перепутайте. Для этого лучше всего разрезать по краям в месте сварки стальной сердечник и выбить ненужную обмотку молотком и зубилом. Но также можно попробовать аккуратно срезать болгаркой или ножовкой по металлу выступающие края этой обмотки, а оставшиеся ее части в стальном сердечнике просто выбить зубилом.

Важно! Ни при каких обстоятельствах не повредите первичную обмотку, она является основным элементом будущего сварочного трансформатора. Ее можно не снимать с сердечника.

2. Изготавливаем вторичную обмотку нашего будущего сварочного трансформатора. Для этого нам понадобится отрезок медного изолированного провода сечением примерно в 50 мм2 или около 8-10 мм в диаметре (визуально в палец толщиной) и длиной в 70-100 сантиметров. Основным условием при выборе такого провода — это то, что он должен быть обязательно новым и неповрежденным.

Наматываем этот медный проводник на центральный магнитопровод стального сердечника нашего трансформатора так, чтобы получилось два-три полных витка. Причем это надо сделать таким образом, чтобы витки на магнитопроводе были серединой медного проводника, а оставшиеся концы были примерно равными по длине.

3. Собираем сварочный трансформатор. Для этого разобранные части стального магнитопровода устанавливаем на место их ровно так, как они стояли, предварительно перед этим смазав места контакта эпоксидной смолой или другим клеем, подходящим для этих целей. Зажимаем всю конструкции в тисках и ждем полного затвердевание клея.

Конечно, если есть возможность, то можно сварить эти части магнитопровода, но при этом необходимо надежно защитить обмотки трансформатора от возможного повреждения расплавленным металлом или искрами.

4. Закрепляем изготовленный сварочный трансформатор на платформе, лучше всего для этого взять какое-нибудь изолированное основание в виде прочной пластмассовой пластины, деревянной доски или толстой фанеры. Размерами примерно по ширине в 150 мм и длиной от 300 до 700 мм, что будет определять в дальнейшем глубину свариваемой заготовки.

Сам трансформатор стоит укрыть защитным коробом, в котором необходимо выполнить вентиляционные отверстия для естественного охлаждения.

5. Далее изготавливаем сварочные контакты. Причем один из них должен быть неподвижный и выдерживать большие нагрузки, поэтому делаем его из прочного кронштейна, который жестко закрепляем на основании трансформатора. К этому кронштейну с помощью медного наконечника подключаем один из концов провода вторичной обмотки.

Другой контакт необходимо выполнить подвижным так, чтобы он мог ровно смыкаться с неподвижным, но в не рабочем состоянии быть нормально разомкнутым. Для этого делаем конструкцию второго контакта в виде рычага, который закрепляем на основании и подпружиниваем с помощью эластичной резиновой ленты или стальной пружины. На рычаге крепим кронштейн сварочного контакта, на который подключаем второй, оставшейся провод вторичной обмотки сварочного трансформатора.

Сварочные контакты проще всего сделать из медного прута 10-20 мм в диаметре, сделав при этом конусообразные заострения на концах. Можно, конечно, использовать специально предназначенные для контактной сварки стержни из вольфрама или на основе сплавов бериллиевой бронзы с цирконием.

6. В завершение делаем электрическую часть , то есть подключаем первичную обмотку к сети 220 В. Для этого также можно воспользоваться шнуром питания с вилкой от нашей разобранной микроволновой печи, тем более он там больше уже не нужен.

Для автоматизации процесса сварки необходимо сделать выключатель. Лучше всего для этих целей подойдет так называемый микрик или выключатель нажимного типа, его также можно взять из микроволновки, он будет находиться в цепи блокировки открытия дверцы. Микровыключатель ставим на разрыв первичной обмотки, то есть сети 220 В, а расположить его удобней всего, закрепив на рычаге подвижного контакта.

Внимание! Все контакты и оголенные части электрической цепи 220 В, изготовленного нами сварочного аппарата, необходимо тщательно изолировать с помощью ПВХ изоленты.

7. Все, точечная сварка из микроволновки готова. Вам остается для начала потренироваться, чтобы понять, как протекают основные процессы сварки для различных металлов в зависимости от формы и толщины изделий. А вот после этого можно приступать к практическому применению вашего аппарата контактной сварки по непосредственному предназначению.

Споттер своими руками из микроволновки

Мы описали изготовление своими руками одного из вариантов конструкции точечной контактной сварки. Хотя с такой же легкостью на основе того же силового трансформатора от микроволновки можно сделать и другие схемы, в том числе и споттер для проведения кузовных сварочных работ на автомобиле. Для этого вместо стационарных прижимных контактов делаем удлиненные гибкие контакты, используя все тот же медный изолированный провод сечением 50 мм в диаметре, но уже длиной не менее 2 метров на каждый сварочный электрод.

Один из контактов будет массой и его выполняют в виде медной клеммы с большой площадью контакта. Второй электрод будет непосредственно сварочным и его изготавливают в виде металлического прута с прочным упором, на конце которого делают специальный заостренный медный контакт на конце для простой точечной сварки. А вот для изготовления настоящего споттера, не уступающего промышленным образцам, понадобится вдобавок выполнить, как минимум, электрическую схему управления и формирования сварочного импульса, а также придется прилично потратиться на различные комплектующие и расходные элементы для проведения полноценных ремонтных кузовных работ.

⚡ Аппарат для точечной сварки из старой микроволновки

Если вы думаете, что вытащить кролика из шляпы может только фокусник, то ошибаетесь. При некоторой сноровке это может сделать каждый. И способность превращать одни предметы в другие – тоже волшебство, которому можно научиться. Главное – найти подходящего и очень опытного наставника. Таким для вас может стать автор YouTube-канала NRV Wood. Очень изобретательный мастер постоянно радует своих подписчиков интересными изделиями. Яркий пример – сварочный аппарат, который он сделал из микроволновки.

Содержание статьи

1 Почему не стоит выбрасывать старые микроволновки
2 Что можно использовать из микроволновки для новой конструкции
3 Как собрать сварочный аппарат из микроволновки

Почему не стоит выбрасывать старые микроволновки

Любой современный электрический прибор – это шедевр инженерной мысли и плод труда многих людей. В эпоху потребления всё это мало ценится, и в погоне за новинками люди просто выбрасывают на помойку даже работоспособные устройства и крайне редко озадачиваются вопросом, можно ли их использовать как-то ещё. И совершенно напрасно, ведь такое решение поможет не только сохранить ваши средства, но и обогатит ваш дом интересными и полезными вещами.

Вот и в этом случае микроволновку сменила более современная модель. И вместо того, чтобы отправить это устройство ржаветь на свалке, мастер решил применить запчасти для благого дела

Что можно использовать из микроволновки для новой конструкции

Микроволновку нужно разобрать. Это не сложно: корпус легко снимается, открывая всю сложную электронную начинку. Не спешите ничего выбрасывать, сегодня вам потребуется немного деталей, но остальные тоже пригодятся для других целей

Нужная вам запчасть – это двухвитковый трансформатор, который находится в этой микроволновке. Его нужно извлечь из корпусаКонденсатор нужно отсоединить от трансформатора. Он может вам пригодиться для многих других изобретений, но не в этом случае. Так что тоже не торопитесь от него избавлятьсяЕщё одна деталь от микроволновки, которая вам потребуется – провод для подключения. Нет смысла искать какой-то другой. Этот уже имеет заземление и сделан довольно добротно. Кроме того, он отлично подключается к трансформатору. Но помните: не касайтесь подключённого в таком виде трансформатора руками, вы можете получить мощнейший разряд, который способен нанести непоправимый вред вашему организму

Таким образом, вам потребуется от микроволновки всего две детали: электрошнур с вилкой и трансформатор.

Как собрать сварочный аппарат из микроволновки

У штатного трансформатора микроволновой печи две обмотки: первичная и вторичная. Вторичная выполнена из тонкой медной проволоки, которая для сварочного аппарата не потребуется.

Вторичку необходимо убрать, но нужно сделать это очень аккуратно, чтобы не повредить первичную обмотку. Автор сначала срезал наружные части вторички болгаркойПосле срезки внутри трансформатора осталась медь, которую тоже необходимо извлечь из корпусаЧтобы её удалить, нужно высверлить отверстия и стамеской выбить остатки проволоки. В принципе, всю процедуру можно сделать и без болгарки и дрели, воспользовавшись лишь стамеской и молоткомМесто вторичной обмотки займёт силовой кабель для сварочных аппаратов. Он должен быть довольно гибким, чтобы легко разместиться на своём месте. Ещё одно важное требование к этой детали – надёжная обмоткаСамый удачный вариант – кабель КГ с одной жилой, состоящей из множества медных проволок, и толстой резиновой оболочкойНа кабель нужно поставить лужёные концевики.

Впоследствии вы можете использовать и медные электроды для сварки, если приготовите для них удобную ручкуОстаётся только подсоединить трансформатор к электросети и попробовать его в действии. Автор проводил эксперимент на обычном гвозде. Как видите, металл плавится в месте соприкосновения с концевикамиСварочный аппарат готов. Он однозначно пригодится для различных слесарных работ. Он поможет разогреть металл в ограниченном пространстве, например, чтобы снять гайку. Чем толще вы возьмёте кабель, тем мощнее получится результат. Если добавить к конструкции удобную ручку с электродом – то можно использовать её для точечной сварки и пайки латунью или медью

И такой пример – это далеко не всё, что можно использовать от старой микроволновки. Но согласитесь, идея довольно интересная и наглядная, тем более, что конструкция примитивно простая и собирается буквально за час.

А вот ещё один интересный пример использования микроволновой печи не по назначению. В нём автор демонстрирует работающую модель агрегата для точечной сварки, в основе которого лежит такой же трансформатор:

Watch this video on YouTube

Что вы думаете по поводу идеи автора? Насколько реально сделать такой сварочный аппарат своими руками? Может быть, вы уже пробовали собрать нечто подобное? Напишите об этом в комментариях!

ФОТО: Youtube-канал «NRV Wood»

А если у вас есть собственные разработки, и вы не забыли фотографировать процесс их создания, то присылайте фото с описанием в нашу редакцию, мы с удовольствием опубликуем ваш мастер-класс!

Обсудить0

ИСТОРИИBluetooth-колонка из радио 50-х годов своими руками

ИСТОРИИСпрячем всё: шкаф-карго для одежды в неожиданном месте

За 8 шагов — точечная сварка своими руками из микроволновки

Контактная сварка активно применяется в разных отраслях промышленности уже много лет. Не менее актуальна она в домашних мастерских, ремонтных цехах и гаражах, где ее успешно реализуют умельцы своими силами для выполнения разнообразных операций, связанных с металлом. Стоимость серийного оборудования для подобных технологических операций довольно высока, но агрегат для контактной сварки может быть сконструирован своими руками из старенькой микроволновки.

Вынимаем трансформатор из микроволновой печи

Если в самодельном аппарате для точечной сварки задействован трансформатор, имеющий мощность 700–800 Вт, то с его помощью вы сможете соединять листы из металла, толщина которых доходит до 1 мм. Такой трансформатор входит в категорию устройств повышающего типа, для обеспечения питания магнетрона он способен вырабатывать напряжение, равное 4 кВ.

Магнетрон, которым оснащена любая микроволновка, требует для своей работы высокого напряжения. В связи с этим подключенный к нему трансформатор отличается меньшим количеством витков на своей первичной обмотке и большим – на вторичной. На последней создается напряжение порядка 2 кВ, увеличивающееся затем в два раза за счет использования специального удвоителя. Проверять работоспособность такого устройства путем измерения напряжения, подключенного к его первичной обмотке, нет никакого смысла.

Извлекаем трансформатор из микроволновой печи

Извлекать из микроволновки трансформатор следует аккуратно. Не следует брать в руки молоток и другие тяжелые предметы. С микроволновки откручивается ее основа, убираются все крепления, и трансформатор аккуратно снимается с места его установки. В извлеченном из СВЧ-печи устройстве вам понадобятся, во-первых, его магнитопровод, во-вторых, первичная обмотка, которая по сравнению со вторичной выполнена из более толстого провода и имеет меньше витков.

Вторичную обмотку из-за ее ненадобности вам придется демонтировать, для чего уже пригодятся молоток и зубило. Очень важно при этом не повредить и не помять первичную обмотку, поэтому действовать надо с максимальной аккуратностью. Если при демонтаже вторичной обмотки вы обнаружите в трансформаторе шунты, используемые для ограничения силы тока, их тоже надо удалить.

Вторичную обмотку можно срезать стамеской

Если магнитопровод трансформатора является не клееной, а сварной конструкцией, то удалять с него вторичную обмотку лучше при помощи стамески или обычной ножовки по металлу. Если же обмотка очень плотно набита в окно магнитопровода, то ее, разрезав провода, необходимо будет высверлить или выковырять. Делать это надо очень аккуратно, так как магнитопровод может разрушиться из-за таких манипуляций.

После выполнения демонтажных работ следует намотать новую вторичную обмотку. Для этого вам будет необходим провод диаметром не меньше 1 см. Если такого провода у вас в запасе нет, его придется купить. При этом совсем не обязательно приобретать цельный многожильный провод такого сечения, можно использовать и пучок из нескольких отдельных проводников, которые в сумме обеспечат требуемый диаметр. После монтажа новой вторичной обмотки ваш модернизированный трансформатор будет способен вырабатывать ток, сила которого составляет до 1000 А.

Старую обмотку можно спилить ножовкой по металлу

Если вы хотите сделать аппарат для точечной сварки более мощным, то технических возможностей одного трансформатора вам может не хватить. Здесь необходимо использовать два таких устройства (соответственно, разобрав две микроволновки).

Инструкция по сборке из микроволновки

Процесс сборки делится на 2 этапа:

Формирование основания аппарата. Для этого применяют штангу, профиль или деревянные брусья. Один конец подставки прочно прикрепляют к корпусу саморезами. Второй край соединяют с нижним электродом и кабелем трансформатора. Для обеспечения большей прочности провод приматывают к основанию.
Создание подвижной части оборудования, имеющей вид рычага. В качестве оси используют длинный гвоздь. Боковые стойки делают из профилей или брусков. Не допускается наличие расстояния между ними и основанием рычага. В противном случае снижается точность сварки.

Начинают работу с извлечения трансформатора из СВЧ-печи. Потребуется не вся деталь, а некоторые ее элементы — обмотка и магнитопровод. Расположенные с двух сторон шунты аккуратно удаляют. Они при создании сварочного аппарата не понадобятся. Трансформатор снабжают новой обмоткой, которую делают из многожильного кабеля. Провод накручивают в 2-3 витка. Если кабель имеет толстую оплетку, ее удаляют и заменяют изолентой. При необходимости устанавливают 2 трансформатора с общей обмоткой. После завершения этих этапов выполняют следующие действия:

Устанавливают управляющий блок. Деталь обеспечивает непрерывную сварку металлоконструкций точечным способом.
Изготовление и подключение электродов. Типы и размеры элементов выбирают с учетом эксплуатационных характеристик свариваемых деталей.
Устанавливают готовую конструкцию в корпус. Можно воспользоваться старой бытовой техникой. Корпус должен быть устойчивым к воздействию внешних факторов.

Тонкости модернизации трансформатора от СВЧ-печи

Чтобы сделать вторичную обмотку, вам надо намотать на сердечник 2–3 витка, что обеспечит получение выходного напряжения порядка 2 В, а силы кратковременного сварочного тока – больше 800 А. Этого вполне достаточно для эффективной работы аппарата точечной сварки. Намотка такого количества витков может вызвать затруднения, если используемый провод имеет толстый слой изоляции. Решить эту проблему достаточно просто: необходимо снять с провода стандартную изоляцию и обмотать его изолентой, имеющей тканевую основу. Очень важно, чтобы провод, используемый для вторичной обмотки, имел минимально возможную длину, что позволит избежать необоснованного увеличения его сопротивления и, соответственно, уменьшения силы тока.

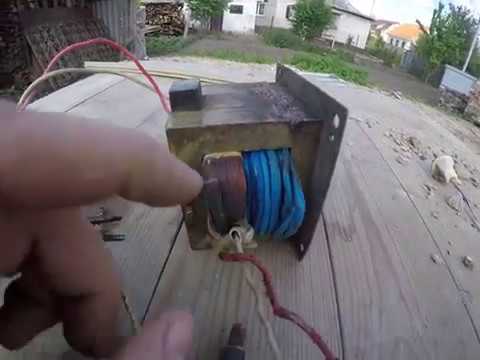

Новая вторичная обмотка заняла свое место

Если вам надо сваривать металлические листы толщиной до 5 мм, имейте в виду, что для этого потребуется аппарат для точечной сварки, обладающий большей мощностью. Чтобы сделать его своими руками, необходимо использовать соединенные в одну цепь два трансформатора. Соблюдать соответствующие правила при выполнении такого соединения надо обязательно. Если вы ошибетесь и неправильно подключите выводы первичных и вторичных обмоток двух трансформаторов, может возникнуть короткое замыкание. Правильность соединения обмоток, если на их одноименных выводах нет маркировки, проверяется при помощи вольтметра.

После правильного соединения одноименных выводов двух трансформаторов требуется замерить значение силы тока, который они совместно формируют. Как правило, самодельные трансформаторы, предназначенные для аппаратов точечной сварки, эксплуатировать которые планируется в домашних мастерских, ограничивают по силе тока – не более 2000 А. Превышение этого значения спровоцирует перебои в работе электрической сети не только в вашем доме, но и у ваших ближайших соседей. А это, естественно, приведет к конфликтам. Значение силы тока, выдаваемого соединенными трансформаторами, а также наличие короткого замыкания в их цепи проверяют при помощи амперметра.

Еще один пример сборки точечной сварки представлен на видео ниже:

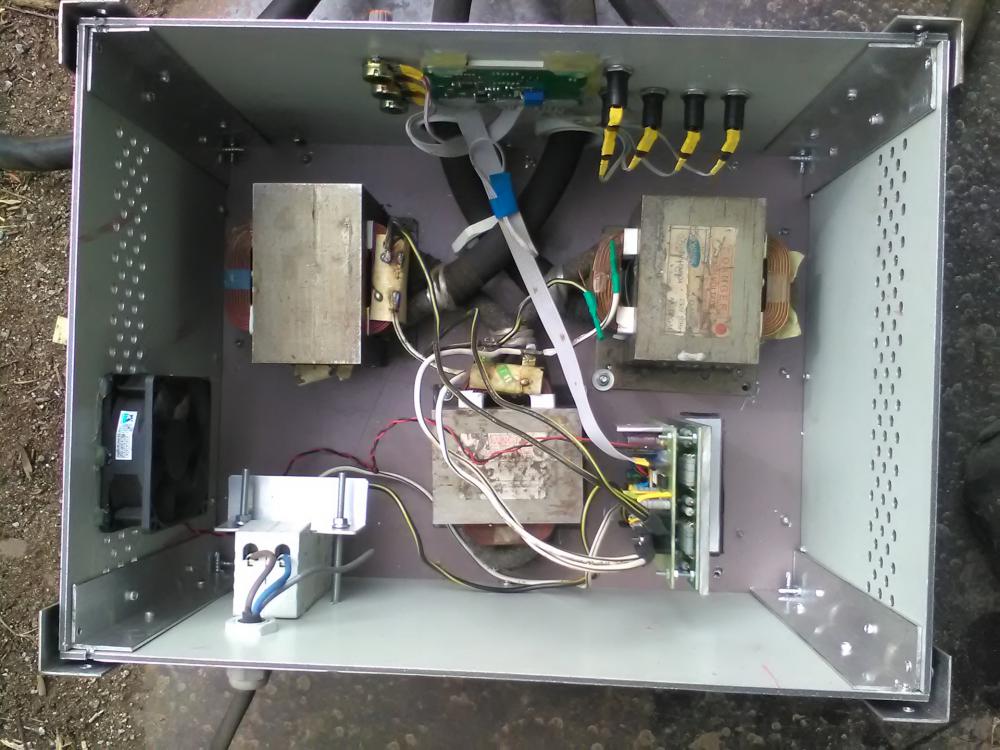

Изготовление корпуса

Вариантов изготовления корпуса для сварочного аппарата есть несколько. Некоторые мастера делают корпус из дерева. Однако, удобнее всего пользоваться сваркой из трансформатора от микроволновки, если разместить аппарат в корпусе от системного блока компьютера. Найти старый «системник» несложно. Они тоже накапливаются у многих дома при замене устаревшей техники на новые модели

На фрагмент корпуса с вентилирующими отверстиями снизу прикручиваются ножки. Можно взять опорные ножки от ненужного видеомагнитофона, проигрывателя, любой другой техники.

В боковой части корпуса сварочного аппарата следует вырезать окошко, закрыть его диэлектрической пластинкой из любого термостойкого изолирующего материала. В связи с тем, что клеммы на пластине будут нагреваться, следует исключить расплавление пластины.

Использование корпуса от компьютера удобно по нескольким причинам:

у него присутствует кнопка включения и выключения;
на корпусе есть готовое гнездо для подключения в сеть, к которому осталось только подсоединить переделанный трансформатор из микроволновки;
ячейки для вентиляции обеспечивают эффективное охлаждение содержимого корпуса. Вентилятор можно также взять из старого ПК;
конструкция имеет достойный внешний вид.

На термоизолирующей пластине имеет смысл установить светодиодную индикацию. Это поможет легко заметить состояние сварочного аппарата.

Как определить одноименные выводы трансформаторов

Если выводы обмоток соединяемых устройств не имеют маркировки, то необходимо определить среди них одноименные, чтобы их и соединить между собой. Решить такую задачу можно следующим способом: первичные и вторичные обмотки двух или более трансформаторов соединяют последовательно, на вход такого объединенного устройства подают напряжение, а к выходным выводам (выводы с последовательно соединенных вторичных обмоток) подключают вольтметр переменного напряжения.

В зависимости от направления подключения вольтметр может вести себя по-разному:

показывать то или иное значение напряжения;
не показывать вообще никакого напряжения в цепи.

Если вольтметр выдает какое-либо напряжение, значит, в цепи соединения и первичных, и вторичных обмоток присутствуют разноименные выводы. При соединении обмоток таким неправильным способом в них протекают следующие процессы: напряжение, поступающее на вход первичных обмоток двух соединенных трансформаторов, уменьшается на каждой из них вполовину; увеличение напряжения происходит на вторичных обмотках, каждая из которых обладает одинаковым коэффициентом трансформации. Вольтметр на выходе зарегистрирует суммарное напряжение, значение которого равно удвоенной величине входного.

Определяем выводы трансформаторов на данной схеме

Если вольтметр показывает значение «0», то это означает, что напряжения, выходящие с каждой из последовательно соединенных вторичных обмоток, равны по значению, но имеют разные знаки, таким образом, они компенсируют друг друга. Иными словами, хотя бы одна из пар обмоток, объединенных в цепь, соединена одноименными выводами. В таком случае правильного соединения элементов цепи добиваются путем изменения порядка подключения первичных или вторичных обмоток, ориентируясь на показания вольтметра.

Как избежать 4 ошибки при создании электродов

Посмотрите на картинке электроды, используемые на самодельном устройстве. Собирая сварку, надо сделать и правильные электроды. По диаметру они должны соответствовать проводкам, что крепятся к сварке. Обычно используются прутки из меди. Но если мощность оборудования будет очень большой, тогда желательно использовать жало от профессионального паяльника.

Для соединения аппаратов электродами, используют очень крепкие провода. Если проигнорировать это правило, то потери мощности не получится избежать. Мощность также может уйти в том случае, если будет использоваться большое количество различных соединений.

Для повышения эффективности сборного аппарата используют медные наконечники. Тогда получается избежать потери мощности в контактных местах.

Читать также: Люстры споты потолочные фото

Чтобы пайка происходила без проблем, желательно применять луженые наконечники. Поскольку электроды съёмные, то в местах фиксации с наконечником не стоит применять пайку. В этих местах образуется окисление — мощностью упадет. Съёмные электроды обеспечивают простоту очистки. Это очень удобно.

Наконечники будут фиксироваться с электродами на болтах. Важно проследить, чтобы соединение было более надежным. Если не позаботиться об этом, то будет происходить повышенное переходное сопротивление, а потому мощность споттера упадёт. Желательно создать отверстие одинаковых диаметров для двух деталей. Соединенные элементы желательно подбирать из меди. Выбор материала не безоснователен — в нем имеется маленькое электрическое сопротивление.

Электроды для самодельной точечной сварки

Выбирая для аппарата точечной сварки, собранного своими руками из микроволновки, электроды, следует обращать внимание на то, чтобы их диаметр соответствовал диаметру провода, с которым они соединены. В качестве таких элементов можно использовать медные прутки, а для устройств небольшой мощности подойдут жала от профессиональных паяльников.

В процессе эксплуатации электроды для точечной сварки активно изнашиваются. Чтобы корректировать их геометрические параметры, их необходимо постоянно подтачивать. Естественно, что со временем такие элементы потребуют замены на новые.

Вариант изготовления электродов из толстой медной проволоки

Провода, которыми электроды связаны с аппаратом для точечной сварки, должны иметь минимальную длину, иначе в них будет теряться значительная мощность устройства. Потери мощности станут серьезными и в том случае, если в электрической цепи «электрод – устройство для точечной сварки» имеется много соединений. Если вы хотите увеличить эффективность использования своего самодельного оборудования, то лучше на провода, которыми соединяются электроды, напаять медные наконечники. Используя такие наконечники, вы избежите возникающих из-за увеличенного сопротивления обжимных или любых других соединений потерь мощности в местах контакта.

Провода, связывающие электроды с аппаратом для точечной сварки, имеют достаточно большой диаметр, поэтому облегчить их пайку помогут специальные наконечники, предварительно подвергнутые лужению. Поскольку электроды для такого устройства являются съемными, в местах их соединения с наконечниками пайку не выполняют. Конечно, в таких местах, постоянно подвергаемых окислению, также происходит потеря мощности, но очистить их значительно легче, чем обжатые наконечники.

Схема самодельного устройства

Главный элемент сварочного аппарата — трансформатор, который вынимают из ненужной микроволновой печи. Бытовой прибор должен быть работоспособным. При изготовлении устройства для сварки толстых металлических листов в цепь включают 2 трансформатора, соединяемых обмоткой. Чтобы избежать возникновения ошибок, перед сборкой составляют чертеж, на который переносят все элементы конструкции. Можно воспользоваться готовыми схемами, позволяющими без труда собрать средство сварки из микроволновки своими руками.

Устанавливаем электроды на сварочный аппарат

Как уже было указано выше, электрод для контактной сварки можно сделать из медного прутка или жала от профессионального паяльника, если мощность устройства невысока. Провод от аппарата присоединяется к электроду с помощью медного наконечника, который соединен с ним при помощи пайки.

Установка нижнего электрода

Наконечник совмещают с электродом при помощи болтового соединения, которое должно быть очень надежным, чтобы увеличение сопротивления в месте ненадежного контакта не приводило к потере мощности аппарата для точечной сварки. Чтобы выполнить такое соединение, в электроде и наконечнике делают отверстия одинакового диаметра.

Болты и гайки, с помощью которых будут соединяться электроды и наконечники с проводами, лучше всего выбирать из меди или ее сплавов, отличающихся минимальным электрическим сопротивлением. Элементы таких соединений, значительно упрощающих обслуживание аппарата для контактной сварки, совсем несложно изготовить своими руками.

Управление самодельным аппаратом

Рычаг, отвечающий за расстояние между электродами. Правильный выбор параметра обеспечивает надежный контакт свариваемых деталей. Рычаг снабжают винтовыми элементами, повышающими силу сжатия. При подготовке аппарата к работе ручку отводят вверх, что предотвращает замыкание электродов. Для этого к рычагу прикрепляют пружину нужной жесткости.
Выключатель. Отвечает за пуск тока на контакты. Выключатель подсоединяют к первичной обмотке трансформатора. Если деталь используется в качестве прижимного элемента, ее располагают на рычаге. Это освобождает вторую руку сварщика, позволяя придерживать свариваемые заготовки. Качество сварных швов повышается.

Точечная сварка своими руками из микроволновки: инструкция

09. 01.2019 Екатерина

Время чтения: 6 минут

Многие домашние умельцы задаются вопросом, как сделать сварочный точечный аппарат. Самодельный сварочник стоит гораздо дешевле, его можно недорого и быстро починить, в случае необходимости. Также самодельные аппараты лучше переносят неаккуратное хранение. Их конструктив существенно проще, а в основе самодельного сварочника редко присутствуют дорогостоящие компоненты.

В этой статье мы кратко расскажем, что такое точечная сварка. И как собрать сварочный аппарат своими руками для выполнения точечной сварки. Вы также узнаете, как изготавливается точечная сварка из микроволновки. И вопрос «Как сделать точечную сварку?» не покажется вам таким сложным.

Содержание статьи

Общая информация
Сфера применения
Точечная сварка своими руками
Целесообразность изготовления
Вместо заключения

Общая информация

Точечная контактная сварка — это технология, позволяющая формировать сварной шов с помощью одной и более сварных точек. Чем больше точек и чем больше их диаметр, тем прочнее и долговечнее шов. По такому принципу работает как самодельная точечная сварка, так и промышленные дорогостоящие аппараты. Ниже представлена схема точечной сварки.

Аппарат для точечной сварки может выполнять до 600 сварных точек в минуту. Конечно, контактная сварка из микроволновки не может похвастаться такой производительностью, но даже с помощью самодельного аппарата можно добиться относительно неплохого качества швов.

Точечная сварка — это разновидность контактной сварки. Поэтому в основе этой технологии лежит не только нагрев металла для формирования сварной точки, но и сжатие детали между двумя металлическими электродами. Точка формируется за счет сварочного тока, который проходит от одного электрода к другому через деталь, нагревая ее. Одновременно с этим деталь сжимается между двух электродов. Так формируется шов.

Читайте также: Электроды для контактной сварки

Мощная точечная сварка способна сформировать точку у детали толщиной до 2 см. Самодельный аппарат обладает куда более скромными характеристиками, но с его помощью все равно можно без проблем сваривать тонкие листы металла без потери качества. Эта особенность может пригодиться при ремонте кузова авто в гараже или при сварке тонколистового металла.

Сфера применения

Промышленные аппараты для точеченой сварки могут применяться во многих сферах. Их используют для сварки габаритных и сложных металлических конструкций, а также при сборке кораблей, космических ракет и автомобилей. Точечная сварка с малым размером электродов способна формировать сварные точки на небольших микросхемах, без потери ее работоспособности.

Самодельная контактная сварка из микроволновой печи не может похвастаться такой широкой сферой применения. Но ее все равно можно использовать для сварки всех типов сталей: низкоуглеродистых, легированных, жаропрочных, антикоррозийных, а также различных сплавов. Таким образом, вы можете сами определить, в каких случаях использование самодельного аппарата будет оправданным.

Точечная сварка своими руками из микроволновки может использоваться в радиоэлектронике или при мелком ремонте кузова авто.

Далее мы расскажем, как сделать контактную сварку своими силами. Затратив на это дело минимум времени и средств. Точечная контактная сварка из микроволновки своими руками стоит недорого и требует минимума знаний для ее изготовления.

Точечная сварка своими руками

Чтобы изготовить точечный сварочный аппарат из микроволновки достаточно знать основы электротехники и иметь минимальные навыки в этой области. Для изготовления вам понадобится трансформатор от микроволновки, так что необязательно приобретать микроволновую печь целиком. Достаточно найти сам трансформатор. А если у вас дома есть неработающая или старая микроволновая печка, то можно почти бесплатно сделать точечную сварку из микроволновки.

Конечно, существуют еще и другие способы изготовления точечной сварки своими руками. Но инструкция, показанная в видеоролике, самая популярная. Это связано с дешевизной и распространенностью деталей, которые понадобятся для изготовления аппарата. Даже в маленьком городе можно без проблем найти все нужные компоненты.

Целесообразность изготовления

Да, самодельная точечная сварка обходится недорого, но стоит ли вообще тратить на это время, когда можно просто пойти в магазин и купить готовый аппарат? Каждый сам находит ответ на этот вопрос.

Мы считаем, что все зависит от ваших потребностей, задач и финансов. Существует много причин для изготовления самодельного сварочника: от банальной экономии до интереса. Кто-то просто не может позволить себе покупкой аппарат или не может найти его в продаже в своем городе. Кто-то любит делать все своими руками и больше доверяет своему опыту, чем производителям.

Не стоит забывать, что дешевые аппараты для точечной сварки хоть и выглядят получше самодельных, но не так надежны и порой непросто произвести их ремонт своими силами. Да и нужно ли тратить силы на недорогой сварочник, когда можно собрать свой? Мы считаем, что не нужно.

Если вы не обладаете достаточными знаниями, чтобы собрать самодельный сварочный аппарат, то лучше этого не делать. Это может быть опасно для вашего здоровья. Также не стоит заниматься самостоятельной сборкой, если вы все же готовы потратить приличную сумму на качественный аппарат. Он все равно даст вам больше возможностей, чем самодельный.

Кстати, о возможностях. Это еще одна причина купить аппарат для точечной сварки, а не собирать его самому. Простейший самодельный сварочник ограничен в своем функционале, и порой не способен удовлетворить все ваши потребности. Не ждите от самодельного прибора и большой производительности. Если вам нужно формировать сотню сварных точек в минуту, то присмотритесь к покупным аппаратам в магазине. Самодельный прибор предназначен для более скромных задач.

Словом, решать вам. В каких-то ситуациях изготовление самодельной точечной сварки вполне оправдано и целесообразно. Но не стоит отрицать, что порой это лишняя трата сил и времени.

Вместо заключения

Вот и все, что вам нужно знать о самостоятельной сборке аппарата для точечной сварки. Контактная сварка своими руками изготавливается не так сложно, как может показаться на первый взгляд. Если вы обладаете минимальными навыками в области электротехники, то сможете собрать сварочный аппарат из трансформатора от микроволновки. Вам даже не обязательно искать микроволновку целиком. На сайтах с продажей б/у товаров можно найти сами трансформаторы, снятые со старых микроволновых печей. Этот вариант еще дешевле, чем покупать целую микроволновку.

А что вы думаете по этому поводу? Возможно, вы знаете лучший способ изготовления точечной сварки своими силами в домашних условиях? Поделитесь своим опытом в комментариях ниже. Он будет полезен для всех умельцев. Желаем удачи в работе!

Как сделать мини аппарат для точечной сварки из старого микроволнового трансформатора часть 1 – Artofit

Объявление

Сварочные аппараты для точечной сварки являются одним из немногих видов металлообрабатывающего оборудования, которое на самом деле гораздо дешевле изготовить самостоятельно, чем покупать в коммерческих целях. На самом деле, между спасением трансформатора из…

Сборка аппарата для точечной сварки из трансформатора для микроволновой печи: В этом проекте я делаю аппарат для точечной сварки своими руками, который будет использоваться для сборки аккумуляторных блоков с литий-ионными элементами 18650. У меня также есть профессиональный аппарат для точечной сварки, модель Sunkko 737G, который стоит около 100 долларов, но я могу с радостью сказать, что мой аппарат для точечной сварки своими руками…

О батареях 18650, часть 2 из 4.

Типы и термины Некоторые клиенты спрашивают меня, имеет ли батарея 18650 тот же размер, что и батарея AA? Так что же означают эти 18650 или 26650? Аккумулятор 18650 отличается размером от аккумулятора AA, и они также относятся к разным типам аккумуляторов. Для литий-ионного аккумулятора; 18 — Первые две цифры «18» означают диаметр батареи в миллиметрах. В данном случае ширина батареи составляет 18 мм (миллиметров). 65 — третья и четвертая цифры обозначают длину в миллиметрах. Это будет 65 мм. 0 — Для простоты просто забудьте пока о последней цифре ноль. Так что же такое аккумулятор 16340? 16 мм — диаметр 34 мм — длина Проверьте здесь различные размеры батарей; https://en.wikipedia.org/wiki/List_of_battery_sizes Это размеры БЕЗУМНЫХ литий-ионных аккумуляторов, которые также называются «незащищенными» или «плоскими». Если это «Защищено», это означает, что плата внешней защиты добавлена к нижней части батареи, а плоский провод сбоку от нее. Это увеличит длину батареи на 2,5–3 мм, а ширину можно увеличить на 0,5 мм.

Помимо размера и емкости, вы можете заметить трехбуквенные коды на большинстве литиевых аккумуляторов, таких как ICR, IMR, INR, NCR и т. д., напечатанные на аккумуляторе, например Samsung ICR18650-26F, INR18650-30Q, Panasonic NCR18650B и т. д. типы литий-ионных аккумуляторов. Трехбуквенные коды — это коды производителей, и большинство из них, но не все, используют их в качестве стандартного способа обозначения различных типов ячеек. «И_Р»; Первая буква «I» просто означает, что это литий-ионный аккумулятор. Вторая буква относится к материалу катода. Последняя буква «R» просто означает, что ячейка круглая. ICR = литий-ионный аккумулятор, «C» = кобальт. IMR = «M» означает марганец или «Mn». INR = «N» означает никель. IFR = «F» обозначает элемент «Fe», то есть железо. INR, кажется, имеет довольно схожие свойства с IMR, то есть низкое внутреннее сопротивление и подачу большого тока, не вызывая перегрева батареи. Он также классифицируется как более безопасная химия, поэтому это еще одна идеальная батарея с высоким энергопотреблением.

Как насчет Panasonic NCR18650B? Название NCR18650B — это просто номер детали Panasonic, а также литий-кобальтовая батарея, как элемент ICR. Panasonic добавляет некоторые дополнительные функции безопасности, которые делают его самым безопасным из всех ячеек ICR. NCR18650B доступен с защитой и без нее. Опять же, для защищенной ячейки она может предлагаться в переупакованном виде под другой или той же маркой, но размер будет больше и шире, поэтому он может не подходить для некоторых устройств. Емкость или мАч (миллиампер-час) Номинальное значение — примерное время, в течение которого батарея должна работать при полной зарядке. Это емкость батареи, которая используется для описания «топливного бака» батареи, поскольку, как правило, батарея с более высокими значениями мАч будет работать дольше при условии, что она подвергается тем же схемам использования. Чтобы оценить, как долго работает батарея, разделите емкость батареи на ток, потребляемый устройством. Например, аккумулятор 3400 мАч, а фонарь Cree потребляет 2,4 А (2400 мА), его хватит примерно на 1,42 часа.

Если вы используете 2600 мАч, он проработает всего 1,08 часа. «Лучшая батарея» не всегда та, у которой самый большой показатель мАч. В большинстве приложений более высокий номинальный ток (C-рейтинг) определяет лучшую батарею. Рейтинг C — это максимальная безопасная скорость непрерывного разряда аккумулятора. Если вы видите 10C на своей батарее, это означает, что она может быть разряжена в 10 раз больше емкости этой ячейки. Емкость относится к рейтингу батареи в миллиампер-часах, который будет указан в виде числа, за которым следует мАч (например, 2000 мАч). Вот простой способ узнать скорость разряда вашей батареи; просто умножьте число из рейтинга C на емкость ячейки. Имейте в виду, что 1000 миллиампер равны одному ампер. Вот пример использования 3,7 В 2000 мАч 10C 3,7 В 2000 мАч -10C 2000 миллиампер = 2 ампера 2 ампера x 10 = 20 ампер непрерывного разряда Это означает, что вы можете безопасно потреблять до 20 ампер непрерывно от этого 3,7 В 2000 мАч 10C без ущерба к вашей батарее». Пример Samsung ICR18650 26-F 2600mAh 2C.

Имеется в виду макс. постоянный ток разряда 5,2А (2,6х2). Теперь вы знаете, почему цена на этот аккумулятор такая низкая, из-за низкого C-рейтинга, а также из-за не очень большой емкости (мАч). Этот «Максимальный непрерывный ток разряда» (MCDC) представляет собой максимальный электрический ток, при котором батарея может непрерывно разряжаться до того, как батарея выйдет из строя. Эта спецификация устанавливается производителем и является стандартным измерением в отрасли. «Скорость импульсного или импульсного разряда» не является стандартным измерением и варьируется от одного производителя / поставщика к другому, что делает невозможным сравнение от компании к компании, и поэтому на него никогда не следует полагаться. Некоторые продавцы или переупаковщики указывают максимальную скорость разряда батареи, чтобы запутать покупателей. непрерывная скорость разряда. Для тех, кому требуется батарея High Drain для их приложения, они должны обратить особое внимание на это макс. номинальный ток непрерывного разряда.

Хотя это макс. непрерывный ток разряда — это ток, который не приведет к перегреву и разрушению батареи, но обратите внимание, что разрядка батареи с макс. допустимый ток значительно сократит срок службы батареи, а реальная доступная емкость будет меньше номинальной. Некоторые продавцы просто называют это CDC или CDR (непрерывный ток разряда или скорость). Вам должны показать или попросить макс. непрерывный ток разряда вашего аккумулятора до его покупки; Иногда вы видите спецификацию батареи 18650 как 3,7 В, например Samsung ICR18650-26F, но некоторые могут сказать, что это 4,2 В, почему? 3,7 В — это номинальное напряжение, а 4,2 В — напряжение зарядки. Таким образом, при полной зарядке оно составляет 4,2 В, а фактическое номинальное напряжение большинства аккумуляторов ICR составляет 3,6 В, в то время как большинство аккумуляторов IMR имеют напряжение около 3,8 В. Номинальное напряжение 3,6 В, 3,7 В и 3,8 В из-за небольших различий в химическом составе в разных элементах. Еще одна важная вещь, которую нужно знать, это «Тепловой разгон».

Это химическая реакция внутри батареи, обычно вызванная тем, что батарея становится слишком горячей, что подпитывает реакцию, делает ее еще более горячей, и так далее и так далее. Внутри элемента создается давление, и батарея легко воспламеняется и может реагировать с выделяющимся кислородом, что может привести к взрыву элемента. В батареях ICR это происходит очень быстро из-за состава кобальтового катода и их высокой плотности энергии. Для IMR, более низкой плотности энергии и химического состава марганцевого катода, вы, как правило, получаете «отдушину с пламенем» вместо взрыва. Пламя является самоподдерживающимся и полугерметичным, поэтому, скорее всего, оно сгорит, прежде чем вы сможете потушить его каким-либо другим способом. Из-за этого IMR считается «более безопасным» химическим веществом, чем ICR. Итак, как избежать термального побега? Избегайте перезарядки и перегрева аккумуляторов. Батареи могут выйти из строя из-за перезарядки или слишком быстрой разрядки, например, при сильном коротком замыкании.

Кроме того, если ваше устройство потребляет больше тока, чем рассчитано на батарею, батарея может сильно нагреться. Это очень важно, так как многие покупатели думают, что подойдут любые зарядные устройства, и пытаются сэкономить на зарядном устройстве (зарядное устройство, которое стоит около 10 сингапурских долларов или даже меньше). Большинство оригинальных аккумуляторов от 4 гигантов не имеют схемы защиты. Также попробуйте дать аккумулятору некоторое время отдохнуть, чтобы он остыл после зарядки. Таким образом, цена — не единственный фактор, который следует учитывать при покупке аккумулятора 18650. Максимальный непрерывный ток разряда является одним из наиболее важных факторов, которые необходимо учитывать помимо емкости (мАч). Если вы выберете неправильный рейтинг C и разряжаете аккумулятор больше, чем он рассчитан, ваша батарея может выйти из строя, что опасно. …продолжение в ч.3

Объявление

Устройство для точечной сварки сопротивлением, сделанное своими руками: Аппарат для точечной сварки — одно из немногих устройств, сборка которых дешевле, чем покупка. Уже опубликовано много аппаратов для точечной сварки, сделанных своими руками, у этого есть несколько уникальных особенностей: его можно использовать для двух видов сварки: встречного и последовательного…

Объявление

Боюсь, что без сегодняшней подборки забавных фотографий вы не получите рекомендуемого ежедневного смеха. К счастью, вы всегда можете рассчитывать на то, что Mandatory принесет столь необходимые улыбки. Не беспокойтесь больше. Устраните недостаток прямо сейчас.

Кто-нибудь собирал сварочный аппарат TIG своими руками?

01.05.2008 #1
Кто-нибудь собирал сварочный аппарат TIG своими руками?
В последнее время я много читал об этом — TIG — это просто гигантский источник постоянного тока, верно?
создание небольшого импульсного источника питания (т. е. «инвертора») кажется не таким уж сложным. Кто-нибудь, интересующийся электроникой, увеличил его в 100 раз и сделал свой собственный инверторный сварочный аппарат?
Ответить с цитатой
05-02-2008 #2
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Сотовый, это просто не практично.
Вы думаете о создании целого источника питания? Знаете ли вы, что есть дополнительные высокочастотные коробки, предназначенные для сварки TIG с источником питания для сварочных аппаратов?
Недавно я наблюдал, как коробка Lincoln High Freq продается вместе с поддоном, полным сварочных товаров, менее чем за сто долларов; Я просто был не в настроении.
Я уверен, что менее чем за 500 долларов можно было бы найти хорошее подержанное дополнение, возможно, в комплекте с фонариком и дополнительными приспособлениями. Если уж на то пошло, вокруг полно дешевых бывших в употреблении TIG-машин. Лучше начните проверять Craigslist!
Удачи
Ответить с цитатой
05-02-2008 #3
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Я читал о паре. Вот один я отметил просто из любопытства.
http://www.cnczone.com/forums/showthread.php?t=21978
Ответить с цитатой
05-02-2008 #4
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Я уверен, что видел (в Интернете, а не в реальной жизни) какую-то деревенскую установку, основанную на старом автомобильном генераторе. Выглядело чертовски опасно, но бусы казались довольно хорошими.
Ответить с цитатой
05-02-2008 #5
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
denrep — не знал о высокочастотных надстройках, похоже, на это стоит обратить внимание.
Ответить с цитатой
05-02-2008 #6
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
dsw — вау, почти именно это я и собирался сделать. спасибо за ссылку.
Ответить с цитатой
05-02-2008 #7
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Вот кое-что, с чем я столкнулся.
http://classicbroncos.com/homemade-welder.shtml
http://igor.chudov.com/projects/Weld…berTig-Welder/
http://www3.telus.net/public/a5a26316/ TIG_Welder.html
http://www.geocities. com/CapeCanaver…tarter/hf.html
Ответить с цитатой
21.05.2008 #8
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
небольшое обновление:
, поэтому, прочитав немного больше о «понижающих преобразователях» (то есть «инверторных» источниках питания), я понял, что один из режимов отказа связан с наличием 220 В на горелке. не смешно.
Итак, я все еще хотел бы построить инверторный сварочный аппарат, но я думаю, что сначала я создам старомодный (на основе трансформатора) блок питания переменного тока на 36 вольт. Мой инверторный сварочный аппарат по-прежнему будет работать (он снизит напряжение с 36 вольт примерно до 20), просто импульсный источник питания (то есть инвертор) будет работать с более высоким рабочим циклом.
Таким образом, если мой проект выйдет из строя, в худшем случае у меня в руках будет 36 вольт.
Я в основном следую планам из Мастерской Дэна по сборке сварочного аппарата из микроволновых трансформаторов, только я буду делать только блок питания (т.е. теперь способ ограничения тока — это будет происходить в сварочном аппарате позже) .
На данный момент у меня 11 микроволновых печей, еще 2 ожидаются завтра. Чувак, я люблю Craigslist
Я фотографировал процесс замены проводки трансформатора — я опубликую их через несколько дней.
Ответить с цитатой
21. 05.2008 #9
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
о, планы Дэна:
http://www.dansworkshop.com/Homebuil…20welder.shtml
у него много других интересных проектов. Мне особенно понравилось читать о его усилиях по литью металла.
Ответить с цитатой
21.05.2008 #10
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
11 микроволновок + еще 2 на подходе. Похоже, вы проходите прослушивание в Разрушители мифов!
Ответить с цитатой
21.05.2008 #11
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
я не хочу
Ответить с цитатой
21. 05.2008 #12
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Я не хочу портить вам настроение, но я не понимаю, как микроволновый трансформатор сможет справиться с требуемой мощностью. Конечно, возможно, он будет работать с стержнем 1/16″ или 5/64″, но для выполнения большой полезной работы трансформатор должен выдерживать мощность 7000-10 000 Вт.
Ответить с цитатой
22. 05.2008 №13
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
наконец-то получил несколько фотографий: http://jason.pepas.com/photos/junked…-power-supply/
Я использовал ленточнопильный станок по металлу, чтобы нарезать вторичную обмотку, и пресс, чтобы протолкнуть старые обмотки вне:

контрольная сборка. этот трансформатор подходит для 6 обмоток провода #6. это самый маленький трансформатор, который у меня есть; самый большой поместится на 15 обмоток.
Ответить с цитатой
22. 05.2008 №14
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
поэтому, когда я разбираю все эти микроволновые печи, я думаю про себя: «Если сварочная промышленность движется к инверторам, почему микроволновая промышленность не сделала того же?».
ну и чудо, микроволновка №12 была инвертором!
http://jason.pepas.com/photos/smps-microwave/
Ответить с цитатой
24. 05.2008 №15
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Я только что купил инверторный сварочный аппарат за 470 долларов. и это не дешевый китайский бренд. это BOC smootharc MMA170, он предназначен для сварки MMA, но, поскольку он работает только на постоянном токе, он очень хорошо управляет TIG. Фонарь BOC для старта с нуля стоил 160 долларов, поэтому за 600 долларов я получил отличный тиг, настроенный с гарантией и рассчитанный на 200 А. Посмотрев на стоимость рабочей силы и деталей, было бы лучше купить одну из этих установок, чем пытаться построить ее из микроволновых печей.
Ответить с цитатой
26.05.2008 №16
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
больше прогресса!

Ответить с цитатой
26. 05.2008 # 17
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Похоже, это будет ТЯЖЕЛАЯ работа наверняка.
Миллер Тандерболт 225
Миллерматик 130 XP
Линкольн HD 100
Аппарат дуговой сварки Forney C-5bt
Плазменный резак Gianteach Cut40A
Ленточная пила Cent Machinery
Cent Machinery 16-скоростной сверлильный станок
Чикаго Электрик 130 ампер tig/90 Arc
Катушка Hobart 190 Mig готова
Ответить с цитатой
26. 05.2008 # 18
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
так что это грубый набросок плана. проще нарисовать, чем описать.

Итак, шаг 1 почти завершен.
Ответить с цитатой
28.05.2008 # 19
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
по крайней мере, вы можете сказать, что создали что-то
Ответить с цитатой
28. 05.2008 #20
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Очень интересный проект.
Первоначально написал ячейка
…этот трансформатор подходит для 6 обмоток провода #6. это самый маленький трансформатор, который у меня есть; самый большой поместится на 15 обмоток.
Все ли первичные обмотки одинаковы?
Вы пытаетесь совместить вторичный выход или просто наматываете столько #6, сколько поместится?
Спасибо за сообщения.
Ответить с цитатой
29. 05.2008 # 21
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Все первичные обмотки кажутся немного разными, поскольку я вижу немного разные напряжения, даже когда я наматываю одинаковое количество витков на вторичные обмотки двух одинаковых трансформаторов.
На самом деле я пытаюсь сделать и то, и другое (обернуть столько, сколько поместится, а также сопоставить общее выходное напряжение между двумя группами трансформаторов) — я написал небольшой скрипт на Python, который бы взял 9 трансформаторов и попробовал все возможные комбинации. разделить их на две группы и найти наиболее близкое совпадение.
Я начал с этих напряжений (я обозначил их от «a» до «i»):
a 5,20 В
б 5.17в
c 7,67 В
д 9.44в
е 14.14В
ф 13,60В
г 12,65 В
ч 4,97 В
i 6.25v
и получилась такая конфигурация:
b, c, e, g: 39.63v
a, d, f, h, i: 39,46v
довольно точно совпадают — мне повезло!
Причина, по которой я хотел, чтобы они были как можно ближе друг к другу, заключается в том, что на этой картинке:
выходы постоянного тока чередуются между каждой ветвью 220 В (точнее, пониженными источниками питания 39 В), поэтому, если бы я их не согласовал (например, 40 вольт и 38 вольт), результирующий выход постоянного тока был бы один горб 40 В, за которым следует один горб 38 вольт и т. д. (что на самом деле не так уж и важно).
Ответить с цитатой
31. 05.2008 # 22
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Будут ли все трансформаторы «синфазными»?
Соединительный 2 шт. Трансформаторы на 500 кВА не могли быть реализованы в проекте, над которым я работал, из-за другого «тактового числа». Но тогда у этих трансформаторов были двойные вторичные катушки, насколько я понял.
Как насчет электромагнитной совместимости?
Ответить с цитатой
31. 05.2008 # 23
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
хорошо, шаг 2 был проверен. Я не знаю, почему я решил, что мне нужен H-мост — простой мостовой выпрямитель работает так же хорошо.
фото: http://jason.pepas.com/photos/240v-bridge-rectifier/

теперь мне просто нужно найти диоды, которые могут выдержать 100+ ампер!
Ответить с цитатой
31. 05.2008 # 24
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
el guapo: Я не совсем уверен, что понял вопрос. две группы трансформаторов будут в фазе по отношению друг к другу (так что напряжения складываются, а не компенсируют друг друга). единственная функция трансформаторов — дать мне эквивалент 240 В (т. е. две линии по 120 В, которые сдвинуты по фазе на 180 градусов), но для безопасности понизили до 40 В.
что такое ЭМС? электромагнитная муфта?
Ответить с цитатой
31. 05.2008 # 25
Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?
Я имел в виду, что разные трансформаторы могут быть немного не в фазе по сравнению друг с другом, поэтому при их объединении они не работают на 100%. Может быть, это видно по прицелу.
EMC — это электромагнитная совместимость, то есть не выбрасывать в сеть слишком много дерьма вроде «высших гармоник», как мы их здесь называем. По этой причине преобразователи частоты оснащены обязательными сетевыми фильтрами.
Для диодов попробуйте их поставщики/механики преобразователя частоты.
Ответить с цитатой

Новая идея! Сварочный аппарат Make 1000 A с микроволновым трансформатором — сильноточный сварочный аппарат

Make 1000 Amp Сварочный аппарат с микроволновым трансформатором — сильноточный сварочный аппарат
Купить ультраконденсатор — http://bit.ly/2VFOn2c
КУПИТЬ Источник питания: http:/ /bit.ly/2Hx42Nu

СВЯЗАННЫЕ ВИДЕО
1. Как сделать 220 В переменного тока из автомобильного генератора 12 В на низких оборотах
https://www.youtube.com/watch?v=Be5f1WUfhUM

2. Как сделать алюминиевую батарею 5 В в домашних условиях своими руками
https:/ /www.youtube.com/watch?v=Sl48zJzbaNg

3.Простейший автоматический ВКЛ ВЫКЛ комнатный аварийный светодиодный свет
https://www.youtube.com/watch?v=xSxJklR8GN4

4.Как сделать соединения для универсального двигатель
https://www.youtube.com/watch?v=kvjphsnOdoQ

5,110 В переменного тока от автомобильного генератора 12 В при низких оборотах
https://www.youtube.com/watch?v=tKmyG0gmiPg

6. Соединения генератора переменного тока Объяснение и обучающее видео по работе
https://www. youtube.com/watch?v=U74mnrTtl_k

7.3 Потрясающие лайфхаки
https://www.youtube.com/watch?v=2L-Fx-gjpdc

8. Преобразователь постоянного тока в переменный с обесточенным асинхронным двигателем
https://www.youtube.com/watch?v=hMsk-z1esDY

9. Как сделать электрический велосипед из старого бензинового велосипеда
https://www.youtube.com/watch?v=VcB7ZJ2neA4

10,12 В в 220 В Преобразователь постоянного тока в переменный (Инвертор 1)
https://www.youtube.com/watch?v=9Lgx0ZvLOpw

11.Как сделать генератор переменного тока 400 В
https://www.youtube.com/watch?v=ldsNZaXizGQ

12.Мини бесплатный генератор которые запускают дрель
https://www.youtube.com/watch?v=AA3GGCHMWt0

13.Как сделать проектор экрана мобильного телефона
https://www.youtube.com/watch?v=IQaLmTdLjrw

14.Идея самодельного генератора с двигателем 2018
https://www.youtube.com/watch?v=Kz8RxxP1KN8

15.Как сделать обмотку трансформатора
https://www. youtube.com/watch?v=FXtgQXeR7fk

16.Как сделать трансформатор постоянного тока своими руками
https://www.youtube.com/watch?v=TfcSzU6cgYk

17.Как сделать электровелосипед дома 40 км в час
https://www.youtube.com/watch?v=PQ_65Onq0K8

19. Запуск электроинструментов на 220 В переменного тока всего от 12 В постоянного тока
https://www.youtube.com/watch?v=dNYsr9an-0g

20. Сильноточный понижающий преобразователь постоянного тока своими руками
https://www.youtube.com/watch?v=wauyeSz2TM4

21.Повышающий преобразователь постоянного тока в постоянный своими руками
https://www.youtube.com/watch?v=OyslcihUtzQ

22.Как сделать мощный сварочный аппарат с конденсаторной батареей
https://www.youtube.com/watch?v=OJh_Tb2V7TM

gMzVrPDyOvU

Двигатель постоянного тока 24,3 В на 5000 В высокоскоростной эксперимент
https://www.youtube.com/watch?v=minRJno_CF8

25,12 В постоянного тока на 220 В переменного тока Проектный инвертор
https://www. youtube.com/watch?v=-Od0MiAm4Js

watch?v=29AkZhc6rmk

27. Непрерывная работа шагового двигателя без схемы драйвера
https://www.youtube.com/watch?v=a6tYTBT17M4

28,12 В 100 Вт регулятор скорости двигателя постоянного тока
https://www.youtube. .com/watch?v=2j2FVkSMwRo

Эксперимент по преобразованию двигателя в генератор переменного тока 29,220 В
https://www.youtube.com/watch?v=oyGyNUOTu20

30,12 Вольт 64 А Мотор-генератор постоянного тока 750 Вт
https://www.youtube.com/watch?v=-yv4PkjcwHg

31. Старый мотор миксера как генератор мощностью 100 Вт Новая идея для самовозбуждения
https:// www.youtube.com/watch?v=BV8BDXsgdWE

32.Простой преобразователь постоянного тока в переменный
https://www.youtube.com/watch?v=S9Z_x6W03DQ

33.Как сделать аппарат для точечной сварки с выводами на аккумуляторе 18650
https://www.youtube.com/watch?v=VgxKwLpmbJc

34.Как повысить выходное напряжение ветрогенераторов
https://www. youtube.com/watch?v=UqovD1r66_U

35. Запуск двигателя постоянного тока мощностью 1500 Вт всего с ячейкой 3 В
https://www.youtube.com/watch?v=JAEzj29wzP0

36. Бесплатная энергия Генератор, который может работать с угловой шлифовальной машиной
https://www.youtube.com/watch?v=UZaTYPwtL84

37. Двигатель постоянного тока с технологией сцепления Amazing Tech
https://www.youtube.com/watch?v=ue3e7_AOFko

38. Как заряжать 12-вольтовые аккумуляторы с помощью 3-вольтовой ячейки Удивительная идея
https://www.youtube.com/watch?v=9iwu1sUFSpQ

39. Высоковольтный плазменный генератор в домашних условиях
https://www.youtube.com/watch?v=djVsIdtrlHw

40. Ремонт генератора BOSCH с помощью простых инструментов
https://www.youtube.com/watch?v =cE7td6iJp7Y

41.Высвобождение энергии от шагового двигателя
https://www.youtube.com/watch?v=fB5NFnYtQJ8

?v=VAyOSDlU5l0

43. Изготовление выпрямительного преобразователя переменного тока в постоянный на 20 000 В своими руками
https://www. youtube.com/watch?v=ZNz9mFRj6j4

44. Самовозбуждение генератора переменного тока с помощью генератора постоянного тока DIY
https://www.youtube.com/watch?v=u6wLjNXSyas

45. Самовозбуждение генератора переменного тока без генератора постоянного тока, конденсаторной батареи или батареи
https: //www.youtube.com/watch?v=jwB1XdWH0NQ
#microwaveoventransformer #transformer #weldingmachine #highcurrent #welder

source

Мощный трансформаторный блок питания СВЧ своими руками

Этот мастер-класс будет немного спорным и вызовет не одно разрозненное мнение. Хочу поделиться как из трансформатора микроволновки сделать мощный выпрямитель — блок питания, на нужное мне напряжение.
Очень часто микроволновки выходят из строя и выбрасываются на помойку. Недавно разбил еще один и решил дать вторую жизнь его трансформеру.
Трансформатор там повышающий и обычно преобразует 220 В в высокое напряжение 2000-2500 В, необходимое для возбуждения магнетрона.
Видел сколько людей переделывают эти трансформаторы то под аппарат контактной сварки, то под аппарат дуговой сварки. Но ни разу не видел, чтобы из него делали мощные блоки питания.
Ведь трансформатор очень мощный, около 900 Вт, а этого мало. В общем покажу как перемотать трансформатор на нужное вам напряжение.

Обычно микроволновый трансформатор содержит три обмотки. Самый многочисленный, мотанный тончайшим проводом, — это повышающий, вторичный, на выходе которого 2000-2500 В. Он нам не нужен, мы его удалим. Вторая обмотка, более толстая, с меньшим количеством проводов по сравнению со вторичной — обмотка сети 220 В. Еще между этими двумя массивными обмотками находится самая маленькая, состоящая из нескольких витков провода. Это низковольтная обмотка примерно 6-15 В, выдающееся напряжение на накал магнетрона.

Вырезать швы магнитопровода

Необходимо вырезать швы, скрепляющие «Ш»-образные пластины и «И»-образные. Швы китайского производителя настолько прочны, насколько кажутся. Их можно разрезать болгаркой или даже расколоть стамеской и молотками. Я использовал болгарку, это гуманный способ.

Снимаем катушки

Снимаем все катушки. Если они очень прочно застряли, слегка постучите резиновым молотком. Нам нужна только обмотка на 220 В, остальное убираем. Возвращаем первичную обмотку на 220 В и опускаем на Ш-образный сердечник.

Расчет вторичной обмотки

Теперь нам нужно рассчитать количество витков вторичной обмотки. Для этого нужно знать коэффициент трансформации. Обычно в таких трансформаторах оно равно единице, поэтому один виток провода будет давать один вольт. Но это не всегда так и нужно перепроверить.
Берем любой провод и наматываем на жилу 10 витков провода. Затем собираем сердцевину и зажимаем ее струбциной, чтобы она не развалилась. Обязательно подайте 220 В на первичную обмотку через предохранитель. В это время измеряем напряжение на выходе 10-витковой обмотки. По идее должно быть 10 В. Если нет, то коэффициент трансформации не такой как обычно и нужно производить расчеты для расчета напряжения для вашей обмотки. Все это несложно, математика — пятый класс.
У меня есть два трансформатора. Одну буду делать на 500 В, другую на 36 В. Можно сделать на любое другое напряжение.

Обмотка катушки трансформатора 500 В

Коэффициент трансформации моего экземпляра один к одному. А чтобы намотать обмотку на 500 В, мне нужно сделать соответственно 500 витков провода на катушке. Возьмите провод.

Конечно не так, а по барабану накручено. Оцениваем силу тока и объем катушки. Из этих значений выберите диаметр провода.

Вот такое простое приспособление я собрал для намотки катушки. Сам сердечник из дерева, бока из оргстекла. Закрепить можно на дрель или шуруповерт.

Намотан, собран, подключен. Замеряю выходное напряжение, почти получилось — 513 В, что для меня приемлемо.

Трансформатор 36 В

Обмотку 36 В можно также намотать вручную, взяв соответствующий провод. Для надевания и выпрямления обмотки на сердечнике можно использовать вот такие клинья, смотрите фото.

После того, как вся обмотка натянута, в образовавшиеся отверстия, предварительно убрав клинья, положить плотно прижатую бумагу. Это мой примитивный способ. Потом рекомендую пропитать обмотку эпоксидкой, а то будет сильно гудить.

Обработка ошибок

Я перемотал обмотку, чтобы сделать ее плотнее и мощнее. Для этого я намотал его двойным проводом, вместо одного толстого. В конце концов я их подключу.

После того, как все обмотки закреплены, пришло время собрать сердечник трансформатора. Для этого фиксируем всю конструкцию струбциной и дуговой сваркой в тех же местах, что и раньше. Не нужно делать толстый шов, все должно выглядеть как было.

Далее для моего выпрямителя мне понадобится:

Выпрямитель нагружу на 20 А, естественно диодный мост надо установить на радиатор.
Так же, если будете использовать металлический корпус как у меня, то не забудьте его заземлить.

О безопасности

Будьте внимательны при подключении трансформатора, никогда не торопитесь и все перепроверяйте. Подключайте трансформатор только через предохранитель, чтобы избежать возможного короткого замыкания. Не прикасайтесь к токоведущим частям во время работы трансформатора.
Также при обработке металла обязательно соблюдать осторожность и использовать средства защиты глаз.
Помните, что все действия вы делаете на свой страх и риск!
Всего наилучшего!

Самодельный аппарат для дуговой сварки, ампер, вольт и ватт, В КОМПЛЕКТЕСамостроительный аппарат для дуговой сварки, ампер, вольт и ватт, В КОМПЛЕКТЕ

Спроектируйте и соберите свой собственный

Аппарат для дуговой сварки
из бывших в употреблении деталей микроволновой печи
(и других деталей, которые никогда не предназначались)

Соберите свой собственный аппарат для дуговой сварки
Посвящение

Любителям домашних магазинов,
ученых, студентов, преподавателей,
профессоров и изобретателей в целом,
безнадежно занятых самостоятельным строительством. проекты.

Моей семье
за то, что пришлось терпеть
мои теории, тезисы, теоремы,
и поздние ночи за компьютером.

Создайте свой собственный сварочный аппарат для дуговой сварки

стр.

Содержание
Как пользоваться этой книгой…………….. …………………………………………. ………………………..6
Ваши варианты…………………………………………… …………………………………………. ………….6
Мои права…………………………… …………………………………………. ……………………………6
Уведомление об отказе от ответственности……… …………………………………………. ………………………………6
О строительных сварщиках……… …………………………………………. …………………………… 7
Так зачем строить сварочный аппарат?. …………………………………… ………………………………………….7
Здание из подручных материалов…………………………………… …………………………… 8
Превращение хлама в сокровище……. …………………………………………. ……………………………8
Нестандартная конструкция……… …………………………………………. ……………………………8
Чтение схем………. …………………………………………. ………………………………..9
Получение деталей………………………………………………. …………………………………………. ……………..11
Перечень запасных частей………………………………… …………………………………………. ……………….11
Микроволновые печи, работающие или нерабочие………………….. …………………………………………. …12
Зачем использовать детали для микроволновых печей?. ………………………………. ……………………………… 13
Золотое дно деталей!……… …………………………………………. ……………………………..14
Что делать с лишними частями?…………………………………. ……………………………15
Прочие источники запасных частей……… …………………………………………. ……………………………16
Разборка микроволновых печей………………….. …………………………………………. ……………17
Вопросы безопасности………………………………… …………………………………………. ………………17
Различные типы сварочных аппаратов……………………. …………………………………………. ………….19
Палочки, миги, тиги…………………………………………… …………………………………………. …….19
Строительство других типов сварочных аппаратов. …………………. …………………………………………. 20
Основы электричества…… …………………………………………. ……………………………………….22
Ампер текущий поток ………………………………………………………. ……………………………………… 22
Вольт потенциала…………………………………………….. …………………………………………. …..23
Путь наименьшего сопротивления……………………………….. ………………………………………….24
Проворачивание ватты ………………………………………………………. ………………………………………….27
Силовая передача. …………………………………………. ………………………………..28
Ограничивающие факторы в конструкции…… …………………………………………. …………………………… 33
Бытовая электротехника. ……………………………………………. …………………………………………33
Сверхмощная схема………………………………………….. ………………………………………… 34
Рейтинги долговечности сварщика…………………………………………… ……………………………34
Часто задаваемые вопросы…… …………………………………………. …………………………35
Сколько витков на вторичке?………. …………………………………………. …… 35
Содержание

стр.

Подойдет ли неизолированный медный провод или он должен быть изолирован?………………. …………………. 35
Можно ли сделать по этим чертежам точечный сварочный аппарат?…………….. ……………………………35
Легко ли изменить конструкцию и сделать плазменный резак?…………………………. …. 36
Откуда берется питание на схему управления?….. …………………………………………36
Не опасно ли соединять микроволновые трансформаторы последовательно?…………………. 36
Подойдет ли [x-номер детали] в качестве замены?. …………………………………………. .. 37
Можно ли использовать трансформаторы от стиральных и сушильных машин?…………………………….. … 37
Модификация трансформаторов…………………………………………… ………………………………………….38
Исходное применение: напряжение шаг вверх ………………………………………………………. ………………..38
Модифицированное приложение: понижение напряжения…………………………………… ……………..38
Удаление старой вторичной обмотки………………………………….. …………………………………………. …..39
Типы проводов для новой вторичной обмотки. ………………………………. ………………………………40
Расчет того, что вы хотите, нужно…… …………………………………………. ……………..41
Принципы параллелизации………………………………….. …………………………………………. ……………44
Массив трансформаторов………………………………… …………………………………………. ..44 Серия
, параллельная и полярная: изображение батареи………………………………… …… 45
Первичные параллельные, Вторичные последовательные ………………………………… ……………………………48
Двойной массив для сварочных аппаратов на 240 В………….. …………………………………………. ……………….51 Подключаемые охлаждающие вентиляторы серии
……………………. …………………………………………. ….. 52
Схемы…………………. ……………………………………….. …………………………………………. ……….54
Вещи, которые вы ДЕЙСТВИТЕЛЬНО хотели……………………. ………………………………………54
Сварочный аппарат 120 В Схемы…………………………………………………………. ……………………………54
Схемы сварочного аппарата 240 В………. …………………………………………. …………………..56
Твердотельный контроллер…………………. …………………………………………. ……………….59
Почему твердотельные?………………………………………….. …………………………………………. ……59
Таинственная схема!……………………………….. …………………………………………. ……..61
Как это работает ………………………………. …………………………………………. …………. …….62
Прочие компоненты……………………. …………………………………………. ……………..63
Значения компонентов ………………………………………………. …………………………………………. .63
Калибровка диска управления………………………………….. ………………………………………64
Другие методы управления…. …………………………………………. ……………………………65
Ответвления трансформатора…… …………………………………………. …………………………………………. 65
Магнитные приемы управления…….. …………………………………………. ………………………..65
Подвижные шунты………………………………………………. …………………………………………. ……66
Подвижные обмотки……………………………….. ……………………… …………………. ……..67
Реакторы с подвижной активной зоной…………………………………… …………………………………………. ……67
Реакторы с насыщаемой активной зоной …………………………………. …………………………………………. .. 67

Содержание

стр.

Сварочный аппарат переменного/постоянного тока……………………. …………………………………………. ……………………………69
Мост выпрямителя…………………. …………………………………………. ………………………..69
Дроссель фильтра………………….. …………………………………………. ……………………………71
Сборка шкафа………. …………………………………………. ……………………………..73
Материалы для изготовления шкафов………………. ……………………………. …………………………..73
Электричество и дрова?………… …………………………………………. ……………………………74
Габаритные размеры 8-трансформаторного сварочного аппарата………. …………………………………………. 75
Не забывайте о проводке …………………………………….. …………………………………………. .75
Оставить место для воздушного потока………………………………………….. …………………………………………76
Это как построить дом…………………………………….. ……………………………….. 76
Выполнение всех подключений. …………………………………………. ……………………………..78
Используемые типы разъемов……… …………………………………………. …………………………..78
Подключение массива трансформаторов. …….. …………………………………………. …….79
Устранение проблем с полярностью ………………………………… ……………………………….. 79
Розетка для сварочного аппарата на 240 В………………………………….. ……………………….. 81
Включи питание!………. …………………………………………. …………………………………………82
Контрольный список перед полетом ………………………………………… …………………………………………. .82
Безопасность оператора………………………………… …………………………………………. ……82
Зажигание дуги…………………………………………….. …………………………………………. ……………..83
Укладка борта………………………………… …………………………………………. ……………..84
Дальнейшее изучение . …………………………… …………………………………………. ……………………………85
Устранение неполадок…………………. …………………………………………. ……………………………..87
Неполадки твердотельного контроллера………………………………… ……………………………87
Отключение выключателей……… …………………………………………. ……………………………… 88
Неполадки при сварке……… …………………………………………. …………………………………88
Просить о помощи…… …………………………………………. …………………………………………. …90

Соглашение о таблице

Page

E
до США
T
O
N

Как использовать эту книгу

. формат. Это также
, известное как электронная книга или «электронная книга». Тем не менее, я не решаюсь использовать этот термин
из-за множества дешевых электронных книг, позволяющих быстро разбогатеть, которые
массово продаются в Интернете. Эта книга не была ни дешевой, ни
Быстро сделать любого богатым. Он профессионального качества, для его создания использовались лучшие
процедур и программное обеспечение.

Ваши опции
В качестве большого преимущества для вас этот формат предоставляет несколько очень удобных опций.
Вы можете прочитать всю книгу от корки до корки, не тратя впустую столько же, сколько
один лист бумаги. Или вы можете распечатать страницу или две здесь или там, чтобы взять
с собой в мастерскую. Не беспокойтесь о грязи или пролитом кофе — электронный оригинал
всегда чистый, и вы можете распечатать еще один. Или можно
распечатайте всю книгу и сделайте профессиональный переплет. Это ваш вариант.

Мои права
Однако имейте в виду, что у вас НЕТ некоторых опций.
У вас нет прав на перепродажу этой книги. Это остается моей защищенной авторским правом работой.
Не пытайтесь продать его на eBay или в любой другой торговой точке в любой форме, полностью или частично. Я
имею активные отношения с eBay через их программу VeRO (Verified Rights
Ownership) и закрываю все списки моих книг или веб-сайтов
статей. Поверьте мне, есть люди, достаточно глупые, чтобы попытаться украсть мои PDF-файлы,
и даже материалы прямо с моего сайта, чтобы продать их на eBay. Не будь одним из
их.

Уведомление об отказе от ответственности
Настоящим я отказываюсь от ответственности за телесные повреждения или другой ущерб людям или
имуществу, который может возникнуть в результате использования или неправильного использования информации
, содержащейся в данном документе. Я не могу предупредить вас обо всех опасностях, связанных с
созданием вещей, связанных с электричеством, цепями под напряжением, ультрафиолетовыми лучами и
экстремальные температуры.
Тем не менее, пожалуйста, прочтите, поймите, распечатайте и наслаждайтесь этой книгой
и проектом по созданию собственного сварочного аппарата!

Как пользоваться этой книгой

стр.

О строительных сварочных аппаратах

Так зачем строить сварочный аппарат?
Вот несколько веских причин:
• Экономия денег
• Проект школьного магазина
• Изучение электроники
• Переработка (спасите Землю!)
• Нужен полезный инструмент
Но это еще не все. У большинства из нас есть природный инстинкт мастерить. Некоторые из нас
собирают барахло. Мы просто не можем заставить себя видеть, как «совершенно хорошие» вещи
пропадают зря. И мы получаем огромное удовольствие от процесса создания чего-либо (я
называю это иногда «радостью в путешествии»), особенно если это из
материалов, которые мы спасли и спасли со свалки.
Если вы видите себя в этом списке качеств, то понимаете, почему любой
захочет построить что-то вроде сварщика. Вы, наверное, тоже тип
, которому нужен сварщик, чтобы можно было СВАРИТЬ ВЕЩИ. Вы хотите контролировать
производство вашей мастерской, и любой может пойти и купить сварочный аппарат, но
тот, который вы построили, сделан так, как ВЫ этого хотели.
О строительных сварщиках

страница

Ладно, хватит тешить самолюбие. На самом деле, собрать свой собственный сварочный аппарат — это практичная вещь
. От начала до конца это действительно довольно просто,
и устройство, которое вы получите, будут надежными в течение многих лет службы. я построил
моя пятилетней давности (до момента написания статьи). Некоторые другие веские причины
для сборки сварочного аппарата:

Сборка из подручных материалов
Вы когда-нибудь разбирали вещи в детстве? Будильник твоей мамы, папина камера
или твой велосипед? Было интересно узнать, как работает
, не так ли? Что ж, этот план отправит вас в аналогичную одиссею, взяв на слом бытовую технику
и извлекая из нее полезные детали и материалы,
и превращая их (каламбур) в рабочий сварочный аппарат для дуговой сварки переменным током.

Превращение хлама в сокровища

Есть некоторые вещи, которые следует учитывать при сборке из подручных материалов. Хотя
это, конечно, не ракетостроение, оно требует определенной степени тщательного обдумывания
и планирования. Создание работающего оборудования из кишок другого оборудования
НЕ похоже на создание радиолюбительских схем Heathkit, которые были популярны в
еще в 70-х годах. В комплектах электроники были аккуратные маленькие пакеты с деталями, хорошо промаркированными. Все было разложено очень аккуратно и инструкции должны были быть
последовало дословно.

Необычная конструкция
Эти инструкции НЕ предназначены для дословного следования
. Значения компонентов и номера деталей
не выгравированы на камне (или на стали, если дело касается
). Что я хочу, чтобы вы поняли, так это концепции
, которые являются основными для работы дуговой сварки
; как только эти концепции будут освоены, вы,
, сможете внести свои собственные коррективы в план, чтобы
соответствовал конкретному набору компонентов, которые вы найдете доступными.

О строительных сварочных аппаратах

стр.

Цель этой книги — проиллюстрировать и объяснить, как работает сварочный источник питания
, и как трансформаторы микроволновых печей можно восстановить из существующих. среды, изменены и адаптированы для использования сварщиком. Те же самые принципы
можно применить к любому трансформатору, такому как трансформатор зарядного устройства
, и адаптировать его для применения в сварочных аппаратах.
Вы могли бы пожелать, чтобы я срезал путь и просто изложил чертежи, как наборы Heathkit
, те наборы электроники, которые были популярны еще в 1970-х годах. Но
после более чем 5 лет электронных писем по этому вопросу, я думаю о нем лучше.
Многие из вас захотят настроить свой самодельный сварочный аппарат для конкретного применения
или просто иметь разные представления о том, как должен быть построен сварочный аппарат,
, и это нормально. Вы можете сделать очень простой сварочный аппарат, который работает с одним типом стали
и стержнем одного размера, или вы можете сделать более сложный, который
использует полупроводниковую схему для контроля нагрева. Или что-то среднее. Это до
вы.
Вот почему самодельный сварочный аппарат отличается необычной конструкцией. Вы можете
получить дополнительную степень удовлетворения от выполнения сборки сварочного аппарата
, потому что вы изучили детали того, что заставляет работать сварочный аппарат
, а затем успешно применили свои знания. В процессе вы узнаете
вещей, которые могут пригодиться и в других проектах.

Чтение схем
Одна вещь, на которую вы можете положиться в этой книге, — это обозначения электрических схем
. Он очень стандартный и обычный и следует основным правилам построения схемы
.

Рисунок 1: Эти две схемы выпрямителей идентичны, хотя на первый взгляд они
кажутся очень разными. (Примечание. Это неполные схемы сварочного аппарата. Полные схемы
приведены в следующих главах.)

0460 нужно знать. В книге есть электрические схемы. Схемы могут быть

О строительных сварщиках

стр.

путаница. Физические соединения отсюда туда могут быть выполнены способом
, который идентичен схеме, но, похоже, совсем не соответствует схеме
. Или две схемы могут быть идентичными, но выглядеть на
раз по-разному.
В любом случае нужно внимательно посмотреть схему и понять
что куда подключено, а что нет. На бумаге ошибки при подключении диодов
к трансформаторам на линейный ток не имеют большого значения. Но если вы подключите
неправильно в реальной жизни, у вас будет фейерверк! Перед подачей питания убедитесь, что ваши соединения
верны. Определите в своем уме, куда идет сила
, когда есть сила.
Я сделал все возможное, чтобы нарисовать схемы логично, легко читать и
понимать. Чуть позже в книге я обращусь к часто задаваемым
вопрос о схеме, которая спрашивает: «Откуда берется питание?»
Ответ довольно прост, но, несмотря на все мои усилия,
из схемы его не сразу видно.

О строительных сварочных аппаратах

страница

Получение деталей

Контрольный список деталей
Вот неполный контрольный список для начала работы (этот список, пожалуй, самая занимательная часть 9046 книги) :
___ 10 или 15 микроволновых печей, практически в любом состоянии (объявление в газете)
___ 30 или 50 А, 240 В, «косичка» (часто можно спасти)
___ 30 или 50 А, 240 В розетка, соответствующая указанному выше артикулу
___ Провод, кабелепровод и т. д. для подключения цепи 240 В (пропустите, если вы делаете сварочный аппарат)
___ Прерыватель для вашей печатной платы, чтобы соответствовать проводу цепи (если есть сомнения, вызовите электрика)
___ Обрезки фанеры для сборки корпуса ИЛИ металлического шкафа, такого как корпус компьютера
___ Провод для модифицированных вторичных цепей (см. главу «Модификация трансформаторов»)
___ Электрические разъемы (различные типы в зависимости от размера сварочного аппарата)
___ Дешевая аэрозольная краска (выглядит лучше, чем голая древесина)
___ Небольшое количество телефонного провода #18 для подключения твердотельного контроллера.
___ Большие SCR (можно дешево купить на eBay), такие как IRKT71 и IRKT91
___ Колесики (снятые со старого офисного стула) для вашего сварочного аппарата, чтобы вы могли его перемещать (тяжелые!)
___ Потенциометр 1 МОм для диска управления ( Radio Shack)
___ Макетная плата для твердотельного контроллера (Radio Shack, дешевле, чем травление!)
___ Ассортимент резисторов от Radio Shack (если не знаете, как их перебрать)
___ Ассортимент конденсаторов от Radio Shack (то же самое, их можно дешево утилизировать)
___ Большая клеммная колодка в европейском стиле (удобна и для многих других целей!)
___ Пластины из меди или алюминия для использования в качестве радиаторов (см. последующие главы)
___ Обжим на соединителях, которые крепятся к лепестковым клеммам на трансформаторах МВт
___ Алюминиевые шины заземления (центр благоустройства, электрический проход)
___ Множество винтов для гипсокартона с полукруглой головкой, 1-1/2” для строительного шкафа
___ 20 футов Сварочный кабель №4 (сварочный цех)
___ Заземляющий зажим и электрододержатель (сварочная служба)
ПРИМЕЧАНИЕ: зажимы соединительных кабелей работают в крайнем случае, но не так безопасно
___ Терпение (вы, вероятно, делаете это, потому что вы похожи на меня — нет ни времени, ни денег)

И это все… Я уверен, что что-то упускаю, но помните, что это не
Heathkit, и в зависимости от того, что у вас есть, и от того, какой сварочный аппарат
вы собираетесь собрать, вы можете даже не нужно все из этого списка.

Получение деталей

стр.

Микроволновые печи, мертвые или живые
Сердцем самодельного аппарата для дуговой сварки является переработанная микроволновая печь.
Многие детали, которые вы будете использовать, получены из этого «бесплатного» потока материалов.
Что я сделал, так это разместил объявление в местной газете, которое
читалось примерно так: «Приемка неисправных микроволновых печей. Плата за утилизацию не взимается. Позвони мне.»
В нашем городе и, полагаю, в большинстве Соединенных Штатов и других частях
мир, выбрасывать вещи стоит денег. Это позор. Но многие люди
, которые утилизируют старые микроволновые печи, столкнулись с этим, и
более чем готовы принести их вам «бесплатно», вместо того, чтобы платить местному магазину бытовой техники
плату за утилизацию. Примерно за 2 недели у меня накопилось 20 старых микроволновок
.
Люди также будут очень заинтригованы и впечатлены, когда вы расскажете им, что
вы собираетесь с ними делать. Это отличный способ переработки. Спасите деревья!
(А? Какое это имеет отношение к деревьям?)

Рисунок 2: Металлический корпус,
, очищенный от всех компонентов и
пластиковых деталей и готовый к переработке
.

Конечно, остальную часть печи, которую вы
не используете для сборки сварочного аппарата, нужно
утилизировать. Это вам придется посетить
, но свалки обычно принимают такие вещи
, особенно если вы очистите металлические корпуса
от проводов и пластика, а
выровняете их. (Примечание: не пытайтесь получить
деньги за лом листового металла вы отвозите на
свалку, если у вас нет нескольких тонн
его.)

Другое дело ходить по городу и
стучаться в двери в магазинах бытовой техники,
и говорить им свои намерения. Они тоже
скорее всего будут поражены. Это люди, которые берут деньги, чтобы принять старые духовки
от людей, которые приходят за новой. Но на этом
не останавливается. Магазины бытовой техники, вероятно, платят за утилизацию
, чтобы разгрузить груду брошенных печей. Так что они не будут возражать, если вы
освободите их от некоторых из этих старых печей.

Получение деталей

стр.

СОВЕТ: Если у вас есть разрешение, снимите трансформаторы с печей прямо на месте
(обычно за магазином бытовой техники). Тогда бремя
не ложится на вас, чтобы избавиться от всех частей, которые вы не можете использовать, таких как металлический корпус. Будьте
осторожны, чтобы не оставить большого беспорядка. Берите с собой инструменты и работайте быстро.
Если у вас есть выбор, какие печи использовать, не связывайтесь с маленькими
мощностью менее 900 Вт. Трансформаторы в них настолько малы, что для сборки очень большого сварочного аппарата их потребуется
штук. Если ваши амбиции
только в сборке сварочного аппарата на 120 вольт, вперед; но может потребоваться 3 или 4 трансформатора
, чтобы получить достаточную мощность для сварки с использованием небольших.

Зачем использовать детали для микроволновой печи?
В Соединенных Штатах и в других частях мира бытовая техника так
недороги и легкодоступны, ремонт их в случае выхода из строя
не считается практичным вариантом. В результате они становятся одноразовыми, а рынок лома
переполнен множеством не очень старых приборов, у которых
немного что-то не так, обычно в управляющей электронике.
Для микроволновых печей минимальный сбор в размере
в ремонтной мастерской часто превышает
, чем стоимость замены печи. В
на момент написания этой статьи я увидел, что в WalMart появились совершенно новые «квартирные»
микроволновых печей примерно за 30 долларов. Даже более совершенные духовые шкафы
с расширенным диапазоном
не имеют возмутительной цены, при этом относительно небольшое количество моделей
дороже 200 долларов.
Кажется, что вездесущая микроволновка
особенно страдает от этого менталитета одноразового использования.
Таким образом, результатом является постоянный поток
идеально исправных электронных компонентов, направляющихся на свалку
(или на переработку) в металлическом ящике вдоль
с одним неисправным компонентом. Будь то дверь
Рисунок 3: Низкие цены на новые 9Микроволновые печи 0460 делают ремонт переключателя
, неисправный компьютерный чип на схеме
старых нецелесообразным. плата
или плохой дисплейный модуль,
в остальном здоровые духовки обречены на
свою судьбу. У родителей духовка работала отлично, но дисплей
сдох. Они продолжали использовать его, но большинство людей выбросили бы его
в тот день, когда он вышел из строя, и заменили бы его новым.

Получение деталей

стр.

Золотое дно запчастей!
Рисунок 4: Эти детали были получены
из сверхмощной микроволновой печи
.
1-Х.В. Трансформатор (основная часть
для использования в сварочном аппарате
!!)
2-Двигатели с низкой скоростью вращения
3-Крепление предохранителя
4-Микропереключатели
5-Трансформатор низкого напряжения
6-Конденсатор вентилятора
7-Тепловые выключатели
8 -Большие магниты
9-H.V. Диод
10-Лампочки и патроны
11-В.В. Конденсатор
12 — Вентилятор охлаждения
13 — Вентилятор с короткозамкнутым ротором
14-Модуль управления («мозговая плата
»)

Из типичной «мертвой» микроволновки
можно извлечь большой запас совершенно хороших компонентов. Тем не менее, печь, вероятно, была выброшена
по какой-то причине, обычно из-за какой-то поломки. Поэтому нужно иметь в виду, что
одна или несколько из этих частей могут быть неисправны. (Примечание: я встречал 90 460 совершенно хороших деталей, которые выбрасывали, потому что цвет не соответствовал новому декору 90 460!)Сварщик 0460. Из нескольких десятков печей, с которыми мне приходилось сталкиваться, ни в одной
не было плохого трансформатора (основная деталь, используемая в сварочном аппарате). Обычно это
что-то на модуле управления. И часто это дверной выключатель — один из микропереключателей
.
Трансформатор высокого напряжения является основной деталью, которую вы будете использовать для изготовления сварочного аппарата
. В микроволновой печи этот трансформатор производит слаботочный выходной сигнал с высоким напряжением. Вы измените его, чтобы получить правильный тип тока
, необходимый в сварочном аппарате.

Получение деталей

страница

Высоковольтный трансформатор легко идентифицировать: это большой, квадратный, тяжелый стальной блок
с медными или алюминиевыми обмотками внутри. Он не изготовлен из твердой стали
. Если присмотреться, то видно, что он сделан из множества тонких листов стали
, уложенных друг на друга. Это специальная конструкция для минимизации потерь на «вихревые токи»
внутри трансформатора.
Вы также можете использовать термовыключатели (поз. 7 на фото), чтобы закрыть
Сварщик отключается при перегреве. Они служили той же цели, чтобы отключить микроволновую печь
в случае перегрева.
Трансформатор низкого напряжения (поз. 5 на фото) можно использовать в вашем сварочном аппарате
в качестве датчика тока, чтобы активировать механизм «легкого зажигания дуги» в контроллере
. Первоначально этот трансформатор питал модуль управления или «мозговую плату
» в микроволновой печи.
Охлаждающий вентилятор также хорошо используется, охлаждая внутренности вашего сварочного аппарата. Таким образом,
, как вы можете видеть, многие детали используются повторно, что делает самодельный дуговой сварочный аппарат
пример утилизации в лучшем виде.

Что делать с дополнительными частями?
Что касается дополнительных деталей, которые вы получаете, у меня не было проблем с пониманием того, что с ними делать
. На онлайн-аукционах можно продавать высоковольтные диоды, а также микропереключатели и магниты
. Отметьте их как «непроверенные, бывшие в употреблении», если только вы,
, не собираетесь проверять их по очереди. Пластины из закаленного стекла отлично подходят для резки фотографий и иллюстраций
. И большинство 40-ваттных лампочек, которые
распространены в микроволновых печах, обычно взаимозаменяемы с вашим холодильником,
вытяжка и лампочки других приборов. Я накопил почти
запасов 40-ваттных лампочек на всю жизнь.
Большие микроволновые печи имеют большие плоские металлические листы, обычно
верхнюю часть корпуса. Эти большие плоские детали очень удобны в качестве боковых панелей
на вашем сварочном аппарате, в которых вы можете просверлить вентиляционные отверстия, и они очень хорошо принимают краску
и графику. Вы можете закрепить панели по бокам сварочного аппарата
всего несколькими винтами, чтобы их можно было легко снять.
И, наконец, но не в крайнем случае, вы можете добавить дополнительные детали в свою коллекцию вкусностей
для использования в других проектах. Я собрал множество
ручек, электрических таймеров, резиновых ножек и вентиляторов для своего следующего большого проекта!
Скорее всего, если вы приобрели инструкции по изготовлению собственного дугового сварочного аппарата
, у вас есть склонность браться за другие самодельные проекты, для которых дополнительные детали
когда-нибудь пригодятся… или около того. моя философия идет, ха!

Получение деталей

стр.

Другие источники деталей
В дополнение к микроволновым печам, распространенным в сфере одноразового использования,
еще одна причина выбора микроволновых печей заключается в том, что они содержат
трансформаторы. Трансформаторы
являются важным электрическим компонентом сварочного аппарата
. Я бы сказал самый важный компонент в сварочном аппарате.
Есть очень мало других бытовых приборов, которые содержат достаточно большой 9Трансформатор 0460 для изготовления сварочного аппарата. Стиральные машины и сушилки НЕ содержат трансформаторов сварочного размера
, а большинство вообще не имеют трансформаторов! (Поверьте мне
, мне писали люди и спрашивали, можно ли собрать сварочный аппарат из
трансформаторов от старых стиральных машин). построить
сварщика из трансформаторов в нем. Но часто эти трансформаторы имеют
коаксиальных обмоток — это означает, что первичная и вторичная одна внутри
другой как на иллюстрации. Эти трансформаторы сложнее модифицировать.
Их нужно будет использовать с имеющимися у них первичными обмотками, которые
могут не соответствовать напряжению и силе тока для сварщика.

Рисунок 5: Коаксиальные трансформаторы и трансформаторы с разъемными катушками. Микроволновые печи имеют наиболее предпочтительные трансформаторы типа
с раздельными катушками. Трансформаторы с разъемными катушками легче модифицировать
.

Из-за высокого напряжения, создаваемого вторичной обмоткой в трансформаторе для микроволновой печи
, первичная и вторичная обмотки находятся в 9Конфигурация 0460 с «раздельной катушкой» для предотвращения утечки всплесков от высоковольтной дуги от
в первичную обмотку и в проводку вашего дома. Ваше преимущество при использовании
Получение деталей

стр.

Этот тип трансформатора заключается в том, что вторичную обмотку можно легко снять и заменить
другой.

Разборка микроволновых печей
Хотя для разборки большинства микроволновых печей
обычно требуется только крестообразная отвертка, старые печи собирались с соблюдением мер безопасности
, вероятно, чтобы отговорить пользователей от самостоятельного ремонта. Наборы бит безопасности
можно недорого приобрести в хозяйственных магазинах и на барахолках
. Вам может быть полезно подобрать набор.
Когда стоимость духовок резко упала, производители переключились на стандартное оборудование
, потому что было мало практического смысла открывать
духовку для ее ремонта.

Рисунок 6:
Компактная внутренняя компоновка типичной печи:
1. Трансформатор высокого напряжения 2. Конденсатор 3. Вентилятор охлаждения 4. Магнетронная трубка

Соображения безопасности
Многие люди спрашивают меня о воздействии микроволнового излучения при разборке печей. Это не повод для беспокойства. При выключенном питании у
просто нет микроволнового излучения. Поскольку любопытство имеет тенденцию поражать большинство кошек
(и убивает некоторых), у вас может возникнуть соблазн взломать дверные выключатели
или попытаться включить духовку со снятыми крышками. Не делай этого. Вы приглашаете
беда. Во время разборки держите устройство отключенным от сети. Нет причин для
подавать на него питание. Немного здравого смысла имеет большое значение.
Тем не менее, вы должны быть осторожны с высоковольтным конденсатором. Он может держать заряд
высокого напряжения, с которым вы должны быть осторожны. Возьмите отвертку
с пластиковой ручкой (да ладно, кто вообще когда-нибудь слышал об отвертке
с металлической ручкой) и поместите металлический стержень на обе клеммы конденсатора, чтобы разрядить его. Вы можете увидеть (и услышать) искру. Новые конденсаторы имеют встроенные
продувочные резисторы для слива заряда, но все же рекомендуется разрядить
в случае, если это может быть старая духовка без продувочного резистора, или, может быть,
прокачной резистор вышел из строя.

Получение деталей

стр.

Различные типы сварочных аппаратов

Рис. 7: Слева: Сварочный аппарат с подачей проволоки. Напряжение фиксировано, а управление силой тока основано на скорости провода
. Справа: сварочный аппарат. Регулятор силы тока задается непосредственно циферблатом.

Sticks, Migs, Tigs
Существует два основных типа электродуговых сварочных аппаратов. Существуют аппараты для сварки «стержнем»
, а также аппараты для сварки с подачей проволоки (MIG) и TIG. Принципиальные отличия
есть в конструкции каждого. Существуют различные требования к источнику питания
для каждого из них.

Различные типы сварочных аппаратов

страница

В аппаратах для сварки электродом используется стержень с флюсовым покрытием, который образует защитный шлак, когда стержень
подается в заготовку вручную. Сварочные аппараты с подачей проволоки используют двигатель 9Механизм подачи проволоки с приводом 0460, который подает проволоку с флюсовым сердечником или сплошную проволоку с защитным газом
для защиты расплавленного металла. Расплавленная сталь должна быть защищена
от кислорода, иначе она действительно сгорит, превратившись в черную рассыпчатую пыль
, когда не будет защищена.
Сварочный аппарат, описанный в данной инструкции, представляет собой аппарат для сварки электродом. Между двумя основными типами сварочных аппаратов существует 90 460 других различий, помимо методов подачи и экранирования. Сварщик может сваривать на переменном токе,
или AC, на электроде. Сварочные аппараты с подачей проволоки работают исключительно на постоянном токе или
DC. Аппараты для сварки электродом также могут использовать постоянный ток и имеют потенциал для более плавных сварных швов
на постоянном токе, а для сварочных аппаратов
, способных работать на постоянном токе, доступно более широкое разнообразие насадок, таких как насадки для высокочастотной сварки TIG (вольфрам-инертный газ).
Возможно, вам будет интересно пойти в магазин, где продаются эти сварочные аппараты, и
заглянуть в руководства по каждому из них и изучить схемы, которые есть в них
. Обратите внимание, как они сравниваются со схемами сварщиков в этом
книга, и чем они отличаются.
В Hobart Stickmate LX на фото используется метод подвижного шунта управления
, описанный ниже в главе «Методы управления». Этот умный метод
позволяет бесступенчатое (без шагов или «засечек») управление выходной мощностью
.
В сварочном аппарате FarmHand 115 с подачей проволоки используется механизм подачи проволоки с регулируемой скоростью
для изменения мощности сварки. Другие сварочные аппараты, такие как
Lincoln 225, имеют селектор с «щелчками», в то время как на циферблате есть внутренние
точки контакта, которые выбираются из множества отводов питания в различных местах
вдоль обмоток трансформатора, которые соединяют большее или меньшее количество витков.

Создание других типов сварочных аппаратов
Вам, безусловно, рекомендуется использовать информацию, полученную из этой книги
, и создавать другие типы сварочных аппаратов. С правильным типом выпрямителей и дросселей
вы можете добавить возможность постоянного тока к создаваемому вами сварочному аппарату. Еще
идей можно найти далее в этой книге в главе «Улучшения и
Модификации».
Если вы справитесь с механизмом подачи проволоки, вы сможете очень легко собрать сварочный аппарат с подачей проволоки
. Они в некотором смысле проще, чем сварочный аппарат. Я
пытался сделать это однажды с «бестрансформаторным» сварочным аппаратом, который я не буду здесь подробно описывать
, и в приводе проволоки использовалось резиновое колесо для подачи проволоки.

Различные типы сварочных аппаратов

стр.

проблема заключается в том, что канавка изнашивается в резиновом колесе, и проволока останавливается.
Но в остальном сварной шов был сформирован красиво, и на
была очень легкая пыль, а не густой флюс, который образуется при сварке электродами.
Вы также можете узнать больше о различных типах сварочных аппаратов в главе
«Другие методы управления». Эти методы контроля используются во многих различных типах сварочных аппаратов
, все в зависимости от требований к сварке и гарантии качества
, ожидаемой от производителя.
В следующей главе «Основы электричества» я объясню процесс принятия
переменный ток (AC), поставляемый электроэнергетической компанией, и
«преобразование» его в правильное напряжение и силу тока для источника сварочного тока
. Рис. Обратите также внимание, что красный — положительный, а черный — отрицательный. это то, что вы хотели бы
называют «коротким замыканием», когда ток протекает практически без сопротивления.

Есть несколько вещей, которые можно сравнить с электричеством,
как средство лучшего понимания того, как оно работает. Электричество — довольно загадочная сила,
, и оно следует некоторым довольно сложным законам. Но основы
можно понять с помощью нескольких сравнений из мира простых машин.

Ампер тока
Электричество можно правильно описать как ток, поэтому мы, естественно,
подумайте о воде, текущей по трубам. Интересно, что электричество иногда
называют «соком». Это точное понимание одного из законов электричества
: сила тока. Подобно гидравлической машине с насосами и шлангами
и текущей жидкостью, работа электрической цепи выполняется потоком
электронов.

Основы электричества

стр.

Вольт потенциала
Электричество также можно правильно описать как давление или напряжение. акваланг 9Бак 0460 имеет очень высокое давление при зарядке, а аккумулятор также имеет давление
при зарядке. Это давление, или напряжение, называется напряжением. Это
, также называемое потенциальным, с аналогичным значением кинетической энергии, поскольку
находится в состоянии готовности, ожидая использования.
Без давления в акваланге невозможен поток воздуха. Без напряжения
в электрической системе нет потенциала для потока силы тока. Если
вы когда-нибудь оставляли включенными фары в машине, вы остро осознаете отсутствие
.0460 потенциал для потока силы тока. Некоторый ток должен проходить
через набор соединительных кабелей от транспортного средства с хорошим потенциалом (напряжением) к
«накачать» разряженную батарею обратно до потенциала, при котором она может снова
подавать поток электронов к стартер. Водяные шланги
и воздушные шланги полые, и поэтому они переносят соответствующие жидкости
туда и обратно в своих системах. Вот где сравнение немного ломает
. Электричество не является жидкостью. Но это зависит от определенных материалов
, которые имеют тенденцию иметь «место» для дополнительного электрона в своем атоме.

Рисунок 9: Не ныряйте с протекающим аквалангом. Тем не менее, на этом рисунке показано напряжение
как давление, а также то, что иногда имеет место ток утечки.

Основы электричества

стр.

Эти материалы, называемые проводниками, представляют собой структуру из многих таких соединенных
атомов или молекул, что означает, что «комната» находится в одной общей с другими
молекул. Когда один электрон вставляется в одну точку, другой электрон выталкивает
где-то в другом месте. Тарелка, заполненная одним слоем шариков, хорошо иллюстрирует число 90 460. Когда вы пытаетесь втолкнуть еще один шарик куда-нибудь,
выскочит где-то еще.

Путь наименьшего сопротивления
Многие материалы являются проводниками электричества. Медь является очень хорошим проводником электричества
. Электроны, которые вталкиваются в один конец куска меди
, очень легко «выскочат» на другом конце. Но другие материалы, такие как
как сталь не очень хорошие проводники и интересные вещи происходят с потоком электронов
. Электроны не так хорошо проходят через сталь. Поток
электричества сопротивляется. Когда к такому резистивному проводнику
прикладывается напряжение (представьте: давление), электроны проходят с сопротивлением, и, как и при трении
, проводник нагревается.

Рис. 10. Как и жидкости, потоку электричества можно сопротивляться. Он будет течь больше всего
по пути меньшего сопротивления.
Основы электричества

стр.

Рис. 11: Передаточное число соответствует источникам энергии с выполняемой работой. Выше показан набор шестерен
с повышающей передачей. Маленькая шестеренка вращается быстрее большой, «форсируя» скорость
. В микроволновой печи трансформатор представляет собой «редуктор», повышающий напряжение до 90 460 В, а также выполняемую работу.

Есть другие проводники. Даже вода проводит электричество. Отсюда и
предупреждение о работе с электрическими предметами, стоя в воде. Поток
электронов может войти в один конец вашего тела, где вы можете касаться цепи
под напряжением, и выйти, где ваши ноги находятся в воде, которая является проводящим путем
к земле.
Ваше тело (включая сердце) на 70 процентов состоит из воды. Поражение электрическим током может
быть смертельным, потому что сердце становится путем для электрического тока. Ваше сердце
имеет свои собственные сложные электрические цепи, которые нарушаются или даже уничтожаются
скачок электрического тока через него. Это послужит вам предупреждением при работе с электричеством. Вы сами можете стать проводником электричества
таким образом, каким вы никогда не были задуманы.

Основы электроэнергии

Page

12: Gear
Lightning
— это Ajust
ARC, которая
. Проводящий
.
поезд имеет
, уменьшающее передаточное отношение
, следует за
теперь, когда
кривошипная рукоятка
прикрепила
меньшую шестерню. Низкий крутящий момент, энергия высокой скорости передается или «понижается» до высокого крутящего момента
, энергии низкой скорости. В зарядных устройствах и сварочных аппаратах на вход подается высокое напряжение/малая сила тока 90 460, а на выходе – низкое напряжение/высокая сила тока.

Есть еще проводники. Воздух и газы проводят электричество, когда на
подается достаточно высокое напряжение. (Подумайте: давление!) Молния — это
просто воздух, который стал путем проведения электричества. Горячий воздух и горячие газы
еще лучше проводят электричество. Экспоненциально лучше. Воздух является плохим проводником электричества
при комнатной температуре. Но когда он становится путем
электрического тока, из-за сопротивления воздуха току он нагревается и
ионизируется. Затем он проводит электричество еще больше и быстро нагревается (с треском
, заметьте) до ослепительно голубовато-белого цвета. Высокое напряжение (думаю: потенциал 90 460), которое было в облаке, уступило потоку тока.
Дуга сварочного аппарата также проводит электричество. Он состоит из смеси воздуха,
газов и паров металлов. Горящие газы, образующиеся при флюсе, проводят
электричества даже лучше, чем просто горячий воздух. Дугу сварочного аппарата иногда называют пламенем дуги. Это пламя дуги является резистивным проводником и сильно нагревается
из-за электричества, которое «теряется» из-за его плохой проводимости. И
таким образом завершается работа по плавлению и сплавлению небольшой массы металла.

Основы электричества

стр.

Увеличение мощности
Вот где становится по-настоящему весело. Мы все знакомы с ощущением лошадиных сил и громкоговорителей
. Что такое от нуля до шестидесяти? Сколько ватт выдает этот малыш
? Хм? Что такое ватт? Ватт – это то, как мы измеряем передаваемую мощность.
Звуковая система преобразует электричество в колебания воздуха, при этом требуется больше ватт
, чтобы создавать более сильные вибрации. (Громче звук!) Автомобильный двигатель преобразует
топливо в механическую энергию, с большими поршнями, большим количеством топлива и лучшими шинами, чтобы
передал этот крутящий момент на шоссе, толкая объекты в зеркале заднего вида
далеко вдаль. (О, о. Это могло бы стать песней в стиле кантри.)
С помощью электричества также можно передавать энергию. Эта передача может быть измерена
в ваттах. Энергетическая компания продает вам электроэнергию по киловаттам. Электрический обогреватель
у ваших ног измеряется в ваттах. Аппарат дуговой сварки также передает измеримую мощность
Вт на заготовку.
Формула для расчета передачи электроэнергии: AMPS x VOLTS
= WATTS. Это не сложнее, чем КРУТЯЩИЙ МОМЕНТ x ОБ/МИН. =
ЛОШАДЕЙ (базовая формула с небольшими факторами). Вы даже можете перевести ватты
напрямую в лошадиные силы, разделив ватты на 748. Правильно,
748 ватт в одной лошадиной силе.

Силовая передача
Теперь нам нужно немного отойти от жидкой аналогии с электричеством. Механические вещи
становятся ключевым сравнением для понимания передачи
мощность. Есть важная причина, по которой у вашего автомобиля есть коробка передач. Даже у велосипеда
есть трансмиссия. А у сварщика электрический эквивалент коробки передач
.
В трансмиссии автомобиля используются передаточные числа, чтобы согласовать крутящий момент и число оборотов двигателя
с постоянно меняющимися и меняющимися крутящим моментом и числом оборотов. требования
колеса.
Упражнение на велосипеде с различными передачами на выбор наглядно иллюстрирует
потребность в силовой передаче. Условия, будь то высокий холм,
или ветер против вашего лица, может потребоваться, чтобы вы настроили трансмиссию
с набором передаточных чисел, которые соответствуют вашему усилию педалирования (крутящему моменту) и частоте вращения педалей
(об/мин) для работы.
Точно так же многие электрические машины используют тип трансмиссии. Эта «электрическая трансмиссия
» имеет передаточные числа, очень похожие на шестерни, чтобы соответствовать силе тока и напряжению
(например, крутящему моменту и оборотам) источника питания к «конечной передаче». В компьютерном мониторе
схема высокого напряжения повышает напряжение для ускорения
Основы электричества

стр.

Рис. 14. Трансформаторы бывают разных форм, размеров и стилей. Это лишь некоторые из них.

брызги электронов, рисующие картинку на экране. Ток тока
сильно падает, но общая выходная мощность рассеивается в видимом свете.
Например, в зарядном устройстве для аккумуляторов понижающая схема снижает напряжение до уровня
, соответствующего напряжению аккумулятора, в то время как ампер составляет по существу
увеличено для зарядки. Низкая сила тока/высокое напряжение на входе имеют большое влияние на выход
.
В основе многих из этих электрических «силовых передач» лежит фундаментальный компонент
: трансформатор. Вместо шестерен с передаточным числом
зубьев в трансформаторах установлено соотношение витков проволоки. Трансформатор с первичной обмоткой
на 200 витков и вторичной обмоткой на 20 витков будет понижать потенциал
120 вольт от вашей сети до 12 вольт для зарядки аккумулятора.
Трансформатор с первичной обмоткой в 100 витков и вторичной обмоткой
в 3300 витков повысит напряжение 120 вольт от вашей электросети примерно до
4000 вольт для питания магнетрона в вашей микроволновой печи.
Трансформатор А работает с переменным током. Постоянный ток, такой как плюс и минус
от батареи, не будет течь через трансформатор. Даже специальный трансформатор
в автомобильной системе зажигания требует, чтобы твердотельная схема состояния
(или точки в более старых двигателях) «замыкалась» для обеспечения
чередование импульсов включения и выключения для образования искры.
Трансформатор использует важную взаимосвязь между электричеством и магнетизмом. Возрастающее или падающее магнитное поле будет генерировать возрастающий или падающий потенциал напряжения 90 460 (и/или ток) в проводящем материале. Точно так же возрастающий или падающий ток
в проводе будет генерировать возрастающее или падающее магнитное поле
.

Рисунок 15: В трансформаторе микроволновой печи «передаточное отношение» увеличивает напряжение. Крутящий момент
(ой, я имел в виду АМПЕРАЖ) уменьшен в этой понижающей конфигурации.

В трансформаторе есть 3 основные части:
• Первичная обмотка (входная)
• Сердечник (в основном железный, но некоторые с воздушным сердечником)
• Вторичная обмотка (выходная)
Существует несколько различных конструкций трансформатора также ядра. Большинство из них имеют конструкцию
с центральным сердечником «E», как и микроволновые печи. Есть также
кольцевые (тороидальные) и трансформаторы с горшковым сердечником и другие, но все они
имеют три основные части, перечисленные выше.
Обмотки трансформатора обычно медные. В поисках металлолома микроволновых печей
вы встретите несколько трансформаторов с обмотками из алюминия
. Выбор материалов, из которых изготовлены обмотки, зависит от того, насколько хорошо разработчик хочет, чтобы обмотки проводили электричество. Медь
лучше алюминия, но она дороже. Медные обмотки будут работать
круче и поэтому эффективнее.
Основы электричества

стр.

Первичные обмотки являются источником питания трансформатора. На эту обмотку подается переменный ток
. Рост и спад переменного тока
создает возрастающее и падающее магнитное поле в железном сердечнике трансформатора
. Магнитное поле железного сердечника имеет тенденцию легко увеличиваться и уменьшаться в диапазоне 90 460 с переменным током и фактически генерирует «обратную» ЭДС. или
электродвижущая сила, и пока трансформатор не имеет нагрузки на
свою вторичную обмотку, он потребляет очень небольшой ток в этом «холостом» режиме.
Несмотря на то, что первичная обмотка трансформатора может быть изготовлена из медного провода № 12 или № 14
и питаться от напряжения, такого как 120 В тока в доме,
потребляет очень мало энергии в режиме ожидания. Сварщик издает очень тихий звук, слабое гудение
, пока вы не зажжете дугу. Тогда он будет гудеть громче, и
разве вы не знаете, какой-то умник это заметил и придумал термин «гудение 9».Коробка 0460».
Теперь в дело вступает вторичная обмотка. Нарастающее и падающее магнитное поле
в железном сердечнике индуцирует потенциал переменного напряжения во вторичной обмотке
. Если на выводах вторичной обмотки присутствует нагрузка, то обмотка
потребляет ток и истощает «обратную» ЭДС. упомянутый ранее.
Это, в свою очередь, вызывает увеличение тока в первичной обмотке, потребляя
энергии от вашей коммунальной сети и заставляя ваш электросчетчик вращаться быстрее.
В трансформаторе СВЧ вторичная обмотка намотана током 9Проволока 0460, № 22 или № 24 (может быть тоньше). Есть много поворотов. В результате выходное напряжение
со вторичной обмотки довольно высокое, около 4000 вольт, а
около четверти ампера. При применении в печи трансформатор
заряжает конденсатор постоянного тока через высоковольтный диод. Этот постоянный ток высокого напряжения 90 460 используется магнетроном, специальной вакуумной трубкой, которая излучает 90 460 высокочастотных радиоволн с гармонической частотой (в диапазоне гигагерц) 90 460, что вызывает нагревание некоторых веществ, таких как вода и жир.
В сварочном аппарате вторичная обмотка делается всего несколькими очень тяжелыми витками.
Несколько витков толстого медного провода обеспечивают низкое напряжение и высокую силу тока на выходе
. Типичный сварочный аппарат на 240 вольт выдает 250 ампер при напряжении около 25 или 30 вольт.
Чтобы приспособить трансформатор микроволновой печи к использованию сварщиком, вам потребуется
удалить исходную высоковольтную вторичную обмотку из тонкого провода, а
заменить ее вторичной обмоткой низкого напряжения для тяжелых условий эксплуатации.

Основы электричества

стр.

Рис. 16. Опять же, как и на иллюстрации шестерни, коэффициент витков в трансформаторе изменяет отношение
входов к выходам. Это понижающий трансформатор с большим количеством витков в первичной обмотке
и меньшим количеством более тяжелых витков во вторичной.

Таким образом, вы можете видеть, что трансформаторы во многих приложениях подобны трансмиссии
: некоторые из них имеют высокий передаточное число для высокой скорости, как гоночный автомобиль,
другие дребезжат вместе с очень низким передаточным числом, но размножаются с крутящим моментом
как бульдозер. Сварочный трансформатор — это сверхмощная рабочая лошадка, не с
много вольт, а с пульсирующими, шипящими металлом амперами от обмоток толщиной с карандаш
.

Основы электричества

стр.

Ограничивающие факторы при проектировании

Теперь, когда мы рассмотрели основы электричества, необходимо рассмотреть
практических аспектов доступного электричества. в. В этой главе рассматриваются некоторые важные
ограничения, с которыми вы столкнетесь при проектировании
таких вещей, как заводская проводка и сварочные аппараты, которые будут питаться от
.

Бытовая электроника
Некоторые из моих читателей пишут мне по электронной почте и спрашивают, могут ли они
собрать 120-вольтовую версию сварочного аппарата, используя 4 микроволновых трансформатора
. Я всегда смеюсь. Этот
будет подобен подключению 4 микроволновых печей к одной розетке
. Единственный способ, которым это было бы отдаленно возможным
, — это если бы трансформаторы были очень маленькими,
, например, менее 500 Вт.

Рисунок 17: Не рассчитывайте на
больше, чем примерно на
2400 Вт отсюда.

Приступая к проектированию самодельного сварочного аппарата, необходимо помнить о некоторых
вещах. Существуют «протоколы» бытового электричества, которые необходимо учитывать. Например, если вы хотите построить сварочный аппарат на 120 вольт, который может подключить
к любой стандартной розетке, выходная мощность будет ограничена стандартной проводкой
, которая находится в стене за стандартными розетками. В конструкциях на 240 вольт
— это вилки и розетки на 20, 30, 50 ампер.
Размер проводки в вашем доме или магазине напрямую влияет на силу тока,
и, следовательно, на мощность в ваттах, которые доступны из розеток, к которым она подключается.
Проводка с проводом № 12 дает вам цепь на 20 ампер, а проводка с проводом № 14
дает вам цепь на 15 ампер. При напряжении 120 вольт провод №12 имеет ограничение 2400 Вт
, а цепи №14 имеют ограничение 1800 Вт.

Ограничивающие факторы в конструкции

стр.

«Идеальный» 120-вольтовый сварочный аппарат без недостатков не даст вам более
96 ампер сварочного тока при 25-вольтовой дуге. «Настоящий» 120-вольтовый сварочный аппарат
с реальной эффективностью 70-80% даст вам максимум 76 ампер.
Подключен к розетке на 20 ампер. Подключите этот сварочный аппарат к цепи
на 15 ампер, и любая сварка с силой выше 60 ампер, скорее всего, приведет к срабатыванию выключателя. Так что не пытайтесь сделать из
сварочный аппарат на 250 ампер и ожидать, что он будет работать от 120 вольт.

Сверхмощная схема
Сварочный аппарат, который я построил, создан по образцу вольт-амперных характеристик сварочного аппарата
Lincoln 225 ac. Он подключается к 50-амперной 240-вольтовой розетке для идеальной мощности
в 12 000 Вт. При размерах сварочного электрода и токах этого типа сварочного аппарата
напряжение дуги может достигать 30 вольт. Таким образом, предполагая, что 30-вольтовая дуга на
имеет КПД 80%, максимальная сила тока, которую можно ожидать при применении
по этим математическим расчетам, составляет 320.
Однако в игру вступает кое-что еще. есть что-то
называется коэффициентом мощности. Это соотношение между кажущейся мощностью, потребляемой
, просто вычисляющей мощность (амперы x вольты), и потребляемой мощностью «вольтампер»
на входе трансформатора (первичная обмотка). Коэффициент мощности
существует в индуктивных нагрузках (таких как сварочные аппараты и другое оборудование на базе трансформатора
). Lincoln 225 имеет приблизительный коэффициент мощности 0,704.
Интересно, что при умножении 320 на 0,704 получается примерно 225.
В итоге вы получите нужную мощность на дуге для сварки с
до стержня 3/16”.

Рейтинг долговечности сварочных аппаратов
Если вы посмотрите на сварочные аппараты в магазинах, вы заметите, что у них есть еще один рейтинг
, называемый рабочим циклом. Это основано на 10-минутном цикле сварки. Рабочий цикл
20% означает, что вы свариваете в течение 2 минут, а сварщик отдыхает в течение 8
минут. Рабочий цикл 50% означает, что вы свариваете в течение 5 минут, а сварочный аппарат
отдыхает в течение 5 минут. 100% рабочий цикл означает, что вы можете сваривать до тех пор, пока
коров не вернутся домой.
Сварочный аппарат, который вы соберете из трансформаторов для микроволновых печей, будет иметь мощность 9Рабочий цикл 0460 сравним с рабочим циклом микроволновой печи. Микроволновые печи
рассчитаны на циклы приготовления 30 минут и более. В большинстве случаев микроволновые печи
используются короче, ближе к 8- или 10-минутному циклу приготовления/разогрева
типичного упакованного обеда на одного. В десятках микроволновок, которые я собрал
, ни один их трансформатор не показывал никаких признаков «перенапряжения»
.

Ограничивающие факторы при проектировании

страница

Часто задаваемые вопросы
Возможно, середина книги не лучшее место для этой главы, но повесьте
со мной. Надеюсь, вы не слишком много пролистали, чтобы попасть сюда. Но если вы это сделали,
, возможно, на некоторые из ваших вопросов уже есть ответы в предыдущей части.
Как бы то ни было, вы не сможете зайти так далеко в книгу, чтобы у вас в голове не возникло
животрепещущих вопросов. Это своего рода сжатый список многих
вопросов, которые я получил за эти годы по электронной почте, и, без сомнения, у вас может быть
даже задавал некоторые из них перед тем, как вы приобрели эту книгу.

Сколько витков на вторичке?
Это часто задаваемый вопрос №1. Вы можете быть шокированы моим ответом,
, но он согласуется с тем, что я сказал еще в начале под заголовком
НЕ ВАШ ОБЫЧНЫЙ ДИЗАЙН. Ответ заключается в том, что фактическое количество витков
не так важно. Когда я строил свой самодельный сварочный аппарат и
другие модифицированные вторичные трансформаторы, я не всегда считал, сколько витков я на них наделал. В более поздней главе есть таблица, которая дает около
приблизительно в качестве ориентира.
Вы должны упаковать как можно больше витков рекомендуемого сечения провода в каждый трансформатор
. Если бы был провод с более тонкой и прочной изоляцией
, я бы его рекомендовал.
Хорошо, хорошо. Я получил от 12 до 15 витков многожильного медного провода типа THHN № 6 с ПВХ изоляцией (в отличие от сплошного) на трансформатор. Надеюсь, это поможет.

Подойдет ли неизолированный медный провод или он должен быть изолирован?
Нет. Он ДОЛЖЕН быть изолирован. Оголенный медный провод закорачивает между витками.
Некоторые из моих наиболее амбициозных читателей попытались изготовить свой собственный эмалированный магнитный провод
с магнитным проводом со сплошным сердечником № 6, но если вы хотите попробовать это, то вам нужен собственный
. Я чувствую, что вы потратите так много времени или денег, возясь с другими типами проводов и пытаясь заставить их работать
, что в конце концов вы будете удивляться (и я тоже), почему вы просто не вышли и не купили
сварщик с полки где-то.

Можно ли из этих чертежей сделать точечный сварочный аппарат?
Возможно. Но есть некоторые вещи, которые нужно знать о аппаратах для точечной сварки, которые принципиально отличаются от аппаратов для дуговой сварки. Особенно дуга. Пятно
Часто задаваемые вопросы

стр.

Сварщик зажимает две заготовки между электродами, включает питание
на определенное время, а затем отпускает после периода охлаждения. Аппараты для точечной сварки
также обычно имеют одновитковую вторичную обмотку. Обычно большой тяжелый
медная петля из толстой твердой меди. Электроды иногда охлаждаются водой
. Если есть способ взять несколько трансформаторов для микроволновых печей и
объединить их в один большой одновитковый трансформатор, то это можно сделать. Но я
думаю, что это будет другой набор планов.

Легко ли изменить конструкцию и сделать плазменный резак?
Вы могли бы, если бы знали, какое напряжение и сила тока необходимы для питания плазменного резака
нужной мощностью.
Одна вещь, которая делает конструкцию машины трансформатора микроволновой печи
, такие как сварочный аппарат или плазменный резак, необычная конструкция заключается в том, что
нет гарантии постоянства материалов, с которыми вы работаете. Конкретно трансформаторы
. Некоторые из них имеют обмотки из меди, некоторые из алюминия
. Они не все имеют одинаковую форму. Некоторые из них короткие и приземистые, с
множеством слоев стали в пластинах. Некоторые выше и стройнее. Там
разной мощности, от больших печей и от маленьких печей.

Откуда схема управления получает питание?
От ворот модуля SCR. Более подробно ответ на этот вопрос
содержится в главе «Контроллер».
Некоторые из моих читателей предложили разработать контроллер 555 с таймером
, чтобы было легче понять, как он работает. Но, в конце концов,
конструкция на основе 555 потребует намного больше компонентов и будет более
сложнее, чем эта конструкция. Покажите мне более дешевый, простой и компактный
способ управления КИЛОВАТТАМИ мощности, чем моя конструкция, и я с радостью
принять вызов.

Не опасно ли подключать СВЧ трансформаторы серии
?
Высказывались опасения по поводу последовательного соединения высоковольтных трансформаторов микроволновых печей
. Это действительно серьезное опасение, потому что только один конец
обмотки высокого напряжения на этих трансформаторах рассчитан на высокое напряжение
. На самом деле другой конец часто заземляют или подключают к нейтральному проводу
.
В результате при подключении двух и более трансформаторов СВЧ’

Часто задаваемые вопросы

стр.

вторичные обмотки вместе, один из корпусов трансформаторов (или сердечник) будет иметь
В два раза смертельное напряжение, чем у одиночного трансформатора. Так что не делайте этот
с обмотками высокого напряжения, которые идут в комплекте с микроволновыми печами. Но читайте
дальше.
При создании сварочного аппарата с СВЧ-трансформаторами достаточно модификаций
, чтобы полностью устранить проблемы с высоким напряжением
, описанный выше: Во-первых, новые вторичные обмотки выдают только 10 вольт
каждая, в отличие от 4000 вольт в исходном приложении. Во-вторых, вы не будете подключать вторичную обмотку
к корпусам трансформатора.
Надлежащая практика сварки предполагает заземление вашей работы, а затем бережное обращение с электродом
и его держателем. Суммарное выходное напряжение вашего самодельного сварочного аппарата
не более опасно, чем у любого имеющегося в продаже сварочного аппарата
.

Подойдет ли [x-part number] в качестве замены?
Возможно. Электричество не заботится о том, какой номер детали у компонентов
, через которые он проходит, но если путь недостаточно хорош, у вас могут быть детали
, которые нагреваются и сгорают. Сначала я использовал несколько небольших 60-амперных тиристоров
в корпусе TO-218X вместо 70-амперного модуля IRKT71, и они были далеко не такими тяжелыми, как модуль
, даже несмотря на то, что номинальная сила тока довольно близка к
.
Один из способов определить, подходит ли компонент для тяжелых условий эксплуатации, — это размер его
лидов. Если у него есть большие винты или наконечники для крепления провода, он может выдержать гораздо больше
ампер, чем тот, который предназначен для пайки на печатной плате.

Можно ли использовать трансформаторы от стиральных и сушильных машин?
Нет, нельзя. В стиральных и сушильных машинах нет трансформаторов сварочного размера
. В них есть только моторы и нагревательные элементы. Этот вопрос
был не таким частым, но я публикую его здесь из-за его абсурдности.
Однако вы можете использовать ламинированный статор возбуждения для изготовления собственного 9Трансформаторы 0460 для других целей, возможно. Но это потребует удаления ВСЕХ исходных обмоток
, начиная с нуля и изготовления первичной и вторичной обмоток
. Я не рекомендую это для сборки вашего сварочного аппарата. Это в 90 460 раз больше работы и дороже, чем использование общедоступных микроволновых трансформаторов 90 460.

Часто задаваемые вопросы

стр.

Модификация трансформаторов
Теперь, когда мы рассмотрели некоторые основы электричества, все горит 9Ответы на вопросы 0460, собрана внушительная куча деталей старой микроволновой печи
, давайте засучим рукава, достанем инструменты и приступим к работе
по сборке сварочного аппарата.

Первоначальное применение: повышение напряжения
Трансформаторы в микроволновой печи представляют собой повышающие трансформаторы. Но вы можете легко изменить это в
. Частью, которая делает его повышающим трансформатором, является вторичная обмотка
. Первичную обмотку можно оставить нетронутой, т.к. она
рассчитана на прямые 120 вольт без доработок. На самом деле первичный 9Обмотке 0460 все равно, есть ли вообще вторичная обмотка.
Но, конечно, нам нужна вторичная обмотка, чтобы получить хоть какую-то мощность от трансформатора
.
Еще одна вещь, которая делает трансформаторы для микроволновых печей
идеально подходящими для модификации
для использования сварщиками, — это их конфигурация с разъемной катушкой
. Это означает
, что первичная обмотка и вторичная обмотка
находятся рядом друг с другом
, двумя отдельными «катушками» из проволоки
. Это, вероятно, чтобы сохранить
высокое напряжение вторичной обмотки от
«происходит искрение» и посылаются высокие
пики напряжения в первичную, а
обратно по линии в проводку вашего дома
. Хотя я не думаю, что конструкторы
имели в виду модификацию сварочного аппарата
, это очень удобно облегчает удаление вторичной обмотки
, оставляя первичную нетронутой.

Рисунок 18: Различные трансформаторы. Выберите
группу почти идентичных трансформаторов
для вашего сварочного аппарата.

Модифицированное приложение: понижение напряжения
Модификация трансформаторов заключается в удалении старой высоковольтной вторичной обмотки
и установке на ее место новой вторичной обмотки низкого напряжения и большой силы тока с
толстыми витками провода. Это изменяет «коэффициент передачи мощности»
с «шестерни» микроволновой печи и смещает ее вниз на «шестерню» дуговой сварки.

Модификация трансформаторов

стр.

Удаление старой вторичной обмотки
Думая о том, чтобы снять эту старую первичную обмотку, вы заметите, что
обычно имеет сварной шов в нескольких местах, которые скрепляют части сердечника трансформатора
. Может возникнуть соблазн отшлифовать этот сварной шов и открыть сердечник трансформатора
, чтобы снять старую вторичную обмотку и установить новую вторичную обмотку
. Не делай этого. Мне было очень трудно снова собрать трансформатор
без того, чтобы он громко не гудел и не нагревался. Кроме того,
намного сложнее, чем вы думаете, наматывать тяжелые витки медного провода с помощью
.Трансформатор 0460 вскрылся. Они просто хотят выскочить боком.

Рис. 19: Использование острого стамески для снятия вторичных обмоток высокого напряжения. Будьте осторожны, чтобы не повредить первичную обмотку.

Попробовав оба способа удаления и замены вторичной обмотки, я
решил, что лучше всего выдолбить одну сторону вторичной обмотки хорошим острым деревянным зубилом
. Затем я выбил остаток обмотки с помощью металлического штампа 5/8”
, постукивая сначала по одной «ноге», а затем по другой, чтобы «пройтись» по
оставшийся П-образный пакет проводов наружу. После того, как вторичная обмотка удалена, у вас есть трансформатор
с отверстиями, готовый для новых обмоток.

Модификация трансформаторов

стр.

При извлечении исходной вторичной обмотки вы можете случайно сместить небольшую стопку
пластин между первичной и вторичной обмотками. По одному с каждой стороны
от центра ядра. Эти стопки тарелок следует оставить дома. Это может показаться заманчивым
, чтобы удалить их, чтобы было больше места для нового вторичного, но не делайте этого.
Они называются магнитными шунтами и воздействуют на магнитную «точку насыщения
» сердечника. Без них первичная обмотка будет потреблять на
ампер больше, чем может выдержать конструкция первичной обмотки при напряжении 120 вольт.
также может отключить автоматический выключатель задолго до того, как это произойдет, и никто не может сваривать
, когда автоматический выключатель всегда отключается.

Типы проводов для новой вторичной обмотки
После извлечения вторичной тонкой обмотки
, необходимо намотать новую обмотку
с большой силой тока и низким напряжением.

В имеющихся в продаже сварочных аппаратах во вторичной обмотке используется толстая эмалированная проволока калибра
, называемая «магнитной проволокой».
Мне не удалось найти этот провод большого сечения ни у местных
, ни у поставщиков по почте.

Итак, я пошел в местный центр по благоустройству дома
(Home Depot) и направился в отдел электрики. я вышел
калибра №6, одножильный, многожильный провод типа THHN. Изоляция
толще, чем хотелось бы, но в этом отношении она была лучшим выбором из доступных
. Обратите внимание, что это ОДНОПРОВОДНИК, а
— МНОГОЖИЛЬНЫЙ. СМОТРИТЕ ФОТОГРАФИИ. (Я кричу здесь, потому что
многие люди спотыкаются на этом, и получают рубашку 6-3 с землей или
что-то странное.)
Как оказалось, это был отличный выбор провода для обмотки новой вторичной обмотки
на микроволновые трансформаторы. Он гибкий, а изоляция
жесткий. Даже тогда было трудно втиснуть толстый провод в сердечник трансформатора
, а сплошной провод был практически невозможен.
Я рекомендую вам использовать этот вид проволоки при сборке вашего сварочного аппарата. Изоляция
достаточно прочная, чтобы выдерживать резкие изгибы и растяжения, необходимые для плотной намотки новой вторичной обмотки. Но если у вас есть эмалированная проволока большого сечения
и вы знаете приемы работы с ней, смело заменяйте
.

Модификация трансформаторов

страница

Расчет того, что вы хотите, нужно
Я сделал за вас большую часть сложной математики и свел практические
число конфигураций к паре удобных таблиц конфигурация.
Обратите внимание, что числа округлены. Например, нельзя построить сварочный аппарат
с тремя с половиной трансформаторами. Кроме того, обратите внимание, что в конфигурациях
на 240 В всегда имеется четное количество трансформаторов. Это потому что
того, как схема соединяет две группы трансформаторов в равных частях.

Требуется диаграмма трансформаторов
сварщики.

700
4
4
6
10
12
16

Transformer Wattage:
900
1000
1200
3
3
4
4
6
4
8
6
10
10
12
10

1500
2
2
4
6
8
8

2
2
4
4

сварщика построить.

Итак, ранее я говорил вам, что количество витков на новой вторичной обмотке было
, не так уж и важно. Это все еще не так, но я собираюсь дать некоторые приблизительные значения, чтобы
вы знали, что находитесь в пределах досягаемости большого количества витков. Эти
аппроксимированы с трансформаторов которые у меня есть на руках от моей
опытов; ваши встречи будут разными.
Кроме того, в следующей таблице указаны размер провода и прерыватель, которые следует использовать для
цепи, которая подает питание на розетку, к которой ваш сварочный аппарат будет подключать
. Размер провода для вторичных обмоток, которые вы будете наматывать в трансформаторы
, также указан.
Я предлагаю вам рассчитать количество используемого провода, взяв кусок длиной
, достаточной для изготовления одного трансформатора, и измерить его, прежде чем наматывать на место.
Затем измерьте остаток и вычтите, чтобы получить длину куска в 9Трансформатор 0460. Не забудьте оставить 6 или 8 дюймов «хвоста» на каждом конце обмотки
!
Или, если вам лень делать такие расчеты, просто выберите «Прибл. Feet»
в следующей таблице, но помните, что это может быть слишком много или недостаточно
, так как это только приблизительно!

Модификация трансформаторов

стр.

Таблица размеров проводов и силовых токов
Сила тока сварщика Выключатель
и напряжение:
Amps
70 amp, 120 volt
20
70 amp, 240 volt
20
100 amp, 240 volt
30
150 amp, 240 volt
30
200 amp, 240 volt
50
250 amp, 240 volt
50

Вторичная цепь
Провод
Провод
#12
#10
#12
#10
#10
#8
#10
#8
#8
#0

0 #0 6
#0
Прибл.
витков*
футов**
36
69
36
69
24
92
24
92
12
70
12
92

Таблица 2: Используйте эту таблицу в качестве ориентира для размеров проводов и приблизительного числа витков.

*Примечание. Количество витков может значительно различаться. Эти оценки составляют
, основанные на использовании трансформаторов мощностью 1500 Вт. Для использования меньших трансформаторов требуется
провод того же сечения, что и для больших, но на них поместится меньшее количество витков.
**Количество футов также является довольно приблизительной оценкой. Форма зазоров в сердечнике трансформатора
, где намотаны вторичные обмотки, может сделать это число равным 9.0460 больше или меньше. Если у вас осталось немного, вы всегда можете использовать его здесь и
там внутри вашего сварочного аппарата, чтобы сделать некоторые соединения.
Когда вы наматываете вторичные обмотки, вы должны намотать как можно больше витков на трансформаторы
. Нет причин быть неряшливым, это только помешает вашим усилиям. Вот несколько советов по аккуратной и тугой намотке проволоки:
1. На первом слое витков рядом со стальным сердечником с помощью плоскогубцев сделайте изгибы
в проводе ТОЧНО там, где он делает виток вокруг краев
.ядро 0460. Это поможет уменьшить давление провода на края, а
уменьшит вероятность его короткого замыкания на жилу.
2. Провод имеет тенденцию принимать изогнутую форму при намотке вокруг
сердечника. Попробуйте согнуть его прямо или даже немного наоборот, чтобы
витки лежали ровно.
3. Когда сердечник почти намотан проводом, используйте отвертку или что-то похожее на
в качестве инструмента для поддевания, чтобы открыть последние оставшиеся места, чтобы
освободил место еще для одного витка или слоя витков.
4. Если вы используете провод рекомендованного типа THHN, не беспокойтесь слишком сильно
о незначительных надрывах изоляции провода между витками. Любые два витка провода
рядом друг с другом имеют «двойную изоляцию», потому что каждый виток
имеет собственную изоляцию.

Модификация трансформаторов

стр.

5. Оставьте достаточно длинный «хвост» провода, чтобы можно было соединить ваши трансформаторы
без сращивания соединительного провода между ними.
6. Не торопитесь. Два вечера у меня ушло на намотку восьми трансформаторов
проводом №6. Требуется немного времени и внимания к деталям, чтобы аккуратно и в достаточном количестве упаковать новые вторичные обмотки
для достижения хорошего выходного напряжения
. Если вы скупитесь в этом разделе, вы обнаружите, что
исправлены в последней главе книги «Устранение неполадок».

Модификация трансформаторов

страница

Принципы распараллеливания
Схема самодельного сварочного аппарата легко настраивается. В этой главе
рассматриваются принципы и рекомендации по «подгонке» частей схемы
вместе. Соединение группы микроволновых трансформаторов во многом похоже на
, запрягающее упряжку лошадей. Мы рассмотрим основы того, когда и зачем подключать
параллельно и последовательно, а также комбинации последовательного и параллельного.

Блок трансформаторов
На самом деле схема состоит всего из двух основных компонентов: трансформатора 9массив 0460 и контроллер. Сначала мы рассмотрим массив трансформаторов. На первой схеме
схема контроллера не показана для простоты:

Рис. 21: Простой сварочный аппарат на 120 В с первичными обмотками параллельно, вторичными последовательно.

Оттуда мы разбиваем его. Эта схема проста для понимания. Ток
течет от трансформатора X1 к трансформатору X2, где он принимает дополнительные
Принципы параллельного соединения

страница

потенциал напряжения, а затем на дугу. Ток протекает через дугу,
через заготовку, выходит из зажима заземления и возвращается к трансформатору
X1. (В другой половине цикла переменного тока она течет в другом направлении. ) Дуга представляет собой резистивную нагрузку
, рассеивает энергию в виде сильного тепла.
Теперь у нас есть что добавить к обсуждению основного электричества в
главе 2. Помните, что флуктуирующее магнитное поле в трансформаторе
индуцирует потенциал напряжения во вторичной обмотке трансформатора? Ну,
если взять несколько трансформаторов и соединить их вторичные обмотки в ряд
(одну за другой), то получится потенциал напряжения, равный сумме
вторичок. Например, если каждый из двух трансформаторов выдает по 20 вольт на своих вторичных обмотках
, то при их последовательном соединении, как показано на схеме,
будет производить 40 вольт.
Это «последовательное» соединение предпочтительно при использовании двух или более источников напряжения
во многих приложениях, будь то обмотки трансформатора или 9аккумуляторы 0460. Что касается вторичных обмоток, важно, чтобы обе (или все) обмотки
были изготовлены из проволоки одинакового размера для обеспечения одинаковой пропускной способности по току. На
то же замечание, в небольших электронных устройствах почти всегда используется комплект батареек
одинакового размера. Например, вы не увидите много электронных устройств, которые запрашивают
для батареи AA и батареи C вместе. Напротив, есть даже предупреждения
, чтобы не смешивать типы батарей, такие как щелочные и перезаряжаемые типы
.

Серия, параллельность и полярность: иллюстрация батареи
Несмотря на то, что вы не будете использовать батареи в своем сварочном аппарате, я использую их в качестве иллюстрации
, чтобы подчеркнуть необходимость соединения вторичных обмоток между трансформаторами
в самодельном сварочном аппарате. Трансформаторы, с которыми вы строите свой сварочный аппарат
, похожи на батареи в нескольких отношениях:
Во-первых, поскольку вторичная обмотка является «автономным» источником напряжения, как и батарея
, ее легко соединить последовательно с другими вторичными цепями, чтобы получить
большее напряжение. Обычно группу трансформаторов с
вторичными обмотками, соединенными вместе, можно представить как один большой трансформатор.
Если вы разберете щелочную батарею 9В дымовой сигнализации, вы заметите, что это
не просто одна батарея, а шесть маленьких отдельных батарей, меньше
, чем батареи AAA, все соединены последовательно. Точно так же в батарее N, такой как
в пульте от телевизора, есть восемь маленьких батареек-кнопок, расположенных друг над другом.

Принципы параллельного соединения

стр.

Точно так же 12-вольтовый N-элемент имеет восемь батареек-таблеток по 1,5 В
, соединенных друг с другом (последовательно!) для получения 12-вольтового напряжения.

Подобно тому, как многие из этих батарей на самом деле представляют собой набор меньших батарей
, соединенных последовательно внутри своих корпусов, сварочный аппарат, изготовленный с помощью микроволновой печи 9Трансформаторы 0460 представляют собой набор меньших трансформаторов, соединенных последовательно, чтобы сделать
«одним большим».
Во-вторых, у аккумуляторов есть плюс и минус. Вы, без сомнения, знакомы с «протоколом»
для установки батарей в устройства, который требует, чтобы плюс и минус
были ориентированы определенным образом. Это делается для того, чтобы аккумуляторы «усиливали» друг друга.
Если вы соедините две батареи последовательно, минус к минусу, с нагрузкой
, подключенной между их плюсами, вы теоретически не получите никакого тока
договоренности. Соединённые таким образом, они «подтягивают» друг друга, и один
компенсирует напряжение другого.
Точно так же у трансформаторов есть свои плюсы и минусы. На схемах это
обозначается точкой на одном конце символа обмотки. Фактический плюс (+) и
минус (-) не используются, потому что трансформаторы являются устройствами переменного тока и
их плюс и минус чередуются туда и обратно. Важно понять
, что два отдельных переменного тока при соединении в
, являются либо «повышающими», либо «понижающими» в зависимости от того, является ли соединение
между ними соединением «плюс-к-плюсу» или «минус-к-плюсу». Соединение «плюс-плюс» или «минус-минус» будет «раскачиваться», а соединение «плюс-минус» или «минус-плюс» будет «повышать». См. иллюстрацию 9-вольтовых батарей
, подключенных двумя разными способами.
Принципы распараллеливания

стр.

Кстати: нет, вы не будете использовать 9вольтовые батареи для сборки сварочного аппарата. Иллюстрация
дана, чтобы помочь понять принципы полярности в цепях серии
!
Это важная концепция для понимания. Если вы соберете сварочный аппарат с, например,
, 4 трансформаторами, и каждый из них выдает 20 вольт на своих вторичных обмотках
, вы можете включить сварочный аппарат и обнаружить, что он производит только
40 вольт. Это не имеет смысла, верно? У них было по 20 вольт, а там
их 4, так почему они не складываются?
Вы обнаружите, что (в этом конкретном сценарии) один из трансформаторов
подключен в обратном направлении, точно так же, как группа из четырех 20-вольтовых батарей с одной в
в обратном направлении будет производить только 40 вольт. Мало того, что обратная батарея
не только не добавляет к кумулятивному напряжению, но фактически вычитает
(«взрыв!») напряжение из батареи.

Рис. 23: Слева: неправильное последовательное соединение не дает выходного напряжения. Это может сбить с толку
, если плюс и минус не отмечены должным образом. Справа: правильное соединение плюс-минус дает
Сумма напряжений.

В этом случае с блоком батарей остается только отсоединить перевернутую батарею
и подключить ее правильно. Для трансформаторов реверсирование может быть исправлено одним из двух способов: очевидно, путем реверсирования соединений вторичной обмотки
проблема устраняется. Или есть еще один хитрый прием
— вы можете поменять местами выводы первичной обмотки, и это
эффективно изменит направление магнитного поля в сердечнике. Вместо «зигзага» магнитное поле теперь
Принципы распараллеливания

Авторское право © Дэн Хартман, 2004 г. Результирующее напряжение, индуцируемое во вторичной обмотке
, также инвертировано.

Рисунок 24: Последовательно соединенные трансформаторы, правильно подключенные для добавочного напряжения к сумме
выходов.

При сборке вашего сварочного аппарата могут возникнуть ситуации, когда вы бы предпочли, чтобы
менял местами соединения на первичной обмотке. Одна веская причина, по которой я
обнаружил, что вторичный провод толстый и жесткий, и при соединении трансформаторов
один к другому, к следующему, и к следующему, логически и визуально
логично, что выводы не пересекаются один с другим, а соединяются таким образом, чтобы провод
, который выходит из одного трансформатора, встречается с проводом, который входит в следующий. И поэтому, если в этой ситуации один из трансформаторов
окажется «в обратном направлении», а не
, чтобы не испортить нашу аккуратную схему с вторичными обмотками, мы просто перевернем
первичное соединение на этом неисправном трансформаторе.
На схемах вместо плюса и минуса точка на одном конце первичной обмотки
, а также вторичных обмоток для обозначения полярности.
Обратите внимание, как они выглядят на схеме, и что применимо то же самое, что я
показал на иллюстрациях.

Принципы параллелирования

страница

Первичные параллельные, вторичные ряды

Важные характеристики сварщика 0460, например, сколько трансформаторов потребуется
определенного размера, вам будет интересно, как их подключить. Если вы
строите сварочный аппарат на 120 вольт всего с двумя трансформаторами, то схема их подключения
довольно проста и уже была показана. Но если ваша конструкция
требует 4 или 6 трансформаторов и источника питания 240 вольт, все становится немного сложнее
.
Я говорю немного, потому что все основы электричества все еще применимы. что я буду
обеспечивает здесь обсуждение параллельной или последовательной схемы и того, когда применять
, а затем ряд примеров схем, в которых используется различное количество трансформаторов
.
В отличие от последовательного соединения вторичных обмоток, первичные обмотки
в вашем сварочном аппарате соединены параллельно. Это легко запомнить: P
для основного и параллельного. S для вторичного и серийного. Точно так же, как 5
различных вещей, которые подключены к удлинителю вашего компьютера (если это похоже на
моя во всяком случае), каждая из первичных обмоток в вашем сварочном аппарате «подключена»
к питающему току. Когда вы подключаете компьютер и монитор к удлинителю
, а удлинитель подключается к настенной розетке, вы получаете параллельную цепь
.
Здесь работает принцип питания и нагрузки: источники питания
(выходы) при параллельном соединении должны быть точно согласованы по напряжению,
или меньший будет пытаться разрядить больший.

Рис. 25. Проблема, которую необходимо решить при попытке параллельного подключения источников питания. В
непревзойденная схема, X2 дает небольшую мощность лампочке. Скорее, некоторый ток
от X1 может быть потрачен впустую через X2. В согласованной схеме и X1, и
X2 вносят одинаковый вклад в нагрузку. При сборке сварочного аппарата этой проблемы можно избежать за счет последовательного, а не параллельного соединения вторичных обмоток
.

Принципы параллельного соединения

стр.

Решение состоит в последовательном соединении источников более низкого напряжения и использовании большего
проводников, чтобы справиться с полученными большими усилителями. Вы заметите, что во всех реальных схемах сварочных аппаратов
в следующей главе вторичные обмотки
соединены последовательно, последовательно.

Рис. 26. Последовательное соединение вторичных обмоток эффективно решает проблемы согласования
, возникающие при параллельном соединении. Ток течет последовательно от X1 к X2, а не
«сталкиваясь» с ним. Лампочка, выступающая в роли нагрузки, воспринимает сумму напряжений, а
одинаковая сила тока проходит через всю цепь.

С другой стороны, нагрузки, такие как лампочка или первичная обмотка, которая является нагрузкой
на 120 В, могут очень мирно существовать параллельно с другими нагрузками.
Электросчетчик просто крутится быстрее. Большие нагрузки потребляют больше ампер, но входное напряжение
остается в основном постоянным, в пределах ограничений силового оборудования
.
И наоборот, при последовательном соединении нагрузки будет пытаться «зажать» напряжение
от другого. Каждый из них «забирает» половину доступного напряжения питания
, и ни один из них не получает полной мощности. Это не всегда представляет собой проблему
, и позже мы с пользой воспользуемся этим «делением напряжения».

Рис. 27. Две последовательно соединенные лампочки разного размера приводят к неравномерному распределению напряжения
. Запараллелив их, каждый получает равную долю напряжения. В схеме сварочного аппарата
группы первичных обмоток 120 вольт всегда соединены параллельно.
Принципы параллельного соединения

стр.

Ранее я упоминал о хорошем использовании того факта, что две нагрузки, соединенные последовательно
, потребляют половину доступного напряжения питания каждая. С этим принципом
могут быть сделаны специальные конфигурации, которые позволяют две 120-вольтовые нагрузки
(первичные обмотки трансформатора микроволновой печи!) быть соединены последовательно,
, и каждая из них получает полные 120 вольт! (Нет, здесь нет свободной энергии. Мои
приношу свои извинения тем из вас, кто за единство.)
Трюк? Питание 240 вольт. Ага.
Соедините две первичные обмотки трансформатора СВЧ
последовательно, и можно
эксплуатировать установку на 240 вольт. Но ПРИМЕЧАНИЕ:
Два трансформатора должны быть как можно ближе к
. Любое неравенство между
и двумя приведет к тому, что один из трансформаторов
«захватит» имеющееся напряжение, а
вместо них обоих получит одинаковое
по 120 вольт каждый, причем тот, у которого меньше 9Сопротивление 0460 будет иметь более низкое напряжение на нем.
Это может оставить опасно высокое напряжение
на первичной обмотке другого. Например, для
один трансформатор может иметь только 90
вольт на первичной обмотке, а другой — 150 вольт!
Рисунок 28: Разделение 240-вольтового
Как вы можете видеть,
может питать две 120-вольтовые нагрузки.
представляет этот принцип последовательной нагрузки. Какие-то два трансформатора (и нагрузки
из вас захотят сделать на их первичках большой сварочный аппарат) должны быть очень
близко к равному.
с амперами выше 70. Такой сварочный аппарат
должен будет работать от 240 вольт. Трансформаторы для микроволновой печи
работают от 120 вольт. (Исключением являются европейские страны, где стандартом является
240 вольт.) Таким образом, все эти 120-вольтовые трансформаторы можно использовать с
, и они будут очень хорошо работать на «сплит-240» при правильной настройке.

Двойной массив для сварочных аппаратов на 240 В
Маловероятно, что сварочный аппарат на 240 В будет иметь только 2 трансформатора. Такой маленький сварочный аппарат
должен работать от 120 вольт. Сварщики на 240 вольт будут иметь
где-то между 4 и 12 трансформаторами. Или вы можете сделать его таким большим, как вам нравится
. Итак, следующие схемы показывают, что этот принцип последовательной нагрузки применяется на
практически.
Хотя я не рекомендую эту идею, вы можете подключить эти цепи
к двум отдельным источникам питания на 120 вольт. Проблема в том, что вы вряд ли найдете одиночную 120-вольтовую цепь
с допустимой силой тока для работы этого

Принципы параллельного соединения

0008

стр.

Рис. 29: Две «группы» (соединенные последовательно) параллельно соединенных трансформаторов
аккуратно разделят источник питания 240 В на хорошие части по 120 В. Соединение центральной линии между 90 460 и двумя помогает делению быть равным.

цепь. (У меня был один считыватель с 50-амперным выходным напряжением 120 вольт на генераторе Honda
, и он работал только на 120 вольт!)
Здесь мы объединяем две 120-вольтовые цепи и подключаем их к 240-вольтовой.
поставка. Если два массива имеют одинаковую потребляемую мощность, две стороны схемы
равномерно разделят питание на равные части по 120 вольт.
Некоторые из моих читателей спрашивали, следует ли соединять центральное соединение
между двумя массивами с нейтральным проводом
трехпроводной 240-вольтовой цепи, и мой ответ
— «нет» по нескольким причинам. Одна, обычно устанавливаемая цепь розетки сварочного аппарата
обычно двухпроводная с заземлением
. Нейтрала, к которому можно было бы привязаться, нет.
Два, установка центрального соединения может помешать
функция схемы управления, обсуждаемая в более поздней главе
. Центральная нейтраль вызовет 120 вольт на
одной стороне массива. Цепь управления
эффективно снижает напряжение питания для снижения теплоты сварки. При этом в
разделение напряжения между сторонами массива
, равное 50/50, должно быть меньше, чем
120 вольт.
Принципы параллельного соединения

Розетка 0460.

стр.

Охлаждающие вентиляторы с последовательным подключением
Другим применением принципа последовательной нагрузки
являются охлаждающие вентиляторы. Сварочный аппарат
, который я построил, имеет два охлаждающих вентилятора, оба из которых были извлечены из микроволновых печей. Один из них втягивает воздух
через массив трансформаторов, а другой
направляет воздух через радиатор контроллера
. Опять же, эти вентиляторы предназначены для работы
от 120 вольт. Если они почти идентичны, то их
можно соединить последовательно и они будут петь правильно
прекрасно работает на 240 вольт.

Рис. 31: Два вентилятора на 120 В могут быть настроены на
для работы на 240 В, если
подключен, как показано. Им нужно, чтобы
был почти идентичен по потребляемой мощности
.

Принципы распараллеливания

страница

Схемы

То, что вы ДЕЙСТВИТЕЛЬНО хотели
Теперь немного реальных схем. До сих пор в этой книге я сосредоточивался на расчетах и принципах
. Это очень важно, и если вы не
уже понял кое-что об электрических принципах, пожалуйста, вернитесь к
и перечитайте. Подключение этих схем в реальном мире может сильно сбить с толку
, если вы не понимаете, «почему эта штуковина присоединяется к штуковине
ЗДЕСЬ, а не ТАМ».
Для каждой записи в приведенной выше таблице имеется по одной схеме под названием «Таблица требуемых трансформаторов
». Обратитесь к нему еще раз, и определитесь с количеством трансформаторов
, которые вы собираетесь использовать в своем сварочном аппарате, если у вас нет
уже. Глядя на эти схемы и отмечая их сходство и различия
, вы можете начать видеть метод всего этого безумия.

Схемы сварочных аппаратов на 120 вольт
Я начну со сварочных аппаратов на 120 вольт, и совсем нетрудно увидеть, чем сварочный аппарат
с 2 трансформаторами похож на один с 3. Затем на схемах на 240 вольт, снова
, вы
может начать понимать, как «масштабировать
» схему, если вы
хотите построить даже
БОЛЬШОЙ сварочный аппарат, чем то, что
Выкладываю здесь.
Вы уже видели схему
, аналогичную схеме
справа, в предыдущей главе о
. Для этой конфигурации
вам потребуются два больших трансформатора.

Схема

Рис. 32: 120-вольтовый двухтрансформаторный сварочный аппарат.

стр.

Рис. 33: 120-вольтовый, 3-трансформаторный сварочный аппарат.

Примечание. Зеленая рамка со словом «Контроллер» представляет другую схему
в следующей главе «Методы управления». Его детали не показаны
здесь, чтобы не загромождать схемы. (Я упоминал, что изо всех сил
рисовал четкие схемы?!)

Рис. 34: 120-вольтовый, 4-трансформаторный сварочный аппарат. Это не рекомендуется делать, если только у вас нет источника
на 120 вольт больше 20 ампер, например генератора.
Схемы

стр.

Схемы сварочного аппарата на 240 В

Рис. 35: Сварочный аппарат на 240 В, 4 трансформатора. Прекрасно работает от 20-амперной розетки 240 В или 240 9Удлинитель 0460 вольт, 20 ампер с поворотным замком. Хороший баланс портативности и сварочного тепла.

Рис. 36: 240-вольтовый, 6-трансформаторный сварочный аппарат.

Схемы

стр.

Рис. 38: 8-трансформаторный сварочный аппарат, 240 вольт. Это первое, что я построил. Для работы требуется 50-амперная цепь 240 вольт.

Рис. 39: Сварочный аппарат 240 В, 10 трансформаторов. Вы можете использовать этот сварочный аппарат с выключателем на 50 ампер, но он может сработать, если общий ток
мощность сварочного аппарата слишком велика. Обычно это строится с трансформаторами мощностью менее 1500 Вт.

Рис. 37: Сварочный аппарат 240 В, 12 трансформаторов. К настоящему времени вы должны получить представление, поэтому я не собираюсь рисовать схемы сварочного аппарата с 14 или 16 трансформаторами
. Вы это понимаете.

Схемы

стр.

Итак, вы можете увидеть на схемах, как «масштабировать» сварочный аппарат, подключив
больше трансформаторов в серии. Первичные обмотки соединены параллельно (последовательно-параллельно для
сварочных аппаратов на 240 вольт), а все вторичные обмотки соединены последовательно.
Когда придет время соединить всю проводку вместе, вам нужно будет
позаботиться о правильной полярности на всех трансформаторах. Я предлагаю
соединить все первичные обмотки с лепестковыми разъемами, чтобы их можно было легко изменить для устранения проблем с полярностью. Дополнительную информацию и процедуру
для правильной полярности можно найти в главе «Установка всех
Соединения».
Кроме того, на схеме вторичные обмотки представлены толстой синей линией
, которая плавно переходит от одного трансформатора к другому. В реальной жизни
подключение этих тяжелых проводов (размером с #6!) не так просто, как это выглядит на схеме
. Я использовал куски алюминиевой шины (иногда
называют заземляющей шиной), обрезанной до длины 2 отверстий в каждой, использовал серую
соединительную массу для соединения алюминия с медью и затянул их
с помощью большой отвертки. Вы не хотите терять здесь усилители или, что еще хуже, поймать
что-нибудь горит с плохими соединениями. Никакой ленты или проволочных гаек, пожалуйста.
(Изолента подходит для изоляции открытых соединений.) Подробнее об этом в главе
«Выполнение всех соединений».

Схемы

стр.

Твердотельный контроллер

В этом разделе книги обсуждается необходимость управления (изменения) выходной мощности
аппарата для дуговой сварки. Существует примерно столько же способов изменить
ампер сварочного аппарата как есть для чистки рыбы. Также всегда полезно учитывать основную причину, по которой
выбирает конкретный метод управления.

Почему твердотельные?
Причина, по которой я выбрал полупроводниковый контроллер для своего сварочного аппарата, заключалась в том, что мне нужен был «бесступенчатый» регулятор
(что означает точную настройку, без «засечек»). Модель
Lincoln 225 имеет ручку, которая двигается с громкими щелчками (или лязгом?), а под ней находится сообщение
, в котором говорится: «НЕ ПЕРЕКЛЮЧАТЬСЯ ВО ВРЕМЯ СВАРКИ». Хм? Почему бы и нет?
Есть опытные операторы-сварщики, которым действительно может быть полезно вернуться к
и изменить настройку во время наложения валика сварного шва! Некоторые сварочные аппараты
также имеют небольшую шкалу прямо на электрододержателе (или «жале»)
, которая дистанционно регулирует настройку нагрева.

Рис. 40. Внутренняя конфигурация модулей SCR серии IRKT
идеально подходит для схемы
«спина к спине», которая используется в твердотельном контроллере
.

Я также хотел, чтобы управление работало
с трансформаторами СВЧ, а он
должен был быть дешевым. В конце концов, это самодельный
, и если все это станет слишком дорогим, мы просто выйдем из
и купим сварочный аппарат, не так ли? Что ж, твердотельный контроллер
с состоянием
на самом деле довольно дешев, как
, и он очень мало увеличивает объем машины
. Сердцем и душой твердотельного контроллера
является модуль IRKT71 SCR
, показанный на рисунке.

Модули серии ИРКТ имеют два SCR
, интегрированных в один корпус. Просто
соединяет винтовые клеммы два и три,
два SCR соединены «спина к спине», образуя очень эффективный элемент управления мощностью
. Есть 4 меньших вывода, два вывода затвора и
два вывода катода. (Выводы катода внутренне эквивалентны винтовым клеммам 1 и 2
). я получил свой
от
Newark
Electronics
(www.newark.com),
, но
Digi-Key
(www.digikey.com) также их носит. Их довольно много; быть
, обязательно получите модель на 75 ампер или 95 ампер (или больше) с номинальным напряжением
600 вольт или выше. Оттуда действительно не имеет значения, какой именно номер детали
вы получите. Я использовал IRKT71/06A, потому что он был доступен во времена
. Вы, конечно, могли бы обойтись с IRKT91/12 или IRKT92/16A, это
просто не имеет значения. Выполнив поиск на eBay, вы сможете найти один из этих 9Модули 0460 очень недорого.
Кроме того, если вы строите 120-вольтовый сварочный аппарат
, вам не нужен такой мощный тиристор
для работы с входным током.
Для этого я рекомендую Teccor
S6070W. Я также использовал это устройство
в контроллере моей плавильной печи для алюминия
. Они очень хорошо работают с
Рис. 41: Подключение двух «дискретных» приложений
с меньшей силой тока Вы будете
SCR спиной к спине. Выводы затвора
нуждаются в двух из них, потому что в отличие от
выводы меньшего размера.
IRKT, в упаковке только один SCR
. Их необходимо соединить спиной к спине и установить на отдельные радиаторы
, поскольку их монтажный выступ не изолирован от внутренних компонентов
. Или, если вы хотите заморочиться, вы можете обойтись
с изоляцией язычка и установкой всего на одном радиаторе.

Таинственная схема!
Один из часто задаваемых вопросов о твердотельном контроллере:
«Откуда схема управления получает питание?» Хороший вопрос действительно, и
хитрый. Судя по схеме, источник питания
для схемы управления отсутствует.
Секрет в воротах СКР. В неактивированном состоянии на затворах тиристоров присутствует напряжение 90 460 В. Этого достаточно, чтобы вызвать SCR. Но когда в момент срабатывания
цепь управления потребляет достаточный ток,
это напряжение «закорачивается» и срабатывает один из тиристоров.
SCR расшифровывается как Silicon Controlled Rectifier. SCR — это просто диод. 9Однако 0460 имеет слой, который блокирует проводимость в любом направлении до тех пор, пока не будет применено перенапряжение
. Этот слой называется «ворота». К этому затвору необходимо подать только небольшой ток
, чтобы перевести SCR в проводимость
. Затем он становится диодом и остается сработавшим до тех пор, пока не перестанут течь усилители
. На постоянном токе это будет бесконечно, пока источник питания не будет

Твердотельный контроллер

стр.

Рисунок 42: Схема контроллера. Не совсем очевидно, откуда схема управления получает питание
для работы, но секрет кроется в воротах SCR. Возможно, вы захотите распечатать эту страницу
для справки, когда будете читать объяснение этой схемы.

удален. На переменном токе этот момент наступает 120 раз в секунду, при пересечении нуля чередования, когда напряжение находится на нуле на пути к
, «чередуя» от положительного к отрицательному или обратно.

Твердотельный контроллер

стр.

Путем регулировки резистора R1 уровень срабатывания конденсатора временной развертки C2 достигается на
раньше или позже, запуская Q2 раньше или позже в заданном импульсе 60 Гц. Поскольку
ток переменного тока, схема должна работать на плюс или минус, и она работает!
Это удивительная штука, и есть несколько схем, использующих подобный принцип
. Потому что наш мозг, как правило, настроен на лучшую девятку.0460 понимание плюса и минуса, как в батарейках, поначалу может быть трудно
определить основной принцип такой схемы.
Некоторые мои читатели предложили мне сделать контроллер с таймером 555 в моностабильном режиме
, чтобы было проще разобраться. Затем мне понадобилась бы дополнительная схема
для обнаружения пересечения нуля, чтобы начать цикл синхронизации
555, что, в свою очередь, потребовало бы оптопары для передачи сигнала на модуль SCR
. Кроме того, должна быть цепь питания на
включает таймер 555, а кто-то думает, что все это будет проще понять на
? Я так не думаю.

Твердотельный контроллер

страница

Как это работает
Я постараюсь не утомлять вас слишком

диссертацией о работе схемы
, потому что 9060 Я уверен, что вы хотите, чтобы
строительство вашего дома
встроенный сварщик.
Наличие напряжения на SCR 9Затвор 0460 начинает заряжать времяразвертку
конденсатора С2 через переменный резистор
R1. Вскоре этого заряда станет достаточно
, чтобы запустить симистор Q2. Симистор
включается в проводимость, а
подает запускающий импульс на один из тиристоров
.
В зависимости от того, где установлен R1,
это происходит раньше или позже
при заданном положительном или отрицательном импульсе
синусоиды переменного тока. Заряд
на С2 сливается, а при достижении нулевой точки
как синусоида
начинает свой спуск в
отрицательная половина цикла переменного тока
, он начинает заряжать
в противоположной полярности, пока
не достигнет уровня срабатывания один раз
снова в отрицательной половине.

Рисунок 43: Регулируя потенциометр R2,
«фазовый угол»
пускового момента изменяется, что приводит к более длинному или более короткому
импульсу мощности.

И так далее повторяется, при меньшем сопротивлении на R1 зарядка С2 быстрее до достижения
напряжения срабатывания раньше при более длительном импульсе мощности, или при более высоком 9Сопротивление 0460 заряжается медленнее, чтобы позже достичь напряжения срабатывания, для более короткого импульса мощности
.
Поскольку контроллер изменяет мощность, изменяя ширину импульса, эту схему
можно назвать широтно-импульсным модулятором или ШИМ. Он очень эффективен для
, потому что схема не «сопротивляется» току, как реостат (или большой переменный резистор
), а скорее посылает более широкие или более узкие всплески мощности
. Это очень популярный и эффективный метод борьбы с большими
суммы переменного тока.

Твердотельный контроллер

стр.

Другие компоненты

Возможно, вас интересуют другие компоненты схемы. C1 имеет функцию
, называемую «сниббинг». Конденсатору требуется время для зарядки, как мы уже обнаружили на
. Он также предотвращает слишком быстрый рост напряжения на
выводах модуля SCR. Это важно, потому что шум или всплески 9Напряжение 0460 здесь приведет к срабатыванию модуля SCR, когда он не должен. Таким образом, C1
ограничивает скорость нарастания или dv/dt через SCR.
Схема «легкого пуска» также заслуживает пояснений. Он определяет ток
, протекающий по сварочным кабелям, и удерживает сварочный аппарат на полной мощности до тех пор, пока не зажжется дуга. Всплеск тока индуцирует напряжение во вторичной обмотке
трансформатора легкого пуска и включает реле. Реле
включено в цепь с «нормально замкнутыми» точками. Это просто сохраняет 904:60 постоянно срабатывали ворота СЦР.
Затем, когда зажигается дуга и реле подается питание и размыкается, все замечательные функции управления синхронизацией и шириной импульса
, описанные ранее для
, начинают работать. Заряд на C2 может накапливаться до срабатывания… и
и так далее. Суть в том, что у вас есть полная мощность, чтобы легко запустить дугу
. Чувствительность схемы легкого пуска регулируется резистором R2.

Значения компонентов
ВАЖНО: Обратите внимание, что многие детали твердотельного контроллера
также спасены. Это особенно важно учитывать применительно к легкому пуску трансформатора
и реле.
Значения C1, C3, R2 особенно подвержены изменениям из-за различий в
деталях, которые вы используете для трансформатора легкого пуска и реле.
В зависимости от тока, необходимого для включения реле, вам может понадобиться резистор номиналом
или менее 5 кОм для резистора R2. И в зависимости от этого тока его С3 может
нужно сделать меньше или больше, чтобы схема легкого пуска не
подается питание слишком быстро, до того, как дуга установится (все это происходит за
микросекунд, вам просто нужно попробовать разные значения, чтобы определить, что
работает для вас).
Как я уже говорил в начале этой книги, это не проект Heathkit
, где все очень четко определено с самого начала. Возможно,
вам придется немного использовать свое серое вещество, чтобы понять некоторые вещи по пути.

Твердотельный контроллер

стр.

Кроме того, я рекомендую для R1 переменный резистор на 1 МОм (также называемый потенциометром
). Это будет варьироваться в зависимости от того, строите ли вы сварочный аппарат на 240 вольт или
на 120 вольт. Это значение должно быть 500k для сварочных аппаратов на 120 вольт. Это влияет на диапазон управления
, который у вас есть, поворачивая потенциометр от нуля до
100%. Слишком низкое сопротивление в этом компоненте (меньше Ом) приводит к тому, что нижняя часть шкалы
не такая низкая, как хотелось бы. Конечно, тебе не будет 9.0460 сварка на 5 ампер, поэтому лучше иметь потенциометр, который не снижает
мощность до нуля, а ближе к 25% или подобным. Например, для
, если вы строите сварочный аппарат с диапазоном силы тока от 50 до 200 ампер, вам нужно, чтобы
циферблат регулировал выходную мощность от 25% до 100%.

Калибровка шкалы управления
Я откалибровал шкалу своего сварочного аппарата в вольтах холостого хода, а не в амперах,
, потому что в то время у меня не было метода проверки ампер. Если у вас есть зажим на
амперметр, попросите помощника сделать насечки на круге бумаги, приклеенном скотчем, под ручкой
потенциометра R1, пока вы свариваете при различных настройках. Эти вырезы
могут быть отмечены силой тока, которую подавал сварщик при различных настройках
. Ниже приведен образец циферблата, который вы можете распечатать для процесса калибровки
. Когда вы закончите, вы можете скопировать и вставить
циферблат в свою любимую графическую
программу и очень аккуратно
напечатать на нем числа
, чтобы сделать постоянный
циферблат0460 для вашего сварщика.
Обратите внимание, что этот шаблон
помечен
в градациях
процентов
, это не значения
, которые означают что-либо
, за исключением обозначения позиции
для целей калибровки.

Рис. 44. Распечатайте эту страницу и вырежьте циферблат, чтобы использовать его в качестве калибровочного шаблона
для ручки на R1.

Твердотельный контроллер

стр.

Другие методы управления
Если вам совсем не нравится создавать твердотельный контроллер, I
жаль тебя. Шучу, не совсем. Есть и другие способы управления сварочным аппаратом
в том диапазоне, который вам нужен. Для сварочных аппаратов на 120 В в любом случае
не имеет большого диапазона, поэтому вам может подойти один из этих альтернативных методов
.

Отвод трансформатора
При сборке сварочного аппарата на 120 вольт общая выходная сила тока ограничена примерно 70
амперами, и вам в любом случае не захочется сваривать при токе ниже 50 ампер, так что
несложно изменять мощность, просто изменяя «подключение» к одному из трансформаторов на
одно или два расположения во вторичных обмотках.

Рис. 45: Простейший сварочный аппарат, позволяющий выбирать ток из ограниченного числа вариантов
. В сварочном аппарате, оснащенном несколькими микроволновыми трансформаторами, вы можете отвести
между трансформаторами, а не внутри обмоток.

Этот метод управления имеет некоторые недостатки. В некоторых конструкциях кабель питания
необходимо отсоединить и снова прикрепить к другому разъему на сварочном аппарате
. В других конструкциях, таких как Lincoln 225, на выключателе 9 возникает искрение.0460, если он был изменен во время сварки, поэтому поставьте рядом с циферблатом маленькую табличку с надписью «ДЕЛАТЬ
НЕ ПЕРЕКЛЮЧАТЬСЯ ВО ВРЕМЯ СВАРКИ». В любом случае, большинство из нас не переключают мощность во время сварки
, так что для большинства из нас это довольно приличный метод управления.

Уловки магнитного управления
Есть также способы, которыми мы можем вмешиваться в магнитную магию, которая имеет место
в трансформаторе, чтобы контролировать выходную мощность сварочного аппарата. Магнитный поток (или
Другие методы управления

страница

поток) очень интересная штука. Его можно перенаправить и контролировать так же хорошо, как и электричество.
Методы, которые я описываю в следующих текстах и иллюстрациях, представляют собой методы
, которые я фактически видел в использовании в имеющихся в продаже сварочных аппаратах. По разным причинам, обычно из-за стоимости производства или надежности, один из этих
методов предпочтительнее другого, когда производитель проектирует сварочный аппарат.

Подвижные шунты
В трансформаторе магнетизм течет по кругу из катушки вокруг
конец катушки, закручивается вокруг внешней стороны катушки и возвращается на другой конец катушки
, как вы видели на иллюстрации ранее. Если магнетизм
можно отвести так, чтобы он возвращался обратно в первичную обмотку, а очень небольшая его часть
проходила через вторичную, то выходная мощность может быть ограничена.
Hobart StickMate LX, изображенный ранее как
, использует этот метод бесконечного изменения мощности сварщиков в определенном диапазоне
.
Это хороший метод
и его можно изменить
во время сварки, но для изменения нагрева
очень требуется много
оборотов маленькой рукоятки.
При сборке сварочного аппарата с микроволновыми трансформаторами
вы заметите, что между
первичной обмоткой

и вторичной обмоткой

имеются шунты. Но шунты должны оставаться на месте; первичная обмотка
будет потреблять слишком много ампер, а шунты
не установлены из-за отсутствия
0460 управление питанием через трансформатор.
к первичной обмотке, чтобы обеспечить
противо-эдс. (электродвижущая сила)
и удовлетворяющие исходным характеристикам силы тока трансформатора.
Другая проблема, связанная с попыткой реализовать этот метод с микроволновыми трансформаторами
, заключается в том, что трансформаторы малы, и вам потребуется
с механизмом, который может перемещать целую кучу маленьких шунтов, все в
с идеальной центровкой. Я думаю, что мой твердотельный контроллер проще собрать…

Другие методы управления

стр.

Подвижные обмотки
Craftsman и некоторые другие марки сварочных аппаратов
используют этот метод для изменения выходной мощности
. Он похож на метод подвижного шунта
в том, что выходная мощность изменяется
без вырезов — бесступенчато.
В этом методе вторичная обмотка
монтируется неподвижно, а первичная обмотка
(поскольку выводы меньше и больше
гибкая) перемещается ближе или дальше от вторичной обмотки
на винтовом механизме.

Реакторы с подвижным сердечником
Некоторые из дешевых 120-вольтовых сварочных аппаратов используют этот метод
для изменения мощности. «Реактор»
выполнен с сердечником трансформатора и имеет только одну обмотку
(без вторичной обмотки), где
сердечник может перемещаться в обмотке
или из нее.

Рисунок 47: Подвижный первичный
способ управления сварочным током
. Чем ближе друг к другу
являются первичными и вторичными,
передает больше мощности.

Поскольку магнитная проницаемость воздуха и железа различна, магнитная точка насыщения
реактора изменяется путем перемещения сердечника. Катушка реактора
начинает проводить ток только после достижения этой точки насыщения, и она
как бы «срабатывает» и проводит. Эта точка насыщения наступает раньше, когда
железный сердечник вынут из катушки реактора, и позже, когда сердечник полностью вставлен.

Реакторы с насыщаемой активной зоной
Этот метод аналогичен твердотельному контроллеру тем, что в нем нет движущихся частей
. Он также разделяет некоторые концепции реактора с подвижной активной зоной, такие как изменение времени магнитного насыщения
.
В этом методе активная зона реактора имеет основную обмотку и обмотку управления.
Это не то же самое, что первичный и вторичный; их функции полностью отличаются от первичных и вторичных. Вместо этого на обмотку управления подается небольшое количество постоянного тока
, частично насыщающего ее магнитным полем.
Затем, когда проходит импульс переменного тока, сердечник достигает полного насыщения
и затем проводит полный ток. Путем переменного насыщения его постоянным током
изменяется эффективная насыщаемость и результирующий выходной сигнал.

Другие методы управления

стр.

Вот один пример системы реактора с активной зоной насыщения. Есть и другие, но
я привожу этот пример, потому что легко понять, что происходит.
В этом примере две катушки
и два выпрямителя.
Они
сконфигурированы таким образом, что каждая «половина» формы волны переменного тока
поочередно управляется
каждой из катушек. Это позволяет катушкам
иметь время магнитного восстановления до
«ненасыщенного» между положительными или
отрицательными пиками, а широкий диапазон управления
достигается с помощью небольшого постоянного тока
, подаваемого на управляющие обмотки
. Сердечники представляют собой специальные сердечники с воздушным зазором (порошковое железо в некоторых случаях
), чтобы противостоять магнитному насыщению до
помогают им восстанавливаться между циклами.

Рис. 48: Система реактора с активной зоной насыщения
с использованием двух трансформаторов и двух выпрямителей.
Вход и выход — переменный ток
.

Кроме того, если цепь с насыщающимся сердечником
находится на стороне вторичной обмотки
(а большинство из них так и есть), можно интегрировать схему выпрямления
для получения постоянного тока
.
Фильтрация выходных данных уже выполняется
ядрами с насыщением, поэтому фильтр отсутствует 9Нужен дроссель 0460.
Я видел, как некоторые сварщики с подачей проволоки используют
метод управления с насыщаемым сердечником,
, и мое общее наблюдение состоит в том, что
, как правило, находится на более высоком уровне по сравнению со сварщиками
.

Другие методы управления

Рисунок 49: Интегрированная схема управления сердечником с насыщением
и выпрямление постоянного тока.

стр.

Сварочный аппарат переменного/постоянного тока

Ваш сварочный аппарат переменного тока можно легко модернизировать до
производят DC (постоянный ток с плюсом и минусом).
Различные типы сварных швов и более сложные сварные швы
можно выполнять с помощью постоянного тока. Чтобы превратить
в сварочный аппарат постоянного тока, необходимо добавить к вашему сварочному аппарату
две основные детали: мост выпрямителя и дроссель фильтра
.
Существует несколько типов выпрямителей, которые можно использовать для Рис. 50: Выпрямители
в стиле хоккейной шайбы.
построить выпрямительный мост для преобразования переменного тока, который
трансформатор (массив) вашего сварочного аппарата производит в постоянный ток.

Выпрямительный мост
Чтобы получить постоянный ток от сварочного аппарата переменного тока, нам просто нужно преобразовать или «выпрямить» импульсы переменного тока
, чтобы все они пульсировали в одном направлении, отсюда и термин
«постоянный ток». Это проще всего сделать с помощью четырех диодов, соединенных специальной схемой
или «мостом». Я рекомендую вам пойти на eBay или другой источник
электронных деталей для этих диодов. Это должны быть диоды BIG
, способные работать с выходной мощностью вашего сварочного аппарата. Если ваш сварщик делает
200 ампер, приобретите диоды, которые могут выдержать БОЛЕЕ 200 ампер. Рассчитайте коэффициент безопасности 90 460 и убедитесь, что они могут работать на несколько вольт выше, чем 80 90 460 вольт, которые выдает ваш сварщик.
При подключении этих диодов в реальной жизни
выглядит немного иначе. Если вы используете
диоды типа «хоккейная шайба», я
советую вам ставить их один поверх
другой с пластинами из меди или алюминия
между ними, чтобы прикрепить тяжелый сварочный кабель
для соединений.
Эти пластины должны быть достаточно большими, чтобы
также служили радиаторами, если только вы не
Рисунок 51: Мост выпрямителя.
планируют жидкостное охлаждение. Тепло Переменный ток на входе, постоянный ток на выходе.
Мойки
должны оставаться электрически изолированными друг от друга.
Деталь
по изоляции монтажного оборудования
от радиаторов см. в разобранном виде.
Резиновый шланг можно использовать для прокладки
длинные болты, чтобы
они не касались промежуточных пластин
. Верхняя и нижняя пластины
электрически соединены по схеме
с отрицательной клеммой
, поэтому изоляция
в этих точках не требуется. Обратитесь к
спецификации
производителя диода

, чтобы определить площадь отвода тепла
и спецификации монтажа.
Обратите внимание, что белая смазка для радиатора
, вероятно, не сработает, потому что
поверхности диодов, которые прижимаются
к радиаторам
также служит в качестве электрического
. Обратите внимание, что ни смазка
не может
мешать головкам винтов, ни
гайки должны быть электрически изолированы от верхнего и нижнего
хорошего соединения.
пластины радиатора.

Рис. 53. Медные радиаторы и диоды типа «хоккейная шайба», собранные в выпрямительный мост
. Обратите внимание, что два верхних диода ориентированы анодами вверх, а два нижних —
ориентированы анодами вниз. Проверьте свою конфигурацию, включив лампочку последовательно с входом
перед подачей полной мощности.
Сварочный аппарат переменного/постоянного тока

стр.

Если вы используете выпрямители на шпильках, они должны быть установлены на радиаторах, которые
должным образом изолированы друг от друга. Некоторые выпрямители со шпильками имеют «косичку»
с проушиной для крепления к фиксированному оборудованию. У других
есть именно это — шпилька. Прикрепите собственную «косичку», состоящую из очень гибких
сварочный кабель к ним. Никогда не прикрепляйте к этим шпилькам ничего жесткого. Расширение нагрева и охлаждения
может внутренне отделить диодный чип от кристалла
и разрушить устройство.

Рис. 54. Как крепить выпрямители на шпильках к их радиаторам. Радиаторы
должны быть установлены таким образом, чтобы они были изолированы друг от друга и от корпуса сварочного аппарата
. Всегда проверяйте свою конфигурацию с помощью лампочки последовательно с входом.

Дроссель фильтра
Форма волны напряжения, которая выходит из диодного моста, не совсем прямая линия постоянного тока
, которую вы ожидаете от батареи. В нем мало пробелов
. Эти зазоры достаточно велики, так что, что касается дуги, вы,
, можете продолжать сварку на переменном токе. Таким образом, необходимо использовать специальную катушку, называемую фильтрующим дросселем
, чтобы заполнить эти пробелы и помочь текущему
быть более «чистым».
Принцип работы реактора заключается в том, что он поглощает энергию (по магнитному
насыщение) во время «включенной» части импульса постоянного тока от выпрямителя. Затем в
короткие пики «выключения» высвобождают энергию, чтобы заполнить промежутки.

Сварочный аппарат переменного/постоянного тока

стр.

Дроссель необходимо подключить последовательно к кабелю питания после выпрямителя, как показано на схеме
. (Примечание: если вы адаптируете свой сварочный аппарат постоянного тока для использования высокочастотной сварки TIG, вам необходимо подключить конденсатор к выводам ниже по потоку 9.0460 от этого дросселя. Это предотвращает поглощение дросселем фильтра высокочастотных импульсов
от насадки для сварки TIG. Это выходит за рамки этой книги
, я могу обратиться к TIG и высокочастотным в следующем издании.)

Рис. 56: Схема, показывающая расположение дросселя фильтра. Обратите внимание, что
не обязательно должен быть на положительном проводе, он может быть как на положительном, так и на отрицательном проводе. Также обратите внимание, что
при сварке постоянным током полярность электрода зависит от типа выполняемого сварного шва.

Чтобы сделать фильтрующий дроссель, просто возьмите трансформатор для микроволновой печи и удалите
все обмотки и маленькие шунты, которые были между обмотками. Затем намотайте
проводом того же размера, который вы использовали для намотки первичной обмотки.
Для большей эффективности вам может понадобиться два таких дросселя, соединенных последовательно.
Сварочный аппарат переменного/постоянного тока

стр.

Сборка шкафа

Строительные материалы шкафа

, вероятно, самая забавная часть, потому что вы можете начать видеть, как ваше творение
появляется на свет. Вы можете покрасить свой сварочный аппарат в промышленный серый цвет, или вы можете
покрасить боковые стороны в оранжевое пламя. Или те из вас, кто занимается сваркой скульптур, могут покрасить их в розовый цвет и повесить на них цветы и фламинго.
Помимо всего этого, шкаф вашего сварочного аппарата выполняет несколько важных функций.
Вы строите сверхмощный механизм и не хотите, чтобы он
развалился. Шкаф также направляет поток воздуха от охлаждающих вентиляторов
куда он должен идти.
Свой первый сварочный аппарат я собрал в основном из остатков фанеры и куска прессованного
обработанного 2×12 от строительного проекта. Дерево — отличный материал для сборки шкафов
. Металл — лучший выбор, но с ним труднее работать, и
, как правило, не так легко доступен. Я использовал несколько плоских листов металла из корпусов
утилизированных микроволновых печей для боковых панелей моего сварочного аппарата
в деревянном корпусе. Эти боковые панели крепятся всего несколькими винтами и легко снимаются
для осмотра.
Один из моих читателей использовал старый компьютерный корпус для сборки небольшого сварочного аппарата
на 120 вольт. Это очень удобно для небольших сварщиков, а также является «дружественным к окружающей среде
», поскольку существует множество старых компьютеров, заполняющих
. свалки. Вместо того, чтобы хоронить эту совершенно хорошую сталь, люди должны положить кишки сварщика
в свои старые компьютерные корпуса!

Сборка шкафа

страница

Рис. 57: Основные клеммы для распределения питания моего сварочного аппарата «смонтированы с помощью амортизатора
» на кусках резинового шланга. Резина является отличным изолятором, а также
способна выдерживать некоторое количество тепла.

Электричество и дрова?
Некоторые из моих читателей могут обоснованно спорить и спорить о том, что я использую дерево в качестве корпуса
для чего-либо электрического. Что ж, достаточно сказать, что мы не
отправляем самодельный сварочный аппарат в Лабораторию андеррайтеров для получения наклейки «UL»
. Но я не бросаю всю осторожность на ветер. Я тщательно изолирую свой
электрические компоненты из дерева, к которому они крепятся. Вы тоже можете быть.
При сборке деревянного шкафа я рекомендую начать с куска сосны 2×12
для основания. (Точные размеры блока два на двенадцать на самом деле составляют 1-1/2 на
примерно 11-1/4.) Это обеспечит прочную раму для вашего массива трансформаторов
, который окажется довольно тяжелым. Мой сварочный аппарат имеет 8 больших трансформаторов
, а общий вес сварочного аппарата составляет около 140 фунтов! Я взял
несколько колес от выброшенного офисного стула и прикрепил их к нижней части 9.0460 это 2”x12”, так что я могу легко катать его по своему магазину. Для небольших сварочных аппаратов, которые можно легко переносить
, подойдут резиновые ножки одной из ваших утилизированных микроволновок
. Рис. что я построил. Основание — 2×12, а средняя и верхняя деки — фанера 1/2 дюйма. Концы
также фанера 1/2 дюйма. Ручка для переноски представляет собой дюбель из гикори диаметром 1-1/2 дюйма. Боковые стороны верхнего «лотка»
представляют собой разрезанный пополам размер 1х6.

Не забывайте о проводке
Расположите трансформаторы на основании 2×12 так, чтобы было достаточно места, чтобы добраться до проводки
. Имейте в виду, что вам, вероятно, придется просунуть пальцы между
трансформаторами, чтобы отсоединить и снова подсоединить первичные обмотки трансформатора
в главе «Выполнение всех подключений».
Некоторые из ваших трансформаторов будут иметь монтажные фланцы, а некоторые нет. я использовал
распил пиломатериала размером около 3/4 дюйма, чтобы сделать заменяющие «фланцы» для монтажа
те, у которых не было фланцев или фланцы были не с той стороны

Изготовление шкафа

страница

трансформатора. Прикрутите их к основанию
через монтажные фланцы
с помощью шурупов для дерева 1-1/2 дюйма или шурупов для гипсокартона
.

Оставьте место для воздушного потока
Разметка схемы управления шиной
бар, главный выключатель питания и охлаждающие вентиляторы
на средней палубе. (Шины
и выключатель питания будут
установлены на торцевых панелях, но они по-прежнему занимают место за пределами средней панели. ) Отметьте
их контуры и вырежьте отверстия для охлаждающих вентиляторов
. Через эти отверстия
воздух будет вытягиваться вверх из «трансформаторной комнаты»
в среднюю палубу
. Один из вентиляторов
должен дуть на радиатор модуля SCR
контроллера (если вы выбрали этот
метод управления).
Воздух будет выходить
через ряд отверстий в боковых панелях
.

Это как построить дом
Шаг за шагом соберите каркас сварочного аппарата
. Возможно, вам придется перейти к
главе «Выполнение всех подключений»
, чтобы завершить процедуру коррекции полярности
перед замыканием массива трансформаторов
в нижней части.
Будет сложнее попасть в эту нижнюю секцию
, чтобы внести какие-либо изменения после того, как вы
установите среднюю палубу.
Установка всех компонентов
на средней платформе, а на
— на торцевых панелях может оказаться сложной задачей из-за зазоров
для крепежных винтов. Вам может понадобиться
для установки некоторых компонентов на концевых панелях
перед креплением торцевых панелей к
Сборка шкафа

Рис. 60: Средняя панель с прорезанными отверстиями
для охлаждающих вентиляторов. Радиатор и схема управления
на макетной плате уже на месте.

Рис. 61: Торцевые панели закреплены в месте
, установлены охлаждающие вентиляторы и контроллер
.

страница

остальная часть сборки. Обратите внимание, как беспаечная макетная плата
монтируется рядом с
на краю средней деки. Этот
упрощает доступ, если необходимо внести изменения или настройки
.
Наконец, установите лоток и ручку для переноски
. Вы можете приклеить
ручку для переноски, а также привинтить
это.
А вот остальным сварщикам я
рекомендую вообще не использовать клей, только саморезы
. Вы будете рады, что сделали это таким способом
, если разборка для ремонта
необходима.

Рис. 62: Почти полная сборка шкафа
, нужны только боковые панели.

Я оставил металлические боковые панели на моем сварочном аппарате
немного короткими, чтобы оставить зазор с каждой стороны для
воздуха, который будет втягиваться в нижнюю часть.
Этот зазор можно закрыть куском фильтра кондиционера
, чтобы предотвратить попадание пыли
покрытие ваших трансформаторов. Пыль не
хороша — она
термически
изолирует

обмотки ваших трансформаторов и
позволяет им перегреваться. Если вы не используете фильтры
, просто не забывайте периодически выдувать пыль
сжатым воздухом.

Рис. 63: Боковые панели на месте, лоток
используется с пользой! В
достаточно места для перчаток, отбойного молотка
и вашего набора сварочных прутков
.

Сборка кабинета

стр.

Выполнение всех подключений

При сборке шкафа для сварочного аппарата рекомендуется помнить о прокладке
проводки для выполнения всех соединений. Возможно, вам придется частично разобрать шкаф
, чтобы подключить всю проводку. Если вы собираетесь
красить дерево внутри сварочного аппарата, сейчас самое время это сделать, до
вы получите целую кучу проводки и штуковин, смонтированных внутри него.

Используемые типы соединителей

Рис. 64. Изолированные соединители
с обжимной лопаткой
уже совместимы с
.

обжим на лопатках.

Для подключения первичных обмоток к соединительному проводу
, ведущему к основным силовым наконечникам, используйте обжимные разъемы лепесткового типа
, рассчитанные на провод №14 или №12. Первичные обмотки
на СВЧ трансформаторах почти всегда
имеют штыревые лопатки (очень удобно) уже от
на заводе. Вентиляторы охлаждения также используют эти разъемы, и
Когда вы все сделаете, вы будете поражены аккуратностью
и профессиональным видом этого метода соединения
. С помощью этих разъемов также очень легко производить изменения и замены
. Гайки для проводов в любом случае не намного дешевле
, и вы будете рады, что использовали

. Для вторичных соединений разрежьте несколько алюминиевых заземляющих шин на наборы с 2 отверстиями для соединений трансформатор-трансформатор и наборы с 3 отверстиями
, где нужен для соединений, где сходятся 3 провода (если у вас есть

Рисунок 65: Различное электрическое соединительное оборудование: Слева, плоские шины. Эти
используются для параллельного соединения всех первичных обмоток. Средняя, алюминиевая шина заземления
бар, нарезанная на короткие отрезки для подключения сильноточных соединений. Справа, изолированные клеммные колодки
для основных вводов питания.
Выполнение всех соединений

стр.

таких соединений в вашем сварочном аппарате). Я вырезал несколько «коннекторов» с 3 отверстиями, чтобы сделать соединения здесь и
в ситуациях, когда 3 провода
соединяются вместе, например, модуль SCR, где он
подключается к линейному напряжению.

Подключение массива трансформаторов
Как видно на фотографии, я сначала прочно закрепил все трансформаторы

. С проводкой все разомкнуто и
легко сойдутся.
доступны, сейчас самое подходящее время для подачи питания на массив трансформаторов
и исправления любых проблем с полярностью. После торцевых панелей
и средняя палуба на месте, трудно спуститься между трансформаторами
и поменять местами соединения первичной обмотки.

Рис. 67: Это не очень похоже на схему, не так ли? Все вторичные обмотки
соединены с короткими отрезками алюминиевой шины, и каждая первичная обмотка имеет свой «шнур питания
», который заканчивается на клеммах основного питания. Черный и белый провод используется для организации горячего
и нейтрального.

Исправление проблем с полярностью
Когда вы сделаете все соединения и будете готовы включить сварочный аппарат
в первый раз, вы обнаружите, что выходное напряжение вторичных обмоток всех ваших трансформаторов
имеет смехотворно низкое напряжение, или, может быть, только
половину от что вы ожидали. Это происходит из-за проблем с полярностью в соединениях
. Не парься, у меня было то же самое. Что необходимо сделать для
, так это проверить и при необходимости исправить полярность на каждом трансформаторе.

Выполнение всех подключений

страница

Теоретически, проблемы полярности
можно исправить, поменяв местами либо вторичные соединения, либо первичные соединения
, но я советую исправить
, поменяв местами первичные соединения.
Во-первых, гораздо проще разъединить разъемы лопатки
и переставить их местами.
Во-вторых, два соединения
с первичной обмоткой почти всегда
рядом, и ваши провода легко дотянутся.
Это можно легко сделать с помощью мультиметра. Процедура
следующая: Измерьте напряжение на вторичной обмотке первого трансформатора
в «цепочке».
Затем измерьте напряжение на первых двух
Рис. 68. Вторичные обмотки трансформаторов
легко соединить вместе. Теперь, если
инвертирует полярность напряжения
примерно в два раза, измеряя эти две первичные обмотки, когда
вместе, полярность правильная. Если нет, то вроде просто вольт
у вас лопата 9разъемы 0460.
или ничего, полярность обратная. Чтобы исправить,

Рисунок 69: Учитывая предположение, что каждый трансформатор имеет ровно 10 вольт, вы можете ожидать, что
напряжение увеличится на 10 по мере продвижения вниз по цепочке трансформаторов. Легко вытащить лепестковые разъемы
на первичных обмотках и поменять их местами, и это эффективно устраняет проблемы с полярностью
.

Выполнение всех подключений

стр.

отключите сварочный аппарат (всегда делайте это, прежде чем возиться с проводкой), и
поменяйте местами соединения на первичной обмотке. Включите питание и снова протестируйте до
, чтобы увидеть изменения.
Затем проверьте три трансформатора подряд. У вас должно быть примерно в три раза больше, чем у
первого. Если нет, отключите сварочный аппарат и поменяйте местами первичные соединения
третьего трансформатора. Протестируйте снова. Продолжите эту процедуру с четырьмя трансформаторами
вместе, обеспечив соответствующее увеличение напряжения, реверсивное, если нет.
Пять должны давать в 5 раз больше напряжения, чем один, и так далее, пока не дойдете до конца
и не будете тестировать весь массив трансформаторов вместе на общее напряжение
от 75 до 85 вольт.

Розетка для вашего сварочного аппарата 240 В
Возможно, вам придется нанять электрика для подключения
к розетке 240 В на 50 ампер для вашего сварочного аппарата
. Вы можете использовать 3-х или 4-х проводную розетку,
это не имеет значения. Просто убедитесь, что у вас есть правильный «косичка»
, чтобы ваш сварочный аппарат мог подключиться к ней!
Их также можно собрать из старых
диапазонов. Просто убедитесь, что у вас есть заземляющий контакт
, соответствующий коду. (Следует избегать 3-контактных розеток и шнуров серии
с нейтралью, но
без заземления.)
Если вы используете 4-контактную розетку и косичку,
, то розетку можно использовать для других целей
, для которых может потребоваться нейтральный провод. например, большие воздушные компрессоры
или другие приложения
на 240 вольт.
Другим отличным предложением является подключение
розетки сварочного аппарата к «капельному проводу», то есть
, выполненный с проводом, заключенным в гибкий кабелепровод, по сравнению с
, обеспечивает некоторую мобильность сварщика в вашей мастерской
. Это удобно при сварке больших объектов типа
, таких как транспортное средство или прицеп, и более целесообразно перемещать сварочный аппарат туда, где это необходимо, а не перемещать заготовку.
Можно также сделать удлинители для сварочных кабелей
, но это дороже и провода
падают на несколько вольт.

Выполнение всех подключений

Рис. 70: Панель подключена
с настенной розеткой 240 В
, и эта розетка
с «капельным проводом», позволяющая мне перемещать сварщика по цеху.

стр.

Включите его!

Контрольный список перед полетом
Правильная проводка. Убедитесь, что цепь, которую вы подключаете к сварочному аппарату
, имеет достаточный размер, чтобы справиться с потребляемой мощностью вашего сварочного аппарата, и что проводка
выполнена правильно (т. е. сечение провода соответствует мощности прерывателя 9).б/у 0460 и т.д.).
Надлежащее заземление. Убедитесь, что ваш сварочный аппарат подключен к надлежащим образом заземленной розетке
и что корпус (если он металлический) заземлен. Заготовка
, которую вы собираетесь сваривать, также должна быть заземлена в дополнение к рабочему кабелю
(иногда неправильно называемому заземляющим зажимом).
Этого можно добиться путем сварки на правильно заземленном
металлическом верстаке или с помощью правильно заземленного зажима заземления.
Надлежащая личная защита. Надеюсь, твои мама и папа сказали тебе
не смотреть невооруженным глазом на сварочную дугу. Они были правы. Убедитесь, что у вас есть сварочная маска (а не только защитные очки), предназначенная для дуговой сварки стержнем
. Дуга выжжет пятна на вашей сетчатке, как солнце выжигает травинку
под увеличительным стеклом. Шлемы с автоматическим затемнением кажутся
лучшими в последнее время, но вы заплатите за них немного больше.
Кроме того, вам потребуются кожаные сварочные перчатки и огнестойкий фартук
, кожа — хороший выбор для
. Огнезащитная крышка купюры может помочь
не дать искрам зажечь ваш парик при пожаре
. Не пропустите следующую подтему «Безопасность оператора
».

Безопасность оператора
При сварке выделяются тепло, искры, сильный свет,
и ядовитый дым. Это вещи, которые
вообще несовместимы с человеческой формой
.

Включи его!

Рис. 71: Шлем и перчатки — старт
. Кожаный фартук и кожаные сапоги
также являются хорошей идеей, чтобы
не загорелся.

стр.

Лучи сварочной дуги могут вызвать солнечные ожоги. Убедитесь, что ваша кожа имеет адекватную защиту
, чтобы лучи не причинили вам вреда. В сварочных цехах
есть полный ассортимент сварочной одежды, чтобы защитить вас от этих
вредных лучей. Как упоминалось ранее, для сварочной маски необходим правильный оттенок сварочного стекла
.
Обратите внимание на атмосферу. Электроды имеют флюсовое покрытие, которое
горит при сварке. Дым от этого горения может быстро заполнить замкнутое пространство
и задушить вас. Убедитесь, что вы выполняете сварку с хорошей вентиляцией
.
Искры от сварки могут вылететь из рабочей зоны и воспламениться
предметами. Будьте очень осторожны на рабочем месте и держите легковоспламеняющиеся вещества вне пределов досягаемости ваших искр. Если ваш сварочный цех находится в одном помещении с деревообрабатывающим цехом
, будьте осторожны: искры летят в опилки. Опилки могут тлеть
дней, прежде чем вспыхнуть пламенем и сжечь ваш гараж или дом!
Держите под рукой огнетушитель. Не производить сварку бензобаков или других емкостей
с остатками в них горючих жидкостей, а также не производить сварку в атмосфере горючих газов
. Сварку следует рассматривать как пожар, и если вы выполняете сварку
в помещении, вам необходимо принять все меры
предосторожности при разжигании огня в помещении. Я упоминал, что нужно держать под рукой огнетушитель
?
Относитесь к электроду под напряжением так же, как к заряженному ружью, с добавленным исключением
, что нет спускового крючка или предохранителя, но он «выстреливает» в тот момент, когда
«бочка» задевает что угодно! Отличается от любого пистолета, из которого ты когда-либо стрелял, а? (Нет отдачи
, просто больше шансов застрять.)
Используйте Лапшу. Если вы зашли так далеко, у вас есть мозги. Не прекращайте использовать их сейчас. Сварка связана с воздействием электричества, которое может привести к поражению электрическим током.
Подумайте, что вы делаете, прежде чем включить сварочный аппарат и приготовьте
, чтобы послать поток искр. Предупредите окружающих, на которых не надеты
средства защиты глаз и другие средства защиты, о том, что вы собираетесь зажечь дугу.

Зажигание дуги
Если вы уже умеете сваривать, вы можете пропустить оставшуюся часть этой главы
. Я не профессиональный сварщик, но умею сваривать и могу дать вам
несколько советов для начала. Если вы хотите научиться сварке
, то потренируйтесь. Если вы хотите стать профессионалом в области сварки, запишитесь на курс сварки
и получите сертификат сварщика.

Включи его!

страница

Кроме того, не пишите мне по электронной почте, что методы, которые я даю здесь,
неверны. Позвони свекрови и пожалуйся ей. Я уже говорил,
я не профессиональный сварщик, но много чего успешно сварил.
Если хотите, попросите профессионала сначала показать вам, как пользоваться сварочным аппаратом. Это книга
о создании сварочного аппарата, а не об изучении изящных искусств.
Если об этом позаботятся, следующим делом будет зажать электрод в
ваш электрододержатель, подсоедините рабочий провод к учебному образцу и включите
ваш сварочный аппарат. Наденьте свой сварочный шлем и затяните ленту. Если это не тип
с автоматическим затемнением, отрегулируйте ручки так, чтобы быстрый кивок головы
заставил его упасть. Таким образом, вам не нужно иметь свободную руку, чтобы опустить шлем
.
Расположите конец электрода на расстоянии примерно 1/8” или 1/16” от изделия. Опустите 90 460 шлем и сделайте движение кончиком электрода, как удар 9.0460 матч. Однако это будет своего рода колющее движение, потому что в отличие от
, зажигающего спичку, электрод должен оставаться близко к заготовке. Если вы
удалите его слишком далеко, дуга погаснет.
Другим методом запуска дуги является легкое царапание по заготовке.
Это работает, очевидно, только там, где на заготовке есть место для выполнения
такого движения, но это достаточно эффективно.
При зажигании дуги образуется небольшой поток перегретых газов и
дым (иногда называемый плазмой), который проводит электричество. Интенсивный нагрев
в этом потоке фактически испаряет металл электрода, а
довольно быстро разрушает его, оставляя на заготовке «лужу».
Поддержание дуги включает подачу электрода в сварочную ванну так быстро, как
он сгорит. Здесь необходимо поддерживать правильное расстояние дуги, чтобы предотвратить ее
гашение или прилипание электрода к заготовке.

Укладка бортика
Большинство сварных швов не только в одном месте, они довольно часто представляют собой шов вдоль двух кусков металла или вокруг трубообразных секций. Эта полоса сварного шва
называется валиком сварного шва.
Когда вы зажигаете дугу, вы уже должны были спланировать, в каком направлении
вы собираетесь начать движение, потому что, если вы останетесь на одном месте, вы прожжете
заготовку. Это особенно сложно с тонкими металлическими секциями, такими как трубы велосипедной рамы
или уголки.

Включи его!

стр.

Флюс, сгорающий с электрода, образует шлаковое покрытие на
сварном шве. Важно не укладывать валик слишком быстро, иначе это покрытие
не сможет должным образом защитить раскаленный добела металл от воздействия воздуха.
Электрод необходимо перемещать достаточно медленно и, возможно, из стороны
в сторону в зависимости от желаемой ширины валика, чтобы сформировать достаточно большую «зону воздействия тепла
». Правильный нагрев металла в зоне шва
крайне важен в крепкой связи. Если окружающий металл не нагрет
достаточно хорошо, он слишком быстро остывает и образует хрупкий сварной шов, склонный к растрескиванию
.
Если установить слишком низкую мощность, сварочная ванна будет недостаточно горячей, и в результате получится
«холодных» сварных швов, которые также разорвутся. Проверьте свои сварные швы, зажав
образцов в тиски и сгибая их до тех пор, пока они не сломаются. Они не должны
трескаться или ломаться в месте сварки, а сама заготовка должна гнуться и
0460 окончательно ломаются за пределами зоны сварки.
Если мощность сварки слишком высока, много электрода
будет разбрызгиваться и тратиться, а в вашей работе будут прожигаться дыры. В других
, кроме этого, я не обнаружил последствий перегрева сварных швов. Самые серьезные проблемы с
возникают при слишком холодной сварке или слишком быстрой накладке валика.
При сварке длинных валиков хорошей идеей будет выполнить «прихватку» через каждые
6 дюймов или около того, и таким образом собрать деталь как можно полнее, а затем
вернитесь назад и уложите бусины сплошным слоем. Это помогает предотвратить коробление готовой продукции
.

Дальнейшее изучение
О том, как сваривать, можно говорить очень много. Сварка валика
вертикально или над головой может быть очень сложной, но все это приходит с практикой и правильной техникой
.
В отделе сварочных материалов большинства магазинов есть хорошо иллюстрированные книги
о том, как сваривать. Я рекомендую их, так как правильная техника сварки выходит за рамки этой книги.
Кроме того, как я упоминал ранее, подружитесь с кем-нибудь, кто имеет опыт сварки
, и позвольте им «испытать» ваш сварочный аппарат. Они не только смогут показать вам методы
, но и указать на проблему с вашим сварочным аппаратом
, например, на недостаточную мощность.
Самые опытные сварщики будут очарованы идеей сварки с помощью

Power it Up!

страница

самодельная машина и выражаю вам определенное уважение за то, что вы построили 9сварочный аппарат 0460. Я получаю много писем от людей, имеющих опыт сварки
, но внутренности этих машин для некоторых из них немного загадочны.
Они как бы смотрят на меня свысока, но я всегда стараюсь напомнить им, что
только потому, что я построил машину, не означает, что я знаю, как ею управлять — это просто инструмент, который требует умелых рук и глаз, чтобы применять его правильно.
Вопросы, комментарии? Ответы? Пришлите мне записку! Вернитесь на мой веб-сайт по адресу
www.dansworkshop.com, щелкните ссылку по электронной почте и зажигайте!

Включи его!

страница

Устранение неполадок

Эта глава находится в конце книги, потому что вы уже должны были выполнить все необходимые шаги. Если вы здесь, потому что пропустили какое-то важное чтение
, что ж, ответы на эти вопросы относятся к материалу
ранее, так что в какой-то момент вы вернетесь и прочитаете еще. Никакой проблемы с
, я часто начинаю с конца книги, просто чтобы убедиться, что
информация завершена!

Проблемы с полупроводниковым контроллером
Проблема: нет колебаний температуры, полная мощность.
Решение 1: Отсоедините провода управления от затворов модуля SCR, но
оставьте соединения с C1 нетронутыми. Включите сварочный аппарат. Если сварочный аппарат по-прежнему зависает на
на полной мощности, проблема заключается в модуле SCR (или одном из SCR, если для
вы использовали два дискретных SCR). Замените неисправный SCR.
Решение 2. Если после отсоединения выводов затвора сварочный аппарат не включился,
значит SCR в порядке. Они эффективно «блокируют» ток, размыкая выводы затвора
. Так что проблема может заключаться в Q2, симисторе диммера лампы. Если этот блок
сгорел из-за перенапряжения или скачка напряжения, возможно, он перегорел или закоротил
. Замените Q2.
Решение 3: Замена или иное устранение Q2, так как проблема по-прежнему
не устраняет проблему, поэтому могут быть другие причины, которые мешают контроллеру
изменять выходной сигнал. Если вы собрали контроллер с помощью easy
пусковой цепи, возможно, она не настроена достаточно чувствительно, чтобы переключить контроллер
вниз на температуру, выбранную на циферблате. Поверните R2 в одну сторону, затем проверьте, а затем
в другую, чтобы попробовать изменить чувствительность. Наконец, вы можете просто исключить схему легкого пуска
, чтобы увидеть, изменяет ли поворот ручки нагрева напряжение в разомкнутой цепи
.
Проблема: Нет выходного сигнала, нет гудения
Решение 1: Подсоедините перемычку к выводам затвора модуля SCR.
Включите сварочный аппарат. Если он загорается на полную мощность, то модуль SCR исправен.
Поиск и устранение неисправностей

стр.

Если сварочный аппарат вообще не включается, то модуль SCR неисправен.
Замените его.
Решение 2: Сварщик включается при замыкании выводов затвора SCR, как
в решении №1 выше, значит, что-то еще не так. Это может быть термовыключатель
, Q2 или даже триггерный диак D1. Вы можете просто устранить тепловой выключатель
, подключив перемычку к его соединениям. D1 и Q2 равны
немного сложнее, вам, вероятно, следует просто заменить их оба.
Обратите внимание, что если вы строите сварочный аппарат на 240 В, вам нужен симистор для Q2, который будет работать с более высоким напряжением. Некоторые симисторы от диммеров ламп уже
способны работать с более высоким напряжением, так что нетрудно просто попробовать
и посмотреть, как далеко вы продвинетесь. Но если нет, Radio Shack работает с симисторами на 400 В, с которыми у меня хорошо работает
.
Проблема: Трансформаторы гудят, но выходной сигнал слабый или отсутствует
Решение: Возможно, это не проблема контроллера. Скорее всего 9Трансформаторы 0460 подключены с неправильной полярностью. Да, трансформаторы имеют полярность
, хотя они и являются устройствами переменного тока. Вернитесь и
выполните процедуру, описанную в главе «Выполнение всех подключений» для
, исправляя проблемы с полярностью.

Срабатывание выключателей
Проблема: Выключатель срабатывает сразу после включения сварочного аппарата.
Решение 1. Вернитесь назад и проверьте все соединения на наличие проблем. Особенно
на сварочных аппаратах постоянного тока, которые имеют ряд тяжелых соединений с большими кусками
медь или алюминий, если у вас есть диод, подключенный наоборот или что-то в этом роде,
блок питания может «видеть» короткое замыкание.
Решение 2. Возможно, прерыватель слишком мал для вашего сварочного аппарата. Сварочный аппарат
обычно не потребляет много тока в режиме ожидания, но может иметь место явление
, называемое «броском тока», когда сварочный аппарат впервые включается.
Это связано с остаточным магнетизмом, оставшимся в сердечниках трансформатора от
, когда питание было отключено в последний раз. Затем, когда питание снова включается, он
происходит только во время импульса переменного тока, который пытается еще больше насытить трансформатор
при той же полярности, вызывает внезапный скачок мощности и отключает
выключатель.

Проблемы со сваркой
Проблема: Проблема приклеивания

Поиск и устранение неисправностей

стр.

Но есть пара вещей, которые необходимы для хорошей дуги 9.0460 запуск:
1. Достаточное напряжение холостого хода (O.C.V.). Вам нужно около 70 вольт, чтобы
мог легко зажечь дугу. С DC это требование меньше. Но если вы
нетерпеливы и строите сварочный аппарат со слишком большим размером проволоки и, как следствие, с небольшим количеством витков
, вы, вероятно, столкнетесь с этой проблемой. Или, если вы недостаточно плотно упаковали свои витки
и не получите их достаточно для создания хорошего напряжения разомкнутой цепи
, это может случиться с вами. Но если вы построили свой сварочный аппарат
по этим чертежам, то у вас будет сварочный аппарат, которому уже достаточно
вольт, так что это не должно быть проблемой. Иногда коррекцию полярности
можно легко пропустить и пропустить, вы найдете эту процедуру в главе
«Выполнение всех подключений».
2. Сила тока достаточна для используемого размера стержня.
Если у сварщика нет достаточно мощных трансформаторов для работы, которую вы пытаетесь выполнить,
стержень будет прилипать и будет плохо запускаться и т. д.
3. Свежий стержень. Если используемый вами стержень поврежден влагой (и стержень, оставленный на воздухе
, впитает влагу из воздуха), то он не будет
работает хорошо. Иди в магазин и возьми коробку свежей удочки (она не такая уж и
дорогая).
4. Стартовый стержень. Вы, опытные сварщики, наверное, будете смеяться, но я просто делюсь своим опытом. Совершенно новый свежий стержень имеет крошечный кусочек стержня
, выступающий из флюсового покрытия. После того, как вы зажгли дугу стержнем
, эта металлическая часть въедается в флюсовое покрытие, и после этого
становится намного легче зажечь дугу. Одна вещь, которую я люблю делать, это бить по дуге
на куске металлолома для «кондиции» конца стержня, чтобы
легче заводилась на моей заготовке.
Проблема: Некоторое время работало нормально, теперь ничего
Решение 1. Проверьте прерыватель. Некоторые выключатели просто срабатывают, потому что они слишком сильно нагреваются. Дайте ему несколько минут остыть (ваш сварщик может поблагодарить
и вас за перерыв) и снова включите его. Если проблема не устранена, вам может понадобиться более мощная схема
. НЕ устанавливайте автоматический выключатель большего размера, он
, вероятно, будет слишком большим для существующей проводки.

Поиск и устранение неисправностей

стр.

Решение 2. Если вы построили свой сварочный аппарат точно в соответствии с этими чертежами, вы
прикрепили термовыключатель к радиатору. Возможно, модуль SCR
перегрелся и термопредохранитель просто сделал свое дело и отключил
сварочный аппарат на некоторое время для охлаждения. Дайте ему перерыв.
У большинства сварщиков есть «рабочий цикл». Это 10-минутный цикл сварки
в течение нескольких минут, затем пауза. Например, рабочий цикл 20 % означает, что сварка длится 9 часов.0460 2 минуты, затем подождите 8 минут перед повторным запуском.
Поскольку вы построили сварочный аппарат, вы не можете точно сказать, каков рабочий цикл. Производители имеющихся в продаже сварочных аппаратов
рассчитывают на такие факторы, как ожидаемый срок службы их сварочных аппаратов
, истечет ли срок гарантии
до того, как рабочий цикл, указанный на заводской табличке, будет слишком большим для реалистичных возможностей продукта
и т. д. Электродвигатели относятся к этому как «коэффициент обслуживания»
, и сварочные аппараты не сильно отличаются.
Так что рекомендуется следить за своим сварочным аппаратом во время его использования.
Во время сеанса сварки выключите его, отсоедините от сети и загляните внутрь, чтобы
посмотреть, насколько он нагревается.
Когда SCR на вашем сварочном аппарате выйдет из строя (у меня не было проблем с модулями IRKT
), он сделает одно из двух. Он либо сгорит, либо разомкнется. Сплавленное устройство
проводит электричество в полную силу, потому что его внутренности сделали как раз
— слились воедино. Открытое устройство похоже на выключатель, который выключен и
вы не можете включить его обратно.

Обратитесь за помощью
Как я уже говорил ранее, эта книга о сборке сварочного аппарата не является дешевой электронной книгой, позволяющей быстро разбогатеть, как многие другие. Я строил сварочные аппараты и знаю ответы на
многие ваши вопросы, если вы только спросите. В будущих изданиях этой книги я также опубликую больше часто задаваемых вопросов, но ваши отзывы являются (и были) необходимой частью этого процесса.
Просто вернитесь на мой веб-сайт www.dansworkshop.com и щелкните ссылку на
напишите мне по электронной почте (мой адрес электронной почты иногда может быть движущейся целью) и пришлите мне
любой вопрос, который у вас есть.
С уважением
Дэн Хартман

Поиск и устранение неисправностей

страница

Как сделать сварочный аппарат с трансформатором для микроволновой печи?

Как сделать сварочный аппарат из микроволнового трансформатора?

Как сделать генератор для сварочного аппарата?

Что можно сделать со старым микроволновым трансформатором?

Сколько вольт выдает микроволновый трансформатор?

Трансформатор бытовой микроволновки имеет две разные обмотки. Одна обмотка имеет в среднем от 3,1 до 3,2 вольт, а обмотка высокого напряжения имеет в среднем от 2200 до 2800 вольт . Вакуумная трубка, генерирующая микроволны, имеет источник света.

Насколько мощным является микроволновый трансформатор?

Напряжение трансформатора микроволновой печи и напряжение на конденсаторе около 9 В.4075 2,1 кВ Номинальное напряжение должно быть напечатано на конденсаторе.

Что такое 3 провода на микроволновом трансформаторе?

Имеется три обмотки, первичная, на которую подается сетевое напряжение 120 или 240В. Вторичный источник высокой мощности . Потенциально смертельная величина тока обеспечивается другим концом трансформатора, заземленным на сердечник.

Сколько витков делает микроволновый трансформатор?

Выходное напряжение микроволнового трансформатора обычно составляет около 2200 В, что дает соотношение витков 2200/120 = 18.3/1 .

Сколько обмоток имеет микроволновый трансформатор?

Трансформатор состоит из трех обмоток . Ваша первичная обмотка с более толстыми проводами, ваша вторичная обмотка высокого напряжения с более тонкими проводами и ваша вторичная обмотка низкого напряжения, которая находится между первичной и вторичной обмотками.

Микроволновые трансформаторы переменного или постоянного тока?

Для работы магнетрона требуется постоянный ток, а не переменный ток . Постоянный ток остается постоянным с течением времени, сохраняя постоянное положительное значение, как показано на рисунке 2. Именно такая стабильность необходима для работы магнетрона.

Что можно сделать из трансформатора?

Что особенного в микроволновом трансформаторе?

Этот трансформатор может поддерживать стабильность анодного тока магнетрона в широком диапазоне колебаний городской мощности , поэтому он широко используется в микроволновых печах.

Есть ли золото в микроволновке?

Электронные платы с содержанием золота все чаще используются в таких приборах, как микроволновые печи , кондиционеры, холодильники и кухонные плиты. Хорошее эмпирическое правило: чем больше технологических возможностей у прибора, тем больше вероятность того, что он содержит небольшое количество золота.

Как сделать электромагнит из микроволнового трансформатора?

Шаг 1: Приобретите микроволновую печь.
Шаг 2: Разберите микроволновку.
Шаг 3: разрядите конденсатор.
Шаг 4. Снимите трансформатор.
Шаг 5: Соберите необходимые ручные инструменты, чтобы открыть трансформатор.
Шаг 6: Найдите и отрежьте по линиям сварки.
Шаг 7: При необходимости подденьте.

Какой тип трансформатора используется в микроволновой печи?

Высоковольтный трансформатор в основном используется в бытовых приборах, таких как микроволновая печь, которая генерирует микроволны для приготовления пищи и т. п., для подачи на них высокого напряжения. ИНЖИР. 1 представляет собой вид в перспективе, показывающий обычный высоковольтный трансформатор.

Как перемотать микроволновый трансформатор?

Как сделать трансформатор высокого усилителя?

Бериллий все еще используется в микроволновых печах?

В плотно упакованных схемах (например, в электронных системах зажигания автомобилей) слои бериллиевой керамики могут отводить тепло от других компонентов схемы. Поскольку BeO прозрачен для микроволн, он также использовался в микроволновых печах .

Что можно сделать с помощью микроволнового магнетрона?

Сколько времени требуется для разрядки микроволнового конденсатора?

Время разряда до безопасного напряжения будет порядка нескольких десятков секунд , если внутренний резистор 10 МОм, а конденсатор менее 1 мкФ. Крышка должна быть мертвой, если вы оставите микроволновую печь на ночь.

Как сделать катушку Тесла из микроволновки?

Что такое микроволновый конденсатор?

Микроволновые конденсаторы используются в качестве элементов настройки или в качестве компонентов в простых или сложных структурах фильтров . При использовании в качестве элемента настройки часто требуется высокий допуск при низком значении емкости. При использовании в качестве блока постоянного тока или байпаса обычно все, о чем вы заботитесь, это то, что ваш радиочастотный сигнал видит низкий импеданс.

Что внутри магнетрона?

магнетрон, диодная электровакуумная лампа, состоящая из цилиндрического (прямого провода) катода и коаксиального анода , между которыми потенциал постоянного тока (постоянный ток) создает электрическое поле. Магнитное поле прикладывается продольно внешним магнитом. Подключенный к резонансной линии, он может действовать как осциллятор.

Как обесточить микроволновый конденсатор?

Использование отвертки с изолированной рукояткой практически коснитесь кончиком конденсатора и медленно перетащите его к конденсатору напротив . Это создает короткое замыкание, которое приводит к разрядке электричества. Возможно, вам придется сделать это несколько раз.

Какой трансформатор используется в сварочном аппарате?

Чтобы получить требуемый ток и напряжение, требуется сварочный трансформатор, который преобразует высокое напряжение и малый ток в низкое напряжение и большой ток, т.е. понижающий трансформатор .

Как сделать сварочный аппарат?

Видео

Другие статьи

Какие 5 обязанностей сварщика?

Почему в космосе происходит холодная сварка металлов?

Как работает система удаления дыма?

Почему MIG-сварка брызгает и брызгает?

Что такое сварка MMA и MAG?

Уэс Роуз

Уэс Роуз — опытный сварщик с более чем 15-летним опытом. Он работал в различных областях сварки, в том числе в автомобилестроении, судостроении и строительстве. Он сертифицированный сварщик и выиграл несколько соревнований по сварке. Уэс увлечен обучением других сварке и любит делиться своими знаниями с другими.

Точечная сварка своими руками из микроволновки

Технология точечной сварки

Схема самодельного устройства

Необходимые инструменты

Какие электроды выбрать

Инструкция по сборке из микроволновки

Управление самодельным аппаратом

Как своими руками сделать точечную сварку из микроволновки

Общие данные

Где использовать

Самостоятельная сварка точечным способом

Рациональность производства

Подведем итоги

Самодельная точечная сварка из микроволновки

Что такое контактная сварка

Трансформатор

Пошаговая инструкция

Споттер своими руками из микроволновки

⚡ Аппарат для точечной сварки из старой микроволновки

Почему не стоит выбрасывать старые микроволновки

Что можно использовать из микроволновки для новой конструкции

Как собрать сварочный аппарат из микроволновки

За 8 шагов — точечная сварка своими руками из микроволновки

Вынимаем трансформатор из микроволновой печи

Инструкция по сборке из микроволновки

Тонкости модернизации трансформатора от СВЧ-печи

Рекомендации при соединении двух трансформаторов

Изготовление корпуса

Как определить одноименные выводы трансформаторов

Как избежать 4 ошибки при создании электродов

Электроды для самодельной точечной сварки

Схема самодельного устройства

Устанавливаем электроды на сварочный аппарат

Управление самодельным аппаратом

Точечная сварка своими руками из микроволновки: инструкция

Общая информация

Сфера применения

Точечная сварка своими руками

Целесообразность изготовления

Вместо заключения

Похожие публикации

Как сделать мини аппарат для точечной сварки из старого микроволнового трансформатора часть 1 – Artofit

Кто-нибудь собирал сварочный аппарат TIG своими руками?

Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Re: Кто-нибудь собирал сварочный аппарат TIG своими руками?

Новая идея! Сварочный аппарат Make 1000 A с микроволновым трансформатором — сильноточный сварочный аппарат

Мощный трансформаторный блок питания СВЧ своими руками

Вырезать швы магнитопровода

Снимаем катушки

Расчет вторичной обмотки

Обмотка катушки трансформатора 500 В

Трансформатор 36 В

Обработка ошибок

О безопасности

Самодельный аппарат для дуговой сварки, ампер, вольт и ватт, В КОМПЛЕКТЕСамостроительный аппарат для дуговой сварки, ампер, вольт и ватт, В КОМПЛЕКТЕ

Как сделать сварочный аппарат с трансформатором для микроволновой печи?
