Самодельный котел для водяного отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Водяной котел отопления на дровах

Автономное отопление набирает большую популярность не только у владельцев частных или загородных домов, но также и у жителей многоэтажных домов. Не все могут позволить купить себе дорогой газовый котел, к тому же, работы по его монтажу также влетят в немалую копеечку. Самодельные отопительные котлы на дровах – это отличная альтернатива газовому котлу. Водяной котел отопления на дровах является наиболее эффективным в небольших частных или загородных домах. Такие котлы позволят не только организовать отопительную систему, но и систему горячего водоснабжения.

Водяной котел отопления на дровах

Большинство современных котлов работает на таком топливе, как газ, но не всегда дом имеет доступ к газовой магистрали и не всегда владелец дома может позволить себе купить дорогое оборудование.

Отопительный котел на дровах поможет решить проблему обогрева дома. Электрический котел тоже стоит довольно дорого, к тому же, для мощного котла нужна более мощная проводка, да и электричество на сегодняшний день не стоит дешево.

Создаем котел отопления на дровах своими руками

Иногда подобные устройства ничем не уступают промышленным моделям – как по показателям эффективности, так и по параметрам мощности. В домашних условиях при соблюдении определенных правил и обладая нужным опытом и знаниями, можно изготовить водяной котел отопления на дровах сложнейшей конструкции, который по своим рабочим характеристикам способен превзойти и устройство, собранное в заводских условиях.

Изготовление котла также будет зависеть и от того, насколько точно будут произведены расчеты.

Для того чтобы изготовить проточный котел отопления на дровах, потребуются такие материалы, которые несложно достать, и которые нередко находятся у владельцев частных домов под руками. Особое внимание необходимо уделить таким моментам, как расчет рабочей температуры котла, толщина метала и другим.

Если металл будет слишком тонким или рабочая температура котла будет чрезмерно высокой, то металл может выгореть.

Чертеж самодельного котла на твердом топливе

Самодельный котел для водяного отопления на дровах можно изготовить и из старых или списанных котлов, которые ранее использовались в котельной или в паровозах. Таким образом, вы получите устройство, которое уже соответствует многим заданным условиям. Отопительный котел водяного отопления своими руками можно изготовить и из такого устройства, как готовая печь на дровах. Можно пройтись по пунктам, где принимают металлолом, по ближайшим свалкам, и получить котел за небольшую сумму или совершенно бесплатно. Самодельные котлы водяного отопления обойдутся тогда во много раз дешевле, чем котел, собранный на заводе.

Достоинства самодельного дровяного котла:

• Высокая экологичность.
• Высокий показатель КПД;
• Доступное топливо и низкая стоимость котла;
• Безопасность котла;
• Простые условия эксплуатации;
• Автономность установки.

Переносной самодельный котел

Типы самодельных отопительных котлов на дровах

Самое главное различие между самодельными котлами данного типа от заводских устройств состоит в способе сгорания топлива. Классический вариант такого котла имеет только одну камеру сгорания, в которую помещается топливо.

Пиролизные котлы для водяного отопления дома – это такие устройства, которые оснащены двумя камерами и поэтому обладают более высокой теплоотдачей.

В верхней камере такого котла будет происходить сгорание газов, которые поступают из нижней камеры, которая предназначена для сгорания в ней дров. Такие водяные котлы отопления обладают более высокими показателями КПД. Обогреть дом посредством такого котла намного легче и быстрее.

Принципиальная схема пиролизного котла

Для пиролизных котлов необходимо использовать в качестве топлива дрова, у которых показатель влажности не должен превышать 20%. В противном случае дрова просто не будут гореть, и система отопления не будет функционировать.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

• Стальные трубы;
• Прут с сечением в 20 мм;
• Профильные трубы;
• Центробежный вентилятор;
• Различные гайки и болты;
• Лист из стали;
• Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

• Как правильно и точно выбрать место для топки самодельного котла;
• Как наиболее верно рассчитать рабочие параметры теплообменника;
• Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Можно найти довольно много информации, в том числе и от тех умельцев, которые уже установили в своем доме водяной котел отопления своими руками.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Установка котла

Если выполнены все расчеты и конструкция котла полностью завершена, можно приступать к его установке. В роли расчетного устройства возьмем способ Беляева. Внутренний объем устройства должен быть одинаковым, а вот объем рубашки теплообменника можно увеличить для того чтобы улучшить показатель эффективности котла. После того, как самодельный котел для водяного отопления будет монтирован в уготованное для него место, его необходимо будет присоединить к водяному контуру. Далее следует визуальная проверка, если заделаны все стыки и если все нормально, можно попробовать запустить котел водяного отопления на дровах.

Наиболее эффективная отдача тепловой энергии начнется тогда, когда котлы водяного отопления войдут в газогенераторный режим. Для того чтобы обогреть помещение, такому котлу потребуется от 20 до 30 минут.

Если установка завершена, котлы водяного отопления на дровах можно покрасить краской, обладающей хорошей огнеупорностью. Это придаст конструкции эстетичный и привлекательный вид.

Если водяной котел отопления был собран правильным образом, и все расчеты отопительной системы были осуществлены с максимальной точностью, то такие водонагревательные котлы для отопления будут более эффективными, чем газовые котлы с низким уровнем КПД или электро-дровяные агрегаты. Дровяные паровые котлы отопления более экономичные, а также с их помощью можно распределить тепло в помещении наиболее удобным для вас образом.

Поделись с друзьями в социальных сетях!

Водяной котел отопления на дровах

Самодельный водяной котел отопления на дровах, своими руками для отопления дома

Автономное отопление – передача теплоты продукта горения теплоносителю, которое обеспечиваться индивидуальным котлом отопления. Данный способ отопления стремительно набирает популярность не только среди частных или загородных домов, но и многоэтажек. Хотя, к большому сожалению, установить данный вид отопления во всех случаях – невозможно. Каждому предстоит определиться с выбором, ведь газовый котел доступен не каждому, так как является дорогостоящим удовольствием! К тому же, установка и подключение агрегата стоит не мало денег. Что же делать в сложившейся ситуации? Ответ, как оказалось, очень прост: создать свой самодельный котел на дровах, который заменит обычный газовый котел. Водяной котел на дровах занимает первое место по эффективности и предназначен для отопления небольших частных и загородных домов. Подобные котлы обеспечивают дешевое отопление, а также имеют возможность выполнять функцию горячего водоснабжения.

Водяной котел отопления на дровах

Всем известно, что дома в большинстве случаев отапливают газом, но что же делать, если дом расположен вдали от газовой магистрали или владелец дома не имеет возможности купить и установить газовый котел? Созданный Вами отопительный агрегат на дровах с легкостью решит данную проблему. Одним из вариантов может стать электрический котел, но при таком выборе следует помнить, что электричество не дешевое и с каждым днем дорожает, к тому же для больших домов нужен будет мощный котел, который потребует более значимую проводку в Вашем доме.

Создаем котел отопления на дровах своими руками

Бывает, что подобные, собранные вручную котлы не уступают их заводским аналогам ни по качеству и эффективности, ни по мощности. Существует возможность создать отопительный котел на дровах, который не будет уступать заводскому, но, разуметься, при условии, что будут соблюдаться некие правила и рекомендации по его созданию.

Нужно тщательно и точно произвести расчеты будущего твердотопливного котла отопления.

В частном доме всегда найдутся под рукой материалы, которые могут быть использованы для создания отопительного котла на дровах. Особое внимание стоит обратить на расчет рабочей температуры агрегата и толщину применяемого металла. В случаи, если металл имеет слишком малую толщину, а котел отопления слишком высокую температуру, применяемый металл не подойдет, так как будет выгорать.

Читайте также: Какой обогреватель лучше для квартиры?

Для создания котла на дровах можно поискать уже старые котлы, которые вышли из строя, и уже на их основе создать новый. В конечном итоге, получим агрегат, который имеет соответствие с многими заданными условиями. Может быть, Вы можете похвастаться наличием такого раритета, как печь на дровах? В таком случаи Вам очень повезло, ведь она может стать отличным подготовительным материалом для будущего котла отопления на дровах. Пройдитесь по металлоломам, где можно найти массу полезных вещей для сборки котла своими руками, причем его цена будет существенно меньше, нежели приобретенный на заводе аналог.

Переносной самодельный котел

Преимущества самодельного дровяного котла отопления:

• достаточно высокая экологичность;
• отличный КПД показатель;
• низкая итоговая стоимость котла отопления и топлива;
• отличная доступность топлива;
• сравнительно высокий порог безопасности котла;
• простота использования агрегата;
• автономность отопительного прибора.

Типы самодельных отопительных котлов на дровах

Главное отличие котлов отопления, сделанных своими руками от заводских – способ сгорания топлива. Обычно, котлы имеют одну камеру, в которой происходит его сгорание.

Пиролизные котлы отопления – котлы, оснащенные двумя камерами сгорания, в нижней происходит горение твердого топлива, а в верхняя предназначена для сгорания газов, выделяющихся в нижней камере, тем самым значительно повышая КПД.

Использования данного вида котла отопления становится намного удобным и быстрым в случаи, если установлена соответствующая автоматика, так как без регулировки пиролизного котла, эксплуатация становиться не только неудобной, но и небезопасной.

Особенность котла состоит в том, что подаваемое топливо, а, именно, дрова, не должны превышать показатель влажности 20%, так как попросту не будет происходить горение в камере.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После проведенных расчетов, стоит приступать к определению материалов и инструментов для создания котла на дровах. Пригодяться такие материалы:

• трубы из стали;
• 20 мм прут с сечением;
• трубы профильные;
• вентилятор центробежный;
• болты и гайки;
• стальной лист;
• шамотный кирпич.

Читайте также: Установка газового котла в квартире, правила и нормы

Создать конструкцию своими руками возможно многими способами. Но для этого, необходимо обладать такими знаниями:

• выбор необходимого места для топки котла отопления;
• расчет необходимых рабочих параметров теплообменника;
• вычисление лучшего варианта водоснабжения.

На просторах нашего сайта можно найти много советов по созданию котла, а также необходимых схем, которые могут быть с легкостью переделаны под себя.

Установка котла

После завершения расчетов, а также комплектации выбранных элементов, стоит приступать к установке котла на дровах. Возьмём на вооружение систему расчета Беляева. Предпринятый внутренний объем котла должен быть одинаковым, но объем рубашки обычно увеличивают для повышения КПД отопительного агрегата. Как только отопительный котел на дровах установлен и размещен на нужное Вам место, следует подумать о его присоединении к водяному контору отопления. Осмотрите котел на наличие дефектов и зазоров. После проверки можно приступить к подключению к системе отопления.

Газогенераторный режим предоставит возможность котлу работать с максимальной эффективностью, что позволяет быстро поднимать температуру в помещении (порядка 20 -30 минут потребуется для обогрева дома).

После правильных расчетов котла отопления, а также системы отопления, при условии, что при сборке котла были соблюдены все рекомендации без допущения ошибок, у Вас появится прекрасный шанс убедиться ,что данный агрегат экономичней и экологичней своих конкурентов – газовых и электрических котлов.

Видео ролик: «Изготовление пиролизного котла своими руками »

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Чертеж самодельного котла на твердом топливе

Демонстрируем вариант создания котла длительного горения, который состоит из толстостенной трубы и стали, диаметр которой равен 300 мм, а длина равна 850 мм. Верхняя часть оснащена отводком диаметр которого 100 мм, а длина составляет 40 см.

Поэтапное руководство по созданию самодельного котла на дровах с фото, видео и чертежом

Конструкция данного котла основана таким образом, чтобы оптимально расходовать топливо за счет уменьшения подачи избыточного кислорода в место горения. Конструкционный ограничитель уплотняет дрова, тем самым уменьшая количество кислорода внутри камеры сгорания.

Детали для котла длительного горения

Заготовка состоит из отрезка трубы, диаметр которой равен 60 мм, а длина — 900 мм, то есть, больше, чем основная длина самой печи. Нижний торец ограничителя выполнят функцию стыка с стальным диском, диаметр которого составляет 270 мм. Диск обладает дугообразными лопастями с крыльчаткой. Диаметр внутренней трубы равен 20 мм, чтобы уменьшить количество кислорода, поступившего в зону сгорания.

Размеры деталей котла

Как изображено на рисунках, верхняя часть котла отопления оснащена круглой снимаемой крышкой, которая имеет отверстие. Отверстие имеет диаметр, чуть больше чем наружный диаметр штока ограничителя. Такие размеры позволяют ему свободно двигаться в средине отопительного агрегата.

Верхняя часть самодельного котла

Снизу корпуса нашего котла должно располагаться прямоугольное отверстие, которое закрывается дверцей. Данное отверстие предназначено для удаления отходов продуктов горения, а также, в некоторых случаях, для поступления дополнительного кислорода при розжигании. Более низкая скорость горения в камере позволяет топливу выделять меньше золы и копоти.

Читайте также: Жидкотопливный котел отопления

Существует несколько способов передачи тепла из камеры сгорания системе отопления:

1. способ прост в реализации, основан на создании водяной рубашки вокруг всей зоны горения, напоминая термос;
2. способ сложный в реализации, основан на подводе теплоносителя во внутрь поршня, который прижимает дрова во время процесса горения.

Ниже продемонстрирован теплообменник банной печи, которая располагает статическими элементами, следовательно, рубашку нужно устанавливать непосредственно в камере сгорания.

Теплообменник в самодельном котле

Система отопления может обладать баком аккумулятором. В этом случаи, трубопроводы присоединены к баку для отвода нагретого, а также притока охлажденного теплоносителя.

Ниже показана принципиальная схема работы котла длительного горения.

Принципиальная схема работы котла длительного горения

Первым делом, необходимо загрузить топливо в соответствующее отверстие в верхней части корпуса котла. Затем поджечь верхнюю часть объема топлива. На дрова опирается ограничитель, который предотвращает поступление избыточного кислорода в камеру сгорания. Непосредственно, величина штока играет главную роль в скорости горения топлива. В процессе горения, шток опускается, с опустошением камеры, сигнализируя об окончании топлива в топке. Использовать можно различные топливные материалы, начиная от брикетов заканчивая углем и пеллетами.

В начале данного раздела показан подробный чертеж конструктивных элементов самодельного котла длительного горения.

Чертеж более подробно указывает на габариты, размеры элементов и деталей, демонстрируя полную картину происходящего. Котел может быть использован как в отоплении загородного дома, так и обеспечения теплом сельскохозяйственный сектор. Также, самодельная конструкция с легкостью отопит теплицы, бани, склады, помещения. Главным достоинством данного изобретения является дешевизна использования и создания, простота использования и конструкции, являясь отличным вариантом экономии Ваших денег.

Видео ролик: «Процесс закладки дров и розжига котла созданного своими руками »

• Как выбрать твердотопливный котёл и чему уделить внимание?
• Установка газового котла в квартире, правила и нормы
• Инверторные котлы отопления
• Как самостоятельно рассчитать мощность котла отопления?

• Следующая Преимущества и недостатки индукционного котла отопления
• Предыдущая Автоматика для газовых котлов отопления

Водяной котел на дровах своими руками

Водяной котел для печей своими руками сделать сложно, но нет ничего невозможного, если вы хотите установить у себя дома автономное отопление и не зависеть от коммунальных служб. В последнее время такой вид отопления популярен не только в загородных помещениях, но и в городских квартирах. К тому же газовый котел сложен в плане монтажа и дорог сам по себе. Представляем вашему вниманию описание, как сделать водяной котел отопления своими руками и топить его дровами.

Плюсы котла отопления, сделанного своими руками

Водяной котел своими руками просто незаменим для загородного жилища, где услуги за отопление нередко бывают слишком высокими. Водный котел своими руками на дровах для печи – отличная альтернатива газу. а также он позволит значительно сэкономить горячую воду.

Когда речь идет о загородном доме, то далеко не все дома подключены к газовому отоплению, а подключить – тоже удовольствие не из дешевых. Конечно же, проблему можно решить и другим путем, приобретя в магазине электрическую модель для отопления, но она тоже очень дорогая, да и траты на электричество при условии его установки тоже вырастут.

Модель, созданная собственноручно, может не уступать заводским моделям по показателям мощности и эффективности, а иногда и превосходит их в разы. Если работать строго по инструкции и правильно произвести все расчеты, то результатом вы точно разочарованы не будете.

Приступая к работе, не забывайте о правильном расчете температуры, а также выбирайте не слишком тонкие листы металла, чтобы он не выгорел. Кроме того, в качестве материала для работы вы можете взять старые использованные котлы или же на основе готовой дровяной печи.

Ключевые преимущества водяного котла для отопления при печи, сделанного вручную:

1. экологичность;
2. хороший показатель КПД;
3. низкая себестоимость материалов и топлива;
4. безопасность;
5. приемлемые условия работы;
6. автономная установка.

Что потребуется для работы

Когда вы завершили расчетные работы, можно приступать к монтажу конструкции. Чтобы это сделать, нам потребуются следующие инструменты и материалы :

1. трубы из стали;
2. прут, имеющий сечение в 20 мм;
3. профильные трубы;
4. вентилятор центробежный;
5. болты и гайки;
6. стальной лист;
7. шамотный кирпич.

Также перед работой выберите место для топки водяной конструкции для печи, проведите расчеты параметров теплообменника и определите наиболее подходящий для вашего помещения способ водоснабжения.

Несколько вариантов водяных котлов на дровах для бани

Как установить котел на дровах

Приступаем к установке. Обратите внимание, что внутри объем устройства должен быть одинаковым, а вот рубашка теплообменника должна быть увеличена в объеме для улучшения показателей эффективности котла на дровах. Когда вы установите его на заранее подготовленное для него место, его нужно будет подключить к водяному контуру, а затем проверить работу, заделав все стыки.

Лучшая отдача энергии происходит в газогенераторном режиме, для разогрева помещения при этом котел на дровах греется порядка получаса.

После установки его можно покрасить для того, чтобы он был максимально огнеустойчивым, кроме того, благодаря покраске котел будет иметь более привлекательный вид.

Если вы все сделали правильно, провели расчеты и совершили правильную сборку, то водяные котлы на дровах станут более эффективными, чем газовые. Также дровяной котел позволяет более равномерно распределять тепло в помещении.

Виды самодельных дровяных котлов

Самодельные котлы. работающие на дровах при печи, подразделяются на следующие категории:

1. классическая модель – однокамерный котел, оснащенный камерой для топлива;
2. пиролизная модель – оснащена двумя камерами, позволяющие произвести более высокий уровень отдачи тепла. Верхняя камера предназначена для сгорания газов из нижней камеры, в которой, в свою очередь, сгорают дрова. Использовать для отопления следует дрова, влажность которых не должна быть выше 20 процентов, иначе они гореть не будут.

Сооружаем своими руками

Если ваша печь кирпичная. то для нее водяной котел тоже можно соорудить своими руками, да и саму печь выложить из кирпичей тоже. В качестве водонагревателя для него можно взять простой радиатор из чугуна. Подобную модель можно отыскать при демонтаже старых пятиэтажных «хрущевок», если в вашем городе они идут под снос.

Каждый из радиаторов имеет емкость порядка полутора литров. При соединении друг с другом двенадцати таких радиаторов, то вы получите в итоге мощный нагреватель на 18 литров площадью три квадратных метра. Однако такие масштабы подойдут далеко не для всех помещений, а вот для отопления объемной русской бани это будет один из наиболее приемлемых вариантов.

Перед тем как вы будете устанавливать саму конструкцию, разберите радиаторы. затем их следует тщательно почистить. Чтобы удалить все имеющиеся на них загрязнения, сделайте горячий раствор на основе шестипроцентной соляной кислоты и им промойте радиаторы, затем их следует сполоснуть холодной водой. Теперь меняем межсекционные прокладки, поскольку температура может быть более шестисот градусов. При таком температурном режиме картон не сможет выдержать удара, что спровоцирует течку радиатора. Поэтому в качестве прокладки возьмите шнур из асбеста, предварительно пропитав его олифой.

Теперь монтируем котел в кирпичную печь. и это не так сложно, как может показаться на первый взгляд. Но есть некоторые моменты, о которых стоит упомянуть особо. Во-первых, труба для водяного котла для кирпичной печи должна быть оснащена бесшовной трубой с большим диаметром, это позволит распределить воду максимально эффективно. Во-вторых, ни в коем случае трубы нельзя паять встык, чтобы не допустить появления дефектов, из-за которых котел может впоследствии протекать.

Также следует с краев труб снять фаску, перед варкой убедитесь, что кольца расположены друг от друга примерно в 5 см. Нередко котел в кирпичной печке может сильно протекать, если такое вдруг случится, зачистите места протекания при помощи болгарки и промойте их.

Преимущества использования водяного котла в кирпичной печке

Одним из ключевых преимуществ является эффективная теплоотдача. также немаловажный факт, что трубы можно подвести ко всем помещениям от трубы.

Котел на водной основе отлично способен совмещаться с разными теплогенераторами. При использовании антифриза система при отключенной печи размораживаться не будет. Помимо всего прочего, водяной котел в кирпичной печке способен работать как при наличии центрального отопления, так и в автономном режиме.

Также следует отметить, что водяной котел в кирпиче очень надежен. как и сама печь из кирпича, традиционно считающаяся надежным тепловым источником. А при совмещении такой печи с котлом на водяной основе их взаимная эффективность становится в разы сильнее, появляется дополнительная теплоотдача. Вместе они способны обогреть помещение до ста квадратных метров, не заставляя вас тратить на такое отопление огромные деньги.

Для типичной русской зимы достаточно будет всего лишь двух топок в сутки для создания комфортной температуры в помещении. Кроме того, температуру можно будет регулировать при помощи современных автоматизированных систем.

Источники: http://legkoe-delo.ru/remont-doma/raznoe/30934-samodelnyj-vodyanoj-kotel-otopleniya-na-drovakh-svoimi-rukami-dlya-otopleniya-doma, http://kotlu.ru/tverdotoplivnye/vodyanoj-kotel-otopleniya-na-drovax.html, http://bane.guru/pechi/vodyanoy-kotel-na-drovah-svoimi-rukami.html

как смонтировать самодельный котел для отопления

Сделать водяную систему отопления своими руками без сантехнических навыков непросто. Однако если речь идет о том, как смонтировать отопление небольшого частного дома, то здесь можно воспользоваться доступным подручными материалами и минимальными познаниями в области сантехнических и сварочных работ. Ниже предложен вариант, как сделать отопление частного дома при помощи самодельного котла, секций старого радиатора и ТЭНа.

Самодельный котел, секции радиатора и ТЭН для отопления своими руками

Предлагается довольно простая самодельная система водяного отопления, рассчитанная на обогрев небольшого летнего щитового домика в осенний и весенний период, когда на улице прохладно. Собрать эту конструкцию можно из доступного подручного материала. Покупать придется только ТЭН. Для более длительной службы всей системы и особенно самого ТЭНа желательно выбирать импортный вариант (например, итальянский) мощностью 1,2 кВт с термостатом.

Данная система отопления включает ТЭН для радиаторов отопления, самодельный котел и, собственно, сами секции радиаторов, соединенные муфтой и резиновыми патрубками. Последние детали можно взять от старого автомобиля, например, изъять из системы отопления автомобиля ЗИЛ-133.

При отоплении ТЭНами своими руками радиаторы можно сделать из оцинкованных труб диаметром 60 мм. Длину их следует определять в зависимости от места установки на стене дома. Например, для комнаты площадью 18 м2 требуется две трубы длиной 1,18 м, а для комнаты площадью 12 м2 — одна труба длиной 1,10 5 м. К радиаторам затем нужно приварить две распорки. Их можно сделать из стальных оцинкованных труб диаметром 27 мм и длиной 18 см.

Сваривать детали водяной системы отопления частного дома следует очень осторожно, делая шов длиной 3-5 мм, чтобы цинк изнутри трубы не смог выгореть. Торцевую часть радиатора — патрубок — можно сделать, используя трубу из черной стали длиной 100 мм. Патрубки должны быть длиной 50 мм. Их следует сделать из того же материала, а уголок можно взять стандартный заводской диаметром 56 мм.

Как сделать самодельный водяной котел для отопления

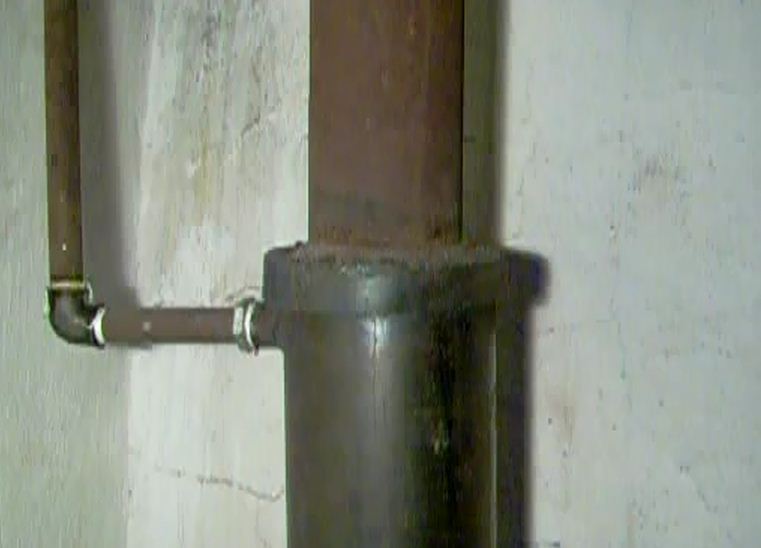

Самодельный котел для водяного отопления можно сделать из трубы, только из черной с толщиной стенки в 5 мм или из оцинкованной трубы с подходящим диаметром — 158 мм.



Перед тем как сделать котел отопления нужно трубу длиной 320 мм. заторцевать под углом 90° на токарном станке, хотя это можно сделать и с помощью болгарки по шаблону. Получившийся отрезок трубы затем нужно заварить с двух сторон металлическими листами толщиной 6-10 мм. Оцинкованные трубы желательно соединить с применением резьбовых соединений, сварка не подходит в этом случае, поскольку цинк при сварке выгорает.



Далее в одной боковой стенке (диаметр стенки 160 мм) нужно по центру прорезать отверстие диаметром 20 мм, по длине резьбы ТЭНа. К другой стенке следует по центру приварить патрубок диаметром 60 мм и длиной 50 мм.



Затем к самодельному водяному котлу для отопления нужно прикрепить сваркой трубу длиной 390 см, прорезав под нее в котле отверстие диаметром 100 мм (на расстоянии 50 мм от стенки). Затем в трубе нужно прорезать отверстие диаметром 20 мм, отступив от верхнего края на 330 мм (по центру).



К этому отверстию в дальнейшем будет подводиться патрубок диаметром 60 мм. Длина патрубка может быть от 110 мм до 200 мм — в зависимости от длины радиатора (средняя дина радиатора — 110 мм).



Муфту самодельного котла для отопления дома необходимо выточить на токарном станке из коррозионно-стойкой стали 45. Можно использовать сталь другой толщины или стальную гайку с резьбой 2 дюйма. Если нет возможности сделать это самостоятельно, можно заказать работу токарю.

Монтаж системы водяного отопления

После того как все детали для системы отопления будут выполнены, их нужно соединить между собой с помощью четырех резиновых патрубков длиной 90 мм. При монтаже отопления частного дома своими руками зажимать патрубки можно с помощью винтовых хомутов диаметром 70 мм. Для лучшей герметичности рекомендуется, прежде чем надевать их на трубы, промазать патрубки изнутри масляной краской. Закреплять секции радиаторов в комнатах можно на стандартные крючки, которые применяются для фиксации чугунных батарей.



После этих работ нужно в муфту ввернуть ТЭН. Делать это также желательно на краску, а для усиления герметичности соединения следует проложить листовой паронит толщиной 3 мм. Заворачивать ТЭН рекомендуется с помощью двух газовых ключей № 2.

Далее через трубу нужно залить теплоноситель на такой уровень, чтобы при нагревании он был выше патрубка на 200 мм, но не более, иначе при нагреве теплоноситель может пойти через край трубы, ведь он увеличится в объеме. Собранную систему необходимо заземлить для соблюдения мер безопасности. Для этого следует с помощью напильника и наждачной бумаги зачистить полоску шириной 10-15 мм на стыке патрубка с трубой. Затем следует установить жестяной хомут под болт Мб с двумя гайками под провод 1,5 мм2. По всему дому необходимо проложить общий контур заземления из провода 2,5 мм2. Этот провод нужно вывести через стену на улицу и прикрепить к железной трубе (длиной 2 м и диаметром 0,5 дюйма), врытой в землю на глубину не менее 1,4 м.

Помимо этого, можно в качестве защиты установить на фазовом и нулевом проводе (на случай, если один из них откажет) автоматические предохранители, рассчитанные на 16 А. При включении этих предохранителей будет запускаться ТЭН.

Постепенно нагреваясь, теплоноситель будет расширяться и подниматься внутри трубы. За уровнем подъема можно следить сверху. Когда температура достигнет 800 °С (а это произойдет приблизительно через 45 минут), должен сработать термостат, отключая подачу электроэнергии.

В отопительную систему, описанную в данном разделе, можно заливать в качестве теплоносителя воду. Однако на практике этот вариант не очень удобен: на зиму воду обязательно нужно сливать, а это дополнительные хлопоты, к тому же от воды ржавеют трубы. Желательно вместо воды использовать автомобильный тосол-40. Хотя и этот вариант имеет свои недостатки: при нагреве он испаряется, поэтому приходится регулярно доливать новые порции, при этом важно следить, чтобы уровень нагретого теплоносителя не достигал отметки 200 мм.

В связи с этим не удастся герметично закрывать систему каждый раз, поэтому при работе радиаторов в доме всегда будет витать характерный для тосола сладковатый запах.

Самый лучший вариант теплоносителя для данной системы — дизельное масло. Это вещество не испаряется, не замерзает, поэтому можно залить его один раз в систему, а верхнюю часть трубы герметично заварить, как это делается в бытовых масляных обогревателях.

Ко всему прочему, радиаторы, работающие на дизельном масле, быстрее нагреваются и дольше держат тепло, чем при использовании тосола и тем более — воды. Срок службы масла в герметичной системе практически не ограничен.

Самодельный котел для водяного отопления

Несмотря на то, что самодельный котел для водяного отопления устроен нехитро, некоторые навыки в его изготовлении должны быть. К примеру, понадобится умение пользоваться сварочным аппаратом так, чтобы швы были прочными и надежными.

Совет: если вы в чем-то не уверенны, то лучше с этой работой обратиться специалисту. Это поможет исключить недочеты и упущения.

Что понадобится для конструирования котла?

Вот эти элементы:

1. Металлические листы с минимальной толщиной 4 — 5 мм или металлическая бочка. Чаще всего используется сталь, лучше по возможности использовать жаростойкую нержавеющую сталь.
2. Радиаторные батареи.
3. Стальные трубы.
4. Детали для крепежа.
5. Дверца, лучше с задвижкой.

При разработке чертежа важно брать в расчет некоторые тонкости:

• Теплообменник большого объёма скорее греет воду.
• При естественной циркуляции водяной контейнер должен находиться довольно высоко. При этом необходим большой диаметр патрубков и контуров отопления.
• Для циркуляции может использоваться насос. Но при отключении электричества он перестанет качать воду, и водяной контейнер может взорваться. Поэтому желательно устанавливать трубы с диаметром не меньшим чем 32 мм.
• Трубы для контура лучше выбирать оцинкованные, так как они устойчивы к высокой температуре.

Основные виды самодельных котлов

Структурная схема такого оборудования

Самодельные водяные котлы для отопления отличаются по конструкции в зависимости от вида топлива, на котором они работают.

Наиболее распространенный вид топлива – это дрова. Самый незамысловатый вариант дровяного котла представляет собой цилиндр, внутри которого находится ещё один цилиндр меньшего диаметра. Топка размещается во внутренней, а вода – во внешней емкости.

Другим видом является пиролизный котел. Такие агрегаты используют температуру 200-700 градусов при этом древесина разлагается на кокс и пиролизный газ. При попадании кислорода эта смесь начинает гореть.

Котлы, работающие на отработанном масле или солярке, имеют устройство, состоящее из двух бочек и трубы внутри. В верхнем отсеке теплообменника проходит вода, а в нижнем есть проем. Снизу трубы есть отверстия. Масло капает на подставку и, испаряясь, выделяет газ, который при горении выделяет тепло.

Котел для водяного отопления может быть также индукционным. Самый простой агрегат состоит из толстостенной пластиковой трубы, эмалированного провода и инвертора. Провод наматывается на трубу (более 100 витков) и присоединятся к сварочному инвертору (с выходом в 15 ампер). Внутри конструкции размещаются обрезки проволоки и рубленый прут из стали. Они разогревают теплообменник.

Из всех самым простым по устройству является электрический котел. В его основе вертикальная труба и установленный в неё ТЭН. Вода подается сверху, а штуцер подсоединяет обратный трубопровод снизу. Вода циркулирует естественным образом.

Несмотря на простоту, популярностью этот вид водяных котлов не пользуется, так как электричество стоит дороже, чем любое другое топливо.

Инструкция по сборке котла

Придерживайтесь чертежа

Как пример будет представлен твердотопливный водяной котел, так как он наиболее популярен. При сборке следует строго придерживаться чертежа и порядка работы.

Классический водяной котел для отопления дома содержит в себе два соединенных отсека.

Этапы сборки и монтажа:

1. В качестве внешнего отсека целесообразно сделать загрузочную камеру (для дров), а внутренний будет нагревать воду. На первом этапе производится сваривание корпуса.
2. К конструкции можно добавить воздухораспределитель. Для этого к верхней части приваривается кусок трубы с заслонкой. Этот конструктивный элемент позволит регулировать подачу воздуха в топку.
3. Формируются отсеки (топка и зольник), устанавливаются заслонки, дверца.
4. Агрегат помещается на отведенное для него место. Монтаж обычно производится на бетонный фундамент.
5. Топка дополняется дымоходом с заслонками (для того, чтобы удерживать тепло и по необходимости выводить дым).
6. Котел подключается к водяному контуру.

Разгонная топка: что это такое и как сделать правильно

После того как водяной котел отопления был установлен и подключен необходимо произвести разгонную топку.

Примечание. Топить котел первый раз нужно с расчетом на исправление ошибок ещё до отопительного сезона.

Топку нужно заполнить до уровня дымовой трубы через открытую крышку корпуса. После этого крышку нужно закрыть. Поджигать древесину следует через открытую заслонку. Когда топливо будет тлеть заслонку нужно призакрыть. Топливо при первой топке обязательно должно полностью прогореть.

Заключение

Котел для отопления дома вполне посильно сделать самому. Но понадобится приложить усилия, просчитать всё и поискать необходимую информацию. Это выгодный вариант для экономии средств и особенно подойдет для загородного владения или дачи.

Надеемся, что статья была вам полезна. Будем признательны, если поделитесь ею в социальных сетях, кнопки для этого находятся ниже.

Схемы самодельных дровяных котлов (Полное пошаговое руководство)

СХЕМЫ НАРУЖНЫХ КОТЛОВ



Стоимость отопления дома может стать все возрастающим бременем для семейного бюджета. Хотели бы вы уменьшить или устранить свою зависимость от коммунальных предприятий по теплу? Есть ли у вас доступ к древесине в любой форме, включая твердую, мягкую или «мусорную» древесину? Рассмотрите возможность установки внешней дровяной печи. Возможно, вы уже заинтересованы в наружной дровяной печи, но обеспокоены высокой стоимостью коммерческих единиц.Тогда создайте свой собственный, используя этот набор планов. Если у вас есть средние навыки сварки или вы знаете кого-то, кто этим занимается, это можно легко сделать. Это устройство будет сжигать любую древесину, включая мягкую или необработанную древесину, не беспокоясь о накоплении креозота. Печь, изображенная выше, была построена примерно за 2000 долларов с использованием всех новых материалов, но ее можно построить гораздо дешевле из утилизированных материалов.

Характеристики печи для наружной установки Включают:
* Топку объемом 20 кубических футов
* Водяную рубашку емкостью 90 галлонов
* Большой заполненный водой загрузочный люк
* Автоматический термостатический контроль температуры водяной рубашки
* Питание от источника питания заслонка, система контроля тяги
* Время горения от 12 до 24 часов, между загрузками
* Полная конструкция, не требующая дополнительного кожуха
* Конструкция вентиляционной рубашки с открытой водяной рубашкой, предотвращающая опасное давление
* Возможность беззаботно сжигать любой тип древесины от накопления креозота и возможного пожара в дымоходе
Соберите теплообменник вместе с этим дровяным котлом и СЭКОНОМЬТЕ ЕЩЕ БОЛЬШЕ на расходах на отопление, ознакомьтесь с чертежами теплообменника жидкость-жидкость.

При желании строитель может изменить эти планы, включив следующие изменения:
* Увеличить размер печи
* Использовать более толстую или нержавеющую сталь.

В этот 201-страничный набор чертежей деревянного котла входят:
Полный список материалов, включая источники
Советы по строительству, извлеченные из создания прототипов
Пошаговые строительные чертежи, включая 187 изображений с высоким разрешением
Электрика и сантехника схемы
*Инструкции по запуску и техническому обслуживанию

Эти чертежи дровяных котлов своими руками вместе со временем, терпением и постоянными усилиями могут позволить вам построить собственную уличную дровяную печь.
Также используйте котельную для:

Нагрев горячей воды для бытовых нужд
Простой нагрев плавательного бассейна или спа

Тогда вы сможете успокоиться, зная, что ваши счета за отопление дома останутся? контролируемыми!

Мгновенно загрузите чертежи дровяных котлов и начните строить уже сегодня!

Wise Kitchen Wednesday — Самодельная пароварка

Вы когда-нибудь задумывались, действительно ли вам нужно покупать пароварку только для тех немногих случаев, когда вы будете ее использовать? Узнайте, как сделать самодельную пароварку, чтобы сэкономить время и деньги!

Мудрая кухня Среда возвращается! Последние несколько недель были довольно заняты за пределами блога, поэтому я не смог уделить этой серии то внимание, которого она заслуживает. Вместо того, чтобы публиковать что-то плохо написанное и неинформативное, я решил пропустить публикацию и убедиться, что то, что я публикую, полезно! Или, по крайней мере, я очень надеюсь, что Wise Kitchen Wednesday окажется для вас полезным.

Сегодня речь пойдет о пароварках!

Итак, что такое пароварка? Пароварка — это, по сути, две кастрюли. Основание представляет собой большой бот, который держит воду, а верхняя часть представляет собой небольшой горшок, который прижимается к большому горшку. Как правило, пароварки используются для более деликатных ингредиентов, которые могут легко отделиться или сгореть при воздействии тепла.Пароварка позволяет медленно нагревать ингредиенты и все еще готовить их.

Во многих случаях домашние повара покупают отдельное оборудование для этого процесса. Однако, как и в случае с большим количеством кухонной техники, отдельное оборудование не требуется!

Я выполняю тот же процесс с небольшой кастрюлей и чашей из термостойкого стекла. Оба предмета уже есть у меня дома! Вы можете просто поместить любые чувствительные ингредиенты, которые вы нагреваете, в миску, а затем поставить миску на кастрюлю.Горшок должен быть заполнен водой на 2-3 дюйма, а затем нагрет. Затем горячий пар из кастрюли нагреет ингредиенты в стеклянной чаше и позволит им темперироваться, а не пережариваться. Супер просто!

Я использую свою самодельную пароварку в основном для шоколада. Но есть много других применений! Вы можете использовать его для приготовления соуса на основе сливок, подливок или даже для подогрева уже приготовленных блюд.

Как я уже сказал, нет необходимости покупать специальное оборудование. Вы можете быть отличным поваром с оборудованием, которое у вас уже есть дома.

Надеюсь, сегодняшний пост был вам полезен! Если у вас есть какие-либо предложения для Wise Kitchen Wednesday, не стесняйтесь оставлять комментарии ниже!

Как сделать свечи с помощью пароварки • Armatage Candle Company

Суть изготовления свечей заключается в смешивании воска и ароматизаторов в контейнере, а затем поджигании его фитилем, когда он остынет и затвердеет.

Технически термин «охлаждение» означает «отверждение», и вы можете прочитать об этом здесь, если вам интересно.

Для каждой свечи требуются некоторые или все из следующих материалов:

• Воск
• Ароматическое масло
• Фитиль
• Контейнер или форма

«оборудование» (этот термин используется произвольно):

• Источник тепла (мы будем использовать пароварку ниже)
• Кастрюля/контейнер для смешивания
• Устройство для перемешивания
• Временный держатель фитиля
• Что-нибудь, чтобы приклеить фитиль в контейнер
• Тепловая пушка

Как только вы закрепите все эти предметы, вы сможете сделать практически любую свечу, какую захотите.

Наиболее распространенным типом свечи является свеча в контейнере , в которой восковая смесь находится внутри какого-то сосуда.

Свечи из контейнеров очень легко сделать, так как вы можете использовать тысячи, если не СОТНИ тысяч различных контейнеров.

Что угодно, от банки из-под содовой до каменной банки, может держать свечу, при соблюдении лишь нескольких рекомендаций по безопасности.

Помните, свечей очень сильно нагреваются ! Вы не хотите использовать что-либо, что может загореться.

Если вы покупаете набор для изготовления свечей или собираете несколько материалов в местном магазине товаров для рукоделия, вы, вероятно, в конечном итоге остановитесь на парафиновом или соевом воске.

Оба они хороши, и вы можете прочитать об их различиях здесь.

В уроке ниже мы будем использовать соевый воск .

На очень высоком уровне изготовление свечей представляет собой пятиэтапный процесс:

1. Отмерить расходные материалы
2. Растопить воск над источником тепла
3. Подготовить контейнеры с фитилем
4. Добавить ароматическое масло и краситель в расплавленный воск (при заданной температуре )
5. Залейте восковую смесь в подготовленные контейнеры (при указанной температуре)

Поскольку это базовое пошаговое руководство, мы не будем затрагивать более сложные темы изготовления свечей. Если вам интересно узнать больше, ознакомьтесь с разделом Подробнее ниже.

Как сделать пароварку своими руками

Пароварка, также известная как водяная баня или по-французски au-bain-marie, является одним из тех необходимых элементов оборудования, которое часто появляется в праздничных рецептах, особенно для приготовления конфет. Это также необходимо для приготовления заварного крема, шоколада и вкусных соусов!

Изысканность смешивания, растапливания и тушения в пароварке придает истинную суть любому десерту или соусу.Для тех, кто только расширяет свои кулинарные навыки, пароварка представляет собой набор из двух кастрюль — кастрюли для нагрева воды и еще одной кастрюли меньшего размера для ваших ингредиентов, которая находится внутри нижней кастрюли, фактически не касаясь кипящей воды.

Эта установка создает непрямой нагрев (удерживаемый пар), на котором можно готовить деликатные ингредиенты, которые имеют тенденцию разделяться или гореть при прямом нагреве, например, темперировать шоколад, растапливать растительное и сливочное масло, поддерживать температуру соуса или подливки или даже делать свечи.

Вопреки названию, пароварки используются на очень слабом огне для плавления в щадящем режиме. Вместо того, чтобы готовить прямо на конфорке и подгорать продукты, пароварка бережно готовит их.

Если вы много готовите, вам пригодится настоящая пароварка. С другой стороны, зачем тратить деньги, если можно быстро собрать пароварку, используя всего две кухонные кастрюли? Сделать пароварку своими руками невероятно просто.

Вот три простых и быстрых способа устроить пароварку дома.

Метод 1: для плиты

Если вам нужна пароварка на плите, есть два способа сделать это. Имея дело с нежными соусами или шоколадом, лучше использовать метод приготовления на пару. В то время как, если вы растапливаете масла и масла или создаете бальзамы для губ, подойдет метод водяной бани.

# Способ приготовления на пару

№

Для этого метода вам понадобится кастрюля и жаростойкая миска большего размера, которую можно поставить на кастрюлю.

Вещи, которые вам понадобятся:

• Кастрюля
• Большая термостойкая чаша
• Вода

Шаг 1.

Наполните кастрюлю наполовину водой и поставьте на средний огонь

• Выберите небольшую кастрюлю и поставьте ее над плитой или плитой.
• Наполните кастрюлю наполовину водой.
• Включите средний огонь.

Шаг 2. Поместите термостойкую чашу сверху

• Поместите большую термостойкую миску поверх кастрюли так, чтобы ее дно плотно прилегало к кастрюле.

Чаша должна быть достаточно большой, чтобы полностью покрывать верхнюю часть кастрюли, чтобы пар не выходил через края.Кроме того, расстояние между основанием миски и дном кастрюли должно быть не менее 4 дюймов или больше, чтобы улавливать пар.

Шаг 3. Поместите ингредиенты, которые вы хотите растопить, в чашу

• Бросьте в миску ингредиент, который нужно растопить, смешать или сварить на медленном огне.
• Следите за ним, пока он полностью не растает.

Пар, скопившийся между основаниями двух контейнеров, изолирует продукт и легко расплавит его.

# Метод водяной бани

Для этого метода вам нужно взять одну кастрюлю и одну термостойкую миску меньшего размера, чтобы миска могла находиться внутри кастрюли, не касаясь дна.

Вещи, которые вам понадобятся:

• Кастрюля
• Маленькая термостойкая миска
• Вода
• Камни или галька

Шаг 1. Бросьте несколько камней в кастрюлю и поставьте на плиту

• Положите несколько камней в большую кастрюлю.
• Это позволит создать приподнятую площадку для обустройства пароварки.

Шаг 2. Налейте воду в кастрюлю и включите огонь

• Наполните большую кастрюлю водой примерно на 2-3 дюйма.
• Включите средний огонь.

Несмотря на название, пароварка всегда должна быть установлена ​​на средний или слабый огонь. Если вода начинает кипеть, уменьшите огонь или добавьте еще немного воды.

Шаг 3.

Поместите маленькую емкость в большую .

• Установите миску меньшего размера в большую кастрюлю.
• Расположите миску меньшего размера так, чтобы кипящая вода частично достигала стенок маленького контейнера, но не настолько, чтобы переливаться через край.

Убедитесь, что между маленьким и большим контейнерами достаточно места, чтобы пар мог выходить через зазор между ними. Поэтому необходимо использовать контейнеры, которые не подходят друг к другу идеально.Если две кастрюли плотно прилегают друг к другу, не оставляя между ними зазора, скопление пара может привести к взрыву.

Шаг 4. Добавьте ингредиент, который хотите нагреть или расплавить

• Поместите ингредиенты, которые вы хотите нагреть или расплавить, в меньший контейнер.
• Накройте небольшой контейнер стеклянной крышкой.

Некоторые ингредиенты, такие как шоколад, требуют нагревания без влаги, и любые следы влаги могут повредить ингредиенты. В таких случаях закройте небольшой контейнер стеклянной крышкой, чтобы предотвратить попадание пара от кипящей воды в контейнер.

Способ 2: для духовки

Этот метод отлично подходит для запеченных десертов, содержащих яйца, таких как пироги, заварной крем и чизкейки.

Вещи, которые вам понадобятся:

• Противень для выпечки
• Бумажные полотенца
• Вода

Шаг 1. Застелите противень бумажным полотенцем

• Положите бумажные полотенца на форму для выпечки.

Шаг 2. Налейте воду на бумажные полотенца

• Смочите бумажные полотенца водой, чтобы при нагревании выделялся пар.

Шаг 3. Поставьте емкость на противень

• Поставьте контейнер с ингредиентами, которые нужно расплавить, на противень.

Шаг 4. Нагрев в соответствии с временем приготовления, указанным в рецепте

• Разогрейте духовку по вашему рецепту.
№
• Поместите противень в духовку и приготовьте в соответствии с рецептом.

Наконечники

• Такие металлы, как алюминий, сталь и медь, являются хорошими проводниками тепла.Они обеспечат кратчайшее время приготовления, а также предотвратят образование горячих точек.
• Для кислых ингредиентов лучше всего подходят нереакционноспособные контейнеры из нержавеющей стали, керамики и термостойкого стекла.
• Для второго метода пароварки, если ваш рецепт требует более длительного времени приготовления, вам, вероятно, потребуется добавить больше воды в основную кастрюлю во время приготовления.
• Не наполняйте нижнюю чашу водой более чем наполовину, чтобы избежать риска переливания воды в верхнюю чашу.
• При установке пароварки уменьшите огонь до минимума и держите воду при постоянном кипении, а не при сильном кипении.
• Помните, что кастрюля, находящаяся внутри, всегда будет очень горячей, поэтому используйте прихватки или прихватки, чтобы держать кастрюлю.
• Не поднимайте чашу сразу после выключения нагрева. Это позволит пару выйти, вызывая ожоги. Дайте ему пару минут после выключения огня, прежде чем снимать его.

Энергетические советы своими руками: изоляция трубы котла

Зима снова на нас! Как будто COVID было недостаточно, многим из нас приходится иметь дело со сквозняками в старых домах и ужасающими счетами за электроэнергию.К счастью, есть несколько способов сэкономить немного денег, которые можно использовать для веселого (N.B. «не ужасного») субботнего дневного проекта.

В пар или не в пар? Котлы 101

Прежде всего: почему котлы, а не печи с принудительной вентиляцией? Вода является гораздо более эффективной средой для распределения тепла, потому что она имеет более высокую тепловую массу , чем воздух. Различные системы отопления более распространены в одних регионах, чем в других, но в целом в середине века в Соединенных Штатах произошел большой переход от котлов к принудительному воздуху. Последнее «лучше» в том смысле, что печи с принудительной подачей воздуха несколько менее занозой в заднице. Они быстрее прогревают помещения. Потому что мы воспринимаем пространство в основном через воздух — на нашей коже, например, в отличие от наших ног, которые обычно носят носки или туфли (мы босой дом, и я вырос в босиком доме, но носки, конечно ) — принудительный воздух — это самый быстрый способ сделать эту, э-э, эмпирическую жидкость воздуха, если хотите, более умеренной.

Это хорошо? Некоторые могут возразить, что да, потому что печи с принудительной вентиляцией, работающие с КПД 96%, намного эффективнее, чем котел с КПД 78%.Это термодинамически верно. На практике здесь есть смешанный фактор в высоком проценте потерь тепла в любом здании из-за сквозняков, которые делают принудительный воздух менее эффективным, БТЕ на БТЕ, чем водяное тепло, которое использует кондуктивный и радиационный теплообмен. (Но это, как говорится, целая «червячка»). Однако в целом я придерживаюсь принципа, что если что-то не сломано, не чини его. Во-вторых, замена котла на принудительный воздух означает нарезание вашего дома квадратными, инвазивными воздуховодами.Это можно сделать элегантно. Но знаете, что тоже можно сделать элегантно? Бесканальные системы. (Микрофон упал!).

Капитальный ремонт дома: без газа, а вдруг мечта?

Пар против горячей воды

В любом случае, котлы бывают двух основных видов – паровые и водогрейные. Вы узнаете водогрейные котлы, потому что системы имеют коллектор и петли, в каждой из которых есть небольшой насос. Также потому, что радиаторы имеют «вход» и «выход». Паровые радиаторы имеют только один «порт». С паром вода закипает и расширяется, даже при относительно низком давлении заполняя всю систему.(Существуют более малоизвестные системы, такие как водяные комбинированные системы с принудительной подачей воздуха, в которых котел подает как горячую воду, так и отопление через воздухообменник, что менее важно для наших целей). Если у вас нет котла, вы все равно можете утеплить воздуховоды, но это имеет смысл только в том случае, если воздуховоды проходят через некондиционируемое (неотапливаемое или неохлаждаемое) помещение.

Я скажу вам, что в этом проекте я использовал несколько различных типов изоляции труб, и все они работали по-разному.Гибкая изоляция, или технический термин «smooshy», изготавливается из нескольких различных материалов. Я включаю ссылки, чтобы вы знали, что это такое, и на случай, если вы по какой-то причине не можете делать покупки в местном хозяйственном магазине, но, ради бога, , делайте покупки в местном магазине, когда это возможно .

Список материалов

• Обертка для труб из стекловолокна : обычно вы узнаете ее по розовому или желтому цвету. (5,15 доллара на Amazon, обычно дешевле в местном хозяйственном магазине — я заплатил около 3 долларов.67 рулон). В идеале у вас должно быть как минимум два слоя этого. Это нормально, если трубы теплые на ощупь, но вы хотите снизить температуру окружающей среды вокруг труб с 192°F (почти кипения, 87°C) до, скажем, около 70-80°F (21-29°C). °С).
• Rockwool/roxul/минеральная вата (если не стекловолокно) : Это как двоюродный брат стекловолокна из Новой Англии, который я предпочитаю с одной оговоркой. С ним несколько сложнее работать – из-за того, что он плотнее, его немного сложнее разгладить или согнуть.Это лучшее соотношение цены и качества, если говорить о долларах за r-значение — вам просто нужно придумать, как плотно обернуть его вокруг труб.
• Излучающие барьеры (66,89 долл. США на Amazon, 33 цента за квадратный фут, сопоставимая цена в вашем местном хозяйственном магазине, если они его продают). Это рулоны светоотражающей пузырчатой ​​пленки. Вы знаете, одеяла, которые носят астронавты, или что-то в этом роде. Честно говоря, их немного сложно установить, как описано на упаковке с диковинными значениями R.Идея состоит в том, чтобы отражать тепло, но для этого требуется слой воздуха. Сами по себе они обеспечивают минимальную изоляционную способность. Тем не менее, их удобно использовать в качестве верхнего слоя для стекловолокна, чтобы навсегда заключить в капсулу трубы под ним.
• Нож, бритва или ножницы . Они дешевы, и всегда хорошо иметь миллиард под рукой. Только не пользуйтесь ножницами для ткани вашего соседа по комнате.
• Nashua FlexFix или аналогичный (6,33–9,81 долл. США на Amazon, намного дешевле в местном магазине).Вам нужен действительно тонкий материал, предназначенный для воздуховодов, а не «клейкая лента» с липким клеем.

Неподходящие материалы

• Вспененный полиэтилен : Возможно, вы знаете, что это материал, используемый для изготовления лапши для бассейна. Черная трубчатая форма используется в качестве изоляции для труб для холодной воды . Температура плавления полиэтилена — или, по крайней мере, точка деформации — находится в диапазоне 200 с лишним градусов по Фаренгейту.
• Синтетические каучуки : Вы не хотите их использовать, так как они также начинают размягчаться и плавиться при температуре около 200 градусов по Фаренгейту. Синтетические каучуки, ищите такие слова, как «бутил», «стирол» или «нитрил». Бутиловые прокладки используются в различных областях строительства и часто продаются в виде обертки для труб, но они не подходят для труб котлов из-за проблем с температурой.
• Перед тем, как положить что-либо рядом с дымоходом, убедитесь, что вы знаете, что делаете . У нас есть двустенная дымоходная труба в облицованном дымоходе. Это не нагревается выше пары сотен градусов, поэтому минеральная вата является подходящим материалом, поскольку она может выдерживать тысячи градусов тепла.Я бы не стал использовать стекловолокно, потому что я параноик по поводу химических связующих в нем, но технически стекловолокно также рассчитано на высокие температуры. Неизолированная дымоходная труба может быть на несколько сотен градусов. Ни при каких обстоятельствах не кладите синтетический каучук, пластик или бумагу рядом с дымоходом .

Слева: футеровка (более новая) поверх, возможно, асбеста. Не в отличной форме. Справа: труба из стекловолокна намотана на трубу котла. Обратите внимание, что я использовал радиационную пузырчатую пленку в основном в эстетических целях и для герметизации стекловолокна только после изоляции труб.Радиационный барьер сам по себе — и клей в виде ленты из пластика и фольги — не будут работать должным образом.

Безопасность превыше всего!

Во-первых, убедитесь, что вы работаете с асбестом. Асбестовая изоляция труб использовалась на трубах горячего водоснабжения в течение многих лет. Потенциальную асбестовую изоляцию труб определяют по наличию крупных белых кусочков вокруг труб, иногда завернутых в белую оттягивающую ткань. Хотя можно оставить его нетронутым, асбест, как спящий дракон, опасен, если его потревожить.Во многих юрисдикциях запрещено разбивать асбест в одиночку. Но если вы это сделаете, вы должны носить маску P100, полную защиту кожи и полный набор других средств защиты (отрицательное давление и т. д.).

А как вам новая изоляция? Всегда надевайте какую-либо маску при работе со стекловолокном. Не хотите получить, знаете ли, пневмоноультрамикроскопический силиковулканокониоз , что ли. А если серьезно, то при разрыве или разрезе стекловолокно выделяет очень мелкие частицы.Конечно, они не так опасны, как асбест, но дышать ими точно не стоит. Стекловолокно также содержит связующие вещества, которые могут выделять стирол или формальдегид мочевины , оба из которых канцерогенны и токсичны. Если вы сомневаетесь, позвоните производителю и спросите, какие неприятные мелочи добавлены в его продукт!

Защита кожи

Стекловолокно очень сильно чешется. «Без зуда» стекловолокно — это отраслевая ложь, такая же, как и другая отраслевая ложь — «легкая очистка с мылом и водой», например, маркировка на банке шеллака Zinsser, которую вы в прошлом пытались оттереть с ногтей. месяц.Не беспокойтесь — просто наденьте перчатки. Одноразовые резиновые или пластиковые перчатки достаточно просты, но подойдет и большинство нитриловых, кевларовых (защитных от порезов) или других рабочих перчаток. Стекловолокно также может испачкать всю вашу одежду, поэтому не забудьте постирать ее после того, как закончите! Минеральная вата тоже может создать беспорядок, но она не вызывает такого зуда.

И, наконец, что не менее важно, очистите окружающее пространство, желательно с помощью пылесоса HEPA.

Слева: недоизолированные трубы, регистрирующие близкое к человеческому 97.7°F. Я добавил еще один слой изоляции к ним. В центре: неизолированная коллекторная труба с углом наклона 196,8˘. Справа: изолированная труба (темно-синяя) перед неизолированной трубой (желтая), температура которой теперь снижена на 14°F по сравнению с пиковой температурой. Эта температура снизилась за счет дальнейшей изоляции близлежащих труб.

Ну и экономия, конечно, после этого

Я думаю, что в нашу худшую зиму мы потратили около 400 долларов на счет за коммунальные услуги. Проблема в том, что трудно понять, сколько из этого было от нагрева, а сколько от нашей электрической сушилки. Загрузка в электросушилку в зависимости от цикла стоит где-то 30-60 центов. Это большие деньги, когда у вас есть дом из пяти человек, двое из которых работают регулярно, один подрабатывает на стройке, а двое из них сожительствуют с собаками, которые сбрасывают на буквально все . Достаточно сказать, однако, что большая часть этого счета приходится на отопление.

Окружающий воздух вокруг котла теперь около 65 градусов вместо 80 градусов. Это говорит о том, что, основываясь на некоторой математике на салфетках, мы, вероятно, повысили эффективность каждого цикла котла на несколько процентных пунктов.Отпишусь, как переживем зиму. А пока приступайте к проекту изоляции труб! Это отличное применение маски для лица, не связанное с COVID!

Слева: труба с оторванной старой оберткой. В центре: я понятия не имею, что это за материал, но он, по-видимому, неплохо изолирует, снижая температуру с 180°F до 80°F. Эй, может асбест! Справа: это выход из теплообменника. Я не изолировал его (пока), потому что он немного подтекает.

Использование дровяного котла в качестве нагревателя для гидромассажной ванны и бассейна

Наружные дровяные котлы являются отличным возобновляемым альтернативным источником энергии для горячей воды, особенно для тех энергоемких джакузи и бассейнов, в которых все любят играть, но ненавидят платить за отопление.

Чтобы избежать высоких затрат на электроэнергию, нагрейте бассейн или гидромассажную ванну дровами. Хотя это может показаться старомодным, древесина является возобновляемым источником энергии, который легко доступен в большинстве регионов.

Для тех, кто уже отапливает свой дом дровяной печью, легко добавить бассейн или джакузи.Для тех, кто этого не делает, позвольте нам рассказать вам о преимуществах и процессе добавления бассейна или гидромассажной ванны.

Как работает дровяной котел

Если вы не знакомы с тем, как работает дровяной котел, то процесс — это простая наука. Используя процесс, называемый газификацией, дровяные котлы использовались для обогрева домов более 180 лет. Газификация оптимизирует использование небольшого количества кислорода для сжигания древесины при высокой температуре, при которой используется до 95% энергии древесины.

Поскольку дровяные котлы с газификацией очень эффективны, они могут удовлетворить потребности многих нужд отопления дома.Энергия сгоревшего дерева и дыма нагревает воду, которая распределяется по домам и надворным постройкам для отопления дома, лучистого теплого пола, горячей воды, бассейнов, спа и многого другого.

HeatMaster ^ss Наружные дровяные печи доступны в различных моделях для применения в соответствии с вашим образом жизни. Наша популярная дровяная печь серии G имеет множество инновационных функций, которые делают ее безопасной, чистой и простой в использовании.

Использование дровяного котла для обогрева бассейна

Обогрев бассейна уличной дровяной печью – идеальный способ продлить купальный сезон и сэкономить на эксплуатационных расходах. Хитрость заключается в том, чтобы передать тепло от котла воде в бассейне. Теплообменник для бассейна использует горячую воду из бойлера для нагрева воды в бассейне.

Работа теплообменника заключается в передаче тепла от жидкости к другой жидкости без контакта этих жидкостей. Хороший теплообменник для бассейна надежен и эффективен. Существует множество вариантов подключения дровяного котла к бассейну. Наиболее распространенным является кожухотрубный теплообменник.

Кожухотрубчатые теплообменники состоят из большого количества небольших трубок, заключенных в цилиндр.Внутри горячая жидкость течет в одном направлении, а холодная – в противоположном. Когда горячая жидкость остывает, холодная жидкость нагревается, поддерживая идеальную температуру воды в бассейне.

Использование дровяного котла для нагрева джакузи

Кто не любит полежать в горячей ванне, особенно в холодную погоду? Чтобы поддерживать идеальную температуру в джакузи, требуется много энергии. Здесь также работают теплообменники.

С теплообменником ваш дровяной котел может легко нагреть вашу гидромассажную ванну.Преобразование вашей гидромассажной ванны с электрического нагрева на дровяное отопление, чтобы насладиться идеальным отмыванием, является экологически безопасным и экономит деньги. Температура воды в дровяном котле колеблется между 160 и 180 градусами, поэтому тепла достаточно, чтобы поддерживать оптимальную температуру в джакузи.

HeatMaster ^ss Дровяные котлы имеют модулирующие воздушные заслонки и кислородные датчики, которые удерживают выход BTU в нужном месте. Наш рециркуляционный насос помогает поддерживать постоянную температуру сверху донизу, что создает большую емкость для накопления тепла и сокращает время восстановления в периоды высокой потребности в тепле.

Добавление теплообменника бассейна

Существует несколько различных вариантов, но, как и в большинстве случаев, не все теплообменники имеют одинаковую конструкцию.

Хотя рекомендуемые нами теплообменники можно приобрести у местного авторизованного дилера HeatMaster ^ss , вот что следует учитывать при поиске теплообменника для обогрева бассейна с помощью наружной дровяной печи:

Самоочистка: сократите затраты на техническое обслуживание благодаря теплообменнику с высокой скоростью потока, который по своей природе является самоочищающимся и обеспечивает повышенную способность к теплопередаче.

Коррозионная стойкость: как хлорированная, так и соленая вода плохо воздействуют на теплообменники. Ищите коррозионностойкие материалы для продления срока службы. (В бассейнах с морской водой всегда следует использовать медно-никелевый теплообменник).

Долгий срок службы: теплообменникам с более широкими каналами требуется больше времени для образования накипи от жесткой воды.

Инвестирование в бассейн или гидромассажную ванну — это отличный семейный подарок, а с дровяной печью на открытом воздухе стоимость купания в тепле или горячем купании составляет всего одно или два дополнительных бревна.

Почему HeatMaster

^сс ?

HeatMaster ^ss Наружные дровяные печи предлагают инновационные функции, которые избавляют вас от счетов за электроэнергию и позволяют вам жить так, как вы хотите. Экономя ваши деньги, время и усилия, избегая беспорядка, наши уличные печи помогут вам сохранить контроль.

Наш сверхэффективный теплообменник разработан с оптимальным количеством теплообменных трубок, соответствующим выходной мощности печи в БТЕ, чтобы больше тепла передавалось воде.Модулирующие воздушные заслонки и кислородные датчики упрощают поддержание максимальной производительности, а домашний мониторинг позволяет вам получить доступ к вашей печи с любого устройства в нашей домашней сети.

Поскольку мы знаем, что наружная печь — это долгосрочная инвестиция, наши инженеры постоянно проводят исследования, чтобы найти инновационные способы улучшения нашей продукции, чтобы вы могли жить свободно и комфортно.

Поговорите с ближайшим к вам местным дилером HeatMaster ^ss , чтобы начать работу и найти подходящую дровяную печь для обогрева вашего дома и бассейна.

Назад ко всем сообщениям

Приготовление дульсе де лече: метод пароварки

Добро пожаловать в четвертый пост из моей серии «Приготовление Дульсе де Лече»! Сегодня: приготовление дульсе де лече в пароварке.

Нет, мне еще не надоело готовить дульсе де лече, хотя за последние пару недель я уже наверное 8 порций съел. Есть в этом что-то волшебное! Я думаю, дело в том, что вам просто нужно позволить этому произойти само по себе.Конечно, на приготовление этого блюда уходит вечность, но это не значит, что оно требует вашего внимания. Напротив, все, что вам нужно сделать, это просто позволить дульсе-де-лече (или, скорее, дульсе-де-лече в процессе приготовления) делать свое дело!

Это означает, что у вас есть время для других дел, таких как… э-э… наверстать упущенное в списке для чтения диссертации и тайком возвращаться на кухню каждые 30 минут, просто чтобы проверить кухонный таймер, задаваясь вопросом, сколько еще осталось дульсе де лече готовить…

Или вы могли бы сложить немного белья, только чтобы каждые 15 минут бегать на кухню, чтобы проверить дульсе де лече, желая, чтобы она приготовилась быстрее.

Или вы можете попробовать научиться шить скамейку на маминой швейной машинке, только чтобы летать на кухню каждые 5 минут, потому что у вас терпение 2-летнего ребенка, и вы не можете дождаться 3-х лет. часов, чтобы продукты приготовились должным образом!

Ладно, может быть, я легко возбуждаюсь… Ну и что?

Мы говорим о дульсе де лече! И, как я уже сказал, приготовление дульсе де лече — это что-то волшебное. В одну минуту у вас есть тарелка подслащенного сгущенного молока, которое само по себе скучно, а в следующую — молочная, золотистая карамельная сладость!

Самое лучшее в приготовлении дульсе де лече в пароварке – это то, что вы можете увидеть, как он карамелизуется! Отсюда крадется/бежит/летит обратно на кухню…

Это подводит меня к лучшему моменту приготовления дульсе де лече в пароварке: вы можете прекратить приготовление, как только будете довольны цветом дульсе де лече!

Очевидно, что вы не можете сделать это, когда готовите дульсе де лече в закрытой или открытой (но на самом деле только вентилируемой ) банке.Конечно, вы правильно открываете банку, если готовите дульсе де лече в духовке, но даже когда вы делаете сгущенное молоко с сахаром в стеклянной форме для выпечки, почти невозможно определить цвет дульсе де лече во время приготовления. , из-за водяной бани и того странного факта, что подслащенное сгущенное молоко по бокам формы для выпечки и на поверхности не карамелизуется так сильно, как молоко на дне формы.

И поднять алюминиевую фольгу только для того, чтобы посмотреть на дульсе де лече – вряд ли реальный вариант.Я имею в виду, что сначала вам нужно будет вынуть из духовки решетку для духовки, включая ванну с тяжелой водой и форму для выпечки, затем вам нужно будет снять горячую алюминиевую фольгу, а затем перемешать дульсе де лече, прежде чем вы сможете проверить на цвет!

Просто непрактично…

Однако, когда вы готовите дульсе де лече в пароварке, вам все равно придется перемешивать его каждые полчаса, чтобы подслащенное сгущенное молоко карамелизовалось равномерно! Это означает, что внезапно становится возможным наблюдать, как цвет молока меняется от кремово-белого до темно-золотистого!

И весело!

И удобно! Потому что вы даже можете попробовать его во время приготовления!

Определенно лучшая часть приготовления дульсе де лече в пароварке…

Итак, готовьте сладкое молоко! Или еще dulce de leche, если вы их уже приготовили! не буду судить…

Как я уже сказал: за последние пару недель я сам сделал 8 чашек этой штуки!

Наслаждайтесь!

deulce de leche: Двойной котел Метод

Общее время

3 часа 5 минут

Ингредиенты

• 1 банка подслащенного, конденсированного молока

Инструкции

1. Для этого рецепта вы понадобится пароварка.Самодельную пароварку можно сделать из кастрюли и миски, которую ставят над кастрюлей. Для получения более подробной информации ознакомьтесь с моим постом «Имитация двойного котла» в разделе «Основы и советы».
2. Наполните нижнюю часть пароварки или кастрюлю, если вы имитируете пароварку, водой на 5 см (или 2 дюйма). Дать закипеть.
3. Открыть банку сгущенного молока с сахаром и вылить содержимое банки в чашу пароварки. Плотно накройте чашу (импровизированной) пароварки алюминиевой фольгой.
4. Поставьте миску с молоком над кипящей водой и оставьте вариться на 3 часа, время от времени помешивая (например, каждые полчаса или около того) резиновой лопаточкой, чтобы обеспечить равномерное приготовление.
5. После того, как сгущенное молоко с сахаром карамелизуется, снимите с огня и дайте нагреться до комнатной температуры, не закрывая фольгу. После остывания перемешать до однородности.
6. Хранить в герметичном контейнере в холодильнике до 3 недель или использовать сразу.

3.2.1275

Больше из The Tough Cookie

.
