Как сделать самодельный споттер: Cпоттер своими руками – видео, фото, схема — НПФ Техсервис — Техническое оборудование общепромышленного и нефтепромыслового назначения

Содержание

Споттер из микроволновки своими руками – видео, фото, инструкция

Для того чтобы своими руками смастерить устройство, с помощью которого вы сможете выправлять вмятины на кузове автомобиля, совсем не обязательно досконально знать электротехнику и приобретать дорогостоящие комплектующие. Для этих целей можно изготовить споттер из деталей, взятых из микроволновки, отслужившей свой срок, а также из других, не менее доступных конструктивных элементов.

Самодельный споттер в сборе

Электрическая часть самодельного споттера

Важнейшим элементом любого споттера, работающего по принципу контактной сварки, является трансформатор. Найти и недорого приобрести уже собранный трансформатор, способный обеспечить эффективную работу такого оборудования, достаточно сложно, поэтому лучше его сделать своими руками. В качестве основы для изготовления такого устройства можно использовать трансформатор из микроволновки.

Трансформатор от микроволновки: старая вторичная обмотка удалена, новая установлена

Для того чтобы ваше оборудование обеспечивало силу тока, достаточную для приваривания шайбы, лучше взять два трансформатора от микроволновки.

С них необходимо аккуратно удалить вторичные обмотки, а вместо них намотать новые, для чего используется провод сечением 50 мм² или более. Количество витков на вторичной обмотке каждого такого трансформатора должно составлять 2–3. В этом случае ваше самодельное оборудование будет вырабатывать ток, силы которого окажется достаточно для выполнения сварки.

С процессом изготовления простого самодельного споттера, сделанного из двух трансформаторов от микроволновых печей, можно ознакомиться на видео ниже:

Трансформатор — не единственный элемент электрической системы самодельного споттера. В нее также будут включены:

трансформатор, обеспечивающий питание блока управления оборудованием;

тиристор;
диодные мосты;
переменный резистор.

Электрическая схема споттера

Несложная схема, собранная из данных элементов, обеспечивает формирование мощного электрического импульса и его подачу на электрод споттера.

Обеспечение удобства и безопасности работы

Чтобы работать со споттером, который вы изготовите своими руками из деталей микроволновки, было не только удобно, но и безопасно, необходимо поместить все его конструктивные части в аккуратный и надежный корпус. Такой корпус, кроме того, защитит электрическую часть оборудования от механических повреждений и загрязнений, которые могут быстро привести ее в негодность. В качестве защитного кожуха также можно использовать деталь от старой микроволновки — ее корпус.

Основой самодельного споттера может стать любой подходящий по размеру корпус

Прежде чем поместить электрический блок устройства в корпус от микроволновки, необходимо надежно закрепить все его части на основании, которое лучше всего изготовить из диэлектрического листового материала. Размещая элементы электрического блока споттера на основании, необходимо равномерно распределить их по всей его площади: это сделает ваше оборудование более удобным для переноски.

Кроме того, дополнительную мобильность самодельному устройству придадут небольшие колеса, которые можно закрепить на нижней части основания.

Когда все электрические элементы вашего оборудования помещены в корпус от старой микроволновки и надежно в нем закреплены, необходимо позаботиться о других частях, без которых вы не сможете работать. Такими элементами являются:

электрические кабели, с помощью которых выполняют соединение сварочного трансформатора с электродами оборудования;
пистолет, в котором будет закреплен электрод споттера;

устройства для вытягивания металла при помощи приваренных шайб: обратный молоток или инопуллер.

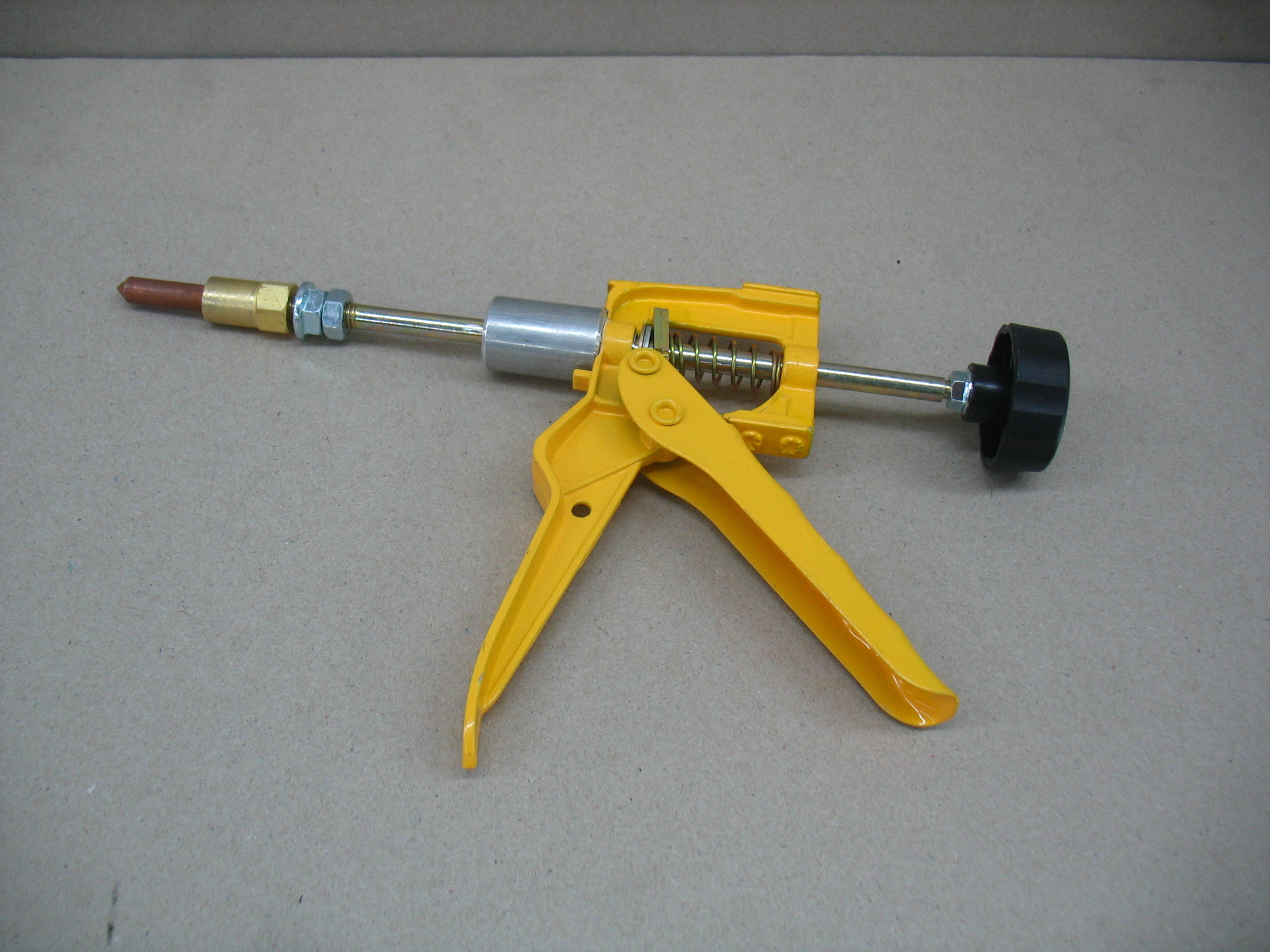

Обратный молоток и пистолет — рабочие элементы споттера

Зная силу тока, вырабатываемую вашим самодельным споттером, можно рассчитать сечение кабелей, по которым ток будет проходить. Обычно руководствуются следующим правилом: на 10 А силы тока должен приходиться 1 мм² электрического кабеля. Кроме сечения важна и длина проводов, идущих на массу и к сварочному электроду, она должна быть минимально возможной, чтобы минимизировать потери тока.

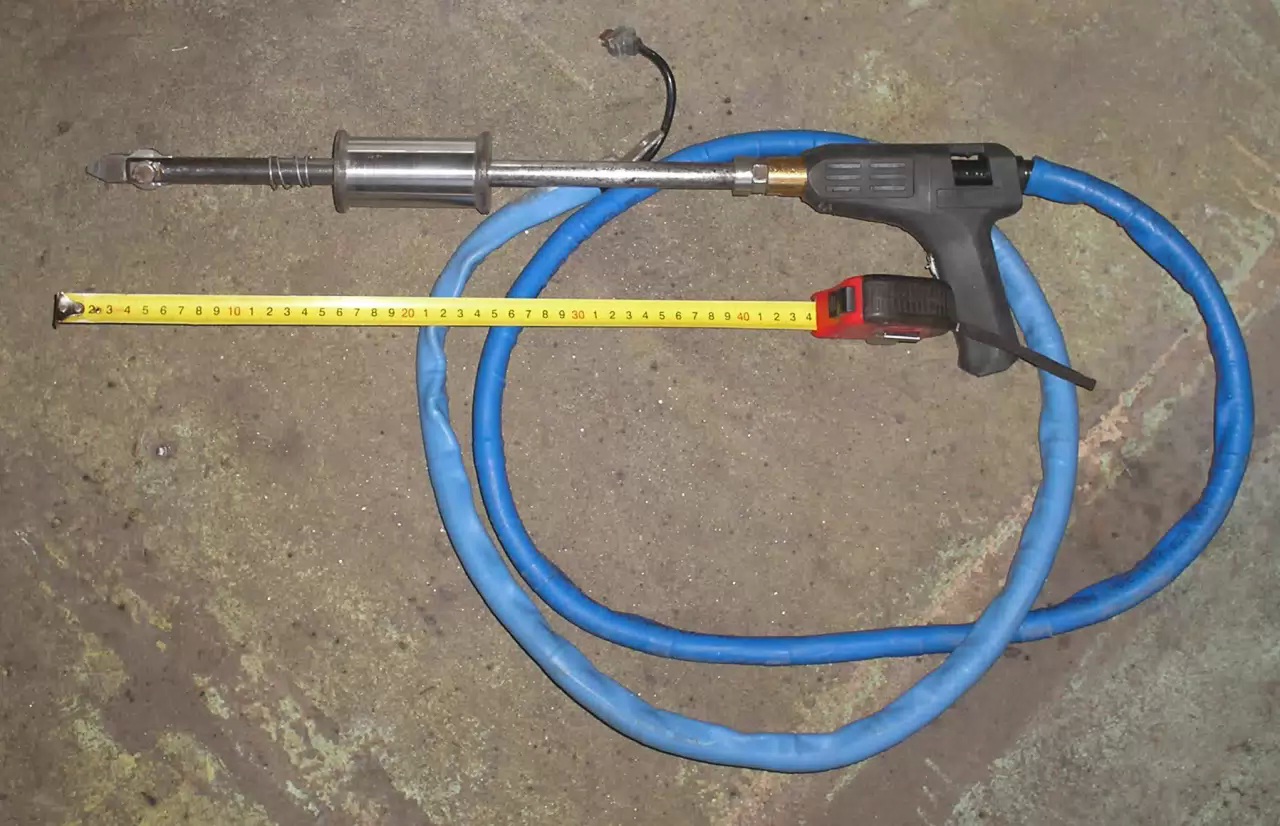

Пистолет для самодельного споттера

Если вы потратили время на то, чтобы сделать самодельный споттер из деталей микроволновки, не поленитесь и изготовьте для него удобный и безопасный пистолет. Для того чтобы сделать собственными силами такой держак, вам потребуется толстый лист гетинакса или текстолита, из которого вырезаются две одинаковые заготовки в форме пистолета (они должны удобно располагаться в руке). В специальное углубление, которое необходимо сделать в одной из таких заготовок, помещается кнопка включения и кронштейн для крепления электрода.

Ассортимент расходных материалов для споттера

Электрод для своего самодельного споттера вы также сможете изготовить своими руками, используя для этого медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то ее рабочий конец необходимо расплющить и уже потом делать на нем соответствующую прорезь.

Для работы со споттером вам также потребуется обратный молоток, который можно изготовить своими руками. Лучше всего для изготовления такого устройства использовать монтажный пистолет, немного доработав его конструкцию. Посмотреть, как быстро и с минимальными затратами сделать обратный молоток, можно на видео, которое многие домашние умельцы размещают в сети.

Как видите, самостоятельно сделать споттер, используя старую микроволновку и другие ненужные детали, которые годами хранятся у вас в гараже или домашней мастерской, совсем несложно.

Самодельный споттер из аккумулятора и втягивающего реле

Если ваша деятельность, так или иначе, связана с исправлением геометрии деталей на кузове автомобилей, лучшим помощником в этом вопросе станет споттер.

Этот аппарат, с помощью которого осуществляется точечная сварка, поможет вам вернуть изначальное состояние таким кузовным деталям, как:

двери;
заднее или переднее крыло;
пороги, арки.

Главное преимущество использования споттера для кузовного ремонта, заключается в возможности аппарата осуществить выравнивание поверхности, имея доступ лишь к ее внешней части. Это позволяет осуществить ремонт любой конструкционной детали. Оснащен такой аппарат обратным молотком.

Принцип работы устройства таков: он приваривается к металлической поверхности автомобиля и при помощи точечного воздействия сантиметр за сантиметром вытягивает металл.

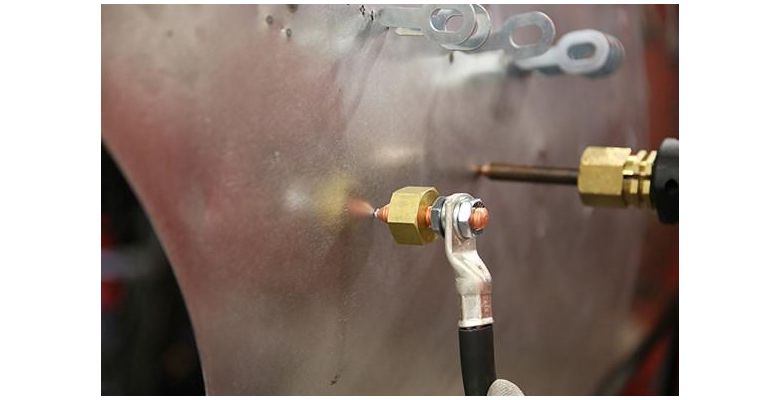

Рихтовка кузова самодельным споттером из АКБ

Вся работа происходит быстро и не требует засверливания технологических отверстий, которые предназначаются для правки металла. Кроме того, не нужно крепить к кузову автомобиля дополнительные комплектующие.

Если вы занимаетесь ремонтом авто, у вас, скорее всего, наблюдается большой поток клиентов. Чтобы ускорить работу по выравниванию вмятин, вам требуется:

купить споттер;
изготовить его самостоятельно.

Сделать споттер своими руками довольно реально, воспользовавшись верной схемой.

Причем самодельный споттер ничем не будет уступать покупному, вот только обойдется вам в несколько раз дешевле. Все, что требуется — старый аккумулятор большой мощности.

Аккумулятор для самодельного споттера

Необходимый материал

От знакомых работников автосервиса можно нередко услышать, что аккумуляторный споттер ничем не уступает обычному. Брать для него желательно старый аккумулятор: во-первых, его не жаль, а во-вторых, он будет функционировать на токе, близком к току короткого замыкания. Конечно, срок эксплуатации такого изделия будет более коротким, чем эксплуатация обыкновенного споттера, однако потраченные на покупку деньги с лихвой покроются сниженными затратами на ремонт авто.

Чтобы изготовить аккумуляторный споттер, вам понадобится:

аккумулятор. Подойдет модель на 75А/ч и выше;
втягивающее реле. Воспользуйтесь комплектующей от стартера авто;
зарядка для аккумулятора;
провод из меди с сечением больше 100 м²;
обратный молоток. Его может заменить пистолет, приваривающий шайбы.

Электрическая схема споттера

Споттер из АКБ и втягивающего реле подключается так, как показано на схеме, а именно:

на минусовую клемму подсоединяется корпус реле, а также провод длиной не больше 1,5 м. На конце провода содержится контакт, предназначающийся для корпуса детали, которая будет вытягиваться. Хорошо, если вы будете использовать контакт резьбы из меди, чтобы обеспечить минимальное сопротивление в контактном с деталью месте;

плюсовая клемма подсоединяется к реле своими руками при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету. Плюсовой кабель не должен быть длиннее 2,5 м. Это позволит снизить падение напряжения в кабеле;
от плюсовой клеммы также подведите провод к контакту управления. Завершите провод кнопкой, которой и будет управляться споттер аккумуляторный. Длина проводника для кнопки не является строго фиксированной.

Втягивающее реле устанавливается на АКБ, чтобы соединить множество контактов. Если у вас есть возможность, установите разборное реле, которое вы в любой момент сможете снять и почистить. Если можно вытянуть внутреннюю его часть, она нуждается в укорачивании и завальцовке. Это предотвращает потерю штока. На этом все трансформации реле заканчиваются.

Кроме того, вам потребуется своими руками вмонтировать кнопку, чтобы управлять импульсом.

Она монтируется либо на самом проводе, либо на пистолете. Подключение детали происходит от положительно заряженного провода (в авто к этому контакту подходит кабель от замка зажигания). К свойствам самодельной кнопки нет определенных требований — нужно, чтобы она выдержала 5—7 А тока.

Втягивающее реле для аккумуляторного споттера

Также уделите внимание проводам. Эффективной работа с ними будет тогда, когда вы возьмете короткий и толстый кабель. Его длина должна быть меньше 1,5 м и ограничиваться потерями в самом изделии, ведь сварка характеризуется большими токами.

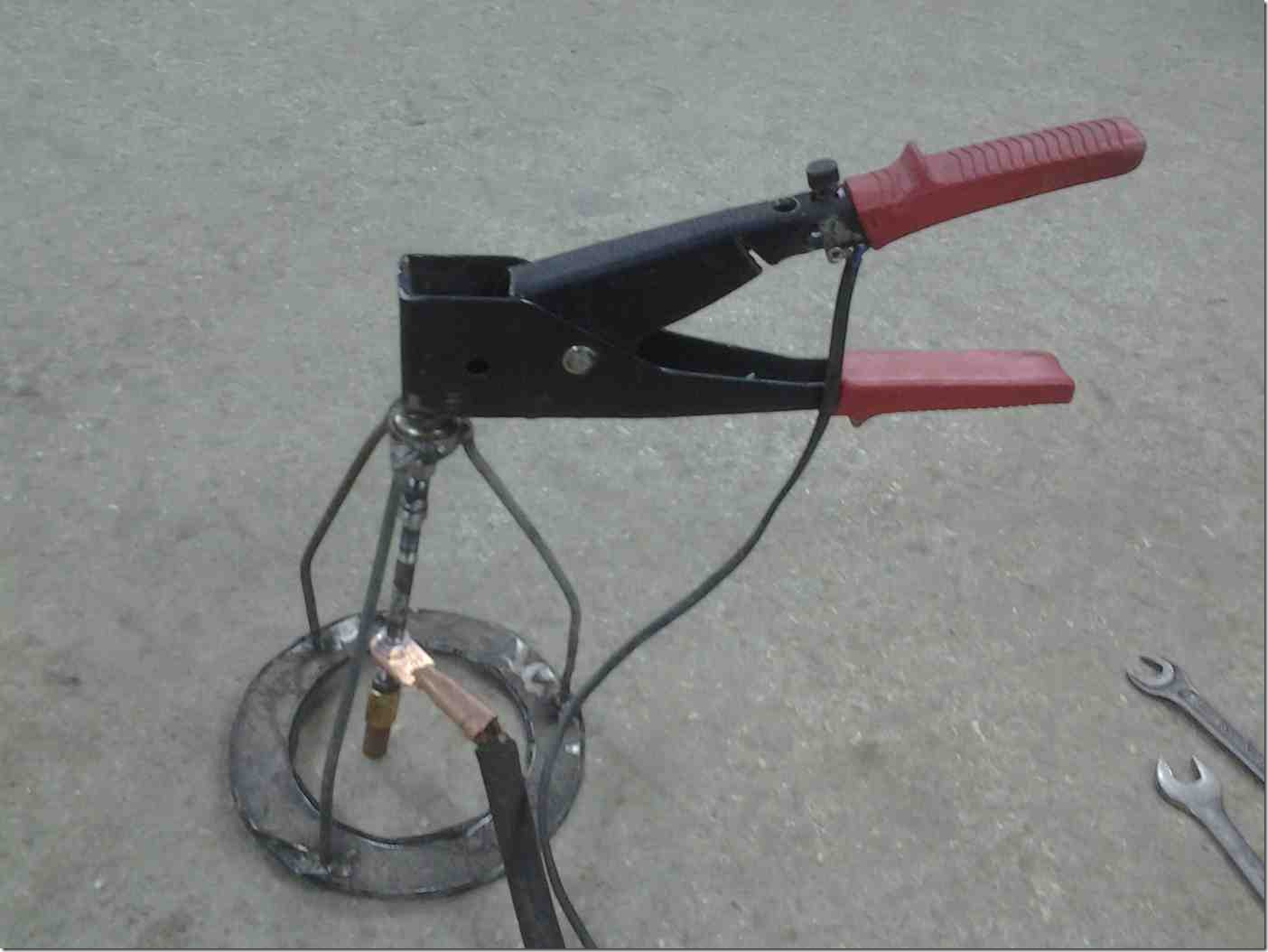

Пистолет для сваривания деталей можно соорудить своими руками даже из дерева, а фиксатор для шайб — из латуни или же меди. Можете использовать трубку от кондиционера, а на конце небольшой трубки сделать прорезь. Это даст возможность удобно вставить шайбу на место.

Перед тем как начать работу, произведите зарядку аккумулятора. Соответственно, после работы снова поставьте устройство заряжаться.

Набор расходных материалов для споттера

Преимущества и недостатки

Изготовленный своими руками споттер имеет такие достоинства по сравнению с покупным аналогом:

низкий уровень затрат при производстве аппарата;
возможность изготовить аппарат в домашних условиях даже при отсутствии опыта работы с электроникой;
возможность работы в месте, где существуют перебои с электричеством (гараже).

Однако и недостатков у самодельной техники достаточно. Среди них специалисты выделяют:

отсутствие временного реле;
постоянную необходимость заряжать аккумулятор;
более короткий период эксплуатации устройства;
коммутируемый контакт рабочего тока;
невозможность регулировать множество параметров, среди которых сила тока.

Чтобы понизить затраты на изготовление самодельного устройства, некоторые делают споттер из трансформатора, который стоит в микроволновой печи. Многие скептически настроены к такой технике, так как считают, что она не сможет обеспечить необходимое количество рабочего тока. Это происходит из-за меньшего размера сечения железа трансформатора. Если вам не подходит вариант с аккумулятором, можете попробовать изготовить технику из трансформатора освещения или от аппарата для сварки, произведя перемотку вторичной обмотки. Сила тока в таком устройстве должна достигать хотя бы 500 А.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Самодельный Споттер: что важно знать? — Ремонт и модернизация

Ну значит я вижу это так: переключатель режимов Автостарт- Реле времени- Ручное управление. Думаю что это должен быть механический переключатель на три положения. Например ПЕРВЫЙ РЕЖИМ — управляем кнопкой, пока держим кнопку аппарат работает. ВТОРОЙ РЕЖИМ — управление той же кнопкой но с реле времени, задаем время импульса, нажимаем кнопку- сварка идет, например 3 секунды, потом отключается даже если кнопка нажата, для следующего импульса нужно кнопку отпустить и нажать снова. ТРЕТИЙ РЕЖИМ — это автостарт , работает только вместе с реле времени, Пркасаемся к детали, через секунду импульс например 3 сек идет сварка, после чего отключается, для следующего импульса нужно отсоеденить контакт от детали и присоединить снова, итд.

Я предложил механический переключатель этих режимов так как не знаю, можно ли это реализовать с помощью кнопок на дисплее. если можно, то было бы неплохо сделать так.

Насчет кнопок: Я вижу это так — Две кнопки выбора интервала времени сварки тоесть кнопка больше(+) и нопка меньше (-) Интервал времени может быть от 0,1 сек. до 30 сек. больше и не надо. Это обычный интервал большинства реле времени.

Время может указываться в десятичных, например ( 0,1 ; 0,2; итд до 0,9. потом 1,0 ; 2,0. итд до 9,0 потом 10; 11; итд до 30.)

Кнопку пуск(фиксации) я думаю делать не надо, Но я не знаю может она нужна. так как я в этом нуб, Если конечно без нее никак тогда можно и сделать

Итого Две кнопки выбора интервала времени (+ -) пять кнопок режимов сварки (больше не нужно) и кнопка переключения режимов управления ручное — реле — автостарт (если конечно это можно реализовать с помощью кнопки) На дисплее первой строкой идет интервал времени(0. 1-30) , второй строкой один из пяти режимов(1-5), третьей строкой режим управления кнопка , реле, автостарт (К. Р. А). Пример 0.6 / 3 / А.

Если на дисплее только две строки, то можно индикацию режимов управления реализовать с помощью светодиодов.

Систему лучше делать для управления семистором, так как пускатель шибко стучит. но тогда советуйте мощный семистор а я могу и у здесь посмотреть. Видел в промэлектронике на днях Здоровый такой, и стоит 1800р. походу не такой какой надо. Наверное Плохо то что семистор только одну фазу рвет, а одна фаза на обмотах остается, мало ли что . А пускатель обе прерывает. Это важно или нет???

Автостарт конечно лучше бы установить так как с ним удобно очень. Вы продумайте , может возможен вариант регулировки чувствительности автостарта с помощью резистора например, тоесть я тогда могу под любой режим его подстраивать.

Аппарат у меня работает на 380 (две фазы на первички транса, последовательное подключение) либо на 220 (одна фаза и ноль на первички транса, паралельное подключение)

Сейчас у меня аппарат подключен на 380, в принципе наверное так и оставлю, ибо аппарат заточен как стационарный, и в гараже 380 есть, У аппарата сейчас три степени регулировки мощности по первичным отводам. Я так понимаю что если делать автостарт, то подстроечную крутилку (резистор) нужно делать полюбому, Тогда я думаю автостар будет работать и при подключении транса и на 380 и на 220.

По поводу автоматики, Ведь на автоматику нужно питание, и явно не 220 вольт. Имейте в виду у меня в споттере установлен блок питания от компьютера, и если нужно, там есть питания 12в. 5в.
