Узнаем как изготовить раздвижные ворота своими руками?

Раздвижные ворота – это наиболее подходящий вариант для обустройства удобства на загородном участке. Такой тип ворот отличается своей надежностью, удобством и значительным сроком эксплуатации. На сегодняшний день рынок стройматериалов предлагает такое разнообразие материалов, что приобрести все необходимое для сборки такого типа ворот своими руками не составляет никакого труда.

Общие сведения об устройстве

Для того, чтобы успешно справиться с задачей установки раздвижных ворот своими руками, необходимо заранее подготовить чертеж. Также придется немного разобраться в автоматике, которая используется для открытия. Кроме того, лучше всего сначала разобраться с принципом работы и устройством этого оборудования.

Стоит отметить, что до недавних пор этот тип ворот пользовался меньшей популярностью. Самыми распространенными были распашные. Это обусловлено тем, что стоимость комплектующих для раздвижного устройства была довольно высокой. На сегодняшний же день цены значительно снизились, и приобрести полный комплект для автоматического открывания раздвижных ворот не составляет труда.

Типы и принцип работы

Сразу стоит начать с того, что имеется два вида этой конструкции. Первый тип ворот называют консольными, второй тип называют рельсовыми.

На сегодняшний день второй вид конструкции раздвижных ворот считается устаревшим. Встретить его можно только на заводах или фабриках, которые функционируют уже много лет. В частном строительстве значительно преобладает именно консольный вариант. Такой вид предполагает наличие консоли, которая является продолжением обшивки ворот. Располагается она чаще всего за забором, часть которого прилегает к воротам.

Принцип работы консольного типа ворот следующий. К каркасу приваривается жесткая направляющая (консоль). За счет ее наличия и осуществляется передвижение раздвижных ворот. Сама же направляющая перемещается по откатным тележкам, которые закреплены непосредственно на фундаменте.

Характеристики оборудования

Каждая из тележек для такой направляющей имеет 8 подшипников, в которые запрессовывают металлические или полимерные ролики. Для того, чтобы продлить срок эксплуатации раздвижных ворот, было принято решение монтировать эти тележки внутрь направляющих. Таким образом, они обладают дополнительной защитой от атмосферных воздействий, что и продляет срок службы. Примерное количество циклов, то есть открыть-закрыть ворота, составляет около 60 тысяч раз. В среднем это около 20 лет службы.

К другим достоинствам этого типа конструкции можно отнести следующее:

• управление может быть не только автоматическим, но и ручным;
• нет ограничения по высоте машины, так как отсутствуют направляющие снизу и сверху проема;
• довольно простой процесс установки, который позволяет монтировать раздвижные ворота своими руками;
• нет необходимости в тщательном дополнительном обслуживании.

Единственным существенным недостатком является то, что требуется большое свободное пространство для их монтажа. По этой причине часто выбор падает в пользу распашных конструкций.

Набор необходимых элементов

Для того, чтобы успешно установить раздвижные ворота, естественно, необходимо знать, какие комплектующие для этого нужны.

К основным элементам относятся такие комплектующие:

• несущие тележки, а также каретки роликового типа;
• для того, чтобы уменьшить качение полотна при сильном ветре, необходим верхний и нижний ограничитель;
• несущая балка, толщина которой будет напрямую зависеть от того, насколько тяжелой будет конечная модель раздвижных ворот для дачи или дома;
• одна небольшая, но очень необходимая деталь, которая значительно снизит уровень шума, а также тяжесть обшивки в открытом состоянии — концевой ролик;
• плата, удерживающая полотно ворот от раскачивания в стороны, при открывании/закрывании.

Набор комплектующих для автоматики

Если открывать раздвижные ворота, фото которых есть в статье, при помощи автоматики, то необходимо приобрести несколько дополнительных элементов. Если планируется открывать вручную, то этот комплект не нужен. В него входят:

• Рейка зубчатого типа. Если ворота достаточно большие – более 5 метров – то толщина этого элемента должна быть не менее 9 мм.
• Редуктор и пульт ДУ.
• Наиболее важные элементы – это фотодатчики или же световые элементы. Эти устройства предназначены для того, чтобы синхронизировать работу приемника и передатчика, также они не позволят воротам закрыться до тех пор, пока в проеме будет располагаться какой-либо предмет. Все это возможно благодаря тому, что это оборудование регистрирует ИФ-лучи.
• Основание для установки автоматики и сигнальная лампа.

Наиболее надежными поставщиками оборудования для автоматического открывания ворот считаются итальянские и немецкие компании. Комплектующие этих производителей способны работать практически в любых климатических условиях. Стоит обратить внимание на один важный нюанс. Нужно предусмотреть возможность ручного открывания ворот, даже при наличии автоматики, к примеру, на случай отсутствия электроэнергии.

Необходимые инструменты и материалы для установки

Как сделать раздвижные ворота своими руками? Естественно, необходимо начать с покупки материалов и инструментов, а также расходников. В список необходимых инструментов входят:

• Сварочный аппарат. Чаще всего выбирается инвертный тип устройства, который имеет мощность более 1000 Вт, а также электроды к нему, с диаметром 2,5-3,5 мм.
• Болгарка или же отрезная машина с кругами для резки и обработки металлического материала.
• Бетономешалка.
• Для окрашивания ворот можно использовать воздушный компрессор или же обычный валик, кисть и т. д.
• Молоток.
• Уровень.
• Лопатка.
• Рулетка.
• Шуруповерт.

Наиболее дорогостоящие инструменты, такие как болгарка и сварочный аппарат, можно взять в аренду, чтобы не покупать их и сэкономить некоторое количество материальных средств. Кроме нужных инструментов, понадобятся и следующие материалы:

• Для обшивки каркаса чаще всего используются профильные листы.
• Сам каркас собирается из профильных труб 65х44х2-3 также используются перемычки 45х25х1-2.
• Герметик, грунтовка и краска.
• Швеллера 15-25 мм и консольное оборудование.
• Арматура диаметром 12-16 мм.
• Крепежи для облицовочного материала: заклепки и саморезы.

Первый этап. Подготовительные работы

Как сделать раздвижные ворота? Весь процесс начинается с двух главных этапов – это выбор подходящего места и составление чертежа. Очень важно при составлении проекта не ошибиться с размерами длины, ширины, высоты и т. д. Это очень важно, так как от габаритов будет зависеть масса конструкции, а от этого толщина материалов для каркаса и прочее. Естественно, ширина ворот должна быть достаточной для нормального заезда транспорта. Для того, чтобы заранее определиться с точной шириной, можно вставить несколько колышков в выбранных местах и попытаться заехать.

При составлении чертежа стоит учесть также и то, что ширина ворот будет влиять на количество места, требуемого для отката. Еще один нюанс – высота конструкции должна быть на 10 см ниже, чем высота ограждения, прилегающего к воротам. После того, как место будет выбрано, следует тщательно его отчистить от мусора и грязи, а также выровнять площадку.

Опоры для ворот

Монтаж раздвижных ворот своими руками, фото которых в статье представлены, начинается с установки опорных столбов. В качестве опоры допускается использование кирпичных, бетонных столбов, стальных труб, деревянных брусьев, швеллеров и т. д. Очень важно помнить, что глубина погружения столба должна быть не менее 1 метра. То есть, если высота ворот будет 2 метра, то столбы должны быть минимум 3.

Установка столбов

Стоит сказать, что этапы установки столба довольно простые. Сначала нужно вырыть яму глубиной чуть больше 1 метра. После этого в нее помещается выбранная опора. Далее все пустое пространство нужно залить бетонной смесью. Тут желательно иметь в помощниках еще одного человека, который будет держать столб строго по уровню, пока другой будет заливать раствор.

На высыхание смеси уйдет около недели. Чтобы не тратить это время впустую, можно приступить к установке раздвижных ворот. Начинается она также с заливки фундамента для каркаса. Для начала вырывается траншея П-образного типа. Там, где будут монтироваться стойки, глубина должна достигать 1800 мм, в местах перемычки до 600 мм. На дно укладывается слой песка примерно в 15 см и утрамбовывается. Далее необходимо нарезать имеющиеся куски арматуры на отрезки длиной по 1 метру и приварить их к швеллерам. После этого швеллер укладывается «лапами» вниз и выравнивается по уровню. Полученный каркас заливается цементом.

Тут важно отметить, что верх швеллера должен иметь один уровень с землей для нормального проезда транспорта.

Сборка каркаса

Согласно ранее составленному чертежу, нужно разрезать все трубы на нужные размеры для перемычек и для основы каркаса. Прежде, чем приступить к свариванию конструкции, необходимо очистить все элементы от окалины и прочего мусора. Рекомендуется обработать защитным средством от коррозии и обезжирить.

Этапы работы:

• Для того, чтобы упростить работу, можно создать стенд для сварки. Для этого в грунт забиваются колья, а после выкладываются перемычки.
• После этого на уже имеющийся стенд укладываются основные трубы, которые будут выполнять роль продольных и поперечных рам для ворот. Они прихватываются точками, после чего проверяется диагональ. Если все в порядке, то соединения привариваются.
• Далее укладывается обрешетка для ворот. Она также сначала прихватывается, после чего проверяется ровность поверхности. Приваривать обрешетку нужно швами по 1 см с шагом 0,5 см.
• Последний этап – это чистка сварочных швов, покрытие защитным составом и покраска всего каркаса.

Автоматика для ворот

Установка автоматики проводится следующим образом:

• Между роликами для раздвижных ворот на швеллер устанавливается основание.
• На данное основание крепится электрический привод.
• Далее важно отметить, что крепить зубчатую рейку нужно не на саму направляющую, а на трубу от каркаса для ворот. Очень важно то, что эта деталь должна находиться четко по центру шестерни электропривода.
• Этот элемент должен быть закреплен по всей ширине раздвижных ворот.
• На нее далее устанавливаются выключатели, а также присоединяется привод.
• С уличной стороны нужно установить сигнальную лампу. В качестве фиксирующих элементов используются саморезы.
• Подсоединять и подводить электричество к плате привода для открытия ворот, необходимо согласно той инструкции, которая идет в комплекте с автоматикой.

Рама и обшивка

Для того, чтобы успешно установить ворота раздвижного типа, лучше всего следовать определенному плану. Для начала устанавливается тележка с роликами, после чего конструкция помещается на фундамент. После этого нужно установить балку в проем ворот. Тут стоит добавить, что должно быть расстояние 5-6 см между концом балки и столбом. Чтобы консоль не заваливалась, под нее устанавливают деревянные балки, после чего приваривается задняя тележка. Также важно обварить площадки тележек. К балке каркас нужно приварить с обеих сторон. Сваривать конструкцию в местах расположения роликов не стоит, чтобы не повредить сваркой устройство.

Если говорить в общем об установке раздвижных ворот, своими руками сделать это будет гораздо дешевле, чем заказать уже готовые в строительной компании. Хотя, конечно, придется купить все комплектующие, а также разобраться в установке автоматической системы открытия и закрытия ворот, если она необходима. Времени также придется потратить много, в частности из-за того, что долго будет высыхать бетон.

Как сделать ворота из профнастила своими руками?

Современный строительный рынок предлагает массу вариантов готовых ворот и для гаража, и для участка. Но ворота, изготовленные своими руками, обладают некоторыми преимуществами перед полностью готовым аналогом. Первое, и пожалуй, наиболее значимое – индивидуальный размер: стандартная конструкция далеко не всегда подходит по размеру. Прельщает сторонников строительства своими руками и невысокая стоимость.

Профнастил для забора – один их немногих стройматериалов, готовых похвастаться оптимальным сочетанием «цена – качество» и набором превосходных технико-эксплуатационных характеристик. К преимуществам материала следует относить:

• Невысокую стоимость: цена профнастила значительно ниже стоимости традиционных листовых материалов, применяемых для строительства ворот;

• Простоту монтажа: профлист не нуждается в предварительном сверлении, легко крепится на каркас специальными саморезами с помощью шуруповерта;

• Высокую прочность и деформационную стойкость: благодаря наличию гофр умеренной высоты по ширине стального листа профлист отличается высоким уровнем деформационной стойкости;

• Эстетическую привлекательность: благодаря наличию декоративно-защитного полимерного покрытия позволяет подобрать нужный цвет, при этом не нуждается в повторной покраске, так как покрывающий слой устойчив к воздействию УФ-лучей, влаги и т. д.

Одним словом, профнастил – идеальный материал для изготовления ворот!

Виды ворот из профилированного настила

Конструкций ворот, изготовленных из профнастила, достаточно много, но наиболее практичные и популярные распашные и откатные. Как первые, так и вторые могут быть снабжены автоматической системой. Специальный механизм приводит конструкцию в действие и, как по мановению волшебной палочки, ворота распахиваются перед вами – это не только современно, но и удобно. Но даже без «ноу-хау» ворота из профлиста хороши, их простота и практичность не имеет равных!

Распашные (двустворчатые) ворота из профнастила

Распашные ворота – максимально простая конструкция, которая подойдет для любого забора, гаража и т.д. Устанавливаются на опорные столбы с помощью простых петель-креплений, могут быть дополнены автоматикой. Верхней направляющей не имеют, что позволяет беспрепятственно проезжать транспорту любой высоты.

В основу конструкции положена прочная металлическая рама из металлической трубы прямоугольного сечения. Прямо в воротах. Может быть обустроена калитка – профнастил легко поддается резке, поэтому с обустройством проблем не возникнет.

Выдвижные (откатные) ворота из профнастила

Откатные ворота значительно уступают по популярности распашным, на то есть несколько причин. В процессе изготовления выдвижных ворот обязательно понадобиться специальная фурнитура, да и конструкция требует тщательного расчета. Кроме того, необходимо предусмотреть достаточно места со стороны в которую будут выдвигаться ворота. Также откатным воротам необходим более основательный фундамент, обустройство которого вряд ли обойдется дешево.

Выдвижные ворота из профнастила – это удобно, практично, но не экономично.

Как сделать ворота из профнастила своими руками?

Для изготовления заборных или гаражных ворот из профнастила своими руками понадобится:

• Профнастил;

• Швеллерная балка или труба прямоугольного сечения;

• Крепежные и доборные элементы.

Профнастил для ворот: марки, характеристики

Оптимальным вариантом для ворот из профлиста своими руками станут стеновые марки профнастила. Профнастил для ворот (стеновой) отличается невысоким гофром и умеренной несущей способностью. Толщина стального листа не превышает 0,5 мм, что позволяет снизить нагрузку на петли и опорные столбы. Наиболее популярные марки:

С-8

Общая ширина: 1200 мм, полезная – 1150 мм

Толщина: 0,45-0,5 мм

Высота гофра: 8 мм

Покрытие: полиэстер, цинк

Цвета: стандартные и любой из оттенков таблицы RAL







С-10

Общая ширина: 1190 мм, полезная – 1150 мм

Толщина 0,45-0,5 мм

Высота гофра: 10 мм

Покрытие: полиэстер, цинк

Цвета: стандартные и любой из оттенков таблицы RAL







НС-20

Общая ширина: 1130 мм, полезная – 1080 мм

Толщина: 0,45-0,5 мм

Высота гофра: 20 мм

Покрытие: полиэстер, цинк

Цвета: стандартные и любой из оттенков таблицы RAL







Конструкция ворот, технология монтажа

Установка ворот своими руками начинается с подготовки ям и опорных столбов. В качестве опор может использоваться швеллерная балка и труба поперечным сечением не менее 80х100 мм и толщиной стенок – 7-8 мм. Надземная часть опорного столба должна быть минимум на 50 см длиннее высоты створки. Такой запас необходим потому, что ворота, как правило, немного приподняты над землей. В землю закапывается треть высоты опорного столба. Столбы устанавливаются и бетонируются. Необходимо выждать несколько дней до полного застывания бетона.

Каркас створок, как правило, сварной, изготавливается трубы прямоугольного сечения 20х40 , толщина стенок которой составляет 2-3 мм. Монтаж каркаса производится на ровной площадке, способной вместить хотя бы одну створку. Сначала сооружается внешняя часть рамы – прямоугольник из металлических труб, углы которого дополнительно укрепляют специальными уголками. Металлические уголки привариваются или прикручиваются с помощью самонарезающих винтов. Длинная сторона рамы размечается на три равных отрезка – привариваются поперечные перемычки.

Готовая рама крепиться к опорному столбу сварными петлями. На этом применение сварки заканчивается. Монтаж профнастила на каркас осуществляется исключительно с помощью шуруповерта и саморезов. Применение сварки недопустимо!

Крепление профнастила осуществляется также как и в процессе сооружения забора: саморез вкручивается строго под прямым углом, через 2-3 волны.

О том, какими саморезами крепить профлист читайте:

Ворота из профнастила своими руками, фото

Откатные ворота своими руками — набор «Свари Сам» + Фурнитура для откатных ворот, цена 7990 грн

Откатные ворота сделать своими руками очень легко. Для этого понадобятся минимальные навыки работы со сварочным аппаратом и другими инструментами. Важно сделать правильно чертеж, и по этому чертежу уже делать створку для ворот.

Акция

При заказе у нас комплектующих для откатных ворот Вы получите бесплатно чертеж ворот под Ваши размеры, а также инструкцию по изготовлению и монтажу таких ворот.

Комплект «Свари Сам»

Мы предлагаем Вашему вниманию комплект «Свари Сам». Он состоит из таких деталей:

Элементы	Длина
2 отрезка из Т-профиля (верх и низ створки)	6000 мм
2 отрезка из Т-профиля (боковины створки)	1886 мм
1 горизонтальная перемычка из прямоугольной трубы 30*20 мм	5856 мм
6 вертикальных перемычек из прямоугольной трубы 30*20 мм	856 мм
2 дополнительных ребра жесткости хвостовика из прямоугольной трубы 30*20 мм	1618 мм
1 направляющая балка из комплекта фурнитуры для ворот до 400 кг (сечение труб: 60*70*3,6 мм или 60*70*4 мм)	6000 мм
Две роликовые каретки, верхняя и нижняя ловушка, концевой ролик, верхняя роликовая пластина, резиновая заглушка

Есть 4 варианта фурнитуры в комплекте:



Набор «Свари Сам»	Комплектующие	Стоимость
		5 м	6 м	7 м
Набор «Свари Сам»  EXPERT (толщина металла направляющей — 3 мм)	Rolling Expert	7990 грн	8690 грн
Набор «Свари Сам»  EXPERT (толщина металла направляющей — 3,6 мм)	Rolling Expert	8590 грн	9190 грн	10390 грн
Комплект «Свари сам»  СТАНДАРТ (толщина металла направляющей — 3,6 мм)	SVIT VORIT STANDART	8990 грн	9590 грн	10890 грн
Комплект «Свари сам»  СТАНДАРТ (толщина металла направляющей -4 мм)	SVIT VORIT STANDERT  4 мм	9390 грн	9990 грн	11290 грн
Комплект «Свари сам» ЛЮКС (толщина металла направляющей – 4 мм)	SVIT VORIT LUX	10390 грн	10990 грн	12290 грн

Данный комплект предназначен для сварки каркаса своими руками.

Материал для обшивки каркаса в комплект не входит.

Чтобы обшить полученный каркас можно использовать профнастил, лист которого имеет ширину 1800 мм. Он имеет не большую стоимость. К тому же можно выбрать любой цвет и вариант волны.

Также имеется комплект «Свари Сам» для проема 6 м на фурнитуре SVIT VORIT STANDART 800

Назначение	Материал	Элементы	Длина
Двухуровневый каркас ворот	Т-профиль	2 горизонтальных отрезка (верх и низ створки)	9000 мм
		2 вертикальных отрезка (боковины створки)	1886 мм
Внутренние ребра	Труба профильная 30*20*2 мм	1 горизонтальный отрезок	8856 мм
		6 вертикальных отрезков	856 мм
		2 скошенных отрезка	1618 мм
Направляющий профиль	Рельс «больщой» фурнитуры 85*94*5 мм	1 профильная балка	9000 мм

Что Вы получите в итоге?

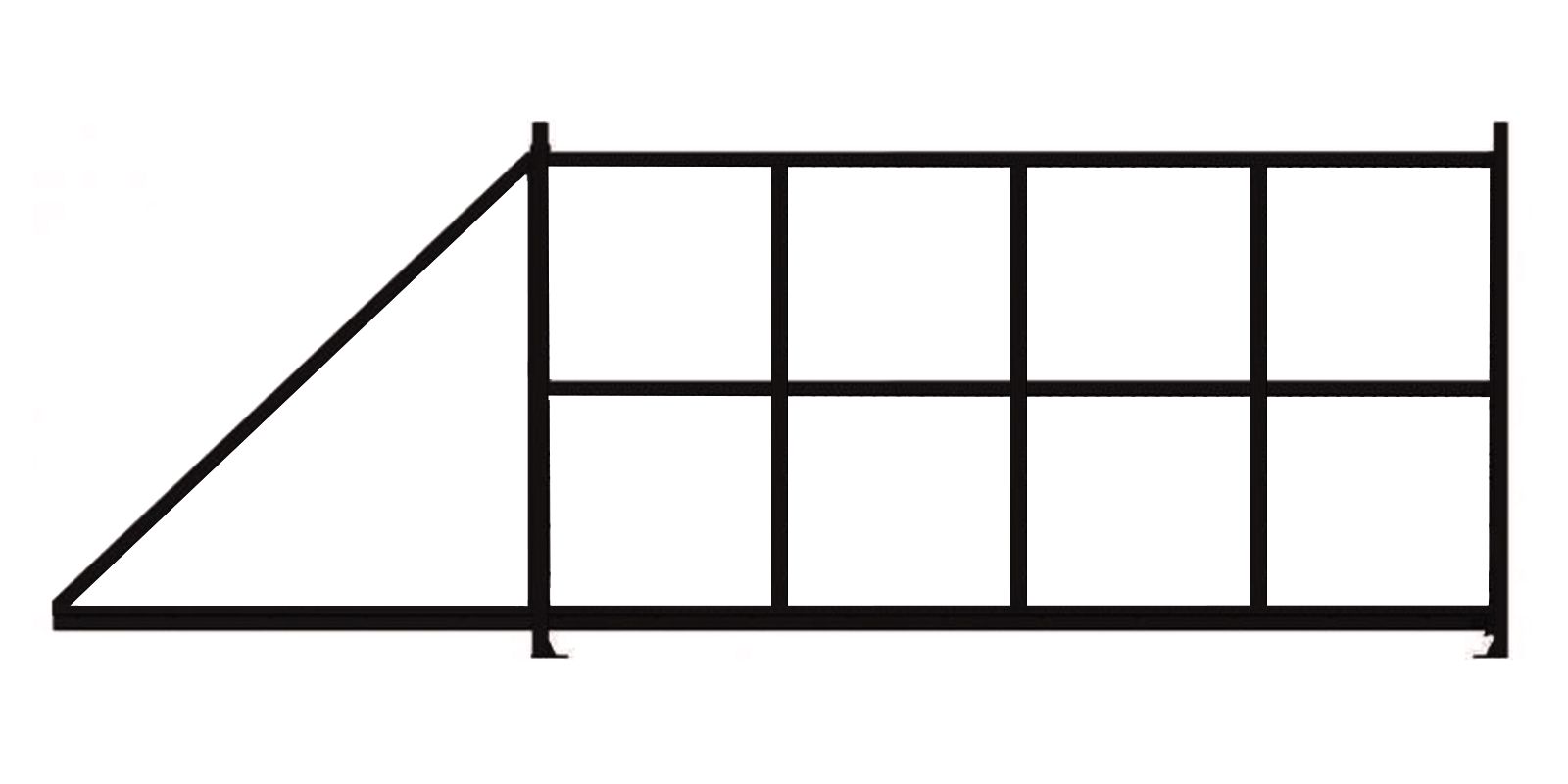

При сборке данного комплекта у Вас получится каркас створки следующих габаритов: 6 *1,946 м, это уже с учетом высоты направляющей балки. Также есть комплекты для 5-ти и 7-ми метровых ворот. Если же учесть еще и промежуток между воротами и поверхностью проезда, тогда высота ворот будет 2,646 м.

Такой каркас лучше устанавливать на заезд шириной 4 м, в крайнем случае на 4,20 м. При более широком проезде фурнитура, которая идет в комплекте не сможет выдержать тех нагрузок, которые возникнут, ведь они увеличатся в разы. Но стоит отметить, что перед установкой данного каркаса стоит убедится, есть ли у Вас 6 метров свободного пространства вдоль ограды, параллельно которой будут двигаться ворота.

Как видно из чертежа, в итоге Вы получите прямоугольный каркас. В нем нет стандартного скошенного хвостовика, поэтому если возникнет желание, его можно полностью обшить. Но это уже по желанию, Вы можете обшить только ту часть, которая видна с улицы.

Из-за того, что каркас у нас будет из Т-профиля, это позволит обшить его с эффектом утопления. Профнастил легко можно прикрепить использовав простые саморезы по металлу.

Совет: обшивать ворота лучше уже после того, как они будут установлены и будет проверена их работа.

Почему мы используем для каркаса Т-профиль, а не как все – две профильные трубы 60*40 мм и 30*20мм?

Расскажем по подробнее.

Раньше и мы рекомендовали делать каркасы использовав эти две трубы. Просто мы не знали о таком товаре как Т-профиль. Что же мы получали? Уходило очень много времени сначала на зачистку этих профилей от ржавчины (ведь на металлобазе трудно найти новые чистые трубы). Потом эти профильные трубы нужно было покрыть грунтовкой. И только потом можно было приступать к сварочным работам. Приваривали между собой эти две трубы прихватками, чтобы их не повело и не покрутило.

Потом еще все швы нужно было зачистить, загрунтовать, а швы между трубами заделать герметиком.

Таким образом можно было хоть как-то гарантировать, что не ворота не начнут ржаветь. Но это не гарантия. Ведь можно попасть на некачественный герметик и получить следующую картину.

Вот так выглядит Т-профиль.

Как видите, это те же две трубы 60*40 мм и 30*20 мм, но уже соединены в одну еще на стадии проката. То есть не нужно будет герметизировать швы между трубами, потому время сборки каркаса сокращается в три раза.

Кроме того, для производства Т-профиля используется металл очень высокого качества, который уже изначально рассчитан на использование при изготовлении уличных конструкций. Поэтому его не нужно зачищать от ржавчины, ведь она на нем не образуется.

Вот Вы можете сравнить качество Т-профиля с качеством профильной трубы.

Видите, какая большая разница между ними.

Плюсы использования набора «Свари Сам»

Кроме того, что в данном наборе мы используем Т-профиль (а о прелестях его использования мы писали выше), есть еще такие:

• ·         Вы получите уже полностью порезанный комплект, все отрезки точно подогнаны;
• ·         Четко выдержаны все углы между заготовками;
• ·         Легко собрать каркас при помощи данного комплекта;
• ·         В состав комплекта входят не только заготовки для каркаса, но и комплект фурнитуры;
• ·         Доставка данного комплекта осуществляется бесплатно, доставляем в выбранное отделение удобной для Вас транспортной компании;
• ·         Гарантия на комплект и выбранные комплектующие – до 5 лет.

Что нужно будет сделать после получения комплекта «Свари Сам»

Так как все детали набора порезаны не только на куски, но и под определенными углами: стыкование главных стоек каркаса проходит под углом 45°, а скошенные отрезки внутри хвостовика под углом 33°, то все, что остается – это сварить их в единую конструкцию.

Начинать нужно с приваривания направляющего профиля к нижней заготовке Т-профиля (длина 6000 мм). их нужно соединить между собой при помощи сварочных швов 20-25 мм. их мы делаем с каждой стороны в шахматном порядке.

Вот, что Вы должны получить в итоге:

Потом все сварочные швы нужно зачистить болгаркой, загрунтовать, а потом покрасить весь каркас в нужный Вам цвет.

Рекомендация: красьте каркас в три слоя.

Далее устанавливайте остальную фурнитуру с комплекта и каркас. Только потом обшивайте его профнастилом или другим материалом, который Вам нравится.



Возвратные ворота своими руками. Как выбрать откатные ворота.

Хотите оборудовать въезд во двор своего дома или на дачный участок новыми воротами? Не спешите покупать первый упадок. Изучите все преимущества и недостатки существующих типов ворот. Просмотрите фотографии откатных ворот в интернете и выберите подходящий вариант. Если у вас мало места во дворе, советуем установить откатные ворота. Они открываются, двигаясь в длину забора.Таким образом, экономится место, и не мешают транспорту передвигаться.

Как выбрать откатные ворота

Те, кто обладает необходимыми техническими знаниями и способностями в строительстве и электромонтаже, смогут без особых усилий изготовить в домашних условиях откатные ворота своими руками.
Имеются снапшоты трех видов: консольные, подвесные и на колесах.

• Ворота консольные имеют несущий механизм, укрепленный на нижней стороне ворот.При движении они не соприкасаются с землей, и их ничто не удерживает сверху.
• Ворота подвесного типа имеют на устройстве направляющую, в связи с чем ограничивают проезд транспорта больших габаритов. Такие ворота действительны на роликовых тележках. Применяются чаще всего в помещениях и сооружениях, ограниченных с верхней стороны или в складах и ангарах.
• В третьем типе ворот по нижнему краю полотна крепятся колеса, которые при открытии и закрытии перемещаются по рельсу, расположенному в дверном проеме ворот.Они требуют постоянного ухода, так как не будут двигаться, если рельс забит, покрыт снегом или льдом.

Если спросить мнение специалистов, или поискать отзывы о откатных воротах в интернете, то вы увидите, что большинство предпочитает ворота консольного типа.

В этой статье мы расскажем, как сделать самому откатные ворота.

Нарисуйте схему будущей конструкции, в которой:

• рама ворот с привинченной к ней направляющей;
роликовые опоры
• , закрепленные на фундаменте;
концевой ролик
• ;
• ловушка нижняя — служит опорой для закрытых ворот и предотвращает боковые раскачивания;
• верхний трап — не дает раскачиваться полотну при боковом ветре;
• верхний стопор с двумя роликами, ограничивающий боковое качение при открытых или закрытых воротах;
регулировочная стойка
• ;
• фольга для рельсового рельса;
• канал;
фундамент
• .

Откатные ворота состоят из двух основных компонентов: функциональной и консольной (противовесной) части.

Рассчитать общую длину двери ворот. Чтобы ворота легко перемещались и не нагружали чрезмерно роликовые опоры, функциональная часть должна иметь длину, равную половине ширины проема. Длина консольной стороны зависит от следующих параметров:

• какой ширины проход,
• от веса готовых ворот,
• от загрузки роликовых опор (из выбранных комплектующих).

Процесс изготовления откатных ворот состоит из трех основных моментов:

• строительство фундамента;
• изготовление двери ворот;
• установка готовой конструкции;

При желании может появиться четвертый, необязательный момент: автоматика ворот.



Строительство фундамента для самодельных откатных ворот

Чтобы служить долго, нужен прочный фундамент, отвечающий следующим требованиям:

• Яму закопать на 30-50 см глубже уровня промерзания грунта. Это необходимо для того, чтобы участок не сдвинулся во время разморозки почвы после долгой холодной зимы. Потом переделать фундамент будет очень сложно.
• Длина фундамента определяется путем отделения размера ширины от ширины.
• Док ширина фундамента около 50 см. Вместо закладной детали используйте швеллер шириной более 12 см. Пристыкуйте рамки для фундамента как можно ближе к забору соответственно.
• Для усиления конструкции используйте арматуру диаметром 12 -14 мм.На дно лунки уложить около 10 см щебня.
• Сделать так, чтобы верх фундамента вместе со створкой установленных ворот выходил на ноль с уровнем поверхности в зоне ворот.
• Монтажный элемент Монтировать строго в горизонтальном положении с помощью уровня, чтобы ворота не сместились после установки. А если подключить автоматику, исполнительные механизмы будут периодически выходить из строя.
• Установите провода для автоматики в гофры так, чтобы пучок выходил на 5-7 см от края канала, в месте подключения привода.
• Внимательно все проверьте.
• Залить конструкцию бетоном. Используйте для этого сухую смесь М200 или М250 или бетон прочностью 200 кг/см ² .
• Еще раз проверьте все уровни и метки.
• Дать цементу стать 4-5 дней.

Это были принципы закладки основы, но можно выполнить основу для одного из 3-х существующих видов.

1. Фундамент монолитный одинарный. Снять землю, вдоль забора, в сторону отката ворот.Установите закладную часть вместе с арматурным каркасом в углубление так, чтобы верхняя часть находилась в точном горизонтальном положении. Установите продольную ось канала вплотную к ограждению, параллельно движению ворот. Надежная и конкретная конструкция.
2. Свайно-монолитный фундамент. Это самый экономичный вид фундамента. Создайте два монолитных армированных столба и закопайте их в землю. Соедините стойки швеллера, на которые позже установите роликовые опоры. Рассчитать расстояние между роликовыми опорами. Как можно ближе к страху попробуйте, обычные садовые бурые, лунки глубиной около 2 метров и диаметром 20-30 см, соединить их неглубокими траншеями. Сделать специальную закладную деталь. Установите его на уровне дорожного покрытия и залейте все бетоном. Не забывайте о горизонтальном положении чавеллера.
3. Фундамент на винтовых сваях. При этом тип фундамента не нуждается в сложных работах, связанных с землей и бетоном. Они дают возможность установить ворота в тот же день, что и фундамент, и значительно сократить время работ.Выбирайте двухметровую оцинковку или эпоксидный ворс, чтобы избежать коррозии. Залейте бетон внутри каждой сваи. Для установки свай потребуется большая физическая сила не менее 4 человек. Для крепления роликовых опор на фундаменте понадобится закладная деталь. Сделайте его из швеллера и разведите на его нижнюю часть арматуру диаметром 10-12 см.

Изготовление ворот

Для изготовления ворот получите:

Труба стальная профильная

60 х 40 х 2 мм; 40 х 20 х 2 мм; 20 х 20 х 2 мм;

• 10 кг электродов;
профлист
• ;
грунтовка
• ;
• антикоррозийная краска;
комплект консольного оборудования
• ;
• Комплект автоматики для откатных ворот.

При желании в ворота можно встроить ворота и ворота. Для этого вам понадобится механический замок с ручкой и петлей.

Для работы необходимо:

• бесплатная гладкая, детская площадка,
• сварка,
Станок
• для резки труб или болгарка.

Хвост конструкции можно сделать прямоугольным или треугольным, на ваше усмотрение.

Выполните все детали и отрежьте нужную длину под углом 45 градусов, для более прочной стыковки профильных труб.Не забудьте от высоты всех вертикальных заготовок отнять 10 см для нижнего просвета, соединить их и приветствовать непрерывным швом.

Установка откатных ворот

Перед монтажом ворот должно пройти более 7 дней в жаркие дни и две недели в холодный, влажный период. Начинайте использовать конструкцию только через 2 недели летом, и 4 недели в холодную погоду.

Направляющую прикрепляют к раме ворот постепенно, от одного края к другому, в шахматном порядке, выполняя прерывистые сварочные швы. Чтобы конструкция не клянчила, не делайте сварочные швы сначала с одной, потом с другой стороны.

Всю готовую конструкцию тщательно прочесть, замазать и покрыть слоем грунтовки. Когда высохнет, покройте слой краски.

Как сделать консольные ворота своими руками?

Консольные откатные ворота представляют собой достаточно сложную конструкцию. Однако они удобны и практичны, поэтому широко используются в частном хозяйстве и на промышленных объектах.На сегодняшний день существует множество производителей, которые поставляют на рынок уже готовые ворота и комплектующие. С помощью квалифицированной помощи вы сможете достаточно грамотно и быстро осуществить монтаж. Однако если вы хотите сэкономить и реализовать творческую энергию, то устройство откатных ворот лучше запустить самостоятельно.

Описание консольных ворот

Консольные откатные ворота не имеют ограничений по пространству сверху. Кроме того, они не имеют контакта с наземными рельсами.Эта конструкция ворот является одной из самых сложных, но подобные «жертвы» оправданы. Полотно ворот не соприкасается с поверхностью, оно подвешено на роликовых блоках с помощью направляющей балки. Роликовые блоки и балки обычно располагаются в нижней части ворот. Иногда направляющая балка и блоки располагаются по центру или сверху отвала. Такой подход оправдан, когда консольные узлы можно подвесить на капитальную стену соседнего здания.

Такую технологию применяют и при наличии строительных конструкций или конструкций, выдерживающих нагрузки от полотна.В противном случае строится силовая структура, что не всегда выгодно. В большинстве случаев по этой причине используются откатные консольные ворота с несущей балкой, расположенной внизу.

Конструктивные особенности консольных ворот

Если вы решили сделать консольные ворота своими руками, вам следует ознакомиться с базовой схемой данной конструкции. Полотно крепится на каркас, который изготовлен из металлической профильной трубы. К раме крепится несущая балка, имеющая специальный профиль.Внутри последних введены роликовые тележки. Балка перемещается с воротами влево и вправо вдоль кареток, ворота закрываются и открываются.

Наибольшую нагрузку испытывают роликовые каретки и балка, особенно это актуально, когда ворота полностью открыты или закрыты. Для разгрузки этих агрегатов используется концевой разгрузочный ролик, который входит и упирается в уловитель, расположенный внизу. В другой части для закрепления полотна при полном раскрытии может использоваться концевой стопорный ролик с улавливателем.

Консольная система для откатных ворот может иметь верхний улавливатель и направляющую с роликами, исключающими боковое качение. Ловитель зафиксирует лезвие в закрытом состоянии. Чтобы внутрь балок не попали посторонние предметы и загрязнения, применяют заглушки. Конструкция устанавливается на силовые элементы, среди них:

• Контрстолб;
• Опорная стойка;
• Фундамент для роликовых тележек.

Если на участке имеются прочные опоры из металла, бетона или кирпича, их можно использовать в качестве возвратно-поступательного или опорного столба.Если таковых нет, то их придется соорудить из металлической профильной трубы. Фундамент для консоли должен быть построен отдельно. Если вы решили сделать откатные ворота консольного типа, то их можно дополнить электроприводом, который устанавливается между роликовыми каретками. Чтобы полотно приводилось в движение, к его боковой поверхности необходимо закрепить стойку. Блок управления смонтирован на приводе.

Можно ли установить откатные ворота

Даже если у вас нет финансовых ограничений и есть огромное желание, на участке не всегда есть возможность самому установить консольные ворота.Если же пространство достаточно ограничено, то конструкцию консоли придется заменить на другую. Ведь вдоль забора должно быть оставлено место не менее чем в 1,5 раза превышающее ширину дверного проема. Это требование связано с тем, что полотно имеет еще и технологическую часть, длина которой займет половину ширины проема. Это позволит равномерно распределить нагрузку на блок консоли.

По той причине, что такие ворота движутся прямолинейно, участок, оставленный за ними, должен быть прямым.В месте, где будут двигаться ворота, не должно быть неровностей местности, которые могли бы помешать движению ворот. Если вы решили создать консольные ворота, заранее рекомендуется фото. Из них можно понять, что на пути движения конструкции не должно быть калиток. Обычно их устанавливают с противоположной стороны.

Если заказать такие ворота со встроенной калиткой, то у них будут высокие пороги, что не очень удобно для пожилых людей и детей.Некоторые мастера оставляют расстояние в виде ворот, через которые человеку будет достаточно пройти. Делать это не рекомендуется, так как любой механизм рассчитан на определенное количество циклов, и частое использование конструкции может снизить ресурс. Если заезд на территорию происходит с узкого переулка, необходимо увеличить проем для облегчения маневрирования, что негативно скажется на габаритных размерах полотна. Если на участке таких ситуаций нет, то можно приступать к изготовлению консольных ворот.

Подготовительные работы

Консольный тип Gates начните устраивать с обучением. Для этого следует оценить место работы. Если конструкция будет установлена ​​на место старой, то следует оценить состояние опорных столбов. Если они из железобетона или кирпича, то их сечение должно быть 20х20 см и более. Если речь идет о металлической профильной трубе, то сечение обычно составляет 60х40 см. Эти опоры должны быть установлены строго вертикально и хорошо закреплены в земле.Эти элементы будут выполнять роль ответных и опорных столбов. Если таковых нет, то необходимо будет установить столбы.

Установка консольных ворот со средней балкой, возле столба, необходимо вырыть яму под фундамент. Он располагается вплотную к опоре, должен идти параллельно ограждению, а его размеры составят 500х2000 мм. Если на территории будет возводиться новый забор, то вся конструкция и ворота должны быть совмещены, что предпочтительнее.

Довольно часто у входа возводят кирпичные столбы, что не только красиво, но и практично.Если вы тоже решили последовать этому опыту, вам нужно будет сформировать закладные элементы, они будут иметь вид стальных пластин 300х100 мм. Их толщина должна быть 5 мм. Верхняя пластина расположена на внутренней стороне стойки, ближе к проему. Шаг от вершины стойки до плиты должен быть 200 мм. Отступив от нулевой отметки 200 мм, установите нижнюю вставную пластину, действовать необходимо аналогично.

Нулевой уровень войдет через ворота. Центральная пластина расположена посередине, между нижней и верхней.К этим элементам будут крепиться узлы ворот. Делая консольные откатные ворота своими руками, следует учитывать, что ширина проезда обычно составляет 4 м. Этот стандарт был принят в европейских странах. Производители фурнитуры и аксессуаров предлагают комплекты элементов для такого размера ворот. Для облегчения работы лучше использовать готовый раствор.

Выбирая полотно, вы должны решить, чем оно будет облицовано. Каждый из вариантов имеет свои преимущества и недостатки.Окончательное решение может повлиять на выбор силовых элементов. Чаще всего используется профнастил, однако можно встретить разновидности облицовки шпоном или кованые декоративные элементы. Альтернативным решением является решетчатая конструкция, образованная из стальных труб.

Проведение разметки

Когда консольные ворота со средней балкой своими руками выполнены, следующим этапом является начало разметки. В этом случае неважно, построен ли забор на территории.Разметку проводят после установки столбов. Для этого потребуется определить уровень нулевой отметки, так как это уровень въезда в гаражный проем. Отметьте уровень на одной колонке, с которой отметка переносится на другую с помощью лазерного или водяного уровня. При нулевых отметках натягивается шнур, который необходимо подвести вплотную к внутренней поверхности опор. Веревка должна быть дальше опорной стойки.

Фонд

Фундамент примет на себя нагрузку от веса ворот. Верхняя часть будет швеллером 20, длина которого составит 2000 мм. На этот узел будут установлены роликовые узлы и привод. Для фундамента готовится котлован, который обязательно должен примыкать к опорному столбу. Его ширина составляет 500 мм, при этом ендова будет равна 2100 мм. Глубину следует определять по уровню промерзания грунта зимой. В большинстве регионов этот параметр равен 1500 мм.

Если установить комплект консольных ворот, то технология останется прежней.Обеспечивает усиление фундамента. Для того, чтобы соединить базу с каналом, нужно подготовить 3 каркаса. Для этого используют арматуру № 16. Для поперечных связей используется арматура № 10, шаг в этом случае должен быть равен пределу от 300 до 400 мм.

Рамка крепится к нижней поверхности канала. Осевые линии каркасов должны быть удалены от краев швеллера на 400 мм. После этого засыпается песок или песчано-гравийная смесь, которая утрамбовывается.На поверхность устанавливается швеллер с арматурными каркасами. Для заливки фундамента следует использовать бетон марки М-250 или М-300. Для подготовки необходимо зарезервировать:

Количество жидкости зависит от влажности цемента и песка. Если вы хотите уменьшить объем воды и повысить подвижность состава, следует использовать пластификатор. Подачу бетонной смеси необходимо проводить постепенно, только тогда выровненная конструкция не будет смещаться.После того, как будет уложена очередная партия бетона, его в нескольких местах протыкают арматурой, что позволит удалить пузырьки воздуха.

После укладки верхнего слоя поверхность канала необходимо протереть, чтобы она оставалась чистой для последующих манипуляций. Созревание бетона произойдет в течение 28 дней, но уже через неделю раствор наберет прочность, что позволит установить ворота. В это время можно заняться другими операциями.

Производство тканей

Если вы задались вопросом, как сделать консольные ворота, то вам стоит более подробно ознакомиться с технологией изготовления полотна. Основной каркас будет состоять из профильной трубы сечением 60х40 мм. Внутреннее заполнение и ребра жесткости выполнены из труб сечением 20х40 мм. Снизу будет несущая балка, ее длина 6 м. Приварите его к воротам.

Покупая фурнитуру, нужно учитывать вес полотна и размер проема. Размер проема составляет 4000 мм, при этом вес вкладыша с обшивкой из профнастила может достигать 400 кг. В стандартный набор компонентов входят:

• Направляющая балка;
• Ролик концевой;
• Два роликовых подшипника;
• Роликовый уловитель нижнего конца;
• Направляющее устройство;
• Верхний улавливатель;
• Две заглушки на балку.

Методы работы

Для базовой рамы необходимо нарезать профильные трубы сечением 60х40 мм. Для предотвращения доступа во внутреннюю полость трубы при сварке швы следует выполнять максимально герметичными. Разметку делают угольником и рулеткой. Резку заготовок можно производить болгаркой с отрезным диском. Лучше использовать нарезной станок, который обеспечит точность соблюдения углов.

На монтажной поверхности раскладывают трубы, а затем захватывают все швы.После проверки размеров все стыки свариваются сплошным швом. Остальные открытые концы завариваются заглушками. Для ребер жесткости необходимо подготовить профильные трубы, которые прикладывают к внутренней поверхности каркаса и стягивают хомутами. После этого их можно прихватить сваркой. Направляющие балки крепятся к нижней поверхности ворот. Для грунтовки и покраски ворота устанавливаются в положении, близком к вертикальному. Для работы лучше использовать антикоррозионную автомобильную грунтовку, которая наносится в два слоя.

Если вы хотите ускорить процесс заливки, используйте распылитель и компрессор. Кисть для этого тоже подойдет, но работа растянется на большее время, да и качество покрытия кажется хуже. Особое внимание следует обратить на то, чтобы грунтовка находилась в зазоре между витками и балкой. Зазор также закрыт акриловым герметиком, проложен колбасками. Ворота на следующем этапе окрашиваются целиком в 2 слоя. Поверхность опорной балки ничем не покрыта.

Как только краска высохнет, ворота можно облицовывать.Самый предпочтительный материал для этого – профнастил, ведь он сочетает в себе красивый внешний вид, прочность, малый вес и приемлемую стоимость.

Установка ворот

Консольные ворота на следующем этапе можно установить на канал. Эти манипуляции проводят не ранее, чем через неделю после завершения бетонирования. Для установки роликовых тележек необходимо приобрести монтажную пластину со шпильками. С его помощью можно регулировать положение ворот по горизонтали и вертикали.Кроме того, ворота можно снимать для замены роликовых блоков или ремонта отдельных узлов.

Когда пришло время установить консольные ворота, роликовая тележка садится на монтажную пластину. Не затягивайте слишком сильно верхние гайки. Фундамент отмечает положение плит. От края канала отмерьте 150 мм и проведите перпендикулярную линию. При хорошей несущей способности столбов анкерные болты будут хорошо анкероваться в них. Использование металлических дополнительных опор не требуется.Если их нет, то по подготовленным закладным вертикально устанавливается вертикальная труба. На опорной стойке может быть приварен к краю, на ответной стойке может быть приварен к краю стойки с отклонением в пределах от 20 до 50 мм.

Рекомендации по установке

При монтаже консольных ворот на следующем этапе роликовые тележки укладываются в несущую балку и смещаются в центральную часть конструкции. Заручившись помощью еще одного человека, полотно нужно будет перемещать по каналу вертикально.Роликовые каретки разводятся по разным линиям, при этом натянутая веревка должна касаться направляющей балки. Это положение фиксируется с помощью опор из пластин.

Необходимо проверить работу ворот, это касается их горизонтальных и вертикальных размеров, которые анализируются в закрытом положении. Если необходимо отрегулировать конструкцию, то используйте гайки на шпильках. Ворота должны двигаться по направляющей. Зазоры между ответной и опорной стойками должны быть одинаковыми, при этом от нулевой отметки до нижнего края должно оставаться около 100 мм или чуть меньше.Если консольные двери двигаются правильно, гайки кареток можно подтянуть, при этом по периметру приварить накладки.

Заключение

Если вы решили самостоятельно изготовить и установить откатные консольные ворота, каретки своими руками необходимо вставить в несущую балку. В основном каретки нужны для перемещения по ним балки, которая обеспечит закрытие и открытие ворот.

Как сделать откатные ворота своими руками? Краткая инструкция

Первое впечатление от дома — ворота.Они должны быть не только надежными по своему прямому назначению, но и выглядеть на должном уровне, хорошо вписываться в архитектурный ансамбль. Ворота частных домов могут быть распашными, раздвижными, автоматическими или открывающимися вручную.

Издревле традиционными считались распашные конструкции, но сейчас все больше людей задаются вопросом, как сделать откатные ворота своими руками.

Такие изделия представляют собой цельные панели, перемещающиеся вдоль забора на роликах, которые установлены на специальных направляющих.Главным преимуществом такой конструкции является экономное использование пространства. Такие ворота можно открывать в любую погоду, а в какую сторону они будут открываться, хозяин выбирает самостоятельно.

Как сделать гаражные ворота своими руками? Технология изготовления следующая:

1. Формирование фундамента. Существует два основных типа основания под откатные ворота:

• Внутри роется траншея размером 1500х1500х50, укладывается арматура и смесь заливается цементом.При установке рамы откатных ворот на такой фундамент необходимо с помощью уровня убедиться в отсутствии перекосов, иначе ворота не откроются.
• Выкапываются два котлована 500х500х2500,устанавливаются опорные столбы. Обычно это стальная труба, но можно использовать швеллер, цельнодеревянный брус из бетона или столбчатый кирпич. Его основание должно заходить в землю на глубину промерзания грунта. Столб заливается бетоном. Примерно через 8 дней бетон застывает.При использовании кирпичных конструкций желательно устанавливать закладные элементы в количестве 3 штук, отступив от края проема на 100 мм.

2. Как сделать откатные ворота своими руками из имеющихся материалов? Здесь нет особой сложности. Опорная балка, на которую приходится вся нагрузка ворот, является основным элементом конструкции. Поэтому он должен иметь достаточную жесткость. Лучше всего для этих целей использовать полую квадратную трубу 20х20. В нижней грани паз шириной 2 мм больше опоры для роликов.В паз вставляются ролики или опорные тележки, которые затем фиксируются к фундаменту. Для усиления квадратной трубы с пазом ее дополнительно соединяют с другой такой же трубой через небольшие отрезки таких же профилей. Чтобы ворота при открытии не касались земли, несущая балка монтируется на консольных блоках.

3. Следующим этапом как сделать откатные ворота своими руками является изготовление самой калитки:

• Выполнение опорного каркаса для панели изделия. Используйте любую металлическую секцию любого сечения. Единственное условие – обеспечить достаточную жесткость конструкции.
• Обод рамы для повышения жесткости и надежности при эксплуатации; Направляющие рельсы приварены к нижней части рамы.
• Поверхности изделий покрывают грунтом, а затем после высыхания окрашивают. Подберите краску, чтобы она была устойчива к окружающей среде.
• Ворота ворот рамы. Материалом для этого может быть профнастил, металлическая панель. Крепление полотна осуществляется заклепками или винтами.

4. Заключительный этап, как сделать откатные ворота своими руками, это установка калитки.
Для этого необходимо:

• Установить ролики, на максимальном расстоянии друг от друга.
• Прикрепите раму к тележкам.
• Провести испытания по перемещению направляющей ворот и, при необходимости, доработку для плавного скольжения роликов. Закрывать и открывать ворота можно вручную или установить автоматический механизм.

Сделать металлические ворота своими руками может каждый на своем сайте.Это будет надежная и долговечная конструкция, призванная не только сохранить имущество владельца, но и украсить дом.

р>

Подрядчик по обслуживанию и ремонту раздвижных ворот для жилых помещений

Раздвижные ворота

— один из лучших вариантов на рынке. Этот вариант предлагает множество преимуществ; поэтому вам следует рассмотреть возможность его установки. Вам нужна компания по ремонту раздвижных ворот в Хьюстоне, Далласе, Остине или Форт-Уэрте? Свяжитесь со специалистами по обслуживанию гаражей и ворот по телефону (800) 528-6034 (800) 528-6034

Мы используем металл, дерево и другие материалы для изготовления ваших откатных ворот.А благодаря нашему разнообразию стилей вы найдете тот стиль раздвижных ворот, который лучше всего подойдет к стилю вашего дома. Выберите GSP в качестве надежного подрядчика по обслуживанию откатных ворот в Техасе.

Обслуживание Хьюстона, Далласа, Остина и Форт-Уэрта

Garage & Gate Service Pros — ваш профессиональный подрядчик по откатным воротам для домов в районах Хьюстона, Далласа, Остина и Форт-Уэрта. Наши специалисты имеют многолетний опыт ремонта, установки и замены откатных ворот.

Идеально подходит для крутых подъездов

Если у вас крутой подъезд, то откатные ворота — идеальное решение, потому что им не нужно будет двигаться против крутого уклона. С другой стороны, с распашными воротами может быть кошмар, пытаясь разработать решение, при котором ворота могут открываться таким образом, чтобы не столкнуться с землей.

Доверьте свой проект в наши руки; Garage & Gate Service Pros здесь, чтобы помочь вам как высоко оцененная компания по ремонту жилых раздвижных ворот, обслуживающая Хьюстон, Даллас, Остин и Форт-Уэрт.Если вам нужны качественные откатные ворота, обращайтесь к нам.

Ремонт, обслуживание и новая установка откатных ворот для жилых помещений Включает:

• Новые сборные шиберные затворы (любого размера)
• Ремонт/замена гусеницы
• Удаление бетона и заливка бетона
• Ремонт направляющего ролика

• Ремонт кованого металла
• Грунтовка и покраска
• Профилактическое обслуживание и смазка
• После ремонта и замены

Добавление раздвижных ворот для обеспечения безопасности или привлекательности может выделить переднюю часть вашего дома или коммерческой недвижимости. Если вы хотите поговорить по телефону или запланировать визит на место, мы в Garage & Gate Service Pros будем рады ответить на любые ваши вопросы, касающиеся вариантов раздвижных ворот. Пожалуйста, не стесняйтесь звонить нам для установки откатных ворот в жилых домах по телефону (800) 528-6034 (800) 528-6034 или , запланируйте ремонт онлайн »

дизайн, чертежи, схемы своими руками. Как сделать откатные ворота своими руками

Въездные ворота на территорию частного домовладения – это не только визитная карточка владельца.Удобство их использования зависит от правильного подбора конструкции и профессионального монтажа. О том, как сделать откатные ворота своими руками, мы расскажем — далее в статье.

Типы откатных ворот

Теперь есть несколько основных моделей въездных ворот:

• Качели. Состоят из двух створок, которые прогибаются внутрь или наружу при размещении территории. Достаточно популярный вид ворот, который используется в условиях ограниченного пространства, что является их неоспоримым преимуществом. Однако раздутые ворота достаточно сложно автоматизировать.
• Скумп. Самый распространенный тип автоматических ворот. Отличается простотой конструкции и долговечностью. Единственным недостатком таких ворот является необходимость места вдоль забора для откатывания створки.

Откатные или откатные ворота бывают трех типов:

1. Подвесной. В такой конструкции створка ворот висит на балке и откатывается с помощью роликов, которые подвешены на эту балку.Недостатком таких ворот является невозможность проезда под балкой габаритного транспорта.
2. Ссылка. Опорные ворота опираются на установленную в проеме рейку, по которой скользит створка. Наличие такой рейки в проеме не совсем удобно, что является одним из основных недостатков такой конструкции. Однако створки таких ворот не имеют ограничений по весу, поэтому их можно хорошо армировать. В подвесных моделях и особенно в консольных такие ограничения присутствуют.
3. Консоль. Самый популярный современный вид откатных ворот. Отличаются от вышеперечисленных отсутствием конструктивных элементов в проеме. Благодаря этому проезд транспорта не ограничен. Консольные откатные ворота имеют достаточно простую конструкцию, которую можно собрать самостоятельно. Они прекрасно автоматизированы, что позволяет сделать их использование более удобным. Недостатком таких ворот можно назвать ограничение по весу створки. Однако если нет задачи превратить дом в неприступную крепость, наиболее оптимальной будет консольная конструкция.

Принцип действия и устройство консольных откатных ворот

Принцип консольного отката довольно прост. Створка опирается на межбалку, которая устанавливается вдоль ограждения. На балку устанавливается пара роликовых опор, по которым будет скользить направляющая, приваренная к створке. Чтобы последняя не упала, на одной из опорных стоек установлен опорный каток, а на другой два ловителя. Благодаря такой конструкции часть створки, перекрывающая проход через ворота, ничего не снимает, а просто выдвигается за счет скрытой части.

Конструкция откатных ворот своими руками состоит из нескольких частей:

• Створка. Выполняется в виде сварных металлоконструкций из профилированной трубы, обшитых профнастилом. Это снижает вес конструкции и нагрузку на основные элементы конструкции.
• Фундамент откатных ворот. Представляет собой балку, на которую устанавливаются роллеропоры.
• Аксессуары. В его состав входят: концевые и верхние ролики, нижний и верхний улавливатели, роликовые опоры.

Аксессуары для откатных ворот продаются комплектами. Приобретая его, нужно обратить пристальное внимание на качество продукции. Низкое качество роликов или направляющих впоследствии может сыграть злую шутку. Особенно это касается роликовых опор. В случае некачественного изделия ворота быстро перестанут нормально открываться, а разрушение деталей приведет к их гробу. Роликовые опоры должны быть изготовлены из качественной нержавеющей стали и компромиссов здесь быть не может. Также необходимо обратить внимание на качество подшипников. То же самое относится и к гиду. Он не должен иметь ни малейшей кривизны, следов разрушения и трещин, при толщине стали не менее 3 мм.

Устройство фундамента и стоек откатных ворот

Перед началом работы лучше сделать схему цифровых ворот своими руками, которая будет учитывать все их параметры:

• высота, ширина проема,
• размеры стойки,
• расположение элементов конструкции.

Под конкретные параметры откатных ворот фирмы, торгующие фурнитурой, могут подобрать наиболее оптимальный комплект.

При выборе ширины проезда необходимо учитывать габариты улиц, по которым придется проезжать. Чем уже улица, тем шире должен быть проход. В противном случае парковаться, особенно в гололед, будет очень неудобно.

В первую очередь при взятии ворот необходимо построить опорные столбы.Столбы, как правило, возводят из кирпича.

Потребуется:

• Цемент и песок для изготовления бетона.
• Арматура и вязальная проволока для армирования фундамента.
• Кирпич.
• Труба профильная.
• Профиль металлический для установки закладных.

Порядок работы:

1. Для установки столбов роется котлован глубиной не менее 70 см. Это средний показатель трения о грунт для наших широт.Если траншея меньшей глубины, при промерзании и движении грунта столб может отклоняться от вертикального уровня. Достаточно даже нескольких миллиметров отклонения, чтобы затруднить движение ворот.
2. После того, как траншея вырыта, на дно насыпают слой щебня и песка, а затем утрамбовывают. Далее устанавливается армирующая конструкция из арматуры и профильной трубы. Последний нужен для того, чтобы сделать необходимую проводку для автоматики ворот.
3. Далее устанавливается опалубка и заливается бетон. Бетон производится из цементно-песчаной смеси в пропорциях 1:3.
4. После высыхания бетона на поверхность фундамента укладывается слой гидроизоляции и начинается кирпичная кладка. В местах, где на столбе будут установлены начеты, монтируются закладные. Делаются они из уголка, к которому приварен кусок арматуры. Эта арматура приваривается к профильной трубе, после чего кладется кирпичом.
5. Далее монтируется основание для установки роликовых опор.Для этого вдоль основания забора прокладывают траншею шириной не менее 0,5 м и глубиной не менее 1 м. Дно траншеи засыпают песком и щебнем, после чего тщательно утрамбовывают.
6. В траншею и арматурную конструкцию устанавливается опалубка, поверх которой приваривается швеллер. Предварительно залив бетоном, конструкцию необходимо выровнять по уровню. После этого можно заливать бетон.

Сборка створки откатных ворот своими руками по чертежу

Створка состоит из рамы из профильной трубы, обтянутой профнастилом.Каркас выполнен в виде трапеции. Это существенно экономит материал. Верхняя часть трапеции должна быть равна расстоянию между колоннами, нижняя – вдвое больше. Между ними устанавливается диагональная балка. Чтобы створка смотрелась красиво, сделайте две рамы, внутреннюю и внешнюю. Именно на внутренний каркас нападает профнастил.

Порядок работы на данном этапе следующий:

1. Для сварки внутреннего каркаса используется профильная труба сечением 40х60 мм, внутреннего 20х30 мм.Трубы нарезаются в соответствии с чертежом створки. В местах сварки конец трубы срезают под углом 45°. После завершения резки металла на мерные отрезки можно приступать к монтажной сборке.
2. Направляющая устанавливается на ровную поверхность, поверх нее укладывается нижняя труба рамы и отвод. Расстояние между накладками не должно превышать 600 мм, их длина не менее 20 мм.
3. После того, как нижняя труба приварена к направляющей, установите вертикальные трубы.Первый сварной, расстояние между вертикальными стойками каркаса равно ширине проема плюс 10%.
4. Затем вертикальные стойки соединяются с верхней перекладиной. После этого устанавливается диагональная трубка.
5. Закончив внешнюю рамку, можно приступать к внутренней. Делается только в той части створки, которая будет оплавляться профнастилом. Внутренний каркас по периметру с установкой поперечной трубы проварен для усиления конструкции.
6. После сварки внутреннего каркаса сварочные швы зачищаются, конструкция шлифуется и окрашивается.Последним штрихом станет установка листов профнастила. Крепятся они на саморез или заклепки. После этого створка готова к установке.

Установка фурнитуры и зачистки створки ворот своими руками

Эта операция считается самой сложной и самой важной. От правильной установки створки и фурнитуры зависит, насколько эффективно они будут работать.

Порядок работы на данном этапе следующий:

1. Первым делом на столбы устанавливаются накладки из профильной трубы.Их приваривают к закладным, установленным в столбах. На нике, который установлен в ближнем посте, сделан вырез. Здесь будет установлен верхний ролик.
2. Следующим шагом створка устанавливается на роликовые опоры и прихватывается последней к притвору. При этом устанавливается верхний ролик. После этого ворота перекатываются несколько раз. Они должны свободно ходить. Если этого добиться не удается, каретки роллеропор отрезают от швеллера и регулируют их положение до тех пор, пока створка не станет нормально ходить.После достижения желаемого результата производится окончательная сварка каретки.
3. На дальний ник установлены нижний и верхний ловители. Нижний улавливатель монтируется так, чтобы концевой ролик, который установлен на створке, ехал по нему, приподнимая конструкцию немного вверх. Верхний улавливатель должен быть прочно зафиксирован.

Со временем можно установить автоматику шлюза своими руками.

Откатные ворота своими руками: фото



Откатные ворота своими руками: видео

Ворота откатные

Вы заглянули сюда, чтобы выбрать откатные ворота , как самые удобные и решили сделать красивую входную конструкцию?

Обратите внимание на продукцию наших партнеров. у них вы можете купить откатные ворота различных видов, выбрав по своему вкусу оформление полотен, а также способы их открывания.

Цена на откатные ворота , в первую очередь, формируется исходя из способа их управления (ручное или автоматическое) и выбора материалов отделки.

и конкретную стоимость и виды продукции вы можете узнать, ознакомившись с прайс-листом, размещенным на сайте компании.

, чтобы узнать больше о раздвижных воротах, ознакомьтесь с информацией, размещенной ниже.

Откатные ворота или как их еще называют «откатные», в настоящее время становятся все более популярными, вытесняя распашные конструкции. Спрос на них растет, поскольку они более удобны в эксплуатации и имеют современный презентабельный вид.

Данные проходные конструкции широко применяются в гражданском строительстве, на промышленных предприятиях.

Название ворот

полностью соответствует их конструктивным характеристикам, ведь створки у них откатываются по направляющей, расположенной параллельно забору в любую сторону.

Разделяют такие конструкции на 2 основных типа – Автоматические откатные ворота, которые используют электропривод и ряд других дополняющих элементов, и ручные, откатывающиеся вручную.

оба этих типа:

что касается последних, то они считаются не только самыми современными по конструкции, но и самыми удобными в эксплуатации

Это связано с тем, что раздвижные распашные двери из-за верхнего профиля рамы, на котором они подвешены и перемещаются, имеют строгие ограничения по высоте.

Рельсовые откатные ворота , ролики, которые передвигаются по нижним направляющим, доставляют много проблем хозяевам зимой или в дождливую погоду, так как они все время должны быть очищены от снега, льда и грязи. Но, в принципе, это их единственный, хотя и существенный недостаток.

А вот ворота консольные откатные этих недостатков лишены, почему и считаются лучшим вариантом.

с учетом того, что они являются наиболее совершенным устройством, однако лучше всего себя показывают зимой, т. к. нижняя кромка их створки касается земли.

Ворота плотно крепятся к балке. Он перемещает консольный узел и вдоль подвижного дверного полотна. рассчитан на поддержку только одного, а не двух, как в других видах опоры, представляет собой мощный столб, в сторону которого будет разворачиваться створка ворот

.

есть три варианта таких ворот, разное расположение, подвижные балки:

• Тип 1 предусматривает размещение посередине балок портала полотна и считается наиболее распространенным.Такое расположение повышает жесткость всей конструкции, а консольный механизм и колесики находятся на достаточной высоте, не зависящей от капризов погоды, что обеспечивает эффективную работу ворот в любое время года.
• тип 2 имеет конструкцию, в которой подвижная балка расположена внизу полотна. Эти ворота имеют шанс быть более уязвимыми зимой, но в любом случае они удобны тем, что полотно не соприкасается с землей и не требует направляющих;
Тип
• 3 предусматривает расположение балки поверх полотна, что требует более прочного крепления полотна и рамы во избежание ее деформации в нижней части.

Внешний вид таких входных конструкций может быть совершенно разным, это зависит от того, из какого материала изготовлено их полотно. Это могут быть откатные ворота из профнастила , дерева, сэндвич-панелей, металлопроката и т.д., хотя наиболее подходящим материалом является профнастил, т.к. отличается высокими техническими характеристиками, долговечностью, доступной ценой и отличным внешним видом.

Конечно, можно сделать откатные ворота своими руками , хотя они гораздо сложнее в установке распашных, и требуют специальных знаний для установки всех узлов и систем автоматики.Именно поэтому многие обращаются к профессионалам, обращаясь в компанию по изготовлению таких конструкций.

Привод откатных ворот собственной конструкции

Этот привод можно использовать для управления воротами. Двигатель с рулевой колонкой был снят с электрической опоры от Toyota Corolla. Также вам понадобится привод, зубчатые рейки и шестерня, концевые выключатели и профили, а также пластина для корпуса в виде коробки.

Сначала была фрезерована и укорочена колонна, чтобы соответствовать конструкции.Далее с помощью сварочного аппарата, болгарки, дрели и других инструментов следует создать короб (корпус). Изготовлен из стальных профилей 20х30мм и листа 2,5мм. Привод снабжен блокировкой, опускающей его в случае потери питания. При необходимости ворота можно открыть голыми руками. Затем была установлена ​​электроника.

Фото коробки с электроникой и после сборки:

Электроника помещена в гермобокс. Затем корпус покрасили в цвет алюминия с черными полосками.

Когда ворота двигаются слишком быстро при первом запуске устройства, решение этой проблемы — отмотать несколько витков со вторичной обмотки, пока все в порядке. Лампа индикации была сделана из поворотника от прицепа с пятью светодиодами, установленными внутри.

Устройство также было улучшено некоторыми дополнительными функциями. Рядом с драйвером два трансформатора и дополнительные реле. После переключения реле на плате водителя включаются два дополнительных реле.
