Как соединить профиль алюминиевый
Как соединить алюминиевый профиль
Как соединить алюминиевый профиль и типы соединений. Использование закладных элементов позволяет собрать конструкцию любой конфигурации, при этом максимально скрыть места их соединений.Закладные элементы можно изготовить из листа алюминия толщиной 3…5 (мм) и прямоугольной алюминиевой трубы 50 х 100 х 3…5 (мм).ВИДЫ СОЕДИНЕНИЙ.
Угловое – с использованием соединительных пластин (углов).
Соединительная пластина (угол) изготавливается из листового алюминия по чертежу, соответствующего размера.На боковых поверхностях заготовок наносится разметка, и сверлятся отверстия, как показано на рисунке.Профили[/url] крепятся к соединительной пластине (углу) саморез шурупами с шестигранной головкой DIN 7504K.Торцевое – с использованием подпятников.
Подпятник изготавливается из алюминиевой прямоугольной трубы 50 х 100 х 3…5 (мм) по чертежу, соответствующего размера.На заготовках наносится разметка, и сверлятся отверстия, как показано на рисунке.
с шестигранной головкой DIN 7504 K.
Торцевое – без закладных.
Наносится разметка, и сверлятся отверстия как показано на рисунке.Квадратный профиль крепится к П-образному четырьмя саморез шурупами с шестигранной головкой DIN 7504 K.
Торцевое – с использованием уголков.
Два алюминиевых уголка 24 х 50 х 3…5 (мм), соответствующего размера.На деталях наносится разметка, и сверлятся отверстия под крепежные элементы, как показано на рисунке.Уголки крепятся к торцу первого профиля заклепками вытяжными распорными.Второй профиль крепится к уголкам саморез шурупами с шестигранной головкой DIN 7504 K.Преобразование П-образных сечений в прямоугольное.
На рисунке изображено, как из двух П-образных сечений получается одно прямоугольное сечение.Комбинированное.
Скрепляем между собой П-образный и С-образный профиль двумя саморез шурупами с шестигранной головкой DIN 7504 K – образуем сборочный узел конструкции.
Конструктивные элементы соединений.
Благодаря закладным элементам, можно собрать металлоконструкции любой сложности, что наглядно проиллюстрировано на страницах нашего сайта.
Заказать чертеж
Поделитесь с друзьями!• Варим алюминий без сварки (на примере автомобильного багажника)
С помощью пропанового факела из ручной горелки и алюминиевого прутка прочно скрепляем алюминий без использования сварщика. Это делает для очень сильной связи и с немного практики может быть сделано быстро с большим нетерпением результатов.Но как?
Берем ручную газовую горелку:
так же нужны алюминиевые прутки (полоски, проволока — что есть)
режем заготовки
обрабатываем
зачищаем железной щеткой (это особо важно!)
нагреваем 4-5 минут
Горячие края быстро натирайте алюминиевой палочкой (или что там у вас)
Непонятно? тогда для вас видео:
youtube.com/embed/jtvOkI_pvMI»/>
Виды соединения алюминиевых профилей системы Topal
1. Соединение профилей на сухарях.
Внутри каждого конструкционного профиля расположена полость 20.6х20.6 мм. Для крепления закладного и торцевого сухаря в данной полости необходимо отсверлить/зенковать отверстие строго по центру полости на расстоянии 36 мм. от торца профиля (см. ниже рис. 1, 2 и 2.1). Технологическая несоосность отверстий на сухаре и профиле позволяет «поджимать» крепление профилей при затягивании винта. Винт, закрепляющий сухарь внутри профиля, можно располагать с разных сторон. Эту возможность следует использовать при проектировании мебели, чтобы максимально убрать с видимых мест элементы соединения профилей.
— Крепление сухаря с любой из 4-х сторон:
— Крепление сухаря с 3-х сторон:
— Крепление сухаря с 2-х сторон:
Профили К 07.25-80 и К 08.25-120 настоятельно рекомендуем крепить двумя сухарями с каждой стороны профиля для жестко защемленного соединения.
Внимание! Далее при описании видов соединения все привязки размеров и разметка (кроме отдельно оговоренных) происходят от осевых линий полости 20.6х20.6 внутри профилей.
2. Торцевое соединение с использованием закладного сухаря.
2.1 В несущем профиле по середине паза в необходимом месте сверлится отверстие 1 диаметром строго 5,5 мм. В случае, если профили соединяются у торца несущего профиля, отверстие 1 размечается на расстоянии Н от торца (см. рис.1), где Н — расстояние от торца несущего профиля до осевой линии полости ответного профиля. При использовании в данном соединении заглушки несущего профиля, отверстие размечается на расстоянии h=H-2 мм. Для исключения ручной разметки используйте шаблоны!
2.2 Закладной сухарь заводится в паз несущего профиля, после чего крепится саморезом в отверстие 1.
3. В ответном профиле на расстоянии 36 мм от торца профиля размечается и сверлится отверстие в соответствии с рисунками 2 и 2.1. Для исключения ручной разметки, для четкой зенковки отверстия используйте кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.
4. Ответный профиль заводится в сухарь и крепится винтом М6.
5. Закладной сухарь комплектуется саморезом и винтом М6 с заглушкой.
3. Торцевое соединение с использованием торцевого сухаря. 3.1 Используется в случае, когда несущий профиль располагается к ответному профилю ровной стороной без паза. Разметка на несущем профиле под отверстие 1 диаметром строго 5,5 мм аналогична разметке под закладной сухарь (см. рис. 3). 3.2 Отверстие 2 диаметром 5,5 мм в несущем профиле размечается и сверлится согласно рис. 4. В данное отверстие попадает специальный шип торцевого сухаря, исключающий проворачивание ответного профиля. Для исключения ручной разметки используйте шаблоны! 3.3 Разметка ответного профиля и его крепление аналогична разметке под закладной сухарь. 3.4 Торцевой сухарь комплектуется саморезом и винтом с заглушкой. |
4. Угловое соединение с использованием углового сухаря 90°.
4.3 Угловой сухарь комплектуется 4 винтами М6 с заглушками.
5. Комбинированное соединение профилей в 3-х плоскостях. 5.1 Соединение профилей толщиной 25 мм. 5.1.1 Подготавливаются профили для соединения через угловой сухарь 90° (см. п. 13.1). Дополнительно в профиле осуществляется выборка А и отверстие В (рис. 7) для крепления торцевого сухаря. 5.1.2 После сборки углового соединения, на него устанавливается торцевой сухарь (см. рис.8). Выборка А — для крепления торцевого сухаря в угловой сухарь 90° винтом М6 (входит в комплект углового сухаря). Отверстие В — под специальный шип торцевого сухаря.
Для исключения ручной разметки используйте шаблоны, кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.
01!
5.2 Соединения профилей 40*40 мм. 5.2.1. В случае, когда после сборки углового соединения третий профиль необходимо закрепить со стороны, имеющей паз 12 мм в профиле, используется закладной сухарь. Он крепится винтом М6 (входит в комплект углового сухаря) через выборку А. 5.2.2. В случае, когда 3-й профиль устанавливается с гладкой стороны углового соединения профилей 40*40 мм, используется гайка закладная (см. рис.9). Закладная гайка с наживленным на нее торцевым сухарем, заводится в паз 36х5 профиля, после чего производится сборка углового соединения (см. рис.10).
Для исключения ручной разметки используйте кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.01!
Способы соединения профилей
Способы соединения профилей Посоветуйте, какой способ соединения профилей (например, алюминиевых уголков) для получения каркаса прибора целесообразней в массовом производстве? Пока что на ум приходят только болты и сварка. Если заглянуть внутрь принтера или магнитофона — увидим каркас из гнутых листов, скрепленный болтами или точечной сваркой.
Но как-то это хлипко. Внутри советского прибора — литой или сваренный швами. Солидно, но тяжеловесно и трудоемко. Но ведь этим, наверное варианты не исчерпываются. Какой же способ прогрессивнее для производства современных устройств и на ближайшую перспективу?
Да! Скорее всего Al лудше клепать. Если еще прочнее тогда добовляйте косынки
Способы соединения профилейДа, пожалуй, клепать куда сподручнее. 🙂 А что за косынки?
Способы соединения профилейЦитата
Если Вам нужна прочность двух перпендикулярных изделий под каким либо углом то вы вырезаете из тогоже метала трехугольник (косынку) и крепети его во внутренем углу. Может чтото заморочил но сильно не пинайте 🙂 Способы соединения профилей Спросонья: прочность и жесткость — разные весчи, имхо.
Еси спросонья я правильно понял ТЗ, то тут лучче не косынки, а диагональные доп. элементы
Цитата
Еси спросонья я правильно понял ТЗ, то тут лучче не косынки, а диагональные доп. элементы
Да, основное требование каркаса в данном устройстве — сохранять параллельность и перпендикулярность линий.Но диагональные линии на всех гранях не сделаешь 🙁 Может использовать вот такие косынки как на рисунке? Что-то много соединеий и заклепок выходит 🙁
Прикрепленные изображения
Способы соединения профилей Хотя, если такую угловую 3D-косынку полдучать штамповкой как единое целое, крепежей можно сделать и поменьше:Прикрепленные изображения
Page 2
Правила раздела В этом разделе запрещено: Обсуждение вечных двигателей любого рода. Обсуждение единой теории поля, квантовой физики, теории слабых и сильных взаимодействий и прочих околонаучных дисциплин. Мысли и идеи должны относится к тематике форума.- Вы не можете создать новую тему
- Отметить этот форум прочитанным
| Автор samodelkin, 26 Mar 2007 |
| |||
| Автор desti, 17 Apr 2006 |
| |||
| Автор desti, 18 May 2006 |
| |||
| Автор desti, 13 Feb 2008 |
| |||
| Автор desti, 26 Oct 2006 |
| |||
| Автор desti, 26 Oct 2006 |
| |||
| Автор desti, 17 Apr 2006 |
| |||
| Автор direktormorga, 21 Jun 2018 | ||||
| Автор Arche, 03 Dec 2018 |
| |||
| Автор Oleg47, 16 Dec 2018 |
| |||
| Автор SEEK, 18 Dec 2018 |
| |||
| Автор Kerner1, 06 Dec 2018 |
| |||
| Автор Ибрагим К, 07 Dec 2018 |
| |||
| Автор Besprizornik, 11 Dec 2018 | ||||
| Автор logic777, 17 Apr 2016 |
| |||
| Автор desti, 21 Sep 2007 |
| |||
| Автор FED_, 08 Dec 2018 |
| |||
| Автор vitek4333, 07 Dec 2018 | ||||
| Автор Solius, 07 Dec 2018 | ||||
| Автор BBS, 30 Apr 2018 |
| |||
| Автор sugarqub, 05 Dec 2018 |
| |||
| Автор Tirael, 28 Nov 2018 |
| |||
| Автор SEEK, 29 Nov 2018 |
| |||
| Автор Somebody, 05 Dec 2018 |
| |||
| Автор Stepanov, 22 Feb 2013 |
| |||
| Автор Lanselotis, 04 Dec 2018 | ||||
| Автор apolonold, 13 Nov 2018 |
| |||
| Автор SEEK, 25 Nov 2018 |
| |||
| Автор drunij, 28 Nov 2018 | ||||
| Автор Lexsedlex, 28 Nov 2018 |
- Вы не можете создать новую тему
Как соединить алюминиевый профиль
Как соединить алюминиевый профиль и типы соединений.
Использование закладных элементов позволяет собрать конструкцию любой конфигурации, при этом максимально скрыть места их соединений.
Закладные элементы можно изготовить из листа алюминия толщиной 3…5 (мм) и прямоугольной алюминиевой трубы 50 х 100 х 3…5 (мм).
ВИДЫ СОЕДИНЕНИЙ.
Угловое – с использованием соединительных пластин (углов).
Соединительная пластина (угол) изготавливается из листового алюминия по чертежу, соответствующего размера.
На боковых поверхностях заготовок наносится разметка, и сверлятся отверстия, как показано на рисунке.
Профили[/url] крепятся к соединительной пластине (углу) саморез шурупами с шестигранной головкой DIN 7504K.
Торцевое – с использованием подпятников.
Подпятник изготавливается из алюминиевой прямоугольной трубы 50 х 100 х 3…5 (мм) по чертежу, соответствующего размера.
На заготовках наносится разметка, и сверлятся отверстия, как показано на рисунке.
Подпятник крепится к конструкции, профиль крепится к подпятнику саморез шурупами
с шестигранной головкой DIN 7504 K.
Торцевое – без закладных.
Наносится разметка, и сверлятся отверстия как показано на рисунке.
Квадратный профиль крепится к П-образному четырьмя саморез шурупами с шестигранной головкой DIN 7504 K.
Торцевое – с использованием уголков.
Два алюминиевых уголка 24 х 50 х 3…5 (мм), соответствующего размера.
На деталях наносится разметка, и сверлятся отверстия под крепежные элементы, как показано на рисунке.
Уголки крепятся к торцу первого профиля заклепками вытяжными распорными.
Второй профиль крепится к уголкам саморез шурупами с шестигранной головкой DIN 7504 K.
Преобразование П-образных сечений в прямоугольное.
На рисунке изображено, как из двух П-образных сечений получается одно прямоугольное сечение.
Комбинированное.
Скрепляем между собой П-образный и С-образный профиль двумя саморез шурупами с шестигранной головкой DIN 7504 K – образуем сборочный узел конструкции.
Фиксируем подпятник к цоколю фундамента или полу, двумя анкерными болтами с гайкой 8х65.
Крепим к подпятнику левый узел конструкции.
Крепим к подпятнику правый узел конструкции.
Скрепляем П-образные профили в прямоугольное сечение.
Конструктивные элементы соединений.
Благодаря закладным элементам, можно собрать металлоконструкции любой сложности, что наглядно проиллюстрировано на страницах нашего сайта.
Заказать чертеж
Поделитесь с друзьями!
Виды соединения алюминиевых профилей системы Topal
1. Соединение профилей на сухарях.
Внутри каждого конструкционного профиля расположена полость 20.6х20.6 мм. Для крепления закладного и торцевого сухаря в данной полости необходимо отсверлить/зенковать отверстие строго по центру полости на расстоянии 36 мм. от торца профиля (см. ниже рис. 1, 2 и 2.1). Технологическая несоосность отверстий на сухаре и профиле позволяет «поджимать» крепление профилей при затягивании винта.
Винт, закрепляющий сухарь внутри профиля, можно располагать с разных сторон. Эту возможность следует использовать при проектировании мебели, чтобы максимально убрать с видимых мест элементы соединения профилей.
— Крепление сухаря с любой из 4-х сторон:
— Крепление сухаря с 3-х сторон:
— Крепление сухаря с 2-х сторон:
Профили К 07.25-80 и К 08.25-120 настоятельно рекомендуем крепить двумя сухарями с каждой стороны профиля для жестко защемленного соединения.
Внимание! Далее при описании видов соединения все привязки размеров и разметка (кроме отдельно оговоренных) происходят от осевых линий полости 20.6х20.6 внутри профилей.
2. Торцевое соединение с использованием закладного сухаря.
2.1 В несущем профиле по середине паза в необходимом месте сверлится отверстие 1 диаметром строго 5,5 мм.
В случае, если профили соединяются у торца несущего профиля, отверстие 1 размечается на расстоянии Н от торца (см. рис.1), где Н — расстояние от торца несущего профиля до осевой линии полости ответного профиля. При использовании в данном соединении заглушки несущего профиля, отверстие размечается на расстоянии h=H-2 мм.
Для исключения ручной разметки используйте шаблоны!
2.2 Закладной сухарь заводится в паз несущего профиля, после чего крепится саморезом в отверстие 1.
3. В ответном профиле на расстоянии 36 мм от торца профиля размечается и сверлится отверстие в соответствии с рисунками 2 и 2.1.
Для исключения ручной разметки, для четкой зенковки отверстия используйте кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.01.
4. Ответный профиль заводится в сухарь и крепится винтом М6.
5. Закладной сухарь комплектуется саморезом и винтом М6 с заглушкой.
|
3. |
Торцевое соединение с использованием торцевого сухаря.

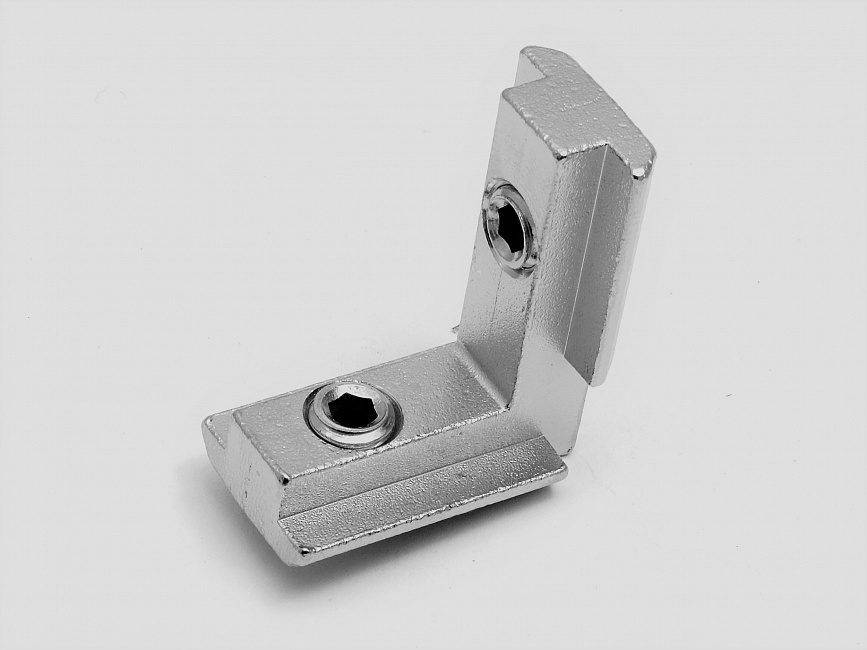

4. Угловое соединение с использованием углового сухаря 90°.
4.1 В профилях на боковой или внутренней стороне сверлятся и зенкуются отверстия согласно рис.
2.1. Разметка отверстий согласно рис. 5. Для исключения ручной разметки используйте кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.01!
4.2 Соединение собирается согласно рис.6 и крепится винтами М6 с заглушками.
4.3 Угловой сухарь комплектуется 4 винтами М6 с заглушками.

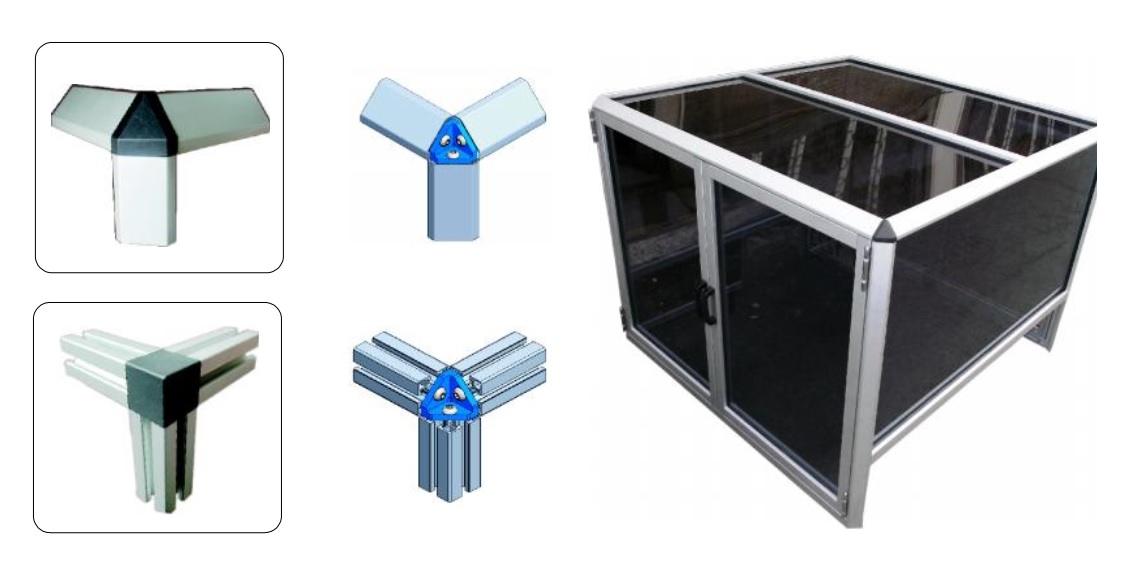

5. Комбинированное соединение профилей в 3-х плоскостях.
5.1 Соединение профилей толщиной 25 мм.
5.1.1 Подготавливаются профили для соединения через угловой сухарь 90° (см. п. 13.1). Дополнительно в профиле осуществляется выборка А и отверстие В (рис. 7) для крепления торцевого сухаря. 5.1.2 После сборки углового соединения, на него устанавливается торцевой сухарь (см. рис.8). Выборка А — для крепления торцевого сухаря в угловой сухарь 90° винтом М6 (входит в комплект углового сухаря). Отверстие В — под специальный шип торцевого сухаря.
Для исключения ручной разметки используйте шаблоны, кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.
01!
5.2 Соединения профилей 40*40 мм.
5.2.1. В случае, когда после сборки углового соединения третий профиль необходимо закрепить со стороны, имеющей паз 12 мм в профиле, используется закладной сухарь. Он крепится винтом М6 (входит в комплект углового сухаря) через выборку А.
5.2.2. В случае, когда 3-й профиль устанавливается с гладкой стороны углового соединения профилей 40*40 мм, используется гайка закладная (см. рис.9). Закладная гайка с наживленным на нее торцевым сухарем, заводится в паз 36х5 профиля, после чего производится сборка углового соединения (см. рис.10).
Для исключения ручной разметки используйте кондуктор КПК 20-20 и сверло-зенкер КПК 6-12.01!
Как соединить алюминиевые уголки — Алюмин-Про, Москва
Цельный, прессованный профиль, без углублений и выемок, изготовленный из алюминия и его сплавов, выпускаемый в виде буквы “Г”, называют алюминиевым уголком или L-профилем.
Он имеет две части (полки), которые могут отличаться друг от друга длиной и шириной.
Алюминиевые уголки применяют:
- для обеспечения надежной фиксации материалов;
- в качестве ребер жесткости или каркаса;
- декоративного либо стыковочного элемента.
Существует несколько типов алюминиевого уголка, все они имеют свои особенности и применяются в зависимости от их назначения и конфигурации.
Виды уголков:
- Равнополочные и разнополочные;
- декоративные;
- перфорированные;
- профилированные;
- анодированные.
Невозможно обойтись без уголков:
- при проведении ремонтно-строительных работ;
- для перепланировки помещений;
- сооружении теплиц или быстромонтируемых зданий;
- для создания мебели, рекламных стоек и баннеров;
- в судо- и автомобилестроении.
Алюминиевый уголок позволяет добиться высокой прочности и износоустойчивости конструкции, благодаря своим свойствам.
Соединительный способ напрямую зависит от целей, для которых уголки будут использоваться.
Как соединить алюминиевые уголки
- Соединить направляющие во внутреннем углу.
- Острыми ножницами для металла нужно у одного из профилей отрезать полку длиной, соответствующей ширине профиля, но с запасными 20 мм чтоб зашел лист гипсокартона.
- Алюминиевый уголок следует уложить и зафиксировать сверху обработанного.
- Для мебельного крепежа применяют углы в виде 90 градусов. Они практичны в установке, крепятся саморезами, что позволяет не сверлить дополнительные отверстия и сэкономить свое время.
- При использовании уголков для плитки он устанавливается благодаря плиточному клею.
- измеряются точные размеры необходимого уголка;
- плитка вставляется в специальные пазы, чтобы проще было выполнить пометки на поверхности;
- под прямым углом к полосе с плиткой четко и плотно нужно приложить угол к покрытой клеящим средством поверхности;
- тщательно протереть поверхность, чтобы убрать остатки клея.
Соединить алюминиевые уголки между собой можно при помощи болтов и гаек, диаметр которых зависит от конструкции, для которой они используются.
Алюминиевые уголки очень прочные, легкие, экологичные, не подвержены коррозии.
У нас вы можете купить алюминиевый уголок, который обеспечит надежность и долговечность конструкции, по демократичной цене.
Алюминиевый профиль и крепление
FrostyЗагрузка
04.08.2016
11293
Вопросы и ответыДоброго времени. Вопрос к тем, кто использовал в принтеростроение (а тут видел пару раз таких) алюминиевый квадратный профиль из леруамерлен. Чем вы крепили к друг другу части этих самых профилей. Саморезы по металлу и соеденительные пластины? Или ещё как?
Ответы на вопросыПопулярные вопросы
sas123Загрузка
13.
04.2021
264
Подскажите какие параметры нужно задать для MK8 в Marlin v.1.0 что бы выдавливал пластик достаточно.Ставил:
#define…
Читать дальше sas123Загрузка
30.03.2021
408
Хочу переделать стол, что бы нагрев шел через реле, для этого купил вот такое реле и радиатор к нему, но радиатор вообще огромный.В…
Читать дальше Strela Ro-SaЗагрузка
24.
01.2017
9545
Вопрос возник из за отсутствия управления в G-code Simplify3D возможности конкретно влиять на скорость печати Infill.Есть какие либо…
Читать дальше— конструкционный алюминиевый профиль Санкт-Петербург +7 (812) 702-12-64 Москва +7 (495) 308-22-67 Бесплатный звонок по всей России 8 (800) 300-81-10 | |||||||||||||||||
| Скачать на русском языке каталог Item MB8 |
| ||||||||||||||||
Профили для изготовления световых коробов
Профиль КВАДРО для изготовления световых коробов
Комплектующие пластикового светового короба КВАДРО (Италия)
Описание и области применения
Пластиковые профили усиленной конструкции системы КВАДРО позволяют собирать световые и несветовые короба за короткое время (1 — 2 часа) в любых условиях, при минимуме навыков, с максимальной экономией трудозатрат и технических средств (нарезать профиль можно обыкновенной пилой-ножовкой).
Соединяются профили прямыми или овальными угловыми элементами. Соединение получается настолько прочным, что дополнительное усиление в виде внутренней сварной металлической рамы необходимо крайне редко и только при больших размерах конструкции. В собранной конструкции применяется матовое или прозрачное акриловое стекло, а при использовании в качестве постеров можно в имеющиеся в профилях пазы вставить любое матовое стекло, фотоплакат и защитить дополнительно прозрачным акриловым стеклом. Рекламоносители, изготовленные из профилей системы КВАДРО длиной 4 метра, легки и удобны как при монтаже и сборке, так и при их техническом обслуживании.
Пластиковые профили для рекламы усиленной конструкции системы «Квадро» предназначены для сборки световых коробов в режиме «конструктора». Сборка профиля для рекламы осуществляется с максимальной экономией трудозатрат и минимуме технических средств. Нарезанные (обычной ножовкой) профили для рекламы соединяются прямыми и овальными угловыми элементами.
Соединение получается достаточно прочным и дополнительное усилие в виде сварной металлической рамы бывает необходимо крайне редко, только при достаточно больших размерах короба.
Комплектующие алюминиевого светового короба (Россия)
Алюминиевые профили ИН-130 и ИН-180
Описание и области применения
Алюминиевые профили ИН применяются для изготовления световых вывесок в наружной и интерьерной рекламе. Основные преимущества: отсутствие ограничений на размер вывески, оптимальное сочетание алюминиевого профиля и пластмассовых уголков, простота конструкции, быстрота сборки, хороший внешний вид. Профиль может использоваться для изготовления одно- и двухсторонних светоных коробов.
Материал: алюминиевый сплав.
Покрытие: защитное покрытие от воздействий окружающей среды (метод анодировки).
Технические данные
Уголки для профилей ИН-130 и ИН-180
Пластмассовый уголок для алюминиевых профилей ИН-130 И ИН-180, выполненный из пластика АВС, позволяет соединить две полосы соответствующего профиля под углом 90°. Уголок имеет радиус закругления равный высоте соответствующего профиля. Для сборки одного рекламного короба используется 4 пластмассовых уголка. При этом размер вырезаемой полосы профиля меньше внешнего размера короба на двойной радиус закругления.
Размеры уголка
Уголок ИН-130 — радиус закругления 15 мм; уголок ИН-180 — радиус закругления 25 мм
Описание и области применения
Алюминиевые профили данной конструкции позволяют собирать световые короба различных размеров и используются для изготовления световых вывесок в наружной и интерьерной рекламе. Соединяются профили прямыми или овальными угловыми элементами.
Материал: алюминиевый сплав.
Покрытие: защитное покрытие от воздействий окружающей среды (метод анодировки).
Описание и области применения
Алюминиевые профили усиленной конструкции системы КВАДРО позволяют собирать световые и несветовые короба за короткое время в любых условиях, при минимуме навыков, с максимальной экономией трудозатрат и технических средств (нарезать профиль можно ножовкой по металлу). Соединяются профили прямыми или овальными угловыми элементами. Соединение получается настолько прочным, что дополнительное усиление не требуется. В собранной конструкции применяется матовое или прозрачное акриловое стекло, а при использовании в качестве постеров можно в имеющиеся в профилях пазы вставить любое матовое стекло, фотоплакат и защититьдополнительно прозрачным акриловым стеклом.
Рекламоносители, изготовленные из профилей системы КВАДРО длиной 4 метра, удобны как при монтаже и сборке, так и при их техническом обслуживании.
Комплектующие алюминиевого светового короба (Россия)
Описание и области применения
ГТ-16 Профиль фурнитурный Алюминиевые профили для изготовления световых коробов. Удобны как при монтаже и сборке, так и при их техническом обслуживании.
Длина профиля: 6 метров
Алюминиевые профили (Россия)
Описание и области примененияСистема алюминиевых профилей ГТ-180, предназначенных для изготовления односторонних световых конструкций с использованием лицевых поверхностей из виниловой ткани.
Поперечное сечение короба — 180 мм
Профили ГТ-24 и ГТ-27 поставляются в сыром и окрашенном виде.
Алюминиевый профиль с отщелкивающейся крышкой для изготовления световых коробов («клик-профиль»)
Назначение
Система алюминиевых профилей «клик-профиль» предназначена для изготовления световых коробов в наружной и интерьерной рекламе. Такие короба незаменимы при необходимости быстрой смены изображения (курсы валют, краткосрочная реклама и т. д.).
Материал
Алюминиевый сплав АД-31
Покрытие
Профиль-шторка и профиль-основа могут поставляться как «сырыми», так и с нанесением защитного покрытия методом анодирования.
6 способов соединения алюминиевых профилей
Есть много причин, по которым вы захотите соединить алюминиевые профили друг с другом, иногда вам придется собрать две или более составляющих для производства более сложной детали. Существует также ряд методов, которые вы можете использовать для их соединения, и все они будут зависеть от требований к характеристикам экструдированного профиля.
Следующие методы соединения являются общими методами, используемыми для скрепления частей вместе
Винтовой порт
Одним из наиболее часто используемых элементов экструзионного дизайна является винтовой порт.Его можно использовать с саморезами или с резьбой для крепежного винта. Обеспечивает прочное и надежное крепление и допускает разборку. Следует предусмотреть зазор для головки винта.
Гайка гусеницы
Еще одна общая особенность многих профилей — гусеница. Канал предназначен для плотной посадки гайки или головки болта между плоскостями, предотвращая вращение головки гайки или болта. На одной направляющей можно использовать несколько креплений, и их можно свободно размещать.
Snap Fit
Быстрый и простой способ соединения двух профилей — это защелкивание. Это можно использовать как декоративную деталь, чтобы скрыть неприглядные головки винтов. Не требует посторонних креплений, что упрощает переработку. Вводные зазубрины позволяют верхнему профилю скользить и зажимать нижний профиль, а естественный изгиб алюминия обеспечивает надежный щелчок. Однако имейте в виду, что зазубрины без обратной фаски создадут постоянную посадку с защелкой.
Уголок
Закрепить два одинаковых профиля под углом можно с помощью угловой планки.Экструзия имеет канал, в который вставляется планка, часто сделанная из листовой стали или другого алюминиевого профиля. Шип может иметь небольшие зазубрины с каждой стороны, которые врезаются в алюминий, создавая фрикционную посадку, или, в качестве альтернативы, могут быть добавлены винты для фиксации шипа в нужном положении.
Петля
Петля — отличный способ скрепить два алюминиевых профиля вместе, позволяя при этом двигаться. Этого можно добиться разными способами, используя два цилиндрических элемента. В приведенной ниже конструкции используется винтовой порт, позволяющий закрепить винт и шайбу, предотвращая продольное перемещение.
Блокировка
Очень простое и эффективное соединение двух экструзионных профилей обеспечивает надежную и быструю фиксацию. Этого можно добиться, перемещая одну функцию над другой. Вы можете заметить, что экструзия, представленная ниже, имеет как охватывающую, так и охватывающую части в одном профиле, что означает, что для основания и крышки можно использовать одну и ту же экструзию. Однако имейте в виду, что это требует скольжения по всей длине, поэтому может не подходить для использования в ограниченном пространстве.
6 верхних соединительных элементов для алюминиевых профилей
Алюминиевые профили — это усовершенствованная версия конструктора Лего. Лучше всего эти профили охарактеризовать как дешевый, легкий и простой. Для соединения двух или более профилей необходимо приобрести необходимые соединительные элементы . Эти компоненты обеспечивают механическое соединение, которое надежно удерживает алюминиевые профили вместе.
Фото 1: алюминиевый профиль 40 x 40.
В нашем интернет-магазине представлен широкий ассортимент алюминиевых соединительных элементов . Прежде чем выбрать конкретный продукт, всегда лучше сравнить различные типы соединительных элементов и посмотреть на их сильные и слабые стороны и особенности сборки. Чтобы помочь вам, мы составили список из 6 основных элементов, к которым можно присоединиться.
Кронштейны
Самыми основными являются скобки.Кронштейны предназначены для соединения под углом 90 градусов. Прикрепить кронштейн просто, для этого потребуется всего пара винтов и гаек. Пример крепления двух алюминиевых профилей можно увидеть на картинке ниже. Кронштейны доступны для следующих алюм. комбинации профилей: 30 x 30, 30 x 60, 40 x 40, 40 x 80, 45 x 45, 45 x 90, 60 x 60, 80 x 80 и 90 x 90.
Рисунок 2: Кронштейн для соединений под углом 90 градусов.

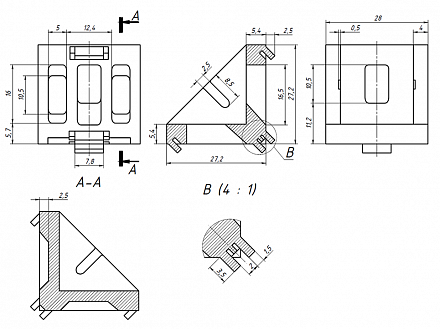

Угловой соединительный элемент
Более элегантным решением будет использование угловых соединительных блоков .Без выступающих черт они действительно приятны для глаз. К сожалению, недостатком является их более высокая цена и то, что угловые соединители куба ограничены лишь несколькими комбинациями алюминиевых профилей: 30 x 30, 40 x 40 и 45 x 45. Также важно отметить, что перед сборкой необходимо сформируйте резьбу внутри профиля с помощью метчика для формирования резьбы.

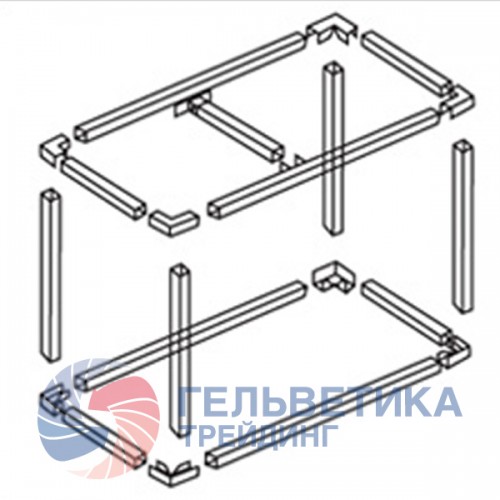

Рисунок 3: Угловой соединительный куб.
Внутренние углы
Для минималистичного подхода мы предлагаем широкий выбор внутренних углов .Они лучше всего подходят для нестандартных соединений алюминиевого профиля . Соединения, которые они образуют, являются прочными, но для предварительной сборки требуется выполнить некоторую работу — от сверления отверстий в профиле для вставок до формирования резьбы для необходимых винтов. Ниже вы можете увидеть больше примеров сборки соединительного элемента для болтовых соединителей, комплектов соединителей, резьбовых соединений и профильных соединителей.
Болтовые соединители используются для соединения двух болтов с целью создания более прочного механического соединения.Для его сборки необходимо просверлить отверстие по всему профилю.
Рисунок 4: Набор болтовых соединителей для алюминиевых профилей.
Комплекты разъемов
Наборы соединителей предназначены для профильных соединений под углом 90 градусов или 0 градусов. Как и внутренние углы, соединительные наборы лучше всего подходят для нестандартных соединений алюминиевого профиля. Как и болтовые соединители, они образуют прочное соединение, и для них требуется просверлить отверстие, но только на полпути через профиль.
Рисунок 5: Комплект соединителей под углом 90 градусов.
Основные винты и вставки
Самыми основными соединительными элементами являются винты и комплекты соединителей . Они идеально подходят для менее требовательных приложений и используются очень часто. Они выдерживают нагрузки 800-1000 Н и моментные нагрузки 40 Нм. Наборы винтов и соединителей доступны в двух размерах. Первый предназначен для алюминиевых профилей с прорезью 8 мм (ALU 30×30), а второй — для алюминиевых профилей с размером прорези 10 мм (ALU 40×40 и выше).
Для их сборки необходимо просверлить отверстие в одном профиле и нарезать резьбу в другом. Эффективность винтов можно значительно повысить с помощью соединителя с болтом , но это также увеличивает время и затраты на сборку.
Рисунок 6: Базовый винт с полукруглой головкой.
Соединители линейные шарнирные
Когда есть потребность в длинных профилях, но логистические затраты на их транспортировку высоки, имеет смысл разрезать их на более мелкие части, а затем использовать линейные соединители для их сборки. Соединитель с линейным шарниром в основном представляет собой Т-образную гайку большой длины. Т-образная форма предназначена для установки в паз алюминиевого профиля. Перед использованием этого решения необходимо дважды проверить допустимую нагрузку на линейное соединение. С точки зрения жесткости всегда лучше использовать алюминиевый профиль из одной части.
Рисунок 7: Линейные соединители для более длинных алюминиевых профилей.
Окончательное сравнение соединительных элементов для алюминиевых профилей
При строительстве системы из алюминиевых профилей следует учитывать все затраты, а не только основные компоненты.Например, стоимость необходимых инструментов для сборки и затраты времени также играют важную роль. Позвольте этой таблице перекрестных ссылок помочь вам в выборе наилучшего возможного решения для сборки вашего алюминиевого профиля.
Разъем для фрезерования | Кронштейны | Внутренний угол | Болт соединителя | Соединительный винт | |
Гибкость использования | 5 | 5 | 2 | 2 | 3 |
Регулируемость | 5 | 5 | 3 | 1 | 1 |
Жесткость рамы | 4 | 4 | 2 | 5 | 5 |
Устойчивость к вибрации | 4 | 2 | 1 | 5 | 5 |
Требуемое пространство | 5 | 2 | 5 | 4 | 5 |
Время сборки | 5 | 5 | 4 | 1 | 4 |
Рентабельность | 4 | 5 | 4 | 2 | 4 |
Эстетическая отделка | 5 | 1 | 5 | 5 | 5 |
5 = наивысший / лучший, 1 = самый низкий / худший
Действительно, область применения алюминиевых профильных систем ограничена только нашим воображением, карманами и временем.Для получения дополнительной информации о системах алюминиевых профилей посетите наш интернет-магазин или наш ассортимент каталогов.
Обзор крепежных элементов для алюминиевых профилей — решение для любого применения — элемент
Стабильные, надежные, универсальные — крепежные элементы для алюминиевых профилей из элемента MB Building Kit System предлагают решения для любого приложения.
Новаторская технология крепления item гарантирует надежную фиксацию конструкций из алюминиевого профиля даже при больших нагрузках.Однако, в зависимости от области применения, одни крепежные детали для алюминиевых профилей будут более подходящими, чем другие. Например, при создании прототипов и конструкций, которые будут часто собираться и снова разбираться, расширяемость и гибкие соединения будут более важными, чем высокая несущая способность и низкие требования к механической обработке. Однако когда речь идет о постоянных, стандартизированных конструкциях, которые вам требуются в нескольких вариантах, приоритетами являются экономия средств и быстрая сборка.В этом посте мы покажем вам, как добиться типичных креплений.
Вы здесь новенький? Это система MB Building Kit.
Гибкость, надежность и высокое качество — система MB Building Kit System уже более 40 лет является оптимальным решением для всех задач проектирования и строительства в области машиностроения и промышленного оборудования.
УЗНАТЬ БОЛЬШЕ
Крепеж для алюминиевых профилей для неподвижных соединений под углом 90 °
Стандартные комплекты крепления представляют собой идеальное решение для соединения профилей в постоянных фиксированных положениях.Они обеспечивают исключительную устойчивость к смещению и скручиванию. Эти крепежные элементы для алюминиевых профилей отличаются низкими требованиями к механической обработке и экономичностью. При использовании одностороннего варианта стандартного крепежа панели не требуют специальной обработки перед установкой в паз. Он доступен для линий 5, 6, 8, 10 и 12.
Правильный крепеж для алюминиевого профиля для прямоугольных подвижных соединений
Универсальный комплект для крепления идеально подходит для модернизации существующих конструкций.Его уникальные особенности включают сочетание высокой грузоподъемности с подвижностью и гибкостью, а также его пригодность для модернизации. Для этого нужно добавить только два ступенчатых отверстия в алюминиевом профиле (профиль B). Крепежные детали алюминиевого профиля можно предварительно вставить в паз профиля A. Затем их можно вставить в ступенчатые отверстия на профиле B и затянуть за один простой шаг. После крепления с помощью универсальных креплений профиль B можно перемещать по пазу профиля. Универсальные комплекты крепления доступны для линий 5, 6, 8, 10 и 12.
Создание прямоугольных подвижных соединений без обработки профиля
Если вы хотите быстро создать прочное, подвижное соединение с прямоугольным профилем, тогда комплекты автоматического крепления — именно то, что вам нужно. Когда дело доходит до сборки, их огромное преимущество заключается в том, что не требуется никакой машинной обработки профиля. Крепежные элементы ввинчиваются непосредственно в паз на торцевой поверхности профиля A. Гайки с Т-образным пазом вставляются в паз профиля B, а затем в них ввинчиваются крепежные элементы алюминиевого профиля из профиля A.Поскольку сборка происходит очень быстро и нет необходимости в обработке профиля, автоматические крепежные элементы идеально подходят для модернизации существующей конструкции. Они доступны для линий 5, 6, 8, 10 и 12.
Больше видеоинструкций для идеального соединения
Узнайте больше бесплатно: в разделе «Академия» вы можете найти дополнительные видеоинструкции по установке продуктов и онлайн-курсы обучения по таким темам, как «Бережливое производство», «ОУР» и «Отображение потока создания ценности».
УЗНАТЬ БОЛЬШЕ
Замки встык в трех вариантах
Существует два решения для соединения идентичных коллинеарных алюминиевых профилей изделий через их торцевые поверхности. Универсальный комплект для стыкового крепления крепится с использованием одного ступенчатого отверстия на профиль и обеспечивает соединение с высокой грузоподъемностью. Доступен для всех линий. Набор для автоматического стыкового крепления предлагает альтернативу для линий 5, 6, 8 и 12. Для этого не требуется никакой обработки профиля, что сводит к минимуму сборочные работы.Два профиля из одной и той же линии (6 или 8), скошенные под одним углом, могут быть соединены с помощью набора для крепления Miter-Butt-Fastening Set. Его также можно использовать для закрепления косых разрезов на закрытой раме.
Соединительные профили, перекрещивающиеся между собой
Если вы собираетесь соединить вместе, пересекая алюминиевые профили Line 8, вы можете использовать наборы для защелкивания. Их можно особенно быстро установить в любом положении вдоль канавки. Регулировка угла или положения и демонтаж соединения выполняются быстро и легко — просто ослабьте и снова затяните винт с головкой под торцевой ключ с шестигранной головкой.В качестве альтернативы наборы для прямого крепления также подходят для соединений на основе трения в местах соприкосновения сторон профиля. Ни наборы для прямого крепления, ни наборы для защелкивания не требуют какой-либо обработки профиля, и поэтому оба могут быть модернизированы в существующие конструкции.
Соединение вместе профильных труб и соединение с профильными трубками
Система профильных трубD30 от item идеально подходит для быстрого создания заводского оборудования и реализации концепций бережливого производства. Соответствующие крепежные детали позволяют установить прочные соединения — независимо от того, собираетесь ли вы соединить гладкие трубы или профильные трубы.Крепежные элементы D30 также обеспечивают исключительную компенсацию допусков. Трубки можно обрезать на 5 мм короче без уменьшения удерживающей силы соединения. Кроме того, застежки автоматически создают контакт между компонентами, который безопасно рассеивает вредные электростатические заряды — поэтому защита от электростатического разряда встроена. Кроме того, крепеж D30 позволяет пользователям комбинировать профильные трубы со стандартными профилями. Для использования крепежных элементов не требуется дополнительной обработки труб или профилей.
Вращающееся прямоугольное соединение — фиксатор алюминиевого профиля с защелкой
Элемент Click-Fastening Set 90 ° для Line 8 — это быстрое решение для соединения профилей под прямым углом под любым углом поворота. Соединение впоследствии может быть перемещено и дооснащено существующими конструкциями, что делает его идеальным для гибких конструкций, таких как прототипы и временные конструкции. Набор для защелкивания под углом 90 ° прикрепляется к торцу профиля через резьбовое отверстие, то есть профиль A можно просто вставить в профиль B и затянуть.При строительстве постоянных конструкций лучшим вариантом является набор для прямого крепления 90 °. В этом крепежном элементе также используется торцевое резьбовое отверстие для соединения торцевой поверхности профиля A непосредственно с рифленой стороной профиля B. Оба крепежа доступны для линии 8.
Крепежи для алюминиевых профилей прочие и приложения
Эти крепежные элементы уже охватывают широкий спектр применений, но само собой разумеется, что существует множество других способов соединения алюминиевых профилей и других элементов системы MB Building Kit System.Посетите наш интернет-магазин, чтобы приобрести крепежные детали, чтобы узнать о других возможностях.
Как крепеж работает с алюминиевым каркасом с Т-образным пазом
Основным преимуществом использования модульного алюминиевого каркаса по сравнению со сварным стальным является наличие Т-образного паза, обеспечивающего неограниченное количество мест для установки принадлежностей. Типичными примерами этого являются заполняющие панели, выключатели блокировки, пневматические или электронные компоненты, механические компоненты и т. Д. В зависимости от выбранной серии профилей вы можете выбрать широкий спектр размеров резьбы, чтобы наилучшим образом соответствовать компоненту, который вы пытаетесь установить.Аппаратные средства обычно классифицируются с помощью обозначения ширины t-образного паза в идентификаторе продукта, что позволяет быстро понять общность с конкретным размером профиля.
Пример: TN10M6 — Т-образная гайка для Т-образного паза шириной 10 мм, которая встречается на профилях 40 мм и выше и имеет символ. Кроме того, эта t-образная гайка имеет резьбу M6 и будет работать с любым профилем, на котором отображается соответствующий символ t-образного паза, что позволяет быстро справиться с задачей.
После определения ширины Т-образного паза становится возможным простой выбор размера резьбы в зависимости от устанавливаемого компонента и желаемого типа застежки.Самый распространенный тип крепежа — Т-образная гайка. Это стиль после сборки или вставки, который можно вставить в любое место, где есть Т-образный паз. Эта серийная гайка имеет эллиптический буртик, который при повороте на 90 ° совпадает с верхней частью Т-образного паза и фиксируется в Т-образном пазу с помощью прочного, виброустойчивого и электропроводящего соединения.
Закатывающиеся или вставные гайки с Т-образным пазом действуют аналогичным образом с дополнительным преимуществом, заключающимся в наличии листовой пружины, шариковой пружины или установочного винта для удержания их положения в Т-образном пазу.Это очень удобно при использовании для монтажа столешниц или пластин для поверхностного монтажа, поскольку вы не хотите, чтобы эти крепежи двигались, когда верхняя часть откручена. Они также сохраняют свое положение при использовании в вертикальном Т-образном пазу и не соскользнут и не выпадут.
Т-образные болты обычно используются и функционируют так же, как Т-образные гайки, в том смысле, что они имеют головку аналогичной формы с функцией блокировки и наружную резьбу, доступную разной длины. Используйте суффикс — «W», и в комплект входит фланцевая гайка, которая поможет при установке облицованной панели или другого оборудования.Как вы можете видеть ниже, здесь представлены все типы алюминиевых креплений, которые мы предлагаем.
Типы креплений, которые мы носим
Анкеры, концевые крепления и кронштейны
Если вы покупаете что-то по нашим ссылкам, ToolGuyd может получать партнерскую комиссию.
В моей серии статей о создании модульных шкафов для инструментов несколько читателей просили подробнее рассказать о том, как работают различные варианты крепежа. В этом посте я рассмотрю три наиболее распространенных метода и несколько советов, которые я усвоил.
Анкерные крепления
Анкерные крепления — это лучший вариант для соединения алюминиевых профилей с Т-образными пазами. Это не только потому, что они дорогие, но и потому, что они очень прочные и очень быстрые в использовании. Кроме того, они отлично справляются со сборкой двух кусков алюминия.
Для анкерных креплений требуются зенковки на концах алюминиевых Т-образных пазов, и хотя вы могли просверлить свои собственные отверстия для крепежа, я полагался на Faztek, который сделал для меня обработку.
Для рамы, которая была показана во вводной статье, было 11 элементов 15-й серии, которым требовалось по 2 зенковки для каждой (по одной на каждом конце), общей стоимостью 36,30 долларов США, или 1,65 доллара США каждая.
Для самого крепежа есть комплект, состоящий из анкера, винта и вставной Т-образной гайки. Вы просто вставляете его в розетку и затягиваете с помощью шестигранной отвертки с шариком 1/4 дюйма. Это по 2,33 доллара за штуку, итого 51,26 доллара за мою сборку.
Я не жалею, что использую их в качестве основного способа сборки своих шкафов.
Связано: Обзор шестигранных драйверов Bondhus T-Handle Ball
Монтажные кронштейны
Кронштейны — это плоские или угловые профили с шагом отверстий, соответствующим центрированию профилей с Т-образным пазом.
Хотя кронштейны могут быть самым дорогим методом соединения профилей, они действительно обеспечивают решение, когда другие варианты не работают. В результате у меня есть здоровый запас плоских и угловых кронштейнов, показанных выше, на тот случай, когда они мне понадобятся.
На каждый кронштейн можно установить два или более винта с полукруглой головкой с полукруглой головкой (FBHSCS) и 5 / 16-18 Т-образных гаек с фланцами 5/16 ″ -18 x 5/8 ″.
Другие варианты крепежа
Хочу указать на альтернативные варианты шурупов. Это важно, потому что вам понадобится приличное количество для любой сборки.
Сначала я купил Faztek’s 5 / 16-18 x 5/8 FBHSCS. Их винты с полукруглой головкой и полукруглой головкой с фланцем, безусловно, высокого качества, а размер полукруглой головки примечателен. Дополнительная площадь поверхности может быть важна для некоторых применений, устраняя необходимость в отдельной шайбе.
Я также купил альтернативы, которые нашел на ebay.Они примерно на 30% дешевле, и у меня нет проблем с их использованием, несмотря на меньшую головку.
Дополнительные источники: McMaster | Зоро
Stuart’s Note: я обычно заказываю винты 5/16 ″ у McMaster, когда они мне нужны в спешке, или Zoro, когда у меня есть время или мне нужно оборудование Kerr Lakeside производства США. Коробка с винтами Kerr Lakeside на 100 штук в настоящее время стоит 12,43 доллара. Если вы используете шайбы, вам могут понадобиться винты немного большей длины, но не слишком длинные, потому что они могут выходить снизу в Т-образный паз. Для угловых кронштейнов со скругленными кромками винты с полукруглой головкой не всегда подходят для меня.
Концевые детали
Концевые застежки требуют немного доработки, но они являются наиболее дешевым вариантом. Они работают, прикрепляя конец одного элемента экструзии к стороне другого. Для этого вам нужно вбить резьбу в конец одного профиля и просверлить «отверстие для доступа», чтобы вкрутить его.
Вам понадобится комплект оборудования для сборки концевого крепежа стоимостью 1,47 доллара США за штуку. Сюда входят винт и концевой зажим, повышающий прочность соединения и помогающий выравнивать квадрат.
Для стационарных установок, таких как мой шкаф для 3D-принтера (подробнее об этом в другом посте), я сэкономил немного денег, используя только винт. Здесь предпочтительнее использовать винты Faztek с полукруглой головкой и большей головкой, но вы также можете просто использовать шайбу для увеличения площади поверхности. Это по-прежнему дает вам хорошую жесткую установку, но может не подходить для сборок, которые испытывают вибрацию.
Для установки вам понадобится пара инструментов:
Сначала вы используете метчик для нарезания резьбы для винта.
Отверстие уже имеет соответствующий размер по всей длине экструзии, поэтому оно готово к нарезанию резьбы. Это тоже то, что Faztek или 80/20 могут делать за определенную плату.
Затем вы просверливаете отверстие для доступа с помощью зажимного приспособления в детали, к которой оно будет подключаться.
Наконец, вы вставляете винт в резьбовое отверстие, вставляете его в Т-образный паз сопрягаемого профиля и с помощью шестигранной отвертки затягиваете винт через отверстие для доступа.
Установка роликов
Вы можете прикрепить свои колесики к раме, используя те же винты с шестигранной головкой 5/16 «-18 х 5/8» Кнопка головы, фиксирующую шайбу, и 5 / 16-18 Т-гайки.
Стопорная шайба особенно важна, потому что эти крепежные детали действительно подвергаются ударам при перемещении роликов.
У меня не было проблем с моими роликами для тарелок, установленными на профилированных элементах по 3 углам. Было бы идеально, если бы они были установлены на всех 4 углах, но это потребует специальной обработки специального промежуточного компонента. Для тяжелых условий эксплуатации потребуется более надежное соединение.
Болты с квадратным подголовком
Болты с квадратным подголовком также заслуживают внимания.Болт 5/16 ″ -18 может быть вкручен в конец одного профиля, а квадратная часть болта может быть зафиксирована в Т-образном пазе другого пресса серии 1515. Это обеспечивает дешевый и непостоянный метод соединения двух частей.
Я использовал их, чтобы удерживать вертикальные части в положении с горизонтальной частью, как показано на фотографии. Вы можете затянуть болт, чтобы он плотно прилегал, тогда вес всего вышеперечисленного добавляет жесткости.
Чего вы не хотите делать, так это ставить болт с квадратным подголовком в такое положение, когда вам нужно выбирать между прямым выравниванием или полной затяжкой.Это делает их гораздо менее подходящими в горизонтальной ориентации, хотя их можно использовать таким образом, если у вас есть круглые стержни, которые можно полностью затянуть.
Также необходимо учитывать размер квадратных плоских поверхностей, так как они могут выступать за Т-образный паз и затруднять затяжку. В таком случае соединение может казаться плотным, когда это не так, если квадратный выступ выходит за пределы Т-образного паза и касается поверхности ответной детали.
Последние мысли
Учитывая безграничные возможности строительства из алюминиевых профилей, вполне уместно, что существует множество различных способов их скрепления.
Это может быть немного ошеломляющим, но, надеюсь, теперь выбор стал более ясным.
Инструменты и материалы
Другие сообщения из этой серии
| ■ Как установить панель | ||||||||||||||||||||||||||||||||||||||||||||||||
| Пример заказа | ||||||||||||||||||||||||||||||||||||||||||||||||
| Панель заподлицо с экструзией | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
| Примечания * 1 Крышки пазов используются для (). * 2 HBLFSN5 — это то же самое, что и насадка для экструзии. * 3 Становится выровненным по кромке выдавливания при использовании эксцентриковых скоб HBLTH5. * 4 При необходимости замены * 5 Становится менее заметным, когда на панели применяется изменение зенковки и используются винты с плоской головкой (страница продукта). * 6 Метод расчета P.2357 * 7 Метод расчета P.2299 | ||||||||||||||||||||||||||||||||||||||||||||||||
| ■ Пример заказа | ||||||||||||||||||||||||||||||||||||||||||||||||
| Для стороны рамки 400 x 400 мм (используется квадратный профиль 30 мм) | ||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
Valuframe — соединительный алюминиевый профиль Valuframe
Соединение профилей
Существует множество способов соединения профилей Valuframe, каждый из которых имеет свои сильные стороны.В Соединители из алюминиевого профиля, показанные ниже, являются наиболее часто используемыми. Выбор застежка будет зависеть от того, что нужно соединить, почему, где и в какой степени требуется обработка. Мы всегда может посоветовать, какие соединители использовать для вашего проекта.
1. Без соединителя для сверления
Простой прочный соединитель, который, как написано на упаковке, не требует сверления или механической обработки. Используемый для соединений под углом 90 °, он состоит из полого цилиндра с наружной самонарезающей резьбой и болта, который проходит через цилиндр и входит в стандартную шлицевую гайку аналогично универсальному соединителю.В Ствол забивается в паз с помощью стандартной биты Torx. Также есть версия, чтобы выступить в роли приклада. застежка, соединяющая два профиля встык, где один ствол имеет внутреннюю резьбу.
Отсутствие необходимости в механической обработке делает его идеальным для быстрой сборки, дооснащения существующим. сборки и работы на объекте.
Соединительный винт входит непосредственно в стальную или нержавеющую шлицевую гайку, поэтому соединение с высоким крутящим моментом / прочностью
Можно отменить и переместить.
Не центральный — может использоваться парами в противоположных слотах для дополнительных сила.
2. Стандартный крепеж
Используется в основном для соединения двух частей профиля под углом 90 ° друг к другу. Это требует одного из профили должны быть просверлены с отверстием, достаточно большим для того, чтобы можно было продеть в него шестигранный ключ или отвертку чтобы получить доступ к головке винта.Большая прямоугольная шайба с выступами для предотвращения проворачивания вход в открытый паз надевается на винт, который затем вставляется в центральное отверстие в одном из профили для соединения. Затем эта сборка предлагается к другому профилю (содержащему просверленное отверстие). и шайба соскользнула вниз по пазу профиля, пока головка винта не совместилась с отверстием, позволяя подтянулся.
Разъем имеет относительно невысокую стоимость.
Требуется просверливание подходящего отверстия и нарезание резьбы в профильном отверстии (если самонарезающие винты).
Можно отменить и переместить, но только на некотором расстоянии от оригинала положение, так как отверстие доступа необходимо повторно просверлить. Иногда можно увеличить отверстие доступа, но обычно этот разъем используется там, где конечное положение разъемов в известном.
Центральная застежка, поэтому пазы остаются более открытыми, чем, скажем, соединитель без сверла или универсальный соединитель.
Нельзя использовать для соединения профилей встык.
3. Угловые кронштейны
Разъем, используемый для подключения под углом 90 °. Не требует сверления или нарезания резьбы. Можно заказать с все оборудование, такое как шлицевые гайки и винты, в сборе.Очень сильный, углы действительно придают силу соединение под нагрузкой. Легко перемещается без дополнительной обработки. Некоторые версии отлиты со съемными выступами, которые при необходимости выравнивают 2 соединяемых профиля. Если не требовалось просто оторвать их. Некоторые версии также имеют пластиковую заглушку, чтобы прикончить их. визуально.
Не требует сверления или нарезания резьбы.
Легко расстегивается и переставляется.
Занимает прорезь, поэтому не идеален для участков с заполнителями.
Придает прочности стыку, некоторые говорят, что из-за углов рама выглядит жестче.
4. Универсальный соединитель
Разъем, обычно используемый для соединения под углом 90 ° и встык. Требуется деталь для сверления больших отверстий проход через один профиль для размещения ствола.Разъем представляет собой цилиндр с центральным отверстием, в котором удерживает болт, который входит в стандартную шлицевую гайку. Доступ к головке болта возможен по прорези. А Вариант этого соединителя с использованием 1 длинного общего болта образует стыковой соединитель.
Требуется сверление больших отверстий, что может быть ограничением без мастерской удобства.
Легко расстегивается и переставляется.
Не по центру — может использоваться парами в противоположных слотах или в двойной версии для Дополнительная сила.
5. Угловые блоки
Трехходовой соединитель, используемый для соединения под углом 90 ° 2 или 3 профилей. Требуется нажатие на концы соединяемых профилей. Разъем состоит из литого цинкового блока с 3 отверстиями для подключения профили с винтами и пластиковую заглушку, которую надевают, когда профили были удовлетворительно обеспечивает.Заглушка предназначена для выравнивания с соединяемыми профилями, обеспечивая плавное соединение. финиш.
Требуется нарезание соединительных профилей.
Обеспечивает прочное соединение и гладкую поверхность.
Не занимает прорезь профиля, поэтому идеально подходит для мебели и вольеры.
6.Соединительные пластины
Соединительные пластины — это простой соединительный элемент. Их простота часто забирает форму их сила и возможности, когда, несмотря на все доступные варианты подключения, только квартира соединительная пластина сделает свою работу. Соединительные пластины доступны для всех 3 серий. Это область, где новые пластины разрабатываются с углублениями, чтобы найти пазы соединительного профиля и выровнять их для лучшего соответствовать.
Придайте сил встроенному соединению или неудобному угловому соединению.
Можно легко расстегнуть и переставить без сверления или постукивание.
Предлагать видимость силы в определенных ситуациях и не занимать прорезь для монтажа панелей и т.
