При наличии напильника сточить градусов под 45 заход на резьбу. Использовать прижимной рычаг, который прижимает гайку к резьбе с торца. Прижимаем и проворачиваем ключом. Главное чтоб гайка занимала ровное положение к шпильке, иначе может пойти не «по резьбе».

Как исправить наружную резьбу?

Для восстановления резьбы применяют двухкомпонентный состав, продаваемый в двух тюбиках. Популярные марки: «Алмаз», «Полимет», ABRO. При помощи содержимого первого тюбика обезжиривают поверхности, предназначенные для контакта. Далее на дефектную внутреннюю резьбу наносится состав из второго тюбика.

Как закрутить гайку Если болт прокручивается?

WD-40 это аэрозоль, «пшикните» на резьбу, подождите в районе пяти минут и дальше уже работаем ключами (см. выше какими). Одним ключом держим гайку, другим головку болта, гайку откручиваем против часовой стрелки (если резьба обычная). Можно молотком чуть постучать по гайке, но без фанатизма.

Что делать с сорванной резьбой?

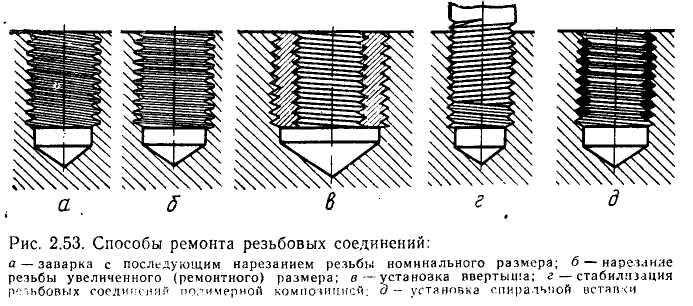

Восстановление внутренней резьбы

Самый простой способ — рассверлить поврежденное резьбовое отверстие, и поверх нарезать новую резьбу. Но тогда под новую резьбу нужен и новый крепеж, что не всегда оправдано. К тому же, иногда нарезать резьбу большего диаметра просто не позволяет пространство.

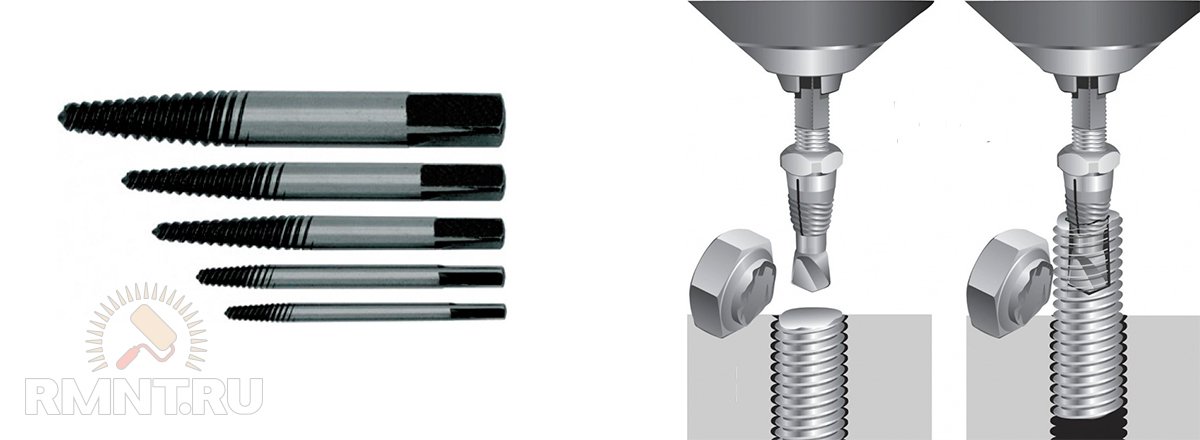

Как закрутить болт без шляпки?

Остатки болта или шпильки без шляпки можно выкрутить так: нарезать левую резьбу в оставшемся теле, капнуть клеем «момент», ввинтить левый метчик, оставить на час.

Что делать если болт проворачивается?

В этом случае метиз свободно прокручивается, но извлечь его из резьбового соединения не получается. Для решения этой проблемы необходимо приподнять болт. Сделать это можно при помощи отвёртки или другого похожего инструмента, который просовывается под головку и с усилием приподнимает её.

Как восстановить наружную пластиковую резьбу?

Все достаточно просто: снимаем крышку воздушного фильтра, закладываем нагретый клей в отверстие под винт и, пока клей не успел застыть, быстро вкручиваем все винты на место. Такого способа мне хватило ровно на одно ТО. После очередного выкручивания — вкручивания винтов, резьбы снова не стало.

Как нарезать резьбу без Лерки?

Черновой метчик и отверстие смазывают машинным маслом. После этого устанавливают метчик строго перпендикулярно поверхности детали и, нажимая вдоль его оси, вращают вороток за рукоятки. Нарезав одну-две нитки резьбы, делают четверть оборота в обратную сторону.

Как восстановить резьбу на шпильке?

Как гайку закрутить?

Слегка постучите молотком по гайке. Подождите несколько минут, пока жидкость проникнет в резьбу и попробуйте снова открутить. Чтобы жидкость проникла сильнее в резьбу, приложите на более продолжительное время тряпку, смоченную керосином или WD-40. Если открутить не получается, попробуйте, наоборот, закрутить гайку.

Как выкрутить винт если он прокручивается?

В том случае, если саморез прокручивается, скорее всего у него сорвана резьба. Для того, чтобы его вынуть, придётся действовать, как с гвоздём. С помощью пассатижи, обжимаем с усилием шляпку и пытаемся выкрутить его из углубления, в которое он был вкручен.

Как закрепить гайку в трубе?

Ослабьте гайку, удерживающую последнюю трубу, ведущую к сливным линиям в стене или полу. Снимаем трубу. Вставьте прокладку для новой выхлопной трубы поверх трубы и навинтите новую гайку на трубу после прокладки. Плотно закрепите его вручную, затем затяните с помощью фиксаторов каналов.

Как открутить болт если он слизан?

На слизанную шляпку болта наварить гайку. Потом обычным ключом открутить все вместе. Но этот способ работает, если шляпки плоские. Если они скругленные, можно попробовать срезать/сточить верхушку, потом наварить гайку и попытаться ее открутить.

Как восстановить мелкую резьбу?

Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.
Нарежьте резьбу метчиком. .
Вкрутите ввертыш. .
На границе новой резьбы и ввертыша нанесите засечки при помощи керна.

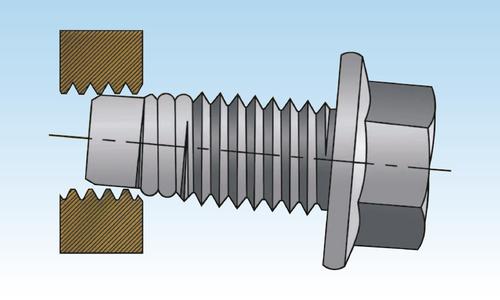

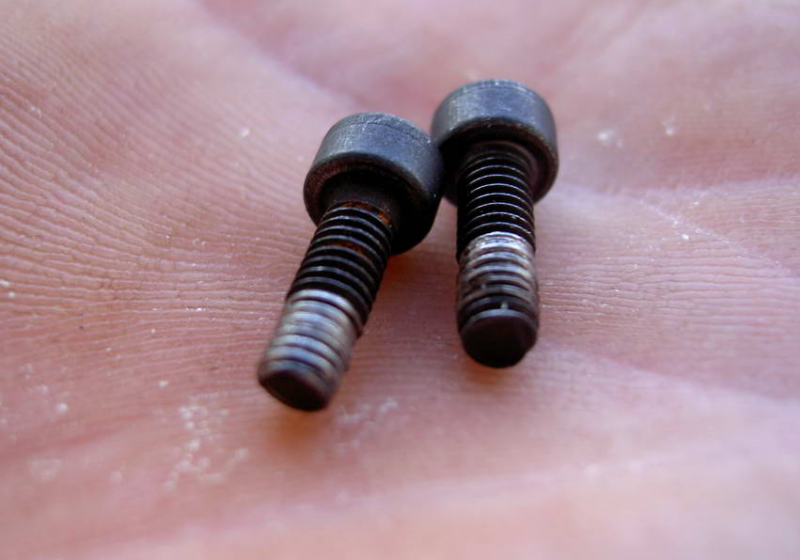

Что такое сорвать резьбу?

Сорванная резьба означает что на некое болтовое крепёжное соединение была критическая нагрузка на отрыв, то есть сорвать резьбу значит вырвать, сдёрнуть и. т. п. Витки резьбы при этом могут быть «не слизанными» а именно сорванными (частичное повреждение).

Как ни странно, достаточно много людей делают из этого трагедию, думая что голову (или блок) нужно рассверливать, подбирать специальные шпильки и тому подобное. На самом деле, резьбовые соединения, или трещины, не несущие на себе основной нагрузки поршневой системы отремонтировать очень просто.

Моя голова не стала исключением в этом вопросе. Прошлый ее хозяин крутил все болты в ней от души, в результате чего на бугелях в прецизионе заменили мне 4 болта на шпильки. а еще один болт они мне свернули каким-то образом. Пришлось делать самому. К счастью, такие сюрпризы я вижу не редко. Справится с ними легко можно с помощью специальной эпоксидки, предназначенной для металла и высоких температур. В этот раз ко мне в руки попала вот такая маноловская.

Делается это просто:
Берем длинный шуруп. У меня на этот случай вот такой вот инструмент. И берем еще вату. Делаем вот такую турундочку, и вымакиваем из отверстия масло.

Затем делая новые и новые турундочки, промакивая их в растворителе, обезжириваем отверстие и вытираем его насухо. Болт тоже обезжириваем и вытираем.

Затем работаем оперативно. Разводим немного смолы и отвердителя в равной пропорции, быстренько все это дело мешаем, и наносим на резьбу. Сделать все это желательно в течение минуты, т.к. состав твердеет достаточно быстро.

ВАЖНО: Не нужно мазать смолой всю резьбу целиком. Необходимо оставить 4-5 витков на кончике болта. На окончании резьбы тоже не стоит сильно мазать, т.к. смолу все равно начнет вытеснять.
НО: если Вы закручиваете туда шпильку, а не болт, то обмазать ее лучше целиком, т.к. после застывания, вращать ее уже не потребуется.

Закручиваем болт (шпильку) вручную до конца, только без всяких усилий, и идем спать))) Смолы как правило окончательно полимеризуются через сутки. Через 20 -24 часа, эти соединения уже можно закручивать номинальным моментом.

Конечно же все это делается с хорошим настроением и под веселую музыку!

Только не вздумайте ремонтировать подобным образом, свечные резьбы, или резьбы болтов, которые прижимают гбц к блоку, а так же те места, которые непосредственно контачат с камерой сгорания. Здесь лучше делать соответствующие шпильки или ввертыши. В остальных случаях этот метод можно смело применять. Проверено временем.

Любая резьба со временем изнашивается. Проблему можно решить, просто заменив деталь или крепежный элемент с изношенной или поврежденной резьбой на новый. Но часто экономически выгоднее восстановить резьбу. Расскажем, как подобрать нужный инструмент и какой способ восстановления резьбы будет оптимальным в конкретной ситуации.

При использовании правильного инструмента, восстановленная резьба не отличается по надежности от «заводской», а иногда даже превосходит её

Универсальный инструмент

Для восстановления «здесь и сейчас» подойдет резьбовой напильник. Это цельное приспособление квадратного сечения с насечками под различные шаги метрической резьбы. Небольшой инструмент выполняет функцию «16 в 1». Для наружных резьб на каждой стороне квадрата с двух сторон нанесена насечка разного размера. Аналогичная насечка есть и на торцах напильника — для внутренних резьб.

Напильник очищает профиль резьбы от загрязнений и восстанавливает замятия. Единственный минус — такой способ ослабляет резьбу. Поэтому для экстренного ремонта инструмент может оказаться незаменимым, но в будущем элемент с восстановленной резьбой лучше заменить или восстановить другим способом.

Восстановление внутренней резьбы

Надежнее всего будет восстановить внутреннюю резьбу с помощью резьбовой вставки — футорки. Футорка — это пружина или небольшая втулка из металла. Во время вкручивания она сжимается и жестко фиксируется в отверстии. Производители обещают, что качество восстановленного соединения будет не ниже, чем оригинальное. Такой способ эффективен при восстановлении резьбы в свечных колодцах, кислородных датчиках, масляных пробках, блоке цилиндров (для установки ГБЦ), коробки передач.

При работе с мягкими материалами (алюминием, пластиком, древесиной) или изделиями с тонкими стенками, соединение получается в 2-4 раза прочнее оригинального. Восстановленную резьбу почти невозможно смять, криво завинтив, например, болт или свечу.

Вставки, футорки устанавливаются в четыре этапа:

1. Отверстие рассверливается и зенкуется под резьбу для вставки.
2. Специальным метчиком нарезается резьба под вставки.
3. Вставка устанавливается на необходимый уровень.
4. В зависимости от типа вставки — обламывается установочный хвостовик.

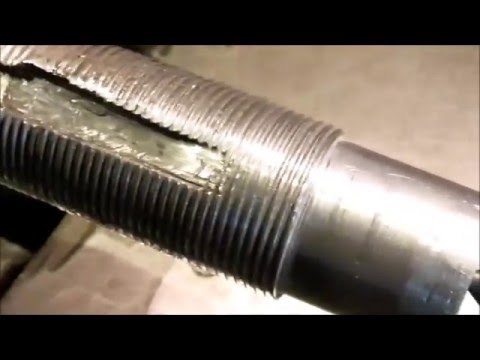

Восстановление внешней резьбы

Способ №1. Пластическая деформация.

Данное приспособление оснащается сменными вставками под резьбу с различными типами и шагами. Работает по принципу «гребенки», восстанавливая профиль замятой наружной резьбы.

Будет полезным при:

→ Восстановлении резьбы на трубах, если трубу заменить сложно, а резьба повреждена.
→ срочного восстановления болтов, шпилек и т. п., если нет замены.

Резьбу с особыми требованиями к прочности данным приспособлением восстанавливать не рекомендуем, лучше приобрести новый крепеж.

Способ №2. Холодная ковка.

У нас этот инструмент именуют Зильбертул, по названию бренда-производителя. Технология позволяет восстанавливать замятую наружную резьбу вообще без съема металла. Путем холодного наката специальные ролики выкатывают повреждение и возвращают профиль резьбы к изначальной геометрии.

В процессе восстановления резьба подвергается холодной ковке, и происходит местное упрочнение резьбовой части детали. Сменные ролики (приобретаются отдельно) с различными профилями и шагами резьб, а также регулируемый диаметр дают широкий диапазон применения.

ВАЖНО! Инструмент предназначен только для восстановления замятой (не сорванной!) резьбы — не пытайтесь накатывать им новую. Для облегчения скольжения рекомендуется нанести небольшое количество смазки на ролики

Разобрались, какой инструмент нужен в вашем конкретном случае? Купите его у нас на 20% дешевле! С 15 февраля у нас стартовала акция на резьбонарезной инструмент VOLKEL.

А если остались вопросы по статье или выбору инструмента, пишите в комментарии!

После визита на шиномонтаж, решил перепроверить затяжку болтов крепления колеса и обнаружил неприятную вещицу… В ступице, там куда вкручивается болт, была сорвана резьба, болт живой а резьбы внутри нет… Начал мозговать как выйти из ситуации… Самый простой способ это было бы рассверлить отверстие и нарезать резьбу под болт не на «12» как у нас по заводу, а на «14», но тут получается запара с тем, что родных болтов я не нашел вообще в природе на пыжики, все родные болты идут на «12»… Поэтому нашел другой путь, восстановлил резьбу и утановил родной болт…
У нас в городе вообще об этой приспособе по авторынкам никто ничего никогда не слышал, я был очень удивлен… Был куплен вот такой набор, с резьбовыми вставками (12мм и шагом 1,25) эти параметры резьбы идут с завода под наши болты! (может кому-то пригодиться для справки).
И так, фото набора (можно сделать самому, но у меня не было не времени не желания заниматься поделками) :

Рассверливается отверстие до 13,7мм (сверло было в наборе именно под эти втулки резьбовые, но есть таблица, для каждого размера резьбовой втулки какое нужно сверло и какой нужен мечик):

Далее нарезается резьба мечиком на 14мм (тоже был в наборе именно для этой резьбовой втулки на 12мм):

Затем вкручиваем резьбовую вставку :

Далее садим ее на стоп резьбу или краску (это не обязательное действие, но я решил все таки сделать):

После чего ставим колесо на место и вкручиваем болт:

Всё!
Подводя итог: (прошло уже около 3 недель) менял колеса на шиномонтаже, затягивал такой же малоумный шиномонтажник (как тот который сорвал резьбу), зажимал болты удлинительной трубой (для тест драйва ) ), все держится отлично ! Понятное дело что лучше родной резьбы быть ничего не может, но этот метод держит не хуже. Резьбовые втулки рулят, рекомендую )
Всем полного бака! )

Peugeot 307 2006, двигатель бензиновый 2.0 л., 143 л. с., передний привод, механическая коробка передач — поломка

Машины в продаже

Комментарии 14

Не знаю господа о чем вы. На нескольких машинах такое было.
Все решилось просто нарезкой новой резьбы и новым болтом. Набор такой у нас 1600
А новый болт с метчиком 400
Сегодня проделал эту операцию на задней Ступице пежо 307
Два отверстия пересверлил сверлом нам12.5 затем метчик на 14 и затем болт на 14 как родной влетел. И зажал все намертво.

хорошо, когда вам по новой резьбе старый болт не вогнали или наоборот. на шиномонтаже ни кто заворачиваться не будет.

не может быть под эту втулку такого большого сверла… под это сверло метчик должен быть 15 и шаг 1.5

Это утверждение ?) Если да, то вы ошибаетесь… просто поверьте мне… )

это утверждение… лично вчера такие ставил и сверло там 12. 2

Ну спорить не буду, может другой набор, не знаю, у меня была инструкция в наборе, все сделал по ней и все что делал сразу же и описал, выдумывать мне что-то от себя и выкладывать здесь, как шпору для людей смысла нет)), уже неоднократно снимал/ставил колеса все пучком, уверен что делал все по технологии, так как и резьбовые втулки и сверло под них, все было в наборе, поэтому не вижу смысла что-то доказывать… главное чтобы работало и больше о себе не напоминало… 😉

Хочу дополнить ибо сам прошёл это…сверлить диск лучше с направляющей проставкой (из толстой фанеры или дуба/берёзы-около 60 см толщиной) это поможет не накосячить с моментом позиционирования хода сверла, ведь диск выполнен из чугуняки и крошится элементарно сверлом, сверло даже не закусывает если его в сторону повело, в общем саму проставку закрепляем на соседнем отверстии колёсным болтом и уверенно фигачим ручной дрелью отверстие, следом и резьбу нарезаем через проставку — получается как если бы снимать диск и сверлить в заводских условиях «вертикально/перпендикулярно»! Фиксировать вставку не обязательно, даже кончик отломается сам после вкручивания болта. Отличная штука этот набор, до этого пришлось после срыва резьбы обе ступицы менять (120 евро), а те, кто думают, что резьба на болту первой должна слизаться после перетяга ошибаются, тут болт закалён достойно, а ступица отлита из ковкого чугуна, при сверлении нет привычных винтовых стружек — пыль да и только.

Ручки выдвижных ящиков и мебельных дверей нередко отламываются. Резьба их крепления просто не выдерживает и срывается. Необязательно устранять такую проблему заменой ручки. В большинстве случаев ее можно починить, причем десятком способов. Рассмотрим некоторые из них с краш-тестами надежности.

1. Установка более длинного винта

Ручка часто отрывается, так как удерживается винтом всего парой витков резьбы. Их слишком мало, чтобы держать нагрузку, и они срываются. В таком случае достаточно заменить штатный винт на более длинный, способный достать до самого конца. Он закрутится в витки резьбы, которые вообще раньше не использовались и остались целыми.

Если нового длинного винта под рукой нет, тогда можно рассверлить отверстие изнутри ящика или фасада. За счет этого получится углубить старый винт, и он закрутиться в целую часть резьбы.

Краш-тест с вырыванием полностью вкрученного винта с новой целой мебельной ручки показал усилие в 350 кг. Как себя поведет ручка с частью сорванной резьбы завит от того – как много витков было повреждено. Если сохранилась половина, то соответственно можно рассчитывать на 175 кг.

2. Уплотнение спичкой

Если резьба в ручке полностью сорвана, в ее отверстие можно вставить спичку. Затем закручиваться саморез вместо винта.

В итоге он будет держаться. Это простой доступный способ, но не слишком надежный, так как саморез при испытаниях вырвался на усилии 8 кг.

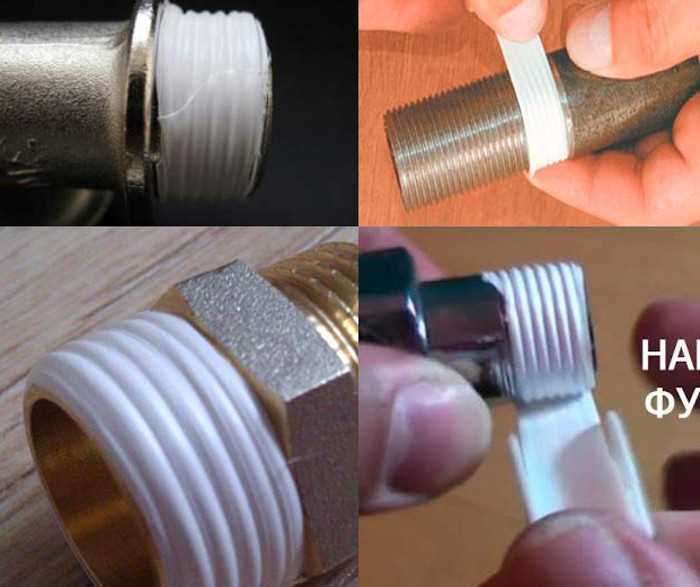

3. Применение фумленты

Также можно намотать на винт фумленту. В таком случае она позволит его плотно закрутить в сорванную резьбу.

В итоге получается более надежное крепление, которое на испытуемой ручке выдерживает нагрузку до 17 кг.

4. Уплотнение бамбуковой шпажкой

Вместо мягкой спички с осины можно уплотнить отверстие в ручке твердой бамбуковой шпажкой. В итоге получается еще более прочное крепление самореза. На испытания он уже выдержал нагрузку до 42 кг.

5. Уплотнение припоем

В отверстие с сорванной резьбой можно вставить 2 прутка проволочного припоя. Мягкое олово при вкручивании самореза заполняет полости, за счет чего при краш-тесте ручка смогла удерживать при натяжении до 55 кг.

Сорвана резьба в алюминиевой детали. М6 или М5, длина болта милиметров 12.
Есть какие-нибудь супер клеи.? Или может холодная сварка? Будет держать? Некоторая нагрузка на болт таки есть, т.к. он дежит торсионную прижину.
Разбирать и ремонтировать резьбу «по-человечески» — нет желания. Только если пpидётся.

Каждый день сюда заглядываю!

Сообщения 18 591 Реакции 2 218 Город Россия, Stalingrad Авто VW Passat B3 CL 1991 г/в, RP, кондишн, ГБО OMVL Deam XXI E демонтировано

Поксипол с алюминиевым наполнителем -проверено!
в нём можно и резьбу нарезать, я таким кусок впускного коллектора приклеивал, лет 5 работает

«Наш русский либерал прежде всего лакей, и только и смотрит как бы кому-нибудь сапоги вычистить. » /Ф.М.Достоевский/

ignat

Замполит команды форума

Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт в незастывшую массу, держать должно будет (cоответственно, после того, как оно там застынет)?

Каждый день сюда заглядываю!

Сообщения 18 591 Реакции 2 218 Город Россия, Stalingrad Авто VW Passat B3 CL 1991 г/в, RP, кондишн, ГБО OMVL Deam XXI E демонтировано

Поксипол — это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт б незастывшую массу, держать должно будет?

Промой/продуй отверстие, обезжирь обе поверхности, зубочисткой нанеси изнутри и на поверхность болта, закрути болт.
Через 15 минут будет готово, а через несколько часов можно нагружать по полной.

Держит лучше всего что только пробовал — 100%

ignat

Замполит команды форума

никсам

Мастер советчик

Сообщения 198 Реакции 22 Город РБ. г.Борисов Авто Пассат В4 1.9 ТДИ 1z продан, Sharan 2002 1.9 tdi AUY

ignat

Замполит команды форума

Фил-2000

Пописываю тут помаленьку. Стараюсь не покакивать..

Сообщения 28 935 Реакции 4 922 Город ВоМКАДье Авто VW-ны Passat-ы B4 Variant VR6-ААА 096-СFF 1994; В3 Variant AAZ 1991 — что может быть лучше. Над AFN-ом думаю.

Поксипол — обычная быстроотверждаемая эпоксидка. Если есть перепады температуры — отслоится.
Есть решение с анаэробными перманентными фиксаторами резьбы, от Хенкель, кажись, сейчас не могу посмотреть, сам осилишь, думаю.
Или — ремонтная развёртка и вкручивание «пружинки». Мне — не понравилось, Без фиксации 90 градусов рассверливания и последующего нарезания резьбы под «пружинку» — фиаско многовероятно.
Пружинка также фиксируется перманентным фиксатором резьбы.

никсам

Мастер советчик

Сообщения 198 Реакции 22 Город РБ. г.Борисов Авто Пассат В4 1.9 ТДИ 1z продан, Sharan 2002 1.9 tdi AUY

М6 затягивать сильно не нужно, тем более алюминий, где то 10 Н.м, а фиксатор «разборный» добавляет +10 Н.м

ignat

Замполит команды форума

Мне кажется, что фиксатор резьбы не сможет заменить зализанные витки. У него слишком тонкий слой.
А эпоксидка заполнит все «пустоты».
Как-то так, нет?

«Пружинка» рулит. У нас на работе этот способ чаcто применяют.
Но чтобы вставить «пружинку», или перенарезать резьбу, и т.д. надо много разбирать. Иначе не подлезть никакими свёрлами, там расстояние максимум 40 мм.

ignat

Замполит команды форума

М6 затягивать сильно не нужно, тем более алюминий, где то 10 Н.м, а фиксатор «разборный» добавляет +10 Н.м

Там этот М6 держит торсионную пружину, т. е. одно её «плечо». Пружина достаточно тугая. Возможно, даже, что я сорбал резьбу не потому (или не только потому) что болт пошёл криво, а и потому что пружину «дожимал», закручивая болт.

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

Каждый день сюда заглядываю!

Сообщения 18 591 Реакции 2 218 Город Россия, Stalingrad Авто VW Passat B3 CL 1991 г/в, RP, кондишн, ГБО OMVL Deam XXI E демонтировано

Фил-2000

Пописываю тут помаленьку. Стараюсь не покакивать..

Да, пробовал. Может, обезжирил не очень удачно, не знаю.

Удивительно! Коэффициенты расширения-то совсем разные у материалов быть должны!

Игнат, можно еще вот такую шляпу попробовать. Пишут, что даже выкручивать/закручивать можно после. Но не поручусь, так как сам не использовал.

Если выкручивать не нужно — можно вот такой клей. Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

Michalytsch

Оракул

Когда-то выгнил и отвалился кусок в металлической трубе СО,что идет по всему моторному.
Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !
Вот им я и замазал эту дырень-сначала просто чтобы доехать до дома около 100 км!
Но поскольку заказанную деталь пришлось ждать то ли 7,то ли 10 дней-ещё по городу накатал за это время столько же.
Сначала под капот чуть ли не через пару км лазил посмотреть,потом освоился-эта штука держала насмерть !
После замены трубки на новую попробовал её оторвать:в итоге вырвал вместе с металлом !
Так что я бы этот вариант не отметал так сразу.

Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но — тоже не поручусь, так как это всё с чужих слов.

А вот таким «дел мастерам» я бы без оглядки не доверял-нет у них интереса всё на века делать !
Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.

Такая неисправность, как сорванная резьба креплений, внутри пластмассового корпуса, довольно распространённая поломка. Происходит это, чаще всего, если пластмасса, из которой изготовлен корпус, низкого качества. Ну, или же, например, если это отсек для батареек, крышка которого крепится к корпусу путём ввинченного шурупа. Разные изделия (особенно игрушки, чтобы дети не смогли добраться до элементов питания), с таким отсеком для батареек, довольно распространённая форма конструкции. Чтобы сменить эти самые элементы питания, приходится каждый раз пользоваться отверткой. И естественно, что рано или поздно, резьбе придёт вполне закономерный каюк. Когда это наступит, зависит, опять же, от качества пластмассы. Хорошо, если сам корпус имеет множество таких соединений.

Можно на это просто не обращать внимания. Но если корпус имеет такие соединения только по углам, и одно из креплений не надёжно – это уже несёт некоторую опасность, при дальнейшем использовании изделия. Существует не один способ, как восстановить сорванную резьбу крепления, кто-то суёт туда спички, кто-то заливает клеем, у кого и ещё более экстравагантные способы решения этой проблемы. Но есть один способ, позволяющий восстановить резьбу буквально за пять-семь минут, до практически изначального состояния, и который я сейчас и собираюсь продемонстрировать.

Понадобится

Ножницы.
Нитки обычные.
Секундный клей.
Масло машинное (или оружейное).
Отвёртка.
Канцелярский нож.
Бор машинка со сверлом или фрезой, на 1-1,5 мм толще, чем отверстие с сорванной резьбой.

Восстановление сорванной резьбы

Для начала, как Вы понимаете, необходимо разобрать корпус, в котором нужно отремонтировать резьбу. Шуруп, в креплении которого прокручена, или вообще отсутствует резьба, следует выкручивать в последнюю очередь. Так будет проще вытащить его, если не удастся выкрутить. Итак, разобрали.

Теперь нужно зачистить отверстие, в котором сорвана резьба, и сделать его на миллиметр шире. Справится с этой задачей, поможет бор машинка с соответствующей фрезой.

Если нет бор машинки, можно расширить тонкой отвёрткой, путём ее вращения. Далее, подготавливаем шуруп. То есть просто смазываем его маслом!

Теперь займёмся наполнителем для высверленного и расширенного отверстия. Мы не будем совать туда спички, или другой наполнитель. Наоборот: мы намотаем наполнитель прямо на шуруп. А именно – будем использовать нитки. Любые. Наматываем на промасленный шуруп нитку, до тех пор, пока толщина не станет соответствовать размеру высверленного отверстия.

Как только толщина позволит с трудом втиснуть всё это в отверстие, капаем на намотанную, на шуруп нить секундный клей, и пару капель в подготовленное отверстие.

Через пять минут клей схватится намертво! Можно выкрутить отверткой шуруп, и убрать канцелярским ножом выступившие излишки клея.

Благодаря тому, что мы смазали шуруп маслом, он выкрутится без особых трудностей. При этом пропитанная клеем нить, оставшаяся внутри отверстия, сохранит форму резьбы шурупа. Можно, так же, пару раз прогнать шуруп туда-обратно, для дальнейшей лёгкости в эксплуатации.

На восстановление резьбы, в неспешном темпе, у меня ушло менее пяти минут. Плюс две-три минуты на разборку и сборку моего ремонтируемого клеевого пистолета. Дел – пустяк! Зато в дальнейшем можно уже не волноваться, что что-нибудь отвалится в самый неподходящий момент.

Смотрите видео

Кого из автовладельцев волнует, что колеса к ступицам автомобиля крепятся с помощью шпилек и гаек? Да мало кого — пока резьба на шпильках цела. Можно ли самому восстановить сорванную резьбу с помощью нужного девайса, проверили эксперты ЗР.

Шпильки в колеса

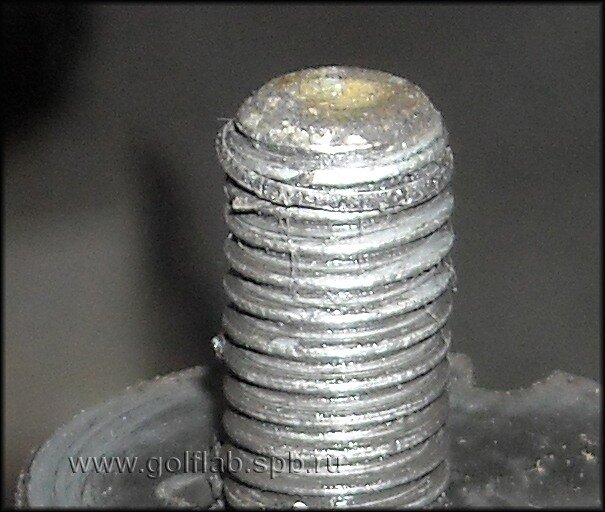

Срыв резьбы на шпильках — один из самых распространенных «побочных эффектов» снятия и установки колесных дисков. Стоит чуть перестараться, и шпилька со стесанной или погнутой резьбой приходит в негодность, а владелец автомобиля пересаживается на метро, пока не устранит неисправность. Перемещаться на машине, колесо которой прикручено не на все шпильки, опасно — рано или поздно оно начнет болтаться. И тут вариантов развития событий масса, но все печальные.

Если сама шпилька цела — не обломилась, не треснула, — исправить ситуацию можно, самостоятельно восстановив резьбу. Для этого понадобится нехитрый набор инструментов.

Идеальный ход

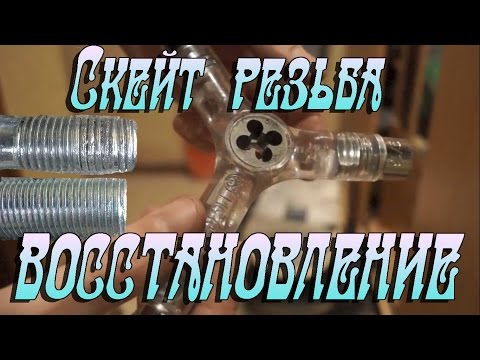

На рынке можно найти простые комплекты для правки резьбы колесных шпилек. У нас оказался один из них. В наборе три наиболее ходовые плашки: диаметром 12 мм с шагом резьбы 1,25 мм, диаметром 12 и 14 мм с шагом 1,5 мм, а также оправка, куда эти плашки вставляются. Плашки разрезные, то есть состоят из двух половинок, которые удерживаются с помощью резинового колечка.

Чтобы восстановить резьбу на шпильке, нужно надеть на нее плашку, совместив витки резьбы, и оправку, после чего с помощью ключа выкрутить плашку. Идея простая и грамотная. Осталось проверить, насколько она применима. Чтобы не рисковать рабочими шпильками, установленными на автомобиле, проведем работы на верстаке, зажимая поврежденные шпильки в тиски.

Тест. Дубль 1

Для начала возьмем шпильку диаметром 12 мм и шагом резьбы 1,25 мм. С ее резьбой все в порядке. Поэтому для начала повредим резьбу — замнем витки. Проверим, насколько серьезный ущерб удалось нанести. Попробуем накрутить на шпильку подходящую гайку. Мы старались не зря — гайка не накручивается. Снимаем ее и начинаем тестировать наш девайс.

Зажимаем тисками поврежденную шпильку и надеваем на нее нужную плашку. При этом половинки плашки должны располагаться так, чтобы маркировка на них была с одной стороны. Совмещаем витки резьбы на шпильке и плашке и надеваем оправку. Следим, чтобы два штыря в оправке вошли в отверстия в половинках плашки.

Начинаем крутить. По идее, нужен шестигранник, но мы крутим рукой, практически не прилагая усилий. Это очень подозрительно. Возникает небольшое сопротивление, но недостаточно сильное. Снимаем плашку — видно, что шпилька терлась о ее стенки, — и проверяем, наживится ли гайка. Гайка накручивается… и, дойдя до поврежденного участка, вновь встает! Вывод: эта плашка из комплекта нерабочая.

Тест. Дубль 2

Вторая шпилька, диаметром 12 мм с шагом резьбы 1,5 мм, уже повреждена и готова к эксперименту. Берем соответствующую плашку и устанавливаем на шпильку. Напомним, что маркировка на половинках должны быть направлены в одну сторону. Надеваем оправку. Ничего не получается. Плашка не входит в оправку!

Мы попытались установить причину фиаско и проверили шаг резьбы на плашке. Оказалось, он меньше, чем заявленные производителем 1,5 мм. Интересно, что при этом характеристики плашек диаметром 12 мм с шагом 1,25 мм и 14 мм с шагом 1,5 соответствуют действительности.

Наш тест показал, что у создателей комплекта для правки резьбы была отличная идея, которую они не сумели грамотно воплотить. А это значит, что восстановить поврежденную резьбу на шпильке с помощью данного набора не получится. Отчаиваться не стоит: другие варианты есть. Можно нарезать новую резьбу с помощью отдельной — лучше цельной — плашки или, в конце концов, заменить шпильки (смекалка и молоток потяжелее в помощь!).

Как избавиться от вибраций при движении, вызванных ненужным зазором между колесом и ступицей, смотрите тут.
В каких случаях необходимо повторно отбалансировать колеса, читайте в этой публикации.
Как разбортировать колесо, мы рассказывали в этом выпуске «Техсреды».

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на [email protected] .

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Главное — запастись терпением, действовать аккуратно и учитывать особенности детали, требующей починки.

В одном из предыдущих выпусков «Технической среды» мы рассказывали, как отремонтировать поврежденную резьбу, установив на нее втулку в виде пружины. А сейчас представим другой способ — с использованием стальной втулки с наружной и внутренней резьбой.

Показывать, как это делается, мы будем на алюминиевой крышке с поврежденной внутренней резьбой. Чтобы установить на это место стальную втулку, потребуется нехитрое приспособление. И хотя подобный инструмент можно купить, проще и дешевле изготовить его самостоятельно. Как — научим. Для проведения работ также понадобится сверло.

Самодельный инструмент

Ввернуть втулку в отверстие на алюминиевой крышке нам поможет приспособление, которое мы собрали из длинного болта и двух гаек. Одна из них стандартная, другая высокая. Последняя нужна для того, чтобы сделать небольшой «поясок», фиксирующий втулку на нужном месте. Благодаря этому мы ввернем ее в деталь заподлицо.

Для установки резьбовой втулки отверстие в детали необходимо предварительно рассверлить до нужного диаметра. У нашей втулки размер внутренней резьбы, которая заменит прежнюю, — 10х1,5, а наружной — 14х1,5. С учетом размера последней нам нужно просверлить отверстие диаметром 13,25, что мы и делаем. После этого зажимаем крышку в тиски. Берем наше приспособление из болта и двух гаек и накручиваем на него втулку. Следим, чтобы ее кромка оказалась на уровне краешка болта. Подпираем втулку высокой гайкой и фиксируем их, затягивая вторую гайку.

Чтобы было легче установить втулку, обрабатываем отверстие в крышке проникающей смазкой. Самое главное — центрировать втулку. Из-за небольшого перекоса втулка пойдет криво, что может повредить деталь и даже привести ее в негодность. Втулка одновременно выполняет функцию метчика, она нарезает резьбу, за счет которой и держится в детали. Если, как в нашем случае, крышка из алюминиевого сплава, то втулка входит легко. Если деталь, например, стальная, то желательно сначала нарезать несколько витков обычным метчиком, задав втулке правильное направление. Если заметили, что втулка с самого начала пошла криво, можно вынуть ее, выровнять и начать все заново.

Вкручиваем нашу втулку в крышку до тех пор, пока высокая гайка не упрется практически в торец крышки. Мы видим, что, несмотря на наши старания, втулка пошла чуть неровно. Ничего не поделать, придется завернуть ее до конца. Ослабляем гайки устройства и выкручиваем болт. Втулка на месте. Заворачиваем в нее штатный болт и убеждаемся, что все получилось.

Отремонтировать поврежденную резьбу с помощью втулки реально. Главное, запастись терпением, действовать аккуратно и учитывать особенности детали, требующей починки.

Как восстановить сорванную резьбу на пластике, смотрите здесь.
О том, как восстановить резьбу при помощи пружинки, — по ссылке.

Все вопросы и предложения по серии выпусков «Техническая среда» присылайте на адрес: [email protected] ..

Другие выпуски «Технической среды» доступны в нашем спецпроекте, а также на нашем канале в YouTube.

Как закрутить гайку на сорванную резьбу шпильки или болта?

Лучше конечно заменить, но не всегда желание совпадает с возможностью.

Бывает резьба на конце подпорчена- стукнута, стянута, а дальше нормальная.

Есть несколько приёмов выхода из положения подручными средствами или «в полевых условиях».

При наличии напильника сточить градусов под 45 заход на резьбу.

Использовать прижимной рычаг, который прижимает гайку к резьбе с торца. Прижимаем и проворачиваем ключом. Главное чтоб гайка занимала ровное положение к шпильке, иначе может пойти не «по резьбе». Для рычага можно использовать большой ключ, пластину, черенок молотка. Закрепив выше шпильки верёвочкой, цепочкой, просто подсунув подо что-либо, и нажимая ниже. Иногда достаточно прижать торцом молотка, чтоб гайка «пошла».

Если «не колхозить», а действительно всё сделать качественно, то нужно приобрести вот такой набор плашек с воротком,

Сорванная резьба означает что её там нет (слизанные витки).

Прогонять резьбу гайкой, вариант не из лучших, большая вероятность того что сорвёте резьбу и на гайке (внутреннюю), придётся покупать метчик, или использовать ввёртыши.

Если пойти правильным путём, то зажимаем болт, или шпильку в тисках (проблемной резьбой вверх), резьбу чуть смазываем маслом и прогоняем её плашкой, затем гайку закручиваем, можно даже руками.

Если делать не правильно, то на гайку нужно приложить определённую нагрузку, что бы она пошла.

К примеру прижать кувалдой, болт (или шпильку) так же зажать в тиски.

Далее работаем рожковым ключом, гайка под постоянным давлением, давим и закручиваем.

Следим за ровностью ходом гайки, то есть перекосы, особенно на заходе, не допустимы.

Если самый край резьбы болта или шпильки не используется, его можно просто обточить на наждаке, сняв конусную фаску тем самым облегчив затягивание гайки в более целые витки. Если болт или шпилька установлены в устройстве (как например шпильки блока цилиндров) эту операцию можно сделать аккуратно и балгаркой.

Так же можно пройтись углом хорошего трехгранного напильника по виткам болта или шпильки, начиная от «здоровых» и проходя до края резьбы.

Вот еще одно довольно интересное видео по восстановлению витков забитой резьбы болтов и шпилек таким же способом только с помощью специального приспособления. Способ может и не нов, но достаточно оригинален. Рекомендую взять на заметку.

Надо адекватно понимать насколько резьба на болту или шпильки сорвана так как есть несколько вариантов как закрутить на такой деформированный болт гайку.

Стоить отметить что желательно шпильку или болт заменить, так как любая сорванная резьба впоследствии уже не будет хорошо держать гайку и если резьбовое соединение находится в ответственной зоне, то в скором времени возможна поломка.

И так, если резьба сорвана только частично, то можно попробовать леркой прогнать резьбу и уже тогда гайка накрутиться, но для начала стоит без давления накрутить гайку и посмотреть, если ли там люфт между гайкой и болтом, и вообще будет она держаться за этих витках резьбы или нет.

На крайний случай если уже очень сильно надо закрутить гайку на сорванной болт, то можно воспользоваться старым способом. Пропиливаете пазы вдоль резьбы на шпильке под углом 90 градусов, чтобы не были на одной линии, иначе гайка будет «гулять», одного или двух вполне достаточно. В эти пазы вставляете алюминиевую или медную проволоку подходящего диаметра, под конец резьбы проволоку нужно будет немного сточить.

Соответственно берёте новую гайку, потому как старая гайка уже не сможет вам нарезать нормально резьбу на этой проволоки, и вообще она не будет держаться, поэтому только новая гайка. Придерживая проволоку, можно даже нитками привязать её к болту, начинайте вкручивать гайку.

Соответственно когда закручивается гайка, делать это медленно и таким образом, чтобы один виток сделали по часовой стрелке пол витка против часовой, и так далее для того чтобы на проволоке нарезалась резьба и покручивая туда-сюда вы эту проволоку раздавливаете в пазу.

Честно говоря хоть я и не советую долго применять такое болтовое соединение, но из личного опыта скажу, что если это резьбовое соединение по подвержено вибрации, то такое восстановление резьбы при помощи проволоки хватает на долгое время.

Более быстрый и лёгкий вариант, это не делать паз, а просто прислонить более тонкую проволоку из мягкого материала к резьбе болта или прутка и закрутить гайку.

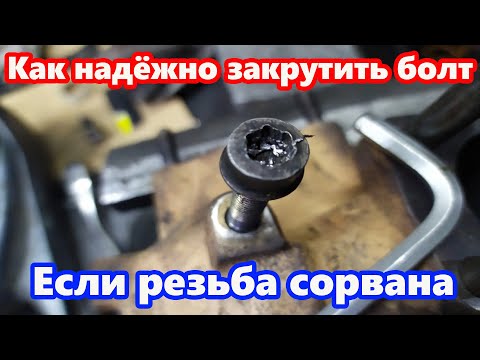

Как закрутить болт если сорвана резьба

Как закрутить гайку на сорванную резьбу шпильки или болта?

Лучше конечно заменить, но не всегда желание совпадает с возможностью. Бывает резьба на конце подпорчена- стукнута, стянута, а дальше нормальная.

Есть несколько приёмов выхода из положения подручными средствами или «в полевых условиях».

При наличии напильника сточить градусов под 45 заход на резьбу.

Сорванная резьба означает что её там нет (слизанные витки).

Если делать не правильно, то на гайку нужно приложить определённую нагрузку, что бы она пошла.

К примеру прижать кувалдой, болт (или шпильку) так же зажать в тиски.

Далее работаем рожковым ключом, гайка под постоянным давлением, давим и закручиваем.

Следим за ровностью ходом гайки, то есть перекосы, особенно на заходе, не допустимы.

Выполняя ремонтные работы, иногда возникает вопрос: как выкрутить болт или винт с сорванными гранями. Эта задача имеет несколько решений, зная которые можно раскрутить практически любые метизы. Даже в случае когда вы перестарались и сорвали головку или сломали шпильку, есть способы и инструменты, позволяющие вывернуть обломки крепежа.

Подготовительные мероприяти

Любую проблему лучше предотвращать, чем решать. Поэтому, если вы приложили достаточное усилие, а крепёж не тронулся с места, не нужно продолжать до тех пор, пока вы не повредите его окончательно. Лучше сделайте следующее:

Сначала нужно снять слой ржавчины и других загрязнений. Если резьбовая часть выступает над скрепляемыми деталями, очистите её металлической щёткой.
Возьмите молоток и обстучите головку. Удары должны быть довольно сильными. Ничего страшного, если вы сделаете небольшие вмятины на металле, но при этом нельзя допускать искривления самого крепежа. Эта процедура способствует нарушению целостности окислов, поэтому положительный эффект будет только на начальном этапе, когда головка прижата к детали. После того как вы сорвали болт с места, стучать по нему не рекомендуется, так как велика вероятность того, что вы повредите резьбу, чем усложните положение ещё больше.
Очень хорошие результаты даёт нагрев места крепления. Всё, что нужно — это нагреть крепёж и подождать, когда он остынет. При этом часть веществ выгорает, ржавчина разрушается, и болт выкручивается с меньшим усилием. Нагрев должен быть сильным. Осуществить его можно паяльной лампой, газовой горелкой или ацетиленовым резаком. Во всех случаях используется открытое пламя, поэтому вначале убедитесь в том, что вы не повредите окружающие элементы. Не забывайте о соблюдении правил техники безопасности!
Смажьте метиз любой легкотекучей жидкостью. Это может быть специальный состав типа WD 40, керосин или тормозная жидкость. Их особенность в том, что они проникают во все поры и щели, смазывают резьбу, а некоторые разрушают ржавчину. Для положительного эффекта должно пройти некоторое время. Обычно рекомендуют подождать около часа и приступать к работе. В сложных случаях нужно будет подождать 10−12 часов.

Вышеперечисленные действия не будут лишними и в случае когда вы решаете, как выкрутить болт с сорванными гранями.

Способы выкручивания болта

Ниже приведены самые эффективные способы выкручивания поврежденных болтов и винтов.

С испорченными гранями

Определяясь с тем, как открутить болт с сорванными гранями, нужно учитывать, есть ли к нему доступ, месторасположение, а также какой инструмент вы можете использовать. Исходя из этих факторов, можно применить один из способов:

Использование зубила. Метод подойдёт для больших болтов, к которым есть свободный доступ. Всё, что нужно — это молоток и зубило. Зубило прикладывают по касательной к головке и наносят по нему резкие удары. Способ простой, но он нечасто позволяет добиться желаемого результата. Применять его следует только тогда, когда под рукой нет другого инструмента.
Если есть свободный доступ к месту расположения крепежа, можно использовать универсальный переставной ключ. Этот инструмент позволяет надёжно зажать даже круглую головку. Если использовать небольшие переставные ключи типа «кобра», у которых на рабочих поверхностях есть острые насечки, то можно открутить самые маленькие болтики. Такой инструмент может выручить во многих случаях, но он должен быть новым. У изношенного инструмента насечки уже не могут обеспечить надёжное сцепление с металлом, и ключ будет проскальзывать.
Если грани повреждены не сильно, то могут выручить головки для накидного ключа. Для этих целей профиль накидного ключа должен быть с 12 гранями (внутри головки звёздочка, а не шестигранник). Откручивание производят следующим образом. Выбирают головку на один размер меньше, чем размер болта, и с помощью молотка напрессовывают её на сорванные грани, затем откручивают обычным способом.
Этот способ заключается в использовании ножовки по металлу, с помощью которой на головке болта делают пропил под плоскую отвёртку. Глубина пропила не должна быть больше 75% высоты головки болта, при большей глубине одна из половинок может обломиться.
Если в вашем распоряжении есть напильник или болгарка, то можно восстановить грани под ключ меньшего размера. Если есть рожковый ключ, выпиливать шестигранник необязательно, достаточно сделать две параллельные грани.
Если в месте расположения крепления можно пользоваться сваркой, то это значительно облегчит задачу. В этом случае можно на головку надеть гайку подходящего диаметра и сварить их вместе, а дальше использовать обычные ключи.

В сложных случаях для того чтобы добиться желаемого результата, нужно комбинировать несколько способов. Поэтому сначала оцените обстановку, решите, как можно открутить болт, и только после этого приступайте к работе.

С сорванной головкой

Очень часто, разбирая старые резьбовые соединения, можно не только повредить грани болта, но и сорвать головку. Тогда встаёт вопрос: как открутить сорванный болт. Если вы разъединили детали, и сорванный болт выступает из тела детали, то вы можете использовать все вышеперечисленные способы.

А как выкрутить болт с сорванной головкой, если тело болта не выступает из детали? Есть несколько вариантов решения этой задачи.

Лучше всего применять специальный инструмент — экстрактор. Экстрактор изготавливается из металлического прута цилиндрической формы, на одном конце которого расположена конусная резьба противоположной нарезки, а на другом — хвостовик квадратного сечения. Для того чтобы его можно было использовать, в центре болта нужно просверлить отверстие. Диаметр отверстия — на 2−3 мм меньше диаметра резьбы. После этого нужно взять подходящий по размеру экстрактор и лёгким ударом забить его в отверстие. Вращая экстрактор за хвостовик, выкрутить остатки болта.
Если есть метчик с левой резьбой, вы с успехом можете применить его в качестве экстрактора. Разница лишь в том, что диаметр отверстия должен быть таким, как для нарезания резьбы. Точное значение можно найти в соответствующих таблицах.
Если выкрутить обломок всё же не вышло, можно попробовать удалить его таким способом. В болте сверлите отверстие максимально возможного диаметра, стараясь не повредить резьбовое соединение. Затем берёте соответствующий метчик и нарезаете в отверстии резьбу. Во время этого процесса прочищается резьба и удаляются остатки болта.

Точно просверлить отверстие достаточно сложно. И если вы повредили резьбовое соединение, то исправить положение можно только рассверливанием отверстия и нарезкой резьбы большего диаметра.

Срезанная шпилька ничем не отличается от болта с сорванной головкой, а потому и методы её выкручивания такие же.

Повреждение резьбы

Бывают случаи когда повреждена резьба крепежа. В этом случае метиз свободно прокручивается, но извлечь его из резьбового соединения не получается. Для решения этой проблемы необходимо приподнять болт. Сделать это можно при помощи отвёртки или другого похожего инструмента, который просовывается под головку и с усилием приподнимает её. Когда болт упрётся, его начинают вращать в направлении выкручивания. Так поступают до тех пор, пока метиз не будет извлечён полностью. Если отверстие резьбового соединения сквозное, то можно толкать с обратной стороны, используя любой подходящий для этого инструмент.

Если у вас возникнет подобная проблема с гайкой, то действуйте аналогичным образом. Метизы с повреждённой резьбой подлежат замене, поэтому, если есть доступ, гайку можно срезать болгаркой или сбить зубилом.

Под звёздочку и шестигранник

В последнее время всё чаще используется крепёж с головками под звёздочку, шестигранник и более экзотические формы. Если грани на таком крепеже повреждены, а вам нужно его открутить, то вы можете действовать по аналогии с обычными болтами с той лишь разницей, что для откручивания нужно использовать инструмент с соответствующей формой граней.

Извлечение винта

Немало хлопот доставляют винты с сорванными гранями. Открутить такие винты непросто, но есть несколько способов, позволяющих решить эту задачу. Для того чтобы их легче было отвернуть, нужно сделать те же подготовительные мероприятия, что и для болтов.

В самом просто случае, когда винт выступает над поверхностью, можно попробовать ухватиться за него плоскогубцами, кусачками или другим подобным инструментом и таким способом выкрутить его. Но чаще всего ухватиться не за что. Тогда можно попробовать следующие методы:

Иногда выручает использование тонкой резины, например, от воздушного шарика. Кусочек такой резины кладут сверху винта и откручивают, прижимая отвёртку через неё. Это позволяет усилить трение и избежать проскальзывания отвёртки.
Винт с фигурной головкой можно переделать под плоскую отвёртку, пропилив паз ножовкой.
Для того чтобы решить проблему проскальзывания отвёртки, можно применить клей на основе цианоакрила, такой клей быстро сохнет и качественно скрепляет металлические поверхности. Процедура несложная: винт и отвёртку обезжиривают, на головку винта наносят клей и прижимают к ней отвёртку, соблюдая соосность. Для ускорения схватывания клея его можно посыпать содой. Дождитесь полного затвердения клея и пробуйте откручивать винт.

Для того чтобы в дальнейшем избежать подобных проблем, перед сборкой обновите все резьбовые соединения лерками или метчиками. Замените весь крепёж с повреждениями. Обязательно смазывайте резьбу и крепёж в целом. Лучше всего для этих целей использовать графитовую смазку.

Никто не застрахован от того, что при ремонте автомобиля или в других рабочих ситуациях может произойти повреждение резьбового соединения. Как вернуть работоспособность, казалось бы, вышедшей из строя резьбе?

Многие мастера используют традиционный способ, суть которого сводится к рассверливанию отверстия сверлом большего диаметра и нарезанию метчиком новой резьбы. Однако после такого ремонта придется использовать и ответный элемент (болт, шпильку, свечу) большего диаметра, что не всегда представляется возможным. Этот способ не подойдет и в случае, если запас «тела» для рассверливания недостаточен.

Как отремонтировать резьбовое отверстие с сохранением его прежнего диаметра?

В настоящее время найден простой и надежный способ восстановления резьбы, который уже достаточно давно используют во всем мире. В нашей стране он, к сожалению, медленно набирает популярность, как по причине нашей неосведомленности, так и из-за невозможности приобрести в магазинах специальные пружинные вставки и вспомогательный установочный инструмент.

Разработкой и изготовлением вставок занимаются многие известные производители. Изделия разных фирм могут незначительно различаться по названию (ввертыши, футорки), конструктивному исполнению и материалу, но принцип действия и технология установки одинакова для всех. В продаже можно найти не только комплекты ввертышей различных длин, диаметров и шага резьбы, но и целые наборы для восстановления резьбы, в которые помимо вставок входят сверла, метчики, установочное приспособление и оправка для обламывания монтажного поводка. Такие решения предлагает немецкий производитель металлорежущего инструмента «Volkel» и российский «Дело Техники». У некоторых брендов подобная технология и инструмент называется «системой», например:

система V-coil
система Recoil
система HeliCoil

Виды пружинных резьбовых вставок

Проволочные вставки для ремонта резьбовых отверстий имеют форму упругой спирали, витки которой формируют с внутренней стороны высокоточный ромбический профиль, который аналогичен профилю резьбы. Большинство продаваемых ввертышей имеют поводковый язычок, служащий для их ввинчивания в подготовленную приемную резьбу. После монтажа он легко отделяется по надрезу при помощи специального обламывателя.

Пружинные футорки имеют разное количество витков и соответственно разную длину, которая обозначается 1d, 1.5d, 2d и т.д., где d – диаметр спирали. Выпускаются также специальные виды вставок, например, для свечной резьбы или кислородных датчиков. На изготовление резьбовых вставок идет особо прочная высококачественная сталь, преимущественно нержавеющая, что позволяет получить надежную резьбу, устойчивую к износу, деформации и коррозии.

Замена поврежденной резьбы в четыре простых шага

Рассматриваемый способ позволяет в условиях гаража, не имея на то специальных навыков, в четыре простых приема произвести ремонт изношенного резьбового отверстия в корпусных деталях из стали и цветных металлов.

Шаг 1 – Сверление

Удаление старой резьбы при помощи сверла. Для выбора диаметра сверла производители предлагают воспользоваться специальной таблицей, в которой указываются наиболее распространенные размеры восстанавливаемых резьбовых отверстий и рекомендуемый диаметр сверла.

Шаг 2 – Формирование резьбы

В рассверленном отверстии производят нарезку резьбы специальным метчиком, предлагаемым производителем, который имеет некоторые отличия от стандартного резьбонарезного метчика. Для работы со свечными отверстиями рекомендуется использовать ступенчатый метчик, позволяющий миновать процесс рассверливания.

Шаг 3 – Ввертывание вставки

Установка пружинной втулки в полученную резьбу выполняется установочным приспособлением (шпинделем с зацепом), входящим в комплектацию набора.

Шаг 4 – Удаление установочного язычка

После выкручивания шпинделя необходимо отломить и удалить язычок на спиральной вставке. Сделать это не сложно благодаря насечке на последнем витке и специально предусмотренному инструменту.

Преимущества применения ремонтных вставок

Резьбовая вставка имеет жесткую посадку без зазоров в изготовленной резьбе, исключающую риск отвинчивания при динамических нагрузках. Это достигается за счет ее пружинных свойств и небольшой разницы в диаметре вставки и диаметре резьбы в отверстии. Вкрученная с натягом пружинная футорка занимает устойчивое положение без дополнительной фиксации клеем и обеспечивает равномерное распределение усилие от болта по всей длине отверстия.

Данный метод позволяет сформировать резьбу, которая по прочности и надежности не уступает оригинальной, а в случаях с металлами низкой прочности повышает несущую способность резьбы. Прочная сталь, из которой изготовлены ввертыши, снижает риск быстрого износа резьбовой поверхности при частом закручивании и выкручивании крепежа.

Описываемая система дает возможность создавать в мягких материалах (дерево, пластик) надежную стальную резьбу, а также сделать резьбовое соединение в хрупких и тонкостенных деталях. С помощью резьбовых вставок можно осуществить легкий переход от одного вида резьбы на другой, например: с левой на правую, с метрической на дюймовую, с мелкой на крупную и наоборот.

Использование пружинных вставок открывает новые возможности для конструирования, дает свободу в выборе материала и размера крепежных элементов. Возможность быстро отремонтировать резьбовое отверстие избавит от необходимости замены дорогостоящей детали. В случае необходимости ремонтные вставки можно демонтировать при помощи все тех же инструментов, входящих в «систему».

Резьба не держит. Ремонт резьбы. Восстановление резьбы вставкой с опорным фланцем

2018-07-04

Как восстановить резьбу при помощи метчика и без него

Восстановить поврежденную внутреннюю резьбу при помощи метчика и без него можно различными способами. О них мы подробно расскажем в этой статье.

Как восстановить резьбу метчиком

Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.

Рассверлите отверстие.

Нарежьте новую резьбу.

Фотография №1: нарезание резьбы метчиком

При работе соблюдайте следующие основные правила.

Рассверливайте отверстие строго под прямым углом

Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).

При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.

Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.

Не забывайте использовать смазку и регулярно удалять стружку.

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

Удаление старой резьбы путем рассверливания.

Заваривание отверстия. Выбор технологий зависит от материалов деталей.

Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.
При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.
В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обработка отверстия заподлицо основным металлом.

Сверление.

Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы. В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.

Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.

Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.

На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.

За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.

Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Как восстановить резьбу в отверстии без метчика

Вопрос, как восстановить резьбу в отверстии без метчика, часто задают люди, вообще не разбирающиеся в резьбовых соединениях. На этот вопрос есть лишь один ответ. Восстановить резьбу для получения максимальной надежности без использования обычных или специальных метчиков невозможно. Есть лишь способы нарастить поврежденные поверхности и усилить прочность соединений до определенных уровней.

Использование эпоксидного клея

Этот способ не подходит для восстановления и усиления соединений, подвергающихся высоким нагрузкам и вибрациям. Эпоксидный клей также нет смысла использовать, если узлы и конструкции работают при высоких температурах.

Фотография №4: эпоксидный клей для восстановления резьбы

Если же нет необходимости обеспечения высокой надежности соединения, действуйте так.

Заполните эпоксидным клеем отверстие.

Подождите пока полимер затвердеет.

Вкрутите болт.

Дождитесь набора порочности.

Холодная сварка

Холодную сварку также можно применять только при работе с неответственными деталями, не подвергающимися высоким нагрузкам и вибрациям. Соединения получаются более надежными, чем при использовании для восстановления резьб эпоксидного клея.

Чаще всего в нашей стране применяют двухкомпонентные составы следующих марок.

«Полимет».

Фотография №5: холодная сварка ABRO

При использовании для восстановления резьбы двухкомпонентной холодной сварки действуйте так.

Вскройте упаковку и вытащите компоненты.

Тщательно обезжирьте поверхности наружной (на предназначенном для вкручивания изделии) и внутренней (в отверстии) резьб. Для этого используйте состав из первого тюбика. Обрабатывайте все тщательно. Наличие налета и мусора ухудшит результат сварки.

Обработайте поврежденную внутреннюю резьбу антиадгезионным составом из второго тюбика.

Смешайте в равных долях вещества из первого и второго тюбиков. Выдавливайте составы на неметаллическую поверхность. Для равномерного (!) перемешивания используйте шпатель.

Нанесите полученную смесь на предназначенное для вкручивание изделие.

Вкрутите его.

Обеспечьте необходимый температурный режим.

Не трогайте детали в течение указанного в инструкции времени.

Обратите внимание! Не жалейте смесь. При вкручивании изделия ее излишки должны вылезать от давления наружу. Это обеспечит правильное формирование витков при восстановлении резьбы.

Повреждение резьбы свечного отверстия не позволит уплотнительному кольцу или конусу свечи надежно герметизировать цилиндр. Существует несколько способов ремонта, и некоторые из них позволяют не снимать головку блока цилиндров с двигателя.

Большинство операций технического обслуживания автомобиля производится с отворачиванием и затягиванием различных резьбовых элементов крепления. Если при этом повреждается болт, гайка или шпилька, то их заменяют новыми. В случае нарушения резьбы в корпусной детали — головке и блоке цилиндров двигателя, картере коробки передач и т.д. — чаще всего целесообразней провести ремонт.

Свечи зажигания не относятся к элементам крепления, но имеют присоединительную резьбу, основными причинами повреждения которой являются:

использование свечного ключа, конструкция которого не обеспечивает правильной фиксации свечи, что может привести к ее перекосу при заворачивании;
попадание в резьбу загрязнений. Чтобы этого избежать на двигателях с незакрытым свечным углублением (колодцем), необходимо перед демонтажем свечи отвернуть ее на один-два оборота и удалить грязь продувкой сжатым воздухом или кистью;
затяжка свечи с усилием, превышающим допустимое. Отраслевой стандарт 37.003.081.98 предусматривает затягивание свечи c усилием от 30 до 45 Н·м (примерно 3,0 — 4,5 кгс·м) при толщине уплотнительного кольца от 1,4 до 2,0 мм. Свечи с коническим уплотнением необходимо затягивать усилием 20-25 Н·м (примерно 2 — 2,5 кгс·м), а точная его величина указана в инструкции по эксплуатации конкретного автомобиля.

Восстановление резьбы в отверстии производится разными способами, которые имеют свои особенности. В каждом отдельном случае из них выбирают наиболее подходящий по конструкции детали, технологическим возможностям мастерской, трудоемкости и стоимости. При всех способах ремонта обязательными требованиями являются:

обеспечение соосности старого и нового резьбовых отверстий;
соблюдение допусков всех размеров.

Для ремонта головки используют заплавление свечного отверстия или установку резьбовой вставки — фланцевой, спиральной, самонарезной, а также с фиксирующим пояском. Вставки не должны выступать в камеру сгорания, а окончательной операцией их установки является калибровка свечной резьбы метчиком для устранения деформаций, появившихся в процессе монтажа.

Заплавление свечного отверстия

Головку блока цилиндров снимают с двигателя и сваркой заплавляют дефектное свечное отверстие. На координатно-расточном станке (как минимум, фрезерном) производят механическую обработку углубления под свечу и восстановление привалочных плоскостей. Затем под определенным углом сверлят новое отверстие и нарезают резьбу. Если резьба имеет наиболее распространенную размерность М14х1,25 (рис. 1), то диаметр отверстия составляет 12,7 мм.

Окончательной операцией является опрессовка головки блока — проверка ее герметичности избыточным давлением воздуха в водяной ванне с подогревом.

Интенсивный нагрев в зоне сварки может привести к образованию трещин в месте ремонта. Поэтому металл наплавляют только в крайнем случае, когда нельзя использовать другие способы или предполагается замена этой дорогостоящей детали. Например, невозможно установить резьбовую вставку из-за трещины или небольшой толщины стенки между свечным отверстием и каналом охлаждения у двигателей с четырьмя и пятью клапанами на один цилиндр.

Установка вставки с опорным фланцем

Головку блока цилиндров устанавливают на расточной или фрезерный станок. Рассверливанием свечного отверстия удаляют сорванную резьбу и нарезают новую для установки ремонтной резьбовой вставки.

Вставку изготавливают (как правило, из бронзы) на токарном станке. Внутри нарезают свечную резьбу, а если ее размерность М14х1,25, то наружную делают М18х1,25, но чаще используют наиболее распространенную М18х1,5. Технология изготовления фланцевых вставок из бронзы не может обеспечить их прочность при меньшем наружном диаметре.

Для отвода тепла от свечи вставка должна плотно «сидеть» в отверстии, поэтому ее наружная резьба имеет диаметр несколько больше номинального. На нее наносят бакелитовый лак и заворачивают в головку блока (рис. 2) с помощью свечи. Фиксируют деталь развальцовкой тонкого края вставки со стороны камеры сгорания.

При сверлении и нарезании резьбы вручную, без снятия головки блока с двигателя, невозможно обеспечить соосность нового и старого отверстий. В результате свечное отверстие может стать не пригодным к ремонту. К тому же трудно избежать попадания стружки в цилиндр и надежно зафиксировать вставку, исключив отворачивание ее вместе со свечой.

Из-за опорного фланца вставки свеча занимает нештатное положение, а использовать этот способ для ремонта головок с коническим уплотнением свечей не позволяют небольшие диаметры свечных колодцев.

Между бронзовой вставкой и алюминиевой головкой происходит процесс электрохимической коррозии, которая будет усиливаться за счет проникновения раскаленных газов из цилиндра. Это ограничивает срок службы головки, отремонтированной таким способом.

Установка резьбовой вставки с опорным фланцем возможна только на устаревших двигателях, у которых стенка между свечным отверстием и каналом охлаждения имеет достаточную толщину, а свечной колодец — подходящий диаметр.

Установка спиральной вставки

Чаще всего этот способ используют на снятой головке блока цилиндров, но, если позволяет диаметр, расположение и глубина свечного колодца, двигатель не разбирают.

Перед проведением операций необходимо проверить положения поршня и клапанов (в ремонтируемом цилиндре), чтобы обеспечить место для вворачивания инструмента.

Подготовку свечного отверстия производят комбинированным метчиком, который позволяет обойтись без металлорежущих станков. Если головка находится на двигателе, в углубления метчика закладывают пластичную смазку (например, «Литол») для удержания стружки.

Комбинированный метчик (фото 1) имеет две размерности — М14х1,25 под свечу и М16х1,25 под спиральную вставку. При заворачивании в поврежденное свечное отверстие метчик центрируется в нем и нарезает резьбу без перекоса.

Вставка (см. фото 1) представляет собой проволочную пружинную спираль ромбического сечения с загнутым технологическим поводком. Внутренний диаметр и шаг спирали соответствуют резьбе свечи, а наружный — больше ремонтной резьбы для надежной фиксации. Например: при восстановлении резьбы М14х1,25 наружный диаметр спирали в свободном состоянии будет 16,4 мм.

Спиральную вставку вворачивают за технологический поводок специальным ключом. При этом спираль сжимается, уменьшается ее наружный диаметр, позволяя вставке встать в ремонтную резьбу. Установку ее производят со стороны свечного колодца до того момента, пока ее наружный виток не опустится на 0,5 мм ниже плоскости (рис. 3) под уплотнительное кольцо свечи. Затем специальным бородком срубают технологический поводок, а если головка расположена на двигателе, то его обламывают и удерживают длинногубцами, чтобы избежать попадания этой части резьбовой вставки в цилиндр.

При наличии соответствующих вставок и метчиков можно восстановить резьбу не только свечных отверстий (см. таблицу ).

В нашей стране пружинные спиральные вставки применяют для ремонта резьбовых отверстий с начала 40-х годов прошлого столетия. Этим способом в настоящее время пользуются и за рубежом.

Установка самонарезной вставки

Головку блока цилиндров снимают с двигателя и в свечном отверстии нарезают ремонтную резьбу комбинированным метчиком М14х1,25 и 5/8″, близкую по размерам к М16х1,25 (фото 2).

Метчик заворачивают в отверстие на глубину, достаточную для срезания его разворачивающей частью (см. фото 2) вершин ремонтной резьбы, что обеспечивает начальный момент заворачивания вставки.

Технология изготовления вставки предусматривает определенное взаимное положение витков внутренней и наружной резьбы (рис. 4). Это позволяет без снижения прочности использовать наружную резьбу меньше, чем у вставки с опорным фланцем.

Диаметр наружных витков вставки — 16,5 мм, что примерно на 0,6 мм больше предварительно нарезанной резьбы, а на ее боковой поверхности сделаны три углубления, облегчающие процесс самонарезания.

При установке специальным приспособлением (см. фото 2) вставка нарезает резьбу своего диаметра и профиля, что обеспечивает надежную ее фиксацию (см. рис. 4). Герметичность соединения с головкой блока достигается применением термостойкого клея, который перед установкой наносят на наружную поверхность вставки. Направляющую втулку установочного приспособления (см. фото 2) можно снять только со стороны камеры сгорания, что и вынуждает демонтировать головку с двигателя.

Данный способ позволяет ремонтировать только отверстия для свечей с уплотнительным кольцом.

Установка вставки с фиксирующим пояском

Все операции выполняют не снимая головки блока с двигателя. Перед их проведением необходимо проверить положения поршня и клапанов (в ремонтируемом цилиндре), чтобы обеспечить место для вворачивания инструмента.

Ремонтную резьбу в поврежденном свечном отверстии нарезают комбинированным метчиком М14х1,25 и М17х1,25 (фото 3).

Для улавливания стружки углубления в теле метчика заполняют пластичной смазкой, которую после нарезания резьбы удаляют.

При изготовлении вставки ее внутреннюю и наружную резьбу нарезают определенным способом, не допускающим совмещения выступов и впадин профиля (рис. 5), что обеспечивает необходимую прочность детали. Установочное приспособление (см. фото 3) позволяет заворачивать вставку в глубокие свечные колодцы и легко демонтируется с внешней стороны головки блока. Герметичность обеспечивается термостойким клеем. Два наружных витка вставки имеют накатку (см. фото 3), которая надежно ее фиксирует (см. рис. 5) после развальцовки оправкой со специальным профилем (см.фото 3).

Данный способ позволяет ремонтировать отверстия как для свечей с уплотнительным кольцом, так и с коническим уплотнением.

(«Полезные страницы» выпуск 11, 2002)

Из-за нарушения целостности конус свечи или уплотнительное кольцо не в состоянии плотно герметизировать цилиндр. Восстановление резьбы может осуществляться несколькими способами, в том числе без снятия с

Операции по техническому обслуживанию машины в большинстве случаев проводятся с откручиванием и затягиванием элементов резьбового крепления. При повреждении таких деталей, как шпилька, гайка и болт, они заменяются на новые. Но ремонт становится более целесообразным при повреждении резьбы в корпусном элементе.

Деталями крепления свечи зажигания не являются, но у них есть присоединительная резьба, которая повреждается в следующих случаях:

При попадании пыли и грязи. Для предотвращения этого в двигателях с колодцем станет полезным отвернуть свечу на несколько оборотов перед снятием и при помощи кисти или продувки воздухом удалить загрязнения.
Работа со не обеспечивающим должную фиксацию и приводящим впоследствии к перекосу.
Затягивание с превышением допустимого усилия, точную величину которого можно найти в инструкции по эксплуатации.

Осуществляется восстановление резьбы различными методами, обладающими собственными нюансами. Для каждого случая подбирается наиболее оптимальный в зависимости от цены, трудозатрат, технологического оснащения и конструкции. Каждый вид ремонта подразумевает соблюдение допуска размера и обеспечения соотношения отверстий.

Для того чтобы осуществить восстановление резьбы в блоке, рациональна установка вставки самонарезного или спирального вида, с наличием фиксирующего пояса, а также заплавление отверстия. Вставка не должна касаться камеры сгорания. В завершение установки производится ее калибровка при помощи метчика для избавления от повреждений, нанесенных во время монтажа.

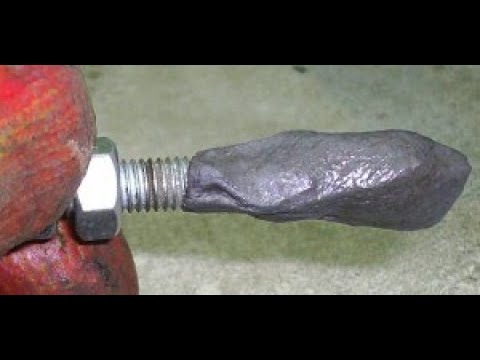

Что такое холодная сварка

Она представляет собой способ наращивания и объединения металлических элементов, без влияния высоких температур. В данном случае поверхности не свариваются, а склеиваются. Масса для холодной сварки начинает деформироваться, затем проникает в детали, используемые для работ. Здесь отсутствует обоюдное проникновение веществ друг в друга, появление межатомных связей, но возникает плотное соединение. При этом данный способ помогает произвести восстановление свечной резьбы, воссоздать потерянные элементы и заделать повреждения.

Проведение работ

Сегодня можно найти в магазинах большой перечень товаров иностранного и российского производства. Стоит отметить два главных типа: пластилинообразные и жидкие. Последние имеют в составе два компонента, представляющих собой основную массу, используемую в склеивании, и отвердитель. Пластилинообразные средства состоят из бруска с одним или несколькими слоями, перед применением которого необходимо перемешивание. Для того чтобы осуществить восстановление внутренней резьбы холодной сваркой, желательно приобрести двухкомпонентное средство, реализуемое в двух флаконах.

Требуется предварительное обезжиривание всех поверхностей и антиадгезионная обработка как снаружи, так и внутри, так как присутствие налета и мелких частиц способно ухудшить результат. Далее смешиваются компоненты из двух флаконов на пластиковой или деревянной поверхности. Наносится полученная масса на резьбу, которая вкручивается внутрь и оставляется до полного высыхания. При соблюдении режима температур восстановление резьбы будет завершено по истечении времени, указанного в инструкции.

Ремонт с обычной сваркой

С двигателя снимается и при помощи сварки заплавляется поврежденный участок свечи. На фрезерном или углубление под свечу подвергается механической обработке, и восстанавливаются привалочные поверхности. Новое отверстие сверлится под установленным углом, и нарезается резьба. Опрессовка головки является заключительным этапом, она представляет собой проверку герметичности в водной бане высоким давлением воздуха.

Стоит отметить, что в области сварки слишком большой нагрев может способствовать появлению трещин. Поэтому наплавление металла используется в крайних случаях, когда невозможно использование других методов.

Восстановление резьбы вставкой с опорным фланцем

На фрезерный или расточный станок устанавливается головка блока. Сорванная резьба высверливается и нарезается новая для использования ремонтной вставки. Она изготавливается на токарном станке чаще всего из бронзы. Внутри должна быть резьба с требуемой размерностью. Для выполнения функции отведения тепла вставка должна плотно соприкасаться со стенками, для этого диаметр наружной резьбы изготавливается больше, чем номинальный. Она заворачивается в головку после нанесения бакелитового лака. Деталь закрепляется при помощи развальцовки края вставки.

Ручная реставрация

Восстановление сорванной резьбы вручную, не снимая с двигателя головку блоков, не способно должным образом соотнести старое и новое отверстие, что может испортить деталь. Также сложно предотвратить попадание стружки и плотно закрепить вставку, избежав откручивания вместе со свечой.

Спиральная вставка

Данный метод применяется в основном на снятом блоке, но при подходящей глубине колодца, расположении и размере можно избежать разбора двигателя. Перед тем как начинать восстановление внутренней резьбы, нужно проверить расположение клапанов и поршня для обеспечения места для вкручивания инструмента.

Производится подготовка отверстия под свечу метчиком комбинированного типа, дающим возможность работать без металлорежущего станка. При нахождении головки на двигателе закладывается в углубления пластичный смазочный материал, для того чтобы удержать стружку.

Метчик во время закручивания в нарушенное отверстие для свечи центрируется и вырезает резьбу без перекосов. Опорный фланец вставки способствует нештатному расположению свечи, при этом данный способ не подходит для головок, имеющих коническое уплотнение из-за небольшого диаметра колодцев.

Вставка с закрепляющим пояском

После формирования детали наружная и внутренняя резьба нарезаются таким образом, чтобы не возникали совмещения впадин и выступов профиля, что позволяет добиться требуемой прочности элемента. При помощи установочного устройства вставка заворачивается в свечные колодцы с большой глубиной и достаточно легко убирается с наружной стороны. поможет в обеспечении герметичности. На двух внешних витках вставки должна присутствовать накатка для плотной фиксации после развальцовки при помощи специального профиля.

Часто при ремонте двигателя механику приходится «сражаться» с непокорным крепежом – когда гайка или болт не «желают» отворачиваться. И если с непокорной гайкой справится несложно, то восстановление поврежденной резьбы в отверстии – не всегда простая задача.

Тем не менее, подобные резьбы тоже ремонтируются. Самый простой случай – когда в резьбовом отверстии слегка замята пара ниток резьбы. Тут можно прогнать резьбу метчиком, который восстанавливает резьбу, почти не снимая металла. Если же резьба повреждена сильно (сорвана), то ее обычно ремонтируют с помощью резьбовой вставки, иначе называемой футоркой. Резьбовые вставки бывают самыми разными, но всегда имеют внутреннюю резьбу (с диаметром и шагом оригинальной резьбы), а снаружи – другую резьбу, которая может быть стандартизованного размера и профиля, либо – специальной, характерной только для данной футорки. Обычно подобные футорки изготавливают специализированные компании, но в некоторых случаях их можно сделать и самостоятельно, на токарном станке.

Установка подобной вставки требует рассверливания отверстия до увеличенного диаметра, нарезки новой резьбы, которая нужна для внешней резьбы футорки, и ее последующей установки.

В ассортименте многих поставщиков есть множество вариантов подобных ремонтных вставок. Однако наибольшее распространение получили так называемые «пружинки» — то есть, напоминающие маленькие спиральные пружины. Обычно их изготавливают из «граненой» стальной проволоки, свернутой в спираль и образующей резьбу требуемого профиля и шага. Причем можно приобрести и комплекты, в которых есть все необходимое для установки «пружинок» (сверла, метчики и оправки), и сами «пружинки» по отдельности. В комплекте обычно есть еще и инструкция, где сказано, какого диаметра отверстие нужно засверлить – для установки вставки нужного размера.

В принципе, установка «пружинки» происходит следующим образом: засверлите поврежденное отверстие до подходящего размера, нарежьте резьбу в этом отверстии с помощью специального метчика из комплекта, а затем вверните «пружинку», которая имеет небольшой хвостовик в нижней части, «цепляющийся» за оправку. Когда вставка будет завернута в отверстие, обратите внимание на ее заглубление: верх «пружинки» должен быть на 1-2 витка резьбы ниже плоскости детали. После установки на нужную глубину, хвостовик на «пружинке» нужно удалить. Для этого он снабжен специальной насечкой. Один быстрый удар зубилом по хвостовику легко ломает его. Также для этой цели можно использовать «длинноносые» плоскогубцы, сворачивая хвостовик по насечке. Если отверстие сквозное и деталь демонтирована с двигателя, отломленный хвостовик выпадет наружу. Если же ремонтируемая деталь под капотом, то вам нужно действовать аккуратно, что хвостовик не попал внутрь двигателя и т. д. В этом случае лучше всего использовать «длинноносые» плоскогубцы или лучше ручные тиски с узкими губками, чтобы надежно удержать хвостовик.

Подобная «пружинка» из нержавеющей стали, в случае с алюминиевой ремонтируемой деталью, делает внутреннюю резьбу гораздо прочнее, чем исходная. А благодаря специальному профилю наружной резьбы, она плотно и без зазоров стыкуется с материалом детали. Иными словами, ее невозможно ослабить и вынуть.

Другой вариант резьбовых вставок – втулки-футорки из нержавеющей или обычной стали, которые фиксируются на посадочном месте стопорными штифтами. Они, эти штифты, предотвращают ослабление или проворачивание футорок. Футорки могут быть любого размера, как дюймового, так и метрического.

Рис. 6
«Пружинка» легко наворачивается на установочную оправку. Как только «пружинка» начинает заворачиваться в отверстие, она слегка расширяется. Поэтому вы не сможете вынуть ее без проблем (если вдруг передумаете), так как конструкция обеспечивает сильное удержание. Единственный надежный способ вытащить «пружинку» – захватить ее плоскогубцами и выдернуть. Это неминуемо разрушит вставку и, возможно, приведет к повреждению резьбы, которую вы недавно нарезали. Поэтому убедитесь, что у вас все под рукой и все готово для ремонта, прежде чем начать вворачивать «пружинку» .

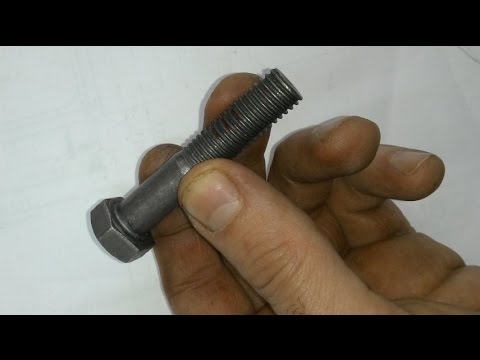

Лучший способ «отремонтировать» поврежденный болт или шпильку – это просто заменить его. Если же вам нужно отремонтировать наружную резьбу (на шпильке или болте), то решением будет плашка нужного размера. Единственная причина попытаться отремонтировать болт – это если у вас нет доступной замены (например, вы находитесь далеко от мастерской или магазина), или если болт уникален, и непросто найти точную замену. Если шпилька повреждена, опять-таки лучший выход – заменить ее, если время и расходы не диктуют вам необходимость ремонта резьбы.

Необычный ремонт резьбы, который также «исправляет» трещины

Отверстия под болты крепления головки блока цилиндров и крышек коренных подшипников с трещинами, до недавних пор считались неремонтируемыми. Даже если мы убежденные сторонники того, что отремонтировать можно все, что угодно, если на это есть достаточно времени, творчества и денег, то мы все же должны считаться с тем фактом, что иной ремонт просто не стоит времени, забот и расходов.

Рис. 8
Вот хвостовик, который удалили из этой вставки 3/8”x16. Его нужно удалить по двум причинам: чтобы он не мешал заворачивать болт, и чтобы «пружинка» не врезалась дальше, когда болт будет завернут. Помните: вставка может сама себе нарезать резьбу и дальше, если позволяет глубина отверстия и если хвостовик остался на месте. ПРИМЕЧАНИЕ: Используя подобную резьбовую вставку, вы ДОЛЖНЫ применять сверло, указанное в инструкции, и вы ДОЛЖНЫ использовать только тот метчик, что находится в комплекте. Вы также должны вворачивать вставку только с помощью специальной оправки из комплекта. Поэтому, если вы первый раз приступаете к подобной работе, то покупайте весь комплект сразу.

В этом смысле, изобретательные ребята из компании LOCK-N-STITCH разработали ремонтную футорку, которая устраняет не только повреждения резьб, но и трещины в отверстиях под болты. Главная особенность подобной футорки в том, что она способна «стянуть» разделенные трещиной стенки резьбового отверстия, создавая достаточно прочное соединение даже при затягивании болтов с большим моментом, как скажем при установке головки блока или крышек коренных подшипников.

Стенка отверстия под болт трескается обычно из-за перетягивания болта, так как в этом случае радиальное усилие, как результат действующего крутящего момента, превосходит предел прочности материала детали.

По словам Гарри Рида из LOCK-N-STITCH: «Это действительно большая проблема, так что все производители двигателей вынуждены принимать специальные конструктивные меры, чтобы предотвратить образование трещин. Это врожденный недостаток болтов со стандартной резьбой, который с самого первого дня отравляет индустрию крепления». Самым привычным решением для профилактики трещин является достаточное заглубление резьбы. Другие меры включают в себя местные утолщения вокруг отверстий под болты и расположение отверстий, на достаточном удалении от краев и между собой.

Так как в новых двигателях для головок цилиндров и блоков все чаще используются алюминиевые сплавы, то и количество резьбовых отверстий с сорванной резьбой или треснувших велико как никогда. Например, в алюминиевых ГБЦ отверстие под свечу зажигания с сорванной резьбой — обычное дело.

Рис. 11

Хотя использование «пружинок» из нержавеющей стали делает подобный ремонт простым и удобным, проблема использования спиралей из нержавеющей стали и стальных тонкостенных футорок для отверстий свечи зажигания в алюминиевых головках, — говорит Рид, — состоит в том, что они очень плохо отбирают тепло от свечей зажигания, и свечи могут перегреться. «Пружинки» действуют как тепловая плотина, ограничивая передачу тепла, так как нержавейка проводит тепло очень медленно. Ведь стальные футорки не могут расширяться так же быстро, как и алюминий, тем самым нарушается и плотность посадки и теплоперенос. Резьбовые футорки, системы Spiralhook, для ремонта отверстий свечей зажигания в алюминиевых головках сделаны из анодированного алюминия, что дает равномерную теплопередачу даже в головках с воздушным охлаждением. Кроме того, эти новые футорки нельзя вывернуть из-за стопорного штифта, установленного через фланец футорки».

Рис. 12
Во-первых, засверлите поврежденное резьбовое отверстие, используя сверло с диаметром, указанным в инструкции. Обратите внимание, что тип футорки (с внутренним штифтом) обычно предполагает сверло большего диаметра, чем используется обычно под размер внешней резьбы футорки. Например, при использовании футорки KeenSerts ¼”x28 (с внутренней резьбой ¼”x28), наружная резьба на футорке – 3/8”x16. Обычно для этого используют сверло 5/16”, однако футорка KeenSerts требует сверло диаметром 8,4 мм. Но не стоит заморачиваться – достаточно следовать инструкциям в любом доступном комплекте футорок.

Проблемы, связанные с установкой прежних цельных футорок состоит в том, что при их установке приходится снимать много металла вокруг отверстия, ослабляя отливку. Это может даже привести к образованию трещины в теле детали. «Футорки Spiralhook, — говорит Рид, — решают большинство проблем. Внешняя резьба такой футорки «стягивает» окружающий металл к резьбе. Чем больше крутящий момент при затягивании болта, тем больше сила «стягивания».

Вот, к примеру, описание ремонта трещины на блоке цилиндров двигателя «Chevrolet 427» 1967 года. Трещина, которая началась в отверстии под болт ГБЦ и затем распространилась по цилиндру примерно на 16 мм. Трещину в блоке сначала заштифтовали снизу вверх, до привалочной поверхности, таким образом, что последний штифт «пересекся» с ремонтной футоркой. Затем отверстие под болт рассверлили, зацековали и нарезали в нем резьбу для футорки серии F1. Затем отверстие смазали небольшим количеством резьбового герметика и ввернули на место футорку, крутящим моментом на 10% превышающим момент головочного болта, требуемого спецификацией. После установки футорки зафиксировали ее стопорным штифтом (для надежности). Затем, верхний край футорки и штифта зачистили и отшлифовали. Стоит отметить, что при подобном ремонте не рекомендуется устанавливать в цилиндр гильзы.

При ремонте трещины в отверстии под болт крепления крышки коренного подшипника нужно только рассверлить его, нарезать резьбу и установить футорку серии F3. Отверстие будет лучше прежнего, чем больше усилие затяжки болта, тем плотнее «сжимается» трещина.

Поврежденную резьбу в посадочном месте по стакан форсунки тяжелого дизеля также можно отремонтировать с помощью подобных футорок, даже если трещина вышла наружу. По словам Рида, просто заштифтуйте трещину и установите футорку Full-Torque. В производственной гамме компании LOCK-N-STITCH есть футорки для ремонта резьб стаканов форсунок Caterpillar, Detroit Diesel и многих других коммерческих двигателей.

Есть четыре различных варианта футорок типоразмерного ряда Full-Torque:

F1 – для ремонта отверстий под свечи зажигания, отверстий под стаканы форсунок и под болты ГБЦ.
F2 – футорка в глухое отверстие, с получением сухого, герметичного отверстия. Например, для кронштейна крепления двигателя, масляного поддона и некоторых отверстий под болты ГБЦ.
F3 – футорка в глухое отверстие, предназначенная для ремонта отверстий под болты дизельных головок блока и крышек коренных подшипников.
F4 – универсальная футорка, для любых сильно поврежденных резьбовых отверстий.

Ремонт резьбы под свечу зажигания

Если вы до сих пор не сталкивались с такой проблемой, вполне вероятно, что вы столкнетесь с ней в ближайшем будущем. Во многих современных двигателях резьба под свечу в алюминиевой головке блока слишком «слабая». К примеру, в головке блока Ford 4.6 L, просто потому, что некоторые «конструкторы-гении» сделали в этом отверстии всего лишь три или четыре нитки резьбы. Или, возьмите двигатель 2.4 L DOHC, автомобиля Chrysler PT Cruiser. Даже несмотря на то, что резьба под свечу зажигания тут длиной примерно в 25 мм. Свеча в 1-м цилиндре без предупреждения отказывала, а вместе с ней и резьба «кончалась».

Возможные варианты ремонта: заменить головку блока на новую, снять головку и отремонтировать резьбу (это влечет за собой мороку с ремнем ГРМ, креплением двигателя, выпускным коллектором, патрубками охлаждения и т. д.) или сделать ремонт не разбирая двигателя.

Если время поджимает или денег у клиента немного, то остается последний вариант. Основная проблема состоит в том, что в этом двигателе резьба под свечу находится на дне глубокого свечного колодца. Поэтому выбор возможных футорок для подобного ремонта невелик. Один из самых подходящих комплектов – P/N FT-514LTK, компании LOCK-N-STITCH, позволяет отремонтировать резьбу под свечу зажигания либо со снятой головкой, либо с прямо на двигателе. Кроме того, футорки в этом комплекте – тонкостенные, из анодированного алюминия, а еще здесь верхний виток внешней резьбы Full-Torque имеет специальный профиль, что гарантирует надежность крепления футорки.

Сам ремонт очень прост. Единственная проблема – обеспечить доступ к свечному колодцу. Для этого приходится снимать впускной коллектор, корпус дросселя, блок катушек зажигания и клапанную крышку. Кстати, снимать и ставить эти детали обратно дольше, чем восстановить резьбу.

Комплект P/N FT-514LTK включает в себя все, что нужно. В том числе длинную (230 мм) развертку, специальный метчик, центрирующую втулку для развертки, резец для посадочного места под футорку, оправку для футорки, сверло диаметром 1,6 мм и направляющую втулку для сверла, несколько стопорных штифтов, а также пузырьки со смазкой для метчика и с резьбовым герметиком. Футорки можно купить по отдельности, в зависимости от того, какой нужен размер резьбы и длина. В случае с PT Cruiser футорка имела внутреннюю резьбу М14х1.25 и габаритную длину 25 мм.

После снятия клапанной крышки, надо провернуть коленвал, так чтобы поршень не опустится ниже ВМТ (чтобы развертка не коснулась днища поршня). Опустив поршень вниз, вставьте в свечное отверстие алюминиевый пруток диаметром около 10 мм, до контакта с днищем поршня и сделайте на нем отметку вровень с началом отверстия под свечу. А затем отметьте то же расстояние на хвостовике развертки (чтобы убедиться, что не попадете в поршень).

Затем надо нанести слой смазки на канавки развертки (чтобы стружка не попала в цилиндр). Центрирующая втулка, из комплекта, на хвостовике развертки удержит развертку строго по оси отверстия, а конец развертки диаметром 12,5 мм войдет в существующее отверстие свечи зажигания. Поврежденная резьба удаляется с помощью резца развертки, диаметром 16,25 мм.

Небольшая фаска, которая имеется в верхней части отверстия под свечи зажигания, не дает возможности подобраться туда с футоркой, установленной на оправку. Поэтому фаску надо срезать, с помощью специального резца, входящего в комплект, установив его на оправку.

После обработки стоит пропылесосить отверстие, с помощью насадки из полудюймового резинового шланга диаметром. Это позволит удалить всю пыль и алюминиевую стружку с днища поршня (то есть – из цилиндра).

Затем в отверстии надо нарезать резьбу с помощью метчика из комплекта. Метчик надо смазать маслом из комплекта. А для его вращения хорошо подойдет удлинитель и трещотка на 3/8” дюйма из комплекта инструмента. После нарезания резьбы надо еще раз пропылесосить отверстие.

После покрытия тонким слоем противозадирной пасты внешней резьбы оправки для установки футорки, сама футорка наворачивается на оправку. Затем, на внешнюю резьбу футорки наносится несколько капель резьбового герметика из набора. Потом футорка заворачивается в отверстие с новой резьбой и затягивается крутящим моментом 3,7 кгм. После установки футорки, надо вставить тонкую направляющую втулку в отверстие в оправке.

Эта втулка не даст сломаться тонкому сверлу, которым надо сделать отверстие диаметром 1,6 мм, как с краю футорки, так и в самой головке. После сверления надо продуть место обработки сжатым воздухом или снова пропылесосить, чтобы убрать стружку.

Вынув сверло, надо оставить направляющую втулку на месте, следует нанести три капли герметика прямо во втулку и опустить в нее стопорный штифт. Потом, с помощью подходящей тонкой выколотки надо полностью осадить штифт на место. Примечание: герметик имеет хорошую тепловодность и полностью затвердеет, когда разогреется до рабочей температуры, но он все равно быстро твердеет, поэтому, если штифт вставлен полностью, выньте направляющую втулку и очистите ее растворителем. Теперь можно убрать оправку, с помощью которой была ввернута футорка.

Резьбу новой свечи, перед установкой, стоит смазать тонким противозадирной пасты. Да и остальные три свечи тоже надо заменить.

Вот и все. Вся процедура занимает примерно полтора часа, причем примерно час уходит на снятие и повторную установку клапанной крышки, коллектора и прочего.

Комплект P/N FT-514LTK – отличная вещь для срочного ремонта резьбы под свечи зажигания. И хотя расточка отверстия и нарезание резьбы в головке, установленной на двигателе, может показаться на первый взгляд рискованной, но с малой толикой здравого смысла такой ремонт проходит успешно. Конечно, лучшим решением было бы снять головку, отремонтировать резьбу на станке, вычистить головку и установить заново. Но, когда ограничены и бюджет, и время, такой ремонт – то, что доктор прописал.

Важно еще отметить, что это надежный ремонт, а не дешевое латание дыр. На деле, футорка гарантирует превосходную установку свечи, сравнимую с оригинальным исполнением.

Пришлите свою статью

Информация предназначена для лиц, производящих ремонт в условиях личного гаража, и автосервисов. В соответствии с этим выстроен текст и даны рекомендации. Применение данного метода на производственных предприятиях предполагает использование специфических инструментов и устройств, и другой технологии.

Способ восстановления резьбы

Повреждённую резьбу можно полностью восстановить по следующей технологии:

1. Рассверлить резьбовое отверстие до диаметра, указанного в приведённой ниже таблице
2. Нарезать в нём резьбу особого профиля специальным метчиком
3. Ввернуть в полученную резьбу спиральную ремонтную вставку (футорку из прочной нержавеющей стали, с помощью специального инструмента.

Резьбовая вставка

После такой операции резьба становится более прочной, чем первоначальная в исправном состоянии. Этот эффект особенно заметен, когда резьба выполнена в мягком материале, например, алюминии. При срыве болта (шпильки) в резьбовой вставке эффект “закусывания” отсутствует. Сорванный болт (шпильку) можно легко вывернуть.

Посмотрите видео, как используется резьбовая вставка

Какие возможности есть у резьбовых вставок

Особенно актуален этот способ для восстановления резьбовых отверстий в корпусных деталях автомобильных двигателей, например, свечного отверстия. Резьба под свечу становится очень прочной и надёжной.

Резьбовая вставка вкручена

Если сорвана резьба под , иногда рассверливают её, и нарезают резьбу следующего размера. В таком случае приходится применять ступенчатую шпильку неизвестного происхождения, сомнительного качества. Да и не всякую ступенчатую шпильку найдёшь в нужный момент. Если же отремонтировать отверстие с применением , остаётся возможность применить штатную, фирменную шпильку.

Ещё одно применение ремонтных резьбовых вставок — в латунных . Получается гайка, совмещающая очень прочную резьбу и свойство не «пригорать» к шпилькам.

Владельцам некоторых иномарок стоит обратить внимание и на возможность замены резьбы М12 х 1,5 на резьбу М12 х 1,25. Нередко случается, что болт с такой резьбой повреждён, а найти его в розничной сети в вашем городе практически невозможно (в нашем магазине есть ). Токарь приличный болт не выточит, т.к. резьба на заводских болтах формируется давлением (накаткой), что обеспечивает необходимую прочность. А на токарном станке резьба получается резцом, при этом волокна стального прутка перерезаются и витки резьбы не могут нести необходимой нагрузки.

Если заменить резьбу в корпусной детали на более распространённую в России , появляется возможность подобрать болт необходимых размеров и прочности в ассортименте Российских и Европейских производителей автомобильного крепежа, представленных в .

Видео — как работает резьбовая вставка, демонстрация

Какие инструменты применяются при восстановлении резьбы

1. Сверло

Диаметр сверла выбирается из таблицы.

Таблица подбора диаметров свёрл для наиболее распространённых резьбовых отверстий

№ п/п	Размеры восстанавливаемой резьбы	Диаметр сверла
1	М5 х 0,8	5,2
2	М6 х 1	6,3
3	М8 х 1	8,3
4	М8 х 1,25	8,4
5	М10 х 1	10,25
6	М10 х 1,25	10,4
7	М10 х 1,5	10,5
8	М12 х 1,25	12,25
9	М12 х 1,5	12,5
10	М12 х 1,75	12,5
11	М14 х 2	14,5
12	М14 х 1,5	14,5
13	М14 х 1,25 (под свечу)	14,25

2. Метчик

Ступенчатый метчик существенно уменьшает риск порчи свечного отверстия, но он заметно дороже обычного.

Для удлинения метчика при ремонте глубоко утопленного свечного отверстия можно использовать обычную торцовую двенадцатигранную головку на 10 с соответствующим инструментом.

3. Шпиндель (инструмент для вворачивания вставки)

Рабочая часть шпинделя похожа на резьбовую часть болта, с зацепом на торце.

4. Вставка ремонтная

Вставка представляет собой спираль ромбовидного профиля.

На одном конце её имеется поводок, за который вставка вращается шпинделем.
Вставки имеют разные длины.

Описание технологии восстановления резьбы

Внимание: эта технология применяется для ремонта резьбовых отверстий в бытовых, гаражных условиях.

1. Рассверлить отверстие. Периодически вынимать из отверстия и обмакивать его конец в ёмкость с моторным маслом. Желательна минимальная скорость вращения сверла.
2. Нарезать резьбу под вставку. В процессе работы необходимо постоянно подавать в зону резания моторное масло, например из медицинского шприца, особенно при работе с алюминием. Иначе резьба может получиться «рваной», шероховатой, а на метчик налипнет алюминий.
Если отверстие глухое — вместо моторного масла лучше применить смазку, например Литол. Ею нужно обмазать рабочую часть метчика, чтобы стружка не сыпалась в отверстие, а прилипла к метчику.
3. Промыть полученную резьбу керосином.
4. Надеть на шпиндель, ввести в зацепление поводок и зацеп.

Нужно иметь в виду, что вставка несколько больше шпинделя, она не сидит на нём плотно, а свободно болтается. При вкручивании в отверстие вставка сжимается и тем самым закрепляется в отверстии. Вставку вворачивать до тех пор, пока её задний конец не углубится в отверстие на 1/4 шага резьбы. После этого вывернуть шпиндель и отломить поводок вставки, надавив на него подходящим стержнем. Для этого на витке за поводком имеется риска, по которой и отломится поводок.

Тематические материалы:

Андрей илларионов: «путин рассчитал: гибель сотен европейцев рейса мн17 вызовет шок у лидеров ес, и они потребуют от порошенко остановить наступление сил ато Почему Гитлер так легко оккупировал могучую Францию Петр великий и его «великие» дела против русов лет, сын музыканта Андрея Макаревича лет, сын телеведущего и актера Дмитрия Нагиева Массивная обувь в готическом стиле Модная обувь осень зима. Материалы и фактуры Системы и методы оценки персонала Система сбалансированных показателей

Обновлено: 27.09.2019

103583

Если заметили ошибку, выделите фрагмент текста и нажмите Ctrl+Enter

Восстановление резьбы в алюминиевом блоке спиральная вставка

Содержание

Технология восстановления внутренней и наружной резьбы
Способ восстановления резьбы
Применение эпоксидного клея
Холодная сварка
С применением метчика для нарезания резьбы
С использованием ввертыша
Сварка для восстановления резьбы
Применение футорок
Восстановление резьбы холодной сваркой
Выбор холодной сварки для резьбы
Недостатки и преимущества

Поксипол – это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

QUOTE (ignat @ Mar 18 2018, 17:24)

Поксипол – это холодная сварка?

Там резьбу не нарежешь, места под сверло или метчик совершенно нет. Разбирать надо.

Если этот поксипол натолкать в отверстие и закрутить болт б незастывшую массу, держать должно будет?

Держит лучше всего что только пробовал – 100%

QUOTE (никсам @ Mar 18 2018, 19:33)

Вместо болта шпильку на фиксатор резьбы до упора, пару витков должно остаться, а сверху гайкой.

QUOTE (Фил-2000 @ Mar 18 2018, 20:02)

Поксипол – обычная быстроотверждаемая эпоксидка.

Если есть перепады температуры – отслоится.
Есть решение с анаэробными перманентными фиксаторами резьбы, от Хенкель, кажись,

QUOTE

Или – ремонтная развёртка и вкручивание «пружинки».

QUOTE (никсам @ Mar 18 2018, 20:10)

М6 затягивать сильно не нужно, тем более алюминий, где то 10 Н.м, а фиксатор «разборный» добавляет +10 Н.м

Там этот М6 держит торсионную пружину, т.е. одно её «плечо». Пружина достаточно тугая. Возможно, даже, что я сорбал резьбу не потому (или не только потому) что болт пошёл криво, а и потому что пружину «дожимал», закручивая болт.

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

QUOTE (Фил-2000 @ Mar 18 2018, 21:02)

Поксипол – обычная быстроотверждаемая эпоксидка. Если есть перепады температуры – отслоится.

QUOTE (Волгоградец @ Mar 19 2018, 08:16)

А ты пробовал?

Да, пробовал. Может, обезжирил не очень удачно, не знаю.

QUOTE (Волгоградец @ Mar 19 2018, 08:16)

У меня уже лет 5, кусок впускного коллектора не отслоился и не отвалился!

Удивительно! Коэффициенты расширения-то совсем разные у материалов быть должны!

Если выкручивать не нужно – можно вот такой клей. Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но – тоже не поручусь, так как это всё с чужих слов.

QUOTE (ignat @ Mar 18 2018, 21:47)

Может и бпрямь шпильку вкрутить на поликсолобразное, а пружину уже гайкой?

QUOTE

Поксипол – обычная быстроотверждаемая эпоксидка.

Если есть перепады температуры – отслоится.

QUOTE

Мне холодильных дел мастер вещал, что он им трубки алюминий-медь в стык клеит, и годами они держатся. Но – тоже не поручусь, так как это всё с чужих слов.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)

Не помню фирму-производитель:в пластиковой тубе было вещество серо-чёрного цвета,которое нужно было отрезать по нужной длине и хорошенько размять перед применением !

Что-то типа вот такого, я полагаю.

QUOTE (Michalytsch @ Mar 19 2018, 10:12)

Да и пара АЛЮМИНИЙ-МЕДЬ как бы на это намекают.

QUOTE (ignat @ Mar 18 2018, 17:17)

Сорвана резьба в алюминиевой детали. М6 или М5, длина болта милиметров 12.

Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

Саморезов сразу купи несколько штук. Чтобы оличались немного по наружному диаметру резьбы.
И таким способом:
1. можно нарезать новую резьбу(самим саморезом), с минимальным усилием
2. можно подобрать саморез, который будет «сидеть» наиболее крепко.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

QUOTE (kudrik @ Mar 19 2018, 09:45)

Пробуй применить саморез(с 6-ти гранной головкой) вместо болтика.

З.Ы. делал такое в безвыходном положении. Саморез Держит очень крепко (в АЛ)

Из недостатков, пожалуй, только то, что саморез может обломитсья при закручивании, или, если держать не будет, то тогда точно всё разбирать и решать вопрос «правильным» путём.

Резьбовые соединения на сегодняшний день получили самое широкое распространение. Они применяются в различных отраслях промышленности. В процессе эксплуатации рабочая часть резьбы может повредится, в результате чего снижается прочность и надежность. Существует довольно большое количество различных способов восстановления поврежденной рабочей части, все они характеризуются своими определенными особенностями.

Технология восстановления внутренней и наружной резьбы

Сегодня восстановитель резьбы применяется при работе крайне редко. Чаще всего применяются распространенные инструменты:

Сверло применяется для изменения размеров отверстия.
Метчик и плашка предназначены для непосредственного нарезания витков. Они обходятся недорого, зачастую используются для нарезания новой поверхности, но могут и при восстановлении поврежденной.
Шпиндель или инструмент для вворачивания вставки. Он характеризуется тем, что рабочая часть напоминает резьбовую, на торце есть специальный зацеп.
Вставка ремонтная, представленная спиралью ромбовидной формы. На одном конце сделали поводок, за счет которого осуществляется его вращение за счет соединения со шпинделем.

Кроме этого, некоторые технологии предусматривают использование эпоксидного клея, холодной сварки или других материалов. Выбор проводится в зависимости от конкретного случая

Способ восстановления резьбы

Каждый способ восстановления резьбы подходит для конкретного случая. Примером можно назвать использование эпоксидного клея, который может восстановить несущественное повреждение витков.

Если можно изменить размеры отверстия, то используется метчик. Он подбирается в зависимости от параметров уже имеющихся витков.

Рассматриваемый инструмент предназначен для получения витков на металле.

В некоторых случаях увеличить диаметр нельзя, тогда применяется ввертыш. Подобное приспособление цилиндрической формы имеет снаружи и внутри витки с нужным шагом.

В некоторых случаях повреждение представлено отверстием, которое можно за плавить сваркой. После этого также проводится восстановление резьбы при использовании наиболее подходящего инструмента.

Применение эпоксидного клея

При использовании эпоксидного клея можно существенно ускорить процесс восстановления резьбы. Среди особенностей восстановительной работы отметим следующие моменты:

Отверстие заполняется специальным веществом, после чего немного нужно подождать, пока оно затвердеет.
Болт вкручивается для формирования требуемой поверхности, после чего вещество застывает.

Подобный метод не подходит для случая, когда крепежные изделия используются при условии высоких нагрузок или вибрации. Это связано с тем, что полимер после застывания не образует прочной и твердой поверхности.

Холодная сварка

Вместо полимерного клея может применяться холодная сварка. Она также наносится в виде пасты, после застывания образуется прочная и твердая поверхность. Процесс восстановления следующий:

Перемешиваются оба компонента для получения требуемой пасты.
Пастой заполняется поврежденная поверхность, после чего нужно подождать немного.
Вкручивается болт.

Холодная сварка может выдерживать достаточно большую нагрузку, но при этом проста в применении и обходится дешево.

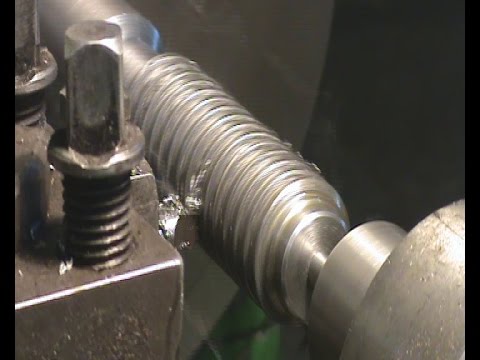

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
Инструмент должен быть расположен строго вертикально поверхности.
После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

С использованием ввертыша

При применении ввертыша отверстие высверливается подходящих сверлом, после этого подбирается метчик соответствующего диаметра. В отверстие устанавливается ввертыш, верхняя часть при необходимости срезается.

Ввертыш для восстановления резьбы

После этого керном на границе наносятся засечки. Это делается для того, чтобы ввертыш не выкрутился из отверстия. В продаже встречаются самые различные варианты исполнения ввертышей, поэтому проблем с подбором не возникнет.

Сварка для восстановления резьбы

Для того чтобы заплавить отверстие на поврежденной поверхности можно применить сварку. Среди особенностей отметим следующие моменты:

Могут применяться самые различные методы варки.
Процесс восстановления может усложниться при большой длине отверстия.
После заваривания отверстия проводится нарезание при использовании метчика.

Процесс достаточно прост, но полученные витки не смогут выдержать высокую нагрузку.

Применение футорок

Восстановить подобные крепежные элементы можно и при применении футорка. Этот вид резьбового соединения представляет собой втулку, которая имеет наружный большой диаметр и внутренний с меньшим размером.

Сфера применения футорков весьма большая. Примером можно назвать изготовление мебели или соединение различных труб, крепление спаренных колес.

В некоторых случаях, когда можно изменить диаметр соединения, футорок используется при повреждении витков.

Восстановление резьбы холодной сваркой

Холодная сварка сегодня применяется крайне часто. После застывания полученная паста становится прочной и твердой. Она применяется в нижеприведенных случаях:

Соединение не подвергается вибрации.
Оказываемая нагрузка невысокая.
При восстановлении неответственных деталей.

При применении специальной пасты можно получить практически любую поверхность. Это связано с тем, что до полного застывания она находится в пластичном состоянии.

Выбор холодной сварки для резьбы

В продаже встречаются различные виды рассматриваемого вещества. При выборе учитываются следующие моменты:

Рекомендуемая область применения.
Особенности изготовления рабочей смеси.
Условия эксплуатации: температура, влажность и некоторые другие моменты.

Восстановление резьбы холодной сваркой

Большинство вариантов исполнения представлены двумя компонентами, которые смешиваются для получения пасты. Стоит учитывать, что в пластичном состоянии вещество находится не долго.

Каждый метод имеет свои достоинства и недостатки. Примером назовем следующее:

Холодная сварка и полимеры могут использоваться в случае, когда нельзя изменить диаметр отверстия. Однако, получающиеся витки характеризуются низкой прочностью.
Метчик используется только в случае, когда можно немного увеличить отверстие. При этом получаются качественные и прочные витки.
Вкладыши позволяют расширить область применения режущего инструмента, но восстанавливаемая резьба также не рассчитана на большую нагрузку.

В целом можно сказать, что существует просто огромное количество способов восстановления крепежных элементов. Выбор проводится в зависимости от того, где оно используется и какая нагрузка оказывается.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Пишут , что :
так как многие пользуются техникой с бензиновым двухтактным двигателем в силу конструктивных особенностей приходится часто выкручивать свечу из головки блока, что приводит к повреждению резьбы в свечном канале. Свеча имеет строго определенный диаметр резьбы (М14) и поэтому рассверлить посадочное отверстие или использовать ввертыш для восстановления не получится. В большинстве случаев материалом головки блока служит алюминий, достаточно мягкий металл и ремонт резьбы путем прохождения метчиком не приносит желаемого результата.

В таких случаях Вам поможет так называемая жидкая резьба – полимерный состав, который предназначен для ремонта свечных каналов.
Вы можете использовать восстановленное резьбовое соединение после 24 часов полимеризации. Так же соединение остаётся полностью разборным, причем адгезия к стали у состава меньше, чем к алюминию. Это говорит о том, что вы, приложив первоначальные усилия сможете вывернуть свечу зажигания или болт из восстановленного алюминиевого корпуса.

Кто пользовался ? Какие впечатления ? Ваше мнение?

Ответить на это сообщение
