Контактный метод сварки широко применяется на производстве и в быту. В процессе сваривания металлов электроток большой мощности прогревает место спайки, при механическом сдавливании образуется прочное точечное соединение. Клещи для сварки одновременно обеспечивают прогрев и усиленное сжатие двух металлических полос.

Аппараты различной модификации можно увидеть в заводских цехах и небольших автомастерских. Ими быстро делаются прочные точечные сварные швы каркасных конструкций, корпусных изделий, воздуховодов, различных емкостей. Оборудование не требует расходных материалов.

Устройство

Устроены они достаточно просто и состоят из следующих деталей и узлов:

• трансформаторный источник рабочего тока;
• захват, который дает возможность подведения электродов с двух сторон свариваемых деталей;
• контактные электроды;
• провода;
• система управления.

Трансформатор преобразует сетевое напряжение, понижая его. Его вторичная обмотка состоит из нескольких витков из толстой медной шины, выдерживающей ток в тысячи ампер. Напряжение с вторичной обмотки подается на массивные электроды, имеющие заостренные концы. Они прикладываются с двух сторон к соединяемым листовым заготовкам и плотно прижимаются к ним вручную или пневмоприводом.

По команде оператора система управления через реле замыкает цепь, и на электроды полается короткий импульс. Ток начинает течь через электроды и обе заготовки, быстро разогревая и оплавляя тонкий металл в зоне контакта. Под действием усилия зажима оплавленные зоны соединяются в единое целое и кристаллизуются.На заготовках образуется точечное соединение.

Сварочные зажимные клещи переносят к следующей точке сварки и процесс повторяется. Так формируется линия шва точечной сварки. Диаметр проплавленного пятна определяется размером электрода, силой тока и временем импульса.

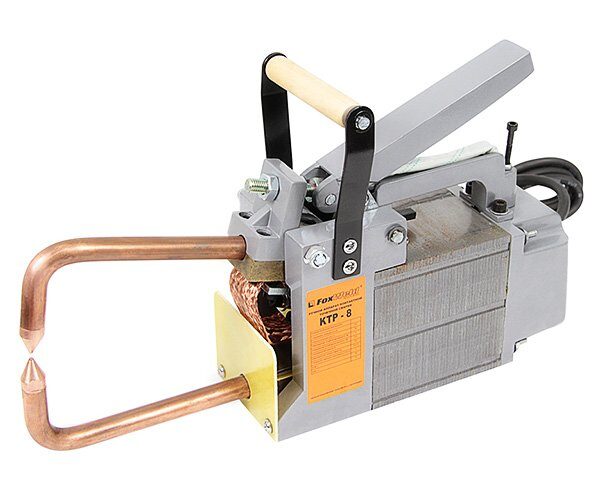

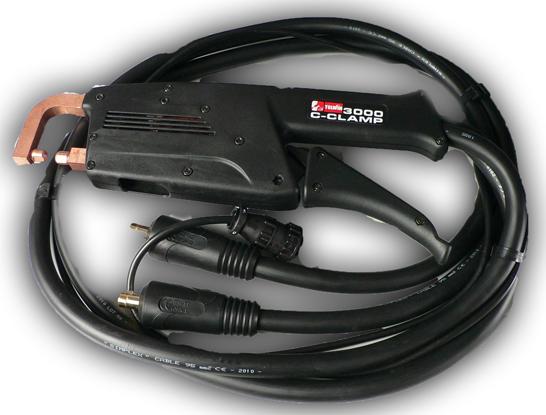

Клещи для точечной сварки

Клещ – это сварочный аппарат точечной сварки, отличающийся своей мобильностью. Вес такой конструкции обычно не превышает 10 кг, а для удобства эксплуатации применяется специальный подвес. Он легко справится с работой в труднодоступных местах, не уступая рабочими характеристиками стационарным моделям. Мы отобрали 4 явных лидера по количеству одобрительных отзывов, надежности, соотношению цены и качества.

Калибр СВА-1.5 АК

Сварочный аппарат российского производства, основной задачей которого является бытовая контактная сварка. Питается от однофазной сети 220 В, при этом максимальное потребление мощности не превышает 8 кВт. Стандарт IP20 свидетельствует о наличии защиты против пыли. Способ управления полностью ручной, мастер сам устанавливает нужную силу тока, прижима, а для удобства прилагается рукоятка, запасные наконечники. Чтобы зафиксировать силу сжатия клещами, конструкция оснащена болтом ограничителем, он находится под подвижной рукояткой. Рекомендуемая толщина листа металла – 1.5+1.5 мм. Продается в упаковке габаритами 520х140х245 мм, вес 13.8 кг. Максимальный сварочный ток – 220 В, за одну минуту оставляет 3 точки.

Достоинства:

• Надежная возвратная пружина разведения клещей;
• Аккуратные точки;
• Эргономичная рукоятка для перестановки;
• Простота управления;
• Небольшие размеры;
• Недорого.

Недостатки:

• Не для работы с изделиями разной толщины;
• Проводка должна быть 4 мм² сечением.

Отзывы подтверждают, что клещи отлично справляются с несколькими листами металла (даже до 5 штук), если у них одинаковая толщина. Это может быть сталь, медь, алюминий, листовой металл. Для эксплуатации нужно подключение к розетке, никаких электродов, аргона, проволоки они не требуют.

Лучшие электрогенераторы

Telwin Digital Modular 230

Переносной однофазный аппарат с микропроцессорным управлением новой системы «Fuzzy Logic». Ее основное назначение – повышение качества сварки при упрощении эксплуатации. Заранее можно настроить автоматически время работы, силу тока с учетом толщины металлических листов, она может быть 2+2 мм. Есть два режима выполнения задач – постоянный, пульс. Клещи оказывают давления на изделия весом от 40 до 120 кг, этот критерий также можно регулировать. Предусмотрена система защиты от перегрева за счет конструкции из теплоизоляционного материала, а также IP20 – от пыли, влаги, сторонних предметов. Максимальный уровень мощности 13 кВт, силы тока – 6000 А. При размерах 440x100x185 конструкция весит 10.5 кг.

Достоинства:

• Синхронный электронный таймер;
• Гибкая система настроек;
• Два режима работы;
• Подходит для листовой высокопрочной стали;
• Надежность конструкции;
• Производительность.

Недостатки:

• Требовательность к питающей сети;
• Корпус нагревается при непрерывном режиме.

Применять такое оборудование в непрерывном режиме можно на предварительно зачищенном металле, это гарантирует достаточную производительность. Пульс допускает сцепление необработанных поверхностей. Современные сплавы позволяют достичь точные результатов, если задействована будет средняя частота постоянного тока.

Tecna 7900

Легкие компактные клещи итальянского производства для двусторонней сварки. В отличие от предшественников рейтинга эта модель оснащены специальным таймером (2-65 циклов). Для защиты от перегрева встроена система воздушного охлаждения. Для сложных работ с тонким металлом, нержавейкой, прутками маленького диаметра предусмотрена регулировка тока, ручной привод сжатия. Максимальный показатель мощности 2 кВт и потребляющей мощности до 9.5 кВт при токе 13 000 А и скорости оставления точек 60 штук в час. Размеры конструкции 90х370х230 мм при весе 10.5 кг, она покрыта изоляционным материалом класса F. Размер листа металла 2+2 мм, если это низкоуглеродистая сталь, 6+6 мм для прутков.

Достоинства:

• Встроенный таймер;
• Воздушное охлаждение;
• Теплоизоляция;
• Ручной привод сжатия;
• Профессиональный класс;
• Компактность.

Недостатки:

• Цена;
• Малая скорость выдачи точек (1 за минуту).

Могут использоваться как в домашних условиях, так и на строительных площадках, в авторемонтных мастерских. Разрешено взаимодействие с окисленной сталью, поверхностями с остатками краски, с черной жестью. На производстве чаще всего применяются для создания конструкций из арматуры, изготовления вентиляционного оборудования.

Blueweld Plus 230

Переносной аппарат для контактной точечной сварки, оснащенный микропроцессорным управлением согласно современной системе «Fuzzy Logic». Разрешена работа с жестью только типа Ст3 толщиной 2+2 мм. Мощность достигает отметки 13 кВт при токе 6300 А. Владелец может настраивать время, уровень тока с учетом особенностей используемых материалов. Это может быть как непрерывный режим, так и импульсный для изделий с повышенным коэффициентом упругости. Давление рычага – от 40 до 120 кг. Чтобы не столкнуться с перегревом, рукоять защищена специальным изолирующим покрытием. Надежная конструкция обладает габаритами 440х100х185 мм, ее вес 10.3 кг. Чтобы уберечь систему от скачков напряжения, предусмотрена специальная защита от перегруза со световой индикацией.

Достоинства:

• Эргономичная рукоять;
• Современный микроконтроллер;
• Защита от перегрева;
• Высокий коэффициент мощности;
• Эксплуатация правшой, левшой;
• Гибкие настройки.

Недостатки:

• Цена;
• Для удобства использования нужно купить консоли.

Продуманная конструкция позволяет с легкостью выполнять задачи, как правше, так и левше. Длина электродов всего 120 мм, что позволяет варить в труднодоступных местах. Электронный синхронизатор обеспечивает точность. Точки получаются ровными, без оплавленных, рваных краев.

Преимущества оборудования

Клещи для точечной сварки дают следующие преимущества:

• большая скорость работы;
• отсутствие необходимости в расходных материалах: плавящихся электродах, присадочных прутках, защитных газах;
• высокая прочность шва;
• малая масса и габариты сварочного аппарата;
• возможность создания герметичного соединения путем размещения по линии шва перекрывающихся сварочных пятен.

Контактную сварку широко используют для соединения тонколистовых заготовок, создании корпусов, сеток из арматуры, воздуховодов, емкостей для сыпучих продуктов и сосудов низкого давления. Применяет такая технология и при сборке и ремонте автомобильных кузовов. Самые миниатюрные сварочные клещи используют при сборке кожухов в приборостроении.

Рейтинг аппаратов для точечной сварки

Сцепление материалов обеспечивает шов, состоящий из множества маленьких сварных точек. Для их создания деталь располагают между двумя электродами, они сжимают его снизу и сверху, одновременно пропуская ток. Разделяют два вида сварочных аппаратов – переносные и стационарные. Мы провели исследования нескольких десятков устройств, оценивая каждое на ряд показателей:

• Категория – бытовые, промышленные, профессиональные;
• Тип – клещи, переносной аппарат, стационарный станок;
• Способ сварки – односторонняя, двусторонняя, комбинированный вариант;
• Ток – максимальный показатель, возможности оборудования от 3000 до 10 000 А;
• Скорость работы – сколько точек для сцепки оставляет за минуту;
• Допустимая толщина материалов – какие листы можно варить внахлест;
• Напряжение – однофазное 220 В, трехфазное 380 В;
• Управление – удобство эксплуатации, ручная, синергичная (микропроцессор) настройка;
• Уровень шума – звуковое давление в дБ во время активного режима;
• Мощность – параметр измеряется в кВт, чем он выше, тем толще поверхность;
• Дополнительные опции – система охлаждения, комплектация.

Востребованность таких устройств с годами растет. Производители совершенствуют продукцию, пополняя рынок новинками. Мы отобрали товары, получившие самые высокие оценки экспертов, больше всего одобрительных отзывов покупателей и рядовых владельцев. В результате выделили 7 номинантов – 4 клеща, 3 споттера.

Лучшие маски для сварщиков

Важные параметры выбора

Выбирая аппарат, необходимо принимать во внимание их основные характеристики:

1. Рабочий ток. Он определяет толщину соединяемых заготовок. При максимальном токе 3500А толщина соединяемых деталей до 1 мм. Ток в 6000А позволит иметь дело с заготовками до 4 мм.
2. Вылет электродов. Определяет размеры заготовки со стороны шва и отстояние линии шва от края.
3. Материал электродов. Применяются медные сплавы с присадками: Be, Cd, Cr и другими. Они способствуют увеличению срока службы электрода, повышая его прочность и снижая необходимость частого затачивания.
4. Масса устройства. Сварочные клещи для выполнения точечной сварки рассчитаны на частое применение, поэтому слишком массивный агрегат будет приводить к быстрому утомлению работника и снижать производительность его труда.

Важно также учитывать тип привода прижима электродов, возможность их охлаждения, ток холостого хода, диапазон настройки длительности импульса и некоторые другие параметры.

Споттеры для точечной сварки

Споттер – это вид ручного аппарата точечной сварки, актуальная в ремонте транспортной техники, на стройке. Большую эффективность демонстрирует, взаимодействуя с габаритными изделиями, когда невозможен доступ к внутренней стороне. Продается стандартным комплектом – само устройство, кабель заземления, провод подачи тока, сварочный пистолет. Мы проанализировали мнения мастеров, отзывы покупателей, протестировали самые покупаемые модели, выделив 3 явных лидера.

Fubag TS 2600

Споттер для односторонних прихваток на металлических изделиях толщиной до 1. 5 мм. При компактных габаритах 200х320х180 мм устройство потребляет напряжение 5.4 кВт, выдавая силу тока 2800 А. Комплект дополнен пистолетом, угольным электродом и тремя «звездочками», штангой с обратным молотком. Предусмотрено несколько режимов эксплуатации (всего 5) – разогрев угольным электродом, приварка гофрированной проволоки и колец, прихватка «звездами». Благодаря обратному молотку, грузику весом 1.1 кг можно быстро вытягивать вмятины. Вес конструкции 14 кг. Производитель прилагает все нужные инструменты. Дополнительные функции – термозащита, контроль поджига.

Достоинства:

• Надежное соединение;
• Световая индикация;
• Полный комплект инструментов;
• 5 режимов;
• Простота настройки;
• Компактность.

Недостатки:

• Тяжело переставлять из-за большого веса;
• Отсутствует опция регулировки силы тока в амперах.

Потребляя высокое напряжение, аппарат рекомендуют использовать на даче, в гараже. Модель изначально разработана для ремонта кузова авто, рихтовки, устранения вмятин стальных поверхностей путем стягивания, вытягивания, правки.

FoxWeld SW-2500

Полуавтоматический трансформатор обеспечивает конденсаторную сварку со временем разряда от 1 до 3 мс. Весь рабочий процесс полностью автоматизированный, поэтому использовать FoxWeld SW-2500 может даже новичок. Глубина проникновения минимально возможная – приблизительно 0.1 мм, это позволяет выполнять действия на тонкостенных металлах 0.6 мм. При этом детали и изделия не подвергаются перфорации, деформации, не меняют цвет. Комплект состоит из пистолета, источника питания, зажима-массы, цанг и ключей для их смены. Корпус размерами 355x355x155 мм весит 14.5 кг. Мощность 2.5 кВт, диаметр шпильки не должен быть больше 10 мм. Для простоты управления на передней стенке установлен цифровой дисплей. Скорость формирования точек сцепки – 10-20 штук за минуту.

Достоинства:

• Высокая производительность;
• Цифровой дисплей;
• Широкая область применения;
• Хороший комплект;
• Аккуратный результат;
• Простота эксплуатации.

Недостатки:

• Кабеля не выносят низкие температуры;
• Цена.

По характеристикам, заявленным возможностям аппарат относят к профессиональной категории. Может работать со сталью, нержавейкой, алюминием, латунью. Используется при строительстве зданий, приборостроении, в электронной промышленности и др.

ТСС SW-1600

Аппарат ультразвуковой точечной сварки для сцепления шпилек конденсаторным методом. Это мгновенный разряд энергии со скоростью 1-3 мс или 10-20 штук за минуту. Минимальная толщина листа металла должна быть 0.6 мм, при этом никаких следов не остается. Потребляемая мощность 1.6 кВт. Для управления предусмотрен цифровой дисплей. Комплектация состоит из сетевого кабеля, источника питания, пистолета на проводах, зажима-массы, цанг и ключей для их замены. Также производитель прилагает гарантию. Степень защиты от влаги, пыли здесь выше, чем у предыдущих номинантов – IP21. При габаритах 355×355×155 мм конструкция весит 18 кг.

Достоинства:

• Высокая точность ультразвука;
• Цифровой дисплей;
• Быстродействие;
• Скорость;
• Хороший комплект;
• Профессиональная серия.

Недостатки:

• Цена;
• Не всегда есть в наличии у магазинов.

Использовать это устройство можно, если предстоит работа с латунью, сталью, алюминием. Его главное отличие – экономия потребляемой энергии, времени владельца. Это новинка от российского производителя, созданная современными технологиями. Выдержит как бытовые, так и промышленные нагрузки.

Лучшие трубогибы

Питание

В качестве источника рабочего тока применяются мощные понижающие трансформаторы. Они преобразуют сетевое напряжение переменного тока 220 или 380 вольт. Вторичная обмотка представляет собой толстую медную шину или разрезной диск из меди. Напряжение холостого хода равно 2-5 вольтам.

Рабочий ток для разных моделей колеблется от 2 до 35 тысяч ампер.

Несмотря на большой вес сварочного источника, его размещают в одном корпусе с аппаратом на минимальном расстоянии от электродов. Это делается для того, чтобы избежать потерь энергии при передаче сверхмощного тока на значительное расстояние.

Наиболее мощные устройства работают со специального подвеса, их масса уже не имеет такого решающего значения, как для ручных устройств.

Разновидности оборудования

Устройства принадлежат к одному из следующих видов:

• ручные;
• настольные;
• подвесные.

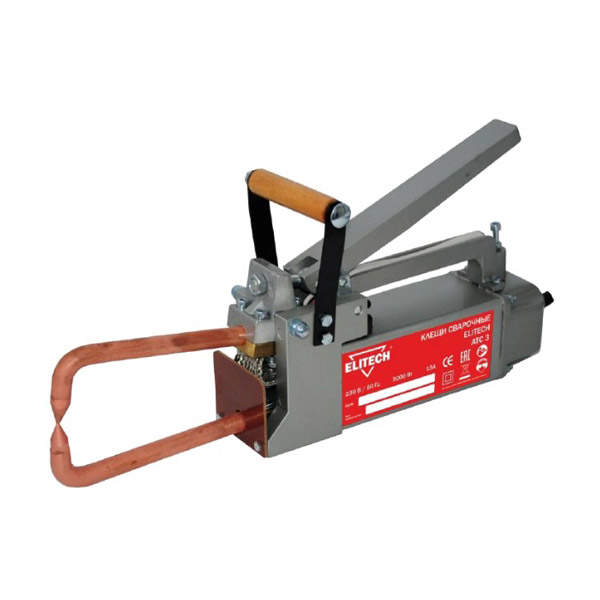

Ручные клещи для контактной сварки имеют ограниченную мощность и внешним видом напоминают плоскогубцы с электродами на рабочих концах. К ним подходят мощные провода от источника тока. Изолированные рукоятки взводят расположенную на оси спиральную пружину, которая прижимает электроды с заданной силой. Такой аппарат можно подносить к заготовкам под различными углами.
Такие клещи имеют небольшую массу до полутора килограммов, источник тока весит около 15-ти. Это позволяет свободно перемещать их вдоль заготовки и по цеху. Их используют и при ремонте кузовов транспортных средств.

Настольные модели крепятся на рабочих столах. Заготовка подносится к ним той стороной, где нужно выполнить точечный шов.

Подвесные сварочные аппараты устанавливаются на прочных кронштейнах. Подвес имеет несколько степеней свободы и уравновешен мощными пружинами. Это освобождает сварщика от удержания на весу больших масс оборудования.

Какой аппарат для точечной сварки лучше

Сварочный аппарат должен быть надежным, производительным, максимально точным в выполнении своих функций. Все представленные номинанты соответствуют этим параметрам, отзывы тому подтверждение. Что выбрать и купить, подскажут рекомендации Vyborexperta.ru на основе сравнительного анализа плюсов, минусов каждой позиции:

• Калибр СВА-1.5 АК – бюджетная компактная модель клещей российского производства;
• Telwin Digital Modular 230 – аппарат с таймером для листовой высокопрочной стали;
• Blueweld Plus 230 – высокая мощность, модель для левши/правши, микроконтроллер;
• Fubag TS 2600 – компактный споттер с 5 режимами работы, световой индикацией;
• ТСС SW-1600 – самый высокий показатель точности, скорости, экономичности.

Подходить к выбору такого сварочного прибора следует с полной серьезностью. Чтобы затраты были оправданы, учитывают все факторы заранее. Условно номинантов можно разделить на бытовые, профессиональные конструкции. Многое зависит от частоты использования, уровня нагрузок, личных потребностей, с какими именно изделиями будет проводиться ремонт.

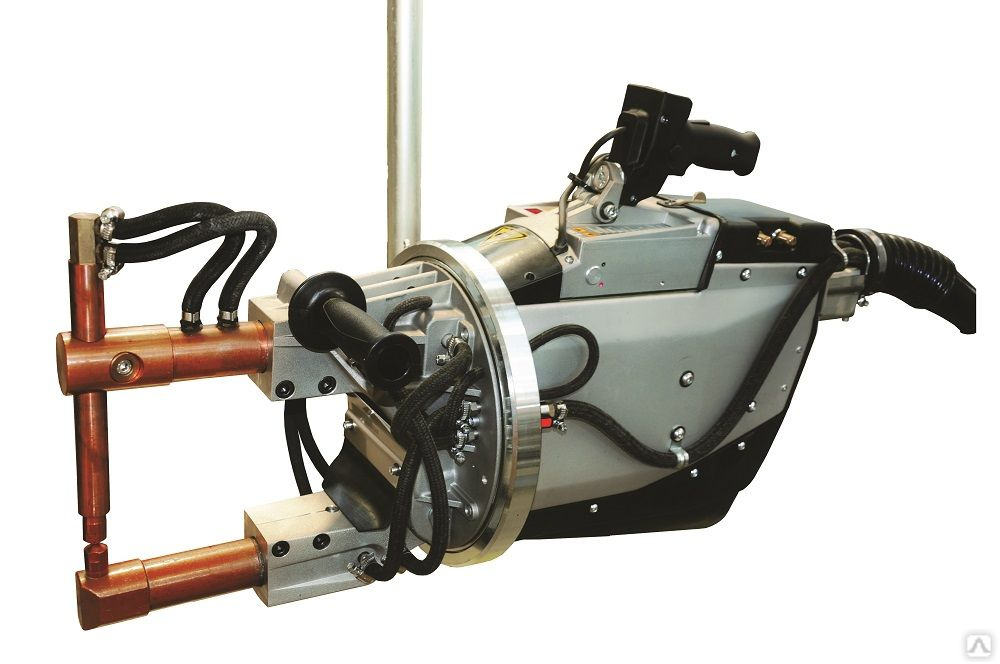

Подвесная модель

Этот вид оборудования используется в крупных ремонтных центрах и на промышленных предприятиях c серийным производством, выполняющим большое количество однотипных операций.

Самые совершенные модели снабжаются уравновешенным подвесом с гироскопом, стабилизирующим положение устройства в пространстве. В корпусе размещен мощный трансформаторный источник тока и автоматизированный блок управления, контролирующий силу тока, прижимное усилие и продолжительность импульса.

Производительная пневмосистема обеспечивает быстрое подведение электродов к заготовке, прижим с заданной силой и быстрое отведение. Пневмосистема питается от общецеховой магистрали сжатого воздуха или от отдельного компрессора.

Удобная рукоять позволяет точно наводить устройство на место сварки и нажатием кнопки давать команду на импульс.

Производители

Выбирая изготовителя клещей для точечной сварки, нужно учитывать время его присутствия на рынке и общую репутацию. Фирмы с долгой историей дорожат своим добрым именем, используют для производства своей продукции самые передовые научные разработки и технические решения, применяют только качественные материалы.

Такой аппарат будет стоить существенно дороже, если сравнить его с продукцией малоизвестных фирм. Последние для удешевления продукции стремятся максимально упрощать конструкцию в ущерб долговечности и даже безопасности.

Процедурами контроля качества материалов, комплектующих и готовой продукции на этих предприятиях также часто пренебрегают. В результате недорогое изделие служит недолго и требует ремонта или замены. В этот момент выясняется, что сервисная сеть этого поставщика в стране не развита. Если планируется большой объем работ, лучше заплатить дороже и отдать предпочтение продукции проверенных временем поставщиков.

Среди российских производителей выделяется компанию Калибр, среди зарубежных- ESAB, Huter, Tecna.

Самодельные

Начинают изготовление контактных клещей своими руками с основы конструкции. Для этого берут полосовую сталь толщиной 3-5 мм и шириной 20мм или круглый пруток в 12-16 мм. Из нее выгибают две половинки клещей. В середине следует предусмотреть отверстие для оси. Ось должна проходить через непроводящую втулку из гетинакса или фторопласта. Это позволит избежать электрического контакта между держателями электродов.

На концах сверлят отверстия для установки медных электродов. Концы пластин подгибаются таким образом, чтобы электроды сходились, двигаясь по одной линии. С других концов разделываются, обжимаются и пропаиваются кабели.

На рукоятки надевают отрезки резинового шланга. Это изолирует руки сварщика от токоведущих частей и повысит удобство работы.

Если клещи для выполнения контактной сварки планируется установить неподвижно и подносить к ним заготовки, одна ручка фиксируется к рабочему столу, а на другую надевают трубу — удлинитель для усиления прижима.

С трансформатора достаточной мощности снимают вторичную обмотку и заменяют ее двумя-тремя витками сварочного провода или медной жилы подходящего сечения. Управлять сварочным импульсом можно через ножной выключатель, подключенный через силовое реле.

Клещи для сварки, сделанные самостоятельно, позволят расширить возможности домашней мастерской в изготовлении конструкций из тонколистового металла. Необходимо только будет проверить мощность сети электроснабжения. Если мощность окажется недостаточной, работу устройства придется отложить до усиления электропроводки.

Также читайте на нашем сайте статью об устройстве для контактной сварки из трансформатора микроволновки

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды. Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.

Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

Ручные клещи для контактной сварки своими руками

Содержание

• 1 Принцип работы и устройство клещей контактной сварки
  • 1.1 Параметры выбора клещей для сварки
• 2 Самодельные клещи для контактной сварки

Самодельные клещи контактной сварки – устройство и принцип работы! Самым распространенным способом соединения и резки металлов является сварка. Существуют разные варианты проведения сварочных работ, которые зависят непосредственно от используемых материалов и оборудования. Для работы с небольшими изделиями был разработан метод контактного соединения, суть которого заключается в нагреве металла при помощи электрического тока. Ток пропускается через металл в определенной сварочной зоне, соединяя изделия между собой. Предварительная подготовка соединяемых поверхностей, сила электрического тока, длительность воздействия тока на место соединения металла, а также сила сжатия свариваемых деталей – это основные факторы, влияющие на качество сварочных работ. Наиболее компактным и легким аппаратом для подобного соединения металлических поверхностей являются клещи для контактной сварки.

Клещи контактной сварки в миниатюре

Принцип работы и устройство клещей контактной сварки

По способу эксплуатации различают два вида клещей контактного соединения деталей:

• Ручные;
• Подвесные.

Ручные клещи для контактного сварочного аппарата – это устройство, состоящее из трансформатора к которому присоединены щипцы для электродов. В верхней части корпуса фигурирует рычаг, выполняющий функцию регулировки ширины раскрытия держателей. Для работы устройства не требуется соединения электродов посредством проводов с отдельным источником тока. Такие сварочные клещи очень удобны в использовании, так как они весят всего 12 кг.

При подключении к электросети ручные клещи вырабатывают сварочный ток, подаваемый на электроды, которые зажимают металлические заготовки. Металл под воздействием сварочного тока подвергается плавлению, и в месте зажима образуется сварочная точка. Воздействие электродов на металл с обеих сторон обеспечивает хороший прижим, в результате которого образуется более надежное соединение в сравнении с односторонней точечной сваркой.

Подвесные клещи чаще всего используются в условиях производственных процессов. Их основным достоинством считается высокая производительность, это обуславливает их применение в разных областях современного производства.

Приспособление для соединения более толстого металла

Параметры выбора клещей для сварки

Выбирая ручные клещи для контактной сварки, уделите особое внимание максимальному значению тока. Чем выше показатель значения тока, тем большей толщины детали можно будет соединить. Для наглядного примера можно взять ручные клещи с силой тока 3800 А.. Используя их, мы сможем соединить два листа толщиной 1 мм. Максимальное значение таких аппаратов составляет 6300 ампер. Такие характеристики позволяют работать с листами толщиной до двух миллиметров каждый.

Немаловажным показателем является и вылет электродов, его еще называют длиной кронштейнов. Вылет электродов – это расстояние от корпуса клещей до электрода. Именно от этого показателя зависит максимально допустимое расстояние от края листа, на котором можно произвести точечное соединение. Длина кронштейнов, в зависимости от модели устройства составляет от 120-500 мм.

Электроды для контактной сварки

Никакая контактная сварка не может быть выполнена без специфического сварочного атрибута – электродов для контактной сварки. Наиболее востребованными электродами для контактного соединения деталей являются прямые электроды. Их изготавливают из прутков диаметром от 12-40 мм. Хвостики электродов для контактной сварки бывают как цилиндрического, так и конусного типа. Они фиксируются в гнезде рукоятки при помощи специальных зажимов либо конусных резьбовых соединений. Сварочные электроды со сменной рабочей частью крепятся при помощи накидной гайки.

Электроды для контактной сварки изготавливают в основном на основе медных сплавов. Медь проходит легирование хромом, кадмием, бериллием, кобальтом и др. Благодаря небольшому электрическому сопротивлению и жароустойчивости такие электроды отлично справляются со своей задачей при контакте с поверхностью свариваемой детали.

Вся установка в сборе

Самодельные клещи для контактной сварки

Поэтапный процесс сборки клещей для точечной сварки своими руками потребует немного старания и терпения. Для этого нам понадобится медный дротик, длиной в 2 м. и диаметром 30 мм. Дротик может быть и немного длиннее, чтоб его можно было хорошо прогнуть. Сгибаем его, таким образом, чтоб получилась буква U. В каждом конце делаем по одному отверстию диаметром 18 мм, разворачиваем их и делаем пропил. Таким образом, у нас получится два зажима для рабочих электродов. Далее, соединяем параллельно два трансформатора, в котором первичная и вторичная обмотки соединены напрямую, напряжением в 9 ампер. Подачу тока регулируйте самостоятельно. К примеру, можно спаять симисторный комутатор с обыкновенным ждущим мультивибратором, который будет отрабатывать выдержки. Охлаждение самодельных клещей производится водой. Электроды снимаются при помощи ножной педали.

Итак, сварочные ручные клещи состоят из трансформатора, рычага, поворачивающего электроды, и рукоятки с толкателем. Рычаг с рукояткой держат шарниры, оси которых, при работе, находятся противоположно. В некоторых типах клещей между толкателями предусмотрена пружина. Такие клещи не совсем удобны, так как сжимать пружину при каком-то повороте становится все труднее. Каждый элемент установки очень важен. При выходе из строя любой составляющей, рухнет вся система.

точечные, зажимные – Виды сварочных аппаратов на Svarka.guru

Контактная сварка является одной из разновидностей электросварки. Она служит для соединения тонкостенных заготовок коротким разрядом очень большого тока. Аппарат для такого метода работы называют сварочные клещи.

Содержание

• 1 Устройство
• 2 Преимущества оборудования
• 3 Важные параметры выбора
• 4 Зажимное усилие
• 5 Питание
• 6 Разновидности оборудования
• 7 Подвесная модель
• 8 Производители
• 9 Самодельные

Устройство

Устроены они достаточно просто и состоят из следующих деталей и узлов:

• трансформаторный источник рабочего тока;
• захват, который дает возможность подведения электродов с двух сторон свариваемых деталей;
• контактные электроды;
• провода;
• система управления.

Трансформатор преобразует сетевое напряжение, понижая его. Его вторичная обмотка состоит из нескольких витков из толстой медной шины, выдерживающей ток в тысячи ампер.

Напряжение с вторичной обмотки подается на массивные электроды, имеющие заостренные концы. Они прикладываются с двух сторон к соединяемым листовым заготовкам и плотно прижимаются к ним вручную или пневмоприводом.

По команде оператора система управления через реле замыкает цепь, и на электроды полается короткий импульс. Ток начинает течь через электроды и обе заготовки, быстро разогревая и оплавляя тонкий металл в зоне контакта. Под действием усилия зажима оплавленные зоны соединяются в единое целое и кристаллизуются.На заготовках образуется точечное соединение.

Сварочные зажимные клещи переносят к следующей точке сварки и процесс повторяется. Так формируется линия шва точечной сварки. Диаметр проплавленного пятна определяется размером электрода, силой тока и временем импульса.

Преимущества оборудования

Клещи для точечной сварки дают следующие преимущества:

• большая скорость работы;
• отсутствие необходимости в расходных материалах: плавящихся электродах, присадочных прутках, защитных газах;
• высокая прочность шва;
• малая масса и габариты сварочного аппарата;
• возможность создания герметичного соединения путем размещения по линии шва перекрывающихся сварочных пятен.

Контактную сварку широко используют для соединения тонколистовых заготовок, создании корпусов, сеток из арматуры, воздуховодов, емкостей для сыпучих продуктов и сосудов низкого давления. Применяет такая технология и при сборке и ремонте автомобильных кузовов. Самые миниатюрные сварочные клещи используют при сборке кожухов в приборостроении.

Важные параметры выбора

Выбирая аппарат, необходимо принимать во внимание их основные характеристики:

1. Рабочий ток. Он определяет толщину соединяемых заготовок. При максимальном токе 3500А толщина соединяемых деталей до 1 мм. Ток в 6000А позволит иметь дело с заготовками до 4 мм.
2. Вылет электродов. Определяет размеры заготовки со стороны шва и отстояние линии шва от края.
3. Материал электродов. Применяются медные сплавы с присадками: Be, Cd, Cr и другими. Они способствуют увеличению срока службы электрода, повышая его прочность и снижая необходимость частого затачивания.
4. Масса устройства. Сварочные клещи для выполнения точечной сварки рассчитаны на частое применение, поэтому слишком массивный агрегат будет приводить к быстрому утомлению работника и снижать производительность его труда.

Важно также учитывать тип привода прижима электродов, возможность их охлаждения, ток холостого хода, диапазон настройки длительности импульса и некоторые другие параметры.

Зажимное усилие

Для обеспечения высокого качества и однородности шва, зажимное усилие должно быть постоянным от точки к точке. В ручных устройствах для этого применяется система рычагов, в более мощных настольных или подвесных- пневматический привод с регулируемой силой прижима. Система управления таких приборов имеет единую кнопку для включения привода и подачи сварочного импульса с задержкой, необходимой для отработки прижима.

Питание

В качестве источника рабочего тока применяются мощные понижающие трансформаторы. Они преобразуют сетевое напряжение переменного тока 220 или 380 вольт. Вторичная обмотка представляет собой толстую медную шину или разрезной диск из меди. Напряжение холостого хода равно 2-5 вольтам.

Рабочий ток для разных моделей колеблется от 2 до 35 тысяч ампер.

Несмотря на большой вес сварочного источника, его размещают в одном корпусе с аппаратом на минимальном расстоянии от электродов. Это делается для того, чтобы избежать потерь энергии при передаче сверхмощного тока на значительное расстояние.

[stextbox id=’info’]Наиболее мощные устройства работают со специального подвеса, их масса уже не имеет такого решающего значения, как для ручных устройств.[/stextbox]

Разновидности оборудования

Устройства принадлежат к одному из следующих видов:

• ручные;
• настольные;
• подвесные.

Ручные клещи для контактной сварки имеют ограниченную мощность и внешним видом напоминают плоскогубцы с электродами на рабочих концах. К ним подходят мощные провода от источника тока. Изолированные рукоятки взводят расположенную на оси спиральную пружину, которая прижимает электроды с заданной силой. Такой аппарат можно подносить к заготовкам под различными углами.

Такие клещи имеют небольшую массу до полутора килограммов, источник тока весит около 15-ти. Это позволяет свободно перемещать их вдоль заготовки и по цеху. Их используют и при ремонте кузовов транспортных средств.

Настольные модели крепятся на рабочих столах. Заготовка подносится к ним той стороной, где нужно выполнить точечный шов.

Подвесные сварочные аппараты устанавливаются на прочных кронштейнах. Подвес имеет несколько степеней свободы и уравновешен мощными пружинами. Это освобождает сварщика от удержания на весу больших масс оборудования.

Подвесная модель

Этот вид оборудования используется в крупных ремонтных центрах и на промышленных предприятиях c серийным производством, выполняющим большое количество однотипных операций.

Самые совершенные модели снабжаются уравновешенным подвесом с гироскопом, стабилизирующим положение устройства в пространстве. В корпусе размещен мощный трансформаторный источник тока и автоматизированный блок управления, контролирующий силу тока, прижимное усилие и продолжительность импульса.

Производительная пневмосистема обеспечивает быстрое подведение электродов к заготовке, прижим с заданной силой и быстрое отведение. Пневмосистема питается от общецеховой магистрали сжатого воздуха или от отдельного компрессора.

Удобная рукоять позволяет точно наводить устройство на место сварки и нажатием кнопки давать команду на импульс.

Производители

Выбирая изготовителя клещей для точечной сварки, нужно учитывать время его присутствия на рынке и общую репутацию. Фирмы с долгой историей дорожат своим добрым именем, используют для производства своей продукции самые передовые научные разработки и технические решения, применяют только качественные материалы.

Такой аппарат будет стоить существенно дороже, если сравнить его с продукцией малоизвестных фирм. Последние для удешевления продукции стремятся максимально упрощать конструкцию в ущерб долговечности и даже безопасности.

Процедурами контроля качества материалов, комплектующих и готовой продукции на этих предприятиях также часто пренебрегают. В результате недорогое изделие служит недолго и требует ремонта или замены. В этот момент выясняется, что сервисная сеть этого поставщика в стране не развита. Если планируется большой объем работ, лучше заплатить дороже и отдать предпочтение продукции проверенных временем поставщиков.

Среди российских производителей выделяется компанию Калибр, среди зарубежных- ESAB, Huter, Tecna.

Самодельные

Начинают изготовление контактных клещей своими руками с основы конструкции. Для этого берут полосовую сталь толщиной 3-5 мм и шириной 20мм или круглый пруток в 12-16 мм. Из нее выгибают две половинки клещей. В середине следует предусмотреть отверстие для оси. Ось должна проходить через непроводящую втулку из гетинакса или фторопласта. Это позволит избежать электрического контакта между держателями электродов.

На концах сверлят отверстия для установки медных электродов. Концы пластин подгибаются таким образом, чтобы электроды сходились, двигаясь по одной линии. С других концов разделываются, обжимаются и пропаиваются кабели.

На рукоятки надевают отрезки резинового шланга. Это изолирует руки сварщика от токоведущих частей и повысит удобство работы.

Если клещи для выполнения контактной сварки планируется установить неподвижно и подносить к ним заготовки, одна ручка фиксируется к рабочему столу, а на другую надевают трубу — удлинитель для усиления прижима.

С трансформатора достаточной мощности снимают вторичную обмотку и заменяют ее двумя-тремя витками сварочного провода или медной жилы подходящего сечения. Управлять сварочным импульсом можно через ножной выключатель, подключенный через силовое реле.

Клещи для сварки, сделанные самостоятельно, позволят расширить возможности домашней мастерской в изготовлении конструкций из тонколистового металла. Необходимо только будет проверить мощность сети электроснабжения. Если мощность окажется недостаточной, работу устройства придется отложить до усиления электропроводки.

[stextbox id=’warning’]Также читайте на нашем сайте статью об устройстве для контактной сварки из трансформатора микроволновки[/stextbox]

5 лучших сварочных клещей для MIG и TIG 2022 — обзоры и лучшие решения

Последнее обновление 19 июля 2022 г. , оставив огромный список для поиска хорошей пары сварочных клещей. Какую пару вы выберете и как узнать, что они хороши?

Мы перебрали массу и написали пять обзоров на понравившиеся варианты. Сварочные клещи необходимы любителям и в мастерской, поэтому мы знаем, что важно, чтобы вы нашли лучшую пару для своей работы. Нужна ли вам хорошая, недорогая пара или вы хотите лучшее из множества, независимо от цены, мы нашли целый ряд различных вариантов.

Краткий обзор избранного:

	Изображение	Продукт	Детали
Лучший в целом		IRWIN VISE-GRIP 8-дюймовый	Удобная ручка Острые кусачки Закаленные зубья	ПРОВЕРИТЬ ЦЕНУ
		Блокировка каналов 360CB, 9 дюймов	Закаленные наконечники Многофункциональный Удобная ручка	ПРОВЕРИТЬ ЦЕНУ
Лучшее значение		Капри Инструменты 7,5-дюймовый	Удобная ручка Острые кусачки Низкая цена	ПРОВЕРИТЬ ЦЕНУ
		Weldflame Antirust MIG	Острые кусачки Средняя длина Закаленные зубья	ПРОВЕРИТЬ ЦЕНУ
		Многофункциональный прибор Hobart MIG	Многофункциональный Закаленные зубья Низкая цена	ПРОВЕРИТЬ ЦЕНУ

5 лучших сварочных клещей:

1.

IRWIN VISE-GRIP 8-дюймовые клещи для сварки MIG – лучшие в целом

Проверить последнюю цену

можно купить онлайн. Компания Irwin всегда производила первоклассные ручные инструменты, поэтому их эффективность в работе не стала для нас неожиданностью.

Удобный в использовании инструмент с удобными резиновыми ручками, снабженными пружиной, обеспечивающей быстрое и отзывчивое использование. Резак имеет острые поверхности с индукционной закалкой, которые разрезают калиброванную проволоку MIG с первой попытки и могут эффективно перерезать более толстую проволоку, не повреждая ее.

Плоскогубцы имеют различные части с острыми зубьями, чтобы помочь вам захватывать и резать многие предметы, когда это необходимо, что дает им разнообразие для других применений в мастерской. Концы наконечников плоскогубцев прочные и тонкие, они могут проникать в сопло MIG для эффективного удаления брызг. Из всех пассатижей онлайн, это наши любимые из-за их удобного размера, доступной цены и высокого качества.

Плюсы

• Удобная ручка
• Острые кусачки
• Закаленные зубья
• Многофункциональный
• Средняя длина

Минусы

• Приходит со смазкой

---

2. Channellock 360CB 9-дюймовые сварочные клещи

Проверить последнюю цену

Компания Channellock выпустила пару длинных сварочных клещей, которые превосходят 8-дюймовые сварочные клещи IRWIN VISE-GRIP за свои деньги. Хотя пассатижи 360CB не произвели на нас такого сильного впечатления, они являются эффективным инструментом, который мы рекомендуем на втором месте из-за их цены и длины, которые немного больше, чем у других.

Некоторым людям нравятся более длинные плоскогубцы, но мы считаем, что их несколько менее удобно использовать для сварочных работ. Такая длинная пара всегда будет лучше резать и цепляться, потому что у них больше рычагов. Они выделяются красными и голубыми ручками, что делает их удобными в магазине, потому что вы можете быстро заметить их среди более тусклых цветов, которые обычно их окружают.

У них острые зубья, которые эффективно захватывают сталь и разрезают проволоку, как нить, что делает их одними из самых надежных плоскогубцев на рынке. Когда вы их достанете, они сделают чистый срез с первого раза и схватятся с минимальными усилиями, что удобно.

Они стоят немного дороже, чем многие другие плоскогубцы, но оправдывают свою стоимость. Если вам нравится более длинный инструмент для сварочных работ, мы, безусловно, рекомендуем его.

Pros

• Большая длина
• Острые зубья
• Закаленные наконечники
• Многофункциональный
• Удобная ручка

Минусы

• Более высокая цена

---

3. Capri Tools 7,5-дюймовые сварочные клещи — лучшее соотношение цены и качества

Проверить последнюю цену

Capri Tools 10110 7,5-дюймовые сварочные клещи премиум-класса — это то, что мы считаем лучшими плоскогубцами за ваши деньги. Имея длину 7,5 дюйма, они примерно на полдюйма короче, чем 8-дюймовые плоскогубцы IRWIN VISE-GRIP MIG. Это хорошо для маленьких рук и проворной работы, но они требуют больше усилий для эффективной резки и захвата рабочих мест.

Это пара многофункциональных плоскогубцев с функциями резки, раздавливания, зажима, обжима и очистки сопел. Ручка имеет прочную, но мягкую текстуру, обеспечивающую комфорт и долгий срок службы, а насыщенно-синие ручки с оттенком черного делают их великолепными, не загрязняя их.

Основные части инструмента проходят термообработку, чтобы он оставался острым и достаточно прочным для широкого использования. Это не самый лучший инструмент на рынке, но он не сильно отстает, и из-за цены мы настоятельно рекомендуем его, если вам нужен лучший инструмент по самой низкой цене.

Плюсы

• Удобная ручка
• Острые кусачки
• Низкая цена
• Закаленные зубья
• Многофункциональный

Минусы

• Меньшая длина

---

4. Сварочные плоскогубцы Weldflame Antirust MIG

Проверить последнюю цену

Высококачественные плоскогубцы наиболее эффективны при высоком содержании углерода, но с углеродом возникает ржавчина. Сварочные плоскогубцы Weldflame Antirust MIG имеют никелированное железное покрытие, которое делает их прочными и долговечными, без негативного эффекта ржавчины, как многие другие инструменты.

Черная и красная ручки не такие гладкие, как другие пассатижи, и они не самая удобная пара. Тем не менее, они неплохи, учитывая их способность резать и захватывать. Большинство плоскогубцев изготовлены из твердой высокоуглеродистой стали, но их основные контактные точки подвергаются термической или индукционной закалке. Это приводит к тому, что в закаленной части появляется черный цвет, как вы можете видеть с большинством высококачественных плоскогубцев. Эти плоскогубцы тоже закалены, хотя черного цвета нет. Покрытие удалило черную секцию на плоскогубцах, придав красивый однородный металлический вид.

Это эффективный инструмент для резки проволоки MIG и очистки сопла, когда оно заполняется брызгами. Это также полезно для направления проволоки в систему подачи или извлечения из нее обрывков проволоки. Средство работает хорошо и стоит недорого. Если вас беспокоит ржавчина, мы рекомендуем этот вариант, чтобы ваш инструмент оставался без ржавчины намного дольше, чем другие пассатижи.

Профи

• Острый резак
• Средняя длина
• Закаленные зубья
• Многофункциональный
• Антикоррозийная поверхность

Минусы

• Громоздкая ручка
• Неудобная рукоятка

---

5. Многофункциональные сварочные клещи Hobart MIG

Проверить последнюю цену

Многофункциональные сварочные клещи Hobart 770150 MIG — это довольно хороший инструмент, учитывая низкую цену. Однако для имени Хобарта они не так хороши, как мы надеялись. Они довольно хорошо режут и захватывают, но кажутся менее качественными, чем остальные клещи для сварки в нашем обзоре.

Есть много клещей для сварки намного хуже, чем эти, но если вы ищете лучшую пару из доступных, мы рекомендуем рассмотреть другой инструмент. Ручки также довольно короткие, что затрудняет использование в перчатках. Без перчаток рычаг не позволяет комфортно резать, как и другие плоскогубцы.

Простые оранжевые ручки легко заметить среди других инструментов или оборудования, но литье сделано не так хорошо, как должно быть у инструмента известного бренда. Однако это закаленный инструмент, а края и зубья для захвата или резки достаточно прочны, чтобы прослужить разумное количество времени. Если вы уверены, что вам нужна пара плоскогубцев Hobart, то это неплохо, но мы рекомендуем другие четыре плоскогубца перед ними.

Профи

• Многофункциональный
• Закаленные зубья
• Низкая цена

Минусы

• Короткие ручки
• Непривлекательная литая ручка
• Более низкое качество

---

Заключение:

Эти пять инструментов представляют собой впечатляющие сварочные клещи, лучшие доступные варианты, которые вы можете найти в Интернете. Хотя все они хорошо послужат вам в различных сварочных работах, мы выбрали 8-дюймовые плоскогубцы IRWIN VISE-GRIP для сварки MIG. Нам больше всего нравятся их размер и удобство хвата.

Они способны прослужить долгое время при интенсивном использовании, и, хотя они могут немного ржаветь из-за постоянной и длительной влажности без периодического нанесения смазки или масляного покрытия, это происходит из-за высококачественной стали, из которой они сделаны. Небольшой уход сделает их красивыми и блестящими.

Если вы хотите потратить как можно меньше денег на пару хороших плоскогубцев, мы рекомендуем 9-дюймовые сварочные клещи Channellock 360CB. Они не самые лучшие, но отлично справляются со своей ценой и удивительно долговечны без ущерба для комфорта.

Мы надеемся, что эти обзоры помогли вам ознакомиться с ассортиментом плоскогубцев в Интернете, чтобы вы могли перейти к поиску и купить лучшую пару для вас. Не стесняйтесь оставлять нам любые вопросы или мысли ниже в нашем разделе комментариев.

---

Рекомендуемое изображение предоставлено: vespaburoks, Pixabay

• Краткий обзор наших избранных:
• 5 лучших сварочных плоскогубцев:
  • 9-дюймовые сварочные клещи
  • 3. Capri Tools 7,5-дюймовые сварочные клещи – лучшее соотношение цены и качества
  • 4. Weldflame Antirust MIG сварочные клещи
  • 5. Многофункциональные сварочные клещи Hobart MIG
• Трубогубцы Delinepoters0606 Продажа оборудования для сварки трубопроводов Плоскогубцы – Трубопроводное депо | Продажа оборудования для сварки трубопроводов
  • Дом
  • Товары
    • Абразивы
    • Химикаты и смазочные материалы
    • Все остальное
    • Подъем и такелаж
    • Трубопроводное оборудование
    • Безопасность
    • Инструменты и оборудование
    • Сварка
  • Бренды
  • паспорт безопасности
  • Контакт
  • Новости и информация
  • • Абразивы
    • Химикаты и смазочные материалы
    • Все остальное
    • Подъем и такелаж
    • Трубопроводное оборудование
    • Безопасность
    • Инструменты и оборудование
    • Сварка
  • • Абразивы
    • Химикаты и смазочные материалы
    • Все остальное
    • Подъем и такелаж
    • Трубопроводное оборудование
    • Безопасность
    • Инструменты и оборудование
    • Сварка
  • • Главная / Коллекции / Клещи

      AllMaterial HandlingPliersToolsИнструменты и оборудование

      • Material Handling
      • Клещи
      • Инструменты
      • Инструменты и оборудование

      • Стэнли

        7,00 $

      • КАНАЛЛОК

        $ 23,70

      • КАНАЛЛОК

        $ 16,45

      • Риджид

        16,45 $

      • КАНАЛЛОК

        $ 11,10

      Плоскогубцы Tite-Spot — Tite-Spot Welders

      ПЛОЩАДИ TITE-SPOT  ^TM Плоскогубцы TITE-SPOT Welders имеют уникальные и запатентованные клещи для точечной сварки, отличающиеся охлаждением кабелей и клещей в сборе с помощью сжатого воздуха. из вашего магазина. Эта функция охлаждения улучшает рабочий цикл TITE-SPOT более чем на 800%. Охлаждение также позволяет техническому специалисту работать без неудобных перчаток, повышая его производительность и увеличивая прибыль. Поскольку плоскогубцы TITE-SPOT изготовлены из нержавеющей стали, их вес и размер сведены к минимуму. Красиво изготовленная ручка из нержавеющей стали весит всего 16 унций; это повышает скорость техника, не утомляя его. Используемый сварочный кабель представляет собой сварочный кабель промышленного класса 250 MCM с неопреновой оболочкой и 2499 жил из чистой меди 30 AWG. Кабели имеют длину 8 футов 6 дюймов и минимальный радиус изгиба 4 дюйма для максимальной гибкости. Сжатый воздух нагнетается в кабели в местах их крепления к трансформатору. Это также помогает охлаждать трансформатор, улучшая его характеристики. После того, как охлаждающий воздух проходит через кабели, он затем проходит через верхнюю и нижнюю губки клещей, отводя тепло. Этот охлаждающий воздух также обеспечивает хорошо проветриваемую среду для защиты техника от дыма сварочного процесса. Охлаждение сжатым воздухом продлевает срок службы пассатижей TITE-SPOT на много-много лет. Безопасность: Точечная сварка на сегодняшний день является самой безопасной формой сварки в кузовном производстве. Здесь нет открытого огня, такого как горелка, и нет дуги, от которой техник должен быть защищен, как при сварке MIG, TIG или STICK. Технику нужна только прозрачная защита для глаз — Не нужно носить громоздкую, потную сварочную маску.

      Брызги  представляет собой постоянную угрозу безопасности кузовного цеха, персонала и транспортных средств в цеху. Техники тратят много часов на чистку салона, покрытие стекол и защиту других автомобилей от брызг. При использовании плоскогубцев TITE-SPOT разбрызгивание практически исключено. Повышена безопасность и увеличена производительность. Шлифовка сварных швов  также представляет опасность почти для всего в кузовном цехе. С плоскогубцами TITE-SPOT искры можно устранить! Точечная сварка просто сплавляет два куска стали вместе, поэтому шлифовать нечего. Сварные швы можно подготовить к грунтовке с помощью проволочной щетки. Скорость:  Кузовные мастерские могут завершить процесс точечной сварки на современных автомобилях за меньшее время. Например, рулевую рубку можно подготовить, сварить и загрунтовать за 6–7 минут с помощью плоскогубцев TITE-SPOT. При использовании сварочного аппарата MIG в типичной рулевой рубке техник пробивает, сваривает, а затем шлифует сварные швы за 35–45 минут. Много времени может быть потрачено на защиту автомобиля от брызг сварки MIG. Точечная сварка намного безопаснее и без брызг . Гораздо меньше времени тратится на защиту автомобиля от опасности возгорания. Точечные сварные швы никогда  требуют шлифовки. Шлифовка сварных швов MIG занимает много времени! Защищать автомобиль не нужно, если не придется затачивать сварные швы. Внешний вид:  Внешний вид «Нового автомобиля» точечной сварки, установленной плоскогубцами TITE-SPOT, впечатляет. Автомобили изготавливаются методом точечной сварки на заводе. СЕЙЧАС , Профессиональные кузовные мастерские могут дублировать внешний вид OEM при ремонте автомобилей. Если вы хотите, чтобы ваши сварные швы выглядели как заводские сварные швы, вы должны использовать TITE-SPOT Welder.Pat# 4,656,327

      ЩИПЦЫ TITE-SPOT: ПРЕДНАЗНАЧЕНЫ ДЛЯ ФЛАНЦЕВ
      ФЛАНЦЫ НА 70% ДО 80% СЕГОДНЯШНЯЯ СВАРКА КУЗОВА.

      На фланце плоскогубцы TITE-SPOT работают в 4–5 раз быстрее, чем сварочный аппарат MIG. Предусмотрены три разных стиля подсказок. Их можно заменить менее чем за одну минуту. Правильное давление задано заранее и не может быть отрегулировано, поэтому на настройку давления не тратится время. ЩИПЦЫ: Щипцы потеряются. У плоскогубцев TITE-SPOT нет щипцов, которые нужно менять. Деньги не тратятся на щипцы, от которых мало пользы.

      Не нужно тратить время на выравнивание клещей.

      ТРЕБОВАНИЯ К КАЧЕСТВУ СВАРКИ

      1. Правильный диаметр сварочного наконечника от 3/16 до 1/4 дюйма (от 4,8 до 6,4 мм)2. Давление зажима регулируется автоматически с помощью запатентованной ручки TITE-SPOT Instant·Grip ^TM .3. Хорошая подгонка – детали должны соприкасаться друг с другом, иначе их нельзя будет сварить. 4. Две чистые стороны – сварочные наконечники должны соприкасаться с голой сталью. Грунтовка и/или «Е-покрытие» могут быть оставлены между слоями стали. 5. Установите время сварки от 1/2 до 2 секунд или используйте ручной таймер.6. Отрегулируйте мощность для свариваемого металла.

      Простота в использовании

      ШАГ 1

      Возьмитесь и покачивайтесь с помощью 5-дюймовых тисков ^TM , чтобы очистить и убедиться, что две панели подходят без зазоров. Не чистите между панелями.

      ЭТАП 2

      Зажмите клещи TITE-SPOT на очищенном месте без зазора. (Самоблокирующийся механизм TITE-SPOT’S INSTANT-GRIP ^TM устанавливает правильное давление). Цикл сварщика.

      ШАГ 3

      Для очистки сварного шва вручную требуется только проволочная щетка или просто кусок наждачной бумаги с зернистостью 80. Никогда не шлифуйте сварной шов TITE-SPOT!

      Стандартные советы

      HI-LO TIPS

      Дверные панели

      Air Block-Инструмент Caddy 9098

      . В ящике для инструментов есть места для хранения запасных сварочных наконечников и инструмента для заточки. 2. В комплект входят четыре набора сварочных наконечников; два набора стандартных наконечников, один набор наконечников HI-LO и один наконечник дверной панели. 3. Точильный инструмент, который подходит к вашей электродрели, для заточки электродов. 4. Воздушный регулирующий клапан для охлаждения сжатого воздуха и воздушные шланги, фитинги и тройник.

      ДА! ВЫ МОЖЕТЕ МОДЕРНИЗИРОВАТЬ СТАРЫЙ ИСТОЧНИК ПИТАНИЯ
      • Модернизируйте свой аппарат точечной сварки Lenco или Porta и заставьте его приносить дополнительные дивиденды за счет повышения производительности
      • Сварочные шнуры длиной 8 футов 6 дюймов обеспечивают рабочую длину, позволяющую легко добраться до любой части автомобиля.
