Сварочные клещи для контактной сварки. Варим быстро и просто!

Для контактной сварки важным фактором считается геометрическая точность места выполнения сварного соединения. Эту, а также ряд других функций – например, удобство фиксирования заготовок — успешно выполняют сварочные клещи. Сегодня, мы расскажем вам о принципе работы и критериях выбора этого инструмента.

Конструкция и виды клещей

Ручные сварочные клещи для контактной сварки включают в себя:

Корпус, в которым рассматриваемая оснастка подключается к сварочному трансформатору.
Поворотный рычаг с зажимом для верхнего электрода.
Зажимной узел нижнего электрода.
Ручку, на которой смонтированы органы управления. Для более мощных типоразмеров клещей предусматривается педальное включение. Вторая, боковая, ручка предназначается для удержания инструмента во время сварки.
Система контроля и управления на базе различного типа реле — прерывателей сварочного тока.
Удлинитель или передник, если требуется производить сварочные работы на некотором удалении от трансформатора.

Хотя электроды и не входят в комплект, но все технические характеристики выпускаемых сварочных клещей ориентируются на определённый тип и диаметр расходного материала.
Наличие такого инструмента существенно снижает трудоёмкость производства сварки, поскольку при работах, производимых в различных местах, нет необходимости передвигать массивный сварочный трансформатор. Именно поэтому сварочные клещи для контактной сварки особенно популярны в авторемонтных мастерских, выполняющих кузовные ремонтные работы.

Классифицируются сварочные клещи по следующим признакам:

По способу установки. Подвесные клещи популярны при промышленном выполнении контактной электросварки в больших объёмах, в то время как ручные, более компактные, лучше для сварки в труднодоступных местах.
По приводу зажима электродов, который может быть ручным или пневматическим.
По принципу привода. Автоматические клещи срабатывают по управляющему сигналу от реле, которое включается при достижении определённого усилия сжатия электродов. Механизированные исполнения приводятся в действие педалью или нажатием кнопки на рукоятке.
По способу охлаждения электрододержателя. Используя для контактной сварки большие сварочные токи, эффективнее использовать воду, в остальных случаях охлаждение производится при помощи воздушной струи.
По производительности. Сварочные клещи с водяным охлаждением способны обеспечить темп работы сварщика на уровне 500…700 точек в час, а клещи с воздушным охлаждением – не более 60…70.

Разновидностью сварочных клещей являются споттеры – приспособления, обеспечивающие ручной зажим электродов. Они применяются при контактной сварке небольших деталей.

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды.
Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Подготовку к сварке с использованием сварочных клещей начинают с установки электродов в зажимных узлах. Чаще используется клеммный, более надёжный зажим. Важнейшей характеристикой оснастки является вылет – расстояние от оси поворота подвижного зажима до оси электрода. Величина вылета определяет максимальное расстояние от кромки свариваемого изделия. В большинстве конструкций оснастки вылет является величиной переменной, и варьируется в пределах 125…500 мм. Это повышает функциональность приспособления.

Вылет может регулироваться плавно и ступенчато. В более дешёвых конструкциях величина вылета изменяется переустановкой электрододержателей в требуемые пазы или отверстия на корпусе. В сварочных клещах с автоматическим приводом регулировка вылета иногда производится при помощи плунжера, выдвигаемого при помощи сжатого воздуха. Популярности у сварщиков такие устройства, однако, не получили: клещи становятся тяжелее, а для стабильности подачи воздуха требуется ресивер, что делает оснастку более громоздкой.

Определившись с величиной вылета, клещи устанавливают в необходимом месте и включают подачу тока. Реле обеспечит подачу тока к электродам при обеспечении требуемого усилия сжатия. Поставив очередную сварочную точку, педалью или рукояткой отключают питание, после чего перемещают инструмент в новое положение.

Как выбирать типоразмер сварочных клещей?

Промышленно производимые конструкции ориентированы на строго определённое напряжение – 220 В или 380 В также параметрами выбора служат:

Ориентировочная часовая производительность контактной сварки.
Максимально допустимый вес сварочных клещей (от 7…8 до 12…15 кг; в последнем случае конструкцией предусматривается крепление оснастки).
Конструкция узла зажима электродов (клеммный зажим надёжнее резьбового).
Способ охлаждения. Например, клещи с водяным охлаждением снабжаются внешней охлаждающей камерой, которая увеличивает габариты устройства.
Характеристики электродов, на которые рассчитывается инструмент.
Способ подсоединения к кабелю.

Стоит упомянуть о ряде предлагаемых опций, которые функциональность клещей не повышают. В частности, предлагаемый иногда контроллер длительности времени дугового разряда сварщиками используется редко, зато увеличивает трудоёмкость подготовки всего комплекта оборудования к работе. При выборе стоит обратить внимание на суммарное энергопотребление: если оно превышает 400…450 кВт, то целесообразно остановить выбор не менее энергоёмком варианте.

При большом производстве лучше выбирать сварочные клещи для контактной сварки, которые позволяют одновременно производить сварку нескольких десятков точек. Такой инструмент выпускается двух типов – последовательного и параллельного. Производительность повышается также и при использовании сварочных клещей подвесного типа.

Из практики известно, что ручные сварочные клещи целесообразнее использовать для контактной сварки листов толщиной до 1…1,2 мм, а с механизированным зажимом электродов – для более толстолистовых изделий.

Сварочные клещи для точечной сварки своими руками: как собрать, характеристики, применение

Главная / Приспособления и детали

Время на чтение: 2 мин

217

Для того, чтобы соединить металлические элементы, чаще всего используют сварку. Для неё есть масса подходов и методов, и каждый используется в зависимости от ситуации и имеет свои плюсы и минусы.

Но основными критериями для выбора технологии всегда была скорость работы, свойства шва и, конечно, характеристики используемого металла.

Один из методов — точечная сварка (которую еще называют контактной) — соединяет в себе большинство преимуществ: быструю пайку, высокую точность, а также качество соединения, несложное исполнение.

Эту технологию можно использовать и в производственных цехах, и для домашнего ремонта. Лучше всего она проявляет себя при соединении тонких листов металла, поэтому часто является основной на автомобильных заводах.

Точечная сварка имеет один секретный нюанс. Чтобы сформировать точку сварки, мастер использует контактные сварочные клещи (зажим). Они могут не только прижимать элементы, но и нагревать их импульсами тока.

Это дополнение обеспечивает прочность сварного шва. Мы расскажем, как вы можете сделать сварочные клещи для точечной сварки дома самостоятельно, чтобы не платить лишнего за заводские в строительных гипермаркетах, тем самым сделать сварку дешевле.

Общая информация
Изготовление
Заключение

Виды устройств

В ремонтных цехах, мастерских, а также в условиях небольших сборочных конвейеров, используется ручная контактная сварка. Основную роль в этом процессе играют зажимные сварочные клещи, которые обеспечивают сжатие заготовок с необходимым усилием и протекание через них электрического сварочного тока.

Зажимные клещи для сварки, применяемые в ремонтном и мелкосерийном производстве, могут иметь следующие виды исполнения:

ручной вариант;
подвесная конструкция.

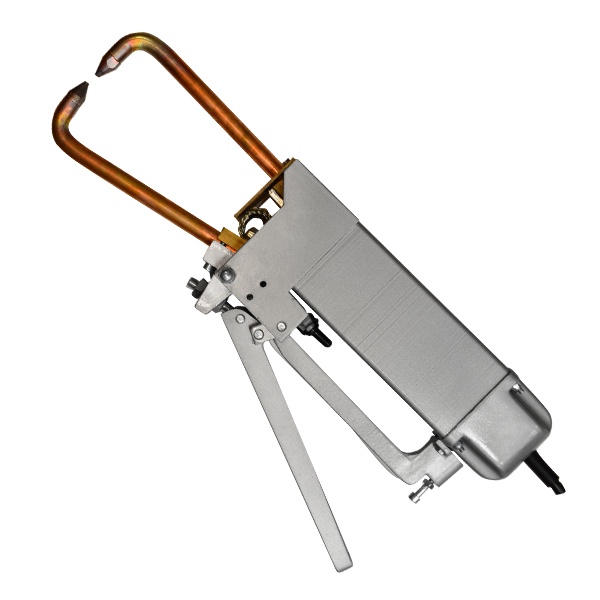

Ручные клещи представляют собой приспособление, удерживаемое при сварке в руках, либо установленное на подставку. На фото изображены клещи КТР – 8.

Краткий перечень технических характеристик КТР – 8:

клещи питаются от промышленной однофазной электрической сети 220 Вольт;
мощность агрегата составляет 8 киловольт-ампер;
общий вес – 14 килограммов;
скорость выполнения операций достигает 3 сварные точки за 1 минуту при толщине двух свариваемых листов 1,5 миллиметра;
напряжение холостого хода сварочного трансформатора – 2,5 Вольт.

После каждой точечной сварки необходим перерыв не менее 20 секунд. Максимальная толщина свариваемых листовых заготовок составляет 1,5 миллиметра. Агрегат очень удобен и прост в использовании, практически не требуется обучение персонала.

Ручные клещи для контактных сварочных работ применяются, как правило, при соединении относительно тонких заготовок. В ранних моделях, сжатие заготовок создавалось усилием сварщика через рычаг, как в обычных клещах.

Преимущества оборудования

Клещи для точечной сварки дают следующие преимущества:

большая скорость работы;
отсутствие необходимости в расходных материалах: плавящихся электродах, присадочных прутках, защитных газах;
высокая прочность шва;
малая масса и габариты сварочного аппарата;
возможность создания герметичного соединения путем размещения по линии шва перекрывающихся сварочных пятен.

Контактную сварку широко используют для соединения тонколистовых заготовок, создании корпусов, сеток из арматуры, воздуховодов, емкостей для сыпучих продуктов и сосудов низкого давления. Применяет такая технология и при сборке и ремонте автомобильных кузовов. Самые миниатюрные сварочные клещи используют при сборке кожухов в приборостроении.

Работа споттером

Работать с тонким листовым материалом можно также споттером. В основном это устройство предназначено для приварки вспомогательных элементов к помятым кузовным деталям автомобилей при производстве кузовного ремонта.

Применение этой технологии позволяет выравнивать поврежденные элементы кузова, доступ к внутренним поверхностям которых затруднен. Помятые детали кузова в этом случае нет необходимости демонтировать.

Споттер не предназначен для выполнения большого объема сварочных работ. Энергия, необходимая для осуществления контактной сварки запасается в накопительном конденсаторе. Это позволяет сэкономить на трансформаторе, так как здесь его габариты и вес значительно меньше.

Но с другой стороны, заряд конденсатора требует некоторого времени, что снижает «скорострельность» устройства.

Подвесная модель

Этот вид оборудования используется в крупных ремонтных центрах и на промышленных предприятиях c серийным производством, выполняющим большое количество однотипных операций.

Самые совершенные модели снабжаются уравновешенным подвесом с гироскопом, стабилизирующим положение устройства в пространстве. В корпусе размещен мощный трансформаторный источник тока и автоматизированный блок управления, контролирующий силу тока, прижимное усилие и продолжительность импульса.

Производительная пневмосистема обеспечивает быстрое подведение электродов к заготовке, прижим с заданной силой и быстрое отведение. Пневмосистема питается от общецеховой магистрали сжатого воздуха или от отдельного компрессора.

Удобная рукоять позволяет точно наводить устройство на место сварки и нажатием кнопки давать команду на импульс.

Электроды

На конце рабочей части клещей расположены электроды, изолированные от металлических элементов конструкции и являющиеся сменными элементами устройства.

К каждому электроду подходит питающий кабель от сварочного трансформатора. Сжатие соединяемых деталей осуществляется электродами. Изготавливаются эти важнейшие элементы устройства из сплавов на основе меди.

Безусловно, этот выбор обусловлен высокими электротехническими качествами меди. Для увеличения прочности и жаростойкости изделий, а также уменьшения их выгорания в процессе эксплуатации, сплав обогащается легирующими добавками хрома, кадмия, бериллия и других элементов.

Важные параметры выбора

Выбирая аппарат, необходимо принимать во внимание их основные характеристики:

Рабочий ток. Он определяет толщину соединяемых заготовок. При максимальном токе 3500А толщина соединяемых деталей до 1 мм. Ток в 6000А позволит иметь дело с заготовками до 4 мм.
Вылет электродов. Определяет размеры заготовки со стороны шва и отстояние линии шва от края.
Материал электродов. Применяются медные сплавы с присадками: Be, Cd, Cr и другими. Они способствуют увеличению срока службы электрода, повышая его прочность и снижая необходимость частого затачивания.
Масса устройства. Сварочные клещи для выполнения точечной сварки рассчитаны на частое применение, поэтому слишком массивный агрегат будет приводить к быстрому утомлению работника и снижать производительность его труда.

Важно также учитывать тип привода прижима электродов, возможность их охлаждения, ток холостого хода, диапазон настройки длительности импульса и некоторые другие параметры.

Питание

Источником тока для сварочных клещей служат специальные понижающие трансформаторы. Сторона высокого напряжения подключается к промышленной электрической сети 380 Вольт, обмотка низкого напряжения обычно состоит из одного витка, выполненного цельным медным диском. Вторичная обмотка рассчитывается таким образом, что напряжение холостого хода составляет от 2 до 5 Вольт.

Ток, протекающий во вторичной обмотке клещей в процессе точечной контактной сварки, для разных моделей может достигать значений от 2 – 3 кА до 15 кА и выше.

Такие трансформаторы являются объемными и достаточно тяжелыми устройствами. Несмотря на это, в настоящее время преобладают конструкции, в которых трансформатор встраивается в общий корпус со сварочными клещами.

Это обусловлено тем, что в случае отдельного расположения трансформатора, необходимо обеспечивать его связь с электродами посредством кабеля большого сечения.

Такая связь, кроме того, что обладает большим весом и жесткостью, вызывает заметное падение напряжения в сварочной цепи. С весом же агрегата легко справиться, воспользовавшись подвесной конструкцией.

Как работать со сварочными клещами?

Наличие сварочных клещей устраняет основную проблему контактной сварки – необходимость подвода к рабочей зоне больших значений тока при одновременном обеспечении мобильности передвижения сварщика. Сварочная проволока в подобных ситуациях неприемлема, поэтому следует использовать только электроды. Особые требования предъявляются к корпусу: он должен обеспечивать безопасную передачу мощности, надёжность фиксации обеих зажимных узлов и удобство пользования. Поэтому сварочные клещи промышленного применения обычно снабжаются крепёжным узлом, при помощи которого они прикрепляются к более жёсткой из свариваемых деталей.

Самодельные

Начинают изготовление контактных клещей своими руками с основы конструкции. Для этого берут полосовую сталь толщиной 3-5 мм и шириной 20мм или круглый пруток в 12-16 мм. Из нее выгибают две половинки клещей. В середине следует предусмотреть отверстие для оси. Ось должна проходить через непроводящую втулку из гетинакса или фторопласта. Это позволит избежать электрического контакта между держателями электродов.

На концах сверлят отверстия для установки медных электродов. Концы пластин подгибаются таким образом, чтобы электроды сходились, двигаясь по одной линии. С других концов разделываются, обжимаются и пропаиваются кабели.

На рукоятки надевают отрезки резинового шланга. Это изолирует руки сварщика от токоведущих частей и повысит удобство работы.

Если клещи для выполнения контактной сварки планируется установить неподвижно и подносить к ним заготовки, одна ручка фиксируется к рабочему столу, а на другую надевают трубу — удлинитель для усиления прижима.

С трансформатора достаточной мощности снимают вторичную обмотку и заменяют ее двумя-тремя витками сварочного провода или медной жилы подходящего сечения. Управлять сварочным импульсом можно через ножной выключатель, подключенный через силовое реле.

Клещи для сварки, сделанные самостоятельно, позволят расширить возможности домашней мастерской в изготовлении конструкций из тонколистового металла. Необходимо только будет проверить мощность сети электроснабжения. Если мощность окажется недостаточной, работу устройства придется отложить до усиления электропроводки.

Также читайте на нашем сайте статью об устройстве для контактной сварки из трансформатора микроволновки

Производители

Выбирая изготовителя клещей для точечной сварки, нужно учитывать время его присутствия на рынке и общую репутацию. Фирмы с долгой историей дорожат своим добрым именем, используют для производства своей продукции самые передовые научные разработки и технические решения, применяют только качественные материалы.

Такой аппарат будет стоить существенно дороже, если сравнить его с продукцией малоизвестных фирм. Последние для удешевления продукции стремятся максимально упрощать конструкцию в ущерб долговечности и даже безопасности.

Процедурами контроля качества материалов, комплектующих и готовой продукции на этих предприятиях также часто пренебрегают. В результате недорогое изделие служит недолго и требует ремонта или замены. В этот момент выясняется, что сервисная сеть этого поставщика в стране не развита. Если планируется большой объем работ, лучше заплатить дороже и отдать предпочтение продукции проверенных временем поставщиков.

Среди российских производителей выделяется компанию Калибр, среди зарубежных- ESAB, Huter, Tecna.

Как выбрать клещи для точечной сварки?

Сварка применяется для соединения металлических деталей – общеизвестный факт. Под влиянием высокой температуры металл сшивается в одно целое, от пластин до объемных деталей. Методика хороша всем, кроме громоздкости инструментария. А иногда это становится даже основной помехой в проведении работ. Именно для преодоления подобных трудностей и разработаны клещи для точечной сварки.

Сферы применения
Нужно отметить, что соединение металла точечным способом отличается от привычной сварки, в общем понимании этого процесса, хотя принцип действия приборов остается неизменным. Тем не менее, сварочные клещи используются там, где обычные электроды имеют малую эффективность:

— в машиностроении;
— на производстве изделий из листового металла;
— при соединении железных профилей;
— в бытовом ремонте различных изделий;
— работе с медными и алюминиевыми изделиями.

Такой аппарат, как сварочные клещи часто можно встретить, как в бытовых условиях, так и на коммерческих предприятиях, например, станциях технического обслуживания автомобилей или в производственных цехах.

Как работает аппарат для точечной сварки?
Особенность такого агрегата в том, что сварочный шов крайне мал – порядка нескольких миллиметров. Этому способствует конструкция, для которой слово клещи является определяющим – агрегат выглядит, как зажим, на концах которого установлены электро
ды. Они связаны кабелем с основным трансформатором или подключаются напрямую к розетке.

Между электродами образуется высокотемпературная область, в которой металл и сплавляется в однородную массу. Причем площадь шва ми
нимальна, отсюда и второе название аппарата – точечная сварка. В остальном, принцип повторяет обычную электродную сварку, просто такое устройство использовать удобнее и шов после работы остается меньше.

Как пользоваться сварочными клещами?
В этом как раз нет ничего сложного – нужно:
— точно определить точку сваривания металла;
— завести над ней клещи с электродами;
— сжать их с помощью встроенного механизма;
— подать энергию кнопкой активации.

Готовность соединения определяется зрительным способом – не существует измерительных приборов, способных сообщить о готовности сварки. Для разных металлов отличается и время воздействия электродами, и внешний вид готового шва.

Какие клещи для точечной контактной сварки существуют?
Контактная точечная сварка выполняется только электродным способом, потому что именно такую методику предполагает конструкция клещей, и только такой подход обеспечивает точечное воздействие на металл. В связи с этим по принципу работы сварочные клещи одинаковы, а вот в плане эксплуатационных нюансов классифицируются следующим образом:

— Мобильные и стационарные. Первые популярны в бытовых условиях и различных мастерских из-за возможности проведения сварки в удалении от розетки и необычных местах, а вторые используются на производствах, где упор сделан на количество сварочных точек в единицу времени, например, конвейерах.

— Автоматические или механические. Имеется в виду способ фиксации клещей с электродами. При механической системе дуги сжимаются по команде оператора – кнопкой, педалью или рычагом. Автоматика в свою очередь делает это самостоятельно при наступлении определенных условий, например, достаточной силы давления на электроды.

— Водяные или воздушные. Здесь речь идет о системе охлаждения, которая в промышленных аппаратах осуществляется посредством циркуляции холодной воды в замкнутом контуре, опоясывающем агрегат, а в мобильных моделях обычным воздушным потоком. Иногда охлаждение отсутствует вовсе, и в работе необходимо делать перерывы через указанные в инструкции промежутки времени.

— Промышленные и бытовые. Основное различие в производительности. Если первые способны сваривать до нескольких тысяч точек в час, то у вторых этот параметр ограничен сотнями или вообще десятками. Конечно, от этого показателя зависят и габариты прибора, и энергопотребление, и стои
мость. Чем более производительны клещи для контактной сварки, тем они дороже, и тем больше требуют энергии для поддержания работы.

По сути, главной классификацией являются приборы из последнего пункта. Именно между промышленными и бытовыми агрегатами наибольшая разница, как в качестве, так и в эксплуатации.

Как подобрать клещи для точечной сварки?
Аппараты точечной сварки представлены на рынке широким ассортиментом, среди которого выбрать оптимальный вариант не всегда просто. В первую очередь нужно обратить внимание на такие параметры, как:

— Мощность. От этого зависит и размер аппарата, и диапазон регулируемой температуры дуги, и даже сила давления клещей на материал. Отталкиваться стоит от сплавов, с которыми предстоит работать, и финансовых возможностей, ведь чем мощнее сварочный аппарат, тем дороже.

— Производительность. Количество свариваемых точек в час – ориентируйтесь на потребности и предполагаемый объем работы.

— Крепление электродов. Бывает резьбовое и зажимное, где первое фиксирует инструмент надежнее, зато при второй системе замена производится быстрее. В случае приобретения мобильного агрегата, лучше отдать предпочтение зажимному варианту.

— Вес. Переносные конструкции достаточно легкие, но и производительность у них ниже, чем у стационарных. Этот параметр следует оценивать не только в зависимости от объемов работы, а и учитывать ее специфику. Например, если сваривать придется кузов автомобиля на СТО, то чем легче устройство, тем лучше, а в случае с массовой штамповкой листовых деталей, переноска агрегата вообще не предполагается.

Также важен показатель толщины обрабатываемого металла. Обычно точечная сварка рассчитана на 1-1,2 мм, хотя существуют и другие вариации.

Профессиональная или бытовая контактно-точечная сварка
Смотря, для каких целей нужен аппарат. Если использование предполагается не частое, например, в собственном гараже для сварки деталей автомобиля или секций забора, то в профессиональном агрегате просто нет смысла – он дороже, массивней и потребляет больше энергии. Здесь лучше рассмотреть недорогие клещи от Forsage или ТКС. А в случаях, когда сварка будет использоваться каждый день лучше выбрать профессиональный аппарат, например, такой, как предлагают производители вроде Telwin, Kripton или G.I.Kraft.

По материалам компании Автомеханика

журнал «Сучасна автомайстерня» № 7-8 (144)

Клещи для точечной сварки в России

Россия

Абакан, Александров, Альметьевск, Анапа, Ангарск, Арзамас, Армавир, Архангельск, Астрахань, Ачинск, Балаково, Балашиха, Барнаул, Батайск, Белгород, Бердск, Березники, Бийск, Благовещенск, Борисоглебск, Братск, Брянск, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Волжский, Вологда, Воронеж, Воскресенск, Воткинск, Выборг, Выкса, Вязьма, Гатчина, Глазов, Горно-Алтайск, Грозный, Губкин, Дзержинск, Димитровград, Долгопрудный, Домодедово, Дубна, Евпатория, Екатеринбург, Ессентуки, Железногорск, Железнодорожный, Жуковский, Златоуст, Иваново, Ижевск, Иркутск, Ишим, Йошкар-Ола, Казань, Калининград, Калуга, Каменск-Уральский, Каменск-Шахтинский, Камышин, Канск, Кашира, Кемерово, Керчь, Кинешма, Киров, Кисловодск, Ковров, Коломна, Комсомольск-на-Амуре, Копейск, Королёв, Кострома, Красногорск, Краснодар, Красноярск, Крым, Кстово, Кузнецк, Курган, Курск, Липецк, Люберцы, Магадан, Магнитогорск, Майкоп, Махачкала, Миасс, Минеральные Воды, Михнево, Мичуринск, Москва, Мурманск, Муром, Мытищи, Набережные Челны, Нальчик, Находка, Невинномысск, Нефтекамск, Нефтеюганск, Нижневартовск, Нижнекамск, Нижний Новгород, Нижний Тагил, Новокузнецк, Новомосковск, Новороссийск, Новосибирск, Новочеркасск, Ногинск, Обнинск, Одинцово, Ожерелье, Озеры, Октябрьский, Омск, Орёл, Оренбург, Орехово-Зуево, Орск, Пенза, Первоуральск, Пермь, Петрозаводск, Петропавловск-Камчатский, Подольск, Прокопьевск, Псков, Пушкино, Пятигорск, Ржев, Россия, Россошь, Ростов-на-Дону, Рубцовск, Рыбинск, Рязань, Салават, Салехард, Самара, Санкт-Петербург, Саранск, Сарапул, Саратов, Саров, Севастополь, Северодвинск, Сергиев Посад, Серпухов, Симферополь, Смоленск, Сочи, Ставрополь, Старый Оскол, Стерлитамак, Ступино, Сургут, Сызрань, Сыктывкар, Таганрог, Тамбов, Тверь, Тихвин, Тобольск, Тольятти, Томск, Туапсе, Тула, Тюмень, Улан-Удэ, Ульяновск, Уссурийск, Уфа, Ухта, Феодосия, Хабаровск, Ханты-Мансийск, Хасавюрт, Химки, Чебоксары, Челябинск, Череповец, Черкесск, Чита, Шахты, Щёлково, Электросталь, Элиста, Энгельс, Южно-Сахалинск, Якутск, Ялта, Ярославль

Аппарат точечной сварки своими руками

Покупка аппарата для сварки доступна не каждому, так как данный инструмент отличается высокой стоимостью. Поэтому гораздо дешевле изготовить его своими руками из подручных материалов. Об особенностях применения и изготовления аппарата для точечной сварки рассмотрим далее.

Сварочный аппарат для точечной сварки: принцип работы и основы изготовления
Схема аппарата точечной сварки для металлических деталей
Устройство аппарата точечной сварки и его конструкция
Как сделать аппарат точечной сварки из микроволновой печи

Сварочный аппарат для точечной сварки: принцип работы и основы изготовления

Сфера применения контактной сварки довольно широкая, данный инструмент используется в ремонте или изготовлении разного рода изделий из металла. Кроме того, с помощью данного аппарата, удается с легкостью выполнить различные работы по изготовлению металлических лестниц, ворот, конструктивных элементов и т.д.

Принцип работы контактной сварки состоит в том, что электрический ток нагревает определенные участки стальных деталей, которые соприкасаются между собой. При этом, образуется сварное соединение, называемое швом. Конечный результат сварки напрямую зависит от типа материала, из которого изготовлена деталь, ее плотности. Кроме того, следует учитывать такие параметры:

сварочная цепь должна отличаться достаточно низким показателем напряжения, от одного до десяти ватт;
процесс сваривания длиться не более нескольких секунд;
сварочный импульс имеет большую силу тока;
чем меньше зона расплавления, тем качественнее происходит сваривание;

сварочный шов должен выдерживать большие нагрузки.

От того насколько правильно были соблюдены данные характеристики напрямую зависит результат сваривания. Самостоятельное изготовление сварочного аппарата — довольно сложный процесс, для качественного выполнения которого потребуется соблюсти определенные инструкции и технологические рекомендации.

Более простой вариант — сборка сварочного аппарата, имеющего переменную силу тока. Данное устройство управляет процессом сваривания с помощью изменения длительности сварочного импульса, попадающего на деталь. Для того, чтобы выполнить данные действия потребуется наличие часового реле, которое регулируется автоматически или вручную.

Основным узлом самодельного аппарата точечной сварки является сварочный трансформатор, который довольно часто можно встретить в таких бытовых приборах как микроволновая печь, телевизор и т.д. Обмотки трансформаторного устройства перематываются в соотношении с нужной силой тока и напряжения, в процессе подачи которого осуществляется сваривание.

Для подбора сферы управления сварочным аппаратом, следует вначале собрать основные механизмы устройства. Конструктивные элементы сварочного аппарата подбираются в соотношении с его мощностью и параметрами трансформатора — основного механизма.

Изготовление контактно-сварочного аппарата осуществляется в соотношении с типом его применения и характеристик материала, с которым придется работать. Чаще всего, к основному устройству подсоединяют клещи сварочного типа.

Учтите, что все соединения электрического типа должны быть качественно выполненными. Все провода должны быть соответствующего диаметра и сечения. Если цепь будет ненадежной, то электричество будет утеряно. При этом, возможен вариант возникновения искр и процесс сваривания прекратится.

Схема аппарата точечной сварки для металлических деталей

Для самостоятельного изготовления устройства точечной сварки контактного типа, используйте нижеприведенные схемы. Первая их них используется в том случае, если аппарат точечной сварки используется для сваривания листов металла, толщиной до одного миллиметра, а также для проволоки и прута, диаметром до четырех миллиметров.

В таком случае, потребуется наличие такого устройства:

аппарат, работающий от переменного напряжения в 220 Вт;
выходной тип напряжения составляет 3-7 В, при холостом ходу;
максимальное значение сварочного тока до полторы тысячи ампер.

Все устройство отличается наличием схемы принципиального характера, в составе которой присутствует силовая составляющая, автоматизированный выключатель и цепь контроля. Если в процессе работы возникают какие-то аварийные ситуации, то они предотвращаются как раз с помощью выключателя. На первом узле располагается трансформатор для сварки т2 и устройство в виде бесконтактного тиристорного включателя однофазного типа, с помощью которого первичная обмотка подключается к электричеству.

Второй вариант схемы управления подразумевает выполнение обмотки на сварочном трансформаторе определенными витками. На первичной обмотке имеется шесть выводных участков. С помощью их переключения удается регулировать выходной сварочный ток в соотношении с вторичной обмоткой. При этом, постоянное соединение сетевой цепи остается на первом выводе, а с помощью остальных регулируется работа электрического питания.

Пускатель под маркировкой М ТТ4 К, имеет серийное производство. Данный модуль отличается наличием тиристорного ключа, который в процессе замыкания выполняет коммутацию нагрузки через первый и третий контакты. Данное устройство способно работать под нагрузкой в максимальным напряжением до восемьсот ватт и током до восьмидесяти ампер. В составе данной схемы управления присутствует:

блок питания;
цепь для настройки механизма;
реле к1.

Для обеспечения питания сварочного аппарата используется любой тип трансформатора, мощность которого составляет до двадцати ватт. При этом, он должен использоваться при работе на номинальной сети в 220 В. Напряжение, которое выдается на втором варианте обмотки составит около 22 В. Для того, чтобы выпрямить подачу тока, рекомендуется произвести установку диодного моста. Кроме того, возможен вариант применения любого другого механизма, имеющего такие же параметры.

Для того, чтобы замкнуть четвертые и пятые контакты используется реле к1.

Данный процесс осуществляется при подаче напряжения от управленческой цепи на обмотку. Значение коммутированного тока при этом составит не более 99 мА. В таком случае, потребуется наличие практически любого реле, обладающего слаботочными электромагнитными характеристиками.

Устройство аппарата точечной сварки и его конструкция

Различают несколько функций цепи управления. При включении к1 на заданном промежутке времени происходит задание определенного типа времени. В данном случае удается задать определенное время подачи электронных импульсов на свариваемых деталях.

В составе электрической цепи присутствуют конденсаторы, от с1 до с6. Они имеют электролитические характеристики, при этом напряжение составляет более 52 В. Кроме того, потребуется наличие конденсатора, емкостью в 46 мкФ. При разомкнутой нормально замкнутой контактной группе реле заряжается непосредственно через питательный блок.

Основной силовой частью данного механизма является трансформатор. С его помощью происходит преобразование одного вида электричества на другой. Для этих целей используется магнитный провод, на 2,5 А. От старой обмотки следует избавиться, на торце магнитного провода устанавливаются кольца для изготовления которых используется электрический картон. Они подгибаются по внутренней и внешней кромке. Далее производится обмотка магнитопровода лакотканью в три или более слоев. Для того, чтобы выполнить обмотку потребуется наличие таких проводов:

первичная обмотка составляет около 1,5 мм диаметром, для того, чтобы она лучше пропиталась лаковым составом, рекомендуется использовать провод на тканевой основе;
вторичный вариант обмотки имеет диаметр около двух сантиметров, в его составе присутствует многожильная изоляция, имеющая кремниевоорганическое происхождение.

В процессе выполнение первой обмотки следует оборудовать выводы промежуточного назначения. Далее производится ее пропитка с помощью лака. На первичную катушку наматывается хлопчатобумажная лента, которая также пропитывается с помощью лакового состава. Далее следует процесс вторичной обмотки, и дальнейшее пропитывание лаком.

Изготовление самодельного аппарата точечной сварки также подразумевает конструирование клещей. Клещи бывают двух видов: стационарного или выносного. Первый вариант — более прост в изготовлении, так как они имеют качественную и надежную изоляцию, с прочно соединенными между собой узловыми участками. Но, у данных клещей имеется определенный недостаток, для создания прижимного усилия, необходимо непосредственное участие человека, выполняющего сварочные работы.

Выносные клещи — более удобные в работе, легко снимаются, не занимают много места. Для контроля усилия клещей, достаточно изменить длину их вынесения за аппарат. В месте подсоединения выносных клещей со сваркой следует установить болты, втулки и шайбы, которые обеспечивают надежную гидроизоляцию.

В процессе изготовления клещей для аппарата точечной сварки своими руками, необходимо определить величину вылета из электродного пространства, расстояние между корпусом и местом подвижных соединений на ручке. Данный параметр сказывается на максимально возможном расстоянии между сваркой и кромкой соединения листов.

Для изготовления клещевых электродов, используйте медные прутья или бериллиевую бронзу. Возможен вариант использования жала от паяльного аппарата с высокой мощностью. Диаметр электрода должен соответствовать диаметру провода, к которому он подключен. Для того, чтобы сварочные ядра имели хорошее качество концы электрода должны сужаться и иметь минимальный размер.

Как сделать аппарат точечной сварки из микроволновой печи

На аппарат точечной сварки цена довольно высокая, поэтому намного дешевле изготовить его самостоятельно. В процессе работы потребуется наличие микроволновой печи, предпочтительнее выбрать устройство побольше. От данного параметра зависит мощность будущего сварочного аппарата.

Если микроволновой печи у вас нет, вы можете поискать ее на барахолке или поспрашивать у соседей и купить ненужную микроволновую печь совсем недорого. Далее следует разобрать микроволновую печь и извлечь из нее деталь в виде высоковольтного трансформатора.

Обратите внимание: несмотря на то, что вы разбираете микроволновую печь не подключенную к электроснабжению, внутри у нее имеются детали, которые бьются током даже в таком состоянии.

Среди основных частей трансформатора отметим — сердечник и два вида обмотки — первичную и вторичную. Для соединения сердечника используют два тонких сварочных шва, от них следует избавиться. Сделать это можно с помощью молотка и ножовки. Также для его срезывания можно использовать болгарку. Таким образом вы доберетесь до трансформаторных обмоток, старайтесь не повредить их. Для извлечения вторичной обмотки следует аккуратно разрезать вторичную и вытащить нужную.

После этого вы получите сердечник от трансформатора и первичную его обмотку. Сердечник должен состоять из двух частей, разъединенных между собой.

Далее следует выполнить вторичную обмотку трансформаторной детали. Для этих целей потребуется наличие медного кабеля, имеющий такое же сечение, как и трансформаторная прорезь. Намотайте около двух витков. С помощью стандартной двухкомпонентной эпоксидной смолы происходит соединение двух половин сердечника между собой. Для того, чтобы они лучше соединились, поместите их в тиски.

Проверьте уровень напряжения на выходе из трансформаторного механизма, оно не должно превышать двух вольт. При этом минимальное значение силы тока составляет 850 А.

Далее следует позаботиться об изготовлении корпуса сварочного аппарата, для этих целей можно использовать дерево или высокопрочный пластик. Задняя панель корпуса должна иметь несколько отверстий, одно из которых будет отвечать за электроснабжение, а второе за выключение и включение механизма.

Если корпус изготавливается из дерева, то его следует хорошо отшлифовать, покрыть пропиткой и лаком. Для того, чтобы изготовить ручной аппарат для точечной сварки, также потребуется наличие:

шнура электропитания;
дверной ручки;
выключателя;
держателей из меди, из которых будут выполнены электроды;
медного провода с большим сечением;
саморезов по дереву и гвоздей.

После высыхания корпусной части, следует собрать данное устройство и соединить все детали между собой. Далее следует отрезать две части провода, выполненного из меди, размер каждого участка около 25 мм. Они будут выполнять функцию электродов, для их фиксации в держателе, достаточно использовать обычную отвертку. Далее следует зафиксировать выключатель, утолщенный кабель предотвращает его выпадение. Для фиксации трансформатора на корпусной части используйте обычные саморезы. При этом, следует позаботиться о заземлении, которое одевается на одну из клемм.

Для большей безопасности использования данного механизма, рекомендуем установить еще один дополнительный включатель. Для фиксации рычагов также используются саморезы и гвоздь. На торцевых участках рычагов производится установка контактных электродов. Для поднятия верхнего рычага используйте обычную резину. После выгорания электродов, они легко заменяются на новые, изготовленные таким же способом.

Плоскогубцы Tite-Spot — Сварочные аппараты Tite-Spot

ЩИПЦЫ TITE-SPOT ^TM Компания TITE-SPOT Welders предлагает уникальные и запатентованные клещи для точечной сварки, характеризующиеся охлаждением кабелей и клещей в сборе с помощью сжатого воздуха из вашего цеха. Эта функция охлаждения улучшает рабочий цикл TITE-SPOT более чем на 800%. Охлаждение также позволяет техническому специалисту работать без неудобных перчаток, повышая его производительность и увеличивая прибыль. Поскольку плоскогубцы TITE-SPOT изготовлены из нержавеющей стали, их вес и размер сведены к минимуму.Красиво изготовленная ручка из нержавеющей стали весит всего 16 унций; это повышает скорость техника, не утомляя его. Используемый сварочный кабель представляет собой сварочный кабель промышленного класса 250 MCM с неопреновой оболочкой и 2499 жилами из чистой медной проволоки 30 AWG. Кабели имеют длину 8 футов 6 дюймов и минимальный радиус изгиба 4 дюйма для максимальной гибкости. Сжатый воздух нагнетается в кабели в местах их крепления к трансформатору. Это также помогает охлаждать трансформатор, улучшая его характеристики.После того, как охлаждающий воздух проходит через кабели, он затем проходит через верхнюю и нижнюю губки клещей, отводя тепло. Этот охлаждающий воздух также обеспечивает хорошо проветриваемую среду для защиты техника от дыма сварочного процесса. Охлаждение сжатым воздухом продлевает срок службы пассатижей TITE-SPOT на много-много лет. Безопасность: Точечная сварка на сегодняшний день является самой безопасной формой сварки в кузовном производстве. Здесь нет открытого огня, такого как горелка, и нет дуги, от которой техник должен быть защищен, как при сварке MIG, TIG или STICK.Технику нужна только прозрачная защита для глаз — Не нужно носить громоздкую, потную сварочную маску.

Брызги представляет собой постоянную угрозу безопасности кузовного цеха, персонала и транспортных средств в цехе. Техники тратят много часов на чистку салона, покрытие стекол и защиту других автомобилей от брызг. При использовании плоскогубцев TITE-SPOT разбрызгивание практически исключено. Повышена безопасность и увеличена производительность. Шлифовка сварных швов также представляет опасность почти для всего в автомастерской.С плоскогубцами TITE-SPOT искры можно устранить! Точечная сварка просто сплавляет два куска стали вместе, поэтому шлифовать нечего. Сварные швы можно подготовить к грунтовке с помощью проволочной щетки. Скорость: Кузовные мастерские могут завершить процесс точечной сварки на современных автомобилях за меньшее время. Например, рулевую рубку можно подготовить, сварить и загрунтовать за 6–7 минут с помощью плоскогубцев TITE-SPOT. При использовании сварочного аппарата MIG обычному техническому специалисту требуется от 35 до 45 минут для пробивки, сварки, а затем шлифовки сварных швов.Много времени может быть потрачено на защиту автомобиля от брызг сварки MIG. Точечная сварка намного безопаснее и без брызг . Гораздо меньше времени тратится на защиту автомобиля от опасности возгорания. Точечные сварные швы никогда требуют шлифовки. Шлифовка сварных швов MIG занимает много времени! Защищать автомобиль не нужно, если не придется затачивать сварные швы. Внешний вид: Внешний вид «Нового автомобиля» точечной сварки, установленной плоскогубцами TITE-SPOT, впечатляет.Автомобили изготавливаются методом точечной сварки на заводе. ТЕПЕРЬ , Профессиональные кузовные мастерские могут дублировать внешний вид OEM при ремонте автомобилей. Если вы хотите, чтобы ваши сварные швы выглядели как заводские сварные швы, вы должны использовать сварочный аппарат TITE-SPOT. Патент № 4,656,327

ЩИПЦЫ TITE-SPOT: ПРЕДНАЗНАЧЕНЫ ДЛЯ ФЛАНЦЕВ

ФЛАНЦЫ СОСТАВЛЯЮТ 70–80% СОВРЕМЕННЫХ СВАРОЧНЫХ СВАРОК В КУЗОВНОМ ЦЕХЕ.

На фланце клещи TITE-SPOT работают в 4–5 раз быстрее, чем сварочный аппарат MIG.Предусмотрены три разных стиля подсказок. Их можно заменить менее чем за одну минуту. Правильное давление задано заранее и не может быть отрегулировано, поэтому на настройку давления не тратится время. ЩИПЦЫ: Щипцы потеряются. У плоскогубцев TITE-SPOT нет щипцов, которые нужно менять. Деньги не тратятся на щипцы, от которых мало пользы.

Не нужно тратить время на выравнивание клещей.

ТРЕБОВАНИЯ К КАЧЕСТВУ СВАРКИ

1. Правильный диаметр сварочного наконечника от 3/16 до 1/4 дюйма (от 4,8 до 6.4 мм)2. Давление зажима регулируется автоматически с помощью запатентованной ручки TITE-SPOT Instant·Grip ^TM .3. Хорошая подгонка – детали должны соприкасаться друг с другом, иначе их нельзя будет сварить. 4. Две чистые стороны – сварочные наконечники должны соприкасаться с голой сталью. Грунтовка и/или «Е-покрытие» могут быть оставлены между слоями стали. 5. Установите время сварки от 1/2 до 2 секунд или используйте ручной таймер.6. Отрегулируйте мощность для свариваемого металла.

Простой в использовании

ЭТАП 1

Захватите и раскачайте с помощью 5-дюймовых тисков ^TM, чтобы очистить и убедиться, что две панели подходят друг к другу без зазоров.Не чистите между панелями.

ЭТАП 2

Зажмите пассатижами TITE-SPOT зачищенное место без зазора. (Самоблокирующийся механизм TITE-SPOT’S INSTANT-GRIP ^TM устанавливает правильное давление). Цикл сварщика.

ЭТАП 3

Для очистки сварного шва требуется только проволочная щетка или просто кусок наждачной бумаги с зернистостью 80 вручную. Никогда не шлифуйте сварной шов TITE-SPOT!

Стандартные наконечники

Наконечники Hi-Lo

Наконечники дверных панелей

Воздушный блок – ящик для инструментов

Принадлежности в комплекте:

1. Воздушный блок — в ящике для инструментов есть места для хранения запасных сварочных наконечников и инструментов для заточки. 2. В комплект входят четыре набора сварочных наконечников; два набора стандартных наконечников, один набор наконечников HI-LO и один наконечник дверной панели. 3. Точильный инструмент, который подходит к вашей электродрели, для заточки электродов. 4. Воздушный регулирующий клапан для охлаждения сжатого воздуха и воздушные шланги, фитинги и тройник.

ДА! ВЫ МОЖЕТЕ МОДЕРНИЗИРОВАТЬ СТАРЫЙ ИСТОЧНИК ПИТАНИЯ

Обновите свой аппарат для точечной сварки Lenco или Porta и заставьте его приносить дополнительные дивиденды за счет повышения производительности
8 футов.6-дюймовые сварочные шнуры обеспечивают рабочую длину, позволяющую легко добраться до любой части автомобиля.

Получите больше возможностей от вашего источника питания, не занимая больше места на полу
Комплект шнуров TITE-SPOT привинчивается к вашей машине с оригинальным комплектом тросов, поэтому любой комплект тросов можно использовать быстро.
Простое переключение спускового механизма на педаль на шнуре длиной 8 футов позволяет удобно использовать любой набор тросов.

Инновационные клещи для точечной сварки Для повышения эффективности сварки Местное послепродажное обслуживание

Повысьте производительность ваших сварочных процессов с помощью безупречных клещей для точечной сварки , доступных на Alibaba.com. Эти клещи для точечной сварки представлены в широком ассортименте, включающем множество моделей, форм и размеров. Соответственно, покупатели с разным опытом всегда найдут наиболее подходящие клещи для точечной сварки , применимые к их ситуациям на месте.

Изучая сайт Alibaba.com, вы обнаружите клещей для точечной сварки , изготовленных с использованием прочных и инновационных материалов. Это делает их очень прочными, чтобы служить своим пользователям в течение длительного срока службы. Клещи для точечной сварки включают в себя передовые технологии, которые делают их невероятно энергоэффективными. Они потребляют незначительное количество электроэнергии, что гарантирует, что вы тратите меньше на счета за электроэнергию. Простота установки и использования клещей для точечной сварки делает их идеальным выбором для всех.

Производители клещей для точечной сварки предусмотрели удивительные функции безопасности для защиты операторов от экстремальных температур и света. Их легко обслуживать в звездных условиях, а аксессуары, защищающие операторов клещей для точечной сварки , легко доступны. Благодаря изобретениям, предотвращающим потери тепла, они очень эффективны, а их производительность не имеет себе равных. Качество этих клещей для точечной сварки замечательно, потому что они представлены ведущими дистрибьюторами и розничными торговцами.Они соответствуют всем требованиям стандартов качества для неизменно оптимальной производительности.

Получите лучшее соотношение цены и качества сегодня. Просмотрите сайт Alibaba.

com и откройте для себя потрясающие линейки клещей для точечной сварки , которые соответствуют вашим целям. Услуги и безупречная работа, которые они предоставят вам, могут продемонстрировать, почему они стоят каждого доллара. Наслаждайтесь удобными онлайн-покупками на сайте, который экономит ваше время и деньги.

5 лучших сварочных клещей для MIG и TIG 2022 — обзоры и лучший выбор

Последнее обновление 05 января 2022 г.

В Интернете представлено более тридцати различных типов сварочных клещей с множеством различных марок и стилей для каждого типа клещей, что оставляет огромный список для поиска хорошей пары сварочных клещей.Какую пару вы выберете и как узнать, что они хороши?

Мы перебрали массу и написали пять обзоров на понравившиеся варианты. Сварочные клещи необходимы любителям и в мастерской, поэтому мы знаем, что важно, чтобы вы нашли лучшую пару для своей работы. Нужна ли вам хорошая, недорогая пара или вы хотите лучшее из множества, независимо от цены, мы нашли целый ряд различных вариантов.

Краткий обзор избранного:

5 лучших сварочных клещей:

1.IRWIN VISE-GRIP 8-дюймовые плоскогубцы MIG – лучший в целом

IRWIN VISE-GRIP 8-Inch MIG Pliers — наши любимые сварочные клещи, которые вы можете купить в Интернете. Компания Irwin всегда производила первоклассные ручные инструменты, поэтому их эффективность в работе не стала для нас неожиданностью.

Это удобный в использовании инструмент с удобными резиновыми ручками, которые снабжены пружиной, обеспечивающей быстрое и отзывчивое использование. Резак имеет острые поверхности с индукционной закалкой, которые разрезают калиброванную проволоку MIG с первой попытки и могут эффективно перерезать более толстую проволоку, не повреждая ее.

Плоскогубцы имеют различные части с острыми зубьями, чтобы помочь вам захватывать и резать многие предметы, когда это необходимо, что дает им разнообразие для других применений в мастерской. Концы наконечников плоскогубцев прочные и тонкие, они могут проникать в сопло MIG для эффективного удаления брызг. Из всех пассатижей онлайн, это наши любимые из-за их удобного размера, доступной цены и высокого качества.

Плюсы

Удобная ручка
Острые кусачки
Закаленные зубья
Многофункциональный
Средняя длина

Минусы

Приходит со смазкой

2.9-дюймовые сварочные клещи Channellock 360CB

Компания Channellock выпустила пару длинных сварочных клещей, которые превосходят 8-дюймовые плоскогубцы IRWIN VISE-GRIP за свои деньги. Хотя пассатижи 360CB не произвели на нас такого сильного впечатления, они являются эффективным инструментом, который мы рекомендуем на втором месте из-за их цены и длины, которые немного больше, чем у других.

Некоторым людям нравятся более длинные плоскогубцы, но мы считаем, что их несколько менее удобно использовать для сварочных работ. Такая длинная пара всегда будет лучше резать и цепляться, потому что у них больше рычагов. Они выделяются красными и голубыми ручками, что делает их удобными в магазине, потому что вы можете быстро заметить их среди более тусклых цветов, которые обычно их окружают.

У них острые зубья, которые эффективно захватывают сталь и перерезают проволоку, как нить, что делает их одними из самых надежных плоскогубцев на рынке. Когда вы их достанете, они сделают чистый срез с первого раза и схватятся с минимальными усилиями, что удобно.

Они стоят немного дороже многих других пассатижей, но оправдывают свою стоимость. Если вам нравится более длинный инструмент для сварочных работ, мы, безусловно, рекомендуем его.

Плюсы

Большая длина
Острые зубья
Закаленные наконечники
Многофункциональный
Удобная ручка

3. Capri Tools 7,5-дюймовые сварочные клещи – лучшее соотношение цены и качества

Капри Инструменты 10110 7. 5-дюймовые сварочные плоскогубцы премиум-класса — это то, что мы считаем лучшими плоскогубцами за ваши деньги. Имея длину 7,5 дюйма, они примерно на полдюйма короче, чем 8-дюймовые плоскогубцы IRWIN VISE-GRIP MIG. Это хорошо для маленьких рук и проворной работы, но они требуют больше усилий для эффективной резки и захвата рабочих мест.

Это пара многофункциональных плоскогубцев с функциями резки, раздавливания, зажима, обжима и очистки сопел. Ручка имеет прочную, но мягкую текстуру, обеспечивающую комфорт и долгий срок службы, а насыщенно-синие ручки с оттенком черного делают их великолепными, не загрязняя их.

Основные части инструмента проходят термообработку, чтобы он оставался острым и достаточно прочным для широкого использования. Это не самый лучший инструмент на рынке, но он не сильно отстает, и из-за цены мы настоятельно рекомендуем его, если вам нужен лучший инструмент по самой низкой цене.

Плюсы

Удобная ручка
Острые кусачки
Низкая цена
Закаленные зубья
Многофункциональный

4.

Сварочные плоскогубцы Weldflame Antirust MIG
Высококачественные плоскогубцы наиболее эффективны при высоком содержании углерода, но с углеродом появляется ржавчина. Сварочные плоскогубцы Weldflame Antirust MIG имеют никелевое покрытие, которое делает их прочными и долговечными, без негативного эффекта ржавчины, как многие другие инструменты.
Черная и красная ручки не такие гладкие, как у других пассатижей, и это не самая удобная пара из доступных. Тем не менее, они неплохи, учитывая их способность резать и захватывать.Большинство плоскогубцев изготовлены из твердой высокоуглеродистой стали, но их основные контактные точки подвергаются термической или индукционной закалке. Это приводит к тому, что в закаленной части появляется черный цвет, как вы можете видеть с большинством высококачественных плоскогубцев. Эти плоскогубцы тоже закалены, хотя черного цвета нет. Покрытие удалило черную секцию на плоскогубцах, придав красивый однородный металлический вид.
Это эффективный инструмент для резки проволоки MIG и очистки сопла, когда оно заполняется брызгами. Это также полезно для направления проволоки в систему подачи или извлечения из нее обрывков проволоки. Средство работает хорошо и стоит недорого. Если вас беспокоит ржавчина, мы рекомендуем этот вариант, чтобы ваш инструмент оставался без ржавчины намного дольше, чем другие пассатижи.
Плюсы
Острые кусачки
Средняя длина
Закаленные зубья
Многофункциональный
Антикоррозийная поверхность
Минусы
Громоздкая ручка
Неудобная рукоятка
5.Многофункциональные сварочные клещи Hobart MIG
Многофункциональные сварочные клещи Hobart 770150 MIG — неплохой инструмент, учитывая низкую цену. Однако для имени Хобарта они не так хороши, как мы надеялись. Они довольно хорошо режут и захватывают, но кажутся менее качественными, чем остальные клещи для сварки в нашем обзоре.
Есть много клещей для сварки намного хуже, чем эти, но если вы ищете лучшую пару из доступных, мы рекомендуем рассмотреть другой инструмент. Ручки также довольно короткие, что затрудняет использование в перчатках. Без перчаток рычаг не позволяет комфортно резать, как и другие плоскогубцы.
Простые оранжевые ручки легко заметить среди других инструментов или оборудования, но литье сделано не так хорошо, как должно быть у инструмента известного бренда. Однако это закаленный инструмент, а края и зубья для захвата или резки достаточно прочны, чтобы прослужить разумное количество времени. Если вы уверены, что вам нужна пара плоскогубцев Hobart, то это неплохо, но мы рекомендуем другие четыре плоскогубца перед ними.
Плюсы
Многофункциональный
Закаленные зубья
Низкая цена
Минусы
Короткие ручки
Непривлекательная литая ручка
Более низкое качество
Заключение:
Эти пять инструментов представляют собой впечатляющие сварочные клещи, лучшие доступные варианты, которые вы можете найти в Интернете. Хотя все они хорошо послужат вам в различных сварочных работах, мы выбрали 8-дюймовые плоскогубцы IRWIN VISE-GRIP для сварки MIG.Нам больше всего нравятся их размер и удобство хвата.
Они способны прослужить долгое время при интенсивном использовании, и, хотя они могут немного ржаветь из-за сильной и постоянной влажности без периодического нанесения смазки или масляного покрытия, это происходит из-за высококачественной стали, из которой они сделаны. Небольшой уход сделает их красивыми и блестящими.
Если вы хотите потратить как можно меньше денег на хорошую пару плоскогубцев, мы рекомендуем 9-дюймовые сварочные клещи Channellock 360CB.Они не самые лучшие, но отлично справляются со своей ценой и удивительно долговечны без ущерба для комфорта.
Мы надеемся, что эти обзоры помогли вам ознакомиться с ассортиментом пассатижей в Интернете, чтобы вы могли перейти к поиску и купить лучшую пару для вас. Не стесняйтесь оставлять нам любые вопросы или мысли ниже в нашем разделе комментариев.
Избранное изображение предоставлено: vespaburoks, Pixabay
Плоскогубцы для точечной сварки с наконечником из медного сплава
Плоскогубцы для точечной сварки с наконечником из медного сплава
Плоскогубцы для точечной сварки с наконечником из медного сплава
Спецификация
Основные характеристики
Плоскогубцы для сварки встык облегчают использование сварочного аппарата MIG для затыкания небольших отверстий в металлических зажимах Плоскогубцы для сварки встык и поддерживают зону сварки, сжимая панели для сварки внахлест.
Особенности:
✦ Плоскогубцы для электромонтажных работ облегчают электромонтажные работы и улучшают качество.
✦ Уникальная конструкция позволяет техническому специалисту зажимать панели в точном месте
　и при этом обеспечивать возможность сварки.
✦ Панели не отделяются, а сварной шов не прилипает к медной прокладке.
✦ Подушечка из медного сплава предотвращает прожоги, обеспечивает более высокую температуру сварки
　и лучшее проплавление.
Платежные реквизиты для офлайн-заказов
Условия оплаты: TT, аккредитив, PayPal
Минимальный заказ: 600 шт.

Последнее обновление: 2018-12-18 Загрузка …
Ваш запрос отправлен
Шаг 1 Заполните форму Шаг 2 Завершение
г-н Дункан Хуанг, ИНФИНИТУЛС КО.
, ЛТД. Требуется сообщение 0 /1500
Форматы файлов: htm, html, doc, docx, pdf, txt, jpg, gif, png, odt, ods.Максимум 3 файла (всего 10 МБ).
Общий размер:0
{{/если}} {{#ifCond ttLoginType 3}}
Подтвердите пароль
{{/ifCond}} {{#if isЛогин}} Просмотр и изменение {{/если}}
Рекомендовать других поставщиков, если этот поставщик не отвечает.
Пожалуйста, заполните все обязательные поля.
В ПОРЯДКЕ
Портативный сварочный аппарат для точечной сварки Металлические сварочные клещи специальной формы 18650 Аккумуляторные принадлежности для точечной сварки, клещи для металлической сварки
Описание продукта
Описание:
Это своего рода качественный аппарат для точечной сварки, щипцы для стыковой пайки, специальной формы с удобным ощущением захвата. Ручка для стыковой сварки, ремонт листового металла, давление можно регулировать. Его можно использовать для зажима и сварки стального листа толщиной 1+1 мм.
Особенности:
Новый дизайн, особая форма с удобным ощущением захвата, обеспечивает приятный опыт сварки.
Плоскогубцы для точечной сварки, щипцы для аппаратной сварки специальной формы, соединяются с аппаратом для точечной сварки, чтобы использовать его.
Ручка для стыковой сварки Ремонт листового металла, давление регулируется.
Принимает эпоксидную плиту, изоляцию и устойчивость к высоким температурам, которые можно использовать в течение длительного времени.
Простота в эксплуатации, простота и удобство в использовании.
Может использоваться для зажима и сварки стального листа толщиной 1+1 мм.
Технические характеристики:
Наименование: Сварочные клещи
Материал: эпоксидная плита+алюминий
Размер изделия: 123*80*25 мм/4,84*2,76*0,98 дюйма
Размер упаковки: 150*85*30 мм/5,91*3,35*1,18 дюйма
Вес упаковки: 235 г / 8,29 унции
Комплектация:
Тип А:
1 * Щипцы для пайки встык
Тип Б:
1 * Щипцы для пайки встык+ леска
Подробные изображения:
Более подробные фото:

Дополнительная информация
При заказе у Alexnld. com, вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная авиапочта и Ускоренная доставка. Сроки доставки указаны ниже:
.
Авиапочта и зарегистрированная авиапочта Район Время
США, Канада 10-25 рабочих дней
Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
Италия, Бразилия, Россия 10-45 рабочих дней
Другие страны 10-35 рабочих дней
Ускоренная доставка 7-15 рабочих дней по всему миру
Мы принимаем оплату через PayPal，и с помощью кредитной карты.
Оплата с помощью PayPal / кредитной карты —
ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или используйте кредитную карту Express.
2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Отказ от ответственности: это отзывы пользователей.Результаты могут варьироваться от человека к человеку.
6 лучших сварочных клещей для MIG в 2022 году
Каждому сварщику MIG необходим хороший набор пассатижей MIG в наборе инструментов.
Надежные клещи для сварки MIG позволят вам с легкостью снять сопло, ослабить контактный наконечник, удалить сварочные брызги и отрезать проволоку.
Плоскогубцы плохого качества заставят вас разочароваться в необходимости каждый раз заменять их.
Чтобы сэкономить вам время на поиски, я изучил рынок и нашел лучшие пассатижи MIG, на которые вы можете положиться.
Давайте сразу…
Быстрое сравнение
Продукт
Изображение Продукт Подробности
Велпер YS-50
Профессиональный уровень
Оригинальные плоскогубцы MIG
Сделано в Японии
Плоскогубцы Eastwood MIG
Подпружиненный
Захваты с накаткой
Закаленные резцы
IRWIN VIS-GRIP 8-дюймовый
Подпружиненный
Погружные ручки
Пожизненная гарантия
YESWELDER 8″Антикоррозийный
Антикоррозийное покрытие
HRC60 твердость
Никелированный
Сильная рука, 8 дюймов
Встроенные молотки
Мелкие и грубые напильники
Захват насадки
Линкольн K4014-1
Эргономичный дизайн
Мягкие силиконовые ручки
Плоский молоток с коронкой
Посмотреть оглавление
Лучшие клещи для сварки MIG с отзывами
Вот список лучших плоскогубцев для сварки MIG:
1.
Плоскогубцы Welper YS-50 MIG Gun
6-функциональная конструкция
Бокорезы для проволоки
Губки для удаления брызг
Кованая инструментальная сталь
Съемник сопла
Плюсы
Подпружиненные ручки
Квадратные наконечники для протягивания проволоки
Устройство смены втулок
Встроенный молоток
Устройство смены наконечника горелки MIG
Минусы
Лидер ценового диапазона
Резцы из нержавеющей стали 316 быстро изнашиваются
Обзор
Плоскогубцы Welper YS-50 MIG Gun – это фаворит среди профессиональных сварщиков, известный своим удобством и качеством. Это оригинальная конструкция пассатижей MIG, сделанная в Японии. Название является сокращением от «помощник сварщика», что является одним из показателей того, насколько часто они используются в средней мастерской. Они могут быть немного дорогими для тех, кто только начинает, но их, безусловно, стоит рассмотреть, когда придет время заменить ваш оригинальный набор.
Клещи Welper YS-50 для сварки MIG-распылителей Специальные функции MIG-клещей включают квадратные губки, которые отлично подходят для удаления шлака и брызг с сопла горелки MIG.Некоторые рецензенты отмечают, что резцы могут быстро изнашиваться с проволокой из нержавеющей стали 316, но на самом деле то же самое может быть и со всем остальным.
Плоскогубцы Welper YS-50 MIG Gun позволяют легко захватывать как наконечник, так и сопло для снятия и установки. Встроенный молоток работает в тех случаях, когда вам нужно что-то постучать или удалить шлак. Многие профессиональные сварщики упоминают об использовании пассатижей Welper в течение 10 и более лет на работе. Также имеется красивый кожаный чехол, чтобы держать этот инструмент профессионального качества наготове.
2.Сварочные клещи Eastwood MIG
Квадратные наконечники
Рифленые захватные поверхности
Прорезиненные ручки
Круглая выемка для форсунок
Подпружиненный
Плюсы
Удобные ручки
Прочная конструкция
Закаленные режущие кромки
Устройство смены наконечников и форсунок
Игольчатые бранши
Минусы
Ручки могут ослабнуть
Наружная поверхность губок гладкая
Обзор
Eastwood MIG Welders Pliers — еще один инструмент среди качественных автомобильных и сборочных инструментов, предлагаемых поставщиком реставрационных работ Eastwood. Наряду с хорошим ассортиментом качественных сварочных аппаратов и шлемов, Eastwood предлагает этот прекрасный набор сварочных клещей MIG. Они имеют прорезиненные рукоятки и подпружиненные натяжители, облегчающие работу с ними в перчатках.
Узкая игольчатая форма с квадратными кончиками. За губками есть две круглые выемки, одна большая для сопла, а другая для наконечника. Выемки имеют рифленые поверхности для улучшения захвата при захвате этих деталей для снятия и замены.Плоскогубцы Eastwood MIG Welders Pliers имеют гладкие поверхности на внешней стороне губок, где некоторые плоскогубцы MIG имеют накатку или зубья напильника.
Плоскогубцы для сварки MIG Eastwood всегда получают хорошие отзывы от владельцев за соотношение цены и качества, предлагаемые в их ценовом диапазоне. Это достойное дополнение к качественной линейке сварочных аппаратов MIG от Eastwood, о которых мы рассказали в наших обзорах сварочных аппаратов MIG. Если вы заказываете сварочный аппарат Eastwood, самое время добавить пару этих плоскогубцев к вашей поставке.
3.IRWIN VISE-GRIP 8-дюймовые плоскогубцы MIG
Носик специальной формы
Фрезы с индукционной закалкой
длина 8 дюймов
Ремонтный/шлаковый молоток
Подпружиненный
Плюсы
Резиновые рукоятки
Челюсти для очистки от брызг
Несколько поверхностей для захвата
Челюсти для замены наконечников
Пожизненная гарантия
Минусы
Наружная часть губок без канавок
Пружина иногда слишком длинная
Обзор
Название
Vise-Grip знакомо практически каждому работнику любой ремесленной профессии. Механики, строители, техники и сварщики — все они профессионалы, у которых в ящике для инструментов есть несколько пассатижей Vise-Grip. 8-дюймовые плоскогубцы Irwin Vise-Grip MIG хорошо сочетаются с теми, что уже есть в вашей коробке.
8-дюймовые плоскогубцы Irwin Vise-Grip для сварки MIG оснащены встроенными молотковыми поверхностями для постукивания по деталям или удаления шлака. Квадратные игольчатые губки хорошо подходят для удаления брызг. Этот инструмент не имеет накатки или зубьев напильника на внешней поверхности губок, как у некоторых. Захваты рукояток покрыты резиной, а не рукавом, как во многих других конструкциях, что снижает вероятность соскальзывания рукояток со временем.
Подпружиненными губками легко управлять в перчатках, хотя некоторые владельцы сообщают, что пружина 8-дюймовых плоскогубцев Irwin Vise-Grip 8-Inch MIG Plier иногда бывает слишком длинной, что препятствует полному закрытию губок. Это может помешать перерезать проволоку, но пружину можно снять и укоротить, чтобы решить эту проблему. Irwin предоставляет на этот инструмент пожизненную гарантию.
4.Сварочные клещи YesWelder 8 дюймов, антикоррозийные сварочные клещи MIG
Сталь с рейтингом HRC60
Никелированный
Устройство смены насадок с накаткой
Мягкие рукоятки
Подпружиненный
Плюсы
Губки с острыми краями
Антикоррозийное покрытие
Закаленные резцы
Две головки молотка
Игла с зубцами
Минусы
Может быть очень жестким
Только с плоским молотком
Обзор
Как и некоторые другие клещи для сварки MIG, плоскогубцы для сварки MIG с защитой от ржавчины YesWelder 8″ имеют прямоугольные игольчатые губки с острыми краями для очистки сопла MIG быстрым поворотом. Есть две круглые поверхности для захвата, маленькая для контактных наконечников и большая для снятия и работы с насадками. Захватная поверхность губок также имеет накатку для предотвращения соскальзывания.
8-дюймовые антикоррозийные сварочные клещи YesWelder для сварки MIG изготовлены из высокоуглеродистой стали с твердостью HRC60, поэтому их можно носить годами. Режущие кромки также закалены, и эти плоскогубцы покрыты никелем для защиты от ржавчины. Рукоятки отлиты в форму, но надеваются на рукояти над выступом, похожим на рукоять, чтобы они не соскальзывали.
Единственное, что не понравилось владельцам, это то, что сварочные клещи YesWelder 8″ Anti-Rust MIG могут быть очень жесткими или тугими при первом использовании. Они подпружинены, так что это исчезает при использовании, и некоторые владельцы рекомендуют легкую смазку, проникающее масло или аналогичные смазки. Хотя этот инструмент имеет две ударные поверхности, обе имеют плоскую поверхность, а не одну поверхность с коронкой.
5.Strong Hand 8-дюймовые сварочные клещи MIG
Встроенный молоток
Встроенные напильники
Эргономичные ручки
V-образный рычажный паз
Закаленный резец
Плюсы
Закругленная головка молотка
Плоская поверхность молотка
Файл грубого шаблона
Файл тонкой схемы
Привязная цепь
Минусы
Только для правшей
Ручки соскользнут
Обзор
Strong Hand 8-дюймовые сварочные клещи для сварки MIG оснащены эргономичными ручками, помогающими свести к минимуму усталость и образование синяков. Это продуманная конструкция, объединяющая две поверхности молотка с грубыми и мелкими металлическими напильниками, которые отлично подходят для очистки внутреннего диаметра сопла горелки. Режущие губки идеально выровнены и режут хороший квадратный наконечник долота, независимо от того, режете ли вы сплошную или порошковую проволоку.
Одна из проблем, о которой сообщили несколько владельцев 8-дюймовых сварочных клещей Strong Hand для сварки MIG, заключается в том, что захваты крышки рукоятки отрываются раньше, чем ожидалось. Это легко исправить с помощью силикона или клея Gorilla. Эти плоскогубцы выдержат много злоупотреблений, и большинство владельцев предпочли их стандартным плоскогубцам MIG welper.
8-дюймовые сварочные клещи Strong Hand для сварки MIG также имеют ромбовидную V-образную форму губок для захвата и снятия насадок при обслуживании горелки MIG. Также есть привязная цепь, чтобы прикрепить эти плоскогубцы к подставке для горелки или тележке MIG, но владельцы сообщают, что цепь слабая. Еще одна небольшая проблема, которую легко и дешево решить, и которая не умаляет общей ценности или полезности этого продукта.
6.Сварочные клещи Lincoln Electric K4014-1 MIG
Кованая сталь
Изогнутый, чтобы удобно было держать в руке
Подпружиненный
6-функциональная конструкция
Мягкие силиконовые ручки
Плюсы
Встроенные файлы
Два молотка
Бокорезы
Захват сопла
Держатель наконечника
Минусы
Не открывать так далеко, как другие
Предназначен только для фиксации в одном направлении
Обзор
Lincoln Electric K4014-1 Сварочные клещи для сварки MIG — отличная покупка в этом ценовом диапазоне, предоставляющая вам хорошо продуманный набор кованых клещей для сварки MIG по разумной цене. У них есть обычные функции, предлагаемые пассатижами MIG этого класса. Губки имеют игольчатую форму с квадратными наконечниками для удаления брызг с сопла горелки MIG.
Эта конструкция имеет зазубрины на внешней стороне губок, в отличие от многих других. Это дает гораздо больше возможностей для обслуживания горелки MIG и очистки от брызг, чем гладкие губки. Имеются две круглые зоны с накаткой для работы с насадками и контактными наконечниками. Молотковые поверхности клещей для сварки MIG Lincoln Electric K4014-1 состоят из одной плоской поверхности и одной выпуклой поверхности.Ручки имеют эргономичную форму и оснащены мягкими силиконовыми накладками.
Сварочные плоскогубцы Lincoln Electric K4014-1 MIG открываются не так далеко, как некоторые другие плоскогубцы, и некоторые владельцы считают, что их неудобно использовать, если вам нужно их перевернуть, например, если вам нужен плоский молоток. лицо. Это один из недостатков эргономичной конструкции ручек.
Ручной точечный сварочный аппарат для точности
Некоторые виды сварки не подходят для сварочной головки или требуют большей гибкости. Ручные сварочные приспособления позволяют сваривать изделия сложной геометрической формы. Кроме того, ручные приспособления дешевле сварочных головок. Сварочные приспособления просты в использовании, требуют минимального обслуживания и обеспечивают большую гибкость для небольших производственных циклов или лабораторных применений. Ознакомьтесь с приведенной ниже информацией для получения технических данных и изображений различных доступных насадок.
Как мы можем вам помочь
Advanced Integrated Technologies (AIT) является поставщиком оборудования для контактной сварки и технической поддержки для сварочных аппаратов и принадлежностей марки Nippon Avionics (Avio), а также сварочных аппаратов марки Sunstone.Мы можем оценить образцы вашей продукции, предоставить бесплатные пробные сварные швы и точно указать, какое оборудование лучше всего подходит для вашего применения. Затем мы можем предоставить необходимое вам оборудование по экономичной цене и помочь с любыми техническими проблемами, с которыми вы столкнетесь при настройке сварочного процесса. Отправьте контактную форму или позвоните нам сегодня, чтобы запросить помощь в вашем следующем проекте.
Ручные сварочные аппараты Avio
Серия сварочных аппаратов с ручным управлением предназначена для сварки сложных объектов, которые не могут быть сварены с помощью сварочной головки фиксированного типа, например, в зоне заклинивания.Нет раскачивания электродов из стороны в сторону. Работают с низким энергопотреблением из-за их компактного и легкого размера.

НА-54А

Характеристики NA-54A
Диапазон давления (Н) 7,8-44,1
Ход электрода Макс. 10 мм
Глубина кармана 50 мм
Способ вождения Руководство
Применимый электрод Серия EL-125
Размеры (мм) 30 x 195 x 47
Сварочный кабель 1500 мм

НА-54ЛА

Особенности НА-54ЛА
Диапазон давления (Н) 7. 8-44.1
Ход электрода —
Глубина кармана —
Способ вождения Руководство
Применимый электрод ЭЛ-54Л
Размеры (мм) 30x195x47
Сварочный кабель 1500 мм

НА-57А
Особенности NA-57A
Диапазон давления (Н) 9.8-49
Ход электрода —
Глубина кармана —
Способ вождения Руководство
Применимый электрод Специально для NA-57A
Размеры (мм) 36 Φ x Г207 мм
Сварочный кабель 1500 мм

НА-58А

Особенности NA-58A
Диапазон давления (Н) Руководство
Ход электрода Макс. 1 мм
Глубина кармана 75 мм
Способ вождения Руководство
Применимый электрод Специально для NA-58A
Размеры (мм) 24 x 16 x 157
Сварочный кабель 1100 мм
Пинцет Sunstone Насадки для сварки

Некоторые виды сварки не подходят для сварочной головки или требуют большей гибкости.Ручные сварочные приспособления позволяют сваривать изделия сложной геометрической формы. Кроме того, ручные приспособления дешевле сварочных головок. Сварочные приспособления просты в использовании, требуют минимального обслуживания и обеспечивают большую гибкость для небольших производственных циклов или лабораторных применений. Ознакомьтесь с приведенной ниже информацией для получения технических данных и изображений различных доступных насадок.

PTHP LP — Пинцет, приводимый в действие давлением
Наконечник

Особенности:

• Противоположный сварочный наконечник
• Подходит для электродов 3/16”
• 1 пара электродов RWMA II (EL187RWMA-ANG)
• Доступны молибденовые электроды
• Диапазон давления 0.5–6 фунтов силы
• Кабельный стандарт 8 AWG

(PTHP LP) Наконечник пинцета с приводом от давления — малой мощности

Сила пружины 1–6 фунтов
Размер электрода 3/16”
Размеры 0,75″ x 2,5″ x 7″
Вес 0,56 фунта / .25 кг
Сварочный аппарат CD 100 — 1000 (ш)
AWG для CD 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА
AWG для кВА 4 AWG

PTHP MP — Пинцет, приводимый в действие давлением
Наконечник

Особенности:

• Противоположный сварочный наконечник
• Подходит для электродов 3/16”
• 1 пара медных электродов RWMA II
• Доступны вольфрамовые электроды
• Диапазон давления 1–10 фунтов силы
• Стандарт кабельной разводки 4 AWG

( PTHP-MP ) Наконечник пинцета, приводимого в действие давлением, средней мощности

Сила пружины 1–10 фунтов
Размер электрода 3/16”
Размеры 1 x 3 x 6 дюймов
Вес 1. 3 фунта / 0,59 кг
Сварочный аппарат CD 100 — 1000 (ш)
Провод AWG 4 AWG — 1 AWG
Сварочный аппарат переменного тока (кВА) 2,5 кВА
AWG для кВА 3 AWG

PTHP HP — Пинцет, приводимый в действие давлением
Наконечник

Особенности:

• Противоположный сварочный наконечник
• Подходит для электродов 3/16”
• 1 пара медных электродов RWMA II
• Доступны вольфрамовые электроды
• Диапазон давления 1–10 фунтов силы
• Стандарт кабелей 1 AWG

( PTHP-HP ) Наконечник пинцета с приводом от давления – высокая мощность

Сила пружины 1–10 фунтов
Размер электрода 3/16″
Размеры 1 x 3 x 6 дюймов
Вес 1. 4 фунта / 0,64 кг
Сварочный аппарат CD 1000 вс
Провод AWG 1 AWG
Сварочный аппарат переменного тока (кВА) 5,0 кВА
AWG для кВА 3 AWG

PASP HP CP — активируемый давлением, одинарный
Наконечник зонда Зажим типа «крокодил»

Особенности:

• Приводится в действие давлением для повторяемости
• Регулируемая уставка давления
• Для труднодоступных сварных швов
• Электрод 1/8” RWMA II
• Большой зажим типа «крокодил» для простой установки
• Стандарт кабелей 6 AWG

PASP — зажим типа «крокодил»
Сила пружины 1-6 фунтов
Размер электрода 1/8″
Размеры 1. 125 x 3,5 x 9 дюймов
Вес 3,35 фунта / 1,5 кг
Сварочный аппарат CD 100-1000 (с)
Провод AWG 6 AWG
Сварочный аппарат переменного тока (кВА) 2,5 кВА

PASP HP MAG, активируемый давлением
Наконечник с одним датчиком, магнитный

Особенности:

• Приводится в действие давлением для повторяемости
• Регулируемая уставка давления
• Для сварки в труднодоступных местах
• Электрод 1/8” RWMA II
• Большой магнитный зажим для простой установки (материал на основе железа)
• 6 AWG кабельный стандарт

PASP — магнитный зажим
Сила пружины 1-6 фунтов
Размер электрода 1/8″
Размеры 1. 125 x 3,5 x 9 дюймов
Вес 3,35 фунта
Сварочный аппарат CD 300-1000 (вс)
Провод AWG 6 AWG — 1 AWG
Сварочный аппарат переменного тока (кВА) 2,5 кВА

PASP HP H — активируемый давлением, одинарный
Наконечник зонда Сотовый

Особенности:

• Приводится в действие давлением для повторяемости
• Регулируемая уставка давления
• Сотовый электрод для прихватки (закругленный или плоский)
• Большой зажим типа «крокодил» для простой установки
• Кабельный стандарт 1 AWG

PASP — соты
Размер электрода 1/4”
Размеры 1. 125 x 3,5 x 9 дюймов
Вес 4 фунта / 1,8 кг
Сварочный аппарат CD 1000 вс
Провод AWG 4 AWG — 1 AWG
Сварочный аппарат переменного тока (кВА) 5,0 кВА

SPHP — Ручка с одним датчиком

Особенности:

• Медный стержень диаметром 1/4 дюйма
• Кабель 8 AWG

(SPHP) Наконечник с одним датчиком
Размер электрода 1/4″
Вес 0.55 фунтов / 0,25 кг
Сварочный аппарат CD 200-1000 Вт
AWG для CD 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА
AWG для кВА 4 AWG

DPHP — Ручка с двумя датчиками

Особенности:

• Медный хвостовик RWMA II диаметром 1/4 дюйма
• Кабель 8 AWG

(DPHP) Наконечник с двумя датчиками
Размер электрода 1/4″
Вес . 65 фунтов
Сварочный аппарат CD 200-1000 Вт
AWG для CD 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА
AWG для кВА 4 AWG

THP — Насадка для пинцета

Особенности:

• Противоположный сварочный наконечник

(THP) Наконечник пинцета
Размер медного прутка 1.2″ х 1/16″
Вес 0,8 фунта
Сварочный аппарат CD 200-1000 Вт
AWG для CD 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА
AWG для кВА 4 AWG

PG2

Пистолетная рукоятка с кнопкой. Подходит для электродов с резьбой
.

Особенности:

• Простота в обращении
• Удобно расположенный триггерный переключатель

PGHP — Наконечник для пистолета Poke Gun
Размер электрода 3/8”
Размеры (Ш х В х Д) 1 x 3 x 6 дюймов
Вес фунт/кг 1.3 фунта / 0,59 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG Провод AWG 4 — AWG 1
Сварочный аппарат переменного тока (кВА) 2,5 кВА

PASP HP RS — срабатывающий под давлением, одиночный
Наконечник с ручным наконечником для зонда
Особенности:
• Срабатывает от давления для повторяемости
• Регулируемая уставка давления
• Медное колесо 2” (EL-ROLL)
• Большой зажим типа «крокодил» для простой установки
• Кабельный стандарт 1 AWG

PASP — Роликовый спот
Размер электрода Хвостовик 1/4”
Размеры (Ш х В х Д) 1. 125 дюймов x 3,5 дюйма x 9 дюймов
Вес фунт/кг 1,3 фунта / 0,59 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG Провод AWG 4 — AWG 1
Сварочный аппарат переменного тока (кВА) 2,5 кВА

СПХП ЛП
Особенности:

• Латунный хвостовик диаметром 1/4 дюйма
• Кабели 8 AWG
• Подходит для электродов диаметром 1/16 дюйма или 2 мм

Наконечник с одним датчиком — малой мощности
Размер электрода 1/16”
Вес фунт/кг 1.5 фунтов / 0,68 кг
Сварочный аппарат CD (ws) 100 — 400 (ш)
Провод AWG 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

СПХП МП

Особенности:

• Латунный хвостовик диаметром 5/8 дюйма
• Кабель 4 AWG
• Подходит для электрода диаметром 1/8 дюйма

Наконечник с одним датчиком средней мощности
Размер электрода 1/8”
Вес фунт/кг 2 фунта / 0. 9 кг
Сварочный аппарат CD (ws) 320 — 1000 (ш)
AWG для CD 4 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА
СПХП HP
Особенности:

• Латунный хвостовик диаметром 7/8 дюйма
• Кабель 1 AWG
• Подходит для электрода диаметром 3/16 дюйма

Наконечник с одним датчиком — высокая мощность
Размер электрода 3/16”
Вес фунт/кг 3.5 фунтов / 1,6 кг
Сварочный аппарат CD (ws) 320 — 1000 (ш)
AWG 1 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

ДПХП Микро

Особенности:

• Для термокомпрессионного соединения
• Кабели 10 AWG

Наконечник с двумя зондами — микро
Размер электрода Хвостовик 1/8”
Вес фунт/кг 2 фунта / 1 кг
Сварочный аппарат постоянного тока (ws) DCD 320/DC-5
AWG 10 AWG
Сварочный аппарат переменного тока (кВА) 1. 5 кВА — 2,5 кВА

ДПХП ЛП

Особенности:

• Латунный хвостовик диаметром 1/4 дюйма
• Кабели 8 AWG
• Подходит для электродов диаметром 1/16 дюйма

Наконечник с двумя зондами — малой мощности
Размер электрода 1/16”
Вес фунт/кг 2 фунта / 0.9 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

ДПХП МП

Особенности:

• Латунный хвостовик диаметром 5/8 дюйма
• Кабели 4 AWG
• Подходит для электродов диаметром 1/8 дюйма

DPHP MP — ручной блок с двумя зондами — средней мощности
Размер электрода 1/8”
Вес фунт/кг 2 фунта / 0. 9 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG 4 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

ДПХП HP

Особенности:

• Латунный хвостовик диаметром 7/8 дюйма
• Кабель 1 AWG
• Подходит для электродов диаметром 3/16 дюйма

DPHP LP — Ручной блок с двумя датчиками — Высокая мощность
Размер электрода 3/16”
Вес фунт/кг 3 фунта / 1.36 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG 1 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

Пакет HP RWMA

В комплект поставки
Hand Piece RWMA II входят сварочные приспособления Sunstone
DPHP, SPHP и THP-A.

Особенности:

• Противоположный сварочный наконечник
• Медный хвостовик RWMA II диаметром 1/4”
• Кабель 8 AWG

Ручка для пинцета (RWMA)
Размер медного прутка 1/2” x 1/16”
Вес фунт/кг 2.5 фунтов / 0,36 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG 8 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

ТХП-П
Особенности:

• Наконечник в виде пинцета с пневматическим приводом
• Диапазон усилия: 5–50 фунтов
• Регулируемое горло до 1,75 дюйма
• Длина хода 1 дюйм
• Разработан для интеграции с ACS Sunstone
• Можно использовать 1/8 дюйма против электроды

THP P — Ручка с пневматическим пинцетом
Сила 5–50 фунтов
Размер медного прутка 1/2” x 1/16”
Вес фунт/кг 2. 5 фунтов / 0,36 кг
Сварочный аппарат CD (ws) 100 — 1000 (ш)
Провод AWG 1 AWG
Сварочный аппарат переменного тока (кВА) 1,5 кВА — 5,0 кВА

ПГ5М

style=»text-align: center;»>Миниатюрные пассатижи PG5M — самые маленькие в линейке
. Разработанный для использования в электронной промышленности,
обеспечивает высокую степень точности.
PG2W
PG2W представляет собой версию PG2,
с водяным охлаждением, позволяющую использовать его в условиях более высокого рабочего цикла.
Подходит для электродов с резьбой.

PG3W

Пистолет PG3 с водяным охлаждением. Подходит для компрессионных электродов
.
PG EL125 — адаптер

Резьбовой адаптер для наконечников Poke, подходит для
электрода 1/8 дюйма.

PG EL187 — адаптер

Резьбовой адаптер для наконечников Poke, подходит для
электрода 3/16 дюйма.

PG EL

Конический медный электрод диаметром 3/8 дюйма
(резьбовой) для PG2 и PG1

PG EL-Roll T

2-дюймовый медный колесный электрод с резьбовым соединением.

PG EL-Roll C

2-дюймовый медный колесный электрод, компрессионный фитинг типа
.

ПАСП 2
Наконечник с одним датчиком, активируемый давлением
PG1

PG1 — самое маленькое одноствольное ружье. Он может быть оснащен
прямым наконечником или наконечником под углом 90 градусов и имеет встроенный переключатель
. Подходит для электродов с резьбой.
PG1/2

PG1/2 — самый маленький односторонний пистолет. Модель
может быть оснащена прямым наконечником или наконечником под углом 90 градусов. Запускается
ножной педалью. Подходит для электродов с резьбой.

PG4

Горелка PG4 предназначена для серийной сварки. Этот пистолет
будет наносить 2 точки одновременно. Подходит для компрессионных электродов
.
.
